Замена термостата ваз 2114 инжектор 8 клапанов: Замена термостата на ВАЗ 2114

Замена термостата на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Термостат – элемент системы охлаждения, выводящий охлаждающую жидкость на большой круг при определённой температуре. Благодаря термостату двигатель правильно работает и не греется до слишком высокой температуры.  Он отвечает и за прогрев: если термостат изношен и жидкость сразу же выходит на большой круг, то машина греется очень долго (особенно зимой), а значит повышается расход топлива у автомобиля.  Со временем вылезет еще куча проблем, ведь долгая работа движка на холодную на весьма губительна, а езда на холодном двигателе ещё хуже. На движок идёт большая нагрузка, смазка ко всем частям поступает плохо и т.д. По возможности в слишком холодную погоду (-25 и выше, хотя -20 уже достаточно) мы рекомендуем не пользоваться вообще автомобилем, если хотите чтобы движок у него прожил достаточно долгую жизнь и не попросил в ближайшее время капитального ремонта.

Примечание!
Вам понадобятся следующие инструменты: пару отверток разной длины с разными головками (удобнее всего пользоваться короткой отвёрткой), большая широкая ёмкость вместимостью примерно 10 литров,  небольшая кастрюля (залить воду и погрузить термостат).

Местонахождение термостата

На инжекторных располагается автомобилях под корпусом воздухофильтра, на карбюраторных  (первые ВАЗ 2115 выпускались пару лет в карбюраторном исполнении) располагается там же, однако корпус перемещён немного в другое место, поэтому на карбюраторе не надо заморачиваться и снимать корпус, а просто скинуть высоковольтные провода и приступать к работе. В любом случае не пугайтесь, корпус снимается быстро и просто, читайте в статье: «Замена корпуса воздухофильтра на автомобилях ВАЗ».  Сняв корпус, вы невооружённым глазом увидите термостат (на фото ниже указан красной стрелкой), а рядом с ним находится аккумуляторная батарея (указана синей стрелкой). Надеемся, мы доходчиво объяснили месторасположение термостата и вы его  с легкостью найдете.

Когда необходимо менять термостат?

Со временем он изнашивается и клапан начинает неправильно работать (обычно застывает в одном каком-то положении).  От застрявшего положении будет зависеть температура двигателя. Таких положений два:

• Первое –  полностью открытый клапан. Симптомы: жидкость выходит на большой круг, из-за чего автомобиль слишком сильно греется, что не сильно заметно летом, зато ощутим зимой, т.к. автомобиль толком не прогревается.
• Второе – полностью закрытый клапан. Симптомы: жидкость бегает по малому кругу, автомобиль сильно греется и при длительной стоянке с включенным движком, его температура доходит аж до красной отметки.

Редкий случай – клапан встаёт на середину. Симптомы: машина прогревается не слишком долго, но  ощутимо по времени и при длительной стоянке с работающим движком в летнее время. Он понемногу перегревается и температура двигателя потихоньку добирается до красной отметки. Бывает, вентилятор охлаждения не работает и термостат при этом не выходит на большой круг – будьте аккуратны, двигатель перегреется за короткий период. Учтите, 10 минут работы двигателя в красной зоне приводит к неисправности ГБЦ.  Более длительная нагрузка на двигатель приведет к необходимости кап. ремонта.

Примечание!
Существует метод проверки термостата, не снимая его. Прогрейте машину до температуры 87-92 °С (а пока двигатель холодный, трогайте нижний патрубок, идущий от термостата (фото ниже, указан цифрой 6, он постоянно должен быть холодный, пока движок не достигнет  87-92 °С). На прогретом движке нижний шланг должен греться. Если шланг начал греться раньше времени либо вообще не становиться тёплым,  даже при рабочей температуре двигателя, значит термостат неисправен и нуждается в замене.

Замена термостата на ВАЗ 2113-ВАЗ 2115

Примечание!
Главное – безопасность: не преступайте за работу на горячем движке во избежание ожогов.

Работайте только с холодным агрегатом, особенно работая с моторным маслом и охлаждающей жидкостью.

Снятие

1) Первом делом необходимо слить ОЖ из системы охлаждения. Рубашку охлаждения двигателя трогать не требуется, а сливать жидкость необходимо только лишь из радиатора. Подробную инструкцию мы описывали в статье: «Замена охлаждающей жидкости на ВАЗ 2114»).  Открутите крышку у расширительного бачка (маленькое фото), затем накройте чем-нибудь генератор (указан синей стрелкой), во избежание попадания тосола. Попадание тосола чревато замыканием.  Кстати, в целях безопасности обесточьте аккумулятор, скинув клеммы). Снимите защиту двигателя, если таковая имеется. Подставьте под переднюю часть (место сливной пробки у радиатора, обозначено красным указателем) пустую ёмкость. Отворачивайте пробку, ОЖ начнёт стекать в пустую ёмкость. Опустошив бак, заверните пробку на место и приступайте к замене термостата.

Примечание!
Если ОЖ у Вас новая залита (Месяц назад например только меняли), то можете слить её только обязательно в чистую ёмкость и потом обратно залить в двигатель автомобиля, ничего от этого плохого не будет, но если же жидкость уже плохая, то обязательно смените её на новую, не экономьте на ней, она вить защищает двигатель от перегрева, а так же от коррозии (В жидкости спец. присадки присутствуют)!

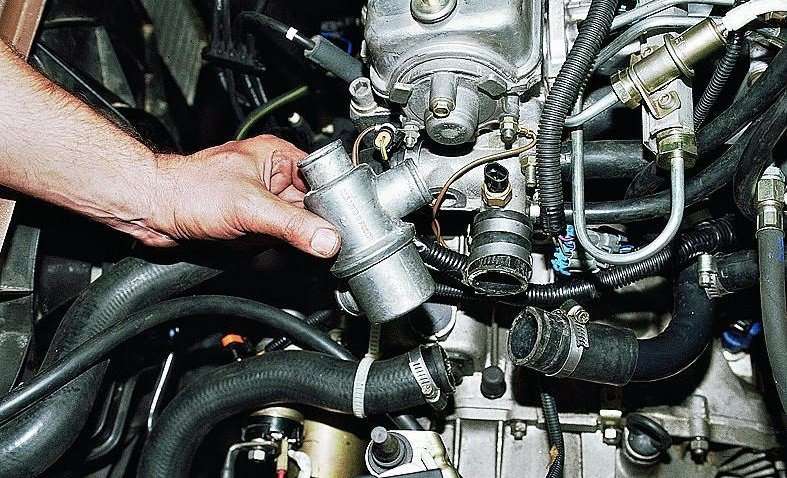

2) Выкрутите винты, удерживающие шланги хомутами (обозначены красным).  Обратите внимание на шланг, винт крепления которого указан синей стрелкой. Он снимается вместе с термостатом, поэтому выкрутите винт, крепящий его к патрубку (маленькое фото) и снимите термостат вместе с данным коротким шлангом. Теперь выкрутите винт крепления шланга к термостату и разъедините их между собой.

Установка

Установка термостата производится в обратном снятию порядке.  Треснутые шланги заменяются на новые, иначе они могут подтекать Перед установкой термостат проверяется на исправность (настоятельно рекомендуем данную процедуру).

В кастрюлю наливается вода и подогревается до температуры 78-80 °С  (замеряется по термометру). Затем погружается термостат и при достижении температуры в 87+2 °С, он обязательно должен начать открываться, точнее его клапан. Мы указали на фотографии стрелками детали.

Дополнительный видеоролик

Ниже прикреплен видеоматериал по теме сегодняшней статьи, рекомендуем ознакомиться:

Замена термостата ваз 2109 (карбюратор, инжектор): видеоинструкция

Какой термостат поставить на зиму на ВАЗ 2109

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Номер элемента

Что это?

Входной патрубок, идущий от радиатора

Вставка, выполненная из резины

Термочувствительный твердый наполнитель

Пружина перепускного клапана

Входной патрубок, идущий от двигателя

Выходной патрубок, идущий к насосу

Пружина основного клапана

Патрубок, идущий от расширительного бачка

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла.

На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
5. Ослабьте крепление хомутов, удерживающих шланги.
6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.

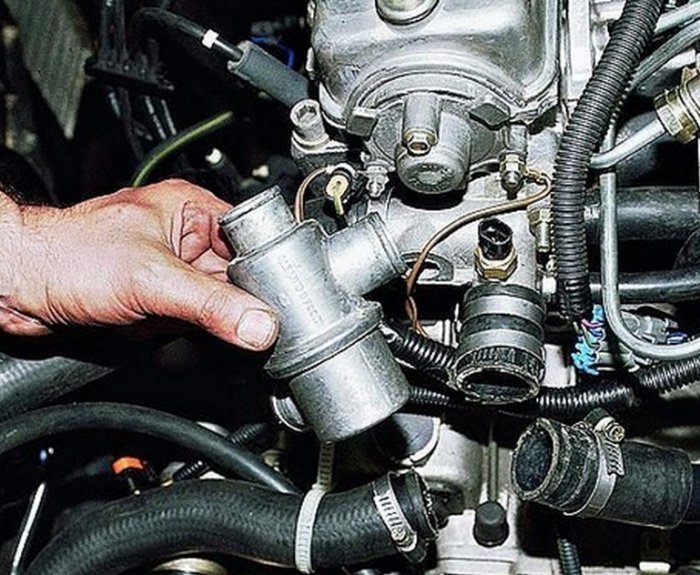

7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс замены

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

• Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
• Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
• Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
• Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
• При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Самостоятельная замена термостата ВАЗ-2109

Как производится проверка и замена термостата ВАЗ-2109 (8 или 16 клапанов)? Данная процедура не очень сложна, и с ней справиться без особого труда даже не особо опытный автовладелец. Что надо сделать – описывается в настоящей статье.

Сам по себе термостат – это механический прибор, в основе работы которого лежат чисто физические принципы. Внутри у него располагается воск, чувствительный к температурным перепадам. Когда происходит нагрев ОЖ, вещество плавится и в результате открывается заслонка, пропускающая ее в систему охлаждения.

От ВАЗ-2109 до относительно новой Гранты, термостаты работают совершенно одинаково, и более того, они взаимозаменяемы. Правда, новые узлы несколько короче старых, но это никоим образом не мешает их устанавливать.

Часто от вышеназванной более современной модели ставят термостат, если печка «жарит» не слишком сильно.

Симптомы неисправности

О ненадлежащей работе термостата говорят:

• длительный период, требующийся мотору для достижения рабочей температуры;
• скорый перегрев силовой установки;
• высокая температура ОЖ.

Именно системное превышение температурных нормативов, как правило, приводит к поломке всего двигателя. По этой причине необходимо при первых же признаках неисправности термостата произвести его замену.

Как проводится проверка

Прежде всего, стоит указать, что на ВАЗ-2109 (с двигателем на 8 клапанов, как, впрочем, и на 16) для проверки сливать ОЖ не нужно. Процедура такова:

• заводят мотор;
• проверяют температуру нижнего патрубка, выходящего из радиатора.

В норме он должен оставаться холодным, поскольку жидкость циркулирует только по малому контуру. Нагрев его происходит постепенно. По мере того как ОЖ достигает температуры в пределах от 87 до 92 градусов и воск в термостате тает, открывается заслонка и начинает работать большой круг. Если этого не произошло, то термостат придется менять.

Перед тем как купить новый проверьте, действительно ли старый испорчен. Сделать это нетрудно, достаточно положить прибор в кастрюлю с водой (на тряпку) и нагреть ее до 87-90 градусов. Исправный прибор откроет основной клапан.

Демонтаж

Если возникла необходимость снять термостат, то без слива ОЖ обойтись не удастся. Некоторые умельцы утверждают, будто у них получалось избежать вышеназванной процедуры, но на поверку оказывается, что такой вариант требует гораздо больше трудозатрат и все равно приводит к потере 3-х из 5 литров жидкости. Потому лучше не мучится и сделать все, как положено. Для этого откручивают пробку, расположенную в нижней части радиатора, и сливают ОЖ в подходящую тару. Затем:

• снимают воздушный фильтр;
• ослабляют хомуты удерживающие шланги;
• отключают массу от термостата;
• раскручивают гайку и шпильку удерживающие прибор.

Установка нового термостата

Перед тем как поставить работающее устройство, надо очистить от грязи и ржавчины место его расположения. На обезжиренную поверхность накладывают тонким равномерным слоем любой нейтральный герметик. Следует подождать по крайней мере 10 минут для того, чтобы он слегка подсох. После этого устанавливается новый узел.

Под конец остается только залить в систему необходимое количество охлаждающей жидкости, следя за тем, чтобы не образовывались воздушные пробки.

Чтобы убедиться, что все функционирует в штатном режиме, требуется завести силовую установку и осмотреть все соединения на предмет протечек. При обнаружении последние ликвидируются путем затягивания крепежных хомутов.

В подавляющем большинстве случаев после замены старого термостата все неприятные симптомы пропадают на долгое время.

На нижеприведенном видео процесс замены подробно показан:

Какой термостат поставить на зиму на ВАЗ 2109

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Номер элемента

Что это?

Входной патрубок, идущий от радиатора

Вставка, выполненная из резины

Термочувствительный твердый наполнитель

Пружина перепускного клапана

Входной патрубок, идущий от двигателя

Выходной патрубок, идущий к насосу

Пружина основного клапана

Патрубок, идущий от расширительного бачка

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
5. Ослабьте крепление хомутов, удерживающих шланги.
6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс замены

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

• Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
• Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
• Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
• Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
• При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Тюнинг ВАЗ 2109

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости;
— меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку;
— термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса;
— новый термостат короче штатного на 5 см — стало больше места.

Виды термостатов слева направо: старого образца, 5-ти дырочный, 6-ти дырочный

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:

Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»

Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором. Летом же отличий в работе термостатов всех видов не отмечается.

Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Замена термостата lada 21093 (ваз 21093)

1. Схема и конструкция
2. Проверка и замена
3. Что выбрать?

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
5. Ослабьте крепление хомутов, удерживающих шланги.
6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

• Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
• Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
• Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
• Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
• При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Работа сайта временно приостановлена

Если вы владелец данного ресурса, то для возобновления работы сайта вам необходимо продлить действие услуги хостинга.

В случае, если приостановка работы сайта вызвана нарушением условий Договора на абонентское обслуживание, то для возобновления работы вам необходимо обратиться в Службу поддержки. Мы будем рады вам помочь!

Замена термостата ВАЗ-2111 инжектор: пошаговая инструкция

Термостат в ВАЗ-2111 обеспечивает быстрый нагрев двигателя. Если же ничего не греется, тогда можно сделать вывод, что всему виной клапан, встроенный в термостате, заполненный внутри специальным веществом, который обеспечивает открытие и закрытие изделия.

Вы наверняка видели, как при функционировании двигателя машина нагревается до 80 градусов, а после 80 градусов двигатель нагревается меньшим образом, когда переходит граница 94 градуса, прибор уже почти не греется. Так поломка термостата в ВАЗ-2111 не позволяет набрать температуру.

Когда менять термостат

Термостат в ВАЗ-2111 меняют в таких случаях:

1. Если больше не открывается клапан, выпускающий охлаждающую субстанцию на большой круговорот. Автомобиль сильно прогревается, но допускать этого нельзя, иначе совсем скоро в машине выгорит прокладочный материал. Также это чревато увеличением температуры в двигателе ВАЗ-2111.
2. Если клапан содержится в открытом положении и механизм заклинило – ситуация редкая, но случается.

Проверка состояния термостата в ВАЗ-2111

Прежде чем ремонтировать термостат, сначала следует узнать, в рабочем он состоянии или нет. Следуйте такой пошаговой инструкции:

1. Заведите машину.
2. Прогрейте до рабочей температуры.
3. Затем выйдите из ВАЗ-2111, посмотрите под подкапотное пространство, отыщите патрубок снизу, идущий от термостата, ощупайте его, сначала патрубок должен быть теплым и потихоньку прогреваться.

Особенности замены термостата на ВАЗ-2111

Чтобы заменить термостат, для начала необходимо вооружиться специальными инструментами и материалами:

• радиатор отопления ВАЗ-2111 в качественном исполнении;
• от 4-х и более хомутов;
• короткая отвертка с крестовым видом наконечника;
• пинцет.

Замена термостата на ВАЗ-2111 инжектор, рассчитанный на 8 и 16 клапанов, выглядит следующим образом. Сделать ее может любой новичок:

1. Слейте с блока двигателя тосол. Подставьте под отверстие емкость достаточного объема, чтобы жидкость не пролилась мимо.
2. Извлеките уплотнитель, сделанный из резины, в форме жабо, ее еще называют ветровой накладкой.
3. Загляните под тормозной цилиндр, который считается главным, и отсоедините винт фиксации жабо.
4. Теперь отсоедините 2 хомута для закрепления проводов и шлангов.
5. От кузова отсоедините провод, идущий от вентилятора по минусу, и клемму с плюсом.
6. Бережно открутите 2 винта, прикрепленных в левой стороне жабо.
7. Теперь вы сможете слегка отодвинуть жабо по направлению вперед.
8. Отсоедините накладку ветрового стекла.
9. Отсоедините клемму, находящуюся в датчике показателей охлаждающей жидкости, изымите пароотводящий шланг в расширительном бачке.
10. Снимите шланг, омывающий лобовое стекло.
11. Изымите очиститель стекла и уберите накладку, относящуюся к ветровому стеклу.
12. Далее снимите зажимные устройства корпуса отопительного приспособления и вентилирующего прибора. Когда откручиваются винты, нужно запомнить их местоположение.
13. Достаньте корпус фильтра салона ВАЗ-2111, обязательно замените его.
14. Извлеките заднюю половину корпуса вентилирующего устройства.
15. Ослабьте хомуты и снимите шланг, подающий и выводящий антифриз, не забудьте о пароотводящем шланге.
16. Наконец, пришла пора снять радиатор отопителя. Для этого не понадобится прикладывать много усилий, если, конечно, верно сделан демонтаж.

Далее принимайтесь за ремонтные работы радиатора отопления ВАЗ-2111, если агрегат еще можно починить. Ваша задача как следует зачистить, по максимуму восстановив герметичность.

Вместе с ремонтом радиатора потребуется должный ремонт печного устройства. При этом следуйте таким правилам:

• если устанавливаете пластиковую часть вентилятора печного устройства, следите, попадает ли педаль в необходимое отверстие;
• возвратите болты на прежнее место и отслеживайте, прилегают ли узлы.

Читайте также: Замена термостата ВАЗ-2115

6-7 часов – и сборка будет завершена. Чтобы работа была сделана идеально, желательно обустроить также шумоизоляцию. Осталось залить тосол и запустить проверку функционирования печки. Если нагревание патрубков отсутствует, пора разобраться с возникшей воздушной пробкой, расположенной в устройстве охлаждения системы.

При первой же поездке на ВАЗ-2111 вы заметите, что воздушный поток стал горячее, а показатели тосола в расширяющем бачке больше не снижаются. Если вы сами научитесь выполнять несложные ремонтные работы, удастся сэкономить определенную сумму средств, не придется постоянно обращаться на СТО.

Инструкция по замене термостата показана в видео: https://www.youtube.com/watch?v=JiOcujk1qYE

Видеоролик о том, как правильно проверить состояние термостата в ВАЗ-2111, представлен ниже: https://www.youtube.com/watch?v=XHnRqlf6gr0

Если термостат находится отдельно от двигателя, поможет следующий видеоролик с подробной инструкцией по проверке состояния агрегата:

Замена термостата на ваз 2107

Термостат ВАЗ-2107 – способы проверки и правильная замена

Термостат автомобиля служит для поддержания рабочей температуры двигателя в заданных пределах. Неисправное устройство подлежит замене, так как эксплуатация машины с ним может привести к перегреву двигателя или снижению его ресурса.

Назначение и устройство термостата ВАЗ-2107

В охлаждающей системе двигателя термостат установлен на пересечении патрубков от двигателя и радиатора к насосу. После запуска мотора на холодную термостат закрыт – перекрывает проход из радиатора при полностью открытом от двигателя. Охлаждающая жидкость циркулирует по малому кругу через блок цилиндров и насос, что обеспечивает быстрый прогрев мотора. По достижении температуры тосола значений, близких к рабочей (для ВАЗ-2107 с карбюратором 80,6–81,5 оC), основной клапан термостата начинает открываться, освобождая проход патрубка от радиатора, и одновременно перепускной клапан начинает перекрывать поток антифриза от двигателя. Насос начинает «гонять» тосол еще и по большому кругу: блок цилиндров, радиатор, термостат, насос. По достижении температуры тосола рабочих значений (для ВАЗ-2107 94 оC) термостат полностью открывается:

1. патрубок от двигателя полностью перекрыт;
2. от радиатора полностью открыт.

Циркуляция антифриза происходит только по большому кругу. При охлаждении тосола происходит обратный процесс.

Терморегулятор ВАЗ-2107, независимо от типа двигателя (с инжектором или карбюратором), имеет следующую конструкцию:

1. неразборный цилиндрический корпус с тремя патрубками;
2. непосредственно сам термостат

Неисправности и проверка терморегулятора ВАЗ-2107

Неисправности:

1. не открывается совсем или открывается частично – ведет перегреву двигателя;
2. не закрывается – медленный нагрев мотора после запуска на холодную, двигатель не набирает рабочую температуру.

Чтобы выяснить работоспособность термостата, следует проверить при какой температуре у него начинает открываться основной клапан, а также ход этого узла. Так как сам терморегулятор смонтирован в неразборном корпусе, то точно это сделать можно только с использованием специального оборудования (например стенда БС-106.000).

Простейшая проверка терморегулятора ВАЗ-2107 может быть выполнена непосредственно на автомобиле на ощупь.

В случае исправного термостата после запуска холодного двигателя нижний радиаторный бачок должен нагреваться не сразу, а когда на указателе температуры охлаждающей жидкости стрелка находится в 3–4 мм от зоны шкалы, окрашенной красным цветом, что соответствует 80–85 °С.

Если радиатор начинает нагреваться сразу, то это означает, что терморегулятор не закрывается. Если позже – его клапан подклинивает. Свидетельством недостаточного хода клапана, когда он не полностью открывается, может служить греющийся двигатель. Во всех случаях термостат подлежит замене.

Замена терморегулятора ВАЗ-2107

Сначала с остывшего двигателя сливают тосол. Шлицевой отверткой, имеющей тонкое лезвие, или круглогубцами ослабляют хомут, крепящий к патрубку терморегулятора шланг, подводящий тосол от радиатора. Отсоединяют этот шланг.

Крестообразной отверткой или торцовым ключом на 8 мм производят ослабление хомутов, крепящих шланги к патрубкам блока цилиндров и насоса. Снимают терморегулятор вместе с шлангами.

Отсоединяют от патрубков термостата шланги и надевают их на новый терморегулятор. Вместо стоявших на шлангах ленточных одевают червячные хомуты, не затягивая их.

Нижний патрубок терморегулятора подсоединяют к шлангу от радиатора. Подсоединяют остальные шланги. Все хомуты затягивают. Заливают охлаждающую жидкость. Запускают двигатель и проверяют отсутствие подтеканий тосола и работу нового термостата.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Термостат на ВАЗ 2110 8 клапанов инжектор

Термостат ВАЗ-2110 в сборе (инжектор. двиг.) разборный, под датчик (08.2003…

Фото термостата на ваз 2112 16 клапанов.

Доработка термостата ваз.

термостат?На Ваз 2110-2115 и 2170-2172.

Г.Ставрово), Термостат 2110i -вставка (инжектор).

Расположения датчиков на ваз 21093.

2110 инжектор универс (крышка, Термостат 2114 V=1.6… закрыть.

Термостат Лузар ВАЗ.

Термостат ваз 2110 инжектор фото.

На ВАЗ ПП инжектор 1.5л 8кл: -Термостат ПРАМО н/о разборный Продам.

Термостат 21082.1306010-30.

Термостат автомобиля ваз 2107 — замена — Автомобили.

доработка термостата ВАЗ 2110.

Термостат «BAUTLER» BTL-0082T (Термоэлемент с крышкой и прокладко. ..

Renault Sandero — Регулировка клапанов.

термостата Лада Калина своими руками.

Крепление корпуса термостата на патрубки.

Термостат ВАЗ 2110: принцип работы и замена.

Пропала искра на ваз 2110 инжектор 8 клапанов видео.

На фото — проверка термостата.

Разборка и замена печки с панели ваз 2115 форум.

Термостат на ваз 2110 — картинки и фото.

Часть 2. Термостат 2110.

Re: от куда подключать ож ваз 2110.

Термостат 2110 ПРАМО.

Проверить термостат просто.

Корпус термостата ВАЗ 2110 старого образца.

Лямбда зонд ваз 2110 проверка.

16 система ваз клапанный слить Опеля двигатель как воду 2112 охлаждения инж…

всем доброго дня !после приезда из Беларусии заметил одну не очень хорошую …

Как поменять термостат на Лада Калина/Гранта/Приора (8 и 16 клапанов) .

Ваз 21102 инжектор термостат.

Термостат ВАЗ 2110: замена термостата

Как известно, термостат в системе охлаждения двигателя является важным и ответственным элементом. Прежде всего,  оно позволяет  двигателю быстро выйти на рабочую температуру, поле чего активно участвует в поддержании  такой температуры, не допуская перегрева или слишком сильного охлаждения ДВС во время работы. Как и на многих других авто, термостат ВАЗ 2110 (инжектор 8 клапанов), 2112 и т.д. может со временем начать некорректно работать или выйти из строя.

В результате двигатель или теряет способность выходить на рабочие температуры (остается холодным), или же перегревается. Если в первом случае ситуация менее опасна (повышается токсичность выхлопа, не греет печка, расходуется  лишнее топливо и т.д.), во втором перегрев приводит к серьезным проблемам или полному выходу силового агрегата из строя.

В подобной ситуации важно своевременно выявить неполадку, после чего термостат на ВАЗ или другом авто нужно заменить. Давайте рассмотрим, как выполняется замена термостата 2110, как правильно подобрать термостат на 2110, а также на какие тонкости и нюансы следует обращать внимание при такой замене.

Содержание статьи

Не работает термостат: основные признаки

Прежде чем рассматривать, как заменить термостат на ВАЗ 2110, необходимо изучить принципы работы и основные признаки, отдельно указывающие на проблемы с данным элементом. Прежде всего, термостат можно упрощенно считать перепускным клапаном, который открывает и закрывает большой круг для движения ОЖ через радиатор охлаждения.

Чтобы было понятно, пока мотор холодный, антифриз или тосол циркулирует только по рубашке охлаждения двигателя (каналы в блоке и ГБЦ). После того, как температура жидкости от нагрева мотора повышается до определенного показателя (температура открытия термостата), клапан открывает большой круг, жидкость проходит через радиатор и охлаждается.

Затем термостат снова закрывается (полностью или частично). Так удается поддерживать оптимальную рабочую температуру мотора, которая не должна быть выше или ниже определенных значений.

В основе устройства лежит клапан термостата ВАЗ 2110, который заключен в корпус. Само собой, если клапан подклинивает в открытом положении, ОЖ будет все время циркулировать по большому кругу, мотор не нагреется до рабочей температуры. Если же устройство заклинит в закрытом положении, термостат не открывается и двигатель быстро перегреется. Бывает и так, что термостат подклинивает, открываясь или закрываясь не полностью.

Как правило, если визуально система охлаждения в порядке (срабатывает вентилятор, уровень ОЖ в норме), но мотор быстро перегревается, виновником зачастую является термостат. То же самое можно сказать и в тех случаях, когда печка долго остается холодной или не греет совсем, также не поднимается указатель температуры ДВС, мотор остается холодным и т.п.

Быстро проверить термостат можно, пощупав патрубки на радиаторе. Если патрубок, через который ОЖ идет в радиатор,  остается холодным, а мотор перегревается, тогда термостат не открывается должным образом.

Если же даже на холодном моторе патрубок теплый и двигатель не греется, тогда это указывает на то, что термостат открыт и циркуляция ОЖ все время идет по большому кругу. Как в первом, так и во втором случае, термостат 2110 нуждается в замене.

Как поменять термостат на машине своими руками

Как правило, на разных авто термостат может стоять в тех или иных местах. В качестве примера, замена термостата ВАЗ не является сложной, хотя на многих других авто данный элемент стоит в труднодоступном месте, что требует снятия отдельных элементов и целого ряда дополнительных работ. Получается, важно знать, где стоит термостат на том или ном авто.

Вернемся к ВАЗ 2110. Термостат на данной модели (а также на 2112 и т.п.) стоит немного ниже корпуса воздушного фильтра. Устройство спрятано под крышкой. Для замены  потребуется  подготовить отвертку и шестигранник на «5», а также изучить некоторые особенности, связанные с тем, как заменить термостат на ВАЗ 2110.

• Прежде всего, на любой машине, в том числе и на ВАЗ 2110, замена термостата должна выполняться на холодном двигателе.   На горячем двигателе выполнять такие работы запрещено, так как высока вероятность получить серьезные ожоги;
• После остывания мотора нужно слить охлаждающую жидкость, так как потребуется отсоединять патрубки;
• Следующим шагом будет снятие корпуса воздушного фильтра для получения доступа к термостату;
• Взяв отвертку или гаечный ключ  (в зависимости от типа хомутов), требуется снять хомут со шланга радиатора и шланга насоса охлаждающей жидкости;
• Далее с корпуса термостата снимаются оба указанных шланга, после чего шестигранником выкручиваются 3 болта, удерживающие крышку термостата;
• Сняв крышку, можно достать старый термостат и поставить новый или заведомо исправный.
• Обратите внимание, на крышке термостата есть уплотнительное кольцо. Если кольцо пережато, повреждено или деформировано, его нужно заменить в рамках обратной сборки;
• На деле, поменять термостат 2110 инжектор или ВАЗ 2112 не представляет особого труда. Больше сложностей связано с необходимостью сливать ОЖ, а также правильно и герметично установить патрубки на место. После сборки заливки антифриза или тосола следует дополнительно прогреть мотор и проверить, нет ли течей ОЖ в области установки патрубков. Если видны течи, можно использовать герметик или заменить патрубки;

Полезные советы

Как видно, замена термостата 2110 не сложная, однако есть нюансы.  Бывает так, что даже новый термостат после установки может некорректно работать.  По этой причине нужно знать, как проверить термостат. Кроме быстрой проверки термостата без снятия путем прощупывания патрубков, может потребоваться проверять отдельно снятый термостат.

Дело в том, что нельзя исключать вероятность того, когда новое изделие бракованное. Также подобным образом можно проверить и имеющийся в запасе старый  элемент. Для проверки элемент кладут в горячую воду (60-70 градусов Цельсия) и продолжают нагревать, а потом фиксируют температуру при помощи термометра и смотрят, при какой температуре термостат начнет открываться.

Если открытие находится в норме по температурному диапазону, определенному для данного устройства, это говорит о том, что термостат рабочий.  В случае, когда видны отклонения от нормы, такой элемент лучше не ставить на автомобиль.

Подведем итоги

Приведенная выше информация позволяет понять, что термостат ВАЗ 2110 инжектор, а также любого другого автомобиля, играет важнейшую роль в работе системы охлаждения двигателя. При этом самой опасной ситуацией считается такая, когда мотор перегревается, то есть клапан термостата не открывает большой круг (нижней патрубок не нагревается).

При этом важно понимать, что в таком случае эксплуатировать машину дальше нельзя,  так как ДВС будет быстро греться со всеми вытекающими последствиями. Выходом становится необходимость заменить термостат, иначе может прогореть прокладка ГБЦ и т.д. Если же металл от перегрева сильно расширяется, увеличивается трение, усиливается износ или может произойти заклинивание двигателя.

В качестве итога отметим, что если клапан термостата заклинит в открытом положение, замена все равно необходима. Если это произошло зимой, печка попросту не будет работать. В свою очередь, летом печка не нужна, но ДВС не будет  нормально прогреваться.

Это значит, что тепловые зазоры в двигателе не смогут прийти в норму, некоторые детали агрегата все равно активно изнашиваются во время работы под нагрузкой. Получается, все равно с заменой тянуть не стоит, причем на ВАЗ 2110 поменять термостат не составит большого труда.

Читайте также

Замена термостата ВАЗ 2110 (фото, видео)

Термостат не отличается большими габаритами, зато несет важную функцию, позволяя двигателю оптимально охлаждаться. То есть, этот маленький агрегат играет весьма важную роль.

Главная задача термостата – контроль за работой всей охладительной системы, недопускание перегрева двигателя. Рассмотрим, когда на ВАЗ 2110 нужна замена термостата, как это правильно сделать.

Устройство системы охлаждения ВАЗ 2110

Когда нужно менять?

Если вы заметили, что двигатель слишком быстро греется, при этом уровень охлаждающей жидкости в норме, то первое, что можно заподозрить: термостат перестал качественно выполнять свою работу. В зимнее или просто холодное время может быть обратный эффект – автомобиль медленно прогревается.

Если печка в автомобиле работает, однако в салоне всё равно холодно, возможно стоит заняться доработкой термостата. Подробности проведения процедуры описаны здесь: https://vazweb.ru/desyatka/ohlazhdenie/dorabotka-termostata.html

Проверка работоспособности

Первым делом, не будем спешить со снятием термостата, ведь для этого нужно немало поморочиться. Может оказаться, что мы напрасно грешим на него, а дело-то в чем-то другом:

1. Нагрев. Беремся за нижний патрубок радиатора, а кто-то пусть заведет двигатель. Если помощника нет, то заводите сами, успеете подержаться за шланг. Учтите, до этого машина должна быть холодной. Сначала патрубок, естественно, холодный, но при работающем моторе очень быстро нагревается. Если так происходит, значит, термостат работает исправно, установка нового пока не требуется;

2. Термоэлемент. Если сомнения остаются, придется делать разборку. С уже снятого термостата есть необходимость вынуть термоэлемент – именно он отвечает за пуск охладителя по большому кругу, именно его нужно проверить. Происходит это путем опускания термоэлемента в довольно горячую воду (около 75’С) с последующим подогревом. Естественно, в воду нужно опустить градусник, следить за изменениями температуры и самим прибором. По мере приближения к 90°С шток термоэлемента обязан выдвинуться. Этого не произошло? Значит необходимо поменять эту деталь. Чаще всего на ВАЗ 2110 замена всего термостата не нужна – это дороже, к тому же необходимо чаще всего только в том случае, если обнаружены какие-то изменения во «внешности» — типа трещины, скола и т.п. ;
3. Замена. При обнаружении неполадок, возникновении необходимости поменять термостат, мы отправляемся на авторынок или в магазин, где покупаем новый. Здесь нас тоже могут подстерегать «подводные камни» — замена не принесет желаемого результата, если новый термостат, что называется «с брачком». Нужно сильно подуть в штуцер. Если воздух нигде не проходит, значит малый контур его не пропускает, и его установка на ВАЗ 2110 возможна.

Прежде чем заниматься самостоятельным ремонтом узлов системы охлаждения рекомендуется разобраться в её устройстве: https://vazweb.ru/desyatka/dvigatel/sistema-ohlazhdeniya-dvigatelya.html

Снятие

Прежде чем заменить неработающий термостат, нужно его снять:

1. С расширительного бачка открутите пробку, это необходимо, чтобы антифриз нормально вытекал из системы;
2. Снимите пробку со сливного отверстия внизу бачка радиатора, предварительно подставив чистую емкость, слейте антифриз;
3. Снимите весь термостат в сборе. Или, если хотите, только его термоэлемент.

В последнем случае:

• Уберите шланги, находящиеся на патрубках крышки термостата;
• Снимите крышку с термоэлементом. Теперь можно его проверить, как уже описано.

Позднее выявление дефектов системы охлаждения может привести к дорогостоящему ремонту. Одним из наиболее уязвимых элементов является датчик включения вентилятора. Проверить его самостоятельно поможет следующий материал: https://vazweb.ru/desyatka/ohlazhdenie/datchik-vklyucheniya-ventilyatora.html

Обратная сборка

После снятия, проверки на работоспособность, необходима либо обратная установка рабочего термостата на ВАЗ 2110, либо замена его новым. Если у вас не полная установка, а лишь замена термоэлемента, тогда важно знать, как его правильно вынуть, а затем поставить на место.

Сняв крышку, нужно подать (преодолев некоторое усилие пружины) фиксирующую пластину вперед с помощью пинцета, и повернув немного, вынуть термоэлемент.

Установка нового элемента происходит так же, но в обратном порядке.

Если же вы решили заменить термостат полностью, то это также довольно просто: снимаете отслуживший свое, меняете его на новый.

Затем необходимо снова заполнить систему охлаждения антифризом (тосолом) через расширительный бачок. Заливать можно как профильтрованный антифриз (если еще не пришло время для заливки нового, старый сохранил свой цвет и текстуру), так и новую жидкость.

Для устранения воздушных пробок, которые могут появиться, следует завести ВАЗ 2110, дать ему поработать, пока прогреется, на холостом ходу. Этим устраняются воздушные пробки и, собственно, вся установка на этом завершена.

Напоследок только проверьте, нет ли подтеканий, не упал ли уровень ОЖ в бачке (должен быть по верхнюю кромку крепящего ремешка), при необходимости долейте.

Оцените статью: Поделитесь с друзьями!

Двигатель ВАЗ-2114 инжекторный (8 клапанов). Ремонт двигателя

В период развития автомобилестроения одними из самых популярных были 4-цилиндровые двигатели. И сегодня они самые распространенные. Бывает, что в силу ряда причин один из цилиндров «отключается», а агрегат работает на оставшихся трех. Бывает, что двигатель ВАЗ-2114 инжекторный (8 клапанов). Каковы причины этого явления и что с этим делать? Попробуем разобраться.

Характеристики двигателя

Для автомобилей данной модели был разработан 8-клапанный двигатель с индексом 2111. Если сравнивать этот агрегат с другими, то есть серьезные отличия. Это электронное управление и распределенный впрыск топлива. ЭБУ полностью учитывает все важные данные, необходимые для эффективной работы. Мотор довольно выносливый, мощный, экономичный.

Мощность 78 лошадей. Объем 1,5 литра.

Каждый из четырех цилиндров имеет по два клапана.У них диаметр 81 мм. Особенности конструкции этого агрегата позволяют увеличить силовые характеристики до 120 л. из. Также существует доработанный агрегат объемом 1,6 л и мощностью 80 л. из.

Владельцы очень довольны этими двигателями. Они полностью себя оправдывают. Однако бывает, что двигатель на ходу, как и другие неисправности. В большинстве случаев все это легко ремонтируется.

Как понять, на что повлиял мотор?

Смешать это с чем-то очень сложно.Даже неопытные автомобилисты отчетливо слышат этот звук. Плавная работа двигателя превращается в прерывистые жуткие звуки. Это сложно описать, но из глушителя вместо обычного шипения будет «бомба».

Эффекты

При попадании в двигатель ВАЗ-2114 форсунки (8 клапанов) двигатель внутреннего сгорания сразу теряет мощность. Ведь на трех цилиндрах все по-другому. Еще одна характерная черта для линейки ВАЗ — это вибрация, а также дрожь из подкапотного пространства.Еще один симптом «болезни» — повышенный расход топлива и отчетливый насыщенный запах бензина из выхлопной трубы и в газах. И это не так. Важно вовремя реагировать на появляющиеся сигналы, иначе автомобилю потребуется серьезный ремонт.

Когда один цилиндр не работает, топливная смесь в нем не горит, а просто накапливается.

Затем его разводят маслом и направляют в картер. Чем больше будет топлива, тем более жидким будет масло.Он быстро потеряет смазывающие свойства. В результате происходит повышенный износ цилиндро-поршневой группы, колец и других деталей. Через время двигатель потребует капитального ремонта (ВАЗ-2114 — рассматриваемая модель).

Причины

Их очень много. Есть даже такие нюансы, когда настоящие профессионалы не могут сразу выявить проблему. Однако мы приводим статистику наиболее частых причин.

Неполадка может возникнуть из-за неработающей свечи.Это явление наблюдается и при обрыве высоковольтного провода, выходе из строя катушки зажигания, неисправном ЭБУ. Еще одна возможная причина — попадание воздуха во впускной коллектор, спускной клапан выпускного клапана. В случае прокола прокладки ГБЦ эта проблема тоже появляется. Этот эффект также вызван поломкой компрессионных колец, выгоранием поршня. Естественно, это далеко не все причины, по которым двигатель ВАЗ-2114 инжекторный (8 клапанов).

Диагностируем сами

Теперь, когда вы знаете причины, давайте посмотрим, как проводится диагностика.Начать нужно с самого простого. Пусть это будет сломанный цилиндр.

Итак, в первую очередь следует запустить двигатель и открыть капот.

Тогда послушайте двигатель и запомните этот звук. Теперь поочередно дотянуться до высоковольтных проводов. Свечи не получат напряжения, и цилиндры перестанут работать. Послушай. Звук изменился? Если нет, то ваша проблема в неработающем цилиндре.

Проверка свечей

Важно знать, попадает ли искра в цилиндры.Для этого понадобится свечной ключ. Выкрутите свечу из неработающего цилиндра, осмотрите ее электрод. Если вы видите копоть или копоть, то этот элемент следует заменить. Вы можете очистить свечу, но это не навсегда, а только временно решит проблему.

Теперь проверьте искру на наличие искры. Подсоедините к нему высоковольтный провод и проложите его металлической деталью к корпусу мотора. При этом разместите его так, чтобы электрод не касался корпуса. Затем пригласите помощника.Его задача — вращать стартер, а ваша — наблюдать за свечой. Если при работе стартера есть искры, значит, у вас проблемы с проводами. Также это связано с поломкой катушки, ЭБУ или датчика положения коленвала. Вероятно, есть сдвиг ремня ГРМ, что может быть причиной трофеев на ходу.

Троиц в сырую погоду

Да и это не шутка. Многие владельцы, у которых есть автомобили семейства ВАЗ, отмечают, что недавно «вымытые железные кони» или просто в дождливый день начинают троить.

Среди частых причин — жидкость, попавшая в свечные колодцы.

В результате свеча перестает зажигать, а значит цилиндр не может работать правильно. Но это не все.

Таким образом, различные датчики могут выйти из строя из-за воздействия агрессивных сред. Также при мойке аппаратами высокого давления могут быть повреждены различные уязвимые части.

Что касается условий окружающей среды, то в сырую погоду троит двигатель после долгого холостого хода.Запуск двигателя происходит не сразу, а с пятого по шестой раз. Работа мотора неравномерная и нестабильная до полного прогрева. Визуальный осмотр часто не дает результатов. Работа двигателя нормализуется через некоторое время до его полного остывания или до следующего дождя. Причина здесь отчасти та же, что и после автомойки.

Влажность, а точнее конденсат скапливается под корпусом распределителя. Есть простой способ диагностировать эту проблему. Завести двигатель в темноте.Если вы видите огни под капотом, вам необходимо заменить провода.

Не забываем о свечах. Если двигатель в сырости не хочет заводиться, то, скорее всего, свечи просят заменить. Возможно, перестали давать сильную искру. В сырой дождливый день при свечах может накапливаться влага, что приводит к утечкам тока. Также часто виноваты катушки зажигания. Их оболочки трескаются, и в них скапливается конденсат.

Холодный двигатель нестабилен

Иногда марки ВАЗ троят при холоде машины. Но как только они разогреются, они начинают работать стабильнее. Вот несколько простых причин. Чаще всего ЭБУ выдает команды на создание слишком богатой топливной смеси. Если высоковольтные провода заглушены, это также приводит к аналогичному эффекту. Изношенные части поршневой группы вызовут трение.

Троит при прогреве

Бывает по другому. В холодное время года наблюдается стабильная работа, но стоит прогреть, так как двигатель ВАЗ-2114 впрыскивает сразу (8 клапанов). Часто это связано с перегоревшей прокладкой ГБЦ, неисправным ЭБУ или проблемами в катушке зажигания.

Проблемы при простое

Это особенно распространенная ситуация. И вообще никакой разницы, холодный двигатель либо прогрет. В этом случае причин очень много. Это может быть что-то элементарное — от выхода из строя одной из свечей до серьезных проблем в поршневой группе. Если деталь легко заменить, значит, изношенные цилиндры требуют серьезного ремонта. ВАЗ-2114 — не исключение.

Итак, нестабильная работа силовых агрегатов на холостом ходу может быть связана с зажатыми клапанами, несоответствием меток ремня ГРМ, прогоранием клапанов в моторе.Они также могут быть повреждены из-за гидроудара. Не исключены различные неисправности в электронике.

Если троит, то глохнет

Многие автомобилисты не раз сталкивались с этой проблемой. Начинается поиск возможных причин и неисправностей. Компьютер проверен, проверено все, что можно, результат нулевой. Все таки двигатель троит и глохнет.

В этом случае вы можете проверить состояние форсунок. Для многих после серьезной диагностики эта проблема была решена очень легко, просто и недорого путем очистки форсунок и топливной рампы.

Если причину трудно найти

Бывает и так. И это довольно частая ситуация. Может помочь диагностика автомобиля с помощью компьютерных систем. Такая операция позволит проверить все датчики, электронный блок управления двигателем, а в результате даст информацию о том, где именно произошли неисправности в автомобиле ВАЗ-2114.

Если вы столкнулись с этой поломкой, не паникуйте. Все можно починить, и этот эффект не смертельный. Если вы не можете определить причину, обратитесь к опытным специалистам.Но часто все можно найти и устранить вручную.

выводы

Важно очень внимательно следить за состоянием автомобиля и отдельных его узлов. При хорошем уходе, своевременной замене расходных материалов и жидкостей эта машина будет работать не хуже швейцарских часов. Ну а если вдруг агрегат окончательно выйдет из строя, всегда можно купить и установить новый — цена 1,6-литрового двигателя около 20 тысяч рублей.

Итак, мы выяснили основные причины, по которым в ВАЗ-2114 может не работать один из цилиндров.

Датчик фазы ВАЗ-2114 (8 клапанов): самозаменяющийся

Датчик фаз ВАЗ-2114 (8 клапанов) необходим для нормализации работы ДВС. С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает инжектор

Чтобы двигатель работал безупречно, все узлы должны работать вместе.Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.

А всего в конструкции автомобиля несколько систем:

1. Подготовка воздуха.
2. Подача топлива.
3. Зажигание.
4. Выбросы выхлопных газов.
5. Смазка двигателя.
6. Охлаждение.
7. Газораспределение.
8. Управление двигателем.

Для максимально стабильной работы Двигатель требует, чтобы все датчики выдавали четкий и четкий сигнал, который компьютер получает и обрабатывает.При этом корректируется время открытия форсунок, а также время впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз

Это устройство устанавливается в распределительном валу и выдает сигнал микроконтроллеру о положении поршней двигателя. Датчик на эффекте холла работает. На распредвале установлена ​​шестерня, необходимая для работы датчика.Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эту «впадину» обязательно нужно размещать напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика формируется сигнал, который поступает на электронный блок управления. Последний подсчитывает количество импульсов и выдает команды исполнительным механизмам.Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 рублей.

Основные признаки поломки

Если датчик коленвала приходит в негодность, то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает устройство не более 5 минут. Если сигнал с датчика не появляется, блок управления переводится в аварийный режим работы. Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно.Расход бензина увеличен на 10%. Основные признаки выхода из строя датчика фаз:

1. Значительное увеличение расхода бензина.
2. Ухудшение динамических характеристик автомобиля.
3. Трудный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
4. На приборной панели загорается лампа Check Engine.
5. Неправильная диагностика компьютера и систем.
6. На бортовом компьютере появляются ошибки P0343 или P0340.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) и приводят именно к такому поведению двигателя. Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, маркировка нанесена неправильно. А также при чрезмерном износе шестерен распределительного и коленчатого валов.

Ошибки бортового компьютера

Ошибка под номером P0343 очень часто появляется после окисления контактов или при обрыве электропроводки. Самостоятельно диагностировать систему управления ДВС можно с помощью простейшего сканера, работающего по K-линии или протоколу OBD-II.Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

Самая точная проверка датчика фаз ВАЗ-2114 (8 клапанов) — установка заведомо исправного устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

Удаление прибора

Для снятия фазового датчика необходимо найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра.Крепится к двигателю одним болтом.

Для демонтажа необходимо произвести следующие манипуляции:

1. Отсоединить минусовую клемму АКБ. При этом полностью очищается память компьютера, стирается ошибка. Если не отключать аккумулятор, то после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится, и двигатель не будет работать корректно.
2. Отсоедините прибор от прибора с помощью провода.
3. Ключом на «10» нужно открутить болт, которым крепится корпус датчика. Желательно использовать гаечный ключ или торцевую головку.
4. Осторожно снимите датчик.

Вот и все, теперь можно установить новый девайс. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель. При демонтаже не пользуйтесь ударным инструментом — вдруг датчик заработал, и вы случайно повредите его.

Установка нового датчика фазы

Перед установкой нового прибора необходимо тщательно очистить для него посадочное место.Использовать герметики не стоит, так как толку от них мало — есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке снять датчик будет сложно. А остатки герметика могут попасть в систему смазки и там запутаться.

Поэтому просто замените датчик фаз ВАЗ-2114 (8 клапанов). Проверку работы устройства следует производить после подключения минусовой клеммы к аккумуляторной батарее. Сразу обратите внимание на то, как работает двигатель и на наличие ошибок бортового компьютера. Если ошибки присутствуют, то, возможно, проблема не в датчике, а в проводах его подключения.

p>

ВАЗ-2114: замена антифриза своими руками

Система охлаждения есть на каждой машине. И ВАЗ-2114 не исключение. В этом автомобиле используется жидкостная система. В качестве охладителя используется антифриз или антифриз. Эти жидкости являются расходными материалами и требуют периодической замены.Могу я сделать это сам? Да конечно. Операция не такая сложная и не требует специальных инструментов. Все, что вам нужно, это базовый набор ключей и полчаса свободного времени. Что ж, давайте разберемся, как заменить антифриз на ВАЗ-2114 своими руками.

Как часто менять?

Этот вопрос беспокоит многих автомобилистов. Ресурс антифриза и антифриза не одинаковый. Первую рекомендуется менять раз в два года или каждые 60 тысяч километров. У второго более длинный ресурс.Это пять лет или 150 тысяч километров. Какую жидкость купить — дело сугубо индивидуальное. Однако отметим, что для 14-й «Жигулей» подойдет как тосол, так и антифриз. Разница будет только в стоимости продукта.

Что делать, если машина покупалась с ней и дата последней замены антифриза неизвестна? Определить его состояние можно по цвету. Если жидкость коричневого цвета или в ней есть характерные хлопья, то ее нужно заменить.

Приборы

Для успешной замены антифриза на ВАЗ-2114 потребуется:

• Ключ 8.
• Обозначения 13 и 17.
• Пустая 10-литровая плоская канистра.

Работу лучше проводить при наличии смотровой ямы. Но если он отсутствует, это не беда — работу можно выполнять «на коленях». Единственное, что вам понадобится более плоский бак, чтобы он поместился под днище автомобиля.

Если вы заменяете антифриз на ВАЗ-2114, сколько литров жидкости нужно покупать? В инструкции по эксплуатации указано, что объем системы охлаждения «Лада Самара-2» равен 7. 8 литров. Естественно, канистр в таком объеме не найти. Идеальный вариант — купить канистру объемом десять литров. Так у нас останется не менее двух литров для доливки (например, в случае ремонтных работ с СОД, требующих слива этой жидкости). А чтобы канистра не занимала много места в гараже, антифриз можно налить в бутылку от обычной минеральной воды, предварительно сделав на ней отметку. Такую же бутылку можно носить с собой, если вы собираетесь в длительное путешествие или если возникнут проблемы с плитой.

Приступаем к работе

Итак, для начала нужно установить автомобиль на ровную поверхность. Далее нужно открыть капот и открутить крышку от расширительного бачка.

Примечание! Охлаждающая жидкость (антифриз или антифриз) очень токсична. Поэтому работу следует выполнять в защитных перчатках. Слив антифриза разрешается только на остывшем двигателе. Жидкость очень горячая.

Что дальше? После этого необходимо провести работы в нижней части — снять защиту картера.Если в защите картера есть специальный вырез, то демонтировать его не нужно. На следующем этапе подставляем пустую емкость под кран (который находится внизу радиатора). Выключаем и ждем, пока сольется вся жидкость. Затем закройте кран и залейте новый антифриз. Для удобства можно использовать лейку.

Лить надо по частям. Это нужно для того, чтобы внутри не образовывались воздушные пробки. До какого уровня нужно добавлять антифриз? Специалисты советуют держать жидкость на среднем уровне.Далее закручиваем крышку и производим пробный запуск. Двигатель должен прогреться. После этого снова откройте пробку на емкости и посмотрите на уровень. В большинстве случаев он снижается до минимума. Поэтому берем канистру с оставшимся антифризом и доливаем в систему нужный объем. На этом процедура замены антифриза на ВАЗ-2114 завершена. Для удобства можно сделать отметку в бортовом журнале, чтобы не забыть, через какое время эту самую жидкость нужно слить. Как заменить антифриз на ВАЗ-2114 Е-газ? На Ладе с электронной педалью газа эта процедура выполняется аналогично.Отличий нет.

Если после замены перегревается

Еще бывает, что после запуска машина быстро нагревается. Стрелка стабильно растет, а электронный вентилятор даже не включился. На что это указывает? Это свидетельствует о наличии воздушной пробки в системе. Также он может образовываться в радиаторе салона. Из-за этого плита нормально не греется. Как удалить эту заглушку? Необходимо припарковать машину на склоне (фронтальной частью вверх), открыть капот и открутить крышку расширительного бачка.Далее нужно запустить двигатель и подождать пять минут, пока антифриз несколько раз прогонит по большому кругу (в него также входит радиатор салона). Воздух будет подниматься вверх. А высшей точкой будет наш танк. После этого проблема решится сама собой.

Рекомендации

И чтобы не задавать вопрос «как снять воздушную пробку после замены антифриза на ВАЗ-2114», специалисты рекомендуют при заливке жидкости сжимать патрубок радиатора руками.Достаточно сделать это одним шлангом, который находится в верхней части радиатора. Так что лишний воздух самопроизвольно уйдет.

Бывают ситуации, когда после замены антифриз сразу приобретает непривычный для него цвет. Вместо обычного красного или желтого становится коричневым. О чем это говорит? Одно из двух — либо вы приобрели поддельный антифриз, либо в системе есть загрязнения. Что делать в такой ситуации? Такой антифриз, разумеется, повторному использованию уже не подлежит.Поэтому сливаем и несколько раз промываем систему водой (можно даже не дистиллированной). И так до тех пор, пока из-под крана не потечет чистая жидкость. Это единственный способ гарантировать отсутствие депозитов в системе. Некоторые автомобилисты просто не обращают на это внимания. Но зря, ведь эта грязь мешает нормальному отводу тепла. Двигатель может просто перегреться в какой-то момент. Нелишним будет проверить состояние труб.

Они должны быть мягкими на ощупь. Если они жесткие или имеют повреждения (трещины, изгибы и т. Д.) такие элементы необходимо заменить. А делать это лучше во время замены антифриза, когда старая жидкость уже слита, а новая стоит в очереди. В магазинах продаются целые комплекты патрубков для системы охлаждения. Среди качественных производителей отзывами отмечает Luzar. Комплект шлангов для Лады Самара-2 можно купить за 420 рублей. Они подходят ко всему семейству ВАЗ, начиная с 13-й модели и заканчивая 15-й.

Об уровне жидкости в бачке

Также специалисты рекомендуют не наливать жидкость до максимальной отметки.Антифриз имеет свойство расширяться, и если при комнатной температуре его все же поместить в бак, то при +90 гр. он его просто порвет или выльется через пробку.

Вывод

Итак, мы выяснили, как производится замена тосола на ВАЗ-2114 (форсунка на 8 или 16 клапанов значения не имеет). Объем жидкости такой же, и процедура аналогична. Как видите, заменить антифриз на ВАЗ-2114 можно легко своими руками.

Почему плохо прогревается ВАЗ 2114? Советы по поиску и устранению неисправностей

Оптимальная температура в салоне — залог комфортной езды.Летом эту функцию выполняет климат-контроль и кондиционер, а зимой — печка. Однако что делать, если ВАЗ 2114 не греет печку на машине? Причины при низких оборотах двигателя могут быть самыми разнообразными. Итак, давайте разберемся с ее устройством и неисправностями.

Устройство и назначение

Этот узел выполняет функцию перераспределения воздуха в системе охлаждения. Принцип его работы довольно прост — печка отводит часть тепла от мотора и отправляет его в салон.Так тепло внутри машины сохраняется. Этот узел состоит из нескольких элементов:

• Патрубки.
• Радиатор печки.
• Кран регулировки уровня циркуляции антифриза.
• Воздуховоды и заслонки, регулирующие скорость и направление подачи воздуха.
• Электровентилятор.

Хороший узел должен обеспечивать беспрепятственную циркуляцию воздуха во всех вышеперечисленных элементах. Но что делать, если он не греет ВАЗ 2114 (инжектор, 8 клапанов)? Причины могут быть разные.Рассмотрим каждую из них.

Электровентилятор не работает должным образом

В этом случае необходимо выполнить разборку. Предварительно необходимо запустить машину и включить систему на максимальный уровень работы. При отсутствии шума виной всему является электровентилятор. Опытные автомобилисты рекомендуют поменять его на механический. Считается, что он более надежен в этом плане.

Термостат

Кроме того, причиной того, что автомобиль ВАЗ2114 плохо греет печку (на неработающих в том числе), является поломка термостата, а именно открытие клапана.Таким образом, циркуляция охлаждающей жидкости осуществляется только по небольшому кругу. Машинка с такой неисправностью часто кипит, а зимой — не работает печка, либо очень мало греется. Проверить исправность термостата довольно просто. При демонтаже поместите деталь в емкость с водой и нагрейте на коморке. Перед закипанием в воде (образуются пузырьки) вентиль должен открыться. Если этого не произошло, элемент следует заменить на новый.

К счастью, недорого.Кстати, опытные автомобилисты рекомендуют менять терморегуляторы в зависимости от сезона эксплуатации. Например, летом элемент лучше ставить на 82 градуса, а зимой — на 72. Необязательно придерживаться определенных значений, просто запомните принцип — чем холоднее на улице, тем ниже температура открытия клапана. должно быть. Если печка ВАЗ 2114 плохо греет, можно проверить деталь без разбора — для этого на прогретом двигателе нужно задеть верхний и нижний патрубки основного радиатора.Оба элемента должны быть горячими. Если один из них холодный, скорее всего, не открылся вентиль, и термостат необходимо заменить.

Шлюз

Если в автомобиле ВАЗ 2114 плохо прогревается печка, причина этого в том, что система находится в воздухе. Пробка может образоваться после выключения двигателя, когда температура антифриза упадет. Именно в это время в радиаторную часть расширительного бачка может попасть воздух, который затем «застревает» вокруг термостата. При следующем запуске система будет циркулировать воздух вместо охлаждающей жидкости, что приведет к перегреву мотора и плохой работе печки.Как избавиться от этого затора? Для этого автомобилисты ослабляют хомут форсунки ОС и медленно добавляют тосол в расширительный бачок до максимума. Кстати, смешивать разные марки охлаждающей жидкости нельзя — система может вспениться. Поэтому добавляем только ту марку, которая использовалась ранее, или используем дистиллированную воду. Последний способ используется в любое время года, кроме зимнего, так как вода при отрицательной температуре в баке просто замерзнет. Антифриз должен быть максимально прозрачным (заводской цвет не в счет), на ощупь слегка маслянистый.Если он давно не менялся и потерял эти свойства, помутнел, то лучше слить полностью и использовать новую «разморозку». Если печка плохо греет (в том числе ВАЗ 2114 1.5), избавиться от воздушной пробки можно и другим способом — просто загнать переднюю часть автомобиля вверх и открыть крышку расширительного бачка. Выждав 3-5 минут, система сама вытолкнет весь лишний воздух.

Неисправность крана

Эту деталь тоже нельзя игнорировать.Если печка плохо греет (инжектор ВАЗ 2114 8 клапанов), причина может быть скрыта в этом. В большинстве случаев он открывается не полностью. Причина — плохая фиксация троса. На автомобилях «Самара-2» он расположен возле педалей. Чтобы возобновить работу узла, необходимо подтянуть элемент с помощью плоскогубцев.

Бывает, что отопитель ВАЗ 2114 не греет, заслонка открыта, а в салон капает соль. Причина неисправности кроется в разгерметизации уплотнителей (чаще всего на кране).Если есть хомутные соединения, их следует подтянуть. Также внимательно смотрим на состояние самих форсунок. Они должны быть мягкими, без трещин и других следов износа. В противном случае нужно приобрести ремкомплект и полностью поменять форсунки (хомуты лучше приобретать новые, так как старые будут закисать).

Забит радиатор

В его сотах может скапливаться мусор и грязь, из-за чего поток теплого воздуха в салон поступает очень слабо.

Выход — промыть элемент лимонной кислотой или средствами против трещин.

Поломка радиатора

Если соты повреждены, циркуляция антифриза значительно ухудшится. В этом случае только замена. И менять нужно строго на новый. Никогда не покупайте подержанный радиатор.

Для замены необходимо демонтировать консоль и переднюю панель автомобиля. Далее подготовьте чистую емкость объемом 5 литров и более и слейте весь антифриз из системы через кран на радиаторе.Затем снимите все крепежные гайки и болты крепления радиатора. Расположение последнего указано на фото стрелкой. После установки нового элемента не забудьте снова залить антифриз в систему. Во избежание воздушных пробок не наливайте большое количество жидкости в расширительный бачок. Налейте 200 мл — подождите 10-15 секунд, затем долейте еще. И так до полного заполнения системы антифризом.

водяной насос

Бывает, что плита перестает работать из-за низкого давления в системе.За эту функцию отвечает водяной насос. Симптомы — при движении автомобиля тепло не проникает в салон. Выход из этой ситуации — замена водяного насоса. Автолюбители рекомендуют выбирать дюралюминиевый компонент — он намного надежнее штатного.

Уровень антифриза

Почему на ВАЗ 2114 плохо греет отопитель? Причина может быть банальной — низкий уровень антифриза в системе отопления. Зимой он должен быть чуть больше максимальной отметки (на 1-2 сантиметра).Как мы уже говорили ранее, смешивать разные марки нельзя, а во избежание скопления воздуха — наливать небольшими дозами, с небольшими перерывами.

Прокладка ГБЦ

Иногда причина неисправности печки — прогоревшая прокладка блока цилиндров. Эту неисправность можно определить по нескольким признакам. Во-первых, это наличие запаха бензина или выхлопных газов в антифризе. Во-вторых, на щупе и крышке маслозаливной горловины некая смесь — «майонез».

Возникает при смешивании автомобильного масла с охлаждающей жидкостью. Также из выхлопной трубы при работающем двигателе будет виден характерный белый дым. При наличии хотя бы одной из вышеперечисленных характеристик следует провести диагностику состояния прокладки и незамедлительно ее заменить.

Мотор печки

Этот элемент тоже может выйти из строя. Проверить его исправность довольно просто. Для этого включите регулятор, отвечающий за температурный режим. Если ничего не изменилось (воздух как был холодным, так и остался), необходимо заменить мотор печки.После этого проблема с его функционалом исчезает.

Профилактика неисправностей

Чтобы не удивляться, почему не греет колодец на ВАЗ 2114, необходимо проводить регулярный профилактический ремонт агрегата. Он заключается в периодическом анализе системы и очистке каждой ее детали. .Чаще меняйте антифриз.Свежий антифриз беспрепятственно пойдет через клапан термостата на большой круг, включая печку.Также проверьте герметичность крана и форсунок, которые подходят к радиатору.Если на них есть трещины, их следует заменить. На хорошо прогретом двигателе наличие разводов недопустимо. Для лучшей герметичности автомобилисты советуют использовать «фум-ленту», наматывая ее на технологические соединения. Сверху на ней одеваются соски и фиксируются фиксаторами. Каждые 2 года полностью промывайте систему охлаждения.

Вывод

Соблюдая эти правила, вы не только предотвратите выход из строя печки, но и продлите жизнь мотору. В конце концов, каждый из нас знает, что тепло и двигатель — несовместимые понятия.

При малейшем перегреве приводит в действие головку агрегата. И его ремонт обходится гораздо дороже, чем новая банка тосолы.

Итак, мы выяснили, почему печка ВАЗ 2114 плохо греет. Как видите, проблему можно решить самостоятельно с минимальными вложениями (если вовремя заметить неисправность).

Карбюратор для 16-ти клапанного двигателя ВАЗ. Ставим готовый двигатель

Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099.Основная цель — переделать в 16-клапанную форсунку путем установки главного блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на котором была установлена ​​16-клапанная головка, показали большую разницу в поведении автомобиль по сравнению с обычной для него системой питания. На невысоких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей.На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• ГБЦ 16В,
• с коллектором и ресивером,
• датчик детонации,
• дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• передняя выхлопная труба с ДК,
• термостат с датчик,
• оба видео,
• шкивы распределительного вала,
• датчик фазы,
• крышка газораспределения,
• комплект проводки,
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• индикатор и датчик уровня масла,
• датчик положения КВ,
• аппарель с комплектом форсунок,
• поршни с кольцами и штифтами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала,
шатуны
• ,
• привод генератора,
• масляный насос корпус со сливом для датчика положения KV,
• выхлопная система в комплекте.

Заказ на работу

Все операции можно выполнять, не снимая агрегат, но если его снять, работать будет намного удобнее.

• Головка блока снята, все топливопроводы, штатный бензобак, полностью разобран, термостат, генератор, все ремни и шкивы сняты.
• Отсоединены патрубки системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
• Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающей опорой модели 12 и десятипозиционными шатунами. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
• Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые трубы. Датчик включения вентилятора не нужен.
• Готовятся к установке 16-клапанной головки. Несмотря на то, что расположение креплений такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак установлен на место и подсоединен к магистралям. Установлена ​​проводка к ТНВД от блока управления. Оставьте провода датчика уровня топлива старыми.
• Чтобы не удлинять новую проводку, можно вырезать отверстие в стенке моторного отсека при его установке в стенку моторного отсека как на ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
• Насос устанавливается от ВАЗ-2112.
• для вентиляции картера заменен на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
• Головка установлена, а старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего нужно удалить все выступы на стыках, и пройтись по каналам роликовой фрезой, чтобы уменьшить сопротивление внутри них.
• Термостат установлен от инжекторного двигателя Самара-21082.
• Патрубки системы охлаждения подключены.
• Установлена ​​задняя крышка механизма газораспределения, шкивы и ролики от модели 2112. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается комплектом.
• Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
• Клапанная крышка установлена ​​на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
• Выхлопная система смонтирована. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Подключает проводку к замку и панели приборов … Масло залито, система охлаждения залита, бак залит бензином.

Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России при легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Давайте разберемся, как переделать 8 клапанный двигатель на 16 клапанов в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с аналогичной головкой блока могут быть заполнены специальной топливовоздушной смесью.

В результате значительно увеличивается мощность силового агрегата.Важно отметить, что это совершенно безопасный способ увеличить «прочность» вашего автомобиля. Так как же переделать 8-клапанный двигатель в 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, объем двигателя которого достигает 1,5 литра, а количество лошадиных сил составляет 77 лошадиных сил, может быть значительно увеличена. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, и только после этого самому делать разборку.

Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние катка.Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не будет переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• трубка антифриза;
• масляный насос;
• масляный поддон;
• различные датчики;
коленвал
• и др.

Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заниматься доработкой болтов. Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров не нужно, но поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также необходимо обработать. Они должны идеально подходить к размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

• а потом шатуны.

Шатуны ваз 2114

Это нужно делать при сборке цилиндров.

А теперь пора доработать и отрегулировать проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, у них другое расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов… Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

Как переоборудовать 8-клапанный двигатель в 16-клапанный Особенности

Болты могут визуально сильно отличаться друг от друга, но не стоит пугаться. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

1. Диаметр равен 8-ти клапанному болту;
2. Длина 16 клапанов.

Для облегчения прохождения этих болтов в отверстие их следует предварительно развернуть.Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно все сделают правильно и правильно.

Дополнительная возможность увеличения мощности автомобиля — тюнинг выпускного коллектора.Это отличный способ немного увеличить показатель мощности ваших транспортных средств.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единый блок и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109, по сравнению с 8-клапанным, имеет лучшую тягу на высоких оборотах. В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

На автомобиль ВАЗ 2109 установлен четырехрядный четырехтактный бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
• Шестнадцатиклапанный имеет два распредвала … Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
• Распределение фазового впрыска — система питания агрегата.
• Контроллер управляет двигателем.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распределительных валов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
• Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху, под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна.
• Цилиндры просверлены в блоке и имеют номинальный диаметр 82 миллиметра.Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
  Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
  Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади такой элемент выполнен из металлокерамики.
  Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
• Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
  Нет канавок на нижних вкладышах коренных подшипников, на верхнем вкладышах третьего подшипника и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с 16-клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
• Масло к шатунным шейкам подводится от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
• Устанавливается на передний зубчатый шкив коленчатого вала привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
• Сзади на коленчатом валу закреплен маховик со стальным зубчатым венцом, служащий для запуска двигателя стартером.
• Поршни из алюминия. В продольном сечении юбка поршня в поперечном сечении коническая, в поперечном — овальная.
  На внешней поверхности вверху три паза для установки поршневых колец. Для нижнего маслосъемного кольца в канавке выполнены отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
  На головке поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет немного выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра.

Два верхних поршневых кольца компрессионные.
Не пропускают газы в картер двигателя и способствуют отведению тепла от поршня к цилиндру:

• На нем установлена ​​общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

• С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
• 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
  Опорный ролик расположен под шкивом впускного распредвала, а натяжной ролик под распредвалом выпускных клапанов.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий работу датчика фаз.
  Для сборки агрегата на шестернях привода имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками привода распределительного вала, расположенными на его передней крышке.
• Спеченные седла и латунные направляющие клапана запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на втулках впускных клапанов и до 1/2 длины отверстия — на втулках впускных.
  Отверстия защищены от грязи колпачками маслозаборника; детали выполнены из маслостойкой резины.
• Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
  Они приводятся в движение гидравлическими толкателями от кулачков распределительного вала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают с постоянной подачей масла под давлением.
  Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника. .

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидравлический толкатель необходимо заменить; это не подлежит ремонту.

• Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу, а на тарелку, которую держат две панировочные сухари — верхняя.
  Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри три упорных выступа, которые входят в пазы на штоке клапана.
• На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники, гидравлические толкатели, шейки и подшипники распределительного вала смазываются под давлением.
  Масло распыляется на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкатели, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
• Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и шестерни. редукционный клапан … На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:

• Головка блока цилиндров V16 в комплекте с ресивером и коллекторами.
• Корпус дроссельной заслонки с датчиком, контролирующим положение дроссельной заслонки.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Ролики.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высокого напряжения.
• Проводка к форсункам и под капотом.
• Сборка бензобака.
• Указатель уровня масла.
• Топливопроводы и трубопроводы.
• Генератор.
• Рампа с насадками.
• Контроллер VS 5.1 … -42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Электропроводка топливного насоса.
• Кронштейн генератора.
• Натяжитель ремня.
• Шатуны.
• Коленчатый вал и шкив генератора.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отливом под ДПКВ.

Совет: Хотя все работы можно производить, не снимая агрегат, но для удобства двигатель лучше взлетать.

Рабочие инструкции включают:

• Съемная КП, бензобак, топливопроводы.
• Демонтируется вся система зажигания.
• Генератор, термостат и все ремни и шкивы сняты.
• Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.

• Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, цена на продукцию невысока, поэтому лучше заменить все.
• Поддон снят.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
• Замена масляного насоса на устройство с отливом для ДПКВ на крышке.

• Меняются патрубки всей системы охлаждения.
• Ведутся подготовительные работы к установке 16-клапанной головки. В этом случае расположение крепежных отверстий такое же, но их диаметр необходимо расширить до 12 миллиметров, а болты от старой головки сделать короче.
• Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
• Подсоединен к магистральному топливному баку после его переустановки.
• Проводка к ТНВД производится от блока управления.
• Провода датчика уровня топлива старые.

Подсказка: новую проводку удлинять не нужно, а вырезать дополнительное отверстие в стенке моторного отсека.

• Просверливается отверстие для установки датчика детонации, нарезается резьба М8.
• Насос меняется.
• Установлен новый сапун картера, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединения охлаждающей жидкости подключены.
• Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
• Ремень устанавливается по меткам.
• Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.

• При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
• Под верхним натяжителем используется один болт от старого и один новый, под который на колодке есть отверстие.
• Установлены все датчики: на крышке масляного насоса — ДПКВ, возле впускного шкива распределителя — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры, старый датчик в головке и давления масла. датчик остается, в термостат установлен новый от инжекторной модели.
• Крышка клапана ставится на герметик.
• Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
• Установлен воздушный фильтр и новый кабель.
• Устанавливается новый паук, резонатор. Глушитель может остаться старым.
• Заправлен маслом, охлаждающей жидкостью, бензином.
• Проводка в салоне подключается к панели приборов и замку зажигания.

Как правильно переоборудовать автомобиль с карбюраторным двигателем ВАЗ 2109, с 16-клапанным инжекторным двигателем хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой приятный на вид двигатель автомобиля ВАЗ 2109.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли и как воплотить идею в жизнь?

Зачем устанавливать новую трансмиссию?

Установка нового двигателя может пригодиться тем автомобилистам, которые хотят улучшить свой устаревший автомобиль.Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в обслуживании, как иномарки, поэтому ее часто настраивают. Замена двигателя из 8 ячеек на более совершенную модель имеет свои преимущества:

1. Повышенная мощность.
2. Улучшенные характеристики при высоких оборотах.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа силового агрегата.
5. Постоянная регулировка клапана не требуется.

Но есть и минусы:

1. Вам нужно заменить много деталей и инструментов в гараже.
2. На низких оборотах двигатель 16К немного хуже своего 8-клапанного собрата.

Здесь есть два варианта замены:

1. Установка всего двигателя от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может отложить эту идею.
2. Доработка ГБЦ под новые комплектующие.Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи между собой. Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели. Далее ведется такая работа:

1. Демонтируем старый блок питания, отсоединяем все патрубки и электронику. Для того, чтобы снять и установить двигатель, нужен кран для удобства, так как весь агрегат увесистый.Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат используется. Также проверьте натяжение ремней.
3. Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
4. Отличная замена танку «девятка» — аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
5. Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
6. Теперь можно приступить к подключению инжектора. Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под днище и фиксируют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
10. В стартере придется менять бендикс с 12 на 9 зубцов.
11. Последняя переделка — это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Калина 2 Какой мотор лучше.Двигатель Ty клапанный

04.09.2018

Двигатель ВАЗ 11194 1.4 16V

Двигатели	ВАЗ 21114/11183 1,6	ВАЗ 11194 1,4 16В	Приора 21126 1.6.
Производство
Марка двигателя
Года выпуска	2004 — наши дни	2004 — наши дни	2007 — наши дни
Материал блока цилиндров
Система снабжения	Инжектор	Инжектор	инжектор
Количество цилиндров
Клапаны на цилиндре
Ход поршня, мм
Диаметр цилиндра, мм
Степень сжатия
Объем двигателя, куб. Мм
Крутящий момент, Нм / об.мин
Экологические нормы
Масса двигателя, кг
— город — Русс — смешанный.
Расход масла, гр./ 1000 км
Моторное масло	5W-30 5W-40 10W-40 15w40.	5W-30 5W-40 10W-40 15W-40.	10W-40 15w40.
Сколько моторного масла
Ресурс двигателя, тыс. Км — По данным завода — на практике
Тюнинг — Потенциал — без потери ресурса
Двигатель был установлен	ВАЗ 21101. ВАЗ 21112. ВАЗ 21121. ВАЗ 2113. ВАЗ 2114. ВАЗ 2115. Lada Granta Lada Kalina	Лада Калина	Лада Приора Лада Калина Лада Гранта Лада Калина 2.

Небольшое семейство АвтоВАЗовских автомобилей Lada Kalina появилось в 2008 году и включает в себя седан, универсал и хэтчбек в этом концепте. Модель создавалась на базе ВАЗ 2108 и многие агрегаты, в том числе двигатели, были заимствованы у него.

Двигатель ВАЗ 21114/11183 1.6л (2114 1.6)

Силовой агрегат ВАЗ 21114/11183 стал эволюционным развитием 1,5-литрового мотора 2111, но с завышенной ценой блока цилиндров, увеличенным ходом поршней, за счет чего увеличился до 1,6 л, вырос объем всего двигателя.

Новый мотор повышенной экологичности, а также его можно назвать надежным и безвкусным, в отличие от базового 2111. Отмечены преимущества в плане тяги и упругости.

Двигатель узнается под несколькими названиями: 21114, 11183, 2114 и Мотор-Калина, но разница только в месте сборки.

Инжекторный рядный двигатель ВАЗ 21114/11183

на четыре цилиндра получил верхнее расположение распредвала и ременной привод ГРМ.

Отсутствие гидравлических узлов вынуждает периодически регулировать клапаны.

При разрезании ремня клапан не гнут, в спортивной версии распредвала такой шанс есть.

Недостатки в целом такие же, как у ВАЗ 2111, то есть такая же шумность и расположение дизеля, троица, нестабильность температуры и так далее. 3.

Двигатель ВАЗ 11194 1.4 16V

Силовой агрегат ВАЗ 11194 на 16 клапанов стал упрощенной версией двигателя «Приора» и эволюцией ВА 21083 в финальной версии.

В отличие от базового мотора ВАЗ 11194 1.4 16V отличается объемом, мощностью и худшим крутящим моментом.

Ресурс двигателя вырос по сравнению с предшественниками на 50 тысяч километров и достигает 200 тысяч км.

В технической части поршни изменились, уменьшившись в диаметре до 76,5 мм, что позволило уменьшить объем мотора и камеры сгорания. Такая идея трансформации привела к тому, что момент на низах пропал и двигатель едет только с 2000 об / мин и требует постоянного крутящего момента.

При обрыве ремня ГРМ, изгибе клапана, разваливании роликов и при заклинивании насоса ремень ГРМ слетает, что приводит к дорогостоящему ремонту.

Не обделен ВАЗ 11194 различными шумами и стуками, проблемами с температурным плавающим оборотом и прочим. На сегодняшний день двигатель ВАЗ 11194 1.4 16V снят с производства. 2.

Двигатель Приора 21126 1.6 16 клапанов

Силовой агрегат 21126 стал продолжением ВАЗ 21124, но с более легкими СПР марки Federal Mogul. Колодцы клапанов уменьшились, ременной привод ГРМ получил электрический натяжитель. Поверхность блока цилиндров качественно обработана, хонингование производится по федеральным правилам жестких правил.

Инжекторный двигатель 21126

1.6 на 4 цилиндра получил верхнее расположение распредвала и ремень газораспределительного механизма.

К недостаткам двигателя подсчитываем потерю мощности, нестабильную работу и проблему ремня газораспределения. Виновниками таких неисправностей являются дефекты давления топлива, плохая работа механизма газораспределения, дефекты датчиков, шлангов дроссельной заслонки и пневмоподвала.

При обрыве ГРМ клапаны гнутся.

Обнаружено снижение производительности при низкой компрессии в цилиндрах.

Плавающий оборот позволяет исправить чистку дроссельной заслонки или заменить датчик положения ДЗ.

Шум и стуки характерны для всех моторов ВАЗ, а проблемы в гидрокомпонентах, шатунных и коренных подшипниках или поршнях.

Вибрация двигателя возникает при дефектах высоковольтных проводов или RXX.

При всех своих недостатках двигатель Приора 21126 1.6 16 клапанов считается одним из лучших российских агрегатов для комфортной езды по городу.

Двигатели	ВАЗ 21114/11183 1,6	ВАЗ 11194 1,4 16В	Приора 21126 1.6.
Производство
Марка двигателя
Года выпуска	2004 — наши дни	2004 — наши дни	2007 — наши дни
Материал блока цилиндров
Система снабжения	Инжектор	Инжектор	инжектор
Количество цилиндров
Клапаны на цилиндре
Ход поршня, мм
Диаметр цилиндра, мм
Степень сжатия
Объем двигателя, куб. Мм
Мощность двигателя, л.С. / Об. Мин.
Крутящий момент, Нм / об.мин
Экологические нормы
Масса двигателя, кг
Расход топлива, л / 100 км (для Celica GT) — город — Rouss — Смешанный.
Расход масла, гр. / 1000 км
Моторное масло	5W-30 5W-40 10W-40 15w40.	5W-30 5W-40 10W-40 15W-40.	10W-40 15w40.
Сколько моторного масла
Ресурс двигателя, тыс. Км — По данным завода — на практике
Тюнинг — Потенциал — без потери ресурса
Двигатель был установлен	ВАЗ 21101. ВАЗ 21112. ВАЗ 21121. ВАЗ 2113. ВАЗ 2114. ВАЗ 2115. Lada Granta Lada Kalina	Лада Калина	Лада Приора Лада Калина Лада Гранта Лада Калина 2. ВАЗ 2114 Супер Авто (211440-26)

Сообщить об ошибке

Выделите его и нажмите Ctrl + Enter

Автомобильные эксперты поделились основными советами по экономии топлива и проверили их актуальность.

Совет. В первую очередь рекомендуется внести коррективы в стиль езды. Специалисты, например, рекомендуют плавно ускоряться, сохраняя оптимальную скорость. Кроме того, необходимо выборочно подходить к выбору маршрута, чтобы избежать множественных остановок на светофорах. Так как большая часть топлива тратится при разгоне.

Не советую увеличивать оптимальную скорость, потому что в этом случае вы сэкономите всего пару секунд, исходя из своей практики. После правильного выбора топлива с рекомендованным октановым числом.Благодаря правильному выбору бензина снижается его перегрузка, а силовая установка работает оптимально.

Аэродинамика — важный показатель для простых машин, начиная с 40 км / ч. Советуют избавляться от внешних элементов, влияющих на сопротивление движению, не передвигаться с открытыми люками и окнами.

Излишняя масса тоже нежелательна, по этой причине, если в машине есть неиспользованные детские кресла, канистры с омывающей жидкостью или другие грузы, для экономии стоит снять.

В этом аспекте также важен правильный выбор шин и дисков. В частности, стоит обратить внимание на давление в колесах, чтобы избежать нагрузки на мотор, трансмиссию и подвеску.

Участвуя в акциях при заправках, можно сэкономить пару тысяч рублей в годовом интервале. Также есть банки, предлагающие кэш при заправке, по этой причине в сумме можно немного снизить траты.

Приходит осень, а это значит, что в ближайшее время водителям нужно будет задуматься о смене летней резины на зимнюю.

Аналитики

провели исследование и выяснили, когда лучше заменить резину на зимний вариант. Так что в осеннее время тянуть со сменой резины не стоит. Иногда делают это раньше, чем затягивать процесс. Дело в том, что если вы поменяете шины раньше, это не повлияет на их использование, но позволит водителю подготовиться к неожиданным изменениям погодных условий.

На данный момент для нового автомобиля Лада Калина 2 выпускается два типа двигателей.

Двигатель 2116 — для версий «Норма» комплектации, а также «Стандарт»

Мотор

с маркировкой 2116 устанавливается на два типа комплектации автомобиля модели Лада Калина 2. Это «нормальная» и «стандартная» комплектации. Двигатель представляет собой усовершенствованную версию мотора 11183, в нем значительно уменьшена масса комплекта шатунно-поршневой группы. Тридцать девять процентов — постарались инженеры из Тольятти. Новая версия двигателя этого типа лучше, например новейший привод Распредвал, а также прокладки для ГБЦ из металла, и, наконец, улучшенная система кондиционирования.Основным преимуществом последней модели мотора также является обязательная термическая обработка головки блока цилиндров. Так детали становятся сильнее и прет.

Во всех переднеприводных моделях автомобилей Лада есть электропривод. Дроссельная заслонка в двигателе. Эта инженерная модернизация добавила в число лошадиных сил мотора еще десяток. И вот двигателя стало девяносто. А за счет уменьшения количества механических потерь — увеличился крутящий момент двигателя на 20 единиц.Но добиться этого можно будет уже при 3800 оборотах в минуту. Также был значительно снижен расход топлива, что повлияло на более высокую экологию машины. Меньше выбросов углекислого газа.

Производитель уверяет покупателей в том, что после капремонта автомобиль проедет не менее 200 тысяч километров. Он также должен служить в паре с новой моделью Engine.

Для комплектации «Люкс» есть мотор 21126

1,6 литра и почти сотня лошадиных сил — вот такие характеристики этого двигателя.Это был второй двигатель для Lada Kalina 2. Он доступен только для самых «богатых» вариантов комплектации автомобиля. Здесь тоже снята рядно-поршневая группа, а также клапанные гидротерапевты. И не будет ни нескольких, ни — по четыре штуки на каждый цилиндр. В новой модели двигателя, как и в предыдущей, присутствует так называемый ремень «Гейтса». Гарантия на такой ремень 120 тысяч километров дорожного полотна. В основном это зависит от своего ресурса и всего 200 тысяч. Такой ремень с большим успехом прошел испытания на модели Lada Priora.

Обновленная пробная версия с индексом 21127

Тольяттинс решил обновить имеющийся двигатель 21126 И добавить ему немного огня — теперь Калина 2 с таким «сердцем» будет иметь мощность 106 лошадиных сил, имея максимальный крутящий момент в 150 Н * м. Это достигается за счет добавления разного режима всасывания — на малых оборотах воздух проходит по длинному каналу, на высоких — по короткому. Также в двигателе появился новый датчик абсолютного давления и обновленное программное обеспечение.

Правда, как и везде, есть свои минусы — при обрывах ремня ГРМ выходят из строя клапаны и страдает шатунно-поршневая группа деталей.

Атовас в настоящее время устанавливает на Калину 2 двигателя: ВАЗ-11186, ВАЗ-21126 и ВАЗ-21127. Первые два двигателя нам уже знакомы по прошлым моделям. отечественные автомобили, причем последняя новинка, но обо всем по порядку ..

Характеристики двигателя ВАЗ-11186 (87 л.с.)

Тип А	бензин (АИ-95)
Объем	1597 см3
Максимальная мощность	64.2 кВт (87 л.с.), при 5100 об / мин
Максимальный крутящий момент	140 +/- 3 Н · м, при 3800 об / мин
Конфигурация	рядный, 4-цилиндровый.
Цилиндры	4
Клапаны	8
Макс. скорость	188 км / ч
Расход топлива при смешанном цикле	7.3 л / 100 км
Расход топлива в городском цикле	8,5 л / 100 км
Расход топлива на трассе	5,7 л / 100 км
Экологические нормы	Евро 4.
Диаметр цилиндра	82 мм
Ход поршня	75,6 мм
Степень сжатия	10.6
Система подачи	фазовый впрыск

Это модернизированный двигатель ВАЗ-11183, обладающий большей мощностью за счет уменьшения веса поршневой группы на тридцать девять процентов. Этот двигатель хорошо себя зарекомендовал, его можно с уверенностью назвать надежным. На этом не остановится, скажем так, что в случае натяжного ремня клапан не давит, но технические характеристики И его стоимость такая же, как у двигателя ВАЗ 21116:

О двигателе ВАЗ-21126 (98 л.с. )

Двигатель с гидротелями клаппанов, 4 клафана на цилиндр, а также оптимизированный по массе, механическим потерям и прочности CSM.Ресурс двигателя увеличен до 200 000 км. Запустить. Для обеспечения ресурса введены: автоматический натяжитель ремня ГРМ, металлические газопроводы и газопроводы, оригинальные сальники коленвала, модернизированная водяная помпа. Трубка приемная глушитель с нейтрализатором в сборе оригинальной конструкции с пониженным гидравлическим сопротивлением.

«слабое место» Двигатель считается: поддержка и нат жной ролик и насос. (В случае их разрушения / заклинивания ремень обрывается). По отзывам автолюбителей, двигатель ВАЗ-21126 существенно лучше ВАЗ-21124, и единственный его минус — при наезде на автомобиль клапан поворачивает заслонку.

Новый двигатель Лада Калина 2 ВАЗ-21127 (106 л.с.)

Новый двигатель Калина 2 имеет маркировку ВАЗ-21127, в нем более 20 новых деталей, а вместо датчика массового расхода датчик абсолютного давления. Кроме того, у мотора есть впускной коллектор переменной длины: ресивер разделен на две камеры разного объема, причем на больших оборотах воздух идет к цилиндрам более длинным путем, а на малых — коротким, через резонансную камеру. В этом случае движение воздуха напоминает морские волны — часть воздуха выбрасывается из цилиндра на такте сжатия, а затем возвращается, увеличивая давление перед впускным клапаном.

Какие отзывы о New Motor Kalina 2? При тестировании было отмечено, что он эффективнее работает на оборотах 1000-3500ОБ / мин. В этом диапазоне у двигателя появились упругие «низы», позволяющие оставаться на пятой передаче даже на скорости 40 км / ч. Двигатель готов к разгону машины не менее 1000 об / мин. По сравнению с мотором ВАЗ-21126 тяга с «низов» лучше, разницы в средней оборачиваемости нет.

Особенности конструкции

В автомобилях Лада Калина.Второе поколение — это четырехцилиндровые моторы с системой охлаждения водяного типа и модификацией впрыска топлива. ВАЗ-21116, ВАЗ-11186 (87 сид. П.), ВАЗ-21126 (98 сид. П.), ВАЗ-21127 (106 серф. Сил).

Осевой разрез двигателей ВАЗ-21116 и ВАЗ-11186

Перпендикулярный разрез двигателей ВАЗ-21116 и ВАЗ-11186

Содержат 8 клапанов, отличаются только тем, что штангово-поршневая группа ВАЗ-21116 импортная, а ВАЗ-11186 — отечественная. Оба двигателя созданы на базе ВАЗ-11183, разница только в упомянутой выше 39% -ной шатунно-поршневой группе, позволяющей экономить топливо, снижать шум, вибрацию, поднять ресурс до 200000 км.Моторы оснащены автоматическим натяжителем, улучшенной системой охлаждения, стальной прокладкой головки блока, повышенной компрессией (10,5 В, выпуск 9,8 мотора ВАЗ-11183), а также форсунками охлаждающих поршней.

Конструкция такая же, как на двигателях ВАЗ-21116 и 11186, такие же блоки цилиндров, коленчатого вала и шатунно-поршневой группы. Особенность конструкции — четыре клапана на цилиндр, приводимые в движение двумя распредвалами через гидротрод.

Двигатель

Конструкция аналогична предыдущему двигателю.Отличается формой и устройством пусковой системы. В связи с тем, что в двигатель были добавлены такие аспекты, как: резонансный объем, система демпферов, электронный блок изменения калибровки, датчик давления в системе управления. Удалось увеличить показатель мощности, а также увеличить «гибкость». Это способствовало тому, что автомобиль стал более адаптированным к городу.

Блок цилиндров

Особенность конструкции двигателя дает блок цилиндров из качественного чугуна.У охлаждающих кубиков с системой охлаждения есть трубки для прохода жидкости, своеобразная рубашка, благодаря которой увеличивается охлаждение поршня и уменьшается перекос блока от перегрева. В блоках блока установлены устойчивые алюминиевые вкладыши, служащие подшипниками коленчатого вала.

Коленчатый вал

Для смазки вкладышей шатунов Имеются масляные каналы. В передней части установлены: Масляный насос, зубчатый шкив Приводной ремень и ремень генератора. Сзади, на конце маховик, на котором находится железная шестерня.

Щитунс

Сделано без слез, из стали. В верхней головке — втулка со старой головкой, в нижней — тонкостенные вкладыши.

Осевой разрез двигателя ВАЗ-21126: 1 — Насос масляный; 2 — ремень генератора; 3 — штанга; 4 — поршневой палец; 5 — ремень ГРМ; 6 — крышка ГРМ; 7 — шкив распределительного вала; 8 — впускной; 9 — свечной колодец; 10 — масляная крышка; 11 — термостат; 12 — маховик; 13 — Сопло охлаждения днища поршня; 14 — нефтяник; 15 — коленчатый вал.

Поршни

Цилиндры изготовлены из алюминия. В каждом установлено по 3 кольца. На дне есть выемки, две для клапанов и одна для камеры.

Масляный картер

Двигатели ВАЗ-21116 и ВАЗ-11186 Эта корпусная часть состоит из стали, а ВАЗ-21126, ВАЗ-21127 — из алюминия.

Головка блока

Головка блока находится на верхней части блока цилиндров. Изготовлен из алюминия. В нижней части расположены каналы, по которым течет жидкость, понижающая температуру в камерах сгорания.В верхней части моторной головки ВАЗ-21116, ВАЗ-11186 расположена основная часть ГРМ, проще говоря — распредвал. Вращается в опорах и в двух корпусах подшипников.

Двигатели ВАЗ-21126, ВАЗ-21127 оснащены двумя распредвалами для впускных и выпускных клапанов. Устанавливается в опоры головки блока. ГРМ изготовлен из чугуна. Кулачковые механизмы проходят термообработку, благодаря чему срабатывают клапаны.

Перпендикулярный разрез мотора ВАЗ-21126, 1 — сливная пробка сливного отверстия; 2 — Масляный картер; 3 — масляный фильтр; четыре — водяной насос; 5 — катколлектор; 6 — выпускной клапан; 7 — пружина клапана; 8 — распредвал выпускных клапанов; 9 — впускной; 10 — Заглушка GBC; 11 — распределительный вал впускных клапанов; 12 — толкатель гидрораспределителя; 13 — Корпус подшипника распределительных валов; 14 — сопловая рейка; 15 — сопло; 16 — направляющая втулка клапана; 17 — впускной клапан; 18 — прокладка gLP; 19 — компрессионные кольца; 20 — кольцо шкалы; 21 — поршневой палец; 22 — штанга; 23 — блок цилиндров; 24 — шатун; 25 — нефтяник.

Двигатели ВАЗ-21126, ВАЗ-11186 оснащены электрогидравлическими толкателями, которые автоматически компенсируют щели в приводе клапана, не требующиеся при использовании зазоров.

Направляющие втулки закреплены в головке блока, снабжены фиксирующими их кольцами. Во избежание протекания масла в цилиндр на гильзах закрепляют маслосъемные колпачки.

На клапаны двигателей ВАЗ-21116, на ВАЗ-11186 установлены две пружины на клапаны ВАЗ-21126, на ВАЗ-21127 — одну. Распределительные устройства начинают действовать под действием усиленного зубчатого ремня.

Система смазки

Следует распылять под давлением, потому что при этом масло попадает на коренные подшипники скольжения, опоры распределительных валов. Особенность конструкции данной системы в масле картера и шестеренчатого насоса, масляного фильтра, датчика давления масла в каналах и масле.

Состоит из каналов для прохода охлаждающей жидкости, радиатора с электровентилятором, водяного насоса, расширительных бочек и шлангов, термостата.

Система снабжения

Обустройство блока питания включает РЭТВД, дроссельный узел, фильтр очистки топлива, регулятор давления топлива, форсунки и топливные шланги.Особенность конструкции в функции улавливания паров топлива угольным адсорбером.

Система зажигания

Двигатели ВАЗ-21116, ВАЗ-11186 содержат четырехколесный водяной змеевик, бронежилеты и свечи зажигания. Двигатели ВАЗ-21126, ВАЗ-21127 состоят из четырех отдельных катушек зажигания, которыми управляет ЭБУ.

Система вентиляции

На примере двигателей ВАЗ-21116, ВАЗ-11186, представленных в виде изображения ниже, можно отметить, что система вентиляции закрытая.Есть патрубок для отвода картерных газов. При нулевой нагрузке газоизоляция картера проходит через сайпер через кулачок, другими словами, калиброванное отверстие. При такой нагрузке образуется высокое напряжение и газы разрушаются в ухабистом пространстве.

При работе мотора заслонка может быть открыта, выхлопные газы проходят по шлангу большого контура в сапун, а затем в трубу камеры сгорания.

Схема вентиляции картера двигателя: 1 — протекторная труба; 2 — дроссельная заслонка; 3 -Сапун вентиляции картерных газов; 4 — рукав пневмопривод; 5 — Сапун Большой Контур системы вентиляции; 6 — Крышка GBC; 7 — маслоотделитель; 8 — Выхлоп Сапун.

Силовой агрегат

Двигатель с коробкой передач, сцеплением и главной передачей, закрепленный на трех опорах, воспринимающих объем агрегата и компенсирующих момент передачи и нагрузки при движении автомобиля.

Примечание

В этой теме очень хорошо описано, как нужно ремонтировать двигатель при поломке. Описание Доступны как начинающим, так и опытным мастерам.

Полезный совет

Как известно, очень многие неисправности двигателя можно предсказать по дыму (выхлопным газам).

Итак, синий дым появляется из-за течи масла в камере сгорания. Частое явление синего дыма может быть причиной износа деталей цилиндрофона. Получение кладки колпачков клапанов может вызвать появление дыма при длительной прокрутке стартера, частой разгрузке, работе на полотне, после торможения.

Густой черный дым появляется при неисправности двигателя или форсунок. Серый или плотно-белый дым. Появляется при попадании жидкости в камеру сгорания.В зависимости от серьезности повреждения жидкость может попасть в масляный картер, и в этом случае масло станет вместо волны.

Обычный небольшой прозрачный белый дым, идущий из газовой трубы, — нормальное явление, особенно в сырую или прохладную погоду.

Очень часто происходит перегрев автомобиля. Чего бы этого избежать, нужно внимательно следить за сигнальной лампой, которая отвечает за перегрев охлаждающей жидкости.

От перегрева, конечно, никто не застрахован, но главное не паниковать, ведь его возможные последствия намного хуже.Во-первых, никогда не трясите двигатель резко, это может способствовать тепловому удару, в случае которого двигатель может не запуститься. Во-вторых, остановившись, дайте мотору поработать на холостом ходу, тем самым продолжая циркуляцию жидкости в системе. В-третьих, покрасьте радиатор холодной водой, включите обогреватель на максимум. Только в случае снижения температуры остановите двигатель.

В-четвертых, сохраняйте спокойствие, не создавайте паники! Не открывайте пробку радиатора, иначе фонтан предусмотрен.Дайте машине поехать, так что спасите машину и свои нервы.

Практически все установки для автомобилей с механической коробкой передач. Передача описывает, что вам нужно выжать сцепление во время запуска двигателя. Так что действительно нужно делать только на морозе, в целях экономии энергии аккумуляторной батареи. В противном случае это практикуется только для того, чтобы машина не двигалась, если включена передача.

Этот прием вреден для двигателя, потому что при включенном сцеплении на месильный подшипник подается сильное напряжение.При запуске, особенно на морозе, долго не поступает смазка. Как следствие, во время движения будет присутствовать дрожь из-за износа подшипника и осевого люфта коленчатого вала Vale. Во избежание вышеперечисленного всегда проверяйте рычаг переключения передач, пользуйтесь затянутым ручным тормозом.

За всю историю производства на Lada Kalina 2 (2192, 2194) было установлено достаточно большое количество вариантов двигателей. Таким образом, для каждой модификации автомобиля устанавливался отдельный силовой агрегат.В этой статье рассмотрим основные технические характеристики двигателя Лада Калина, а также обслуживание и тюнинг мотора.

Технические характеристики

Лада Калина 2 стала логическим продолжением знаменитого народного автомобиля. Двигатели второй серии от первой практически не отличаются. Прежде чем перейти непосредственно к описанию технических характеристик, стоит отметить, что все двигатели, которые устанавливались на Калину 2, были производства АвтоВАЗа и французские варианты не устанавливались.

Лада Калина 2.

Рассмотрим, какими характеристиками обладает Ваз Калина 2 (2192, 2194):

Двигатели Kalina комплектовались коробками передач трех типов — 4-ступенчатый автомат, 5-ступенчатая механика и робот из 5 ступеней, что позволило максимально использовать потенциал и мощность мотора.

Move техобслуживание

Техническое обслуживание и ремонт двигателя Калина 2 (2192, 2194) осуществляется несложно, так как все силовые агрегаты имеют простые конструктивные особенности.При своевременной замене двигателя ресурс двигателя может достигать 300000 км пробега. Итак, рассмотрим, какое и сколько масла нужно в двигателе Лада Калина, а также непосредственно процесс замены.

Замена моторного масла

Процесс замены масла в немного простом двигателе. Потребуется минимальное количество инструментария и времени. Рассмотрим процесс замены моторного масла в моторе:

1. Установите машину на яму или подъемник.
2. Демонтируем клемму-минус с АКБ.
3. Снимите защиту картера двигателя.
4. Откручиваем сливную пробку и ждем пока масло подберется. Затем нужно закрутить сливную пробку.
5. Отвинтите заливную горловину и залейте моторное масло.
6. Меняем масляный фильтр.
7. В отсеке необходимо количество, затянуть штекер и запустить мотор.
8. После того, как мотор проработал 5-7 минут, проверьте уровень масла в двигателе.

Многие автолюбители задаются вопросом — сколько масла нужно заливать в силовые агрегаты Калина 2 (2192, 2194).Итак, по сервис-мануалам и руководству по ремонту в двигатель лезет 3,5 литра моторной жидкости.

Процесс замены масла Лада Калина 2.

Процесс замены жидкости в двигателе несложный и с ним справится даже начинающий автолюбитель. Итак, стоит ответственно подойти к вопросу — выбору масла, ведь от этого зависит, насколько хорошо, и мотор проработает долго.

Select Oil

Для выбора масла стоит обратиться к руководству производителя производителя.В большинстве случаев завод АвтоВАЗ в свои автомобили заливают моторным маслом Lukiool или Роснефтью.

Все для проведения ТО Двигатель Lada Kalina 2.

Основная часть автомобилей Lada Kalina имеет в своем силовом агрегате полусинтетическое масло — 10W-40. Но синтетику тоже можно заливать.

Описание основных неисправностей

На Калине 2 (2192, 2194), что касается силовых агрегатов, имеется ряд постоянных неисправностей. Почему они считаются постоянными? Скорее всего, это связано с конструктивными недоработками, которые дизайнеры никак не могут исправить.Итак, рассмотрим, какие неисправности встречаются чаще.

Подогревает двигатель

Причиной возникновения такого явления часто является термостат. Как всем известно, на автомобилях, выпускаемых АвтоВАЗом, это обычное явление, начиная с «классики». Для устранения неисправности необходимо заменить термостат на новый. А что, если причина не в этом, а прогрелся двигатель по другой причине? Стоит определить, почему так и по каким причинам.

• Неисправность датчика температуры.
• Охлаждающий вентилятор вышел.
• Неисправность проводки или электронного блока управления двигателем.

Несоблюдение температурного режима Это может привести к неисправности двигателя, а также приведет к существенным неисправностям головки блока и блока цилиндров. Стоит помнить, что рекомендуемая температура работы двигателя Калины составляет 87-103 градуса Цельсия.

Тюнинг силового агрегата

Тюнинг двигателя Лада Калина 2 (2192, 2194) осуществляется по аналогии с другими силовыми агрегатами АвтоВАЗа.Итак, первое, что делают автомобилисты — чип-тюнинг. Настройка программного обеспечения, позволяющая либо увеличить мощность, либо снизить потребление. Также есть возможность сбалансировать два важных показателя.

Второй вариант это переборка самого двигателя и расточка. В силовом агрегате установлена ​​облегченная поршневая группа, а также другие детали тюнинга. Обычно на отработанных шоу автомобилисты меняют элементы системы охлаждения и подачи воздуха.

Мощность

Двигатель Лада Калина 2 (2192, 2194) имеет несколько вариантов.Так, на автомобили были установлены многочисленные варианты силовых агрегатов, которые были разработаны для других моделей производства АвтоВАЗа. Двигатель имеет простую конструкцию и достаточно прост в обслуживании и ремонте.

Подбор масла в двигателе Калина 2 (2192, 2194) — вопрос очень щепетильный, так как от него зависит, сколько проработает основной узел автомобиля. Поэтому рекомендуется заливать жидкость, рекомендованную производителем.

показаний ЭБУ. Параметры контроля исправной системы впрыска «Renault F3R» СУД (Святогор, князь Владимир)

Параметр	Блок рев	Тип контроллера и типовые значения
		4 января	4 января.1	M1 .5 .4	M1 .5 .4 N	MP7 .0
UACC	ИН	13 — 14 , 6	13 — 14 , 6	13 — 14 , 6	13 — 14 , 6	13 — 14 , 6
TWAT	град. ИЗ	90 — 104	90 — 104	90 — 104	90 — 104	90 — 104
THR	%	0	0	0	0	0
ЧАСТОТА	об / мин	840 — 880	750 — 850	840 — 880	760 — 840	760 — 840
INJ	мс	2 — 2 , 8	1 — 1 , 4	1 , 9 — 2 , 3	2 — 3	1 , 4 — 2 , 2
RCOD		0 , 1 — 2	0 , 1 — 2	+/- 0 , 24
ВОЗДУХ	кг / час	7 — 8	7 — 8	9 , 4 — 9 , 9	7 , 5 — 9 , 5	6 , 5 — 11 , 5
УОЗ	гр.P.K.V	13 — 17	13 — 17	13 — 20	10 — 20	8 — 15
ФСМ	шаг	25 — 35	25 — 35	32 — 50	30 — 50	20 — 55
QT	л / час	0 , 5 — 0 , 6	0 , 5 — 0 , 6	0 , 6 — 0 , 9	0 , 7 — 1
ALAM1	IN				0 , 05 — 0 , 9	0 , 05 — 0 , 9

ГАЗ и УАЗ с Микас 5.4 и контроллеры Mikas 7 .x

Параметр	Ред. Агрегата	Тип двигателя и типовые значения
		ЗМЗ — 4062	ЗМЗ — 4063	ЗМЗ — 409	УМП — 4213	УМП — 4216
UACC		13 — 14 , 6	13 — 14 , 6	13 — 14 , 6	13 — 14 , 6	13 — 14 , 6
TWAT		80 — 95	80 — 95	80 — 95	75 — 95	75 — 95
THR		0 — 1		0 — 1	0 — 1	0 — 1
ЧАСТОТА		750 ‑850	750 — 850	750 — 850	700 — 750	700 — 750
INJ		3 , 7 — 4 , 4		4 , 4 — 5 , 2	4 , 6 — 5 , 4	4 , 6 — 5 , 4
RCOD		+/- 0 , 05		+/- 0 , 05	+/- 0 , 05	+/- 0 , 05
ВОЗДУХ		13 — 15		14 — 18	13 — 17 , 5	13 — 17 , 5
УОЗ		11 — 17	13 — 16	8 — 12	12 — 16	12 — 16
УОЗОЦ		+/- 5	+/- 5	+/- 5	+/- 5	+/- 5
FCM		23 — 36		22 — 34	28 — 36	28 — 36
PABS			440 — 480

Двигатель необходимо прогреть до температуры TWAT, указанной в таблице.

Типовые значения основных параметров для автомобилей

Шеви-Нива ВАЗ21214 с контроллером Bosch MP7 .0 N

Режим холостого хода (все потребители выключены)
Частота вращения коленчатого вала об / мин		840 — 850
Жел. оборотов XX об / мин		850
Время впрыска, мс		2 , 1 — 2 , 2
УОЗ гр.пкв.		9 , 8 — 10 , 5 — 12 , 1
		11 , 5 — 12 , 1
Положение МАК, шаг		43
Неотъемлемая деталь поз.шаговый двигатель шаг		127
DK Коррекция времени впрыска		127 –130
каналов АЦП	ДТОЖ	0, 449 В / 93, 8 град. С
	ДМРВ	1.484В / 11,5кг / ч
	DPDZ	0,508 В / 0%
	D 02	0,14 — 0,708 В
	D детский	0,098 — 0,235 В
Режим 3000 об / мин.
Массовый расход воздуха кг / ч.		32 , 5
DPDZ		5 , 1 %
Время впрыска, мс		1 , 5
Положение МАК, шаг		66
У ДМРВ		1 , 91
УОЗ гр.пкв.		32 , 3

Типовые значения основных параметров для автомобилей

ВАЗ-21102 8 В с Bosch M7.9. 7 контроллер

Обороты XX, об / мин	760 — 800
Желаемые обороты XX, об / мин	800
Время впрыска, мс	4 , 1 — 4 , 4
УОЗ, гр.пкв	11 — 14
Массовый расход воздуха, кг / час	8 , 5 — 9
Требуемый расход воздуха кг / ч	7 , 5
Корректировка времени впрыска по лямбда-зонду	1 , 007 — 1 , 027
Положение IAC, шаг	32 — 35
Составной элемент поз.шаг. шаг двигателя	127
Коррекция времени впрыска O2	127 — 130
Расход топлива	0 , 7 — 0 , 9

Контрольные параметры исправной системы впрыска

СУД «Renault F3 R» (Святогор, Князь Владимир)

Обороты холостого хода	770 –870
Давление топлива	2, 8 — 3, 2 атм.
Минимальное давление, развиваемое топливным насосом	3 атм.
Сопротивление обмотки форсунки	14-15 Ом
Сопротивление TPS (выводы A и B)	4 кОм
Напряжение между выводом B датчика давления воздуха и массой	0, 2 — 5, 0 В (в другом режиме)
Напряжение на выводе C датчика давления воздуха	5,0 В
Сопротивление датчика температуры воздуха	при 0 градусах С — 7.5/12 кОм
	при 20 градусах C — 3, 1/4, 0 кОм
	при 40 градусах С — 1, 3/1, 6 кОм
Сопротивление обмотки клапана РХХ	8, 5 — 10, 5 Ом
Сопротивление обмоток катушек зажигания, выводы 1 — 3	1,0 Ом
Сопротивление короткого замыкания вторичной обмотки	8-10 кОм
ДТОЖ стойкость	20 гр.С — 3, 1/4, 1 кОм
	90 градусов C — 210/270 Ом
Сопротивление датчика, кВ	150 — 250 Ом

Токсичность выхлопных газов при различных соотношениях воздух / топливо (ALF)

Показания были сняты 5-компонентным газоанализатором только для двигателей объемом 1,5 л. В принципе, каждый двигатель отличался показаниями, поэтому учитывались только показания этих машин, которые при 1% CO составляли 14,7 ALF по данным газоанализатора.Даже эти машины имеют немного разные показания, поэтому некоторые данные пришлось усреднить., 93

0 , 8 14 , 12 2 , 0 13 , 58 3 , 4 16 , 18 0 , 2 14 , 81 0 , 9 14 , 03 2 , 2 13 , 41 3 , 6 15 , 83 0 , 3 14 , 7 1 , 0 13 , 94 2 , 4 13 , 22 3 , 8 15 , 58 0 , 4 14 , 57 1 , 2 13 , 87 2 , 6 13 , 05 4 , 0 15 , 38 0 , 5 14 , 42 1 , 4 13 , 80 2 , 8 12 , 80 4 , 6 15 , 20 0 , 6 14 , 30 1 , 6 13 , 72 3 , 0 Измерения
© WIND 15 , 05 0 , 7 14 , 20 1 , 8 13 , 65 3 , 2

Перечень переменных системы управления двигателем ВАЗ-2112 (1.5л 16 кл.) контроллер М1.5.4Н «Bosch»

№	Параметр	Имя	Единица или состояние	Зажигание включено	Холостой ход
1	ВЫКЛ. МОТОР	Признак остановки двигателя	колодец №	Есть	Не
2	ХОЛОСТОЙ ХОД	Признак работы двигателя на холостом ходу	колодец №	Не	Есть
3	О БОГ.МОЩНОСТЬЮ	Знак энергетического обогащения	колодец №	Не	Не
4	ТОПЛИВНЫЙ БЛОК	Знак блокировки подачи топлива	колодец №	Не	Не
5	ЗОНА РЕГ. Около 2	Признак работы в зоне регулировки кислородного датчика	колодец №	Не	колодец №
6	ЗОНА ДЕТОН	Признак работы двигателя в зоне детонации	колодец №	Не	Не
7	ОЧИСТКА ОБЪЯВЛЕНИЙ	Признак срабатывания клапана продувки адсорбера	колодец №	Не	колодец №
8	ОБУЧЕНИЕ 2	Признак обучения подачи топлива по сигналу датчика кислорода	колодец №	Не	колодец №
9	ПАРАМЕТР XX	Знак измерения параметров холостого хода	колодец №	Не	Не
10	ПРОШЛОЕ XX	Признак холостого хода двигателя в последнем расчетном цикле	колодец №	Не	Есть
11	BL.ВНЕ. С XX	Признак блокировки выхода из режима ожидания	колодец №	Есть	Не
12	ЗОНА ДЕТСКАЯ	Признак работы двигателя в зоне детонации в последнем расчетном цикле	колодец №	Не	Не
13	PR.PROD.ADS	Признак срабатывания адсорбера в последнем цикле вычислений	колодец №	Не	колодец №
14	ОБН.ДЕТОНАТЫ	Симптом обнаружения детонации	колодец №	Не	Не
15	ПРОШЛОЕ O 2	Состояние сигнала датчика кислорода в последнем цикле расчета	Бедные / богатые	Плохо	Бедные / богатые
16	ТЕКУЩЕЕ О 2	Текущее состояние сигнала датчика кислорода	Бедные / богатые	Плохо	Бедные / богатые
17	Т.ОЧЛ.Ж	Температура охлаждающей жидкости	° С	94-101	94-101
18	pol.dz	Положение дроссельной заслонки	%	0	0
19	ОБ.ДВ	Скорость вращения двигателя (разрешение 40)	об / мин	0	760-840
20	OB.DV.XX	Скорость вращения двигателя x. Икс.	об / мин	0	760-840
21 год	YELL.POL.RXX	Желаемое положение регулятора холостого хода	шаг	120	30-50
22	TEK.POL.RXX	Текущее положение регулятора холостого хода	шаг	120	30-50
23	COR.VR.VP	Поправочный коэффициент для длительности импульса впрыска в соответствии с сигналом постоянного тока	шт.	1	0,76-1,24
24	U.0.3	Время зажигания	° P.c.v.	0	10-15
25	СК.АВТ	Текущая скорость автомобиля	км / ч	0	0
26	СОВЕТ.NAP	Бортовое напряжение	IN	12,8-14,6	12,8-14,6
27	J.OB.XX	Желаемая частота вращения холостого хода	об / мин	0	800
28 год	ВР ВПР	Длительность импульса впрыска топлива	мс	0	2,5-4,5
29	МАСРВ	Массовый расход воздуха	кг / час	0	7,5-9,5
30	CEC.RV	Циклический расход воздуха	мг / цикл	0	82-87
31 год	гл. РАН. Т	Расход топлива в час	л / час	0	0,7-1,0
32	PRT	Расход топлива в пути	л / 100 км	0	0,3
33	ТЕКУЩАЯ ОШИБКА	Признак текущих ошибок	колодец №	Не	Не

Перечень переменных системы управления двигателем ВАЗ-21102, 2111, 21083, 21093, 21099 (1.5л 8 кл.) Контроллер MP7.0H «Bosch»

№	Параметр	Имя	Единица или состояние	Зажигание включено	Холостой ход
1	UB	Бортовое напряжение	IN	12,8-14,6	13,8-14,6
2	TMOT	Температура охлаждающей жидкости	из	— *	94-105
3	ДКПОТ	Положение дроссельной заслонки	%	0	0
4	N40	Частота вращения коленчатого вала двигателя (разрешение 40 об / мин)	об / мин	0	800 ± 40
5	TE1	Длительность импульса впрыска топлива	мс	— *	1,4-2,2
6	MAF	Датчик массового расхода воздуха, сигнал	в	1	1,15–1,55
7	TL	Параметр нагрузки	мс	0	1,35-2,2
8	ZWOUT	Опережение зажигания	с.резюме.	0	8-15
9	DZW_Z	Уменьшение угла опережения зажигания при обнаружении детонации	чел.	0	0
10	УСВК	Сигнал датчика кислорода	мВ	450	50-900
11	FR	Коэффициент коррекции времени впрыска топлива по сигналу датчика кислорода	шт.	1	1 ± 0.2
12	TRA	Аддитивный компонент коррекции самообучения	мс	± 0,4	± 0,4
13	FRA	Мультипликативный компонент коррекции самообучения	шт.	1 ± 0,2	1 ± 0,2
14	ТАТЕ	Продолжительность включения сигнала продувки адсорбера	%	0	15-45
15	N10	Обороты двигателя при x.работает (разрешение 10)	об / мин	0	800 ± 40
16	NSOL	Желаемая частота вращения холостого хода	об / мин	0	800
17	мл	Массовый расход воздуха	кг / час	10 **	6,5-11,5
18	QSOL	Требуемый расход воздуха на холостом ходу	кг / час	— *	7,5-10
19	IV	Текущая коррекция расчетного расхода воздуха на холостом ходу	кг / час	± 1	± 2
20	МОМПОС	Текущее положение регулятора холостого хода	шаг	85	20-55
21	QADP	Переменная адаптации воздушного потока на холостом ходу	кг / час	± 5	± 5
22	VFZ	Текущая скорость автомобиля	км / ч	0	0
23	Б_ВЛ	Знак энергетического обогащения	колодец №	НЕ	НЕ
24	Б_ЛЛ	Признак холостого хода двигателя	колодец №	НЕ	ДА
25	Б_ЕКР	Знак включения электрического бензонасоса	колодец №	НЕ	ДА
26	S_AC	Запрос на включение кондиционера	колодец №	НЕ	НЕ
27	B_LF	Признак включения электровентилятора	колодец №	НЕ	СКВАЖИНА №
28	S_MILR	Включить контрольную лампу знака	колодец №	СКВАЖИНА №	СКВАЖИНА №
29	Б_ЛР	Знак работы в зона регулировки кислородного датчика	колодец №	НЕ	Колодец №

* Значение параметра сложно предсказать и не используется для диагностики.** Параметр имеет реальное значение только при движении автомобиля.

Типовые значения основных параметров систем управления для автомобилей ВАЗ с двигателем 2111.

Параметр	Ред. Агрегат	Тип контроллера и типичные значения
		4 января,	4,1 января	M1.5,4	М1.5.4Н	MP7.0
UACC	IN	13 — 14,6	13 — 14,6	13 — 14,6	13 — 14,6	13 — 14,6
TWAT	град. С	90–104	90–104	90–104	90–104	90–104
THR	%	0	0	0	0	0
ЧАСТОТА	об / мин	840–880	750–850	840–880	760–840	760–840
INJ	мс	2 — 2,8	1–1,4	1,9 — 2,3	2–3	1,4 — 2,2
RCOD		0,1 — 2	0,1 — 2	+/- 0,24
ВОЗДУХ	кг / час	7–8	7–8	9,4 — 9,9	7,5 — 9,5	6,5 — 11,5
УОЗ	гр.P.K.V	13–17	13–17	13–20	10–20	8–15
ФСМ	шаг	25–35	25–35	32–50	30–50	20–55
QT	л / час	0,5 — 0,6	0,5 — 0,6	0,6 — 0,9	0,7 — 1
ALAM1	IN				0,05 — 0,9	0,05 — 0,9

При всей привлекательности автомобильных технологий середины двадцатого века их отказ является естественным.Наконец, требования Евро II стали обязательными для России, и за ними неизбежно последуют Евро III, затем Евро IV. Фактически, каждому сознательному автомобилисту придется кардинально изменить собственное мировоззрение, сделав его основой не «гоночных» амбиций, культивируемых на протяжении целого века, а бережного отношения к цивилизации. Количество и состав выхлопных газов автомобильного двигателя сейчас ограничены крайне жесткими рамками — по крайней мере, с некоторой потерей динамических характеристик.

Добиться выполнения таких требований мы сможем только за счет повышения уровня сервиса.Конечно, не утратившим любопытство автомобилистам «лишние» знания тоже не помешают. По крайней мере, в прикладном смысле: грамотного человека меньше обмануть недобросовестные мастера, и это всегда так.

Итак, к делу. Сегодня автомобили ВАЗ выпускаются с контроллером Bosch M7.9.7. В сочетании с дополнительным датчиком кислорода в выхлопных газах и датчиком неровной дороги это обеспечивает соответствие стандартам Euro III и Euro IV. Конечно, сейчас количество контролируемых параметров увеличилось.Здесь мы вам о них расскажем, предполагая, что мы, вы или диагност из сервиса вооружены сканером — например, ДСТ-10 (ДСТ-2).

Начнем с датчиков температуры: их два. Первый — на выходе из системы охлаждения (фото 1). По его показаниям контроллер оценивает температуру жидкости перед запуском двигателя — ТМСТ (° С), ее значения при прогреве — ТМОТ (° С). Второй датчик измеряет температуру воздуха, поступающего в цилиндры — TANS (° С).Он установлен в корпусе датчика массового расхода воздуха. (Здесь и далее выделенные сокращения совпадают с обозначениями в официальных руководствах по ремонту.)

Долго ли нужно объяснять роль этих датчиков? Представьте, что контроллер обманут низкие показания TMOT, а двигатель фактически уже прогрет. Проблемы начнутся! Контроллер увеличит время открытия форсунок, пытаясь обогатить смесь — результат сразу обнаружит кислородный датчик и «выбьет» контроллер об ошибке.Контроллер попытается исправить это, но затем снова вмешается неправильная температура …

Значение TMST перед запуском, среди прочего, важно для оценки работы термостата по времени прогрева двигателя. Кстати, если автомобиль долгое время не эксплуатировался, то есть температура двигателя стала равной температуре воздуха (с учетом условий хранения!), Очень полезно предварительно сравнить показания обоих датчиков. начиная. Они должны быть одинаковыми (допуск ± 2 ° C).

Что будет, если выключить оба датчика? После запуска контроллер вычисляет значение TMOT согласно алгоритму, включенному в программу. При этом значение TANS предполагается равным 33 ° С для 8-клапанного двигателя объемом 1,6 л и 20 ° С для 16-клапанного двигателя. Очевидно, исправность этого датчика очень важна при холодном запуске, особенно в холодную погоду.

Следующий важный параметр — напряжение в бортовой сети UB. В зависимости от типа генератора оно может быть в пределах 13.0 — 15,8 В. Контроллер получает питание +12 В тремя способами: от аккумулятора, выключателя зажигания и главного реле. Из последних рассчитывает напряжение в системе управления и при необходимости (в случае снижения напряжения в сети) увеличивает время накопления энергии в катушках зажигания и длительность импульсов впрыска топлива.

Значение текущей скорости автомобиля отображается на дисплее сканера как VFZG. Она оценивается датчиком скорости (на коробке передач — фото 2) по скорости корпуса дифференциала (погрешность не более ± 2%) и сообщается контроллеру.Конечно, эта скорость должна практически совпадать со скоростью, показываемой спидометром — ведь тросовый привод ушел в прошлое.

Если минимальная частота вращения холостого хода для прогретого двигателя выше нормы, проверьте степень открытия дроссельной заслонки WDKBA, выраженную в процентах. В закрытом положении (фото 3) — ноль, в полностью открытом положении — от 70 до 86%. Обратите внимание, что это относительное значение, связанное с датчиком положения заслонки, а не угол в градусах! (На старых моделях полное открытие дроссельной заслонки соответствовало 100%.) На практике, если показатель WDKBA не ниже 70%, регулировать механику привода, гнуть что-то и т.п. не нужно.

Когда дроссельная заслонка закрыта, контроллер запоминает значение напряжения, подаваемого с ДПДЗ (0,3–0,7 В), и сохраняет его в энергозависимой памяти. Это полезно, если вы сами меняете датчик. В этом случае необходимо снять клемму с АКБ. (В сервисе для инициализации используется диагностический прибор.) Иначе измененный сигнал от нового ДПС может обмануть контроллер — и холостые обороты не будут соответствовать норме.

В целом контроллер определяет частоту вращения коленчатого вала с некоторой дискретностью. До 2500 об / мин точность измерения составляет 10 об / мин — NMOTLL, а весь диапазон — от минимума до срабатывания ограничителя — оценивает параметр NMOT с разрешением 40 об / мин. Более высокая точность в этом диапазоне не требуется для оценки состояния двигателя.

Практически все параметры двигателя так или иначе связаны с расходом воздуха в его цилиндрах, контролируемым датчиком массового расхода воздуха (ДМРВ — фото 4).Этот показатель, выраженный в килограммах в час (кг / ч), обозначается как ML. Пример: новый непрокатанный 8-клапанный двигатель объемом 1,6 л в теплом состоянии на холостом ходу потребляет 9,5-13 кг воздуха в час. По мере приработки с уменьшением потерь на трение этот показатель существенно снижается — на 1,3-2 кг / час. Расход бензина пропорционально меньше. Конечно, сопротивление вращению водяного и масляного насосов и генератора также влияет во время работы, несколько влияя на воздушный поток. При этом контроллер рассчитывает теоретическое значение расхода воздуха MSNLLSS для конкретных условий — частоты вращения коленчатого вала, температуры охлаждающей жидкости.Это воздушный поток, который должен поступать в цилиндры через канал холостого хода. В исправном двигателе ML немного больше MSNLLSS по величине утечки через зазоры дроссельной заслонки. А для неисправного двигателя, конечно, возможны ситуации, когда расчетный расход воздуха больше фактического.

Установка угла опережения зажигания, его регулировка также находится в ведении контроллера. Все характеристики хранятся в его памяти. Для каждого режима работы двигателя контроллер выбирает оптимальную SOP, которую можно проверить — ZWOUT (в градусах).Обнаружив детонацию, контроллер снизит SPL — значение такого «отскока» отображается на дисплее сканера как параметр WKR_X (в градусах).

… Почему системе впрыска, прежде всего контроллеру, должны быть известны такие детали? Надеемся ответить на этот вопрос в следующем разговоре — после того, как мы рассмотрим другие особенности работы современного инжекторного двигателя.

Приветствую вас, дорогие друзья! Сегодняшний пост я решил полностью посвятить ЭБУ (Electronic Engine Control Unit) автомобиля ВАЗ 2114.Прочитав статью до конца, вы узнаете следующее: какой ЭБУ стоит на ВАЗ 2114 и как узнать версию его прошивки. Дамы пошагово проинструктируют его распиновку, я расскажу вам о популярных моделях ЭБУ Январь 7.2 и Ительма, а также расскажу о типичных ошибках и неисправностях.

ЭБУ или электронный блок управления двигателем ВАЗ 2114 — это своего рода устройство, которое можно охарактеризовать как мозг автомобиля. Через этот блок в машине работает абсолютно все — от маленького датчика до двигателя.А если аппарат начнет утихать, то машина просто остановится, потому что ему некому командовать, распределять работу отделов и так далее.

Где находится ЭБУ на ВАЗ 2114

В автомобиле ВАЗ 2114 модуль управления установлен под центральной консолью автомобиля, в частности посередине, за панелью с магнитолой. Чтобы добраться до контроллера, нужно открутить защелки на каркасе боковой консоли.Что касается подключения, то в модификациях Samar с двигателем 1,5 л масса ЭБУ берется из корпуса силового агрегата, от крепления заглушек, расположенных справа от ГБЦ.

В автомобилях, оснащенных двигателями объемом 1,6 и 1,5 литра с новым ЭБУ, масса берется от приварной шпильки. Сама шпилька закреплена на металлическом корпусе пульта управления у туннеля пола, недалеко от пепельницы. В процессе производства инженеры ВАЗа, как правило, ненадежно фиксируют эту шпильку, так что со временем она может расшататься, соответственно это приведет к неработоспособности некоторых устройств.

Как узнать, какой ЭБУ стоит на ВАЗ 2114 — 7.2 января 4 января Bosch M1.5.4

На сегодняшний день существует 8 (восемь) поколений электронного блока управления, которые различаются не только характеристиками, но и производителями. Поговорим о них еще немного.

ECU Январь 7.2 — технические характеристики

А теперь перейдем к техническим характеристикам самого популярного ЭБУ 7 января

7 января.2 — функциональный аналог блока Bosch M7.9.7, «параллельный» (или альтернатива, как хотите) с M7.9.7, отечественная разработка компании Itelma. Январь 7.2 похож на M7.9.7 — он собран в аналогичном корпусе и с таким же разъемом, его можно использовать без каких-либо изменений в проводке Bosch M7.9.7 с использованием того же набора датчиков и исполнительных механизмов.

В ЭБУ используется процессор Siemens Infenion C-509 (такой же, как в ЭБУ 5 января, VS). Программное обеспечение блока является дальнейшим развитием программного обеспечения от 5 января, с улучшениями и дополнениями (хотя это спорный вопрос) — например, реализован алгоритм «anti-jerk», буквально «anti-jerk», предназначенный для обеспечить плавный пуск и переключение передач.

ЭБУ производства Itelma (xxxx-1411020-82 (32), прошивка начинается с буквы «I», например I203EK34) и Avtel (xxxx-1411020-81 (31), прошивка начинается с буква «А», например, A203EK34). И блоки, и прошивки этих блоков полностью взаимозаменяемы.

ЭБУ серий 31 (32) и 81 (82) — это совместимое оборудование сверху вниз, то есть прошивка для 8-кл. будет работать в 16-кл. ЭБУ, и наоборот — нет, потому что в блоке 8-кл «не хватает» ключей зажигания.Добавив 2 ключа и 2 резистора, можно «повернуть» 8-кл. блок в 16 кл. Рекомендуемые транзисторы: BTS2140-1B Infineon / IRGS14C40L IRF / ISL9V3040S3S Fairchild Semiconductor / STGB10NB37LZ STM / NGB8202NT4 ON Semiconductor.

ЭБУ Январь-4 — технические характеристики

Вторым серийным семейством ЭСУД на отечественных автомобилях была система Январь-4, которая разрабатывалась как функциональный аналог блоков управления GM (с возможностью использования в производстве того же состава датчиков и исполнительных механизмов) и предназначалась для замены их.

Поэтому при разработке габаритные и присоединительные размеры, а также распиновка разъемов были сохранены. Естественно, блоки ИСФИ-2С и Январь-4 взаимозаменяемы, но принципиально различаются схемотехникой и алгоритмами работы. «Январь-4» рассчитан на российские стандарты, кислородный датчик, катализатор и адсорбер исключены из состава, введен потенциометр регулировки СО. В семейство входят блоки управления Январь-4 (выпущена очень небольшая партия) и Январь-4.1 для 8 (2111) и 16 (2112) клапанных двигателей.

Версии «Quant», скорее всего, представляют собой отладочную серию с прошивкой J4V13N12 аппаратно и, соответственно, программно несовместимой с последующими последовательными контроллерами. То есть прошивка J4V13N12 не будет работать в «неквантовых» ЭБУ и наоборот. Фото плат ЭБУ QUANT и обычного последовательного контроллера 4 января

Характеристики ЭБУ: без нейтрализатора, кислородный датчик (лямбда-зонд), с CO-потенциометром (ручная регулировка CO), стандарты токсичности R-83.

Bosch M1.5.4 — технические характеристики

Следующим шагом стала разработка совместно с Bosch электронного блока управления на базе системы Motronic M1.5.4, который мог производиться в России. Были использованы другие датчики расхода воздуха (ДМРВ) и резонансной детонации (разработка и производство «Bosch»). Программное обеспечение и калибровка для этих блоков управления двигателем были впервые полностью разработаны на АвтоВАЗе.

По нормам токсичности Евро-2 новые модификации двигателя М1.Появляется блок 5.4 (имеет неофициальный индекс «N», для создания искусственной разницы) 2111-1411020-60 и 2112-1411020-40, которые соответствуют этим стандартам и включают кислородный датчик, каталитический нейтрализатор и адсорбер.

Также по нормам России разработан ЭБУ для 8-кл. двигатель (2111-1411020-70), являющийся модификацией самого первого ECM 2111-1411020. Во всех модификациях, кроме самой первой, используется широкополосный датчик детонации. Этот агрегат начал производство в новом дизайне — легком негерметичном штампованном корпусе с тисненой надписью «MOTRONIC» (в народе «олово»).Впоследствии ЭБУ 2112-1411020-40 также начали выпускаться в этой конструкции.

Замена конструкции, на мой взгляд, совершенно неоправданная — герметичные агрегаты были надежнее. Новые модификации, скорее всего, будут иметь отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, «баллончики» больше «звенят» на том же ПО.

НПО Ителма разработало ЭБУ для использования в автомобилях ВАЗ под названием ВС 5.1. Это полнофункциональный аналог ECM 5 января.1, то есть в нем используются те же жгуты, датчики и исполнительные механизмы.

VS5.1 использует тот же процессор Siemens Infenion C509, 16 МГц, но выполнен на более современной элементной базе. Модификации 2112-1411020-42 и 2111-1411020-62 предназначены для норм Евро-2, в которые входят датчик кислорода, каталитический нейтрализатор и адсорбер, это семейство не предусматривает нормы R-83 для двигателей 2112. Для стандартов 2111 и Россия-83 доступна только версия ECM VS 5.1 1411020-72 с одновременным впрыском.

С сентября 2003 года на ВАЗ установлена ​​новая АППАРАТНАЯ модификация VS5.1, несовместимая программно и аппаратно со «старой».

• 2111-1411020-72 с прошивкой V5V13K03 (V5V13L05). Это программное обеспечение несовместимо с программным обеспечением и ЭБУ более ранних версий (V5V13I02, V5V13J02).
• 2111-1411020-62 с прошивкой V5V03L25. Это программное обеспечение несовместимо со старым программным обеспечением и ЭБУ (V5V03K22).
• 2112-1411020-42 с прошивкой V5V05M30.Это программное обеспечение несовместимо с программным обеспечением и ЭБУ более ранних версий (V5V05K17, V5V05L19).

По монтажу блоки взаимозаменяемы, но только своим, соответствующим блоку, программным обеспечением.

Bosch M7.9.7 — Технические характеристики блока управления

Серия Bosch 30 также применялась на двигателях 1,6 л, но из-за первоначальной разработки для полуторалитровой машины программное обеспечение было очень глючным, иногда полностью отказываясь работать.Специальная конфигурация с маркировкой 31h, выпущенная чуть позже, работала на порядок адекватнее.

Январская семерка имела множество моделей в зависимости от комплектации и объема двигателя, поэтому для восьмиклапанных двигателей объемом 1,5 литра были установлены модели производства АВТЕЛ с грифом: 81 и 81 час, тот же мозг от производителя ИТЭЛМА имел номера 82 и 82 часа. Bosch M7.9.7 ставился на экспортные экземпляры с полуторалитровым двигателем и имел маркировку 80 и 80 моточасов на автомобилях Евро 2 и 30 на автомобилях Евро 3.

Двигатели 1,6 л автомобилей, предназначенных для внутреннего рынка, имели на борту устройства тех же АВТЭЛ и ИТЭЛМА. Первая серия из первых с пометкой 31 «заболела» тем же, что и Bosch 30-й серии, позже все недочеты учли и исправили на 31ч. В случае проблем с конкурентами ИТЭЛМА заметно выросла в глазах автомобилистов, выпустив удачную серию под номером 32. Дополнительно следует отметить, что только Bosch M7.9,7 с маркером 10 соответствовали 3 евро. Стоимость нового ЭБУ этого поколения составляет 8 тысяч рублей, бывших в употреблении на разборке можно найти за 4 тысячи.

Видео: сравнение ECU января 7.2 и января 5.1

Распиновка ЭБУ Январь 7.2 ВАЗ 2114

В контроллере ВАЗ 2114 очень часто случаются поломки. В системе есть функция самодиагностики — ЭБУ опрашивает все узлы и выдает заключение об их пригодности к работе.Если какой-либо элемент вышел из строя, на приборной панели загорится лампа «Check Engine».

Выяснить, какой датчик или исполнительный механизм вышел из строя, можно только с помощью специального диагностического оборудования. Даже с помощью знаменитого OBD-Scan ELM-327, полюбившегося многим за простоту использования, можно прочитать все параметры двигателя, найти ошибку, исправить ее и удалить из памяти ЭБУ ВАЗ 2114 .

Сгорел ЭБУ ВАЗ 2114 — что делать?

Одна из частых неисправностей ЭБУ (электронного блока управления) на четырнадцатом — его выход из строя или, как говорят в народе, сгорание.

Очевидными признаками поломки будут следующие факторы:

• Отсутствие сигналов управления форсунками, топливным насосом, клапаном или механизмом холостого хода и т. Д.
• Отсутствие реакции на Ламбу — регулирование, датчик коленвала, дроссельная заслонка и т. Д.
• Отсутствие связи с диагностическим прибором
• Физические повреждения.

Как снять и заменить неисправный ЭБУ на ВАЗ 2114

При проведении работ по снятию ЭБУ ВАЗ 2114 не касайтесь клемм руками.Электроника может быть повреждена электростатическим разрядом.

Как снять ЭБУ ВАЗ 2114 — видео инструкция

Где масса ВАЗ 2114 ЭБУ

Первое соединение с массой от ЭБУ на автомобилях с двигателем 1.5 находится под приборами на усилителе крепления рулевого вала. Второй вывод находится под панелью приборов, рядом с электродвигателем отопителя, с левой стороны корпуса отопителя.

На автомобилях с двигателем 1.6 первая клемма (масса ЭБУ ВАЗ 2114) находится внутри панели приборов, слева, над блоком реле / ​​предохранителей, под шумоизоляцией. Второй вывод расположен над левым экраном центральной консоли панели приборов на приварной шпильке (крепится гайкой М6).

Где реле и Предохранитель ЭБУ ВАЗ 2114

Большая часть предохранителей и реле находится в монтажном блоке моторного отсека, но реле и предохранитель, отвечающие за электронный блок ВАЗ 2114, органы управления расположены в другом месте.

Второй «блок» находится под торпедой со стороны ног переднего пассажира. Чтобы получить к нему доступ, нужно просто отверткой Phillips открутить несколько креплений. Почему в кавычках, а потому что такого блока нет, есть ЭБУ (мозги) и 3 предохранителя + 3 реле.

Что делать, если сканер не видит ЭБУ ВАЗ 2114

Вопрос читателя: Ребят, а почему при диагностике пишет, что нет связи с ЭБУ? Что делать? Что исправить?

Итак, почему сканер не видит ЭБУ ВАЗ 2114? Что делать, чтобы устройство подключилось и увидело блок? Сегодня в продаже можно найти множество различных адаптеров для тестирования автомобиля.

Если вы покупаете ELM327 Bluetooth, скорее всего, вы пытаетесь подключить некачественные устройства. Скорее всего, вы приобрели адаптер с устаревшей версией программного обеспечения.

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам переходник некачественный. Проблемы могут быть как с прошивкой устройства, так и с его «железом». Если основная микросхема вышла из строя, то диагностировать работу двигателя, а также подключить к ЭБУ будет невозможно.
2. Плохой соединительный кабель. Кабель может быть сломан или неисправен сам по себе.
3. На устройстве установлена ​​неправильная версия ПО, в результате чего синхронизация не будет работать (автор видеоролика о тестировании устройства — Рус Радаров).

В этом случае, если у вас есть устройство с правильной версией прошивки 1.5, где присутствуют все шесть из шести протоколов, но адаптер не подключается к ЭБУ, выход есть. Вы можете подключиться к устройству, используя строки инициализации, которые позволяют устройству адаптироваться к командам блока управления двигателем машины.В частности, речь идет о строках инициализации для транспортных средств диагностических утилит HobDrive и Torque, которые используют нестандартные протоколы подключения.

Как сбросить ошибки ЭБУ ВАЗ 2114 — видео

Сбой напряжения на ЭБУ ВАЗ 2114 — что делать

Вопрос читателя: Всем привет, расскажите, пожалуйста, о проблеме. Симптомы следующие: 1. Появляется ошибка 1206 — пропадание напряжения бортовой сети.в холодную погоду запуск двигателя вообще проблема — на несколько секунд заедает, щелчок вроде срабатывает реле, горит чек, скачка скорости и машина глохнет. Так может продолжаться полчаса, машига может заглохнуть на ходу. Когда все-таки двигатель прогревается, пропадание прекращается. Где искать причину может слетать датчик? Заранее спасибо!

В принципе решений этой проблемы может быть много:

1. Если напряжение на АКБ меньше 12.4 вольта, то ЭБУ начинает экономить энергию, в 11 даже на шнурке не завести))) ЭБУ иногда видит напряжение меньше, чем реально на АКБ, обычно это означает, что пора почистить ЭБУ массы протереть контакты в разъем. В вашем случае для холодных проблем, для горячих проблем все нормально. А если смотреть со стороны батареи? По проблеме наркомана, по перезаряженному гену все нормально. Машинку хороший диагност не повредит.
2. Еще рекомендую обратить внимание на неисправность: катушки зажигания, модуль зажигания, выключатель бесконтактных свечей зажигания.

Ну вот и все дорогие друзья, наша статья про ЭБУ ВАЗ 2114 подошла к концу. Остались вопросы? Обязательно задавайте их в комментариях!

Оптимальная производительность автомобильного двигателя зависит от многих параметров и устройств. Для обеспечения нормальной работы двигатели ВАЗ оснащаются различными датчиками, предназначенными для выполнения разных функций. Что нужно знать о диагностике и замене контроллеров и каковы параметры таблицы ВАЗ, представлено в этой статье.

[Скрыть]

Типовые параметры работы инжекторных двигателей ВАЗ

Датчики ВАЗ обычно проверяются при обнаружении определенных проблем в работе контроллеров. Для диагностики желательно знать, какие неисправности датчиков ВАЗ могут возникнуть, это позволит быстро и правильно проверить прибор и своевременно заменить его. Итак, как проверить основные датчики ВАЗ и как их после этого заменить — читайте ниже.

Особенности, диагностика и замена элементов систем впрыска на автомобилях ВАЗ

Рассмотрим основные контроллеры ниже!

Холл

Есть несколько вариантов, как можно проверить датчик Холла ВАЗ:

1. Сознательно использовать рабочий прибор для диагностики и установить его вместо штатного.Если после замены проблемы в работе двигателя прекратились, это свидетельствует о неисправности регулятора.
2. С помощью тестера диагностируйте напряжение контроллера на его выводах. При нормальной работе устройства напряжение должно быть от 0,4 до 11 вольт.

Процедура замены выполняется следующим образом (процесс описан на примере модели 2107):

1. Демонтаж производится первое распределительное устройство, его крышка откручивается.
2. Затем бегунок демонтируется, для этого его нужно немного приподнять.
3. Снимите крышку и открутите болт, фиксирующий заглушку.
4. Вам также потребуется отвинтить болты, которыми крепится пластина контроллера. После этого откручиваются винты, которыми крепится вакуум-корректор.
5. Кроме того, стопорное кольцо демонтируется, тяга удаляются вместе с самим корректором.
6. Чтобы отсоединить провода, необходимо раздвинуть зажимы.
7. Опорная плита вытаскивается, после чего откручивается несколько болтов и производитель демонтирует контроллер. Устанавливается новый контроллер, сборка ведется в обратной последовательности (видео Андрея Грязнова).

Скорость

По следующим признакам могут сообщить о выходе из строя данного регулятора:

• на холостом ходу скорость силового агрегата плавает, если водитель не давит на газ, это может привести к произвольному отключению мотора ;
• показания стрелки спидометра плавают, прибор может не работать в целом;
• повышенный расход топлива;
• уменьшилась мощность силового агрегата.

Сам контроллер находится на коробке передач … Для его замены достаточно поднять колесо на домкрате, отсоединить провода питания и демонтировать регулятор.

Уровень топлива

Датчик уровня топлива ВАЗ или ДУТ служит для индикации оставшегося объема бензина в топливном баке … Причем сам датчик уровня топлива установлен в одном корпусе с топливным насосом. В случае неисправности показания на приборной панели могут быть неточными.

Замена производится следующим образом (на примере модели 2110):

1. Аккумулятор отключен, снято заднее сиденье авто.Крестовой отверткой откручиваются болты крепления лючка бензонасоса, снимается крышка.
2. После этого все идущие к нему провода отсоединяются от разъема. Также необходимо отсоединить и все патрубки, которые подаются к топливному насосу.
3. Затем откручиваются гайки, фиксирующие нажимное кольцо. Если гайки заржавели, обрызгайте их жидкостью WD-40, прежде чем откручивать.
4. Сделав это, откручиваем болты, непосредственно фиксирующие сам датчик уровня топлива.Направляющие вытаскиваются из корпуса насоса, а крепежи необходимо загнуть отверткой.
5. На завершающем этапе демонтируется крышка, после чего вы сможете получить доступ к ДУТ. Меняют контроллер, собирают помпу и другие элементы в порядке, обратном снятию.

Фотогалерея «Меняем ДУТ своими руками»

Холостой ход

При выходе из строя датчика холостого хода на ВАЗ это чревато следующими проблемами:

• плавающие обороты, в частности при подаче напряжения включены потребители — оптика, обогреватель, аудиосистема и т. д.;
• двигатель заведется втрое;
• при включении центральной передачи двигатель может заглохнуть;
• в некоторых случаях выход из строя РХХ может привести к вибрации кузова;
• Появление индикатора Check на панели приборов, но он загорается не во всех случаях.

Для решения проблемы неработоспособности прибора датчик холостого хода ВАЗ можно как почистить, так и заменить. Само устройство находится напротив троса, идущего к педали газа, в частности, на дроссельной заслонке.

Датчик холостого хода ВАЗ фиксируется несколькими болтами:

1. Для замены сначала выключите зажигание, а также аккумулятор.
2. Затем необходимо снять разъем, для этого отсоединяются подсоединенные к нему провода.
3. Далее отверткой откручиваются болты и снимается РХХ. Если контроллер приклеен, то потребуется демонтировать дроссельный узел и выключить прибор, при этом действуя осторожно (автор видео — канал Овсюк).

Коленчатый вал

1. Для выполнения первого способа потребуется омметр, в этом случае сопротивление на обмотке должно изменяться в пределах 550-750 Ом. Если показатели, полученные при проверке, немного отличаются, это не страшно, ДПКВ необходимо менять, если отклонения значительны.

   No related posts.
