Замена передних стоек Hyundai Accent — Авторемонт, замена своими силами
Замена передних стоек Хендай Акцент требуется при неисправности амортизатора, который является основной частью конструкции. Со временем амортизационная стойка Hyundai Accent перестает выполнять свою функцию. Появляются стуки, ухудшается управление автомобилем, в поворотах возникают большие крены. В большинстве своем это может говорить, о том что амортизатор вытек и неисправен. В более редких случаях может согнутся шток амортизатора или появится более экзотические неисправности.
Если вы уже меняли задние стойки на Хендай Акцент или другом авто с подвеской типа «Макферсон», то принцип работы для вас понятен. Единственная особенность передних стоек, это наличие опорного подшипника. Также для работы вам обязательно потребуются стяжки для сжатия пружины, если этого нет, то заменить стойку вряд ли получится. В остальном набор инструментов стандартен.
1. Вывешиваем переднюю часть машины, снимаем колесо.
2. Открываем капот и первым делом пытаемся сорвать гайку, которая навинчена на штоке. Для удержания штока нужен рожковый ключ на 6, для гайки потребуется накидной на 19. Окончательно открутить гайку необходимо будет уже при снятой стойке, когда пружина будет сжата стяжками.
3. Далее откручиваем три гайки крепления верхней чашки.
4. Теперь нужно открутить крепление тормозного шланга к стойке.
6. Остается выкрутить два болта на 17 крепящие стойку и поворотный кулак.
7. Вынимаем стойку и начинаем сжимать пружину стяжками.
8. Окончательно откручиваем гайку штока амортизатора и разбираем стойку.
Внимательно осмотрите опорный подшипник. Если он вращается с заеданием имеет следы коррозии или просто не вызывает доверия, то его лучше заменить, что бы не разбирать стойку еще раз.
Некоторые перед установкой новой стойки проводят её прокачку. Как прокачать стойку можете прочитать далее.
- 1. Переверните амортизатор штоком вниз и плавно, без рывков, сожмите его.
- 2. Зафиксируйте шток амортизатора в этом положении на 2-3 сек.
- 3. Удерживая шток, переверните амортизатор штоком вверх, зафиксируйте амортизатор в этом положении на 3-6 сек.
- 4. Выдержав амортизатор в вертикальном положении указанное время, плавно выдвиньте шток до конца хода.
- 5. Переверните амортизатор штоком вниз, сделайте паузу 2-3 сек. и повторите операции 1, 2, 3, 4 несколько раз.
- 6. Закончив прокачивать амортизатор, выполняя последовательность, остановитесь на пункте 4.
- 7. Удерживая амортизатор вертикально, штоком вверх, выполните контрольную операцию (резкими, но короткими движениями штока убедитесь в плавном, без провалов, перемещении поршня). В качественно прокачанных амортизаторах поршень перемещается плавно. Теперь аккуратно соберите заднюю стойку Hyundai Accent не переворачивая амортизатор, до его установки на машину.
Насколько эта процедура может повлиять на дальнейшую работоспособность стоек Хендай Акцент неизвестно. Но лучше сделать, хуже не будет.
Естественно передние стойки необходимо менять парой. Если пробег у автомобиля большой, то пружины стоек в большинстве своем просели и их также намешало бы сменить.
Замена передних стоек амортизаторов и рулевых наконечников на HYUNDAI ACCENT
Влияние амортизации на нормальное поведение машины в дороге
Современная подвеска любого автомобиля достаточно сложная, чтобы говорить о самостоятельном ремонте или обслуживании. Не стоит без специального опыта и наличия сложных инструментов самостоятельно производить ремонтные работы. Всё равно они не дадут нужного эффекта, а вероятность разбалансировки настолько высокая, что почти наверняка приведет к трагическим последствиям во время езды. Нет ничего хуже, чем поломка передней подвески на переднеприводном автомобиле в городском потоке, или на высокой скорости на трассе.
Все амортизаторы на всех колесах важны. Но переднее особенно. Если по какой-либо причине у вас износились передние, а задние ещё находятся в удовлетворительном состоянии, имеет смысл до покупки новых установить их на переднюю подвеску. В этом случае во время движения колеса будут постоянно находиться в сцеплении с дорожным покрытием. Машина даже на очень плохом покрытии будет уверенно перемещаться вперед, без риска заноса или опрокидывания.
Что произойдет, если вовремя не исправить поломку?
Скажем так, пока вы едите по прямой и ровной дороге, о катастрофе речь не идет. Просто машина будет чуть хуже поглощать неровности, и после наезда на них ещё некоторое время колебаться. Но как только дорога будет делать крутой поворот, отсутствие нормальной амортизации проявится во всех недостатках. Машина просто не сможет вовремя компенсировать наклон кузова, и в самых худших вариантах может перевернуться. При подъеме вверх или при спуске вниз, она тоже будет принимать неестественное положение кузова. А при резком торможении не сможет держать ровное положение. Стремление заваливаться в одну из сторон, превратиться в норму.
Далее на фотах представлена замена передних стоек амортизаторов и рулевых наконечников на HYUNDAI ACCENT.

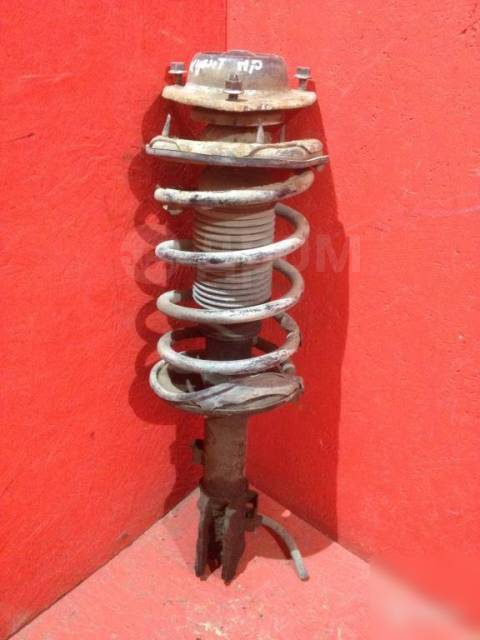

1.Сняли старые изношенные стойки амортизаторов.
2. Перепаковываем стойки амортизаторов.
3. Замена опорного подшипника.
4.Меняем наконечники рулевой тяги.
5. Законченная сборка.
Вы всегда
можете обратится к специалистам СТО «ТопКор Автосервис» по адресу г. Киев, ул. Полевая 3-а (Троещина).
Замена передних стоек амортизаторов и опорных подшипников на Hyundai Accent 2
Так как палец прокручивается, сзади держим его рожковым ключом на Заранее приготовьте запасные гайки, возможно у вас случится тоже.
При отсутствии такого же инструмента, гайки можно разбить зубилом и молотком, либо срезать болгаркой или ножовкой по металлу.
Откручиваем втулку стабилизатора, её крепит один болт на Производим установку на автомобиль в обратном порядке. После проведённой замены проверьте развал-схождение.
Стойки амортизаторы меняются попарно. Видео замена передних стоек амортизаторов в Hyundai Accent: Резервное видео как заменить передние стойки амортизаторы в Хендай Акцент: Болты вытащил, но один пришлось выбивать по чуть-чуть молотком — это нормально.
Бить сильно не пришлось. И ступицу отогнул в сторону, чтобы она уже не держала стойку Открутил 3-и гайки, которые держат опорный подшипник, одновременно придерживая уже стойку рукой, чтобы она не упала.
Далее аккуратно, чтобы не задеть шланги и вообще меньше царапать вытаскиваем стойку.
Далее нужно снять подшипник и пружину, что и как делал: Кладем стойку с пружиной на землю и стягиваем пружину съемниками. Как только пружина стала свободно болтаться, откручиваем центральную гайку опорного подшипника, которую ослабляли раньше и снимаем опорный подшипник.
С одной стойки у меня подшипник сошел легко, с другой пришлось заливать его WD, аккуратно стучать и в конечном итоге, я закрутил гайку обратно, но хендай акцент замена передней стойки до конца, чтобы она не прижимала опорный подшипник и потом ослабил пружину и пару небольших ударов молотка под давлением пружины сорвали мне этот подшипник. Амортизаторов; Поперечной балки с запрессованными сайлентблоками; Двумя стойками стабилизатора.
Процесс замены элементов системы стабилизации подобен передним. Чтобы выкрутить гайку нижнего крепления немного поддеваем рычаг подвески металлической монтировкой.
Очищаем проушины, проводим дефектовку, осматриваем рычаги на целостность, отсутствие деформации. Устанавливаем новые штанги, привинчиваем конструкцию. Источником стука также служит просевшая пружина.
youtube.com/embed/KD3kzXu-dm4″ frameborder=»0″ allowfullscreen=»»/>
Устанавливаем новую пружину, проводим дефектовку амортизатора, проверяем герметичность цилиндра.
Замена передних амортизаторов Хендай Гетц видео инструкция
Здравствуйте. Произведем замену передних амортизаторов на Хендай Гетц.
Оригинальные артикулы стоек:
- справа — 54660-1C600
- слева — 54650-1C300
Если хотите немного сэкономить покупайте KYB.
Инструмент:
- домкрат
- набор гаечных ключей
- набор головок
- вороток
- коротенький удлинитель
- стяжки пружин
- крестовая отвертка
Пошаговая замена
1. Снимаем колесо и откручиваем две гайки крепления стойки к поворотному кулаку. Болты пока не вынимаем.
Гайки под ключ на семнадцать.
2. Откручиваем верхнюю гайку крепления стойки стабилизатора. Гайка под ключ на четырнадцать.
Открутить саму гайку не получиться, нужно во время откручивания гайки держать шток шарнира стойки стабилизатора от проворота. Удерживать шток нужно ключом на четырнадцать.
Если шток стойки стабилизатора не выходит из проушины на стойке, то нужно поддомкратить под поворотный кулак, и он выйдет.
3. Откручиваем с помощью ключа на тринадцать, держатель тормозной трубки. После откручивания болта, выводим трубку из крепления.
4. Демонтируем уплотнитель вкупе с клипсами крепления, и откручиваем четыре самореза которые под ним.
5. Снимаем декоративные колпачки гаек крепежа поводков стеклоочистителей, и откручиваем их. Слегка качая, снимаем поводки.
6. Снимаем накладку и вычищаем под ней мусор. После очистки мусора вы увидите верхние крепления стойки.
7.
8. Выкручиваем три болта крепления стойки под ключ на двенадцать.
9. Выбиваем болты на креплении стойки к поворотному кулаку и вынимаем стойку.
10. С помощью стяжек стягиваем пружину чтобы она была свободна между опорных чашек.
11. Откручиваем гайку штока амортизатора которую мы ослабляли ранее. После откручивания гайки снимаем опорные чашки, пыльник, пружину.
12. Сборку делаем в обратном порядке. Так же не забываем переставить резиновую опору под пружину со старой стойки.
После полной установки стойки на автомобиль, нужно хорошо затянуть гайку крепления штока стойки.
