Система охлаждения двигателя ВАЗ-2110 (с карбюратором)
1 – радиатор отопителя
2 – пароотводящий шланг радиатора отопителя
3 – шланг отводящий
4 – шланг подводящий
5 – датчик температуры охлаждающей жидкости (в головке блока)
6 – шланг подводящей трубы насоса
7 – термостат
8 – заправочный шланг
9 – пробка расширительного бачка
10 – датчик указателя уровня охлаждающей жидкости
11 – расширительный бачок
12 – выпускной патрубок
13 – жидкостная камера пускового устройства карбюратора
14 – отводящий шланг радиатора
15 – подводящий шланг радиатора
16 – пароотводящий шланг радиатора
17 – левый бачок радиатора
18 – датчик включения электровентилятора
19 – электродвигатель вентилятора
20 – крыльчатка электровентилятора
21 – правый бачок радиатора
22 – сливная пробка
23 – кожух электровентилятора
24 – зубчатый ремень привода механизма газораспределения
25 – крыльчатка насоса охлаждающей жидкости
27 – подводящий шланг к жидкостной камере пускового устройства карбюратора
28 – отводящий шланг
Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)
1–26 – см. выше
27 – шланг подвода охлаждающей жидкости к дроссельному патрубку
28 – шланг отвода охлаждающей жидкости от дроссельного патрубка
29 – датчик температуры охлаждающей жидкости в выпускном патрубке
30 – трубки радиатора
31 – сердцевина радиатора
Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112). Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.
Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.
Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.
Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, -2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).
При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.
Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.
Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.
Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.
Похожие статьи
- Устройство Ваз 2110
🚘 Система охлаждения ВАЗ 2110 (инжектор, 8 и 16 клапанов): фото
Система охлаждения ДВС содержит в себе ряд устройств, обеспечивающих отвод излишнего тепла от металлических элементов двигателя, а также передачу этого тепла в салон автомобиля (по мере необходимости). В качестве основного материала выступает охлаждающая жидкость – вода или антифриз. Воду уже давно не используют по причине её неустойчивости к минусовым температурам и окисления деталей системы охлаждения.
Выход из строя системы охлаждения может повлечь за собой ряд серьёзных последствий. Например, перегрев двигателя может привести к капитальному ремонту или даже к полной замене ДВС. Но, всего этого можно избежать, если иметь представление о работе системы охлаждения двигателя. В данной статье мы расскажем о том, как устроена система охлаждения ВАЗ 2110.
Из чего состоит система охлаждения двигателя
Рассмотрим основные элементы системы охлаждения ДВС:
- Помпа – это насос, который перекачивает охлаждающую жидкость.
- Замкнутые каналы, по которым «гуляет» антифриз, выравнивая температуру разогретых элементов двигателя до рабочей. Система делится на большой и малый контуры, жидкость по которым распределяется с помощью термостата.
- Термостат – механизм, разделяющий потоки антифриза по двум контурам, указанным выше. При нагреве двигателя до определённой температуры, клапан термостата открывается, и жидкость поступает в большой контур, где происходит охлаждение за счёт вентилятора и радиатора.
- Радиатор располагается в передней части двигателя и является основным теплообменником. Встречный поток воздуха охлаждает жидкость, проходящую через радиатор.
- Вентилятор охлаждения. Вентилятор включается в случае, если встречного потока воздуха недостаточно для охлаждения жидкости в радиаторе.
Схема системы охлаждения ВАЗ 2110 принципиально не отличается от других автомобилей – основными составляющими являются помпа, радиатор охлаждения и термостат. Термостат располагается со стороны АКБ под воздушным фильтром. Алюминиевая помпа приводится в движение зубчатым ремнём газораспределительного механизма. При открытии термостата и прохождении охлаждающей жидкости через радиатор, датчик температуры фиксирует нагрев и при необходимости включает вентилятор.
Также в составе системы охлаждения присутствует радиатор отопителя печки, через который проходит горячая ОЖ. В процесс включается вентилятор печки, передавая тепло в салон автомобиля. Система охлаждения ВАЗ 2110 инжектор 8 клапанов отличается от 16-клапанного двигателя термостатом и размерами расширительного бачка.
Причины неисправности системы охлаждения ВАЗ 2110
Существует ряд причин, по которым система может перегреться или разгерметизироваться:
- Качество деталей. Некачественные детали (патрубки, радиатор, термостат) могут способствовать разгерметизации системы или перегреву.
- Неисправность датчика температуры двигателя, а также проводов и реле.
- Неисправность вентилятора системы охлаждения.
В случае если из строя вышел вентилятор или электрика, можно безопасно добраться до места ремонта при условии отсутствия пробок и светофоров, но в процессе езды необходимо обязательно контролировать температуру двигателя. В остальных случаях эксплуатировать автомобиль крайне нежелательно, иначе это может привести к серьёзным неисправностям двигателя.
Спасибо за подписку!
Признаки неисправности системы охлаждения ВАЗ 2110
Зная признаки неисправности системы охлаждения, вы всегда сможете своевременно предотвратить печальные последствия подобных поломок. Ниже перечислены основные тревожные сигналы:
- Термометр. Стрелка температуры не должна превышать допустимые значения.
- Лампа критической температуры двигателя.
- Пар из-под передней части автомобиля.
- Ощутимое повышение температуры воздуха из отопителя салона
- Резкое понижение температуры воздуха из отопителя.
Система охлаждения ВАЗ 2110 инжектор 16 клапанов почти не отличается от системы 8-клапанного двигателя, поэтому признаки у двух вариантов силового агрегата – одни и те же. То же самое касается и карбюраторного двигателя. При появлении подобных симптомов необходимо немедленно прекратить эксплуатацию до устранения причины неисправности.
Система охлаждения ВАЗ 2110 инжектор: устройство, принцип работы, ремонт
В любом транспортном средстве при его работе нагреваются детали двигателя, а чтобы не происходил их перегрев, в автомобиле предусмотрено такое устройство, как система охлаждения. Если вас интересует система охлаждения ВАЗ 2110 инжектор, то из данной статьи вы узнаете, что представляет из себя данное устройство, его принцип работы, а также как произвести ремонт при его поломке.
Устройство и принцип функционирования системы охлаждения движка «десятки».
Любая система охлаждения призвана не только охлаждать детали, но и выполнять некоторые другие функции, а именно:
- вентиляции и кондиционирования, производя нагрев воздуха в системе отопления;
- охлаждения воздуха в турбонаддуве;
- охлаждения в АКПП рабочей жидкости;
- охлаждения смазки, а точнее масла в данной системе.
Устройство системы охлаждения инжекторного двигателя ВАЗ 2110.
- Радиатор отопителя
- Пароотводящий шланг радиатора отопителя
- Шланг отводящий
- Шланг подводящий
- Датчик температуры охлаждающей жидкости (в головке блока)
- Шланг подводящей трубы насоса
- Термостат
- Заправочный шланг
- Пробка расширительного бачка
- Датчик указателя уровня охлаждающей жидкости
- Расширительный бачок
- Выпускной патрубок
- Жидкостная камера пускового устройства карбюратора
- Отводящий шланг радиатора
- Подводящий шланг радиатора
- Пароотводящий шланг радиатора
- Левый бачок радиатора
- Датчик включения электровентилятора
- Электродвигатель вентилятора
- Крыльчатка электровентилятора
- Правый бачок радиатора
- Сливная пробка
- Кожух электровентилятора
- Зубчатый ремень привода механизма газораспределения
- Крыльчатка насоса охлаждающей жидкости
- Подводящая труба насоса охлаждающей жидкости
- Шланг подвода охлаждающей жидкости к дроссельному патрубку
- Шланг отвода охлаждающей жидкости от дроссельного патрубка
- Датчик температуры охлаждающей жидкости в выпускном патрубке
- Трубки радиатора
- Сердцевина радиатора
Принцип работы системы охлаждения инжекторного двигателя.

Ежели говорить непосредственно о системе охлаждения ВАЗ 2110, то она является жидкостной, ее циркуляция происходит в принудительном порядке, а заливка осуществляется в расширительный бачок.
Основой для создания жидкости, используемой в данной системе, является вода в совокупности с этиленгликолем. Такая жидкость способна замерзнуть только при максимально низких температурах, а также создавать повышенную температуру кипения. С помощью добавления в нее различных присадок можно увеличить срок работы сальника, а также замедлить процесс коррозии самой системы. Полная заливка жидкости требует последней в объеме 7,8 литра.
Движение же жидкости по всей системе охлаждения ВАЗ 2110 инжектор обеспечивается с помощью центробежного насоса, который закреплен в блоке цилиндров и включается в работу благодаря зубчатому ремню привода ГРМ.
Как известно, жидкость постепенно нагревается от трения рабочих поверхностей деталей. И уже в зависимости от достигнутой температуры жидкости система охлаждения циркулирует изначально по малому кругу, а после нагрева начинает двигаться уже по большому. То есть когда достигается определенная точка нагрева, срабатывает термостат, после чего он открывается и меняет направление движения жидкости. Данный процесс уже регулируют пара клапанов, находящихся в этом термостате. В нем перепускной клапан регулирует движение охлаждающей жидкости по малому кругу, а основной – по большому. Таким образом, при открытии одного из этих клапанов, другой закрывается, и наоборот.
До тех пор пока хорошо двигатель не прогреется, перепускной клапан находится в открытом положении, а жидкость охлаждения перетекает по малому кругу через блок цилиндров, дроссельную заслонку и радиатор обогревателя. Этот отопительный радиатор встроен непосредственно в систему охлаждения мотора, посему, когда жидкость через него проходит, осуществляется обогрев салона автомобиля.
В тот момент, когда происходит нагрев охлаждающей жидкости до 85°С, начинает открываться основной клапан термостата при закрытии перепропускного. В этот момент охлаждающая жидкость проходит одновременно и по малому, и большому кругу. А уже при 102°С – жидкость поступает в радиатор, перетекая при этом только по большому кругу. Там, благодаря потоку воздуха извне происходит ее охлаждение.
Получается, что инжекторная система мотора ВАЗ 2110 устроена таким образом, что если поток воздуха плохо производит охлаждение жидкости, то с помощью сигнала электронного блока управления автоматически включается вентилятор. А в случае сильного нагрева жидкости начинает происходить увеличение ее в объеме, и тогда ее излишки возвращаются назад в расширительный бачок. В данном бачке располагается клапан, который и поддерживает необходимое давление в системе.
Контролировать и проверять уровень охлаждающей жидкости нужно только при холодном силовом агрегате авто. Если заметите регулярное ее уменьшение, то обязательно проверьте всю систему на герметичность. Ну, а полную замену охлаждающей жидкости в ВАЗ 2110 инжектор необходимо делать через каждые 75000 километров пробега.
Ремонт системы охлаждения.
Признаки неисправности системы охлаждения инжектора в «десятке» могут быть следующее:
- очень высокая температура жидкости;
- очень низкая ее температура;
- очень шумная работа насоса охлаждения инжектора.
Если такие проблемы были обнаружены, то срочно необходимо принять меры по их устранению.
Для этого перед тем, как завести автомобиль, обязательно проверьте уровень жидкости, а также возможность ее утечки. Самыми распространенными причинами выше названных проблем, могут быть пробитые шланги, поврежденные соединяющие детали, негерметичность прокладок и протечка сальника водяного насоса. Если найдете таковые, то их требуется заменить.
Также осмотрите вентилятор охлаждения авто, так как она может плохо работать из-за накипи или наличия загрязнений в радиаторе.
Как видите, устранить многие проблемы в работе системы охлаждения рассматриваемого нами представителя отечественного автопрома можно своими руками, но только в том случае, если система не была пущена на самотек. В противном случае, при плохой работе системы охлаждения ВАЗ 2110 придется обращаться к специалистам из СТО.
Рекомендую прочитать:
Конструкция системы охлаждения двигателя ВАЗ-2110, ВАЗ-2111
Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией
Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка.
Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери).
Он открывается при давлении 1,1- 1,5 кгс/см 2 .
Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см 2 (на остывающем двигателе).
Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.
Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112).
Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.
Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели.
В выпускном патрубке впрыскных двигателей (ВАЗ-2111, -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.
Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма.
Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом.
На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка.
К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник.
При выходе насоса из строя рекомендуется заменять его в сборе. Перераспределением потоков жидкости управляет термостат.
На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.
На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства.
На двигателях ВАЗ-2111, -2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).
При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор.
При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу.
Ход основного клапана должен составлять не менее 8 мм.
Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.
Охлаждающая жидкость заливается в систему через расширительный бачок.
Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.
Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик.
С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.
Трубки соединены с бачками через резиновую прокладку.
Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.
Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.
На следующей странице мы рассмотрим основные неисправности систем охлаждения.
Возможные неисправности системы охлаждения и методы исправления
— Возможные неисправности
Диагностика
Методы устранения
Падение уровня охлаждающей жидкости в расширительном бачке:
— Повреждение радиатора, шлангов, ослабление их посадки на патрубках. Подтекание жидкости из крана отопителя
Осмотр.
Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см2)
Замените поврежденные детали.
Подтяните хомуты на шлангах
— Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости
Осмотр
Замените насос в сборе
— Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров
При замене масла из картера выливается эмульсия с белесым оттенком.
Возможно появление обильного белого дыма из глушителя. Потеки охлаждающей жидкости на наружной поверхности двигателя
Поврежденные детали замените.
Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям
Двигатель долго прогревается до рабочей температуры
— Неисправен термостат
См. Снятие и установка узлов системы охлаждения двигателя ВАЗ-2110
Замените неисправный термостат
— Низкая температура воздуха (ниже –15°С)
Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.
Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!
Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе):
— Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях
Горит лампа «Check еngine». Датчик и цепи проверяются омметром
Неисправный датчик замените
— Не размыкаются контакты реле включения электровентилятора
Проверка автотестером
Неисправное реле замените
— Неисправен блок управления системы впрыска или его цепи
Проверьте блок или замените заведомо исправным
Замените неисправный блок
— Не размыкаются контакты термовыключателя радиатора
При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать
Замените термовыключатель
Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне):
— Неисправен термостат
См. Снятие и установка узлов системы охлаждения двигателя ВАЗ-2110
Замените неисправный термостат
— Недостаточное количество охлаждающей жидкости
Уровень жидкости ниже метки на расширительном бачке.
На блоке системы контроля горит соответствующий индикатор
Устраните утечки. Долейте охлаждающую жидкость
— Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка
Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.
Воздух не должен выходить из-под пробки
Замените пробку и/или бачок
— Много накипи в системе охлаждения
Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения
— Загрязнены ячейки радиатора
Осмотр
Промойте радиатор струей воды под давлением
— Неисправен насос охлаждающей жидкости
Разберите насос, осмотрите, измерьте детали
Замените изношенные детали или насос в сборе
— Не включается электровентилятор системы охлаждения
Замкните между собой контакты термовыключателя радиатора. Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).
Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора. Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи
Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените
— Недопустимо низкое октановое число бензина
Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем
— Много нагара в камере сгорания, на днищах поршней, тарелках клапанов
Осмотр после снятия головки двигателя
Устраните причину нагарообразования.
Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью
— Неправильная установка момента зажигания
См. Системы зажигания и управления ЭПХХ двигателя ВАЗ-2110
Отрегулируйте угол опережения зажигания
— Неисправен коммутатор
Замените коммутатор заведомо исправным
Неисправный коммутатор замените
Система охлаждения ваз 2110: устройство, решение основных проблем
Система охлаждения ваз 2110 — важный компонент, от которого зависит работа всего автомобиля, ведь перегрев двигателя и его деталей может стать причиной серьезной поломки. На многих отечественных и зарубежных автомобилях установлена жидкостная система охлаждения закрытого типа, основным компонентом которой является антифриз (охлаждающая жидкость).
Устройство и функции системы охлаждения
Работа системы охлаждения ваз 2110 направлена не только на охлаждение деталей и двигателя, но и на выполнение других функций, а, точнее, на:
- отопление воздуха в салоне;
- охлаждение смазки;
- охлаждение рабочих элементов в автоматической системе передач;
- охлаждение воздуха в турбонаддуве.
Схема системы охлаждения ваз 2110 достаточно проста, если в ней внимательно разобраться. Она представлена следующими элементами:
- Радиатор охлаждения, отвечающий за охлаждение нагретого антифриза;
- Вентилятор, усиливающий охлаждение антифриза в радиаторе;
- Радиатор отопителя, отвечающий за обогрев салона;
- Расширительный бачок, в который поступает охлаждающая жидкость после сильного нагрева;
- Помпа, благодаря которой обеспечивается непрерывная циркуляция жидкости;
- Термостат, регулирующий циркуляцию антифриза;
- Датчик температуры;
- Патрубки, по которым движется жидкость, и фиксирующие хомуты.
Во всей системе, как и в целом автомобиле, сложно выделить важные детали, ведь его работа зависит от совокупных действий всех компонентов. Конечно, шланги системы охлаждения ваз 2110 — второстепенные элементы, но именно от них зависит циркуляция антифриза. Все узлы должны быть прочно соединены хомутами и обработаны герметиком. Патрубок системы охлаждения ваз 2110 должен быть герметичным, иначе даже небольшая трещина может привести к сбою работы машины, утечке охлаждающей жидкости и последующим более серьезным поломкам.
Печка системы охлаждения ваз 2110 — самый удивительный компонент, призванный не охлаждать, а согревать воздух в салоне. Его наличие реализует основную техническую задачу любого устройства — максимально использовать имеющиеся ресурсы для выполнения основных и сопутствующих задач.
Принцип работы охладительной системы
Как только вы заводите двигатель, начинается работа системы охлаждения. Конечно же, при запуске основной задачей является именно нагрев воздуха в салоне и достижение рабочей температуры деталей двигателя (примерно 90 градусов). Однако циркуляция системы охлаждения ваз 2110 — принудительная, то есть она постоянная и обеспечивается работой помпы, поэтому повлиять на ее включение/выключение невозможно.
Система представлена малым и большим кругами, жидкость в которых циркулирует в зависимости от температуры рабочих деталей и двигателя. В начале работы антифриз движется по малому кругу, в который не включен радиатор охлаждения. Как только жидкость достигает температурной отметки в 85-90 градусов, открывается основной клапан термостата, и антифриз поступает в большой круг, подключающий радиатор охлаждения.
Если поток воздуха, проходящего через радиаторную решетку, сильный, то жидкость хорошо охлаждается, однако если вы медленно движетесь, антифриз медленно остывает и температура постепенно растет, то срабатывает датчик температуры и включается вентилятор, котрый помогает охлаждать жидкость.
Антифриз и его основные характеристики
Работа системы охлаждения напрямую зависит от охлаждающей жидкости (антифриза). Это происходит из-за определенных характеристик антифриза, среди которых:
- Незначительное расширение при нагревании;
- Высокая температура кипения и низкая температура замерзания;
- Протекционные свойства, защищающие детали от коррозии и окисления;
- Выполнение смазки детали параллельно с реализацией основной функции.
К тому же антифриз не кристаллизуется и при замерзании становится похож на гель.
Не рекомендуется наполнять систему охлаждения обыкновенной водой, так как она не только не обладает перечисленными качествами, но и образует накипь на элементах системы, что ведет к снижению срока эксплуатации и различным неисправностям.
Важно покупать антифриз надежных и проверенных производителей. Не заливайте жидкости разных цветов и фирм, ведь состав антифриза у компаний может отличаться, а смешивание компонентов может привести к неприятному результату.
Основные неисправности
Следует сказать, что отечественный автопром далек от совершенства, поэтому важно уметь вовремя определить причину поломки и восстановить работу машины. Система охлаждения 2110 инжектор также может внезапно выйти из строя, но если это случилось, не паникуйте — предпримите ряд неотложных действий.
В первую очередь, необходимо проверить уровень тосола. Это можно сделать визуально, открыв расширительный бачок или посмотрев на индикатор. Затем надо проверить, есть ли утечка жидкости. Сделать самому это легко — схема патрубков системы охлаждения не сложна. Нередко именно в старых хомутах и негерметичных шлангах кроется основная причина протечки антифриза.
Неисправность авто также может заключаться в тормозной системе. Об этом можно прочитать в этой статье. О том, как тюнинговать ВАЗ 2110, читайте здесь.
Обязательно проверьте циркуляцию антифриза по всей системе. Для этого откройте расширительный бачок и посмотрите, как в него поступает антифриз. Если вы этого не видите, то причиной может быть забитая система шлангов или неисправность помпы.
Термостат системы охлаждения ваз 2110 также часто выходит из строя. Главная проблема состоит в том, что термостат не переключает поток жидкости с малого круга на большой, из-за чего происходит перегрев двигателя и автомобиль «закипает». К сожалению, термостат — неразборный элемент, поэтому исправить поломку можно, только заменив старую деталь новой.
Иногда происходит вздутие патрубков и расширительного бачка. Это связано с заклиниванием регулирующих клапанов на крышке, из-за которых излишки жидкости не могут полноценно поступать в бачок.
Как отремонтировать радиатор охлаждения двигателя ВАЗ 2110 своими руками
Главные причины частых поломок радиатора охлаждения на ВАЗ 2110 — деформация тонкого металла, из которого он сделан, а также разгерметизация узлов пайки и сварки, которых на данной запчасти достаточно много. Если неисправность мелкая, то ее можно устранить собственными руками. При возникновении более серьезных поломок его меняют.

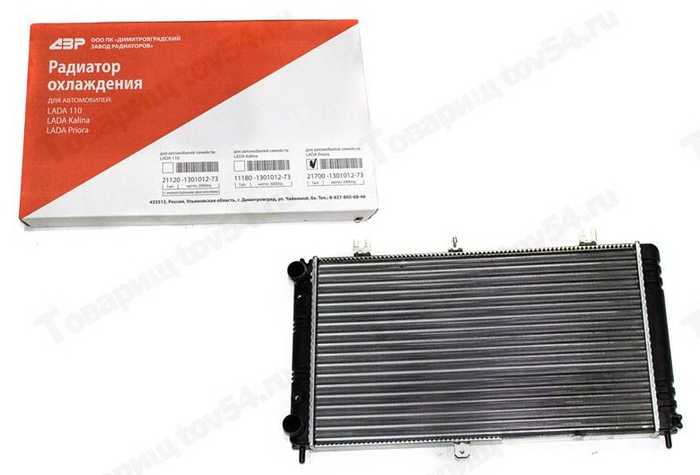

Оригинальный радиатор для этого автомобиля имеет артикул Lada 2112-1301012-10. Точный аналог от производителя, компании Luzar — LRC 0112.
Содержание:
Снятие вентилятора радиатора
Перед началом ремонтных работ проводим демонтаж радиатора. Сразу нужно слить охлаждающую жидкость. Это нужно делать на остывшем моторе. После отсоединяется электровентилятор. Далее ослабляются хомуты и отсоединяются подводящие и пароотводящие шланги.
Для того, чтобы снять радиатор с места крепления нужно наклонить его к двигателю и только после этого снимать. Низ радиатора устанавливается на резиновые подушки (их две), при сборке, они входят в отверстия.
Пайка радиатора
Чтобы отремонтировать радиатора своими руками, нужно иметь знания, а так же и опыт в области сварки и пайки.
Радиатор ваз 2110 сделан из латуни, поэтому пайка производится легкоплавкими припоями.
Сначала нужно хорошо зачистить радиатор, и только после этого аккуратно запаивать. Но такой способ не подойдет для заделывания пробоин. Чтобы ликвидировать пробоину нужно иметь под рукой старый радиатор, из которого будут вырезаны куски листовой латуни, такие пластины прикладывают к пробоине и опаивают по периметру. Поврежденную трубку можно запаять, но в том случае, если ее повреждения не больше 10%, иначе трубка меняется.
Удаления нерабочей трубки и ее элементов
Нам понадобится горячий стержень, его нужно засунуть в трубку и ждать, если температура стержня достаточна, то припой станет мягким. Далее из бачка со стержнем извлекается трубка, а на ее место ставится новая и запаивается.
Аргонодуговая электросварка производится при помощи присадочного материала, чаще всего используют специализированную сварочную проволоку из алюминия. При использовании сварки этого вида нужно знать множество нюансов, например: налет окиси алюминия препятствует хорошей свариваемости. Чтобы избежать этого, на место сварки подают аргон, задача которого надежно защищать металл от окисления, в результате чего сварной шов становится без пор и раковин.
Так же, после нагревания до нужной температуры, все вещества из твердого состояния переходят в жидкое. При этой сварке температура поднимается выше 400°С. Такая температура алюминия делает его менее прочным, и он может раскрошиться даже от слабого удара.
Ремонт радиатора с помощью герметика
При незначительном повреждении теплообменника можно воспользоваться средством для восстановления (герметик, порошковый восстановитель либо жидкость). Использовать подобные средства рекомендуется временно, и только в том случае, если нет возможности починить или заменить радиатор. После починки (или замены радиатора) нужно заменить охлаждающую жидкость.
Применять герметик для устранения течи радиатора двигателя нужно по следующему алгоритму:
работа проводится на остывшем моторе. Нужно открыть крышку горловины радиатора, и залить туда герметик. Необходимое количество варьируется в зависимости от производителя присадки (обычно это указывается в инструкции к ней). Но в среднем это 250 мл средства на 10 л охлаждающей жидкости;
далее заводим мотор, и даем ему поработать на холостых 5-10 минут;
после этого глушим двигатель, и проверяем радиатор на наличие течи (при небольших повреждениях течь обычно прекращается).
Проводить вышеуказанные работы на горячем или работающем моторе опасно! Открутив крышку радиатора можно получить серьезные ожоги.
Спрашивайте в комментариях. Ответим обязательно!
Радиатор ВАЗ 2110, система охлаждения, замена радиатора охлаждения ВАЗ 2110 видео
Радиатор ВАЗ 2110 является главным элементом жидкостной системы охлаждения «десятки». Именно радиатор охлаждает жидкость (воду, тосол или антифриз), которая отводит тепло от блока цилиндров двигателя, где происходит процесс сгорания рабочей смеси. В блоке цилиндров для этого есть целая сеть каналов. Попутно горячая жидкость попадает в радиатор отопителя печки, которая обогревает салон ВАЗ 2110.
Кроме обогрева салона система охлаждения двигателя, параллельно обогревает камеру пускового устройства карбюратора или камеру дроссельного узла, в зависимости от типа двигателя.
Устройство системы охлаждения ВАЗ 2110
Система охлаждения имеет множество важных элементов связанных между собой шлангами, патрубками и трубами. Охлаждающая жидкость перемещается по системе благодаря насосу, который стоит в блоке цилиндров и приводится в движение зубчатым ремнем газораспределительного механизма. Потоки охлаждающей жидкости перенаправляет термостат. Термостат в зависимости от температуры может ограничить циркуляцию жидкости для быстрого прогрева двигателя и наоборот перенаправить поток, через радиатор охлаждения, что бы максимально задействовать ресурсы системы охлаждения.
Однако, если и это не помогает и температура начинает расти, датчик температуры включает вентилятор охлаждающий радиатор. Перегрев двигателя часто происходит, из-за неисправности термостата, который вовремя не включается в работу, или из-за неисправного температурного датчика и вентилятора. При длительной эксплуатации радиатор ВАЗ 2110 засоряется и процесс температурного обмена с окружающей средой затрудняется, это тоже может стать причиной перегрева двигателя, что в свою очередь приведет к поломке двигателя внутреннего сгорания.
Еще одной причиной плохой работы системы охлаждения является воздушная пробка, которая чаще всего возникает после ремонта или замены элементов системы охлаждения автомобиля. Далее подробный рисунок с указанием всех элементов системы охлаждения ВАЗ 2110.
Собственно вот из этих элементов и состоит система охлаждения ВАЗ 2110 —
- 1 — радиатор отопителя печки
- 2 — пароотводящий шланг радиатора печки
- 3 — отводящий шланг
- 4 — подводящий шланг
- 5 — датчик температуры охлаждающей жидкости (карбюраторный двигатель)
- 6 — шланг подводящей трубы насоса
- 7 — термостат
- 8 — заправочный шланг
- 9 — пробка расширительной емкости
- 10 — датчик уровня жидкости
- 11 — расширительный бачок
- 12 — выпускной патрубок
- 13 — камера карбюратора пускового устройства
- 14 — шланг радиатора отводящий
- 15 — шланг радиатора подводящий
- 16 — шланг радиатора пароотводящий
- 17 — левый бачок радиатора
- 18 — датчик включения вентилятора
- 19 — электродвигатель вентилятора охлаждения радиатора
- 20 — крыльчатка электро вентилятора
- 21 — правый бачок радиатора
- 22 — сливная пробка радиатора
- 23 — кожух электровентилятора радиатора
- 24 — ремень ГРМ
- 25 — крыльчатка насоса охлаждающей жидкости
- 26 — подводящая труба насоса
- 27 — подводящий шланг к камере карбюратора
- 28 — отводящий шланг
Стоит учитывать, что у инжекторного двигателя ВАЗ 2110 система охлаждения имеет некоторые отличия. Во первых, датчик температуры стоит не в блоке цилиндров, а во впускном патрубке. Во вторых, жидкость для обогрева, которая идет к камере пускового устройства, в инжекторной модификации подведена к дроссельному узлу. Но по сути функция та же, обогрев топливной смеси.
Видео замены радиатора ВАЗ 2110
Если читать о том, как снять радиатор на «десятке» вам скучно, можете посмотреть на эту тему видео снятия радиатора.
Снятие установка радиатора ВАЗ 2110
Порядок снятия радиатора охлаждения ВАЗ 2110 следующий —
- Ждем пока остынет двигатель
- Затем сливаем охлаждающую жидкость отвернув сливную пробку радиатора
- Откручиваем крепление радиатора (кожуха вентилятора)
- Потом снимаем кожух, вместе с электровентилятором
- Ослабляем хомуты, затем вращательными движениями снимаем подводящий и пароотводящий шланги
- Следующим шагом ослабляем хомут и демонтируем отводящий шланг радиатора
- Ослабляем хомут и демонтируем подводящий шланг радиатора
- Наклоняем радиатор к мотору и снимаем
Собираем в обратной последовательности. При установке радиатора обязательно обратите внимание на две резиновые подушки, которые амортизируют в процессе эксплуатации. Во время установки радиатора ВАЗ 2110 они должны четко встать в отверстия поперечины.
В принципе, сложностей при установке радиатора на ВАЗ 2110 возникнуть не должно. Перед установкой внимательно осмотрите хомуты, патрубки и шланги, если они имеют поверхностные трещины или потертости, то лучше заменить их на новые.
Замена радиатора охлаждения на ВАЗ-2110. Инструкция, причины замены. Устройство и принцип работы радиатора
Любому двигателю внутреннего сгорания нужен хороший радиатор. Для этого в машине есть радиатор охлаждения. Ими оснащается и ВАЗ-2110. Со временем его работоспособность ухудшается. Поэтому у автомобилистов назревает вопрос о его замене.
Устройство, принцип действия
Конструкция радиатора ВАЗ предполагает наличие следующих элементов:
- Снаряд, состоящий из двух половин.
- Форсунки.
- Сливной кран.
- Заплавьте пробку.
- Клапан впускной и выпускной.
- ядер.
Что касается материалов, то корпус может быть из меди или алюминия. К нему примыкают резиновые трубы. По ним циркулирует охлаждающая жидкость. Сердечник — серия латунных трубок. Они припаяны к ребрам охлаждения. Антифриз попадает в систему через верхний заливной клапан. Кран для слива жидкости представлен ниже. Кроме того, в конструкции предусмотрен электровентилятор.Он производит принудительную циркуляцию воздуха.
Причины замены
Радиатор не является расходным материалом, поэтому срок его службы не регламентируется. Причем этот показатель может существенно отличаться на одной и той же машине и составлять от трех до десяти и более лет. Все зависит от качества жидкости, которая была залита в систему, а также от периодичности ее замены. Если вовремя не поменять антифриз, он начинает выпадать в осадок. Из-за этого емкость трубок ухудшается.Это может привести к ухудшению теплоотдачи и, как следствие, к перегреву двигателя.
Еще одна причина замены радиатора охлаждения на ВАЗ-2110 — поломка элемента. И это может быть не так очевидно. Например, автомобилист может заменить небольшой вытек жидкости из расширительного бачка. Это связано с разгерметизацией корпуса. И если раньше эти радиаторы ремонтировались, то теперь заменить их целиком будет проще и быстрее.
Сколько стоит радиатор ВАЗ-2110?
Стоимость теплообменника зависит от материала, из которого он изготовлен.Мы уже говорили, что есть медные и алюминиевые радиаторы. Стоимость последнего намного меньше. Самым доступным по стоимости считается радиатор «Лузар». Его можно приобрести за тысячу рублей. Кинокомпания «Прамо» стоит около полутора тысяч.
Алюминиевый радиатор легкий. Однако у него меньшая теплоотдача. К тому же алюминиевый радиатор быстрее корродирует. Что касается изделий из меди, то они тяжелее по массе. Однако для них характерен высокий КПД, который на 40 процентов больше, чем у алюминиевых аналогов.Стоимость двухсекционного медного радиатора — пять с половиной тысяч рублей.
Инструменты и приспособления
Исправить этот элемент довольно просто. Поэтому замену радиатора охлаждения ВАЗ-2110 можно произвести с минимальным набором инструментов. Для выполнения этой операции нам понадобится гаечный ключ на 13, отвертка Phillips и емкость для слива жидкости. Желательно использовать плоский таз. Можно использовать пластиковую канистру на 10 литров (предварительно отрезав от нее боковину).
Замена
Перед снятием радиатора на ВАЗ-2110 нужно слить старую охлаждающую жидкость.Открываем капот и выставляем под теплообменник емкость. Откручиваем сливной кран ключом на 13. Чтобы не создавать разрежения в системе, откручиваем крышку расширительного бачка. Так жидкость потечет намного быстрее.
Поскольку в системе используется электрический вентилятор принудительного охлаждения, его необходимо отключить. Сначала откручиваем клемму, от которой он запитан.
Далее находим по бокам два крепежных болта. Открутите их колпачок или гаечный ключ. После этого откручиваем третий болт.Он расположен внизу электровентилятора. После этого можно смело снимать его с крепления наружу.
Но на этом замена радиатора охлаждения ВАЗ-2110 не заканчивается. Поскольку теплообменник подключается к системе с помощью насадок, их тоже нужно снимать. Эти резиновые элементы расположены по периметру снизу и сверху. С помощью отвертки Phillips откручиваем зажимы крепления.
Как происходит замена радиатора охлаждения на ВАЗ-2110? Затем осторожно отсоедините трубы.Учтите, что их можно плотно зажать в отверстиях. Поэтому необходимо применить силу. Старайтесь не повредить соседние навесные элементы. После этого старый радиатор можно вынуть. Достать его нужно под углом (в сторону двигателя), иначе он будет упираться в «телевизор».
Установка
Установка производится в обратной последовательности. Обратите внимание на резиновые подушки, на которых стоит теплообменник. Если они треснуты, их следует заменить новыми.То же самое и с подключениями. Хомуты следует заменять в комплексе. Да и сами трубы сидят на «Литоле».
Итак, мы выяснили, какая цена у радиатора ВАЗ-2110 и как его заменить своими руками.
Признаки неисправности, проверка и ремонт Проверка датчика температуры ВАЗ 2110
Позволяет обеспечить исправную работу двигателя по показаниям различных контроллеров. Одним из таких считается датчик температуры ВАЗ 2110.Подробнее об этом устройстве, принципе его работы, а также о диагностике и замене вы можете узнать из этой статьи.
[Скрыть]
Характеристика Дзтен.
Чтобы форсунки, а также другие элементы форсунок 16 или 8 клапанов работали в штатном режиме, ECM считывал показания со многих устройств. На первый взгляд может показаться, что — это не особо важно для устройства двигателя «Десятки», но это не так. Поскольку устройства включены, где есть указатели и какие функции они выполняют — для начала предлагаем ознакомиться с ответами на эти вопросы.
Расположение, функции и принцип действия
Датчик температуры охлаждающей жидкости — электронное устройство По сути, это полупроводниковый резистор с отрицательным коэффициентом. Сопротивление регулятора изменяется в зависимости от состояния окружающей среды. Устройство предназначено для контроля температуры при циркуляции расходных материалов в системе охлаждения ВАЗ 2110 с последующей передачей полученных данных на приборную панель. Кроме того, это устройство также отвечает за дополнительный запуск вентилятора.В ВАЗ 2110 Дзуз стоит во главе BC Motor. Многие автолюбители сбиты с толку, называя его датчик включения вентилятора ВАЗ 2110, но это неверно.
Конструкция контроллера охлаждающей жидкости на ВАЗ 2110 довольно проста. Чем сильнее будет температурное воздействие на устройство, тем меньше будет его сопротивление. Принцип работы заключается в передаче сигнала от устройства к блоку ECD, который на основании этих данных регулирует горючую смесь в цилиндрах силового агрегата.До того момента, пока мотор не прогреется, в цилиндры будет поступать более обогащенная горючая смесь.
Способы проверки работоспособности
Диагностировать регулятор температуры антифриза можно несколькими способами — визуально и с помощью тестера. Перед тем, как вооружиться мультиметром, следует внимательно осмотреть корпус устройства. Если есть следы коррозии, отложений или повреждений, это говорит о необходимости замены регулятора.
Что касается поверки мультиметра, то эта процедура выглядит следующим образом:
- Сначала следует снять прибор, для этого нужно просто найти место установки, выключить питание и открутить прибор.Далее вам понадобится емкость, в которую должен наливаться хладагент.
- Следующим шагом будет нагрев емкости после того, как вы поместите в нее DPET. Но перед этим его следует подключить к тестеру обуви. Учтите, что при диагностике обязательно нужно знать уровень температуры нагрева жидкости, это даст возможность определить работоспособность контроллера. Емкость нагревается, и вам нужно будет сравнить полученные показатели с теми, что указаны в таблице.Сама таблица представлена ниже.
- В случае, если уровень температуры не соответствует номинальному значению сопротивления или наоборот, это указывает на неисправность устройства. Уровень сигнала датчика температуры охлаждающей жидкости тоже говорит о его поломке. Бывают случаи, что проблему, когда значения выше оптимальных, можно решить очисткой поверхности устройства, но такие меры обычно помогают, если отклонение показателей незначительное (автор видео о самостоятельной диагностике Дж — устройство канала и ремонт автомобиля).
Возможные неисправности и способы их устранения
Автовладелец может сообщить следующие симптомы о выходе из строя ДР
- Качество выхлопных газов слишком низкое, что связано с нарушением работы горючей смеси в цилиндры.
- Повышен расход топлива, причем существенно.
- Возникли проблемы в работе силового агрегата. Динамика автомобиля может снизиться, мощность двигателя в целом также ухудшится.
- На приборке могут появиться комбинации ошибок, а ЭБУ может послать сигнал на щит о необходимости проверить работоспособность мотора.
- Силовой агрегат стал работать тяжелее.
При обнаружении первых признаков многие автомобилисты сразу загоняют свои машины в гараж или сотню для смены контроллера. На практике симптомы проблемы Джоп часто связаны с повреждением электрочашей и плохим контактом устройства с бортовой сетью автомобиля.Поэтому, если вы столкнулись с подобной проблемой, в первую очередь рекомендуем проверить состояние проводки.
Фотогалерея «Диагностика Джухт»
Удаление ТГВ в ВАЗ 2110
Датчик температуры салона ВАЗ 2110 предназначен для контроля температурных параметров в автомобиле. Этот контроллер также является передатчиком, связанным с ECM. В холодное время контроллер воздуха ВАЗ передает информацию на ЭБУ, что способствует оптимальной циркуляции воздушного потока по кабине автомобиля.Как и в предыдущем случае, неисправность устройства может быть связана с проблемами в работе электрочашек, поэтому не лишним будет проверить и проводку, если не включается контроллер.
Для замены кабины необходимо выполнить следующие действия:
- Машину нужно поставить на стояночный тормоз. Отсоедините аккумулятор.
- Плоской отверткой нужно сдвинуть корпус устройства с места установки.
- Сначала снимается верхняя часть ДТВС, это позволит обеспечить более удобный демонтаж контроллера.Когда устройство демонтируется с зажимов, действуйте аккуратно, ведь еще нужно отключить его от проводки (два разъема).
Сначала отключается проводка, затем извлекается сам DTVS.
- Что касается установки, то эта процедура выглядит аналогично, только в обратном порядке. После установки необходимо провести диагностику работоспособности устройства.
Полная работа двигателя зависит от множества факторов, в частности от хорошего состояния, прилегающего к нему.Чтобы мотор не перегревался, нужно постоянно следить за системой охлаждения. Основную функцию в нем выполняет двигатель.
Основные функции системы охлаждения двигателя
Двигатель в процессе работы достигает критических температур, которые не могут выйти из строя в автомобиле. Чтобы подобных казусов не случилось, нужно снять с его деталей лишнее тепло. Эта функция обеспечивает систему охлаждения, которая также:
- Ускоряет нагрев двигателя до рабочей температуры.
- Подогревает воздух в салоне.
- Охлаждение выхлопных газов.
- Система холодной смазки.
Система охлаждения бывает трех типов:
- Жидкостная — охлаждение происходит за счет жидкостей (тосол, антифриз, вода).
- Воздух — охлаждение происходит за счет продувки воздухом.
- Комбинированный — смешанный тип.
Большинство автомобилей, в том числе ВАЗ, оснащены системой жидкостного охлаждения с применением Тосола. В его состав входят:
- Радиатор с вентилятором.
- Радиатор печки.
- Рубашки охлаждающие.
- Водяной насос.
- Расширительный бак.
- Присоединительные форсунки.
- Датчик температуры охлаждающей жидкости ВАЗ 2110.
Охлаждающая жидкость течет в системе двумя кругами:
- Маленький круг. Это начальное движение жидкости, которая еще не задействована в радиаторе. Проходя небольшой круг, вода или тосол обеспечивают прогрев двигателя.
- По большому кругу жидкость начинает уходить, когда температура двигателя достигает ста градусов.Раскрывается термостат, и Тосол начинает попадать в радиатор, где охлаждается.
Если он не успевает остыть при дальнейшем нагреве, в работу вводят вентилятор, который дополнительно охлаждает и сам радиатор, и сам двигатель.
Зачем нужны датчики?
Датчик температуры охлаждающей жидкости ВАЗ 2110 — не единственный автомобильный датчик. Существует огромное количество всех устройств, с помощью которых производится управление двигателем.
Все датчики выполняют функцию получения информации о состоянии объекта управления.Затем эта информация передается контроллеру. Он, в свою очередь, планирует или регулирует работу всех систем в машине.
Например, воздух в салоне нужен для управления микроклиматом внутри автомобиля. Когда холодно — по сигналу включается плита, а когда жарко — кондиционер. Таким образом, помимо обеспечения комфортного проживания, также предотвращаются заморозки.
Датчик скорости требуется для управления автомобилем на холостом ходу. Датчик положения дроссельной заслонки — Для правильного расчета топливовоздушной смеси.А благодаря тому, что водитель всегда знает, сколько бензина осталось в баке, и может не беспокоиться о том, что не дойдет до заправки.
Стоимость таких устройств самая разнообразная — от 150 рублей и до нескольких тысяч. Один из самых дорогих датчиков массового расхода воздуха. Цена на некоторые его модели достигает 7000 рублей.
Датчик температуры охлаждающей жидкости (ВАЗ)
Это устройство представляет собой полупроводниковый резистор с отрицательным температурным коэффициентом. Устанавливается в системе охлаждения двигателя на корпусе термостата.Сопротивление зависит от температуры. При низкой температуре сопротивление велико, и наоборот.
Сигналы этого устройства поступают на блок управления электродвигателем. ЭБУ на основании показаний регулирует подачу топливных смесей. Если двигатель еще не прогрелся, подается обогащенная смесь.
При неисправности датчика на компьютер поступают неверные показания температуры, в результате чего двигатель начинает перегреваться и терять работоспособность. Поэтому с заменой устройства лучше не затягивать.
Датчик температуры охлаждающей жидкости 2110: признаки неисправности
Чтобы показания датчика были правильными, его необходимо правильно установить, а именно рядом с корпусом термостата, при этом его наконечники должны касаться охлаждающей жидкости. Если индикаторы прибора неточные, первой и существенной причиной может быть неправильная установка. Ложные показания будут и тогда, когда теплоноситель находится на критически низком уровне.
Так или иначе, о проблемах датчика можно судить по следующим признакам:
- Низкое качество выхлопных газов.
- Повышенный расход топлива.
- Ухудшение состава выхлопных газов.
- Низкая управляемость двигателя.
- Код неисправности или мигающая лампа перегрева двигателя.
- Сложный запуск.
Прежде чем «грешить» на датчик, проверьте состояние проводки и разъемов. Часто поломки связаны только с проводами.
Внешняя диагностика датчика тоже может говорить о его нерабочем состоянии — коррозия и различные отложения делают его непригодным.Сопротивление устройства проверяется специальным прибором — вольтметром или мультиметром. Термисторный датчик в холодном состоянии показывает напряжение 2 В, в горячем — 0,5 В. Другие показания говорят о том, что он не подходит.
Замена датчика своими руками
Несмотря на свои размеры и простоту, выполняет важную роль в охлаждении двигателя. Бывает, что его показания неточны. В этом случае следует сменить устройство.
Замена датчика температуры охлаждающей жидкости производится в следующем порядке:
- Жидкость сухая, лучше всех.
- Отключить аккумулятор.
- Для практичности снимаем воздушный фильтр.
- Отключить систему зажигания и отсоединить разъем датчика.
- С помощью ключа (на 19) необходимо открутить датчик и снять его вместе с уплотнительным кольцом.
- Установка производится в обратной последовательности.
Такой прибор — относительно недорогая автозапчасть. Новый датчик температуры охлаждающей жидкости (2114, 2110, 2109, а также другие модели ваз) может быть в среднем за 200 руб.Выход из строя этого устройства широко распространен. С процессом замены справится абсолютно любой водитель. Датчик небольшой, но очень важный элемент. Если он начинает «сцепляться», с ремонтом лучше не затягивать — сама дороже!
Пару слов напоследок
Да ни крути, работоспособность двигателя зависит от налаженной работы всех датчиков системы. Ведь с их помощью можно узнать о состоянии определенной детали и скорректировать ее работу. Датчик температуры охлаждающей жидкости 2110 — один из основных приборов.Его неисправность может привести не только к повышенному расходу топлива, но и к перегреву двигателя, что в дальнейшем чревато поломкой. Новый мотор, по сравнению с датчиком, это целое финансовое состояние!
— это важнейшие элементы общей системы, отвечающие за стабильную работу силового агрегата, оснащенного системой впрыска топлива. Форсунки «Десятки» собирают информацию о состоянии тех или иных деталей двигателя и отправляют их в электронный блок управления двигателем (ЭБУ), который после анализа всех данных регулирует работу силового агрегата.
Собственно, вы спросите, почему такие трудности? Причина в том, что инжекторный мотор ВАЗ 2110 намного эффективнее карбюраторного собрата. Больше мощности, меньше расхода топлива, стабильная работа, высокая надежность — все это характерно для «десятки» с хорошей электроникой. Неисправность одного или нескольких датчиков обязательно приводит к выходу из строя двигателя или его нестабильной работе. Сегодня мы подробно расскажем о датчиках форсунок ВАЗ 2110 от которых зависит нормальная работа мотора.
Датчик массового расхода ВАЗ 2110
Датчик воздуха ВАЗ 2110 или датчик массового расхода расположен между кожухом воздушного фильтра и резиновым соплом. Собственно, под капотом десятки найти нетрудно, так как датчик воздуха расположен на самом видном месте. На фото сборки он выглядит так.
Датчик воздуха измеряет количество прошедшего воздуха, тем самым оценивая его объем. Сразу скажу датчик расхода воздуха очень чувствительный и может выводить даже немного пыли или повышенная влажность.Это стоит учитывать при снятии или замене.
Принцип действия датчика воздуха ВАЗ-2110 следующий — внутри находятся ТЭНы, которые охлаждаются потоком воздуха, проходящим через воздух. Чем больше энергии уходит на нагрев этих элементов, тем больший объем воздуха проходит мимо. Таким образом, датчик и рассчитывает массовый расход топлива.
Некорректная работа массового расхода форсунки ВАЗ 2110 обычно приводит к увеличению расхода топлива, падению мощности, нестабильной работе и плохому запуску.Из-за этого датчика двигатель может просто заглохнуть на холостом ходу. Причина проста, электронный блок управления двигателем, принимая неверные данные с датчика воздуха, начинает подавать неверные команды для образования рабочей смеси. Смесь воздуха и бензина, которая горит в цилиндрах мотора, может быть очень обогащенной или очень обедненной, что приводит к ненормальной работе узла силы впрыска.
ВАЗ 2110 датчик положения дроссельной заслонки
Датчик положения дроссельной заслонки форсунки ВАЗ 2110 расположен непосредственно на дроссельном узле.Предлагаем для наглядности фото, на которых датчик видно без труда.
Этот датчик реагирует на нажатие педали газа водителем, подавая сигнал на электронный блок управления, тем самым увеличивая количество топлива, впрыскиваемого через форсунки. То есть, чем резче вы нажимаете на педаль газа, тем больше топлива будет впрыскиваться в двигатель. Датчик положения дроссельной заслонки достаточно надежен, так как механически связан с осью клапана.
Определить неисправность этого датчика можно с помощью обычного тестера, который должен показывать изменение напряжения при нажатии на педаль газа.При закрытой заслонке выходное напряжение обычно составляет от 0,3 до 0,7 Вт. При нажатии на газ «в пол» напряжение возрастает до 4 Вт. Неисправность датчика иногда можно определить без каких-либо тестеров, допустим, если при разгоне машина начинает двигаться рывками или происходит нештатный сбой, то проблема самая большая. скорее всего в датчике положения дроссельной заслонки.
Датчик температуры охлаждающей жидкости ВАЗ 2110
Датчик температуры форсунки ВАЗ 2110 выполняет две основные функции — при перегреве мотора включает вентилятор радиатора охлаждения, а в случае холодного запуска двигателя дает команду на обогащение рабочей смеси, что не быть мотором на морозе.В карбюраторных двигателях эта особенность реализуется за счет так называемой «пробы», которая открывает заслонку для увеличения подачи воздуха. При неисправности датчика температуры начинаются проблемы с запуском холодного двигателя и перегревается блок перегрева, если вентилятор не включается во время. Так вот этот датчик ВАЗ 2110 очень важен для стабильной работы двигателя Фото датчик Next —
Принцип работы датчика температуры охлаждающей жидкости следующий — при изменении температуры начинает меняться электрическое сопротивление.Чем ниже сопротивление, тем выше температура. Проверить работоспособность датчика можно с помощью термометра, емкости с горячей / холодной водой и обычного электрического щупа. Хороший датчик температуры показывает примерно следующие значения —
- При температуре 100 градусов сопротивление 180 Ом
- При температуре 80 градусов сопротивление 330 Ом
- При температуре 60 градусов сопротивление 670 Ом
- При температуре 30 градусов сопротивление 2240 Ом
- При температуре 10 градусов сопротивление 5670 Ом
Найти датчик температуры охлаждающей жидкости под капотом форсунки ВАЗ 2110 можно между двигателем и кожухом воздушного фильтра, он ввинчен во впускной патрубок системы охлаждения.
Датчик детонации ВАЗ 2110
Датчик детонации форсунки ВАЗ 2110 расположен на блоке цилиндров. Задача этого устройства — передать сигнал ЭБУ о детонации. Электронный блок управления в соответствии с программными алгоритмами перестраивает работу двигателя (изменяет угол опережения зажигания) для уменьшения негативного воздействия детонации. Изначально на ВАЗ 2110 был установлен резонансный датчик (пьезоэлектрический), но затем более совершенный широкополосный (пьезокерамический).Фото обоих типов датчиков ниже.
На самом деле, чем сильнее детонация, тем сильнее датчик отображает напряжение переменного тока на ЭБУ. Проверить работоспособность этого датчика есть возможность, это довольно просто, достаточно постучать по сердцевине датчика. В этом случае к выходам датчика необходимо подключить тестер, который должен фиксировать скачки напряжения.
Датчик кислорода или лямбда-зонд ВАЗ 2110
Датчик кислорода форсунки ВАЗ 2110 или лямбда-зонд установлен на выпускном коллекторе.Задача прибора — отслеживать состав выхлопных газов и наличие в них кислорода. Эта информация помогает электронному блоку управления (ЭБУ) регулировать состав рабочей смеси, помогает не только более эффективно сжигать топливо, но и улучшает экологичность выхлопа. При использовании съеденного бензина датчик кислорода неисправен. Фото сенсора Далее.
Если датчик выходит из строя, это приводит к увеличению расхода топлива и увеличению выбросов.Самое интересное, что при наличии катализатора выхлопных газов в системе выхлопных газов кислородных датчиков или лямбда-зондов уже два. Второй — для каталитического нейтрализатора, он помогает сделать автомобиль еще более экологически чистым.
Датчик скорости ВАЗ 2110
Датчик частоты вращения форсунки ВАЗ 2110 установлен на коробке передач, точнее на выходном валу спидометра. Если датчик неисправен, это может привести к тому, что автомобиль в некоторых случаях может дуться на холостом ходу.Когда стрелка спирометра начинает ненормально (подпрыгивает) двигаться по панели приборов, это должно вас насторожить. Ведь это может указывать на неисправность датчика скорости. Сам датчик выглядит следующим образом, смотрите фото.
Принцип работы Датчика Скорости «Десятки» основан на эффекте Холла, при вращении коробки передач датчик передает импульсный сигнал. Чем выше скорость вращения, тем выше частота импульсного сигнала. Таким образом измеряется скорость автомобиля.На ВАЗ-2110 устанавливались датчики двух типов, один имеет квадратную соединительную колодку, другой круглый.
Датчик коленвала ВАЗ 2110
Датчик положения коленчатого вала Форсунка ВАЗ 2110 довольно важна, так как без нее запуск двигателя невозможен. Любая неисправность приводит в ступор ЭБУ «десятков» или «мозгов» двигателя. Датчик отслеживает положение распределительного вала (а значит, и поршней в цилиндрах) в режиме реального времени и позволяет заставить свечи зажигания работать вовремя.На свечу приходит сигнал от модуля зажигания, в котором наступает верхняя точка сжатия в цилиндре и пора «зажигать» искру. Сам датчик схематично выглядит как на этой картинке —
Это небольшой электромагнит, фиксирующий позицию. шестеренчатый шкив, который вращается рядом. На шкиве 58 зубьев, создающих электромагнитные возмущения. Собственно для инжекторного двигателя это главный и самый главный датчик.
Датчик фазораспределения ВАЗ 2110
Фазовый датчик фазы впрыска ВАЗ 2110 устанавливался далеко не на всех «десятках» двигателей.Изначально их ставили на 16-ти клапанные. Потом, когда в нашей стране ужесточились экологические нормы, этот датчик стал появляться на всех форсунках, даже на 8-клапанных. Принцип работы этого датчика в определении положения распредвала, а значит, и получении информации о положении впускных клапанов. Эта информация необходима для своевременного впрыска топливными форсунками в определенный цилиндр. Выход из строя датчика приводит к обогащению рабочей смеси и нестабильной работе двигателя.Этот датчик установлен в верхней части двигателя GBC. Изображение датчика фаз газораспределения ВАЗ 2110 ниже.
Хочу отметить, что данная статья будет полезна не только владельцам ВАЗ десятого семейства, но и счастливым обладателям других инжекторных машин. В конце концов, принципы работы агрегатов силы впрыска во многом схожи, особенно для датчиков.
Автомобили оснащены множеством датчиков, контролирующих состояние всех агрегатов автомобиля.Один из важнейших датчиков — датчик температуры, расположенный в моторном отсеке.
На ВАЗ 2110 замена датчика температуры — процесс ответственный. Замена датчика температуры ВАЗ 2110 в данной статье осуществляется полностью своими руками.
Что это за устройство
Несмотря на важность, относительно простая, она контролирует состояние охлаждающей жидкости в рубашке блока цилиндров. Он сообщает об изменениях температуры, передавая эту информацию в электронный блок управления.
Устройство представляет собой термистор, электрическое сопротивление которого уменьшается с увеличением температуры.
Показания датчика температуры влияют на многие системы двигателя и его характеристики. Поэтому необходимо постоянно следить за исправностью датчика и при обнаружении его немедленно заменять.
Неисправный датчик искажается информацией, поступающей в электронный блок управления, что может привести к большим неприятностям. Могут возникнуть проблемы с управляемостью машины при холодном двигателе, выхлопе, может увеличиться расход топлива или ухудшиться состав газов.
Примечание. Часто датчик меняют только в тех случаях, когда он ломается. Но рекомендуется заранее поменять его, например, при ремонте или замене двигателя, потому что датчик может изнашиваться, а показания могут быть неточными.
Джтох, так как датчик температуры охлаждающей жидкости еще кратко называют датчиком температуры, показания которого влияют на работу самого двигателя. Не стоит забывать об этом.
Маленький, и удаленное устройство внимательно следит за двигателями и системами двигателя, являясь своего рода сторожем.
Процесс замены
Для проверки и замены термометра потребуются следующие инструменты и материалы:
- Кэйд ключ на «19»;
- Герметик;
- охлаждающая жидкость;
- Шайба медная.
Примечание. Датчик температуры находится в ВАЗ 2110, чаще во впускном коллекторе возле корпуса термостата, реже в ГБЦ.
Устанавливается так, чтобы наконечник соприкасался с охлаждающей жидкостью. Только в таких случаях его сигнал правильный.
Если уровень охлаждающей жидкости низкий, показания датчика могут быть неверными.
Когда нужна замена
При высоком сопротивлении датчика на холодном двигателе и непропускании электрического тока через указатель его стрелка находится на низком значении. В тех случаях, когда указатель температуры, температура двигателя не указана, то в первую очередь нужно проверить электрические цепи датчика.
Также следует проверить подачу тока на электрическую панель. При случайном подергивании стрелки указателя возможна неточная подача напряжения или прием нестабилизированного напряжения.
Это требует замены стабилизатора.
Если еще есть подозрения на неисправность указателя температуры, то перед выполнением замены следует проверить его работоспособность:
- в том случае, если стрелка указывает на низкую температуру мотора, то нужно отсоединить электрический разъем от датчика температуры и соединить его с массой;
- если при включении зажигания стрелка отклоняет то, неисправна, и ее надо менять;
- , если стрелку не двигать, необходимо снять комбинацию приборов и проверить электрическую цепь между указателем и датчиком и подачу напряжения (исправность электрической цепи означает, что указатель температуры неисправен и он должен заменить).
Примечание. Следует учитывать, что довольно часто проблемы с устройством возникают из-за плохой проводки или плохо закрепленных ржавых разъемов.
- в случаях, когда указатель температуры постоянно показывает высокую температуру, то нужно отсоединить электрический разъем от прибора (если стрелка указателя перемещается при включении зажигания по шкале низких температур, это свидетельствует о неисправности датчик температуры и его нужно менять).
Поломка данного устройства иногда заметна визуально — это подтекание жидкости, сильная коррозия зажимов или трещины на ней.
Примечание. Также следует проверить состояние и охлаждающую жидкость. Если он использовался более 3 лет (для обычного) и более 5 лет (для долговечного), то его необходимо заменить. Он заменен явными признаками его загрязнения.
Замена напрямую
Замена DPE производится в следующем порядке:
- Сначала выключается зажигание и от клеммы АКБ отключается провод;
- Сливается из радиатора охлаждающая жидкость;
Примечание.Охлаждающую жидкость сливать полностью не обязательно, можно открыть береговой клапан и слить этот объем жидкости так, чтобы ее уровень был ниже датчика.
- Для комфортной работы можно снять воздушный фильтр;
- Башмак с проводами отсоединяется от датчика температуры нажатием пластикового зажима;
- Дузов выворачивается из патрубка системы охлаждения ключом на «19» (при этом датчик снимается вместе с медной уплотнительной шайбой).
Примечание. При работе с датчиком необходимо соблюдать осторожность.
Из-за поломки устройства нормальная работа системы управления двигателем может нарушиться. Нужно знать, что его нельзя снимать, пока двигатель не остынет.
При необходимости замены нового датчика устанавливайте в обратном порядке.
- Перед тем, как прикрутить датчик температуры, на его резьбу наносится тонкий слой герметика;
- Затем прикручивают датчик и подключают к нему электрический разъем;
- Заливается система охлаждения или охлаждающая жидкость;
- После этого запускается двигатель и проверяется работа датчика указателя температуры.
В заключение проверяется система охлаждения на герметичность. Если есть необходимость, датчик оказывается сильнее в корпусе термостата.
Также необходимо проверить систему охлаждения на наличие в ней воздуха, который, попадая в термостат, может вызвать перегрев двигателя из-за изменения показаний датчика температуры.
Примечание. В тех случаях, когда он не течет, необходимо переустановить датчик. Потребуется нанести на резьбовую часть более термостойкий герметик или заменить медную шайбу.
Рекомендуется перед работой посмотреть это видео.
Кроме того, рекомендуется чаще использовать с фотоматериалами, где все хорошо видно.
Своими руками, как видно из статьи, можно многое сделать, в том числе и отремонтировать свой автомобиль. Если сделать все, как требует инструкция, то проблем не будет, даже новичка не возникнет.
К тому же можно смело экономить семейный бюджет, ведь цена на услуги такого типа в нашей стране не из дешевых.
Ни для кого не секрет, что в современных автомобилях установлено огромное количество различных электроприборов. ВАЗ 2114 — не исключение из правил. Несмотря на то, что эта марка автомобилей отечественного производства также имеет различные электроприборы, требующие внимания. Например, от владельцев этой машины часто можно услышать, что машина летом имеет свойство перегреваться. Чтобы этого не происходило и есть датчик температуры охлаждающей жидкости 2114. Как правило, именно его водят автовладельцы ВАЗ 2114.
Какая температура температурный режим и угроза неисправности
Многим водителям известно, что перегрев машины способен нарушить работоспособность всего силового агрегата. Основное назначение этого датчика — стабильная поддержка определенной температуры для машины. Если кто не в курсе, температурный режим должен соответствовать установленным нормам, иначе машина просто сломается и придется заплатить большие деньги, чтобы восстановить работу двигателя.
Если датчик температуры работает исправно, то при перегреве автомобиля он должен автоматически переходить в рабочий режим. Как правило, информация о состоянии автомобиля поступает непосредственно на электродвигатель.
Основные функции датчика:
- контролирует всю работу автомобиля;
- своевременно выявляет различные поломки;
- не допускает автомобиля в летний период;
- контролирует изменение параметров топлива;
- контролирует вращение коленчатого вала.
Где расположен датчик
В машинах с инжектором 2 полноценных датчика. Первый предназначен для пересылки информации непосредственно в ЭБУ, который, в свою очередь, решает, сколько вам нужно отправить на топливный двигатель. Второй датчик применяется исключительно для включения и выключения охлаждения. Кроме того, стрелкой или другим указателем датчик отправляет автовладельцу данные о температурном состоянии.
Сколько будет стоить замена датчика охлаждения на сотню
Замена датчика температуры охлаждающей жидкости ВАЗ 2114 Автовладельцу не придется много от 1500 до 2000 тысяч рублей.И на эти деньги придется платить только за работу напрямую, а еще нужно понимать, что некоторые детали придется покупать. Поэтому опытные автовладельцы рекомендуют самостоятельно заменять датчик охлаждения. Процедура простая, практически каждый автолюбитель, имеющий хоть какое-то представление о ВАЗ 2114, может сделать это самостоятельно.
Подробная инструкция по замене датчика — в этом видео:
Ниже мы представим другое решение этой проблемы.
Симптомы, по которым можно определить поломку вашего датчика
Самый простой способ поломки датчика можно определить по карбюраторному двигателю: индикатор температуры сразу меняется. Чем сильнее нагревается агрегат, тем больше сопротивление датчика будет одним из распространенных признаков неисправности системы охлаждения.
Перегрев мотора может происходить по нескольким причинам:
- капитальный ремонт высокая температура на улице;
- Загрязнение датчика охлаждения;
- сбой в работе системы вентиляции, отвечающей за охлаждение двигателя;
- антифриз резьба;
- сломался термостат;
- неисправность в перекачке;
- чрезмерный расход бензина.
Как самостоятельно проверить датчик
Большинство людей скажут, что это совершенно безумная идея, поскольку справедливая стоимость датчика дает вероятность покупки нового устройства. Но это обстоятельство не останавливает из-за экономии или желания узнать что-то новое. Проверка датчика нужна в первую очередь для того, чтобы установить первопричину, которая привела к перегреву двигателя.
Для проверки этого пункта необходимо произвести такие действия:
- Слить антифриз полностью.
- Реализовать датчик.
Разборка
По своей конструкции устройство небольшого диаметра в виде резьбовой втулки ввинчивается в коллектор. В центре этого элемента находится термодатчик, следящий за изменением температурного режима.
Если устройство вышло из строя, разбор датчика нецелесообразен. Проще бросить и купить новый.
Если есть сомнения в неисправности устройства, вы можете проверить ее с помощью градусника.Сопротивление датчика в холодном состоянии должно составлять примерно 1500 Ом. При постепенном нагревании показания должны измениться. При температурном режиме нагрева в семьдесят градусов сопротивление должно быть около 300 Ом, а при прямом закипании — не более девяноста. Только так вы сможете подтвердить работу устройства.
Если вы пришли к мнению, что устройство проще купить, то при его установке на ВАЗ 2114 нужно использовать ключ 21. Для того, чтобы датчик прочно закрепился на своем месте, потребуется небольшое количество герметик на резьбу.Также не забываем заливать охлаждающую жидкость в сам цилиндр мотора и в радиатор.
Как поменять датчик температуры охлаждающей жидкости своими руками
Если вы не хотите тратиться на ремонт, мы расскажем, как самостоятельно поменять датчик температуры охлаждающей жидкости. Следуя приведенным ниже инструкциям, вы быстро решите проблему.
Результат
При неисправности датчик температуры лучше сразу заменить. Как видите, это можно сделать самостоятельно, но если не хотите тратить свое время, обращайтесь к сотне.В любом случае ситуацию лучше не затягивать.
Как проверить датчик температуры охлаждающей жидкости и выявить его неисправность. Датчик температуры охлаждающей жидкости Как проверить на ВАЗ и иномарках? Датчик температуры 210
Обеспечение правильной работы двигателя по показаниям различных контроллеров. Одним из таких считается датчик температуры ВАЗ 2110. Подробнее об этом устройстве, принципе его работы, а также о диагностике и замене вы можете узнать из этой статьи.
[Скрыть]
Характеристика Дзтен.
Чтобы форсунки, а также другие элементы форсунок 16 или 8 клапанов работали в штатном режиме, ECM считывал показания со многих устройств. На первый взгляд может показаться, что — это не особо важно для устройства двигателя «Десятки», но это не так. Поскольку устройства включены, где есть указатели и какие функции они выполняют — для начала предлагаем ознакомиться с ответами на эти вопросы.
Расположение, функции и принцип действия
Датчик температуры охлаждающей жидкости — электронное устройство По сути, это полупроводниковый резистор с отрицательным коэффициентом.Сопротивление контроллера меняется в зависимости от состояния окружающей среды. Устройство предназначено для контроля температуры при циркуляции расходного материала в системе охлаждения ВАЗ 2110 с последующей передачей полученных данных на приборную панель. Кроме того, это устройство также отвечает за дополнительный запуск вентилятора. В ВАЗ 2110 Дзуз стоит во главе BC Motor. Многие автолюбители сбиты с толку, называя его датчик включения вентилятора ВАЗ 2110, но это неверно.
Конструкция контроллера охлаждающей жидкости на ВАЗ 2110 довольно проста. Чем сильнее будет температурное воздействие на устройство, тем меньше будет его сопротивление. Принцип работы заключается в передаче сигнала от устройства на блок ECD, который на основании этих данных регулирует подачу горючей смеси в цилиндры силового агрегата. До того момента, пока мотор не прогреется, в цилиндры будет поступать более обогащенная горючая смесь.
Способы проверки работоспособности
Диагностировать регулятор температуры антифриза можно несколькими способами — визуально и с помощью тестера.Перед тем, как вооружиться мультиметром, следует внимательно осмотреть корпус устройства. Если есть следы коррозии, отложений или повреждений, это говорит о необходимости замены регулятора.
Что касается поверки мультиметра, то эта процедура выглядит следующим образом:
- Сначала следует снять прибор, для этого нужно просто найти место установки, выключить питание и открутить прибор. Далее вам понадобится емкость, в которую должен наливаться хладагент.
- Следующим шагом будет нагрев емкости после того, как вы поместите в нее DPET. Но перед этим его следует подключить к тестеру обуви. Учтите, что при диагностике обязательно нужно знать уровень температуры нагрева жидкости, это даст возможность определить работоспособность контроллера. Емкость нагревается, и вам нужно будет сравнить полученные показатели с теми, что указаны в таблице. Сама таблица представлена ниже.
- В случае, если уровень температуры не соответствует номинальному значению сопротивления или наоборот, это указывает на неисправность устройства.Уровень сигнала датчика температуры охлаждающей жидкости тоже говорит о его поломке. Бывают случаи, что проблему, когда значения выше оптимальных, можно решить очисткой поверхности устройства, но такие меры обычно помогают, если отклонение показателей незначительное (автор видео о самостоятельной диагностике Дж — устройство канала и ремонт автомобиля).
Возможные неисправности и способы их устранения
Автовладелец может сообщить следующие симптомы о выходе из строя ДР
- Качество выхлопных газов слишком низкое, что связано с нарушением работы горючей смеси в цилиндры.
- Повышен расход топлива, причем существенно.
- Возникли проблемы в работе силового агрегата.
Может снизиться динамика автомобиля, ухудшится и мощность двигателя в целом.
- На приборке могут появиться комбинации ошибок, а ЭБУ может послать сигнал на щит о необходимости проверить работоспособность мотора.
- Силовой агрегат стал работать тяжелее.
При обнаружении первых признаков многие автомобилисты сразу загоняют свои машины в гараж или сотню для смены контроллера.На практике симптомы проблемы Джоп часто связаны с повреждением электрочашек и плохим контактом устройства с бортовой сетью автомобиля. Поэтому, если вы столкнулись с подобной проблемой, в первую очередь рекомендуем проверить состояние проводки.
Фотогалерея «Диагностика Джухт»
Удаление ТГВ в ВАЗ 2110
Датчик температуры салона ВАЗ 2110 предназначен для контроля температурных параметров в автомобиле. Этот контроллер также является передатчиком, связанным с ECM.В холодное время контроллер воздуха ВАЗ передает информацию на ЭБУ, что способствует оптимальной циркуляции воздушного потока по кабине автомобиля. Как и в предыдущем случае, неисправность устройства может быть связана с проблемами в работе электрочашек, поэтому не лишним будет проверить и проводку, если не включается контроллер.
Для замены кабины необходимо выполнить следующие действия:
- Машину нужно поставить на стояночный тормоз. Отсоедините аккумулятор.
- Плоской отверткой нужно сдвинуть корпус устройства с места установки.
- Сначала снимается верхняя часть ДТВС, это позволит обеспечить более удобный демонтаж контроллера. Когда устройство демонтируется с зажимов, действуйте аккуратно, ведь еще нужно отключить его от проводки (два разъема). Сначала отключается проводка, затем извлекается сам DTVS.
- Что касается установки, то эта процедура выглядит аналогично, только в обратном порядке.После установки необходимо провести диагностику работоспособности устройства.
Если вы хотите, чтобы ваш автомобиль всегда был в движении, необходимо соблюдать определенные условия эксплуатации для определенных элементов.
Например, при выходе из строя датчика температуры охлаждающей жидкости на ВАЗ 2110 автовладелец может столкнуться с серьезными неисправностями. В этой статье мы расскажем автомобилистам все, что нужно знать об этом устройстве.
[Скрыть]
Описание прибора
Если вам необходимо выяснить, где работает датчик температуры хладагента на 16- или 8-клапанных автомобилях ВАЗ 2110, сначала ознакомьтесь с основной информацией по прибору.Принцип работы регулятора и типовая проблема этого элемента описаны ниже.
Принцип действия
Регулятор температуры охлаждающей жидкости на 16- или 8-клапанном автомобиле ВАЗ 2110 представляет собой устройство простого термистора. Термистор — это резистор, который имеет функцию изменения показателей сопротивления в зависимости от температурного режима, в котором он функционирует. На форсунке 8 или 16 клапанов устройство устанавливается непосредственно в GBC. Через шланг, в котором установлен регулятор, осуществляется циркуляция антифриза.
По этой температуре контролируется назначение датчика температуры охлаждающей жидкости на карбюраторе или форсунке 16 клапанов ВАЗ 2110. Если показатель превышает нормированный, прибор сообщает этому блоку управления, в результате чего вентилятор включается. Следует отметить, что включение вентилятора осуществляется принудительно. Без включения вентилятора мотор может перегреться.
Считается, что на всей схеме 16-клапанной форсунки ВАЗ 2110 этот элемент самый надежный.Тем не менее поломки все же имеют место. На приборной панели расположен регулятор со стрелкой, на которую поступает сигнал от прибора. Если элемент работает правильно, указатель сигнала всегда будет показывать точную температуру.
Типичные неисправности
Проблем, которые связаны с выходом из строя датчика на инжектор двигателя 16 клапанов ВАЗ 2110, довольно много. Как правило, суть неисправности заключается в отсутствии контакта на внутренних компонентах устройства. Также неисправность может заключаться в проблемах с изоляцией тросов вокруг самого регулятора, в частности, если трос педали газа свободно свисает. В том случае, если регулятор работает некорректно, он не сможет предоставить правильную информацию блока управления, соответственно со временем могут возникнуть проблемы с запуском. Кроме того, при некорректной работе устройства на 16-клапанной форсунке ВАЗ 2110 может увеличиться расход топлива.
Если устройство будет посылать неверные сигналы, включение вентилятора будет невозможно, а без включения вентилятора, как было сказано выше, двигатель не будет работать.Иногда бывает, что включение вентилятора осуществляется постоянно — если регулятор фиксирует повышенную температуру, а на самом деле это нормально. Тогда включение вентилятора производится постоянно, в принципе автолюбителю это не грозит, но может вызвать повышенное энергопотребление аккумулятора (автор Василий Калугин).
Термистор, установленный внутри устройства контроля температуры охлаждающей жидкости на 16-клапанной форсунке ВАЗ 2110, представляет собой электронную систему.Для этой системы характерны отрицательные температурные показатели. В том случае, если элемент нагревается, уровень сопротивления начинает снижаться, и наоборот, если устройство охлаждается, сопротивление растет. Кстати, индикатор сопротивления считается довольно важным. Оптимально рабочая температура форсунки ВАЗ 2110 до 130 градусов, при этом уровень сопротивления падает до 70 Ом.
Нижний предел температуры, который составляет 40 градусов мороза, повысит сопротивление до самого высокого показателя — 107 Ом.Когда контроллер работает, он пропускает на регулятор напряжение пять вольт. Температурные показатели охлаждающей жидкости на дистанции определяет ЭБУ. Блок управления считает этот параметр разницей напряжения на устройстве. Всегда учитывайте тот факт, что уровень температуры влияет на работу многих механизмов автомобиля.
Датчик расхода воздуха
Если с датчиком охлаждающей жидкости все понятно, то переходим к измерителю массового расхода воздуха. В отличие от контроллера жидкости, этот датчик предназначен для анализа количества воздуха, потребляемого двигателем при нормальной работе. Именно этот показатель напрямую влияет на расход топлива двигателя ВАЗ 2110.
Сам датчик расхода воздуха в двигателе представляет собой устройство в виде пленки, на которой расположены сами регулятор, а также нагревательный резистор. Посередине элемента находится специальная зона, уровень нагрева которой контролируется регулятором. На обратной стороне поверхности пленки есть еще несколько термодатчиков.В случае отсутствия воздушных потоков этим регуляторам, в том числе датчику воздушного потока, на указатель сигнала будут переданы те же параметры.
При прохождении воздушного потока первое устройство будет охлаждаться, а что касается второго, то его показатели будут такими же, так как воздух будет нагреваться в любом случае при работающем двигателе. Уровень сигнала с обоих регуляторов будет пропорциональной массе воздушного потока, а электрическая система, в свою очередь, преобразует этот параметр в напряжение.Датчик расхода воздуха в двигателе всегда должен быть чистым, иначе показатели, которые будет выдавать прибор, будут неверными. Соответственно, в работе различных механизмов двигателя двигателя могут возникнуть проблемы, поэтому есть возможность проверить и проконтролировать чистоту самой пленки. Автор видео о том, как провести диагностику в домашних условиях — в гараже у Сандро.
Проверка
Как проходит проверка прибора дома? Для проверки элемента необходимо измерить уровень его напряжения, только если он не работает.Проверка напряжения проводится при выключенном моторе, контрольные показатели можно измерить с помощью мультиметра. Необходимо минимизировать цепочку возле разъемов регулятора и измерить уровень напряжения между третьим и пятым контактами.
В том случае, если исправный компонент не требует замены, индикатор напряжения будет около 0,996 вольт. Конечно, если элемент не работает, он покажет неверные показатели, которых будет больше 1. 7 вольт. Если это правда и при диагностике вы определили такой параметр, элемент необходимо заменить. Для замены компонента не потребуется никаких знаний и опыта, все достаточно просто.
Инструкция по замене
Итак, как же происходит замена компонента на новый? В случае с автомобилями ВАЗ 2110 вся процедура в целом несложная, выполнить ее сможет даже начинающий автомобилист.
Чтобы все сделать правильно, выполните следующие действия:
- В первую очередь необходимо отсоединить минусовой провод от АКБ.
- Следующим этапом будет слив рабочего расходного материала с радиатора.
- Затем снял воздушный фильтр. Его замена не требуется, но для демонтажа элемента необходимо получить удобный доступ к самому регулятору.
- После этого отсоединяется пластиковый фиксатор, с помощью которого монтируется кабельная колодка от самого контроллера. Завершающим этапом замены станет снятие прибора и установка нового датчика. Сборка конструкции производится в обратной последовательности.
Видео «Порядок замены датчика MRV на автомобиле ВАЗ»
Как на «десятке» своими силами заменить регулятор в домашних условиях — узнайте из видео (автор видео — в гараже у Сандро) .
Наверняка каждый водитель хоть раз видел такую ситуацию: на трассе, или на городской дороге стоит машина с поднятым капотом, из которого сыплются толстые пары. Такая проблема довольно банальная, и встречается в большинстве случаев из-за проблем с датчиком температуры охлаждающей жидкости.В этой статье мы рассмотрим основные принципы работы датчика охлаждающей жидкости и расскажем, как его правильно заменить своими руками.
На видео описан процесс замены датчика охлаждающей жидкости на ВАЗ-2112 всего за 5 минут:
Аналог датчика температуры зарубежного производства, цена от 800 руб.
Для замены датчика температуры не требуется специальных навыков, достаточно строго следовать следующей инструкции:
Перед покупкой нового датчика необходимо убедиться в схожести артикулов старого и нового элемента.
Неисправности датчика температуры
Как я вижу это фото, сразу боюсь. Правда страшно. Стрелка температуры далеко за красной зоной, сильный перегрев двигателя
При выходе из строя датчика температуры происходит. При этом пар выбрасывается в воздух через все возможные отверстия.
Обращаем ваше внимание, что Тосол (охлаждающая жидкость — прим.) В системе находится под давлением, и во избежание ожогов, расширительный бачок в пробке следует открывать очень осторожно.Кстати, и правильно делаем, мы так думаем!
Датчик температуры считается очень надежным элементом систем двигателя ВАЗ-2112, но имеет пару дефектов, при возникновении которых датчик можно заменить:
- Пропал контакт во внутренних компонентах детали.
- Устройство изоляции неисправностей.
Принцип работы датчика
Это устройство представляет собой обычный резистор (термистор — прим.), То есть устройство, способное изменять свое сопротивление в зависимости от окружающей температуры.
Датчик монтируется в металлическом выпускном отверстии системы охлаждения на головке блока цилиндров, по которому протекает Тосол.
Назначение этого датчика — контролировать температурный режим всей системы охлаждения, а в случае повышения температуры — импульс отправляется на работу. Если датчик неисправен, он вовремя не подает сигнал, а.
Оптимальному температурному режиму силовой установки, которому выходная мощность максимальна, соответствует система охлаждения.Эта система включает рубашку и форсунки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого осуществляется от коленчатого вала.
Датчики температуры охлаждающей жидкости различных типов
В состав термостата входит также термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего к радиатору, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает форсунки, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.
Одним из наиболее явных признаков неисправности является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет надежным, если будет два датчика — основной, передающий значение температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В этом случае не включенная работа вентилятора укажет на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.
На современных автомобилях На дисплее бортового компьютера отображается неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости. Однако сообщение о неисправности не всегда указывает на неисправность датчика. Часто проблемы в его работе связаны с поломкой проводки или окислением контактов.
Некорректное функционирование датчика температуры охлаждающей жидкости или поломка его проводки приводит к переработке топлива, завышению оборотов на холостом ходу, детонации.Возможно, что силовой агрегат будет плохо заводиться после прогрева. Самая большая неприятность, которая может возникнуть из-за неработоспособности этого датчика, — это перегрев силовой установкой, которой может быть головка блока цилиндров.
Проверка датчика
Для проверки целостности проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластиковый хомут
Диагностика работоспособности ГЗД несложна.Но перед его изготовлением желательно проверить целостность идущей к нему проводки. Вы также можете проверить напряжение на блоке управления. Для этого от датчика нужно отсоединить микросхему с проводами и подключить к вольтметру. После этого запустите двигатель и измерьте значение подачи напряжения на датчик, оно должно соответствовать 5 В.
Для снятия, диагностики и замены датчика температуры не так уж и много:
- Ключ на 19;
- Мультиметр;
- Емкость для слива теплоносителя;
- Электрочайник;
- Термометр;
Перед снятием элемента нужно частично слить жидкость из системы.В целом он не нужен, так как он находится в верхней части двигателя, достаточно слиться до уровня ниже Джт.
Затем датчик отсоединяет микросхему проводки. Получается ключ на 19 от места приземления.
Видео: Проверка датчика температуры охлаждающей жидкости
Что-нибудь полезное для вас:
Проверить датчик с помощью электрочайника с термометром и мультиметром, переведенным в режим измерения сопротивления. Диагностировать можно двумя способами.
- При первом способе погрузили рабочую часть ДЖД в электрочайник с холодной водой, там же ставят термометр. Можно использовать только электронный термометр, способный измерять высокие температуры. Сам датчик подключается к мультиметру, а электрочайник подключается к сети. При повышении температуры воды сопротивление датчика падает. Итак, при температуре воды в +15 С сопротивление должно быть 4450 Ом. При +40 показания мультиметра должны быть 1459 Ом.Необходимо нагреть воду до температуры 100 С. При таком значении сопротивление должно быть минимальным — 177 Ом. Если значения различаются, значит, датчик подает неверную информацию.
- Второй способ подойдет, если нет градусника. Для проведения измерений сопротивление DRP погружают в воду после того, как она закипит. В этом случае температура воды приблизится к 100 С. Этого вполне достаточно для измерений. После опускания рабочей части датчика температуры в кипяток сопротивление должно быть чуть больше 177 Ом.Если разница большая, датчик неисправен.
Замена датчика температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости не блокируется, поэтому при его обнаружении он просто заменяется им.
Видео: Замена датчика температуры охлаждающей жидкости (ДЖ) ВАЗ 2115 (2113, 2114)
После покупки нового датчика температуры желательно сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого.Перед тем, как вкрутить в место посадки, проденьте резьбу.
После установки нового элемента к нему подключается поводок, перепутать положение фишки невозможно, так как она имеет специальные направляющие пазы. Далее охлаждающая жидкость в системе доводится до нормы. Затем убедитесь, что протекание жидкости через датчик не происходит, а после уже работает мотор.
Если замена датчика не дала результата, двигатель продолжает работать, например, перегревается или не набирает должную температуру, ищите причину в других элементах системы.Возможно, не работает термостат и жидкость постоянно циркулирует либо по маленькому, либо по большому кругу.
Как известно, датчик охлаждающей жидкости представляет собой разновидность термистора, сопротивление которого изменяется в зависимости от температуры. На ВАЗ 2110 датчик температуры охлаждающей жидкости завернут в специальную насадку охлаждающей жидкости и размещен на ГБЦ.
Устройство, уведомляющее водителя о перегреве
В городах огромное количество автомобилей.Основная проблема — наличие машин в тот момент, когда негде их разместить.
Иногда возникает ситуация, когда машину приходится выезжать на улицу. В солнечные жаркие дни эта проблема может быть очень опасной.
При длительном воздействии солнечного излучения автомобиль нагревается до такой степени, что не выдерживает работы двигателя. В некоторых случаях дополнительные охлаждаемые системы просто не справляются с высокими температурами.
Сообщить об этой ситуации необходимо водителю.Только он может устранить эту проблему.
Эти индикаторы сообщают водителям автомобиля о повышенном риске перегрева двигателя с помощью прибора и датчика.
Примечание.
Автомобиль ВАЗ 2110 не исключение. В нем используется датчик охлаждающей жидкости, который показывает степень перегрева на приборной панели.
Замена датчика
Стоит отметить, что в процессе производства этот автомобиль своего производства не отличался надежностью, и этот элемент конструкции мог сломаться в любой момент.Многие проблемы возникают с заменой этого оборудования.
Необходимо четко выполнять действия, чтобы машина продолжала радовать еще несколько лет.
Демонтаж старого аппарата
Первым делом в автомобиле ВАЗ 2110 необходимо произвести процедуру вывода старого, испорченного устройства.
Для этого вам понадобится:
- Перед тем, как демонтировать датчик, следует позаботиться о его пустоте. Для этого сливаем остатки охлаждающей жидкости в специальный резервуар.
- Чтобы не было лишних проблем, его следует разобрать.
- Доступ к датчику открыт. Необходимо снять защиту — чехол из резины.
Примечание. Чтобы не возникло проблем с установкой нового устройства, следует обратить внимание на расположение маркировочных знаков на корпусе изделия. Они понадобятся для установки нового устройства.
- Последним шагом будет простое снятие датчика.Лучше всего использовать гаечный ключ с цифрой «21».
Слив охлаждающей жидкости — процесс особый
Проблема может возникнуть со сливом охлаждающей жидкости.
В автомобилях ВАЗ 2110 этот процесс очень специфичен и требует определенных навыков:
- Первым делом жидкость от.
- Второй этап подразумевает слив жидкости из двигателя.
Для слива жидкости из радиатора необходимо:
- Двигатель имеет собственную защиту.Он фиксируется четырьмя застежками. Их необходимо удалить с помощью гаечного ключа.
- Перед тем, как слить жидкость, необходимо ее растопить. В машине есть печка. Регулятор подачи тепла установлен в самом горячем положении (справа от водителя).
Кран на устройстве открывается.
Примечание. Следующий этап остается спорным. Некоторые утверждают, что необходимо снимать крышку расширительного бачка, так как в открытом положении существует вероятность чрезмерных брызг при сливе антифриза.Другие считают, что крышку можно оставить в закрытом положении.
- Под радиатором установлена емкость для сбора жидкости.
- На самом радиаторе есть специальная крышка, выполняющая роль пробок. Он используется для удержания жидкости внутри.
Его следует откручивать постепенно и медленно. В противном случае можно залить генератор жидкостью. - После процедуры необходимо подождать 10 минут.
После успешного слива охлаждающей жидкости из радиатора жидкость из двигателя следует слить.
Использует не менее особый подход:
- Берем пустой контейнер больших объемов, и устанавливаем под двигатель.
- Пробка слива жидкости находится под модулем зажигания. Его можно разобрать. Откручиваем пробку.
- Выждав 10 минут, заглушка устанавливается на прежнее место. Этот этап можно пропустить, так как он призван уберечь от потери деталей.
- Обязательно после слива жидкости необходимо очистить поверхности сливных отверстий чистой тряпкой.
Модуль демонтажный
Для демонтажа модуля зажигания, для большего удобства слива охлаждающей жидкости из двигателя следует выполнить несколько нескользящих движений:
- На аккуме есть клемма с минусовым индикатором. Его надо удалить. Идеально гаечный ключ с цифровой цифрой «10».
- Двигатель ВАЗ 2110 имеет специальную декоративную накладку. Его следует удалить.
Крышка маслосборника отвинчивается, пластиковая накладка снимается.Этот процесс актуален для двигателей 1.6.
В двигателях 1.5 — отсутствует. - Далее извлекается системой с помощью провода.
- A высоковольтные провода извлечены из модуля зажигания.
- Крепление картера двигателя откручивается ключом с номером 13.
- Ключ с цифрой «17» ослабляет крепление модуля.
- Модуль аккуратно прикрывается от машины.
- Остается открутить отверткой модуль из крепления.
Для установки модуля зажигания на прежнее место после слива охлаждающей жидкости необходимо:
- Подключить к модулю высоковольтные провода согласно схеме. Это указано на самом модуле.
- Провода и клеммы очищены, для лучшей передачи Заряд.
- Монтаж осуществляется так же, как и демонтаж, только начинать с самого конца. Установлен модуль, зажимающий ключ «17», затем ключ «13» и т. Д.
- Клемма АКБ присоединяется.Запускается тест двигателя.
Датчик установлен на место
После снятия датчика охлаждающей жидкости необходимо отремонтировать, очистить или заменить прибор. По окончании замены датчика его следует установить на прежнее место.
Этот процесс ничем не отличается от способа демонтажа, только действия следует выполнять в обратном порядке.
Примечание. Обязательно запомните маркировку сенсора.
Если есть желание улучшить работу нового датчика, на место крепления следует нанести специальный герметик.Это поможет снизить воздействие тепла на двигатель.
После нанесения герметика и установки датчика в нужное место следует произвести заливку охлаждающей жидкости в его бак. После закрытия крышки на жидкости, заполненной датчиком, производится пробный запуск двигателя автомобиля.
Примечание. Следует внимательно осмотреть датчик, его соединения, крепления и другие детали. Это может произойти, и жидкость бесследно исчезнет, доставив водителю массу опасений.
Чек
Неотъемлемой частью процесса монтажа / демонтажа датчика температуры охлаждающей жидкости является проверка его рабочих характеристик.
Для выполнения этой цели необходимо использовать некоторые дополнительные устройства и инструменты:
- Устройство омметра.
Некоторые водители называют это мультиметром.
- Датчик температуры с показателями более 100 градусов Цельсия (термометр, термометр и т. Д.).
- Цистерна или контейнер, не подверженный термической активности 0.6 литров.
Некоторые водители часто путают датчик температуры охлаждающей жидкости с датчиком указателя температуры охлаждающей жидкости. Здесь следует быть предельно внимательным.
Омметр имеет два выходных провода с клеммами. Их следует установить на корпус датчика и на выходной разъем датчика.
Основными показателями исправности являются следующие параметры:
- Температура (измеряется в градусах по шкале Цельсия).
- Сопротивление датчика (измеряется в ОМ).
Указатели температуры должны соответствовать показателям работающего прибора.
Для начала следует уточнить температурные показатели:
- 30 градусов по шкале Цельсия.
- 50 градусов по шкале Цельсия.
- 70 градусов по шкале Цельсия.
- 90 градусов по шкале Цельсия.
- 110 градусов по шкале Цельсия.
Эти данные должны соответствовать следующим показателям мультиметра:
- 1350 — 1880 Ом.
- 585-820 Ом.
- 280 — 390 Ом.
- 155 — 196 Ом.
- 87 — 109 Ом.
Где купить новый датчик
Приобретение датчика осуществляется путем обращения в магазины, которые предоставляют их на авто. отечественное производство. Цена на них может быть разной.
Зависит от места покупки / продажи и ряда других показателей.
Особое внимание следует уделять утечкам жидкости.Если в момент запуска двигателя охлаждающая жидкость продолжает охлаждаться из соединительных отверстий, следует использовать термостойкий герметик.
Примечание. Альтернативой герметику может стать медная шайба, которая поможет изготовить детали механизма и убережет драйвер от протечек.
Также стоит обратить внимание на измерение напряжения. После окончания этой процедуры следует выключить зажигание автомобиля.
Некоторые секреты, которые нужно знать
После проведения данных процедур необходимо довести уровень остывшей жидкости до максимального.Не уменьшайте этот показатель и не превышайте его.
От точного уровня От жидкости зависит полноценная и качественная работа датчиков и всего автомобиля.
Информация об основном датчике неисправности может быть очень полезна при его ремонте или замене. При возникновении неисправностей этого устройства автомобиль может получить так называемую проблему контроля холода.
Примечание. При возникновении проблем в этой части автомобиля может увеличиваться расход топлива, что крайне нежелательно при нормальной эксплуатации транспортного средства.
Часто проблемы с неисправностями случаются из-за поломки самого датчика. Причиной его неисправности может стать электропроводка автомобиля.
Одним из удачных условий использования датчика является постоянный контроль за состоянием проводки ТС.
Датчики указывают на работу двигателя, выпуск топлива, его экономию. В случае проблем с фиксацией датчика (поломка термостата) датчик может выдавать слишком низкие температуры.
В случае удаления или неисправности термостата, датчик и двигатель выдадут минимальную температуру.Низкий уровень температуры приведет к отклонениям от нормального рабочего процесса двигателя.
Эта видеоинструкция поможет всему грамотно.
В процессе работы также рекомендуется использовать фотоматериалы и другие наглядные пособия: карты, схемы и др. Заменить датчик своими руками легко и просто, а представленная выше инструкция поможет не сделать ошибки.
Цена на замену датчика в автосервисах у специалистов высока, а зачем, если все можно сделать самому?

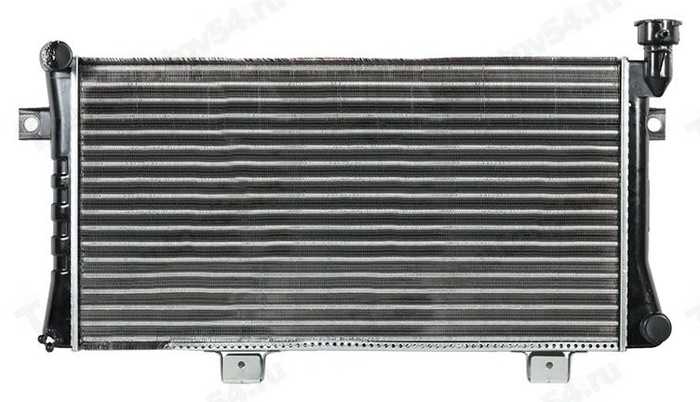

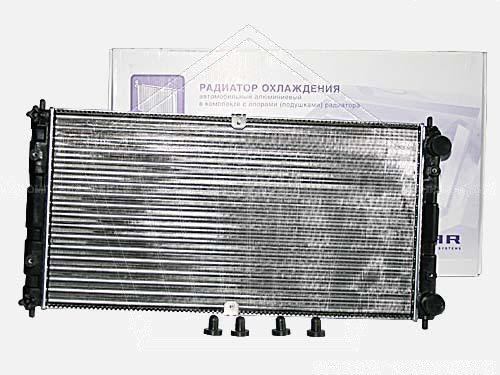

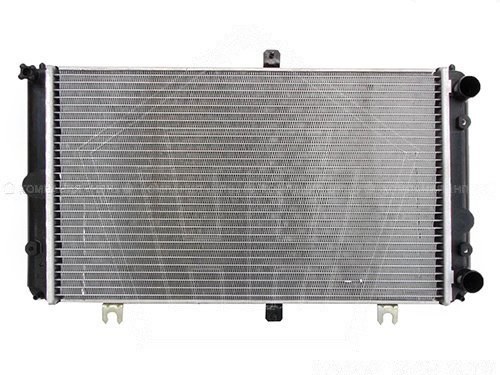

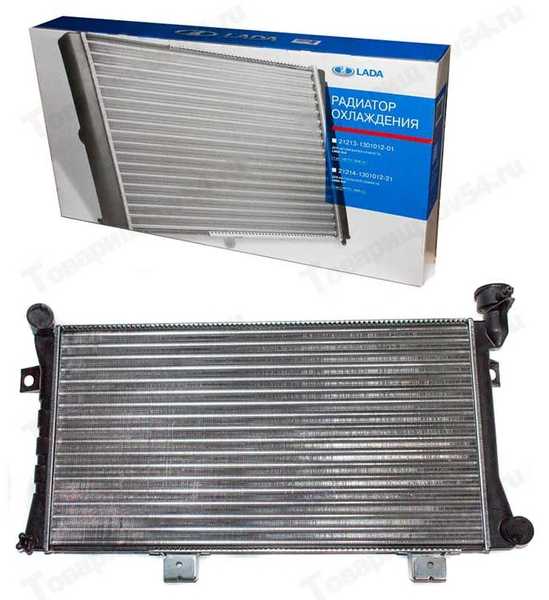

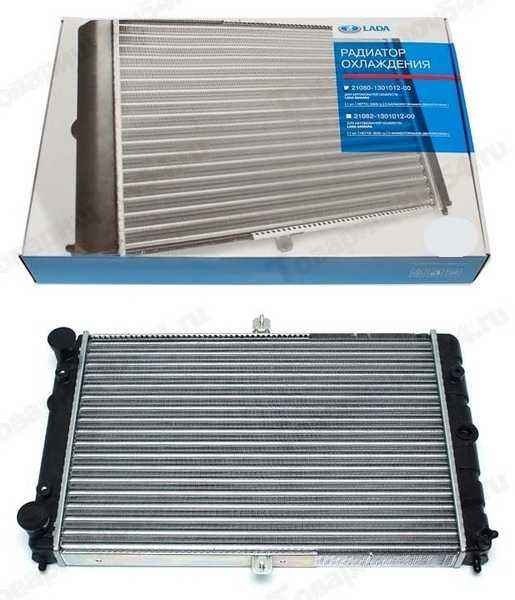

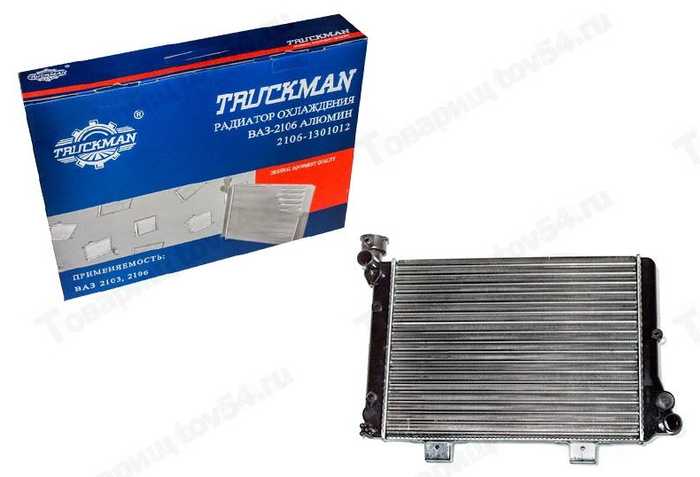

Сравните цены на радиатор lexus — купите радиатор lexus по лучшей цене на AliExpress
у международных продавцов Отличные новости !!! Вы попали в нужное место, чтобы купить радиатор lexus. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот радиатор высшего класса Lexus в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели радиатор Lexus на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.
Если вы все еще не уверены в радиаторе Lexus и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести радиатор lexus по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Причины закипания антифриза в расширительном бачке. Почему закипает антифриз в расширительном бачке Причины закипания антифриза
Но часто проблему можно устранить самостоятельно. Как показывает практика, в большинстве случаев виноват водитель.Ведь систему охлаждения нужно регулярно обслуживать. Разберемся подробнее, почему закипает антифриз в расширительном бачке и как устранить проблему.
Система охлаждения двигателя
Прежде всего, хотелось бы подробнее разобраться, как охлаждается двигатель. Система в целом несложная, но в ее работе есть свои нюансы. Необходимо понимать, что как только вы заводите двигатель автомобиля, он интенсивно нагревается. В нем есть специальные каналы, по которым охлаждающая жидкость циркулирует под давлением и отводит часть тепла.Основные элементы системы охлаждения: радиаторы, помпа, термостат, крышка расширительного бачка (воздушный клапан), патрубки и т.д.
Температура кипения антифриза выше, чем у воды. Именно поэтому его используют в современных автомобилях … Если вспомнить курс физики, то можно сделать вывод, что повышение давления приводит к повышению температуры кипения. Соответственно, чем выше давление, тем выше температура закипания теплоносителя. Но тяжелые условия эксплуатации (например, стояние в пробках) неизбежно приводят к постоянному повышению давления в системе.Когда оно достигает определенного значения, открывается воздушный клапан, тем самым выпуская избыточный пар в атмосферу.
Регулярное обслуживание
Как отмечалось в самом начале этой статьи, систему охлаждения необходимо периодически проверять на герметичность, состояние антифриза, работу насоса и термостата. Если этого не сделать, то есть вероятность серьезных поломок и перегрева двигателя. Капитальный ремонт — мероприятие недешевое, поэтому доводить его до этого не стоит.
Еще один достаточно важный момент — срок службы антифриза.Это во многом зависит от его типа. Например, G11 желательно менять каждые несколько лет, а G12 + легко выдержит около 5 лет. При этом есть рекомендации производителя по типу охлаждающей жидкости и периодичности ее замены. Поэтому если вы заметили, что в расширительном бачке периодически закипает антифриз, то это не означает какой-либо механической неисправности. Не исключено, что он просто потерял часть своих эксплуатационных характеристик, из-за чего упала температура кипения.Ну а теперь перейдем непосредственно к основным проблемам и способам их устранения.
Недостаточный уровень антифриза в расширительном бачке
Когда в системе недостаточно, точка кипения падает. В большинстве случаев проблема решается простым пополнением. Желательно выполнять его в холодном виде. Это связано с тем, что при высоких температурах жидкость расширяется. Поэтому, если залить в расширительный бачок до отметки «минимум», когда система остынет, тосола станет намного меньше.
Собственно, в заправке ничего сложного нет. Найдите расширительный бачок и открутите пробку. Это может быть как обычный пластик, практически не выполняющий функции, так и герметичный. После того, как мы его откручиваем, заливаем необходимое количество антифриза. Желательно, чтобы уровень тосола в расширительном бачке находился между отметками «максимум» и «минимум». Что касается причин, из-за которых упал уровень, то их всего несколько. Вполне вероятно, что при обслуживании системы не добавляли тосол.Второй вариант — протечка.
Неисправен термостат
Если вы заметили, что он выдавливает антифриз из расширительного бачка, то это может свидетельствовать о заклинивании термостата. Дело в том, что он работает как вентиль и имеет два положения: закрытое и открытое. В закрытом положении циркуляция по системе осуществляется по небольшому кругу. По большому кругу жидкость проходит через радиатор, что способствует его ускоренному охлаждению. Если двигатель автомобиля холодный, клапан термостата закрывается, что способствует ускоренному прогреву силового агрегата… Когда двигатель горячий, термостат открывается и охлаждающая жидкость циркулирует по радиаторам, где она охлаждается потоком набегающего воздуха или диффузорами.
Что мы получим, если заклинило термостат? Возможны два варианта: в расширительном бачке постоянно кипит антифриз в горячем состоянии. Это связано с неправильной циркуляцией охлаждающей жидкости. При этом выдавливает антифриз из расширительного бачка, так как он постоянно расширяется. Это указывает на то, что клапан застрял в закрытом положении. Второй вариант — машина будет греться очень долго.В случае возникновения проблем с термостатом его необходимо заменить, на такой ответственной детали не так уж и дорого сэкономить.
Радиатор охлаждения и его неисправности
На этапе создания автомобиля конструкторы закладывают определенные данные о скорости движения антифриза в системе. Со временем внутренняя часть радиатора забивается солями и отложениями. Этого не избежать, хотя проблема легко устраняется самостоятельно. Достаточно промыть систему при смене охлаждающей жидкости специальными средствами, которые позволят частично или полностью удалить осадок, образующийся в процессе эксплуатации.В результате охлаждающая жидкость будет циркулировать быстрее и охлаждаться намного эффективнее.
При этом не стоит забывать и о внешнем радиаторе. Поскольку он установлен за передним бампером и охлаждается потоком набегающего воздуха, то снаружи он достаточно быстро загрязняется. Соты забиваются, и теплообмен нарушается. Воздух не проходит через радиатор, что приводит к закипанию антифриза в расширительном бачке. Соты очищаются специальными моющими растворами под низким давлением.Желательно не использовать автомойку, потому что соты можно погнуть.
Неисправность воздушного клапана
Как мы уже выяснили, заглушка расширительного бачка — довольно важный элемент, хотя многие автолюбители не меняют ее за весь срок эксплуатации автомобиля. Но тут кому повезет, ведь клапан может работать исправно довольно долго, а может выйти из строя через год эксплуатации, а то и меньше.
Проверить пробку на работоспособность достаточно просто. Для этого заведите двигатель автомобиля и полностью прогрейте его.Когда в системе создается избыточное давление, клапан должен срабатывать, и избыточное давление сбрасывается. Понять это можно по характерному звуку. К тому же поломка клапана заставит антифриз попасть в расширительный бачок. Крышка ремонту не подлежит, поэтому ее необходимо заменить.
Вентиляторы охлаждения
Датчик температуры антифриза нужен не только для контроля состояния системы на приборной панели … Он выполняет еще одну, не менее важную функцию… Датчик отправляет данные на бортовой компьютер и при достижении определенной температуры подает сигнал на запуск охлаждающих вентиляторов. Если при движении на большой скорости диффузоры практически не нужны, то в пробках они просто необходимы.
Если что-то не работает должным образом, то не запускаются вентиляторы, а зачастую и сам датчик работает нормально. Проблема может заключаться в обрыве цепи или выходе из строя предохранителя. Вызвать проводку можно самостоятельно или у электрика на СТО.После этого проблема должна исчезнуть. Но в первую очередь желательно проверить предохранитель. Для этого достаточно установить новую. Наименее вероятное реле выходит из строя. Для некоторых моделей автомобилей его нельзя купить в обычном автосалоне. В этом случае в качестве временного решения можно установить перемычку. Но нужно понимать, что вентилятор будет работать постоянно.
Обрыв в системе
Утечка антифриза — наиболее частая проблема. Со временем трубы просыхают, на них появляются микротрещины.Также ослаблены точки крепления к радиаторам и расширительному бачку. В результате сначала появляется небольшая утечка, которая со временем только усугубляется. Если проблему не устранить, труба со временем может сломаться. Весь антифриз выльется, и двигатель перегреется, если этого вовремя не заметить.
Чтобы этого не произошло, рекомендуется периодически менять резиновые трубки, проверять состояние крепежа и т. Д. Также утечка может появиться в результате неисправности воздушного клапана.Когда в системе было слишком большое давление, охлаждающая жидкость выходила из строя. В этом случае непонятно, сколько заливать антифриз, ведь его уровень будет постоянно меняться. Желательно как можно скорее устранить течь.
Водяной насос
Так называемый насос отвечает за прокачку охлаждающей жидкости по системе. Обычно водяной насос входит в комплект газораспределения и меняется по регламенту. Поэтому новую помпу желательно устанавливать каждые 70-100 тысяч километров, во избежание проблем.
Но бывает так, что на оригинальную помпу денег не хватает. В этом случае водители покупают альтернативу, чаще всего китайский аналог, а потом задаются вопросом, почему кипит антифриз. Через некоторое время насос протекает, что может привести к разрушению его крыльчатки и попаданию пластиковых элементов в системы силового агрегата. Замена неисправного насоса стоит дорого, но ее нужно делать как можно скорее. В этом случае не рекомендуется передвигаться самостоятельно на машине.Дешевле платить за эвакуатор.
Вот и разобрались с основными причинами закипания и выдавливания антифриза. Как видите, их очень много. Часто проблему легко выявить и устранить. Но, тем не менее, необходимо соблюдать ряд простых правил, которые помогают всегда поддерживать систему охлаждения двигателя в исправном состоянии:
- регулярная замена антифриза;
- проверка исправности термостата и воздушного клапана;
- снаружи и внутри при замене антифриза;
- осмотр форсунок на наличие дефектов в виде трещин;
- замена помпы вместе с комплектом ГРМ.
Собственно ничего сложного, как и добавление тосола в систему. Но в то же время несоблюдение рекомендаций производителя может привести к более серьезным проблемам.
Подведем итоги
При перегреве двигателя автомобиля силовой агрегат может не выйти из строя. Все зависит от продолжительности езды в повышенной температуре и конструктивных особенностей мотора. Например, двигатель внутреннего сгорания с алюминиевым блоком больше других боится перегрева. Поэтому такой мотор часто заклинивает при достижении критической температуры.
Многие автомобилисты умеют добавлять антифриз, но от проблем это не избавляет. Ведь рано или поздно вы можете пропустить уровень. Как показывает практика, серьезные поломки случаются в самый неподходящий момент. Патрубок может сломаться на трассе вдали от дома, и даже заглушка расширительного бачка не дает никаких гарантий. Что делать в этом случае? Главное — не паниковать. Если мотор не был перегрет, то серьезных последствий уже удалось избежать.
Во избежание подобных неполадок необходимо соблюдать рекомендации производителя. Желательно покупать только оригинальные запчасти, ведь в 90% случаев они самого высокого качества. Итак, вы знаете, почему в расширительном бачке закипает антифриз и что делать, если возникла такая проблема.
Каждый автовладелец должен знать, почему закипает антифриз и что делать в такой ситуации. Проблема, как правило, вызвана несколькими причинами, связанными с неисправностью того или иного транспортного средства.Результат в этом случае очевиден — перегрев двигателя, а в самых тяжелых случаях — его разрушение.
Исходя из физических свойств, антифриз должен кипеть при температуре 100 градусов Цельсия. На практике производители автомобилей увеличивают этот параметр до 108 градусов. Что касается обычных видов антифризов, то они тоже кипят при указанной температуре. Определить этот параметр с точностью до одного градуса невозможно, ведь это прерогатива каждого отдельного производителя.
При каких неисправностях закипает антифриз или антифриз
Неисправности могут быть связаны с несколькими компонентами автомобиля, каждый из которых будет рассмотрен ниже.
водяной насос
Причиной закипания антифриза может быть неэффективная работа водяного насоса системы охлаждения. Такая неисправность характерна для двигателей, в которых шкив помпы вращается с помощью отдельного ремня ГРМ. Во избежание проблем важно проверить натяжение ременного привода и, если оно ослабло, отрегулировать его. В противном случае антифриз движется по системе с меньшей скоростью и хуже отводит тепло от двигателя.
Радиатор охлаждения
Если в машине закипает антифриз, обратите внимание на еще один элемент — радиатор системы охлаждения. Он может выйти из строя по следующим причинам:
- На внутренних стенках труб появилась накипь, которая значительно снижает теплопроводность труб. В результате антифриз не остывает достаточно быстро и плохо рассеивает тепло.
- Внутренняя часть радиатора загрязнена мусором, который может присутствовать в охлаждающей жидкости. В результате снижается пропускная способность устройства, снижается эффективность системы в целом.
- Автомобиль долго едет с небольшой скоростью. Эта проблема актуальна для больших городов, когда автовладелец застревает в пробке, или для езды по бездорожью. В результате автомобиль длительное время движется медленно, а воздушный поток через радиатор недостаточен для охлаждения. Если в такой ситуации закипает антифриз, стоит «грешить» на вентилятор, который не включился при повышении температуры.
Похоже на забитый радиатор
Термостат
Еще одна причина, которая может привести к закипанию антифриза, — это выход из строя устройства, контролирующего температуру (терморегулятора). При такой поломке клапаны остаются в фиксированном положении, а тосол все время проходит по небольшому кругу, то есть не захватывая радиатор. Ограниченная циркуляция приводит к быстрому перегреву теплоносителя в системе. Если антифриз закипел, следует осторожно открыть крышку расширительного бачка, чтобы из системы вышли посторонние пары.
Чтобы убедиться, что термостат работает или не работает, откройте вытяжку и найдите две трубы, которые подключены к устройству. Именно по этим трубам антифриз направляется к радиатору и от него. Коснитесь шланга, по которому антифриз подается в радиатор, и сравните его с отводным патрубком. Если первый более горячий, чем второй, то термостат необходимо заменить.
Причиной закипания антифриза может быть его низкий уровень (проверяется по специальным отметкам в баке) или поломка вентилятора.
Что приводит к кипячению в
Многие автовладельцы недооценивают опасность для двигателя и продолжают ездить, даже если антифриз перегревается. Подобные действия могут привести к ряду неприятностей, в том числе к повреждению двигателя.
Специалисты выделяют три уровня перегрева мотора из-за закипания антифриза — слабый, средний и сильный. Рассмотрим каждую из них подробнее.
Слабый перегрев
Если с момента закипания антифриза прошло не более десяти минут, то проблемы исключены.В то же время можно констатировать, что автовладельцу повезло. Причиной неприятного явления может стать поломка термостата или вентилятора, установленного на радиаторе охлаждения.
Если сигнал датчика температуры на панели приборов показал факт перегрева, следует немедленно заглушить двигатель. В противном случае поршни мотора не выдержат и могут начать плавиться. Для новых автомобилей небольшой перегрев не опасен, поэтому не нужно паниковать и сразу же эвакуировать машину на СТО.Эта рекомендация актуальна даже тогда, когда дым выходит из-под капота.
Средний перегрев
Если с момента закипания антифриза прошло более двадцати минут, последствия могут быть более серьезными:
- Трещины или деформация головки блока цилиндров.
- Оплавление или подгорание прокладки, установленной между блоком цилиндров и головкой.
- Повреждение перегородок между поршневыми кольцами.
- Утечка масла в сальниках.
Рассмотренные выше стадии перегрева (низкий и средний) чаще всего возникают из-за некачественного обслуживания автомобиля.
В расширительном бачке закипает антифриз
Сильный перегрев
Такая проблема может повредить мотор. Если антифриз закипает, а температура двигателя давно вышла за допустимый диапазон, то страдают практически все его детали. Но даже это не самое страшное. Если своевременно не принять меры по остановке двигателя, возможен взрыв последнего с непредсказуемыми последствиями для водителя, пассажиров и других участников дорожного движения.
К счастью, рассматриваемая ситуация случается редко, и в большинстве случаев автовладелец успевает принять первоочередные меры. Результатом сильного перегрева является развитие «волны разрушения», которая воздействует на различные элементы системы. Сначала горят и плавятся поршни. Далее капающий металл попадает на стенки цилиндра, что создает дополнительные препятствия для движения поршней. В результате они деформируются.
Если двигатель продолжает работать даже с деформированными поршнями, возникают проблемы в системе смазки.Масло в двигателе теряет смазывающие качества, из-за чего выходят из строя трущиеся элементы двигателя. На коленчатом валу забиваются элементы оплавления, которые также затрудняют вращение.
Результатом описанных событий является выпадение седел клапанов и механическое воздействие поршней на коленчатый вал, после чего он разрушается. На заключительном этапе поршень пробивает стенку блока цилиндров, и двигатель выходит из строя.
Что делать, если тосол (антифриз) закипает?
Описанный выше сценарий чрезвычайно опасен, но в случае поломки можно избежать проблем, приняв правильные меры.
Если антифриз закипел, а стрелка датчика температуры на приборной панели перешла отметку 100 градусов Цельсия, нужно сделать так:
- Разгрузите двигатель, для чего переведите рычаг переключения передач в нейтральное положение и двигайтесь до остановки автомобиля. На этом же этапе включите нагреватель и вентилятор, чтобы снизить температуру мотора.
- Как только автомобиль остановился, заглушите двигатель, но оставьте печку включенной. Это ускорит процесс охлаждения.
- Потяните за ручку открывания капота, выйдите из автомобиля и поднимите капот. В этом случае в перегретый агрегат поступает поток более холодного воздуха.
Подождите немного. В этот период нельзя откручивать крышку расширительного бачка антифриза, иначе горячая жидкость может выплеснуться и обжечь открытые участки кожи.
- Через 30 минут найдите человека, который сможет добраться до ближайшей станции техобслуживания. В крайнем случае можно вызвать эвакуатор.
Откройте расширительный бачок (после того, как двигатель остынет) и осторожно долейте антифриз до необходимого уровня… Печь должна быть включена. Обратите внимание на количество жидкости в резервуаре системы. Если антифриз закончился, не спешите заливать новую жидкость, ведь резкое изменение температуры в системе может привести к ряду проблем.
По мере движения держите под контролем рабочую температуру двигателя. Как только температура превысит 100 градусов по Цельсию, выключите двигатель и подождите, пока он остынет. Если ничего не предпринимать, тосол закипает, а затем разрушаются элементы основного агрегата автомобиля. Это может привести к необходимости замены прокладки блока цилиндров или капитального ремонта двигателя.
Видео: ВАЗ 2110. Что делать, если антифриз закипает при 85 градусах?
Если видео не отображается, обновите страницу или
Закипание охлаждающей жидкости в двигателе автомобиля свидетельствует о полной неработоспособности системы. Довольно серьезный симптом , хотя причина кипения может быть незначительной. Тем не менее нарушение температурного режима работы двигателя может привести к выходу из строя как двигателя в целом, так и основных узлов и агрегатов. Если антифриз закипает при нормальных показаниях датчика температуры, сразу приступаем к поиску неисправности.
Как известно, температура кипения дистиллированной воды сильно зависит от давления.
Мы привыкли к нормальной температуре кипения воды 100 градусов. Однако при атмосферном давлении ниже нормы, например, 530 мм. rt. Ст., Вода закипит при температуре 90 градусов, а при нагревании до 70 градусов вода закипит при атмосферном давлении 250 мм. rt. Искусство .. Как это относится к двигателю ВАЗ-2110 и тосолу?
Одна из причин закипания антифриза в расширительном бачке — низкое давление в системе охлаждения.
Напрямую. Дело в том, что система охлаждения десятки должна быть герметичной и выдерживать определенное давление … Это давление нагнетается водяным насосом, а регулируется банальной крышкой расширительного бачка. Других методов контроля давления в системе нет.Плавно подошли к первой причине закипания антифриза в расширительном бачке — низкое давление в системе.
Основные причины
Если исходить из того, что система охлаждения исправна, то вариантов может быть несколько:
Приготовление концентрата
- Обычно концентрат разбавляют дистиллированной водой в пропорции 50/50 … В этом случае антифриз замерзнет при температуре -37 градусов , а закипит при температуре +105 градусов .
- Пропорция 65/35 обеспечит низкую температуру замерзания (-70) и точку кипения +110 градусов.
- Максимальная точка кипения жидкости достигается при соотношении 80/20 , в этой пропорции жидкость замерзнет при -44 градусах, а закипит при + 125–130 градусах.
Видео как правильно развести концентрат антифриза
Почему закипает при 90 градусах?
Поэтому, если датчик температуры исправен, но кипение на 90 градусов продолжается, обратите внимание на заглушку расширительного бачка и на пропорцию смеси концентрата и воды.
Прочие причины
Кроме того, перегрев двигателя и закипание антифриза могут быть вызваны более серьезными поломками:
- Утечка жидкости через прокладку головки … Неприятная ситуация, когда при выгорании прокладки жидкость попадает прямо в систему смазки или в камеру сгорания. При этом следов протечки мы не наблюдаем, но уровень антифриза быстро падает, двигатель нагревается, жидкость закипает.Основной симптом — запах выхлопных газов из расширительного бачка или следы антифриза на щупе и на пробке маслозаливной горловины.
Выход один — замена прокладки, замена масла и фильтра, промывка двигателя и замена антифриза.
Проколотая прокладка головки блока цилиндров может вызвать закипание антифриза.
- Вентилятор … На двигателях ВАЗ-2110 вентилятор охлаждения радиатора должен запускаться при температуре жидкости +105 градусов. Он запускается по сигналу электронного блока управления двигателем, который в свою очередь получает импульс от датчика температуры.Если датчик неисправен и выдает неверные данные, вентилятор не запускается и антифриз закипает. При поиске неисправностей нужно проверить как сам датчик температуры, так и работоспособность мотора вентилятора. Замыкаем оба провода на датчике, если вентилятор не запускается, его необходимо заменить. Если запускается, виноват датчик или прошивка ЭБУ.
При поиске причины закипания антифриза проверьте электродвигатель охлаждающего вентилятора.
- Воздушный шлюз … Это может произойти при разгерметизации системы охлаждения и попадании в нее воздуха. Также в системе может оставаться воздух из-за частого кипения антифриза. Масса воздуха не позволяет жидкости циркулировать по полному кругу, поэтому перегрев и кипение жидкости неизбежны. Есть несколько способов справиться с этим, но самый эффективный способ удалить воздушную пробку — отсоединить трубку от дроссельной заслонки при работающем двигателе. Узел дроссельной заслонки — это самая высокая точка в двигателе, где обычно собирается весь воздух.
Для снятия воздушной пробки необходимо отсоединить патрубок от дроссельного узла при работающем двигателе.
- Антифриз дешевый … Жидкости на основе этиленгликоля низкого качества, особенно жидкости, готовые к заливке, а не концентраты, разбавляются производителем водой. Никто не может гарантировать правильное соотношение воды и концентрата и высокое качество самого концентрата. Поэтому экономия на охлаждающей жидкости может привести к перегреву двигателя и закипанию антифриза.
- Радиатор охлаждения … Забитые ячейки радиатора внутри и снаружи значительно уменьшают теплоотдачу от радиатора. В любом случае никогда не помешает проверить состояние поверхности радиатора. Кроме того, сильно забитый изнутри радиатор можно промыть несколькими способами.
Забитые соты радиатора также могут вызвать закипание охлаждающей жидкости.
- Термостат … Заклинивший клапан термостата или срабатывание клапана при неправильной температуре также приведет к плохой циркуляции жидкости.Если при прогреве двигателя до 85-90 градусов не работает клапан термостата, жидкость не будет циркулировать по большому кругу и обязательно закипит. Проверить это несложно — при критическом повышении температуры проверяем температуру нижнего патрубка радиатора вручную. Он должен быть горячим, что он говорит о правильной работе термостата.
Проверить термостат на работоспособность.
- Состояние антифриза … Потеря свойств недорогого антифриза наступает примерно через 1 час.5–2 года эксплуатации. Изменение цвета, взвесь, замасливание жидкости говорит о том, что присадки перестали работать и система может закипать уже при 90 градусах. При замене антифриза может потребоваться промывка системы охлаждения.
выводы
Изучив состояние двигателя и его деталей, а также состояние охлаждающей жидкости, вы легко найдете причины закипания антифриза и перегрева двигателя. Регулярно следите за системой охлаждения и хороших дорог всем!
В системе охлаждения двигателя автомобиля должен использоваться хладагент, соответствующий стандарту для трансмиссии.Регулярная эксплуатация автомобиля с отработанным антифризом может способствовать перегреву двигателя внутреннего сгорания. Какая температура кипения у Тосола и к чему может привести закипание мотора, мы расскажем ниже.
[Скрыть]
Температура и причины кипения жидкостей в двигателе
Не рекомендуется использовать воду вместо охлаждающей жидкости, так как она не может эффективно охладить двигатель. Если в бочку под колпаком налить воду, то при атмосферном давлении 760 мм температура кипения жидкости в градусах будет 100.В зависимости от типа используемого хладагента этот показатель может быть разным. Антифриз стандартный G11 или G12 красного, зеленого или любого другого цвета будет иметь температуру кипения 120 ° С. Если в радиатор системы охлаждения залить традиционный Тосол, то — 105 ° С-110 ° С.
Пользователь Роман Романов снял видео, в котором рассказал о причинах закипания энергоблока.
Ниже разберем причины, по которым после остановки двигателя или во время движения в двигателе внутреннего сгорания закипает хладагент Felix A40, Motul, Alaska, Tosol и другие.
Недостаточно охлаждающей жидкости
Это считается одной из основных причин закипания. В идеале уровень расходных материалов должен находиться между отметками MIN и MAX на баке. Если падение объема происходит из-за недостаточного заполнения, то первое, что нужно сделать, это добавить хладагент в систему. Когда причина — течь, необходимо устранить проблему, а затем залить недостающий объем жидкости в бак. Если есть течь, давление в системе охлаждения не соответствует норме, это приводит к тому, что силовой агрегат машины закипает.При диагностике обращайте внимание на пробку бачка. Если он поврежден и не фиксируется нормально на резьбе, его необходимо заменить. Отсутствие хладагента может быть связано с испарением.
Неисправность вентиляционного устройства
С этой проблемой часто сталкиваются владельцы современных машин, оснащенных электровентиляторами. Когда температура хладагента в расширительном баке повышается до определенного значения, включается контроллер, который замыкает цепь активации устройства и включает его. В результате срабатывания понижается температура двигателя.Есть опция диагностики вентилятора. Посмотрите на прибор, когда температура охлаждающей жидкости в двигателе поднимается до 100 градусов и более. Если устройство не включается, то попробуйте замкнуть контакты подключенные к контроллеру включения вентилятора. Когда короткое замыкание не помогает, то причину нужно искать в электродвигателе устройства. Скорее всего, потребуется замена вентилятора.
Электрический автоматический вентилятор
Воздушный шлюз
Другая причина, по которой Felix или любой другой хладагент закипает, может быть связана с появлением воздушной пробки в системе охлаждения.Наличие воздуха приводит к тому, что циркуляция жидкости нарушается. Обычно появление воздушной пробки связано с заменой теплоносителя. Чтобы избавиться от проблемы, необходимо припарковать машину, приподняв ее переднюю часть. После этого откройте капот и открутите пробку на устройстве радиатора, запустите двигатель. В это время помощник должен быстро несколько раз нажать на педаль газа, при этом вы нажимаете шланги системы охлаждения. При этом в расширительном бачке могут появиться пузырьки, они говорят об утечке воздуха из магистралей.После снятия пробки долейте в систему необходимое количество жидкости.
Некачественная охлаждающая жидкость
Эта проблема известна всем автовладельцам, которые в свое время сэкономили на покупке вещества. Если вы покупаете хладагент низкого качества, его можно разбавить водой. А поскольку его температура кипения ниже, соответственно, существует вероятность закипания агрегата.
Неисправная прокладка ГБЦ
Прогорание уплотнения ГБЦ приводит к негерметичности системы охлаждения.В этом случае антифриз попадет в смазочные каналы моторной жидкости, и масло смешается с хладагентом. Для диагностики проблемы запустите силовой агрегат станка, помощник в это время должен начать движение. Если при увеличении оборотов и трогании с места в расширительном бачке появляются пузыри, это свидетельствует о повреждении прокладки, ее можно только поменять. При изношенном уплотнении глушитель будет дымить белым с остатками хладагента, также останутся следы антифриза на свечах зажигания.Объем охлаждающей жидкости уменьшится.
Неисправности в системе охлаждения
Речь идет о поломках устройства перекачки воды или использовании комплектующих других производителей. Причина может заключаться в грязном радиаторе. Если в вашем автомобиле на насосе установлено вентиляционное устройство, проблема может быть связана с отсутствием нормального воздушного потока. При использовании насосного устройства без защитного кожуха поток горячего воздуха продувается через силовой агрегат и накапливается в моторном отсеке.
При какой температуре закипает антифриз, пользователь Александр Скрипченко расскажет в своем видео.
Отказ термостата
При повышении температуры двигателя машины до 90 градусов устройство открывает специальный клапан, в результате чего запускается большой круг циркуляции хладагента по системе. Если клапан не открывается, антифриз будет двигаться только по небольшому кругу, что приведет к закипанию жидкости. Чтобы диагностировать состояние устройства, нужно открыть капот и прикоснуться к шлангам, подсоединенным к механизму.Если магистраль, по которой антифриз попадает в радиатор, более горячая, это указывает на необходимость замены радиатора.
Отработанный хладагент
Этот вариант менее опасен для автовладельца, чем другие. Со временем охлаждающая жидкость теряет свои свойства в результате изменения химического состава, это всегда происходит при длительном использовании охлаждающей жидкости одной и той же марки. Необходимо заменить хладагент.
Повреждение радиаторного устройства
Такой элемент системы охлаждения обычно выходит из строя в результате засорения устройства грязью и жидкими отложениями.В результате поток воздуха через устройство значительно уменьшается. Причиной неисправности может быть образование накипи и появление отложений на линиях. Из-за этого снижается теплопроводность труб, что приводит к недостаточному охлаждению.
Фотогалерея
1. Отложения в бачке с хладагентом 2. Отказ термостата системы охлаждения 3. Поврежденный радиатор охлаждения 4. Поврежденная прокладка ГБЦ
Последствия
Существует несколько уровней перегрева трансмиссии — низкий, средний и высокий. В первом случае двигатель работает на горячем хладагенте не более пяти минут. В этот период не должно произойти никаких значительных повреждений. При среднем перегреве силовой агрегат работает на кипящем хладагенте около 15 минут.
За это время:
- может появиться течь в основном радиаторе охлаждения;
- произойдет повреждение патрубков системы охлаждения, что приведет к: Поршневые кольца
- начнут работать при высоких нагрузках, эти элементы будут давать усадку, в результате чего расход моторной жидкости увеличится в несколько раз;
- будет нарушена герметичность сальников и манжет, что приведет к утечке смазки.
Чем опасны высокие температуры для двигателя автомобиля:
- Взрыв силового агрегата. Эта проблема может возникнуть при критическом перегреве.
- Плавильные поршни в моторе. В результате работы в условиях высоких температур элементы могут перегореть. Потребуется капитальный ремонт двигателя.
- Деформация ГБЦ. Такое повреждение требует ремонта и расточки ГБЦ.
- Перегородки в двигателе, установленные между кольцами, будут разрушены, в результате чего последние будут приварены друг к другу.
- Деформация клапанов. Запасные части потребуются.
- Произойдет прогорание или повреждение прокладок ГБЦ … Также потребуется серьезный ремонт с заменой прокладки и установкой новых болтов на головку блока.
- Седла клапана разрушатся.
Как предупредить?
Для предотвращения неисправностей, связанных с работой системы охлаждения, автовладелец должен регулярно следить за состоянием автомобиля.
Речь идет о своевременном обслуживании. При наличии первых признаков поломки все вышедшие из строя элементы подлежат замене. Всегда следите за состоянием и уровнем жидкости в системе охлаждения. Если в нем есть отложения, осадок, следует заменить вещество и промыть каналы системы.
На канале AUTO RES снят видеоролик, в котором даны рекомендации, как решить проблему перегрева ДВС.
Что делать при закипании?
Что делать в первую очередь, если двигатель автомобиля закипает:
- Уменьшите нагрузку на трансмиссию автомобиля.Для этого включите нейтральную скорость и катитесь до полной остановки автомобиля, глушить двигатель внутреннего сгорания не нужно. Также включите обогреватель на полную мощность, чтобы дать двигателю остыть.
- При остановке автомобиля выключите силовой агрегат, но не выключайте зажигание, так как печка должна работать.
- Откройте капот автомобиля, чтобы обеспечить двигатель прохладным воздухом.
- Подождите минут двадцать. Пока нет необходимости откручивать крышку бачка охлаждающей жидкости в моторном отсеке, так как горячая охлаждающая жидкость может разбрызгиваться.Горячий антифриз на коже вызовет ожоги.
- Постарайтесь добраться до ближайшей СТО или гаража, где будет проводиться процедура диагностики. Лучше буксировать машину. Если вы далеко идете на станцию обслуживания, проверьте уровень хладагента в баке. В случае нехватки в систему добавляется жидкость, но если ее объем катастрофически мал, делать это нужно осторожно, так как резкое охлаждение также приведет к сбоям в работе мотора.
- После того, как двигатель внутреннего сгорания остынет, запустите агрегат и медленно поезжайте на СТО или в гараж.Следите за температурой двигателя во время движения. Как только вы увидите, что он увеличился, агрегат необходимо погасить и подождать, пока он остынет. Вам нужно только идти с включенной плитой.
Система охлаждения, состоящая из радиатора, помпы, термостата, патрубков, расширительного бачка и других элементов, предназначена для защиты двигателя от перегрева за счет отвода избыточной тепловой энергии. В современных автомобилях в качестве охлаждающей жидкости используется антифриз или антифриз, поскольку они имеют более высокую температуру кипения, чем вода.В крайнем случае можно долить воду, но лучше дистиллированную.
При работе в тяжелых условиях или при неисправностях в системе охлаждения может закипать охлаждающая жидкость, в результате чего двигатель перегревается. Перегрев бывает трех видов:
- Слабый. Мотор проработал с закипевшим антифризом не более 5 минут. В этом случае не должно быть значительных повреждений.
- Средний. Двигатель работал с кипящей охлаждающей жидкостью от 10 до 15 минут. В этом случае возможен обрыв патрубков системы охлаждения и протечка горячего антифриза.Могут появиться течи в радиаторе, поршневые кольца подвержены усадке, что влечет за собой увеличение расхода масла вдвое. Приходят в негодность сальники, нарушается герметичность, появляется течь масла.
- Сильный. При перегреве двигателя существует опасность взрыва. Последствия сильно перегретого двигателя катастрофичны: поршни выгорают и оплавляются, прокладка выгорает, головка блока цилиндров деформируется, поршневые кольца перегородок разрушаются, и кольца привариваются друг к другу, деформируются клапаны, их седла. уничтожены.
Если в расширительном бачке закипает антифриз, то причин может быть много, некоторые из них можно устранить самостоятельно. Важно не перегревать двигатель.
2 Закипание антифриза — причины
Рассмотрим ниже возможные причины закипания антифриза и способы их устранения.
- Недостаточный уровень охлаждающей жидкости в расширительном бачке. Во время работы необходимо следить за его уровнем, если он недостаточен, то нужно доливать. Подождите, пока жидкость остынет, чтобы залить необходимое количество жидкости.Причина в том, что при нагревании жидкость расширяется и увеличивается в объеме. Чтобы добавить антифриз, нужно открутить пробку на расширительном бачке и долить охлаждающую жидкость до тех пор, пока ее уровень не окажется между минимальной и максимальной отметками. Недостаточный уровень жидкости в резервуаре может быть следствием утечки или недостаточного заполнения во время технического обслуживания.
- Неисправность радиатора. При его эксплуатации возможны следующие проблемы:
- Засорение патрубков радиатора происходит из-за попадания в него грязи, нарушается циркуляция охлаждающей жидкости, что приводит к недостаточному охлаждению двигателя и его перегреву.
- В процессе эксплуатации в системе охлаждения накапливается накипь, образуются соли, которые оседают на трубках и внутри радиатора, что снижает их проницаемость. Особенно быстро это происходит при использовании некачественной охлаждающей жидкости. Эффективность охлаждения падает.
- Радиатор может не работать из-за неисправного вентилятора. В этом случае в системе охлаждения не будет поддерживаться необходимая температура. Определить, что вентилятор не работает, можно на слух: если вентилятор не вращается, двигатель будет работать тише обычного.
Для восстановления работоспособности системы охлаждения в случае засорения и засора необходимо промыть радиатор и всю систему, удалив накипь и загрязнения. Если вентилятор не работает, причиной может быть неисправная проводка или перегоревший предохранитель. Нужно прозвонить проводку и проверить предохранитель.
- Неисправен термостат. Это устройство представляет собой клапан, который может принимать два положения: открытое и закрытое. Термостат регулирует температуру жидкости в системе охлаждения двигателя.При закрытом клапане двигатель холодный, антифриз циркулирует по небольшому контуру, за счет чего двигатель быстрее прогревается. При прогреве двигателя клапан меняет положение, открывается, охлаждающая жидкость течет по большому контуру, охлаждаясь от радиатора.
При неисправном термостате возможны два варианта:
- Постоянно закипает теплоноситель, при этом циркулирует только по небольшому контуру, не успев остыть, так как клапан застрял в закрытом состоянии.
- Холодный двигатель долго прогревается.
Для определения неисправности устройства нужно заглушить двигатель, открыть капот и осмотреть патрубки термостата. При осмотре следует соблюдать осторожность, чтобы не получить ожог при контакте с трубами. Вам нужно потрогать патрубок, прикрепленный к радиатору. Если он горячее остальных, это указывает на неисправность термостата. В этом случае нужно не спеша добраться до ближайшего СТО и заменить неисправный прибор.
Важным элементом системы охлаждения является воздушный клапан. С его помощью снимается избыточное давление, возникающее при перегреве. Если он неисправен, это может привести к выдавливанию кипящего антифриза в расширительный бачок. Неисправную вилку необходимо заменить.
Насос — водяной насос — отвечает за прокачку антифриза через систему охлаждения. Обычно он идет в комплекте с ремнем ГРМ и меняется по регламенту, поэтому следует регулярно проводить техническое обслуживание автомобиля.
3 Что делать, если закипает охлаждающая жидкость?
Признаком неисправности системы охлаждения является указатель температуры охлаждающей жидкости, который находится на панели приборов в салоне автомобиля. Если его показания превышают норму, то при наличии системы климат-контроля нужно выставить максимальную температуру и мощность, которые позволят перегретому антифризу переключиться на обогрев автомобиля. Затем медленно, без рывков, до ближайшего СТО.
Если во время движения загорается лампа перегрева силового агрегата, необходимо остановить автомобиль с горящим треугольником аварийной остановки.Затем нужно заглушить двигатель, дать ему остыть. Желательно не возобновлять движение, а вызвать эвакуатор, чтобы доставить машину в автосервис.
Если из-под капота идут клубы дыма, немедленно остановитесь и поднимите капот, чтобы быстрее охладить двигатель. Не стоит сразу откручивать крышку расширительного бачка, так как температура жидкости в ней может достигать 200-250 градусов, можно получить ожог. Долейте ту же жидкость, которая использовалась в системе. Можно залить дистиллированной водой.Добавляйте антифриз только после того, как он перестанет кипеть.
Выявить и устранить причину закипания антифриза несложно, но при эксплуатации автомобиля следует придерживаться некоторых правил:
- контролировать уровень антифриза, при необходимости доливать;
- использовать качественную охлаждающую жидкость, некачественные антифризы;
- регулярно менять охлаждающую жидкость по регламенту или по мере необходимости;
- промыть систему охлаждения и радиатор при замене охлаждающей жидкости;
- проверить работоспособность воздушного клапана и термостата;
- осмотреть и заменить трубы на наличие дефектов;
- при необходимости или по регламенту заменить насос с комплектом газораспределительного механизма.
Любой автомобилист сможет найти и исправить некоторые неисправности.
Понравилась статья? Поделись с друзьями:
Твиттер
Мой мир
В контакте с
Google+
Как проверить датчик температуры охлаждающей жидкости и выявить его неисправность. Датчики на инжекторном двигателе
Как известно, датчик охлаждающей жидкости представляет собой разновидность термистора, сопротивление которого изменяется в зависимости от температуры.На ВАЗ 2110 датчик температуры охлаждающей жидкости завернут в специальную насадку охлаждающей жидкости и размещен на ГБЦ.
Устройство, уведомляющее водителя о перегреве
В городах огромное количество автомобилей. Основная проблема — наличие машин в тот момент, когда негде их разместить.
Иногда возникает ситуация, когда машину приходится выезжать на улицу. В солнечные жаркие дни эта проблема может быть очень опасной.
При длительном воздействии солнечного излучения автомобиль нагревается до такой степени, что не выдерживает работы двигателя.В некоторых случаях дополнительные системы охлаждения просто не справляются с повышенными температурами.
Сообщить об этой ситуации необходимо водителю. Только он может устранить эту проблему.
Эти индикаторы информируют водителей транспортных средств о повышенном риске перегрева двигателя с помощью прибора и датчика.
Примечание. Автомобиль ВАЗ 2110 не исключение. В нем используется датчик охлаждающей жидкости, который показывает степень перегрева на приборной панели.
Замена датчика
Стоит отметить, что в процессе производства этого автомобиля его производство не отличается надежностью, и этот элемент конструкции мог сломаться в любой момент.Многие проблемы возникают с заменой этого оборудования.
Необходимо четко выполнять действия, чтобы машина продолжала радовать еще несколько лет.
Демонтаж старого аппарата
Первым делом в автомобиле ВАЗ 2110 необходимо произвести процедуру вывода старого, испорченного устройства.
Для этого вам понадобится:
- Перед тем, как демонтировать датчик, следует позаботиться о его пустоте. Для этого сливаем остатки охлаждающей жидкости в специальный резервуар.
- Чтобы не было лишних проблем, его следует разобрать.
- Доступ к датчику открыт. Необходимо снять защиту — чехол из резины.
Примечание. Чтобы не возникло проблем с установкой нового устройства, следует обратить внимание на расположение маркировочных знаков на корпусе изделия. Они понадобятся для установки нового устройства.
- Последним шагом будет простое снятие датчика.Лучше всего использовать гаечный ключ с цифрой «21».
Слив охлаждающей жидкости — процесс особый
Проблема может возникнуть со сливом охлаждающей жидкости.
В автомобилях ВАЗ 2110 этот процесс очень специфичен и требует определенных навыков:
- Первым делом жидкость от.
- Второй этап подразумевает слив жидкости из двигателя.
Для слива жидкости из радиатора необходимо:
- Двигатель имеет собственную защиту.Он фиксируется четырьмя застежками. Их необходимо удалить с помощью гаечного ключа.
- Перед тем, как слить жидкость, необходимо ее растопить. В машине есть печка. Регулятор подачи тепла установлен в самом горячем положении (справа от водителя). Кран на устройстве открывается.
Примечание. Следующий этап остается спорным. Некоторые утверждают, что необходимо снимать крышку расширительного бачка, так как в открытом положении существует вероятность чрезмерных брызг при сливе антифриза.Другие считают, что крышку можно оставить в закрытом положении.
- Под радиатором установлена емкость для сбора жидкости.
- На самом радиаторе есть специальная крышка, выполняющая роль пробок. Он используется для удержания жидкости внутри.
Его следует откручивать постепенно и медленно. В противном случае можно залить генератор жидкостью. - После процедуры необходимо подождать 10 минут.
После успешного слива охлаждающей жидкости из радиатора жидкость из двигателя следует слить.
Использует не менее особый подход:
- Берем пустой контейнер больших объемов, и устанавливаем под двигатель.
- Пробка слива жидкости находится под модулем зажигания. Его можно разобрать. Откручиваем пробку.
- Выждав 10 минут, заглушка устанавливается на прежнее место. Этот этап можно пропустить, так как он призван уберечь от потери деталей.
- Обязательно после слива жидкости необходимо очистить поверхности сливных отверстий чистой тряпкой.
Модуль демонтажный
Для демонтажа модуля зажигания, для большего удобства слива охлаждающей жидкости из двигателя следует выполнить несколько нескользящих движений:
- На аккуме есть клемма с минусовым индикатором. Его надо удалить. Идеально гаечный ключ с цифровой цифрой «10».
- Двигатель ВАЗ 2110 имеет специальную декоративную накладку. Его следует удалить.
Крышка маслосборника отвинчивается, пластиковая накладка снимается.Этот процесс актуален для двигателей 1.6.
В двигателях 1.5 — отсутствует. - Далее извлекается системой с помощью провода.
- A высоковольтные провода извлечены из модуля зажигания.
- Крепление картера двигателя откручивается ключом с номером 13.
- Ключ с цифрой «17» ослабляет крепление модуля.
- Модуль аккуратно прикрывается от машины.
- Остается открутить отверткой модуль из крепления.
Для установки модуля зажигания на прежнее место после слива охлаждающей жидкости необходимо:
- Подключить к модулю высоковольтные провода согласно схеме. Это указано на самом модуле.
- Провода и клеммы очищены, для лучшей передачи заряда.
- Монтаж осуществляется так же, как и демонтаж, только начинать с самого конца. Установлен модуль, зажимая ключ «17», затем ключ «13» и т. Д.
- Клемма АКБ присоединяется. Запускается тест двигателя.
Датчик установлен на место
После снятия датчика охлаждающей жидкости необходимо отремонтировать, очистить или заменить прибор. По окончании замены датчика его следует установить на прежнее место.
Этот процесс ничем не отличается от способа демонтажа, только действия следует выполнять в обратном порядке.
Примечание. Обязательно запомните маркировку сенсора.
Если есть желание улучшить работу нового датчика, на место крепления следует нанести специальный герметик.Это поможет снизить воздействие тепла на двигатель.
После нанесения герметика и установки датчика в нужное место следует произвести заливку охлаждающей жидкости в его бак. После закрытия крышки на жидкости, заполненной датчиком, производится пробный запуск двигателя автомобиля.
Примечание. Следует внимательно осмотреть датчик, его соединения, крепления и другие детали. Это может произойти, и жидкость бесследно исчезнет, доставив водителю массу опасений.
Чек
Неотъемлемой частью процесса монтажа / демонтажа датчика температуры охлаждающей жидкости является проверка его рабочих характеристик.
Для выполнения этой цели необходимо использовать некоторые дополнительные устройства и инструменты:
- Устройство омметра. Некоторые водители называют это мультиметром.
- Датчик температуры с показателями более 100 градусов Цельсия (термометр, термометр и т. Д.).
- Цистерна или контейнер, не подверженный термической активности 0.6 литров.
Некоторые водители часто путают датчик температуры охлаждающей жидкости с датчиком указателя температуры охлаждающей жидкости. Здесь следует быть предельно внимательным.
Омметр имеет два выходных провода с клеммами. Их следует установить на корпус датчика и на выходной разъем датчика.
Основными показателями исправности являются следующие параметры:
- Температура (измеряется в градусах по шкале Цельсия).
- Сопротивление датчика (измеряется в ОМ).
Указатели температуры должны соответствовать показателям работающего прибора.
Для начала следует уточнить температурные показатели:
- 30 градусов по шкале Цельсия.
- 50 градусов по шкале Цельсия.
- 70 градусов по шкале Цельсия.
- 90 градусов по шкале Цельсия.
- 110 градусов по шкале Цельсия.
Эти данные должны соответствовать следующим показателям мультиметра:
- 1350 — 1880 Ом.
- 585-820 Ом.
- 280 — 390 Ом.
- 155 — 196 Ом.
- 87 — 109 Ом.
Где купить новый датчик
Приобретение датчика осуществляется путем обращения в магазины, предоставляющие их на автомобили отечественного производства. Цена на них может быть разной.
Зависит от места покупки / продажи и ряда других показателей.
Особое внимание следует уделять утечкам жидкости.Если в момент запуска двигателя охлаждающая жидкость продолжает охлаждаться из соединительных отверстий, следует использовать термостойкий герметик.
Примечание. Альтернативой герметику может стать медная шайба, которая поможет изготовить детали механизма и убережет драйвер от протечек.
Также стоит обратить внимание на измерение напряжения. После окончания этой процедуры следует выключить зажигание автомобиля.
Некоторые секреты, которые нужно знать
После проведения данных процедур необходимо довести уровень остывшей жидкости до максимального.Не уменьшайте этот показатель и не превышайте его.
От точного уровня жидкости зависит полноценная и качественная работа датчиков и всего автомобиля.
Информация об основном датчике неисправности может быть очень полезна при его ремонте или замене. При возникновении неисправностей этого устройства автомобиль может получить так называемую проблему контроля холода.
Примечание. При возникновении проблем в этой части автомобиля может увеличиваться расход топлива, что крайне нежелательно при нормальной эксплуатации транспортного средства.
Часто проблемы с неисправностями случаются из-за поломки самого датчика. Причиной его неисправности может стать электропроводка автомобиля.
Одно из удачных условий использования датчика — постоянный контроль за состоянием проводки автомобиля.
Датчики указывают на работу двигателя, выпуск топлива, его экономию. В случае проблем с фиксацией датчика (поломка термостата) датчик может выдавать слишком низкие температуры.
В случае удаления или неисправности термостата, датчик и двигатель выдадут минимальную температуру.Низкий уровень температуры приведет к отклонениям от нормального рабочего процесса двигателя.
Эта видеоинструкция поможет всему грамотно.
В процессе работы также рекомендуется использовать фотоматериалы и другие наглядные пособия: карты, схемы и др. Заменить датчик своими руками легко и просто, а представленная выше инструкция поможет не сделать ошибки.
Цена на замену датчика в автосервисах у специалистов высока, а зачем, если все можно сделать самому?
Датчик температуры охлаждающей жидкости устанавливается на всех инжекторных автомобилях ВАЗ 2110, 2111 и 2112 в непосредственной близости от термостата.Именно этим датчиком отвечает вентилятор охлаждения радиатора при приближении температуры к необходимому значению.
Не стоит путать его с другим датчиком температуры (чертеж), который только передает информацию на панель приборов.
Что касается своего назначения, то помимо включения вентилятора он имеет множество функций, которые касаются Эсуда. Например, при запуске зимой, когда температура -15 градусов, датчик подает определенный сигнал на ЭБУ, и он подает более богатую смесь на форсунки.Причем этот датчик как бы заменяет функцию «питания», которая была на карбюраторных машинах, только здесь все происходит в автоматическом режиме:
- При низкой температуре обороты двигателя увеличиваются
- По мере нагревания ХХ постепенно приходит к оптимальным значениям около 800 об / мин
Для замены датчика температуры охлаждающей жидкости на ВАЗ 2110 понадобится минимум инструментов:
- Может вполне хватит даже одного ключа на 19
- Удобнее это делать с глубокой головкой и храповой ручкой
Визуальное расположение этой детали показано на фото ниже и отмечено стрелкой.
Для того, чтобы датчик снимать и устанавливать датчик было удобнее, желательно отсоединить подушки безопасности корпуса воздушного фильтра и отвести в сторону. Это наглядно показано ниже.
Порядок замены ДРП на ВАЗ 2110-2112
Первым делом отсоедините «минусовую» клемму от АКБ. После этого, нажав на фиксатор, отсоедините шнур питания от датчика. Результат показан на картинке ниже.
Перед тем, как вытащить датчик, стоит иметь в виду, что двигатель необходимо охладить, чтобы не получить ожог. Либо до
Но я лично все делал на холодном двигателе, поэтому ничего не сливал, а при повороте только быстро закрыл отверстие пальцем. Что касается откручивания, то для этого дела отлично подходит голова. Глубокая голова с дребезжанием:
И как уже было сказано выше закрываем отверстие пальцем на несколько секунд:
Под рукой нужно иметь новый датчик и сразу откручивать его на место.Максимальные потери охлаждающей жидкости могут быть не более 10 мл, если все сделано, а то и меньше.
Замена осуществляется на такой же товар с аналогичным каталожным номером. В следующих статьях рассмотрим диагностику неисправности и проверим своими руками. Цена нового Джто для автомобилей десятого семейства оконных 150-200 руб.
Ну друзья после статьи упомянул край, что второй управляется кучей всевозможных сенсоров и собственно без них работа не возможна.Некоторые из моих слушателей и читателей начали задавать вопросы — а сколько из них, что они контролируют и на что влияют? Я думаю, что эта информация действительно нужна (для общего развития), поэтому я решил написать статью. Так что читайте, будет полезно …
Стоит отметить, что инжектор практически на всех автомобилях одинаковый, соответственно его датчики практически тоже. Но стоит отметить, что некоторые производители могут незначительно отличаться.
Какие есть отличияНо общая масса такая же.Они могут носить разные имена, но суть остается прежней. Но в некоторых современных машинах вместо ДМРВ (пояснения и расшифровка будут ниже) можно установить DDA + DTV.
Также на некоторых автомобилях есть усовершенствованная система газораспределения, которая устанавливается мастерами фазы, они гидравлические или электрические, и те и другие могут иметь контрольные «точки»
Если не брать сложные моторы, как сказать SkyActiv от Mazda, потому что у них больше «ионных датчиков» и не учитываются моторы с турбонаддувом (там добавлено еще несколько), в остальном сходство очень большое.
То есть будем рассматривать обычные атмосферные и без фазорегулирующих систем.
Какое большое количество простых моторов. Что ж, приступим и разберем каждого в отдельности.
ДМРВ (Датчик расхода воздуха)Обычно устанавливается на корпусе воздушного фильтра и измеряется количество поглощенного воздуха (считается в килограммах в час). Сказать, что он постоянно ломается — невозможно, пока надежность на достаточно высоком уровне.Однако он все равно может выйти из строя из-за попадания влаги, масла, зерна или пыли, это происходит, если установлен фильтр нулевого сопротивления (или фильтр отсутствует вообще). Еще большой минус — если настроить мотор и раскачать штатный вазовский на 150 — 160 л.с., то он не может делать количество воздуха, ибо не рассчитан на это.
ПРОБЛЕМЫ:
- Собственные показания. На холостом ходу 10-20% — нестабильная работа, постоянно плавающие обороты, плохой старт.
- Улучшить показания.При больших оборотах проявляется тупость мотора, увеличивая расход топлива.
Нормальные показания для автомобиля ВАЗ на холостом ходу — 8-10 кг / час. При 3000 об / мин — 28-32 кг / ч
Замена примерно 2000-2500 руб с диагностикой.
ДПДЗ (датчик положения дроссельной заслонки)Устанавливается сбоку от заслонки и на одной оси с дроссельной заслонкой. Считывает показания открытия или закрытия соответственно нажатия на педаль газа.
В свое время было много подделок, которые не жили и месяц, поэтому стоит выбирать проверенные временем, желательно те, которые ставятся на заводе. Также были случаи, когда их сбивали на раковины, разбивалась струя высокого давления. Если учесть эти правила, проживешь достаточно долго.
Неисправности: Проявление неисправностей при нажатии на педаль газа. Увеличьте обороты (нет) на холостом ходу. Рывки и сбои при нагрузке
Стоимость около 250 — 350 рублей с диагностикой
Выкопанный (датчик температуры охлаждающей жидкости)ВАЗ устанавливается между головкой блока и термостатом.В конструкции два контакта (следует отметить, что одноконтактный для панели приборов часто закрепляют рядом — перепутать их невозможно). Основная задача — регулировать топливную смесь. Здесь можно провести аналогию с карбюратором, там сделать подчинение, здесь все автоматически с этим датчиком. Чем холоднее двигатель, тем богаче топливная смесь.
По сути, это резистор (термистор), сопротивление которого меняется в зависимости от температуры.Стандартные значения для ВАЗ 100 градусов Цельсия — сопротивление около 176 Ом, «25 гр.» — 2795, «0Г.» — 9420 Ом, «-20» градусов Цельсия — 28680 Ом.
Следует отметить, что температура охлаждающей жидкости влияет практически на все характеристики управления двигателем.
Конструктивный датчик очень надежный, сломать есть принципиально. Могут быть связаны серьезные проблемы :
- Нарушение контакта внутри датчика в результате очень долгой эксплуатации.
- Нарушение изоляции или проводка к нему
В случае неудачи:
- Включение вентилятора на холодном двигателе
- Без включения в горячую (предельные температуры)
- Сложность запуска горячего двигателя
- Повышенный расход бензина
Цена примерно 150-200 рублей + замена. Меняется достаточно быстро
ДД (датчик детонации)Обычно устанавливается на блоке цилиндров, между вторым и третьим цилиндрами.На данный момент есть два варианта:
- Детонационно-резонансная (аналог ствола).
- Широкополосный (аналогично планшету)
Они не взаимозаменяемы, поставить вместо другого — невозможно, потому что они мало работают в других алгоритмах.
Конструктивно очень надежный (опять же ломать там нечего). Принцип работы такой — (можно сравнить с пьезошигалкой для печки), чем больше колебаний мотора (ударов), тем больше на нем увеличивается напряжение.Таким образом отслеживаются детонационные материалы. Считывает показания и устанавливает угол опережения зажигания. Есть большая детонация — зажигание ставится позже.
ПРОБЛЕМЫ: Если выходит из строя — мотор не развивает мощность (тупо), не плавно работает, а также увеличивает расход топлива.
Цена около 250 — 400р + установка.
ДК (датчик кислорода) — Лямбда — зонтУстанавливается по обе стороны от выхлопной трубы глушителя.В некоторых иномарках их две штуки (до катализатора и после). Основная задача определение остатков кислорода в выхлопе. Если обнаружено — плохая топливная смесь, если не обнаружено — богатая. Показания Как обычно поступают в ЭБУ и используются для регулировки подачи топлива.
Это довольно надежная электрохимическая конструкция, однако она может выйти из строя. Если сломался — увеличивается расход топлива, а также выбросы вредных веществ.
Стоимость увеличена с 1000 до 2500
ДПКВ (датчик положения коленвала)Следует отметить, что это один из основных датчиков, который нужен для работы всего двигателя в целом.
Формирует электрический сигнал при изменении углового положения специальной шестерни, которая прикреплена к коленчатому валу. Очень выносливый и очень простой элемент. Устанавливается на крышке масляного насоса, конструктивно похож на кусок магнита с катушкой из тонкой проволоки. Он предназначен для определения цилиндра, времени подачи топлива и времени искры.
Завтрак: При выходе из строя двигатель перестает работать! Бывает и так — ограничение оборотов в районе 3000 — 5000.
Стоимость — 400-600 рублей
DS (датчик скорости)Формирует в ЭБУ импульсы, количество которых в единицу времени пропорционально скорости автомобиля. Установлен на коробку передач, видит вращение валов, таким образом рассчитывается скорость. Необходимо сформировать оптимальный режим работы двигателя.
Сам датчик может работать долго, но контакты или разъемы часто окисляются. Поломка вызывает ухудшение ходовых качеств, компьютер просто не может понять, стоит машина того или с какой скоростью движется.
Ne Контроль: Низкий холостой ход, провалы оборотов при резком торможении, моторчик немного тупит. На некоторых автомобилях движение Chevrolet невозможно.
Цена в Районе 200-300 рублей
DF (датчик фазы) или DPRV (датчик положения распределительного вала)Определяет угловое положение распределительного вала. У восьмискатных двигателей он закреплен в торце головки блока. На шестнадцатой перчатке на головке блока примерно 1 цилиндр.
Примерно в 2005 году на 8-клапанных моторах не было установлено, что означает, что впрыск топлива во впускной коллектор будет осуществляться в парно-параллельном режиме. То есть сразу открываются две форсунки.
Тупой на разную электронику современного автомобиля причастен к разбору, где расположены датчики клапанов ВАЗ-2110-2112. Ведь поменять любую из них может сам автомобилист, это не всегда нужно ехать на СТО, тратить время и платить деньги.Известно большинство драйверов, кроме датчика указателя температуры охлаждающей жидкости и устройства, контролирующего давление масла. Но этих устройств в современных автомобилях ВАЗ гораздо больше.
В форсунку, расположенную с правой стороны двигателя, встроено устройство измерения температуры охлаждающей жидкости ВАЗ-2110. Корпус датчика, который представляет собой термистор, находится в непосредственном контакте с антифризом. Чем больше нагревается двигатель и охлаждающая жидкость, тем сильнее падает сопротивление этого устройства.Контроллер подает на него электрический сигнал, рассчитывает температуру двигателя в зависимости от величины падения напряжения и выполняет такие действия:
- Управляет обогащением или обеднением топливно-воздушной смеси. Для холодного мотора смесь готовят обогащенной, а в процессе нагрева до рабочего режима навязывают норме.
- Подает сигнал на указатель температуры охлаждающей жидкости, расположенный на панели приборов.
- Включает электрический вентилятор принудительного охлаждения, когда температура достигает заданного значения.
От того, насколько правильно датчик температуры охлаждающей жидкости ВАЗ десятого семейства зависит целых 3 важные функции. Устройство считается достаточно надежным, но иногда выходит из строя из-за энергетической изоляции изоляции изоляции или обрывается цепь внутри элемента, что случается реже. Заменены испорченные провода, а также неисправный прибор.
- заметное увеличение расхода топлива, так как процессор неправильно готовит смесь из-за неработающего счетчика;
- прогрелся до рабочей температуры, двигатель плохо заводится;
- вентилятор самопроизвольно включается при разных температурах;
- неработающий датчик охлаждающей жидкости провоцирует неверные показания приборов на панели.
Заменить элемент несложно, доступ к нему открыт. Но при откручивании от форсунки летит антифриз, поэтому сначала нужно дождаться, пока остынет силовой агрегат. Затем возьмите пластиковую емкость и частично опорожните систему охлаждения, слив антифриз из блока цилиндров. После этого можно открутить старый и поставить новый датчик температуры ВАЗ-2110.
Регулятор расхода воздуха
Датчик массового расхода (ДМРВ) находится на воздуховоде, идущем от фильтра к дроссельной заслонке.Устройство состоит из 3-х элементов, находящихся внутри воздушного потока. Первый измеряет температуру входящего потока, а 2 других нагреваются до определенной степени. Чем сильнее поток, проходящий через датчики воздуха ВАЗ-2110, тем интенсивнее они охлаждаются. Контроллер, подающий напряжение, определяет энергозатратность энергии, потраченной на нагрев 2-х элементов, относительно температуры первого счетчика.
Есть еще одна конструкция устройства ДМРВ с кремниевой сеткой и двумя элементами, работает по тому же принципу.Маркировка первого типа — 2112-1130010, второго — 21083-1130010. Получая сигналы от этих устройств, процессор производит расчет и изменяет длительность впрыска топлива ВАЗ-2110. О повреждении датчика говорят такие знаки:
- глохнет двигатель при переходе с больших оборотов на холостой ход;
- нестабильная работа на холостом ходу;
- возникают трудности при запуске мотора;
- увеличить расход топлива.
Заменить прибор управления ДМРВ несложно, нужно отсоединить провода, вынуть старый датчик из воздуховода и поставить новый.
Определение положения коленчатого вала
Задача этого элемента — определить расположение поршней, по которым контроллер отображает искру в конкретном цилиндре. На автомобилях ВАЗ-2110 форсунки 8 клапанов и последующих моделей датчик стоит возле шкива коленвала. В более ранних десятках с карбюратором устройство могло находиться внутри механического распределителя зажигания. Тогда они носили название датчика Холла и контролировали положение поршней при вращении распределительного вала.
Устройство представляет собой магнит с небольшой катушкой, генерирующей электрические импульсы при приближении металлической массы, роль которых выполняют шкивы.
Магнитный измеритель Холла ВАЗ-2110 — важнейший элемент в работе двигателя, а в случае выхода датчика мотор даже не запускается.
К счастью, устройство очень надежное и работает долго. Замена проста и описания не требует.
Прочие контрольные устройства
Остальные датчики также связаны с контроллером и выполняют важные функции.Поломка любого из них приводит к увеличению расхода топлива, потере динамики разгона или нестабильной работе силового агрегата. Вот их список:
- определитель положения дроссельной заслонки;
- датчик детонации;
- спидометр; Датчик кислорода
- ;
- определитель фаз.
Элемент, определяющий угол поворота дроссельной заслонки, установлен на ее корпусе и напрямую соединен с осью.Задача — способствовать подавлению лишней порции топлива в цилиндры резким нажатием на педаль акселератора. Принцип работы аналогичен насосу — ускоритель в карбюраторе, только электронного типа. Устройство часто выходит из строя, особенно после мойки двигателя.
Датчик детонации на блоке цилиндров с лицевой стороны не надёжнее. В отличие от других устройств, формирует сигнал самостоятельно, действуя по принципу пьезоэлемента.Чем сильнее вспыхивает детонация в цилиндрах, тем большее напряжение подается на контроллер, и он регулирует угол зажигания, добиваясь детонации. При необходимости меняю гаечным ключом.
Датчик кислорода (иначе — лямбда-зонд) контролирует содержание свободного кислорода в выхлопных газах, указывая на обогащение или обеднение топливной смеси. Участвует в образовании этой смеси, очень надежен в работе. Боится съеденного топлива и быстро выходит из строя при его использовании.Расположен в первой части выхлопного тракта, в месте расположения выпускных коллекторов.
Прибор— измеритель скорости также работает по принципу датчика Холла и снимает показания с приводного вала спидометра возле коробки передач. Задача — передать процессору информацию о скорости автомобиля.
Дополнительная информация о работе GDM передает контроллеру устройства определения фаз. Устанавливается на автомобили ВАЗ-2112 16 клапанов, в верхней части ГБЦ. Это устройство сообщает об открытии клапанов подачи топлива, поскольку положение впускного распредвала отслеживается.Он помогает синхронизировать сложный процесс газораспределения и впрыска топливной смеси в нужный момент.
В любом автомобиле система охлаждения играет одну из главных ролей. Как это проверить должен знать каждый автомобилист. Во всех инжекторных и карбюраторных машинах установлены датчики температуры, но они немного отличаются от них.
Например, на карбюраторных двигателях датчик температуры позволяет выводить на приборную панель только информацию о текущем значении параметра. Но в системах впрыска один датчик позволяет не только показывать текущую температуру системы на панели приборов, но и подает сигнал на компьютер, в который входит вентилятор охлаждения.
Что такое датчик?
Этот прибор нужен для того, чтобы водителю показывать температуру в системе охлаждения. Как уже упоминалось выше, компьютер включает в себя охлаждающий вентилятор, установленный на радиаторе с помощью этого датчика.
Кроме того, анализируя данные, поступающие с устройства, микроконтроллерная система позволяет регулировать частоту вращения коленчатого вала на ХХ (холостой ход) во время прогрева.
При этом изменяется соотношение воздуха и бензина в топливной смеси, регулируется угол зажигания.В конструкции датчиков температуры, которые используются на транспортных средствах, используются полупроводники. Такие материалы обладают разным сопротивлением электрическому току при изменении температуры окружающей среды.
А вот датчики, которые установлены на карбюраторных двигателях и включают вентилятор охлаждения, сделаны из них, просто деформируются при достижении определенной температуры и переключают силовые контакты.
Принцип работы прибора
Обязательно знать, как работает прибор, до температуры охлаждающей жидкости.ДРП ВАЗ-2110 устанавливается непосредственно в корпус термостата. Имеет два выхода, один из которых подключен к корпусу и замыкается на массу, а второй идет к блоку управления микроконтроллера.
Напряжение 5 В. поступает от микроконтроллера, далее к рабочему элементу с помощью пружины из токопроводящего материала. Термистор имеет отрицательный температурный коэффициент, поэтому с повышением температуры в системе охлаждения его сопротивление уменьшается.
По разнице напряжений электронный блок управления рассчитывает значение температуры. Если устройство выходит из строя, то его необходимо проверить, а при обнаружении выхода из строя необходимо заменить новое. Ремонтировать или пытаться восстановить устройство не имеет смысла, стоимость его не очень большая.
Симптомы поломки
Но перед проверкой датчика температуры охлаждающей жидкости ВАЗ-2109 нужно обратить внимание на симптомы, которые могут возникнуть при выходе прибора из строя:
- На приборной панели появляется сообщение об ошибке.
- В холодную погоду сложно запустить двигатель.
- При перегреве мотора не включается вентилятор охлаждения.
- Увеличьте расход бензина.
- Когда двигатель работает на холостом ходу, высокие обороты держатся.
Вентилятор в системе охлаждения может не работать при наличии поломки в системе питания. Конечно же выходит из строя реле, провода, электродвигатель. Поэтому нужно убедиться, что вентилятор находится в рабочем состоянии, для этого заменить электромагнитное реле и подключить прямой двигатель.
Основные поломки датчика
Нужно знать, как проверить датчик температуры охлаждающей жидкости, имея под рукой минимальный набор инструментов. Вам потребуется только наличие мультиметра. Среди основных повреждений датчика можно выделить следующие:
- Нарушена градуировка термистора, из-за этого сопротивление элемента не соответствует указанным для датчика температурным значениям.
- Положительный вывод закрыт на массу.
- Нарушена герметичность элемента.
- В разъеме нет электрического контакта, обрыв проводки.
Причины поломок
При нарушении калибровки датчик начинает показывать «погоду». В результате ЭБУ использует неверную информацию, регулирует зажигание и впрыск топлива оказывается ненужным. В результате холодный двигатель заводится довольно сложно, увеличивается расход бензина, самопроизвольно включается вентилятор системы охлаждения.
Если в датчике произошло замыкание, то обычно происходит повреждение или деформация корпуса. Такая поломка определяется тем, что она дает сигнал об ошибке на приборную панель. Герметичность корпуса датчика также теряется при механических повреждениях, гораздо реже в результате длительной эксплуатации, особенно с проточной водой в системе охлаждения.
В случае отсутствия контакта микроконтроллер переводит двигатель в аварийный режим. В этом случае вентилятор системы охлаждения работает постоянно, чтобы не допустить перегрева двигателя.Если восстановить контакт в проводке можно без проблем, то в первых трех случаях поможет только замена датчика.
Где Дж?
Перед проверкой датчика температуры охлаждающей жидкости СОО-21099 необходимо найти его на двигателе. На отечественных машинах с передним приводом это устройство располагается на корпусе термостата. В карбюраторных автомобилях датчик температуры устанавливается в блоке двигателя, также со стороны термостата, под распределителем зажигания.
В других автомобилях это устройство может располагаться как на выходных патрубках возле головки блока, так и на термостате. На некоторых автомобилях используются два датчика, один из которых необходим для работы указателя температуры, расположенного на панели приборов. А второй датчик подает сигнал на компьютер микроконтроллера.
Как снять и проверить датчик?
Обязательно снимите прибор перед проверкой датчика температуры охлаждающей жидкости на ВАЗ-2107. Для этого нужно:
- От минусовой клеммы отсоединить провод.
- Затем отсоедините штекер с проводами от корпуса датчика.
- Извлеките устройство с помощью денежного ключа или рожкового ключа.
На время ремонта желательно закрыть отверстие чистой муфтой. Проверка выглядит следующим образом:
- В электрочайник налейте холодную воду.
- Для проверки градуировки необходимо использовать электрический термометр (чем точнее, тем лучше).
- Мультиметр подключается к контактам датчика, обязательно соблюдайте полярность.Перевести тестер в модульный режим.
Температура воды, ºС | Сопротивление датчика, Ом |
Установка нового прибора
Если все показания отличаются незначительно, то это можно списать на погрешность измерения.Но если разница существенная, нужно установить новый датчик. Причем купить можно в любом автомобильном магазине, стоимость этих устройств относительно невысока. Установка производится в обратной разборке.
Не использовать при установке датчика фум-ленты или силиконовых герметиков. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если использовать герметики, они могут попасть внутрь системы и питающих каналов. Очистить систему от такого рода блоков будет сложно, возможно, даже придется полностью разобрать двигатель на части, чтобы избавиться от них.
Лада 110 / ВАЗ-2110 — Википедия, la enciclopedia libre
Википедия «Лада 110 / ВАЗ-2110».
Busca Lada 110 / vaz-2110 ru otros proyectos hermanos de Wikipedia:
Wikcionario (diccionario) | |
Wikilibros (учебные / руководства) | |
Викицитатник (цитаты) | |
Wikisource (biblioteca) | |
Викинотики (нотики) | |
Wikiversidad (contenido académico) | |
Commons (изображения и мультимедиа) | |
Wikiviajes (viajes) | |
Викиданные (данные) | |
Викивиды (особые виды) |
- Comprueba si имеет указание на номер правильного искусства, в Википедии es el lugar donde debería estar la información que buscas.Si el título es righto, a la derecha figuran otros proyectos Wikimedia donde quizás podrías encontrarla.
- Busca «Lada 110 / Vaz-2110» en el texto de otras páginas de Wikipedia que ya existen.
