Подключение камеры заднего вида к Android магнитоле Kia Rio.

На первый взгляд мы немножко отойдем в сторону от тематики IT, но так или иначе это наша тема.
Будем устанавливать мультимедийную систему на Android для Kia Rio с камерой заднего вида, которая будет у нас включаться при парковке задним входом. Камера крепится в штатное место вместо левого плафона освещения номера.
Основной уклон (фотографии, видео) статьи будем именно на правильное подключение самой магнитолы и камеры.

Комплектация обычно включает в себя:
1 Автомобильный Android gps мультимедийный плеер
1 X задняя камера (опционально)
2 X USB кабель
1xgps телевизионные антенны
1 RCA кабель
1x Шнур Питания

Характеристики самой мультемидийной системы:
Процессор чип: 4 ядра
Основная частота Процессор:1,32 ГГц * 4
Озу + пзу: 1 гб + 16 гб/2 гб + 32 гб
Android 8,1GO системы
Форматы поддерживаемые: AVI ASF MKV.

FLV. RMVB WMV RM MP3 MP4 MOV MPEG VOB также вы можете скачать другие плееры в магазине Google.
9-дюймовый 1024*600 цифровой дисплей высокой четкости
Предустановленные карты: онлайн-карты Google или другие популярные карты
(Около 1-6 гб системной памяти)
Встроенный модуль1G DDR3 16 Гб флэш-памяти/2G DDR3 объемом до 32 GBФлэш-память
Встроенный модуль WiFi, поддерживающий подключение по WiFi к интернету.
Поддержка входа камеры заднего вида
Интегрированный усилитель 4×50 вт.
Радиочастотный диапазон FM: 87,5-108 мгц
Два задних USB входных разъема

Задний видеовход/выход
2 CH после входа RCA
2-канальный задний аудио выход
1 канал видео выход

Встроенный Bluetooth 4,4, hands-free, телефонная книга, музыка
Вход: 12-14,4 в постоянного тока
Поддержка цифрового тв CMMB (опционально)
Поддержка USB DVR (опционально)
Поддержка TMPS (опционально)

Поддержка OBD (опционально)
Поддержка DAB + (опционально)

Более подробно может ознакомиться у любого продавца на Aliexpress, почитать отзывы.

Установка автомагнитолы Android для KIA RIO начинается со снятия штатной аудио-системы.

Что бы добрать до нее потребуется снять, в порядке очередности:
1. Козырек панели приборов, которая цельно снимается с панелью “спидометра”.
Никаких проводов не крепится к ней, аккуратно снимаем с защелок.
2. Начиная с левого верхнего угла потихоньку отсоединяем рамку самой магнитолы.
3. После того, как немного выдвинули аудиосистему Киа Рио – отсоединяем провода и убираем в сторону штатную магнитолу.

Начнем со схемы подключения, возможно кому-то будет достаточно только взглянуть на нее, что бы сразу понять как куда подключать камеру и магнитолу.

Для всех остальных по порядку.

1. Установки камеры заднего вида.

Имеется камера с двумя разъемами: желтого (передача видео) и красного

(питание камеры) цвета. Устанавливаем ее вместо левого плафона освещения номера, сняв обшивку крышки багажника.

2. Подключение магнитолы Android Kia Rio.

2.1. Берем отдельно длинный кабель с желтым тюльпаном и с отростком красного цвета на концах с двух сторон. Прокладываем от камеры до магнитолы по низу салона через гофру в левой части багажника.
По кабелю с желтым разъемом (тюльпан) будет передаваться видео от камеры к магнитоле.

По красному “отростку” мы даем сигнал для вывода изображения с камеры заднего вида на магнитолу при включении задней передачи.

2.2. Теперь осталось все правильно подключить, соединить провода между собой.
2.3. Магнитола подключается в штатные разъемы, которые вытаскивали из родной магнитолы, тут перепутать невозможно.

Подробнее сделаем акцент на подключении кабеля от камеры к магнитоле Android:
– желтый тюльпан от магнитолы соединяем с желтым тюльпаном от кабеля, который тянется с багажника.

– розовый кабель от магнитолы с надписью “back” или “reverse” скручиваем с красным “отросток” кабеля, который протащили с багажника.

Подключение магнитолы завершено, можно устанавливать в штатное место.

3. Подключение камеры заднего видео

Kia Rio..

3.1. Камера у нас имеет фактически два тюльпана: желтого и красного цвета.
Желтый тюльпан камеры соединяем с желтым тюльпаном от провода, который протянут в салон к магнитоле.

3.2. Красный тюльпан

соединяем с черным тюльпаном провода, у которого второй конец раздвоен на провода красного и черного цвета, через них мы далее будем подавать + и –.

3.3.Переходим к разъему лампы заднего хода.

– Находим соединение и штекер от лампочки заднего хода, который мы можем узнать по заведенным в него четырем проводам: оранжево-белый, желтый, черный, красный.

– Вытаскиваем штекер и снимает с него 4 пластмассовых крепежных элемента, что бы можно было к нему подключить провода камеры.

– Берем сдвоенный кабель камеры (красный–черный), от которого красный провод соединяем с красным отростком видео-кабеля, идущего к аудиосистеме (проложили до магнитолы), второй конец которого соединяли ранее с

розовым кабелем магнитолы. Смотрим на схему выше, если сразу не сообразили.

– Теперь задача скрученный двумя красными проводами кабель воткнуть в разъем фонаря заднего хода в пин с оранжево-белым проводом (заходит легко).
– Оставшийся черный провод мы подключаем в этот же штекер заднего хода в пин с черным проводом.

Камеру подключили!

4. Проверим работу.
– включаем зажигание.
– включаем заднюю передачи и видим на экране android-магнитолы изображение с камеры.

Надеюсь получилось понятно и доступно.

Подключение ШГУ к камере заднего вида на авто

Современные штатные магнитолы, работающие на базе операционной системы Андроид, поддерживают возможность подключения дополнительных устройств. Одним из таких является камера заднего вида. Вместе с парктроником это отличный инструмент для безопасной парковки, особенно в условиях недостаточной видимости снаружи, либо наличия слепых зон. После того, как установка ШГУ будет успешно завершена, можно приступить к подключению внешней матрицы. Как правильно это сделать – узнайте в представленной статье.

Что делать, если нет заводской проводки?

Практически всегда, когда речь идет об установке нового головного устройства, в автомобиле отсутствует отдельная проводка под заднюю камеру. Приходится делать её самостоятельно. Для этого купите проводку под видеовыход с сечением, рекомендованным производителем. При отсутствии такой информации возьмите с собой штекер и продемонстрируйте его консультанту магазина. Покупая новую камеру, модуль уже будет присутствовать в комплекте. Задача водителя – докупить четыре (как правило) провода с аналогичным сечением и цветом. Последнее нужно, чтобы не перепутать их между собой при подключении.

Далее все просто:

1. Устанавливаем камеру в задней части автомобиля (как правило, под бампером, либо над регистрационным знаком).
2. Ведём проводку к ШГУ на A Здесь будут всего четыре проводника – на плюс к лампе заднего хода, плюс к видеосигналу, минус к кузову и отдельный провод – на минус камеры.
3. Припаиваем салонные провода к тем, которые располагаются на штекере для магнитолы. Опять-таки, важно не перепутать, что для чего предназначено.
4. Подключаемся к разъему.
5. Пытаемся проверить работоспособность, выключив зажигание, подождав секунд 5-7, а затем включив его повторно.

Видеофункционал поддерживают практически все штатные магнитолы Android, оснащенные сенсорным дисплеем. Главное – быть предельно внимательным и аккуратным. Можно, естественно, передать автомобиль в сервисный центр, где эту операцию выполнят на протяжении одного-двух часов. А можно и сэкономить, проявив смекалку и внимательно изучив схемы из инструкции по эксплуатации.

А если вам понадобилась новая магнитола в штатное место, оформляйте заказ в интернет-магазине 08k.ru! В наличии представлено огромное количество моделей от популярных производителей по максимально хорошим ценам.

Умная магнитола с камерой заднего вида: как установить и подключить её в автомобиле

Во время движения в потоке машин водителю важно как смотреть вперёд, так и видеть то, что происходит сзади.

Когда наше авто оснащено специальной видеокамерой, которая даёт нам оглянуться назад, не поворачивая при этом головы и не упуская из поля зрения дорогу, наша безопасность повышается в несколько раз. Но далеко не в каждом автомобиле, выезжающем из дверей автосалона к новому владельцу, предусмотрен такой сервис. Если в комплектацию авто не входит камера заднего вида, помогающая свести к нулю риски столкновения на дорогах и при парковке, автовладелец может самостоятельно добавить такую функцию к штатной магнитоле, а также установить и подключить её к планшетному компьютеру, автотелевизору, навигатору, смартфону, зеркалу заднего обзора.

Автомобильная видеокамера

Автомобильные видеокамеры делятся на:

1. Камеры переднего вида. Помогают осуществлять контроль дорожной ситуации в таких местах, где видимость обстановки ограничена, например, при выезде и въезде в ворота, при повороте за угол здания. Наличие такой техники предотвращает повреждения корпуса автомобиля. Когда передний бампер приближается к преграде, ограничивающей обзорность, камера отображает то, что происходит справа и слева по ходу движения автомобиля.
2. Камеры заднего обзора. Иногда имеют внешнюю стилизацию корпуса, которая подходит под конкретную марку автомобиля, но могут быть и универсальными, подходящими для любой модели авто. Устройство имеет специальный защитный кожух, охраняющий от попадания внутрь пыли, грязи и влаги. У неё может быть функция подсветки, за счёт которой изображение не теряет высокое качество в любых условиях, например, во время тумана или при слабой освещённости дороги. Главное назначение видеокамеры — информировать водителя о том, что творится на дороге сзади. Изображение с неё направляется на установленный в салоне монитор, глядя на который водитель оценивает расстояние до объектов, находящихся позади машины.

Корпус камеры заднего вида может быть стилизован под конкретную марку автомобиля

Несколько характеристик, на которых стоит сосредоточить внимание, выбирая для нашей машины камеру заднего обозрения:

1. Угол обзора. Он может составлять 100, 120, 140 и 170 градусов. Чем выше градус угла обзора, тем обширнее и полнее будет выглядеть картина происходящего сзади. Но и цена видеокамер, имеющих более высокий градус угла обзора, будет выше.
2. Разрешение экрана камеры. Эта характеристика напрямую связана с качеством видеоизображения. Несмотря на то что техника снимает только происходящее сзади, качество изображаемой картинки имеет немаловажное значение.
3. Устойчивость к температурным колебаниям. Данная характеристика может повлиять на продолжительность службы видеокамеры. Ведь от погодных условий (ветер, мороз, жара, осадки) во многом зависит, сколько времени прослужит выбранный гаджет. То есть, корпус видеокамеры должен быть достаточно прочным, чтобы сопротивляться природным воздействиям.
4. Сколько весит камера. В действительности, сколько бы она ни весила, эта характеристика большого значения не имеет, поскольку все современные видеокамеры заднего обзора по своим габаритам довольно компактны, к тому же они имеют вполне устойчивые крепления.
5. Дальность подсветки, её наличие или отсутствие. Присутствие подсветки имеет дополнительные плюсы во время езды по дороге и при парковке в условиях слабого освещения окружающей среды и при неблагоприятных атмосферных условиях. Дальность подсветки прямо пропорциональна дальности обзора картины сзади. Чем дальше расстояние от заднего объекта, тем лучше его видно при наличии оптимальной подсветки.
6. Форма корпуса камеры. Также при покупке подходящего видеоустройства стоит уделить внимание его форме. Исходя из этого мы будем выбирать, в какое место автомобиля её вмонтировать. Надо заметить, что не все модели видеокамер укомплектованы необходимыми креплениями. Возможно, придётся вносить какие-то изменения в местах состыковки техники с деталями корпуса нашей машины.

Выбор места посадки в автомобиле

Перед тем как начать установку видеокамеры, выберем для неё удобное место посадки. Можно встроить её прямо в бампер, просверлив дрелью специальное отверстие. Монтаж можно произвести на рамке плафона, который отвечает за подсветку регистрационного знака. Преимущество выбора этого места для посадки в том, что она будет почти незаметна для постороннего глаза.

Ещё одним удобным местом для установки видеоустройства может послужить ручка, открывающая багажник. Но здесь существует риск повреждения глазка камеры и быстрого изнашивания. К тому же она может привлечь к себе нежелательное внимание охотников за автомобильными аксессуарами.

Можно посадить технику на крышу автомобиля. Такое место подходит для микроавтобусов. Глазок, установленный на высоте, меньше подвержен риску повреждения и кражи.

Фотогалерея: наглядные примеры посадочных мест для видеокамеры

Глазок камеры врезан в задний бампер автомобиля

Глазок камеры вмонтирован в ручку, открывающую багажник

Камера установлена на рамку плафона, отвечающего за подсветку номерного знака

Камера установлена на крышу автофургона

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

• чувствительность;
• угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле. Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой. Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

Как установить и подключить камеру к магнитоле и прочей технике

Процедура установки камеры заднего обозрения, как правило, индивидуальна для каждой марки автомобиля. Но есть такие общие рабочие моменты, которые применимы для любой автомашины. Для начала определимся с подручными инструментами и материалами, необходимыми для работы. Вот минимальный перечень того, что нам понадобится:

• изолирующая лента и скотч;
• клей и герметик;
• набор пассатижей, отвёрток и разводных ключей;
• паяльник, кислота, припой;
• электродрель и свёрла;
• электрические провода.

Для монтажа камеры заднего вида понадобятся специальные инструменты

Процедура установки видеокамеры

1. Работа начинается с монтажа глазка видеокамеры. Если на автомобиле есть специальные места, предназначенные для посадки камеры, тогда достаточно извлечь оттуда пластиковые заглушки и поместить видеоустройство в эти отверстия. Но такие посадочные места предусмотрены не во всех автомобилях. Поэтому нам придётся сверлить дырки в бампере — в том самом месте, которое мы предварительно назначили для посадки видеоглазка. Берём электродрель со сверлом нужного диаметра и приступаем к работе. Затем проводим клеем или герметиком по внешней стороне глазка и плотно вставляем глазок в подготовленное отверстие.
2. Вытягиваем провода, идущие от камеры, и проводим их в багажное отделение. Присоединяем отрицательный конец провода к массе автомобиля с помощью болта, предварительно зачистив отверстие под болт наждачной бумагой, чтобы обеспечить надёжный контакт. Провод со знаком плюс лучше всего подключить к силовому кабелю одного из задних автомобильных фонарей. В таком случае подача электропитания на видеокамеру будет происходить одновременно с включением заднего хода.
3. Теперь, после подключения видеокамеры к электросети, будем протягивать через автомобильный салон видеокабель для последующего соединения с монитором. В том случае, если длины провода окажется недостаточно, нам придётся удлинить его согласно выбранному маршруту, стараясь сделать это аккуратно и эстетично, чтобы провод случайно не попал под крепёжные элементы с риском быть впоследствии повреждённым.

Процесс самостоятельного подсоединения камеры заднего вида к монитору автомобиля доступен каждому автолюбителю

Соединяем камеру с монитором

Если у монитора, к которому подсоединяется задняя видеокамера, есть несколько похожих друг на друга разъёмов, будем ориентироваться на то, чтобы провод и видеовход были одинакового цвета. На магнитоле, у которой есть дисплей, с задней стороны должен находиться специальный вход, предназначенный для подключения видеокамеры.

После соединения магнитолы с задней видеокамерой требуется подсоединить её к электросети. Здесь очень важно не перепутать полярность подключаемых проводов.

Для монтажа монитора на панели приборов можно использовать двухсторонний скотч, шурупы или саморезы.

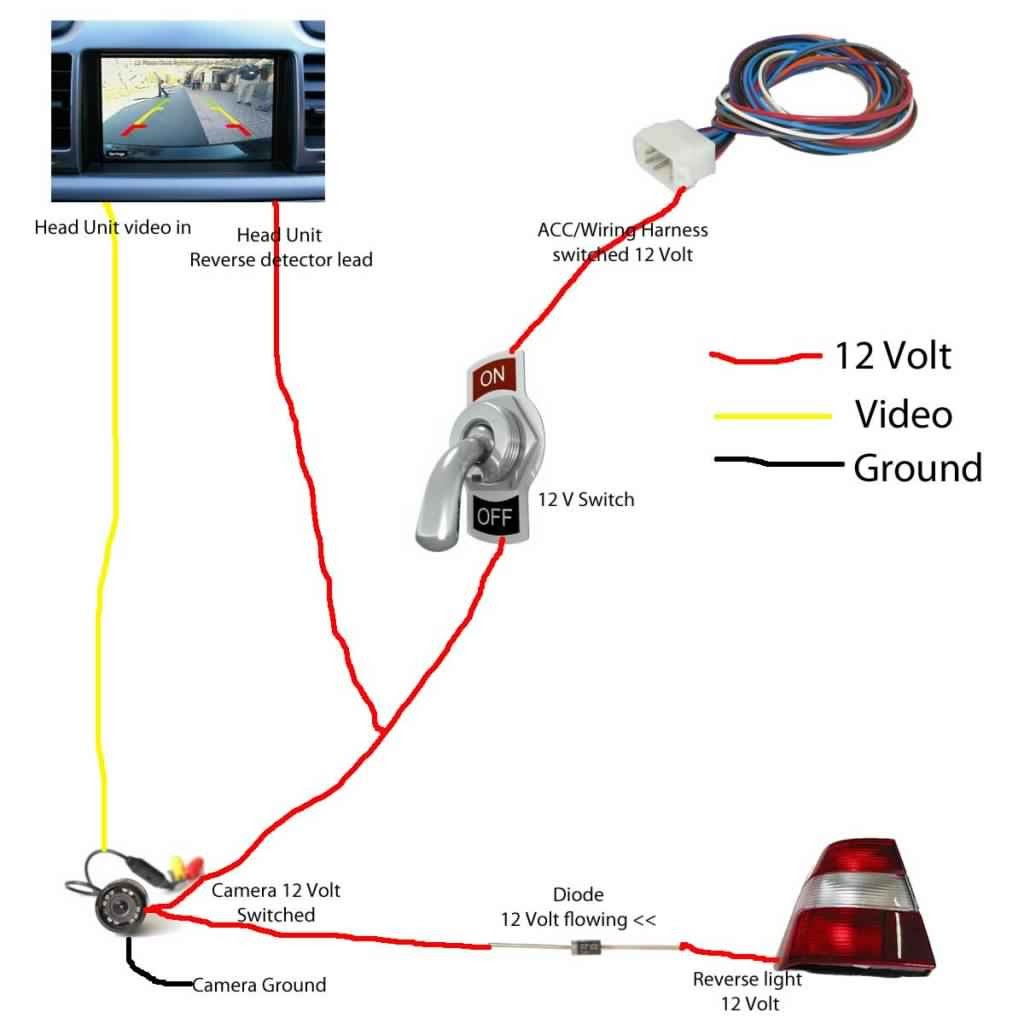

На этой схеме наглядно показан порядок соединения камеры заднего вида с монитором, установленным на панели приборов автомобиля

Способы подключения

Подключить камеру к монитору можно несколькими способами. Для этого можно использовать стандартный кабель типа «тюльпан», который состоит из шести проводов с трёхцветными штекерами.

Камеру заднего вида можно подключить к монитору с помощью стандартного кабеля типа «тюльпан»с трёхцветными штекерами

Камеру заднего обзора можно подключать и с помощью беспроводных модулей, например, по WiFi. Такой способ совместим с любыми видеоустройствами, которые имеют интерфейс CVBS («тюльпан»). Картинка с камеры передаётся на дийсплей планшета, смартфона или магнитолы на платформе Android (версии 2.2 или выше) и iOS (версии 4.3 или выше). Подключение идёт по WiFi через протокол 802.11 b,g,n с шифрованием WPA2.

После окончания монтажных операций необходимо произвести проверку на работоспособность устройства во всевозможных режимах.

Настройка устройства заднего вида

Для нормальной работы нашего умного видеоустройства необходимо провести его дополнительную настройку и проверить на работоспособность. Перед настройкой включаем зажигание. Далее производим следующие действия:

1. Включаем магнитолу, выбрав режим Settings [настройки].
2. Затем заходим в раздел «камеры» и выбираем значение: «задняя».
3. При помощи кнопок на джойстике настраиваем фокус обзора таким образом, чтобы он был удобным для глаза и соответствовал нашим предпочтениям.
4. На этом настройка нашего видеоустройства завершена. Можно переходить к его практическому использованию.

После завершения установки и настройки камеры заднего вида с выводом на экран магнитолы можно переходить к её практическому использованию

Осталось напомнить о мерах безопасности, которые необходимо соблюдать при проведении монтажных работ.

Подключение двух камер

Кроме камеры заднего обозрения также можно установить и камеру переднего вида. Желательно, чтобы фронтальная камера имела достаточно большой угол обзора. Передняя камера поможет водителю безопасно выруливать на дорогу из таких зон, которые ограничивают видимость объектов, расположенных по правому и левому борту.

Схема подключения к автомагнитолеодновременно двух камер — заднего и переднегообзора

Для успешного использования двух камер одновременно магнитола должна иметь 3 видеовыхода. Такие автомагнитолы представлены на прилавках магазинов в достаточном ассортименте. Но решение о том, каким оборудованием оснастить автомобиль, остаётся за водителем. Безопасной дороги и удачи на поворотах!

Видео: инструкция по подключению

Камера заднего обзора, установленная на автомашину собственными руками, поможет сэкономить деньги на покупку оборудования и услуги автосервиса, защитит от неожиданных столкновений и наездов во время движения по дороге и на парковке, сделает безопасными манёвры задним ходом. Процесс установки видеокамеры на автомобиль не составит сложности и не займёт много времени. Это дополнительное автомобильное устройство даст чувство безопасности как начинающему, так и опытному водителю.

Как подключить камеру заднего вида к штатной магнитоле AUDI

Движение задним ходом – самое опасное. Необходимо внимательно смотреть в зеркала, а в темное время суток желательно предварительно убедиться в отсутствии помех для движения. Но даже такие меры предосторожности не всегда оказываются действенны. В зеркала очень легко не заметить предмет, стоящий позади ровно посередине машины. Да и при плохом освещении водитель вряд ли заметит высокий бордюр, столб или торчащую проволоку.

Самый простой и вполне бюджетный способ сделать движение задним ходом безопаснее – это установка камеры заднего вида. На современных автомобилях AUDI такая функция встречается практически во всех авто, даже не самой высокой комплектации. Но если ваша машина не обладает таким бонусом, его без проблем можно добавить в список опций самостоятельно.

Многих автовладельцев останавливает предрассудок о том, что камера заднего вида – это дорого, долго, повлияет на работоспособность приборов в машине… На деле же все проще, настолько, что вы сможете сделать это даже самостоятельно.

Выбираем камеру заднего вида

На рынке автоаксессуаров существует поистине огромный выбор камер заднего вида для автомобилей. Есть универсальные устройства, которые подойдут ко всем авто, есть те, которые разработаны для конкретной марки и модели определенного года. Рекомендуем вам отдать предпочтение именно такому девайсу. Да, он будет стоить немного дороже универсальной камеры. Зато вам не придется «колдовать» при установке, а хуже всего – портить кузов авто, высверливая отверстия и совершая прочие манипуляции с деталями. Камера заднего вида, созданные специально для AUDI, имеют крепления для конкретных мест, указанных в мануале.

Куда смотреть при выборе камеры заднего вида?

Это самый важный вопрос при покупке камеры заднего вида – куда транслировать картинку? Для разных автомобилей – разные пути решения. Стоит внимательно изучить варианты именно с вашей машиной, так как необходимые дополнительные устройства для воспроизведения порой могут оказаться дороже, чем сама камера с установкой. Есть три варианта:

1. Если автомобиль оснащен штатным головным устройством с монитором, то подключение потребует мультмедийный интерфейс.
2. Современные магнитолы типов 1DIN и 2DIN, а также подштатные ГУ с дисплеями имеют выход для подключения камеры заднего вида. Это самый простой и безболезненный способ обрести помощника при парковки.
3. Дополнительный монитор. Если ваше авто не имеет ни современного штатного устройства, ни новой магнитолы с дисплеем, то для вас единственный вариант – установка отдельного монитора, который будет транслировать обзор с камеры.

Выбирать следует исходя из своих возможностей и комплектации автомобиля. Немного сложностей и затрат, но они того стоят – вы получите отличного помощника, который сообщит звуковым сигналом о наличии препятствия, подскажет, когда остановиться и даст четкий обзор даже при плохом освещении.

← Другие статьи

LADA — установка камеры заднего вида

Парковочная камера LADA Priora



Установка камеры заднего вида на автомобиль Лада Приора

(фото пример и описание подключения )



Как найти разъём для подключения камеры ?

   Для того чтобы подключить камеру заднего вида, нам потребуется произвести демонтаж заводской магнитолы  и найти разъём для подключения камеры заднего вида.

    Подключаем  кабель камеры в найденный разъём ( на фото отмечен стрелкой ), и проверяем соответствие системы цвестности PAL NTSC, чтобы убедиться , что мы правильно подобрали камеру.

    Если Вы купили правильный вариант, то  изображение  на штатном мониторе должно быть ярким и цветным.



Как правильно установить и настроить камеру ?

         После того, как мы проверили подключение, проверяем функцию автоматического ключения камеры и настраиваем парковочные линии.

      Если монтаж правильный — активация картинки заднего обзора производится автоматически, при условии включени заднего хода ( перевод рычага включения МКП в положение R ).



        Далее выполняем установку самой камеры на декоративную накладку крышки багажника, т.к. в данном случае у нас автомобиль LADA PRIORA SE в комплектации «ЛЮКС», то мы используем камеру в хромовой окраске.

        Для автомобиля в другой окраске , можно использовать камеру  под цвет самого кузова.



     Аналогично производится подключение и установка камеры заднего вида  (парковочная камера)  и на другие модели семейства Лада: Приора, Калина, Ларгус, Гранта и т.д.

 В Новосибирске купить и установить какамеру заднего вида на автомобиль LADA можно в нашем техническом центре «AvanCar «.

тел.+7(383)3807601

  Наш адрес и схема проезда  == >>

Для жителей  других регионов Сибири и Казахстана существет возможность заказать и купить через наш интернет магазин:

«КУПИТЬ КАМЕРУ ЗАДНЕГО ВИДА для LADA».

Дополнительно к Вашим услугам : установка сигнализации на автомобиль Лада, качественный автозвук, акустические подиумы, акустические полки , механические блокираторы и противоугонные системы и многое другое.

УСЛУГИ И ТОВАР СЕРТИФИЦИРОВАНЫ !

   (сохранение дилерской гарантии)

 С уважением, компания AvanCar Electronics Novosibirsk,

 тел.+7(383)3807601

  Наш адрес и схема проезда  == >>

  Google+



Как подключить камеру заднего вида к магнитоле вашего автомобиля?&nbsp

Наверное у всех, а особенно у новоиспеченных автомобилистов, бывало такое, что сдаешь аккуратно задним ходом во время парковки, и бах, откуда ни возьмись столбик, бордюр, пенек или даже скамейка. Конечно, на многих автомобилях уже установлен парктроник, однако он не всегда обеспечивает безопасную парковку. Именно по этой причине многих автовладельцев интересует: как подключить камеру заднего вида к магнитоле?

Проверка совместимости устройства Монтаж камеры заднего вида на автоКак правильно подключить устройство, схема подключенияПроводная камераБеспроводная камераКак настроить магнитолу и камеру заднего вида

Проверка совместимости устройства

На сегодняшний день существует множество разновидностей камер как заднего, так и переднего вида (видеорегестраторы). Некоторые модели видеокамер имеют свой собственный монитор, в этом случае можно обходиться без дополнительного мультимедийного устройства.

Если вы приобрели камеру заднего вида без монитора, то следует убедиться в ее совместимости с магнитолой. Для этого изучите характеристики устройств на официальном сайте производителя или уточните у продавца.

Монтаж камеры заднего вида на авто

Когда у вас на руках будет все необходимое, можно приступать к монтажу. Прежде всего нужно понимать, что место для установки должно быть неприметным, ракурс видеосъемки должен быть удачным, место должно быть мало загрязняемым, а если и испачкалось, то доступно для чистки и протирания.

Очень удобным местом для монтирования считают место плафона подсветки заднего номера. Некоторые производители рядом с плафоном специально оставляют место для камеры. Если машина крупногабаритная, то камеру можно закрепить на крыше, там оно будет защищено от загрязнения, хотя обслуживать устройство будет не так удобно.

Наклон нужно подобрать такой, который позволит увидеть то, что не захватывают зеркала заднего вида. При этом камера должна стоять так, что бы передаваемые предметы показывались без искажений.

Интересно! Что бы скрыть присутствие камеры изготавливаются специальные кронштейны.

Как правильно подключить устройство, схема подключения

Проводная камера

Подключение проводной камеры заднего вида к магнитоле делается так:

Для начала прибор подключают к заднему фонарю. Для этого черный и красный провода (минус и плюс соответственно) подключают к соответствующим выводам фонаря. Часто для этого их врезают в провода идущие на вывод.

Удлините желтый провод, протяните его по салону.

Что бы подключить камеру заднего вида к магнитоле используйте выход video in.

Важно! Не нужно подавать на камеру постоянное питание, это приведет к быстрой поломке устройства, ведь прибор не рассчитан на бесперебойную работу.

Беспроводная камера

Схема подключения беспроводной камеры заднего вида к магнитоле выглядит следующим образом:

Как и в случае с проводной камерой подключайте камеру к заднему фонарю. Черный провод (минус) и красный провод (плюс) подключайте к выводам фонаря. Во избежание казусов заизолируйте соединение. Подключите передатчик. Как видите, что бы подключить беспроводную камеру заднего вида требуется значительно меньше возни.

Важно! Беспроводные камеры не всегда совместимы с магнитолам. Уточните у специалиста все детали перед покупкой

Вот и все, камера подключена к магнитоле. Работа не сложная, однако стоит быть внимательным во время подключения камеры к источнику питания. имеется ввиду то, что главное не перепутать с полярностью, иначе можно просто сжечь прибор и магнитолу (если они уже подключены).

Как настроить магнитолу и камеру заднего вида

После того, как все провода и приборы подключены и камера подключена к магнитоле — можно приступать к настройке. Для начала стоит проверить работоспособность всей системы наблюдения. Для этого подключайте аккумулятор, проверните ключ зажигания и перейдите на заднюю передачу. Если на монитор начнет передаваться картинка с нужным вам изображением, то вы все сделали правильно. Помните, что у многих камер объектив регулируемый. Если эта функция поначалу и не пригодится, то со временем вы поймете в какую сторону нужно повернуть глазок.

Видео дня. Пэрис Хилтон впервые станет матерью с помощью ЭКО

Инструкция по подключению камеры заднего вида

Инструкция по установке камеры заднего вида.

1.Расположение камеры заднего вида:

Вариант А: камера взамен плафона подсветки знака



Вариант В: универсальная камера



Камера с рамкой номерного знака

2.Схема подсоединения камеры с подсветкой  номерного знака:

Тип 1: Камера с лампой подсветки номерного знака



Тип 2: Камера без  лампы подсветки номерного знака



3. Схема подсоединения камеры с реле:

A: Если у  камеры выходной  разъем  RCA и  DC разъем питания, соединения является следующим:



В: Если у  камеры выходной  разъем  RCA и   разъем питания мини-джек, соединения является следующим:



4. Схема подсоединения камеры к оригинальному монитору:



5. Схема включения/отключения парковочных линий:



6. Меры предосторожности:

•  Не прикладывайте чрезмерных усилий в процессе монтажа камеры, так как это может привести к отклонениям от нормальной оси обзора или к демонтажу камеры.

•  С целью предотвращения изменения цветовой окраски или номинальных габаритов линз камеры,  монтажного приспособления и соединительных проводов,  а также во избежание их порчи протирайте их смоченной в чистой воде тряпочкой.

•  Не прибегайте к услугам автоматических моек или моек под высоким давлением. Невыполнение этого требования может стать причиной повреждения камеры, соединительных кабелей или попадания воды внутрь камеры или автомобиля.

•  Во избежание короткого замыкания удостоверьтесь,  что перед подсоединением вашего аппарата кабель отсоединен от минусового (-) полюса аккумуляторной батареи.

•  Проверьте правильность подсоединения проводов с цветовой маркировкой в соответствии с диаграммой.  Невыполнение этого требования может привести к сбоям в работе устройства и/или выходе из строя электрической системы вашего автомобиля.

•  Будьте особенно осторожны во время подсоединения проводов к электрической системе вашего автомобиля. Во избежание ошибки проверьте, что вы не используете проводку компонентов, установленных на заводе-изготовителе (например, бортового компьютера). При подсоединении вашего аппарата к блоку плавких предохранителей убедитесь в том,  что предохранители защитного контура имеют аналогичный номинал. Невыполнение этого требования может привести к выходу из строя вашего аппарата и/или автомобиля.

•  В некоторых случаях в процессе монтажа камеры может потребоваться рассверливание отверстий в корпусе автомобиля. Для этих целей необходимо покрыть обрабатываемую поверхность автомобиля специальной грунтовкой для предотвращения появления ржавчины.

Как подключить резервную камеру к радио за 7 шагов

Если в вашем автомобиле нет камеры заднего вида, но есть радио с видеомонитором. И если вы хотите установить камеру или просто обновить существующую, то это руководство для вас. Могут быть и другие условия для установки камеры, но в этом руководстве предполагается, что в вашем автомобиле уже установлен монитор.

Перед тем, как начать

Чтобы гарантировать успех этой установки, есть несколько предварительных условий, которые вы должны выполнить перед тем, как продолжить. Они следующие:

— Подтвердите видеовход вашего радио

Это первый шаг, потому что, если ваше головное устройство не может обрабатывать видео, нет необходимости продолжать. Вы можете проверить руководство вашего автомобиля для уточнения.

Хотя видеовход в большинстве случаев представляет собой женский разъем RCA желтого цвета, некоторые производители автомобилей могут также иметь уникальные разъемы для видеовхода своей системы. В таком случае вам понадобится переходник.

— Шина CAN и триггерные кабели

Сеть контроллеров, также называемая шиной CAN, — это система, используемая производителями автомобилей для упрощения электромонтажа в автомобиле.Триггерные кабели — это отдельные провода, идущие от видеомонитора к фонарю заднего хода автомобиля. Если возможно, монитор использует триггерный кабель, чтобы знать, когда переключиться на канал камеры. Убедитесь, что ваше транспортное средство управляет стоп-сигналом с помощью шины CAN, потому что в этом случае вам не нужно устанавливать спусковой кабель.

— Инструменты

В зависимости от типа вашего автомобиля вам потребуются отвертки, плоскогубцы, инструменты для снятия штифтов и накладок. Наличие подходящих инструментов позволяет вам аккуратно и чисто снимать части автомобиля, которые необходимы для успешной установки.

7-этапный процесс установки резервной камеры

Шаг 1. Разбери машину на части

Первый шаг — осторожное снятие приборной панели вашего автомобиля или любой другой части, которую необходимо снять, прежде чем установка будет продолжена. Вам также придется уступить место в задней части автомобиля, найти кабели, питающие задний фонарь, и оптимально установить саму камеру. Здесь вам пригодится руководство по эксплуатации вашего автомобиля, поскольку оно может предложить полезные схемы, которые помогут вам правильно размонтировать необходимые части автомобиля.

Шаг 2: Установите камеру

Второй шаг — установка резервной камеры. Это может быть легко или сложно, в зависимости от типа вашей камеры. Камеры для номерных знаков автомобилей и камеры на крыше для фургонов установить проще всего. Большинство камер поставляется с установочным комплектом, поэтому используйте его и установите камеру правильно.

Шаг 3. Подключите кабели камеры

Здесь для многих становится немного сложнее, поэтому обратите внимание.

а). Подключите кабель питания постоянного тока к красной розетке постоянного тока камеры. Кабель питания постоянного тока имеет 2 провода. Один провод обычно красный, а другой черный.

б). Подключите два других конца этого кабеля питания к фонарю заднего хода вашего автомобиля. Красный провод подключается к обратному кабелю +12 В, а черный подключается либо к -12 В, либо к шасси автомобиля (заземление).

в). На каждом конце будет длинный кабель с желтыми штекерами RCA. Подключите один из этих штекеров к желтому гнезду RCA камеры.

г). Этот же длинный кабель должен иметь короткий провод, отходящий от каждого разъема RCA. Это спусковой провод. Если вы хотите, чтобы монитор автоматически показывал изображение с камеры при включении задней передачи, подключите этот пусковой провод к тому же кабелю +12 В вашего фонаря заднего хода. Обратите внимание, что ваш монитор должен поддерживать триггерные кабели, чтобы это работало.

е). Если ваша камера является беспроводной системой, вам необходимо подключить к камере кабель с красным и желтым штекерами.Это передатчик в беспроводной системе. Приемная часть беспроводных устройств обычно имеет только один желтый штекер и спусковой провод.

Шаг 4. Проведите кабель

Теперь вам нужно проложить трос от задней части автомобиля к передней. Если ваша резервная камера является беспроводной системой с передатчиком и приемником, вы можете пропустить этот шаг.

Шаг 5: Подключите радиокабели

а). Другой желтый штекер RCA длинного кабеля подключите к видеовходу автомагнитолы.Если нужно, то воспользуйтесь переходником. Если у вас беспроводная система, подключите единственный желтый штекер приемника к автомобильному радиоприемнику.

б). Если ваш монитор поддерживает триггерные провода, подключите триггерный провод к монитору. Беспроводные системы обычно имеют пусковой провод на этом конце приемника. Если ваш автомобиль использует декодер CAN-шины для управления фарами заднего хода, то спусковой кабель не потребуется.

в). В ситуации, когда вы используете систему беспроводной резервной камеры, вам дополнительно потребуется обеспечить питание приемника.Вы можете подключиться к тому же источнику питания, что и автомобильное радио, или получить питание через блок предохранителей автомобиля.

Шаг 6: Завершение

Пришло время вернуть все на свои места. Вы должны переустановить радио, закрыть отсек фонаря заднего хода и затянуть каждый винт и болт на свои места. Некоторым новым радиостанциям на этом этапе также может потребоваться перепрограммирование программного обеспечения или обновление конфигурации.

Шаг 7: зажигание и проверка

Чтобы закончить, запустите двигатель и включите заднюю передачу. Если все пойдет хорошо, вы должны увидеть на мониторе изображение с резервной камеры.

Заключение

Вышеуказанные семь шагов будут работать с большинством систем и транспортных средств. Конечно, всегда будут исключения, но если вы будете следовать этим рекомендациям, вы сможете исправить любые проблемы.

2018 Руководство по подключению и установке резервной камеры / камеры заднего вида

Камера заднего вида

— хороший вариант безопасности при движении задним ходом, потому что вы можете легко увидеть пространство позади вашего автомобиля. Если за вашей машиной есть дети / препятствия / другие люди, вы можете все увидеть с помощью камеры заднего вида.Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и лучше подходит для проверки неисправности камеры.

Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но метод подключения камеры заднего вида при установке камеры заднего вида является последовательным.

Каждый модный автовладелец должен изучить инструкцию по установке камеры заднего вида, чтобы узнать, как ее передвинуть.На рынке представлены камеры заднего вида совершенно разных стилей. Сначала вам нужно найти самую простую резервную камеру. Большинство этих камер заднего вида установить несложно.

Изображение руководства по установке резервной камеры / камеры заднего вида

Вы можете выполнить установку самостоятельно, прочитав руководства по установке или просмотрев видеоуроки о том, как их установить. Прочитав учебные пособия, вы сможете понять, какие элементы необходимы для этого, и навыки, с которыми эти элементы работают.

Резервная камера / Камера заднего вида [Монтажный жгут]

• Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) для резервного питания лампы и для переключения монитора / кабеля GPS]) + кабель видеоадаптера
• Гнездовой разъем Poer (красный) + штекерный разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервной лампе (-ve)

Изображения проводки камеры заднего вида

Руководство по установке проводов триггера камеры заднего вида

Для установки вам потребуются следующие элементы, в том числе:

• Кабель RCA
• Жгут питания
• Фотоаппарат

Эти единицы площади являются наиболее важными вещами, которые вам нужны, может быть пара других.

Резервная камера Кабель RCA

Это еще один элемент, необходимый для установки резервной камеры. Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. его можно использовать для ассоциации видео. его функция — запускать монитор с камеры.

Длина кабеля может варьироваться от 45 см до 65 см. Бывают случаи, когда кабель может быть пустым. это сырой свинец, и его можно использовать для разных целей.

Кроме того, необходимо указать, что в способе установки эти кабели использовались иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

Камера заднего вида Жгут питания

Жгут питания — это еще один инструмент, который вам нужен для установления связи и, следовательно, для установки. Это включает в себя подключение к источнику постоянного тока. Он включает в себя провод питания на 12 В, а также черный провод заземления. это может быть главным образом мужской разъем питания постоянного тока. Он дополнительно включает женский вывод питания на двенадцать вольт.

Камера заднего вида

Камера — это самый важный предмет, который вам нужен на протяжении всей установки. Камера сравнима с монитором. Это часто происходит из-за того, что им нужны аналогичные варианты, в которых важен одиночный кабель и вилка питания постоянного тока, а также желтый провод RCA. Вы бы сделали резервную камеру, чтобы наблюдать за задним препятствием, когда вы двигаетесь задним ходом.

Камера заднего вида, которую также называют резервной камерой, помогает вам видеть, что находится позади вашего автомобиля, не отвлекаясь от движения назад.Хотя это устройство является обычным явлением для нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида к своему автомобилю, если она не прилагалась к ней.

Руководство по установке резервной камеры:

Кроме того, очень важно проинформировать пользователей о том, что у монитора может не быть триггерного провода, это не рекомендует использовать его исключительно вручную. это часто не так. Большинство мониторов не оснащены триггерным проводом, потому что они обладают так называемой функцией распознавания видео.Видеопоток будет непрерывно строить их, запускаться механически.

Если вы хотите продолжить установку, вот несколько шагов и процедур. Вы должны это соблюдать.

Камера заднего вида / Камера заднего вида Процесс установки:

1. Вырезание отверстий в коробке безопасности
Первым этапом процесса установки является подведение питания к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, необходимо подойти к блоку предохранителей. Работа монитора определяется линией триггера, используемой для подключения.

Лучше всего подключить его к плюсу фонаря заднего хода автомобиля. Когда он открыт, монитор будет автоматически открываться всякий раз, когда шестерня находится напротив.

Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, а это значит, что всякий раз, когда вы открываете ключ, открывается монитор.
Пока вы выключаете двигатель, он гаснет. Этот механизм лучше всего подходит для тех, кто пользуется коммерческим транспортом.

2. Установка камеры заднего вида:

Вы только что видели первый шаг подключения. Второй шаг отличается от первого. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 на выходе «мама».

3. Подключение питания как к монитору, так и к камере заднего вида:

На этом этапе вы должны подать питание на камеру, просто подключив красную линию к источнику питания 12 В.В качестве альтернативы вы можете подключить к положительной стороне обратной стороны автомобиля и подключить черный к земле.

4. Установка монитора
Когда вы убедитесь, что монитор отключил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пора системе заработать.

Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5), чтобы продолжить подключение.При подключении обратитесь к информации, представленной выше, потому что она поможет вам завершить процесс подключения.

Когда вы знаете, что соединение установлено, следующим шагом будет его очистка. Когда он откроет ключ или повернет его задним ходом, он начнет работать.

Руководство по установке камеры заднего вида 4 шага

1. Соедините положительный и отрицательный провод источника питания резервной камеры с положительным и отрицательным выводами резервного светильника (Backup Light).

Когда активируется резервный облегченный, резервная камера дополнительно активирует .

Примечание: не подключайте возможность обеспечения провода резервной камеры с визуальным сигналом или хвостовым облегчением.

2. Соедините видеокабель камеры заднего вида с камерой заднего вида / камерой заднего вида и установите входной кабель видео RCA из жгута радио.

Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA Video-in от радио.

3.Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый, модифицирующий совершенно другую модель) от жгута радиоприемника с положительным контактом резервного легкого груза.

Когда радиомодуль обнаруживает, что резервный легкий вес включен по напряжению, радиомодуль автоматически переключается в режим ввода резервной камеры .

Некоторые из видеокабелей резервных камер соединены (см. Изображение внизу) с пусковым проводом для увеличения результатов полицейского расследования резервных камер в положительном выводе резервного легкого груза.

4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода полицейского расследования резервной камеры и положительного вывода резервного облегченного устройства.

Примечание. Эта привязка провода является наиболее важным этапом в руководстве по установке.

Если радиостанция не может переключиться в режим ввода резервной камеры механически после включения резервного легкового груза, пожалуйста, проверьте баржу между проводом полицейского расследования и проводом спускового механизма или вопрос, что провод спускового механизма сломал некоторые элементы.

Руководство по подключению и установке Best Backup / камеры заднего вида

Система видеосвязи

Указанные выше инструкции по установке резервной камеры не применимы к видеосистемам. Это система, основанная на триггерной линии. Обсуждавшаяся ранее связь почти такая же.

Если вы хотите установить соединения на основе видео, первое, что нужно сделать, — это освоить все компоненты. Это поможет процессу установки.
сборка
Для видеоподключений вам потребуются следующие элементы.В их число входят:

• Кабель RCA
• Жгут проводов питания камеры
• монитор
• Видеокамера
• Жгут проводов питания монитора

Это основные компоненты или элементы, необходимые для этого подключения. Эти проекты должны выполнять важные функции, а именно:
Аудио и видео линии
Еще одним аспектом процесса установки является кабель RCA.Это важный аспект, который включает видеокабель RCA, подключенный к камере. У него важная цель. Может поставлять мониторы от камер.

Жгут проводов питания камеры
Сюда входит разъем питания постоянного тока, которым является шнур питания. Разъем питания постоянного тока подключается к проводу питания на 12 В, точно так же, как черный используется для заземления. Он также использует 12-контактную вилку питания.

монитор
Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход — кабель RCA, имеет разное покрытие, красный, белый, желтый кабель.

Белая и желтая куртки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить ее, потому что для нее требуется такой же процесс подключения.

Кинокамера
Камера — самая важная часть системы. Это не то же самое, что и в случае подключения триггера.В чем-то они разные. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

Жгут проводов питания монитора
Это еще один важный аспект процесса установки. Монитор оснащен шнуром питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны — два провода.

Они включают красные и черные линии. Черные провода, как обычно, будут на земле, а красная линия станет плюсом питания.

Установка резервной камеры Заключительный отчет:
Это то, что вам нужно для установки резервной камеры. Процесс установки несложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

Это означает, что вы должны прочитать инструкции и следовать им. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это сами. Если вы думаете, что это непросто, вы можете нанять специалиста, который сделает это за вас.

видео на основе установка резервной камеры , это этапы, которые он займет:

1, Подключите автомобильное зарядное устройство с помощью моррота заднего вида и подключите его к прикуривателю. (Процесс установки должен быть начат с подключения жгута питания постоянного тока к монитору, предназначенному для подачи питания. Вы должны убедиться и выполнить правильное подключение.)

2, Подключите передатчик к камере заднего вида. (подключение предназначено для подключения питания к монитору мощности.Вы можете подключить красную линию к источнику питания 12 В, а затем заземлить черную. Обычно питание монитора вынимается из блока предохранителей.)

3, С помощью тестового карандаша найдите в R-gerar кабель заднего фонаря + 12 В для камеры заднего хода (теперь самое время подключить задний фонарь и питание камеры к разъему камеры. Как уже упоминалось, косичка важна, потому что она обеспечивает питание доступен для камеры и подключает видеовыход к монитору.)

Эффект

(подключите питание к камере, вы можете просто подключить ее к красной линии и к источнику питания 12 В. Черные кабели должны входить в землю, как обычно. Энергия, которая поступает в камеру, обычно исходит от заднего фонаря.)

Бесплатное онлайн-руководство по установке камеры заднего вида

Большинство камер оснащено инструкцией по установке брелка для пользователя . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать во всех размерах и формах в соответствии с вашими личными предпочтениями и предпочтениями.Это тот стиль, который вам нравится, но ваш выбор должен обеспечить четкий контур или изображение заднего фонаря. Также необходимо подумать об этом, чтобы помочь вам при выборе метода установки. Даже начинающие пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть принуждены воспринимать их и распознавать различные части.

Если вы недавно приобрели систему на сайте Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить заднюю камеру, прочтите Руководство по установке камеры безопасности.Иногда установка выполняется клиентом, и если мы предоставляем платную линию поддержки, вам может потребоваться дополнительная помощь.

Не работает камера заднего вида

Реверсивная камера Диаграмма эффектов обычного рабочего дисплея

1. Если резервная камера установлена ​​заново, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

2. Камера заднего вида не может работать внезапно, также проверяется, не ослаблена ли линия или проверяется, не повреждена ли резервная камера.

3. Последнее, что вы не можете сделать, — проверить машину непосредственно в 4S и позволить персоналу проверить ее за вас.

A: Как установить резервную камеру?
Q: Пошаговая инструкция по установке резервной камеры.

Европейский номерной знак автомобиля / камера заднего вида | RCS

Руководство по установке резервной камеры

| Привод

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Итак, вы хотите установить резервную камеру на свой надежный, но устаревший мотоцикл. Отличная идея! Эти полезные инструменты оказали такое влияние на автомобильную промышленность, что теперь они обязательны в качестве необходимых средств обеспечения безопасности. Но поездки по автосалону — не единственный способ получить резервные камеры.

Резервные камеры теперь доступны в качестве запасных частей, которые любой может установить на старые автомобили. В новых автомобилях камера заднего вида полностью интегрирована в электронику, поэтому компоненты системы скрыты. Это также является целью при установке нестандартных настроек вторичного рынка.

После нескольких доработок задней части автомобиля и пары проводов, вам никогда не придется вытягивать шею назад, чтобы проверить, тренирует ли маленький Тимми пончики Big Wheel в конце подъездной дорожки. Специалисты Drive с практическими рекомендациями готовы помочь вам в этом процессе.

Готовы?

Основные сведения о резервной камере

Расчетное время, необходимое: Один час

Уровень квалификации: Начинающий

Система автомобиля: Электрика

Баран

2020 Камера заднего вида Ram Rebel

Что такое резервная камера?

Резервная камера, встроенная в автомобильную систему производителем, отображает небольшой вид в реальном времени из-за автомобиля, когда автомобиль движется задним ходом. Это дает водителю более четкое представление о том, что стоит за ним, и помогает убедиться, что Фидо не получит массаж глубоких тканей от ваших шин.

Вот список типов камер, а также обычно используемых типов дисплеев.

Типы камер

• Крепление на кронштейне : Камера прикрепляется к кронштейну, который может быть установлен на поверхности автомобиля, но отделяется от него.
• Для скрытого монтажа : Камера, которая максимально гармонирует с поверхностью автомобиля.
• Рамка номерного знака : Камера встроена в рамку номерного знака.
• Панель номерного знака : Камера расположена по центру полосы, которая тянется поперек и прикрепляется к верхней части номерного знака.
• Для оригинального оборудования : Если у вас более новая подержанная машина, она может быть совместима с определенной деталью, например ручкой защелки, в которую встроена камера для создания чистого заводского вида.

Типы дисплеев

• Интегрированный OEM : Заводское устройство, которое поставляется вместе с автомобилем и устанавливается на приборной панели или сверху.
• Дополнительный рынок, устанавливаемый в приборную панель. : Добавленная стереосистема информационно-развлекательной системы с экраном, который устанавливается заподлицо с приборной панелью.
• Рынок запчастей на приборной панели. : Автономный монитор, который можно разместить на верхней части приборной панели.
• Зеркало заднего вида : В зеркало заднего вида встроен монитор. Иногда экран составляет половину зеркала, иногда — во всю длину. Когда он не используется, он выглядит как зеркало.

Сравнение проводной и беспроводной связи : Для проводных резервных камер требуется физическое проводное соединение, чтобы видео с камеры отображалось на дисплее.Однако беспроводные устройства используют метод сигнала и приемника и не требуют провода.

Крайслер

2016 Chrysler 200 интерьер

Резервная камера Безопасность

Работа в автомобиле может быть грязной, особенно если вы работаете с поверхностями, которые раньше никогда не убирали. Это также может быть опасно, поскольку электричество, движущееся со скоростью, ну, скажем так, электричества, может остановить ваше метрономическое сердцебиение.Итак, вот что вам понадобится, чтобы ваши джинсы, рубашка и кожа оставались безупречными, а кости — целыми.

Размещение инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш умелый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. (Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не позволяйте ребенку давать вам паяльную лампу — Ред.)

Вам также понадобится плоское рабочее место, например пол гаража, подъездная дорожка или улица. стоянка.Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не будем платить вам штрафы за изъятие.

Все, что вам нужно для установки резервной камеры

Мы не экстрасенсы и не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.

Список инструментов

• Отвертка с плоской головкой
• Крестообразная отвертка
• Инструменты для снятия отделки / панели
• Инструмент для зачистки проводов
• Аккумуляторная дрель
• Сверло от 3/32 до ⅛
• Автомобильный мультиметр
• Разъемы для проводов, такие как Posi-Taps
• Изолента
• Застежки-молнии
• Друг

Список запчастей

• Камера заднего вида
• Блок проводов
• Монитор или информационно-развлекательный блок (при необходимости)
• Резиновая втулка

Основной светодиод

Как установить резервную камеру

Давайте сделаем это!

Добавление камеры

1. Убедитесь, что автомобиль выключен.
2. Осторожно отсоедините клеммы аккумулятора автомобиля.
3. При необходимости снимите номерной знак.
4. Установите камеру в желаемое положение на автомобиле.
5. Отметьте маркером место, где шнур камеры попадает в автомобиль.
6. В зависимости от типа автомобиля и места расположения камеры вам, вероятно, потребуется снять внутреннюю панель с внутренней части двери, люка или задней двери. На бампере в этом может не быть необходимости.
7. Убедитесь, что нет проводов, кабелей или деталей отделки, которые могут быть повреждены при просверливании отверстия во внешней части автомобиля.
8. Определите, какой размер сверла просверливает достаточно большое отверстие для размещения провода камеры и резиновой втулки. Обычно достаточно простого визуального осмотра.
9. С помощью выбранного сверла просверлите отверстие в том месте, где вы сделали отметку.
10. Добавьте резиновую втулку в отверстие, чтобы скрыть неровные края металла и защитить провод.
11. Пропустите провод камеры через отверстие.
12. Присоедините камеру к автомобилю с помощью прилагаемого оборудования или оборудования, которое вы приобрели отдельно.

Начало монтажа проводки

1. Подсоедините предоставленную группу проводов к проводу камеры. Это разделится на видеопровод, провод питания и, возможно, провод обратного сигнала.
2. Чтобы получить максимально чистый вид, поищите существующий жгут проводов производителя и попробуйте соединить и проложить проводку рядом с ним.
3. Определите источник питания для камеры, например, фонарь заднего хода или фонарь освещения номерного знака.
4. Определите положительный и отрицательный провода от источника света с помощью мультиметра.
5. Подсоедините положительный провод камеры к проводу положительного света, а отрицательный провод камеры — к отрицательному. Это можно сделать с помощью соединителя или соединителя Posi-Tap.

Сращивание проводов

1. Если разъемы Posi-Taps недоступны, вам необходимо соединить провода вместе. Для удобства мы рекомендуем сварку военного назначения, так как она не требует пайки.
2. С помощью инструмента для зачистки проводов возьмитесь за провод положительного света и удалите часть пластикового покрытия, чтобы обнажить медь.
3. Разделите открытую часть меди на две части.
4. Пропустите положительный провод камеры через отверстие между медной проводкой.
5. Оберните и скрутите провод положительного провода камеры вокруг светового провода, чтобы установить прочное соединение.
6. Оберните соединение термоусадочной пленкой и / или заклейте лентой для обеспечения безопасности и защиты.
7. Повторите то же самое для отрицательного провода.

Alpine через Amazon

Оборудование для камеры заднего вида Alpine HCE-C1100

Провод сигнала заднего хода

Чтобы на дисплее отображалось видео, ему необходим сигнал, предупреждающий систему о том, что автомобиль движется назад. В некоторых случаях информационно-развлекательный блок будет иметь функцию автоматического распознавания сигнала, которая определяет наличие входящего видеосигнала. В таком случае пропустите этот шаг.

1. Используя друга, определите источник сигнала — это любой провод с положительным напряжением 12 вольт, когда автомобиль движется задним ходом. Люди часто используют проводку для заднего фонаря, но некоторые жгуты проводов стереосистемы послепродажного обслуживания имеют встроенное соединение.
2. Подключите источник сигнала с помощью сращивания (повторите шаги, указанные выше).
3. Соедините сигнальный провод с видеопроводом и подготовьтесь к прокладке.

Прокладка проводов

1. В зависимости от типа транспортного средства определите, хотите ли вы провести провод под полом транспортного средства или через его обшивку потолка.
2. Удалите или частично отсоедините все элементы отделки, ковровое покрытие, обшивку потолка или дверную резину, необходимые для незаметного прохождения провода.
3. Уберите два провода из поля зрения и проведите их к передней части автомобиля.
4. Установите на место снятые накладки.

Подключение дисплея

После того, как монитор установлен, будь то на приборной панели, сверху или в зеркале заднего вида, пора подключить его к источнику питания, видео и сигнальному проводу.

В некоторых случаях шнур питания монитора можно подсоединить прямо к блоку предохранителей с помощью адаптера.

1. Используйте мультиметр, чтобы определить подходящее место, и подсоедините кабель питания.
2. Убедитесь, что предохранитель выключился при выключенном зажигании, иначе соединение может разрядить аккумулятор.

В других случаях силовая проводка может быть подключена к существующей стереосистеме.

1. Снимите накладку, чтобы добраться до проводки стереосистемы.
2. Найдите силовые кабели для стереосистемы.
3. Подключите плюс к плюсу, а минус к минусу.
4. Подсоедините провод сигнала реверса к проводу триггера реверса.
5. Подсоедините видео провод.
6. Установите на место снятые накладки.

Завершение работы

1. Безопасно подсоедините клеммы аккумулятора.
2. Заведите машину.
3. Поставьте автомобиль задним ходом, чтобы увидеть, включается ли или включается монитор и отображает ли задний видеопоток.
4. Если работает, выключите машину. Если этого не произошло, вернитесь к шагам и проверьте свою работу.
5. Уберите лишние провода изолентой, стяжками и липучками.
6. При необходимости установите на место головное стерео устройство.
7. Установите на место все снятые внутренние детали, панели или покрытия.

Поздравляю, ваш автомобиль стал безопаснее и современнее.

Nissan

Pro Советы по установке камеры заднего вида

Вот профессиональные советы The Drive по установке камеры заднего вида.

• Вытягивание трудно запутавшейся проволоки по автомобилю может быть неприятным, поэтому лучше подготовиться с помощью инструментов, которые могут облегчить процесс.Используйте механизм подачи проволоки или съемник, чтобы пропустить проволоку через трудные места.

Как часто вам нужно устанавливать резервную камеру?

• Мы хотели бы сказать, что это будет одноразовая установка, но только дураки думают, что электроника служит вечно. Даже если она проработает 10 лет, в будущем вам захочется перейти на более красивую камеру с более четким изображением.

Лайфхаки

Поскольку у вас может не быть доступа к нужным инструментам или у вас может быть друг, от которого можно избавиться, мы также составили список наших лучших приемов, которые сделают вашу жизнь проще и меньше истощают ваш карман.

Схема электрических соединений камеры

Alpine

1949 Международная электрическая схема бесплатно скачать электрическую схему. Типовая 4-проводная установка. Элегантная электрическая схема по американскому стандарту.

Pioneer Backup Camera Советы по подключению Электропроводка

Двойной интерфейс для нескольких камер kwe cam6d.

Схема подключения камеры Alpine . Схема подключения — это упрощенное традиционное графическое изображение электрической цепи. Я поменял свой alpine 520 на pioneer f70dab и не могу заставить работать камеру заднего вида.Автомобильная навигационная система ine w940 скачать инструкцию в формате pdf.

Как установить автомобильную стереосистему и камеру заднего вида toyota corolla duration. См. Стр. 14 подробно, правильно подключите и заземлите согласно схеме подключения на стр. 14. Page 28 схема и сила тока предохранителя, показанные выше, относятся к случаю, когда ilx 007 используется по отдельности.

Просмотрите и скачайте онлайн-инструкцию alpine ine w940. У вас есть кабель RCA с маленьким красным проводом на обоих концах. Невозможно сделать это.

Ассортимент электрических схем резервной камеры alpine. Он переключается в обратном направлении, но экран черный. Вы недавно купили камеру заднего вида и не знаете, какой красный провод питания использовать.

65 люкс монтажный жгут проводов для аудио. Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. Интерфейс выбора нескольких камер для альпийской камеры kcx c200b.

Я думал, что это вызвано удаленным проводом усилителя.В приборной панели GPS-навигатор. При подключении ко всем остальным жгутам света камеры и ручному подключению к каждому проводу, расположенному на боковой панели пассажира, подключите черный 6-контактный разъем к серому разъему на удлинительном кабеле освещения камеры.

Ассортимент электрических схем резервной камеры alpine. Он показывает части схемы в виде обтекаемых форм, а также соединения питания и сигналов между устройствами. Не совсем уверен, что делать с ужасным.

Если переключаемый силовой вывод зажигания ilx 007 подключен непосредственно к плюсовому полюсу аккумуляторной батареи транспортного средства, ilx 007 потребляет ток в несколько сотен. Он показывает части схемы в виде обтекаемых форм, а также питание и сигнальные линии между устройствами. Прямой адаптер камеры для автофургонов и автодомов с камуфляжным кабелем kwe cam5d.

Двойной многокамерный интерфейс позволяет подключать одну или две камеры с прямым подключением к экрану с входом RCA kcx c250mc. Галерея электрических схем резервной камеры alpine ktp 445u схема подключения ktp 445u схема подключения ktp 445u. Я предполагаю, что камера больше не получает питание, кто-нибудь знает, как она работает.

Alpine ilx 007 инструкция по эксплуатации. В этом видео мы рассмотрим цвета проводов на штекере видеоголовного устройства Alpine.

Жгут проводов Alpine I Ve 200 Библиотека проводов

Схема подключения Weldex

Как установить головное стерео GPS и резервную камеру

Бесплатная электрическая схема Alpine Машинное обучение

Схема проводки стереосистемы Alpine

Задний динамический диапазон HDR Просмотр камеры с камерой прямого доступа

Жгут проводов Sony Radio Схема подключения Raw

Схема подключения Автомобильный стереоусилитель Схема подключения Общие

Бесплатная электрическая схема Alpine Машинное обучение

Схема подключения Alpine Символы и руководство по схеме подключения

Адаптер прямого подключения камеры для автофургонов И дома на колесах с

Жгут проводов Sony

Схема проводки Необработанная

Схема проводки головного устройства

Au Схема электропроводки tomotive

Цвета обратного жгута проводов Базовая теория электропроводки

Alpine Ilx W650 Stereo Free Nvx Backup Camera

Alpine 9 дюймов Alpine Halo9 Mech Less Audio Video Receiver

Alpine Ktx C10lp Руководство по установке проводов

Alpine Stereo Inh40 Форум

Камера заднего вида для Bmw 3 5 X3 Series

Вопрос проводки переключателя Правильно ли я понял Techtalk

Схема проводки навигационной системы Alpine Принципиальная схема

Обновление Alpine W505 до 920 проблем с задней частью

Alpine 9 дюймов Alpine Halo9 Mech Less Audio Video Receiver

Схема проводки стереосистемы Alpine

Схема электрических соединений 5-канального автомобильного усилителя 9000 3

Alpine Ines900r Жгут проводов Pre Out Библиотека проводов

Nissan X Trail Органы управления на рулевом колесе Многокамерная установка Alpine

Нажатие на обратный провод Jk Forum Com The Top

Жгут проводов автомобильного радиоприемника 2005 Tundra Wiring Diagram Raw

Схема подключения камеры Alpine Схема подключения стартера

610a940 Alpine Sxm145bt Схема подключения автомобильной стереосистемы

Жгут проводов Alpine Символы и руководство

Камеры заднего вида Jeep Quadratec

Камера Alpine High Dynamic Range HDR Multi View Rear

из Австралии

Домашняя камера Alpine Multi View

Видеорегистратор F800pro

Схема подключения автомобильного стереоусилителя Схема подключения Общие

Резервная камера Alpine Ive W535hd Suppo rt

Советы по подключению резервной камеры Pioneer Электропроводка

Alpine Ina W900 Preview

Поддержка и руководства Alpine Hce C200f

Символы и руководство по проводке стерео жгута Alpine

Freestyle 7-дюймовая навигационная система для индивидуальной установки

d Alpine I

Установка резервной камеры Tc2 Alpine Hu Scionlife Com

Alpine Driver Assistance Adas Dash Cam Видеорегистратор Alpine F800pro

Схема подключения камеры Схема подключения 15 Laiser

Фоновая камера Адаптивная камера для подключения задней камеры Широковещательный кабель Сделано Street Mr Plus Ca 24 Alpine

Бесплатная электрическая схема Alpine Машинное обучение

Mtx Tn12 02

Обзор Alpine I207 Wra Первые впечатления Стр. e 8 Jeep

Установка резервной камеры Он просит меня подключить 1 провод к

Alpine X009 Fd1 Руководство по установке

Схема подключения жгута проводов Tripp Lite General Helper

Головное устройство Alpine I209 Wra и обзор Страница 2 Камера Jeep

Прямой адаптер для автофургонов и автодомов с

Схема подключения Alpine M12

Wrg 4423 Alpine Cda 7893 Схема подключения

Схема подключения Alpine Символы и руководство по электрической схеме

Jeep Wrangler Aev Резервная камера заднего вида Установка

Pioneer Советы по электрическому подключению

Устройства видеорегистратора W Цветная камера заднего вида Gps W Активный

Ilx W650

Схема подключения камеры заднего вида Камера заднего вида Резервная камера

Alpine Ine W940

Alpine Ilx 107 Беспроводной приемник Carplay In Dash Бесплатно

Схема подключения радиостанции Boss Marine Схема подключения

Alpine Ces 2015 Новые головные устройства Дополнительные источники питания Больше автомобилей

Бесплатная схема подключения Alpine Машинное обучение

Alpine 9 Bluetooth Caprplay Receiver HDR-камера на 2014 год

Схема проводки головного устройства Схема автомобильных соединений

Alpine Ilx 207 Поддержка и руководства

Установка камеры заднего вида

Alpine 9-дюймовый Alpine Halo9 Mech Less Audio Video Receiver

Советы по подключению резервной камеры Pioneer Электропроводка

Alpine Ics X8 с задней камерой Дистанционный парк и ангельские глазки

Цифровой медиа-ресивер Dash с приложением le Carplay Alpine

A03b4 Библиотека электрических схем камеры заднего вида Pioneer

Электрическая статья 2010 Схемы электрических соединений кузова 4-й

Схема электрических соединений Alpine Символы и руководство по электрическим схемам

Комплект басов Alpine 300 Вт включает в себя комплект Alpine Bassline 10

Инструкции по установке Посмотреть резервную камеру Пошаговое руководство по установке Жгут проводов автомобильного радио

Схема подключения 2005 Tundra Raw

Схема подключения купольной камеры

Помощь водителю Alpine Adas Dash Cam Alpine Dvr F800pro

Схема подключения

для 2005 Infiniti Fx35 База данных электрических схем

Жгут проводов Радио Динамик Советы по проводам Электропроводка

7a8558 Alpine Sxm145bt Схема подключения автомобильной стереосистемы

9000 2 Как я могу изменить температуру по Фаренгейту на градус Цельсия на внешней стороне

Схема подключения резервной камеры Boyo Схема подключения

Схема подключения Ebook 90cc Alpine Atv

Стандартный переключатель стереопереключения на новую стереосистему Справка

Символы и руководство по проводке жгута проводов Alpine

Seat Ibiza Cd Radio Кабель-адаптер для стерео жгута проводов

Беспроводная IP-камера Lifu 1280 X 720p Домашняя безопасность

Схема подключения автомобильного стереоусилителя Общая схема подключения

Схема подключения сабвуфера Sonic Electronix

Камера Cara Memasar Kamera Mundur Ben Схема подключения жгута проводов

Econoline General Helper

Как правильно подключить камеру заднего вида.

Видеоинструкция

Как мы и обещали в предыдущей статье о типах подключения камеры заднего вида (с использованием видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), мы предлагаем вам несколько советов, а иногда даже требования к подключению питания камеры. в машине. Также мы предоставляем краткое, но очень подробное видео-руководство. В статье будут рассмотрены следующие вопросы:

Как подключить питание камеры заднего вида в автомобиле

Подключение питания камеры заднего вида — процесс важный и гораздо более трудоемкий, как может показаться.Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, неправильной работе камеры или плохому качеству изображения.

Прежде всего, нужно взять «+» и «-» всех подключенных устройств из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Затем ознакомьтесь с логикой работы установленного оборудования. В конечном итоге камера должна соответствовать общей картине. Что это означает на практике? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство / монитор, то камеру следует подключить соответствующим образом.Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает нагретую матрицу и отличное изображение, особенно в ночное время. Также в некоторых автомобилях активируется видеовход для камеры заднего вида.

• Если вы хотите подключить камеру заднего вида указанным выше способом, вам необходимо выяснить минимальный порог напряжения камеры и использовать преобразователь мощности. Это маленькая коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе.Подбирать его следует в соответствии с силовым элементом резервной камеры. Например, мы предлагаем преобразователи питания на 5, 6 и 7,5 В.
• Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) активируется переключением на заднюю передачу, вы можете подключить ее к фонарям фонарей заднего хода. Если есть «явные» плюсы и минусы, не сомневайтесь и подключайте питание именно туда. Если есть пульсирующий сигнал (ШИМ-мерцание), вам понадобится фильтр, чтобы выровнять сигнал. Например, для этой цели можно использовать конденсатор.

Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем посмотреть это видео-руководство. И не забудьте поставить лайк видео и подписаться на наш канал YouTube, если вы еще этого не сделали.

Особенности подключения камеры заднего вида через видеоинтерфейс

• Активация камеры . Когда камера заднего вида подключена через видеоинтерфейс, она активируется через шину CAN или с помощью +12 В от ламп заднего хода. Это зависит от машины. Поэтому при подключении видеоинтерфейса необходимо войти в заводское меню и настроить способ активации (шина CAN или задний провод).
• Идентификация монитора . При подключении видеоинтерфейса следует правильно определить размер / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
• Обозначение камеры OEM / вторичного рынка . При подключении видеоинтерфейса следует установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно отображаться изображение.Т.е. если вы подключаете запасную камеру на вторичном рынке, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включенной задней передаче. Если уже установлена ​​OEM-камера заднего вида и вы используете видеоинтерфейс для подключения сторонней системы навигации или видеоисточников, установите соответствующее положение DIP-переключателя. Узнать правильную позицию поможет инструкция к видеоинтерфейсу.
• Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC).Стандарты видеосигнала, поддерживаемого камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, воспользуйтесь конвертером.

Распространенные ошибки при подключении камеры заднего вида

• Мощность снимается с разных точек . Очень часто установщик берет «+» с ламп заднего хода, а «-» с шасси.Мы просим вас и даже настаиваем на том, чтобы этого не делать. Если вы это сделаете, появится разница потенциалов, а напряжение в разных точках может отличаться и постоянно меняться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного и того же места !!! Например, вы можете взять его с монитора или головного устройства.
• Питание подается на пульсирующий сигнал от фонарей заднего хода.Во многих автомобилях, особенно в немецких, сигнал на лампах заднего хода всегда пульсирует. Таким образом автомобиль проверяет, исправны ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, его необходимо выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если вы поставите конденсатор на ровный сигнал, но не отделяете его от OEM-системы, то уже выровненный сигнал будет передан на лампы заднего хода, а бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные.(смотреть видео).
• Подключение камеры на постоянно работающей основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это случается очень часто.
• Различные видеосистемы с поддержкой камеры и автомобильной мультимедийной системы.

Что делать, если установленная камера не работает или работает неправильно?

• Прежде всего, никогда не устанавливайте камеру, не проверив, работает ли она. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые нами устройства, однако камера могла быть повреждена, скажем, во время транспортировки или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите.
• Проверить соединительный кабель. Поставляемый в комплекте кабель обычно имеет длину от 3 до 5 метров. Поэтому при прокладке трос может сложиться или сломаться. Бывает довольно часто.
• Проверить правильность подключения питания
  • Плюс и минус взяты из одного и того же места?
  • Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
  • Используется ли преобразователь мощности?
  • Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части статьи)
• Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т.е.е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. Информацию выше и видео).
• Если через видеоинтерфейс подключена резервная камера, а изображение не отображается или имеет плохое качество, проверьте настройки активации в заводском меню, а также исправьте положение DIP-переключателей.
• Если изображение искажено или черно-белое, или даже изображение не отображается на экране, видимо видеосистемы, поддерживаемые резервной камерой, и автомобильная мультимедийная система не совпадают. Купите камеру, поддерживающую видеосистему вашего автомобиля, или воспользуйтесь конвертером.

Теперь вы знаете все о том, как подключить камеру заднего вида к машине. Соблюдайте эти правила и вы получите очень полезного и надежного помощника. Если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить установщика.

Мы настоятельно рекомендуем устанавливать камеру только в надежных мастерских и специалистах по установке, которые являются экспертами в области электроники. Иначе можно потерять время и деньги. Если вы не совсем уверены в своих установщиках, дайте им прочитать эту статью. Таким образом, шансы на успешную установку намного выше. ☺

Если у вас остались вопросы по подключению камеры заднего вида, купленной в интернет-магазине Car Solutions, напишите в нашу техподдержку. Наши технические специалисты сделают все возможное, чтобы вам помочь.

В следующей статье мы расскажем, как подобрать и где установить камеру заднего вида. Подпишитесь на нашу рассылку, и вы узнаете, когда она будет опубликована на сайте. Также будем информировать вас о новых поступлениях, акциях, видеообзорах и т. Д.

Подписка на информационный бюллетень

Все права защищены. Этот материал с веб-сайта car-solutions.com не может быть опубликован, переписан или распространен полностью или частично без указания авторства и предоставленных обратных ссылок.

4 способа интегрировать камеру заднего вида и монитор в ваш автомобиль

Хуже всего, когда вы выезжаете из гаража задним ходом, а дети кричат, ваш мусор блокирует часть обзора, и вы просто не можете посмотри, что у тебя за спиной!

Резервная видеорегистратор и монитор безопасны, эффективны и приятны для глаз при движении задним ходом; мы все это знаем. Но в чем различия и какие резервные видеорегистраторы лучше всего подходят для вас и вашего автомобиля?

Вот четыре способа интегрировать камеру заднего вида и монитор в ваш автомобиль.

1. Заводской монитор.
Обычно с заводским монитором вам понадобится интерфейс для интеграции камеры в заводской монитор, а также камеру. Некоторые, например некоторые автомобили Dodge и Toyota, имеют возможность добавить заводскую камеру, для которой не нужен интерфейс, что экономит ваши деньги.

2. Автономный монитор.
На некоторых автомобилях есть функции, встроенные в зеркало заднего вида или заводские радиоприемники, которые невозможно интегрировать или удалить.В этом случае можно добавить отдельно стоящий монитор размером обычно 3,5–10 дюймов, а также саму камеру. В последнее время технологии прошли долгий путь, дав нам возможность отображать камеру на вашем смартфоне Android, которая автоматически срабатывает, когда автомобиль переключается на задний ход. Как это мило?

3. Монитор зеркала заднего вида.
Зеркала заднего вида ранее имели стандартное крепление для зеркал основных производителей. Для большинства автомобилей это так же просто, как снять старое зеркало и заменить его высококачественным зеркалом с небольшим монитором на стороне водителя.Некоторым автомобилям потребуются проставки или переходники в дополнение к зеркалу, в зависимости от заводского крепления. Если вам доступна эта опция, значит, в наличии есть обновленная модель, которая добавит сенсорную навигацию, а также Bluetooth для телефонных звонков в режиме громкой связи.

4. Замена магнитолы с сенсорным монитором.
Мы все либо знаем кого-то, кому пришлось заменить заводское радио, либо мы сделали это сами — будь то плохой дисковод, больше функций, лучшее качество звука, стиль или какая-то другая причина.Замена магнитолы с сенсорным экраном позволяет увеличить дисплей только для камеры заднего вида, расположенной в центре приборной панели. Изображение с камеры автоматически появляется на экране, когда автомобиль движется задним ходом, и в некоторых случаях его можно подключить для просмотра во время парковки или движения. Это обновление обычно выполняется по более высокой цене, чем предыдущие варианты, но оно предлагает несколько дополнительных преимуществ, чем интеграция одной камеры.

Резервные камеры и установка резервных видеорегистраторов

Cartronics обеспечивает установку резервных камер и резервных видеорегистраторов в Нэшвилле, штат Теннесси, и в районе Среднего Теннесси.Зайдите сегодня, чтобы поговорить с одним из наших профессионалов о том, какой вариант резервной камеры лучше всего подходит для вас! Мы также занимаемся установкой видеорегистратора!

Как сделать — Установка проводной или беспроводной резервной камеры

Хотите верьте, хотите нет, но установить резервную камеру не так уж и сложно. В большинстве случаев этот процесс довольно прост. Если вы предпочитаете заниматься своими руками, установка камеры заднего вида займет 2–4 часа на выходных. Если вы не привыкли работать с автомобилями, это может показаться вам пугающим и отнимающим немного больше времени, но после нашего пошагового руководства вы будете гораздо более уверены в этом.

Если вы не готовы делать это самостоятельно после прочтения наших инструкций, мы рекомендуем позволить профессионалу, подобному ребятам из Best Buy, установить его для вас. Они установят систему примерно за 150 долларов, и, скорее всего, она есть рядом с вами. Если вы установили его где-то еще, мы обнаружили, что цена немного выше (~ 180–300 долларов), и иногда они просят вас заплатить за любые дополнительные детали, которые могут потребоваться для установки системы резервной камеры.

Резервные камеры обычно поставляются с инструкциями по установке камеры и дисплею.На YouTube также есть множество отличных пошаговых инструкций, которые проведут вас через этот процесс (мы упоминали об одном ниже). Вот краткое руководство о том, как установить обычную резервную камеру, выполнив всего несколько быстрых шагов.

Во-первых, давайте начнем с определения инструментов, которые вам понадобятся для установки резервной камеры. Если у вас нет инструментов, то можно купить вещи на сумму от 50 до 80 долларов. Но большинство предметов, которые вы можете найти, у вас уже есть:

• Инструмент для зачистки проводов
• Набор торцевых ключей Basic
• Набор крестовых отверток и отверток
• Стыковые соединения
• Кольцевые клеммы
• Изолента
• Сверло

Шаг 1: Отключение питания

Первым шагом к любой автомобильной электрической установке является отключение отрицательного (-) провода аккумуляторной батареи от автомобильного аккумулятора.Это предотвратит короткое замыкание или срабатывание предохранителя.

Шаг 2: Доступ к задним фарам

Снимите необходимые панели вокруг задних фонарей внутри автомобиля. Во многих случаях внутри багажника есть панели. Или, если у вас есть грузовик, обычно есть зоны доступа к задним фарам изнутри кузова грузовика. Отвинчивайте накладку до тех пор, пока у вас не будет доступа к проводке для одного заднего фонаря (нет необходимости делать оба).

Шаг 3: Найдите место для установки

Существует множество различных областей, в которых вы можете установить камеру, в зависимости от автомобиля и типа камеры.Самый распространенный из них находится на номерном знаке или рядом с ним, поэтому в этом случае мы будем ссылаться на установку номерного знака.

Шаг 4: Подключите резервную камеру

Снимите крышку номерного знака и номерной знак и найдите отверстия позади или над номерным знаком, через которые можно пропустить силовой и сигнальный провод к камере. Если отверстий нет, возможно, вам придется просверлить бампер, чтобы подключить камеру сзади.

Когда у вас будет чистое отверстие, протяните провод от камеры либо к багажнику, либо к кузову грузовика.Отсюда вы протянете провода или пластиковые панели прямо к заднему фонарю, к которому вы обращались ранее. Подключите провод питания к соответствующему проводу обратной мощности для фонаря заднего хода с помощью приобретенных вами стыковых соединителей.

Шаг 5: Подключите камеру к видеорегистратору

Теперь, когда у вас есть резервная камера, подключенная к источнику питания, вам нужно подключить ее к дисплею. У вас есть несколько вариантов:

In-Dash Display: это дисплей, который поставляется вместе с вашим автомобилем, или дисплей, который вы, возможно, приобрели на вторичном рынке, например, сенсорный экран с двойным DIN.Это у тебя в тире. Для этого типа дисплея вам необходимо подключить сигнальный провод камеры от задней части автомобиля, где камера установлена, к задней части дисплея в вашей приборной панели.

Тем, кто планирует использовать штатную приборную панель, которая идет в комплекте с вашим автомобилем, необходимо убедиться, что она совместима и поддерживает камеру заднего вида.

No related posts.
