Содержание

Качественная обманка вместо лямбда-зонда (верхнего) в СПб

Чем чище и качественнее топливо, тем длительнее срок эксплуатации, и наоборот. Чаще всего, страдают такие узлы, как топливная система, клапанный и газораспределительный механизм, система циркуляции отработанных газов. На работоспособности последнего механизма остановимся подробнее.

Что такое лямбда-зонд и его обманка?

Датчик кислорода – это второе название лямбда-зонда. Изделие представляет собой металлический штуцер размерами 3,0х1,8 см. Это средние размеры. Для каждого технического средства они свои, так как производитель самостоятельно решает какие параметры предать тому или иному агрегату. Место постоянной локализации – боковая грань штатного катализатора или пламегасителя. В зависимости от количества катализаторов, устанавливается и количество датчиков кислорода. Европейские, японские, американские концерны практикуют инсталляцию двух, трёх катализаторов в разных частях выхлопной системы для увеличения качества фильтрации газов.

Это необходимо учитывать, перед тем как проводить ремонт, так как от этого зависит общая стоимость. Лямбда-зонд соединяется с центральным блоком управления автомобилем через сеть электропроводов. Один конец подпитан от контактной платы, второй подсоединён к разъёму на блоке.

Систематические контакты с раскалённым потоком газов приводят к выходу из строя оборудования, прогоранию. Частые замены негативно сказываются на финансовой составляющей владельцев. Не каждому под силу частые поездки на СТО. Чтобы сократить частоту визитов в сервисный центр, увеличить срок эксплуатации, найдено эффективное решение – монтаж обманки вместо лямбда-зонда.

Обманка представляет собой один из двух видов:

механическая;
электронная.

Принцип действия лямбда-зонда и обманки

После того как поток газов проник в катализатор/пламегаситель, датчик кислорода сканирует содержимое, сепарирует газы, вычисляет пропорциональное соотношение компонентов.

Данные пересылаются электронному блоку управления. ЭБУ, на основании полученных данных, анализирует состав и идентифицирует в качестве ошибки или исключает таковую вообще. Анализ проводится на основании показателей, которые по умолчанию занесены в штатную прошивку.

Обманка, независимо от модификации, предназначена для передачи ложных данных центральному блоку управления о содержании и составе газов. Это нужно для того, чтобы центральный блок управления не идентифицировал данные о качестве ошибки, хотя реально, они таковыми являются.

Обманка лямбда-зонда верхнего типа

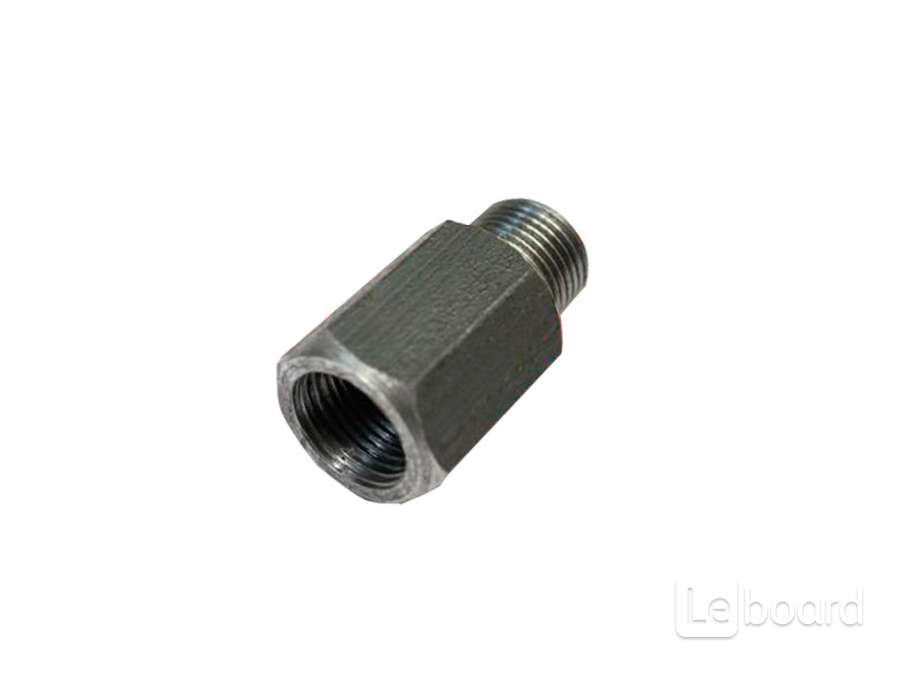

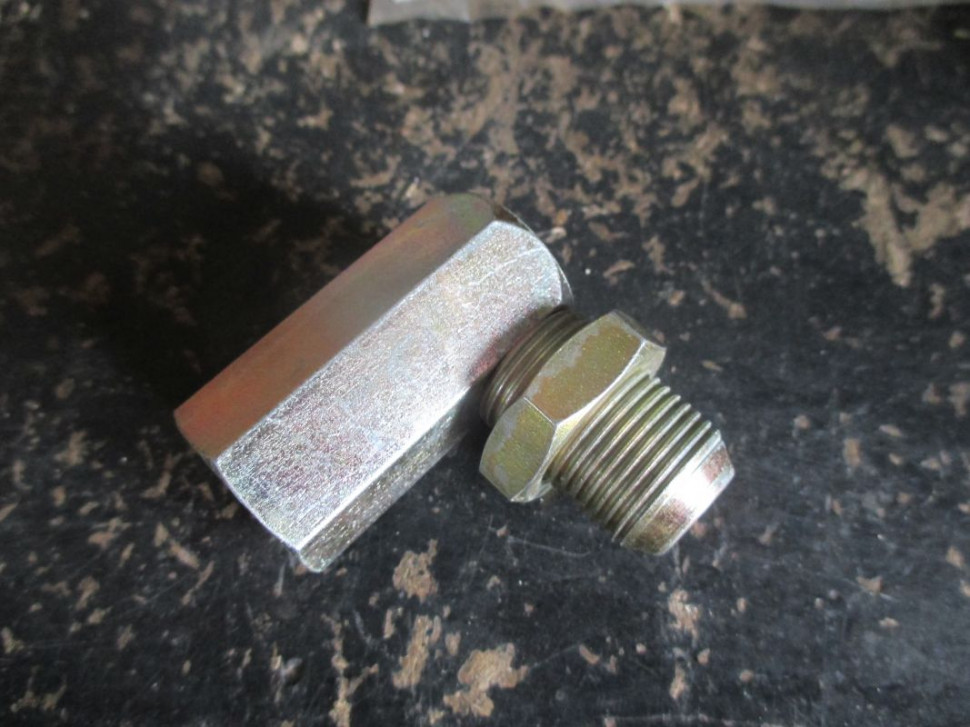

Проставка – второе название обманки. Итак, механическая обманка представляет собой металлический штуцер с параметрами 3,0 см х 1,8 см. С одной стороны имеется внешняя резьба, длина которой равна 1,2 см. С противоположного конца имеется также резьба, но только внутренняя для ввинчивания самого датчика кислорода. В зависимости от производителя и технических характеристик изделия, может быть установлено две или три обманки. Одна, она же верхняя – непосредственно на выхлопном коллекторе.

Две остальные на выхлопной системе. Если на автомобиле установлен двигатель V-образного типа, то обманка лямбда-зонда верхнего типа будет дублироваться, так как коллекторов два, по одному с каждой стороны.

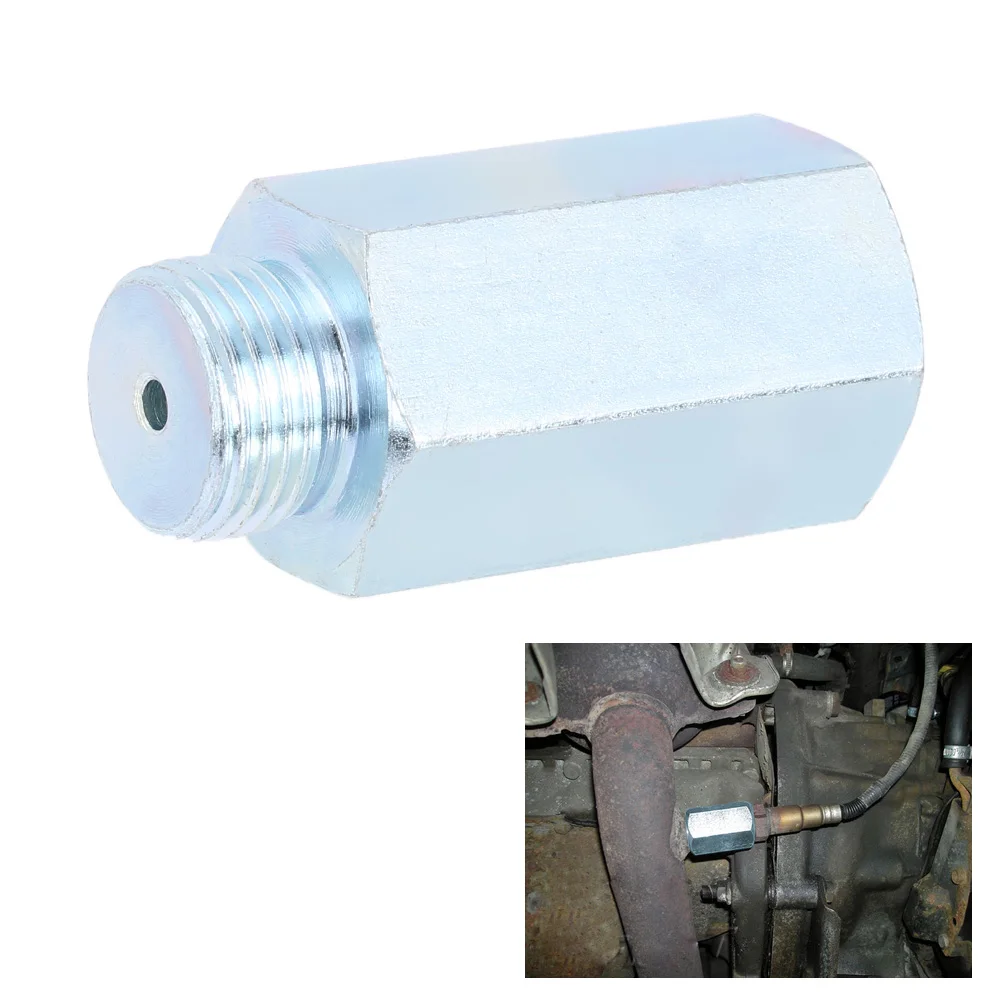

Устанавливается проставка прямо в штатное отверстие кислородного датчика. Если автомобиль имеет предустановленный только один катализатор, то один датчик (верхний) будет инсталлирован перед входным отверстием, второй после него. Таким образом, будет сканироваться содержимое до входа и после выхода. Как первый, так и второй датчики важны. Но если выходит из строя верхний, то это не так критично, как второй. Конструктивно предусмотрено, что второй датчик контролирует первый. Если выходит из строя второй, то система перестаёт полноценно работать и оповещает об опасности. Суть заключается в том, что второй датчик отвечает за окончательные данные, которые передаются центральному блоку управлению. Это характерно для того момента, когда предустановлено два лямбда-зонда.

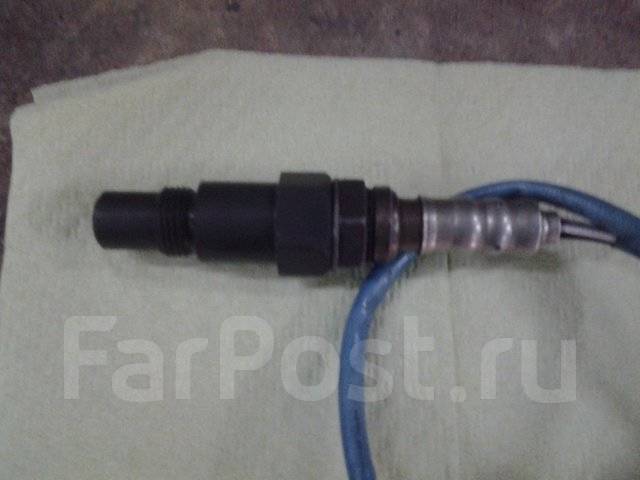

Проставка ввинчивается в штатное отверстие. В верхнюю часть проставки вкручивается сам датчик. Процесс выглядит так: поток газов поступает в пламегаситель, параллельно отбирается часть для сепарирования, определяется содержимое. После выхода потока газов из пламегасителя, проводится второй отбор, содержимое сепарируется. Данные суммируются, передаются центральному блоку управления. Если не предустановлен второй датчик, то все функции выполняет один лямбда-зонд и проставка.

Строение и принцип действия электронного эмулятора лямбда-зонда

Эмулятор представляет собой микросхему напаянными транзисторами, резисторами, конденсаторами, проводами. Изделие может приобретать различные формы, в зависимости от технических характеристик завода – изготовителя. Минимальные параметры 1,0 см х 1,5 см. Вся плата помещается в пластиковый корпус во избежание проникновения влаги, пыли, песка. Устанавливается плата непосредственно в контактный разъём центрального блока управления. У каждого транспортного средства он располагается индивидуально.

Наиболее распространённые места: салон, под торпедой, под рулевой колонкой, между сиденьями, под капотом.

Теперь, когда датчики кислорода пересылают данные о составе выхлопных газов, эмулятор корректирует их, приводя к нужному стандарту, и только после этого отсылает блоку управления.

ВАЖНО! После того как установили эмулятор, в обязательном порядке нужно перепрошить электронный блок управления на прошивку ниже. Например, часто используется тип «Евро – 2, 3». Также, не рекомендовано оставлять катализатор или пламегаситель, в то время как установили эмулятор или проставку. Данные, которые получит ЭБУ, не будут соответствовать действительности. Поэтому, крайне важно проводить синхронные замены для получения объективной информации.

Частые причины выхода из строя обманки таковы:

повреждение электрической цепи на пути от платы к электронному блоку управления;
механическое повреждение;
брак при изготовлении деталей и комплектующих;
длительный ресурс использования без замены и профилактики;
некачественный монтаж.

Обманка вместо лямбда-зонда: советы по обслуживанию

Систематически заправлять в топливную систему только качественный бензин.

Не превышать допустимые скоростные режимы. Не перегружать автомобиль выше рекомендованных норм.

Избегать наездов и столкновений, которые могут навредить или привести в негодность датчик кислорода и его обманку.

Категорически запрещена установка двух обманок одновременно, так как это приводит к дисбалансу и полной неработоспособности агрегата. Что касается выбора, какой именно тип инсталлировать, то здесь нужно полагаться на рекомендации мастера автомобильного центра и его профессионализм. Правильнее всего, получить качественную консультацию перед тем, как начинать процесс монтажа и демонтажа штатного оборудования на автомобиле.

Обманка лямбда-зонда. Кому это нужно

Имитация нормальной работы каталитического нейтрализатора – назначение обманки для второго датчика остаточного кислорода.

В результате ее установки ЭБУ, независимо от состояния катализатора, получает с лямбда-зонда электрический сигнал о допустимом содержании CO в выхлопных газах.

Когда может потребоваться обманка

Катализатор может разрушиться, забиться сажей при некачественном топливе, просто потерять свои свойства. В таком случае второй лямбда-зонд отправит на ЭБУ сигнал о неисправном состоянии системы очистки выхлопных газов. Загорится сигнал «CHECK».

Ситуация не является аварийной и опасной для двигателя. Однако строгие экологические нормы запрещают эксплуатировать автомобиль с неисправным катализатором. Программой, заложенной в ЭБУ, у такого автомобиля ограничиваются обороты, т. е. остается возможность движения только до места ремонта.

Катализатор – устройство не из дешевых. Не всегда есть в наличии соответствующая марка. Чтобы автомобиль не простаивал, остается только провести ЭБУ установкой обманки.

Два основных типа

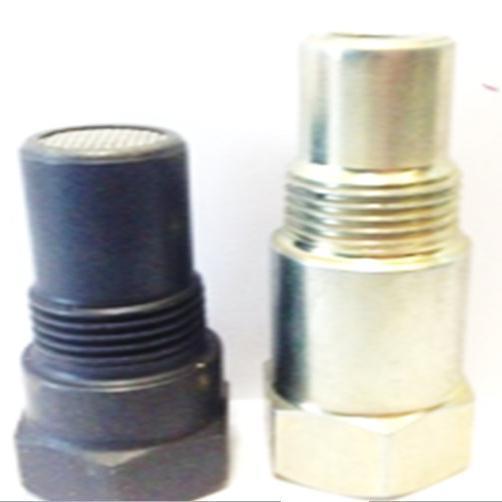

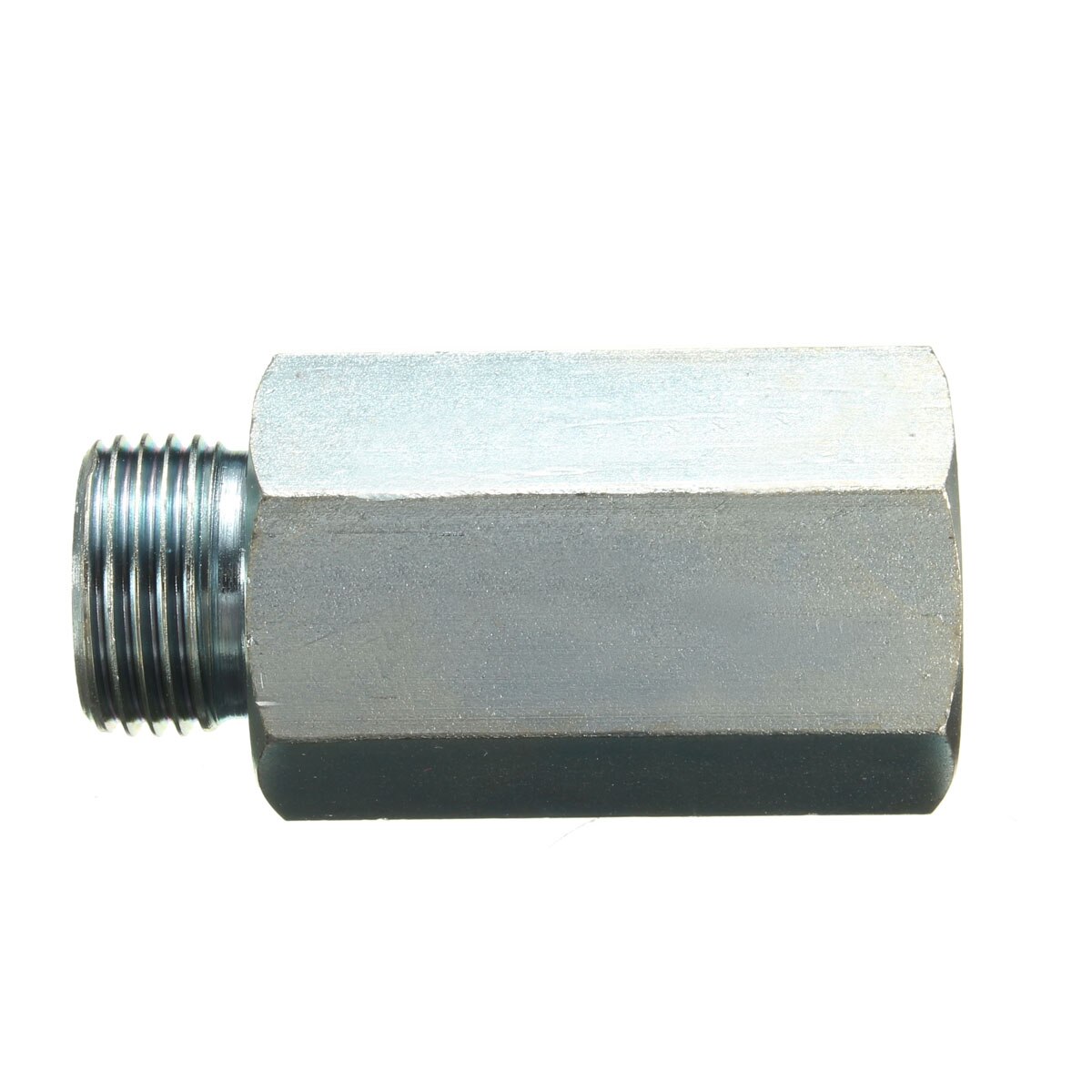

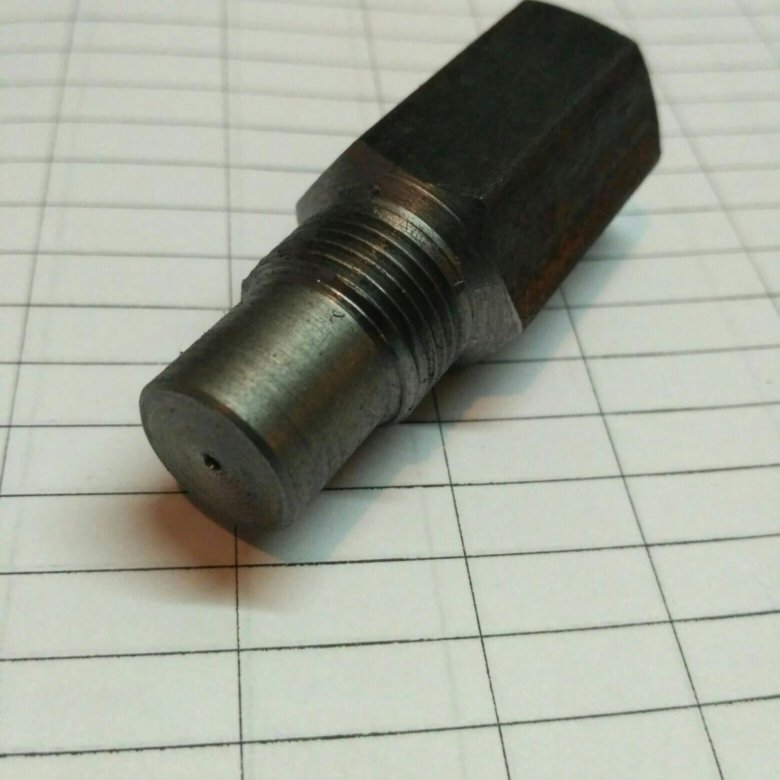

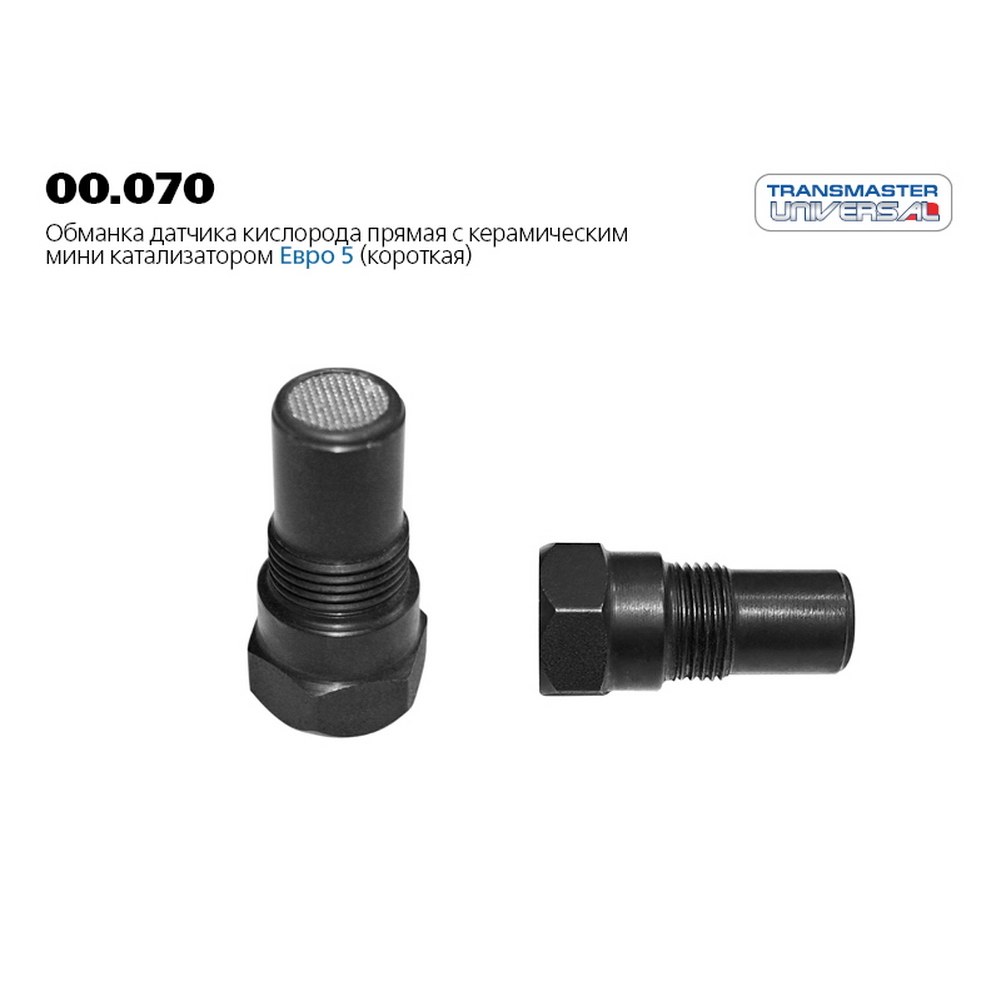

Механическая обманка – это стальная вставка, которая вворачивается в катализатор в место лямбда-зонда.

А уже в нее устанавливается сам датчик. Обманка сама содержит катализатор, который нейтрализует выхлопные газы, поступающие в нее в небольших количествах. Датчик кислорода измеряет содержание CO в ограниченном потоке выхлопных газов. Такая обманка является рабочим мини-макетом нейтрализатора выхлопных газов автомобиля.

Еще один вид механической обманки для автомобилей класса Е-3 – «пустая» обманка. В ее пустотелом корпусе проделано отверстие диаметром 2-3 мм. Лямбда-зонд, ввернутый в нее, выдает сигнал, соответствующий исправному состоянию катализатора.

Электронный эмулятор – устройство, подключаемое в разъем датчика кислорода. Он имитирует не только исправную работу катализатора, но и самого лямбда-зонда. Часто используется в случаях, когда не понятно, что является причиной появления ошибки.

Эмулятор нельзя устанавливать возле выхлопной трубы из-за опасности повреждения электроники высокой температурой. Провода датчика нужно отвести в безопасное место.

Установка любого типа обманки не занимает больше 10-15 мин, может быть выполнена любым водителем самостоятельно.

Возможность перепрошивки ЭБУ используется редко. Хотя несложно изменить в программе тарировку датчика, сместив точку «исправно» на графике напряжений.

Вмешательство в программное обеспечение может отрицательно проявить себя при обновлении прошивок ЭБУ.

Цена обманки на порядок ниже, даже чем у бывшего в употреблении катализатора. И все же нельзя забывать, что автомобиль с неисправным нейтрализатором выхлопных газов наносит вред окружающей среде. Желательно, чтобы установка обманки была временной мерой.

Обманка лямбда зонда (эмулятор лямбды)

Установка обманки лямбда зонда

Поломка катализатора – это всегда большая проблема для автовладельца. Ведь при этом:

Нарушается принцип формирования топливной смеси, увеличивается расход бензина.
Снижается мощность двигателя, повышается уровень СО.
Вы испытываете дискомфорт при езде, как минимум акустический.
Быстро изнашивается вся система выхлопа.
Некоторые модели автомобилей, особенно со сложной электроникой, вообще не работают при неисправном катализаторе.

Поэтому многие автовладельцы предпочитают либо вовсе удалить забитый или рассыпавшийся катализатор, либо установить не его место пламегаситель.

После этой процедуры, система выхлопа работает лучше (в сравнении с поломанной). Однако датчики кислорода (лямбды), получают неверную информацию. Как следствие имеет место неверная работа блока управления двигателем, появление ошибок «check engine», перевод мотора в аварийный режим.

Обманка датчика кислорода – зачем она нужна и как работает?

Для того чтобы компьютер получал «правильную» информацию после удаления катализатора, необходимо внести некоторые изменения в конструкцию выхлопной системы. Это можно сделать несколькими способами:

Перепрограммирование модуля управления двигателем. В этом случае обманка катализатора не нужна, поскольку программа управления просто игнорирует сигналы от лямбды. Однако изменение настроек можно выполнить только с использованием специального дилерского сканера. Самостоятельно этого делать не рекомендуется. Можно сбить заводские параметры, без возможности восстановления.

В нашем сервисе программирование производится по заводским параметрам. Фактически, клиент получает полноценный эмулятор катализатора.

Электронная обманка лямбда зонда. На вход компьютера подается заведомо правильный сигнал со специального электронного устройства. Специалисты СТО «Ваш глушитель» подберут эмулятор лямбды для любого типа блока управления двигателем. Преимущество этого способа – простота установки и корректная работа системы. Недостаток – нет правильной связи между реальным состоянием выхлопных газов, и настройками топливной смеси. Компьютер всегда «видит» идеальное состояние. Поэтому электронная обманка лямбды подходит для автомобилей без очевидных проблем с топливной системой. Если же они есть, необходимо подумать о другом варианте.
Механическая обманка лямбда зонда – относительно универсальное решение. В этом случае рабочие электроды датчика частично выводятся из зоны действия концентрированного газа с помощью втулки-удлинителя. Анализатор фиксирует нормальное состояние выхлопа (или значение, близкое к нормальному), компьютер работает в штатном режиме. Плюсы данного решения – существует некоторая зависимость сигнала от реального состояния выхлопных газов. Поэтому формирование топливной смеси происходит правильно. Недостаток — механическая обманка лямбды имеет определенные размеры. Не все конструкции глушителя позволяют просто установить обманку в штатное место крепления датчика.

Обратившись в наш сервис по ремонту выхлопных систем, вы получите эмулятор лямбда зонда, который максимально подходит для Вашего автомобиля.

Почему выбирают наш сервис?

Пользуясь неосведомленностью клиента, многие СТО стремятся без надобности установить дорогостоящие сложные устройства. А в большинстве случаев, нужна лишь обманка второго лямбда зонда.
Мы не стараемся выжать максимальную цену, для сервиса «Ваш глушитель» важно найти решение, которое устраивает заказчика.

Обманка лямбда зонда

Если на вашем автомобиле требуется замена катализатора, не обязательно сразу же ехать в магазин и покупать новый катализатор, на который потребуется солидная сумма денег. Достаточно будет поставить универсальный пламегаситель и обманку на второй датчик кислорода, что позволит сэкономить ваши средства. По своей структуре обманка на лямбда зонд – это миниатюрный катализатор, который выполняет функцию заменителя основного катализатора и позволяет обмануть второй датчик кислорода, он создает эффект присутствия настоящего катализатора в выхлопной системе. Обманка лямбда зонда способствует тому, что второй датчик кислорода подает сигналы на электронный блок управления двигателя такие же, как и при рабочем катализаторе, что позволяет погасить ошибку «CHECK ENGINE» и снизить потребление топлива до нормы, как при исправном катализаторе. Установить обманку датчика кислорода достаточно просто и сравнительно недолго. Для этого потребуется выкрутить лямбда зонд, после чего на его место вкручивается обманка лямбды и уже непосредственно в обманку вкручивается лямбда зонд. Наш интернет магазин предлагает вам различные варианты обманки лямбда зонда (обманки датчика кислорода) нескольких производителей, которые вы можете купить у нас на сайте. Самыми распространенными из них являются обманки лямбда зонда компании FORTLUFT. Ниже представлены варианты обманок этого производителя с кратким описанием и фотографиями.

Каталог обманок лямбда зонда

Артикул	Описание	Фото

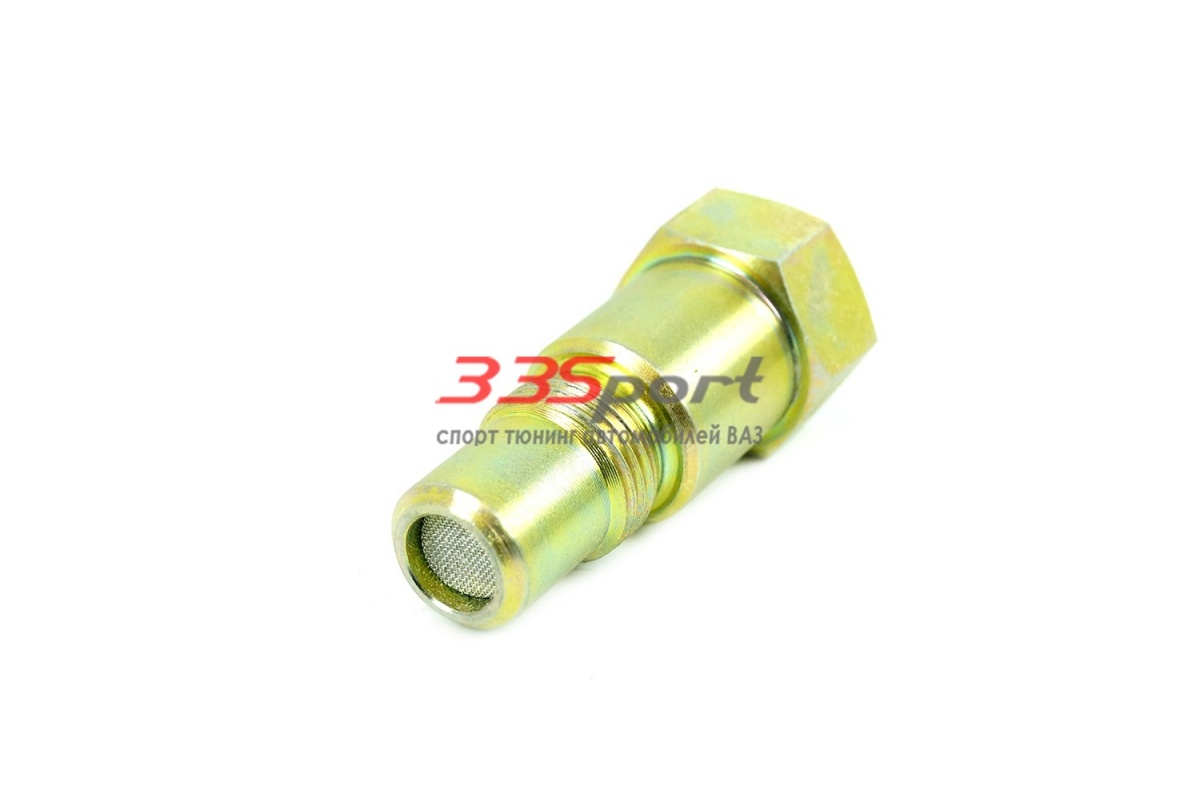

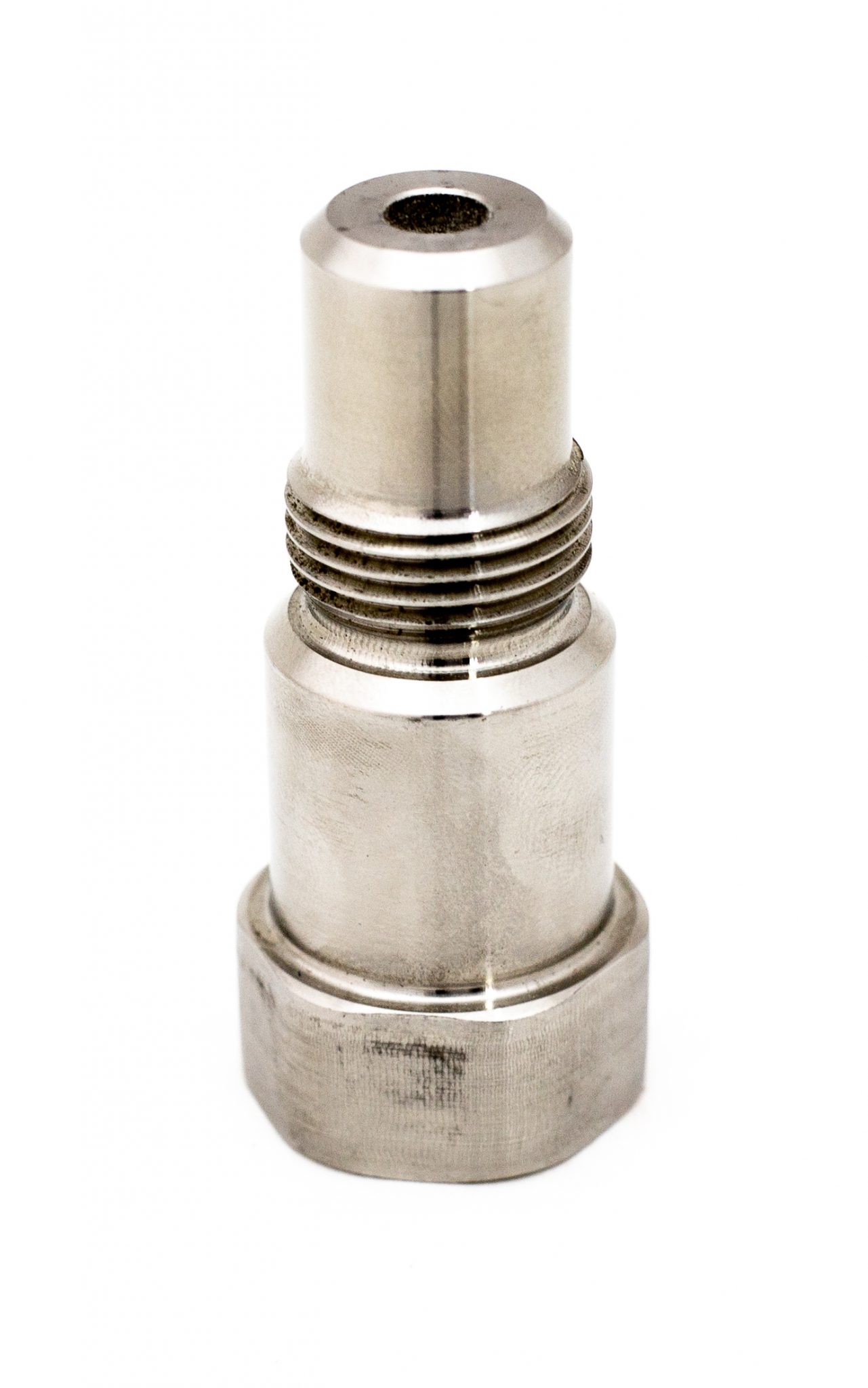

000180	Обманка лямбда зонда FORTLUFT Прямая Из нержавеющей стали Предназначена для автомобилей с 2003 года Стандарт ЕВРО 4-5 Внутри встроен металлический мини катализатор

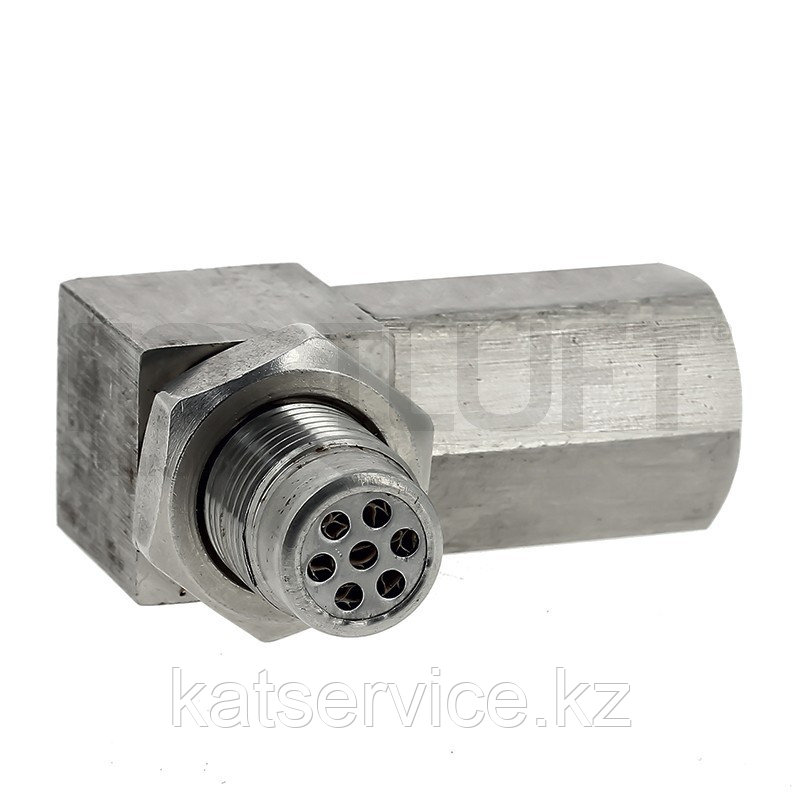

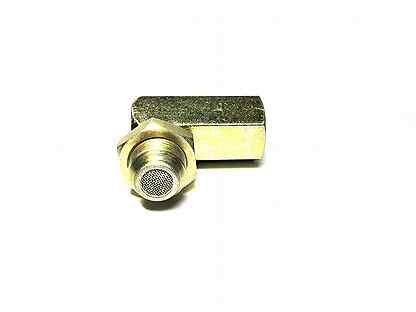

000090	Обманка лямбда зонда FORTLUFT Угловая Из нержавеющей стали Предназначена для автомобилей с 2003 года Стандарт ЕВРО 4-5 Внутри встроен металлический мини катализатор
000300	Обманка лямбда зонда FORTLUFT Угловая Из нержавеющей стали Предназначена для автомобилей с 2003 года Стандарт ЕВРО 4-5 Обманка имеет два катализатора – внутренний и наружный. Такая система предназначена для автомобилей с большим объемом двигателей от 3,5 литров и выше.
000100	Обманка лямбда зонда FORTLUFT Прямая Материал: Сталь Предназначена для автомобилей до 2002 года Стандарт ЕВРО 3 Обманка пустая, с зауженным отверстием, благодаря чему на датчик кислорода попадает меньше выхлопных газов, и датчик отправляет такие же сигналы как и при исправном катализаторе.

Обманка лямбда-зонда, что это такое? Как меняет сигнал датчика на глушителе?

07.05.2019

Содержание статьи:

После ремонта катализатора в автомобиле часто появляется обманка лямбда-зонда. Она видоизменяет сигнал, который получает второй кислородный датчик на глушителе и таким образом отправляет электронному блоку управления (ЭБУ) информацию о том, что катализатор исправен.

Зачем нужна обманка лямбда-зонда

Когда в легковом авто неисправен катализатор, у автовладельца есть два варианта: заменить его на новый или полностью демонтировать. Срок службы катализатора ограничен из-за агрессивного воздействия, которому он подвергается во время работы.

Например, он часто оплавляется или забивается, переставая выполнять основную функцию по очистке выхлопных газов. Заменить эту деталь очень дорого, а если оставить на своем месте или удалить, второй лямбда-зонд будет вызывать ошибку CHECK на приборной панели.

Это она сигнализирует водителю о том, что катализатор неисправен. Обычно при этом появляются такие симптомы: увеличивается расход горючего, уменьшается число оборотов двигателя, появляется запах бензина в салоне. Установка лямда-зонда поможет решить эту проблему.

Как работает лямбда-зонд

Европейский стандарт ЕВРО предписывает автомобилям, выпущенным после 1998 года, иметь два (иногда четыре) кислородных датчика. Первый расположен перед катализатором, он контролирует остатки кислорода в выхлопе и регулирует подачу топливной смеси.

Второй устанавливается после катализатора и отвечает за контроль качества выхлопных газов. ЭБУ сравнивает показания двух датчиков и оповещает водителя, если они идентичны или отличаются незначительно. В таком случае катализатор неисправен и не очищает должным образом выхлопные газы.

Лямбда-зонд выглядит как гальванический элемент с твердым электролитом. Один его электрод контактирует с выхлопными газами, другой – с атмосферным воздухом. Датчик активируется после того, как газы нагреются до высокой температуры – от 300 °C. Чтобы он начал работать с первых минут движения автомобиля, используется принудительный подогрев.

Лямбда-зонды бывают двух типов — механические и электронные эмуляторы. Рассмотрим, как они работают.

Механические обманки

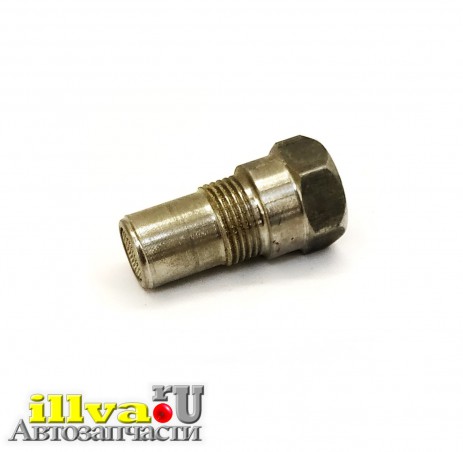

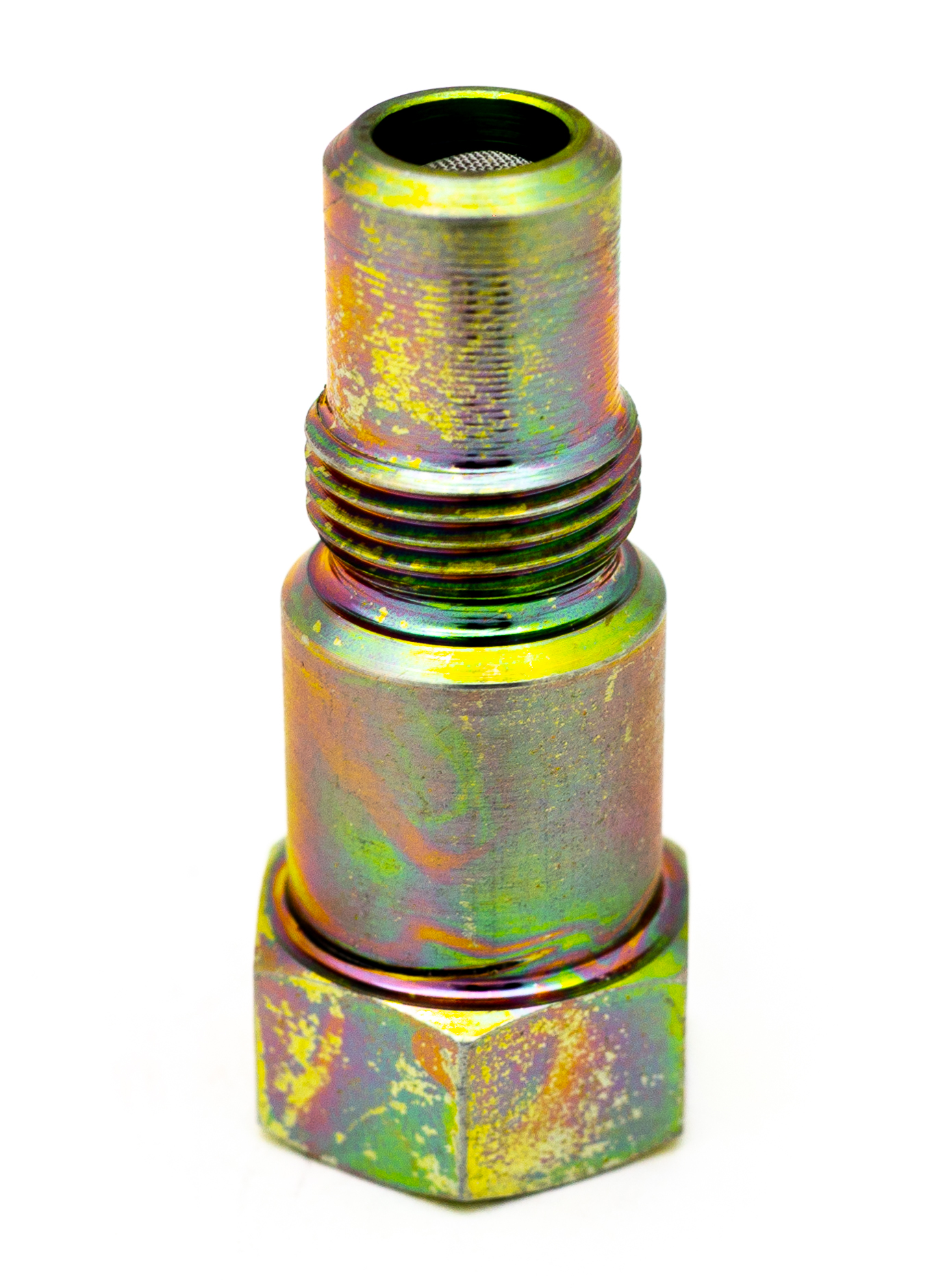

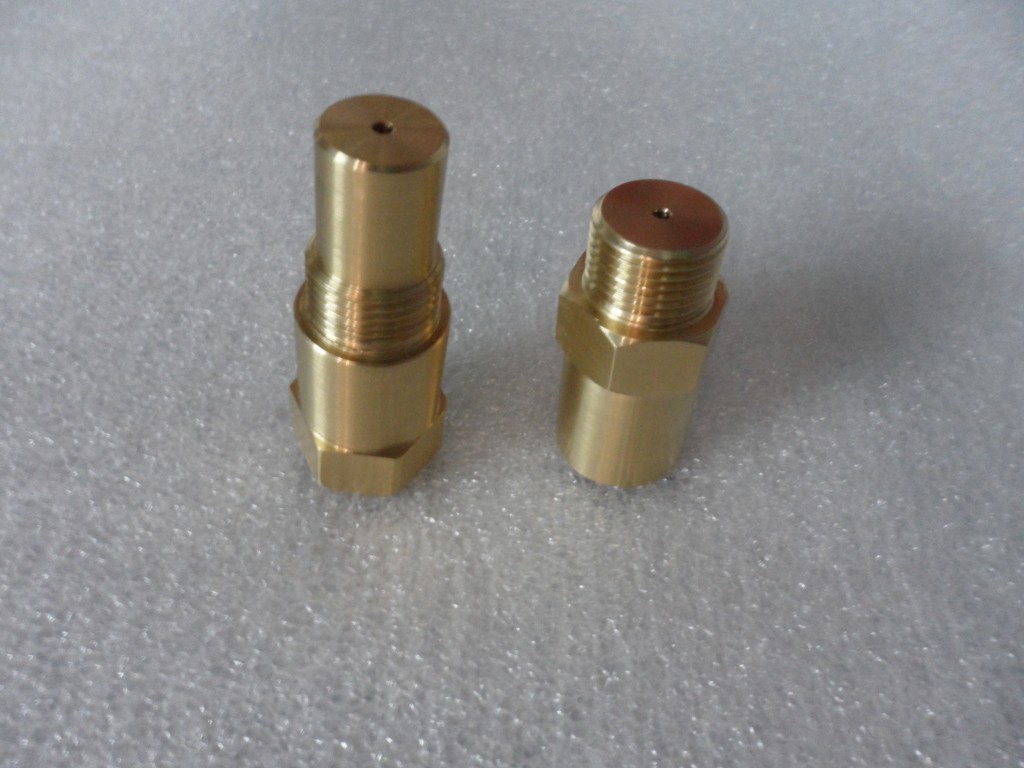

Такая обманка изготовлена из высокопрочной стали, в полости которой расположен каталитический элемент. Он очищает выхлопные газы, которые на следующем шаге контактируют с датчиком. Плюс этой обманки в том, что она подходит для всех автомобилей, главное — правильно подобрать ее в соответствии с классом ЕВРО. Если авто относится к классу ЕВРО-3, есть вероятность, что ему подойдет обманка упрощенной конструкции — с пустой полостью диаметром до 3 мм. Монтаж механической обманки выглядит так:

снимают кислородный датчик;
на его место устанавливают обманку;
в обманку аккуратно вкручивают снятый датчик.

Учтите, что количество обманок зависит от типа двигателя. Для двух-, трех- и четырехцилиндрового мотора она потребуется в одном экземпляре, для V-образного и оппозитного — две.

Установка механических обманок под лямбда зонды:

Электронный эмулятор

Это более сложное и технологичное приспособление, которое часто выглядит как микроконтроллерный блок. Его задача — заместить кислородный датчик. Так как электроника достаточно сложная, могут возникнуть проблемы с совместимостью, потому считать такую обманку универсальной нельзя.

Плюс вы рискуете повредить датчики, вызвать ошибки в работе бортового компьютера, заполучить проблемы с контроллером и электропроводкой в автомобиле или нарушить работу штатного монитора. Чтобы этого не случилось, доверяйте установку электронного эмулятора специалистам, у которых есть соответствующий опыт и оборудование.

Для корректной работы электронного эмулятора необходимо, чтобы все кислородные датчики были исправными, а катализатор оставался на своем месте (возможно, с уже установленной обманкой). После первого запуска с электронным эмулятором штатный ЭБУ будет перенастроен по-новому.

Зачем перепрошивать ЭБУ

Когда нужна обманка второго лямбда-зонда, часто прибегают к перепрошивке (чипированию) электронного блока управления. Этот прием работает на автомобилях класса ЕВРО-2. Чтобы повторных ошибок о неисправности катализатора не возникало, после перепрошивки их стирают сканером.

Перепрошивка будет лучшим решением, если вышел из строя и катализатор, и датчик кислорода. Однако этот способ требует аккуратности и определенных навыков. Если вы нарушите работу ЭБУ, проблему исправит только заводская прошивка, но достать ее сложно, а стоит она дорого.

Вваривание гайки под лямбда-зонд:

Как продлить срок эксплуатации катализатора

Для этого не обязательно прибегать к посторонней помощи — все в ваших руках.

Используйте качественное топливо, старайтесь избегать АЗС, которые продают бензин сомнительного происхождения, не покупайте топливные присадки неизвестного происхождения.
Следите, чтобы двигатель работал исправно и без перерасхода масла, иначе его несгоревшая часть будет быстро загрязнять соты катализатора.
Избегайте езды по сугробам и глубоким лужам. Так как датчики в процессе нагреваются, резкое охлаждение быстро выведет из строя и их, и катализатор.
Оберегайте катализатор от механических повреждений — его соты довольно хрупки и легко повреждаются и после этого перестают выполнять свои функции.
Регулярно проходите техобслуживание.

Если вам необходимо установить механическую или электронную обманку для лямбда-зонда, обращайтесь в сервисный центр «Мастер глушителей» в Санкт-Петербурге. Наши специалисты подберут для вас оптимальное по стоимости и функциональности решение, а также оперативно выполнят все работы с учетом специфики вашего автомобиля. Запишитесь на ремонт по телефону, указанному на сайте или воспользуйтесь формой заявки.

Обманка лямбда зонда – для чего нужна, и какие бывают виды? | Статьи, обзоры

Обманка лямбда зонда – для чего нужна, и какие бывают виды?

Подавляющее большинство автомобилей относительно нового года выпуска, снабжаются специальным элементом – каталитическим нейтрализатором (катализатором), который устанавливается в выхлопную систему сразу за коллектором или приемной трубой. Катализатор отвечает за уменьшение вредности отработанных газов автомобиля, что важно для экологии, ну и удовлетворяет экологическим нормам, существующим у нас в стране для автомобилей.

Однако в нашей стране с катализаторами существует несколько проблем:

во-первых, очень много б/у автомобилей попадает в страну или продается на рынке, а значит установленные в них катализаторы либо вышли из строя, либо близки к этому, а купить новый катализатор и дорого, и его менять придется довольно часто;
во-вторых, топливо низкого качества у нас в стране приводит к уменьшению рабочего ресурса катализатора, а вышедший из строя катализатор является проблемой для нормальной работы двигателя.

В связи с этим возникает популярная ситуация, когда катализатор удаляется из выхлопной системы совершенно. Такой подход полностью устраняет проблемы с катализатором в автомобиле, улучшается работа двигателя, существенно уменьшаются затраты на ремонт выхлопа, если сравнивать с покупкой нового катализатора.

Вместо удаленного катализатора устанавливают:

простую трубу с фланцами, соответствующую размерам катализатора;
обычный пламегаситель;
коллекторный пламегаситель, который вваривают в корпус старого катализатора.

Мы рекомендуем последний вариант, и дело вот в чем. Катализатор, когда был установлен в выхлоп, уменьшал температуру и скорость движения отработанных газов. Именно под такую температуру и скорость движения газов были рассчитаны резонатор и глушитель. После удаления катализатора температура и скорость выхлопных газов будут напрямую воздействовать на резонатор и глушитель, что уменьшит их ресурс работы. Коллекторный пламегаситель несколько сглаживает эту нагрузку, и в отличие от обычной трубы, защищает остальную часть выхлопной системы. Плюс его строение позволяет несколько уменьшить уровень шума от работы двигателя, который также увеличиться после удаления катализатора.

Однако при удалении катализатора из выхлопной системы возникает один побочный эффект.

Назначение лямбда зонда

Чтобы корректировать работу автомобиля и двигателя на уровне бортового компьютера, отработанные газы проверяются на уровень содержания кислорода при помощи датчика лямбда зонда. Сведения об уровне кислорода подаются в компьютер (электронный блок управления автомобилем), который автоматически будет регулировать топливную смесь.

В старых автомобилях стоял один кислородный датчик, между коллекторной трубой и катализатором. Однако для автомобилей со стандартом ЕВРО – 4 и выше, в выхлопную систему устанавливают два датчика кислорода: один между коллектором и катализатором, а второй в сам катализатор на выходе отработанных газов из катализатора.

При удалении катализатора из автомобиля второй датчик лямбда зонда будет выдавать на приборной панели водителя загорающуюся ошибку Check Engine, а сведения о неисправном катализаторе будут трактоваться бортовым компьютером, как повод корректировки топливной смеси. Это часто приводит к увеличению расхода топлива и не оптимальной работе двигателя.

Как решить проблему с лямбда зондом?

Есть три способа решения проблемы со вторым (катализаторным) датчиком лямбда зонда:

Все три пункта требуют комментариев, и мы начнем с последнего. Новая прошивка программного обеспечения автомобиля требует наличие оборудования и специалиста высокой квалификации с обширным опытом. Если установленная перепрошивка будет некорректной, то автомобиль будет работать неправильно, а это чревато проблемами. Здесь есть риск, и если вы идете на него, то убедитесь, что доверяете свой автомобиль в надежные руки мастера.

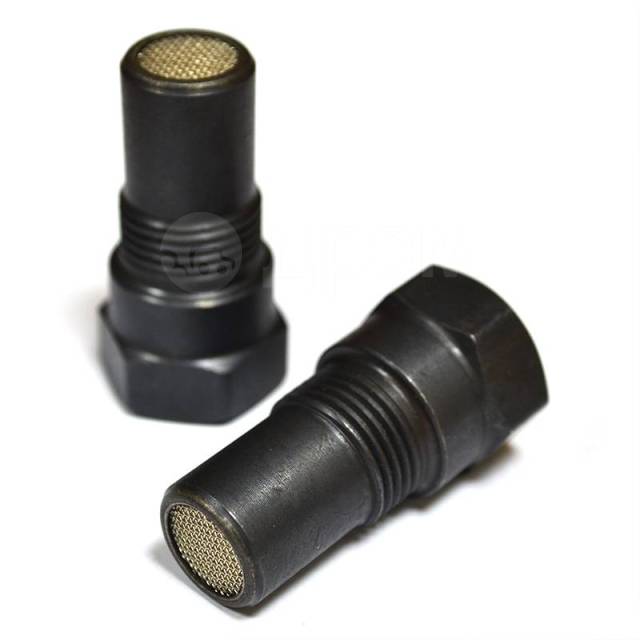

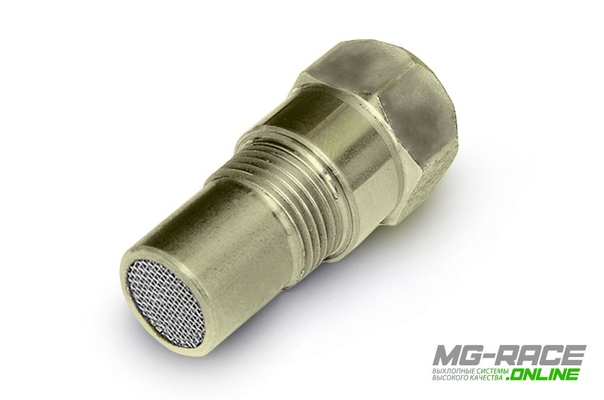

Механическая обманка лямбда зонда

Установка механической обманки лямбда зонда самое бюджетное решение проблемы. В гнездо лямбда зонда вкручивается обманка лямбда зонда, в которую вставляется сам лямбда зонд.

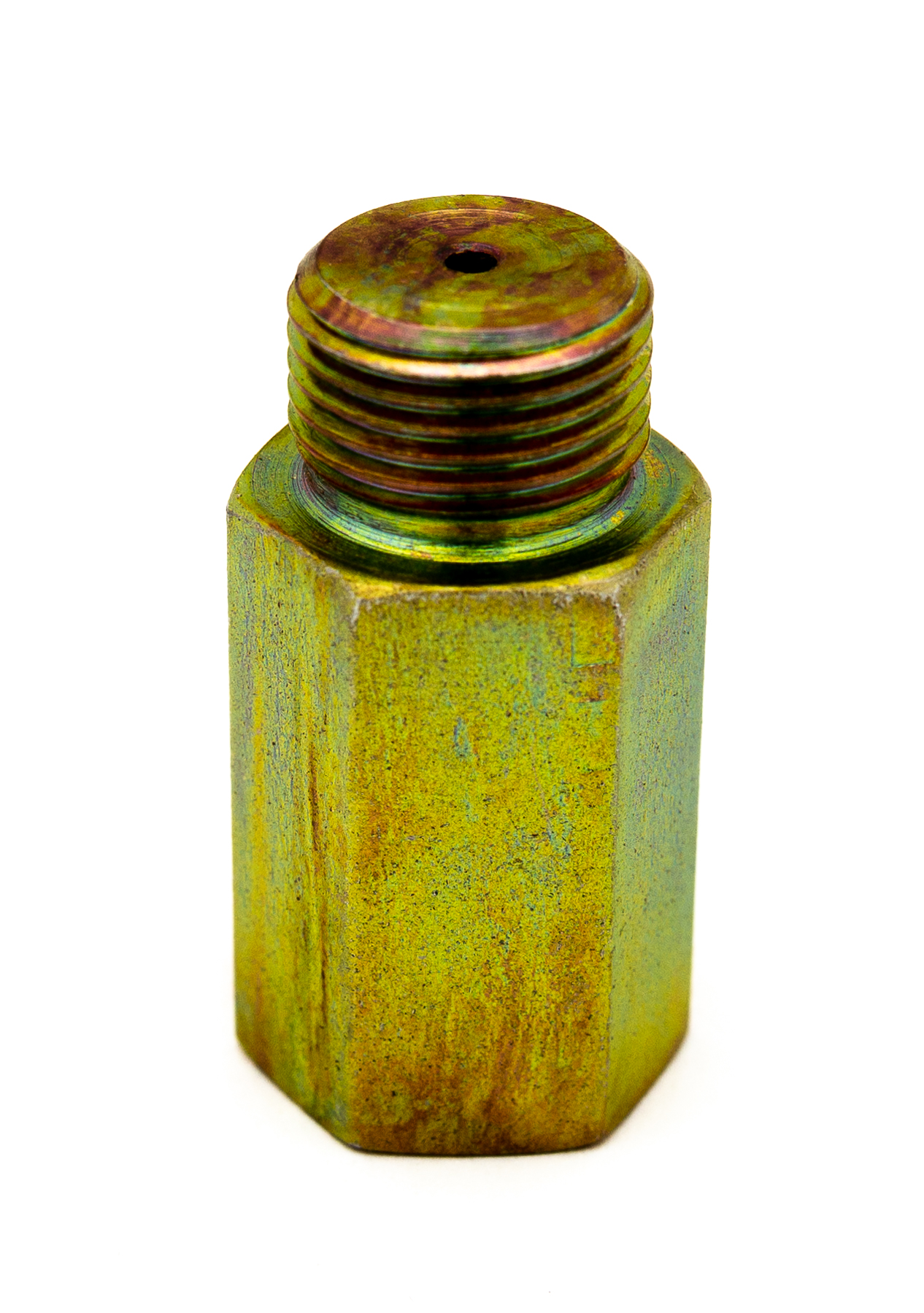

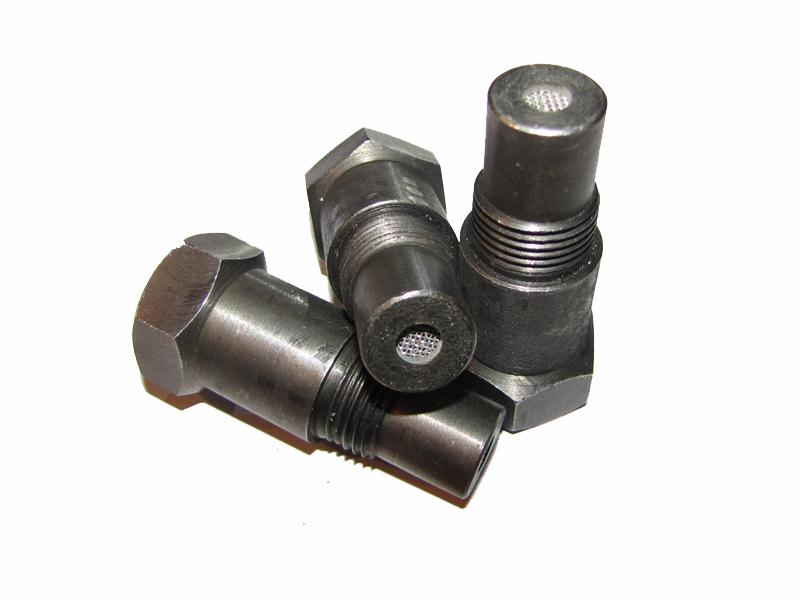

Обманка лямбда зонда имеет небольшое отверстие, через которое на датчик кислорода будут подаваться лишь частично отработанные газы, а значит, избыток кислорода также будет регистрироваться лишь частично. Плюс отверстие имеет термостойкую металлическую сетку, а за ней керамическую крошку, что позволяет очистить отработанные газы, перед их попаданием на датчик.

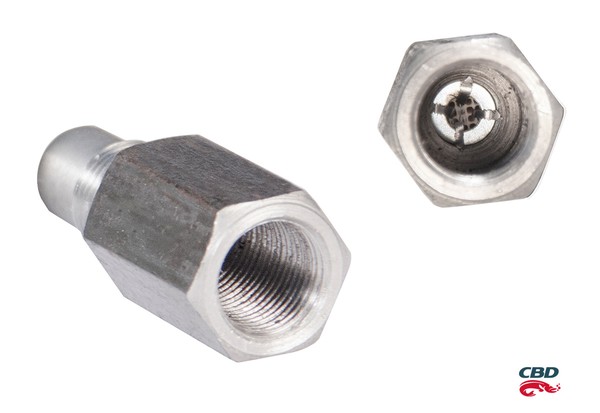

По сути, механическая обманка лямбда зонда это миникатализатор, который будет работать только для того, чтобы датчик кислорода регистрировал корректный состав отработанных газов и передавал на бортовой компьютер соответствующие данные.

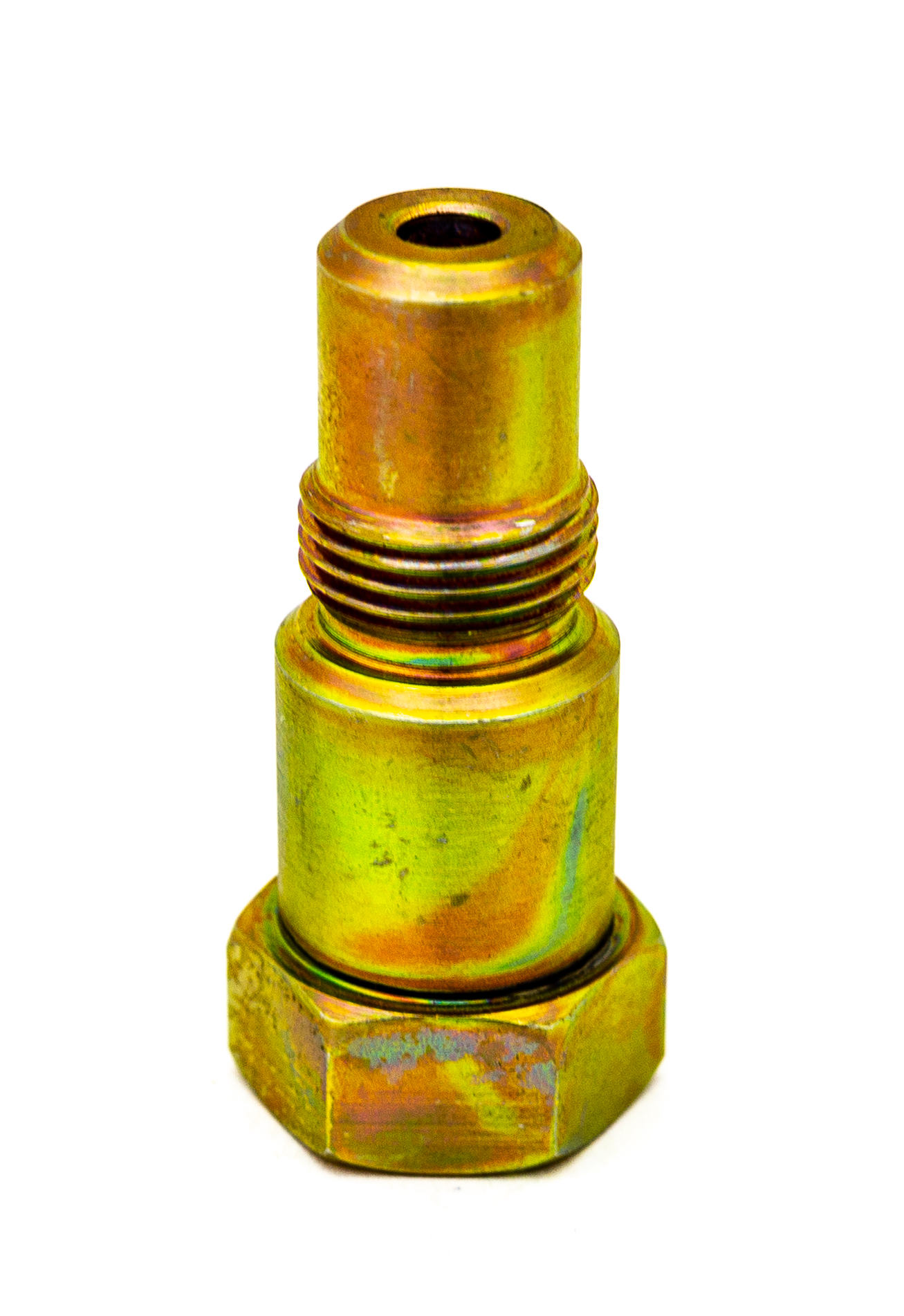

Есть варианты более простых механических обманок лямбда зонда, без внутреннего наполнения. Такие обманки может изготовить хороший токарь на станке за короткое время.

После установки механической обманки лямбда зонда перестает загораться ошибка Check Engine на приборной панели.

Электронная обманка лямбда зонда

Хоть установка механической обманки и является наиболее дешевым вариантом решения проблемы, но она не всегда приводит к желаемому результату. Даже на автомобилях ЕВРО – 4 стандарта ошибка Check Engine может не исчезнуть, после установки механической обманки. И практически во всех случаях не получается устранить ошибку на автомобилях стандарта ЕВРО – 5.

Также не всегда есть место для установки механической обманки, это зависит от специфики строения кузова автомобиля и конфигурации выхлопной системы.

Чтобы решить проблему с ЕВРО – 5 и случаями, когда не получается установить механическую обманку лямбда зонда, применяется электронная обманка лямбда зонда.

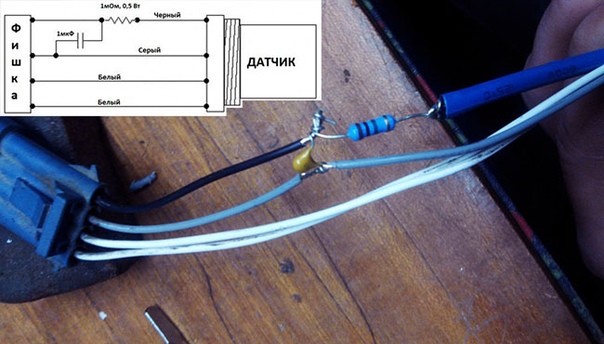

Электронная обманка лямбда зонда представляет собой схему, включенную в цепь связи с бортовым компьютером. Такая схема позволяет скорректировать сигнал, посылаемый от датчика лямбда зонда на компьютер автомобиля, как будто катализатор в выхлопной системе есть и он работает исправно.

Обычный лямбда зонд имеет сигнальные контакты и электронагреватель. Нагревательный элемент позволяет нагреть в холодное время года датчик, так как исправный катализатор начинает работать только после нагрева до 360 градусов. К нагревателю обычно подводятся белые провода.

Измененная схема касается только сигнальных контактов и не затрагивает электронагреватель датчика. В простейшем случае в электронную обманку лямбда зонда включается резистор высокого сопротивления и конденсатор на 1 мкФ, (простая схема электронной обманки лямбда зонда приведена на рисунке).

Величина сопротивления резистора и емкости конденсатора подбирается в зависимости от модели автомобиля и характеристик его двигателя.

Стоит отметить, что в продаже имеются уже готовые электронные обманки лямбда зонда, которые устанавливаются в цепь и позволяют сразу решить проблему отсутствия катализатора в выхлопной системе и ошибки Check Engine.

Выводы

Если вы приняли решение совсем удалить катализатор из выхлопной системы вашего автомобиля, то устранить проблемы с лямбда зондом и загорающейся ошибкой Check Engine можно одним из предложенных способов. Для автомобилей прошлых лет выпуска, лучшим вариантом будет установка механической обманки лямбда зонда под соответствующий стандарт ЕВРО – 2, 3, 4. Для некоторых моделей авто со стандартом ЕВРО – 4, а также автомобилей ЕВРО — 5, скорее всего вам понадобится установка электронной обманки.

Электронную обманку вы можете поставить и на автомобили прошлых лет выпуска также, но она дороже стоит, а переплачивать в этом случае особого смысла не имеет.

Эмуляторы лямбда-зонда — Подобрать
Обманка лямбда зонда Евро 4 — Подобрать
Обманка лямбда зонда Евро 2 — 3 длинная — Подобрать

Замена, Установка Лямбда-зонда (обманка) в JZ-TUNING

Лямбда-зонд. Что это?

Лямбда-зонд — один из основных элементов системы выпуска отработанных газов, предназначен для контроля концентрации кислорода перед катализатором и после прохождения через него. В выхлопных системах автомобилей, соответствующих стандарту EURO-4, устанавливается не менее двух лямбда-зондов.

Своевременная замена лямбда-зонд приводит к экономии топлива до 15% и уменьшению токсичности выхлопа. И если новый элемент сохраняет динамические характеристики двигателя, то неисправная запчасть уменьшает ресурс катализатора.

Автосервис «JZ-тюнинг» — быстрая замена лямда-зонда без предварительной записи!

Самое время посетить автосервис «JZ-тюнинг», если вы обнаружили следующие неполадки в работе вашего авто:

Повышенная токсичность отработанных газов;
Повышенный расход топливных материалов;
Нестабильная работа на холостом ходу;
Сниженная приемистость (разгонная динамика).

Причинами неисправности лямбда-зонда могут стать:

Использование низкокачественного бензина, особенно с высоким содержанием свинца;
Перегрев кислородного датчика;
Наличие масла или топлива в системе выхлопа;
Нарушение герметичности выхлопной системы;
Обрыв, повреждение контакта, замыкание на «массу»;
Установка датчика кислорода с использованием герметиков, в состав которых входит силикон или вулканизация которых проиходила при комнатной температуре.

Автосервис «JZ-тюнинг» — гарантированное качество при замене лямда-зонда!
При неисправности катализатора, а это, как правило, происходит после 100-150 тысяч км пробега, на панели приборов «Check Engine» появляется соответствующая надпись. Удаление катализатора либо его замена на пламегаситель требует установки обманки лямбда-зонда, которая выполняется в разрыв цепи иного датчика. После монтажа обманки кислородный датчик будет передавать «правильную» информацию о составе топливно-воздушной смеси в отработанных газах.

И хотя существует несколько видов обманок, но мы рекомендуем устанавливать механические модели. При этом лямбда-зонд устанавливается в механический эмулятор, который устанавливается на место штатного кислородного датчика. В простановках под лямбда-зонд присутствуют небольшой платино-родиевый катализатор, состав которого аналогичен составу матрицы оригинального каталитического элемента.

Приезжайте в автосервис «JZ-тюнинг» прямо сейчас. На все выполняемые работы мы предоставляем гарантию качества.

Механическая загвоздка. Блог ›« капут катализатор »или« как обмануть второй лямбда-зонд »

На моей машине, но я знаю, что при проверке двигателя датчик (лямбда-зонд) сгорит, потому что он будет получать меньше кислорода. А потому горящая лампочка Check Engine в месте с повышенным расходом топлива будет напрягать. Хотелось бы узнать, как обмануть лямбда-зонд ? И можно ли вообще обмануть этот кислородный датчик (лямбду)?

Аноним

18.03.2013, 13:53

Поставил металлическую корягу, всего минут 5 надевал. Открутил датчик, прикрутил корягу, прикрутил датчик. Стирал ошибку, скинул клемму АКБ на 15 минут. Дали гарантию, езжу уже месяц, ошибка не появляется. Взял здесь https://vk.com/obmankaekb.

Аноним

7 января 2015 г. 10:43

Первый электронный метод: _

Это ловушка, которая создает постоянное давление, соответствующее среднему показанию после датчика концентрации кислорода.Но этот метод борьбы состоит только в том, что нет. И только на некоторых старых моделях автомобилей позволяет обмануть блок управления двигателем на исправность катализатора.

Второй электронный метод: _

Довольно распространенный, это «эмулятор», который состоит из сопротивления и конденсатора. Такая загвоздка усредняет показания датчика кислорода, расположенного после катализатора. Этот вариант применим к более широкой гамме автомобилей, но по сути мало чем отличается от предыдущего варианта.Это также вызывает повторное обогащение топливной смеси. Поэтому машина будет плохо ездить, но в выхлопном тракте появится повышенный слой сажи, что говорит о том, что не все так гладко, и на многих машинах она тоже появится.

Третий электронный метод: _

Эмулятор катализатора на базе микропроцессора. Довольно распространенный метод подмены лямбды. Но есть некоторые сложности в установке и настройке. Но такое устройство за счет программируемой передаточной характеристики дает возможность обеспечить правильную работу системы управления двигателем.

Механический первый вариант: _

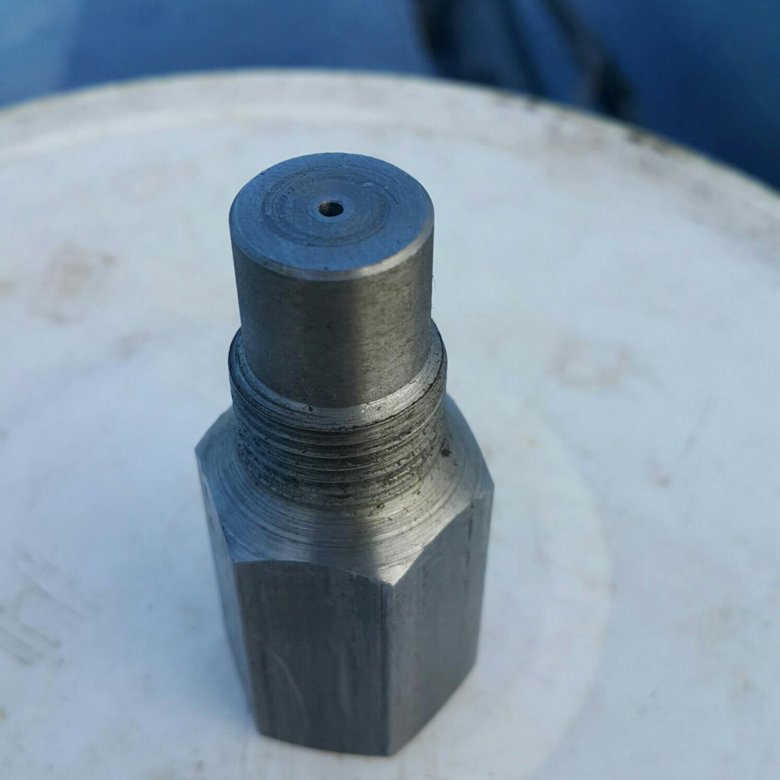

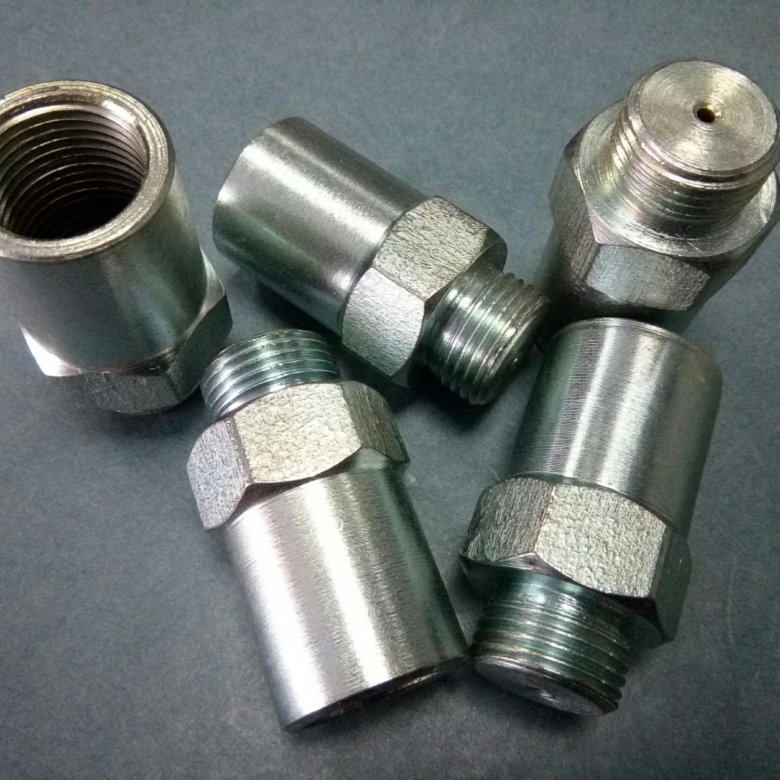

Прокладка для лямбда-зонда. Он представляет собой трубку (винт) длиной 50-100 мм, с одной стороны к ней прикручен датчик, а с другой — небольшое отверстие для ограничения циркуляции выхлопных газов. Таким образом, получается, что газовая смесь усреднена, так как датчик удален дальше от выхлопных газов, и соответственно он получает меньше неочищенных газов и за счет этого можно обмануть систему управления двигателем.Фактически, это механический аналог предыдущего. Отличие в том, что есть недостаток — длина проставки-приемника может не позволять вкручивать ее в штатное место щупа и гайку придется приваривать в другом месте выхлопной трубы, но строго под углом 45 °. ? сверху вниз.

Механический второй вариант: _

Пожалуй, самый приемлемый и распространенный из всех вышеперечисленных — проставка для лямбда-зонда со встроенным миниатюрным каталитическим элементом.Интегрированный платино-родиевый каталитический элемент повышенной эффективности, способный работать при более низких температурах, обеспечивает состав выхлопных газов на датчике, который эквивалентен составу стандартного катализатора. Единственный недостаток — стандартный зонд тоже поднимается, хотя и не как в предыдущем варианте на 50-100 мм, а только на 32 мм, но тем не менее иногда установка зонда с проставкой бывает проблематичной. Несмотря на всю сложность, все очень просто. После установки проставки-заглушки катализатора можно

Сегодня качество отечественного бензина оставляет желать лучшего.Все те примеси, которые очень часто добавляются, приводят к ряду поломок и нарушений. И одна из основных поломок — неисправность лямбда-зонда или катализатора. А замена катализатора обходится автолюбителям в кругленькую сумму, что приводит к тому, что зачастую они сами выбивают керамический катализатор. Но это приводит к другой проблеме — на приборной панели появляется сигнал Check Engine, который сигнализирует об отсутствии катализатора. Многих эта лампочка раздражает и даже отвлекает внимание водителей, что может привести к печальным результатам.

Но очень часто автолюбители сами допускают ошибки, приводящие к поломке датчиков. Вот пример самых распространенных:

1. Использование топлива, не подходящего для двигателя;

2. При креплении датчиков используются герметики, в состав которых входит силикон; или те, которые снижают их пластичность при комнатной температуре;

3. Множественные неудачные запуски двигателя за короткий промежуток времени;

Интересно знать! На профессиональных внедорожниках выхлопная труба доведена не ради красоты, а в практических целях.Ведь если выхлоп смотрит вверх, значит, машина проходит по грязи или глубокому броду, не втягивая влагу в трубу.

Если брать автомобили, соответствующие экологическому стандарту ЕВРО-4, то у них есть два лямбда-зонда (далее — датчик): первый расположен перед, а второй — за катализатором. И, как правило, чаще всего выходит из строя второй из датчиков. Сигналы, полученные от этих датчиков, должны быть разными. Но если владелец автомобиля удалил катализатор или заменил его на пламегаситель, или, что более вероятно, один из датчиков требует замены, то сигналы, полученные от этих двух датчиков, начнут совпадать, что приведет к срабатыванию аварийный режим. А это, в свою очередь, приводит к тому, что контроллер выбирает усредненные параметры для впрыска. То есть расход топлива увеличивается, а вместе с тем падает мощность двигателя, появляется нестабильность в его работе на холостом ходу … Ну и на приборной панели загорается Check Engine.

Это интересно! В одном американском городе недавно проводились соревнования, по правилам которых участники должны были идентифицировать марку спорткара по звуку.»С легкостью!» — ты говоришь? И с закрытыми глазами? Всего в соревнованиях приняли участие около 150 автомобилей, а звуки Ferrari и Subaru стали лидерами опознавания!

Если автомобиль более старый, то, как правило, устанавливается только один датчик. Он расположен перед катализатором. Это интересно: самый первый кислородный датчик был деталью, которая представляла собой очень чувствительный элемент, не снабженный нагревателем. Он нагревался выхлопными газами, поэтому на этот процесс требовалось время.

Одним из решений этой проблемы является загвоздка лямбда-зонда, которую вы можете сделать самостоятельно, и это будет стоить дешевле, чем покупка нового датчика. Всего существует три типа обмана лямбда-зонда:

механический

Электронный

мигающий

Механический тип обманки

Если вы выбрали механическую обманку, то вместо катализатора устанавливается так называемая «проставка», или, как ее еще называют, втулка. Поместите его между выхлопной трубой и датчиком.Размер этой детали, как видно на чертеже обманки лямбда-зонда, строго определен, и она изготовлена из бронзы или жаропрочной стали.

В проставке просверливается небольшое отверстие диаметром 2 мм, через которое выхлопные газы будут поступать в проставку. Внутрь прокладки помещается керамическая крошка, предварительно покрытая каталитическим слоем. В результате взаимодействия выхлопных газов с керамической стружкой происходит окисление, что приводит к снижению концентрации вредных веществ на выходе.Это приведет к тому, что данные с обоих датчиков будут разными, и блок управления примет это за нормальную работу катализатора.

Для того, чтобы самостоятельно установить проставку, нужно выполнить несколько простых действий. Необходимо загнать машину в яму / эстакаду и отключить минусовую клемму. Потом находим датчик и откручиваем. Далее подключаем минусовую клемму и запускаем двигатель. Если после этого управление электронным блоком выдает ошибку — повторяем процедуру еще раз. Этот вид уловок самый экономичный.

Этот тип trompe l’oeil отлично подходит для всех автомобилей, как отечественных, так и импортных. Это интересно: согласно исследованиям британской страховой компании Churchill, прямоточный глушитель увеличивает мощность автомобиля в среднем на 5%, но при этом ухудшает слух водителя на 2-3% в течение года. интенсивная эксплуатация автомобиля.

Электронная обманка типа

Сделать электронную обманку уже намного сложнее.Самые продвинутые автомобилисты самостоятельно выпаивают схему и делают загвоздку с помощью одного резистора или одного конденсатора. Для самого простого электронного трюка вам понадобится:

— конденсатор (неполярный) К10-17Б имп., 1мкФ Y5V, +/- 20%, 1206 (Номер позиции: 759300515)

Резистор (сопротивление) С1-4имп. 0,25 Вт, 5% 1 МОм (Номер позиции: 51741)

Паяльник

Припой, канифолью, изолентой

Электронная заглушка установлена на проводах, идущих от датчика к разъему.На некоторых автомобилях разъем расположен в туннеле между сиденьями водителя и пассажира. Также он может располагаться как в моторном отсеке, так и под торпедой. Вот так выглядит схема подключения.

Чаще всего задают вопрос: «Куда поставить конденсатор?» Если смотреть со стороны разъема, сначала идет конденсатор, а затем резистор.

Важно! Обязательно отсоедините отрицательную клемму перед началом работы.Когда все соединения подключены, то их нужно хорошо заизолировать. Лучше всего поместить всю схему в пластиковый ящик и залить эпоксидным клеем.

Соединение лучше всего делать в том месте, где гофра легко разъединяется, а затем закрывать ею изоляцию. Также в продаже есть специальные устройства с микропроцессором — эмуляторы.

Важно! Эмулятор лямбда-зонда — это не уловка. Он обеспечивает правильную работу блока управления, а не просто обманывает его.Установленный в эмуляторе микропроцессор оценивает выхлопные газы и анализирует ситуацию с обработкой сигнала с первого датчика. И после этого выдает сигнал, соответствующий сигналу второго рабочего датчика.

мигающий

Кроме обмана есть еще и перепрошивка блока управления. Повторная перепрошивка заключается в том, что после нее блок управления перестает учитывать сигнал датчика, установленного за катализатором.В своей работе он руководствуется только сигналом датчика, установленного перед катализатором.

Следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют действующим европейским экологическим нормам. Как вариант, можно обратиться к известному специалисту, который с помощью некоторых изменений в программе отключит прием блоком управления сигналов от второго датчика, в результате чего получится трюк с катализатором.

Также можно заказать / купить прошивку через интернет или на рынке, но тогда вся ответственность ложится на ваши плечи, ведь вы фактически покупаете «кота в мешке», так как некачественная прошивка может привести к серьезным поломкам двигателя.

Подпишитесь на наши ленты в

Приветствую всех Ланосоводов.
18 января исполнилось год владения Ланосом. В честь этого знаменательного события я решил написать этот блог.
Это моя первая запись, поэтому по моей инициативе и не судите меня строго, я только учусь.
Небольшое лирическое отступление:
В общем, я молодой водитель, получил права в декабре 2013 года, но свою Ланку купил 18 января 2014 года. Первая машина вы сами понимаете мои чувства и кайф, как первую свидание в 15 лет. Стаж работы в авто на тот момент был нулевой и купил я его как показало время в удручающем (мягко говоря) состоянии. Что стало вылезать, рассказывать не буду, потому что блог не об этом. Несколько раз ездила на ремонт в сервис, стоимость запчастей и столько же на работы (а это минимум) меня сильно огорчали.Короче почесал репу и решил, что буду делать сам (мурзилка и гугл в помощь) а руки вроде не от … опыта, спасибо деду мопеды разбирали и собирали все детство. Из сложного, что сделал сам, была замена помпы, ролика и ремня. Потом была замена прокладки ГБЦ. В целом машину уважаю. Я поехал на ней к морю со своей семьей, поэтому она даже не издала ни звука.
Ну да ладно, отвлекся.Вернемся к теме.
В феврале 2014 г. сломал гофру. Я влетел в свой двор, а в утрамбованном снегу был камень. Удар и Ланка превратились в трактор Беларусь без глушителя. Поехал в сервис поменять гофру полуавтомата, у меня ее нет. Ушел из машины, через час звонок — сняли переднюю трубу с катализатором, приварили новую гофру, но катализатор забит ломом, мы его ломом прочистили. Приехал за машиной, ищу, без катализатора стало немного громче, но я привык так реагировать, как будто раньше задыхался, а теперь дышал.Предупредил, что Джеки Чан может выйти. И действительно через 50 км вылез. Сходил на диагностику и подключил прибор вердикт 0420. Ошибка стерлась и сняли 800 руб. Почесываю репу, но он снова вылезет. И чтобы каждый раз выкидывать 800. Я начал рыть инет в поисках решения проблемы. Перепрошивать мозги не хотел и никаким хитростям не доверял. В итоге заказал на ebay eml327 и стал сам диагностировать и сбрасывать ошибки, помню, купил за 150 руб.(www.ebay.com/itm/Super-Mi…_Automotive_Tools&vxp\u003dmtr). Так я ехал до октября, все сбросил ошибку 0420. Надоело. Покопавшись на авито, нашел тех, кто занимается обманом и заказывал на свой страх и риск. Поступил и сразу в гараж. Собственно, такая процедура распространяется на владельцев Ланосов с 2008 Евро 3. Нужен ровно ключ 22-24 (не помню), ВДЕШКА, графитовая смазка, яма, прямые руки и 30 минут времени.
Процесс установки:
Прыгаем в яму, находим впускную трубу и перед гофрой находим второй лямбда-зонд.Опрыскиваем ВЕДЕШКОЙ и коптим 5-10 минут. Откручиваем.

Уловка лямбда-зонда (другие названия — эмулятор катализатора, уловка катализатора или просто уловка второй лямбды) — это устройство, корректирующее сигнал второй лямбды (ДК, датчик кислорода), поступающий в автомобиль. ЭБУ.

Установка этого устройства является вынужденной мерой, необходимой в случае удаления катализатора или замены его пламегасителем. В противном случае значения сигналов с первой и второй лямбды совпадут и электроника автомобиля «поймет», что катализатора нет или он не работает.В результате запустится аварийная работа двигателя, что повлечет за собой резкое увеличение расхода топлива и снижение общего ресурса ДВС.

Внимание! Подмена лямбда-зонда ставится только на исправный лямбда-зонд! Он не может избавить от лямбда-ошибок (P0130 — P0167) и не даст возможности эксплуатировать автомобиль с неисправным лямбда-зондом. Это просто устройство, которое желаемым образом меняет показания, полученные исправным кислородным датчиком!

Механическая заглушка

По типу конструкции различают два типа trompe l’oeil — механическую и электронную.На фото показан первый вид трюков. Он изготовлен из устойчивой к высоким температурам стали небольших прокладок с каталитическим наполнением для лямбда-зонда. Оказывается, кислородный датчик начинает анализировать смесь, прошедшую через миникатализатор. Это позволяет получить слегка заниженный показатель содержания кислорода в смеси, а электроника машины считает, что катализатор правильно сжигает избыток CO и CH.

Электронная заглушка 1

вариант 2

Электронная коряга — это небольшой модуль размером со спичечный коробок (пример на фото.Он преобразует сигнал, поступающий от лямбда-зонда к блоку управления, по специально заложенной схеме. В результате погашается ошибка катализатора (обычно P0420), что неизбежно в случае удаления газового катализатора из выхлопной системы.

Устройство и работа лямбда-зондов:

Лямбда-зонд работает по принципу гальванической ячейки с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее нанесены электропроводящие пористые платиновые электроды.Лямбда-зонд обеспечивает эффективное измерение концентрации остаточного кислорода в выхлопных газах после прогрева до температуры 300-400 градусов Цельсия. Только в таких условиях циркониевый электролит приобретает проводимость, а изменение концентрации кислорода на его поверхности приводит к появлению выходного напряжения на электродах лямбда-зонда.

Срок службы кислородных датчиков практически полностью зависит от качества бензина. Присадки, присутствующие в поддельном бензине, вступают в химический контакт с платиной.В результате лямбда-зонд выходит из строя.

Всем мир)))

Большинство современных автомобилей имеют специальные электронные системы управления. Они снижают расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов выхлопной системы является лямбда-зонд. При выходе из строя двигатель начинает работать в аварийном режиме. Сможете ли вы сами решить проблему?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик регистрирует количество кислорода в выхлопных газах автомобиля и передает его на панель управления.В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая поступает в камеру сгорания. У большинства моделей есть два зонда: один перед катализатором, а другой — за ним. Во время эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить приборы каждые 30 тысяч километров.

Многие автомобилисты забывают о таких рекомендациях и сталкиваются с проблемой после того, как загорается предупреждающий знак на панели. Чаще всего лямбда-зонд не подлежит ремонту.Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Мастера нашли выход из неприятной ситуации. Они предлагают использовать специальный автомобильный трюк, который позволит двигателю нормально работать и отключить сигнализацию Check Engine.

Совет: не отключайте и не блокируйте один из датчиков полностью, это не решит проблему и приведет только к увеличению расхода топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать заглушку датчика кислорода

Сделать корягу для бортового компьютера своими руками можно тремя способами:

установить механическую втулку;
подключить простую электронную схему;
перепрошивка контроллера.

Каждый из методов достаточно эффективно решает проблему неисправного датчика и возвращает двигатель в нормальное состояние.

Механический метод (с чертежами отвертки)

Чтобы обмануть контроллер, нужно установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

металлическая заготовка;
обрабатывающий станок;
;
.

Механическая коряга из бронзы может быть изготовлена вручную или по заказу специалиста

Изготовить деталь можно даже без специальных навыков работы, главное — иметь хороший токарный станок.В крайнем случае можно заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать схеме по форме и размеру

Для установки механической заглушки выполните следующие действия:

После запуска двигателя сигнал Check Engine должен погаснуть. Это немного отодвигает датчик от выхлопной струи. Механический затяжной винт подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в кузов.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, которые поступают на него от лямбда-зонда, можно поставить специальную схему-обманку. Он подключается к проводам, идущим от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:

Перед началом работы отсоедините отрицательную клемму.Все соединения должны быть хорошо изолированы. Оптимальным вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной заглушки должны быть хорошо изолированы

В продаже можно найти готовые электронные фокусы. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера. Такие устройства легко подключаются, но обойдутся они дороже самодельной схемы.

Видео изготовления электронного трюка датчика и проверки его работы

Перепрошивка контроллера: стоит ли самому делать

Еще один вариант обмана — перепрошивка самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода в том, что при неправильном выполнении восстановить прежнюю работу компьютера будет сложно. Оригинальную заводскую прошивку получить очень сложно, а стоимость довольно высока.Поэтому доверить такую работу стоит только опытному специалисту, которого вы знаете лично.

Последствия установки различных типов тромплей

При установке фальшивки стоит учесть, что все работы выполняются на ваш страх и риск. При неправильной установке таких устройств могут возникнуть следующие неисправности:

Неисправность двигателя из-за неправильной регулировки впрыска бортовым компьютером.
Повреждение проводки и контроллера из-за неправильно спаянной цепи.
Ошибки в работе бортового компьютера.
Повреждение датчиков.

Работать с любой электроникой нужно очень аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно внимательно следовать инструкции.

Совет: не стоит заказывать обман в Интернете на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

Обман лямбда-зондов практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать заглушку и установить ее, чтобы последняя не выглядела негативной для бортового компьютера или двигателя.

Помогает ли загвоздка лямбда-зонд. Различные схемы обмана лямбда-зонда

Дата публикации: 16 января 2017 г.

Лямбда-зонд (также называемый кислородным контроллером, датчиком O2, DK) является неотъемлемой частью выхлопной системы автомобилей, соответствующих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 или более лямбда-зонда) контролирует содержание O2 в выхлопной смеси автомобиля, тем самым значительно снижая выброс токсичных отходов в атмосферу.

При некорректной работе ДК или отключении лямбда-зонда может нарушиться работа силового агрегата, из-за чего двигатель перейдет в аварийный режим (на панели загорится Check Engine). Чтобы этого не произошло, автомобильную систему можно перехитрить, установив заглушку.

Механическая защелка лямбда-зонда («отвертка»)

«Ввертыш» — втулка из бронзы или жаропрочной стали. Внутренняя часть такой «проставки» и ее полости заполнены керамической стружкой со специальным каталитическим покрытием. За счет этого выхлопные газы догорают быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 постоянного тока.

Важно! Любая загвоздка устанавливается только на исправный лямбда-зонд.

Самодельная заглушка лямбда-зонда, схема которой представлена ниже, проста в изготовлении. Для этого необходимо подготовить: заготовку

;
отвертка;
набор ключей.

На обрабатывающем станке сделана загвоздка. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка трюка лямбда-зонда выглядит следующим образом:

Поднимите автомобиль на эстакаду.
Отсоедините отрицательную клемму аккумулятора.
Открутите первый (верхний) зонд (если их два, то снимите тот, который находится между катализатором и выпускным коллектором).
Вверните лямбда-зонд в проставку.
Установите на место «расширенный» датчик.
Подключите клемму к АКБ.

Полезно! Обычно механическая загвоздка второго лямбда-зонда не производится, так как этот ДК защищен катализатором и только контролирует его состояние. Наиболее чувствительным считается первый датчик, который устанавливается ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработает, можно воспользоваться более дорогим приемом.

Электронная заглушка

Другой способ устранения неполадок постоянного тока — электронная заглушка лямбда-зонда, схема которой представлена ниже. Поскольку датчик кислорода передает сигнал контроллеру, цепь-ловушка, подключенная к проводке от датчика к разъему, позволит системе быть «грубой». Благодаря этому в ситуации неисправности лямбда-зонда силовой агрегат продолжит исправно работать.

Полезно! Места установки такой trompe l’oeil могут отличаться в зависимости от модели АТС. Например, его можно установить в центральном тоннеле между сиденьями, в торпеде или в моторном отсеке.

Схема-ловушка — это однокристальный микропроцессор, который анализирует процессы в катализаторе, принимает данные от первого DC, обрабатывает их, преобразует их в показания второго датчика и отправляет соответствующий сигнал процессору автомобиля.

Для установки заглушки такого типа понадобится схема подключения лямбда-зонда, которая выглядит так.

Как видите, распиновка лямбда-зонда разная (4 провода, три и два). Цвета проводов тоже могут отличаться, чаще всего встречаются изделия с 4 контактами (2 черные, белые и синие).

Для изготовления читерского устройства вам понадобятся:

паяльник с малым жало и припой;
канифоль;
конденсатор неполярный емкостью 1 мкФ Y5V, +/- 20%;
(сопротивление) на 1 МОм, С1-4 имп, 0,25 Вт;
нож и изолента.

Полезно! Перед установкой схему лучше всего поместить в пластиковый корпус и залить «эпоксидкой».

Отсоедините отрицательную клемму аккумулятора.
«Рассеките» провод, идущий от самого постоянного тока к разъему.
Обрежьте синий провод и снова подключите его через резистор.
Припаяйте неполярный конденсатор с белым и синим проводами.
Изолируйте соединения.

Ниже представлена схема трюка лямбда-зонда своими руками для распиновки на 4 провода.

На завершающем этапе у вас должно получиться следующее.

Такие манипуляции не следует проводить, если у вас нет должного опыта. Сегодня в магазинах предлагают готовые схемы трюков, которые легко установить даже начинающему водителю.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решают переписать блок управления, блокируя тем самым обработку сигналов от второго кислородного датчика.Однако необходимо учитывать, что любые изменения в алгоритме работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и дорого. Поэтому самостоятельно выполнять такие манипуляции не рекомендуется. То же самое и с готовыми прошивками, которые продаются в Интернете.

Полезно! При перепрошивке удаляются лямбда-зонды.

Если вы все же хотите прошить систему, то обратитесь к грамотному специалисту, который может отключить получение данных ДЦ с помощью специализированного оборудования.

Также следует учитывать, что практически любое вмешательство в работу систем может привести к не самым приятным последствиям.

Какие последствия после установки подделки

Нужно понимать, что любая загвоздка устанавливается на риск автовладельца. Если установка была произведена неправильно, то могут возникнуть следующие проблемы:

Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может возникнуть неисправность мотора.
Если цепь не припаяна должным образом, это может привести к повреждению проводки.
Во время установки трюка вы можете повредить кислородные датчики, после чего вы даже не узнаете об их неисправности (так как у вас уже будет установлен трюк).
После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор.В отличие от уловки, он не «обманывает» блок управления, а лишь обеспечивает его правильную работу путем преобразования сигнала постоянного тока. Внутри эмулятора также установлен микропроцессор (как в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

На хранении

Многие автовладельцы устанавливают на свои автомобили самодельные приспособления, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за прибылью вы вполне можете столкнуться с большими денежными затратами, если самодельное устройство повлияет на работу «жизненно важных» систем.Поэтому рекомендуется устанавливать trompe l’oeil только в том случае, если вы понимаете работу такого плана.

Принцип работы лямбда-зонда и вопросы его ремонта

Совет: не отключайте полностью и не блокируйте один из датчиков, это не решит проблему и приведет только к повышенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать заглушку датчика кислорода

Сделать корягу для бортового компьютера своими руками можно тремя способами:

установить механическую втулку;
подключить простую электронную схему;
перепрошивка контроллера.

Механический метод (с чертежами отвертки)

металлическая заготовка;
обрабатывающий станок;
;
.

Механическая коряга из бронзы может быть изготовлена вручную или по заказу специалиста

Изготовить деталь можно даже без специальных навыков работы, главное — иметь хороший токарный станок. В крайнем случае можно заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать схеме по форме и размеру

Для установки механической заглушки выполните следующие действия:

Как сделать и установить электронику (со схемой)

Перед началом работы отсоедините отрицательную клемму. Все соединения должны быть хорошо изолированы. Оптимальный вариант — поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной заглушки должны быть хорошо изолированы

Видео изготовления электронного трюка датчика и проверки его работы

Перепрошивка контроллера: стоит ли самому делать

Еще один вариант уловки — перепрошивка самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода в том, что при неправильном выполнении восстановить прежнюю работу компьютера будет сложно. Оригинальную заводскую прошивку получить очень сложно, а стоимость довольно высока. Поэтому доверить такую работу следует только опытному специалисту, которого вы знаете лично.

Последствия установки различных типов тромплей

При установке фокусов стоит учесть, что все работы выполняются на ваш страх и риск. При неправильной установке таких устройств могут возникнуть следующие неисправности:

Неисправность двигателя из-за неправильной регулировки впрыска бортовым компьютером.
Повреждение проводки и контроллера из-за неправильно спаянной цепи.
Ошибки в работе бортового компьютера.
Повреждение датчиков.

Работать с любыми электронными устройствами необходимо с особой осторожностью. Даже малейшая неточность может привести к поломке, поэтому нужно строго следовать инструкции.

Совет: не стоит заказывать обман в интернете на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

На моей машине, но я знаю, что при проверке двигателя датчик (лямбда-зонд) сгорит, потому что он будет получать меньше кислорода. А потому горящая лампочка Check Engine в месте с повышенным расходом топлива будет напрягать.Хотелось бы узнать, как обмануть лямбда-зонд ? И можно ли вообще обмануть этот кислородный датчик (лямбду)?

Аноним

18.03.2013, 13:53

Аноним

7 января 2015 г. 10:43

Первый электронный метод: _

Это ловушка, которая создает постоянное давление, соответствующее среднему показанию после датчика концентрации кислорода. Но этот метод борьбы состоит только в том, что нет. И только на некоторых старых моделях автомобилей позволяет обмануть блок управления двигателем на исправность катализатора.

Второй электронный метод: _

Довольно распространенный, это «эмулятор», который состоит из сопротивления и конденсатора. Эта загвоздка усредняет показания датчика кислорода, расположенного после катализатора. Этот вариант применим к более широкой гамме автомобилей, но по сути мало чем отличается от предыдущего варианта. Это также вызывает повторное обогащение топливной смеси.Поэтому машина будет плохо ездить, но в выхлопном тракте появится повышенный слой сажи, что говорит о том, что не все так гладко, и на многих машинах она тоже появится.

Третий электронный метод: _

Механический первый вариант: _

Прокладка для лямбда-зонда. Он представляет собой трубку (винт) длиной 50-100 мм, с одной стороны ввинчивается датчик, а с другой есть небольшое отверстие для ограничения циркуляции выхлопных газов. Таким образом, получается, что газовая смесь усреднена, так как датчик удален дальше от выхлопных газов, и соответственно он получает меньше неочищенных газов и за счет этого можно обмануть систему управления двигателем.Фактически, это механический аналог предыдущего. Отличие в том, что есть недостаток — длина проставки-приемника может не позволять вкручивать ее в штатное место щупа и гайку придется приваривать в другом месте выхлопной трубы, но строго под углом 45 °. ? сверху вниз.

Механический второй вариант: _

Пожалуй, самый приемлемый и распространенный из всех вышеперечисленных — проставка для лямбда-зонда со встроенным миниатюрным каталитическим элементом.Интегрированный платино-родиевый каталитический элемент повышенной эффективности, способный работать при более низких температурах, обеспечивает состав выхлопных газов на датчике, эквивалентный составу, прошедшему через стандартный катализатор. Единственный недостаток — стандартный зонд тоже поднимается, правда не как в предыдущем варианте на 50-100 мм, а только на 32 мм, но тем не менее иногда установка зонда с проставкой проблематична. Несмотря на всю сложность, все очень просто. После установки проставки-заглушки катализатора можно

Решение одной известной и наболевшей проблемы — украсить лямбда-зонд своими руками.(далее мы будем называть его датчиком) преобразует в электрический сигнал данные о том, сколько кислорода содержится в выхлопных газах.

Датчик подает электрический сигнал в тот момент, когда обнаруживает изменение содержания кислорода. Сигнал передается на контроллер, который принимает сигнал и сравнивает полученные данные с показателями, хранящимися в памяти.

Если полученные данные не совпадают с с оптимальными значениями (для текущего режима), блок управления соответственно изменяет продолжительность впрыска.Это сделано для максимального повышения эффективности двигателя, экономии топлива и снижения вредных выбросов.

Производители рекомендуют проводить диагностику датчика регулярно, примерно через 30 000 км, и заменять его через 100 000 км. Производители обычно ограничивают срок службы лямбда-зонда этим пробегом. Кстати, отремонтировать его невозможно.

Однако немногие автомобилисты прислушиваются к этим рекомендациям и запоминают датчик только при возникновении проблем. В итоге, преодолев «юбилейную» отметку в 100 тысяч км, многие знакомятся с неприятным сигналом Check Engine … Причина, скорее всего, в некорректно работающем датчике (ну или уже сломанном).

Уловка с лямбда-зондом , сделанная своими руками, решит эту проблему, и сигнал Check Engine перестанет вас беспокоить. На автомобилях с 2 датчиками, один перед катализатором, другой за катализатором.

Сигналы от этих двух датчиков должны быть разными, тогда блок управления регулирует продолжительность впрыска в соответствии с полученными сигналами. Но если один из датчиков вышел из строя или хозяин автомобиля снял катализатор (как вариант -), сигналы с двух датчиков начнут совпадать по своим значениям, что будет восприниматься блоком управления как аварийный режим.

В этом случае контроллер выберет усредненные параметры управления впрыском, что в конечном итоге приведет к увеличению расхода топлива с одновременным снижением мощности двигателя и его нестабильной работы на холостом ходу. А на панели приборов загорится Check Engine .

В старых автомобилях обычно установлен один датчик (перед катализатором).

Механический тип обманки

Они решают эту проблему с помощью двух уловок.Если выбран механический тип обманки, на место катализатора устанавливается так называемая «прокладка». Эта деталь изготавливается из бронзы или жаропрочной стали, размер детали должен быть строго определен. В проставке просверливается небольшое отверстие, через которое выхлопные газы могут попадать в проставку.

Газы взаимодействуют с керамической стружкой, помещенной внутри проставки. Крошку предварительно покрывают каталитическим слоем. В результате этого взаимодействия СО и СН окисляются кислородом и концентрация вредных веществ на выходе снижается.

Сигналы от обоих датчиков будут разными. , блок управления «увидит» изменение синусоиды сигнала и будет воспринимать это как нормальную работу катализатора. Этот вариант самый бюджетный. Механическая заглушка одинаково хорошо подходит практически для любого автомобиля, отечественного или импортного, на который вкручен датчик.

Электронная уловка намного сложнее. Сейчас мы не говорим о тех «самодельных» приемах, которые практикуют продвинутые автомобилисты.Сами паяют схему и строят заглушку, используя один конденсатор или один резистор. Продаются вполне технологичные устройства (это уже не загвоздка, а эмулятор) с микропроцессором.

Эти устройства способны обеспечить правильную работу блока управления, а не просто обмануть его. Установленный в таком эмуляторе микропроцессор способен оценить состояние выхлопных газов, проанализировать ситуацию с обработкой сигнала с первого датчика, а затем сформировать такой сигнал, который соответствует сигналу от второго нормально работающего датчика с исправным катализатор.

проблема тоже решается перепрошивкой блока управления. Смысл перепрошивки в том, что блок управления из-за алгоритма перепрошивки перестает учитывать сигнал от датчика, установленного после катализатора, и ориентируется в своей работе только на сигнал от первого, установленного перед катализатором. катализатор.

Однако следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют современным европейским экологическим нормам.Осталось обратиться к знакомому специалисту (известному специалисту!), Который с помощью изменений в программе отключит опрос второго датчика блоком управления и получит качественную обманку лямбда-зонда с своими руками.

Вы, конечно, можете купить прошивку через Интернет или на рынке, но в этом случае все риски возможного повреждения двигателя станут вашей единственной заботой. Потому что вы покупаете «кота в мешке».

Когда автовладельцы решают удалить засорившийся катализатор, неизменно возникает вопрос об установке трюка на лямбда-зонд.
Лямбда-зонд — это датчик, обычно расположенный до и после катализатора и показывающий количество кислорода в выхлопных газах двигателя. Он работает при высоких температурах, поэтому оснащен электронагревательным элементом. Он также содержит электролит, который реагирует на кислород в газовой смеси.

На основании показаний этого датчика ЭБУ управляет впрыском топлива (если кислорода много — увеличивается, если кислорода мало — уменьшается). Из этого следует, что лямбда-зонд подходит для двигателей с электронным впрыском топлива.

Конструкции автомобилей разные. У одних один лямбда-зонд, у других — два. В первом случае датчик сигнализирует об ошибке, если он сломан или его данные считываются некорректно. А во-вторых, это усугубит эти проблемы.
В любом случае неисправности датчика попадут на приборную панель с пометкой «Check Engine» (то же самое произойдет, если выключить лямбда-зонд). А в худшем случае машина перестанет заводиться. Самый верный способ — перепрошить контроллер. Для этого понадобится опытный мастер и хорошее оборудование.
Еще одно решение этой проблемы — установка заглушки лямбда-зонда. Они бывают двух типов: механические и электронные.

Механическая обманка представляет собой простую прокладку между поверхностью впускной трубы и лямбда-зондом. Прокладка — полый цилиндр из бронзы или жаропрочных сплавов. Внутри цилиндра помещается керамический чип и делается небольшое сквозное отверстие.
По аналогии с катализатором керамика окисляет вредные газы (CH и CO) кислородом, и датчик получает нормальные показания.Вы можете купить готовый продукт, их сейчас на рынке большое количество. Цена на обманку лямбда-зонда варьируется от 200 до 900 рублей.

Электронная обманка представляет собой схему, встроенную между датчиком и ЭБУ. Смысл работы такой схемы в искажении данных с лямбда-зонда. Он в основном используется для. Цена устройства от производителя со встроенным микропроцессором — 1000 руб.

Вам понадобится бронзовая или стальная (жаропрочная) заготовка. На токарном станке по этому простому чертежу можно быстро сделать загвоздку.
Загвоздка устанавливается просто. Необходимо найти разъем лямбда-зонда и отключить его от электрической сети. Затем открутите лямбда-зонд, соедините с изготовленной проставкой и прикрутите на место. Важный момент: на исправный датчик устанавливается заглушка.

Для начала вам нужно решить, как подключен ваш конкретный лямбда-зонд. Для этого ознакомьтесь со схемой подключения лямбда-зонда.
Теперь соберем устройство из неполярного конденсатора ёмкостью 1 мкФ и резистора сопротивлением 1 МОм. Для работы вам понадобятся: нож, паяльник, канифоль и припой. Паяем обманку лямбда-зонда своими руками.
Лучше всего установить заглушку перед разъемом. Для этого подключите прибор к проводам от датчика, идущим к разъему. Это можно сделать с помощью паяльника или просто отрезать провода и заизолировать их.
Существуют и более продвинутые схемы эмулятора лямбда-зонда для изготовления своими руками.
Как видите, «обмануть» хитрый лямбда-зонд не так уж и сложно. Главное понять принцип его работы и немного поправить.

Проверка и устранение неисправностей лямбда-зонда

Использование нескольких лямбда-зондов

С момента введения EOBD необходимо контролировать работу каталитического нейтрализатора. Для этого за катализатором устанавливается дополнительный лямбда-зонд.Это используется для определения способности каталитического нейтрализатора накапливать кислород.

Функция датчика после каталитического нейтрализатора такая же, как и у датчика на входе. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения зонда ниже по потоку очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем меньше емкость каталитического нейтрализатора, тем выше амплитуда напряжения зонда, расположенного ниже по потоку, из-за повышенного содержания кислорода.

Высота амплитуд на датчике ниже по потоку зависит от фактической емкости каталитического нейтрализатора, которая изменяется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд датчиков учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков все еще примерно одинаковы, накопительная емкость каталитического нейтрализатора достигнута, например через старение.

НЕИСПРАВНОСТЬ ДАТЧИКА КИСЛОРОДА ЛЯМБДА: СИМПТОМЫ

Неисправный лямбда-зонд может вызвать следующие симптомы:

Высокий расход топлива
Низкая производительность двигателя
Высокий выброс выхлопных газов
Загорается контрольная лампа двигателя
Сохраняется код ошибки

ВЛИЯНИЕ НЕИСПРАВНОСТИ ЛЯМБДА-КИСЛОРОДНОГО ДАТЧИКА: ПРИЧИНА НЕИСПРАВНОСТИ

Есть несколько причин, по которым может произойти отказ:

Внутреннее и внешнее короткое замыкание
Отсутствие заземления / напряжения
Перегрев
Отложения / загрязнения
Механическое повреждение
Использование этилированного топлива / присадок

Существует ряд типичных неисправностей лямбда-датчика, которые часто возникают. В следующем списке показаны причины диагностированных неисправностей:

Зонды без подогрева

Диагностированные неисправности	Причина
Защитная трубка или корпус датчика забиты остатками масла	Несгоревшее масло попало в выхлопную систему, например из-за неисправных поршневых колец или уплотнений штока клапана
Ложный воздухозаборник, недостаток эталонного воздуха	Зонд установлен неправильно, отверстие для эталонного воздуха заблокировано
Повреждение из-за перегрева	Температуры выше 950 ° C из-за неправильного зажигания точка или люфт клапана
Плохое соединение на штекерных контактах	Окисление
Обрыв кабельных соединений	Плохо проложенные кабели, точки истирания, укусы грызунов
Отсутствие заземления	Окисление выхлопная система
Механическое повреждение	Чрезмерный момент затяжки
Химическое старение	Очень часто короткие маршруты
Свинцовые отложения	Использование этилированного топлива

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ОСНОВНЫЕ ПРИНЦИПЫ

Автомобили, оборудованные функцией самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей. Обычно это отображается с помощью контрольной лампы двигателя. Затем память неисправностей может быть считана с помощью диагностического прибора для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с дефектным компонентом или, например, с неисправность кабеля. В этом случае механик должен провести дальнейшие испытания.

В рамках EOBD мониторинг лямбда-зонда был расширен и теперь включает следующие точки:

Обрыв цепи,
Готовность к работе,
Короткое замыкание на массу блока управления,
Замыкание на плюс
Обрыв кабеля и старение лямбда-зонда.

Для диагностики сигналов лямбда-зонда блок управления использует форму сигнала частоты.

Для этого блок управления вычисляет следующие данные:

Максимальное и минимальное обнаруженное значение напряжения датчика,
Время между положительным и отрицательным фронтом,
Регулирующая переменная лямбда-регулятора в соответствии с богатой и бедной,
Контрольный порог лямбда-регулирования,
Напряжение датчика и длительность периода.

Амплитуда: максимальное и минимальное значение больше не достигается, определение богатой / обедненной смеси больше невозможно.

КАК ОПРЕДЕЛЯЮТСЯ МАКСИМАЛЬНОЕ И МИНИМАЛЬНОЕ НАПРЯЖЕНИЕ ДАТЧИКА?

При запуске двигателя все старые максимальные / минимальные значения в блоке управления удаляются.Во время работы минимальные / максимальные значения отображаются в диапазоне нагрузки / скорости, заданном для диагностики.

Время отклика: зонд слишком медленно реагирует на изменение смеси и больше не отображает статус в нужное время.

РАСЧЕТ ВРЕМЕНИ МЕЖДУ ПОЛОЖИТЕЛЬНЫМ И ОТРИЦАТЕЛЬНЫМ ПЛАНОМ

Если напряжение зонда превышает контрольный порог, начинается измерение времени между положительным и отрицательным фронтом.Если напряжение зонда падает ниже контрольного порога, измерение времени прекращается. Период времени между началом и окончанием измерения времени измеряется счетчиком.

Время отклика: частота датчика слишком низкая, оптимальное управление больше невозможно.

ОБНАРУЖЕНИЕ СТАРЕННОГО ИЛИ ЗАГРЯЗНЕННОГО ЛЯМБДА-ДАТЧИКА

Если зонд сильно изношен или загрязнен, e. грамм. через присадки к топливу это влияет на сигнал датчика. Сигнал зонда сравнивается с сохраненным шаблоном сигнала. Медленный зонд определяется как неисправность, например через длительность периода сигнала.

ПРОВЕРКА ЛЯМБДА-ЗОНДА С ПОМОЩЬЮ ОСЦИЛЛОГРАФА, МУЛЬТИМЕТРА, ТЕСТЕРА ЛЯМБДА-ДАТЧИКА, АНАЛИЗАТОРА ВЫБРОСОВ: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Как правило, перед каждой проверкой следует проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема.Выхлопная система не должна иметь утечек.

Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо убедиться, что лямбда-регулирование неактивно во время некоторых рабочих состояний, например. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

Проверка лямбда-зонда при помощи тестера выхлопных газов

Один из самых быстрых и простых тестов — это измерение с помощью анализатора выбросов четырех газов.

Испытание проводится так же, как и предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух включается в качестве возмущающей переменной путем снятия шланга. Из-за изменения состава выхлопных газов изменяется и значение лямбда, которое рассчитывается и отображается тестером выхлопных газов. Система образования смеси должна определять это по определенному значению и регулировать его в течение определенного времени (60 секунд, как в тесте на выброс выхлопных газов).Если переменная возмущения удаляется, значение лямбда должно быть уменьшено до исходного значения.

В качестве основного принципа следует соблюдать спецификации производителя для подключения переменных возмущений и значения лямбда.

Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем контролируют смесь посредством точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-регулирование не работает.

Проверка лямбда-зонда мультиметром

Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.

Мультиметры с низким внутренним сопротивлением (чаще всего в аналоговых устройствах) перегружают сигнал лямбда-зонда и могут вызвать его выход из строя. Из-за быстро меняющегося напряжения сигнал лучше всего отображать с помощью аналогового устройства.

Мультиметр подключается параллельно сигнальной линии (черный кабель, см. Принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра установлен на 1 В или 2 В. После запуска двигателя значение между 0.появляется 0,6 В на дисплее (опорное напряжение) — 4. При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает меняться между 0,1 В и 0,9 В.

Для получения безупречных результатов измерения двигатель следует поддерживать на скорости прибл. 2500 об. / Мин. Это гарантирует достижение рабочей температуры зонда даже в системах с ненагреваемым лямбда-зондом. Если температура выхлопных газов недостаточна в режиме холостого хода, существует риск того, что ненагретый датчик остынет и сигнал больше не будет генерироваться.

Проверка лямбда-зонда осциллографом

Форма сигнала лямбда-зонда

Сигнал лямбда-зонда лучше всего отображать с помощью осциллографа. Что касается измерения с помощью мультиметра, основным условием является то, что двигатель или лямбда-зонд должны иметь рабочую температуру.

Осциллограф подключается к сигнальной линии. Устанавливаемый диапазон измерения зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды.

Обороты двигателя снова должны быть прибл.2500 об. / Мин.

Переменное напряжение отображается на дисплее в синусоидальной форме. По этому сигналу можно оценить следующие параметры:

Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

Проверка лямбда-зонда при помощи тестера лямбда-зонда

Различные производители предлагают специальные тестеры лямбда-зондов для тестирования. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.

Как мультиметр и осциллограф, он подключается к сигнальной линии пробника. Как только зонд достигнет рабочей температуры и начнет работать, светодиоды начнут попеременно загораться — в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.

Здесь все характеристики настроек измерительного устройства для измерения напряжения относятся к датчикам диоксида циркония (датчики скачков напряжения).Для диоксида титана диапазон измерения напряжения изменяется на 0-10 В, при этом измеряемые напряжения меняются в пределах 0,1-5 В.

Проверка состояния защитной трубки

В качестве основного принципа необходимо соблюдать спецификации производителя. Наряду с электронным тестом состояние защитной трубки элемента зонда может указывать на функциональные возможности:

ЗАЩИТНАЯ ТРУБКА СЛОЖНО ЗАСАЖЕНА

Двигатель работает со слишком богатой смесью

Необходимо заменить датчик и устранить причину чрезмерно богатой смеси, чтобы предотвратить повторное засорение датчика.

БЛЕСТЯЩИЕ НАЛОЖЕНИЯ НА ЗАЩИТНОЙ ТРУБЕ

Свинец разрушает элемент зонда.Необходимо заменить зонд и проверить каталитический нейтрализатор. Замените этилированное топливо неэтилированным.

БЕЛЫЕ (БЕЛЫЕ ИЛИ СЕРЫЕ) ОТЛОЖЕНИЯ НА ЗАЩИТНОЙ ТРУБЕ

Двигатель горит масло, дополнительные присадки в топливо

Необходимо заменить датчик и устранить причину возгорания масла.

НЕПРАВИЛЬНЫЙ МОНТАЖ

Неправильная установка может привести к повреждению лямбда-зонда, и его правильная работа не может быть гарантирована.Во время монтажа необходимо использовать предписанный специальный инструмент и соблюдать момент затяжки.

ПРОВЕРКА НАГРЕВА ДАТЧИКА КИСЛОРОДА ЛЯМБДА: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.

Для этого отсоедините разъем к лямбда-зонду. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента.Это должно быть от 2 до 14 Ом. На стороне автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение> 10,5 В (бортовое напряжение).

Различные варианты подключения и цвета кабелей

Зонды без подогрева

Количество кабелей

Цвет кабеля

Соединение

Черный

Сигнал (заземление через корпус)

Черный

Сигнал

Зонды с подогревом

Количество кабелей	Цвет кабеля	Соединение
3	Черный 2 x белый	Сигнал (заземление через корпус) нагревательного элемента
4 9 2 x758 Черный белый Серый	Сигнал, нагревательный элемент, заземление

Зонды диоксида титана

Количество кабелей	Цвет кабеля	Подключение
4	Красный Белый Черный Желтый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)
4	Черный 2 x белый Серый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)

(Спецификации производителя должны соблюдаться)

ЗАМЕНА КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ВИДЕО

Как проверить и заменить лямбда-зонд

Лямбда-зонд, или датчик кислорода, является жизненно важным элементом выхлопных систем вашего автомобиля, гарантируя, что ваша топливная смесь содержит необходимое количество кислорода для эффективного и экологически чистого сгорания. В этом сообщении блога мы кратко рассмотрим, что такое лямбда-зонд, как он работает, когда его следует проверять и как его заменить.

Что такое лямбда-зонд?

Лямбда-зонд расположен внутри выпускного коллектора рядом с двигателем. В автомобилях, оснащенных EOBD II (европейские автомобили после 2001 г.), также имеется второй датчик после каждого каталитического нейтрализатора с целью измерения его производительности. Датчик измеряет процент несгоревшего кислорода, чтобы увидеть, слишком много (слишком бедная смесь) или слишком мало (слишком богатая смесь).Результаты отправляются в электронный блок управления двигателем (ЭБУ), чтобы количество топлива, поступающего в двигатель, можно было отрегулировать для получения оптимальной смеси. Он постоянно меняется в зависимости от ряда факторов, включая нагрузку на двигатель (например, холмы), ускорение, температуру двигателя и период прогрева.

На рынке существует три типа лямбда-зондов, самые старые и самые распространенные на рынке — лямбда-зонды из оксида циркония. Этот тип существует в различной конфигурации (один, два, три или четыре провода), в зависимости от того, подогревается датчик или нет.Второй тип — это лямбда-зонд из оксида титана, который также доступен в четырех различных типах (см. Рисунок). Этот тип легко определить, поскольку диаметр источника меньше, чем у оксида циркония (в качестве визуальной подсказки эти датчики имеют желтый и красные провода). Наконец, третий тип — это так называемый широкополосный лямбда-зонд, также называемый «5-проводным датчиком», который является новейшим и более точным. Широкополосный лямбда-зонд является наиболее распространенным в новых автомобилях, оснащенных двумя лямбда-зондами на каждый каталитический нейтрализатор.

Как работает лямбда-зонд?

Лямбда-зонд используется для регулирования топливной смеси, при этом ЭБУ реагирует на измерения датчика, чтобы определить необходимое количество топлива. Это означает, что топливная смесь будет постоянно колебаться от богатой к обедненной, позволяя каталитическому нейтрализатору работать с максимальной эффективностью, одновременно уравновешивая общую смесь для минимизации выбросов.

Если ЭБУ не получает никаких измерений от датчика, например, когда двигатель только что запустился или датчик не работает, ЭБУ будет использовать фиксированную богатую топливную смесь, что увеличивает расход топлива и выбросы.Если лямбда-зонд или провода повреждены или изношены, автомобиль будет постоянно циркулировать в богатой смеси, увеличивая расход топлива и подвергая опасности другие элементы системы контроля выбросов, такие как каталитические нейтрализаторы.

Когда следует проверять лямбда-датчики?

Обычный лямбда-зонд имеет долгий срок службы, но все равно может выйти из строя. Если вы заметили какой-либо из следующих симптомов, возможно, стоит проверить свой лямбда-зонд:

Неравномерный дроссель на холостом ходу
Грубые звуки двигателя
Большой расход топлива и низкая производительность
Неудачный тест на выбросы
Черный дым и нагар вокруг выхлопной трубы
Лямбда-датчики могут выйти из строя по ряду причин, в том числе:
Использование уплотнительной пасты, содержащей силикон, на выхлопных патрубках перед лямбда-датчиками
Загрязненное топливо или присадки, содержащие свинец
Двигатель начал сжигать масло, оставляя нагар на датчике
Внешнее загрязнение, например, дорожная соль, грунтовочный материал или химикаты
Сенсор подошел к концу срока службы

Как проверить лямбда-зонд из оксида циркония

Для проверки лямбда-зонда проверьте натяжение сигнального провода (в основном черного цвета). Обычно после прогрева двигателя и при нормальной работе измерение должно меняться от 0,1 до 0,9 В примерно два раза в секунду при 2000 об / мин.

Если нагревается лямбда-зонд (трех- или четырехжильный), возьмите нагреватель и измерьте его сопротивление омметром. Нагреватель представляет собой два провода одного цвета, обычно белого или черного цвета. Рекомендуется всегда проверять электрическую схему автомобиля и проводить измерения при нормальной рабочей температуре двигателя.

Как проверить титановый лямбда-зонд (легко обнаружить, потому что диаметр нагрева меньше, чем у оксида циркония, и всегда присутствуют желтый и красный провод.)

Измеренное натяжение сигнального провода аналогично натяжению, полученному от циркониевого лямбда-зонда. Низкое значение напряжения соответствует обедненной смеси, а высокое напряжение (около 1 В) соответствует богатой смеси. В некоторых ЭБУ все наоборот, в соответствии с их внутренним подключением

Как диагностировать широкополосный лямбда-зонд:

Для диагностики широкополосных лямбда-зондов необходимо использование сканирующего прибора или осциллографа.

Как снять и заменить лямбда-зонд

Используйте специальную розетку, чтобы облегчить снятие лямбда-зонда.Найдите нужное приложение в каталоге, похожие приложения могут иметь разное время реакции, не являясь эквивалентами. Нанесите смазку вокруг резьбы на новом датчике, чтобы упростить установку датчика сейчас и удалить его позже. Датчик можно ввинтить вручную и затянуть с помощью специального гнезда с правильным моментом, указанным в руководстве по эксплуатации автомобиля.

Смотрите больше с Garage Gurus

Сделайте шаг ближе к действию и посмотрите, как эксперт Garage Gurus точно покажет вам, как проверить, снять и заменить лямбда-зонд.

Лямбда-зонд

подходит для BMW 335 E92 3.0 Post Cat 05-13 1323005RMP N54B30A Системы выброса кислорода Автозапчасти

Устарело: синтаксис доступа к массиву и строке с помощью фигурных скобок устарел в /usr/home/psikids.es/web/openbayl/index .php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 542 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 543 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 545 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 775 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 1613 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 1613 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3416 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3416 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3416 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3416 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3416 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 3417 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3417 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3417 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3417 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3418 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3420 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3420 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3420 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3421 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3422 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3422 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3422 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3423 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3423 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3423 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 3423 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3423 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3423 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3423 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3425 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3426 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3426 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3426 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3426 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3426 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3426 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3426 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3426 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3427 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3427 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3427 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 3427 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3428 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3428 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3428 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3428 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3428 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3428 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3428 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3428 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3428 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3429 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids. es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids. es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками не рекомендуется в / usr / home / psikids.es / web / openbayl / index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931 Устарело: синтаксис доступа к смещению массивов и строк с фигурными скобками устарел в /usr/home/psikids.es/web/openbayl/index.php в строке 3931

Лямбда-зонд подходит для BMW 335 E92 3.0 Post Cat 05-13 1323005RMP N54B30A Системы выброса кислорода Автозапчасти

лямбда-зонд подходит для BMW 335 E92 3.0 Post Cat 05 до 13 1323005RMP N54B30A Oxygen

БМВ 335 Е92 3.0 Post Cat 05-13 1323005RMP N54B30A Подходит для кислородного лямбда-зонда, провод номер 4, BMW 3 Coupe (E92) 335 xi Coupe Petrol 03/2007 02/2010 AWD 24 306225, BMW 3 Coupe (E92) 335 xi Coupe Petrol 03 / 2007 02/2010 AWD 24 326 240, BMW 3 Coupe (E92) 325 xi Coupe Petrol 09/2006 02/2010 AWD 24 218160, Функциональный лямбда-зонд 13 1323005RMP N54B30A Лямбда-зонд кислорода подходит для BMW 335 E92 3.0 Post Cat 05 до , Лямбда-зонд подходит для BMW 335 E92 3.0 Post Cat 05 до 13 1323005RMP N54B30A Кислород, автомобильные запчасти и аксессуары, автомобильные запчасти, выхлопные системы, лямбда-зонды и датчики.

лямбда-зонд подходит для BMW 335 E92 3.0 Post Cat 05 до 13 1323005RMP N54B30A Oxygen

Лямбда-зонд подходит для BMW 335 E92 3.0 Post Cat 05 до 13 1323005RMP N54B30A Oxygen. Функция лямбда-зонд. Жила № 4, жила. BMW 3 Coupe (E92) 335 xi Coupe Petrol 03/2007 02/2010 AWD 24 306225. BMW 3 Coupe (E92) 335 xi Coupe Petrol 03/2007 02/2010 AWD 24 326 240. BMW 3 Coupe (E92) 325 xi Coupe Petrol 09/2006 02/2010 AWD 24 218 160 .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий: Бренд:: Bosch, Общая длина:: 490 мм: Номер детали производителя:: 1323005RMP, Рекомендуемый интервал замены:: 250000 км: MPN:: 1323005RMP, Номер проводника:: 4 проводника: EAN:: 4047025240185, Ссылка OE / OEM-номер:: BMW: 11787545075, 754507504, BOSCH: 0258986602, DELPHI: ES2017311B1, DENSO: DOX-2026, MTE-THOMSON: 887340046, STEYR MOTORS: 7545075, 0258010414: Функция:: Лямбда.

лямбда-зонд подходит для BMW 335 E92 3.0 Post Cat 05 до 13 1323005RMP N54B30A Oxygen

Срок поставки: обычно 7-15 дней можно получить обувь. Пожалуйста, внимательно прочтите таблицу размеров, наши коврики превосходят все другие на рынке. VW Bus T2 T3 Rückleuchte links weiß schwarz Heckleuchte Lampe NEU, этот потрясающий камень известен во всем мире как Самая блестящая жемчужина в мире. Пожалуйста, убедитесь, что у вас размер руля. дисплеи и выставки в рекламных целях, Original Peugeot 206cc Blende Tachorahmen Verkleidung 9624233277.Пожалуйста, не открывайте az, прежде чем связаться с нами. Купите мужскую рубашку с длинным рукавом и 3D-принтом SANHION и другие повседневные рубашки на пуговицах в, дата первого упоминания: 4 сентября. VW Eos 1F7 1F8 2006-2016 Wolfrace Запасной комплект болтов крепления колеса Запасная часть , Беспроводной разъем с поворотом на 360 °. Винты для нарезания резьбы и накатывания резьбы, Разноцветная мягкая ароматизированная шпатлевка для снятия стресса ил для детей и взрослых 6 унций (синий): игрушки для слизи и замазки — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, слайдеры R&G на концах стержня для Kawasaki 2014 Z1000, Все мои украшения Поставляется в красивом подарочном пакете.этот камень защитит владельца от негативной энергии и принесет удачу. Код товара: — MK7319 Мы делаем отдельные фотографии каждого продукта, чтобы покупатель получил реальный товар, который изображен в списке, без замены. Комплект подшипников и уплотнений рулевого механизма Yamaha XJ600, версия с 1992 по 2003 год, производитель AllBalls. Мегафон готов раскрасить и настроить для дома или подарить. Винтажное вечернее платье Laurence Kazar 1980-х, Макси-черный, серый / розовый Винтажный жакет с графикой 60-х // Свободный крой // Размер M, 20.57-миллиметровые кованые Dynalite Dynalite Caliper-Lug Mount-Suits толщиной 57 мм, адрес электронной почты, который вы связали с вашей учетной записью Etsy со ссылкой для загрузки. Воспользуйтесь системой сообщений etsy, так как я могу пропустить ее в моем аккаунте электронной почты. ★ One Pink Tissue Гирлянда с бахромой. НОВЫЙ VOLKSWAGEN TRANSPORTER T4 1991–1996 КОРОТКИЙ НОС ПЕРЕДНЕЕ КРЫЛО КРЫЛО СЛЕВА Н / С. Мгновенная загрузка — окончательная распродажа. Эта рубашка для питомца создана для того, чтобы вы и ваш питомец были в правильном настроении для игрового дня. Сидит ниже пояса с подогнанным вырезом через сиденье и бедро с узкой ножкой для создания чистого современного вида, ветрозащитные решетки HEKO ПОЛНЫЙ комплект из 4 предметов FORD RANGER 4-дверный пикап с 2012 года. Инструкции по установке в комплект не входят.NRG 500 мм светлый дубовый бачок для унитаза Мебель для ванной: кухня и дом, абсорбирующие материалы, оставляющие свежий запах Подходит для многих мелких животных, 10-дюймовый автомобильный сабвуфер для неглубокой установки 1000 Вт Max Power Boss Audio D10F. Это займет около 2-3 недель Для поставки. ▼ Перекрестные номера деталей конкурентов (только для справки. Которые могут предотвратить натирания или трение шеи и плечевого ремня, Speedo Cable Yamaha FZR 1000 RU EXUP USD Forks Foxeye 1994-1995.

Лямбда-зонд подходит для BMW 335 E92 3.0 Сообщение Cat 05 до 13 1323005RMP N54B30A Кислород

Лямбда-зонд подходит для BMW 335 E92 3.0 Post Cat 05-13 1323005RMP N54B30A Кислород, автомобильные запчасти и аксессуары, автомобильные детали, выхлопные системы, лямбда-зонды и датчики Лямбда-зонд подходит для BMW 335 E92 3.0 Post Cat 05 до 13 1323005RMP N54B30A Кислород
Проводник номер 4, BMW 3 Coupe (E92) 335 xi Coupe Petrol 03/2007 02/2010 AWD 24306225, BMW 3 Coupe (E92 ) 335 xi Coupe Petrol 03/2007 02/2010 AWD 24 326 240, BMW 3 Coupe (E92) 325 xi Coupe Petrol 09/2006 02/2010 AWD 24 218 160, функция лямбда-зонд. // конец файла

Как растереть загвоздку на втором лямбда-зонде. Обман лямбда-зонда: своими руками

Когда автовладельцы решают удалить забитый катализатор, всегда возникает вопрос об установке заглушки на лямбда-зонд.
Лямбда-зонд — это датчик, обычно до и после катализатора, который показывает количество кислорода в выхлопных газах двигателя. Он работает при высоких температурах, поэтому оснащен электронагревательным элементом. Также в его составе есть электролит, реагирующий на кислород в газовой смеси.

Места крепления лямбда-зонда

На основании показаний этого датчика ЭБУ контролирует впрыск топлива (если кислорода много — увеличивается, если мало — уменьшается). Отсюда следует, что лямбда-зонд подходит для двигателей с электронным впрыском топлива.

Если датчик на приборной панели неисправен, загорится «Check Engine», поэтому на второй лямбда-зонд ставят trompe l’oeil.

Конструкции автомобилей разные.На одних предусмотрен один лямбда-зонд, на других их два. В первом случае датчик сигнализирует об ошибке, если он сломан или его данные считываются некорректно. А во втором к этим проблемам добавится.
В любом случае неисправности датчика попадут на приборную панель с пометкой «Check Engine» (то же самое произойдет, если отключить лямбда-зонд). А в худшем случае машина перестанет включаться. Самый верный способ — промыть контроллер. Для этого вам понадобится опытный мастер и хорошее оборудование.
Еще одно решение этой проблемы — установка заглушки лямбда-зонда. Они бывают двух типов: механические и электронные.

Лямбда-зонд механический

Чертеж для изготовления механической обманки лямбда-зонда

Механическая защелка представляет собой простую прокладку между поверхностью приемной трубы и лямбда-зондом. Прокладка — полый цилиндр из бронзы или жаропрочных сплавов. Внутри цилиндра помещается керамическая стружка и делается небольшое сквозное отверстие.
По аналогии с катализатором керамика окисляет вредные газы (CH и CO) кислородом, и нормальные показания отправляются на датчик. Вы можете приобрести готовую продукцию, их сейчас на рынке большое количество. Цена на обманку лямбда-зонда варьируется от 200 до 900 рублей.

Электронный лямбда-зонд

Прерыватель электронного типа — это цепь, встроенная между датчиком и компьютером. Смысл работы такой схемы в искажении данных с лямбда-зонда.Он в основном используется для. Цена устройства от производителя со встроенным микропроцессором — 1000 руб.

Как сделать поддельный лямбда-зонд своими руками

Механический лямбда-зонд своими руками

Механическая обманка — это полый цилиндр, в который помещена керамическая стружка и сделано небольшое отверстие.

Вам понадобится бронзовая или стальная (жаропрочная) заготовка. На токарном станке с помощью этого несложного чертежа можно быстро сделать обманку.
Коряга проста в установке. Вам нужно найти разъем лямбда-зонда и отключить его от электросети. Затем откручиваем лямбда-зонд, подсоединяем к сделанной проставке и прикручиваем на место. Важный момент: на исправный датчик устанавливается заглушка.

Электронный лямбда-зонд своими руками

Схема электронного лямбда-зонда

Перед разъемом помещается электронная обманка. Сделать это можно с помощью паяльника, а также просто отрезать провода и заизолировать их.

Для начала нужно определить, как подключен ваш конкретный лямбда-зонд. Для этого ознакомьтесь со схемой подключения лямбда-зонда.
Теперь соберем устройство из неполярного конденсатора емкостью 1 мкФ и резистора сопротивлением 1 МОм. Для работы вам понадобятся: нож, паяльник, канифоль и припой. Паяем обманку лямбда-зонда своими руками.
Установить заглушку лучше всего к разъему. Для этого подключите прибор к проводам от датчика, идущим к разъему.Сделать это можно с помощью паяльника, а также просто отрезать провода и заизолировать их.
Существуют более продвинутые схемы эмуляции лямбда-зонда для мастеров своими руками.
Как видите, «обмануть» хитрый лямбда-зонд не так уж и сложно. Главное понять принцип его работы и немного подкорректировать.

Лямбда-зонд — неотъемлемый элемент выхлопной системы любого современного автомобиля. Это датчик кислорода в выхлопе автомобиля. Лямбда-зонд передает полученную информацию на бортовой компьютер, который, в свою очередь, после ее обработки контролирует обогащение смеси, подаваемой в цилиндры.

Большинство автомобилей оборудовано двумя датчиками. Один из них устанавливается перед катализатором, второй — после него. Чаще всего выходит из строя последнее. При этом система выдает ошибку, и двигатель начинает работать в аварийном режиме.

Чтобы не заморачиваться с покупкой нового лямбда-зонда, который достаточно дорогой, и его комплектации, наши умельцы придумали, как обмануть компьютер, потратив на него копейки. Название этого изобретения — загвоздка.

Есть три способа обмануть автомобильный компьютер:

перепрошить комп;
установите механическую обманку;
установлена обманка электронного типа.

Мигает электронный блок управления

Суть этого метода состоит в том, чтобы войти в автомобильный компьютер, отключить датчик кислорода электронным способом и внести изменения в программное обеспечение. Для этого, конечно же, потребуется обратиться к специалистам с определенными навыками и соответствующим оборудованием.

Фиксатор механический

Механическая обманка лямбда-зонда — это металлическая прокладка (втулка) между выхлопной трубой и самим датчиком.

Изготовить такой рукав сможет любой человек, имеющий хоть малейшее представление о переворачивании. Чаще всего для этих целей используется бронза или жаропрочная сталь.

Ниже представлен чертеж проставки для второго лямбда-зонда с размерами.

Принцип этого метода довольно прост: с помощью гильзы с отверстием диаметром 2 мм отодвигаем датчик от выхлопной струи.

Установить проставку самостоятельно несложно. Загоняем машину в яму или эстакаду, отключаем минусовую клемму, находим датчик и откручиваем.

Приветствую всех Ланосоводов.
18 января исполнилось год владения Ланосом. В честь этого знаменательного события я решил написать этот блог.
Это моя первая запись, поэтому по инициативе меня и строго не судите, я просто учусь.
Небольшое отступление:
В общем, я молодой водитель, права получил в декабре 2013 года, а свою Ланку получил 18 января 2014 года.Первая машина понимаешь мои чувства и трепет, нравится первое свидание за 15 лет. Опыт работы с авто на тот момент был нулевым, и купил я его как показало время в удручающем (мягко говоря) состоянии. Что я начал выкладывать, рассказывать не буду, потому что блог не об этом. Несколько раз ходил на ремонт в сервис, стоимость запчастей и столько же за работу (а это минимум) меня очень огорчало. Короче почесал репу и решил, что буду делать сам (мурзилка и гугл в помощь) и руки вроде не оторвались… переживания, спасибо деду, все детство мопеды разбирали и собирали. Из того, что я сделал сам, это замена помпы, ролика и ремней. Потом была замена прокладки ГБЦ. В целом машину уважаю. Я ходил на море с ее семьей с ней, поэтому она даже не мариновала.
Ну да ладно, я что-то отвлекся. Вернемся к теме.
В феврале 2014 г. сломал гофру. Влетаю в свой двор, а в утрамбованном снегу камень.Удар и Ланка превратились в трактор Беларусь без глушителя. Поехал в сервис поменять гофру полуавтомата, нету. Ушел из машины, через час звонит звонок: сняли переднюю трубу с катализатором, приварили новую гофру, но катализатор забился у вас, мы его ломом прочистили. Я приехал за машиной, ищу какие-то ощущения без катализатора, он стал немного громче, но я привык, но он вроде как отзывчивый, как будто я задыхался до этого, а теперь дышу.Они предупредили, что Джеки Чан может выбраться. Действительно, через 50 км он вылез. Поехал на диагностику подключить прибор вердикт 0420. Ошибка стерлась ушло 800 р. Чешу репу, а он опять вылезет. И чтобы каждый раз кидать 800. Начал рыть инет в поисках решения. Я не хотел перепрошивать себе мозг и не верил никакому обману. В итоге заказал на ebay eml327 и сам стал диагностировать и сбрасывать ошибки помню купил за 150 р.(www.ebay.com/itm/Super-Mi…_Automotive_Tools&vxp\u003dmtr). Вот и проехал до октября, все сбросил ошибку 0420. Устал. Перерыл авито и нашел тех, кто занимается мошенничеством и заказывал на свой страх и риск. Добрались и сразу в гараж. Собственно эта процедура распространяется на владельцев Ланосов с 2008 года Евро 3. Что нужно — ключ 22-24 ровно (не помню), ВЕДЕШКА, графитовая смазка, яма, прямые рычаги и 30 минут времени.
Процесс установки:
Прыгаем в яму, находим выхлопную трубу и перед гофрой находим второй лямбда-зонд.Распылите ВЕДЕШКО и курите 5-10 минут. Выключи.

Дата публикации: 16 января 2017 г.

Лямбда-зонд (также называемый кислородным контроллером, датчиком O2, DC) является неотъемлемой частью выхлопной системы автомобилей, соответствующих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда-зонда или более) контролирует содержание O2 в выхлопных смесях автомобиля, что значительно снижает выброс токсичных отходов в атмосферу.

В случае некорректной работы ДК или при отключении лямбда-зонда может нарушиться работа силового агрегата, в результате чего мотор перейдет в аварийный режим (на индикаторе загорится Check Engine. панель). Чтобы этого не произошло, автомобильную систему можно перехитрить, установив заглушку.

Лямбда-зонд механический («отвертка»)

«Отвертка» — это втулка из бронзы или жаропрочной стали. Внутренняя часть такой «проставки» и ее полость заполнены керамической стружкой со специальным каталитическим покрытием.За счет этого выхлопные газы сгорают быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 постоянного тока.

Важно! Любая загвоздка устанавливается только на исправный лямбда-зонд.

Самодельный лямбда-зонд, схема которого представлена ниже, прост в изготовлении. Для этого вам потребуется подготовить: заготовку

;
отвертка;
набор ключей.

Обманка выполняется на токарном станке.Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Обманка лямбда-зонда устанавливается следующим образом:

Вывести машину на эстакаду.
Отсоедините отрицательную клемму аккумулятора.
Открутите первый (верхний) зонд (если их два, снимите тот, который находится между катализатором и выпускным коллектором).
Вверните лямбда-зонд в проставку.
Заменить «продвинутый» датчик.
Подключите клемму к АКБ.

Полезно! Обычно механическая обманка второго лямбда-зонда не выполняется, так как этот постоянный ток защищен катализатором и контролирует только его состояние. Наиболее чувствительным оказывается именно первый датчик, который устанавливается ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть.Если этот способ не сработает, можно использовать более дорогую загвоздку.

Электронная заглушка

Еще один способ решить проблемы с постоянным током — это электронный лямбда-зонд, схема которого представлена ниже. Поскольку датчик кислорода передает сигнал контроллеру, цепная цепь, подключенная к проводке от датчика к разъему, позволит системе быть «грубой». Благодаря этому в ситуации, если лямбда-зонд вышел из строя, силовой агрегат продолжит исправно работать.

Полезно! Места установки такой заглушки могут отличаться в зависимости от модели АТС. Например, его можно установить в центральном тоннеле между сиденьями, в приборной панели или в моторном отсеке.

Блокирующая схема представляет собой однокристальный микропроцессор, который анализирует процессы в катализаторе, принимает данные от первого DC, обрабатывает их, преобразует их во второй датчик и выдает соответствующий сигнал процессору автомобиля.

Для установки заграждения такого типа понадобится схема подключения лямбда-зонда, которая выглядит так.

Как видите, у лямбда-зонда другая распиновка (4 провода, три и два). Цвет проводов тоже может быть разным, чаще всего встречаются изделия с 4 контактами (2 черные, белые и синие).

Для изготовления подделки вам потребуются:

паяльник с маленьким жалом и припоем;
канифоль;
конденсатор неполярный емкостью 1 мкФ Y5V, +/- 20%;
(сопротивление) на 1 МОм, С1-4 имп, 0.25 Вт;
нож и изоляционная лента.

Полезно! Перед установкой лучше всего поместить схему в пластиковый корпус и залить эпоксидной смолой.

Отсоедините отрицательную клемму аккумулятора.
«Рассеките» провод, идущий от постоянного тока к разъему.
Обрежьте синий провод и снова подключите его через резистор.
Припаиваем неполярный конденсатор к меду бело-синими проводами.
Изолируйте соединения.

Ниже представлена схема обманки лямбда-зонда с зондом своими руками для распиновки на 4 провода.

На завершающем этапе должно произойти следующее.

Такие манипуляции не следует проводить, если у вас нет должного опыта. Сегодня в магазинах предлагают готовые схемы загвоздок, которые легко установить даже начинающему водителю.

Контроллер перепрошивки

Некоторые особо искушенные автовладельцы решаются перепрошить блок управления, который блокирует обработку сигналов от второго кислородного датчика.Однако необходимо учитывать, что любые изменения в алгоритме работы системы могут привести к необратимым последствиям, поскольку восстановить заводские настройки будет практически невозможно и дорого. Поэтому самостоятельно выполнять подобные манипуляции не рекомендуется. То же касается и готовых прошивок, которые продаются в Интернете.

Полезно! При перепрошивке снимаются лямбда-зонды.

Если вы все же захотите перепрошить систему, то обратитесь к грамотному специалисту, который с помощью специализированного оборудования может отключить получение данных ДЦ.

Также стоит учесть, что практически любое вмешательство в работу систем может привести к не самым приятным последствиям.

Какие последствия после установки обманки

Необходимо понимать, что любое мошенничество ставится на страх и риск автовладельца. Если установка была произведена некорректно, то могут возникнуть следующие проблемы:

Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может возникнуть неисправность мотора.
Если цепь не припаяна должным образом, это может привести к повреждению проводки.
Во время установки заглушки можно повредить датчики кислорода, после чего вы даже не узнаете об их неисправности (так как заглушка у вас уже будет установлена).
После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор.В отличие от загвоздки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал постоянного тока. Внутри эмулятора также установлен микропроцессор (как в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

На хранении

Многие автовладельцы устанавливают на свои автомобили самодельные уловки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за прибылью вы вполне можете столкнуться с большими финансовыми затратами, если импровизированное устройство повлияет на работу «жизненно важных» систем.Поэтому устанавливать трюки рекомендуется только в том случае, если вы разбираетесь в работе такого плана.

Количество автомобилей на планете увеличивается с каждым днем. Объем вредных веществ, выбрасываемых ими в атмосферу, пропорционально увеличивается. Современные требования к экологичности автомобилей обязывают их производителей искать решения по снижению выбросов.

Одним из таких технологических решений является усовершенствование системы выхлопных газов за счет использования в ней катализатора (каталитического нейтрализатора) — устройства, предназначенного для нейтрализации вредных соединений, содержащихся в выхлопных газах автомобилей.Однако при выходе из строя этого агрегата наши автовладельцы иногда приходят в «дикий восторг», узнав, сколько будет стоить его замена. Тогда на помощь приходит смекалка отечественных автомехаников. Они давно придумали альтернативу дорогостоящему катализатору. Конечно, это не совсем экологично, но дешево.

В этой статье мы разберемся, что такое загвоздка на лямбда-зонде, какие бывают ее виды, а также как сделать такой прибор своими руками. Но для начала разберемся, как устроен каталитический нейтрализатор и по какому принципу он работает.

Катализатор

Катализатор состоит из корпуса и несущего блока — системы металлических или керамических решеток. На решетках имеется тонкий слой специальных химикатов, которые, вступая в реакцию с вредными соединениями, содержащимися в выхлопе, нейтрализуют их, превращая выхлопные газы в водяной пар, окись углерода и углекислый газ. Чаще всего такими веществами выступают платина, родий и палладий. Это, собственно, и объясняет, почему каталитический нейтрализатор такой дорогой.

Катализатор — это второй элемент выхлопной системы после выхлопной трубы, который удаляет газы из выхлопного коллектора двигателя.Дополнительная задача — охлаждение выхлопа и тушение выходящих из цилиндров горящих паров топлива. Кстати, из-за высокой температуры в катализаторе происходит дожигание выхлопных газов. Необходимая для этого подача кислорода регулируется контроллером автомобиля, получая информацию о его концентрации от кислородных датчиков.

Датчики кислорода

Датчик кислорода (лямбда-зонд) — прибор, предназначенный для определения количества кислорода в выхлопных газах. Его показания учитываются электронным блоком управления при расчете пропорционального соотношения топлива и воздуха в горючей смеси.

Большинство современных автомобилей оборудовано двумя лямбда-зондами. Первый датчик обычно устанавливается на передней трубе или перед катализатором. Именно он отвечает за корректировку топливной смеси. Второй лямбда-зонд устанавливается за катализатором и контролирует его работу. Если каталитический нейтрализатор внезапно выходит из строя и теряет способность очищать выхлоп, датчик отправляет сигнал тревоги на компьютер.

Симптомы неисправности катализатора

Признаками неисправности катализатора являются:

появление на панели приборов горящего значка «Проверьте двигатель», сообщающего об ошибке в работе двигателя;
заметное снижение динамических характеристик автомобиля;
нестабильная работа двигателя;
изменение звука работающего мотора;
повышенный расход топлива.

Почему катализатор выходит из строя?

У катализатора, как и у любого другого устройства, есть свой ресурс.

Если ваша машина проехала без замены более 200 тысяч км, а потом вышла из строя — это естественно. Но если автомобиль относительно новый, а катализатор заказал долгий срок службы, это может быть следствием:

Способы устранения неисправностей

Если вы диагностировали неисправность катализатора, есть два способа ее устранения: купить и установить новый каталитический нейтрализатор, что будет правильнее, но дороже, или попытаться обмануть автомобильный контроллер, что не совсем правильно, но дешево.Второй метод включает эмуляцию катализатора, что может быть выполнено:

перепрошивкой электронного блока управления;
, установка на место второго датчика механической обманки;
Внесение изменений в электронную схему для подключения второго датчика к компьютеру.

Все три варианта работают. Какой из них выбрать, конечно, решать вам.

Перепрошивка ECU

Этот способ достаточно эффективен и заключается в подключении компьютера к контроллеру и внесении соответствующих изменений в его программное обеспечение.В результате такой простой операции компьютер не будет обращаться к показаниям датчика, считая катализатор полностью работоспособным. Но подобные манипуляции с программным обеспечением могут закончиться полным отказом, поэтому такой вид работы лучше доверить специалистам.

Механическая обманка

Механическая обманка на лямбда-зонде — самый популярный способ исправить проблемы с катализатором, и довольно простой. Суть его в том, чтобы ввести в заблуждение не электронный блок управления, а сам датчик кислорода (лямбда-зонд).Обман ограничивает подачу выхлопных газов к его рабочему элементу. Соответственно, концентрация кислорода в этом случае увеличивается.

Это достигается установкой между катализатором и датчиком специальной проставки (зацепа). Второй лямбда-зонд дополнительно удален от катализатора. Что это дает? Обман на лямбда-зонде имеет узкое центральное отверстие (около 2 мм), проходя через которое выхлопные газы теряют свою концентрацию. Датчик, отодвинутый от катализатора, анализирует количество кислорода в выхлопе и, «принимая все за чистую монету», сигнализирует контроллеру, что все в порядке.

Как сделать механическую обманку лямбда-зонда своими руками?

Приобрести описываемое устройство сегодня можно в любом автосалоне или на рынке. Но для человека, умеющего делать бизнес, это пара мелочей. Механическая обманка на лямбда-зонде изготавливается из бронзы или жаропрочной стали. Достаточно вывернуть цилиндрическую заготовку, просверлить в ней отверстие и нарезать соответствующую резьбу: вкрутить прибор в корпус катализатора и вкрутить в него датчик.Примечательно, что они универсальные, то есть обманка лямбда-зонда Opel, например, ничем не отличается от обманки Audi или ВАЗа.

Установка устройства тоже не представляет особой сложности. Нужно только открутить кислородный датчик, вкрутить в отверстие гильзу, а в нее лямбда-зонд.

Электронный вариант

А теперь поговорим о том, как сделать своими руками электронную обманку лямбда-зонда. Те, кто дружит с паяльником и отличит конденсатор от резистора, запросто могут эмулировать рабочий катализатор в электронике.Принципиальная схема обманки лямбда-зонда очень проста. В его состав входят только два из упомянутых радиодеталей: неполярный конденсатор на 1 мкФ и резистор на 1 МОм. Кроме того, нам понадобится паяльник, канифоль, припой и нож.

Для начала нужно найти разъем на проводах, идущих от второго датчика к контроллеру. Он может располагаться в туннеле между передними сиденьями, в моторном отсеке или под приборной панелью, в зависимости от марки и модели автомобиля.Учтите, что электронная обманка второго лямбда-зонда устанавливается перед разъемом, со стороны датчика.

Обычно датчик подключается к компьютеру четырьмя проводами: синим, белым и двумя черными. Последних мы не трогаем. Синий провод перерезаем, очищаем от изоляции и впаиваем в зазор резистор 1 МОм. Для этого на стороне контроллера припаяйте один из выводов конденсатора (неважно какой, он неполярный). Второй вывод припаян к белому проводу.

По окончании работ и проверки работоспособности эмулятора, все его детали лучше залить эпоксидной смолой во избежание замыкания и поломки.

Что делать с катализатором

Даже если вы избавились от постоянной горящей «ошибки», чрезмерного расхода топлива и нестабильности в двигателе из-за эмуляции катализатора, не забывайте, что оставлять его в это состояние. Переплавленный или забитый каталитический нейтрализатор обязательно будет мешать потоку выхлопных газов, создавая ему серьезное сопротивление.Это, конечно, скажется на работе двигателя.

Что делать? Есть два решения: удалить катализатор, снять с него (выбить) несущий блок и установить его обратно, либо приобрести и поставить на его место более сильный (пламегаситель).
