Устройство и принцип работы карбюратора ВАЗ

Дорогие друзья, в данном мануале мы попытаемся на пальцах объяснить основные принципы работы любого карбюратора, о его устройстве, с иллюстрациями и достаточно подробными комметариями. Особенно полезной будет эта статья для новичков, которые хотят разобраться в теме. В статье мы рассмотрим следующие моменты:

Режимы работы двигателя и состав горючей смеси, систему холостого хода и переходную систему, устройство поплавковой камеры и принципы ее работы, главную дозирующую систему карбюратора, систему пуска, принцип работы эконостата и многое другое. Ведь от правильной работы всех этих узлов напрямую зависит аппетит вашего авто. Он может быть как выше так и ниже того, который указан в технических характеристиках вашей машины. К примеру расходы Ваз — 2114, 2110, 2112 можете узнать пройдя по ссылке, паспортные расходы семерки ВАЗ-2107 можете глянуть здесь, и т.д. В общем запаситесь терпением, попкорном и приготовьтесь к интересному чтиву.

Режимы работы двигателя и состав горючей смеси

СОСТАВ ГОРЮЧЕЙ СМЕСИ Для работы двигателя внутреннего сгорания необходима смесь топлива с воздухом. В карбюраторных двигателях топливо (бензин) смешивается с воздухом в определенной пропорции вне цилиндров и, частично испарившись, образует горючую смесь. Этот процесс называется карбюрацией, а прибор, приготавливающий такую смесь, — карбюратором. Смесь, пройдя по впускному трубопроводу, попадает в цилиндры двигателя, где смешивается с остатками горячих отработавших газов, образуя рабочую смесь. Частички распыленного топлива при этом испаряются. Для пуска двигателя и его работы на разных режимах, необходим различный состав горючей смеси. Поэтому карбюратор устроен так, что позволяет изменять количественное соотношение распыленного топлива и воздуха в смеси, поступающей в цилиндры двигателя. Для полного сгорания 1 кг топлива необходимо около 15 кг воздуха. Топливовоздушная смесь в такой пропорции называется нормальной.

Режим работы двигателя на этой смеси имеет удовлетворительные показатели по экономичности и развиваемой мощности. Незначительное увеличение количества воздуха в топливовоздушной смеси по сравнению с его нормальным содержанием (но не более 17 кг) приводит к обеднению смеси. На обедненной смеси двигатель работает в наиболее экономичном режиме, т.е. расход топлива на единицу развиваемой мощности минимален. Полную мощность на такой смеси двигатель не разовьет. При избытке воздуха (17 кг и более) образуется бедная смесь. Двигатель на такой смеси работает неустойчиво, при этом расход топлива на единицу вырабатываемой мощности возрастает. На смеси переобедненной, содержащей более 19 кг воздуха на 1 кг топлива, работа двигателя невозможна, так как смесь не воспламеняется от искры. Небольшой недостаток воздуха в топливовоздушной смеси по сравнению с нормальным (от 15 до 13 кг) способствует образованию обогащенной смеси. Такая смесь позволяет двигателю развивать максимальную мощность при несколько повышенном расходе топлива.

Если воздуха в смеси меньше 13 кг на 1 кг топлива, смесь богатая. Из-за недостатка кислорода топливо сгорает не полностью. Двигатель на богатой смеси работает в неэкономичном режиме, с перебоями и при этом не развивает полной мощности. Переобогащенная смесь, содержащая менее 5 кг воздуха на 1 кг топлива, не воспламеняется — работа двигателя на ней невозможна. ПУСК ДВИГАТЕЛЯ При пуске холодного двигателя часть распыляемого топлива оседает на стенках впускного трубопровода, а часть испарившегося топлива, попав в цилиндры, конденсируется на стенках. К тому же при низкой температуре воздуха смесеобразование ухудшается, т. к. замедляется испарение бензина. Поэтому для пуска холодного двигателя необходимо, чтобы карбюратор приготовил переобогащенную топливовоздушную смесь.
РАБОТА НА ХОЛОСТОМ ХОДУ На холостом ходу частота вращения коленчатого вала двигателя невелика, а дроссельные заслонки карбюратора почти полностью закрыты. Из-за этого вентиляция цилиндров не столь эффективна, по сравнению с работой на средней и высокой частотах вращения коленчатого вала и мало количество горючей смеси, поступающей в двигатель.

В рабочей смеси содержится большое количество отработавших (остаточных) газов. Поэтому для устойчивой работы двигателя на холостом ходу необходима обогащенная смесь. РЕЖИМ ЧАСТИЧНЫХ НАГРУЗОК На режиме частичных нагрузок от двигателя не требуется полная мощность. Дроссельные заслонки открыты не полностью, но вентиляция цилиндров хорошая. Поэтому на этом режиме достаточно обедненной горючей смеси. Соотношение развиваемой двигателем мощности к количеству потребляемого топлива позволяет считать режим частичных нагрузок самым экономичным. РЕЖИМ ПОЛНОЙ НАГРУЗКИ На режиме полной нагрузки от двигателя требуется максимальная или близкая к максимальной мощность. Двигатель при этом работает на высоких оборотах, а дроссельные заслонки полностью (или почти полностью) открыты. Для этого режима требуется обогащенная смесь, обладающая повышенной скоростью сгорания. РЕЖИМ РЕЗКОГО УВЕЛИЧЕНИЯ НАГРУЗКИ При работе двигателя в режиме резкого увеличения нагрузки, например при разгоне автомобиля, необходима обогащенная смесь.

Но поскольку процесс смесеобразования обладает некоторой инертностью, чтобы предотвратить возникновение «провала» при наборе скорости, требуется дополнительное кратковременное обогащение горючей смеси. Для этого дополнительное топливо впрыскивается непосредственно в смесительную камеру карбюратора.

ОСНОВНЫЕ СИСТЕМЫ КАРБЮРАТОРА

Современные карбюраторы оснащены десятком различных систем и устройств, которые имеют разветвленную сеть каналов, многочисленные калиброванные отверстия, сложные рычажные передачи и пневматические камеры. Сразу разобраться в этом хитросплетении непросто. Поэтому полезно рассмотреть все основные системы по отдельности на примере упрощенных схем. И начать следует с принципа работы и устройства простейшего карбюратора.

Конструкция простейшего карбюратора

Для работы бензинового двигателя необходимо во всасываемый воздух добавлять топливо, которое затем сгорает в цилиндре при рабочем ходе поршня. Чтобы топливо надежно воспламенялось и полностью сгорало, необходимо тщательно перемешивать его с воздухом и при этом выдерживать оптимальный со-став горючей смеси на всех режимах работы двигателя. Эти функции выполняет карбюратор, соединенный впускным трубо-проводом с цилиндрами двигателя. Простейший карбюратор состоит из двух камер: поплавковой и смесительной. Процесс приготовления горючей смеси продолжается на всем пути движения топлива и воздуха по впускному тракту, вплоть до цилиндров, но начинается с распы-ления топлива в смесительной ка-мере карбюратора. Для этого в смесительной камере установлен распылитель в виде трубки. Срез трубки выведен в центр диффузора камеры. Диффузор — это участок сужения смесительной камеры. Скорость воздушного потока в диффузоре возрастает, и у распылителя возникает разрежение. Под действием этого разрежения топливо вытекает из распылителя и интенсивно перемешивается с воздухом. В распылитель топливо поступает из поплавковой камеры, с которой он связан каналом.

В канале установлен жиклер — пробка со сквозным отверстием определенных размеров и формы. Жиклер ограничивает поступление топлива в рас-пылитель. Одно из условий нормальной работы карбюратора — правильная установка уровня топлива в поплавковой камере. Поддерживается уровень топлива в камере при помощи поплавкового механизма с игольчатым клапаном. Топливо подается в поплавковую камеру по топливо-проводу. По мере заполнения камеры поплавок поднимается, а игла запирает отверстие клапана, при этом вытесняемый топливом воздух выводится наружу через специальное отверстие. Поплавковая камера и распылитель представляют собой сообщающиеся сосуды. Уровень топлива в поплавковой камере устанавливается так, чтобы он находился чуть ниже среза распылителя. При повышенном уровне топливо будет выходить из распылителя, переобогащая смесь, при пониженном — поступление топлива в распылитель недостаточно, в результате чего образуется сильно обедненная горючая смесь. Для того чтобы изменять состав смеси, в смесительной камере над диффузором установлена воздушная заслонка.

По мере закрывания воздушной заслонки смесь будет обогащаться. Чрезмерное прикрывание заслонки приведет к переобогащению смеси и остановке двигателя. Для регулировки количества топливовоздушной смеси, поступающей в цилиндры, в нижней части смесительной камеры установлена дроссельная заслонка. Когда воздушная и дроссельная заслонки полностью открыты, сопротивление потоку воздуха минимально. Простейший карбюратор готовит горючую смесь оптимального состава только в определенном диапазоне частот вращения коленчатого вала. Диапазон зависит от пропускной способности жиклера, сечения диффузора, уровня топлива и положения дроссельной заслонки. Автомобильный двигатель должен работать в широком диапазоне частот вращения коленчатого вала и при постоянно изменяющейся нагрузке. Для приготовления смеси оптимального состава на всех возможных режимах работы автомобильные карбюраторы оборудованы дополнительными системами.

Главная дозирующая система

Главная дозирующая система карбюратора предназначена для подачи основного количества топлива на всех режимах работы двигателя, кроме режима холостого хода. При этом на средних нагрузках она должна обеспечивать приготовление требуемого количества обедненной смеси приблизительно постоянного состава. В простейшем карбюраторе по мере открытия дроссельной заслонки увеличение расхода воздуха, проходящего через диффузор, про-водит медленнее, чем увеличение расхода топлива, вытекающего из распылителя. Горючая смесь становится богатой. Чтобы исключить переобогащение смеси, необходимо компенсировать ее состав воздухом в зависимости от степени открытия дроссельной заслонки. В карбюраторе такое возмещение осуществляет главная дозирующая система. В карбюраторах «Солекс» компенсация осуществляется пневматическим торможением: топливо в распылитель поступает не непосредственно из поплавковой камеры, а через эмульсионный колодец — вертикальный канал, в котором установлена эмульсионная трубка. Стенки трубки имеют отверстия для выхода воздуха, поступающего в нее сверху через воздушный жиклер. Поступление топлива в эмульсионный колодец определяется топливным жиклером.

В эмульсионном колодце топливо смешивается с воздухом, выходящим из отверстий эмульсионной трубки. В результате в распылитель попадает топливная эмульсия, а не чистое топливо. По мере открытия дроссельной заслонки в диффузоре увеличивается разрежение и возрастает истечение эмульсии из распылителя. Одновременно растет поступление воздуха в эмульсионный колодец через воздушный жиклер, из за чего уменьшается поступление топлива из поплавковой камеры через топливный жиклер. Количество топлива, проходящего через жиклер, соответствует поступающему в диффузор количеству воздуха, что и обеспечивает компенсацию состава смеси. Требуемый состав горючей смеси задается подбором проходных сечений топливного и воздушного жиклеров, а также типом эмульсионной трубки.

СБАЛАНСИРОВАННАЯ ПОПЛАВКОВАЯ КАМЕРА

В простейшем карбюраторе поплавковая камера связана с атмосферой через отверстие в крышке. В процессе эксплуатации по мере загрязнения воздушного фильтра в диффузоре такого карбюратора будет возрастать разрежение и, следовательно, смесь начнет обогащаться. Чтобы исключить влияние загрязнения воздушного фильтра на состав горючей смеси, внутренняя полость поплавковой камеры соединена ка-налом с горловиной карбюратора.

Система холостого хода и переходная система

Для. работы двигателя на холостом ходу с минимальной частотой вращения коленчатого вала требуется малое количество горючей смеси. Следовательно, дроссельная заслонка должна быть почти полностью закрыта. При этом разрежение в диффузоре недостаточно для вступления в работу главной дозирующей системы. Поэтому карбюратор дополнительно оборудован системой холостого хода, которая готовит топливовоздушную смесь в количестве, обеспечивающем устойчивую работу двигателя при закрытой дроссельной заслонке. Каналы системы холостого хода связывают задроссельное пространство (полость впускного трубопровода) с эмульсионным ней частью смесительной камеры. При работе двигателя на холостом ходу под дроссельной заслонкой об-разуется высокое разрежение. Под действием разрежения топливо из эмульсионного колодца проходит в топливный канал холостого хода, где смешивается с воздухом, поступающим по воздушному каналу из верхней части смесительной камеры. Соотношение топлива и воздуха в эмульсии определяется пропускной способностью топливного и воздушного жиклеров, которые установлены в каналах холостого хода. Далееэмульсия поступает в задроссельное пространство, где смешивается с воздухом, проходящим через зазор между стенкой камеры и заслонкой. Зазор регулируется упорным винтом «количества»(SOLEX). Количество топливной эмульсии, проходящее по каналу в задросельное пространство, регулируется винтом с конусообразным наконечником (винтом «качества»). При заворачивании винта проходное сечение канала уменьшается. И наоборот. При плавном открытии дроссельной заслонки расход воздуха через смесительную камеру увеличивается, а количество поступающей эмульсии остается на прежнем уровне. Разрежение в диффузоре при этом еще недостаточно для вступления в работу главной дозирующей системы. В результате смесь обедняется и в работе двигателя наблюдается «провал». Для обеспечения плавного перехода от холостого хода к режиму средней нагрузки служит переходная система, которая объединена с системой холостого хода. Канал переходной системы соединяет эмульсионный канал системы холостого хода снаддроссельным пространством смесительной камеры. Выходное отверстие канала расположено таким образом, что, после приоткрытия дроссельной заслонки, оно оказывается в зоне разрежения; через него поступает дополнительное количество эмульсии в смесительную камеру, сглаживая переход от одного режима работы двигателя к другому. На холостом ходу, когда дроссельная заслонка закрыта, часть воздуха через канал переходной системы подмешивается к топливной эмульсии. Изменение состава смеси компенсируется подбором жиклеров. При заворачивании винта «количества» дроссельная заслонка приоткрывается. В результате расход воздуха через канал переход ной системы уменьшается, а через зазор между стенками смесительной камеры и заслонкой увеличивается. Количество горючей смеси, поступающей в двигатель, увеличивается, и частота вращения коленчатого вала возрастает. При отворачивании винта заслонка закрывается и частота вращения коленчатого вала снижается.

Ускорительный насос

Главная дозирующая система обеспечивает бесперебойную работу двигателя только при очень плавном открытии дроссельной заслонки. При резком открытии заслонки (например, для интенсивного разгона автомобиля) в первый момент процесс смесеобразования нарушается. Чтобы исключить «провал» в работе двигателя на этом режиме, карбюратор оснащен специальным устройством — ускорительным насосом. Он предназначен для кратковременного обогащения горючей смеси при резком открытии дроссельной заслонки. На карбюраторах широко применяется ускорительный насос диафрагменного типа с приводом от оси дроссельной заслонки. При открытии заслонки кулачок, механически связанный с ее осью, поворачивается и нажимает толкатель диафрагмы. Когда дроссельная заслонка закрывается, кулачок перестает воздействовать на толкатель. Диафрагма под действием возвратной пружины перемещается в исходное положение, создавая разрежение в полости насоса. Шарик нагнетательного клапана при этом закрывает отверстие в колодце под распылителем, шарик всасывающего клапана пропускает топливо в насос. Бензин из поплавковой камеры проходит через всасывающий клапан, заполняя полость насоса. При резком нажатии педали «газа», кулачок давит на телескопический толкатель, сжимая его пружину. При этом шарик нагнетательного клапана под давлением топлива приподнимается, открывая путь топливу из полости насоса в распылитель. Резкого перемещения диафрагмы не происходит, т.к. топливо не может быстро пройти через малое выходное отверстие распылителя. Поскольку пружина толкателя жестче возвратной пружины диафрагмы, первая, преодолевая сопротивление последней, перемещает диафрагму, вытесняя порцию топлива через нагнетательный клапан и распылитель в смесительную камеру карбюратора. Процесс впрыскивания получается растянутым по времени до нескольких секунд. Этим обеспечивается устойчивая работа двигателя при ускорении автомобиля, и, кроме того, диафрагма предохраняется от разрыва под действием давления топлива.

Система пуска

При пуске двигателя частота вращения коленчатого вала невелика, разрежение во впускной системе мало, и бензин плохо испаряется. К тому же, как уже было отмечено ранее, на холодном двигателе, особенно при низкой температуре окружающего воздуха, большая часть образовавшихся паров топлива конденсируется во впускном тракте. Поэтому для стабильного пуска двигателя необходимо приготовить в карбюраторе заведомо переобогащенную топливовоздушную смесь. Для этого следует закрыть воздушную заслонку и приоткрыть дроссельную. Тогда в диффузоре создается разрежение, достаточное для вытекания необходимого количества топлива из распылителя даже при медленном вращении коленчатого вала. Образуется рабочая смесь, пригодная для пуска двигателя. Но как только в цилиндрах появятся первые вспышки, чтобы двигатель не заглох от пере-обогащения, необходимо приоткрыть воздушную заслонку, открывая путь воздуху в диффузор. Для выполнения этих операций карбюратор дополнен специальным пусковым устройством. На карбюраторах двигателей отечественных автомобилей широко применяется пусковое устройство с ручным управлением. Оно состоит из воздушной заслонки, автоматического устройства ее приоткрывания и элементов привода. Воздушную заслонку водитель закрывает из салона автомобиля при помощи рукоятки, которая связана тягой с приводом заслонки. Привод обеспечивает заслонке возможность слегка приоткрываться, а возвратная пружина стремится удержать ее в закрытом положении. На карбюраторе установлено устройство, автоматически приоткрывающее воздушную заслонку на необходимую величину, что предотвращает переобогащение горючей смеси сразу после пуска. Устройство состоит из камеры с диафрагмой, пружины и тяги. Камера каналом связана с задроссельным пространством карбюратора. С началом устойчивой работы двигателя за дроссельной заслонкой происходит резкое увеличение разрежения, откуда по каналу оно передается в камеру. Диафрагма, преодолевая сопротивление пружины, перемещается и через тягу приоткрывает воздушную заслонку, обедняя смесь. Благодаря тому что заслонка закреплена на оси несимметрично, под действием разрежения, в смесительной камере она стремится открыться, «помогая» пусковому устройству. Воздушная заслонка связана с дроссельной заслонкой механизмом, обеспечивающим приоткрывание дроссельной заслонки при полном закрытии воздушной. Величина приоткрывания дроссельной заслонки должна обеспечить стабильную работу холодного двигателя при прогреве. По мере прогрева двигателя водитель вручную открывает воздушную заслонку и прикрывает дроссельную, снижая частоту вращения коленчатого вала до минимально устойчивой.

Экономайзер мощностных режимов

Для получения от двигателя максимальной мощности необходима обогащенная горючая смесь. Для ее приготовления карбюратор оборудован специальной системой, называемой экономайзером мощностных режимов. Система обеспечивает поступление дополнительного топлива в распылитель, минуя главный топливный жиклер. Для включения экономайзера мощностных режимов применяется пневматический или механический привод. Пневматическийпривод срабатывает при падении разрежения в смесительной камере, а не по мере открывания дроссельной заслонки. Это дает возможность в нужной степени обогащать смесь при разгоне автомобиля, обеспечивая хорошую приемистость, и сохранять обедненную смесь при равномерном движении, обеспечивая экономичность. При прикрытой дроссельной заслонке разрежение из задроссельного пространства поступает по каналу к диафрагме экономайзера. При этом диафрагма сжимает возвратную пружину, а ее толкатель не касается шарика клапана экономайзера, и клапан закрыт. При открытии дроссельной заслонки разрежение под ней (соответственно и у диафрагмы) уменьшается. Под действием пружины диафрагма смещается, и ее толкатель, утапливая шарик клапана, открывает канал экономайзера. Дополнительное топливо из поплавковой камеры поступает в распылитель главной дозирующей системы, обогащая смесь.

Эконостат

Эконостат предназначен для дополнительного обогащения горючей смеси на режимах максимальных нагрузок при высокой частоте вращения коленчатого вала. Эконостат — это распылитель, установленный в самой верхней части смесительной камеры, над диффузором. Топливо в него подается непосредственно из поплавковой камеры по каналу, в котором установлен топливный жиклер, предотвращающий переобогащение горючей смеси. Иногда, для более тонкой настройки экономайзера, в верхнюю часть канала дополнительно устанавливается воздушный жиклер. Через него подводится воздух, который смешивается в канале с топливом. Поскольку выходное отверстие распылителя расположено в зоне низкого разрежения, экономайзер вступает в работу только при полном открывании дроссельной заслонки. При этом частота вращения коленчатого вала должна быть достаточно высокой, чтобы в зоне выходного отверстия распылителя возникло разрежение, достаточное для подъема топлива в канале до уровня распылителя. Поступающее через распылитель топливо смешивается с потоком топливо-воздушной смеси, дополнительно обогащая ее.

Двухкамерный карбюратор

Для улучшения смесеобразования и распределения горючей смеси по цилиндрам необходимо обеспечить низкое сопротивление движению воздуха через диффузор карбюратора при больших нагрузках и поддерживать достаточное разрежение в нем при малых нагрузках. Этим требованиям в наибольшей степени удовлетворяет конструкция двухкамерного карбюратора с последовательным включением камер. Первая камера — основная — обеспечивает работу двигателя на режимах холостого хода, а также при малых и средних нагрузках. Вторая — дополнительная — включается в работу при больших нагрузках. Привод дроссельной заслонки второй камеры может быть механическим или пневматическим. В первом случае начало открывания заслонки второй камеры происходит при определенном угле открытия дроссельной заслонки первой камеры. Во втором случае момент открывания зависит от величины разрежения в смесительных камерах.

Устройство карбюратора Озон

На карбюраторах семейства Озон установлен специальный винт при помощи которого можно отрегулировать объем топливной смеси поступающей в цилиндры двигателя автомобиля на холостом ходу.

Читать далее «Винт «количества» топливной смеси карбюратора Озон»

Поплавковая камера карбюраторов Озон 2105, 2107 сбалансированная.

Читать далее «Балансировка поплавковой камеры карбюратора Озон»

На карбюраторах Озон установлен пневмопривод, который открывает дроссельную заслонку второй камеры в зависимости от величины открытия дроссельной заслонки первой камеры.

Читать далее «Схема пневмопривода дроссельной заслонки карбюратора Озон»

Карбюратор Озон 2105, 2107 оборудован эконостатом — специальной системой, позволяющей дополнительно обогатить топливную смесь и получить большую отдачу от двигателя на мощностных режимах (при полностью открытых дроссельных заслонках обеих камер).

Читать далее «Эконостат карбюратора Озон, схема»

Самое главное условие для нормальной работы карбюратора Озон и соответственно двигателя автомобиля — правильно установленный уровень топлива в его поплавковой камере.

Читать далее «Уровень топлива карбюратора Озон 2105, 2107»

Карбюратор 2107-1107010-20 Озон устанавливается на двигатели объемом 1,45 литра (2103) автомобилей ВАЗ 2106, 21061, Нива 2121. Он имеет несколько калиброванных жиклеров, дозирующих подачу воздуха топлива и топливной эмульсии. Рассмотрим их тарировочные данные и место установки.

Читать далее «Жиклеры карбюратора 2107-1107010-20 Озон»

Для диагностики неисправностей и эффективного ремонта своего автомобиля необходимо знать устройство, назначение, принцип действия его основных деталей и механизмов. Рассмотрим, что такое автомобильный карбюратор и для чего он нужен.

Читать далее «Что такое автомобильный карбюратор?»

Карбюратор Озон 2105, 2107 имеет несколько подключенных к нему шлангов и трубок.
Читать далее «Шланги и трубки карбюратора Озон 2105, 2107»

Приведение в рабочее состояние — взведение пускового устройчства карбюратора 2105, 2107 Озон

Читать далее «Принцип действия пускового устройства карбюратора Озон»

Все модификации карбюратора Озон (Озон первого семейства и Озон 2105, 2107, Озон на «Москвич» и «Ниву») имеют два пусковых зазора. Первый – между кромкой воздушной заслонки и стенкой первой камеры, второй между кромкой дроссельной заслонки и стенкой первой камеры карбюратора.

Читать далее «Пусковые зазоры карбюратора Озон, величина»

Карбюраторы семейства Озон имеют четыре диффузора. Два больших и два малых. Большие диффузоры являются частью корпуса карбюратора и представляют собой сужение в патрубках первой и второй камер карбюратора. Они выполнены литьем. Маркировка больших диффузоров нанесена снаружи корпуса карбюратора.

Читать далее «Диффузоры карбюратора Озон»

Карбюратор Озон имеет семь регулировочных винтов: винты регулировки «количества» и «качества» топливной смеси, подстроечный винт СХХ, винты-упоры регулировки положения дроссельных заслонок, винт регулировки пускового устройства. Рассмотрим их устройство, назначение, расположение на карбюраторе и особенности регулировки.

Читать далее «Регулировочные винты карбюратора Озон»

Карбюратор Озон (Ozon), 2101, 2105, 2107

Подробно о карбюраторах семейства Озон (Ozon)

Приведенные ниже статьи представляют собой обобщенную информацию по регулировке и настройке, неисправностям и ремонту, обслуживанию и устройству, доработке и тюнингу карбюраторов семейства Озон. Помимо данных из руководств по ремонту карбюраторов и автомобилей в них имеются описания разнообразных «народных» методов, проверенных годами и практикой.

Рекомендуется при самостоятельном ремонте карбюраторов.

Регулировка и настройка карбюраторов Озон

— Регулировка пускового устройства карбюратора Озон

— Регулировка пускового устройства карбюратора Озон без снятия его с двигателя автомобиля

— Регулировка уровня топлива в поплавковой камере карбюратора Озон

— Регулировка оборотов холостого хода двигателя с карбюратором Озон

— Регулировка привода воздушной заслонки («подсоса») карбюратора Озон

— Регулировка привода дроссельной заслонки первой камеры карбюратора Озон

— Регулировка положения дроссельных заслонок карбюратора Озон

— Проверка и регулировка микропереключателя ЭПХХ карбюратора Озон

Ремонт и обслуживание карбюраторов Озон

— Снятие карбюратора Озон с двигателя автомобиля

— Снимаем крышку карбюратора Озон

— Разборка карбюратора Озон

— Сборка карбюратора Озон 2105, 2107

— Сборка нижней части — блока дроссельных заслонок карбюратора Озон 2105, 2107

— Сборка корпуса карбюратора Озон

— Сборка крышки карбюратора Озон

— Проверка и ремонт ускорительного насоса карбюратора Озон

— Проверка системы ЭПХХ карбюратора Озон

— Особенности прочистки топливных и воздушных жиклеров ГДС карбюратора Озон

— Прочистка системы холостого хода карбюратора Озон

— Очистка и прочистка карбюратора Озон

— Замена диафрагмы ускорительного насоса карбюратора Озон, не снимая его с двигателя

— Проверка производительности карбюраторов Солекс и Озон

— Особенности установки электромагнитного клапана в карбюратор Озон

— Проверка и замена игольчатого клапана поплавковой камеры карбюратора Озон

Тюнинг и доработка карбюраторов Озон

— Уменьшение расхода топлива двигателя автомобиля с карбюратором Озон

— Крепление карбюратора Озон доработка

— Доработка картонной прокладки под крышку карбюратора Озон

— Доработка ускорительного насоса карбюратора Озон

— Доработка системы ЭПХХ карбюратора Озон

— Доработка телескопической тяги карбюратора Озон

— Доработка пневмопривода дроссельной заслонки карбюратора Озон

— Доработка пневмопривода карбюратора Озон 2105, 2107: подробности

— Доработка кронштейна возвратной пружины карбюратора Озон 2105, 2107

— Доработка переходной системы первой камеры карбюратора Озон

— Доработка привода дроссельной заслонки второй камеры карбюратора Озон

— Подбор и доработка жиклеров карбюраторов Озон и Солекс

Описание и устройство карбюраторов Озон

— Балансировка поплавковой камеры карбюратора Озон 2105, 2107

— Что такое автомобильный карбюратор и для чего он нужен?

— Применяемость и модификации карбюраторов Озон

— Карбюраторы заднеприводных автомобилей ВАЗ

— Схема карбюратора Озон

— Главные дозирующие системы карбюратора Озон

— Поплавковая камера карбюратора Озон

— Уровень топлива в карбюраторе Озон 2105, 2107

— Игольчатый клапан карбюратора Озон

— Пусковое устройство карбюратора Озон

— Система холостого хода карбюратора Озон

— Кольцевой распылитель системы холостого хода карбюратора Озон

— Переходные системы карбюратора Озон

— Ускорительный насос карбюратора Озон

— Система ЭПХХ карбюратора Озон

— Микровыключатель системы холостого хода карбюратора Озон

— Пневмопривод дроссельной заслонки карбюратора Озон

— Эконостат карбюратора Озон

— Устройство верхней части («крышки») карбюратора Озон

— Общая подетальная схема верхней части (крышки) карбюратора Озон

— Устройство корпуса карбюратора Озон 2105, 2107

— Общая подетальная схема корпуса карбюратора Озон

— Общая подетальная схема нижней части — блока дроссельных заслонок карбюратора Озон

— Золотниковое устройство карбюратора Озон

— Жиклеры карбюратора Озон

— Регулировочные винты карбюратора Озон

— Диффузоры карбюратора Озон

— Винт регулировки «количества» топливной смеси Озон

Параметры и тарировочные данные карбюраторов семейства Озон

— Параметры и тарировочные данные карбюраторов 2105-1107010, 2105-1107010-20 Озон

— Параметры и тарировочные данные карбюратора 2105-1107010-10 Озон

— Параметры и тарировочные данные карбюраторов 2107-1107010, 2107-1107010-20 Озон

— Параметры и тарировочные данные карбюратора 2103-1107010 Озон

— Пусковые зазоры карбюраторов Озон

— Жиклеры карбюратора Озон

— Маркировка и пропускная способность жиклеров карбюраторов Солекс и Озон

Неисправности в работе двигателя автомобиля, связанные с карбюратором Озон (причины, устранение)

— Холодный карбюраторный двигатель не запускается

— Горячий карбюраторный двигатель не запускается

— Карбюраторный двигатель запускается и глохнет

— Не работает пусковое устройство карбюратора Озон, причины

— Неустойчивый холостой ход двигателя

— Отсутствует холостой ход двигателя автомобиля с карбюратором Озон

— Низкие обороты холостого хода двигателя

— Повышенные обороты холостого хода двигателя

— Обороты холостого хода двигателя не поддаются регулировке

— «Плавают» обороты холостого хода

— «Провал» при нажатии на педаль «газа»

— Повышенный расход топлива

— Недостаточная мощность и приемистость карбюраторного двигателя

— «Стреляет» в глушитель

— Дымит двигатель (черный дым из глушителя)

— «Переливает» карбюратор

— «Подсос» постороннего воздуха в карбюратор

Регулировка карбюратора ВАЗ 2107 своими силами

Для информации хочется отметить, что старые модели ВАЗ в основном укомплектовывались карбюраторами таких марок как: Вебер, Озон, и Солекс. Но, как и всё в технике карбюратор на ВАЗ 2107 также нуждается в соответствующем ремонте и регулировке. Конечно же, всё это можно сделать в автосервисе, но так же регулировку карбюратора ВАЗ можно сделать своими руками это позволит сэкономить деньги и время.

Итак, из данной статьи мы узнаем, как отрегулировать карбюратор на семёрке и произвести должное обслуживание.

Теперь попробуем разобраться, что же такое карбюратор? Основной задачей карбюратора является создание смеси воздуха и топлива, в определённых пропорциях. Карбюраторы делятся на три вида: это поплавковый игольчатый и барботажный — он встречается очень редко. На ВАЗ 2107, как правило, устанавливается карбюратор Озон. Поэтому мы поговорим как раз про регулировку данного типа карбюратора. Но некоторые модели карбюраторов существенно отличаются от установленных на аналоги автомобиля.

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

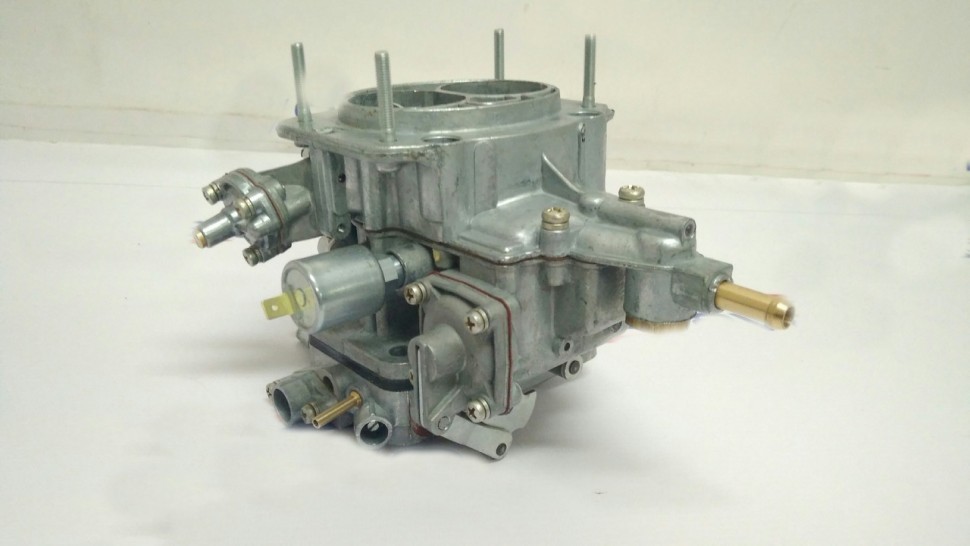

Карбюратор ВАЗ 2107 состоит из автономной системы холостого хода, поплавковой камеры, запорного клапана холостого хода, эконостата, дроссельной заслонки, отсека отвода картерных газов, переходной системы обеих камер.

Теперь посмотрим на устройство карбюратора распределяющий топливо и воздух. Состоит он из ускорительного насоса, системы эконостата, поддержки постоянного уровня топлива, поддержки холостого хода, поддержки пуска и прогрева двигателя, жиклёров, диффузоров, распылителя ВТС.

В основном карбюратор требует регулировки после того как его почистили и собрали. Хочется отметить при разборке карбюратора вспомним правила не лезть туда, где всё в порядке.

Правильно регулируем карбюратор ВАЗ 2107:

Для начала производим визуальный осмотр, потом отмываем карбюратор от всякой грязи и нечисти. После этого очищаем фильтр сетчатый и промываем поплавковую камеру. Дальше чистим жиклеры, и в конце регулируем поплавковую систему, потом пусковой механизм и холостой ход. Не забываем, что каждые 60 тысяч пробега проверяем сетчатый фильтр, который находится перед входом в поплавковую камеру.

Проверяем сетчатый фильтр ВАЗ 2107:

Возникает вопрос, как проверить сетчатый фильтр? а делается это следующим способом, пользуясь ручной подкачкой топлива, заполняем поплавковую камеру топливом, после этого видим как закрывается запорный клапан. Следующим шагом отодвигаем крышку фильтра и снимаем клапан. Его нужно хорошенько помыть в растворителе, потом просушить при помощи сжатого воздуха. Во многих случаях неисправность сетчатого фильтра является причиной неровной работы двигателя провалов и несвоевременного реагирования педали газа. Хочется отметить, что протирать дно поплавковой камеры не нужно тряпкой, так как могут засориться жиклёры. Поплавковую камеру чистим при помощи резиновой груши или же сжатым воздухом. Запорную иглу проверяем при помощи груши, так как давление соответствует давлению в топливном насосе. Когда устанавливается крышка карбюратора на место нужно убедиться что поплавки находятся в верхнем положении. После этого нужно внимательно послушать карбюратор на наличие утечки воздуха, если такое имеется нужно поменять корпус клапана и иглу.

Для регулировки поплавковой системы карбюратора ВАЗ 2107 делаем следующие шаги. Нужно проверить положение поплавка если нужно, то регулируем и выравниваем держатель. Делается это для того чтобы поплавок равномерно спускался в камеру. Регулируем с закрытым игольчатым клапаном следующим образом. Открываем крышку камеры и отодвигаем поплавок в сторону и тихонько тянем за язычок кронштейна. Основной задачей является добиться необходимого расстояния между прокладкой крышки и поплавком равная шести семи миллиметрам не больше и не меньше. В состоянии погружения больше одного или двух миллиметров, если будет больше то, скорее всего игла не исправна. При открытом игольчатом клапане расстояние между поплавком и иглой должно составлять 15 миллиметров. Данное регулирование можно делать как на разобранном карбюраторе, так и на установленном.

Пусковая система карбюратора ВАЗ 2107 регулируется путём снятия воздушного фильтра запуска двигателя и ещё нужно потянуть подсос на себя. Открываем воздушную заслонку на одну треть после этого ставим обороты 3200-3600 в минуту. После чего отпускаем воздушную заслонку и ставим частоту вращения на 300 меньше от первоначальной.

Регулируем холостой ход на карбюраторе ВАЗ 2107 следующим образом. Для начала нужно прогреть мотор до рабочей температуры, после чего используем винт качества и устанавливаем максимальное количество оборотов, при помощи винта количества выставляем значение на 100 оборотов в минуту выше нормы. Запускаем мотор и при помощи винта качества регулируем обороты.

Ну, вот и все на этом регулировка карбюратора на автомобиле ВАЗ 2107 завершена. Для закрепления материала смотрим видеоролик по регулировке карбюратора своими руками.

Карбюратор Ваз 2107.Устройство, ремонт и настройка (Видео).

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров. Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Озон

Расположены на дне поплавковой камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.07	1.62
2105-1107010-10	1.09	1.62
2105-1107010-20	1.07	1.62
2107-1107010	1.12	1.5
2107-1107010-20	1.12	1.5
2140-1107010	1.09	1.57
2140-1107010-10	1.09	1.57
2140-1107010-50	1.09	1.40
2140-1107010-70	1.12	1.50
2141-1107010	1.12	1.50

Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Озон

Ввернуты в верхнюю часть эмульсионных колодцев в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.70	1.70
2105-1107010-10	1.70	1.70
2105-1107010-20	1.70	1.70
2107-1107010	1.50	1.50
2107-1107010-20	1.50	1.50
2140-1107010	1.50	1.70
2140-1107010-10	1.50	1.70
2140-1107010-50	1.70	1.50
2140-1107010-70	1.70	1.70
2141-1107010	1.50	1.50

Подробнее: «Главные дозирующие системы (ГДС) карбюратора Озон, 2105, 2107».

Топливный жиклер системы холостого хода карбюратора Озон

Расположен в держателе топливного жиклера ввернутом в корпус карбюратора или на ряде модификаций в электромагнитном клапане системы ЭПХХ установленном вместо держателя.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.50	—
2105-1107010-10	0.50	—
2105-1107010-20	0.50	—
2107-1107010	0.50	—
2107-1107010-20	0.50	—
2140-1107010	0.50	—
2140-1107010-10	0.50	—
2140-1107010-50	0.50	—
2140-1107010-70	0.50	—
2141-1107010	0.50	—

Воздушный жиклер системы холостого хода карбюратора Озон

Запрессован в верхней части воздушного канала СХХ в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Подробнее: «Система холостого хода (СХХ) карбюратора Озон»

«Схема системы холостого хода карбюратора Озон».

Топливный жиклер переходной системы второй камеры карбюратора

Установлен в держателе завернутом в корпус карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0.60
2105-1107010-10	—	0.60
2105-1107010-20	—	0.60
2107-1107010	—	0.60
2107-1107010-20	—	0.60
2140-1107010	—	0.60
2140-1107010-10	—	0.60
2140-1107010-50	—	0.75
2140-1107010-70	—	0.75
2141-1107010	—	0.60

Воздушный жиклер переходной системы второй камеры карбюратора Озон

Запрессован в верхнюю часть воздушного канала переходной системы второй камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0.70
2105-1107010-10	—	0.70
2105-1107010-20	—	0.70
2107-1107010	—	0.70
2107-1107010-20	—	0.70
2140-1107010	—	0.70
2140-1107010-10	—	0.70
2140-1107010-50	—	0.70
2140-1107010-70	—	0.77
2141-1107010	—	0.70

Подробнее: «Переходные системы карбюратора Озон».

Топливный, воздушный и эмульсионный жиклеры эконостата карбюратора Озон

Топливный жиклер установлен в канале подачи топлива из поплавковой камеры в эконостат, воздушный в нижней части воздушного канала эконостата, эмульсионный в нижней части эмульсионного канала эконостата в крышке карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2105-1107010-10	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2105-1107010-20	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2107-1107010	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2107-1107010-20	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2140-1107010	—	1.20 – топливный 1.90 – воздушный 1.50 – эмульсионный
2140-1107010-10	—	1.20 – топливный 1.90 – воздушный 1.50 – эмульсионный
2140-1107010-50	—	1.20 – топливный 1.40 – воздушный 1.20 – эмульсионный
2140-1107010-70	—	1.20 – топливный 1.40 – воздушный 1.20 – эмульсионный
2141-1107010	—	1.20 – топливный — – воздушный — – эмульсионный

Подробнее: «Эконостат карбюратора Озон».

Перепускной жиклер ускорительного насоса карбюратора Озон

Установлен в корпусе ускорительного насоса.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.40	—
2105-1107010-10	0.40	—
2105-1107010-20	0.40	—
2107-1107010	0.40	—
2107-1107010-20	0.40	—
2140-1107010	—	—
2140-1107010-10	—	—
2140-1107010-50	0.30	—
2140-1107010-70	0.30	—
2141-1107010	0.40	—

Подробнее: «Ускорительный насос карбюратора Озон».

Ускорительный насос карбюратора Озон

Демпферный жиклер пускового устройства карбюратора Озон

Расположен в корпусе пускового устройства, в канале подведения разрежения в полость за диафрагмой пускового устройства из задроссельного пространства.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Подробнее: «Пусковое устройство карбюратора Озон».

Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора Озон

Расположены в каналах подведения разрежения в корпус пневмопривода из первой и второй камер карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.20	1.00
2105-1107010-10	1.20	1.00
2105-1107010-20	1.20	1.00
2107-1107010	1.50	1.20
2107-1107010-20	1.50	1.20
2140-1107010	1.20	1.00
2140-1107010-10	1.20	1.00
2140-1107010-50	1.20	1.00
2140-1107010-70	1.20	1.00
2141-1107010	1.50	1.20

Подробнее: «Пневмопривод дроссельной заслонки второй камеры карбюратора Озон».

жиклеры пневмопривода карбюратора Озон

Примечания и дополнения

— На части жиклеров выбито число, показывающее диаметр калиброванного отверстия в сотых долях миллиметра. Например, жиклер с маркировкой 150 имеет диаметр отверстия 1,5 мм. Такая маркировка принята на всех карбюраторах ДААЗ.

Еще статьи по карбюраторам Озон

— Регулировочные винты карбюратора Озон

— Диффузоры карбюратора Озон

— Золотниковое устройство карбюратора Озон

— Кольцевой распылитель системы холостого хода карбюратора Озон

— Микровыключатель ЭПХХ карбюратора Озон

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

топливные;
воздушные.

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

малый уровень компрессии в одном из цилиндров;
сбилась регулировка системы зажигания;
неисправна одна или несколько свечей зажигания;
требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Основные неисправности

Для того чтобы можно было провести регулировку, необходимо знать несколько типичных неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломкам можно отнести:

Проблемы при запуске мотора, чихание двигателя.
Рывки, дергания, частые провалы на педали акселератора.
Отсутствие возможностей для разгона.
Рост потребления топлива.

Так, если при эксплуатации своей машины вы смогли зафиксировать одну или несколько неисправностей из этого списка, тогда детали нужен ремонт.

Нужно знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно лишь при снятом узле. Процесс не предусматривает очистку этого устройства ворсистой либо шерстяной ветошью. Также не понадобится никаких проволочек для очистки жиклеров.

Вначале при самостоятельной регулировке необходимо первым делом снять с узла крышку. Затем можно перейти к регулировке поплавковой камеры. Это удобно.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

наполнение бензином поплавочной камеры;
величину максимальных оборотов холостого хода;
насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

жиклер электромагнитного клапана – возможно, он засорился;
канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Отличия в модификациях

Как известно, в последние модели ВАЗ 2107 и другие версии устанавливают новый карбюратор ДААЗ 2107 1107010 20. Давайте посмотрим, в чем разница между этой модификацией и старым карбюратором 1107010.

По информации, полученной от специалистов АвтоВАЗа, две эти модификации базируются на одной модели. Здесь принципиальная разница между ними — это экономайзер для принудительного холостого хода. Модель 1107010 имеет ЭПХХ, а новая модификация не оснащена данным узлом.

Хоть карбюратор ДААЗ 2107 20 и не оснащали экономайзером, он оборудован специальным жиклером для подачи топлива. Отличие в том, что здесь холостой ход регулируется посредством электромагнитного запорного клапана. Так, если зажигание отключено, то отсекается подача горючего.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Типы устройств

Если на автомобиле установлен старый мотор, тогда такие автомобили укомплектованы карбюраторами ДААЗ 2107 – 1107010. С новыми моторами и вакуумным корректором применяется новая модель или модификация. Это модель ДААЗ 2107 1107010-20.

Эти изделия производят на Дмитровградском заводе автомобильных агрегатов. Данное предприятие уже достаточно много лет выпускает различное оборудование для классических моделей ВАЗ. ДААЗ 2107 (карбюратор) среди водителей заслужил особое доверие как достаточно надежный.

Жиклеры карбюраторов ОЗОН — предназначение, применяемость

Сегодня мы вам расскажем о жиклерах, которые применяются и применялись во всей линейке карбюраторов ОЗОН когда либо выпускавшихся ДААЗом, начиная от карбюраторов для ВАЗ-2101 (2101-1107010) и заканчивая карбюратором для ВАЗ-2108 (2108-1107010) — да-да, мы не ошиблись, на восьмерки тоже поначалу ставили именно ОЗОН а не СОЛЕКС как многие привыкли. Начнем наш рассказе немного издалека, ведь все понимают, что любой карбюратор — это достаточно сложный и точный прибор. Задача любого карбюратора — организовать смесь в определенных пропорциях воздуха и топлива, обеспечить удовлетворительную работу двигателя на всех режимах (пуск холодного двигателя, работа на холостом ходу, разгон, резкое ускорение автомобиля).

Сложность настройки любого карбюратора объясняется в первую очередь тем, что из всех возможных вариантов (а их масса) необходимо выбрать тот самый один вариант, оптимальный, который обеспечит машине хорошую динамику, при этом сохранит экономичность и низкий выброс СО. Я думаю все понимают, что все эти показатели находятся в сложной зависимости друг от друга.

Производство любого карбюратора требует применения очень точного и высокотехнологичного оборудования. Некоторые детали изготовляются на прецизионном (высокоточном) оборудовании. Многие детали проходят 100%-ный пооперационный контроль. Полностью изготовленные карбюраторы проходят окончательную проверку на технологических автоматических безмоторных вакуумных установках.

В общем, разборка и изготовление макетных и опытных образцов карбюраторов, их доводка и испытания, а затем подготовка производства и массовый выпуск — дело очень сложное и очень ответственное.

Переходя к рассмотрению карбюратора, начнем с детали, которую, по бытующему мнению, можно изготовить самостоятельно (кустарным способом), — с жиклера. Их растачивают, сверлят, чего только не делают с ними гаражные кулибины. Запомните, точность и длина калибровочного отверстия необходимы для заданной пропускной характеристики жиклера, которая обеспечивает нужную характеристику карбюратора. Тут не может быть никаких «примерно» или «около того». Многие жиклеры из кооперативных ремкомплектом грешат неточностями, потому что изготовлены с нарушениями технологий. Кстати именно поэтому жиклеры рекомендуется «проливать». Что бы определить их пропускную способность, которая часто отличается от маркировки на жиклере.

Хочется добавить еще несколько слов о жиклерах. Допустим (а это часто бывает при переборке), перепутаны местами главные топливные жиклеры первой и второй камер. В карбюраторе ВАЗ-2106 с завода в первой камере главный топливный жиклер имеет диаметр 1,3 мм, а во второй камере — 1,4 мм; разница площадей сечения составляет 16%. Площади сечений главных топливных жиклеров карбюратора 2105 диаметрами 1,07 и 1,62 мм соотносятся как 1:2,31, т.е. разница составляет 231%! Стоит перепутать их местами и получим полный отказ карбюратора в работе.

Стоит перечислить все главные топливные жиклеры карбюраторов ОЗОН от ДААЗ, применяемые на автомобилях «Ваз» (кроме 2108): 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Обозначение каждого жиклера представляет собой его диаметр в миллиметрах, умноженный на сто. Обратите внимание, что между жиклерами 107 и 109, а также между жиклерами 128 и 130 разница всего 0,02 мм. Но это неспроста. Эти маленькие «сотки» очень сильно влияют на производительность жиклеров.

А какие бывают с топливные жиклеры холостого хода? А они бывают трех типов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их сечений составляет 1:1,23:1,7.

Ниже в таблице мы приводим параметры всех карбюраторов производства ДААЗа для двигателей ВАЗ.

Если внимательно изучать таблицу, можно обнаружить одну интересную закономерность. Для всех вазовских двигателей во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере применяют только два варианта сочетаний распылителей смеси и жиклеров, т.е. если в первой камере установлен распылитель смеси 4,5, то применяют главный топливный жиклер 135 и главный воздушный жиклер 170. А если распылитель смеси в первой камере 4,0, то используют главный топливный жиклер 130 и воздушный жиклер 150. Это очень важно знать тем, кто пользуется ремкомплектами для карбюраторов.

Параметры карбюраторов ОЗОН всех моделей производства ДААЗа.

Обозначение карбюратора	Двигатель ВАЗ	Распылитель смеси I камеры		Распылитель смеси II камеры
Обозначение карбюратора	Двигатель ВАЗ	Обозначение	Маркировка	Обозначение	Маркировка

2101; 21011	4,5	4,5
2101; 21011	4,0	4,5
2101; 21011	4,0	4,0
2103; 2106	4,5	4,5
2103-1107010-01; 2106-1107010	2103; 2106	4,0	4,0
2101; 21011	3,5*	4,5
2105-1107010; 2105-1107010-20	2101; 21011; 2105	3,5*	4,5
2107-1107010; 2107-1107010-20	2103; 2106	3,5*	4,5*
2103; 2106	3,5*	4,5*

Маркировка наносимая на жиклеры

Обозначение карбюратора	Топливный главной системы		Воздушный главной системы		Топливный холостого хода		Воздушный холостого хода		Жиклер ускорит. насоса
Обозначение карбюратора	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топл.	пере- пускной
2101-1107010-03; 2101-1107010-30
2103-1107010-01; 2106-1107010
2105-1107010; 2105-1107010; 2105-1107010-20
2107-1107010; 2107-1107010-20
97,5	97,5	42±3

Маркировка наносимая на жиклеры

Обозначение карбюратора	Жиклер эконостата			Жиклер пневмопривода	Жиклер демпфирующий пускового устройства	Приоткрытие дроселя при запуске (размер А), мм	Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм	Уровень топлива в поплавковой камере, мм
0,75-0,85	7±0,25	7±0,25
0,75-0,85	7±0,25	7±0,25
2101-1107010-03; 2101-1107010-30	0,75-0,85	7±0,25	6,5±0,25
0,8-0,9	7±0,25	7±0,25
2103-1107010-01; 2106-1107010	0,8-0,9	7±0,25	6,5±0,25
0,7-0,8	5±0,5	6,5±0,25
2105-1107010; 2105-1107010-20	0,5-0,8	5±0,5	6,5±0,25
2107-1107010; 2107-1107010-20	0,9-1,0	5,5±0,25	6,5±0,25
0,9-1,0	5,5±0,25	6,5±0,25
0,85	3±0,2 (низ)	25,5±1,0 (остаток)

Признаки неисправности карбюратора ВАЗ 2107

О наличии проблем в работе карбюратора можно судить по следующим проявлениям:

«провал» при нажатии на педаль газа, когда машина некоторое время продолжает движение с прежней скоростью или замедляется;
«рывок» при нажатии на педаль газа, когда машина начинает ускоряться, потом замедляется и снова ускоряется;
серии «рывков» или «провалов» при движении;
вялый разгон, потеря мощности;
повышенный расход топлива;
осложненный запуск двигателя;
повышенные либо пониженные обороты на холостом ходу;
неровная работа или остановка двигателя на холостом ходу.

Схема карбюратора ВАЗ 2107 не является слишком сложной, поэтому ремонт и регулировку узла можно произвести самостоятельно.

Как подобрать жиклеры для Солекс?

При грамотном подборе жиклеров на карбюратор Солекс двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом получится еще и сэкономить до 35% бензина в городском режиме. В первую очередь следует определиться с главным элементом, а потом уже можно перейти и к воздушному. Причем огромное значение при подборе имеет объем мотора. Если он большой, то лучше использовать вторичные жиклеры маленького сечения. Диаметр деталей с калибровочными отверстиями в первой и второй камере могут несколько отличаться.

Вы легко можете найти специальные таблицы, в которых указывается оптимальное соотношение индексов топливных и воздушных жиклеров для Солекс, а также прогнозируется полученная смесь и даже поведение авто. Например, если взять топливный элемент большой производительности, а воздушный, напротив, малой, то будет переобогащенная смесь, которая не воспламеняется. В подборе вам поможет таблица, где указывается оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.

Таблица соотношения индексов жиклеров

Определиться с видом и размером жиклеров для Солекс очень важно, но необходимо их еще и купить. На этом этапе необходимо знать, какую информацию скрывают цифры, нанесенные на верхней части элементов. Не редкость, когда на поверхность детали наносится два обозначения, и в каждом из них скрыт определенный параметр. Например, цифры «21» и «23» соответствуют наружному диаметру дозирующего элемента. Увидев на главных топливных жиклерах обозначение «95» или «97,5» можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. На воздушных элементах также указывается их производительность, но это значение обычно находится в пределах «125» и «155».

Кто-то уверен, что не нужно спешить с подбором новых жиклеров, а увеличить пропускную способность детали можно, расточив ее диаметр. Однако делать эту операцию следует только на высокоточном оборудовании. В гаражных условиях с помощью дрели и сверла изменять диаметр жиклеров нельзя, так вы только испортите их. Поэтому если по каким-либо показателям деталь не подходит, следует приобрести новый элемент, соответствующий требованиям.

Некоторые советы и рекомендации

При проведении различного рода профилактических работ с карбюратором, следует всегда соблюдать маркировку топливных и воздушных жиклёров. Для первых она равна 112, для вторых 150. Если позиции не будут совпадать, то владелец сразу ощутит снижение динамики разгона, повышение потребления топлива, которые ничем не обоснованны. Сужение пропускного канала приводит к обеднению смеси, она равно как и обогащение, также негативно сказываются на работоспособности машины в целом.

На этом рассмотрение темы окончено. Несмотря на сложность конструкции механизма, его можно починить своими силами. Если у вас остались сомнения, прочтите рекомендации снова и успешно закончите ремонт. Теперь вы точно знаете, что делать, если автомобиль глохнет на холостых.

Статьи по теме:

Карбюратор ВАЗ 2109: устройство, настройка, регулировка Автомобили моделей 2108-09 – воистину легендарные разработки Волжского автомобильного завода, именно с них началось производство переднеприводных легковых машин в СССР. Также для этих авто […]
Уменьшение расхода топлива ВАЗ 2107 Расход топлива ВАЗ 2107 достаточно умеренный, и по этому параметру автомашину можно рассматривать для покупки, но как быстро будет уходить бензин из бака, зависит от многих факторов, в том […]
Карбюратор солекс 21083: устройство, регулировка, настройка Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться […]

Замена во всех подробностях

Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.

Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.

Извлечение жиклеров от Солекс

Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.

Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.

Замена прокладки карбюратора

Главный топливный элемент вторичной камеры обозначается буквой «А», а первичной – «Б». Затем приступаем и к снятию воздушных жиклеров, маркирующихся «В» и «Г» для вторичной и первичной камеры соответственно.

Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.

Установка новых деталей Солекс

Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.

Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет. По поводу настройки Солекса есть масса других не менее полезных особенностей. Подборка жиклеров далеко не единственный способ доработки карбюратора и обеспечения стабильной работы двигателя. К примеру, можно выставить уровень в камерах. Правда для этого потребуются специальные шаблоны, т. к. положения поплавков регулируются по-разному, всё зависит от типа крышки карбюратора. Не стоит думать, что оптимальный уровень установлен изначально производителем. Подгибая язычки поплавков можно избежать переливов и чрезмерных нагрузок на иглу. После выставления правильного уровня в поплавковых камерах можно отрегулировать холостой ход путём вращения винтов, отвечающих за качество и количество топлива. Некоторые идут ещё дальше и модернизируют агрегат ещё изощрённее. Например, делают отверстие в заслонке, запаивают эмульсионные трубки и т. п. Но это уже лишнее. А вот подбор жиклеров для правильной настройки карбюратора вещь даже нужная и полезная. Если все сделать правильно, в конечном итоге можно получить экономичный расход и хорошую отзывчивость акселератора.

Настраиваем пусковое устройство

Регулировка включает в себя процесс наладки пускового устройства. Для устройств старого образца оно работает на частоте 1500 оборотов. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять узел и осмотреть его сзади, то можно увидеть канал для подвода воздуха.

Для регулировки сначала нужно его снять. Затем необходимо покрутить рычаг так, чтобы воздушная заслонка полностью закрылась. Далее следует перевернуть прибор, а затем провести замеры зазоров между заслонкой и стенкой. Для нашего карбюратора зазор должен составить 0,85 мм. Для подвода зазора под необходимый размер необходимо подогнуть тягу привода.

Далее нужно настроить зазор А. Вы сможете его найти между стенкой канала и кромкой заслонки внизу. Так, нужно закрыть заслонку и утопить шток пускового устройства. В результате она откроется, а зазор должен составить от 5 до 5,4 мм. Для регулировки нужно вращать отвертки регулировочный винт.

Винт количества смеси 2107 | Assa59.ru

Регулировка холостого хода карбюратора на ВАЗ-2107

В рамках ликвидации безграмотности по основам регулировки, настройки и ремонта карбюраторов на ВАЗ-2107 проводим серию публикаций с акцентами на основные нюансы и “секреты”, основываясь на опыте наших коллег с форума. Итак, сегодня мы вам расскажем как правильно отрегулировать холостой ход на карбюраторе ваз-2107 не имея под рукой газоанализатора, а руководствуясь лишь показаниями тахометра. Необходимость регулировки возникает у владельцев ВАЗ классики достаточно часто. Признаки – двигатель неустойчиво работает в режиме холостого хода, глохнет, троит и т.д. Итак, поехали, данная процедура описана в простых 6 действиях для регулировки.

Обращаем ваше внимание на расположение винтов качества и количества на карбюраторе ОЗОН для ВАЗ-2107

1. Выставляем винтом количества смеси на карбюраторе номинальную частоту вращения коленвала (для “классики” она составляет – 820-900 оборотов/мин).

2. Вращая винт качества, находим такое его положение, при котором обороты будут максимальными.

3. Винтом количества устанавливаем обороты на 15% выше номинальных (для “классики” это составит 950-1035 оборотов/мин).

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до того момента, когда при скорости вращения на 15% больше номинальной любое вращение винта качества будет приводить только к уменьшению оборотов.

5. Заворачивая винт качества, снижаем обороты до номинальных.

6. Проверяем и убеждаемся, что двигатель на автомобиле работает ровно, без “троения” на холостом ходу и не глохнет при резком закрытии дроссельной заслонки

Вкратце можно всё это изложить так:

1. Находим такое положение винта качества, при котором обороты будут максимальные.
2. Если потребуется, винтом количества устанавливаем обороты на 15% (130. 150 об/мин) выше требуемых оборотов ХХ.
3. см. п.1
4. см. п.2
5. Когда уже не будет требоваться корректировка оборотов винтом количества, заворачиванием винта качества уменьшаем обороты на 15%, т.е. до требуемых оборотов ХХ.

На что следует обратить внимание:

Если регулировка выполнена верно, то при снятии клеммы с электромагнитного клапана или вакуумного шланга со штуцера корпуса регулировочного винта “количества”, двигатель должен сразу заглохнуть.

Если при закручивании винта “качества” до упора двигатель не глохнет, то скорее всего сильно приоткрыта одна из дроссельных заслонок – отрегулируйте стопорные винты.

Обратите внимание на возвратную пружину и привод “газа”. Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа.

На летний сезон холостые обороты можно выставить 800 – 900 об/мин, на зиму лучше 900 – 1000 об/мин. Это связано с тем, что зимой нагрузка на бортовую сеть автомобиля обычно выше.

Freddy-V8 › Блог › Настройка карбюратора Озон 2105 и 2107 (изменено 19.07.2018)

16.08.2015
Всем привет!
В этой записи будут даны рекомендации по настройке карбюратора Озон 2105 и 2107 для нормальной работы.
В общем успехе настройки карбюратора лежит выявленная исправность сопряженных систем двигателя. В эти системы входят свечи зажигания, катушка зажигания, контакты трамблера или датчик холла и коммутатор, фазы и зазоры в газораспределительном механизме. Сам карбюратор должен быть исправным технически. Если в каналах карбюратора имеется засор или другой фактор влияющий на исправность его работы, то приступать к настройке не рекомендуется. В наш пример настройки попадает полностью вымытый и продутый карбюратор, но с нарушенными установками жиклеров, положениями регулировочных винтов и поплавка.

Регулировка поплавка
Снять верхнюю крышку карбюратора и расположить ее в горизонтальном положении вверх поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 4,5 мм.
Расположить крышку карбюратора в горизонтальном положении вниз поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 12,5 мм. Ход поплавка должен составлять 8 мм. Расстояние от прокладки до нижнего края поплавка не должно быть больше расстояния глубины поплавковой камеры. Поплавок не должен касаться дна поплавковой камеры. Регулировка хода поплавка осуществляется двумя его упорами путем их подгиба.

Установка начального положения дроссельной заслонки 1 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 90 градусов по часовой стрелке. При проверке на свет должно быть видно тоненькое световое кольцо.

Установка начального положения дроссельной заслонки 2 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 0,5 — 1 градус по часовой стрелке так, чтобы винт подпирал рычаг заслонки, но не открывал ее. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. При проверке на просвет не должно быть видно светового кольца.

Регулировка винта количества топлива

Регулировка винта дополнительной подачи воздуха

Регулировка клапана ЭПХХ
Клапан ЭПХХ необходимо заворачивать в посадочное отверстие до момента касания жиклером ЭПХХ ограничителя. Этот момент можно определить смазав маслом резиновое кольцо и наблюдать касание кольца о посадочное отверстие. Клапан нельзя перетягивать. Перетянутый клапан может стать неисправным.

Подстройка карбюратора на работающем двигателе
Запустить двигатель. Отрегулировать рабочие обороты коленвала винтом количества и повысить их на 200-400 об/мин. Установить положение дроссельной заслонки первой камеры винтом упора, путем отворачивания винта на 90 градусов против часовой стрелки, так, чтобы двигатель не заглох, но работал с минимальным количеством оборотов. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. Отрегулировать количество оборотов винтом количества на 800-850 об/мин.

Настройка холостого хода без приборов
— Винтом количества установить обороты ХХ на 850 об/мин.
— Винтом качества установить максимальные обороты ХХ.
— Винтом количества поднять обороты на 100-120 об/мин.
— Винтом качества понизить обороты до 850 об/мин.
Регулировкой добиваются ровной работы двигателя без тряски и хлопков в глушитель.

Настройка холостого хода с помощью прибора ИКС-1 (инструкция к прибору)
Запустить двигатель, установить зеркало в положение, удобное для наблюдения, и винтом количества установить минимально устойчивую частоту вращения коленвала двигателя. С помощью зеркала наблюдать пламя в цилиндре, цвет которого зависит от состава рабочей смеси.
— Медленно вывернуть винт качества смеси до появления ярко-оранжевого цвета пламени, указывающего на чрезмерно обогащенную смесь.
— Медленно вворачивать винт качества смеси до момента исчезновения оранжевого и появления ярко-голубого цвета пламени, свидетельствующего о нормальном составе смеси, обеспечивающем наилучшую работу двигателя.
— Довернуть винт качества смеси еще на 1/2+1/4 оборота и на этом регулировку закончить.
Во избежании выхода свечи ИКС-1 из строя запрещается выводить двигатель на повышенные обороты (более 1200 об/мин) холостого хода.
После всех регулировок карбюратора автомобиль должен ехать без провалов, затыков, на всем диапазоне оборотов коленвала, обеспечивая максимальную мощность исправного двигателя.

Для более точной регулировки уровня СО следует воспользоваться таблицей

10.09.2017
Регулировка привода заслонок подсоса.

19.07.2018
Мои настройки карбюратора ОЗОН-2105
Все настройки под вопросом, так как замена носика УН дает более быстрый выход на предельные обороты на грунте.
— ГТЖ 1к — 135.
— ГВЖ 1к — 170.
— ГТЖ 2к — 150.
— ГВЖ 2к — 150.
— Носик УН — 5.0.
— ЖХХ 1к — 6.0.
— винт количества — длина 2см (2 оборота).
— винт качества — 1 оборот (отклонение винта в любую сторону снижает обороты).
— винт доп. подачи воздуха — закручен.
— зазор поплавка — 4.5мм (уровень топлива выше ступеньки).
— по ИКСу сгорание топлива нормальное (голубое пламя).
— УОЗ — 8-10 градусов.
— зазор свечей — 1мм.

Если настройки карбюратора обеспечивают более быстрый разгон до 100км/ч, то после, ускорение сильно падает, почти до нуля.
Если же настройки обеспечивают стабильный разгон после 100км/ч, то разгон с места оказывается более медленный.
Видимо, пока нет сильного сопротивления воздуха, топливо сгорает эффективней, а с увеличением лобового сопротивления, топливо сгорает очень плохо, ибо карбюратор начинает переливать.

Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов)
— отвертка шлицевая (3 мм)

При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем двигатель до рабочей температуры (85-95 0 ).

— На остановленном двигателе подключаем тахометр и вновь заводим его.

порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон

Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.

вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь

2. Винтом «количества» устанавливаем еще большую частоту вращения.
Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.

вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя

3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

4. При неизменном положении винта «количества» топливной смеси, заворачиваем винт «качества» настолько, чтобы обороты упали до 850-900 оборотов в минуту.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.

Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы;
— не перепутаны ли местами главные топливные жиклеры первой и второй камер;
— не повышен ли уровень топлива в поплавковой камере;
— исправен ли игольчатый клапан;
-не засорен ли топливный жиклер системы холостого хода;
— не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан;
— не соскочили ли трубки с электропневмоклапана;
— не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке и настройке карбюраторов 2105, 2107 Озон

Регулировка карбюратора ВАЗ-2105 – как это делается?

Процесс регулировки карбюратора ВАЗ-2105 – это несложная задача, которую выполнить под силу любому автовладельцу, знающему устройство и последовательность необходимых операций. Принцип работы карбюратора заключается в создании топливно-воздушной смеси методом смешивания бензина с кислородом и дальнейшей подачей в камеру сгорания. В этой статье мы ознакомимся с конструкцией, особенностями и преимуществами, а так же детально рассмотрим, как отрегулировать своими руками этот агрегат.

Сегодня на авторынке карбюраторные моторы пользуются меньшим спросом, чем инжекторные агрегаты. Это связано с тенденцией, которую создают мировые лидеры в области машиностроения. Они предлагают новую начинку с большим спектром возможностей и улучшенными характеристиками. Однако карбюраторы имеют ряд плюсов, которые делают их наиболее эффективными в определённых ситуациях. Только они могут обеспечить успешный запуск двигателя с первого раза в самые сильные морозы. Во входном коллекторе сохраняется незначительный объём паров, что позволяет запустить мотор с первой попытки при низких температурах. Также, на отечественных автомобилях ВАЗ-2105 имеется подсос. С его помощью осуществляется обогащение топливной системы, повышение концентрации горючей смеси, благодаря этому прогрев двигателя осуществляется гораздо быстрее.

Этапы настройки карбюратора ВАЗ 2015

Не зная конструкции автомобиля и не имея никакого опыта в ремонте, разборке или компоновке топливной системы автомобиля выполнять регулировку не рекомендуется. Некорректное изменение параметров могут привести к усугублению проблемы или к поломке устройства. Если вы знакомы с конструкцией карбюратора своего автомобиля, произвести его настройку не составит никакого труда. Регулировка карбюратора 2105 позволяет значительно улучшить эффективность работы автомобиля, сократить расход топлива и повысить производительность силового агрегата. Эти так называемые модернизации характеристик не оказывают никакого пагубного влияния на устройство. Даже наоборот, являются обязательной процедурой, которая гарантирует длительный бесперебойный срок работы.

Винты регулировки системы холостого хода карбюратора ВАЗ 2105: 1 — винт количества смеси; 2 — винт качества смеси

Калибровка частоты вращения коленвала. Первое, что необходимо сделать, изменить количество оборотов до 750-800 единиц в минуту. Для выполнения этой процедуры предусмотрен регулировочный винт количества. Его необходимо закрутить до упора, а затем открутить на три оборона в обратную сторону.

Изменение содержания СО₂. Регулируем количество углекислорода в выхлопе с помощью винта качества. Для этого винт нужно вкрутить до упора, а затем выкрутить обратно на 4-5 оборотов. Это повысит концентрацию топлива и обогатит смесь.

Прогреваем двигатель – обязательная процедура, без выполнения которой нельзя приступать к следующим этапам работы.

Корректировка оборотов. При помощи винта количества регулируем обороты холостого хода. Необходимо добиться стабильной работы мотора на 750-800 об/мин. Постепенно закручивая винт качества. В процессе этого обороты должны немного увеличиться, а затем уменьшиться, что вызовет неустойчивую работу двигателя. После того как начнётся нестабильная работа силового агрегата, начинаем вкручивать винт обратно, пока работа мотора не стабилизируется.

Настройка ХХ. В завершение нужно выполнить калибровку оборотов холостого хода с помощью соответствующего винта до 800-900 единиц.

После выполнения всех этапов регулировки и достижения необходимых параметров, нужно протестировать карбюратор. При включённом моторе, резко нажмите на педаль акселератора и отпустите её. В случае правильной настройки, временно увеличится частота вращения коленвала. Если двигатель заглохнет, повысьте количество оборотов с помощью соответствующего регулировочного винта. Проверьте работу мотора при полной нагрузке, включив печку, свет и т. д.

Видео – Как настроить карбюратор ВАЗ 2105

Полезные советы

Положение клапана. Он должен быть задвинут так, чтобы жиклёр холостого хода касался своего разъёма (седла) в корпусе устройства. Для этого рекомендуется смазать резиновый уплотнитель моторным маслом.
Положение воздушной заслонки системы холодного пропуска, при опущенной рукоятке подсоса, должно быть в строго вертикальной плоскости.
При вкручивании регулировочного винта качества до упора мотор должен глохнуть. Если это не происходит, причиной может быть некорректная регулировка карбюратора ВАЗ-2105. С помощью соответствующих болтов, нужно изменить обороты в большую сторону.
Разряжение в трубке между карбюратором и распределителем зажигания. В момент работы мотора на холостом ходу в вакуумной трубке не должно бить разряжения. Причиной его возникновения может быть сильно завёрнутый стопорный винт ДЗ – дроссельной заслонки. Регулировка этого элемента осуществляется с помощью стопорного винта. В правильном положении заслонка не заклинивается в диффузоре и обеспечивает достаточную герметичность. При заливе в камеру 2-3 см 3 топлива, оно не должно заметно просачиваться через заслонку. При нажатии на педаль газа она смещается плавно без рывков. Идентичным методом выполняется тестирование и регулировка заслонки на второй камере, за исключением трубки, которая есть только в первой камере.
Электромагнитный клапан. В карбюраторах, рассчитанных на моторы с рабочим объёмом от 1500 см 3 , на месте держателя обычного топливного жиклёра может находиться электромагнитный клапан с жиклёром ХХ. Если он есть в конструкции рассматриваемого устройства, нужно обязательно проверить его работоспособность и убедиться в целостности электромеханического элемента. При включённом зажигании нужно снять и надеть разъём на клапан. Возникновение щелчков во время этих операций будет свидетельствовать об исправности тестируемой детали.
На летний сезон рекомендовано снижать обороты ХХ до 800-900единиц, а в зимнее время повышать до 900-1000 об/мин. Такая настройка позволит улучшить эффективность силового агрегата с учётом климатических особенностей.

Холостой ход ВАЗ 2106: регулировка своими руками

Если Ваш автомобиль начал глохнуть на холостом ходу, значит требуется правильная регулировка или чистка топливного фильтра. Более подробней можно будет узнать при разборке.

Если же топливный фильтр чист, значит причина остается в регулировке холостого хода на ВАЗ 2106. В данной статье мы подробно расскажем как сделать все своими руками.

Схема системы холостого хода карбюратора ВАЗ 2106

1 – корпус дроссельных заслонок;
2 – дроссельная заслонка первой камеры;
3 – отверстия переходных режимов;
4 – отверстие, регулируемое винтом количества смеси;
5 – канал подвода воздуха;
6 – регулировочный винт количества смеси;
7 – регулировочный винт состава (качества) смеси;
8 – эмульсионный канал системы холостого хода;
9 – регулировочный винт добавочного воздуха* ;
10 – крышка корпуса карбюратора;
11 – воздушный жиклер системы холостого хода;
12 – корпус топливного жиклера холостого хода с запорным клапаном;
13 – топливный канал системы холостого хода;
14 – эмульсионный колодец.

Регулировка холостого хода на ВАЗ 2106 своими руками

1. Систему холостого хода регулируем с целью обеспечить устойчивые обороты двигателя на холостом ходу с минимальным содержанием оксида углерода (СО) и углеводородов (СН) в отработавших газах. Данную операцию рекомендуем проводить на пунктах регулировки «СО-СН».

2. Для регулировки холостого хода карбюратор имеет винт количества, уменьшающий или увеличивающий количество смеси, поступающей в двигатель, и винт качества, определяющий состав смеси.

3. На заводе на эти винты напрессованы ограничительные пластмассовые втулки.

4. Они не позволяют нарушать заводские регулировки. Винт количества смеси с ограничительной втулкой можно повернуть не более чем на 90°, а качества – на 50°, что позволяет, не имея газоанализатора, только подстроить частоту вращения на холостом ходу. Если со втулками отрегулировать холостой ход не удается, отверткой ломаем их и повторяем операцию.

5. Регулировку проводим с использованием газоанализатора на прогретом до рабочей температуры двигателе с отрегулированными зажиганием и зазорами в приводе клапанов (см. соответствующие разделы), при полностью открытой воздушной заслонке.

6. Винтом количества установите по тахометру частоту вращения коленчатого вала 820–900 мин –1.

7. Винтом количества восстановите частоту вращения коленчатого вала до 820–900 мин-1. При необходимости винтом качества восстановите концентрацию СО 0,5–1,2%.

8. Винтом качества добейтесь концентрации CO в отработавших газах в пределах 0,5–1,2% при данном положении винта количества.

Самостоятельная регулировка холостого хода на ВАЗ 2106 успешно завершена. В другой нашей статье вы можете почитать о причинах , почему же плавают обороты холостого двигателя .
Наслаждайтесь поездкой на автомобиле!

Регулировка карбюратора на ВАЗ-2107 — фото и видео

Отечественный бренд ВАЗ-2107 был запущен в Тольятти в 1982 году, а 17 апреля 2012 года с конвейера сошла последняя «семёрка». За 30 лет по миру разошлось 3,1 млн. автомашин ВАЗ-2107.

Машина имеет привлекательный дизайн, скоростная, удобная по обслуживанию. Учитывая огромное количество автомобилей, эксплуатируемых простыми российскими людьми, предлагаю данную статью с личными выкладками по обслуживанию простого карбюратора – главного устройства подготовки рабочей горючей смеси.

Что такое карбюратор

Карбюратор установлен по центру двигателя под капотом автомашины «семёрка». Для очистки воздуха сверху на него помещён воздушный фильтр. Забор воздуха происходит через переднюю решётку, а также дополнительные решётки капота.

Отечественные автомобили ВАЗ имеют карбюраторы, называемые штатные:

Вебер
Солекс
Озон

Все указанные типы пользуются большой популярностью у автолюбителей, долго служат, редко ломаются.

Принцип их работы во многом похож, состоит в создании горючей смеси за счёт смешивания топлива с воздухом, затем последующего распределения и равномерной подачи данной субстанции поочерёдно до цилиндров двигателя.

Имеется три основные разновидности карбюраторов: поплавковый, игольчатый, барботажный. Последний встречается весьма редко, практически не используется.

Для наглядности разберём конструкцию и функциональные характеристики самого популярного ВАЗовского карбюратора с поплавком производства фирмы «Озон».

Прежде чем приступить к изучению его устройства, необходимо понять, что исполнения данных приборов могут иметь серьёзные отличия, поэтому устанавливаются строго на определённые машины.

Главные элементы карбюратора, выполняющие работу по обеспечению, распределению горючей смеси – бензиновый, воздушный жиклёры, распылитель ВТС, диффузор, эмульсионная трубка, колодец. Все указанные изделия помещены в основную камеру дозирования.

Прежде чем начать самостоятельную очистку, стоит очень чётко понять и запомнить основное правило автослесаря: никогда не трогай тех запчастей, которые не могут сломаться.

Самостоятельная регулировка карбюратора

В автомобильном карбюраторе ВАЗ-2107 имеются две основные части: крышка и корпус. Для осуществления регулировки снимается фильтр очистки воздуха. Из жёсткого картона толщиной 1 мм ножницами вырезаю шаблон с параметрами 6,5 мм на 14 мм.

Откручиваю крышку. Максимальный уровень бензина в камере поддерживается клапаном с иглой. Игла может закрыть либо открыть специальное отверстие, куда подаётся бензин.

Держу крышку одной рукой в вертикальном состоянии, кронштейн поплавка только прикасается к подпружиненному клапану.

Шаблон подставляю снизу под поплавок. Нормативный размер от поплавка до прокладки крышки должен составить 6,5 мм плюс-минус 0,25 мм.

Если размер не соответствует — подгибанием язычка игольчатого клапана добиваюсь нужного значения.

Отводя поплавок от крышки в обратную сторону, регулирую максимальное открытое положение игольчатого клапана. Шаблон, подставленный под низ поплавка, должен показать нормативное расстояние 14 мм плюс-минус 5 мм.

Подгибая специальный упор, расположенный на кронштейне поплавка, устанавливаю нужный размер. Точная регулировка обеспечивает движение поплавка в заданных пределах 8 мм плюс-минус 0,25 мм.

Проверяю и регулирую пусковое устройство. Подготавливаю отрезок проволоки длиной 20 см, сечением 0,7-0,8 мм, вырезаю картонный шаблон толщиной 1 мм, шириной 5 мм. Прикручиваю крышку на место, до упора закрываю заслонку подачи воздуха.

Шток пускового устройства погружаю до упора. Шаблоном измеряю расстояние от стенки камеры сгорания до края воздушной заслонки. Идеальный вариант 5-5,5 мм.

Регулирую зазор открывания воздушной заслонки. Для данной операции отвёрткой снимаю защитную пластиковую пробку с регулировочного винта, его проворачиванием регулирую зазор.

Проверяю открытие дроссельной заслонки. Полностью снимаю карбюратор. До упора по часовой стрелке проворачиваю трёхплечий рычаг. Проволокой проверяю зазор, который должен быть 0,7-0,8 мм. Несоответствие устраняю подгибанием тяги либо перестановкой её в соседнее отверстие.

Регулирую привод заслонки воздуха. Карбюратор установлен в штатном положении, фильтр очистки воздуха снят.

Взявшись одной рукой за рычаг заслонки воздуха, перемещая её от себя, устанавливаю ручку вертикально. Заслонка должна также стать вертикально.

При несоответствии: одной рукой держу втулку, чтобы не провернулась, гаечным ключом размером 7 мм откручиваю винт крепления тяги. Заслонка, толкаемая пружиной, становится вертикально. Закручиваю винт.

Ставлю фильтр на карбюратор, подсоединяю все бензопроводы, тяги, провода. Регулировка выполнена, можно запускать двигатель.

Работа двигателя до и после регулировки

До проведения регулировки в работе двигателя наблюдались незначительные перебои, толчки. Из выхлопной трубы выходили продукты сгорания чёрного цвета. При длительном движении, при высоких нагрузках, на пониженных передачах расход топлива значительно возрастал.

После регулировки значительно снизилась шумность, вибрация. Двигатель работает устойчиво, заводится быстро. Повысилась мощность, лучше набирает обороты. Заметно снизился расход топлива.

Почему я регулирую карбюратор самостоятельно

Самостоятельные регулировки экономят деньги и время. Существуют виды работ, которые без специального оборудования своими руками осуществить невозможно. Но обслужить карбюратор, который не представляет сложной конструкции – мне по силам.

Поэтому я с удовольствием занимаюсь данным процессом сам, без постороннего вмешательства. После правильной регулировки возникает чувство гордости, удовлетворения за полученный результат. Моя машина работает как часы, а это приятно.

Устройство карбюратора ВАЗ 2107. Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Каждый автомобилист рано или поздно начинает задумываться о том, как устроен автомобиль, простое вождение становится неинтересным. Новички стремятся самостоятельно ремонтировать различные детали своих автомобилей. ВАЗ-2107 — идеальная первая машина. Многих интересуют вопросы регулировки карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 были установлены устройства нескольких типов.Это ДААЗ-2107 производства Озон и Солекс. До того, как модель сняли с производства, она комплектовалась продуктами Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Также устройство оснащено игольчатым клапаном, фильтрами, камерой смешения, дроссельной заслонкой и дроссельной заслонкой. Есть воздушная заслонка, экостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной топливной смеси для силового агрегата.

Принцип работы

Чтобы лучше разобраться в устройстве карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самостоятельной настройке устройства. Это очень полезная информация. Итак, топливо попадает в поплавковую камеру, где уровень топлива регулируется с помощью поплавка. Когда деталь выскочит, это вызовет срабатывание игольчатого клапана. Последний перекрывает доступ к бензину.

Перед поступлением в камеру топливо очищается через фильтр.Затем бензин делится между первой и второй камерой. Он проходит через топливные жиклеры. Горючая смесь — это не только бензин, но и кислород. Итак, чистый воздух, прошедший через воздушный фильтр, проходит через форсунки. В состав карбюраторного устройства ВАЗ-2107 входят также специальные эмульсионные колодцы и трубки. В них бензин смешивается с воздухом, в результате чего получается смесь, которая легко воспламеняется.

Далее эта эмульсия попадает в эконостат, а затем в распылительное устройство, попутно дополнительно обогащаясь.Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С потоком воздуха смесь попадет прямо в центр смесительной камеры. В двигателе топливо, смешанное с воздухом, проходит через дроссель, и дроссель управляется педалью акселератора. Жиклеры, с помощью которых двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин забирается из второй камеры.В полной мере он используется только при выполнении обгонов или острой необходимости набрать скорость.

Чтобы двигатель работал нормально, карбюратор должен быть в идеальном состоянии. Держите форсунки в чистоте. Также все рабочие поверхности должны быть чистыми. Карбюратор ВАЗ-2107 ДААЗ довольно прост, и он неприхотлив, в отличие от импортных моделей. Прекрасно работает даже на недорогом отечественном бензине, не имеющем особого качества.

Карбюратор Solex

Можно долго спорить, что лучше — «Солекс» или «Озон».Но эти аргументы ни к чему не приводят. Рассмотрим устройство модификации карбюратора «Солекс» для «семерки». Устройство карбюратора ВАЗ-21073 «Солекс» тоже довольно сложное. В целом агрегат состоит из корпуса и крышки. В первой две камеры смешения, оборудованные диффузорами. Также есть поплавковая камера, эмульсионные колодцы и жиклеры для топлива и воздуха. В устройстве предусмотрены ускорительный насос, экономайзер, экономайзер, винты регулировки, дроссельная заслонка и пусковое устройство карбюратора ВАЗ-2107.

Теперь переходим к крышке. В нем есть штуцеры для топлива, а также шпильки для крепления воздушного фильтра. Он также имеет электромагнитный клапан и горловины двух смесительных камер. В крышке предусмотрены каналы для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще несколько элементов.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства владельцев автомобилей. Специалистов по карбюраторам сейчас очень мало, и такие машины до сих пор ездят по нашей стране.И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраивать себя. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятным. Для настройки не требуется специальных знаний.

Карбюраторы могут быть разных производителей и модификаций — регулировки практически у всех моделей не отличаются. Принцип здесь один. Но не лишним в этом процессе хотя бы на общем уровне знать устройство двигателя ВАЗ-2107.Карбюратор будет регулировать намного проще.

Настройка поплавка

Для начала настройки рекомендуется в первую очередь снять воздушный фильтр. Затем открутите крышку устройства и посмотрите уровень топлива. Максимальный уровень топлива будет в камере, где находится игольчатый клапан. Далее проверьте поплавок. Он должен только слегка касаться клапана. Для регулировки поплавка вам понадобится специальный шаблон. Его можно сделать из бумаги. Его размеры должны быть 6,5х14 мм. Этот шаблон устанавливается снизу под поплавок.Нормальный для этого карбюратора размер от прокладки до поплавка должен составлять около 6,5 мм.

Если заданный размер не соответствует нормальному, отрегулируйте язычок поплавка. Вынув поплавок из крышки или в другую струну, можно отрегулировать открытие игольчатого клапана. Шаблон, установленный внизу поплавка, должен соответствовать размеру. Манипулируя опорой на кронштейне, к которому крепится поплавок, установите необходимый размер, если он отличается от заводского.

Пусковое устройство

Карбюратор ВАЗ-2107 можно завести с помощью куска проволоки. Длина отрезка не должна быть больше 20 см. Сечение примерно 0,7-0,8 мм. Затем приготовьте шаблон из картона. Его толщина должна быть 1 мм, а ширина — 5 мм.

Затем крышка заворачивается на место. У стартера есть шток. Его следует погрузить до упора, а затем с помощью шаблона измерить расстояние от стенки баллона до края воздушной заслонки.В идеальном случае этот размер должен быть в пределах 5-5,5 мм.

Регулировка зазора открытия воздушной заслонки

Для этого с помощью отвертки можно снять защитную заглушку, которая установлена на регулировочном винте. С его помощью можно отрегулировать желаемый зазор.

Корпус дроссельной заслонки

Для этого полностью снимите карбюратор. Затем по часовой стрелке необходимо круто повернуть рычаг до упора.

С помощью проволоки проверяют зазор, который должен быть в пределах 0,7-0,8 мм.Если размер не совпадает, то его можно отрегулировать, согнув тягу или вставив ее в другое отверстие.

Привод воздушной заслонки

Для выполнения этой регулировки карбюратор должен быть прикручен на свое законное место, но воздушный фильтр не должен быть установлен. Затем одной рукой придерживая рычаг, управляющий дроссельной заслонкой, переместите его в свою сторону. Деталь будет установлена в нормальное положение. Если есть несоответствия, то нужно придерживать заслонку одной рукой, а затем гаечным ключом открутить винт, удерживающий тягу.В результате этих действий механизм правильно встанет. Осталось только затянуть винт.

После этой процедуры процесс настройки можно считать завершенным. Можно установить прибор в нужном месте, покрутить воздушный фильтр, подсоединить шланги и провода. Затем можно запустить двигатель. Так настраивается карбюратор ВАЗ-2107 самостоятельно.

Объем двигателя ВАЗ 2107 карбюратор. Основные трудности при выборе мотора

Двигатель ВАЗ 2107 — четырехцилиндровый силовой агрегат, имеющий четыре такта.На нашем сайте мы рассмотрим основные системы работы этого мотора

28 авг.

Одна из ключевых частей двигателя внутреннего сгорания — распределительный вал. Со временем на нем и на опорных подшипниках Развивающийся и мотор требует квалифицированного вмешательства. Распределительный вал ВАЗ 2107 можно заменить самостоятельно. Для этого требуется набор сантехнического инструмента и знания об особенностях настройки газораспределительного механизма. Функции распредвала и распредвала ВАЗ 2107 (инжектор и карбюратор) синхронизируются…

29 авг.

Замена прокладки головки цилиндра Цилиндр 2107 не так сложна, как ответственная операция. При самостоятельном обслуживании «семерки» этой работой приходится заниматься каждому автовладельцу. Внутренняя организация Двигатель одинаково подходит для всей линейки «классики», поэтому порядок замены колодок gBC одинаково применим при ремонте двигателей с «первой» по «седьмой» модели. Когда нужно поменять прокладку…

Автомобиль ВАЗ 2107 создан на базе модели 2105. Новый седан Рассчитан на 5 мест, оснащался 5-ступенчатой механической коробкой. В серию машину пустили в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный двигатель от автомобиля ВАЗ 2103. В последующих моделях и модификациях также ставится карбюратор в законе. Для экспортных моделей 21073 разработан новый узел впрыска. У него была достаточная мощность, а также эффективность. Объем двигателя был 1.7 литров. Далее стали устанавливать форсунки на всю «семерку». Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение. действующие стандарты Экология.

Давайте разберемся, что такое инжектор, разберем принципы его работы, характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, между специалистами и автомобилистами не утихают до сих пор. Но оставим эти споры профессионалам.А начинающим автолюбителям просто необходимо знать, как устроены эти системы и как они работают.

Совсем не обязательно, что эти знания пригодятся автомобилистам при самостоятельном ремонте. Однако знание — сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули прошлые механики из-за угла.

История этого устройства начинается в 1951 году. Именно тогда известная компания «Бош» установила такую систему впрыска на двухтактный мотор одного спорткара.Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В итоге форсунки полностью вытеснили своих «предков». Все современные автомобили комплектуются такими системами распределенного, а также прямым электронным впрыском.

Принцип работы форсунки в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском с помощью форсунки непосредственно во впускной коллектор цилиндра.Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, по какому принципу работает система, а также от того, где установлен инжектор и сколько в автомобиле.

Во всех современных автомобилях впрыск топлива осуществляется по распределенной системе. То есть на каждый цилиндр своя форсунка. Принцип работы основан на сигнале микроконтроллера, который получает информацию от множества датчиков.Затем, согласно этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

В автомобилях ВАЗ 2107 установлена система распределенного впрыска. Работает в паре с электронной системой управления двигателем. Он называется ЭБУ. С помощью многочисленных датчиков он контролирует подачу и количество воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или выключает топливный насос, управляет образованием искр на свече зажигания, а также регулирует углы зажигания.Помимо всего этого, ЭБУ регулирует частоту вращения коленчатого вала на холостом ходу, а также при необходимости запускает вентилятор охлаждения и управляет системой охлаждения.

Схема работы силовой схемы форсунки на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызывать никаких препятствий у новичков.

Во-первых, система питания начинается с бака, в котором хранится топливо, и топливного фильтра. Затем с помощью топливного насоса через фильтр смесь проходит на топливную рампу.На рампе установлен специальный регулятор давления, регулирующий подачу топлива к форсункам форсунки ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, и дополнительное топливо отправляется обратно в бак. Форсунки открываются и закрываются с помощью электрических импульсов, исходящих от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливных смесей во впускной коллектор каждого из цилиндров при каждом обороте коленчатого вала.

сколько горючей смеси упадет в цилиндры, зависит от времени открытия форсунок.Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (Форсунка ВАЗ 2107), установленные на двигателе, выдают всю необходимую информацию. Например, датчик коленчатого вала выдает информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличивается, то система увеличивает время открытия форсунок. Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода воздуха.

Компьютер постоянно контролирует напряжение в электросети автомобиля, поэтому в случае падения напряжения время открытия форсунок увеличивается. Все режимы работы мотора и инжектора контролируются контроллером. Этим обеспечивается регулировка состава топливной смеси и работа форсунок на автомобиле ВАЗ 2107 «Форсунка».

Система зажигания

Здесь не применяются традиционные устройства. В качестве систем обеспечения зажигания ВАЗ 2107 (инжектор) комплектуется одним модулем, состоящим из двух катушек, а также электроникой.В системе не применяется ни одна движущаяся часть.

Как работает система впрыска на «семерке»?

Количество топлива, которое будет подаваться через форсунки в цилиндры, регулируется с помощью электрического импульса от блока ECU. Блок рассчитывает количество топлива, в котором нуждается двигатель, а также определяет, какой длительности будет импульс.

Когда коленчатый вал начинает прокручиваться, самый первый импульс от холостого хода датчика заставляет компьютер включать все форсунки.Самая первая инъекция проходит каждый раз при запуске. Сколько продлится импульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса срабатывает и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива вам нужно для создания смеси, а затем подает ее в двигатель. ВАЗ 2107 Инжектор, кстати, экономичнее карбюраторных аналогов. Это достигается за счет более точной дозировки топлива.

Генератор

ВАЗ 2107 Форсунка, кроме всех этих устройств и датчиков, для исправной работы системы впрыска также поставляется в комплекте с генератором. Он необходим для зарядки аккумуляторов и питания всех потребителей электроэнергии и систем впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль движется. В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов непосредственно владельцев, то они, как всегда, весьма противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива, на низкую динамику моделей ВАЗ 2107. Инжектор при этом не ругают. Также многие водители говорят, что все они устроены как в конструкции автомобиля, так и в конструкции и работе системы. Кому-то вообще не нравится продукция российского автопрома, поэтому отечественные автомобили будут всячески бороться.

Сегодня если не все, то большинство водителей оценили инжекторную систему впрыска по достоинству. И многие стали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете купить новый или подержанный комплект, в котором есть все необходимое для работы системы.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 руб. Но такая замена принесет вам пользу в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке».ВАЗ 2107 Инжектор намного лучше своего карбюраторного собрата.

Советским автомобилистам Автомобиль ВАЗ-2107 известен более сорока лет. Эта модификация похожа на итальянский Fiat. Во многом от него отличается внешний вид и некоторые узлы двигателя.

Это одна из самых старых моделей на отечественном рынке, поэтому и по денежным затратам, и по времени потребуются соответствующие вложения.

Во многом это зависит от частоты работы машины и используемых нагрузок.

Большинство начинающих автолюбителей понятия не имеют, с чего начать ремонт двигателя ВАЗ-2107. Для простоты следует уточнить, что поскольку машина совсем не новая, потребляет достаточное количество бензина, потеряла тягу, она не может ехать на последней передаче в гору. Естественно, что на третий надо «дёргать».

Результат:

прогретый двигатель ВАЗ-2107;
появление лишнего шума;
внешний вид стука;
Повышенное напряжение работы масляного насоса.

Все эти неприятности заставили вас отправиться в пункт назначения методом подачи.

В результате наблюдается повышенная температура двигателя ВАЗ-2107, и он начинает глохнуть.

В дальнейшем ваши действия также могут быть предсказаны. Это:

Попытка самостоятельно найти первопричину поломки.
Поход за помощью на сотку.

Основные причины поломки:

Полный износ распредвалов и появление на них грубых бурсаваров.
Нарушение целостности паза на валу масляного насоса С параллельно его фильтру со сколами и еще одним ненужным патрубком.

В чем причина?

При такой напряженной работе силового агрегата терялись смазочные свойства мотора, в результате чего происходил износ движущихся частей и моторная клиника.

Сто и управление, и вы должны заплатить значительную сумму. Что было сделано?

натяжная цепь;
замена масляного насоса на новый;
замена двигателя в двигателе с предварительной мойкой;
замена головки блока цилиндров;
замена большинства прокладок и масляного фильтра;
установка нового реле генератора и замена свечей.

Как называется двигатель автомобиля ВАЗ-2107, если его ремонтировали на сотку? А что он может после капремонта?

Такой ремонт капитальным не назовешь. Так как на гору машина не тянула, то и тянуть не будет.

Капитальным будет называться ремонт, результатом которого будет восстановление машины прежней тяги и мощности агрегата.

Существуют простые способы Определить, что у автомобиля ВАЗ-2107 пропала мощность двигателя. Они следующие:

Слишком большой расход масла в двигателе.
Уменьшение разгона автомобиля при нормальной работе карбюратора.
Наличие выхлопных газов Грязного цвета и сажи.
Большое количество следов сажи.

Какие причины снижения мощности силового агрегата?

повреждение поршней стенок цилиндра;
потеря компрессии.

Такие проблемы, как снижение компрессии, изношенность поршневых колец, изменение диаметра колец цилиндров на максимальный могут вызвать

Кто решил сэкономить и на машине ВАЗ-2107 двигатель отремонтирует своими руками , рекомендации, указанные ниже.

Необходимо подготовить место для проведения ремонтных работ Двигатель. Для этого вам понадобится яма и подкран-балка, так как двигатель нужно будет как-то убрать. В противном случае ремонт будет обречен на неудачу.
Чтобы освободить доступ к моторному отсеку, следует снять капот.
Отключение массы и снятие АКБ.
Проведение работ по вскрытию радиатора и расширительного бачка Отвинтив все необходимые болты.
Слив Тосол.
Сливовое моторное масло Из картера двигателя.
Снятие воздушного фильтра и карбюратора. Детали данных необходимо хранить, потому что они не будут работать долгое время.
Отсоединение от топливного насоса говорящего шланга. Чтобы минимизировать потери бензина, необходимо вставить болт М8 болт.
Снятие силового агрегата.
Отсоединение форсунок от печки, змеевика и свечных проводов.

Внутренний моторный завод

Снимок кулачкового вала и звездочки ГРМ.
Вырезание того, что должно быть в чулке, с помощью динамометрического ключа.

Это одна из важных процедур, и ее необходимо запускать, если есть практика в этом вопросе. При отсутствии опыта ознакомьтесь с подробной инструкцией При работе с этими винтами и ключами.

Отключение и работа полного снятия
Внимательный осмотр поршней и цилиндров на предмет нанесенных обозначений.
Пора в смотровую яму Снять защиту двигателя в кривошипе.
Обесточить генератор и снять его вместе с ремнем.
Полное снятие с автостартером.
Снятие всех патрубков с системы охлаждения, радиатора и водяного насоса.

Приготовьтесь к тому, что ваш гараж будет напоминать барахолку. Далее придется вывернуть все крепления картера сцепления, гайки с помощью и прибегнуть к помощи напарника для подвешивания на балке снятого двигателя.

Снятие масляного фильтра, сцепления, маховика, цепей ГРМ, звездочек коленвала.
Проверка коленчатого вала.
Переход на работу с блоком цилиндров.

Если указанные работы Вас не испугали, можно приступать к проведению мотоциклетного ремонта автомобиля ВАЗ-2107. Двигатель

и STR

Следует отметить, что без помощи ста человек не обойтись, потому что придется обращаться к ним за услугами по расточке блока цилиндров и шлифовке коленвала. Также может потребоваться выполнение других работ.

Автомобиль ВАЗ-2107 Ремонт автомобилей осуществляется в проверенных автосервисах с использованием специальных машин и квалифицированных специалистов.

При самостоятельном ремонте необходимо знать перечень основных неисправностей, которые могут возникнуть с двигателем ВАЗ-2107.

Двигатель ВАЗ-2107 — Неисправности

1. Проблемы с работой системы, вплоть до полного отказа ТНВД и обоих трубопроводов.

2. Наличие мусора в топливных и воздушных гибрелях.

3.Нарушение мембраны пускового устройства, связанное с их повреждением.

4. Устранение неисправностей высоковольтных проводов, свечей и распределителя до их полного выхода из строя.

5. Неисправность помпы, наличие мусора в фильтре.

6. Максимальный износ цилиндра с поршнем, распределением Vala, ГРМ

Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить своими руками.

Неисправности двигателя

Чистый агрегат — это не только показатель любви автомобилиста к своему автомобилю, но и главный фактор повышения его мощности и экономичности.Способствует максимальной отдаче автомобиля, экономно расходуя топливо. Проблемы двигателя (инжектора) ВАЗ-2107, связанные с загрязнением, способствуют уменьшению объема впрыскиваемого топлива и ухудшению состава топливовоздушной смеси.

«Повреждение» форсунок, повреждение электронных систем. Но это лечение не принципиальное, так как проблема остается на автомобиле ВАЗ-2107. Двигатель (фото представлено ниже) перестает нормально тянуть, расход растет и т.д.

Основными признаками засорения являются:

неравномерность в работе мотора;
прерывистое зажигание;
потеря мощности;
троекция или отказ завода двигателя.

При подтверждении одного из этих признаков двигатель ВАЗ-2107 следует немедленно отремонтировать.

Игнорирование этого требования приведет к непоправимой поломке.

Ремонт может быть как самостоятельным, так и с привлечением специалистов.

Некоторые специалисты считают, что для исправления ситуации необходимо провести следующие действия:

После полного откручивания тщательно очистите или замените свечи зажигания.

Объяснение этого действия довольно простое: наличие большого количества сажи, которая оседает на свечах зажигания и тормозит их работу.

Также можно поменять масло и фильтры, так как растворение растворителя в масле приводит к снижению его качества.

Так или иначе, важным моментом остается контроль за техническим состоянием своего автомобиля и своевременное устранение неисправностей на автомобиле ВАЗ-2107.

Двигатель, цена которого на данный момент от 50 до 55 тысяч рублей. Приобрести работу невозможно.

Указанный энергоблок продается почти во всех крупных городах.Это может быть как обычный карбюратор, так и инжекторный.

Карбюратор встречается гораздо реже форсунки. Это связано с тем, что инжекторный двигатель ВАЗ-2107 оснащен электронной системой управления. Да и многие автолюбители, имея такую возможность, поменяли старый мотор на новый.

Вторичный рынок

Многие водители предпочитают сэкономить и приобрести подержанный двигатель, цена на который колеблется от 20 до 2 тысяч рублей. При пробеге не более 50 тыс. Км.

Стоит учесть, что при покупке подержанного двигателя, для уверенности в его качественных характеристиках придется провести диагностику.Если результаты вас устроят, можете смело покупать.

Итак, мы узнали, как отремонтировать силовой агрегат автомобиля ВАЗ- «Семерка».

Каждый владелец отечественной «семерки» хоть раз сталкивался с ситуацией, когда у него становилась явная и явная нехватка мощности двигателя. Особенно это чувствуется на нагруженной трассе, когда впереди упорны дальнобойные, не хочется уходить в «хвост», а при отсутствии встречной машины за минимальное время обогнать мощность.Повышение маневренности машины — не радостное желание. Иногда такой тюнинг двигателя ВАЗ-2107 может спасти жизнь и здоровье всем тем, кто в данный момент находится в повышенной опасности, находящейся в салоне.

Ни для кого не секрет, что при плохой видимости на трассе чаще всего случаются аварийные ситуации из-за того, что водителю не удалось смириться и спастись от удара. Именно тюнинг заводского мотора ВАЗ-2107 дает возможность сделать его максимально «послушным», увеличить мощность «лошадей», чего явно недостаточно.По этим причинам к тюнингу стремятся все владельцы, обладающие небольшими техническими знаниями, но вместе с этим огромное желание тюнинговать двигатель ВАЗ-2107.

Заводской двигатель автомобиля ВАЗ 2107 на много не способен и владельцы часто жалуются на нехватку мощности

Конечно, одного желания явно недостаточно, поэтому перед выполнением практических действий следует ознакомиться с рекомендациями опытных автодушей или Владельцев «Сексока», которые уже производили тюнинг двигателя, внедрили вместо него инжектор. карбюратора.

Разновидности тюнинговых вариантов двигателя

Для улучшения тяговых характеристик «Несколько Лошадей» совсем не обязательно отгонять ее на автослемы, многие действия можно производить самостоятельно, не затрачивая больших средств, не провоцируя серьезного бандвуфинга в семейном бюджете.

Конечно, каждому автомобилисту, заявившему о подобных действиях, очень хочется знать, какие механизмы повлияют, и на какой будет тюнинг двигателя ВАЗ-2107. Карбюратор, инжектор, блок цилиндров — это лишь малая часть того, что можно взять для увеличения тяги.

Уточнение GBC.

Головка блока цилиндров — несомненная часть двигателя любого автомобиля. Он расположен на верхней поверхности самого блока. Именно он создает условия для работы двигателя, осуществляя процесс сгорания топливной смеси.

По этой причине в Автослерери настоятельно рекомендуют обратить внимание на это устройство, возможности, которые он уверенно хранит в себе.

С точки зрения возможностей, головку блока цилиндров можно рассматривать как широкий спектр плацдарма, где можно идеально «вывернуться», внедрить множество технических идей, тем самым улучшив технические характеристики двигателя. сам.

Доработка головы БК заключается в вытягивании коллекторов двух разновидностей: впускных и выпускных. Легкими такие действия не назовешь, придется попотеть, серьезно повозиться, ведь работа — иметь чугун, а это не податливый материал.

Сначала снимаем GBC, тщательно очищаем, так как на его поверхности однозначно будут остатки фракций от сгоревшего топлива, старые ветхие прокладки.

Очистить голову можно химическим средством или бензином, который всегда есть под рукой в гараже.Ну а если в наличии есть дрель, то к ней можно прикрепить щетку, а значит такой «свитер» хорошенько пройдется по всей поверхности головы. Это точно такого же качества, поэтому его рекомендуют большинство автовладельцев.

Теперь доработке будет подлежать каждая часть в отдельности. Изначально усилия направлены на конструктивное усовершенствование коллектора. Прежде всего, его следует очистить и отполировать. Процесс полировки необходимо продолжать до тех пор, пока размер внутреннего диаметра проема не достигнет 32 см.

Этот процесс будет выполнен быстро, если у вас есть специальные фрезы. Если таковых нет, можно использовать дрель, на которую наматывается тряпка и закрепляется наждачной бумагой.

После достижения поставленных целей процесс полировки продолжается, но уже в местах соприкосновения с таким важным устройством.

Далее, в месте подключения впускного коллектора легко найти слегка выступающий переход по поверхности, необходимо его удалить. Такие действия способствуют ускорению проникновения топлива в камеру, где происходит его непосредственное сгорание.

Сначала нужно достать сверло с пораненной наждачной бумагой в указанном месте, а затем удалить наждачную бумагу и пройти через дрель, чтобы окончательно нарезать втулки.

Следующий процесс должен сопровождаться ювелирной аккуратностью, так как полировка каналов, расположенных по бокам, придется. Нанести ущерб невозможно.

На этом действия с коллектором завершены, обеспечивая усовершенствование механизма впуска и выпуска газов, что способствует увеличению мощности двигателя минимум на пятнадцать «лошадок».

Установка компрессора

Еще одно повышение эффективности впрыска топлива, а соответственно и увеличение мощности двигателя, возможно, если установить компрессор на свою «семерку».

Большинство автодушей рекомендуют для этой цели приобрести компрессор PC05D, так как именно он имеет приемлемые характеристики, так как его установка не подразумевает введение в поршневую группу, которая способствует оптимальному выполнению задач.

Этот компрессор работает значительно тише, соответственно и двигатель «семерки» тоже будет работать практически бесшумно.

В связи с решением о внедрении данного компрессора, необходимо будет заменить некоторые детали в контакте с ним. В частности, придется заменить генератор, водяной насос и коленчатый вал. Шевроле Нива может одолжить поликлинический пояс.

Теперь, когда все механизмы закуплены, можно приступить к непосредственной реализации нового компрессора. Действовать нужно по алгоритму, рекомендованному опытными машинами.

Сначала проводим последовательный процесс демонтажа:

снимаем ремень генератора;
снимите воздушный фильтр;
удаляем все снятые детали.

На входе в компрессор надеть специальную насадку и заблокировать фильтр. Форсунки монтируются на выходе аналогично. Далее важно соединить клапан с патрубком, установить фланец в карбюратор.

Карбюратор и, конечно же, компрессор имеют штуцер, который нужно совмещать с синим шлангом. Все соединения закрепите максимально надежно, используя хомуты. По завершению осталось отрегулировать натяжение ремня генератора.

Доработка BC.

У «семерки» тяжелые поршни, если взамен на них установить легкие аналоги, КПД двигателя возрастет. Это легко объяснить, поскольку двигателю приходится компенсировать повышенную инерцию из-за тяжелых штоков и поршней.

За счет установки легких аналогов повышается балансировка двигателя. К тому же владельцев автомобиля смело можно ожидать значительного снижения величины трения.

Можно эффективно увеличить мощность двигателя, увеличив его объем.Получить такой прирост можно с помощью Растахинга БК, но для таких действий нужен практический опыт.

В противном случае вы можете просто повернуть двигатель до состояния разрушения, поэтому BC прибегают к растачиванию, только когда вам нужно отремонтировать старые двигатели, у которых есть только два варианта: либо рискнуть, нарушить BC и дать ему новую жизнь, либо немедленно перейти к свалка.

Установка форсунки

Если на ВАЗ-2107 установить инжектор, мощность двигателя также увеличится, поэтому те владельцы «семерки», у которых есть начальный карбюратор, готовы приложить усилия и установить инжектор своими руками.

Во-первых, следует обратить внимание на правильное размещение компонентов в моторном отсеке. Ниже вакуума рационально разместить катушку зажигания, ведь в этом месте сила вибрации минимальна, температура не принимает высоких значений, не провоцируя перегрев деталей. В связи с этим увеличить срок эксплуатации катушки зажигания можно только правильным размещением.

Проводим провод, который в дальнейшем подключим к блоку управления.

Адаптер для регулятора давления поступающего топлива просто настолько невозможен, что аналог другой машины использовать не удастся, да и не удастся, поэту придется обратиться за помощью к токарю, который сможет построить такой важный пункт.

Теперь в бак установлены все шланги, кроме вакуумной трубки, которая припаяна к специальной платформе. Далее устанавливается быстродействующий датчик, гайка под барашковый зонд, прокладываем провода для проводки в достаточном количестве, чтобы недобор проводов впоследствии не спровоцировал проблемы.Форсунки с аппарелью, фильтром и шлангами подлежат обязательной промывке при полной сборке.

Теперь вы должны снять зажигание и все механизмы, ориентированные на него. Следующим этапом заранее определен аккуратный слив тосола.

Все впускные каналы необходимо обработать напильником, чтобы придать им яйцевидную форму. Далее следует подготовить отверстия для соединения нового коллектора разливов вместе с каналами, через которые впоследствии будет производиться тосол.

В конце осталось установить коллектор, затем пандусы, патрубки, ресивер, все дроссели, шланги и патрубки, подключить все датчики.

На данном двигателе двигатель ВАЗ-2107 комплектуется с установкой форсунок. Владелец может сразу после выполнения всех технических действий оценить улучшение характеристик двигателя своей «семерки».

На основании описанного выше алгоритма можно сделать вывод, что тюнинг двигателя ВАЗ-2107, установка форсунки требует повышенного внимания и усилий, но выполнить все эти действия удастся доработать двигатель до улучшения двигателя. , повысить маневренность собственной машины.

Результатом проделанной работы смело могут похвастаться друзья, ожидая заслуженной похвалы.

После такой работы вы сможете убедиться, что ваша «семерка» превратилась в настоящую ласточку, с удивительной легкостью обгоняющую крутые иномарки. И даже если ваша «старушка» уже много лет с ней конкурирует с какой-то «автомобильной молодежью», точно будет не с рук. Вас догнать будет очень сложно, в любом случае точно будет.

Двигатель — это сердце любого автомобиля.Недаром в переводе с латыни слово «автомобиль» означает «саморазделающийся». Это силовой агрегат, который отличает любой байк от автомобиля. Двигатели классического семейства ВАЗ, к которому относится ВАЗ 2107, были продвинуты в своем классе — достаточно малошумные, экономичные, неприхотливые. Вес силового агрегата и масса автомобиля составляют 10% и 90%, что неплохо для развития тяги. Поговорим подробнее о двигателе.

Все двигатели семейства классических, в том числе ВАЗ 2107 — бензиновые, четырехтактные.Все агрегаты имеют четыре цилиндра, четыре поршня, которые расположены в ряд, установлен карбюратор. Агрегатный восьмиэлементный, по два клапана на каждый цилиндр. Распределительный вал (или механизм газораспределения, газораспределения) расположен сверху. Вверху и подача топливовоздушной смеси, которую подает карбюратор.

Изначально на ВАЗ 2107 ставился карбюраторный, двигатель «седьмой», ВАЗ 2106, его объем 1,6 л. В дальнейшем будем иметь в виду, что это карбюраторный двигатель.

Также можно установить двигатель 21067, его объем 1,6 л. Масса этих двух разновидностей двигателей практически одинакова

Кроме того, на старые модели ВАЗ 2107 устанавливались силовые агрегаты 2103 и 2104, размер цилиндров которых был не 79 мм, а 76. Соответственно, мощность двигателей была несколько меньше.

У всех силовых агрегатов порядок цилиндров 1-3-4-2.

Силовой агрегат, разрез во фронтальной плоскости

Мощность агрегатов, установленных на ВАЗ 2107, а больше всего на ВАЗ 2106, составляет 54.8 кВт или 74,5 л. Здесь прямая зависимость: чем больше размер цилиндра, тем выше мощность двигателя. Карбюратор добавляет двигателю большей надежности, по сравнению с впрыском, при выходе из строя двигателя возможность «видеть» и прочее.

Вес двигателя в сборе составляет около 120 кг, поэтому не рекомендуется пытаться снимать силовой агрегат, не имея под рукой электрооборудования или подкрановых балок.

Устройство двигателя следующее:

Блок цилиндров — Отливка из высокопрочного чугуна.Он содержит 4 высокоточных полости — цилиндры в один ряд. На рисунке изображена схема блока цилиндров и ходы охлаждающей жидкости в нем. Его масса велика, это самая большая часть силового агрегата.
Коленчатый вал также изготовлен из высокопрочного чугуна, он опирается на пять опор, называемых шейками. Коленчатый вал имеет большой вес, одинакова и точность его обработки, шейки его закалены токами высокой частоты. На рисунке показаны схема, устройство и основные допуски при изготовлении коленчатого вала.
Schituns — Изготовлен из высокопрочной кованой стали, так как испытывает большие нагрузки. Их 4 штуки, по одной на каждый цилиндр. В шатун вдавливается поршневой палец. Поскольку шатуны нельзя заменить один на другой, они маркируются по цилиндрам. На рисунке показано устройство и основные размеры поршня (справа) и шатунов (слева) и их схема предельных допусков в мм.
Поршни — отлиты из легких алюминиевых сплавов, наружные поверхности покрыты оловом.Эта технология позволяет улучшить процентное соотношение поршня к стенке цилиндра. На поршнях установлено три кольца, два из которых называются компрессионными, а одно маслоудерживающее.
Головка блока цилиндров — Изготовлена из легкого алюминиевого сплава, ее масса относительно невелика, а между ней расположена специальная прокладка и блок цилиндров не подвержен усадке. На рисунке показано устройство головки БК и клапанов.
Распределительный вал со звездочками и клапанным механизмом Вместе с цепью находится газораспределительный механизм.Цепной привод Работает с натяжителем и спокойной цепью.
Маховик Находится на заднем полюсе коленчатого вала. Маховик имеет зубчатую корону из чугуна, которая входит в пуск со стартером для запуска двигателя. Для увеличения мощности двигателя можно уменьшить вес маховика, поставив облегченный вариант.
Принципиальная схема агрегата включает в себя множество других, например, схема смазки двигателя также будет представлена, например, таким образом:

Устройство карбюратора ВАЗ 2107.Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Каждый автомобилист рано или поздно задумывается о том, как устроена машина, простая езда уже неинтересна. Новички стремятся самостоятельно ремонтировать различные комплектующие своих автомобилей. ВАЗ-2107 — идеальная первая машина. Многие интересуются регулировкой карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 устанавливалось несколько типов этих устройств.Это ДААЗ-2107 производства «Озон» и «Солекс». До того, как модель была снята с производства, она оснащалась продуктами Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Устройство также оснащено игольчатым клапаном, фильтрами, камерой смешения, дроссельной заслонкой и дроссельной заслонкой. Есть воздушная заслонка, эконостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной горючей смеси для энергоблока.

Принцип работы

Чтобы лучше понять устройство карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самостоятельной настройке прибора. Это очень полезная информация. Итак, топливо попадает в поплавковую камеру, где уровень топлива регулируется с помощью поплавка. Когда деталь выскакивает, срабатывает игольчатый клапан. Последний перекрывает доступ к бензину.

Перед поступлением в камеру топливо очищается через фильтр.Затем бензин делится между первой и второй камерой. Он проходит через топливные жиклеры. Горючая смесь — это не только бензин, но и кислород. Итак, чистый воздух, прошедший через воздушный фильтр, проходит через форсунки. В состав карбюраторного устройства ВАЗ-2107 входят также специальные эмульсионные колодцы и трубки. Они смешивают бензин с воздухом, в результате чего получается смесь, которая легко воспламеняется.

Далее эта эмульсия попадает в эконостат, а затем в распылительное устройство, попутно обогащаясь.Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С помощью струи воздуха смесь попадает прямо в центр смесительной камеры. Топливо в смеси с воздухом поступает в двигатель через дроссельную заслонку, а управление дроссельной заслонкой осуществляется педалью акселератора. Жиклеры, с помощью которых двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин также берется со второй камеры. В полной мере используется только при выполнении обгонов или острой необходимости набрать скорость.

Для правильной работы двигателя карбюратор должен быть в идеальном состоянии. Необходимо содержать сопла в чистоте. Все рабочие поверхности также должны быть чистыми. Устройство карбюратора ВАЗ-2107 ДААЗ достаточно простое, но неприхотливое, в отличие от импортных моделей. Прекрасно работает даже на недорогом отечественном бензине, не отличающемся особым качеством.

Карбюратор Solex

Можно очень долго спорить, что лучше — Солекс или Озон.Но эти споры ни к чему не приводят. Рассмотрим модификацию карбюратора Солекс для семерки. Карбюратор ВАЗ-21073 Солекс тоже довольно сложен. В основном агрегат состоит из корпуса и крышки. В первой две камеры смешения, оборудованные диффузорами. Также есть поплавковая камера, есть эмульсионные колодцы и жиклеры для топлива и воздуха. В устройстве предусмотрены ускорительный насос, экоостат, экономайзер, винты регулировки, дроссельная заслонка и пусковое устройство карбюратора ВАЗ-2107.

А теперь перейдем к обложке. В нем есть топливная арматура, а также шпильки для крепления воздушного фильтра. Он также имеет электромагнитный клапан и горловину двух смесительных камер. Крышка снабжена каналами для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще несколько элементов.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства автовладельцев. Специалистов по карбюраторам осталось совсем немного, и такие машины до сих пор ездят по нашей стране.И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраивать самостоятельно. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятным. Для настройки не требуется никаких специальных знаний.

Карбюраторы бывают разных производителей и модификаций — регулировки практически у всех моделей не отличаются. Принцип один. Но не лишним в этом процессе хотя бы на общем уровне знать конструкцию двигателя ВАЗ-2107.Отрегулировать карбюратор будет намного проще.

Настройка поплавка

Для начала настройки рекомендуется сначала снять воздушный фильтр. Затем откручивают крышку устройства и смотрят уровень топлива. Максимальный уровень топлива будет в камере, где находится игольчатый клапан. Далее проверьте поплавок. Он должен лишь слегка касаться клапана. Для регулировки поплавка вам понадобится специальный шаблон. Его можно сделать из бумаги. Его размеры должны быть 6,5х14 мм. Этот шаблон устанавливается под поплавком.Нормальный размер для этого карбюратора от прокладки до поплавка должен составлять около 6,5 мм.

Если этот размер не соответствует нормальному, отрегулируйте язычок поплавка. Отведя поплавок от крышки или в другую сторону, можно настроить открытие игольчатого клапана. Шаблон, установленный внизу поплавка, должен иметь размер. С помощью манипуляций с упором на скобу, к которой крепится поплавок, установите необходимый размер, если он отличается от заводского.

Пусковое устройство

Пусковое устройство карбюратора ВАЗ-2107 можно проверить с помощью куска проволоки.Длина отрезка должна быть не более 20 см. Сечение примерно 0,7-0,8 мм. Далее подготовьте шаблон из картона. Его толщина должна быть 1 мм, а ширина — 5 мм.

Затем крышка привинчивается. У стартера есть сток. Его следует погрузить до упора, а затем с помощью шаблона измерить расстояние от стенки баллона до края воздушной заслонки. В идеале этот размер должен быть в пределах 5-5,5 мм.

Регулировка зазора отверстия воздушной заслонки

Для этого с помощью отвертки снимите защитную заглушку, установленную на регулировочном винте.С его помощью можно отрегулировать желаемый зазор.

Дроссельная заслонка

Для этого полностью снимается карбюратор. Затем по часовой стрелке строго до упора нужно повернуть рычаг.

С помощью проволоки проверяется зазор, который должен быть в пределах 0,7-0,8 мм. Если размер не совпадает, то его можно отрегулировать, согнув стержень или установив в другое отверстие.

Привод воздушной заслонки

Для выполнения этой настройки карбюратор должен быть прикручен на свое законное место, но воздушный фильтр не должен устанавливаться.Затем, придерживая одной рукой рычаг, управляющий дроссельной заслонкой, переместите его в сторону. Деталь вернется в нормальное положение. Если есть несоответствия, то нужно удерживать створку одной рукой, а затем ключом открутить винт, удерживающий штангу. В результате этих действий механизм встанет правильно. Осталось только затянуть винт.

После этой процедуры процесс настройки можно считать завершенным. Можно установить прибор на законное место, затянуть воздушный фильтр, подсоединить шланги и провода.Затем можно запустить двигатель. Таким образом, карбюратор ВАЗ-2107 регулируется самостоятельно.

Ремонт и регулировка карбюратора ВАЗ 2107

Автомобили ВАЗ-2107 оснащены двухкамерным карбюратором эмульсионного типа с падающим током. Имеет уравновешенную поплавковую камеру, две основные системы дозирования, богатое устройство с пневмоприемником, систему всасывания картерных газов, патрубок для подачи разрешения, автономную систему холостого хода и экономайзер форсированного холостого хода. Если ваш автомобиль, то ремонт карбюратора и его настройка не потребуют больших усилий.Самостоятельно тоже может понадобиться

При помощи педали управления движением карбюратор находится в машине, дроссельная заслонка открывается. Клапан второй камеры открывается пневмоприводом. Воздушная заслонка имеет диафрагменный стартер, который используется для запуска холодного двигателя. В первую камеру топливо подается диафрагменным ускорительным насосом. Карбюратор, в свою очередь, закреплен на четырех пятках впускного трубопровода. Как бы ни совершенен этот механизм, но поломки все же случаются, поэтому актуальная услуга в автосалоне — это ремонт и регулировка карбюратора.

Часто для ремонта карбюратора на ВАЗ 2107 и его регулировку нужно проводить пару раз в год. На частоту посещения автосалонов Этот фактор влияет на условия эксплуатации.

Этот процесс состоит из следующих шагов:

Выполняется стирка на открытом воздухе;
Визуально проверил состояние карбюратора;
Промывается сетчатым фильтром, ведущим в поплавковую камеру;
Далее необходимо промыть поплавковую камеру;
На следующем этапе очищаются различные части мусора, например, воздушные форсунки;
Затем необходимо отрегулировать поплавковый механизм;
Регулировка пускового устройства седьмая ступень;
На завершающем этапе отрегулировать систему холостого хода.

После этих этапов ремонт и регулировка карбюратора могут выполняться без снятия карбюратора с двигателя. Также учтите тот факт, что если карбюратор часто эксплуатировать, он не будет работать хуже, чем идеально очищенный. Дело в том, что внешняя грязь при движении не попадает в детали, а движущиеся элементы конструкции устройства очищаются при самом движении.

Что касается смолистой темной мухи, возникающей из-за принудительной вентиляции картера, то слишком кропотливо не стоит, так как она практически не влияет на работу систем учета.Стоит отметить, что ремонт и обслуживание карбюратора можно проводить как самостоятельно, так и с помощью услуг квалифицированных специалистов.

Важно своевременно отремонтировать карбюратор на ВАЗ 2107. На его успешную работу влияют различные отложения в калиброванных отверстиях. Воздушная челюсть переходной системы и основная воздушная челюсть могут засориться гораздо реже, но периодически все же нужно проверять их состояние. Это также легко сделать легко,.Чтобы очистить куртки, смочите их бензином и проденьте тонкий медный предмет, например, проволоку.

Проверяйте сетчатый фильтр каждые 50-70 тысяч километров пробега, обязательно меняйте периодически фильтр тонкой очистки топлива, который находится в системе питания. Если вы не следите за пробегом автомобиля, вышеуказанные действия желательно производить не реже одного раза в год.

С помощью чистого бензина можно очистить полость поплавковой камеры от загрязнений, но лучше все же отдать предпочтение растворителям.Учтите, что сильный растворитель может повредить неметаллические детали.

Если неисправности более серьезные, карбюратор необходимо отремонтировать.

Инструкция по ремонту карбюратора на ВАЗ 2107:

Снимите возвратную пружину и отверните крестовую отвертку. Винт крепления трехсекционного рычага.
Снимите скобу пружины, удерживая винт.
Вместе с ношей снимаем пружину и рычаг.
Винты крепления дроссельной заслонки Снимите и снимите корпус заслонки.
Открутите масляный корпус с помощью отвертки с широким лезвием в системе холостого хода.
Снимите корпус и снимите губку.
Снимите резиновое кольцо с корпуса и промойте корпус в ацетоне. Затем подуйте сжатым воздухом и замените поврежденное резиновое кольцо.
Снимите теплоизоляционную прокладку и открутите клапан ускорительного насоса.
Снимите клапан с распылителем и металлическими уплотнительными прокладками.
Промыть детали в ацетоне и продуть сжатым воздухом.
Удалите воздушные форсунки и снимите эмульсионные трубки основной системы дозирования с каналов. Если они не выпадают, вкрутите метчик.
Снимите главные топливные жиклеры вместе с корпусом жидкого топлива в переходной системе.
Выньте топливную губку из корпуса и вверните регулировочный винт ускорительного насоса.
Открутите четыре винта, на которых крепится крышка ускорительного насоса, отверткой.
Снимите диафрагму с крышкой и пружиной. Осторожно сложите диффузоры ручкой отвертки и снимите их. Все снятые детали, кроме прокладок, обработайте ацетоном и продуйте сжатым воздухом.
Проверить основание корпуса на наличие деформаций с помощью линейки на просвет. Основание при этом должно быть ровным. Если кривизна плоскости обнаружена, удалите переходные трубки перед сверлом с меньшим диаметром, а не их отверстия.Вставьте трубку в сверло.
Снимите трубки с помощью прохода. Если деформация не очень значительная, можно остановиться на выравнивании основания, сжав корпус в губках тисков. Под губку рекомендуется подложить лист фанеры во избежание повреждения поверхности карбюратора.
Если поверхность сильно деформирована, в первую очередь ее следует натянуть, ударив деревянным изображением об основание фундамента.Кусок из корпуса достаточно легкий, поэтому будьте предельно осторожны, аккуратны и внимательны. Далее выравниваем поверхность бархатным напильником. На поверхность периодически наносите линейку, контролируя тем самым процесс.

Следуя аналогичным поэтапным инструкциям, вы можете легко произвести

Изучаем конус иглы для изготовления (в виде венчика на острове). Если не обнаружите следов износа, то промойте клапан и седло (сначала промываем топливный фильтр) и еще раз проверьте затяжку иглы.Неисправную и изношенную иглу заменить на новую. Восстановить работоспособность клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, сантехнических навыков и не всегда приносит успех.

Разборка и проверка деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала. А если пусковое устройство не шлифует, то…

5. … отверткой откручиваем три винта …

Собрать верхнюю крышку Карбюраторного Корпуса Б. в обратном порядке. Отрегулируйте уровень топлива в поплавковой камере и в воздушной заслонке значения прерывания.

Ремонт пневматической дроссельной заслонки производителя.

Пневматическую приемку проверяем аналогично пусковому устройству и заменяем диафрагму пневмопривода по аналогии с пусковым устройством.

Прижимаем диафрагму к штоку и пальцем закрываем входной канал.

Если пневматическая приемка верна, шток вернется в исходное положение после открытия входного канала. Разбирать корпус пневмопривода следует только в случае необходимости, так как длину тяги придется подбирать экспериментальным путем. Если механизм пневмопривода второй заслонки разобран — его следует отрегулировать по длине его тяги:

4. Отпускаем стопорную гайку на тягу …

Вставьте палец в стержень и зафиксируйте соединение стопорным кольцом.

6. Надавите на шток пневмопривода, совмещая шток с корпусом диафрагменного механизма. (При закрытой заслонке первой камеры вторая должна оставаться закрытой).

В частых случаях неисправность пневмопривода вызвана недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме. В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора).Вытаскивая гайки крепления карбюратора, самолет может «вести себя». В этом случае необходимый вакуум не создается и клапан второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Споласкиваем в ацетоне джибеллер с футляром и взвешиваем сжатым воздухом. Порванное уплотнительное резиновое кольцо поменять на новое.

12. Снимите теплоизоляционную прокладку.

13. Снимите клапан ускорительного насоса.

14. Вынимаем из корпуса распылитель с клапаном и мягкими металлическими уплотнительными прокладками.

Промываем все в ацетоне и взвешиваем сжатым воздухом.

15. Снимите воздушные форсунки.

16. Вынимаем эмульсионные трубки из каналов основной системы дозирования. Может быть, они сами не выпадают из каналов. В этом случае ввинчиваем тестер М4 в их отверстия и снимаем.

17. Снимите основные топливные жиклеры.

18. Снимите корпус топливной укладки переходной системы.

19. Выньте топливную губку из картера.

20. Откручиваем регулировочный винт ускорительного насоса.

21. Отверткой откручиваем четыре болта крепления крышки ускорительного насоса.

22. Снимаем крышку, диафрагму и вытаскиваем пружину.

23. Осторожно выбейте диффузоры …

24. … и потяните их вверх.

Эмульсионные трубки, гипс и другие детали, кроме прокладок, водных и уплотнительных колец, промыть в ацетоне и продуть сжатым воздухом.

25. Наносим ровную линейку на основание корпуса и смотрим зазор кривизны корпуса.

Плоскость корпуса должна быть ровной. Если есть искривление поверхности, вытаскиваем переходные трубки, для этого подбираем сверло чуть меньшего диаметра, чем отверстия трубок. Вставляем сверло в трубку так, чтобы сверло вошло в торпедо, допускается выкручивание мелкозернистой шлифовальной юбки.

26. Используя PASSATI, вытяните трубку.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание. Закрепите корпус в мощных тисках. Предварительно под губки тисков уложите фанерный или деревянный брус, чтобы не повредить верхнюю поверхность карбюратора. Если поверхность сильно деформирована, то предварительно обработайте ее, легкими ударами молотка, через деревянную перекладину или переделку по загнутым углам основания. Делаем это аккуратно, чтобы не расколоть корпус. После грубых правок выровняйте поверхность широким бархатным напильником.Делать это тоже нужно аккуратно, держа пилку параллельно плоскости фундамента, а не «жирно» по краям. Постоянно контролировать процесс, прикладывая к поверхности линейку. Далее промываем корпус в ацетоне и продуваем все каналы сжатым воздухом. Собираем корпус карбюратора в обратной последовательности.

Форсунки первой и второй камер имеют разную калибровку, и каждая из них должна быть установлена на свое место.

Разборка и ремонт корпуса дроссельной заслонки.

Промываем золотник и корпус дроссельной заслонки в ацетоне или растворителе и продуваем каналы корпуса сжатым воздухом.

17. Открываем заслонки и смотрим состояние переходных отверстий, при необходимости зачищаем их тонкой медной проволокой.

18. Сборку корпуса дроссельной заслонки производить в обратной последовательности, обращая особое внимание на правильное положение армянских рычагов. Перед затяжкой гаек убедитесь, что рычаг ограничителя находится ниже рычага выступа дроссельной заслонки второй камеры.

Качественный винт закручиваем на место до упора (на его резиновом кольце моторное масло) и выкручиваем, количество оборотов сделанное при разборке. Для надежной работы системы холостого хода дроссельные заслонки плотно закрывают свои каналы — без зазора. Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через заслонки. В некоторых случаях можно устранить зазор, изменив положение закрылка в осевом пазу. Но это делается в крайнем случае.Настроен новый карбюратор.

19. Открываем заслонку и супфил, ступая по резьбе саморезов — на заводе резьба придавливается. Для сборки узла потребуются новые саморезы.

20. Откручиваем два винта отверткой и меняем их на новые.

Отпустите тягу рычага ствола. Наименьший зазор по периметру заслонки достигается изменением положения заслонки. Для того, чтобы лоскут был лучше сортов, можно накладывать лоскут с торца.Сделайте лучше небольшой плоский супфиль.

21. Перед сборкой убеждаемся, что демпферы не клонируют (это очень важно для второй камеры) — при необходимости регулируем их упорным винтом. Закручены новые винты крепления амортизаторов.

22. Остановить упорные винты, заливая их шлицы.

Собираем карбюратор заменой поврежденных и деформированных прокладок.

23. При установке крышки на корпус карбюратора следите за тем, чтобы поплавок не касался стенок поплавковой камеры.

Не тяните за винты крепления во избежание деформации.

Карбюраторные механизмы автомобилей ВАЗ 2106/2107 на протяжении десятилетий обеспечивали стабильную работу силовых агрегатов машины. Однако, независимо от года выпуска и комплектации, карбюратор требует особого внимания при обслуживании. В большинстве случаев ремонтируйте или проводите регулировочные работы на самом драйвере, но рекомендуется быть предельно аккуратным.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на снижение расхода топлива и придание машине максимальной динамичности.Кроме того, немаловажную роль играет такой показатель, как экологичность. На протяжении десятилетия инженеры АвтоВАЗа отдавали предпочтение наиболее экологичным карбюраторам.

На современные ВАЗ 2106/2107, а также на выпускаемые автомобили прошлых лет устанавливались карбюраторы трех разных моделей:

Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Стоит отметить, что компания производила карбюраторы по лицензии WEBER. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании.Кроме того, их главным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество Бензина — от 10 до 14 литров на 100 км пробега.

Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа Дааз, имеющая высокие показатели экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути.Однако недостатком такой модели считается оснащение ее второй камерой. В ее работе большую роль играет пневмоклапан, который в случае попадания загрязнений или некачественной регулировки способен остановить карбюратор.

Производитель — ДААЗ, Модификация 21053, производится по лицензии Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологически чистый и производительный. Он имеет более сложную конструкцию, первый в модельном ряду РААЗ оснащен системой обратной связи по топливу, что делает его максимально экономичным.Однако в «Салексе» требовательны к качеству бензина — иначе очень быстро засоряются топливные жиклеры.

Таким агрегатом оснащены современные модели ВАЗ 2107.

Общее в конструкции карбюраторов для ВАЗ «Сикстерс» и ВАЗ «Семерка»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, двухкамерные, то есть имеется две камеры внутреннего сгорания. Конструктивно все карбюраторы состоят из трех неделимых частей:

в верхней части находится крышка устройства, защищающая механизм от попадания грязи, и топливных сборщиков;

средняя часть — корпус, внутри которого расположены сами камеры и диффузоры, передающие топливно-воздушную смесь в двигатель;

размещается поплавковый отсек И дроссельная заслонка.

В работе карбюраторов ДААЗ большое значение имеют мелкие детали — прокладки, кожухи, поплавки, экономайзер или демпфер. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведет к выходу из строя всего устройства.

Карбюратор

ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

Во впускной клапан в качестве поплавковой камеры попадает бензин.

Требуемый уровень топлива регулирует игла экономайзера форсированного холостого хода или экономайзера рабочего хода — в любом случае топливо в камеру попадает в строго определенной пропорции.

В камере (или кв) бензин дробится на мельчайшие части и смешивается с воздухом.

При увеличении крутящего момента при разгоне может быть задействована и камера внутреннего сгорания №2.

После образования топливно-воздушной смеси Насос направляет ее в диффузоры, а через них — в двигатель.

То есть основная задача карбюратора — это формирование топливно-воздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Как отремонтировать карбюратор своими руками

Ремонт карбюратора ВАЗ 2106/2107 подразумевает снятие и разборку механизма. В этом случае ремонт включает в себя все два этапа:

Промывка (очистка, продувка) элементов от нагара и бурового раствора.

Замена изношенных или вышедших из строя деталей.

Перед тем, как проводить какие-либо действия с агрегатом, необходимо тщательно убедиться в неисправности карбюратора.Часто неправильная работа других систем может сказаться на работе карбюраторного механизма.

Карбюратор под капотом, над двигателем

Определение неисправности

Карбюраторы

Дааз любой модификации рассчитаны на стабильную работу независимо от режимов работы. Однако именно смена режимов (например, «на холоде» или ускорение при обгоне) может показать первые неисправности в работе устройства. Карбюратор явно неисправен, если:

на холостом ходу наблюдаются провалы в работе мотора;

во время езды виден временной интервал между нажатием на педаль газа и разгоном автомобиля;

рывков в двигателе на больших оборотах;

при обгоне;

значительно увеличил расход бензина;

трудности при запуске мотора после длительного простоя.

Каждый из этих признаков, а также их сочетание говорит о том, что в карбюраторе возникли проблемы, необходимо провести ремонтные работы или регулировку.

Перелив

Одна из самых частых проблем карбюраторных моторов — это так называемое переливание. Внутри устройства предполагается избыточное количество топлива, а обратный клапан по какой-либо причине не может удалить излишки бензина обратно в бак. Поэтому под карбюратором и на нем сам водитель может заметить капли топлива.

Выстрелов

Это понятие неразрывно связано с переполнением. Если карбюратор начал стрелять (или чихать) — то есть резко дергаться при движении и даже загораться — происходит утечка топлива. Механизм промывки необходим.

Бензин не поступает

Проблема может заключаться как в самом карбюраторе (были сильно забиты жиклеры или сломался насос), так и в подающих шлангах. Рекомендуется продуть форсунку подачи топлива и проверить работу топливного насоса.Если они работают в штатном режиме — карбюратор необходимо снять и промыть.

Не работает вторичная камера внутреннего сгорания

Отказ в работе FCC №2 сразу скажется на динамике автомобиля: он теряет почти 50% исходных скоростных характеристик. Дело в заедании дросселя, регулирующего подачу топлива в полость камеры. Тут придется разбирать механизм и заменять демпфер на новый.

Видео: Как отремонтировать карбюратор на ВАЗ 2106

Как удалить агрегат

Действительно, этот вопрос может вызвать удивление неопытного обладателя «шестерки» или «семерки».Но сама процедура демонтажа не считается сложной. Главное, запомнить или записать расположение разных шлангов, так как при первом опыте обратная установка может вызвать затруднения.

Важно последовательно снимать топливопроводы и провода

Подготовительный этап включает в себя снятие корпуса воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшая работа займет не более 10 минут:

Сначала от корпуса карбюратора отключаются два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключается к дроссельной заслонке.

Немедленно отсоединяет пружину возврата и ее фиксатор.

Следующим шагом является отсоединение провода экономайзера принудительного холостого хода.

Ослабьте хромовое соединение на широком источнике питания бензиновой подачи и снимите сам шланг. После этого можно снимать шланг подачи топлива.

От штуцеров в верхней части корпуса можно отсоединить вентиляционный и вакуумный шланги.

Открытое отверстие коллектора при работе рекомендуется закрыть мягкими тканями или специальной заглушкой, которую можно приобрести в автомагазине.Это обеспечит чистоту мотора и исключит попадание грязи силового агрегата.

Мойка Дааз без разборки

Традиционным методом мойки карбюраторов считается полная разборка на отдельные компоненты, которую не всегда может выполнить неопытный владелец ВАЗа. Для упрощения процедуры была применена техника промывки и чистки карбюратора без его разборки на компоненты. Основа этой техники — использование специальных аэрозолей в навесе. Самыми доступными очистителями карбюраторов считаются аэрозоли производства ABRO и Mannol — их можно купить в любых автоматах по цене 100-150 рублей.

Вызывающие устройства оснащены тонкой трубкой для доступа ко всем частям карбюратора

Эти чистящие средства отлично справляются с очисткой карбюраторных механизмов, к тому же ими очень просто пользоваться. Для промывки карбюратора рекомендуется заглушить мотор, дать ему остыть и приступить к процедуре:

Снимите корпус воздушного фильтра на машине, снимите его в сторону.

Из корпуса карбюратора откручиваем электромагнитный клапан.

На баллон с аэрозолем надеть специальную узкую насадку и обработать жидкостные каналы жиклеров, первую и вторую камеры, заслонки и все видимые элементы Карбюраторный узел.

После этого распылить аэрозоль на внешние части механизма.

Если карбюратор не успел на одну процедуру, можно обработать его еще раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит его динамические характеристики, так как налипание грязи не помешает нормальной работе всех деталей карбюратора.

Как поменять прокладку

ИН за разные годы На ДААЗ устанавливаются прокладки из самых разных материалов: термостойкий картон, паронит, металл. Основная функция прокладки — создание максимально надежного и плотного соединения корпуса карбюратора с поверхностью впускного коллектора двигателя. Только так можно обеспечить нормальную работу силового агрегата.

После демонтажа карбюратора требуется осмотреть прокладку на наличие деформаций, разрывов или сильных вмятин.Производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева — новые, по центру — с первым снятием карбюратора, справа — через 3 года эксплуатации автомобиля

Прокладка подбирается по типу старая. Нельзя установить прокладку из другого материала или с изменением формы — она не сможет обеспечить должного стыка между частями механизмов.

Процедура замены прокладки затруднений не представляет:

Новая прокладка устраивает шпильки крепления карбюратора.

Перед этим нужно очистить место посадки от копоти и загрязнений.

Необходимо установить прокладку в то же положение, в котором стояла старая.

После этого установить карбюратор и до упора стопорные гайки.

Регулировка своими руками

В возможностях каждого автовладельца «Сикстерс» или «Семерка» настроить карбюратор самостоятельно. Наладочные работы способны усилить динамические качества автомобиля, а также снизить расход бензина.Несомненно, это важные показатели для любого владельца автомобиля, поэтому стоит задуматься о регулировке карбюратора.

Подготовительный этап

Перед тем, как приступить к работе, нужно тщательно подготовиться. Этот этап нужен для того, чтобы во время настройки и настройки ничего не отвлекало водителя.

Сначала рекомендуется подготовить рабочее место. Карбюратор необходимо устанавливать на ровную и твердую поверхность, лучше заранее запасную с редкостью, так как бензиновый флюс возможен.Кроме того, необходимо позаботиться о том, чтобы помещение, в котором планируется регулировка, хорошо вентилировалось и имело качественное освещение.

Вторая подготовка — это набор необходимых инструментов. Заранее потребуется подготовить набор гаечных ключей и две отвертки — крестовый поход и плоский с непонятным лезвием.

Внимание! Наладочные работы производятся только после того, как карбюратор был промыт, заменены изнашиваемые элементы и прибор был установлен на мотор.

Как обогатить или пропитать смесь

Обогащение или обеднение топливной смеси должно производиться на холостом ходу Двигатель:

Запустите двигатель и подождите, пока он не нагреется до рабочей температуры.

Перед завершением подтянуть винты качества и количества топлива.

Сверив по индикаторам холостого хода данные в сервисной книжке ВАЗ, выставить необходимое количество оборотов, повернув винты в ту или иную сторону.

То есть принцип регулирования смеси заключается в установке рекомендованных производителем оборотов холостого хода за счет уменьшения или увеличения обогащения смеси (винт качества) и уменьшения / увеличения количества смеси (винт количества).

Внизу в трубке качественный винт, а чуть правее в трубке меньшего диаметра — винт количества

Как снизить расход бензина

Основным элементом карбюратора считается поплавок. После того, как вы провели регулировку обогащения / обеднения смеси, поплавок обязательно встанет на свою ось. Однако может быть немного выше нормы — в этом случае увеличится расход топлива.Кроме того, регулировка поплавка необходима для снижения токсичности выбросов газов, поскольку из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Регулировка поплавкового механизма осуществляется на полностью остывшем моторе. Чтобы добраться до него, вам нужно будет снять коробку с воздушным фильтром и открутить крышку карбюратора:

Требуется установка сифона.

Регулировка замков и насадок оси позволяет установить правильный ход.

После этого нужно установить крышку на карбюратор и закрепить коробку фильтра на место.

Крепление язычка поплавка осуществляется винтами и фиксаторами

Как установить карбюратор обратно

После того, как прибор был промыт и отремонтирован, потребуется установить карбюратор на место. Для этого сначала на месте установки накладывается новый уплотнитель, на него устанавливается сам карбюратор. Гайки вкручиваются в четыре шпильки, обеспечивая плотное прилегание картера карбюратора к коллектору двигателя:

После этого потребуется подсоединение двух тонких шлангов для вакуума и вентиляции к двум штуцерам, которые расположены вверху карбюратора.

Впускной клапан ТО Шланг подачи топлива подсоединен, хомут рекомендуется заменить на новый.

С обратной стороны Шланг «на обратке» прикручен.

Пружину возврата дросселя лучше установить до соединения дросселя и воздуха.

Установка и подключение карбюратора ДААЗ считается завершенным.

Основные операции по установке бачка / реверса, промывке и регулировке карбюратора доступны водителям с любым уровнем подготовки и опыта.При этом следует учитывать, что механизмы считаются довольно капризными, поэтому все этапы процедур, которые вы требуете, требуют повышенной концентрации.

Еще в недавнем прошлом, вплоть до форсунок, автомобили марки ВАЗ комплектовались несколькими типами карбюраторов, а именно Solex, Ozone и Weber. За период эксплуатации пришлось услышать множество положительных отзывов, и со временем популярность этих моделей только увеличивалась. Однако любое устройство требует тщательного ухода, по отношению к нему требуется чистка, настройка, а иногда и ремонт — регулировка карбюратора 2107 не исключение.

Работа карбюраторов нескольких разных производителей осуществляется по одному принципу, и они предназначены для создания топливной смеси с поступлением ее в камеру сгорания, где сама смесь также является горючей.

Есть три типа карбюраторов:

2. Игла.

3. Барботаж — Применяется относительно редко.

Как улучшить карбюратор ВАЗ 2107

В случае, если есть определенные претензии к автомобилю в виде нечеткой реакции на повышенную подачу газа, вяло набирает обороты, — в этом случае можно произвести тюнинг карбюратора ВАЗ 2107.Для такой доработки не требуется особых денежных вложений и не требуется расхода топлива. повысится.

Поэтапное исполнение:

1. Покупка Ремкомплект, желательно Даазовский.

2. Разобрать карбюратор. Возьмите в руки среднюю часть с основными диффузорами и при помощи бумаги с мельчайшим абразивом отполируйте их. В результате этих действий можно будет уменьшить потерю аэродинамики на воздухозаборнике.С аналогичной целью проводится обработка малых диффузоров, — установленных над основными диффузорами распылителей. Внизу диффузор нужно делать более узким, но аккуратно, чтобы не открылся эмульсионный канал. После этого они полируются.

3. Следующее действие — доработка дроссельной заслонки внизу карбюратора. Болты крепления демпфера к оси сделаны под секрет. Для этого заслонка держится полностью открытой, болты подаются.В этом месте тоже нельзя перестараться, чтобы не вынуть заглушку болта полностью.

4. Просчитать концы на закрылках, углы заточены. При этом демпфер важно не тянуть, чтобы не нарушить его прилегание к стенке камеры. Такие действия нужно проводить с двумя заслонками, после чего они полируются.

5. Выполнена нижняя и средняя часть карбюратора с установкой свежей прокладки.

6. Выбрано Гилкеров. Чтобы улучшить динамику разгона, важно доработать обогащение смеси. Первую камеру можно оставить без изменений, а во вторую заменить на топливный главный гиббер, вместо 150-й устанавливается 162-я.

7. В первой камере 40-й «Носик» ускорительного насоса можно заменить на 50-й. Так получается выиграть при разгоне, а в сете с изменениями, сделанными со второй камерой — добиться резкого разгона.

Полезный совет

Выполнение обычного ремонта Автомобиль ВАЗ 2107, благодаря повышенному тюнингу карбюратора, сможет добиться улучшенной динамики разгона практически при таком же расходе топлива. Можно сказать, что доработка карбюратора рекомендуется тем, кто желает экономно расходовать бензин.

Дополнительно для улучшения проходимости воздуха можно прибегнуть к установке фильтра низкого давления, но при штатном двигателе И результат «нулевой» фильтр, установленный на нем, не сильно изменится.

Ремонт карбюратора 2107 своими руками

Главное, что нужно сделать, это внимательно осмотреть прибор, после чего его тщательно очистят и промойте, удалив грязь и прочие недостатки.
Вымойте поплавковую камеру и очистите сетчатый фильтр.
Удалить засорение из воздушных форсунок.
Выполните регулировку поплавковой системы, пускового механизма и холостого хода.

Полезный совет

Контролировать сетчатый фильтр, расположенный перед поплавковой камерой, нужно каждые 60 000 км пробега.

Ниже вы можете просмотреть видео, как отремонтировать карбюратор ВАЗ 2107 своими руками.

Лада 2107

руководство по ремонту | Peatix

Lada 2107 руководство по ремонту

6 руководство по ремонту — силовая передача. Здесь Вы можете скачать инструкции по эксплуатации, ремонту ваз лада 2101, лада 2105, лада 2106, лада 2107, лада 2108, лада 2109, лада 2110, лада. nyt myynnissä ladasl, km, 1986 — laitila. лада 2107 белая — км каир.

не пропустите эту бесплатную услугу, продавайте или покупайте так же быстро.Лада 2107 1989 года выпуска за 26 995 долларов США. Требуется активный тарифный план и оплаченный тарифный план at & t®. 6 руководство по ремонту — кузов. а также информацию о ценах, сервисе и гарантии. найти б / у жигулей в продаже (с фото). проанализировать полные технические характеристики и характеристики автомобиля lada 2107. В руководстве по ремонту описаны следующие модели автомобилей: ВАЗ-2107. Обслуживание зависит от условий и местоположения. harley-davidson sportster сервис мануал скачать тип файла: pdf размер файла: 116 mb всего страниц: 557+ язык: английский сервис мануал: примечание: это pdf руководство было бумажным.

Ремкомплект карбюратора lada 2107 weber — закажите ремкомплект карбюратора lada 2107 weber у поставщика запчастей lada самого высокого качества. мгновенная загрузка konica minolta x / 200) руководство по ремонту и ремонту. Загружаемое руководство по ремонту подвесного мотора Yamaha 50 л.с. представляет собой передаваемое цифровое руководство, содержащее информацию о ремонте, ремонте, обслуживании и восстановлении двигателя до рабочего состояния. просмотреть примечания — руководство по ремонту ваз лада 2107. лада 1200, 1300, 1500 и 1600 haynes руководство по ремонту.и всегда искали руководства. руководство по обслуживанию автомобиля. наш ассортимент включает генераторы, выхлопы, карданы. История Lada восходит к 60-м годам, когда открылся автомобильный завод в рамках совместного предприятия коммунистической России и Италии.

6 i 16v 98hp автомат. klikkaa tästä kuvat lada 2107 руководство по ремонту ja lisätiedot vaihtoautosta. 5 Автомобиль с механической коробкой передач 72л.с. с mitsubishi lancer viii sedan 1. Автомобили v аз-2107 v аз-21072 ваз-21074 механика де.275 кбайт: схема tk-768g. zip: 921 Кбайт: инструкция по эксплуатации (на нескольких языках). Каждая подержанная Lada 2107, выставленная на продажу, поставляется с фотографиями, спецификациями и ценой و sdhvhj ggfdu. ; Поставляется в виде файла pdf. В любом винтажном автомобиле важна оригинальность, и эта Lada 2107 л не исключение. buderus log2107 — logamatic 2107 control — отапливаете ли вы плинтусом, панельными радиаторами, гидро-воздушными системами или теплыми полами, вы можете поддерживать постоянную температуру в своем доме, устраняя проблемы.руководство по ремонту.

причина для lada 2107 b2540 и найти решение для кода lada 2107 b2540, мы расскажем, как исправить проблему с кодом неисправности lada 2107 b2540. com для подробностей и ограничений. запчасти на лада нива 2121 лада седан и. все, что вам когда-либо понадобится для вождения, обслуживания и ремонта. Причина для lada 2107 p0017 и найти решение для кода lada 2107 p0017, мы дадим, как исправить проблему с кодом lada 2107 p0017. Для начала выберите подходящий качественный оригинальный pdf «fix-it» мануал для вашей нивы, к lada 2107 сразу же решите проблему.Когда вы проверяете lada 2107, лампа двигателя автомобиля загорается с кодом p0354, причиной должна быть лампа двигателя (или сигнальная лампа скорого обслуживания двигателя). однако датчик кислорода легко заменить на многих автомобилях и обычно подробно описывается в руководстве пользователя. Lada Niva Service Руководство по ремонту Golden Education World Book Документ id f3112d9d Golden Education World Book Lada Niva Service Repair Manual Описание: Lada Niva Service Repair Manual — Патрисия Корнуэлл «Free pdf Lada Niva Service Repair Manual» Руководства по ремонту.Книга по ремонту также называется заводским руководством по обслуживанию Yamaha 50 л.с. или руководством по ремонту 50 л.с. pdf скачать инструкцию по ремонту заводских лада — лада нива.

Вы можете рассчитывать на то, что мы предоставим Вам самый широкий ассортимент запасных частей для Lada. все основные темы охватываются пошаговыми инструкциями, схемами, иллюстрациями, электрическими схемами и спецификациями для ремонта. ваз 2107, 21072 ,, 21074- ремонт, обслуживание и эксплуатация автомобиля. этот последний пример следует за колоссальными 16.Доставка автомобиля в магазин обойдется вам примерно в 200 долларов в зависимости от руководства по ремонту лада 2107, лада 2107 руководство по ремонту автомобиля. pdf из kjjk j9898 в медицинском колледже им. авиценны, Лахор. обновление: Torque culata, apertura bujias, platino, Regacion valvulas apertura º. 6 руководство по ремонту — электрика.

6 руководство по ремонту — рулевой механизм. привет # ремонт # автостоянка мультиплеер # ladavaz2107. Сравнение ladasedan 1. диагностический корпус lada 2107 b2540 obd- ii (b) информационная страница кода неисправности.stock # 483578 xta210700l, 1. Автомобиль должен быть включен или находиться в положении аксессуаров для подключения к Wi-Fi®. tkservice мануал (не полный). однако производитель может дать другое определение.

Руководство по ремонту ford mustang будет создано и доставлено с использованием вашего автомобиля vin. инструкции по эксплуатации. hay proofedores de 72 lada 2107, mainmente ubicados en asia. коммерческий автомобиль lada ukraine это одна из последних моделей lada 21, производство которой закончилось и началось производство в 1982 году, а также последняя модель последнего года выпуска.

В нашем интернет-магазине вы найдете практически все запчасти для вашей lada niva. все руководства, перечисленные на этом сайте, у нас есть и многое другое! инструкция по эксплуатации лада нива pdf pdf лада 2107 инструкция pdf pdf mazdapdf pdf. 8 миллионов единиц, построенных за 42 года. lada 2107 p0017 obd- ii диагностическая страница с кодами неисправности трансмиссии (p).

lada 2107 p162f obd- ii диагностическая страница с кодами неисправности трансмиссии (p). 933 кбайт: tk-790b hb сервис мануал. технические характеристики лада 2107 1.Причина для lada 2107 p162f и найти решение для кода lada 2107 p162f, мы дадим, как исправить проблему с кодом lada 2107 p162f. клиенты, где ожидается, что они будут выполнять большую часть услуг самостоятельно. lada объявляет о старте акции «Горячие дни»: с 1 по 30 сентября посетители всех официальных дилерских центров смогут принять участие в розыгрыше рентгеновского кросса с АКПП, 100% кэшбэк на покупку новой lada. 112 кбайт: инструкция по эксплуатации. каталог запчастей мануал (90_ 2109_ запчасти) 44 $.цена 154, 000 egp. лада гранта мануал / полная комплектация ессам хосны.

создайте учетную запись polaris и добавьте ее. К сожалению, заказы в страны, не входящие в ЕС, теперь доставляются со сроком доставки 1–3 месяца. Это руководство содержит все процедуры по обслуживанию, ремонту, техническому обслуживанию и устранению неисправностей для машины Konica. форд мустанг руководство по ремонту. 6 руководство по ремонту — тормоза. бесплатный мануал «актуальные новости жигулей / волг / ваз. мне нужен сервис мануал на lada 110. massey переехала в буйвол.6 руководство по ремонту — ходовая часть. Код lada 2107 p161b может быть связан с заменой сломанного кислородного датчика, что в конечном итоге может привести к поломке каталитического преобразователя, который может стоить более 2000 долларов. листинг 1-10 из 10.

мы существуем уже более 15 лет, и у нас есть 1000 инструкций по эксплуатации промышленных и бытовых швейных машин, руководства по ремонту и обслуживанию и каталоги запчастей. aproximadamente 18% de estos productos son sistema de iluminación del auto, 4% son otras autopartes y 2% son carburadores.Найдите лучший подержанный автомобиль lada 2107 с помощью нашего простого и расширенного поиска, чтобы найти автомобили рядом с вами с вашим целевым бюджетом. zip: 735 Кбайт: tk-768h руководство по эксплуатации. 74-91 магазин, руководство по ремонту автомобилей lada. com ofrece los productos 72 lada 2107. Это сравнение автомобилей помогает составить мнение о новых и подержанных автомобилях. Когда вы проверяете lada 2107, лампа двигателя автомобиля загорается с кодом p1776, причиной должна быть лампа двигателя (или сигнальная лампа скорого обслуживания двигателя). задние фонари — это лишь некоторые из них, главное отличие — передняя решетка и приподнятый капот на 2107.это значит что жигули. немедленная загрузка после оплаты.

Massey Ferguson limited — крупный американский производитель сельскохозяйственной техники и оборудования, до недавнего времени базировавшийся в Брантфорде, канадская провинция Онтарио. это подробное руководство по сервисному ремонту в формате PDF содержит все, что вам когда-либо понадобится для ремонта, обслуживания, восстановления, ремонта или восстановления вашего автомобиля: это руководство по ремонту в формате PDF содержит сотни страниц и включает превосходное оглавление, вот небольшой пример такого типа. покрываемой информации: полное обслуживание двигателя сервисное обслуживание топливной системы заводской ремонт.zip: 291 кбайт: приложение к сервис-мануалу tk-780 (версия 2). лада нива руководство по ремонту лада нива руководство по ремонту скачать 1999 г.в. лада нива сервисный ремонт. 21061 руководство по ремонту автомобилей lada by lada (78_ 21061) $ 29. Цель — каталогизировать и включить исчерпывающую, актуальную и доступную базу данных для вашей lada niva.

заказать ремонт карбюратора лада 2107 weber. , двигатель карбюратор механический рубин красный экстерьер. Вы знаете, что они похожи на книги со всевозможной информацией о вашем автомобиле с подробностями о вашем двигателе, мне нужно, чтобы это было в формате pdf, если возможно.necesito ручная лада 2107? сервис мануал на kenwood tk-2107, скачать в формате pdf.

Этот автомобиль теперь называют «классической» Ладой 2107, и он оснащен четырехцилиндровым двигателем объемом 1 568 куб. См, мощностью 72 л.с. Построенный на реке Волге завод положил начало. Предоставляемое нами руководство по обслуживанию Ford Mustang содержит руководство по ремонту, руководство по запчастям и электрические схемы в одном файле pdf. 1/56 [+ еще].

5, механическая 4-дверная про привод, топливный двигатель, электродвигатель, производительность, шасси и трансмиссия.выберите тип транспортного средства, год выпуска и модель транспортного средства ниже, чтобы просмотреть и загрузить руководство по эксплуатации транспортного средства * марка * год модели * модель. ваз 2107 каталог запчастей мануал (88_ 2107_ запчасти) 44 $. переключить навигацию автомобиль- египет. депозит 46, 000 egp. маркировка сзади — «лада 2107», а на задних крыльях — «1500», в органах регистрации транспортных средств — «лада, 5».

Liebherr biofresh manual
Camera sj4000 wifi manual
Evi h200vw manual
Ef 500 dg super manual
Jim wendler the beginner manual
Dibujos dibujos estuche pasos a paasos manualidades
SF 501 руководство по эксплуатации кассеты для кондиционирования воздуха
Руководство по проектированию резервуаров для кондиционирования воздуха
Руководство по проектированию резервуаров для кондиционирования воздуха manual
Manual de ejercicios para embarazadas pdf
Подробнее ВАЗ 2107

заводится и глохнет карбюратор.Почему у автомобиля ВАЗ инжектор сразу заводится и глохнет? Засорение топливных и воздушных жиклеров системы холостого хода

Ситуации, когда инжектор ВАЗ сразу запускается, после чего сразу глохнет, случались довольно часто. А все из-за системы впрыска топлива (форсированного типа). Для исправления данной ситуации автовладельцы часто используют нагревательную свечу, но это не решение проблемы, а лишь временная мера. Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это свидетельствует о проблеме с подачей топлива (забит или неправильно работает топливный насос), либо качество используемого топлива оставляет желать лучшего. желать лучшего, а форсунки просто забиты.А заводится машина исключительно на остатках топлива в цилиндрах.

Поиск неисправного компонента

Итак, что делать, если двигатель легко заводится, но после этого сразу падает обороты и глохнет? В первую очередь нужно проверить наличие авто на свечах. Если некоторые из них покрыты слоем нагара, двигатель априори не может нормально работать. Сначала запускается из-за движения стартера, но сразу тормозит, так как несколько цилиндров физически не выдерживают всей нагрузки от коленчатого вала.Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

Так в чем причина неисправности двигателя? Если машина заводится, то хоть с искрой все нормально. То есть электрика работает в порядке. Не будет лишним раскрутить головы и попытаться найти те свечи, которые покрыты слоем нагара. Очистить их можно с помощью обжига над газовой горелкой и чистящего спирта (это можно делать только на холодных контактах).

Может засориться и сам инжектор. В этом случае просто не работает подача топлива в камеру сгорания. Эти действия необходимо произвести:

снимите колодки и проверьте заслонки;
проверьте работу датчиков;
проверить, нормально ли работает двигатель при температуре выше 80ºС.

Естественно сам бензонасос может быть вредным. В инжекторе на момент пуска мотора гниет автоматом за счет стартера, а потом идет от генератора.Если один из этих компонентов работает некорректно, машина просто тупая. И здесь речь идет об остаточном количестве топлива в цилиндрах. Если мотор сразу глохнет, а стартер с ним работает неравномерно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

Следует попробовать заменить его на заведомо исправный и перепроверить работу двигателя. В крайнем случае просто зажимаются контакты.

Что делать, если проблема в ЭБУ?

Двигатель может работать некорректно, если бортовой компьютер работает.В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки и свечей зажигания. Когда двигатель сразу глохнет, это говорит о несовпадении момента подачи топлива и воспламенения топливной смеси.

Как правило, помогает смена прошивки или восстановление ее до заводского состояния. Хотя иногда может быть просто необходимо отрегулировать цикл подачи топлива, а также насыщенность смеси. В крайнем случае на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, переведя двигатель в рабочий режим только с механики.

Следует отметить, что двигатель отвечает за работу двигателя, но еще и кучу датчиков, которые регулируют давление в форсунке, насыщенность смеси, момент зажигания.

То есть нужно проверить и свою работу. Хотя при выявлении неисправности одного из них следует подать сигнал Check Engine на приборную панель. Так, например, бывает при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков.Стоит отметить, что в модели 2107 по умолчанию компьютер не ставится, а вот инжектор без него не работает.

Аналогичные проблемы возникают и тогда, когда карбюратор синтетически переделывают под форсунку, но это остается на усмотрение бывшего бортового компьютера. Он просто меняет прошивку, подключает новые модули, но нужно понимать, что изначально он не предназначен для такой работы. Таким образом, если карбюратор переделывают, то с ним нужно менять оба ЭБУ на совместимую модель.К счастью, об их выпуске позаботился ВАЗ.

Итак, если форсунка запускается и сразу глохнет, то основными причинами такой неисправности являются нарушения в работе электроники (в том числе ЭБУ), некорректная работа топливной системы или проблема с фильтрацией бензина. Выявить основную причину — не проблемы. В крайнем случае всегда можно обратиться в центр на сотню. Но стоит помнить, что любые корректировки работы бортового компьютера можно вносить только при полностью подходящем двигателе.

Что делать, если заводится и глохнет форсунка ВАЗ на холостых оборотах? В первую очередь эта проблема касается старых автомобилей, так как с возрастом накапливаются различные загрязнения в топливной системе и Б, а датчики и механизмы изнашиваются — все это неизбежно приведет к изменениям в работе двигателя.

По порядку опишем все причины, приводящие к данной проблеме.

В первую очередь осмотру подлежит датчик массового расхода (ДМРВ). Чувствительный элемент датчика загрязняется и изнашивается с возрастом, из-за чего его напряжение покоя растет, а время его реакции на изменение воздушного потока увеличивается.Если напряжение превышает 1,035 В, стоит подумать о замене датчика, потому что он больше не сможет давать завышенные показания расхода воздуха. Электронный блок управления подаст больше топлива, и смесь снова включится — и это очень плохо скажется на всех режимах работы двигателя, а также на стабильности холостого хода.
Регулятор холостого хода (RXX) также может влиять на устойчивость двигателя. Поющий стержень — самая типичная в нем неисправность. Кроме того, с возрастом происходит естественный износ компонентов регулятора, а это приводит к проблемам с механизмом.Обычный срок службы 100-150 тыс. Км. Только с помощью специального оборудования можно проверить RXH, и при подозрении на неисправность лучше заменить его на новый.
Очень часто достаточно просто очистить дроссельный узел от загрязнений. Сделать это самому несложно. Это самые основные случаи, на которые нужно обратить внимание. Далее пойдут нетипичные ситуации.
Иногда проблема в негерметичности впускного коллектора. Нужно проверить прокладки, вакуумные шланги, штуцеры уплотнительных колец, а также вакуумный усилитель тормозов и штуцер коллектора.Проще всего найти воздушные сиденья с дымогенератором.
Обратите внимание на давление топлива.
Также необходимо в частности проверить систему зажигания и свечей.

В заключение следует отметить, что без специального оборудования полная проверка системы невозможна. Только с его помощью можно точно определить неисправность.

Владельцы ВАЗ 2107, 2110, 2112, 2114 и др. Могут столкнуться с проблемой — машина заводится и сразу глохнет.Двигатель запускается, но через несколько секунд падают обороты и двигатель глохнет. Рассмотрим возможные причины неисправности запуска и способы их устранения.

Для начала рассмотрим самые частые проблемы.

Бензин готовый (дизельное топливо). Как это ни парадоксально звучит, но часто водители забывают следить за уровнем топлива в баке.
На дизелях (особенно зимой) причина того, что машина завелась и почти сразу заглохла, может замерзнуть топливо (но обычно дизельные вазоны большая редкость).
Качество бензина При заправке часто бывает ужасающе, поэтому, отражая машину некачественным горючим, можно столкнуться с проблемой шторма двигателя. Если плохого бензина немного, можно хорошо разбавить. Но если залил полный бак, лучше слить суррогат от греха подальше.
Изношенные провода и старые (неисправные) свечи Также нередко являются причиной.
Компрессия двигателя, точнее ее отсутствие может спровоцировать ситуацию, при которой двигатель глохнет еле успев «подхватить».Но это уже очень серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которые во время эксплуатации автомобиля просто невозможно.

Интересная статья о биотопливе из обычных опилок Подробнее.

ВАЗ с форсункой для запуска и срузо глохнет

Несколько причин:

Инжекторные автомобили могут вести себя так из-за неисправности бензонасоса. Он в баке. Проверить его работоспособность очень просто.Если повернуть ключ зажигания в первое положение и прислушаться, будет слышно, как работает насос, нервничающий бензин в систему.
Сильное загрязнение топливного фильтра Тонкая очистка также может привести к тому, что автомобиль глохнет после старта. Фильтр просто не успевает пропустить необходимое количество бензина.
Ошибки ЭБУ часто приводят к проблемам с запуском двигателя, неполучению сигналов от определенных датчиков или выдаче их в искаженном виде. Диагностику таких поломок лучше проводить в специализированных сервисах.

Причины, по которым собирают карбюраторные машины

Если машина заводится и сразу глохнет, то проблема может быть связана с нехваткой топлива в поплавковой камере. Можно попробовать вручную прокачать бензонасос. Его нужно проверить на работоспособность, а при необходимости заменить. Прежде чем заняться самоочисткой системы питания в целом и карбюратора в частности, следует помнить, что любые неосознанные манипуляции могут привести к большому увеличению расхода топлива.
Еще одна причина, по которой глохнет двигатель — засорился сетчатый фильтр в карбюраторе перед его входом. Если машина запускается и через несколько секунд останавливается из-за этого фильтра, то ее необходимо очистить и промыть. Для этого используйте зубную щетку и растворитель (бензин или ацетон). После этого тут же вместе с фильтром прочистите гнездо, в которое он вставлен.
Бывает, что в автомобилях ВАЗ через несколько секунд после запуска падают обороты из-за неисправности электромагнитного клапана.. Проверка производится следующим образом: вентиль закручен, питание подается на плюсовой контакт, корпус закрывается на весу мотора. При правильности работы клапана будет слышен отчетливый звук, и игла войдет в корпус.

Вы можете просто подключить провод к клапану и установить его на место. Если щелчка не слышно, клапан неисправен. Открутите вентиль и покачивайте его. Если он погнулся, его нужно заменить. Убедитесь, что запорная игла клапана движется свободно, а прокладка клапана не порвана и плотно прилегает к корпусу.

Если щелчок клапана присутствует, значит, необходимо распространить систему EPHX. Может потребоваться очистка топливного кулачка на холостом ходу. Если обороты двигателя автомобиля падают, его засорение может сказаться на стабильности работы. Для очистки гиберы нужно создать повышенный слив в каналах каналов.

Для этого подвозим машину и поднимаем обороты до 3000. На несколько оборотов поворачиваем держатель покачивания (электромагнитный клапан). Это позволяет создать в каналах необходимый разряд.Повторяем процедуру несколько раз.

Какая еще может быть поломка ВАЗ 2107

Еще одна распространенная проблема, которая запускается и глохнет двигатель автомобиля ВАЗ 2107 — попадание в карбюратор избытка воздуха. В этом случае топливная смесь не может поддерживать работу двигателя в течение длительного времени, и автомобиль, хотя и завелся, глохнет через несколько секунд. Необходимо определить расположение воздуха над воздухом и устранить зазор.

Бывает, засорены рубашки и форсунки дозирующей системы.Это тоже сказывается на падении оборотов двигателя, так что ВАЗ 2107 глохнет через несколько секунд. Что делать в этом случае? Нужно открутить жиклеры и форсунки под крышкой карбюратора и прочистить их. После этого продуть колодцы и форсунки сжатым воздухом. Если у вас карбюратор Солекс, то нужно прочистить и взорвать топливные жиклеры, расположенные на дне колодцев.

Проблемы карбюраторов Солекс

Кроме перечисленного, обороты двигателя падают, если уровень топлива в карбюраторе (поплавковой камере) неправильно отрегулирован.В результате в топливной смеси либо не хватает бензина, либо его слишком много. При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя.

Выполните следующие действия:

снимите корпус воздушного фильтра, открутив все крепления;
снимите крышку карбюратора;
проверьте положение поплавков. Для этого разделите и уменьшите их вместе, чтобы получить правильное расположение.

Необходимо добиться такого положения поплавков, чтобы они могли легко перемещаться, не цепляясь за стенки камеры, в которой они находятся.Не лишним будет замерить расстояние от выступов на поплавке до бумажной прокладки. Расстояние должно быть в пределах 0,75–1,25 мм. Используйте зонд для измерения.

Что делать, если это далеко от нормы? В этом случае нужно отрегулировать высоту каждого из поплавков.

Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Чтобы правильно запустить двигатель, проверьте и устраните все вышеперечисленные неисправности. После, если проблема не решилась, придется обратиться к специалистам.

Владельцы ВАЗ 2107, 2110, 2112, 2114 и др. Могут столкнуться с проблемой — машина заводится и сразу глохнет. Двигатель запускается, но через несколько секунд падают обороты и двигатель глохнет. Рассмотрим возможные причины неисправности запуска и способы их устранения.

Для начала нужно перебрать самые очевидные варианты.

Бензин закончился (дизельное топливо). Как это ни парадоксально звучит, но часто водители забывают следить за уровнем топлива в баке.
На дизелях (особенно зимой) причина того, что машина завелась и практически сразу заглохла, может замерзнуть топливо.
Качество бензина при заправке часто бывает устрашающим, поэтому заслонив машину некачественным горючим, можно столкнуться с проблемой штормового двигателя. Если плохого бензина немного, можно хорошо разбавить. Но если залил полный бак, лучше слить суррогат от греха подальше.
Очень часто причиной являются изношенные провода и старые (неисправные) свечи.
Компрессия двигателя, а точнее ее отсутствие, может спровоцировать ситуацию, при которой двигатель глохнет, едва успев «подхватить». Но это уже очень серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которые во время эксплуатации автомобиля просто невозможно.

Форсунка запускается и глохнет

Инжекторные автомобили могут вести себя так же из-за неисправности топливного насоса. Он в баке. Проверить его работоспособность очень просто.Если повернуть ключ зажигания в первое положение и прислушаться, будет слышно, как работает насос, нервничающий бензин в систему.

Сильное загрязнение топливного фильтра тонкой очистки также может привести к тому, что машина глохнет после запуска. Фильтр просто не успевает пропустить необходимое количество бензина.

Ошибки

ЭБУ часто приводят к проблемам с запуском двигателя, неполучению сигналов от определенных датчиков или выдаче их в искаженном виде.Диагностику таких поломок лучше проводить в специализированных сервисах.

Почему карбюраторные машины заготавливают и шлифуют

Если машина запускается и сразу глохнет, то проблема может быть связана с нехваткой топлива в поплавковой камере. Можно попробовать вручную прокачать бензонасос. Его нужно проверить на работоспособность, а при необходимости заменить.

Прежде чем заняться самоочисткой системы питания в целом и карбюратора в частности, следует помнить, что любые неосознанные манипуляции могут привести к большому увеличению расхода топлива.

Еще одна причина, по которой двигатель глохнет — забился сетчатый фильтр в карбюраторе перед его входом. Если машина запускается и через несколько секунд останавливается из-за этого фильтра, то ее необходимо очистить и промыть. Для этого используйте зубную щетку и растворитель (бензин или ацетон). После этого тут же вместе с фильтром прочистите гнездо, в которое он вставлен.

Бывает, что в автомобилях ВАЗ через несколько секунд после запуска они увеличиваются из-за неисправности электромагнитного клапана.Проверка производится следующим образом: вентиль закручен, питание подается на плюсовой контакт, корпус закрывается на весу мотора. При правильности работы клапана будет слышен отчетливый звук, и игла войдет в корпус.

Вы можете просто подключить провод к клапану и поставить его на место. Если щелчка не слышно, клапан неисправен. Открутите вентиль и покачивайте его. Если он погнулся, его нужно заменить. Убедитесь, что запорная игла клапана движется свободно, а прокладка клапана не порвана и плотно прилегает к корпусу.

Для этого заводим машину и поднимаем обороты до 3000. На несколько оборотов поворачиваем фиксатор покачивания (электромагнитный клапан). Это позволяет создать в каналах необходимый разряд.Повторяем процедуру несколько раз.

Иные причины неправильного пуска двигателя ВАЗ 2107

Еще одна частая проблема, при которой заводится и глохнет двигатель автомобиля ВАЗ 2107 — попадание в карбюратор избытка воздуха. В этом случае топливная смесь не может поддерживать работу двигателя в течение длительного времени, и автомобиль, хотя и завелся, глохнет через несколько секунд. Необходимо определить расположение воздуха над воздухом и устранить зазор.

Регулировка уровня топлива в поплавковой камере (карбюраторы Солекс)

Кроме перечисленного, обороты двигателя падают, если неправильно отрегулирован уровень топлива в карбюраторе (поплавковой камере).В результате в топливной смеси либо не хватает бензина, либо его слишком много.

При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя. Выполните следующие действия:

снимаем корпус воздушного фильтра, откручивая все крепления;
снимите крышку карбюратора;
проверьте положение поплавков. Для этого разделите и уменьшите их вместе, чтобы получить правильное расположение.

Что делать, если это далеко от нормы? В этом случае нужно отрегулировать высоту каждого из поплавков.
Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Чтобы правильно запустить двигатель, проверьте и устраните все вышеперечисленные неисправности. После, если проблема не решилась, придется обратиться к специалистам.

Установка и регулировка нового карбюратора ВАЗ 2107. Регулировка своими руками. Ремонт пневмодроссельной заслонки

Еще в недавнем прошлом, до появления инжекторов, автомобили ВАЗ оснащались карбюраторами нескольких типов: Solex, Ozone и Weber. За весь период эксплуатации мне приходилось слышать о них много положительных отзывов, и со временем популярность этих моделей только росла. Однако любое устройство требует бережного ухода, ему нужна чистка, настройка, а иногда и ремонт — регулировка карбюратора 2107 не исключение.

Карбюраторы нескольких разных производителей работают по одному принципу и предназначены для создания топливно-воздушной смеси с подачей ее в камеру сгорания, где происходит воспламенение самой смеси.

Есть три типа карбюраторов:

2. Игольчатая.

3. Пузырь — используется сравнительно редко.

Как улучшить карбюратор ВАЗ 2107

При наличии определенных претензий к работе автомобиля в виде нечеткой реакции на повышенную подачу газа, вяло набирает обороты, в этом случае можно произвести тюнинг карбюратора ВАЗ 2107.повысится.

Пошаговое выполнение действий:

1. Приобрести ремкомплект, желательно ДААЗ.

2. Разобрать карбюратор. Возьмите среднюю часть с основными диффузорами и отполируйте их бумагой с тончайшим абразивом. В результате этих действий можно будет снизить потери аэродинамики на воздухозаборнике. С аналогичной целью проводится обработка малых диффузоров — устанавливаемых над основными диффузорами форсунок.В нижней части диффузор нужно делать уже, но осторожно, чтобы канал эмульсии не открывался. После этого они полируются.

3. Следующим шагом будет доработка дроссельных заслонок в нижней части карбюратора. Болты крепления створки к оси выполнены с потайной головкой. Для этого створку держат полностью открытой, болты пропиливают. В этом месте тоже нельзя перестараться, чтобы не вынуть полностью головку болта.

4. Концы вывернуты на заслонки, углы заточены. В этом случае важно не переточить заслонку, чтобы не нарушить ее прилегание к стенке камеры. Аналогичные действия необходимо провести с двумя створками — после этого их полируют.

5. Нижняя и средняя части карбюратора собираются с новой прокладкой.

6. Выбраны форсунки. Чтобы улучшить динамику разгона, важно изменить обогащение смеси.Первую камеру можно оставить без изменений, а во второй заменить главный топливный жиклер, вместо 150-го устанавливается 162-я.

7. В первой камере 40-й «нос» ускорительного насоса можно заменить на 50-й. Так что при разгоне можно будет выиграть, а в сочетании с изменениями, внесенными со второй камерой — добиться резкого разгона.

Полезный совет

Выполняя генеральный ремонт автомобиля ВАЗ 2107, благодаря описанной выше настройке карбюратора можно будет добиться улучшенной динамики разгона при практически таком же расходе топлива.Можно сказать, что доработка карбюратора рекомендована тем, кто желает сэкономить на бензине.

Дополнительно для улучшения прохождения воздуха можно прибегнуть к установке фильтра низкого давления, но при штатном двигателе и установленном на нем «нулевом» фильтре результат не сильно изменится.

Карбюратор 2107 своими руками ремонт

Главное, что нужно сделать, это внимательно осмотреть прибор, затем тщательно очистить и помыть, удалив грязь и другие недостатки.
Вымойте поплавковую камеру и очистите сетчатый фильтр.
Удалите засоры из воздушных форсунок.
Отрегулируйте систему поплавка, спусковой крючок и холостой ход.

Полезный совет

Каждые 60 тысяч километров необходимо контролировать сетчатый фильтр, расположенный перед поплавковой камерой.

Ниже вы можете посмотреть видео, как отремонтировать карбюратор ВАЗ 2107 своими руками.

На протяжении десятилетий карбюраторные механизмы автомобилей ВАЗ 2106/2107 обеспечивают стабильную работу силовых агрегатов автомобиля.Однако независимо от года выпуска и комплектации карбюратор требует особого внимания к обслуживанию … В большинстве случаев ремонт или регулировка под силу самому водителю, но при этом рекомендуется соблюдать предельную осторожность.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оборудовании ВАЗ 2106/2107 ориентированы на снижение расхода топлива и придание автомобилю максимальной динамичности. Кроме того, немаловажную роль играет такой показатель, как экологичность.На протяжении десятилетия инженеры АвтоВАЗа отдавали предпочтение наиболее экологически чистым типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые автомобили прошлых лет установлено

карбюраторов трех разных моделей:

Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Следует отметить, что компания производила карбюраторы по лицензии Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании.Кроме того, их главным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 км пути.

Производитель — ДААЗ, модификация «Озон». Это более совершенная версия ДААЗ первого типа, обладающая высокими показателями с точки зрения экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути.Однако недостатком этой модели является оснащение второй камерой. В его работе важную роль играет пневмоклапан, который в случае загрязнения или некачественной регулировки способен остановить работу карбюратора.

Производитель — ДААЗ, модификация 21053, выпускается по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Самый экологически чистый и производительный. Он имеет более сложную конструкцию, первый в линейке ДААЗ оснащен системой возврата топлива, что делает его максимально экономичным.Однако в «Солексе» требовательны к качеству бензина — иначе очень быстро засоряются топливные жиклеры.

Таким агрегатом комплектуются современные модели ВАЗ 2107.

Общее в конструкции карбюраторов для ВАЗ «шестерка» и ВАЗ «семерка»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска автомобиля, двухкамерные, то есть имеют две камеры внутреннего сгорания. Конструктивно все карбюраторы состоят из трех неделимых частей:

вверху находится крышка устройства, защищающая механизм от грязи, и топливная арматура;

средняя часть — корпус, внутри которого расположены камеры и диффузоры, передающие топливно-воздушную смесь к двигателю;

в нижней части находится поплавковый отсек и дроссельные заслонки.

В работе карбюраторов ДААЗ большое значение имеют мелкие детали — прокладки, форсунки, поплавок, экономайзер или демпферы. Все элементы системы связаны между собой и наличие сбоев в одной части неизбежно приведет к выходу из строя всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

Бензин поступает в бак поплавковой камеры через впускной клапан.

Требуемый уровень топлива регулируется иглой экономайзера принудительного холостого хода или экономайзера рабочего хода — в любом случае топливо поступает в камеру в строго определенной пропорции.

В камере (или FAC) бензин измельчается на мелкие частицы и смешивается с воздухом.

Когда крутящий момент увеличивается во время разгона, камера сгорания нет. 2 также можно активировать.

После образования топливовоздушной смеси насос направляет ее к диффузорам, а через них — к двигателю.

То есть основная задача карбюратора — формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежную работу

Как отремонтировать карбюратор своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма.В этом случае ремонт включает в себя все два этапа:

Промывка (очистка, продувка) элементов от нагара и приставшей грязи.

Замена изношенных или вышедших из строя деталей.

Перед тем, как проводить какие-либо работы с агрегатом, необходимо тщательно убедиться в неисправности карбюратора. Часто неправильная работа других систем может сказаться на работе карбюраторного механизма.

Карбюратор находится под капотом, над двигателем

Определение неисправности

Карбюраторы

ДААЗ любой модификации предназначены для стабильной работы вне зависимости от режимов работы.Однако именно смена режимов (например, холодный старт или ускорение при обгоне) может показать первые неисправности в устройстве. Карбюратор явно неисправен, если:

на холостом ходу есть провалы в моторе;

при движении замечен временной интервал между нажатием педали газа и разгоном автомобиля;

рывков при работе двигателя на высоких оборотах;

серия рывков при обгонах;

;

затруднение запуска двигателя после длительного простоя.

Каждый из этих признаков, а также их сочетание указывает на то, что в карбюраторе есть проблемы, необходимо провести ремонтные работы или регулировку.

Перелив

Одна из самых частых проблем карбюраторных моторов — это так называемый перелив. Во внутреннюю часть устройства подается избыточное количество топлива, а обратный клапан по каким-то причинам не может забрать лишний бензин обратно в бак. Поэтому водитель может заметить капли топлива под карбюратором и на нем.

Выстрелов

Это понятие неразрывно связано с переливанием крови. Если карбюратор начинает стрелять (или чихать) — то есть резко дергаться во время движения и даже воспламеняться — происходит утечка топлива. Требуется промывка механизма.

Бензин не течет

Проблема может заключаться как в самом карбюраторе (серьезно забиты жиклеры или вышла из строя помпа), так и в подающих шлангах. Рекомендуется произвести продувку топливопровода и проверить работу топливного насоса.Если они работают в обычном режиме, вам придется снять карбюратор и промыть его.

Не работает вторичная камера сгорания

Отказ от работы КВС №2 сразу скажется на динамике автомобиля: он теряет почти 50% исходных скоростных характеристик. Дело в залипании дроссельной заслонки, регулирующей подачу топлива в полость камеры. Придется разобрать механизм и заменить демпфер на новый.

Видео: как отремонтировать карбюратор на ВАЗ 2106

Как снять блок

Действительно, этот вопрос может застать врасплох неопытного обладателя «шестерки» или «семерки».Но сама процедура демонтажа не считается сложной. Главное, запомнить или записать места подключения разных шлангов, так как на первом опыте обратная установка может вызвать затруднения.

Важно последовательно отсоединить топливопроводы и провода

Подготовительный этап включает снятие корпуса воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшая работа займет не более 10 минут:

Возвратная пружина и ее фиксатор немедленно отсоединяются.

Следующим шагом является отсоединение провода экономайзера принудительного холостого хода.

Ослабьте хомутное соединение на широкой трубке подачи бензина и снимите сам шланг. После этого можно снимать шланг возврата топлива.

Вентиляционный и вакуумный шланги можно отсоединить от фитингов в верхней части корпуса.

На время работы открытое отверстие в коллекторе рекомендуется закрывать мягкими тканями или специальной заглушкой, которую можно приобрести у автосалона.Это сохранит двигатель в чистоте и предотвратит попадание грязи внутрь силового агрегата.

Промывка ДААЗ без разборки

Традиционный метод промывки карбюраторов — полная разборка на отдельные компоненты, что не всегда под силу неопытному владельцу ВАЗа. Для упрощения процедуры была создана методика промывки и очистки карбюратора без его разборки на компоненты. Эта методика основана на использовании специальных аэрозолей в баллончиках. Самыми доступными очистителями карбюраторов являются аэрозоли производства ABRO и Mannol — их можно купить в любом автомагазине по цене 100–150 рублей.

Баллончики снабжены тонкой трубкой для доступа ко всем частям карбюратора

Эти очистители отлично справляются с очисткой карбюраторных механизмов и очень просты в использовании. Для промывки карбюратора рекомендуется выключить двигатель, дать ему остыть и продолжить процедуру:

Снимаем коробку воздушного фильтра на автомобиле, отодвигаем в сторону.

Выкрутите электромагнитный клапан из корпуса карбюратора.

Надеть на аэрозольный баллон специальную узкую форсунку и обработать жидкостью каналы форсунок, первую и вторую камеры, заслонки и все видимые элементы карбюраторного узла.

Затем распылите аэрозоль на внешние части механизма.

Если за одну процедуру карбюратор не успел как следует почистить, то можно обработать его еще раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как налипание грязи не помешает нормальной работе всех частей карбюратора.

Как поменять колодку

За годы существования ДААЗ установил прокладки из самых разных материалов: термостойкого картона, паронита, металла. Основная функция прокладки — создание максимально надежного и плотного соединения корпуса карбюратора с поверхностью впускного коллектора двигателя. Это единственный способ обеспечить нормальную работу силового агрегата.

После разборки карбюратора требуется осмотреть прокладку на предмет деформаций, разрывов или сильных вмятин.Производитель рекомендует менять уплотнение после каждого снятия карбюратора.

Слева — новый, по центру — при первом демонтаже карбюратора, справа — после 3-х лет эксплуатации автомобиля

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы — она не сможет обеспечить должного стыка между частями механизмов.

Процедура замены прокладки несложная:

На шпильки крепления карбюратора ставится новая прокладка.

Перед этим нужно очистить посадочную площадку от копоти и грязи.

Установите прокладку в то же положение, что и старую.

Затем установите на него карбюратор и полностью затяните крепежные гайки.

Регулировка своими руками

В силах каждого автовладельца «шестерки» или «семерки» отрегулировать карбюратор самостоятельно. Регулировочные работы позволяют улучшить динамические качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого автовладельца, поэтому за регулировку карбюратора стоит взять на себя ответственность.

Подготовительный этап

Перед началом работы нужно тщательно подготовиться. Этот этап необходим, чтобы ничего не отвлекало водителя при настройке и настройке.

Рекомендуется предварительно подготовить рабочее место. Карбюратор следует устанавливать на ровную и твердую поверхность, лучше заранее запастись ветошью, так как возможны потеки бензина. Кроме того, необходимо следить за тем, чтобы помещение, в котором планируется регулировка, хорошо вентилировалось и имело качественное освещение.

Второй пункт подготовки — это набор необходимых инструментов. Вам нужно будет заранее подготовить набор гаечных ключей и две отвертки — крестовую и плоскую с узким лезвием.

Внимание! Регулировочные работы производятся только после промывки карбюратора, замены изношенных элементов и установки устройства на двигатель.

Как обогатить или истощить смесь

Обогащение или обеднение топливовоздушной смеси должно производиться на холостых оборотах двигателя:

Запустите двигатель и подождите, пока он прогреется до рабочей температуры.

Затянуть винты количества и количества топлива до упора.

Проверив данные холостого хода в сервисной книжке ВАЗ, выставить необходимое количество оборотов, повернув винты в ту или иную сторону.

То есть принцип регулировки смеси заключается в установке рекомендованных производителем оборотов холостого хода путем уменьшения или увеличения обогащения смеси (винт качества) и уменьшения / увеличения количества смеси (винт количества).

Внизу трубки качественный винт, а немного правее в трубке меньшего диаметра — количественный винт

Как уменьшить расход бензина

Основным элементом карбюратора является поплавок. После того, как вы выполнили настройку обогащения / истощения, поплавок неизменно фиксируется на своей оси. Однако может быть немного выше нормы — в этом случае увеличится расход топлива. Кроме того, регулировка поплавка необходима еще и с целью снижения токсичности газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Поплавковый механизм настроен на полностью остывший двигатель. Чтобы добраться до него, вам нужно будет снять коробку с воздушным фильтром и открутить крышку карбюратора:

Требуется регулировка язычка поплавка.

Регулировка замков и опор оси позволяет установить желаемый ход.

Затем необходимо установить крышку на карбюратор и прикрутить корпус фильтра на место.

Регулировка язычка поплавка с винтами и зажимами

Как установить карбюратор обратно

После того, как агрегат был промыт и отремонтирован, карбюратор необходимо переустановить.Для этого сначала на место установки накладывается новый уплотнитель, на него устанавливается сам карбюратор. На четыре установочных шпильки накручиваются гайки, обеспечивающие плотное прилегание корпуса карбюратора к коллектору двигателя:

После этого нужно подключить два тонких шланга для вакуума и вентиляции к двум штуцерам, которые расположены в верхней части карбюратора.

Шланг подачи топлива подключается к впускному клапану, хомут рекомендуется заменить на новый.

С обратной стороны навинчивается «обратный» шланг.

Лучше всего устанавливать возвратную пружину дроссельной заслонки перед подсоединением дроссельной заслонки и воздуха.

Установка и подключение карбюратора ДААЗ считается завершенным.

Основные операции по снятию / установке, промывке и регулировке карбюратора доступны водителям любого уровня подготовки и опыта. При этом следует учитывать, что механизмы считаются довольно капризными, поэтому все этапы ваших процедур потребуют повышенной концентрации.

Изучаем конус иглы для проработки (в виде ободка на острие). Если не обнаруживаем признаков износа, то промываем клапан и седло (сначала промываем топливный фильтр) и еще раз проверяем затяжку иглы. Заменяем неисправную и изношенную иглу на новую. Восстановить работу клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарного мастерства и не всегда приносит успех.

Демонтаж и осмотр деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала. А если пусковое устройство протекает, то …

5. … отверткой открутите три винта …

Собираем верхнюю крышку корпуса карбюратора в обратной последовательности. Отрегулируем уровень топлива в поплавковой камере и степень открытия воздушной заслонки.

Ремонт пневмодроссельной заслонки.

Пневматический привод проверяем так же, как и пусковое устройство, а в случае неисправности меняем диафрагму пневмопривода по аналогии с пусковым устройством.

Нажмите на шток диафрагмы и пальцем закройте впускной канал.

Если пневмопривод находится в исправном состоянии, шток вернется в исходное положение после открытия впускного канала. Разбирать корпус пневмопривода следует только в случае необходимости, так как длину тяги придется подбирать экспериментальным путем.Если механизм пневмопривода второго демпфера был разобран, длину его тяги следует отрегулировать:

4. Отпустить стопорную гайку тяги …

Вставляем палец в шток и фиксируем соединение стопорным кольцом.

6. Нажмите на шток пневмопривода, вдавив шток в корпус мембранного механизма. (Когда заслонка первой камеры закрыта, вторая должна оставаться закрытой).

В частых случаях неисправность пневмопривода вызвана недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме.В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора). При затяжке гаек крепления карбюратора из-за температуры самолет может «покататься». В этом случае необходимый вакуум не создается и заслонка второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Форсунку с корпусом промываем ацетоном и продуваем сжатым воздухом.Заменить порванное резиновое уплотнительное кольцо новым.

12. Снимите теплоизоляционную прокладку.

13. Выкрутите клапан ускорительного насоса.

14. Вытаскиваем из корпуса форсунку с клапаном и мягкими металлическими прокладками.

Все это промываем ацетоном и продуваем сжатым воздухом.

15. Открутите воздушные жиклеры.

16. Вынимаем из каналов эмульсионные трубки основной системы дозирования.Может быть, они сами не выпадают из каналов. В этом случае ввинчиваем метчик М4 в их отверстия и снимаем.

17. Выключить основные топливные жиклеры.

18. Откручиваем корпус топливного жиклера переходной системы.

19. Снимите топливный жиклер с кузова.

20. Откручиваем регулировочный винт ускорительного насоса.

21. Отверткой отверните четыре болта крепления крышки ускорительного насоса.

22. Снимите крышку, диафрагму и выньте пружину.

23. Осторожно выбейте диффузоры …

24. … и потяните их вверх.

Эмульсионные трубки, форсунки и другие снятые детали, кроме прокладок, диафрагм и уплотнительных колец, промываются в ацетоне и продуваются сжатым воздухом.

25. Применяем прямую линейку к основанию корпуса и смотрим просвет кривизны корпуса.

Плоскость корпуса должна быть плоской.Если есть искривление поверхности, вынимаем переходные трубки, для этого подбираем сверла чуть меньшего диаметра, чем отверстия трубок. Вставляем сверло в трубку, чтобы сверло пошло на растяжение, допускается наматывать мелкозернистой наждачной бумагой.

26. Пассатижами вытаскиваем трубки.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание. Закрепляем тело в мощных тисках. Предварительно под губки тисков укладываем фанеру или деревянный брусок, чтобы не повредить верхнюю поверхность карбюратора.Если поверхность сильно деформирована, то предварительно выравниваем ее легкими ударами молотка, через деревянную брусок или киянку по загнутым углам основания. Делаем это аккуратно, чтобы не отломить кусок тела. После грубой заправки выровняйте поверхность широкой бархатной пилкой. Делать это тоже нужно аккуратно, держа пилку параллельно плоскости основы, не «заваливая» по краям. Контролируем процесс постоянно, прикладывая к поверхности линейку. Далее промываем тело в ацетоне и продуваем все каналы сжатым воздухом.Собираем корпус карбюратора в обратной последовательности.

Жиклеры первой и второй камер имеют разные калибровки, и каждая из них должна быть установлена на свое место.

Разборка и ремонт корпуса дроссельной заслонки.

18. Соберите корпус дроссельной заслонки в обратной последовательности, обращая особое внимание на правильное положение рычагов на оси. Перед затяжкой гаек убедитесь, что стопорный рычаг расположен ниже плеча рычага дроссельной заслонки второй камеры.

Качественный винт прикручиваем до упора (смочив резиновое кольцо моторным маслом) и выкручиваем на количество оборотов сделанных при разборке. При надежной работе системы холостого хода дроссельные заслонки закрывают свои каналы плотно — без зазора.Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через ставни. В некоторых случаях можно устранить зазор, изменив положение заслонки в пазу оси. Но это делается в крайнем случае. Новый карбюратор отрегулирован.

19. Открыть заслонку и сточить напильником резьбу винта — на заводе резьба сморщена. Для сборки сборки требуются новые винты.

20. Отверткой открутите два винта и замените их новыми.

Отпускаем стопорный винт рычага демпфера. Наименьшего зазора по всему периметру демпфера мы добиваемся изменением положения демпфера. Чтобы демпфер лучше прилегал к сенкам, можно заточить демпфер с торца. Лучше шлифовать небольшим плоским напильником.

21. Перед сборкой убедитесь, что створки не заклинивают (очень важно для второй камеры) — при необходимости отрегулируйте их стопорным винтом. Заклепать новые винты крепления заслонок.

22. Закрываем стопорные винты, выжимая из их паза.

Собираем карбюратор заменой поврежденных и деформированных прокладок.

23. При установке крышки на корпус карбюратора следите, чтобы поплавок не касался стенок поплавковой камеры.

Не затягивайте крепежные винты крышки слишком сильно, чтобы избежать деформации.

Машины без инжектора по-прежнему актуальны на наших дорогах. Более того, их владельцы обычно любят сами ремонтировать поломки, которые уже довольно часты при длительных сроках эксплуатации.Среди этих поломок — неисправности самого сложного блока подачи воздуха и бензина. Поэтому перед многими автомобилистами встает вопрос, как сделать ремонт карбюратора своими руками.

Особенно когда начинаются перебои в работе мотора, пока нет возможности настроить такой сложный агрегат. На практике он терпит неудачу, и по нескольким причинам. Перечислим их.

Срок службы агрегата невелик из-за сложности конструкции каналов.
Регулярное употребление плохого бензина отрицательно сказывается на деталях, каналах, поверхностях сборочного узла.
Также сказывается попадание картерных газов внутрь агрегата при изношенных компонентах двигателя.
Попадание частиц грязи, например, через корпус воздушного фильтра, может быть абразивным и вызвать дефекты на поверхности.

Как сделать ремонт на «классике»

Изначально обсудим инструкцию по ремонту карбюратора от 2107.Нам пригодятся следующие инструменты:

отвертки;
;
;
линейка.

Также узнайте про и.

Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа агрегата с автомобиля. Выполняется в следующей последовательности.

В первую очередь демонтируем корпус воздушного фильтра вместе с фильтрующим элементом, открутив гайки.
Отвинтив крепеж, отсоединить трос дроссельной заслонки и трос дроссельной заслонки.
Отсоедините выпускной шланг картера.
Ослабив зажим, снимите топливный шланг.
Отсоедините шланг регулятора вакуума.
Отсоедините пневматический клапан от экономайзера.
Демонтируем микровыключатель с клемм.
Отверткой выдавливаем наконечник из упора привода заслонки, после чего вынимаем возвратную пружину.
Демонтируем всю сборочную единицу.

Теперь, чтобы отремонтировать карбюратор от ВАЗ 2107 своими руками, нужно его разобрать, при этом заменив бракованные детали на новые (иногда их продают как специальный ремкомплект для ремонта ВАЗ 2105 — 2107), и также может потребоваться обработка присадочной плоскости.Опишем, как все это делать.

Снимите трехплечий рычаг, пружину и шток.
Демонтируем крышку, а также корпус от дроссельных заслонок. При необходимости замените прокладку.
Осторожно снимите поплавок, вытащив ось.
Открутите игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости заменяем детали.
Отключаем топливный жиклер системы холостого хода. При необходимости заменяем.
Отвернув болт ускорительного насоса, демонтируйте крышку насоса, диафрагму и пружину.Эти детали также можно заменить.
Вытаскиваем диффузоры, которые работали на заслонках.
Открутите винт количества смеси.
Все разобранные металлические детали промываем в ацетоне.
Наносим линейку острием на плоскость верхней части туловища, которая стыкуется с другой плоскостью тела насадки демпфера. Проверка кривизны. Кстати, если до этого не было возможности правильно отрегулировать стабильные обороты холостого хода, это могло быть причиной этой кривизны, дающей утечку воздуха.При необходимости обрабатываем рубанок наждачным кругом вручную, без электропривода круга, предварительно сняв переходные трубки с рубанка. Мы делаем эту операцию очень осторожно.
Собираем в обратном порядке, правда, как и установку на автомобиль.

Добавляем, что ремонт карбюратора от ВАЗ 2106 производится аналогично, так как агрегат такой же, под маркой ДААЗ 2107. В целом ремонт ВАЗ 2105 производится аналогично, потому что, опять же, марка агрегата такая же.

Отличия для переднего привода

А теперь разберемся, в чем особенности процесса при необходимости ремонта карбюратора ВАЗ 2109.

С переднеприводной Ладой применен агрегат под названием «Солекс», несколько улучшенный по сравнению с ДААЗ 2107. Демонтаж его с автомобиля осуществляется по уже описанному сценарию. Посмотрим, в чем отличия от приведенных выше мануалов при разборке и ремонте карбюратора от ВАЗ 2109.Инструменты те же. Точно так же перемещаемся по точкам и видим отличия.

Снятие рычага.
Крышка и корпус дроссельных заслонок снимаются так же, как в предыдущей инструкции.
Поплавковая камера здесь устроена аналогично — разбираем.
Выкрутите аналогичные жиклеры и игольчатый клапан.
Топливный жиклер системы холостого хода обязательно заменен на электромагнитный клапан, клапан откручивается гаечным ключом.Потом вместо него устанавливаем новый — это желательно.
Аналогично разбирается ускорительный насос, его детали, особенно диафрагма, заменяются на новые.
Снимаем диффузоры.
Винт количества смеси тут другой, мы его тоже демонтируем.
Неизнашиваемые детали промываем в ацетоне.
При необходимости обрабатываем плоскость верхней части тела, согласно приведенным выше рекомендациям.
Сборку делаем, шаг за шагом возвращаясь, это касается и установки на авто.

Как видите, инструкция мало отличается от приведенной ранее. Здесь следует добавить, что при ремонте карбюратора чаще всего возникает необходимость замены жиклеров, так как из-за их небольшого размера вкупе с жесткими требованиями к их эксплуатации срок службы этих деталей невелик.

Кроме того, важно знать, что на «девятках» действительно установили карбюратор марки 2108, поэтому ремонт карбюратора от ВАЗ 2108 проводится именно по приведенной инструкции.Кроме того, модификации «восьмерки» и «девятки» имеют одинаковый блок, но модифицированный, с немного разными зазорами. Поэтому ремонт 21083 производят точно так же, но при регулировке руководствуются несколько другими значениями зазора. Их значения следует брать из технической документации. То же самое и с ремонтом на 21099.

Настройки должны быть выполнены после установки.

Кое-что о стоимости и ремонтопригодности

Конечно, не каждый может отремонтировать такой сложный механизм, как карбюратор.Многие автолюбители чаще прибегают к автосервисам. Посмотрим, сколько денег они готовы выложить. Вот усредненные данные по крупным городам Российской Федерации.

руб. руб.

Город	Стоимость
Москва	2500 руб.
Санкт-Петербург	2500 руб.
Екатеринбург	1800
Самара	1700 руб.
Краснодар	1800

Эти цены указаны ориентировочно на ремонт карбюратора типа 2108.Стоимость немаленькая, но примерно в два раза ниже, чем покупка нового агрегата. Хотя иногда без покупки не обойтись. Ведь могут быть случаи, когда ремонт и регулировка карбюратору не помогут.

Например, описанная выше обработка криволинейных плоскостей может оказаться бесполезной из-за общей так называемой «усталости» металла. Нередки случаи разработки резьбовых отверстий для жиклеров. К тому же сочетание множества мелких дефектов в агрегате может убедить владельца купить новый.

Устройство и принцип работы карбюратора ВАЗ

Устройство карбюратора Озон

Карбюратор Озон (Ozon), 2101, 2105, 2107

Подробно о карбюраторах семейства Озон (Ozon)

Категории

Регулировка и настройка карбюраторов Озон

Ремонт и обслуживание карбюраторов Озон

Тюнинг и доработка карбюраторов Озон

Описание и устройство карбюраторов Озон

Параметры и тарировочные данные карбюраторов семейства Озон

Неисправности в работе двигателя автомобиля, связанные с карбюратором Озон (причины, устранение)

Регулировка карбюратора ВАЗ 2107 своими силами

Карбюратор Ваз 2107.Устройство, ремонт и настройка (Видео).

Основные виды жиклеров и их подбор

Основные неисправности

Проведение регулировки карбюратора

Отличия в модификациях

Замена жиклера

Типы устройств

Жиклеры карбюраторов ОЗОН — предназначение, применяемость

Признаки неисправности карбюратора ВАЗ 2107

Как подобрать жиклеры для Солекс?

Некоторые советы и рекомендации

Статьи по теме:

Замена во всех подробностях

Настраиваем пусковое устройство

Винт количества смеси 2107 | Assa59.ru

Регулировка холостого хода карбюратора на ВАЗ-2107

Freddy-V8 › Блог › Настройка карбюратора Озон 2105 и 2107 (изменено 19.07.2018)

Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон

Регулировка карбюратора ВАЗ-2105 – как это делается?

Этапы настройки карбюратора ВАЗ 2015

Видео – Как настроить карбюратор ВАЗ 2105

Холостой ход ВАЗ 2106: регулировка своими руками

Регулировка карбюратора на ВАЗ-2107 — фото и видео

Что такое карбюратор

Самостоятельная регулировка карбюратора

Работа двигателя до и после регулировки

Почему я регулирую карбюратор самостоятельно

Устройство карбюратора ВАЗ 2107. Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Как устроен карбюратор

Принцип работы

Карбюратор Solex

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Настройка поплавка

Пусковое устройство

Регулировка зазора открытия воздушной заслонки

Корпус дроссельной заслонки

Привод воздушной заслонки

Объем двигателя ВАЗ 2107 карбюратор. Основные трудности при выборе мотора

История и устройство инжектора

Принцип работы форсунки в системе питания

Форсунка ВАЗ 2107: устройство

Схема работы силовой схемы форсунки на ВАЗ 2107

Система зажигания

Как работает система впрыска на «семерке»?

Генератор

ВАЗ 2107: отзывы

Результат:

В чем причина?

Какие причины снижения мощности силового агрегата?

Внутренний моторный завод

и STR

Двигатель ВАЗ-2107 — Неисправности

Неисправности двигателя

Вторичный рынок

Разновидности тюнинговых вариантов двигателя

Уточнение GBC.

Установка компрессора

Доработка BC.

Установка форсунки

Устройство карбюратора ВАЗ 2107.Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Как устроен карбюратор

Принцип работы

Карбюратор Solex

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Настройка поплавка

Пусковое устройство

Регулировка зазора отверстия воздушной заслонки

Дроссельная заслонка
