Система охлаждения двигателя: как она работает?

При работе автомобиля сгорает топливная смесь, освобождая огромное количество тепла. Чтобы не перегревался и не подвергался разрушению двигатель, в транспортные средства устанавливается система охлаждения (СО), состоящая из нескольких элементов, о функциях каждого из них расскажем подробно.

Работа системы охлаждения

Как только запускается мотор, начинают вращение лопасти помпы. Они принуждают охлаждающую жидкость (ОЖ) циркулировать по малому кругу обращения СО. Мотор прогревается и выходит на отметки рабочей температуры. После этого открывается термостат, ОЖ переходит в режим циркуляции по большому кругу СО, уже включая и радиатор. Уже в охлаждённом виде технические жидкости попадают в рубашку мотора. Если температура ОЖ поднимается до 100 градусов и выше, включается вентилятор, усиливающий воздушные потоки, которые проходят через радиатор, тем самым, делая процесс охлаждения намного эффективней. У автомобилей, выпущенных пару десятков лет назад, вентилятор соединён с валом помпы ремнём, и потому вращение происходит постоянно.

Что заливать в систему охлаждения?

В качестве ОЖ используются тосол или антифриз. Они имеют в составе химические элементы и соединения, не позволяющие воде превращаться в лёд даже при самых низких температурах. ОЖ также содержат вещества, благодаря которым предотвращается:

Вспенивание;
Появление коррозии и ржавчины;
Смазывается водяной насос.

А вот воду использовать в качестве ОЖ нельзя, поскольку она очень скоро разрушит металл СО. Нагреваясь, ОЖ увеличивается в объёме, и её излишки начинают выбрасываться в расширительный бачок, соединённый с горловиной радиатора гибким шлангом. Через расширительный бачок ОЖ заливают и, при необходимости, доливают.

В салоне машины есть ещё один радиатор, так называемая печка. Зимой автовладельцы, как правило, открывают заслонку печки и нагретая ОЖ циркулирует по теплообменнику, согревая и воздух салона в автомобиле.

СО довольно проста и практически не требует никакого обслуживания. При отсутствии утечек ОЖ система работает без проблем 2 года. По истечении двух лет ОЖ в системе следует заменять, и при этом постоянно отслеживать состояние патрубков: резина от старости может пересохнуть и растрескаться, и произойти это может в дороге. Тогда продолжать движение будет невозможно. Следовательно, через каждые 5 – 6 лет надо производить замену всех резиновых патрубков.

В транспортных средствах, выпущенных недавно, СО ещё работает и для:

Охлаждения масла;
Воздуха системы вентиляции;
Турбонаддува;
Кондиционера;
Печки салона;
Газа в рециркуляционной системе;
Рабочей жидкости АКПП.

Виды систем охлаждения

Нужно отметить, что современное автомобилестроение использует три вида систем охлаждения:

Жидкостную;
Воздушную;
Комбинированную.

Жидкостная СО, которая отводит тепло потоком жидкости, применяется чаще всех остальных. Она функционирует с гораздо меньшим шумом, чем её воздушная сестра, причём, равномерно и очень эффективно охлаждает детали мотора.

Типичные поломки в системе охлаждения

Поломки СО не относятся к неисправностям, с которыми движение запрещено, однако, каждый разумный автовладелец весьма заинтересован в продлении срока службы своего железного коня, и его сердца – двигателя. И в первую очередь, это касается необходимости интенсивного отвода тепла.

К самым распространённым причинам поломок в СО относится:

Течь;
Не герметичность.

Это может произойти из-за резкой смены температуры окружающей среды. Ещё одна популярная поломка – закоксованность шлангов и патрубков системы. Они теряют эластичность под воздействием тех же высоких температур. ОЖ может протекать и ввиду повреждений радиатора от удара, или в результате химического воздействия составляющими тосола.

Из строя может выйти и термостат. Он находится в контакте с жидкостью, и потому коррозирует, а потом может и заклинить. Серьёзная неприятность для системы – поломка помпы, или циркуляционного насоса из-за некачественной запчасти, или износа. Понять и уловить это можно по характерному свисту подшипника. Это означает, что пришло время замены циркуляционного насоса. Иногда СО банально засоряется из-за отложения солей в каналах. Циркуляция ОЖ нарушается, отвод тепла при этом ухудшается, что приводит к перегреву двигателя.

Уход за системой охлаждения

Элементарные правила эксплуатации СО и их соблюдение позволяет автовладельцам избегать, или минимизировать негативное воздействие неисправностей на работу машины. Следует постоянно контролировать уровень охлаждающей жидкости в системе. Её объём может меняться, а зависит это от условий эксплуатации автомобиля. Если уровень ОЖ понижается постоянно, значит, нужно искать место утечки тосола. Нередко пятна ОЖ обнаруживаются на узлах и агрегатах в моторном отсеке.

Перегрев двигателя может происходить, когда:

Заклинивает термостат,
Засоряются каналы,
Уровня ОЖ в системе недостаточно.

Причину же недостаточного нагрева двигателя следует искать в заклиненном термостате.

Система охлаждения двигателя внутреннего сгорания автомобиля: виды, устройство, неисправности

Система охлаждения двигателя внутреннего сгорания автомобиля (СО) – это конструктивное решение, которое отводит от двигателя транспортного средства излишки тепла и передаёт их в окружающую среду, а также позволяет двигателю оперативно прогреться. Именно возможность быстро прогреться, достигнув оптимального уровня рабочей температуры, и поддержка этой температуры на заданном уровне — одни из важнейших факторов эффективной работы ДВС.

Назначение системы охлаждения двигателя — предотвращение повреждений деталей двигателя автомобиля в результате его перегрева и износа, охлаждение отработавших газов, масла в системе смазки.

Виды систем охлаждения двигателя (жидкостная и воздушная)

Системы охлаждения (СO) ДВС транспортных средств бывают разных видов:

Воздушными.
Жидкостными (функционирующими на воде, антифризах).
Гибридными.

Воздушная СО – это конструкция, которая обеспечивает отвод излишек тепла от цилиндров и стенок камер с помощью принудительного потока воздуха. Принуждение возникает за счет вентиляторов. Они могут быть автономными или объединёнными с маховиком. Воздух может нагнетаться или просасываться.

Наиболее активно воздушные системы охлаждения двигателя устанавливались на авто в шестидесятые годы прошлого века. В том числе, такое решение было популярно у заводов, выпускающих Volkswagen, Citroën, Honda, Porsche. Но со временем у легковых автомобилей двигатели с воздушным охлаждением стало возможно встретить всё реже. Это легко объяснить тем, что большинство легковых авто, появившихся позже, в том числе, современные легковые авто – это, преимущественно, переднеприводные модели с поперечным расположением ДВС.

При такой системе трудно организовать эффективную систему воздушного охлаждения.

К тому же, при воздушном охлаждении производители вынуждены существенно увеличивать габариты двигателя, а вместе с ним возрастает и уровень шума.

Но на сельскохозяйственные, коммунальные машины, скутера, мотоблоки такие СО по-прежнему ставят. Правда, даже у тракторов их можно встретить уже очень редко.

Вторая же разновидность СО – жидкостная система охлаждения двигателя – это система, где есть промежуточный теплоноситель (жидкость – антифриз). Именно антифриз основательно «прорабатывает» толщь стенок блока цилиндров. Роль отводящего агента у большинства СО такого типа при этом опять-таки играет воздух. Поэтому часто системы называют не просто жидкостными, а комбинированными, гибридными. С точки зрения физики, это действительно верно (и более грамотно), но при этом, так как жидкостные системы в чистом виде (без отводящего агента в виде воздуха) сейчас не используются (первые системы были именно непосредственно жидкостными и работали исключительно на воде), в том, что жидкостными и гибридными МО называют на практике одни и те же решения, ничего зазорного нет.

И современные автомобилисты, и механики жидкостными СО называют, как правило, именно гибридные решения. Те, где задействован и воздух, и антифриз.

Потоки жидкостной СО

Жидкостные системы охлаждения двигателей могут быть с параллельными, последовательными и смешанными потоками.

Параллельные потоки. Антифриз под давлением поступает в блок цилиндров, проходит через отверстия прокладки головки блока и в головку блока.

Последовательные потоки. Жидкость поступает к задней части блока цилиндра, а затем перетекает в головку блока цилиндров. Здесь она течет вокруг каждого цилиндра и только потом через перекрестные проходы попадает во коллектор впуска.

Смешанные потоки. У некоторых ДВС потоки теплоносителя объединены. Вентиляционные отверстия берут на себя функцию выпуска пара.

Устройство системы охлаждения двигателя

Сначала затронем конструирование устройства системы охлаждения. При конструировании системы охлаждения производители учитывают целый комплекс факторов:

тепловая мощностью ДВС (быстрота выделения тепла),
габаритов радиатора, вентилятора и водяной помпы,
давления в СО,
конструктивных особенностей термостата.

Если проектируется жидкостная система, учитывается тип охлаждающей жидкости – антифриза: этиленгликолевый (карбоксилатный, лобридный, комбинированный), пропилен-гликолевый.

Если проектируется воздушная СО, обязательно учитывается температура и влажность окружающего ДВС воздуха.

При конструировании воздушных систем специалисты заинтересованы, в первую очередь, обеспечить подачу воздуха к:

перемычкам между гнездами клапанов (самым горячим местам головки цилиндров), если речь касается бензиновых ДВС.
форсункам, если в фокусе внимания – дизельные двигатели.

Обязательно учитываются параметры оребрения двигателя. Идеальный вариант – брать в расчет показатели аэродинамического сопротивления оребрения двигателя, но на практике чаще берется всё-таки удельная поверхность оребрения. Учитывать показатели аэродинамического сопротивления, когда речь идёт о достаточно простой и недорогой технике достаточно нерационально. И проще пожертвовать именно этим параметром.

Как устроена система охлаждения двигателя автомобиля, работающего на антифризе?

В зависимости от того, какое охлаждение – воздушное или на антифризе, отличается схема системы охлаждения двигателя.

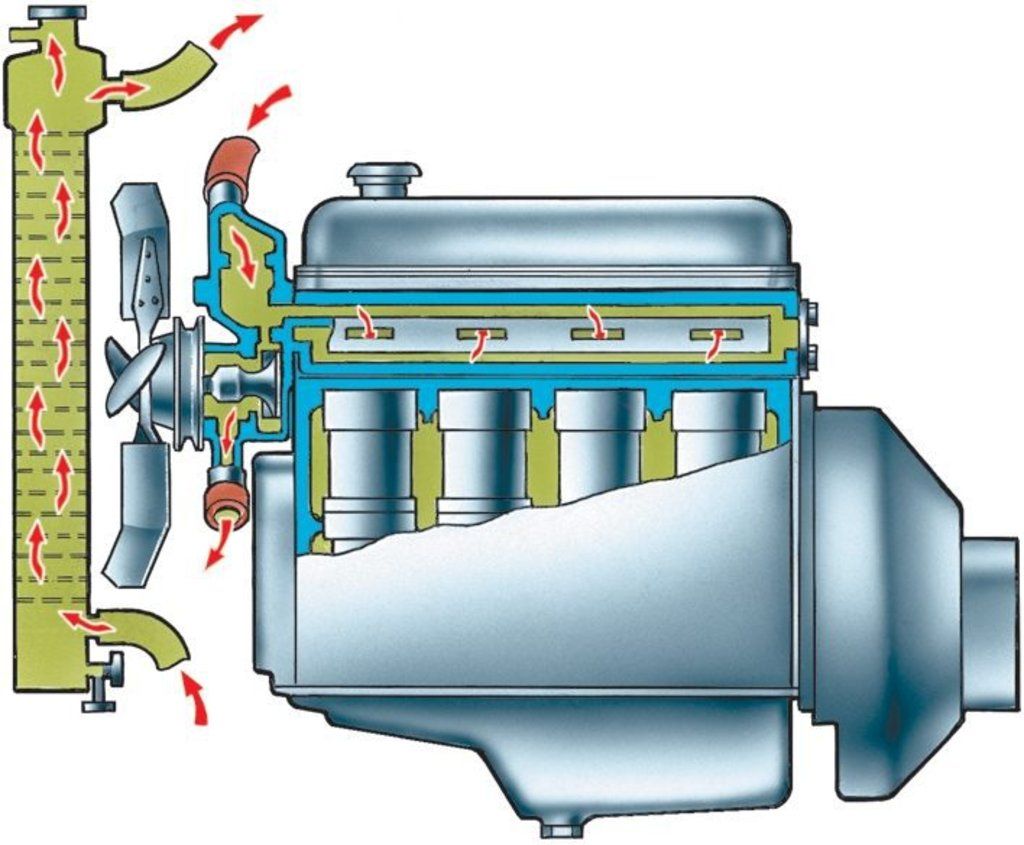

Итак, общее устройство системы охлаждения двигателя автомобиля, работающего на антифризе состоит из следующих элементов:

1. «Водяная рубашка». Полости между двойными стенками двигателя, имеющие сообщение друг с другом. Расположены в зонах присутствия избытка тепла. Фактически это всё пространство вокруг цилиндров ДВС, заполненное охлаждающей жидкостью.

2. Термостат. Специальный клапан между «рубашкой» ДВС и входным патрубком устройства радиатора. Когда клапан открывается, для охлаждающей жидкости возникают все условия, чтобы она беспрепятственно попадала в радиатор. Излишки жидкости возвращаются в водяную рубашку через обводный канал. В зависимости от конструктивных особенностей СО, модели силового агрегата, компоновки ДВС термостат может иметь разную локацию. Чаще всего термостат расположен в зоне выхода антифриза из головки блока цилиндров.

3. Радиатор. Устройство, предназначенное непосредственно для отдачи (отвода) тепла в атмосферу и охлаждения жидкости внутри каналов. Представляет собой конструкцию из трубок, спаянных в виде прямоугольника, крепящегося на двух бачках. Изготавливается из металла (меди, алюминия), нескольких металлов (медь + латунь), комбинации металла и пластика. Большинство современных радиаторов – с алюминиевой сердцевиной с бачками из армированного пластика. В этом случае деталь обладает более высокими показателями коррозионной стойкости и теплопроводности. Устройство монтируется в зоне, которая лучше всего обдувается. Идеальный вариант – зона в подкапотном пространстве спереди автомобиля (причем к такому конструкционному решению инженеры нередко прибегают даже, если ДВС имеет заднее расположение). У некоторых автомобилей радиаторы устанавливаются возле боковых стенок авто. Но как правило, в этом случае о обдуве заботится воздухозаборник, а радиаторов – несколько. Такой вариант можно встретить у спорткаров.

Теплоноситель может поступать в радиатор сверху и направляться вниз в основной бочок, а может двигаться от одной стороны устройства к противоположной его стороне (СО с поперечным потоком). На подавляющее большинство современных СО монтируют радиаторы именно с поперечным потоком.

У большинства радиаторов горловина имеет крышку, оснащённую подпружиненным клапаном, предназначенного для герметичного закрытия вентиляционных каналов СО. Это конструктивное решение необходимо для поддержания оптимального рабочего давления. Наиболее распространёнными и внушающими доверие пользователям радиаторами являются устройства торговых марок Behr Hella, DENSO, LUZAR, Stellox, SAT, AVA.

4. Вентилятор – устройство, помогающее усилить поток набегающего воздуха на радиатор. Воздушный поток направлен по направлению к двигателю. Запускается за счёт муфты (электромагнитной, гидравлической от сигнала датчика при превышении порогового значения температуры охлаждающей жидкости. На большинстве современных транспортных средств стоят электровентиляторы: один или несколько (один непосредственно для охлаждения, другой – для работы с высокими температурами). На транспортных средствах с продольным расположением ДВС и задним приводом также можно встретить термостатический вентилятор охлаждения (вентилятор с термостатической пружиной). Он запускается ремнем от коленчатого вала.

5. Помпа — центробежный насос. Именно от помпы зависит, будет ли в системе обеспечена бесперебойная циркуляция жидкости (запускаются, чаще всего ремнем – от коленчатого или распределительного вала, шестернями или дополнительной помпой , работающей от электронного блока управления.

6. Расширительный бачок с подпружиненными клапанами. Присутствует у систем с радиатором без заливной горловины.

7.Температурный датчик. Присутствует у авто с электронным блоком управления. Сигналы с датчика поступают непосредственно на ЭБУ, а затем на исполнительные устройства (например, вентилятор).

Устройство воздушной СО

Если же перед нами устройство воздушной системы охлаждения, где теплоносителем выступает непосредственно поток воздуха, то устройство включает следующие элементы:

вентилятор, состоящий из диффузора с неподвижными лопастями (направляют воздух) и ротора. Как правило, запускается при помощи ремня и работает от шкива коленвала охладительные ребра цилиндров и головки (или головок),
съемный кожух,
дефлекторы (монтируются непосредственно над вентканалом) и контрольные приборы.

Принцип работы системы охлаждения двигателя автомобиля на антифризе

Принцип работы системы зависит от того, что является теплоносителем.

Работа системы охлаждения двигателя на антифризе:

Антифриз циркулирует (движется по маршруту) принудительно.
Движение жидкости производится через «рубашку охлаждения» двигателя.
Охлаждение ДВС и нагрев охлаждающей жидкости осуществляются синхронно.
Антифриз к водяной рубашке движется от первого цилиндра к последнему или от выпускного коллектора к впускному (в зависимости от потоков)
Жидкость циркулирует по малому (до нагрева) или большому кругу (после нагрева). Свой путь антифриз начинает по большому кругу. Путь к маломому кругу до достижения определённой температуры жидкости недоступен, это происходит благодаря закрывающемуся клапану. Когда температура, напротив, падает, то клапан срабатывает снова, и рабочим путем антифриза, как и в начале работы, становится малый круг.
В момент запуска ДВС антифриз – холодный. При включении системы он нагревается, проходит через радиатор, охлаждается встречным потоком воздуха, в том числе, при необходимости – потоком воздуха от вентилятора.

Проходя путь через рубашку охлаждения блока цилиндров и головки цилиндров, жидкость в СО сначала увеличивается, а затем после прохождения радиатора охлаждается до начального уровня.

Чаще всего у ДВС горячая охлаждающая жидкость выходит из корпуса термостата (температурно-регулирующего клапана), протекает через радиатор поток жидкости охлаждается потоком воздуха,
Назад жидкость возвращается через выходной патрубок основного бачка и через шланг идёт к входному патрубку циркуляционного насоса. Он и прогоняет поток жидкости через рубашку охлаждения двигателя. На некоторых двигателях (например, Chrysler и General Motor’s) альтернативой термостату выступает водяной насос.

Воздушное охлаждение

Схема работы СО следующая:

Вентилятор создает поток воздуха
Наружная область блоков цилиндров и головки омываются мощным потоком воздуха,
Излишки тепла направляются в атмосферу.

Важно! Воздушный поток целенаправленно направляется на наиболее нагреваемые детали – цилиндры и головки. Степень интенсивности охлаждения зависит от того, какие стоят вентиляторы, и как организовано направление потока воздуха. Распределить воздух на все детали ДВС помогают тонкие пластины-дефлекторы.

Степень интенсивности охлаждения, а значит, и результат, напрямую зависит от организации направления потока воздуха и расположения вентилятора.

Неисправности в системе охлаждения

Не секрет, что именно на СО приходится около 25 – 30% неисправностей ДВС.

И, если регулярно не проводить диагностику, не принимать меры, можно «нарваться» на дорогостоящий ремонт.

Если же всё делать своевременно, то решением проблемы может стать замена небольшой детали или даже просто регулировка одного из узлов.

Популярные неисправности в системе охлаждения:

Проблемы со шлангами. Износ, потеря герметичности, повреждение, расслаивание, набуханием материала, влекущее за собой изменение диаметра шланга. Если шланг получит повреждение во время работы двигателя, вся охлаждающая жидкость будет утеряна. Для того, чтобы решить проблему со шлангом, чаще всего требуется его замена, но иногда достаточно решить проблему только с хомутовым соединением.
Нарушение герметичности радиатора. Чаще всего под воздействием камней, противогололедных реагентов. Практика показала, что чаще радиатор «летит» в системах без кондиционера (если он есть те же на себя часто берет теплообменник).
Зависание» термостата. Если «зависание» происходит в закрытом состоянии, ДВС начинает перегреваться, если открытом – будет проблема с нагревом. Иногда для решения проблемы достаточно регулировки, но часто может потребоваться и замена этого устройства.
Течь расширительного бачка (нередкое явление для тех схем системы охлаждения двигателя, где бачок работает под давлением).
Потеря герметичности пробки радиатора. При этой неисправности система не сможет обеспечивать повышение температуры кипения жидкости. В зависимости от ситуации проблема может решаться механическим способом, или требуется замена пробки. К пробке ни в коем случае нельзя относится халатно. Именно от неё зависит, удастся ли удержать нужное давление в СО.
Воздушная пробка. Приводит к перегреву двигателя либо нарушению прогрева салона (то есть двигатель может хорошо прогреваться, а тепло в салон перестаёт поступать). Для диагностики проверяют уровень антифриза в расширительном бачке, проводят визуальный осмотр. Для решения проблемы ус старых транспортных средств на радиаторе откручивают отточенных навыков: нужно снять пластиковую защиту, демонтировать хомут, подать в бачок воздух посредством компрессора, провести проверку на отсутствие пузырьков воздуха, накинуть на штуцер патрубок, монтировать специальную пробку и запускают двигатель, у современных авто в большинстве случае решение проблемы требует затянуть хомут, довести антифриз до оптимального уровня.
Обрыв ремня вентилятора. Распространённая поломка у мототехники, коммунальной техники, где стоит воздушная СО. Об этой неисправности у большинства транспортных средств сигнализирует контрольная лампа. Проблема решается путём замены ремня.
Загрязнение патрубков, влекущее за собой попадание в СО посторонних примесей и её выход из строя. Проблема решается путём промывки, удаления ржавчины, шлака, накипи, остатков масла, силикатного геля.

Как систематизировать знания и получить практические навыки по теме?

Изучить тему «Системы смазки и охлаждения» подробно поможет лицензионный обучающий продукт «Автомобильные основы» на платформе LCMS ELECTUDE.

Видеообзор этого обучающего продукта для вас доступен прямо сейчас:

Огромное преимущество использование платформы состоит в том, что вы не просто последовательно получаете необходимый набор знаний, а имеете возможность поработать с устройствами на практике, отточить навыки диагностики и ремонта (платформа располагает встроенным тренажёром).

Платформа адаптивна как для проведения занятий в аудитории, так и дистанционного обучения. Очень удобно, что система располагает продуманной системой тестов. Можно не просто изучить материал, а проконтролировать, как он усвоен, какой реальный прогресс при изучении системы охлаждения двигателя.

Как работает система охлаждения двигателя?

Сейчас мы с вами разберем, как работает система охлаждения двигателя. Во-первых, система охлаждения двигателя предназначена для принудительной циркуляции охлаждающей жидкости по двигателю в целях отвода тепла от нагреваемых деталей.

Основная задача системы охлаждения – поддержания оптимального теплового режима, который обеспечит нормальную работу двигателя при разных нагрузках.

Температура охлаждающей жидкости должна находиться в пределах 80-95 градусов. Этот режим считается оптимальным для работы двигателя автомобиля.

В системе охлаждения установлен водяной насос принудительного действия, который гоняет охлаждающую жидкость (тосол) по системе охлаждения. Водяной насос системы охлаждения двигателя состоит из корпуса 1, подводящего патрубка охлаждающей жидкости 4, уплотнительной прокладки 2, крыльчатки 3. Крыльчатка водяного насоса выполнена в такой форме, чтобы качественно качать жидкость из радиатора в рубашку охлаждения (по большому кругу) и через перепускной патрубок (по малому кругу).

Когда двигатель прогревается, охлаждающая жидкость еще не нагрета, поэтому жидкость циркулирует по малому кругу, через перепускной патрубок, под нагнетанием водяного насоса.

Когда двигатель нагревается до температуры 80-90 градусов, в работу вступает термостат. Термостат имеет твердый наполнитель с активной массой. В случае нагревания двигателя, масса расширяется и воздействует на шток, закрепленный на клапане, клапан открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.

Радиатор служит для охлаждения жидкости. Жидкость охлаждается за счет потока воздуха через решетку радиатора впереди автомобиля, и за счет работы вентилятора, который создает поток воздуха на радиатор. Когда жидкость охлаждается, то водяной насос через впускной патрубок опять закачивает жидкость с помощью крыльчатки в рубашку охлаждения.

Продолжайте читать и смотреть устройство автомобиля изучая материалы постепенно.

Система охлаждения двигателя на автомобилях Toyota: сервисное обслуживание и ремонт в Измайлово и Люберцах — Регламентное ТО и запись — Страхование — Условия покупки

Для чего необходима система охлаждения двигателя?

Двигатель внутреннего сгорания устроен таким образом, что неизменным побочным продуктом его работы является тепловая энергия. При сгорании топливной смеси внутренняя температура в цилиндре двигателя может превышать 2000 °C. Теплообмен между металлическими узлами двигателя очень быстро приводит к распространению нагрева по всему агрегату. Работа в перегретом состоянии — это повышенный износ компонентов двигателя и снижение его мощности. При сильном перегреве закипает антифриз, из-за чего двигатель может выйти из строя и для восстановления его работоспособности потребуется капитальный ремонт.

Вот почему так важен отвод высоких температур от работающего двигателя. В современных автомобилях он реализован по принципу жидкостной системы охлаждения. Основные её компоненты и их типичные неисправности могут быть представлены следующим списком.

Основные узлы системы охлаждения на автомобилях Toyota

Рубашка системы охлаждения — полость, облегающая области двигателя, наиболее подверженные нагреву. В рабочем состоянии заполнена антифризом. Типичные проблемы: коррозия, пробоина, образование течи.
Помпа, обеспечивающая циркуляцию жидкости в системе охлаждения. Как правило, имеет привод от вала двигателя на ременной передаче. Если помпу клинит, циркуляция жидкости в системе полностью прекращается. Результат — закипание антифриза в системе через несколько минут после старта, а также возможный обрыв ремня, что ведёт к ещё большим неприятностям.
Термостат — регулятор циркуляции охлаждающей жидкости. Исправный термостат направляет жидкость по малому кругу без охлаждения посредством радиатора, если температура двигателя не достигла рабочей нормы. Однако если он поломан, переключения на большой круг циркуляции может не произойти. Результат — постоянное закипание, необходимость в срочном ремонте.
Радиатор — важнейший узел системы охлаждения. Представляет собой массивную алюминиевую ёмкость, которая дополнительно снабжена сложной металлической структурой из ребристых пластин и выступов. Расположен этот узел в хорошо вентилируемой передней части подкапотного пространства. За счёт развитой поверхности и хорошего коэффициента теплопередачи радиатор достаточно быстро охлаждает антифриз, сосредоточивая в своих внутренностях значительное его количество. Типичные проблемы — коррозия, течь, пробоины и деформация после ДТП, разгерметизация.
Расширительный бачок — служит для понижения давления в системе охлаждения при перегревах. Проблемы этого узла также типичны — утечка жидкости, разгерметизация.
Шланги, патрубки и соединительные элементы — возможные проблемы, связанные с ними, также очевидны.

Проблемы с системой охлаждения? Приезжайте в автосервис Тойота Центр Измайлово и Люберцы

Специалисты Тойота Центр Измайлово и Люберцы внимательно осмотрят систему охлаждения вашего автомобиля, локализуют и устранят причину неисправности. Сварка для радиаторов и другие ремонтные работы, а также поиск и замена запчастей, относящихся к системе охлаждения двигателя, будут выполнены на самом высоком техническом уровне. Звоните, чтобы уточнить любую интересующую вас информацию.

Автор текста «Тойота Измайлово«

Виды охлаждения двигателей мотоциклов

Принцип охлаждения двигателей мотоциклов по этой схеме такой же, как и у автомобилей. В качестве теплоносителя выступает охлаждающая жидкость — антифриз. Антифриз одновременно оказывает антикоррозионное и смазывающее действие. Воду в системе охлаждения используют только в случае возникновения неисправности и острой необходимости продолжить движение при отсутствии охлаждающей жидкости. При этом в воде не должно быть примесей, и ее необходимо заменить на рекомендованную охлаждающую жидкость в кратчайшие сроки.

Охлаждающая жидкость прокачивается насосом через каналы в стенках цилиндров и головках цилиндров двигателя, забирает от них тепло и отдаёт его радиатору. Между пластин радиатора проходит набегающий поток холодного воздуха и охлаждает радиатор.

Один из важнейших элементов системы — термостат. Он делит систему охлаждения на два контура – малый и большой. Когда двигатель холодный, клапан термостата закрыт. Циркулирующая при этом охлаждающая жидкость движется по малому контуру. Это позволяет отсечь большой объем охлаждающей жидкости, обеспечивая более быстрый прогрев двигателя. При температуре приблизительно 90° клапан открывается, обеспечивая циркуляцию жидкости по большому контуру и более эффективное охлаждение двигателя.

На радиаторе, как правило, устанавливается вентилятор с электроприводом. Он включается при повышении температуры охлаждающей жидкости. Например, когда мотоцикл движется с низкой скоростью, когда набегающего потока воздуха недостаточно.

Достоинства

Позволяет уменьшить тепловые зазоры и получить более высокую удельную мощность.
Необходимо реже менять масло и фильтры, чем в случае с воздушным охлаждением.
Обеспечивает более высокий ресурс двигателя.
Более легкий запуск двигателя при низких температурах охлаждающей жидкости.

Недостатки

Жидкостная система охлаждения состоит из большего количества деталей, поэтому вероятность её поломки выше.
Жидкостное охлаждение утяжеляет мотоцикл по сравнению с воздушным.
Жидкостная система дороже воздушной, что повышает стоимость мотоцикла.
Жидкостную систему необходимо периодически обслуживать.

как работает и из чего состоит ‎| Автозапчасти на Zapnado.ru

03 Декабря 2018• Система охлаждения двигателя

Устройство системы охлаждения двигателя, диагностика и обслуживание системы охлаждения двигателя. Что такое помпа, для чего необходим термостат, какую функцию выполняет радиатор.

При работающем двигателе газы в цилиндрах могут нагреваться до температуры ‎‎+1800-2000°С. Лишь часть тепла, которое выделяется при данном процессе, ‎будет преобразована в полезную работу. За отвод оставшейся части отвечает ‎система охлаждения.‎

При слишком повышенной температуре двигателя начинается процесс ‎выгорания смазки. Это приводит к повышенному трению, что становится ‎причиной быстрого износа деталей. Однако пониженные температуры также ‎являются нежелательными. Если двигатель переохлажден, его мощность падает, ‎а смазка становится более вязкой, что также становится причиной повышенного ‎трения и коррозийного повреждения цилиндров. Система охлаждения ‎двигателя призвана поддерживать температурный режим, который является ‎оптимальным для работы.‎

Какими бывают системы охлаждения?‎

Система охлаждения может быть жидкостной или воздушной, однако последняя ‎на сегодняшний день редко используется в конструкции автомобиля. ‎Жидкостные системы делятся на два типа:‎

• открытые — сообщение с окружающей средой осуществляется при ‎помощи пароотводной трубки;‎

• закрытые (наиболее распростарненные) — не имеют сообщения с ‎окружающей среды, вследствие чего давление в них более высокое.‎

Системы охлаждения также отличаются друг от друга по типу циркуляции ‎жидкости. Они классифицируются следующим образом:‎

• принудительные — за циркуляцию отвечает насос. Как правило, он ‎располагается прямо в двигателе;‎

• термосифонные — жидкость циркулирует благодаря тому, что имеет ‎различную плотность при различной температуре. Работа двигателя ‎запускает процесс нагрева жидкости, находящейся в рубашке охлаждения. ‎Жидкость поднимается в ее верхнюю часть, а потом попадает в бачок ‎радиатора. Ее тепло отдается воздуху, после чего плотность повышается, ‎вследствие чего жидкость возвращается в систему охлаждения;‎

• комбинированные. Охлаждения деталей, нагревающихся сильнее всего ‎‎(головки блока цилиндров), осуществляется принудительно. Блоки ‎цилиндров охлаждаются согласно термосифонному принципу. ‎

Как устроена система охлаждения?‎

В двигателях внутреннего сгорания автомобилей чаще всего применяют ‎закрытые системы, в которых охлаждающая жидкость циркулирует ‎принудительно. Такие системы состоят из следующих элементов:‎

• рубашка охлаждения блока;‎

• головка цилиндров;‎

• радиатор охлаждения;‎

• насос охлаждающей жидкости;‎

• вентилятор;‎

• термостат;‎

• шланги и патрубки;‎

• расширительный бачок;‎

• радиатор отопителя салона. ‎

От цилиндров автомобильного мотора исходит тепло. За счет этого нагревается ‎охлаждающая жидкость, которая находится в рубашке охлаждения. Поступая в ‎радиатор двигателя, она охлаждается, после чего снова поступает в рубашку. ‎

Насос (помпа двигателя) обеспечивает принудительную циркуляцию. ‎Охлаждение осуществляется за счет того, что жидкость в радиаторе, в ‎интенсивном режиме обдувается воздухом. Термостат берет на себя задачу ‎регулировки степени охлаждения — он может пустить жидкость по большому ‎кругу системы, что позволяет значительно снизить температуру, или по молому, ‎когда необходимо поднять уровень температуры до «рабочих» значений. Датчик ‎вентилятора, реагируя на температуру, в автоматическом режиме включает или ‎отключает вентилятор охлаждения радиатора. ‎

Посмотрите видеообзор о системе охлаждения двигателя современного автомобиля:

03 Декабря 2018• Система охлаждения двигателя

Как работает система охлаждения двигателя?

Наряду с мощностью двигатели внутреннего сгорания выделяют значительное тепло. Они выделяют столько тепла, что, если оно не будет надлежащим образом отведено, это может привести к повреждению двигателя без возможности ремонта. Чтобы решить эту проблему, каждый двигатель имеет систему охлаждения.

В то время как в старых машинах использовались двигатели с воздушным охлаждением, практически каждый современный автомобиль использует жидкостное охлаждение для рассеивания тепла, создаваемого сгоранием бензина, и трением движущихся частей.

Как работает система охлаждения двигателя?

Компоненты системы охлаждения включают в себя радиатор, один или несколько вентиляторов, шланги, водяной насос и термостат, а также переливной резервуар. Охлаждающая жидкость представляет собой смесь воды и антифриза, которая не только предотвращает замерзание жидкости, как следует из ее названия, но и содержит химические вещества для уменьшения коррозии и накопления накипи. В некоторых юрисдикциях, таких как Британская Колумбия, требуется, чтобы антифриз включал добавку с горьким вкусом.

Для выполнения своей работы охлаждающая жидкость движется непрерывным циклом и проталкивается водяным насосом через двигатель. Двигатель содержит внутренние полые конструкции, называемые водяными рубашками. Через них протекает охлаждающая жидкость, поглощая его избыточное тепло. Затем она проходит через шланги к радиатору и там остывает. Оттуда антифриз возвращается в двигатель, где заменяет горячую охлаждающую жидкость, чтобы повторить процесс.

При этом радиатор охлаждает горячую жидкость, используя более холодный воздух, который поступает через решетку автомобиля. Хладагент течет через узкие трубки внутри радара, чтобы тепло могло рассеиваться как можно быстрее. Если через решетку не поступает достаточное количество воздуха, например, когда автомобиль работает на холостом ходу, вентилятор позади радиатора пропускает через него воздух.

Примечание: какая-то часть горячей охлаждающей жидкости отводится прямо из двигателя в небольшие шланги, которые подводят ее к сердечнику нагревателя — это миниатюрная версия радиатора. Когда охлаждающая смесь проходит через нее, это тепло отводится в кабину для системы климат-контроля.

Но хотя двигатель не должен быть горячим, также он не может быть слишком холодным. Хотя диапазон для работы мотора варьируется в зависимости от модели, минимальная температура обычно составляет от 85 C до 95 C.

Вентиляторы радиатора

Еще один важный элемент системы охлаждения. Они стоят на стороне, около двигателя, внутри металлического или пластикового корпуса, предназначенного для защиты пальцев и выпрямления потока воздуха в системе. Эти вентиляторы нужны для создания потока воздуха, проходящего через радиатор, пока автомобиль медленно едет или останавливается при работающем двигателе.

В старых системах вентилятор был подключен к передней части водяного насоса и вращался, когда двигатель работал, потому что он приводился в движение ремнем вентилятора вместо электрического двигателя. В этих случаях, если водитель заметит, что двигатель начинает сильно нагреваться при остановке и начинает движение, водитель может включить автомобиль в нейтральное положение и завести двигатель, чтобы заставить вентилятор вращаться быстрее, что поможет охладить двигатель.

Электрические вентиляторы контролируются внутренней программой и компьютером. Датчик температуры показывает температуру мотора и отправляет данные на главный процессор. После этого система определяет, стоит ли включить вентилятор, и активирует его реле, если двигателю необходим дополнительный поток воздуха.

Как узнать количество антифриза в охладительной системе?

Проверить, достаточно ли охлаждающей жидкости, легко. Найдите пластиковый резервуар в отсеке двигателя и проверьте уровень жидкости по линиям, отмеченным сбоку. На старых автомобилях вы должны снять крышку давления в верхней части радиатора. Кстати это может быть опасно, если система охлаждения перегрета, так как охлаждающая жидкость с кипящей температурой может взорваться, как гейзер.

Соотношение воды и антифриза влияет на способность охлаждающей жидкости противостоять замерзанию — как ни странно, чистый антифриз замерзает чуть ниже 0 C, а добавление к нему воды снижает температуру замерзания полученной смеси. Чтобы узнать, нужно ли вам добавлять воду, проверьте этикетку на бутылке.

Примечание: ингибиторы ржавчины охлаждающей жидкости со временем выходят из строя, и вы должны промыть систему и наполнить ее свежим антифризом в соответствии с графиком технического обслуживания.

Можно ли смешивать различные антифризы?

Существует три типа охлаждающих жидкостей, и их смешивание может привести к дорогостоящим проблемам. Все они делают одно и то же — остаются в жидком состоянии при экстремально низких температурах, сопротивляются кипению при более высоких температурах, смазывают движущиеся части и противостоят коррозии. И хотя традиционный этилен-гликолевый теплоноситель по-прежнему имеет зеленый цвет, два других типа антифриза (технология с использованием органической кислоты) и гибридный — различаются по оттенку от розовато-оранжевого до красновато-фиолетового.

Смешивание зеленого с любым другим антифризом может вызвать химические реакции, приводящие к накоплению осадка, который может ограничить поток охлаждающей жидкости, а это приведет к перегреванию двигателя. При этом старые двигатели, которые все еще используют большое количество латуни в конструкции радиатора и сердечника нагревателя, выигрывают от использования зеленой охлаждающей жидкости, в то время как более новым автомобилям с достаточным количеством алюминиевых деталей требуется защита от коррозии, присутствующая в смесях OAT или HOAT.

Частые шибки в обслуживании системы охлаждения

Самая распространенная ошибка при добавлении охлаждающей жидкости в двигатель — доливать, когда в этом нет необходимости. В большинстве автомобилей используются баллоны с антифризом, имеющие линии минимального и максимального уровня, и антифриз следует добавлять только в том случае, если бутылка пуста. Если требуется только литр или примерно такой объем, вы можете добавить дистиллированную воду для смешивания с охлаждающей жидкостью при работающем двигателе. Почти все автопроизводители обеспечивают достаточный уровень защиты от замерзания в своих антифризах, чтобы выдержать небольшое количество воды без риска замерзания. Однако никогда не добавляйте воду в бутылку с охлаждающей жидкостью, если автомобиль припаркован на улице при минусовой температуре, и не пытайтесь ехать сразу после этого.
Прежде чем снимать крышку с бутыли, убедитесь, что она не находится под давлением. Такие бутылки имеют прочную крышку, в отличие от простых крышек для бутылок без давления. Если ваш антифриз под давлением, убедитесь, что двигатель полностью остыл, чтобы избежать извержения горячей смеси.
Если вашему автомобилю нужна охлаждающая жидкость, обратитесь к руководству по его эксплуатации, чтобы выбрать подходящую. Лично я настоятельно не рекомендую использовать универсальные антифризы, который подходят для любого двигателя. Изучите этикетку на контейнере, чтобы узнать, чистый ли он или предварительно смешанный — чистая охлаждающая жидкость может фактически замерзнуть так же быстро, как вода, и требует разбавления водой в соотношении 50 на 50.
Будьте осторожны при хранении охлаждающей жидкости, если рядом находятся домашние животные и дети. Охлаждающая жидкость обладает особенно сладким запахом и вкусом, но может быть смертельной.

Как работает система охлаждения автомобиля?

Чтобы объяснить, как работает система охлаждения, необходимо сначала объяснить, что она делает. Все очень просто — система охлаждения автомобиля охлаждает двигатель. Но охлаждение этого двигателя может показаться гигантской задачей, особенно если учесть, сколько тепла выделяет автомобильный двигатель.

Подумайте об этом. Двигатель небольшой машины, движущейся по шоссе со скоростью 50 миль в час, будет производить примерно 4000 взрывов в минуту. Наряду со всем трением движущихся частей это много тепла, которое нужно сосредоточить в одном месте.Без эффективной системы охлаждения двигатель нагреется и перестанет работать в течение нескольких минут.

Современная система охлаждения должна обеспечивать прохладу автомобиля при температуре окружающей среды 115 градусов, а также тепло в зимнюю погоду -25 градусов.

Два типа охлаждения

В автомобилях есть два типа систем охлаждения: одна охлаждаемая жидкостью, а другая — воздухом. Двигатели с воздушным охлаждением почти ушли в прошлое и были торговой маркой старых Volkswagen Beetles, а также Chevy Corvair.

В новых мотоциклах используется воздушное охлаждение, но в автомобилях охлаждение двигателя воздухом встречается очень редко. Следовательно, в оставшейся части этой статьи мы будем иметь дело исключительно с системами жидкостного охлаждения.

Что происходит внутри…

Система жидкостного охлаждения работает путем постоянного пропускания жидкости через каналы в блоке двигателя. Охлаждающая жидкость, приводимая в действие водяным насосом, проталкивается через блок цилиндров. Когда раствор проходит через эти каналы, он поглощает тепло от двигателя.

После выхода из двигателя эта нагретая жидкость попадает в радиатор, где охлаждается воздушным потоком, поступающим через решетку радиатора автомобиля. Во время прохождения через радиатор жидкость будет охлаждаться, снова возвращаясь к двигателю, чтобы забрать больше тепла от двигателя и унести его

Между двигателем и радиатором стоит термостат. Термостат регулирует, что происходит с жидкостью в зависимости от температуры. Если температура жидкости падает ниже определенного уровня, раствор обходит радиатор и вместо этого направляется обратно в блок двигателя.

Охлаждающая жидкость будет продолжать циркуляцию, пока не достигнет определенной температуры и не откроет клапан на термостате, позволяя ей снова пройти через радиатор для охлаждения.

Из-за очень высокой температуры двигателя кажется, что охлаждающая жидкость может легко достичь точки кипения. Однако система находится под давлением, чтобы предотвратить подобное. Когда система находится под давлением, охлаждающей жидкости намного труднее достичь точки кипения.

Однако иногда давление возрастает, и его необходимо сбросить, прежде чем оно сдует шланг или прокладку. Крышка радиатора сбрасывает избыточное давление и жидкость, накапливая ее в резервном баке. После того, как жидкость в резервном резервуаре охлаждается до приемлемой температуры, она возвращается в систему охлаждения для повторной циркуляции.

The Killer Cooling Agent: антифриз

Антифриз — неотъемлемая часть системы охлаждения. Состоящий из этиленгликоля, антифриз выдерживает температуры в несколько десятков градусов ниже нуля, в то же время без кипячения он может выдерживать температуру двигателя, превышающую 250 градусов.

Для большинства климатических условий смесь 50% антифриза и 50% воды является лучшей смесью охлаждающей жидкости. Если температура намного ниже нуля, лучше всего использовать смесь 75% антифриза и 25% воды, но такой процент концентрации является исключением, а не нормой.

Также важно отметить, что антифриз очень ядовит как для животных, так и для человека. Хранить ее подальше от животных очень важно, потому что их привлекает сладкий вкус жидкости, и они с готовностью ее выпьют. При попадании внутрь этиленгликоль образует кристаллы оксалата кальция, которые могут вызвать почечную недостаточность с последующей смертью.

Итак, не пытаясь походить на голос мрака и гибели, будьте осторожны с антифризом и немедленно вытрите любые капли или разливы.

Систему охлаждения можно обслуживать, полностью сливая старую охлаждающую жидкость и заменяя ее свежим раствором. Промывка под давлением, которую должны выполнять профессионалы, удалит любые водные накипи вместе с любыми остатками старой охлаждающей жидкости или осадка.

Когда система полностью промывается в одном направлении, механик часто выполняет обратную промывку, идущую в направлении, противоположном нормальному потоку жидкости. После того, как обратная промывка выполнила свою работу, устанавливается новый термостат, и система заполняется свежим охлаждающим раствором.

После заправки, удаления накипи и очистки система снова готова начать работу по охлаждению двигателя.

Как работает система охлаждения двигателя

Опубликовано в: Советы по вождению.

Двигатель — важная часть вашего автомобиля, на него возложена ответственность за выработку энергии, чтобы ваш автомобиль — и вы — двигались. Для этого он сжигает топливо и при этом выделяет тепло. Для поддержания работы двигателя транспортного средства, а также обеспечения максимальной производительности вашего транспортного средства, необходимо поддерживать работу двигателя в оптимальном диапазоне рабочих температур, и именно здесь система охлаждения двигателя становится важной.

Вам интересно, как работает система охлаждения двигателя? Прочтите и узнайте, как сохранить двигатель в рабочем состоянии, не приваривая поршневые кольца к стенкам цилиндров двигателя.

Компоненты системы охлаждения

Радиатор

Как работает система охлаждения двигателя

Работа радиатора заключается в отводе тепла, вырабатываемого двигателем, в окружающую среду. Обычно он состоит из плоских алюминиевых ребер и пластикового верха или, в старых моделях автомобилей, из медного сердечника и латунного верха. Он состоит из различных частей, включая впускной и выпускной патрубки, герметичную крышку и сливную пробку.

Вентиляторы охлаждения радиатора

Радиатор оснащен вентиляторами, которые помогают охлаждать воздух через ребра радиатора.Вентиляторов может быть один или два, но все они имеют крышку, предназначенную для защиты пальцев и прямого воздушного потока. На старых моделях вентилятор включается при каждом работающем двигателе, но на более новых моделях вентилятор управляется компьютером, который изменяет скорость вращения вентилятора в зависимости от температуры двигателя.

Крышка давления и резервный резервуар для воды

Герметичный колпачок и резервный бак для воды

По мере того, как температура двигателя повышается по сравнению с начальной температурой пуска, температура охлаждающей жидкости, циркулирующей вокруг блока цилиндров, также увеличивается, что приводит к расширению охлаждающей жидкости.Поскольку это расширение происходит в герметичной системе, внутреннее давление увеличивается, позволяя охлаждающей жидкости безопасно достигать температуры 240 градусов без кипения.

Если давление продолжает расти, клапан внутри герметичной крышки выпускает охлаждающую жидкость в резервный резервуар для воды. Это одна из причин, почему вы должны заполнять этот бак только до рекомендованного максимума, если вы действительно заправляете за отмеченную линию, есть вероятность, что ваша охлаждающая жидкость будет потрачена впустую, когда уровень жидкости начнет повышаться.

Датчик температуры охлаждающей жидкости

Само название должно дать вам представление о том, что делает этот компонент, это датчик температуры, который служит для считывания температуры двигателя. Это компонент, который предоставляет необходимые данные, используемые компьютером транспортного средства для управления работой вентилятора радиатора, оптимизации впрыска топлива и момента зажигания двигателя, а также источник показаний температуры двигателя, отображаемых на консоли водителя.

Насос

Насос служит той же цели, что и сердце — циркулирует хладагент. Внутри корпуса находится радиальное рабочее колесо, которое с помощью змеевидного ремня приводится во вращательное движение двигателя. При работающем двигателе насос будет поддерживать циркуляцию охлаждающей жидкости.

Охлаждающая жидкость

С технической точки зрения охлаждающая жидкость не считается частью системы охлаждения. Но это то, что делает возможным охлаждение двигателя. Если насос считается сердцем системы охлаждения, то охлаждающей жидкостью будет кровь, без нее насос бесполезен.Это может быть газ или жидкость. При вращении двигателя он поглощает выделяемое тепло и передает тепло радиатору, чтобы избавиться от него.

Термостат

Термостат — это просто клапан, который проверяет температуру охлаждающей жидкости и позволяет ей проходить через радиатор только при превышении определенного значения температуры. Это означает, что когда вы впервые запускаете двигатель, охлаждающая жидкость циркулирует в двигателе (чтобы избежать горячих точек), пока двигатель не прогреется до эффективной рабочей температуры, только после этого охлаждающая жидкость может пройти через радиатор и вытечь. жара.

Байпасная система

Обходная система — это то, на что она похожа. Это канал, по которому охлаждающая жидкость перенаправляется к насосу, а не к радиатору. Когда двигатель только запускается и его температура не соответствует эффективной рабочей температуре, термостат закрывается, поэтому охлаждающая жидкость может рециркулировать вокруг двигателя без потери тепла на радиаторе.

Шланги

Поскольку охлаждающая жидкость должна покинуть резервуар для хранения и протекать через насос, блок цилиндров и радиатор, ей требуется соединительный контур, и это то, что делает шланг, соединяя эти отдельные части.

В большинстве автомобилей используется термостойкая резина, но некоторые двигатели имеют встроенный канал в переднем корпусе или используют металлическую трубку. В любом случае, все они рассчитаны на то, чтобы выдерживать давление в системе охлаждения. Если вы заметили, что резина выглядит потрескавшейся и сухой, или становится губчатой и мягкой, или немного вздувается на любом из концов, то пришло время заменить ее.

Собираем все вместе

Как только вы зажигаете двигатель и поршни начинают двигаться, выделяется тепло.За счет движения поршня насос охлаждающей жидкости получает источник энергии для циркуляции охлаждающей жидкости вокруг блока цилиндров.

Предполагая, что двигатель был при очень низкой начальной температуре, термостат блокирует прохождение охлаждающей жидкости к радиатору (где она могла бы потерять тепло), направляя теперь уже теплую охлаждающую жидкость обратно к насосу, который рециркулирует ее.

Когда температура охлаждающей жидкости оптимальна, термостат позволяет ей проходить через радиатор для поддержания этой рабочей температуры.

Нет никаких уловок для поддержания оптимальной температуры двигателя. Если система неисправна, она перегреется. Самые важные советы по обслуживанию просты: убедитесь, что уровень охлаждающей жидкости находится на рекомендуемом уровне перед началом движения, периодически промывайте и доливайте охлаждающую жидкость, а также проверяйте шланги и ремни на предмет утечек или признаков ослабления.

Теги: Как работает система охлаждения двигателя

Как это работает: Охлаждение двигателя

Двигатели внутреннего сгорания вырабатывают тепло, не только мощность.Они на самом деле выделяют столько тепла, что, если его не отвести должным образом, это может потенциально повредить двигатель, не подлежащий ремонту. Чтобы решить эту проблему, у каждого двигателя есть система охлаждения.

В то время как в автомобилях использовались двигатели с воздушным охлаждением — пожалуй, самый известный в оригинальном Volkswagen Beetle — сегодня практически в каждом автомобиле используется жидкостное охлаждение для рассеивания тепла, создаваемого сгоранием бензина и трения движущихся частей внутри.

Компоненты системы охлаждения включают радиатор, один или несколько вентиляторов, шланги, водяной насос и термостат, а также резервуар для перелива.Охлаждающая жидкость представляет собой смесь воды и антифриза, которая не только предотвращает замерзание жидкости, как следует из названия, но и содержит химические вещества, уменьшающие коррозию и образование накипи. Он токсичен, и разливы следует удалять как можно скорее, чтобы дети или животные не проглотили его, так как он может быть сладким. В некоторых юрисдикциях, например в Британской Колумбии, требуется, чтобы в их состав входила добавка, имеющая горький вкус, но это не универсально.

Для выполнения своей работы охлаждающая жидкость движется в непрерывном цикле, проталкиваемая через двигатель водяным насосом.Двигатель содержит внутренние полые конструкции, называемые водяной рубашкой. Через них охлаждающая жидкость протекает внутри двигателя, поглощая тепло двигателя. Затем он по шлангам попадает в радиатор, где охлаждается. Оттуда он снова попадает в двигатель, где вытесняет горячую охлаждающую жидкость, чтобы повторить процесс.

Радиатор охлаждает горячую жидкость с помощью более холодного воздуха, поступающего через решетку радиатора автомобиля. Хладагент течет по узким трубкам внутри радиатора, обнажая большую площадь поверхности, поэтому тепло может рассеиваться как можно быстрее. Если через решетку не поступает достаточное количество воздуха, например, когда автомобиль работает на холостом ходу, вентилятор за радиатором втягивает воздух через нее.

Некоторая часть горячей охлаждающей жидкости отводится непосредственно от двигателя к меньшим шлангам, которые подводят ее к сердечнику нагревателя. По сути, это миниатюрная версия радиатора. По мере прохождения через него охлаждающей жидкости это тепло отводится в кабину для системы климат-контроля.

Но хотя двигатель не должен быть слишком горячим, он также не может быть слишком холодным.Хотя диапазон варьируется в зависимости от двигателя, оптимальная температура обычно составляет от 85 ° C до 95 ° C. Ниже этого сгорания не так эффективно, что влияет на экономию топлива и увеличивает выбросы выхлопных газов. Чтобы повысить температуру как можно быстрее, термостат внутри системы закрывается, сохраняя охлаждающую жидкость внутри двигателя. Когда температура достаточно повышается, термостат открывается, и эта горячая охлаждающая жидкость перемещается в радиатор. Термостат непрерывно контролирует скорость потока охлаждающей жидкости по мере необходимости для поддержания температуры.

Проверить, достаточно ли охлаждающей жидкости в системе, просто. Найдите пластиковый резервуар в моторном отсеке и проверьте уровень жидкости по отметкам сбоку. На старых автомобилях вам приходилось снимать герметичную крышку сверху радиатора. Это могло быть очень опасно, если система была горячей, так как охлаждающая жидкость с температурой ожога могла вырваться наружу, как гейзер. Если вы видите герметичную крышку на радиаторе или шлангах, оставьте ее в покое и добавляйте охлаждающую жидкость в бачок только в том случае, если ее необходимо долить.

Соотношение воды и антифриза влияет на способность охлаждающей жидкости противостоять замерзанию — как ни странно, чистый антифриз замерзнет при температуре чуть ниже 0 ° C, а добавление воды снижает температуру замерзания полученной смеси. Проверьте этикетку на бутылке, чтобы узнать, нужно ли добавлять воду, так как охлаждающая жидкость поставляется заранее смешанной с ней.

Ингибиторы ржавчины и смазочные материалы охлаждающей жидкости в конечном итоге выходят из строя, и вам следует промыть систему и залить свежую охлаждающую жидкость в соответствии с графиком технического обслуживания вашего автомобиля.Это особенно важно, потому что в некоторых автомобилях сердечник обогревателя расположен глубоко в приборной панели. Если он забивается и требует замены, трудозатраты на то, чтобы разобрать все, чтобы добраться до него, могут зашкалить.

Остальные периферийные устройства системы охлаждения следует периодически проверять, чтобы убедиться в их хорошем состоянии. Змеевиковый ремень, который вращает водяной насос, не должен иметь трещин или изнашиваться. Шланги нагревателя должны быть гибкими, не пористыми или хрупкими, а зажимы, удерживающие их на месте, должны быть тугими.Любые утечки следует устранять незамедлительно, поскольку в автомобиле, в котором заканчивается охлаждающая жидкость, может произойти перегрев.

Охлаждающая жидкость также может протекать изнутри через прокладку головки двигателя. Вы можете увидеть белый дым из выхлопной трубы, когда двигатель теплый (белый выхлоп на холоде, как правило, безвредный выпадение конденсата), или почувствовать сладкий запах гари. Чтобы быть уверенным, проверьте уровень охлаждающей жидкости в бачке.

Если на вашем автомобиле есть датчик температуры — не все, а некоторые имеют только сигнальную лампу — это нормально, если он немного поднимается при интенсивном использовании, например, при буксировке или движении по крутому склону в жаркую погоду.Но если он поднимается слишком высоко или загорается сигнальная лампа, остановитесь, выключите автомобиль и как можно скорее поднимите капот. Избыточное тепло быстро превращает дорогой двигатель в утиль.

Как работает система охлаждения двигателя

Зачем нужно охлаждение двигателя?

Мы знаем, что для работы автомобиля необходимы двигатель и трансмиссия, а также множество других компонентов. Двигатель — это двигатель внутреннего сгорания, которому для работы нужны определенные вещи, одна из которых — система охлаждения двигателя. Это работает с жидкостью, называемой охлаждающей жидкостью двигателя, которая может быть простой водой, но обычно содержит антифриз, смешанный с водой.

Двигатели внутреннего сгорания выделяют значительное количество тепла, что приводит к расширению компонентов двигателя на определенную величину, определяемую конструкцией и проектированием. Имея процесс охлаждения двигателя, система охлаждения двигателя удерживает это расширение в пределах той определенной величины, которую они разработали, оставаясь в пределах диапазона допуска, установленного конструкторской разработкой.Есть два различных способа охлаждения двигателя автомобиля.

Какие бывают системы охлаждения?

Существует два типа систем охлаждения двигателя автомобилей:

Жидкостное охлаждение — эта система обеспечивает циркуляцию охлаждающей жидкости и воды по шлангам и трубам внутри двигателя. Охлаждающая жидкость и вода проходят через горячий двигатель, поглощая выделяемое тепло и охлаждая двигатель. Охлаждающая жидкость и вода выходят из двигателя и проходят через радиатор. Затем тепло от охлаждающей жидкости и воды передается воздуху, который затем проходит через теплообменник.
Воздушное охлаждение — они использовали эту систему на старых моделях автомобилей, и сегодня есть несколько избранных, которые используют ее сегодня. В автомобилях такого типа используется система охлаждения двигателя без радиатора, вместо циркуляции охлаждающей жидкости и воды через двигатель. Блок двигателя покрыт алюминиевыми ребрами, которые отводят тепло, а мощный вентилятор нагнетает воздух через ребра, охлаждая двигатель, передавая тепло воздуху.

В этой статье мы остановимся на системе охлаждения двигателя с жидкостным охлаждением.

Зачем нужна система охлаждения двигателя?

Основное назначение системы охлаждения двигателя — отвод тепла для предотвращения повреждения двигателя охлаждающей жидкостью, кипячением и замерзанием воды. Если охлаждающая жидкость достигает точки кипения, образуются пары, и тепло не передается должным образом, позволяя металлу двигателя нагреться до того, что он может расплавиться. Жидкость служит для охлаждения двигателя и смазки металлических и неметаллических компонентов двигателя и системы охлаждения двигателя.

Как охлаждается двигатель?

Система охлаждения автомобиля выполняет три жизненно важные функции в шести основных частях. Три жизненно важные функции:

Удаление избыточного тепла из двигателя
Доведите двигатель до идеальной рабочей температуры
Поддерживайте эффективную рабочую температуру

Эти жизненно важные функции достигаются за счет использования этих шести ключевых частей двигателя:

Двигатель
Радиатор
Водяной насос
Вентилятор охлаждения
Шланги
Термостат

Если вы когда-нибудь застряли в пробке в жаркий летний день и ваша машина перегрелась, то вы получили урок-сюрприз о важности системы охлаждения двигателя.Следующий процесс поддерживает оптимальную температуру двигателя для расширения с заданным допуском, о котором мы упоминали ранее.

В процессе сгорания в системе охлаждения двигателя часть энергии топлива преобразуется в тепло, которое передается охлаждающей жидкости. Затем водяной насос прокачивает эту охлаждающую жидкость через двигатель по шлангам, по которым нагретая охлаждающая жидкость подается к радиатору. Там тепло превращается в воздух и охлаждает его, а затем прогоняет этот воздух мимо двигателя.Охлаждающая жидкость возвращается обратно в водяной насос и подвергается рециркуляции.

Как диагностировать систему охлаждения?

Охлаждающая жидкость важна для поддержания температуры двигателя. Что произойдет, если в системе охлаждения двигателя нет охлаждающей жидкости? Вероятно следующее:

Датчик температуры поднимается, сигнальные лампы гаснут.
Двигатель будет отключен на более новых автомобилях.
Детали двигателя повреждаются, если в автомобиле нет функции выключения двигателя.Части, на которые может повлиять перегрев, — это головка блока цилиндров, синхронизация поршня, прокладка головки, водяной насос, а также изогнутые или деформированные штоки.
Другие потенциальные проблемы, возникающие из-за того, что система охлаждения двигателя не имеет какого-либо или достаточного количества охлаждающей жидкости, включают пар, выходящий из-под капота и / или из выхлопной трубы, капот становится очень горячим и внутренняя часть автомобиля нагревается.

Когда в новом автомобиле заканчивается охлаждающая жидкость, это не вызывает мгновенных повреждений, но если вы продолжите движение после того, как датчик покажет, что двигатель горячий, это приведет к его повреждению.Многие новые автомобили сегодня перейдут в «безвольный режим», и вы сможете добраться до безопасного места, но не следует ездить на дорогах в этом режиме на большие расстояния.

Как узнать, что вашему автомобилю требуется охлаждающая жидкость?

Система охлаждения двигателя подаст вам предупреждающие знаки, прежде чем она будет повреждена. Водитель автомобиля должен распознавать предупреждающие знаки и решать проблему. Распространенные предупреждающие знаки:

Указатель температуры ползет вверх, или загорается световой индикатор
В машине дует горячий воздух даже при включенном кондиционере
В машине используется слишком много газа
Вы замечаете сладкий запах, исходящий из машины

Читая эту статью, вы можете спросить: «Как я могу охладить двигатель моей машины?» а для немеханика мы предлагаем следующее:

Выключите кондиционер.
Включите обогреватель.
Включите нейтраль или припаркуйте двигатель и увеличьте обороты двигателя.
Если вы едете, припаркуйте машину и откройте капот.

Для охлаждения двигателя требуется не менее тридцати минут. После этого можно осторожно открыть радиатор и при необходимости долить охлаждающую жидкость. Лучшее, что вы можете сделать, — это позвонить в профессиональную службу буксировки, чтобы забрать автомобиль и отвезти его к механику, чтобы он проверил систему охлаждения двигателя и посоветовал вам, что делать дальше.Требуется обслуживание системы охлаждения двигателя? Позвоните в службу экспресс-ремонта автомобилей и выхлопных газов по телефону 847-895-9131 сегодня.

Как работает охлаждающая жидкость двигателя и зачем она нужна вашему автомобилю

При понижении температуры в вашем автомобиле начинает действовать очень важная жидкость, которая помогает ему работать. Традиционно известная как «антифриз», а иногда и «охлаждающая жидкость», эта жидкость движется по кругу под капотом для поддержания температуры основных компонентов, особенно двигателя. Без охлаждающей жидкости ваша машина перестала бы работать.Более того, ваш двигатель может перегреться и потрескаться, поэтому вот как охлаждающая жидкость защищает ваш двигатель.

Использование антифриза

Антифриз содержится в радиаторе вашего автомобиля и обычно заправляется путем заливки его в отдельный резервуар, подключенный к радиатору. Это необходимо, потому что прямая заливка в радиатор может быть опасной и может привести к ожогам, если двигатель не остынет. Жидкость выходит из радиатора по кругу и приводится в движение водяным насосом.

Затем жидкость поступает в двигатель, где она отводит тепло, образующееся при сгорании, затем проходит через сердечник нагревателя, блок, который подает тепло в кабину транспортного средства. Наконец, охлаждающая жидкость возвращается в радиатор, где тепло сбрасывается. Цикл повторяется, пока работает двигатель.

Beyond Water

В обычных условиях окружающей среды воды, смешанной с ингибиторами коррозии, было бы достаточно для охлаждения двигателя и подачи тепла в кабину.Но именно в экстремальных погодных условиях для выполнения работы требуется другой агент. Сама по себе вода не может остановить замерзание автомобиля или закипание двигателя. Сегодняшняя формула антифриза предохраняет автомобили от перегрева, поэтому она стала взаимозаменяемой с термином «охлаждающая жидкость».

При правильном использовании раствор снижает точку замерзания жидкости на водной основе. Таким же образом повышается температура кипения. Таким образом, ваш двигатель может нормально работать при температурах значительно ниже точки замерзания.С антифризом он также может справляться с высокими температурами, создаваемыми ядром двигателя, а также с высокими температурами воздуха, которые могут усугубить проблему.

Ухудшение качества охлаждающей жидкости

Так же, как вам необходимо заменить моторное масло, тормозное масло и трансмиссионную жидкость из-за ухудшения характеристик, охлаждающая жидкость также ухудшится. В какой-то момент жидкость может перестать выполнять свою работу, что фактически подвергнет ваш автомобиль риску поломки. Антифриз состоит из этиленгликоля, и этот ингредиент никогда не изнашивается.

Какие ингредиенты ингибитора коррозии, предотвращающие ржавление металлических деталей, могут изнашиваться, и это влияет на водяной насос и блок цилиндров. К счастью, отработанная охлаждающая жидкость легко распознается визуально — ржавый или коричневый цвет указывает на то, что систему необходимо промыть и заменить охлаждающую жидкость.

Замена или добавление антифриза

Обратитесь к руководству пользователя, чтобы узнать, как заменить или залить антифриз. Новый антифриз обычно продается в виде 100-процентного раствора, но его следует равномерно смешать с дистиллированной водой, чтобы получилась смесь 50-50.Да, вы также можете купить предварительно разбавленный раствор со смесью 50-50.

Если температура в вашем районе регулярно опускается до минус 34 градусов по Фаренгейту, тогда необходимо соотношение антифриза и дистиллированной воды 60-40 или 70-30.

Что касается цвета охлаждающей жидкости, то ее окраска не влияет на ее эффективность . Действительно, производители используют различные красители для достижения цвета охлаждающей жидкости, хотя розовый и оранжевый цвета указывают на использование органических кислот вместо силикатов и фосфатов, содержащихся в наиболее распространенных зеленых охлаждающих жидкостях.

Ознакомьтесь со всеми химическими продуктами и смазочными материалами , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как охлаждающая жидкость двигателя защищает ваш двигатель, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фотография предоставлена MorgueFile

Что такое охлаждающая жидкость?

Что такое охлаждающая жидкость? Охлаждающая жидкость (также называемая антифризом) — это специальная жидкость, которая проходит через двигатель, чтобы поддерживать его в пределах допустимого диапазона рабочих температур.Он сделан из этиленгликоля или пропилена и обычно имеет зеленый, синий или даже розовый цвет.

Как работает охлаждающая жидкость?
Двигатель вашего автомобиля сильно нагревается во время работы и должен постоянно охлаждаться, чтобы избежать повреждения двигателя. Система охлаждения в вашем автомобиле работает, направляя охлаждающую жидкость через каналы в блоке двигателя и головках. Когда охлаждающая жидкость проходит через эти каналы, она забирает тепло от двигателя.Затем нагретая жидкость попадает по резиновому шлангу в радиатор в передней части автомобиля. Проходя через тонкие трубки в радиаторе, горячая жидкость охлаждается воздушным потоком, поступающим в моторный отсек через решетку перед автомобилем. После охлаждения жидкость возвращается в двигатель для поглощения большего количества тепла. водяной насос поддерживает движение жидкости через эту систему водопровода и скрытых проходов.

Почему важна охлаждающая жидкость Без охлаждающей жидкости тепло, выделяемое в результате постоянного внутреннего сгорания, очень быстро разрушило бы двигатель.Одной воды недостаточно для охлаждения системы, так как высокие температуры внутри двигателя в конечном итоге закипят и полностью испарят ее. Точно так же в очень холодную погоду вода замерзает, когда автомобиль простаивает, делая систему охлаждения бесполезной. Поэтому охлаждающая жидкость важна, поскольку синергия между гликолем и водой позволяет ему работать в холодных и горячих средах круглый год. Дополнительные присадки, присутствующие в охлаждающей жидкости, также обеспечивают защиту от коррозии.

Как и в случае со смазочными материалами, охлаждающую жидкость в системе охлаждения вашего автомобиля необходимо регулярно проверять, чтобы убедиться, что ее достаточно.Наши антифризы и охлаждающая жидкость для двигателя помогают защитить ваш двигатель от серьезных и серьезных повреждений.

Поскольку не все охлаждающие жидкости можно смешивать, обратитесь к руководству пользователя, чтобы узнать, какая охлаждающая жидкость подходит для вашего автомобиля и как ее следует применять.

Антифриз Rymax и охлаждающая жидкость двигателяНаш антифриз и охлаждающая жидкость двигателя помогают защитить ваш двигатель от серьезных и серьезных повреждений.

Dione BSAntifreeze and Engine Coolant

Обеспечивает высокую степень защиты от коррозии для всех систем охлаждения двигателя, независимо от того, изготовлены ли они преимущественно из алюминия или железа.
Dione BS — продукт на основе моноэтиленгликоля, который был специально разработан, чтобы быть действительно универсальным в своем применении.
Поставляется в виде готового к использованию (-36ºC) концентрата.

Dione G12 +

Превосходная стабильность в жесткой воде и очень низкая скорость истощения ингибиторов.
Поставляется в виде готового к использованию (-36ºC) концентрата.

Для получения дополнительной информации об антифризах и охлаждающих жидкостях Rymax щелкните здесь.

Краткое руководство по работе системы охлаждения двигателя

Двигатель является важной частью вашего автомобиля, поскольку именно он отвечает за выработку энергии.Для этого он выделяет тепло и создает трение. Для поддержания работы двигателя и максимальной производительности вашего автомобиля важно поддерживать правильную рабочую температуру. Это та часть, где охлаждение двигателя становится важным.

Если вам интересно узнать, как работает система охлаждения двигателя, читайте дальше и извлекайте уроки из идей, которыми я поделюсь ниже. Вы будете знакомы с различными частями системы охлаждения и отдельными ролями, которые они берут на себя.

Краткое руководство по работе системы охлаждения двигателя

Важность системы охлаждения

Короче говоря, система охлаждения важна, потому что она предотвращает чрезвычайно высокие температуры, которые могут вызвать поломку двигателя. Если температура не регулируется эффективно, это может привести к ускорению выхода из строя компонентов двигателя, что поставит под угрозу общие характеристики вашего автомобиля и даже вашу безопасность.

Чтобы лучше понять его важность, давайте рассмотрим пример.Допустим, у вас есть машина с 4-цилиндровым двигателем. В среднем он производит 4000 контролируемых взрывов в минуту. Эти взрывы неизбежно будут выделять тепло. Чтобы иметь возможность контролировать высокую температуру, система охлаждения двигателя будет играть важную роль.

Типы систем охлаждения двигателя

Прежде чем мы займемся различными частями системы, давайте сначала взглянем на два типа, которые доступны, и на то, чем они отличаются друг от друга.

Жидкостная система охлаждения

Это то, что вы можете найти в большинстве современных автомобилей, в основном потому, что считается лучшим вариантом из двух типов.В этом случае жидкость проходит по трубам двигателя, поглощая тепло и обеспечивая охлаждающий эффект. Как только жидкость будет перегрета, она переместится в радиатор, а избыток тепла будет выпущен в воздух.

Система воздушного охлаждения

С другой стороны, в случае этого типа двигатель окружен алюминиевыми ребрами. Когда в двигателе слишком много тепла, используется вентилятор, который нагнетает воздух в ребра, отводя воздух от цилиндра и охлаждая его.

Как работают системы охлаждения двигателя

Ниже приведены некоторые из наиболее важных компонентов системы охлаждения двигателя, а также их отдельные функции. Для начала посмотрите короткое видео ниже, чтобы получить представление о том, что будет дальше обсуждаться в оставшейся части этого поста:

Водяной насос

Считается сердцем системы охлаждения двигателя. Пока двигатель работает, водяной насос будет поддерживать постоянное движение охлаждающей жидкости. Есть несколько способов, которыми он может приводиться в движение двигателем, например, через ремень ГРМ, змеевик или ремень вентилятора.

Водяной насос изготавливается из корпуса, обычно литого алюминия или чугуна. Он также имеет шкив и крыльчатку. Более того, чтобы удерживать жидкость внутри и предотвратить утечку, водяной насос имеет герметичную конструкцию. За счет использования центробежной силы крыльчатка заставляет охлаждающую жидкость циркулировать.
