Замена ремня ГРМ на ВАЗ 2110 своими руками: инструкция

На чтение 3 мин. Просмотров 4.1k. Опубликовано 05.05.2017 Обновлено 26.04.2020

Ремень ГРМ на ВАЗ 2110 подлежит замене каждых 75 000 (км) пробега. Опытные водители проводят плановый осмотр ремня ГРМ и натяжного ролика не реже, чем 1 раз в месяц.

В каких случаях нужно поменять ремень ГРМ на ВАЗ 2110 (8 клапанов)? – 1. Износ ремня (появились трещины, следы порывов или ремень вовсе порвался). 2. Износ натяжного ролика (встречаются случаи, что разбитый элемент рвет ремень). 3. Проехав 75 тыс (км) можно смело менять ремень ГРМ.

Порядок действий при съеме изношенного ремня

• Ставим машину на ровном и плоском месте.
• Открываем капот.
• Снимаем крышку ГРМ (выкручиваем ключиком на 10 два боковых болта + на 17 откручиваем центральный).

• Устанавливаем поршень первого цилиндра в положение ВМТ (верхняя мертвая точка, метка). Для этого нужно головкой на 19 провернуть шкив коленвала по часовой стрелке до тех пор, пока риска колеса не совпадет с отметкой на корпусе привода ГРМ.

Материал по теме: Датчик охлаждающей жидкости Ваз 2110 — неисправности и замена

• Открываем резиновую заглушку (где картер сцепления, за 4-ым цилиндром) и следим, чтобы отметка маховика совпала с риской, которая находится под заглушкой (на корпусе).

• Если риска маховика не совпадает с отметкой, то нужно ослабить натяжной ролик, скинуть ремень ГРМ и провернуть его, пока не совпадут.

• Теперь необходимо застопорить маховик. Для это берется отвертка и вставляется в отверстие под заглушкой.

• Ключом на 17 послабляем натяг ролика.

замена ремня, фото

• Снимаем изношенный ремень ГРМ.
• Выкручиваем гайку натяжного ролика и снимаем его.

Обратите внимание, ремень ГРМ желательно менять в паре с натяжным роликом. Если на рабочей поверхности ролика имеется заметный износ, то натяжной нужно менять обязательно и непременно.

Материал по теме: Высокие обороты холостого хода Ваз 2110-12 — причины и способы устранения

Порядок действий при натяжке нового ремня

• Меняем изношенный ролик на новый.
• Одеваем новый ремень на зубчатые шкивы коленвала, масляного насоса и распредвала.
• Натягиваем ролик. Используем несколько штырей (можно взять саморезы длиной около 30 мм), они вставляются в отверстия ролика, между ними вставляется отвертка и зажимная гайка натяга ролика закручивается против часовой стрелки.

натяжка ремня, фото

Сила прижима натяжной гайки должна составлять около 2 (кгс). Лучше всего натягивать ролик ключом с измерителем силы.

• Извлекаем отвертку из картера сцепления и ставим заглушку на место.
• Проверяем совпадение рисок на коленчатом и распределительном валах.
• Крышку ГРМ не закрываем, пока не осуществим пробный пуск двигателя.

При работе двигателя не должно быть посторонних шумов. Встречаются случаи, когда ремень получает сильную натяжку и во время работы двигателя проскакивает гул ролика. В этом случае нужно слегка отпустить прижим натяжного ролика.

• Если запуск двигателя прошел на отлично, закрываем крышку ГРМ, обжимаем её болтами и проводим пробный заезд.

Замена ремня ГРМ ВАЗ 2110 – 2112

---

В одном из предыдущих постов, я уже постарался рассказать о замене ремня ГРМ ВАЗ 2108 – 2109. Сегодня наступила очередь написать небольшой пост о том, как заменить ремень ГРМ ВАЗ 2110 – 2112. В общем, замена ремня не должна вызывать у вас замешательства, это одно из дел, которые успешно осуществляются в гараже, своими руками, под пиво.

Замена ремня ГРМ ВАЗ 2110 — 2112

Я не буду повторяться, чем грозит избыточный износ и разрыв ремня ГРМ ВАЗ 2110 – 2112, но последствия печальны. Если хотите почитать больше теории, то это можно сделать тут (правда, для 8 клапанного мотора). Сегодня я бы хотел обсудить замену ремня ГРМ на 16-ти клапанном двигателе. Разницы особой нет, разве что в длине ремня, наличии 2х распредвалов – соответственно и 2-х шестерней с метками, которые нужно совместить.

Когда нужно менять ремень ГРМ ВАЗ 2110 – 2112?

Замену производят в среднем через 40 тыс. км пробега. В отличие от ВАЗ 2108 – 2109 здесь конструкторы уже предусмотрели смотровое окно, с помощью которого можно диагностировать состояние ремня ГРМ. Оно находится на передней крышке ремня привода ГРМ в виде резиновой пробки, которая достаточно легко извлекается при помощи отвертки.  Напомню, что ремень не должен иметь:

• Расслоений
• Потертостей
• Трещин
• Разрывов
• Торчащих нитей корда
• Зубов, которые отличаются от правильной квадратной формы

Одним словом, нужно просматривать все и везде, чтобы нигде не было ни малейших повреждений ремня. Дальше я приведу инструкцию непосредственно по замене ремня, она взята мной с сайта http://www.autosecret.net.

Инструкция по замене ремня ГРМ ВАЗ 2110 – 2112

На предварительно подготовительном этапе необходимо очистить двигатель от всяких загрязнений, снять ремень генератора.

Далее необходимо отвернуть крепеж защитной крышки ремня. Это делается при помощи внутреннего шестигранника, посредством 6 болтов (могут быть и обычные на «10», кому как повезет). И снимаем крышку.

Снятие защитного щитка ремня ГРМ

Снятие защитного щитка ремня ГРМ

Потом советуют снимать правое переднее колесо и извлечь пластиковую перегородку. Это даст возможность плавно проворачивать коленчатый вал до совпадения меток.

Проворачивание маховика ВАЗ 2110 — 2112

Путем проворачивания коленчатого вала, необходимо совместить метки на двух шкивах распредвалов с метками на задней крышке ремня ГРМ. В свою очередь метка на маховике должна остановиться напротив прорези на картере крышки сцепления.

Совмещение меток ГРМ ВАЗ 2110 — 2112

Метка на маховике ВАЗ 2110 — 2112

Зафиксировав от проворачивания коленчатый вал с помощью отвертки, нужно отвернуть болт крепления шкива генератора. Здесь внимательно необходимо следить за тем, чтобы не провернуть коленчатый вал.

Снятие шкива генератора ВАЗ 2110

С помощью ключа на 17 необходимо ослабить натяжение ремня, отвернув крепление натяжного ролика.

Ослабление натяжения ремня ГРМ

Провернув ролик и ослабив натяжения ремня ГРМ, осторожно начинаете снимать его со шкивов распредвалов. Сделав это, можно аккуратно снять ремень со шкива коленвала.

Снятие ремня ГРМ ВАЗ 2110

Установка обратная снятию, только нужно внимательно (перед установкой) проверить, не сбились ли метки на распредвалах и маховике коленчатого вала.

Что касается силы натяжения ремня, то она должна быть 5,4±0,2 мм под нагрузкой 100 Н (кгс).

Установка ремня ГРМ



Как заменить ремень грм ваз 2110 8 клапанный. Проблемы с ремнём

Заменить ремень ГРМ совсем не сложно и вы прекрасно справитесь с этим делом сами, без помощи автомастерских, сэкономив, тем самым, деньги из вашего бюджета. К тому же вы приобретете бесценный опыт, который будет полезен для вас в будущем.

Ремень ГРМ — это замкнутое резиновое кольцо, размер которого зависит от типа, а так же, модели двигателя. На внутренней стороне ремня находятся насечки по всему периметру.

Ремень подлежит замене по документации через:
— 75 т.км на 8кл двигателе
— 45 т.км на 16кл двигателе

Быстрый износ ремня обычно означает, что в системе газораспределения есть неисправность. Причины влияния нужно выявить и устранить.

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или совсем разорван и при этом корд излохмачен, то скорей всего причина этому — перенатяжение.

2. Когда недостает одного из зубьев, то это является признаком слабого натяжения ремня.

3. Нехватка или высокое изнашивание зубца на ремне, в свою очередь, говорит о неверном натяжении.

4. Потрескавшейся ремень ГРМ свидетельствует о сильном перегреве либо переохлаждении.

5. Когда износ заметен меж зубьев, то вероятней всего ремень неверно натянут. (слабо, либо сильно).

Возможен вариант, если ремень слабо натянут, что ремень перескочит зуб, в этом случае горит «CHECK» и тут же гаснет. Это датчик положения распредвала сигнализирует.

6. Замасленный ремень ГРМ показывает, что в каком то месте с двигателя подтекает масло. В таком случае нужно заменить ремень и искать течи.

7. Заметный торцовый износ свидетельствует об угловом, либо параллельном перекосе ремня.

8. Повышенный шум указывает на чрезмерное либо недостаточное натяжении ремня. Эту проблему следует сразу исправить, чтобы не срезало зубья или не разорвало ремень.

Замена ремня грм на ваз 2114 2110 8 клапанов

Вам потребуется:

1. Накидной ключ на «17».
2. Ключ на «15».
3. Съемник стопорных колец.
4. Мощная отвертка или монтировка.
5. Ключ, для регулировки натяжного ролика
При проведении работ используйте перчатки.

На данном видео показана замена ремня ГРМ на ваз 2114

1. Отцепите минусовой провод с аккумуляторной батареи.

4. Ключом на «15» отвинтите болт крепления ролика, после самую малость поверните натяжной ролик, чтобы натяжение ремня ГРМ снизилось.

5. Выправьте (снимите) ремень из шкивов: распредвала, натяжного ролика, и зубчатого шкива водяной помпы.

6. Зафиксируйте коленвал (монтировкой или отверткой) и открутите болт крепления шкива привода генератора. Это действие лучше делать с помощником. Первый — держит коленвал за зубцы венца маховика с помощью монтировки, второй — вынимает заглушку из картера сцепления и откручивает крепежный болт шкива.

7. С помощью накидного ключа на «17», открутите болт крепления шкива коленвала, после этого достаньте его вместе с шайбой.

8. После чего снимите шкив привода генератора с коленвала.

9. Снимите шайбу привода ремня ГРМ со шкива, после этого можно снять со шкива коленвала ремень.

Установка ремня ГРМ

Делается все в обратной порядке.

1. Ошибиться при установке шкива привода генератора почти невозможно, на нем есть выемка при несовпадении с которой он не встанет на свое место.

2. Во время установки ремня смотрите за натяжением ведущей ветви.

3. После установки ремня следует его натянуть до нормы

Зубчатый ремень привода механизма газораспределения натягивается следующим образом:
Установив специальный ключ в отверстия на внешней стороне ролика — поворачивайте его против часовой стрелки, пока вырез на внешнем диске не совпадет с прямоугольным выступом на внутренней втулке ролика.

Норма, если в средней части ремня его можно закрутить почти на 90 градусов. Если он перетянут, то рукой его не повернуть на данный угол. В случае, если ремень не дотянут, то он будет бить о защитный кожух (крышку) и болтаться.

4. Ключом на «15», нужно произвести затяжку крепежного болта натяжного ролика.

5. Если после замены ремня ГРМ во время работы двигателя имеется повышенный шум, то вероятно, что подшипник ролика неисправен.

6. Для проверки снимите ролик, а затем не торопясь, вращая его, проверьте, нет ли в нем люфта или заедания.

7. Обнаружив у натяжного ролика люфт или он притормаживает при свободном вращении, или физически поврежден, замените ролик.

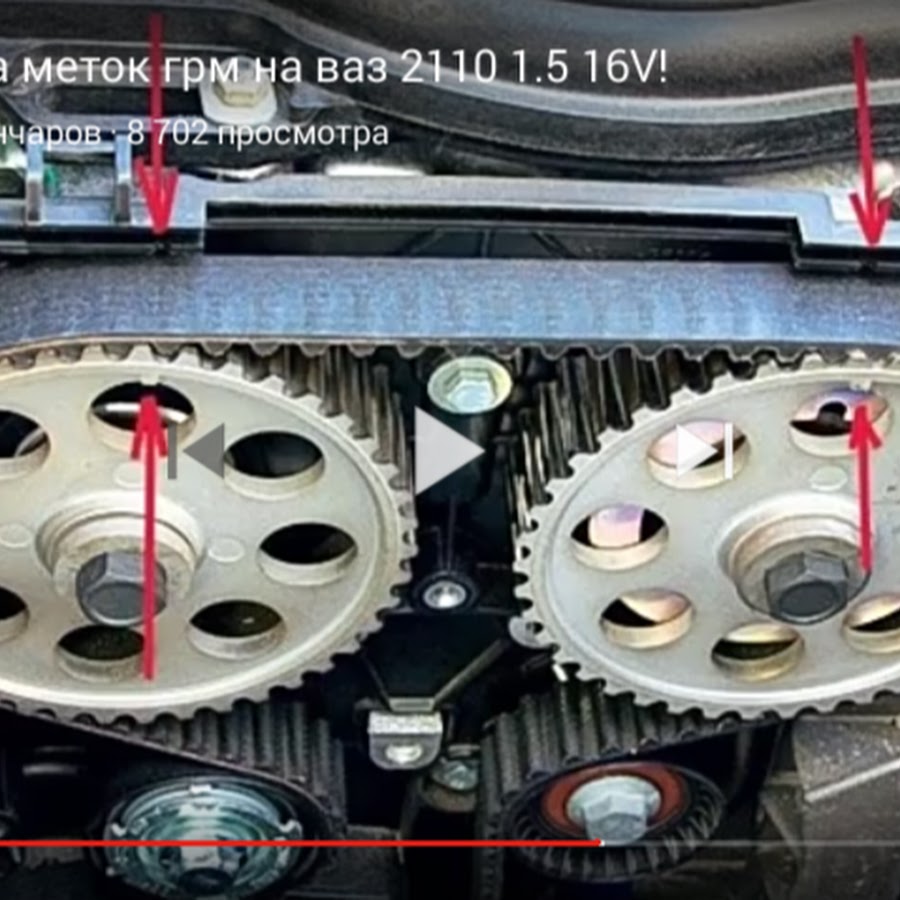

Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ — залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена. Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае. Так же если у нас «накрылась» помпа — ремень ГРМ придется снимать, так как именно он приводит в движение наш «водяной насос». Ну и если (самый худший вариант) — у нас порвало ремень. Тут если двигатель «втыковый», то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое — метки на шкивах распредвалов, как на впускном так и на выпускном:

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)

Ну и наконец третий вариант выставления положения коленвала — метки на маховике, их видно если снять резиновую заглушку на КПП:

Вот такие вот варианты сопоставления меток ГРМ мы предлагаем вам на примере двигателей 1. 5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы касаемо меток ГРМ на конкретно вашем двигателе — задайте их у нас на форуме, в соответствующем разделе.

Ремень газораспределительного механизма, несмотря на свою простоту, играет очень важную роль и в случае его обрыва последствия могут быть просто катастрофическими. Согласно регламенту замена ремня ГРМ ВАЗ 2110 8 клапанов и 16 должна проходить каждые 50-60 тыс. километров. А осмотр его состояния каждые 15000 км.

Такие мероприятия гораздо проще чем восстановление в случае обрыва и не требуют особых затрат и времени. Саму же смену ремня ГРМ на агрегате 8 и 16 кл. вполне можно провести своими силами сэкономив при этом на услугах автосервиса. Для того чтобы менять выбрать нужно такой же, как и установлен.

[ Скрыть ]

Функция ремня ГРМ

Ремень механизма газораспределительного предназначен для обеспечения синхронизации вращения валов силового агрегата. Это важно, так как от согласованной работы данных элементов, ГРМ реализует основную функцию — впуск горючей смеси и выпуск газов через клапана. Основное предназначение ремня газораспределительного механизма состоит во вращении распределительного вала со скоростью, в два раза меньшей, нежели скорость вращения коленчатого.

Когда следует менять?

Немедленная замена ремня ГРМ требуется в следующих случаях:

Процесс замены

Процесс замены ремня ГРМ на двигателе 8 и 16 кл., по мнению автолюбителей несложен и может быть выполнен своими руками, в обычном гараже. В этом видео показано как можно поменять и где находятся метки на ижекторе, а также какой привод лучше выбрать для установки.

Необходимый набор инструментов

Этапы работы

Меняется привод ГРМ на ВАЗ 2110 с 8 клапанным агрегатом в следующей последовательности на 16 практически также, за некоторыми исключениями:

1. Необходимо обесточить систему, отключив минусовую клему аккумуляторной батареи.
2. Выкручиваем винты, которыми закреплен защитный кожух привода газораспределительного механизма.
3. Снимаем кожух.
4. Демонтируем правое колесо спереди.
5. Снимаем брызговик отсека двигателя.
6. Снимаем защиту.
7. По направлению движения часовой стрелки вращаем, шкив генератора пока не совпадут отметки на крышке и шкиве.
8. На КПП снимаем защищающую заглушку.
9. Через отверстие сверяем, совпадают ли контрольные отметки.
10. Далее при помощи отвертки или иного предмета провести блокировку маховика.
11. Выкручиваем и извлекаем шкив генератора.
12. Нужно ослабить гайку, закрепляющую натягивающий ролик ремня.
13. После того как старый ремень ослабнет его можно удалить. Стягивать нужно аккуратно. Даже если плохо сползает.
14. При помощи уайт-спирита очищаем элементы от смазки.
15. Вытираем насухо ветошью. Все теперь можно менять.
16. По стрелкам натягиваем новый привод ГРМ. В случае их отсутствия, привод натягивается так, чтобы, можно было прочитать надпись.
17. Закручиваем ролик.
18. Чтобы натянуть привод ГРМ, нужно поворачивать ролик против часовой стрелки.
19. Проводим проверку меток.
20. Проверяем натяжение.
21. Заводим двигатель и проверяем, правильно ли установлен ремень.
22. Если все функционирует нормально и не сползает, устанавливаем на место снятые элементы.

Нет ничего сложного и затратив пару часов вы справитесь с этой работой самостоятельно. Если привод сползает и его съедает, то нужно проверить ролик, скорее всего, его нужно менять. Если остались вопросы посмотрите видео.

Видео «Правильная замена»

4 года назад

Добро пожаловать!
Ремень ГРМ – это важная часть механизма Газо-Распределения, вить благодаря ремню по сути двигатель то и работает, на данный момент качество у ремней разное и цена от этого вообще никак не зависит, хватает ремни ГРМ у многих по разному, но всё же осмотр ремня периодически проводить нужно и искать, нет ли на нём никаких трещин, следов того что он размахрился, если Вы будете уделять ремню ГРМ небольшое внимание, то всегда будете уверенны в своём автомобиле.

Примечание!
Поменять ремень ГРМ не легко, особенно это касается 16 клапанных автомобилей, но всё выполнимо и всё возможно, особенно когда у Вас под рукой есть нужный инструмент, а для замены ремня понадобится: Отвёртка, набор ключей, шестигранник «на 5» и помощник!

Краткое содержание:

Где находится ремень ГРМ?
Чтобы в ремень, а так же в звездочки не попадала грязь и влага, он спрятан под защитной крышкой, которая есть в каждом автомобиле и которая закрывает систему ГРМ от этой самой грязи, данная крышка как правило крепиться на болтах или ещё бывает на винтах, но с головкой под гаечный ключ, ярким примером выступают автомобили семейства Самара и десятого семейства, с 2111 движком (Это 8 клапанный, 1.5 инжекторный двигатель), там то и присутствуют данные винты, кстати сразу хотим Вас предупредить, в данной статье ничего не будет про 8 клапанные движки не будет, поэтому если Вам нужно изучить принцип замены ремня на них, перейдите по статье: «Замена ремня ГРМ на 2111 двигателе », в которой всё и расписано.

Примечание!
Если Вы будете менять ремень, сразу крышку снимите, она на пяти болтах крепится но у них шестигранные головки, поэтому взяв в руки спец. ключ для этого (Шестигранный «на 5») выверните болты и выньте их (Местонахождение болтов указано стрелками на маленьком фото выше) и после чего снимите верхнюю крышку и чуть ниже будет ещё одна (Нижняя), она уже на двух болтах только закреплена, тоже их выкрутите и снимите полностью её с автомобиля, чтобы ничего не мешало!

Когда нужно менять ремень ГРМ?
60.000 тыс. км. будет достаточно, если есть возможность, если есть желание, можете делать это чуть-чуть по чаще, хуже от этого не будет, только если Вам подпольный ремень не попадётся, вообще не рекомендуем брать ремни на рынках, на базарах, в подвалах и тому подобного местах, берите только в автомагазинах, в качественных автомагазинах, где ремень будет в коробке, тогда он Вам прослужит не малую жизнь и от малейших перегрузок не порвётся.

Ремень ещё нужно менять если есть на нём видимые износы, а именно: Надрывы на ремне, трещины, разорванности, всё это может привести к тому, что ремень в ближайшее время порвётся, такой ремень нужно менять и как можно скорее, если пока нет возможности (Времени), то машину эксплуатировать с такими повреждениями ремня не рекомендуем, потому что оборвёт ремень где ни будь и встанете и будете ждать не известно сколько помощь (Если это загородом произошло, если в городе то ситуация гораздо лучше), ну если Вы хотите всё же ездить дальше, несмотря на повреждения ремня, то пару советов дадим:

1. Старайтесь как можно меньше выкручивать движок, потому что от этого, на ремень идут большие перегрузки и он порваться может в конечном итоге.

2. А так же старайтесь переключать скорости, чтобы двигатель попадал в скорость движения авто, чтобы не было такого, Вы едите на 4000 тыс. оборотах и включаете резко пониженную передачу и тут движок ревет, происходит торможение двигателем и опять же, на ремень ГРМ сильная нагрузка идёт которая тоже может его легко порвать и дальше Вы никуда не поеде, поэтому попадайте в скорость.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сперва снять колесо придётся, потом подкрылку (Всё это с правой стороны сделать нужно, по ходу движения автомобиля) и в конечном итоге шкив коленчатого вала (Большой который, маленький не нужно трогать), как это всё сделать, читайте в статье: «Замена сальника коленвала на ВАЗ », после проделанной операции, на коленчатом валу останется сидеть маленький шкив, его закрепить будет нужно тем же самым большим болтом, который большой шкив крепил, а после чего выставить Газо-Распределительный Механизм по меткам придётся, для этого, заверните большой болт на своё место, включите нейтральную передачу, поставьте автомобиль на ручник и крутите этот болт по часовой стрелки, если будете правильно всё делать, то когда он полностью завернётся (А Вам продолжать его крутить нужно будет), шкив коленвала начнёт крутиться, в связи с чем все шкивы стронуться с места (За счёт ремня ГРМ) и Вам нужно будет выставить все шкивы по меткам, более подробно все метки (А их всего шесть, три на шестернях, две на задней крышки механизма и одна метка вылита на корпусе масляного насоса) показаны на фото ниже, они все должны между собою совпасть, пока не совпадут к работе даже и не преступайте.

Примечание!
Если так получилось что ремень порвался, то шкивы распредвала Вы уже не строните так просто, в этом случае всё так же делать нужно, просто ещё и шкивы распредвала провернуть будет нужно (Они таким же образом проворачиваются, а именно, аккуратно взяться ключом будет нужно за болты которые их крепят и заворачивая болты, провернуть шкивы до того, пока всё не встанет чётко по меткам)!

2) Теперь ослабьте натяжной и направляющий ролик, ослабляются они за счёт своих гаек крепления, после ослабления, ролики повернуться (Если будет нужно, Вы их рукой поверните так как надо) и ремень ГРМ можно снимать со шкивов со всех, после снятия, проверьте в каком состоянии находятся ролики, при необходимости произведите замену этих роликов на новые.

Примечание!
Кратко про состоянии ролик, а именно какие они должны быть, в общём, внутри роликов (Обоих) есть подшипники, они то главную роль и выполняют, но, подшипники должны быть в нормальном состоянии, т. е. ролики должны вращаться свободно, без люфтов, у них не должно быть заеданий и шума в работе (Обычно шум проявляется когда движок работает, т.е. когда ремень ролик крутит, но бывает что и по вращав его, шум тоже можно услышать, такой ролик подлежит немедленной замене)!

Установка:
1. Установка нового ремня начинается с низов, если быть точнее, то он в начале на шкив коленвала устанавливается (Перед установкой, обязательно проверьте сходиться ли шкив по метке, при необходимости сделайте чтобы он сходился) и так по нарастающей идёт к верху, после шкива коленвала как Вы уже поняли ремень на помпу с наружной стороны садиться, затем с внутренней стороны он под натяжной ролик заходит, а его правая ветвь в это время, проходит с внутренней стороны направляющего ролика, на верхушку (Распределительные валы) ремень одевается только в самом конце и на оба вала нужно постараться его одеть, чтобы они с меток не сбились (Это обязательно), для этого обычно используются инструменты, которые стопорят оба шкива и они не куда не вращаются, но если таковых нет, то учитывайте некий факт, а именно, когда ремень будет снят, шкив который на впуск идёт под действием пружины провернётся на один зуб по часовой стрелке, а шкив который на выпуск идёт, под действием тех пружин провернётся на один зуб против часовой стрелки, ваши действия таковы, берёте ключ для проворачивания шкива распредвала (Это обычный накидной ключ «на 17», можете вороток использовать если он есть у Вас в арсенале) и проворачиваете им шкив который на впуск идёт (Он с диском, он ещё на фото выше цифрой 7 указан) до того, пока метки не совместятся, затем выбрав провисание правой ветви, наденьте ремень на шкив (см. фото 1) и самое главное, следите за тем, чтобы шкив не перескочил по зубьям, после чего аккуратно дайте шкиву вернуться в своё исходное положение (Он повернётся примерно на один зуб вправо), сразу же затем (Здесь уже с помощник гораздо удобней) тем же ключом поверните другой шкив (На выпуск идёт который) и установите его таким образом, чтобы он как и другой шкив стоял (На один зуб вправо был отклонён от метки), когда это будет сделано, накиньте ремень ГРМ на его верхнюю часть (см. фото 2), при этом провисания между шкивами распредвала быть не должно и следите за тем, чтобы шкив не перескочил когда ремень Вы на него оденете, теперь поворачивая оба шкива, добейтесь того чтобы правая ветвь натянулась (Во время поворачивания, шкив коленвала должен стоять на месте) и полностью оденьте ремень ГРМ на все шкивы (см. фото 3), а потом проверьте совпадают ли как надо все метки, если всё верно, приступайте к регулировки ремня, осуществляется она за счёт натяжного ролика, т.е. берётся спец. ключ и им проворачивается ролик (см. фото 4), но чтобы его провернуть, болт крепления ролика должен быть чутка ослаблен, а после того как ремень хорошо натянется, болт который крепит ролик заворачивается до упора и проверяется правильность его натяжения, для проверки понадобится бытовой безмен (Чтобы усилие определить) и штангенциркуль, после нахождения этих инструментов, безмен нужно будет закрепить крючком за рукоятку удлинителя торцового ключа и скотчем её примотать понадобится, когда инструмент готов будет, приступите к проверки, для этого в средней части (см. фото 3) через удлинитель надавите на ремень ГРМ с усилием в 10 кгс и замерьте то, на сколько ремень прогнётся, прогиб его должен будет составить 5,4 мм, чтобы с точностью до миллиметров определить такой прогиб, понадобится штангенциркуль и положить на шкивы длину отвёртку будет нужно, всё очень подробно на фото 3 показано, если прогиб не будет укладываться в нормы, то отрегулируйте натяжение ремня повторно.

Примечание!
При работе с ремнём ГРМ, желательно иметь спец. инструменты которые застопорят оба верхних шкива распределительных валов ещё до того пока ремень не снимется, с ними гораздо легче пройдёт установка ремня, так как его просто одеть будет нужно и никакой лишней мароки (После одевания, правая ветвь должна быть натянута и короткий участок между шкивами распредвалов, никакого провисания быть не должно), кстати, если Вам что то непонятно в том как правильно ремень сидеть должен, Вы в любое время можете посмотреть схему, которую мы уже приводили ранее (В виде фотографии она была, на ней изображено как ремень должен быть правильно установлен)!

2. Когда все операции будут завершены, прокрутите коленчатый вал на два полных оборота, последний оборот когда делать будете, следите чтобы все метки сошлись, если всё сойдётся, то ремень установлен правильно и можно производить установку оставшихся деталей на свои места, при необходимости, снимите и установите ремень повторно.

Дополнительный видео-ролик:
Наглядный видео-ролик в который показывается процесс замены ремня ГРМ, размещён чуть ниже:

Каждый узел и деталь в машине изнашиваются, и ремень газораспределительного механизма не является исключением. Чтобы замена осуществлялась правильно, производитель авто в паспорте указал сроки износа для всех элементов транспортного средства. ВАЗ замена ремня ГРМ 2110 и 2112 по паспорту должна проходить через каждые 45 тыс. км. Разумеется, что показатель неточный, ведь все зависит от стиля езды, условий эксплуатации и климата. Специалисты рекомендуют выполнять проверку ремня каждые 10 тысяч км пробега.

В данном материале мы рассмотрим следующие вопросы:

1. Как происходит работа ГРМ и его элементов;
2. Признаки неисправности ГРМ;
3. Замена при 8- и 16-клапанном моторе.

Полезный совет! Если после 45 тысяч вы провели замену ремня, но при этом он остался в рабочем состоянии, то не стоит сразу выбрасывать. Рекомендуем положить его в багажник или в салон, ведь никто не знает, что может приключиться с машиной в пути.

Принцип работы ремня и местонахождение

Этот элемент представляет собой резинометаллический ремень или металлическую цепь. Впуск смеси топлива и воздуха, а также выпуск выхлопных газов – вот в чем заключается работа ГРМ. Обрыв элемента грозит дорогостоящими ремонтными работами, при которых может потребоваться замена даже поршней. Другими словами, ремень ГРМ является связующим звеном между коленвалом и распредвалом.

Когда предстоит замена ремня ГРМ ВАЗ 2110 или 2112, водителя в первую очередь интересует вопрос местонахождения этого элемента. Открыв крышку капота, вы сразу же обнаружите ремень с зубчатой поверхностью. Его главное отличие от других похожих элементов заключает в том, что ремень охватывает несколько шкивов.

Когда нужно менять ремень ГРМ

Сначала стоит рассмотреть признаки, которые можно почувствовать или определить визуально:

• из моторного отсека доносятся посторонние шумы;
• выхлопы стали черными;
• сложности при пуске двигателя;
• при работе мотора появляются ощутимые вибрации.

Не всегда эти признаки говорят о неисправности или повреждении ремня ГРМ, но при их возникновении обратить свое внимание в первую очередь нужно на этот элемент. Чтобы проверить элемент, его нужно демонтировать: отключается минусовой провод от АКБ, снимается заглушка, затем удаляется ремень генератора и шесть болтов, крепящих защитную крышку. После этого вы можете оценить состояние элемента.

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется в том случае, если вы обнаружите следующие повреждения:

• расслоение резины;
• присутствуют масляные подтеки;
• наличие потертостей, трещин и складок;
• выпуклости, порезы;
• наличие оборванных нитей.

Процесс замены – подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

• специальный ключ, регулирующий степень натяжения ролика;
• накидной ключ на «17»;
• ключ на «15»;
• ключ на «10»;
• монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

1. Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
2. Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
4. Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
5. Переходим к КПП и снимаем с неё заглушку;
6. Нам необходимо проверить совпадение меток в этом отверстии;
7. Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
8. Теперь можно снять шкив генератора ГРМ;
9. Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
10. Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
11. Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
12. Для натяжения необходимо против часовой стрелки провернуть ролик
13. Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
2. Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
3. Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
4. Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
5. Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
6. Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
7. Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
8. Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
9. Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
10. Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
11. Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Как видите, замена ремня ГРМ ВАЗ 2112 выполняется достаточно просто. Главное, выделить на это время. Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Замена ремня ГРМ на ВАЗ в Москве

У меня была сложная ситуация. Сильная течь антифриза после перегрева, автомобиль был не на ходу. Также я искал мастера на постоянное обслуживание Mercedes-Benz. Официальный сервис стал для меня дороговат. Когда получил отклик от Антона, меня немного удивила цена. Работы по замене тормозной системы — средняя по рынку. Что касается работ по мотору, она была ниже, чем большинство предложений. Пообщавшись с Антоном, я понял, что для него эти работы не сложные, ввиду большого опыта. Мастер очень душевный и имеет индивидуальный подход. Антом является владельцем сервиса, но и работы делает самостоятельно. Качество на высшем уровне. Посоветовавшись с Антоном мы решили, что надо брать эвакуатор. Сложность была в том, что запчасти лежали в офисе Exist. Я выражаю большую благодарность Антону за то, что он отвез меня в Exist на следующий день, помог забрать запчасти, выбрать и заказать недостающие для ремонта. То место для покупки, которое посоветовал Антон, мало того, что было дешевле Exist, но и было не далеко от сервиса на южном порту. Антон опять отвез меня за запчастями, которые мы в тот же день поставили на машину. Что касается ремонта мотора, мы меняли не только помпу, но и ролики. Антон озвучил стоимость на данный ремонт очень бюджетную. Также мне понравился его подход в работе. Вместо замены натяжного ролика с механизмом (6000р.), он проверил сам механизм, мы заменили только ролик (1000р.). Да эта замена была значительно сложнее для мастера, производитель усложнил на заводе разбор данного узла, тем не менее благодаря усилиям Антона, я смог сэкономить средства. При замене тормозов Антон также подтянул подшипники. Мастер делает все на совесть, при этом не берет денег за мелкие работы. Я лично готов рекомендовать Антона, мой номер 926 848 54 23, если будут сомнения при выборе, как это было у меня, звоните. Антон, лично тебе я желаю удачи, по больше адекватных клиентов, и огромное спасибо за помощь. Я очень рад был сотрудничать с тобой. Сейчас ищу, что бы еще можно было починить. Буду теперь обслуживаться только у Антона. Итоговая стоимость работ составила 5 600р, что за замену помпы роликов и тормозов (диски, колодки, чистка и обработка суппортов) Mercedes m112 мотор я считаю очень и очень бюджетная цена.

Замена ремня ГРМ на ВАЗ-2112 16 клапанов: фото, видео

Ремень ГРМ (газораспределительного механизма – прим.), выполняет очень важную роль в любом транспортном средстве, и ВАЗ-2112 не стал тому исключением. На 16-ти клапанном моторе ВАЗовского семейства обрыв этого элемента в некоторых случаях может негативно сказаться на состоянии всего двигателя в целом, так как это приводит к загибу клапанов и дорогостоящим ремонту и замене. Поэтому менять ремень ГРМ следует в срок, а если на нём появились трещины, потёртости, то дожидаться его окончания вовсе не стоит. Ниже мы расскажем вам, как провести самостоятельную замену ремня ГРМ на 16-ти клапанном двигателе ВАЗ-2112 своими руками.

На видео рассмотрен процесс замены ремня ГРМ на ВАЗ-2112 во всех подробностях, смотрите:

Зачем нужен ремень ГРМ?

Во всех автомобилях ремень ГРМ выполняет роль связующего элемента между распределительным и коленчатым валом. Ведь как известно во время работы, коленвал вращается за счёт работы поршневой группы, а для того, чтобы распределительный вал мог открывать клапана в верхней точке, необходима синхронизация их движения. Этой работой и занимается ремень ГРМ. Иными словами, при отсутствии такого звена, двигатель просто не тронется с места. Поэтому, очень важно поддерживать его в отличном, рабочем состоянии и вовремя производить замену.

Как выбрать ремень ГРМ?

Полный комплект от Gates — ремень ГРМ и ролики, осталось только выбрать помпу

Какой ремень ГРМ выбрать? У какого срок эксплуатации больше? Этими и многими другими вопросами задаются многие владельцы ВАЗ-2112 во время выбора нового ремня ГРМ. Безусловно, что в магазинах есть большой выбор ремней, и продавец подберёт вам его исходя из ваших параметров, ориентируясь лишь на изготовителя.

Среди российских производителей у владельцев ВАЗ-2112, согласно отзывам большинства форумов лидирует ремень ГРМ – ОАО БРТ «Балаково». Далее с большим отставанием автолюбители выбирают ремни от «Gates» и «Bosch». Однако последний, не отличается стабильностью, ведь его обрыв может произойти как на 5-ти тысячном пробеге, так и на 20-ти.

Кроме этого, существуют усиленные варианты от вышеназванных производителей.

Подготовительные работы

Перед тем как приступить к работе, ознакомьтесь со схемой системы ГРМ, расположении меток на распределительном и коленчатом валу.

Так выглядит подробная схема ремня ГРМ.

Схема: 1. Шкив коленчатого вала. 2. Зубчатый ремень ГРМ. 3. Шкив водного насоса. 4. Натяжной ролик. 5. Шкив распредвала впускных клапанов. 6. Верхняя защитная крышка ремня ГРМ. 7. Шкив распредвала выпускных клапанов. 8. Диск синхронизации датчика фаз. 9. Опорный ролик.

Подробнее о схеме двигателя здесь.

А – Метка ВМТ на шкиве коленвала. В – Метка на крышке масляного насоса. С – Установочная метка на защитной крышке. D – Метка на шкиве распредвала выпускных клапанов. E — Метка на шкиве распредвала впускных клапанов. F — Установочная метка на защитной крышке.

Инструменты для работы

Для проведения всех работ вам понадобится:

• Новый ремень ГРМ для 16-ти клапанного двигателя ВАЗ-2112.
• Торцевая головка на «10» и «17».
• Ключ на «17».
• Отвёртка.
• Ключ для натяжного ролика.

Пошаговый порядок работ по замене

1. Первым делом после открытия капота, снимаем минусовую клемму с аккумуляторной батареи.
2. Далее снимаем защитный кожух ремня ГРМ, открутив 6 болтов при помощи головки на «10».

   Ремень ГРМ без кожуха.

3. Снимает фишку от датчика коленчатого вала. Подробнее о всех датчиках на ВАЗ-2112.

   Очищаем датчик от грязи и демонтируем его.

4. Откручиваем один болт, который фиксирует его и демонтируем датчик.
5. Затем вы увидите, что на шкиве отсутствует ряд зубьев, это сделано для того, чтобы датчик смог обнаружить ВМТ, а также блокировать его для того, чтобы открутить шкив.
6. Далее совмещает это отверстие под датчик со шкивом, и через отверстие вставляем какой-либо предмет (хорошо подходит шестигранный ключ на «12» — прим.).

   Шкиф зафиксирован.

7. Когда шкив заблокирован «срываем» эту гайку генератора.
8. Затем ослабляем болт на натяжном ролике и снимаем старый ремень ГРМ. По необходимости снимаем и ролики. Обычно вместе с заменой ремня меняют и помпу (водяной насос), и ролики. Подробно о проверке помпы на люфт и о выборе помпы на 16-ти клапанный двигатель, мы уже писали.

   Всё сняли, всё под замену — так надо!

9. Устанавливать новый ремень можно путём снятия натяжного ролика, либо путём прокручивания шкива распредвала выпускных клапанов (шкив с правой стороны – прим.) ключом на «17».
10. Обратно фиксируем болт шкива коленчатого вала, совмещаем метки с корпусом на масляном насосе.

    Метки отмечены стрелками.

11. Далее смотрим за тем, чтобы сошлись метки шкивов на распредвалах и не сбилась шестерня привода.

    Выставляем их так, как отмечено маркером.

12. Следующий шаг заключается в натяжении ремня натяжным роликом при помощи специального ключа. Однако если его у вас нет, можно воспользоваться двумя гвоздями и вставленной между ними отвёртки.
13. Затягиваем ремень до того момента, как почувствуете его упругое состояние между двумя шкивами распределительного вала. Не забываем закручивать гайку натяжного ролика.
14. После, прокручиваем коленчатый вал на два полных оборота, если все метки совпали и остались на месте, значит работы по замене ремня ГРМ можно считать законченной.
15. Закручиваем все гайки до упора, ставим на место датчик коленвала, подключаем к ней колодку питания и ставим на место защитный кожух.

Если все работы выполнять в таком строгом порядке, всю замену можно осуществить своими руками в течении часа.

Замена ремня ГРМ на ВАЗ 2110 — автонастрой

Проверять в каком состоянии находится ремень газораспределительного механизма необходимо каждые 10 000 – 15 000 километров пробега. Внимательно осмотрите, нет ли на ремне трещин.

Обязательно следите за натяжением ремня. Если он оборвётся – ремонт будет не дешёвым – цена вопроса стоит от замены клапанов и до капитального ремонта двигателя. Его лучше всего менять после каждых 50 000 – 60 000 километров пробега.

Для ВАЗ 2110 существуют 8- и 16-клапанные двигатели. Ремень ГРМ для 8-клапанного двигателя заменить намного проще, однако это не говорит о том, что эту деталь для 16-клапанного двигателя нельзя заменить самостоятельно. В нашей инструкции мы расскажем вам про оба варианта.

ЗАМЕНА РЕМНЯ ГРМ ВАЗ 2110 (8 КЛАПАНОВ БЕЗ ГУР)

• Начинаем замену с откручивания двух передних болтов защиты.

• Вынимаем кожух защиты.

• Снимаем правое колесо, а также защиту за ним. Затем при помощи головки на 19 начинаем прокручивать шкив генератора, проводя при этом вращения по часовой стрелке.

• Шкив необходимо прокручивать до тех пор, пока на нём и крышке не совпадут метки.

• Снимаем заглушку, которая находится сверху на коробке передач.

• Проверяем, что метки в отверстии совпали друг с другом.

• Вставляем в отверстие отвёртку, чтобы заблокировать вращение маховика.

• Затем откручиваем сам шкив генератора с головкой 19.

• Вытаскиваем шкив и откладываем его в сторону.

• Отпускаем гайку ролика натяжителя при помощи ключа на 17.

• Вынимаем старый ремень ГРМ.

• Снимаем ролик натяжителя и заменяем его новым.

• Не забудьте установить специальную шайбу под ролик.

• Надеваем новый ГРМ и натягиваем его при помощи ролика.

• Обязательно проверяем, все ли метки находятся на своих местах. Затем начинаем сборку в обратном порядке.

• Проверяем натяжение ремня, посредством его выкручивания. Важно, чтобы он не был перетянут.

?

После этого замену может считаться завершённой. Заведите двигатель и дайте ему некоторое время поработать. Обратите внимание, как работает заменённая деталь. Если вы всё сделали правильно, можно одевать защиту. По времени вся процедура замены займёт примерно 30 минут.

ЗАМЕНА РЕМНЯ ГРМ ВАЗ 2110 (16 КЛАПАНОВ)

Далеко не каждый автолюбитель знает, как самостоятельно заменить ремень газораспределения. Для 16-клапаннов эта процедура осуществляется несколько иначе, чем для 8-клапаннов.

• В первую очередь нужно снять кожух защиты.

• С датчика коленчатого вала снимаем «фишку», откручиваем болт. После этого снимаем сам датчик.

• На шкиве отсутствует зубец, который даёт возможность датчику коленчатого вала находить верхнюю мёртвую точку. Кроме того, отсутствующий зубец, необходим для блокировки коленчатого вала и закручивания болта крепления шкива.

• Шкив нужно совместить с отверстием для датчика коленчатого вала. В это отверстие нужно вставить подходящую по размеру трубку или какой-либо другой подходящий предмет. Шкив блокируем, откручиваем и снимаем.

• Ослабляем натяжку, открутив для этого гайку натяжителя, и снимаем его.

• Вставляем новый ремень. Сделать это можно двумя способами в зависимости от того, как вам будет удобно. Это делается путём прокручивания ключом правого распределительного вала или путём снятия ролика — натяжителя.

• Прикручиваем болт, который служит для крепления шкива, затем совмещаем метки шестерни привода ремня. Если на корпусе масленого насоса нет метки, можно ориентироваться по меткам маховика. После можно самостоятельно сделать метку, чтобы было удобнее.

• Совмещаем метки на шкивах распределительных валов, обращаем внимание на то, что метки шестерни привода непременно должны совпадать.

• Используем ролик – натяжитель и специальный ключ, осуществляем натяжение детали. Если у вас нет такого ключа, можно использовать два гвоздя и отвёртку или монтировку, которую нужно вставить между ними. Также можно воспользоваться вилков, удалив сначала два передних зубца и укоротив два крайних до половины их загнув. В конце нужно обязательно затянуть гайку натяжителя.

• Проверяем натяжение, пальцем нажав пальцем вверх и вниз.

• Коленчатый вал проворачиваем ровно на два обороты, а затем проверяем каждую метку. Если они все совпали, шкив можно прикручивать. В противном случае следует повторить пункты 6 – 9.
• После того, как всё будет сделано, возвращаем всё на место и запускаем двигатель.

Теперь замену можно считать выполненной. Как мы теперь видим, это процедура занимает несколько больше времени, однако она ненамного сложнее.

ЗАМЕНА РЕМНЯ ГЕНЕРАТОРА ВАЗ 2110 (8 КЛАПАНОВ БЕЗ ГУР)

Совет!

Если вы услышите свист, который будет раздаваться из-под капота вашего автомобиля, когда начинаете трогаться с места, то это будет сигналом слабого натяжения. Его будет нужно подтянуть, а если это невозможно – заменить новым. Если на щитке меняют яркость лампочки, когда вы нажимаете педаль газа, ремень генератора также следует подтянуть.

ПРОВЕРКА ЗАТЯЖКИ РЕМНЯ ГЕНЕРАТОРА

• Необходимо проверить натяжение. Для этого необходимо надавить на него большим пальцем руки. Если прогиб будет более 10-15 мм, ремень следует подтянуть или заменить, если натяжение будет невозможно.
• После этого ослабьте гайку крепления генератора к установочной планке, используя для этого ключ на 13.

• Откручиваем регулировочный борт, используя для этого ключ на 10. Это позволит ослабить натяжение.

• Притягивает генератор к блоку двигателя, после чего снимаем ремень, после этого ставим и натягиваем новый регулировочной гайкой.

ЗАМЕНА РЕМНЯ ГЕНЕРАТОРА ВАЗ 2110 (8 КЛАПАНОВ С ГУР)

• Снимаем бачок для жидкости гидроусилителя руля.
• При помощи ключа на 13 откручиваем гайку крепления генератора. Обратите внимание, что на ВАЗ 2110 с ГУР нет регулировочного болта, его работу здесь выполняет натяжной ролик.

• Зажмите натяжной ролик в крайнем положении и наденьте деталь на каждый из шкивов, а потом на ролик натяжителя. Для этого придётся приложить усилия.

• Натяжение следует производить тогда, когда деталь окажется на всех роликах и шкивах. С помощью рукоятки молотка натяжной ролик следует оттянуть назад и зафиксировать в нужном направлении.

Замена ремня генератора ВАЗ 2110 (16 клапанов с ГУР)

В том месте, где в автомобиле без гидроусилителя находится генератор, на автомобиле с ГУР стоит специальный насос, при этом сам генератор располагается несколько выше.

Ремень привода генератора проходит через следующие детали: шкив коленвала, натяжной ролик, вал насоса ГУР и снова на шкив коленвала.

Процедура замены несколько усложняется тем, что вращение ремня осуществляется вокруг левой опоры двигателя.

• Для замены детали нужно в первую очередь открутить опору, приподнять домкратом двигатель и только затем снять его.

• Левую опору двигателя нужно открутить, а потом опустить натяжитель.

• Болт опоры не будет падать вниз по причине того, что он упирается в шкив гидроусилителя.

• Используем для откручивания шкива трещотку и отвёртку.

• Поднимаем двигатель бутылочным домкратом, не снимая защиту картера. Домкрат заводим через специальное отверстие, которое предназначено для слива масла в защите. Для того чтобы край картера не повредился домкратом, можно подставить деревяшку.

• Если приподнимать мотор колёсным домкратом, необходимо будет снять защиту с картера. А перед снятием заменяемой детали нужно предварительно вытащить гайку из опоры двигателя.
• Теперь вытаскиваем ремень через опору.

Совет!

Перед тем, как приобретать ремень генератора для ВАЗ 2110 нужно обязательно убедиться, что там имеются 6 ручейков, длина которых составляет 1 115 миллиметров. Если вы этого не обнаружили, в качестве альтернативы можно приобрести аналогичную деталь от автомобиля Lada Priora.



• После этого новый ремень генератора устанавливаем в обратном порядке.

Самостоятельная замена ремня ГРМ ВАЗ 2110 (16 клапанов)

4 / 5 ( 45 голосов )

Определенные особенности имеет замена ремня ГРМ ВАЗ 2110 (16 клапанов). По сути, отличий от восьмиклапанного мотора не так уж и много, схема проведения работы очень схожа. Если приглядеться внимательно, то 16-тиклапанный двигатель – это тот же ВАЗ 21093, только с усовершенствованиями и доработками. Главное – у них одна база. Но нас интересует десятка и процедура замены элементов ГРМ. Дело в том, что многие владельцы таких автомобилей боятся самостоятельно проводить такой ремонт – сложно, боязно, последствия могут быть самыми катастрофичными. Но ведь и не менять нельзя – обрыв приведет к загибанию клапанов и ремонту ГБЦ. Давайте рассмотрим все нюансы, а в завершение определим, стоит ли связываться с заменой, либо же доверить ее профессионалам?

Общие сведения о ГРМ

Стоит сразу определиться с тем, на каких десятках рвет ремни, а на каких нет. Все зависит от того, есть ли выемки в поршнях под клапаны. Если они имеются, то никакой обрыв не страшен, можно эксплуатировать (читай: «насиловать») свою десятку до тех пор, пока ремешок не порвется от старости. Конечно, нужно всегда с собой возить ключи, домкрат, запасные части. Но давайте не будем советовать такие гадости, а будем рекомендовать нашим читателям проводить замену ремня ГРМ ВАЗ 2110 (16 клапанов) своевременно – каждые 45 тыс. км. пробега.



Такое значение можно получить, проведя примерные вычисления: машина старая, износ узлов и агрегатов сильный, поэтому нужно сокращать с 60 000 км. периодичность до 45 000. Тут даже учтен фактор некачественных запчастей. Если говорить о более современных моторах, которые ставятся на автомобили «Приора», то у них имеется одна маленькая, но полезная особенность – широкий ремень ГРМ. Он примерно вдвое шире, что позволило увеличить его ресурс до 200 тыс. км. А такого пробега автомобиль за пятилетку не достигнет. И если вы купили новую «Приору» и собираетесь нею пользоваться 3-5 лет, то нужды менять комплект ГРМ просто нет.

Замена ремня ГРМ на автомобилях ВАЗ, у которых 16 клапанов, проводится практически так же, как и на 8-миклапанном. Как говорится, «волка бояться – в лес не ходить», здесь можно перефразировать и сказать так: «меток бояться – ГРМ не менять!». Что сложного в этом деле? Абсолютно ничего! Три метки – на двух распределительных и на коленчатом валах. От того, как вы их установите, будет зависеть работа двигателя. Если установите неверно, то клапаны будут открываться не в такт движениям поршней. Но нужно надеяться на свое зрение и точность. Вместе с ремнем ГРМ обязательно меняете ролики. Желательно еще поставить новый ремень генератора, при необходимости помпу.

Замена ремня ГРМ ВАЗ 2110 16 клапанов

Если уж грубо сказать, то все, что было ранее в статье – это призыв к замене своими руками, попытка спровоцировать вас провести на ВАЗ 2110 ремонт самостоятельно, без привлечения мастеров со стороны. А теперь о процедуре в несколько этапов:

1. Снимаете привод генератора. Для этого ослабляете его, выкрутив верхнюю гайку и придвинув корпус генератора ближе к двигателю.
2. Под левое заднее колесо (а лучше – под оба) ставите упоры и выжимаете «ручник».
3. Поднимаете правую переднюю сторону и снимаете колесо.
4. При наличии защиты убираете ее, чтобы получить доступ к шкиву на коленчатом валу.
5. Не удерживайте от проворачивания непосредственно шкив коленчатого вала! Лучше попросите кого-нибудь выжать тормоза и включите 5-ю скорость. Или же через смотровое окно в картере сцепления зубилом держите от проворачивания за венец маховик. Это наиболее безопасные способы.
6. Снимите пластиковую защиту отсека с приводом ГРМ ВАЗ 2110 16 клапанов.
7. Ключом на «17» выкручиваете гайку крепления натяжного ролика.

Теперь можно поменять ремень ГРМ, либо же провести замену помпы (только не забудьте слить из системы ОЖ).

Чтобы поставить ремень, нужно, чтобы совпали следующие метки:

1. На обоих распределительных валах. Устанавливайте их относительно ГБЦ точно, во время надевания не проверните валы.
2. На коленчатом валу – ориентироваться нужно на метки в смотровом окне картера сцепления.

Одеваете ремень ГРМ ВАЗ 2110 16 клапанов (перед этим обязательно поставьте новые ролики), производите его натяжку. Проверните на несколько оборотов коленчатый вал и проверьте совпадение меток. Если все нормально, то можно запускать двигатель для тестирования. А после осуществить сборку автомобиля.



Расположение меток ГРМ ВАЗ 2110 8 клапанов. Выбор производителя ремня ГРМ

Верхние шкивы не зафиксированы и теперь не ясно, как их обнажить. Метки на шкивах не «указывают» точно в одном направлении. Может, проще в 1 цилиндре повернуть все шкивы в ВМТ? Если речь идет о 16 клапанах, то маркировка на ВАЗ-2112 мне знакома: эту операцию я проделал на ремне ГРМ 21124.Ну у меня мотор объемом 1,5. Есть ли отличия?

Выставляйте метки ГРМ правильно — иначе гнет клапана!

У двигателя ВАЗ-21124 есть особенность: как ни крути его шкивы, его нет. ОТ такие приколы не пройдут! Если положения шкивов не сильно сбиты, попробуйте надеть ремень и повернуть механизм в положение «ВМТ 1 и 4». И впредь всегда пользуйтесь инструкцией:

Теоретически на ВАЗ-2112 маркировка проводится одинаково, вне зависимости от того, о каком двигателе идет речь.Вот фото двигателя 21120.

Как все выглядит на самом деле и в инструкции

Найдите смотровое окошко на картере коробки передач. Под заглушкой есть еще одна отметка.

Последний шаг не обязателен. И делают это, чтобы не переделывать всю работу с нуля.

Дополнительная информация:

• Количество зубьев ремня между метками «верхних шкивов» равно 16;
• Метка на шкиве коленвала иногда ломается — используйте способ контроля «1» (фото 1) или «3» (нижнее фото).

Разъяснения на ВАЗ-21124

На моторе с объемом 1.6 все действия производятся так же, как указано выше. Есть одно исключение — шкив привода генератора устанавливается по метке на кожухе (см. Фото).

Шкив привода генератора, двигатель 21124

Однако, если этой отметки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Шкивы ГРМ можно вращать как угодно — поршни ни в коем случае не будут касаться клапанов.Сравните, как выглядят поршни двух разных моторов — становится понятно, о чем мы говорим.

Два разных 16-клапанных клапана

Для тех, кто ничего не понял

Количество зубьев на шкиве коленчатого вала — 21, на шкивах распределительного вала — 42. При повороте коленчатого вала на 360 градусов распредвалы поворачиваются на 180 градусов. Работа двигателя полного цикла состоит из двух оборотов коленчатого вала (720 градусов).

Теоретически можно применить альтернативные настройки метода.Следите за тем, чтобы метки шкива распределительного вала указывали прямо вниз. Тогда метка на шкиве коленчатого вала должна быть направлена ​​вверх (ВМТ 1 и 4).

Если фиксирующего устройства нет, его можно изготовить самостоятельно. Даже съемник для (см фото) подойдет.

Взял и исправил

Желаем успехов.

Проверка меток времени на одном видео

4 года назад

Добро пожаловать!
Ремень ГРМ — важная часть механизма газораспределения, благодаря ремню, по сути, двигатель рабочий, на данный момент качество ремней другое и цена от этого совершенно не зависит, многие ремней ГРМ по-разному хватает, но все же осмотр ремня нужно периодически проводить и искать, нет ли на нем трещин, следов того, что он качнулся, если на ремень ГРМ уделять мало внимания, всегда будьте уверены в своей машине.

Примечание!
Замена ремня ГРМ — дело непростое, особенно автомобили с 16 клапанами, но все выполнимо и все возможно, особенно если под рукой есть нужный инструмент, а для замены ремня понадобятся: отвертка, набор ключей , шестиугольник «5» и помощник!

Резюме:

Где ремень ГРМ?
Чтобы грязь и влага не попадали в ремень, а также в звездочки, он спрятан под защитным кожухом, который есть в каждой машине и который закрывает систему ГРМ от этой самой грязи, обычно этот кожух крепится с помощью болты или еще бывает с саморезами, но с гаечной головкой, яркий пример — автомобили семейства Самарских и десятого семейства, с двигателем 2111 (Это 8-ми клапанный, 1. 5 инжекторный двигатель), вот эти винты, кстати, сразу хотим предупредить, про 8-ми клапанные двигатели в этой статье не будет ничего, так что если вам нужно изучить принцип замены ремня на них, переходите к статье: «Замена ремня ГРМ на двигателе 2111», в которой все расписано.

Примечание!
Если поменять ремень, сразу снимите крышку, она крепится на пять болтов, но у них есть шестигранные головки, поэтому подбирать спец. гаечный ключ для этого (шестигранник «5»), открутите болты и снимите их (расположение болтов указано стрелками на маленькой фотографии выше), затем снимите верхнюю крышку, и будет еще одна чуть ниже (нижняя ), фиксируется только на двух болтах, тоже их выкручиваем и полностью снимаем с машины, чтобы ничего не мешало!

Когда нужно менять ремень ГРМ?
60 000 тыс. Км хватит, если есть возможность, при желании можно делать чуть почаще, хуже от этого не будет, только если не достанется подземный пояс, у нас вообще не рекомендую брать ремни на рынках, базарах, в подвалах и подобных местах, берите только в автосалонах, в качественных автосалонах, где ремень будет в коробке, тогда он прослужит вам не короткую жизнь и не сломается от малейших перегрузок.

Ремень все же нужно поменять, если на нем есть видимый износ, а именно: Разрывы на ремне, трещины, разрывы, все это может привести к тому, что ремень в ближайшее время порвется, такой ремень нужно поменяли и как можно скорее, если это еще не возможно (Время), то мы не рекомендуем эксплуатировать машину с таким повреждением ремня, потому что он повсюду обрежет ремень и вы встанете, и вы не узнаете какая помощь (если это произошло в сельской местности, если ситуация в городе намного лучше), ну а если вы все равно хотите продолжать движение, несмотря на повреждение ремня, то дадим пару советов:

1.Старайтесь как можно меньше крутить двигатель, потому что от этого на ремень идут большие перегрузки и он может со временем порваться.

2. А еще попробуйте переключить скорости, чтобы двигатель попадал в скорость автомобиля, чтобы такого не было, едешь на 4000 тыс. Об / мин и включаешь резко пониженную передачу и тут двигатель ревет, двигатель тормоза и опять же, ремень ГРМ сильный, идет нагрузка, которая тоже может легко сломать и тогда никуда не поедешь, так что бей по скорости.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сначала нужно снять колесо, затем подкладку колесной арки (все это нужно делать с правой стороны, по направлению движения автомобиля) и, наконец, шкив коленчатого вала (большой, маленький трогать не нужно), как это все сделать читайте в статье: «Замена сальника коленвала на ВАЗ», после проделанной операции на коленвале останется маленький шкив, его нужно будет закрепить тем же большим болтом, которым крепился большой шкив, а затем установить газораспределительный механизм по меткам, для этого вкрутить большой болт на место, включить нейтральную передачу, поставить машину на ручной тормоз и повернуть этот болт по часовой стрелке, если вы все сделаете правильно, то когда он будет полностью завернут (а вам нужно будет продолжать вращать его), шкив коленчатого вала начнет вращаться, и поэтому все шкивы будут двигаться (для счета ремня ГРМ) и вам понадобится установить все шкивы по меткам, в более d На фото ниже показаны все метки (а их всего шесть, три на шестернях, две на задней крышке механизма и одна метка на маслонасосе корпуса), все они должны совпадать с каждой другие, пока они не совпадают с работой, и даже не переступают.

Примечание!
Если так получилось, что ремень порвался, то шкивы распредвалов так легко сдвинуть не получится, в этом случае все равно нужно делать, просто нужно точно так же повернуть шкивы распредвалов (они поворачиваются одинаково Кстати, а именно нужно будет аккуратно взять болты, которые их крепят, и при затяжке болтов проворачивать шкивы до тех пор, пока все не станет ясно по меткам)!

2) Теперь ослабьте натяжной и направляющий ролик, они ослаблены из-за их гаек крепления, после ослабления ролики поворачиваются (при необходимости, вы проверяете их вручную по мере необходимости) и ремень ГРМ можно снимать со шкивов со всех , после снятия проверьте, в каком состоянии находятся ролики, при необходимости замените эти ролики новыми.

Примечание!
Кратко о состоянии ролика, а именно какими они должны быть, в целом внутри роликов есть подшипники (оба), они играют основную роль, но подшипники должны быть в хорошем состоянии, т.е. ролики должны свободно вращаться , без люфта, они не должны иметь заклинивания и шума в работе (Обычно шум появляется при работающем двигателе, т. е. при вращении ремня, но бывает, что при его вращении также слышен шум, такой ролик должен быть заменил сразу)!

Установка:
1.Установка нового ремня начинается снизу, а точнее он устанавливается вначале на шкив коленчатого вала (перед установкой обязательно проверьте, сходится ли шкив на метке, при необходимости сделайте сходиться) и так он идет вверх, за шкивом коленчатого вала как вы уже поняли ремень на насосе снаружи садиться, затем изнутри он идет под натяжной ролик, а его правая ветвь в это время проходит изнутри направляющий ролик, к верху (распредвалы) ремень изнашивается только на самом конце и нужно постараться надеть его на оба вала, чтобы они не сбивались с меток (это обязательно), для этого инструменты обычно используются, что оба шкива блокируются и они никуда не вращаются, но если таковых нет, то учтите определенный факт, а именно, когда ремень снимается, шкив, идущий на впуск под действием пружины, будет вращаться один зуб по часовой стрелке, и шкив, который выходит, под действием n из этих пружин поворачивает один зуб против часовой стрелки, ваши действия следующие, возьмите ключ, чтобы повернуть шкив распределительного вала (это обычный накидной ключ «на 17», вы можете использовать кривошип, если он есть в вашем арсенале) и провернуть им шкив, идущий к впуску (Он с диском, он обозначен на фото выше цифрой 7) до совмещения меток, затем, выбрав провисание правой ветви, надеть ремень на шкив (см. фото 1) и самое главное, убедитесь, что шкив не перескакивает через зубья, затем осторожно дайте шкиву вернуться в исходное положение (он повернет примерно на один зуб вправо), затем сразу ( Здесь с помощником намного удобнее) тем же ключом поверните другой шкив (который идет на расцепление) и установите его так, чтобы он стоял как другой шкив (Один зуб вправо отклонился от метки) , когда это будет сделано, наденьте ремень ГРМ на его верхнюю часть (см.фото 2), при этом между шкивами распредвала не должно быть провисания и проследить, чтобы шкив не подпрыгивал при надевании на него ремня, теперь проворачивая оба шкива, проследить, чтобы правая ветка была натянута (При повороте коленвал шкив должен стоять на месте) и полностью надеть ремень ГРМ на все шкивы (см. фото 3), а затем проверить, все ли метки совпадают правильно, если все правильно, приступить к регулировке ремня, она осуществляется за счет натяжения взят ролик, т.е. спец.ключом и поворачивает ролик (см. фото 4), но для того, чтобы повернуть его, необходимо немного ослабить болт крепления ролика, а после того, как ремень хорошо натянут, болт, фиксирующий ролик, повернуть до упора и проверяется правильность натяжения, вам понадобится бытовой, чтобы проверить безмен (для определения усилия) и штангенциркуль, после нахождения этих инструментов, безменный штурвал нужно будет зацепить за рукоятку удлинителя торцевого ключа и потребуется обмотать изолентой, когда инструмент будет готов, приступить к проверке, для этого в средней части (см. фото 3) протолкнуть ремень ГРМ через удлинитель с усилием 10 кгс и измерить, насколько ремень прогнется, его прогиб должно быть 5.4 мм, чтобы определить такой прогиб с точностью до миллиметра понадобится штангенциркуль и на шкивы поставить длину отвертки, все очень подробно показано на фото 3, если прогиб не укладывается в нормы, то отрегулируйте снова натянуть ремень.

Примечание!
При работе с ремнем ГРМ желательно иметь спец. инструменты, которые заблокируют оба верхних шкива распределительного вала еще до того, как ремень будет снят, ремень будет намного проще установить с ними, так как вам просто нужно его надеть и никаких лишних марок (после одевания правую ветвь следует подтянуть и короткий участок между шкивами распредвалов, провисания быть не должно), кстати, если вам что-то непонятно по поводу того, как ремень должен сидеть правильно, вы можете в любой момент посмотреть схему, которую мы уже приводили ранее ( Это было в виде фотографии, на ней видно, как правильно установить ремень)!

2. Когда все операции выполнены, проверните коленвал на два полных оборота, при последнем обороте убедитесь, что все отметки сошлись, если все сходится, значит, ремень установлен правильно и вы можете установить оставшиеся детали на свои места , при необходимости снимите и переустановите ремень.

Дополнительный видеоролик:
Наглядный видеоролик, показывающий процесс замены ремня ГРМ, размещен чуть ниже:

Одной из важных операций по обслуживанию считается замена ремня ГРМ ВАЗ 2110.Его необходимо выполнять своевременно, каждые 50 тысяч километров. Этот интервал никогда не следует увеличивать, так как это может привести к серьезным последствиям.

Что нужно для работы?

Самое маленькое, что может случиться, это то, что размер ремня увеличится от такого натяжения, что он подпрыгнет на зубьях шестерен одним или даже двумя звеньями, при этом будут нарушены фазы газораспределения и двигатель заработает. с серьезными перерывами. В худшем случае дело может закончиться обрывом ремня и погнутыми клапанами. Периодический визуальный осмотр технического состояния ГРМ не будет лишним, для этого вам просто нужно снять защитную пластиковую крышку. Наличие глубоких трещин на поверхности ремня означает, что в ближайшее время вас могут ожидать неприятности, а в самый неподходящий момент, поэтому изделие лучше поменять. Рядом стоит осмотреть ремень генератора ВАЗ 2110.

Рекомендации производителя с момента появления ремня ГРМ вместо цепи однозначны:

лучше всего менять изделие в комплекте с натяжными роликами.ВАЗ «Десятка» оснащалась двумя типами двигателей: 8- и 16-клапанными. В первом один натяжной ролик, во втором — натяжной и опорный. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее можно выполнить своими силами, имея необходимый минимум инструментов:

• Набор ключей гаечных и рожковых;
• крепление;
Отвертка
• ;
• ключ специальный для натяжения роликовых или круглогубцев с загнутыми концами;
Домкрат
• ;
• тканевые перчатки;
• тряпок.

Тканевые перчатки лучше использовать в любое время года, они нужны для защиты рук от мелких травм, которые можно получить при ослаблении резьбовых соединений. Любой автомеханик не понаслышке знает, как это происходит. Смотровая канава здесь не требуется, но снятие правого колеса вполне может понадобиться при снятии ремня генератора ВАЗ 2110, оснащенного гидроусилителем руля (ГУР), так что домкрат обязательно иметь.

Описание разборки

Разборка привода ГРМ на ВАЗ 2110 с двигателями 8V и 16V несколько отличается, в случае с 16-клапанным двигателем необходимо снять некоторые дополнительные элементы.Поэтому описание процесса будет вывешено специально для него с оговорками на 8-клапанный агрегат. В самом начале нужно снять защитный пластиковый кожух и снять чехол для большего удобства. воздушный фильтр, отложите в сторону. Внизу, напротив шкива коленвала, установлен датчик. Необходимо отсоединить от него разъем, открутить и снять сам датчик (в 8-клапанном моторе в этом нет необходимости). Далее в обоих типах двигателей нужно провернуть коленчатый вал, чтобы совместить все отметки на шкивах распредвалов и корпусе двигателя.Это выравнивание проверяется сопоставлением метки и паза на маховике; для этого вытащите резиновую заглушку из паза на коробке передач.

Аккуратно вращая коленчатый вал, совместите все метки на шкивах

Далее, чтобы разобрать механизм и снять ремень ГРМ, сначала нужно будет ослабить и снять ремень генератора со шкива. Выполняя эту несложную операцию, следует внимательно осмотреть последний. Вполне возможно, что он тоже в плачевном состоянии, и при этом также потребуется замена ремня генератора ВАЗ 2110.В автомобилях, оборудованных гидроусилителем руля, это дополнительная операция, о которой будет рассказано ниже.

Следующий этап — ослабление и откручивание болта шкива, на который надевается ремень генератора ВАЗ десятого семейства. Для этого заклинить коленчатый вал отверткой или небольшим креплением и ослабить болт гаечным ключом, после чего сам шкив можно снимать. Теперь можно открутить ролик, натяжение ремня ГРМ уменьшится, что даст возможность откручивать и снимать опорный ролик.

Важно не потерять специальные шайбы под роликами (в двигателе 8V ролик только один). Разборка окончена, старый ремень ГРМ можно снимать.

Первым делом еще раз проверить совпадение всех меток и при необходимости поправить. Новый ремень ГРМ ВАЗ 2110 начинает надевать на шкивы после того, как будут установлены и прикручены новые ролики. Операция начинается с нижнего шкива, на него кладут ремень, выравнивая зубья, а затем с небольшим натяжением и на два верхних шкива так, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив).Удерживая ремень в небольшом натяжении, специальным ключом к нему перемещают ролик, обеспечивая тем самым натяжение ремня. Положение ролика фиксируется гайкой. Теперь шпонкой сделайте два полных оборота коленвала и еще раз проверьте совпадение меток на шкивах распредвала и маховике. Если отметка на шкиве распределительного вала сместилась в ту или иную сторону на пару миллиметров, это допускается. Окончательно проверяется натяжение ремня, после чего можно произвести повторную сборку в обратной последовательности и запустить двигатель, на этом замена ремня ГРМ на ВАЗ «десятка».

Несколько слов о приводном ремне генератора. Часто имеет смысл поменять и его вместе с приводом ГРМ, тем более что цена этого расходника невысока. Есть только нюансы разборки агрегата в том случае, когда автомобиль оборудован гидроусилителем руля. Когда его нет, достаточно открутить один болт крепления генератора, сдвинуть его в сторону блока цилиндров и ремень можно снимать. Размер такого ремня тоже бывает разным, его длина составляет 1115 мм.

На автомобилях с гидроусилителем руля генератор не движется, а натяжение обеспечивается специальным роликом, например, в приводе газораспределительного механизма. Поэтому для того, чтобы поменять ремень ВАЗ десятого семейства с гидроусилителем руля, необходимо ослабить болт ролика, после чего натяжение уменьшится, и можно будет снять ремень со шкивов. Нюанс заключается в том, что полностью вытащить его не получится, нужно открутить опору двигателя и поднять сам агрегат домкратом.Это можно сделать, сняв правое переднее колесо. Только тогда можно будет полностью снять ремень привода генератора.

Новый продукт таким же образом складывается и надевается на шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, и натягивать ремень на шкивы не очень удобно и придется потратить некоторое время. Собирать в обратном порядке, по окончании процесса натянуть ремень роликом.

Такие относительно простые процедуры вполне по силам любому автомобилисту провести самостоятельно, без привлечения специалистов.

Автомобиль ВАЗ 2110 пользуется серьезным спросом у отечественных покупателей. Это достаточно надежный, в меру мощный продукт концерна АвтоВАЗ.

Причины обрыва ремня

Одна из самых частых проблем модели — выход из строя ремня ГРМ. Причины этого могут быть разные:

• Простой износ, вызванный длительной эксплуатацией автомобиля;
• Регулярные повышенные нагрузки, при которых двигатель должен работать в интенсивном режиме;
• Механическое повреждение в результате неправильной эксплуатации или полученное при ремонте других агрегатов;
• Заводской брак.

Независимо от причины проблемы, ее необходимо устранить.

Со временем растягивается настолько, что происходит скачок зубьев шестерни на 1-2 звена. Таким образом нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это лучший сценарий для такой ситуации. Хуже всего, когда ремень рвется, а клапаны гнутся.

Помощь в выборе ремня ГРМ и роликов

Качество роликов и ремней, выбранных для замены, зависит от надежности, эффективности и срока службы двигателя.

Исследования показывают, что стоимость ремня от 450 рублей, а ролики обойдутся вам минимум в 600 рублей.

При покупке запчастей руководствуйтесь мнением владельцев автомобиля ВАЗ 2110. Есть много форумов. Также проконсультируйтесь со специалистами на СТО. Они смогут дать вам профессиональный совет или даже заказать качественные комплектующие.

Опросы владельцев творения АвтоВАЗа, а именно ВАЗ 2110, показали, что наибольшей популярностью пользуются ремни производства следующих компаний:

• Ворота;
• Bosch;
• Kraft;
• Power Grip;
• Dayco;
• Contitech.

Что касается роликов, то здесь лучше обратить внимание на следующие марки:

• Ворота;
• Power Grip;
• Dayco;
• Marel.

Конечно, выбор сугубо индивидуален и зависит от финансовых возможностей и имеющегося ассортимента конкретного магазина. Но если необходимых предметов нет в наличии в вашем городе, их всегда можно заказать через интернет. В наши дни это не проблема.

1. Ваша основная задача как автовладельца — периодически осматривать машину визуально.
2. Наряду с заменой элемента необходимо одновременно заменить натяжные ролики.
ВАЗ 2110
3. комплектуется 8 и 16 клапанами. От этого также зависит процесс замены. Так, в 8-клапана, один натяжной ролик установлен, и в 16-клапана, опора и натяжной ролик.

Замена ремня ГРМ на десятку не составляет труда. Обращаться к специалисту не обязательно. Самостоятельно обойтись вполне возможно.

Набор инструментов

Для выполнения работ по замене ремня ГРМ вам потребуется:

• Набор ключей гаечных и рожковых;
• Лом;
• Набор отверток;
• Гаечный ключ специальный, с помощью которого натягивают ролик или простые плоскогубцы с изогнутыми кольцами;
• Домкрат автомобильный;
• Тряпки, перчатки защитные.

Многие люди игнорируют советы по использованию перчаток. Особенно летом, когда жарко. Но они нужны для защиты от травм.

Потребность в смотровой яме отсутствует. Вам нужно будет снять правое колесо, чтобы снять ремень ГРМ, если ваша дюжина оснащена гидроусилителем руля. Так что без домкрата не обойтись.

Проверка состояния ремня

Во-первых, помните, что проверять состояние ремня нужно один раз в год или каждые 10-15 тысяч километров пробега.Замена проводится через каждые 50 тыс. Км пробега.

Чтобы проверить состояние элемента, выполните следующие действия:

• Снимите заглушку с передней защитной крышки ГРМ;
• Снимите ремень генератора, чтобы он не мешал вам;
• Открутите шесть болтов для снятия крышки;
• Получите доступ к ремню и осмотрите его.

Если вы заметили любой из следующих моментов, не забудьте начать замену ремня:

• Элемент имеет неровности или порезы;
• Нити порваны, на ней появились следы расслоения;
• Есть потертости, трещины или складки;
• Утечка масла.

Замена ремня

О замене ремня ГРМ нужно рассказать отдельно, в зависимости от того, сколько клапанов у вашего ВАЗ 2110 — 8 или 16. Самостоятельный ремонт узла на 8-клапанном двигателе считается более легким, хотя серьезных проблем с 16-ти быть не должно. -клапанный двигатель.

8-клапанный

Последовательность работ будет следующая:

1. Отсоедините аккумулятор, сняв минусовой провод;
2. Снимите болты с кожуха ремня;
3. Снимите эту защитную крышку;
4. Демонтировать переднее колесо со стороны пассажира, одновременно сняв брызговики и защиту моторного отсека;
5. Поверните шкив генератора по часовой стрелке, чтобы метки на крышке и шкиве совпали;
6. Снимите защитную заглушку с коробки передач и проверьте в полученном отверстии совпадение контрольных меток;
7. С помощью металлической отвертки или другого предмета нужно заблокировать маховик;
8. После этого можно открутить и снять шкив генератора;
9. Сделайте несколько оборотов, чтобы ослабить гайку, которой крепится ролик натяжителя ремня;
10. Снимите старый ремень. Он вам больше не понадобится, поэтому смело отправляйте на свалку;
11. Помещение необходимо очистить, обезжирить. Для этого идеально подходит уайт-спирит;
12. После ополаскивания вытрите все сухой чистой тканью;
13. Установите новый ролик в направлении, указанном стрелками. Если они отсутствуют, то учтите надпись. Он должен располагаться слева направо, то есть читать его можно было без проблем;
14. Чтобы натянуть ремень, поверните ролик против часовой стрелки;
15. Проверить, насколько правильно совпадают все отметки и степень натяжения ремня;
16. Степень сжатия следует проверять на холодном двигателе и при температуре воздуха в пределах 15-30 градусов Цельсия;
17. Включите двигатель и при работающем агрегате проверьте, все ли вы установили правильно;
18. Если звук нормальный, значит установка правильная;
19. Соберите снятые детали в обратном порядке.

16-клапанный

На ВАЗ 2110 устанавливаются моторы двух типов — с 8 и 16 клапанами. При этом заменить 16-клапанный считается сложнее. Опытные мастера уверяют, что для качественной замены ремня ГРМ достаточно приложить немного больше усилий и внимания.

Следовательно, в этом случае работа должна производиться следующим образом.

1. Снимите шесть гаек, удерживающих защитную крышку. Снимите защитную крышку.
2. Освободить датчик коленвала.
3. Найдите на шкиве участок без зубцов. Он будет служить ориентиром для поиска верхней мертвой точки.
4. Установите поршень из первого цилиндра так, чтобы он находился в верхней мертвой точке.
5. Совместите шкив и датчик коленвала, заблокируйте шкив, открутите и снимите его.
6. Затем ослабьте гайку, которая находится на ролике натяжителя.
7. Снимите старый ремень, а также снимите ролик натяжителя.
8. Очищенное пространство очистить от грязи, масла, протереть сухой тканью.
9. Установить новый ремень, прикрутить шкив. Рекомендуется одновременно заменить валик.
10. Убедитесь, что метки на ремне и приводе совмещены, как и метки на шестерне газораспределительного механизма.
11. Натяните ремень с помощью роликового натяжителя.
12. Проверить эластичность после растяжения.
13. Проверните коленчатый вал на два полных оборота, чтобы проверить качество сборки.
14. Убедитесь, что метки совпадают, после чего шкив можно будет переустановить.
15. Запустите двигатель, проверьте правильность установки и снова установите защитную крышку.

Видео по замене ремня ГРМ на ВАЗ 2110

Как видите, произвести полную замену Ремень ГРМ на автомобиле ВАЗ 2110 можно использовать без посторонней помощи. Конечно, если нет опыта, нет времени или желания делать ремонт самостоятельно, обращайтесь на проверенные СТО. обслуживание … Замену произведут быстро и качественно, но за их услуги придется платить.

Вопрос, как заменить 8 клапанов на ВАЗ 2110 ремнем своими руками, возникает постоянно, так как на СТО такая процедура дорогая. Следует знать, что деталь — это изделие, основная задача которого — передача вращения от коленчатого вала к распределительному валу. Кроме того, в системе задействован и водяной насос, который также входит в систему. Внутренняя поверхность ремня ГРМ снабжена зубьями, шаг между которыми варьируется в зависимости от модели автомобиля. Для обеспечения необходимого натяжения устройство оснащено системой натяжения в виде ролика.

Причина замены ремня ГРМ

Замена ремня ГРМ ВАЗ 2110 8 клапанная форсунка своими руками после пробега машины от 65 до 75 тыс км.Иногда фигура меняется. Это зависит от условий эксплуатации.

Причины, приводящие к необходимости замены:

• работа в условиях резких перепадов температур;
• наличие продукта машинное масло, обладающее коррозионным действием;
• проблемы в натяжном ролике;
• Насос вышел из строя.
• произошло естественного износа продуктов;
• ускоренный выход из строя элемента из-за повышенных нагрузок;
• механическое повреждение при ремонте;
• производственный брак.

По ссылкам запрещается прыгать на ВАЗ. Это становится причиной плохой работы газораспределительной системы. Есть риск порвать ремешок.

Часто возникает вопрос: как заменить ремень ГРМ на ВАЗ 2110 8 клапанов. Главное, чтобы такую ​​процедуру нужно было делать своевременно, ведь при лопании клапан гнется. На этой модели производитель не имеет специальных канавок на поверхности поршня, которые бы устранили эту проблему.Допускается возможность изготовления их своими руками. Однако такая работа требует опыта, иначе компрессия может нарушиться.

Перечень повреждений ремня ГРМ на ВАЗ 2110

Замена ремня ГРМ ВАЗ 2110 8 клапанная форсунка своими руками:

1. В результате повышенного натяжения поверхность начинает лохматиться. Появляются пробелы.
2. Если изделие было слабо растянуто, это приведет к срезанию зуба. В такой ситуации замена ремня ГРМ 8 клапанов на ВАЗ 2110 требуется немедленно.
3. Зубья сильно изношены. Это тоже следствие плохой регулировки натяжения.
4. Поверхность изделия покрыта мелкими трещинами. Происходит это из-за его длительного перегрева или переохлаждения.
5. Иногда местом износа является промежуток между зубьями. Это также результат плохого натяжения ремня.
6. Если масло постоянно вытекает из двигателя и попадает на ремень, значит, продукт удаляется. Затем нужно найти и устранить утечку.Ремень ГРМ заменен на новый.
7. На ВАЗ 2110 8 клапанов меняется ремень ГРМ, если он был перекос при его установке. Наблюдается его износ.

Во время движения необходимо постоянно прислушиваться к шуму. Когда он отчетливо слышен в районе двигателя, это означает, что нужно остановиться и затянуть ремень.

В некоторых случаях зуб пропускает. Об этой проблеме сигнализирует датчик. Требуется остановить и провести следующую регулировку привода.

Выбор производителя ремня ГРМ

Зная, как заменить ремень ГРМ на ВАЗ 2110 8 клапанов, также необходимо сделать правильный выбор. Размер ремня ГРМ ВАЗ 2110 на 8 клапанов подбирается исходя из количества зубьев. Их сумма должна быть 136. Ширина привода 25,4 мм.

К наиболее представительным фирмам относятся: Gates, Bosch,

Перед тем, как выбрать продукт, его визуально осматривают на предмет дефектов. Одновременно осматривают натяжные ролики на предмет дефектов.При необходимости замените и их. Также здесь есть фирмы, производящие качественную продукцию: Gates, Power

Визуальный осмотр ремня

Перед заменой ремня ГРМ на ВАЗ 2110 8 клапанов необходимо его осмотреть. Проходит после пробега 15 тыс. Км.

Для этого подготовлены инструменты:

Проверка состоит из следующих точек:

1. На передней крышке привода ГРМ имеется специальная заглушка, которую можно снять.
2. Ремень снимается со шкива генератора. Это важно для удобства использования.
3. Крышка привода ГРМ удерживается на месте 6 болтами, которые необходимо снять.
4. Ремень открывается. Его осматривают визуально.

Замена ремня ГРМ ВАЗ 2110 на 8 клапанов форсунка своими руками проводится в том случае, когда все дефекты хорошо видны.

Снятие старого ремня

Чтобы понять, как поменять ремень ГРМ на ВАЗ 2110, нужно изучить инструкцию.

Этапы процесса замены программного продукта:

1. Провод, идущий на массу, отключен от аккумулятора.
2. Ремень генератора снят.
3. Поршень цилиндра номер 1 перемещается вверх. Правое колесо нужно снимать спереди. Установка меток ГРМ ВАЗ 2110 на 8 клапанов производится прокруткой коленвала по ходу движения по часовой стрелке. Соблюдается совмещение меток шестерни распредвала со специальной антенной, расположенной на задней крышке привода ГРМ.
4. На шкиве привода генератора откручивается и снимается болт. Обязательное условие — блокировка коленвала. Для этого требуется как минимум два человека. Один занимается удержанием коленчатого вала от возможного вращения. Другой, из картера сцепления, вынимает заглушку и откручивает болт шкива, который снимается. Сразу идет проверка совпадения меток на маховике и прорези картера.
5. Чтобы ослабить гайку натяжного ролика, возьмите гаечный ключ 17-го калибра. С его помощью ролик немного поворачивается, чтобы уменьшить натяжение ремня.
6. Снимается привод ГРМ.

Установка нового ремня

Установка ремня ГРМ ВАЗ 2110 8 состоит из следующих этапов:

1. Ролик натяжителя блокируется. Сразу обращает на себя внимание расположение замочных отверстий. Они направляются наружу.
2. Для установки ремня ГРМ ВАЗ 2110 8 его необходимо надеть на шкив коленвала. В эту же систему входят насос охлаждающей жидкости и натяжной ролик.Важно понимать: как натянуть ремень ГРМ на ВАЗ 2110. Для проведения этой работы используется отвертка. Его необходимо установить между штифтами, которые ввинчиваются в ролик. Рычаг вращает ролик против часовой стрелки. Затем ремень натягивается на шкив.
3. Затем гайка натяжного ролика и болт шкива генератора возвращаются на место.
4. Коленчатый вал теперь поворачивается на 2 оборота по часовой стрелке. Метки коленвала и распредвала совмещаются. Если метки не совпадают, вся операция повторяется.

Далее необходимо отрегулировать натяжение ремня. Коленчатый вал вращает против часовой стрелки. Нормальное натяжение 1,5-2 кг. Если отсутствует специальное устройство, то проводится ручная проверка. Свободный участок ремня оборачивают двумя пальцами: большим и указательным. Усилия должно быть достаточно, чтобы повернуть ремень на угол 90 градусов.

Зная, как установить ремень ГРМ на ВАЗ 2110 8 клапанов своими руками, еще нужно проверить качество проделанной работы.Для этого заводится двигатель и глючится. Не должно быть посторонних шумов … Их наличие свидетельствует о сильном натяжении ремня. Для этого ослабляется крепление валика, а сам он прокручивается влево на 10-15 градусов. Система закреплена на этом поле.

Как поменять ремень ГРМ на ВАЗ 2110 🚩 Ремонт и обслуживание

На ВАЗ 2110 устанавливаются двигатели с разной мощностью и с разными типами распределительных систем.Самый простой пример — восьмиклапанный двигатель, имеющий на цилиндр по два клапана (впускной и выпускной). А вот у 16-клапанного, более мощного, по 4 клапана на цилиндр. Разумеется, распредвалов два, поэтому конструкция двигателя не позволяет привод от одного. Отсюда следует, что коленчатый вал должен вращать два вала вместо одного. И ремень ГРМ должен быть длиннее.

Замена ремня ГРМ на 8-ми клапанном двигателе

Процедура занимает небольшой промежуток времени, если вы не знаете, что делаете.Нужно знать немного, главное — как ставить маркеры на деревья. Снимите первую крышку, которая закрыта ремнем ГРМ, затем ослабьте и снимите ремень генератора. После того, как вы поднимите правую часть машины, снимите колесо и защитите его.

Теперь, когда вы сняли ремень генератора и получили доступ к шкиву коленчатого вала, вы должны нанести на валы метки. Проверните коленчатый вал по часовой стрелке, совместите нужные метки:

• на маховике, он выполнен в виде линии;
• на распредвал с установленной на двигателе планкой.

Отверткой удерживая маховик от проворачивания, снимите болт крепления шкива генератора. Будьте осторожны, чтобы не повредить зубья, которые необходимы для работы датчика оборотов двигателя. Это относится к двигателям с впрыском топлива. В противном случае ЭБУ выдаст ошибку.

Ослабьте ролик натяжителя и снимите его. Под ней регулировочная шайба, не потеряйте ее. Теперь вы можете легко снять ремень и установить новый. Ставим ролик, нивлем (не затягиваем) гайку.Накидываем ремень на шкив коленвала, с небольшой натяжкой устанавливаем его на шкив распределительного вала. Продеваем ролик и помпу, ролик стягиваем. Перед установкой ремня проверьте соответствие этикеток.

Установка ремня на 16-клапанный двигатель

Тут посложнее, но все равно можно довольно быстро заменить. Сначала снимите защитный кожух, который крепится к двигателю шестью болтами. Затем поднимите машину на домкрате и снимите колесо с защитой.Включите нейтраль, и задняя пара остановится. Отверткой удерживайте коленчатый вал над зубцами венца. Так что болт на шкиве лучше сломать. Если подставить упор под зубья на шкиве, можно их повредить. Со временем ЭБУ заработает правильно.

Порядок снятия такой же, как и у 8-клапанного двигателя. Только учтите, что 16-ти клапанный не один, а два ролика. Стретч (с двумя отверстиями под специальный ключ) установлен сбоку от кабины.Ссылку от генератора ставить надо, дырок спецключ нет. Не поленитесь, проверьте наличие меток на валах, прежде чем ставить новый ремень. Это позволит вам сделать все качественно, и следующие 50-60 тысяч км вы не будете знать проблем с механизмом ГРМ.

Замена ремня ГРМ ВАЗ 2110 16 клап. ВАЗ 2110: ремонт

Замена ремня ГРМ ВАЗ-2110, 16 или 8 клапанов, производится по той же схеме.Единственное отличие в том, что в первом случае два ролика и ремень немного длиннее. На самом деле двигатель может быть одинаковым, а количество клапанов на цилиндр разное. Что сказать, мотор восьмерки понравился автомобилистам и самому производителю. И, как оказалось, его ставят на десятки и на модели 2113-2115, да и современные «Лада Гранта» сходят с конвейера с таким же двигателем. Постоянство, несомненно, признак высокого мастерства. Но есть и плюсы — практически все элементы взаимозаменяемы.

Ремень ГРМ: особенности

Водители «десятки» с 16-клапанными двигателями любят и «ненавидят» свои автомобили одновременно. Причина довольно проста — хотя дизайн старый в целом, в нем достаточно мелочей, которые делают его уникальным и более современным. Да и вроде некоторые 16-тиклапанные моторы при обрыве ремня портятся. Клапаны просто гнутся, порой разрушая даже головку блока. Но бывает, к счастью, не на всех моторах. Некоторые ставят поршни со специальными насечками — велоспорт.При этом замену ремня ГРМ ВАЗ-2110, 16 клапанов, если двигатель и поршни имеют насечки, можно проводить даже после обрыва. Последствий для обрыва не будет.

Это своеобразная ниша для тарелок вентилей. При обрыве ремня все клапаны опускаются. Поршни продолжают двигаться (представьте, если бы это произошло на скорости более 90 км / ч). Благодаря этим нишам не происходит неожиданной встречи клапана с поршнем, судьба их бережет.Но более современные, модернизированные двигатели не только не боятся обрыва, но и обладают относительно высоким ресурсом. Что и говорить, в автомобилях «Лада Приора» ремень шире вдвое, а его ресурс (по данным производителя) составляет около 200 тысяч километров.

Сложно заменить?

Если вы сталкивались с заменой ремня ГРМ на 8-миклапанном двигателе, то навыков у вас в этом деле нет. Так что вам все равно, какой мотор обслуживать. Да ремешок 16-тиклапанной на десять длиннее, а ролик уже на два! Ну и что? Не забывайте, что лейблы стали самыми за одно.А заблудиться на трех отметках очень сложно, а иногда и невозможно.

Конечно, замена ремня ГРМ, если 16 клапанов в двигателе, требует особой аккуратности. Если распределительные валы непреднамеренно вращаются, клапаны не смогут своевременно открываться и закрываться. Следовательно, будет нарушение всех ходов мотора. Но если обратить внимание на 8-миклапанные моторы, то и в них будут аналогичные изменения. Сильно не переживайте, можно заменить, тем более что это десятка, что очень просто в устройстве.

Что еще поменять с ремешком?

Как уже было сказано, необходимо заменить ролики. В приводе их два — один служит для натяжения ремня, а другой — для его удержания и предотвращения соскальзывания со шкивов. Первый (натяжной) расположен на оси в виде эксцентрика. Когда внешняя часть вращается, она смещается, тем самым натягивая ремень. И первый, и второй, ролик ремня ГРМ, необходимо заменить. Как и в случае заклинивания, происходит чрезмерный износ ремня или крайний обрыв.Иногда даже замена ремня ГРМ ВАЗ-2110, 16 клапанов, если его моторчик, не поможет, так как гбц раздавить вполне можно.

А теперь стоит обратить внимание на ресурс ремня. Если автомобилю нет пяти лет (что актуально только для «десятков» аналогов под маркой Богдан), то замену ремня проводят каждые 55-60 тысяч км. Но если машина старше пяти лет, лучше уменьшить частоту на 15-20 тысяч километров. Большой износ всех систем и узлов автомобиля заставляет вас осознать себя, из-за этого сокращается ресурс такого «нежного» ремня.Но у помпы ресурс около 90 тысяч. Можно сделать вывод, что ежесекундная замена ГРМ требует нового насоса. И еще нужно обратить внимание на антифриз — в нем много присадок, которые после 80-100 тысяч пробегов улетучиваются.

Подготовка к замене

На ВАЗ-2110 ремонт следует проводить с правой стороны машины. И нужно снять колесо, чтобы добраться до шкива коленвала. Но сначала из-под капота снимаем ремень генератора и защитную крышку газораспределительного отсека.Они вам пока не нужны. Затем поднимите правую часть и снимите колесо. Посмотрите на шкив и задайтесь вопросом, как предотвратить его вращение? Не нужно ничего закладывать! Так как на карбюраторных моторах такая процедура проделана, то с инжектором не получится. Шкив привода генератора имеет зубья, необходимые для работы датчика положения коленчатого вала. И если вы нарушите целостность этого шкива, двигатель не сможет нормально работать.

Как не допустить проворачивания коленвала?

А вот поменять ремень ГРМ без помощников очень сложно.Чтобы не проворачивать коленчатый вал, вы можете использовать два метода. Первый, самый безопасный и гуманный — в салоне сидит один человек. Он должен изо всех сил нажать на педаль тормоза. При этом необходимо включить пятую скорость. Только в этом случае можно не допускать проворачивания коленчатого вала. Второй способ тоже требует помощника, нужно установить плоскую отвертку в смотровое окошко картера сцепления. И так, чтобы он упирался в пространство между зубьями венца маховика.Что и говорить, отвертка должна быть массивной, маленькие для этого не годятся. Вот и все, когда болт на коленвале закручен, а шкив генератора снят, можно демонтировать старый ремень ГРМ, ролики, установить новые детали. Другими словами, замена ремня ГРМ ВАЗ-2110, 16 или 8 клапанов, проводится по однотипной схеме, общие требования такие же.

Установка наклеек

Не думайте, что можно просто снять и надеть ремень.В любом случае необходимо проверять совпадение меток на всех шкивах. Во-первых, перед установкой нового ремня правильно установите оба распредвала по меткам, которые есть на их поверхности. Во-вторых, проверните коленчатый вал до совпадения меток на шкиве со стороны масляного насоса. В-третьих, для более точной регулировки произведите установку коленвала так, чтобы метка, которая стоит на маховике, находилась перед картером сцепления. Только после этого необходимо надеть ремень и натянуть его. После установки провернуть коленвал на 360 градусов и проверить, совпадают ли все отметки? Вот так просто на ВАЗ-2110 ремонт бывает.И неважно, сколько клапанов в моторе.

Установка метки ГРМ ваз 2112

Замена ремня ГРМ ваз 2112 и ваз 2112 замена помпы , по рекомендациям специалистов, производится одновременно. Также меняются натяжные и опорные ролики механизма газораспределения (тем более, что срок службы роликов очень и очень короткий). Также, учитывая мой личный опыт, поменял болт крепления шкива генератора (пробовал второй раз поставить болт, но после этого он почему-то открутился).

В данной статье пошагово и на фотографиях показана процедура замены ремня ГРМ ВАЗ 2112 и замены помпы ВАЗ 2112.

Для оценки состояния ремня ГРМ ВАЗ 2112, в передней крышке имеется смотровое окошко. Снимите переднюю крышку и проверните коленчатый вал, чтобы проверить ремень. Если есть трещины на ремне ГРМ или какие-либо другие дефекты, то переходите к замене ремня ГРМ ВАЗ 2112, а также замене помпы ВАЗ 2112.

Замена ремня ГРМ ВАЗ 2112.

2. Головкой на 10 отверните четыре гайки верхней пластиковой крышки, снимите масляную крышку и снимите ее с автомобиля.

3. Используя головку 10, открутите шесть винтов на передней крышке и снимите крышку (B).

4. Подвешиваем машину и снимаем правое переднее колесо и пластиковую защиту моторного отсека.

5. Проверяем коленвал длинной ручкой и головкой 17, за болт шкива генератора. ..

6. … пока метки на шестернях распределительного вала не совместятся с метками на задней крышке кожуха ремня ГРМ. Убедитесь, что риск на маховике совпадает с прорезью на крышке сцепления.

7. Нанесите метки на ремень привода ГРМ напротив заводских меток на шкивах распределительного вала.

8. Чтобы двигатель не проворачивался, вставьте отвертку в отверстие шестерни и удерживайте шкив от проворачивания. Ослабьте болт крепления шестерни выпускного распределительного вала с помощью накидного ключа на 17.

9. Аналогичным образом ослабьте болт крепления шестерни впускного распредвала.

10. Откручиваем болт крепления шкива генератора.

11. Снимите шкив генератора с автомобиля.

12. Нанесите отметку на ремень ГРМ и шкив генератора.

13. Ключом на 17 отрываем гайку натяжного ролика.

14. Поверните ролик, чтобы ослабить натяжение ремня, и снимите ремень.

Замена помпы ВАЗ 2112.

15. Откручиваем болты крепления шестерен распредвалов и снимаем их. Не забудьте вынуть шпонки из пазов распредвалов, чтобы не потерять их.

16. Переходят гайки крепления натяжного ролика и основного ролика и снимают ролики.

17. Ключом на 10 откручиваем шесть болтов крепления задней крышки кожуха ремня ГРМ и снимаем ее.

18.Слейте антифриз.

19. Ключом на 10 откручиваем три болта крепления помпы к блоку цилиндров.

20. Снимите насос.

21. Установите новый насос на место с новой прокладкой.

22. Перенесите предполагаемые отметки на новый ремень ГРМ, установите ремень в порядке, обратном снятию.

23. Убедитесь, что метки совмещения коленчатого и распределительного валов совпадают.

24. Надеваем ремень ГРМ на шкив коленвала, совмещая нанесенные нами метки.

25. Заводим ремень за шкив помпы, натяжной и упорный подшипники и надеваем его на шкивы распредвалов, совмещая заводские установочные метки на шкивах с метками, которые мы сами нанесли на ремень ГРМ.

26. Прокручивая натяжной ролик против часовой стрелки, натяните ремень и затяните гайку ролика.

27. Провернув коленчатый вал в направлении вращения двигателя на два полных оборота, мы еще раз убеждаемся в том, что метки совмещения совпадают.

28.Натяжение ремня ГРМ проверяется по середине промежутка между шкивами распределительного вала.

Прогиб ремня составляет 5,4 ± 0,2 мм при силе 100 Н (10 кгс).

Собираем все детали.

ВНИМАНИЕ: Используйте новый болт крепления шкива генератора, а для более надежной фиксации нанесите герметик на резьбу болта.

Схема привода распределительного вала

1 — Шкив коленчатого вала.

2 — Ремень ГРМ.

3 — Шкив насоса.

4 — Натяжной ролик.

5 — Шкив выпускного распредвала.

6 — Задняя крышка кожуха ремня ГРМ.

7 — Шкив распредвала впускных клапанов.

8 — Кольцо фазового датчика.

9 — Опорный ролик.

A — отметка ВМТ на шкиве коленчатого вала.

B — Установочная метка на крышке масляного насоса.

C и F — Установочные метки на задней крышке кожуха ремня ГРМ.

D — Установочная метка на шкиве выпускного распредвала.

E — Установочная метка на шкиве впускного распределительного вала.

Инструкция по ремонту, снятию и установке вала двигателя Лада 2110 своими руками, регулировка двигателя автомобиля Лада 2111, конструкция двигателя ВАЗ 2111, ВАЗ 2112, ВАЗ 2110

Устройство ремня ГРМ 8 клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт двигателя своими руками 8-ми клапанный двигатель, инструкция по эксплуатации

Снимаем приводной ремень генератора ВАЗ 2110.

Ключом «10» откручиваем болты передней крышки ГРМ: два сбоку…

… и один в центре.

Снимите крышку привода ГРМ.

Снимите правое колесо и пластиковую крышку моторного отсека.

Поверните коленчатый вал по часовой стрелке за головку «19» для болта шкива . ..

… пока метка на шкиве шестерни распределительного вала не совпадет с установочной планкой на крышке привода ГРМ (B).

Удалив резиновую заглушку в верхней части картера сцепления …

… убедитесь, что риск на маховике расположен напротив паза в крышке сцепления …

Значит риск находится на маховике двигателя ВАЗ 2112 со снятыми коробкой передач и ГБЦ.

Закрепляем коленвал от проворачивания, вставив отвертку между зубьями маховика через отверстие в картере сцепления.

Откручиваем болт крепления шкива привода генератора.

Снимите ведущий шкив генератора ВАЗ 2111.

Ключом на «17» ослабляем гайку крепления натяжного ролика ВАЗ 2112.

Поворачиваем натяжной ролик в положение, в котором ремень будет максимально ослаблен.

Снимите ремень ГРМ.

При замене натяжного ролика отверните гайку его крепления и снимите ролик со шпильки …

Под роликом установлена ​​дистанционная шайба.

Установите ремень ГРМ в обратном порядке.Натягиваем ремень на шкив коленвала ВАЗ 2112. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и запускаем натяжной ролик. Надеваем ремень на шкив распредвала.

Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстии натяжного ролика, и повернув ролик против часовой стрелки, натягиваем ремень.

Затяните гайку натяжного ролика.
Заворачиваем на место болт шкива привода генератора ВАЗ 2111 и проворачиваем коленчатый вал на два оборота по часовой стрелке за болт с головкой «19».
Проверяем совпадение установочных меток коленвала и распредвала.

При снятом шкиве привода генератора положение коленчатого вала можно удобно контролировать, совместив метки на зубчатом шкиве коленчатого вала и крышке масляного насоса.

Схема привода распределительного вала

1 — зубчатый шкив коленчатого вала
2 — зубчатый шкив насоса охлаждающей жидкости
3 — натяжной ролик
4 — задняя защитная крышка
5 — шкив распределительного вала
6 — зубчатый ремень
A — монтажный выступ на задней защитной крышке
B — метка на шкиве распределительного вала
C — метка на крышке масляного насоса
D — метка на шкиве коленчатого вала

Если метки не совпадают, повторите операцию по установке ремня.
Для регулировки натяжения ремня лада 2111 поворачиваем коленвал против часовой стрелки так, чтобы метка на шкиве распредвала отошла на два зубца от антенны задней крышки.

При нормальном натяжении ремня его передняя ветвь должна вращаться большим и указательным пальцами на 90 ° с усилием 15–20 Н (1,5–2,0 кгс). Излишнее натяжение ремня сокращает срок его службы, а также подшипников насоса охлаждающей жидкости ВАЗ 2110 и натяжного ролика.

Двигатель 8 клапанный ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• —

  Ремень ГРМ

Замена ремня ГРМ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• —

  Клапанные зазоры

Регулировка тепловых зазоров в клапанном механизме ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• —

  Распредвал 8-ми клапанный двигатель

Снятие и установка распредвала ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• —

  Уплотнения клапана

Замена сальников стержней клапанов ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• —

  Сальник распредвала

Снятие и установка сальника распредвала ВАЗ 2110, ВАЗ 2111

Комментарий.

Ремень ГРМ следует заменять каждые 16 000 км на 16-клапанных двигателях и каждые 75 000 км на 8-клапанных двигателях.

Для работы вам потребуются: Шестигранный ключ 5 мм (для 16-клапанных двигателей), ключ на 10 мм (для 8-клапанных двигателей).

Схема привода распредвала:

1 — зубчатый шкив коленчатого вала двигателя; 2 — прилив на крышке масляного насоса; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — зубчатый шкив распределительного вала выпускных клапанов; 6 — задняя крышка ремня ГРМ; 7 — зубчатый шкив распределительного вала впускных клапанов; 8 — направляющий ролик; 9 — зубчатый ремень; А — отметка ВМТ на зубчатом шкиве коленчатого вала; B — отметка на крышке масляного насоса; C, F — отметка на задней крышке ремня ГРМ; D — отметка на зубчатом шкиве распределительного вала выпускных клапанов; Е — метка на зубчатом шкиве впускного распредвала

16 клапанных двигателей

Комментарий.

Работа показана на двигателе 21124. На двигателе 2112 передняя крышка не разделена на верхнюю и нижнюю части.

2. Для удобства снимите адсорбер и отложите его в сторону. Не отсоединяя от него шланги, снимите кронштейн для его крепления.

3. Шестигранным ключом 5 мм откручиваем пять болтов крепления верхней части передней крышки ремня ГРМ.

4. Снимите верхнюю часть крышки.

5.Этим же ключом откручиваем два болта крепления нижней части передней крышки.

6. Снимите нижнюю часть передней крышки.

7. Снимите переднее правое колесо (см. «Колесо — Замена») и установите автомобиль на надежную подставку.

8. Снимаем правый грязезащитный щиток моторного отсека (см. «Грязезащитные щитки моторного отсека — снятие и установка»).

9. Поворачивание коленвала торцевым ключом на 17 или 19 мм за болт крепления шкива установить поршень первого цилиндра в такт сжатия ВМТ. В этом случае метки шкивов коленчатого вала и распредвалов будут совмещены с метками совмещения на корпусе масляного насоса и задней крышке ремня ГРМ.

10. Снимите шкив коленчатого вала (см. «Шкив коленчатого вала — снятие и установка»).

Комментарий.

Чтобы снять ремень, просто отверните гайку натяжного ролика на несколько оборотов и ослабьте натяжение ремня. Однако снимать и надевать ремень на шкивы удобнее, когда натяжной и направляющий ролики свободно перемещаются по шпилькам

11.Ключом 17 мм откручиваем гайки натяжного и направляющего роликов.

12. Снимите ремень.

13. Вращая промежуточные и направляющие ролики, проверьте их состояние. Ролик, имеющий люфт и издающий при вращении сильный шум, заменяется.

Установка

1. Надеваем ремень на зубчатый шкив коленчатого вала, следя за тем, чтобы метка шкива совпадала с меткой на корпусе масляного насоса.

2. Левая ветвь ремня пропускается с внешней стороны шкива насоса охлаждающей жидкости и с внутренней стороны натяжного ролика. Пропустите правую ветвь изнутри направляющего ролика.

Комментарий.

Если есть приспособление для фиксации шкивов распределительного вала, установите его и наденьте ремень на шкивы, чтобы предотвратить провисание его правой ветви и участка между шкивами распределительного вала.

При отсутствии адаптации следует отметить, что после снятия зубчатого ремня шкив распределительных валов впускных клапанов будет вращаться на один зуб по часовой стрелке под действием своих пружин, а выпускной распредвал — против часовой стрелки.

3. Шпонка 17 мм поверните шкив распределительного вала впускных клапанов против часовой стрелки, пока метки на шкиве и крышке не совпадут. Выбрав провисание правой ветви ремня, надеваем ремень на шкив распределительного вала выпускных клапанов.

Не давая ремню возможности перепрыгнуть через зубья шкива, дайте шкиву вернуться в исходное положение (поверните один зуб вправо).

4. Шпонкой 17 мм. проворачиваем шкив вала выпускного шкива, устанавливая его в положение, аналогичное положению шкива впускного шкива (метка шкива находится на один зуб правее метки на крышке).

5. Удерживая шкив в этом положении, надеваем ремень на его верхнюю часть, не допуская провисания ремня между шкивами и пропускания его по зубцам шкива впускного клапана.

6. Проворачивая шкивы ключом 17 мм , натянуть правую ветвь ремня, не допуская проворачивания шкива коленчатого вала, и полностью надеть ремень на шкив распределительного вала выпускных клапанов.

7. Проверьте совмещение меток всех трех шкивов в положении ВМТ такта сжатия первого цилиндра (см. Выше).

8. Натяните ремень ГРМ (см. «Ремень ГРМ — проверка и регулировка натяжения») и затяните гайки крепления роликов.

9. Шпонкой 19 мм провернуть коленчатый вал двигателя на два полных оборота за болт шкива, после чего еще раз проверяем совмещение меток шкивов коленвала и распредвалов с метками совмещения на двигателе. При необходимости повторите регулировку ремня ГРМ.

10. Установите на место переднюю крышку ремня ГРМ, шкив коленчатого вала, ремень генератора и детали, снятые во время разборки.

8-клапанные двигатели:

1. Готовим машину к работе (см. «Подготовка машины к ТО и ремонту»).

2. Ключом на 10 мм откручиваем три болта крепления передней крышки ремня ГРМ.

Схема привода распредвала:

1 — зубчатый шкив коленчатого вала двигателя; 2 — зубчатый шкив насоса охлаждающей жидкости; 3 — натяжной ролик; 4 — задняя крышка ремня ГРМ; 5 — зубчатый шкив распределительного вала; 6 — ремень ГРМ; 7 — прилив на крышке масляного насоса; А — отметка на зубчатом шкиве коленчатого вала; Б — отметка на отливе крышки масляного насоса; С — выступ на задней крышке ремня ГРМ; D — метка на шкиве шестерни распределительного вала

3.Поднимите крышку вертикально вверх, а затем снимите ее с двигателя.

4. Снимите переднее правое колесо (см. «Колесо — Замена») и установите автомобиль на надежную подставку.

5. Снимаем правый грязезащитный щиток моторного отсека (см. «Грязезащитные щитки моторного отсека — снятие и установка»).

6. Проворачивание коленвала торцевым ключом на 17 или 19 мм за болт крепления шкива установить поршень первого цилиндра в такт сжатия ВМТ.В этом случае отметка шкива распределительного вала будет совмещена с установочным выступом на задней крышке ремня ГРМ.

7. Снимите шкив коленчатого вала (см. Ниже «Шкив коленчатого вала — снятие и установка»).

8. Откручиваем гайку крепления натяжного ролика и максимально ослабляем натяжение зубчатого ремня (см. «Ремень ГРМ — проверка состояния и регулировка натяжения»).

9. Снимите ремень ГРМ со шкивов.

10. Вращая натяжной ролик, проверьте его состояние. Ролик, имеющий люфт и издающий при вращении сильный шум, заменяется.

Установка

1. Проверить совпадение меток на зубчатом шкиве коленчатого вала и прилива на корпусе масляного насоса.

2. Также следим, чтобы метки на шкиве распределительного вала совпадали с выступом задней крышки ремня ГРМ (см. Пункт 4 выше).

3.Устанавливаем новый ремень в следующей последовательности: не допуская проворачивания зубчатых шкивов коленчатого и распределительного валов относительно меток, надеваем ремень на шкив коленчатого вала; слегка потянув за правую ветвь ремня, наденьте ее на шкив распределительного вала; продеваем ремень с внутренней стороны натяжного ролика и надеваем шкив насоса охлаждающей жидкости.

4. Отрегулируйте натяжение ремня (см. «Ремень ГРМ — проверка состояния и регулировка натяжения»).

5. Заворачиваем болт крепления шкива коленчатого вала и, провернув коленчатый вал двигателя на два оборота, убеждаемся в совпадении меток на шкивах и двигателе.При необходимости переустановите ремень.

6. Заменить шкив коленвала и затянуть болт

.

7. Установите на место переднюю крышку ремня ГРМ, ремень генератора и детали, снятые при разборке.

«СПОРТЛОТО» В ШЕСТНАДЦАТОМ КЛАПАНЕ
5 из 36, 6 из 45, 8 из 16 … Что касается комбинации первых двух пар чисел, то вроде все понятно: тиражные числа когда-то популярная лотерея Спортлото. Третья пара чисел — тоже своего рода лотерея, числа в которой могут меняться от «2 из 16», если вам повезет, до «16 из 16», если вам не повезет.Получилось среднее — «погнутые» 8 клапанов из 16 имеющихся в двигателе ВАЗ-2112 при обрыве ремня ГРМ. Это произошло при разгоне, когда машина двигалась со скоростью около 40 км / ч. Следовательно, «8 из 16». Чем выше частота вращения двигателя, тем выше первое число. Последствия обрыва ремня напрямую связаны с конструкцией двигателя. Так, например, двигатель ВАЗ-21083 имеет поршни, в нижней части которых имеются глубокие образцы для тарелок клапанов. Соответственно, клапаны в открытом положении не доходят до дна поршня, когда последний находится в верхней мертвой точке, и обрыв ремня ГРМ не приводит к поломкам. ВАЗ-2112 — современный двигатель с шестнадцатиклапанной головкой, имеющий камеру сгорания особой формы, позволяющую получить улучшенные силовые, экономические и экологические характеристики двигателя.

Предыстория

На самом деле мы прекрасно понимали последствия обрыва ремня, и поэтому при пробеге 39 тысяч километров заменили «тушеный» на новый. Однако слесарь, который менял ремень, повернул натяжной ролик не в ту сторону.Мы заметили это, когда потянули ослабленный ремень через 10 тысяч. Еще через 200 километров он сломался. Причина неясна: либо длительная эксплуатация с ослабленным ремнем, либо ремень был натянут во время последнего ремонта. Восстановление работоспособности двигателя обошлось в 4,5 тысячи рублей: 2,5 — работа и 2 — запчасти. Пришлось купить комплект клапанов, сальники стержней, сальники масляных колодцев, натяжные и опорные ролики и сам ремень ГРМ. Хорошо, что не были повреждены направляющие клапана, иначе головку все равно нужно было бы отремонтировать.

Проверка статуса

Производитель определил пробег зубчатого ремня 60 тысяч километров. Он ходит так много, даже больше, при соблюдении ряда условий, одно из которых — правильное натяжение ремня. Для этого есть специальные электронные частотомеры (большая редкость на любой СТО, где натяжение в большинстве случаев слесарь проверяет пальцем). Ручной метод предполагает проверку натяжения зубчатого ремня посередине разветвления между шкивами распределительного вала.Он должен быть таким, чтобы под воздействием предмета шириной 3 мм с силой 10 кг прогиб ремня составлял 5,4 мм. Отклонения в любую сторону допускаются не более 0,2 мм. Вы можете выполнить эту процедуру самостоятельно, но помните, что двигатель должен быть холодным (+ 15-30 ° С). Натянутый ремень рвется — прочность шнура ограничена. И чем сильнее натянут ремень, тем быстрее порвутся нити. ремень то он долго не будет ходить, так как при приближении к шкиву зубья ремня не попадают в пазы зубьев шкива — происходит подрез и последующее отделение зубьев от основания.
Приблизительно оценить натяжение ремня на шестнадцатиклапанном двигателе можно, сняв пластмассовую заглушку на передней защитной крышке (см. Фото). Естественно, если ремень сильно гнется от нажатия пальцем, то его регулировка необходима. (Кстати, в нашем случае ремень, установленный и натянутый всего неделю назад, за это время уже достаточно ослаб.)
И напомним вам некоторые правила обращения с ремнем. Ремень нельзя сгибать. Если при покупке возникают подозрения, что ремень погнулся при хранении и транспортировке, то от покупки лучше отказаться.Долго это не продлится.
Ремень должен быть чистым во время работы. Не допускается попадание на него масла, антифриза и грязи. Так, например, масло разъедает резину, а грязь — абразив. Не снимайте никакие части защитной крышки. Любой небольшой камень, попавший в привод, немедленно вызовет обрыв ремня.
При замене ремня желательно заменить опорный ролик и ролик натяжителя по той причине, что изношенные роликовые подшипники могут начать заклинивать, что приведет к перегреву ремня и появлению на нем трещин.
А проблемы с ременной передачей характерны не только для автомобилей ВАЗ. Большинство двигателей современных автомобилей имеют в приводе ГРМ ремень ГРМ. Эти двигатели тише и легче двигателей с цепным приводом. И такой же надежный. Необходимо только своевременно проводить обслуживание грамотными специалистами.

В одном из предыдущих постов я уже пытался рассказать. Сегодня настала очередь написать небольшой пост о том, как заменить ремень ГРМ ВАЗ 2110 — 2112. В общем, замена ремня не должна вызывать недоумения, это одна из тех вещей, которые удачно проводят в гараже, своими руками, за пивом.

Не буду повторяться, чем грозит чрезмерный износ ремня ГРМ ВАЗ 2110 — 2112, но последствия печальные. Если вы хотите узнать больше теории, то это можно сделать (правда, для 8-клапанного двигателя). Сегодня хотелось бы обсудить замену ремня ГРМ на 16-клапанном двигателе. Особой разницы нет, кроме длины ремня, наличия 2 распредвалов — соответственно и 2 шестерен с отметками, которые нужно совместить.

Когда нужно менять ремень ГРМ ВАЗ 2110 — 2112?

Замены производятся в среднем через 40 тыс. Км пробега.В отличие от ВАЗ 2108 — 2109 здесь конструкторы уже предусмотрели смотровое окошко, с помощью которого можно диагностировать состояние ремня ГРМ. Он расположен на передней крышке ремня ГРМ в виде резиновой пробки, которая легко снимается с помощью отвертки. Напомню, что на ремне не должно быть:

• Пачки
• С потертостями
• Трещина
• Перерывы
• Выступающие шнуры
• Зубья, которые отличаются от правильной квадратной формы

Одним словом нужно все и везде смотреть, чтобы нигде не было ни малейшего повреждения ремня.Далее дам инструкцию непосредственно по замене ремня, она была взята мной с сайта http://www.autosecret.net.

Инструкция по замене ремня ГРМ ВАЗ 2110 — 2112

На подготовительном этапе необходимо очистить двигатель от загрязнений, снять ремень генератора.

Тогда советуют снять правое переднее колесо и снять пластиковую перегородку. Это даст возможность плавно проворачивать коленвал до совпадения меток.

Поворот маховика ВАЗ 2110 — 2112

Провернув коленчатый вал, необходимо совместить метки на двух шкивах распределительного вала с метками на задней крышке ремня ГРМ. В свою очередь, метка на маховике должна остановиться напротив прорези на крышке сцепления.

Зафиксировав коленчатый вал от проворачивания отверткой, необходимо отвернуть болт крепления шкива генератора. Здесь нужно внимательно следить, чтобы не проворачивать коленвал.

С помощью ключа на 17 ослабьте натяжение ремня, ослабив крепление натяжного ролика.

Покрутив ролик и ослабив натяжение ремня ГРМ, осторожно начинаем снимать его со шкивов распределительного вала. Сделав это, можно аккуратно снять ремень со шкива коленчатого вала.

Ремень ГРМ на Лада 2110 06.1995 — Уточняйте модель автомобиля, чтобы найти подходящую запчасть

+372 Эстония + 358 Финляндия + 371 Латвия + 370 Литва + 7 Россия + 45 Дания + 47 Норвегия + 46 Швеция + 380 Украина + 48 Польша + 375 Беларусь + 93 Афганистан + 355 Албания + 213 Алжир + 1 Американское Самоа + 376 Андорра + 244 Ангола + 1 Ангилья + 1 Антигуа и Барбуда + 54 Аргентина + 374 Армения + 297 Аруба + 61 Австралия + 43 Австрия + 994 Азербайджан + 1 Багамы + 973 Бахрейн + 880 Бангладеш + 1 Барбадос + 375 Беларусь + 32 Бельгия + 501 Белиз + 229 Бенин + 1 Бермудские острова + 975 Бутан + 591 Боливия + 387 Босния и Герцеговина + 267 Ботсвана + 55 Бразилия + 246 Британская территория в Индийском океане + 673 Бруней-Даруссалам + 359 Болгария + 226 Буркина-Фасо + 257 Бурунди + 855 Камбоджа + 237 Камерун + 1 Канада + 238 Кабо-Верде + 1 Каймановы острова + 236 Центральноафриканская Республика + 235 Чад + 56 Чили + 86 Китай + 57 Колумбия + 269 Коморские Острова + 242 Конго + 243 Конго, Демократическая Республика + 682 Острова Кука + 506 Коста-Рика + 225 Кот-д’Ивуар + 385 Хорватия + 53 Куба + 357 Кипр + 420 Чехия + 45 Дания + 253 Джибути + 1 Доминика + 1 Доминиканская Республика + 593 Эквадор + 20 Египет + 503 Сальвадор + 240 Экваториальная Гвинея + 29 1 Эритрея + 372 Эстония + 251 Эфиопия + 500 Фолклендских (Мальвинских) островов +298 Фарерских островов + 691 Федеративные Штаты Микронезии + 679 Фиджи + 358 Финляндия + 33 Франция + 594 Французская Гвиана + 689 Французская Полинезия + 241 Габон + 220 Гамбия + 995 Грузия + 49 Германия + 233 Гана + 350 Гибралтар + 30 Греция + 299 Гренландия + 1 Гренада + 590 Гваделупа + 1 Гуам + 502 Гватемала + 224 Гвинея + 245 Гвинея-Бисау + 592 Гайана + 509 Гаити + 39 Святой Престол (Ватикан-государство ) +504 Гондурас + 852 Гонконг + 36 Венгрия + 354 Исландия + 91 Индия + 62 Индонезия + 98 Иран + 964 Ирак + 353 Ирландия + 972 Израиль + 39 Италия + 1 Ямайка + 81 Япония + 962 Иордания + 7 Казахстан + 254 Кения +686 Кирибати + 850 Корея, Народно-Демократическая Республика + 82 Корея, Республика + 965 Кувейт + 996 Кыргызстан + 856 Лаос + 371 Латвия + 961 Ливан + 266 Лесото + 231 Либерия + 218 Ливийская Арабская Джамахирия + 423 Лихтенштейн + 370 Литва + 352 Люксембург + 853 Макао + 389 Македония + 261 Мадагаскар + 265 Малави + 60 Малайзия + 960 Мальдивы + 223 Мали + 356 Мальта + 692 Маршалловы острова + 596 Мартиника + 222 Мавритания + 230 Маврикий + 262 Майотта + 52 Мексика + 373 Молдова + 377 Монако + 976 Монголия + 382 Черногория + 1 Монтсеррат + 212 Марокко + 258 Мозамбик + 95 Мьянма + 264 Намибия + 674 Науру + 977 Непал + 31 Нидерланды + 599 Нидерландские Антильские острова + 687 Новая Каледония + 64 Новая Зеландия + 505 Никарагуа +227 Нигер + 234 Нигерия + 683 Ниуэ + 672 Остров Норфолк + 1 Северные Марианские острова + 47 Норвегия + 968 Оман + 92 Пакистан + 680 Палау + 970 Палестинская территория + 507 Панама + 675 Папуа-Новая Гвинея + 595 Парагвай + 51 Перу + 63 Филиппины + 48 Польша + 351 Португалия + 1 Пуэрто-Рико + 974 Катар + 262 Реюньон + 40 Румыния + 7 Россия + 250 Руанда + 590 Сент-Бартелемей + 290 Остров Святой Елены + 1 Сент-Китс и Невис + 1 Сент-Люсия + 590 Сен-Мартен + 508 Сен-Пьер и Микелон + 1 Сент-Винсент и Гренадины + 685 Самоа + 378 Сан-Марино + 239 Сан-Томе и Принсипи + 966 Саудовская Аравия + 221 Сенегал + 381 Сербия + 248 Сейшельские острова + 232 Сьерра-Леоне + 65 Сингапур + 421 Словакия + 386 Словения +677 Соломоновы Острова + 252 Сомали + 27 Южная Африка + 34 Испания + 94 Шри-Ланка + 249 Судан + 597 Суринам + 268 Свазиленд + 46 Швеция + 41 Швейцария + 963 Сирийская Арабская Республика + 886 Тайвань + 992 Таджикистан + 66 Таиланд + 670 Тимор-Лешти + 228 Того + 690 Токелау + 676 Тонга + 1 Тринидад и Тобаго + 216 Тунис + 90 Турция + 993 Туркменистан + 1 острова Теркс и Кайкос + 688 Тувалу + 256 Уганда + 380 Украина + 971 Объединенные Арабские Эмираты + 44 Соединенное Королевство + 255 Объединенная Республика Танзания + 1 США + 598 Уругвай + 1 Виргинские острова США + 998 Узбекистан + 678 Вануату + 58 Венесуэла + 84 Вьетнам + 1 Виргинские острова, Британия + 681 Уоллис и Футуна + 967 Йемен + 260 Замбия + 263 Зимбабве

Выбор помпы на ваз 2110

Водяной насос позволяет охлаждающей жидкости свободно циркулировать через систему охлаждения для охлаждения нагретых деталей. Результатом неисправности помпы может стать перегрев и поломка двигателя. Именно поэтому важно следить за его состоянием и работоспособностью. Показатели неработающего водяного насоса:

1. потеки вокруг сальника;
2. гудит при работе;
3. плохая циркуляция охлаждающей жидкости;
4. повышение температуры двигателя;
5. снижение уровня охлаждающей жидкости.

Как убедиться, что помпа неисправна

Должны быть выполнены следующие тесты:

1. Прогреть двигатель до рабочей температуры, отжать верхний шланг.Если жидкость циркулирует в системе нормально, водяной насос работает нормально.
2. Насос не должен гудеть. Если такой звук слышен, можно предположить, что он неисправен. В этом случае лучше не откладывать замену помпы .

Замена насоса ВАЗ 2110 своими руками без снятия привода генератора

1. Снимите адсорбер, чтобы сделать работу более удобной. Отсоединять провода и шланги не нужно.

Диагностика и замена помпы на БАЗ 2110 своими руками

1. Снимите пластиковую крышку с двигателя, затем снимите крышку ремня газораспределительного механизма.
2. Поднимите правую сторону автомобиля домкратом, чтобы можно было вывесить правое переднее колесо. Это позволит вам разместить все на этикетках. Можно сделать одну отметку краской. Это облегчит дальнейшую работу.

Диагностика и замена помпы на БАЗ 2110 своими руками

Также проверьте

1. Снимите колесо, чтобы открыть нижний болт, которым крепится пластиковая крышка.
2. В нашем случае состояние хорошее, замены не требуется.Поэтому помпу заменили без снятия ремня привода генератора.
3. Необходимо было демонтировать пластиковый кожух, а также снять шкивы с роликов распредвала. Это можно сделать, если ослабить натяжные ролики и снять с них ремень ГРМ.

Диагностика и замена помпы на БАЗ 2110 своими руками

1. Зафиксируйте шестерни распределительного вала чем-нибудь плоским. Откручивайте их осторожно, чтобы не повредить мягкие зубы.
2. После снятия шкивов пластиковая крышка может быть снята. Один крепежный болт придется открутить снизу через пространство возле колеса. После этого доступ к помпе свободный.

Диагностика и замена помпы на БАЗ 2110 своими руками

1. Водяной насос ВАЗ 2110 Крепится тремя винтами с внутренним шестигранником. Открутите их. После этого, слегка постучав по корпусу помпы, попробуйте вытащить ее.

Диагностика и замена помпы на БАЗ 2110 своими руками

1. Поставьте под нее емкость для слива охлаждающей жидкости.
2. Новый насос ВАЗ 2110 надо хорошо смазывать. Кроме того, лучше всего нанести на бумажную прокладку тонкий слой герметика и дать ему высохнуть.

После этого все детали собираются в обратной последовательности:

1. Установить обратный водяной насос.
2. Установите пластиковую крышку.
3. Закрепите шкивы распредвалов местами.
4. Надеть ремень ГРМ по ранее сделанным меткам на распредвале.
5. Проверните двигатель колесом, исправьте натяжение и положение ремня.После завершения установки долейте охлаждающую жидкость.
6. Проверить работу.

Замена помпы ВАЗ 2110 на видео:

Насос или технически — водяной насос является составной частью. Это вторая деталь после термостата, которая чаще всего выходит из строя. На 16-клапанной ВАЗ-2112 заменить этот элемент достаточно просто, и с этим справится практически каждый автомобилист. Сам водяной насос отвечает за циркуляцию теплоносителя по системе. Если возможны утечки охлаждающей жидкости, в систему попадает воздух.И самый крайний случай. 124-му двигателю это не грозит, но 21120 будет капитально отремонтирован.

Установка нового насоса

1. Перед установкой нового насоса удалите части старой прокладки с двигателя скребком или острым ножом. Однако убедитесь, что металлические части блока цилиндров не имеют повреждений и задиров.
2. Подготовьте новую прокладку (лучше выбрать паронитовую, а не картонную, так как она намного лучше фиксируется, и для нее не нужен герметик — прим.).

Убедитесь, что все отверстия на корпусе нового насоса и на двигателе совпадают.

выводы

Когда установка всех элементов завершена, доливаем охлаждающую жидкость через расширительный бачок, ждем, пока вся жидкость разойдется по системе и заводим двигатель. Обратите внимание, что во время работы уровень охлаждающей жидкости может снизиться, в этом случае доливайте снова только по мере необходимости.

выводы

Замена водяного насоса — довольно простой процесс, который под силу любому автомобилисту.Особое внимание нужно уделить выбору товара, чтобы проверить его подлинность. Неоднократно были случаи, когда установленный насос на ВАЗ 2112 имел ресурс 1-2 тыс. Км, а затем выходил из строя, что не только расстраивало владельца, но и приводило к повторной покупке.

Как правило, замена помпы ВАЗ 2110 необходима для нормальной работы двигателя. Насос позволяет охлаждающей жидкости свободно циркулировать через систему охлаждения.
В этом случае температура снимается с нагревательных частей двигателя.Неисправный насос может вызвать перегрев двигателя и его быстрое повреждение.
Во избежание этой неприятности в обязательном порядке провести процесс под названием замена помпы ВАЗ 2110 8 клапанов.

Как отличить неисправный насос

Неисправный насос можно отличить по следующим признакам:

• возможны течи в области сальника;
• гудит при работе;
• неудовлетворительная циркуляция теплоносителя;
• повышенная температура двигателя;
• снижение уровня охлаждающей жидкости.

Чтобы убедиться, что насос неисправен, рекомендуется провести несколько простых тестов:

• Необходимо прогреть двигатель до рабочей температуры, после чего пережать верхний шланг радиатора. Если есть ощущение, что жидкость в системе все еще циркулирует, следует сделать вывод, что водяной насос исправен;
• Стоит обратить внимание на то, гудит помпа или нет.Имеющийся гул может указывать на «умирание» подшипника.
  Не рекомендуется запускать такие ситуации и сразу заменять насос.

В большинстве случаев можно услышать завывающие звуки, свидетельствующие о том, что пора заменить водяной насос, не снимая привод генератора. Кроме того, неисправность можно определить по другим признакам.
Например, в случае с отечественным автомобилем можно наблюдать расход антифриза, примерно пол-литра в сутки. При обнаружении этого признака рекомендуется осмотреть шланги, хомуты и расширительный бачок.

Примечание! Если предыдущий осмотр не дал результатов, нужно обратить внимание на переднюю крышку ГРМ, которая может быть влажной.

Возможно, сырость будет не по всей площади, а в местах, например, вокруг болтов, в районе смотрового люка или по срезу. На поддоне двигателя может висеть грязная синяя капля.
Если оторвать смотровой люк, сразу можно найти что-то неладное. Скорее всего, ремень будет влажным и поцарапанным по краям до полиамидного шнура.
В правильном случае ремень должен быть хорошо натянут, но в случае неисправности немного ослабнет.

Демонтаж старого насоса

Примечание! Перед разборкой водяного насоса необходимо слить охлаждающую жидкость. Это можно сделать с помощью водяного насоса.

Для этого нужно поставить под поддон двигателя широкую и низкую емкость, например, можно использовать умывальник для ванны. После этого ослабляются крепежные болты, и насос аккуратно отделяется от блока.
Струя антифриза не должна быть сильной, она должна падать прямо в таз, так как тосол можно использовать повторно.Чтобы знать, как самостоятельно заменить помпу на ваз 2110, нужно следовать пошаговой инструкции .
Кроме того, будет полезно посмотреть это видео.

Итак:

• Для удобства работы рекомендуется снимать адсорбер, как показано на фото, при этом не нужно отсоединять приводы и шланги.

• После этого требуется снять пластиковую крышку, как с двигателя, так и с ремня ГРМ.
• Теперь нужно взять домкрат и поднять домкратом правую часть автомобиля. В результате этих действий должно быть вывешено правое переднее колесо.
  Это необходимо сделать для маркировки.

Примечание! Для удобства можно сделать одну отметку белой краской, это очень пригодится в будущем.

• В любом случае вам придется снимать колесо, так как вам понадобится доступ к нижнему болту, который служит для крепления пластикового кожуха.
• Если ремень ГРМ в удовлетворительном состоянии, то менять его нет смысла.Вы можете попробовать заменить насос, не снимая приводной ремень генератора, что является отличной идеей, которая может сэкономить вам много драгоценного времени.
• Пластиковый кожух и шкивы с роликами распределительного вала необходимо будет снять. Для этого нужно ослабить натяжные ролики, а затем снять с них ремень ГРМ.
• Следующим этапом будет стопорение шестерни распредвала чем-нибудь плоским, такие меры помогут аккуратно их открутить.
• После демонтажа шкивов требуется открутить сам пластиковый кожух.Неприятный момент в том, что болт крепления нужно будет открутить снизу через небольшое пространство возле колеса.
  Теперь дело до насоса.

Примечание. Стоит отметить, что водяной насос ВАЗ 2110 фиксируется тремя специальными болтами с шестигранной головкой. Эти крепежные болты необходимо откручивать и снимать, слегка постукивая по корпусу насоса.

• Посуду для охлаждающей жидкости заменяют, при этом соблюдать технику безопасности, чтобы не перелить.
• Новую помпу ВАЗ 2110 необходимо внимательно осмотреть и убедиться, что в ней достаточно смазки.

Примечание! Если предусмотрена бумажная прокладка, рекомендуется нанести тонкий слой герметика, который должен хорошо высохнуть.

Водяной насос не всегда можно быстро снять. Могут возникнуть некоторые трудности, связанные с широким зубчатым шкивом.
В этом случае край шкива может упираться в лонжерон.

После разборки можно наблюдать такую ​​картину: на внутренней полости ГРМ черная мокрая каша из антифриза и натертый ремень, ремень пока болтается не в натянутом состоянии, его легко покачивать пальцем.Из-за разрушения подшипника вал водяного насоса перекосился, а ремень соскользнул с зубчатого шкива.
До определенного момента ролики могли удерживать этот ремень на своем месте, не давали ему возможности полностью выдвинуться.

Установка нового насоса

Сборка

— дело не менее ответственное, в процессе нужно соблюдать определенную последовательность:

• для начала нужно установить на его место новый водяной насос;
• затем устанавливается пластиковый кожух;
• шкивы распределительного вала зафиксированы на месте;
• поставил ремень ГРМ;
• одевается по ранее нанесенным меткам на распредвал;
• колесо вращает двигатель, регулируется правильное натяжение и положение ремня.

Примечание! После установки нужно долить антифриз или другую охлаждающую жидкость.

После сделанных шагов можно проверить работу. Обычно процесс замены помпы своими руками занимает около трех часов.
Если все было сделано по инструкции, проблем возникнуть не должно. Таким образом, удастся существенно сэкономить, ведь стоимость услуг данного вида в автосервисах достаточно высока.

Водяной насос играет важную роль в «жизни» двигателя.Благодаря насосу охлаждающая жидкость (охлаждающая жидкость) может свободно циркулировать по системе охлаждения, тем самым снимая температуру с нагревающих частей двигателя. Неисправный водяной насос может перегреть двигатель и полностью вывести его из строя. Чтобы этого не произошло, необходимо следить за состоянием насоса и его работоспособностью. Неисправность водяного насоса дает о себе знать по следующим признакам:

1. Утечки в области сальника.
2. Жужжание при беге.
3. Плохая циркуляция охлаждающей жидкости.
4. Повышение температуры двигателя.
5. Падение уровня охлаждающей жидкости.

Чтобы убедиться, что ваш насос неисправен, выполните несколько простых тестов:

1. Прогрейте двигатель до рабочей температуры, затем сожмите верхний шланг. Если при этом вы чувствуете, что жидкость в системе продолжает циркулировать, можно сделать вывод, что водяной насос исправен.
2. Слушайте, если помпа не гудит, если гул чувствуется, скорее всего «умирает». Лучше не ждать, пока это произойдет, и заменит насос , чтобы избежать больших неприятностей.

Помпу недавно заменил, так как она вышла из строя, как я понял по вою. Сегодня хочу рассказать про , как заменить водяной насос ВАЗ 2110 своими руками без снятия привода генератора.

Самостоятельная замена помпы ВАЗ 2110 своими руками — пошаговая инструкция

1. В первую очередь решил снять адсорбер для удобства проведения работ, не отсоединяя проводов и шлангов.

3.Теперь возьмите домкрат и домкратом правую часть машины, ваша задача — повесить переднее правое колесо … Это сделано для того, чтобы все наклеить на ярлыки. Для удобства решил сделать одну отметку белой краской, в дальнейшем, поверьте, пригодится.

4. Как бы мне не хотелось, колесо все же пришлось снимать, так как доступ к нижнему болту пластикового кожуха был необходим.

5. в отличном состоянии, так что менять нет смысла.Кроме того, решил попробовать заменить помпу, не снимая ремень привода генератора. Как потом выяснилось, это была хорошая идея, сэкономившая много времени.

6. Однако пластиковый кожух, а вместе с ним и шкивы с роликами распределительного вала, все же пришлось снять. Для этого ослабьте натяжные ролики, затем снимите с них ремень ГРМ.

8. После демонтажа шкивов необходимо открутить сам пластиковый кожух. Неприятный момент — один болт крепления нужно будет открутить в нижнем положении, через пространство возле колеса. Теперь можно сказать, что мы дошли до помпы.

9. Водяной насос ВАЗ 2110 крепится тремя винтами с внутренним шестигранником. Открутите их, затем, слегка постучав по его корпусу, попробуйте вытащить.

10. Установите емкость для охлаждающей жидкости и будьте осторожны, чтобы не разбрызгивать.

11. Возьмите новую помпу ВАЗ 2110 и убедитесь, что в ней достаточно смазки. Я также рекомендую нанести тонкий слой герметика, если у вас бумажная прокладка. Дайте высохнуть.

Замена помпы ВАЗ 2110 — сборка

Сборка традиционно проводится в обратной последовательности.

1. Заменить водяной насос.
2. Установите пластиковую крышку.
3. Зафиксируйте шкивы распределительного вала на своих местах.
4. Надеть ремень ГРМ.
5. Выровняйте и наденьте ремень ГРМ по меткам на распредвале.
6. Проверните двигатель колесом, исправьте натяжение и положение ремня. Когда все будет установлено, долейте антифриз (или любую другую охлаждающую жидкость), и можно будет проверить работу.

Замена водяного насоса заняла 3 часа моего времени, все работает нормально, неисправность устранена.Спасибо за внимание, желающие добавить могут сделать это с помощью комментариев.

Приветствую вас друзья на сайте автосервиса своими руками. Насос обеспечивает нормальную циркуляцию охлаждающей жидкости через водяную рубашку двигателя и соответственно охлаждает ее до рабочей температуры.

Как известно, вышедший из строя насос (водяной насос) может привести к перегреву двигателя, а если эту причину вовремя не устранить, то к дальнейшей его поломке.

Для бесперебойной работы неработающий насос необходимо заменить.Тут два пути, это самостоятельная замена помпы ВАЗ 2110, при этом вы сэкономите немаленькую сумму денег или поедете на СТО к мастерам.

Признаки неисправности помпы:

• Утечка антифриза из помпы;
• Шумы при работе;
• Плохое движение охлаждающей жидкости;
• Необычно высокая температура двигателя
• Уменьшение объема жидкости для охлаждения.

Как проверить помпу ВАЗ 2110

Чтобы проверить работу насоса, прогрейте двигатель до нормальной рабочей температуры, а затем сожмите верхнюю трубу радиатора.В это время вы должны почувствовать рукой, что жидкость (антифриз или антифриз) движется по системе, из этого следует, что насос работает.

Еще нужно обратить внимание на то, нет ли гудения помпы при ее работе. Если присутствует гул, это означает, что подшипник вышел из строя. В этом случае необходимо как можно скорее заменить насос. Чаще всего слышны звуки, напоминающие вой.

Если по предыдущим признакам не удалось проверить неисправность помпы, следует осмотреть крышку ремня ГРМ — она ​​может быть влажной, так как помпа ВАЗ 2110 находится как раз под ней.

Брызги антифриза или антифриза в зависимости от того, что вы залили, не обязательно будут везде, наличие влаги в некоторых местах указывает на проблему. На поддоне мотора могут скапливаться грязные капли антифриза или антифриза.

Инструкция по замене помпы ВАЗ 2110

Для удобства работы нужно снять адсорбер, если он вам сильно мешает, но снять его нельзя, просто вытащите контакты.

Откручиваем пластиковую крышку как с двигателя, так и с ремня ГРМ.

Автомобиль поднимается домкратом со стороны пассажира, так что правое переднее колесо находится в подвешенном состоянии. Это необходимо сделать для того, чтобы выставить метки ремня ГРМ.

Кроме того, необходимо снять колесо — без этого не удастся добраться до нижнего болта, удерживающего пластиковый кожух.

Когда ремень ГРМ в нормальном состоянии, его не нужно заменять. Насос, если постараетесь, можно заменить, не снимая ремень с привода генератора — это сэкономит вам меньше времени.

Ну а если ремень пришел в негодность, то нужно ослабить генератор, открутить и снять демпфер с коленвала.

Шестерни распредвалов необходимо закрепить каким-либо предметом — это облегчит их откручивание. Снимая шестерню, будьте осторожны, чтобы не потерять ключ и в дальнейшем не перепутать шкивы, они внутри отличаются.

Насос ВАЗ 2110 крепится 3-мя болтами с шестигранной головкой. Открутив их, насос снимается, осторожно постукивая по его корпусу.Для сбора охлаждающей жидкости необходимо подставить емкость, меры предосторожности касаются того, чтобы жидкость не попала на кожу.

Установка нового насоса

Перед установкой нового насоса необходимо убедиться, что насос вращается без заеданий и скрипов.

Очистите поверхность блока и снимите старую прокладку, затем протрите и нанесите на прокладку тонкий слой герметика и установите насос.

Все действия делаем в разной последовательности:

• Поставить рабочий насос;
• Установить крышку;
• Закрепите шкивы распределительного вала;
• Надеть ремень ГРМ;
• Ремень надевается согласно отметкам на распределителе и каландре;
• Натяните натяжной ролик ремня эксцентриком;
• Проверните мотор на пару оборотов после проверки меток;
• Отрегулируйте натяжение ремня;
• Поставить демпфер, если сняли, натянуть ремень генератора;
• Установить внешний кожух;
• Надеть клемму на адсорбер;
• Добавьте охлаждающую жидкость.

В среднем процесс замены помпы ВАЗ 2110 занимает около 2-3 часов. Если делать все по инструкции, то сложностей возникнуть не должно.

Как поменять ремень ГРМ на ВАЗ 2110

Замена автомобильного насоса крайне сложная операция, которая потребует от вас много времени и сил. Поэтому, если в чем-то не уверены, не делайте эту работу самостоятельно, а договоритесь с мастерами в автосервисе.Обычно помпу нужно менять, когда во время ее работы возникает шум подшипников или обнаруживается утечка охлаждающей жидкости через контрольное отверстие.

Вам понадобится

• — Помощник
• — Приямок или подъемник
• — напор на «10»
• — широкая емкость не менее 6 литров
• — ключ на «13»
• — шестигранник на «5»
• — отвертка Phillips
• — ключ «Torx T-30»
• — ключ на «10»
• — головка на «17»
• — отвертка шлицевая большого размера
• — гаечный ключ или головка на «15»
• — гаечный ключ на «17»
• — Бокорезы
• — герметик

Инструкция

1

Снимите защиту двигателя (если она у вас установлена), повернув пятерку гайки с помощью головки на «10».

2

Сливаем охлаждающую жидкость из системы. Берем широкую емкость не менее 6 литров и заменяем сливное отверстие, сделанное в нижней части правого бачка радиатора. Рукой открутите сливную пробку радиатора.

3

Слить охлаждающую жидкость из рубашки Охлаждение двигателя. Для этого замените емкость сливным отверстием, расположенным на передней стороне блока цилиндров, ближе к картеру сцепления. Ключ на «13» — сливная пробка сливного отверстия блока цилиндров.

4

После слива жидкости закручиваем сливные пробки радиатора и блока цилиндров.

5

Снимите ремень ГРМ, натяжной и шкивы ремня ГРМ. Шестигранником на «5» отворачиваем пять винтов крепления верхней верхней крышки привода ГРМ.

6

Снимите правый брызговик моторного отсека. С помощью крестовой отвертки поверните саморез заслонки к крышке подкрылка. Затем с помощью ключа «Torx T-30» откручиваем 2 самореза панели к корпусу и 2 самореза к брызговику силового агрегата.

7

Продолжаем снимать ремень ГРМ. Теперь, установив шестигранник на «5», открутите два винта, крепящие переднюю нижнюю крышку корпуса ГРМ, и снимите крышку.

8

Теперь нам нужно снять ремень генератора. Ослабляем гайку кронштейна крепления генератора к верхнему кронштейну и поворачиваем регулировочный болт ключом «на 10» против часовой стрелки, уменьшая натяжение ремня. Затем, переместив генератор к блоку цилиндров, снимаем ремень со шкивов генератора и коленчатого вала.

9

Теперь поверните болт шкива генератора с помощью головки на «17». Помощник при этой операции должен зафиксировать маховик, вставив шлицевую отвертку большого размера через отверстие в картере сцепления между зубьями маховика. Это нужно для того, чтобы не сбивать фазы газораспределения. Снимите шкив генератора и его опорную шайбу.

10

Гаечным ключом или головкой с цифрой «15» ослабляем болт натяжителя ремня газораспределительного механизма.После этого натяжение ремня ГРМ ослабнет, и вы сможете его снять. Отворачиваем болт крепления натяжного ролика и снимаем ролик.

11

С помощью ключа гаечный ключ на «15» открутить болт крепления шкива ремня ГРМ и снимите ролик в сборе с болтом и упорной шайбой.

12

Теперь нам нужно снять датчик фазы (или положения распределительного вала). Снимите клемму «-» с аккумуляторной батареи и всегда при выключенном зажигании сжимайте зажим жгута проводов системы управления двигателем.Отсоедините провода от датчика. Отведите головку на «10», открутите два болта крепления датчика и снимите его.

13

Теперь нам нужно снять зубчатые шкивы распределительных валов. Ключом на «17» отверните болт зубчатого шкива распредвалов впускных клапанов, удерживая при этом шкив от проворачивания отверткой или другим приспособлением. Аналогичную операцию проделываем с зубчатым шкивом выпускных клапанов.

14

Отстегиваем или перекусываем бокорезами двумя пластиковыми хомутами, крепящими жгут проводов системы управления двигателем к задней крышке ГРМ, и снимаем провода с крышки.
