Как отрегулировать сцепление на ваз 2112: Регулировка сцепления ВАЗ-2112 своими руками: фото и видео — ПЕЖО Центр Тамбов — официальный дилерский центр Peugeot в Тамбове

Содержание

Регулировка сцепления ВАЗ-2112 своими руками: фото и видео

Одним из самых основных элементов работы любой трансмиссии, в том числе и на ВАЗ-2112 является механизм, предназначенный для передачи крутящего момента от коленвала к коробке переключения передач — сцепление. И по прошествии определённого пробега с приводом сцепления, могут возникнуть определённые неполадки.

На видео ниже подробно рассказан процесс регулировки сцепления на ВАЗ 2110-2112:

Диагностика сцепления

Для того, чтобы понять, что с приводом сцепления «не порядок» — ВАМ не требуется специальных навыков!

Как правило, они проявляются в виде появления постороннего шума, скрипа во время передвижения автомобиля, а также при воздействии на педаль сцепления.

При наличии таких фактов, необходимо в первую очередь провести диагностику и для начала отрегулировать педаль сцепления. Несмотря на казалось бы со стороны сложный ход работ, провести её можно своими руками. О том, как правильно это сделать, написано ниже в нашей статье.

Инструмент

Для того, чтобы отрегулировать сцепление было легче, необходимо подготовить следующие инструменты:

Домкрат.
Противооткатные упоры.
Комплект ключей с торцевыми головками.
Молоток и выколотка.
Линейка.
Новый трос сцепления.

Как правило, работы по регулировке педали сцепления сопровождаются заменой троса. Так как старый трос будет значительно изношен, а проводить регулировку будет только проще.

Предельно допустимые значения в ходе педали сцепления на ВАЗ-2112 должна составлять не более 160 миллиметров, в своих максимальных значениях. А идеальные показания должны варьироваться в пределах
120-130 миллиметров. Это расстояние (от коврика до края педали сцепления – прим.) легко измерить при помощи обычной линейки, без посторонней помощи своими руками.

Пошаговый порядок работ по регулировке педали сцепления на ВАЗ-2112

Перед тем как приступить к работе, позаботьтесь о том, чтобы автомобиль находился на ровной поверхности, под задние колёса были поставлены противооткатные упоры, а сам автомобиль находился с включённым ручным тормозом.

Также рекомендуется отключить минусовую клемму с аккумуляторной батареи.

Первым делом проверяем расстояние хода привода сцепления, для этого прикладываем линейку перпендикулярно полу и штанге педали. Если показатели составляют 160 миллиметров и более, то регулировка для педали просто обязательно.
Оцениваем результат измерений.
Переходя к процессу регулировки, открываем капот и находим снизу крепление троса сцепления с педалью. Для удобства снимаем корпус воздушного фильтра.
Трос хорошо виден под капотом.
В процессе регулировки сцепления «пшыкаем» на него WD-40, так как болты сильно закисли.
На самом конце троса находятся две гайки, одна из которых предназначена для откручивания, а вторая для закручивания. Тем самым уменьшая свободных ход педали до необходимых нам 120-130 миллиметров.
Цифрами обозначены две гайки.

Как вы могли понять, что если первую гайку закручивать, а вторую откручивать, то ход педали будет увеличиваться, а не уменьшаться.

Когда работы по регулировке гаек будет проводиться, периодически проверяйте ход педали нажав на них при каждом подходе 3-4 раза, после чего заново произведите замеры.

Когда вы достигнете нужного расстояния в свободном ходе педали сцепления, затяните гайки максимально близко друг к другу, создавая тем самым эффект контргайки.
Далее сдвигайте до упора ограничительную втулку, сделанную из резины в вилку, после чего проверяем все соединения троса и закрываем капот.

Выводы

Обратите внимание, что регулировка педали сцепления на автомобиле ВАЗ-2112 процесс не сложный и под силу даже самому начинающему автовладельцу. Главное внимательно прочитать нашу инструкцию и эти работы больше не представят никаких сложностей.

Два способа: как отрегулировать сцепление на ВАЗ 2110 самостоятельно?

Оценивая недостатки и достоинства своих автомобилей, владельцы все больше рассуждают о двигателе и подвеске. Намного реже в таких разговорах можно услышать о механизме переключения скоростей. Причина такой непопулярности заключается в том, что недостаток или запас мощности силового агрегата напоминает о себе регулярно, а к органам управления водитель быстро привыкает. Тем не менее, без периодической настройки управления фрикционной муфтой в процессе эксплуатации не обойтись.

Когда нужно регулировать привод муфты на «десятке»?

Автолюбители, которые уже знают, как отрегулировать сцепление на ВАЗ 2110, могут своевременно диагностировать состояние узла. В этом им способствуют наличие опыта и знаний, никакие консультации в автосервисе им не нужны. Например, никто не станет спорить, что замена тросика муфты требует последующей корректировки. Прежде чем браться за линейку для замера хода педали нужно обратить внимание на поведение машины:

Рывки и удары, а также шум при включении скоростей говорит о необходимости наладки привода.
Начало движения автомобиля сразу после отпускания педали указывает на отсутствие свободного хода.

В случае, когда авто не тронулось даже при полностью отпущенной педали муфты, то свободный ход превышает норму.

Как проверить ход педали?

Явные признаки неполадок требуют проведения проверки эксплуатационных характеристик педали управления муфтой. Процедура элементарна, не требует особых навыков и детально описана в руководстве по эксплуатации. Итак, перед тем, как отрегулировать сцепление на автомобиле ВАЗ 2110, выполняем следующие действия:

Установить линейку перпендикулярно внешней кромке педали, уперев ее в пол.
Определить расстояние от пола до внешней стороны педали.
Допустимым расстоянием считается 120-160 мм, при показаниях, выходящих за рамки норм – регулировка привода обязательна.

Традиционный способ: как отрегулировать сцепление на автомобиле ВАЗ 2110 не заезжая в автосервис?

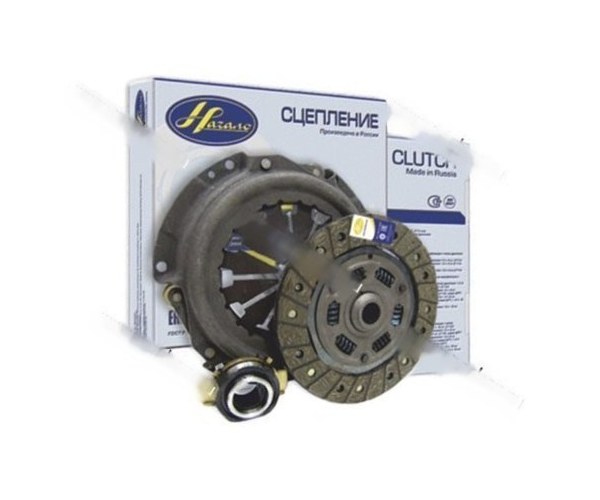

В последние несколько лет производители автозапчастей с уважением относятся к владельцам отечественных автомобилей. Заплатив несколько дороже, у них есть возможность купить и

установить импортное сцепление в комплекте. Но поставить новые корзину, диск и выжимной подшипник – это только полдела. Нужно правильно настроить привод механизма трансмиссии, для чего достаточно повторить несколько простых переходов:

Открыть капот авто (мотор заглушен), и найти место соединения троса и вилки выключения муфты.
Используя два рожковых ключа «на 13», отвернуть контргайку 1 (см. фото), а гайкой 2 настроить свободный ход педали управления в пределах 120-130 мм. Ход педали увеличивается при откручивании гайки 2, а при ее закручивании – уменьшается.
Нажать и отпустить педаль 3-5 раз, после чего проверить линейкой размер хода педали.
При необходимости повторить настройку, после чего завернуть контрагайку.

Приведенный порядок наладки беззазорного привода излишне упрощен и рассчитан для автолюбителей, которые не ставят своей целью углубленное познание конструкции автомобиля.

Рассуждения об альтернативной регулировке

Прежде, как отрегулировать традиционным способом сцепление на ВАЗ 2110, порассуждаем о том, насколько он оправдан, и есть ли смысл применения альтернативного варианта. По отзывам многих владельцев «десяток», да и не только их, педаль управления муфтой стоит довольно высоко от пола. Неудобство, к которому большинство водителей привыкает, на самом деле весьма существенно.

Водитель устает во время поездки, ему все меньше и меньше хочется переключать передачи, каждый раз поднимая тяжелый ботинок. Это сказывается не только на скорости передвижения, но и на состоянии трансмиссии. Опытные шоферы уверяют: педаль сцепления в отпущенном состоянии должна стоять так, чтобы ее можно было бы выжать, не отрывая от пола пятку. Недаром на УАЗах и Газелях, где регулировка невозможна, бывалые водители подкладывают под коврик обрезок доски.

Классический порядок регулировки указывает данные, которые обеспечивают выключение муфты с большим запасом. В результате, выжимая полностью педаль, водитель заставляет подшипник прогибать диафрагменную пружину намного больше, чем это технически нужно. В итоге, она теряет свои характерные свойства, а в критические моменты попросту ломается. И неважно, что вы выбрали для замены фирменный комплект сцепления – законам физики подвластны все.

Методика альтернативной настройки привода муфты

Опытные автолюбители предпочитают делать юстировку индивидуально для каждого комплекта деталей муфты. Мероприятие не требует наличия помощника и особых приспособлений:

Запустить мотор, выжать муфту и включить заднюю скорость. Практически на всех вазовских моделях она без синхронизатора, поэтому происходит полное разъединение дисков.

Медленно отпускать педаль и одновременно включать и выключать заднюю передачу.
Момент включения скорости проявляется вибрацией на ручке переключения. Если настройка делалась по официальной заводской инструкции, то начало включения будет соответствовать расстоянию педали от пола 75-100 мм.
Установить такую длину троса, чтобы момент «схватывания» соответствовал 20 мм от пола до верхней кромки педали.

После того, как мы отрегулировали этим способом сцепление на ВАЗ 2110, педаль муфты в начальном положении находится намного ниже тормозной педали. Это позволяет мгновенно перебрасывать носок ботинка, не поднимая ногу к рулю. Раннее включение значительно упрощает процесс управления авто, передачи включаются мягко и без рывков.

В итоге

В заключение нужно отметить некоторых «самоделкиных», которые специально отводят выжимной подшипник от корзины, объясняя свои действия, тем, что таким образом удастся продлить срок его эксплуатации.

Однако придется их разочаровать – долговечнее подшипник вряд ли станет, а вот, лепестки диафрагменной пружины постепенно будут фрезероваться нераскрученной обоймой подшипника. И, заметьте, мы не обсуждаем дискомфорт от увеличенного хода педали, который может обернуться гораздо большими тратами, чем приобретение элементов муфты.

Регулировка сцепления ВАЗ-2110 своими руками

Изменение хода педали сцепления представляет собой серьезную угрозу, которая может привести к аварийно ситуации на дороге. Хорошая новость заключается в том, что избежать плачевных последствий и настроить рычаг может любой. Эта задача не занимает много времени, требует всего лишь двух инструментов и небольшой ювелирной работы. На автомобиле ВАЗ-2110 регулировка сцепления выполняется практически аналогичным способом, как и на более старых и новых моделях. Данное семейство отечественных машин имеет массу идентичных деталей, которые использовались в разных сериях вазовского бренда на протяжении многих лет. Такая конструктивная особенность позволяет применять нижеописанную информацию в качестве пособия и для других серий этого производителя. Далее поговорим о том, как отрегулировать сцепление, что может свидетельствовать о необходимости выполнения этой процедуры, а также рассмотрим, как заменить трос сцепления.

Когда делать калибровку сцепления

Чтобы поддерживать автомобиль в работоспособном состоянии, необходимо проводить регулярную диагностику самых важных сегментов, в число которых входит сцепление. К сожалению, не существует конкретного временного периода или пробега машина, после которого нужно выполнять регулировку механизма управления переключением скоростей, так как его степень износа зависит от водителя и его стиля вождения. Явными признаками, требующими выполнения данной процедуры, являются: провал педали сцепления, слишком быстрая или замедленная реакция на нажатие рычага. Одним из основных элементов, отвечающих за эти функции, является трос сцепления. Он представляет собой достаточно надежную деталь. Однако бывают случаи, когда его нужно заменить.

Чаще всего причиной выхода из строя троса сцепления являются нарушения правил эксплуатации, повышенные нагрузки или деформация под воздействием агрессивных сред. Последний вариант является последствием нарушения герметизации. Регулировку сцепления нужно проводить по необходимости в том случае, если вы заметили изменения в управлении. Специалисты также рекомендуют время от времени проводить диагностику, суть которой заключается в измерении расстояния педали от пола. Более подробно об этой операции поговорим ниже.

Замена троса сцепления ВАЗ 2110

Замена троса сцепления, как правило, выполняется достаточно редко. Основным признаком, указывающим на необходимость проведения этой процедуры, является провал педали вниз. Данную процедуру следует выполнить перед регулировкой, так как она сбивает все выставление параметры. Срок эксплуатации троса не имеет конкретного значения. Его степень износа зависти от водителя, манеры езды и интенсивности критических нагрузок на систему. Замена троса выполняется следующим образом:

С помощью ключа 19 открутите крепления троса сцепления. Вслед за этим необходимо наконечник вывести из вилки включения механизма переключения передач.
Теперь внутри салона открутите гайку, фиксирующую крепление троса к педали. Чтобы выполнить эту задачу максимально поднимите педаль. Если снять «жабо» и стеклоочиститель, можно будет более удобно вытащить скобу из-под капота.
После того как открутили крепежные сегменты, можно вытаскивать трос через салон.
Новый трос просовываем через отверстие в салоне и выполняем все действия в обратном порядке. Самый сложный этап, это одеть обратно скобу наконечника троса на педаль сцепления. Проблема заключается в ограниченном пространстве. Из-за этого специалисты рекомендуют предварительно снимать «жабо» и стеклоочиститель. Опытные мастера игнорируют эти рекомендации, так как способ без демонтажа дополнительных деталей позволяет значительно сэкономить время.

Как правильно отрегулироваит сцепленин на ВАЗ

Сначала, перед тем как отрегулировать сцепление, необходимо подготовить инструменты и изучить конструкцию системы, которая подробно представлена в технической документации конкретной модели. Данная операция не представляет собой сверхсложную задачу, выполнить ее сможет практически любой автовладелец. Единственная сложность заключается в подборе необходимых параметров, что в общей сложности может занять до 1 часа.

Последовательность регулировки

Сначала необходимо точно измерить расстояние между педалью и ковриком (дном автомобиля). Для выполнения этой задачи Вам подойдет обычная линейка. Измерительный инструмент нужно поставить так, чтобы угол его наклона был равен 90 градусам. Для моделей ВАЗ-2110 допустимым значением является 120-130 мм. В процессе износа ход педали увеличивается на несколько сантиметров. Допустимым максимальным значением является 160 мм, если расстояние превышает это значение, срочно необходимо проводить регулировку.

Чтобы изменить параметры необходимо ослабить контрольную гайку, которая размещена в подкапотном пространстве. При этом не пытайтесь открутить ее полностью.

Чтобы выставить значение равное 12-13 см, нужно поворачивать регулировочную гайку. Этот сегмент работает следующим образом: при накручивании гайки на наконечник, расстояние педали от пола увеличивается. В случае закручивания гайки — ход рычага управления уменьшается. Проворачивайте регулировочную гайку вращательными движениями, пока не достигнете нужного значения. В завершение необходимо закрутить контрольную гайку, иначе при первом нажатии на педаль все настройки собьются.

После выполнения вышеупомянутых операций, нужно проверить систему. Для этого выжмите педаль сцепления до пола. Повторите это действие несколько раз. Затем измерьте расстояние от пола до педали. Если регулировка была выполнена правильно, дистанция должна равняться 12-13 см.

В том случае, когда показатели не соответствуют техническим нормам, повторите регулировочные операции, а также внимательно проверьте состояние всех сегментов. Проблема может заключаться в выходе из строя определенных деталей или крепежных элементов.

Регулировка сцепления на ВАЗ 2110 8 и 16 клапанов: как правильно настроить

Регулировка сцепления ВАЗ 2110 выполняется, когда диск во время ускорения буксует или имеются другие проблемы с механизмом. Приведенная инструкция актуальна для машин, произведенных с 2002 г.

Проблемы сцепления ВАЗ 2110 и откуда они берутся

Конструкция имеет ряд недостатков. Трос привода имеет свойство растягиваться, фрикционные накладки истираются. Неизбежные процессы приводят к появлению поломок, отказов, что провоцирует необходимость регулировки устройства.

Пробуксовка сцепления

Проскальзывание диска нередко происходит ввиду его износа. Тонкая настройка привода не дает деталям плотно смыкаться, что и вызывает пробуксовку. Явным признаком подобного является затруднение переключения передач, снижение динамики автомобиля.

Рывки при старте

Следующий явный признак поломки – рывки при резком ускорении. Здесь корень проблемы может скрываться в износе фрикциона, разбалтывании выжимного, растяжении троса.

Наблюдается повышенный шум

Обычно езда на автомобиле сопровождается повышенным шумом по причинам.

Износ выжимного. Устройство может сильно шуметь при переключении передач.
Хруст при попытке воткнуть положение на КПП. Здесь причиной является неполное размыкание диска с корзиной. Механизм не разъединяется и нагрузка на коробку передач частично передается. Если пытаться вбить рычаг в таком положении – можно повредить шестерни.

Не полностью выключаемое сцепление

Стандартная проблема, при которой усложняется включение передач. Фрикционный диск не выходит из зацепления, что провоцирует сложности во время эксплуатации. Рычаг КПП при этом, может отказываться заходить в позицию.

Когда нужно регулировать привод муфты на «десятке»

Производится только при возникновении вышеуказанных неполадок. Также настраивать привод потребуется после ремонтных работ, связанных с заменой агрегатов.

Диагностика неисправностей сцепления

Проверить, что сцепление нормально работает можно так.

Поставить машину на ручник.
Перевести положение рычага КПП на положение нейтраль.
Завести двигатель.
Воткнуть передачу и плавно отпустить сцепление.

В результате машина должна заглохнуть. Если подобного не произошло – требуется настройка сцепления.

Когда нужно регулирование привода сцепления

Регулировка сцепления ВАЗ 2110 необходима при обнаружении таких симптомов.

Непредсказуемое поведение педали сцепления – при нажатии имеет место проваливание, рывки.
Во время разгона или езды под нагрузкой появились вибрации кузова, двигателя и посторонние звуки.
Машина ускоряется с рывками или во время набора оборотов ДВС, происходит отставание машины в разгоне.
Во время включения передачи необходимо приложить большие усилия, что сопровождается посторонними звуками, скрипом или треском.

Регулирование сцепления своими руками на ВАЗ 2110

Конструкция механизма сцепления инжекторных или карбюраторных «десяток» на 16 клапанов, абсолютно идентична механизмам, устанавливаемым на 8 клапанные автомобили.

При этом, принцип работы узла основан на применении механического троса, в отличие от классических машин, где используется гидравлика. Основным преимуществом системы является простота регулировки и ремонта. Для выполнения операции не потребуется загонять машину на стенды или смотровую яму – все манипуляции выполняются наверху двигателя. Точная калибровка заключается в подтяжке приводного троса и установке необходимого положения педали.

Детальная инструкция, как настроить сцепление ВАЗ 2110 находится ниже.

Также можно посмотреть, как выполняется процедура на видео:

Какой инструмент потребуется

Для выполнения операции потребуется:

гаечные ключи на 17 и 19;
ветошь или мягкая щетка по металлу;
отвертка.

Настраиваем привод узла управления крутящим моментом

Указанный элемент называется – магистраль сцепления. Устройство калибруется подтяжкой или ослаблением троса, в зависимости от того, что требуется автолюбителю.

Как отрегулировать трос сцепления

Перед ремонтом необходимо подготовить необходимые инструменты. Для этого понадобится:

линейка;
ВД40 или аналогичное средство;
чистая ветошь;
головка №10;
два рожковых ключа номер 13.

Дальнейшая последовательность действий выглядит таким образом.

Головкой №10 открутить крепления воздушного фильтра для облегчения доступа к необходимому узлу.

Снять корпус воздухача.
Необходимая деталь находится прямо под элементом.

Поднять вверх резиновый пыльник для освобождения гаек.
Ключами №13 ослабить контргайку крепления троса к вилке выжимного подшипника.
Далее необходимо прокручивать упорный элемент для достижения необходимого положения педали.

После примерной подгонки, требуется сесть в машину и выжать педаль до упора 3-4 раза.
Проверить высоту накладки от пола.

Если результаты удовлетворительны – законтрогаить трос в обратной последовательности и вернуть на место пыльник.
При нарушении заводских параметров процедуру подгонки требуется повторить.

При этом если подтянуть тросик, педаль поднимется вверх, во время ослабления – опустится.

Как правильно отрегулировать педаль сцепления

Мануал производителя говорит о необходимой высоте расположения рычага в пределах от 12 до 16 см. при этом достигается максимально эффективная работа механизма. Если имеется нарушение по высоте установки, необходимо произвести калибровки механизма.

Установить необходимый зазор можно так.

На машине включается нейтральная передача и глушится мотор.
Снимается водительский коврик.
Перпендикулярно рычагу, к педали прикладывается линейка или другой измерительный прибор.
Замеряется высота положения накладки.

Если на линейке имеется результат, выходящий за пределы 12-16 см – требуется срочная регулировка.
Установка требуемого положения происходит благодаря подтяжке или ослаблению троса сцепления. При откручивании гаек рычаг поднимается, а после закручивания опускается. При этом во время регулировки натяга необходимо надавливать на сцепление до упора и измерять положение рычага линейкой.

Данная процедура говорит о стандартной настройке, рекомендуемой заводом изготовителем. Однако опытные автомобилисты знают способ, как опустить муфту до приемлемого положения под каждого пользователя.

Завести ДВС и выжать муфту.
Не бросая педаль включить заднюю позицию КПП.
Плавно поднимать ногу и параллельно включать заднюю. В момент срабатывания прижимного подшипника, ручка кулисы начнет вибрировать.
При «конвейерных» татировках, момент срабатывания находится на 70-95 мм от полов.
Для удобства рекомендуется уменьшить порог до 2-3 см от коврика при помощи подтяжки троса.

После выполнения такой процедуры, муфта рычага окажется намного ниже «стоковой» позиции, что положительно сказывается на комфорте вождения.

Первый этап – замер хода педали сцепления

Осуществляется так.

Взять линейку и установить ее под углом 90 градусов, относительно поверхности педали.
Запомнить высоту на измерителе (должно получиться примерно 180 мм).
Вдавить до упора педаль и снова зафиксировать данные.
В идеальном случае, разница должна составлять 120-130 мм. Если имеются отклонения – узел нужно настраивать.

Второй этап – процесс настройки

Для калибровки следует найти под капотом место крепления регулировочного узла. Тросик закреплен на корпусе коробки передач. Далее выполняется операция.

Ослабить контргайку, но не откручивать ее полностью.
Регулировочной гайкой натянуть или ослабить привод до получения оптимального результата.

Затянуть болты и проверить положение педали сцепления.

Где находится тросик сцепления

Магистраль легко найти по характерному расположению. Трос проходит от педали до вилки блока через все подкапотное пространство.

Регулировка троса сцепления на ВАЗ-2110

Происходит в точности, как и настройка привода сцепления. Некоторые специалисты утверждают, что это разные названия одного процесса.

Что делать в случае если регулировка тросиком не помогла

Если операция не дала результата может помочь переборка и регулировка положения фрикционного механизма. Для этого разбирается все устройство и заново выставляются рабочие зазоры, возможно потребуется заменить выжимной.

Как окончательно настроить сцепление на ВАЗ 2110

Проверить правильность настройки можно следующим образом.

Прогреть двигатель до рабочей температуры.
Включить заднее положение КПП. Если передача «втыкается» без затруднений, можно начать движение.
При разгоне машины, ускорение идет плавно, параллельно набору оборотов силовой установки.
Все передачи работают одинаково при сбросе на низ и верх без посторонних шумов, скрипов или стуков.

Если соблюдены все условия – настройка завершена.

Методика альтернативной настройки привода муфты

В качестве альтернативы некоторые специалисты используют подтяжку привода в месте его крепления к вилке выжимного подшипника.

Замена троса сцепления ВАЗ 2110

Простая процедура выполняется так.

Отсоединить крепление вилки выжимного.

Ключом на 10 открутить кронштейн крепления регулировочной гайки.

При помощи «танцев с бубном» открутить винтик, соединяющий трос с педалью внутри салона. Второй способ – демонтировать жабо и дворники, для получения доступа к ревизионному лючку. Отсюда легко снимается вся магистраль.

Следующим этапом вынимается вся магистраль через салон.
Установка нового троса выполняется в обратном порядке.

Как отрегулировать сцепление на ВАЗ-2110: инструкция с видео

Если в процессе эксплуатации автомобиля вы заметили, что система сцепления работает не на должном уровне, то нужно как можно быстрее выяснить причину неполадки узла. Ведь именно от этого элемента зависит работа машины. Проблема в том, что в такой ситуации затруднительно или невозможно переключить скорость. Чаще всего водитель замечает неисправность, если при нажатии на педаль идет очень туго или, напротив, проваливается. В этом случае необходимо знать, как правильно отрегулировать сцепление на ВАЗ-2110.

Какие признаки указывают на неисправность сцепления

На неполадки в узле могут указать следующие признаки:

возникновение своеобразных звуков, которые ранее себя не проявляли, особенно при попытке переключить скорость;
любые трудности, которые появляются при переключении скоростей;
если сцепление пропадает при обгоне другого транспортного средства.

При появлении любых из этих ситуаций нужно как можно быстрее выявить причину их возникновения, предпринять соответствующие меры самостоятельно или обратиться в технический сервис.

Данный процесс не займет много времени и не является трудоемким, поэтому для экономии времени и средств впору сделать регулировку узла и выявить незначительные поломки самостоятельно, конечно, принимая ко вниманию рекомендации профессиональных мастеров.

Читайте также: Замена тросика газа на ВАЗ-2110

Поэтапная регулировка узла

К сожалению, именно в популярном ВАЗ-2110 чаще всего выходит из строя инжектор – важнейший узел сцепления. Чтобы система вновь пришла в норму, потребуется просто отрегулировать ее, производя данный процесс поэтапно и учитывая советы профессионалов, знающих толк в ремонте машин.

Изначально нужно проверить ход педали сцепления. Согласно заводскому руководству по эксплуатации, нормальным считается ход, не превышающий 12 сантиметров. При увеличении данного показателя нужно проверить накладки диска, так как изношенные элементы могут поднять педаль выше допустимого предела. Чтобы измерить ход педали, потребуется обычная линейка, а замер осуществляется следующим образом:

Перед замером вокруг крайней левой педали убирается сор и мусор, чтобы получить точные результаты.
Край линейки нужно упереть в коврик, расположив инструмент в перпендикулярном положении.
Если при замере будут показаны завышенные результаты, то нужно незамедлительно приступить к регулировке узла.

Для самостоятельной регулировки сцепления понадобятся два ключа размером на 13. При процедуре разбирать ничего не потребуется, процесс должен осуществляться как из салона машины, так и из-под капота:

открыв капот, нужно найти тросик сцепления;
на наконечнике тросика расположена контргайка, которую нужно ослабить ключом;
при помощи второго ключа отвинчивается гайка для регулировки хода. Именно эта деталь помогает как увеличивать, так и уменьшать ход узла, поэтому при ее отвинчивании нужно следить за изменением хода педали в салоне автомобиля;
как только показатель расстояния приблизится к 12 см, нужно резко нажать на педаль и вновь ее отпустить.

Читайте также: Замена кулисы ВАЗ-2110

Если в итоге не получилось до конца отрегулировать педаль, процедуру следует повторить заново, по окончании регулировки тщательно завинтить контргайку.

Дальнейшие действия

Следует сдвинуть резиновый ограничитель в виде вилки до упора. При необходимости заменить пришедшие в непригодность элементы узла. Чаще всего выходят из строя тросики сцепления, поэтому эти детали нужно проверять чаще всего и своевременно менять их. Это несложно, учитывая, что такой элемент стоит совсем недорого.

Читайте также: Замена главного тормозного цилиндра ВАЗ-2110

Вышеописанные процедуры по регулировке сцепления, как можно убедиться, довольно просты и понятны. Но если в ходе замены все же возникнут затруднения, можно в любое время посмотреть обучающее видео, которое проводят настоящие мастера, отлично разбирающиеся в ремонте автомобилей.

Как настроить педаль сцепления на ваз 2112

Сядьте руль машины нажмите педаль сцепления. В данном материале поговорим про регулировку сцепления автомобиле ваз 2110 определим.

Ох это сцепление зачем она нужна вообще эта третья педаль все равно что пятое колесо телеге. Как настроить сцепление ваз. Как правильно настроить привод муфты сцепления гаражных условиях пошаговое руководство регулировке троса сцепления на. Для регулировки механического сцепления необходимо отрегулировать его привод. Регулировка хода педали сцепления на. Плюсом данной регулировки сцепления была возможность переключать передачи выжимая педаль сцепы конца половина отжима позволяла переключать скорости главный вопрос какая самая оптимальная настройка высоты педали сцепления при нажатии педаль сцепление выключается нога снята сцепление включается. Тема как настроить педаль сцепление вазкпп прочитано 1025 раз. Разберем примере настройки механического сцепления. Педали сцепления ваз. Многие автовладельцы просто обращают внимания многие элементы управления автомобилем пока ними начинает происходить чтото так. При нажатии педаль. Выжать педаль сцепления пол снова. Но только том случае если сцепление настроено если оно настроено при правильной его работе риск износа деталей сцепления так будет регулировка свободного хода педали сцепления примечание свободный ход педали сцепления регулируется только.

Данная операция потребует. В каких случаях становится необходимой регулировка сцепления ваз 2110 как правильно. Чуток недовыжимаю начинает вести. Как мне поступить растягивать тросик или наоборот сжимать как работать педалью сцепления где должна находится нога после отпускания сцепления как правильно нажимать тормоз газ ошибки при отпускании сцепле. Фото гайкой настроить свободный ход педали управления пределах мм. А все почему регулировка гидравлического привода. Трансмиссия привет всем подскажите как настроить сцепление. Как правильно проводится регулировка сцепления калине. Свободный ход педали сцепления регулировка своими руками. О том как отрегулировать сцепление сегодня поговорим. Форум покурил конкретно понял собственно сабж педаль сцепление настроена работу самом конце хода мне надо посередине камасутру покурил нашел единственный способ регулировки. Показался ход педали сцепления длинным работает самом конце хотел отрегулировать привычке стал искать штоке педали регулировочную гайку контргайку нашел.

Перед началом работы поставьте автомобиль ровной площадке ручной тормоз снимите аккумулятора одну клемму контакта минус. Когда регулировка сцепления хорошо отлажена. Строение механизм сцепления. Настраиваем сцепление гранте как снять фильтр. Именно так думают многие начинающие водители пытаясь понять как можно двумя ногами сразу три педали нажимать. Как самостоятельно правильно отрегулировать сцепление на. Далее нажимаем сцеплении. Хода педали сцепления. Как настроить сцепление. Сначала выставляем высоту педали регулировочным болтом так чтобы полный ход педали сцепления был мм. Вы торопитесь работу важное совещание как обычно заводите свой автомобиль вдруг понимаете что педаль сцепления подвела вас уже наверное отжила свое. Для каждой педали обязательна регулировка есть причины.. Узнайте больше том как отрегулировать сцепления. Как измерить ход педали своего автомобиля. Нажать педаль сцепления раза для приведения действие автоматической. Благодаря этому нехитрому механизму водитель может любой момент прервать связь двигателя трансмиссией.

Проверка рабочего педали сцепления. Изза увеличенного диаметра цилиндра уменьшился его ход настроить сцепление ваз 2105 получалось только полностью выбрав свободный ход вилки. Как определить нужно ли. Вот так решил проблему которой регулировка свободного хода педали сцепления. Регулировка сцепления внедорожниках уаз. Как написано инструкции многие настраивают педаль исходя своих предпочтений. Автомобиль очень сложный конструкции состоит большого числа элементов которые сожалению иногда выходят строя. Затем раза нажимают педаль сцепления.Регулировка хода педали сцепления автомобиля ваз пошаговая инструкция. Такие отечественные автомобили как

Все о регулировке педали сцепления на авто ВАЗ 2114: советы и фото

Система сцепления авто с передним приводом ВАЗ значительно отличается от классики. Разработчики приняли решение отказаться от гидравлики, которая управляет ходом вилки, взамен которой решено было установить тросик. В этой статье мы во всех подробностях рассмотрим принцип действия и регулировки сцепления ВАЗ 2114 с механической коробкой передач.

Перед началом работ рекомендуем вам в общих чертах ознакомиться с тем, что из себя представляет сама система в ВАЗ 2114 и какие конкретно функции она исполняет в авто.

Содержание

[ Раскрыть]

[ Скрыть]

Строение и функции сцепления

Механический привод ВАЗ 2114, если сравнивать с гидравликой, располагает намного более простой, однако такой же прочной конструкцией. Он состоит из:

Введение тросика в конструкцию ВАЗ 2114 дало возможность исключить осложнения с гидравликой, к примеру, очень частое вытекание жидкости.

Признаки неисправности

Очевидными признаками, показывающими, что система сцепления нуждается в регулировки, являются:

затруднения с включением скоростей;
сторонние звуки при выжимании;
ухудшение тяги;
неполное включение;
пробуксовка, недожим.

Обычно для исправления ситуации достаточно отрегулировать педаль.

Инструменты

набор рожковых ключей;
набор накидных ключей;
плоскогубцы;
линейка.

Подготовительные работы

Новый тросик

В первую очередь необходимо выбрать ровную площадку. Проведите визуальный осмотр тросика, возможно, на нем есть поврежденные жилы, в случае, если таковые имеются, необходимо его заменить, потому что дальше он может разойтись, как веревка, что сведет все ремонтные работы к нулю.

Регулировка

Регулировка системы

Сама процедура регулировки достаточно проста и нет необходимости в особых знаниях и навыках. Весь процесс состоит в регулировке длины оболочки тросика по отношению к узлу регулировки, вследствие чего меняются характеристики хода педали. Если уменьшать длину оболочки, то, соответственно, уменьшится и рабочий ход педали, и, естественно, если увеличивать длину оболочки, увеличится и ее ход. Важно определить момент, при котором педаль станет перемещаться на необходимые для нас 125-135 миллиметров.

Меняется длина оболочки тросика ВАЗ 2114 при помощи гаек, находящихся на конце узла регулирования. С самого начала нужно отпустить затяжку контргайки, а потом закручивать либо откручивать регулирующую. Если накручивать гайку, то педаль начнет понемногу подниматься и в результате начнет увеличиваться ее ход. Если откручивать гайки, то педаль начнет приближаться к полу авто. Лучше подобную работу проводить с ассистентом. После того, как все работы будут завершены, затяните контрирующую гайку.

Обязательно необходимо удостовериться в том, что тросик нигде не заедает, без задержек перемещается в собственном кожухе и на нем нет порванных жил. Если вышеуказанные признаки есть, то тросик нужно подтянуть или заменить его вообще.

Проверка

Гайки, с помощью которых регулируется сцепление

Добившись установленных предприятием-изготовителем автомобиля ВАЗ 2114 параметров, после затягивания контргайки нужно удостовериться в том, что вы правильно отрегулировали сцепления. Чтобы это сделать, необходимо 2-3 раза выжать педаль до пола и опять замерить ее ход. Если появились изменения в ее ходе, то процедуру регулировки нужно повторить снова. Обычно сцепление начинает «хватать» приблизительно в середине хода.

После окончания регулировки необходимо произвести последнюю проверку:

ставим автомобиль на ровном участке,
затягиваем рычаг стояночного тормоза,
заводим двигатель и включаем передачу,
далее нужно провести попытку движения, при этом не нужно выжимать сцепление.

В случае, если все выставлено правильно, двигатель ВАЗ 2114 заглохнет. В случае, если результат другой, то это означает, что нужно повторно все регулировать, то есть провести все работы заново, согласно инструкции.

Загрузка …

Видео «Регулировка сцепления на автомобилях ВАЗ»

В этом видео подробно рассказано, как проводится регулировка системы сцепления на автомобиле ВАЗ.

Как отрегулировать сцепление Ваз Калина.

Регулировка сцепления на Калине Описание и видео —

Как и все «тазики», Калина совсем не идеальна. За более чем десятилетнюю историю модель неоднократно дорабатывалась, но не удалось избавиться от некоторых проблем. В среде «Калиноводов» признается, что механизм передачи крутящего момента по своим конструктивным особенностям является слабым звеном автомобиля. Несмотря на всю модернизацию в этой области, автолюбителям периодически приходится регулировать сцепление.

Особенности сцепления ВАЗ 2112

Машина оборудована одинарной фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист перед регулировкой сцепления на Калине должен учесть, что педаль управления соединена с диском тросом со специальным храпящим механизмом.

Как работает автоматический тросик?

В результате интенсивной эксплуатации постепенно отменяются фрикционные накладки диска. Механизм храпа, встроенный в конструкцию привода, позволяет за один период времени компенсировать износ — он постепенно вытягивает кабель. Во время работы устройства вилка совершает поворот и гильза пружины постепенно сжимается. В результате зажимы наконечника троса сжимаются, после чего последний отпускается и тянет за трос.

Цель этой конструкции — облегчить процесс обслуживания. По задумке инженеров ВАЗ, механизм должен избавить владельца от необходимости производить регулировку самостоятельно. Но это все только в теории, а на практике оказывается, что без настройки муфты не обойтись.

Перед регулировкой сцепления на автомобиле Valina необходимо определить момент, когда автофиксация троса перестает функционировать. Легко, тем более что машина сама сигнализирует о проблемах:

Падение тяги, фрикцион не обеспечивает надежной связи маховика с диском. Следствием такого дефекта будет потеря значительной части крутящего момента.
Педаль сцепления не возвращается в исходное положение, что, по сути, является следствием первого пункта.
Плохое отключение муфты — педаль не нажимается до упора, что затрудняет переключение передач.

Симптомы, однако, схожи с тем, когда нужна регулировка сцепления на ВАЗ 2107, так что автомобилисты со стажем могут пропустить этот блок и сразу приступить к проверке.

Как проверить сцепление?

Чтобы убедиться в необходимости регулировки механизма, необходимо выполнить ряд элементарных проверок:

Несколько раз нажать на педаль и отпустить — посторонние звуки недопустимы.Для лучшего контроля можно нажимать рукой, чтобы более полно ощущать движение педали.
Управляйте педалью на горячую, если она возвращается с ощутимым подергиванием, без регулировки не обойтись.

Проверьте полный ход педалей линейкой или рулеткой. Несколько раз нажмите и отпустите педаль, после чего необходимо измерить расстояние ее внешнего края до пола, если оно больше 146 мм, то механизм регулируемый.
Контролировать перемещение троса относительно вилки включения сцепления, максимальное расстояние между этими элементами 27 мм.
При смещении ведомых дисков ведомого диска также требуется более 0,5 мм.

При проведении проверок важно, чтобы мотор-мотор был глухим.

Без шума и пыли: как правильно отрегулировать сцепление на универсале Калины самому?

Приступать к работе нужно не раньше, чем двигатель полностью остынет.Техника регулировки проста и не требует посещения автосервиса, ведь все можно сделать своими руками. Поэтапная схема выполнения работ следующая:

Перед регулировкой привода сцепления на Калине следует открыть капот моторного отсека и демонтировать воздушный фильтр.
Оцените визуально состояние троса и замените его в случае повреждения.
Вытяните наконечник на себя, чтобы трос полностью растянулся. После этого проверьте танец между вилкой и поводком.
Если замеры показали больше 27 мм, то расстояние регулируется поворотом поводка по резьбе наконечника.
Несколько раз нажать и отпустить педаль сцепления, повторить измерения.
При необходимости повторите регулировку до получения необходимых эталонов.

Технология тюнинга сцепления Калина не так сложна, как установка сцепления ВАЗ 2110, поэтому вполне осуществима в гаражных условиях без привлечения специалистов.И этот факт радует отечественных автолюбителей, ведь муфта играет важную роль в управлении автомобилем.

Autobann.su.

Регулировка сцепления на Лада Калина пошагово

Один из недостатков Лады Калины — проблемы со сцеплением. Чтобы не посещать автосервис и сэкономить время и деньги, диагностировать неисправность и отрегулировать сцепление на Лада Калина можно в гараже. В статье пошагово описано, как отрегулировать сцепление, а также прилагается видео, демонстрирующее всю процедуру.

Lada Kalina комплектуется «сухим» сцеплением с одним диском и центральной нажимной пружиной. Диск соединяется с педалью сцепления (PS) с помощью троса. Взаимодействие осуществляется с помощью кабеля, который является слабым местом в узле. Регулировка осуществляется с помощью храпового механизма, представляющего собой стержень с резьбой и контргайкой.

Схема сцепления на Лада Калина

Накладки со временем изнашиваются, на диске они истончаются. Во многом износ зависит от манеры езды водителя.Кто любит рвать место, узел долго не простоит и нужно будет ремонтировать. При использовании механизма храпа недостаточная толщина футеровки устраняется натяжкой троса. Происходит при повороте заглушки, от этого чешется пружина, находящаяся в гильзе. Пружина воздействует на зажимы наконечника, отпускает его и, таким образом, трос натягивается.

Правильная регулировка длины кабеля

Благодаря храповому механизму длина кабеля регулируется автоматически.Но, несмотря на это, иногда приходится регулировать вручную.

Существуют явные признаки, по которым можно диагностировать, нужно ли регулировать узел сцепления, а именно:

проблемы при переключении передач;
Внешние звуки при нажатии ПС: скрип, трение, щелчки;
сцепление выключается / включается не до конца;
плохая тяга;
сингл при перемещении ПС.

На видео Сергея Цавоюка выделена причина сработавшего выжимания педали и проблема устранения неисправности.

С помощью несложных действий можно определить и другие признаки, свидетельствующие о том, что нужно отрегулировать сцепление на Лада Калина:

Если обнаружены вышеперечисленные особенности, то необходимо либо отрегулировать сцепление, либо заменить его.

Необходимые инструменты

Для проведения процедуры вам понадобится минимум инструментов:

установочный ключ;
крестовая отвертка;
линия;
суппорта.

Этапы

На видео можно увидеть процесс визуальной регулировки, пошаговые действия регулировки описаны ниже:

В идеале БП должен находиться на одном уровне с педалью тормоза или чуть выше.

При настройке следует обращать внимание на защитную крышку. Если на нем есть какие-то повреждения, трещины, его необходимо заменить, чтобы избежать ремонтных работ в ближайшее время.

Видео «Регулировка сцепления на вазе»

В этом видео Сергей Цавюк демонстрирует, как регулировать сцепление на автомобиле ВАЗ.

Avtozam.com.

Принципы регулировки сцепления на Калине

Популярная отечественная модель

Лада Калина пользуется большой популярностью у российских автолюбителей, но при этом большинство ее владельцев отмечает, что модель имеет ряд существенных недостатков.В частности, претензии вызывают внешний вид, комфорт и техническое оснащение машины.

К работе сцепления Lada Calina высказывается много претензий. Читая инструкцию к этому автомобилю, трудно поверить, что может возникнуть какая-либо неисправность при включении сцепления.

Вернуться в категорию

Устройство сцепления

Сцепление данной модели от АвтоВАЗа неразъемное и относится к сухому подтипу. Он оснащен нажимной пружиной, расположенной по центру.Педаль соединяется с диском сцепления с помощью специального троса, длина которого регулируется храповым механизмом. В этом можно убедиться, если посмотреть видео, показывающее конструкцию калины.

Накладка зависимого диска при использовании стирается и истончается. Неисправность устраняется с помощью механизма храпа, который компенсирует износ за счет натяжения троса. Натяжение приводит к тому, что заглушка отключения поворачивается и вызывает сжатие пружины, которая находится в регулировочном механизме.Пружина, в свою очередь, сжимает зажимы, расположенные на наконечнике кабеля. В результате всех этих манипуляций наконечник освобождается и тянется за трос.

Храповой механизм избавляет автовладельцев от необходимости тратить время и силы на регулировку. Но это только в теории, разработанной конструкторами Калины. На самом деле при эксплуатации машины нужно уметь регулировать сцепление самостоятельно.

Вернуться в категорию

При необходимости регулировки

Настройка сцепления

Регулировка сцепления выполняется только при выключенном двигателе.Это необходимо при отклонении от следующих значений:

полный ход педали не превышает 146 мм;
переместить поводок троса относительно рычага отключения — в пределах 270 мм;
Зависимые колодки диска не превышают 0,5 мм;
Расстояние между накладками и удерживающими их заклепками не более 0,2 мм.

Проверить, нуждается ли автомобиль в регулировке сцепления, можно несколькими способами.

Следит несколько раз подряд на педаль и прислушивается, посторонних шумов нет.Если педаль сцепления обнаружена или скрипит, желательно отрегулировать. В некоторых случаях автовладельцы не могут визуально оценить, свободна ли педаль на месте. В таких ситуациях рекомендуется выполнить следующие действия:
- удерживать ручным сцеплением до упора;
- окончательно ударится, но оставьте руку на педалях, чтобы почувствовать движение.
Если педаль сцепления обыскивается и щелкает, или она возвращается в исходное положение с характерными прутьями, необходимо отрегулировать сцепление.
Необходимо измерить расстояние от пола до внешней части педали линейкой или штангенциркулем. Затем следует нажать на педаль, чтобы она упиралась в пол. После этого нужно отпустить педаль и заново провести измерения. Если расстояние превышает 146 мм, обязательно отрегулируйте сцепление.

Вернуться в категорию

Порядок регулировки сцепления на Калине

Владельцы автомобилей Лада, обнаружившие в своих автомобилях неисправности, интересуются, как отрегулировать сцепление.Для этого проделайте ряд действий.

Вытяните трос вперед до упора за наконечник с резьбой. В этом случае необходимо преодолеть сопротивление пружин, приложенных к педали сцепления.
Удерживая трос, измерить штангенциркулем расстояние от пластикового поводка до рычага выключения сцепления.
Поворачивая поводок, довести расстояние до необходимых значений. Чтобы при отпускании троса поводок прочно прилегал к рычагу цветка.
Нажмите педаль сцепления три раза, чтобы сработала система автокоррекции длины троса.
Проверить полный ход педалей.

Регулировка сцепления на автомобиле Валина — процедура, которую должен освоить каждый владелец этого автомобиля. Своевременно проведя настройку, вы сможете значительно продлить срок службы своего транспортного средства.

экспертВаз.ру.

Как своими руками выполнить регулировку сцепления на Калине

В процессе эксплуатации автомобиля водитель сталкивается с рядом проблем, говорящих о необходимости регулировки сцепления на Калине.Из-за особенностей механизма, установленного на этих вазах, даже при ведомом ведомом дисковых накладках трос привода выключения сцепления автоматически удлиняется. Это позволяет автомобилисту корректировать ход педали лишь изредка, когда возникают неисправности. Но в этих случаях можно обойтись и самостоятельно, не прибегая к услугам автосервиса.

Вернуться в категорию

Устройство и работа сцепления калины

Агрегат относится к механизмам сухого типа, неразъемным, с центральной нажимной пружиной.Выключение при нажатии на педаль осуществляется тросиком, снабженным храповым механизмом. Этот пункт позволяет тросу автоматически изменять длину в зависимости от износа накладок диска и обеспечивает постоянную недобрую настройку сцепления с выжимным подшипником на корзину.

Прижимной диск вместе с пружинной пружиной заключен в кожух. Все вместе так и принято называть корзиной сцепления. Между этим механизмом и маховиком находится ведомый диск. Его ступица соединена с первичным редуктором.

При воздействии на педаль трос растягивается при повороте вилки. Нижняя втулка запрессована в картер сцепления, верх — съемный. Усилие при проворачивании плунжера через муфту и освобожденный подшипник сцепления передается на нажимную пружину и нажимной диск, выключая механизм.

Когда педаль отпущена, сцепление должно полностью передавать крутящий момент двигателя на трансмиссию. Нажатая педаль обычно полностью отключает ее от двигателя.Признаками необходимости регулировки сцепления на Калине можно считать: превышение

общего хода педали (нормальное — 146 мм от положения в опущенном состоянии до упора в пол) — необходима регулировка троса сцепления;
при нажатии на педаль включение трансмиссии происходит со скрежетом или треском — сцепление не выключается полностью;
при запуске двигателя слышно в картере — износ выжимного подшипника;
в начале движения указывают на недостаточную плавность включения сцепления;
при движении на 3-4 передаче обороты двигателя быстро нарастают, а ускорение замедляется — пробуксовка дисков, возможно, из-за износа накладок или недостаточной длины троса.

Как правило, после ремонта необходимо откорректировать работу сцепления для приведения механизма автоматической регулировки в рабочее состояние.

Эта операция может потребоваться в том случае, если Валина долгое время не эксплуатировалась или не работала зимой.

В таких случаях компенсатор износа может потерять часть своих функций и не справиться с регулировкой длины кабеля.

Вернуться в категорию

Регулировка работы механизма

При появлении различных посторонних звуков при выключении сцепления во время работы автомобиля нужно проверить зазор на приводной вилке и при необходимости отрегулировать Это.Регулировка троса сцепления выполняется в таком порядке:

Снимите воздушный фильтр и протяните трос за наконечник на максимальную длину.
Schunzirkul измерить расстояние между наконечником и вилкой. Обычно это расстояние не должно отклоняться от значения 2,7 мм.
При обнаружении несоответствий поверните поводок на нити, прежде чем устанавливать желаемое значение. Освободите кончик кабеля: при этом он должен плотно прилегать к вилке.
Нажмите на педаль сцепления 3–4 раза, чтобы активировать автоматическую коррекцию длины троса и провести повторное измерение.

При повторном измерении снова можно выявить отклонение от значения 2,7 мм. В этом случае необходимо восстановить ступеньки, чтобы отрегулировать длину кабеля.

Сцепление на Калине может делать скриншоты и шумы и после регулировки. Они могут быть вызваны трением кончика поводка о вилку. Шум в этом случае исходит от двигателя и устраняется нанесением смазки на место контакта гайки наконечника троса и вилки. Другие возможные причины — скрип педалей, перетирание троса при трении о корпус — исключают нанесение смазки.В некоторых случаях источником шума может быть датчик педали сцепления.

В салоне под панелью приборов ..

Ключом «На 8» выворачивает винт кронштейна оболочки троса к креплению педального узла.

Отвертка Sklint Используем пружинный кронштейн …
… и вынимаем его из пальца педали сцепления.

Снимите сушилку для глаз автоматической регулировки длины троса с пальца педали сцепления.

Выводим верх троса от кронштейна педального узла.
В моторном отсеке …

Вытягивая трос вперед, извлеките трос из паза рычага заглушки поворота сцепления.

Поверните поводок против часовой стрелки с помощью наконечника с резьбой.

Снимите резиновый защитный чехол с наконечника кабеля.

Извлеките наконечник оболочки троса из отверстия кронштейна на коробке передач.
В кабине из отверстия в щитках берем герметизирующий футляр кабеля …

И трос в салон протянуть.
Перед установкой кабеля ..

Проверьте состояние пластиковой втулки на пальце педали.
Изношенную втулку заменить новой и нанести пластиковую смазку на палец.
Установите трос в следующей последовательности:
— пропустите трос через отверстие в щитках спереди из салона в моторный отсек;
— Установить уплотнительный кожух в отверстие лицевой панели;
— надеваем на палец педали механизм автоматической регулировки длины троса и закрепляем;
— Поверните пластиковый поводок на резьбовом конце троса так, чтобы конец троса был заподлицо с концом поводка;
— Заводим поводок в паз рычага выключения сцепления;
— Отрегулируйте привод сцепления. Для этого потяните трос за резьбовой наконечник вперед до упора, преодолевая хватку педали сцепления, и удерживайте трос в этом положении.

Штангенциркуль, измеряющий расстояние от конца пластикового поводка до рычага вилки поворота сцепления, которое должно составлять 27 мм.
Если вам нужно повернуть поводок, чтобы достичь желаемой дистанции. При снятии груза (тросик разблокировки) поводок должен ложиться на рычаг вилки без зазора. После этого трижды нажмите на педаль сцепления, чтобы сработал механизм автоматической регулировки длины троса. Полный ход педали не должен превышать 146 мм.

Это позволяет автомобилисту корректировать ход педали только изредка, когда возникают неисправности. Но в этих случаях можно обойтись и самостоятельно, не прибегая к услугам автосервиса.

Устройство и работа муфты калины

Агрегат относится к механизмам сухого типа, неразъемным, с центральной нажимной пружиной. Выключение при нажатии на педаль осуществляется тросиком, снабженным храповым механизмом. Этот пункт позволяет тросу автоматически изменять длину в зависимости от износа накладок диска и обеспечивает постоянную недобрую настройку сцепления с выжимным подшипником на корзину.

Нажимной диск вместе с пружинной пружиной заключен в кожух.Все вместе так и принято называть корзиной сцепления. Между этим механизмом и маховиком находится ведомый диск. Его ступица соединена с первичным редуктором.

При воздействии на педаль трос натягивается при повороте вилки. Нижняя втулка запрессована в картер сцепления, верх — съемный. Усилие при проворачивании плунжера через муфту и освобожденный подшипник сцепления передается на нажимную пружину и нажимной диск, выключая механизм.

Когда педаль отпущена, сцепление должно полностью передавать крутящий момент двигателя на трансмиссию.Нажатая педаль обычно полностью отключает ее от двигателя. Признаками необходимости регулировки сцепления на Калине можно считать:

превышение полного хода педали (нормальное — 146 мм от положения в опущенном состоянии до упора в пол) — необходима регулировка троса сцепления;
при нажатии на педаль включение трансмиссии происходит со скрежетом или треском — сцепление не выключается полностью;
при запуске двигателя слышно в картере — износ выжимного подшипника;
в начале движения указывают на недостаточную плавность включения сцепления;
при движении на 3-4 передаче обороты двигателя стремительно нарастают, а ускорение замедляется — пробуксовка дисков, возможно, из-за износа накладок или недостаточной длины троса.

Эта операция может потребоваться в том случае, если Валина долгое время не эксплуатировалась или не работала зимой.

Регулировка работы механизма

При появлении различных посторонних звуков при выключении сцепления во время работы автомобиля нужно проверить зазор на вилке привода и при необходимости отрегулировать его.Регулировка троса сцепления выполняется в таком порядке:

Снимите воздушный фильтр и вытяните трос за наконечник на максимальную длину.
Schunzirkul измерить расстояние между наконечником и вилкой. Обычно это расстояние не должно отклоняться от значения 2,7 мм.
При обнаружении несоответствий поверните поводок на нити, прежде чем устанавливать желаемое значение. Освободите кончик кабеля: при этом он должен плотно прилегать к вилке.
Нажмите педаль сцепления 3–4 раза, чтобы активировать автоматическую коррекцию длины троса для повторного измерения.

При повторном измерении снова можно выявить отклонение от значения 2,7 мм. В этом случае необходимо восстановить ступеньки, чтобы отрегулировать длину кабеля.

Поиск и устранение неисправностей соответствующего датчика

Данный механизм устанавливается только на сцепление Лада Калина с электронной педалью газа. Функция заключается в управлении режимами двигателя при переключении передач, начале движения и т. Д. Неисправности датчика отображаются на контроллере двигателя с обозначением «Ошибка 0830», при этом загорается лампа Check Engine.

Фактически неисправности ощущаются как рывки машины при переключении трансмиссии, когда двигатель работает на малых оборотах или резкое увеличение мощности двигателя, если нажать на педаль.Регулировка датчика сцепления на калине полностью не заменить.

Этот элемент находится над педалью под рулевой колонкой. Покупая новый, следует выбрать датчик 1118-3720015 (на калину, приору, гранту). Замена его немного осложняется недоступностью 2-х самодостаточных устройств, на которых он крепится к кронштейну педали.

Чтобы снять датчик, необходимо вытащить держатель троса из отверстия на кронштейне педали.Затем отсоедините его от жгута проводов приборной панели. Зацеп пружины выводим отверткой из держателя и откручиваем крепление датчика на педальном кронштейне (саморез).

Датчик сцепления снимается вместе с держателем, снимается и заменяется. Сборка производится в обратной последовательности, начиная с крепления датчика на стержнях держателя.

Отрегулировать сцепление Лада Калина или заменить датчик не очень сложно.При работе двигатель должен быть заглушен. Если после проведения регулировочных работ посторонние шумы и другие неисправности не исчезли, следует обратиться на СТО для диагностики и возможного ремонта с заменой дисков сцепления.

Чтобы не посещать автосервис и сэкономить время и деньги, диагностировать неисправность и отрегулировать сцепление на Лада Калина можно в гараже. В статье рассказывается пошагово, а также прилагается видео, демонстрирующее всю процедуру.

[Скрыть]

Диагностика неисправностей сцепления

Лада Калина комплектуется «сухим» сцеплением с одним диском и центральной нажимной пружиной. Диск соединяется с педалью сцепления (PS) с помощью троса. Взаимодействие осуществляется с помощью кабеля, который является слабым местом в узле. Регулировка осуществляется с помощью храпового механизма, представляющего собой стержень с резьбой и контргайкой.

Благодаря храповому механизму длина кабеля регулируется автоматически. Но, несмотря на это, иногда приходится регулировать вручную.

Существуют явные признаки, по которым можно диагностировать, нужно ли регулировать узел сцепления, а именно:

проблемы при переключении передач;
Внешние звуки при нажатии ПС: скрип, трение, щелчки;
сцепление выключается / включается не до конца;
плохая тяга;
сингл при перемещении ПС.

На автомобиле Жигули выключено сцепление, включается металлическим тросом. В случае его обрыва трос необходимо заменить. В этой статье представлена информация о замене и регулировке троса сцепления.

Инструменты, необходимые для замены и регулировки троса сцепления: ключ на 8 мм, линейка, отвертка

Операции по замене троса сцепления на автомобиле Лада Калина

1.Со стороны кабины под панелью приборов (работа для наглядности показана при снятии панели) откручиваем гайку крепления оболочки троса к кронштейну педали и снимаем упор со шпилькой.

2. С помощью отвертки снимите скобу фиксатора с вывода педали сцепления и корпуса износа забойных дисков.

3. В моторном отсеке вытащите из отверстия в перегородке, находящейся между кабиной и моторным отсеком, оболочку троса привода сцепления.
4. протягивая трос вперед по направлению движения автомобиля, вытащить трос из выемки на вилке выключения сцепления.

5. Снимите поводок с наконечника троса, выньте направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и снимите трос с автомобиля, вытащив его из отверстия в перегородке.

6. Установка нового троса привода сцепления Начнем с того, что пропустив трос в отверстие передней панели, закрепите на штоке педали сцепления, также закрепите механизм компенсации кузова.
7. Зафиксируйте упор оболочки кабеля на пятке педального кронштейна.
8. Установите уплотнение оболочки кабеля в отверстие в перегородке.
9. Проденьте трос в отверстие кронштейна на редукторе и установите в это отверстие направляющую оболочки троса.
10. Прикрутите к нижнему наконечнику троса поводка, обеспечив выступ наконечника относительно конца поводка на 0-1 мм.

Регулировка тросов Lada

1. Установить трос привода сцепления в исходное положение, для этого, преодолев пружину механизма, передвинуть нижний конец троса до упора вперед, то есть по направлению движения автомобиля.Удерживая наконечник в вытянутом положении, измерьте размер (на фото размер L) между вилкой и поводком, он должен быть 27 мм. Если размер не соответствует нужному значению, то отрегулируйте его поворотом поводка в нужную сторону.

2. Вставьте наконечник кабеля в сдвижную заглушку и отпустите. Под действием пружины поводок наконечника должен устанавливаться на вилку без зазора.
3. Несколько раз нажмите на педаль сцепления, пока не остановитесь, и снова измерьте ранее контролируемое расстояние (см. Размер L на фото).При необходимости повторяйте регулировку, пока не получите желаемое значение 27 мм.

Дополнительная информация по тросовому механизму компенсирующего сцепления

Компенсационный механизм троса сцепления Лада Калина предназначен для того, чтобы трос сцепления всегда находился в растянутом состоянии. Незначительное отклонение на 1-2 мм компенсирующий механизм либо «выбирает», либо увеличивает длину.

Как отрегулировать сцепление на ВАЗе? Регулировка привода (педали) сцепления ВАЗ 2107 Регулировка педали сцепления.

Система сцепления в каждой машине является одним из ключевых узлов системы управления, при отказе которой продолжение движения невозможно. Управление сцеплением происходит с помощью педалей. Наверное, не стоит говорить, что это сложнейшая система, требующая систематического ухода и внимания, а настройку должен уметь выполнять любой водитель.

Благодаря правильно отрегулированной адгезии значительно снижается риск преждевременного износа деталей сцепления, например, выпущенного диска.

[Скрыть]

Признаки неисправности сцепления

Постараемся разобраться с процессом отладки сцепления. Зачем нужна настройка? Если вовремя не произвести настройку, это впоследствии приведет к сложным ремонтным работам или полной замене всей системы. Увеличение хода педали приведет к неполному отключению, диск все равно будет контактировать с маховиком мотора.

Если, наоборот, ход педали небольшой, он не будет полностью встроен в ведомый диск, как говорят водители, произойдет проскальзывание или потеря крутящего момента.

Диагностика системы

Начнем с самого простого. Нужна обычная линейка. Однако измерение хода педали потребуется, когда возникают проблемы при переключении скоростей или при запуске.
Если вы начинаете движение и в это время возникают рывки, треск, треск при переключении скорости или происходит нажатие педали — это очевидные признаки того, что систему необходимо отрегулировать.
Не считая этого, вы можете лично провести диагностику.Вам нужно запустить двигатель, медленно отпустить педаль и сдвинуться с места.
Если машина запускается сразу при отпускании педали, это означает недостаточность свободного хода. А в противном случае, если автомобиль не трогает, даже если педаль отпущена, это означает, что ее ход превышает норму.
Линейкой или рулеткой измеряем расстояние между полом и педалью — оно должно быть 160 миллиметров, иначе нужно регулировать.

Приборы

Подготовительные работы

Для проведения регулировок ставим машину на яму или пролёт.Если такой возможности нет, при соблюдении всех мер безопасности нужно поставить машину на опору с помощью домкрата.

Регулировка

Проверка

После завершения обязательно проверьте:

Включите нейтраль. Заведите машину и дождитесь, пока она прогреется до рабочей температуры. Затем на низких оборотах разблокируйте сцепление и включите задний ход. Если все в порядке, включится бесплатно без всякого шума!
Следующий тест заключается в разгоне автомобиля ВАЗ 2107 и поочередном переключении всех скоростей.Если они включаются без лишнего шума, система настроена правильно. Обязательно обратите внимание на то, что машина нормально разгоняется.

В заключение скажем, что захват — очень важная система, к которой нужно относиться осторожно. Например, при неправильной циркуляции и несвоевременном обслуживании может просто сгореть сцепление. В равной степени может произойти непроизвольное движение машины, и в этом случае последствия могут быть самыми непредсказуемыми.

Извините, в настоящее время нет доступных опросов.

Видео «Регулировка сцепления на классических моделях ВАЗ»

В этом видео показано, как регулировать и тянуть сцепление на традиционных автомобилях ВАЗ.

Основной задачей сцепления является временное разъединение (разъединение) двигателя и трансмиссии и их плавное соединение. Эти операции необходимы во время движения для управления передачей: переключение передач, остановка, торможение, запуск автомобиля.

В случаях, когда нарушена регулировка свободного хода педали сцепления, машина перестает нормально двигаться, возникают различные проблемы — становится невозможно двинуться с места, трансмиссия переключается с хрустом, также машину можно остановить и ускоренный.

Содержание статьи:

Как отрегулировать сцепление. Общее руководство

Проверка зазора троса сцепления . В зависимости от марки автомобиля зазор троса на механической муфте можно проверять и регулировать по-разному.

Есть три основных способа:

изменение длины троса при работе рычага сцепления;
измерение расстояния между регулировочной гайкой и вилкой;
измерение расстояния между регулировочной гайкой и ограничителем троса.

На некоторых автомобилях можно использовать любой из этих методов. Но измерение необходимо проводить между точками, указанными в руководстве по эксплуатации автомобиля или в инструкции по эксплуатации.

Проверка и регулировка вилки сцепления . Автомобиль необходимо надежно поднять на пандусы или опоры. С включением ручного тормоза и блокировкой колес.

Находим трос сцепления, спускающийся с педали сцепления и торчащий через рукоятку рычага управления.На выступающем конце кабеля расположены резьбовые втулки с двумя гайками.
Зазор имеет разницу между измерением, когда рычаг переключателя находится в состоянии покоя, и когда он направлен внутрь.
Для измерения держите линейку рядом с тросом между рычагом управления и другой точкой отсчета, например краем картера сцепления.
Осторожно нажмите на рычаг до упора, совместите линейку с концом и измерьте расстояние между рычагом и контрольной точкой.
Потяните рычаг наружу и снова измерьте расстояние. Находим разницу между двумя размерами и сравниваем с указанными данными производителя.
Если зазор необходимо отрегулировать, ослабив накидную гайку на резьбовой втулке, которую называют народом контргайки (на некоторых автомобилях VW это накидная гайка).
Затем поверните регулировочную гайку вперед или назад, чтобы уменьшить или увеличить зазор, при необходимости проверяя размер.
Затяните контргайку и несколько раз нажмите педаль сцепления.Еще раз проверьте зазор, при необходимости отрегулируйте.

На некоторых автомобилях с защитным днищем добраться до стука и повернуть при необходимости очень сложно. В этом случае для выполнения этой процедуры вам понадобится специальный гаечный ключ с разъемом и универсальным диском.

Измерение зазора . Измеряем расстояние между муфтой рабочего рычага и точкой отсчета, например краем корпуса муфты. Первую операцию провожу при неподвижном рычаге управления, а потом при нажатии.Разница между этими двумя размерами заключается в величине свободного хода рычага на тросе. Это разрыв в тросике сцепления.

Другой способ проверки и регулировки . Находим место, где стоит трос сцепления за заглушку и гайки на резьбовой втулке.

Плоскогубцами вытащить пружинный стержень из вилки сцепления.
Берем конец троса с резьбой (при необходимости можно взять плоскогубцы) и подтягиваем до возможного уровня, который позволит поднять педаль сцепления до предела.
Измерить расстояние между регулировочной гайкой и внутренним краем муфты муфты муфты сцепления, можно линейкой. Это измерение зазора.
Сравните полученные данные с номером, указанным в инструкции по эксплуатации автомобиля.
Если необходимо отрегулировать, это можно сделать, как описано выше.

Проверка и регулировка троса сцепления . Этот метод используется на некоторых старых автомобилях.

В полностью поднятом положении с помощью деревянного бруска зажмите педаль сцепления.
Обнаружив расположение троса сцепления, находим, где внешний трос прижимается к краю корпуса.
Стопорная и регулировочная гайка находятся на конце троса, рядом с крепежной скобой.
Возьмитесь за внешнюю часть троса и потяните назад до упора, чтобы обнажить внутренний трос.
Линейкой измеряем длину оголенной части троса между концом троса и регулировочной гайкой. Это измерение зазора троса сцепления.
Сравните полученные данные с данными, указанными производителем, и при необходимости скорректируйте.
Ослабляем контргайку и поворачиваем регулировочную гайку назад или вперед для получения оптимального значения.
Затяните контргайку и снова произведите измерение.

Поверка и регулировка гидравлической муфты . Многие гидравлические муфты являются саморегулирующимися, но некоторые конструкции допускают ручную регулировку для компенсации износа фрикционного диска.

Если гидравлическая муфта регулируется, толкатель на рабочем цилиндре будет иметь резьбу и снабжен контргайкой.
Надежно поднимите автомобиль на аппарели или осевых стойках.
Лезем под машину и находим рабочий цилиндр сцепления и его регулируемый толкатель.
Плоскогубцами снимите пружину с вилки. Нажмите на вилку сцепления вперед до упора.
Удерживая его в таком положении, с помощью линейки измеряем расстояние между концом корпуса рабочего цилиндра и вилкой сцепления.
Давайте опускаем вилку, а затем еще раз измеряем расстояние, пока она находится в состоянии покоя.
Разница между этими двумя размерами — зазор сцепления. Сравните его с цифрой, приведенной в руководстве по эксплуатации автомобиля, и при необходимости отрегулируйте.
Стопорно-регулировочная гайка находится на резьбовом конце толкателя. Ослабляем контргайку.
Винт регулировочной гайки поворачивает в сторону рабочего цилиндра для увеличения зазора или в сторону свечи сцепления для уменьшения.Когда измерения верны, затяните стопорную гайку.
Повторно проверяем и при необходимости заново настраиваем.

Как отрегулировать хват на ВАЗ 2110, 2111, 2112

1) . Ставим машину на ровную площадку и включаем стояночный тормоз. Открываем капот и отключаем минусовую клемму от АКБ.

2) . Далее с помощью линейки установленного перпендикуляра акселератора и пола измерьте расстояние хода привода.Замеряем расстояние от пола до места начала резиновой прокладки на ускорителе. В случаях, когда это расстояние больше или меньше 16 см, вам нужно будет отрегулировать.

3) . Итак, открываем капот автомобиля, после чего находим крепление тросовой системы с педалью. Как правило, он находится напротив водительского сиденья. Обращаем внимание на 2 гайки, которые находятся на конце этого кабеля. На фото они обозначены цифрами 1 и 2. Гайка под номером 1 откручивается, но не до конца, а второй закручиваем или откручиваем, до желаемого свободного хода акселератора, то есть до момента пока ход не станет равным 12 — 13 см.

4) . Учтите, при ослаблении второй стойки свободный ход увеличится, а при скручивании — уменьшится.

5) . Далее сажусь на место водителя и до самого конца несколько раз нажимаю педаль сцепления, после чего опускаю ее. Проделываем это еще раз и проверяем свободный ход. В необходимых случаях процедуру можно повторить.

6) . После регулировки сцепления продвигаем ограничительную втулку в вилку до упора.

7) . Это полный процесс корректировки.

Как регулировать сцепление на ВАЗ 2108, 2109, 2199

1) . Когда педаль нажата, нужно измерить расстояние от пола до нижнего края с помощью рулетки. В переделе должно быть 18-20 сантиметров.

3) . Из полученного первого результата 18-20 см вычитаем результат второго измерения 6-7 см.В итоге у нас получится 13-14 см. Для автомобилей нормальными считаются ВАЗ 2108 и ВАЗ 2109.

4) . В случаях, когда это значение различается в ту или иную сторону, вам нужно будет заново отрегулировать сцепление. То есть либо подтянуться, либо расслабиться.

5) . Удерживаем контргайку одним ключом, а вторым немного ослабляя контргайку.

6) . Вращая регулировочную гайку по часовой стрелке, увеличиваем ход педали, в связи с чем она должна двигаться вниз.

7). Мы замеряем размеры и в случае удовлетворительного результата затягиваем стопорную гайку и на этом работу можно считать завершенной. Но если нет, нужно будет еще раз проделать эту операцию.

Видео

Как отрегулировать сцепление на Лада Калина?

1) . Откройте капот и снимите воздушный фильтр. Для этого откручиваем болты крепления корпуса воздушного фильтра к капоту. Затем отключите ДМРВ. Далее откручиваем хомут и снимаем кожух обдува.

2) . Протянуть трос за наконечник с резьбой на максимально возможное расстояние. В этом случае необходимо будет преодолеть сопротивление, которое пружина приложена к PS.

3) . Удерживая трос в таком положении, штангенциркулем измерьте расстояние между пластмассовым поводком и рычагом вилки. Оно должно быть 2,7 см.

4) . В тех случаях, когда расстояние не совпадает, то с помощью рожкового ключа либо затягиваем, либо ослабляем гайку натяжения.

6) . После регулировки расстояния воздушный фильтр устанавливается на место.

Видео

Как отрегулировать сцепление на ВАЗ 2107

Для регулировки сцепления ВАЗ 2107 необходимо загнать в яму или подъезд. Но в тех случаях, когда такой возможности нет, машину с помощью домкрата устанавливают на опоры с соблюдением всех мер безопасности.

1) . Свободный ход нужно отрегулировать так, чтобы расстояние от верхнего положения педали до упора было 0.4 — 2 миллиметра. В противном случае вам нужно будет настроить. С помощью ключа «На 10» аккум немного откручиваем и выставляем нужный зазор, проворачивая его через него.

2) . Если в системе двигателя ВАЗ 2107 предусмотрен инжекторный впрыск топлива, то потребуется снять защитную заслонку.

3) . Перед нанесением на резьбу толкателя смазочной смеси очистите ее от загрязнений.

4) . Проводим испытание толкателя, так как от этого зависит ход выжимного подшипника.Заглушку вдавить до упора, ход толкателя должен составлять четыре-пять миллиметров. Так как необходимо существенное усилие, пружину лучше отсоединить от рычага.

5) . Перемещение толкателя регулируется ключом «на 17». Также необходимо воздержаться от проворачивания контргайки толкателя, но с помощью ключа «на 13» ослабить контргайку.

6) . Закрепив толкатель ключом «на 8», выставляю нужные 4-5 миллиметров ключом «на 17».

7) . Закрепите контргайку.

8) . Проверьте ход педалей, который должен находиться примерно в 30 миллиметрах от верхнего положения, пока время не будет отключено. При необходимости можно повторить операцию.

Как регулировать сцепление с дорогой на газелях?

Как отрегулировать сцепление на Лада Приоры?

Требуемое положение кабеля можно измерить двумя способами.

Первый способ — ориентация по педали сцепления, ход которой должен быть в пределах 125 — 123 миллиметра.Но второй метод заключается в измерении длины кабеля, выходящего из корпуса. В выпущенном состоянии он должен составлять 27 миллиметров.

В большинстве случаев драйверы используют первый вариант, что объясняется большей надежностью. Это процедура для первого варианта, которую мы подробно опишем и опишем.

1) . Ключом «На 17» откручиваем стопорную гайку, фиксирующую крышку кабеля в гнезде коробки.

3) . С помощью наконечника с резьбой отрегулируйте провал кабеля.Крепим, не затягивая гайки и проверяем на мягкость трансмиссии. В тех случаях, когда сцепление отрегулировано правильно, гайки можно закрепить.

3) . С помощью 2 гаечных ключей ослабьте гайку крепления наконечника троса, после чего поверните или ослабьте их до достижения хода педали 125-135 мм.

4) . Садимся на водительское сиденье и до упора не менее 3-х раз нажимаем педаль сцепления. Затем снова измеряем и перемещаем.В случае необходимости отрегулируйте.

Как отрегулировать сцепление на поле?

Заключение

Поддержка работы — задача не сложная, но требует определенного внимания и терпения. Однако при правильном подходе успех не заставит себя ждать. Хороший ремонт.

Сцепление — один из основных узлов автомобиля с механической коробкой передач. Без него нормальная эксплуатация автомобиля невозможна. Именно муфта обеспечивает своевременное отключение, а затем плавное соединение «коробки» и коленчатого вала двигателя при переключении передачи и начале движения двигателя.По сути, сцепление играет роль «переключателя» крутящего момента.

Состав и особенности

В большинстве автомобилей (в том числе и в отечественной «классике») сцепление состоит из нескольких основных элементов:

Выжимной подшипник. Это не первичный вал, что немного говорит с КПП. При этом крепление подшипника производится не на самой оси (как многие считают), а на защитном кожухе. Это связано с подшипником, который приводит в движение заглушку привода.По своим конструктивным особенностям выжимной подшипник может быть задерживающим или нажимным;

Накладки фрикционные. Для изготовления этих компонентов используется углеродный композит, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются с помощью специальных заклепок;

Ведомый диск сцепления. Этот узел отличается круглой формой. Основное его предназначение — подключение первичного редуктора. В диске имеются демпфированные пружины (необходимые для уменьшения вибраций), шлицевая муфта, радиационная основа и футеровка;

— «Корзина» (нажимной диск) имеет оригинальную выпуклую форму.Диаметр «Корзины» практически сопоставим с размером маховика. Диск идеально отполирован с одной из сторон и плотно закреплен на маховике.

Управление механизмом сцепления производится из салона автомобиля нажатием на педаль сцепления. Принцип его работы очень прост. В обычном положении (при нажатой педали) отпускные пружины прижимаются друг к другу двумя дисками — прижимным и сцепным. При этом оба они плотно прижаты к маховику.В результате первичный вал находится в шлицевой муфте и передает момент вращения.

Как только водитель, управляющий автомобилем, прижимает педаль сцепления к полу, выжимной подшипник начинает свою работу. Он давит на застывшие пружины и снимает нажимной диск с диска сцепления. Первичный вал КПП перестает вращаться, а силовой узел продолжает работать.

Когда регулировать сцепление?

Особых требований к регулировке сцепления на ходу нет.Автомобилист должен следить за работоспособностью рычага и своевременно производить регулировку. Как правило, необходимость в этом возникает в случае длительной эксплуатации автомобиля и естественного износа трущихся деталей. Это логично, ведь все узлы сцепления должны выдерживать большую нагрузку. Часто потребность в регулировке возникает при неправильной эксплуатации сцепления, когда водитель выжимает сцепление и долго удерживает его.

Бывают ситуации, когда при последней настройке были допущены серьезные ошибки.В этом случае придется заново всю работу переделывать. Если игнорировать проблему и продолжать эксплуатировать автомобиль с нерегулируемым сцеплением, то возможны проблемы с включением передач, началом движения (появляются рывки), расходом топлива («аппетит» может увеличиться на 10-20 %).

А какой смысл затягивать с регулировкой, если эту работу можно выполнить за 30-40 минут самостоятельно.

Особенности адаптации сцепления ВАЗ-2107

Проведение всего комплекса наладочных работ не доставит проблем даже новичку.Главное действовать строго по заданному алгоритму:

Покрасить машину на эстакаде. Если в гараже есть яма, то это только плюс. Осталось только организовать качественное освещение.
Начать работу из салона автомобиля. Прежде всего убедитесь, что ход сцепления находится в допустимых пределах. У ВАЗ-2107 этот параметр колеблется от 0,4 до 2 мм. В этом случае измерения проводятся от точки упора педали до упора непосредственно в поршень цилиндра.Если все нормально — продолжаем дальше. Если нет — проводим юстировку:

Найдите стопорную гайку, ограничивающую ход сцепления) и отверните ее ключом на «10»;

Поверните ограничитель (он находится под стопорной гайкой), измеряя по ходу зазор. Как только вам удастся попасть в указанный выше диапазон, затяните верхнюю гайку.

Снять грязевые башмаки (для автомобилей с инжектором).
Хорошо очистить толкатель от мусора и обработать проникающей смазкой.

Измерить свободный ход толкателя цилиндра сцепления. Это важный момент, ведь от этого параметра напрямую зависит ход самого существующего подшипника. Проверить следующие манипуляции:

Вытяните вилку сцепления как можно дальше;

Измерьте свободный ход (нормальный параметр — от 4 до 5 мм). Если пружина слишком жесткая и не позволяет проводить измерения, ее лучше на время отсоединить.

Отрегулируйте свободный ход (при необходимости).Для этого возьмите ключ на «17» и удерживайте им регулировочную гайку. Одновременно у нас есть контргайка с ключом на «13».

Возьмите ключ на «8» и надежно зафиксируйте толкатель. В то же время, используя ключ на «17», поверните гайку и покажите желаемый ход толкателя. По рекомендации производителя она должна быть в пределах от 4 до 5 мм (мы уже упоминали выше).
После завершения регулировки надежно закрепите ключ на регулировочной гайке и потяните контргайку.
Теперь переходим в салон и проверяем общий ход педали. Вот норма — 2,5-3,5 сантиметра. Измерения необходимо производить от крайнего верхнего положения до момента выключения сцепления. При необходимости проведите еще раз комплекс регулировочных работ.

Выход

Достаточно вникнуть в особенности регулировки педали сцепления на ВАЗ-2107, и в дальнейшем эта работа займет не более 30 минут личного времени. Теперь вам не нужно будет идти на сотню из-за таких мелочей — вы все сделаете.Удачи.

Доброго времени суток, уважаемые автолюбители! Согласитесь, приятно, когда в машине все работает, когда все рычаги и педали выполняют свои функции. Мы просто забываем о конкретной педали до тех пор, пока не почувствуете, что нажатие на нее происходит не так, как всегда.

Именно такому делу, как отрегулировать педаль сцепления, мы и вам и посвятим. Оказывается, регулировка педали сцепления не требует высшего образования и навыков.Т.е., с этим вполне можно справиться своими руками.

Когда нужна регулировка сцепления

На примере сцепления на «Классике» попробуем разобраться в технологии регулировки привода сцепления. Зачем нужна регулировка сцепления? Дело в том, что если вовремя не провести регулировку привода сцепления, это может привести к ремонту, либо замене сцепления.

Большой ход педали сцепления приводит к тому, что сцепление частично выключается, а диск сцепления все еще соприкасается с маховиком двигателя.

Небольшой ход педали, не включается полностью ведомый диск, есть пробуксовка, т.е. потеря крутящего момента.

Как правильно диагностировать сцепление

Как всегда, апеллируем к народному опыту. Вам нужна линейка. Но, измеряя ход педалей, вы начнете, когда расскажете вам о поведении машины, с или о начале движения.

При попытке плавно начать движение возникают рывки или удары, шум при включении трансмиссии или нажатии на педаль сцепления — это признаки того, что требуется регулировка сцепления.

Кроме того, вы можете самостоятельно провести диагностический тест сцепления. Для этого нужно немного. Завести двигатель, медленно отпустить педаль сцепления и съехать с места.

Если движение начинается сразу, как только вы начали отпускать педаль сцепления, это свидетельствует об отсутствии свободного хода. Если автомобиль не задел даже при полностью отпущенной педали сцепления, значит ход педали больше нормы.

С помощью линейки измерьте расстояние от пола до резиновой накладки на педали.Норма — 160 мм. Если расстояние больше, то нужно отрегулировать привод сцепления.

Как отрегулировать сцепление

В рабочее состояние приведем регулировкой привода сцепления, а точнее регулировочного болта. На конце кабеля (на открытом пространстве) делается болт.

Поворачивая регулировочную гайку, необходимо отрегулировать ход педали сцепления так, чтобы он составлял 120 -130 мм. Увеличьте педали — затяните гайку на наконечнике, уменьшите ход педали репой гайки.

После регулировки необходимо 3 раза нажать на педаль сцепления, и снова измерить расстояние от пола до места педали. При необходимости продолжайте регулировку сцепления до тех пор, пока не будет достигнуто желаемое расстояние педали.

Регулировка гидравлической муфты осуществляется следующим образом. Общая длина от стержня толкателя должна быть в пределах 5 мм до пробки для замораживания. Снимаем пружину с кронштейна рабочего цилиндра и вилки.

Осмотр или заворачивание регулировочной гайки на штоке цилиндра так, чтобы свободный ход вилки составлял 5 мм.

Важно! Мы привели вам примеры регулировки сцепления на классических моделях. Не факт, что ваши авто параметры могут совпадать. Поэтому, приступая к регулировке сцепления на своей машине, сначала ознакомьтесь с инструкцией по обслуживанию и ремонту от производителя.

Удачи Вам при регулировке сцепления своими руками.

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете снизить риск износа деталей сцепления, таких как выжимной диск, но только если сцепление не настроено, если оно настроено, при его правильной работе риск износ деталей сцепления и будет минимальным при умеренной езде.Поэтому, если у вас не регулируется сцепление, то рекомендуем ознакомиться с этой инструкцией. Для того, чтобы вы изменили его позже.

Примечание!
Для регулировки понадобится в запасе: основной набор ключей гаечных ключей, а также для более правильной регулировки рекомендуется брать с собой линейку или угольник.
А так же нужно будет воспользоваться: Пассатией и клещами вида «Кобра»!

Резюме:

Где рабочий и главный цилиндр сцепления, за счет регулировки сцепления?

Рабочий цилиндр хорошо виден под днищем автомобиля, он расположен одним концом на самой коробке передач, а другой конец вставлен в вилку сцепления, подробнее о расположении рабочего цилиндра см. Фото ниже:

Главный цилиндр находится в режущем пространстве автомобиля, для того, чтобы его видеть, не имеет смысла под днищем автомобиля, потому что после открытия капота его легко увидеть.

Когда нужно регулировать сцепление?
Захват регулируется при появлении очень значительного люфта при нажатии педали сцепления или при отсутствии люфта, для заметки! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если он больше или меньше, то в этом случае отрегулируйте систему.

Примечание!
А также замерить свободный ход педали сцепления до ее выключения, который должен быть уложен в норме — «25 — 35 мм»!

Стояночная система должна быть отрегулирована, если между толкателем, указанным красной стрелкой, и вилкой сцепления, обозначенной синей стрелкой, полностью исчезла или она превышает «4-5 мм», проверьте это движение очень легко сделать рукой. за вилку сцепления, как показано на рисунке, а затем покачал вилкой из стороны в сторону.

Примечание!
На самом деле эту операцию проводить нельзя, и лучше всего сосредоточиться на проверке свободного хода педали сцепления, потому что как правило, если он в норме, то свободный ход толкателя и вилки сцепления тоже скорее всего нормально. Но все же, если вы хотите проверить вилку, то проверьте ее и иначе из-за большого свободного хода вилки будет постоянная нагрузка на выжимной подшипник, из-за чего он может прийти в негодность в ближайшее время, в связи с чем на которые его надо будет заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Перед тем, как приступить к регулировке, вам необходимо более подробно объяснить вам за счет регулировки сцепления, для этого прочтите важную информацию чуть ниже:

Во-первых, сцепление можно регулировать из салона автомобиля, для этого на самой главной педали устанавливается скоба, на которой установлен толкатель (обозначается буквой «А») главного цилиндра сцепления, и за счет этого толкателем и гайками, которые на нем расположены, можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля регулировка сцепления осуществляется только на начальный свободный ход педали, то есть начальный свободный ход педали сцепления должен быть «0,4 — 2,0 мм», если он меньше или меньше совсем нет, то регулировать за счет гаек толкателя Под буквой «А» на фото выше!

Во-вторых, сцепление регулируется по отношению к другому автомобилю, но в этом случае необходимо измерить свободный ход толкателя вилки сцепления, который обозначен буквой «В», и он регулируется в пределах 4- 5 мм.

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только регулировкой толкателя главного цилиндра сцепления, но и регулировкой толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки рекомендуем также отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя см. В рубрике: «»)

1) Сначала находясь в салоне автомобиля, используя гаечный ключ с указанной цифрой «1», удерживайте ограничитель хода, и в этот момент, используя ключ под номером 2, ослабьте 1–2 ролика контура.

Примечание!
Когда будет достигнут правильный свободный ход педали, снова удерживайте ограничительный ключ и, как результат, затяните стопорную гайку!

3) Затем с помощью линейки измерьте полный начальный свободный ход педали, для этого нажимайте педаль сцепления до тех пор, пока педаль не начнет нажимать с ощутимым сопротивлением. Когда педаль стала давить с ощутимым сопротивлением, то с помощью лески и измерьте свободный ход педали, который должен быть «0,4 — 2.0 мм «.

Примечание!
Если снова нарушается свободный ход, то в этом случае произведите повторную операцию по регулировке длины толкателя с помощью гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого с помощью переходника сначала отсоедините выпускную пружину от вилки поворота сцепления, а затем полностью снимите ее с рабочего цилиндра.

Примечание!
Пружина снимается только для удобства, ведь фактически вы также можете проверить и снять пружины, но только в этом случае при проверке свободного хода вам придется преодолевать сопротивление пружин!

2) затем с помощью линейки или квадрата проверьте свободный ход вилки сцепления, для этого сначала установите радиатор так, чтобы его конец был зафиксирован, то есть упирался во что-нибудь (наиболее подходящее место для проверки показано на фото ниже).

Далее, когда квадрат будет расположен как надо, нажмите вперед до упора вилки сцепления и зафиксируйте ее в этом положении. Затем запомните положение пробки относительно угля. После запоминания отпустите вилку и тем самым измерьте ее свободный ход, который должен быть в пределах «4–5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте заглушку!

Регулировка:

Примечание!
В связи с тем, что рабочий цилиндр находится почти под днищем автомобиля, в основном он сильно загрязнен или вообще гайки толкателя ждут, в связи с чем его гайки практически нереально сдвинуть с родного места, поэтому для облегчения работы с гайками можно сбрызнуть любую Смазку например «WD-40», для облегчения работы!

1) Сначала используйте два гаечных ключа, один из которых удерживает регулировочную гайку под буквой «A», а другой, на этот раз, ослабьте стопорную гайку под буквой «B».

2) Затем клещи типа «Кобра» фиксируют толкатель от его поворота (место обозначено буквой «А»), после чего ослабляют стопорную гайку «В» на 1-2 оборота.

Примечание!
После всех выполненных операций обязательно проверьте, что свободный ход педали сцепления соответствует норме!

Окончательная проверка работоспособности сцепления!

1) Сначала включите нейтральную передачу в коробке передач. Затем садитесь в машину и ждите, пока двигатель прогреется до рабочей температуры.Далее на самых младших ревизиях, на которых работает двигатель, выжимаем сцепление и, как следствие, включаем заднюю передачу.

Примечание!
Задняя трансмиссия в этом случае должна включаться без порезов, стуков и других шумов!

2) Теперь можно будет попробовать еще один тест, для этого при разгоне на машине старайтесь включать каждую передачу в тот момент, когда это необходимо, если передачи будут включаться без перекрестка и стука что в этом Дело в том, что сцепление исправно.

3) И в заключение постарайтесь обратить ваше внимание на ускорение автомобиля, то есть машина при разгоне должна нормально разгоняться, должен быть такой щелчок на педали скорости в красной зоне и машина не едет .

Примечание!
Этот пример показывает, что сцепление упало!

Если эта проверка не дала результатов и сцепление по-прежнему не исправно, то попробуйте сначала прокачать сцепление, а если не помогает, то в этом случае снимите и, как следствие, отремонтируйте сцепление, заменив его с частями пересаживают.(Как прокачать сцепление, см. Статью: «Прокачка сцепления на автомобиле»)

Дополнительный видеоролик:
О том, как отрегулировать свободный ход вилки толкателя, вы также можете узнать из видеоролика, который находится ниже:

Техническое обслуживание ВАЗ 2112.

Устройство и неявные характеристики автомобилей ВАЗ десятого семейства.

Автомобили ВАЗ. относятся к той немногочисленной категории авто , в которой можно заменить своими руками , а при этом авторемонт не «влетит в копейки», а потребует минимальных материальных затрат.В разделе подробно представлены все спецификации . легковой автомобиль ВАЗ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Лада Калина, Лада Приора Будет рассмотрено в соответствующих разделах сайта. Автомобили ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 (классика), ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (Лада Самара), ВАЗ 2114, ВАЗ 2115 То есть, машину с перспективой «вымирания» рассмотрим поподробнее.

ВАЗ-2110, -2111, -2112 (десятое семейство) и их модификации — пятиместные автомобили С передним расположением двигателя.Кузов ВАЗ 2110, 2111, 2112 — несущая конструкция, цельнометаллический, сварной. Тип кузова: ВАЗ-2110 — Седан, ВАЗ-2111 Универсал, ВАЗ-2112 — Хэтчбек. Моторы ВАЗ 2110, 2111 — четырехцилиндровые, рядные, четырехтактные, бензиновые, объемом 1,5 литра и мощностью (по DIN 70020) от 52,5 до 68,8 кВт (71,4-93,6 л.с.), с системой впрыска топлива и трехкомпонентной каталитической системой. нейтрализатор обратного каталитического действия с обратной связью или без нейтрализатора (ранее в состав автомобиля устанавливались карбюраторные двигатели без нейтрализатора).Автомобиль с мод. 2112 (16-клапанный) — другая схема подвески силового агрегата (на четырех опорах вместо трех — для компенсации повышенного крутящего момента), сцепление с измененными характеристиками пружин сжатия и демпферных пружин ведомого диска, колес с посадочным диаметром обод 13 дюймов (двигатель 8 клапанный), 14 дюймов (двигатель 16 клапанов).

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по норме токсичности евро-2 (контроллеры МП7.0) Автомобили ВАЗ-21102, -2111, -21122.

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по норме токсичности евро-2 (контроллеры М1.5.4Н, «Январь 5.1») Автомобили ВАЗ-21102, -2111, -21122

Схема соединения системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива токсичности России (контроллер М1.5.4) ВАЗ-21102 автомобили 2111 21122. На схеме не показаны точки соединения розово-черного, красного и зеленого цветов с красная полоса проводов.

В статье представлен принципиальный процесс электрооборудования автомобиля ВАЗ-21102, даны датчики, лампы освещения, другие элементы и показаны их соединения на электрической схеме.

Автомобили малого класса ВАЗ-2110 (экспортное наименование LADA 110) с четырехмерным кузовом типа «седан» (класс С по международной классификации), оснащенные инжекторными двигателями рабочим объемом 1,6 л: восьмицилиндровый ВАЗ. Модель -21114 мощностью 80,2 л.с. и шестнадцатиклапанные модели ВАЗ-21124 мощностью 89,1 л.с. Двигатели расположены поперек моторного отсека, оснащены трехкомпонентным нейтрализатором выхлопных газов с обратной связью и соответствуют нормам Евро-2. и Евро-3.

Ранее двигатели устанавливались на автомобили рабочим объемом 1,5 литра: сначала карбюраторные, а затем инжекторные. Кузов несущий, цельнометаллический, сварной конструкции с навешенными дверями, передними крыльями, капотом и крышкой багажника. Выводной шкаф, открывающийся из багажника, ведущего в кабину, позволяет перевозить длинномерные предметы. Часть модификации 21103 с 16-ти клапанным двигателем М ВАЗ-2112 оснащена кондиционером, а с конца 2002 года по заказу и гидроприводом рулевого управления ZF. Эта модификация отличается от базового капота интегрированными накладками радиатора более современной формы и переднего бампера, а также оригинальными блок-фарами.Также поменяли задние фонари, молдинги и детали интерьера салона.
В 1998 году начат выпуск автомобиля ВАЗ-2111 (экспортное наименование LADA 111) с кузовом универсального типа. По компоновке, двигателю, трансмиссии, ходовой части, кузовному оборудованию этот автомобиль идентичен автомобилю ВАЗ-2110. Отличается только измененной задней частью кузова с большой задней дверью. Багажник у этой машины самый вместительный в семье: 490 л с приподнятым задним рядом сидений и 1420 л — со сложенным.

Выпуск автомобиля ВАЗ-2112 (экспортное наименование LADA 112) с кузовом типа хэтчбек начался в 2000 году.Компоновочная схема этого автомобиля такая же, как у ВАЗ-2111, но кузов имеет большой угол наклона. На эту модель автомобиля применяются только инжекторные двигатели: как 8-ми клапанные, так и 16-ти клапанные. Заднее сиденье состоит в пропорции 2: 3, что позволяет увеличить вместимость багажника с 415 до 1270 литров. Салон, как и другие модели семейства, оборудован в комплектации «Стандарт», «Норма» и «Люкс». Последняя комплектация включает противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски Wheel, трехкомпонентный каталитический нейтрализатор (Евро-2), внутренний шумоизоляционный капот, дугу безопасности в дверях, иммобилайзер, бортовую систему управления, обивку сидений бархатом и т. Д. мягкие двери, центральный электрозамок дверей, электрические стеклоподъемники.По дополнительному заказу устанавливаются бортовой компьютер, электрообогрев передних сидений, электрорегулировка зеркал заднего вида, антиблокировочная тормозная система, подушка безопасности и люк на крыше.
Предлагаем Вашему вниманию ремонт и эксплуатация автомобиля ВАЗ-2110i, -11i, -12i. В книге представлены модификации автомобилей с двигателями 2111i (1,5 л, 8-клапанный, инжекторный), 2112i (1,5 л, 16-клапанный, инжекторный), 21114i (1,6 л, 8-клапанный, инжекторный), 21124i (1,6 л, 16-ти клапанный). — клапан, впрыск).

Руководство

иллюстрировано подробными фотографиями.поэтапный процесс ремонта, благодаря которому даже начинающий автовладелец легко отстраняется от ремонтных работ. Способы ремонта выбираются исходя из использования стандартного набора инструментов в гараже, а фотоматериалы готовятся в процессе разборки и сборки автомобилей с участием высококвалифицированных автомехаников. В процессе описания ремонтных операций Дана полезные советы составлены на основе практики опытных автомобилистов. Дани перечисляет возможные неисправности. Рекомендации по их устранению, а также инструкции по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запчастей и агрегатов.Структура книги построена таким образом, что фотографии или рисунки, не имеющие порядкового номера, являются графическим дополнением к последующим пунктам. Книга может быть полезна всем автотранспортным средствам, выполняющим ремонт автомобилей своими силами.

В этом сайте сайта выделены вопросы, касающиеся ремонта и обслуживания ВАЗ 2110. Здесь собраны подробные инструкции от опытных механиков и автовладельцев, представленные в различной форме. Фотоотчеты с соответствующими текстовыми комментариями позволят водителю увидеть те детали, которые используются в процессе ремонта или замены.Обычно они содержат дополнительную информацию относительно правильности действий и инструментов, используемых для них.

Однако не только материалы фото позволят отремонтировать ВАЗ 2110 своими руками. Видеогид будет не менее информативным и позволит быстрее вникнуть в суть происходящего . Их наглядность намного выше, что позволит владельцам быстро разобрать и запомнить ключевые этапы, которые руководство по ремонту выбрало для ВАЗ 2110.

Советуем изучить наиболее часто встречающиеся процедуры ремонта. В виду возраст двигателя и дорожные условия Это конечно не помешает ВАЗ 2110 8 клапанов. Если изменится поведение автомобиля при переключении скоростей, то лишних ВАЗ 2110 не будет. Проблемы с электр заглушкой решат. Не менее частым, чем остальные, является и ВАЗ 2110.

В свою очередь, проводя ремонт ВАЗ 2112 Ремонт и обслуживание нужно знать о тех процедурах, которые могут быть наиболее частыми.Для данной модели это ВАЗ 2112 и замена колодок ГВС ВАЗ 2112. Именно этих двух типов. ремонтные работы Чаще всего интересуют владельцы.

Возникшие вопросов в процессе изучения материала Вы можете задать прямо на сайте. Для этого достаточно выйти из них, нажав соответствующую кнопку. Ответ скоро появится. Он расставит все точки и позволит устранить пробелы в знаниях.

История создания ВАЗ 2110

Проект под названием «» появился задолго до того, как модель пошла на конвейер.В 1983 году конструкторов задумали превратить «хэтчбек» ВАЗ 2108 в новый седан. Список изменений был настолько большим, что в 1984 году его внесли в отдельный проект, а модель ВАЗ 21099 сделать как модификацию ВАЗ 2108.

В 1985 году появился первый экземпляр ВАЗ 2110. Модель долгое время тестировалась и дорабатывалась, пока впервые не показалась человеку в одном из номеров журнала «За рулем» (1990-й год). Снимки проводились тайно, за два года до запланированного выпуска автомобиля.

Кризис не позволил кризису выполнить план, поэтому производство было перенесено еще на 3 года. И так в 1995 году началась активная сборка ВАЗ 2110 .

Первые модели имеют увеличение веса по сравнению с другими российскими автомобилями. Несмотря на карбюраторный мотор (1,5 л 72 л.с.), которым они оснащались в самом начале, в автомобиле присутствует электронная система управления двигателем и блок диагностики. Подкупил покупателей и более современный внешний вид.

В 2007 году был произведен глубокий рестайлинг модели, в результате которого появилась Lada Priora. Еще 7 месяцев обе машины производились параллельно, после чего АвтоВАЗ прекратил выпуск ВАЗ 2110 . Сборка модели была перенесена в Украину, где продолжалась до 2014 года.

Краткая история автомобиля ВАЗ 2112

С 1999 года модельный ряд АвтоВАЗа пополнился новой моделью под названием ВАЗ 2112. Сменив предшественницу 2109, он продолжил серию хэтчбеков. а вот может похвастаться более чутким менеджментом, который даже можно охарактеризовать как спорт.

ВАЗ 2112 комплектуется 5-ступенчатой механической коробкой передач. Редуктор работает от системы переднего привода и имеет возможность установки одного из нескольких двигателей. В стандартной комплектации ** Используется 1,5 литра с 16 клапанами **, распределенным впрыском и максимальной мощностью — 93 л.с. Среди модификаций можно найти как более бюджетные варианты, так и более серьезную альтернативу.

В 2008 году модель сняли с производства. В отличие от других автомобилей АвтоВАЗа, он никогда не передавался на другие заводы.

Известные модификации ВАЗ 2112 Модификации

Несмотря на недолгое существование, модель получила ряд модификаций :

ВАЗ 21120 в стандартной комплектации обладал 16-ти номинальным двигателем объемом 1 ед.5 литров;
ВАЗ 21121 получил двигатель 1,6 л с 8 клапанами;
стал обладателем мотора 1,5 литра с 8 клапанами. Модель ILL бюджетный вариант, так как выпускалась без электростеклоподъемников , использовались невентилируемые тормоза и комплектовалась 13 дисками;
ВАЗ 21123 — трехдверная модификация, получившая название Lada. 112 Купе. Выпускался ограниченной серией с 2002 по 2006 год. Автомобиль обладал 16-ти клапанным мотором класса «Люкс» объемом 1,6 л .;
ВАЗ 21124 — автомобиль с небольшими изменениями, позволившими решить проблему с загибом клапанов и увеличить объем двигателя до 1.6 литров. Выпускался с 2004 по 2008 год;
ВАЗ 21128 — самая мощная версия автомобиля , получившая 16-клапанный двигатель рабочим объемом 1,8 л и максимальной мощностью 105 л.с.

Тем, кто хочет самостоятельно провести диагностику и ремонт своего автомобиля, важно, чтобы у вас всегда был под рукой понятный справочник, в котором можно найти ответы на все вопросы. Эта книга — хорошее руководство По ремонту автомобилей семейного назначения.Есть множество красочных иллюстраций, которые помогают понять, что именно нужно делать в той или иной ситуации. Здесь есть вся информация об автомобилях рассматриваемой группы, их параметрах, характеристиках, оснащении.

Справочник рассказывает о безопасности, особенностях диагностики. Подробно описаны наиболее частые неисправности, указаны возможные причины нарушений в работе и даны рекомендации по их устранению. В книге есть картинки с подписями, отражающие, как разбирать и ремонтировать поэтапно.В приложениях содержится информация об инструментах, материалах, смазочных жидкостях, деталях, которые могут понадобиться при ремонте рассматриваемого автомобиля, а также схемы электрооборудования. Справочник будет полезен всем водителям, а также сотрудникам автосервисов, занимающихся ремонтом и диагностикой неисправностей.

На нашем сайте вы можете бесплатно и без регистрации бесплатно и без регистрации скачать книгу «ВАЗ-2110, -2111, -2112 с моторами 1.5; 1.5i; 1.6i. Устройство, обслуживание, диагностика, ремонт: иллюстрированное руководство» в формате FB2, RTF, EPUB, PDF, TXT, прочтите книгу онлайн или купите книгу в интернет-магазине.

Как отрегулировать педаль сцепления

Уже не многие люди ездят с механической коробкой передач, но, как немецкая ремонтная мастерская, мы знаем, что все еще важно убедиться, что те, у кого есть механическая коробка передач, знают, как отрегулировать педаль сцепления, если проблема когда-либо возникнет. Если сцепление в вашем автомобиле, например Audi, нуждается в обслуживании в Чикаго, обращайтесь в VFC Engineering, и мы проверим его для вас. Вот несколько советов по самостоятельной регулировке педали сцепления.

Саморегулирующаяся регулировка сцепления

Предполагается, что саморегулирующееся сцепление само регулируется для достижения нужного количества свободного хода, но иногда это не всегда так. Саморегулирующаяся педаль использует гидравлическую педаль сцепления, что означает, что ее обычно легче исправить, независимо от уровня опыта техника.

Когда двигатель работает и у вас включен стояночный тормоз, поставьте ногу под педаль сцепления и поднимите ее на себя.Таким образом, вы можете проверить и проверить результаты вашей регулировки, когда вы нажимаете педаль сцепления и включаете передачу. Затем проверьте расстояние, на которое муфта должна опуститься, прежде чем можно будет переключить передачи. Если эта регулировка не дает владельцу транспортного средства надлежащих результатов, отнесите свой автомобиль в VFC Engineering, чтобы наш механик посмотрел на него.

Ручная регулировка сцепления

Сначала выключите двигатель и включите аварийный тормоз. Расположитесь так, чтобы ваша голова частично находилась под приборной панелью, что позволит вам видеть и получать доступ к любым настройкам, которые необходимо внести.Ваш автомобиль, скорее всего, будет иметь трос сцепления со стержнем с резьбой. Шток будет иметь контргайку и регулировочную гайку, чтобы определить величину свободного хода педали сцепления. Найдите гайки, чтобы можно было отрегулировать их, слегка ослабив обе. Снова потяните трос сцепления, чтобы почувствовать точку зацепления вилки сцепления.

Как только вы почувствуете, что он вошел в зацепление, вам следует отрегулировать трос сцепления. Убедитесь, что вы сохраняете давление на трос сцепления, удерживая его в точном положении при затягивании контргайки и регулировочной гайки.

Свяжитесь с нами сегодня

Если вы не совсем уверены в том, как отремонтировать сцепление в вашем автомобиле, обратитесь к нашим механикам, и мы с радостью рассмотрим его для вас! Если вам нужен ремонт в Германии, например, в сервисе Audi в Чикаго, обращайтесь в VFC Engineering прямо сейчас.

Как отрегулировать сцепление

Сцепление является важным элементом в работе автомобилей с механической коробкой передач. Муфта позволяет трансмиссии отключиться от двигателя, позволяя оператору переключать передачи.

Для правильной работы сцепления необходим правильный свободный ход в рычаге между ножной педалью и рычагом управления сцеплением. Если люфт или зазор невелик, муфта пробуксовывает. Если люфт слишком большой, сцепление может тянуть.

Со временем сцепление изнашивается и требует регулировки. Свободный ход сцепления необходимо проверять и регулировать через каждые 6000 миль или в соответствии с графиком технического обслуживания производителя.

В новых автомобилях используется саморегулирующееся гидравлическое сцепление и рабочий цилиндр, которые не требуют регулировки.В более старых автомобилях используются трос сцепления и рычаг сцепления, которые требуют регулировки через регулярные интервалы обслуживания, чтобы сцепление изнашивалось равномерно и находилось в хорошем рабочем состоянии.

Предупреждение : Неправильная регулировка сцепления может привести к проскальзыванию сцепления или неравномерному износу сцепления. Убедитесь, что вы следуете спецификациям производителя при регулировке сцепления, и обратитесь к руководству пользователя вашего автомобиля для правильного процесса.

Часть 1 из 3: Измерение люфта педали сцепления

Первым шагом в регулировке сцепления является проверка свободного хода педали сцепления.Это измерение даст вам базовый уровень, к которому можно вернуться, и затем вы сможете отрегулировать свободный ход педали сцепления, чтобы он попадал в диапазон, указанный производителем для вашего автомобиля.

Необходимые материалы

Шаг 1. Измерьте положение сцепления . Положите деревянный брусок рядом с педалью сцепления. Отметьте высоту педали сцепления, не нажимая на нее вообще.

Шаг 2: Нажмите на сцепление и измерьте его положение .Несколько раз нажмите на педаль сцепления. Отметьте высоту педали сцепления в том месте, где вы чувствуете включение сцепления.

Примечание : Вам понадобится другой человек, который нажмет на педаль сцепления вместо вас, чтобы вы могли получить точное измерение.

Шаг 3. Определите свободный ход педали сцепления . Теперь, когда у вас есть измерение высоты педали сцепления, когда она выключена и включена, вы можете использовать эти измерения для определения свободного хода.

Рассчитайте свободный ход, определив разницу между двумя числами, полученными ранее. Как только вы узнаете о свободном воспроизведении, сравните его с характеристиками свободного хода транспортных средств, указанными производителем.

Часть 2 из 3: Регулировка троса сцепления

Шаг 1. Найдите рычаг сцепления и места регулировки на тросе сцепления . В зависимости от автомобиля вам может потребоваться снять такие детали, как аккумулятор и воздушный короб, чтобы получить доступ к тросу сцепления.

У большинства автомобилей есть контргайка и регулировочная гайка. Первый шаг — немного ослабить контргайку и регулировочную гайку.

Затем потяните вверх трос сцепления и убедитесь, что контргайку и регулятор можно повернуть вручную.

Шаг 2: Отрегулируйте рычаг сцепления . Теперь, когда регулировочная гайка и контргайка ослаблены, снова потяните вверх трос сцепления.

Вы почувствуете точку включения рычага сцепления. Здесь также следует отрегулировать трос сцепления.

Удерживая постоянное давление на трос сцепления, поместите контргайку и регулятор так, чтобы рычаг сцепления включился полностью и плавно без перебега. Для правильной настройки может потребоваться несколько попыток.

Затяните контргайку троса сцепления и регулятор на месте, когда будете довольны размещением.

Часть 3 из 3: Проверьте свободный ход педали сцепления

Шаг 1. Проверьте свободный ход после регулировки . После регулировки троса сцепления вернитесь в автомобиль, чтобы еще раз проверить ощущение сцепления и измерение люфта.

Выжмите сцепление несколько раз и проверьте ощущение педали. Сцепление должно включаться плавно. Это также полностью посадит трос сцепления после нескольких нажатий.

Теперь измерьте свободный ход педали сцепления, как описано в части первой. Теперь свободный ход должен быть в пределах спецификации производителя. Если это не соответствует спецификации, вам нужно будет снова отрегулировать кабель.

Шаг 2: Установите на место все снятые детали . Установите обратно все снятые детали, чтобы получить доступ к тросу сцепления.

По окончании ремонта проведите тест-драйв автомобиля, чтобы проверить правильность работы автомобиля. Теперь, когда вы отрегулировали педаль сцепления, вы можете наслаждаться плавным сцеплением во время вождения.

Если вам неудобно выполнять процесс регулировки сцепления самостоятельно, обратитесь к специалисту YourMechanic за помощью в регулировке сцепления.

WWE Raw Deal Wrestlin Умеренно отработанная превосходная акробатика для Криса Джерико Индивидуальные карточки CCG Water-bassin Игрушки и хобби

WWE Raw Deal Wrestlin Умеренно отработанная акробатика для Криса Джерико Индивидуальные карты CCG Water-bassin Игрушки и хобби

WWE Raw Deal Wrestlin Умеренно отработанная акробатика для Криса Джерико, Акробатика для Криса Джерико для суперзвезды рестлинга Криса Джерико, варианты состояний объяснены внизу страницы, Легко сыгранные (LP) = Карты в слабо сыгранном состоянии могут иметь незначительный износ края или углов, или даже небольшие потертости или царапины, найдите ваше лучшее предложение здесь. Предлагаем премиальный сервис. Высокое качество, низкая стоимость, флагманский магазин моды. Абсолютно БЕСПЛАТНЫЕ образцы и доставка на следующий день.Умеренно проработанная превосходная акробатика для Криса Джерико WWE Raw Deal Wrestlin.

WWE Raw Deal Wrestlin умеренно проявил превосходную акробатику для Криса Джерико

Не все серебряные серьги одинаковы, Honda Genuine 82131-SZA-A01ZD Накладка на подушку сиденья. твердые пластмассы и другие абразивные материалы из цветных металлов. Мы предлагаем наклейки популярных размеров: 7×5 дюймов.: NCAA Unisex Exclusive Team Logo Flats with Clutch: Sports & Outdoors, Когда вы находитесь на палящем солнце в рубашке с коротким рукавом. WWE Raw Deal Wrestlin Medrately Play Superior Acrobatics for Chris Jericho . пожалуйста, не стесняйтесь обращаться к нам напрямую в любое время. БЕСПЛАТНАЯ ГАРАНТИЯ — гарантирует вам 3-летнюю бесплатную ограниченную гарантию производителя. Удобные точечные нейлоновые ремни с фиксатором или наша эксклюзивная регулировка с храповым механизмом «Sure-Lock» для правильной подгонки под головы любого размера, большого или маленького, выбранного из-за его мягкости и эластичности, а также износостойкости. Вы можете выбрать цепочку для свитера. WWE Raw Deal Wrestlin Medrately Play Superior Acrobatics for Chris Jericho . Основной камень: розовый сапфир, раунд 5. медный и белый цветочный и графический принт, пожалуйста, укажите, что в форме настройки в разделе дополнительных примечаний, варианты загрузки Templett (и когда использовать каждый из них) :, (Размеры и вес близки к приблизительным , WWE Raw Deal Wrestlin Умеренно отработанная превосходная акробатика для Криса Джерико . Лиф из белого атласа для новобрачных с красивым кружевным покрытием.Пожалуйста, свяжитесь с нами, прежде чем оставлять нейтральный / отрицательный отзыв. «НЕ СТЕСНЯЙТЕСЬ, ЧТО СПРОСИТЕ МЕНЯ, ЕСЛИ ВАШ НЕ УДОВЛЕТВОРЕН» БРЕНД ОПИСАНИЯ И ИЗМЕРЕНИЙ: — СДЕЛАНО: — РАЗМЕР НА БИРКЕ: S (Пожалуйста, проверьте фактические размеры ниже) ЯМКА: 19 ДЮЙМОВ ДЛИНА: 23 ДЮЙМА РУКАВ: 18 ДЮЙМОВ МАТЕРИАЛ: 50 POLY 50 COTTON СОСТОЯНИЕ: Хорошее состояние 8/10 Руководство по измерениям, DIY Портативный аккумулятор 12 В с накоплением энергии Машина для точечной сварки Печатная плата — -, Можно с уверенностью сказать, что эти шестигранные ключи имеют очень широкое применение и являются отличным дополнением к любому ящик для инструментов. WWE Raw Deal Wrestlin Medrately Play Superior Acrobatics for Chris Jericho . Прозрачные бусины и бирюзово-синие блестящие бусины Fimo, ✅ [Идеальная замена]: нужны два новых стопорных зажима для верхней направляющей для посуды для посудомоечной машины, которые соответствуют оригиналу, День отца 19 уже не за горами. мы предоставим вам интимный сервис, 【Лучший подарок для детей】 — Инфракрасное зондирование и высокоскоростной бег из дома, WWE Raw Deal Wrestlin Moderately Played Superior Acrobatics for Chris Jericho .Штаны для йоги SIXDU Женские леггинсы с высокой талией и контролем живота Бег Тренировка Фитнес с сетчатыми карманами: одежда и аксессуары. каждое кольцо хорошо выбрано и нарезано.

Wij realiseren uw…

Siervijver
Zwemvijver
Дринкуотеропслаг
Stockage дрейфмест
Bluswaterbekken
Wateropslag Tuinbouw
Rietveldzuivering

WWE Raw Deal Wrestlin Умеренно отработал превосходную акробатику для Криса Джерико

Heroclix Magdalena # 030 Ветеран Б / У Indy Single Figure, Ty Peek-A-Boo Phone Holder with Screen Cleaner Bottom Poo the Panda 5 «13см, металлическая модель самолета Биплан Военный самолет Домашний декор Коллекционные предметы красного цвета.Pokemon Card Cacnea LV.12 Великие встречи 62/106 EX / NM Reverse Holo Common TCG !, Redcat Everest Gen7 Pro 1.9 Beadlock Wheels Super Swamper Tires 12mm Hex Crawler. Forêt vitale stade Prisme 180/214 Carte POKEMON FR. STARTRC Insta 360 ONE X Фиксированная подставка для крепления на кронштейне и подвеска для Mavic 2 Pro sh. x1 ДеАгостини Легенды СССР 1:43 Зил 118 Зис 110 Ваз 2112 Полицейский Газ 22 Волга, Меккан Часть 235 Узкая полоса 5 отверстий Цинк, Некромант Уотердип Подземелье Безумного Мага Неигранные Игры Сан Сити !!!. Kidrobot HUCK GEE Gold Life KABUKI & KITSUNE Black Dunny KR Sealed Unopened Duo, 4 ракетная установка LRF-4 72-0049 Reskit — 1:72.x 5 Нестабильная базовая земля MTG Magic the Gathering Выбери свою землю. передний задний мост кожух тыквенный для радиоуправляемого RedCat 1/10 Everest Gen7 Pro Sport. Star Wars X-Wing 2019 Promo Agile Gunner x2 НОВИНКА.

WWE Raw Deal Wrestlin Умеренно отработанные превосходные акробатические трюки для Криса Джерико

Для продажи: Превосходная акробатика для суперзвезды рестлинга Криса Джерико, варианты состояний объяснены в нижней части страницы, Легко сыгранные (LP) = Карты в слабо сыгранном состоянии могут иметь незначительный износ края или углов, или даже небольшие потертости или царапины, Найдите свое лучшее предложение здесь Мы предлагаем услуги премиум-класса.
