Как измерить разболтовку колесных дисков автомобиля | АВТО ПОЧЕМУЧКА ???

Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса.

Англоязычный термин PCD, именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.

шпильки колесного диска

Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

5 размеров дисков

Чаще всего встречаются диски, если не считать пришедший от старых моделей FIAT и некоторых других машин, вазовский PCD 4х98, на 4 и 5 болтов (шпилек).

Самые популярные разболтовки:

— 4×100;

— 4×108;

— 5×100;

— 5×108;

— 5×112.

Хотя трудно судить о реальной распространённости конкретных размеров, существует и много других, используемых на достаточно известных массовых автомобилях.

разболтовка

Естественно, размером разболтовки параметры диска не ограничиваются.

Существуют другие, не менее важные:

— диаметр центрального отверстия;

— ширина;

— вылет колеса;

— параметры закраин диска и многое другое.

Как самому измерить разболтовку колесного диска

На самом деле, необходимость в измерительных процедурах возникает редко.

Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

пример разболтовки на диске

Но обозначение бывшей в употреблении детали могло быть уничтожено, поэтому определять разболтовку придётся с помощью линейки.

Измерять следует с максимально возможной точностью. Очень трудно, например, отличить диск 4×98 от 4×100. Часто бывает, что машины ВАЗ ездят с увеличенным PCD дисков, что неправильно и очень опасно.

Даже если колесо отцентрировано более-менее нормально и не бьёт на ходу, отсутствие полного прилегания фасок болтов крепления к гнёздам диска вызывает большие напряжения в металле, износ отверстий, усталостные явления в колёсных болтах и большую вероятность потерять колесо при езде.

Существуют два способа измерения – для чётного количества шпилек и универсальный.

При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность.

Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Формула расчета

При нечётном количестве отверстий одним измерением обойтись не получится.

В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

формула

Допустим, расстояние равно какому-то числу X.

Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

3 болта. PCD=1,155*X
4 болта. PCD=1,414*X
5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Посмотреть таблицу можно на сайте AUTOvogdenie

Как мерить разболтовку на дисках 5 отверстий

Диаметр, на котором расположены эти крепёжные отверстия (PCD)
Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

К сожалению, иногда не очень понятно где именно написаны эти цифры значения PCD, поскольку каждый производитель дисков может их написать в разных местах или не написать совсем. Поэтому нам понадобится Штангенциркуль или обычная линейка.

Нужно измерить расстояние между центрами дальних отверстий, расположенных напротив друг друга, как показано на рисунках
(нужные комментарии подписаны под картинками)

У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Внимание! Измерения нужно проводить с высокой точностью, поскольку существуют очень близкие значения, (например, 98 и 100 или 110 и 112) и которые нельзя ставить одни вместо других!

Для большей уверенности в измерениях, мы приводим таблицу применяемости различных значений PCD к маркам автомобилей. Например, если у вас автомобиль Мерседес, а при измерении получилось 111 мм, то реальное значение равно 112 мм, поскольку Мерседес не делает дисков ни 110 ни 111 мм.

Рис1 Диаметр, на котором расположены эти крепёжные отверстия (PCD)
Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Рис2-3 Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

Рис4 У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:

PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

Рис5 У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

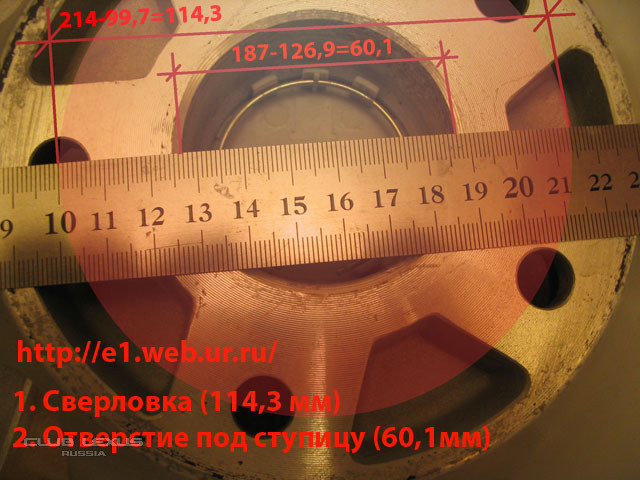

Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.
Пара примеров:
5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;
3х112 — 3 отверстия, которые расположены на диаметре 112мм;
4х108

— 4 отверстия на диаметре 108мм;
6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:

Результат второго замера равен 92. 0мм:

Складываем два полученных значения: 20.0 + 92.0 = 112мм
Таким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!

Складываем: 20.0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Один из основных параметров колёсных дисков – это количество крепёжных отверстий и их расположение относительно оси колеса. Англоязычный термин PCD, в отечественном автосленге именуемый разболтовкой, содержит информацию о числе шпилек или болтов, а также диаметре окружности, в которую вписаны их центры.

Например, типичный размер для автомобилей ВАЗ будет обозначаться как PCD 4х98.

5 основных размеров дисков

Чаще всего встречаются диски, если не считать пришедший от старых моделей FIAT и некоторых других машин, вазовский PCD

4х98, на 4 и 5 болтов (шпилек).

Самые популярные разболтовки:

Естественно, размером разболтовки параметры диска не ограничиваются.

Существуют другие, не менее важные:

диаметр центрального отверстия;
ширина;
вылет;
параметры закраин диска и многое другое.

Как самостоятельно измерить разболтовку диска

На самом деле, необходимость в измерительных процедурах возникает редко. Нужный параметр легко узнать из характеристик конкретной машины, а для любого диска он указан на маркировке изделия.

Существуют два способа измерения – для чётного количества шпилек и универсальный.

При чётном числе достаточно наметить центры отверстий с максимально возможной точностью и определить расстояние между этими центрами для диаметрально противоположных болтов.

Придётся использовать штангенциркуль, обычная линейка даст слишком большую погрешность. Например, на диске надо взять размер между краями отверстий, у одного изнутри, у другого снаружи. Поскольку диаметры гнёзд под болты выполнены с высокой точностью, то это и будет искомым PCD.

Формула для расчета и таблицы совместимости

При нечётном количестве отверстий одним измерением обойтись не получится. В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

3 болта. PCD=1,155*X
4 болта. PCD=1,414*X
5 болтов. PCD=1,701*X

Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.

Размер дисков по PCD	Самые распространённые автомобили, где он применяется
4×98	Alfa Romeo 33, 155, 164, FIAT 124, 126, Brava, Cinquecento, Croma, Multipla, Palio, Panda, Punto, Seicento, Tempra, Tipo, Uno, Lancia Delta, Lada
4×100	Старые модели Audi, Mini, BMW 3, Daewoo Espero, Lanos, Nexia, Daihatsu Charade, Cuore, Grand Move, Honda CRX, Civic, Accord, Integra, Jazz, Kia Spectra / Sephia, Mazda 121, 323, MX5, Mitsubishi Carisma, Colt, Lancer, Nissan Micra, Sunny, Opel Ascona, Astra, Calibra, Corsa, Kadett, Vectra, Zafira, Renault Clio, Espace, Kangoo, Megane, Twingo, Seat Ibiza, Toledo, Skoda Felicia, Suzuki Baleno, Toyota Corolla, Yaris, Volkswagen Golf, Jetta, Passat, Polo, Volvo 440
4×108	Audi 80, 100, Citroen BX, ZX, Berlingo, Visa, Xantia, Xsara, Ford Escort, Fiesta, Ka, Mondeo, Peugeot 106, 205, 206, 306, 307, 405, 406, Partner, Saab 900, 9000, Volvo 850
4×114,3	Daewoo Matiz, Honda Civic VTEC, Accord, Prelude, Hyundai Accent, Sonata, Mitsubishi Carisma, Colt, Galant, Lancer, Space Wagon, Nissan Almera, Primera, Suzuki Alto, Swift, Volvo S40, V40
5×100	Audi A3, TT, Skoda Octavia, Subaru Forester, Impreza, Legacy, Outback, Toyota Avensis, Carina, Celica, Volkswagen New Beetle
5×108	Citroen XM, Jumper, Ferrari, Ford Focus, Mondeo, Volvo 740, 760, 780
5×112	Audi 100 CS, Quattro, Audi A4, S2, S4, A6, A8, Ford Galaxy, Mercedes Benz 280SL, 600SL, SLK, A, Vito, Volkswagen T1, T4
5×114,3	Американские автомобили, Daihatsu Terios, Honda Odysee, CRV, Lexus, старые модели Mazda, Toyota RAV4
5×115	Американские автомобили
5×120	Range Rover, Rolls Royce
5×139,7	Lada 4×4, Chevrolet Niva, УАЗ

Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.

Как узнать сверловку колес — Авто журнал КарЛазарт

Как узнать сверловку колес

Как измерить сверловку (PCD) колесного диска?

Результат второго замера равен 92. 0мм:

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):

Складываем: 20.0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Разбираем понятие «сверловка дисков»

Важным элементом, связывающим транспортное средство с дорожным полотном через шину, является диск. При покупке дисков либо при замене шин встает вопрос об их размерах. В списке обозначений фигурирует выражение сверловка дисков. Не каждый водитель знает, что обозначает и как применяется данное понятие для каждой модели машины.

Содержание:

Что такое сверловка дисков?

Сверловка представляет собой один из технологических этапов, применяемых для обработки деталей и их создания. Режущий инструмент — сверло определенных размеров, — вращаясь, прорезает в заготовке отверстия заданной глубины и определенного диаметра. Точность процесса обеспечивается регулированием сверлильного станка. В итоге получают отверстия двух типов: глухие или сквозные. Предназначаются они для установки крепежных элементов либо других деталей.

Высверленные на автодиске отверстия являются параметром довольно специфическим. Они должны располагаться по диаметру окружности. В ее центре находится крепежное отверстие для колеса. Поэтому водители в первую очередь должны проверить точность выполнения данной операции до миллиметра, чтобы при монтировании центр диска совпал со ступицей.

В случае несовпадения этих параметров используют болтовой крепеж, когда применяется «болт-эксцентрик». Реже применяется «гайка-эксцентрик». Но в обоих случаях эксцентричное крепление усиливается центровочными кольцами.

Определяем значение понятия

Сверловка дисков обозначается буквами PCD, DIA и цифровым значением на обратной стороне детали. К примеру — 5×114,3. Здесь 5 обозначает, сколько выполнено крепежных отверстий, 114,3 — их диаметр. Когда у автовладельца возникают сомнения по поводу представленной информации, он может простой линейкой замерить расстояние расположения центров высверленных рядом отверстий. Если установлены 3 болта, расстояние делят на коэффициент 0,8658, если 4 — применяют значение 0,7071, когда 5 — разделяют на 0,5878.

Точным совпадением параметров обеспечивается предварительное центрирование колесной конструкции на ступице. Финишное центрирование выполняют уже по поверхностям — сферическим или коническим, закрепив диск крепежными гайками либо болтами.

Случается, что на авто устанавливают «неродные» автодиски. В таком случае возникает вероятность того, что отверстие по центру будет бОльших размеров, чем нужно. Это нельзя назвать недоработкой производителей. Связан этот факт с намеренным увеличением диаметра, чтобы, используя наборы переходных колец, устанавливать диски на разных моделях.

Если диск уже куплен, колесо следует отцентрировать, взяв в расчет значение сверловки дисков. Когда этот показатель в норме, но наблюдается неправильный вынос, готовят специальные проставки. Их устанавливают между ступицей и привалочной плоскостью автодиска. Данными действиями обеспечивается корректировка вылета.

Нельзя устанавливать колесо с PCD 98/4 на ступицу, где просверленные отверстия имеют диаметр 100/4. В данной ситуации только один болт будет полностью затянут. Остальные — перетянуты, или закрученные с перекосом. Это значит, что шина не «села» нормально на ступицу. Во время езды она будет вибрировать, гайки сами по себе открутятся. Вы будете подвергать свою жизнь и жизнь других участников дорожного движения опасности.

Размеры и диаметры

Для автовладельцев, которые не планируют менять стандартные диски, понятие сверловки дисков не имеет особого смысла. Но многие автолюбители, которые хотят заменить диски на необычные, задумывается над аббревиатурой PCD и DIA. Как же не ошибиться в выборе этих элементов? Ведь даже небольшое отклонение в размерах, всего несколько миллиметров, может оказаться критичным.

Выработать единые показатели для производителей невозможно, так как количество крепежных гаек на автодисках машин с различной массой, естественно, будет разное. Поэтому сверловка дисков предполагает тем больше отверстий, чем тяжелее транспортное средство.

Разболтовка колесных дисков: как определить, таблица совместимости

У людей, которые далеки от знаний об особенностях работы и строении автомобилей, может сложиться впечатление, что разболтовка колесных дисков носит исключительно информационный характер и замена колес (например, штатное колесо на новое широкопрофильное) – простая задача, в которой главное, чтобы болты помещались в отверстия.

Однако на деле выходит далеко не так: несоответствие требованиям производителя касательно разболтовки чревато разрушенным рулевым механизмом и разбитой подвеской, и это только в лучшем случае, гораздо хуже – что некачественная протяжка может привести к тому, что колесо просто открутится во время движения, подвергнув жизни пассажиров и водителя большой опасности. Поэтому следует рассмотреть не только обозначение разболтовки, но и ее место в маркировке диска, применяемые для этого символы и их значение, а также другую информацию, которая имеет не меньшее значение и может пригодиться.

Маркировка диска

Итак, допустим, у вас диск, на котором отражается следующая информация: 7.5 Jx16 Н2 5/112 ET 35 d 58.5. Разберем каждое из имеющихся обозначений.

7.5 Jx16, первая тройка, информирует нас о том, что W – ширина обода этого диска – составляет 7,5 дюймов (необходимо помнить, что именно в дюймах указываются почти все параметры дисков: 1 дюйм = 2,54 см), D – диаметр – составляет 16 дюймов, а также, что данный диск является не штампованным/неразъемным («х» – значок литых и кованных дисков).

Буква J в этом наборе присутствует тоже не просто так. Эта буква указывает на то, что края обода предназначены для моноприводных автомобилей, так что если, например, ваша машина полноприводная – рассматриваемые диски ей не подходят и необходимо поискать идентичные, однако с другой маркировкой – JJ.

Н2 несет информацию скорее для специалистов и сообщает им о том, что обод имеет 2 хампа (кольцевых выступа), необходимых для удерживания от соскальзывания бескамерной резины. Естественно, если будет только 1 такой выступ, на маркировке это будет отмечено маркировкой Н1. Также не исключено и полное отсутствие таких выступов или их присутствие, но в особой конструкции, когда символы будут несколько другие (АН, FH, СН). Так или иначе, для обычного автомобилиста данный параметр практически не имеет значения, чего нельзя сказать о следующих числах.

5/112 – это и есть разболтовка. 5 – количество посадочных болтов и отверстий под них, а 112 – диаметр окружности, на которой находятся данные отверстия, причем он измеряется не в дюймах, а в привычных русскому человеку миллиметрах. Выяснить разболтовку дисков можно тремя способами, однако об этом чуть позднее, а пока разберемся с остальными параметрами.

Маркировка ET 35 обозначает вылет диска. В этом примере он составляет 35 мм, в принципе же вылет – это расстоянием между осью симметрии изделия и плоскостью приложения диска к ступице. Когда плоскость прижимания – наравне с центром диска, то вылет называют нулевым, когда выступает за пределы – отрицательным, а когда, наоборот, центр диска находится ближе к ступице, чем плоскость приложения диска, такой вылет называют положительным.

d 58.5 – это диаметр центрального отверстия. Когда он не совпадает с диаметром посадочного цилиндра на ступице автомобиля, то совсем необязательно искать новые диски, можно просто дополнительно купить комплект проставочных колец, после чего с их помощью выполнить подгонку названных элементов.

Как определить разболтовку диска?

Узнать разболтовку диска можно тремя способами:

Способ №1. Можно обратиться в автосалон или в официальную станцию техобслуживания, там можно узнать всю необходимую информацию.

Способ №2. Самостоятельно рассчитать разболтовку.

Что нужно для этого сделать?

Посчитать количество болтов.
С помощью штангенциркуля необходимо измерить расстояние между стенками отверстий диска и прибавить их диаметр. Результатом будет расстояние между центрами расположенных рядом отверстий.
Исходя из полученного расстояния, можно определить разболтовку (PCD), для этого необходимо умножить имеющийся «Х» на:
- 1,55, при LZ=3;
- 1,414, при LZ=4;
- 1,701, при LZ=5.

Если после данных вычислений у вас получится дробное число, то его следует округлять в большую сторону. Будьте внимательны! Иногда компании-производители не используют определенные размеры разболтовок, например, марка Мерседес не допускает эксплуатацию дисков с разболтовкой равной 111, поэтому если ваши расчеты дали именно такой результат, то выбирать нужно маркировку 112.

Способ №3. Не тратить зря время, а сразу использовать таблицу разболтовки.

Сверловка колесных дисков: что нужно обязательно учитывать при подборе

В автомобиле относительно простым, однако важнейшим элементом является колесный диск. Фактически, именно благодаря диску шина автомобиля связана с дорожным покрытием. Сегодня автолюбителям доступны несколько типов дисков для автомобиля: штампованные диски, литые диски или кованые. При этом независимо от типа, также нужно отдельно учитывать целый ряд различных параметров диска.

Далее мы рассмотрим, что такое разболтовка дисков, допускаются ли отклонения по данному параметру при подборе, а так же почему важна правильно подобранная разболтовка колес автомобиля применительно к той или иной модели автомобиля.

Сверловка диска и разболтовка диска: что нужно знать

Итак, если диаметр диска и его вылет являются параметрами, которые прямо указывают на возможность установки диска на машину, то ЦО и разболтовка определяют возможность крепления такого диска к ступице. Другими словами, колесный диск может подходить по вылету, диаметру, ширине и т.д, однако правильно закрепить такой диск на ступице может не получиться.

Как правило, явные проблемы с креплением на ступицу возникают по одной причине — DIA того или иного диска меньше, чем нужно. Если же ЦО диска больше, тогда проблему решают переходными кольцами. Если же диск не становится по причине не совсем подходящего вылета ET, этот параметр также корректируют проставками для диска.

К сожалению, решив проблему с DIA и ET, то есть убедившись в том, подойдут ли диски, далеко не все автолюбители уделяют должное внимание еще одному важнейшему параметру — сверловке или разболтовке диска.

Давайте разберемся, что такое сверловка дисков. Итак, сверловка выполняется еще на этапе изготовления колесного диска и предполагает высверливание отверстий определенного диаметра. Не трудно догадаться, что эти отверстия нужны для последующей установки крепежа (болтов или шпилек) при креплении диска к ступице.

Обратите внимание, на разных авто существует большое количество вариантов сверловки колесного диска. Если иначе, разболтовка на разных авто отличается. Например, можно встретить обозначение PCD 4х100, 5х112, 5х100, 5х114,3 и т.д.

Для немецкого автопрома характерен один тип разболтовки, тогда как японские, корейские или американские производители используют другую сверловку. Более того, даже японские и европейские производители используют разную сверловку. Это значит, что разболтовка Ауди или разболтовка Ниссан может быть не такой, как, например, разболтовка на ВАЗ или разболтовка Форд, Хонда, БМВ и т.д.

При этом не все автовладельцы точно знают, какая разболтовка должна быть на автомобиле. Также есть и те, которые попросту игнорируют данный параметр, устанавливая диски с другой сверловкой, например, 5х100 вместо 5х114.3. Сразу отметим, это большая ошибка по целому ряду причин, основной из которых является безопасность!

Следует понимать, что сверловка отверстий диска – параметр, который производитель колесных дисков должен рассчитывать с высокой точностью. В свою очередь, изготовитель авто также учитывает особенности фиксации колеса на ступице. При этом даже небольшое несовпадение центра диска и ступицы становится причиной биения.

Примечательно то, что диаметр сверловки на глаз определить сложно, а также PCD может отличаться совсем незначительно (например, 5×120 и 5×120.6). С учетом таких особенностей при выборе колесных дисков нужно точно знать, какая разболтовка дисков должна быть на том или ином авто.

Как узнать разболтовку диска

Учитывая рассмотренные выше особенности, становится понятно, что при подборе дисков важно учитывать параметры их сверловки. Другим словами, следует сначала заранее уточнить, какая разболтовка на ВАЗ или той или иной иномарке независимо от года выпуска, страны производства и класса авто. Для этого достаточно изучить техническую литературу. Также нужно проверить, чтобы этот параметр в точности совпадал с параметром на самом диске.

Кстати, если по той или иной причине не удается точно определить сверловку дисков, параметр можно высчитать самому. При помощи простой линейки, не снимая колеса с машины, следует измерить расстояние между центрами соседних отверстий S.

Далее, если диск с тремя отверстиями, тогда полученное расстояние S делят на коэффициент 0.8658. Если отверстий 4, тогда S делят на 0,7071. Если же отверстий 5, параметр сверловки получают путем деления расстояния S на 0,5878. В свою очередь, 6 отверстий предполагают использование формулы, где S делят на 0,5.

Полезные советы

Прежде всего, если использовать оригинальные «штатные» диски, все параметры (DIA, PCD, ET) будут именно такими, как и предусмотрено производителем авто. По этой причине стоимость оригинальных литых или кованых дисков достаточно высокая, при этом выбор моделей достаточно ограничен. К сожалению, наиболее подходящим вариантом по цене при выборе стандартных дисков остается обычный стальной штампованный диск.

Если же выбирать из не оригинальных дисков, тогда на все без исключения параметры следует обращать внимание. Дело в том, что найти диск, который будет полностью соответствовать заводским параметрам, сложно. Причина — изготовители стараются сделать диски максимально универсальными, то есть реализовать возможность их установки на как можно большее количество разных авто.

В результате центральное отверстие DIA зачастую больше, чем необходимо. Для подгонки следует использовать набор переходных колец. Что касается PCD, центровку колеса реализуют по сверловке. Для дисков с неподходящим вылетом, но подходящей сверловкой, используют проставки между привалочной плоскостью диска и ступицей. Так удается откорректировать вылет диска.

При этом полное центрирование осуществляется по коническим или сферическим поверхностям во время крепления диска болтами или гайками. Однако с учетом того, что производители не оригинальных дисков выполняют сверловку с определенными допусками диаметра в большую сторону, подобрать диск по PCD может быть затруднительно.

При этом отличия даже на 2 мм (например, вместо 4х100 поставить диск 4х98) могут привести к печальным последствиям. Дело в том, что в таком случае из всех 4 гаек или болтов только одна будет нормально затянута, тогда как остальные три займут не то положение, которое нужно. Результат- крепеж не будет затянут или будет затягиваться с перекосами. Так или иначе, колесо не будет полностью «сидеть» на ступице.

Естественно, при езде, даже с учетом нормальной балансировки колес, возникнут вибрации, крепеж будет испытывать большие нагрузки, колесные гайки могут открутиться и т.д. Получается, даже незначительное отклонение по разболтовке является недопустимым, так как для фиксации колеса болты нужно затягивать очень сильно, при этом гайки все равно будут не дотянуты.

Выходом в сложившейся ситуации, когда параметр сверловки диска не совпадает со штатным, является использование особого крепежа. На машинах с креплением диска болтами следует использовать особый болт-эксцентрик со смещаемым конусом.

Данный крепеж встречается редко по сравнению с болтами, однако при необходимости можно поискать именно такой вариант. Кстати, вместе с таким типом крепежа важно использовать центровочные кольца, так как предполагается параллельное использование данных решений.

Также отметим, что в продаже можно встретить диски с двойной сверловкой (например, сверловка 5×100/114.3). На таком диске будет выполнено сразу 10 отверстий, при этом первые 5 под сверловку 100, а оставшиеся под 114.3. Решение позволяет использовать такие диски на автомобилях, разболтовка дисков которых должна быть 5×100 или 5х114.3.

Подведем итоги

Как видно, разболтовка колес ВАЗ или любого другого автомобиля является важным параметром, которому по тем или иным причинам некоторые автовладельцы не уделяют должного внимания. При этом ошибочно полагать, что за PCD следует следить только на скоростных иномарках, тогда как на простые модели ВАЗ, ГАЗ, ЗАЗ и т.д. можно ставить диски, только приблизительно подходящие по разболтовке.

На самом деле, данный параметр должен в точности соответствовать штатному. В противном случае никак нельзя исключать ситуации и поломки, рассмотренные выше. Само собой, в процессе изучения материала многие автолюбители могут задаться вопросом, почему производители дисков и автомобилей не могут стандартизировать PCD, сделав параметр одинаковым на разных авто.

Ответ очевиден — для разных машин, имеющих разную массу и другие характеристики, а также рассчитанных на разные нагрузки, крепеж дисков также рассчитывается индивидуально.

Для одного авто (например, легкового) вполне достаточно 4 болтов, тогда как для другого необходимо использовать 6 (тяжелый внедорожник). Естественно, нагрузка на крепления диска на этих автомобилях разная, что и отразится на PCD.

Еще разные PCD и DIA для различных марок авто вполне можно объяснить тем, что эти параметры используются по причине нежелания производителей дисков и других деталей на конвейеры разных производителей унифицировать производство.

Не трудно догадаться, что это потребует установки нового оборудования, остановки или модернизации уже имеющихся производственных линий и т. д. Именно по этим причинам различия по таким важным параметрам остаются, а самим автолюбителям остается учитывать все нюансы и подходить к вопросу подбора дисков на автомобиль с максимальной ответственностью.

0 0 голос

Рейтинг статьи

что это такое и как подобрать диски по разболтовке

Как правило, при подборе рядовые автовладельцы ориентируются исключительно на диаметр диска (R14, R15 диски, диск на 16 дюймов) и ЦО (DIA). Однако такой подход является неправильным, так как необходимо в обязательном порядке подбирать диски по вылету (ET) и по разболтовке (PCD).

Содержание статьи

Сверловка диска и разболтовка диска: что нужно знать

Давайте разберемся, что такое сверловка дисков. Итак, сверловка выполняется еще на этапе изготовления колесного диска и предполагает высверливание отверстий определенного диаметра. Не трудно догадаться, что эти отверстия нужны для последующей установки крепежа (болтов или шпилек) при креплении диска к ступице.

Так вот, сверловка автомобильных дисков обозначается PCD (Pitch Circle Diameter) и представляет собой диаметр окружности в миллиметрах, на которой располагаются центры крепежных отверстий колеса. Данный параметр также называется разболтовкой.

При этом не все автовладельцы точно знают, какая разболтовка должна быть на автомобиле. Также есть и те, которые попросту игнорируют данный параметр, устанавливая диски с другой сверловкой, например, 5х100 вместо 5х114.3. Сразу отметим, это большая ошибка по целому ряду причин, основной из которых является безопасность!

Естественно, в лучшем случае биение приводит к повреждениям крепежа и самих отверстий, а также деталей автомобиля (ступичные подшипники, элементы рулевого управления и т.д.). В худшем случае происходит отрыв колеса.

Как узнать разболтовку диска

Так вот, сам параметр PCD изготовители дисков указывают на обратной стороне в виде цифр (например, 4х100). Первая цифра – общее количество крепежных отверстий, тогда как вторая – диаметр расположения крепежных отверстий PCD.

Кстати, если по той или иной причине не удается точно определить сверловку дисков, параметр можно высчитать самому. При помощи простой линейки, не снимая колеса с машины, следует измерить расстояние между центрами соседних отверстий S.

Полезные советы

Если же выбирать из не оригинальных дисков, тогда на все без исключения параметры следует обращать внимание. Дело в том, что найти диск, который будет полностью соответствовать заводским параметрам, сложно. Причина — изготовители стараются сделать диски максимально универсальными, то есть реализовать возможность их установки на как можно большее количество разных авто.

Еще добавим, диаметр ЦО диска измеряют со стороны привалочной плоскости. В норме параметр должен полностью соответствовать диаметру посадочного цилиндра на ступице. Это позволяет предварительно отцентровать колесо на ступице до начала установки болтов или перед затягиванием гаек.

Выходом в сложившейся ситуации, когда параметр сверловки диска не совпадает со штатным, является использование особого крепежа. На машинах с креплением диска болтами следует использовать особый болт-эксцентрик со смещаемым конусом.

Такой болт может занять точное положение в крепежных отверстиях диска, причем его резьбовая часть точно попадает в резьбовые отверстия ступицы. Это позволяет избежать неровного размещения крепежа. Для авто, где диск крепится гайкой, используют гайку-эксцентрик.

Подведем итоги

Как видно, разболтовка колес ВАЗ или любого другого автомобиля является важным параметром, которому по тем или иным причинам некоторые автовладельцы не уделяют должного внимания. При этом ошибочно полагать, что за PCD следует следить только на скоростных иномарках, тогда как на простые модели ВАЗ, ГАЗ, ЗАЗ и т. д. можно ставить диски, только приблизительно подходящие по разболтовке.

Рекомендуем также прочитать статью о том, что такое балансировка колес автомобиля. Из этой статьи вы узнаете, на что влияет балансировка дисков и колес на машине, как правильно выполнять балансировку, а также как определить, что колеса нужно балансировать и т.д.

Конечно, можно сделать крепеж универсальным, однако это потребует доработок, а также станет причиной удорожания конструкции. Проще добавить крепежных отверстий на машинах, где есть нагрузка, а также свести к минимуму количество крепежей там, где нагрузки не высокие.

Не трудно догадаться, что это потребует установки нового оборудования, остановки или модернизации уже имеющихся производственных линий и т.д. Именно по этим причинам различия по таким важным параметрам остаются, а самим автолюбителям остается учитывать все нюансы и подходить к вопросу подбора дисков на автомобиль с максимальной ответственностью.

Разболтовка колесных дисков: как определить, таблица совместимости

Маркировка диска

Как определить разболтовку диска?

Узнать разболтовку диска можно тремя способами:

Способ №2. Самостоятельно рассчитать разболтовку.

Что нужно для этого сделать?

Посчитать количество болтов.
С помощью штангенциркуля необходимо измерить расстояние между стенками отверстий диска и прибавить их диаметр. Результатом будет расстояние между центрами расположенных рядом отверстий.
Исходя из полученного расстояния, можно определить разболтовку (PCD), для этого необходимо умножить имеющийся «Х» на:
- 1,55, при LZ=3;
- 1,414, при LZ=4;
- 1,701, при LZ=5.

Способ №3. Не тратить зря время, а сразу использовать таблицу разболтовки.

Таблица совместимости разболтовки колесных дисков

Модель	Разболтовка	Вылет	Диаметр центрального отверстия
Audi
100 (90-)	5 x 112	35…42	57.0
100 (-90)	4 x 108	35…45	57.0
200 (90-94)	5 x 112	40…45	57.0
80 (91-95, B4)	4 X 108	35…40	57.0
80 (92-95)	4 x 108	35…45	57.0
90 (92-95)	4 x 108	35…45	57.0
A2 (00-)	5 x 100	38…45	57.0
A3 (03-)	5 x 112	45…50	57.0
A3 (96-03)	5 X 100	35…45	57. 0
A4 (95-)	5 x 112	35…45	57.0
A5 (07-)	5 x 112	20…35	66.6
A6 4B (98-04)	5 x 112	35…45	57.0
A6 4F (04-08)	5 x 112	35…45	57.0
A6 4G; 4G2 (11-)	5 x 112	35…39	66.6
A6 C4 (94-97)	5 x 112	35…45	57.0
A7 Sportback 4G (10-)	5 x 112	28…40	66.6
A8 (02-)	5 x 112	35…45	57.0
A8 S8 (02-)	5 x 112	35…45	57.0
Allroad (06-)	5 x 112	35…45	57.0
Allroad (-06)	5 x 112	15…25	57.0
Cabriolet (92-)	4 X 108	35…38	57.0
Coupe (92-95)	4 x 108	35…45	57.0
Q5 (08-)	5 x 112	20…38	66.4
Q7 (06-)	5 x 130	45…55	71.5
RS4 (01-)	5 x 112	20…30	57.0
RS6 (02-)	5 x 112	20…30	57.0
S2 (91-96)	5 x 112	35…40	57.0
S3 (03-)	5 x 112	42…50	57.0
S3 (98-03)	5 X 100	35…45	57.0
S4 (99-)	5 x 112	35…45	57. 0
S6 (94-)	5 x 112	35…40	57.0
S8 (01-)	5 x 112	20…30	57.0
TT (06-)	5 x 112	42…50	57.0
TT (99-06)	5 x 100	25…45	57.0
V8 (88-94)	5 X 112	35…42	57.0
BMW
MINI (01-)	4 x 100	38…48	56.0
1 Series F20 (11-)	5 x 120	30…40	72.5
1 Series Е81/E82/E88 (07-)	5 x 120	35…45	72.5
1 Series Е87 (04-11)	5 x 120	35…45	72.5
3 series (E30 84-91)	4 x 100	15…25	56.0
3 series (E36, E46)	5 x 120	35…45	72.5
3 series M3 (89-92)	5 x 120	15…25	72.5
3 series M3 (92-99)	5 x 120	35…45	72.5
5 & 7 series (E31, E32, E34, E38)	5 x 120	15…25	72.5
5 series (E39)	5 x 120	18…20	74.0
5 series M (95-03)	5 x 120	15…25	72.5
6 series (02-)	5 x 120	15…25	74.0
6 series M(02-)	5 x 120	15…25	74.0
8 series (90-99)	5 x 120	15…25	72.5
X3 (04-)	5 x 120	30…50	72. 5
X5 (00-)	5 x 120	30…50	72.5
X6 (08-)	5 x 120	30…50	72.5
Z3 (03-)	5 x 120	37…45	72.5
Z4 (03-)	5 x 120	35…45	72.5
CHEVROLET
Corsica	5 x 100	35…40	57.0
Beretta (89-)	5 x 100	35…40	57.0
Cavalier (89-)	5 x 100	35…40	57.0
Celebrity (85-89)	5 x 115	38	70.0
Lumina (89-93)	5 x 115	38	70.0
Corvette (93-)	5 x 120.65	35…50	70.5
Camaro (93-02)	5 x 120.65	35…50	70.5
CITROEN
AX	3 x 98	5…15	55.0
Berling (08-)	4 x 108	15…25	65.0
Berlingo (96-)	4 x 108	15…18	65.0
BX	4 x 108	15…25	65.0
C1 (05-)	4 x 100	35…45	54.0
C2 (03-)	4 x 108	15…27	65.0
C3 (02-)	4 x 108	15…27	65.0
C4 (04-)	4 x 108	15…27	65.0
C5 (01-)	4 x 108	25…30	65.0
C5 (08-)	5 x 108	35…45	65. 0
C8 (02-)	5 x 98	25…40	58.0
Evasion & Synergie	5 x 98	25…38	58.0
Saxo VTR/Vti (97-)	4 x 108	15…20	65.0
Saxo на 3 болта (02-)	3 x 98	5…15	55.0
Saxo 4 Stud	4 x 108	15…20	65.0
Xantia (93-97)	4 x 108	15…20	65.0
XM (89-00)	5 x 108	35…45	65.0
Xsara (97-)	4 x 108	15…20	65.0
Xsara Picasso (99-)	4 x 108	15…20	65.0
ZX (90-98)	4 x 108	15…20	65.0
ZX 16v (92-98)	4 x 108	15…20	65.0
DAEWOO
Espero (95-01)	4 x 100	35…45	56.5
Nubira (95-02)	4 x 100	35…45	56.5
Nexia (95-01)	4 x 100	35…45	56.5
Lanos (97-02)	4 x 100	35…45	56.5
Kalos (03-)	4 x 100	35…45	56.5
Leganza (97-)	5 x 114.3	35…38	56.5
Lacetti (04-)	4 x 114.3	35…45	56.5
Tacuma (00-)	4 x 114.3	35…38	56.5
Matiz (98-)	4 x 114.3	35…42	69. 0
FIAT
500 (07-)	4 x 98	25…35	58.0
Bravo & Brava (96-01)	4 x 98	30…38	58.0
Bravo (97-)	4 x 98	30…38	58.0
Cinquecento (95-)	4 x 98	30…38	58.0
Coupe 16V (95-01)	4 x 98	30…38	58.0
Croma (06-)	5 x 110	35…45	65.0
Doblo (01-)	4 x 98	30…38	58.0
Florino (94-00)	4 x 98	30…38	58.0
Idea (03-)	4 x 98	30…38	58.0
Marea (96-)	4 x 98	30…38	58.0
Multipla (99-)	4 x 98	35…45	58.0
Panda (03-)	4 x 98	30…38	58.0
Punto (94-00)	4 x 98	35…45	58.0
Punto I (00-)	4 x 98	35…45	58.0
Scudo (07-)	5 x 108	40…50	65.0
Scudo (96-07)	5 x 98	25…30	58.0
Sedici (05-)	5 x 114.3	38…45	60.0
Stilo (01-)	4 x 98	30…38	58.0
Tipo & Tempra	4 x 98	38…45	58.0
Ulysse (94-)	5 x 98	25…30	58.0
Uno (85-95)	4 x 98	30…38	58. 0
Uno Turbo (85-95)	4 x 98	30…38	58.0
FORD
Cougar (98-02)	4 x 108	35…45	63.3
Escort (81-90)	4 x 108	35…45	63.3
Escort Cosworth	4 x 108	15…20	63.3
Explorer (98-)	5 x 114.3	20…40	70.5
Fiesta (02-)	4 x 108	35…45	63.3
Fiesta (83-01)	4 x 108	35…45	63.3
Focus (04-)	5 x 108	38…52	63.3
Focus (98-)	4 x 108	35…45	63.3
Focus C-MAX (03-)	5 x 108	35…45	63.3
Focus RS (03-)	4 x 108	40…45	63.3
Fusion (02-)	4 x 108	35…45	63.3
Galaxy (06-)	5 x 112	40…50	63.3
Galaxy (95-)	5 x 112	35…45	57.0
Granada/Scorpio	5 x 112	35…38	63.3
Ka (96-)	4 x 108	35…45	63.3
Kuga (07-)	5 x 108	38…52	63.3
Maverick (00-)	5 x 114.3	35…42	67.0
Maverick (93-00)	6 x 139.7	6…25	110.0
Mondeo (00-)	5 x 108	35…45	63. 3
Mondeo (93-00)	4 x 108	35…45	63.3
Mustang (79-93)	4 x 108	15…25	64.0
Orion	4 x 108	35…45	63.3
Probe (89-94)	5 x 114.3	35…42	59.5
Probe (93-98)	5 x 114.3	35…42	67.0
Puma (97-01)	4 x 108	35…38	63.3
Scorpio (94-00)	4 x 108	35…38	63.3
Sierra & Cosworth	4 x 108	35…45	63.3
SMAX (06-)	5 x 108	35…45	63.3
Street KA (03-)	4 x 108	35…45	63.3
Transit Connect (02-)	5 x 108	38	63.3
HONDA
Civic (84-00)	4 x 100	35…45	56.0
Civic (00-03)	4 x 100	35…45	56.0
CRX (84-00)	4 x 100	35…45	56.0
FRV (84-00)	4 x 100	35…45	56.0
Concerto (90-96)	4 x 100	35…45	56.0
Prelude SI (86-91)	4 x 100	35…45	56.0
Accord (82-89)	4 x 100	35…45	56.0
Jazz (01-)	4 x 100	35…38	56.0
Accord (90-00)	4 x 114.3	38…45	64. 0
Prelude (92-99)	4 x 114.3	38…45	64.0
Legend (-90)	4 x 114.3	38…45	64.0
Civic V-Tec (97-)	4 x 114.3	38…45	64.0
Prelude (92-99)	4 x 114.3	35…45	64.0
Aerodeck	4 x 114.3	35…42	64.0
Shuttle (95-00)	5 x 114.3	45…50	64.0
Odysee (99-04)	5 x 114.3	45…50	64.0
Accord (01-)	5 x 114.3	45…50	64.0
CRV (95-)	5 x 114.3	38…45	64.0
Stream (01-)	5 x 114.3	38…45	64.0
Civic Type R (01-)	5 x 114.3	40…50	64.0
Civic (04-)	5 x 114.3	45…50	64.0
Integra Type R(99-)	5 x 114.3	35…45	64.0
Legend (91-)	5 x 114.3	45…50	70.0
HR – V (99-)	5 x 114.3	37…45	64.0
HYUNDAI
Accent (01-)	4 x 100	35…45	54.0
Accent	4 x 114.3	35…45	67.0
Atoz & Amica (98-)	4 x 114.3	35…45	67.0
Coupe/Tiburon (02-)	5 x 114.3	35…45	67.0
Coupe/Tiburon	4 x 114. 3	35…45	67.0
Elantra (01-)	4 x 114.3	35…45	67.0
Excel (87-94)	4 x 114.3	35…45	67.0
Getz (02-)	4 x 100	35…45	54.0
i10(07-)	4 x 100	38…45	54.0
i20(07-)	4 x 100	38…45	54.0
i30 (07-)	5 x 114.3	35…45	67.0
Lantra (91-01)	4 x 114.3	35…45	67.0
Matrix (01-)	4 x 114.3	35…45	67.0
Pony/Excel (89-95)	4 x 114.3	35…45	67.0
Santa Fe (00-)	5 x 114.3	35…45	67.0
Terracan (03-)	6 x 139.7	10…22	108
Trajet (00-)	5 x 114.3	35…45	67.0
Tucson (04-)	5 x 114.3	35…45	67.0
XG (00-)	5 x 114.3	35…45	67.0
KIA
Carens (00-06)	4 x 114.3	35…38	67.0
Cerato (04-)	4 x 114.3	38…45	67.0
Clarus (96-)	4 x 114.3	35…38	67.0
Concord (90-95)	4 x 100	35…45	56.0
Leo (96-)	4 x 100	35…45	56.0
Magnetis (01-)	4 x 114. 3	38…45	67.0
Mentor (94-)	4 x 100	35…45	56.0
Picanto (04-)	4 x 100	35…45	54.0
Rio (00-)	4 x 100	35…45	54.0
Sedona (99-)	5 x 114.3	35…45	67.0
Sephia (93-00)	4 x 100	35…45	56.0
Shuma (94-)	4 x 100	35…45	56.0
Sorrento (94-)	5 x 139.7	35…45	95.5
Spectra (00-04)	4 x 100	38…45	56.0
Spectra (04-)	4 x 114.3	40…45	67.0
Sportage (04-)	5 x 114.3	35…45	67.0
Sportage (94-04)	5 x 139.7	20…45	108.0
LEXUS
ES300	5 x 114.3	35…45	60.0
GS 300 V6 (97-)	5 x 114.3	20…35	60.0
GS 300/430 (91-02)	5 x 114.3	38…50	60.0
GS 300/430/450h/460 (05-)	5 x 114.3	20…35	60.0
IS 200/300 Altezza (99-05)	5 x 114.3	40…50	60.0
IS 200d/220d/250 (05-)	5 x 114.3	40…50	60.0
LS 400 Celsior (90-95)	5 x 114.3	40…50	60.0
RX 300/350/400h (03-09)	5 x 114.3	35…45	60. 0
SC 300 (01-10)	5 x 114.3	38…50	60.0
SC 300 3.0 24V (92-97)	5 x 114.3	38…50	60.0
SC 430 V8 Coupe (01-10)	5 x 114.3	45…50	60.0
MAZDA
Xedos 9 (93-01)	5 x 114.3	38…50	67.0
Xedos 6 (92-02)	5 x 114.3	38…45	67.0
Type E (93-96)	6 x 139.7	0…20	90.0
Type E (84-00)	6 x 139.7	20…40	90.0
Tribute (00-07)	5 x 114.3	38…45	67.0
RX8 (03-)	5 x 114.3	35…45	67.0
RX7 (92-96)	5 x 114.3	38…50	67.0
RX7 (86-92)	5 x 114.3	38…50	67.0
RX7 (84-86)	4 x 114.3	30…40	59.5
RX7 (79-84)	4 x 110	25
Premacy (99-04)	5 x 114.3	35…45	67.0
MX6 626 coupe/Capella 2 (87-91)	4 x 114.3	40…42	59.5
MX-6 2.5i V6 (94-98)	5 x 114.3	38…45	67.0
MX-6 2.0i DOHC (92-98)	5 x 114.3	40…45	67.0
MX5 Miata USA (90-97)	4 x 100	35…45	54.0
MX5 Miata (95-05)	4 x 100	35…45	54.0
MX5 (90-98)	4 x 100	35…45	54. 0
MX5 (05-)	5 x 114.3	40…55	67.0
MX3 (91-98)	4 x 100	35…45	54.0
MPV (95-05)	5 x 114.3	35…40	67.0
MPV (05-)	5 x 114.3	35…40	67.0
Demio (98-02)	4 x 100	35…45	54.0
BT 50 (07-)	6 x 139.7	0…25	90.0
B-SERIE B1800/B2000/B2200 (85-92)	6 x 139.7	10…30	90.0
B-SERIE 2500 Pick-Up (99-)	6 x 139.7	0…25	90.0
B-SERIE 2500 Pick-Up (-99)	6 x 139.7	10…30	90.0
Bongo, Friendee 2WD/4WD (95-99)	5 x 114.3	30…40	67.0
929 (87-98)	5 x 114.3	35…45	67.0
929 (82-87)	4 x 114.3	40…45	59.5
626 (91-02)	5 x 114.3	35…45	67.0
626 (83-91)	4 x 114.3	40…45	59.5
626 (79-83)	4 x 110	30
6 (07-) Altenza Japan	5 x 114.3	40…45	67.0
6 (02-07) Altenza Japan	5 x 114.3	40…45	67.0
5 (10-)	5 x 114.3	40…55	67.0
5 (05-10)	5 x 114.3	40…55	67.0
323F V6 2.0i (94-98)	5 x 114. 3	35…45	67.0
323 FAMILIA (89-94)	4 x 100	35…45	54.0
323 F/C/S/P (98-03)	4 x 100	35…45	54.0
323 F/C/S/P (94-98)	4 x 100	35…42	54.0
323 F на 5 болтов (00-05)	5 x 114.3	35…45	67.0
323 1.8 GT DOHC 4WD Turbo (90-94)	4 x 100	35…45	54.0
323 (80-89)	4 x 114.3	38…45	59.5
3/ALEXA (03-09)	5 x 114.3	40…53	67.0
2 (07-)	4 x 100	35…45	54.0
2 (03-07)	4 × 108	35…45	63.3
121 (96-03)	4 × 108	35…43	63.3
121 (90-96)	4 x 100	38…43	54.0
121 (87-90)	4 x 114.3	35…43	59.5
MERCEDES
Vito (96-03)	5 x 112	45…60	66.6
V Klass	5 x 112	42…50	66.6
Sprinter	5 x 130	59…83	84
Smart	3 x 112	0…27
SLS	5 x 112	46	66.6
SLK	5 x 112	35…37	66.6
SL Roadster	5 x 112	34	66.6
S Klas	5 x 112	35…44	66. 6
R Klass	5 x 112	67	66.6
ML AMG Klass	5 x 112	53	66.6
MB100-140 Van	5 x 112	47…55	66.6
Maybach 57/62	5 x 112	67	66.6
GLK	5 x 112	42…47	66.6
GL Klass	5 x 112	53	66.6
E63 AMG	5 x 112	30	66.6
E Klass W123	5 x 112	30…35	66.6
E Klass	5 x 112	35…41	66.6
CLS AMG	5 x 112	25	66.6
CLS 320/250/500	5 x 112	28…35	66.6
CLS 250/350/500	5 x 112	34.5	66.6
CLK AMG	5 x 112	30	66.6
CLK 430	5 x 112	35…37	66.6
CLK	5 x 112	35…37	66.6
C-Klass Coupe	5 x 112	35…45	66.6
C-Klass Combi	5 x 112	35…46	66.6
C63 AMG Coupe	5 x 112	45	66.6
C63 AMG	5 x 112	45	66.6
C55 AMG	5 x 112	35	66.6
C43 AMG /C36 AMG Kombi	5 x 112	35	66.6
C36 AMG	5 x 112	35	66. 6
C32 AMG	5 x 112	35	66.6
C Klass	5 x 112	35…46	66.6
B Klass	5 x 112	35…47	66.6
A Class &LWB	5 x 112	35…45	66.6
MITSUBISHI
380 (05-08)	5 x 114.3	35…46	67.0
3000 GT, GTO (90-01)	5 x 114.3	35…45	67.0
Pajero Pinin (00-07)	5 x 114.3	35…46	67.0
Pajero Junior (00-)	5 x 114.3	35…46	67.0
Pajero (-99)	6 x 139.7	10…22	108.0
Pajero (07-)	6 x 139.7	35…46	67.0
Outlander (07-)	5 x 114.3	35…38	67.0
Outlander (03-07)	5 x 114.3	40…46	67.0
Lancer VI-VII Type CE/CG (96-04)	4 x 100	35…46	56.0
Lancer VIII 2.0 MPI (03-07) на 5 болтов	5 x 114.3	35…46	67.0
Lancer VIII 1.3/1.6 (03-07) на 4 болта	4 x 114.3	40…46	67.0
Lancer V (98-99)	4 x 100	35…46	56.0
Lancer EVO VI 2.0i RS (99-01)	5 x 114.3	35…46	67.0
Lancer EVO X (08-)	5 x 114.3	38…45	67.0
Lancer EVO VIII GT/FQ 260,300,320,340	5 x 114. 3	38…45	67.0
Lancer EVO VII (01-03)	5 x 114.3	38…45	67.0
Lancer EVO V 2.0i RS (98-99)	5 x 114.3	35…46	67.0
Lancer EVO IX/Wagon (06-07)	5 x 114.3	38…45	67.0
Lancer EVO IV 2.0i RS (96-98)	5 x 114.3	40…46	67.0
Lancer EVO III GSR (95-96)	4 x 114.3	40…46	67.0
Lancer EVO II (94-95)	4 x 114.3	35…45	67.0
Lancer EVO I (92-94)	4 x 114.3	35…45	67.0
Lancer Estate 1.6i/2.0d (92-96)	4 x 100	35…46	56.0
Lancer (88-93)	4 x 114.3	35…46	67.0
L300/L400	6 X 139.7	35…42	67.0
L200/Triton (06-)	6 X 139.7	20…38	67.0
L200 Express AWD (81-86)	6 X 139.7	20…40	108
L200 Express 2WD (84-86)	4 x 114.3	35…40	67.0
L200 4WD (02-06)	6 X 139.7	0…10	108
L200 4WD (-00)	6 X 139.7	10…22	108
L200 2WD (-05)	6 X 139.7	10…25	108
GTO (90-)	5 x 114.3	35…45	67.0
Grandis (04-11)	5 x 114.3	35…46	67.0
Galloper (97-99)	6 x 139. 7	10…20	108
Galant USA (99-)	5 x 114.3	35…46	67.0
Galant (87-04)	4 x 114.3	40…46	67.0
FTO GPX (91-04)	5 x 114.3	35…46	67.0
Eclipse (91-05)	5 x 114.3	35…46	67.0
Diamante (99-04)	5 x 114.3	35…46	67.0
Colt (92-04)0	4 x 100	38…46	56.0
Colt (83-92)	4 x 114.3	35…46	67.0
Colt (08-)	4 x 114.3	40…46	67.0
Colt (04-08)	4 x 114.3	40…46	67.0
Challenger (-99)	6 x 139.7	10…33	108
Carisma 1.8 GDI/1.8i GL GLX GLS/1.8i GLS/1.8i TWR Special (95-99)	4 x 114.3	40…44	67.0
Carisma 2.0 GT (95-99)	5 x 114.3	35…38	67.0
Carisma 1.6i GL GLX/1.6i GL GLX/1.8i GLX GLS/1.9 GL TD GLX TD/1.6 MAUI (95-99)	4 x 100	35…44	56.0
Carisma (99-04)	4 x 114.3	40…46	67.0
ASX Outlander Sport(10-)	5 x 114.3	35…46	67.0
NISSAN
00 NX (90-95)	4 x 100	35…45	59.0
Interstar Van (02-)	5 x 130	47…60	89.0
Primastar (02-)	5 x 118	40…50	71. 0
Maxima QX (00-)	5 x 114.3	40…50	66.0
Maxima (09-)	5 x 114.3	40…45	66.0
200 SX 1.8i/SILVIA на 4 болта (88-93)	4 x 114.3	40…45	66.0
Almera (00-06)	4 x 114.3	40…45	66.0
Almera Classic 1.6	4 x 114.3	40…45	66.0
Bluebird (84-90)	4 x 114.3	40…45	66.0
Bluebird (91-97)	4 x 114.3	40…45	66.0
NV 200 VAN (09-)	4 x 114.3	40…45	66.0
Kubistar (08-)	5 x 108	40…44	66.0
Cube (10-)	4 x 114.3	40…42	66.0
Almera Tino (00-05)	5 x 114.3	38…45	66.0
Bassara (97-00)	5 x 114.3	38…45	66.0
Primera II (93-96)	4 x 114.3	38…45	66.0
Primera III Traveller (96)	4 x 114.3	38…45	66.0
Note (06-11)	4 x 100	38…45	60.0
Note (11-)	4 x 100	38…45	60.0
Pixo (09-)	4 x 100	38…45	54.0
Primera II 1.6i, 2.0i 2.0d Estate (90-98)	4 x 114.3	38…40	66.0
300 ZX TWIN TURBO/FAIRLADY Z (90-)	5 x 114.3	35…45	66.0
Juke (10-)	5 x 114. 3	35…45	66.0
Primera VI (02-)	5 x 114.3	35…45	66.0
QX (95-)	5 x 114.3	35…45	66.0
Primera IV-V (96-02)	4 x 114.3	35…45	66.0
Tilda (07-)	4 x 114.3	35…45	66.0
Micra/March (03-11)	4 x 100	35…45	60.0
Micra/March (92-03)	4 x 100	35…45	60.0
Figaro (01-)	4 x 100	35…45	59.0
Micra/March (82-92)	4 x 100	35…45	59.0
Qashqai +2/Dualis II (08-)	5 x 114.3	35…42	66.0
Qashqai/Dualis (07-)	5 x 114.3	35…42	66.0
Serena (92-99)/(99-05)/(05-)	5 x 114.3	35…42	66.0
Prairie (88-94)	4 x 114.3	35…42	66.0
Sunny (86-91)	4 x 100	35…42	59.0
Sunny (91-)	4 x 100	35…42	59.0
Murano 3.5 V6 (05-08)	5 x 114.3	35…40	66.0
Murano 4×4 (08-)	5 x 114.3	35…40	66.0
X Trail (01-07)	5 x 114.3	35…40	66.0
X Trail (07-11)	5 x 114.3	35…40	66.0
X Trail (11-)	5 x 114.3	35…40	66.0
Almera (95-00)	4 x 100	35…40	59. 0
Maxima (95-)	5 x 114.3	30…40	66.0
350 Z 3.5 V6 (02-09)/350 Z Cabrio (05-)	5 x 114.3	30…35	66.0
Kubistar (03-08)	4 x 100	28…36	60.0
Navara (05-)	6 x 114.3	20…30	66.0
Pathfinder USA (96-04)	6 x 139.7	15…30	108
Pathfinder (05-)	6 x 114.3	15…30	66.0
Terrano 2 (92-96)	6 x 139.7	0…40	110.5
Patrol/Safari GR 3.0-2.8 TD (97-)	6 x 139.7	0…35	110
Patrol (11-)	6 x 139.7	0…25	110
Pick Up (98-)	6 x 139.7	0…20	106
370 Z Coupe (09-)/370 Z Roadster (09-)	5 x 114.3	43	66.0
OPEL
Zafira OPC (05-11)	5 x 110	35…40	65.0
Zafira (99-05)	5 x 110	40…49	65.0
Zafira (05-11)	5 x 110	35…40	65.0
Vivaro Van (01-)	5 x 118	50	71.0
Vectra С (02-)	5 x 110	35…41	65.0
Vectra B на 5 болтов (95-02)	5 x 110	40…49	65.0
Vectra B на 4 болта (95-02)	4 x 100	38…40	56.5
Vectra A на 5 болтов (88-95)	5 x 110	38…45	65. 0
Vectra A на 4 болта (88-95)	4 x 100	38…49	56.5
Tigra 9K (04-)	4 x 100	35…40	56.5
Tigra (94-00)	4 x 100	38…49	56.5
Sintra (96-00)	5 x 115	52	70.3
Signum (03-08)	5 x 110	35…41	65.0
Senator B (86-94)	5 x 110	35…42	65.0
Rekord E (77-86)	4 x 100	35…40	57.0
Rekord D (72-77)	4 x 100	37	57.0
Omega B (94-03)	5 x 110	35…40	65.0
Omega A (86-94)	5 x 110	35…40	65.0
Nova	4 x 100	42…45	56.5
Movano Van (00-10)	5 x 130	66	89
Movano (10-)	5 x 130	66	89
Meriva на 5 болтов (	5 x 110	40…43	65.0
Meriva на 4 болта (02-10)	4 x 100	35…43	56.5
Meriva (10-)	5 x 110	35…40	65.0
Manta B (82-89)	4 x 100	37	54.0
Manta A (75-82)	4 x 100	37	57.0
Kadett E (84-91)	4 x 100	40…49	56.5
Kadett C (73-80)	4 x 100	31	57.0
Kadett (94-00)	4 x 100	40…49	56. 5
Kadett (80-84)	4 x 100	40…49	56.5
Insignia (08-)	5 x 120	41	67.0
GT (06-)	5 x 110	50…55	65.0
Frontera II (98-)	6 x 139.7	10	108.2
Frontera (92-98)	6 x 139.7	38	108.2
Corsa D на 5 болтов (06-)	5 x 110	35…40	65.0
Corsa D на 4 болта (06-)	4 x 100	35…40	56.5
Corsa D VXR:OPC (07-)	5 x 110	40…44	65.0
Corsa C на 5 болтов (00-06)	5 x 110	35…43	65.0
Corsa C на 4 болта (00-06)	4 x 100	35…43	56.5
Corsa B (93-00)	4 x 100	38…49	56.5
Combo на 5 болтов (01-)	5 x 110	40…49	65.0
Combo на 4 болта (01-)	4 x 100	38…49	56.5
Cavalier на 5 болтов (88-)	5 x 110	35…42	65.0
Cavalier на 4 болта (81-89)	4 x 100	35…49	56.5
Cavalier Vecra (88-95)	4 x 100	35…49	56.5
Calibra A на 5 болтов (92-97)	5 x 110	40…49	65.0
Calibra A на 4 болта (90-97)	4 x 100	38…49	56.5
Astra J 1.4T/1.6T/1.7D/2.0D (09-)	5 x 115	41	70. 3
Astra J (09-)	5 x 105	39	56.5
Astra H на 5 болтов (04-09)	5 x 110	35…43	65.0
Astra H на 4 болта (04-09)	4 x 100	35…43	56.5
Astra G на 5 болтов (98-04)	5 x 110	40…49	65.0
Astra G на 4 болта (98-04)	4 x 100	38…40	56.5
Astra F (92-98)	4 x 100	35…46	56.5
Ascona C (81-88)	4 x 100	38…49	54.0
Ascona B (75-81)	4 x 100	35…40	54.0
Ascona A (70-75)	4 x 100	35…40	57.0
Antara (11-)	5 x 115	40…46	70.3
Antara (07-11)	5 x 115	40…46	70.3
Agila 1.0 12v/1.6 16v (00-07)	4 x 100	35…45	54.0
Agila (08-)	4 x 100	38…45	54.0
PEUGEOT
605XM	5 x 108	35	65.0
406	4 x 108	15…22	65.0
405	4 x 108	15…22	65.0
306	4 x 108	15…22	65.0
205	4 x 108	15…22	65.0
106 (4-stud)	4 x 108	12…18	65.0
106 (3-stud)	3 x 098	9…12	58. 0
806	5 x 98	28…30	58.0
309	4 x 108	15…22	65.0
307	4 x 108	25	65.0
206	4 x 108	25	65.0
RENAULT
Symbol (98-)	4 x 100	35…40	60.1
R25 (83-92)	5 x 108	35…40	60.1
R21 Turbo	5 x 108	35	60.1
R21	4 x 100	35…38	60.1
R19	4 x 100	35…38	60.1
Megane	4 x 100	35…38	60.1
lio	4 x 100	35…38	60.1
Laguna V6	5 x 108	35	60.0
Laguna	4 x 100	35…38	60.1
Espace	4 x 100	35…38	60.1
SKODA
Pick-up	4 x 100	35…38	57.0
Octavia	5 x 100	35…38	57.0
Forman	4 x 100	35…38	57.0
Felicia	4 x 100	35…38	57.0
Favorit	4 x 100	35…38	57.0
TOYOTA
Yaris Verso (98-04)	4 x 100	35…45	54.0
Yaris Verso (09-)	5 x 114. 3	30…42	60.0
Yaris (-11)	4 x 100	35…45	54.0
Yaris (11-)	4 x 100	35…40	54.0
Yaris	4 x 100	35…38	54.0
Verso-S (11-)	5 x 100	35…45	54.0
Verso (09-)	5 x 114.3	40…45	60.0
Surf (01-)	6 x 139.7	10…20	106
Supra 3.0i, 3.0i T-Turbo (93-02)	5 x 114.3	50	60.0
Supra 3.0i (86-93)	5 x 114.3	35…40	60.0
Starlet 1.3l (96-99)	4 x 100	35…45	54.0
Starlet (-99)	4 x 100	35…45	54.0
Soarer 3.0GT (94-00)	5 x 114.3	40…50	60.0
Soarer (97-)	5 x 114.3	38…45	60.0
Soarer (91-96)	5 x 114.3	40…50	60.0
Sienna (94-)	5 x 114.3	35…42	60.0
RAV4 (94-05)	5 x 114.3	35…45	60.0
RAV4 (06-)	5 x 114.3	35…45	60.0
Prius/Platz (99-03)	4 x 100	35…40	54.0
Prius III/Platz III (09-)	5 x 100	35…45	54.0
Prius II/Platz II (04-09)	5 x 100	35…45	54.0
Previa, Estima-Lucina/Torago (01-05)	5 x 114. 3	38…50	60.0
Previa, Estima-Lucina/Emina (94-00)	5 x 114.3	40…50	60.0
Picnic (97-01)	5 x 114.3	35…45	60.0
Paseo/Cynos 1.5i (95-01)	4 x 100	35…40	54.0
MR2 (90-99)	5 x 114.3	35…45	60.0
MR2 (85-89)	4 x 100	35…38	54.0
MR2 (00-)	4 x 100	35…45	54.0
Land Cruiser. Colorado/Prado (96-03)	6 x 139.7	30	108.0
IQ 1.0 (09-)	4 x 100	40…45	54.0
Hi-Lux Pick-up (84-95)	6 x 139.7	-15…3	108.0
Hi-Lux Pick-up (06-)	6 x 139.7	10…20	108.0
Hi-Lux (07-)	6 x 139.7	10…20	108.0
Hi-Lux (05-07)	6 x 139.7	33	108.0
Hi-Ace 4×4 (97-)	6 x 139.7	20…25	108
Hi Lux 2WD (95-05)	5 x 114.3	35	67.0
Hi Lux 2WD (05-)	5 x 114.3	45	67.0
HI Ace/Power Van 2.0,2.4,3.0 (MPV) (95-03)	5 x 114.3	18…29	67.0
Fun Cruiser 2.0l (98-)	5 x 114.3	35…45	60.0
Estima (95-)	5 x 114.3	35…42	60.0
Corona	5 x 100	35…38	54. 0
Corolla Verso (04-09)	5 x 114.3	35…45	60.0
Corolla Verso (02-04)	4 x 100	35…45	54.0
Corolla III (07-)	5 x 114.3	35…45	60.0
Corolla I/II (86-07)	4 x 100	35…45	54.0
Celica (-99)	5 x 100	30…40	54.0
Celica (00-06)	5 x 100	35…39	54.0
Carina E/Combi (92-97)	5 x 100	35…45	54.0
Camry 2.2/3.0 V6/15 Opt (97-01)	5 x 100	35…36	54.0
Camry 2.2 Sport/3.0i V6/2.2 Standard (98-01)	5 x 114.3	35…45	60.0
Camry (91-96)	5 x 114.3	35…45	60.0
Camry (82-90)	5 x 100	32…40	54.0
Camry (07-)	5 x 114.3	40…45	60.0
Camry (01-07)	5 x 114.3	35…45	60.0
Aygo (05-)	4 x 100	32…40	54.0
Avensis Wagon III (09-)	5×114.3	30…42	60.0
Avensis Wagon (06-08)	5×114.3	35…45	60.0
Avensis Verso (01-09)	5×114.3	35…45	60.0
Avensis II (05-)	5×114.3	35…45	60.0
Avensis I / II (98-04)	5 x 100	35…45	54.0
Auris (07-)	5×114. 3	35…45	60.0
4Runner (00-)	6×139.7	10…20	106
VOLKSWAGEN
Caddy	4 x 100	35…38	57.0
Lupo	4 x 100	35…45	57.0
Golf 1/Cabrio	4 x 100	20…40	57.0
Golf 2/3	4 x 100	35…45	57.0
Passat (88-97)	4 x 100	35…45	57.0
Polo	4 x 100	35…45	57.0
Vento	4 x 100	35…45	57.0
Jetta (84-91)	4 x 100	20…40	57.0
Golf 3	5 x 100	20…40	57.0
Golf 4 (98-03)	5 x 100	30…45	57.0
Cross Polo	5 x 100	35…43	57.0
Beetle	5 x 100	30…45	57.0
Vento VR6	5 x 100	30…45	57.0
Passat 1.8i 20v Sport Pack/Tiptronic	5 x 100	30…45	57.0
Bora	5 x 100	30…45	57.0
Cross Golf (07-)	5 x 112	47	57.0
Golf 5	5 x 112	42…50	57.0
Golf 5 Plus	5 x 112	35…47	57.0
Golf 6 (08-)	5 x 112	42…50	57.0
Golf 6 Plus	5 x 112	35…47	57. 0
Jetta	5 x 112	38…50	57.0
Jetta (11-)	5 x 112	35…47	57.0
Caddy (03-05)	5 x 112	35…45	57.0
Passat (97-)	5 x 112	35…45	57.0
Phaeton	5 x 112	35…45	57.0
Tiguan	5 x 112	35…45	57.0
Touran	5 x 112	35…45	57.0
Amarok (10-)	5 x 120	50…52	65.0
Touareg 2.5 TDI	5 x 120	50…52	65.0
Touareg 5.0 V10	5 x 130	50…52	71.5
VOLVO
40	4 x 100	32…38	52.0
240	5 x 108	18…22	65.0
740	5 x 108	18…22	65.0
760	5 x 108	18…22	65.0
780	5 x 108	18…22	65.0
940	5 x 108	18…22	65.0
960 >94	5 x 108	18…22	65.0
850 93>	5 x 108	35…40	65.0
960 94>	5 x 108	35…40	65.0
C70	5 x 108	35…40	65.0
S70	5 x 108	35…40	65.0
V70	5 x 108	35…40	65. 0
S90	5 x 108	35…40	65.0
V90	5 x 108	35…40	65.0
T5	5 x 108	35…40	65.0
T5-R	5 x 108	35…40	65.0
T4	4 x 114.3	35…38	67.0
S40	4 x 114.3	35…38	67.0
V40	4 x 114.3	35…38	67.0
850 >93	4 x 108	35…38	65.0
440	4 x 100	32…38	52.0
460	4 x 100	32…38	52.0
360	4 x 100	32…38	52.0
480	4 x 100	32…38	52.0

что это такое, таблица совместимости по маркам авто

Разболтовка колесных дисков — это специальный параметр в автомобиле, который указывает на количество крепежных болтов и диаметр, на котором они расположены. Колеса любой машины являются очень важным компонентом, который отвечает за сцепление с дорогой, управляемость, устойчивость, динамические характеристики и расход топлива. Этому параметру необходимо уделить особое внимание, важно быть в курсе, как узнать разболтовку на диске и иметь понимание о параметре перед подбором нового комплекта изделий. Каждая модель автомобиля имеет свои параметры колес, некоторые концерны для унификации применяют одинаковые размеры для нескольких моделей. То есть все это индивидуально, поэтому каждый автовладелец должен быть в курсе и понимать, какими параметрами и характеристиками обладает его машина.

Что это такое

Каждый автолюбитель стремится усовершенствовать свой автомобиль при помощи тюнинга, замены оригинальных деталей и частей на более привлекательные или современные. Это же касается и колесных дисков, от внешнего вида и способа изготовления которых зависит экстерьер транспортного средства. Авто с колесами большого размера смотрится гораздо привлекательнее аналогичного с оригинальными.

Обозначение разболтовки на маркировке

Сделать автомобиль привлекательнее — это правильное желание, однако главное, чтобы это не влияло на снижение эффективности работы средства передвижения. Необходимо подбирать такие детали и компоненты, которые бы соответствовали рекомендуемым техническим характеристикам и уровню безопасности. Можно говорить о привлекательности выбранных дисков только после того, как будет твердая уверенность в их соответствии всем необходимым техническим характеристикам.

Важно!

Часто предлагаемые на рынке реплики копируют внешний вид оригинальных изделий и популярных моделей, при этом не соответствуя по качеству исполнения и технологичности.

В производстве шин и колес есть определенные стандарты качества, которые помогают определить уровень технологичности их изготовления. Реплики не соответствуют ни одному из этих стандартов.

Разболтовка колес обозначается как PCD. Если объяснить предельно доступно, то это количество болтов и диаметр, на котором проделаны отверстия, предназначеные для них. Часто многие автолюбители не вникают в эти данные, поэтому испытывают трудности при выборе и покупке новых изделий при износе старых или смене сезона. Если во время подбора руководствоваться этими данными, то проблем с установкой приобретений не будет.

Самое сложное в данном случае то, что на глаз можно определить только количество болтов для крепления.

А вот диаметр, на котором они расположены, замерить намного сложнее. Неправильно подобранный и установленный на машину обод является большой угрозой безопасности водителя и пассажиров. В лучшем случае это скажется негативно на уровне износа деталей и узлов ходовой части, а в худшем — может привести к аварии.

Какая разболтовка у обода и как она выглядит визуально

Таблица совместимости разболтовки колесных дисков по маркам

В некоторых источниках разболтовка дисков именуется еще как сверловка. Для определения величины разболтовки колесных дисков, которая зависит от модели машины и применяется для определения конкретных данных в зависимости от года выпуска и объема двигателя, используется специальная таблица.

Обратите внимание!

Поскольку определенные характеристики и размеры устанавливаются заводом-изготовителем и имеют непосредственное влияние на работу авто, то важно точно соблюдать все установленные производителем данные.

Параметры по сверловке, вылету и диаметру центрального отверстия необходимо соблюдать в точности. Возможно только небольшое колебание по вылету обода до 10 мм в ту или иную сторону.

По данной ссылке можно найти таблицы сверловки по всем маркам автомобилей. Выбрав модель машины и год выпуска, можно определить все размеры.

Важно!

Не всегда представленные в интернет-таблицах данные могут соответствовать действительности.

Для полной уверенности необходимо проверить параметры сверловки для конкретной марки. Они указываются в инструкции по эксплуатации и другой технической документации, которая идет в комплекте с машиной.

Как обозначается

Каждый колесный диск маркируется в соответствии с международными стандартами.

Обозначается маркировка независимо от способа изготовления, размера и производителя изделий. В качестве примера необходимо рассмотреть стандартный тип обозначения сверловки, который применяется для колес модели «Форд Фокус»: 7.0Jx16h3 ET50 PCD: 5×108 d 63.3.

В этом случае:

7.0J — ширина обода, измеряемая в дюймах.
16 — диаметр диска, измеряемый в дюймах.
5×108 — обозначает количество болтов для крепления обода к конструкции ходовой части. Цифра 5 указывает, сколько их используется. Вторая цифра (108) обозначает диаметр, на котором болты закрепляются относительно друг друга. В данном случае его размер составляет 108 мм.
Окружность, по диаметру которой расположены отверстия для креплений, обозначается как PCD (Pitch Circle Diameter) и измеряется в миллиметрах. Отверстия для крепления обода находятся на различных расстояниях с жестким позиционным допуском, по отношению к центральному отверстию.
Размер вылета обода, который обозначается в миллиметрах и равен ET50, то есть 50 мм. Равен расстоянию между привалочной плоскостью колесного обода (плоскость, к которой крепится диск к ступице) и серединой ширины обода (при совпадении этих плоскостей вылет нулевой).
Диаметр центрального отверстия или d 63.3, который измеряется со стороны привалочной плоскости, также в миллиметрах. В конкретном случае он равен 63.3 мм.

На заметку.

Как видно из описания, разболтовка в данном случае равна 5×108 и является довольно распространенной, особенно среди немецких производителей.

Вылет обода и как его померить

Что касается размера вылета, он считается равным нулю, если совпадают все плоскости. Размер его регламентируется и может немного меняться в зависимости от выбранного обода. Размер важно строго учитывать, поскольку при отрицательном значении изделие будет задевать арку колеса при поворотах, а при положительном — обод будет находиться внутри арки.

Некоторые автовладельцы интересуются, разболтовка 4х100 на каких машинах применяется. Ответ очень прост, это некоторые модели производителя «АвтоВАЗ».

Как измерить самостоятельно

Есть множество способов, как измерить разболтовку на определенной модели автомобиля. Каждый из них имеет свой определенный набор шагов и действий.

В связи с тем фактором, что первой цифрой всегда обозначается количество болтов, то их легко можно посчитать визуально. А вот со вторым значением сложнее, оно указывает диаметр, на котором болты расположены и визуально не определяется.

Для определения параметра сверловки в зависимости от количества креплений применяются простые формулы:

B=A×1,155, применяется для трех отверстий;
B=A×1,414, считается для четырех отверстий;
B=A×1,701, для максимального количества в пять отверстий.

В данном случае необходимо знать величину А, которая обозначает расстояние между соседними отверстиями. Его можно измерить при помощи обычной линейки или более точно, применив штангенциркуль. Получив значение этой величины, можно легко определить искомый размер диаметра, который обозначен как В.

Важно!

Точность замера имеет огромное значение, потому что диаметр часто имеет близкие параметры, например, 98 и 100.

При этом обод с диаметром 100 просто не подойдет под размеры креплений, которые равны 98. Кроме этого, важно угадать с размером диаметра центрального отверстия. Его можно самостоятельно измерить линейкой. Однако этого не рекомендуется делать, поскольку есть риск получить погрешность. Все необходимые параметры и размеры указываются в технической документации к машине или выбиваются на обратной стороне обода. Чтобы не снимать изделие, их можно посмотреть на запасном колесе.

Важно учитывать тот фактор, что стальные штампованные колеса часто не имеют указанного значения сверловки. Их необходимо смотреть только в технической документации или консультироваться с официальным дилером.

Возможна ли установка изделия с неподходящими параметрами

Диск с центровочным кольцом

Возможно установить изделие на автомобиль с неподходящими параметрами разболтовки. Для этого часто применяют специальные кольца, которые называются центровочными. С их помощью можно установить параметр специально под установку выбранных дисков. Это может нести в себе погрешности в балансировке и нарушение геометрии подвески. Поэтому категорически не рекомендуется проводить подобные операции, поскольку они могут нарушить характеристики машины в движении.

Разболтовка — это важный параметр, при помощи которого можно определить, каким образом диск крепится к конструкции ходовой части. Можно измерить ее самостоятельно или узнать из официальных источников, что предпочтительнее.

Параметры и разболтовка дисков для Hummer (Хаммер)

Выбор колес для автомобиля определяется диаметром отверстий для крепежных болтов. Многие водители не обращают внимания на этот факт и во время установки колес могут возникнут проблемы. Например, нарушится работа подвески.

Грамотная разболтовка Hummer поможет избежать ошибок и выбрать колеса с необходимым диаметром входных отверстий. Для определения применяется формула PCD (Pitch Circle Diameter). Дословно переводится, как «диаметр круглых отверстий»

Параметры выбора разболтовки дисков

Производители дисков указывают основные параметры на поверхности дисков. На практике мало кто из водителей обращает на это внимание. Многие смотрят только на радиус резины, ее характеристики и сезонность.

Считается, что диски от одного легкового автомобиля вполне подойдут для другого. Это ошибка, которая может привести к повреждению колеса во время поездки. Существует несколько основных показателей, которые помогут подобрать диски:

количество отверстий под болты на диске;
расстояние между отверстиями;
диаметр окружности диска на которой расположены отверстия;
диаметр центрального отверстия диска;
вылет колеса.

Правильно подобранная разболтовка дисков Hummer поможет избежать ошибок и повреждения колеса в процессе эксплуатации. На легковом автомобиле используется от трех до пяти болтов для крепления диска. В автомобилях «Лада» колеса крепятся четырьмя болтами. В «Ниве» колесо крепится к ступице пятью болтами.

Перед тем, как купить и поставить новые колеса на автомобиль следует определить разболтовку и подобрать правильные колеса. Сделать разболтовку можно самостоятельно или обратиться к специалистам.

Измерение диаметра отверстий

Для многих автолюбителей разболтовка – это своеобразный тюнинг. Пусть не самый дорогой, но все-таки тюнинг. Поэтому к разболтовке нужно подходить со всей серьезностью.

Неопытнее водители часто даже не понимают, что поставили на авто колеса с неправильной разболтовкой. Среди преимуществ профессиональной разболтовки:

возможность подобрать оптимальные колеса для автомобиля;
устойчивость автомобиля на дороге.
устойчивость автомобиля на дороге.

Для определения разболтовки колес для конкретной марки автомобиля можно пользоваться специальными таблицами или произвести все измерения с помощью штангельциркуля. Это наиболее простой и доступный способ.

Подходит также обыкновенная линейка. Измерять расстояние нужно от центра одного отверстия до центра другого или расстояние между краями соседних отверстий. Измерять нужно точно, чтобы не было ошибок.

Все параметры указаны на колесах, поэтому перед покупкой нужно внимательно ознакомиться с характеристиками и разобраться, что означает каждая цифра. Это поможет выбрать и купить необходимые колеса для автомобиля.

Измерение точки расположения болтов — шина Performance Plus

При покупке колес одним из наиболее важных аспектов установки является знание разболтовки. Мы исключили из этого большую часть догадок с помощью нашего руководства по установке, просто введите год, марку и модель, и наш веб-сайт покажет вам колеса, которые мы гарантируем, подходят для вашего автомобиля!

Однако бывают случаи, когда вам нужно измерить разболтовку: вашего автомобиля нет в нашем руководстве по установке, или ваш автомобиль, возможно, был модифицирован и теперь имеет другую ступицу, а также изменилась разболтовка.Если это так, вам нужно будет произвести некоторые измерения, и есть два способа сделать это на автомобиле с 5 буксами (и несколько причин, почему) и одним способом на автомобиле с 4, 6 или 8 буксами. Мы дадим указания, как проводить измерения с использованием обоих методов.

Мы начнем с автомобилей с 5 проушинами, и большинство старых удилищ знают метод, при котором вы измеряете расстояние от середины одного шипа до внешней стороны 3-го шипа (пропустите шип). Этот метод дает вам самый прямой способ получить разболтовку, так как полученное вами измерение будет разболтовкой автомобиля.

Снимите имеющееся колесо (обычно легче всего измерить заднее колесо, потому что ступица обычно не мешает).
Измерьте расстояние от середины одной шпильки до внешней стороны второй шпильки (пропуская шпильку).
Число, которое вы увидите, будет фактическим размером массива болтов. Итак, если вы видите 4 1/2 дюйма, у вас есть разболтовка 5 на 4 1/2 (также 5 × 4,5 и 5 × 114,3). Другие распространенные схемы расположения болтов — 5 × 4,75 и 5 × 5.
Это способ измерить разболтовку на вашем автомобиле, если это не 5 выступов (таким образом необходимо измерить 4 выступа, 6 выступов и 8 выступов):
1. Снимите имеющееся колесо (обычно легче всего измерить заднее колесо, потому что ступица обычно не мешает).
2. Используйте линейку или рулетку, которая показывает 32 ^и дюйма.
3. Измерьте расстояние от внутренней части одной шпильки до внешней стороны противоположной шпильки (для 4 выступов и 6 выступов используются противоположные шпильки; *** если вы используете этот метод с использованием 5 выступов, 2 шпильки расположены рядом друг с другом ***).
4. При измерении 4-х или 6-ти ушек P.C.D. (диаметр делительной окружности) или диаметр схемы расположения болтов будет измеренным расстоянием. Так что, если вы получаете 4,5 дюйма, у вас есть разболтовка 4X4,5 (четыре на четыре с половиной).Если вы не получаете измерение, которое заканчивается целым, половиной или четвертью дюйма, попробуйте измерить расстояние в миллиметрах (так, если ваше измерение составляет 3 дюйма и 15/16 дюйма, измеряйте в миллиметрах, и вы увидите, что они представляет собой разболтовку 4 × 100).
5. При измерении 5-ух выступов используйте измеренное расстояние, а затем обращайтесь к «5-контактным зажимам P.C.D. Диаграмма. Диаграмма показывает «Фактический размер» в трехзначном десятичном формате. На диаграмме также показаны измерения до «ближайших 32 ^и дюйма».Поэтому найдите на диаграмме измерения, которые вы сделали, и они укажут на расположение болтов вашего автомобиля с 5 проушинами.
В дополнение к указанным выше размерам рекомендуется проверить переднюю и заднюю части, чтобы убедиться, что у них одинаковая разболтовка. Нам нравится, когда клиенты измеряют свой автомобиль с 5 проушинами в обоих направлениях, поскольку при измерении от центра шпильки может быть легко допустить ошибку (вы когда-нибудь слышали фразу «Отмерь дважды, отрежь один раз»?).
Помните, что большинство производителей колес (и наша одна из них) не принимают возвращенные колеса, если на них установлена шина! Перед установкой шин проверьте правильность посадки на вашем автомобиле, чтобы убедиться, что колеса подходят.

Поиск колес и шин по автомобилю:

Год:

Выберите Year2019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119

91988198719861985198419831982198119801979197819771976197519741973197219711970196919681967196619651964196319621961196019591958195719561955195419531952195119501949194819471946

Загрузка …

Как измерить расстояние между проушинами или болтами крепления колесного болта вашего прицепа — Pacific Trailers

совет , прицеп для лодки , безопасность , подсказок — 23 января 2017 г.

Чтобы заменить ступицу на вашем прицепе, вам необходимо знать расположение болтов или выступов.Расположение ступиц прицепных колес можно определить по количеству болтов или выступов на колесо и диаметру окружности, на которой расположены болты. Определить разболтовку довольно просто, но очень важно проводить точные измерения. Большинство дорожных прицепов для лодок имеют рисунок с 4, 5 или 6 проушинами. Очень распространенное обозначение ступиц прицепов для лодок — 5 на 4-1 / 2 или 545 для краткости. Это означает, что ступица имеет 5 болтов, равномерно расположенных по окружности 4-1 / 2 дюйма (см. Схему с 5 выступами).

Определение точки крепления на вашем прицепе:

Сначала вам нужно будет подсчитать количество болтов с проушинами на одном колесе. Большинство ступиц прицепов обычно имеют 4 или 5 выступов на каждое колесо / ступицу. Более тяжелые прицепы с большей грузоподъемностью обычно имеют 6 или 8 проушин на колесо.
Если на ступицах прицепа есть четное количество болтов, удерживающих колесо, измерьте расстояние от центра одного болта до центра болта прямо напротив, используя линейку, рулетку или штангенциркуль. Расположение болтов выступа ступицы будет определяться количеством болтов выступа и расстоянием между болтом противоположной ступицы (см. Схему ступицы с 4 выступами).Таким образом измеряются все рисунки, кроме 5 выступов.
Если ступицы колес вашего прицепа имеют 5 болтов с проушинами, размеры немного отличаются. Выберите любой болт с проушиной и измерьте расстояние между задней частью одной проушины и центром другого, находящегося прямо напротив него. Убедитесь, что вы пропустили один болт при измерении. Вы можете измерить расстояние в любом направлении

Два наиболее распространенных типа выступов: 4 на 4 «и 5 на 4-1 / 2» ступицах . Эти ступицы обычно используются на небольших лодках и прицепах.

ПРИМЕЧАНИЕ: Если вы заменяете старые ступицы колес, колеса, встроенную ступицу / барабаны или ступицу / роторы, подшипники следует проверить на износ и при необходимости заменить. При повторной упаковке ступиц прицепов всегда используйте высокотемпературную смазку для ступичных подшипников.

Ступицы колес прицепа с 4, 6 и 8 проушинами измеряются одинаково.

Распечатайте свое собственное руководство по расположению болтов

Вы когда-нибудь задавали себе этот вопрос: «Какое расположение болтов у моих колес?» Недавно мы задали себе тот же вопрос, и это заставило нас понять, что клиенты на самом деле могут не понимать, как измерять растяжку болта с 5 выступами.Поэтому мы подумали, что это может быть отличной идеей как объяснить, как проводить измерения шпилек колеса, так и предоставить простой инструмент, чтобы клиентам не нужно было беспокоиться о правильности измерений в будущем.

Схема расположения болтов в вашем автомобиле

Схема расположения болтов показывает, сколько отверстий для болтов или шпилек имеется на вашем автомобиле и как далеко они расположены друг от друга. Когда кто-то ссылается, например, на разболтовку 5 x 4-3 / 4 ”, цифры дают два очень важных момента.Первым в этом примере является « 5 ». Это точно скажет вам, сколько шпилек на роторе или сколько отверстий в колесах. Вторая часть информации — это 4-3 / 4 ». Это диаметр круга, образованного шипами проушины. Примечание: в некоторых случаях это число также может быть выражено в метрическом формате.

При измерении 4-х, 6-ти или даже 8-х выступов процесс очень прост. Измерьте расстояние от центра одного отверстия до центра противоположного отверстия.

Как измерить расстояние между болтами с 5 ушками

Пропустить одну лунку! Измерьте расстояние от центра первого отверстия
до внешней кромки второго отверстия.

Модель с 5 ушками — вот где все может запутаться. Если у вас нет под рукой шаблона, вы измеряете от центра любого отверстия, пропускаете отверстие в любом направлении, и затем измеряете до внешнего края этого отверстия.

Теперь, когда вы знаете, как измерить расположение болтов с проушинами, вот вам небольшой простой инструмент, который можно оставить в вашем магазине. Некоторые компании продают их в пластике, но бумажный подойдет.

Распечатайте на 100%!

Для использования выполните следующие действия:

Распечатайте шаблон. Убедитесь, что в настройках принтера установлено значение «100%» или «Фактический размер».
Имея представление о шаблоне, вырежьте отверстия того же цвета. Каждый цвет представляет собой общую схему расположения болтов.
Поместите шаблон на шпильки или совместите отверстия с колесом.
Готово!

Имея этот шаблон в вашем распоряжении, у вас никогда больше не будет вопросов о том, какой у меня шаг между болтами.Пожалуйста!

UP NEXT: Как: диагностировать педаль жесткого тормоза

Как измерить расположение болтов в шинах

Когда пришло время официально заменить колеса вашего автомобиля, разболтовка — одна из самых важных вещей, о которых нужно помнить. У разных моделей автомобилей есть обозначенная компоновка проушин колеса, которая указывает правильный размер колеса. Выбор колес, которые не соответствуют этим конкретным размерам, может привести к снижению производительности и даже к общему повреждению автомобиля.В связи с этим крайне важно, чтобы вы, как владелец транспортного средства, знали, как измерить разболтовку и найти новые подходящие модели.

Считай свои болты

Первое, что вы всегда должны делать при измерении колес, — это подсчитывать, сколько у них болтов. Это будет основная форма измерения, которую вы собираетесь использовать для своих колес, и она также покажет, как вы будете измерять расстояние между каждым выступом. Для справки, автомобили могут иметь колеса с 4, 5, 6 или 8 болтами, в зависимости от их конкретных марок и моделей.

Измерьте

Как только вы узнаете, сколько выступов у ваших колес, пора определить диаметр соединяющей их окружности. Хотя это может показаться трудным, все, что вам нужно сделать, это следовать надлежащей процедуре, связанной с этим номером. Вот как измерить разболтовку на основе вашего конкретного количества выступов.

Измерение для колес с 4, 6 и 8 проушинами

Для автомобилей с 4, 6 или 8 проушинами самый простой способ определить его внутренний диаметр — это измерить расстояние между отверстиями, расположенными прямо напротив друг друга.Используя рулетку или длинную линейку, рассчитайте расстояние от центра одного отверстия под болт до центра другого отверстия. Это даст вам наиболее точные измерения.

Измерительный прибор для колес с 5 проушинами

А вот колеса

с пятью проушинами требуют чего-то несколько иного. Поскольку у этих колес нет болтов, которые равномерно прилегают к центральной точке, труднее рассчитать диаметр круга в целом. Итак, поместите один конец линейки в центр отверстия для выступа и измерьте расстояние до заднего конца отверстия напротив него.Таким образом, вместо определения расстояния между двумя центральными точками, вы восполните часть этого потерянного пространства и сделаете более точный расчет.

Чтение ваших измерений

После получения обоих необходимых чисел важно знать, как правильно использовать их при поиске колес. Размеры колес часто указываются как количество выступов, умноженное на диаметр круга в миллиметрах, например 5X100 мм. Это наглядно демонстрирует точную разболтовку болтов и очень поможет вам найти другие колеса, соответствующие этим характеристикам.

В RNR Tire Express мы понимаем, что измерение колес вашего автомобиля на предмет наличия новых деталей может показаться немного сложным. Таким образом, мы стремимся предоставить каждому из наших клиентов знания, необходимые для принятия наиболее обоснованных решений о покупке. Это, в дополнение к нашим шинам в Гринсборо, Северная Каролина, обеспечивает качественное обновление, которое вы не сможете получить больше нигде.

Как легко и эффективно измерить расположение болтов обода?

Схема расположения болтов — это круговая диаграмма, которая определяет форму отверстий для выступов в колесе.Разные автомобили имеют разные типы разболтовки колес.

Во-первых, вам нужно понять, что такое отверстие для проушины. Вы можете увидеть большое отверстие в центре колеса. Вокруг этого большого отверстия ступицы вы найдете несколько отверстий меньшего размера. Эти меньшие отверстия известны как отверстия для выступов.

Отверстия под проушины необходимы для крепления колес к автомобилю. В эти отверстия для выступов крепятся проушинные болты или гайки. Таким образом, позволяя болтам с проушинами войти внутрь, убедитесь, что колеса механически прикреплены к автомобилю.

Рисунок, который определяет формирование отверстий для выступов в колесе, называется набором болтов. Схема расположения болтов сообщает нам, сколько отверстий под болты имеется на колесе и в каком виде они расположены в колесе. Это дает нам диаметр теоретической окружности, образованной центрами отверстий для выступов.

Например, окружность под болты 5×120 относится к группе болтов с 5 ушками на окружности, а диаметр этой окружности составляет 120 мм. Это означает, что на вашем колесе 5 болтов, равномерно расположенных по кругу диаметром 100 мм.

Почему нам важны рисунки болтов?

Если вы управляете собственным автомобилем, вы должны узнать о разболтовке болтов на вашем колесе.

Вы спросите, а зачем нам знать разболтовку?

Если вам когда-нибудь понадобится купить новые диски для грузовика, вы должны знать о разболтовке. В противном случае вы потратите деньги не на тот вариант. Потому что на разных автомобилях разные точки крепления болтов.

Распространенные схемы расположения болтов — это 4, 5, 6 или 8 отверстий под проушины.Но даже два рисунка болта с 6 отверстиями для проушин могут не совпадать. Если диаметр круга отличается даже на один миллиметр, два обода не будут совпадать. Итак, вам нужно знать разницу, прежде чем покупать диски для вашего автомобиля.

Узнав о важности схемы расположения болтов, вы, возможно, ищете простой выход. Вы, вероятно, захотите знать правильную технику для эффективного измерения разболтовки болтов.

Колеса обычно имеют конфигурацию болтов с 4, 5, 6 или 8 ушками. Техника измерения колеса с 4, 6 или 8 лапами такая же.Однако метод измерения для нечетного числа рисунков выступов затруднен.

Мы проиллюстрируем, как измерить пятно болта с 4 проушинами и расположение болта с 5 проушинами.

Измерение группы болтов с 4 выступами

Схема расположения болтов с 4 выступами означает, что колесо имеет 4 отверстия для выступов, равномерно расположенных по окружности. Помните, что диаметр круга может быть разным.

Измерение простое. Вам нужна шкала или датчик. Измерьте расстояние от центра одного отверстия для наконечника до центра другого отверстия для наконечника, которое находится прямо напротив первого.Таким образом, мы измеряем расстояние от центров двух отверстий под болты, которые расположены напротив друг друга.

Измерение группы болтов с 5 ушками

Измерение группы болтов с 5 ушками немного затруднительно. Для точной оценки вам понадобится измеритель ширины колеи. Поскольку отверстия для проушин не совпадают точно друг с другом, измерения отличаются.

В колесе с 5 ушками измерьте расстояние от задней стороны одного отверстия для выступов до центра другого отверстия для выступов, которое находится поперек бывшего отверстия для выступов.В этом процессе вы пропустите отверстие, которое находится между двумя отверстиями, которые вы измеряете.

С другой стороны, расположение болтов с 6 или 8 проушинами измеряется от центра до центра двух противоположных отверстий под болты, как и в случае с диаграммой направленности с 4 выступами.

Несколько дополнительных советов в заключении

Мы должны предупредить вас об адаптерах. Поскольку многие люди не знают схемы расположения болтов, они покупают диски, не соответствующие их автомобилю. Чтобы покрыть убытки, они используют адаптеры для регулировки несоответствующего обода в своем автомобиле.

Это очень опасно. Адаптеры просто создают слабое место для ваших дисков, чтобы они могли поместиться в колесе. Если вы используете свои автомобили для повседневной эксплуатации, переходники могут привести к серьезным авариям. Поэтому мы не рекомендуем переходники.

Еще один простой способ найти разболтовку — это поискать в Google по марке, модели и году выпуска вашего автомобиля.

Это все о разболтовке. Прежде чем покупать обод в следующий раз, сначала измерьте разболтовку и купите идеальный обод для своего автомобиля.

Как измерить выкройки болтов для колес картинга

Собираете ли вы свой собственный картинг или хотите сменить колеса на своем гоночном картинге, понимание того, как измерить разболтовку колес картинга, чрезвычайно важно. Знание правильных методов измерения особенно важно, если вы строите свой собственный картинг, так как вам нужно сопоставить несколько деталей и убедиться, что все они совместимы.

Размеры колеса картинга измеряются количеством болтов, диаметром отверстия под болт и диаметром окружности болта.Позвольте привести пример. Колесо американского картинга с размерами 5 1/2 «x 6» имеет 5 отверстий для болтов, с отверстием для болта диаметром 1/2 дюйма и диаметром окружности 6 дюймов. Метрическое колесо картинга размером 3/58 мм имеет 3 отверстия для болтов и диаметр окружности 58 мм.

Однако при измерении необходимо обращать внимание на количество отверстий под болты, так как от этого зависит метод измерения. Если вам нужно подробное руководство по измерению разболтовки колес картинга, вы попали в нужное место.Давайте сделаем это шаг за шагом, и я объясню вам, как правильно измерить колеса картинга.

Различные типы расположения болтов на картингах

Колеса для картинга бывают разных размеров, в зависимости от типа. Гоночные колеса для картинга чаще всего имеют разболтовку на 3 болта. Внедорожные, самодельные и нестандартные картинги обычно ездят на колесах с от 4 до 8 отверстий под болты. Обычно в картингах используются колеса с тремя, четырьмя, пятью и шестью ушками, поэтому я сосредоточусь на этих четырех образцах болтов, когда объясню, как их измерять.Наведите или щелкните красный восклицательный знак ниже, чтобы понять, как читать размер колеса картинга для примера ниже.

Как читать расположение болтов вверху:
Каждое колесо имеет 6 отверстий под болты
Каждое отверстие под болт имеет диаметр 1/4 дюйма
Диаметр окружности болта 6 дюймов
Как измерить расположение болтов на картингах
При измерении колеса картинга вы сначала определяете, сколько в нем отверстий для болтов, так как от этого зависит методика измерения.Вы можете определить отверстия для болтов, положив колесо на бок так, чтобы вы смотрели на круглую форму колеса сверху. Вы заметите большое отверстие в центре, предназначенное для ступицы колеса. Более мелкие равномерно расположенные отверстия снаружи называются отверстиями для болтов.
Например, колесо картинга с описанием 3 1/4 дюйма x 2,5 дюйма имеет 3 отверстия для болтов, каждое из которых имеет диаметр 1/4 дюйма, а диаметр окружности болта составляет 2,5 дюйма. Если вас это все еще немного сбивает с толку, не беспокойтесь, мы рассмотрим, как каждый компонент измеряется индивидуально в зависимости от схемы отверстий под болты.
Расположение болтов с 3 выступами
Как измерить:
Диаметр виртуальной окружности через середину всех болтов
Пример : 3 1/4 x 2,5
№ Болты : 3
Отверстие под болт : 1/4 дюйма
Окружность под болт : 2,5 дюйма
Расположение болтов с 4 выступами
Как измерить:
Середина двух противоположных болтов
Пример : 4 1/2 x 6
No.Болты : 4
Отверстие под болт : 1/2 дюйма
Окружность под болт : 6 дюймов
Расположение болтов с 5 ушками
Как измерить:
Середина первого и угол второго болта, с зазором под болт
Пример : 5 1/2 x 6
Кол-во болтов : 5
Отверстие под болт : 1/2 дюйма
Окружность под болт : 6 дюймов
Расположение болтов с 6 проушинами
Как измерить:
Середина двух противоположных болтов
Пример : 6 1/4 x 6
No.Болты : 6
Отверстие под болт : 1/4 дюйма
Окружность под болт : 6 дюймов
Как измерить колеса для картинга с 3-мя выступами под болты
Измерение колеса для картинга с тремя проушинами может быть немного сложным, так как это требует от вас дополнительного шага, который я объясню позже. Давайте рассмотрим пример колеса картинга с размерами 3 1/4 ″ x 2,5 ″. Вы знаете, что первая цифра означает, что колесо имеет 3 отверстия для болтов. Каждое отверстие под болт имеет диаметр 1/4, а окружность под болт — 2 диаметра.5 дюймов.
Окружность под болт измеряется путем создания воображаемого круга, проходящего через центр каждого отверстия под болт. Диаметр этого круга известен как круг отверстия для болта, который в этом примере составляет 2,5 дюйма. Другими словами, красная линия на рисунке ниже — 2,5 дюйма.
Руководство по измерениям:
Подсчитайте количество болтов на вашем колесе (3)
Измерьте диаметр отверстия для болта (1/4 ″)
Нарисуйте воображаемую окружность, пересекающую центр всех отверстий для болтов.
Диаметр круга — это окружность для болта. (2.5 ″)
Пример : 3 1/4 ″ x 2,5 ″
Как измерить колеса для картинга с 4-мя выступами под болты
Когда дело доходит до колес для картинга с четырьмя упорами, измерение становится намного проще. Поскольку имеется четыре равномерно расположенных отверстия для болтов, создание воображаемой окружности не требуется. Все, что вам нужно сделать, это измерить зазор между двумя противоположными отверстиями для болтов, которые пересекают отверстие ступицы в центре (например, верхнее левое и нижнее правое). Убедитесь, что вы измеряете расстояние, начиная и заканчивая в центре каждого отверстия для болта.Это расстояние составляет диаметр окружности болта, который в нашем примере составляет 6 дюймов.
Руководство по измерениям:
Подсчитайте количество болтов на вашем колесе (4)
Измерьте диаметр отверстия для болта (1/2 ″)
Измерьте расстояние между центром 2 болтов и отверстием ступицы
Диаметр круга — это окружность для болта ( 6 ″)
Пример : 4 1/2 ″ x 6 ″
Как измерить колеса для картинга с 5-ушками с разводкой болтов
Измерение колес картинга с пятью проушинами также относительно просто.Выберите 2 болта с шагом по 1 болту с каждой стороны. Теперь начните с внешней стенки отверстия для болта и измерьте расстояние до центра другого отверстия для болта. Это расстояние даст вам диаметр окружности болта для колеса картинга с пятью проушинами. В нашем примере с колесом 5 1/2 ″ x 6 ″ диаметр окружности болта составляет 6 ″
.
Руководство по измерениям:
Подсчитайте количество болтов на колесе (5)
Измерьте диаметр отверстия для болта (1/2 ″)
Выберите 2 отверстия для болтов с зазором для 1 отверстия для болта.Измерьте расстояние между внешней стенкой стартового болта и центром концевого болта.
Диаметр круга соответствует окружности болта (6) ”
Пример : 5 1/2 ″ x 6 ″
Как измерить колеса для картинга с шестигранной разводкой болтов
Вы измеряете колеса картинга с шестью проушинами так же, как и колеса с четырьмя проушинами. Поскольку все 6 отверстий для болтов равномерно расположены по кругу, просто выберите два противоположных отверстия для болтов. После того, как вы их выбрали, вы должны увидеть, что с обеих сторон есть отверстия для двух болтов.Теперь измерьте центр двух выбранных отверстий для болтов. Это расстояние представляет собой диаметр окружности болта, который в нашем примере составляет 6 дюймов.
Руководство по измерениям:
Подсчитайте количество болтов на вашем колесе (6)
Измерьте диаметр отверстия для болта (1/4 дюйма)
Выберите 2 болта напротив отверстий для болтов. Измерьте расстояние между центрами обоих отверстий для болтов.
Диаметр круга соответствует окружности болта (6) ”
Пример : 6 1/4 ″ x 6 ″
Разница между американскими и метрическими колесами
Когда дело доходит до колес для картинга, в некоторых регионах используются описания колес с разными единицами измерения.Колеса для картинга американского образца (также известные как колеса американского картинга) используют имперские единицы измерения. Вот почему вы увидите что-то вроде этого: 3 1/4 дюйма x 2,5 дюйма. Это означает, что это колесо имеет 3 болта, каждое отверстие под болт имеет диаметр 1/4 дюйма и диаметр окружности болта 2,5 дюйма. Колеса для картинга американского образца в основном используются производителями в Соединенных Штатах.
С другой стороны, есть еще и метрические колеса для картинга. Как следует из названия, метрические колеса используют метрические единицы измерения и чаще всего используются за пределами США, как правило, в Европе или других частях мира.Метрические колеса для картинга имеют следующее описание: 3/58 мм. Это будет означать, что колесо имеет 3 болта, а диаметр болта составляет 58 мм. Диаметр отверстия под болт обычно указывается отдельно.
Независимо от того, используются ли колеса с американским или метрическим рисунком, способ измерения точно такой же. Это означает, что метод, который вы изучили выше, можно использовать с любым типом колеса картинга, имеющего стандартные размеры.
Пример колеса для картинга US : 3 1/4 дюйма x 2.5 ”
Пример метрического колеса для картинга : 3/58 мм.
Какие колеса использовать для картинга
Тип колес, которые вы решите использовать на своем картинге, полностью зависит от вас. На самом деле нет системы лучше другой. В конце дня вы должны использовать колесо картинга, которое подходит для вашей текущей настройки. Вам просто нужно убедиться, что какой бы тип колеса вы ни выбрали, у вас есть соответствующая ступица, чтобы она соответствовала размерам вашего колеса.
Если вы создаете собственный картинг с нуля, я бы посоветовал выбрать наиболее доступный для вас стандарт колеса и ступицы. Кстати, в гоночных картингах обычно используется колесо с 3 болтами, тогда как в других типах картингов используется что угодно — от 4 до 8 болтов.
Заключение
Я надеюсь, что это руководство помогло вам понять, как измерять колеса картинга. Есть простое правило, которому вы можете следовать. Для колес с нечетными отверстиями под болты (5, 7, 9 и т. Д.отверстия для болтов), вам нужно будет выбрать два противоположных отверстия для болтов поперек ступицы колеса и начать измерения от конца первого отверстия для болта до центра второго выбранного отверстия для болта. Исключение составляют колеса для картинга с тремя опорами, на которых вам нужно нарисовать воображаемый круг.
Для колес с четными отверстиями под болты (4, 6, 8 и т. Д. Отверстий под болты) вы просто выбираете два отверстия под болты, расположенные напротив друг друга и пересекающие ступицу колеса. Здесь вам нужно будет измерить расстояние от центра первого отверстия для болта до центра второго отверстия для болта.Также важно всегда быть точным при измерении колес, чтобы избежать неправильной пары колес или ступиц.
Как измерить расположение болтов на колесах прицепа — механические элементы
Какое расположение болтов на колесах прицепа? По большей части это не имеет значения, потому что вы не так часто меняете колеса, но когда это имеет значение, это действительно имеет значение. Вот некоторая полезная информация, чтобы измерить и рассчитать, что это за разболтовка.
На самом деле существует множество различных комбинаций отверстий для соединения колес легковых, грузовых автомобилей и прицепов.Набор отверстий для болтов крепления колеса к оси называется «Bolt Pattern». Хотя обычно это не вызывает беспокойства, если вы покупаете новые колеса, важно, чтобы новые колеса подходили. Если рисунок неправильный, то, конечно, от колеса особого толка нет.
Еще одна деталь. Если вы когда-нибудь задумывались о допустимой нагрузке на ось, то расположение болтов может вам кое-что сказать. Это не совсем точно, но в сочетании с другой информацией это может вам что-то сказать.
Термины для набора болтов
При попытке определить конкретный набор болтов следует знать некоторые описательные термины.Вот несколько фраз, которые следует запомнить (с изображением для ссылки).
Набор болтов — Набор отверстий или, точнее, комбинация отверстий и мест для болтов, которыми колесо крепится к оси. Сюда входит количество болтов N .
Размер отверстия для болта — Размер отверстий, через которые проходят болты, или, на самом деле, размер болтов. Отверстия будут больше фактического диаметра болта, но ненамного.
BCD или Диаметр окружности болта — Когда болты находятся по окружности вокруг центра колеса, диаметр этой окружности равен BCD или диаметру окружности болта.
Диаметр ступицы — Размер ступицы, точнее, размер отверстия в центре колеса. Ступица оси проходит через это отверстие, когда колесо движется.
Расстояние между болтами — (фактически, расстояние между соседними болтами) — измерение расстояния от центра одного болта до центра соседнего болта. Это также может быть центр отверстия к центру отверстия.
Хотя для описания колеса существует гораздо больше терминов, мы рассмотрели многие из них в нашей статье «Колеса и шины».Это тоже хорошо, чтобы прочитать больше информации. Однако в этой статье мы сосредоточимся на разболтовке.
Стандартные шаблоны
Очень распространенный способ обозначения различных схем болтов — это «количество болтов» на «диаметре окружности болтов». Что-то вроде 5 на 4,5 — то есть 5 болтов на круге диаметром 4,5 дюйма. Это краткая справка, но она помогает в общении.
Некоторые из наиболее распространенных размеров схем крепления болтов включают: 4 болта на 4 дюйма в диаметре, 5 болтов на 4 дюйма.Диаметр 5 дюймов, 6 болтов на диаметре 5,5 дюйма и 8 болтов на диаметре 6,5 дюйма. Есть несколько других, таких как 5 на 5, которые появляются, но они менее распространены. Эй, есть даже десять разболтовок.
Определение точки расположения колесных болтов
Как мы измеряем? Когда у вас четное количество болтов, вы можете часто измерять прямо поперек колеса для противоположных болтов, чтобы получить диаметр окружности болта (BCD). Это кажется достаточно простым, но что, если колесо установлено, а ступица мешает?
Когда есть нечетные числа или когда концентратор мешает, это не так просто измерить напрямую.Итак, посчитайте. Вот уравнение, которое дает точный результат на основе простого измерения от болта к болту. (Отверстие к отверстию тоже работает.)
Так как измерения не всегда идеальны, просто выполните расчет и немного округлите до наиболее подходящей схемы расположения болтов. Например, 5 болтов вряд ли будут 5 на 4,467 ″, но мы знаем, что обычно 5 на 4,5 ″, так что немного округлите, и вы получили свой ответ.
Прежде чем беспокоиться об уравнениях, помните, что самый простой способ получить BCD для схемы расположения болтов с четным числом болтов — это прямое измерение.Прямо напротив одного болта или отверстия к противоположному болту или отверстию на другой стороне ступицы.
No related posts.

Как измерить разболтовку колесных дисков автомобиля | АВТО ПОЧЕМУЧКА ???

5 размеров дисков

Как самому измерить разболтовку колесного диска

Формула расчета

Как мерить разболтовку на дисках 5 отверстий

Как измерить сверловку (PCD) колесного диска?

5 основных размеров дисков

Как самостоятельно измерить разболтовку диска

Формула для расчета и таблицы совместимости

Как узнать сверловку колес — Авто журнал КарЛазарт

Как узнать сверловку колес

Как измерить сверловку (PCD) колесного диска?

Разбираем понятие «сверловка дисков»

Что такое сверловка дисков?

Определяем значение понятия

Размеры и диаметры

Разболтовка колесных дисков: как определить, таблица совместимости

Маркировка диска

Как определить разболтовку диска?

Сверловка колесных дисков: что нужно обязательно учитывать при подборе

Сверловка диска и разболтовка диска: что нужно знать

Как узнать разболтовку диска

Полезные советы

Подведем итоги

что это такое и как подобрать диски по разболтовке

Сверловка диска и разболтовка диска: что нужно знать

Как узнать разболтовку диска

Полезные советы

Подведем итоги

Разболтовка колесных дисков: как определить, таблица совместимости

Маркировка диска

Как определить разболтовку диска?

Таблица совместимости разболтовки колесных дисков

что это такое, таблица совместимости по маркам авто

Что это такое

Таблица совместимости разболтовки колесных дисков по маркам

Как обозначается

Как измерить самостоятельно

Возможна ли установка изделия с неподходящими параметрами

Параметры и разболтовка дисков для Hummer (Хаммер)

Параметры выбора разболтовки дисков

Измерение диаметра отверстий

Измерение точки расположения болтов — шина Performance Plus

Поиск колес и шин по автомобилю:

Как измерить расстояние между проушинами или болтами крепления колесного болта вашего прицепа — Pacific Trailers

Определение точки крепления на вашем прицепе:

Распечатайте свое собственное руководство по расположению болтов

Схема расположения болтов в вашем автомобиле

Как измерить расстояние между болтами с 5 ушками

Распечатайте на 100%!

Как измерить расположение болтов в шинах

Считай свои болты

Измерьте

Измерение для колес с 4, 6 и 8 проушинами

Измерительный прибор для колес с 5 проушинами

Чтение ваших измерений

Как легко и эффективно измерить расположение болтов обода?

Почему нам важны рисунки болтов?

Измерение группы болтов с 4 выступами

Измерение группы болтов с 5 ушками

Несколько дополнительных советов в заключении

Как измерить выкройки болтов для колес картинга

Различные типы расположения болтов на картингах

Как измерить расположение болтов на картингах

Как измерить колеса для картинга с 3-мя выступами под болты

Как измерить колеса для картинга с 4-мя выступами под болты

Как измерить колеса для картинга с 5-ушками с разводкой болтов

Как измерить колеса для картинга с шестигранной разводкой болтов

Разница между американскими и метрическими колесами

Какие колеса использовать для картинга

Заключение

Как измерить расположение болтов на колесах прицепа — механические элементы

Термины для набора болтов

Стандартные шаблоны

Определение точки расположения колесных болтов

Добавить комментарий Отменить ответ
