Что такое ЕГР? Глушить или нет?
04.10.2018
EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Разработана для снижения выброса оксидов азота в окружающую среду. В попадающем в двигатель воздухе больше всего содержится два газа: азот и кислород. Воспламенение топлива в двигателе сопровождается огромной температурой, под воздействием которой эти газы образуют токсичные соединения. Температура в камере сгорания напрямую зависит от количества кислорода в ней. Идея системы ЕГР состоит в том, чтобы снизить количество подаваемого в двигатель кислорода, тем самым снизив в нём температуру и уменьшив количество выделяемых вредных соединений азота и кислорода.
Основная часть системы — это клапан ЕГР, при открытии которого, часть отработавших газов попадает обратно во впускной тракт. Первые модификации были пневмо-механическими, затем появились электро-пневматические (стандарт Euro-2 и 3), а потом и полностью электронные (Euro-4, 5).
Для того, чтобы не происходило потерь мощности, когда она необходима, система ЕГР работает далеко не на всем диапазоне оборотов. На бензиновых двигателях клапан открыт на низких и средних оборотах. На дизеле — на холостых и постепенно закрывается по мере роста нагрузки. На бензиновых турбированых моторах система не устанавливается.
Кроме экологической составляющей, ЕГР имеет некоторые особенности, оптимизирующие работу двигателя, когда система включена. На бензиновых двигателях она снижает риск возникновения детонации, так как снижается температура в камере сгорания, а также немного экономит топливо, за счет уменьшения разницы давления во впускном и выпускном тракте. В дизельных моторах эта система снижает давление сгорания в камере на холостом году, это, пусть и незначительно, но уменьшает его износ.
Через определенное количество километров пробега (зависит от региона эксплуатации, качества топлива и т д) клапан ЕГР забивается сажей и начинает плохо работать: не полностью открывается, закрываться, и заклинивает.
Это может привести к разным последствиям: начинают плавать холостые обороты, двигатель глохнет, теряется мощность. Новый клапан ЕГР на БМВ стоит довольно дорого, поэтому многие стараются заглушить, либо произвести чистку клапана ЕГР на БМВ. Вместо клапана ставится заслонка и обманка на датчик, либо он отключается в ЭБУ автомобиля. Глушить клапан или нет — выбор каждого. На старых двигателях, которые проектировались изначально без системы рециркуляции выхлопных газов, можно заглушить клапан без особого вреда для мотора. Новые же двигатели (примерно с 2009-2010 года) более сложные и проектировались уже с учетом системы ЕГР, и глушить её всё же, не рекомендуется. Лучше заменить на новый, либо выполнить чистку клапана и впускного коллектора на СТО.принцип действия, неисправности. Стоит ли глушить клапан EGR? – Турбобаланс
Система рециркуляции отработанных газов(EGR) часто выходит из строя и вызывает нестабильность работы двигателя на ХХ. В некоторых случаях из-за такой неисправности машина может просто заглохнуть в самый ненужный момент, например на обгоне(. Естественно, никакой радости такие проблемы не доставляют. Причем не все мастера могут справиться с этой бедой.
Многие привыкли «лечить» стандартные неисправности, когда двигатель троит, дергается или не заводится. Поломка EGR — весьма сложная для решения проблема, которая может маскироваться под пропуск воспламенения или же «притворяться» подсосом воздуха. Двигатель сначала может нормально завестись и хорошо работать, но вскоре выдать странные перебои. Поэтому диагностировать поломку системы непросто. Да и не в каждой мастерской есть оборудование для проверки ЕГР.
Для чего нужна система EGR?
Изначальное ее назначение — защита окружающей среды. Часть отработанных газов направляется в цилиндры по патрубкам системы, за счет чего снижается температура горения и, соответственно, количество СО2. Но не все так идеально, слабое звено этой великолепной системы — клапан ЕГР. Многие считают, что эта деталь вообще не нужна, но он постоянно опрашивается «мозгами» машины и влияет на систему впрыска. Поэтому если просто отключить клемму от этой детали, блок управления замучает жалобами на ошибку управления двигателем. К тому же работа мотора будет корректироваться с учетом неисправности, что приведет к увеличению расхода топлива, потере мощности и прочим проблемам. Но здесь возможны варианты. В некоторых авто управление происходит через электромагнитный клапан ЕГР и вакуум из впускного коллектора, а в других — на основании данных датчика температуры охлаждающей жидкости и других датчиков.
Признаки неисправности системы EGR
Обычно это выражается в виде рывков при движении на низких оборотах. Может теряться мощность и повышаться расход. Но самый надежный показатель — соответствующая ошибка.
Стоит или нет глушить клапан EGR?
Сначала о цели. Глушат клапан, чтобы сажа и выхлопные газы не поступали обратно в коллектор. В итоге в цилиндры поступает больше чистого кислорода, и топливо сгорает лучше. Многие приходят к решению о том, что стоит заглушить клапан ЕГР после нескольких его прочисток. Обычно борцам за экологию достаточно лишь пару раз взглянуть на не слишком приятную субстанцию, налипшую на клапан, чтобы понять, что им не хочется, чтобы это летело обратно во впускной коллектор. Чтобы перекрыть клапан ЕГР, нужно открутить болты и достать прокладку. Далее из листа стали вырежьте по ее форме новую глухую прокладку, в которой должно быть только 2 отверстия для болтов. Теперь ставим обе прокладки на место. Можно также отсоединить вакуумный шланг. Многие автовладельцы отмечают, что после таких действий пропадает турбояма, уходит дымность при резком ускорении, подъеме в гору и на повышенных оборотах, улучшается динамика.После этого в обязательном порядке следует отключить клапан EGR программно.
【EGR – что это такое 】 Глушить клапан egr или нет Ответы на Limard
Система автомобиля ЕГР (Exhaust Gas Recirculation) представляет собой клапан, который соединяет пространства впускного и выпускного коллекторов. Предназначение такого устройства – оберегание экологии планеты от загрязнения выхлопными газами.Как работает клапан EGR
Работа данной системы заключается в том, что клапан ЕГР должен открыть впускной коллектор и пропустить в него отработанные газы для дожигания. Главная его задача – уменьшить выход оксида азота в выхлопной системе. Сам клапан находится на двигателе внутреннего сгорания либо на дизеле, в зависимости от типа машины. Система рециркуляции отработанных газов способна снизить расход топлива в автомобиле, снизить уровень токсичности выхлопа мотора. Впервые клапан EGR появился в США еще в начале 70-х годов прошлого века. На тот момент существовали только пневмомеханические системы, которые не могли похвастаться высокой точностью работы. С развитием электроники на данный момент можно выделить уже три типа системы рециркуляции отработавших газов:- пневмомеханические;
- электропневматические;
- электронные.
Как влияет клапан ЕГР на работу двигателя
По мнению большинства автолюбителей, единственной задачей клапана ЕГР является борьба с загрязнением окружающей среды, очищение воздуха от выхлопных газов. Помимо этого, он обеспечивает сбалансированную работу двигателя на разных режимах: во время прогрева, при постоянной нагрузке, а также резком изменении атмосферного давления. Поэтому несложно заметить, что работа электромотора напрямую зависит от работы клапана EGR. В связи со своей функциональностью, неисправность системы влечет за собой поломку или неполадки в работе других механизмов автомобиля. Выделяют основные признаки неисправности клапана:- потеря мощности двигателя;
- скорость набирается рывками;
- повышение уровня оксида азота;
- повышается расход топлива;
- неисправность датчиков.
Как заглушить клапан ЕГР
Если при рассмотрении вопроса глушить клапан ЕГР или нет, вы выбрали первый вариант, то стоит обратить внимание на несколько способов, чтобы справиться с этой задачей.- Отключение клапана EGR поможет избавиться от ряда проблем. Для этого снимите клапан, затем вырежьте металлическую заглушку. Она блокирует прохождения газов для повторного сгорания.
- Если в вашем автомобиле клапан находится в закрытом положении в обесточенном состоянии, то вам достаточно всего лишь снять фишку его питания. Если после этих действий возникла ошибка, то стоит воспользоваться другим способом отключения клапана EGR.
- При помощи изоленты прикрепите в разъем клапана резистор, блокирующий его.
Стоит ли глушить егр на дизеле?
Чтобы уменьшить количество выбросов окислов азота и немного уменьшить расход топлива, многие модели последних лет стали оборудовать системой ЕГР.
Она возвращает некоторое количество выхлопных газов обратно в камеру сгорания и делает работу дизеля более «мягкой». На практике многие автолюбители сталкиваются с нарушениями работы системы рециркуляции выхлопных газов.
Так как ремонт стоит довольно дорого, многие просто делают заглушку клапана и обходятся без ЕГР.
Какие функции выполняет клапан ЕГР на дизеле
Главная деталь всей системы — это клапан. Он регулирует количество отработанных газов, которые повторно используются при сгорании топлива. Клапан может управляться с помощью:
- Электроники – датчик положения передаёт сигнал контроллеру.
- Электропневматики – управление осуществляется путём измерения давления на коллекторе и температуры воздуха на впуске.
Во время работы двигателя на холостом ходу клапан открывается на 50%. При увеличении нагрузки он начинает постепенно закрываться. Это обеспечивает необходимую мощность двигателя. Клапан также закрывается во время прогрева дизеля, до тех пор, пока температура силового агрегата не поднимется до необходимого значения.
Клапаны EGR могут быть вакуумными и цифровыми, их функцией является регулирование количества газов, что подаются в камеру сгорания
Система ЕГР рассчитана на топливо высокого качества. Заправляясь на наших АЗС, не стоит рассчитывать на стабильную работу клапана и датчиков.
Задаваясь вопросом, зачем делать заглушку и не приведёт ли это к плачевным последствиям, стоит рассмотреть немного теории. При неправильной работе системы рециркуляции необходимо заменить не только клапан, но и провести чистку других деталей.
Такой ремонт дорогостоящий и потребуется снова через определённое время. От плохого топлива образуется налёт из остатков продуктов сгорания. Если автомобиль эксплуатируется довольно интенсивно, то уже через несколько месяцев после ремонта будут заметны сбои в работе.
Кроме некачественного топлива, нарушить функционал могут:
- износ цилиндропоршневой группы;
- неисправные датчики;
- поломки в турбокомпрессоре;
- нарушения в системе вентиляции.
Система ЕГР часто загрязняется и не может эффективно выполнять свою функцию
Как мы видим, система ЕГР очень прихотлива и часто выходит из строя на дизельных двигателях. На большинстве моделей она отвечает только за количество вредных выбросов и не влияет на технические параметры автомобиля.
Грамотная заглушка позволит забыть о проблемах с клапаном ЕГР и даже немного улучшить КПД силового агрегата.
Но перед началом такой работы стоит всё-таки проконсультироваться в автосервисе и узнать особенности заглушки именно для вашей модели автомобиля.
Как можно заглушить своими руками
В зависимости от конструкции системы ЕГР, можно сделать глушение клапана несколькими разными способами. Из инструментов нам понадобится:
- крестовая и плоская отвёртки;
- набор ключей;
- лист из нержавейки для заслонок;
- растворитель;
- изолента;
- ветошь.
В зависимости от метода глушения работа может занять у вас разное количество времени, от 20 минут до 2-3 часов. На это также влияет электроника и программное управление, которые используются на автомобиле.
Отключение системы путём снятия фишки с клапана ЕГР
На некоторых моделях система рециркуляции отключается после снятия фишки с клапана. Она находится возле топливного фильтра, который расположен с правой стороны двигателя.
Фишка клапана ЕГР находится в правой части двигателя
Для снятия фишки достаточно открыть защёлку, которая фиксирует деталь.
Для снятия фишки клапана достаточно просто открыть защелку
После отключения клапан должен находиться в закрытом положении.
Иногда после снятия фишки на панели управления может появиться ошибка 481. В этом случае стоит выбрать другой способ заглушки.
Установка прокладок и заглушек из нержавейки
Чтобы предотвратить подачу отработанных газов обратно в камеру сгорания, можно использовать специальные заслонки. Их делают из листа нержавеющей стали толщиной в 1 мм.
- вырезаем заслонку, как показано на фото;
Делаем заслонку для глушения по размеру оригинальных прокладок
- снимаем 4 болта, которые фиксируют патрубок в виде коромысла;
Для снятия крышки патрубка ЕГР откручиваем 4е болта накидным ключом
- устанавливаем заслонки вместе с оригинальными прокладками;
- зажимаем крышку и проверяем узел на отсутствие щелей и перекосов.
Таким образом, металлические пластинки полностью перекроют движение газов внутри патрубка.
Совет: При разборке рекомендуем тщательно протереть детали и внутренние части патрубка от налёта. В этом поможет обычный растворитель.
Здесь нам понадобится резистор 1 кОм на 2 Вт, он будет блокировать разъём на клапане.
- изгибаем ножки резистора, чтобы они могли войти в разъём;
Изгибаем ножки резистора, что бы он подошёл для разъёма
- снимаем фишку и устанавливаем резистор;
Устанавливаем резистор в разъём и прижимаем его до предела
- закрепляем деталь изолентой, чтобы она не вылетела в процессе работы двигателя.
С помощью изоленты надёжно фиксируем резистор в разъёме
- ставим на место фишку, её также дополнительно изолируем.
Это наиболее простые способы заглушить клапан ЕГР. В некоторых случаях может потребоваться более серьёзная разборка, изменение положения вакуумных трубок или их демонтаж. В такой работе есть много нюансов и при неправильном подключении могут возникнуть серьёзные проблемы с дизелем.
Видео глушения ЕГР в 1.5 dci
Положительные и отрицательные стороны
Главными недостатками системы ЕГР специалисты называют:
- Потерю КПД двигателя.
- Увеличение количества твёрдых частей из-за повторного использования выхлопных газов.
- Попадание в камеру сгорания смол и абразива, что со временем плохо сказывается на работе дизеля.
При этом основной функцией ЕГР является снижения общего количества вредных выбросов в атмосферу. К сожалению, из-за быстрого выхода системы из строя ввиду загрязнения клапана и датчиков она не может работать эффективно длительное время.
Большинство механиков рекомендуют глушить ЕГР. Но стоит удостовериться, что он находится в закрытом положении.
В противном случае при отключённой ЕГР большая часть газов будут обратно возвращаться на впуск, что приведёт к нестабильной работе дизеля.
Чтобы улучшить работу дизеля и не тратить деньги на ремонт системы ЕГР при каждой её поломке, рекомендуем сделать заглушку клапана. В большинстве моделей это можно реализовать самостоятельно, сэкономив на услугах сервисного центра. Перед началом работ нужно удостовериться, что глушение не приведёт к сбоям в работе двигателя.
- Александр Орда
- Распечатать
Источник: http://motorltd.ru/zaglushka-klapana-egr-na-dizele-celesoobraznost-i-sposoby-glusheniya/
Почему ЕГР удалять не только можно, но и нужно. — Сообщество «Diesel Power (Дизельные ДВС)» на DRIVE2
Всем привет!Все, что написано в данной записи, сугубо личное наблюдение. Это не руководство к действию или аксиома. Все написанное ниже всего лишь опыт по пользованию дизельным мотором VAG на протяжении примерно 240 000 км.Ребята, в очередной раз затрагиваю данную тему, и не зря.
Все (90% пользователей авто) думают что раз система есть с завода, то она должна быть и она должна работать, что инженеры не дураки и что лучше сделать нельзя. Это не так. И эти слова не про систему рециркуляции отработанных газов (EGR то есть). Инженеры и в правду не дураки, но мое мнение — данной системе просто нечего делать под капотом в нашей стране.
Объясню почему — данная система была установлена для снижения токсичности выхлопа. Посмотрите сколько у нас на дорогах дырявых рыдванов с чадящими двигателями.
Просто несметное количество! Древние, и не очень, побойни, за состоянием двигателя которых совершенно ни кто не следит и как итог — сизый вонючий выхлоп (масло) или воняющий бензином выхлоп (перерасход бензина), так же не редкость такие экземпляры, из глушителя которых завеса из белого антифризного пара — норма.
Ну а о чадящих 53-их и 66-ых ГАЗончиках или 131-ых ЗИЛках, которые снабжают дровами и камнями для забора местный народ, уж и говорить не приходится. За таким ехать сзади просто невозможно.О какой экологии можно вообще вести речь при таком подходе к делу? Так и ради чего мы должны душить и убивать наши моторы, когда всем вокруг плевать?Я считаю, что не за чем.А почему я так считаю расскажу ниже.
- Итак, вот примерная общая схема системы EGR, чтобы всем было понятно что это и как работает
На определенных режимах данная система осуществляет перепуск отработанных газов из выпускного коллектора во впускной! Ребята, все то дерьмо добро, которое должно вылетать в систему выпуска, летит частично во впуск!
Я раньше считал, что ERG нужен, что это неотъемлемая и важная часть мотора, что инженеры VAGа не дураки (я и сейчас такого же мнения, оно не поменялось, они не дураки совершенно). Но после дефектовки своей ГБЦ, я поменял свое мнение относительно нужности данной системы.
Предыстория такова, что где-то два с половиной — три года назад я перегрел в Питерской пробке мотор и у меня немного повело плоскость ГБЦ.
Соответственно пробило прокладку, газы пошли в систему охлаждения (более проблем не было, только раздувались очень сильно шланги системы охлаждения и падал уровень антифриза, но если открутить пробку расширительного бачка — восстанавливался).Так вот тогда я отдал машину на ремонт мотора, сам ничего не умел на тот момент.
ЕГР на тот момент я уже заглушил (на свой страх и риск, сильно сомневаясь в содеянном). ГБЦ мне разобрали, отдефектовали, сказали что ее уже чинили (меняли направляющие, клапана, МСК и что в принципе она вложений не требует). Ок.Так вот с ремонта я наездил порядка 160 000 — 180 000 км.
Кто сделит за БЖ в курсе, что не так давно я осилил капиталку мотора. Разбирал и собирал все сам, по этому имел возможность все видеть воочию и щупать своими руками.Так вот что я нащупал. Моя ГБЦ, которая стояла на авто и при предыдущем ремонте показала хорошие результаты по отсутствию дефектов в ней, оказалась просто хламом.
Ну трещины, я еще могу понять, там и допуски на них имеются, но вот то, что приключилось с клапанами, в моей голове это не укладывается. Клапан ЕГР (механический) перепуская отработанные газы из выпуска во впуск вместе с газами закидывает туда и сажу.
Она, попадая на стержни клапанов, выступает в роли абразива, способствует более быстрому износу пары стержень клапана/направляющая клапана. Клапан начинает болтаться и тогда маслосъемный колпачок (МСК) уже не в состоянии нормально снимать масло с верхней части стержня клапана.
Далее это масло капля за каплей затягивается во впуск и вступает в контакт с сажей. Сажа липнет к тарелке клапана как ей хочется, соответственно развесовка тарелки клапана нарушается, он начинает с большей силой давить на стенки направляющей втулки клапана, тем самым еще больше разбивая ее.Так же болтающийся клапан начинает барабанить как ему вздумается по седлу клапана, расклёпывая его. О герметичности пары клапан/седло и о хорошей компрессии можно будет только помечтать. Самый наихудший исход — это обрыв тарелки клапана. Но это уже совсем все плохо должно быть (люфт будет запредельным)
Все это было обнаружено мною при капиталке мотора. Люфт клапана в направляющей просто огромный, я был в шоке как это все вообще работало, заводилось и ехало!
Все, кто чистил клапан ЕГР и коллектор впускной от сажи, прилетевшей из ЕГР — видили сколько там говидла? Так вот на тарелке клапана не меньше! А еще ситуация усугубляется тем, что тарелка клапана нагрета сильнее, чем остальные части впуска, но и это фигня, так как клапан двигается, а следовательно налипший кусок сажи может по просту отвалиться с тарелки и оставить клапан открытым. Если этот кусочек будет твердым, то последствия будут не самые радужные.У меня лично все поршня были побиты, как буд-то туда мелких камней накидали. Я так полагаю что это наделали кусочки сажи, которые постепенно отваливались с клапанов.Скажу еще вот что, я пытался отчистить клапан от этой каки, и фиг у меня что вышло. Просто ради прикола я зажал в дрель насадку с металлической щетиной 1 см высотой, и начал чистить. Не взяла эта насадка эту массу. О как.
- А вот и фотографии.
- Надеюсь что теперь у тех, у кого были сомнения снимать и глушить данную систему, более таких сомнений не осталось. Номер оригинальной заглушки для глушения вот (для VAG дизелей)
Источник: https://www.drive2.ru/c/1264949/
Отключение и удаление ЕГР (EGR): последствия, причины, плюсы и минусы
Возникновение ошибок с кодами P0401, P0403, P0404 – P0409 и сигнала «Check Engine» на приборной панели – признак неисправности системы рециркуляции отработанных газов (EGR). Систему ставят на автомобили с дизельным и бензиновым (нетурбированным) двигателями, подпадающими под нормы EURO3 – EURO5. Чаще всего ошибки возникают из-за датчиков, привода и клапана системы.
Можно клапан отремонтировать, а можно — физически заглушить и отключить всю цепочку управления подачей отработанных газов во впускной тракт. Решать, восстанавливать систему в оригинальном виде или пойти на радикальный шаг – удаление ЕГР, нужно, взвесив аргументы «за» и «против».
Для чего нужна система ЕГР
Появление ЕГР (Exhaust Gas Recirculation system) в двигателе автомобиля – не столько связано с борьбой за экологичность, сколько стало результатом борьбы за повышение его моторесурса.
Метод возвращения части отработанных газов в камеру сгорания был запатентован и применен немецкими конструкторами еще в 30 годы прошлого века. О снижении токсичности выхлопа машин тогда мало кто задумывался.
Основной задачей «разбавления» рабочей смеси отработанными газами было снижение максимальной температуры ее горения для предотвращения детонации, разрушающей детали ЦПГ.
Как работает система рециркуляции (EGR)
Принцип действия EGR одинаков на всех моделях двигателей. Во время максимальной нагрузки на средних оборотах во впускной коллектор подается строго определенное количество отработанных газов из выпускного коллектора. Объем подаваемых ОГ (5 – 12% от общего объема воздуха в смеси) растет одновременно с увеличением угла опережения зажигания и падает при его уменьшении.
Регулирует подачу клапан, который открывается по достижении определенного числа оборотов мотора (обычно от 1500 об/мин.). Закрывается он после набора максимальных оборотов или их падения до «холостых».
Привод клапана бывает вакуумным или электронным. Зависит от года выпуска, типа и конструкции двигателя.
Негативное влияние EGR на работу двигателя
Справляясь с основной своей функцией – снижением температуры в камере сгорания – система способствует образованию в выхлопных газах несгорающих сажевых частиц. Чем дольше и эффективнее работает EGR, тем больше сажи образуется в выхлопных газах, которыми двигатель «питается» с помощью ЕГР.
Попадая во впускной тракт, частицы сажи образуют плотный нагар на его стенках, рабочей поверхности и штоке самого клапана, сужая просвет канала. Изменение соотношения воздуха и топлива, подаваемого в камеру сгорания, в пользу горючего ведет к повышению температуры воспламенения рабочей смеси. Возникает детонация, увеличивается содержание оксидов азота в ОГ.
В запущенных случаях (когда клапан «закис» под слоем сажи и не закрывается) поступление отработанных газов в рабочую зону становится постоянным. Возникают признаки неисправности: падают динамика разгона и мощность двигателя авто, увеличивается сажеобразование в выхлопных газах, забивается сажевый фильтр (DPF), снижается ресурс катализатора.
Зачем производят удаление клапана ЕГР
Срок службы оригинального клапана ЕГР ограничен. В зависимости от марки и производителя авто, его ресурс может составить до 150 тыс. км пробега. В отечественных условиях он редко «дотягивает» до 70 тыс.
Основные причины отказа водителей от EGR:
- высокая стоимость ремонта и обслуживания системы;
- агрегат сложно чистить;
- негативные последствия для двигателя при нарушении режима рециркуляции;
- двигатель может работать без этой конструкции.
Исправность механизма рециркуляции зависит от качества топлива. При эксплуатации автомобиля на плохо очищенном горючем, содержащем большой процент сернистых соединений и присадок, убирать нагар приходится 1–2 раза в год. Поэтому водители предпочитают просто избавляться от «проблемного» устройства.
Как правильно удалить ЕГР
Некоторые автовладельцы практикуют самостоятельное, «физическое» отключение EGR с установкой кустарной прокладки, закрывающей отверстия клапана. В продаже есть даже оригинальные прокладки, например, от General Motors.
Но обойтись одной установкой заглушки удается только на старых «дизелях», где работа EGR регулируется разрежением (пневмомеханический привод).
На большинстве современных автомобилей электропневматическая или электронная схема управления — сигналы на открытие и закрытие подачи ОГ идут от электронного блока управления.
Для полноценного удаления EGR нужно одновременно выполнить изъятие клапана и программное отключение ЕГР с перепрошивкой контроллера. Некоторые схемы требуют дополнительной установки эмулятора «правильных» показаний датчиков положения клапана, расходометра и лямбда–зонда. Только тогда удастся избежать повторного возникновения ошибок и частых переходов двигателя в «аварийный» режим.
Последствия удаления клапана ЕГР: плюсы и минусы
Преимущества отказа от EGR:
- чистый впускной коллектор;
- снижение дымности выхлопа;
- прирост мощности на средних оборотах;
- отсутствие необходимости обслуживать и менять дорогие комплектующие.
Заодно можно провести программное отключение сажевого фильтра и лямбда–зонда, чип тюнинг двигателя, а также снять ограничение мощности, введенное производителем.
Минусы метода – повышение температуры сгорания топлива и содержания оксидов азота в выхлопе авто. Из возможных последствий – возникновение детонации в определенном диапазоне оборотов двигателя, снижение ресурса моторного масла, повышение риска появления микротрещин в ГБЦ.
Проблемы с недостатком тяги на низких оборотах, «провалы» мощности и черный дымный выхлоп не всегда возникают из-за ЕГР. Поставить диагноз на 100% точно можно, выполнив комплексную диагностику на стенде.
Источник: https://ddcar.ru/blog/remont/dlya-chego-vypolnyayut-udalenie-egr
Как и зачем глушить клапан EGR на дизельном моторе
16 октября 2018 Категория: Полезная информация.
Мы уже писали о том, как устроена система EGR и какие функции она выполняет. А сейчас рассмотрим типичные неисправности в работе системы рециркуляции, которые могут вынудить владельца «заглушить» клапан ЕГР на дизеле.
Несмотря на преимущества в плане снижения токсичности выхлопа, а также повышения культуры работы дизельных ДВС, владельцы на форумах обсуждают снижение мощности и дымление моторов, которыми сопровождается работа системы рециркуляции отработавших газов. Считается, что EGR «душит» мотор.
Другая причина отключить систему рециркуляции и заглушить клапан ЕГР — нежелание владельцев ремонтировать неиправности.
Чтобы клапан работал исправно, его чистят в среднем раз в 50-60 тыс. км в Европе. В условиях же нашего топлива такое обслуживание необходимо проводить уже каждые 20-30 тыс. км.
И если владельцы игнорируют подобную процедуру, дизельный ДВС начинает преподносить неприятные сюрпризы — от повышенного расхода топлива до нарушений работы двигателя, включая его переход в аварийный режим.
Неисправности системы EGR
Основной проблемой, с которой сталкивается автовладелец в системе рециркуляции, является «зарастание» ее компонентов, и, преимущественно, клапана, нагаром. Причина состоит в сомнительном качестве дизтоплива.
Другие причины выхода из строя системы рециркуляции — неисправности и сбои в работе системы подачи и цикле сгорания топлива в дизельном ДВС, нарушений в работе системы вентиляции картерных газов и т.п.
Нагар на компонентах системы рециркуляции может образовываться и вследствие механического износа деталей — турбины, ЦПГ, и из-за выхода из строя датчиков, показатели которых анализирует управляющая электроника.
Покрытый нагаром клапан EGR может заклинить в одном положении — на открытие или закрытие. В таком случае владельцы дизельных моторов сталкиваются с потерей мощности, грубой шумной работой.
Если проблему игнорировать и не проводить обслуживание системы EGR спустя 80-120 тыс. км пробега, сечение впускного коллектора забивается смолистыми отложениями нагара, двигатель еще сильнее теряет в мощности, на приборной панели появляются разнообразные ошибки, включая Check Engine, а сам автомобиль может даже перейти в аварийный режим.
Диагностика состояния системы рециркуляции проходит в несколько этапов. Вначале осматриваются магистрали и трубопроводы, электроразъемы датчиков. Затем замеряется сопротивление и проверяется давление на впуске.
Отключение клапана EGR: плюсы и минусы
В развитых странах наличие системы EGR в автомобилях не ставится под сомнение. Это обусловлено строгими эко-нормами.
В странах СНГ форумы автовладельцев пестрят советами, как заглушить систему, отключить клапан EGR и т.п. Считается, что система рециркуляции отработавших газов (ОГ) «душит» двигатель, понижает мощность.
- Другая причина, по которой владельцы ищут варианты отключения системы рециркуляции ОГ — выход из строя ее датчиков и клапана EGR.
- Когда из-за некачественного отечественного топлива клапан буквально зарастает нагаром, для восстановления нормальной работы системы рециркуляции нужно не только заменить клапан EGR, но и очистить все сопутствующие магистрали и разъемы, убрать нагар полностью — иначе меры не дадут долговременного результата.
- Чистка и замена компонентов обходится дорого, поэтому многие владельцы предпочитают предотвратить ремонт, просто отключив систему и «заглушив» клапан ЕГР.
- Для этого снимают и разбирают клапан, устанавливают вместо прокладки клапана механическую заглушку, и устанавливают клапан обратно.
- Затем отключают вакуумные шланги, которые открывали клапан, и в завершение перепрошивают ЭБУ двигателя, отключая систему рециркуляции программно.
- При этом важно учитывать несколько моментов:
- Заглушку для клапана EGR «выкраивают» по шаблону его прокладки из листа стали. Заглушка должна быть прочной, чтобы выдерживать контакт с горячими газами и не прогореть, и глухой — отверстия в ней делаются только под крепежные болты. Готовые заглушки клапана ЕГР часто ищут на автофорумах.
- Если не отключить программно клапан ЕГР в блоке управления, ЭБУ будет системно фиксировать и выдавать ошибку в работе системы рециркуляции ОГ в виде предупреждения на приборной панели — Check Engine. Мотор из-за этого может перейти в аварийный режим, ограничив мощность работы ДВС.
В результате токсичность выхлопа логичным образом повышается. Это существенный недостаток с точки зрения экологии. А еще доказано, что содержание в атмосфере оксидов азота прямо связано с риском онкологических заболеваний у жителей крупных «загазованных» городов.
К преимуществам же отключения системы EGR относят отсутствие «эффекта турбоямы» (провал мощности в работе двигателей стандарта Евро-4, о котором мы писали выше), более динамичный разгон.
Кроме того, моторное масло медленнее загрязняется, ДВС очищается эффективнее. Срок службы сажевого фильтра сокращается, а интервал его очистки от сажи — увеличивается.
Также отключение клапана EGR рекомендован для тех, кто занимается чип-тюнингом дизельного двигателя и планирует увеличить мощность мотора своего автомобиля.
- Почему на приборной панели загорается предупреждающий значок Check Engine и что с этим делать, читайте здесь.
Топливные насосы, ТНВД для дизельного двигателя вы найдете в каталоге
ПЕРЕЙТИ В КАТАЛОГ
Источник: https://www.dieselkraft.by/poleznaya-informatsiya/kak-i-zachem-glushit-klapan-egr-na-dizelnom-motore.html
Система EGR: «Глушить или не глушить»? — DRIVE2
Система EGR: назначение и принцип действия
Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно.
Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов.
Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.
Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной. Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания.
Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.
EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия.
В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой.
Выброс сажи у дизелей с системой EGR уменьшается на 10%.Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке.
При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.
На сегодняшний день среди как владельцев автомобилей, так и среди многих Диагностов бытует мнение о бесполезности системы рециркуляции отработанных газов. Аргументы приводятся самые разные. Действительно, мощности автомобилю она не добавляет, а для Диагностов лишняя головная боль при выявлении неисправностей системы управления двигателем.
Единственный и неоспоримый «плюс» системы — снижение содержания оксидов азота в выхлопе. Правда в связи с низкой экологической культурой нашего общества этот аргумент никак не перевешивает те «минусы», о которых говорили выше.
Но так ли всё обстоит на самом деле? Недавно, для себя сделал настоящее открытие, которое в корне изменило моё отношение к этой проблеме.
Оказывается, не всё так просто, как может показаться на первый взгляд. Для этого вспомним ещё раз назначение этого клапана и в целом всей системы.Клапан EGR-жизненно важный элемент контроля выпускных газов современного двигателя внутреннего сгорания.
Его задача минимизировать образование оксидов азота (NOx), образующихся в процессе сгорания топлива. Клапан возвращает часть выхлопных газов обратно в камеру сгорания, разбавляя топливо – воздушную смесь, тем самым понижая температуру в камере ниже 2500 градусов F.
Именно с этого уровня начинается образование оксидов азота.Неправильное функционирование клапана ухудшает работу двигателя.
Если клапан открыт в большей степени, чем необходимо – двигатель начинает неустойчиво работать на различных режимах, уменьшение степени рециркуляции отработанных газов ведёт к снижению мощности на некоторых режимах работы и к возможному появлению детонации, как следствию высокой температуры в камере сгорания.
Так же, теряется контроль образования оксидов азота. То есть, это и есть случай простого глушения канала клапана EGR. Образовавшиеся при этом оксиды азота попадают с пропущенными мимо компрессионных колец выхлопными газами в полость блока двигателя и начинают непосредственно контактировать с моторным маслом.
А теперь внимание! Контакт оксидов азота с моторным маслом приводит к его деградации! Они, (NOx), укорачивают срок службы масла, увеличивая его азотирование и уменьшая способность масла к нейтрализации кислот, а также снижая его моющие свойства.
В результате таких преобразований масло начинает густеть и (или) в нём появляются сгустки «грязи». Понятное дело, что всё это реально приближает капитальный ремонт двигателя, но это уже другая тема.
Оптимальные настройки двигателя и заявленный производителями срок службы моторного масла, вот что такое правильная работа системы EGR и её клапана!
Источник: https://www.drive2.com/b/2237924/
Как правильно заглушить клапан егр на дизеле
В процессе эксплуатации дизельного двигателя с системой EGR, особенно после пробега в несколько десятков тысяч километров, владельцы часто жалуются на снижение мощности силового агрегата и дымление дизельного двигателя.
Среди любителей тюнинга также бытует мнение, что система рециркуляции отработавших газов «душит» двигатель, не позволяя силовому агрегату в полной мере реализовать отдачу мощности.
По этой причине многие водители принимают решение о том, чтобы заглушить клапан егр.
Рекомендуем также прочитать статью о том, что такое система EGR. Из этой статьи вы узнаете о принципах работы и конструктивных особенностях указанной системы.
Другими словами, заглушка клапана егр фактически представляет собой отключение системы рециркуляции отработавших газов, что позволяет исключить возможные проблемы с данным решением и прибавить двигателю мощности. Далее мы подробно рассмотрим, почему глушат систему рециркуляции отработавших газов, а также где заглушить клапан егр на дизеле и как сделать это правильно.
Зачем глушить клапан EGR
Начнем с того, что система EGR устанавливается на дизельный двигатель для соответствия ДВС жестким экологическим нормам и стандартам, которые действуют в развитых странах. EGR в основном призвана снизить уровень оксидов азота в отработавших газах двигателя.
Система осуществляет частичное перенаправление отработавших газов обратно во впускной коллектор, благодаря чему количество кислорода в топливно-воздушной смеси понижается, образование оксидов азота становится менее интенсивным и токсичность выхлопа укладывается в заданные нормы.
Клапан системы EGR открывается в нужное время, благодаря чему часть от общего объема отработавших газов попадает обратно во впуск для подачи в цилиндры двигателя.
Как показывает практика, клапан рециркуляции отработавших газов часто забивается в процессе эксплуатации.
Необходимость глушить егр возникает по причине того, что сажа и другие компоненты выхлопа быстро выводят указанный элемент из строя, забитая система препятствует подаче чистого воздуха для максимально эффективного сгорания дизтоплива.
На качественной европейской солярке чистка клапана егр может потребоваться один раз в 40 или даже 60 тыс. км. Езда на отечественном дизтопливе заставляет производить указанную процедуру каждые 20-30 тыс. км.
Более того, актуальность оснащения двигателя такой системой ставится многими специалистами под сомнение. Отключение ЕГР закономерно приводит к тому, что происходит увеличение уровня выбросов оксидов азота.
Параллельно с этим выбросы сажи, углекислого и угарного газа заметно понижаются.
Также после отключения системы ЕГР происходит снижение расхода топлива, так как повышается количество кислорода во впуске и смесь сгорает в цилиндрах более эффективно.
Другими словами, польза от работы такой системы рециркуляции выхлопа сомнительна. Экологические показатели улучшаются незначительно по сравнению с потерей мощности двигателя, увеличенным расходом горючего и затратами на сервисное обслуживание EGR.
Также встречаются отдельные утверждения о том, что быстрое загрязнение клапана егр и подача выхлопа во впуск приводят к усиленному нагарообразованию и коксованию камеры сгорания.
Неисправности системы EGR, которые зачастую связаны с некорректной работой клапана егр, приводят к неустойчивой работе двигателя и повышенному расходу топлива.
В мотор попадает сажа и смолы, происходит процесс ускоренного окисления дизельного моторного масла, что сильно влияет на общий моторесурс дизельного двигателя.
Необходимость отключать систему ЕГР зачастую возникает на пробегах около 80-120 тыс.км. Дело в том, что после такого пробега двигатель немного изнашивается. Отработавшие газы, которые перенаправляются во впуск, имеют более высокую степень загрязнения. Далее происходит их перемешивание с картерными газами, а результатом становится появление мощного слоя из смолистых отложений во впускном коллекторе, на клапане егр, а также на клапанах самого двигателя.
Пропускное сечение во впуске забивается отложениями, дизельный двигатель постепенно теряет мощность. Забитый клапан ЕГР приводит к появлению ошибок, автомобиль может неожиданно перейти в аварийный режим. Вполне очевидно, что в подобной ситуации необходим срочный ремонт системы рециркуляции отработавших газов или же ее отключение путем глушения клапана егр.
Как заглушить клапан ЕГР своими руками
Начнем с того, что правильное отключение системы рециркуляции отработавших газов предполагает:
- механическое глушение клапана;
- программное отключение в блоке управления;
На начальном этапе производится установка механической заглушки клапана ЕГР. Далее отключение системы EGR осуществляется при помощи электронного оборудования. Необходимо добавить, что только на некоторых моделях бывает достаточно заглушить клапан егр физически.
Зачастую после процедуры механического отключения дополнительно требуется программное отключение клапана ЕГР в блоке управления.
В противном случае ЭБУ будет фиксировать ошибку в работе системы рециркуляции отработавших газов, на панели приборов высвечивается «сheck», двигатель переходит в аварийный режим с ограничением отдаваемой мощности.
Наиболее упрощенный вариант установки заглушки клапана егр в общих чертах предполагает:

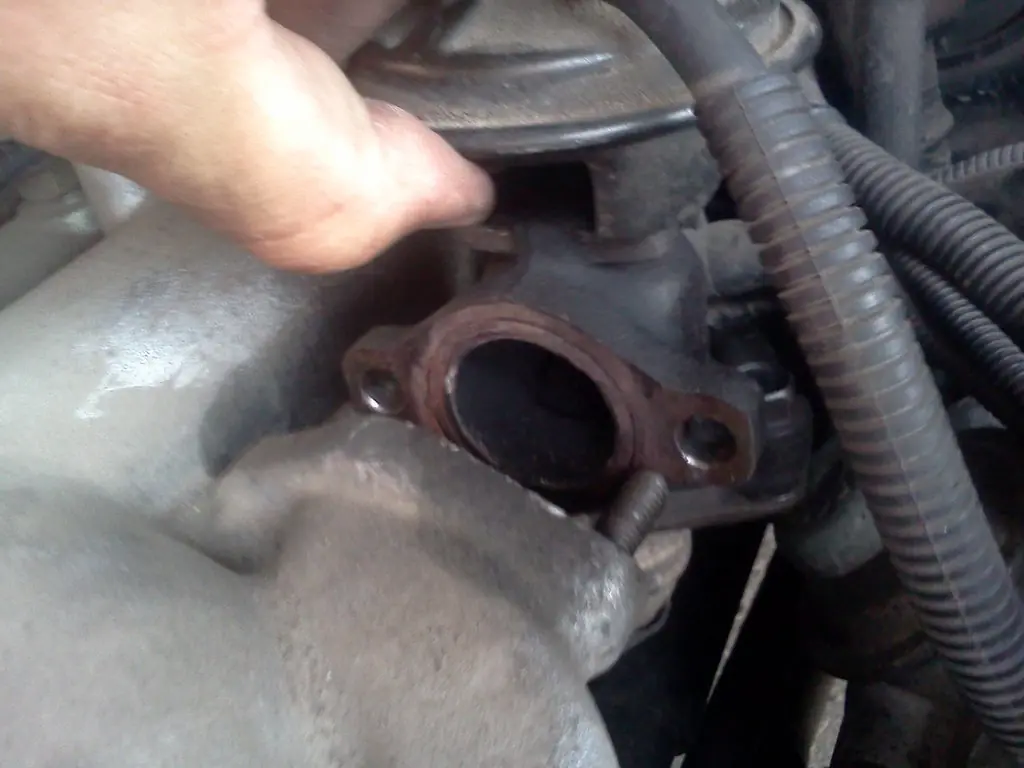

- Снятие клапана. Указанный элемент чаще всего находится в области впускного коллектора и крепится несколькими болтами.
- При необходимости дополнительно производится снятие впускного коллектора и чистка каналов впускного коллектора от загрязнений.
- Далее необходимо извлечь прокладку, которая находится в месте крепления клапана егр.
- После снятия прокладка играет роль шаблона, по которому нужно вырезать из стального листа аналогичную по форме, но полностью глухую прокладку-заглушку. В заглушке будут присутствовать только отверстия под крепежные болты. Обратите внимание, заглушка в процессе работы будет контактировать с горячими отработавшими газами под давлением. По этой причине необходимо изготавливать прокладку егр соответствующей толщины, чтобы исключить вероятность ее быстрого прогара. Добавим, что готовая заглушка клапана егр также встречается в свободной продаже. Для заказа подходящего на конкретную модель решения можно воспользоваться поиском на профильных автомобильных форумах.
- Следующим шагом становится обратная установка клапана егр. В месте крепления совмещается штатная прокладка и новая заглушка. При последующей затяжке болтов соблюдайте осторожность, так как они могут оказаться достаточно хрупкими.
- По окончании необходимо реализовать отключение вакуумных шлангов, так как в открытии клапана посредством вакуумной системы больше нет необходимости.
- Завершающим этапом процедуры глушения системы рециркуляции становится внесение корректив в прошивку блока управления двигателем, чтобы программно отключить ошибку EGR.
Преимущества и недостатки отключения ЕГР
Единственным недостатком удаления ЕГР можно считать увеличение токсичности отработавших газов. Плюсов намного больше.
После заглушки клапана егр на дизельном двигателе владельцы отмечают более резкий отклик на нажатие педали газа в режимах умеренных нагрузок, менее заметным становится так называемый эффект турбоямы на турбодизелях.
Во время работы под нагрузкой двигатель меньше дымит, увеличивается срок службы сажевого фильтра, интервалы между проведениями его очистки увеличиваются. Также продлевается срок службы моторного масла, двигатель лучше очищается, менее подвержен коксованию и износу.
Необходимо отметить, что хотя заметного увеличения мощности дизельного двигателя после отключения системы ЕГР не происходит, мотор при этом становится более отзывчивым, а сам автомобиль по ощущениям обеспечивает больше динамики при езде.
Напоследок добавим, что если принято решение сделать мощностной чип-тюнинг дизеля или произвести установку тюнинг-бокса на дизельный двигатель, тогда отключение системы рециркуляции отработавших газов является крайне рекомендуемой процедурой.
Источник: http://KrutiMotor.ru/kak-zaglushit-klapan-egr/
Как Правильно Заглушить Клапан Егр
Как заглушить клапан ЕГР на дизеле и зачем это необходимо
Exhaust Gas Recirculation (либо EGR) делает экологическую функцию. Эта система — норма для современного автомобиля, в каком собрано огромное количество программ. Она употребляется для рециркуляции отработанных газов в работе мотора.
Вкупе с тем, система засоряет впускной коллектор и впускные клапаны, что плохо сказывается на самой машине.
Наличие плюсов и минусов этой системы делят хозяев на две стороны, тех, кому важней экология, и тех, кому не безразлична судьба автомобиля.
Причины отключения клапана
Необходимо ли глушить клапан ЕГР? Спецы отвечают, если пробег мотора превосходит 100 тыщ км — стоит отключить.
Многие неопытные автомобилисты не знают, для чего глушить клапан ЕГР. В собственной работе движок преобразовывает газы в окись азота. Как правильно заглушить клапан егр. —. Конкретно это современные экологи считают противником природы.
Отключение клапана ЕГР, по их воззрению, не всегда отлично для работы мотора. Грязная система может нанести еще больший вред движку. Стоит ли делать глушение егр на дизеле, что потребуется для ремонта. Как заглушить клапан егр, способы заглушки.
Неисправность ведет к уменьшению мощности мотора и увеличению расхода топлива.
Как происходит отключение клапана
Не желая тратить время и деньги, многие водители принимают решение применить самостоятельное механическое отключение ЕГР, последствия которого могут быть непредсказуемы. От сбоев электронной системы до мелких поломок. Можно ознакомиться с правильной техникой, как заглушить клапан ЕГР на видео, где специалисты подробно и в пошаговой форме объясняют, что и как делать.
Плюсы и минусы удаления ЕГР
В системе двигателя под воздействием высокой температуры образуется оксид азота. Он будет выделятся в больших количествах после отключения системы. Поэтому заглушка клапана ЕГР это безусловно минус для экологии. Удаление системы приведет к чистоте двигателя и повышению его динамических показателей, что является безусловным плюсом для автомобиля.
Как ПРАВИЛЬНО
глушить клапан ЕГР (EGR) на авто группы VAGКак ПРАВИЛЬНО глушить ЕГР (EGR) клапан на VAG в 3 шага Что нужно сделать при отключении (глушении) клапана How.
Как правильно
заглушить ЕГР?Ссылки:
После отключения ЕГР двигатель «дышит» свежим воздухом, а не отработанными газами.
Дизельное топливо и ЕГР
Машины на дизельном топливе — отдельная тема и стоит взвесить все перед тем, как заглушить клапан ЕГР на дизеле. Хозяева машин часто жалуются на снижение мощности и дымление двигателя. Миф о том, что отключение клапана ЕГР на дизеле повышает мощность двигателя, опровергается проведенными тестами ученых.
Как правильно настроить карбюратор на ваз 2107- 2109? Регулируем пусковое устройство, ускорительный насос и игольчатый клапан своими руками. как правильно глушить егр (egr) клапан на vag в 3 шага что нужно сделать при отключении.
Мощность повышается за счет отсутствия нагара на стенках впускного коллектора, каналов и непосредственно клапана.
Отвечая на вопрос, как правильно заглушить клапан ЕГР на дизеле, стоит обратить внимание на два обязательных этапа:
- Механическое глушение клапана.
- Программное отключение в блоке управления.
Замена и обман клапана
Отключение клапана ЕГР своими руками
Пройдя диагностику в специализированном центре, можно заменить детали, которые изношены, или сломаны. Замена ЕГР требуется каждые 100 тысяч км пробега, иногда меньше, в зависимости от вида топлива.
Так, использование качественной европейской солярки требует чистки клапана раз на 40 — 60 тысяч км, а отечественное дизельное топливо требует чистки системы ЕГР каждые 30 — 40 тысяч км. Замена на оригинальный требует определенных затрат. Просторы интернета предлагают, как обмануть клапан ЕГР.
Для изготовления потребуется: тонкий алюминий, дрель, сверло на 8, ключ на 10 – 12, болгарка, терпение и смекалка.
При помощи старой прокладки делаем чертеж границ на куске алюминия, эти линии обрезаем и обтачиваем при помощи болгарки. Дрелью делаем дырки под шпильки.
Клапан ЕГР можно заглушить самостоятельно
В интернете есть чертежи и видео, чтобы более наглядно понять, как это все выглядит. Для смены нужно снять старый. Как правильно заглушить егр!.
Сперва снимается декоративная крышка (если она есть), далее ключом снимается 2 болта и собственно сам клапан. Снимается старая прокладка и на ее место ставится новая.
Таким образом обманка клапана ЕГР выходит в разы дешевле оригинальной детали.
Решив удалить программную систему на своем автомобиле, важно помнить, что лучше глушить клапан ЕГР в специализированном центре. Мастер удаляет специальный клапан из двигателя и осуществляет полное программное сопровождение, проверяя наличие системных ошибок.
Также устанавливается новая программа, отвечающая за экологическую функцию. На первый взгляд процедура довольно простая, однако это не так. Она требует максимум внимания и знаний мастера. Существует много факторов на которые он должен обратить внимание перед отключением системы.
Источник: https://sis26.ru/kak-pravilno-zaglushit-klapan-egr/
Где находится клапан ЕГР — чистка или как заглушить EGR
Главная » Советы по ремонту » Где находится клапан ЕГР — чистка или как заглушить EGR
Cистема клапана ЕГР (EGR) предназначена для рециркуляции выхлопных газов и находиться на двигателе под капотом вашего автомобиля. Если заглушить клапан ЕГР, то в результате не будет снижается выброс в атмосферу окиси азота.
Клапаны устанавливаются как на двигатели внутреннего сгорания (кроме двигателей, оснащённых турбиной), так и на дизели. В первом случае будет значительно снижена детонация двигателя, а во втором работа будет более «мягкой». И что немаловажно при этом будет снижен расход топлива.
Надо сказать, что клапаны ЕГР (EGR) часто приводят к головной боли у отечественных автолюбителей. Эта система очень восприимчива к тому, что вы заливаете в бак автомобиля (качество топлива больше оказывает влияние на работу дизельного двигателя). И многие предпочитают просто заглушить её
Из-за плохого качества топливной смеси в этой системе, а также во впускном коллекторе и установленных там датчиков может появиться нагар (если не проводится регулярная чистка системы), а это приведёт к нестабильной работе двигателя вашего автомобиля. Непосредственно сам клапан ЕГР дорого стоит, из-за этого многие автолюбители, в случае поломки клапана, не меняют его на новый клапан, а предпочитают заглушить всю систему. Правильно это или нет – вы узнаете из этой статьи.
Что такое клапан ЕГР
Схема работы клапана довольно проста – часть газов из выхлопной системы смешивается с воздухом из выпускного коллектора. Если процент окиси азота слишком высокий, то это приводит к большому температурному режиму в камере сгорания.
Все мы, ещё со школьной скамьи, знаем, что катализатором горения выступает кислород. А газы из впускного коллектора, смешиваясь с воздушным потоком, минимизируют процент кислорода.
Как следствие — снижается температура сгорания и понижается токсичность.
Как работает система ЕГР
Всё будет зависеть от двигателя, на котором установлен такой клапан. В дизельных двигателях клапан будет открыт уже на холостых оборотах, и обеспечит 50% воздуха на впуске. Как только повышаются обороты двигателя клапан будет понемногу закрываться.
И полностью закроется, как только обороты двигателя достигнут своего максимально значения. Когда двигатель прогревается, то клапан тоже будет полностью закрыт. Во время холостых оборотов двигателя внутреннего сгорания клапан ЕГР будет закрыт, а также он не включится при максимальных оборотах двигателя.
В остальных режимах работы двигателя клапан ЕГР подача воздух на впуск подаёт от 5% до 10%.
Какие могут быть неисправности у клапана ЕГР
Выход из строя клапана ЕГР, в большинстве случаев, возникает в том случае, когда на пластине скапливается нагар и ему требуется чистка. Это происходит из-за плохого топлива, или если нарушена работа топливной системы, сильно изношены цилиндры, неисправен турбокомпрессор, выход из строя датчиков (отвечающих за работу клапана).
Если клапан ЕГР засориться, и не происходит регулярная его чистка, то это может привести к тому, что он заклинит или будет срабатывать очень медленно. Клапан ЕГР заклинить может как на открытие, так и на закрытие.
При заклинивание на открытие бензиновый двигатель будет плохо работать на холостом ходу, а у дизельного двигателя значительно возрастёт потребление топлива и понизится мощность. При заклинивании клапана ЕГР на закрытие бензиновый двигатель будет больше потреблять топлива, а дизельный двигатель начнёт работать более «жестко».
Если клапан будет открываться медленно, то в основном, это будет заметно при холостых оборотах двигателя.
Как устроена система ЕГР и причина поломок:
Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:
- Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).
В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.
- Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
- Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.
Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.
Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.
Как следствие, это может привести к тому, что:
- Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
- Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
- Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.
Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.
Важным показателем будет уровень отработанных газов, которые поступают во впускной коллектор. Другими словами, интересует показатель открытия клапана ЕГР. Кроме того, на это будет влиять общий процент изношенности двигателя (свечи зажигания, топливный насос или закупорка топливных форсунок).
Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему.
У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле.
При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель. Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.
Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется.
Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания.
Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе.
Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.
Как поступить, если клапан ЕГР вышел из строя?
Если открыть руководство по эксплуатации любого автомобиля, то там написано – система ЕГР имеет ограниченное время работоспособности.
Уже при пробеге автомобиля от 70 000 до 100 000 километров необходимо заменить полностью всю систему, но это в том случае если у вас хорошее топливо.
В России этот срок (в связи с низким качеством топлива) значительно ниже и составляет 50 тысяч километров.
Но как поступить, если автолюбитель не может себе позволить замену дорогостоящих компонентов через такой короткий срок? Тут можно посоветовать два способа – должна проводиться своевременная чистка всей системы, или просто заглушить всю систему ЕГР.
Чистка клапана ЕГР, видео
На что надо обратить внимание в первую очередь?
- Непосредственно клапан ЕГР. Чтобы ход клапана был достаточно свободным и шток клапана обеспечивал плотное закрытие – чистка обязательна для штока и седла клапана. Использовать лучше аэрозоль, с помощью которого происходит чистка карбюратора. Но надо быть внимательным и не допустить падания жидкости непосредственно на диафрагму.
Это может привести к её разрушению (компоненты, входящие в состав могут разложить резину).
- Если есть, то надо обратить внимание на соленоид ЕГР. В большинстве случаев там находится небольшой фильтр, который защищает вакуум системы от загрязнения. Этому фильтру необходима чистка.
В некоторых случаях систему ЕГР можно просто заглушить.
Что это может, если вы решите заглушить всю систему?
Положительные моменты:
- Не скапливается в коллекторе нагар.
- Улучшается динамика автомобиля.
- Нет необходимости замены клапана.
- Масло менять можно не так часто.
Отрицательные моменты
- При наличии катализатора он быстрее выйдет из строя.
- Загорается чек на панели приборов (если не запрограммировано отключение системы)
- Расход топлива может увеличиться (не у всех моделей).
- Износ клапанной группы (в редких случаях).
Как итог, то можно сказать о том, что если клапан функционирует исправно, то и пусть себе работает. А если с ним начинаются проблемы, то самым радикальным и дешёвым, с финансовой точки зрения, вариантом будет, если заглушить всю систему.
К большим последствиям в работе вашего автомобиля это не приведёт.
Удачи на дорогах!
Проголосуйте, понравилась ли вам статья?
Источник: https://remontpeugeot.ru/sovety/gde-naxoditsya-klapan-egr-chistka-ili-kak-zaglushit-egr.html
Зачем отключать EGR у автомобиля, как заглушить клапан ЕГР
Устройство системы ЕГР
Специальный клапан, который отслеживает и контролирует количество выхлопных газов по сути является главным элементгом. Также важным компонентом являются датчики, которые снимают показатели давления во впускном коллекторе а также фиксирующие расход воздуха. Тип работы ЕГР зависит от типа двигателя: на бензине или на дизеле. Например на дизелях клапан начнёт открывать уже на холостом ходу.
Зачем отключают EGR?
Бытует мнение, что деактивация этого устройства прибавляет мощности двигателю. На самом деле отключение EGR дает следующие эффекты:
- двигатель становиться более чистым;
- устраняются некоторые программные ошибки;
- незначительно снижается расход топлива.
Особенно актуально отключение системы, если клапан вышел из строя. Намного экономичнее просто снять эту бесполезную железяку, чем заказывать и устанавливать новую. Машина, как мы уже выяснили, прекрасно будет ездить и без него.
Вторая причина по которой имеет смысл в отключении этой системы – это пробег более 100000 километров. Причина в том, что деятельность клапана имеет серьёзный побочный эффект: очень много продуктов горения, возвращаемых клапаном в двигатель, оседает на клапанах двигателя в виде смол. Это приводит к тому, что диаметр сечения впускного коллектора сокращается и уже это в свою очередь вызывает падение мощности двигателя. Причём чем больше пробег, тем сильнее проявляются эти симптомы.
Владельцам автомобилей с установленными турбонагнетателями отключение ЕГР также актуально, потому что позволяет устранить такой эффект как турбояма.
Как происходит отключение ?
Несмотря на то, что эта деталь бесполезна, она очень плотно программно вшита в электронный блок управления. Поэтому просто снять и выкинуть её не получится: ЭБУ будет выдавать ошибку и переводить двигатель в аварийный режим. Эксплуатировать в такой ситуации автомобиль не получится. Тоже самое происходит когда EGR просто выходит из строя.
Для полноценного отключения клапана требуется правильно перепрошить блок управления.
После удаления клапана ЕГР довольно таки быстро из строя выйдет катализатор, который также необходимо будет отключить.
Предлагаем Вам также ознакомиться с другими статьями от компании CrazyCar.
Заглушить ЕГР клапан в Москве
Мы можем отключить и заглушить ЕГР в Москве. Работаем с большинством автомобилей, корректные решения. Просто позвоните нам или отправьте запрос. С ценами на отключение вы можете ознакомиться в нашем прайс-листе. ВНИМАНИЕ! Уже дан ответ на самый популярный вопрос Нужно ли физически глушить ЕГР металлической пластиной?
Клапан ЕГР устанавливается на все дизельные автомобили с нормами токсичности EURO3. На некоторых бензиновых моторах так же присутствует EGR ( Exhaust Gas Recirculation, т.е клапан рециркуляции отработанных газов).
Мы занимаемся программным удалением данной системы. Если это именно то, что вам нужно, то просто позвоните нам или отправьте запрос.
Данная система призвана уменьшить содержание в выхлопных газах оксидов азота NOx, 80% которого содержится в воздухе. Дело в том, что последние образуются при избытке кислорода и воздействии высокой температуры.
Как следует из названия, ЕГР представляет из себя заслонку, соединяющую впускной коллектор с выпускным, которая управляется либо вакуумом, либо электромеханическим приводом.
На малых и средних нагрузках заслонка приоткрывается и часть отработанных газов снова подается на впуск. В результате ухудшается сгорание топлива и тем самым понижается температура отработанных газов, в следствии чего образуется меньшее количество вредных оксидов азота NOx.
Клапан ЕГР закрыт на холодном двигателе, т.е. обычно если температура охлаждающей жидкости меньше 50С.
В дополнение очень часто устанавливается радиатор для охлаждения отработанных газов, который, понижая температуру ОГ, уменьшает количество оксидов азота. Кроме того, появляется возможность «закачать» больше отработанных газов во «впуск».
Минусы- Потеря тяги на низкой и средней нагрузке из-за по сути негерметичного «впуска» и как следствие большей турбоямы
- Лишняя сажа попадает во «впуск»
- Стоимость. Если вакуумный клапан стоит не так много, то цена электронного доходит до 600 евро
- Возможные проблемы с радиатором ОГ
- Повышенный выброс менее опасного угарного газа CO2
Пример впускного коллектора Fiat Ducato 2014 г.в. 200 000 км пробег. Это далеко не предел, а нормальная ситуация, если слово «нормальная» вообще применимо.
Прибавляется ли мощность двигателя?
Нет, максимальная мощность не меняется, если клапан рециркуляции отработанных газов исправно работает. На высоких нагрузках, т.е. при нажатии на педаль газа в пол, клапан полностью закрывается, чтобы не допустить потери мощности. Если вам не хватает лошадиных сил в моторе вашего автомобиля, то целесообразнее сделать чип-тюнинг. На дизельных двигателях прибавка от 20 до 100% л. с. и крутящего момента.
Диагностика ЕГР клапанаСледствием неисправности ЕГР является:
- Потеря тяги вплоть до 3500 оборотов/мин, т.к. давление наддува уходит в приоткрытую буквально на 1мм «калитку» даже при газе нажатом в пол. Чтобы убедиться, что проблема в клапане рециркуляции отработанных газов, необходимо сделать опрессовку системы впуска. И если воздух выходит через выхлопную трубу, то проблема ясна.
- Ошибки P0401, P0402, P0403(наиболее популярная), P0404, P0405, P0406, P0407, P0408, p0409, P0489, P0490, P1437-P1444, P046C
- Запуск двигателя затруднен или невозможен. Тоже самое что и первый пункт, только в этом случает заслонка открыта намного больше, чем 1мм.
- Аварийный режим работы двигателя, т.е. значительная потеря мощности двигателя.
- Хотя это не всегда символизирует только данную проблему, мигающая спираль на панели инструментов:
- Почистить от сажи, если проблема не с электронной частью. Изредка это помогает.
- Купить новый и установить. Минус, что проблема может повториться.
- Отключить. Минус, в повышенном выбросе NOx.
После программного удаления двигатель не работает в аварийном режиме с потерей мощности, отсутствуют коды неисправностей. Обычно не требуется установка металлических перегородок, т.к. подается сигнал на закрытие клапана рециркуляции отработанных газов и в дополнение, если разъединить электрический разъем, то возвратная пружина закрывает заслонку. И лишь в некоторых случаях, когда она не может физически закрыться из-за наличия большого количества сажи или неисправности самого механизма(например, сточенные пластиковые шестерни), необходимо заглушить ЕГР физически.
В таком случае очень важно установить стальную пластину не менее 1мм толщиной, в противном случае она может просто расплавиться. Нам известны случаи, когда после такого «глушения» капли металла попадали на впускные клапана, что приводило к пропускам воспламенения.
Заглушить Клапан ЕГР Лачетти 1,6 Нового и старого образцаДоводим до Ума Шевроле Лачетти
. . Лично мне эта система рециркуляции отработанных газов сразу не понравилась, как только стала устанавливаться на новые автомобили. Когда я читал про принцип её работы, то в голове невольно созревала мысль, а что если при кормлении коровы добавлять ей в сено немного её же навоза? Думаю, что корова не обрадуется. Наверное многие меняли прогоревший глушитель. И что видели внутри его? Конечно же — это чёрная сажа. Вот как раз она и летит из выпускного коллектора через открытый клапан ЕГР по металлической трубке в воздушный ресивер, а дальше через открытый впускной клапан в камеру сгорания. Потом опять всё выходит в коллектор — и всё по новой. Вот и представляется корова с закольцованным шлангом. Один конец ей вставили в рыло, а другой в заднее отверстие и по середине врезали клапан ЕГР.
. . Шутки — шутками, но представьте сколько лишнего нагара будет откладываться на клапанах, поршнях, в камере сгорания. Читал статью, как один товарищ половинил свой воздушный ресивер. Столько дерьма он ещё не видел. Туда и так летит масло через систему рециркуляции отработанных газов : Уходит Масло , да ещё и смешивается с этой сажей. Представляю что там было. Вот поэтому на всех машинах я глушу клапан ЕГР. Некоторые всё же утверждают на основе расчётов, что лучше оставлять небольшое отверстие в прокладке для пропуска газов клапаном ЕГР. Моё мнение — овчинка выделки не стоит.
22.04.2018 А вот какое фото я нашёл на драйве 2 на странице Артёма Потёмкина. Он снимал дроссельный узел для чистки и вот что обнаружил в воздушном ресивере в месте выхода горячих выхлопных газов через трубку ЕГР и выхода картерных газов системы вентиляции через короткий шланг от клапана pcv клапанной крышки. Думаю Артём будет не против, если я покажу вам его фото:
(нажмите для увеличения)
Вот что он написал — «Потыкал отверткой — камень, пригорело конкретно. Сильно ковырять побоялся, вдруг провалится дальше в коллектор. Что делать с этим безобразием? Снимать коллектор и сбивать? Или так и оставить? Egr заглушил еще летом или по осени, не помню, больше не гадит во впуск.».
. . Похоже, что когда клапан ЕГР был ещё не заглушен, он до конца не закрывался, и раскалённые газы вместе с сажей прямиком через металлическую трубку летели в воздушный ресивер В это же место летит вместе с картерными газами и масло из двигателя. Оно начинает сгорать при высокой температуре, и растёт этот ком нагара. Такой-же нагар растет и на впускных клапанах вместе соединения стержня с тарелкой, если изношены маслосъёмные колпачки или если масло летит в воздушный ресивер вместе с картерными газами.
. . Забыл сказать в видео, что у меня паранитовая прокладка стоит и в месте соединения трубки с ЕГР. Подумал, что так надёжнее. И мне кажется, что лучше ставить не одну толстую прокладку, а несколько тонких, во избежании брака материала.
. . Некоторые утверждают, что после глушения клапана ЕГР мощность двигателя возрастает. Но это трудно проверить, так как для этого нужно резко ускориться. А на этом режиме клапан ЕГР и так закрывается и не пропускает выхлопные газы. Так же он не работает на холостом ходу и при температуре меньше 60 градусов. ЭБУ открывает клапан ЕГР только на малых и средних нагрузках.
. . Внимание !!! Не забывайте после установки прокладки подсоединить фишку с проводами к клапану ЕГР. Лишь только после этого включайте зажигание и заводите двигатель. Иначе выскочит ошибка, и загорится Джеки Чан. На днях копался и сам забыл воткнуть её на место. Естественно выскочила ошибка, да не одна, а сразу две : Р0404 и Р0406 и по питанию и по сигналу иглы клапана. Удалять не стал, решил проверить, уйдёт сама ошибка или нет. Проехал 100 км. за 5 дней — не ушла. Снял клемму с аккумулятора, 4 часа стояла — не ушла. Так и пришлось гасить через БК. Выходит, что данные ошибки ЕГР записываются не в ОЗУ, а в ПЗУ, а эта память энергонезависимая. Так что погасить лампочку ошибки без прибора не получится.
03.05.2017. Дмитрий Петров написал, что у него машина с 2005 г, и стоит клапан ЕГР другой конфигурации — фишка с боку, и шток выходит вниз, а не вверх как на видео. На такие ЕГР нужно делать отверстие в прокладке под клапан. Иначе он при выходе упрётся в прокладку, и загорится ошибка.
. . Сейчас многие авторы перепечатывают себе на блоги одну статью о пользе ЕГР. Статья действительно написана умными словами с формулами, что выхлопные газы через ЕГР, попадая в камеру сгорания, понижают в ней температуру и тд. и тп. Я работаю водителем в самой престижной Гимназии №15 в городе Костроме. У нас очень сильные преподаватели, и если мне не хватает моих знаний в какой-то области, я обращаюсь за помощью к ним. И как раз по поводу этой статьи, где восхваляют клапан ЕГР, я обратился сразу к двум преподавателям — по химии и по физике. Они быстренько прямо в уме всё просчитали и пришли к выводу — пользы для двигателя от ЕГР — 10%, вреда — 90%. Для природы польза то же не ахти какая большая. Так что решайте сами — глушить или не глушить.
Вернуться на главную
Снятие клапана рециркуляции ОГ (Вопросы по обслуживанию и ремонту авто)
Привет!Клапан системы рециркуляции ОГ — это действительно очень важный, но часто неправильно понимаемый компонент системы управления двигателем. Не вдаваясь в технические подробности, его функция состоит в том, чтобы вводить небольшое количество инертного (выхлопного) газа в процесс сгорания в условиях небольшой нагрузки (небольшие ускорители). Вводимый таким образом выхлопной газ служит для снижения температуры сгорания и, таким образом, уменьшения количества выбросов закиси азота, образующейся в выхлопном газе.
Так что же происходит, когда вы снимаете EGR? Что ж, согласно его должностным инструкциям, температура выхлопных газов увеличивается, создавая ненужную нагрузку на систему охлаждения двигателя и вводя много нежелательного тепла в турбонагнетатель и катализаторы. Это могло сыграть роль в преждевременном выходе из строя турбины, а также в чрезмерной тепловой нагрузке на систему охлаждения, поршни и головку блока цилиндров.
Получите ли вы какой-либо выигрыш в производительности от удаления EGR? Нет при условии, что система рециркуляции отработавших газов с самого начала работала должным образом.Причина очень проста: полная мощность доступна только при больших приложениях педали акселератора, и к этому времени система рециркуляции отработавших газов будет закрыта блоком управления двигателя в любом случае. Удаление системы рециркуляции отработавших газов будет иметь эффект только при небольшой нагрузке, и этот эффект не принесет пользы.
Единственный способ, которым удаление системы рециркуляции отработавших газов может привести к повышению мощности или снижению расхода топлива, — это если клапан рециркуляции отработавших газов заблокирован или неисправен с самого начала (картерные газы часто вызывают скопление жира внутри системы рециркуляции отработавших газов в старых двигателях), но даже в этом случае лучший способ решить проблему — это очистить систему рециркуляции отработавших газов или заменить сломанные электромагнитные приводы.
Короче говоря, не рекомендуется снимать EGR ни при каких условиях — его правильное функционирование не только полезно для окружающей среды, но и облегчает жизнь вашего двигателя. И последний совет: если мастерская посоветует вам удалить EGR «для повышения производительности или снижения расхода», было бы неплохо поискать другую мастерскую, которая действительно понимает, как работают двигатели.
Надеюсь, это поможет!
Команда AutoTrader
Не блокируйте и не снимайте клапан EGR, это экономит ваши деньги
Типичный старый клапан системы рециркуляции ОГ
Клапан EGR (рециркуляции выхлопных газов) имеется почти во всех современных двигателях и считается частью системы выхлопа вашего автомобиля.В некоторых штатах его удаление приведет к провалу проверки выбросов. К сожалению, в Интернете существует огромное недоразумение относительно его функции, и, к сожалению, многие люди фактически удалили его в поисках «бесплатной энергии».
Клапан рециркуляции ОГ предназначен не только для повторного сжигания выхлопных газов с целью их очистки. Фактически, это больше касается экономии топлива и, как побочного эффекта, снижения выбросов. По сути, он «сжимает» вашу камеру сгорания, когда потребность в мощности низкая.Он абсолютно не влияет на производительность WOT, и я объясню почему в этой статье, а также расскажу, насколько умным этот маленький клапан на самом деле.
Клапан рециркуляции ОГ не открывается при большой нагрузке (мне неизвестны какие-либо исключения), и поэтому вы не будете сжигать выхлопные газы при полностью открытой дроссельной заслонке. Идея о том, что это каким-то образом вредит мощности, — это просто еще один форумный миф, основанный на мысли, что он «всегда» смешивает негорючие выхлопные газы с воздушно-топливной смесью — но это не так.
На самом деле, клапан открывается при небольших отверстиях дроссельной заслонки и в ситуации закрытой дроссельной заслонки, чтобы помочь заполнить цилиндры, которые жаждут воздуха, но не получают его из-за того, что дроссель мешает.
Это правда, что система рециркуляции отработавших газов рециркулирует через двигатель, и эти газы не подходят для сгорания. Однако при малых углах открытия дроссельной заслонки ваш двигатель не изо всех сил пытается выработать мощность, а изо всех сил пытается работать против вакуума, создаваемого поршнями, перемещающимися вверх и вниз по каналу.
Что я имею в виду? Что ж, если вы когда-либо играли со шприцем, вы знаете, что, если вы потянете назад поршень, это очень легко сделать. Однако, если вы заблокируете конец и попытаетесь потянуть поршень, вытащить его будет намного сложнее. Это простой способ подумать о так называемых «насосных потерях».
Насосные потери — это потери энергии, вызванные закрытием или частичным закрытием дроссельной заслонки большую часть времени. Когда ваша дроссельная заслонка закрыта, дроссельная заслонка ограничивает воздушный поток двигателя, но двигатель по-прежнему тянет так же сильно, как и при WOT, на этой скорости двигателя.Вот почему получается коллекторный вакуум (и он может быть довольно высоким, например, 30 фунтов на квадратный дюйм или около того).
Следовательно, двигатель фактически должен работать против самого себя, чтобы втягивать воздух, и это тратит энергию («насосные потери»). Это просто недостаток конструкции / особенность современного двигателя внутреннего сгорания, и с этим мало что можно сделать. Однако клапан EGR позволяет нам делать кое-что очень умное.
Подавая выхлопные газы к двигателю, это почти как приоткрыть дроссельную заслонку, но без увеличения мощности / сжигания большего количества топлива.Вы наполняете цилиндр, который должен быть заполнен или , но теперь вы заполняете его небольшой смесью воздуха / топлива и, по сути, бездействующим газом. Это снижает потери энергии и способствует экономии топлива.
Это, кстати, также является причиной того, что 5 скоростей обычно обеспечивают лучшую экономию топлива, чем автоматика. Чтобы получить НАИЛУЧШУЮ экономию топлива, вам нужны большие углы дроссельной заслонки (больше газа), но максимально возможная передача (5-я, 6-я передачи). С другой стороны, работа двигателя при малых углах открытия дроссельной заслонки и высоких оборотах приводит к чрезмерному расточительному расходу топлива. Например, движение на 4-й передаче при 4500 об / мин вместо 5-й при 2800 об / мин. Это очень сложный вопрос, который я расскажу в другой статье в другой раз, но пока знайте, что это всего лишь иллюстрация важности низких потерь при перекачке.
В некоторых автомобилях с автоматической трансмиссией есть «спортивный» режим трансмиссии, который в большинстве случаев мало что делает, кроме предотвращения переключения на пониженную передачу, если только углы дроссельной заслонки не становятся очень высокими. На моем IS300 это называется «ECT Power», когда он включен, трансмиссия быстро переключается на пониженную передачу, что приятно для «спортивного» ощущения от вождения.Однако в нормальном режиме вы можете увеличить газ на 5-й передаче, не переключаясь на понижающую передачу, тем самым сэкономив топливо. Это не делает машину быстрее, она меняет поведение понижающей передачи только тогда, когда вы увеличиваете скорость.
В любом случае, клапан EGR также помогает вашему двигателю, обогащая топливно-воздушную смесь, но без дополнительного топлива. Это достигается за счет уменьшения количества кислорода в цилиндрах и, следовательно, количества топлива, необходимого для поддержания нормальной температуры двигателя на крейсерских скоростях.Это снижает количество топлива, которое необходимо вашему двигателю для сжигания при низких потребностях в мощности. По сути, в некоторой степени это делает ваш двигатель «меньше», когда требования к мощности низкие, за счет заполнения этих цилиндров меньшим количеством воздуха и топлива, что на самом деле почти так же хорошо, как и сокращение двигателя (для тех случаев, когда «большой» не нужен ).
В итоге, есть люди, которые блокируют клапан EGR в поисках большей мощности — не будь одним из них. В трамвае его обязательно нужно оставить.Его удаление не дает преимущества в производительности, и единственное, что вы можете сделать, — это потратить больше топлива.
Чрезвычайно ограниченное по времени предложение — всего 3 дня
Получите СТЕПЕНЬ МАСТЕРА в настройке производительности от ЛУЧШИХ в своей области за ОДНУ низкую цену пакета
Только на 3 дня: получите ВСЕ наши ПРЕМИУМ-курсы (нигде больше не доступны) Tuner University, посвященные некоторым из величайших умов автоспорта:
— Класс 10 лучших мифов о производительности (MP3 и отредактированная стенограмма) — 29 долларов. 95 значение
— Производительность на глотке топлива Класс (MP3 и руководство класса) — 69,95 долларов США значение
— Секреты дизайна заголовка с Джоном Грудински (MP3 и стенограмма) — 69,95 долларов США стоимостью
— Грязные секреты нефти с Райаном Старком (MP3 и стенограмма) — 69,95 долларов США стоимостью
— Секреты настройки двигателя с Беном Стрейдером из Университета EFI (MP3 и стенограмма) — 69,95 долларов США стоимостью
Получите все вышеперечисленные курсы (многие из которых в настоящее время недоступны где-либо еще) по единой цене всего 309,75 69 долларов.95. ОГРОМНАЯ экономия пакета.
Вы также можете купить любой из них по отдельности через наш ресурсный центр, но я не знаю, зачем вам это нужно, поскольку это в основном целый магазин по цене всего 1 блюда. Вы получите MP3-записи каждого класса, а также расшифровку стенограммы или сопутствующее руководство к каждому курсу, и вы сможете МОМЕНТАЛЬНО загрузить их все.
Получите свое сейчас
Нажмите кнопку выше, чтобы получить свою! (69,95 $, мгновенная загрузка)Основы рециркуляции выхлопных газов — что они делают, как они работают, как искать и устранять неисправности система впуска двигателя для повышения эффективности двигателя, снижения расхода топлива и снижения выбросов NOx.
С ростом давления, направленного на сокращение выбросов, клапан системы рециркуляции ОГ будет играть все более важную роль в будущем. Важно знать, что он делает, почему выходит из строя и как его заменить, когда это произойдет.
Как работает клапан рециркуляции ОГ?
Примеры суровых условий для клапанов системы рециркуляции ОГ.Почти 80 процентов воздуха, которым мы дышим, состоит из азота. Однако, когда он подвергается воздействию чрезвычайно высоких температур в камере сгорания, плюс 1370 ° C, обычно инертный газ становится реактивным, создавая вредные оксиды азота или NOx, которые затем проходят через выхлопную систему в атмосферу.
Чтобы свести это к минимуму, клапан рециркуляции ОГ позволяет точному количеству выхлопных газов повторно поступать во впускную систему, эффективно изменяя химический состав воздуха, поступающего в двигатель. При меньшем количестве кислорода теперь разбавленная смесь горит медленнее, снижая температуру в камере сгорания почти на 150 ° C и уменьшая образование NOx для более чистого и эффективного выхлопа.
Клапан рециркуляции ОГ имеет два основных положения: открытый и закрытый, хотя положение может меняться где угодно.Клапан рециркуляции ОГ закрыт при запуске двигателя. На холостом ходу и на низких оборотах требуется лишь небольшое количество мощности и, следовательно, только небольшое количество кислорода, поэтому клапан открывается постепенно — он может быть открыт до 90% на холостом ходу. Однако, когда требуется больший крутящий момент и мощность, например, при полном ускорении, клапан рециркуляции ОГ закрывается, чтобы обеспечить поступление в цилиндр как можно большего количества кислорода.
Клапаны рециркуляции выхлопных газов не только снижают выбросы NOx, но и могут использоваться в двигателях GDi меньшего размера для снижения насосных потерь и повышения эффективности сгорания и устойчивости к детонации.В дизельном топливе это также может помочь уменьшить детонацию дизельного топлива на холостом ходу.
Типы клапана EGR
Несмотря на то, что существует несколько типов клапана рециркуляции ОГ — в более ранних системах использовался клапан с вакуумным приводом, а в более новых транспортных средствах с электронным управлением — основные типы можно обобщить следующим образом:
Дизельные клапаны системы рециркуляции ОГ высокого давления отводят высокопоточный выхлопной газ с высоким содержанием сажи до того, как он попадает в сажевый фильтр — сажа может объединяться с масляными парами с образованием шлама. Затем газ возвращается во впускной коллектор либо по трубе, либо через внутренние отверстия в головке блока цилиндров. Вторичный клапан также используется для создания разрежения во впускном коллекторе, поскольку в дизельных двигателях он отсутствует.
Дизель Клапаны системы рециркуляции ОГ низкого давления отводят выхлопные газы после их прохождения через сажевый фильтр — этот газ имеет меньший поток, но почти полностью очищен от сажи. Затем газ возвращается во впускной коллектор по трубе.
Бензиновые клапаны системы рециркуляции ОГ отводят выхлопные газы, как и дизельный аналог высокого давления. Вакуум, создаваемый понижением давления в цилиндре, втягивает выхлопные газы, и поток регулируется открытием и закрытием самого клапана рециркуляции ОГ.
Вакуумные клапаны EGR используют вакуумный соленоид для изменения вакуума на диафрагме и, в свою очередь, открытия и закрытия EGR. Некоторые клапаны также включают датчик обратной связи для информирования ЭБУ о положении клапанов.
Цифровые клапаны системы рециркуляции ОГ оснащены соленоидом или шаговым двигателем и, в большинстве случаев, датчиком обратной связи. Эти клапаны получают сигнал с широтно-импульсной модуляцией от ЭБУ для регулирования потока выхлопных газов.
Почему выходят из строя клапаны системы рециркуляции ОГ?
Клапаны системы рециркуляции ОГработают в агрессивной среде, поэтому со временем они изнашиваются. Тем не менее, самой большой причиной отказа является скопление частиц углерода из выхлопных газов вдоль каналов системы рециркуляции отработавших газов и впускной системы.Со временем это приведет к засорению труб, каналов для выхлопных газов и, в конечном итоге, плунжерного механизма клапана, в результате чего он либо закроется, либо откроется. Неисправности также могут быть вызваны разрывом или утечкой диафрагмы клапана.
На что обращать внимание при отказе клапана системы рециркуляции ОГ?
Симптомы, связанные с отказом клапана рециркуляции ОГ, аналогичны симптомам многих других компонентов системы управления двигателем, и из-за этого сбои системы рециркуляции отработавших газов продолжают оставаться источником головной боли для многих технических специалистов. Однако есть несколько признаков, на которые следует обратить внимание:
- Контрольная лампа двигателя: Как и в случае с большинством компонентов системы управления двигателем, проблема с клапаном рециркуляции ОГ может вызвать срабатывание контрольной лампы двигателя.
- Проблемы с производительностью двигателя: , если клапан заклинивает в открытом положении, воздушно-топливное соотношение транспортного средства нарушается, вызывая проблемы с производительностью двигателя, такие как снижение мощности, плохое ускорение и грубый холостой ход. Это также может привести к утечкам давления турбонаддува, в результате чего турбонагнетатель будет работать тяжелее.
- Повышенные выбросы NOx: , когда клапан EGR остается закрытым, в результате высокие температуры в камере сгорания оставляют много несгоревшего топлива в выхлопе, что приводит к увеличению выбросов NOx и снижению топливной эффективности.
- Детонация двигателя: более высокие температуры и NOx могут также привести к усилению детонации или детонации, которые слышны как стук в двигателе.
Поиск и устранение неисправностей клапана рециркуляции ОГ
Учитывая разные типы клапанов системы рециркуляции ОГ, всегда лучше следовать процедурам поиска и устранения неисправностей, подробно описанным в руководстве по обслуживанию, однако есть несколько общих шагов, которые могут помочь в точной диагностике:
- Считайте коды неисправностей клапанов системы рециркуляции ОГ с электронным управлением с помощью диагностического прибора.
- Убедитесь, что все вакуумные линии и электрические соединения подключены и расположены правильно.
- С помощью вакуумметра проверьте шланг подачи вакуума на предмет разрежения при 2000–2500 об / мин. Отсутствие вакуума при нормальных рабочих температурах может указывать на ослабленный шланг, заблокированный или неисправный вакуумный переключатель или соленоид с отверстиями или неисправный вакуумный усилитель / насос.
- Проверьте вакуумный соленоид при работающем двигателе. На клапанах системы рециркуляции ОГ с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте разрежение на конце трубы. Если соленоид не открывается при подаче напряжения, застревает в открытом или закрытом положении или имеет корродированное электрическое соединение, ослабленный провод или плохое заземление, это повлияет на работу системы рециркуляции отработавших газов. Перед заменой определите основную причину.
- Если возможно, проверьте движение штока клапана при 1500–2000 об / мин. Шток клапана должен двигаться, если клапан работает правильно, а если нет, и есть разрежение, значит неисправность.
- Подайте разрежение непосредственно на клапан рециркуляции ОГ с помощью ручного вакуумного насоса или диагностического прибора в зависимости от типа клапана рециркуляции ОГ.Если качество холостого хода не изменилось, то либо неисправен клапан системы рециркуляции ОГ, либо каналы полностью закрыты. Если двигатель плохо работает на холостом ходу или глохнет, проблема вызвана неисправной системой управления.
- Снимите клапан рециркуляции ОГ и проверьте, нет ли нагара. По возможности удалите нагар, стараясь не загрязнить диафрагму.
- Проверить канал рециркуляции ОГ в коллекторе на предмет засорения и при необходимости очистить.
Общие коды неисправностей системы рециркуляции ОГ
На клапанах системы рециркуляции ОГ последних моделей часто встречаются следующие коды неисправностей:
- P0400: Неисправность потока системы рециркуляции ОГ
- P0401: Обнаружен недостаточный расход EGR
- P0402: Обнаружен чрезмерный расход EGR
- P0403: Неисправность цепи системы рециркуляции ОГ
- P0404: Диапазон / рабочие характеристики цепи рециркуляции ОГ .
- P0405: Низкий уровень сигнала датчика А системы рециркуляции ОГ.
- P0406: Высокий уровень сигнала в цепи датчика А системы рециркуляции ОГ.
- P0407: Низкий уровень сигнала в цепи датчика B системы рециркуляции ОГ
- P0408: Высокий уровень сигнала в цепи датчика B системы рециркуляции ОГ.
- P1403: Низкий уровень электромагнитного клапана системы рециркуляции ОГ
- P1404: Система рециркуляции ОГ — ошибка штифта закрытого клапана
- P1405: Высокий уровень электромагнитного клапана системы рециркуляции ОГ .
- P1406: Ошибка положения стержня системы рециркуляции отработавших газов
Как заменить неисправный клапан системы рециркуляции ОГ?
- Сначала снимите кожух двигателя.
- Затем ослабьте электрический кабель на клапане и снимите электрические соединения и / или вакуумные линии, проверяя наличие признаков повреждения.
- Выверните крепежные винты и проверьте клапан на предмет повреждений, коррозии или отложений нагара.
- Тщательно очистите монтажную поверхность клапана рециркуляции ОГ и установите новый клапан и прокладку. Удалите также любой свободный нагар из порта подачи рециркуляции отработавших газов.
- Совместите клапан рециркуляции ОГ с отверстиями под болты и прокладкой и снова прикрепите к корпусу.
- Затяните все крепежи до рекомендованного крутящего момента.
- После надежной посадки снова подсоедините вакуумные линии и / или электрические соединения.
- Наконец, используйте диагностический диагностический прибор, чтобы сбросить световой сигнал управления двигателем и проверить наличие других ошибок. Убедитесь, что лампа индикатора неисправности погасла, затем проведите дорожное испытание. Многие автомобили теперь требуют сброса клапана рециркуляции ОГ при адаптации. Это просто позволяет ЭБУ запомнить положение остановки в открытой и закрытой точках. Несоблюдение этого правила может привести к поломке клапана и падению в коллектор.
EGR Снятие / удаление
Что такое клапан рециркуляции ОГ?
Клапан рециркуляции отработавших газов работает путем рециркуляции отмеренного количества выхлопных газов обратно в двигатель через систему впуска воздуха, уменьшая количество выбросов, производимых двигателем.
Проблема заключается в выхлопных газах, содержащих нагар. Этот газ постоянно рециркулирует через двигатель, что со временем вызывает накопление нагара во впускном коллекторе и других частях, включая клапан рециркуляции отработавших газов.Это скопление в клапане часто является причиной их выхода из строя. Что такое охладитель EGR? Охладитель системы рециркуляции отработавших газов разработан для снижения температуры выхлопных газов перед их рециркуляцией обратно в двигатель. Это делается для того, чтобы температура воздуха на входе была как можно ниже. Они известны растрескиванием, которое обычно приводит к потере охлаждающей жидкости. Более поздние модели двигателей Common Rail имеют заслонки и соленоиды на охладителях, а также датчики для контроля его работы. Когда они выходят из строя, также могут срабатывать коды неисправностей и сигнальные лампы.
Признаки и коды неисправностей
Существует несколько кодов неисправностей и симптомов, которые могут указывать на неисправный / заблокированный клапан рециркуляции отработавших газов и охладитель
Признаки неисправности клапана рециркуляции ОГ:
- Потеря мощности
- Снижение расхода топлива
- Пониженный отклик дроссельной заслонки
- Ограниченный режим
Предупреждения:
- Свет управления двигателем
- Мигающая лампа накаливания
Коды неисправностей:
- 16785 / P0401 / 001025 — Система рециркуляции отработавших газов (EGR): обнаружен недостаточный поток
- 16786 / P0402 / 001026 — Рециркуляция выхлопных газов (EGR): чрезмерный расход
- 16787 / P0403 / 001027 — Клапан рециркуляции отработавших газов (EGR) (N18): сбой в работе
- 17811 / P1403 / 005123 — Система рециркуляции ОГ: отклонение регулирования
Другие инструменты (SnapOn и т. Д.) Могут выдавать следующие коды:
- P047F / 001151 — Клапан регулирования давления выхлопных газов: заедает в открытом положении
- P0477 — Низкое значение клапана регулирования давления выхлопных газов «A»
- P048A / 001162 — Клапан регулирования давления выхлопных газов 1: заклинило в закрытом положении
- P048B — Датчик положения / цепь переключателя клапана регулирования давления выхлопных газов «А»
- P048C — Датчик положения клапана регулирования давления выхлопных газов «A» / цепь переключателя вне диапазона рабочих характеристик
Признаки неисправности охладителя системы рециркуляции ОГ:
- Потеря охлаждающей жидкости
- Белый дымящийся
- Плохо работает
Предупреждения:
- Свет управления двигателем (более поздние двигатели с системой Common Rail)
- Проблесковая лампа свечи накаливания (более поздние двигатели с системой Common Rail)
Коды неисправностей:
- P1495 Переключающий клапан радиатора системы рециркуляции ОГ (N345)
Удаление системы рециркуляции ОГ
Существует два способа снятия системы рециркуляции ОГ с автомобиля. Первый способ — использовать один из наших комплектов EGR Delete Race Pipe Kits, их можно найти на нашем веб-сайте здесь: https://www.darksidedevelopments.co.uk/egr-valves-and-parts/
Некоторые автомобили могут иметь другие клапаны системы рециркуляции ОГ или те, которые встроены во впускной коллектор. Если это так, мы все еще можем удалить EGR с помощью заглушек или в некоторых транспортных средствах, заменив впускной коллектор, что позволит установить наши комплекты труб для удаления EGR.
После того, как клапан будет удален или заглушен, ЭБУ транспортного средства больше не будет получать сигнал от клапана рециркуляции ОГ, в результате чего на приборной панели загорится свет мастерской.Мы можем удалить это, перепрограммировав программное обеспечение EGR на ЭБУ.
Преимущества снятия клапана рециркуляции ОГ
- Пониженная температура двигателя
- Улучшенный отклик дроссельной заслонки
- Улучшенная экономика
- Снижает загрязнение масла
- Снижает отложения углерода в двигателе
Обратите внимание:
Клапан рециркуляции отработавших газов НЕ следует снимать с автомобилей с установленным фильтром DPF. Это может привести к блокировке DPF, поскольку работа клапана рециркуляции отработавших газов является предпосылкой для регенерации DPF. Юридические лица
В Великобритании незаконно снимать с завода любое оригинальное выхлопное оборудование, установленное на автомобиле. Автомобили с удаленным сажевым фильтром не пройдут ТО. Ответственность за соблюдение правил и законов своей страны лежит на клиентах. Darkside Developments не несет ответственности за использование этой части на дорогах общего пользования, где снятие средств контроля выбросов запрещено.
13 EGR Удалить плюсы и минусы — Green Garage
EGR означает «рециркуляция выхлопных газов.«Вы можете приобрести комплекты для удаления EGR, чтобы улучшить работу вашего дизельного двигателя. Системы EGR уменьшают выбросы оксидов азота, поскольку они рециркулируют часть выхлопных газов через впуск двигателя. Этот процесс поддерживает охлаждение двигателя при сохранении высокой топливной эффективности.
Комплекты системы рециркуляции выхлопных газов доступны для многих дизельных двигателей, в том числе для двигателей Cummins, Power Stroke и Duramax.
Список преимуществ комплектов для удаления EGR
1.Этот комплект легко устанавливается на большинство дизельных двигателей.
В большинстве дизельных двигателей используется клапан системы рециркуляции ОГ, который со временем образует высокое содержание сажи. Это препятствует нормальному потоку воздуха в двигатель, увеличивая риск повторного попадания отложений в двигатель. При установке программного обеспечения из комплекта для удаления системы рециркуляции отработавших газов этот клапан будет обходить этот клапан, который восстанавливает мощность двигателя. Большинство комплектов помогут дизельным двигателям немедленно начать работать, близкие к исходным.
2.Вы можете улучшить свою топливную экономичность с помощью удаления EGR.
Когда вы можете восстановить уровни мощности вашего дизельного двигателя, вы также восстанавливаете его общую топливную экономичность. Теперь при использовании комплекта для удаления системы рециркуляции отработавших газов выхлопные газы отводятся от двигателя, что означает, что он начинает работать чище. Это делает процесс более эффективным и снижает риск выхода из строя сажевого фильтра. Вы можете увидеть увеличение экономии топлива до 20% при использовании этой опции продукта, одновременно способствуя увеличению срока службы двигателя.
3. Этот комплект может снизить температуру вашего двигателя.
Когда охладители или клапан системы рециркуляции ОГ забиваются сажей, то выхлопные газы начинают чаще циркулировать в системе. Это засорение вызывает повышение температуры вокруг двигателя. Когда вы обходите эту часть конструкции, вы можете производить более низкие уровни выхлопных газов, что способствует более низкой температуре охлаждающей жидкости двигателя во время работы.
4. Работает и на модифицированных дизелях.
На модифицированных дизельных двигателях происходит засорение системы рециркуляции отработавших газов, как и на не модифицированных двигателях. Использование набора для удаления приведет к одинаковым результатам независимо от того, какой тип двигателя вы используете для своего автомобиля. Хотя этот процесс может вызвать дополнительные проблемы с засорением для некоторых типов двигателей, большинство владельцев считают, что комплект для удаления EGR решит их проблемы с производительностью, одновременно увеличивая расход топлива.
5. Наборы могут быть очень доступными для некоторых автомобилей.
Есть некоторые комплекты для удаления EGR, доступные для некоторых автомобилей за 50 долларов или меньше (хотя см. Ниже, где большинство из них стоит 200+ долларов).Хотя этот вариант продукта не решает проблемы с более крупными современными дизелями, которые решают некоторые проблемы, небольшие легковые автомобили могут извлечь выгоду из этого процесса.
Еще один вариант, который стоит рассмотреть, — отключить систему рециркуляции отработавших газов через настройку. Если вы поступите таким образом, вам даже не нужно отключать устройство от сети. Это значительно упрощает эту работу и снижает риск того, что что-то пойдет не так. Эта опция технически представляет собой «Отключение EGR» вместо удаления, но она по-прежнему работает.
Список недостатков комплектов для удаления EGR
1.Комплект для удаления EGR может повысить температуру выхлопных газов.
Дизельные двигатели обычно охлаждают образующиеся выхлопные газы, а затем возвращают их обратно в систему. Когда вы обойдете эту функцию с помощью комплекта для удаления EGR, выхлоп останется горячим. В зависимости от автомобиля это может вызвать повышение температуры выхлопных газов, что может повлиять на общую эффективность системы охлаждения вашего двигателя.
Поскольку газы остаются в двигателе, это также увеличивает вероятность загрязнения масла, потому что нет способа удалить загрязнения.Некоторым двигателям замена клапана рециркуляции отработавших газов может принести больше пользы, чем этот комплект.
2. Этот комплект не является уличным в США.
Если вы хотите приобрести комплект системы рециркуляции отработавших газов для своего автомобиля, помните, что этот вариант не является уличной модификацией. Он не соответствует действующим Федеральным правилам выбросов, которые регулируют использование двигателей сегодня. Это означает, что вы можете использовать его для езды по бездорожью, если хотите, но это создает свой собственный набор ограничений.Вы можете засорить систему рециркуляции отработавших газов из-за рециркуляции сажи так же легко, как ваши охладители и клапаны блокируются во время обычных операций автомобиля.
3. Не препятствует застреванию системы рециркуляции ОГ в открытом положении.
Если вы обойдете систему с помощью удаления EGR, вы можете воспользоваться ситуацией, когда у вас забиты охладители или клапан. Когда система застревает в «открытом» положении, что является еще одним способом выхода из строя системы рециркуляции выхлопных газов, для некоторых пользователей двигатель все равно будет с трудом запускаться. Вы заметите, что автомобиль изо всех сил пытается сохранить сцепление, когда вы тоже на холостом ходу. Если ваш автомобиль отлично работает на высоких скоростях или высоких оборотах, но он борется, когда вы сидите, то комплект для удаления EGR не улучшит эту ситуацию.
4. Вы не пройдете испытания на выбросы в вашем штате.
Если вы решите использовать комплект для удаления системы рециркуляции отработавших газов на своем автомобиле в качестве способа обхода системы, то вы гарантированно на 99,99% не пройдете тесты на выбросы, если они требуются государством. Это также является федеральным преступлением в Соединенных Штатах Америки на момент написания этой статьи.Хотя тюремное заключение не является частью уравнения, вам может грозить штраф в размере более 10 000 долларов, в зависимости от вашего автомобиля, двигателя, вашего местоположения и того, сколько вы водите.
5. Это может снизить вашу общую мощность в лошадиных силах.
Комплекты для удаления EGR часто используются при использовании старого дизельного двигателя. Существуют конструктивные проблемы с продуктами предыдущего поколения, которые позволили байпасу освободить больше места для чистого воздуха в камере сгорания. С лучшим воздухом вы теоретически получите более эффективный источник энергии.Современные дизели могут изо всех сил пытаться воспользоваться этим изменением конструкции, а это означает, что при использовании этого продукта у вас может быть меньше лошадиных сил, с которыми можно работать, а не больше.
6. Вы создаете собственное удаление EGR с заблокированным клапаном.
Если ваш клапан системы рециркуляции отработавших газов уже забит сажей, значит, вы создали удаление системы рециркуляции отработавших газов без необходимости установки комплекта. Вот почему некоторые владельцы предпочитают просто оставить клапан, а не использовать комплект для удаления. Среднестатистический двигатель не дает реальных преимуществ в производительности, хотя для большинства владельцев при использовании комплекта удаления EGR также есть несколько побочных эффектов. Однако, поскольку это изменение, как правило, вызывает больше рисков и проблем с законом, рекомендуется использовать их на свой страх и риск.
7. Это может вызвать детонацию в двигателе.
Использование удаления системы рециркуляции отработавших газов может вызвать детонацию в некоторых двигателях после завершения работ по модификации. Отчасти эта проблема связана с изменением температурного профиля двигателя. Вы также можете создать стук, потому что качество масла, которое проходит через двигатель, ухудшается быстрее, чем обычно.Если эта проблема не будет устранена, она может увеличить износ вашего двигателя или даже привести к преждевременному завершению его жизненного цикла.
8. Стоимость равна стоимости обычного клапана системы рециркуляции ОГ.
Вы, вероятно, заплатите около 200 долларов за удаление EGR, если вы решите пойти по этому пути (см. Выше, где есть около 50 долларов, но большинство из них намного выше). Если вы заплатите кому-то за установку, стоимость некоторых автомобилей может превысить 1000 долларов. Эта цена сопоставима с тем, что вы заплатили бы за замену клапана рециркуляции ОГ, тем более что вам не нужно будет промывать радиатор или устанавливать новый фильтр охлаждающей жидкости, как если бы вы выбрали этот вариант.
Если ваша основная потребность — это только клапан рециркуляции ОГ из-за его засорения, вы можете сэкономить до 50%, просто заменив его вместо опции для комплекта удаления.
Эти плюсы и минусы удаления EGR требуют тщательной оценки. Если вы сделаете эту модификацию на транспортном средстве, которое вы едете по улице, возникнут потенциальные юридические осложнения.Если вы используете его для езды по бездорожью, окружающая среда становится проблемой и для вашего дизельного двигателя. Вы получите большую мощность, более низкие температуры и лучшую производительность на большинстве, но не на всех транспортных средствах, оснащенных этой опцией, поэтому вам решать, будет ли этот продукт соответствовать вашим текущим и будущим потребностям.
Об автореБрэндон Миллер имеет степень бакалавра искусств. из Техасского университета в Остине. Он опытный писатель, написавший более ста статей, которые прочитали более 500 000 человек.Если у вас есть какие-либо комментарии или сомнения по поводу этого сообщения в блоге, свяжитесь с командой Green Garage здесь.
Как быстро определить симптомы неисправности клапана EGR
Клапан рециркуляции отработавших газов играет жизненно важную роль в регулировании выбросов выхлопных газов и является необходимым компонентом в странах и городах, где действуют строгие нормы выбросов. Но что это такое и что происходит, когда он не работает должным образом? В нашем последнем посте рассказывается, почему клапан системы рециркуляции ОГ так важен, а также рассматриваются наиболее распространенные симптомы неисправности клапана рециркуляции ОГ.
Чтобы в автомобиле произошло возгорание, необходимо втягивать воздух (который состоит примерно на 80% из азота и на 20% из кислорода) извне. Воздух соединяется с топливом и воспламеняется в камере сгорания, где температура достигает более 1370 ° C.
При такой высокой температуре инертный азот, естественно присутствующий в воздухе, горит с образованием оксидов азота (NOx). NOx является одним из основных загрязнителей от автомобилей и, как известно, вызывает проблемы со здоровьем человека, такие как респираторные заболевания.
Чтобы уменьшить количество загрязняющих веществ NOx, выбрасываемых вашим автомобилем, выхлопные газы необходимо охладить, прежде чем они будут выброшены из вашего автомобиля. Для этого они вводятся обратно в камеру сгорания через клапан рециркуляции отработавших газов (EGR); это снижает температуру и тем самым препятствует образованию выбросов NOx.
Закажите услугу
Быстро организуйте осмотр вашего автомобиля нашими техническими специалистами, прошедшими обучение на заводе-изготовителе.
Клапан системы рециркуляции отработавших газов довольно прост, когда он открыт, выхлопные газы пропускаются через систему рециркуляции выхлопных газов, чтобы помочь контролировать выбросы транспортного средства, тогда как, когда клапан закрыт, выхлопные газы не могут проходить через систему рециркуляции выхлопных газов.
В рабочем состоянии это означает, что при первом запуске двигателя клапан остается в закрытом положении. По мере того, как вы увеличиваете скорость и двигатель достигает своей рабочей температуры, клапан постепенно открывается, однако, если вы замедляете скорость или останавливаетесь, клапан постепенно закрывается.
Это происходит постоянно на протяжении всего путешествия, чтобы обеспечить рециркуляцию только при рабочей температуре автомобиля. Это помогает сохранить топливную экономичность автомобиля и снизить выбросы вредных веществ.
Существует два типа клапанов системы рециркуляции ОГ; клапан рециркуляции отработавших газов с вакуумным управлением и электронным управлением. Клапан рециркуляции ОГ с вакуумным приводом обычно встречается только в старых автомобилях. Это простая система, которая использует вакуум для переключения клапана рециркуляции ОГ из закрытого в открытое.Вакуум часто регулируется соленоидом с компьютерным управлением.
В большинстве современных автомобилей используется система рециркуляции отработавших газов с электронным управлением, которая управляется модулем управления двигателем (ЕСМ). Контроллер ЭСУД получает данные от различных датчиков в автомобиле, чтобы определить исходное положение клапана рециркуляции ОГ на протяжении всего путешествия.
Каковы симптомы неисправности клапана рециркуляции ОГ?
Неисправный клапан рециркуляции отработавших газов может вызвать проблемы с потоком и работой системы рециркуляции отработавших газов, что приведет к проблемам с производительностью, включая снижение мощности, снижение ускорения и снижение топливной эффективности.Это также может привести к увеличению выбросов транспортных средств.
Клапаны системы рециркуляции ОГмогут заклинивать «открытыми» или «закрытыми» из-за скопления частиц сажи, нагара и грязи от топлива. Условия движения по автомагистрали являются наиболее благоприятными для вашего клапана рециркуляции отработавших газов, поскольку более длинные и быстрые поездки позволяют двигателю достаточно нагреться, чтобы избавиться от нагара. В то время как городские условия вождения могут способствовать накоплению этих отложений.
Симптомы клапана рециркуляции ОГ могут различаться, однако наиболее распространенные симптомы неисправности клапана рециркуляции ОГ рассматриваются ниже:
Ваш двигатель плохо работает на холостом ходуГрубый холостой ход при запуске автомобиля или во время коротких остановок (т.е.е. низкие обороты двигателя при прогретом двигателе) могут быть вызваны постоянно открытой системой рециркуляции отработавших газов и постоянным потоком выхлопных газов во впускной коллектор.
У вашего автомобиля плохая работаНизкая производительность может быть вызвана тем, что клапан открыт или закрыт. Неправильная работа клапана рециркуляции ОГ может привести к нестабильной работе вашего автомобиля.
У вас увеличился расход топливаПовышенный расход топлива вызывается постоянным открытием клапана.Это связано с тем, что температура ниже, поэтому топливо не горит при оптимальной температуре и, как следствие, менее эффективно.
Ваш автомобиль часто глохнет на холостом ходуГлохнет, когда двигатель работает на холостом ходу, как при резком холостом ходу, обычно возникает, когда клапан рециркуляции ОГ постоянно открыт и постоянно пропускает выхлопные газы в систему рециркуляции ОГ.
Топливо слышноОбычно запах топлива ощущается, если во впускной коллектор идет непрерывный поток выхлопных газов, потому что на низких оборотах не все топливо сгорает.Это означает, что количество углеводородных газов, выходящих из выхлопной трубы, значительно увеличивается, вызывая запах топлива.
Ваш индикатор управления двигателем остается наВаш индикатор управления двигателем может гореть, как только ваш автомобиль обнаружит проблему с клапаном рециркуляции ОГ. Это может быть вызвано тем, что EGR постоянно закрывается или открывается. Однако стоит отметить, что обычно клапан рециркуляции отработавших газов начинает разрушаться до того, как он полностью выйдет из строя, и система управления двигателем может не уловить его, пока он действительно не выйдет из строя. Поэтому стоит обратить внимание на другие упомянутые признаки и симптомы.
Ваш автомобиль производит больше выбросовКогда ваш клапан рециркуляции ОГ не работает должным образом, будет выделяться больше выбросов. Как упоминалось выше, если клапан заклинивает в открытом состоянии, температура понижается, что предотвращает сгорание всего топлива. Это означает повышенный поток несгоревших углеводородных газов, выходящих из выхлопной трубы.
В то время как если ваш клапан всегда закрыт, высокие температуры в камере сгорания допускают чрезмерное образование газов NOx.
Вы слышите стук двигателяСтук в двигателе может быть вызван постоянным закрытием EGR. Это связано с тем, что при низких оборотах топливо воспламеняется раньше, чем достигается высокая температура. Детонации также являются обычным явлением, так как второе возгорание может произойти после обычного воспламенения.
Может быть что-то еще?
Некоторые из тех же проблем с производительностью двигателя, которые указывают на отказ клапана рециркуляции ОГ, также могут указывать на проблемы в других частях системы. Это может включать неисправные свечи зажигания, провода свечей зажигания, топливные фильтры, регулятор топливного насоса или датчики двигателя.
Некоторые из наиболее распространенных проблем подробно описаны ниже:
Повышенные выбросы углеводородов могут быть результатом негерметичной топливной форсунки, неправильного времени впрыска, плохой компрессии в цилиндре или плохого датчика кислорода.
Увеличение NOx может быть вызвано утечкой вакуума, засорением топливной форсунки, низким давлением топлива или протекающей прокладкой головки.
Неровный холостой ход также может быть результатом неисправной катушки зажигания, утечки вакуума или проблемы с системой зажигания.
Что делать, если вы считаете, что у вас плохой клапан EGR?
Если в вашем автомобиле проявляется какой-либо из упомянутых симптомов клапана рециркуляции ОГ, и вы подозреваете, что у вас неисправный клапан рециркуляции ОГ, рекомендуется обратиться к квалифицированному механику для проверки вашего автомобиля. Неисправности системы рециркуляции ОГ можно легко диагностировать с помощью правильного диагностического оборудования.
В Stoneacre у нас есть все новейшие диагностические инструменты и оборудование, а также команда высококвалифицированных технических специалистов, что позволяет нам диагностировать и лечить любые проблемы с клапанами EGR.Обязательно позвоните нашей команде по телефону 01405 744171 , и они смогут дать вам квалифицированный совет.
Некоторые производители могут рекомендовать замену клапана рециркуляции ОГ через заранее определенные интервалы. Эта информация, если она предоставлена производителями, будет включена в руководство по эксплуатации вашего автомобиля, и ее следует соблюдать, чтобы ваша машина работала наилучшим образом!
Удаление / удаление системы рециркуляции ОГ
УДАЛЕНИЕ РЕГ / БАЙПАС EGR
Клапан рециркуляции выхлопных газов (рециркуляция выхлопных газов) — это устройство контроля выбросов, разработанное для снижения выбросов NOx в соответствии с ужесточением требований Евро по выбросам. Программное обеспечение Celtic Tuning для удаления рециркуляции отработавших газов и перепуска рециркуляции отработавших газов предназначено для удаления функциональных возможностей клапана рециркуляции отработавших газов и устранения проблем, связанных с этими устройствами.
КАК РАБОТАЮТ КЛАПАНЫ EGR?
- Клапан рециркуляции ОГ создает обратную петлю от выпускного коллектора до впускного коллектора для рециркуляции сгоревших газов.
- Клапан рециркуляции ОГ имеет соленоид, который управляет клапаном, который, в свою очередь, управляется ЭБУ.
- ЭБУ управляет соленоидом, используя цикл запроса включения, чтобы открыть клапан и рециркулировать сгоревшие газы.
- Затем датчик абсолютного давления в коллекторе используется для регистрации количества дополнительного газа, который впоследствии возвращается в ЭБУ в качестве меры контроля.
ПРОБЛЕМЫ КЛАПАНА EGR
Поскольку клапан рециркуляции ОГ постоянно работает с сгоревшими выхлопными газами, они, естественно, имеют высокое содержание сажи. Эта сажа в газах вызывает накопление нагара вокруг рабочей области клапана, что, в свою очередь, приводит к тому, что клапан имеет тенденцию заедать в различных положениях.Для полной производительности двигателя клапан рециркуляции ОГ закрыт, что создает среду замкнутого контура для турбо-системы, которая позволяет создавать давление. Проблемная система рециркуляции отработавших газов может создать среду с разомкнутым контуром для турбонаддува, поскольку она обеспечивает обратную связь прямо во впускной коллектор и, как результат, может вызвать проблемы с наддувом, а также огромное снижение мощности, а также экономию топлива!
ПРИМЕР ДИНОФИКАЦИИ УДАЛЕНИЯ / СНЯТИЯ EGRВзгляните на таблицу динамометра, это для Peugeot 308 1.6 HDI 110 л.с. вариант Euro 4. Цикл 1 выполняется до установки заглушки, а этап 2 — после установки, и только система EGR отключена, поэтому индикаторы MIL на приборной панели не появятся.Вы можете видеть, что пиковые показатели увеличились на 13 л. с. и 25 фунтов-футов, что является огромной потерей производительности. Если вы посмотрите на 3000 оборотов в минуту, вы увидите максимальные потери примерно в 22 л.с. и 40 фунтов-футов. |
ПРЕИМУЩЕСТВА СНЯТИЯ EGR — УДАЛЕНИЕ EGR
Программное обеспечение для удаления EGR может сэкономить деньги на ремонте и топливе.Celtic Tuning находится в авангарде программ удаления рециркуляции отработавших газов и обхода рециркуляции отработавших газов и может корректно удалить функциональные возможности программного обеспечения большинства типов ЭБУ. Некоторые компании просто отключают коды, связанные с отключением от сети, но это неправильный способ. Клапан рециркуляции ОГ необходимо правильно отключить, чтобы убедиться, что он не пытается рециркулировать выхлопные газы, физически работая в двигателе. УДАЛЕНИЕ EGR ЗАКОННО?Обратите внимание, что мы предлагаем решения EGR только для внедорожного использования. |
