какой привод ГРМ лучше? — журнал За рулем
В среде автолюбителей никогда не утихнут споры, какой привод газораспределительного механизма предпочтительнее: ременный или цепной? Еще раз разбираемся в проблеме и собираем воедино все аргументы за и против.
Вначале были шестерни
Начнем с истории вопроса. На заре создания двигателей внутреннего сгорания самым простым и логичным был привод распределительного вала с помощью шестерен. Нужно, чтобы распредвал вращался вдвое медленнее коленчатого вала, а потому две шестерни с числом зубьев, относящимся как 1:2, представлялись идеальным решением. Схема с шестеренным приводом обладает самой высокой надежностью. Недаром на знаменитом танке Т-34 устанавливался двигатель В-2, у которого не только привод клапанов, но и всех вспомогательных агрегатов осуществлялся шестернями. Предвоенные, да и некоторые послевоенные легковые автомобили отечественного производства также имели шестеренный привод ГРМ с нижним расположением распредвала.
На цепь его!
Конструкторы автомобильных двигателей довольно быстро пришли к выводу, что распределительному валу место рядом с клапанами. Это решение упрощает привод клапанов и снижает инерционность, что особенно важно для высокооборотных моторов. И расстояние между распределительным и коленчатым валами стало достаточно велико, особенно на длинноходных двигателях. Такими называют моторы, у которых ход поршня больше, чем диаметр цилиндра. К тому времени уже были освоены в производстве втулочно-роликовые цепи, которые и стали применять для привода распредвалов. Передаточное отношение обеспечивала двукратная разница в числе зубьев ведущей и ведомой шестерен. А цепи применяли двухрядные, для надежности.
Шестеренный привод ГРМ сохранился на современных V-образных многоклапанных моторах. Это стало возможным потому, что распредвалы, расположенные в развале V-образного блока цилиндров, находятся относительно близко к коленчатому валу.Шестеренный привод ГРМ сохранился на современных V-образных многоклапанных моторах.
Это стало возможным потому, что распредвалы, расположенные в развале V-образного блока цилиндров, находятся относительно близко к коленчатому валу.
Впервые на массовом отечественном двигателе цепной привод появился на москвичовском двигателе УЗАМ-412, разработанном в первой половине 60-х годов прошлого столетия. А вскоре началось триумфальное шествие Жигулей, на которых вплоть до начала восьмидесятых безраздельно господствовал цепной привод распредвала.
Отмечу, что при использовании цепного привода всегда возникают сложные колебания системы, вызванные неравномерностью работы цепи. Для гашения этих колебаний мотористам приходится устанавливать успокоители в виде пластмассовых (иногда стальных обрезиненных) пластин. При этом цепь необходимо натягивать. Делать это приходится и сразу после сборки мотора, и в процессе эксплуатации в связи с удлинением (вытяжкой) цепи.
Откуда берется «вытяжка»? Интересный вопрос. Конечно, не может быть и речи об удлинении под нагрузкой каждой отдельной пластинки, составляющей цепь.
Рассчитать на прочность эти элементы проще простого. Удлинение цепи происходит при износе, увеличении зазора в каждом шарнире, а их, как правило, больше сотни. Соответственно, и суммарная длина цепи может расти на несколько миллиметров по мере износа.
Ранние импортные и описанные выше отечественные двигатели имели механические натяжители с пружиной, обслуживаемые при каждом ТО. При этом цепи на наших моторах (напомню, двухрядные) ходили при должном обслуживании немногим больше 100 000 км. Далее тольяттинские моторостроители на много лет прекратили разрабатывать новые конструкции с цепным приводом, и только при модернизации старого доброго двигателя рабочим объемом 1,7 л для Chevrolet Niva и Lada 4×4 немного изменили конструкцию. Вместо двухрядной применили однорядную цепь, снабдив ее гидравлическим натяжителем. Замечу, что при равном качестве материалов ресурс однорядной цепи меньше: ведь в двухрядной цепи поверхностей пластин, взаимодействующих с валиками, минимум три, а в однорядной — только две.
Вот такой узкой стала цепь на нынешних вазовских полноприводниках.
Мировое моторостроение меж тем перешло на зубчатые цепи, что позволило снизить шум и износ. Достигнут такой эффект благодаря тому, что количество пластин, работающих в паре с валиками цепи, увеличено до четырех даже в самых простых конструкциях. Вторым фактором, продлившим срок службы цепей и сделавших их необслуживаемыми, стало применение гидравлических натяжителей. Такие устройства обеспечивают постоянное необходимое натяжение цепи, особенно если снабжены храповым механизмом, который уже не отдаст обратно отвоеванную у цепи слабину.

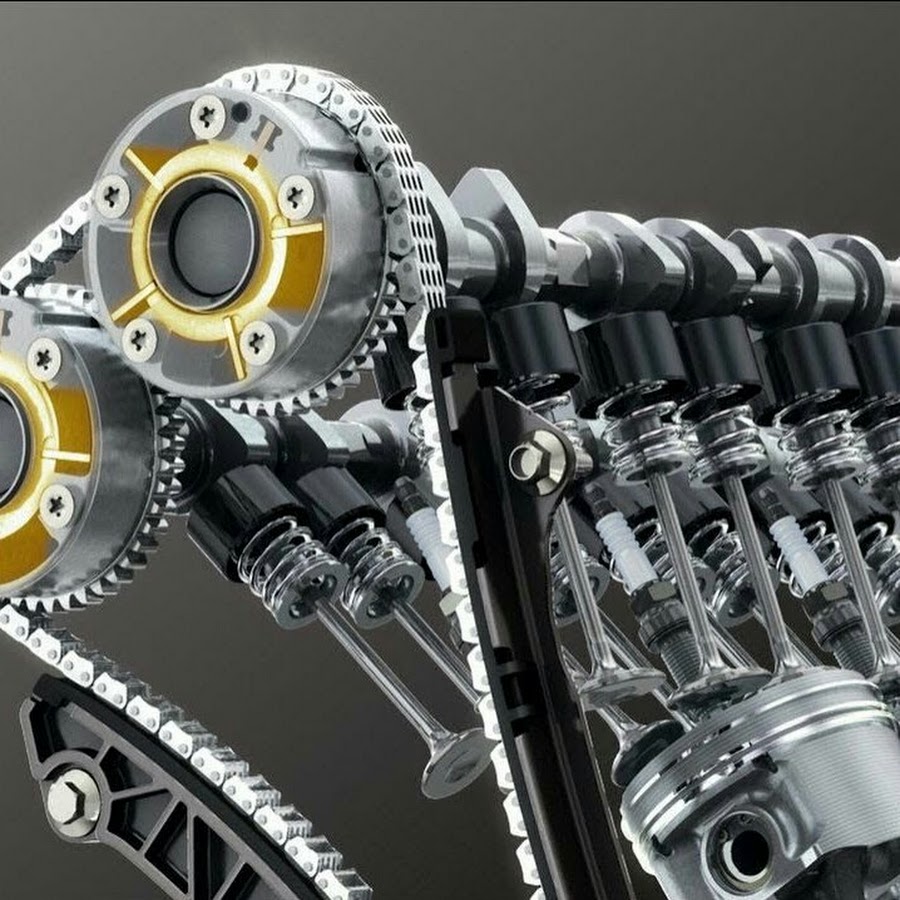

| Так выглядит цепной привод распредвалов в двигателе корейских автомобилей Kia Rio или Hyundai Solaris прошлого поколения. Так выглядит цепной привод распредвалов в двигателе корейских автомобилей Kia Rio или Hyundai Solaris прошлого поколения. | В современных многоцилиндровых V-образных двигателях цепей может быть несколько, включая и небольшую цепочку привода масляного насоса. В современных многоцилиндровых V-образных двигателях цепей может быть несколько, включая и небольшую цепочку привода масляного насоса. | На оппозитных двигателях конструкторы тоже применяют цепной привод. На оппозитных двигателях конструкторы тоже применяют цепной привод. |
Да, кстати, вы в курсе, что на народном любимце Логане стоит цепь? «Нет, неправда, автор сошел с ума! Там ремень!» — скажете вы. А вот и нет. Масляный насос на этом достойном двигателе действительно приводит небольшая цепь.
Явление ремня народу
Материалы по теме
До поры до времени неметаллические материалы использовались в двигателе только в виде прокладок или сальников. Как вдруг в середине пятидесятых годов прошлого века американцы впервые наладили привод распредвала резиновым ремнем. Конечно, это был не такой ремень, который крутит генераторы и компрессоры кондиционера. Во-первых, требовалось синхронное вращение валов, то есть должно быть исключено проскальзывание ремня, а во-вторых, прочность ремня и его зубьев должны обеспечивать работоспособность двигателя в течение длительного срока.
На просторах нашей Родины ремень появился впервые на двигателе ВАЗ-2105. Заводчане изменили конструкцию двух базовых деталей — блока цилиндров и его головки, чтобы не отставать от мирового прогресса автомобилестроения. Ремни ходили не очень долго, являлись приличной головной болью для хозяев, но их обрыв не был фатален для мотора. Конструкция предусматривала, что при любых взаимных положениях коленчатого и распределительного валов встречи клапанов с поршнями не происходило. Иными словами, даже в дороге — заменил ремень и езжай дальше. Правда, такой мотор выпускали не очень долго.
С появлением переднеприводного семейства ВАЗ ремень стал основным типом привода ГРМ. Были в линейке новых моторов и «втыковые», и «невтыковые» модели и их модификации. Но постепенно требования к мощности и экологии привели к необходимости даже восьмиклапанный двигатель сделать по конструкции втыковым. А у шестнадцатиклапанников подобная конструкция была изначально.
Натяжной ролик и поверхность зубчатого ремня двигателя Приоры.
Объявленный ресурс ремня — 200 000 км. Посмотрим…Натяжной ролик и поверхность зубчатого ремня двигателя Приоры. Объявленный ресурс ремня — 200 000 км. Посмотрим…
Но русского умельца так просто современными евронормами не возьмешь. Сейчас в продаже есть поршни, предотвращающие встречу клапанов при обрыве ремня — и к восьми-, и к шестнадцатиклапанникам. О чем это говорит? О том, что ремни-то, похоже, рвутся, как и прежде, ну а спрос рождает предложение. К слову, для импортных двигателей я таких поршней в продаже не встречал.
Ременный привод в двигателе Chevrolet Cruze. Современная схема привода ГРМ с двумя фазовращателями требует применения широкого (1 дюйм) ремня.Ременный привод в двигателе Chevrolet Cruze. Современная схема привода ГРМ с двумя фазовращателями требует применения широкого (1 дюйм) ремня.
Плюсы ременного привода | Минусы ременного привода |
|
|
Плюсы цепного привода | Минусы цепного привода |
|
|
к. число зубьев нечетное и некратное количеству зубьев шестерен.. Например, 111 зубьев было у двигателя некогда популярной вазовской «восьмерки». Таких моторных цепей не бывает в природе: число звеньев всегда четное.
км. Ну, тут по поговорке — «В семье не без урода».Выводы
Материалы по теме
Способ привода газораспределительного механизма — ремнем или цепью — редко становится определяющим фактором при выборе автомобиля. Но задуматься все-таки заставляет. Ведь он порой может изменить судьбу автомобиля. Характерен пример с нашей редакционной Грантой.
Если данная модель двигателя не славится малым ресурсом цепи (отзывы на профильных форумах вам в помощь), то цепной привод лучше ременного. Ременный привод выдерживает только пробег до регламентной замены, а цепь может ходить дольше. Недаром же существует совет: покупаете бэушный автомобиль — сразу замените все ремни, включая ГРМ.
Не хочу никого обидеть, но владельцы автомобилей, где привод ГРМ осуществляется цепью, несколько снисходительно взирают на тех, кто периодически задумывается: «А как там поживает мой ремень?..».
Расскажите в комментариях, какой тип привода ГРМ нравится вам и почему.
Ремень или цепь ГРМ: что выбрать для автомобиля
Адепты цепных моторов апеллируют к надёжности – дескать, цепной привод ГРМ рассчитан на весь срок службы двигателя (правда, умалчивая, сколько этот срок в себя включает). Мастера школы ремня им парируют: ремень тише и почти не подвержен растяжению. В общем, аргументов и фактов с обеих сторон приводится тьма, и большинство из них, разумеется, высказываются без какой-либо контекстной базы. Проще говоря, спор этот по сути ни о чём. Как и большинство форумных войн. Но наша задача – рассмотреть обе концепции именно с технической точки зрения, постаравшись максимально объективно отметить плюсы и минусы.
Да, кстати, пара слов о самом ГРМ. Это аббревиатура от «газораспределительный механизм». Его задача – синхронизировать вращение коленчатого вала, который приводится поршнями, с вращением распределительных валов, которые открывают клапаны. Именно ГРМ задаёт ритм жизни всего двигателя. Малейшая рассинхронизация (например, при перескоке цепи или ремня всего на 1 звено) – и последствия для мотора могут быть фатальными.
Можно сказать, что фазы газораспределения так же важны для двигателя, как выверенная работа сердечной мышцы для человека.
Цепной привод ГРМ
Сначала о плюсах.
+ Долговечность
Я поставил этот пункт первым, так как именно на этот аргумент принято опираться в первую очередь, рассуждая о достоинствах цепи. Однако на сегодняшний день не всё так однозначно. Даже если отбросить все воздыхания по прошлому и теории заговоров, всем нам известно: ресурс современных двигателей явно меньше того, что закладывали ещё лет 20 назад. Но здесь, как бы кто ни возмущался, нет намерения заставить вас чинить его как можно чаще. Тысяч 150 километров любой новый мотор (при вменяемой эксплуатации, разумеется) отходит запросто.
Другой вопрос – 75% владельцев добровольно продают машины гораздо раньше этого срока, выбирая «что-то новенькое». Производители лишь подыгрывают клиентуре – и разумеется, при таких раскладах им нет никакого коммерческого смысла делать моторы-миллионники.
Замкнутый круг. И поэтому ресурс некогда «вечной» цепи ГРМ нынче вполне сопоставим с современными же ремнями – это те же 80-150 тысяч. После чего она начинает сильно растягиваться, фазы газораспределения смещаются, мотор начинает работать хуже, ну и так далее. Что же касается обрывов и перескоков – бывает и такое, хоть и редко. И всегда было. Но ровно то же самое можно сказать и про ремень.
+ Способность передавать больший крутящий момент
А вот здесь цепная схема объективно предпочтительнее. Особенно это было актуально для турбомоторов «старой школы», где крутящий момент при выходе на буст (эффективный наддув) возрастал резко и лавинообразно. Сегодня моторы за счёт множества электронных систем управления значительно поумнели и в целом могут ускорять хоть и мощно, но без ударов; и всё равно цепь более спокойно переносит резкое изменение нагрузки на двигатель.
+ Компактность
Это означает, что если взять два условно одинаковых мотора, то имеющий в приводе ГРМ цепь будет меньше по сумме габаритов.
Это связано с тем, что привод находится внутри мотора, а не вынесен фактически за его пределы, как в случае с ремнём. В современной чрезвычайно плотной подкапотной компоновке это важно.
Далеко не всегда цепь одна и коротенькая. Иногда это целая система взаимозависимых приводов. (фото: txautonet.com)
Теперь изложим основные минусы.
— Склонность к растяжению
Да-да, металлическая цепь замечательно умеет растягиваться. А увеличение её общей длины приводит к тому, что я уже описал чуть ранее: сначала к постороннему лязгу и треску под капотом, а если эти симптомы игнорировать, то и к «сдвигам по фазе» – причём буквально. Чётко заданные циклы работы поршней с клапанами меняются, и двигатель начинает работать хуже. Ну а в самом запущенном случае как раз происходит перескок цепи по зубьям звёздочек или её обрыв. Почти всегда это означает встречу тех самых поршней и клапанов друг с другом. Последствия, полагаю, описывать не нужно.
Кстати, более старые двигатели очень редко имели конструктив, при котором поршни могли достать до открытых клапанов при обрыве ремня/цепи.
Сегодня же почти все они являются такими вот потенциальными «смертниками». И опять же: глупо искать здесь всемирный заговор автопроизводителей. Связано это лишь со стремлением уменьшить габариты и массу силовых агрегатов. Ведь заправляться пореже и поменьше хочется нам всем, а законы физики пока никто не отменял.
— Затруднённый доступ к приводу
Ахиллесова пята всей концепции. Ввиду того что цепь и сопутствующие компоненты находятся внутри двигателя, для доступа к ним необходимо снимать шкивы, боковую крышку, а зачастую и головку блока. Что, само собой, влияет на стоимость обслуживания.
фото: ООО «Автодом»)
Ремённый привод ГРМ
И сначала положительные моменты.
+ Простота обслуживания
Козырь, бьющий цепи наповал. На большинстве моторов для доступа к ремню ГРМ необходимо лишь открутить несколько болтов крепления защитного кожуха. Само собой, данный фактор автоматически ставит процедуру его замены на несколько ступеней ниже по стоимости и трудоёмкости, нежели фактически частичный разбор двигателя с цепью.
+ Ремень практически не растягивается
Соответственно, сохраняется точность установки фаз газораспределения на протяжении всего срока его службы. Да, такой вот парадокс: железная цепь тянется, а «мягкий» ремень – нет.
На самом деле, конечно же, металл цепи не тянется, как резинка. В процессе эксплуатации разбиваются (=становятся овальными) отверстия втулок, которыми соединяются звенья – отсюда увеличение общей длины цепи, что и называют «растяжением».
Сверху новая цепь, снизу — изношенная, с овальными отверстиями втулок, из-за чего звенья чуть разъезжаются в стороны. (илл. автора)
Ну а ещё, ремень сам по себе тише в работе. Правда, в реалиях шумовиброизоляции современных машин я бы не стал это выделять как некий явный плюс. Цепные моторы тоже грохотом за километр себя не выдают.
А теперь о том, почему и здесь не без ложки дёгтя.
— Формально меньший срок службы, нежели у цепи
Однако на сегодняшний день современные материалы, из которых делаются ремни ГРМ, позволяют им ходить чуть ли не дольше своих металлических собратьев. И опять же, наблюдаем определённую рекурсию: не совсем понятно, то ли ремни нынче стали сильно надёжнее (некоторые официально рекомендовано менять аж после 120 тысяч), то ли цепи сдали позиции по сроку службы… Объективно – и то, и другое. Сегодня есть как «долгожители» среди ремней, так и те, кто по-прежнему рассчитан на 40-60 тысяч пробега. Подводя итог несколько неоднозначной ситуации с ходимостью ременного привода, можно резюмировать, что несмотря на общую тенденцию к увеличению ресурсности, полноценную конкуренцию цепи в данной дисциплине он пока составить всё же не готов.
— Высокий риск перескока при ударном повышении нагрузки
Особенно актуально это при роковом стечении факторов типа:
- усталость самого ремня и шестерён,
- горячий нрав любящего «втопить» наездника,
- да плюс какой-нибудь чип-тюнинг двигателя.
Всё же, относительно эластичный ремень проще «перетянуть» на зуб-другой, чем цепь.
Кроме того, рвётся (это тоже далеко не редкость) он почти всегда внезапно, в отличие от цепи, которая задолго будет предупреждать владельца шумом и прочими акустическими аномалиями.
— Зависимость от воздействия внешних факторов
Будучи фактически открытым типом передачи, ременный привод ГРМ (а именно – сам ремень) подвержен негативному воздействию перепадов температур и влажности. Особенно боится он регулярного попадания масла. Если двигатель хронически течёт, то срок службы привода может сократиться в разы – причём далеко не всегда владелец в курсе.
Замена ремня несравнимо проще цепи и по сложности приравнивается к замене расходников. (фото: ekb-nexiaclub.ru)
Так цепь или ремень?..
Похоже, даже сами автопроизводители так и не определились. Под одной и той же маркой в одно и то же время могут выходить несколько схожих двигателей: и на одном будет цепь, а на другом ремень. Более того, рокировка типов привода ГРМ может быть сыграна даже в пределах двух поколений подряд на одной и той же модели. Поэтому, как часто и бывает, всё зависит от конкретного исполнения. А значит, «священная война» двух конструкторских школ ещё далека от завершения.
Цепь или ремень — что надежнее?
Многие автомобилисты еще помнят те времена, когда можно было не переживать о возможных поломках двигателя, а довольно внушительный пробег вообще не был проблемой.
Важно заметить, что у таких надежных агрегатов именно цепь приводила в движение газораспределительный механизм. А вот ремень можно назвать его более дешевой альтернативой. На фоне этого многие автомобилисты до сих пор уверены, что в плане надежности и неубиваемости ремень никогда не сравнится с цепью.
Как не грустно это признавать, но давно уже прошли времена двигателей, которые могли служить верой и правдой на протяжении долгих лет. Сейчас их ресурс, как правило, совершенно не зависит от того, чем же ГРМ приводится в движение. Рассчитан он теперь на довольно непродолжительный гарантийный срок. А вот когда этот срок выдет, то производителя уже мало волнует, в каком состоянии находятся элементы автомобиля, даже такие важные.
Однако, нельзя винить производителей автомобилей в том, что они внезапно разучились делать качественный машины или наплевательски относятся к клиенту. Нет, авто создаются по прежнему довольно живучие. Но вот делать продукт, который сможет без нареканий прослужить своему владельце лет десять элементарно невыгодно. Поэтому совершенно не имеет значение, ремень стоит на вашем двигателе, или цепь. Когда придет время, в агрегате найдется чему выйти из строя. И это не будет зависеть от того, что приводит в движение газораспределительный механизм. Это может зайти даже раньше срока замены данной детали.
Многие могут не согласиться, аргументируя это тем, что цепь сделана из металла, поэтому она априори должна быть надежнее. Есть в этом убеждении и доля правды. Да, она сделана из металла, только стоит помнить и о том, что в современных автомобилях металл этот уступает по прочности сплавам, которые использовались для изготовления деталей раньше. Нужно знать и о том, что сейчас металл, из которого делают цепи, тоньше, а вот количество рядов в звеньях цепи поубавилось.
В защиту производителей автомобилей стоит также сказать, что в снижении качества цепей играет роль не только желание повысить прибыль. Зачастую они вынуждены прибегать к разнообразным способом и методам производства, чтобы соответствовать ужесточившимся в последнее время экологическим нормам по выбросу в атмосферу вредных веществ. Наиболее действенным в этом случае является метод снижения потребления топлива за счет снижения веса самого автомобиля, а также уменьшения объема мотора. Поэтому моторы становятся мощнее, но при этом их объем уменьшается. А за счет более легкий, но в то же время недостаточно прочных сплавов, авто весит меньше.
Однако не все так плачевно с мировым автопромом. Даже сейчас можно найти авто с довольно таки прочными цепями ГРМ. К ним можно отнести модели, носящие имена таких компаний, как Mercedes-Benz, Ford и Toyota.
А вот у других авто прочность цепей ГРМ значительно снизилась с незапамятных времен и сейчас оставляет желать лучшего. К ним относятся модели таких марок, как Audi, Volkswagen, Skoda, BMW, Mazda, Peugeot и Citroen. И если вы при покупке делаете выбор в пользу автомобиля от одной из перечисленных компаний, то в целях избежания проблем с цепью, лучше приобрести автомобиль, где ГРМ приводится в движение ремнем.
У этой детали также есть ряд своих преимуществ. Например, и сама его стоимость, и цена ремонта будет относительно небольшой. А вот в случае с цепью, хоть ремонт и может быть необходим в разя реже, но высокая стоимость сей процедуры сразу сведет достоинства редкого обслуживания на нет.
Стоит также помнить, что не важно, что установлено на вашем автомобиле. И ремень, и цепь нуждаются в регулярной проверке работоспособности и своевременно замене. Дабы избежать проблем и плачевных последствий, лучше озаботиться заменой данной детали раньше, чем это рекомендует делать производитель.
К слову, экономить тут тоже не стоит, лучше приобрести хоть и более дорогую, но качественную деталь.
Фото с интернет-ресурсов
Цепь или ремень ГРМ? Какие двигатели автомобилей самые надежные | Об автомобилях | Авто
Среди автомобилистов бытует мнение, что цепь в приводе газораспределительного механизма (ГРМ) гораздо надежнее обыкновенного зубчатого ремня. Она металлическая, крепкая и не рвется, в то время как ремень подвержен высокому износу и трескается под воздействием высоких температур. Так ли это на самом деле?
Надежность шестерен
В двигателестроении самой надежной схемой привода ГРМ считается шестеренная. Момент с коленчатого вала на клапанный механизм в ней передается за счет рядов зубчатых колес. Они практически вечны. Недаром на танке Т-34 и в поршневых авиамоторах все вспомогательные агрегаты работали за счет шестерен. В легковых машинах середины прошлого века тоже использовалась эта схема.
Шестеренный привод ГРМ сохранился и на некоторых современных V-образных многоклапанных моторах.
Но такая конструкция оказалась громоздкой и тяжелой.
Цепной привод
Впервые среди отечественных машин цепной привод распредвала появился на Москвиче 412 в 60-е годы. А вскоре в 70-е он повсеместно ставился на Жигули. В то время не было хороших материалов, и цепь ГРМ была единственным вариантом для бесперебойной работы привода.
Она не нуждается в замене «по возрасту» и служит долгие годы, требуя лишь периодического смазывания и контроля за натяжением. Если же наступил ее критический износ, то перед поломкой цепь издает посторонние звуки, лязгает и стучит. Владелец сможет вовремя услышать этот сигнал и починить привод ГРМ. Но есть у цепного привода и недостатки.
Со временем цепь вытягивается. Удлинение цепи происходит при износе и увеличении зазоров в каждом шарнире. В итоге в течение 100-тысячного пробега длина цепи растет на несколько миллиметров. А этого бывает достаточно для проскакивания звеньев между зубьями с последующим выходом из строя клапанов.
Такие же проскакивания случаются, если оставить машину с включенной передачей на крутом склоне. Под нагрузкой настройка сбивается, и при запуске мотора валы теряют синхронизацию. Поршни бьют в клапана и гнут их.
Ресурс цепи определен в 100-120 тыс. км пробега.
Ременной привод
На отечественных машинах ремень появился впервые на двигателе ВАЗ-2105. Такие моторы оказались легче и дешевле в производстве. Первые ремни были ненадежны и могли оборваться уже через 10-15 тысяч км пробега. Правда, конструкция мотора предусматривала, что при любых взаимных положениях коленчатого и распределительного валов встречи клапанов с поршнями не происходило. Клапана не страдали, и при обрыве ремня мотор просто глох. Водители ставили запасной ремень и ехали дальше.
С появлением переднеприводного семейства ВАЗ потребовалось делать моторы мощнее и экологичнее, для чего реализовывались настройки ГРМ с опасной схемой, которая при обрыве ремня гнула клапана. Отдача мотора выросла, но над водителем стал висеть «дамоклов меч» в виде постоянной опасности обрыва ремня и серьезного повреждения двигателя.
Зато были и достоинства. Это легкость, простота, дешевизна и ремонтопригодность. Ну а проблему с надежностью решили за счет более качественных материалов.
Современные ремни могут ходить долго. Замена их производится в промежутке между 80-120 тыс. км пробега.
Основными недостатками ремня можно считать его чувствительность к утечкам масла. При контакте с ним материал ремня разлагается, трескается и теряет прочность.
Ресурс ремня зависит и от возраста из-за склонности резины к старению. Даже при длительном простое без работы ремень выходит из строя.
Самое неприятное, что ремень рвется мгновенно, зачастую без всяких предупреждающих сигналов. Недаром существует совет: если покупаете подержанный автомобиль, то сразу замените ремень ГРМ.
В общем, у каждого из приводов есть свои достоинства и недостатки. И сказать, что цепь имеет явное преимущество, конечно, нельзя. Если следить за состоянием ремня и не затягивать с заменой, то пользы от него больше.
ЦЕПЬ или РЕМЕНЬ? КАК узнать какой привод ГРМ у вашего автомобиля? И почему это нужно знать. | Oil Worm
В этой статье мы коснемся только цепного и ременного приводов газораспределительного механизма (далее ГРМ).Совсем недавно услышал следующий вопрос: «А когда менять ремень ГРМ?». Его мне задал человек, который, буквально несколько дней назад, купил автомобиль с пробегом чуть более ста тысяч километров. Капот был открыт и, посмотрев на двигатель, я ему ответил, что он может не беспокоиться по этому поводу еще как минимум 100 тысяч километров. Дело в том, что двигатель его автомобиля был с цепным приводом ГРМ. Хочется подчеркнуть, что это не первый человек, задавший мне подобный вопрос. Это обстоятельство и подтолкнуло меня на создание данного материала. Статья будет полезна для тех, кто недавно купил автомобиль, а так же для тех, кому интересно устройство их средства передвижения.
Почему важно знать какой привод ГРМ у вашего двигателя?
Здесь все просто.
Газораспределительный механизм один из важнейших узлов двигателя внутреннего сгорания. В зависимости от его привода, список и периодичность работ по техническому обслуживанию может отличаться. Например, периодичность замены РЕМНЯ составляет 60000, а ЦЕПЬ может спокойно «отходить» 200 тыс. км и более. Еще один пример. Вы купили автомобиль, у которого пробег 100-120 тыс. км. Если у его двигателя ременный привод, то стоит задуматься о замене или проверке ремня ГРМ, иначе есть риск повреждения двигателя. Если цепь, то можно отложить этот вопрос на будущее.
Конечно, для среднестатистического автовладельца (или владелицы) эта информация лишняя, ведь для этого и существуют всевозможные автомастерские и станции техобслуживания. Можно переложить такие заботы на специалистов.
А для тех, кому интересно, вот несколько отличительных признаков.
Насос охлаждающей жидкости
Обычно привод насоса (помпы) охлаждающей жидкости осуществляется от ремня навесного оборудования или от ремня ГРМ.
И никогда (по крайней мере, я не встречал) не приводится от цепи. Иначе такой привод был бы нецелесообразен, а работа по замене насоса очень трудоемка. Обратите внимание, если помпа приводится от навесного ремня, а с торца двигателя металлическая крышка, то скорее всего привод ГРМ цепной. Кстати, насос можно узнать по подходящим патрубкам системы охлаждения.
ПЛАСТИКОВЫЙ КОЖУХ и МЕТАЛЛИЧЕСКАЯ КРЫШКА. Самый наглядный показатель
Цепь
Так как цепь смазывается моторным маслом, то ее картер должен быть герметичен. Обычно цепной привод закрыт цельноМЕТАЛЛИЧЕСКОЙ крышкой — алюминиевой или стальной. Сама крышка прикручивается к блоку двигателя болтами и уплотняется герметиком или прокладкой.
Для наглядности клапанная крышка отсутствуетРемень
Ременной передаче герметичность не требуется. Как правило, здесь защитную функцию выполняет пластиковый кожух. Он так же прикручивается к блоку болтами. Может состоять из нескольких частей.
Наличие натяжителя
Наличие натяжителя на боковине двигателя указывает на цепной привод газораспределительного механизма. Натяжитель выглядит в виде болта, вкрученного в двигатель в районе картера ГРМ, с большой шестигранной головкой под ключ на «22» или «24». Но натяжитель может быть не виден из под капота, так как он установлен под МЕТАЛЛИЧЕСКОЙ крышкой картера ГРМ.
В общем, в первую очередь, посмотрите на крышку за ремнем навесных агрегатов, и будет все понятно. Но лучше обратиться к руководству по ремонту и эксплуатации вашего автомобиля.
Спасибо за просмотр.
На Mazda 3 цепь или ремень ГРМ?
Владельцы Mazda 3 задаются вопросом о приводе ГРМ: ремень или цепь используется в их автомобиле? В Mazda 3 с 2003 до 2017 года, кузовы BK, BL и BM, используется цепной привод ГРМ. В последнем на сегодняшний день кузове BM в бензиновой версии также используется «цепь». Это подтверждает официальное руководство по эксплуатации Mazda 3. Ременной привод («ремень») используется только в дизельных версиях, которые непопулярны в России.
Коротко о ГРМ
Для начала немного теории. ГРМ — это газораспределительный механизм. Привод ГРМ может осуществляться цепью или резиновым ремнем с зубцами — цепной привод и ременной соответственно. Отсюда и выходит, что чаще всего у автовладельцев спрашивают: «У вас цепь или ремень?». ГРМ не меняется. Меняется только привод ГРМ — цепь или ремень.
Главное отличие между ремнем и цепью, на которое стоит обратить внимание, это продолжительность эксплуатации. Срок эксплуатации ремня примерно 100-120 тыс км, тогда как цепь прослужит дольше — 200 тыс км.
Таблица двигателей Mazda 3: привод ГРМ
| Двигатель | Объем, л. | Мощность, л.с. | ГРМ, привод |
|---|---|---|---|
| Z6/ZM/MZR | 1.6 | 105 | Цепной |
| SkyActiv, P5-VPS | 1.5 | 100 | Цепной |
| LF17 | 2.0 | 166 | Цепной |
| L3 Turbo | 2.3 | 260 | Цепной |
| SkyActiv-G | 2. 0 | 165 | Цепной |
Когда менять цепь на Mazda 3
Как уже говорилось выше, ресурс цепного привода составляет 200 тыс км, или около 8-10 лет при пробеге в год около 20-25 тыс км. В Mazda 3 рекомендуется послушать и проверить цепной привод в диапазоне 120-150 тыс км пробега. По отзывам владельцев «тройки», именно в этот период чаще всего возникают проблемы. Стоит отметить, что цепь ГРМ не является расходником и в таблице планового ТО отсутствует. Замена, как советуют владельцы «Мазды», рекомендована после преодоления пробега 200 тыс км.
Для Mazda 3 с двигателем 2.0 рекомендуется проверять цепь на слух каждые 120 тыс км пробега, а при наличии шума – заменить привод.
Как понять, что пора менять цепь
Замена привода ГРМ осуществляется редко. Ременной привод, в отличие от цепного, меняется раз в 100 тыс км, и необходимо это делать заранее. Иначе оборванный ремень может грозить серьезными поломками. Владельцам же Mazda 3 с цепным привод повезло больше.
О том, когда настал момент замены цепи, вы услышите по звукам, исходящих со стороны капота. Будет характерный шум (иногда похожий на свист), который сложно не услышать.
Как шумит цепь на Mazda 3 — наглядный пример
Обратите внимание: чаще всего посторонний шум может исходить из ремня генератора, а не цепи ГРМ. Также советуем обратить внимание на натяжной ролик ГРМ.
Установка цепи ГРМ Mazda 3 (2003-2006 года выпуска)
Павел Аверин
27 лет, высшее техническое образование. Владею Mazda 3 2012 г.в. на протяжении почти пяти лет. Один из авторов блога Mazdagid.ru
сравнение двух приводов системы газораспределения
Что лучше в автомобиле – ремень ГРМ или цепь ГРМ?
Вам нравятся вопросы наподобие «Какая машина лучше?», на которые в принципе нет правильного ответа? Обычно такие вопросы вызывают бурную волну обсуждений и даже жесткой полемики.
Сегодня же мы решили поговорить по поводу системы газораспределения (ГРМ) в двигателях внутреннего сгорания (ДВС). Все знают, что в ДВС для синхронизации работы двигателя используется цепь ГРМ или ремень.
Но чем они отличаются друг от друга? Уже давно многих автомобилистов интересует, что же лучше? И надо признать, что с тех пор, как на смену цепи ГРМ пришел ремень, споры среди автолюбителей не утихают. Особенно о современных моторах, к которым есть масса претензий по сроку службы. Надо признать, что это отличный вопрос. Но ответить, что лучше – цепь или ремень, слету не получится. Мы попробуем сделать необычное сравнение этих двух систем, чтобы каждый для себя сделал свой выбор.
Бомба замедленного действия под капотом вашего автомобиля
В главах 1-5 мы расскажем вам, что с исторической точки зрения вариант с ремнем ГРМ не является ни лучшим, ни худшим, также как и цепь ГРМ. Наше личное мнение, что и цепь, и ремень ГРМ не являются идеальной системой газораспределения в двигателях внутреннего сгорания.
В целом эта технология уже давно зарекомендовала себя надежной и прошла проверку временем. Тем не менее она нещадно устарела. На дворе 21 век, и поверьте, автопроизводителей сегодня привлекают более современные технологии. Именно поэтому все больше компаний начинают думать об электрокарах и водородных автомобилях.
В принципе, выяснение, что лучше – цепь или ремень ГРМ, – неблагодарное дело. Те, кто любит спорить на этот счет, все равно не достигнут истины. Все эти искусственные дебаты похожи на спор между теми, кто любит с пеной у рта доказывать, какой автомобиль лучше всех.
Самое интересное, что те, кто спорит о том, какой тип привода системы газораспределения лучше, почему-то не задумываются, что вся система ГРМ – это бомба замедленного действия. Особенно в современных автомобилях. Именно из-за системы ГРМ двигатели автомобилей недолговечны. ГРМ – это слабое звено многих автомобилей.
Эволюция системы газораспределительного механизма
Глава 1: Зубчатые шестерни
Основная цель использования цепей или ремней ГРМ в двигателях внутреннего сгорания – это транспортирование энергии (крутящего момента) от вращения коленвала к устройству клапанов в головке блока, которые обычно управляются распределительным валом (распредвалом).
Эту проблему не так сложно решить. Очевидное решение – это использование шестерен. Именно с помощью них легко передавать крутящий момент в боковом направлении.
Вот зубчатые шестерни Volvo P1800S:
Да, это шестерни той Volvo P1800S 1966 года, которая проехала почти 5 млн километров. Мотор в этой машине без единого ремонта пробежал больше 3 млн километров. Далее был проведен дорогой ремонт, и машина снова наездила более 1 млн километров. А теперь о грустном.
Как вы думаете, выгодно ли автопроизводителям выпускать такие автомобили, которые могут служить владельцу длительный промежуток времени? Ведь чем больше ресурс автомобиля, тем меньше продажи автопроизводителей. Вы представляете, сколько бы сегодня ходили автомобили, если бы они все оснащались для передачи крутящего момента от коленвала на распредвал зубчатыми шестернями? Представьте, если бы вы были генеральным директором компании, которая продавала продукт, служивший 50 лет, а не 10.
Насколько мы можем судить, руководители крупных автомобильных компаний решили в один прекрасный момент в истории автопромышленности спроектировать двигатели так, чтобы уменьшить их срок службы. Мы не знаем, сделано это специально или по необходимости. Но суть от этого не меняется.
Начав проектировать двигатель с меньшим ресурсом, автокомпании стремились в первую очередь к своей выгоде, чтобы эксплуатируемые в мире автомобили быстрее оказывались на свалке, что увеличивало бы продажи новых автомобилей. Но как это сделать без жалоб автовладельцев? Очень просто. Нужно придумать умную новую технологию!
Глава 1.5: Нейлоновые зубчатые шестерни
Первое решение проблемы долговечности двигателей, которое мы хотим обсудить, довольно показательно – замена металлических зубчатых шестерен на шестерни с нейлоновыми зубьями, которые установлены прямо на металл.
Это шестерни от двигателя модели Chrysler 383 1969 года. Важно знать, что эти шестерни дороже, чем обычный металлический шестереночный механизм.
Все потому, что нейлон очень дорогой. Как альтернативу можно, конечно, использовать более дешевый пластик. Но и пластиковые шестерни на самом деле дороже стальных. Ведь для производства пластиковых шестерен нужно в 30 раз больше материала, чем при производстве металлических. Только так можно добиться, чтобы пластиковая шестерня выдерживала ту же нагрузку, что и стальная.
Как вы думаете, какое оправдание придумали автопроизводители, которые недавно стали вместо стальных шестерен использовать пластиковые? Они объяснили замену стальных шестерен необходимостью сделать двигатели тише. Однако это слабый аргумент, в который могут поверить только дилетанты. Об этом ниже.
Глава 2: Цепь ГРМ
Когда некоторые производители стали использовать нейлоновые шестерни, выявилась одна проблема: шестерни были слишком слабыми. В итоге автопроизводители стали получать множество критики. Следующей технологией передачи энергии для синхронизации двигателя стали цепи ГРМ.
Это более умный способ уменьшить ресурс двигателей так, чтобы потребители не жаловались.
С инженерной точки зрения принцип работы цепи ГРМ в газораспределительном механизме основан на передаче крутящего момента на большие расстояния, как, например, на этом велосипеде:
Важное значение в этом механизме имеет задняя пружина, которая помогает держать цепь в натяжке при переключении скоростей на велосипеде. Ведь когда цепь перескакивает на другую звездочку, длина ее прямого сегмента изменяется. Если бы не было специального механизма, то при переключении скоростей цепь на велосипеде провисла бы или даже слетела.
Этой проблемы в машине не существует. Но есть в автомобилях свои заморочки. Например, цепь ГРМ со временем изнашивается (причем если сравнивать с зубчатыми шестернями, износ цепи происходит очень и очень быстро). Это приводит к увеличению эффективной длины цепи с течением времени. Поэтому автопроизводители оснастили цепь ГРМ натяжителем для устранения ее провисания. Ну что, вот вам и еще одно доказательство того, что автопроизводители намеренно сократили срок службы компонентов двигателя, перейдя на использование цепи ГРМ.
В принципе, использовать цепь не было необходимости. Тем более что крутящий момент от коленвала на распредвал нужно передавать на небольшие расстояния. Но нет. Автопроизводители сознательно решили оснастить все двигатели цепью ГРМ, которая очень быстро изнашивается по сравнению с шестернями.
Это, безусловно, решало проблемы долговечности моторов 60-х годов.
Вот два решения цепного привода системы ГРМ:
На левой картинке вы можете увидеть двигатель, оснащенный длинными толкателями клапанов (схема OHV). Этот мотор использует небольшую цепь. Справа вы видите двигатель с системой OHC или DOHC, где используется длинная цепь. Конструкция слева рассчитана на более длительный срок службы. Также конструкция мотора слева дешевле и легче. Более длинные цепи, используемые в двигателях конструкции OHC, со временем больше изнашиваются и растягиваются.
Самое плохое – это когда в двигателях с двумя цепями одна цепь изнашивается быстрее другой. В этом случае натяжитель более изношенной цепи ухудшит идеальную синхронизацию мотора.
Но многие автопроизводители используют множество различных технологий, чтобы предотвратить подобную асимметрию в синхронизации двигателя в результате износа цепи или ее растяжения.
В некоторых моторах есть системы переменной синхронизации клапанов, например, такие как VTECH или VANOS. В таких моторах натяжитель цепи подключен к устройству опережения синхронизации. На таких моторах в случае провисания цепи от износа она автоматически немного продвигается на несколько звеньев.
Но во всех этих примерах при использовании цепи ГРМ мы не видим систем, предотвращающих быстрый износ цепей. Вместо того чтобы придумывать, как увеличить срок службы цепей ГРМ, автопроизводители все сделали для того, чтобы сильно натянутая цепь испытывала максимальное механическое трение. Это означает, что со временем нарушается не только натяжка цепи, что приводит к ее износу, но и изнашиваются также натяжители цепи.
Глава 3: Ремни ГРМ
Проблему долговечности двигателей можно решить с помощью ремней? Если вы инженер в автомобильной компании, которая поручила вам придумать, как сократить срок службы двигателей, то вы, конечно, не остановитесь на цепях ГРМ. Вы обязательно придумаете еще что-нибудь, с радостью сообщив своим руководителям, что вместо цепей ГРМ нужно использовать ремни ГРМ.
Именно так это и произошло в истории автопромышленности. Ремни ГРМ стали следующим шагом по заговору против автовладельцев, мечтающих всю жизнь владеть одним автомобилем. Ремни ГРМ пришли на смену цепям во многих автомобилях.
Ремни газораспределительного механизма появились на сцене еще в 1962 году. Но на раннем этапе ремни не стали так популярны, поскольку в те годы еще не было технологий, способных производить крепкие ремни. И все дело было в резине, из которой изготавливали первые ремни. Известно, что резина при больших температурах быстро стареет.
В итоге первые ремни ГРМ служили очень недолго и рвались, что нередко приводило к существенной поломке двигателя.
Затем ремни стали более надежными, и автопроизводители стали отказываться от цепей, также заявив, что это необходимо, чтобы уменьшить шум двигателей. Но, несмотря на технологии производства ремней ГРМ, они все равно по сроку службы уступают цепям ГРМ. Автопроизводители сделали так, чтобы автовладельцы чаще приезжали на техническое обслуживание для замены ремня ГРМ (которое обходится в немалые деньги).
В современных автомобилях ремни ГРМ служат более длительный срок по сравнению со старыми автомобилями. В некоторых машинах ремень ГРМ нужно менять каждые 100-150 тыс. км, тогда как совсем недавно в некоторых автомобилях автопроизводители рекомендовали менять ремень каждые 30-45 тыс. км.
Но это не значит, что теперь ремни ГРМ имеют преимущество перед цепью. Также это не значит, что вы должны бежать покупать автомобили только с цепью ГРМ. Все не так просто.
