Замена подшипника задней ступицы ВАЗ 2110 своим руками и диагностика неисправности
Содержание:
- Когда может потребоваться замена
- Процедура замены
Выполнить замену подшипника задней ступицы на автомобиле ВАЗ 2110 не так сложно, как может показаться на первый взгляд. Этот процесс требуется не настолько часто. Эксплуатационный срок элемента обычно составляет порядка 100 тысяч километров пробега, причем минимум.
Увы, наши дороги не позволяют рассчитывать на столь продолжительную жизнь подшипника, потому реальные сроки оказываются ниже тех, о которых заявляет производитель.
Когда может потребоваться замена
Если вы слышите шум, характерный вол или некий гул в задней части вашего автомобиля, который при вхождении в поворот только усиливается, это говорит о необходимости срочно заменить подшипник задней ступицы на вашем ВАЗ 2110.
Устройство ступицы
Есть несколько способов проверить состояние элемента:
- Застопорите колесо в диагональной плоскости. Поочередно поднимите задние колеса при помощи домкрата.
- Поочередно рекомендуется поднимать для того, чтобы правильно определить источник шума. Далеко не всегда требуется замена сразу двух подшипников. Но если взялись за один, замените сразу второй. Меньше проблем возникнет в будущем.
- Поднятое на домкрате колесо раскрутите вручную, та сильно, как только сможете. Чем выше скорость, тем лучше. При обнаружении посторонних шумов, гулов при раскручивании колеса, деталь обязательно придется заменить.
- Если есть сомнения относительно целостности подшипника задней ступицы, используйте метод поперечного люфта. Возьмите колесо за его края и потяните на себя и от себя. Если подшипник действительно вышел из строя, колесо будет двигаться по оси. Движение может быть не сильным, но даже незначительные колебания свидетельствуют о потребности замены элемента.
Процедура замены
Смазываем
Итак, мы определили, что малой кровью здесь не обойтись, и автомобиль действительно нуждается в замене подшипника. Потому придерживаемся четкого порядка действий и начинаем работу.
- Демонтируйте тормозной барабан. С этим проблем возникнуть не должно, поскольку фиксируется он достаточно просто на заднем колесе.
- Подденьте колпачок ступицы, используя плоскую отвертку, и снимите его.
- Теперь, используя узкое зубило, выправьте буртик гайки, который был замят сразу в двух местах. Не бойтесь, это не вы что-то сделали, такое замятие предусмотрено на производстве, чтобы элемент не вылетал со своего законного места.

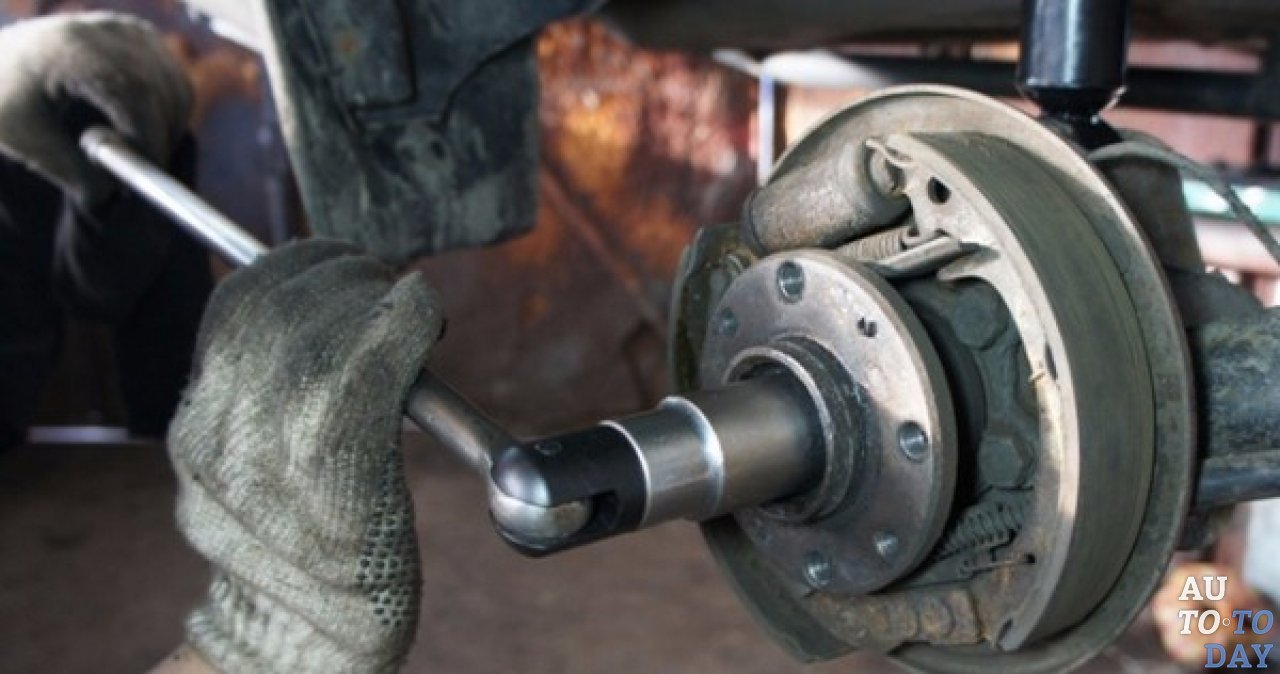

- Воспользуйтесь головкой на 30, с помощью которой выкручивается гайка крепления.
- Снимите выкрученную гайку, а также демонтируйте упорную шайбу.
- Вооружитесь трехлапым или двухлапым съемником, который позволить снять со своего место ступицу.
- Если трехлапого инструмента нет, выпрессуйте ступицу при помощи двух болтов или винтов. Как показала практика мастеров, для этих целей отлично подходят болты для крепления головки блока силового агрегата.
- Закрутите винты в противоположные отверстия для крепления колеса и упритесь их концами в головки болтов фиксации оси ступицы к балке задней подвески вашего автомобиля.
- Старайтесь равномерно затягивать винты, что позволить выпрессовать ступицу. Колодки при этом снимать не обязательно.
- Как правило, внутреннее кольцо подшипника должно оставаться на оси ступицы.
- Зафиксируйте кольцо при помощи съемника, после чего демонтируйте его.
- Если съемника у вас не оказалось, придется дополнительно демонтировать тормозные колодки и с помощью зубила смесить кольцо к оси.
- Далее кольцо сдвигается. Для этого вам отлично помогут две монтажные лопатки.
- Не бойтесь, что после обработки зубилом на оси ступицы образуются своего рода дефекты, забоины. Это не страшно, но обработать их надфилем настоятельно рекомендуется.
- Вооружитесь щипцами, благодаря которым можно аккуратно снять стопорное кольцо.
- Через отрезок подходящей трубы также аккуратно выбейте подшипник, оперевшись на внутреннее кольцо.
- Другой вариант — его можно выпрессовать при помощи съемника ступичных подшипников.
- Очистите и эффективно смажьте ступицу, в которую съемником или при помощи тисков запрессовывается новый подшипник задней ступицы. Усилие при прессовании необходимо приложить к наружному кольцу. Наиболее удобно для вас это будет сделать при помощи наружного кольца от старого подшипника.
- Установите на законное место новое стопорное кольцо.
- Нанося легкие удары по внутреннему кольцу, впрессуйте подшипник на ось. Вбивайте до глубины, которая позволить насадить гайку.
- Полноценная запрессовка выполняется уже накинутой гайкой.
- Обязательно используйте только предписанный момент, чтобы затянуть крепежный элемент.
- Вомните буртик гайки по двух пазам оси вашей ступицы, чтобы привести элемент в изначальный внешний вид.
Такую процедуру нельзя назвать невероятно сложной, однако «повозиться» у себя в гараже вам придется. Но это лучше и экономически более выгодно, чем обращаться на станции технического обслуживания и доверять свой автомобиль неизвестным мастерам.
ВАЗ 2110 хорош тем, что его ремонтом вполне можно заниматься самостоятельно. Целый ряд работ выполняется на основе руководства по эксплуатации и ремонта. Но если у вас отсутствует опыт, либо поломка слишком серьезная, обращайтесь к профессионалам. Пусть это обойдется дороже самостоятельного ремонта, но качество работ превыше всего. Это гарантия сохранности вашего автомобиля и вашей собственной безопасности на дороге.
