Термостат ваз 2114 замена: Замена термостата на ВАЗ 2114

Как заменить термостат ВАЗ 2114 своими руками.

Как заменить термостат ВАЗ 2114 своими руками?

Почему перегревается или напротив медленно прогревается двигатель?
Чаще всего это происходит из-за поломки термостата.
Способы диагностики и самостоятельной замены термостата на модели ВАЗ 2114
Основные поломки термостата ВАЗ 2114
Клапан является основным элементом устройства, из-за которого термостат, может выйти из строя. Очень часто, происходит заклинивание клапана в различных положениях открытом, закрытом или промежуточном, что весьма опасно, если клапан заклинит в закрытом положении, силовой агрегат будет быстро перегреваться (особенно в жару), так как циркуляция будет происходить, только по малому кольцу.

Если клапан заклинит в открытом положении, то двигатель наоборот не будет нагреваться, так как циркуляция ОЖ, будет происходить по большому кольцу, что не позволит ей набрать необходимую температуру.
Если клапан будет периодически «останавливаться» в одном из двух положений, это приведет к нестабильности силового агрегата. При любом из вариантов термостат необходимо проверить, и если он не работает заменить.

Диагностика термостата ВАЗ 2114
При первых подозрениях выхода из строя термостата, требуется принять решение о его замене или ремонте.

Способы диагностики:

1. Нужно завести агрегат, дать ему прогреться десять минут, открыть капот и потрогать патрубки радиатора (нижний и верхний). Патрубки исправного устройства, должна иметь примерно одинаковую температуру. Если их температура отличается, значит, термостат неисправен.
2. Запустить машину и коснуться верхнего патрубка радиатора. Если патрубок не нагревается, пока двигатель не достиг рабочей температуры, значит, термостат работает, как положено. Когда будет пройден этот предел, патрубок должен начать нагреваться.
3. Проверка со снятием термостата является самым сложным и эффективным способом его проверки.
   Сначала его нужно снять, опустить в воду, которую надо нагревать, пока не сработает клапан. Для контроля температуры воды, используется градусник. Если при проверке,не произошло его срабатывания, то предстоит замена нановый.

Как самостоятельно заменить термостат ВАЗ 2114

Перед заменой следует приобрести новое устройство. Перед начинающими автовладельцами возникает вопрос, какой термостат является лучшим? Лучше всего отдавать предпочтение продукции известных производителей и приобретать его у продавцов, которым можно доверять.
Перед тем как приступить к замене, следует приготовить герметик, инструменты, термостат, ремкомплект и охлаждающую жидкость.

Для замены следует выполнить следующие действия:

• Заехать на яму (эстакаду) или смотровую площадку. Заглушить силовой агрегат, поставить авто на стояночный тормоз и удостовериться, что силовой агрегат и патрубки остыли, для безопасности при выполнении работ.
• Открутить краник для слива, расположенный снизу радиатора и слить охлаждающую жидкость в посуду. Пока происходит стекание охлаждающей жидкости, следует открутить корпус воздушного фильтра. Для этого следует открутить несколько болтов и хомут крепящий патрубок воздуховода. Затем отсоединить разъем ДМРВ и начать его демонтаж.
• Отверткой ослабить хомуты на патрубках, идущих к термостату, отбросить патрубки, соблюдая осторожность, так как внутри может быть жидкость. Открутить шестигранником 3 болта, на которых крепится устройство, и снять с уплотнителем.
• Тщательно зачистить место стыка и смазать при помощи герметика, поставить уплотнитель и прокладку.
• Установить новый термостат в обратной последовательности, залить антифриз и проверить работоспособность, запустив двигатель и доведя его температуру до рабочей – удостовериться в правильной работе.

Если не хочется возиться – ждем Вас в нашем автосервисе.

Как поменять термостат на ВАЗ-2114 инжектор: видео и фото

Оптимальная рабочая температура двигателя – 90˚С. При такой температуре достигается высокая мощность и экономичность его работы. Для сокращения продолжительности нагрева двигателя до рабочей температуры, установлен термостат.

Что делать, если приборная панель не показывает температуру двигателя см. здесь!

Принцип работы термостата

После запуска двигателя, тосол перемещается по малому контуру, не успевает охлаждаться и быстро нагревается. При достижении температуры 87˚С, термостат открывается и тосол проходит через радиатор охлаждения, в котором охлаждается. При повышении температуры до 102˚С, поршень термостата перемещается еще на 8 мм и открывает движение тосола по большому контуру.

Устройство термостата

Элемент для переключения термостата – термодатчик, который под действием температуры открывает клапан, когда температура снижается, клапан перемещается в исходное положение, закрывая большой контур для тосола.

Основной признак неправильной работы термостата – повышающаяся температура охлаждающей жидкости (тосол или антифриз). В данном случае необходима замена термостата. Присмотритесь к термостату от Лада Гранта, он на 6 дырок!

Проверка нового термостата перед установкой

До того как заменить термостат ВАЗ-2114, требуется выполнить проверку работоспособности нового. Проверка выполняется в следующем порядке:

1. Наполняем водой емкость и помещаем в нее прибор.
2. Ставим посуду с прибором на плиту, нагреваем, контролируя температуру нагрева.

   Нагреваем воду с прибором, контролируя температуру

3. При повышении температуры до 85˚С клапан откроется.

Видео о проверке термостата на ВАЗ-2114

Инструмент для замены

Для замены термостата потребуются инструменты:

• Отвертки крестовая и шлицевая;
• Ключи на 12 и 13;
• Силиконовый герметик;
• Ёмкость для сбора сливаемого тосола.

Процесс замены (алгоритм с фото)

Замена производится при остывшем двигателе. А о выборе охлаждающей жидкости мы уже писали.

Порядок замены термостата следующий:

1. Открываем крышку капота, снимаем фильтр воздухозаборника.

   Снимаем фильтр воздухозаборника

2. Открываем крышку бачка-расширителя.

   Откручиваем крышку расширительного бачка

3. Снимаем сливную пробку, сливаем тосол в специально подготовленную емкость.

   Откручиваем сливную пробку

4. Затем следует ослабить хомуты на патрубках.

   Ослабляем хомуты на патрубках термостата

5. Снимаем крепления, отключаем провод «массы».
6. Отсоединяем шланги, раскачиваем и отсоединяем термостат.

   Извлекаем термостат из гнезда
7. Рекомендуется тщательно осмотреть патрубки подходящие к термостату и при обнаружении трещин заменить на новые.
8. Патрубки следует промазать герметиком и через 10 мин, установить на их место.
9. Заменяем прокладку, устанавливаем крепления и затягивают их. Одеваем резиновые шланги, затягиваем хомуты.
10. Закрываем сливную пробку и заполняем тосолом бак-расширитель.

    Заливаем охлаждающую жидкость в расширительный бачок

11. Запускаем двигатель, проверяем новый прибор на срабатывание. Клапан срабатывает при необходимой температуре.

    Датчик температуры охлаждающей жидкости

Видео о замене термостата на ВАЗ-2114

Выбор термостата

Очень важно правильно выбрать термостат. Следует учесть рабочие параметры и производителя. Подробно об этом мы уже рассказывали в материале: «выбор термостата на ВАЗ-2114«.

Тестируем

Последним шагом проверяем работу отопителя. Равномерный поток теплого воздуха свидетельствует, что замена сделана правильно. Делайте все правильно, и это не займёт много времени. Удачи!

Замена и выбор термостата 8-клапанной ВАЗ 2114 ⋆ I Love My Lada

Надежность любого инжекторного двигателя в первую очередь зависит от его конструкции. Тем не менее инжекторные моторы ВАЗ 2114 с 8 клапанами часто страдают от несоблюдения температурного режима работы двигателя. Термостат — этот именно тот прибор, который должен гарантировать, что двигатель прогревается равномерно и не перегревается при высоких нагрузках. Как правильно выбрать термостат для ВАЗ 2114, какой лучше не ставить, как заменить, будем выяснять прямо сейчас.

Почему не работает термостат на ВАЗ 2114: симптомы и причины

Постоянный перегрев или наоборот, работа на низкой температуре охлаждающей жидкости грозят не только высоким уровнем износа колец, поршней и вкладышей. В критических случаях перегрев может стать причиной приклинивания или заклинивания поршневой, проворота коренных или шатунных вкладышей, загиба клапанов, разрушения распредвала и многих других неожиданных неприятностей.

Старый и новый клапаны термостата. Износ очевиден

Как работает термостат ВАЗ 2114

Теоретически термостат десятки представляет собой обычный клапан, который управляется термочувствительным элементом.

В зависимости от температуры охлаждающей жидкости, он либо закрывает шлюз и отправляет антифриз по малому кругу в обход основного радиатора, либо открывает его и заставляет жидкость циркулировать по полному кругу, включая радиатор охлаждения, печку, водяную рубашку двигателя, систему подогрева дросселя.

Как показано на схеме, термостат выполнен в виде перепускного нагруженного пружиной клапана. Под воздействием пружины он находится в открытом положении и пропускает жидкость по полному кругу через радиатор системы охлаждения. В этом случае жидкость быстрее охлаждается, но, естественно, прогревается очень медленно, особенно зимой.

Принцип работы термостата и схема циркуляции охлаждающей жидкости

Поскольку мы знаем, что нормально двигатель может работать только при температуре в пределах 97-105 градусов, то в случае постоянной циркуляции жидкости по большому кругу в холодное время года прогрев мотора происходит очень медленно. Это вызывает повышенный расход топлива и сильный износ трущихся деталей двигателя.

Схема системы охлаждения ВАЗ 2114 с инжекторным мотором 21114-21124

Вот поэтому клапан термостата и должен открываться только тогда, когда температура антифриза достигнет 95-98 градусов. Естественно, в зимнее время ему бы лучше срабатывать попозже, а летом пораньше. Но поскольку термостат в ВАЗ 2110, на Приорах и Калинах, а также Грантах и Вестах не имеет сервопривода, управляемого электроникой, то температура срабатывания клапана регулируется только заменой термостата на другую модель с другим порогом срабатывания. В продаже их предостаточно и опытные водители рекомендуют на зиму ставить устройства с температурой открытия клапана около 95 градусов, а на лето — с температурой около 85-90 градусов.

Признаки неисправности термостата ВАЗ 2114

Мы понимаем, что при даже такой простой механизм как клапан термостата подвержен самым разным поломкам. Они могут быть вызваны как отвратительным качеством купленных новых деталей, так и нарушением правил эксплуатации самим водителем. Поскольку клапан механический, то и причин его выхода из строя может быть очень много — от плохого или изношенного антифриза, до коррозии или механического износа привода клапана. Основные признаки неисправности термостата очевидны:

1. Перегрев двигателя без особых нагрузок. Это говорит о том, что не сработал термоэлемент клапана термостата или же не включился вентилятор радиатора. Со второй проблемой мы разобрались более чем детально здесь. С первой еще проще. Для выяснения причин перегрева необходим демонтаж термостата и проверка работоспособности его клапана. Для проверки термостата необходимо снять крышку в сборе с клапаном
2. Двигатель не прогревается. Снова все вопросы к клапану термостата и режимам включения вентилятора радиатора охлаждения. В этом случае клапан заклинил в открытом положении и не дает жидкости прогреться до нормы. Особенно такая проблема актуальна в холодное время года. Закоксованный клапан термостата
3. Самая сложная для диагностики ситуация, когда клапан работает нестабильно или заклинил в промежуточном положении между закрытым и открытым каналом. В этих случаях неприятности подбираются с двух сторон — мотор может долго греться и быстро закипать.

Проверяем термостат ВАЗ 2114 на двигателе

Первичная диагностика термостата может быть проведена прямо на двигателе. Для этого не нужно сливать антифриз и снимать корпус термостата. Делается это достаточно просто. Изначально мотор должен быть холодным. Открываем капот, запускаем двигатель и следим за стрелкой указателя температуры ОЖ. Нижний патрубок радиатора охлаждения должен прогреться быстро и это можно почувствовать, прикоснувшись к нему рукой. Верхний патрубок должен оставаться холодным вплоть до того момента, пока стрелка указателя температуры на поднимется до отметки 70-80 градусов. Особой точности датчик температуры не даст, но приблизительно мы будем знать, что:

• если после прогрева до 80 ˚С верхний патрубок не начал потихоньку нагреваться, проблема в клапане термостата;
• после прогрева мотора верхний патрубок нормально прогревается, печка дует горячим воздухом — наши опасения не подтвердились и термостат в норме.

Это единственный способ проверить предварительную работоспособность клапана термостата. Правда, бывают случаи, когда термоэлемент срабатывает не до конца или через раз. В этих случаях необходима детальная проверка, осмотр и диагностика клапана. В большинстве случаев никто не возится с нерабочим термоэлементом, клапан просто выбрасывают и покупают новый. Так надежнее, а цена нового термостата на инжекторную десятку не превышает $4-7. Все это можно сделать своими руками, быстро и не привлекая мастеров СТО.

Какой термостат лучше ставить на ВАЗ 2114 инжектор

Заводской термостат ВАЗ

До 2003 года на все двигателя ВАЗ 2114 устанавливали термостаты старой конструкции. Его каталожный номер 2110-1306010.  После 2003 года термостат заменили и внесли небольшие изменения в систему охлаждения. В связи с этим на десятках поздних лет выпуска ставили термостаты с артикулом 21082-1306010-11 и 21082-1306010-14. У последних повышенная планка срабатывания термоэлемента, поэтому предпочтение стоит отдавать именно им. Кроме того в продаже есть огромное количество неоригинальных клапанов и термостатов в сборе. Судя по отзывам владельцев, наиболее качественными считаются клапана и термостаты этих компаний:

• 92С 21082-1306010, производство LUZAR, качество нестабильное, но если повезет, будет работать неплохо;
• корпус в сборе этой же компании с пятью выходами с каталожным номером 92С 2190-1306010, LT 01081, без штуцера расширительного бачка или LT 01084 со штуцером;
• ТН-LA21082 от компании AURORA;
• Пекар, артикул 21082-1306030, неплохое качество и средние цены;
• Vernet, артикул TH6595.85, один из самых недорогих на рынке;
• STARNER, артикул S40 2112;
• Finwhale, T111;
• BAUTLER, 21082-1306010-11;
• MAHLE / KNECHT, каталожный номер TH 37 80;
• STARLINE, TS T035.92T, один из лучших заменителей оригинала;
• Gates, проверенное качество, стабильно держит температуру, Th31992G1.

[unitegallery 001]

Меняем термостат ВАЗ 2114 инжектор своими руками

Для самостоятельной замены термостата на инжекторной 2114 нам понадобится стандартный набор инструментов, емкость для слива антифриза и, конечно, новый термостат. Работу проводим в следующем порядке:

1. Снимаем воздушный фильтр. Для этого откручиваем его корпус ключом на 13 и ослабляем хомут воздуховода.
2. Открываем пробку расширительного бачка, чтобы сбросить давление.
3. Сливаем антифриз в заранее подготовленную емкость. Работу проводим только на остывшем двигателе! Далее придется открутить передние винты защиты двигателя, если она установлена. Лучше всего сливать антифриз через сливной вентиль в нижней банке радиатора.
4. Ослабляем хомуты на патрубках термостата.
5. Аккуратно снимаем их, может вылиться еще какое-то количество антифриза.
6. Снимаем старый термостат и проверяем на целостность резиновые патрубки.
7. Установку нового термостата ВАЗ 2114 проводим в обратном порядке. При этом часто возникает необходимость в установке новых хомутов.

Иногда хомуты нуждаются в замене

При заливке антифриза желательно снять шланг подогрева дроссельного узла, чтобы вытеснить воздух. В противном случае может образоваться воздушная пробка, с которой придется бороться отдельно. После заливки антифриза и проверки герметичности системы охлаждения прогреваем двигатель и убеждаемся, что термостат работает как положено.

Замена термостата ВАЗ 2114, 2113 своими рукам

Приветствую автолюбителей в блоге RtiIvaz.ru! Тема сегодняшнего ролика, как заменить термостат на автомобилях ваз-2113 и ваз-2114.

Итак, начнём ремонт системы охлаждения автомобиля…

Слив тосола

Вначале нам необходимо слить тосол из системы. Для этого потребуется демонтировать защиту силового агрегата и защитный кожух. При сливе охлаждающей жидкости требуется внимательность и осторожность, так как, если тосол ещё не остыл, то можно получить ожоги.

Сливать охлаждающую жидкость будем через сливную пробку, находящуюся в нижней части радиатора.

При этом нужно позаботиться о защите генератора от попадания на него тосола при откручивании пробки.

Для этой цели подойдёт 1.5 литровая пластиковая бутылка от какой-либо жидкости, на которой необходимо вырезать отверстие в боку в нижней её части (на видео это хорошо видно см. ниже). Жидкость будет сразу попадать в вырез бутылки, не навредив при этом генератор. А уже под горлышко бутылки нужно поставить большую ёмкость под слив жидкости. Например, как показано в видео «Своими руками», 5-литровую пластиковую ёмкость с отрезанным верхом.

После того как всё будет приготовлено, и мы убедились, что тосол стекает точно в бутылку, можно открутить крышку расширительного бачка.

Мы тем самым получим разряжение в системе и даем возможность жидкости сливаться более активно.

Снятие термостата

Потребуется снять воздушный фильтр ваз 2114, чтобы добраться до термостата и его снять. Для этого отдаём фишку питания, откручиваем болты и ослабляем хомут на воздуховоде, согласно схеме.

Затем необходимо ослабить два хомута на подсоединённых к термостату резиновых патрубках системы охлаждения. Хомуты выделены в жёлтых кружках, как показано на фото.

Для того чтобы открутить крышку термостата, нам потребуется шестигранник. Необходимо отдать три болта по контуру.

Открутив все болты, снимаем термостат с двигателя…

Перед тем как установить автомобильный термостат, необходимо тщательно очистить прилегающую плоскость от возможных отложений или старого герметика, воспользовавшись, например, как в нашем случае канцелярским ножом. После зачистки нужно протереть плоскость чистой ветошью.

Установка нового термостата

Установку нового термостата производим в обратном порядке. При этом болты необходимо прикручивать в два этапа, не прилагая большого усилия, как говорится, без фанатизма. Зачастую при замене термостата ваз 2114 своими руками, срывают резьбу, увеличивая тем самым объём работы по её восстановлению.

После того как новое изделие установлено, ставим на место снятые патрубки и затягиваем хомуты их крепления. Но также во время сборки рекомендуется убедиться в исправности всех деталей, а также проверить исправность шлангов и хомутов их крепления. При необходимости изношенные детали рекомендуется заменить исправными.

Как своими руками проверить исправность термостата можно узнать, посмотрев видео 24 Часа в конце статьи…

После установки нового термостата убедитесь в том, что сливная крышка, находящаяся на радиаторе, у вас закрыта.

Заливка охлаждающей жидкости

Перед тем как начать заливать тосол в систему охлаждения двигателя, необходимо снять шланг для охлаждения дроссельного узла, предварительно ослабив хомут его крепления.

Затем вставляем воронку в расширительный бачок и начинаем заливать охлаждающую жидкость.

Необходимо налить тосола несколько выше показанного на теле бачка уровня MAX.

Для того чтобы выгнать воздух из системы необходимо несколько раз нажимать на резиновый патрубок, идущий к радиатору охлаждения двигателя, как показано стрелкой на видео Своими руками (см. видео в конце этой статьи).

Итак. Выгоняя воздушную пробку, необходимо добиться того, чтобы из снятого шланга подогрева дросселя и штуцера стал выходить тосол без пузырьков воздуха.

Затем тосольный шланг ставится на место и зажимается хомутом. Устанавливается на место и закрепляется корпус воздушного фильтра, надевается воздушный рукав и зажимается хомутом, а также ставится на своё место фишка питания расходомера.

Заводится двигатель, и проверяются место соединений на предмет течи охлаждающей жидкости.

Замена термостата на ВАЗ 2113

Перед любыми работами с автомобилем рекомендуется снимать минусовую клемму аккумуляторной батареи…

Для проведения замены термостата на автомобиле ваз 2113 своими руками необходимо слить охлаждающую жидкость. Для этого снимается защита двигателя, а также кронштейн внутри моторного отсека, перекрывающего пробку слива тосола с блока двигателя.

Работу с демонтажем защиты удобно выполнять со смотровой ямы. Отдаются болты крепления защиты двигателя, и она снимается.

Затем отдаётся крепёж корпуса воздушного фильтра, снимается фишка питания расходомера, откручивается хомут крепления воздушного рукава идущего от фильтра до дроссельного узла и фильтр снимается.

Отдаём крепления кронштейна катушки зажигания и отводим её в сторону. Откручиваем пробку слива охлаждающей жидкости с блока двигателя. Убираем пробку и сразу на её место прижимаем шланг для слива, который опущен в подготовленную ёмкость для слива.

Открываем пробку расширительного бачка, чтобы ускорить слив тосола. После того, как жидкость слилась, ставим на место и затягиваем сливную пробку, а также устанавливаем снятую катушку зажигания.

Снимаем снизу маленькую защиту, чтобы она нам не мешала. Откручиваем винт-пробку с радиатора и сливаем остатки охлаждающей жидкости в подготовленную ёмкость. При этом необходимо следить, чтобы тосол не попал на генератор. Можно использовать такую же бутылку с вырезом, как для слива тосола на автомобиле ваз 2114. После слива нужно не забыть закрутить болт-пробку на место.

Снятие и установка термостата

Ослабляются хомуты на подходящий к термостату шлангах и шланги снимаются. С помощью шестигранника откручиваются болты крепления и неисправный термостат снимается.

Очищается плоскость на посадочном месте, устанавливается новое изделия и, затягиваются болты его крепления. Как вариант, можно приобрести и заменить только сам термоэлемент без крышки. Для этого старый элемент вынимается из крышки и устанавливается новый.

Заключительная сборка деталей

Ставятся на место в обратном порядке резиновые шланги и затягиваются хомуты их крепления. Устанавливается защита двигателя. Возвращается на своё место воздушный фильтр и затягивается его крепёж, подсоединяется воздушный рукав и хомут его крепления. Ставится на место фишка питания расходомера воздуха.

На показанном видеоролике на этом авто, на входе в корпус воздушного фильтра отсутствует гофра, что недопустимо. При попадании в глубокую лужу может произойти гидроудар со всеми вытекающими последствиями.

Как установили на место клеммы аккумуляторной батареи можно заливать жидкость. Тосол заливается аналогично, как и на предыдущей модели ваз 2114.

После заливки жидкости заводится мотор и визуально проверяется герметичность всех соединений.

Видео Своими руками

Видео Elsa Studio

Видео 24 Часа

На этом ремонт закончен. До скорых встреч на страницах блога RtiIvaz.ru!

Популярные статьи

ВАЗ 2114: замена термостата своими руками

Охлаждающая система любого автомобиля отвечает за поддержание рабочей температуры двигателя. Если силовой агрегат начал перегреваться или слабо прогреваться, то, скорее всего, вышел из строя термостат. Данная деталь не является ремонтопригодной, поэтому в случае ее поломки поможет только замена. В данной статье замена термостата будет описана на примере ВАЗ 2114.

Термостат ВАЗ 2114 следит за температурой двигателя и перенаправляет антифриз в большой или малый круг.

Когда двигатель не прогрет и антифриз холодный, клапан термостата закрыт и охлаждающая жидкость протекает по малому кругу, обеспечивая быстрое прогревание силового агрегата. Когда жидкость нагревается до нормальной температуры, открывается клапан и антифриз протекает в радиатор, поддерживая рабочую температуру двигателя.

принцип работы устройства

Устройство термостата основано на открывании и закрывании клапана. Частой причиной поломки является именно он.

В случае, если клапан не открывается, то это грозит перегревом двигателя из-за протекания жидкости только по малому кругу, особенно в жаркие, летние дни.  Если клапан находится в постоянно открытом состоянии, то прогревание двигателя станет настоящим испытанием. При серьезной поломке происходить прогрев вообще не будет, так как антифриз будет протекать только по большому кругу и не будет успевать нагреться до нужной температуры. Эта проблема актуальна в зимнее время года.

Если клапан работает с перебоем и периодически заклинивает, то нужна срочная замена термостата, так как если не предпринять мер, то в дальнейшем это может привести к выходу двигателя из строя.

Перед началом замены убедитесь, что проблема именно в термостате

Способы проверки термостата

• Первый способ

Сначала нужно завести двигатель и дать проработать ему около 10 минут. После этого нужно открыть капот, и потрогать патрубки радиатора.
Если верхний и нижний патрубки одинаковой температуры – термостат полностью исправен, а если же у труб разная температура – он неисправен, барахлит.

• Второй способ

Нужно завести автомобиль и под капотом проверить температуру верхнего патрубка. Он должен быть холодным до того момента, пока силовой агрегат не прогреется. Патрубок начнет греться после прогрева.

• Третий, самый эффективный способ

Для начала нужно снять изделие. Потом поместить его в воду и нагревая следить за открытием клапана. Если клапан не среагировал – изделие нужно менять.

Замена

Заменять термостат лучше на новый. Если чинить старый, то дальнейший ремонт силового агрегата обойдется гораздо большую сумму. Какой бы хороший ремонт не был, новая деталь все равно прослужит дольше.

Какой же фирмы лучше покупать изделие? Лучше совершать покупку у дилеров, имеющих сертификат на продажу. Если товар стоит дешевле рыночной стоимости, то покупать его не стоит.

Необходимые инструменты:

1. 1. Герметик;
2. 2. Отвертка;
3. 3. Шестигранник;
4. 4. Новое изделие;
5. 5. Рем.комплект;
6. 6. Антифриз.

Демонтаж старого термостата

1. 1. Загнать автомобиль на яму так, чтобы был доступ к нижней части;
2. 2. Заглушить силовой агрегат и дождаться пока остынут патрубки;
3. 3. Открутить краник слива, который находится в нижней части радиатора;
4. 4. Слить охлаждающую жидкость в какую-нибудь емкость. Рекомендуется поменять эту жидкость на новую;
5. 5. Демонтировать воздушный фильтр вместе с корпусом. Для этого нужно отвернуть 2 болта и ослабить хомут;
6. 6. Вдернуть разъем с ДМРВ;
7. 7. При помощи отвертки отвернуть хомуты патрубков, которые крепятся к термостату;
8. 8. Отбросить патрубки. Внимание! На них может остаться охлаждающая жидкость;
9. 9. Открутить 3 болта, используя шестигранник и снять изделие вместе с уплотнителем;
10. 10. Обезжирить, почистить место стыка и потом промазать герметиком;
11. 11. Поставить кольцо и прокладку.

Установка термостата на место

1. 1. Сломанные хомуты поменять;
2. 2. Установить кран, и залить жидкость. Крайне не рекомендуется использовать уже бывший в использовании антифриз, но если ситуация безвыходная, то нужно подождать пока вся грязь ляжет на дно;
3. 3. Установить изделие и проверить наличие протекания масла;
4. 4. Прогреть двигатель, и проверить термостат.

Произвести замену данного элемента силового узла может без особых усилий любой неподготовленный человек. Не обязательно для этого ездить на СТО.

Замена термостата ВАЗ 2114, проверка, неисправности

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Пока все работает автолюбитель мало задумывается о конструкции своего авто и назначении тех или иных элементов.

Термостат ВАЗ 2114

Но уже при первой поломке приходится заглядывать под капот, а потом и в интернет для пополнения своих знаний.

В частности, недоумение большинства водителей вызывает перегрев двигателя или, наоборот, медленное прогревание силового узла.

Одна из возможных причин – появление неисправности термостата. Что делать в такой ситуации? Как проверить устройство? Возможна ли замена термостата ваз 2114 своими руками?

Назначение термостата

Термостат – это один из главных элементов системы охлаждения. Его задача контроль температуры ОЖ в системе и ее перенаправление по малому или большому кругу.

В период, пока силовой узел и антифриз в системе холодные, клапан термостата закрыт, и жидкость направляется по меньшему кругу. Таким способом обеспечивается быстрый нагрев силового узла.

Как только ОЖ прогревается до рабочей температуры, клапан термостата открывается и направляет поток через радиатор. В этом случае температура поддерживается на нормальном уровне и исключен перегрев.

Основные неисправности термостата ВАЗ 2114

Основной элемент термостата – это клапан. Именно он может стать главным источником проблем для автолюбителя. Часто бывают ситуации, когда клапан клинит в закрытом, открытом или промежуточном состоянии.

При этом каждая из таких ситуаций опасна. К примеру, заклинивание в закрытом состоянии будет приводить к быстрому нагреву двигателя (особенно летом) из-за циркуляции исключительно по малому кругу.

В случае, когда клапан остался в открытом состоянии, то большой проблемой будет прогрев силового узла. Часто при такой поломке двигатель не прогревается вовсе. Это не удивительно, ведь охлаждающая жидкость постоянно ходит по большому кругу и не успевает набрать температуру.

Периодическое «зависание» клапана в одном из состояний приведет к нестабильной работе двигателя. В любом случае необходима диагностика и проверка, а в случае неисправности – замена термостата ВАЗ 2114.

Проверка термостата ВАЗ 2114

Если появилось подозрение на неисправность узла, то нужно принять решение – менять его или ремонтировать. А для этого важно знать, как проверить термостат ВАЗ 2114.

Сегодня известно три основных способа, каждый из которых рассмотрим более подробно:

1. Запускайте движок на своем авто и дайте ему прогреться где-то 5-10 минут. После чего открывайте капот и попробуйте на ощупь верхний и нижний патрубок радиатора.

Если термостат исправен, то температура шлангов должна быть приблизительно одинаковой. В случае, когда их температура разная (это несложно ощутить на ощупь), то с большой вероятностью «барахлит» термостат.

2. Заводите авто и прикоснитесь к верхнему патрубку на радиаторе. Если термостат функционирует правильно, то шланг должен быть холодным до момента достижения двигателем рабочей температуры. После прохождения данного предела шланг начнет прогреваться.

3. Самый сложный и наиболее эффективный способ – с демонтажем термостата. Здесь необходимо снять устройство, окунуть его в емкость с водой и производить нагрев жидкости до момента срабатывания клапана.

Для фиксации температуры в емкость с водой опускается градусник. Если при такой проверке термостат не среагировал, то его нужно менять.

Заподозрить проблему очень просто. Считается, что уже через 8-10 минут двигатель должен прогреваться до температуры 90-95 градусов Цельсия при условии, что температура на улице составляет 0 градусов Цельсия. Если этого не происходит, начинайте упомянутые выше проверки.

Замены термостата ВАЗ 2114, своими руками

Перед тем, как заменить термостат, купите новое устройство. Учтите, что экономия в этом вопросе может вылиться в еще большие затраты. Проблемы с клапаном могут привести к перегреву двигателя и его выходу из строя.

В такой ситуации расходы будут на порядок выше. Вот почему так важно купить надежный термостат на ВАЗ 2114. Какой лучше? Здесь стоит ориентироваться на производителя и покупать детали только в проверенных магазинах или у автодилера.

Перед началом работ подготовьте все необходимое – герметик, набор инструментов, новое устройство, ремонтный комплект и новую охлаждающую жидкость. Алгоритм действий следующий:

Заезжайте на яму (как вариант, можно использовать эстакаду). Если нет ни того, ни другого, то можно работать на ровной смотровой площадке.

Глушите двигатель, поднимайте ручник и убедитесь, что двигатель автомобиля остыл, а патрубки уже не горячие. Это необходимо в первую очередь для безопасности.

Выкручивайте сливной краник в нижней части радиатора и сливайте тосол или антифриз в заранее подготовленный сосуд.

Обратите внимание! Заливать ОЖ повторно крайне не рекомендуется даже если вы недавно производили замену. Если все же будите использовать старую жидкость дайте ей хорошенько отстоятся, чтобы вся грязь осела на дно.

Пока стекает антифриз или тосол, откручивайте воздушный фильтр, вернее его корпус. Для этого достаточно выкрутить пару болтиков и отвернуть хомут патрубка воздуховода и выдернуть разъем с датчика массового расхода воздуха (ДМРВ). Поле чего его можно демонтировать.

Берите отвертку и ослабляйте с ее помощью основные хомуты на патрубках, которые идут к термостату. Отбрасывайте патрубки. При этом будьте осторожны – внутри может остаться немного жидкости.

Выкручивайте с помощью шестигранника три болтика, которые фиксируют термостат и снимайте его вместе с уплотнителем, как показано на фото.

Хорошенько зачистите, протрите и смажьте место стыка герметиком, устанавливайте уплотнительное кольцо, прокладку.

Установка нового термостата

• Возвращайте все в обратном порядке, протягивайте хомуты.
• поврежденные хомуты замените, устанавливайте новые;
• закручивайте кран-пробку и заливайте антифриз;
• запускайте двигатель и внимательно осматривайте систему на факт протечек;
• доведите двигатель до рабочей температуры и убедитесь в работоспособности термостата.

Для верности включите печку и проверьте ее работу. Вот и все. Теперь в ваших руках есть полная информация, как поменять термостат на ВАЗ 2114.

С ее помощью можно быстро выявить неисправность и сэкономить деньги на СТО. Главное – не затягивать с проблемой. Удачной дороги и конечно же без поломок.

Замена термостата на ВАЗ 2114 (2110, 2109, Калина) 8 клапанов

Замена термостата на автомобилях ВАЗ 2114, Калина и тд., на мой взгляд, работа средняя по сложно и вполне выполнима дома своими руками. Что бы Вам было легче с ней справиться я решил полностью описать весь процесс на собственном примере с картинками.

Когда и в каких случаях нужно менять термостат

В основном, термостат нужно менять, когда он перестает выполнять свою функцию (это логично) — а именно заклинивает или только начинает подклинивать в одном из положений. Положений у него всего 2 — открытое и закрытое. Изначально, пока двигатель еще холодный, термостат находится в закрытом положении, т.е. охлаждающая жидкость циркулирует только по малому кругу (рубашка охлаждения блока двигателя). По достижению определенной температуры (80-90 градусов) термостат открывается и даёт возможность тосолу (антифризу) циркулировать уже по большому кругу (через радиатор охлаждения).

Если термостат заклинит в закрытом положении горячая жидкость не будет попадать в радиатор и двигатель будет перегреваться. Если в открытом — наоборот, жидкость будет постоянно циркулировать по большому кругу и двигатель будет очень! долго прогреваться, что так же не очень хорошо.

Исходя из этого можно сделать вывод — заклинивший термостат нужно менять.

Как менять термостат на ВАЗ 2114

Как Вы уже поняли, замену термостата буду показывать на примере автомобиля ВАЗ 2114, 2110, Калина и тд. с 8-ми клапанными моторами.

Для удобства выполнения работ нужно будет снять воздушный фильтр и его гофру.

Первое, что нужно сделать, слить тосол (антифриз) из блока двигателя. Для этого есть хороший способ, как быстро слить тосол (антифриз). Нужно снять один из патрубков подогрева дроссельной заслонки и направить его конец в какую-то емкость.

Далее нужно снять шланг перелива с расширительного бачка и чем-то закупорить отверстия на самом шланге и штуцере бачка.

Теперь, что бы заставить жидкость течь в подставленную емкость нужно так же чем-то закупорить штуцер крепления снятого шланга с дроссельной заслонки, к примеру, пальцем, и подуть в расширительный бачек ртом (можно компрессором, но для этого нужна еще одна крышка бачка со врезанным штуцером для компрессора).

Если все правильно сделали, жидкость начнёт течь. Сливать нужно до тех пор, пока она не перестанет вытекать (в моем случае вышло где-то 3.5 литра).

После слива жидкости можно приступить к снятию самого термостата. Первым делом с него нужно снять все подходящие и отходящие патрубки и шланги (всего 5 штук). Так же снимите клемму с датчика температуры охлаждающей жидкости.

Термостат на ВАЗ крепится 2мя гайками по диагонали. Настало время их открутить. К верхней шпильке так же прикручена масса от АКБ.

Место установки термостата нужно очистить от грязи и прилипших частей старой прокладки.

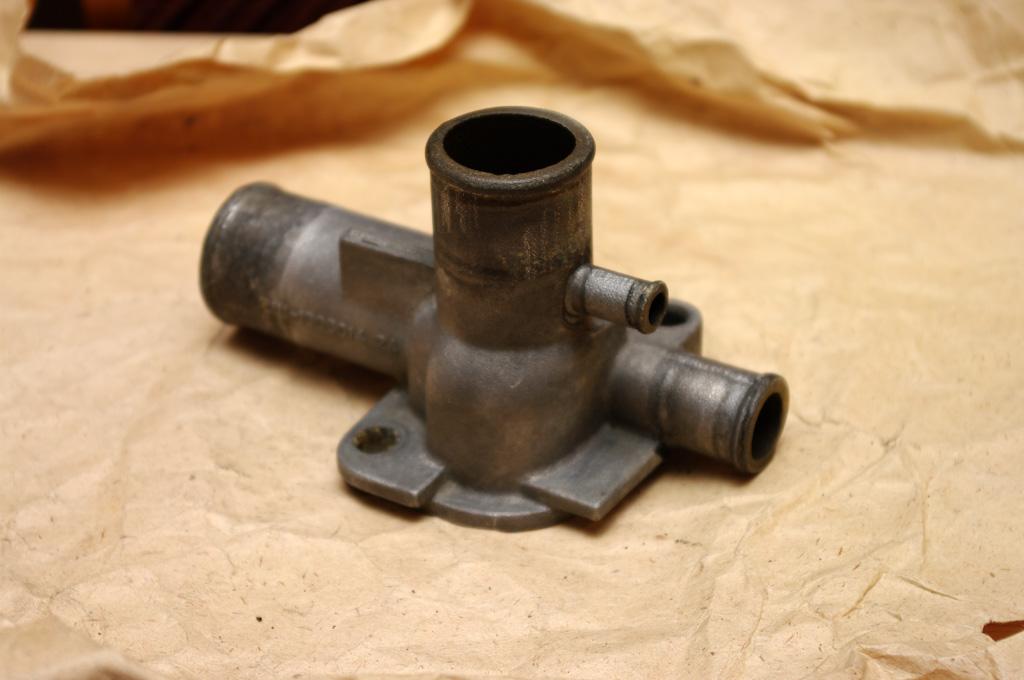

Сам термостат ВАЗ 2114 (Калина) состоит из 2-х частей. Менять будем верхнюю часть, так как именно в ней установлен клапан. Крепится она на 3-х болтах под шестигранник.

Обратите внимание, термостаты «ПРАМО» не получится установить вместо термостатов от АвтоВАЗ, так как прамовские имеют бортик в виде полумесяца, который не даст этого сделать. Но бортик можно спилить и тогда все устанавливается как положено.

Перед заменой термостата не забудьте поставить новое резиновое уплотнительное кольцо, оно должно идти в комплекте.

Соединяем две половинки термостата вместе и хорошо протягиваем болты. Соединить нужно так же (той же стороной), как и было, так как в противном случае у Вас не получиться подключить патрубки (штуцера будут «смотреть» в другие стороны).

Вместо старой прокладки, естественно, нужно установить новую, лучше выбрать паранитовую, а не бумажную. В моем случае будет лишь герметик, так как прокладку я не купил:( Поэтому я очистил поверхность термостата и поверхность крепления термостата на двигателе, нанес тонким слоем белый герметик -прокладку, подождал 20 минут (следуя инструкции) и установил термостат на место.

Теперь нужно подключить все шланги и патрубки на место, в обратном порядке. Затем не забыть подключить ДТОЖ, массу от АКБ и установить на место воздушный фильтр.

Можно приступать к заливке охлаждающей жидкости. Как правильно заливать тосол (антифриз) на автомобилях ВАЗ 2114, Калина и тд. Все просто, перед тем, как начать заливать ОЖ, нужно снять шланг подогрева дроссельной заслонки для того, что бы выходил воздух, так как это самая верхняя точка. Во время заливания жидкости, через этот шланг можно услышать «булькание», это хороший знак — лишний воздух выходит.

Заливаем ОЖ по уровню, запускаем двигатель и проверяем работу нового термостата. Если по достижению определенной температуры (80-90 градусов) радиатор становится гарячим (до этого он должен оставаться холодным) — значит термостат открылся и открыл большой круг.

Вот таким образом выполняется замена термостата на автомобилях ВАЗ 2114, Калина и им подобных.

Термостат ВАЗ-2114 — замена своими руками

К сожалению, качество сборки отечественных автомобилей существенно не лучшим образом отличается от зарубежных. Все комплектующие наших машин служат на порядок меньше импортных, и термостат не исключение. И сегодня мы рассмотрим, как производится замена термостата ВАЗ-2114 («инжектор» и «карбюратор») своими руками.

Диагностика

Для начала необходимо определить, является ли состояние данным элементом или нет.Как проверить термостат? ВАЗ-2114 может сигнализировать о своей поломке частым перегревом двигателя, а также недостаточной температурой прогрева внутри. Также машина теряет динамические характеристики, то есть медленно идет на разгон. Если вы обнаружили хотя бы один из этих симптомов, вам стоит обратить внимание на термостат.

ВАЗ-2114 — замена термостата и причина неисправностей

Почему вышла из строя эта деталь? Наиболее вероятная причина — скопление различных отложений в системе охлаждения автомобиля.Накипь, образующаяся внутри, значительно ухудшает работу терморегулятора, делая его менее подвижным. В результате эта деталь перестает нормально реагировать на перепады температур в системе. Чаще всего накипь образуется у тех автомобилистов, которые вместо качественного антифриза заливают обычную воду. В этом случае термостат может заклинить в открытом положении. Тогда «охлаждающая жидкость» (то есть простая вода) будет циркулировать по большому кругу. В последствии двигатель очень долго достигает своей рабочей температуры, а зимой это делать вообще нельзя.Поэтому, чтобы уберечь машину от накипи, необходимо заливать только качественный антифриз и вообще не использовать воду. Это все основные причины, из-за которых выходит из строя термостат.

ВАЗ-2114 — замена термостата. Процесс демонтажа

Для начала нам необходимо подготовить следующий набор инструментов и материалов:

1. Несколько металлических зажимов.
2. Тройник диаметр 19.
3. Новый термостат. ВАЗ-2114 (замена термостата описана ниже) хорошо работает с деталью марки WEEN и Metal Incar.
4. Рукав длиной 50-60 сантиметров (подойдет от старых «Москвичей»).

Итак, приступим к работе. Для начала нам нужно снять заглушку с расширительного бачка. Далее откручиваем сливную пробку и ждем, пока из радиатора стечет охлаждающая жидкость. Предварительно рекомендуется поставить любую емкость на 5-10 литров, где будет скапливаться антифриз. Далее закручиваем сливную пробку и ослабляем затяжку хомутов шланга патрубков крышки гнезда термостата.Вытаскиваем передний и задний шланг, предварительно продев его по патрубку водяного насоса.

После этого откручиваем несколько крепежных болтов крышки и вынимаем ее вместе с термостатом. Затем аккуратно удерживайте крышку в тисках. Следует отметить, что на стенках этого инструмента должны быть мягкие резиновые губки. Если у вас нет таких тисков, положите с двух сторон по кусочку резины. Затем отожмите фиксирующую пластину устройства и высвободите ее из пазов. Теперь снимаем термостат с крышки.Все, дальше можно приступать к установке нового.

Процесс установки

Ну а теперь вторая часть ремонта системы охлаждения автомобиля ВАЗ-2114. Как поменять термостат и установить новый? Для этого нам понадобится несколько минут свободного времени и минимальный набор инструментов. Теперь осталось только установить в машину только что купленный термостат. ВАЗ-2114 (замену этой детали не следует проводить без специальной проверки) следует предварительно провести диагностику на исправность элементов системы охлаждения.Перед установкой термостат необходимо проверить на пригодность для использования. Для этого кастрюлю прокипятите с водой до 80 градусов по Цельсию и бросьте туда. При температуре 87 градусов шток механизма должен выдвигаться из силового элемента. Если этого не произошло, скорее всего, вы приобрели неисправный термостат. ВАЗ-2114 (замена этой детали на неисправную не решит проблему с системой охлаждения) просто закипит, что непременно сократит ресурс двигателя. В этом случае нам понадобится исключительно рабочий термостат.

И эта деталь устанавливается аналогично снятию в обратной последовательности. Правда, здесь необходимо обратить внимание на несколько моментов. При установке внимательно посмотрите состояние уплотнительного кольца в пазу гнезда. Если он содержит повреждения или сильно деформирован, лучше заменить его новым. Кроме того, уплотнительное кольцо должно обладать эластичными свойствами.

Заключительный этап

Далее заливаем антифриз в систему охлаждения (заливаем через расширительный бачок до верхнего края ремня крепления бачка). После закрытия пробки запустите двигатель и проведите диагностику системы на герметичность через соединения форсунок термостата. И наконец на холостом ходу прогреваем двигатель до температуры 90 градусов Цельсия. Это поможет нам удалить воздушные пробки, образовавшиеся в системе охлаждения.

Стоит отметить, что данная инструкция может применяться как на инжектор, так и на карбюратор ВАЗ. Однако в последнем случае отверстие для датчика температуры в новой детали необходимо надежно заглушить — только тогда этот термостат сработает.

Вывод

Как видите, замена термостата на автомобиле «ЛадаСамара 2» не сложная процедура, на все работы нужно потратить всего 30 минут свободного времени, по деньгам это будет около 400 рублей. .

p>

Объединяем Тосол ВАЗ 2114. Слив антифриза или антифриза из системы охлаждения и блока двигателя

Для длительной и эффективной работы систем автомобиля, в которых используются жидкости, их необходимо периодически менять.В технической документации на автомобиль не всегда указываются требования, когда и что нужно заменить, необходимо понимать, что срок службы ограничен. При работе любой механической системы со временем образуется расслабляющая резина, микрочастицы металлической стружки и другой мусор. Поэтому иногда приходится заменять все рабочие жидкости. Антифриз — жидкость для системы охлаждения двигателя, не исключение. Помимо поддержания температурного режима на необходимом уровне, этот вид жидкости принимает участие в обогреве радиаторной системы отопления кабины.При циркуляции системы антифриз участвует в смазке деталей системы охлаждения насоса, а также предотвращает образование ржавчины.

Когда сливать антифриз из блока цилиндров

Замена тосола или антифриза своими руками не станет проблемой для рядового автолюбителя. Жидкость нужна в таких случаях:

• Перед заменой радиатора автомобиля.
• Для сезонной замены охлаждающей жидкости.
• При установке нового термостата.

Эта система выполняется в 2 этапа, так как жидкость находится в радиаторе и в системе охлаждения двигателя.

Как слить антифриз из блока цилиндров — шаг 1

Перед заливкой новой жидкости В систему охлаждения необходимо слить старую. Разберемся, как сливается антифриз. Для слива рабочей жидкости У большинства автомобилей в системе охлаждения установлена ​​сливная пробка. Устанавливается в нижней точке системы, на одном из нижних углов радиатора.Пробка сливного отверстия может отсутствовать на некоторых моделях автомобилей. В таких случаях для слияния старой жидкости необходимо отсоединить одну из розеток системы охлаждения, подключенную к радиатору.

Обратите внимание, ни в коем случае нельзя сливать антифриз на горячий мотор. Когда жидкость нагревается, происходит ее расширение, а значит, давление внутри системы повышается. Зачем? Высокое давление предотвращает испарение жидкости в системе. Если вы оказались в такой ситуации, снимите шланг или откройте сливную пробку. В системе идет атмосферное давление, что приведет к образованию мощной струи пара.

Только после полного остывания двигателя может сливаться жидкость. Откручиваем крышку, расположенную на расширительном бачке системы охлаждения. Откройте сливную пробку или отсоедините форсунку. Подождите, пока не будет обнаружен весь антифриз. Обратите внимание, некоторое количество жидкости находится ниже уровня сливного отверстия (радиатора отопления салона). Без выполнения дополнительных операций удалить эту жидкость из системы охлаждения не получится.

Как слить антифриз из блока цилиндров — шаг 2

Чтобы слить остатки охлаждающей жидкости, выполните следующие действия:

• Накидным ключом откручиваем сливную пробку, которая находится под блоком зажигания.
• Подождите около 10 минут, пока слит антифриз.
• Протрите вилку, оцените состояние уплотнителей. При необходимости замените их и закрутите крышку.

Обратите внимание, что антифриз является активным химическим веществом. Он имеет сладкий запах, который может привлечь домашних животных или детей! Его нужно слить в плотно закрывающуюся емкость. Категорически не рекомендуется выполнять слив только на землю.

Залить новую охлаждающую жидкость

Только после полного слива старого антифриза можно перерабатывать на заливку нового.Производитель и марка веществ должны соответствовать рекомендациям производителя автомобиля. На использование дополнительных присадок может негативно повлиять образование ржавчины в радиаторе или блоке цилиндров.

Уровень пропитанного тозола должен находиться между отметками MІN и Max на расширительном бачке. После замены антифриза могут образоваться воздушные пробки. Чтобы избавиться от них, необходимо ослабить фиксатор насадки. Заливать охлаждающую жидкость нужно аккуратно и постепенно.Выполнив все работы, заведите двигатель и установите уровень печки на максимальный режим. Если нагреваться нет, значит, вы не избавились от всех пробок, что приведет к перегреву двигателя.

При работе автомобильного мотора выделяется большое количество тепла. Для сохранения его работоспособности в таких условиях используется система охлаждения двигателя, которая может быть воздушной или жидкостной.

Охлаждающая жидкость — регулятор температуры двигателя

О принципе действия системы охлаждения

Двигатели семейства в совокупности с системой жидкостного охлаждения закрытого типа.В блоке цилиндров мотора есть специальные каналы, либо происходит циркуляция охлаждающей жидкости, либо понижается охлаждающая жидкость, в которой используется токсол, антифриз или вода. Двигаясь по блоку, теплоноситель забирает лишнее тепло и попадает в радиатор для охлаждения.

Исследование работы ДВС Показано, что нормальная температура для оптимальной работы мотора должна составлять 90 0 С. Для поддержания постоянства такой температуры в системе установлен термостат. Во время работы двигателя он перенаправляет поток охлаждающей жидкости к радиатору или снова в блок цилиндров.

Принудительную циркуляцию охлаждающей жидкости в системе обеспечивает насос, который приводится приводным ремнем от шкива к валу коленчатого вала двигателя. Нагретая охлаждающая жидкость на форсунках попадает для охлаждения в радиатор. Он исходит от потока встречного воздуха, и если его недостаточно, включается электровентилятор. Также горячая охлаждающая жидкость поступает в радиатор печки для обогрева кабины двигателя, а ее избыток направляется на тепловое расширение. расширительный бак.

Что залито в системе охлаждения

Для охлаждения моторов Tosol.Давайте узнаем об этих жидкостях поподробнее, а на ВАЗ 2114 лучше использовать тосол или тосол. Такое отдельное название компании применяется только водителям России и стран СНГ. По сути, это одно и то же химическое вещество. Однако небольшие отличия в этих веществах все же имеются, что сказывается на работе и узлах двигателя.

Специалисты рекомендуют заливать антифриз авто в систему охлаждения, а Тосол больше подходит для автомобилей российского автопрома. Антифриз не повредит.Следует только тщательно продуманная система охлаждения. Вопрос, какой антифриз лучше, нужно решать владельцу автомобиля.

Несколько слов о преимуществах антифриза перед Тосолом:

1. Более высокая эффективность охлаждения;
2. Увеличенный срок службы;
3. Более эффективная защита алюминиевых деталей при высоких температурах;
4. Повышенная защита от кавитации в цилиндрах;
5. Лучшая совместимость при работе с резиной, пластиком и другими материалами деталей системы охлаждения;
6. Повышенная экологичность.

Приобретая охлаждающую жидкость, покупатель хочет знать для работы, при каких температурах она предназначена. При этом потребитель сообщает о маркировке баков с охлаждающей жидкостью. Если есть надпись «Антифриз 65», то эту жидкость можно использовать при температуре окружающего воздуха не ниже -65 0 С. Также вы можете самостоятельно проверить плотность от плотности жидкости. Допускается добавление во время эксплуатации автомобиля охлаждающей воды, так как она испаряется при высоких температурах.

Немного о сроках замены охлаждающей жидкости

Прежде чем коснуться вопроса, как поменять Тосол на ВАЗ 2114, необходимо понять, когда нужна замена охлаждающей жидкости.Возможно несколько предпосылок для такой операции:

• Пришла на замену тосолу. Инструкция по эксплуатации автомобиля прописывает данную операцию один раз в два года, либо при пробеге не более 50 тысяч км;
• Когда плотность соответствует зимним температурам региона эксплуатации автомобиля.

При покупке бывшей в эксплуатации машины лучше заменить все технические жидкости, т.к. неизвестно какого они качества и сколько лет эксплуатации на автомобиле.

Срок службы охлаждающей жидкости зависит от степени эффективности присадок, которые добавляются при производстве жидкости. Без них эксплуатация автомобиля нежелательна, так как это может вызвать преждевременный выход из строя деталей из алюминиевых сплавов.

Теперь можно поговорить о том, как слить антифриз.

Как слить охлаждающую жидкость

Как-то незаметно подошел тот момент, когда нужна замена охлаждающей жидкости на ВАЗ 2114. Имею высшее образование для того, чтобы проводить замену Тосола на ВАЗ 2114, не требуется.Его выполнение есть даже у начинающих водителей. Попробуем подробнее рассмотреть вопрос, как слить охлаждающую жидкость. Для этого нужно подготовить пустой тарель для слива и подготовить инструменты.

Вам понадобится:

• Ключи на «8», «13» и «17»;
• Набор отверток;
• Тряпка;

Перемешать охлаждающую жидкость и обязательно отказаться от радиатора печки салона. Дальнейший порядок ваших действий Как слить Тосол с ВАЗ 2114 будет:

1. Снимите защиту двигателя, чтобы можно было полностью слить охлаждающую жидкость;
2. Снимите крышку расширительного бачка;
3. Под радиатором подставляем пустую емкость и открываем сливную пробку. Необходимо контролировать, чтобы жидкость не затопляла генераторную установку. Процесс слива может длиться около 15 минут. По окончании слива пробку протирают тряпкой и ставят на место;
4. Следующим этапом будет слив охлаждающей жидкости из двигателя. Переместите емкость под сливную пробку двигателя и откройте ее. Он находится под модулем зажигания, который лучше снимать на время слива охлаждающей жидкости. Процесс тоже длится около 15 минут.Вилку протираем тряпкой и ставим на место. В этом процессе идет процесс истощения.

Как залить охлаждающую жидкость

Перед корректировкой охлаждающей жидкости систему желательно промыть. Для этого в систему наливаем дистиллированную воду и примерно 10 минут запускаем мотор. После этого слейте воду и оцените ее состояние. Если он в мутном состоянии, процесс необходимо повторить несколько раз.

Теперь о том, как поправить тосол в систему охлаждения.Если вы не знаете, сколько тосола в системе охлаждения ВАЗ 2114, то напомним, что антифриза или тосола нужно 7,8 л. Процесс заполнения производится в обратном порядке.

При заливке охлаждающей жидкости в систему охлаждения неизбежно возникают воздушные пробки. Чтобы избавиться от них, сделайте следующее:

1. Отсоединить шланг от дроссельной заслонки;
2. Дождитесь появления охлаждающей жидкости из этой форсунки и поставьте шланг на место.

Запустите двигатель и прогрейте его до рабочей температуры. Если утечки не обнаружены, проверьте уровень охлаждающей жидкости в расширительном бачке. Он должен быть между отметками MIN и MAX. На этом работы по замене охлаждающей жидкости будут завершены.

Производитель АвтоВАЗ рекомендует заменять охлаждающую жидкость не реже одного раза в два года или каждые 60 000 км пробега. Но не исключено, что Тосол потребуется заменить раньше, если его состав изменился, он изменил цвет, что может говорить о некачественном и как следствие — возникновении коррозии в каналах системы охлаждения. Для замены Тосола или антифриза в системе охлаждения ВАЗ 2106 нам потребуется:

• Ключ на 13 обыкновенный или головка с затвором
• Ключ звукового сигнала на 12 (не требуется)
• Отвертка плоская

Слив охлаждающей жидкости

Для начала желательно подготовить тазал сливную емкость, желательно, чтобы она была не менее 10 литров. Для начала нужно повернуть рычаг управления отопителем (печкой) в крайнее правое положение, то есть в этот момент кран печки должен быть открыт полностью, чтобы отопитель из радиаторной жидкости тоже стекло.

Теперь можно переходить к сливу. Откройте пробку заливной горловины на радиаторе ВАЗ 2106:

После этого можно открутить трубку от блока цилиндров, она внизу с левой стороны двигателя. Более наглядно его расположение показано ниже на картинке:

И сразу подставить тару, чтобы в нее стекала старая охлаждающая жидкость. Я использовал пару 1,5-литровых бутылок, поочередно заменяя их дырочками:

Когда все стекла отсюда, можно повернуть кран в левом нижнем углу радиатора:

Если его не отворачивать вручную, можно использовать ключ по размеру (в данном случае 12 В).После этого подставляем емкость под проем и ждем, пока из радиатора растворится вся жидкость:

Как только вся жидкость потечет из системы охлаждения ВАЗ 2106, можно закручивать заглушки в блоке цилиндров и кране радиатора. И тогда можно переходить к замене антифриза (тоосола).

Сначала залейте жидкость в радиатор, пока ее уровень не достигнет нижнего края горловины. Затем то же самое повторить с расширительным бачком. Чтобы избежать появления пробок в системе охлаждения, нужно заливать Тосол тонкой струйкой.А чтобы в шланге расширительного бачка не образовывалась заглушка, бачок нужно поднять над двигателем, предварительно сняв его с хомута:

И заливать жидкость в зависимости от шланга до радиатора практически напрямую. Для надежности можно отсоединить шланг на краю радиатора и во время отсека, чтобы убедиться, что охлаждающая жидкость не доходила до края воздухом, а затем надеть его на снятие радиатора:

Закрываем радиатор пробкой и убеждаемся в достаточном уровне жидкости в системе.Он должен находиться между отметками Max и Min на расширительном бачке или резиновом зажиме, крепящем бачок. Теперь можно запустить двигатель и прогреть его до рабочей температуры. Включив обогреватель, убедитесь, что из печки дует горячий воздух, что говорит об отсутствии пробок.

При создании двигателя внутреннего сгорания конструкторы решают две принципиально противоречащие друг другу задачи.

С одной стороны, им необходимо достичь определенной рабочей температуры агрегата, при которой будут достигнуты наилучшие условия для ТВС в цилиндрах, оптимальной вязкости смазочного материала и его свободного протекания по каналам, создания комфортных условий в кабина автомобиля, за счет подачи теплого воздуха.

С другой стороны, при интенсивном трении рабочих агрегатов температура двигателя в двигателе начинает интенсивно расти, масло, смазывающее трущиеся детали, одновременно отводит излишки тепла. Чрезмерное повышение температуры приводит к полному выходу из строя ДВС. Для решения проблемы понижения этой температуры создана система охлаждения двигателя (сода). Наилучший, наиболее эффективный результат дает система жидкостного охлаждения.

Радиатор охлаждения — одна из центральных частей всей конструкции СОД.Дело в том, что циркуляция по нему значительно снижает температуру проходящего тоозола или антифриза, за счет потока встречного воздуха. Трубчатая конструкция радиатора многократно увеличивает эффективность процесса охлаждения. В состав газировки также входят:

• Вентилятор с четырьмя песками, он вращается с электродвигателем, который включается при значительном повышении температуры тоосола. В результате воздуховод увеличивается через радиатор охлаждения, и этот воздух, ускоряясь, понижает свою температуру перед прохождением через трубку устройства и, соответственно, увеличивает эффективность SOD;
• Помпа, так автолюбители называют насос, который прокачивает их императивную жидкость, приводя ее в движение в нужном направлении для нормальной, постоянной работы Сода, поэтому сама система называется принудительной;
• Радиатор системы отопления Тосол, проходя через его трубчатый корпус, нагревает воздух, который направляется в кабину;
• Расширительный бак, компенсирует изменение объема тоозола из-за колебаний его температуры. Кроме того, через расширительный бачок в его разработке выполняется дополнительный залив жидкости, при эксплуатации необходимо следить, чтобы уровень Тосола в нем не превышал установленный. Переливание приводит к тому, что при нагревании жидкость расширяется и резервуар может быть переполнен. Попадание в двигатель такой жарочной жидкости, как антифриз, недопустимо;
• Термостат — регулирует циркуляцию жидкости по большому или малому контуру в зависимости от температуры. Для этого в нем есть два клапана — основной, открывается при температуре около 87 градусов, а дополнительный, открывается при плюс 102 градуса.Достаточно капризный прибор, часто на ВАЗ 2114 Сток Тосола необходимо делать из-за его выхода из строя и необходимости замены;
• Трубки, патрубки и проточные блоки-каналы, по которым осуществляется циркуляция Тосола;
• Датчик температуры охлаждающей жидкости, с его помощью автоматика двигателя обеспечивает коррекцию его работы, а также служит сигнализатором состояния водителя.

Как выбрать охлаждающую жидкость для соды

В большинстве отечественных автомобилей, в том числе ВАЗ 2114 в систему охлаждения залит Тосол.Автолюбители часто задаются вопросом — что лучше выбрать — антифриз или тосол. Некоторые утверждают, что разницы нет, жидкости одинаковые, их просто по-разному называют и за границей. На самом деле это не так.

Тосол — охлаждающая жидкость, производимая по традиционной технологии с использованием солей и добавок неорганических соединений.

Антифриз — охлаждающая жидкость, производимая по карбоксилатной технологии — на основе присадок из солей органических соединений.

Co. по традиционной технологии, в том числе Тосол, смазывает внутреннюю поверхность пленкой толщиной 0,5 мм. Хотя смазывающий эффект защищает от коррозии, но теплопроводность значительно снижается. Антифриз, в отличие от тоосола, обладая смазывающим действием, образует просчитываемую микронами пленку, следовательно, увеличивается теплопроводность и более эффективен процесс теплообмена.

Кроме того, антифриз образует пленку только на металлических поверхностях, защищая их от коррозии, а на неметаллических трубах такие пленки не образуются.Отсюда первый вывод — у антифриза эффективность охлаждения значительно выше.

Второе преимущество — длительное использование антифриза. Присадки в Тосуоле разлагаются после 35-40 тысяч километров пробега, и эффективность такой жидкости резко снижается, в антифризах этого не происходит, они сохраняют стабильную структуру всего рабочего цикла.

Третье преимущество антифриза — защита алюминиевых сплавов при работе в условиях высоких температур.

Преимущество четвертое — использование антифриза увеличивает срок службы насосов в полтора раза.

Пятое преимущество — антифриз намного лучше совместим с пластиками и эластомерами.

Шестое преимущество — антифриз не оставляет осадков и отложений в трубках радиатора, а Тосол забивает радиаторы во время работы.

Слив охлаждающей жидкости на ВАЗ 2114

В процессе эксплуатации авто неоднократно возникает необходимость слить тозол из двигателя. Эта процедура проста, и вам нужно знать. А также это требует определенных навыков и знаний о мерах безопасности.

Одно из основных требований безопасности — на ВАЗ 2114 двигатель перед заменой охлаждающей жидкости необходимо охладить.

Следует помнить, что слить Тосол нужно с двух точек.

Перед сливом охлаждающей жидкости необходимо снять защиту картера и заменить бачок на места слива.

• Открыть кран отопителя.
• Снимаем крышку с расширительного бачка.
• Откручиваем патрубок для слива жидкости на радиаторе.Пробку открывать осторожно, не торопясь, чтобы не перелить генератор.
• Подождите 10-15 минут, чтобы весь тозол сложился в емкость.

Как полностью слить Тосол с ВАЗ 2114, для этого нужно найти вторую точку слива.

• Под модулем зажигания откручиваем сливную пробку на блоке ДВС, это вторая точка слива.
• Подождите несколько минут, пока всего тосола немного.

Охлаждающая жидкость полностью удалена из системы.Перед сменой Тосола на ВАЗ 2114 необходимо проверить, что все точки слива закрыты, а хомуты на форсунках затянуты.

Двигатель автомобиля работает, постоянно вырабатывая много энергии и повышая температуру. Чтобы он работал стабильно, умные люди придумали жидкостное охлаждение системы.
В этой системе можно периодически менять охлаждающую жидкость. Это сейчас идет.
Настоящая Инструкция по замене Тосола на ВАЗ 2109 поможет поменять Тосол прямо в гараже своими руками и не идти на сотню, не платить за ремонт.Фото и видео подскажут, как это правильно сделать.

• Когда нужно заменить Тосола?
• Что выбрать?
  1. Тосол
  2. Антифриз
  3. Выход
• Меняем Тосол на себя
  1. Инструменты и приспособления
  2. Слив Тосола
  3. Промывка системы охлаждения
  4. Тосола Заливка
  • Завершение процесса

Когда нужно заменить Тосола?

Итак:

• Этот вопрос ни в коем случае нельзя упускать из виду.Потому что, если toosol не подходит, двигатель не будет должным образом охлажден.
• Если двигатель не охлаждается до нужной степени, то могут быть проблемы с ним (частичный выход из строя) и придется менять запчасти.
• В худшем случае Двигатель может закипеть — это абсолютно ничего хорошего вам и вашей машине.
• Таким образом, двигатель должен хорошо остывать, а зимой особенно. Зимой чаще всего возникают проблемы с системой охлаждения.
• Ввиду этого лучше готовиться заранее.То есть осенью нужно менять Тосол.
• Тосол желательно менять каждую осень ближе к зиме. Также следует менять поврежденную или близкую к выходу из строя систему охлаждения двигателя автомобиля.

Примечание! Менять Тосол каждый год особенно рекомендуется на старых автомобилях, так как там больше шансов загрязнить ржавчину радиатор и другие части системы охлаждения.

• Также при обнаружении ржавого тозола в системе охлаждения автомобиля необходимо обязательно промыть систему.Об этом будет сказано ниже.

Что выбрать?

Многие автовладельцы часто задаются вопросом о выборе — Тосол или Антифриз: что лучше? Не будем вдаваться в глубокие истины, попробуем разобраться в чем.

Тосол

• На самом деле все охлаждающие жидкости называются антифризами. И Тосол — не исключение из правил.
  По сути, Тососол — это просто название одного из видов антифриза, разработанного в нашей местности, для нашей местности и для наших автомобилей.
• По своим эксплуатационным качествам и характеристикам Тосол во многом уступает другим антифризам.
• Цена на Тосол намного ниже, чем на другие охлаждающие жидкости.
• Тосол более распространен среди автомобилей отечественного производства.

Антифриз

• Антифризов в мире очень и очень много. Они различаются по составу, основе, цвету и так далее.
• В состав различных антифризов входят различные специальные присадки, которые помогают качественно поддерживать систему охлаждения автомобиля и одновременно увеличивают срок службы самого антифриза.
• Стоимость антифриза выше антифриза, и он распространяется довольно широко.

Выход

Подведем итоги. Тосол или другой антифриз?
Итак:

• По качеству лучше, антифриз однозначно.
• Но Тосол гораздо практичнее по нескольким причинам.
• Tosol был специально разработан для нашего климата и наших автомобилей.
• Tosol доступен практически в каждом отечественном автомобиле. И иногда может спасти (при поломке в дороге).
• Tosola вполне достаточно, чтобы машина нормально работала, да и система охлаждения работала в порядке.

Практично и дешевле (что очень важно) использовать Тосол.

Меняем Тосол на себя

Как заменить ВАЗ 2109 на замену самому? Ответ на этот вопрос обсуждается ниже и до конца статьи. Будь осторожен.

Важно! Перед заменой Тосола убедитесь, что все детали системы охлаждения вашего автомобиля в исправном состоянии и не требуют ремонта.Если это не так, сначала нужно отремонтировать поврежденные детали или заменить их, а затем (или хотя бы) заменить охлаждающую жидкость.

Инструменты и приспособления

Что понадобится для того, чтобы на ВАЗ 2109 не было лишнего времени и сил?
Подготовьте заранее следующим образом:

• Тосол или антифриз — 8 литров
• Емкость для слива (дабы прогнать машину)
• Головка на 13, удлинитель и храповик
• Любой ключ 13 (рогатый или накидка)
• Ключ на 8.
• Ключ на 10.
• Отвертка
• Лейка

Подготовлено? Можно приступать к работе.

Дренаж Тосола

А теперь начинаем сливать Тосол. Помните, ремонт машины лучше проводить на смотровой яме или эстакаде.
Ну хоть на подъемнике, то в гараже такое явление редко встретишь:

Совет! Не забывайте — заменять тоосол следует на холодном двигателе.Ни в коем случае не заливайте новый Тосол холодным, если вы только что загнали машину в гараж и она еще не достаточно крутая. Это грозит трещиной в блоке цилиндров.

• Итак, наш Ваз 2109 на яме и готов для Тослаза.
• Перед тем, как приступить к сливу, возьмите ключ на 10 и обязательно открутите минусовую клемму АКБ, чтобы при сливе Тосола не произошло короткого замыкания, и тогда электрик не пришлось ремонтировать.
• Подставка под автомобиль, заранее подготовленная, тосол-тара, объем которой должен составлять около 10 литров. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
• На расширительном бачке системы охлаждения снимаем крышку.
• Возьмите головку на 13 с остальными принадлежностями или ключ на 13 и открутите сливную пробку с помощью.

Внимание! Пробку держите так, чтобы она не снесла с охлаждающей жидкостью и вы не потеряли.

• После того, как весь тосол оттуда штрих, можно закрутить пробку обратно.
• Далее необходимо слить Тосол с радиатора системы охлаждения.
• Для этого откручивается пластиковая заглушка, а также жидкость перетекает в емкость для тосола, стоящую под автомобилем.
• Затяните пробку обратно — крутится и откручивается просто своими руками (приспособления не требуются).

Завершен первый этап замены Тосола на ВАЗ 2109 — Тосол мы объединили. Двигаться дальше!

Промывка системы охлаждения

Промывка выполняется в некоторых случаях. Один из них — ржавый антифриз.
Это значит, что система загрязнена, и чистый новый Тосол не останется так долго — он быстро придет в негодность.
Итак:

• Промывка производится двумя инструментами: специальной промывкой для системы охлаждения или обычной водой (желательно дистиллированной, но в крайнем случае возможна и обычная проточная).
• Промывочная жидкость заливается в систему охлаждения через горловину системы охлаждения автомобиля.
• Затем запускается двигатель, и автомобиль разгоняется до малых оборотов в течение десяти минут.
• Далее следует заглушить двигатель и повторить процесс слива охлаждающей жидкости, который уже был описан выше.
• Системная промывка системы повторяется до тех пор, пока термоядерная вода не станет более или менее прозрачной, или согласно инструкции по специальной промывке системы охлаждения.

После промывки системы можно начинать заливку нового toosol. Кстати, промывка не является обязательным этапом при замене Тосола на ВАЗ 2109 и другие автомобили.

Тосола Заливка

Итак:

• Берем лейку и для удобства вставляем в горловину расширительного бачка.
• Проверяем, все ли пробки затянуты.
• Помним — важно, чтобы система охлаждения была цельной и работоспособной.
• Постепенно заливаем Тосол.
• После заполнения всей системы заполните расширительный бачок на половину инструмента.

Наступает очень важный момент все работают. Необходимо удалить воздух из системы охлаждения.

• Первый — это верхний патрубок охлаждения. Воздух в жидкости, как известно, поднимается вверх.
  Следовательно, он скапливается в верхнем сопле. Для того, чтобы она оттуда вышла, необходимо несколько раз потрогать трубу, пока не почувствуете, что есть жидкость.
• Второй — прокачка системы охлаждения. Это делается следующим образом.
• Отверткой или ключом на 8 откручивается хомут, крепящий обратный шланг к расширительному бачку системы охлаждения (далее по тексту).
• После этого необходимо закрыть штуцер, который надевается на реверс, чтобы оттуда не было воздуха.
• Далее самое интересное — дуть в расширительный бачок. Лицо вокруг рта скрипят в вставной шее и обдувают воздухом.
• Таким образом создается давление — охлаждающая жидкость из расширительного бачка поступает в систему охлаждения, а воздух уходит из обратной.
• Это следует из этой процедуры, когда охлаждающая жидкость заливается из обратной линии.
• Не забудьте надеть и закрепить дачу на расширительном бачке.
• Также следует подключить клемму аккумулятора и закрутить пробку расширительного бачка.

Завершение процесса

И последний для проверки системы охлаждения в действии:

• Запустить двигатель и дать ему немного поработать на средних оборотах.
• По мере того, как охлаждающая жидкость нагревается в системе (что видно на приборной панели) Охлаждающая жидкость будет литься с обратной линии в расширительный бачок.
• Грудная жидкость — признак хорошей работы и успешной замены Тосола в ВАЗ 2109.
• Также не забудьте проверить работоспособность термостата, датчика температуры и вентилятора охлаждения.
• При повышении температуры следует открыть термостат. Это можно определить по теплой нижней части термостата.
• Дождитесь включения и выключения вентилятора охлаждения — это значит, что датчик и сам вентилятор исправны.

Теперь вы знаете, как заменить Тосол в ВАЗ 2109. Только после всех этих процедур и контроля можно смело отправлять в дорогу. Удачной поездки!

Как работает термостат в машине? Принцип работы

Ни один современный автомобиль не обходится без системы охлаждения.Именно она заботится обо всем тепле, исходящем от двигателя при обработке горючей смеси. Поршни двигаются, смесь горит, соответственно нужна хорошая теплоотдача. В сегодняшней статье мы уделим внимание одному из основных компонентов системы охлаждения — терморегулятору. Как работает термостат в автомобиле, его устройство и разновидности — далее в этой статье.

Конструкция и расположение

На большинстве автомобилей этот элемент расположен в верхней части двигателя.Его точное местонахождение зависит от марки машины и конструкции SOD. Например, на автомобилях «ГАЗель» с двигателем ЗМЗ-405 этот элемент расположен в верхней части радиатора — рядом с клапанной крышкой. Он соединяет шланги радиатора и шланги от расширительного бачка. Прежде чем рассказать, как работает термостат в автомобиле, рассмотрим его устройство. По своей конструкции этот элемент представляет собой клапан, расположенный внутри алюминиевой (но часто латунной) конструкции. Также на нем есть небольшие прорези — они нужны для выпуска воздуха из пробок.Внутри колбы находится цилиндр. В последнем есть охлаждающий элемент, который при достижении определенной температуры перемещает поршень вверх.

Принцип работы

Как работает термостат в ВАЗ-2114? Алгоритм этого элемента не отличается от тех же «шестерок», «десяток» и прочих. При включении зажигания этот элемент находится в нерабочем (закрытом) состоянии. Как работает термостат? Находящаяся внутри особая жидкость начинает нагреваться. После прогрева двигателя до рабочих 90 градусов поршень (не путать с поршнем в цилиндрах) автоматически переходит в режим охлаждения.Система имеет два контура: малый и большой круг. Когда в машине холодно, термостат не просто пропускает нагретую жидкость по большому кругу. В этом случае машина не будет прогреваться так быстро, как это необходимо. Как работает термостат в ВАЗ-2110? Этот элемент перекрывает циркуляцию антифриза по большому контуру при температуре до 80-90 градусов. Кстати, он может быть разным в зависимости от модели терморегулятора. Есть «летний» и «зимний» вариант. В первом случае подача во второй, основной круг осуществляется при температуре 70-72 градуса Цельсия.«Зимний» вариант не пропустит антифриз, пока он не нагреется до 80-85 градусов. Опытные автомобилисты рекомендуют менять модели термостата в зависимости от сезона эксплуатации транспортного средства.

Типы

Эти элементы, помимо сезонности, делятся на следующие типы:

• Одноклапанные.
• Двухступенчатый.
• Двухклапанный.
• Элементы с электронным управлением.

Как работает термостат в ВАЗ-2106? Задача каждого из них — перекрыть поток антифриза в радиатор, пока двигатель не прогрелся до рабочих температур.У каждой из разновидностей есть свои плюсы и минусы, а также отличия в устройстве и цене. Первый тип (одноклапанный) очень слабый и не способен регулировать антифриз в контурах современных автомобилей. Двухступенчатый и двухклапанный механизм более практичен. Этот элемент устанавливается на большинство отечественных автомобилей и старых иномарок. Дело в том, что система охлаждения работает под высоким давлением. Один клапан сложно побороть. Именно для таких случаев устанавливаются более мощные типы термостатов.При достижении рабочей температуры сначала открывается небольшая пластина (так как для преодоления давления требуется меньше усилий). Потом тянет большую, основную деталь. Это, в свою очередь, открывает полный проход для охлаждающей жидкости в системе.

Электронный

Это самый современный и продвинутый тип термостата. Отличается большим функционалом. Как работает термостат? Он оснащен электронной системой управления, благодаря которой осуществляется полный и беспрепятственный цикл охлаждения двигателя внутреннего сгорания.Система работает «автоматически». Однако не во всех современных автомобилях он есть. Дело в том, что для своей функциональности автомобиль должен быть оборудован бортовым компьютером. Именно он выполняет работу по считыванию и обработке информации о температуре теплоносителя в системе. Некоторые автомобили оснащены двумя термостатами. Эта опция распространена на автомобилях с двойной системой охлаждения двигателя. Первый термостат выполняет функцию охлаждения мотора, а второй отвечает за нагрев специального химического вещества, поднимающего поршень.Такая конструкция появилась в машиностроении сравнительно недавно. Кстати, сам термостат впервые применили в 1922 году.

Как проверить его работоспособность?

Термостат — очень необходимая вещь в автомобиле, и его неисправность может стать причиной перегрева двигателя. А это чревато дорогим ремонтом, так как при перегреве сразу «ведет» голова и агрегат. Вы можете узнать, работает данный элемент или нет, двумя способами.

Проверка «на месте»

Для этого нам не нужно снимать термостат снаружи.Прогрейте двигатель до рабочей температуры. Затем выключите его и найдите верхний шланг радиатора. В диаметре он составляет около 5-6 сантиметров. Осторожно коснитесь своей руки. Если датчик температуры двигателя на панели показывает, что он прогрелся (90 + градусов), а этот патрубок холодный, значит, элемент пришел в негодность. В этом случае его следует заменить на новый. Клапан не может открываться, и из-за этого прекращается циркуляция антифриза в радиаторной системе.

Народный путь

Он включает в себя разборку детали и ее проверку «напрямую».

Для этого берем любую емкость (железную кастрюлю на 1 литр), заливаем водой и бросаем туда элемент. Поскольку термостат срабатывает при повышении температуры, клапан должен открываться, когда вода закипает.
Это видно визуально. Если вода закипает, но поршень не двигается, значит, элемент неисправен, его нужно срочно менять.

Помните, что при неисправном термостате система всегда будет работать по малому кругу — автомат будет быстро перегреваться.
Также при покупке новинки обращайте внимание на маркировку. На каждом элементе выбивается температура, при которой открывается клапан. Не стоит покупать термостат на 85 градусов вместо 70 — это приведет к частым перегревам. Покупайте именно с той маркировкой, которая была раньше на вашем автомобиле.

Итак, мы выяснили, как работает термостат в автомобиле ВАЗ-2108-2114.

Термостат ВАЗ-2114 — Замена своими руками

К сожалению, качество сборки отечественных автомобилей существенно не лучшим образом отличается от зарубежных.Все компоненты наших машин гораздо реже импортные, и термостат не исключение. А сегодня мы рассмотрим, как производится замена термостата ВАЗ-2114 («инжектор» и «карбюратор») своими руками.

Диагностика

Для начала нужно определить, в хорошем состоянии деталь или нет. Как проверить термостат? ВАЗ-2114 может сигнализировать вам о своей поломке частым перегревом двигателя, а также недостаточной температурой прогрева салона внутри.Также машина теряет динамические характеристики, то есть медленно переходит на разгон. Если вы обнаружили хотя бы один из этих симптомов, вам стоит обратить внимание на термостат.

ВАЗ-2114 — замена термостата и причины неисправностей

Почему этот элемент не работает? Наиболее вероятная причина — скопление различных отложений в системе охлаждения автомобиля. Образовавшаяся внутри накипь значительно ухудшает работу термостата, делая его менее подвижным. В результате эта деталь перестает нормально реагировать на изменение температуры антифриза в системе. Чаще всего накипь образуется у тех автомобилистов, которые вместо качественного антифриза заливают обычную воду. В этом случае термостат может заклинить в открытом положении. Тогда «охлаждающая жидкость» (то есть обычная вода) будет циркулировать по большому кругу. В последствии двигатель очень долго достигает рабочей температуры, а зимой его вообще невозможно запустить. Поэтому для защиты своего автомобиля от накипи необходимо заливать только качественный антифриз и ни в коем случае не использовать воду. Это все основные причины, по которым термостат выходит из строя.

ВАЗ-2114 — замена термостата. Процесс демонтажа

Для начала нам нужно подготовить следующий набор инструментов и материалов:

1. Несколько металлических зажимов.
2. Тройник диаметром 19.
3. Новый термостат. ВАЗ-2114 (замена термостата описана немного ниже) хорошо работает с деталями WEEN и Metal Incar.
4. Шланг длиной 50-60 сантиметров (подходит от старого «Москвича»).

Итак, приступим к работе. Для начала нам нужно снять заглушку с расширительного бачка.Далее откручиваем сливную пробку и ждем, пока из радиатора стечет вся охлаждающая жидкость. Предварительно рекомендуется поставить любую емкость на 5-10 литров, где будет скапливаться антифриз. Далее закручиваем сливную пробку и ослабляем затяжку хомутов штуцеров крышки гнезда термостата. Вытаскиваем передний и задний шланг, предварительно переместив его по патрубку водяного насоса.

После этого откручиваем несколько болтов крепления крышки и снимаем ее с термостатом.Затем аккуратно зажать крышку в тисках. Следует отметить, что на стенках этого инструмента должна быть мягкая резиновая губка. Если на тисках таких нет, с двух сторон подкладываем кусочек резины. Затем прижать стопорную пластину устройства вниз и вывести из зацепления с пазами. Теперь снимите термостат с крышки. Все, дальше можно приступать к установке нового.

Процесс установки

Ну а теперь вторая часть ремонта системы охлаждения ВАЗ-2114. Как поменять термостат и установить новый? Для этого нам понадобится несколько минут свободного времени и минимальный набор инструментов. Теперь осталось только установить в машину только что приобретенный термостат. ВАЗ-2114 (замену этой детали не следует проводить без специальных испытаний) следует предварительно диагностировать по работоспособности элементов системы охлаждения. Перед установкой термостат необходимо проверить на пригодность к эксплуатации. Для этого нужно вскипятить кастрюлю с водой до 80 градусов по Цельсию и бросить туда.При температуре 87 градусов шток механизма должен выдвигаться из силового элемента. Если этого не произошло, скорее всего, вы приобрели неисправный термостат. ВАЗ-2114 (замена этой детали на неисправную не решит проблем с системой охлаждения) просто закипит, что непременно сократит срок эксплуатации двигателя. В этом случае нам понадобится только рабочий термостат.

И эта деталь устанавливается аналогично снятию в обратном порядке. Правда, стоит обратить внимание на несколько моментов.При установке внимательно посмотрите на состояние уплотнительного кольца в пазу паза. Если он содержит повреждения или сильно деформирован, лучше заменить его новым. Также уплотнительное кольцо должно обладать свойством эластичности.

Заключительный этап

Далее залить в систему охлаждения тосол (пролить через расширительный бачок до верхнего края ремня крепления бачка). После того, как закроем заглушку, запускаем двигатель и диагностируем систему на герметичность через штуцеры форсунок термостата.И наконец, на холостом ходу прогреваем двигатель до температуры 90 градусов Цельсия. Это поможет нам удалить воздушные пробки, образовавшиеся в системе охлаждения.

Стоит отметить, что данную инструкцию можно использовать как на впрыске, так и на карбюраторе ВАЗ. Однако в последнем случае отверстие для датчика температуры в новой детали нужно надежно заглушить — только тогда этот термостат заработает.

Заключение

Как видите, замена термостата на автомобиле «Лада Самара 2» не сложная процедура.На всю работу нужно отвести всего 30 минут свободного времени. По деньгам это будет около 400 рублей.

Распиновка датчика скорости. Распиновка датчика скорости ВАЗ и схема подключения DS Расположение датчика скорости на ВАЗ 21103

Сервис, техосмотр и ремонт датчик скорости ВАЗ 2110

Штатный датчик скорости автомобиль ВАЗ 2110 стоит на КПП автомобиля.

Назначение и принцип действия

Датчик скорости

Функционал такого прибора как датчик скорости ВАЗ 2110, основан на использовании т.н.Эффект Холла, то есть поток импульсов передается от устройства к ЭБУ автомобиля, частота которых прямо пропорциональна скорости транспортного средства. Термостат ВАЗ 2110 — как заменить старый. Электрический центр автомобиля, анализируя поступающие данные, выбирает желаемую частоту холостого хода и отправляет сигнал на устройство, которое регулирует частоту холостого хода двигателя, что улучшает состав консистенции воздушной капли, поступающей в камеру сгорания, минуя дроссельную заслонку. клапан автомобиля.

При прохождении расстояния в один километр датчик скорости , фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. Основываясь на характеристиках временного анализа межимпульсных сигналов, бортовик передает данные на приборную панель, таким образом определяя показания спидометра.

Есть еще одна желанная функция датчик скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива.Как проверить датчик парковки мультиметром (тестером. Устройство сообщает контроллеру, что машина движется со скоростью 100 км / ч. Датчик Дроссельная заслонка подает сигнал контроллеру о прекращении нажатия на педаль газа по водитель.Контроллер получает импульс, означающий включение силовой установки в режиме торможения, и отключает топливную систему.

как

проверить датчик скорости на работоспособность

Симптомы недостатков данного устройства следующие:

• приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и предъявленные при этом неверные значения спидометра;
• при обнаружении дефектов в электрической цепи датчика скорости , стоимость которого вполне применима, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

Принципиально: такая запись возможна и при недостатках в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии отображается не постоянно, то, возможно, эта разница будет косвенно указывать, какой прибор неисправен.

Причины отказа в работе

датчик скорости

Отсутствие показаний спидометра вовсе не означает неисправность данного прибора. Хотя, чтобы приобрести датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет очень печально, что факт замены датчика скорости не даст желаемого эффекта.И предпосылки могут быть такими:

1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в Сети. Датчик скорости ВАЗ 2110 является важным элементом электронной системы управления двигателем автомобиля, поэтому его можно найти только на. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Видео: как открыть ваз 2110 без ключа с помощью как открыть дверь машины с помощью. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
2. Несимметричный контакт разъема продукта и обрыв проводки.
3. Время от времени возникает недостаток чисто механического расположения, заключающийся в явных недоработках троса приборного указателя скорости — спидометра.

AS

КОНТРОЛЬНЫЙ ДАТЧИК СКОРОСТИ

Проверка датчика скорости 51. 3843 авто ВАЗ … Как проверить лямбда-зонд мультиметром. Дата публикации: 20 декабря 2016 г.Лямбда-зонд — это датчик концентрации около 2 (или, проще говоря — датчик кислорода), позволяющий оценить объем. Проверял аналогично обычному датчику Холла от трамблера

Проверка спидометра vdo как

verify датчик скорости

Как проверить спидометр , как проверить датчик скорости .

Здесь возможны следующие варианты:

1. Сложное неравномерное движение кабеля в оплетке, вызванное дефектами кабеля — заусенцами или разрывами металлических жил кабеля.Они могут существенно повлиять на работоспособность сенсорного привода.
2. Повышенная скорость троса.

Проверка прибора на исправность:

1. Вешаем домкрат на переднее колесо автомобиля.
2. Отсоедините проводной контакт от продукта и подключите к нему цифровой мультиметр или подобное устройство
3. Совершая вращательные движения подвешенного колеса на малой скорости, измеряем сигнал импульсного потока от разъема. Функциональная проверка начинается с проверки электрической цепи заземления и питания.
4. Снимаем прибор с сиденья.
5. Подключаем к выходным контактам прибор для измерения напряжения.
6. Поворачивая привод , датчик скорости , измеряем его разность потенциалов.
7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.как открыть ваз 2110 без ключа и как открыть машину без ключа за одну минуту. В противном случае замены датчик скорости ВАЗовской «десятки» не избежать.

Если вы имеете дело с подключением датчика скорости , вы должны знать, что эти устройства различаются по степени подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой стоит придерживаться. В этом случае очень важно изучить принципиальную схему датчика скорости , которая прилагается к этой статье.

Заводской датчик скорости Автомобили ВАЗ 2110 выпускаются с некоторыми отличиями в подключении к колодке разъема. Разберемся, как проверить тестером датчика абс в гаражных условиях … Мы предоставим видео с проверкой датчика и объясним, как правильно диагностировать этот элемент. Разъем квадратной формы используется в комплексах электроники Bosh. Датчик скорости расположен за автомобилями ВАЗ 2110 в зависимости от проверки проводки перед этим. Круглый разъем используется в электронных системах типа 4 января и GM.

При подключении датчика скорости следует выбирать устройства с такой оцифровкой контактной группы как «-», «А», «» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2» , «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора с вращательными движениями и его люфт, который следует минимизировать, а также наличие такой детали как проставочная шайба на шайбе. стержень изделия.

Замена

датчик скорости «Десятка»

Операция по замене датчика скорости ВАЗ 2110, проводится по следующей схеме:

1. Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляющим собой гибкий провод.
2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
3. Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
4. Совмещаем привод , датчик скорости со штоком нового устройства.
5. Устанавливаем крепеж и подключаем к колодке коннектор.

В случае проблем с демонтажем сломанной штанги, покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра. Для этого снимите привод с помощью гаечного ключа на «10» и осторожно снимите его с корпуса МКПП. Как поменять форсунку на ваз 2110 замена ваз 2110. Осторожно разбирайте, не уроните шток случайно в

Датчик скорости (ДС) устанавливается на всех автомобилях и предназначен для измерения скорости автомобиля.На ВАЗ 2114 датчик скорости расположен вверху коробки передач. Чтобы его разобрать, вам потребуется снять либо корпусный воздушный фильтр, либо адсорбер. В этой статье мы подробнее рассмотрим диагностику датчика и его замену в случае неисправности.

Как датчик измеряет скорость

Работает по принципам Холла. Проще говоря, его работа заключается в преобразовании напряжения Холла в импульсы, которые передаются на контроллер. Расчет скорости при движении автомобиля такой же с использованием импульсов.Датчик выдает 6004 импульса на 1 км пути, считая интервалы между импульсами, а ДС определяет скорость.

Передается в ЭБУ («мозг» автомобиля), а также на спидометр и РХХ (регулятор холостого хода). Если датчик не работает должным образом, показания на спидометре автомобиля могут отличаться от реальных.

Признаки неисправности датчика скорости

В случае неисправности или неисправности датчики на спидометре будут отличаться от реальных.Если на спидометре датчик вообще не работает, стрелка «ляжет» на ноль. Кроме того, скорость холостого хода может быть нестабильной, что может привести к «скачку» оборотов.

Если во время движения вы обнаружите, что стрелка на спидометре висит в одном месте, показывает неправильную скорость или вообще лежит, пора проверить датчик и выявить неисправность.

Как определить неисправный датчик скорости

Если у вас установлен бортовой компьютер, будет отображаться ошибка DS:

• Ошибка P0500 свидетельствует о том, что ЭБУ не получает информацию о скорости от датчика
Ошибка
• P0503 указывает на то, что сигнал с датчика поступает с перебоями или с перерывами

В первом случае велика вероятность неисправности самого датчика, во втором при возникновении ошибки P0503 датчик может быть исправен, и проблема заключается в обрыве провода или проблемах в блоке подходит для датчика.При появлении вышеперечисленных ошибок на БК, либо на лежащей стрелке спидометра диагностируем не только датчик, но и всю цепь.

Какой датчик нужен для замены

С завода датчик с маркировкой установлен на ВАЗ 2114, артикул: 343.3843. Изготовлен датчик в городе Курск. Его стоимость на данный момент от 230 рублей и выше. Дополнительно предлагаются аналоговые датчики:

1. Fenox SS10102O7 цена от 200 руб (Беларусь)
2. Manover MR21123843 цена от 270 рублей (Германия)

При выборе датчика советуем устанавливать именно тот, который установлен АвтоВАЗом с завода.Хотя бывают случаи, когда он выходит из строя на 50 — 70 тысячах километров. Одна из наиболее частых причин выхода датчика из строя — попадание воды. После этого на стержне датчика образуется ржавчина, и он расклинивается.

Инструкция по разборке и замене датчика

Итак, чтобы добраться до ДС, нужно снять либо адсорбер, либо корпус воздушного фильтра. Лучше пойти в 1 путь и снять адсорбер, который крепится на 2-х болтах.

Отсоедините положительный полюс от аккумулятора и отверните две гайки крепления адсорбера, затем поднимите его и снимите в сторону.

Датчик скорости будет расположен в верхней части коробки передач рядом с датчиком. Отсоедините клемму от датчика и открутите вручную. При плотной затяжке потребуется гаечный ключ на 21 мм.

Открутив старый датчик, проводим всю необходимую диагностику, описанную ниже, и собираем в обратном порядке.

Диагностика датчика скорости и всей цепи

Проверить на обрыв проводки

Итак, чтобы найти причину неисправности, необходимо проверить как датчик скорости, так и всю цепь в целом.Для этого отсоедините от датчика блок с 3 проводами и осмотрите его визуально. Блок с тремя проводами — силовой, сигнальный и заземляющий. Если все провода в порядке, приступайте к дальнейшему осмотру.

Проверка датчика привода

Далее проверяем датчик привода, который выходит из коробки передач. Поднимем любое переднее колесо автомобиля и начнем его крутить, глядя на сам датчик привода. Он должен легко вращаться, не заедая и не хрустя. Палец можно трогать равномерно от вращения или нет.Если с приводом все в порядке, приступайте к дальнейшей диагностике. В противном случае необходимо заменить привод.

Проверка обрыва в цепи питания

Теперь с помощью контроля или мультиметра проверьте, подано ли питание на блок датчиков. Проверяем отверткой с индикатором. Один конец цепляем за + аккум, вторым в разъем №3, включаем зажигание, смотрим, лампочка должна гореть. Затем проверяем подачу питания одного конца к (-) батарее второго в разъем No.1, включи зажигание, смотри, лампочка должна гореть. Ставим датчик на место, проверяем сигнальный, один конец подключаем к питанию от аккумулятора, другой — к сигнальному на датчике №2, крутим колесико, желательно быстро, лампочка должна мигать.

Если после всех диагностических процедур проблем не обнаружено, нет обрыва цепи, привод датчика на коробке в норме, то датчик следует заменить.

Устройство, называемое спидометром, теперь есть на любой машине. Но мало кто задумывается, откуда берется информация на этот датчик, как она собирается и формируется.Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей — ВАЗ 2110.

Датчик скорости не просто собирает информацию о скорости движения, он отвечает за выполнение задачи, которая значимый для всего автомобиля. Фото: lada34.ru

Основные функции этого прибора

Получая сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления.Блок управления преобразует данные, передавая их устройствам, которыми он управляет сам. Благодаря этому регулируется так называемый холостой ход автомобиля. Регулируется подача топливной смеси и насыщенность ее состава. Поэтому настолько важным становится датчик скорости, замена которого не должна серьезно ударить по карману.

Датчик передает огромное количество импульсов даже на небольшом расстоянии. Это позволяет оптимизировать критически важные системы и детали, которые контролируют поведение автомобиля.

Как узнать, когда необходима замена

Есть несколько основных признаков, позволяющих распознать неисправность датчика:

1. На приборной панели загорелась контрольная лампа двигателя. Часто такие проблемы сопровождаются номером 24.
2. Двигатель глохнет при движении.
3. Информация со спидометра передается рывками или волнами.
4. Перестает работать одометр.

Где найти датчик скорости

Замена необходима, если после проверки выяснилось, что причина неисправности именно в датчике.Фото: mymechanic.ru

Последовательность работ будет следующая:

1. Берем комплект с ключами и оборудованием.

Приобретается новый датчик скорости минимум двести рублей. Без хорошего и качественного герметика не обойтись.

Узнайте из видеоурока, как работает процедура замены:

О распиновке датчика

Датчики скорости делятся на несколько групп в зависимости от того, как именно они связаны с другими частями.Для выполнения правильной распиновки устройства рекомендуется выбирать устройства со следующей группой контактов оцифровки :

Их легко увидеть внутри устройства. Они заменяют обычные числа, такие как 1, 2 или 3. Для большинства применений рекомендуется шток металлического типа. Также используется пластик, но он не может похвастаться долгим сроком службы.

Здесь вы можете увидеть схему подключения датчика скорости ВАЗ 2110. Фото: agoj.ru

Главное запомнить распиновку внутри колодки.Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если прибор подключен к одной вывеске, а сам показывает другую. Поэтому желательно приобретать блок с соответствующими обозначениями. Но можно взять и обычный, если не удалось найти соответствующий вариант.

На последнем этапе работы необходимо дополнительно проверить привод. И как работает сам автомобиль после замены.

Дополнительная диагностическая информация

Есть несколько способов измерить качество работы.

1. Сначала необходимо удалить проблемное устройство, а затем произвести измерение, чтобы очистить исходящий сигнал. Вольтметр помогает определить выходное напряжение. На прибор необходимо надеть специальные трубки из пластика. И раскручиваем, пока он не наберет скорость 3-5 километров в час. Напряжение увеличивается с частотой, так как скорость увеличивается в больших количествах.
2. Поднимаем машину на домкратах. Снимаем с датчика дополнительные разъемы. Затем начинаем крутить колесо. Когда этот этап завершен, тем же вольтметром проверяем частоту вместе с напряжением. Если параметры увеличиваются вместе со скоростью, то проблем нет.
3. Используем домкрат, чтобы передняя часть машины была выше днища. Импульсный провод от датчика необходимо отсоединить. При включении зажигания водитель должен искать знаки плюс и минус.Колесо вращается после подключения провода сигнального типа. Если загорается минус, значит все в порядке. И проверка завершена.

Что влияет на цену датчика

Главное — это материал, из которого сделана ложа. Не стоит экономить и выбирать модели на пластиковой основе, иначе о замене придется задуматься буквально через полгода. Фото: tdautozapchasti.com.ua

Не менее важно то, как сделана распиновка.Это зависит от того, как провода расположены на рабочих поверхностях. Их легко увидеть, осмотрев внутренние накладки. Сначала обычно стоит минус, потом А, потом +.

Отдельно стоит убедиться, что шток укомплектован шайбой. Само устройство должно легко и свободно вращаться. Но при этом люфт не должен быть чрезмерным.

• Датчик без провода с плоским разъемом от 150 руб .;
• С коннектором OST и проводом — от 200 руб .;
• С круглым разъемом и проводом — от 230 руб.

Заключение

Обычно установка нового устройства решает все проблемы, которые были связаны со старым. После этого двигатель должен вернуться в нормальное рабочее состояние. А спидометр и другие датчики начинают отображать информацию, которая соответствует действительности. Если проблема не исчезнет даже после замены устройства, стоит поискать причины в других частях автомобиля.

Штатный датчик скорости автомобиля ВАЗ 2110 расположен на коробке передач автомобиля.

Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть от устройства к ЭБУ автомобиля транслируется поток импульсов, частота которых прямо пропорциональна значению скорости автомобиля. Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимые обороты холостого хода и отправляет сигнал на устройство, регулирующее обороты холостого хода двигателя, которое оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку. автомобиля.

При прохождении расстояния в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. По параметрам временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива.Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру о том, что водитель перестает нажимать педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

Признаки неисправности данного устройства следующие:

• приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и представленные при этом неверные значения спидометра;
• при обнаружении дефектов в электрической цепи датчика скорости, цена которых вполне приемлема, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

Важно: такая запись возможна и при неисправностях в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии отображается не постоянно, то, возможно, эта разница будет косвенно указывать на какое устройство вышло из строя. операция.

Отсутствие показаний спидометра вовсе не означает неисправность данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет обидно, что факт замены датчика скорости не даст желаемого эффекта.А причины могут быть следующие:

1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
2. Нестабильный контакт разъема продукта и обрыв проводки.
3. Иногда дефект носит чисто механический характер, заключающийся в банальных дефектах троса индикатора скорости прибора — спидометра.

Здесь возможны следующие варианты:

1. Сложное неравномерное движение кабеля в оплетке, вызванное дефектами кабеля — заусенцами или разрывами металлических жил кабеля. Они могут существенно повлиять на работоспособность сенсорного привода. 2. Повышенная скорость троса.

Проверка прибора на исправность:

1. Вешаем переднее колесо автомобиля на домкрат.
2. Отсоединяем проводной контакт от изделия и подключаем к нему цифровой мультиметр или аналогичный прибор.
3. Совершая вращательные движения подвешенного колеса на малой скорости, измеряем сигнал импульсного потока от разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
4. Снимаем прибор с сиденья.
5. Подключаем к выходным контактам прибор для измерения напряжения.
6. Поворачивая датчик скорости привода, измеряем его разность потенциалов.
7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятка» не избежать.

Если вы занимаетесь подключением датчика скорости, то должны знать, что эти устройства различаются степенью подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. В этом случае очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобиля ВАЗ 2110 изготавливается с некоторыми отличиями в подключении к колодке разъема.Разъем квадратной формы используется в комплексах электроники Bosh. Круглый разъем используется в электронных системах 4 января и GM.

При подключении датчика скорости выбирать устройства с такой оцифровкой контактной группы как «-», «A», «+» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2», «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток устройства на вращательные движения и его люфт, который следует минимизировать, а также наличие такой детали как проставочная шайба на штоке изделия.

Операция по замене датчика скорости ВАЗ 2110 проводится по следующему плану:

1. Определяем расположение прибора, который находится в пространстве между приводом спидометра и валом этого прибора, который гибкий провод.
2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
3. Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
4. Совмещаем привод датчика скорости со штангой нового устройства.
5. Устанавливаем крепеж и подключаем к колодке разъем.

В случае проблем с разборкой сломанной тяги покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра.Для этого снимите привод с помощью гаечного ключа на «10» и осторожно снимите его с корпуса МКПП. Демонтировать осторожно, случайно не уронить шток в картер коробки передач.

avtovx.ru

Как проверить датчик скорости / спидометра на ВАЗ 2110 и где он находится

Каждый автомобиль, независимо от его класса, производителя или страны происхождения, должен иметь систему, отвечающую за показ скорость и количество пройденных километров.ВАЗ 2110 — не исключение. Но только при уколе.

Датчик скорости

В моделях с карбюратором используется тросовая механическая система работы спидометра, поэтому датчика скорости нет. Он просто не нужен.

Что это для

Работа датчика скорости колоссальная. Сообщает электронному блоку управления информацию о правильной подаче топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Схема

Датчик собирает все виды данных и передает их в виде сигналов на электронный блок управления.Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если на вашем автомобиле не работает одометр, датчик спидометра срабатывает с определенными рывками или выдает данные, не соответствующие действительности, возможно, прибор вышел из строя.

Проблема может в том, что нарушена схема подключения, есть нарушения в электросхеме, не работает разъем. Кроме того, часто проблемой становится распиновка датчика скорости, которую перепутали в процессе сборки.

Косвенным признаком неисправности является то, что автомобиль глохнет на холостом ходу.

Вы, как водитель, легко заметите наличие неверных показаний на спидометре, а также обратите внимание на сигнальную лампу, требующую проверки двигателя (Check Engine). При обнаружении подобных явлений нет сомнений в том, что датчик скорости требует замены.

Поиск поломки

Чтобы приступить к устранению проблемы, сначала необходимо найти устройство. По фото можно определить, как внешне выглядит датчик скорости на ВАЗ 2110.

Ушки для креплений

Что касается его расположения, то ищите в моторном отсеке в непосредственной близости от выпускного коллектора. Честно говоря, место, где он установлен, нельзя назвать идеальным. Все дело в коллекционере. Когда автомобиль движется, коллектор нагревается. Провода датчика трутся о него, что со временем приводит к неисправностям, короткому замыканию.

А как проверить датчик скорости на автомобиле ВАЗ 2110? В первую очередь визуально. Обязательно проверьте, чтобы кабель не порвался.Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Эта проблема решается заменой.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового прибора, отвечающего всем требованиям вашего автомобиля.

Разъем

По сути, есть два основных правила, которым нужно следовать при покупке устройства.

1. Выберите датчик с разъемами внутри разъема, помеченными -, A и +. Обычно там используются обозначения 1,2 и 3. Принципиальной разницы между ними нет, просто распиновка именно с такой маркировкой будет намного проще. Именно неправильное подключение часто становится причиной того, что приходится обращаться за помощью в обслуживании станции … А это совершенно разные финансовые затраты.
2. Шток элемента должен быть металлическим. Если стебель пластиковый, он прослужит около 6 месяцев.Регулярная замена не в ваших интересах. Но не забудьте проверить металлический стержень на люфт, правильность вращения и наличие шайбы в упаковке.

Замена

Теперь к вопросу, как делать замены. Для этого демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия следующие:

• Снимите минусовой провод с аккумулятора, который обесточит автомобиль;
• Теперь отсоедините провода от датчика и обязательно запомните, в каком виде была распиновка;
• Устройство демонтируется простым ручным выкручиванием.Обычно вам не нужно использовать какие-либо инструменты. Но если аппарат сидит плотно, то используйте клавиши на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки» конструкция сенсора может незначительно отличаться;
• Параллельно советуем проверить проводку;
• Сняв счетчик, открутить гайку крепления провода, идущего к коробке передач;
• Снимите осторожно, чтобы шток не упал в коробку. Если это произойдет, придется полностью разбирать КПП.Это явно не в ваших интересах;
• Новое устройство с резиновым кольцом необходимо смазать трансмиссионной жидкостью, чтобы фиксация на новом месте была максимально надежной;
• Сборка производится в обратной последовательности;
• Отдельное внимание уделите распиновке. Подключите мультиметр при включенном зажигании. Если прибор показал «минус», значит, вы подключили провод к плюсу, чего делать категорически нельзя. Вот почему мы изначально рекомендовали использовать датчик без маркировки 1, 2 и 3.

Если не удалось избежать использования нового устройства с неудобной маркировкой 1, 2 и 3, то запомните важную деталь распиновки:

• 1 соответствует «+»;
• 2 указывает выходной сигнал;
• 3 — это «-».

После замены элемента не забудьте проверить устройство в действии. Для этого можно повесить передние колеса или просто проехать на машине по местности. Если спидометр и одометр показывают верную информацию, вашу ручную работу можно считать успешной.

Датчик скорости на ВАЗ 2110: проверка, ремонт и замена своими руками

В любой машине есть система контроля скорости, позволяющая водителю всегда знать, на каком скоростном режиме он движется. Одним из основных элементов такой системы является датчик скорости (ДС) на автомобиле ВАЗ 2110. Подробнее об этом устройстве, его предназначении, проблемах и диагностике вы можете узнать из видео ниже.

Датчик скорости ВАЗ 2110 отвечает за правильную подачу бензина. Также он позволяет установить угол опережения зажигания, кроме того, прибор контролирует качество топливовоздушной смеси.

Регулятор скорости автомобиля ВАЗ 2110

Регулятор собирает всю необходимую информацию для форсунки — количество оборотов двигателя, скорость движения, данные о детонации и т. Д. — затем передает импульсы в ЭБУ. После передачи блок управления проверяет всю полученную информацию, в результате чего вносит изменения в работу форсунки.

Признаки неисправности

Если одометр перестает нормально работать, а спидометр дает неверную информацию о пройденном расстоянии и скорости, это указывает на неисправность.Это может быть проблема как датчика скорости ВАЗ 2110, так и привода устройства. Не исключен такой вариант, что проблемы связаны с электропроводкой. Также на практике часто возникают проблемы, вызванные распиновкой датчика скорости, которую можно перепутать или неисправен сам разъем. В последнем случае проблема может быть в плохих контактах.

Помимо прочего, то, что машина глохнет на холостом ходу, может служить признаком неисправности регулятора.Конечно, может быть много причин, по которым машина глохнет. В том случае, если спидометр, расположенный на приборной панели, выдает неверные данные, на приборной панели должен загореться индикатор Check Engine. Если DS выйдет из строя, вы сразу же заметите на панели управления горящую проверку.

Диагностика ДС на ВАЗ 2110

Расположение регулятора в моторном отсеке

Как самостоятельно проверить датчик скорости на ВАЗ 2110? Прежде всего, для этого нужно знать, где должен находиться ДС, после чего проводится диагностика его привода.В соответствии со схемой подключения, на десятых моделях ВАЗ регулятор находится в подкапотном пространстве, недалеко от выпускного коллектора. Как показывает практика, соединительные провода могут тереться о нагретый коллектор, в результате чего оплавляются.

Результат — короткое замыкание. Обычно эту проблему можно решить, изолировав провода и закрепив их так, чтобы они не соприкасались с коллектором. Другой вариант диагностики — проверка на обрыв кабеля.Эта причина одна из наиболее вероятных. Если кабель в порядке и повреждений в процессе не обнаружено, значит проблема в самом контроллере или его приводе.

Подготовка к замене

Для того, чтобы процедура замены контроллера на десятой модели ВАЗ прошла правильно, при этом был получен ожидаемый результат, а именно нормальное функционирование спидометра, следует как следует подготовиться к этому процессу.

Во-первых, для ВАЗ 2110 замена ДС подразумевает покупку нового контроллера.Приобретая новый регулятор, необходимо обращать внимание на то, чтобы каждый разъем, расположенный в конструкции колодки, имел определенные обозначения. На нем должны быть символы «-», «A» и «+», а не цифры. В принципе, в этом случае особой разницы между этими вариантами нет, тогда при подключении разъема у вас будет меньше проблем с распиновкой. Если вы никогда не сталкивались с подобным процессом, эта распиновка позволит вам завершить его правильно.

Распиновка разъема контроллера

Еще один, не менее важный нюанс… Вам необходимо купить устройство, оснащенное металлическим стержнем. Такой шток прослужит не менее шести месяцев, чего нельзя сказать о регуляторах с пластиковыми штоками. Кроме того, при покупке обязательно проверять, вращается шток или нет. Он не должен вращаться, на этом элементе не должно быть люфта, а также он должен быть снабжен шайбой.

самостоятельный ремонт и замена

Если вы решили самостоятельно поменять устройство, ознакомьтесь с процедурой снятия и замены.

Контроллер разбирается следующим образом:

1. Сначала необходимо обесточить бортовую сеть автомобиля, для этого отсоединить минусовой провод от АКБ.
2. Далее отсоединяем разъем проводки от самого контроллера. На этом этапе важно помнить, какая распиновка у этих элементов.
3. Непосредственно сам контроллер откручивается вручную. Если вы не можете сделать это самостоятельно, попробуйте использовать гаечный ключ на 21 или 22 дюйма. В этом случае регулятор может иметь определенные конструктивные отличия.
4. Также немедленно проверьте, насколько хорошо работает привод. После демонтажа регулятора необходимо открутить гайку крепления привода к коробке передач. Процедуру демонтажа нужно производить очень осторожно, ведь если вы случайно уроните шток в трансмиссию, коробку нужно будет снять и разобрать. Что касается нового привода, то он оснащен резиновым уплотнением. Перед установкой его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит более наглядно разобраться в процедуре замены контроллера (автор видео — Auto News).

Все новые компоненты необходимо устанавливать в обратном порядке. Опять же, в этом случае важную роль играет распиновка проводки. Внутри самой колодки видно, как обозначена распиновка. С помощью тестера при включенном зажигании необходимо определить, к какому из разъемов следует подключать привод.

В том случае, если мультиметр показывает «-», и этот привод был подключен к плюсовому разъему, это означает, что необходимо изменить полярность.Далее проводится диагностика привода, а также следует проверить работу спидометра во время движения или когда передняя часть автомобиля приподнята (чтобы колеса были подвешены).

Если вы сомневаетесь, что сможете провести всю процедуру самостоятельно и правильно поменять контроллер, то советуем обратиться за помощью к специалистам. В принципе, этот процесс не представляет особой сложности, поэтому стоимость услуги замены не будет особо высокой. Для установки лучше использовать регулятор более высокого качества, чтобы в будущем вы не столкнулись с необходимостью его ремонта и замены.

Видео «Пошаговая инструкция по замене ДС на инжектор ВАЗ 2110»

Подробная и наглядная инструкция по замене контроллера на отечественные «десятки» представлена ​​ниже (автор видео — канал В гараже у Сандро ).

AvtoZam.com

Датчик скорости ВАЗ 2110: его цена и поэтапная замена

Прибор под названием спидометр теперь есть на любой машине. Но мало кто задумывается, откуда берется информация на этот датчик, как она собирается и формируется.Мы расскажем вам о датчике скорости и особенностях его замены на одном из самых популярных отечественных автомобилей — ВАЗ 2110.

Датчик скорости не просто собирает информацию о скорости движения, он отвечает за выполнение задачи, которая имеет значение для всего автомобиля. Фото: lada34.ru

Основные функции этого прибора

Получая сигнал о текущей скорости, спидометр передает эту информацию в электронный блок управления.Блок управления преобразует данные, передавая их устройствам, которыми он управляет сам. Благодаря этому регулируется так называемый холостой ход автомобиля. Регулируется подача топливной смеси и насыщенность ее состава. Поэтому настолько важным становится датчик скорости, замена которого не должна серьезно ударить по карману.

Датчик передает огромное количество импульсов даже на небольшом расстоянии. Это позволяет оптимизировать критически важные системы и компоненты, которые определяют поведение автомобиля.

Как узнать, когда необходима замена

Есть несколько основных признаков, позволяющих распознать неисправность датчика:

1. На приборной панели загорелся индикатор Check Engine. Часто такие проблемы сопровождаются номером 24.
2. Двигатель глохнет при движении.
3. Информация со спидометра передается рывками или волнами.
4. Перестает работать одометр.

Где найти датчик скорости

Замена необходима, если после проверки выяснилось, что причина неисправности именно в датчике.Фото: mymechanic.ru

Последовательность работ будет следующая:

1. Берем комплект с ключами и оборудованием.

О том, что такое автомобильные амортизаторы и как выбрать подходящий вариант — смотрите здесь.

Также здесь Вы можете узнать о ремонте компрессора автомобильного кондиционера.

1. Если проблема не исчезла, нужно взять ключ на 10. На следующем этапе откручиваем гайку. Его можно снять полностью вместе с шайбой.После этого можно приступать к установке устройства. Если не получилось, можно использовать ключ на 14. Необходимо ослабить узел на своем месте. А затем просто попробуйте действие еще раз. Когда шток находится в коробке передач, он незаменим, а также без полного ремонта.
2. На следующем этапе приступают к установке нового резинового уплотнителя. Шток обрабатывается с помощью герметика.
3. Проволока должна быть хорошо прогрета, иначе от сломанного стержня не удастся получить осколок.Деталь полностью меняется, если вообще ничего не помогает. На этом замена датчика завершена.

Узнайте из видеоурока, как работает процедура замены:

О распиновке датчика

Датчики скорости делятся на несколько групп в зависимости от того, как именно они связаны с другими частями. Для выполнения правильной распиновки устройства рекомендуется подбирать устройства со следующей оцифровкой контактной группы:

Здесь вы можете увидеть схему подключения датчика скорости ВАЗ 2110.Фото: agoj.ru

Главное запомнить распиновку внутри колодки. Чтобы определить, какие провода к каким разъемам должны идти, просто подключите мультиметр. Полярность обязательно нужно менять, если прибор подключен к одной вывеске, а сам показывает другую. Поэтому желательно приобрести блок с соответствующими обозначениями. Но можно взять и обычный, если не удалось найти соответствующий вариант.

На последнем этапе работы необходимо дополнительно проверить привод.И как работает сам автомобиль после замены.

Дополнительная диагностическая информация

Есть несколько способов измерить качество работы.

1. Сначала необходимо удалить проблемное устройство, а затем произвести измерение, чтобы очистить исходящий сигнал. Вольтметр помогает определить выходное напряжение. На прибор необходимо надеть специальные трубки из пластика. И раскручиваем, пока он не наберет скорость 3-5 километров в час. Напряжение увеличивается с частотой, так как скорость увеличивается в больших количествах.
2. Поднимаем машину на домкратах. Снимаем с датчика дополнительные разъемы. Затем начинаем крутить колесо. Когда этот этап завершен, тем же вольтметром проверяем частоту вместе с напряжением. Если параметры увеличиваются вместе со скоростью, то проблем нет.
3. Используем домкрат, чтобы передняя часть машины была выше днища. Импульсный провод от датчика необходимо отсоединить. При включении зажигания водитель должен искать знаки плюс и минус.Колесо вращается после подключения провода сигнального типа. Если загорается минус, значит все в порядке. И проверка завершена.

Что влияет на цену датчика

Главное — это материал, из которого сделана ложа. Не стоит экономить и выбирать модели на пластиковой основе, иначе о замене придется задуматься буквально через полгода. Фото: tdautozapchasti.com.ua

Не менее важно то, как сделана распиновка. Это зависит от того, как провода расположены на рабочих поверхностях.Их легко увидеть, осмотрев внутреннюю часть последней. Сначала обычно стоит минус, потом А, потом +.

Стоит убедиться, что шток укомплектован шайбой. Само устройство должно легко и свободно вращаться. Но при этом люфт не должен быть чрезмерным.

• Датчик без провода с плоским разъемом от 150 руб .;
• С коннектором OST и проводом — от 200 руб .;
• С круглым разъемом и проводом — от 230 руб.

Заключение

Обычно установка нового устройства решает все проблемы, которые были связаны со старым. После этого двигатель должен вернуться в нормальное рабочее состояние. А спидометр и другие датчики начинают отображать информацию, которая соответствует действительности. Если проблема не исчезнет даже после замены устройства, стоит поискать причины в других частях автомобиля.

Штатный датчик скорости автомобиля ВАЗ 2110 расположен на коробке передач автомобиля.

Назначение и принцип действия датчика скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть от устройства к ЭБУ автомобиля транслируется поток импульсов, частота которых прямо пропорциональна значению скорости автомобиля. Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимые обороты холостого хода и отправляет сигнал на устройство, регулирующее обороты холостого хода двигателя, которое оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельную заслонку. автомобиля.

При прохождении расстояния в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. По параметрам временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива.Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру о том, что водитель перестает нажимать педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

Как проверить датчик скорости на работоспособность

Признаки неисправности данного устройства следующие:

• приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и представленные при этом неверные значения спидометра;
• при обнаружении дефектов в электрической цепи датчика скорости, цена которых вполне приемлема, выводится световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

Важно: такая запись возможна и при неисправностях в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии не отображается постоянно, то, возможно, эта разница будет косвенно указывать на какое устройство вышло из строя. операция.

Причины выхода из строя датчика скорости

Отсутствие показаний спидометра вовсе не означает неисправность данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет обидно, что факт замены датчика скорости не даст желаемого эффекта.А причины могут быть следующие:

1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
2. Нестабильный контакт разъема продукта и обрыв проводки.
3. Иногда неисправность носит чисто механический характер, заключающаяся в банальных дефектах троса индикатора скорости прибора — спидометра.

Здесь возможны следующие варианты:

1. Сложное неравномерное движение кабеля в оболочке, вызванное дефектами кабеля — заусенцами или разрывами металлических жил кабеля. Они могут существенно повлиять на работоспособность сенсорного привода.
2. Повышенная скорость троса.

Проверка прибора на исправность:

1. Вешаем переднее колесо автомобиля на домкрат.
2. Отсоедините проводной контакт от продукта и подключите к нему цифровой мультиметр или подобное устройство
3. Совершая вращательные движения подвешенного колеса на малой скорости, измеряем сигнал импульсного потока от разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
4. Снимаем прибор с сиденья.
5. Подключаем к выходным контактам прибор для измерения напряжения.
6. Поворачивая датчик скорости привода, измеряем его разность потенциалов.
7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятка» не избежать.

Распиновка датчика скорости

Если вы занимаетесь подключением датчика скорости, то должны знать, что эти устройства различаются степенью подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. В этом случае очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобиля ВАЗ 2110 выпускается с некоторыми отличиями в подключении к колодке разъема.Разъем квадратной формы используется в комплексах электроники Bosh. Круглый разъем используется в электронных системах 4 января и GM.

При подключении датчика скорости выбирать устройства с такой оцифровкой контактной группы как «-», «A», «+» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2», «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

Решив купить датчик скорости для ВАЗ 2110, следует проверить шток устройства на вращательные движения и его люфт, который следует минимизировать, а также наличие такой детали, как проставочная шайба на штоке изделия.

Замена датчика скорости «десятки»

Операция типа замена датчика скорости ВАЗ 2110 проводится по следующему плану:

1. Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляющим собой гибкий провод.
2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
3. Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
4. Совмещаем привод датчика скорости со штангой нового устройства.
5. Устанавливаем крепеж и подключаем к колодке коннектор.

В случае проблем с демонтажем сломанной штанги, покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра. Для этого снимите привод с помощью гаечного ключа на «10» и осторожно снимите его с корпуса МКПП. Демонтировать осторожно, случайно не уронить шток в картер коробки передач.

Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках?

В любом автомобиле одну из главных ролей играет система охлаждения.Как проверить датчик температуры охлаждающей жидкости, должен знать каждый автомобилист. На всех инжекторных и карбюраторных машинах установлены датчики температуры, но они имеют немного другое назначение.

Например, на карбюраторных двигателях датчик температуры только позволяет отображать информацию о текущем значении параметра на приборной панели. Но в инжекторных системах один датчик позволяет не только показывать текущую температуру системы на панели приборов, но и отправляет сигнал на компьютер, в котором есть вентилятор охлаждения.

Для чего нужен датчик?

Это устройство необходимо для того, чтобы показывать температуру в системе охлаждения. Как уже упоминалось выше, с помощью этого датчика ЭБУ включает охлаждающий вентилятор, установленный на радиаторе.

Кроме того, анализируя данные, поступающие от устройства, микроконтроллерная система позволяет корректировать частоту вращения коленчатого вала на ХХ (холостой ход) во время прогрева.

При этом изменяется соотношение воздуха и бензина в топливной смеси, корректируется угол зажигания. В конструкции датчиков температуры, которые используются на автомобилях, использованы свойства полупроводников.Такие материалы обладают разным сопротивлением электрическому току при изменении температуры окружающей среды.

Но датчики, которые установлены на двигателях с карбюраторами и имеют вентилятор охлаждения, сделаны из биметаллических пластин. Они просто деформируются при достижении определенной температуры и переключают силовые контакты.

Принцип работы прибора

Вы должны знать, как работает прибор, прежде чем проверять датчик температуры охлаждающей жидкости. ДЭТЖ ВАЗ-2110 устанавливается непосредственно в корпус термостата.Имеет два выхода, один из которых подключен к корпусу и замкнут на массу, а второй идет к блоку управления микроконтроллера.

С микроконтроллера поступает напряжение DCE 5 В. Далее к рабочему элементу идет с помощью пружины из токопроводящего материала. Термистор имеет отрицательный температурный коэффициент, поэтому при повышении температуры в системе охлаждения его сопротивление уменьшается.

По разнице напряжений на электронном блоке рассчитывается температура.При выходе из строя устройства его необходимо проверить, а в случае поломки заменить на новый. Ремонтировать или пытаться восстановить устройство не имеет смысла, стоимость его не очень велика.

Признаки поломки

Но прежде чем проверять датчик температуры охлаждающей жидкости ВАЗ-2109, нужно обратить внимание на симптомы, которые могут возникнуть при поломке этого устройства:

1. На приборной панели появляется сообщение об ошибке.
2. На холодном сложно запустить двигатель.
3. При перегреве мотора вентилятор охлаждения не включается.
4. Увеличение расхода бензина.
5. При работе двигателя на холостом ходу поддерживаются высокие обороты.

Вентилятор в системе охлаждения может не работать также из-за поломки в системе питания. Часто выходят из строя реле, провода и электродвигатель. Поэтому нужно убедиться, что вентилятор находится в рабочем состоянии, для этого заменить электромагнитное реле и подключить мотор напрямую.

Основные неисправности датчика

Необходимо знать, как проверить датчик температуры охлаждающей жидкости в «Пассате Б3», имея под рукой минимальный набор инструментов.Вам нужен только мультиметр. Среди основных отказов датчика можно выделить следующие:

1. Нарушена калибровка термистора, из-за чего сопротивление элемента не соответствует значениям температуры, установленным для датчика.
2. Положительный вывод прибора замыкается на массу.
3. Нарушена целостность элемента.
4. В разъеме отсутствует электрический контакт, обрыв проводки.

Причины поломок

При нарушении калибровки начинает показывать «погоду» датчик.«В результате ЭБУ использует неверную информацию, неправильно корректирует зажигание и впрыск топлива. В результате холодный двигатель довольно сложно запустить, увеличивается расход бензина, самопроизвольно включается вентилятор охлаждения.

Если есть короткое замыкание в датчике, то неисправностью обычно становится разрушение или деформация корпуса.Такая поломка определяется электронным блоком управления, он выдает сигнал об ошибке на приборную панель.Также теряется герметичность корпуса датчика в случае, если механических повреждений, тем более в результате длительной эксплуатации, особенно с проточной водой в системе охлаждения.

В случае отсутствия контакта микроконтроллер переводит двигатель в аварийный режим. В то же время вентилятор охлаждения работает постоянно, чтобы предотвратить перегрев двигателя. Если восстановить контакт в жгуте проводов удастся без проблем, в первых трех случаях поможет только замена датчика.

Где находится ДЭТЖ?

Перед проверкой датчика температуры охлаждающей жидкости ВАЗ-21099 необходимо найти его на двигателе. На отечественных машинах с передним приводом это устройство располагается на корпусе термостата.В автомобилях с карбюратором датчик температуры устанавливается в блоке двигателя, также на стороне термостата, под распределителем зажигания.

В других автомобилях это устройство может располагаться как на выходных патрубках возле головки блока, так и на термостате. На некоторых автомобилях используются два датчика, один из которых необходим для работы индикатора температуры, расположенного на приборной панели. А второй датчик отправляет сигнал на ЭБУ микроконтроллера.

Как снять и проверить датчик?

Перед проверкой датчика температуры охлаждающей жидкости на ВАЗ-2107 необходимо произвести демонтаж прибора.Для этого нужно:

1. От минусовой клеммы отсоединить провод.
2. Затем отсоедините штекер от корпуса датчика с проводами.
3. Отвинтите прибор с помощью кольца или ключа-карабина.

На время ремонта желательно прикрыть отверстие чистой тряпкой. Проверка следующая:

1. В электрочайник налейте холодную воду.
2. Для проверки градуировки необходимо использовать электрический термометр (чем точнее, тем лучше).
3. Мультиметр подключается к контактам датчика, обязательно соблюдайте полярность. Переведите тестер в режим омметра.

Далее необходимо нагреть воду и свериться с данными, приведенными в таблице.

000

667

000

2

000

2

Температура воды, ºС	Сопротивление сенсора, Ом
-20	28680	28680
	000
	000 20	3520
40	1459
60	667
177

Установка нового прибора

Если все показания несущественны, это можно отнести к ошибке измерения.Но если разница значительная, необходимо установить новый датчик. Причем купить можно в любом автомобильном магазине, стоимость этих устройств относительно невысока. Установка производится в порядке, обратном демонтажу.

Не использовать при установке датчика ленты FSM или силиконовые герметики. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если использовать герметики, они могут попасть внутрь системы и каналы забьются. Очистить систему от такого рода засоров будет сложно, возможно, даже придется полностью разобрать двигатель на части, чтобы избавиться от них.

Термостат ВАЗ-2114 — своими руками | общество

К сожалению, качество сборки отечественного автомобиля существенно отличается от зарубежного, не на что. Все компоненты нашей машины намного меньше, чем импортные, и термостат, не исключая

.

Содержание:

К сожалению, качество сборки отечественных автомобилей существенно не в лучшую сторону отличается от зарубежных. Все комплектующие в наших машинах намного меньше импортных, и термостат не исключение.А сегодня мы рассмотрим, как своими руками производится замена термостата ВАЗ-2114 («инжектор» и «карбюратор»).

Диагностика

Для начала нужно определить, в хорошем состоянии эта деталь. Как проверить термостат? ВАЗ-2114 может сигнализировать о своей поломке частым перегревом двигателя, а также недостаточной температурой нагрева салона внутри. Также машина теряет динамические характеристики, то есть медленно разгоняется. Если вы обнаружите какой-либо из этих симптомов, стоит обратить внимание на термостат.

ВАЗ-2114 — замена термостата и причины неисправностей

Почему выходит из строя эта деталь? Наиболее вероятная причина — скопление различных отложений в системе охлаждения автомобиля. Накипь внутри значительно ухудшает работу термостата, делая его менее мобильным. В результате эта деталь перестает нормально реагировать на перепады температуры антифриза в системе. Чаще всего накипь образует те автомобилисты, которые вместо качественного антифриза заливают обычную воду.В этом случае термостат может заклинить в открытом положении. Тогда «теплоноситель» (то есть обычная вода) будет циркулировать по большому кругу. В последствии двигатель очень долго достигает рабочей температуры, и зимой запустить его совершенно невозможно. Поэтому, чтобы уберечь свой автомобиль от накипи, необходимо заливать только качественный антифриз и ни в коем случае не использовать воду. Это все основные причины выхода из строя термостата.

ВАЗ-2114 — замена термостата.Процесс демонтажа

Для начала нам необходимо подготовить следующий набор инструментов и материалов:

1. Несколько металлических зажимов.
2. Тройник диаметром 19.
3. Новый термостат. ВАЗ-2114 (замена термостата описана ниже) хорошо работает с деталями WEEN и Metal Incar.
4. Шланг длиной 50-60 сантиметров (подходит от старого Москвича).

Итак, приступим к работе. Для начала нам нужно снять заглушку с расширительного бачка.Далее откручиваем сливную пробку и ждем, пока из радиатора вытечет вся охлаждающая жидкость. Предварительно рекомендуется ставить любую емкость на 5-10 литров, где будет скапливаться антифриз. Далее закручиваем сливную пробку и ослабляем затяжку хомутов шлангов патрубков крышки патрубка термостата. Вытаскиваем передний и задний шланг, продев его по патрубку водяного насоса.

После этого откручиваем несколько болтов крепления крышки и вынимаем ее вместе с термостатом.Затем аккуратно зажимаем крышку в тисках. Следует отметить, что на стенках этого инструмента должны быть мягкие резиновые губки. Если в тисках их нет, положите с двух сторон по кусочку резины. Далее прижимаем фиксирующую пластину устройства вниз и расцепляем ее пазами. Теперь достаем термостат из крышки. Все, дальше можно приступать к установке нового.

Процесс установки

Ну а теперь вторая часть ремонта системы охлаждения автомобиля ВАЗ-2114.Как поменять термостат и установить новый? Для этого нам понадобится несколько минут свободного времени и минимальный набор инструментов. Теперь остается только установить в автомобиль только что приобретенный термостат. В первую очередь ВАЗ-2114 (замену этой детали не следует проводить без специальной проверки), следует провести диагностику на исправность элементов системы охлаждения. Перед установкой термостат необходимо проверить на исправность. Для этого нужно вскипятить кастрюлю с водой до 80 градусов по Цельсию и бросить туда.При температуре 87 градусов шток механизма должен выйти из силового элемента. Если этого не произошло, скорее всего, вы приобрели неисправный термостат. ВАЗ-2114 (замена этой детали на неисправную не решит проблем с системой охлаждения) просто закипит, что обязательно снизит ресурс ДВС. В этом случае нам понадобится только рабочий термостат.

И эта деталь устанавливается аналогично снятию в обратном порядке.
