Ремонт датчика массового расхода воздуха (ДМРВ)

Ремонт датчика массового расхода воздуха (ДМРВ)

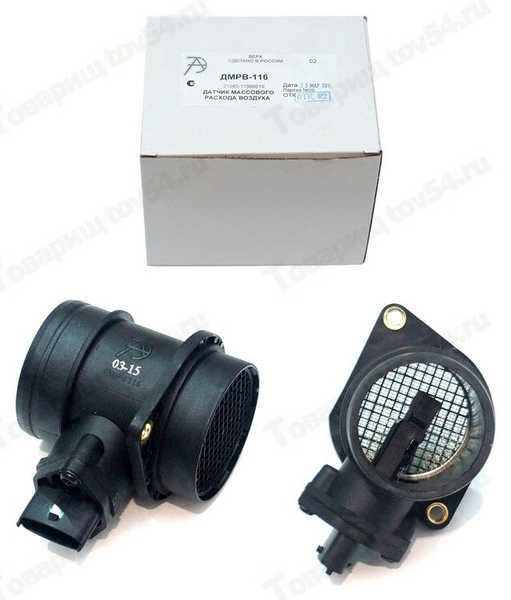

Датчик массового расхода воздуха (ДМРВ) на прилавках специализированных магазинов стоит достаточно дорого, однако, как показывает практика, несмотря на уверения предприимчивых продавцов, восстановление работоспособности этого немаловажного элемента, в ряде случаев, вполне возможно.

Прежде чем говорить о возможности ремонта датчика массового расхода воздуха вкратце остановимся на принципах работы устройства в целом. Как известно топливо с воздухом будет смешиваться в контролере в оптимальной пропорции только в том случае, когда соответствующий датчик выдает достоверную информацию о расходе воздуха двигателем. В противном случае, топливооздушная смесь оказывается несбалансированной, а значит, отсутствуют условия для поддержания заданного режима работы двигателя, в результате чего увеличивается расход топлива и ухудшается динамика автомобиля в целом.

Самая распространенная проблема датчиков массового расхода воздуха связана с системой вентиляции картера.

Традиционно, данная система имеет два контура. Один из них обеспечивает работу при открытом дросселе, а тот, у которого производительность меньше – при закрытом. Именно в случае, когда дроссель закрыт, картерные газы поступают не только в специальную магистраль, а частично движутся по линии холостого хода, где соприкасаются с пленочным покрытием измерительного резистора датчика. Кроме того, на резистор воздействует и газовая среда во впускном тракте. В процессе работы на поверхности резистора неизбежно скапливаются смолы и нагар, вследствие чего, со временем, погрешность его показаний увеличивается. В свою очередь и регулятор холостого хода также временами начинает подклинивать, что особенно заметно на запуске двигателя.

Если проверка ДМРВ с помощью специального диагностического прибора невозможна, то можно воспользоваться стандартным вольтметром, обеспечивающим измерение с точностью до одной сотой вольта. Измерение следует проводить между входом ДМРВ (как правило, желтый провод) и массой (обычно — провод зеленого цвета).

В идеале напряжение должно быть в пределах от 0.99 до 1.01В. Если это значение значительно завышено, то значит, наступил как раз тот момент, когда нам может помочь чистка датчика массового расхода воздуха. С этой целью предварительно снимаем «родные» крепления блока, кстати, они достаточно мудреные, поэтому имеет смысл заменить их на стандартные — под обычную отвертку.

В качестве растворителя готовим очиститель карбюратора, тем более, что трубочка аэрозольного баллончика прекрасно входит в канал резистора. Далее, в несколько заходов, моем резистор. В процессе чистки ни в коем случае нельзя пользоваться ватными валиками, спичками, зубочистками и прочими подсобными приспособлениями. Нанести вред можно и струей сжатого воздуха.

Производим в обратном порядке сборку и вновь замеряем напряжение, если оно в норме – значит своей цели мы достигли.

Поделиться новостью с друзьями:

Похожее

Датчики ДМРВ | Delphi Auto Parts

Разработано и протестировано в соответствии со стандартами для оригинальных комплектующих

Наши датчики протестированы и откалиброваны в соответствии со стандартами для оригинальных комплектующих и обеспечивают аналогичную точность показаний и измерения расхода.  Каждый датчик испытывается на самом современном оборудовании для тестирования форсунок, выполняющем более 6000 замеров за такт, для обеспечения оптимальной точности калибровки. Они также тестируются в воздушном потоке, чтобы обеспечить соответствие требованиям, предъявляемым к оригинальным комплектующим по таким параметрам, как стабильность сигнала (помехи), температурная компенсация (способности датчика ДМРВ точно измерять расход при температуре от -30 °C до 70 °C) и электромагнитная совместимость.



Никаких восстановленных деталей!

Некоторые вещи лучше заменять на новые. Именно поэтому каждый датчик, который мы производим, — будь то модель  с корпусом или без него — полностью состоит из новых компонентов. Никаких восстановленных деталей. Восстановленные ДМРВ — это датчики, просто прошедшие очистку и тестирование, которые не обеспечивают полное восстановление чувствительного элемента, в результате данные, отправляемые в ЭБУ, могут оказаться неточными.



Более экологичная технология «только чувствительный элемент»

IЧаще всего неисправности возникают в электронике чувствительного элемента, это означает, что нет необходимости заменять весь компонент.  Поэтому, наряду с широким диапазоном датчиков в сборе, мы также предлагаем решение «только чувствительный элемент». Данный вариант без пластикового корпуса является более экологичным и экономичным решением, позволяющим быстрее выполнить ремонт.



Комплексный пакет

Компания Delphi Technologies предлагает комплексный пакет, включающий в себя: расширенные средства диагностики DS с возможностью считывания данных в режиме онлайн как на холостых, так и на максимальных оборота для определения правильности показаний датчика ДМРВ, специализированное обучение и техническую поддержку, а также техническую информацию об автомобиле, включая электромонтажные схемы, данные о расположении компонентов и пошаговые рекомендации по диагностическим процедурам.

Как проверить датчик массового расхода воздуха — ДМРВ

Главная » Советы по ремонту » Как проверить датчик массового расхода воздуха (ДМРВ) — признаки неисправности и ремонт

просмотров 43 671

Дорогие друзья в этой статье хочу поговорить о том как проверить датчик массового расхода воздуха и о признаках неисправностей





Для того чтобы обеспечить бесперебойную работу любого двигателя необходима подача определённого состава воздуха и бензина. Именно в этом случае и используют датчик ДМРВ — датчик массового расхода воздуха. По-другому его ещё называют «расходомер». Он стоит около воздушного фильтра и определяет и корректирует объём воздушной смеси, которая поступает на цилиндры двигателя. Тут можно заметить, что с начала 2000-х годов на автомобили зарубежного производства перестали ставить такие датчики – вместо этого монтируют определитель давления. Произошло это из-за того, что ДМРВ очень нежный прибор и его легко можно вывести из строя: от чрезмерных усилий или просто вследствие протирания тряпкой поверхности датчика. А ремонт датчика очень проблематичен, поэтому в большинстве случаев приходится его полностью заменять.

Для чего предназначен датчик ДМРВ

Как было написано выше, данный прибор необходим для измерения количества (расхода) воздуха, которое поступает в мотор. При этом датчик не занимается измерением объёма воздушных масс, которые проходят сквозь двигатель. Он оценивает массу сжатого воздуха, который поступает за единицу времени. И выдаёт результат в килограммах за секунду. ДМРВ применяют как на двигателях с дизельным топливом, так и на бензиновых моторах.

Существует два типа таких измерителей:

1. Для установки на автомобили;
2. Для промышленного использования.

Принцип работы датчика ДМРВ





Работа датчика массового расхода воздуха, установленного на автомобили, основана на, всем известном, законе Ома.

Нагретый провод рассчитывает воздушную массу, которая поступила в воздушную систему мотора. Если вкратце, то данный прибор является аналогом анемометра (он измеряет скорость воздушных масс). Контакт будет нагреваться от воздуха, в результате чего будет изменяться его сопротивление. Данный показатель будет увеличиваться по мере возрастания температуры проволоки, измеряющей электрический ток, протекающий по контакту. Если воздух на входе минует прохождение проволоки, то температура её будет падать и, как следствие, напряжение уменьшится. Из чего можно сделать вывод – сопротивление уменьшается, когда уменьшается масса воздуха, которое в настоящий момент поступило внутрь двигателя. Но надо заметить, что у двигателя существует возможность по контролю над всем процессом измерения. После того, как весь процесс закончится, электронная интегрированная система посылает сигнал на датчик приборной панели и в центр управления системой.

В том случае, если плотность воздуха увеличиться (это может произойти из-за  повышения плотности воздушных масс или перепада температурных режимов), то объем измеряемого воздуха не будет изменяться. И это, в свою очередь, будет главным показателем, что присутствуют большие воздушные массы, которые превышают стандартный показатель. Данный прибор по своим характеристикам отлично подойдёт для того, чтобы контролировать сгорание бензина. Так как этот процесс будет напрямую зависеть от конкретного воздушного потока, а не от всего количества воздуха в системе двигателя.

Причины определения неисправности датчика ДМРВ

Если в работе расходомера обнаружена неисправность, то это в первую очередь, буквально сразу, будет заметно по работе двигателя вашего автомобиля. Основные признаки того, что расходомер вышел из строя будет неустойчивая работа двигателя на холостом ходу (могут снижаться обороты или двигатель может просто заглохнуть). Кроме этого, заметно увеличится расхода топлива, разгон автомобиля заметно станет хуже, двигатель будет трудно «завести» (даже после того как он был недавно «заглушен»), перебойные (заметно высокие или очень низкие) обороты двигателя на холостых оборотах. Ну а главные и наиболее распространенные признаки того, что датчик массового расхода воздуха вышел из строя будет то, что вы вообще не сможете завести двигатель.



Иногда случается и так, что непосредственно сам датчик расхода будет в исправном состоянии, а шланг из гофры, соединяющий датчик с дросселем, будет покрыт трещинами. Если на вашем автомобиле появились проблемы с расходометром, то об этом вам подскажет контролёр, который выдаст на панели приборов ошибку Check Engine. Но в этом случае необходима полная диагностика двигателя, чтобы установить причину неисправности. А это можно сделать только на станции технического обслуживания.

Как проверить работоспособность ДМРВ самостоятельно

Есть варианты, когда работоспособность этого прибора можно проверить собственными силами, а не прибегать для этого к помощи автомеханика. Во-первых, можно просто выключить расходометр и попробовать завести двигатель автомобиля без него. При этом варианте контроллер перейдёт во внештатный режим работы, и топливная смесь будет подготавливаться в соответствии с дроссельной заслонкой. В этом случае тахометр должен показывать больше 1500 об/мин. Попробуйте поехать на автомобиле небольшое расстояние. Если вы почувствуете, что работа двигателя более уравновешенная, то можно сказать, что датчик массового расхода воздуха находится в исправном состоянии.

Кроме этого можно провести осмотр датчика визуально. Осмотрите внутренние поверхности, как самого датчика, так и присоединенного к нему шланга. Необходимо, чтобы поверхности были сухими, без грязи, влаги и масляных пятен. Так как попадание масла на свехчуствительные элементы прибора могут привести к его неисправности, а оно может попасть на поверхность прибора, если уровень масла стал слишком большим или засорилась система вентиляции

Когда вы начинаете извлекать датчик массового расхода, то не забудьте, что там расположено уплотнительное резиновое кольцо, которое не допускает подсоса воздушных масс извне. Если этого кольца нет или оно застряло в корпусе воздушного фильтра, то сетка расходометра будет покрыта пылью. Это тоже может привести к тому, что срок службы датчика ДМРВ значительно сократиться.

Как проводить диагностику и последующий ремонт датчика ДМРВ

Как проверить датчик массового расхода воздуха? Для этого нет необходимости в специальном оборудовании. Опытный водитель легко определит неисправность в этом датчике на слух.

Какие существуют характерные признаки поломки датчика ДМРВ?

1. Двигатель на холостом ходу работает неустойчиво.
2. Резко упала динамика разгона автомобиля.
3. Если произошла серьезная неисправность, то двигатель заводится с большим трудом или его вообще невозможно завести.

Основная проблема заключается в том, что точно такие же признаки поломки существуют и у прибора по контролю над температурой воздуха, поэтому имеет смысл проверять работу двигателя автомобиля при помощи специальных приборов. Если система функционирует в нормальном режиме, то в том случае стандартная масса воздуха увеличилась или вдруг резко подскочила, то на это сразу отреагирует сигнальный датчик на панели приборов.

Но если вы видите, что приборы не сигнализируют вам о неисправности, а характерная работа двигателя изменилась (и не в лучшую сторону), то необходимо диагностировать двигатель самостоятельно. Ниже приведена пошаговая инструкция, как проверить датчик ДМРВ при помощи мультиметра или АЦП:

1. Надо взять мультиметр и перевести его в режим вольтметра. Выставьте показание на 2 Вольта (диагностика рабочего датчика расхода).
2. Откройте капот и найдите сам датчик. В большинстве случаев к нему будет вести четыре провода. Первый, это сигнал на входе, второй – напряжение на выходе, третий отвечает за заземление прибора, четвертый – подключает датчик к реле.
3. Затем, включите зажигание, но двигатель заводить не надо. Подсоедините мультиметр;
4. Диагностику необходимо проводить так: красный провод от мультиметра присоедините к жёлтому проводу датчика, черный провод подсоедините к зелёному проводу. Желательно при подсоединение проводов применять специальные зажимы – это может повлиять на стабильность сигнала.
5. Следите за показанием мультиметра.

Если требуется ремонт датчика ДМРВ или надо его полностью заменить, то следуйте следующему порядку:

1. Необходимо выключить зажигание автомобиля.
2. Возьмите ключ подходящего размера (чаще всего это ключ на 10) и снимите шланг поступающего воздуха;
3. Выньте прибор, почистите его или замените на новый.

Установка нового датчика происходит в обратном порядке, но надо соблюсти некоторые правила: вначале наденьте на прибор уплотнительное кольцо, затем необходимо проверить уплотнительную юбку и установить датчик ДМРВ в корпус воздушного фильтра.

Удачи на дорогах!!!

Проголосуйте, понравилась ли вам статья? Загрузка…

Чем быстро очистить ДМРВ, дроссельную заслонку и другие узлы автомобиля

Грязь и пыль преследуют любой автомобиль буквально по пятам, будь это внедорожник, покоряющий пустыню Гоби, или обычная городская легковушка, которая никогда не выезжает за пределы асфальта. И проблем от грязи у автомобиля предостаточно.

От загрязнений больше всего страдают датчик массового расхода воздуха и дроссельная заслонка. Несмотря на присутствие в системе воздушного фильтра, небольшое количество мелкой пыли все же попадает во впускной тракт и вместе с частицами воздушного фильтра оседает на всех поверхностях, в том числе и на ответственных узлах. Загрязненный чувствительный элемент датчика, измеряющего ведет себя нестабильно. На холостом ходу он работает неровно, и под нагрузкой теряет мощность. Расход топлива, кстати, тоже может вырасти. А дроссельная заслонка со временем зарастает углеродистыми отложениями и не закрывается полностью, поэтому двигатель может хуже заводиться, растет токсичность выхлопных газов.

«Очиститель датчика массового расхода воздуха (ДМРВ)» Hi-Gear удалит с чувствительного элемента слой из копоти, масла и частиц воздушного фильтра. Датчик начнет передавать на блок управления правильные показания, нормализуется расход топлива, восстановится привычная мощность мотора.

Чистить датчик расхода воздуха можно только специально разработанными составами. Любые другие очистители, такие как очиститель карбюратора и дроссельной заслонки или очиститель тормозов, слишком агрессивны и могут повредить чувствительный элемент, что полностью выведет датчик из строя.

«Очиститель впускного тракта» Hi-Gear позаботится о дроссельной заслонке и магистралях подачи воздуха.

Блок цилиндров – настоящий магнит для грязи, особенно если из двигателя подтекают технические жидкости. Дорожная пыль липнет к обмасленному блоку и покрывает его плотной коркой, мотор хуже охлаждается и теряет мощность. Из-за перегрева может «повести» даже головку блока цилиндров – а это серьезные затраты на ремонт. Вы когда-нибудь ездили на мойку двигателя? Тогда вы наверняка замечали, что сразу после «банных процедур» машина и едет лучше. Это совсем не самовнушение. Правильно охлаждающийся мотор работает гораздо эффективнее.

Также на блоке цилиндров и других агрегатах установлено множество датчиков. Грязь – заклятый враг электрических контактов. Последствия могут быть самыми разными. Например, окислился контакт датчика коленвала (ДПКВ) – и вот уже машина вообще глохнет и перестает заводиться.

«Пенный очиститель двигателя» Hi-Gear пригодится для удаления с блока цилиндров масляных потеков и прикипевшей грязной корки. Препарат эффективно проникает даже в самые труднодоступные места. После нанесения все застарелые загрязнения легко смываются водой.

Много грязи также попадает на узлы, которые расположены в непосредственной близости от колес. Особенно достается тормозным механизмам. Последствие загрязнений – перегрев вентилируемых тормозных дисков, что резко снижает эффективность торможения и может привести к аварии. Если автомобиль оборудован системой ABS и другими помощниками при торможении, окисляются контакты датчиков. Системы перестают нормально работать.

«Очиститель тормозов» Hi-Gear нужно использовать 1–2 раза в год. Для удобства эту процедуру можно совместить с сезонной сменой колес. Кстати, состав подходит также для очистки электрических контактов и элементов подвески. В багажнике он точно не залежится.

Всеми вышеперечисленными очистителями стоит пользоваться периодически, чтобы проблем с датчиками, перегревом блока цилиндров двигателя или тормозов не возникло вообще.

Помните, профилактика дешевле ремонта, а чистота – залог здоровья! Для автомобиля это тоже актуально.

Как правильно ремонтировать автомобиль? — журнал За рулем

К сожалению, ценный опыт по качественному ремонту всегда построен на массе дорогих ошибок. Хотя никто не отменял и банальную лень с разгильдяйством.

Даже рядовые операции по ремонту машины могут обернуться существенными затратами. И здесь дело не только в отношении мастера или самого владельца к своему автомобилю, но и в массе подводных технических камней. Причем далеко не все из них упомянуты даже в заводском руководстве по обслуживанию.

Замена элементов подвески и ходовой

Распространены случаи, когда клиент приезжает в сервис на замену элементов подвески, а в итоге при возврате машины на щитке приборов почему-то загорается лампа неисправности системы ABS. Компьютерная диагностика, скорее всего, укажет на неисправность датчика скорости колеса, со стороны которого шли ремонтные работы. Странно, а ведь механик вообще не трогал этот электронный измеритель, а его приходится менять. Где же связь?

Датчик скорости колеса системы ABS

Наиболее частая причина выхода из строя активного датчика скорости колеса системы ABS — неосторожная работа молотком при замене элементов подвески.

Наиболее частая причина выхода из строя активного датчика скорости колеса системы ABS — неосторожная работа молотком при замене элементов подвески.

Материалы по теме

Система ABS известна уже давно, за несколько десятков лет сменилось уже не одно ее поколение. Однако при всей ее конструктивной однообразности некоторые производители используют датчики скорости колес разного типа. Именно здесь и затаилась потенциальная опасность. Простейший, пассивный датчик скорости считывает гребенку на приводе колеса, но в последнее время все больше машин оборудуют более продвинутыми активными измерителями. Они имеют принципиально другую конструкцию со встроенной электронной схемой, усиливающей сигнал. При этом они считывают уже не гребенку, а магнитное кольцо на ступичном подшипнике.

Беда в том, что эти активные датчики очень боятся вибраций от ударов вблизи места их установки при работах по замене элементов подвески. К сожалению, во многих случаях безболезненно снять их проблематично из-за характера установки в кулаке. Вероятность поломки 50/50! Поэтому при замене элементов подвески важно использовать любые доступные съемники и приспособления, чтобы минимизировать количество и силу ударов молотком.

Но бывает и более банальная проблема с «неработающим» активным датчиком, который на самом деле исправен. Механик попросту установил ступичный подшипник не той стороной, и магнитное кольцо оказалось на другом полюсе. В этом случае подшипник придется заменить. Маловероятно, что он сохранит работоспособность после попытки его переустановить.

Чистка датчика расхода воздуха (MAF)

Чистка датчика массового расхода воздуха (чаще всего его называют MAF) — крайне сомнительная операция. Мало того что она не принесет никакого положительного эффекта, так может и вообще обездвижить автомобиль, выведя MAF из строя. Пуск моторов некоторых моделей будет попросту невозможен. Но если уж сильно чешутся руки, то надо помнить о нескольких важных моментах.

Датчик массового расхода

Датчик массового расхода — не надо мешать его работе. Тот случай, когда гигиена лишь во зло!

Датчик массового расхода — не надо мешать его работе. Тот случай, когда гигиена лишь во зло!

Датчики массового расхода воздуха имеют разные конструкции. И далеко не все исполнения можно чистить химией. Датчики пленочного типа категорически нельзя подвергать такому воздействию. Химия мгновенно выведет из строя внешние чувствительные элементы. Датчики проволочного типа, как на фото выше, мыть можно. Важно использовать относительно мягкие аэрозольные очистители. К примеру, подойдет очиститель тормозной системы. Главное не переусердствовать, ведь корпус датчика не герметичен на 100% и внутренности с электронной схемой можно запросто залить. С очистителями карбюратора, которые представляют собой кислоту, этот риск возрастает в разы.

Чистка электронной дроссельной заслонки

На некоторых машинах электронный дроссель очень быстро обрастает отложениями, из-за чего заслонка может залипать в некоторых положениях. На выходе имеем неровную работу двигателя и плавающие обороты. Ситуацию спасет чистка узла. Операция действительно нужная, но и ответственная, несмотря на кажущуюся простоту.

Чистка электронного дросселя

Чистка электронного дросселя — полезная процедура, но технику безопасности никто не отменял.

Чистка электронного дросселя — полезная процедура, но технику безопасности никто не отменял.

Для чистки дросселя нужно использовать очистители карбюраторов. Более мягкая химия может вообще не справиться с нагаром. При сильных загрязнениях дроссель снимают, чтобы хорошенько прочистить. И вот тут важно промывать узел в правильном положении. Ось заслонки не имеет герметичных соединений с корпусом. Если держать дроссель блоком с датчиками вниз, когда вы распыляете аэрозоль, то кислота легко протекает по оси в электронные внутренности. В этом случае узел уже не спасти!

Руководство по замене и чистке датчика массового расхода воздуха

Каким образом разбирается ДМРВ?

Для этого нужно сперва снять сам датчик, что не вызовет никаких проблем, поскольку он отсоединяется от тела очень легко. Далее следует его разобрать, используя специальный ключ «звездочку», либо обычные пассатижи. Надо открутить два винта, согласно направлению стрелок, только это нужно делать не пассатижами, а самим датчиком, то есть, зажать винты, и крутить датчик.

Когда именно ДМРВ нуждается в чистке?

Чистка датчика расхода воздуха осуществляется только в случае его загрязнения. В основном, это касается платиновых спиралей, на которые попадает грязь из воздушного фильтра. Обратите внимание, что к этим спиралькам ни в коем случае нельзя дотрагиваться руками, а также другими грубыми предметами (к примеру, зубной щеткой), поскольку они очень деликатные, и даже при малейшем прикосновении прибор может давать неверные показатели, чем только усугубит проблему.

Промывка или прочистка делается только бесконтактным способом. Для этого необходимо взять специальное средство (можно жидкость для карбюраторов), и брызгать его на нити до того, как они сами собой не станут чистыми. После этого просушите его, и установите обратно.

Как лучше производить замену?

Если вы обнаружили, что ничего другого не остается, кроме замены датчика расхода воздуха, нужно два раза подумать перед тем, как приступать к процедуре самостоятельно. Но если вы все-таки решитесь, тогда его сначала надо снять, немного ослабив винт. Затем надо отсоединить специальный гофрированный шланг и открутить два болта, крепящие датчик к воздушному фильтру. Если больше ничего не мешает, просто снимите его, и установите новый, выполняя действия в обратном порядке.

Учитывая деликатность датчика массового расхода воздуха, чтобы лишний раз не рисковать, лучше будет обратиться к профессионалам, которые гарантировано, выполнят все быстро и качественно.

Датчик массового расхода воздуха (ДМРВ), диагностика и ремонт / Датчики / TorMotors

УЗНАТЬ СТОИМОСТЬ РЕМОНТА

О КОМПАНИИ

7

Подъемников автомобиля

Парковка на
25 автомобилей в центре города

600 м ²

Площадь ремзоны

20

Опытных специалисов своего дела

Агрегатный цех полного цикла

ОСНАЩЕНИЕ

5 тонные подъемники

Стенд проверки сход-развал 3D

Диагностические сканеры

Стенд проверки рулевых реек

Спец инструмент по ремонту ДВС

Спец инструмент по ремонту АКПП

Токарный станок 16К20

Аргонная сварка

Большой склад автозапчастей

КОМАНДА

Денис

мастер приемщик

Антон

мастер приемщик

Александр

мастер

Роман

мастер цеха

Денис

мастер

Александр

мастер по ремонту рулевых реек

МЫ РАБОТАЕМ С 42 МАРКАМИ АВТОМОБИЛЕЙ

Команда профессионалов. Загонял к ним на различные работы не один свой автомобиль.Макет дизайна, автовинил, покраска деталей и дисков, установка дополнительного оборудования, шумоизоляция — это все что проверил лично я.Работы выполняются качественно и в требуемые сроки.Реализуют любое ваше видение тюнинга авто.

Евгений П.

Обратилась вечером, рабочий день почти закончился, только они смогли, а главное качественно

Елена Е.

С душой прям относятся к каждому клиенту. Всем советую!!!!!

Александр

Очень быстро и оперативно! Нашла в интернете сайт и следом позвонила, отправила по ватсапу фото Спасибо ребята!

Кристина С.

СТАТЬИ И НОВОСТИ

Основные признаки неисправности ДМРВ

Датчик массового расхода воздуха (DFID) — это компонент, который измеряет количество воздуха, проходящего через воздушный фильтр. Этот механизм расположен рядом с таким же фильтром. Несмотря на свои небольшие размеры, этот датчик играет очень важную роль в автомобиле. Выход из строя DFID может отрицательно сказаться на работе всего двигателя. Поэтому во избежание неприятных последствий необходимо регулярно проводить диагностику этой детали и при необходимости ремонтировать или заменять ее.

Симптомы DFID

Определить, что датчик расхода воздуха неисправен, можно по следующим признакам. Во-первых, это проявляется в повышенном расходе топлива. Во-вторых, признаками неисправности ДМРВ может быть потеря мощности двигателя. Также следует бить тревогу, когда на панели приборов появляется ошибка «Check Engine». Еще один симптом — плохой запуск двигателя «на горячем».

Однако при этом стоит помнить, что все вышеперечисленные симптомы неисправности ДМРВ могут указывать на другие неисправности.В частности, плохой запуск двигателя проявляется при плохо отрегулированном карбюраторе. Потеря мощности двигателя может скрываться за грязным фильтром. Лампочка «Check Engine» загорается при выходе из строя датчика лямбда-зонда. Причиной повышенного расхода топлива часто становится грязный фильтр. Поэтому, чтобы узнать, действительно ли машина «запеклась» из-за датчика расхода воздуха, нужно самому добраться до нее и провести диагностику.

Мототестер будет лучшим диагностическим оборудованием для DFID.Однако, если у вас дома нет такого инструмента, можно использовать обычный вольтметр со шкалой 2 В. Чтобы определить, являются ли это реальные признаки неисправности ДМРВ ВАЗ или нет, вставляем штифт в контакт между желтый провод и уплотнитель. Затем включите зажигание и посмотрите на шкалу. В идеале напряжение должно быть от 0,98 до 0,99 Вольт. Допускается небольшая погрешность в размере 0,03 В. Если стрелка на шкале показала меньше 0,95 или больше 1,03 В, это говорит о том, что признаки неисправности ДМРВ ВАЗ 2110 подтвердились.Но менять датчик сразу не стоит. У нас еще есть шанс вернуть его к жизни.

Итак, откручиваем элементы крепления блока и приступаем к ремонту. Для этого приготовьте аэрозольный очиститель карбюратора и согните трубку под прямым углом, предварительно нагревая ее спичкой. Далее отрезаем трубку так, чтобы струя ударила в сторону, а сама деталь была прямой. Последний вводим на глубину 9-10 миллиметров в верхний канал ДМРВ и чистим резистор.В этом случае использовать ватные палочки категорически запрещено. Через несколько минут все повторяем снова. После высыхания детали кладем обратно в корпус и тем же вольтметром измеряем напряжение. Если полученные данные соответствуют указанным выше значениям, DFID успешно отремонтирован. Ну а если стрелка опустилась ниже 0,95 В, нужно делать полную замену детали. Там нет другого.

Датчик массового расхода воздуха — как проверить? Датчик ДМРВ

Датчик массового расхода воздуха (ДМРВ) крепится к воздушному фильтру и определяет количество проходящего через него воздуха.От правильного определения этого показателя зависит качество горючей смеси. Неисправности датчика массового расхода воздуха сразу скажутся на двигателе.

Признаки поломки

При первых признаках неисправности двигателя не паникуйте, спешите в магазин и берите новый ДМРВ. Можно предположить, что датчик массового расхода воздуха поврежден. Как проверить его работу? Во-первых, нужно внимательно прислушаться к автомобилю. Он сам укажет, что датчик ДМРВ неисправен, и будет вести себя следующим образом:

• компьютер выдаст ошибку «Check Engine»;

• снизится мощность;

• увеличить расход топлива;

• двигатель плохо заводится;

• динамика уменьшится.

Что делать, если датчик массового расхода воздуха работает неправильно? Как проверить его состояние?

Вариант 1. Выключение

При выключенном двигателе отсоединить разъем от ДМРВ. Устройство выключится, контроллер перейдет в аварийный режим, и топливная смесь будет приготовлена ​​с учетом текущего положения дроссельной заслонки. Двигатель снова сообщит о переходе в этот режим, он должен держать обороты более 1500 об / мин. Окончательные выводы о неисправности ДМРВ можно сделать, если во время движения вы поймете, что после выключения датчика улучшилась динамика. Примечание: ЭБУ модификаций И-7.2 и М-7.9.7 не увеличивают обороты двигателя после отключения ДМРВ.

Вариант 2. Прошивка

Возможно, компьютер уже был модифицирован прошивкой, тогда не совсем понятно, как он себя поведет при использовании вышеуказанного варианта. В этом случае датчик массового расхода воздуха также может работать некорректно.Как это проверить? Возьмите пластину толщиной 1 мм и вставьте ее под ограничитель заслонки. После того, как обороты двигателя выросли, отключите клемму от ДМРВ. Если двигатель продолжает работать, то причины неисправности в ЭБУ, а именно в действиях РХХ. Они не реагируют на аварийное срабатывание без детектора проникновения воздуха.

Вариант 3. Диагностика с помощью мультиметра

Этот вариант приемлем для диагностики датчиков Bosch с индексами: 0280 218 004, 0280 218 116 и 0280 218 037. На тестере установите пределы измерения на 2В в режиме постоянного напряжения. Маркировка проводов (внутреннее ориентирование):

• Сигнальный вход — желтый;

• Мощность датчика — серо-белый;

• Заземление (минус) — зеленый;

• К главному реле — розово-черный.

Примечание:

Цвета проводов указаны для большинства моделей, цвета могут отличаться, но смысл выводов одинаковый.

Порядок измерения

После включения зажигания, не запуская двигатель, проводим сканирование.Подключаем красный щуп прибора к желтому проводу ДМРВ, а черный к зеленому. Так что измеряем напряжение и фиксируем. Сравнение показаний с рекомендациями производителя, что позволит судить о работоспособности устройства. Новый ДМРВ имеет напряжение 0,996-1,01 В.

Параметры работы прибора в зависимости от напряжения:

1,01-1,03 — датчик исправен;

1.03-1.04 — исправен, но ресурс датчика практически исчерпан;

1.04-1. 05 — ресурс исчерпан, при отсутствии признаков неисправности его можно эксплуатировать, но пора приобретать новый;

1,05 и более — неисправны, требуется замена.

Примечание:

Для проверки датчика массового расхода воздуха вы можете узнать на бортовом компьютере параметры «напряжение с датчиков».

Вариант 4. Визуальный осмотр

Откручиваем хомуты отверткой, освободив гофру, осматриваем датчик и гофру.Все поверхности должны быть сухими, без масляных отложений и конденсата. Причины загрязнения ДМРВ:

• загрязненный воздушный фильтр;

• уровень масла превышает норму;

• забит сетчатый фильтр, системы вентиляции.

Устранив причины загрязнения датчика расхода воздуха, необходимо также устранить последствия, а для этого необходимо будет произвести очистку датчика массового расхода воздуха. Используя ключ на 10, открутив болты крепления датчика, отсоедините его от воздушного фильтра.На датчике должно быть резиновое кольцо для предотвращения попадания неочищенного воздуха. Если он отсутствует или расположен не на своем месте, то входная сетка рассматриваемого устройства будет в пыли. Это может вызвать неисправность датчика.

Порядок установки:

• на прибор надевается резинка;

• проверена уплотнительная юбка;

• Датчик установлен в корпусе фильтра.

Процедура замены

Выключив зажигание, вынуть вилку из датчика.Ослабив зажимы, отсоедините впускной воздуховод. Далее откручиваем датчик и вынимаем его из корпуса фильтра. Для его откручивания понадобится ключ на 10. После осмотра снова возникает вопрос, неисправен ли датчик массового расхода воздуха, как проверить его работоспособность. Оценив состояние устройства при диагностике, не стоит сразу приобретать новый. Стоит сказать, что стоимость ДМРВ колеблется от 1500 до 2000 рублей. Но можно просто устранить загрязнения и потратить максимум 200 рублей.

Загрязнения

Для того, чтобы правильно промыть ДМРВ, его необходимо удалить, процедура удаления уже описывалась ранее. Внутри устройства есть сетка. В нем установлено 2-3 датчика в виде небольших проводов. Во время работы детали загрязняются, что приводит к неисправности. Чтобы дать устройству вторую жизнь, необходимо очистить сетку и датчики, для этого подойдет очиститель карбюратора. Распыляя средство, смываем грязь изнутри ДМРВ.Полное устранение загрязнения может произойти не с первого раза, придется повторить процедуру. Все последующие распыления следует проводить после высыхания средства. При чистке датчика стоит проверить состояние форсунок — если они загрязнены, снимите их. Использование средства для удаления загрязнений из карбюратора показывает, что 8 из 10 устройств после обработки начинают работать в правильном режиме. Но в некоторых случаях приходится покупать новый датчик ДМРВ.

Заключение

Теперь проверку ДМРВ самостоятельно можно считать завершенной.А на вопросы о том, исправен ли датчик массового расхода воздуха, как проверить его состояние, сможет ответить СТО со 100% гарантией, проведя диагностическое обследование с помощью специального оборудования.

ДМРВ ВАЗ 2112 Шестнадцатиклапанный. Ремонт и обслуживание датчика расхода воздуха на «двенадцати

».

Для оптимальной работы инжекторного ДВС (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров.На основании этих данных электронный блок управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода учитывается его давление и температура. Поскольку ДМРВ является наиболее значимым, рассмотрим их типы, конструктивные особенности, возможности диагностики и замены.

Назначение и расшифровка аббревиатуры

Расходомеры, они же объемные или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода, устанавливаемые в автомобилях на дизеле или бензине.Расположение этого датчика найти несложно, поскольку он контролирует подачу воздуха, затем следует за ним в соответствующей системе, а именно за воздушным фильтром, на пути к дроссельной заслонке (ДЗ).

Подключение устройства осуществляется к блоку управления ДВС. В случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, приблизительный расчет может производиться исходя из положения ДЗ. Но при таком способе измерения невозможно обеспечить высокую точность, что сразу приводит к перерасходу топлива.Это еще раз указывает на ключевую роль расходомера при расчете массы топлива, подаваемого через форсунки.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, полученные от следующих устройств: ДРВ (датчик распредвала), ДД (датчик детонации), ДЗ, датчик температуры системы охлаждения, датчик кислотности (лямбда-зонд) и др.

Типы ДМРВ, их конструктивные особенности и принцип работы

Наибольшее распространение получили три типа томов:

• Проволока или нить.
• Фильм.
• Объемный.

В первых двух принципах работы он был построен на получении информации о массе воздушного потока путем измерения его температуры. В последнем могут быть задействованы два варианта:

Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

• A — датчик измерения давления для фиксации прохождения вихря. То есть частота давления и образования вихрей будет одинаковой, что дает возможность измерить расход воздушной смеси.На выходе с помощью АЦП аналоговый сигнал преобразуется в цифровой и передается в ЭБУ.
• B — специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
• С — воздуховоды обжига.
• D — Колонка с острыми краями, на которой образуются вихри кармана.
• E — отверстия для измерения давления.
• F — направление воздушного потока.

Проволочные датчики

До недавнего времени ДМРВ NITE был наиболее распространенным типом датчика, устанавливаемым на отечественные автомобили модельного ряда бензиновых и ВАЗ.Пример конструкции проволочного расходомера показан ниже.

Обозначения:

• A — электронная доска.
• Б — Разъем для подключения ДМРВ к ЭБУ.
• C — Регулировка CO.
• D — кожух расходомера.
• E — Кольцо.
• F — Проволока из платины.
• G — терморезистор.
• H — держатель для кольца.
• I — корпус электронной платы.

Принцип работы и пример функциональной схемы резьбового волюмтра.

Разобравшись с конструкцией прибора, перейдем к принципу его работы, он основан на термоанемометрическом методе, при котором термистор (RT), нагретый протекающим через него током, помещается в поток воздуха. Под его воздействием изменяется теплоотдача, и соответственно сопротивление RT, что позволяет рассчитать объемный расход воздушной смеси? Используя уравнение Кинга:

I 2 * r = (k 1 + k 2 * ⎷ q) * (T 1 -T 2),

где I — ток, проходящий через RT и нагревающий его до температуры T 1.В этом случае T 2 — это температура окружающей среды, а K 1 и to 2 — неизменные коэффициенты.

На основе приведенной выше формулы можно получить значение объемного расхода воздуха:

Q = (1 / K 2) * (i 2 * R T / (T 1 — T 2) — K 1)

Ниже приведен пример функциональной схемы с мостовым включением термоэлементов.

Обозначения:

• Q- Измеренный расход воздуха.
• Y — усилитель сигнала.
• R T — это проволока термораспределения, как правило, из платиновой или вольфрамовой нити, толщина которой находится в пределах 5.0-20,0 мкм.
• R R — термокомпататор.
• R 1 -R 3 — условное сопротивление.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры, пропуская через него ток, что позволяет поддерживать мост в равновесии. Как только поток воздушной смеси усиливается, термистор начинает остывать, что приводит к изменению его внутреннего сопротивления и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе из усилительного блока образуется ток, который частично проходит через термопенсатор, что приводит к теплоизоляции и позволяет компенсировать его потерю из потока воздушной смеси и восстанавливает баланс мост.

Описанный процесс позволяет рассчитать расход воздушной смеси, задав значение тока, проходящего через мост. Чтобы сигнал воспринимался компьютером, он преобразуется в цифровой или аналоговый формат. Первый позволяет определить частоту выходного напряжения, второй — по его уровню.

У данной реализации есть существенный недостаток — высокая температурная погрешность, поэтому многие производители добавляют в конструкцию термистор аналогичный основному, но не подвергают его воздействию воздушного потока.

В процессе работы на проволочном термисторе могут накапливаться слои пыли или грязи, чтобы предотвратить это, данный элемент подвергается кратковременному высокотемпературному нагреву. Производится после отключения двигателя.

Пленочные антенны

Пленка

ДМРВ работает по тому же принципу, что и Нитее. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

• Датчик температуры.
• Термостойкость (как правило, их два).
• Нагревательный (компенсационный) резистор.

Этот кристалл установлен в защитной крышке и помещен в специальный канал, по которому проходит воздушная смесь. Геометрия канала устроена таким образом, что измерения температуры снимаются не только с входящего потока, но и с отраженного. За счет создаваемых условий достигается высокая скорость воздушной смеси, которая не способствует отложению пыли или грязи на защитном кожухе кристалла.

Обозначения:

• A — корпус расходомера, в который вставлен измерительный прибор (E).
• B — разъемы подключения к компьютеру.
• C — чувствительный элемент (кристалл кремня с несколькими слоями напыления, помещенный в защитный кожух).
• D — электронный контроллер, с помощью которого происходит предварительная обработка сигнала.
• Е — корпус измерительного прибора.
• F — канал настроен таким образом, чтобы убирать тепловые индикаторы с отраженного и входящего потока.
• G — измеренный поток воздушной смеси.

Как уже было сказано выше, принцип работы резьбового и пленочного сенсоров аналогичен. То есть вначале нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что позволяет рассчитать массу воздушной смеси, проходящей через датчик.

Как и в потоковых устройствах, исходящий сигнал может быть аналоговым или преобразованным с помощью АЦП в цифровой формат.

Следует отметить, что погрешность измерения объема резьбы около 1%, в пленочных аналогах этот параметр составляет около 4%.Однако большинство производителей перешли на пленочные сенсоры. Объясняется это как меньшей стоимостью последнего, так и расширенным функционалом ЭБУ, обрабатывающего информацию с этих устройств. Эти факторы выдвинули на второй план точность инструментов и их скорость.

Следует отметить, что благодаря развитию технологии изготовления флеш-микроконтроллеров, а также внедрению новых решений, удалось значительно снизить погрешность для увеличения быстродействия пленочных структур.

Взаимозаменяемость

Вопрос вполне актуальный, особенно с учетом стоимости оригинальной продукции импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях Горьковского автозавода ДМРВ Бош (БОШ) устанавливали на инжекторную Волгу (БОШ). Несколько позже импортные датчики и контроллеры заменили отечественную продукцию.

A-важная Nitee ДМРВ производства BOSH (PBT-GF30) и ее отечественных аналогов в AOCB «Импульс» и C —

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

• Диаметр проволоки, используемой в термисторе проволоки.Босевские изделия Ø 0,07 мм, а в отечественных товарах — Ø0,10 мм.
• Способ крепления проволоки, характеризуется видом сварки. Импортные датчики имеют контактную сварку, отечественные — лазерные.
• Форма красивого термистора. Бош у него П-образная геометрия, ЭПС выпускает инструменты с V-образной резьбой, изделия АОСБ «Импульс» отличаются квадратной формой подвески с резьбой.

Все датчики, представленные в качестве примера, были взаимозаменяемыми до перехода Горьковского автозавода на пленочные аналоги.Причины перехода описаны выше.

Пленка ДМРВ Сименс (SIMENS) для газа 31105

Приводить отечественный аналог к ​​показанному на рисунке датчику нет смысла, так как он практически ничем не отличается.

Следует отметить, что при переходе от ниточных устройств к пленке, скорее всего, потребуется поменять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ и, собственно, сам контроллер. В некоторых случаях управление можно адаптировать (перепрошить) для работы с другим датчиком.Такая проблема связана с тем, что большинство потоковых расходомеров посылают аналоговые сигналы, а пленочные — цифровые.

Следует отметить, что ВАЗ с инжекторным двигателем устанавливался на первые серийные автомобили с инжекторным двигателем (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и др. Сейчас в них установлено ДМРВ Bosch 0280218004 .

Для подбора аналогов вы можете воспользоваться информацией из официальных источников или тематических форумов.Для примера ниже представлена ​​таблица взаимозаменяемости ДМРВ на автомобили ВАЗ.

Из представленной таблицы наглядно видно, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (включая 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Грант, Калина, Приора, 21099, 2115, Нива Шевроле и др.).

Как правило, с другими марками авто отечественного или совместного производства проблем не будет (УАЗ Патриот ЗМЗ 409, Daewoo Lanos или Nexia), подобрать замену ДМРВ им не составит труда, это касается и продукция китайского автопрома (CIA CEED, Spectrum, Sportyj и др. )). Но в этом случае вероятность того, что распиновка ДМРВ может не совпадать, паяльник поможет исправить ситуацию.

Все намного сложнее из-за европейских, американских и японских автомобилей. Поэтому если у вас Toyota, Volkswagen Passat, Subaru, Mercedes, Ford Focus, Nisan Premiere P12, Renault Megan или другие европейские, американские или японские автомобили, перед заменой ДМРВ необходимо тщательно взвесить все решения.

Если интересно, можно эпик в сети поискать с попыткой заменить на Nissan Almera h26 «родной» аналог airmer.Одна попытка привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналога будет оправдан, особенно если учесть стоимость «родного» волюминтора (в качестве примера можно привести BMW E160 или Nissan X-Trail T30.

Проверка работоспособности

Перед тем, как диагностировать ДМРВ, необходимо знать симптомы, чтобы определить степень работоспособности Maf (аббревиатура от английского названия устройства) датчика в автомобиле. Перечислим основные признаки неисправности:

• Значительно увеличился расход топливной смеси, при этом ускорение замедлилось.
• ДВС на холостом ходу работает рывками. В режиме холостого хода можно наблюдать уменьшение или увеличение оборотов.
• Двигатель не запускается. Собственно, сама эта причина не означает, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Двигатель отображается о проблеме с двигателем (Cheeck Engine)

Пример выпущенного сообщения «Check Engine» (отмечено зеленым)

Эти особенности указывают на возможную неисправность DMRV, чтобы точно установить причину поломки, необходимо диагностировать.Сделать это несложно. Существенно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если такая опция возможна), после чего по коду ошибки можно определить исправность или неисправность датчика. Например, ошибка P0100 указывает на неисправность цепи расходомера.

Но если вам предстоит диагностика на отечественных автомобилях, выпущенных 10 и более лет назад, то проверку ДМРВ можно провести одним из следующих способов:

1. Тестирование во время движения.
2. Диагностика с помощью мультиметра или тестера.
3. Проверка внешнего датчика.
4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных методов.

Идет проверка

Самый простой способ — проверить, проанализировав поведение двигателя при отключенном датчике Maf. Алгоритм действий следующий:

• Надо открыть колпак, выключить расходомер, закрыть колпак.
• Заводим машину, при этом двигатель переходит в аварийный режим работы. Соответственно, на приборной панели отобразится сообщение двигателя (см. Рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
• Проверьте динамику автомобиля и сравните ее с той, которая была до отключения датчика. Если автомобиль стал динамичнее, а мощность выросла, то это большая вероятность того, что неисправен датчик расхода воздуха.

Обратите внимание, что вы можете путешествовать дальше, когда устройство отключено, но это настоятельно рекомендуется сделать. Во-первых, увеличивается расход топливной смеси, во-вторых, отсутствие контроля над кислородным регулятором приводит к увеличению загрязнения.

Диагностика с помощью мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к массе, а красный — к входу сигнала датчика (распиновку можно посмотреть в паспорте к прибору, там же указаны основные параметры).

Далее устанавливаем границы измерения в пределах 2,0 при включении зажигания и замеряем замер. Если прибор ничего не отображает, необходимо проверить соответствие датчика массы и сигнала расходомера. По показаниям прибора можно судить об общем состоянии прибора:

• Напряжение 0,99-1,01 В говорит о том, что датчик новый и исправно работает.
• 1.01-1.02 В — прибор бу, но состояние хорошее.
• 1,02–1,03 В — указывает, что устройство все еще работает.
• 1,03 -1,04 Состояние приближается к критическому, то есть в ближайшее время необходимо заменить ДМРВ на новый датчик.
• 1.04-1.05 — ресурсы устройства практически исчерпаны.
• Более 1.05 — точно нужен новый ДМРВ.

То есть о состоянии датчика правильно судить по напряжению, низкий уровень сигнала указывает на рабочее состояние.

Проверка внешнего датчика

Этот метод диагностики не менее эффективен, чем предыдущие.Все, что нужно, — это снять датчик и оценить его состояние.

Проверка датчика на наличие повреждений и наличия жидкости

Характерными признаками неисправности являются механическое повреждение и наличие жидкости в приборе. Последнее свидетельствует о том, что система подачи масла в двигатель не отрегулирована. Если датчик сильно загрязнен, его следует заменить или очистить воздушный фильтр.

Установка однотипного, заведомо исправного

Этот метод почти всегда дает четкий ответ на вопрос о характеристиках датчика.Этот метод на практике довольно сложно реализовать, не купив новое устройство.

Кратко о ремонте

Как правило, датчики Maf, пришедшие в негодность, ремонту не подлежат, за исключением случаев, когда требуется их промывка и чистка.

В некоторых случаях возможно отремонтировать объем тома ДМРВ, но этот процесс перевернет жизнь на короткое время. Что касается плат в пленочных сенсорах, без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, восстанавливать их бессмысленно.

Сегодня решил поделиться с вами одной полезной информацией, возможно, кому-то будет интересно, и действительно пригодится при реальной неисправности на авто. На ВАЗ 2112 установлен 16-клапанный расходомер, роль которого заключается в измерении количества воздуха, который пойдет в двигатель. Ведь от правильного соотношения смеси (бензин + воздух), которая горит в цилиндрах, зависит стабильная работа силового агрегата. И в целом расход топлива. Проверить исправность этого узла можно самостоятельно дома, не выезжая на СТО.

Как проверить

Способ №1: Отключить DMRV.

Отсоедините разъем датчика и запустите двигатель. При выключении ДМВР контроллер переходит в аварийный режим и готовит топливную смесь только по положению дроссельной заслонки. Оборот двигателя должен быть более 1500 руб / мин.

Пробуем ездить. Если в машине ощущается «РИЗИ», то можно сказать, что ДМРВ не работает.

Кстати, для ЭБУ Y7.2, M7.9.7. Очереди при отключенных фишках не поднимаются!

Метод № 2: Альтернативная прошивка ЭБУ.

Если была заменена штатная прошивка контроллера на другую, то не известно, что он прошивается при аварийном режиме по способу 1. Попробуйте сфокусировать под фокусом пластину толщиной 1мм. Очереди поднимутся. Проведите фишку с ДМРВ. Если не глохнет, значит дело в прошивке, а точнее с шагами PXX с аварийным режимом без ДМРВ.

Способ №3: Проверить мультиметр ДМРВ.

Этот метод действует на датчики Bosch с каталожными номерами: 0280 218 004, 0280 218 0280 218 116.
Включить тестер в режим измерения постоянного напряжения, выставить предел измерения 2 вольта.

Но для их реализации необходимо, чтобы датчики, информирующие контроллер, не обманывали его — только при этом процессы в цилиндрах протекают нормально, двигатель развивает достаточную мощность, не потребляет лишнее топливо и не наносит вреда окружающей среде. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и выдает соответствующий сигнал для контроллера.Это может быть датчик абсолютного давления (mar-sensor) или датчик массового расхода (ДМРВ). Последнее мы видим на многих автомобилях, в том числе и на Вазовском.

Неисправности ДМРВ, естественно, приводят к тем или иным сбоям в работе двигателя — качкам, затруднениям запуска и т.д. — неверная оценка количества воздуха, потребляемого в цилиндрах, оборачивается примерно так же, как и засорение цилиндров. joclars корпуса карбюратора. Но «просчитать» неисправности в ДМРВ, даже имея серьезное диагностическое оборудование, иногда бывает непросто.В таких случаях многие приходят традиционно: заменить подозреваемое устройство, очевидно, хорошо — но только при условии, что новая такая же модель. Дело в том, что на автомобилях Ваза в зависимости от года выпуска и типа контроллера можно встретить разные ДМРВ.

Первой ДМРВ была частотная система управления ГМ. Также он использовался в отечественном аналоге «Январь» 4-й серии (фото 1). Машины такой комплектации продержались на конвейере недолго — на смену датчику частоты от компании Bosch пришла аналоговая модель HFM-5 — его номер 0280218004 (фото 2).С GM безоговорочно — разъемы и точки крепления другие. Немецкий датчик разборный, из двух частей — корпуса и измерительного элемента. Последний фиксируется в корпусе двумя винтами с «потайными» головками. Правда, теперь в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент — вещь компактная, и стоит дорого — в Москве от 1300 руб. и выше. После снятия этого предмета с новой машины, вместо него, что хорошо, поставят нижнее белье и все, что последует, — «Personal Mount» покупателя автомобиля.На рынке полно таких «ДМРВ без корпуса» … Покупать измерительный элемент без корпуса неразумно: очень возможно, что он бракованный или не та модель, которая нужна. Bosch поставляет в продажу только датчики в сборе в традиционной желтой картонной упаковке. Напомним, что купленный ДМРВ «не системный» магазин может не принять магазин, если автомобилист не предоставит справку с сервиса, а получить его часто бывает непросто. Вам останется ненужный дорогой узел.

Третья версия ДМРВ — 037-я. (Здесь мы говорим о последних трех цифрах в обозначении.) Это дальнейшее развитие 004-го датчика Bosch. Такой датчик сегодня есть у большинства путешественников на дорогах автомобилей ВАЗ, в том числе «Нива» и «Шевроле Нива». Внешне 004-я и 037-я почти не отличить — ориентируйтесь по номеру (фото 3). Недавно на товарах появилась дополнительная маркировка: теперь на корпусе есть цифры, а на измерительном элементе — они должны совпадать.Главное отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него другая конструкция мерного элемента, с характерным вырезом горловины (при покупке имеет смысл снять колпачок и заглянуть внутрь).

Но теперь появилась новая система управления — Bosch-M7. 9.7, имеющая свой, 116-й, ДМРВ. С предыдущим до неузнаваемости, хотя корпус такой же. Во избежание недоразумений изначально на тело был нанесен зеленый кружок (фото 5). В комнатах есть как на корпусе, так и на измерительном элементе (фото 6).Последнее и определяет назначение этого ДМРВ — снова изменена конструкция (фото 7). Чтобы элементы не заменялись по дороге от завода к потребителю, хорошие немецкие конструкторы вставили другие потайные винты. Ой, наивно! На российском рынке нужный инструмент уже продается. Внимательно осмотрите ДМРВ: забраковав потайные винты, обычно повреждается их покрытие. Заметил — делайте выводы!

Современные автомобили ВАЗ 2112 комплектуются различными приборами и датчиками, обеспечивающими оптимальную работу мотора.Если выйдет из строя один из основных компонентов, это негативно скажется на функциональности машины в целом. Подробнее о том, что такое 2112, где это и как его почистить, при необходимости читайте в этой статье.

[Скрыть]

Характеристики и особенности ДМРВ на ВАЗ двенадцатой модели

ДМРВ или датчик массового расхода — это прибор, предназначенный для оценки объема воздушного потока, поступающего в машину машина. Этот контроллер является одним из основных устройств электронной системы управления силовым агрегатом.Выход из строя ДМРВ приведет к нестабильной работе двигателя.

Что касается места расположения, то это устройство находится за корпусом фильтрующего элемента воздуха. Чтобы найти устройство, откройте капот автомобиля и найдите корпус воздушного фильтра, сразу за ним ДМРВ. Управлять автомобилем с неисправным контроллером может быть сложно или невозможно (по видео Сергея Марунченко).

Возможные неисправности датчика

Неисправностей прибора может быть несколько:

• датчик забивал грязь;
• механическое повреждение устройства;
• отсутствие контакта, то есть повреждение блока питания устройства.

Основные симптомы выхода из строя контроллера:

1. На КПП появилась КПП. Проверить индикатор. Как показывает практика, эта лампа чаще всего загорается при выходе из строя контроллера, поэтому для определения неисправности необходимо подключиться к электронному блоку управления.
2. Уменьшилась мощность двигателя. Конечно, этот симптом косвенный, так как снижение мощности может быть связано с разными неисправностями, но, тем не менее, его нельзя не учитывать.
3. Повышенный расход топлива. Такую проблему тоже можно списать на выход из строя бензонасоса или топливного фильтра, но работоспособность ДМРВ тоже стоит проверить.
4. Кроме того, будет снижена динамика разгона автомобиля. В результате попадания в камеры сгорания меньшего объема качество топливовоздушной смеси в целом соответственно будет ниже, из-за этого машина не может нормально разгоняться. А если нажать на газ, то при разгоне ВАЗ 2112 может рывками двигаться.
5. Неудачный запуск двигателя, в более тяжелых случаях двигатель не запускается. Это опять же из-за некачественной горючей смеси. Такая смесь может вызвать детонацию, что способствует плохому запуску мотора. Кроме того, нехарактерный хлопок можно отметить по выхлопной трубе.
6. При езде на машине по голото обороты двигателя будут плавать. Такая проблема возникает из-за разного объема воздушного потока, попадающего в горючую смесь (автор видео — канал в гараже у Сандро).

Проверка регулятора на работоспособность

Существует несколько вариантов диагностики устройства.

Для использования тестера (мультиметра) потребуется выполнить следующие действия:

1. Сначала необходимо отключить вилку от прибора к прибору, после чего щупы мультиметра подключаются к прибору. Красный вывод нужно подключить к желтому контакту, а черный вывод к зеленому, то есть к массе.
2. После выполнения этих действий ДМРВ будет работать в аварийном режиме, а дозирование воздушного потока будет осуществляться по последним параметрам.При диагностике мультиметр должен выдавать параметры напряжения на дисплее.
3. Эксплуатация прибора разрешена при параметрах напряжения от 1,01 до 1,03 вольт. Если полученные показатели составляют 1,04 В и выше, это указывает на то, что устройство уже изношено или полностью вышло из строя. При таких параметрах прибор следует заменить как можно быстрее.

Есть еще один вариант проверки — альтернативный. Для этого достаточно просто отсоединить шнур питания от контроллера, запустить мотор мотора — нужно ехать.Если вы заметили, что при отключении контроллера работа силового агрегата стала более эффективной, то причина неисправности кроется в датчике.

Способы устранения поломок

Вариантов решения решения у вас не так много — можно либо попробовать почистить датчик, либо заменить его на новый.

Порядок чистки и замены описан ниже:

1. Для начала необходимо разобрать ДМРВ. Для этого ослабьте болт, которым гофрированный шланг крепится к корпусу устройства, затем отсоедините его.
2. Далее необходимо открутить еще два винта, которыми ДМРВ фиксируется на корпусе воздушного фильтра. Сделав это, вы можете демонтировать контроллер. Если вы решили его поменять, то вам нужно будет просто установить новый ДМРВ, а сборку произвести в обратной последовательности. Но если вы хотите попробовать восстановить его работоспособность, то можете очистить устройство.
3. После разборки регулятора его следует разобрать. На устройстве есть спирали, поэтому при демонтаже регулятора будьте осторожны, чтобы не повредить их.Как показывает практика, эти спирали очень чувствительны, даже бывают даже случаи, когда автовладельцы, просто мусор ДМРВ с тряпкой, вывели ее из строя.
4. Теперь вам понадобится специальный инструмент для чистки карбюраторов, который вы можете приобрести в любом магазине. Перед чисткой убедитесь, что давление в баллоне невысокое, так как чрезмерное давление также может вывести устройство из строя. Само устройство не нужно сильно обрабатывать, так как пластины и спирали и спираль наиболее загрязнены, поэтому эти компоненты нужно обрабатывать по возможности.
   Следует отметить, что этот процесс должен осуществляться в несколько этапов. Суть в том, что после обработки дать прибору немного подсохнуть — это позволит максимально подметать грязь. Процедуру необходимо повторить несколько раз с небольшим интервалом, в конечном итоге ДМРВ нужно будет промыть. Сам процесс очистки повторяется до тех пор, пока из сенсора не пойдет прозрачная прозрачная капля очистителя. Затем можно произвести установку устройства на место, собрав все компоненты в обратном порядке.

Фотогалерея «Чистка ДМРВ»

Видео «Наглядная инструкция по чистке ДМРВ»

Более наглядная инструкция по чистке контроллера дана на видео ниже (автор ролика — канал iZO))) Лента).

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода (ДМРВ), в строке «Комментарий» укажите модель вашего автомобиля, год выпуска и количество клапанов.

Датчик расхода воздуха (ДМРВ) 037 » Bosch »- термоэнемометрического типа.

Конструктивно этот тип датчиков имеет чувствительный элемент — тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке имеется нагревательный резистор и два датчика температуры, которые устанавливаются до и после нагревательного резистора.

Выходным сигналом ДМРВ является постоянное напряжение в пределах 1 … 5 В. Значение зависит от количества воздуха, проходящего через датчик. Во время работы двигателя воздух охлаждается частью сетки, расположенной перед нагревательным резистором.Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, сохраняет свою температуру за счет нагрева воздуха. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

Компьютер анализирует сигнал DMRV и по его таблицам данных определяет продолжительность открытия форсунок, которая соответствует сигналу массового расхода.

ДМРВ 037. » «Bosch» имеет встроенный датчик температуры воздуха (ДТВ), который используется в системе распределенного впрыска топлива автомобиля 2112 и системах впрыска топлива по токсичности евро-2.Чувствительным элементом ДТВ является термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха. Контроллер подает напряжение 5В через резистор с постоянным сопротивлением, который находится внутри контроллера. Контроллер температуры рассчитывает падение напряжения на датчике. С повышением температуры напряжение уменьшается. Контроллер по показаниям датчика рассчитывает продолжительность открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и дроссельной заслонкой.

Другие артикулы товара и его аналоги в каталогах: 21083-1130010-10.

Характеристики: Датчик расхода воздуха
(каталожное обозначение «Bosch» 0 280 218 037), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение. Информация датчика позволяет определять режим работы двигателя и рассчитывать циклическое наполнение цилиндров воздухом на установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2108, ВАЗ 2109-21099; ВАЗ 2110-11, ВАЗ 2112, ВАЗ 2123, ВАЗ 21214.

Технические характеристики:
— Обеспечивается оптимальный расход топлива на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Используйте тепловой принцип измерения расхода воздуха.

Диапазон измерения массового расхода воздуха — от 8 до 550 кг / ч.

Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

Величина выходного сигнала при измерении расхода в диапазоне от 0 до 100% — от 0.С 05 по 5 В.

Питание датчика осуществляется от бортовой сети автомобиля с номинальным напряжением — 12 В.

Диапазон напряжения питания — от 7,5 до 16 В.

Ток потребления (при напряжении питания от 7,5 до 16 В) — 0,5 А.

Диапазон рабочих температур — от -45 ° до + 120 ° С.

Не меньше — 3000 ч.

Как выявить проблему датчика массового расхода воздуха «Bosch»?

Как заменить себеd. ATCHICA MASS FREE AIR «Bosch»?

С интернет-магазином-дискаунтером Автоазбука. затраты на ремонт будут минимальными.

Просто сравните и убейте !!!

объясните принцип работы ДМРВ. датчик массового расхода воздуха

MASS FLOW SENSOR

Существует довольно много различных типов датчиков массового расхода (MWR): механические (пластинчатого типа), ультразвуковые, термоанемометрические и т. д.

В этом разделе мы рассмотрим Bosch HFM-5 датчик термоанемометра, установленный на автомобилях ВАЗ. Чувствительный элемент представляет собой тонкую пленку, на которой расположены несколько датчиков температуры и нагревательный резистор.В середине пленки находится область нагрева, степень нагрева которой контролируется датчиком температуры. На поверхности пленки со стороны воздушного потока и с противоположной стороны симметрично расположены еще два датчика температуры, которые при отсутствии воздушного потока регистрируют такую ​​же температуру. При наличии воздушного потока первый датчик охлаждается, а температура второго остается практически неизменной из-за нагрева воздушного потока в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Эта конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и возможность регистрации обратного потока воздуха, к недостаткам — невысокую надежность в условиях загрязнения и влажности.
В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) использовались другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики называются датчиком массового расхода воздуха Hot Wire.Выходной сигнал этих датчиков был частотным, то есть в зависимости от потока воздуха изменялось не напряжение, а частота выходных импульсов. Датчики были менее точными, не позволяли регистрировать обратный поток, но эти недостатки перекрывались очень высокой надежностью.

DFID — очень важный датчик в любой системе управления. На основе его сигнала рассчитывается циклическое наполнение цилиндра, которое в конечном итоге пересчитывается как длительность импульса открытия форсунки.

Автомобили ВАЗ

оснащались датчиками нескольких типов: GM, BOSCH, SIEMENS и Русский. В 1999-2004 гг. На конвейере ВАЗ установлены датчики двух типов 0280 218-037 и 0280 218-004. Эти датчики дают разные параметры выходного напряжения (калибровки) при одинаковом расходе воздуха и взаимообмен (точнее, замена 004 на 037, как правило) возможна только с заменой калибровочных таблиц в прошивке. То же самое и с новым датчиком 116, серийно устанавливаемым с начала 2005 года.

В соответствии с действующей документацией на ВАЗ

разрешены три модификации датчика расхода воздуха HFM5 от BOSCH. Под каталогом ВАЗ подразумеваются каталоги запчастей для конкретных автомобилей. К сожалению, на датчиках присутствуют только последние три цифры каталожного номера «Бошевский», а каталог ВАЗовский отсутствует.

Каталог моделей Bosch Каталог ВАЗ
HFM5-4.70 280 212 00421083-1130010-01
HFM5-4.70 280 212 03721083-1130010-10
HFM5-CL0 280 212 11621083-1130003-20

Исторически впервые был представлен датчик 004 в проектах с калибровками M1V13O54, M1V13R59, M1V05F05 и M7V03E65 (а также J5V05F16, первая неофициальная версия от 5 января.1). Первые два проекта легко узнать по внешнему виду, поскольку в них отсутствует нейтрализатор и используется датчик резонансной детонации. Затем эти два первых проекта были прекращены в производстве и все последующие проекты (с калибровкой последующих серий) стали оснащаться датчиками 037. Одновременно с закрытием двух вышеупомянутых проектов проект M7V03E65 также стал оснащаться датчиком 037. Модификация 037 отличается от 004 модификацией внутреннего воздушного канала датчика с целью устранения пульсаций воздушного потока, возникающих в 004, даже при ламинарном потоке воздуха во впускном коллекторе.При этом характеристика 037 сместилась по сравнению с 004. Считается, что при наличии обратной связи по кислороду эти отличия

Какие показания ДМРВ должны быть. Дмрв: что это

В этой статье поговорим о датчике массового расхода воздуха — датчик массового расхода воздуха , мы расскажем, что это такое, основной принцип работы и обслуживания.

Что такое ДМРВ?

Датчик массового расхода воздуха — это датчик массового расхода воздуха. Он служит для определения количества воздуха, заполняющего цилиндры при работающем двигателе. Датчик устанавливается во впускном тракте после воздушного фильтра и является одним из основных при работе системы впрыска.

Как работает датчик расхода воздуха? Примерно 1 часть топлива и 14 частей воздуха должны попасть в двигатель за один ход, тогда двигатель будет работать в оптимальном режиме. Если это соотношение нарушается, произойдет либо снижение мощности двигателя, либо чрезмерный расход топлива.

Датчик массового расхода воздуха необходим для измерения идеального количества воздуха, поступающего в двигатель. Он вычисляет количество воздуха, а затем отправляет информацию на главный компьютер, который на основе этих данных уже вычисляет необходимое количество топлива.

Чем больше вы нажимаете на педаль газа, тем больше воздуха попадает в двигатель. DMRV обнаруживает это и дает команду главному компьютеру увеличить количество топлива. Если ехать равномерно, то расход воздуха невысокий, а значит, и расход топлива тоже будет небольшим.И за этим следит датчик массового расхода воздуха, который измеряет количество воздуха, поступающего в двигатель. Датчик устанавливается между воздушным фильтром и впуском двигателя.

Измерение количества воздуха, поступающего в двигатель, означает определение нагрузки двигателя. Когда водитель нажимает на педаль газа, дроссельная заслонка открывается и количество всасываемого воздуха увеличивается. Мы говорим: нагрузка увеличилась. Наоборот, отпускается педаль — снижается нагрузка. Все это задача ДМРВ.

Принцип работы и обслуживания ДМРВ

Датчик состоит из платиновой проволоки диаметром 70 мкм, установленной в измерительной трубке, расположенной перед дроссельной заслонкой. Датчик массового расхода воздуха работает по принципу постоянной температуры.

Во время работы платиновый провод ДМВР неизбежно загрязняется. Для предотвращения загрязнения после выключения двигателя провод нагревают до температуры 1000 С в течение 1 с. В этом случае выгорает вся приставшая к нему грязь.Этот процесс контролируется электронным блоком управления.

Датчик расхода воздуха прост и надежен в эксплуатации, но это не значит, что вам нужно ремонтировать его самостоятельно. При выходе из строя лучше обратиться к специалисту, а если датчик расхода воздуха перестал работать, его заменяют на новый. Невозможность ремонта — недостаток ДМРВ , ведь стоимость нового велика.

Недостатком ДМРВ является то, что он измеряет объем поступающего воздуха.Поскольку для определения необходимого количества топлива требуется определение воздушной массы, необходимо скорректировать показания датчика в соответствии с плотностью воздуха. Для решения этой проблемы в воздухозаборнике рядом с датчиком расхода помещается датчик температуры воздуха. Одно из направлений модернизации ДМРВ — датчик измерения давления.

Датчик массового расхода воздуха очень требователен к состоянию воздушного фильтра. Его платиновые катушки грязные. Вы можете промыть их очистителем карбюратора, но , если вы ошиблись, — придется покупать новый.

Автомобили с инжекторными двигателями оборудованы датчиком массового расхода воздуха (ДМРВ). Задача датчика — контролировать количество наружного воздуха для создания топливовоздушной смеси, поступающей в двигатель.

По законам физики для полного сгорания 1 литра бензина требуется около 14-16 кг воздуха. При соблюдении этой пропорции двигатель будет работать в экономичном режиме с полной выходной мощностью. Однако это верно только в тех случаях, когда он чистый и способен пропускать необходимое количество воздуха, а датчик массового расхода воздуха исправен.

Датчик массового расхода воздуха устанавливается на выходе из воздушного фильтра и регистрирует количество прошедшего через него воздуха и передает данные в двигатель. В свою очередь, ЭБУ на основании данных датчика расхода воздуха дает команду на подачу определенного количества топлива в форсунки для поддержания необходимого соотношения воздух-топливо.

Конструкция датчика — две спирали

Конструкция датчика включает сетку и нагревательные змеевики, детали выполнены из платины.

Принцип работы ДМРВ

При включении зажигания платиновая катушка нагревается. Воздух, проходящий через нагретый змеевик, охлаждает его, из-за чего его сопротивление изменяется по сравнению с контрольным на втором змеевике. Уменьшение сопротивления прямо пропорционально количеству воздуха, попавшего в двигатель в данный момент.

На основании разницы в сопротивлении ЭБУ делает вывод о количестве поступающего воздуха и корректирует состав топливной смеси.

Датчик работает совместно с датчиками атмосферного давления и температуры во впускном коллекторе, показания которых важны для образования смеси ЭБУ.

При загрязнении воздушного фильтра засоряется впускная сетка и датчик массового расхода воздуха, что приводит к сбоям в работе датчика, сопровождающимся затрудненным запуском или даже невозможностью запуска двигателя. В итоге длительная эксплуатация автомобиля с забитым воздушным фильтром заканчивается полным выходом из строя датчика воздуха и необходимостью его замены.

Проверка датчика

Исправность датчика можно проверить мультиметром в режиме вольтметра.

Чек должен быть визуально нарисован на одном из распространенных датчиков DFID от Bosch.

На микросхеме датчика 4 провода, это входной сигнал (желтый), выходное напряжение (бело-серый), масса (зеленый) и выход датчика на реле (розовый).

Для проверки включается зажигание и к проводам подключается мультиметр.Плюс (красный щуп) прибора подключается к желтому проводу, а минус (черный щуп) к зеленому.

В этом случае показания прибора будут указывать на следующее:

От 1 до 1,02 В — датчик исправен;
1,3 В — нормально, но датчик нуждается в чистке;
1,04 В — средний износ;
1, 05 В — повышенный износ, требуется срочная замена;
1,06 В — датчик неисправен. Аварийный режим двигателя, работает от данных дроссельной заслонки.

Датчик можно чистить только бесконтактным способом, в противном случае потребуется его замена. Для этих целей подойдет аэрозольный «очиститель карбюратора».

После очистки датчика необходимо еще раз проверить его напряжение, которое должно быть в пределах 1,02 В.

Большинство иномарок ДМРВ устанавливали до 2000 года, следующие поколения моделей оснащались регулятором давления.

Датчик массового расхода воздуха (датчик массового расхода воздуха или расходомер) — важная деталь автомобиля, от правильной работы которой зависит мощность двигателя и его расход топлива. Его можно найти под капотом автомобиля, где он находится между воздушным фильтром и воздуховодом, направленным в сторону дроссельной заслонки. Задача датчика массового расхода воздуха — измерить количество воздуха, проходящего в цилиндры, и передать эту информацию электронному блоку управления, то есть «мозгам» машины. На основании данных датчика массового расхода воздуха блок управления решает, увеличить или уменьшить подачу воздуха в горючую смесь.

При выходе из строя датчик массового расхода воздуха практически не ремонтируется, а просто заменяется новым.Устройство его довольно простое, оно состоит из корпуса, в котором находится прибор для измерения расхода воздуха — термоанемометр. Достаточно повредить диагностический прибор в процессе демонтажа датчика массового расхода воздуха или его чистки, и потребуется замена всего датчика. Он также может выйти из строя при длительном сроке службы, но убедиться в его неисправности можно только после проверки.

Признаки неисправности датчика массового расхода воздуха

Перед тем, как начать проверку ДМРВ, нужно по первичным признакам понять, что он неисправен. На проблемы с датчиком могут указывать следующие симптомы:

Приведенные выше симптомы указывают на то, что к горючей смеси не поступает необходимое количество воздуха. Причем эта проблема может наблюдаться не только при выходе из строя датчика массового расхода воздуха. В особых случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или появлением трещин в соединительных шлангах.

Как проверить датчик массового расхода воздуха на исправность

Существует несколько основных методов проверки датчика массового расхода воздуха, чтобы убедиться в его неисправности.

Проверка датчика массового расхода воздуха в движении

Самый простой способ диагностировать расходомер — это проанализировать работу двигателя при принудительном отключении датчика. Проверка осуществляется следующим образом:

Проверка ДМРВ мультиметром

Вы можете диагностировать проблему с датчиком с помощью мультиметра. Для этого необходимо сначала разобраться в конструкции устройства и его «распиновке», то есть разводке проводов на плате. Из датчика массового расхода воздуха выходит 4 провода.В зависимости от модели и производителя ДМРВ их цвета могут отличаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: заземление;
• Серый: провод питания;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо установить в режим измерения постоянного напряжения и установить предел на 2 Вольта. Далее нужно включить зажигание, но не запускать двигатель.По завершении подключите красный измерительный провод к входу сигнала датчика (желтый провод), а черный измерительный провод к заземлению (зеленый провод). Это можно сделать, не «оголяя» провода, пропустив щупы диагностического прибора через резиновое уплотнение разъема.

По результатам измерений можно сделать выводы о состоянии датчика:

Некоторые современные бортовые компьютеры позволяют видеть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по внешнему виду … Первым делом необходимо снять датчик массового расхода воздуха, а затем внимательно его осмотреть. Признаки неисправности — попадание жидкости в воздуховод и датчик ДМРВ (либо наличие механических повреждений).

Чаще всего жидкость может попасть в датчик по следующим причинам:

• Повышенный уровень масла в картере.В такой ситуации масло попадает в датчик;
• Забит маслоотделитель системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за которой грязь попадает в термоанемометр ДМРВ.

Самый простой и надежный способ диагностировать проблемы с датчиком массового расхода воздуха — заменить его исправным устройством. Например, вы можете снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться в устойчивости двигателя. В такой ситуации можно сразу идти покупать новый датчик, не диагностируя его мультиметром или другими способами.

Режим

Режим iCE определяется многими факторами — нагрузкой на двигатель, дорожными условиями, нагрузкой на автомобиль и т. Д. Для работы двигателя в оптимальных условиях требуется строго определенное соотношение бензина и воздуха. Количество последнего определяется ДМРВ (), именно для него контроллер управления двигателем рассчитывает, сколько нужно бензина. Неисправность датчика нарушает работу мотора, и часто возникает проблема, как проверить датчик массового расхода воздуха, чтобы поставить окончательный диагноз.

Неисправность датчика массового расхода воздуха, симптомы

О необходимости проверки ДМРВ можно определить по внешним признакам работы двигателя. Симптомы, указывающие на то, что необходимо проверить как минимум работоспособность датчика массового расхода воздуха, следующие:

• баннер Check Engine появляется на приборной панели;
Увеличивается расход бензина
• ;
• динамика пропадает при движении авто «тупит»;
• горячий двигатель не запускается;
• мощность двигателя потеряна.

Описанные признаки неисправности датчика массового расхода воздуха не являются исчерпывающими. Все нарушения в режимах обычной работы двигателя могут свидетельствовать о необходимости проверки датчика массового расхода воздуха.

Чем может быть неисправен датчик массового расхода воздуха

Когда впрыск прошел практически во все автомобили, наличие в них датчика массового расхода воздуха можно считать обязательным. По разным оценкам, сегодня существует более пятидесяти различных типов датчиков массового расхода воздуха.В каждом из них используется свой принцип измерения, тем более что существуют различные варианты измерения массового расхода воздуха.

Следует отметить, что все они основаны на работе чувствительных элементов и датчиков, которые зачастую достаточно сложны и рассчитаны на работу в определенных конструктивных условиях. Поэтому изменение этих условий, появление дополнительных факторов, таких как грязь на чувствительных элементах, попадающих с потоком воздуха, вызывает если не неисправность, то как минимум искажение показаний датчика массового расхода воздуха.

Об этом также свидетельствует состояние внутренней поверхности воздуховода и воздушного фильтра. Часто через него попадает масло, вызывая неисправность датчика. Поэтому, если диагностика датчика массового расхода воздуха показывает его неисправность, то иногда достаточно очистить и промыть датчик, чтобы восстановить его работоспособность.

Как определить неисправность датчика массового расхода воздуха

Проверка датчика массового расхода воздуха, позволяющая определить его неисправность, может выполняться несколькими способами.

Для этого на панели управления мультиметра устанавливается измерение постоянного напряжения на уровне двух вольт. В разъеме датчика подключите к желтому и зеленому проводу. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть разными, но нумерация выводов будет одинаковой.

Зажигание включается, но двигатель не запускается, и проверяются показания датчика массового расхода воздуха. Новый датчик имеет напряжение (0.996-1.01) В. Чем больше его значение, тем хуже состояние датчика массового расхода воздуха. Если напряжение превышает (1,03-1,04) В, это говорит о том, что датчик находится в умирающем состоянии, а напряжение больше 1,05 В, пора выкинуть датчик массового расхода воздуха и установить новый.

На видео подробно показано, как проверить датчик. Стоит отметить, что в некоторых моделях бортовой компьютер выдает напряжение на своем выходе.

Очистка датчика массового расхода воздуха

ДМРВ не ремонтируется, но почистить можно.Для этого промывается датчик. Отношение к этой процедуре далеко не однозначное, одни считают, что такая чистка только убивает датчик, другие утверждают, что промывка позволяет восстановить его работоспособность. В любом случае есть достаточно доказательств того, что правильно выполненная очистка позволяет эксплуатировать датчик массового расхода воздуха и избегать дорогостоящей замены.

Скорее всего, все определяется конструктивными особенностями датчика и правильным исполнением работ. В любом случае, когда проводится уборка, нельзя подавать:

1. эфиров;
2. сжатый воздух;
3. ватных палочек;
4. ацетон.

Опять же по разным отзывам для этих целей используется жидкость для чистки карбюраторов или WD 40. Как проводится уборка, показано на видео

. Датчик массового расхода воздуха

является неотъемлемой частью современного автомобиля, и от него во многом зависят эксплуатационные параметры вашей машины. Проверить его работоспособность можно несколькими способами, в том числе с помощью внешнего мультиметра.Это позволяет точно оценить его текущее состояние и принять необходимые меры.

Стабильность и эффективность двигателя во многом зависят от исправности и состояния датчиков ЭБУ. Одним из таких устройств является датчик массового расхода воздуха. От точности его показаний зависит качество приготовленной горючей смеси, а возникшая неисправность сразу отразится на работе силового агрегата … Для проверки работоспособности прибора существует несколько простых способов, позволяющих оценить его состояние, и в случае неисправности принять решение о ремонте или замене устройства.

Назначение и принцип действия ДМРВ

Схема ДМРВ

Датчик массового расхода воздуха расположен после воздушного фильтра для определения объема воздуха, проходящего через фильтр в цилиндры двигателя. Первые модели устройства рассчитывали расход исходя из отклонения лепестка относительно давления воздуха. Современные версии устройства работают на основе датчика, имеющего платиновую или кремниевую термопару с платиновым напылением.

Принцип действия платинового элемента — это скорость, с которой он охлаждается потоком воздуха. Для регулировки разницы температур между ним и воздухом используется электричество, величина которого регулируется. Более интенсивный поток воздуха вызывает приложение более высокого напряжения. Для снижения степени загрязнения к элементу подключают систему самоочистки.

Platinum обладает высокой теплопроводностью, благодаря чему объем воздуха, проходящего через воздуховод, рассчитывается по скорости охлаждения нагретого датчика температуры. Воздух даже после прохождения через фильтр не очищается полностью от сажи, пыли и частиц смолы, присутствующих в атмосфере. Чтобы уменьшить отложения, платиновый элемент сжигает органические отложения при включении зажигания, нагревая их до белого каления электрическим током.

Признаки неисправности датчика массового расхода воздуха

Засорение сетки перед датчиком массового расхода воздуха

Неисправность датчика массового расхода воздуха проявляется в следующих симптомах:

1. Сообщение об ошибке «Проверьте двигатель».
2. Ухудшение динамики разгона автомобиля.
3. Повышенный расход топлива.
4. Потеря мощности двигателя.
5. Плохой горячий старт.

Из-за искажения датчика расхода воздуха двигатель работает на обедненной смеси с потерей мощности. Длительная работа силового агрегата в этом режиме приводит к плавлению катализатора в выпускном коллекторе и прогоранию выпускных клапанов … Поводом для проверки датчика должны быть следующие признаки:

1. Перегрев атмосферы под капотом из-за горячий выпускной коллектор.
2. Уменьшение отклика дроссельной заслонки и тяги двигателя вместе с увеличением расхода бензина на 10-15%.
3. Отказы при трогании с места или разгоне заменяются нормальной работой … В этом случае свечи необходимо заменить на заведомо исправные.

Возможные причины неисправности датчика массового расхода воздуха

Check Engine is on

Основная причина поломки датчика воздуха — загрязнение платинового элемента мусором, прошедшим через воздушный фильтр… Остальные поломки связаны с проблемой отсутствия или нарушения контактов подходящих к устройству проводов. Проблема может заключаться в их обрыве, окислении, трещинах гофрированного шланга, идущего от расходомера к дроссельному модулю. О поломке в цепи ДМРВ сообщит лампа CHECK ENGINE, но установить ее точную причину можно только на специализированной СТО.

Проверка ДМРВ

Устранение неисправностей датчика массового расхода воздуха может быть выполнено следующими способами:

Снятие датчика массового расхода воздуха вместе с корпусом

1. Визуальный осмотр датчика. Устройство снимается и осматривается внутренняя поверхность и канал. На нем не должно быть следов масла или конденсата, а поверхность должна быть сухой и чистой. При наличии загрязнения устройство необходимо очистить и устранить причину загрязнения, после чего датчик должен работать правильно.

ДМРВ с отключенной микросхемой

2. Отсоедините разъем, соединяющий датчик и блок управления, после чего двигатель перейдет в аварийный режим работы, при котором состав горючей смеси рассчитывается не по количеству воздух расходуется, но по положению дроссельной заслонки… После отключения датчика обороты двигателя повышаются до 1500 об / мин. Тогда вам следует ехать на машине. Если его динамика движения улучшилась, то велика вероятность неисправности MAF.

3. Замена штатного датчика на заведомо исправный, после чего оценивается работа двигателя. Если он ведет себя заметно лучше, значит, прибор нуждается в чистке или замене.

Проверка ДМРВ мультиметром

4. Проверка датчика мультиметром.Для этого измерьте входное напряжение от прибора, установив его на измеритель постоянного тока. и шкала с пределом в 2 В. Щупы касаются зеленого и желтого проводов разъема, который со стороны лобового стекла будет первым и третьим по счету. В разных марках автомобилей цвет проводки может быть разным, но порядок расположения одинаковый.

Затем при включенном зажигании (двигатель не запускать) производятся измерения. Новый датчик выдает напряжение 0.996-1,01 В. При ухудшении его состояния показатель увеличивается, а значение 1,03-1,04 свидетельствует о скором выходе из строя датчика массового расхода воздуха. При напряжении выше 1,5 В прибор заменяют на новый.

Возможно, некорректная работа ДМРВ связана с установкой модифицированной версии прошивки в ЭБУ. Это проверяется установкой пластины толщиной 1 мм под упор клапана. Когда обороты двигателя увеличиваются, отсоедините клемму датчика.Если мотор продолжает работать, в неисправности виноват ЭБУ, который не реагирует на аварийное срабатывание без датчика массового расхода воздуха.

Ремонт ДМРВ

Удален ДМРВ

Любые загрязнения уменьшат теплопередачу платинового термодатчика и сделают его некорректным. Проверять точность работы в таком состоянии бессмысленно, и многие специалисты СТО меняют его на новый, не удосужившись почистить и проверить прибор.Но в большинстве случаев процедура удаления грязи с платиновой поверхности исходного датчика имеет смысл, поскольку стоимость нового устройства довольно высока.

Жидкость LIQUI MOLY

Для этого используйте жидкость в аэрозольном баллоне, который используется для очистки карбюраторов. Перед началом процедуры ослабляют крепежные хомуты и снимают датчик с трубы воздуховода. Платиновая подложка аккуратно снимается, открутив пару винтиков-звездочек.Металлокерамику или тонкую проволоку обрабатывают изделием, не касаясь детали руками. Расход жидкости и количество процедур выбираются по нашему усмотрению.

Альтернативной смесью для очистки может быть раствор спирта и ацетона, который продувается вместе с потоком очищенного сжатого воздуха . .. Если после разборки датчика обнаружены черные пятна или сильная эрозия рабочей части, то это замачивают на несколько часов в ацетоне, прикладывая пропитанный тампон к поверхности на несколько часов.После чистки и сборки прибор проверяют мультиметром. Работоспособность датчика массового расхода воздуха часто восстанавливается, хотя и на минимальном уровне.

Датчик массового расхода воздуха

| Автопрактор

Что такое датчик массового расхода воздуха (MAF)?

Двигатель транспортного средства работает по основному принципу, согласно которому воздух и топливо должны работать в тандеме друг с другом. Топливно-воздушная смесь должна быть в правильном соотношении, чтобы обеспечить оптимальное сгорание и позволить двигателю работать по мере необходимости.

Карбюраторы когда-то были устройством, которое контролировало расход воздуха и соотношение топлива в смеси. Дни, когда это было устройство, ушли в прошлое. С середины 1990-х годов автомобили, изготовленные с блоком управления двигателем или ЭБУ (иногда называемым модулем управления двигателем или ЭБУД), используют датчики для измерения расхода воздуха.

Блок управления двигателем собирает данные с различных датчиков. Один из этих датчиков измеряет количество воздуха, попадающего в дроссельную заслонку. Датчик расположен после воздушного фильтра и перед корпусом дроссельной заслонки.Датчик массового расхода воздуха измеряет количество воздуха, поступающего в двигатель. ЭБУ использует эту информацию для расчета и подачи необходимого количества топлива в цилиндры в различных условиях эксплуатации.

Излишне говорить, что датчик массового расхода воздуха имеет решающее значение для работы двигателя.

Четыре типа

датчиков массового расхода воздуха

Существует четыре основных типа датчиков расхода воздуха:

• Пластинчатый расходомер воздуха
• Датчик горячей проволоки
• Датчик холодной проволоки
• Вихревой датчик Кармана

Пластинчатый расходомер воздуха и датчик горячей проволоки являются наиболее распространенными в автомобилях, и мы сосредоточимся на них. Читайте дальше, чтобы узнать, как они работают.

Датчики воздушного потока с горячей проволокой

Датчик потока воздуха с нагревательной проволокой состоит из небольшой платиновой проволоки с электрическим нагревом. Платиновый сенсорный провод на сотни градусов горячее, чем температура всасываемого окружающего воздуха, измеренная датчиком температуры воздуха на впуске (IAT). Поступающий воздух охлаждает чувствительный провод. В свою очередь, MAF сигнализирует ЭБУ количество воздушного потока, поступающего в двигатель.

В двигателе, работающем на холостом ходу, минимальное количество воздуха проходит вокруг измерительного провода в датчике потока горячего воздуха.Следовательно, для поддержания температуры платиновой проволоки требуется минимальное количество электрического тока.

Напротив, нажатая педаль газа открывает дроссельную заслонку, и в воздухозаборник поступает больше воздуха. Дополнительный воздух, обтекающий сенсорный провод, охлаждает его. В результате платиновой проволоке требуется более высокий электрический ток для поддержания заданной температуры.

Электрический ток, необходимый для поддержания температуры провода датчика расхода воздуха, пропорционален количеству воздуха, проходящего через воздухозаборник.Датчик массового расхода воздуха преобразует электрический ток, необходимый для поддержания определенной температуры провода, в цифровой сигнал и отправляет данные в блок управления двигателем. Затем ЭБУ определяет количество топлива для впрыска в каждый цилиндр на основе оптимального соотношения воздух-топливо.

Эти типы датчиков популярны среди крупных производителей автомобилей, таких как Chrysler, Toyota, Honda и Ford, в их автомобилях.

Пластинчатый расходомер воздуха

В лопаточном расходомере воздуха используется лопасть (иногда называемая заслонкой или дверцей), размещенная в воздушном потоке отверстия для забора воздуха в двигатель.В исходном положении пружина удерживает заслонку закрытой. При нажатой дроссельной заслонке (педали газа) открывается заслонка и в двигатель поступает воздух. По мере увеличения объема воздуха, поступающего в двигатель, лопасть пропорционально открывается.

Лопасть также соединена с ползунком потенциометра. Когда воздух входит в двигатель, перемещая лопатку, ползунок перемещается между источником питания и землей. Сигнал напряжения, отправляемый на блок управления двигателем, соответствует положению ползунка. Таким образом, ЭБУ измеряет расход воздуха, поступающего в камеры сгорания.

Многие крыльчатые расходомеры воздуха имеют винт смеси холостого хода. Этот винт регулирует количество воздуха, проходящего мимо лопасти. Следовательно, можно регулировать насыщенность или обедненность топливной смеси.

Датчики воздушного потока с крыльчаткой используются в основном на импортных автомобилях из Германии, Японии и некоторых автомобилях Ford.

Признаки неисправности датчика массового расхода воздуха

Датчик массового расхода воздуха играет жизненно важную роль в правильной работе двигателя. Данные от MAF определяют соотношение воздушно-топливной смеси.Следовательно, это напрямую влияет на экономию топлива вашего автомобиля. Небольшой просчет MAF может снизить эффективность двигателя, позволяя ему сжигать больше или меньше топлива, чем оптимально.

Проблемы с датчиком массового расхода воздуха могут быть проблемой для вашего автомобиля, поэтому вам следует помнить о симптомах. Другие части автомобиля, например, каталитический нейтрализатор, могут быть повреждены. Как только вы начинаете замечать знаки, профессиональный механик из Autopractor, самой популярной автомастерской в ​​Санкт-Петербурге.Чарльз, штат Иллинойс, проверит датчик воздушного потока и вернет вашему автомобилю оптимальную производительность.

Световой индикатор Check Engine

Контрольная лампа двигателя (CEL) — один из наиболее распространенных индикаторов неисправности вашего автомобиля. Желтый индикатор двигателя, загорающийся на приборной панели, указывает на то, что в системе диагностики бортового компьютера (OBD) сохранены диагностические коды неисправности (DTC). Для просмотра кода (ов) неисправности необходим диагностический прибор.

Несмотря на то, что индикатор CEL будет светиться не только из-за неисправного датчика массового расхода воздуха, вам следует назначить встречу в автопрактике для проверки диагностики двигателя.

Общие коды неисправностей, указывающие на неисправность датчика массового расхода воздуха, включают:

Общие коды неисправностей MAF

• P0100 : Неисправность цепи MAF
• P0101 : Диапазон цепи MAF или проблема производительности
• P0102 : Низкий уровень входного сигнала цепи MAF
• P0103 : Высокий входной сигнал цепи MAF
• 9 P01040 прерывистый 909 P01040 909
• P0171 Слишком бедная система (ряд 1) и P0174 слишком бедная система (ряд 2) также часто возникают из-за неисправного или загрязненного датчика массового расхода воздуха.

Как упоминалось ранее, неисправный датчик массового расхода воздуха может вызвать загорание индикатора CEL. В этом случае датчик массового расхода воздуха отправляет неверные показания в блок управления двигателем (ЭБУ). Очевидно, следует заменить поврежденный датчик. Иногда он не повреждается, и проблема решается путем тщательной очистки датчика такими продуктами, как очиститель датчика массового расхода воздуха CRC.

Необычный режим простоя

Необычный или грубый холостой ход обычно возникает, когда датчик массового расхода воздуха пропускает слишком много воздуха в двигатель, в результате чего двигатель работает на обедненной смеси.Слишком много воздуха в двигатель означает, что топлива недостаточно для поддержания нормального непрерывного сгорания.

Загрязнение датчика также вызывает резкую работу двигателя на холостом ходу. Очистите загрязненный датчик с помощью раствора на основе гексана. Очиститель датчика массового расхода воздуха CRC является одним из таких чистящих средств. Тем не менее, проконсультируйтесь с сертифицированным специалистом ASE в Autopractor в Сент-Чарльзе для профессиональной диагностики.

Проблемы с зажиганием

Если датчик массового расхода воздуха неисправен, у вас могут возникнуть проблемы с запуском автомобиля.Двигатель может не получать точное количество воздуха для завершения воздушно-топливной смеси. Вам может потребоваться несколько попыток, прежде чем вы сможете зажечь двигатель.

Такая проблема может быть ранним признаком неисправности датчика массового расхода воздуха. Если вы хотите уберечь себя от потери времени в глуши, вам следует сдать машину на проверку сертифицированному механику ASE в компании Autopractor в Сент-Чарльзе, штат Иллинойс.

Потеря мощности

Самый большой показатель неисправности датчика массового расхода воздуха — потеря мощности или ускорение.Вы можете почувствовать это, когда вы нажимаете педаль акселератора, а ваша машина почти не движется. Та же проблема может возникнуть, если двигатель не получает достаточно топлива. Вместо того, чтобы размышлять и тратить время зря, позвоните в Автопрактик, чтобы записаться на прием и получить правильный диагноз.

Лишний расход топлива

Если в вашей машине все в порядке, ускорение хорошее, нет проблем с зажиганием или холостым ходом, но вы чаще бываете на заправке, высока вероятность, что ваш датчик массового расхода воздуха не работает должным образом.

Датчик воздушного потока может иногда отправлять неверные показания в ECU, что приводит к тому, что ваш автомобиль работает на богатой топливно-воздушной смеси. Когда это происходит, вы не чувствуете потери ускорения или падения производительности. Фактически, вы можете почувствовать, что ваша машина работает лучше, чем раньше. Однако существует основная проблема, о которой вы не подозреваете, и которая приводит к потере топлива.

Если вы чувствуете, что ваши заправочные станции часты, и вы достигаете пробега ниже среднего от вашего автомобиля, вам следует проверить MAF у сертифицированного автомобильного техника ASE в Autopractor в Санкт-Петербурге. Чарльз, Иллинойс.

Сводка по массовому расходу воздуха

Датчик массового расхода воздуха играет решающую роль в большой схеме вещей. На самом деле датчик играет настолько важную роль, что без него ваша машина ничего не стоит. Эта небольшая технология сохраняет ваш двигатель здоровым, а окружающую среду — чистой. Однако, если он выйдет из строя, вы сильно рискуете.

К счастью, датчики легко чистить, а их замена относительно недорога. Вы можете почистить датчик самостоятельно, если хотите приступить к работе.В качестве альтернативы, ваш сертифицированный автомобильный техник ASE всегда доступен на Autopractor.

Правильно ли работает мой датчик массового расхода воздуха?

Вы подозреваете проблемы с датчиком массового расхода воздуха? Autopractor — эксперт в Сент-Чарльзе по диагностике, очистке и замене датчика массового расхода воздуха. Позвоните в Автопрактик сегодня по телефону 630-444-1414.

Связанные

почему так происходит.

Падение холостого хода Во время движения снижается скорость

Многие владельцы подержанных автомобилей знакомы с проблемой плавающих холостых оборотов.Подобная неприятность может возникнуть как на очень старых автомобилях, оснащенных карбюратором, так и на более современных, уже работающих на инжекторе. Сразу оговоримся, что на карбюраторном двигателе решить проблему намного дешевле и проще, но попробуем разобраться, как обстоят дела с инжекторными двигателями.

Во-первых, нужно уделить немного внимания устройству инжектора. Если провести аналогию с карбюратором, то, говоря простым языком, можно сказать, что карбюратор имеет полностью механическое управление, т.е.е., водитель сам контролирует всасывание, регулируя силу подачи воздуха в цилиндры двигателя. В инжекторе все «механические» обязанности берет на себя электроника. Конечно, электроника, или микрокомпьютер, осуществляет управление с помощью нескольких установленных датчиков, и если последние начинают работать некорректно или вообще перестают работать, начинаются проблемы со скоростью, так как управляющий компьютер просто не может определить, что делать.

Возможные причины плавающего холостого хода

Как уже упоминалось, наиболее уязвимым звеном в системах электронного правительства являются.Один из основных — датчик холостого хода. Обычно этот датчик монтируется в зоне контрольного датчика. Датчик проверяется мультиметром. Процедура проверки датчика довольно проста. Необходимо измерить сопротивление между контактами, входящими в блок датчика. В этом случае зажигание автомобиля необходимо выключить. Условно контакты обозначают A, B, C, D. Сопротивление между контактами должно быть в пределах от 40 до 80 Ом. Если во время измерения вы получили другие показания, то датчик холостого хода необходимо заменить.

Еще один датчик, который довольно часто «раздражает» — это датчик массового расхода воздуха, или датчик массового расхода воздуха. Для проверки работы датчика необходимо включить зажигание, но не запускать двигатель. Напряжение проверяется уже известным нам мультиметром. Необходимо замерить напряжение контактов, к которым подключены зеленый и желтый провода. Допустимое значение датчика ДМРВ от 0,9 до 1,2 В. Кроме того, неисправность датчика можно определить по свечам зажигания.Если на них есть нагар сажи, это также может быть сигналом о необходимости замены неисправного датчика.

Менее распространенной причиной неравномерного холостого хода двигателя может быть неисправность в системе рециркуляции отработавших газов. Этот датчик находится на впуске и отвечает за вывод. Точнее, датчик отвечает за удаление большей части выхлопных газов, а небольшое количество повторно закачивается в цилиндры двигателя, чтобы уменьшить количество вредных выбросов в атмосферу, а также добиться полного сгорания и получения энергии. восстановление топлива.Рекомендуется периодически очищать датчик для поддержания нормальной работы.

Почему датчики выходят из строя?

Есть 2 основные причины отказа датчика. Во-первых, это низкое качество топлива: всевозможные присадки, которые содержат отечественный бензин, его низкое октановое число не только забивает датчики, но и нарушает работу электроники. Во-вторых, датчик может выйти из строя из-за превышения срока службы, что является вполне естественной причиной. Само собой разумеется, что установка некачественного или неисправного датчика.

Немного о замене датчика

Если в случае с карбюраторным двигателем все просто, можно обойтись без стендов и сделать весь ремонт в домашних условиях, то с форсунками дело обстоит гораздо сложнее. Во-первых, сами датчики, которые являются лишь небольшим звеном в цепи ДВС, стоят больших денег, на которые, например, можно потратить капитальный ремонт карбюратора. Во-вторых, заменить датчик в гаражных условиях невозможно, так как после работы люльки по его замене и подключению велика вероятность, что потребуется перепрошить инжектор, чтобы добиться полного «восстановления» автомобиля.Конечно, такая работа проводится с помощью компьютерных диагностических программ.

К счастью, датчики имеют довольно солидный срок службы и способны не доставлять проблем автовладельцу около 150-200 тыс. Км. Однако, если вы владелец далеко не новой машины, с довольно внушительной цифрой на одометре, будьте готовы к тому, что проблемы могут возникнуть очень скоро.

В процессе эксплуатации автомобиля многие владельцы сталкиваются с рядом проблем. Один из них — снижение мощности двигателя.При этом не всегда понятно, в чем причина этого явления, какие меры предпринять, стоит ли ехать на СТО. Поговорим об основных причинах, по которым двигатель не тянет и как можно исправить проблему своими силами.

Основные причины снижения мощности двигателя

1. Неисправность датчика положения коленвала

Бывают ситуации, когда ДКПВ несвоевременно подает команду управления на подачу топливовоздушной смеси.В результате мощность силового агрегата падает на глазах. Основная причина выхода из строя — смещение звездочки относительно шкива и отслоение демпфера. В такой ситуации необходимо внимательно осмотреть демпфер и заменить его.

2. Увеличить (уменьшить) зазор между электродами свечей

В процессе эксплуатации из-за мощного температурного воздействия расстояние между электродами свечи может уменьшаться или увеличиваться. Чтобы исключить или подтвердить свое подозрение, нужно проверить размер зазоров с помощью круглого щупа.Если расстояние меньше или больше допустимого, нужно отрегулировать, отогнув сторону электрода или заменив свечу зажигания. Что касается оптимального расстояния искрового промежутка, то оно может быть разным (в зависимости от типа свечи зажигания) — 0,7-1,0 мм.

3. Появление нагара на свечах — еще один явный признак проблемы.

Если двигатель плохо тянет, необходимо по очереди открутить все свечи зажигания и осмотреть их. Если на электродах появился явный нагар, устройство необходимо очистить щеткой с металлической щетиной.В этом случае важно не только очистить свечи или заменить их, но и выяснить причину этого явления.

4. Отказ свечей зажигания

Снижение мощности двигателя может быть вызвано неисправностью изделия. В этом случае необходимо проверить работоспособность свечи на специальном стенде. Если подозрения подтвердились, то единственный выход — заменить комплект или одну свечу.

5. Нет бензина в баке

Вы можете диагностировать проблему по указателю уровня топлива.Если он неисправен или есть подозрение на его «неполноценность», то наличие топлива можно определить, сняв топливный насос.

6. Загрязнение топливного фильтра, замерзание воды в системе, защемление топливопровода, выход из строя топливного насоса

Все эти неисправности смело можно отнести к одной категории, ведь все они имеют одинаковые признаки — стартер проворачивает двигатель, но запаха топлива из выхлопной трубы нет. Если автомобиль карбюраторный, то причину нужно искать в поплавковой камере.Скорее всего, топливо в него не подается. В случае форсунки наличие топлива в рейке легче проверить, нажав на специальную катушку (устанавливается в конце рейки).

Для устранения проблемы необходимо хорошенько прогреть двигатель и прокачать систему питания шинным насосом. После этого меняют все патрубки системы, шланги и сам бензонасос.

7. Топливный насос создает слишком низкое давление

Эту проблему можно определить исключительно специальными замерами (производятся непосредственно на выходе из топливного насоса). После этого проверяется качество фильтра бензонасоса.

Решение — очистить фильтр топливного насоса, заменить его (если ремонт невозможен) или установить новый топливный насос.

8. Плохое качество контакта в цепи

Некачественный контакт в цепи питания топливного насоса или выход из строя его реле. Первое, что нужно сделать для проверки, это убедиться в качестве «массы» на автомобиле и измерить сопротивление мультиметром. Если уровень сопротивления действительно завышен, то единственный выход — очистить контактные группы, хорошо обжать клеммы или установить реле (если старое вышло из строя).

9. Поломка форсунок или неисправность в системе подачи

При подозрении на выход из строя этих элементов необходимо проверить мультиметром сопротивление обмотки на факт обрыва или межвиткового замыкания. Если причина проблемы — неисправность компьютера, то такую ​​проверку можно провести исключительно на СТО.

Устранить снижение мощности двигателя по этой причине (в зависимости от глубины проблемы) можно несколькими способами — установить новый ЭБУ, прочистить все форсунки, обеспечить качественный контакт в электрической цепи и так далее.

10. Разбивка ДПКВ

Поломка ДПКВ — датчика положения коленвала или повреждение его цепи. В такой ситуации загорается лампа неисправности двигателя «Проверьте двигатель». Первым делом необходимо проверить целостность самого ДКПВ, чтобы убедиться, что зазор между зубчатым венцом и датчиком в норме (он должен быть около одного миллиметра). Нормальное сопротивление катушки датчика составляет около 600-700 Ом.

Для решения проблемы достаточно восстановить нормальный контакт в электрической цепи и установить новый датчик (если старый оказался неисправным).

11. ДТОЖ вышедший из строя

Неисправный ДТОЖ — датчик, контролирующий температуру охлаждающей жидкости. Симптомы неисправности следующие — загорается лампа неисправности двигателя. Если происходит обрыв, то электровентилятор системы начинает непрерывно вращаться. Кроме того, необходимо проверить исправность самого датчика.

Если по этой причине упала мощность двигателя, то необходимо восстановить качество контакта в электрической цепи и установить новый датчик.

12. Неудачный TPS

Вышел из строя

ДПС — датчик, контролирующий правильное положение дроссельной заслонки (или ее цепей). Как и в предыдущих случаях, здесь горит лампа «Проверьте двигатель». Если в цепи ДПДЗ есть обрыв, то обороты двигателя обычно не опускаются ниже полутора тысяч оборотов.

Решение проблемы — очистить дроссельный узел и восстановить качество контактного соединения во всей электрической цепи. Если датчик неисправен и не подлежит ремонту, его необходимо заменить.

13. ДМРВ вышла из строя

Неисправен ДМРВ — датчик, отвечающий за контроль массового расхода топлива. Здесь оптимальное действие — проверить целостность датчика массового расхода воздуха или заменить его исправным устройством. Если подтверждается выход из строя датчика массового расхода воздуха, то необходимо попытаться его почистить, а при невозможности ремонта просто заменить.

14. Отказ датчика детонации

Повреждение датчика детонации.В случае такой неисправности на панели приборов должна загореться лампа неисправности двигателя. Кроме того, при выходе из строя детонационного ДД детонация отсутствует ни в одном из режимов работы силового агрегата и мощность двигателя также снижается. При такой проблеме оптимальным вариантом будет восстановление целостности контактной группы в электрической цепи и установка нового датчика.

15. Обрыв датчика кислорода

Поломка кислородного датчика или нарушение его цепи.Для такой неисправности характерно загорание лампы «Проверьте двигатель». В этом случае первым делом необходимо проверить нагревательную спираль на целостность. Сначала измеряется сопротивление, а во-вторых, уровень напряжения на выходе. Измерение можно провести даже без разрыва цепи — достаточно проткнуть изоляцию иглами.

Для устранения неисправности стоит отремонтировать кислородный датчик, восстановив качество проводки и прочистив все отверстия, через которые засасывается воздух.В крайнем случае необходимо заменить сам кислородный датчик.

16. Сброс давления в выхлопной системе

Диагностировать такую ​​проблему несложно — достаточно осмотреть основные элементы при работе двигателя на средних оборотах. Для решения проблемы необходимо заменить прокладку выпускного коллектора и растянуть все сальники.

17. Отказ ЭБУ

Отказ электронного блока управления (ЭБУ). Несмотря на свою надежность, ЭБУ тоже может выйти из строя (иногда его программное обеспечение просто теряется).Чтобы убедиться, что он исправен (выход из строя ЭБУ), необходимо проверить напряжение на самом блоке (нормальный параметр около 12 Вольт) или заменить его на заведомо исправный блок. Если обнаружится, что блок управления неисправен, возможно, его необходимо заменить. В некоторых случаях достаточно поменять только проводку.

18. Нарушение регулировки зазора в приводе клапана

Соответствие параметров можно проверить только с помощью специальных щупов.Если зазоры не соответствуют норме (написанной в инструкции), то необходимо произвести корректировку.

19. Деформация или поломка пружин клапана

В этом случае придется снять головку блока цилиндров и измерить длину пружин под нагрузкой и в свободном состоянии. Если были обнаружены сломанные или деформированные пружины, то их нужно заменить.

20. Изношены кулачки распределительного вала

Здесь достаточно визуального осмотра (после снятия необходимых элементов) и при необходимости заменить распредвал.

21. Обрыв фаз газораспределения

В таких случаях необходимо проверить совпадение меток на распредвале и коленвале. Если есть «неуравновешенность», то достаточно установить правильное положение по специальным отметкам.

22. Низкий уровень компрессии в цилиндрах

Низкий уровень сжатия во всех или некоторых цилиндрах. Причины включают вероятное повреждение клапана или износ, поломку или заедание поршневых колец. Чтобы проверить подозрения или опровергнуть их, достаточно провести необходимые замеры.Если подозрение подтвердилось, то необходимо отремонтировать силовой агрегат — поменять кольца, поршни или отремонтировать цилиндры.

Вывод

Вышесказанное — лишь часть неисправностей, из-за которых падает мощность двигателя. Но в большинстве случаев этого достаточно, чтобы диагностировать проблему, исправить ее и вернуть столь необходимую тягу вашему железному коню.

Многие автолюбители недоумевают, почему падают обороты холостого хода. Падение оборотов двигателя может происходить по разным причинам. Наверняка каждый автомобилист заметил такое поведение двигателя, например, когда он стоит на светофоре.

В этой статье будут рассмотрены распространенные причины падения оборотов двигателя.

Почему падают обороты двигателя

Топливо некачественное

Очень часто причина падения или стабилизации оборотов двигателя кроется в некачественном топливе. Если заправляться на разных заправках, то вы заметите разницу в качестве топлива. Всем известно, что в странах бывшего СССР владельцы заправок любят рубить бензин. Из-за этого страдает двигатель вашего автомобиля. А если бензин некачественный, то могут появиться проблемы с топливной системой.Попробуйте заправить машину на другой заправке и сравните: если нет разницы, то продолжайте читать статью дальше.

Неисправность в системе подачи топлива

Из-за некачественного топлива некоторые элементы топливной системы могут перестать нормально работать. Попробуйте заменить топливные фильтры, это может помочь. Если это не поможет, то придется переделывать топливную систему.

Проблема все же может быть в неравномерном потоке топлива по цилиндрам. В этом случае следует обратиться на СТО, где неисправность устранит специалист.Не пытайтесь сделать это самостоятельно: своими действиями вы можете отключить инжектор.

Стоит проверить давление в топливной рампе: подключить манометр, записать полученные результаты и сравнить их с приемлемыми результатами, которые должны быть в инструкции по эксплуатации вашего автомобиля.

Проблема также может быть в топливном насосе. Он может перекачивать топливо неравномерно, в результате чего обороты двигателя могут упасть.

Неисправность в газораспределительном механизме

Со временем работа газораспределительного механизма может нарушиться.Придется заново совместить газораспределительный механизм с метками. Также можно очистить клапаны и впускной коллектор от нагара. Если двигатель долгое время не ремонтировался, в коллекторе может образоваться довольно много нагара.

Неисправность в системе подачи воздуха

Проблема с датчиком воздушного потока также может вызвать падение оборотов. Для проверки подключите положительный контакт тестера к желтому проводу, идущему к датчику, а отрицательный — к аккумулятору.Напряжение должно быть от 0,98 до 1,02 вольт.

Неисправность также может заключаться в кислородном датчике или в датчике температуры двигателя, который вычисляет количество оборотов при прогреве двигателя. Различная компрессия в цилиндрах двигателя также может быть проблемой. Неравномерное сжатие приводит к неравномерной работе двигателя.

Нестабильность холостого хода — очень частая неисправность топливной системы двигателей внутреннего сгорания … Сама ситуация, когда скорость скачет, не имеет вредных последствий, но, как правило, если резко отпускать педаль газа при переключении на нейтраль, двигатель автомобиля может заглохнуть.При интенсивном движении на дорогах остановка в пробке или на перекрестке чревата аварией. Поэтому выявление причины поломки и ее устранение — первоочередная задача.

Инжекторные и карбюраторные двигатели внутреннего сгорания имеют практически одинаковые причины нестабильности работы на холостом ходу, но вызваны они дефектами или неправильной работой совершенно разных агрегатов, так как организация подачи топливовоздушной смеси в цилиндры существенно отличается .

Распространенные причины нестабильности холостого хода

Инжекционные и карбюраторные двигатели имеют почти одинаковую систему зажигания. Самая частая причина отказов связана с повреждением проводов свечей зажигания. Устройство у них такое, что самостоятельно проверить исправность не всегда возможно. Более того, снятый и неподвижный провод может показывать правильные значения сопротивления и нестабильно работать при вибрации. Пробой изоляции иногда можно заметить в темноте по голубоватому свечению на поврежденных участках.Лучший вариант проверки — установка заведомо исправных проводов зажигания. Если характеристики двигателя изменились в лучшую сторону, то необходимо заменить высоковольтные провода. Когда в сырую погоду обороты двигателя падают, скорее всего, в этом виноваты провода свечей зажигания.

В карбюраторных двигателях виновником может быть распределитель зажигания.

Оборот упал при всасывании воздуха

Почему в этом случае падают обороты? Иногда частота вращения коленчатого вала двигателя подскакивает при утечке воздуха после карбюратора или датчика массового расхода воздуха.В системе питания карбюратора это вызывает обеднение рабочей смеси, а в системе впрыска по показаниям датчика расхода воздуха в цилиндры поступает одно количество, а на самом деле немного больше, что тоже обедняет рабочую смесь .

Для проверки нужно промыть карбюраторы аэрозолем. Его нужно распылять на подозрительные стыки при работающем моторе. Изменение характера работы (обычно скорость резко возрастает) укажет на место утечки воздуха.

В двигателях, оборудованных кислородным датчиком (лямбда-зондом), источником проблем может быть утечка воздуха в выхлопном тракте в области перед лямбда-зондом. Он, определяя избыток воздуха после камеры сгорания, считает, что смесь бедная, и увеличивает подачу топлива, в результате чего, соответственно, плавает частота вращения двигателя автомобиля.

Неисправности системы холостого хода карбюраторных двигателей

В более старых агрегатах с карбюратором наиболее частой причиной отказов является засорение жиклеров холостого хода нефильтрованными частицами в топливе или отложениями смолы, которые также попадают вместе с топливом.В карбюраторах с электромагнитным клапаном холостого хода именно клапан может вызвать сбой в работе системы.

Для проверки нужно снять разъем питания с клапана при остановленном двигателе, а после включения зажигания поставить на место. Отсутствие характерного щелчка укажет на неисправность электромагнитного клапана.

Для промывки карбюратора в домашних условиях можно использовать промывочную жидкость в аэрозольном баллоне.

Неисправности системы холостого хода инжекторных двигателей

В инжекторных автомобилях регулировка холостого хода чаще всего является причиной скачка скорости холостого хода.Это стержень, высота которого регулируется шаговым двигателем. Загрязнение штока отложения смолы из-за некачественного топлива является наиболее распространенным. При этом шток движется резко, рывками, на определенных участках может полностью заглохнуть, при этом холостые обороты двигателя плавают. Отложения смываются жидкостью для промывки карбюратора.

Строго говоря, почти все датчики могут влиять на нестабильность холостого хода. Начиная от датчика массового расхода воздуха и заканчивая лямбда-зондом. Искать неисправный элемент удобнее с помощью системы диагностики.Если автомобиль оборудован бортовым контроллером, то код ошибки будет получен в этом устройстве. По коду можно определить, какой из этих элементов неисправен.

Проверка датчиков положения распредвала и коленчатого вала

Некоторые датчики можно проверить с помощью вольтметра. Это датчик массового расхода воздуха, датчик распределительного вала и датчик коленчатого вала. Последние два диагностируются путем подключения вольтметра к массе и сигнального провода при включенном зажигании, но не работающем двигателе. При медленном вращении коленчатого вала прибор будет показывать периодические скачки напряжения.При неисправности датчика коленвала двигатель, скорее всего, не запустится, но при неработающем датчике распредвала (датчик фаз) двигатель заработает. Только в этом случае холостые обороты плавают, а при движении возможны провалы или произвольное увеличение оборотов, так как система питания переключается из режима фазированного впрыска в режим одновременного впрыска, а обороты прыгают независимо от режима движения.

Проверка датчика массового расхода воздуха

Для проверки этого пункта необходим цифровой вольтметр с пределом измерения 2 В.Вольтметр подключается к сигнальным клеммам ДМРВ при включенном зажигании. В частности, на ВАЗе это выводы 1 и 3. Значение напряжения исправного элемента должно быть в пределах 0,99–1,01 В. Напряжение более 1,05 В свидетельствует о его выходе из строя. В этом случае возможны перебои в работе двигателя на всех режимах.

Данный датчик не подлежит ремонту. Попадание на него влаги при промывке чувствительного элемента гарантированно выведет его из строя.

Плавающие обороты при неисправном кислородном датчике

Кислородный датчик, или лямбда-зонд, измеряет содержание кислорода в выхлопных газах и на основании полученных данных определяет параметры качества рабочей смеси, давая сигнал о его истощении или обогащении. Аппарат нормально работает только после прогрева до рабочей температуры не менее 300 градусов. Поэтому большинство из них дополнено системой косвенного нагрева для ускорения перехода в рабочий режим.Неисправность нагрева или загрязнение рабочих поверхностей датчиков продуктами сгорания вызывает неточности в определении содержания кислорода, в результате чего работа двигателя будет нестабильной.

датчик температуры

Электронный блок управления (ЭБУ) увеличивает скорость холостого хода при запуске холодного двигателя, поскольку при низких температурах двигатель работает нестабильно и может заглохнуть. По мере повышения температуры ЭБУ постепенно замедляется и сводит их к минимуму при достижении минимальной рабочей температуры.Для его измерения используется датчик температуры охлаждающей жидкости, установленный на блоке цилиндров. Его не следует путать с установленным на радиаторе датчиком температуры, который используется для включения вентилятора.

Датчик температуры проверяется путем измерения его сопротивления омметром. Исправный элемент при комнатной температуре имеет сопротивление в несколько десятков килом, а при нагреве до 200 градусов (можно аккуратно зажигалкой) падает в десятки раз. Если при нагревании датчика показания прибора не меняются, то можно сделать вывод, что он неисправен.

Заключение

Мы рассмотрели несколько ситуаций, в которых частота вращения двигателя не меняется.
