Восстановление свинцовых аккумуляторов устройство для десульфатации: Восстановление АКБ: как выполнить десульфатацию аккумулятора в домашних условиях — ПЕЖО Центр Тамбов — официальный дилерский центр Peugeot в Тамбове

Содержание

Восстановление АКБ: как выполнить десульфатацию аккумулятора в домашних условиях

И без всякой науки понятно, что срок службы аккумулятора предопределяют три фактора: качество продукта, условия использования и подзарядка. Редакция Autostadt.su предлагает нарушить трио, а затем попытаться восстановить его. Предположим, что качество изделия в норме, но отношение владельца к нему наблюдалось безразличное, что-то в духе «поставил и забыл». Через 2-3 года батарея бастует, чем ставит неответственного водителя перед фактом, отказываясь пускать мотор. Первая мысль – восстановить. Направление верное, но без теоретической подковки может только навредить и без того дохлому АКБ.

Как распознать критическую степень сульфатации АКБ?

Сульфатация пластин – один из главных процессов, выводящих источник питания из строя. Химически его можно описать, как образование крупных сульфатов свинца на поверхности пластин. Интенсивный рост кристаллов наблюдается при глубоком разряде, отчего опытные аккумуляторщики категорически не советуют разряжать АКБ ниже 12,4 В, и уж тем более хранить в разряженном состоянии.

На обслуживаемых батареях засульфатированность легко определить визуально. Достаточно отвернуть крышечки и осмотреть пластины: белый налет на электродах указывает на то, что необходима десульфатация. Разница становится отчетливо понятной, если сравнять внутренности разбалансированного источника питания с заряженным. В последнем плюсовые пластины – коричневые, а минусовые – серые.

Ещё один признак критической сульфатации пластин – быстрый заряд и быстрый разряд. Примером тому может служить обычная ситуация: зарядное устройство только подключили, как тут же начал кипеть электролит. Как ни странно, соблюдая все азы технологии зарядки АКБ, он действительно может зарядится буквально за 20-30 минут и напряжение нормально разомкнутой цепи, измеренное без нагрузки, будет эквивалентно 100% заряду. Только вот работать под нагрузкой такая батарея не в состоянии: обычная лампа ближнего света посадит ее буквально за 10-15 минут, в то время, как здоровый АКБ она разряжает за 8-10 часов.

На профессиональном уровне изделие с прогрессирующим образованием сернокислого свинца на пластинах отличают еще две характеристики:

Внутреннее сопротивление. С ростом кристаллов сульфата свинца оно возрастает.
Емкость. С прогрессом сульфатации она уменьшается.

По поводу измерений емкости автомобильного аккумулятора можно сказать так: с недавних времен это возможно сделать без особых усилий. Замер выполняется с помощью диагностических сканеров или, как принято их еще называть, тестерами аккумуляторов. В этом классе есть как профессиональные модели, как-то Bosch BAT 121 с функцией распечатки результатов проверки, так и версии для домашнего применения (Lancol MICRO-200 и пр.). Эти устройства, кроме всего прочего, в состоянии показать среднюю плотность электролита, уровень зарядки в процентном соотношении, внутреннее сопротивление и, разумеется, вольтаж.

Способы десульфатации пластин свинцового аккумулятора

Классический вариант идеи десульфатирующих мероприятий состоит в том, чтобы растворить крупные сульфаты свинца циклами заряд-разряд. Восстановить заводскую ёмкость не всегда возможно. Так, в зоне риска батареи, которые хранились в разряженном состоянии продолжительное время. На пластинах таких изделий имеются крупные наросты, имеющие высокое сопротивление и трудно поддающиеся растворению.

Исходя из определения десульфатации понятно, что не любое зарядное годится на роль восстанавливающего. Мы уже изучали вопрос выбора зарядного устройства для автомобильного аккумулятора. Повторимся, что в идеальном варианте это должна быть зарядка с режимом десульфатирования, как-то программируемый «комбайн» Кулон 912, «самоделка» от Сороки и пр. Электрооборудование такого класса отличает набор встроенных контрольно-тренировочных циклов «заряд-разряд».

На крайняк сойдут ЗУ с регулируемой силой тока и напряжением. Позже мы укажем, что этот вариант уместен на легких стадиях засульфатированности и далеко не для всех типов АКБ. Полностью автоматическому оборудованию типа Bosch C3-C7, Стек, и пр. доверять не стоит, поскольку корректность реализованной в них методики восстановления слишком унифицирована, отчего не дает ощутимого эффекта.

Метод №1. Зарядное устройство с режимом восстановления

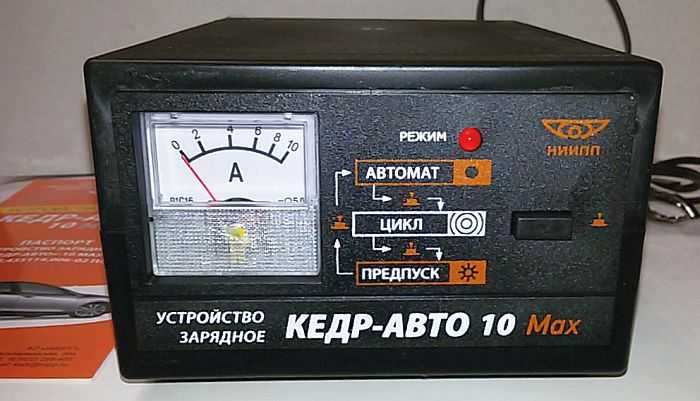

Итак, на руках профессиональное ЗУ со встроенным алгоритмом контрольно-тренировочных циклов «заряд-разряд». Фактически это продвинутый автомат с ручными настройками. Вся суть этого метода сводится к настройке этого оборудования.

Ток и напряжение здесь, как правило, не задаются. Вместо стандартных единиц прописывается емкость. Согласно инструкции, это чаще всего цифра, отображенная на этикетке. Впрочем, иногда фигурирует и фактическое число А*ч, которое зарядка оценивает самостоятельно. Модели самодельного происхождения, как правило, требуют расчета нагрузки и имеют выходные контакты для ее подключения. В роли нагрузки служит лампа.

Отдельного внимания заслуживает контактная база зарядного устройства. Какого бы происхождения оно не было, желательно его доработать:

Сечение провода между зарядкой и АКБ, батареей и нагрузкой должно быть не менее 4 мм2.
Максимальная длина проводника на участке ЗУ-аккумулятор – 50 см, источник питания-нагрузка – 50-70 см.
Крокодилы следует заменить на клеммы с болтами.

Алгоритм работы в десульфатирующем режиме сводится к раскачке, то есть к подзарядке АКБ импульсным током небольшой величины (до 0,6 А) с последующим переходом на 2-3 А. После этого аккумулятор разряжается до 10,8 В и цикл зарядки повторяется вновь.

Внимание! Батарею типа Ca/Ca нельзя разряжать ниже 12 В.

Это один из вариантов лечения запущенной батареи. Более современные зарядные устройства позволяют вовсе обойтись без разрядки. Такие ЗУ обладают адаптивным алгоритмом настройки длительности импульсов тока и паузы между ними, а также самой силы тока. Регулируя эти три величины, удается расшатать крупные кристаллы и впоследствии растворить их без принудительной разрядки.

Метод №2. Обычная зарядная аппаратура с регулируемым напряжением и током

Сеть Интернет предлагает нам десятки вариантов самодельных схем десульфатирующего устройства. Это может быть как автономное изделие, собранное с нуля, так и дополнительный блок к уже существующему зарядному. По-своему привлекателен вариант ручной десульфатации, требующий минимум доработок. Эту версию мы и рассмотрим.

В центре внимания – обычное зарядное устройство с регулируемой силой тока и напряжением. В дополнение к нему потребуется обычная автомобильная лампа, мощность которой выбирается из расчета 10 часовой разрядки аккумулятора определенной емкости. Например, для 60 А*ч подойдет лампочка на 55 Вт. Для полноценного протекания процесса разрядки полезно включить между лампой и АКБ реле поворотов. Паузы стимулируют химические вещества реагировать полностью.

Идея десульфатации та же. Принцип реализации похож на работу автомата с контрольно-тренировочными циклами «заряд-разряд»: зарядка, за которой следует пауза и разрядка. Все подробности читайте в технологии восстановления аккумуляторов:

Восстановить уровень электролита. Будьте готовы к тому, что в процессе зарядки кислота высвобождается из пластин и жидкости в банке станет больше.
Поставить батарею на зарядку. Максимальный ток – 1А. Напряжение: 13,9-14,4 В. Время зарядки – около 8 часов. В зависимости от степени запущенности сульфатации через 8 часов будет наблюдаться различное напряжение. Если имел место глубокий разряд ниже 10,8 В, то потребуется дополнительная пауза в 24 часа и повтор цикла подзарядки. Например, если исходный вольтаж был около 9 В, то через 8 часов будет около 11 В. Выдерживаем паузу в 24 часа и продолжаем заряжать до 12,7 В с силой тока уже 2А.

Сделать паузу на 24 часа.
Разрядить АКБ лампой, подключенной через реле поворотов, до 10,8В.
Поставить аккумулятор на зарядку. Максимальная сила тока – 2А. Вольтаж: 13,9…14,4В. По достижении 12,7 В отключить зарядное и дать отстоятся аккумулятору 24 часа.
Вновь разрядить аккумуляторную батарею до 10,8В.
Зарядить током 2А (напряжение 13,9-14,4В) до 12,7В.
При необходимости повторить цикл разряд-заряд.

Количество повторений циклов заряд-разряд зависит от исходного состояния АКБ.

В среднем достаточно 2-3 повторений. Конечная цель – добиться плотности 1,27-1,28 г/см3 или приемлемого напряжения под нагрузкой.

Советы по технике восстановления аккумуляторно

Электронное восстановление аккумулятора — десульфатирование

По статистике, большая половина аккумуляторов выходит из строя по причине – сульфатации пластин. По каким причинам происходит это явление я особо вдаваться не буду, но в небольшой части это связано с неправильной эксплуатацией аккумулятора. А в большей — с длительным периодом эксплуатации батареи.
Есть ряд способов обратить сульфатацию вспять, такой процесс называется – десульфатацией. Я расскажу вам, как собрать электронное устройство, способное десульфатировать пластины аккумуляторной батареи электрическими импульсами.

Достоинства электронного способа восстановления аккумуляторной батареи

Для восстановления батарею не нужно подвергать каким-либо разборкам, что так важно при восстановлении неразборных или гелевых аккумуляторов.

Её даже не нужно снимать с машины, если речь идет об автомобильном аккумуляторе.
Такой метод восстановления эффективен в 80 процентах случаев – и это очень хороший процент.
По времени способ не затратный и займет у вас не более 24 часов.

Электрическая схема

Схема не замысловатая. Слева стоит выпрямительный мост со сглаживающими конденсаторами. Далее идет стабилизатор на микросхеме, который питает задающий генератор, собранный на таймере 555. Таймер в свою очередь управляет мощным полевым транзистором, который коммутирует аккумуляторную батарею с источником питания.
Подключается вся схема к выпрямительному трансформатору, с выходом вторичной обмотки вольт 15-20 переменного тока. Напряжение выпрямляется в постоянный ток до 20-25 В. Это будет основное напряжение, которое будет подаваться на батарею. Задающий генератор выдает очень короткие импульсы высокой частоты, где-то 10-35 кГц. Посредствам транзисторного ключа эти импульсы поступаю на батарею.

Принцип действия

Устройство выдает аккумулятору короткие импульсы высокой амплитуды.

Пик, которых может достигать величины 10-25 А. Под действием этих импульсов высокой частоты и высокой амплитуды происходит возбуждение электронов ионов, которые в свою очередь и разрушают свинцовый сульфат, и батарея восстанавливает свою емкость.

Этот способ восстановления является очень действенным и помогает вернуть к жизни, казало бы, почти «убитые» аккумуляторные батареи.

Сборка устройства для десульфатации

Собрать схему можно на макетной плате. Транзистор не будет лишним установить на небольшой радиатор.

Процесс восстановления аккумулятора

В любом случае, перед тем как начать восстановление батареи, неплохо бы проверить наличие электролита в банках. И, при необходимости, долить дистиллированную воду.
Ну а дальше подключаем к аккумулятору как обычное зарядное устройство и периодически контролируем процесс заряда, замеряя напряжение на батарее.

Весь процесс может занять у вас от 1 часа до 24 часов, все зависит от емкости аккумулятора.

Естественно, для автомобильных аккумуляторов оно будет больше. Так же, возможно, для АКБ с большой емкостью может потребоваться более мощный сетевой трансформатор с более высоким напряжением.
Переменным резистором регулируется частота импульсов. Вращая который, опытным путем, добиваются наилучших результатов восстановления.
За все время мне удалось восстановить не один аккумулятор. Устройство подходит как для 12-ти вольтовых батарей, так и для 6-ти вольтовых.

Сморите видео

ДЕСУЛЬФАТАЦИЯ АККУМУЛЯТОРА обычным зарядным устройством — О шинах

Вокруг темы десульфатации аккумулятора за последние годы «наросло» много мифов, дискуссий и прямо противоположных мнений. Одни рассказывают, что таким способом восстановили емкость практически «мертвой» АКБ.

Другие уверяют (тоже на основании личного опыта), что это абсолютно бесполезная трата времени. Что же это за беда такая – десульфатация? Почему она не у всех получается, и как ее можно выполнить без покупки «специальных умных» зарядных устройств – простыми словами описано в данном материале.

Что такое десульфатация АКБ простыми словами?

Десульфатация аккумулятора – это электрохимическая реакция, в результате которой разрушается сульфат свинца (PbSO4). Это вещество накапливается на пластинах АКБ в процессе разряда в виде белого налета. Пока батарея правильно эксплуатируется, сульфат свинца успешно и без остатка растворяется в процессе заряда.

Если аккумулятор часто находится в незаряженном состоянии, этого вещества на пластинах накапливается все больше и больше. Когда его становится слишком много, то при обычном цикле заряда батареи он не успевает весь растворится, так и оставаясь «висеть» на пластинах. Потом АКБ опять разряжается, и к старому налету добавляется новый слой.

И так далее.

Чем же плох сульфат свинца? Вся проблема заключается в том, что его остатки закрывают собой активную поверхность пластин, в результате чего электрохимические реакции на этих участках прекращаются. В свою очередь это означает, что эти участки не работают, то есть, не накапливают и не отдают заряд.

На практике же наблюдается деградация АКБ.

Во-первых, из-за уменьшения площади активного свинца снижается реальная емкость батареи. В результате она заряжается быстрее, чем обычно, и ровно так же быстро разряжается.
Во-вторых, уменьшается сила пусковых токов, которые батарея способна отдавать на работу стартера. Последний крутится все хуже и неохотнее. А в сильно запущенных случаях, даже если АКБ полностью заряжена, не может сдвинуться и вовсе.

Задача десульфатации – попытаться разрушить сульфат свинца, который попросту не успевает раствориться при обычных циклах заряда батареи. Чтобы решить эту задачу, необходимо сначала разобраться, почему белый налет не успевает растворяться естественным путем, когда АКБ получает заряд от генератора или стационарного зарядного устройства.

Происходит это по совокупности сразу нескольких факторов. Самый первый из них является злейшим врагом любой свинцово-кислотной аккумуляторной батареи. Это глубокий разряд. Когда АКБ сажается в ноль и находится в таком состоянии некоторое время, отложившийся сульфат свинца на пластинах потихоньку твердеет и утолщается.

Глубоко разряженную батарею, как правило, быстренько заряжают большими токами при помощи пуско-зарядных устройств. В результате по всем показателям (плотность, напряжение, потребляемый ток заряда) АКБ приводится в заряженное состояние за сравнительно короткий промежуток времени. Однако при таком заряде не весь сульфат свинца успевает раствориться.

Еще хуже обстоят дела, когда автомобиль с полностью севшим аккумулятором пытаются завести при помощи прикуривания. Двигатель запускается, начинает работать генератор, и батарея заряжается максимально большими токами, какие только она может принять. Цикл заряда проходит еще быстрее, чем в случае использования стационарного зарядного устройства. Результат – еще больше не растворившегося сульфата свинца на пластинах.

Следующий «враг» АКБ – выкипание электролита, в результате чего снижается его уровень в отсеках. Часть пластин остается вовсе без электролита, соответственно, при очередном цикле заряда в процессе не участвует. Вполне понятно, что накопившийся на этих участках сульфат так и остается на своих местах в полном объеме. Даже если в АКБ долить воды, то налет уже не успеет раствориться при очередном цикле заряда.

И последний важный момент – это постоянный недозаряд АКБ. По умолчанию система заряда аккумулятора в автомобилях отлажена таким образом, чтобы батарея не заряжалась до 100% никогда. Делается это для того, чтобы во время длительных поездок не начинался процесс «кипения». Для этого достаточно, чтобы напряжение бортовой сети поддерживалось на уровне 14,2 В. При таком напряжении АКБ будет поддерживаться в заряженном на 85-90% состоянии.

Соответственно, при такой эксплуатации на пластинах всегда остается сульфат, раствориться полностью которому не дает недостаток напряжения. Именно поэтому так настоятельно рекомендуется регулярно заряжать аккумулятор при помощи стационарного зарядного устройства, даже если он и так нормально работает, и никогда не подводит.

Также следует отметить, что далеко не на всех автомобилях напряжение бортовой сети поддерживается на уровне 14,2 В. Особенно, когда включены мощные потребители – освещение, печка, кондиционер и так далее. Многие просто не обращают на это внимания. А тем временем на АКБ не идет больше 13-13,5 В, которых критически не хватает для зарядки до более или менее нормального уровня.

Почему десульфатация АКБ не у всех заканчивается успехом?

На этот вопрос можно дать три адекватных ответа, каждый из которых претендует на правильный:

Сульфата свинца на пластинах слишком много.
Десульфатация выполняется неправильно.
Причиной потери емкости АКБ не является сульфат свинца.

Если случай сильно запущенный, то налет сульфата не удастся растворить полностью ничем – ни самым умным в мире зарядным устройством, ни препаратом «Трилон Б». О таких АКБ говорят, что они «отслужили свое», и кроме отправки в утиль им уже ничего не поможет. Десульфатация возможна только тогда, когда она выполняется своевременно, а также в качестве профилактики.

Неправильно десульфатация выполняется тогда, когда нет четкого понимания того, что именно надо делать. Некоторые по несколько раз полностью заряжают батарею, предварительно разряжая ее в ноль, чем безвозвратно уменьшают емкость и сокращают ресурс. Другие пытаются растворить сульфат якобы чудодейственными препаратами. Есть и такие, кто варварскими методами раскурочивает АКБ, и пытается удалить сульфатный налет механически.

И последнее – если причиной «смерти» АКБ не является сульфат свинца, то десульфатация не поможет. Именно поэтому никогда не заканчиваются успехом подобные «издевательства» над закороченными АКБ, в которых явно помутневший электролит, разрушенные регулярными кипячениями пластины и другие дефекты. Отслужившие более 5 лет аккумуляторы пытаться восстановить при помощи десульфатации – тоже бесполезно в 95% случаев.

Однако десульфатация, все же, вполне может помочь, если ваш АКБ не подпадает под один из трех пунктов из списка выше. Более того, выполнить ее можно несколькими способами. Самый дорогостоящий – это покупка зарядного устройства, в котором есть соответствующий режим. Стоимость таких зарядок сопоставима с покупкой двух-трех новых АКБ, потому о целесообразности их приобретения можно только задуматься.

Различные промывки, суперсредства и любимый многими «Трилон Б» здесь рассматриваться вообще не будут. Если вам не жалко денег и времени – попробуйте. К сожалению, другого способа убедиться в бесполезности подобных процедур нет.

Что же касается профилактики или десульфатации аккумулятора обычным зарядным с несущественным налетом на пластинах и без особых затрат, то этот метод действительно стоит внимания. О нем и поговорим.

Десульфатация аккумулятора простым зарядным устройством

В первую очередь, необходимо как следует подготовить сам аккумулятор. Сделать нужно следующее:

Снимите АКБ с автомобиля и разместите в хорошо проветриваемом помещении с положительной температурой воздуха.
Тщательно очистите корпус аккумулятора от грязи, налета, пыли. Для этих целей самое дешевое, эффективное и безопасное средство – водяной раствор кухонной соды.
Проверьте и откорректируйте уровень электролита во всех отсеках аккумулятора. Доливать электролит или концентрированную кислоту – нельзя. Уровень выравнивается при помощи дистиллированной воды.
Очистите клеммы АКБ от налетов и оксидной пленки.

Далее понадобится зарядное устройство, у которого предусмотрены регулировки зарядного тока, или хотя бы напряжения. Также нужна лампочка накаливания на 12 В мощностью 20-50 Вт. Для проведения правильной десульфатации не обойтись без мультиметра. Лучше, если их два – один для изменения напряжения, другой для силы тока.

Далее вся процедура десульфатации заключается в следующем. АКБ необходимо заряжать током, не превышающим 1-2 А. В процессе зарядное устройство периодически отключается, а к аккумулятору подсоединяется лампочка. Задача – «вытянуть» из батареи половину энергии, накопленной за последний период заряда. Ориентироваться можно по напряжению на клеммах АКБ, по плотности, либо по токам заряда и разряда.

Таким способом батарея заряжается до того момента, когда при напряжении зарядного устройства 14,4 В ток заряда не превышает 0,1 А. При достижении этого момента можно считать, что был проведен один цикл десульфатации. По его завершению измеряется плотность электролита. Если она не достигла нормального уровня (1,26-1,27), но, все же, увеличилась, то есть смысл выполнить еще один цикл. Для этого батарея разряжается наполовину (до напряжения 12 В), и заряжается до 100% малым током с периодическим разрядом.

Если после каждого такого цикла итоговая плотность электролита будет увеличиваться, то это является признаком успешной десульфатации. Как правило, если случай не сильно запущенный, то уже через один-два цикла белый налет на пластинах полностью исчезнет, что можно будет увидеть через вывернутые пробки.

Если после очередного цикла десульфатации описанным способом плотность не повысилась по сравнению с предыдущим разом и не достигла нормы, то повторять процедуру смысла нет. Это означает, что скопившийся налет настолько плотный и твердый, что адекватно удалить его не получится. Такой аккумулятор остается только заменить на новый.

Схожий материал

НАБОР ДЛЯ БЫСТРОГО РЕМОНТА БЕСКАМЕРНЫХ ШИН: особенности выбора и применения

7 мифов о хранении автомобильных шин

История шин Sumitomo / Сумитомо

История шин Continental / Континенталь

Мотоциклы Индиан. История одной легенды.

Как исправить провисшую дверь на нерегулируемых петлях

Можно ли поставить аккумулятор большей емкости на автомобиль?

5 способов как узнать расход топлива на 100 км

Алгоритм проверки утечки тока в автомобиле

5 народных средств для чернения резины в домашних условиях

Вольтметр для автомобиля: как подключить и правильно использовать

Стартер берет на себя: симптомы и причины

Пусковой ток стартера: как измерить и зачем это нужно?

7 возможных причин почему ГРЕЕТСЯ КЛЕММА АККУМУЛЯТОРА на автомобиле

5 вариантов КУДА ДЕВАТЬ Б/У АККУМУЛЯТОР от автомобиля

7 возможных причин хронического НЕДОЗАРЯДА АККУМУЛЯТОРА

7 способов повысить НАПРЯЖЕНИЕ БОРТОВОЙ СЕТИ

ДЕСУЛЬФАТАЦИЯ АККУМУЛЯТОРА обычным зарядным устройством

Как определить реальную ЕМКОСТЬ АККУМУЛЯТОРА

Простая проверка системы охлаждения двигателя без разборки

5 способов как проверить термостат системы охлаждения автомобиля

33 совета на что смотреть при покупке автомобиля

7 народных средств для эффективного удаления битумных пятен с автомобиля

Простейшая противоугонка своими руками (две схемы)

Как фотографировать машину для продажи

Как ездить в гололед на машине и не попасть в ДТП

10 проверенных советов как продлить срок службы аккумулятора автомобиля

Как восстановить аккумулятор автомобиля или добить его окончательно

Как выбрать аккумулятор для автомобиля — вредные советы и заблуждения

Как заряжать гелевый аккумулятор — ответы на 5 важных вопросов

7 обязательных правил как заряжать AGM аккумуляторы

20 причин биения и вибрации руля — методика поиска неисправности

Десульфатация автомобильного аккумулятора

Как подключить вольтметр в машине и правильно им пользоваться

Как восстановить автомобильный аккумулятор, методы десульфатации ― 130.

com.ua

Срок службы любого автомобильного аккумулятора зависит от разных факторов: качество исполнения, условия эксплуатации и правильная и своевременная зарядка. Но иногда даже при соблюдении всех необходимых для длительной работы устройства требований, батарея внезапно резко теряет емкость и не может обеспечить стабильную работу. Причиной этого может быть сульфатация, давайте рассмотрим, что это за явление и как с ним бороться.

Что такое сульфатация и ее основные признаки

Сульфатация пластин – один из внутренних процессов, способных вывести аккумулятор из строя. Он заключается в том, что химические реакции в процессе работы АКБ приводят к образованию сульфата свинца — белый налет на поверхности свинцовых пластин. Активный рост кристаллов происходит в условиях глубокого разряда, поэтому не рекомендуется длительное время хранить разряженные батареи, это может привести к их полной поломке.

Если батарея обслуживаемая, то наличие сульфата на пластинах легко определить визуально. Открутите крышечки и посмотрите на то, что внутри. Если на электродах есть белый налет, значит, этому источнику питания необходимо провести десульфатацию.

Ещё одним признаком сульфатации является быстрый заряд и быстрый разряд аккумулятора. Например, вы только что подключили к батарее зарядное устройство, и электролит начал кипеть уже через несколько минут.

Кроме того, сделать вывод о том, что внутри аккумулятора идет активный процесс сульфатации, можно на основе еще двух признаков:

Рост внутреннего сопротивления. Этот показатель увеличивается по мере роста кристаллов сульфата на поверхности свинцовых пластин.
Резкое падение ёмкости, которая будет уменьшаться пропорционально тому, сколько сульфата будет образовано внутри батареи, так как он не проводит ток и препятствует его отдаче.

Способы десульфатации автомобильного аккумулятора

Процесс десульфатации предполагает проведение мероприятий, позволяющих растворить частицы сульфаты свинца, для этого проводится несколько повторяющихся циклов заряд-разряд. Только надо учесть, что возможность восстановления заводского значения ёмкости не всегда возможно, многое зависит от степени запущенности и состояния конкретного источника питания. Сложнее всего вернуть в рабочее состояние АКБ, что долго хранились полностью разряженными. Как правило, такие батареи имеют очень крупные наросты, отличающиеся высоким сопротивлением, они трудно поддаются растворению.

Для этого рекомендуется использовать специальные зарядные устройства для автомобильного аккумулятора с режимом десульфатации, у них имеется встроенная функция контрольно-тренировочных циклов «заряд-разряд». Если такого под рукой нет, то можно попробовать использовать обычное устройство с возможностью ручной регулировки силы зарядного тока и напряжения. Только в этом случае придется постоянно самостоятельно контролировать процесс и изменять показатель тока зарядки. Давайте рассмотрим особенности обоих способов.

Способ №1. Использование ЗУ с режимом десульфатации

Стартовое значение тока зарядки и напряжения в этом случае пользователю задавать, как правило, не требуется. Все настройки прибор производит самостоятельно, так как чаще всего такие устройства способны проводить диагностику и регулировать рабочие параметры автоматически для каждого отдельного автомобильного аккумулятора.

Алгоритм работы подобных устройств предполагает некоторую раскачку, то есть сначала ведется подзарядка импульсным током с минимальным уровнем (до 0, А) с последующим его ростом до 2-3 А. Затем батарею разряжают до 10,8 В и этот цикл повторяется опять. Учтите, что кальциевые источники питания нельзя разряжать до уровня ниже 12 В, это может привести к их поломке.

Некоторые современные устройства имеют несколько иной алгоритм работы, без этапа разрядки. Они имеют адаптивный алгоритм настройки силы тока и длительности подаваемых на АКБ импульсов тока и пауз между ними. Изменяя эти 3 величины, устройство способно растворить крупные кристаллы налета даже без принудительной разрядки аккумуляторной батареи.

Способ №2. Использование простого ЗУ с регулятором тока и напряжения

В сети сейчас можно найти огромное количество вариантов самых разных самодельных схем десульфатирующих устройств. Мы остановимся на варианте, когда используется обычное зарядное устройство с возможностью регулировки тока и напряжения с небольшими дополнениями в виде обычной автомобильной лампы, мощность которой подбирается из расчета 10 часовой разрядки АКБ определенной емкости, что позволяет проводить эффективную десульфатацию.

Принцип реализации этого метода похож на работу автоматических устройств со встроенным режимом десульфатации. Порядок действий должен быть следующим:

Если в батарее не хватает электролита, то его уровень с помощью дистиллированной воды доведите до оптимального значения.
Поставить аккумулятор на зарядку на 8 часов. При этом на ЗУ выставите максимальный ток зарядки величиной – 1 А. Рабочее напряжение должно находиться на уровне 13,9-14,4 В.
Выдержите паузу в сутки.
Подключите к батарее лампу через реле поворотов, чтобы разрядить ее, пока напряжение не опустится до 10,8В.
Вновь проведите цикл зарядки. При этом силу тока установите на уровне 2А. Как только напряжение на АКБ опустится до 12,7 В зарядное следует отключить.
Еще раз выдержите паузу в сутки.
С помощью лампы опять разрядите аккумулятор до 10,8 В.
Зарядите автомобильную батарею током 2 А.
При необходимости подобные циклы надо повторить еще несколько раз до полного восстановления источника питания.

Количество повторений зависит от реального состояния конкретной АКБ и степени засульфатирования. В среднем обычно восстановление требует 2-3 подхода. Правда, в особо запущенных случаях даже 10 циклов будет мало, в этом случае, скорее всего, батарея уже не подлежит восстановлению. Тогда вам придется заменить эту стартерную батарею на новую.

В интернет-магазине 130.com.ua вы можете купить автоматическое зарядное устройство для автомобильного аккумулятора с режимом десульфатации или новую батарею.

ТОП-3 автомобильных зарядных устройства

Материалы по теме

Десульфатация аккумулятора зарядным устройством: инструкция, рекомендации

С проблемой сульфатации аккумулятора рано или поздно приходится столкнуться каждому водителю. Когда появились первые признаки сульфатации, можно пустить все на самотек и ждать, пока батареи придет конец, после чего заменить ее на новую, либо попытаться своими действиями продлить ее срок жизни. Существует несколько способов как это сделать, путем десульфатации пластин аккумулятора, поддерживая его жизнедеятельность. В рамках данной статьи рассмотрим, что представляет собой процесс десульфатации, как его проводить, и какие результаты подобных работ.

Оглавление:
1. Что такое десульфатация аккумулятора автомобиля
2. Какие аккумуляторы поддаются десульфатации
3. Десульфатация пластин специальным зарядным устройством
4. Десульфатация пластин обычным зарядным устройством
5. Другие способы десульфатации пластин

Что такое десульфатация аккумулятора автомобиля

Под понятием десульфатации рассматриваются работы по очистке пластин аккумуляторной батареи от накопившегося на них сульфата свинца. Подобные работы выполняются за счет проведения специальных циклов заряда и разряда.

Как можно помнить из определения сульфатации пластин, подобная проблема возникает при обычной работе автомобильного аккумулятора. Со временем, рабочая плоскость положительных и отрицательных пластин уменьшается, поскольку на них налипает сульфат свинца. При этом понижается и плотность электролита, вплоть до 1,05-1,07 г/см³, что критически мало для нормальной работы батареи.

Если пластины аккумулятора покрылись сульфатом свинца, их нужно очистить, чтобы батарея продолжила работать максимально эффективно. Для очистки пластин следует применять специальное зарядное устройство, при помощи которого и выполняется десульфатация.

Обратите внимание: Если специального устройства для десульфатации пластин не имеется в наличии, можно использовать обычный «зарядник», выполнив описанные ниже специальные циклы зарядки и разрядки. Эффект будет хуже, но все равно пластины частично очистятся от осевшего сульфата свинца.

Десульфатация подразумевает выполнение циклов заряда и разряда аккумулятора по специальной технологии. Рассмотрим ниже подробнее, как это делается.

Какие аккумуляторы поддаются десульфатации

Чтобы выполнить десульфатацию аккумулятора, нужно, чтобы он соответствовал ряду критериев. Не всегда, когда аккумуляторная батарея выходит из строя, это говорит о том, что ее пластины подверглись сульфатации. Подобное может происходить, в том числе, по причине разрушения пластин или замыкания банок. То есть, перед тем как начинать процесс десульфатации аккумулятора, следует убедиться, что:

На корпусе батареи отсутствуют механические повреждения, то есть, она не вышла из строя в результате падения или удара;
Имеет место быть налет белого цвета на пластинах аккумуляторной батареи. Это можно проверить, если выкрутить пробки;
Проверка емкости аккумулятора показывает, что она находится на уровне около 30-40%;
При попытке заряжать аккумулятор, он берет заряд, но при этом быстро разряжается. Кроме того, он быстро нагревается и может закипать при зарядке.

Если причина неисправности аккумулятора кроется действительно в сульфатации его пластин, можно переходить к процессу десульфатации.

Десульфатация пластин специальным зарядным устройством

В продаже можно найти специальные зарядные станции, предназначенные для десульфатации автомобильного аккумулятора. Они работают в требуемом режиме разряд-заряд и справляются эффективно с задачей очистки пластин от сульфата свинца.

Обратите внимание: Стоимость зарядной станции, предназначенной для десульфатации пластин аккумулятора, довольно значительная. За цену одной такой станции можно приобрести 3-4 новых аккумулятора. Соответственно обладать такой станцией для «домашнего использования» экономически невыгодно.

Имея специальную зарядную станцию, провести работы по десульфатации пластин очень просто. Для этого достаточно взять аккумулятор, подсоединить к нему зарядную станцию и включить процесс десульфатации, после чего устройство все сделает автоматически.

Обратите внимание: Процесс десульфатации при помощи специального зарядного устройства длится несколько дней.

Работает подобная зарядная станция очень просто. Подается напряжение для заряда, а через некоторое время начинается разряд. Чаще всего зарядный и разрядный ток идут в соотношении 10 к 1, то есть, если на заряд подается ток 2 Ампера, то на разряд 0,2 Ампера.

Когда работы будут завершены, при помощи индикации зарядная станция покажет, насколько удалось восстановить емкость аккумуляторной батареи, если на ней имеются соответствующие индикаторы или дисплей.

Десульфатация пластин обычным зарядным устройством

Как отмечалось выше, выполнить работы по десульфатации пластин аккумулятора можно при помощи обычного зарядного устройства. Но работа в данном случае будет значительно более сложной и потребует регулярного вмешательства в процесс.

Рассматриваться процесс десульфатации будем для аккумулятора, который имеет напряжение на клеммах на уровне в 8 Вольт, а плотность электролита порядка 1,07 г/см³. Подобный аккумулятор при обычной зарядке начинает кипеть примерно через 15 минут, при этом не получая напряжение.

Выполняется десульфатация при помощи обычного зарядного устройства следующим образом:

Снимите аккумулятор и поставьте его в хорошо проветриваемом помещении, где будут проходить работы;
Далее проверьте, чтобы в батарее было достаточно электролита. Если его мало, то долейте обычной дистиллированной воды. Обратите внимание, что ни в коем случае нельзя доливать электролит или концентрат;
Далее потребуется взять обычное зарядное устройство, которое позволяет жестко устанавливать показатели тока и напряжения (Ампер и Вольт), и подключить его к батарее;
Поставьте напряжение на уровень от 13,9 до 14,3 Вольт, а ток на уровень от 0,8 до 1 Ампер и включите его в работу, после чего оставьте аккумулятор в подобном состоянии на 8-9 часов;
Выполнив описанные выше действия, можно заметить, что плотность электролита в аккумуляторе не изменилась, но увеличилось напряжение примерно до 10 Вольт – это то, что требуется;
Отключите зарядное устройство от аккумулятора и оставьте его в таком состоянии на 24 часа;
Далее вновь подключите зарядную станцию к аккумулятору, но выставите на сей раз ток на уровне в 2-2,5 Ампера. Снова оставляем аккумулятор заряжаться на 8-9 часов;
После этого вы заметите, что его напряжение возросло до уровня около 12,8 Вольт, а плотность повысилась до значений в 1,11-1,13 г/см³;
Как можно видеть, процесс десульфатации начался. Чтобы его продолжить, необходимо подать на аккумулятор небольшой разрядный ток. Для этого лучше всего использовать лампу дальнего света автомобиля, либо что-то похожее по нагрузке. Оставьте аккумулятор с подключенной нагрузкой на 8-9 часов. Желательно постоянно контролировать результат, чтобы напряжение не снизилось меньше 9 Вольт, при этом плотность будет оставаться на прежнем уровне;
После этого вновь заряжаем 8 часов при помощи зарядной станции аккумулятор током около 0,8-1 Ампер. Далее снова его оставляем стоять без подключенной зарядки и нагрузки на протяжении 24 часов, а после заряжаем током в 2-2,5 Ампер, чтобы вновь повысить напряжение батареи до уровня в 12,7-12,8 Вольт. После второго цикла вы заметите, что плотность повысилась до 1,15-1,17 г/см³. Следом вновь нагружаем аккумулятор.

Подобные процедуры следует проводить до тех пор, пока плотность батареи не приблизится к идеальной – 1,27 г/см³. Подобные работы позволят очистить пластины аккумуляторной батареи на 80-90%. Обратите внимание, что в зависимости от сложности ситуации, работы могут занять вплоть до двух недель.

Другие способы десульфатации пластин

Десульфатацию пластин можно провести не только при помощи зарядных станций, есть и другие методы, которые гораздо менее эффективные и менее безопасные. К ним можно прибегнуть в крайних случаях, поэтому знать их просто полезно:

Механическая очистка пластин. Крайне сложный способ, который требует особых умений. Он заключается в том, чтобы разрезать корпус аккумуляторной батареи и достать из него пластины. После этого пакеты с пластинами разбираются, и с них счищается накопленный белый налет. В результате этого, в теории, рабочая плоскость батареи возрастает. Далее остается собрать батарею обратно, залить электролит и зарядить аккумулятор;
Использовать раствор для устранения сульфата натрия. Практически любое химическое соединение подвергается растворению, и сульфат натрия здесь не является исключением. Соответственно, чтобы избавиться от налипшего на пластины сульфата натрия, можно использовать специальный раствор, который его растворит. В качестве такого раствора подойдет «Трилон Б».

Оба рассмотренных выше способа могут привести к окончательной порче аккумуляторной батарее. При желании провести качественную десульфатацию пластин аккумулятора, следует прибегать к методу заряда-разряда батареи при помощи зарядных устройств.

Загрузка…

Зу для авто с десульфатацией

Автомобильное зарядное устройство с десульфатацией

Средний срок службы аккумуляторной батареи в среднем 5-7 лет, у дешевых моделей – 3-4 года, продлить жизнь АКБ может помочь автомобильное зарядное устройство с десульфатацией. Это прибор, который для снятия сульфатных отложений, с забитой батареи, использует циклично повторяющиеся импульсные токи различной амплитуды и полярности.

Когда заряженный АКБ перестает запускать двигатель, большинство водителей просто меняют его на новый. Среди множества причин скоропостижной смерти аккумулятора, одной из наиболее частых, является сульфатация активной массы его пластин. Это преобразование электролита на пластинах в кристаллы сульфата, постепенно забивающих рабочую поверхность. В итоге емкость аккумулятора снижается до 80%. И соответственно, обратный процесс очищения пластин АКБ называется десульфатацией и может осуществляться разными методами.

В интернете немало способов, как восстановить ёмкость аккумулятора собственными руками: от разбора батареи и механической ее очистки до заливки особых растворов для растворения сульфата. Все эти доморощенные методы не только затратные и сложные, они способны окончательно добить АКБ. Самое надежное средство для очищения пластин – специальные зарядные устройства, работающие в режимах «заряд — разряд».

Процесс десульфатации зарядником

Процедура несложная, понятная большинству водителей, которые хотя бы приблизительно представляют принципы работы аккумулятора. Проводится по принципу «включил и забыл». Автомобильное зарядное устройство с режимом десульфатации подсоединяется к АКБ, настраивается нужное напряжение и сила тока, запускается режим «Десульфатация» и все – дальше весь процесс идет автоматически. Восстановление емкости может длиться несколько дней – в зависимости от емкости АКБ, степени сульфатации, разряженности.

Технически работа данного устройства построена на принципе многократной зарядки. Сначала батарея заряжается током определенного номинала, а после разряжается при соотношении зарядного и разрядного тока 10:1. Эти этапы повторяются, пока батарея не зарядится. Засульфатированные пластины очищаются, емкость восстанавливается. Подобный процесс можно проводить на исправных аккумуляторных батареях в профилактических целях.

Плюсы

Автомобильное зарядное устройство с функцией десульфатации – полезный прибор для автолюбителя, позволяющий сэкономить средства на покупке нового аккумулятора. Десульфатация, конечно, не способна сделать работу АКБ вечной, но в силах очистить батарею на 95%, замедлить процесс сульфатации и подарить дополнительное время работы на полной мощности на 1-2 года.

Его достоинства:

использование зарядника с десульфатацией – это самый надежный и безопасный метод восстановления аккумулятора;
увеличение емкости аккумулятора и повышение срока его службы;
высокий КПД данных приборов – от 70%;
процесс десульфатации не требует контроля со стороны автолюбителя – все происходит в автоматическом режиме;
имеющаяся система индикации после регенерации АКБ покажет, насколько удалось восстановить ее емкость;
двойная выгода – позволяет не только производить пуск и автомобильную зарядку, но и реанимацию батареи;
возможность подзарядки и других аккумуляторных батарей, не только автомобильных.

Минусы

Зарядное устройство для автомобильных АКБ с десульфатацией имеет и свои недостатки:

более высокая стоимость по сравнению с обычными зарядниками, однако, если учесть повышение срока дееспособности аккумулятора, то прибор вполне окупаемый;
длительный по срокам процесс восстановления емкости АКБ, достигающий иногда трех дней;
невозможность реанимирования данным зарядником те АКБ, которые долго стояли без зарядки, если, допустим, машина не двигалась больше 6 месяцев;
таким зарядником нельзя постоянно заряжать АКБ, так как зарядка сильным ассиметричным током не только разрушает и «стряхивает» сульфат, но и активную массу;
невозможно восстановить кальциевый аккумулятор;
трудно сделать «реанимацию» гелиевых АКБ.

Рекомендуемая статья: Тюнинг Додж Караван своими руками

Сегодня на рынке представлены как бытовые зарядники с десульфатацией для водителей, так и профессиональные пуско-зарядные станции для автосервисов. Кроме того, зарядные устройства с таким режимом выпускаются и для других видов транспорта: грузового, авиационного, речного, железнодорожного и т. п.

Как выбрать зарядник с десульфатацией

При выборе такого зарядника необходимо знать параметры своей АКБ: емкость, зарядный ток и напряжение зарядки, чтобы подобрать правильное устройство.
Если вы планируете восстанавливать только 1 батарею, а не несколько сразу, то подойдет одноканальный зарядник.
В продаже есть зарядные устройства с рядом дополнительных параметров, которые облегчат процесс десульфатации: регулировка вручную зарядки тока, защита, функция блокировки, разные режимы десульфатации (щадящий, интенсивный, циклический).

Среди лучших зарядных устройств с десульфатацией для автомобильного аккумулятора можно назвать следующие модели:

Кедр-авто-10 (Россия) – простой в эксплуатации, с демократичной стоимостью, для 12-вольтовых аккумуляторов на основе кислотного электролита и свинцовых пластин;
Auto Welle AW05-1208 (Германия) – более дорогостоящее высокоинтеллектуальное устройство с множеством разнообразных функций;
Battery Service Universal PL-C004P (Китай) – дешевый и хорошо зарекомендовавший себя прибор;
Hyundai HY 400 (Южная Корея) – современное зарядно-пусковое устройство с LED-дисплеем, работает с аккумуляторами 6В и 12 В;
Optimate 7 TM250 (Китай) – универсальное импульсное зарядное устройство для свинцово-кислотных аккумуляторов 12В от компании TecMate;
Deca STAR SM 150 (Италия) – портативная инверторная модель с современным дизайном, по цене дороже выше перечисленных;
«Автоэлектрика» Т-1012АР (автомат-реверс) – из-за высокой цены больше используется на автосервисных организациях, чем в личных целях.

Если планируете купить автомобильные зарядные устройства с десульфатацией, лучше обратиться в специализированные магазины, торгующие автомобильными аккумуляторными батареями и пуско-зарядными приборами. Не для всех автолюбителей выбор правильного зарядника с десульфатором для конкретного типа аккумуляторов будет по силам, в этом случае помогут грамотные консультации менеджеров магазина.

Дмитрий Серегин Декабрь 21st, 2018

Опубликовано в: Полезные советы и устройство авто

Метки: Зарядные устройства

Десульфатация аккумулятора зарядным устройством: инструкция, рекомендации

Оглавление: 1. Что такое десульфатация аккумулятора автомобиля 2. Какие аккумуляторы поддаются десульфатации 3. Десульфатация пластин специальным зарядным устройством 4. Десульфатация пластин обычным зарядным устройством 5. Другие способы десульфатации пластин

Что такое десульфатация аккумулятора автомобиля

Как можно помнить из определения сульфатации пластин, подобная проблема возникает при обычной работе автомобильного аккумулятора. Со временем, рабочая плоскость положительных и отрицательных пластин уменьшается, поскольку на них налипает сульфат свинца. При этом понижается и плотность электролита, вплоть до 1,05-1,07 г/см3, что критически мало для нормальной работы батареи.

Какие аккумуляторы поддаются десульфатации

Чтобы выполнить десульфатацию аккумулятора, нужно, чтобы он соответствовал ряду критериев. Не всегда, когда аккумуляторная батарея выходит из строя, это говорит о том, что ее пластины подверглись сульфатации. Подобное может происходить, в том числе, по причине разрушения пластин или замыкания банок. То есть, перед тем как начинать процесс десульфатации аккумулятора, следует убедиться, что:

На корпусе батареи отсутствуют механические повреждения, то есть, она не вышла из строя в результате падения или удара;
Имеет место быть налет белого цвета на пластинах аккумуляторной батареи. Это можно проверить, если выкрутить пробки;
Проверка емкости аккумулятора показывает, что она находится на уровне около 30-40%;
При попытке заряжать аккумулятор, он берет заряд, но при этом быстро разряжается. Кроме того, он быстро нагревается и может закипать при зарядке.

Десульфатация пластин специальным зарядным устройством

Десульфатация пластин обычным зарядным устройством

Рассматриваться процесс десульфатации будем для аккумулятора, который имеет напряжение на клеммах на уровне в 8 Вольт, а плотность электролита порядка 1,07 г/см3. Подобный аккумулятор при обычной зарядке начинает кипеть примерно через 15 минут, при этом не получая напряжение.

Выполняется десульфатация при помощи обычного зарядного устройства следующим образом:

Снимите аккумулятор и поставьте его в хорошо проветриваемом помещении, где будут проходить работы;
Далее проверьте, чтобы в батарее было достаточно электролита. Если его мало, то долейте обычной дистиллированной воды. Обратите внимание, что ни в коем случае нельзя доливать электролит или концентрат;
Далее потребуется взять обычное зарядное устройство, которое позволяет жестко устанавливать показатели тока и напряжения (Ампер и Вольт), и подключить его к батарее;
Поставьте напряжение на уровень от 13,9 до 14,3 Вольт, а ток на уровень от 0,8 до 1 Ампер и включите его в работу, после чего оставьте аккумулятор в подобном состоянии на 8-9 часов;
Выполнив описанные выше действия, можно заметить, что плотность электролита в аккумуляторе не изменилась, но увеличилось напряжение примерно до 10 Вольт – это то, что требуется;
Отключите зарядное устройство от аккумулятора и оставьте его в таком состоянии на 24 часа;
Далее вновь подключите зарядную станцию к аккумулятору, но выставите на сей раз ток на уровне в 2-2,5 Ампера. Снова оставляем аккумулятор заряжаться на 8-9 часов;
После этого вы заметите, что его напряжение возросло до уровня около 12,8 Вольт, а плотность повысилась до значений в 1,11-1,13 г/см3;
Как можно видеть, процесс десульфатации начался. Чтобы его продолжить, необходимо подать на аккумулятор небольшой разрядный ток. Для этого лучше всего использовать лампу дальнего света автомобиля, либо что-то похожее по нагрузке. Оставьте аккумулятор с подключенной нагрузкой на 8-9 часов. Желательно постоянно контролировать результат, чтобы напряжение не снизилось меньше 9 Вольт, при этом плотность будет оставаться на прежнем уровне;
После этого вновь заряжаем 8 часов при помощи зарядной станции аккумулятор током около 0,8-1 Ампер. Далее снова его оставляем стоять без подключенной зарядки и нагрузки на протяжении 24 часов, а после заряжаем током в 2-2,5 Ампер, чтобы вновь повысить напряжение батареи до уровня в 12,7-12,8 Вольт. После второго цикла вы заметите, что плотность повысилась до 1,15-1,17 г/см3. Следом вновь нагружаем аккумулятор.

Подобные процедуры следует проводить до тех пор, пока плотность батареи не приблизится к идеальной – 1,27 г/см3. Подобные работы позволят очистить пластины аккумуляторной батареи на 80-90%. Обратите внимание, что в зависимости от сложности ситуации, работы могут занять вплоть до двух недель.

Другие способы десульфатации пластин

Механическая очистка пластин. Крайне сложный способ, который требует особых умений. Он заключается в том, чтобы разрезать корпус аккумуляторной батареи и достать из него пластины. После этого пакеты с пластинами разбираются, и с них счищается накопленный белый налет. В результате этого, в теории, рабочая плоскость батареи возрастает. Далее остается собрать батарею обратно, залить электролит и зарядить аккумулятор;
Использовать раствор для устранения сульфата натрия. Практически любое химическое соединение подвергается растворению, и сульфат натрия здесь не является исключением. Соответственно, чтобы избавиться от налипшего на пластины сульфата натрия, можно использовать специальный раствор, который его растворит. В качестве такого раствора подойдет «Трилон Б».

(435 голос., средний: 4,53 из 5) Загрузка…

Зарядное устройство для автомобиля с функцией десульфатации

Предлагаю вашему вниманию ещё одну схему зарядного устройства для автомобильного аккумулятора на тиристоре, в котором присутствует такая полезная функция, как десульфатация пластин аккумуляторной батареи. Питается зарядное устройство от обычной сети переменного тока 220 вольт, мощность трансформатора может быть от 50 до 100 ватт, заряжать можно аккумуляторные батареи с напряжением 6 и 12 вольт, батареи могут быть гелевые, открытого и закрытого типа. Зарядной средний ток около 1 ампер, импульсный до 3 ампер. Ток разряда 12 мА, время восстановления до 18 часов. Питать этим зарядным устройством различные радиоэлектронные устройства не получится. Схема зарядного устройства изображенного на рисунке вверху состоит из силового трансформатора Т1 и защиты от перегрузки плавкого предохранителя FU1. Выходная обмотка трансформатора подключена одним выводом через зарядный тиристор VD1 к минусовой шине аккумулятора, вторым выводом через прибор контроля зарядного тока PA1 к плюсу аккумулятора. Выпрямитель импульсного тока обратной полярности VD2 подаёт в аккумулятор GB1 разрядный ток ограниченный резистором R3. Двухполярный зарядной ток помогает восстанавливать пластины аккумулятора и защищает трансформатор T1 от перемагничивания железа. Выпрямитель импульсного тока восстановления выполнен на одном диоде VD2, что ведёт к ускоренному восстановлению пластин аккумулятора, снижению нагрева аккумуляторной батареи. Диодные мосты, используемые в заводских зарядных устройствах, из-за отсутствия временного разрыва между импульсами зарядного тока не позволяют вести рекристаллизацию пластин, что приводит к преждевременному электролизу электролита, кипению и нагреву аккумулятора. При использовании аккумуляторов с гелиевым наполнителем или отсутствием воздушных пробок (закрытого типа) — это недопустимо, из-за возможной разгерметизации корпуса. Однополупериодная же импульсная схема восстановления, как в данном случае с регулятором тока на тиристоре, заряжает с перерывами между импульсами равными по времени периоду положительного импульса тока, снижает температуру электролита и увеличивает время на рекомбинацию ионов электролита. Регулировка зарядного тока происходит за счёт изменения времени заряда конденсатора С3, резистором R1.

Трансформатор можно взять любой, с соответствующей мощностью, со вторичной обмоткой на напряжение 18 вольт и током не менее 5 ампер. Выключатель SA1 использован от сетевых тумблеров на ток в 3 ампера. Светодиод индикации HL1 допустимо установить любого свечения, на свой вкус. Наличие амперметра позволяет отследить процесс рекристаллизации пластин. В начальный момент ток заряда имеет минимальное значение, далее по мере очистки пластин электродов аккумулятора от кристаллизации, ток возрастёт до максимального значения, и через время, определяемое состоянием аккумулятора, ток начнёт падать практически до нулевого значения, что и будет индикацией окончания времени восстановления аккумулятора. Если аккумулятор не имел сбоев в работе, желательно провести профилактику, к примеру при стоянке на даче подключить на ночь. Основное требование при эксплуатации зарядных устройств — правильная полярность подключения. Недопустимо закрывать вентиляционные устройства корпуса

Десульфатация аккумулятора зарядным устройством своими руками. Как правильно сделать

Десульфатация аккумулятора — это процесс очищения пластин аккумулятора от сульфата свинца, который образуется на них в процессе неправильной зарядки, неверной эксплуатации или просто от старости аккумуляторной батареи. Десульфатацию аккумулятора можно выполнить специальным или обычным зарядным устройством, однако при этом есть особенности алгоритма непосредственно зарядки. Таким образом можно значительно восстановить ресурс АКБ, продлить срок его эксплуатации, а значит, и сэкономить деньги на покупке новой аккумуляторной батареи.

Содержание:

Что такое сульфатация и десульфатация

Перед тем как переходить к обсуждению вопроса о том, каким же образом сделать десульфатацию, необходимо разобраться в том, что же такое сульфатация и ее антипод десульфатация. Итак, сульфатация — процесс, в результате которого на рабочих поверхностях аккумуляторных пластин образуется сернокислый свинец. Это происходит в результате выполнения химических реакций при разряде батареи. Этот самый сульфат свинца образуется и в штатном режиме (при обычных циклах заряда/разряда), однако кристаллы, в виде которых он образуется, имеют небольшую форму и опять растворяются. А вот при нештатных ситуациях кристаллы сульфата свинца могут иметь большие размеры, что вредно для пластин, поскольку пораженные им участки больше не принимают участие в химической реакции по вырабатыванию электрической энергии. Вследствие этого емкость батареи падает, и аккумулятор постепенно приходит в негодность.

Причины, по которым возникает сульфатация:

Глубокий разряд. Причем, для разных аккумуляторов достаточно от одного до трех глубоких циклов разряда для приведения батареи в полную негодность.
Низкие температуры. В таких условиях батареи плохо заряжаются и снижают свою емкость, что становится причиной их разряда со всеми вытекающими последствиями.
Высокие температуры. В жаркую пору процесс сульфатации также ускоряется. Особенно это опасно, если батарея разряжена, даже немного. При этом происходит закупоривание кристаллами поверхностей пластин.
Добавление концентрированных электролита или кислоты. С помощью этих составов невозможно растопить появившиеся кристаллы, их добавление лишь усугубит ситуацию.
Длительное хранение в недозаряженном состоянии. Дело в том, что кристаллы сульфата свинца удаляют в процессе заряда. А если этого самого процесса нет, то и сульфатация идет на пластинах медленно, но верно.

Теперь, когда физическая суть сульфатации ясна, можно переходить к обсуждению вопроса о том, что такое десульфатация, и как правильно ее выполнять. Как указывалось выше, десульфатация — процесс очищения пластин аккумуляторной батареи от имеющегося на их поверхности сульфата свинца. Выполняется это при помощи специального устройства для десульфатации автомобильных аккумуляторов.

Вместе с тем, что сульфат свинца забивает пластины, уменьшая их рабочую поверхность, но он еще и снижает плотность электролита приблизительно до 1,05…1,07 г/см³, хотя возможны различные варианты. Нормальная же плотность электролита в АКБ легкового автомобиля составляет 1,27 г/см³. Большее значение также вредно для батареи.

Какие аккумуляторы можно восстанавливать

Прежде чем попытаться выполнить десульфатацию, необходимо убедиться, что конкретная аккумуляторная батарея еще подлежит восстановлению, поскольку есть аккумуляторы в таком состоянии, что об их восстановлении речи быть не может, например, если пластины батареи разрушены физически, а ее банки замыкают между собой. В этом случае участь АКБ предрешена и пролегает только через пункт приема изношенных аккумуляторов (утилизация).

Так, перед выполнением десульфатации АКБ зарядным устройством или другим методом, необходимо проверить, нет ли у аккумуляторной батареи физических повреждений, как внешних, так и внутренних. В частности, не роняли ли батарею, все ли банки целы, не коротят ли они между собой, не имеет корпус повреждений. В этом случае батарею лучше не восстанавливать, поскольку велика вероятность ее аварийной работы.

Ниже перечислены признаки аккумуляторов, пораженных сульфатацией. Если имеется налицо хотя бы один из перечисленных признаков, то имеет смысл попытаться восстановить работоспособность батареи.

Скорость заряда/разряда. Если батарея очень быстро заряжается и также быстро разряжается.
Скорость закипания в процессе заряжания. Если аккумулятор закипает очень быстро — один из признаков сульфатации.
Скорость нагрева. Аналогично предыдущему пункту.
Светлый налет на пластинах. Если после откручивания пробок на банках внутри на пластинах виден светлый налет, то это признак наличия на пластинах сульфата свинца.
Значение емкости заряженного аккумулятора. Для выполнения этой процедуры необходимо дополнительное оборудование, и, к сожалению, есть оно не у всех. Однако если емкость измерить удалось, то минимальное критическое значение на полностью заряженном аккумуляторе составляет около 30…50% от указанной в его документации (на этикетке на его корпусе). Вообще, в соответствии с ГОСТ 959-2002 аккумулятор считается негодным при снижении его емкости до значения 40% емкости от изначально заявленной. Но можно попробовать восстановить батарею.

Перечисленные случаи актуальны для аккумуляторных батарей, которые, что называется, «доживают свой век». Однако, если вашего АКБ не подпадает ни под одно из перечисленных описаний, значит, его можно попробова восстановить.

Вспомогательные методы выполнения десульфатации

Перед тем как переходить к рассмотрению выполнения чистки пластин с помощью специальных зарядных устройств можно попытаться выполнить десульфатацию «народными» методами. Правда, они не всем подходят, поэтому решение об их использовании пусть принимает для себя каждый автовладелец самостоятельно.

Физическая чистка

Провести десульфатацию можно даже с помощью обычной физической чистки свинцовых пластин аккумуляторной батареи. На просторах интернета порой можно встретить отчеты «народных умельцев», которые разрезают верхнюю часть корпуса аккумулятора, после чего извлекают оттуда пакеты с пластинами, после чего последние разбираются и физически очищаются от налета сульфата свинца. После такой чистки все собирается в корпус заново.

На самом деле процесс этот очень трудоемкий и рискованный, поскольку всегда существует риск критически повредить не только корпус аккумулятора, но и свинцовые пластины. Кроме этого, электролит/кислота вредны для кожного покрова человека и его дыхательных путей, поэтому эта процедура еще и небезопасна.

Использование специального средства

В частности, речь идет об известном средстве «Трилон Б». Это динатриевая соль этилендиаминтетрауксусной кислоты. Реализуется в виде белого порошка, при комнатной температуре его нужно растворять из расчета 100 граммов средства на литр воды. Его основное назначение — растворить нерастворимые соли металлов, сделав их тем самым жидкими. Нельзя хранить растворенный «Трилон Б» в металлических емкостях, поскольку он вступает с ними в химическую реакцию, результатом которой является их разъедание! Зачастую этот состав применяют в качестве промывочной жидкости для системы охлаждения автомобиля.

На самом деле отзывы, оставленные в интернете различными автовладельцами, которые пользовались средством «Трилон Б», весьма противоречивы. Одним он однозначно помог выполнить десульфатацию своими руками, а другим попросту «добил» аккумулятор. Поэтому решение об использовании данного средства всецело лежит на автовладельце. При этом необходимо понимать, что такое очищающее средство поможет относительно нестарому аккумулятору, у которого и степень сульфатации также невысока. Если же АКБ старый и степень сульфатации значительна — лучше не рисковать, и воспользоваться для восстановления батареи специальными зарядными устройствами.

Если же вы все же решитесь на использование очищающего средства «Трилон Б», то алгоритм его использования будет следующим:

Заранее приготовить раствор «Трилона Б» в указанной выше пропорции.
Удалить весь старый электролит со всех банок аккумулятора.
Пока не высохла внутренняя поверхность банок залить во все банки упомянутый раствор. Закрыть банки крышками.
Оставить АКБ на 45…60 минут. При этом происходит растворение кристаллов сульфата свинца. Нередки случаи, когда процесс сопровождался кипением с выделением пара.
По окончании указанного периода раствор средства необходимо слить из банок аккумулятора и промыть их внутренние поверхности водой. По возможности — несколько раз для закрепления результата.
Залить в банки аккумулятора электролит с плотностью 1,27 г/см³.

После выполнения этих процедур (если повезет) работоспособность и емкость АКБ восстанавливаются. Однако, если аккумуляторная батарея была сильно изношена, то велика вероятность, что под воздействием данного средства разрушаться и сами свинцовые пластины аккумулятора. А если еще на дне банок были опавшие частички свинца, то при выполнении процедуры промывания они могут замкнуть между собой пластины батареи.

Десульфатация с помощью соды

Вместо описанного выше «Трилона Б» можно использовать раствор пищевой соды. Алгоритм аналогичен описанному выше. Так, необходимо слить электролит из банок аккумулятора. Далее нужно сделать раствор из расчета три чайные ложки соды на 100 миллилитров воды. Обратите внимание, что желательно использовать «мягкую» воду, то есть, с небольшим содержанием солей металлов в ней. Раствор нужно довести до кипения и в горячем состоянии залить в емкости аккумулятора. Оставить его в таком состоянии на 30…40 минут.

После этого слить раствор из аккумулятора, и несколько раз промыть его емкости водой. Далее нужно залить новый электролит и зарядить его при помощи внешнего зарядного устройства до уровня полной зарядки.

Десульфатация зарядным устройством

Однако перечисленные выше методы десульфатации не очень распространены в силу их сложности или спорной эффективности. Поэтому для выполнения избавления от кристаллов сульфата свинца обычно пользуются специальными зарядными устройствами. Их особенность состоит в том, что они работают в режиме «заряд/разряд». На самом деле они стоят немалых денег, и за аналогичную сумму можно купить один, а то и два новых аккумулятора. Однако если выполнять данную процедуру на постоянной основе (например, на станции технического обслуживания), то данное устройство может принести пользу автовладельцам в виде очищенного и восстановленного аккумулятора, а владельцам автосервиса дополнительную выгоду.

В некоторых случаях автолюбители выполняют десульфатацию простым зарядником. Однако это необходимо учитывать, что в этом случае процесс очистки может растянуться на неделю и даже больше в «особо запущенных» случаях. Или попросту собирают схему устройства для десульфатации своими руками.

Десульфатация специальным зарядным устройством

Как указывалось выше, в продаже имеются специальные зарядные устройства, которые в определенном режиме способны выполнять десульфатацию аккумуляторных батарей. Их использование весьма простое, хотя и продолжительное, в частности, может занять несколько дней, в зависимости от степени нароста кристаллов сульфата свинца. Так, необходимо подключить заряжаемый аккумулятор к упомянутому зарядному устройству, учитывая полярность, а на самом приборе необходимо выбрать режим выполнения десульфатации.

Процесс работы прибора прост. На аккумуляторную батарею периодически подается напряжение, заряжая ее, а после этого выполняется ее разряд. Как правило, соотношение токов заряда/разряда выглядит как 10/1 (например, ток заряда составляет 2 Ампера, а ток разряда 0,2 Ампера). Обычно подобные зарядные устройства снабжены соответствующими индикаторами, на которых по окончании процесса выводится информация о том, на сколько была восстановлена аккумуляторная батарея.

Десульфатация АКБ зарядным устройством

Однако десульфатацию пластин АКБ можно выполнить и простым зарядным устройством, которое есть в наличии у большинства автовладельцев (оно должно быть с возможностью регулирования выдаваемых значений напряжения и силы тока). На самом деле существует достаточно много алгоритмов, действуя по которым можно выполнить упомянутый процесс.

Обратите внимание, что процедуру десульфатации в данном случае необходимо выполнять в хорошо проветриваемом помещении (и в случае, если аккумулятор обслуживаемый, и в случае если батарея является необслуживаемой), поскольку в воздух будет выделяться некоторое количество электролита, который вреден для человеческого организма, в частности, для дыхательной системы.

Ниже представлен алгоритм одного из самых простых и действенных процессов по десульфатации с помощью обычного зарядного устройства:

Проверить уровень электролита (для обслуживаемых аккумуляторных батарей). Он должен полностью покрывать свинцовые пластины. Если его недостаточно, что в АКБ нужно добавить обычной дистиллированной воды (НЕЛЬЗЯ добавлять в него чистый электролит или же концентрат!).
Аккумулятор должен быть разряжен (приблизительно до 8 Вольт выдаваемого напряжения, плотность электролита составляет около 1,07 г/см³).
На зарядном устройстве необходимо установить значение зарядного напряжения в диапазоне 14…14,3 Вольта, а значение силы — 0,8…1 Ампер. В таком режиме зарядки аккумулятор необходимо оставить на 8 часов (на ночь).
После такой процедуры плотность электролита не увеличиться, однако выдаваемое аккумулятором напряжение поднимется на пару Вольт.
Просто оставить АКБ на сутки, не разряжая его дополнительно.
Далее нужно опять поставить аккумулятор на 8 часов заряжаться с тем же напряжением, однако значение силы тока увеличить до 2…2,5 Ампер.
После такой процедуры выдаваемое батареей напряжение увеличиться еще на пару Вольт, а плотность электролита начнет повышаться (приблизительно на 0,1 г/см³).
Для начала десульфатации теперь необходимо разрядить аккумулятор. Для этого можно взять автомобильную лампу дальнего света или аналогичное по мощности другое устройство. Процесс разрядки должен происходить в течение 6…8 часов. При этом напряжение должно упасть до минимального значения в 9 Вольт. Этот показатель очень важен, и нужно периодически замерять его, чтобы напряжение не упало ниже указанного значения. Плотность электролита при этом будет составлять порядка 1,11…1,13 г/см³.
После этого нужно повторить весь алгоритм сначала, то есть, вновь начать зарядку аккумуляторной батареи с уровня напряжения 14…14,3 Вольта, а ток — 0,8…1 Ампер. Потом он стоит сутки. Далее следует зарядка током около 2 Ампер. Когда выдаваемое АКБ напряжение будет находиться в пределах 12,7…12,8 Вольта, то плотность электролита должна возрасти приблизительно до 1,15…1,17 г/см³. Повторяя таким образом описанные циклы можно добиться плотности электролита 1,27 г/см³, которое является оптимальным значением.

Обратите внимание, что выполнение описанных процедур до получения искомого результата может занять от одной до двух недель, будьте к этому готовы. Данный алгоритм действий не раз показал себя на практике с положительной стороны, и с его помощью были восстановлены сотни аккумуляторов. Так, после выполнения процедуры десульфатации таким образом емкость батареи восстанавливается до 80…90%, чего вполне достаточно для запуска двигателя автомобиля даже в холодное время года.

Существует еще один аналогичный способ. Алгоритм его выполнения следующий:

Открутить пробки аккумулятора и проконтролировать уровень электролита в нем, а также его плотность. Если она меньше 1,25…1,27 г/см³, то нужно выполнять десульфатацию. Аналогично, если уровень электролита малый — то нужно долить дистиллированной воды так, чтобы пластины были полностью покрыты электролитом.
Установить значение напряжения на 14…14,3 Вольт, а ток — на 6…10% от емкости аккумулятора (например, если его емкость составляет 55 А·ч, то значение силы тока будет 3…5,5 Ампер).
Оставить его в таком режиме зарядки на 1…2 часа. При этом стрелка амперметра будет сначала ползти вверх, показывая повышение силы тока, а потом замрет на определенном значении. При этом электролит начнет кипеть. Важно не пропустить этот момент!
Понизить зарядный ток до значения 2 Ампера и дать аккумулятору еще дозарядиться в течение 8…12 часов.
После этого оставить его на те же 8…12 часов для самостоятельной разрядки. Таким образом, на один цикл уходит около суток. Далее с помощью ареометра нужно измерить плотность электролита, она должна немного повыситься (приблизительно на 0,1 г/см³).
Описанные циклы выполнения десульфатации необходимо провести от 4 до 6 раз в зависимости от «запущенности», то есть, степени сульфатации. Сигналом к окончанию выполнения данной процедуры будет момент, когда значение плотности электролита станет 1,25…1,27 г/см³.

Такой метод десульфатации аналогичен предыдущему, и с его помощью также были восстановлены многие аккумуляторы. Соответственно, он рекомендован к использованию всем автолюбителям.

Метод обратной зарядки

Сразу стоит оговориться, что использование этого метода весьма рискованно, поэтому ответственность за его использование пусть каждый автовладелец возьмет на себя лично. В интернете можно найти много противоречивых отзывов о нем. Однако если терять нечего и аккумулятор «не жалко», то можно попробовать восстановить его с помощью метода обратной зарядки.

Для работы вам понадобится мощный источник постоянного электрического тока. Идеальным будет сварочный аппарат (не инверторный, а старого образца), который может выдавать силу тока 80 Ампер и более, а напряжение — до 20 Вольт. Аккумулятор нужно отключить от электросистемы автомобиля и установить на ровную поверхность. На корпусе восстанавливаемого аккумулятора необходимо открутить пробки, и подключить его к источнику тока в обратном порядке, то есть, «минус» к «плюсу», и наоборот», «плюс» к «минусу».

Далее нужно включить это импровизированное зарядное устройство и оставить аккумулятор заряжаться приблизительно на 30 минут. При этом электролит обязательно закипит, однако это не страшно, поскольку в дальнейшем он подлежит замене. В результате таких действий будет выполнена десульфатация пластин аккумулятора, а также АКБ поменяет свою полярность навсегда! Будьте к этому готовы и помните об этом!

Далее закипевший электролит необходимо слить с аккумулятора, и промыть его банки чистой водой. Потом нужно залить туда новый электролит и выполнить полный цикл заряда с помощью обыкновенного стационарного зарядного устройства. Ток зарядки и продолжительность заряжания зависят от типа аккумулятора, а также его емкости (значение тока обычно составляет 10% от значения емкости батареи).

Профилактика сульфатации

Есть несколько простых правил, следуя которым можно добиться профилактики появления такого вредного явления как сульфатация. Первое и основное требование — периодически подзаряжать аккумулятор с помощью зарядного устройства. Особенно это актуально для зимнего периода, когда температура воздуха снижается ниже ноля по Цельсию. Летом можно просто подзаряжать его от генератора, выполняя хотя бы раз в неделю поездки длительностью минимум 30…40 минут.

Следующее правило — регулярно контролируйте уровень электролита в аккумуляторе. Это касается обслуживаемых АКБ. При падении его уровня в него необходимо доливать дистиллированную воду до уровня, когда свинцовые пластины будут полностью покрыты электролитом, и делать еще небольшой запас (для вибрации и поворотов автомобиля в движении). Что касается необслуживаемых аккумуляторов, то там нужно всегда придерживаться алгоритма заряжания (зависит от типа АКБ — гелевые, кальциевые, гибридные и так далее, поскольку одни из них не любят перезаряда, другие — глубокой разрядки). Соответственно, нельзя допускать, чтобы электролит в них выкипел или его уровень упал до критического значения.

Сульфатацию можно предупредить еще на стадии покупки аккумуляторной батареи. В частности, необходимо покупать аккумулятор с емкостью, немного большей, чем она необходима для конкретного автомобиля. Особенно это актуально в двух случаях. Первый — для дизельных двигателей. Второй — когда у машины есть много дополнительного электрооборудования, берущего большое количество электроэнергии (например, мощная аудиосистема, дополнительные осветительные приборы и так далее). В последнем случае необходимо провести дополнительные расчеты касательно того, какую именно мощность будет брать дополнительная аппаратура, и на основании полученных значений покупать новый аккумулятор.

Однако установка более емкого аккумулятора имеет и свои недостатки. В частности, если генератор не рассчитан повышенный ток (а в большинстве случаев так и есть), то при езде на машине в городском цикле необходимо периодически дополнительно подзаряжать аккумулятор с помощью внешнего зарядного устройства. Если же машина больше используется для езды на большие расстояния, то вполне достаточно следить за исправностью регулятора напряжения.

Большинство аккумуляторов (разных типов) боятся так называемого глубокого разряда. Некоторым из них достаточно от одного до трех таких ситуаций, чтобы не только получить глубокую сульфатацию, но и полностью выйти из строя. Поэтому не нужно эксплуатировать разряженные батареи. А если АКБ долго стоял на хранении, то перед использованием его нужно обязательно зарядить с помощью внешнего зарядного устройства.

Также необходимо помнить, что каждый аккумулятор имеет свой срок эксплуатации, который может колебаться от 1…2 до 7…9 лет в зависимости от их типа, производителя, условий эксплуатации и так далее. И под конец этого срока появление сульфатации — достаточно распространенное явление, и если от нее не удалось избавиться, значит, батарею пора утилизировать, то есть, сдать в специально предназначенные для этого пункты.

Просто так выбрасывать аккумуляторные батареи всех типов категорически запрещается, поскольку они содержат вредные для экологии вещества!

Процесс выполнения десульфатации несложный, и с ним может справиться даже начинающий автолюбитель. Для этого необязательно использовать автоматические зарядные устройства, специально предназначенные для этого. Такие приборы имеет смысл приобретать для специальных автосервисов, где восстановлением аккумуляторов мастера занимаются на постоянной основе. Это обусловлено их высокой ценой. Рядовой же автолюбитель может самостоятельно избавиться от кристаллов сульфата свинца при помощи обыкновенной аккумуляторной зарядки, однако выполняя описанные выше алгоритмы.

И помните, что не все аккумуляторы подлежат восстановлению. Это зависит от их состояния, а также срока и условий эксплуатации. Еще, полезно выполнять нехитрые рекомендации, помогающие не только предотвратить появление сульфатации, но и в целом продлить срок службы аккумуляторной батареи.

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Десульфатация аккумулятора

Срок эксплуатации аккумуляторной батареи напрямую зависит от величины отложений сернокислого свинца на поверхности пластин. Сульфатация является неизбежным процессом во время работы АКБ, но с этим явлением можно не только бороться, но и значительно уменьшить толщину этого диэлектрика.

Что такое десульфатация АКБ и для чего её делают

Десульфатацией принято называть работу, направленную на очищение пластин аккумулятора от сульфата свинца. После очищения пластин будет значительно увеличена емкости батареи.

Восстановление проводимости пластин позволит добиться уверенного запуска автомобиля при любой температуре окружающего воздуха, а срок эксплуатации батареи значительно увеличится. Выполнить разрушение плёнки из сернокислого свинца можно самостоятельно в домашних условиях.

Методы десульфатация аккумулятора

Существует большое количество различных методик восстановления емкости аккумулятора, но наиболее часто для этой цели применяется электрический ток или химические реагенты. Простым вариантом очищения пластин от сернокислой плёнки является использования зарядного электрического тока. Для проведения работы потребуется приобрести или изготовить самостоятельно устройство, позволяющее регулировать напряжение и силу тока.

Для химического метода не нужно использовать какие-либо устройства или механизмы, но для выполнения очистки этим способом необходимо будет выполнить большее количество операций.

С помощью зарядного устройства

С помощью зарядного устройства очистить пластины от сернокислого свинца можно двумя способами:

К аккумулятору подключается зарядное устройство. Ток заряда должен составлять 0,04% от номинальной ёмкости АКБ. Напряжение выставляется до отметки 14 В при зарядке обычной АКБ и до 16В — при восстановлении кальциевой батареи. Продолжительность процедуры должна составить около 8 часов, после чего необходимо сделать паузу 12 – 14 часов. После перерыва следует снова повторить цикл зарядки с теми же показателями силы тока и напряжения. Таким образом, для эффективной очистки свинцовых пластин потребуется провести 4 – 5 полных цикла.
Второй вариант восстановления ёмкости можно осуществить только на обслуживаемом аккумуляторе. Для проведения процесса очистки пластин от сернокислого свинца необходимо:
- Зарядить АКБ током равным 10% от её ёмкости.
- Слить электролит.
- Залить дистиллированную воду.
- Заряжать батарею в течение 10 дней. Во время зарядки следует экспериментально установить напряжение, при котором процесс газообразования практически не образуется.
- По истечении 10 – дневного срока электролит сливается и в аккумулятор снова наполняется чистой дистиллированной водой.
- АКБ снова заряжается в течение 10 дней.
- По окончании цикла вода сливается, и батарея наполняется новым электролитом.

Читайте также: Аккумуляторы Moll

После заливки электролита, аккумулятор снова заряжается током в 10% от ёмкости и напряжением 14 В. Такой режим восстановления батареи будет особенно эффективен, если циклы зарядки АКБ с чистой водой будут повторятся до тех пор, пока по истечение 10 – дневного срока её плотность не будет увеличиваться.

Десульфатация батареи своими руками

Не менее эффективным способом очистки от сернокислого свинца является промывка банок химически активными веществами. Как известно, кислотные соединения вступают в реакцию с щёлочью, поэтому для проведения десульфатации своими руками с использованием химии потребуется приобрести подходящий реагент. С задачей расщепления сернокислого налёта поможет справиться пищевая сода. Для проведения процедуры необходимо:

Слить электролит с АКБ.
Растворить щёлочь в дистиллированной воде в соотношении 1 к 3.
Нагреть смесь до кипения.
Залить горячий щелочной раствор в банки аккумулятора на 30 – 40 минут.
Слить щелочной раствор.
Промыть аккумулятор не менее 3 раз чистой горячей водой.
Залить электролит в банки.

Если процедура химической десульфатации пластин выполнялась аккуратно, то ёмкость АКБ существенно увеличится. Ее можно будет использовать продолжительное время, пока на пластинах снова не образуется налет.

Какое выбрать устройство с десульфатацией

Несмотря на то, что процесс десульфатации можно осуществить с помощью простого зарядника, большей эффективности, при меньших временных затратах, можно достичь, если использовать специальные ЗУ. Наиболее качественными зарядными устройствами, оснащёнными функцией десульфатации являются:

«Вымпел 55» — относительно недорогое ЗУ оснащённое, которое имеет встроенные программы зарядки различных АКБ, а также функцией десульфатации аккумуляторных пластин.
«Полюс-912Т» — устройство также оснащено циклической программой, которая позволит легко восстанавливать старые, покрытые оксидной плёнкой, аккумуляторы. Устройство идеально подходит для десульфатации необслуживаемых батарей, ведь весь процесс восстановления пластин осуществляется в автоматическом режиме.
«OptiMate PRO 8» — профессиональная зарядная станция с функцией восстановления аккумуляторов. Позволяет одновременно заряжать до 8 аккумуляторных батарей напряжением 6 или 12 вольт. Устройство может быть эффективно использовано для зарядки не только автомобильных АКБ, но и для восстановления заряда стационарных устройств большой мощности работающих в системах бесперебойного питания.

Читайте также: Мутный электролит в аккумуляторе

Кроме использования заводских моделей зарядных устройств, оснащённых функцией десульфатации, можно изготовить самодельное ЗУ из трансформатора, реле сигналов поворота и мощной 12 – вольтовой лампочки. Такая моргалка для десульфатации будет не менее эффективной, а стоимость изготовления – минимальной.

Как снизить сульфатацию?

Как известно, болезнь проще предотвратить, чем впоследствии заниматься её лечением. Процесс покрытия пластин сернокислым свинцом является естественным, но при определённых условиях интенсивность сульфатации может возрастать многократно. Чтобы подобных ситуаций во время эксплуатации АКБ не возникало, необходимо:

Осуществлять хранение батареи только в заряженном состоянии.
В летнее время, на обслуживаемых аккумуляторах, следует проводить периодическую проверку уровня электролита.
Не допускать глубоких разрядов во время эксплуатации.

Выполнение этих несложных правил позволит прослужить свинцовой батареи не менее 5 лет, при этом её основные показатели эффективности работы будут уменьшаться постепенно.

Десульфатация аккумулятора зарядным устройством своими руками — схема десульфатации

Основной причиной старения аккумулятора считают образование нерастворимой корки сульфата свинца на зарядных пластинах. Отложения уменьшают концентрацию ионов в электролите, увеличивают внутреннее сопротивление приему заряда. Когда говорят «аккумулятор сел» виновником является отложение сернокислого свинца в банках. Удалить налет — провести десульфатацию батареи, восстановить работоспособность.

Десульфатация кислотного аккумулятора

Когда аккумулятор отдает энергию, он разряжается за счет протекания химической реакции:

Pb +2h3SO4 +2PbO2 -> 2PbSO4 +2h3O

Pb – это свинцовая пластина

PbO2 – активная замазка на угольной решетке

PbSO4 – мелкие кристаллы, которые разрастаясь, закрывают пластину

Но когда аккумулятор заряжается от генератора или сети реакция идет в обратную сторону, то есть сернокислый свинец распадается на ионы свинца и кислотный остаток. И все было бы хорошо, но часть кристаллов, при хроническом недозаряде и глубоком разряде аккумулятора, разрастается и не участвует в реакции. Вещество нерастворимой серо-желтой пленкой покрывает пластину, забивает поры, не пропускает заряженные ионы к токопроводящим пластинам. Этим объясняется быстрая подзарядка аккумулятора и моментальная разрядка – нет емкости.

Возвратить емкость аккумулятору можно, если не осыпалась замазка, и не разрушились пластины – то есть электролит в банках светлый, без взвеси. Цель десульфатации АКБ – очистить механически, химически или электротоком пластины, восстановить или заменить электролит. Схемы снятия осадка отработаны годами. Есть методы десульфатации АКБ, применяемые в сервисных центрах и доступные в домашних условиях.

Как сделать десульфатацию на автомобильный аккумулятор

Естественный процесс старения аккумулятора в связи с потерей емкости, в результате осаждения трудно растворимых солей можно отложить своевременной десульфатацией стартового или тягового аккумулятора.

Все методы можно классифицировать по видам:

Воздействие электрическим зарядом – постоянным током малой величины, импульсным током, переполюсовкой.
Химические методы с использованием разрушителей осадка с последующей заменой электролита. Или растворение в дистиллированной воде осадка малым током зарядки
Механические – когда вынутые из банок пластины восстанавливают механической обработкой.

В целях профилактики периодически в электролит добавляют присадки, препятствующие появлению сульфатного камня, но они разрушают пластины, сокращая срок службы аккумулятора.

Схема для десульфатации автомобильного аккумулятора

Из химических методов десульфатации аккумуляторных батарей чаще всего применяют сложный состав трилона Б и аммиака. Эти вещества доступны, но использовать их следует с соответствие инструкции и на крепких аккумуляторах. Трилон Б, натриевая соль этилендиаминтетрауксусной кислоты, растворимая в воде, натрий замещает в соли ион свинца и осадок растворяется. Но растворяется и активная замазка.

Порядок десульфатизации аккумулятора химическим способом:

Готовится раствор – на 3 л взять 60 г трилона Б, 622 мл Nh5OH 25%, 2340 мл дистиллированной воды. Можно взять 10% аммиачный раствор1560 мл, воды 1140 мл и 60 г трилона Б.
Сливается электролит из АКБ в подходящую емкость.
Сразу непросохшие банки залить подготовленным составом, на оставить в АКБ не более чем на 60 минут.
Слить содержимое и промыть банки 3-4 раза дистиллированной водой.
Залить свежий электролит нужной плотности и выполнить зарядку по полному циклу.

Способ нужно использовать с осторожностью. Если десульфатацию автомобильного аккумулятора проводят для удаления небольшого количества осадка, время воздействия сокращают до 30-40 минут. Трилону Б все равно что растворять – вредный осадок или активную массу. В момент реакции идет разогрев и кипение жидкости. Работать нужно на открытом воздухе, использовать защитные средства.

Зарядное устройство с десульфатацией для автомобильного аккумулятора

В промышленных условиях, на автобазах, где зарядку аккумуляторов ведут обученные работники, десульфатацию АКБ проводят специальным зарядным устройством для десульфатации. Для снятия осадка с сильно забитого аккумулятора используют реверсивные импульсные токи.

Реверсивный ток – переменный, с различной амплитудой и полярностью, повторяющихся циклично. Импульсная десульфатация зарядом и разрядом действует на аккумулятор мягко, температура электролита не поднимается, выделения газа не происходит.

Для создания реверсивных токов используется специальное устройство, генератор реверсивного тока, стоимость которого примерно равна двум аккумуляторам. Как произвести десульфатацию аккумулятора, пользуясь генератором реверсивного тока?

Генератор используют при среднем сульфатировании пластин с подачей тока 0,5 – 2,0 А в течение 20-50 часов. Процесс окончен, когда в течение 2 часов напряжение и плотность электролита остаются неизменными.

Сильно забитый аккумулятор чистят с применением устройства для десульфатизации дистиллированной водой в несколько этапов. Для этого напряжение на батарее нужно снизить до 10,8 В, удалить электролит, залить в банки дистиллированной водой.

Вести десульфатацию АКБ малым током, чтобы напряжение было до 2,3 В. Постепенно осадок растворяется в воде, электролит приобретает плотность около 1,11 г/см3. Раствор заменить свежей дистиллированной водой, и продолжать процесс до плотности 1,12 г/см3. Силу тока теперь установить 1 А и наблюдать за ростом напряжения, до тех пор, пока показатель не стабилизируется.

По прошествии первого этапа десульфатации АКБ, поднимают ток до 20 % от разрядного, заряжают батарею 2 часа, разряжают и так до постоянной плотности и напряжения 3-5 раз.

Доводят кислоту до плотности 1,21-1,22 г/см3, заряжают аккумулятор полностью и спустя 3 часа корректируют плотность, пользуясь таблицей. Метод трудоемкий, но десульфатация пластин получается полной. Аккумулятору возвращается вторая молодость.

Десульфатация аккумулятора зарядным устройством

Можно обойтись более дешевым способом десульфатизации обычным зарядным устройством. Но непременным условием является возможность регулировать ток и напряжение. Если осадок пока занимает меньше половины пластин, применяется следующая схема десульфатизации аккумулятора:

Довести уровень электролита до нормального уровня дистиллированной водой.
Подключить ЗУ и установить напряжение 14 В, силу тока 1 А. Заряжать 8 часов. Замеры должны показать, что плотность электролита увеличилась, напряжение поднялось до 10 В. Если показатели ниже – аккумулятор не восстановить.
Сутки АКБ отдыхает, отключенное от ЗУ.
Подключить с напряжением 14 в и током 2-2,5 А на 8 часов. Напряжение должно стать 12,7-12,8 В. Электролит в банках плотностью 1Ю13 г/см3.
Разрядить аккумулятор до 9 В, лампой дальнего света за 6-8 часов.
Повторять разряд-заряд несколько раз, пока плотность электролита не станет 1,27 -1,28 г/см3. В период циклов идет процесс десульфатации, растворяется камень, кислотный остаток SO4 укрепляет электролит.

В результате емкость свинцового кислотного аккумулятора восстановится на 80-90 %. Но так нельзя провести десульфатацию кальциевого или гелевого аккумулятора.

Чаще всего для десульфатации зарядным устройством используют установку «Вымпел». Она доступна по цене, и имеет необходимую регулировку. К ней можно подключить приставку в виде моргалки или другое электронное устройство для снятия свинцового камня.

В необслуживаемых аккумуляторах десульфатация эффективна только на начальной стадии отложения камня. Ведется она с применением импульсного зарядного устройства. Но надо знать, что камень в кальциевом аккумуляторе содержит гипс, который не разрушается под воздействием импульсных токов. Поэтому необслуживаемые аккумуляторы после 3 глубоких разрядов не подлежат восстановлению.

Устройство для десульфатации автомобильных аккумуляторов

Хорошо ведется десульфатация на пластинах автомобильных аккумулятора под действием токов переменного направления с изменением полярности в высокой частоте. Промышленность предлагает приборы и приставки к зарядке для десульфатации аккумулятора.

Зарядное устройство для аккумуляторов Кедр Авто-10, с режимом десульфатации относится к автоматическим зарядникам. Он обеспечивает зарядку с тока в % А от емкости АКБ, быстрый режим током 5 А и циклический – десульфатацию. Компактный зарядник доступен по цене.

Зарядные десульфатирующие устройства выбирают для конкретного типа аккумуляторов. Лучшими для обслуживания одного аккумулятора считают изделия:

устройство одноканальное, предназначенное для автомобильных батарей;
лучше взять устройство с ручной регулировкой зарядного тока;
изучить возможности защиты, блокировки и допустимые температуры;
знать параметры своего аккумулятора, подбирать подходящее устройство.

По техническим показателям для автомобилиста подойдет прибор с регулируемым напряжением 0-36 В, с разными способами десульфатации:

щадящий – малый ток, напряжение постоянное;
интенсивный – циклический импульсный, подающий ассиметричный ток;
циклический заряд со снижением зарядного напряжения.

Совместимость с батареей вашей емкости – обязательное условие.

Если вы приобрели десульфатирующую приставку, то она должна включаться между зарядным устройством и аккумулятором, и провода ее не должны быть тоньше других в схеме соединения. Зарядное должно поддерживать импульсный режим.

Десульфатация АКБ в домашних условиях

Часто десульфатацию АКБ легковых авто проводят своими руками, руководствуясь предоставленными на различных ресурсах схемами. Многие из них основаны на использовании обычного зарядного устройства, но требуют много внимания. В среднем ручная сульфатация малыми токами и в несколько циклов занимает больше 2-х недель.

Подключение к зарядному устройству приставки ускорит режим десульфатации АКБ. Примером приставки служит импульсный преобразователь, называемый моргалкой, так как светодиоды сигнализируют от прохождении переменного тока. Устройство можно собрать своими руками.

Перед вами схема зарядного устройства для сульфатации автомобильного аккумулятора, называемая «моргалка».

Принцип «моргалки» — прохождение 10 % тока от емкости АКБ, напряжение 13,1 – 13,4 В. Схема представляет разрядку лампочками на 12 в и реле, включающее зарядку по окончании разрядки. Получается моргание с пульсацией 4,3 секунды на разряд током 1 А и 3 секунды на заряд током 5 А. Импульсы тока сначала разрыхляют монолитную пленку на пластине, потом растворяют маленькие кристаллы.

Знаем, что необслуживаемые аккумуляторы плохо поддаются десульфатации. Но если батарея новая, отслужила не более 2 лет, а уровень электролита в банках низок, можно попробовать восстановить емкость. Сначала нужно добавить в банки дистиллированной воды и заклеить отверстия эпоксидным клеем. Потом попробовать провести зарядку импульсным током. В режиме десульфатации АКБ, одновременно с корочкой сульфатированного свинца будет разрушаться активная замазка. Емкость восстановится ненамного и ненадолго.

Важно знать!

Электролит разъедает тело и натуральные хлопковые волокна также как концентрированная серная кислота. Выделяющиеся через открытые пробки АКБ газы вредны и взрывоопасны. Поэтому место, где проводятся опасные работы должно быть проветриваемым и недоступным для детей и животных. Бутыли с электролитом не должны находиться в местах общей доступности. Не забывайте надеть защитные очки, резиновые перчатки и пользоваться резиновым фартуком.

Видео

Возможно, для вас будет полезным посмотреть предоставленное видео по десульфатации аккумулятора.

Battery Extra Repair Desulfator — что говорят мои клиенты

«Просто должен был сообщить вам, что после вашего совета мне удалось заставить мои старые аккумуляторы Ebike снова заработать, используя дополнительный аккумулятор, это заняло некоторое время, но они почти полностью заряжены. Неплохо для набора аккумуляторов, которые были не использовался 8 лет ».
BW, Лондон

«Хотя мы говорили недавно, я хотел бы спросить, могу ли я дать свидетельские показания? Итак, меньше чем через неделю мои запечатанные свинцово-кислотные аккумуляторы на 66 Ач на вашем устройстве, которые давали мне только известную скорость разряда. которые работали в течение 46 минут, теперь дают 1 час 14 минут, поэтому, хотя кажется, что это большая коробка, которую вы не можете увидеть, она действительно делает что-то эффективное !!!!! это на 28 минут больше за неделю регулярных капель, чем повторно расходы !!! Еще 28 минут уже за неделю — это потрясающе !!!!!! »
K, UK

«Я рад подтвердить, что устройство вернуло некоторые сильно сульфатированные батареи примерно до 80%, и поэтому мы очень довольны.«
Caravan and Camping Club, UK

» Я использую 2 из этих единиц в течение последних 6 месяцев. Один подключен к аккумуляторной батарее моего автодома, а другой — к аккумуляторным батареям для отдыха (которые переключаются по очереди на 24 часа каждый). Оба устройства были постоянно подключены во время движения автомобиля, а также во время стоянки и подключения к электросети. Всем трем батареям не менее 3 лет, и они были улучшены за счет использования устройств, которые жестко подключены к цепям батарей.»
John H, UK

» Гениально и так просто. Хорошо сделан и имеет хороший радиатор, что важно для больших батарейных массивов ».

« Выполняет свою работу просто и хорошо. Именно то, что мне было нужно, и хорошо сочетается с большой батареей внутри большой коробки. Пришел хорошо упакован и был быстро отправлен с отличной коммуникацией и ответом на сообщения от поставщика. Настоятельно рекомендуется. «
H, UK

» Используется в аккумуляторной батарее для автоприцепа и в аккумуляторной батарее для тележки для гольфа, обе были разряжены, теперь восстановлены, и замена стоила бы мне 150 фунтов стерлингов, поэтому рекомендуется большая экономия 40 фунтов стерлингов.«
Raymond

» Десульфатор батареи, это действительно отличный комплект, используемый на моем скутере. «
bix-bitz, UK

» Работает хорошо. Отлично подходит для крупных банков ».
Томас, Австралия

« На самом деле работает …. впечатлен. »
Томас, Великобритания

« Моя вторая покупка, очень хороший продукт, работает хорошо и соответствует описанию ».
Стив, Великобритания

«Телефонная справочная линия поставщика оказалась невероятно полезной для получения рекомендаций относительно аккумуляторов и того, как лучше всего использовать устройство».
Робин, Бернли

«Хорошо, пока результаты, мы попытались извлечь 7 автомобильных аккумуляторов из нашей кучи металлолома, 6 выздоровел достаточно хорошо, чтобы использовать, 1 все еще мертв.«
GP, Лондон

» Дэн, ты меня уговорил, ну ты был прав, это работает. Четыре недели, и батарейки как новые. «
Max

» Я использовал одну на своем блоке батарей, в которой есть бывшие в употреблении батареи, и это сильно изменило ее емкость. «
AM

» Я купил это устройство , так как у меня на тракторе была свинцово-кислотная аккумуляторная батарея, которая не использовалась слишком часто, но не заводилась после зарядки аккумулятора. Это был либо этот, либо новый аккумулятор, и с 60-дневной гарантией, безусловно, стоит попробовать.Я использовал устройство с зарядным устройством более 7 дней. По другим причинам я потом оставил аккумулятор в тракторе на месяц, потом попробовал, с первого раза завелась. Таким образом, несомненно, положительный эффект. После получения устройства я написал в их технический отдел пару вопросов и в течение дня получил очень подробный ответ от человека, который определенно знал свое дело ».
Gerry

« Моя батарея улучшилась в два раза, держит заряд дольше. период под нагрузкой.»
Ged Foster

» Быстрая доставка, хорошее общение и улучшение емкости всего за 48 часов использования. «
Берни, Питерборо

» Отличный продавец, поддержка клиентов бесценна. «
Streetmech

» Поздравление с добрым утром о вашем превосходном продукте и услуге «
Jim, Essex

» Мы очень долго тестировали старый автомобильный аккумулятор и обнаружили, что сохраненный аккумулятор похож на новый аккумулятор с внутренним сопротивлением, результат хороший! С уважением «
DR

» Действительно работает.Настоятельно рекомендуется. «
RG, Wales

» Это действительно работает, проверено на нескольких батареях, работает на всех «
Phil, Barry Wales

» Делает то, что написано, стоит покупать «
Paul, Taunton GB

» Все более чем идеальный, дружелюбный и очень рекомендуемый. «

» Опыт был отличным, и я с нетерпением жду продолжения сотрудничества с вами «

» Делает то, что написано в инструкции, очень доволен «

» Работает как мечта »

«Отлично, теперь я могу покататься на велосипеде»

«Отличный продукт, потребовалось немного времени, но аккумулятор восстановлен до 90% емкости»

«Повышена производительность аккумулятора, дан бесплатный совет.Отлично «

» Действительно работает, очень рекомендую «

» Великолепно и так просто. Хорошо сделана и имеет хороший радиатор, что очень важно для больших батарейных массивов ».

« Телефонная справочная линия поставщика оказалась невероятно полезной для советов по батареям и того, как лучше всего использовать устройство ».

Учебное пособие по десульфатации батареи

| ChargingChargers.com

Хотя сегодня существует много химического состава батарей, и новые типы становятся коммерчески доступными. жизнеспособные с течением времени, мы имеем дело с свинцово-кислотными типами, затопленными, AGM и настоящими гелями, поскольку они широко используются в приложениях, на которых мы специализируемся.Типичная свинцово-кислотная батарея Элемент имеет два типа пластин, один из свинца и один из диоксида свинца, оба контактируют с сернокислый электролит в виде жидкости, абсорбированной матом (AGM), или геля. Диоксид свинца (PbO ₂) пластина реагирует с сернокислотным (H ₂ SO ₄) электролитом в результате образуются ионы водорода и ионы кислорода (которые образуют воду) и сульфат свинца (PbSO ₄) на тарелке. Свинцовая пластина вступает в реакцию с электролитом (серной кислотой) и оставляет сульфат свинца. (PbSO ₄) и свободный электрон.Разряд батареи (позволяя электронам уйти аккумулятор) приводит к накоплению сульфата свинца на пластинах и разбавлению кислоты водой. Удельный вес электролита, измеренный ареометром в залитых батареях, указывает его относительный заряд (силу) или уровень разбавления (разряда). Обратимость Эта реакция дает нам полезность свинцово-кислотной батареи.

Зарядка аккумулятора меняет описанный выше процесс и включает в себя воздействие на аккумулятор напряжения. выше, чем его существующее напряжение.Чем выше напряжение, тем выше скорость заряда, в зависимости от некоторые ограничения. Следует учитывать газообразование, а настоящие гелевые батареи имеют более низкий пиковый заряд. напряжение, потому что в геле могут образоваться пузырьки, которые не рассеиваются, что может привести к повреждению аккумулятора. Подробнее об этом в руководстве по зарядке. Кристаллы сульфата свинца разрушены (более или менее успешно) в цикле зарядки. Иногда остаются какие-то кристаллы, а иногда батарея остались частично разряженными, где кристаллы сульфата свинца затвердевают и уменьшают емкость заряжаемой батареи.Это и есть десульфатация (десульфатация).

Внутренний разряд

Батареи подвержены внутреннему разряду, также называемому саморазрядом. Этот скорость определяется типом батареи и металлургией свинца, используемого в ее строительство. Влажные ячейки с полостями внутри для электролита используют свинцово-сурьмянистый сплав для повышения механической прочности. Сурьма также увеличивает скорость внутренней разрядки от 8% до 40% в месяц.По этой причине влажный ячейки не следует оставлять без присмотра или разряжать в течение длительного времени. Свинец, используемый в геле и конструкция батареи AGM не требует высокой механической прочности, так как она стабилизируется гелевым или матовым материалом. Обычно кальций сплавлен со свинцом, чтобы снизить газовыделение и скорость внутреннего разряда, которая составляет всего от 2% до 10% в месяц для аккумуляторы AGM и Gel.

Любая разрядка аккумулятора, включая внутренний разряд, вызывает сульфатирование пластины батареи как часть химического цикла, и при достаточном времени сульфатация затвердевает, вызывая уменьшение емкость аккумулятора в лучшем случае или полная потеря работоспособности.Регулярная зарядка после использования или использование «плавающего» зарядного устройства для длительного хранения (лодочные аккумуляторы, квадроциклы и т. д.) уменьшает эту уменьшенную емкость и увеличивает срок службы батареи. Большая порция (приближается к 50%) свинцово-кислотных аккумуляторов уменьшилась емкость или пришла в негодность из-за сульфатирования и никогда не достигают своего номинального срока службы.

Технология десульфатации PulseTech

Лабораторные и полевые испытания отдельными лицами, компаниями и государственными учреждениями поблизости мир доказал, что технология Pulse работает.Это буквально самый эффективный доступный метод обеспечения производительности свинцово-кислотных аккумуляторов, увеличивая аккумулятор эффективность и снижение затрат, связанных с аккумулятором. В 1995 году PulseTech ™ применила свои технологии до полной линейки инновационных и уникальных продуктов, предназначенных для производства аккумуляторов сильнее, поэтому они будут работать усерднее и прослужат дольше, чем когда-либо прежде. Сегодня они предлагают более 60 продуктов, разработанных, чтобы помочь вам уменьшить проблемы, связанные с аккумулятором, и снизить затраты. Пока у нас нет всех 60 товаров на складе, у нас есть к ним доступ.

Чтобы понять, насколько важна импульсная технология для всех ваши автомобили, учтите следующее: основной причиной отказа транспортного средства является отказ аккумулятора из-за сульфатированию на пластинах аккумуляторной батареи. А Pulse Technology предотвращает накопление сульфатации. В большинстве случаев батарея все еще в порядке. Вы просто не можете достичь внутренней энергии. Что означает, что вам необходимо купить еще одну батарею, даже если та, которая у вас есть, все еще может использоваться.Продукты PulseTech помогают предотвратить эту проблему.

Как продукты PulseTech ™ делают батареи сильнее

Продукты PulseTech подключаются напрямую к батарее. Они излучают пульсирующий постоянный ток, который удаляет сульфатные отложения с пластин и возвращает их кислоте аккумулятора в качестве активный электролит. При постоянной установке эти продукты также защищают от сульфатов. снова накапливается, поэтому ваша батарея все время находится в отличном состоянии.В большинстве случаев некоторые из эти продукты даже помогают восстановить разряженные батареи, которые уже страдают от сульфатирования и помочь вернуть их к жизни.

Вот как это работает : Рисунок A: Свинцово-кислотные батареи работают, высвобождая энергию в результате взаимодействия, которое происходит между положительной и отрицательной свинцовыми пластинами и сульфатами свинца в электролите.
Рисунок B: Образование сульфата происходит, когда сульфаты свинца образуются на пластинах батареи во время нормальные циклы заряда / разряда.Во время этого процесса некоторые сульфаты увеличиваются до точка, в которой они не будут принимать энергию, поэтому они остаются на тарелке. Со временем эти сульфаты может накапливаться до тех пор, пока не снизится эффективность и батарея не разрядится.
Рис. C: Импульсная технология предотвращает образование сульфата за счет удаления сульфата. отложения с пластин с помощью уникального процесса Ion Transfer . Сульфаты свинца затем возвращаемся в аккумуляторную кислоту как активный электролит .При подключении по штатному Наши системы обслуживания аккумуляторов также предотвратят повторное накопление сульфатов.
Рисунок D. Чистые пластины помогают батарее работать с максимальной эффективностью и сроком службы. резко расширяется. Принимается больше заряда, поэтому аккумулятор заряжается быстрее и лучше качество. Это означает, что аккумулятор заряжается до полной емкости, поэтому доступно больше энергии. к вашему автомобилю.

Получите ИСТИННУЮ мощность аккумулятора

Pulse Technology работает со всеми типами свинцово-кислотных аккумуляторов, включая герметичные гелевые батареи. и ГОСА.Поддерживая чистоту пластин, аккумулятор заряжается быстрее и глубже, поэтому он работает с большей нагрузкой. и длится дольше, чем вы когда-либо думали. Он также имеет большее согласие на оплату перезаряжаться быстрее и высвобождать всю накопленную энергию. Благодаря большему количеству доступной энергии ваши автомобили дольше между подзарядками, и ваши электронные аксессуары работают лучше. Вы понимаете правду мощность ваших батарей. Некоторые из этих запатентованных продуктов также предотвращают нормальную потерю аккумуляторные батареи хранимых транспортных средств и оборудования, независимо от того, как долго они не используются — даже месяцев за раз.

Эти системы даже помогают защитить окружающую среду. Батареи с более длительным сроком службы уменьшают опасность загрязнения, вызванного выбросами свинца и серной кислоты из преждевременно выброшенных аккумуляторов.

Уникальные технологии

Что делает Pulse Technology такой уникальной и такой эффективной, так это отчетливая форма импульса, которая определяет это. Этот сигнал имеет строго контролируемое время нарастания, ширину импульса, частоту и амплитуда импульса тока и напряжения.Никакой другой системы обслуживания аккумуляторов в мире имеет эту особую форму волны, что означает, что никакая другая система не может обеспечить такой же исключительный преимущества продуктов PulseTech. PulseTech поставляет многие из этих продуктов в США. военный, и имеет с некоторого времени. Мы использовали запатентованную импульсную технологию (в отличие от некоторые зарядные компании, которые продвигают универсальную импульсную стадию) в течение многих лет, и когда должным образом выбран и применен, он делает то, что они говорят.Так что ознакомьтесь с нашей подборкой или позвоните с конкретными приложениями.

Домой | Учебники | Десульфатация / Десульфатация

Устройство для восстановления и десульфатирования аккумуляторов | Energic Plus

Увеличьте срок службы ваших аккумуляторов: сульфат свинца удаляется в процессе электрической высокочастотной пульсации восстановителя аккумуляторов. Восстановите заряд батареи!

ИСПОЛЬЗУЙТЕ РЕКОНДИЦИОНЕР АККУМУЛЯТОРНОЙ БАТАРЕИ И СОХРАНИТЕ СУЛЬФАТНЫЕ АККУМУЛЯТОРЫ

Восстановление аккумуляторов очень популярно.80% аккумуляторов, выходящих из строя и теряющих емкость, сульфатированы, но их можно восстановить с помощью подходящего оборудования. Наш аккумуляторный регенератор успешно удаляет сульфатацию из-за процесса электрической высокочастотной пульсации . Этот процесс восстанавливает емкость батареи, давая вам возможность повторно использовать старые и сульфатированные батареи. Вы также можете использовать устройство для восстановления батарей для ежегодного обслуживания, чтобы значительно продлить срок службы ваших батарей.

Загрузите брошюру по регенератору для получения дополнительной информации

Для использования этой формы у вас должен быть включен JavaScript.

ПРИМЕНЕНИЕ РЕКОНДИЦИОНЕРА АККУМУЛЯТОРА

Стартерные батареи — Стационарные батареи — (Полу) тяговые батареи — Никель-кадмиевые батареи

Наши восстановители аккумуляторов Energic Plus специализируются на аккумуляторных батареях для вилочных погрузчиков. Помимо ремонта аккумуляторов вилочных погрузчиков, устройство имеет и другие области применения: тележки для гольфа, инвалидные коляски, ИБП, автомобильные транспортные средства, тяжелое оборудование, военные, сельскохозяйственные машины, мотоциклы, лодки, поезда, ветряные и солнечные энергетические системы и другие.

Нажмите здесь, чтобы загрузить нашу брошюру по регенератору батареи.
Щелкните здесь, чтобы узнать о наших последних установках регенераторов батарей.

ЧТО ТАКОЕ СУЛЬФАЦИЯ АККУМУЛЯТОРА?

Когда энергетический заряд аккумулятора истощен и его необходимо зарядить во время нормальных рабочих циклов, кристаллы сульфата постепенно накапливаются на электродах, препятствуя эффективной подаче тока аккумулятором. По сути, кристаллы задыхают аккумулятор.

Этот сульфат свинца увеличивает внутреннее сопротивление и снижает удельный вес электролита.Неизбежен процесс нарастания сульфатации аккумулятора. Что еще хуже, через 3-4 года процесс существенно ускоряется.

Причины сульфатации аккумулятора

Сульфатирование аккумулятора является результатом многих причин. Вот основные причины:

Батарея не использовалась слишком долго.

Аккумулятор разряжен слишком глубоко.
Использовано неправильное зарядное устройство.
Неисправный аккумулятор оставлен без лечения.
Аккумулятор нагрелся до слишком высокой / низкой температуры.
Циклы зарядки не соблюдались.

ЧТО ТАКОЕ ДЕСУЛЬФАТОР АККУМУЛЯТОРА

Десульфатор или восстановитель аккумуляторов — это электронное устройство, которое очищает внутренние пластины аккумулятора от сульфата свинца. Этот сульфат свинца образуется на внутренних пластинах батареи и значительно снижает емкость заряда батареи. Возвращая сульфат свинца обратно в кислотный раствор, можно значительно продлить срок службы батареи.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ РЕГЕНЕРАТОРА АККУМУЛЯТОРА

Используя наш регенератор батарей, вы сможете растворить затвердевший сульфат и восстановить его до активного материала.Он использует высокочастотные токи разглаживания морщин, которые очень эффективно удаляют затвердевший сульфат.

Процесс десульфатации полностью автоматический (максимум 42 часа), регулируется по температуре и состоит из 5 этапов. Это приводит к увеличению силы тяжести электролита, снижению внутреннего сопротивления и увеличению емкости аккумулятора.

Комбинация разрядника аккумулятора и зарядного устройства — все вместе в 1
Подробные отчеты об испытаниях
Минимальные затраты на обслуживание
Увеличенный срок службы батарей
Быстрая регенерация
Бесплатное программное обеспечение для анализа
Программа автоматизации применена
Гарантия 2 года
Практически постоянное использование за счет упрощения схем и использования лучших компонентов
Сертификат CE
Беспроводное соединение между регенератором и компьютером
Преобразуется разряженная энергия постоянного / переменного тока.Эту энергию можно вернуть в электросеть и использовать повторно

ОТЛИЧНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОНДИЦИОНЕРА АККУМУЛЯТОРА

Наше устройство для восстановления батарей поставляется с программным обеспечением для мониторинга. Это программное обеспечение позволяет:

Получите точные факты и статистику по десульфаторам батарей.
Создать полный отчет о регенерации аккумулятора.
Следите за реакцией аккумулятора при зарядке / разрядке.
Настройте REPLUS Battery Regenerator с помощью портативного компьютера.

Аккумуляторный десульфатор REPLUS имеет чрезвычайно удобную панель управления. Через «Настройки» вы можете изменить дату и некоторые настройки экрана, а в «Эксплуатации» вы можете настроить окончательные настройки для процесса восстановления батареи. Эта кривая показывает полную реставрацию:

Контролируемый сброс
Реставрация
Выравнивание
Разряд
Реставрация

Когда вы сравниваете разряд 1 с 4, вы видите, что время, необходимое для разрядки аккумулятора, увеличилось более чем вдвое во время второго разряда.Это прямой результат процесса высокочастотного импульса на шагах 2 и 3.

Та же история на шаге 5: сравнивая этот шаг с шагом 2, вы видите, что установленное напряжение батареи достигается намного позже, чем на шаге 2. Это означает, что ваша батарея работает дольше, снова принимает ток и, таким образом, восстанавливается.

КАК ИСПОЛЬЗОВАТЬ РЕКОНДИЦИОНЕР И ДЕСУЛЬФАТОР АККУМУЛЯТОРА?

Есть два способа использования восстановителя аккумуляторных батарей: восстановительная регенерация и поддерживающая регенерация.

Восстановление регенерации позволяет восстанавливать старые (5, 6, 7… лет) аккумуляторы среднего и хорошего состояния, которые «заилились» до 90-100% производительности в результате естественного сульфатирования.

Техническая регенерация позволяет поддерживать аккумулятор в оптимальном состоянии без сульфатов за счет кратковременной ежегодной регенерации.

СЧАСТЛИВЫЕ ЗАКАЗЧИКИ РЕГЕНЕРАТОРА АККУМУЛЯТОРА

Energic Plus стал специалистом в области оборудования для регенерации аккумуляторов за последние 5 лет.Имея более 500 довольных и постоянных клиентов на всех континентах мира, мы можем сказать, что мы являемся ведущим поставщиком оборудования на сегодняшнем рынке. Благодаря технологии регенерации аккумуляторов вы можете использовать аккумуляторы дольше и сэкономить много CO2. Таким образом, регенератор способствует улучшению окружающей среды .

Наша технология десульфатации аккумуляторов специально разработана для анализа, регенерации и восстановления всех типов свинцово-кислотных аккумуляторов, у нас есть очень хорошие рекомендации в различных отраслях промышленности.Погрузочно-разгрузочные работы — наш самый большой рынок с такими известными брендами, как Linde и Toyota, которые купили несколько машин для использования их официальными дилерами.

Ознакомьтесь с нашими отзывами о восстановителях аккумуляторов.

Дополнительная техническая информация содержится в нашем каталоге Energic Plus®.

Как восстановить сульфатированные батареи

Сульфатион (sul-fay-shun), причина номер один ранних отказов аккумуляторных батарей, может быть безопасно устранен с помощью высокочастотных электронных импульсов.В отличие от других зарядных устройств импульсного типа, которые заявляют об этой или аналогичных звуковых характеристиках, BatteryMINDers® от VDC используют диапазон и высоких частот. Это гарантирует безопасное растворение как старого, так и вновь образованного сульфатирования в кратчайшие сроки. Использование только одной фиксированной частоты может удалить некоторые, но не все, особенно давно установившиеся затвердевшие кристаллы сульфата.

Эти запатентованные в США методы поистине уникальны. Они «растворяют» сульфат, а не «разрушают» или встряхивают его.Создавая только необходимый диапазон частот и избегая высоких напряжений , мы исключаем потенциальное повреждение пластин аккумуляторов, известное как «отслаивание». Серная кислота, главный ингредиент кристаллов сульфата, может затем легко переходить в электролит (жидкий, гель или абсорбированный). Это немедленно увеличивает его удельный вес и освобождает пластины для хранения, чтобы теперь принять более полный заряд. Делает это в кратчайшие сроки, не выделяя излишнего тепла. В этом процессе не происходит потери электролита, что гарантирует, что герметичные батареи, а также «мокрые» батареи никогда не умирают из-за потери электролита.Взгляните на нашу страницу продукта Battery Minder, чтобы увидеть наш большой выбор

Некоторые производители зарядных устройств утверждают, что в аккумуляторе не разовьется сульфатация, если он всегда полностью заряжен . Это неверно. Все свинцово-кислотные аккумуляторные батареи вырабатывают сульфат в течение своего срока службы. Сюда входят новые герметичные «сухие батареи», такие как Optima, Odyssey, Exide и межгосударственные AGM-спирально-навитые типы. Батареи сульфатируются каждый раз, когда они используются (разряжаются — заряжаются).Если они перезаряжены, недозаряжены или оставлены разряженными всего на несколько дней, у них быстро вырабатывается сульфат. Это состояние может усугубиться при использовании свинцово-кислотных аккумуляторов меньшего размера, таких как аккумуляторы для мотоциклов. Даже при хранении полностью заряженный сульфат образует без часто применяемой платы за обслуживание . Он должен быть достаточно заряжен, чтобы аккумулятор не упал ниже 12,4 В * (2,07 В / элемент). Использование или хранение батарей при температуре выше 75 ° F ускоряет саморазряд и резко увеличивает сульфатацию.Фактически, скорость разряда удваивается, , как и сульфатирование , на каждые 10 ° F повышения температуры выше комнатной.

Таким образом, если вы хотите, чтобы ваши батареи обеспечивали наилучшую производительность и максимально долгий срок службы, в них не должно быть сульфатов путем их десульфатирования самым безопасным и эффективным способом. Запатентованный в США ** метод BatteryMINDers является наиболее эффективным способом, и VDC Electronics гарантирует его с 100% гарантией возврата денег от производителя и 5-летней полной гарантией «без проблем»

Вот вопросы, которые вы должны себе задать:

Хочу ли я, чтобы мои батареи прослужили как можно дольше (5+ лет)?
Хочу ли я наивысшего уровня производительности в течение всего срока службы?
Я хочу, чтобы они заряжались как можно быстрее?
Хочу ли я исключить или значительно сократить обслуживание батареи (добавление воды и т.)?
Хочу ли я использовать наименьшее количество электроэнергии для зарядки аккумуляторов?
Хочу ли я отыграть стоимость зарядного устройства до того, как мне понадобится заменить батарею, для которой я купил его впервые? ***

Если вы ответили утвердительно на любой из этих вопросов, то вам потребуется десульфатирующее зарядное устройство-ремонтник. Помните, что производитель гарантирует их работу со 100% гарантией возврата денег плюс пятилетняя гарантия «без хлопот», 100% гарантия на детали и ремонт или полную замену.

* При комнатной температуре. Применимо к 12-вольтовым или двум последовательно соединенным 6-вольтовым батареям.

** Патент США № 6078166

*** Предположим, вы начали с новой батареи стоимостью 85–150 долларов США, которая прослужит как минимум в два раза дольше, чем без десульфатации.

Выберите зарядное устройство для аккумуляторов Dusulfating

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

(PDF) Восстановление емкости сульфатно-свинцово-кислотной батареи с помощью управления зарядкой с обратной связью по давлению

Яньчэн Чжан и др.Чао-Ян Ван из Государственного университета Пенсильвании

за ценные обсуждения.

СПИСОК ЛИТЕРАТУРЫ

[1] Шиффер, Дж., Зауэр, Д. У., Бинднер, Х., Кронин, Т., Лунд-

Сагер, П., и Кайзер, Р., 2007. «Прогнозирование модели для ранжирования.

свинцово-кислотных аккумуляторов в соответствии с ожидаемым сроком службы в системах возобновляемой энергии

и системах автономного электроснабжения

”. Journal of Power Sources, 168 (1), pp. 66 — 78.

[2] Бинднер, Х., Cronin, T., Lundsager, P., Manwell, J., Ab-

dulwahid, U., and Baring-Gould, I., 2005. Срок службы:

эллинг свинцово-кислотных аккумуляторов. Tech. Rep. Risø-R-1515 (EN),

Национальная лаборатория Risø, Дания.

[3] Калпин Б. и Рэнд Д., 1991. «Режимы отказа свинцово-кислотных аккумуляторов

». Journal of Power Sources, 36 (4), pp. 415 — 438.

[4] Ruetschi, P., 2004. «Механизмы старения и срок службы свинцово-кислотных аккумуляторов

». Журнал источников энергии, 127 (1-2),

с.33 — 44.

[5] Лам, Л., Хей, Н., Филэнд, К., и Урбан, А., 2004.

«Режим отказа свинцово-кислотных аккумуляторов с клапанной регулировкой не-

der высокоскоростная работа с частичным зарядом ». Journal of

Power Sources, 133 (1), pp. 126 — 134.

[6] Мозли, П. Т., 2004. «Работа аккумуляторов vrla при частичном заряде с высокой скоростью

». Journal of Power Sources,

127 (12), стр. 27 — 32.

[7] Гибсон, И., и Петерс, К., 1982.«Сульфатно-дис-

заряженных свинцово-кислотных аккумуляторов». Journal of Power Sources,

, 8 (2), стр. 143 — 157.

[8] Ямагути, Ю., Сиота, М., Накаяма, Ю., Хираи, Н. и

, Хара, С. , 2000. «Анализ электрохимических реакций in situ на поверхности свинца в растворе серной кислоты». Journal of

Power Sources, 85 (1), стр. 22 — 28.

[9] Takehara, Z., 2000. «Реакции растворения и осаждения —

сульфата свинца в положительных и отрицательных электродах в

. свинцово-кислотная батарея».Journal of Power Sources, 85 (1), pp. 29

— 37.

[10] Лам, Л., Хей, Н., Филэнд, К., и Хьюн, Т., 2005.

«Роман. техника обеспечения надежности аккумуляторных батарей в 42-вольтовых сетях

для автомобилей нового поколения ». Journal of Power

Sources, 144 (2), стр. 552 — 559.

[11] Huet, F., 1998. «Обзор измерений импеданса

для определения состояния заряда или состояния. of-health

аккумуляторных батарей ». Журнал источников энергии, 70 (1),

с.59 — 69.

[12] Вишванатан, В. В., Салкинд, А. Дж., Келли, Дж. Дж., И Окер-

человек, Дж. Б., 1995. «Влияние состояния заряда на импеданс

спектр герметичных ячеек, часть ii: свинец кислотные батареи ». Журнал прикладной электрохимии

, 25, стр. 729–739.

[13] Бланке, Х., Болен, О., Буллер, С., Донкер, РВД,

Фрике, Б., Хаммуш, А., Линзен, Д., Теле, М.,

и Зауэр. , DU, 2005. «Измерения импеданса свинцово-кислотных аккумуляторов

для оценки состояния заряда, состояния здоровья и прогноза пусковой способности

в электрических и гибридных электрических транспортных средствах».Journal of Power Sources, 144 (2), pp. 418 —

425.

[14] Теле, М., Карден, Э., Суреваард, Э. и Зауэр, Д.,

2006. «Импеданс на основе перезарядки и газовыделения модели

для аккумуляторов VRLA / AGM ». Journal of Power Sources, 158 (2),

pp. 953 — 963.

[15] Shi, Y., Ferone, C., Rao, C., and Rahn, C., 2012. «Non-

деструктивная судебно-медицинская патология свинцово-кислотных аккумуляторов ». В

American Control Conference (ACC), 2012.

[16] Leverich, C.Г., 1992. «Импульсная система зарядки аккумуляторов —

тем». Патент США, 5166595.

[17] Campagnuolo, C., Jarvis, LP, Pellegrino, A., DiCarlo,

J., и Keane, W., 1997. «Свинцово-кислотный аккумулятор десульфата

тор / омолаживающее ». Патент США, 5677612.

[18] Inskeep, M., 2010. «Многоцелевой аккумуляторный стартер и восстановитель

». Патент США, 2010/0301800 A1.

[19] Абд Малек, Н., Хасини, Х., Рахман, А. и Нашаруддин

Мохд Джафар, М., 2010. «Усовершенствованная солнечная фотоэлектрическая система для

малайзийской сельской электрификации, часть i: проектирование и тестирование солнечной фотоэлектрической системы

с трекером и отражателями». In Research and De-

velopment (SCOReD), 2010 IEEE Student Conference on,

pp. 452–457.

[20] Кейзер, М., Песаран, А., Михалич, М., и Нельсон, Б., 2000.

«Алгоритмы зарядки для увеличения срока службы свинцово-кислотных аккумуляторов

для электромобилей». В 17-м Симпозиуме по электромобилям —

поз.

[21] Лам, Л., Дуглас, Дж., Пиллиг, Р., и Рэнд, Д., 1994. «Незначительные

элементов в свинцовых материалах, используемых для свинцово-кислотных аккумуляторов 1.

водород и кислород. -газовые характеристики ». Journal of

Power Sources, 48 (12), стр. 219 — 232.

[22] Берндт, Д., 1993. Необслуживаемые батареи: свинцово-кислотные,

Никель / кадмий, никель / металлогидрид. Исследования

Press.

[23] Гу В., Ван Г. и Ван К., 2002. «Моделирование процесса перезарядки

батарей vrla».Journal of Power

Sources, 108, стр. 174–184.

Изучены 2 простых схемы десульфатора батареи

В этой статье мы исследуем 2 простые, но мощные схемы десульфатора батареи, которые можно использовать для эффективного удаления и предотвращения десульфатации в свинцово-кислотных аккумуляторах. Первый метод использует импульсы ШИМ, а второй метод реализует обычный мостовой выпрямитель для того же.

Сульфатирование в свинцово-кислотных аккумуляторах является довольно распространенным явлением и представляет собой большую проблему, поскольку этот процесс полностью снижает эффективность аккумулятора.Считается, что зарядка свинцово-кислотной батареи с помощью метода ШИМ инициирует десульфатацию, помогая восстановить эффективность батареи до некоторых уровней.

Что такое сульфатирование в свинцово-кислотных аккумуляторах

Сульфатирование — это процесс, при котором серная кислота, присутствующая в свинцово-кислотных аккумуляторах, со временем реагирует с пластинами с образованием слоев белого порошка, подобного веществу, над пластинами.

Этот слой отложений серьезно ухудшает химические процессы внутри батареи во время зарядки или разрядки, делая батарею неэффективной с ее способностями к передаче энергии.

Обычно это происходит, когда аккумулятор не используется в течение длительного времени, а процессы зарядки и разрядки выполняются не очень часто.

К сожалению, не существует эффективного способа решения этой проблемы, однако было исследовано, что застрявшие отложения серы на поврежденной батарее могут быть в некоторой степени разрушены путем воздействия на батарею сильноточных импульсов во время ее зарядки.

Эти сильноточные зарядные импульсы должны быть хорошо оптимизированы с помощью некоторой схемы управления и должны тщательно диагностироваться при реализации процесса.

1) Использование ШИМ

Реализация метода через схему с ШИМ-управлением, вероятно, лучший способ сделать это.

Вот отрывок из википедии, в котором говорится:

«Десульфатация достигается за счет сильноточных импульсов, генерируемых между выводами батареи. Этот метод, также называемый импульсным кондиционированием, разрушает кристаллы сульфата, которые образуются на пластинах батареи. • Короткие сильноточные импульсы, как правило, работают лучше всего. Электронные схемы используются для регулирования импульсов различной длительности и частоты сильноточных импульсов.Их также можно использовать для автоматизации процесса, поскольку для полной десульфатации батареи требуется много времени ».
https://en.wikipedia.org/wiki/Talk%3ABattery_regenerator

Схема батареи с ШИМ Обсуждаемое здесь зарядное устройство можно рассматривать как лучшую конструкцию для выполнения вышеупомянутого процесса десульфатации.

Как работает схема

IC 555 конфигурируется и используется в стандартном режиме управления PWM.

Выходной сигнал IC соответствующим образом усиливается через пару транзисторов, так что он может подавать упомянутые сильноточные импульсы на батарею, которую необходимо десульфатировать.

ШИМ-регулирование может быть установлено на низкий коэффициент «отметки» для реализации процесса десульфатации.

И наоборот, если схема предназначена для использования для зарядки обычных аккумуляторов, ШИМ-регулятор может быть настроен для генерации импульсов с равными отношениями метка / пространство или в соответствии с желаемыми спецификациями.

Управление ШИМ будет зависеть исключительно от личных предпочтений человека, поэтому должно выполняться правильно в соответствии с инструкциями производителя батарей.

Несоблюдение надлежащих процедур может привести к несчастному случаю со смертельным исходом из-за возможного взрыва аккумулятора.

Уровень входного тока, равный уровню AH батареи, может быть выбран изначально и постепенно уменьшаться, если обнаруживается положительный ответ от батареи.

2) Десульфатирование с помощью схемы трансформатора и мостового выпрямителя

Чтобы сделать этот простейший, но эффективный десульфатор аккумулятора со схемой зарядного устройства, вам просто потребуется трансформатор подходящего номинала и мостовой выпрямитель. Конструкция не только обессеривает аккумулятор, но и предотвращает возникновение этой проблемы в новых аккумуляторах и одновременно заряжает их до желаемого уровня.

В начале этого поста мы узнали, как десульфатировать, используя концепцию ШИМ, однако более глубокое исследование показывает, что процесс десульфатации батареи не обязательно требует точной схемы ШИМ, просто источник питания должен колебаться с определенной заданной скоростью, и этого достаточно, чтобы запустить процесс десульфатации (в большинстве случаев) … при условии, что батарея все еще находится в диапазоне отверждения и не выходит за пределы состояния восстановления.

Итак, что вам нужно, чтобы сделать эту сверхпростую схему десульфатора батареи, которая также будет заряжать данную батарею и, кроме того, обладать способностью предохранять новые батареи от проблемы сульфатирования?

Трансформатор подходящего номинала, мостовой выпрямитель и амперметр — все, что нужно для этой цели.

Номинальное напряжение трансформатора должно быть примерно на 25% выше номинального напряжения батареи, то есть для батареи 12 В на клеммах батареи может подаваться напряжение от 15 до 16 В.

Ток может быть приблизительно равен номинальному значению Ач батареи для тех, которые необходимо восстановить и которые сильно сульфатированы, для хороших аккумуляторов ток зарядки может составлять примерно 1/10 или 2/10 их номинала Ач. Мостовой выпрямитель должен быть рассчитан в соответствии с указанными или рассчитанными уровнями заряда.

Схема десульфатора с использованием мостового выпрямителя

Принцип работы мостового выпрямителя в качестве десульфатора

На приведенной выше диаграмме показаны минимальные требования к предлагаемому десульфатору батареи со схемой зарядного устройства.

Мы можем увидеть наиболее стандартную или, скорее, грубую настройку источника питания переменного тока в постоянный, где трансформатор понижает сетевое напряжение до 15 В переменного тока для указанной батареи 12 В.

Прежде чем достичь клемм аккумулятора, 15 В переменного тока проходит процесс выпрямления через подключенный модуль мостового выпрямителя и преобразуется в двухполупериодный 15 В постоянного тока.

При питании от сети 220 В частота перед мостом будет 50 Гц (стандартная спецификация сети), а после выпрямления предполагается, что она увеличится вдвое по сравнению с 100 Гц. Для входа 110 В переменного тока это будет около 120 Гц.

Это происходит из-за того, что мостовая сеть инвертирует нижние полупериоды пониженного переменного тока и объединяет их с верхними полупериодами, в конечном итоге создавая пульсирующий постоянный ток 100 или 120 Гц.

Именно этот пульсирующий постоянный ток становится ответственным за встряхивание или сбивание сульфатных отложений на внутренних пластинах конкретной батареи.

Для хорошей батареи этот импульсный источник зарядки 100 Гц гарантирует, что сульфатирование перестает происходить в первую очередь, и, таким образом, помогает удерживать пластины относительно свободными от этой проблемы.

Вы также можете увидеть амперметр, подключенный последовательно к входу питания, он обеспечивает прямую индикацию потребления тока батареей и обеспечивает «живое обновление» процедуры зарядки, а также то, может ли происходить что-либо положительное.

Для хороших аккумуляторов это предоставит информацию от начала до конца, касающуюся процесса зарядки, то есть первоначально стрелка измерителя будет указывать указанную скорость зарядки аккумулятора, и можно ожидать, что постепенно она опустится до нулевой отметки, и это когда необходимо отключить зарядное устройство.

Можно использовать более изощренный подход для включения автоматического отключения, когда аккумулятор полностью заряжен, используя схему автоматического отключения полного заряда аккумулятора на базе операционного усилителя (вторая диаграмма)

Техническое обслуживание аккумулятора | Telwin

Важно знать о тех ситуациях, которые могут снизить производительность аккумулятора: одна из них — сульфатирование , которое может ухудшить производительность аккумулятора до тех пор, пока оно не станет непригодным для использования.

Сульфатация батареи вызвана множеством различных факторов, но батарея, оставшаяся в течение длительного времени без использования и, следовательно, подверженная саморазряду, вероятно, является наиболее распространенной.

Кроме того, постоянно растущее количество устройств в современных транспортных средствах, которые постоянно нуждаются в энергии даже при выключенном двигателе, например, системы сигнализации, могут вызывать постепенную разрядку аккумулятора и создавать условия для сульфатирования.

Концепция десульфатации следует как следствие этого, то есть процесс, который позволяет восстановить функциональность батареи за счет увеличения ее срока службы и устранения необходимости ее предварительной замены.

СУЛЬФАТИРОВАНИЕ

Во время разряда свинцовые пластины (электроды) реагируют с раствором электролитической кислоты и образуют кристаллы сульфата свинца. Эти кристаллы осаждаются на поверхности пластин, что мешает правильной работе электрохимического процесса, что, в свою очередь, снижает производительность батареи; такая ситуация называется «сульфатацией».

Когда аккумулятор перезаряжается, кристаллы должны быть повторно поглощены раствором электролита, и нормальные условия должны быть восстановлены, но чрезмерное накопление кристаллов затрудняет их растворение, тем самым нарушая правильную работу аккумулятора

Батареи, которые долго не использовались, разряжаются.

Кристаллы осаждаются вокруг пластин, что влияет на их работу.

ДЕСУЛЬФАЦИЯ — ВОССТАНОВЛЕНИЕ

Термин «десульфатирование» обозначает принудительный процесс, который заменяет исходную плотность раствора электролита благодаря применению специальных импульсов тока, которые дезагрегируют кристаллы (разрыв связей между молекулами ионов свинца и ионами кислого сульфата), и восстановить состояние батареи

Зарядное устройство Telwin с функцией десульфатации RECOVERY решит эту проблему.
