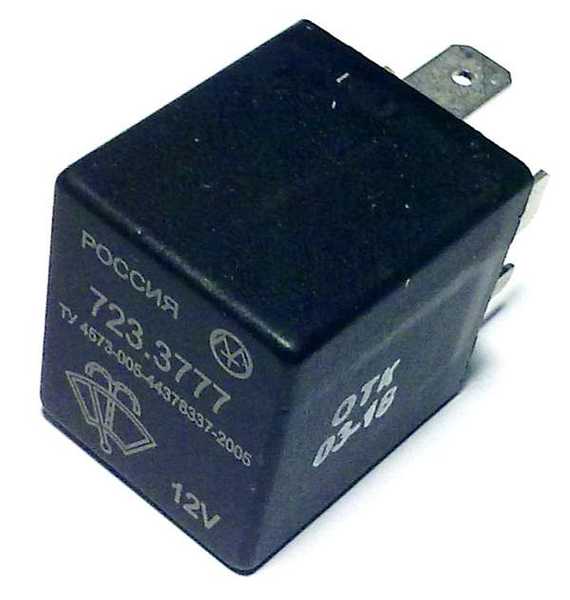

Прерыватель стеклоочистителя 723.3777 (аналог 41.3747)

Технические характеристики:
  • Номинальное напряжение, В: 12
  • Номинальный ток, А: 6
  • Масса, г: 20
  • Габаритные размеры, мм: 40х28х25

Применяемость: ВАЗ-2108, -2109, -2113, -2114, -2115, ИЖ-2126

Использована информация: ЗАО «Энергомаш»

Отзывы о товаре

Сертификаты

Обзоры

Наличие товара на складах и в магазинах, а также цена товара указана на 23. 02.2021 00:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

acc5e573028ab896bd2948d931cd2e55

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

5 причин отказа дворников на вашем автомобиле

Случается и такое — с утра вышел почистить машину от снега, а стеклоочистители не подают признаков жизни. Возможно, щетки просто прилипли к стеклу или сами дворники завалены снегом. Но случается и такое, что стеклоочистители остаются без движения даже после тщательной очистки. Как же быть, ведь езда с неработающими дворниками не только опасна, но и запрещена ПДД! Главное — не паникуйте, нужно последовательно исключить все возможные причины поломки.

Электрика

Для начала нужно определиться, носит ли проблема электрический или механический характер. Начинать нужно с первого, конечно, если вы уже достаточно очистили сами щетки от снега и льда. Первым делом убедитесь, что «мертвые» стеклоочистители не стали следствием просто сгоревшего предохранителя. Откройте соответствующий отсек, который обычно располагается слева от рулевой колонки и осмотрите нужный предохранитель. Для чистоты эксперимента можно поменять местами одинаковые предохранители, отвечающие за разные бортовые системы авто. Не помогло? Тогда прислушайтесь, щелкает ли в недрах приборной панели соответствующее реле при включении дворников. Если нет, то, возможно, именно оно и приказало долго жить, если же щелчок присутствует — переходим к механической части.

Крепления

Начнем с банального — первым делом проверяем гайки на валах самих дворников. Возможно, именно этой зимой они ослабли и требуют подтяжки. При этом, все остальные детали механизма могут работать исправно, но примерзшие стеклоочистители просто не будут подниматься из-за ослабших креплений. Проверить эту версию довольно просто — достаточно попытаться подвигать дворники по стеклу руками. Если это получилось, то стоит снять защитные резиновые или пластиковые колпачки у основания дворников и затянуть гайки на креплениях. Но если щетки плотно сидят на положенном им месте и не двигаются с места, то, возможно, проблема может быть несколько глубже, чем вы рассчитывали.

Моторчик

На большинстве современных автомобилей моторчик дворников защищен специальной защитой от перегрева. То есть, если вы по привычке включили дворники с заваленным снегом лобовым стеклом, то напряжение на моторчик просто не будет подаваться, если он не в силах провернуть щетки.

На отечественных же авто моторчик дворников обычно сделан с таким запасом мощности, что, кажется, он вполне смог бы заменить стартер. В любом случае, стоит выйти из машины и прислушаться, срабатывает ли мотор при включении дворников. Если какие-либо звуки отсутствуют, то, вероятно, время и сырость все-таки сгубили сам мотор. Но если звук работы присутствует, а щетки не двигаются, то, возможно, дело в замерзшей трапеции дворников.

Трапеция

Система рычагов, которая отвечает за передачу движения от моторчика к щеткам тоже может выйти из строя. Дело может быть в заржавевших шарнирах или просто замерзших соединениях. Для ее диагностики придется снимать декоративные накладки под лобовым стеклом, именуемые жабо. Попутно проверьте всю проводку и разъемы, которые идут к уже упоминавшемуся выше моторчику стеклоочистителей. Готовьтесь с разу к тому, что внутри будет крайне мало места, а все узлы располагаются очень компактно и труднодоступно — такова плата за комфорт и экономию места в современных иномарках.

Если добравшись до трапеции вы обнаружите большое количество льда и снега, то смело гоните машину в теплый паркинг. Ну или просто приготовьте два чайника кипятка для проливки замерзших механизмов.

Дренаж

Вода с лобового стекла просто обязана куда-то сливаться, и это, разумеется, должны были предусмотреть инженеры. Конечно же, у отсека, в котором работает трапеция, есть свое сливное отверстие, но иногда в процессе эксплуатации авто дренаж забивается, и этот факт может выйти боком, особенно с нашими зимами. Внутри могут оказаться осенние листья, весенняя грязь, летняя пыль и зимний соленый песок, которые забивают сливное отверстие. Из-за этого вода просто напросто никуда не уходит, а при минусовых температурах замерзает, сковывая движения стеклоочистителей. Чтобы неприятности с умершими дворниками не повторились, настоятельно рекомендуем проверить чистоту дренажного отверстия. Иначе, несмотря на все ваши усилия, следующей холодной ночью ваши стеклоочистители снова превратятся в недвижимость.

Быстрые дворники на ваз 2109 своими руками


Почему не работают дворники на ВАЗ 2114

На автомобиле ВАЗ-2114 дворники стоят как на переднем лобовом стекле, так и на заднем. Разница между ними в числе щёток: передние две, задняя одна, расположенная по центру заднего стекла. Режимы работы так же отличаются. Если передние щётки могут работать в четырёх режимах, то задние только в двух. В действие приводятся под рулевым переключателем, расположенным с правой стороны рулевой колонки.

Первый режим работы передних дворников– прерывистый. Если они в этом режиме не работают, виновником этой неисправности будет реле, установленное в монтажном блоке. Обозначается оно на электрической схеме, как «К3». Ещё одной причиной такой неисправности может быть под рулевой переключатель.

Второй режим работы передних дворников на ваз 2114– малая скорость перемещения щёток. Такая работа дворников возможна только при наличии трёх щёток в электродвигателе. Две из них находятся в диаметрально противоположном положении, а третья от этой оси смещена на определённое расстояние в сторону. Значит, виновником этой неисправности будет, либо зависание щёток находящихся друг против друга, либо их полный износ.

Третий режим работы передних дворников – большая скорость перемещения щёток. В этом случае в работу вступает третья щётка, смещённая от геометрической нейтрали. Поэтому начинать искать причину не работы в этом положении нужно именно с этой щётки.

Четвёртый режим работы передних дворников – включение их одновременно с омывателем ветрового стекла. Достигается это путём перемещения рычага выключения дворников вниз и удерживания его в этом положении водителем. Питание электродвигателя осуществляется через реле, значит и причину неисправности, ищем именно в нём. Плюс как всегда виновником может быть и сам переключатель.

Если стеклоочиститель не работает ни в одном режиме, в первую очередь проверяем предохранители в монтажном блоке. Их маркировка «F16» и «F7». Затем, контрольной лампой, определяем, подаётся ли напряжение на колодку питания электродвигателя. Иногда бывает так, что напряжение есть, а двигатель не работает, тогда дополнительно нужно проверить, не ослабло ли крепление массового провода. Если на всех разъёмах напряжение есть, значит, придётся снимать сам электродвигатель и искать неисправность в нём.

Бывают случаи, когда щётки дворников не хотят занимать своё законное место в нижней части лобового стекла (не опускаются до конца), а останавливаются в любом положении, после их выключения. В этом случае неисправен концевой выключатель, расположенный в редукторе. Придётся снимать электродвигатель и производить его замену, так как отремонтировать этот выключатель маловероятно.

Изредка ослабевает или откручивается гайка, при помощи которой крепится механизм перемещения щёток к выходному валу редуктора. В этом случае электродвигатель работать будет и шум его работы слышен, а щётки останутся в нижнем положении и перемещаться не будут.

Дворники обеспечивают безопасное управление автомобиля в ненастную погоду и если они вышли из строя, а Вы не можете самостоятельно устранить неисправность, то придётся прекратить дальнейшее движение.

Поделитесь статьей с друзьями:

helping-auto.ru

Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099

Отказ в работе очистителей ветрового стекла – «дворников» весьма распространенная неисправность на автомобилях ВАЗ 2108, 2109, 21099. Основными ее причинами являются проблемы с электрической частью и механическая поломка элементов стеклоочистителей. Рассмотрим ситуацию, когда дворники полностью отказали и ни как не реагируют на перемещение рычага в правом подрулевом переключателе.
В начале электрика:

— перегорели предохранители в монтажном блоке;

Для монтажного блока старого образца – 17.3722 это №5 и №4, для новых 2114-3722010-60, 2114-3722010-10, 2114-3722010-18 – F16 и F7. Предохранители №5, F16 – очиститель, №4б А7 – омыватель.

Быстрые дворники на ВАЗ 2114: модернизация и причины поломок

Если столкнулись с тем, что у вас медленно работают дворники на ваз 2114, не стоит волноваться. С такой проблемой приходится бороться многим автомобилистам, дело заключается в используемом механизме, он часто выходит из строя. Об этом говорят многочисленные отзывы от владельцев данной модели, при этом причины поломки могут быть самыми разнообразными. Нередко изделия перестают работать из-за несовершенства конструкции. Будьте уверены в том, что доработка дворников ваз 2114 будет вам под силу.

Частые причины поломки

Хотите иметь быстрые дворники на ваз 2114, тогда стоит разобраться, что становится причиной поломки. Система на авто быстро изнашивается и приходит в негодность, стоит рассмотреть основные причины поломок:

  1. Происходит короткое замыкание в обмотке, именно поэтому стоит внимательно следить за работой конструкции. Если заметили, что обмотка износилась, то лучшим решением будет заменить ее.
  2. Из строя вышли рычаги системы, это напрямую сказывается на работе дворников, в частности на скорости.
  3. Проблема может заключаться в том, что сами щетки просто примерзли к стеклу, такое нередко случается в зимний период. Поэтому зимой стоит тщательнее следить за щетками.
  4. Проблемы с проводами питания вызывают сбои в работе изделий из-за недостатка питания.
  5. Наши дороги не радуют отсутствием камней, поэтому стоит проверить, не попал ли в систему камень или другой инородный предмет. Лучше не допускать таких проблем, поскольку инородное тело может вызвать не только замедление дворников, но и стать причиной серьезной поломки.

Как решить проблему?

Если задумываетесь о том, как увеличить скорость дворников ваз 2114, то стоит смотреть на корень проблемы. А основная причина кроется именно в моторчике механизма и трапеции конструкции. Если не обращать на дворники внимание хотя бы пару месяцев, то как результат вы заметите снижение скорости их работы.

Чтобы предотвратить такую проблему, необходимо своевременно ухаживать за механизмом, при этом ухаживать правильно.

Чтобы вернуть конструкции необходимую скорость, потребуется разобрать механизм, почистить моторчик, можно ошкурить его наждачкой. Также стоит смазать шарниры, которые располагаются между планками. Если такой уход не помогает, то остается только заменить изделия или же отогнать авто в сервис.

Проблема состоит в том, что при отсутствии чистки и мазки, механизм быстро приходит в негодность, из-за чего и может потребоваться заменить изделия. Если рассматривать более частые поломки, то чаще всего в негодность приходит трапеция. Также могут начать заедать шарниры, деформироваться планки, немного реже обнаруживаются проблемы с моторчиком.

Стоит исключить повреждения проводки, которая также может оказаться причиной возникновения проблемы. Если повреждены провода, то, скорее всего, придется заменять и их наравне с дворниками.

Как ускорить дворники в прерывистом режиме?

Если задаетесь вопросом о том, как сделать дворники быстрее на ваз 2114, то стоит обратиться к особенностям дворников. На данном авто присутствует 3 режима дворников, а именно прерывистый, быстрый и нормальный.

Прерывистый и нормальный режим подразумевают движение щеток с одинаковой скоростью, которая несколько меньше, чем в быстром. Можно сделать так, чтобы скорость в прерывистом режиме была максимальном, но в таком случае в быстром режиме она снизится. По факту для этого нужно поменять местами провода в разъеме, к которому подключаются дворники. Для того, чтобы определить, какие именно провода поменять, стоит посмотреть схемы.

Полезное видео

С результатами работы по «ускорению» дворников вы можете ознакомиться на видео ниже:

vazremont.com

Как решить проблему?

Если задумываетесь о том, как увеличить скорость дворников ваз 2114, то стоит смотреть на корень проблемы. А основная причина кроется именно в моторчике механизма и трапеции конструкции. Если не обращать на дворники внимание хотя бы пару месяцев, то как результат вы заметите снижение скорости их работы.

Чтобы предотвратить такую проблему, необходимо своевременно ухаживать за механизмом, при этом ухаживать правильно.

Чтобы вернуть конструкции необходимую скорость, потребуется разобрать механизм, почистить моторчик, можно ошкурить его наждачкой. Также стоит смазать шарниры, которые располагаются между планками. Если такой уход не помогает, то остается только заменить изделия или же отогнать авто в сервис.

Проблема состоит в том, что при отсутствии чистки и мазки, механизм быстро приходит в негодность, из-за чего и может потребоваться заменить изделия. Если рассматривать более частые поломки, то чаще всего в негодность приходит трапеция. Также могут начать заедать шарниры, деформироваться планки, немного реже обнаруживаются проблемы с моторчиком.

Стоит исключить повреждения проводки, которая также может оказаться причиной возникновения проблемы. Если повреждены провода, то, скорее всего, придется заменять и их наравне с дворниками.

Не работают или не выключаются дворники ВАЗ 2114: что делать?

Порой автомобилисты сталкиваются с тем, что дворники включаются сами по себе (на ваз 2114 и других автомашинах семейства). Особенно часто такая неприятность возникает в сырую погоду либо же после мойки.

Причина этого кроется в том, что общий блок предохранителей на автомобилях ВАЗ установлен не совсем удачно, а его герметичность оставляет желать лучшего.

Попадая на общий блок, в том числе и на реле дворников, вода замыкает их контакты, в результате чего и происходит включение.

Дворники ваз 2114

Способы устранения проблемы

Устранить эту проблему можно, выполнив следующие несложные действия:

  • отсоединить аккумуляторную батарею;
  • вывернуть две гайки (М10), крепящие монтажный блок;
  • приподняв монтажный блок, отключить все подходящие к нему штекеры и отсоединив реле;
  • разобрать монтажный блок, выкрутив крепежные элементы;
  • достать главную плату и протереть ее бензином;
  • высушить главную плату;
  • высушить реле дворников;
  • собрать и установить монтажный блок на его место в обратном порядке.

Монтажный блок ваз 2114

Подобная операция позволит в короткий промежуток времени вернуть дворники в нормальное рабочее состояние.

Второй вариант решения проблемы — просто снять реле и включить дворники напрямую. При этом, дворниками можно будет пользоваться, но работать они будут только в верхнем положении переключателя. После того, как блок предохранителей высохнет самостоятельно (обычно для этого хватает пары суток), реле можно будет смонтировать на место.

Реле дворников ваз 2114

В редких случаях причиной самопроизвольного включения может быть и сломанное реле, в котором происходит периодическое замыкание контактов. Проверить это просто — достаточно заменить его на новое, аналогичное (что очень важно). Если проблема пропала, значит неисправность была именно в нем.

Можно проверить реле и при помощи мультиметра, прозвонив его выходные ножки согласно схеме подключения (делать это нужно при «выключенном» положении дворников на подрульном переключателе). Если мультиметр будет показывать, что цепь замкнута, значит реле пора заменить.

Схема подключения дворников

Другие неисправности дворников

Кроме самопроизвольного включения порой бывают и другие неисправности, например — дворники работают сами по себе ваз 2114 (то есть не отвечают на изменение положения переключателя).

Причин этого может быть несколько:

  1. Сгорело реле (и контакты оказались замкнутыми в определенном положении).
  2. Вышел из строя подрулевой переключатель.
  3. Окислились контакты главной платы в монтажном блоке.

Проверить и устранить проблему в первом случае довольно просто (как именно — рассказывалось выше). В случае, если замена реле не помогла, следует проверить переключатель. Сделать это можно точно также — заменив его на новый. В подавляющем большинстве случаев эта операция должна помочь, и дворники должны снова исправно функционировать.

Если же постоянно работают дворники ваз 2114 даже после замены реле и переключателя, значит проблема в главной плате. Чтобы устранить поломку, плату следует достать из монтажного блока и хорошо осмотреть. В случае, если обнаружились какие-либо окисленные участки — их следует зачистить (при помощи тряпочки и керосина), а если найдены отпаявшиеся элементы — их следует аккуратно припаять.

Окисление платы монтажного блока

Все манипуляции с главной платой следует проводить очень осторожно, чтобы не повредить электронные компоненты или их дорожки.

Кроме перечисленных выше неисправностей, бывает и так, что не выключаются дворники ваз 2114, но на изменение положения подрулевого переключателя — реагируют.

Причина подобного «поведения» кроется в поломке самого переключателя, а именно:

  • контакты покрылись грязью;
  • контакты окислились;
  • произошло разрушение контактной поверхности.

Переключатель дворников ваз 2114

В первых двух случаях можно попробовать устранить неприятность, аккуратно разобрав и почистив переключатель. При этом, следует удалить скопившуюся грязь и зачистить все места с окислами (сделать это можно при помощи керосина либо очень мелкой шкурки).

В последнем случае переключатель придется заменить на новый, точно такой же модели, поскольку выполнить его самостоятельное восстановление до рабочего состояния практически невозможно.

vazremont.com

Какой размер щеток стеклоочистителя ВАЗ

Очень важно, правильно подобрать размер щеток стеклоочистителя, в противном случае могут возникнуть неприятные проблемы. Так, если щетки стеклоочистителя будут больше, чем нужны, то упадет прижимная сила, что в итоге снизит качество очищения стекол транспортного средства. Также, если щетки будут сильно больше, то они и вовсе могут «залезть» на уплотнительную резинку, что снизить площадь поверхности, которая находится в контакте со стеклоочистителями и качество очистки значительно снизится.

Если же щетки будут меньше, чем положено, то из-за малой площади чистки, снизится общий уровень эффективности стеклоочистителей. Плюс к этой, по центру лобового стекла образуется островок грязи и воды, который значительно ухудшит обзор во время движения. Напомним, что в предыдущей статье мы рассматривали почему не работает вентилятор печки и как его отремонтировать своими руками.

Размер щеток стеклоочистителя на автомобилей серии Лада Самара (2115, 2114 и 2113)

С завода данный автомобили выходят с семеричными стеклоочистителями, которые имеют длину 51 сантиметр. В случае необходимости замены, вы можете использовать для водительского «дворника» стеклоочиститель длиной 53 сантиметра, а вот с пассажирской стороны придется оставить щетку длиной 51 сантиметр, так как если поставить удлиненный стеклоочиститель, по центру лобового стекла будет образовываться «водопад».

Отметим, что на автомобилях Лада Самара, также имеются задние «дворники». С завода машины выходят со стеклоочистителем длиной 30 сантиметров, но вы можете поставить щетку длиной 33 сантиметра – это не вызовет никаких проблем. Отметим, что при желании, вы можете поставить даже щетки длиной 40 сантиметров, но при этом вам нужно будет сместить на электродвигателе «дворника» пару зубчиков, чтобы отрегулировать его ход.

Размер щеток стеклоочистителя на автомобилях ВАЗ 2108, 2109, 21099, 2110, 2111 и 2112

Все указанные в заголовке этого раздела статьи модели машина производства автомобильного концерна «АвтоВАЗ», являются прародителями серии Лада Самара. Именно по этой причине, их передние дворники симметричны, также как и у их потомков, и имеют длину 53 сантиметра.

Размер щеток стеклоочистителя Лада Калина

Автомобили Лада Калина имеют не симметричные «дворники». Так, с водительской стороны щетка стеклоочистителя имеет длину 60 сантиметров, а с пассажирской – 40 сантиметров. При этом, вольности с размером водительского «дворника» не допускаются, а вот пассажирский можно увеличить до 41 сантиметра. Задняя щетка стеклоочистителя на машине Лада Калина имеет длину 36 сантиметров.

Размер щеток стеклоочистителя Лада Приора

Автомобили Лада Приора оснащаются не симметричными щетками стеклоочистителей. На водительской стороне, стеклоочиститель имеет длину 53 сантиметра, а на пассажирской – 50 сантиметров. Как и в случае с Ладой Калиной, вольности допускаются только с пассажирским «дворником». Вы можете заметить стандартный, на стеклоочиститель длиной либо 48 сантиметров, либо 51 сантиметр. Задний «дворник» на автомобиле Лада Приора имеет длину 33 сантиметра.

Размер щеток стеклоочистителя Лада Гранта

Автомобили Лада Гранта унаследовали систему очистки стекол от машины Лада Калина. В связи с этим, длина водительского стеклоочистителя составляется 60 сантиметров, а пассажирского – 40 сантиметров, но он может быть заменен на стеклоочиститель длиной 41 сантиметр.

Не работают дворники ВАЗ-2115: причины неисправности

Ресурс работы дворников на ВАЗ-2115, как и на любом другом автомобиле рассчитан на длительный срок эксплуатации. Различные неисправности, как правило, появляются по причине неправильного использования этого механизма. Обычно подобные неприятности происходят в зимнее время, когда щетки просто примерзают к стеклу, а водитель, не замечая этого, включает электродвигатель, приводящий в действие дворники.

Сломаться может как электрическая, так и механическая составляющая стеклоочистителей. Далее в статье мы расскажем вам об особенностях поиска неисправностей дворников на ВАЗ-2115.

Основные неисправности дворников

Стеклоочистители лобового стекла имеют несколько режимов работы:

  1. Прерывистый, когда движение щеток осуществляется с паузой.
  2. Низкая скорость.
  3. Высокая скорость.
  4. Разовое очищение стекла.
  5. Работа щеток с омывателем.
