ВАЗ 2110 тормозная система, принцип работы

Устройство тормозной системы на ВАЗ 2110

На автомобиле ВАЗ 2110 тормозная система имеет гидравлический двухконтурный привод. Не секрет, что без тормозов на машине далеко не уедешь и безопасность в таком случае близка к нулю.

Сегодня мы поговорим с вами о том, как устроена тормозная система на отечественном автомобиле ВАЗ 2110, или проще говоря «десятке», разберем ее основные неисправности, а также способы устранения потенциальных и образовавшихся проблем. Схема тормозной системы ВАЗ 2110

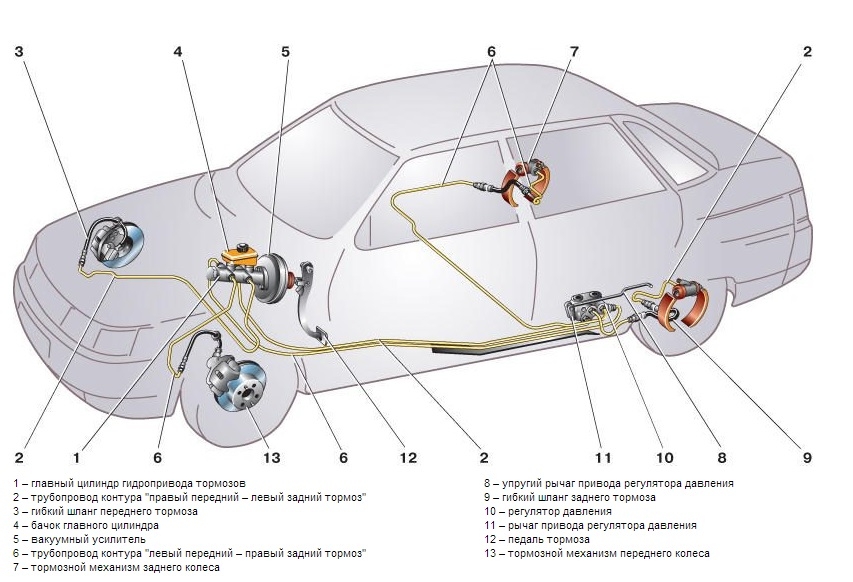

Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза; А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза

Принцип работы

Гидравлические двухконтурные тормоза с диагональным распределением преимущественно работают эффективно и надежно. Это обусловлено тем, что при выходе из строя одного контура, второй позволит вашему автомобилю затормозить.

Система контуров устроена следующим образом — один из них отвечает за левое заднее и право переднее колесо, а второй контур — за левое переднее и право заднее колесо.

Таким образом, вы сумеете затормозить без ущерба износу тормозам и появления других проблем с системой.

Устройство системы торможения

Важнейшим составным элементом схемы тормозной системы ВАЗ 2110 является вакуумный усилитель и двухконтурный регулятор. Последний отвечает за создание давления в задних тормозных устройствах.

Тормозной привод оснащается системой трубопроводов, которые разделены на два контура, тормозными устройствами и шлангами. Именно они позволяют передним и задним колесам тормозить.

Чтобы привести в действие тормозную систему, внутри салона в ногах водителя расположена специальная педаль. В автомобиле ВАЗ 2110 она находится посередине. Основными элементами гидропривода являются:

Вакуумный усилитель. Его конструкция способствует созданию давления, направленного на поршень главного цилиндра.
Привод регулятора давления. Через него тормозная рабочая жидкость направляется к задним устройствам тормозной системы.
Непосредственно регулятор давления тормозов ВАЗ 2110. Его функция — отвечать за силу давления. Узел снижает или повышает этот показатель, в зависимости от нагруженности задней оси автомобиля.
Главный цилиндр с бачком и поршнями. На заливной горловине этого бачка располагается датчик, следящий за аварийным уровнем тормозной жидкости.
Тормозной механизм передних колес. В его конструкцию входят цилиндры, колодки и диск, плюс специальный оповещатель, которые предупреждает об износе или неисправности накладки.
Тормозной механизм задних колес. Здесь система не дисковая, а барабанная. По крайней мере, заводом предусматривается именно такая конструкция. Некоторые владельцы ВАЗ 2110 считают, что барабанные механизмы недостаточно надежные и эффективные, в связи с чем устанавливают на их место дисковые устройства.

Зачем нужен регулятор давления

регулятор давления тормозов ВАЗ 2110

Далеко не каждый владелец отечественной «десятки» поймет, зачем нужна замена регулятора давления тормозов на ВАЗ 2110. Попросту такое название знакомо не всем. Популярное обозначение регулятора — колдун.

Этот самый колдун расположен на задней подвеске вашего автомобиля. Он имеет рычаг с подвижным положением. В зависимости от момента нагрузки на пружину, его положение меняется.

Напряжение, возникающее при срабатывании, направляется и распределяется на поршень тормозной системы. Нажатие на педаль поршня ведет к уменьшению нагрузки в задних колодках. Если система тормозов работает исправно, нагрузки распределяются равномерно.

Чтобы узел функционировал эффективно и без ошибок, необходимо выполнить регулировку регулятора давления тормозов на вашем автомобиле ВАЗ 2110. Так вы сможете предотвратить несвоевременную блокировку колес.

Усовершенствование тормозной системы

Многие владельцы ВАЗ 2110 сходятся во мнении, что заводская тормозная система далека от совершенства. Потому они решаются на модернизацию, усовершенствование узла по средствам технического тюнинга.

Популярное решение вопроса эффективности тормозов — это замена барабанных механизмов на дисковые. Разумеется, в случае с «десяткой» речь идет о задних колесах. При замене тормозов обязательно принимайте во внимание тот факт, что задние колеса обязаны тормозить мягче и несколько позже передних. Так автомобиль не занесет, и вы не вылетите с дороги.

Другой вариант — демонтаж заводского тормозного главного цилиндра и вакуумного усилителя. Вместо них отлично подходят узлы от Приоры. Подобный тюнинг избавит от вибраций, а также позволит эффективно и без чрезмерных усилий использовать педаль тормоза.

Вне зависимости от внесенных изменений в тормозную систему, после каждой доработки в обязательном порядке проводится прокачка тормозов.

Проблемы и их устранение

Существует несколько распространенных проблем, связанных с тормозами на автомобиле ВАЗ 2110. Причины их появления могут быть разными, но решение всегда одно — своевременный и качественный ремонт.

Тормоза полностью утратили свою эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации ехать своим ходом никуда категорически нельзя, даже если речь идет о поездке на станцию технического обслуживания? Как вы затормозите? О стену или столб? Вызывайте эвакуатор и приступайте к ремонту. В некоторых ситуациях проблему можно решить самому на месте, но это временные меры.
Во время торможения наблюдаются сильные вибрации, чаще всего — в рулевой колонке. При этом при нажатии на педаль руль с трудом удерживается в руках. Причин тому может быть несколько:

Если у вас установлены невентилируемые диски, подобные ситуации могут возникнуть во время дождя, при торможении по луже. Такие устройства не любят влагу, потому чтобы избавиться от вибраций, замените диски на вентилируемые;
Другая причина вибраций — неисправные барабаны. Если на рабочей поверхности барабанов имеются темные пятна, узел изнашивается неравномерно. Необходим незамедлительный ремонт или полная замена механизмов;

Обязательно проверьте наличие следов деформации на передних тормозных дисках. Из-за них часто возникают вибрации.

Нажатие на педаль тормоза очень тугое, физически тяжело как следует на нее надавить. Причины тоже бывают разные:
- Воздушный фильтр вакуумного усилителя, возможно, засорился, что привели к тугости педали тормоза;
- Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен ход обратного клапана, имеются повреждения на соединительном шланге. Каждая из этих проблем ведет к тому, что педаль становится тугой. Решение — ремонт вышедших из строя узлов;
- Накладки могут изнашиваться со временем, что также не редко становится причиной тугой педали.
Нажатие на тормоз приводит к появлению шипения. Проверьте, в какой именно момент начинается шипение. Если при непосредственном нажатии на педаль тормоза, тогда проверяется в первую очередь вакуумный усилитель. В зависимости от степени повреждения, он меняется или ремонтируется. При шипении во время отпускания педали тормоза, тогда ничего страшного не происходит. Это вполне естественное явление. Разумеется, если шипение не очень громкое и интенсивное.

Как видите, тормозная система у автомобиля ВАЗ 2110 далека от совершенства в заводском исполнении, однако эффективно и надежно выполняет свои функции. Все возможные неисправности легко устраняются самостоятельно, но в некоторых ситуациях желательно обратиться на профессиональную станцию технического обслуживания.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

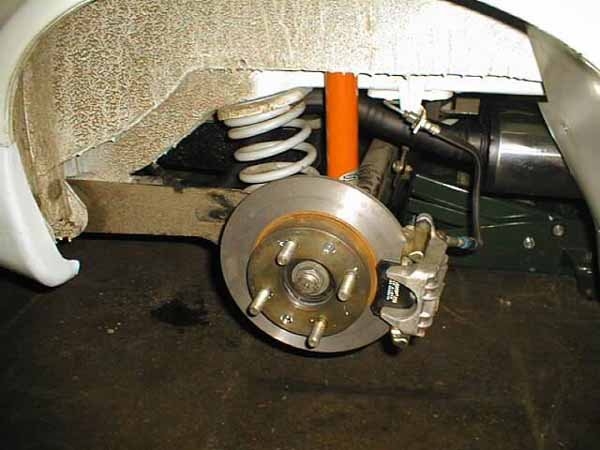

Задние дисковые тормоза на ВАЗ 2110 своими руками (фото)

Обычно «десятки» имеют задние барабанные тормоза, но сегодня можно купить и даже самостоятельно установить на ВАЗ 2110 задние дисковые тормоза, которые идеально подходят, без особых усилий и сложностей монтируются. Все, кто их установил, утверждают, что у них масса преимуществ.

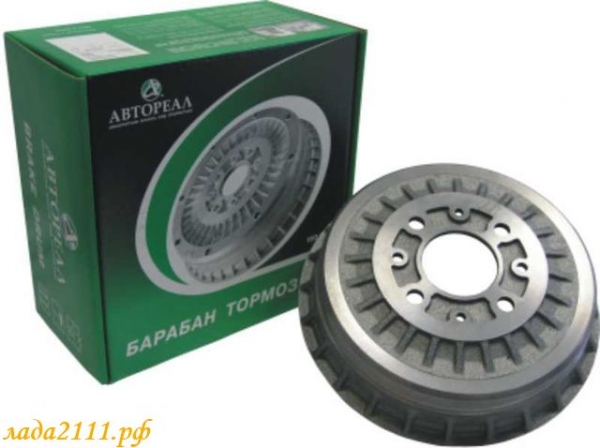

Тормозной механизм заднего колеса

Плюсы

Рассмотрим, в чем же дисковые тормоза лучше проявляют себя, чем барабанные:

Торможение становится более надежным, уменьшается тормозной путь;

Тормозные усилия распределяются более равномерно, учитывая, что ВАЗ 2110 – переднеприводный автомобиль;
Возникает эффект более быстрого срабатывания после нажатия на педаль;
Снижаются неподрессоренные массы;
Лучше происходит рассеивание тепла, что особенно важно во время движения на горной дороге или при активных разгонах/торможениях. По этой причине тормозная система лучше охлаждается;
Дисковые значительно проще демонтировать и менять;
Исчезает необходимость регулировать ручник после каждого ремонта задних тормозов, хотя в первый раз придется это сделать;
Не примерзают зимой после мойки, как барабанные;
Дисковые задние тормоза, установленные на ВАЗ 2110, значительно удобнее контролировать и своевременно замечать износ колодок.

Заменить задние тормозные колодки в случае их износа поможет данная статья: https://vazweb.ru/desyatka/tormoza/zamena-zadnih-tormoznyh-kolodok.html

Минусы

Не обошлось в замене тормозов на дисковые и без знаменитой «ложки дегтя», хотя касается она скорее именно тех проблем, которые может вызвать их установка.

Во-первых, их монтаж на ВАЗ 2110, наши органы правопорядка рассматривают как изменение конструкции.

Что это может повлечь за собой?

Следующее:

Штраф при прохождении техосмотра;
Можно оказаться элементарно неправым в спорном ДТП, если сотрудники ГИБДД акцентируют внимание что у вас «не правильные» тормоза;
Да и страховая компания тоже может счесть это причиной для невыплаты страховки.

Во-вторых, дополнительно нужно будет дорабатывать ручник – или менять его на гидроручник, хотя последний со временем ослабевает.

Статья, содержащая пошаговую инструкцию по замене троса ручника, находится здесь: https://vazweb.ru/desyatka/tormoza/zamena-trosa-ruchnika.html

В-третьих, необходима доработка или тщательная регулировки колдуна, чтобы на ВАЗ 2110 задние колеса не тормозили сильнее передних, так как это непременно вызовет занос, особенно на льду или мокром асфальте. Для этого иногда даже приходится на четверть, а то и больше стачивать колодки.

Особенности конструкции

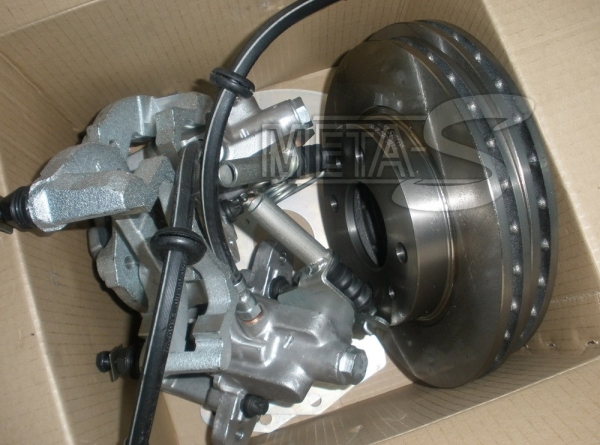

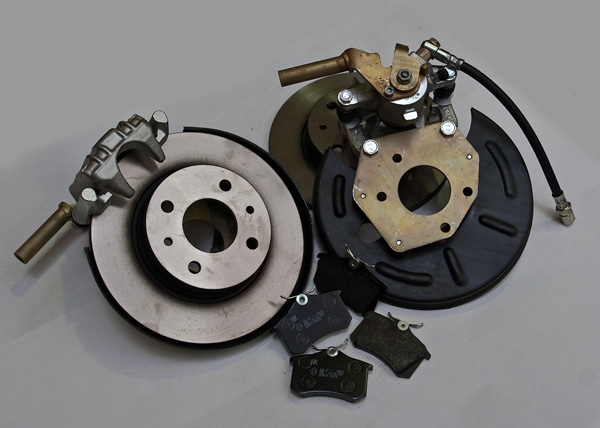

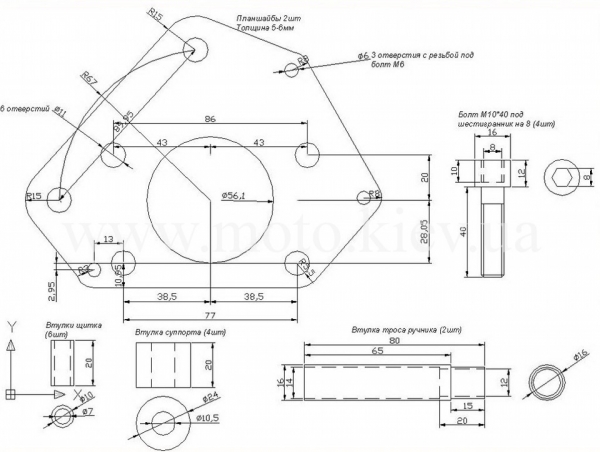

Задние дисковые тормоза лучше приобретать полным комплектом. На Ваз 2110 подходят тормозные диски 13 или 14 дюймов (вентилируемые или не вентилируемые). Постарайтесь приобрести сертифицированные диски, чтобы их не пришлось дорабатывать.

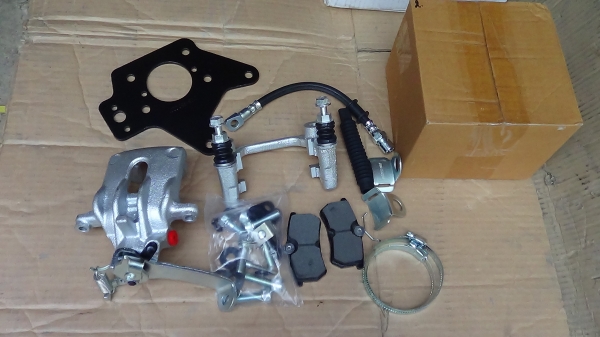

Комплект задних дисковых тормозов с необходимыми комплектующими

Нужен также суппорт, бывающий трех видов, поэтому подбирать его нужно именно под соответствие диску. С суппортом идут шланг и тормозные колодки. В комплект входит универсальный, подходящий для всех суппортов фиксатор – планшайба.

Демонтаж

Прежде чем устанавливать дисковые, нужно демонтировать старые задние тормозные механизмы ВАЗ 2110.

Делается это так:

Снимаем колесо;
Снимаем тормозной барабан;
Убираем колодки;
Снимаем с колеса ступицу, предварительно открутив тормозную трубку.

Следует подготовиться к тому, что демонтаж будет нелегким. Мало того, что при эксплуатации тормоза имеют неприятное свойство прикипать, так еще и болты «приваривает» коррозия. Поэтому желательно гайки и сами болты обработать специальным средством (например WD 40), чтобы не сорвать их грани.

Снятую трубку важно чем-нибудь заглушить, чтобы не вытекала тормозная жидкость, а в систему не подсасывало воздух. После этого – сбивать ступицу. Лучше всего это получается, если приложить к опорному диску с обратной стороны доску или рейку, и бить по ней молотком, перемещая удары: один – снизу, другой – сверху. Так вы не нанесете серьезных повреждений диску.

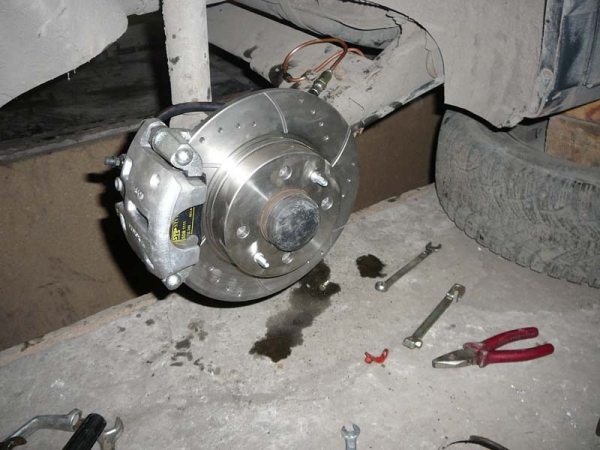

Установка

Пришел черед монтировать дисковые тормоза, вместо удаленных задних барабанных.

Сбив ступицу, будем ставить ее обратно, но другим образом:

Проверка

Проведя все вышеописанные операции – сначала на одном колесе, а затем и на втором, нужно еще проверить систему на герметичность. Первая фаза – просто нажать на педаль.

На то, что все сделано нормально, указывает то, что педаль нажимается с усилием, довольно туго.

Но этого недостаточно. Попросите кого-то другого жать на тормозную педаль, а сами в это время попробуйте повернуть детали, составляющие ваши новые задние дисковые тормоза.

Если ничего не движется, значит, у вашего ВАЗ 2110 теперь есть новые задние дисковые тормозные системы — лучше и надежнее прежних.

Для максимального сокращения тормозного пути рекомендуется установить вакуумный усилитель. Подробности: https://vazweb.ru/desyatka/tormoza/vakuumnyi-usilitel-tormozov.html

Прокачка и регулировка

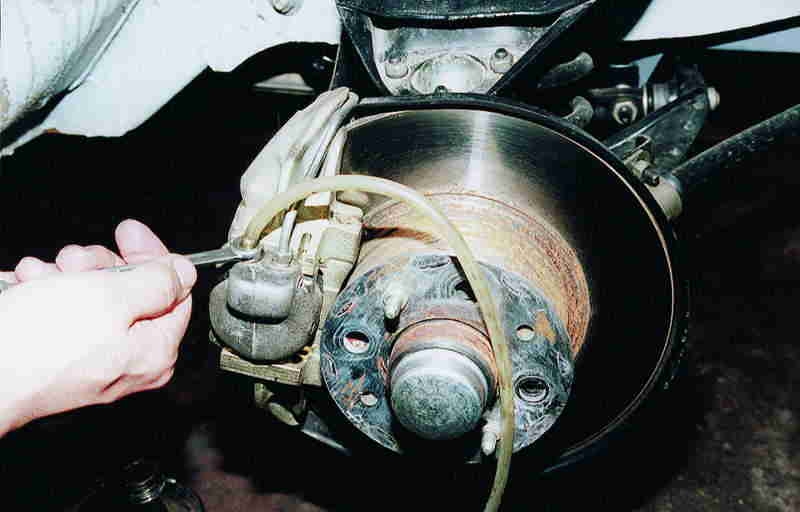

После любых манипуляций с тормозной системой (неважно, ремонтировали вы задние, передние или стояночный), на ВАЗ 2110 жизненно необходимо еще прокачать тормоза, чтобы в них нигде не образовалась воздушная пробка, способная свести на нет возможность затормозить в нужный момент.

Делать это удобно вдвоем, но можно и самому, хотя для этого нужно кое-какое дополнительное оборудование. Как прокачать тормоза на ВАЗ 2110, знают многие. Главное, не забывать это делать по диагонали, всегда начиная с передних колес, причем первым прокачиваем правое.

После прокачки еще нужна проверка на тормозные усилия. Для этого нужен наблюдатель со стороны. Вы разгоняетесь и резко тормозите, а он наблюдает, как срабатывают тормоза. Должны сработать вначале передние, затем (с небольшим отрывом) – задние, причем тормозное усилие должно быть большим у передних.

Оцените статью: Поделитесь с друзьями!

Тормозная система Ваз 2110

Устройство тормозной системы Ваз 2110: 1 – главный цилиндр гидропривода тормозов, 2 – трубопровод контура «правый передний – левый задний тормоз», 3 – гибкий шланг переднего тормоза, 4 – бачок главного цилиндра, 5 – вакуумный усилитель, 6 – трубопровод контура «левый передний – правый задний тормоз, 7 – тормозной механизм заднего колеса, 8 – упругий рычаг привода регулятора давления, 9 – гибкий шланг заднего тормоза, 10 – регулятор давления, 11 – рычаг привода регулятора давления, 12 – педаль тормоза, 13 – тормозной механизм переднего колеса.

Рабочая тормозная система Ваз 2110 – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления, вакуумным усилителем и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес Ваз 2110 – дисковые (на автомобилях Ваз 21103, 21113 и 2112 – вентилируемые), с однопоршневой плавающей скобой и сигнализатором износа тормозных колодак. Тормозные механизмы задних колес Ваз 2110 – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

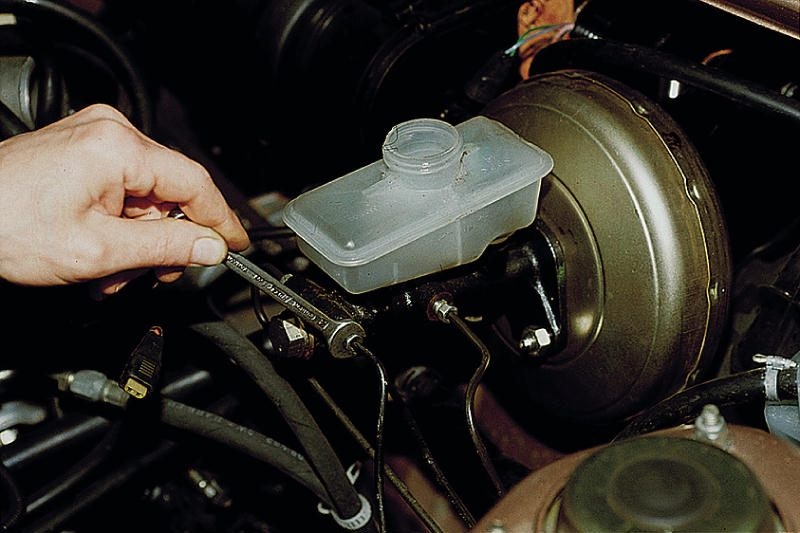

Главный тормозной цилиндр Ваз 2110 крепится к корпусу вакуумного усилителя на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый бачок с датчиком аварийного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

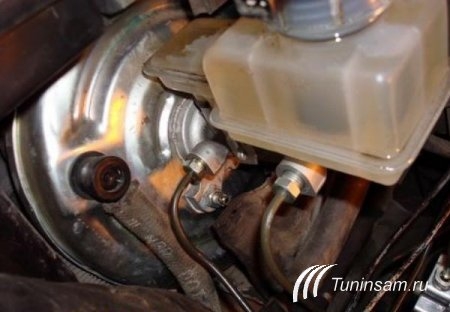

Вакуумный усилитель Ваз 2110 расположен между педальным узлом и главным тормозным цилиндром и крепится к кронштейну педального узла на двух шпильках. Усилитель – неразборной конструкции, при выходе из строя его следует заменить. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, запускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна уйти вперед. Отказ в работе тормозной системы Ваз 2110 или недостаточная эффективность вакуумного усилителя могут быть также вызваны негерметичностью шланга, отбирающего вакуум от впускного коллектора.

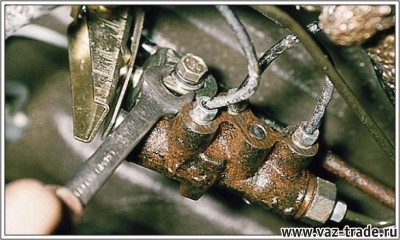

Регулятор давления задних тормозов Ваз 2110 крепится двумя болтами к кронштейну в левой задней части кузова. Один из этих болтов (передний) также крепит вильчатый кронштейн рычага привода регулятора давления Ваз 2110. За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора. С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора давления. При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного цилиндра, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и наоборот – с уменьшением нагрузки давление падает. В корпусе регулятора имеется отверстие, закрытое заглушкой. Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.

Плавающая скоба переднего тормоза включает в себя суппорт и колесный цилиндр Ваз 2110, которые стянуты между собой двумя болтами. Двумя другими болтами скоба крепится к пальцам, установленным в отверстиях направляющей колодок. В эти отверстия закладывается смазка. Между пальцами и направляющей колодок установлены резиновые защитные чехлы. К пазам направляющей поджаты пружинами тормозные колодки. Внутренняя колодка имеет сигнализатор износа накладок. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Тормозные диски Ваз 2110 – чугунные. Минимально допустимая толщина диска при износе – 17,8 мм для вентилируемых дисков и 10,8 мм – для невентилируемых, максимальное биение по внешнему радиусу – 0,15 мм.

Задние колесные тормозные цилиндры Ваз 2110 снабжены устройством для автоматического поддержания зазора между колодками и барабаном. Основной элемент устройства – стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25-1,65 мм. Упорные кольца (по два на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа. В случае повреждения зеркала поршней под действием механических примесей, попавших в тормозную жидкость или образовавшихся под действием коррозии (наличие воды в тормозной жидкости), кольца могут закиснуть в цилиндре и один или даже оба поршня потеряют подвижность. Тормозные цилиндры Ваз 2110 в этом случае необходимо заменить.

Привод стояночной тормозной системы Ваз 2110 – механический, тросовый, на задние колеса. Он состоит из рычага, регулировочной тяги, уравнителя двух тросов, рычага привода колодок и распорной планки.

Вакумный усилитель тормозов Ваз 2110

Устройство вакумника Ваз 2110: 1 – корпус вакуумного усилителя; 2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя;9 – фланец крепления наконечника; 10 – клапан; 11 – наконечник шланга; 12 – диафрагма;13 – крышка корпуса усилителя; 14 – уплотнительный чехол;15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр;18 – толкатель;19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы.

Привод регулятора давления тормозов Ваз 2110

Устройство привода тормозного регулятора Ваз 2110: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления;3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага;8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления;10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С – отверстия.

Регулятор давления Ваз 2110

Схема регулятора давления тормозов Ваз 2110: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка;16 – пробка;17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня;24 – заглушка; А, D – камеры, соединенные с главным цилиндром;В, С – камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н – зазоры.

Главный тормозной цилиндр Ваз 2110

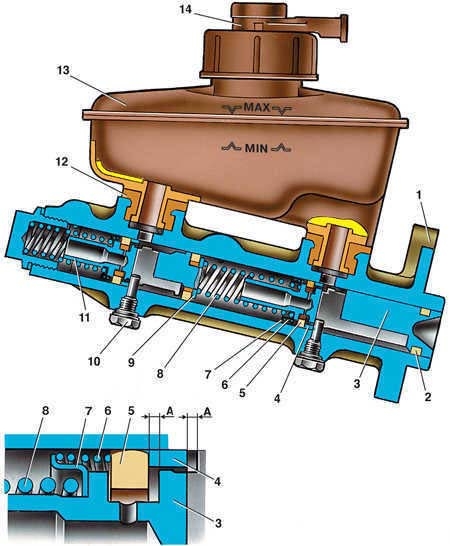

Устройство главного тормозного цилиндра Ваз 2110: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура «левый передний–правый задний тормоза»; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца;7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт;11 – поршень привода контура «правый передний–левый задний тормоза»; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А – зазор.

Тормозной механизм переднего колеса Ваз 2110

Устройство переднего тормозного механизма Ваз 2110: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – сигнализатор износа колодок; 8 – уплотнительное кольцо; 9 – защитный чехол направляющего пальца; 10 – направляющий палец; 11 – защитный кожух.

Тормозной механизм Ваз 2110 заднего колеса

Схема задних тормозов Ваз 2110: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина;6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма.

Ваз 2110 устройство колесного цилиндра задних тормозов

Схема заднего тормозного цилиндра Ваз 2110: 1 – упор колодки; 2 – защитный колпачок;3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель;6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце.

Привод ручника Ваз 2110

Устройство ручного тормоза Ваз 2110: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол;
4 – тяга;5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос;9 – оболочка троса.

Датчик уровня тормозной жидкости Ваз 2110

Устройство крышки бачка тормозной жидкости Ваз 2110 с датчиком уровня: 1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт.
