Устройство двигатель ваз 2107: ОСОБЕННОСТИ КОНСТРУКЦИИ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Двигатель ВАЗ-21067 – четырехцилиндровый, восьмиклапанный, бензиновый инжекторный с распределенным впрыском топлива, с рядным вертикальным расположением цилиндров, верхним расположением распределительного вала. Он создан на базе двигателя ВАЗ-2106, поэтому блок цилиндров, коленчатый вал, шатунно-поршневая группа, привод газораспределительного механизма этих двигателей одинаковы по конструкции и размерам. Головка блока цилиндров (21214-1003015) заимствована от двигателя ВАЗ-2104. Приемы обслуживания и ремонта двигателя и его систем те же, что и для двигателя ВАЗ-2104.

Особенности конструкции описаны на примере двигателя ВАЗ-2106.

Нумерация цилиндров всех двигателей ведется от шкива коленчатого вала. С левой стороны головки блока цилиндров около нижней ее плоскости отлиты номера цилиндров и порядок их работы (1–3–4–2).

Цилиндры двигателя объединены вместе с верхней частью картера в единую чугунную отливку – блок 19 (см. рис. 4.1) цилиндров. В нижней части блока цилиндров на пяти опорах установлен коленчатый вал 1, отлитый из чугуна. В качестве подшипников опор коленчатого вала и подшипников шатунных шеек применены тонкостенные биметаллические сталеалюминиевые вкладыши. Передний и задний концы коленчатого вала уплотнены самоподжимными резиновыми сальниками 7 и 21.

В каждом цилиндре двигателя имеется по одному впускному 17 и выпускному 18 клапану. Выпускные клапаны сварены из двух частей: стержня из хромоникелемолибденовой стали, тарелки из хромомарганцевоникелевой стали с наплавкой рабочей фаски специальным жаростойким сплавом. Впускные клапаны изготовлены из хромоникелемолибденовой стали. Стержни всех клапанов азотированы, а торцы стержней закалены токами высокой частоты. Клапаны перемещаются в направляющих втулках под действием кулачков распределительного вала через стальные рычаги 31, опирающиеся одним плечом на сферические головки регулировочных болтов 34, другим — на торцы стержней клапанов. Регулировочные болты ввернуты во втулки 36 и застопорены гайками 35.

Поршни 28 отлиты из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбки поршней сложной геометрической формы: по высоте — конические, с большим основанием внизу юбки, в поперечном сечении — овальные, с большей осью, расположенной перпендикулярно оси поршневого пальца. Оси отверстий под поршневые пальцы смещены от оси симметрии поршней на 2 мм в правую сторону двигателя. В канавках поршней установлено по два чугунных литых компрессионных кольца и по одному, также чугунному, маслосъемному. С коваными стальными шатунами 26 поршни соединены с помощью стальных цементированных поршневых пальцев 27 трубчатого сечения. Поршневые пальцы запрессованы в верхнюю бобышку шатуна с натягом и свободно вращаются в бобышках поршней.

Распределительный вал 16 чугунный, литой, с закаленными трущимися поверхностями кулачков, установлен в съемном алюминиевом корпусе 15, закрепленном на верхней поверхности головки 12 блока цилиндров, отлитой из алюминиевого сплава. Он приводится во вращение от коленчатого вала двухрядной роликовой цепью 11. Этой же цепью приводится во вращение вал 38 привода вспомогательных механизмов (масляного насоса и распределителя зажигания). Натягивают цепь пружинным натяжителем через башмак с накладкой. Колебания цепи гасятся успокоителем.

Головка блока цилиндров прикреплена к блоку одиннадцатью болтами. Между головкой и блоком установлена прокладка, изготовленная из асбестового материала на металлическом каркасе, пропитанная графитом (как вариант может быть установлена прокладка из специального безусадочного материала). Сверху головка блока закрыта стальной штампованной крышкой 14, под которой установлена уплотнительная прокладка из резинопробковой смеси.

К нижней части блока цилиндров через резинопробковую прокладку прикреплен масляный картер 22, закрывающий полость блока снизу и выполняющий функцию резервуара для масла.

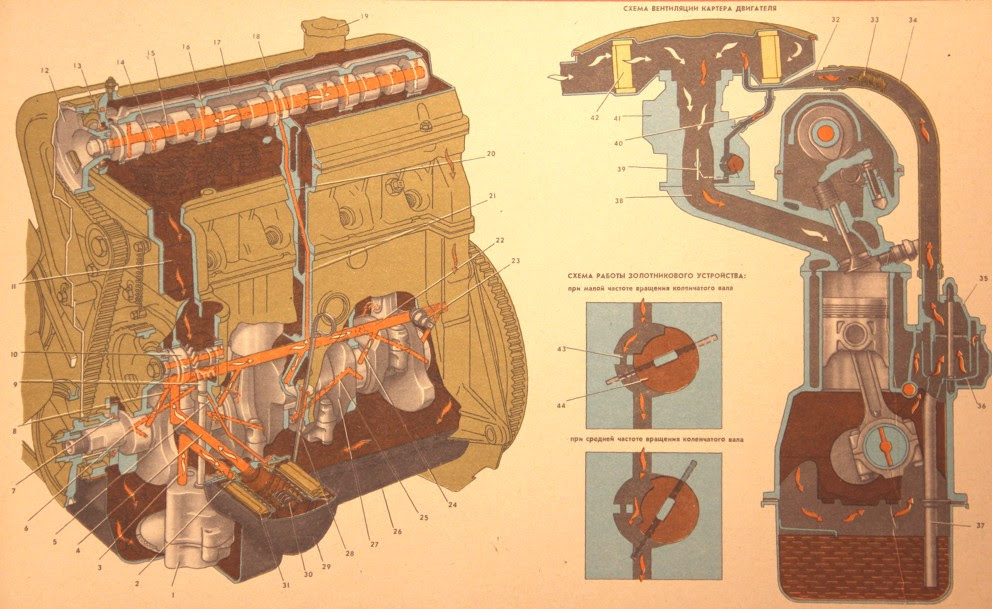

Система смазки комбинированная: под давлением и разбрызгиванием. Коренные и шатунные подшипники, опоры привода распределительного вала и вал привода вспомогательных агрегатов, кулачки распределительного вала и втулки шестерни привода масляного насоса смазываются под давлением. Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, цепь привода газораспределительного механизма, опоры рычагов привода клапанов, стержни клапанов и их направляющие втулки. Система состоит из масляного картера 22, шестеренчатого масляного насоса 41 со встроенным редукционным клапаном и маслоприемником 42, снабженным сетчатым фильтром грубой очистки масла, полнопоточного фильтра 40 тонкой очистки масла с перепускным и противодренажным клапанами, датчика сигнальной лампы аварийного падения давления масла и масляных каналов.

Как разобрать двигатель ВАЗ 2107 своими руками

Двигатель является сердцем автомобиля, а потому его работоспособность должна поддерживаться на должном уровне. Многие водители желают научиться ремонтировать мотор собственного авто, но, сталкиваясь с трудностями при разборке, сразу же отказываются от подобной затеи, мотивируя все это недостаточным уровнем знаний. В этой статье вы узнаете, как производится разборка двигателя ВАЗ 2107своими руками на примере. Данное руководство также актуально для всех остальных двигателей классического семейства ВАЗ, а также для Нивы 2121 .

Для чего стоит разобрать мотор



Разборка двигателя производится в случае, если мотор планируется подвергнуть капитальному ремонту. При этом, его необходимо полностью разобрать и заменить все изношенные элементы. Кроме того, актуальной будет расточка блока цилиндров, который должен быть освобожден от всех частей мотора. Кроме того, разобрать двигатель можно и для того, чтобы просто произвести его чистку, в случае серьезного загрязнения, когда обойтись простым промывочным маслом не возможно.

Постараемся опустить подробности, касающиеся его снятия, так как сделать это достаточно просто: нужно лишь выкрутить гайки на 19 с подушек, снять навесные части (все части электрооборудования, шланги и патрубки, а также приводы различных элементов) и открутить его от коробки переключения передач. После этого, мотор тщательно моют и устанавливают на специальный стенд (использование обычного верстака также приветствуется).

Пошаговая инструкция по разборке ДВС ВАЗ

• Приготовьте весь необходимый инструмент и слейте масло из картера.
• Во-первых, это нужно будет для облегчения веса мотора, а во-вторых, поможет избежать лишней грязи на верстаке. Далее выкручивается масляный фильтр. Также открутите все болты, на которых происходит крепление поддона картера. Старую прокладку можно выбросить, так как она становится не пригодной для дальнейшего использования.
• Теперь нужно снять шкив коленвала. Сделать это не так легко, как кажется на первый взгляд, так как в этом случае вам понадобится хорошая физическая сила. Тем не менее, никто не отменял применение трубы в качестве удлинителя ключа. Зафиксируйте коленвал от проворачивания посредством блокировки маховика. Для этого применяется специальное устройство, которое можно приобрести в магазине. Далее с помощью ключа выкрутите храповик и демонтируйте шкив.
• Открутите гайки крепления крышки клапанов и приводной цепи ГРМ, снимите ее и вытащите прокладку. Открутите болты крепления шестерен распредвала, а также вала, приводящего в действие масляный насос двигателя. Следующим на очереди становится натяжитель цепи ГРМ. Вначале ослабьте специальную колпачковую гайку, а затем выкрутите две другие гайки, которые крепят его к головке блока цилиндров. Не забудьте выкрутить болт крепления башмака, а затем снять сам натяжитель, вместе с башмаком. Затем отворачивается палец, создающий ограничение для цепи, снимаются шестерни распредвала и масляного насоса, а цепь вынимается.
• Теперь нужно снять распределительный вал. Для этого откручиваются две гайки, расположенные на его шпильках в корпусе подшипника. Корпус необходимо снять, а распредвал аккуратно вытаскивается. Перед тем как вытащить его, не забудьте также демонтировать специальный упорный фланец.
• Далее откручиваются болты, предназначенные для крепления головки блока цилиндров к самому блоку. Демонтаж ГБЦ производится сразу вместе с коллекторами, снимать которые не обяательно (в зависимости от вида проводимого ремонта). После снятия головки, также, рекомендуется произвести замену прокладки. Эта процедура поможет вам, в дальнейшем, избавиться от повторного снятия данного элемента.
• После этого нужно демонтировать масляный насос. Чтобы его вытащить нужно снять специальный упорный фланец. После этого, вытащите валик из блока цилиндров, который отвечает за приведение в действие масляного насоса.
• С помощью специального съемного устройства, вытащите шестерню, которая надевается на коленвал двигателя. Затем выверните гайки, расположенные на шатунных болтах. Теперь снимите крышки шатунов и, используя цилиндрический проем, вытащите шатуны вместе с поршнями.

Внимание! Перед тем, как вытащить шатуны и поршни, а также коренные подшипники и вкладыши, необходимо вначале все их пометить, чтобы не допустить ошибок при сборке элементом.



• Снова возвращаемся к фиксатору маховика и устанавливаем его. Открутите болты, которые предназначены для крепления, и снимите шайбу, затем вытащите маховик, надетый на коленчатый вал, а следом за ним снимите защитную крышку картера сцепления.
• Съемником снимите подшипник первичного вала КПП, который находится в специальном гнезде в задней части силового агрегата. Следом за ним нужно вытащить специальный держатель сальника коленвала. Теперь открутите болты, на которых крепятся крышки, закрывающие коренные подшипники и вытащите их наравне со вкладышами. После этого, нужно снять коленчатый вал и самые верхние вкладыши вала. Также демонтируйте специальные упорные полукольца, которые расположены на опоре.

Вот и все, что нужно сделать, чтобы разобрать двигатель. Дальнейшим шагом производят расточку различных элементов до ремонтных размеров и заменяют поврежденные и изношенные элементы. Особое внимание рекомендуется уделить вкладышам, которые чаще всего подвергаются проворачиванию, из-за чего мотор попросту клинит. После ремонта, мотор собирается и устанавливается на автомобиль.

ДВИГАТЕЛЬ ВАЗ-2101. УСТРОЙСТВО. СХЕМА. ⋆ Ремонт автомобилей

Характеристики двигателя ВАЗ2101

Двигатель ВАЗ-2101 бензиновый, четырехтактный, четырехцилиндровый, рядный, с поперечным расположением, восьмиклапанный, с верхним расположением распределительного вала. Система питания – карбюраторная. Порядок работы цилиндров: 1-3-4-2, отсчет – от шкива коленчатого вала.

Расположение навесного оборудования

Справа на двигателе (по ходу автомобиля) расположены: приводы распределительного вала и насоса охлаждающей жидкости (зубчатым ремнем) и генератора (поликлиновым ремнем).

Слева расположены: датчик-распределитель зажигания (трамблер), термостат, датчик температуры охлаждающей жидкости, стартер (на картере сцепления). Спереди: свечи и провода высокого напряжения, масляный щуп, шланг вентиляции картера, генератор (внизу справа).

Сзади: впускной и выпускной коллекторы, масляный фильтр, датчик давления масла, а также бензонасос, карбюратор и корпус воздушного фильтра (в верхней части).

Двигатель ВАЗ-2101 на схеме

Двигатель модели 2110 пришел на смену двигателю 21083-80, который устанавливался на автомобили ВАЗ-2110-011 и ВАЗ-21111-011. От двигателя 21083-80 модель 2110 отличается распределительным валом 2110, обеспечивающим заданную мощность двигателя при работе на бензине АИ-91. В настоящее время двигатель 21083-80 не производится.

На базе двигателя 2110 создана модель 2111.

1 – шкив привода генератора
2 – масляный насос
3 – ремень привода механизма газораспределения
4 – зубчатый шкив насоса охлаждающей жидкости
5 – передняя крышка привода механизма газораспределения
6 – натяжной ролик
7 – зубчатый шкив распределительного вала
8 – задняя крышка привода распределительного вала
9 – сальник распределительного вала
10 – крышка головки блока цилиндров
11 – распределительный вал

12 – передняя крышка подшипников распределительного вала
13 – толкатель
14 – направляющая втулка клапана
15 – сетка маслоотделителя системы вентиляции картера
16 – выпускной клапан
17 – впускной клапан
18 – задняя крышка подшипников распределительного вала
19 – топливный насос
20 – корпус вспомогательных агрегатов
21 – датчик-распределитель зажигания
22 – отводящий патрубок рубашки охлаждения
23 – головка блока цилиндров
24 – свеча зажигания
25 – шланг вентиляции картера
26 – маховик
27 – держатель заднего сальника коленчатого вала
28 – задний сальник коленчатого вала
29 – блок цилиндров
30 – поддон картера
31 – указатель уровня масла (масляный щуп)
32 – коленчатый вал
33 – поршень
34 – крышка шатуна
35 – шатун
36 – крышка коренного подшипника коленчатого вала
37 – передний сальник коленчатого вала
38 – зубчатый шкив коленчатого вала

Поперечный разрез двигателя ВАЗ-2110

1 – пробка сливного отверстия поддона картера

2 – поддон картера
3 – масляный фильтр
4 – насос охлаждающей жидкости
5 – выпускной коллектор
6 – впускной коллектор
7 – карбюратор
8 – топливный насос
9 – крышка головки блока цилиндров
10 – крышка подшипников распределительного вала
11 – распределительный вал
12 – шланг вентиляции картера
13 – регулировочная шайба клапана
14 – толкатель
15 – сухари клапана
16 – пружины клапана
17 – маслосъемный колпачок
18 – направляющая втулка клапана
19 – клапан
20 – головка блока цилиндров
21 – свеча зажигания
22 – поршень
23 – компрессионные поршневые кольца
24 – маслосъемное кольцо
25 – поршневой палец
26 – блок цилиндров
27 – шатун
28 – коленчатый вал
29 – крышка шатуна
30 – указатель уровня масла
31 – приемник масляного насоса

Подвеска двигателя ВАЗ

1 – кожух опоры;
2 – опора передней подвески двигателя;
3 – фланец блока цилиндров;
4 – кронштейн;

5 – промежуточная пластина;
6 – изолирующее пластмассовое кольцо;
7 – пружина опоры;
8 – буфер;
9 – подушка опоры;
10 – шайба;
11 – опора задней подвески двигателя;
12 – дистанционная втулка;
13 – поперечина задней подвески двигателя

характеристика и ремонт — Автомобили Premier

Содержание

• Характеристики

самые частые неисправности

Способы ответа поломок

Плавающие обороты

Троит мотор

Перегрев силового агрегата

Вывод

Одним из легендарных силовых агрегатов, что производился на территории СССР, есть двигатель ВАЗ 2107 карбюратор. Данный мотор приобрел всесоюзную популярность, потому, что был несложной в обслуживании и ремонте.

Итак, в данной статье разглядим главные характеристики движка, а кроме этого методы и основные неисправности их устранения.

Характеристики

Перед тем как приступить к описанию неисправностей, стоит разглядеть варианты моторов, каковые устанавливались на ВАЗ 2107 карбюратор. устройство и Характеристика двигателя достаточно простые.

Мотор имеет рядное продольное размещение цилиндров.

Итак, для ВАЗ 2107 с карбюраторными предположениями силовых агрегатов, устанавливались моторы с маркировкой 2103 и 2106.

ВАЗ 2103

Наименование	Показатель
Количество	1,5 литр (1452 см куб)
Количество цилиндров	4
Количество клапанов	8
Мощность	80 л.с.
Горючее	Бензин с возможностью установки газобаллонного оборудования
Охлаждение	Жидкостное
Совокупность впрыска	Карбюратор
Расход горючего	6,7
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

ВАЗ 2106

Наименование	Показатель
Количество	1,6 литр (1569 см куб)
Количество цилиндров	4
Количество клапанов	8
Мощность	75 л. с.
Горючее	Бензин с возможностью установки газобаллонного оборудования
Совокупность впрыска	Карбюратор
Расход горючего	6,7
Диаметр цилиндра	79 мм
Порядок работы цилиндров	1-3-4-2

Двигатели оснащались коробками передач производства ВАЗ — 4-МКПП и 5-МКПП. В отличие от новых моделей, на все силовые агрегаты имеют цепь ГРМ вместо ремня.

В отличие от «пятёрок», седьмая модель Жигулей имеет более объём и повышенную мощность двигателя.

Обслуживание двигателя ВАЗ 2107 достаточно простое. Так, мотор требует планового техобслуживания каждые 10 000 км пробега.

Многие автолюбители задаются вопросом, — какое масло лить в движок? Учитывая конструкцию двигателя, то самый подходящим вариантом есть «полусинтетика».

Многие автомобилисты утверждают, что лучше лить «минералку»» либо по большому счету «синтетику». Само собой разумеется, двигатель на качественном масле будет трудиться продолжительнее, но в случае с «семёркой» кроме того завод изготовитель рекомендует лить «полусинтетику».

А вот для силовых агрегатов оснащённых инжектором, а не карбюратором, уже рекомендовано применять более высшего критерия моторное масло — «синтетику».

самые частые неисправности

Хоть в ВАЗ 2107 и установлен надёжный двигатель, но он не застрахован от поломок. Так, чаще всего неприятности появляются в механизме сжигания горючего.

Это связано с такими узлами, как — карбюратор, вспомогательные узлы и зажигание. Разглядим, главные обстоятельства неисправностей:

• Плавают обороты на холодную и тёплую.
• Двигатель троит.
• Перегрев силового агрегата.

Способы ответа поломок

Сейчас, в то время, когда стали известны главные неисправности, возможно перейти конкретно к способам решения проблемы. Потому, что, мотор имеет достаточно несложную конструкцию, кроме того начинающий автомобилист сможет устранить неисправность.

Итак, перейдём конкретно к рассмотрению ремонтных операций.

Плавающие обороты

Из-за чего плаваю обороты мотора? Это связано со сжиганием горючего в цилиндрах. В случае если разглядывать данный вопрос на холостых оборотах, то обычно обстоятельство кроется в карбюраторе.

Неисправность регулятора холостого хода либо неправильно отрегулирована подача воздушно-топливная смесь. Обычно, автолюбители, дабы устранить эффект выбирают карбюратор, наряду с этим заменив винт регулировки холостого хода.

В случае в случае если плавают обороты на тёплую, то, вероятнее, в цилиндрах происходит сгорание горючего не всецело либо сбитое зажигание. В данном случае, нужно отрегулировать карбюратор и совершить диагностику состояния зажигания.

Кроме этого, плавают обороты, в то время, когда на двигатели прогорели клапаны. В этом случае, нужно демонтировать головку блока цилиндров и взглянуть состояние узла.

В то время, когда ГБЦ снять рекомендуется осмотреть состояние поршневого механизма.

Троит мотор

Как и в случае с плавающими оборотами, троение силового агрегата позвано неправильной воздушно-топливной смесью либо неисправностью зажигания. В данном случае, нужно обстоятельство искать в подачи горючего, воздуха либо искры.

Дабы точно убедиться в неисправности одной из совокупностей, стоит совершить диагностические операции каждого узла по отдельности.

Так, как показывает опыт, автолюбители начинают наблюдать совокупность зажигания, а как раз работоспособность и состояние высоковольтных проводов и свечей зажигания. В случае, обнаружении поломки, стоит заменить элемент, а после этого повести диагностику — пропала ли неприятность.

В случае если зажигание ничего не дало, то переходят к осмотру подачи воздуха, потому, что как раз через данный узел лежит путь к подаче горючего. Элемент воздушного фильтра осматривается визуально и если он через чур нечистый, то его рекомендуется заменить.

Плановое техобслуживание узла должно проводиться каждые 20 000 км пробега.

В случае если неприятность не обнаружилась, то стоит перейти к подаче горючего. Так, автолюбителю нужно диагностировать состояние топливного насоса и карбюратора.

В случае в случае если один из элементов вышел со строя либо не хорошо трудится, его нужно отремонтировать либо заменить.

Перегрев силового агрегата

Из-за чего греется двигатель ВАЗ 2107 карбюратор? Это связано с тем, что моет быть недочёт охлаждающей жидкости в совокупности.

Дабы проверить показатель нужно взглянуть уровень ОЖ в расширительном бачке.

Самой нередкой проблемой всей «классики» есть вышедший со строя термостат, что заклинивает в закрытом виде и охлаждающая жидкость циркулирует по малому кругу. Так, ОЖ не успевает охлаждаться за круг.

Вышедший со строя термостат возможно выяснить по нередкому включению электровентилятору и растущей стрелке температуры.

Дабы устранить неисправность нужно заменить термостат. В случае если этого не сделать вовремя, то нередкие перегревы силового агрегата смогут привести к закипанию мотора, что может повлечь за собой капитальный головки ремонт и прогиб блока.

Вывод

Двигатель ВАЗ 2107 считается одним из самых надёжных силовых агрегатов с «классики». Так, автомобиль оснащался двумя вариантами моторов с маркировками — 2103 и 2106.

Ремонт движка проводится достаточно легко и легко, потому, что мотор имеет несложную конструкцию.

Двигатель ВАЗ 2101 07 Конструкция, сборка, смазки двигателя и принцип работы

Похожие статьи, подобранные для Вас:

Двигатель ваз 2107 инжектор устройство и ремонт

“Семерка” — последний представитель серии заднеприводных машин ВАЗ. Седьмая модель разработана на основе ВАЗ 2105 и отличается формой сидений, отделкой салона, формой световых приборов и мощностью двигателя.

Первоначально на ВАЗ 2107 ставили полуторалитровый двигатель от ВАЗ 2103. Впоследствии модельный ряд двигателей, устанавливаемых на “семерку”, был расширен. Для разных рынков выпускались автомобили с объемами двигателя от 1.45 до 1.7 литра. Именно двигатель 1.7 литра был первым, который оборудовался не карбюраторной, а инжекторной системой питания. Впоследствии ВАЗ 2107 инжектор полностью сместил с конвейера карбюраторные автомобили.

Принцип работы инжекторного двигателя Ваз 2107

В отличие от карбюраторных систем, где приготовление воздушно-топливной смеси происходит в камерах карбюратора, инжекторная система предполагает впрыск топлива непосредственно в цилиндры. Поэтому такая система называется “система распределенного впрыска”.

Инжекторные системы квалифицируются в зависимости от принципа работы и количества инжекторов. “Семерка” оборудована системой раздельного впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует поступление топлива в цилиндры в зависимости от режима работы, положения педали газа и прочих параметров, считываемых специальными датчиками.

ЭБУ (электронный блок управления) контролирует количество топлива и воздуха, поступающего в камеры сгорания двигателя. Кроме этого, он управляет формированием искры на свечах зажигания, меняя опережения в зависимости от оборотов. Также ЭБУ включает и выключает топливный насос, регулирует обороты холостом ходу, контролирует количество СО в выхлопных газах, температуру охлаждающей жидкости в блоке цилиндров. Работает все это следующим образом.

Бензин из бака, пройдя через топливный фильтр, подается насосом в топливную рампу. На последней имеется регулятор давления, который регулирует поступление топлива на форсунки. В топливной рампе поддерживается давление 300 МПа, а излишек топлива отправляется в бензобак через трубопровод обратной подачи.

Электронный блок управления открывает и закрывает форсунки, обеспечивая подачу бензина во впускные коллекторы с каждым оборотом двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. Это время ЭБУ рассчитывает исходя из показаний множества датчиков. Главные показатели, которые влияют на время открытия форсунки — информация с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется, исходя из положения поршней в цилиндре, которое передает на ЭБУ датчик коленвала.

Учитываются и другие параметры:

• температура охлаждающей жидкости, которая влияет на процесс горения топливной смеси;
• напряжение бортовой сети, от которого зависит время срабатывания форсунок;
• обороты двигателя;
• состав выхлопных газов.

Система зажигания ВАЗ 2107 инжектор

Инжекторный двигатель ВАЗ 2107 оборудован электронным модулем зажигания, состоящем из электронной платы и пары катушек. Благодаря отсутствию подвижных деталей, система отличается повышенной надежностью и не требует регулярного обслуживания. Момент формирования искры определяется ЭБУ двигателя и зависит от оборотов коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

• Благодаря оптимальному формированию топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного. Соответственно, двигатель ваз 2107 инжектор потребляет меньше топлива и при этом мощнее, чем карбюраторный мотор с тем же объемом.
• Электроника регулирует обороты двигателя, благодаря чему он более устойчиво работает на холостом ходу, реже глохнет при неумелом старте с места и лучше заводится в мороз.
• В отличие от карбюраторного двигателя, инжекторный не нуждается в частой регулировке систем подачи топлива и зажигания.
• Оптимальный состав и количество топливно-воздушной смеси, поступающей в цилиндры, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе. Это важный момент с точки зрения экологии и заботы о здоровье.
• Гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов избавляют от необходимости ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
• Диаграмма крутящего более “плавная” — высокий крутящий момент достигается в большем диапазоне оборотов.

[tip]Примечание: на инжекторный двигатель можно установить газовое оборудование как второго, так и четвертого поколения. Последний вариант более предпочтительный — четвертое поколение ГБО более экономично и предотвращает возможность возникновения “хлопков” в двигателе.[/tip]

Недостатки инжекторной модели двигателя ВАЗ

Кроме достоинств, инжекторная ВАЗ 2107 имеет некоторые недостатки:

• Расположение двигателя и других агрегатов в подкапотном пространстве осталось таким же, как у “классики” старого образца. Это затрудняет доступ к некоторым деталям. Однако система впрыска достаточно надежна, поэтому не требует частого обслуживания в процессе эксплуатации.
• Инжекторная “семерка” оборудована катализатором, который легко повредить при проезде через препятствия. Поэтому при движении по неровной дороге надо быть осторожнее.
• Двигатель с инжектором более требователен к качеству топлива, чем карбюраторная вариация. При использовании некачественного бензина возможно загрязнение системы, требующее проведения внепланового обслуживания агрегата.
• При поломке системы впрыска ее не удастся починить и настроить “на коленке” в гаражных условиях. Придется обращаться на СТО.

Неисправности инжекторного двигателя Ваз 2107

Проблемы инжекторного двигателя “семерки” обычно проявляют себя следующим образом:

• Двигатель работает неустойчиво.
• Расход топлива ВАЗ 2107 увеличен.
• В выхлопных газах отмечается повышенное содержание СО.
• Провалы при нажатии на педаль акселератора.
• Двигатель “не тянет” (пониженная мощность).
• Для диагностики неисправностей системы впрыска необходимо специальное оборудование. В частности, чтобы считать коды ошибок и проверить показания датчиков и работу ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика ВАЗ 2107 инжектор производится на специализированных СТО. Самая распространенная причина неисправности инжектора — засорение форсунок.

Причины засорения инжектора

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина. Тяжелые парафины, содержащиеся в таком топливе, оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него детергент — специальную присадку, растворяющую отложения. В некачественных сортах бензина содержится слишком много парафина, который образует отложения быстрее, чем с ними справляются детергенты.

Отложения образуются более интенсивно при низкой температуре, поэтому при частой эксплуатации автомобиля с непрогретым двигателем инжектор забивается чаще.

Отложения могут накапливаться не только в форсунках. Нередко пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры воздушно-топливной смеси.

Отложения веществ, содержащихся в некачественном бензине, могут появиться и на обратной стороне тарелок впускных клапанов. Это может привести к прогоранию клапана или детонационному сгоранию топлива.

Чтобы очистить систему впрыска от отложений, необходимо использовать специальную промывочную жидкость и оборудование. Промыть инжектор можно в гаражных условиях. Для этого необходима спринцовка и промывочная жидкость. Последняя смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция производится на заглушенном двигателе, потом на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. При этом могут кратковременно появиться клубы дыма, выходящие из глушителя.

На ВАЗ 2107 с 1982 года устанавливались инжекторные и карбюраторные двигатели объемом от 1.3 до 1.7 литров. Силовой агрегат представляет собой доработанную модификацию ВАЗ 2105. Все двигатели ВАЗ 2107 отличаются простым обслуживанием, которое желательно производить каждые 10 тысяч километров. Для обслуживания карбюраторов допустимо использовать полусинтетику, а инжекторные модели нуждаются в хорошем моторном синтетическом масле.

Характеристика автомобиля 2107

Габариты
Длина: 4145 мм
Ширина: 1620 мм
Высота: 1435 мм
Колесная база: 2424
Колея передняя: 1365
Колея задняя: 1321
Клиренс: 170 мм
Объем багажника максимальный: 325 л
Снаряженная масса автомобиля: 1060 кг
Допустимая полная масса: 1460 кг
Диаметр разворота: 9.9 м

Версии моторов карбюраторного типа имеют маркировку 2103 и 2106. Основные неисправности связаны с плавающими оборотами мотора, троением и перегревом. Благодаря простой конструкции ремонт силового агрегата достаточно легкий.

Инжекторные варианты двигателя ВАЗ 2107 считаются более современными. В ВАЗ 2107 воздушно-топливная смесь в цилиндрах получается благодаря системе раздельного впрыска. В инжекторе 4 форсунки, которые управляются микроконтроллером. Поступление топлива регулируется в зависимости от различных параметров состояния автомобиля.

КПД инжекторного двигателя ВАЗ 2107 выше, чем карбюраторного. Двигатель устойчив к холостому ходу и редко глохнет при старте с места благодаря продуманной электронике. Мотор обладает низким шумом благодаря автоматической регулировке натяжения цепи.

Технические характеристики

К недостаткам двигателя относится его расположение под капотом, ограничивающее доступ к его деталям при необходимости. Двигатель отличается высокой требовательностью к качеству топлива и масла. Самостоятельная диагностика силового агрегата при неисправностях затруднена без специального оборудования. Для ремонта ВАЗ 2107 придется обратиться на станцию техобслуживания.

Расход топлива

• расход топлива в городских условиях составляет 9.4 л на 100 км.
• По ровной дороге на крейсерской скорости он будет составлять уже 6.9 литров на 100 км пути.
• В смешанном режиме расход будет составлять от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот мотор экономичным, однако в данном случае многое зависит как раз от самого водителя.
• Ещё один параметр, который зависит от водителя, это расход масла на 100 км. Для среднестатистического водителя автомобиля с данным мотором он составляет 700 гр на 100 км. Это, конечно, не мало, но при аккуратной езде можно уменьшить этот расход вплоть до 450-500 гр./100 км.
• Вес двигателя 2103 в полностью собранном состоянии составляет 121 кг.

Описание конструкции

описание конструкции двигателя ваз 2107
В зависимости от модификации на автомобиль ваз 2107 может быть установлен один из четырех двигателей: 2103, 2104 (объемом 1,5 л) или 2106, 21067 (объемом 1,6 л).

Двигатель автомобиля ваз 2107 — бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Двигатели 2103 и 2106 — карбюраторные, а двигатели 2104 и 21067 — с распределенным впрыском топлива.

Двигатель 2104 создан на базе двигателя 2103, поэтому блок цилиндров, шатунно-поршневая группа, привод газораспределительного механизма и коленчатый вал имеют одинаковую конструкцию и размеры.

Двигатель 21067 создан на базе двигателя 2106. Так как двигатели 21067 и 2104 имеют разные диаметры цилиндров, то и поршни с кольцами соответственно не взаимозаменяемы. Детали привода газораспределительного механизма и коленчатые валы этих двигателей идентичны.

На крышке привода распределительного вала инжекторных двигателей выполнены кронштейны для установки датчика положения коленчатого вала.

Двигатели автомобилей ваз 2107, оснащенные системой впрыска, соответствуют нормам токсичности отработавших газов ЕВРО II. Распределенный впрыск топлива с системой улавливания паров топлива и каталитическим нейтрализатором позволяет понизить расход топлива и облегчить запуск двигателя на автомобиле ваз 2107 в холодную погоду.

Система зажигания двигателей 2104 и 21067 включена в систему управления. Функции распределителя зажигания на автомобиле ваз 2107 выполняет электронный блок управления двигателем.

Блок цилиндров — отлит из высокопрочного чугуна. Цилиндры двигателя растачиваются в блоке и хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм и маркируются на нижней плоскости блока буквами А, В, С, D и Е. Цилиндры расположены вертикально в один ряд.

Коленчатый вал двигателя автомобиля ваз 2107, отлитый из высокопрочного чугуна, установлен в нижней части блока цилиндров на пяти опорных шейках. Коленчатый вал вращается в сталеалюминиевых вкладышах, на стальную основу нанесен слой алюминиевооловянного сплава. Отверстия под коренные подшипники обрабатываются совместно с крышками подшипников, поэтому крышки подшипников — невзаимозаменяемые.

На наружных поверхностях крышек коренных подшипников выполнены метки, соответствующие их порядковому номеру (отсчет от переднего конца коленчатого вала). Для предотвращения осевого перемещения коленчатого вала в проточках его задней опоры установлены два упорных полукольца — сталеалюминиевое и металлокерамическое. В крышке привода распределительного вала установлен передний сальник коленчатого вала, «работающий» по наружной поверхности шкива. Задний сальник коленчатого вала запрессован в держатель, крепящийся к блоку цилиндров, и «работает» по поверхности фланца коленчатого вала. В задний торец коленчатого вала запрессован передний подшипник первичного вала коробки передач.

Шатун — стальной, кованый. Нижняя головка шатуна разъемная, и в ней устанавливаются шатунные вкладыши. Отверстие в нижней головке шатуна обрабатывается совместно с крышкой, поэтому крышки — невзаимозаменяемые. Для того чтобы не перепутать крышки шатунов, на боковых сторонах шатунов и крышек нанесены номера цилиндров, в которые они устанавливаются.
В верхнюю головку шатуна запрессован поршневой палец, который свободно вращается в бобышках поршня.

Поршни — отлиты из алюминиевого сплава, а их наружная поверхность (для улучшения прирабатываемости к стенкам цилиндра) покрыта слоем олова. Юбка поршня (для компенсации неравномерного теплового расширения) имеет сложную геометрическую форму: по высоте юбка поршня — коническая, а в поперечном сечении — овальная. Поэтому измерять диаметр поршня следует в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня.

Ось отверстия под поршневой палец смещена вправо от оси симметрии поршня. В канавках поршней установлены поршневые кольца, изготовленные из специального чугуна. Ближе к днищу поршня расположены два компрессионных кольца, а к юбке — одно маслосъемное кольцо. Верхнее компрессионное кольцо имеет выпуклую рабочую поверхность, покрытую пористым хромом, а нижнее — фосфатированное, скребкового типа. Маслосъемное кольцо — двухкомпонентное: состоит из кольца и расширителя. Рабочая поверхность маслосъемного кольца хромирована.

Головка блока цилиндров двигателя автомобиля ваз 2107 — отлита из алюминиевого сплава и крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров устанавливается прокладка из безусадочного материала. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов, изготовленные из чугуна. Сверху на направляющие втулки клапанов напрессованы маслоотражательные колпачки, которые необходимы для уменьшения поступления масла в камеру сгорания через зазоры между стержнем и направляющей втулкой. Клапаны изготовлены из жаропрочной стали и приводятся в действие (через рычаги) распределительным валом, вращающимся в алюминиевом корпусе подшипников.

Распределительный вал — пятиопорный, восьмикулачковый, отлит из чугуна. От осевого перемещения распределительный вал удерживается опорным фланцем. На переднем торце распределительного вала установлена ведомая звездочка. Привод распределительного вала и валика вспомогательных агрегатов осуществляется от ведущей звездочки коленчатого вала двухрядной роликовой цепью. Привод снабжен успокоителем и натяжителем цепи с башмаком.

Маховик установлен на заднем торце коленчатого вала и крепится к нему шестью болтами. Маховик — чугунный, с напрессованным зубчатым венцом, необходимым для пуска двигателя стартером. При сборке нового двигателя маховик балансируется вместе с коленчатым валом.

ВАЗ 2107 инжектор имеет целый ряд преимуществ, но и несколько значительных недостатков, о которых стоит узнать заранее. Если у вас в распоряжении эта модель автомобиля, стоит ознакомиться с особенностями обслуживания его инжекторной системы. Но для начала необходимо обсудить устройство топливной системы ВАЗ.

Назначение инжектора

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Чистка и профилактика налета в системе

Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.

Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.

В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.

Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.

Диагностика повреждений

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

1. Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
2. Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
3. Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна.
Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Что стоит взять на заметку

Чтобы провести ремонт топливной системы своими руками на ВАЗе, понадобится снять ресивер.

Это проводится в несколько этапов:

Только так можно получить доступ к топливной рампе.

Заключение по теме

Модель 2107 и Ваз 21074 инжектор имеют общие проблемы с топливной системой из-за инжекторного типа распыления топлива. Своими руками можно провести чистку каналов, проверку на повреждения и выполнить замену деталей, если она понадобится.

Для поиска пробоя в каналах потребуется схема автомобиля, а также частичный демонтаж некоторых узлов. Чтобы поддерживать инжекторную систему в рабочем состоянии, проводите регулярную чистку каналов, а также добавляйте немного специального очистителя в топливный бак.

Схема системы охлаждения двигателя автомобиля ВАЗ 2105, 2107

Схема системы охлаждения карбюраторного двигателя автомобиля ВАЗ 2104, 2105, 2107

Система охлаждения (СО) двигателей автомобилей ВАЗ 2105, 2107 предназначена для поддержания их необходимой рабочей температуры. На изображении выше представлена ее схема.

Основные элементы системы охлаждения двигателя автомобилей ВАЗ 2105, 2107

— Рубашка охлаждения двигателя

Полости вокруг цилиндров двигателя, в головке блока и впускном коллекторе по которым циркулирует охлаждающая жидкость (ОЖ), отводя от них избыточное тепло.

— Помпа (водяной насос)

Предназначена для обеспечения принудительной циркуляции жидкости по системе охлаждения. Представляет собой вал с крыльчаткой, вращающийся на подшипнике в алюминиевом корпусе. Приводится в движение ременным приводом от шкива генератора и коленчатого вала. Рекомендуется периодически проверять натяжение ремня, так как при его проскальзывании помпа не может обеспечить эффективную циркуляцию ОЖ и двигатель будет перегреваться. Прогиб ремня под усилием 10 кгс должен находиться в пределах 10-15 мм.

— Радиатор

Предназначен для охлаждения  жидкости при движении автомобиля. Состоит из двух бачков и двух рядов трубок соединяющих бачки. Имеет пробку с впускным и выпускным клапанами на заливной горловине. Выпускной клапан  открывается при сильном нагреве жидкости и повышении давления в системе. При этом часть жидкости через него выбрасывается в расширительный бачок.

— Расширительный бачок

Предназначен для отвода из основной системы сильно нагретой и находящейся под давлением охлаждающей жидкости. Имеет пробку на заливной горловине. В пробке клапан, открывающийся при превышении давления в системе.

— Термостат

Термостат предназначен для поддержания нормального температурного режима двигателя путем соединения или разобщения малого и большого кругов системы охлаждения. На холодном двигателе ОЖ циркулирует по малому кругу (помпа, головка блока, блок цилиндров, печка, верхняя часть термостата). Температура ее быстро повышается. После прогрева ОЖ до 80 гр. срабатывает термоэлемент термостата, открывая его перепускной клапан. Жидкость начинает поступать через нижнюю часть термостата в радиатор (большой круг), где несколько охлаждается. От исправности термостата зависит нормальная и эффективная работа системы охлаждения двигателя вцелом.

— Вентилятор системы охлаждения

С четырехлопастной крыльчаткой объединенной с электродвигателем. Установлен на радиаторе. Предназначен для принудительного охлаждения жидкости, проходящий через радиатор. Включается при срабатывании термодатчика (ТМ-108), установленного в нижнем бачке радиатора, слева. Замыкающего свои контакты при температуре охлаждающей жидкости выше 89-95 гр., размыкающего при 84-90 гр.

— Печка (радиатор отопителя салона)

Предназначена для обогрева салона автомобиля. Входит в состав малого круга системы охлаждения, поэтому прогревается в первую очередь. Имеет кран, перекрывающий циркулирующую через нее жидкость. Кран управляется рычагом из салона автомобиля.

— Патрубки и шланги

Предназначены для обеспечения циркуляции ОЖ по системе.

Для контроля водителем за температурным состоянием двигателя на панели приборов имеется стрелочный указатель температуры охлаждающей жидкости, соединенный с датчиком температуры ввернутым в головку блока цилиндров двигателя.

Примечания и дополнения

— Рабочая температура двигателя, поддерживаемая его системой охлаждения, находится в пределах 80-94 гр.

— На холодном двигателе необходимо всегда проверять уровень охлаждающей жидкости. От ее объема напрямую зависит температурный режим двигателя и соответственно правильность его работы. При температуре воздуха 18-20 гр. уровень охлаждающей жидкости должен находиться на 4 см выше метки MIN в расширительном бачке.

— Периодичность замены охлаждающей жидкости на двигателях автомобилей ВАЗ 2105, 2107 составляет 30.000 км пробега.

Еще статьи по двигателям автомобилей ВАЗ 2105, 2107

— Что делать если закипел двигатель?

— Длина цепи двигателей ВАЗ

— Белый дым из глушителя, причины

— Двигатель не прогревается, причины

— Проверка термостата системы охлаждения

двигатель, устройство ваз тормозная система

Автомобили семейства ВАЗ и сейчас пользуются достаточно высокой популярностью у автолюбителей. Модели от ВАЗ 2101 до ВАЗ 2107 вместе с их модификациями считаются классикой, и, несмотря на то, что выпускаются они зачастую ещё с 70-х годов, многие и многие автомобилисты не отказываются от «классики». В первую очередь, высокая популярность этих моделей заключается в том, что для них очень легко найти нужные запчасти, к тому же выпущено немало книг по ремонту «классики», благодаря чему большинство автолюбителей справляется с ремонтом своими силами. А те, кто совсем не разбирается в устройстве автомобилей ВАЗ 2107 и более ранних моделей, могут не бояться, что ремонтники в СТО с этим не справятся, так как абсолютно во всех российских СТО знакомы с устройством ВАЗ 2107.

Устройство автомобиля ВАЗ 2107: общие характеристики

ВАЗ 2107 является заднеприводным автомобилем, разработанным на базе ВАЗ-2105. Это четырёхдверный седан, внешний дизайн которого значительно улучшен по сравнению с предыдущими моделями Волжского автозавода. В СССР эту модель даже называли «Русским Мерседесом».

Авто начали выпускать в 1982 году, и на тот момент «семёрка» действительно считалась «люксовым вариантом». Внешний вид авто довольно сильно изменился, если сравнивать с «пятёркой», в частности на передней части капота появилась выштамповка под металлическую хромированную решетку радиатора, поменялись и задние блок-фонари. В салоне появилась безбликовая панель приборов, к тому же её дополнили некоторыми сервисными датчиками. Да и анатомические сиденья стали выглядеть солиднее – у них появились подголовники.

Устройство ВАЗ 2107: двигатель

ВАЗ 2107 оснащён четырёхтактовым двигателем, имеющим верхнее расположение распределительного вала. У системы смазки двигателя имеется полнопоточный масляной фильтр, а система охлаждения использована жидкостная, при этом заливалась жидкость на заводе и служила в течение двух лет.

У карбюратора имеется высокоэффективный воздушный фильтр сухого типа с бумажным фильтрующим элементом и наружным очистителем, для изготовления которого использовано нетканое синтетическое волокно.

Силовой агрегат образуется из связанных между собой блока цилиндров двигателя, картера сцепления, а также картера коробки передач. Агрегат закрепляется на ВАЗ 2107 с помощью резиновых подушек в трёх точках.

В устройство автомобиля ВАЗ 2107 входит и трансмиссия, состоящая из коробки передач, сцепления, карданной передачи, главной передачи, полуосей и дифференциала. ВАЗ 2107 оснащают однодисковым сухим сцеплением, у которого имеется диафрагменная нажимная пружина. Сцепление управляется за счёт ножной педали и гидравлического привода выключения, имеющего бачок для жидкости.

Двигатель – один из важнейших агрегатов в устройстве ВАЗ 2107. В данной модели установлен мотор, рабочий объём которого может составлять как 1,3, так и 1,45 литра. Также модель может быть оснащена двигателем с объёмом в 1,6 литра. С 1994 года на автомобили начали устанавливать двигатели ВАЗ-21011 – это моторы имеют цепной привод распределителя. Последние «семёрки» были выпущены с инжекторными двигателями, расход топлива у которых порядка 6,9 литра при скорости 90 км/ч (однако точных данных по расходу топлива инжекторных ВАЗ 2107 нет).

ВАЗ 2107 может быть оснащён как четырёхступенчатой, так и пятиступенчатой коробкой передач, при этом коробка передач с пятью ступенями отличается не только формой задней крышки, но и тем, что пятая ступень размещается на заднем конце вторичного вала. Переключение передач осуществляется с помощью рычага, что располагается на полу кузова.

На передних колёсах использована независимая подвеска рычажно-пружинного типа, у которой имеются витые цилиндрические пружины. В подвеску задних колёс входят две цилиндрические витые пружины, которые имеют телескопические амортизаторы двухстороннего действия, четыре продольные и одна поперечная штанги. Также к концам балки заднего моста крепятся два буфера сжатия, в средней его части – центральный буфер сжатия.

В устройство ВАЗ 2107 входит и рулевое управление, состоящее из рулевого механизма и рулевого привода. У рулевого механизма данной модели есть некоторые особенности, в частности использовано полужёсткое рулевое колесо, верхняя часть составного рулевого вала вращается на двух игольчатых подшипниках и т.д.

Устройство ВАЗ 2107: тормозная система

У данного автомобиля тормозная система состоит из двух независимо действующих привода. Так, есть гидравлический привод рабочей тормозной системы, управление которым происходит за счёт педали подвесного типа. Есть в автомобиле и система стояночного и аварийного торможения, представляющая собой ручной тормоз под управлением рычага, находящегося на полу. Рычаг располагается между передними сидениями, при этом в отличие от рабочей тормозной системы, аварийная действует исключительно на задние колёса. Для ручного тормоза используется механический тросовый привод.

В конструкции ВАЗ 2107 использовано электрооборудование, выполненное по однопроводной схеме, при этом в качестве источника тока использован генератор переменного тока 37.3701, в который, начиная с 1987 года, встраивают выпрямительный блок и регулятор напряжения.

Устройство автомобиля ВАЗ 2107 невозможно представить без консоли панели приборов, где включаются и выключаются противотуманки с наружным освещением. С помощью рычажков, располагающихся на рулевой колонке, можно включить или выключить фары с указателями поворотов. Стоит отметить, что благодаря особенностям устройства ВАЗ 2107 переключателей указателей поворотов мигающие световые сигналы во время выхода машины из поворота выключаются автоматически. Для освещения салона использован плафон, что крепится к крыше машины и включается посредством ручного выключателя. В стойки дверей (как передних, так и задних) вмонтированы дверные выключатели. Также лампами освещаются прикуриватель и вещевой ящик.

Одним из основных минусов устройства ВАЗ 2107 можно назвать не самую лучшую сборку кузова и отсутствие у него антикоррозийного покрытия.

Устройство карбюратора ВАЗ 2107. Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Каждый автомобилист рано или поздно задумывается о том, как устроен автомобиль, и простое вождение становится неинтересным. Новички стремятся самостоятельно заниматься ремонтом различных узлов своих автомобилей. ВАЗ-2107 — это идеальная первая машина. Многих интересуют вопросы регулировки карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 установлено несколько типов этих устройств.Это ДААЗ-2107 производства «Озон» и «Солекс». До того, как модель сняли с производства, она комплектовалась продуктами Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Также устройство оснащено игольчатым клапаном, фильтрами, камерой смешения, дросселем и дросселем. Есть воздушная заслонка, экост и форсунки, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной топливной смеси для силового агрегата.

Принцип действия

Чтобы лучше понять устройство карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самонастройке устройства. Это очень полезная информация. Итак, топливо попадает в поплавковую камеру, где уровень топлива регулируется с помощью поплавка. Когда деталь выскакивает, она запускает игольчатый клапан. Последний перекрывает доступ к бензину.

Перед попаданием в камеру топливо очищается через фильтр.Затем бензин разделяется между первой и второй камерами. Он проходит через топливные жиклеры. Горючая смесь — это не только бензин, но и кислород. Итак, чистый воздух, прошедший через воздушный фильтр, проходит через форсунки. В состав карбюраторного устройства ВАЗ-2107 входят также специальные эмульсионные колодцы и трубки. В них бензин смешивается с воздухом, в результате чего получается смесь, которая легко воспламеняется.

Далее эта эмульсия поступает в эконостат, а затем в распылительное устройство, попутно обогащаясь.Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С потоком воздуха смесь попадет прямо в центр смесительной камеры. Топливо, смешанное с воздухом, поступает в двигатель через дроссель, и дроссель управляется педалью акселератора. Форсунки, с помощью которых двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин забирается из второй камеры. Полностью срабатывает только при обгоне или при острой необходимости набрать скорость.

Чтобы двигатель работал нормально, карбюратор должен быть в идеальном состоянии. Необходимо поддерживать чистоту форсунок. Также все поверхности должны быть чистыми. Устройство карбюратора ВАЗ-2107 ДААЗ достаточно простое и неприхотливое, в отличие от импортных моделей. Прекрасно работает даже на недорогом отечественном бензине, не отличающемся особым качеством.

Карбюратор Солекс

Спорить о том, что лучше — «Солекс» или «Озон», можно очень долго.Но эти споры ни к чему не приводят. Рассмотрим модификацию карбюратора «Солекс» для «семерки». Устройство карбюратора ВАЗ-21073 «Солекс» тоже довольно сложно. В целом агрегат состоит из корпуса и крышки. В первой две камеры смешения, оборудованные диффузорами. Также есть поплавковая камера, есть эмульсионные колодцы и форсунки для топлива и воздуха. Устройство имеет ускорительный насос, экономон, экономайзер, винты регулировки, дроссельную заслонку, пусковое устройство карбюратора ВАЗ-2107.

Теперь перейдем к обложке. В нем есть штуцеры для топлива, а также шпильки для крепления воздушного фильтра. Он также имеет электромагнитный клапан и горловину двух смесительных камер. Крышка снабжена каналами для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще несколько предметов.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства автовладельцев. Специалистов по карбюраторам сейчас очень мало, и такие машины до сих пор ездят по нашей стране.И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраивать самостоятельно. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет вам более понятен. Для настройки не требуется специальных знаний.

Карбюраторы бывают разных производителей и модификаций — регулировки практически у всех моделей не отличаются. Принцип один. Но нелишним в этом процессе будет хотя бы на общем уровне знать устройство двигателя ВАЗ-2107.Карбюратор будет регулировать намного проще.

Установка поплавка

Чтобы начать настройку, первым делом нужно снять воздушный фильтр. Затем открутите крышку устройства и посмотрите уровень топлива. Максимальный уровень топлива будет в камере, где находится игольчатый клапан. Далее проверьте поплавок. Он должен только слегка прикасаться к клапану. Для регулировки поплавка понадобится специальный шаблон. Его можно сделать из бумаги. Его размеры должны быть 6,5х14 мм. Этот шаблон устанавливается под поплавком.Нормальный для этого карбюратора размер от прокладки до поплавка должен составлять около 6,5 мм.

Если этот размер не соответствует нормальному размеру, отрегулируйте язычок поплавка. С помощью отвода поплавка от крышки или в другую сторону можно настроить открытие игольчатого клапана. Шаблон, установленный на днище поплавка, должен соответствовать размеру. С помощью манипуляций с упором на скобу, к которой крепится поплавок, установите необходимый размер, если он отличается от заводского.

Пусковое устройство

Пусковое устройство карбюратора ВАЗ-2107 можно проверить с помощью куска проволоки. Длина отрезка должна быть не более 20 см. Сечение примерно 0,7-0,8 мм. Далее подготовим шаблон из картона. Его толщина должна быть 1 мм, а ширина — 5 мм.

Затем крышка заворачивается на место. Пусковое устройство имеет запас. Его следует погрузить до упора, а затем с помощью шаблона измерить расстояние от стенки баллона до края воздушной заслонки.В идеальном случае этот размер должен быть в пределах 5-5,5 мм.

Регулировка зазора открытия воздушной заслонки

Для этого при помощи отвертки можно снять защитную заглушку, которая установлена ​​на регулировочном винте. С его помощью можно отрегулировать желаемый зазор.

Дроссельная заслонка

Для этого полностью снимается карбюратор. Затем по часовой стрелке строго до упора нужно повернуть рычаг.

С помощью провода проверяется зазор, который должен быть в пределах 0.7-0,8 мм. Если размер не совпадает, то его можно отрегулировать, отогнув упор или установив в другое отверстие.

Привод воздушной заслонки

Для выполнения этой настройки карбюратор необходимо прикрутить на законное место, но не устанавливать воздушный фильтр. Далее, удерживая одной рукой рычаг, управляющий дроссельной заслонкой, переместите его в свою сторону. Элемент установлен в нормальное положение. Если есть несоответствия, то нужно удерживать заслонку одной рукой, а затем ключом открутить винт, удерживающий тягу.В результате этих действий механизм встанет правильно. Осталось только затянуть винт.

После этой процедуры процесс настройки можно считать завершенным. Можно установить прибор на законное место, затянуть воздушный фильтр, подсоединить шланги и провода. Затем можно запустить двигатель. Это саморегулирующийся карбюратор ВАЗ-2107.

LADA: 50 лет истории

19 апреля 2020 года исполняется 50 лет первым автомобилям LADA.В тот день 1970 года с конвейера Волжского автомобильного завода было выпущено шесть седанов ВАЗ-2101 «Жигули»: два синего цвета и четыре вишневого цвета, что символизировало цвета флага РСФСР. С тех пор тольяттинский завод успешно запустил более 50 серийных моделей.

Первая LADA — самая массовая модель в СССР и России

Продажи модели «Жигули» начались в августе 1970 года. С ВАЗ-2101 появилось самое массовое семейство легковых автомобилей в истории компании и, тем более, в истории российского автомобилестроения.С 1970 по 1988 год было выпущено около 4,8 млн автомобилей ВАЗ-2101 и его модификаций. Помимо ВАЗ-2101, серийно выпускались также следующие модели: LADA 2106 (4,3. M шт.), LADA 2107 (2,8 млн. Шт.), LADA 4×4 (2,5 млн шт.).

Доработка зарубежного прототипа

Первая модель LADA была основана на итальянском седане FIAT-124, который в 1967 году получил награду «Автомобиль года» в Европе. Для производства и продажи в Советском Союзе иностранный прототип прошел серию испытаний на дорогах. внедорожные и специальные участки брусчатки.После испытаний в конструкцию лицензионного автомобиля внесено более 800 изменений; большинство из них были направлены на повышение надежности.

Подвеска претерпела следующие доработки: изменение кинематики, усиление большинства деталей, включая подшипники и шаровые опоры. FIAT-124 имел клиренс около 130 мм. В ходе модернизации итальянского шасси передний клиренс был увеличен до 175 мм. В результате доработок автомобиль стал тяжелее на 90 кг, но это компенсировалось увеличением мощности двигателя.ВАЗ-2101 получил новый двигатель с верхним распредвалом и увеличенным межосевым расстоянием между цилиндрами, что позволило в дальнейшем усовершенствовать двигатель и увеличить его объем. Наружный диаметр фрикционных накладок в муфте увеличен с 182 мм до 200 мм. Коробка передач получила синхронизаторы, разработанные для более быстрых спортивных автомобилей Fiat. Корпус стал крепче, и вместо двух отбойных молотков (по одной с каждой стороны) были введены четыре, чтобы поддомкрачивание было более безопасным.

В бампере, кузове и радиаторе проделаны отверстия под внешнюю ручку стартера. Вместо сигнальной лампы перегрева двигателя использовали итальянцы; Комбинация приборов ВАЗ-2101 была оборудована указателем температуры охлаждающей жидкости.

Некоторые изменения внешние и хорошо видны. Воочию убедиться в этом можно в корпоративном музее АВТОВАЗа, где выставлен FIAT-124 — редкий в России автомобиль, переданный в музей из частной коллекции. Его можно сравнить с первым проданным автомобилем ВАЗ-2101, который после 19 лет эксплуатации попал в корпоративный музей.

Время показало, насколько правильными были конструктивные решения, заложенные в ВАЗ-2101. Автомобиль стал достаточно прочным, надежным и комфортным — он был высоко оценен как отечественными потребителями, так и зарубежным рынком, на который машина вышла уже в 1971 году. Первая партия машин была отправлена ​​в Югославию, Бельгию, Голландию и Финляндию. В 1971 году было экспортировано более 57 тысяч автомобилей LADA, что составляло более трети общего годового экспорта автомобилей СССР на тот момент.

Сегодня в России зарегистрировано несколько сотен тысяч седанов ВАЗ-2101.Эти выдающиеся автомобили до сих пор используются по прямому назначению — как средство передвижения, но все чаще они проходят ремонт, чтобы стать предметом коллекционирования.

Русский автомобиль 20 века

В 2000 году ВАЗ-2101 был объявлен «Русским автомобилем века» по результатам опроса, проведенного журналом «За рулем». За первую модель LADA проголосовал каждый четвертый участник опроса, проведенного среди более 80 тысяч человек.

История побед в автоспорте

В 1970 году вместе с выпуском первого автомобиля ВАЗ-2101 было принято решение о создании спортивного подразделения. С первых же лет выпуска ВАЗ-2101 стал побеждать во всевозможных автомобильных гонках, открыв новую страницу в истории автоспорта в СССР. В 1971 году команда на ВАЗ-2101 впервые участвовала в ралли Tour of Europe, которое проходило в 14 странах, и выиграла Серебряный кубок, а через два года сразу два — и Золотой кубок, и Серебряный кубок.Параллельно коллектив завода завоевал главные награды соревнований, проводимых на территории Советского Союза. Пилоты на ВАЗ-2101 соревновались как с отечественными автомобилями других марок, так и в моноклассе, созданном специально для «Жигулей». Спортсмены на ВАЗ-2101 участвовали в международных гонках, а также в советских кольцевых гонках и автокроссе до середины 80-х годов. История спортивных побед LADA продолжается: команда компании использует специально настроенные автомобили LADA Granta и LADA Vesta для участия в российских раллийных гонках и кольцевых гонках.Только в 2019 году пилоты команды LADA Sport РОСНЕФТЬ более 100 раз поднимались на подиумы-победители.

Новая LADA: наследница традиций

Появление ВАЗ-2101 сформировало основные правила создания автомобилей, которые реализованы и в современных моделях LADA. Эти правила — оригинальный и яркий стиль, надежность, лучшее качество и оснащение по доступной цене. ВАЗ-2101 был не только многочисленным, но и действительно продвинутым автомобилем своего времени. Современные модели LADA продолжают эту традицию.

LADA была и остается самым массовым автомобильным брендом в России. Доля рынка марки составляет более 20%, а парк автомобилей LADA составляет 30% от российского автопарка. Лидерами российского рынка являются модели LADA Granta и LADA Vesta.

Сейчас модельный ряд LADA представлен 5 семействами: Vesta, XRAY, Granta, Largus, 4×4. LADA предлагает своим покупателям широчайший выбор модификаций моделей: более двух десятков серийных автомобилей — седаны, хэтчбеки, универсалы, кроссоверы; а также ряд специальных версий — микроавтобусы, пикапы с открытой и закрытой кабиной, бронированные машины с расчетом наличными, вездеходы, социальные такси, машины скорой помощи, кинологический отряд или автомобили спасательных служб.

Сегодня АВТОВАЗ входит в состав Группы Renault, одного из лидеров мирового автомобилестроения. Технологии производства, системы контроля и оценки качества продукции компании соответствуют последним международным стандартам и постоянно развиваются.

Купить запчасти для Тормозной комплект по низкой цене

В этом разделе вы можете купить тормозной комплект для Лада 2101-2107.

Устройство подставки
Идем дальше.Механизмы переднего моста — дисковые, состоящие из опор с основными тормозными элементами — колодками, и тормозных дисков.
Опора представляет собой корпус, в котором выполнены цилиндры для поршней. У них есть такая модель — две, по одной на каждую обувь.
Поршни суппортов выглядят как стакан, который помещен в их цилиндры, но на нем они могут двигаться. Для предотвращения утечки жидкости на поршнях установлены уплотнительные кольца.
Колодки — это небольшие металлические пластины, на которые наклеена накладка из фрикционного материала.
Диск тормозной — металлический, для лучшего сцепления с поверхностью колодок его боковые поверхности хорошо обработаны, чтобы на них не было выступов и раковин.
Работа тормозов LADA осуществляется следующим образом: жидкость поступает в цилиндры суппорта, где начинает выталкивать поршни. Те выходят из цилиндров, прижимая колодки к диску.

Устройство тормозного механизма задней оси
Тормозная система заднего моста LADA имеет иное устройство. Все его элементы скрыты внутри тормозного барабана:
Рабочий тормозной цилиндр LADA имеет такое устройство: есть корпус, это цилиндр, в котором размещены два поршня.При приложении давления жидкости они выходят из цилиндра.
Подушечки — металлические, выполнены в виде полумесяца, на верхний край них наклеены фрикционные. Накладки, установленные на ступицу, образуют кольцо.
В нижней части колодки устанавливаются в посадочные места под ними, а в верхней части — в пазы, выполненные в поршнях. Чтобы колодки самопроизвольно не разводились, они стягиваются пружинами. Там же расположен механизм стояночного тормоза.
Вдобавок все одевается на вал ступицы барабана.При торможении жидкость толкает поршни, и поскольку в их карманах есть колодки, это движение поршней сопровождается рассогласованием колодок. При этом они прижимаются к барабану и вращение замедляется.

Устройство двигателя ВАЗ 2107 Описание. Внутренняя работа в двигателе

Двигатель для ВАЗ-2107 может поставляться как отечественных, так и зарубежных производителей.

Такой вид доработки базовой модели считается тюнингом, и если его делать вручную, то можно заслужить одобрение и услышать слова восхищения не только от водителей, но и от тех, кто никогда не садился за руль автомобиля. машина.Подтверждение тому — видео:

Только положительных отзывов:

• Ребята оказались настоящими мастерами.
• Отличные диски, все очень понравилось.
• Двигатель такой что слов нет!
• Отличная работа: диаметр поршня ровно 100.
• Как здорово соединили коробку и задний мост с двигателем от ГАЗели. Виртуозы!
• Ребята просто красавцы, своими руками справились, что не жалко хвалить.
• Вдобавок к сказанному прислушайтесь к совету: бампер надо ставить покрепче и в целом тогда тюнинг прошел на 100%.

Для будущих автовладельцев вопрос посерьезнее: какой двигатель предпочесть? Послушаем, что говорят опытные водители.

Михаил, 40 лет, владелец автомобиля ВАЗ-2107 с карбюраторным двигателем. Он водит свою вторую машину с системой впрыска. Готов дать сравнительный анализ двух систем.Его семерка была последней моделью классической версии, рассчитанной на экономичный расход топлива, немного повышенную динамику. Что на самом деле произошло?

Карбюраторный двигатель: сравнительные характеристики

Для начала стоит прикоснуться к динамике Жигулей с инжекторным двигателем. То, что было сказано в предыдущем абзаце, не подтвердилось. Причем проблемы только обострились. Система впрыска не снизила расход топлива: такой двигатель стал разгоняться даже медленнее своего карбюраторного собрата.Многие владельцы таких автомобилей грешат на новые «мозги»: электроника немного медленная, но если они и будут установлены, то она должна измениться в лучшую сторону.

Производитель не согласен, он не может позволить себе игривого жеребенка. Пока что карбюраторный двигатель идет на несколько шагов вперед. О расходе топлива говорить не приходится, даже инжекторный двигатель 2107 совсем не радует. Даже такая же манера езды на расстояние 100 км говорит о том, что он кушает на пол литра больше, чем вторая версия автомобиля.

Инжекторный двигатель: часть вторая

Также есть проблемы, как с одним двигателем, так и с другим. Новый инжектор полностью подчинен электронике, а это значит, что замена ЭБУ на 2107 в случае поломки возможна только в том случае, если это значительно опустошит ваш кошелек. Если полностью поменять всю систему впрыска, то лучше этого не делать, а сразу купить новую машину.

Два датчика расхода воздуха можно обсудить отдельно: их замена обойдется в 30 000 руб.С карбюратором ситуация иная: его можно полностью заменить на новый, выкинув треть от вышеуказанной суммы. У карбюратора тоже нет идеальных вариантов. Его ремонт будет меньше на 2-3 тысячи рублей. Стоит ли за эти деньги столько варить?

После того, как работа будет выполнена под капотом, можно заняться ящиком. У Fiat есть более крупный, поэтому для начала нужно поменять монтажную раму. Виной всему длинная 5 передача. Ничего страшного: собрать карданный вал из 2-х частей, где спереди будут импортные элементы, а сзади родные жигулевские.

Вибрации также легко усмирить: укоротите шлицы на передней части кардана на 2 сантиметра. После переделки они были как раз под рукой.

Вот и все, но если кто-то из вас хочет совершить подвиг, вы можете получить благословение в церкви или от руководства этого места.

ВАЗ-2107: пора заливать новое масло в двигатель

По нормам, предусмотренным для обслуживания автомобилей серии 2107, нужно промыть всю систему смазки двигателя через 30 000 км.Слить старое масло, при этом полностью откручивать масляный фильтр запрещается. Залейте промывочное средство до отметки «MIN» на щупе, запустите двигатель, дайте ему поработать на холостом ходу 7-10 минут. Слить остатки, заменить масляный фильтр. Долейте моторное масло, проверяя уровень.

Как поменять масло в двигателе автомобиля ВАЗ-2107? Процесс труда не представляет. Ознакомьтесь с пошаговой инструкцией:

1. Подготовьте емкость 5-6 литров.
2. Прогрейте двигатель.
3. Поставьте машину на смотровую яму или выезжайте на эстакаду.
4. Снимите крышку маслозаливной горловины.
5. Снимите корпус воздушного фильтра.
6. С помощью гаечного ключа на 12 мм (шестигранник) открутите пробку сливного поддона.
7. Слейте масло из двигателя в подготовленную емкость.
8. Взять в помощник съемник, чтобы открутить масляный фильтр.
9. Очистить резьбу сливной пробки тряпкой, навинтить.
10. Залейте в совершенно новый масляный фильтр только свежее масло и не забудьте смазать находящуюся там резиновую прокладку.
11. Навинтите фильтр на штуцер, после того как прокладка и крепежное кольцо войдут в контакт, поверните фильтр на 3/4 оборота вправо.
12. Залейте в двигатель масло.
13. Подождите 3 минуты, проверьте уровень щупом.
14. Установите крышку на место.
15. Запустить двигатель на пару минут, заглушить, проверить уровень масла, проверить на утечки из-под прокладок.

Все получилось? Ты просто профессионал! Не хотите встречаться? Вы сможете узнать много интересного, если станете постоянным посетителем раздела тюнинга.Пока ты можешь быть только учеником, но помни, как дети приходят в первый класс и как вырастает маленький член общества. Так же бывает и с теми, кто обслуживает машину.

Утеряв ностальгическую скупую слезу, констатируем, что конвейерная жизнь автомобиля ВАЗ 2107 благополучно закончилась. Причем закончилось оно не дома в Тольятти, а в гостях, на Ижевском автосборочном заводе, где сейчас осваивается производство Lada Vesta. Семерка производилась более 30 лет и даже экспортировалась в несколько стран мира.Однако в последние годы машина выглядела довольно скромно на фоне новых иномарок, несмотря на то, что переднеприводная Лада надежно прикрывала ее зад.

Что дает замена двигателя

Автомобиль ВАЗ 2107 по сути представляет собой люксовую комплектацию 2105, но вся заднеприводная классика собрана на базе автомобиля Fiat 124 и двух двигателей, собранных по лицензии итальянского концерна. Конечно, нельзя утверждать, что семерка — это тот же 2101, только с прямоугольными фарами и более мощным двигателем.Есть разница, пусть и незначительная, которая явно не тянет на новую модель в модельном ряду завода.

Но так как другие автомобили ВАЗ не покупал, а свою развивать не мог, то семерку можно заранее считать другой моделью, хотя по всем канонам автомобильного мира это далеко не так. Чтобы не создавать иллюзий, достаточно взглянуть на разработку какой-то одной модели, например, Chevrolet Cheville. Он обновлялся каждые полгода и имел с десяток совершенно разных двигателей и кузовов.

Линейка двигателей ВАЗ 2107

Семерка также может похвастаться более чем одним двигателем, и в зависимости от того, какой двигатель может быть установлен на ВАЗ 2107, это была модификация автомобиля. Если брать в расчет только двигатели ВАЗ, то их может быть установлено 14 типов. Правда, конструктивно все они одинаковы и повторяют все тот же Fiat 124, но имеют разные рабочие объемы, разные системы питания и разное навесное оборудование. Вкратце попробуем рассмотреть отличия потенциальных двигателей для 2107.Мы не обещаем большого разнообразия того, что есть, то есть.

Родная семерка — силовой агрегат от автомобиля ВАЗ 2105 с увеличенным до полутора литров объемом. Впервые в стране в пятерке был применен ременной привод, а не цепной привод распределительного вала, что потребовало внесения некоторых изменений в конструкцию цилиндро-поршневой группы и других изменений:

Следующим в рейтинге стал двигатель от 2105 объемом 1300 кубов мощностью 66 сил.Также в разное время на автомобиль устанавливались двигатели от ВАЗ 21011 с цепным приводом ГРМ, но наиболее удачным вариантом многие считают тройной двигатель. Самый простой и правильный по соотношению диаметра цилиндра к ходу поршня самый проверенный двигатель ВАЗ — это двигатель 2103, который когда-то был двигателем от Fiat 125 Special.

Поменять ВАЗ на ВАЗ

Но время шло, и у ВАЗа появились новые двигатели и системы, которые можно было присоединить к старым классическим двигателям.В первую очередь это касается системы впрыска. Также серийно устанавливался инжекторный двигатель, точнее классический карбюраторный из семерки с инжектором. Помимо самой системы впрыска на такой двигатель устанавливалась система гидрокомпенсатора, катализатор и система натяжения цепи гидросистемы, если это был двигатель 2103.

Однако некорректное использование новых систем доставляло некоторые неудобства. Поскольку организация моторного отсека изначально не предусматривала систему впрыска, ее установка делала обслуживание двигателя неудобным.Особенно ударил катализатор, уменьшивший клиренс на несколько сантиметров. А на наших дорогах это часто приводило к поломке выхлопной системы. К тому же водители привыкли самостоятельно диагностировать и регулировать карбюраторные двигатели, а с инжектором эти дела не работали. Здесь нам понадобилась компьютерная диагностика, которую не каждый мог и хотел себе позволить.

Основные трудности выбора мотора

После доработки двигателя 2108 и превращения его в 16-ти клапанный 106-сильный мотор появилась возможность устанавливать его и на классическую семерку.Это потребовало доработки как моторного щита, так и подушек двигателя. В двигателях от переднеприводных автомобилей ВАЗ была необходима переделка картера, так как штатный картер от двигателя Приорова не мог быть установлен без вмешательства сварщика, картер упирался в переднюю балку. Также потребовались переделки и патрубки системы охлаждения, стартера и частично электрооборудования.

Многие пошли легким путем. Просто установили 1,7-литровый двигатель 21107 от Нивы, причем на него уже были установлены и система впрыска, и гидроподъемники.Двигатель стал на несколько лошадей мощнее, выхлоп за счет впрыска стал чище, а реакция двигателя на подачу топлива — ярче. Конечно, Alfa Romeo от ВАЗ 2107 никогда не выйдет, но в погоне за совершенством некоторые даже на семерку устанавливали двигатели от иномарок. Благо этого добра при разборке хватает, главное выбрать мотор примерно подходящего по габаритам и комплектации навесного оборудования. Дизель вообще не принимался в расчет, так как с документами могли возникнуть серьезные проблемы.

Но самой большой проблемой при замене двигателя 2107 на не родной была стыковка трансмиссии с двигателем. Для этого потребовалось интегрировать подшипник вала коробки передач в маховик, поскольку конструкция коробки передач переднеприводных автомобилей не предусматривала высоких нагрузок на ведущий вал коробки передач. Не исключено, что был некоторый выигрыш при установке другого двигателя на ВАЗ 2107, но проблемы с прохождением техосмотра для многих стали решающими при поиске самого мощного и современного автомобиля.

Небольшое прибавление мощности к нескольким лошадям, эффективности и более высокой динамике не смогло преодолеть все недостатки установки современных двигателей на семерку, поэтому для нас она навсегда останется той же семеркой, которая была самым роскошным массовым автомобилем в стране. Советов.

Одним из легендарных силовых агрегатов, который производился на территории Советского Союза, является карбюраторный двигатель ВАЗ 2107. Всесоюзную популярность этот мотор получил благодаря простоте ремонта и обслуживания.Итак, в этой статье мы рассмотрим основные технические характеристики двигателя, а также основные неисправности и методы их устранения.

Технические характеристики

Прежде чем приступить к описанию неисправностей, стоит рассмотреть варианты моторов, которые устанавливались на карбюратор ВАЗ 2107. Характеристики и конструкция двигателя довольно просты. Двигатель имеет рядное продольное расположение цилиндров.

Итак, на ВАЗ 2107 с карбюраторными версиями силовых агрегатов устанавливались моторы с маркировкой 2103 и 2106.

ВАЗ 2103

ВАЗ 2106

Двигатели комплектовались трансмиссиями производства ВАЗ — 4-ступенчатой ​​механической и 5-ступенчатой ​​механической. В отличие от новых моделей, все силовые агрегаты вместо ремня имеют цепь ГРМ. В отличие от «пятерок», седьмая модель Жигулей имеет более увеличенную мощность и объем двигателя.

Уход за двигателем ВАЗ 2107 достаточно прост. Итак, мотор требует планового ТО каждые 10 000 км. Многие автолюбители задаются вопросом — какое масло заливать в двигатель? Учитывая конструкцию двигателя, наиболее подходящий вариант — «полусинтетика».

Многие автомобилисты утверждают, что лучше наливать «минеральную воду» или «синтетику» вообще. Конечно, двигатель на качественном масле проработает дольше, но в случае с «семеркой» даже производитель рекомендует литье «полусинтетику». Но для силовых агрегатов, оснащенных инжектором, а не карбюратором, уже рекомендуется использовать моторное масло более высокого критерия — «синтетика».

Наиболее частые неисправности

Хотя в ВАЗ 2107 установлен надежный двигатель, он не застрахован от поломок.Итак, чаще всего проблемы возникают в механизме сгорания топлива. Это связано с такими компонентами, как карбюратор, зажигание и вспомогательные агрегаты. Рассмотрим основные причины неисправностей:

• Поплавок переключается на холодный и горячий.
• Двигатель троит.
• Перегрев силового агрегата.

Устранение неполадок

Теперь, когда основные неисправности стали известны, можно переходить непосредственно к методам решения проблемы. Поскольку мотор имеет довольно простую конструкцию, устранить неисправность сможет даже начинающий автолюбитель.Итак, перейдем непосредственно к рассмотрению ремонтных операций.

Плавающие обороты

Почему у меня плавающие обороты двигателя? Это связано со сгоранием топлива в цилиндрах. Если рассматривать эту проблему на холостом ходу, то часто причина кроется в карбюраторе. Неисправность регулятора холостого хода или неправильно отрегулированная топливовоздушная смесь. Нередко автомобилисты, чтобы исключить эффект, перебирают карбюратор, заменяя при этом винт регулировки холостого хода.

Если скорость горячая, то, скорее всего, топливо в цилиндрах сгорело не полностью или выключено зажигание.В этом случае необходимо отрегулировать карбюратор и диагностировать состояние зажигания. Также обороты плавают при сгорании клапанов на двигателях. В этом случае необходимо демонтировать ГБЦ и посмотреть состояние сборки. При снятии ГБЦ рекомендуется осмотреть состояние поршневого механизма.

Двигатель Troit

Как и при плавающих оборотах, отключение силового агрегата вызвано неправильной топливно-воздушной смесью или неисправным зажиганием.В этом случае нужно искать причину в подаче топлива, воздуха или искры. Чтобы достоверно проверить неисправность одной из систем, стоит провести диагностические операции для каждого узла отдельно.

Итак, как показывает практика, автомобилисты начинают смотреть на систему зажигания, а именно на состояние и работоспособность свечей зажигания и высоковольтных проводов. В случае обнаружения поломки стоит заменить элемент, а затем диагностировать, исчезла ли проблема.

Если зажигание не сработало, то приступить к проверке подачи воздуха, так как именно через этот агрегат лежит путь к подаче топлива. Элемент воздушного фильтра осматривают визуально, и если он слишком грязный, рекомендуется его заменить. Текущее обслуживание агрегата следует проводить каждые 20 000 км.

Если проблема не обнаружена, то следует перейти к заправке топливом. Итак, автомобилисту необходимо провести диагностику состояния карбюратора и бензонасоса. Если один из элементов вышел из строя или плохо работает, его необходимо отремонтировать или заменить.

Перегрев силового агрегата

Почему прогревается карбюраторный двигатель ВАЗ 2107? Это связано с тем, что в системе может быть нехватка охлаждающей жидкости. Чтобы проверить показатель, нужно посмотреть уровень охлаждающей жидкости в расширительном бачке.

Самая частая проблема всей «классики» — это вышедший из строя термостат, который заклинивает, и охлаждающая жидкость циркулирует по маленькому кругу. Таким образом, охлаждающая жидкость не успевает остыть по кругу. Неисправный термостат можно определить по частому включению электровентилятора и стрелке растущей температуры.

Для устранения проблемы необходимо заменить термостат. Если этого не сделать вовремя, то частый перегрев силового агрегата может привести к закипанию мотора, что может привести к прогибу головки блока и капитальному ремонту.

Заключение

Двигатель ВАЗ 2107 считается одним из самых надежных силовых агрегатов из «классики». Итак, автомобиль комплектовался двумя вариантами моторов с маркировкой — 2103 и 2106. Ремонт двигателя осуществляется достаточно легко и просто, так как мотор имеет простую конструкцию.

Двигатель ВАЗ 2107 представляет собой четырехцилиндровый силовой агрегат с четырьмя тактами. На нашем сайте мы рассмотрим основные рабочие системы этого двигателя

28 Aug

Одной из ключевых частей двигателя внутреннего сгорания является распределительный вал. Со временем на нем и на опорных подшипниках появляются наросты и мотор требует квалифицированного вмешательства. Распредвал ВАЗ 2107 можно заменить самостоятельно. Для этого потребуется набор сантехнического инструмента и знания об особенностях настройки газораспределительного механизма.Функции и устройство распредвала Распределительный вал ВАЗ 2107 (инжектор и карбюратор) синхронизирует …

29 авг

Замена прокладки ГБЦ ВАЗ 2107 не так сложна, как ответственная операция. При самообслуживании «семерки» с этой работой приходится сталкиваться каждому автовладельцу. Внутреннее устройство двигателя одинаково для всей линейки «классики», поэтому процедура замены прокладки ГБЦ одинаково применима при ремонте двигателей от «первой» до «седьмой» моделей.Когда менять прокладку …

ВАЗ 2107 — пятиместный легковой автомобиль классической компоновки с передним продольным расположением силового агрегата и задними ведущими колесами. Двигатель — четырехцилиндровый, четырехтактный, восьмиклапанный, рядный, карбюраторный или с системой впрыска топлива. Корпус несущей конструкции цельнометаллический, сварной. Тип кузова — седан .

Автомобиль ВАЗ 2107 комплектуется карбюраторным двигателем ВАЗ 2103 рабочим объемом 1,5 л. Модификация автомобиля ВАЗ 21074 отличается двигателем модели ВАЗ 2106 рабочим объемом 1.6 литров.

В последние годы выпуска данной модели выпускались модификации автомобиля ВАЗ 2107-20 с двигателем ВАЗ 2104 рабочим объемом 1,5 л и ВАЗ 21074-20 с двигателем ВАЗ 21067 рабочим объемом 1,6 л. , оснащенные впрыском топлива, механическая часть (блок цилиндров, шатунно-поршневая группа, коленчатый вал) этих двигателей соответственно идентична двигателям ВАЗ 2103 и ВАЗ 2106. На двигатели ВАЗ 2104 и ВАЗ 21067 устанавливаются более мощные генераторы и стартеры с планетарными коробками передач.Установка двигателей с распределенным впрыском топлива на транспортных средствах, а также использование системы улавливания паров бензина и каталитических нейтрализаторов в выхлопных системах позволили снизить токсичность выхлопных газов и расход топлива, а также повысить надежность запуска двигателя. план в холодную погоду. Кузов, ходовая часть и трансмиссия остались без изменений.

Предшественник — ВАЗ 2105, преемник — Lada Granta.

Модификации ВАЗ 2107

• ВАЗ-2107 (двигатель 2103, л.5 л, 8 кл., Карбюратор)
• ВАЗ-21072 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ)
• LADA-21073 (двигатель 1,7 л, 8 кл., Одинарный впрыск — экспортная версия для европейского рынка)
• ВАЗ-21074 (двигатель 2106, 1,6 л, 8 кл., Карбюратор)
• LADA-21070 (двигатель 2103, 1,5 л, 8 кл., Карбюратор)
• ВАЗ-2107-20 (двигатель 2104, 1,5 л, 8 кл., Центральный впрыск)
• ВАЗ-2107-71 (двигатель 1,4 л, двигатель 21034 на бензине А-76, 66 л.с., версия для Китая)
• ВАЗ-21074-20 (двигатель 21067-10, 1.6 л, 8 кл., Многоточечный впрыск, Евро-2)
• LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., Многоточечный впрыск, Евро-3)
• LADA-210740 (двигатель 21067, 1,6 л, 53 кВт / 72,7 л.с., 8 ячеек, инжектор, катализатор) (2010 г.в.)
• LADA-21077 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ — экспортная версия для Великобритании)
• LADA-21078 (двигатель 2106, 1,6 л, 8 кл., Карбюратор — экспортная версия для Великобритании)
• LADA-21079 (двигатель роторно-поршневой 1.3 л, 140 л.с., изначально создавался для нужд МВД и КГБ)
• ВАЗ-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., Центральный впрыск)

В таблицах ниже приведены технических характеристик автомобиля ВАЗ 2107 и его модификаций.

общие данные

Опции	ВАЗ 2107	ВАЗ 21074	ВАЗ 2107-20	ВАЗ 21074-20
Снаряженная масса, кг	1060	1060	1060	1060
400	400	400	400
Допустимая максимальная масса, кг	1460	1460	1460	1460
Дорожный просвет легкового автомобиля с максимально разрешенной массой, с шинами 175/70 R13, не менее, мм:
к поперечине передней подвески	162	162	162	159
к балке заднего моста	157	157	157	154
Допустимая масса груза на дополнительной (верхней) стойке, кг	50	50	50	50
Максимальная скорость, км / ч:
	148	148	—	—
с водителем и пассажиром	150	150	150	150
Время разгона с места до скорости 100 км / ч, с:
с водителем и одним пассажиром	17	16	17	16
с максимально допустимой массой	19	17,5	—	—
Наименьший радиус поворота по следу наружного переднего колеса, м	5,6	5,6	5,6	5,6
Наибольший подъем, преодолеваемый автомобилем с разрешенной максимальной массой без разгона на первой передаче,%	36	36	36	36

Двигатели

Опции	ВАЗ 2103	ВАЗ 2106	ВАЗ 2104	ВАЗ 21067
Количество и расположение цилиндров	четырехцилиндровый, четырехтактный, рядный
Система подачи	карбюратор		распределенный впрыск
Октановое число бензина	92-93		95
Диаметр цилиндров и ход поршня, мм	76×80	79×80	76×80	79×80
Порядок цилиндров	1-3-4-2
Степень сжатия	8,5	8,5	8,5	8,5
Рабочий объем, л	1,45	1,57	1,45	1,57
Мощность номинальная по ГОСТ 14846 (полезная), кВт (л.с.)	52,5 (71,4)	54,8 (74,5)	50,0 (68,0)	54,5
Частота вращения коленчатого вала при номинальной мощности, мин -1	5600	5600	5000	5000
Максимальный крутящий момент при частоте вращения коленчатого вала 3400 мин -1 (3000 мин -1 для двигателя ВАЗ 2106), Н * м	103,9	116	—	—
Минимальная частота вращения коленчатого вала, мин -1	850-900	850-900	820-880	820-880
Направление вращения коленчатого вала со стороны шкива	правый
Система смазки	комбинированный, под давлением и спрей
Система охлаждения	жидкостная, закрытая, с принудительной циркуляцией
Система вентиляции картера	принудительный, с выхлопом картерных газов во впускной коллектор

Трансмиссия

Сцепление	однодисковый, сухой, с гидравлическим запорным приводом и центральной диафрагменной пружиной
Трансмиссия	механическая, четырех- или пятиступенчатая, трехходовая, трехвальная, с синхронизаторами на всех передачах переднего хода
Передаточные числа на шестернях:
первый	3,67
второй	2,10
третий	1,36
четвертый	1,0
пятая	0,82
обратный	3,53
Карданная передача	двухвальный, с промежуточным подшипником и упругой муфтой
главная передача	гипоид
Передаточное число главной передачи	Передаточное число — 3.9 или 4,1
Дифференциал	коническая, двухспутниковая

Комплект 2107-1107991 к автомобилю ВАЗ-2101

2101-1107600

# 2101-1107600
Крышка карбюратора

2101-1107600-10

# 2101-1107600-10
Крышка карбюратора

2101-1107611

# 2101-1107611
Шпилька

2101-1107894

# 2101-1107894
Винт

2101-1107600-30

# 2101-1107600-30
Крышка карбюратора

2103-1107600-10

# 2103-1107600-10
Крышка карбюратора

2105-1107600-30

# 2105-1107600-30
Крышка карбюратора

2107-1107600-30

# 2107-1107600-30
Крышка карбюратора

2101-1107606

# 2101-1107606
Прокладка, крышка

2101-1107625

# 2101-1107625

2101-1107606-10

# 2101-1107606-10
Прокладка, крышка

2101-1107624

# 2101-1107624
Дроссель

2101-1107737

# 2101-1107737
Прокладка клапанного слоя

2101-1107630

# 2101-1107630
Вал, дроссель

2101-1107615

# 2101-1107615
Тяга воздушной заслонки

2101-1107710

# 2101-1107710
Элемент фильтрации

2101-1107018

# 2101-1107018
Прокладка

2101-1107712

# 2101-1107712
Заглушка фильтрующего элемента

2101-1107060

# 2101-1107060
Тяга

2101-1107896

# 2101-1107896
Винт

2101-1107730

# 2101-1107730
Игольчатый клапан

2101-1107041

# 2101-1107041
Корпус стартера

2101-1107046

# 2101-1107046
Мембрана

2101-1107749

# 2101-1107749
Ось, поплавок

2101-1107049

# 2101-1107049
Пружина, диафрагма

2101-1107892

# 2101-1107892
Винт

2101-1107045

# 2101-1107045
Крышка спускового крючка

2101-1107740

# 2101-1107740
Поплавок

2101-1107131

# 2101-1107131
Винтовой замок

2105-1107990

# 2105-1107990
комплект

2101-1107052

# 2101-1107052
Сливная пробка масленки

2107-1107991

Lada: Россия объявляет о прекращении производства вызывающих много насмешек автомобилей

На этот раз без шуток: Россия отправляет смешные Lada на свалку (наконец)

• Производство прекращается спустя более 40 лет
• Символ Советского Союза эра продано 20 миллионов по всему миру
• Но в этом году продажи упали на 76%


Уилл Стюарт для MailOnline

Опубликовано: 11:16 BST, 17 апреля 2012 г. | Обновлено: 12:54 BST, 17 апреля 2012 г.

Его часто сравнивали с скипом на колесах, но каким-то образом он сумел стать символом советской эпохи.

Но, проведя более 40 лет в пути, Россия наконец решила отправить на свалку столь осмеянную «Ладу».

Коробчатый седан, впервые выпущенный в 1970 году, стал самым популярным автомобилем в мире из-за своей некачественной конструкции и печально известной ненадежности.

Конец линейки: версия Lada 1970 года, от которой отказываются после того, как российские производители объявили, что больше не будут производить высмеиваемую модель

Некогда популярная: Lada сделала многообещающий старт благодаря сильному экспорту, как эта один на Кубе, который доставил столь необходимые средства в тогдашний Советский Союз

На свалку: одна из более поздних версий Lada Riva, ВАЗ-2107, проезжает вчера по центру Москвы, поскольку ее производители заявили, что это будет прекращение производства модели

«Пора прощаться», — сказал Игорь Буренков, официальный представитель АвтоВАЗа, который вчера объявил о прекращении производства.

‘Спрос на «классические» модели резко упал.’

Lada, известная в бывшем СССР как «Жигули», а на Западе как «Рива», было продано более 20 миллионов автомобилей по всему миру и до сих пор широко используется на дорогах России.

Несмотря на то, что он регулярно ломался, его легенда основывалась на знаниях водителей по всей стране, чтобы исправить это и снова запустить.

Лада с грузом: Это изображение взято из календаря United Aid for Azerbaijan на 2007 год, где показано множество вариантов использования Lada в столице и ее окрестностях Баку.

Критики говорят, что последняя версия, Lada 2107, устарела на момент ее появления. сошла с конвейера три десятилетия назад.

Но, в отличие от более совершенных западных моделей, вроде бы лучше справлялся с сибирскими холодами.

Магнат «Челси» Роман Абрамович когда-то был счастливым обладателем темно-синей модели и даже попросил свою первую жену Ольгу переключить для него передачи, чтобы он мог почувствовать, каково это — водить автомат.

НОЧКА МНОГИХ ШУТК

Мужчина заходит на СТО и спрашивает: «Можно мне стеклоочиститель для моей Лады?»

«Хорошо», — ответил человек в гараже.«Кажется, честный обмен».

Как удвоить стоимость Лады?

Залейте в бензобак.

Что занимает последние 16 страниц руководства по эксплуатации Lada?

Расписание автобусов и поездов

В чем разница между Свидетелями Иеговы и Ладой?

Вы можете закрыть дверь перед Свидетелем Иеговы.

Как называется жигуля зимой?

Морозильник

В моем местном пабе идет большая конкуренция.

Первый приз — Лада. Второй приз — две Лады.

Она сказала: «Роман был так доволен своей Ладой — и что он получил ее раньше, чем его друзья по колледжу. Я щелкнул шестеренками. Он был в ярости.

‘Он кричал: «Прекрати. Ты все делаешь неправильно! Ты сожжешь мое сцепление».

«Я очень старался. Я вышел, хлопнул дверью и закричал: «Езжай!» и умчался прочь. Он был похож на типичного русского человека ».

Название «Лада» на древнерусском языке означало «лодка», а на значке изображен парусник викингов.

Модель получила многообещающее начало жизни после того, как была частично создана по образцу седана Fiat 124 1966 года выпуска.

Он стал успешным экспортным товаром благодаря своей конкурентоспособной цене и удобной для самостоятельной работы механике и принес важные средства нуждающемуся в денежных средствах Societ Union в 1980-х и 1990-х годах.

Компания даже решила заняться родстером, когда представила концепт-кар в 2003 году и приняла участие в чемпионате мира по кузовным гонкам в 2008 и 2009 годах.

Renault купила 25 процентов акций АвтоВАЗа в 2008 году за 1 миллиард долларов. , что, как ожидалось, приведет к выпуску новых моделей Lada,

Но популярность автомобиля резко упала, и решение воззвать к смерти было принято после 76-процентного падения продаж за первые три месяца этого года.

В настоящее время бренд производит больше автомобилей западного дизайна и вступает в новый альянс с Renault-Nissan.

Изящный: смелый концепт Lada C с экономичным двухлитровым двигателем представлен на Женевском автосалоне 2007

Взгляд в будущее: на Российской международной автомобильной выставке представлен концептуальный электрический автомобиль Lada в 1999 году

Жажда скорости: Lada даже рискнула войти в царство родстера с этим концептуальным автомобилем, представленным на Международном автосалоне во Франкфурте, Германия, в 2003 году

Исчезает неработающий инжектор ВАЗ 2107.Почему глохнет двигатель? Причины остановки двигателя и способы их устранения. Крутится ли стартер

Здесь мы подробно разберем все возможные причины, по которым глохнет карбюратор в автомобиле ВАЗ 2107. В большинстве случаев поломку можно устранить самостоятельно, но иногда потребуется полная замена карбюратора.

Если вы заметили некоторые из этих явлений в работе автомобиля ВАЗ 2107, то следует внимательно проверить карбюратор. Вы можете найти в нем поломку.

• Если ВАЗ 2107 заводится и сразу глохнет, причиной может быть карбюратор.Все последующие попытки запустить двигатель будут безуспешными.
• В случаях, когда двигатель тяжело запускается, нужно также проверить карбюратор. Автомобиль может застрять через короткое время.
• Если двигатель глохнет сразу после запуска, это также признак неисправности карбюратора. Двигатель будет работать несколько раз, и только после многочисленных попыток можно будет запустить ВАЗ 2017.

Причины поломки карбюратора ВАЗ 2107

Здесь мы поэтапно опишем все возможные причины того, что ВАЗ 2107 заведется и заглохнет.

Если причиной поломки карбюратора была нехватка топлива в поплавковой камере, то велика вероятность, что топливный насос или система питания также неисправны. Просто снимите шланг с топливного штуцера. После этого сделайте пару нажатий на рычаг ручной подачи топлива. Из отверстия для шланга должна струйка водяного бензина. Если жиклер был слабым, или его совсем не было, то необходимо провести детальную проверку топливного насоса и системы питания.

Засорение фильтра также является частой причиной выхода из строя карбюратора. Исправить эту причину будет очень просто. Вам понадобится сетчатый фильтр, а затем его очистите. Для чистки стоит использовать зубную щетку или что-то подобное.

Можно попробовать промыть фильтр ацетоном. Также может помочь сфальсированный самолет. Думаю, их все фильтруют. Произведите очистку седла фильтра. Иногда может потребоваться полная замена этой детали, но лучше попробовать просто для ее очистки.

Соленоидный клапан или топливный домкрат системы холостого хода

Прежде всего, нужно посмотреть на положение мазута и электромагнитного клапана. В результате какой-то поломки он может отвернуться, из-за чего происходит поломка. Просто верь этому. Также попробуйте снять провод с клапана и положить обратно. Вы должны услышать характерный щелчок. Он указывает, что клапан заработал. Если вы не услышали щелчка, подключите плюсовой аккумулятор и выход клапана. Если щелчка не слышно, значит, необходимо заменить клапан.Если щелкнул, стоит проверить систему EPHX.

Исправность клапана можно проверить, вытащив топливную пробку. Посмотрите внимательно. На нем не должно быть загрязненных участков и повреждений. Посмотрите на уплотнительное кольцо и запорную иглу. Более жирное следует тщательно очистить и спустить сжатым воздухом.

Это очень серьезная проблема, которую сложно устранить. Из-за этого не всегда глохнет машина. Это может произойти, если топливная смесь очень сильно обеднена избытком воздуха.По этой причине карбюратор запускается и глохнет в ВАЗ 2107. В этом случае нужно проверить карбюратор целиком.

В частности:

• Кольцо под клапан;
• Трубка к вакуумной;
• Трубка к крышке клапана;
• Кольцо на качественный винт.

Иногда бывает проще заменить карбюратор целиком.

Диафрагма повреждена

Если причина в отверстии стартера, то его необходимо полностью разобрать и осмотреть.Иногда может потребоваться полная замена пускового устройства, но не часто. Надо будет настроить. Обязательно замените диафрагму на новую.

Засорение топливных и воздушных форсунок

Эмульсионные колодцы и трубки системы дозирования также могут быть засорены.

Вам нужно будет разобрать карбюратор, вынуть вышеуказанные предметы и почистить их. Для чистки необходимо использовать ацетон, щетку и сфалированный самолет. Их нужно очистить от всех видимых загрязнений.Стоит отметить, что в системах секс и озон компоненты будут одинаковыми. Выделяется только их расположение.

Требуется очистка:

• Воздушные форсунки;
• Эмульсионные трубки;
• Жиклеры топливные;
• Колодцы эмульсионные.

Необходимо очистить все компоненты, даже если некоторые из них не сильно загрязнены. Это поможет избежать перестроек.

Засорение топливных и воздушных жиклеров системы холостого хода

Засорение этих секций карбюратора также может стать причиной запуска и немедленного заглохания ВАЗ 2107.В этом случае вам придется их разобрать. Сделать это достаточно просто, нужно лишь безопасно открутить жиклеры. Далее нужно очистить и продуть сжатым воздухом. Иногда может потребоваться их замена. Можно попробовать чистить автобусы, не прибегая к полному дефициту карбюратора. Это значительно сократит время очистки.

Нарушен уровень топлива в поплавковой камере

Это очень частая причина того, что в ВАЗ 2107 глохнет карбюратор.Это связано с неправильной регулировкой уровня топлива. Дело в том, что топливная смесь нарушена. Он может быть сильно обогащен или наоборот обеднен. В этом случае нужно произвести корректировку. Это может занять много времени, но так вы сможете избежать неисправностей карбюратора.

Не регулируется ПОСТАВКОЙ

Из-за того, что воздушная заслонка не может быть полностью открыта, топливо может обогащаться. Чаще всего это не приводит к серьезным проблемам, но иногда топливо обогащается, так как двигатель очень сложно запустить.Особенно если грелся при долгой езде. В этом случае стоит отрегулировать воздушную заслонку (всасывание). Иногда в сильно обогащенную смесь можно даже залить свечи.

При правильной работе воздушной заслонки она должна перекрывать сечение правой камеры. Это происходит, если ручка полностью вытянута. А если ручка утоплена, она должна встать вертикально. Если этого не происходит, значит, причина поломки карбюратора как раз в неправильной регулировке подачи.Его настройка не должна занять много времени.

Иные причины глохнет ВАЗ 2107

ВАЗ 2107 может забить не только карбюратор. Это может произойти из-за поломки других систем. В первую очередь обратите внимание на систему зажигания. Его поломку часто можно спутать с поломкой карбюратора. Это связано с тем, что признаки неисправности системы зажигания очень похожи на признаки неисправности карбюратора. Еще нужно проверить систему питания.Также это может быть причиной того, что ВАЗ 2107 заводится и сразу глохнет.

выводы

Большинство вышеперечисленных причин можно устранить самостоятельно. Для этого нужно просто четко следовать инструкции. Чаще всего нужно очистить только некоторые детали карбюратора, но иногда может возникнуть необходимость доработать карбюратор в автомобиле ВАЗ 2107. Так вы быстро избавитесь от многих проблем, связанных с тем, что ваша машина заводится и сразу глохнет.

Если у вас легковой автомобиль ВАЗ-2107 Возникла неисправность, в результате которой глохнет двигатель, дальнейшее движение становится проблематичным.Но найти причину этой неисправности для инжекторного двигателя «Семерка» без диагностического оборудования довольно сложно, поскольку причин, по которым перестает вращаться коленчатый вал, к сожалению, очень много.

Чаще всего двигатель инжектор, глохнет в работе холостой ход . В данной неисправности может быть задействован дроссельный узел с регулятором холостого хода (RCX), так как в процессе работы двигателя дроссельный узел может сильно загрязниться, что приводит к кодированию штока RCH.Чтобы проверить это предположение, его придется удалить, а при наличии загрязнений осторожно промыть хорошо промывающим маслом, смешанным с грязью.

Если на вашем автомобиле стоит сигнализация ВАЗ-2107 , которая работает с электрической цепью бензонасоса, причиной глохнувшего двигателя может стать некачественная работа тех, кто его установил. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабнет и контакт потеряется. В результате электрический топливный насос перестает работать.

Возможной причиной остановки двигателя может стать реализация горючей смеси . Проверить это можно, повернув свечи зажигания. Если они покрыты черным наигаром, значит смесь богатая. Количество подаваемого в цилиндр двигателя бензина зависит от положения дроссельной заслонки и правильности показания датчика температуры, который накрыт слева в задней части ГБЦ. При замене придется частично слить антифриз из системы охлаждения.

К сильному обогащению смеси приводит и выход из строя датчика массового расхода воздуха (ДМРВ). Проверить его состояние можно с помощью мультиметра. Измерение производится между зеленым и красным проводом (2-я и 4-я клеммы, если считать слева) при включении зажигания. Если напряжение больше 1002 вольт, его придется заменить.

При сильном обеднении горючей смеси заглохнет и двигатель. А его истощение происходит за счет подачи воздуха за дроссельным узлом.Возможными местами подачи воздуха обычно становятся приточные системы либо в результате ослабления деталей частей, между которыми они стоят, либо из-за их поломки. Место всасывания воздуха можно найти с кучей, в которой используются пчеловоды. Закрыв ими моторный отсек, сразу будет видно, в каком месте втягивается дым. А на приличных станциях техобслуживания вместо пимера используют прибор, называемый дымогенератором.

Владельцы ВАЗ 2107, 2110, 2112, 2114 и др. Могут столкнуться с проблемой — машина заводится и сразу глохнет.Двигатель запускается, но через несколько секунд падают обороты и двигатель глохнет. Рассмотрим возможные причины неисправности запуска и способы их устранения.

Для начала нужно перебрать самые очевидные варианты.

• Бензин закончился (дизельное топливо). Как это ни парадоксально звучит, но часто водители забывают следить за уровнем топлива в баке.
• На дизелях (особенно зимой) причина того, что машина завелась и практически сразу заглохла, может замерзнуть топливо.
• Качество бензина При заправке часто бывает ужасающе, поэтому отражая машину некачественным горючим, можно столкнуться с проблемой шторма двигателя. Если плохого бензина мало, можно хорошо его разбавить. Но если он заполнен полным баком, лучше слить суррогат от греха подальше.
• Также нередко причиной являются изношенные провода и старые (неисправные) свечи.
• Компрессия двигателя, точнее ее отсутствие может спровоцировать ситуацию, при которой двигатель глохнет еле успев «подхватить».Но это уже очень серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которых во время эксплуатации автомобиля просто невозможно.

Форсунка запускается и глохнет

Инжекторные автомобили могут вести себя так из-за неисправности топливного насоса. Он в баке. Проверить его работоспособность очень просто. Если повернуть ключ зажигания в первое положение и прислушаться, будет слышно, как работает насос, нервно поступающий бензин в систему.

Сильное загрязнение топливного фильтра тонкой очисткой Также может привести к тому, что автомобиль глохнет после старта. Фильтр просто не успевает пропустить необходимое количество бензина.

Ошибки

ЭБУ часто приводят к проблемам с запуском двигателя, неполучению сигналов от определенных датчиков или выдаче их в искаженном виде. Диагностику таких поломок лучше проводить в специализированных сервисах.

Почему карбюраторные машины заготавливают и шлифуют

Если машина запускается и сразу глохнет, то проблема может быть связана с нехваткой топлива в поплавковой камере.Можно попробовать вручную прокачать бензонасос. Его нужно проверить на работоспособность, а при необходимости заменить.

Прежде чем заняться самоочисткой системы питания в целом и карбюратора в частности, следует помнить, что любые неосознанные манипуляции могут привести к большому увеличению расхода топлива.

Еще одна причина, по которой двигатель глохнет — забился сетчатый фильтр в карбюраторе перед его входом. Если машина запускается и через несколько секунд останавливается из-за этого фильтра, то ее необходимо очистить и промыть.Для этого используйте зубную щетку и растворитель (бензин или ацетон). После этого тут же вместе с фильтром прочистите гнездо, в которое он вставлен.

Бывает, что в автомобилях ВАЗ через несколько секунд после запуска они увеличиваются из-за неисправности электромагнитного клапана. Проверка производится следующим образом: вентиль закручен, на плюсовой контакт подается питание, корпус закрывается на весу мотора. При правильности работы клапана будет слышен отчетливый звук, и игла войдет в корпус.

Вы можете просто подключить провод к клапану и поставить его на место. Если щелчка не слышно, клапан неисправен. Открутите вентиль и покачивайте его. Если он погнулся, его нужно заменить. Убедитесь, что запорная игла клапана движется свободно, а прокладка клапана не порвана и плотно прилегает к корпусу.

Если щелчок клапана присутствует, значит нужно раздать систему ePHX. Может потребоваться очистка топливного бака на холостом ходу. Если обороты двигателя автомобиля падают, его засорение может сказаться на стабильности работы.Для очистки гиберы нужно создать повышенный слив в каналах каналов.

Для этого заводим машину и поднимаем обороты до 3000. На несколько оборотов поворачиваем фиксатор покачивания (электромагнитный клапан). Это позволяет создать в каналах необходимый разряд. Повторяем процедуру несколько раз.

Иные причины неправильного пуска двигателя ВАЗ 2107

Еще одна частая проблема, при которой заводится и глохнет двигатель автомобиля ВАЗ 2107 — попадание в карбюратор избытка воздуха.В этом случае топливная смесь не может поддерживать работу двигателя в течение длительного времени, и автомобиль, хотя и завелся, глохнет через несколько секунд. Необходимо определить расположение воздуха над воздухом и устранить зазор.

Бывает, засорены рубашки и форсунки дозирующей системы. Это тоже сказывается на падении оборотов двигателя, так что ВАЗ 2107 глохнет через несколько секунд. Что делать в этом случае? Нужно открутить жиклеры и форсунки под крышкой карбюратора и прочистить их.После этого продуть колодцы и форсунки сжатым воздухом. Если у вас карбюратор Солекс, то нужно прочистить и взорвать топливные жиклеры, расположенные на дне колодцев.

Регулировка уровня топлива в поплавковой камере (карбюраторы Солекс)

Кроме перечисленного, обороты двигателя падают, если неправильно отрегулирован уровень топлива в карбюраторе (поплавковой камере). В результате в топливных смесях либо не хватает бензина, либо его слишком много.

При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя.Выполните следующие действия:

,
1. снимаем корпус воздушного фильтра, откручивая все насадки;
2. снимите крышку карбюратора;
3. проверьте положение поплавков. Для этого разделите и уменьшите их вместе, чтобы получить правильное расположение.

Необходимо добиться такого положения поплавков, чтобы они могли легко перемещаться, не цепляясь за стенки камеры, в которой они находятся. Не лишним будет замерить расстояние от выступов на поплавке до бумажной прокладки.Расстояние должно быть в пределах 0,75–1,25 мм. Используйте зонд для измерения.

Что делать, если это далеко от нормы? В этом случае нужно отрегулировать высоту каждого из поплавков.
Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Чтобы правильно запустить двигатель, проверьте и устраните все вышеперечисленные неисправности. После, если проблема не решилась, придется обратиться к специалистам.

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем.Регулировка холостого режима возможна и без привлечения специалистов при соблюдении всех рекомендаций инструкции по эксплуатации. Конкурентный карбюратор с правильно выставленным зажиганием и зазорами и зазорами между контактами траверса.

Регулировку режима согласно технической документации производить с помощью прибора, определяющего уровень СО в выхлопных газах. В гаражных условиях карбюратор обычно настраивают на глаз и по встроенному тахометру. В описании указана частота вращения коленчатого вала от 700 до 900 оборотов в минуту.При меньших значениях карбюраторной системы не удается обеспечить стабильную работу двигателя, при больших — увеличивается расход топлива.

Силовой агрегат ВАЗ 2107 работает на бензине, качество и состав топлива не всегда соответствуют требованиям стандарта. Засорение карбюратора, в частности системы, обеспечивающей работу на холостом ходу, может привести к нестабильной работе. В зависимости от степени загрязнения проявления могут быть разными до тех пор, пока не будет показана остановка мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 при работе в боевых условиях:

1. неправильный уровень топлива в поплавковой камере;
2. засорение сетчатого фильтра, ящиков и каналов;
3. ограничение или затруднение хода клапана в ЭПХХ;
4. суспензия воздуха через поврежденные прокладки, мембраны или трубки;
5. засорение воздушного фильтра;
6. подходят контакты или неправильный зазор между ними;
7. некачественные свечи;
8. неправильная регулировка угла опережения зажигания.

Раньше его нужно восстановить для регулировки карбюратора, необходимо восстановить его работоспособность, иначе добиться устойчивого результата невозможно.

Техническое обслуживание и устранение неисправностей

Положение о системах, обеспечивающих работу двигателя, следует начинать с его полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен сохранять эластичность.При необходимости карбюратор разбирается и производится его полная разборка с дефектом и заменой неисправных деталей.

На следующем этапе производится диагностика, устранение неисправностей и регулировка системы зажигания. Рекомендуется очистить контакты от завалов, заменить свечи и правильно установить угол опережения. Сделать это можно с помощью тестера или примитивной контрольной лампы. Переходить непосредственно к управлению двигателем ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо следить за тем, чтобы воздушная заслонка была полностью открыта, для чего ручка направлена ​​вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность работы мастера следующая:

1. IN выхлопная труба Вводится датчик прибора, который определяет концентрацию окиси углерода в выхлопе. Включается прибор, и с него снимаются показания, характеризующие работу карбюратора.
2. При превышении установленных параметров качественный винт смеси закручивается с помощью отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 настроен на винт количества смеси.

Процедура продолжается до тех пор, пока двигатель не перейдет в устойчивый режим работы. При отсутствии инструмента регулировку исправного карбюратора на ВАЗ 2107 можно произвести и без него.При определенном навыке эта операция не займет много времени.

Регулировка холостого хода без устройства

Самые опытные мастера и водители настраивают силовой агрегат ВАЗ 2107 следующим образом:

1. Винт качества смеси карбюратора выставлен на минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
2. Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.

На практике этот метод применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Холостым ходом называется такой режим работы двигателя, при котором нет нагрузки на коленчатый вал. Необходимо поддерживать сгорание минимального количества топлива, чтобы мотор не глохнул, и не приходилось использовать аккумуляторную батарею для повторного запуска. Нестабильные обороты холостого хода приводят к тому, что двигатель глохнет или работает с перебоями, поэтому на ВАЗ 2107 (карбюратор) периодически необходимо регулировать холостой ход.Сегодня вы узнаете, почему на автомобиле ВАЗ 2107 с карбюратором нет холостого хода и как его отрегулировать.

Настройка холостого хода на ВАЗ 2107

Почему холостой ход нестабильный — карбюратор ВАЗ 2107?

В зависимости от причин холостой ход может быть нестабильным или вообще отсутствовать. Обе неисправности характерны для любого карбюратора, установленного на ВАЗ 2107.

Для правильной регулировки данного режима необходимо знать о причинах, которые могут быть следующими:

1. Недостаточный или избыточный уровень в поплавковой камере.Поплавковая камера необходима для регулирования давления между топливной системой и диффузором и поддержания постоянного уровня топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при чрезмерном — перекачивает, чтобы топливо не успело сгореть.
2. Загрязнение карбюратора. Он может касаться как своих трубчатых трубок, так и отдельных элементов: деталей сетчатых фильтров, а также клапанов и различных форсунок.
3. Карбюратор ДААЗ 2107 — 1107010 может питать датчик холостого хода или это неисправность EPHX.Встречается часто. Клапан может быть установлен неправильно, в результате чего его ход затруднен.
4. Всасывает избыточный воздух. Проявляется в виде неплотности соединений деталей карбюратора или имеется пробой прокладки коллектора.
5. Высокая степень загрязнения воздушного фильтра.
6. Неисправность трима — сгоревшие контакты.
7. Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

Каждая причина — это решение проблемы.Поэтому рассмотрим более сложные неисправности и выясним, почему не может отсутствовать холостой ход.

Нет карбюратора на холостом ходу ВАЗ 2107 — В чем причина?

Понятие «нет хх» на карбюраторе ВАЗ 2107 означает, что кроме нестабильной работы двигателя она наблюдается. Это может произойти сразу после запуска, а может и позже, давая возможность двигателю поработать.

Причины отсутствия холостого хода следующие:

• Неисправность экономайзера форсированного холостого хода;
• Воздушная поверхность;
• Неверная регулировка угла опережения зажигания.

Все эти проблемы сопровождаются тем, что карбюратор не регулируется. Поэтому сначала учимся устранять причины.

Неисправный датчик EPHX

Экономайзер холостого хода или датчик холостого хода находится на ВАЗ 2107 под капотом и крепится к карбюратору. Это небольшой цилиндрический электромагнит, заключенный в блок. С задней стороны клапана находится контакт, провод от которого идет в цепь питания замка зажигания.

Блок управления ЭПХХ: 1 — выводы блока; 2 — корпус; 3 — печатная плата с микроэлектронными элементами.

Если карбюратор не поддается никаким регулировкам или не работает на холостом ходу на ВАЗ 2107, а ХХ очень быстро пропадает или мотор работает нестабильно, имеет смысл запустить двигатель и попробовать немного открутить клапан. При восстановлении карбюратора двигателя, притянуть клапан с небольшим усилием и попробовать изменить количество смеси. В 90% случаев карбюратор начинает работать правильно.

Другой случай — полный отказ клапана. Для этого его нужно проверить. Необходимо подключить его напрямую к аккумуляторной батарее. Если были слышны щелчки, клапан исправен. Попробуйте вкрутить его в карбюратор и запустить мотор. В случае успеха необходимо поискать отверстие в электропроводке и тогда регулировка ХХ не требуется.

Separe air

Это одна из самых сложных проблем и может быть вызвана несколькими причинами:

1. Кривая посадочного места
2. Неисправность колодок
3. Дроссельная заслонка не закрыта

Чтобы точно убедиться в необходимости данной проблемы, необходимо проверить цвет свечей и количество оборотов на холостом ходу.Если обороты высокие, а свечи имеют белый свет, значит, смесь обеднена, и, следовательно, воздух делает больше, чем предполагается.

В этом случае проверка начинается с обработки стыков карбюратора с коллектором для очистки дроссельной заслонки. Начать обработку с впускного коллектора, затем перейти к стыку карбюратора и коллектора и завершить EPHX. Изменение количества оборотов укажет на наличие подачи воздуха. Он должен располагаться в месте расположения прокладки.

Однако прокладка не всегда может быть причиной. Если карбюраторы неправильные и демонтированные на поверхности их соединений могут образоваться неровности, через которые происходит всасывание воздуха.

Еще одна причина — открытый дроссель. Точнее не до конца закрыто. Так будет правильнее, потому что на нижней верхней крышке карбюратора есть болт для регулировки зазора дроссельной заслонки. Если он закопан, то заслонка открыта и в диффузор проходит очень большое количество воздуха, снижая содержание бензина.Поэтому потребление становится меньше, а оборот слишком велик, поэтому его нужно настраивать.

Для разрешения нужно снять верхнюю крышку и настроить положение дроссельной заслонки. Проблема исчезнет сразу.

Установка уровня поплавковой камеры

Это первое, где можно настроить любой карбюратор. Именно от этой части будет зависеть расход и стабильность двигателя. Уровень должен находиться на номинальной отметке, установленной заводом-изготовителем, поэтому очень важно соблюдать технологию.

Установка уровня топлива в поплавковой камере:
I — крышка карбюратора; 2 — седло игольчатого клапана; 3 -Пор; 4 — игольчатый клапан; 5 — ударная игла шариковая; 6-ти клапанная игольчатая пробка; 7 — Кронштейн поплавка; 8-язычный; 9 — поплавок; 10 — прокладка.

Снимается верхняя крышка карбюратора, но перед этим нужно провести ручную заправку, чтобы проверить установленный уровень. Номиналом называется уровень бензина, расположенный на половине наклонной поверхности.Если он выше или ниже, то отрегулируйте уровень поплавка, сгибая регулировочные усы. Скорость ХХ регулируется и поплавковой камерой.

Для проверки достаточно накинуть крышку сверху, запустить двигатель и сразу утопить. Откройте крышку и проверьте уровень. После этого можно переходить к следующему шагу.

Как отрегулировать карбюратор ВАЗ 2107 на холостом ходу?

Теперь самое ответственное. Обязательно наличие тахометра. Проверив все системы, их исправность и правильную настройку, можно приступать к регулировке оборотов ХХ.Для этого машину устанавливают на ровную поверхность, качественные винты и количества закручивают до упора и закручивают на четыре оборота, поэтому они регулируются с завода.

Необходимо заранее настроить пусковое устройство и полностью его удалить. Двигатель необходимо прогреть до рабочей температуры. Если есть необходимость в холодном пуске, вытащите сублимацию и снимите ее, как только мотор прогреется. Но не трогайте педаль газа.

Остановить оборот до 800 об / мин, закручивая винт количества топливно-воздушной смеси.После этого нужно открутить или закрутить качественный винт, чтобы скорость стала максимально возможной. Не торопитесь, чтобы процесс настройки был более точным.

Снова убрать число до 800 об / мин. Теперь нужно отрегулировать винт качества, пока двигатель не начнет немного трястись. Этот момент будет наиболее приемлемым с точки зрения экономии топлива и динамики разгона.

Есть еще один метод, который заключается в циклическом повышении оборотов с помощью качественного винта.Этот процесс можно продолжать очень долго, пока мотор просто не заглохнет. Самое главное, чтобы обороты не опускались ниже 750 об / мин, а не превышали 900. В противном случае мотор будет работать нестабильно или потреблять слишком много топлива. Настроить его будет сложнее.

Если завышенные тали регулируются, то они значительно снижают ресурс двигателя, однако в зимнее время Перед регулировкой холостого хода до 1000 об / мин, когда карбюратор замерзает и требует дополнительной смеси.После этого нужно будет, чтобы следующее регулирование было подавлено, чтобы уменьшить обороты.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью работ по обслуживанию карбюратора автомобиля, а в форсунке нам поможет в такой ситуации датчик холостого хода. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим мы знаем, зачем настраивается ХХ.

Зачем регулировать холостой ход карбюратора?

Карбюратор — это механизм, который подает топливно-воздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в данном случае именуется «качественным») определяется множество характеристик двигателя: стабильность его работы, мощность и расход потребляемого топлива.

Идеально сконфигурированный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ.Это означает, что он будет иметь стабильную динамику и максимальную мощность при минимальном расходе топлива. Следовательно, необходимо регулировать холостой ход на карбюраторе по следующим признакам:

• Двигатель имеет неоправданно и довольно-таки довольно большой расход топлива . Стрелка экономометра постоянно указывает на неэффективную работу двигателя, да и бензин стал заканчиваться довольно быстро.
• Пониженная мощность двигателя. Это означает, что он вряд ли получит необходимые изменения, прежде чем водитель включит следующую передачу.К тому же может не быть тяги на низких оборотах, глохнет мотор или есть провалы в работе педали газа.

Основная проблема первых двух признаков в том, что это может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы I. Неисправна система зажигания.

• Самая главная и веская причина — мотор не держит холостые обороты или держит их нестабильно: возможна вибрация двигателя, и стрелка тахометра будет постоянно менять свое положение.В конце концов мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили основные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Перед тем, как приступить к этой процедуре, нужно убедиться в исправности системы зажигания, очистить топливные фильтры и исправность топливного насоса, только после этого можно приступать к регулировке холостого хода.

• Для начала прогрейте двигатель до рабочей температуры.В случае отказа (двигатель глохнет) потяните за ручку ручного управления воздушной заслонкой. После того, как мотор прогреется, остановите его и найдите на карбюраторе два винта, которые расположены друг к другу под углом. Тот, который стоит перпендикулярно карбюратору, называется винтом холостого хода или другим винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется качественным винтом.Затяните оба винта, а затем открутите количество в 4 витка, а качественный винт — на 3. Не забудьте снять саблики.
• Снова запустите двигатель. Скорее всего, обороты не будут соответствовать норме, поэтому затяните или открутите номер числа таким образом, чтобы обороты составляли 850-900 оборотов в минуту. Теперь с помощью винта установите максимально максимальные обороты двигателя. Для этого открутите или закрутите винт и внимательно проследите за поворотами на тахометре.Для этого не нужно откручивать болт до конца, так как качество достигает своего пика и свечу просто «прикрутить». Убирайте его, пока не появятся соответствующие прерывания.

Обратите внимание, что двигатель различается по времени года. Летом она не должна превышать 900, а зимой — 1000 оборотов в минуту.

Видео — Простая настройка ХХ своими руками

Вот так и холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

ВАЗ 2107 не держит холостой ход: как справиться с проблемой

ВАЗ 2107 н.э. лучшая модель Среди автомобилей своего класса, если сравнивать с примерными зарубежными аналогами. Однако благодаря невысокой цене и доступному сервису машина пользуется популярностью на всем постсоветском пространстве. Автомобили выпускались с 1982 по 2014 год. Это самая старая модель, возраст которой более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и изучить большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом А его обвесом разные, но симптоматические:

• периодически глохнет двигатель;
• не держит стабильную динамику;
• нестабильная работа на холостом ходу;
• сложно завести;
• недостаточная мощность;
• повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа двигателя с впрыском

Обычно выражается в самопроизвольном изменении частоты вращения двигателя. Наблюдается при движении и на холостом ходу. Самая частая причина появления грохота в блоках впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика расхода воздуха).

Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при разных режимах работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества поступающего кислорода. То есть ветерок — обороты увеличились, стихи — уменьшились.

Убедиться в том, что ДМРВ неисправен, довольно просто. Отсоедините разъем устройства, и компьютер перейдет в аварийный режим работы. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если автомобиль стал вести себя адекватно, DMWR неисправен. Ездить на нем можно, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик расхода воздуха ремонту не подлежал, за исключением его загрязнения, поэтому можно попробовать его почистить.

Алгоритм очистки ДМВР ВАЗ2107 / 2105:

1. Снимите датчик вместе с защитным кожухом.

1. Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токовый изогнутый провод).
2. Ополаскивание корпуса любым средством для мытья посуды.
3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) осторожно очистите поверхности.
4. Залить 3-4 раза обильно, жидкость должна стекать.
5. Просушите устройство.
6. Соберите блок в обратном порядке.

Если проблема не устранена, придется покупать новое устройство.

Двигатель нестабильный карбюраторный

Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжектора, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, которое отвечает за оптимальную топливную смесь с кислородом для разных режимов работы силового агрегата.

Несмотря на то, что входы топлива и воздуха являются фильтрами, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах. В результате жиклеры карбюратора забиваются мелкими частицами.

Водители с большим стажем не очень церемонно, бросили карбюратор ВАЗ2107 / 2105 в ведро с бензином на сутки, потом смазали со всех сторон сжатым воздухом и карбюратор вроде нормально работает.Это нормальный раствор, но он легко воспламеняется. Среди причин нарушения работы двигателя, связанных с поломкой карбюратора, можно выделить:

• смещение положения регулировочных винтов от удара или вибрации;
• увеличение диаметра шлейфа за счет износа;
• износ оси закрылка, ограничивающего его движение;
• засорение жиклеров;
• нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет комплексной, начнем с проверки герметика поплавка.Для этого снимите его с верхней части карбюратора (его нужно разобрать). Если в бензине поплавок — выбросить поплавок, если есть воздух для проверки воды с водой на пузырьки. Допустим, он сдал экзамен, значит надо проверить разрыв.

Поднимите карбюратор вертикально. Зазор между поплавковой камерой и стенкой карбюратора должен составлять 6,5 мм.

Установите крышку карбюратора и запустите двигатель на 30 секунд. Снимаем крышку. Уровень бензина должен точно совпадать с серединой конической поверхности корпуса карбюратора.Если не получилось, следует немного согнуть под углом ледяной стержень.

Со временем воздушные и топливные жиклеры либо забиваются, либо изнашиваются. В первом случае их необходимо очистить и взорвать. Во втором случае проверьте пропускную способность жиклеров с помощью бачка с водой, установленного над прикрученным гибером на метр. Они соединены трубкой. Ниже находится мерная колба. Измерения производятся в единицах SM3 / мин. В зависимости от маркировки гиббера объем жидкости, собранной за минуту в мерной колбе, должен быть соответствующим.

После 7-10 лет работы карбюратора намного проще купить комплект джузов и заменить их.

Те, кто использует газовые установки, должны знать, что карбюратор используется не по назначению. Со временем внутри сухих соков образуется оксид, который забивает топливные отверстия. Машинка на бензине может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких действий:

1. Отрегулируйте положение поплавка, как описано выше.
2. Проверить и установить винты «качества» и «количества» в исходное состояние. Заверните их до упора и открутите на 2–3 оборота для «качественного» винта и на 3–4 оборота для «количественного» винта.
3. Подсоедините тахометр или автотестер к клемме «к» катушки зажигания, а второй щуп к корпусу.
4. Создать и прогреть двигатель до температуры 90 ° C

1. Винкер «Качество» Установите максимальную скорость на холостом ходу. Подача бензина увеличивается при повороте винта против часовой стрелки.
2. Винт «Кол-во», установите больше оборотов, примерно 80-90 об / мин.
3. Определяем качество винта, максимальные ли эти обороты, если нет, то повторяем процедуру.
4. Если положение числа числа числа не влияет на обороты двигателя, заверните качественный винт так, чтобы обороты упали до 800-900 об / мин.

Такая регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Двигатель, который внезапно заглохнет, не только создает неудобства при вождении, но и представляет угрозу безопасности водителя и пассажиров. Причин несколько.

Шторки на холостом ходу:

• выход из строя датчика холостого хода;
• неисправность датчика дроссельной заслонки;
• отток датчика положения дроссельной заслонки.

Глохнет на ходу:

• прекращение подачи топлива или воздуха из-за загрязненного фильтра;
• неисправность топливного насоса;
• засорение жиклеров карбюратора;
• перегрев двигателя.

Диагностика автомобиля, двигатель которого глохнет в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность просто. Снимите устройство, не снимая контактов, или подключите их после разборки. Держите прибор в руках, положите палец на коническую иглу и попросите друга включить зажигание. Если вы чувствуете толчки, то установите устройство обратно. Датчик холостого хода исправен.

Если вышел из строя датчик дроссельной заслонки, машина не только заглохнет, но и не заведется, потому что компьютер выдаст команду на максимальный выброс топлива, свечи поют мотор глохнет.

Если вы в пути на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, проще не заморачиваться и обратиться в ближайший сервис, но если вы дойдете до гаража, то можете воспользоваться следующей инструкцией:

1. Снимите датчик.
2. Сверло на два мм просверлено в пластиковой крышке по кругу.
3. Снимите пластиковую площадку верхней контактной группы.
4. На нижней площадке можно прочитать следы WD-40 или алкоголя.
5. То же с контактной группой Верхняя крышка, но не блекнет, то гусеницы съели.
6. Собирать в обратном порядке.
7. По контуру проследить любой клей для пластика.

Не хватает воздуха

Часто машина заводится хорошо, выходит на место происшествия, но только надо отключить саблики, двигатель глохнет. Это говорит только об одном — нехватке воздуха. Скорее всего забиты жиклёры. Их нужно открутить и почистить. Потом проверьте, машина не виновата без отсоса.

Причин низкого качества агрегатов автомобиля с подобными симптомами невероятное количество, но разобраться в них может только специалист, обладающий набором профессиональных инструментов для диагностики.Но если чувствуете себя уверенно — дерзайте, в автосервисах ВАЗ ждут вас.

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход — со временем человек, который использует автомобиль с нарушенным холостым ходом, принимает решение о его регулировке, потому что все мы знаем, что если холостой ход будет слишком мал, то двигатель время от времени будет заклинивать, и если он слишком высок, расход топлива слишком высок. Двигатель увеличивается и здесь нужно искать, как гласит золотая середина.

Но чтобы найти эту середину, нужно сначала научиться регулировать холостой ход на машине, а как регулировать холостой ход, знают далеко не все. Поэтому сегодня разберем вопрос касательно регулировки холостого хода на автомобилях «классического» семейства.

Примечание!
Для регулировки понадобится всего одна отвертка!

Резюме:

Офицер Советы по регулировке:
Во-первых, регулировка должна выполняться при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушного фильтра должен быть установлен на автомобиле.

Во-вторых, при регулировке холостого хода необходимо отрегулировать уровень топлива, который находится в поплавковой камере карбюратора.

В-третьих, следует также отрегулировать зазоры клапанов и настроить момент зажигания.

Четвертая воздушная заслонка при регулировке холостого хода должна быть полностью открыта, она может быть снята с крыши из корпуса воздушного фильтра и в результате чего заслонка смотрится.

В-пятых, регулировку холостого хода в автомобиле не всегда легко начать, поскольку регулировку вращения коленчатого вала и регулировку содержания оксида углерода (CO) необходимо выполнять совместно.

Примечание!
Для более точной регулировки холостого хода необходимо использовать «газоанализатор», которого у большинства владельцев нет вообще. Но настройку можно произвести и без этого устройства, но только это будет сложнее! (Как регулировать без этого прибора, смотрите в категории: «Регулировка Надежды без газоанализатора»)

Как регулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как перейти к регулировке, прочтите фото ниже:

Примечание!
Начнем с того, что на фото выше показаны винты, благодаря которым осуществляется регулировка холостого хода.Как видите, винты находятся глубоко в корпусе дроссельной заслонки карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта запрессованы гильзы, благодаря чему винты можно вращать только на полу оборота. Если из-за этих втулок нет возможности правильно повернуть винт для регулировки холостого хода, то в этом случае поверните винты и следующим образом сломайте головки втулок. Когда саморезы будут закручены, прокручиваем с них остатки сломанных гильз и потом заворачиваем саморезы на место!

Настройка опции с помощью газоанализатора:

Примечание!
Чтобы вы разобрались подробнее, то при заворачивании винта в винт частота вращения коленчатого вала будет постепенно уменьшаться, а с обратным эффектом, то есть при его повороте частота оборотов будет постепенно увеличиваться!

2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, указанный под цифрой «1» на фото выше.Когда винт заворачивается под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при повороте — соответственно увеличиваться.

Примечание!
Регулировать содержание «СО» в выхлопных газах необходимо по ГОСТу на сегодняшний день. Ниже нормы исключать содержание «СО» не обязательно, поскольку в этой связи содержание несгоревших углеводородов «СН» может резко возрасти. Кстати, при регулировке винта «1» частота вращения коленвала может измениться!

3) и закрутите винт под цифру «2», доведя тем самым частоту вращения коленчатого вала до нормы.После этого также рекомендуется с помощью прибора проверить содержание «СО» в выхлопных газах. Если вам необходимо отрегулировать оба винта, регулируйте их так, чтобы работа двигателя и выбросы не достигли атмосферы.

Примечание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите, чтобы двигатель при нажатии на педаль работал без перебоев, а при отпускании двигателя не приходилось спотыкаться. В том случае, если после отпускания педали газа двигатель глохнет, увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту».Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала плавно начинаем вращать состав смеси, указанный под цифрой 1. Вращать ее до тех пор, пока вращение коленчатого вала не станет максимальным. (Частоту вращения коленчатого вала очень легко узнать по показаниям тахометра)

Примечание!
При вращении винта в выхлопе выделяются вредные вещества в атмосфере.Когда этот винт заворачивается в винт, количество «СО» в атмосферу будет уменьшаться, а при повороте, наоборот, увеличиваться!

2) Затем винтом под цифрой «2» установите частоту вращения коленчатого вала «1100 оборотов в минуту».

Примечание!
Винт под цифрой «2» регулирует частоту вращения коленчатого вала, поэтому при заворачивании винта в этот винт скорость вращения будет постепенно уменьшаться, соответственно при его повороте постепенно увеличиваться!

3) И в конце, поворачивая винт состава смеси (рисунок 1), добиться, чтобы частота вращения коленчатого вала составила «800 оборотов в минуту».

Вопрос?
А как контролировать холостой ход машины? (Ответ пишите в комментариях)

Дополнительный видеоролик:
Еще один способ регулировки холостого хода, который вы можете увидеть в видеоролике ниже:

Примечание!
Даже если вы посмотрите ролик, советуем ознакомиться со статьей, потому что она написана более подробно!

.
