Щуп для регулировки клапанов ваз 2106: Регулировка клапанов на ВАЗ 2106, как регулировать тепловой зазор

Действуй на ощупь! — журнал За рулем

Регулировка клапанов — операция ответственная, стоит недешево. Владельцы многих современных авто избавлены от расходов благодаря гидроопорам (гидрокомпенсаторам) — они поддерживают нужный зазор автоматически. Но усложнение системы снижает ее надежность (пусть даже теоретически) и ремонтопригодность. Скажем, «Хонда», известная супернадежными моторами, не спешит отказываться от привычного упорного винта с контргайкой, тем более что заводская регулировка зачастую сохраняется и через 100 тыс. км. Из отечественных машин подобной стабильностью зазоров могут похвастать лишь отдельные экземпляры «самар» и «десяток».

В механизме с регулировочными шайбами (переднеприводные ВАЗы) при отсутствии посторонних звуков проверять зазоры достаточно раз в 30 тыс. км. На отечественных машинах с рычагами в приводе ГРМ («Жигули», «Москвич», «Волга», «Запорожец») это желательно делать при каждом ТО. Подобный привод в иномарках требует меньше внимания (например, на «Хонде» — раз в 40 тыс. км).

Основные принципы регулировки большинства моторов схожи. Прежде всего дайте двигателю остыть. Чем ближе будет его температура к указанной в руководстве по ремонту (обычно 15–25°С), тем точнее измерения. С увеличением температуры зазоры растут, и многие мастера регулируют их «на горячую», внося поправку. Однако для разных двигателей эта зависимость неодинакова, да и остывают детали с разной скоростью. Поэтому лучше не торопиться, а, пока остывает, сменить масло, фильтры, проверить работу светотехники и т. п.

На многих автомобилях зазор измеряется под регулировочным винтом и для его контроля достаточно обычного набора щупов шириной около 10 мм. Для «классики» понадобится широкий щуп (фото 1). Узкий может дать ошибку из-за перекоса рычага клапана. В «Жигулях» зазоры для впускных и выпускных клапанов одинаковы и равны 0,15 мм (допустимый разброс 0,14–0,17 мм). Измерить зазор с такой точностью одним щупом непросто, но подходящих наборов в продаже не встретишь, поэтому приходится тренировать чувствительность мышц. Если щуп 0,15 мм гнется, но в зазор не входит, клапан «пережат». Если щуп проходит почти без усилия, зазор велик.

Иногда точно выставить зазор не удается — при затяжке контргайки он «уходит». В этом случае его можно оставить больше, но ни в коем случае не меньше положенного. Многих вводит в заблуждение поправочная таблица, в которой указаны зазоры для «горячей» регулировки — они тем больше, чем горячее двигатель. Но не стоит забывать, что они даются для остановленного двигателя. На работающем моторе зазоры не увеличиваются, а, наоборот, уменьшаются, так как клапаны нагреваются (и удлиняются) намного сильнее других деталей газораспределительного механизма.

Мотор с «перетянутыми» клапанами работает тише, но на некоторых режимах клапан может перестать закрываться, его тарелка не сможет отдать тепло головке цилиндров, начнет перегреваться еще больше и т. д. Кончается этот процесс прогаром клапана; двигатель троит, не тянет. Иногда осколок тарелки повреждает поршень и цилиндр. Убедиться, что клапаны были перетянуты, можно, сняв распредвал: на тыльной (нерабочей) стороне кулачков увидите следы износа.

Как показывает опыт, нерабочая поверхность кулачков распредвала «Жигулей» не всегда идеальна: эксцентриситет (биение) порой достигает 0,04 мм. Это выяснится, если проверить зазор при разном положении кулачка — после закрытия клапана и перед его открытием. Так, установив распредвал в положение, когда метка (лунка) на его шестерне направлена вверх, проверяем зазоры у клапанов 6, 7, 8, 4. Повернув коленвал на 180° (распредвал повернется на 90°), проверяем клапаны 7, 4, 3, 1. Еще один поворот — 3, 1, 2, 5 и, наконец, 2, 5, 6, 8. Если результаты измерений совпали для всех клапанов — вам повезло. Иначе при выставлении зазора придется ориентироваться на наиболее «зажатое» место.

Для регулировки зазоров на «Жигулях» продаются специальные приспособления с часовым индикатором. Теоретически они обеспечивают большую точность, чем щуп, и позволяют регулировать зазоры на неостывшем двигателе. На практике не все гладко. Так, в нашем приспособлении для одновременной регулировки пары клапанов (фото 2) оси отверстий под индикатор не совпадают с осями регулировочных болтов. В результате ножка индикатора смещается от середины рычага (в кружке на фото 2). В свободном состоянии рычаг нередко слегка перекошен, что вносит ошибку в измерения, хоть и небольшую. Другое приспособление (фото 3) мы вообще не смогли без доработки установить на двигатель: головка винта упиралась в индикатор. Пришлось сточить ее, как показано стрелкой на фото 4.

В двигателях, подобных VAZ 2108, где зазоры регулируют подбором шайб, точность регулировки обеспечить намного легче. Да и допуск для «Самары» втрое больше, чем для «классики». Зазоры впускных клапанов — 0,20±0,05 мм, выпускных — 0,35±0,05 мм. Если у впускных клапанов щуп 0,15 мм не входит в зазор между шайбой и распредвалом или же проходит щуп 0,25 мм (для выпускных — 0,3 и 0,4 мм соответственно) — регулировка обязательна. Для этого понадобится специальное приспособление (фото 5). Его закрепляем на шпильках крепления крышки головки цилиндров штатными гайками с шайбами.

Поворачиваем коленвал так, чтобы кулачок регулируемого клапана был направлен вверх. Маленьким шприцем отсасываем масло из углублений вблизи толкателей (фото 6) — так удобнее ориентировать толкатель и извлекать шайбу. Шилом или тонкой отверткой поворачиваем толкатель так, чтобы прямоугольный вырез «смотрел на нас» (фото 7). Нажимая рукой на рычаг приспособления, утапливаем толкатель и устанавливаем между его бортиком и распредвалом фиксатор (фото 5). Шилом подцепляем шайбу и пинцетом извлекаем ее (фото 8). Не суйте под распредвал пальцы — если фиксатор толкателя вдруг выскочит, серьезной травмы не избежать. Толщину новой шайбы (она маркирована на ее поверхности) подбираем с учетом фактической толщины старой, измеренной микрометром (фото 9). Если последняя несильно изношена, ее можно использовать повторно, при регулировке других клапанов. Для хранения шайб очень удобна касса с кармашками из полиэтиленовой пленки. Новую шайбу устанавливаем в толкатель маркировкой вниз, после чего приспособлением вновь утапливаем толкатель и извлекаем фиксатор.

Владельцы иномарок иногда переделывают «восьмерочное» приспособление, а порой обходятся и без него — фиксатором толкателя подходящего размера. Для этого, вывернув свечи, поворачивают коленвал, пока толкатель не утопит кулачок распредвала, вставляют фиксатор и аккуратно вращают валы дальше, пока кулачок не сойдет с шайбы. После замены шайбы вращают распредвал назад специальным ключом за его шестерню. За коленвал вращать нельзя, иначе ремень нагружается неправильно.

Использовать шайбы меньшего диаметра или обтачивать большие не стоит. Эрзац-шайба в таком ответственном и высоконагруженном узле быстро износится, а то и хуже — испортит другие детали. К тому же порой удается обойтись вообще без покупки шайб, просто поменяв их местами.

ЧТОБЫ ИЗМЕРИТЬ ТОЧНЕЕ:

1. Дайте двигателю остыть до температуры 15–25°С.

2. Замеры проводите не менее двух раз, провернув распредвал на полный оборот. Если результаты не совпадают, измерьте зазоры еще раз.

3. По возможности используйте пару щупов — «проходной» и «непроходной».

Какой щуп для регулировки клапанов ваз 2106

Проверка и регулировка тепловых зазоров клапанов на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Перед проверкой и регулировкой тепловых зазоров клапанов необходимо снять крышку трамблера и клапанную крышку двигателя автомобиля, отрегулировать натяжение цепи (двигатели 2101, 21011, 2103, 2106) или ремня (двигатель 2105). Проверку и регулировку следует проводить на холодном двигателе.

На двигателях заднеприводных автомобилей ВАЗ 2101, 21011, 2103, 2105, 2106 измеряется тепловой зазор между задней частью кулачка распредвала и рабочей поверхностью рычага клапана. Он составляет 0,14-0,17 мм для впускных и выпускных клапанов.

Порядок проведения проверки и регулировки тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106

— Проверяем и регулируем зазор у 8-го и 6-го клапанов

Поворачиваем коленчатый вал за храповик специальным ключом по часовой стрелке до момента совпадения установочной метки на звездочке (шкиве) распредвала с выступом-меткой на корпусе подшипников распредвала. Контакт «бегунка» трамблера смотрит на гнездо высоковольтного провода четвертого цилиндра в его крышке (для определения расположения нужного гнезда при снятой крышке трамблера ориентируемся на винты с четырех сторон корпуса трамблера, они совпадают с расположением гнезд).

При совпадении меток в четвертом цилиндре происходит такт сжатия, в третьем впуска. Соответственно 8-й выпускной клапан в четвертом и 6-й впускной в третьем цилиндрах будут закрыты, между рабочей поверхностью их рычагов и тыльной стороной кулачков распредвала будет определенный зазор. Его-то и следует проверять и регулировать.

Проверяем тепловой зазор – вставляем щуп между кулачком и рычагом, он должен входить с легким защемлением и не «закусываться».

Если зазор слишком маленький или слишком большой, ослабляем ключом на 17 контргайку регулировочного болта, придерживаем ее им от проворачивания, другим ключом на 13, вращаем регулировочный болт, уменьшая или увеличивая зазор. Проверяем зазор щупом и если он соответствует норме, затягиваем контргайку, удерживая регулировочный болт ключом на 13.

— Проверяем и регулируем тепловой зазор у 4-го и 7-го клапанов

Для этого поворачиваем коленчатый вал на 180º за храповик. Контакт «бегунка» при этом поворачивается на 90º и смотрит на второй цилиндр. Проверяем и если необходимо регулируем тепловой зазор.

— Проверяем и регулируем тепловые зазоры у 1-го и 3-го клапанов

Опять поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 1-й цилиндр.

— Проверяем и регулируем тепловой зазор у 5-го и 2-го клапанов

Снова поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 3-й цилиндр. Аналогично проводим проверку и регулировку.

Все проверка и регулировка тепловых зазоров клапанов двигателя завершена. Возможно, после ее проведения придется несколько подкорректировать обороты холостого хода двигателя регулировочными винтами карбюратора.

Таблица последовательности регулировки тепловых зазоров клапанов двигателей 2101, 21011, 2103, 2105, 2106, 2107

Примечания и дополнения

— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения его элементов в процессе прогрева и работы двигателя. Если зазоры маленькие или вообще отсутствуют – клапана неплотно прикрываются, обгорают их кромки, процесс горения топливной смеси в камерах сгорания нарушается, соответственно снижается мощность и приемистость двигателя. Повышается расход топлива. Если, наоборот. Зазоры слишком велики, слышен металлический цокот под клапанной крышкой на холостом ходу, клапана приоткрываются недостаточно, наполнение камер сгорания и последующая их вентиляция нарушается. Опять же это приводит к падению мощности и приемистости двигателя, повышению расхода топлива, неравномерной его работе на холостом ходу.

Еще статьи по двигателям автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Какой щуп для регулировки клапанов ваз 2106

скачать фото на мобильник

Содержание:-
Руководство по эксплуатации, техническому
обслуживанию и ремонту автомобиля ВАЗ 2106

Регулировка зазоров в приводе клапанов ВАЗ 2106

1. Снимите крышку головки блока цилиндров и установите поршень 4-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия»). В этом положении 6-й и 8-й клапаны (отсчет ведется от передней части двигателя) полностью закрыты и зазоры между нажимными рычагами и кулачками максимальны.

2. Вставьте щуп в зазор у очередного регулируемого клапана (см. табл. 4.1). Щуп должен перемещаться в зазоре с довольно ощутимым сопротивлением.3. Если зазор не соответствует норме, отрегулируйте его:
— ключом б ослабьте затяжку контргайки;
— ключом а заверните или отверните регулировочный болт, добиваясь необходимого зазора;
— ключом б затяните контргайку.

ПРИМЕЧАНИЕ
При затягивании контргайки зазор обычно несколько уменьшается, поэтому обязательно проверяйте его окончательную величину и при необходимости повторяйте регулировку.

4. Последовательно проворачивая коленчатый вал на 180°, проверьте и при необходимости отрегулируйте зазоры клапанов, соблюдая очередность, указанную в табл. 4.1.

ПОЛЕЗНЫЙ СОВЕТ
Удобно контролировать величину поворота коленчатого вала по положению бегунка распределителя зажигания, у которого нужно снять крышку. Пометьте любым способом положение бегунка при установке поршня 4-го цилиндра в ВМТ такта сжатия и затем проворачивайте коленчатый вал настолько, чтобы бегунок провернулся на четверть оборота.

5. Установите на автомобиль ваз 2106 ранее снятые детали в обратной последовательности.

Таблица 4.1 Последовательность регулировки зазоров клапанов на автомобиле ВАЗ 2106

Регулировка клапанов ВАЗ 2106 – порядок регулировки и настройки

Владельцы отечественной классики регулярно сталкиваются с необходимостью самостоятельно настраивать и ремонтировать отдельные узлы своего автомобиля. В частности, в автомобиле ВАЗ 2106 периодически возникает необходимость вручную отрегулировать клапана в двигателе внутреннего сгорания.

Неправильно отрегулированные клапана в двигателе, приводят к повышению расхода топлива и значительному снижению рабочей мощности мотора.

Предварительная подготовка

В первую очередь, необходимо осуществить разборку силового узла. Чтобы выполнить эту процедуру, вам потребуется много времени и, хотя бы минимальное понимание устройства двигателя. Существует определённый алгоритм, следуя которому, вы сможете самостоятельно выполнить эту процедуру.

Для начала, поставьте автомобиль на ровную поверхность, обеспечьте хорошее освещение и небольшие емкости, куда вы будете складывать мелкие детали. Мотор должен быть холодным, не теплее температуры на улице.

Перечень необходимых инструментов:

• универсальный гаечный ключ, подходящий под размер от 10 до 17;
• несколько отвёрток;
• щуп 0.15 миллиметров;
• ключ для прокрутки коленчатого вала;
• прокладка клапанной крышки.

В процессе разборки вам придётся убрать воздушный фильтр, отсоединить все патрубки, снять трос подсоса, крышку ГБЦ и тяги акселератора. В идеале, лучше дополнительно удалить крышку трамблёра, поскольку она может доставить определённые неудобства.

На сальниках имеются метки, которые указывают положение цилиндра. Нужно при помощи ключа провернуть коленчатый вал, пока они не совпадут. В таком положении, поршень 4-ого цилиндра будет в сжатом состоянии.

Порядок регулировки клапанов

Клапана ВАЗ 2106 стоит регулировать только по определённому алгоритму. В зависимости от угла поворота коленчатого вала, происходит регулирование различных клапанов.

При первом совпадении меток, для регулирования становятся доступны клапаны № 6 и 8. Если провернуть его на 180 градусов, можно регулировать 4 и 7 клапаны. Полный проворот обеспечит регулировку клапанов 1 и 3. Сложнее всего настроить клапана 5 и 2, поскольку необходимо добиться проворота коленчатого вала на 540 градусов.

Чтобы в следующий раз было проще регулировать клапана, автолюбители и профессиональные мастера ставят собственные метки, вместо заводских.

Процесс настройки клапанов двигателя ВАЗ 2106

Сама процедура регулирования состоит из нескольких важных этапов:

• Выставляем положение в соответствие с метками, проверяем зазоры на кулачках распределительного вала № 8 и 6. Зазор следует фиксировать от метки в виде звёздочки, которая располагается рядом с лобовым стеклом. Под вал, выше рокера, помещаем щуп. Если он легко проникает в зазор, следует ослабить гайку размера 17 на этом рокере. Не забудьте ослабить гайку и на 13, в противном случае произойдёт прокрутка. Далее снова затягиваем гайку и повторяем измерение. Нам нужно, чтобы щуп входил в зазор туго, но при этом не изгибался.
• Ключом прокручиваем вал двигателя на 6 ходов, так чтобы метка оказалась в положении на «9 часов» и совпала с засечкой на шкиве. После этого, точно таким же образом регулируем кулачки 4 и 7.
• Прокрутив вал на 180 градусов, мы получаем доступ к клапанам 1 и 3. Метка занимает положение на «6» и чётко совпадает с отсечкой на шкиве.
• Проворачиваем вал до совпадения метки с положением «3 часа», и регулируем 2 и 5 клапаны.
• На последнем этапе следует прокрутить коленчатый вал при помощи стартера, окончательно проверить все зазоры и затянуть гайки. Процедура сборки обратна этапу разборки. При необходимости, можно заменить прокладку клапанной крышки.

Полезные советы

Перед тем, как приступить к регулировке клапанов, проверьте натяжение цепи в газораспределительном механизме. Она должна иметь правильное положение.

Наличие стука из-под клапанной крышки, намекает на то, что зазоры существенно увеличились из-за нагрева, следовательно, нужно подумать о настройке.

Правильно выставленные зазоры клапанов позволяют существенно снизить шум рабочего двигателя, повышают эффективность использования топлива и снижают расход. По рекомендации производителя, регулировать клапана следует примерно каждые 15 тысяч пробега.

Следуя данной инструкции, вы легко сможете выполнить эту процедуру самостоятельно. Если вы не уверены в своих навыках, обратитесь в сервисный цент к профессиональным мастерам.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

голос

Рейтинг статьи

Регулировка клапанов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка клапанов – на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы. А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание!
Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Краткое содержание:

Когда нужно регулировать клапана?
Клапана требуют регулировки при:

• Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
• А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание!
Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

Как отрегулировать клапана на ВАЗ 2101-2107?

1) Для начала снимите крышку головки блока.

(О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)

2) После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)

3) Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание!
Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

4) Если клапана нуждаются в регулировке, то:

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.

2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».

3. И под завершение операции затяните болт, который указан под буквой «Б».

5) Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание!
Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1) Начинать регулировку клапанов следует:

1. Сперва с «шестого и восьмого» клапана.

2. Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

3. Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

4. И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно!
1) Не нарушайте очередность регулировки клапанов!
2) Клапана нужно регулировать только на холодном двигателе!

Для новичков!

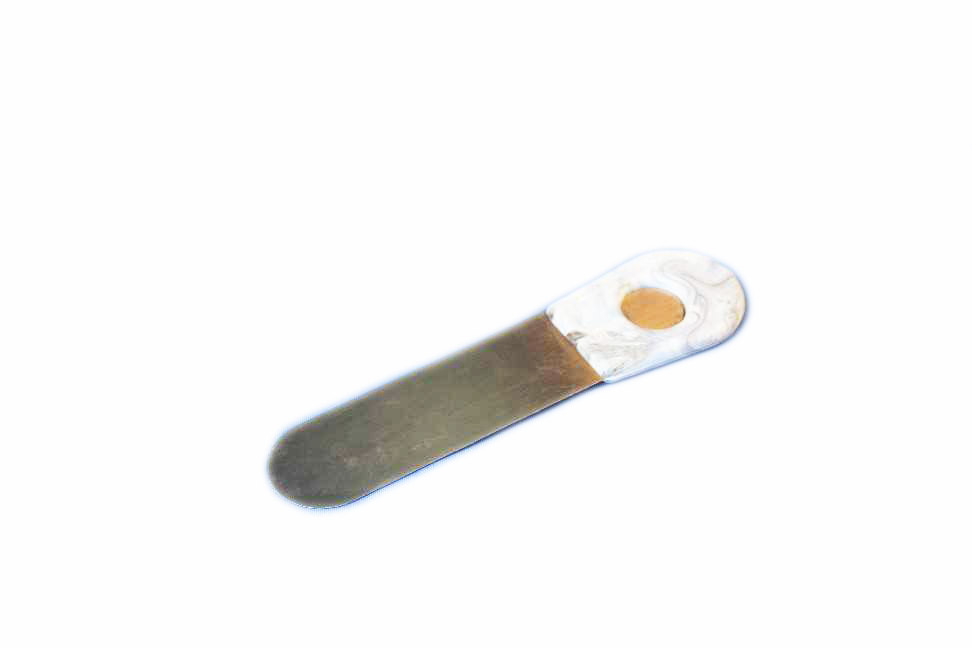

Вопрос: Как выглядит щуп регулировки зазоров?
Примечание: На фото изображено две разновидности щупов!

Дополнительный видео-ролик:

Специально для вас мы подготовили интересный видео-ролик просмотрев который большинство вопросов по регулировки клапанов у вас скорее всего отпадёт, но а если всё таки вопросы останутся, то в таком случае задавайте их в комментариях и мы вам на них ответим.

Регулировка клапанов ВАЗ-2107 рейкой с индикатором и щупом | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

В данной статье я подробно и с фотографиями опишу процесс регулировки клапанов не простым щупом а специальной рейкой с индикатором, рейкой регулировка получается намного точнее т. к. она регулирует с учетом выроботки и всех неровностей на поверхности деталей. Но регулировать тоже надо приспособится.
Итак. Снимаем с авто кастлюлю карбюратора, отцепляем привод педали газа, шланг отвода картерных газов и снимаем плапаную крышку. Для удобства хорошо бы еще снять крышку с распределителя зажигания…

Далее проворачиваем двигатель, можно крутить за лопасти механической крыльчатки или специальным ключом за маховик, но я поддомкрачиваю заднее колесо включаю 4 передачу и проворачиваю двигатель крутя колесо. Двигатель нужно проворачивать до совмещения меток на звездочке распредвала с меткой на корпусе подшипников

Одновременно с этим должна совместится метка на шкиве коленвала с длиной меткой на двигателе. К сожалению из-за недостатка места и не очень хорошей освещености сделать фотку не удалось, поэтому привожу фотку найденую в нете

Далее для удобства берем яркий маркер и ставим метки на звездочке распредвала через каждые 90 градусов относительно заводской метки. Для удобства я делаю это с другой стороны звездочки.

Для регулировки нам потребуется щуп для регулировки клапанов или рейка. У меня есть оба инструмента поэтому я регулирую шупом а проверяю регулировку рейкой. Вы можете воспользоваться только одинм инструментом.

Итак берем рейку и прикручиваем ее на крепление блока подшипников

Тут кстати есть маленький ньюанс. Если до упора закрутить все 3 винта рейки то она будет болтаться. Поэтому сначала закручиваем винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии.
Далее надеваем на рейку индикатор

И ставим его лапкой на краешек кулачка регулируемого клапана. На фото получилось не очень хорошо видно но разобрать можно

Далее хватаем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления

Если показания меньше или больше то надо регулировать клапан. Для этого берем ключик на 17 и ослабляем кнтрагайку.

После чего Регулируем зазор ключиком на 13.

Проверяем регулировку и затягиваем обратно контрагайку Придерживая при этом болт ключом на 13, после затяжки повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он слегка уменьшается, и надо приноровиться и брать зазор слегка с запасом.

При регулироке щупом все несколько проще просовываем щуп в зазор( сам щуп видно на втором фото он вставлен в зазор первого клапана. Щуп должен ходить с легким защемлением.

Порядок регулировки.
В положении когда у нас совмещены метки на распредвале и шкиве коленвала регулируем 6 и 8 клапаны.
После регулировки проворачиваем двигатель при этом Коленвал провернется на 180 градусов а распредвал и бегунок распределителя зажигания на 90, для контроля мы и наносили метки маркером.
Провернув распредвал на 90(коленвал на 180) регулируем 4 и 7 клапаны
Проворачиваем еще на 90 (получается распредвал на 180 коленвал на 360) регулируем 1 и 3

Еще поворот на 90 ( распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана.
(кстати у владельцев рейки на ней будут метки о последовательности регулировки)

Вот и все. Можно еще раз прокрутить все по кргу проверить правильность регулировки.
Соберам все в обратной последовательности. Крышку ГБЦ не притягиваяте сразу намертво снаяала просто притяните совсем слегка всеми чайками и потом уже дотягивайте, прокладку если она уже старая лучше заменить.

Щуп для клапанов ваз 2106

Дядька предложил настроить клапана, зажигание карбюратор !
Все делали по плану, завелась хорошо, работала ровно, но когда газ в пол даешь после 5 тыщ из карба стреляло, под настроили зажигание и карб, и теперь просто самолет, тьфу тьфу !
КАК НАСТРАИВАТЬ КЛАПАНА !

О необходимости регулировки зазоров в приводе клапанов свидетельствует отчетливый громкий стук, слышный при работе двигателя на холостом ходу с места водителя при закрытом капоте. Увеличенные зазоры клапанов не приводят к аварийным поломкам двигателя, но вызывают усиленный износ деталей клапанного механизма.

Кроме того, регулировать зазоры клапанов необходимо после выполнения всех работ, связанных со снятием распределительного вала.
Перед началом регулировки обязательно проверьте и при необходимости отрегулируйте натяжение цепи привода распределительного вала (см. «Регулировка натяжения цепи привода распределительного вала
Для регулировки зазоров клапанов на автомобиле ваз 2106 вам потребуются: те же инструменты, что и для регулировки натяжения цепи, а также плоский щуп толщиной 0,15 мм и ключ «на 17
ПОЛЕЗНЫЙ СОВЕТ
специальные щупы для регулировки зазоров клапанов ваз 2106 Пользуйтесь специальными щупами для регулировки зазоров клапанов «классических» двигателей ВАЗ увеличенной ширины, так как стандартные узкие щупы не перекрывают по ширине весь зазор между кулачками распределительного вала и нажимными рычагами, вследствие чего величина зазора будет определена неправильно. Иногда на чехле щупа бывает приведена таблица последовательности регулировки зазоров. 1. Снимите крышку головки блока цилиндров и установите поршень 4-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия»). В этом положении 6-й и 8-й клапаны (отсчет ведется от передней части двигателя) полностью закрыты и зазоры между нажимными рычагами и кулачками максимальны.

щуп для регулировки клапанов 2. Вставьте щуп в зазор у очередного регулируемого клапана . Щуп должен перемещаться в зазоре с довольно ощутимым сопротивлением.

регулировка клапанов ваз 2106 3. Если зазор не соответствует норме, отрегулируйте его:
— ключом б ослабьте затяжку контргайки;
— ключом а заверните или отверните регулировочный болт, добиваясь необходимого зазора;
— ключом б затяните контргайку. ПРИМЕЧАНИЕ
При затягивании контргайки зазор обычно несколько уменьшается, поэтому обязательно проверяйте его окончательную величину и при необходимости повторяйте регулировку.

4. Последовательно проворачивая коленчатый вал на 180°, проверьте и при необходимости отрегулируйте зазоры клапанов, соблюдая очередность, указанную в табл. 4.1.

ПОЛЕЗНЫЙ СОВЕТ
Удобно контролировать величину поворота коленчатого вала по положению бегунка распределителя зажигания, у которого нужно снять крышку. Пометьте любым способом положение бегунка при установке поршня 4-го цилиндра в ВМТ такта сжатия и затем проворачивайте коленчатый вал настолько, чтобы бегунок провернулся на четверть оборота.
.

Любой механизм со временем изнашивается и нуждается в отладке. То же самое можно сказать и о клапанах на Ваз 2106. Изначально их тепловой зазор выставлен верно. Однако по мере работы двигателя постепенно его величина меняется.

Со временем зазор может стать меньше или больше. При уменьшении зазора клапана поджимаются, что приводит к нарушению герметичности. При больших зазорах клапана не имеют возможности раскрыться полностью.

Если возникла проблема, вы это услышите. Двигатель начнет издавать характерный металлический звон, исходящий из верхней части. Про этот неприятный звук в народе говорят просто: «стучат клапана». На видео отчетливо слышно, как это звучит:

Специалисты рекомендуют своевременно регулировать клапана, не дожидаясь возникновения проблем. Регулировка клапанов Ваз 2106 производится через 30000 километров пробега. Не мешало бы это сделать и после ремонтных работ по мотору. Особенно это важно делать, если снималась головка блока.

Проверять зазор можно через каждые 10 000 километров.

Пошаговая инструкция

Порядок регулировки клапанов Ваз 2106 следующий (таблица ниже):

Порядок нумерации клапанов – от лобового стекла по направлению к радиатору.

В первоначальном положении регулируются клапана 6 и 8.

Затем коленвал проворачивается на 180 градусов и регулируется следующая пара клапанов.

Затем еще один проворот: на 360 градусов для регулировки следующей пары.

И последний проворот на 540 градусов для регулировки последней пары.

Непосредственно работы проводятся следующим образом:

1. Поставьте автомобиль на ровное светлое место. У вас должно быть достаточно пространства с любой стороны мотора. Работать придется долго, поэтому условия должны быть комфортными.
2. Дождитесь, пока остынет двигатель. Он не должен превышать температуру воздуха вокруг.
3. Пока двигатель остывает, подготовьте набор инструментов: набор ключей, щуп, ключ для проворота коленвала, плоскую отвертку, новую прокладку под крышку клапанов.
4. Проверьте, как натянут ремень ГРМ. Если есть необходимость, отрегулируйте натяжение ремня.

5. Откройте крышку воздушного фильтра и выньте сам фильтр.
6. Отсоедините от фильтра все патрубки
7. Снимите тросик подсоса.

8. Снимите тягу акселератора

9. Уберите крышку ГБЦ.
10. Чтобы было удобнее работать, лучше также снять крышку распределителя зажигания.

11. Обычно при правильном натяжении ремня ГРМ метки на шкиве и на сальнике должны совпадать. Проверьте это. Около самой длинной метки на распределителе должна стоять метка шкива. На распредвале метка должна совпадать с выступом на клапанной крышке Ваза. Если это не так, проверните коленчатый вал до тех пор, пока метки не совпадут. Так вы обеспечите положение поршня в четвертом цилиндре в такте сжатия.

12. Размещаем щуп под распредвал чуть выше над рокером. Щуп должен проникать с трудом. Если он легко помещается, значит нужно ослабить гайку на 17 на рокере. Затем ослабляется гайка на 13. Гайка на 17 затягивается и осуществляется новый замер с помощью щупа. Щуп должен заходить в зазор туго, но не гнуться.

13. Регулируем оставшиеся пары клапанов по описанному методу. (порядок регулировки и углы проворота коленвала)
14. В конце нужно прокрутить коленвал с помощью стартера и снова замерить все зазоры. Если регулировка произведена верно, затягиваем гайки.
15. Собираем в обратном порядке и заменяем прокладку крышки клапанов.

• Чтобы выполнить правильную регулировку, нужно использовать специальные щупы, которые предназначены для двигателей Жигулей. Они отличаются от обычных большой шириной. Так как стандартные щупы для современных моторов имеют небольшие размеры, они не могут замерить весь зазор в ширину. В результате вы потеряете возможность корректно замерить величину зазора.
• Если вам сложно запомнить порядок регулировки и углы проворота коленвала, поищите в чехле щупа схему. Обычно производители наносят ее прямо на щуп, что облегчает проведение работ. Если же вам не повезло, и схему обнаружить не удалось, можете просто распечатать эту статью и взять ее с собой в гараж.
• Наиболее подходящая температура для корректной регулировки составляет 20 градусов тепла. Если регулировка осуществляется зимой, то двигатель слегка можно прогреть до указанной температуры.
• Некоторые для удобства во время регулировки используют бегунок трамблера. Для этого они снимают крышку и следят за бегунком на распределителе. Градус проворота бегунка здесь иной. Каждая следующая пара клапанов регулируется после поворота бегунка на одну четверть (или 90 гардусов). Метки можно сделать самостоятельно краской или мелом.
• Если вы используете в качестве топлива газ, то зазоры нужно установить чуть больше обычного.

Вот так вот легко и непринужденно производится регулировка клапанов на Ваз 2106 своими руками. И хотя большинство автолюбителей поручают эту работу специалистам СТО, отрегулировать клапана можно самостоятельно. Двигатель с отрегулированными клапанами будет работать более тихо и более эффективно. Процедура займет определенное время, но позволит сэкономить значительную сумму денег, если сделать все самому.

Автовладельцам «классики», сконструированной в советский период, часто приходиться сталкиваться с вопросом ремонта и настройки своего автомобиля.
Благодаря высокой популярности и достаточно сильной плотности на дорогах автомобилей того времени, некоторые ремонтные процедуры и операции по настройке остаются достаточно актуальными.

Конструктивным отличием классических автомобилей от продуктов современного автопрома является необходимость регулировки многих параметров вручную.

Процедура регулировки клапанов на ВАЗ 2106 необходима по ряду определенных причин. Главной причиной является существенный нагрев силового агрегата во время работы. Законы физики гласят, что во время нагрева происходит линейное увеличение размеров твердых тел.

Одним из наиболее важных элементов, требующих подстройки в условиях эксплуатации, является механизм газораспределения. Ключевым элементом данного механизма выступает клапан.

Клапаны принято делить на впускные и выпускные, они отвечают за открытие доступа для проникновения топливовоздушной смеси в рабочую камеру сгорания через специальные окна в головке блока цилиндров. Также они отвечают за выпуск отработанных газов.

В точке соприкосновения клапана образуется зазор, который принято называть тепловым. Именно этот зазор и подлежит тщательной регулировке.

Щупы для регулировки клапанов

Результатом неправильной регулировки клапанов является увеличение расхода топлива и ощутимое снижение характеристик мощности силового агрегата.

Подготовка к работе и разборка

Сразу хотелось бы отметить, что данная процедура требует временных затрат и обусловлена пониманием процесса. Существует определенный алгоритм реализации этой задачи. Для начала, установите свой автомобиль на ровной площадке, организуйте свободный и хорошо освещенный доступ к моторному отсеку.

Двигатель должен быть охлажденным и иметь температуру окружающего воздуха.

Перед началом работы по процессу регулировки, необходимо подготовить:

• набор различных гаечных ключей размером на «10», «13», «14», «17»;
• щуп на 0,15 мм;
• ключ для получения возможности проворота коленвала;
• отвертки;
• запасную прокладку под клапанную крышку.

Процесс разборки включает в себя снятие воздушного фильтра, отсоединения всех патрубков от крышки воздушного фильтра, снятие троса подсоса, тяги акселератора и крышки ГБЦ.

Желательно снять крышку трамблера, чтобы она не доставляла неудобств в процессе регулировки. На шкиве и крышке сальника будут находиться метки. Коленчатый вал необходимо провернуть до момента их совпадения.

Это положение свидетельствует о том, что в 4-м цилиндре поршень находиться на такте сжатия.

Порядок осуществления процесса регулировки клапанов

Таблица последовательности регулировки зазоров клапанов на автомобиле ВАЗ 2106:

Угол поворота коленчатого вала	Угол поворота распределительного вала	Номера цилиндров	Номера регулируемых клапанов
0° 180° 360° 540°	0° 90° 180° 270°	4 и 3 2 и 4 1 и 2 3 и 1	8 и 6 4 и 7 1 и 3 5 и 2

Клапана следует регулировать по строго определенной последовательности. Следующие данные указывают градус поворота коленвала для регулировки одного или другого клапана:

1. Первоначальное положение, когда метки совпали, дают возможность отрегулировать клапаны 6 и 8.
2. Провернув коленчатый вал на 180 градусов, регулируем клапаны 4 и 7.
3. Проворот на 360 градусов обеспечивает доступ для работы с клапанами 1 и 3.
4. Проворот на 540 градусов позволяет регулировать клапаны 5 и 2.

Для удобства, автолюбители и мастера наносят на шкив коленвала собственные метки. Чаще всего его делят на две части, оставляя отметку напротив той, что была сделана на заводе.

Процесс регулировки клапанов на ВАЗ 2106

Из этого видео, вы узнаете, как можно сделать регулировку клапанов для ВАЗ 2106. Приятного просмотра!

В процессе регулировки следует придерживаться данного алгоритма:

1. Сохранив выставленное по меткам положение, осуществляем проверку зазора на кулачках 8 и 6 распредвала. Важным фактом является то, что зазоры считаются начиная от метки-звездочки, которая находится ближе к лобовому стеклу. От этого кулачка приступаем к отсчету. Далее, под распределительный вал, немного выше самого рокера, помещаем щуп. Если щуп проникает свободно, то необходимо ослабление гайки на 17 того рокера, где происходят замеры. Чтобы не столкнуться с прокруткой, нужно ослабить гайку на 13. Дальше осуществляется затяжка гайки на 17 и зазор снова измеряется. Необходимо добиться того, чтобы щуп, проникая в зазор, не гнулся, но при этом достаточно туго заходил в него с определенным усилием. После достижения нужного результата можно приступить к регулировке следующего кулачка.
2. Приблизительно на 6 ходов, ключом реализуем прокрутку вала двигателя. Метка на звездочке должна занять положение на «9 часов» и совпасть с меткой на шкиве. Далее регулируем кулачки 4 и 7. Процесс регулировки идентичен вышеописанному.
3. Затем производим прокрутку вала на 180 градусов. Метка на звездочке занимает положение «6 часов». Метка на шкиве строго должна совпадать с ней. В этом положении регулируются кулачки 1 и 3.
4. Повернув вал так, чтобы отметка стала в положение «3 часа», мы получим возможность отрегулировать 2-й и 5-й кулачок.
5. Последним этапом становится прокрутка коленвала стартером, затем производится контроль всех регулировок и затяжка гаек. Сборку всех демонтированных элементов осуществляем в обратном порядке. При необходимости, замену прокладки клапанной крышки осуществляем в процессе сборки.

Полезные советы

Особое внимание перед началом регулировки клапанов следует уделить цепи газораспределительного механизма. Цепь должна быть установлена правильно.

Предупреждающие знаки дорожного движения. Что это за знаки, вы сможете узнать на нашем сайте.

В этой статье, находится рейтинг видеорегистраторов с двумя камерами.

Тут, можно прочитать, как сделать тюнинг панели для ВАЗ 2114.

Следует тщательно проконтролировать степень её натяжения.

Неравномерный стук в зоне верхней части клапанной крышки является свидетельством того, что тепловые зазоры клапанов увеличены и необходима их регулировка. Для регулировки и измерения зазора необходимо использовать особые щупы, ориентированные на регулировку классических двигателей ВАЗ.

Эти щупы обладают большей шириной. Стандартные щупы являются достаточно узкими и не способны перекрыть весь зазор по ширине в зоне нажимных рычагов и кулачков распределительного вала. Это не дает возможности определения корректной величины зазора.

В большинстве случаев на чехле, сопровождающем щуп, находится схема регулировки клапанов. Она представлена и оформлена в виде таблицы. Хорошо отрегулированный двигатель на автомобиле ВАЗ модели 2106 является достаточно надежной конструкцией.

Отрегулированные клапана снижают шумность работы двигателя, обеспечивают его максимальную отдачу и топливную экономичность. Для достижения и поддержания максимальных эксплуатационных показателей, предусмотренных заводом-изготовителем, регулировку необходимо производить с предпочтительной периодичностью в 15 тысяч километров пройденного пути.

Как регулировать клапана ВАЗ 2107 — Ремонт своими руками

Настройка тепловых зазоров впускных и выпускных клапанов на «Жигулях» ВАЗ 2107 своими силами доступна каждому автовладельцу. Для этого потребуется лишь минимум инструмента, терпение и аккуратность. Ниже Вы найдете таблицу с порядком регулировки по меткам с использованием щупа.

Содержание:

1. Нужна ли регулировка клапанов
2. Когда нужна регулировка клапанов
3. Щуп для регулировки клапанов ВАЗ 2107
4. Метки регулировки клапанов на классике 2107
5. Расположение цилиндров на жигулях ВАЗ 2107
6. Схема регулировки клапанов ВАЗ 2107 по таблице
7. Порядок регулировки клапанов ваз 2107
8. Регулировка клапанов на Ваз 2107 по микрометру
9. Особенности регулировки 2107 инжектор
10. Все детали клапанного механизма
11. Видео — Регулировка клапанов на ВАЗ 2107

Нужна ли регулировка клапанов

В двигателях внутреннего сгорания применяются впускные и выпускные клапана. Впускной клапан отвечает за подачу топливно-воздушной смеси в цилиндр, а выпускной — за отвод отработавших газов.

Для правильной работы двигателя ВАЗ 2107 между рокером и штоком клапана должен быть зазор 0.15 мм. Если это расстояние будет больше — появится характерный «стук клапанов». Если расстояние будет меньше или его совсем не будет — то клапан не будет полностью закрываться, что может привести к «прогару тарелок».

Кроме того, неправильно выставленный тепловой зазор ведет к снижению КПД двигателя.

Когда нужна регулировка клапанов

В соответствии с рекомендациями завода, необходимо производить регулировку клапанов ВАЗ 2107 один раз на 15 тысяч километров пробега. Также стоит провести регулировку в следующих случаях

1) Появление характерного «стука»
2) Снижение приемистости двигателя
3) Повышенный расход топлива
4) Сниженная компрессия
После каждого ремонта ГРМ

Щуп для регулировки клапанов ВАЗ 2107

Расстояние между рокером и штоком на холодном двигателе должно точно равняться 0. 15 мм. Для проверки и настройки можно использовать либо комплект универсальных щупов, либо более удобный специальный щуп.

Стоит еще раз особо отметить, что зазор 0.15 мм выставляется на холодном двигателе. Если работы выполняются «на горячую» то необходим учесть коэффициент теплового расширения и выставлять зазоры 0.20 мм.

Также нам потребуются два рожковых ключа
— на 13 — для головки регулировочного болта
— на 17 — для контрагайки

Метки регулировки клапанов 2107

Перед началом регулировки необходимо выставить ВМТ (верхнюю мертвую точку) газораспределительного механизма (ГРМ). Для этого нужно повернуть коленвал и добиться совмещения точки(впадины) на звездочке и выступа на корпусе. В этом положении можно приступать к регулировке клапанов 6 и 8.

Поворачивать коленвал можно следующим способом. Поставить коробку на 5 скорость. На домкрате поднять одно из передних колес и поворачивать его до тех пор, пока метки не займут положение, соответствующее ВМТ. Таким же образом можно проворачивать коленвал для регулировки последующих пар клапанов.

Расположение цилиндров ВАЗ 2107

Регулировка клапанов производится в строгой последовательности.

Обратите внимание на нумерацию цилиндров — отсчет начинается от радиатора автомобиля, как показано на фото. Соответственно, цилиндру 1 соответствуют клапана 1 и 2, цилиндру 2 — клапана 3 и 4, и так далее.

Схема регулировки клапанов ВАЗ 2107 по таблице

Каждый клапан настраивается при определенном положении коленвала.
Начинаем регулировку с клапанов 6 и 8 в положении ВМТ и далее — по таблице.
Для поворачивания коленвала нам потребуется ключ на 38 и кусок металлической трубы.

Порядок регулировки клапанов ваз 2107

Итак, коленвал у нас установлен в положение ВМТ по меткам ( см выше).
Теперь вставьте щуп между кулачком распределительного вала и рычагом клапана ( рокером). Очень важно, чтобы щуп входил в зазор «с натягом». Если щуп болтается или не входит — необходимо произвести регулировку.

1) Ослабить контра гайку ( на 17).
2) Повернуть регулировочный болт ( ключ на 13).
3) Затянуть Контра гайку.
4) Еще раз проверить зазор щупом ( должен входить «с натягом»)
5) Если зазор слишком большой или слишком узкий — еще раз ослабляем контрагайку, поворачиваем регулировочный болт и контрим.

Повторяем вышеописанные шаги, пока не добьёмся правильного зазора в 0,15 мм.

Регулировка клапанов на Ваз 2107 по микрометру

Вместо щупа для регулировки зазора клапанов применяется микрометр, устанавливаемый на специальной рейке. С его помощью можно контролировать величину свободного хода рокеров. Зазор 0.15 миллиметров соответствует свободному ходу рокера 0,52 миллиметра.

Рейка имеет специальные гайки, позволяющие прикручивать ее на шпильки крепления распредвала. Это позволяет последовательно устанавливать ее над каждой из пар клапанов. Необходимо хорошо затягивать гайки крепления рейки, чтобы она не качалась во время проведения замеров. После этого надо закрепить микрометр (индикатор) на рейке так, чтоб он упирался в край рокера, нажимающего регулируемый клапан.

Чтобы проверить зазор, надо поднять кулачок рокера специальным захватом или пальцем и проконтролировать по стрелке прибора величину свободного хода. Если он не равен 0,52 мм, то его следует выставить так же, как при регулировке при помощи щупа.

Данный способ регулировки более точный и надежный. Щуп, проходя между рокером и распредвалом, игнорирует возможный зазор, появляющийся в результате выработки на деталях.

Микрометр определяет действительную величину свободного хода рокера, кроме этого, ориентироваться по показаниям индикатора проще и надежней, чем по свободному ходу щупа. Это позволяет отрегулировать зазоры в клапанном механизме максимально точно.

Особенности регулировки 2107 инжектор

• Во-первых, на инжекторной модели нет бегунка, поэтому угол поворота можно выставлять только по распредвалу (так же, как и для карбюраторной модели)
• Во-вторых, здесь нет необходимости снимать корус воздушного фильтра для получения доступа к крышке ГБЦ (в отличие от карбюраторной модели)
• В третьих, для поворота коленвала на инжекторной модели не получится использовать ключ на 38. Можно задомкратить заднее колесо, поставить коробку на высшую передачу и менять угол коленвала, прокручивая заднее колесо.

Все детали клапанного механизма

1 — клапан;
2 — стопорное кольцо;
3 — направляющая втулка;
4 — маслоотражательный колпачок;
5 — опорная шайба наружной пружины;
6 —опорная шайба внутренней пружины;
7 — внутренняя пружина;
8 — наружная пружина;
9 — тарелка пружины;
10 — сухари;
11 — рычаг привода клапана;
12 — пружина рычага;
13 — регулировочный болт;
14 — контргайка регулировочного болта;
15 — втулка регулировочного болта;
16 — стопорная пластина пружины рычага.

Видео — Регулировка клапанов на ВАЗ 2107

Щуп для регулировки клапанов ваз 2106 толщина

Дядька предложил настроить клапана, зажигание карбюратор !
Все делали по плану, завелась хорошо, работала ровно, но когда газ в пол даешь после 5 тыщ из карба стреляло, под настроили зажигание и карб, и теперь просто самолет, тьфу тьфу !
КАК НАСТРАИВАТЬ КЛАПАНА !

О необходимости регулировки зазоров в приводе клапанов свидетельствует отчетливый громкий стук, слышный при работе двигателя на холостом ходу с места водителя при закрытом капоте. Увеличенные зазоры клапанов не приводят к аварийным поломкам двигателя, но вызывают усиленный износ деталей клапанного механизма. Кроме того, регулировать зазоры клапанов необходимо после выполнения всех работ, связанных со снятием распределительного вала.
Перед началом регулировки обязательно проверьте и при необходимости отрегулируйте натяжение цепи привода распределительного вала (см. «Регулировка натяжения цепи привода распределительного вала
Для регулировки зазоров клапанов на автомобиле ваз 2106 вам потребуются: те же инструменты, что и для регулировки натяжения цепи, а также плоский щуп толщиной 0,15 мм и ключ «на 17
ПОЛЕЗНЫЙ СОВЕТ
специальные щупы для регулировки зазоров клапанов ваз 2106 Пользуйтесь специальными щупами для регулировки зазоров клапанов «классических» двигателей ВАЗ увеличенной ширины, так как стандартные узкие щупы не перекрывают по ширине весь зазор между кулачками распределительного вала и нажимными рычагами, вследствие чего величина зазора будет определена неправильно. Иногда на чехле щупа бывает приведена таблица последовательности регулировки зазоров. 1. Снимите крышку головки блока цилиндров и установите поршень 4-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия»). В этом положении 6-й и 8-й клапаны (отсчет ведется от передней части двигателя) полностью закрыты и зазоры между нажимными рычагами и кулачками максимальны.

щуп для регулировки клапанов 2. Вставьте щуп в зазор у очередного регулируемого клапана . Щуп должен перемещаться в зазоре с довольно ощутимым сопротивлением.

регулировка клапанов ваз 2106 3. Если зазор не соответствует норме, отрегулируйте его:
— ключом б ослабьте затяжку контргайки;
— ключом а заверните или отверните регулировочный болт, добиваясь необходимого зазора;
— ключом б затяните контргайку. ПРИМЕЧАНИЕ
При затягивании контргайки зазор обычно несколько уменьшается, поэтому обязательно проверяйте его окончательную величину и при необходимости повторяйте регулировку.

4. Последовательно проворачивая коленчатый вал на 180°, проверьте и при необходимости отрегулируйте зазоры клапанов, соблюдая очередность, указанную в табл. 4.1.

ПОЛЕЗНЫЙ СОВЕТ
Удобно контролировать величину поворота коленчатого вала по положению бегунка распределителя зажигания, у которого нужно снять крышку. Пометьте любым способом положение бегунка при установке поршня 4-го цилиндра в ВМТ такта сжатия и затем проворачивайте коленчатый вал настолько, чтобы бегунок провернулся на четверть оборота.
.

Необходимость ручной настройки определённых параметров – ключевая особенность, которая выделяет снятые с производства машины на фоне автомобильной промышленности последних лет. Речь идёт о ВАЗ-2106, где настройка зазоров клапанов актуальна ввиду ощутимого нагрева мотора в период эксплуатации. Как должна происходить регулировка клапанов ВАЗ-2106, что обязан подготовить владелец авто и какие предварительные работы необходимо провести?

Механизм газораспределения – один из ключевых элементов, который требует регулировки. Клапан является главной деталью рассматриваемого механизма. Он ответственен за открытие доступа для поступления смеси топлива и воздуха в соответствующую камеру и может быть впускным или выпускным. Также клапаны выпускают отработанные газы. Тепловой зазор можно со временем обнаружить в зоне касания клапана и его нужно внимательно регулировать. Как часто должна проходить регулировка клапанов ВАЗ-2106, и какие моменты в данной процедуре наиболее важные?

Зачем регулировать клапаны

Постоянная работа мотора в условиях повышенных температурных воздействий провоцирует активный износ деталей, из которых он состоит.

Габариты тепловых зазоров клапанов тоже меняются, на что указывают следующие признаки:

• расход топлива увеличивается;
• динамика при разгоне теряется, как и мощность силового агрегата;
• движение на холостых оборотах сопровождается характерными постукивающими звуками.

Даже если указанных выше признаков не наблюдается, стоит всё равно перестраховаться и произвести регулировку, если вы давно не проводили данную процедуру. Что значит «давно» и как часто нужно это делать?

Частота регулировки

Рассматриваемую процедуру следует выполнять после каждых 30 тыс. км пробега согласно рекомендациям производителя. Проверку состояния зазоров необходимо осуществлять в три раза чаще. Если вы демонтировали ГБЦ и заменили её прокладку, процедура настройки зазора целесообразна в любом случае, даже если километраж пробега не достиг крайней отметки. Если проигнорировать данную необходимость, вскоре вы узнаете, каково ездить при перечисленных выше обстоятельствах, поскольку зазоры разных клапанов будут неравнозначными.

Как настроить зазор правильно?

Регулировка клапанов ВАЗ-2106 своими руками требует строгого соблюдения последовательности действий и тщательной предварительной подготовки.

Инструменты

Первостепенно позаботьтесь о наличии необходимого инструментария:

• торцевые рожковые ключи;
• оснащённые плоским лезвием отвёртки;
• регулировочный щуп или микрометр;
• ключ поворота коленвала.

С последовательностью и инструкцией регулировки дополнительно можно ознакомиться на чехле щупа. Поскольку рассматриваемый инструмент отличается стандартными параметрами, а его толщина 0,15 мм, по ширине он не перекрывает весь зазор, и его использование для точной настройки не является целесообразным. Более того, точность регулировки данным инструментом снижается ещё больше, поскольку со временем ширина зазора деформируется из-за износа сёдел ГБЦ, клапанов и прочих деталей.

Подготовка

Первостепенно убедитесь в том, что аккумулятор отключён, в противном случае вы рискуете замкнуть электропроводку.

1. Под задними колёсами должны быть упоры, активируйте нейтральный скоростной режим.
2. Откройте капот, дождитесь остывания двигателя, иначе можно не надеяться на точную настройку, повышается риск обжечься.
3. Купите резиновую прокладку под крышку, она не будет деформироваться под воздействием высоких температур. Если вы отдадите предпочтение старой детали, на крышке появятся маслянистые подтёки.
4. Если нужно, снимите трос педали газа вместе с крышкой карбюратора.
5. Избавьтесь от болтов крышки, воспользуйтесь для этих целей ключом на 10, следите за тем, чтобы находящиеся под болтами шайбы не потерялись.

Натяжение цепи ГРМ

После подготовки необходимо также убедиться в оптимальном уровне натяжения цепи ГРМ и настроить его при необходимости. Растяжение цепи способствует увеличению её износа, возникновению постукивающих звуков во время работы мотора, а также нарушению функциональности ГРМ.

Существует два способа проверки.

1. Избавьте двигатель от защитного кожуха, вставьте в цепь отвёртку и попробуйте её прогнуть в двух местах, где есть немного свободного пространства. При оптимальных показателях у вас ничего не получится и цепь не прогнётся.
2. Послушайте работу мотора в активном состоянии. Если шумы отчётливо слышны, но короткая активация газа их устраняет, натяжение ослабло.

Для регулировки натяжения используйте специальный натяжитель.

Некоторые виды работ с силовым агрегатом можно производить в своём гараже. Регулировка клапанов ВАЗ 2106 своими руками улучшит работу двигателя.

Снятая головка блока цилиндров ВАЗ 2106.

Перед началом работ необходимо узнать как правильно регулировать клапана и переписать себе на листик последовательность регулировки.

Причины для регулировки

Вмешательство в работу силового агрегата Лада 2106 может иметь отрицательный эффект. Для вскрытия крышки ГБЦ и регулировки тепловых зазоров должны быть веские причины.

Очевидными причинами для регулировки являются:

• характерный шум из-под капота при работе мотора на холостом ходу;
• очевидное уменьшение мощности силового агрегата и динамик разгона.

Состояние клапанов имеют прямую связь с работоспособностью и динамикой, расходом топлива и степенью износа деталей ГРМ Vaz 2106.

Периодичность процедуры

В руководстве по эксплуатации ВАЗ 2106 рекомендуется производить регулировку клапанов после 30 000 км пробега. Также необходимо выполнять эту процедуру после каждого снятия ГБЦ. При демонтаже ГБЦ каждый раз меняется прокладка и при установке новой требуется регулировка зазоров клапанов.

Специалисты рекомендуют проверять зазоры после 10 000 км пробега.

Регулировка зазоров клапанов ВАЗ 2106

Инструмент

• набор торцовых ключей;
• плоскую отвёртку;
• ключи на 17;
• ключ для проворота коленвала;
• щуп для двигателей ВАЗ или микрометр.

Стандартными щупами невозможно выполнить точную регулировку самостоятельно — они уже нормы и не перекрывают ширину зазоров. Толщина специального щупа для двигателей ВАЗ равна величине оптимальной норме зазоров — 0,15 мм . На чехле таких щупов обычно изображена схема регулировки клапанов.

При подготовке инструментов необходимо определиться каким устройством будет проводиться регулировка — щупом или микрометром. В процессе эксплуатации двигателя изнашиваются клапана и детали головки двигателя. Погрешность регулировки клапанов щупом увеличивается по мере износа деталей силового агрегата.

При регулировке клапанов щупом на двигателе с пробегом обязательно будет погрешность. Чем больше пробег, тем больше погрешность регулировки клапанов щупом.

Для точной регулировки специалисты советуют использовать микрометр. Погрешность регулировки этим прибором равна нулю и не изменяется от износа деталей движка Lada 2106.

Инструкция

Перед началом работ необходимо дать полностью остыть двигателю. Проверить метки ГРМ и натяжку цепи — исправить при несоответствии стандартам. В инструкции будет описан метод настройки с помощью микрометра.

Кастрюля карбюратора ВАЗ 2106

Регулировка дедовским способом (щупом) выполняется в такой же последовательности, за исключением пункта про измерение зазоров.

1. Демонтировать кастрюлю карбюратора и снять с неё шланг.
2. Отцепить привод педали акселератора.
3. Демонтировать клапанную крышку силового агрегата Шестёрки.
4. Демонтировать крышку распределителя зажигания.
5. Провернуть двигатель за маховик. Проворот производится специальным ключом. Снятие свечей облегчит процедуру проворота. В результате проворачивания силового агрегата метки на звёздочке распределительного вала должны совместиться с меткой на корпусе подшипников. Для полной достоверности можно проверить совпадение меток на шкиве коленчатого вала и двигателя.
6. Отметить маркером метки на звёздочке распределительного вала. Метки наносятся поверх заводских через каждые 90 градусов.
7. Прикрутить рейку на крепление постели распределительного вала. Она должна быть надёжна зафиксирована.
8. Надеть индикатор на рейку.
9. Поставить индикатор на край кулачка регулируемого клапана.
10. Зацепить кулачок с помощью специального захвата и потянуть вверх. Должно произойти изменение показателей на 52 деления.
11. Если есть отклонение показателя — требуется регулировка зазора. Ключом на 17 необходимо на 1–2 оборота открутить контргайку и с помощью ключа 13-го размера отрегулировать зазор. После этого провести ещё одну проверку регулировки микрометром. Если всё правильно — затянуть контргайку. После этого нужно провести повторную проверку зазора — возможно произошло уменьшение зазора после затяжки контргайки. Регулируя зазор нужно оставлять запас.

Таким образом регулируются все клапаны двигателя. Чтобы добраться до клапанов необходимо провернуть двигатель. Существует чёткий порядок регулировки клапанов. Он указан в таблице регулировки.

Таблица зазоров для правильной регулировки клапанов двигателя.

В конце процедуры желательно прокрутить двигатель и ещё раз проверить зазоры. Конструкция собирается в обратном порядке. Обязательно заменить одноразовую прокладку под клапанную крышку.

Регулировка клапанов ВАЗ 2106 своими руками — АвтоНовости

Регулировка клапанов ВАЗ 2106 необходима в том случае, когда в двигателе слышен характерный стук, когда снижается мощность двигателя и увеличивается расход топлива. Регулировку клапанов ВАЗ 2106 необходимо производить также при пропуске зажигания двигателя на холостом ходу, холостой ход «плавает». В связи с особенностями конструкции газораспределительного механизма (ГРМ) двигателя ВАЗ 2106 регулировку необходимо производить достаточно часто, примерно раз в полгода.Эту несложную процедуру легко освоить и выполнить своими руками.

Двигатель стучит, нужно регулировать клапана

Клапанная система двигателя ВАЗ 2106 выполнена под коромысло. Кулачок вращающегося вала наезжает на один край коромысла, приподнимает его, а другой конец, установленный на верхней части клапана, подводит его, открывая для впуска воздушно-топливной смеси или выпуска. Если зазоры между коромыслами и кулачками находятся в пределах нормы, клапаны открываются на необходимый для правильной работы размер двигателя.Если зазоры небольшие, клапан закрывается полностью, что приводит к снижению мощности двигателя, увеличению расхода топлива и «сгоранию» клапанов. Увеличенные зазоры приводят к увеличению шума при работе двигателя, деформации штоков клапанов, что приводит к дальнейшему увеличению зазоров.

При сгорании топлива в цилиндрах двигателя происходит нагрев узлов и деталей двигателя, в том числе ГРМ. В результате нагрева уменьшаются зазоры между кулачками распредвала и коромыслами.Размеры температурных зазоров определены разработчиками двигателя ВАЗ 2106 и составляют 0,15 мм.

.

Видео саморегулирующиеся клапаны ваз

В холодных частях газораспределительного механизма есть максимальные зазоры, поэтому в момент запуска двигателя и в течение нескольких минут после него слышен шум от столкновения балок и тяг. Постепенно уменьшается тепло и шум двигателя и системы газораспределения. Это связано с замером теплового зазора.

Порядок регулировки клапанов щупом

Регулировка выполняется на холодном двигателе. Температура мотора должна быть в пределах 20-25 градусов Цельсия. Автомобиль должен стоять на ровной поверхности. Если работы ведутся в гараже, необходимо обеспечить достаточный уровень освещения рабочей зоны.

Перечень инструментов для регулировки:

• Отвертка с прямым шлицем.
• Ключ или ручной стартер для вращения коленчатого вала.
• Ключи гаечные номиналом «10», «14» и 17 ″.
• Масломерный щуп. Зонд в этом случае будет выступать в роли специального измерительного прибора, который позволит судить о правильности выставленного теплового зазора.
• Начальным этапом можно назвать частичную разборку газораспределительного механизма, которая откроет доступ к регулируемым частям. Для этого снимаем крышку воздушного фильтра и сам воздушный фильтр.

Клапанная система двигателя ВАЗ 2106 выполнена по схеме коромысла

.

Затем сняли клапанную крышку и на глаза открылись корпуса распредвала, коромысла и штоки клапанов.Затем поверните коленчатый вал в соответствии с этикетками, нанесенными на передний сальник крышки и шкив. Такое положение коленчатого вала соответствует началу такта сжатия в цилиндре №4. В этом положении проверены клапанные зазоры №8 и №6, третьего и четвертого цилиндров. Вставьте щуп толщиной 0,15 мм зазор между кулачком распределительного вала и коромыслом. Зонд нужно включать с некоторым усилием. Если зонд не входит в комплект или слишком легкий, нужно отрегулировать зазор.

Правильная регулировка зазора следующая:

• Используя гаечный ключ на «14», удерживающий головку регулировочного болта, и ключ на «17» ослабьте затяжку гаек.
• Поворачивая головку регулировочного болта, проведите регулировку зазора.
• Контргайка удерживает положение фиксации регулировочного болта.
• После фиксации положения болта повторили испытание щупа.

Для правильной регулировки клапанов необходимо составить своего рода таблицу , в которой указывается последовательность регулирующих клапанов:

• регулируемые 6 и 8 клапанные;
• обернуть коленвал на пол-оборота;
• регулируемые 4 и 7 клапана;
• обернуть коленвал на пол-оборота;
• регулируемый клапан № 1 и 3;
• обернуть коленвал на пол-оборота;
• Завершите настройку зазора 5 и 2 клапана.

Затем несколько раз полностью провернуть и еще раз проверить щупом зазор, после чего собрать все снятые перед регулировкой узлы и узлы. Мы видели, что регулировка клапанов по методу щупа сводится к двум простым операциям (в два этапа): поворот коленчатого вала и регулировка болта по высоте. Однако этот метод нельзя назвать точным из-за наличия износа пары трения кулачок — коромысло.

Указанного недостатка лишен способ регулировки с индикатором и регулировкой ламелей.

Регулировка с использованием Рейки

Как и при первом методе регулировки с помощью датчика, транспортное средство должно двигаться по горизонтальной ровной поверхности и обеспечивать чистоту и освещенность рабочей зоны.

Заметил сильный расход топлива — отрегулируйте клапан

Регулировка зазора клапана с помощью Рейки и индикатора позволяет получить максимально точную работу. Как и в первом методе, вам потребуются ключи 10, 14 и 17, а также ключ для вращения коленчатого вала или кривого стартера ».

Подготовительные работы аналогичны первому способу. Это снятие воздушного фильтра вместе с корпусом и крышками клапанов. Затем установите коленчатый вал, чтобы совместить метки на шкиве и передней крышке.

Следующий этап работ начнем с установки планки с помощью трех болтов, закрепленных на корпусе распредвала. Затем вставьте циферблатный индикатор в прорезь рейки напротив регулируемого клапана и задушите его крепежный винт. Индикатор необходимо установить так, чтобы его измерительная рейка упиралась в верхнюю поверхность кулачка.

Установите индикатор на ноль, начните фактическое измерение существующего зазора и при необходимости отрегулируйте. Регулировка выполняется тем же способом, что и для регулировки датчика. Ослабленная гайка меняет высоту головки регулировочного болта, при достижении необходимого зазора контргайка затягивается.

Схема регулировки клапанов аналогична первому способу

После регулировки всех восьми клапанов необходимо несколько раз провернуть коленчатый вал и еще раз проверить зазоры с помощью индикатора и Рейки.

Потом установил все разобранные детали, не забываем гайки и шайбы в ГРМ (и такое бывает). Момент затяжки гаек клапанной крышки составляет от 6 до 7 Нм (от 0,6 до 0,7 кгс-м). Затягивание гаек от середины к краям.

Этот метод несколько сложнее, чем щуп для измерения зазора, но он более точен и эффективен, так как позволяет установить необходимый зазор клапана даже при износе коромысел и кулачков.

Удачная регулировка клапанов снизит расход топлива, увеличит мощность двигателя, который будет работать более плавно и с меньшим уровнем шума.

Что будет, если будет большой зазор клапанов. Зачем нужна регулировка клапана и как от нее избавиться? Зазор между клапаном и направляющей втулкой

5 лет назад

Добро пожаловать!
Регулировка клапана — конечно, большинство людей знает, что это за процесс и почему его нужно регулярно проводить на некоторых автомобилях, например на «Классике», но есть люди, которые ничего об этом не знают и хотят разобраться в этом вопросе, поэтому специально для таких людей подготовлена ​​эта статья, из которой вы многому научитесь.А если вы чего-то не понимаете, то напишите комментарий со своим вопросом в самом низу сайта и мы ответим на него в ближайшее время.

Примечание!
А кроме того, в конце статьи вы найдете интересный видеоролик, благодаря которому вы многое для себя поймете в регулировке привода клапана!

Зачем нужно регулировать клапаны?

Их регулировка необходима для того, чтобы машина работала более устойчиво как на высоких, так и на низких оборотах двигателя. Потому что, как правило, из-за неправильной регулировки клапанов нарушаются зазоры, которые должны быть между кулачком распредвала и самим клапаном, что приводит к слишком большому открытию клапана при работающем двигателе и в результате чего происходит разгерметизация в цилиндре, что в свою очередь может отрицательно сказаться на ресурсе двигателя …

Примечание!
В том случае, если зазор между седлом клапана и боковыми частицами цилиндра стал очень большим (см. Фото ниже, там этот зазор отмечен), то в этом случае клапан может сгореть, а также при в то же время ход поршня очень велик, тогда может произойти встреча клапанов с самим поршнем при работающем двигателе.Поэтому клапаны нужно регулировать периодически и с большой осторожностью, так как неправильно выставленные зазоры при регулировке снова могут отрицательно сказаться на ресурсе двигателя!

Как будут работать клапаны, если зазор установлен неправильно?

В этом случае, как уже упоминалось ранее, работа клапанов нарушается, в связи с этим клапаны либо начинают открываться немного больше, чем должно быть, либо они начинают находиться в постоянно открытом положении, что вызывает уплотнение в баллоне исчезнуть, для наглядности смотрите фото ниже, на котором нарушена регулировка клапана и в связи с чем клапан находится в постоянно открытом режиме.

Как избавиться от регулировки клапана?

Никогда не задавали себе вопрос: «Почему, например, на приоре с 16 клапанами регулировка клапанов не требуется?» И дело в том, что у двигателя вместо «толкателя» приоры, за счет которого распредвал распредвал толкает клапана, есть «гидрокомпенсаторы», которые в свою очередь за счет высокого давления масла находят оптимальный зазор между кулачок и «гидрокомпенсатор» самого клапана, поэтому клапаны всегда работают с оптимальными зазорами.

Примечание!
Кстати, «Гидрокомпенсаторы» можно установить практически на любой автомобиль, поэтому о регулировке клапанов можно забыть, но есть одно Но! «Гидрокомпенсаторы» можно устанавливать только на автомобили, в которых «Механизм газораспределения — он же ГРМ» состоит из распредвала, коленчатого вала, а также клапанов и поршневой группы — по сути, это основная часть автомобилей!

Gentre, как и Chevrolet Cobalt, имеет новый двигатель B15D2. Мотор — полтора литра, шестнадцатиклапанный, 107-сильный, с цепным приводом распредвалов. При работающем двигателе распределительные валы давят на толкатели клапана своими кулачками. Те, в свою очередь, открывают клапаны. В конструкции привода ГРМ нет регулировочных болтов и регулировочных шайб. Производитель посчитал, что регулировка не понадобится на протяжении всего срока службы мотора, то есть до капремонта. Практика показывает, что это не так.

Таким образом, небольшие изменения времени открытия клапана в любом направлении — более или менее продолжительные — не будут иметь заметного эффекта.Разумно добросовестное наблюдение показывает, что зазоры ослабления клапанов применимы ко многим различным типам двигателей, но, в частности, к некоторым моделям и типам двигателей, которые по своей природе страдают от проблем с уплотнением клапанов, двигателям, которые часто используются в трансмиссиях.

И это совершенно без минусов. Автомобильные двигатели — это высокоточное оборудование; движение многих частей должно быть тщательно синхронизировано для правильной работы двигателя. Впускные и выпускные клапаны — важные компоненты для оптимальной работы двигателя.Эти клапаны содержат механизмы, которые необходимо правильно отрегулировать, чтобы приспособиться к изменениям температуры и компенсировать износ материала. Запуск двигателя с неправильно отрегулированными впускными и выпускными клапанами может нанести вред вашему автомобилю.

Знаки регулировки клапана

Признаком больших зазоров клапанов является звон металлический стук в верхней части головки блока, частота которого составляет половину частоты вращения коленчатого вала. Из-за заклинивания клапанов в выхлопной трубе начинается треск.Через 15-30 секунд после холодного пуска двигателя в цилиндрах начинаются пропуски зажигания, поскольку клапаны, нагретые горящей в цилиндрах смесью, удлиняются и перестают сидеть на своих местах. После того, как двигатель нагревается и удлиняется из-за нагрева головки блока, зажатые клапаны снова начинают садиться на свои места, и пропуски зажигания прекращаются. Для неправильных зазоров клапанов:

Все впускные и выпускные клапаны в двигателе должны открываться и закрываться с правильными интервалами, чтобы двигатель работал плавно.Эти клапаны имеют небольшой зазор между самим клапаном и механизмом, который запускает клапан. Этот зазор называется «плеткой». Если плунжер клапана установлен неправильно, двигатель может работать на холостом ходу, особенно при прогреве.

Впускные и выпускные клапаны, которые нельзя регулировать для открытия и закрытия в нужное время, ухудшают способность двигателя развивать максимальную мощность. Впускные клапаны регулируют, когда и как долго топливо подается в камеру сгорания, и должны быть синхронизированы со скоростью поршней, чтобы максимально увеличить количество смеси в двигателе.Выпускные клапаны выполняют аналогичную функцию, за исключением того, что их назначение — выпускать отработанные газы из двигателя.

• мощность двигателя уменьшается;
• расход топлива увеличивается.

Последствия неправильных зазоров клапанов

При больших зазорах в клапанах ремень ГРМ работает с ударными нагрузками. Это увеличивает боковые нагрузки на направляющие клапана, что приводит к ускоренному износу. Слишком большие зазоры могут даже привести к высыханию клапанов с последующим отказом мотора.При больших тепловых зазорах ухудшается наполнение цилиндров рабочей смесью, что приводит к снижению мощности и экономичности.
Зажимные клапаны снижают компрессию в цилиндре, а также плохо охлаждают (особенно выхлоп), так как тепло от их пластин отводится через седла, в которые они не садятся. Из-за этого перегоревшие клапаны перегорают.

Если клапаны не отрегулированы должным образом, двигатель не будет сжигать топливо с максимальной эффективностью. Тогда мощность и пробег резко снижаются.Наиболее серьезным результатом неправильной регулировки пены клапана является повреждение клапанов и связанных с ними компонентов. Незначительная установка зазоров приводит к заклиниванию частей клапанного механизма, повреждению клапанов и возникновению стучащего или дребезжащего звука. Слишком большая установка зазоров может привести к полному закрытию клапанов, что может привести к чрезмерному термическому повреждению и полному выходу клапана из строя.

Регулируем

Тепловые зазоры клапанов на заводе регулируются подбором толкателей.Толкатели имеют 64 размера по толщине дна.

Вот как они выглядят:

Чтобы добраться до них, нужно снять клапанную крышку и оба распредвала. Начинаем со снятия корпуса воздухоочистителя. Это мешает доступу к звездочкам привода распределительного вала. Для его демонтажа достаточно освободить хомут резиновой трубки, через которую очищенный воздух поступает во впускной ресивер, снять штуцер пластиковой трубы для отвода картерных газов с крышки катушек зажигания и отсоединить разъем датчик температуры всасываемого воздуха.Сам корпус воздухоочистителя просто вставляется своими выступами в резиновые подушки. Достаточно потянуть вверх и вперед, чтобы вынуть из моторного отсека.

Всегда храните клапаны двигателя в соответствии со спецификациями производителя. Его работы печатались в его университетской газете Avion, и он выполнял частную работу вручную. Он преподает степень бакалавра наук в области аэрокосмической техники в Авиационном университете Эмбри-Риддла и его механическую сертификацию в области авиационной техники и двигателей Федерального управления гражданской авиации.

Поскольку мы устанавливаем клапанный зазор, мы должны учитывать соотношение коромысел. Для этого потребуется небольшая простая математика; взяв стандартное расстояние камеры до 1010, мы должны умножить это на стандартное соотношение качалки, которое было заявлено как 25-1, хотя в реальной настройке оно больше похоже на 22. В качестве уступки немного уменьшенному установленному коэффициенту 22- 1 стандартные клапаны регулировки зазора обозначены как 012 дюймов.

Теперь откручиваем болты крышки ИКЗ (катушки зажигания) и снимаем ее.Отсоедините разъемы от каждой отдельной катушки зажигания. Следует учитывать, что защелки разъемов блокируются специальными планками, которые предварительно необходимо вытолкнуть из разъемов. Открутив один болт М6 крепления катушек, вынимаем их из свечных колодцев и откладываем в сторону.

Если необходимо использовать более высокие передаточные числа, необходимый клапан можно оценить с помощью этой простой формулы. Чтобы оценить требуемый зазор клапана при использовании более высоких передаточных чисел, просто переведите его в обратном направлении и умножьте на более высокое передаточное число.Однако это только основные отправные точки; но хоть где-нибудь начать. С установленными зазорами клапанов, как и следовало ожидать от стандартного 012-дюймового двигателя, двигатель работает на холостом ходу очень грубо.

Мгновенно двигатель работает на холостом ходу более плавно и лучше тянет снизу. Подобный метод может быть применен к большинству кулачков, которые имеют разные профили впуска и выпуска, то есть имеют немного больший зазор на выпускных клапанах или, наоборот, немного более жесткий на впускных клапанах.Наконечник ролика действует как панельный ролик и вытягивает лезвие независимо от размера зазора, даже если его нет. Лезвие иглы следует протирать сбоку от одной стороны до другой.

Настала очередь клапанной крышки. Крышка из алюминиевого сплава. К головке блока цилиндров прикреплено четырнадцать болтов М6. Отпускаем эти болты, начиная от внешних к центральным, примерно так же, как головку блока цилиндров любого мотора. Затем откручиваем их полностью и снимаем клапанную крышку.Если прокладка застряла, то крышку можно поддеть за выступы в ее углах. Без клапанной крышки открыт доступ к распределительным валам, клапанам с их толкателями и их ведущим звездам.

Регулярная и точная регулировка зазоров клапанов может быть очень сложной задачей, в основном из-за используемых инструментов. Обязательно используйте отвертку, которая плотно прилегает к гнезду регулировочного винта. Сумка подходит, тем труднее удерживать регулировочный винт на месте при захвате контргайки.Учитывая, что мы пытаемся установить разрешения на уровне одной тысячи дюймов, стоит потратить деньги именно на эту работу. Проблема в том, что у большинства отверток коническое лезвие, что приводит к плохому расходу материалов.

Перед регулировкой клапанов нужно определиться, у каких из них данный зазор не соответствует допускам. Для этого возьмите набор плоских щупов и измерьте зазор между толкателем каждого клапана и задней частью кулачка распределительного вала над ним. Впускные клапаны (верхний ряд на фото выше) должны иметь зазор 0.12 мм, а выпускные клапаны (нижний ряд) 0,32 мм. Если зазор отличается от этих значений более чем на 0,02 мм в любую сторону, требуется его корректировка. Если мотор укомплектован ГБО, то зазоры всех клапанов нужно увеличить на 0,05 мм от нормы.

Это золотой век лошадиных сил, и среди больших изменений, которые вносит заряд, — улучшенные головки цилиндров и более агрессивные кулачки. Большие кулачки указывают высоту подъема клапана. Очевидно, что по мере того, как головки цилиндров улучшают поток, подъем клапана будет продолжать увеличиваться.По мере того, как подъемник поднимается и камера сгорания горит, поршень сжимается к клапану.

Способ узнать, не очищают ли ваши клапаны поршни, не появляется после того, как двигатель заблокирован из-за погнутого клапана. Давайте начнем с того, что быстро начнем с того, что происходит внутри вашего двигателя. На последней стадии такта выпуска, когда поршень приближается к верхней мертвой точке, выпускной клапан закрывается, а впускное отверстие просто открывается. Это обычно называют перекрытием. Представьте, что поршень горит, когда выпускной клапан закрыт, а впускной клапан открывается в поршень.

Для измерения тепловых зазоров необходимо каждую пару кулачков распределительного вала установить тыльной стороной к толкателю. Следовательно, вам придется повернуть болт, фиксирующий его шкив.

Для открытия доступа к нему необходимо:

• повернуть передние колеса автомобиля максимально вправо;
• снимаем брызговики в правой колесной арке.

Коленчатый вал удобнее всего проворачивать за болт крепления его шкива 22-й головкой, натянутой на храповик через два удлинителя.Если нет удлинителей, вам придется поддомкратить автомобиль и снять правое переднее колесо.

Раньше стандартная рекомендация безопасного расстояния для большинства гоночных двигателей составляла 100 дюймов для впускного клапана и 140 дюймов для выпускного. Зазор выпускного клапана обычно больше, потому что, если на высоких оборотах выпускной клапан отскакивает от своего седла при закрытии, он может сломать поршень, поэтому необходим дополнительный зазор. Если частота вращения двигателя низкая и разработчик двигателя уверен, что управление клапанами можно контролировать, то возможны более узкие зазоры до 070 дюймов на впуске и 100 дюймов на выпуске.

Измерения зазора записываются во избежание путаницы при дальнейшей работе. После этого снимаем распределительный вал, клапаны которого требуют регулировки. Перед снятием распределительных валов коленчатый вал устанавливают в положение, когда поршень первого цилиндра находится в верхней мертвой точке. Самый простой способ сделать это — использовать микрометр внутри счетчика с циферблатным индикатором, вкручивая его вместо свечи зажигания первого цилиндра.

Но по мере увеличения оборотов двигателя более широкие зазоры могут уберечь вас от неприятностей.Это делает выхлопную сторону 100 дюймов или 080, если вы смелы. Это общие рекомендации, которые, безусловно, будут отличаться в зависимости от более конкретной конструкции, но эти цифры — отличное место для начала.

Каждый производитель кулачков порекомендует конкретное положение кулачка на основе центральной линии впуска. Это положение, как правило, является наиболее точным способом найти камеру. Например, на карте кулачка осевая линия впуска будет отображаться на 108 градусов после верхней мертвой точки.

При этом распредвалы должны находиться в положении, когда клапаны первого цилиндра полностью закрыты, то есть в такте сжатия.В этом положении любой маркер наносится на звездочки привода распределительного вала и на противоположное звено цепи привода ГРМ. Если и впускной, и выпускной клапаны требуют регулировки, тогда распредвал нужно снимать только по одному, из-за конструкции натяжителя цепи.

Мы не будем вдаваться в процедуру градуировки распределительных валов, поскольку эта тема хорошо освещена. Разблокировка кулачка приведет к обратному. Честно говоря, единственный специальный инструмент, который понадобится, — это пластилин, который вы можете позаимствовать из ящика для игрушек вашего ребенка.Слегка смажьте поверхности клапана маслом, чтобы глина не прилипала к клапанам. Теперь соберите головки с предварительно сжатой прокладкой головки.

Самый точный тест — полностью повернуть всю головку, но обычно мы вращаем только болты головки вокруг рассматриваемого цилиндра. Большинство райдеров будут использовать механический или роликовый подъемник, однако, если вы используете гидравлический подъемник, они будут сжиматься под нагрузкой, поэтому замена механического подъемника — лучшая процедура. После того, как проушины для впускных и выпускных клапанов установлены, вы можете осторожно просверлить коленчатый вал как минимум на четыре оборота, чтобы клапаны могли работать во время всех циклов подъема.

Перед снятием обязательно надежно заклинить башмак натяжителя цепи газораспределительного механизма.

В его конструкции имеется сектор стойки с фиксатором, соединенным со штоком. Замок позволяет стержню двигаться только в направлении натяжения. Если шток натяжителя выступает хотя бы на один зуб сектора, звездочка его привода, снятая с распределительного вала, не может быть возвращена назад без установки натяжителя в исходное положение, которое находится под крышкой ГРМ. То есть, чтобы добраться до натяжителя, необходимо будет слить масло, снять приводные ремни навесных механизмов, правую опору двигателя, водяной насос и поддон с его усилителем.

Вы заметите, что створки будут вдавлены в глину, показывая величину зазора. Есть несколько способов измерить это. Вы можете использовать штангенциркуль, чтобы измерить глубину, или можете разрезать глину пополам лезвием бритвы, а затем использовать штангенциркуль для измерения этой глубины. Если вы присмотритесь, глина также может указать радиальный зазор между карманами клапана и клапаном, хотя его часто бывает трудно измерить точно, хотя это важный шаг.

У этой процедуры есть несколько ограничений, наиболее важным из которых является то, что она не очень точна, особенно когда зазоры очень близки к минимуму.Это подводит нас к более точному методу использования циферблатного индикатора, и это можно сделать, не снимая головку блока цилиндров.

Надежно заклинив колодку натяжителя, закрываем отверстие в ГБЦ под привод ГРМ ветошью для предотвращения попадания посторонних предметов в двигатель. Ослабьте болт звездочки распределительного вала гаечным ключом на 19, удерживая сам распредвал за шестигранник, расположенный в его середине, с помощью гаечного ключа на 27. Отвинтите и снимите переднюю общую крышку распредвала.

Сначала снимите все свечи зажигания и установите пружины контрольных ламп на впускной и выпускной патрубки. Как только это будет установлено, установите циферблатный индикатор на выпускной клапан для измерения подъема клапана от фиксирующего штифта. Выпускной клапан будет на закрывающей стороне подъемной кривой. Сбросьте циферблатный индикатор, затем нажмите на конец кулисного клапана и запишите величину движения до того, как выпускной клапан коснется поршня.

Установите указатель на шкале в исходное положение и затем нажмите на впускной клапан с помощью качалки, пока он не ударит слишком сильно по поршню.Запишите это значение как зазор на впуске. Также рекомендуется дважды проверить зазоры примерно на пять градусов по обе стороны от отметки в 10 градусов, чтобы проверить наличие самой узкой точки.

• На распределительном валу выпускных клапанов ослабить болты 2, 4 и 5 крышки на пол-оборота и освободить крышку № 3 последней.
• На впускном валу снимите крышки 2, 3 и 5 и снимите крышку № 4 последней.

Нельзя забывать, что крышки распредвалов нельзя путать друг с другом и не переворачивать при установке.

Для этого теста также потребуется какой-то рычажный инструмент для сжатия пружины в нужном положении. Проверка радиального зазора клапана в кармане поршневого клапана — это немного сложнее, но оно того стоит. Часто зазор между поршнем и стенкой приводит к тому, что поршень катится вперед и назад в отверстии. Если зазор в кармане клапана находится слишком близко к клапану, у вас может быть потенциальная проблема.

Важным измерением является центральная линия клапана по отношению к разгрузке клапана в поршне.Разделив диаметр клапана пополам, чтобы задать радиус, мы получим радиус. Продублируйте это расстояние на паре проставок, а затем направьте радиус от осевой линии поршня. Если расстояние между нарисованной линией и вертикальной стенкой кармана клапана меньше 050–060 дюймов, потребуется обработка для увеличения зазора. Если зазор больше 050, зазор хороший, и вы готовы к сборке.

После снятия распределительного вала открывается доступ к толкателям и клапанам:

Вынимаем по одному толкателю, который необходимо заменять для регулировки теплового зазора клапанов и определения их толщины.Размер толкателя указан на внутренней стороне его дна. По нему и измеренному ранее зазору рассчитываем необходимый размер толкателя, который устанавливаем взамен старого.

После замены необходимых толкателей устанавливаем на место распредвал и его крышки. Каждый строго на своем месте и в том положении, в котором он стоял.

• Затягивать крышки необходимо постепенно, не перекручивая, в порядке, обратном снятию.
• Если необходимо снять второй распредвал, то устанавливать переднюю общую крышку не нужно.

В конце затяните крышки с моментом 15 Нм. Перед установкой распредвалов кулачки должны быть в положении как на третьем фото. После затяжки распредвала надеваем на него ведущую звездочку. В этом случае допустимо слегка повернуть распредвал за шестигранник, чтобы его установочный штифт попал в паз звездочки. Не забывайте, что поворот распределительного вала на угол больше нескольких градусов может привести к загибу клапанов. После установки звездочки на посадочное место ПБ проверяем совпадение метки на звездочке с меткой на цепи и затягиваем болт ее крепления с усилием 65–75 Н · м.

Когда оба распредвала будут установлены на свои места по меткам, снимите тряпку, стопор башмака натяжителя и еще раз проверьте зазоры клапанов. Если зазоры отрегулированы нормально, собираем мотор в обратной последовательности. Затягиваем болты клапанной крышки от центра к краям в шахматном порядке, с усилием 11 Нм, предварительно заменив ее прокладку на новую.

Если толкатели требуемых размеров отсутствуют, вам придется снять и переустановить распределительный вал после того, как прибудут заказанные толкатели необходимых размеров.

Регулировка клапана двигателя — операция простая, однако ее пренебрежение может привести к неприятным последствиям.

Что такое регулировка клапана

Во-первых, давайте разберемся , что такое регулировка клапана … Когда двигатель внутреннего сгорания работает, все его части нагреваются и расширяются. Это также относится к газораспределительному механизму, в котором всегда должен оставаться определенный тепловой зазор между распределительным валом и клапанами, который компенсируется, когда двигатель достигает рабочей температуры.Чтобы установить этот зазор, потребуется регулировка клапанов .

Интервалы регулировки клапана

В двигателях зазор клапанов в которых он регулируется установкой регулировочных шайб (переднеприводные ВАЗы) рекомендуемый интервал составляет 30 тыс. Км. В двигателях с рычажным приводом в газораспределительном механизме проверка и регулировка клапанов требуется чаще — каждые 15-20 тысяч км. Эти интервалы необходимо сократить, если автомобиль эксплуатируется в тяжелых условиях, с ударными нагрузками и т. Д.

Клапанный зазор

Термоклапанный зазор регулируется производителем, например, для переднеприводных ВАЗ номинальный зазор для впускного клапана составляет (0,2 ± 0,05) мм, для выпускного клапана — (0,35 ± 0,05) мм.

Процедура регулировки клапана

Регулировка клапанов производится при охлажденном двигателе. Для этого нужно надолго оставить машину с открытым капотом или принудительно ускорить охлаждение, например, с помощью вентилятора.

На «классических» ВАЗах регулировка производится поворотом контргаек. На переднеприводных ВАЗах регулировка производится подбором регулировочных шайб необходимой толщины. На СТО цены на эту услугу разные, в среднем 500-1000 руб. Не забудьте взять с собой новую крышку клапана прокладки и уплотнения втулки крышки клапана.

Последствия неправильной регулировки клапана

Слишком большой зазор клапана так же вреден, как и слишком маленький. При увеличении зазора в двигателе появляется характерный стук, особенно при работе на холодном.Это увеличивает износ клапана. По мере уменьшения зазора мощность двигателя уменьшается, клапан может не закрываться полностью и сгореть, что приведет к необходимости его замены.

Рано или поздно автовладельцы сталкиваются с посторонним шумом на холостом ходу. О том, как диагностировать эти шумы, написано много страниц. Одной из причин этих звуков могут быть нарушенные зазоры клапанов двигателя. Посмотрим, как отрегулировать клапаны, как их менять и ремонтировать.

Что такое клапаны, их роль в работе двигателя внутреннего сгорания

Опытные автомобилисты смело могут пропустить эту часть, и эта информация будет полезна новичкам. Для работы мотора нужно по два клапана на каждый цилиндр. Сейчас они используются дискообразные, со стержнями. Для лучшего заполнения цилиндров топливной смесью диаметр диска впускного клапана больше диаметра выпускного. В качестве материала седла клапана используется чугун или сталь. Сиденье запрессовано в головку блока цилиндров.

Эти детали подвергаются серьезным нагрузкам при работающем двигателе. Именно поэтому они изготовлены из сплавов, устойчивых к термическим и механическим воздействиям.

Как работают клапаны

Прежде чем говорить о том, как регулируются зазоры клапанов, давайте разберемся с принципом их работы.Любой автолюбитель знает, что основная задача этих агрегатов — впуск и выпуск. Так происходит газообмен в двигателях.

Сначала смесь топлива и воздуха поступает через впускные клапаны, затем продукты сгорания выходят через выпускной клапан. Клапаны открываются и закрываются кулачками распределительного вала. Чтобы клапан мог вернуться на законное место, ему помогает пружина. Эта весна также играет еще одну очень важную роль. Когда клапан закрыт, он способствует наиболее плотному и наиболее воздухонепроницаемому прилеганию диска к отверстию в головке цилиндра или седле.Это обеспечивает герметичность системы.

Необходимые зазоры

Клапаны состоят из штока и так называемого диска. При нагревании мотора вал детали удлиняется. Вот почему, чтобы компенсировать это удлинение, производители предусмотрели клапанные зазоры между штоком и кулачком распределительного вала. Точнее, между коромыслами клапана и кулачком.

Этот зазор есть только на холодном двигателе. А когда двигатель достаточно прогревается, то они уменьшаются или полностью исчезают, так как шток клапана удлиняется из-за нагрева.Поэтому эти зазоры называют тепловыми.

Откуда идет шум?

При увеличении зазора кулачок ударяется о коромысло, и водитель слышит характерные шумы. Эти клапанные зазоры должны полностью соответствовать рекомендациям производителя транспортного средства. А шум — лишь малая часть из множества побочных эффектов неправильных зазоров. Если клапаны изношены, значит, изнашивается непосредственно коромысло, а затем и кулачки распредвала. Таким образом, кулачок будет ударить по коромыслу, а не мягко надавить на него.Уметь регулировать клапана должен любой автовладелец.

Когда зазор слишком велик

Когда клапан возвращается в нормальное положение, кулачки распределительного вала (если зазоры увеличены) слишком рано выходят из коромысла. На данный момент клапан еще не закрыт. Здесь весна уже ничем не поддерживается. Поэтому с серьезным усилием закидывает пластину в седло на ГБЦ.

Здесь нужно проверить и отрегулировать зазоры клапанов.Эти удары происходят постоянно, в результате чего на тарелке клапана и на седле образуются усталость, микротрещины, напряжения. Если продолжить ездить на такой машине, то пластина может сломаться. А это уже может привести к серьезным проблемам.

Если зазор меньше необходимого

В этом случае может возникнуть другая проблема. Это перегрев или прогорание клапанов. В основном проблема касается выпускной группы. Наш клапан открывается раньше времени и закрывается немного позже. Следовательно, период, когда пластина контактирует с сиденьем и может остыть, сокращается.Если нет тепловых зазоров, клапан может вообще не закрываться. Как следствие — перегрев, подгорание, трещины, оплавление краев плиты.

Гидравлический компенсатор для защиты клапана

Большинство современных двигателей имеют эти устройства. Они защищают клапаны от любых проблем. Здесь тепловые зазоры клапанов компенсируются изменением длины компенсатора на величину, равную зазору.

Но не все двигатели имеют это устройство.Поэтому тем, у кого нет гидрокомпенсатора, необходимо регулировать зазоры вручную.

Почему мне нужно регулировать зазоры?

Это связано с тем, что во время работы двигателя тепловой зазор постепенно увеличивается. Также необходимо регулировать эти механизмы после ремонта.

Теперь мы знаем, на что влияют правильные зазоры, а также почему и когда необходимо выполнить работу. Поэтому можно начинать учиться регулировать зазоры.

Сразу скажу, что регулировка зазоров клапанов не даст увеличения мощности.Однако благодаря правильным зазорам двигатель будет работать нормально, и нет необходимости менять клапанный механизм или всю поршневую группу. После регулировок мотор просто станет лучше работать. Если все действительно плохо, не исключено, что ранее потерянная мощность добавится.

Регулируем клапаны на автомобилях ВАЗ

Итак, если вдруг клапана стучат, значит пора их регулировать. Для этого не стоит ехать на СТО, все работы можно делать самостоятельно, своими руками.Для этого достаточно знать порядок действий и клапанный зазор. У ВАЗа однозначно другие данные для регулировки механизмов. Для впускного клапана зазор должен составлять 0,2 мм, а для выпускного — 0,35 мм.

Если вам удастся провести эти работы самостоятельно, то можно сэкономить 1000 руб.

Для максимально эффективной регулировки газораспределения на ВАЗе нужно снять клапанную крышку. Затем подготовьте щупы необходимой толщины, рожковые ключи на 13 и 17, также потребуется немало терпения.

Чтобы регулировка зазоров клапанов была идеальной, необходимо знать, какова последовательность фаз газораспределения, а также последовательность регулировки по счету.

Сначала проверните коленчатый вал до совпадения меток на звездочке и корпусе. Мы первыми будем регулировать 6-й и 8-й клапаны. Далее поверните коленчатый вал по часовой стрелке на 180 градусов. Теперь нужно настроить 4-ю и 7-ю. Еще один оборот, и 1-й и 3-й клапаны, а затем 5-й и 2-й.

Порядок регулировки зазора

Здесь все просто.Вставьте щуп в щель, образовавшуюся между рычагом и кулачком. Вы можете узнать, какие зазоры клапанов на вашем двигателе, в техническом документе. Если зонд проходит с небольшим усилием, никаких действий не требуется.

Если щуп не проходит или проходит слишком свободно, то необходимо ослабить контргайку регулировочного болта с помощью гаечных ключей. Он повернется на нужный угол.

А как насчет иномарок?

Здесь все так же. Сначала снимаем крышку, потом получаем доступ к газораспределительной системе.Прокладки, как и сальники, необходимо заменять после того, как работы были выполнены, иначе можно столкнуться с утечками масла.

Для успешного завершения работы вам потребуются инструменты. Это набор щупов, обеспечивающих точность 2 степени. С их помощью будут проверяться зазоры. Тогда понадобится гаечный ключ рожковый гнутый или трещотка с головкой на 10. В случае с иномарками обычный рожковый ключ не поможет.

Как отрегулировать клапаны?

Надо сказать, что каждый клапан управляется индивидуально.В случае с 4-цилиндровыми двигателями у нас 16 клапанов. Группы клапанов для каждого отдельного цилиндра также настраиваются отдельно.

Всегда начинайте с первого цилиндра. Вам нужно настроить его, а затем перейти к 3-му, 4-му и 2-му. Порядок такой, потому что это удобно. Здесь достаточно только один раз установить каждый поршень в верхнюю мертвую точку.

Перед регулировкой цилиндры устанавливаются в ВМТ. В этом положении клапаны свободны и закрыты. Эту процедуру необходимо проделать для каждого из цилиндров.Для этого маркируются шкивы распределительного вала. Они позволяют позиционировать каждый поршень. По этим же отметкам ставятся зазоры.

Итак, 1-й цилиндр. Если вы знаете размеры зазоров в конкретном двигателе, то вам нужно сложить щупы до нужного размера. Затем вставьте щуп между кулачком распределительного вала и коромыслом клапана, который вы хотите отрегулировать. В нашем случае это первый клапан.

Затем ослабьте стопорную гайку, затем затяните регулировочный винт и переместите щуп, который должен находиться в зазоре.Его нужно крутить до упора. Как только вы почувствуете, что он скользит в зазоре с некоторым сопротивлением, затяните контргайку. Проверьте еще раз, а затем полностью затяните.

Для остальных цилиндров действия точно такие же, вам просто нужно установить каждый поршень в положение ВМТ по меткам. Сделать это можно по меткам на шкиве.

Замена клапанов

Иногда приходит время менять изношенные узлы и детали. Для замены клапанов необходимо использовать специальный инструмент — съемник.Сам принцип замены полностью одинаковый для всех моделей ВАЗ.

Первым делом снимаем распределительный вал. Затем — толкатели и качелька. Затем закрепите инструмент пальцами вала и подложите прокладку под пластину клапана. Теперь удалите сухари. Здесь все нужно делать аккуратно. Клапанный механизм содержит очень мощные и серьезные пружины. Если такая пружина заиграет, то эти сухари улетят неизвестно куда.

После снятия сухарей пора снять пластину и пружины.Под последним вы также найдете таблички. И их следует удалить. Для начала нужно снять сальник. Теперь можно вытащить клапаны. Вот и вся операция. Замена клапанов — тоже, как видите, несложная задача.

Как часто следует регулировать клапаны?

В книгах написано, что регулировку клапанных механизмов необходимо производить только после капитального ремонта или при демонтаже ГБЦ. Это не правильно. Эти детали со временем изнашиваются совершенно естественным образом.На скорость этого износа влияют как температура, так и стиль вождения. Рекомендуется проверять зазоры примерно через 20-30 тысяч км.

Если вы впервые выполняете такую ​​операцию, попросите друга, более опытного в этом отношении, понаблюдать за вашими действиями. При своевременной настройке ремонт или замена клапана вам не грозит.

Бесперебойная работа двигателя внутреннего сгорания предполагает периодическую регулировку его клапанов. Они расположены в головке блока цилиндров и относятся к газораспределительному механизму.Мы покажем вам, как настроить клапаны самостоятельно.

Подготовка к регулировке клапанов двигателя

Операция по регулировке клапанных зазоров входит в техническое обслуживание вашего автомобиля. На отечественных автомобилях он проводится каждые 15 тыс. Км, на иномарках — каждые 30 тыс. Или 45 тыс. Км. Дело в том, что при изменении зазоров происходит смещение фаз газораспределения. В этом случае двигатель начинает работать с перебоями из-за недостатка или избытка топлива. В самых запущенных случаях исчезнет компрессия (двигатель просто не запустится) или клапаны встретятся с поршнями (потребуется приспособление для капремонта).Последнее верно как для бензиновых, так и для дизельных двигателей.

Как определить, нужна ли регулировка

Специалисты выявляют следующие симптомы неправильно отрегулированных зазоров:

1. Двигатель троит, компрессия в цилиндрах заметно другая или полностью отсутствует. Если зазоры слишком малы, клапаны не закрываются полностью, поэтому нарушается герметичность камеры сгорания.
2. Наблюдается посторонний стук в верхней части двигателя.Это может быть вызвано как слишком большими (стук толкателей по клапанам), так и слишком маленькими (клапаны упираются в поршни) зазорами.

Если присутствует какой-либо из перечисленных симптомов, проверьте наличие зазоров в клапанной арматуре.

Регулировка зазора всегда выполняется на холодном двигателе. В этом случае устанавливается и плотно затягивается ГБЦ с распредвалом. Температурная зависимость зазора приведена в таблице.

Таблица: зависимость величины зазора от температуры

Из таблицы следует, что оптимальная температура для регулирования — 20 градусов.

Требуется обязательная регулировка зазора:

• после переборки двигателя;
• после снятия и установки ГБЦ.

При замене оборудования с газовым баллоном регулировка клапанов не требуется.

Регулировка клапана на отечественных автомобилях

Самая простая регулировка проводится на отечественных автомобилях семейства ВАЗ.

Видео: как отрегулировать зазоры клапанов на ВАЗ 2106

Зазор регулируется с помощью плоского щупа.Сначала установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ). Затем регулируем зазоры по таблице.

Таблица: последовательность регулировки зазоров клапанов

Процесс регулировки различается в зависимости от модели ВАЗ. Так, на ВАЗ 2106 зазоры в клапанном механизме регулируются при помощи винта с контргайкой.

На ВАЗ 2108–09 для этого используются регулировочные шайбы, а зазор определяется с помощью плоских щупов.

Раньше, во времена СССР, для точной регулировки зазоров клапанов применялась специальная рейка с индикатором.

Раньше для контроля зазора клапанов применялась рейка с индикатором

Регулировка зазоров двигателя ВАЗ 2106 производится сразу, без промежуточных замеров. На ВАЗ 2108-09 следует использовать набор регулировочных шайб. После замера зазора старую шайбу вытаскивают, а на ее место выбирают новую с учетом сделанных замеров.

Для замены шайб требуется специальный съемник.

При регулировке зазоров сначала снимается крышка клапана, а потом устанавливается съемник.

При регулировке зазоров клапанов тип двигателя (бензиновый, дизельный или газовый) абсолютно не важен. Единственное, что имеет значение, — это конструкция клапана-толкателя-распределительного вала в сборе. Изменяя зазоры, вы можете сдвигать фазы газораспределения на несколько градусов (моменты открытия и закрытия, выраженные в градусах поворота коленчатого вала).

Фазовый сдвиг происходит, когда распределительный вал смещается относительно коленчатого вала путем перестановки цепи или ремня привода ГРМ. Обычно такая регулировка требуется только при форсировании двигателей или чип-тюнинге, поэтому мы не будем рассматривать ее здесь.

В современных двигателях часто используются гидравлические подъемники. С их помощью клапаны регулируются пружиной и масло подается из системы смазки двигателя. Другими словами, гидравлические подъемники автоматически регулируют зазоры при работающем двигателе.

Как отрегулировать зазоры клапанов на иномарках

В первую очередь, используя инструкцию по ремонту и обслуживанию вашего автомобиля, определяем тип двигателя. Дело в том, что некоторые иномарки могут иметь до десяти типов двигателей на одну модель автомобиля.Также указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Газовый двигатель

Для этого выполните следующие действия:

1. Снимите пластиковую крышку двигателя (удерживается резиновыми защелками).
2. Демонтируем катушки зажигания и клапанную крышку.
3. Выставляем оба распредвала по меткам (здесь же указаны номинальные зазоры впускных и выпускных клапанов).
4. С помощью щупов измеряем зазоры «Второй и четвертый цилиндры — впускные клапаны», «Первый и третий цилиндры — выпускные клапаны». Записываем результаты измерений.
5. Прокручивание коленвала на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.
6. Снимаем оба распредвала, вынимаем регулировочные чашки и по приведенной выше формуле рассчитываем размер новых чашек.
7. Устанавливаем новые чашки и устанавливаем распредвалы в ГБЦ.
8. Нанести герметик в указанные места и повернуть крышку клапана.

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может оснащаться дизельным двигателем. В этом случае клапаны регулируются с помощью болтов в толкателях.

Основные признаки неправильно выполненных работ

При правильной настройке зазоров клапанов двигатель будет работать тихо и плавно. При увеличенных интервалах будет издавать посторонние стуки и шумы, при уменьшенных интервалах будет работать неравномерно.Дальнейшая эксплуатация такого автомобиля невозможна, необходимо отремонтировать самостоятельно или обратиться в сервисный центр. В противном случае вы можете потерять машину.

Бесперебойная работа вашего автомобиля во многом определяется регулярной работой по регулировке зазоров клапанного механизма. Частота этих операций устанавливается производителем, а технология регулировки достаточно проста и не требует специальных знаний и навыков. Удачи на дорогах!

На двигателях многих современных автомобилей регулировка зазора клапанов не требуется благодаря гидравлическим подъемникам.Если таковых нет, то производитель должен указать в руководстве по ремонту точные размеры клапанных зазоров двигателя, несоблюдение которых приводит к:

• на уменьшение мощности двигателя;
• нестабильная работа на холостом ходу;
• повышенный расход топлива;
• преждевременный износ и выход из строя деталей ГРМ и некоторых других (рассмотрим позже).

Измерение зазора клапана

При работающем двигателе детали газораспределительного механизма сильно нагреваются.Из-за этого происходит линейное увеличение их размеров. Поэтому при сборке важно соблюдать зазор клапана, чтобы компенсировать это увеличение. Это предотвратит повышенное трение между деталями. Но увеличенные зазоры клапанов не позволяют механизму привода (включающему распредвал, коромысла, толкатели и т. Д.) Открывать их на необходимую величину. Подумайте, к чему это приводит.

Недостаточно открытый впускной клапан препятствует заполнению камеры сгорания топливной смесью, что отрицательно сказывается на мощности двигателя.
В такой ситуации выхлоп будет мешать удалению продуктов сгорания, из-за чего на деталях появляется нагар, который будет откладываться на:

,
• , нижняя часть поршня и поверхность камеры сгорания, ухудшающие отвод тепла и тем самым способствующие перегреву деталей;
Свеча зажигания бензинового двигателя
• или свеча накаливания дизеля, которая из-за этого преждевременно выйдет из строя;
• рабочая поверхность (фаска) клапана и его седла, что предотвратит их плотное прилегание друг к другу и вызовет снижение компрессии в цилиндре.

Кроме того, большие зазоры клапанов увеличивают ударную нагрузку взаимодействующих деталей и могут вызвать:

• упрочнение верхних концов клапанов;
• деформация седла;
• поломка рессор;
• повреждений толкателей;
• поломка коромысел.

На работающем двигателе излишние зазоры выдаются характерным резонансным стуком.

Уменьшение зазоров клапанов двигателя может помешать последним плотно прилегать к седлам из-за того, что клапан, «удлиненный» от нагрева, будет отталкиваться от седла толкателем.В этом случае сильно перегретый край розетки может обжечься. Кроме того, естественно уменьшается компрессия.

Зазор между клапаном и направляющей втулкой

Чрезмерное увеличение диаметра отверстия направляющей втулки из-за износа приводит к тому, что пара клапан-втулка действует как вакуумный насос, «откачивая» масло из-под крышки клапана в камеру сгорания. Мы уже говорили о том, к чему приводит образование копоти. Еще одно неприятное последствие износа втулки — расход масла.

Измерение и регулировка

Регулировка клапанного зазора

Подробное описание этих процедур займет объем размером с брошюру, так как по ходу дела придется углубляться в техническую терминологию и детали устройства отсчета времени различных конструкций.
Основные и необходимые правила для всех без исключения ДВС:

• Замер и регулировку зазоров клапанов проводить только на холодном двигателе;
• данные действия следует проводить только при закрытом клапане, для чего необходимо знать порядок работы цилиндров и расположение меток ГРМ на звездочках (шестернях) распределительного вала (или распредвалов) и коленчатого вала;
• , отметки на звездочках и шестернях должны быть точно совмещены с отметками на корпусе двигателя, вращая коленчатый вал в направлении вращения.За два оборота коленчатого вала распредвал делает один оборот.

Самым простым измерительным инструментом является щуп для регулировки клапана. Для классических «Жигулей», например, он продается отдельно (0,15 мм), но на некоторых моторах не все клапаны имеют одинаковый зазор (например, на ЗМЗ-402) и требуется набор щупов. Используя микрометр, вы добьетесь большей точности, но вы должны использовать его вместе с устройством измерения зазора.

Для регулировки клапанов используются специальные инструменты.

Для тех же «Жигулей» это рейка, которая устанавливается на шпильки «постели» распредвала. На нем показаны углы поворота, соответствующие закрытому положению того или иного клапана.

Помимо измерительных инструментов, иногда необходимы устройства для регулировки зазоров клапанов.
Например, на двигателях семейства ВАЗ 2108 это набор из двух инструментов. Один толкатель клапана («чашка») отталкивается от кулачка распределительного вала, другой фиксирует это положение толкателя, что позволяет заменить регулировочную шайбу.

В любом случае, если вы решите произвести регулировку самостоятельно, магазины автозапчастей не оставят вас без дела.
Подробнее о регулировке зазоров клапанов (на примере автомобилей ВАЗ) смотрите в видео на нашем сайте!

Как отрегулировать клапанный зазор

Правильная работа газораспределительного механизма влияет на расход топлива, работу смежных компонентов и общий срок службы деталей автомобиля.Для этого на машине производится настройка системы, в том числе регулировка зазоров клапанов. Такая операция на станции стоит недешево, поскольку требует не только времени и навыков, но и знаний с опытом.

Не все современные иномарки нуждаются в этой операции. Автопроизводители пошли по пути установки в автомобили гидропомпы, помогающей автоматизировать тепловой зазор. Но в этом случае снижается надежность системы в целом, а также ремонтопригодность агрегата снижается практически до нуля.Но, например, компания Honda не сняла с конструкции упорный винт с гайкой, тем более что установка с завода не меняет почти 100 тысяч километров.

Содержание

• 1 Основные принципы регулировки
• 2 Как регулируются клапаны
• 3 Последовательность настроек для ВАЗ 2106
• 4 Регулировка для ВАЗ 2109

Основные принципы регулировки

Чтобы получить Для получения правильного результата необходимо не только уметь регулировать заслонку в зазорах, но и соблюдать условия, при которых этот процесс происходит практически на любой машине.

Работы производятся на остывшем двигателе. Рекомендуемый температурный диапазон от 15 до 25 градусов.

В этом режиме измерения будут максимально объективными. Некоторые специалисты проделывают эту работу с более горячим автомобилем, но допускают небольшую поправку на температуру. Этот вариант нежелателен для новичков.

Регулировка зазора

Чаще всего зазор регулируется под винт, и для такой операции можно обойтись комплектом щупов шириной 10 мм. Но, например, классические вазы желательно проверить с более широкими наборами. Так как узкий зонд может дать небольшую погрешность.

Необходимо знать, что на автомобилях Lada от «первой» до «седьмой» модели конструкторы установили зазоры термоклапанов 0,15 мм, такие же на впуске и выпуске.

За такую ​​стоимость можно обойтись одним инструментом, но если он находится в руках опытного мастера. Ведь невозможность пройти через прорезь говорит о зажатости гайки, а слишком свободный проход может говорить о большом зазоре. Однако только те, кто неоднократно выполнял такую ​​операцию, смогут уловить тонкую грань между «слишком большим» и «достаточным».

Набор датчиков

Для новичков подойдет пара датчиков. Первый должен иметь максимально допустимую толщину — «не проходит», а второй щуп для регулировки клапанов должен иметь минимально допустимую толщину «проход».

См. Также: Как отрегулировать дроссельную заслонку

Как регулируют клапаны

Перед началом регулировки необходимо установить поршень, над которым будет производиться манипуляция, в верхнюю мертвую точку такта сжатия.В этом положении клапаны должны быть закрыты. Рокеры могут свободно перемещаться внутри зазора.

Для удобства регулировки можно использовать установку исходного положения по меткам на шкиве коленвала и распредвале.

Теперь вам нужно ослабить контргайку на болте или винте. Затягивая или ослабляя вторую гайку для регулировки, необходимо вставить щуп в регулируемый зазор под коромыслом (коромыслом) и затянуть регулировочную гайку на нужную высоту.После установки необходимого зазора затяните стопорную гайку.

Шаг 1. Установите шкив коленчатого вала с помощью меток.

Шаг 2. Выберите нужный клапан для регулировки

Шаг 3. Измерьте текущий зазор

Шаг 4. Регулировка

Вы должны знать, что с сильным затягивание контргайки может немного увеличить зазоры.Поэтому опытные специалисты перед затяжкой контргайки слегка ослабляют регулировочную гайку.

Теперь снова необходимо проверить зазор на том же месте. Если он неудовлетворительный, то процедуру повторяют до получения желаемого результата. Зазор можно назвать отличным, когда прохождение щупа сопровождается небольшим усилием, но без гибочного инструмента.

Необходимо знать, что для установки коленвала в следующее положение его нужно вращать строго по часовой стрелке только за ручку стартера.

Расположение цилиндров и клапанов

Необходимо соблюдать порядок регулировки клапана, установленный производителем. Это может быть 1-3-4-2 или другое, но вам нужно провернуть коленчатый вал, чтобы перейти к следующему цилиндру. На «классике» один его поворот на 180 ^{соответствует повороту распредвала на 90 .}

Последовательность настроек ВАЗ 2106

В качестве примера возьмем классическую модель ВАЗ. После установки меток от шкивов напротив контрольных точек регулировка клапанов проводится в строгой последовательности.В исходном положении нужно отрегулировать зазоры в 6 и 8 клапанах.

См. Также: Как проверить датчик распредвала

Повернув коленвал на 180 ^{, в верхнем положении будут доступны 4 и 7 числа. Добавив еще 180 , получится полный оборот коленвала и 1-я и 3-я позиции окажутся в положении регулировки. Прокрутив коленвал еще на пол-оборота, можно поставить 5-й и 2-й клапаны.}

Регулировка для ВАЗ 2109

Принцип определения зазоров аналогичен «классическим» моделям.Однако вместо винтов задействуются регулировочные шайбы. Поэтому, если зазор выставлен неправильно, необходимо заменить шайбы для регулировки клапанов.

Проверните распределительный вал с помощью специального инструмента. После установки в нужное положение на валу утопляем толкатель, после чего ставим фиксатор. С помощью пинцета вытащите шайбу. С нижней стороны будет надпись с указанием толщины.

Поставьте на место ремонтную шайбу необходимой толщины и снимите фиксатор.После этого снова измерьте зазор. Если все в порядке, переходите к следующему клапану. В противном случае повторите процедуру с шайбами.

После настройки необходимых параметров системы зажигания необходимо произвести сборку механизма в порядке, обратном разборке. Рекомендуется устанавливать узлы и детали на свои места, чтобы не нарушать балансировку работы двигателя и других систем.

Регулировка клапанов

Неправильная регулировка клапанов двигателя автомобиля ВАЗ-2101 может привести к непоправимым последствиям.В первую очередь убыток понесет сам автомобилист, который ощутит увеличение расхода топлива и потерю динамических характеристик автомобиля. Но если все эти моменты существенно не повлияют на техническое состояние двигателя, быстрый износ клапанов и толкателей может привести к выходу из строя газораспределительной системы. Чтобы этого не произошло, клапаны необходимо регулировать своевременно, правильно и грамотно, поэтому перед тем, как приступить к соответствующим работам по регулировке клапана, сначала необходимо изучить теоретическую часть.Об этом и пойдет речь в статье.

Итак, для начала нужно иметь под рукой все необходимое. Регулировку клапана невозможно осуществить без соответствующего инструмента: набора гаечных ключей, нескольких отверток, запасной накладки для крышки клапана, ключа поворота коленчатого вала и специального калибра толщиной 0,15 мм. Все эти инструменты обязательно должны быть в домашней мастерской. Также стоит изучить справочную литературу о том, как отрегулировать клапаны, а еще лучше записать этот заказ на листе бумаги или распечатать его с цифрового носителя.

И не забывайте, что клапаны регулируются на холодном двигателе, так как при нагревании металл расширяется, а это приводит к неточным результатам.

Теперь приступим непосредственно к регулировке. После снятия капота двигателя коленчатый вал необходимо провернуть так, чтобы метки на корпусе двигателя спереди (на крышке) и звездочке распредвала совпадали. Этим действием вы устанавливаете четвертый цилиндр двигателя в верхнюю мертвую точку такта сжатия. Согласно технической документации, клапаны должны быть отрегулированы на 3-м и 4-м цилиндрах, а именно на клапанах No.6 и № 8 (счетчик перед звездочкой). Надо попробовать воткнуть щуп между распредвалом и кулачком. Если все прошло хорошо и щуп проходит между ними с небольшим усилием, то регулировка толкателей клапана не нужна.

Если зонд проходит свободно, абсолютно не касаясь трущихся поверхностей, или если между ними невозможно протолкнуться, то необходимо произвести регулировку. Одним ключом на «17» ослабьте зажимную гайку коромысла на регулируемом клапане, и поверните или поверните толкатель ключом на «13» (если зонд изначально проходил свободно, то его необходимо вкрутить, и наоборот).Далее, когда желаемый результат будет достигнут (зонд проходит с небольшой сеткой, но не прогибается), необходимо все подтянуть и еще раз проверить. Если после проверки все в норме, то можно смело переходить ко второму клапану.

Регулировка клапанов состоит из четырех этапов проворачивания коленчатого вала. Первый этап описан выше, за ним — второй. Коленчатый вал необходимо повернуть на 180 градусов по часовой стрелке (да, именно на 180 градусов, потому что распредвал вращается только на 90 градусов).Аналогичные операции проделываем с кулачками под №4 и №7, затем проворачиваем коленвал на 180 градусов и регулируем 1-й и 3-й кулачки. В итоге необходимо провернуть коленвал еще на 180 градусов и отрегулировать кулачки под № 5 и № 2. При желании, если вы не совсем уверены в правильности регулировки, можете повторить всю процесс с самого начала.

Итак, теперь вы знаете, что такое регулировка клапанов, какие инструменты необходимы для этого и какова последовательность процедуры.Теперь нужно проверить открученные ранее гайки на коромыслах и можно устанавливать клапанную крышку. Прокладку под ней меняют только при необходимости, так что если она не выдавливает масло из-под себя, то менять нельзя!

что нужно знать для самообслуживания Виды масла масло

Если вы являетесь счастливым обладателем семейного автомобиля ВАЗ модельного ряда под названием « Жигули » Или в народе « Classic » и до сих пор не знаете, как поменять моторное масло в двигателе вашего автомобиля с помощью своего собственными руками, то эта статья для вас.Хотя очень странно, что такие люди есть на просторах нашей Родины. Действительно, ученые уже доказали, что «наши люди», знания и опыт ремонта Жигулей впитываются с молоком матери и сразу после рождения начинают необъяснимо любить народ Классика — копейки, шестерки, семерки и т.д. 🙂

Теперь о главном — как поменять масло и масляный фильтр в автомобиле двигатель ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 и что для этого нужно иметь.
Для начала нужно купить масляный фильтр и четыре литра моторного масла. Марку и тип моторного масла выбираем исходя из состояния кошелька и текущего сезона. В среднем — лучший вариант для «Жигулей» можно посоветовать — всесезонное (10W40) полусинтетическое моторное масло.
Инструмент, необходимый для замены масла в двигателе ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-210 7:
а) шестигранный ключ «12» и металлическая трубка с внутренний диаметр чуть больше 12 мм,
б) специальный ключ для откручивания масляного фильтра (если его нет, то два варианта — своими руками и отверткой),
в) кольцевой или торцевой ключ для 17 в арсенале тоже может пригодиться, если вдруг на масляном поддоне нестандартная сливная пробка (см. Фото 1).Также стоит подумать о емкости для слива старого масла. Работы по замене масла в двигателе следует проводить на смотровой яме, подъемнике или эстакаде, так как эту процедуру довольно неудобно проводить «с земли» … Берем нервы и силы!

1. Перед заменой масла в двигателе автомобиль необходимо прогреть до рабочей температуры (70-80 градусов), затем заглушить пробку и шестигранным ключом на «12» открутить сливную пробку на поддоне двигателя (фото 2) и , подставив заранее подготовленную емкость, слить масло.Для того чтобы масло было лучше стекла откручиваем пробку на заливной горловине клапанной крышки.

2. С помощью спец. откручиваем ключом масляный фильтр (фото 3). Если ключа нет, то можно попробовать открутить фильтр двумя руками, так как добраться до него несложно. Если открутить фильтр вручную не удалось, на помощь придет отвертка. Этот процесс уже описывался в статье Замена моторного масла на автомобиле Daewoo Sens, при желании вы можете с ним ознакомиться.Но я надеюсь, что у вас до этого не дойдет.
3. После того, как масло из двигателя полностью стечь, заворачиваем сливную пробку в масляный поддон.
4. Перед установкой нового масляного фильтра его следует немного залить маслом и смазать резиновым уплотнительным кольцом (фото 4). Не будет лишним, если протереть гнездо масляного фильтра на блоке двигателя (фото 5).
5. Масляный фильтр крутим руками! И после этого заливаем масло в двигатель. Контроль уровня масла щупом.Его уровень должен находиться между отметками MAX и MIN или не достигать отметки MAX 2-3 мм.
6. Запустите двигатель и дайте ему поработать несколько минут (индикатор давления масла в двигателе должен погаснуть в течение 4-5 секунд). После этого выключаем двигатель и через 5 минут проверяем уровень масла в двигателе, масляный фильтр и сливную пробку на предмет протечек масла. При необходимости долейте масло в двигатель или затяните сливную пробку и масляный фильтр.

При использовании статьи или фотографий активная прямая гиперссылка на сайт www.!

Как известно, в СНГ по ряду причин продолжают пользоваться спросом так называемые «классические» модели ВАЗ. Как правило, речь идет о моделях ВАЗ 2103, ВАЗ 2106 и др.

Эти автомобили отличаются простотой конструкции, надежностью и доступной ценой на рынке подержанных автомобилей, что является залогом их популярности. При этом владельцы таких автомобилей стараются минимизировать затраты на обслуживание и сервис, выполняя большую часть работы своими руками.

Отметим, что такие процедуры, как в двигателе ВАЗ, могут выполнять самостоятельно даже начинающие автомобилисты, при этом не обязательно иметь какие-либо профессиональные навыки. Рассмотрим подробнее процесс замены смазки на этих «классических» моделях.

Читайте в этой статье

Выбор масла для двигателя ВАЗ 2103, 2106, 2107: рекомендации

В первую очередь, любой двигатель, независимо от типа и страны производства, нуждается в своевременной замене моторного масла.Причем, как и при выборе, необходимо учитывать сезонность, состояние двигателя и условия эксплуатации автомобиля.

Что касается периодичности замены, то обычно используется в двигателе ВАЗ. Основное преимущество минеральных масел — их невысокая цена, но по сроку службы, моющим и защитным свойствам они уступают более дорогим полусинтетическим и синтетическим маслам.

Если говорить о двигателях старых ВАЗов, сразу отметим, что дорогая синтетика для этих двигателей внутреннего сгорания не нужна.Кроме того, сальники и прокладки могут начать протекать при использовании «жидкого» синтетического масла.

Ввиду вышеизложенного остается выбор из минеральных и полусинтетических продуктов. При этом на зиму лучше заливать менее вязкое полусинтетическое масло, что облегчит холодный запуск и минимизирует износ силового агрегата. Дело в том, что на морозе минеральная смазка заметно теряет текучесть, двигатель может не запуститься, либо в первые минуты после холодного пуска возникнет масляное голодание.

Почему нужно менять масло в двигателе, когда его менять. От чего зависит срок службы моторного масла, как правильно выбрать межсервисный интервал.

Как правильно менять моторное масло в двигателе. Порядок замены масла без промывки, замена масла с промывкой двигателя. Замена масла без ямок, подсказок.

Характеристики двигателя 2103

Годы выпуска — (с 1972 г. по настоящее время)
Материал блока цилиндров — чугун
Система питания — карбюратор / инжектор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 80 мм
Цилиндр диаметр — 76 мм
Степень сжатия — 8.5
Объем двигателя 2103 — 1452 куб.см
Мощность двигателя 2103 — 71 л.с. / 5600 об / мин
Крутящий момент — 104 Нм / 3400 об / мин
Топливо — AI93
Расход топлива — город 9,4л. | трасса 6,9 л. | смешанный 8,9 л / 100 км
Расход масла — 700 г на 1000 км
Масса двигателя ВАЗ 2103 — 121 кг
Габаритные размеры двигателя 2103 (ДхШхВ), мм — 565x541x665
Mac lo для двигателя ВАЗ 2103:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2103: 3.75 литров.
При замене залейте примерно 3,5 литра.

Ресурс двигателя ВАЗ 2103:
1. По данным завода — 125 тыс. Км
2. Практически — до 250 тыс. Км

Тюнинг
Потенциал — 200 л.с.
Без потери ресурса — 80 л.с.

Двигатель устанавливался на:
ВАЗ 21023
ВАЗ 2103
ВАЗ 21043
ВАЗ 21053
ВАЗ 21061
ВАЗ 2107

Неисправности и ремонт двигателя ВАЗ 2103

Двигатель ВАЗ 2103 1.5 литров. карбюраторный рядный 4-х цилиндровый с верхним распредвалом, ГРМ двигателя 2103 имеет цепной привод. Блок двигателя ВАЗ 2103 высокий, об этом ниже. Ресурс двигателя 2103 при бережной эксплуатации и своевременном обслуживании превышает установленные заводом 125 тыс. Км и достигает 180-200 тыс. Км.
Основные отличия двигателя 2103 от увеличенной высоты блока на 8,8 мм с 207,1 мм до 215,9 мм за возможность установки коленчатого вала с увеличенным ходом поршня, за счет чего объем двигателя увеличился до 1.5 литров.
Как отмечалось в предыдущих статьях, в двигателях Лада существует проблема с износом распредвала. В связи с тем, что цепной привод не имеет натяжителя — нужно натягивать цепь, двигателю также нужна постоянная (каждые 10 тыс. Км) регулировка зазоров клапанов, на это подскажет громкий стук в двигателе ВАЗ 2103 при работе двигателя на холостом ходу слышно с места водителя с закрытым капотом. У многих возникает вопрос, зачем регулировать клапана, ответ простой — мощность уменьшится, расход топлива увеличится, клапан сгорит и многие другие радости жизни.Регулировку клапанов двигателя ВАЗ 2103 должен производить как мастер, так и своими руками. Что касается других проблем, то карбюраторы Weber и Ozone постоянно требуют регулировки и очистки CO. Часто бывает, что двигатель ВАЗ 2103 греется, ищите проблему в помпе, 99% вот и все. Часто, когда двигатель троит на 2103, причин может быть много, чаще прогорание клапанов, в любом случае нужно померить компрессию и показать машину мастеру. Многие неисправности двигателя ВАЗ 2103 повторяют проблемы 2101, в силу своей тесной связи.Для более полной картины и, чтобы ничего не упустить, читайте о.
Однако, по общему мнению, двигатель 2103 — самый надежный и неприхотливый среди классической линейки двигателей, и учитывая цены на запчасти к двигателю ВАЗ 2103, не стоит удивляться, почему классика до сих пор ездит по нашим улицам.

ВАЗ 2103 тюнинг двигателя

Двигатель с наддувом 2103

Методов улучшения двигателя ВАЗ 2103, как и всей классики, очень много, от расточки до компрессора с турбинами, но начнем по порядку.Как накачать двигатель ВАЗ 2103, самым дешевым и простым тюнингом двигателя ВАЗ 2103 был и остается расточка цилиндра 3 мм под поршень 79 мм от ВАЗ 21011 или от ВАЗ 2106, на выходе у нас 1,6 л. Заточить дальше под 82 мм не получится из-за слишком тонких стенок блока.
Для дальнейшего увеличения объема ход поршня необходимо увеличить до 84 мм. Увеличение рабочего объема таким образом снижает максимальные рабочие обороты, двигатель, расположенный ниже по потоку, — не лучший выбор для гонок, но все же.Для увеличения мощности двигателя ВАЗ 2103 с ходом поршня ставят коленчатый вал ВАЗ 2130, а также используют поршень TRT, шатуны садятся на 134 мм. Недостатки поршней TRT — меньшая прочность по сравнению со стандартными, тепловая нагрузка на кольцо и вероятность прогорания поршня.

Расточка двигателя 2103

1,6 л. 79×80 ~ 75 л.с.
Максимальный крутящий момент ~ 115 Нм при 3000 об / мин
В такой конфигурации мы получаем именно мотор 2106.
— больший поршень, стандартный ход
1.7 л. 79×84 ~ 80 л.с.
Тормозной двигатель, не гоночной комплектации.

Как накачать двигатель ВАЗ 2103 доработкой ГБЦ

Головка блока цилиндров ВАЗ 2101 применяется на трехколесном моторе, основным недостатком которого является то, что она разработана для малотоннажных агрегатов. Соответственно проходные сечения каналов не соответствуют увеличенному объему, это необходимо исправить растачиванием и полировкой каналов.
Шлифовка и расточка каналов ГБЦ ВАЗ 2103 и коллектора значительно снизят сопротивление впуска, мощность двигателя во всем диапазоне увеличивается на 10%.Как полировать и какие валы выбрать, рассказывается в статье «Тюнинг ВАЗ 2101», в силу идентичности моторов, все это применимо к двигателю трех Жигулей. Доработка двигателя 2103 на этом не заканчивается, правильно подобранный распредвал на 2103, а также доработанная головка может показывать более 100 л.с.

Распредвал на ВАЗ 2103

Правило выбора было простым, в нижней конфигурации, когда ход поршня большой и он больше диаметра цилиндра, нужно брать нижний вал с фазой до 270, подъем клапана больше.Такой двигатель окажется достаточно тяговитым, городским и будет ездить намного лучше стандартного, а высокие обороты исчезнут. Какой распредвал выбрать для низа, Эстонский 1, Нивовский вал 213 или что-то подобное по параметрам подойдет. В случае топовой конфигурации мы, соответственно, выбираем верхний вал с широкой фазой и большим подъемом клапана. Распределительный вал Mastermotor 48, OKB Engine 480 и т.п. впишется в стандартную головку без доработок. Более широкофазные потребуют дополнительной работы.Недостатки валов с широкой фазой — тяга внизу, чем жестче вал, тем хуже он едет снизу и более неравномерно холостой ход, но, теряя низ, мы получаем большую мощность наверху. В каком направлении двигаться и стоит ли вообще двигаться — решать вам, основные и самые популярные принципы форсирования двигателя 2103 были представлены вам максимально просто и по возможности.

Компрессор для классики

Компрессор на 2103 — отличный вариант недорого накачать Жигули, в магазинах есть готовые установочные комплекты с давлением 0.5 и 0,7 бар от автотурбины. Установить компрессор 0,5 бар на классику достаточно просто и требует минимум доработок, в паре с доработанной ГБЦ двигатель выдает более 125 л.с. Этому методу противостоит цена всех мероприятий.

Классическая турбина

Это, без сомнения, самый дорогой и невыгодный способ нагнетания двигателя ВАЗ 2103. Первой статьей ваших расходов станет перевод двигателя на инжектор. Затем покупаем турбо-кит на классику, цены от 1 $.5 тыс. Большинство китов построены на базе турбины Garrett GT17, встают без модификации поршня, но дуют до 0,5 бар. В этом случае более рациональным будет классический компрессор. В случае полной доработки двигателя 2103, замены поршня, установки правильного турбомолекулярного вала (фаза 270-280, максимальный подъемник) этот комплект выдаст до 1,2 бар при мощности более 140 л.с. Стоимость таких переделок обойдется дороже самой машины даже без учета шасси, коробки передач, тормозной системы и прочего 😀

Двигатель ВАЗ 2103 — классический силовой агрегат, входящий в линейку моторов, разрабатываемых и производимых ОАО «АвтоВАЗ».

Подводя итог, можно сказать, что все это семейство (2101 — 2130) разработано на базе глубоко модернизированного двигателя FIAT-124. Изменения, внесенные отечественными конструкторами, коснулись верхнего распредвала и межосевых расстояний цилиндров.

Именно эти изменения позволили в будущем не раз модернизировать моторы, не останавливая их серийное производство. Двигатель 2103 отличается от остальных силовых агрегатов этого модельного ряда (кроме «») тем, что вал газораспределения приводится в движение стальной цепью.

Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ
Объем цилиндра (рабочий), см3	1452
Максимальная мощность, л.с. с. (при 5600 об. / мин.)	71,4
Максимальный крутящий момент, Н-м (при 3400 об / мин)	104
Количество цилиндров	4
Количество клапанов на цилиндр	2
Общее количество клапанов	8
Диаметр цилиндра, мм	76
Ход поршня, мм	80
Подача топлива	Карбюратор или форсунка
Степень сжатия	8.5
Вид топлива	AI-92
Расход топлива, л. / 100 км (город / трасса / смешанный режим)	9,4 / 6,9 / 8,9
Система смазки	Комбинированная (под давлением + распыление)
Масло прикладное	5W-30, 5W-40, 10w-40, 15W-40
Объем масла в картере, л	3,75
Система охлаждения	Жидкостная, закрытого типа, с принудительной циркуляцией
Габаритные размеры, мм	565x541x665
Масса, кг	120.7
Ресурс мотора, тыс. Часов (заводской / опытный)	125/200

Силовой агрегат устанавливался на автомобили ВАЗ: 21023, 2103, 21043, 21053, 21061, 2121.

Описание

Двигатель ВАЗ 2103 изготовлен с использованием «высокого» блока цилиндров (215,9 мм вместо 207,1 л), что позволило довести его рабочий объем до 1,5 л и установить коленчатый вал с увеличенным ходом поршня.

Агрегат представляет собой классический вариант двигателя с верхним газораспределительным механизмом.

Распределительный вал приводится цепной передачей без натяжителя цепи. Поэтому натяжение цепи необходимо регулярно проверять и регулировать. Кроме того, необходимо отрегулировать и зазоры клапанов, поскольку в газораспределительном механизме нет гидролифтеров.

• Блок цилиндров изготовлен из чугуна, а его головка отлита из алюминиевого сплава. Распределительный вал выполнен из стали и отличается от других моделей наличием одной необработанной шейки, имеющей форму шестигранника.
• Карбюратор, который устанавливается на двигатель ВАЗ 2103, оборудован распределителем с вакуумным регулятором опережения зажигания. После появления инжекторных силовых агрегатов на двигатель установили доработанную ГБЦ с соответствующим газораспределительным механизмом.
• Для работы водяного насоса (помпы) используется привод с клиновым ремнем сечением 10х8 мм.
• Подача масла из картера во внутренние каналы блока цилиндров и пары трения осуществляется масляным насосом, расположенным в картере силового агрегата.
• Двигатель 2103 оснащался как классической, так и бесконтактной системой зажигания.

Техническое обслуживание

Двигатель ВАЗ 2103 имеет высокую степень унификации на уровне деталей и сборочных единиц, в связи с чем его ремонт, связанный с заменой узлов, не вызывает никаких затруднений.

Как и все силовые агрегаты ВАЗ того времени, двигатели ВАЗ 2103 требуют довольно сложного и трудоемкого обслуживания. При проведении профилактических работ необходимо:

1. Проверяйте каждые 10-15 тысяч километров и при необходимости регулируйте: натяжение цепи привода ГРМ; клапанные зазоры в ГБЦ;
2. Регулярно очищайте и регулируйте карбюратор.
3. Менять моторное масло через каждые 10 000 км.
4. Регулярно проверяйте двигатель на предмет утечек охлаждающей жидкости и моторного масла.

По мнению многочисленных владельцев автомобилей с двигателями ВАЗ 2103, этот силовой агрегат является одним из самых неприхотливых и надежных среди всех моторов семейства классических моторов.

Единственное условие — это тщательное регулярное обслуживание и работа в режимах, рекомендованных руководством по эксплуатации автомобиля. При соблюдении этого требования ресурс двигателя 2103 может достигать 300 тыс. Км.

Неисправности

Для двигателя 2103 характерны те же неисправности, что и для других классических двигателей ВАЗ. Наиболее распространены:

НЕИСПРАВНОСТИ	ПРИЧИНЫ	УСТРАНЕНИЕ НЕПОЛАДОК
Двигатель не запускается.	1. В карбюратор не подается топливо. 2. Сильное загрязнение топливного фильтра. 3. Сломан топливный насос. 4. При запуске двигателя электромагнитный клапан карбюратора не открывается.	Ÿ Промойте и / или продуйте топливопроводы и топливный фильтр. Заменить топливный фильтр. Очистите или замените топливный насос. Проверить целостность проводки.
Двигатель «глохнет» на холостом ходу или его обороты «плавают».	1. Нарушена регулировка холостого хода. 2. Карбюратор сломан. 3. Нарушены зазоры между рычагами и кулачками распредвала.	Ÿ Отрегулируйте холостой ход. Очистите каналы и жиклеры карбюратора. Заменить диафрагму стартера карбюратора. Отрегулируйте зазоры между деталями газораспределительного механизма.
Повышенный расход моторного масла.	1. Утечка масла через уплотнения. 2. Изношены поршневые кольца или цилиндры. 3. Изношенные или поврежденные уплотнения штока клапана.	ŸПроверьте и при необходимости замените прокладки и сальники. Заменить кольца и / или поршни. Для расточки цилиндров. Ÿ Заменить уплотнения штока клапана.

Имеются и другие неисправности при работе двигателей ВАЗ 2103.В общем, диагностику неисправностей двигателя лучше проводить на специализированной СТО.

Тюнинг

Увеличить мощность мотора 2103 можно разными способами:

Самый простой способ расточить цилиндры до диаметра 79 мм. Это увеличит их общий объем до 1,6 литра. Установка поршней диаметром 79 мм позволяет поднять мощность до 75 л.с. с. Крутящий момент составит 115 Нм при 3000 об / мин.

1. Дальнейшего увеличения мощности можно добиться, увеличив ход поршня до 84 мм.Для этого используются поршни ТРТ и коленвал от ВАЗ 2130. Этот коленчатый вал обычно используется в тех случаях, когда хотят увеличить мощность и крутящий момент на низких и средних оборотах. При этом мощность двигателя увеличится до 80-85 л.с. из.
2. Есть более сложный вариант тюнинга, в котором: растачивают и полируют каналы ГБЦ и впускного коллектора; выберите подходящий распредвал. Правильно подобранные детали позволяют увеличить мощность двигателя до 100 л.с. из.
3. Установка 0.Компрессор на 5 бар вместе с доработанной ГБЦ дает возможность увеличить мощность силовой установки до 125 л. из.
4. Возможны и более дорогие способы увеличения мощности двигателя 2103, однако цена комплектующих и оплата работ, связанных с доработкой деталей, сборкой двигателя и его регулировкой, могут превышать стоимость как двигателя, так и машина в целом.

Замена масляного фильтра и масла в картере

С 1974 года завод ВАЗ советует замену масла создавать через 5000 км, но это зависит от критерия эксплуатации.

В процессе обкатки, несмотря на высочайшую культуру производства и самые передовые технологии производства деталей двигателя, отделяются мелкие частицы металла, которые постоянно смываются маслом, циркулирующим в системе.

Масло также загрязнено проникающими частицами пыли. Большинство этих частиц оседают в лабиринтах масляного фильтра , но некоторая их часть все еще циркулирует в системе. К тому же присадки, облагораживающие масло, со временем испаряются, масло теряет свои ценные свойства, а это сразу сказывается на эксплуатационных критериях двигателя.

На двигателях автомобилей «Жигули» установлен полнопоточный узкий фильтр масла … Замена масла в коробке передач ВАЗ 2115 — подробно. Само слово «полнопоточный» означает, что, в отличие от других автомобильных систем смазки, где только часть масла проходит через фильтр тонкой очистки, все масло, циркулирующее в системе, проходит через очистку. Фильтр обеспечивает хорошую очистку масел от механических частиц и продуктов окисления.

Для очистки масел В конструкции фильтра используется бумажный фильтрующий элемент из пористой термообработанной бумаги.Для увеличения рабочей поверхности элемента бумагу специально сгибают на 180-184 сгиба.

Эффективная работа фильтра — надежная гарантия длительной работы двигателя, поэтому обращаем ваше внимание на необходимость своевременной замены фильтра .
Операции по замене масла и фильтра для удобства следует производить в гараже на смотровой канаве или эстакаде, чтобы обеспечить свободный доступ к сливной пробке в масляном поддоне двигателя.

Для успешного выполнения этой операции, как и любой другой, подготовьте необходимые инструменты, приспособления и материалы. Не забывайте проверять соответствие подготовленных к заливке масел сезону, помня, что летнее масло используется при температуре от 5 ° С и выше, всесезонное масло — до минус 20-25 ° С, а зимнее — от минус 25 ° С.

номер масла в системе смазки — 4,2 литра, однако следует помнить, что при замене масла на все модели ВАЗ достаточно залить всего 3.75 литров, так как при сливе в системе смазки остается около 0,5 литра.

Масляный фильтр должен иметь резиновую прокладку. Инструкция по замене масла в коробке передач старой и новой модели ВАЗ 2108, 2109, 21099 — видео и статьи по обслуживанию и ремонту авто своими руками. ВАЗ-2103 «лада» ваз-2103 / лада1500: двигатель: л.с. Год выпуска (начало-конец) объем масла в двигателе, л. Под рукой должна быть воронка, специальный ключ для снятия масляного фильтра , шестигранный ключ на 12 мм для откручивания пробки, посуда для слива отработанного масла и тряпка для вытирания рук и подтеков масла .

Замена масла

на ваз 2101-2107, все тонкости и нюансы этой несложной операции.

Несколько простых правил при замене масла помогут сделать эту операцию правильно и быстро.

ЗАМЕНА

МАСЛО И ФИЛЬТР ДЛЯ ВАЗ-2106

Обладательнице боевой классики интересный и познавательный ролик каждую неделю.

Ключ для снятия масляный фильтр

Если все готово, автомобиль установлен на смотровой канаве или эстакаде, застрахован колесными упорами и ручным тормозом, можно приступать к работе.Откройте капюшон. Снимите крышку маслозаливной горловины, чтобы создать нормальное атмосферное давление внутри двигателя.

Дело в том, что при работающем двигателе механизмы, нагреваясь, вытесняют лишний воздух, создается разрежение, и это мешает нормальному сливу масла … Откручиваем сливную пробку в масляном поддоне, предварительно установив ведро или другую емкость для слива отработанных масел … Емкость необходимо установить немного назад по направлению автомобиля от сливного отверстия, так как она расположена под углом 30 ° к вертикали .

Необходимо сливать масло из горячего двигателя при вязкости масла низкой. Сколько масла в двигателе ВАЗ / Лада 2103. Сколько масла в коробке ВАЗ 21099 и двигателе. Слившееся масло необходимо прогреть, время слива не менее 10 минут. Во время этой операции будьте осторожны, чтобы не обжечься горячим маслом.

После слива масла навинтить пробку и открутить масляный фильтр … При отсутствии специального ключа эту операцию можно выполнить наждачной бумагой.Оберните абразивную сторону вокруг фильтра и поверните фильтр против часовой стрелки.

Если этот способ не дает желаемого эффекта, не расстраивайтесь, проткните корпус фильтра прошивкой, которая входит в комплект небольшого ящика для инструментов. В исходном варианте двигатель для ВАЗ 2103 может выдавать до 77 лошадиных сил, этой мощности вполне достаточно, чтобы разогнать не очень тяжелую машину до сотни за 16 секунд. Поставив для удобства на стержень прошивки трубку или ключ для выворачивания свечей зажигания, вы непременно сдвинете «упорный» фильтр с места.

Эту крайнюю меру можно применить, учитывая, что масляный фильтр — одноразового использования.

Перед установкой нового фильтра не забудьте проверить положение резинового уплотнительного кольца, которое должно находиться в канавке на конце фильтра. Чтобы избежать смещения прокладки при установке, смажьте ее моторным маслом … При установке нового масляного фильтра не используйте никаких инструментов, а полагайтесь на усилие, которое может быть оказано руками.

С помощью воронки (чтобы не пролить масло) налить 3 штуки.В маслозаливную горловину залить 75 литров моторного масла. масла соответствующие сезону эксплуатации автомобиля. Через несколько минут, когда масло слито, проверьте уровень мерной линейкой (щупом).

Если при проверке выяснится, что уровень масла выше отметки «Макс», не смущайтесь, запустите двигатель, через 3-4 минуты масло заполнит все свои «емкости», а его уровень в поддон вернется в нормальное состояние.

Обязательно установите наливную пробку перед запуском двигателя.

Некоторые автолюбители иногда используют масла импортного производства, например, фирмы «Шелл» или «Эссо». Замена масла в коробке на ВАЗ 2101-ВАЗ 2107. При покупке минерального масла советуем обратить внимание на масло esso extra. Что нужно знать для замены масла в автомобиле ВАЗ 2106. Рекомендуемые масла и их основные характеристики, критерии выбора. При вязкости 15w40 он практически всесезонный. Также можно попробовать залить полусинтетику, но для старых двигателей это обычно не рекомендуется.В общем, необходимо заливать то же масло, что и ранее.

Hyundai ix35 Tucson IX ›Бортжурнал› Замена масла в автомате. Кто делал это без посторонней помощи, поделитесь инфой о том, как это сделать, сколько нужно масла, номер фильтра и на какие моменты стоит обратить внимание. 1 из 5 — уровень масла в коробке передач — отправлено в трансмиссию: сколько заливать в коробку передач5 трансмиссии. Ваз-2107 — надежен как случай …

Снятие и установка распредвала. Установка распредвала на автомобили ВАЗ.

Комментарий .
Работа показана на двигателе 21124. Особенности работы на двигателе 2112 см. В тексте.
Вывод
1. Подготавливаем машину к выполнению работ (см. Подготовка машины к техническому обслуживанию и ремонту).
2. Снимаем шкивы распределительного вала (см. Шкивы распределительного вала — снятие и установка).
3. Снимите промежуточный и промежуточный ролики (см. Ремень ГРМ — Замена).
4. Торцевым ключом на 10 мм открутите шесть болтов, крепящих заднюю крышку ремня ГРМ, и снимите ее.

5. Снимаем крышку головки блока цилиндров (см. Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) — снятие и установка).
6. Чтобы не повредить, снимаем датчик давления масла (см. Аварийный датчик давления масла в двигателе — замена) или отсоединяем от него конец провода.
7. Торцевым ключом на 8 мм равномерно, на пол-оборота откручиваем 20 болтов корпуса подшипника распредвала.

Комментарий .
На двигателе 2112 снимите корпус подшипников распредвала вместе с направляющими трубками свечей (колодцами свечей). Снимаем патрубки с корпуса подшипника.
9. Снимаем с посадочных мест в головке блока две заглушки технологических отверстий (около задних концов распредвалов).

10. Снимите распредвалы впускных и выпускных клапанов.
11. Снимите уплотнения с валов.
12. Осмотрите валы. На шейках и кулачках вала не должно быть следов сильного износа, царапин, трещин, следов металлического покрытия.
Установка
1. Смажьте шейки шейки и распределительные валы чистым моторным маслом.
2. Ставим распредвалы в ГБЦ. Валы не взаимозаменяемы и имеют разную маркировку.
Вал выпускного клапана имеет маркировку 1006014.

Внимание .
При ремонте двигателя нельзя использовать герметик с повышенным содержанием силикона (соединения кремния), пары которого могут попадать через систему вентиляции картера в цилиндры, а затем в выхлопной тракт.Используйте герметик, который специально указан на упаковке, что он безопасен для датчика кислорода.
Внимание .
Не наносите слишком много герметика на опорные плоскости корпуса подшипника. При затяжке крепежных болтов герметик, выдавленный во внутренние полости двигателя, может забить масляные каналы.
3. Наносим тонкий слой герметика Локтайт № 574 или аналога на плоскость ГБЦ и на нижнюю поверхность корпуса подшипника вокруг отверстий свечных колодцев следующим образом:

4.Установите распределительные валы в головку блока цилиндров шпоночными пазами вверх.
5. Устанавливаем корпус подшипника на головку блока цилиндров и равномерно затягиваем болты его крепления до соприкосновения корпуса подшипника с головкой блока цилиндров. В конце затягиваем попарно болты корпуса подшипника с моментом 8,0–10,0 Н · м (0,8–1,0 кгс · м) в следующей последовательности (см. Фото).

Последовательность затяжки болтов крепления подшипников распредвала
6. Запрессовываем сальники распредвала (см.Сальники распредвала — замена).
7. На двигателе 2112 нанесите чистое моторное масло на резиновые уплотнительные кольца направляющих трубок свечей (свечных колодцев) и установите трубки в головку.
8. Дальнейшая сборка производится в порядке, обратном разборке.

Другие новости по теме:

Информация

Замена распредвала на ВАЗ 2106

Надеюсь, тема будет полезной, распредвал ломается не так часто, да и то редко, заводской распредвал может пройти пару капитальных ремонтов.

Замена распредвала на ВАЗ 2106 своими руками

Для начала немного теории, а точнее свидетельств, указывающих на неисправность распредвала, износ его шейки и ложа. Определить, стучит ли распредвал или что-то еще в двигателе, не очень просто, но возможно. Обычно распредвал стучит глухо и сильно, частота стука меняется вместе с оборотами двигателя. Слушать двигатель можно через клапанную крышку деревянной палкой, медицинским стетоскопом.Но зачастую, если вы не опытный моторист, отличить стук распредвала от стука раскрученной клапана не так-то просто. Поэтому самый верный способ диагностировать распредвал — снять его с двигателя, промыть и осмотреть. Таким образом получается:

1. Неисправный распредвал стучит тупо, как будто стучит
2. При износе распредвала невозможно регулировать зазоры в клапанах, так как при проворачивании коленчатого вала распредвал всегда занимает разные положения
3. Самый надежный способ диагностировать неисправность распредвала — снять его с автомобиля, промыть бензином и непосредственно диагностировать: нужно держать распредвал левой рукой, а правой рукой ударить по кровати, если вы слышите хотя бы звук Меньше стуков, изношен распредвал.Только следите, чтобы распредвал не двигался в постели, так как при ударе ограничителя распредвал будет издавать тихий стук.
4. Распредвал влияет на давление в системе смазки, чем больше зазоры между станиной и валом — чем меньше давление, тем хуже смазка других деталей.

Еще хочу посоветовать, какими бы хорошими ни были коромысла (рычаги клапанов), их тоже нужно заменить, потому что неравномерное производство приведет к быстрому износу распредвала.Также рекомендую обратить внимание на состояние колодки натяжителя, это видно при снятом распредвале, так как замена — довольно трудоемкий процесс. Процесс замены распредвала также включает в себя регулировку тепловых зазоров клапанов, так что имейте в виду. Что ж, начнем.

Как заменить распредвал на ВАЗ 2106 своими руками?

Замена должна начинаться со снятия поддона с воздушным фильтром, отсоединения троса всасывания, привода газовой заслонки.После этого рекомендую очистить клапанную крышку от пыли и грязи, чтобы минимизировать попадание песка в двигатель.

Сняв все, что написано выше, можно приступать к снятию клапанной крышки, для этого достаточно открутить гайки на 10 по периметру.

Кстати, каждый раз при снятии клапанной крышки рекомендую заменить прокладку (не только мне, а заводской). Попробуйте поискать резиново-кортикальную прокладку, она намного лучше резиновой газовой.

После снятия крышки вы увидите распредвал, он у нас очень закопченный, очевидно, что масло использованное было не самое дорогое. менял тоже не часто.

Двигатель ВАЗ 2106 без клапанной крышки

Теперь необходимо ослабить звездочку распредвала при помощи ключа на 17, чтобы двигатель не проворачивался, можно вставить большую отвертку между звездой и цепью мотора. Теперь довольно ответственный момент, необходимо совместить метки на коленвале и звездочке распредвала.В идеале метка на шкиве коленчатого вала должна останавливаться перед длинной рысью, а метка на звездочке распредвала напротив выступа на ложе распределительного вала.

Совмещение меток на коленвале ВАЗ 2106

Совмещение метки на звездочке распредвала на ВАЗ 2106

После совмещения меток необходимо снять натяжитель цепи, для этого достаточно открутить две гайки на 10.

Снимите натяжитель цепи

Далее можно снять звезду распредвала, она закреплена на направляющем штифте.Откручиваем болт крепления звездочки, легким ударом ключа выбиваем звездочку. Теперь, чтобы звезда не соскользнула, можно связать ее вместе с цепочкой.

Цепь и звездочка вязаные

Далее остается только снять распредвал, открутив гайки на 13, фиксирующие его. Кстати, если шпилька скручивалась вместе с гайкой, то ее можно легко вернуть обратно, для этого достаточно иметь шпильку-поворотник или навинтить на шпильку две гайки и зажать их в разные стороны, затем закрутить шпильку. шпилька в головке для верхней гайки.

Ну тогда просто проверьте распредвал, как я писал выше, если нужно его заменить, коромысло. Собираем все в обратном порядке. Забыл сказать, что новый распредвал надо правильно зажать, для этого есть карта:

ВАЗ 2106 карта затяжки распредвала

Устанавливаем распредвал в обратной последовательности, важно следить за совмещением меток. После установки распредвала на место необходимо отрегулировать натяжение цепи мотора, также отрегулировать клапан.

Снятие и установка распредвала

Распредвал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно либо при ремонте и разборке двигателя, либо при его замене. Удалить его не так уж и сложно и для этого понадобится такой инструмент как:

1. Головка 17 и 13
2. Рукоятка с храповым механизмом
3. Вороток
4. добавочный номер
5. Гаечный ключ или комбинированный ключ 13

Первым делом нужно полностью снять клапанную крышку с головки блока цилиндров.Затем откручиваем натяжитель цепи ГРМ, который находится с правой стороны перед двигателем (по ходу движения):

После этого отключаем шестерню распредвала ключом на 17. Во избежание проворачивания необходимо поставить машину на скорость и поставить упоры под колеса, чтобы она не катилась.

После чего отводим в сторону, можно что-нибудь слегка поддеть:

После того, как все гайки окончательно откручены, можно взяться за крышку вала и потянуть ее вверх с необходимым усилием, слегка повернув в сторону, чтобы это было легче сделать:

Для снятия распредвала с крышки нужно ключом на 10 открутить две гайки, которые находятся в передней части детали, на фото ниже они обозначены цифрами:

Теперь с задней стороны распределительного вала можно слегка постучать даже рукояткой молотка (деревянной), и он двинется вперед:

Осторожно потянув вперед, он полностью снимается, результат показан на фото ниже:

Процесс установки производится в обратном порядке.Если необходимо заменить вал из-за сильного износа, замените коромысла одновременно. Снимаются они очень просто, достаточно приподнять каждую из них, преодолевая сопротивление пружинного зажима, и коромысло снимается свободно:

Если вал не меняется, а коромысло все еще вполне пригодно для дальнейшей работы, то нужно ставить их в той же последовательности, в которой снимались (если вынимать их вообще):

Если вы решили купить новый вал, то на ВАЗ 2106 и аналогичных классических моделях он будет стоить около 1000 рублей, что не так уж и дорого.

Источники: http://avto-guru.ru/rio2112/dvs2112/483-raspredelitelnye-valy-dvigatelejj-2112-i-21124.html, http://vaz-master.ru/remont-avtomob-svoimi-rukamy / двигатель / замена-распредвала-на-ваз-2106.html, http://vaz2106-remont.ru/snyatie-i-ustanovka-raspredvala/

Приветствую, Друзья!
Прошло почти два года с момента покупки машины, и все это время меня мучила проблема со слабым вакуумом на впуске и сильным тремором на холостом ходу, отсюда некрасивый выхлоп и большой расход газа.()
За все это время успел перепроверить все датчики, рекапитализировать ГБЦ, заменить кольца, но проблема не исчезла.

Поставил прошивку от BamperDima, стал лучше гонять, но проблема осталась. Он рассказал Диме о проблеме и о том, что уже сделано. Сказал, что остался только распредвал. Я спросил Диму про распредвалы, чем брать и все такое. Оригинал конечно хороший, но цена кусается. В итоге появился вариант поставить распредвал от Opel Kadett U с маркировкой 1.3S. Кажется, что с этим валом Lanos едет намного веселее, но, прочитав его, я понял, что он едет веселее только на высоких скоростях, а меня интересует тяга с низкой гравитацией. Решил, что вал будет стандартный.
И вот я созрел до замены распредвала. Купил на прошлой неделе. Купил с рук (он, как говорится, взял себе, а машину продал. Не в этом дело). Купил за 800 грн, распредвал действительно новый, в заводской смазке не ставилась. Кто производитель не смог мне ответить, единственная подсказка на торце распредвала на стороне модуля зажигания — рельефная буква «G», которая вроде ни о чем не говорит, но наводит на мысли об оригинале, но далеко не факт.Если кто-то покупал распредвал с этой маркировкой, то отпишитесь, кто производитель.
Идем дальше. Снятие распредвала на Ланосе 1.5 предполагает снятие ГБЦ, так как болты крепления постели распредвала и ГБЦ общие. И это проблема, потому что если открутить ГБЦ, то вопрос стоит о сливе антифриза и замене прокладки ГБЦ. Меня это не устроило, так как прокладка на моем моторе поменяли около 8000 км назад, после замены поршневых колец.Я залез в недра интернета. Я нашел много записей и видео о замене распредвала без снятия ГБЦ. Решено было именно так и поступить.
Звоню своему мастеру, у него была очередь на неделю вперед и с его слов замену в таком формате не делал, но теоретически знает как и что. Стоимость работ навскидку озвучена до 500 грн. И вовремя сказал спланировать на весь день, т.к. хз, какие проблемы могут вылезти. Но строчка … Хочу поскорее поставить.
В моем гаражном кооперативе, в моем собственном ряду, есть СТО. Я пошел к ним. Я спросил. Они ответили, что знают процедуру и сделают ее за три, три с половиной часа и за 600-700 грн. Стоимость оттолкнула меня.
Съездил в гараж, снял крышку с кровати распредвала, посмотрел что и как и решил, что буду делать сам.
В крайнем случае тогда сбегаю на СТО и мне помогут.
Все это произошло в четверг.
Я планировал мероприятие на субботу, и поскольку это был выходной день и работать было невозможно, было решено либо успеть к субботе, либо закончить в понедельник.
В 11:00 в субботу я начал все это разбирать.
Всего по пунктам:
1. Поддомкратил переднее колесо со стороны пассажира (авто на ручнике и колодки на задние колеса, безопасность прежде всего).
2. Снял верхнюю часть кожуха ремня ГРМ, обнажив шкив распредвала.
3. Откручиваем все свечи.
4. Поставить 4-ю передачу и прялкой поставить шкив на метку так, чтобы первый поршень оказался в ВМТ (верхней мертвой точке). С помощью щупа через свечной колодец убедился, что поршень находится вверху.
5. Открутите крышку распределительного вала, это крышка клапана.
6. Снимите аккумулятор (распредвал нужно будет снять в его сторону, аккумулятор не позволит этого сделать).
7. Отсоедините разъем от модуля зажигания и снимите сам модуль.

8. Отвинтите и снимите боковую крышку основания распределительного вала (она находится непосредственно под модулем зажигания).
9. Чтобы метки ГРМ не сбивались, ремень был натянут на шкив с помощью муфт.Но что делать с нижним шкивом (коленвалом)? Все просто, я привязал верхний шкив на проволоке с натягом к упору капота, чтобы ремень не сдвигался ни на одном зубе.

10. Откручиваем и снимаем шкив распредвала, осталось повесить на поводке.
11. Так как не было времени искать и прорезать расширитель клапана от классики, сделал нечто подобное из подручных средств. Я использовал гаечный ключ на 13-14 и китайский тройной гаечный ключ на 8-10-12, соединив их изолентой (нет, не синей 🙂 белой твердой лентой 3М), чтобы сделать что-то вроде графина.

Это фото не мое, но принцип понятен.

12. Закрываем все масляные каналы в ГБЦ чистыми кусками тряпки (если не ошибаюсь, их 7 или 8).
13. Теперь приступим к процессу. Нам нужно удалить все 8 рокеров, желательно патч (чтобы не потерять). Приручиваем ключик к кровати рядом с качалкой, которую планируем снимать, как показано на фото выше. На «развязку» нажимаем плавно, без рывков, лучше сделать удлинение рычага, так как пружина достаточно жесткая и ее нужно долго держать нажатой.Я использовал большой круглый напильник, вставленный во вторую головку гаечного ключа. Деревянная ручка напильника очень удобна, так как не давит на ладонь.
Конечно, такие работы лучше проводить вдвоем, один нажимает-держится, второй вытягивает качельку. Но я был самим собой. Пришлось выращивать третью руку :-). Сжимал тело, подмышку, плечо … в общем как-то приспособился. Коромысло толкается отверткой. Скажу, что на 1-м и 4-м цилиндрах снимать было очень сложно, где поршни были вверху.Многие скажут, что можно было провернуть коленвал и опустить поршни, но боязнь сбора неправильная, заставляла мучить, не проворачивая колено.
Короче с 11:00 до 12:30 разобрал все и снял все рокеры.

14. Со стороны 4-го цилиндра, со стороны станины, откручиваем два винта с шестигранной головкой 5, фиксирующих полумесяц (или что-то еще), что в свою очередь фиксирует распредвал в постели. Снимать не надо, просто выходит из строя.
15. Все, распредвал свободный. Осторожно, чтобы не повредить станину и сальник распредвала, вынуть его в сторону модуля зажигания.
16. Проверяем наличие масла в местах вращения шейки распредвала в постели, если есть масло, то каналы не забиты и масло регулярно попадает в эти места. У меня все отлично.
17. Еще раз посмотрите на два распредвала рядом. Проверяем, все ли соответствовало старому (углы кулачков, масляные каналы и т.д., за исключением износа :-)).
Кстати, нашел два отличия от того, что было в машине. Во-первых, у отдельно стоящего кулачка для датчика фазы (его просто нет в моем моторе) большая длина, почти в 3 раза. Второй, со стороны, на которой расположен модуль зажигания на старом валу, имеет паз для его поворота отверткой или специальным ключом (на новом такого паза нет). В остальном абсолютно идентичны, только новый новый)))))
18. Аккуратно положить новый распредвал в постель, опять же, чтобы не повредить посадочные места в шейках в постели и не повредить сальник.Моя сальник была заменена 8000 км назад. Перед разборкой купил новый сальник на всякий случай, но все вставил аккуратно и не повредил уже установленный сальник.
19. Установите полумесяц из пункта 14 обратно и прижмите его винтами.
20. Установить все коромысла обратно. Звучит просто, но на это ушло много времени. Ставим коромысло на место, а потом подсунем под него накладку, следим, чтобы клапан не пересыхал и все это удерживая рычаг нажимая на пружину клапана, все равно ТО)))) Это была самая долгая процедура по времени , около 2 часов.Мне очень помог магнит на гибкой палочке.
21. Проверяем, чтобы все пятна были точно на своих местах. Вытаскиваем тряпку, прикрывавшую масляные каналы.
22. Поскольку масло с поверхностей коромысел, распределительного вала и пятикопеечных монет было стерто, я взял оставшееся масло после технического обслуживания и пролил его на каждое коромысло, кулачок и клапан, чтобы не было задира или царапины при первом запуске.
23. Надеваем шкив распредвала и прижимаем его болтом.Затем освобождаем от стяжек и проводов, на которых при ремонте висел шкив.
24. Далее, во избежание досадных оплошностей, аккуратно провернул колесо на 4-й передаче и проворачивал распредвал. Сделал несколько ходов двигателя, чтобы почувствовать, что все собрано правильно и клапаны не будут встречаться с поршнями (да, давление клапана в 1,5 раза при обрыве ремня или неправильной сборке).
25. Закручиваем свечи.
26. Ставим на место крышку из пункта 8.Скажу, что в Ланосе это больное место, через которое прогоняется масло. Советую сразу либо поменять резиновое кольцо, либо немного смазать старое кольцо (если оно еще не дубовое) герметиком.
27. Ставим клапанную крышку, она же крышка постели распредвала.
28. Надеваем модуль зажигания на шпильки и прикручиваем, не забываем про разъем модуля.
29. Одеть высоковольтные провода на свечи.
30. Ставим на место аккумулятор.
31. Можно поставить крышку ГРМ, но я сделал это позже, после тестовой гонки.
32. ВАЖНО! Убедитесь, что под капотом не осталось инструментов. (Мы за безопасность! :-))))).
Вот и все.

Итак, первый запуск.
Кручу стартер, но двигатель не ловит, вобщем ничего.
Сразу в мыслях, что когда у меня была проблема с разрядом, я бы сдвинул метки ГРМ на 1-2-3 или даже на 5 зубцов, чтобы хоть как-то приподнять, а теперь, когда все в норме, нужно все выставить в фабрика.
Тогда была мысль, что все таки распредвал другой (но я их сравнивал…)
Блин блин блин …
Кручу еще …
Прострел…
Думаю: «Свечи!»
Скручивание, естественно залил.
Протираю каждую, прикручиваю обратно.
Вращение … прострел … Вращение еще. Понятно. Завелась.
А вот колбаса как старый дизель с кучей проблем. Явные признаки тройки.
Снимаю разъемы с форсунок, первый цилиндр не реагирует.
Двигатель гудит.
Но мои свечи были идеальными. Перехожу на газ, делаю 3-4 смены газа до 2500-3000 оборотов.Газ, судя по всему, задул залитую свечу и загорелся. Обороты выровнялись. Вибрации ушли. Мотор работает отлично. Для верности снова перешел на бензин. Все отлично!
оглушаю, момент сомнений (заведется ли), кручу, хватаю моментально.
Работа плавная.

ПОБЕДА!

Подключаю переходник K-Line. Смотрю вакуум на входе, 35-36кПа (было 53-56кПа), время впрыска было 1,27-1,31 мс (раньше было 1,7-1,9 мс).И снова победа!)))
Даже БК КРАСНЫЙ показывает расход в час на хх 0,8-0,9 л / ч (ранее 1,2-1,4 л / ч).
Двигатель прогрелся и я покатался, пока не торопясь, чтобы все притиралось и заняло свои места.
Работа идеальная, выхлоп ровный и шумит почти как сток, может чуть громче, думаю из-за более сильного и формы патрубка выхлопной трубы.

Я как никогда доволен! Он боролся с этим недугом почти два года и наконец победил.Жалко, что идея поменять распредвал раньше не пришла, на нем не было видно выхода, но вполне вероятно, что кулаки третьего цилиндра износились сильнее остальных (было масляное голодание что устранено при ремонте ГБЦ) отсюда и на хх был неровный выхлоп, многим показалось, что мотор на злых валах.

Результат: стоимость распредвала 800 грн, стоимость работ 0 грн и 5,5 часа времени без передышки, удовольствие от проделанной работы огромное, полученный опыт бесценен!

Всем удачи!

Цена вопроса: 800 грн Пробег: 151250 км

В двигателе автомобиля ВАЗ 2106 ключевую роль играет распредвал, приводящий в движение клапаны.Благодаря ему происходит своевременный поступление топливовоздушной смеси в камеры сгорания и выброс из них газов, причем согласно рабочему циклу. Вал расположен в верхней части двигателя, под крышкой ГБЦ (ГБЦ). На распредвале есть звездочка, с помощью которой он соединяется с коленчатым валом. Один оборот коленчатого вала соответствует двум оборотам распределительного вала.

Основные неисправности распределительного вала — риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, многократные задиры.В случае чрезмерного износа шейки распределительного вала происходит снижение давления масла в системе. Но возможен и такой вариант с разрушением посадочных мест под подшипники распредвала. И если за небольшую сумму можно установить новые шейки, то в случае с сиденьями придется заменить ГБЦ. Часто выполняется тюнинг, требующий установки на ВАЗ 2106 нового, более легкого распредвала.

Снятие и установка распределительного вала

Чаще всего снятие необходимо либо во время капитального ремонта, либо для замены в случае неисправности.Для проведения работ требуются следующие инструменты:

• головок на 10, 13 и 17;
• храповая ручка;
• лебедка;
• удлинитель с карданчиком;
• гаечный ключ на 13;
• Приспособление для монтажа и демонтажа распредвала ВАЗ.

Сначала снимается клапанная крышка, которая прикручена к ГБЦ и имеет резиновую прокладку. Старайтесь не повредить его, иначе в будущем может произойти утечка масла. После этого откручивается натяжитель цепи ГРМ.Он расположен с правой стороны двигателя, если смотреть из салона. Шестерня распределительного вала отвернута головкой на 17.

Для удобства выставить машину на передачу, а под заднее колесо поставить противооткатные упоры. Отведите шестерню в сторону, при необходимости можно поддеть ее удобным инструментом. Теперь необходимо открутить все гайки, которыми крепится пенал (корпус) распредвала. Чтобы облегчить работу, сначала воспользуйтесь ручкой.

Все резьбовые соединения затянуты с большим моментом, поэтому иногда их сложно демонтировать.Затем, слегка покачивая корпус распредвала, с усилием потянуть вверх. А после откручивания двух гаек в передней части корпуса можно легко ударить деревянным молотком по задней части вала, чтобы окончательно снять его с гнезда. Установите распределительный вал в обратном порядке.

Если вы ремонтируете из-за чрезмерного износа вала, замените коромысла. Снимаются они довольно легко, нужно лишь подтянуть вверх. Но если состояние элементов хорошее, то не стоит тратить на них время: достаточно внимательно осмотреть каждый и поставить на прежние места.Причем делайте инсталляции в той же последовательности, в которой они были сняты.

Как отрегулировать клапана на ВАЗ 2106?

На автомобиле ВАЗ 2106 регулировку клапанов рекомендуется проводить каждые 10-15 тысяч км. запустить. Было выбрано оптимальное значение, потому что все это время двигатель будет работать стабильно. При изменении зазора начнут появляться небольшие «дефекты»: стук клапанов при резком увеличении оборотов, снижение отклика дроссельной заслонки и мощности двигателя.

Проблемы доходят до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть.Также необходимо регулировать клапаны после проведения работ, связанных с ремонтом или заменой распредвала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга. Для работы вам потребуются следующие инструменты:

• набор ключей;
• ключ гаечный рожковый на 17 с хорошим рычагом;
• специальная шпонка 38 для проворачивания коленвала;
• Плоский зонд толщиной 0,15 мм.

Если вы внимательно посмотрите на крышку, в которой хранится датчик, вы увидите несколько цифр, обозначающих последовательность регулировки клапана.Обратите внимание на температуру: оптимальная настройка — 20 ° С. Но если перед этим заменили распредвал ВАЗ, а во дворе стоит теплая погода, то на температуру смотреть нельзя.

Итак, сначала снимаем крышку с ГБЦ. Учтите, что клапаны следует отсчитывать от переднего края двигателя. После этого установите поршень 4-го цилиндра ключом 38 в верхнее положение. Клапаны «6» и «8» закрыты, следовательно, зазор между рычагом и кулачком будет наибольшим.Установите щуп и проверьте зазор. Оптимальным считается тот, при котором зонд можно перемещать с некоторым усилием. Если зазор меньше или больше, зонд не двигается или проходит свободно, продолжайте регулировку.

Для этого нужно поработать двумя ключами на 17: одним ослабить стопорную гайку, а вторым повернуть болт для регулировки. Причем не следует делать много оборотов регулировочным болтом, нужно медленно перемещать щуп в процессе его откручивания или закручивания, чтобы не пропустить значение допустимого зазора.После контргайки затяните и снова проверьте правильность зазора. При необходимости отрегулируйте клапан. Порядок регулировки клапана:

• 4-й и 3-й;
• 2-й и 4-й;
• 1-й и 2-й;
• 3-й и 1-й;
• 8-я и 6-я;
• 4-я и 7-я;
• 1-й и 3-й;
• 5-я и 2-я.

Коленчатый вал поворачивается на 180 °, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо использовать метки на шкиве коленчатого вала, а также на распредвале.В крайнем случае крышка трамблера просто снимается и бегунок управляется.

Обратите внимание, что один оборот коленчатого вала составляет половину оборота оси распределителя. После завершения настройки выполняется сборка. Если резиновая прокладка повреждена, замените ее на новую.

Добро пожаловать!
Фазы газораспределения — не все знают, что это такое, поэтому сегодня мы постараемся вам это объяснить и показать на примере, как правильно установить фазы газораспределения по меткам.

Примечание!
Для установки фаз газораспределения вам потребуется запастись: отверткой, а также тремя ключами на «8», «10» и «13», а также необходимо запастись специальным ключом для проворачивания. шкив коленчатого вала! (Если у вас нет специального ключа, вы можете использовать вместо него головку «36»)

Резюме:

Какие фазы газораспределения?
Попробуем объяснить вам все простыми словами, под фазами газораспределения понимается момент, когда поршень в двигателе перемещается вверх и вниз в определенном заранее заданном интервале.Если фазы газораспределения нарушаются, то в этом случае поршень отклоняется от заданного интервала и, как следствие, двигатель работает неравномерно.

Когда мне нужно настроить фазы газораспределения?
Как уже было сказано ранее, при сбивании фаз двигатель автомобиля начинает работать не плавно, а именно:

• Автомобиль уменьшил мощность.
• А также если увеличивается расход топлива.
• А если двигатель автомобиля начнет работать с перебоями, то есть глохнет на холостом ходу и возможно подскочат обороты холостого двигателя.

Как настроить фазы газораспределения на ВАЗ 2101-ВАЗ 2107?

2) Сняв кожух, накройте шейку карбюратора чистой тканью, чтобы во время работы в нее не попала грязь.

3) Затем снимите с штуцера, который находится на карбюраторе, шланг отвода картерных газов.

4) Затем ослабьте винт, которым крепится трос воздушной заслонки.

5) Затем ослабьте болт крепления оболочки троса воздушной заслонки.

7) Затем откручиваем все болты крепления крышки головки блока.

8) После откручивания болтов подденьте отверткой и снимите стопорную шайбу, фиксирующую промежуточный рычаг.

9) Далее снимаем промежуточный рычаг.

10) Затем осторожно снимите крышку с головки блока.

Примечание!
Если на крышке или на головке самого агрегата есть прокладка, то снимите и ее и в результате замените на новую, так как, как правило, при изношенной крышке возможно протекание масла через нее. произойдут в будущем!

11) Затем вращайте гайку шкива коленчатого вала специальным ключом до тех пор, пока метка звездочки распределительного вала не совпадет с меткой на корпусе, как показано на фото ниже.(Если вы не знаете, как повернуть гайку шкива коленчатого вала, то прочтите статью под названием «Установка поршня в положение ВМТ». В этой статье вы найдете три способа поворота коленчатого вала)

Примечание!
Метка на звездочке коленчатого вала также должна совпадать с длинной меткой на крышке распределительного вала!

12) Если у вас есть такая ситуация, что одна из двух меток совпадает, а другая нет, то выполните операцию ниже:

1.Во-первых, согнуть язычок замка шайбы болта, который крепит звездочку распределительного вала.

2. Затем включите первую передачу и открутите болт, которым крепится звездочка распределительного вала.

4. После этого снимите цепь со звездочки и измените ее положение в нужном вам направлении, следя за тем, чтобы обе метки, одна из которых находится на коленчатом валу, а другая — на распредвале, совпадали друг с другом. как показано в параграфе «».

Установка:

Примечание!
Более подробный монтаж всех деталей на свои места смотрите в самом низу статьи в видео ролике!

1) Для начала наденьте звездочку распределительного вала вместе с цепью на ее место.

3) Затем затяните болт крепления звездочки распределительного вала, а также установите все оставшиеся шайбы.

Примечание!
Полностью болт, которым крепится звездочка распределительного вала, крутить не нужно!

4) Затем проверните коленчатый вал на два оборота и еще раз проверьте положение всех меток.

5) Если метки на распредвале и на коленвале совпадают, то затяните до конца болт, которым крепится звездочка распредвала.

6) Если метки не совпадают, то заново установите фазы газораспределения на метки.

7) Установите все остальные детали в порядке, обратном снятию.

Примечание!
Если у вас есть вопросы, задавайте их в комментариях, и наши сотрудники ответят вам в ближайшее время!

Дополнительное видео: ,

Устройство 8-ми клапанного двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 своими руками

8-ми клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снять клапанную крышку ГБЦ ВАЗ 2110 (см. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111).

На двигателе ВАЗ-2111 гаечным ключом на «10» отверните две гайки крепления «объемных» проводов к шпилькам заглушек ГБЦ ВАЗ 2112 и снимите провода со шпилек.

Ключом «10» отверните две гайки и один болт.

Снимите колпачок …

… и его уплотнительное кольцо.

На двигателе ВАЗ-2110 снять кожух вспомогательных агрегатов (см. Снятие кожуха вспомогательных агрегатов двигателя ВАЗ-2110).
Снимите шкив распределительного вала. Откручиваем верхнюю гайку крепления задней крышки ремня ГРМ Лада 2111, 2110 (см. Снятие насоса охлаждающей жидкости на двигателях ВАЗ-2111, -2110).

Ключом «13» равномерно в несколько этапов (до сброса давления пружин клапана) откручиваем десять гаек, крепящих корпуса подшипников распределительного вала.

Снимите передние штифты …

… и задние подшипники распределительного вала.

Слегка отодвинув от ГБЦ заднюю крышку ремня ГРМ ВАЗ 2111, снимаем распредвал.

Снять сальник распредвала ВАЗ 2110.

Установите распределительный вал в следующей последовательности.

Очищаем сопрягаемые поверхности ГБЦ и корпусов подшипников от старого герметика и масла.

Смазываем опорные шейки и кулачки распредвала ВАЗ 2112 моторным маслом. Укладываем вал в подшипники ГБЦ таким образом, чтобы кулачки первого цилиндра были направлены вверх.

На поверхность ГБЦ, сопрягающуюся с корпусами подшипников в области крайних подшипников, наносим тонкий слой силиконового герметика.

Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.

Предварительно затяните гайки в последовательности, показанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. В этом случае необходимо следить за тем, чтобы установленные втулки корпусов беспрепятственно входили в свои гнезда.

Наконец, затяните гайки с моментом 21,6 Н • м (2,2 кгс.м) в той же последовательности.
После затяжки гаек аккуратно удалите остатки выдавленного из зазоров герметика.Проверить зазоры в клапанном механизме. Запрессовываем новый сальник распредвала (см. Замена сальника распредвала для двигателей ВАЗ-2110, -2111).

Дальнейшая сборка производится в порядке, обратном разборке.

Какое масло заливать в ВАЗ 2105. Какое масло заливать в двигатель, коробку передач и мосты на зиму в ВАЗ

Характеристики двигателя ВАЗ 2105

Годы выпуска — (1979 — 2006)
Материал блока цилиндров — чугун
Система питания — карбюратор / инжектор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 66 мм
Цилиндр диаметр — 79 мм
Степень сжатия — 8.8
Объем мотора 1294 см3.
Мощность двигателя ВАЗ 2105 — 64 л.с. / 5600 об / мин
Крутящий момент — 94 Нм / 3400 об / мин
Топливо — АИ93
Расход топлива — город 11л. | трасса 8 литров. | смешанная 9,5 л / 100 км
Расход масла — 700 г на 1000 км
Масса двигателя 2105 — 104кг.
Масло в двигателе ВАЗ 2105:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2105: 3,75 л.
При замене залейте примерно 3,5 литра.

Ресурс 2105:
1.По заводу — 125 тыс. Км
2. Практически — 200 тыс. Км

.

Тюнинг
Потенциал — 200 л.с.
Без потери ресурса — 80 л.с.

Двигатель 2105 устанавливался на:
ВАЗ 2104
ВАЗ 2105
ВАЗ 21072

Неисправности и ремонт двигателя 2105

Двигатель ВАЗ 2105 такой же, мощность чуть ниже, чем у одиннадцатого, главное отличие в том, что двигатель ВАЗ 2105 с ремнем. Ремень ГРМ предназначен для снижения шума двигателя.К положительным качествам стоит упомянуть, что двигатель 2105 не гнет клапана. Минусы двигателя 2105… все таки на двигателе 2105 регулировка клапанов не требуется. Кроме того, двигатель 2105 глохнет, это может быть вызвано непрогретым загустевшим маслом в коробке. Просто прогрейте машину в холодное время года и только потом начинайте движение.
Проблемы. Заклинивание двигателя ВАЗ 2105 не редкость, скорее всего, это вызвано нехваткой масла или нежеланием его вовремя менять, такая экономия легко может пойти боком.Так же, как и 21011, дымит двигатель ВАЗ 2105, основные причины и способы решения этой проблемы описаны в статье про 2101 здесь в разделе «Общее описание». Стук в двигателе ВАЗ 2105 говорит о том, что клапаны не отрегулированы, идите к мастеру или отрегулируйте их своими руками иначе при увеличении теплового зазора помимо дополнительного шума вы обнаружите снижение и без того большой мощности, прогорание клапана , разбалансировка распредвалов, повышенный расход топлива и т.д. В целом неисправности двигателя ВАЗ 2105 полностью повторяют 2101 и 21011, для полного понимания картины читайте статьи об этих моторах.

Если вам посчастливилось стать владельцем автомобиля отечественного производства, из семейства «ВАЗ» марки «Жигули», и навыков, необходимых для замены моторного масла в двигателе, которым вы не владеете, эта статья для вас. . Статья послужит своеобразным ориентиром для тех, у кого есть автомобильный двигатель, к «вам».

Итак, для замены масла и масляного фильтра в двигателе автомобилей: ВАЗ-2107, ВАЗ-2106, ВАЗ-2105, ВАЗ-2102, ВАЗ-2103, ВАЗ-2101 необходимо иметь комплект инструменты, масло и масляный фильтр соответственно.Подробности сейчас.

Что нужно для того, чтобы поменять масло и масляный фильтр двигателя своими руками?

Первым делом нужно купить 4 литра моторного масла. и масляный фильтр. Марка и тип моторного масла — дело личное и обычно зависит от предпочтений и толщины кошелька. Сезон, как ни странно, тоже играет роль, как лучший вариант для вашей «Жигуленки» могу порекомендовать вариант всесезонного полусинтетического моторного масла марки (10W40).

Также подготовьте инструменты, которые понадобятся вам для замены масла в двигателе ВАЗ-2107, ВАЗ-2106, ВАЗ-2105, ВАЗ-2102, ВАЗ-2103 ВАЗ-2101:

1.Ключ шестигранный на «12», а также металлическая трубка диаметром чуть более 12 мм,

2. Ключ (специальный) для откручивания масляного фильтра. На случай, если вы не смогли его найти, есть другой вариант посложнее — свои умелые руки и отвертка.

3. Гаечный ключ для кольца или головки «17» (полезен, если на масляном поддоне установлена ​​нестандартная сливная пробка).

4. Также позаботьтесь о емкости для слива отработанного масла.

Важно! Работы по замене масла в двигателе необходимо проводить на смотровой яме, подойдет эстакада или подъемник.Лежа на земле, вы вряд ли сможете провести эту операцию.

Теперь по пунктам переходим непосредственно к самому процессу замены моторного масла:

1. Перед тем как приступить к замене масла, прогрейте двигатель автомобиля до рабочей температуры, это где-то около 70-80 градусов. Затем заглушите двигатель и с помощью «шестигранника 12» открутите сливную пробку поддона двигателя, предварительно подставив под нее заранее подготовленную емкость. Слить масло.Чтобы масло в двигателе лучше текло, открутите крышку заливной горловины клапанной крышки.

2. Затем отверните масляный фильтр с помощью специального ключа. Если у вас нет ключа, можно попробовать открутить фильтр, крепко придерживая его двумя руками, слава богу добраться до него несложно. Если вы не можете открутить фильтр вручную, воспользуйтесь отверткой.

3. Как только масло из моторного стекла до конца, затяните сливную пробку масляного поддона.

4.Важный! Перед установкой нового масляного фильтра его необходимо залить небольшим количеством масла, а также смазать резиновым компрессором (кольцом). Также не помешает протереть самостоятельно сиденье, в котором будет установлен масляный фильтр на блоке двигателя.

Если вы счастливый обладатель семейного автомобиля модельного ряда ВАЗ под названием « Жигули » Или по народному « Classic » и до сих пор не знаете, как поменять моторное масло в двигателе вашего авто с помощью своего собственными руками, то эта статья для вас.Хотя очень странно, что такие люди есть на просторах нашей Родины. Действительно, ученые уже доказали, что «наши люди», знания и опыт ремонта Жигулей впитываются с молоком матери и сразу после рождения начинают необъяснимо любить народ Классика — копейки, шестерки, семерки и т.д. 🙂

Теперь о главном — как поменять масло и масляный фильтр в автомобиле двигатель ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 и что для этого нужно иметь.
Для начала нужно купить масляный фильтр и четыре литра моторного масла. Марку и тип моторного масла выбираем исходя из состояния кошелька и текущего сезона. В среднем — лучший вариант для «Жигулей» можно посоветовать — всесезонное (10W40) полусинтетическое моторное масло.
Инструмент, необходимый для замены масла в двигателе ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-210 7:
а) шестигранный ключ «12» и металлическая трубка с внутренний диаметр чуть больше 12 мм,
б) специальный ключ для откручивания масляного фильтра (если его нет, то два варианта — своими руками и отверткой),
в) кольцевой или торцовый ключ на 17 дюймов Также арсенал может пригодиться, если вдруг на масляном поддоне окажется нестандартная сливная пробка (см. фото 1).Также стоит подумать о емкости для слива старого масла. Работы по замене масла в двигателе следует проводить на смотровой яме, подъемнике или эстакаде, так как эту процедуру довольно неудобно проводить «с земли» … Берем нервы и силы!

1. Перед заменой масла в двигателе автомобиль необходимо прогреть до рабочей температуры (70-80 градусов), затем заглушить пробку и шестигранным ключом на «12» открутить сливную пробку на поддоне двигателя (фото 2) и , подставив заранее подготовленную емкость, слить масло.Для того чтобы масло было лучше стекла, откручиваем крышку клапана заливной горловины.

2. С помощью спец. откручиваем ключом масляный фильтр (фото 3). Если ключа нет, то можно попробовать открутить фильтр двумя руками, так как добраться до него несложно. Если открутить фильтр вручную не удалось, на помощь придет отвертка. Этот процесс уже описывался в статье Замена моторного масла на автомобиле Daewoo Sens, при желании вы можете с ним ознакомиться.Но я надеюсь, что у вас до этого не дойдет.
3. После того, как масло из двигателя полностью стечь, заворачиваем сливную пробку в масляный поддон.
4. Перед установкой нового масляного фильтра его следует немного залить маслом и смазать резиновым уплотнительным кольцом (фото 4). Не будет лишним, если протереть гнездо масляного фильтра на блоке двигателя (фото 5).
5. Масляный фильтр крутим руками! И после этого заливаем масло в двигатель. Контроль уровня масла щупом.Его уровень должен находиться между отметками MAX и MIN или не достигать отметки MAX 2-3 мм.
6. Запустите двигатель и дайте ему поработать несколько минут (индикатор давления масла в двигателе должен погаснуть в течение 4-5 секунд). После этого выключаем двигатель и через 5 минут проверяем уровень масла в двигателе, масляный фильтр и сливную пробку на предмет протечек масла. При необходимости долейте масло в двигатель или затяните сливную пробку и масляный фильтр.

При использовании статьи или фотографий активная прямая гиперссылка на сайт www.!

«Семерка» от ВАЗа — один из самых долгоживущих рекордсменов нашего автопрома. С момента выпуска первого экземпляра в 1982 году он не сходил с конвейера 30 лет. Модель позиционировалась как люксовая версия ВАЗ 2105 с более мощным двигателем … В остальном «семерка» отличалась удобными сиденьями, измененной приборной панелью и большим количеством хрома в отделке. До 2000 года ВАЗ 2107 оснащался карбюраторным двигателем объемом 1,5 литра, форсунками такого же объема.

Ресурс двигателя сильно зависит от качества и типа используемого масла. Какое масло заливать в ВАЗ 2107 ? Простой ответ на этот вопрос прост: «Вы должны использовать масло, рекомендованное производителем». Но этот вопрос заслуживает более подробного рассмотрения.

Классификация моторных масел

Рекомендации производителя не регулируют тип масла, применимого к двигателю G7. В двигатель можно заливать минеральное, синтетическое и полусинтетическое масло, если оно соответствует требованиям качества.

Канистры с моторным маслом имеют маркировку (например, «API SJ» или «API SG / CD»), которая информирует о качестве продукта. Выбирая масло, стоит обратить на него внимание.

Аббревиатура API ( Американский Нефтяной Институт ) означает Американский институт нефти. Это американская неправительственная организация, которая занимается регулированием вопросов, связанных с нефтегазовой отраслью. Одно из направлений работы API — разработка стандартов и рекомендуемых практик для нефтегазовой отрасли.

Моторное масло стандартизировано по следующим показателям:

• токсичность;
• моющая способность;
• коррозионная активность;
• эффективность защиты деталей от трения;
• сумма отложений, оставшаяся по частям в период эксплуатации;
• температурные характеристики.

Буквы «S» и «C» указывают на то, что масло предназначено для бензиновых двигателей или дизелей.

Буква после «S» или «C» обозначает качество эксплуатационных характеристик моторного масла.Обозначения расположены в алфавитном порядке. Чем дальше буква от «А», тем выше эксплуатационные характеристики масла.

Масло подходит для ВАЗ 2107 — минимум «API SG / CD».

Примечание: методика SAE (тип «5W40» квалифицирует масло только по вязкости. Эксплуатационные характеристики и качество не рассматриваются этой классификацией.

Какое масло заливать в ВАЗ 2107

Если говорить о , какое масло использовать заливать в ВАЗ 2107 , «Синтетику», «минералку» или «полусинтетику», тогда «семерка» больше всего подходит для синтетического масла.Как компромисс — полусинтетика.

Синтетические масла синтезируются из различных химикатов и становятся более текучими при низких температурах … Этот тип масла нечувствителен к перегреву и более химически устойчив. Соответственно, срок службы «синтетики» намного больше, чем у «минеральной воды».

Полусинтетическое масло — компромисс между качеством синтетического и ценой на минерал. Подходит для использования как летом, так и зимой. В очень холодную погоду лучше заливать синтетическое масло.

Благодаря присадкам полусинтетические и синтетические масла обладают улучшенными смазочными свойствами и значительно замедляют износ двигателя.

Как определить, пора ли менять масло

По датчику давления масла можно определить, что масло разложилось и его нужно заменить. Со временем масло станет жидким. Его давление повышается при запуске двигателя и значительно падает после прогрева.

Если датчика давления нет, следуйте рекомендациям производителя.При поездках на небольшие расстояния менять масло нужно через 6000 км. Если поездки в основном длительные, то частоту замен можно увеличить до 10 000 км.

Сколько масла нужно для двигателя ВАЗ 2107

По заявлению производителя количество масла в системе, включая фильтр, составляет 3,75 литра. С учетом компенсации потерь достаточно 4-литровой канистры масла для заполнения системы и доливки во время работы.

• При замене масла лучше заливать марку, которая была до этого.Если тип старого и нового масла не совпадает (например, «синтетическое» после «минеральная вода»), лучше промыть систему после слива старого масла.
• Не добавляйте синтетическое масло в старые двигатели. За счет повышенных моющих свойств «Синтетика» может смывать отложения, закрывающие микротрещины в картере.
• В новый двигатель лучше заливать исключительно синтетическое масло. Это предотвратит его перегрев и значительно увеличит его ресурс. Поэтому сразу после обкатки необходимо слить масло, залитое на заводе, и залить систему «синтетикой».
• Независимо от пробега двигателя своевременная замена смазочного материала увеличит его ресурс и повысит надежность.

Надуманная проблема выбора масла для ВАЗ 2107 не так уж и сложна. Достаточно придерживаться рекомендаций производителя по качеству и приобретать желаемый вид масла исходя из условий эксплуатации (холодный или теплый климат), состояния двигателя и финансовых возможностей.

В двигатель ВАЗ 2105 конструкторы заложили несколько новаторских технических решений… Во-первых, здесь не прогибается клапан при прерывании передачи, а во-вторых, вращение на распределительный вал привода ГРМ передается посредством зубчатого ремня.

ДВС 2105 характеристики

ДВС 2105 четвертой серии спроектирован по аналогии с двигателем Ford Pinto, поэтому получил ременной привод ГРМ и навесное оборудование, а также защиту от изгиба / заклинивания клапанов при поломке при движении. Усовершенствованные характеристики выглядят так:

Производитель	ВАЗ
Марка ДВС	ВАЗ-2105
Годы производства	1979-1994
Том	1.3 л (1294 см 3)
Мощность	47,2 кВт (64 л.с.)
Крутящий момент	94 Нм (3400 об / мин)
Вес	104 кг
Степень сжатия	8,8
Питание	карбюратор ДААЗ-2105 Озон
Тип двигателя	рядный
Количество цилиндров	4
Расположение первого цилиндра	возле ремня ГРМ
Количество клапанов на цилиндр	2
Материал головки блока цилиндров	алюминиевый сплав
Допустимая деформация	Прокладки коллектора (вход / выход) 0.08мм Прокладка ГБЦ 0,05мм
Седло клапана	ширина 2 — 2,4 мм, угол 45 °
Распределительный вал	одна верхняя часть внутри головки блока цилиндров, ширина фазы 232 °, ведущий выпускной клапан 42 ° запаздывающий впускной клапан 40 °
Сальник распредвала	диаметры — 40 мм, 56 мм, ширина 7 мм
Материал блока цилиндров	чугун
Диаметр цилиндра	класс A — 79 — 79.01 мм класс B — 79,01 — 79,02 мм класс C — 79,02 — 79,03 мм класс D — 79,03 — 79,04 мм класс E — 79,04 — 79,05 мм
Поршни и кольца	Поршень из луженого алюминиевого сплава Чугунные кольца, хромированные снаружи сжатия (верхнее) и с фиксацией (нижнее)
Диаметр поршня	класс A — 78,94 — 78,95 мм класс C — 78,96 — 78,97 мм класс E — 78,98 — 78.99 мм
Зазоры	поршень / стенка цилиндра — 0,153 — 0,173 мм (стандарт) или 0,19 мм (максимум) поршневые кольца — 110 мм относительно плоскости реза
Кольцо компрессионное верхнее	1,535 — 1,555 мм
Кольцо компрессионное нижнее	3,957 — 3,977 мм
Маслосъемное кольцо	2015 — 2035 мм
Зазор между канавкой поршня и кольцом	0.03 — 0,07 мм
Коленчатый вал	чугун, литье
Количество коренных подшипников	5
Диаметр шейки редуктора	50,795 — 50,775 мм
Зазор шейки основания	0,1 — 0,5 мм
Подшипники шатуна	Диаметр шейки вала — 47,814 мм Толщина гильзы — 1448 мм Ширина гильзы — 28,025 — 28,975 мм
Сальники коленвала	передние — диаметры 42 мм, 60 мм, ширина 7 мм задние — диаметры 85 мм, 105 мм, ширина 10 мм
Ход поршня	66 мм
Топливо	АИ-93 (допускается А-76)
Экологические стандарты	Евро-1
Расход топлива	трасса — 6 л / 100 км, смешанный цикл 8 л / 100 км город — 10 л / 100 км
Расход масла	максимальный 0.7 л / 1000 км
Моторное масло для 2105	5W-30 и 15W-40
Объем моторного масла	3,75 л
Частота замены	каждые 55000 км
Рабочая температура	80 °
Ресурс мотора	заявленный 200000 км реальный 500000 км
Регулировка клапанов	гайки и щуп
Система охлаждения	принудительная, антифриз-A40
Количество охлаждающей жидкости	9.75 л
водяной насос	импеллер полимерный, монтажный блок
Распределитель зажигания	ATE-2
Свечи на 2105	оригинал — A17-DV,
Зазор между электродами свечи	0,5 — 0,6 мм
Ремень ГРМ	122 зуба
Порядок цилиндров	1-3-4-2
Воздушный фильтр	сухой со сменным картонным картриджем и фильтром предварительной очистки, регулировка температуры по сезону
Масляный фильтр	рекомендовано Mann W914 / 2
Маховик	129 зубьев, 0.62 кг внутренний диаметр отверстия — 25,67 мм внешний диаметр — 27,75 мм количество монтажных отверстий — 6 шт. без смещения
Болты маховика	М10х1,25 мм, длина 23,5 мм,
Уплотнения штока клапана	производителей Horse или Corteco
Компрессия	Давление в цилиндрах от 11 до 14 бар, перепад давления в отдельных цилиндрах в пределах 1 бар
Температура масла	80 ° C
Температура срабатывания термостата	80-84 ° C
Клапан давления внутри пробки радиатора	0.7-1 бар
Содержание в выхлопе вредных продуктов	CH
Обороты XX	700-800 мин -1
Усилие затяжки резьбовых соединений	свеча — 20 Нм маховик — 60 + 90 ° Нм болт сцепления — 20 Нм крышка подшипника — 65 Нм + 90 ° (главный) и 30 Нм + 90 ° (соединительный шток) ГБЦ — 4 ступени 40 Нм, 60 Нм + 90 ° + 90 °

Полное описание параметров ДВС содержится в официальном руководстве завода-изготовителя.В нем говорится, что напротив клапанов в поршнях двигателя есть прорези, обеспечивающие безопасность ДВС в случае обрыва ремня ГРМ — поршень не сможет физически «встретиться» с клапаном. Пользователь просто заменит резиновое изделие, капитального ремонта не требуется.

Нюансы конструкции

Для получения указанных выше характеристик двигателя заводом-изготовителем были проведены эксперименты: ход поршня

• уменьшен до 66 мм;
• диаметр цилиндра, напротив, увеличен до 79 мм.

В результате получился вращающийся мощный двигатель с алюминиевой крышкой клапана, которая поглощает звуки привода. Еще одной особенностью ДВС стало крепление шкива ремня ГРМ — пользователям не нужно откручивать болт на коленчатом валу, в отличие от предыдущих моделей двигателей ВАЗ.

В инструкции по эксплуатации производитель рекомендует, какое масло заливать в двигатель — 5W30 — 15W40.

Какие автомобили оснащались ДВС 2105?

Указанная модернизация не смогла удовлетворить потребителей отечественного автопрома.Основным недостатком был регулярный обрыв ремня ГРМ, руководство АвтоАЗа сократило объемы производства, затем сняло с производства двигатель 2105, поэтому двигателем оснащались только три модификации «Жигулей»:

• седан 2105;
• 2104 универсал;
• 21072 седан.

На данный момент тюнинг под двигатель этой серии несложен, однако «пятерок» с «родным» двигателем среди эксплуатируемого парка Жигулей очень мало.

Плюсы и минусы

При соблюдении режимов ТО и эксплуатации машин декады капитального ремонта не потребовалось. В умелых руках двигатель 2105 1989 года выпуска эксплуатируется по сей день, а ресурса ремня ГРМ хватает на 40 000 км. Если с расходными материалами проблем нет, то спрос на запчасти удовлетворяется не полностью. Например, головка блока цилиндров всегда в наличии, а впускные коллекторы приварены к месту.

Правила техобслуживания

Объект техобслуживания	Время или пробег (в зависимости от того, что наступит раньше)
Ремень ГРМ	Замена через 40000 км
Аккумулятор	1 год / 20,000
Клапанный зазор	2 года / 20,000
Вентиляция картера	2 года / 20,000
Ремни привода навесного оборудования	2 года / 20,000
Топливопровод и крышка бака	2 года / 40,000
Масло моторное	1 год / 10000
Масляный фильтр	1 год / 10000
Воздушный фильтр	1-2 года / 20,000
Топливный фильтр	4 года / 20,000
Фитинги и шланги для обогрева / охлаждения	2 года / 40,000
Охлаждающая жидкость	2 года / 40,000
Датчик кислорода	—
Свеча зажигания	1-2 года / 20,000
Выпускной коллектор	2 года

Зная, какое масло используется в двигателе, и тип жидкости, которой заполнена система охлаждения, обслуживание «пятерки» двигателя внутреннего сгорания можно проводить вручную.

Причины неисправностей и их устранение

В принципе двигатель 2105 имеет все типичные неисправности карбюраторных рядных двигателей внутреннего сгорания:

• засорение топливной системы, топливного насоса, карбюратора, дроссельной заслонки, форсунок и фильтра;
• выработка ресурса воздушного фильтра и микровыключателя;
• выход из строя системы зажигания и возникновение клапанов, поршневых колец;
• поломка прокладок и манжет, перекос кулачковых зазоров;
• производство цилиндров / поршней, вкладышей подшипников;
• ослабленные болты маховика и ремни привода навесного оборудования.

А вот схема двигателя позволяет избежать капремонта при обрыве ремня ГРМ на 100%.

Настройка двигателя

По аналогии с предыдущими двигателями внутреннего сгорания производителя, двигатель 2105 может увеличивать мощность несколькими способами:

• расточные цилиндры для установки на больший поршень;
• увеличение длины шатуна;

.

No related posts.
