Предохранители и реле ВАЗ 2110
Предохранители и реле ВАЗ 2110 — 2112, электрические схемы
Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.
Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.
Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

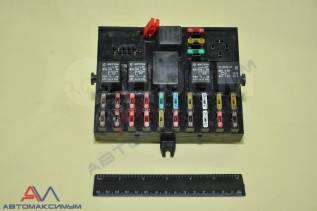

Блок предохранителей и реле
Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.
1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.
2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.
3 — К1 — контрольное реле исправности ламп.
4 — токонепроводящий пинцет для снятия предохранителей.
5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.
6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.
7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.
8 — резервные предохранители.
9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.
10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.
11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).
12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.
13 — ряд предохранителей F1-F10
14 — ряд предохранителей F11-F20
Предохранители
Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.
F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.
F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.
F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.
F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.
F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.
F6 (15 A) — предохранитель переносной лампы.
Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.
F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.
F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.
F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.
F10 (20 A) — резервный предохранитель.
F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.
F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.
F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.
F14 (10 A) — передняя противотуманная фара с левой стороны.
Аналогично предохранителю F4 для правой «противотуманки».
F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.
F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».
F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.
F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.
F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.
F20 (7,5 A) — задние противотуманные огни.
Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.
Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.
ВАЗ-2110 блок предохранителей и реле схема: 8 и 16 клапанов
Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.
Где и какие монтажные блоки находятся в ВАЗ-2110
Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108
Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.
Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.
Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.
Основной монтажный блок
Схема монтажного блока.
Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.
Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.
Открываем крышку и видим плату, на которой установлены предохранители F1-F20. Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.
Расшифровка основного монтажного блока на ВАЗ-2110
Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.
В остальном каждый из предохранителей выполняет такие функции:
- К1 — реле включения передней оптики;
- К2 — реле стеклоочистителей;
- К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
- К4 — реле ламп ближнего света;
- К5 — реле ламп дальнего света;
- К6 — резервное реле;
- К7 — реле включения нити подогрева заднего стекла.
При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.
Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.
Консольный дополнительный монтажный блок
Расположение дополнительного блока предохранителей
Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.
Схема дополнительного блока предохранителей.
Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:
- Предохранитель модуля зажигания и электронного блока управления двигателем.
- Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
- Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
- Реле электродвигателя вентилятора.
- Реле включения электродвигателя топливного насоса.
- Реле системы зажигания.
Изменения в коммутации и компоновке монтажных блоков
Как мы уже говорили, в разное время завод модернизировал систему электрооборудования автомобиля и, естественно, вносил изменения в компоновку монтажных блоков.
Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.
Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08, блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01. Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 (2110-3722010-12), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.
Выводы
В любом случае, приступая к поиску неисправности реле или сгоревшего предохранителя, стоит внимательно ознакомиться со схемой и таблицей соответствия номиналов вставок цепям.
Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий!№ | А | Назначение |
1 | 5 | Фонари освещения номерного знака Контрольная лампа включения габаритного освещения Лампа освещения багажника Лампы освещения приборов Лампы габаритного света левого борта |
2 | 7.5 | Левая фара (ближний свет) |
10 | Левая фара (дальний свет) | |
4 | 10 | Правая противотуманная фара |
5 | 30 | Электродвигатели стеклоподъемников дверей |
6 | 15 | Штепсельная розетка для переносной лампы |
7 | 20 | Электродвигатель вентилятора системы охлаждения двигателя Звуковой сигнал |
8 | 20 | Элемент обогрева заднего стекла и реле включения обогрева (контакты) |
9 | 20 | Клапан рециркуляции Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Электродвигатель очистителя ветрового стекла Электродвигатель очистителя фар |
10 | 20 | Резервный |
11 | 5 | Лампы габаритного света правого борта |
12 | 7. 5 | Правая фара (ближний свет) |
13 | 10 | Правая фара (дальний свет) Контрольная лампа включения дальнего света фар |
14 | 10 | Левая противотуманная фара |
15 | 20 | Электрообогрев сидений Блокировка замка багажника |
16 | Реле –прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации | |
17 | 7.5 | Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Лампа индивидуальной подсветки Лампа подсветки выключателя зажигания Часы (маршрутный компьютер) |
18 | 25 | Лампа освещения вещевого ящика Контроллер отопителя Прикуриватель |
19 | 10 | Блокировка замков дверей Задние фонари (лампы света заднего хода) Реле контроля исправности ламп стоп-сигнала и габаритного света Указатели поворотов с контрольными лампами Обмотка возбуждения генератора Блок индикации бортовой системы контроля Комбинация приборов Часы (маршрутный компьютер) |
20 | 7. 5 | Лампы задних противотуманных фонарей |
21 | — | Запасной |
22 | — | Запасной |
23 | — | Запасной |
Реле | ||
К1 | Реле контроля целостности ламп (4412.3747 / 2110-3747410) | |
К2 | Реле-прерыватель стеклоочистителя (524.3747 / 2110-3747710) | |
К3 | Реле-прерыватель указателей поворота и аварийной сигнализации (492.3747 / 2108-3747010-02) | |
К4 | Реле включения ближнего света фар (113.3747 / 2105-3747210-10) | |
К5 | Реле включения дальнего света фар (113. 3747 / 2105-3747210-10) | |
К6 | Реле дополнительное (71.3747-01 / 2110-3747310-01) | |
К7 | Реле включения обогрева заднего стекла (113.3747 / 2105-3747210-10) | |
К8 | Реле задних противотуманных фонарей (113.3747 / 2105-3747210-10) |
