| № | А | Назначение |
| 1 | 8 | Правая противотуманная фара |
| 2 | 8 | Левая противотуманная фара |
| 3 | 8 | Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар |
| 4 | 16 | Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 5 | 8 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива |
| 6 | 8 | Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников |
| 7 | 8 | Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя |
| 8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 8 | Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 10 | 8 | Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 11 | 8 | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 12 | 16 | Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы |
| 13 | 8 | Правая фара (дальний свет) |
| 14 | 8 | Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 | 8 | Левая фара (ближний свет) |
| 16 | 8 | Правая фара (ближний свет) |
| Реле | ||
| К1 | Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06) | |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02) | |
| К3 | Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710) | |
| К4 | Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06) | |
| Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12) | ||
| К6 | Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02) | |
| К7 | Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К8 | Реле включения звуковых сигналов (13. 3747 / 2105-3747210-10, 2105-3747210-12) | |
| К9 | Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К10 | Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К11 | Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
Блок предохранителей нового образца ВАЗ 2108, 2109, 2114, 2115 (инжектор) АВАР (367.3722М)

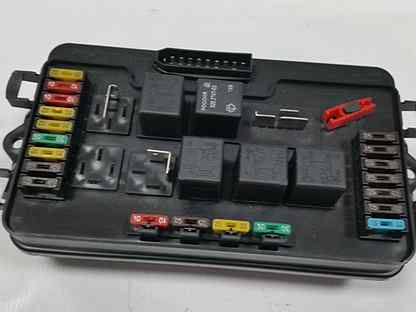

Блок предохранителей / монтажный блок 367.3722М (ниже есть видеообзор)
в сборе с крышкой
2115-3722.010-40
нового образца
ВАЗ 2108, 2109, 2113, 2114, 2115
с инжекторным двигателем
* на карбюраторный двигатель нужно дорабатывать реле включения вентилятора или брать дороже с европредохранителями (173.3722), который дороже на 15%
подробнее ниже в видео (см.
второе видео)
Для заказа дешевой копии используйте Код товара: 1649-01
2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18
Серия блоков 36 ….3722 предназначены для замены блоков серии 17.3722-01. Блоки имеют модификации с различной комплектацией реле, обладают повышенной герметичностью и надежностью. Применение блоков упрощает монтаж и обслуживание системы электрооборудования автомобиля.
Номинальное напряжение, В -12
Количество предохранителей — 16
Количество электронных реле — 3
Количество электромеханических реле — 6
Степень защиты – IP66
Масса, кг — не более 1,1
Способ крепления — двумя винтами М6
Подключение — штыревыми колодками 6,3 и 2,8 мм
— реле и предохранители отсутсвуют
+ реле установлено
⊕ вместо реле установлены заглушки
Видеообзор
youtube.com/embed/_4EyfhEZka8?rel=0″/>
Про доработки для установки блока на карбюраторные модели
Ремонт монтажного блока ВАЗ 2108, 2109,2113, 2114, 2115
Обычные объявленияНайдено 28 объявлений Найдено 28 объявленийХотите продавать быстрее? Узнать как | |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
образца , пред. евро 173
образца , пред. евро 173
Блок предохранителей ваз 2109 — расшифровка и расположение предохранителей
| № | А | Назначение |
| 1 | 15 | Главное реле |
| 2 | 15 | Цепь питания системы впрыска (вход неотключаемого напряжения) |
| 3 | 15 | Топливный насос |
| К1 | Главное реле | |
| К2 | Реле электробензонасоса | |
| К3 | Реле электровентилятора системы охлаждения | |
Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.
Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.
Схемы
Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.
Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.
Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.
Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.
Отличия
Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:
- Детали монтажного блока маркируются по-разному;
- Номинал у предохранителей отличается;
- У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.
БП старого образца
Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.
| Номер предохранителя | Сила тока | Цепь, которую он защищает |
| F1 | 10А | Резервный предохранитель |
| F2 | 10А | Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки |
| F3 | 10А | Задние фары стоп-сигнала, плафон подсветки салона |
| F4 | 20А | Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель |
| F5 | 20А | Звуковой сигнал (клаксон), выключатель клаксона |
| F6 | 30А | Резервный предохранитель |
| F7 | 30А | Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка |
| F8 | 7,5А | Резервный предохранитель |
| F9 | 7,5А | Резервный предохранитель |
| F10 | 7,5А | Левая габаритная фара |
| F11 | 7,5А | Правая габаритная фара |
| F12 | 7,5А | Правая фара ближнего света |
| F13 | 7,5А | Левая фара ближнего света |
| F14 | 7,5А | Левая фара дальнего света, контрольная лампа включения дальнего света |
| F15 | Правая фара дальнего света | |
| F16 | 15А | Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
3722Реле
Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.
| Номер реле | Функции |
| 1 | Работоспособность элементов очистки передней оптики |
| 2 | Работоспособность двигателя омывателя заднего стекла |
| 3 | Защита от поломки лампы поворотных сигналов и световой сигнализации |
| 4 | Защита от выхода из строя моторчика стеклоочистителей лобового стекла |
| 5 | Позволяет определить работоспособность лампы |
| 6 | Защита от перенапряжения системы обогрева заднего стекла |
| 8 | Лампы дальних фар |
| 9 | Лампы ближних фар |
| 11 | Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя |
| 12 | Работа клаксона |
БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.
| Номер предохранителя | Номинальный ток | Электрическая цепь, за которую отвечает |
| 1. | 8А | Резервный предохранитель |
| 2. | 8А | Резервный предохранитель |
| 3. | 8А | Резервный предохранитель |
| 4. | 16А | Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
| 5. | 3А | Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
6. | 8А | Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
| 7. | 8А | Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
| 8. | 16А | Клаксон, выключатель клаксона, электромотор вентилятора радиатора |
| 9. | 8А | Лампа левых габаритов, лампа левых задних габаритов |
| 10. | 8А | Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок |
| 11. | 8А | Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
| 12. | 16А | Прикуриватель, розетка для лампы переноски |
| 13. | 8А | Дальний свет правой фары |
| 14. | 8А | Дальний свет левой фары, контрольная лампа дальней оптики |
15. | 8А | Ближний свет правой фары |
| 16. | 8А | Ближний свет левой фары |
Реле
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
| Номер реле | Его функции |
| К1 | Без него двигатель омывателя заднего стекла работать не будет |
| К2 | Отвечает за работу ламп поворотников и световую сигнализацию |
| К3 | Обеспечивает работы стеклоочистителя лобового стекла |
| К4 | Защищает лампы стоп сигналов и габариты автомобиля |
| К5 | Обеспечивает работу фонарей дальнего света |
| К6 | Гарантирует работу устройства омывателя оптики |
| К7 | Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле |
| К8 | Звуковой сигнал или просто клаксон |
| К9 | Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя |
| К11 | Отвечает за работу устройства обогрева заднего стекла |
| К12 | Обеспечивает работу фонарей ближнего света |
Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.
Демонтаж и замена
Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.
На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:
- Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
- Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
- Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
- Удалите предохранитель.
Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз; - Замените вышедший из строя компонент.
Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.
Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.
Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.
Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.
F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр
1-Работоспособность элементов очистки передней оптики
2-Работоспособность двигателя омывателя заднего стекла
3-Защита от поломки лампы поворотных сигналов и световой сигнализации
4-Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5-Позволяет определить работоспособность лампы
6-Защита от перенапряжения системы обогрева заднего стекла
8-Лампы дальних фар
9-Лампы ближних фар
11-Отвечает за работу вентилятора охлаждения двигателя.
Если данное реле выходит из строя, увеличивается риск перегрева двигателя
12-Работа клаксона
Блок предохранителей нового образца ВАЗ 21091. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.
8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары
К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света
Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109.
Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.
Расшифровка блока предохранителей ВАЗ 2109
F1 — F16 — Плавкие предохранители
F1-Очиститель фар: момент включения, контакты реле включения Омыватель фар — клапан
F2-Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации
F3- Стоп-сигнал Освещение салона
F4- Заднее стекло — нагревательный элемент, реле (контакты) включения Прикуриватель Розетка для лампы освещения
F5-Вентилятор системы охлаждения двигателя — электродвигатель Звуковой сигнал с реле включения
F6-Электростеклоподъемники передних дверей через реле включения
F7-Очиститель фар — рабочий режим, обмотка реле включения Вентилятор отопителя Омыватель стекол — эл. двигатель Очиститель заднего стекла — моторедуктор Омыватель заднего стекла — реле времени Клапан включения реле ветрового и заднего стекла Электроветилятор системы охлаждения двигателя — реле (обмотка) Обогрев заднего стекла — реле (обмотка) Контрольная лампа обогрев заднего стекла Освещение вещевого ящика
F8-Противотуманная фара — левая
F9-Противотуманная фара — правая
F10-Габаритные огни — левая сторона
F11-Габаритные огни — правая сторона
F12-Ближний свет фар — правая фара
F13-Ближний свет фар — левая фара
F14-Дальний свет — левая фара, контрольная лампа включения
F15-Дальний свет — правая фара
F16-Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва Вольтметр F1 — F20 — Запасные предохранители K1-реле включения очистителей фар K2 — Реле-прерыватель указателей поворота и аварийной сигнализации K3 — Реле очистителя ветрового стекла K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней K5 — Реле включения стеклоподъёмников K6 — Реле включения звукового сигнала K7 — Реле включения обогрева заднего стекла K8 — Реле включения дальнего света фар K9 — Реле включения ближнего света фар
Предохранитель печки ваз 2109
Любой отечественный ВАЗ-2109 имеет блок предохранителей, как правило, такой системой комплектуются как старые, так и более новые модели.
Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.
Внешний вид приспособления
Схемы
Итак, чтобы разобраться в том, где находится резистор печки ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.
В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.
Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.
Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения.
Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.
Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.
Предохранители печки, установленные в автомобиле старого образца
Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка вентилятора печки, электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.
Предохранители отопительного агрегата, установленные в автомобиле старого образца
Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа.
Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.
Чтобы разобраться в том, как работает блок управления отопителем ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.
Общая информация
Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на сгоревший предохранитель. На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу.
Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.
Заключение
Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.
Предохранитель прикуривателя ваз 2109
В не слишком отдаленном прошлом, то есть в 20-м столетии, прикуриватель выполнял только одну роль – электрической зажигалки. Мало кому в те времена пришло бы в голову, что в будущем он станет универсальной розеткой, при помощи которой автолюбители будут запитывать множество различных электронный устройств, устанавливаемых теперь в машинах. Без них сейчас многие не представляют себе жизни, в отличие от сигарет. Имеются в виду:
- зарядные для смартфонов и планшетов;
- навигатор;
- мультимедийный центр;
- магнитола;
- компрессор;
- пылесос и пр.
Нужда в рассматриваемом исправном устройстве, как нетрудно догадаться, существенным образом возросла за прошедшие несколько десятков лет.
Потому, когда не работает электрический прикуриватель на автомобиле ВАЗ-2109 (как инжектор, так и карбюратор), владельцы делают все возможное, чтобы поскорее его починить.
Именно данной теме и посвящена настоящая статья.
Как правильно пользоваться
Что случится, если прикуриватель сломается? В этой ситуации установленное на машине дополнительное оборудование не сможет получать электричество и, следовательно, перестанет работать.
Чтобы этого не произошло, необходимо, используя прикуриватель, всего лишь выполнять несколько достаточно простых, но очень важных правил.
Прежде всего, не стоит непосредственно в разъем, то есть напрямую, подключать компрессор, применяемый в настоящее время многими автовладельцами для подкачки камер колес. Правильнее будет запитать его от аккумулятора. Все дело в том, что такого рода приборы требуют для работы достаточно много напряжения и, следовательно, создают высокие нагрузки на провода.
От этого последние нередко перегреваются и даже плавятся. Чаще всего это происходит на тех машинах, где предохранители заменены перемычками.
Ни в коем случае не стоит пытаться вставлять в гнездо слишком толстые штекеры – они повредят элементы разъема, часть из которых сделана из фарфора.
Почему ломается и что делать
Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:- перегорание предохранителя;
- потеря какого-либо контакта.
В первом случае понадобится заменить расплавившееся защитное устройство на рабочее. Находится оно непосредственно в монтажном блоке. Так, если у вас:
- низкая панель приборов (то есть более старая машина), то это F4 или F10;
- высокая панель – 11.
Стоит отметить, что в этой ситуации также перестанут работать:
- нагревательный элемент заднего стекла;
- розетка для удлинителя.
В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.
Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.
Сгоревший предохранитель извлекают при отключенном аккумуляторе и заменяют новым. Важно некоторое время контролировать его состояние. Если он вновь перегорит – то следует искать причину в коротком замыкании.
При потере контакта требуется:
- осмотреть гнездо прикуривателя;
- убедиться, что все провода хорошо держатся;
- с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).
Если все в порядке, то следует искать неисправность именно в гнезде. При отсутствии электричества обследуют проводку на целостность.
Важно понимать, что сам по себе прикуриватель имеет определенный запас прочности, и не всякая нагрузка пройдет для него бесследно. Если норму превысить, то увеличивается и риск поломки. Потому надо внимательнее относиться к подбору гаджетов, отдавая предпочтение самым энергосберегающим.
Ремонт
Как показывает практика, в некоторых случаях, если прикуриватель перестал работать, проблему нужно искать именно в гнезде.
В этой ситуации, скорее всего, выходит из строя шайба, изготовленная из олова, – она попросту плавится от чрезмерной нагрузки. Все дело в том, что именно с ее помощью напряжение попадает на центральный контакт прикуривающего устройства. Для исправления понадобится убрать пришедшую в негодность деталь. Главное здесь, действовать крайне осторожно, чтобы не испортить основу из фарфора – она достаточно хрупкая. Без этой шайбы прикуриватель будет функционировать нормально.Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину. Тут действовать придется в следующем порядке:
- перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах – это поможет без ошибок собрать все с первого раза;
- крепежную гайку, удерживающую гнездо на панели, откручивают;
- внутри имеется пластина, изготовленная из слюды, – ее нужно вытащить;
- затем разъем собирают полностью, но уже без вышеназванной детали.
Кроме того, достаточно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения.
По этой причине при ремонте всегда уделяют внимание и чистке всех разъемов и коннекторов. Убирают окислы обычной ученической резинкой.
Обрыв выявляют путем осмотра. Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые.
Проводя работы с электрической системой автомобиля, следует всегда соблюдать технику безопасности. Не стоит думать, что 12 вольт совершенно безвредны – убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает и 30 ампер, чего вполне хватит обычному человеку для получения серьезной травмы.
Распиновка блока предохранителей ваз 2109
Всем доброго дня!
Копался в интернетах. Совсем не нравится отсутствие систематизированной информации в человеческом виде.
Можно сказать, сделал сам пособирав по сусекам. Может пригодится кому-то в будущем.
У самого куча висящих проводов под панелью…
Монтажный блок на ВАЗ 2109 — распиновка штекеров на дне блока.
Полный размер
Полный размер
Полный размер
Полный размер
Ссылка на файл. (Upd. 18.05.16)
Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ, применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают диагностические разъёмы. Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.
Распиновка монтажного блока 2107
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1 (8A)(10A) | Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка) |
| F2 (8A)(10A) | Электродвигатели очистителя и омываттеля ветрового стекла.Электродвигатели очистителей и омывателя фар.Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты) |
| F3 (8A)(10A) | Резервный |
| F4 (8A)(10A) | Резервный |
| F5 (16A)(20A) | Элемент обогрева заднего стекла и реле включения обогрева(контакты) |
| F6 (8A)(10A) | Прикуриватель. Штепсельная розетка для переносной лампы |
| F7 (16A)(20A) | Звуковые сигналы и реле включения звуковых сигналов |
| F8 (8A)(10A) | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
| F9 (8A)(10A) | Регулятор напряжения генератора(для а/м с генератором Г-222) |
| F10 (8A)(10A) | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза |
| F11 (8A)(10A) | Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова |
| F12 (8A)(10A) | Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете) |
| F13 (8A)(10A) | Левая фара(дальний свет).Контрольная лампа включения дальнего света |
| F14 (8A)(10A) | Левая фара(габаритный свет). Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения |
| F15 (8A)(10A) | Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика |
| F16 (8A)(10A) | Правая фара(ближний свет).Обмотка реле включения очистителей фар(при включенном ближнем свете) |
| F17 (8A)(10A) | Левая фара(ближний свет) |
Схема монтажного блока 2105-3722010-02 LADA 21054, 21074
| К1 | Реле включения обогрева заднего стекла |
|---|---|
| К2 | Реле включения очистителей омывателей фар |
| К3 | Реле включения звукового сигнала(перемычка) |
| К4 | Реле включения электродвигателя вентилятора |
| К5 | Реле включения дальнего света фар |
| К6 | Реле включения ближнего света фар |
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1 (10A) | Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка). |
| F2 (10A) | Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты). |
| F3 (10A) | Резервный. |
| F4 (10A) | Резервный. |
| F5 (20A) | Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты). |
| F6 (10A) | Прикуриватель. Часы. |
| F7 (20A) | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты) |
| F8 (10A) | Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой. |
| F9 (7.5A) | Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей. |
| F10 (10A) | Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701). |
| F11 (10A) | Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения. |
| F12 (10A) | Дальний свет фар(правая блок-фара). |
| F13 (10A) | Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света. |
| F14 (10A) | Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней. |
| F15 (10A) | Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения). |
| F16 (10A) | Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле). |
| F17 (10A) | Ближний свет фар(левая блок-фара). |
Распиновка монтажного блока 2108
Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.
Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).
Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.
| Разъём | Контакт | Цвет провода | Назначение |
|---|---|---|---|
| X1 (Ш1) | 1 | Б | стеклоподъемники |
| 2 | Г | выключатель зажигания (кл. 15/2) | |
| 3 | ГП | выключатель зажигания (кл. 15) | |
| 4 | ЖГ | переключатель эл.двигателя отопителя | |
| 5 | Р | выключатель зажигания (кл. 30/1) | |
| 6 | КР | выключатель зажигания (кл. 30) | |
| 7 | блокировка дверей | ||
| 8 | П | выключатель зажигания (кл. 50) | |
| X2 (Ш2) | 1 | БГ | переключатель очистителя заднего стекла |
| 2 | Г | переключатель указателей поворотов (правый) | |
| 3 | РП | включатель стоп-сигналов | |
| 4 | Б | контрольная лампа целостности ламп | |
| 5 | ПЧ | включатель аварийной сигнализации | |
| 6 | ГБ | дверь левая передняя | |
| 7 | ОБ | включатель задних противотуманных огней | |
| 8 | 34 | контрольная лампа дальнего света | |
| 9 | — | ||
| 10 | 4 | включатель задних противотуманных огней | |
| 11 | сч | контрольная лампа резерва топлива | |
| 12 | ПЧ | контрольная лампа уровня топлива | |
| 13 | БЧ | плафон освещения салона | |
| 14 | КГ | контрольная лампа ручного тормоза | |
| 15 | гч | переключатель указателей поворотов (левый) | |
| 16 | эл. двигатель фароочистителя | ||
| 17 | — | ||
| X3 (Ш3) | 1 | ж | датчик скорости |
| 2 | чп | включатель аварийной сигнализации | |
| 3 | ГП | переключатель указателей поворотов | |
| 4 | СБ | контрольная лампа уровня масла | |
| 5 | Ч | масса | |
| 6 | РБ | контрольная лампа уровня омывающей жидкости | |
| 7 | РО | контрольная лампа износа тормозных накладок | |
| 8 | 3 в | включатель фар | |
| 9 | ЖЗ | переключатель стеклоочистителя ветрового стекла | |
| 10 | ПГ | патрон подключения переносной лампы | |
| 11 | выключатель зажигания (кл. 15) | ||
| 12 | РЧ | включатель омывателя заднего стекла | |
| 13 | |||
| 14 | ж | контрольная лампа противотуманных фар | |
| 15 | |||
| 16 | СГ | указатель давления масла | |
| 17 | |||
| 18 | Р | переключатель стеклоочистителя | |
| 19 | СО | переключатель стеклоочистителя | |
| 20 | С | переключатель стеклоочистителя | |
| 21 | ОБ | включатель задних противотуманных фар | |
| X4 (Ш4) | 1 | ЗП | Вкл. и контрольная лампа обогрева заднего стекла |
| 2 | ГБ | переключатель света фар (дальний свет) | |
| 3 | О | стеклоочиститель | |
| 4 | БЧ | включатель наружного освещения | |
| 5 | К | реостат освещения приборов | |
| 6 | Р | аккумулятор | |
| 7 | ЧБ | переключатель очистителя и омывателя ветрового стекла | |
| 8 | О | колодка Ш4 монтажного блока клемма 3 | |
| 9 | СЧ | включатель звуковых сигналов | |
| 10 | БП | включатель стоп-сигналов | |
| 11 | Р | аккумулятор | |
| 12 | СП | переключатель света фар (ближний свет) | |
| 13 | предупредительный свет | ||
| 14 | — | ||
| 15 | — | ||
| 16 | РГ | контрольная лампа уровня тормозной жидкости | |
| 17 | ЗБ | указатель температуры охлаждающей жидкости | |
| 18 | КБ | контрольная лампа заряда аккумуляторной батареи | |
| 19 | ЖЧ | включатель противотуманных фар | |
| 20 | РЗ | контрольная лампа уровня охлаждающей жидкости | |
| 21 | Ж | тахометр | |
| X5 (Ш5) | 1 | 3 | дальний свет (правый) |
| 2 | 3Ч | дальний свет (левый) | |
| 3 | СЧ | ближний свет (левый) | |
| 4 | П | стартер (кл. 50) | |
| 5 | ПБ | электровентилятора охлаждения радиатора | |
| 6 | С | ближний свет (правый) | |
| X6 (Ш6) | 1 | — | |
| 2 | 3 | включатель света заднего хода | |
| 3 | ГЧ | указатель поворота (левый передний) | |
| 4 | — | ||
| 5 | — | ||
| 6 | — | ||
| 7 | — | ||
| 8 | ЖЧ | габаритный огонь (правый передний) | |
| 9 | БЧ | терморегулятор электровентилятора | |
| 10 | ЖЧ | габаритный огонь (левый передний) | |
| 11 | Г | указатель поворота (правый передний) | |
| 12 | включатель света заднего хода | ||
| 13 | РГ | датчик уровня тормозной жидкости | |
| X7 (Ш7) | 1 | — | |
| 2 | ЖГ | эл. двигатель фароочистителя | |
| 3 | Б | эл.двигатель фароочистителя | |
| 4 | — | ||
| 5 | СБ | датчик уровня масла | |
| 6 | СЧ | звуковые сигналы | |
| 7 | С | датчик скорости | |
| 8 | ЗБ | датчик температуры охлаждающей жидкости | |
| 9 | КБ | генератор (кл. 61) | |
| 10 | Р | насос омывателя ветрового стекла | |
| 11 | БЧ | включатель подкапотной лампы | |
| 12 | РБ | датчик уровня омывающей жидкости | |
| 13 | РЧ | тормозные накладки | |
| 14 | — | ||
| 15 | КП | тахометр | |
| 16 | РЗ | датчик уровня охлаждающей жидкости | |
| 17 | ЖБ | реле противотуманных фар | |
| X8 (Ш8) | 1 | ЖП | реле противотуманных фар |
| 2 | ЖЧ | противотуманная фара (левая) | |
| 3 | Ж | противотуманная фара (правая) | |
| 4 | ГП | катушка зажигания | |
| 5 | Р | генератор (кл. 30) | |
| 6 | Р | генератор (кл. 30) | |
| 7 | — | ||
| S | РЧ | реле противотуманных фар | |
| X9 (Ш9) | 1 | РЧ | эл двигатель очиститель заднего стекла |
| 2 | Г | указатель поворота (правый задний) | |
| 3 | БГ | эл двигатель очиститель заднего стекла | |
| 4 | ОЧ | задние противотуманные огни | |
| 5 | СЧ | дверь задняя | |
| 6 | ПЧ | дверь передняя правая | |
| 7 | БЧ | плафон освещения салона | |
| 8 | КГ | датчик ручного тормоза | |
| 9 | БЧ | кнопки сигнализации открытых дверей | |
| 10 | элементы обогрева заднего стекла | ||
| 11 | С | фонарь освещения номерного знака | |
| 12 | ГБ | дверь передняя левая | |
| 13 | Б | плафон освещения салона | |
| 14 | П | стоп-сигналы | |
| 15 | Ж | габаритный огонь (правый задний) | |
| 16 | 3 | фонарь заднего хода | |
| 17 | ЖЧ | габаритный огонь (левый задний) | |
| 18 | ЖГ | очиститель заднего стекла | |
| 19 | элементы обогрева заднего стекла | ||
| X11 (Ш11) | 1 | Ж | насос |
| 2 | РЧ | клапан омыва заднего стекла | |
| 3 | — | ||
| 4 | Ж | насос | |
| 5 | БЧ | подкапотная лампа | |
| 6 | — | ||
| 7 | — | ||
| 8 | КЧ | подкапотная лампа | |
| 9 | Б | эл двигатель стеклоочистителя | |
| 10 | эл. двигатель стеклоочистителя ветрового окна | ||
| 11 | — | ||
| 12 | СО | датчик аварийного давления масла | |
| 13 | — | ||
| 14 | Р | клапан омыва ветрового стекла | |
| 15 | СО | эл.двигатель стеклоочистителя | |
| 16 | С | эл двигатель стеклоочистителя | |
| 17 | ЖБ | эл двигатель стеклоочистителя | |
| 18 | — | ||
| 19 | — |
Полезное: DIP корпуса микросхем
Распиновка монтажного блока 2109
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
| № предохранителя’ | Защищаемые цепи |
| 1 (8 А) F9 (7,5 А) | Правая противотуманная фара |
| 2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
| 3 (8 А) F1 (10 А) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар |
| 4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла.  Контрольная ‘Лампа обогрева заднего стекла.Лампа освещения вещевого ящика |
| 5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 А) FЗ (10 А) | Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
| 6(8 А) F6 (30 А) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
| 7 (8 А) F10 (7,5 А) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
| 9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
| 10 (8 А) F11 (7,5 А) | Правая фара (габаритный свет). Правый задний фонарь (габаритный свет) |
| 11 (8 А) F2 (10 А) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| 12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.Прикуриватель» |
| 13 (8 А) F15(7,5А) | Правая фара (дальний свет) |
| 14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| 15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
| 16 (8 А) F12 (7,5 А) | Правая фара (ближний свет) |
Распиновка монтажного блока 2110
| К1 | Реле контроля исправности ламп(внутри показаны контактные перемычки,которые устанавливаются вместо реле) |
|---|---|
| К2 | Реле очистителя ветрового стекла |
| К3 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | Реле включения ближнего света фар |
| К5 | Реле включения дальнего света фар |
| К6 | Дополнительное реле |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле задних противотуманных фонарей(Резервное реле) |
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1(5A) | Лампы фонарей освещения номерного знака. Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта |
| F2(7.5A) | Левая фара(ближний свет) |
| F3(10A) | Левая фара(дальний свет) |
| F4(10A) | Правая противотуманная фара |
| F5(30A) | Электродвигатели стеклоподъёмников дверей |
| F6(15A) | Переносная лампа |
| F7(20A) | Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал |
| F8(20A) | Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла |
| F9(20A) | Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла |
| F10(20A) | Резервный |
| F11(5A) | Лампы габаритного света правого борта |
| F12(7.5A) | Правая фара(ближний свет) |
| F13(10A) | Правая фара(дальний свет). Контрольная лампа включения дальнего света |
| F14(10A) | Левая противотуманная фара |
| F15(20A) | Электрообогрев сидений.Блокировка замка багажника |
| F16(10A) | Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации |
| F17(7.5A) | Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер) |
| F18(25A) | Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель |
| F19(10А) | Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля.Комбинация приборов.Часы(или маршрутный компьютер) |
| F20(7.5A) | Лампы задних противотуманных фонарей |
Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112
Распиновка монтажного блока 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.
Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов
Таблица цепей, защищенных плавкими предохранителями на ваз 2114
| Номер предох- ранителя | Сила тока, А | Цепи, которые защищает предохранитель |
| F1 | 20 | Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей |
| F2 | 10 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| F3 | 7.5 | Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен) |
| F4 | 20 | Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла |
| F5 | 20 | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора. |
| F6 | 30 | Электростеклоподъемники. Реле включения электростеклоподъемников (контакты) |
| F7 | 30 | Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка) |
| F8 | 7.5 | Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара |
| F9 | 7.5 | Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара |
| F10 | 7.5 | Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
| F11 | 7,5 | Лампы габаритного света по правому борту |
| F12 | 7,5 | Правая фара (ближний сеет) |
| F13 | 7,5 | Левая фара (ближний свет) |
| F14 | 7,5 | Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар |
| F15 | 7,5 | Правая фара (дальний свет) |
| F16 | 15 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов . Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений. |
Источники
- drive2.ru/l/8861072/
- zen.yandex.ru/media/avtotungrem/blok-predohranitelei-vaz-2109-5d40cd55e3062c213d074cb9
- luxvaz.ru/vaz-2109/347-predohraniteli.html
- knigaproavto.ru/shemy/vaz/2108-09-099/1447-shema-predohraniteley-i-rele-vaz-2108-2109-21099.html
- galantmotors.ru/document/shema/2109/2109_rele_predohraniteli.php
- avtoblokrele.ru/vaz/blok-predohranitelej-vaz-2109-2108-21099.html
- 2shemi.ru/raspinovka-montazhnyh-blokov-avtomobilej-vaz/
Предохранители автомобиля ВАЗ 2108 | ВАЗ 21099 | ВАЗ 2109
4.
Предохранители
Примечание
Схема расположения предохранителей в блоке указана на крышке блока предохранителей.
ОБОЗНАЧЕНИЯ ПРЕДОХРАНИТЕЛЕЙ
В зависимости от года выпуска, на автомобиле может быть установлен блок реле и предохранителей определенного типа. Блоки разных годов выпуска имеют предохранители разных типов. Кроме того, блоки реле и предохранителей могут отличаться также в зависимости от комплектации автомобиля (например, при наличии очистителей фар, электростеклоподъемников и т.д.).Расположение предохранителей, защищающих конкретные электрические цепи, указывается на крышке блока предохранителей.
Проверьте прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, то причина неисправности заключается в чем-то другом. Замените перегоревшие предохранители и проверьте функционирование отказавших устройств автомобиля.Примечание
Цепи электрооборудования двигателя (система зажигания, система пуска и система зарядки), реле включения фар и реле центрального замка не защищены предохранителями.
1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
2. Открыть капот и снять крышку блока реле и предохранителей, отжав пластмассовые фиксаторы.
3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя.
Для извлечения предохранителей используется специальный пинцет, находящийся там же, в блоке предохранителей.
4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей, и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда коробки предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Возьмите предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно безболезненно обойтись некоторое время.
Примечание
Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля.
При первой возможности установите новый предохранитель с требуемым номиналом силы тока.ВНИМАНИЕ
Замена перегоревшего предохранителя новым, с более высоким номиналом силы тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому, при отсутствии нужного запасного предохранителя, следует устанавливать предохранитель с меньшим значением номинального тока, по сравнению с заменяемым.
Запрещается использовать вместо предохранителей кусочки фольги или проволоки, поскольку это не только увеличит вероятность выхода из строя электрооборудования автомобиля вследствие перегрузки, но и может стать причиной возгорания электропроводки.
5. Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля. Оставьте перегоревший предохранитель в гнезде и обратитесь на сервисную станцию для проверки и ремонта электрооборудования автомобиля.
Обычные объявленияНайдено 156 объявлений Найдено 156 объявленийХотите продавать быстрее? Узнать как | |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
5
в 40 кузов
в
Оригинал
Монтажный блок предохранителей на ваз 2114 2115 21099 2108 2109 инжектор с европредохранителями оригинал Авар 367.
3722М (№ 367.3722М)Монтажный блок производится в России,завод Авар(Псков)
Именно такими оригинальными монтажными блоками 367.3722М комплектуются автомобили на конвеере!
Представленный монтажный блок предохранителей предназначен для автомобилей ваз 2108,2109,21099,2113,2114,2115 с инжекторными двигателями!
То есть, если у вас инжекторный двигатель,то блок подойдёт полностью без изменений.
Просто снял старый,поставил новый-и всё будет работать.
Вы спросите а для карбюраторных двигателей разве не подойдёт?
Отвечаем:подойдёт!Но есть одно маленькое но…
Всё электрооборудование будет работать, кроме вентилятора охлаждения двигателя и звукового сигнала (вернее сигнал будет постоянно сигналить,а вентилятор
постоянно вращаться)
Почему такое происходит?
На инжекторных двигателях вентилятор охлаждения двигателя управляется электронным блоком управления двигателя(ЭБУ)На фото видно ,что вместо
реле вентилятора и реле сигнала стоит металлическая перемычка.
Заменив перемычку сигнала на реле сигнала (например со старого блока) сигнал начнёт у вас работать полноценно после нажатия кнопки на руле.
А вот с реле вентилятора прийдётся немножко повозиться(просто поставив реле вместо перемычки ничего не получится)
Прийдётся ставить выносное реле вентилятора.Обсуждать подробно не будем,всё же у нас интернет магазин ,а не форум.
В общем на просторах интернета, на различных форумах эта проблемма обсуждается и есть несколько различных схем подсоединения,чтоб вентилятор заработал!
Поэтому перед покупкой этого блока 367.3722М если у вас не инжектор,а карбюратор ,то взвесьте все за и против и примите решение,набравшись либо информации на просторах интернета на соответствующих форумах,либо обратившись к автоэлектрику(уж они то установят реле вентилятора за 5 минут)
Монтажный блок предохранителей на ваз 2114,2115,21099,2108,2109,с европредохранителями,заводской оригинал,Авар,367.
3722М,заводской номер 2115-3722010-40
На вашем старом блоке предохранителей могут быть также такие номера(этот блок полностью идентичен)
2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18
Монтажный блок. Распиновка монтажных колодок автомобилей ВАЗ Блок реле и предохранителей ВАЗ 2109
. Электродвигатели мотор-редукторов (стеклоочиститель, дворник заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими биметаллическими многоразовыми предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя и цепи монтажного блока цепи зажигания генератора не защищены.
Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.
С 1998 г. на части автомобилей вместо блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием таймера омывателя заднего стекла и реле вентилятора мотора системы охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, на нем нанесена белая отметка. это около разъема XII.
Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60
| № | А | Запись |
| 1 | 10 | Клапан омывателя фар |
| 2 | 10 | |
| 3 | 10 | Внутреннее освещение |
| 4 | 20 | Обогрев заднего стекла Реле (контакты) обогрева заднего стекла Прикуриватель |
| 5 | 20 | |
| 6 | 30 | Электростеклоподъемники передних дверей Реле питания |
| 7 | 30 | Очистители фар (в рабочем режиме) Реле очистителя фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя окон Электродвигатель очистителя заднего стекла Таймер омывателя заднего стекла Клапаны омывателя лобового и заднего стекла Реле (обмотка) включения электропривода вентилятор системы охлаждения двигателя Реле (обмотка) обогрева заднего стекла Контрольная лампа обогрева заднего стекла |
| 8 | 7. 5 | Левая противотуманная фара |
| 9 | 7,5 | Правая противотуманная фара |
| 10 | 7,5 | Капот двигателя Лампы освещения приборов Сигнальная лампа Лампа прикуривателя |
| 11 | 7,5 | Фара правая (габаритный свет) |
| 12 | 7.5 | Фара правая (ближний свет) |
| 13 | 7,5 | Левая фара (ближний свет) |
| 14 | 7,5 | Левая фара (дальний свет) |
| 15 | 7,5 | Фара правая (дальний свет) |
| 16 | 15 | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота) Контрольная лампа поворота Обмотка возбуждения генератора (при запуске двигателя) |
| 17 | – | Запасной |
| 18 | – | Запасной |
| 19 | – | Запасной |
| 20 | – | Запасной |
| Реле | ||
| К1 | Реле стеклоочистителя фар | |
| К2 | Реле сигнализации / указателя поворота | |
| K3 | Реле стеклоочистителя | |
| K4 | Реле исправности лампы | |
| K5 | Реле стеклоподъемника | |
| K6 | Звуковые реле | |
| K7 | Реле обогрева заднего стекла | |
| K8 | Реле дальнего света фар | |
| K9 | Реле ближнего света фар | |
Блок предохранителей 17.
3722До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем № 15 в монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и расположен в отдельном пластиковом корпусе.
| № | А | Запись |
| 1 | 8 | Правая противотуманная фара |
| 2 | 8 | Левая противотуманная фара |
| 3 | 8 | Очистители фар (при включении) Реле очистителей фар (контакты) Клапан включения омывателя фар |
| 4 | 16 | Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель обогревателя Электродвигатель омывателя окон Электродвигатель очистителя заднего стекла Таймер омывателя заднего стекла Омыватель лобового и заднего стекла Обмотка катушки реле вентилятора охлаждения Катушка реле включения обогрева заднее стекло Лампа освещения бардачка |
| 5 | 8 | Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Задние фонари (лампы заднего хода) Контрольная лампа запаса топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумулятора Мотор-редуктор и реле включения очистителя лобового стекла Обмотка возбуждения генератора (при запуске) Лампа светового табло «СТОП» Датчик температуры охлаждающей жидкости и топлива |
| 6 | 8 | Задние фонари (стоп-сигналы) Внутреннее освещение Электрические стеклоподъемники и реле питания |
| 7 | 8 | Освещение номерного знака Капот двигателя Контрольная лампа стояночного света Лампа приборного освещения и прикуриватель Дисплей рычага отопителя |
| 8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 8 | Левая фара (стояночный свет) Левый задний фонарь (стояночный свет) |
| 10 | 8 | Правая фара (стояночный свет) Правый задний фонарь (стояночный свет) |
| 11 | 8 | Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации) Сигнальная лампа |
| 12 | 16 | Обогрев заднего стекла и выключатель обогревателя Прикуриватель Патрон переносной лампы |
| 13 | 8 | Фара правая (дальний свет) |
| 14 | 8 | Левая фара (дальний свет) Контрольная лампа дальнего света |
| 15 | 8 | Левая фара (ближний свет) |
| 16 | 8 | Фара правая (ближний свет) |
| Реле | ||
| К1 | Таймер омывателя заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06) | |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02) | |
| K3 | Реле прерывания стеклоочистителя (522.3747 / 2108-3747710) | |
| K4 | Контактные перемычки вместо реле контроля исправности лампы Реле исправности лампы (4402.3747 / 21083-3747410, 21083-3747410-06) | |
| K5 | Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12) | |
| K6 | Реле стеклоочистителя фар (112.3747 / 2105-3747210, 2105-3747210-02) | |
| K7 | Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| K8 | Звуковые реле (13. 3747 / 2105-3747210-10, 2105-3747210-12) | |
| K9 | Реле вентилятора охлаждающего вентилятора (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| K10 | Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| K11 | Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
Одной из причин проблем, с которыми сталкиваются автомобилисты, является выход из строя предохранителей на ВАЗ 2109. Поэтому каждому водителю необходимо представление, как заменить предохранители ВАЗ 2109, а это даже лучше. иметь навыки предотвращения такой поломки.
Функции предохранителей ВАЗ 2109
Предохранители состоят из двух блоков: один находится под капотом, другой — внутри салона автомобиля, под панелью. Назначение любого предохранителя — защитить конкретный прибор ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти короткое замыкание, а это приведет к поломке одного из устройств. В этом случае весь удар берет на себя предохранитель.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.
Расшифровка предохранителей ВАЗ 2109
| Предохранитель № | За что отвечает: |
| F9 | Правая противотуманная фара |
| F8 | Левая противотуманная фара |
| F1 | Омыватель фар |
| F7 | Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа бардачка, обогреватель и омыватель заднего стекла. |
| F16 | Задние фонари, поворотники, щетки лобового стекла, датчик уровня тормозной жидкости, генератор. |
| F16 | Карбюратор воздушная заслонка, давление масла, стояночный тормоз, охлаждающая жидкость, проем дверцы, лампа «чек», уровень залитого топлива в бак. |
| F3 | Задние фонари, освещение салона. |
| F6 | Электрические стеклоподъемники |
| F10 | Освещение салона, подсветка приборов и приборной панели, габариты, прикуриватель. |
| F5 | Звуковой сигнал |
| F11 | Фонарь задний правый, размер |
| F2 | Чрезвычайная ситуация |
| F4 | Элемент, служащий для обогрева заднего стекла, реле для включения этого обогрева, прикуриватель, подключение патрона лампы. |
| F15 | Фара правая |
| F14 | Фара левая |
| F13 | Ближний свет фары левый |
| F12 | Ближний свет фары правый |
Замена предохранителей марки автомобиля ВАЗ 2109
Замена предохранителей на ВАЗ 2109 осуществляется в блоке, установленном в задней части моторного отсека, со стороны водителя.
Большинство электрических цепей в автомобилях защищены предохранителями.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При открытом блоке предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности устройства автомобиля. Определить это можно по отключению или нестабильной работе узла, на который подается питание от электричества.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:
- Цепь зажигания
- Генератор (см.).
- Запуск двигателя.
- Реле дверного замка.
- Включения фар.
Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти из строя.
Совет: Вы всегда должны иметь при себе комплект запасных предохранителей и при необходимости заменять их своими руками.
- Каждому блоку соответствуют только определенные предохранители.
- Текущее значение, рассчитанное для предохранителя, указано на его корпусе.
- Для снятия предохранителя с блока используйте специальный пинцет, закрепленный в блоке.
- Пинцетом захватите предохранитель и вытащите его.
- Запасные предохранители устанавливаются перед агрегатом.
- Замена предохранителя ВАЗ 2109 осуществляется установкой в гнездо розетки и нажатием до фиксации.
- С левой стороны панели приборов установлен дополнительный предохранитель, который защищает цепь задней противотуманной фары с током 8 ампер.
Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он перегорел, только после этого заменить на новый.
Заменять предохранители на ВАЗ 2109 можно только на те, которые рассчитаны на такую же силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях автомобилей ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью.
Держатели предохранителей изготовлены из пружин и в месте, где плохой контакт, генерирует много тепла, которое может расплавить корпус блока, что приводит к смещению держателей, и они не удерживают детали плотно.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старой модели на новый с элементами вилочковой железы.
Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае дорожки, проводящие ток, могут перегореть на плате.
Дополнительно необходимо установить датчик на электровентилятор для его включения, в связи с тем, что контакты рассчитаны на большее значение тока.
Разборка блока предохранителей автомобиля ВАЗ 2109
Для работы используется набор приводных инструментов.
Инструкции по работе:
- Аккумулятор отключен.
- Разбирается в салоне «бардачок».
- На стороне пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
- В моторном отсеке снимается крышка монтажного блока.
- Ключом на «10» откручивает гайки крепления блока предохранителей.
- Устройство поднимается, четыре разъема и один сзади отсоединяются от передней.
- Монтажный блок съемный.
- Прокладка снимается, как показано на фото.
Ремонт блока предохранителей автомобиля ВАЗ 2109
Итак:
- Все реле и предохранители сняты.
Совет: При сборке убедитесь, что установленный предохранитель соответствует номинальному току. Установка перемычек в реле осуществляется с разметкой ее места, чтобы не было путаницы при сборке.
- Обнаружена сгоревшая дорожка.
- Вырежьте сайт, который пришел в негодность.
- Окисленные участки протереть бензином.
- Припаиваем новый провод.
- Сборка блока осуществляется в порядке, обратном разборке.
Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние — залог безопасности при движении автомобиля по дорогам.Как это выполняется на автомобиле ВАЗ 2109 хорошо видно на видео.
Блок предохранителей ВАЗ 2109 расположен с левой стороны автомобиля, под капотом, перед лобовым стеклом. Достичь этого очень просто. Вам просто нужно снять с него крышку и перед вами откроется блок предохранителей и реле.
В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи, и служат для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров на определенном участке автомобильной сети предохранитель сгорает, тем самым обесточивая поврежденный участок, что, можно сказать, спасает автомобиль от более неприятных ситуаций, даже от пожара.
Однако не забывайте, что перед заменой плавкого предохранителя в блоке предохранителей ВАЗ 23109 сначала нужно выяснить, почему он перегорел, устранить эту неисправность, и только потом установить новый предохранитель. Если сразу установить новый предохранитель, не выяснив причину, в лучшем случае сгорит и новый «пред», а в худшем мы можем развести пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте осторожны при установке новых предохранителей, иначе при несоблюдении «силы тока» может выйти из строя электрическое оборудование автомобиля.
Монтажный блок на ВАЗ 2109 устанавливался нескольких типов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и расположение предохранителей на плате было другим.
Каждая вставка предохранителя в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая зону поиска неисправностей.
| Номер предохранителя * | Защищенные цепочки электронной почты |
| 1 (8A) F9 (7.5А) | Правая противотуманная фара |
| 2 (8A) F8 (7,5A) | Левая противотуманная фара |
| 3 (8A) F1 (10A) | Очистители фар (на момент включения). Реле стеклоочистителя фар (контакты). Клапан омывателя фар |
| 4 (16A) F7 (30A) | Очистители фар (в рабочем режиме). Реле стеклоочистителя фар (обмотка). Электродвигатель омывателя окон. Мотор-редуктор для стеклоочистителя. Таймер омывателя заднего стекла. Клапаны включения лобового и задних стекол.Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения перчаточного ящика |
| 5 (8A) F16 (15A) | Указатели поворота и реле-прерыватель указателей поворота и аварийных ситуаций (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табо «СТОП». Указатели температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр |
| 6 (8A) F3 (10A) | Задние фонари (стоп-сигналы). Светильник |
| 6 (8A) F6 (30A) | Электроэнергия передних дверей. Силовые реле |
| 7 (8A) F10 (7,5A) | Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения.Подсветка обогревателя табло. Лампа прикуривателя |
| 8 (16A) F5 (20A) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения. |
| 9 (8A) F10 (7,5A) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
| 10 (8A) F11 (7,5A) | Правая фара (стояночный свет). Фонарь задний правый (габаритный свет) |
| 11 (8A) F2 (10A) | Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).Сигнальная лампа |
| 12 (16A) F4 (20A) | Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
| 13 (8A) F15 (7,5A) | Фара правая (дальний свет) |
| 14 (8A) F14 (7,5A) | Левая фара (дальний свет). Контрольная лампа дальнего света фар |
| 15 (8A) F13 (7,5A) | Левая фара (ближний свет) |
| 16 (8A) F12 (7.5А) | Фара правая (ближний свет) |
* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17. 3722 | |
Говоря о блоке предохранителей ВАЗ 2109, нельзя не упомянуть реле, которые также устанавливаются в монтажный блок автомобиля.
Электрооборудование
Общая информация
Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к «массе» — кузову и основным узлам автомобиля, которые служат вторым проводом.Бортовая сеть — постоянный ток с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумулятора, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Когда генератор работает, аккумулятор заряжается.
Большинство электрических цепей имеют предохранители. Электродвигатели мотор-редукторов (стеклоочиститель, стеклоочиститель заднего стекла (ВАЗ-2108, -2109), фары — если установлены) защищены многоразовыми автоматическими биметаллическими предохранителями.
Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя и цепи монтажного блока цепи зажигания генератора не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.
Большинство предохранителей и реле находится в монтажном блоке; Номиналы предохранителей и цепи, которые они защищают, показаны в таблице.До 1986 года противотуманные фары в задних фонарях и противотуманные фары защищались предохранителем № 15 в монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и расположен в отдельном пластиковом корпусе.
При выходе из строя монтажного блока можно заменить печатную плату или припаять провода для замены перегоревших токоведущих дорожек.
С 1998 г.
, со стороны автомобилей, взамен блока 17.3722, установлены монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием таймера омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя. (На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе дорожки печатной платы сгорят.Если старый блок меняют на новый, то необходимо установить датчик включения электровентилятора нового образца. Некоторые отличия существуют в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, на нем нанесена белая отметка.
он рядом с разъемом X11.
Для коммутации главных цепей автомобиля используется комбинированный выключатель зажигания (замок), состоящий из контактной части и механического противоугонного устройства.Запорный стержень противоугонного устройства выдвигается, если ключ установлен в положение «Стоянка» и вынут из замка. После этого поверните рулевое колесо так, чтобы вал вошел в паз на рулевом валу, заблокировав его. Стопорный стержень утоплен (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выкл.». Выключатель зажигания также оборудован механической блокировкой от ошибочного запуска стартера при работающем двигателе. Чтобы перезапустить стартер, необходимо повернуть ключ из положения «Зажигание» в положение «Выкл» и только потом в положение «Стартер».
Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной световой сигнализации, прикуривателя, абажура, патрона для переносной лампы.
На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгут системы зажигания отсутствует, хотя его соединительная колодка сохранена).
Реле впрыска и предохранители расположены рядом с контроллером, под полкой магазина на панели приборов.
Электрические схемы автомобилей приведены в приложениях.
При ремонте электрооборудования отсоединить вывод «-» аккумуляторной батареи (при выключенном зажигании).
Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.
Не используйте предохранители увеличенного размера или самодельные предохранители: это может привести к выгоранию дорожек печатной платы и, возможно, к возгоранию.
Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.
Монтажные блоки
а — расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
К3 — реле очистителя лобового стекла;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;
К7 — реле обогрева заднего стекла; К8 — дальномер
к нему фар;
К9 — реле ближнего света;
F1 — F16 — предохранители;
б — монтажный блок 17.
3722;
c — монтажный блок 2114-3722010-60.
Цепи предохранителей
Номер предохранителя *
Защищенные цепи
1 (8 A)
F9 (7,5 A)
Правая противотуманная фара
2 (8 A)
F8 (7,5 A)
Левая противотуманная фара
3 (8 A)
F1 (10 A)
Очистители фар (на момент включения).
Реле стеклоочистителя фар (контакты).
Клапан включения омывателя фар
4 (16 A)
F7 (30 A)
Очистители фар (в рабочем режиме).
Реле стеклоочистителя фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя окон.
Редуктор электродвигателя очистителя заднего стекла.
Таймер омывателя заднего стекла.
Клапаны включения лобового и задних стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Лампа подсветки перчаточного ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).
Контрольная лампа
Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Лампа светового табло «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (стоп-сигналы).
Внутреннее освещение
6 (8 А)
F6 (30 А)
Электроэнергетические передние двери.
Реле питания
7 (8 A)
F10 (7,5 A)
Освещение номерного знака.
Фонарь капота.
Лампы осветительные приборы.
Контрольная лампа внешнего освещения.
Подсветка обогревателя табло.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора системы охлаждения двигателя.
и реле для его включения (контакты).
Звуковой сигнал и реле его включения
9 (8 А)
F10 (7,5 А)
Левая фара (габаритный свет).
Левый задний фонарь (стояночный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (стояночный свет).
Задний правый фонарь (стояночный свет)
11 (8 A)
F2 (10 A)
Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации).
Сигнальная лампа
12 (16 A)
F4 (20 A)
Обогрев заднего стекла.
Реле (контакты) обогрева заднего стекла.
Патрон для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7,5 А)
Правая фара (дальний свет)
14 (8 А)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа дальнего света фар
15 (8 A)
F13 (7,5 A)
Левая фара (ближний свет)
16 (8 A)
F12 (7,5 A)
Правая фара (ближний свет)
* Цифры с буква F относится к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.
3722.
Здравствуйте, сегодня мы покажем, где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что каждый из них означает. Часто на машине вылетает какая-то электрика, не работают дворники, фары, габариты и т.д. В первую очередь в этой ситуации нужно проверить предохранители.
Блок предохранителей находится под капотом возле лобового стекла
Нажав на 2 защелки снимаем крышку с блока предохранителей
Теперь меняем необходимый предохранитель, для этого в монтажном блоке должны быть специальные клещи, если их нет, воспользуйтесь плоскогубцами или плоской отверткой
Вот таблица обозначений предохранителей и реле:
| Предохранитель No. | Защищенные схемы |
| 1 (8 А) F9 (7,5 А) | Правая противотуманная фара |
| 2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
| 3 (8 А) F1 (10 А) | Очистители фар (на момент включения). Очиститель Реле фар (контакты). Клапан омывателя фар |
| 4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле стеклоочистителя фар (обмотка).Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контроль ‘Лампа обогрева заднего стекла. Лампа освещения перчаточного ящика |
| 5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.  Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр |
| 6 (8 А) FЗ (10 А) | Задние фонари (стоп-сигналы).Внутреннее освещение |
| 6 (8 А) F6 (30 А) | Электроэнергия передних дверей. Силовые реле |
| 7 (8 А) F10 (7,5 А) | Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя |
| 8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 А) F10 (7. 5 А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
| 10 (8 А) F11 (7,5 А) | Фара правая (стояночный свет). Фонарь задний правый (боковой маркер) |
| 11 (8 А) F2 (10 А) | Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа |
| 12 (16 А) F4 (20 А) | Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
| 13 (8 А) F15 (7,5 А) | Фара правая (дальний свет) |
| 14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Фары |
| 15 (8 А) F13 (7,5 А) | Фара левая (ближний свет) |
| 16 (8 А) F12 (7,5 А) | Фара правая (ближний свет) |
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
KZ — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
Kb — реле включения звуковых сигналов;
K7 -Реле включения обогрева заднего стекла;
K8 — Реле включения дальнего света фар;
К9 — реле ближнего света;
Предохранитель задней противотуманной фары находится под панелью со стороны водителя
Монтажный блок.
Распиновка монтажных колодок для автомобилей ВАЗ Расположение предохранителей на карбюраторе ВАЗ 2109
Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, проблему нужно искать в розетке. В этой ситуации, скорее всего, выйдет из строя шайба из олова — она просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью на центральный контакт осветительного прибора падает напряжение. Чтобы исправить это, вам потребуется удалить пришедшую в негодность деталь.Здесь главное действовать предельно осторожно, чтобы не испортить фарфоровую основу — она достаточно хрупкая. Без этой стиральной машины прикуриватель будет нормально работать.
Для восстановления рабочих характеристик иногда также необходимо удалить полупроводниковую пластину. Здесь вам нужно действовать в следующем порядке:
- перед тем, как разбирать разъем, следует сфотографировать расположение проводов на контактах — это поможет собрать все с первого раза без ошибок;
- откручивается крепежная гайка, удерживающая розетку на панели;
- внутри пластина из слюды — ее нужно вытащить;
- , то разъем собирается полностью, но уже без вышеперечисленных деталей.
Кроме того, довольно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения. По этой причине во время ремонта всегда обращайте внимание на все разъемы и разъемы и очищайте их. Окислы удаляются обычной студенческой резинкой.
Утес идентифицирован осмотром. Чтобы не запутаться, тестируемый провод лучше чем-нибудь пометить. Проще будет проверить мультиметром, установленным на Ом. Их не так много, и тест проводится достаточно быстро.Все поврежденные вены необходимо заменить новыми.
При работе с электрической системой автомобиля всегда следует соблюдать меры безопасности. Не думайте, что 12 вольт совершенно безвредны — как вы знаете, убивает не напряжение, а ток. Последний в машине иногда достигает 30 ампер, что вполне достаточно обычному человеку для серьезной травмы.
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.
3722. Он состоит из двухсекционного корпуса и печатной платы, на которой распаяны клеммы для подключения к колодкам жгута проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажного блока ВАЗ 2109 тип 17.3722.
На последних моделях ВАЗ 2109 используется монтажный блок типа 2114-3722010-60. В этом блоке используются плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.
Взаимозаменяемость разъемов разъемов жгута проводов идентична колодке 17.3722. Обозначения предохранителей и защищаемые схемы немного отличаются. Блок-схема сборки ВАЗ 2109 приведена ниже
На автомобилях с инжекторным двигателем используются опорные блоки аналогичные 2114-3722010-60, но с другим подключением радиатора.
Ниже показано расположение монтажного блока заглушек.
Ниже приведены характеристики предохранителей и защищаемой цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3 и 22010-60
| Номер предохранителя | Защищенные цепи |
| 1 (8 A) F9 (7,5 A) | Правая противотуманная фара |
| 2 (8 A) F8 (7,5 A) | Левая противотуманная фара |
| 3 (8 A) F1 (10 A) | Очистители фар (в момент включения). Очиститель Реле фар (контакты). Клапан омывателя фар |
| 4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме).Реле стеклоочистителя фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Очиститель мотор-редуктора заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контроль ‘Лампа обогрева заднего стекла. Лампа для перчаточного ящика |
| 5 (8 A) F16 (15 A) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Контрольная лампа задних фонарей (лампочки заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.  Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр |
| 6 (8 А) FЗ (10 А) | Задние фонари (стоп-сигналы).Внутреннее освещение |
| 6 (8 А) F6 (30 А) | Электростеклоподъемники передних дверей. Силовые реле |
| 7 (8 A) F10 (7,5 A) | Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя |
| 8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 А) F10 (7. 5 А) | Фара левая (габаритный свет). Левый задний фонарь (габаритный свет) |
| 10 (8 А) F11 (7,5 А) | Правая фара (стояночный свет). Фонарь задний правый (габаритный свет) |
| 11 (8 A) F2 (10 A) | Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа |
| 12 (16 A) F4 (20 A) | Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
| 13 (8 А) F15 (7.5A) | Правая фара (дальний свет) |
| 14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа дальнего света фар |
| 15 (8 A) F13 (7,5 A) | Левая фара (ближний свет) |
| 16 (8 A) F12 (7,5 A) | Правая фара (ближний свет) |
06.2011«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»
Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.
Для правильной работы всей системы автомобиля используется электричество.
Для защиты электрической системы от перегрузки используйте предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической схемы Ваз 2109 представляет собой небольшую монтажную плату
с комплектом предохранителей.
Базовые знания блока на ВАЗ 2109
- Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
- Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Есть несколько принципиальных отличий. Реле на них по-разному обозначены, в них используются предохранители разных типов и соответственно разъемы для них разные.
Есть несколько принципиальных отличий. Реле на них по-разному обозначены, в них используются предохранители разных типов и соответственно разъемы для них разные.Устройство старого предохранителя, блок-схема
Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второй — установка реле и предохранителей.
Ниже расшифровка маркировки.
Реле
- К1 — отвечает за мытье стекла сзади.
- К2 — поворотники и аварийка.
- К3 — дворник.
- К5 — дальний свет фар.
- К6 — очиститель фар.
- К8 — отвечает за сигнал.
- К9 — включение вентилятора в системе охлаждения двигателя.
- К10 — отвечает за обогрев заднего стекла.
- К11 — фары ближнего света.
Структура схемы нового блока
- К1 — очиститель фар.
- К2 — прерыватель поворотников и аварийка.
- К3 — очиститель лобового стекла.
- К4 — контроль исправности лампочек.
- К5 — отвечает за окно.
- К6 — звуковой сигнал.
- К7 — обогрев заднего стекла.
- К8 — дальний свет.
- К9 — ближний свет.
Автоматические выключатели
Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает ток, а буква А означает, что этот тип предназначен для защиты от токов короткого замыкания
.
Ваз 2109 обозначена таким образом.
- F1 — очистители фар. Используйте предохранитель (10А).
- F2 — повороты и аварийный свет (10А).
- F3 — задние стоп-сигналы и лампа освещения салона (10А).
- F4 — подогрев стекла и прикуривателя (20А).
- F5 — вентилятор сигнала и охлаждения (20А).
- F6 — электростеклоподъемники на передних дверях (30А).
- F7 — очиститель фар (при работе) и вентилятор отопления (30А).
- F8 — противотуманная фара L (7,5А).
- F9 — противотуманная фара П (7,5А).
- F10 — лампочка приборной панели, подкапотного пространства и лампа подсветки номеров (7,5А).
- F11 — правильные габариты и фара (7,5А).
- F12 — фары ближнего света П (10А).
- F13 — фара ближнего света L (7,5А).
- F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
- F15 — дальний свет фар П (7,5А).
- F16 — витки (15А).
Инструкции по замене предохранителя
Если в автомобиле проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема в этом, не огорчайтесь; отремонтировать его своими руками не составит труда даже новичку в этом деле.
Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.
К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.
Меры предосторожности
В случае поломки и последующего ремонта необходимо соблюдать осторожность.
- При ремонте автомобильного электрооборудования обязательно отключите провод
от отрицательной клеммы аккумуляторной батареи. - Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
- Так же нельзя закоротить провода, для проверки цепи на наличие искры
это повлечет прогорание токового тракта. - Если есть необходимость снять блок, то использовать для этого отвертку по металлу
нельзя. Это может привести к замыканию реле и возгоранию.
треков, что приведет к выходу из строя всей платы.
Важные моменты
Если у вас неисправна электрическая цепь ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения через реле.
Игнорирование этого приводит к перегоранию путей, по которым протекает ток. Если задача обратная, то есть мы поменяем старый на новый, тогда нужно установить и новый вариант датчика включения электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.
Какие могут быть проблемы с цепями предохранителей
Возникновение проблем на схемах электро ВАЗ 21093 может быть несколько.
- Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Тем более что в интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
- Всю процедуру нужно делать аккуратно и без спешки.
- Отсоедините все имеющиеся предохранители и реле.
- Снимите саму плату. Далее либо замените, либо почистите старый.
- Тщательно очистите дорожки растворителем, просто делайте все очень аккуратно и осторожно,
живые дорожки легко могут повредить
, и если вы повредите их, вам придется припаять. - Соберите в обратном порядке. Электросхема ВАЗ 21093
- готова выполнять свои функции.
Welt Auto Mitino.
Любой отечественный ВАЗ-2109, как правило, оборудован такой системой как старые, так и более новые модели.Благодаря такой системе вся электрическая разводка объединена. Функционирование блока питания позволяет предотвратить повреждение электрооборудования, которое предусмотрено в автомобиле.
Внешний вид
Схемы
Итак, чтобы понять, где находится ВАЗ-2109, следует изначально вспомнить, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, выпущенные до 1998 года, имеют блок, не свойственный тем, что устанавливают на автомобили более поздних лет.
В более старых моделях БП имеет маркировку 17.3722, его основными компонентами являются корпус и инженерная плата. Все имеющиеся проводные контакты, а также предохранители и реле присоединяются к последнему указанному элементу.
Что касается более современных автомобилей, выпущенных после 1998 года, то блок маркируется кодом 2114-3722010-60. Разница между двумя типами систем заключается в наличии новейших плавких деталей.
Если автомобилист решит произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) в данном вопросе не имеет значения.Важно, чтобы расположение монтажного блока везде было одинаковым. Вы можете найти систему в моторном отсеке рядом с сиденьем водителя, рядом с лобовым стеклом.
Если говорить о существенных различиях между двумя версиями БП, стоит отметить тот факт, что детали блока помечены по-разному, элементы системы различаются рейтингами. Кроме того, в новом БП отсутствует реле вентилятора двигателя и реле времени, регулирующее омыватель заднего стекла.
Предохранители печные установлены в старинном автомобиле
Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, он должен среди всего перечня проводов и элементов комплектующих найти цифру F7, сила тока на такой детали всего 30 A.
Этот предохранитель содержит цепь, состоящую из электродвигателя, электродвигателя омывателя лобового стекла, а также реле включения электровентилятора радиатора.
Предохранители блока отопления установлены в автомобиле старого образца
Как было сказано чуть ранее, схема монтажного блока, который устанавливается в автомобилях новой модели, отличается от своего прототипа.Как показывает практика, описанное расположение деталей справедливо для всех типов двигателей.
Чтобы понять, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 на ток 16 А отвечает за обмотку реле вентилятора радиатора, а также за исправность электрической цепи электродвигателя отопителя. Предотвратить выход лампы из строя способен седьмой элемент БП силой тока 8 А, через который подсвечиваются ручки печки и прикуривателя, восьмой — с током 16 А, отвечает за электродвигатель. вентилятора радиатора.
общая информация
Если бы автомобилист заметил, что у автомобиля ВАЗ-2109 перестала исправно работать, например, вентилятор отопителя, скорее всего, надо было бы грешить.
На самом деле замена такого элемента — процесс несложный, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, в результате чего автовладельцу придется разбираться в цепи, идущей непосредственно на неисправный элемент.Для проверки работы предохранителя F7 необходимо проверить исправность мотора омывателя фар, освещения печатного отделения и прикуривателя.
Заключение
Если автомобилисту понадобился предохранитель для печки ВАЗ-2109, он может самостоятельно, с помощью вышеприведенной инструкции, найти необходимый элемент системы, проверить его работоспособность и, при необходимости, заменить.
Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099.Из статьи вы узнаете, где находятся предохранители и реле, и за что каждое из них отвечает. Кроме того, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.
Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива.
Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не переживайте, если они выйдут из строя. Купить предохранители на модель зубила ВАЗ не сложно, они везде, кстати, и дефицит этих запчастей не грозит.
Если вышла из строя сборка автомобиля, за которую отвечает электрик, сразу поймите, в чем проблема. Воспользовавшись нашими рекомендациями, схемами предохранителей и их значением, вы легко сможете заменить предохранители своими руками. Вы можете заменить без инструментов, следуя только инструкциям.
На схеме ниже показано, как найти блок предохранителей.
Непосредственно под блоком предохранителей лобового стекла
Крышка снимается одновременным нажатием на 2 защелки-защелки, как показано на рисунке ниже.
Возьмите пластиковый пинцет, маленькие плоскогубцы с узким концом.
Осторожно, но твердо возьмите предохранитель пинцетом и извлеките его вертикальным движением вверх.
На фото ниже показан внешний вид блока без крышки.
Предохранитель задней противотуманной фары расположен отдельно от блока и находится под панелью слева от водителя.
Перейдем к значениям каждого из предохранителей.В таблице ниже мы раскрыли тему.
Снятие и замена лампы повторителя указателей поворота своими руками ВАЗ 2108, 2109, 21099
| Предохранитель № | Ампер Ампер | Значения |
| F9 | 7,5 | Правая противотуманная фара |
| F8 | 7,5 | Левая противотуманная фара |
| F1 | 10 | Реле клапана включения дворников |
| F7 | 30 | Рабочие омыватели фар, насос омывателя, омыватель, стеклоочиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке |
| F16 | 15 | Стеклоочистители, указатели поворота и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночный тормоз, заслонки карбюратора, температура охлаждающей жидкости, уровень топлива и вольтметр |
| F3 | 10 | Освещение салона, задний фонарь |
| F6 | 30 | Электростеклоподъемники |
| F10 | 7,5 | Фонарь освещения номерного знака, лампа освещения моторного отсека, приборное освещение, стояночные огни, прикуриватель |
| F5 | 20 | Гудок |
| F11 | 7,5 | Габаритный фонарь задний правый |
| F2 | 10 | Сигнализация |
| F4 | 10 | Реле силовых контактов и обогревателя заднего стекла, прикуривателя |
| F15 | 7,5 | Дальний свет правой фары |
| F14 | 7,5 | Дальний свет левой фары |
| F13 | 7,5 | Ближний свет левой фары |
| F12 | 7,5 | Ближний свет правой фары |
Монтажный блок.
Распиновка монтажных колодок для автомобилей ВАЗ Все реле карбюратор ВАЗ 2109Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки … Основная задача блока питания — предотвращение поломок электрооборудования, установленного в автомобиле.
Блок крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница
Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива (инжектор или карбюратор) вообще не играет.Блоки питания будут отличаться только годом выпуска автомобиля. То есть блоки крепления форсунки и карбюратора одинаковые.
Блок предохранителей ВАЗ 2109 где он расположен
Нужный блок находится под капотом напротив водительского сиденья, собственно под самим лобовым стеклом.
Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница
Всю линейку ВАЗ 2109 можно разделить на две категории — выпускаемые до 1998 года и выпускаемые после 1998 года.
Старые автомобили оснащены блоками питания с маркировкой 17.3722. Этот блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпущенных после 1988 года, БП имеет маркировку 2114-3722010-60. Вот мы уже видим предохранители.
BP 17.3722
Различия между старой и обновленной версиями заключаются в следующем:
- Блоки крепления элементов имеют разную маркировку.
- Номинал предохранителя отличается.
- В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения.
Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
| Цепь защищенная | Сила тока | Номер предохранителя |
| Запасной | 10A | F1 |
| Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота | 10A | F2 |
| Освещение салона, стоп-сигналы задние | 10A | F3 |
| Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла | 20A | F4 |
| Клаксон | 20A | F5 |
| Запасной | 30A | F6 |
| Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки | 30A | F7 |
| Запасной | 7. 5A | F8 |
| Запасной | 7.5A | F9 |
| Фара левая | 7.5A | F10 |
| Забортная фара правая | 7.5A | F11 |
| Фара ближнего света правая | 7.5A | F12 |
| Фара ближнего света левая | 7.5A | F13 |
| Дальний свет фары слева, индикатор включения дальнего света | 7.5A | F14 |
| Фара дальнего света правая | 7.5A | F15 |
| Вольтметр, контрольная лампа запаса топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давления масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле-прерыватель аварийки, указатели поворота | 15A | F16 |
Реле монтажного блока ВАЗ 2109 старого образца, расшифровка
Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка
Новый БП
| Цепь защищенная | Номинальный ток | Номер предохранителя |
| Запасной | 8A | 1 |
| Запасной | 8A | 2 |
| Запасной | 8A | 3 |
| Цепь выключателя электродвигателя и печки, реле вентилятора радиатора | 16A | 4 |
| Стояночный тормоз и гидравлический переключатель тормозной системы, сигнальная лампа тормоза, датчик и сигнальная лампа аварийного давления масла, датчик температуры, датчик температуры охлаждающей жидкости, индикатор уровня топлива, датчик уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, контрольные и контрольные лампы поворотников, выключатель и прерыватель указателей поворота, выключатель аварийного освещения | 3A | 5 |
| Выключатель внутреннего освещения и стоп-сигнала | 8A | 6 |
| Переключатель ламп и подсветки панели приборов, лампа освещения перчаточного ящика, лампа подсветки ручек прикуривателя и обогревателя, контрольная лампа включения габаритов, лампы освещения салона | 8A | 7 |
| Электродвигатель вентилятора радиатора, звуковой сигнал | 16A | 8 |
| Фонарь для левого габарита, фонарь для левого заднего габарита | 8A | 9 |
| Лампа правого габаритного огня, лампа заднего правого габаритного огня, контрольная лампа и выключатель противотуманных фар | 8A | 10 |
| Лампы указателей поворота, выключатель выключателя и указателя поворота, сигнальная лампа в аварийном режиме | 8A | 11 |
| Переносной патрон, прикуриватель | 16A | 12 |
| Дальний свет (правая фара) | 8A | 13 |
| Дальний свет (левая фара), контрольная лампа дальней оптики | 8A | 14 |
| Ближний свет (правая фара) | 8A | 15 |
| Ближний свет (левая фара) | 8A | 16 |
Реле монтажного блока ВАЗ 2109 нового образца, расшифровка
Где схема предохранителей
Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей устройство.
Как узнать, перегорел ли предохранитель
Неисправность предохранителя можно определить по расплавленной нити накала — плавкий элемент, который плавится и замыкает контакты, предотвращая повреждение электрического оборудования под высоким напряжением.
Безопасность при работе под напряжением
Обязательно отсоедините отрицательную клемму от аккумулятора.
Разборка и замена предохранителей своими руками (подробно)
Заказ на работы:
В монтажную колодку электрики ВАЗ 2109 схемы входят все реле и предохранители, отвечающие за питание узлов.
Он соединяет линии электропередач и здесь монтируются все элементы схем распределения тока. Агрегат представляет собой разъемную коробку, на внутренних сторонах крышек которого установлены реле, предохранители и плата с выводами жгута проводов.
Следует учитывать, что ЭБУ для инжекторных двигателей имеет отдельную проводку.
Основные сведения о монтажном блоке
В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах исполнения.
Итак, на моделях карбюраторов блочная компоновка представлена в модификации типа 17.3722. Он содержит круглые предохранители, которые часто выходят из строя и требуют замены.
В моделях с инжекторным двигателем применена новая комплектация блока проводов ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей конструкции ножа, плоская поверхность создает большую площадь контакта, и они более надежны.
Новый блок Вы можете найти в каталоге под маркировкой 2114-3722010-60.
Отличие схемы подключения ВАЗ 2109 этих двух блоков:
- в соединении вентилятора охлаждения радиатора;
- маркировка разъемов реле и предохранителей;
- отсутствие двух реле.
Маркировка разъемов и предохранителей
В связи с тем, что существует разница в маркировке компонентов, составляющих схему подключения узлов, нужно точно знать, какая схема подключения ВАЗ 2109 используется на оборудовании.
- года выпуска ВАЗ 2109; Тип двигателя
- ;
- тип панели приборов;
- вариант конфигурации.
Зная эти исходные данные, вы можете найти фото автодрома на сайте автомобилистов. Там же можно работать с интерактивной схемой, которая выделяет именно желаемую часть разводки.
На этих схемах показана маркировка узлов для каждого типа блока. Итак, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители обозначены на корпусе агрегата. По схеме определяется зона ответственности каждого продукта. Схема подключения автомобиля ВАЗ 2109, в монтажный блок которого входят вилки для подключения проводов, эти изделия маркируются буквой Ш.
Как не перепутать провода
Множество цветных проводов не составит труда устранить своими руками. Провода имеют четкую направленность цвета:
- желтый — габариты;
- красный — стоп-сигнал;
- синий — реверс;
- оранжево-черный — противотуманный.
Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.
Устранение неисправностей
Схема подключения монтажного блока является основным компонентом, обеспечивающим работоспособность автомобиля. Если у вас нет необходимых навыков, лучше доверить работу по настройке блока специалистам. Стоимость ремонта не будет соизмерима со стоимостью перевозки автомобиля, вышедшего из строя в пути. Если ремонт производится своими силами, поможет инструкция по ремонту, которую можно найти на видео в программах обучения мастеров.
Разборка блока
Чтобы снять и убрать агрегат с места установки, необходимо понимать, что это энергетический комплексный агрегат. Поэтому при отключении электропроводки необходимо разметить разъемы для последующего сбора.
Открыв капот, на левой стороне под краем лобового стекла находим блок, который фиксируется пластиковыми зажимами. Их нужно забрать, а коробку освободить. Сверху он прикрыт резиновым чехлом, который отходит в сторону.
Сдвинув крышку отсоедините колодку с проводами.
После этого блок освобождается от двух крепежных гаек и поднимается над местом установки настолько, насколько позволяют протянутые к нему провода. При отсоединении проводов пометьте разъемы, чтобы впоследствии было легче провести обратную операцию по установке.
Установите снятый блок на рабочую поверхность и отвинтите крепление нижней крышки, состоящее из 8 болтов. После этого вставляем отвертку в прорезь и делаем разъем корпуса.Вся схема будет перед вашими глазами. Изучите, сравните с указанными в инструкции и найдите место неисправности. Помощь специалиста часто требуется на этапе устранения неполадок.
Находят:
- нарушение комиссии;
- неисправен предохранитель;
- вышло из строя реле.
После замены детали и устранения повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от того, какая электрическая схема используется в автомобиле, агрегаты устанавливаются одинаково.
Типичные неисправности агрегата
Отказ часто происходит из-за перегоревшего предохранителя. Найти его легко. Необходимо будет заменить его таким же предохранителем с такими же параметрами для текущей нагрузки. Необходимо выяснить причину, которая привела к срабатыванию защиты. Если проблему не устранить, это может привести к серьезным повреждениям.
Если проблема возникла в плате, то это может быть связано с окислением металла в цепи. Если контакты окислились, их можно почистить.В этом случае предохранители и реле следует убрать с мест установки. Работы по очистке токоподводов нужно проводить аккуратно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения. Заменить блок будет намного проще.
Как работать с электросхемой
Используя исходные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, который устанавливается на конкретный тип автомобиля.
В этом случае обычно предусмотрены две схемы. Общий вид всего блока дает возможность оценить полное сходство искомой схемы с существующим узлом.
Вторая схема — это разводка внутри блока. Требуется для детального изучения и устранения неполадок. При этом на сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.
Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.
Основная задача блока питания — предотвращение поломок электрооборудования, установленного в автомобиле.
Схемы
Всю линейку автомобилей ВАЗ 2109 условно можно разделить на две ветви — произведенные до 1998 года и выпущенные после 1998 года.
Старые автомобили оснащены блоками предохранителей с маркировкой 17.3722. Этот БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, выпуск которых начался в 1998 году, здесь блок питания имеет маркировку 2114-3722010-60.
Здесь мы уже видим предохранители.
Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива — карбюраторной или инжекторной — вообще не играет. Блоки питания будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки для карбюратора и инжектора одинаковые.
Нужный монтажный блок тоже находится везде одинаково — в моторном отсеке напротив водительского сиденья практически под самим лобовым стеклом.
Отличия
Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:
- Детали монтажного блока имеют разную маркировку;
- Номинал предохранителя другой;
- Новый блок питания не имеет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.
Блок питания старого образца
В первую очередь рассмотрим блоки питания старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109.
Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.
Номер предохранителя | Сила тока | Цепь, которую он защищает |
Резервный предохранитель | ||
Указатели поворота, выключатель аварийной сигнализации (в аварийном режиме), лампа аварийной сигнализации | ||
Задний стоп-сигнал, освещение салона | ||
Элемент обогрева заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель | ||
Звуковой сигнал (клаксон), выключатель звукового сигнала | ||
Резервный предохранитель | ||
Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения вентилятора электрорадиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, свет бардачка | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Фонарь левый габаритный | ||
Фонарь правый габаритный | ||
Фара ближнего света правая | ||
Фара ближнего света левая | ||
Левая фара дальнего света, контрольная лампа дальнего света | ||
Фара дальнего света правая | ||
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме индикации указателей поворота), контрольная лампа указателей поворота, фонарей заднего хода, мотор-редуктор и реле включения дворников, контрольная лампа включения давление масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр |
Реле
Кроме обозначений предохранителей, вам будет не лишним узнать, какой номер реле в монтажной колодке за какие функции отвечает.
Номер реле | Функции |
Производительность чистящих элементов передней оптики | |
Работоспособность мотора омывателя заднего стекла | |
Защита от поломки указателя поворота и световой сигнализации | |
Защита от выхода из строя электродвигателя стеклоочистителя | |
Позволяет определить исправность лампы | |
Защита от перенапряжения для обогрева заднего стекла | |
Лампы дальнего света | |
Ближний свет фар | |
Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя. | |
Горн рабочий |
Блок питания нового типа
Здесь блок-схема сборки устроена несколько иначе, но она более актуальна для владельцев ВАЗ 2109, так как большая часть сохранившихся до наших дней девяток — модернизированные версии.
Схема актуальна как для карбюраторных, так и для инжекторных двигателей.
Номер предохранителя | Номинальный ток | Электросхема, за которую отвечает |
Резервный предохранитель | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Электросхема катушки реле вентилятора радиатора, выключателя и электродвигателя печки | ||
Выключатель аварийного света в режиме указателя поворота, прерыватель указателя поворота, выключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, сигнальная лампа и датчик аварийного давления масла, сигнальная лампа тормозной системы, выключатель гидравлической системы тормозов, выключатель ручного тормоза | ||
Выключатель стоп-сигналов и лампы внутреннего освещения | ||
Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручки отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа освещения приборной панели | ||
Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора | ||
Фонарь левый, задний фонарь левый | ||
Фонарь правый, фонарь задний правый, выключатель противотуманного света, контрольная лампа противотуманного света | ||
Выключатель и прерыватель указателей поворота, указатели поворота, контрольная лампа в аварийном режиме | ||
Прикуриватель, патрон для переноски лампы | ||
Дальний свет, правая фара | ||
Дальний свет левой фары, контрольная лампа дальней оптики | ||
Ближний свет, правая фара | ||
Левая фара ближнего света |
Реле
Что касается реле в монтажном блоке нового образца на ВАЗ 2109, то здесь распиновка следующая.
Номер реле | Его функции |
Без него не будет работать двигатель омывателя заднего стекла | |
Ответственный за работу указателей поворота и световой сигнализации | |
Обеспечивает работу стеклоочистителя | |
Защищает стоп-сигналы и габариты автомобиля | |
Обеспечивает работу дальнего света | |
Обеспечивает работу омывателя оптики | |
Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле | |
Звуковой сигнал или просто гудок | |
Защищает от перенапряжения, идущего на вентилятор охлаждения двигателя | |
Ответственный за работу обогревателя заднего стекла | |
Обеспечивает работу ближнего света фар |
Необходимо не только разбираться в расположении того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.
Разборка и замена
Если ваше оборудование вышло из строя, вы должны сначала проверить состояние предохранителя, отвечающего за него.
На практике снять и удалить непригодный предохранитель или реле несложно. Для этого вам понадобится:
- Поднимите капот и отсоедините минус от АКБ … Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
- Найдите монтажный блок.Он расположен в моторном отсеке напротив водительского сиденья прямо под лобовым стеклом. Блок закрыт сверху пластиковой крышкой. Чтобы его снять, просто отожмите защелки по бокам;
- Снимите крышку и посмотрите на обратную сторону. Есть электрическая схема, показывающая расположение того или иного предохранителя, реле. Просто найдите элемент, который отвечает за вышедшее из строя оборудование по таблицам выше;
- Снимите предохранитель. Все монтажные блоки снабжены специальными плоскогубцами. Удалять предохранители вручную не рекомендуется. Реле снимаются небольшими покачиваниями вверх и вниз;
- Замените неисправный компонент.
Удалять предохранители вручную не рекомендуется. Реле снимаются небольшими покачиваниями вверх и вниз;Неисправность предохранителя определяется по расплавленной нити накала. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.
Вот и все, осталось только заменить элемент блока предохранителей, закрыть крышку, заменить клемму аккумулятора и проверить работоспособность оборудования.
Большинство электрических цепей защищены предохранителями.Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), запуска двигателя, схема «генератор — замок зажигания — монтажный блок».
Мощные потребители (стартер, фары, мотор вентилятора охлаждения, электробензонасос и др.) подключаются через реле.
Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
| № реле / предохранителя. | Расшифровка |
| К1 | |
| К2 | |
| K3 | Реле стеклоочистителя |
| К4 | |
| K5 | |
| К6 | |
| K7 | |
| K8 | |
| K9 | |
| F1-F16 | Предохранители |
Монтажный блок предохранителей 2114-3722010-60
| № реле / предохранителя. | Расшифровка |
| K1 | Реле стеклоочистителя фар |
| K2 | Реле-прерыватель указателей поворота и сигнализации |
| К3 | |
| K4 | Реле контроля исправности стоп-сигналов и габаритных огней |
| K5 | Реле стеклоподъемника |
| K6 | Реле звукового сигнала |
| K7 | Реле обогрева заднего стекла |
| K8 | Реле дальнего света фар |
| K9 | Реле ближнего света фар |
| F1-F16 | Предохранители |
| F1-F20 | Запасные предохранители |
Монтажный блок предохранителя 17.
3722
| Номер реле / предохранителя. | Расшифровка |
| 1 (K6) | Реле стеклоочистителя фар |
| 2 (К1) | |
| 3 (К2) | Реле-прерыватель указателей поворота и сигнализации |
| 4 (K3) | Реле стеклоочистителя |
| 5 | Контактные перемычки вместо реле контроля исправности лампы |
| 6 (К10) | |
| 7 | Запасной предохранитель |
| 8 (K5) | Реле дальнего света фар |
| 9 (K11) | Реле ближнего света фар |
| 10 | Предохранитель |
| 11 (К9) | |
| 12 (К8) |
Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — старый монтажный блок 17.3722
| Предохранитель N | Расшифровка |
| 1 (8 А), F9 (7,5 А) | Правая противотуманная фара |
| 2 (8 А), F8 (7,5 А) | Левая противотуманная фара |
| 3 (8 А), F1 (10 А) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты).Клапан омывателя фар |
| 4 (16 А), F7 (30 А) | Очистители фар (в работе). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель отопителя Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и задних стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
| 5 (8 А), F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Фонари задние (фонари заднего хода). Выключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя).Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 А), F3 (10 А) | Задние фонари (стоп-сигналы). Плафон внутреннего освещения |
| 6 (8 А), F6 (30 А) | Электростеклоподъемники передних дверей. Реле стеклоподъемника |
| 7 (8 А), F10 (7,5 А) | Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя |
| 8 (16 А), F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения |
| 9 (8 А), F10 (7.5 А) | Левая фара (габаритный свет). Фонарь задний левый (габаритный свет) |
| 10 (8 А), F11 (7,5 А) | Фара правая (габаритный свет). Фонарь задний правый (габаритный свет) |
| 11 (8 А), F2 (10 А) | Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа |
| 12 (16 А), F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. |
| 13 (8 А), F15 (7,5 А) | Правая фара (дальний свет) |
| 14 (8 А), F14 (7,5) | Левая фара (дальний свет). Контрольная лампа дальнего света фар |
| 15 (8 А), F13 (7,5 А) | Левая фара (ближний свет) |
| 16 (8 А), F12 (7,5 А) | Правая фара (ближний свет) |
Розетка для переносной лампы. ПрикуривательСхема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)
(внешний номер в обозначении конца провода — это номер блока, а внутренний номер — условный номер вилки)
| № реле / предохранителя. | Расшифровка |
| K1 | Реле времени омывателя заднего стекла |
| K2 | Реле-прерыватель указателей поворота и сигнализации |
| K3 | Реле стеклоочистителя |
| K4 | Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) |
| K5 | Реле дальнего света фар |
| K6 | Реле включения фар |
| K7 | Реле стеклоподъемника |
| K8 | Реле звукового сигнала |
| K9 | Реле включения электродвигателя вентилятора системы охлаждения двигателя |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле ближнего света фар |
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)
Реле / предохранитель No. | Расшифровка |
| K1 | Реле стеклоочистителя фар |
| K2 | Реле-прерыватель указателей поворота и сигнализации |
| K3 | Реле стеклоочистителя |
| K4 | Реле контроля исправности ламп |
| K5 | Реле стеклоподъемника |
| K6 | Реле звукового сигнала |
| K7 | Реле обогрева заднего стекла |
| K8 | Реле дальнего света фар |
| K9 | Реле ближнего света фар |
| F1-F20 | Предохранители |
Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:
Ш9 — колодка подключения к заднему жгуту проводов;
Ш1-Ш4 — колодки подключения к жгуту проводов панели приборов.
Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждой из составляющих общей системы.
То есть все реле и предохранители разместились в одном компактном корпусе монтажного блока. Использование коммутации взаимосвязанных цепей различных систем электрооборудования дает возможность отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их запасных частей.Чтобы найти неисправные элементы, не нужно разбирать всю машину — достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают. Далее мы представляем принципиальные электрические схемы МБ для автомобиля ВАЗ.
Распиновка монтажного блока 2107
| Номер предохранителя | Защищенные цепи |
|---|---|
| F1 (8A) (10A) | Фонари задние (фонарь заднего хода).Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка) |
| F2 (8A) (10A) | Электродвигатели очистителей и омывателей лобового стекла Электродвигатели омывателей и очистителей фар Реле очистителей ветрового стекла Реле очистителей и омывателей фар (контакты) |
| F3 (8A) (10A) | Запасной |
| F4 (8A) (10A) | Запасной |
| F5 (16A) (20A) | Элемент обогрева заднего стекла и реле обогрева (контакты) |
| F6 (8A) (10A) | Прикуриватель. Розетка для переносной лампы |
| F7 (16A) (20A) | Звуковые сигналы и реле включения звуковых сигналов |
| F8 (8A) (10A) | Указатели поворота в режиме сигнализации Выключатель и реле-прерыватель указателей поворота и сигнализации в режиме сигнализации |
| F9 (8A) (10A) | Регулятор напряжения генератора (для а / м с генератором Г-222) |
| F10 (8A) (10A) | Указатели поворота в режиме указателя поворотов и соответствующая контрольная лампа.Реле включения двигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумулятора. Приборный щиток. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза |
| F11 (8A) (10A) | Фонари задние (стоп-сигналы). Освещение салона кузова |
| F12 (8A) (10A) | Правая фара (дальний свет) Катушка реле очистителя фар (при включенном дальнем свете) |
| F13 (8A) (10A) | Левая фара (дальний свет) Контрольная лампа дальнего света |
| F14 (8A) (10A) | Левая фара (габаритный свет) Правый габаритный фонарь (габаритный свет) Подсветка номерного знака Лампа подкапотного пространства. Контрольная лампа бокового освещения |
| F15 (8A) (10A) | Правая фара (габаритный свет) Левый габаритный фонарь (габаритный свет) Лампа прикуривателя Лампы освещения приборов Лампа освещения бардачка |
| F16 (8A) (10A) | Правая фара (ближний свет). Катушка реле включения дворников (при включенном ближнем свете) |
| F17 (8A) (10A) | Левая фара (ближний свет) |
Блок-схема крепления 2105-3722010-02 LADA 21054, 21074
Цепи, защищенные предохранителями
| Номер предохранителя | Защищенные цепи |
|---|---|
| F1 (10A) | Фонари заднего хода.Электродвигатель отопителя. Индикатор обогрева заднего стекла. Реле обогрева заднего стекла (обмотка). |
| F2 (10A) | Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты). |
| F3 (10A) | Запасной. |
| F4 (10A) | Запасной. |
| F5 (20A) | Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты). |
| F6 (10A) | Прикуриватель.Часы. |
| F7 (20A) | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты) |
| F8 (10A) | Указатели поворота (в аварийном режиме). Контрольная лампа указателя поворота (в режиме тревоги). Реле-прерыватель указателей поворота и сигнализации. Выключатель аварийной сигнализации с контрольной лампой. |
| F9 (7,5 А) | Фары задние противотуманные.Индикатор включения заднего противотуманного фонаря. |
| F10 (10A) | Указатели поворота (в режиме указателя поворота). Реле прерывателя указателей поворота. Контрольная лампа указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Контрольная лампа стояночного тормоза. Индикатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Индикатор аварии рабочей тормозной системы. Индикатор заряда аккумулятора. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701). |
| F11 (10A) | Плафоны салона. Стоп-сигналы. Лампы освещения багажного отделения. |
| F12 (10A) | Дальний свет фар (правая фара). |
| F13 (10A) | Дальний свет фар (левая фара). Индикатор дальнего света. |
| F14 (10A) | Фонарь габаритный передний (левая фара). Задний габаритный фонарь (правый фонарь). Подсветка номерного знака. Сигнальная лампа включения габаритных огней. |
| F15 (10A) | Фонарь габаритный передний (фара правая). Задний габаритный фонарь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа). |
| F16 (10A) | Ближний свет фар (правая фара). Реле стеклоочистителей (обмотка реле). |
| F17 (10A) | Ближний свет фар (левая фара). |
Распиновка монтажного блока 2108
А вот и монтажный блок нового типа.Блок старого образца имеет такую же схему в целом, но некоторые контакты (менее 5%) могут не совпадать.
Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).
Нумерация выводов в соединительных колодках, цвет проводов и подключаемых к ним электрических цепей.
| Разъем | Контакт | Цвет провода | Запись |
|---|---|---|---|
| X1 (W1) | 1 | B | стеклоподъемники |
| 2 | D | Выключатель зажигания (клемма 15/2) | |
| 3 | GP | ||
| 4 | WG | Выключатель электродвигателя отопителя | |
| 5 | R | Выключатель зажигания (клемма 30/1) | |
| 6 | KR | выключатель зажигания (кл.30) | |
| 7 | дверной замок | ||
| 8 | P | Выключатель зажигания (кл.50) | |
| X2 (W2) | 1 | BG | Выключатель очистителя заднего стекла |
| 2 | D | Выключатель указателя поворота (правый) | |
| 3 | RP | выключатель стоп-сигнала | |
| 4 | B | Индикатор исправности лампы | |
| 5 | IF | ||
| 6 | ГБ | дверь левая передняя | |
| 7 | О НАС | ||
| 8 | 34 | Контрольная лампа дальнего света | |
| 9 | — | ||
| 10 | 4 | Выключатель задних противотуманных фар | |
| 11 | середина | Контрольная лампа резерва топлива | |
| 12 | IF | Контрольная лампа уровня топлива | |
| 13 | Боевая часть | Освещение салона | |
| 14 | кг | Контрольная лампа стояночного тормоза | |
| 15 | правая | Выключатель указателя поворота (левый) | |
| 16 | Электродвигатель очистителя фар | ||
| 17 | — | ||
| X3 (W3) | 1 | f | датчик скорости |
| 2 | гл. | Выключатель аварийной сигнализации | |
| 3 | GP | Выключатель указателей поворота | |
| 4 | сб | Контрольная лампа уровня масла | |
| 5 | H | вес | |
| 6 | РБ | Контрольная лампа уровня омывающей жидкости | |
| 7 | RO | Контрольная лампа износа тормозных колодок | |
| 8 | 3 в | выключатель фар | |
| 9 | ЖЗ | Выключатель стеклоочистителя | |
| 10 | PG | розетка для подключения переносной лампы | |
| 11 | выключатель зажигания (кл.15) | ||
| 12 | РФ | Выключатель омывателя заднего стекла | |
| 13 | |||
| 14 | f | контрольная лампа противотуманных фар | |
| 15 | |||
| 16 | SG | Манометр масла | |
| 17 | |||
| 18 | R | ||
| 19 | CO | Выключатель стеклоочистителя | |
| 20 | ИЗ | Выключатель стеклоочистителя | |
| 21 | О НАС | Выключатель задних противотуманных фар | |
| X4 (W4) | 1 | ЗП | Вкл.и контрольная лампа обогрева заднего стекла |
| 2 | ГБ | переключатель фар (дальний свет) | |
| 3 | О НАС | дворник | |
| 4 | Боевая часть | Выключатель наружного освещения | |
| 5 | К | реостат подсветки приборов | |
| 6 | R | аккумулятор | |
| 7 | BW | Выключатель стеклоочистителя и омывателя | |
| 8 | О НАС | блок Ш4 монтажного блока клеммы 3 | |
| 9 | СЧ | переключатель звука | |
| 10 | БП | выключатель стоп-сигнала | |
| 11 | R | аккумулятор | |
| 12 | SP | переключатель фар (ближний свет) | |
| 13 | сигнальная лампа | ||
| 14 | — | ||
| 15 | — | ||
| 16 | WG | Контрольная лампа уровня тормозной жидкости | |
| 17 | ZB | указатель температуры охлаждающей жидкости | |
| 18 | КБ | Контрольная лампа заряда аккумулятора | |
| 19 | ZH | Выключатель противотуманных фар | |
| 20 | RZ | Контрольная лампа уровня охлаждающей жидкости | |
| 21 | F | тахометр | |
| X5 (W5) | 1 | 3 | дальний свет (правый) |
| 2 | 3H | дальний свет (левый) | |
| 3 | СЧ | ближний свет (левый) | |
| 4 | P | стартер (кл.50) | |
| 5 | ПБ | вентилятор охлаждения радиатора | |
| 6 | ИЗ | ближний свет (правый) | |
| X6 (W6) | 1 | — | |
| 2 | 3 | ||
| 3 | MS | указатель поворота (левый передний) | |
| 4 | — | ||
| 5 | — | ||
| 6 | — | ||
| 7 | — | ||
| 8 | ZH | габаритный фонарь (передний правый) | |
| 9 | Боевая часть | Термостат электровентилятора | |
| 10 | ZH | габаритный фонарь (передний левый) | |
| 11 | D | указатель поворота (передний правый) | |
| 12 | Выключатель фонарей заднего хода | ||
| 13 | WG | Датчик уровня тормозной жидкости | |
| X7 (W7) | 1 | — | |
| 2 | WG | Электродвигатель очистителя фар | |
| 3 | B | Электродвигатель очистителя фар | |
| 4 | — | ||
| 5 | сб | датчик уровня масла | |
| 6 | СЧ | звуковые сигналы | |
| 7 | ИЗ | датчик скорости | |
| 8 | ZB | датчик температуры охлаждающей жидкости | |
| 9 | КБ | Генератор(кл.61) | |
| 10 | R | насос омывателя лобового стекла | |
| 11 | Боевая часть | Выключатель лампы в моторном отсеке | |
| 12 | РБ | Датчик уровня омывающей жидкости | |
| 13 | РФ | тормозные накладки | |
| 14 | — | ||
| 15 | KP | тахометр | |
| 16 | RZ | датчик уровня охлаждающей жидкости | |
| 17 | ЖБ | реле противотуманных фар | |
| X8 (W8) | 1 | ЖП | реле противотуманных фар |
| 2 | ZH | Фара противотуманная (левая) | |
| 3 | F | Фара противотуманная (правая) | |
| 4 | GP | катушка зажигания | |
| 5 | R | Генератор(кл.30) | |
| 6 | R | Генератор(кл.30) | |
| 7 | — | ||
| S | РФ | реле противотуманных фар | |
| X9 (W9) | 1 | РФ | |
| 2 | D | указатель поворота (правый задний) | |
| 3 | BG | Электромотор очистителя заднего стекла | |
| 4 | OCH | задние противотуманные фары | |
| 5 | СЧ | задняя дверь | |
| 6 | IF | дверь передняя правая | |
| 7 | Боевая часть | Освещение салона | |
| 8 | кг | датчик ручного тормоза | |
| 9 | Боевая часть | Кнопки сигнализации открытой двери | |
| 10 | |||
| 11 | ИЗ | Фонарь освещения номерного знака | |
| 12 | ГБ | дверь передняя левая | |
| 13 | B | Освещение салона | |
| 14 | P | стоп-сигналы | |
| 15 | F | габаритный фонарь (задний правый) | |
| 16 | 3 | фонарь заднего хода | |
| 17 | ZH | габаритный фонарь (задний левый) | |
| 18 | WG | Очиститель заднего стекла | |
| 19 | элементы обогрева заднего стекла | ||
| X11 (W11) | 1 | F | насос |
| 2 | РФ | Клапан омывателя заднего стекла | |
| 3 | — | ||
| 4 | F | насос | |
| 5 | Боевая часть | Подкапотная лампа | |
| 6 | — | ||
| 7 | — | ||
| 8 | КСН | Подкапотная лампа | |
| 9 | B | ||
| 10 | Мотор стеклоочистителя | ||
| 11 | — | ||
| 12 | CO | Датчик аварийного давления масла | |
| 13 | — | ||
| 14 | R | Клапан омывателя лобового стекла | |
| 15 | CO | электродвигатель стеклоочистителя | |
| 16 | ИЗ | электродвигатель стеклоочистителя | |
| 17 | ЖБ | электродвигатель стеклоочистителя | |
| 18 | — | ||
| 19 | — |
Распиновка монтажного блока 2109
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для подключения к контактным площадкам жгутов проводов, установки реле и предохранителей.
На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое соединение для вентилятора охлаждения радиатора.
| Предохранитель № | Цепи защищенные |
| 1 (8 А) F9 (7.5 А) | Фара противотуманная правая |
| 2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
| 3 (8 А) F1 (10 А) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар |
| 4 (16 А) F7 (30 А) | Очистители фар (в эксплуатации). Реле стеклоочистителя (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла.Реле времени омывателя заднего стекла. Клапаны включения омывателя лобового и задних стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контроль ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
| 5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота.Задние фонари (фонари заднего хода). Реле мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник щитовой «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 А) FЗ (10 А) | Фонари задние (стоп-сигналы). Плафон внутреннего освещения |
| 6 (8 А) F6 (30 А) | Электростеклоподъемники передних дверей.Реле стеклоподъемника |
| 7 (8 А) F10 (7,5 А) | Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя |
| 8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения |
| 9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет).Фонарь левый (габаритный) |
| 10 (8 А) F11 (7,5 А) | Фара правая (габаритный свет). Правый задний фонарь (габаритный свет) |
| 11 (8 А) F2 (10 А) | Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа |
| 12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель « |
| 13 (8 А) F15 (7.5 А) | Фара правая (дальний свет) |
| 14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа дальнего света |
| 15 (8 А) F13 (7,5 А) | Фара левая (ближний свет) |
| 16 (8 А) F12 (7,5 А) | Фара правая (ближний свет) |
Распиновка монтажного блока 2110
Цепи, защищенные предохранителями
| Номер предохранителя | Защищенные цепи |
|---|---|
| F1 (5A) | Лампы для подсветки номерного знака Фонари приборов Контрольная лампа габаритного света Лампа в багажном отделении Лампы габаритного света по левому борту |
| F2 (7.5А) | Левая фара (ближний свет) |
| F3 (10A) | Левая фара (дальний свет) |
| F4 (10A) | Правая противотуманная фара |
| F5 (30A) | Электродвигатели окон дверей |
| F6 (15A) | Переносная лампа |
| F7 (20A) | Двигатель вентилятора охлаждения двигателя, звуковой сигнал |
| F8 (20A) | Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты) |
| F9 (20A) | Клапан рециркуляции Стеклоочистители и омыватели лобового, заднего стекла и фар Реле (катушка) обогрева заднего стекла |
| F10 (20A) | Запасной |
| F11 (5A) | Габаритные огни, правый борт |
| F12 (7.5А) | Фара правая (ближний свет) |
| F13 (10A) | Правая фара (дальний свет). Контрольная лампа дальнего света |
| F14 (10A) | Левая противотуманная фара |
| F15 (20A) | Подогрев сидений. Замок багажника |
| F16 (10A) | Реле / прерыватель указателей поворота и аварийной сигнализации (в режиме сигнализации). Контрольная лампа аварийной сигнализации |
| F17 (7,5 А) | Лампа внутреннего освещения Лампа индивидуального освещения Подсветка лампы выключателя зажигания Лампы стоп-сигнала Часы (или бортовой компьютер) |
| F18 (25A) | Лампа перчаточного ящика Контроллер подогрева Прикуриватель |
| F19 (10A) | Запирание дверных замков.Реле контроля исправности стоп-сигналов и габаритных огней. Указатели поворота с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга Комбинация приборов Часы (или бортовой компьютер) |
| F20 (7,5 А) | Лампы заднего противотуманного фонаря |
Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112
Распиновка монтажного блока 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.
Нумерация заглушек в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;
К7 — реле включения электрообогрева заднего стекла;
К8 — реле включения дальнего света фар;
К9 — реле включения ближнего света фар;
F1 — F20 — предохранители;
X11 — выводы колодки жгута проводов
Таблица схем защищенных предохранителями на ВАЗ 2114
| Номер предохранителя | Сила тока, А | Цепи защищены предохранителем |
| F1 | 20 | Реле задних противотуманных фар Лампы задних противотуманных фар Индикатор задних противотуманных фар |
| F2 | 10 | Указатели поворота, указатель поворота и сигнальное реле-прерыватель (в режиме сигнализации) Контрольная лампа сигнализации |
| F3 | 7.5 | Фонарь освещения передний. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Лампа контроля системы управления двигателем. Лампы стоп-сигнала. Маршрутный компьютер (если установлен) |
| F4 | 20 | Патрон для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Обогрев заднего стекла |
| F5 | 20 | Звуковой сигнал. Реле включения звукового сигнала. Двигатель охлаждающего вентилятора.Предохранитель вентилятора. |
| F6 | 30 | Электростеклоподъемники. Реле стеклоподъемника (контакты) |
| F7 | 30 | Электродвигатель отопителя. Предохранитель печки ВАЗ 2114, ВАЗ 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения бардачка. Реле обогрева заднего стекла (катушка) |
| F8 | 7,5 | Предохранитель противотуманных фар ВАЗ 2114, 2115 — Фара противотуманная правая |
| F9 | 7.5 | Предохранитель противотуманных фар ВАЗ 2114, 2115 — Левая противотуманная фара |
| F10 | 7,5 | Лампы габаритных огней по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов. Предохранитель переключателей подсветки, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
| F11 | 7,5 | Габаритные огни по правому борту |
| F12 | 7,5 | Фара правая (возле свиноматки) |
| F13 | 7,5 | Левая фара (ближний свет) |
| F14 | 7,5 | Левая фара (дальний свет).Контрольная лампа дальнего света фар |
| F15 | 7,5 | Фара правая (дальний свет) |
| F16 | 15 | Указатели поворота, прерыватель сигнала поворота и реле аварийной сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация устройств. Контрольная лампа недостаточного давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости.Контрольная лампа разряда аккумулятора. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Регулировка обогрева сидений. |
Какой предохранитель идет на дворники ВАЗ 2109. Распиновка монтажных блоков автомобилей ВАЗ. Предохранители отопительного агрегата установлены в старинном автомобиле
Автомобиль — это сложный механизм, состоящий из множества различных компонентов, деталей и электрических цепей, мы читаем статью. Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 по большей части объединены в один блок — монтажный, он же блок предохранителей.
Что нужно знать о блоке предохранителей ВАЗ 2109?
- Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
- На сегодняшний день можно встретить два варианта монтажного блока «девятка»: старый тип 17.3722 и новый 2114-3722010-60 / 2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие — другое обозначение реле, разъемов и предохранителей; разные рейтинги последнего, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора охлаждения и времени омывателя заднего стекла.
- Обозначения на корпусе блока предохранителей являются порядковыми номерами последнего, позволяющими определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них. Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом у него был предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель номер 3) отвечает для омывателей фар, очистителей фар и т. д.. d.
Схема блока предохранителей ваз 2109.
Монтажный блок 17.3722.
- (К6) реле включения очистителей фар;
- (К1) таймер омывателя заднего стекла;
- (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
- (К3) реле стеклоочистителя;
- контактные перемычки вместо реле контроля исправности ламп;
- (К10) реле обогрева заднего стекла;
- запасной предохранитель;
- (К5) реле дальнего света;
- (К11) реле включения фар; Предохранитель
- ; Реле
- (К9) включения электродвигателя вентилятора системы охлаждения двигателя;
- (К8) реле включения звукового сигнала;
Монтажный блок 2114-3722010-60.
Схема подключения монтажного блока 2114-3722010-60.
- внешняя цифра в обозначении вилки — это номер колодки, а внутренняя — условный номер вилки.
- предохранители F1-F16.
- реле ближнего света фар К9.
- Реле дальнего света К8.
- реле включения звуковых сигналов К6.
- Реле включения обогрева заднего стекла К7.
- реле включения омывателей фар К1.
- Реле электрического стеклоподъемника К5.
- реле контроля исправности ламп К4.
- k3 реле стеклоочистителя.
- реле-прерыватель указателей поворота и аварийной сигнализации К2.
Схема подключения монтажного блока 17.3722.
- реле-прерыватель указателей поворота и аварийной сигнализации К2;
- Реле стеклоочистителя К3;
- Реле стеклоподъемника (не установлено) К7;
- реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
- Таймер омывателя заднего стекла К1;
- реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
- реле включения очистителей фар К6;
- реле включения обогрева заднего стекла К10;
- звуковое реле К8;
- реле дальнего света К5;
- реле ближнего света фар К11;
- внешняя цифра в обозначении вилки — это номер колодки, а внутренняя — условный номер вилки;
Возможные неисправности блока предохранителей ВАЗ 2109 и методы их устранения.
1. Перегорел предохранитель (один или несколько).
Это наиболее частая неисправность монтажного блока. Исправить это просто: купите новый соответствующий предохранитель на необходимую силу тока и установите его на место старого. Но не забудьте выяснить причины их неудачи. В противном случае проблема может повториться.
2. Окисление контактов платы с токоведущими дорожками.
Еще одна довольно частая проблема, вызванная не лучшим расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она здесь является источником проблем, которые можно решить двумя способами: первый — это приобретение нового монтажного блока и его установка вместо существующего, а второй — просто очистка окисленных контактов. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подходить ответственно, а все действия выполнять с максимальной осторожностью и точностью.
Итак, отсоединяем все реле и предохранители в блоке, снимаем плату, чистим обычным растворителем (здесь важно — чтобы не повредить дорожки микрочипа, паяльником тоже придется поработать) и в в обратном порядке вернуть все на свои места.
Любой отечественный ВАЗ-2109 имеет, как правило, такую систему комплектуют как старые, так и более новые модели. Благодаря этой системе вся электропроводка совмещена. Функционирование блока питания позволяет предотвратить повреждение электрооборудования, которое предусмотрено в автомобиле.
Внешний вид
Схема
Итак, чтобы понять, где находится ВАЗ-2109, изначально следует помнить, что эта модель отечественного автопрома имеет несколько существенных отличий.В частности, автомобили, выпущенные до 1998 года, имеют блок, не свойственный тем, что устанавливают на автомобили более поздних лет.
В более старых моделях БП имеет маркировку 17.3722, его основными компонентами являются корпус и инженерная плата. К последнему указанному элементу крепятся все имеющиеся проводные контакты, а также предохранители и реле.
Что касается более современных станков, выпущенных после 1998 года, то блок имеет код 2114-3722010-60. Разница между двумя типами систем заключается в наличии новейших плавких деталей.
Если автомобилист решит произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) в данном вопросе не имеет значения. Важно, чтобы расположение монтажного блока везде было одинаковым. Вы можете найти систему в моторном отсеке рядом с сиденьем водителя, рядом с лобовым стеклом.
Если говорить о существенных различиях между двумя версиями БП, стоит отметить тот факт, что детали блока помечены по-разному, элементы системы различаются рейтингами.Кроме того, новый БП лишен реле вентилятора двигателя и реле времени, регулирующего омыватель заднего стекла.
Предохранители печные установлены в старинном автомобиле
Если автомобилист желает узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, он должен среди всего перечня комплектующих проводов и элементов найти цифру F7, сила тока на такой детали всего 30 A. Этот предохранитель содержит цепь, состоящую из электродвигателя, электродвигателя омывателя лобового стекла, а также реле включения электровентилятора радиатора.
Предохранители блока отопления установлены в автомобиле старого образца
Как было сказано чуть ранее, схема монтажного блока, который устанавливается в автомобилях новой модели, отличается от своего прототипа. Как показывает практика, описанное расположение деталей справедливо для всех типов двигателей.
Чтобы понять, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 на ток 16 А отвечает за обмотку реле вентилятора радиатора, а также за исправность электрической цепи электродвигателя отопителя.Седьмой элемент БП силой тока 8 А способен предотвратить выход из строя лампы, через которую подсвечиваются ручки печки и прикуривателя, восьмой — с током 16 А, отвечает за электрическую мотор вентилятора радиатора.
общая информация
Если бы автомобилист заметил, что у автомобиля ВАЗ-2109 перестала исправно работать, например, вентилятор отопителя, скорее всего, надо было бы грешить. На самом деле замена такого элемента — процесс несложный, гораздо важнее выяснить причину его неработоспособности.Неисправность может вызвать короткое замыкание, в результате чего автовладельцу придется разбираться в цепи, идущей непосредственно на неисправный элемент. Для проверки работы предохранителя F7 необходимо проверить исправность мотора омывателя фар, освещения печатного отделения и прикуривателя.
Заключение
Если автомобилисту понадобился предохранитель для печки ВАЗ-2109, он может самостоятельно, с помощью приведенной выше инструкции, найти необходимый элемент системы, проверить его работоспособность и, при необходимости, заменить.
Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.
Для правильной работы всей системы автомобиля используется электричество.
Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.
Базовые знания блока на ВАЗ 2109
- Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
- Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному обозначены реле, используются разные типы предохранителей и соответственно разъемы для них разные.
Устройство старого предохранителя, блок-схема
Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второй — установка реле и предохранителей.
Ниже расшифровка маркировки.
Реле
- К1 — отвечает за мытье стекла сзади.
- К2 — поворотники и аварийка.
- К3 — дворник.
- К5 — дальний свет фар.
- К6 — очиститель фар.
- К8 — отвечает за сигнал.
- К9 — включение вентилятора в системе охлаждения двигателя.
- К10 — отвечает за обогрев заднего стекла.
- К11 — фары ближнего света.
Структура схемы нового блока
- К1 — очиститель фар.
- К2 — прерыватель поворотников и аварийка.
- К3 — очиститель лобового стекла.
- К4 — контроль исправности лампочек.
- К5 — отвечает за окно.
- К6 — звуковой сигнал.
- К7 — обогрев заднего стекла.
- К8 — дальний свет.
- К9 — ближний свет.
Автоматические выключатели
Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип является предназначен для защиты от токов короткого замыкания
.
Ваз 2109 обозначена таким образом.
- F1 — очистители фар. Используйте предохранитель (10 А).
- F2 — повороты и аварийный свет (10А).
- F3 — задние стоп-сигналы и лампа освещения салона (10А).
- F4 — подогрев стекла и прикуривателя (20А).
- F5 — вентилятор сигнала и охлаждения (20А).
- F6 — электростеклоподъемники на передних дверях (30А).
- F7 — очиститель фар (при работе) и вентилятор отопления (30А).
- F8 — противотуманка L (7,5А).
- F9 — противотуманки П (7,5А).
- F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7.5А).
- F11 — правильные габариты и фара (7,5А).
- F12 — фары ближнего света П (10А).
- F13 — фара ближнего света L (7,5А).
- F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
- F15 — дальний свет фар П (7,5А).
- F16 — витки (15А).
Инструкции по замене предохранителя
Если в машине есть проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.
Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.
Меры предосторожности
В случае поломки и последующего ремонта необходимо соблюдать осторожность.
- При ремонте автомобильного электрооборудования обязательно отключите провод
от отрицательной клеммы аккумуляторной батареи. - Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
- Так же нельзя закоротить провода, для проверки цепи на наличие искры
это повлечет прогорание токопроводящей дорожки. - Если есть необходимость снять блок, то использовать отвертку по металлу
нельзя.Это может привести к тому, что реле замкнется и так же перегорит.
треков, что приведет к выходу из строя всей платы.
Важные моменты
Если у вас неисправна электрическая цепь ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. через реле.
Игнорирование этого приведет к перегоранию путей, по которым протекает ток.Если задача обратная, то есть мы поменяем старую на новую, то нам необходимо установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.
Какие могут быть проблемы с цепями предохранителей
Проблем с электросхемой ВАЗ 21093 может быть несколько.
- Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать.Но можно и без него разобраться.
- Вся процедура выполняется аккуратно и без спешки.
- Отсоедините все имеющиеся предохранители и реле.
- Снимите саму плату. Далее либо замените, либо почистите старый.
- Тщательно очистите дорожки растворителем, просто делайте все очень аккуратно и осторожно,
живые дорожки легко могут повредить
, и если вы повредите их, вам придется припаять. - Соберите в обратном порядке. Электросхема ВАЗ 21093
- готова выполнять свои функции.
Welt Auto Mitino.
Блок реле и предохранителей ВАЗ 2109 (монтажный блок) установлен в моторном отсеке, в отсеке перед лобовым стеклом с левой стороны
Монтажный блок ВАЗ 2109 может быть двух типов, старый и новый, они различаются типами предохранителей, но снятие и установка при этом у них одинаковые. Ниже расположен блок предохранителей ВАЗ 2109 старой модели:
Снятие монтажного блока предохранителей ВАЗ 2109
Откройте капот и снимите крышку с блока реле и предохранителей, отжав пластиковые защелки
Сдвиньте резиновую крышку и отсоедините верхний блок с проводами от блока
Открутите две гайки крепления блока
Вынуть монтажную колодку ВАЗ 2109 из отсека перед лобовым стеклом, насколько позволяют провода, и отсоединить от нее нижние колодки с проводами.Разметить колодки: это облегчит работу при дальнейшей установке
Удалите восемь винтов, которыми крепится нижняя крышка
Подцепите отверткой и откиньте нижнюю крышку устройства
Проверить состояние живых дорожек и качество пайки. Устранить возможные дефекты (отремонтировать агрегат своими руками), в случае выхода из строя заменить монтажный блок на новый.
Установка блока предохранителей ВАЗ 2109
Установите блок реле и предохранителей в порядке, обратном снятию.После установки проверьте работоспособность всех потребителей. Рекомендуем в целях безопасности в случае неисправности блока предохранителей ВАЗ 2109 заменить его на новый или доверить авторемонт.
На автомобили Лада Самара устанавливается 3 вида монтажных блоков, рассмотрим их разновидности:
Первый тип — монтажный блок с 11 реле, есть два варианта:Монтажный блок старого образца (самый толстый)
Монтажный блок нового образца (аналог первого)
Они почти ничем не отличаются, просто в новой модели другое расположение реле и предохранителей и самих ножевых предохранителей, которые держатся хорошо.У них 11 катушек и 16 предохранителей. Разъем Ш11 расположен сбоку и контакты смотрят в салон. На обоих есть прозрачная редкая крышка.
Блок нового образца имеет одну плату, ее легче ремонтировать и паять.
Характеристики:
Габариты: Три предохранителя (7, 9 и 10) идут на габариты, и запитываются они от Ш4 / 4, Ш4 / 13 и Ш3 / 13 через кнопку и переключатель поворота, а это Сделано для функции «стояночный свет»: вытащив ключ, можно включить поворотный переключатель левого или правого габаритов, при этом не включается подсветка помещения и приборов.И на кнопку включены все габариты и подсветка.
После 1988 года эту функцию убрали, и все эти три контакта были соединены одним проводом, который подключили сразу к кнопке габаритов.
Вентилятор: при подаче массы с датчика на Ш6 / 9 реле К9 было включено (при включенном зажигании) и на вентилятор Ш5 / 5 подавался плюс.
Фермеры: при включении света на Ш3 / 8 появился плюс, потом на предохранитель 3, от него на реле дворников К6.Если включить омыватель лобового стекла, то реле включилось, а если фары включены, то плюс для моторов поставили на Ш7 / 3.
Если осталась кнопка очистителя фар, то вместо реле на контакты 30 и 87 ставилась перемычка (питание подавалось на реле в подкапотном пространстве), и включалось кнопкой через контакты Ш6 / 7 и Ш4 / 15.
Заряд генератора: это могут отличаться блоки.На блоке старого образца питание на обмотку возбуждения генератора (Ш7 / 9) подавалось через лампу заряда от Ш4 / 18 и резисторов 100 Ом 2 Вт от зажигания. На колодке нового образца резисторов может не быть, а значит, генератор на холостом ходу возбуждаться не будет, а может быть, Ш7 / 9 был подключен только к Ш7 / 4, который нигде не был подключен (видимо что-то в проводка была переделана, но мы не знали). Так что если такой момент возникнет, нужно подключить генератор к панели приборов и установить резисторы…
Омыватель заднего стекла: Была защелка задержки омывателя заднего стекла K1, так что мы нажимали на рычаг до упора на долю секунды, и вода все равно лилась в течение примерно пяти секунд. Чтобы не отвлекаться от дороги на мытье заднего стекла.
Фары задние противотуманные.
От кнопки габаритов зеленый провод шёл на предохранитель (висит возле кнопки, питание появлялось если фары рядом или далеко), от него на кнопку, от кнопки на Ш2 / 10 и на задние фонари.
Ш3 / 21 связан с Ш11 / 17, почему не понятно. И почему W10 тоже не понятно.
Ну есть какие-то аномалии, где есть отверстие для сервисного реле лампы К4, но контактов нет, то есть перемычки не нужны, все подключается напрямую к блоку.
Реле:
K1 — Таймер омывателя заднего стекла
K3 — Реле стеклоочистителя
K4 — Реле контроля исправности ламп (или перемычек, или ничего)
K5 — Реле дальнего света фар
K6 — Реле стеклоочистителя фар
K7 — Реле стеклоподъемника
К8 — Реле сигнализации
К9 — Реле включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле ближнего света фар
Автоматические выключатели:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Омыватели фар (на момент включения).Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16А) Стеклоочистители (в рабочем режиме). Реле стеклоочистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла. Омыватель лобового и заднего стекол на клапане. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.Задний фонарь
5 (8A) Указатели поворота и реле включения указателей поворота (в режиме указателей поворота). Контрольная лампа. Задние фонари (лампа заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Инструменты. Маршрутный компьютер. Реле питания электростеклоподъемников и обогрева сидений (обмотка). Часы
6 (8А) Задние фонари (стоп-сигналы). Внутренний свет. Передние электрические стеклоподъемники. Реле стеклоподъемников (контакты)
7 (8А) Подсветка номерного знака.Дополнительный торшер. Приборные лампы. Наружная контрольная лампа.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и на реле (контакты). Звуковой сигнал и реле включения
9 (8А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8A) Правая фара (стояночный свет). Правый задний фонарь (стояночный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Розетка для переносной лампы. Зажигалка. Маршрутный компьютер. Часы. Реле и мотор-редукторы замков дверей
13 (8A) Правая фара (дальний свет)
14 (8A) Левая фара (дальний свет). Контрольная лампа включения дальнего света
15 (8A) Левая фара (ближний свет)
16 (8A) Правая фара (ближний свет)
Предохранитель задней противотуманной фары (8A) с данным типом монтажного блока расположен рядом с их переключатель.
старого образца и нового образца.
Самый популярный блок, который шел с европанелью
второй вариант
Отличаются только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, реле задержки омывателя заднего стекла нет и стоит либо реле стеклоочистителя фар, либо вентилятором), количеством предохранителей по габаритам и сами предохранители маркируются иначе. Гнездо Ш11 находится вверху.
Блок, который на верхнем фото состоит из одной доски, легче ремонтировать.
Есть 2 типа блоков с 9 реле (первый на фото и второй на фото):
Первый тип блоков с 9 реле: К1 — реле фар
В них:
Вентилятор: на Ш5 / 5 плюс питается напрямую, и вентилятор включался подключением к массе с датчиком или реле управляется инжектором мозгами.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Нужно встроить реле.
Габаритные размеры: В связи с удалением габаритного света решили поставить 2 предохранителя (F10 и F11), а на них повесить габариты и подсветку, причем питались только от Ш4 / 4, которая шла на кнопку.
Значит: не будет стояночного света.
Сработавший предохранитель был брошен в электрические стеклоподъемники (что есть на этих блоках F6), в блоке с 11 реле они запитались от предохранителя внутреннего освещения и стоп-сигналов.
Колхозники: тоже запитал, но реле включалось подачей плюса (с кнопки) на Ш2 / 16.
Заряд генератора: Ш7 / 9 (на гене) и Ш4 / 18 (приборка) всегда связаны вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европанели нет. Остальные блоки только для европанели, там резисторы в порядке.
Омыватель заднего стекла: подключается напрямую без реле, то есть при удерживании рычага течет вода.
Задние туманки
Возможны 2 варианта разводки приборной панели:
— Кнопка с фиксацией: при включении фар питание подавалось на Ш3 / 8 на предохранитель 1. От него на реле очистки фар и через Ш3 / 21 к кнопке. От кнопки на Ш2 / 10 до фонарей.
— Кнопка без фиксации: есть реле задних туманок, запитанных от болтающегося рядом предохранителя (постоянный плюс). К нему идут «разрешающие» провода от кнопки габаритов и передних туманок.Реле управляется подачей минуса с кнопки, подает питание на Ш2 / 10 на задние туманки.
На автомобилях с ЭГГ (с 2011 г.), на Ш4 / 21, постоянная мощность на блок питания. Он управляет замком дверей и задними противотуманными фарами. В этом варианте используется кнопка без блокировки.
Второй тип блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фермеры: их реле заменило реле вентилятора, поэтому Ш2 / 16 (плюс от кнопки) перешел прямо на Ш7 / 3 к реле под капотом, в которое входят моторы.А на Ш3 / 21 постоянный плюс приложили к иммобилайзеру (точнее блоку питания, есть еще реле заднего туманка) и центральному замку.
Вентилятор: отпущенные контакты Ш3 / 8 (был плюс от фары) и Ш3 / 13 (был плюс от габаритов на высоких и низких торпедах) питают обмотку, эти контакты идут на проводку инжектор, а вместе с ними включил реле К1, а на Ш5 / 5 подавал плюс на вентилятор.
Поэтому иногда возникает ситуация, когда вентилятор работает на свету и габаритах, а иногда и вовсе не работает.Нужно переподключить, либо поставить перемычку и сделать реле.
В остальном все как в шестидесятых.
Ну, когда АвтоВАЗ понял, что вот уже несколько десятков лет люди по ошибке включают заднюю передачу вместо первой (потому что они рядом), начали применять Ш6 / 1, он подключался к переключателю заднего хода, а на Ш3 / 9 ( на семнадцатом подключился к Ш11 / 19) был плюс, чтобы при включении задней передачи срывался блок иммобилайзера-эл.В основном это для автомобилей с электронной педалью газа.
Реле:
K1 — Реле стеклоочистителя фар
OR
K1 — Реле включения вентилятора двигателя (E-Gas)
K2 — Реле-прерыватель указателей поворота и сигнализации
K3 — Реле стеклоочистителя
K4 — Реле включения контроль исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле стеклоподъемников
К6 — Реле звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле ближнего света фар
Автоматические выключатели:
F1 (10А) Омыватели фар (в момент включения).Реле включения очистителей фар (контакты). Омыватель фар на клапане
OR
F1 (20A) Реле, лампы и сигнализатор включения задних противотуманных фар. Блок управления дверным замком. Электродвигатель редуктора замка двери (E-Gas)
F2 (10A) Лампы, указатель поворота и реле аварийной сигнализации (в режиме тревоги). Контрольная лампа и выключатель аварийной сигнализации
F3 (10A) Внутреннее освещение. Индивидуальное освещение салона. Лампа выключателя зажигания. Стоп-сигнал. Маршрутный компьютер. Память пробега. Блок БСК. Фонарь багажника
F4 (20A) Прикуриватель.Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла. Патрон для переносной лампы
F5 (20A) Электродвигатель вентилятора системы охлаждения двигателя и на реле (контакты). Звуковой сигнал и реле включения
F6 (30А) Переключатели стеклоподъемников. Электрические стеклоподъемники. R еле включаются электрические стеклоподъемники (контакты)
F7 (20А) Электродвигатель вентилятора отопителя. Электродвигатель омывателя. Электродвигатель омывателя заднего стекла. Электродвигатель стеклоочистителя заднего стекла.
Выключатель и индикатор обогрева заднего стекла (не используется на E-Gas)
F8 (7.5A) Правая противотуманная фара
F9 (7.5A) Левая противотуманная фара.
F10 (7,5А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). Подсветка номерного знака. Напольный светильник. Лампы приборного освещения. Наружная контрольная лампа.
Дополнительно E-Gas Блок управления силовым агрегатом
F11 (7,5 A) Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
F12 (7,5 A) Правая фара (ближний свет)
F13 ( 7.5A) Левая фара (ближний свет)
F14 (7.5A) Левая фара (дальний свет).Контрольная лампа дальнего света фар
F15 (7.5A) Правая фара (дальний свет)
F16 (15A) Указатель поворота и реле аварийной сигнализации (в указателе поворота). Указатели поворота в указателе поворота и соответствующая контрольная лампа. Задние фонари (фонарь заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Катушка возбуждения генератора (при пуске двигателя). Подсветка переключателя наружного освещения. Блок БСК. Маршрутный компьютер. Реле электрического стеклоподъемника и обогрева сидений (обмотка).Выключатель аварийного освещения
На E-Gas дополнительный электрический блок управления, выключатель стоп-сигнала, выключатель обогрева заднего стекла и индикатор
F17-F20 Запасные предохранители
Как снять и разобрать блок предохранителей ВАЗ 2114 — АвтоНовости
СборникЛебединой песни «Самара» — пятидверный хэтчбек ВАЗ Lada 2114 ″ — завершился 24 декабря 2013 года. Выпуск автомобиля
0 2001 г. Волжский автозавод перешел на усовершенствованную Lada Granta.
Блок предохранителей ВАЗ 2114
К монтажному блоку подключаются сотни метров проводов, подводящих электричество к различным частям транспортного средства.Компактность и возможность объединения множества электрических цепей в одном месте — ноу-хау, до которого автомобильная промышленность шла очень давно. Такой подход значительно упростил монтаж электрических цепей и упростил поиск неисправностей электромобиля.
Пятидверный ВАЗ Лада 2114 — Лебединая песня Сборники САМАРА
Любые проблемы с электрикой в автомобиле начинать с проверки монтажных блоков. Сбои в работе электроприборов являются следствием аварийных ситуаций, установки дополнительного оборудования, повреждения проводки.Функциональное назначение предохранителя — защита каждого отдельного узла. Мощные потребители, такие как топливный насос, фары или двигатели вентиляторов, подключаются через реле. Предохранители защищают электрическую цепь автомобиля. При двукратном превышении номинального тока происходит разрыв цепи на 5 секунд, исключая перегрев электропроводки и возможное возгорание автомобиля.
В связи с тем, что ВАЗ 2114 создавался на базе «девятки», расположение блоков предохранителей в обеих моделях практически идентично.Под капотом расположен первый блок предохранителей и реле — «черный ящик», который фокусирует внимание на аварийном освещении и ближнем-дальнем свете. Каждый элемент отвечает за нормальное функционирование конкретного потребителя электроэнергии.
Видео на блок предохранителей ваз
Например, правильная работа фары обеспечивается четырьмя предохранителями, каждый из которых защищает блок питания или луч, или средний, отвечает за правую и левую стороны. Выход из строя одного элемента не влечет за собой полного отключения фар.
Второй блок находится в машине, под панелью приборов. В его оснащение входят: предохранитель реле бензонасоса, электровентилятор радиатора, электронный блок управления.
Устройство монтажное устройство
НаВАЗ 2114 установили крепление блока предохранителей кода 2114-3722010, на смену ему пришла модификация 17.3722, стоящая в «восьмерке» и «девятке». Отличие новых блоков от старых — обозначение и предохранитель, легенды о разъемах и реле, а также в отсутствии реле-прерывателя для омывания реле заднего стекла и электродвигателя вентилятора охлаждения.Две последние цифры дополнения кода указывают на завершение блокировки того или иного реле. Инжекторные вариации ВАЗ предполагают установку аналогичного агрегата с немного измененной схемой подключения вентилятора охлаждения радиатора.
Монтажный блок — ноу-хау, которое долгое время было в отрасли
Основной блок устройства:
- пластиковый корпус;
- одна или несколько печатных плат;
- реле;
- предохранителей;
- разъемы для подключения к электросети автомобиля.
Печатная плата изготавливается традиционно из фольгированного стеклопластика, а в усовершенствованном варианте — из пластиковых разъемов для карт. СТЕКЛОНИТ надежнее, но ремонт платы возможен только с применением паяльника. Пластик дешевый, замена проводится без специальных инструментов и оборудования.
Устройство и типы реле, используемых в монтажных блоках по принципу действия:
- электромагнитный;
- специализированный.
Обычное электромагнитное реле срабатывает от источника питания и напряжения. Использование включает электрические стеклоподъемники, фары, обогреватель и т. Д.
Специализированное реле оснащено электронным блоком, обеспечивающим частоту срабатывания каждого компонента. На них установлены поворотники, аварийная сигнализация, дворники.
Назначение реле, его схема и контакты находятся на корпусе. Во избежание возможных ошибок информационная панель служит прикрытием монтажного блока, здесь представлена схема и вся информация о назначении и расположении предохранителей.
На смену предохранителям цилиндрической формы пришел прямоугольный нож. Предохранитель внутри предохранителя и два плоских контакта сделали установку и замену предохранителей менее трудоемкими. Иногда используют и многоразовые биметаллические предохранители. Функционирующая электрика автомобиля не допускает частого перегорания предохранителей, но опытные водители всегда имеют при себе запасной комплект. Тем более, что неисправный предохранитель можно обнаружить, зачастую можно и визуально.
Основное назначение монтажного блока — упростить обслуживание и ремонт автомобиля, сделать его более понятным и доступным любому автомобилисту с минимальными знаниями в области электротехники.
Функции компонентов монтажного блока
Монтажный блок 2114-3722010 содержит до 9 реле и 20 предохранителей. Опытные водители, знающие назначение и расположение каждого элемента монтажного блока, способны диагностировать и устранить проблему. Подсказкой в сложной ситуации является распиновка — это функции выводов на разъемах, от цвета проводов до вилок каждой электрической цепи.
ВАЗ 2114создавался на базе ВАЗ 2109, поэтому расположение блоков у
идентично.Условное обозначение проводов — два буквальных значения означают: первое — цвет провода (B — черный, G — синий, W — желтый и так далее), второе — цвет полосы.
Как снять блок проводов
Крышка блока фиксируется пластиковыми защелками, которые необходимо прижать. После снятия крышки освободите разъединительные провода. Откручиваем нижнее крепление и снимаем блок. Отсоедините все оставшиеся провода. При снятии блока проверяются предохранители, реле, целостность дорожек и контактов. Если реанимация больше не возможна, произвести полную замену блока. Все монтажные операции производятся в обратной последовательности.
Ремонт и диагностика
Все неисправности монтажного блока делятся на:
- выход из строя предохранителя;
- реле неисправности;
- повреждение токопроводящих дорожек;
- повреждение контактов.
Перегоревшие предохранители являются наиболее частой причиной начала исследования владельцем содержимого «черного ящика». Перед тем, как менять предохранитель, необходимо определить причину выхода из строя. «Прозваниваться» замыканием цепи, проверил целевое устройство. После диагностики схемы и устранения неполадок меняю старый предохранитель.
Имейте в виду, что новый предохранитель должен иметь такое же значение напряжения, как и его предшественник. Возможна установка с большой стоимостью. Меньшая индикация силы электрического тока предохранителя приводит к его немедленному выходу из строя и, как следствие, отсутствию защиты электрической цепи.
Диагностика поломки реле производится заменой предохранителя. Установка реле в монтажный блок на разъемах не требует пайки, а замена достаточно проста.
С токопроводящими дорожками немного сложнее. Вероятный ущерб не всегда очевиден. Современные пластиковые блоки требуют навыков пайки ювелирных изделий, что представляет сложность работы даже для опытных электриков. Сварка проводов допустима только тогда, когда разъединение печатной платы не требуется.Иногда проще купить новый агрегат.
Контакты в монтажном блоке в изобилии. Коррозионная активность или обычное загрязнение не всегда позволяют определить состояние раппорта. Самый обычный способ — зачистить контакты наждачной бумагой или обычным ножом. Если обломался контакт, можно попробовать припаять, но безуспешные эксперименты с припаянным выводом к сменному блоку.
Запасной предохранитель должен иметь такое же значение напряжения, как и его предшественник
.Перед работой с электриком следует отключить «минус» от АКБ.Загляните в работу с помощью отвертки по металлу и проверьте цепь «на искру», потому что она иногда приводит к замыканию и подрыву дорожек под напряжением.
Несмотря на все попытки производителей упростить работу по диагностике и ремонту монтажного блока, обилие деталей и всевозможных проводов требует наличия базовых знаний в области электротехники. Если таковых нет и нет опыта работы с паяльником — лучший вариант проконсультироваться у профессионального электрика.
Цена блока предохранителей
Функции, возложенные на блок предохранителей в системе безопасности автомобиля от экстремальных ситуаций, требующих от автовладельцев серьезного отношения к своему выбору.Репутация производителя, материал изготовления — информация, которая поможет избежать возможных значительных финансовых затрат. Стоимость предохранителей невелика и, как правило, не превышает 10 руб. Реле, в зависимости от назначения не более 200 руб. Стоимость установки блока в зависимости от модификации колеблется от 2000 до 3000 руб.
.Подготовить электриков к зиме
Электрика ВАЗ 2114 — слабое место и подлежит сезонной поверке
Как правило, подготовка к зимней езде сводится к замене шин, проверке АКБ и незамерзайки ».Но максимальные летние температуры, повышенная влажность осенью, пыль и загрязнение контактов могут негативно сказаться на здоровье электриков. Чистота — залог не только здоровья, но и качества электросистемы автомобиля. Загрязненные или плохо закрепленные клеммы часто становятся причиной невозможности запуска автомобиля. Чувствительность электромобиля в период перехода к более экстремальным условиям — фактор, о котором многие забывают. Низкая температура и ее колебания негативно влияют на изоляцию проводов, способствуют образованию микротрещин.Вибрация приводит к износу контактов. Так как по отзывам владельца Лада 2114 от электрика — не самое мощное ей место, она вместе со свечами, резиной и аккумулятором проходит сезонные испытания.
Результаты краш-тестов
Отличия ВАЗ 2114 от предшественницы «девятки» коснулись, прежде всего, безопасности автомобиля. Результат тестов разочаровал — 3,7 балла на «девятку» и еще более печален — 3,2 для ВАЗ-2114 2004 года выпуска из 16 возможных. Как оказалось, «четырнадцатая» при лобовом ударе по защите водителя ничем не лучше «девятки».
Однако ценовая политика концерна, доступность и стоимость расходных материалов сделали ВАЗ 2114 самым популярным в российском автопарке для сотрудников милиции.
Реле ближнего света ваз 2109 где стоит
Предохранитель
Расшифровка блока предохранителей ВАЗ 2109
F9 (7,5 А) Правая противотуманная фара и контрольная лампа включения противотуманных фар
F8 (7,5 А ) Предохранитель левой противотуманной фары
F1 (10 A) Электродвигатели омывателя фар (в момент включения), реле омывателя фар (контакты) и клапан включения омывателя фар
F7 (30 A) Электродвигатели омывателя фар (в работе).Реле включения дворников фар (обмотка). Электродвигатель вентилятора отопителя, насос омывателя, очиститель заднего стекла … Реле времени омывателя заднего стекла. Клапан включения омывателя заднего стекла. Реле вентилятора охлаждения радиатора (обмотки) и обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла и освещения вещевого ящика
F16 (15 А) Указатели поворота, реле прерывателя указателей поворота и сигнализация (в режиме индикации поворота). Контрольная лампа включения указателя поворота. Задние фонари (лампочки дальнего действия).Электродвигатель стеклоочистителя и реле лобового стекла … Обмотка возбуждения генератора (при запуске двигателя) и контрольная лампа уровня тормозной жидкости
F16 (15 А) Предохранитель ВАЗ 2109 контрольных ламп: аварийное давление масла, крышка воздушной заслонки карбюратора, ручной тормоз. .. Доска «СТОП». Указатели температуры охлаждающей жидкости и уровня топлива. Контрольная лампа резерва оставшегося топлива. Вольтметр. Контрольная лампа «ПРОВЕРИТЬ ДВИГАТЕЛЬ». Доска «ТЕСТ». Контрольные лампы управления бортовой системой, отстегнутые ремни безопасности и открытые двери. Цепь питания инерционного выключателя замка двери
F3 (10 А) Задние фонари (стоп-сигналы).Освещение салона
F6 (30 A) Электродвигатель стеклоподъемника, реле электрического стеклоподъемника
F10 (7,5 A) Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа включения габаритного света. Плата подсветки рычагов отопителя. Лампа прикуривателя Левая фара (габаритный свет). Левый задний фонарь — габаритный свет
F5 (20 А)
F11 (7,5 А)
F2 (10 А) Указатели поворота, прерыватель сигнала поворота и реле аварийной сигнализации (в режиме сигнализации).Контрольная лампа включения сигнализации
F4 (20 A)
F15 (7,5 A) Правая фара (дальний свет)
F14 (7,5 A)
F13 (7,5 A) Левая фара (ближний свет) )
F12 (7,5 А) Фара правая (ближний свет)
1 (8 А) Запасной предохранитель в блоке ВАЗ 2109
2 (8 А) Запасной
3 (8 А) Фара чистящие моторы в момент включения). Реле включения дворников (контакты).Клапан омывателя фар
4 (16 А) Электродвигатель омывателя фар (в работе). Реле включения дворников фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатели насоса омывателя и стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя лобового стекла и задних окон … Реле вентилятора охлаждения радиатора (обмотки) и обогрева заднего стекла. Контрольная лампа обогрева заднего стекла и освещения перчаточного ящика
5 (8 А) Указатели поворота, прерыватель сигнала поворота и реле аварийной сигнализации (в режиме указателя поворота).Контрольная лампа включения указателя поворота. Задние фонари (лампочки дальнего действия). Электродвигатель и реле очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора. Контрольная лампа ручного тормоза. Доска «СТОП». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива. Контрольная лампа резерва оставшегося топлива. Вольтметр
6 (8 А) Предохранитель задних фонарей (стоп-сигнал) в блоке 2109.Освещение салона
7 (8 А) Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16 А) Электродвигатель вентилятора охлаждения радиатора и его реле (контакты). Звуковой сигнал и реле включения
9 (8 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) Указатели поворота, сигнальное реле-прерыватель (в режиме сигнализации).Контрольная лампа включения сигнализации
12 (16 А) А ТЭН обогрева заднего стекла. Реле обогрева заднего стекла (контакты). Держатель для подключения переносной лампы. Прикуриватель
13 (8 А) Правая фара (дальний свет)
14 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) Левая фара (ближний свет)
16 (8 А) Правая фара (ближний свет)
Слаженную работу автомобиля обеспечивают множество сложных механизмов и узлов.
Для правильной работы всей системы автомобиля используется электричество.
Предохранители используются для защиты электрической системы от перегрузок. Все предохранители объединены в один монтажный блок. Схема электрооборудования Ваз 2109 блок предохранителей представляет собой небольшую плату
с комплектом предохранителей.
Базовые знания о блоке на ВАЗ 2109
- Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
- ВАЗ 2109 Схема подключения блока предохранителей выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них по-разному обозначаются, используются предохранители разных типов и соответственно разъемы для них разные.
Структура схемы блока предохранителей старого образца
Монтажный блок старой версии 17.3722 состоит из двух компонентов.Первая — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе — это сама установка реле и предохранителей.
Ниже расшифровка маркировки.
Реле
- К1 — отвечает за время мытья стекла с тыльной стороны.
- К2 — поворотники и аварийные огни.
- К3 — дворник.
- К5 — дальний свет фар.
- К6 — очиститель фар.
- К8 — отвечает за сигнал.
- К9 — включение вентилятора в системе охлаждения мотора.
- К10 — отвечает за обогрев стекла сзади.
- К11 — фары ближнего света.
Структура новой блок-схемы
- К1 — очиститель фар.
- К2 — прерыватель поворотников и аварийных огней.
- К3 — очиститель лобового стекла.
- К4 — контроль исправности лампочек.
- К5 — отвечает за стеклоподъемник.
- К6 — звуковой сигнал.
- К7 — стекло заднего вида с подогревом.
- К8 — дальний свет.
- К9 — ближний свет.
Автоматические выключатели
Чтобы различать разные гнезда предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип Предусмотрена защита от токов короткого замыкания
.
ВАЗ 2109 обозначена таким образом.
- F1 — очистители фар. Используется предохранитель (10А).
- F2 — повороты и аварийка (10А).
- F3 — задние стоп-сигналы и освещение салона (10А).
- F4 — подогрев стекла и прикуривателя (20А).
- F5 — вентилятор сигнала и охлаждения (20А).
- F6 — электрические стеклоподъемники на передних дверях (30А).
- F7 — очиститель фар (при работе) и вентилятор отопления (30А).
- F8 — противотуманная фара L (7,5А).
- F9 — противотуманная фара П (7,5А).
- F10 — лампа накаливания приборной панели, лампы моторного отсека и освещения салона (7,5А).
- F11 — габарит и фара правый (7,5А).
- F12 — фары ближнего света П (10А).
- F13 — фара ближнего света L (7,5А).
- F14 — дальний свет фар L и контрольная лампа включения этих фар (7,5А).
- F15 — дальний свет фар П (7,5А).
- F16 — витки (15А).
Инструкции по замене предохранителя
Если в автомобиле есть проблема с каким-либо электрическим устройством, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.
Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок дверей.
Меры предосторожности
В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.
- При ремонте автомобильного электрооборудования обязательно отключите провод
от отрицательной клеммы аккумуляторной батареи. - При замене предохранителей соблюдайте предписанную маркировку. Ни в коем случае не заменяйте их другими. Также нельзя замкнуть цепь перемычкой.
- Также нельзя закоротить провода для проверки цепи на искру,
это повлечет за собой выгорание токоведущей дорожки. - Если есть необходимость снять блок, то отверткой по металлу
нельзя использовать для этой цели. Это может привести к замыканию реле и сгоранию тех же дорожек
, что приведет к неисправности всей платы.
Важные моменты
Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, находящийся в системе охлаждения, через реле.
Если вы проигнорируете это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию электровентилятора датчика включения … Это необходимо сделать потому, что его контакты рассчитаны на более высокую текущий.
Какие могут быть проблемы с цепями предохранителей
Возникновений неисправностей в электрических цепях ВАЗ 21093 может быть несколько.
- Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
- Выполняйте всю процедуру аккуратно и без спешки.
- Отсоедините все имеющиеся предохранители и реле.
- Снимите саму плату. Далее либо замените, либо почистите старый.
- Тщательно очистите токопроводящие дорожки с помощью растворителя, только
все делайте предельно аккуратно и аккуратно, так как
токопроводящие дорожки могут легко повредить, а если повредить их придется паять. - Соберите в обратном порядке. Электросхема Ваз 21093
- готова выполнять свои функции.
Блок предохранителей ВАЗ 2109 находится с левой стороны автомобиля, под капотом, перед лобовым стеклом. Добраться до него очень легко. Вам просто нужно снять с него крышку и перед вами откроется блок предохранителей и реле.
Блок предохранителей ВАЗ 2109 содержит предохранители, рассчитанные на разные токи и служащие для защиты различных участков электрооборудования автомобиля.При превышении допустимых параметров на конкретном участке автомобильной сети сгорает предохранитель, тем самым обесточивая поврежденный участок, и, можно сказать, спасает автомобиль от более неприятных ситуаций, даже от пожара.
Однако не забывайте, что перед заменой перегоревшего предохранителя в блоке предохранителей ВАЗ 23109 сначала нужно выяснить, почему он перегоревший, устранить эту неисправность, и только потом установить новый предохранитель. Если сразу установить новый предохранитель, не выяснив причину, в лучшем случае новый «пред» сгорит, а в худшем — может возникнуть пожар.Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте осторожны при установке новых предохранителей, иначе при несоблюдении «силы тока» может выйти из строя электрооборудование автомобиля.
Монтажный блок на ВАЗ 2109 устанавливался нескольких типов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и расположение на плате предохранителей было другим.
Каждая плавкая вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая объем поиска неисправностей.
| Номер предохранителя * | Защищенные цепочки писем |
| 1 (8A) F9 (7,5A) | Фара противотуманная правая |
| 2 (8A) F8 (7,5A) | Левая противотуманная фара |
| 3 (8A) F1 (10A) | Очистители фар (на момент включения). Реле включения очистителей фар (контакты).Клапан омывателя фар |
| 4 (16A) F7 (30A) | Очистители фар (в эксплуатации). Реле включения очистителей фар (обмотка). Электродвигатель омывателя лобового стекла. Мотор-редуктор для синих стекол. Реле времени омывателя заднего стекла. Клапаны включения омывателей лобового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа бардачка |
| 5 (8A) F16 (15A) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме индикации поворота).Контрольная лампа указателей поворота. Задние фонари (фонарь заднего хода). Выключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа стояночного тормоза … Лампа светового табло «СТОП». Указатели температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8A) F3 (10A) | Фонари задние (стоп-сигналы). Абажур |
| 6 (8A) F6 (30A) | Электростеклоподъемники передних дверей.Реле включения стеклоподъемников |
| 7 (8A) F10 (7,5A) | Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя |
| 8 (16A) F5 (20A) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле для его включения. |
| 9 (8A) F10 (7,5A) | Левая фара (габаритный свет).Фонарь левый (габаритный) |
| 10 (8A) F11 (7,5A) | Фара правая (габаритный свет). Правый задний фонарь (габаритный свет) |
| 11 (8A) F2 (10A) | Указатели поворота и сигнальное реле-прерыватель (в аварийном режиме). Контрольная лампа |
| 12 (16A) F4 (20A) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
| 13 (8A) F15 (7.5А) | Фара правая (дальний свет) |
| 14 (8A) F14 (7,5A) | Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар |
| 15 (8A) F13 (7,5A) | Левая фара (ближний свет) |
| 16 (8A) F12 (7,5A) | Фара правая (ближний свет) |
| * Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722 | |
Говоря о блоке предохранителей ВАЗ 2109, нельзя не упомянуть реле, которые также устанавливаются в монтажный блок автомобиля.
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. В первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для подключения к контактным площадкам жгутов проводов, установки реле и предохранителей.Ниже представлена принципиальная схема монтажного блока ВАЗ 2109 тип 17.3722.
На последних моделях применяется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом устройстве используются плавкие предохранители с плоским лезвием. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.
Взаимозаменяемость разъемов разъемов жгута проводов идентична колодке 17.3722. Обозначения предохранителей и защищаемые схемы немного отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже
На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но с другим подключением радиатора.
Расположение заглушек монтажного блока показано ниже.
Номиналы предохранителей и защищаемые цепи следующие. * Номера предохранителей с буквой F относятся к предохранителям в монтажном блоке 2114-3 и 22010-60
| Номер предохранителя ‘ | Защищенные цепи |
| 1 (8 A) F9 (7,5 A) | Правая противотуманная фара |
| 2 (8 A) F8 (7,5 A) | Левая противотуманная фара |
| 3 (8 A) F1 (10 A) | Очистители фар (в момент включения).Реле включения очистителей фар (контакты). Клапан омывателя фар |
| 4 (16 A) F7 (30 A) | Очистители фар (в работе). Реле стеклоочистителя (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла.Контроль ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
| 5 (8 A) F16 (15 A) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода). Выключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора.Контрольная лампа стояночного тормоза. Светильник щитовой «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 А) FЗ (10 А) | Фонари задние (стоп-сигналы). Плафон внутреннего освещения |
| 6 (8 А) F6 (30 А) | Электростеклоподъемники передних дверей. Реле включения стеклоподъемников |
| 7 (8 A) F10 (7,5 A) | Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения.Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя |
| 8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения |
| 9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Фонарь левый (габаритный) |
| 10 (8 А) F11 (7,5 А) | Правая фара (габаритный свет).Правый задний фонарь (габаритный свет) |
| 11 (8 A) F2 (10 A) | Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа |
| 12 (16 A) F4 (20 A) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель « |
| 13 (8 A) F15 (7,5 A) | Правая фара (дальний свет) |
| 14 (8 А) F14 (7.5 А) | Фара левая (дальний свет). Контрольная лампа дальнего света |
| 15 (8 A) F13 (7,5 A) | Левая фара (ближний свет) |
| 16 (8 A) F12 (7,5 A) | Правая фара (ближний свет) |
В недалеком прошлом, то есть в 20 веке, прикуриватель играл только одну роль — электрическую зажигалку. Мало кто в то время мог подумать, что в будущем это станет универсальной розеткой, с помощью которой автомобилисты будут приводить в действие множество различных электронных устройств, установленных в машинах.Многие люди не представляют жизни без них, в отличие от сигарет. Имеется в виду:
- зарядные устройства для смартфонов и планшетов;
- навигатор;
- мультимедийный центр;
- магнитола; Компрессор
- ;
- пылесос и др.
Потребность в рассматриваемом исправном устройстве, как нетрудно догадаться, значительно возросла за последние несколько десятилетий.
Поэтому, когда на автомобиле ВАЗ-2109 не работает прикуриватель (и инжектор, и карбюратор), владельцы делают все возможное, чтобы исправить это в кратчайшие сроки.
Данная статья посвящена этой теме.
Как правильно использовать
Что произойдет, если прикуриватель сломается? В этой ситуации установленное на машине дополнительное оборудование не сможет получать электричество и, следовательно, перестанет работать.
Чтобы этого не произошло, необходимо, используя прикуриватель, просто соблюдать несколько довольно простых, но очень важных правил.
Во-первых, не стоит подключать напрямую к разъему, то есть напрямую подключать компрессор, который сейчас используется многими автовладельцами для прокачки колесных камер.Правильнее было бы запитать от аккумулятора. Все дело в том, что такие устройства требуют для работы большого напряжения и, следовательно, создают большие нагрузки на провода. От этого последние часто перегреваются и даже тают. Чаще всего это происходит на тех машинах, где предохранители заменены перемычками.
Ни в коем случае не пытайтесь вставить в розетку слишком толстые вилки — они повредят элементы разъема, некоторые из которых сделаны из фарфора.
Почему ломается и что делать
Специалисты говорят, что к выходу из строя прикуривателя могут быть всего 2 причины:
- перегоревший предохранитель;
- потеря любого контакта.
В первом случае потребуется заменить расплавленное защитное устройство на исправное. Он находится прямо в монтажном блоке. Итак, если у вас:
- низкая приборная панель (то есть более старая машина), то это F4 или F10;
- панель высокая — 11.
Стоит отметить, что в этой ситуации также перестанут работать:
- элемент обогрева заднего стекла;
- удлинитель.
В ранних автомобилях предохранитель имел номинал 20 ампер, в новых — только 16.
Кстати печка запитана через F7 в старых моделях, 4 в новых.
Перегоревший предохранитель удаляется при отключенном аккумуляторе и заменяется новым. Важно какое-то время следить за его состоянием. Если он снова перегорел, то следует искать причину в коротком замыкании.
Для потери связи требуется:
- осмотреть гнездо прикуривателя;
- убедитесь, что все провода надежно закреплены;
- используйте тестер для проверки напряжения (черный и красный провод — должно быть 12 вольт).
Если все в порядке, то следует поискать неисправность в розетке. При отсутствии электричества проводку проверяют на целостность.
Важно понимать, что у самого прикуривателя есть определенный запас прочности, и не всякая нагрузка пройдет за ним бесследно. При превышении нормы возрастает и риск поломки. Поэтому нужно внимательнее подходить к выбору гаджетов, отдавая предпочтение наиболее энергоэффективным.
Ремонт
Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, проблему нужно искать в розетке. В этой ситуации, скорее всего, выходит из строя шайба, сделанная из жести — она просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью на центральный контакт прикуривателя падает напряжение. Чтобы исправить это, вам потребуется удалить пришедшую в негодность деталь. Здесь главное действовать предельно осторожно, чтобы не испортить фарфоровую основу — она довольно хрупкая.Без этой стиральной машины прикуриватель будет нормально работать.
Для восстановления работоспособности иногда также необходимо удалить полупроводниковую пластину. Здесь вам нужно будет действовать в следующем порядке:
- перед тем, как разбирать разъем, стоит сфотографировать расположение проводов на контактах — это поможет с первого раза собрать все без ошибок;
- отвернута гайка крепления розетки на панели;
- внутри пластинка из слюды — ее нужно вытащить;
- , то разъем собирается полностью, но без вышеупомянутой части.
Кроме того, довольно часто потеря контакта происходит из-за банального окисления клемм или обрыва соединения. По этой причине во время ремонта всегда уделяется внимание очистке всех разъемов и разъемов. Удалите окислы обычной студенческой резинкой.
Обрыв выявлен осмотром. Чтобы не запутаться, тестируемый провод лучше чем-нибудь пометить. Проще будет проверить мультиметром, выставленным на Ом. В общем, их немного, да и тест проводится довольно быстро.Все поврежденные вены необходимо заменить новыми.
Всегда соблюдайте меры предосторожности при работе с электрической системой автомобиля. Не думайте, что 12 вольт совершенно безвредны — как известно убивает не напряжение, а ток. Последний в машине иногда достигает 30 ампер, что вполне достаточно для обычного человека, чтобы получить серьезную травму.
Поворачиваети не работает аварийка ваз 2109
С ситуацией, когда не работают поворотники и аварийные огни ВАЗ 2110 или других моделей, сталкивается большая часть владельцев ВАЗ, и часто проблема застает их врасплох.Самая частая причина, по которой не работают поворотники на ВАЗ 2109, — вышла из строя автоэлектрика.
Цепь указателей поворота и аварийной сигнализацииКстати, большинство ВАЗов комплектуются похожими схемами подключения, которые ремонтируются одинаково, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.
Причины поломки
Чтобы предотвратить ситуацию, когда не работают поворотные и аварийные огни, определите причину их поломки. К наиболее частым факторам электрического пробоя в автомобиле относятся:
- разгерметизация. Это приводит к попаданию воды и грязи в электрическую систему;
- окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть это несложно: при выключении указателя поворота и разборке оптики вы увидите зеленый налет. Для его удаления протрите тряпкой и попробуйте подать напряжение на контакт;
- сломан предохранитель. Чтобы не попасть в ситуацию, когда перестало работать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2).Далее вам просто нужно его заменить. Помимо выхода из строя предохранителя, может возникнуть проблема с заменой его контактов;
Блок крепления предохранителей ВАЗ 2109 2108 21099
- Перегорела лампочка. Если по этой причине происходит отсутствие света, просто замените лампу на новую;
- поломка переключателя или кнопки. Если не работают поворотники и аварийные огни, доберитесь до переключателя, расположенного под рулевым колесом, чтобы исправить и разобрать его.Кнопку можно просто заменить;
- обрыв проводки.
Как исправить
Когда не работают поворотники и аварийные огни, у электрика в машине чаще всего «неисправность» реле, которое отвечает за подачу напряжения.
Чтобы предотвратить возникновение проблем в будущем, выполните следующие действия:
- узнайте, где находится реле. Его расположение указано в прилагаемой к автомобилю инструкции;
- стучите по реле.Часто причина кроется в банальном «залипании», и легкий удар возобновляет работу оптики;
- Если меры не помогли, и у вас по-прежнему не работает освещение, замените реле, потому что изделие недорогое.
Что делать, если не работают поворотники на ВАЗ 2109 ? Такая проблема довольно часто встречается у ВАЗоводов и может застать вас врасплох в неподходящий момент. Причин этого неприятного события может быть несколько. Попробуем разобраться.
Не работают поворотники на ВАЗ 2109 — причина в электрике автомобиля, будем искать проблему. Кстати, подобная электрическая схема имеет большую часть модельного ряда Тольяттинского автозавода. Устранение такого недуга не займет много времени и не требует грандиозных бюджетов, поэтому с ним справится новичок .
Первые шаги
Проблемы с поворотником или сигнализацией их может быть несколько, например они просто не мигают.Причина, скорее всего, кроется в реле, которое отвечает за прерывание подачи напряжения. В этом случае нужно добраться до реле, его точное расположение указано в стандартной инструкции, которой комплектуется любой автомобиль. Дойдя до реле поворотников, в первую очередь слегка постучите по нему, возможно, произошло элементарное заедание.
Если это не помогает, рекомендуется заменить реле — это не так дорого, чтобы попытаться починить самостоятельно. Также, чтобы избежать такой проблемы, спросите о причинах, повлиявших на преждевременный выход реле из строя.
Если этого не сделать, то какой смысл ставить новую, то же будет учтено. К причинам, которые могут повлиять на выход из строя реле , можно отнести попадание влаги .
Этот компонент транспортного средства должен быть герметично защищен от попадания влаги из окружающей среды … Кроме того, влага может повлиять на признаки, с которыми реле подключено к электрической сети. Эффект — постепенное окисление и потеря контакта. Это вторая по популярности причина неработающих поворотников.
Окисление — это зеленый налет, являющийся диэлектриком. Для его устранения достаточно счистить этот налет подручными средствами и попробовать запитать элемент.
Проверить блок предохранителей , прочитать инструкцию и определить предохранитель (чаще всего это К2), который отвечает за указатели поворота. Очень часто именно предохранители вызывают неработающие поворотники.
Замените предохранитель с маркировкой на аналогичный. Помимо этого момента, хотелось бы отметить то, что контакты предохранителей тоже могут подвергаться окислению, поэтому их нужно проверить на это.
Если у вас не включается один из поворотников, скорее всего у него просто перегорела лампа … Замените на рабочий вариант.
В бедах с неработающими поворотниками тоже могут быть виноваты переключатели, да, может выйти из строя именно переключатель. Вы должны попасть туда, чтобы проверить. Кстати, если у вас поворотники работают, а сигнализация не работает, то причина кроется в неисправности кнопки, отвечающей за включение аварийного света.Эти же проблемы могут быть причинами не выключения поворотников.
Все эти элементы имеются в наличии у автомобильных товаров и стоят недешево, поэтому рекомендуется просто заменить.
Быстро мигающие поворотники могут быть причиной того, что могла перегореть одна из ламп или окисление дорожек в электронном блоке управления. Также рекомендуется попробовать почистить «массу» поворотников.
Вот некоторые из основных причин, которые влияют на неисправности ретрансляторов и аварийных групп.Не работают поворотники на ВАЗ 2109? Надеемся, эта статья поможет вам разобраться с этой проблемой.
При включении сигнализации с помощью кнопки, расположенной на передней панели, в ее работе будут участвовать реле и лампы указателей поворота. Электрическая цепь этой цепи будет защищена двумя предохранителями, расположенными в монтажном блоке под капотом автомобиля.
Если после нажатия кнопки аварийной сигнализации на панели приборов не мигает сигнальная лампа указателей поворота , это будет свидетельствовать о том, что она не работает.Искать причину выхода из строя нужно с проверки предохранителей F5 и F11 , если в вашем автомобиле есть монтажный блок 17.3722-01М. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, больше указанных цифр. Тогда ориентируйтесь на символы, расположенные на обратной стороне крышки монтажного блока. Предохранитель сигнализации обозначен треугольником , а предохранитель указателя поворота двумя стрелками .
При исправных предохранителях и неокисленных контактах надо будет проверить реле указателя поворота К2.Самый простой способ проверить — заменить его заведомо исправным. Если в этом случае аварийка на ВАЗ 2109 не работает, то придется прозвонить провода и проверить контакты в колодках разъемов. Начать нужно с проверки напряжения на контактах предохранителей и на выводе №5 колодки Х2 монтажного блока (красно-черный провод). Если на этом контакте нет напряжения, то придется снимать монтажный блок и искать в нем причину отсутствия напряжения.Прежде всего, нужно посмотреть, не поврежден ли путь, по которому ток течет к этому контакту.
Если есть напряжение на выводе 5, снимать монтажную колодку не нужно, а только кнопку тревоги и проверять напряжение на выводе под тем же номером 5. Если напряжение есть, то кнопка тревоги должна быть изменилось.
Указатели поворота работают только при включенном зажигании … При перемещении под рулевым переключателем вверх или вниз должны загореться соответствующие лампы с правой или левой стороны автомобиля, срабатывая с частотой мигания около 60 циклов в минуту.Все остальные режимы работы будут считаться неисправными.
Самой простой неисправностью, которую легко выявить и устранить, будет перегорев одной из ламп указателей поворота. При этом оставшаяся работающая лампа будет мигать с удвоенной частотой , а контрольная лампа на панели приборов вместо мигания начнет гореть постоянно, сигнализируя водителю о неисправности. При замене перегоревшей лампы обязательно нужно установить точно такую же мощность (21Вт).Но и здесь есть подводные камни. Если автомобиль ВАЗ 2109 эксплуатируется с прицепом , то индикатор на панели приборов не сообщит вам о перегоревшей лампе. Поэтому в этом случае их необходимо проверить визуально.
В задних фонарях питание от жгута проводов к лампам идет через монтажную ленту … В случае протечки задних фонарей пыль и влага попадут на монтажную планку и разъедают участки цепи. В результате не загорится даже исправный указатель поворота.
Режим мигания указателей поворота будет оборотов реле , расположенного в монтажном блоке. При выходе из строя мигание ламп прекращается. Чтобы добраться до дома или места ремонта, можно снять это реле с монтажного блока, а вместо этого поставить перемычку между выводами 49 и 49а. А вот мигающий режим работы может сделать только сам водитель, работая под рулевым переключателем.
На под рулевым переключателем неисправности чаще не в их электрической части, а в механической.В частности, он должен автоматически вернуться в выключенное положение после завершения поворота. Если этого не произошло, то его просто придется заменить, так как эту неисправность устранить невозможно. Связано это с поломкой скоб внутри переключателя.
Редкой, но все же возможной неисправностью поворотников на ВАЗ 2109 может быть выход из строя самого монтажного блока … Вряд ли удастся устранить своими силами, особенно в дороге.
Вся электрическая цепь указателей поворота защищена предохранителем на 8 А , установленным в монтажном блоке. Естественно, если он перегорит, то ни правая, ни левая сторона указателей поворота работать не будут.
Если на ВАЗ 2109 не работают поворотники, то движение следует прекратить. Потому что другие водители не увидят, куда вы поворачиваете, и возникает аварийная ситуация. Это еще и страшно, потому что многие не сразу замечают, что у них не работают поворотники, и продолжают ездить с неработающими поворотниками.То, что на ВАЗ 2109 не работают поворотники, понять очень просто, включите указатель поворота и посмотрите на указатель поворота на панели приборов.
Индикатор на панели приборов должен мигать. В этом случае, если двигатель не запускается, вы услышите щелчки — это щелкает реле поворота.
Если лампочка на панели приборов не мигает, а горит, значит повороты не работают.
Есть несколько причин, по которым не работают поворотники на ВАЗ 2109:
1) Неисправное реле поворота
2) Перегорание указателя поворота
1) При неисправности реле поворотников горит лампочка на панели приборов зеленым, не мигая.Однако это не означает, что ваше реле поворота неисправно.
Вполне может быть плохой контакт между реле поворота и гнездом реле в монтажном блоке. Проверить просто — включить поворот и покачать реле поворота.
Если был плохой контакт, то в определенный момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Монтажный блок ВАЗ 2109 находится в не очень хорошем месте и постоянно
заливает водой, затем засыпает снегом и льдом.Поэтому плохой контакт реле в монтажном блоке для ВАЗ 2109 — обычное дело.
2) Если перегорел один из витков, индикатор на панели приборов будет мигать, как будто все в порядке. В этом случае перегоревшая лампочка выявляется только при визуальном осмотре автомобиля. Это очень легко делают владельцы ВАЗ 2109 с сигнализацией. Каждый раз, когда водитель выходит из машины, он включает сигнализацию, и машина мигает на всех поворотах в течение пары секунд.Приехал водитель, выключил сигнализацию ВАЗ 2109, машина снова моргнула поворотами.
