Режим сигнализации slave: SLAVE-режим как «лазейка» для угонщика. Проверяем и правильно настраиваем дополнительную систему охраны

SLAVE-режим как «лазейка» для угонщика. Проверяем и правильно настраиваем дополнительную систему охраны

Многие автовладельцы искренне считают, что если их любимая «ласточка» оборудована не только штатной, но вдобавок ещё и дополнительной охранной системой, то угнать её невозможно или по крайней мере очень проблематично. Практика показывает, что это далеко не так, ведь даже самые современные «противоугонки» могут содержать скрытые лазейки для обхода защиты опытным и технически подкованным злоумышленником. Сейчас вы убедитесь в этом лично, и более того – держим пари, что часть из вас обнаружит одну из описанных ниже уязвимостей в системе безопасности собственного автомобиля!

Поводом для создания этого материала стало письмо одного из наших подписчиков, ставшего жертвой угона по рассмотренному далее сценарию – в содержавшемся видео с камер наблюдения видно, что угонщик без особых проблем завладел его автомобилем в считанные минуты. При этом помимо штатной системы безопасности машина была оборудована также дополнительной GSM-сигнализацией с электронными метками и диалоговым кодом.

Сразу же после этого случая мы объявили акцию, по условиям которой любой предварительно зарегистрировавшийся владелец мог бесплатно проверить на предмет уязвимостей дополнительную охранную систему, установленную в стороннем сервисе. Что только не обнаружили наши мастера в ходе такой проверки: и основные блоки управления, цифровые реле и прочие элементы, установленные в легкодоступных, совершенно не замаскированных местах, и PIN-коды, не изменённые с заводских на пользовательские. Но больше всего экспертов поразил факт некорректной настройки SLAVE-режима, которая и делает легкореализуемыми несколько сценариев угона, в числе которых и тот, участником которого стал приславший нам видео автовладелец.

Принцип работы режима «SLAVE»

Слейв-режим (от англ. «slave» – ведомый, подчинённый, раб) применительно к охранному устройству — это такой режим, при котором управление дополнительной охранной системой осуществляется не с идущего в комплекте отдельного брелока, а с определённого внешнего устройства, к примеру, с пульта штатной сигнализации.

Изначально режим SLAVE создавался для автомобилей со штатным бесключевым доступом, а его внедрение позволяло сохранить режим «свободных рук» и избавить автовладельца от необходимости совершать дополнительные действия. Устройство современного автомобиля предполагает наличие цифровой шины CAN (от англ. Controller Area Network — «сеть контроллеров»). Именно к ней и подключается дополнительная система сигнализации.

В ходе эксплуатации автомобиля при активации заводской противоугонной системы в этой шине появляется соответствующий статус, при фиксации которого дополнительной «противоугонкой» последняя также встаёт в охрану. И наоборот: при появлении статуса снятия с охраны штатной системы то же самое совершает и дополнительная. Важным условием безопасной работы слейв-режима является наличие при снятии с охраны соответствующего статуса штатной сигнализации, получаемого из шины CAN, и присутствие неподалёку метки/брелока от дополнительной системы.

Проблема заключается в том, что нередко при неграмотной установке дополнительная система программируется на использование только одной из этих ступеней авторизации, а именно статуса заводского охранного комплекса. Порой это делают намеренно при установке (к примеру, с целью упрощения эксплуатации и избежания проблем в случае разрядки батареи в метке), а иногда и сам пользователь по незнанию вносит соответствующие настройки в систему.

«Следственный» эксперимент

Вкратце разобравшись в теории, переходим к практике. Для эксперимента мы взяли два современных автомобиля, любезно предоставленных нашими подписчиками – обе машины оборудованы как штатными, так и дополнительными системами GSM-сигнализации. У одной из них авторизация осуществляется с помощью электронной метки, у другой – посредством ЖК-брелока с функцией метки. Обе системы используют диалоговый код и индивидуальные ключи шифрования – казалось бы, комар носа не подточит, «угонщик не пройдёт», но так ли всё однозначно в действительности? Выяснить это мы попытаемся, смоделировав две обыденные ситуации: в первой автомобиль оставляется возле ресторана, во второй – на парковке жилого дома.

Угон Mercedes

В обоих случаях угонщик действует вдвоём с напарником, который после постановки автомобиля под охрану отправляется вслед за владельцем на расстоянии, достаточном для считывания и последующей передачи сигнала штатного ключа с помощью сканера-ретранслятора. Второй злоумышленник в это время подходит к автомобилю и активирует так называемую «удочку» с настройкой под Daimler (в качестве «подопытного» был выбран автомобиль марки «Mercedes»), принимает ретранслируемый напарником сигнал и снимает с охраны систему, без проблемы проникая в автомобиль. Ретрансляция продолжается, поэтому двигатель без проблем запускается и угонщик уезжает, не будучи потревоженным срабатыванием дополнительной сигнализации. Последняя никак не реагирует и не глушит двигатель даже после удаления автомобиля на расстояние, куда ретранслируемый сигнал физически не достигает – стало быть, она также полностью снята с охраны.

Угон Toyota

Во втором из наших сценариев автомобиль оставляется на парковке у подъезда, владелец же удаляется домой. Как и ранее, один злоумышленник следует за владельцем, второй находится вблизи автомобиля. Поскольку в данном случае считыватель-ретранслятор отделён от владельца и напарника бетонными стенами, да и преодолеваемое радиосигналом расстояние гораздо больше, нам пришлось использовать усилитель сигнала.

Далее всё происходит по приведённой выше схеме, при этом дополнительная сигнализация после отъезда автомобиля на некоторое расстояние также не включает сирену и не блокирует двигатель. Что характерно, режим «Anti-Hi-Jack», как раз и отвечающий в дополнительных охранных системах за блокировку двигателя, в 99% дополнительных слейв-систем вообще по умолчанию выключен, и по ряду причин не активируется при установке таких «противоугонок» в неавторизированных мастерских.

В обоих случаях нашему экспериментатору удалось завладеть автомобилями именно воспользовавшись упомянутыми выше «лазейками» и уязвимостями SLAVE-режима. Та же участь постигла и автомобиль автора присланного видео. Кстати, злоумышленник может отключить штатную охранную систему не только с помощью напарника и ретранслятора, но даже в одиночку посредством так называемого код-грабера (о нём и о других похожих устройствах мы ранее рассказывали в

статье об автомобильных системах авторизации), либо добравшись до цифровой шины CAN.

Как обезопасить свой автомобиль со SLAVE-сигнализацией?

Если в вашем автомобиле установлена дополнительная противоугонная система, работающая в SLAVE-режиме, рекомендуем первым делом провести собственный элементарный эксперимент, который позволит выявить наличие описанных выше уязвимостей. Для этого нужно поместить в любую экранирующую ёмкость (к примеру, в металлическую банку из-под кофе/чая) метку или брелок от дополнительной системы безопасности, после чего поставить штатную «противоугонку» под охрану. Ждём несколько минуту, затем отключаем заводскую сигнализацию родным ключом и открываем дверь. Если при этом не активируется сигнал тревоги, значит у вас вероятней всего включён режим полного «слейва», и на это следует срочно реагировать внесением соответствующих корректив в программное обеспечение дополнительной системы безопасности. Если же после открытия двери сигнализация всё же включается, то с настройками SLAVE всё в полном порядке.

Следующий этап проверки заключается в проверке дальности действия электронной метки либо ЖК-брелока. Для этого ставим штатную систему под охрану и отходим на некоторое расстояние – метров 20-25 будет достаточно. Теперь вам потребуется помощь друга, который после отключения основной системы должен будет также открыть дверь и проследить за реакцией автомобиля. Если таковой не последует, значит дальность действия слишком большая, и вам стоит внести изменения в настройки телематической системы, изменив расстояние обнаружения метки/ЖК-брелока в режиме SLAVE в сторону уменьшения его значения. На некоторых телематических системах безопасности такая функция присутствует по умолчанию, и дальность действия можно проверить непосредственно со своего смартфона – к примеру, с помощью нашего

мобильного приложения Ugona.net.

На этом сегодня всё – желаем вам и вашему автомобилю всегда оставаться в безопасности, до новых встреч!

Режим Slave — ничего лишнего

Что такое Slave-режим?

На дорогах все более распространены автомобили без ключей, с кнопкой START/STOP. Удобство пользование такими автомобилями не оставляет сомнений —  Вам не нужно носить с собой лишние ключи, куда-то их вставлять, Ваши руки свободны. Однако, в безопасности такого подхода стоит усомниться — любой человек сможет уехать на Вашем автомобиле, если завладеет радиометкой либо если заведет автомобиль, пока вы рядом. Кроме того, штатная сигнализация зачастую не включает таких опций, как GSM-управление, GPS-мониторинг или автозапуск.

Все эти недостатки штатной сигнализации легко решаются установкой сигнализации StarLine в Slave-режиме.

Как работает Slave-режим?

При установке сигнализации в режиме Slave она становится дополнением к штатной сигнализации. Большинство охранных функций остаются на доле штатной сигнализации, однако сигнализация StarLine отслеживает состояние штатной сигнализации и принимает решение, основываясь на этом. В таком случае штатный брелок-метка заменяется брелком StarLine. Таким образом, владелец автомобиля наслаждается и режимом свободных рук и полноценной охраной автомобиля.

Кому рекомендуется подключение в Slave-режиме?

В первую очередь, конечно же, владельцам автомобилей «с кнопкой». Для них это возможность дополнить автомобиль дополнительными защитными и комфортными функциями без потери начального функционала. Это позволяет значительно повысить удобство пользования автомобилем. К штатной сигнализации можно добавить:

Однако, режим Slave подойдет любым автомобилям с предустановленной штатной сигнализацией.

Таким образом, режим Slave — уникальная возможность расширить функционал Вашего автомобиля, не жертвуя удобством пользования штатной сигнализацией. Это отличный выбор для людей, которые ценят надежную защиту и удобство пользования автомобилем. Для более подробных сведений о совместимости режима Slave с Вашим автомобилем уточняйте у нашего менеджера.

Приглашаем Вас на консультацию.

Записаться на консультацию

или позвоните нам
(812) 425-37-55
для бесплатной консультации
по выбору охранной системы с функцией автозапуска

что это, какие модели поддерживают

Выбор сигнализации представляет собой ответственный процесс, где необходимо учесть любые факторы. В последнее время большую популярность приобретают сигнализации с режимом Slave, благодаря комфортабельности использования.

Описание

Slave-автосигнализация представляет собой автомобильные охранные системы, управление которыми возможно с помощью штатного брелока машины. Данный режим изначально был создан для автомобилей с без ключевым доступом, дабы сохранить режим свободных рук.  Охранные комплексы, поддерживающие Slave, подходят для установки дополнительных средств защиты на машины под управлением штатным брелоком.

Slave режим позволяет минимально вмешиваться в проводку автомобиля, достигая высокой степени защиты. Сигнализации Pandora обеспечивают необходимый уровень безопасности транспортного средства максимально увеличивая комфорт и простоту в использовании. Управлять машиной можно прямо с мобильного телефона!

Преимущества сигнализаций Pandora с режимом Slave

Данный вид охранных систем имеет ряд положительных свойств, значительно увеличивающих практичность сигнализации и степень защиты транспортного средства. Из особенностей Slave-систем следует выделить:

• полное управление автомобилем с помощью всего одного брелка, что увеличивает удобство и комфортность использования охранной системы;
• возможность использовать брендовую атрибутику транспортного средства и отсутствие в необходимости иных гаджетов;
• сохранение опций без ключевого доступа или дистанционного зажигания;
• предоставление возможности расширить функциональность охранного комплекса путем установки дополнительных защитных модулей: датчика удара, блокировки двигателя;
• тотальный контроль за транспортным средством в режиме онлайн или с помощью сообщений.

Внимание! Охранные комплексы Пандора поддерживают функции голосовой связи и управления автомобилем с помощью звуковых команд. При активации режима Slave с мобильным гаджетом, пользователь получает доступ к основным опциям автомобиля с помощью коротких команд.

Какие модели Pandora поддерживают режим?

Slave режим на устройствах марки Pandora поддерживают модели 3910 и 3210:

• Модель Pandora 3910 имеет встроенный GSM-интерфейс, который работает в двух диапазонах. Slave в сигнализации позволяет получать данные об автомобиле в режиме онлайн или с помощью голосовых сообщений, а также принимать уведомления об аварийных или сервисных событиях владельцу прямо на смартфон. С помощью мобильного телефона возможно также настроить работу датчиков, запрограммировать сигнализацию и прогревать или блокировать двигатель.
• Модель Pandora 3120 также управляется с помощью штатного ключа – в случае срабатывания центрального замка включается режим Slave, позволяющий полностью передать управление автомобилем на смартфон или другой гаджет. Программа известит владельца о любых операциях с машиной как на механическом, так и на уровне электроники, а также позволит получить координаты авто.

Важно! Перед установкой Slave-систем проконсультируйтесь со специалистом – в силу технических ограничений модель охранной системы может быть не совместимой с маркой автомобиля, что снижает защищенность транспортного средства. При надлежащей совместимости, авто получает максимальный пакет защиты.

Приобретая охранный комплекс Pandora, поддерживающую режим Slave, вы получаете надежного защитника с высокой функциональностью и практичностью. Почувствуйте мощь технологий вместе с сигнализацией Pandora!

Подпишитесь, чтобы не пропустить ничего важного

Slave режим автосигнализации: принцип работы, настройка, защищенность

Содержание статьи

Не всегда удобно когда у автосигнализации единственным органом управления является брелок. Носить брелок на связке ключей не рекомендуется вовсе (можно даже не иметь таланта угонщика, чтобы уехать на вашей машине – достаточно залезть в карман), но все равно ведь его цепляют туда. На автомобилях с ключ-картой прицепленный к ней брелок выглядит странным, тем более что штатные органы управления на ключ-картах есть и так, да и радиоключ – не новость даже в бюджетном сегменте.



А не научить ли саму сигнализацию следовать командам штатного радиоключа или карты? Slave-режим сигнализации как раз и предусматривает такой способ работы.

Почему нельзя реализовать Slave «в лоб»

Но не все так просто. Представьте, что в вашей сигнализации функция Slave работает по командам штатного центрального замка или штатной сигнализации. Что получается из этого? В итоге slave-сигнализация не дает практически никакого противоугонного эффекта: при наличии кодграббера, работающего со штатной охранной системой автомобиля, угонщик просто отключит обе. Именно таким образом выполнен режим Slave в старых моделях Scher-Khan – и их самих нельзя назвать хоть сколько-то защищающими от угона.

«В лоб» slave-режим без CAN-подключения реализовать непросто. «Аналоговая» система потребует в штатной электрике автомобиля провод, сигнал на котором будет меняться при открытии и закрытии дверей автомобиля строго определенным образом, что мало реально. CAN-сигнализации же могут считывать напрямую нужные статусы из шины, но и их прошивки легко индивидуализируются под конкретные автомобили. Поэтому и slave-режим «Пандора», и StarLine Super Slave (по фирменной терминологии) требуют для работы подключения к CAN.

Slave-режим с валидацией

Итак, примитивный slave-режим – потенциальная «дыра» в системе безопасности автомобиля. Чтобы этого избежать, применяются методы дополнительной валидации. Владелец машины должен иметь что-то, чего у угонщика, вскрывшего штатный охранный комплекс, не будет:

• Носимые радиометки – классический способ. Метка в сигнализации может быть даже единственным органом управления (помимо сотового телефона): так работают системы наподобие Pandect X-1900 BT. Сигнализация разрешает запуск автомобиля только в одном случае, если обнаруживает внутри автомобиля прописанную метку. Метки, имея малый радиус действия, гораздо труднее сканируются удаленно, чем любой радиобрелок, а применение диалогового кода гарантирует защиту таких систем от взлома по современным меркам.
• Собственный радиобрелок: а вот таким способом стандартно реализуется функция Slave в StarLine, начиная с третьего поколения. Super Slave-режим этих систем предполагает, что брелок носится отдельно от ключей, и владельцу не нужно его доставать для совершения каких-либо действий. При запуске запрограммированного установщиком события запуска авторизации Slavе центральный блок посылает запрос на малой мощности, пытаясь «найти» брелок в небольшом (до 10 м) радиусе от автомобиля. Если брелок найдется и корректно ответит на запрос, машина снимется с охраны.
• Сотовый телефон: смартфон владельца после установки соответствующего приложения может работать как Bluetooth-метка, если сама автосигнализация имеет Bluetooth-модуль и поддерживает такой режим – например, StarLine S96 BT.

Производители предлагают и slave-режим с дополнительной защитой секретным кодом, который нужно вводить на штатных кнопках автомобиля: при грамотной настройке это со стороны выглядит как совершенно нормальные действия водителя, севшего в машину. Однако набор доступных для чтения кнопок часто ограничен, так как реализуется через CAN: если статуса кнопки нет на шине, то и сигнализация его не увидит.

Такой slave-режим можно назвать скорее модернизированным механизмом иммобилайзера, поскольку, хотя новая сигнализация и снимается с охраны вместе со штатной, блокировку запуска это не отменяет.

Отметим, что slave-сигнализации с автозапуском, реализованным в автомобиле штатно, не конфликтуют – поиск авторизационной метки в этом случае не начинается. В StarLine даже предлагают управление автозапуском со штатного радиоключа, если машина не оборудована автозапуском с завода.

Работа и настройка slave авторизации в Старлайн

Рассмотрим алгоритм работы и настройки Super Slave в популярной системе StarLine A93. Сначала в ней необходимо перевести в режим метки дополнительный брелок (основной активен как метка постоянно), нажав и удерживая кнопку 3, затем нажать кратковременно кнопку 2 и только после этого отпустить кнопку 3. Теперь, когда весь комплект может работать как метки, нужно:

1. Активировать Slave в настройках CAN-модуля (не сигнализации!) по инструкции.
2. В первом меню настроек сигнализации задать длительность авторизации, установив функцию 22 в значение 2,3 или 4 (15, 20 или 30 секунд). Длительность авторизации – это максимальное время поиска метки, по его истечении автомобиль будет заблокирован.
3. В функции 11 того же меню задать тип авторизации в значение 2 (метки). Доступна авторизация и без меток: в режиме 3 придется вводить пин-код сервисной кнопкой, в режиме 4 – штатными кнопками автомобиля.
4. В функции 23 задать способ запуска авторизации: при нажатии на кнопку открытия дверей штатного радиоключа, при открывании двери или при включении зажигания.

Видео: Как работает функция SLAVE в сигнализациях StarLine

После этого функция Slave доступна. Теперь, как только сработает запрограммированное событие авторизации, сигнализация перейдет в режим поиска метки (или будет ждать ввод кода). Обратите внимание, что механизм здесь наиболее удобен, поскольку сигнализацию можно настроить в Slave даже на тех машинах, где CAN-прошивка не «видит» статусы штатной системы центрального замка. Достаточно настроить событие авторизации на открытие двери (сигнал от концевика) или включение зажигания.

Защищенность slave-режима

При грамотной реализации Slave не снижает безопасность автомобиля, несмотря на то, что внешне используется только штатный радиоключ. Дополнительная валидация, даже если она происходит и без прямого участия владельца, защищена от программного взлома не хуже, чем радиоканал брелоков. Особенно удобно использовать Slave на автомобилях, где предусмотрен режим «свободные руки», то есть автомобиль можно снять с охраны и завести, имея в кармане ключ-карту, поскольку и никаких манипуляций с брелоком проводить больше не понадобится.

Перед включением режима Slave обязательно проверьте, насколько он в конкретной сигнализации совместим с автомобилем.

Slave-режим StarLine или чего опасаться?

Настройка систем StarLine в режиме SLAVE!

Участились случаи, когда после монтажа автосигнализации StarLine и включения безбрелочного режима SLAVE, установщики забывают включить, в таблице «Программирования функций», пункт №11: «Авторизация владельца в режиме Slave/с помощью метки»

К чему это может привести?

В случае если не активирована функция «Авторизация владельца в режиме Slave/с помощью метки» — автомобиль остаётся со своим, подвластным к вскрытию радиоканалом, что позволяет открыть автомобиль устройством «трансляции штатного радиосигнала ключа/брелока» и система StarLine будет считать, что снятие с охраны произведено именно Вами штатным ключом/брелком. В ТАКОМ СЛУЧАЕ ГРАБЁЖ И УГОН АВТОМОБИЛЯ ВОЗМОЖЕН!

В случае когда активирована функция «Авторизация владельца в режиме Slave/с помощью метки» — происходит диалоговое «общение» между блоком сигнализации и брелоком StarLine. В случае ретрансляции радиосигнала штатного брелока автомобиля — злоумышленник не сможет им воспользоваться, т.к. системой StarLine, по истечению некоторого времени (см. картинку), не будет распознан свой оригинальный брелок-метка StarLine — включится режим паника (будет кричать сирена), владелец получит оповещение о несанкционированном проникновении в автомобиль и двигатель автомобиля будет заблокирован.

Принцип работы диалогового кода:

Пример как включить функцию «Авторизация владельца в режиме Slave/с помощью метки»:

После активации функции «Авторизация владельца в режиме Slave/с помощью метки» необходимо перевести брелок в режим «метки».

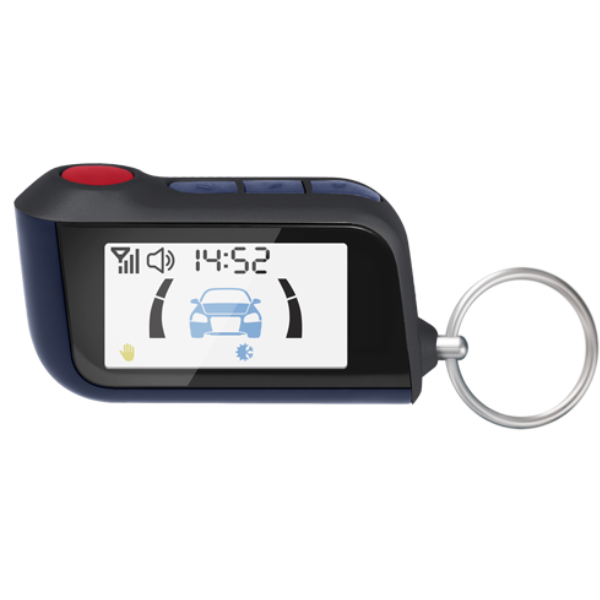

Пример как включить режим «метки» на брелоке серии Ах4:

Войдите в меню функций брелока, выберите пункт 6(включение режима метки) и кнопкой 3 установите вариант: SIA

Для выхода из меню функций брелока нажмите длительно кнопку 4(до звукового сигнала).

Теперь основной брелок автосигнализации будет выполнять функции метки

Преимущества и недостатки Slave-сигнализаций и Keyless-режимов

Slave-автосигнализация – это автомобильная охранная система, управлять которой можно с помощью штатного ключа/брелка транспортного средства.

Keyless-режим – режим доступа в салон и получение возможности запуска двигателя без необходимости «доставать ключ из кармана».

Ориентированность автопроизводителей на повышение комфорта эксплуатации транспортного средства привела к тому, что «ленивые» режимы доступа и управления используются всё чаще. Удобство как преимущество с одной стороны может обернуться дополнительными угонными рисками с другой стороны, если в автомобиль установлена «неправильная» Slave-система.

Уязвимость архитектуры «Slave+Keyless»

Для угона автомобилей с функцией бесключевого доступа/запуска, оснащенных автосигнализацией Slave, угонщики могут применять метод «Двух антенн». Улавливая/передавая сигналы трансмиттеров с большого расстояния (по такой «схеме» угонщики работают по двое), злоумышленники «вводят в заблуждение» базовый блок охранной системы автомобиля, в результате чего получают доступ в салон и разрешение на запуск двигателя.

Условия угона: один из угонщиков с приемопередатчиком находится непосредственно возле автомобиля, второй – на расстоянии нескольких метров от владельца транспортного средства, то есть от ключа. Находясь на безопасном расстоянии, угонщик с приемопередатчиком сканирует сигнал ключа и отправляет его соучастнику, который «обманывает» автомобиль, заставляя базовый блок думать, что владелец находится возле автомобиля.

В защите от описанного метода угона нет ничего сложного – главное использовать в составе противоугонного комплекса качественный иммобилайзер, но факт наличия элементарного метода угона красноречиво свидетельствует о необходимости серьезной противоугонной защиты.

В связи с этим не стоит отказываться от объективных преимуществ Slave-сигнализаций, главное – грамотно построить защиту. Наиболее оптимальными среди представленных на российском рынке Slave-систем многие специалисты считают автосигнализации от StarLine и Pandora.

Преимущества Slave-сигнализаций StarLine и Pandora

• Уменьшение количества брелков, требуемых для управления охраной транспортного средства;
• Сохранение всех функций, реализованных с использованием штатных брелков автомобиля или компонентов бесключевого доступа;
• Эстетическая/эмоциональная составляющая – возможность пользоваться ключом/брелком с фирменной атрибутикой автомобильного бренда.

Эксплуатация автомобильных сигнализаций Slave и бесключевого доступа не являются преградой для реализации функций дистанционного и автоматического управления работой двигателя (автозапуск). В некоторых сигнализациях StarLine при включенном режиме Slave брелок сигнализации (если он присутствует в комплектации) может выполнять функции противоразбойной метки.

Усилить противоугонную защиту можно стандартными и настраиваемыми функциями сигнализаций: например, процедурой опознавания метки, запускаемой только при определенном (настраиваемом) событии. Включение режима охраны Slave-систем происходит автоматически при постановке на охрану штатной охранной системы.

Slave и Keyless – достижения автомобильной промышленности в целом и сегмента Car security в частности, позволяющие при грамотном подходе обеспечить высокое удобство управления без ущерба эффективности противоугонной защиты.

Поделиться в социальных сетях

что это такое на сигнализации и зачем нужен?

Slave режим Pandora — специальная опция, при которой управление охранной системой выполняется не с помощью дополнительного блока, а с применением заводского брелка. Сначала такая функция создавалась для машин с бесключевым доступом, но теперь подобное устройство появилось на многих современных устройствах. Ниже рассмотрим, что такое Slave режим Пандора, рассмотрим его особенности и правила пользования. Отдельно выделим плюсы и минусы, о которых необходимо знать при покупке такой сигнализации.

Что такое Слейв-режим

Для начала разберемся, что такое Slave режим сигнализации Pandora. Это специальный режим, позволяющий управлять охранной системой с помощью штатного брелка. Первоначальной целью опции было создание комфортных условий для эксплуатации и освобождения водителя от необходимости доставать пульт из кармана. Со временем опция была переработана и усовершенствована.

Slave реализован с помощью CAN-шины, которая настраивается индивидуально. Выделяется несколько подуровней — при постановке / снятии со штатной охраны, при открытии багажника и т. д.

Для чего он нужен

Слейв режим Пандора позволяет уменьшить количество вмешательств в проводку транспортного средства и сохранить высокую степень защиты. Цель разработки в том, чтобы упростить пользование. Управление осуществляется с внешнего устройства. Это может быть брелок, встроенный в ключе, система бесключевого доступа или модуль GPS.

Pandora Слейв режим актуален для автовладельцев, которые пользуются только заводскими средствами управления, но хотят добавить дополнительные функции. К примеру, датчики наклона / удара, управление / информирование по GSM, трекинг, дополнительную блокировку мотора, активную охрану и т. д. Параллельно удается сохранить режим «свободных рук».

Как пользоваться

Автовладельцы должны понимать особенности Slave режима сигнализации, и что это в Пандора. Это функция, позволяющая дополнить штатную сигнализацию разными опциями, не потеряв в степени защиты и комфорта. Опция Слейв дополняет уже установленную сигнализацию, которая выполняет базовые защитные функции. Что касается пользования Slave функцией Pandora, здесь достаточно применять специальный брелок со Слейв. При этом руки автовладельца остаются свободными, а машина находится под защитой.

На каких моделях есть

С повышением популярности Слейв появилось много сигнализаций, поддерживающих этот режим. К основным можно отнести:

• Pandora DXL 3210 slave — сигнализация со стандартным функционалом и защитой от угона. Особенности охранной системы состоят в отсутствии брелков, а возможностью управления с помощью ключа машины. При закрывании центрального замка авто автоматически становится на охрану. Здесь имеются датчики наклона, движения, удара и другие.

• Pandora DXL-4910L Slave — продвинутая охранная система с GPS, GSM или 3D акселерометром. В комплекте нет брелка, но его можно использовать при необходимости. Устройство поддерживает две чип-метки иммобилайзера, имеет автозапуск, резервное питание и мобильное приложение. В качестве метки можно использовать смартфон.

• Pandora DXL 3910 PRO. Слейв режим этой сигнализации Пандора обеспечивает удобство пользования без штатных брелков. В устройстве предусмотрен GPS-модуль, турботаймер, опция открытия багажника, автоматический запуск двигателя. В возможности системы входит отправка СМС-сообщений и получение команд через мобильный телефон. Имеются датчики движения / наклона.

• Pandora 1840L Slave — охранная система с 3D акселерометром, Слейв-режимом, GSM и мобильным приложением. В качестве метки можно использовать телефон, есть автоматический запуск. Для управления охранной системой можно пользоваться облачным сервисом pro-p-n.ru. Особенности — дистанционная блокировка мотора, экономное энергопотребление и другое.

• Pandora DXL 3120 — сигнализация с опцией Слейв, позволяющей передать управление машиной на штатный ключ, мобильный телефон или другое устройство. Программа информирует владельца о любых изменениях в режиме работы автомобиля.

Многих интересует, что такое Slave на Pandora DX 9X. Как и в рассмотренных выше охранных системах, опция позволяет управлять охранной системой с помощью штатного брелка для авто.

Плюсы и минусы режима

В завершение статьи подведем итог по поводу слабых и сильных мест Slave режима Pandora.

Преимущества:

1. Полное управление авто с помощью заводского брелка, что повышает комфортабельность управления всей охранной системой.
2. Сохранение функций бесключевого доступа в авто.
3. Возможность применения дополнительных видов защит без снижения уровня комфорта.
4. Доступ к расширению функционала путем монтажа дополнительных модулей.
5. Контроль за автомобилем в режиме онлайн или с помощью СМС.
6. При желании можно использовать привычный брелок сигнализации.

Недостаток:

• Снижение степени защиты автомобиля. Злоумышленники работают вдвоем. Они находится рядом с машиной с приемопередатчиком, а второй сканирует сигнал с ключа и передает его партнеру. В результате машина думает, что хозяин рядом.
• быстрая разрядка батарейки в пульте, а значит частая замена.

Для защиты от рассмотренной выше ситуации желательно использовать хороший иммобилайзер или дополнительные способы защиты.

Теперь вы знаете, что такое Slave режим Pandora, для чего он нужен, и в чем опасности его применения. Помните, что использование такой опции может плохо сказаться на степени защиты автомобиля, поэтому установку и настройку лучше доверить профессионалам. В комментариях поделитесь опытом работы с сигнализацией Слейв.
