Замена ремня ГРМ Лада Калина с двигателем 8 клапанов, пошаговая инструкция

На чтение 4 мин.

Опубликовано 21.01.2018

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Периодичность замены ремня по регламенту 75 тыс. км пробега или 4 года эксплуатации, но как показала практика оптимальный интервал замены 60 тыс. км пробега. Данная машина проехала 80000 посмотрим в каком состоянии ремешок.

Важно! Оговоримся сразу что при обрыве зубчатого ремня привода газораспределительного механизма на данном автомобиле гнет все клапана. Рекомендуется проводить контроль состояния ремня каждые 15000 километров пробега.

Необходимый инструмент и приспособления

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель Калины очень похож на восьмой.

Подготовительные операции

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо.

Пошаговая инструкция

• Ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжного механизма и снимаем приводной ремень, проверяем его износ, отсутствие трещин и следов масла. Проверяем натяжной ролик при вращении он не должен издавать посторонних шумов. Для замены ремня генератора на Калине придется снять опору двигателя, перед этим демонтировав защиту и поддомкратив силовой агрегат.

• Снимаем верхнею защитную крышку ремня ГРМ открутив четыре болта (шестигранник на 5).

Выставляем верхнею мертвую точку

• Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на шкиве  распредвала и защитном кожухе ремня ГРМ.

Обязательно вращайте коленчатый вал по часовой стрелки, в противном случае будет приложено повышение усилие к деталям механизма газораспределения.

Метка на распредвале.

• Откручиваем болт шкива привода вспомогательных агрегатов (в простонародии — коленвала). Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт. В книгах по ремонту советуется еще и вскрыть заглушку на картере сцепления и совместить метки на маховике, но это абсолютно бесполезная процедура. Во первых маховик просто могли поставить не по меткам например при замене сальника коленвала а во вторых что бы обеспечить доступ к этой метке необходимо снять корпус воздушного фильтра с гофрой. И зачем нам эти лишние операции?

Важно! Никогда не срывайте болт коленвала стартером.

• Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ремня ГРМ и снимаем ее.

• Снимаем защитную шайбу.

• На зубчатом шкиве коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Метка коленвала.

• Хвала конструкторам АвтоВАЗа, наконец то на двигателях Lada Kalina 2 появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма.
  На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Замена помпы

• Для замены помпы нам нужно снять шкив распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его. При обнаружении следов износа на шкиве распределительного вала его лучше заменить.

• Три болта долой и помпу в замену (шестигранник на 5). Зеленой стрелкой указано отверстие под болт натяжного ролика.

Крепление помпы.

• Поменяв водяной насос приступаем к следующему этапу.

Установка нового ремня ГРМ

• Ставим на место кожух и шкив распредвала.
• После чего следует проверить совпадение всех меток, о них говорилось выше.
• Ставим натяжной ролик, но болт не затягиваем.
• Одеваем новый ремень, соблюдаем направление вращения, сначала на шкив коленвала, шкив распредвала, натяжной ролик и помпу, последнее можно поменять местами.

Следим что бы нисходящая ветвь ремня была натянута.

• Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

Направление натяжки.

• … до момента совпадения меток на нем и затягиваем болт.

Правильная натяжка.

• Проворачиваем коленвал два оборота убеждаемся что поршня не встречаются с клапанами и снова проверяем совпадение меток и натяжку ремня.

ГРМ установлен.

• Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим.

Проще некуда, данную процедуру можно выполнить своими руками в полевых условиях, без обращения в автосервис. А вообще мне очень нравится Калина, простая в ремонте, дешевые запчасти, неприхотливая в эксплуатации, что еще для счастья надо?

Видео замены ремня ГРМ на Калине 2

Удачи на дорогах. Ни гвоздя, ни жезла!

Замена ремня грм калина 16 клапанов цена

В настоящее время все новые Лада Приора выпускается с 16 клапанными двигателями. Эти силовые агрегаты также устанавливаются и на некоторые комплектации автомобилей Лада Гранта, Калина, Веста или XRAY. Газораспределительный механизм (ГРМ) этих двигателей предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов. Важно регулярно проверять состояние его ремня и при необходимости выполнить замену.

Через сколько нужно менять ремень ГРМ

• Согласно регламенту ТО Лада Приора проверку состояния ремня ГРМ следует проводить через 105 тыс. км, а замену — через 200 тыс. км пробега. Однако срез зубьев или обрыв ремня ГРМ может привести к утыканию клапанов (гнет клапана) в поршни, что приводит к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня ГРМ чаще — через каждые 45 тыс. км пробега.
• На автомобилях Лада Гранта и Лада Калина 2 проверка ремня ГРМ выполняют каждое ТО (каждые 15 000 км. пробега), а замену производят через 75 тыс. км. пробега.

Снятие ремня ГРМ

Потребуется: шестигранник «на 5», головка «на 17», «на 15», «на 10» и большая плоская отвертка.

Порядок действий:

1. Снять верхнюю крышку привода ГРМ, вывернув 5 винтов.
2. Снять нижнюю крышку привода ГРМ, отвернув 2 винта. Снять ремень генератора.
3. Схема привода распределительного вала.

Чтобы не нарушить фазы газораспределения, необходимо установить коленвал и распредвал в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Для этого:

1. проворачиваем коленвал по часовой стрелке за болт привода генератора до совмещения меток на зубчатых шкивах распредвалов с метками на задней крышке привода ГРМ.
2. проверяем, чтобы риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

Фиксируем маховик, вставив отвертку между зубьями маховика через отверстие в картере сцепления. Затем:

1. Снять шкив, отвернув болт.
2. Снять опорную шайбу.

1. Ослабить натяжение ремня, провернув болт ролика.
2. Снять ремень со шкивов распредвалов натяжного и опорного роликов.

После снятия ремня ГРМ коленвал и распредвал поворачивать нельзя. При замене ремня ГРМ также меняются натяжной и опорный ролики ремня.

Установка ремня ГРМ

Перед установкой роликов следует на резьбовую часть нанести резьбовой герметик. Болт натяжного ролика окончательно не затягиваем. Перед установкой ремня ГРМ проверяем совмещение установочных меток. Положение коленвала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленвала с меткой 2 (ребро) на крышке масляного насоса.

Надеваем ремень ГРМ на шкив коленвала, натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень ГРМ на шкивы распредвалов.

Как натянуть ремень ГРМ

1. Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
2. Натянуть ремень, поворачивая натяжной ролик против часовой стрелки.
3. Совмещаем вырез 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки. Затягиваем ключом болт крепления ролика.

После установки шкива привода генератора, поворачиваем коленвал за болт крепления шкива на два оборота по часовой стрелке. Проверяем совмещение установочных меток на коленвале и распредвале, а также совмещение выреза с выступом на натяжном ролике.

Процесс замены ремня ГРМ также показан на видео:

Замена ремня ГРМ без специального инструмента

Способ можно использовать, если нет необходимости менять ролики.

1. Срезаем половину старого ремня ГРМ канцелярским ножом.
2. Снимаем половину старого ремня ГРМ.
3. Надеваем на шкивы коленвала новый ремень ГРМ.
4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

Кстати, по результатам опроса заменить ремень ГРМ на 8 клапанном двигателе проще, чем на 16 клапанном.

А вы знаете?

Что можно проводить ТО и обслуживать автомобиль не у официалов? При этом платить меньше денег и не терять заводской гарантии.

Делаем ремонт авто марки Лада Калина в Воронеже и Семилуках. Автотехцентр выполняет отдельные ремонтные работы и комплексный ремонт автомобилей Лада Калина. На базе автосервиса выполняются ремонтные работы по:

1. обслуживанию и ремонту мотора;
2. системе торможения;
3. электрике;
4. системе питания и зажигания;
5. ходовой части;
6. КПП и АКПП;
7. рулевому управлению;
8. системе охлаждения.

Диагностика автомобилей Лада Калина

• При ремонте Лада Калина отдельные узлы автомобиля подвергают диагностике.
• Доступна услуга диагностики без ремонта: подвески, отдельных узлов, уровня технических жидкостей и масел, а так же общего состояния авто.

Техническое обслуживание Лада Калина

Автотехцентр осуществляет техническое обслуживание Лада Калина. В перечень выполняемых работ входит замена технических жидкостей и расходных материалов : трансмиссионного и моторного масла; тормозной и охлаждающей жидкости; свечей ; тормозных колодок; ремня ГРМ; салонного, воздушного, топливного фильтров. Во время ТО мастер может заменить сильно изношенные отдельные комплектующие.

Здравствуйте! Сделаем скидку от 20% до 60% от любой цены Прайса в мае!

🏆 У нас ГАРАНТИЯ реальный 1 ГОД , а не 30 дней! 🏆

Подскажу цену со скидкой за 1-2 минуты! 😎

📞 Звоните или напишите в чат внизу!

🌞 Актуальные цены на май-июнь 2019 🌞

«АвтоГАРАНТ» — Эталон цен на авторемонт в Н.Новгороде

ПРАЙС-ЛИСТ «АвтоГАРАНТ»

• › Ремонт ходовой
• › Обслуживание и ремонт КПП
• › Ремонт двигателя
• › Рулевое управление
• › Тормозная система
• › Ремонт карданного вала
• › Замена сцепления
• › Выпускная система
• › Система охлаждения

Работы по ремонту ходовой части
Наименование работ:	Отечественные	Иномарки
Передняя подвеска	Цена, руб
Диагностика ходовой части	200
Замена шаровых опор (1 штука)	250-350	250-1200
Замена подшипников ступицы (1 штука)	500-750	1000-1500
Замена амортизаторов (1 штука)	250-500	1000-1200
Замена пружин амортизатора	700-1000	1200
Замена поворотного кулака	500	1000
Замена сайлентблока рычага (2 шт)	500-900	1000
Замена верхнего рычага	500	500-1000
Замена нижнего рычага	350-1000	800
Замена сайлентблока передней балки (2 шт)	1000-1250
Замена краба (кронштейна растяжки) (1 шт)	250
Замена опорного подшипника стойки	500-750	1000
Замена опоры стойки	500-750	1000
Замена стабилизатора	500	750-1500
Замена втулок стабилизатора (за 1 шт. )	250	250, с опусканием подрамника 500
Замена стоек стабилизатора (за 1 шт.)	250	250
Замена переднего подрамника	3000	3000-5000
Задняя подвеска
Замена амортизатора	250-500	500-1000
Замена подшипника задней ступицы	500-1000	1000-2500
Замена пружин амортизатора	500	500-1200
Замена балки задней	2500-3500	3000-3500
Замена заднего подрамника	2500-5000
Замена продольного рычага	500-2500
Замена верхнего рычага	500-1500
Замена рычага нижнего	500-1500
Замена стабилизатора	750-1500
Замена втулок стабилизатора (за 1 шт.)	250
Замена стоек стабилизатора (косточек) за 1 шт	250	250
Замена цапфы	500-1000	1000-3000
Замена оси ступичного подшипника	500-1000	1000-1500
Замена развальных болтов ( за 1 шт)	100-300

Цены на ремонт МКПП, АКПП
Наименование работ	Цена, руб
	Отечественные	Иномарки
Снятие и установка КПП	2000	3000-6000
Замена кулисы	350	500-1500
Регулировка кулисы	200	200-500
Замена маховика	2 200	3200-6200
Замена опры КПП	350	350-1000
Замена масла в коробке МКПП	250
Замена сцепления	2 000	3000-6000
Замена главного цилиндра сцепления	350	350-2000
Замена рабочего цилиндра сцепления	350	350-3000
Замена троса сцепления	350-500	350-1500
Прокачка сцепления	150	150-500
Замена сальника первичного вала	2200-2500	3500-6500
Замена сальника КПП (задний)	800	1000-2000
Замена сальника привода	800	1000-1500
Замена пыльника ШРУС внутренего	500	1000-1500
Замена пыльника ШРУС наружного	500	1000-1500
Замена ШРУС наружный	500	1000-1500
Замена ШРУС внутрений	700	1000-1500
Замена масла в мосту, раздатке	250

Цены на ремонт двигателей
Наименование работ	Отечественные	Иномарки
Цена, руб
Замена цепи ГРМ	2500-3000
Замена ремня ГРМ	800-1000	2500-4000
Замена прокладки клапанной крышки	200-500	500-1500
Замена опоры двигателя	350	350-1000
Замена переднего сальника коленвала	700-1500	700-4500
Замена прокладки коллектора	1500-2500	2500
Замена масла	300
Замена прокладки картера	1000-4500
Замена свечей зажигания	200-500	200-1500
Замена салонного фильтра	300-500
Замер компрессии двигателя	500	500-1600
Замена топливного насоса	1000	1000-3500
Замена ГБЦ	3500-5000	3500-7000
Замена катушки зажигания (1 шт)	100	150-1500
Замена высоковольтные провода	250	250
Замена стартера	350-500	700-1500
Замена генератора	350-1500	700-1500
Замена датчика коленвала	100	200-500
Замена сервисного ремня	300-800	350-1000
Замена сервисных роликов (натяжной/обводной)	200-400	350-1000

Цены на ремонт рулевого управления
Наименование работ	Отечественные	Иномарки
Цена, руб
Замена рулевой рейки	2000-2500	2000-4500
Замена пыльника рулевой рейки	2000-2500
Замена рулевой тяги	650	650
Замена рулевого наконечника (1 шт)	250	250
Замена жидкости гидроусилителя руля	500	500
Замена насоса ГУР с прокачкой системы	1500	1500-5000
Снятие рулевых наконечников с использованием газа. (1 шт)	400	400
Замена ЭУР (электрический усилитель руля)	1000	1000-3000
Замена маятника рулевого управления	400	500
Замена рулевого кардана	350-1000	350-1000
Снятие рулевого колеса	200-500	200-500
Замена рулевого редуктора	2500	2500-3500

Цены на ремонт тормозной системы
Наименование работ	Отечественные	Иномарки
Цена, руб
Замена тормозной жидкости	500
Замена передних тормозных колодок	500
Замена задних тормозных колодок (барабанные)	700	1000
Замена задних тормозных колодок (дисковые)	700	500-700
Замена передних тормозных дисков (с заменой колодок) (1 шт)	500-800	500-800
Замена переднего суппорта (в сборе)	500
Замена заднего тормозного цилиндра со снятым барабаном (1 шт)	150	250
Замена заднего тормозного цилиндра со снятием барабана (1 шт)	350	500
Замена тормозного шланга (с прокачкой)	350	350
Замена передней тормозной трубки	300-1000
Замена задней тормозной трубки	300-1000
Замена переднего тормозного цилиндра суппорта (1 шт)	500	500
Замена направляющих тормозного суппорта (1 сторона)	250	250
Замена скобы суппорта (1 сторона)	500	500
Ремонт суппорта. Замена поршней и ремкомплект всез резинок (1 сторона).	1000	1000
Замена колодок ручника (стояночного тормоза)	1500

Ремонт карданного вала
Наименование работ	Отечественные	Иномарки
Цена, руб
Снятие и установка карданного вала	350-500	500-2000
Дефектовка карданного вала	200	200
Замена крестовины карданого вала (1 шт)	800	1000
Замена крестовины карданого вала ( 2 шт)	1000	1500-2000
Замена подвисного подшипника	1000	1000-1500

Цены на замену сцепления
Наименование работ	Цена, руб
	Отечественные	Иномарки
Замена сцепления	2000	2500-5000
Замена вилки сцепления	500-2200	2500-5000
Замена выжимного подшипника	2000	2500-5000
Замена главного цилиндра сцепления	350	350-1000
Замена рабочего цилинда сцепления	350	350-1000
Замена троса сцепления	350-500	350-1500
Прокачка сцепления	150	150-500
Регулировка троса сцепления	150	150-500
Замена диска сцепления	2000	2500-5000
Замена жидкости сцепления	200	200-500
Замена корзины сцепления	2000	2500-5000
* Для автомобилей у которых есть защита карера ДВС +250р.

Выпускная система
Наименование работ	Отечественные	Иномарки
Цена, руб
Замена прокладки приемной трубы	500	500
Замена приемной трубы	500	500
Замена резонатора (средняя часть)	350-500	350-1000
Замена катализатора	350-2500	350-2500
Замена глушителя (задняя часть)	350-500	350-1000
Замена подвесных резинок глушителя (штука)	150-300	300-500
Замена выпускного коллектора	1500-2500	1500-2500
Чистка дроссельного узла	1000	1000-1500
Удаление катализатора	350-2500	1000-2500
Замена гофр выпускной системы	1000	1000-1500

Сиcтема охлаждения
Наименование работ	Отечественные	Иномарки
Цена, руб
Снятие / Установка радиатора охлаждения	1000	1000-3000
Снятие / Установка радиатора охлаждения (Шевроле Нива и Лада Приора с кондиционером)	3000
Замена термостата	700	700-1500
Замена охлаждающей жидкости	500-700	500-1000
Замена патрубков охлаждения ДВС (1 шт)	500	500
комплект	700-1000	700-1000
Замена помпы	1000-1600	1000-4500
Замена крана печки	1 000
Замена радиатора печки	2000-2500	2000-5900
Замена электровентилятора	500-1500	500-2000

— Поздравляем! Вы докрутили до конца страницы. Жмите на подарок!

Замена ремня грм на калине 16 клапанов

Замена ремня ГРМ на автомобилях Лада с двигателем 16 клапанов

 09 сентябрь 2015  LadaOnline    119 295

В настоящее время все новые Лада Приора выпускается с 16 клапанными двигателями.

Эти силовые агрегаты также устанавливаются и на некоторые комплектации автомобилей Лада Гранта, Калина, Веста или XRAY.

Газораспределительный механизм (ГРМ) этих двигателей предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов. Важно регулярно проверять состояние его ремня и при необходимости выполнить замену.

Через сколько нужно менять ремень ГРМ

• Согласно регламенту ТО Лада Приора проверку состояния ремня ГРМ следует проводить через 105 тыс. км, а замену — через 200 тыс. км пробега. Однако срез зубьев или обрыв ремня ГРМ может привести к утыканию клапанов (гнет клапана) в поршни, что приводит к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня ГРМ чаще — через каждые 45 тыс. км пробега.
• На автомобилях Лада Гранта и Лада Калина 2 проверка ремня ГРМ выполняют каждое ТО (каждые 15 000 км. пробега), а замену производят через 75 тыс. км. пробега.

Снятие ремня ГРМ

Потребуется: шестигранник «на 5», головка «на 17», «на 15», «на 10» и большая плоская отвертка.

Порядок действий:

1. Снять верхнюю крышку привода ГРМ, вывернув 5 винтов.
2. Снять нижнюю крышку привода ГРМ, отвернув 2 винта. Снять ремень генератора.
3. Схема привода распределительного вала.

Чтобы не нарушить фазы газораспределения, необходимо установить коленвал и распредвал в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Для этого:

1. проворачиваем коленвал по часовой стрелке за болт привода генератора до совмещения меток на зубчатых шкивах распредвалов с метками на задней крышке привода ГРМ.
2. проверяем, чтобы риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

Фиксируем маховик, вставив отвертку между зубьями маховика через отверстие в картере сцепления. Затем:

1. Снять шкив, отвернув болт.
2. Снять опорную шайбу.

1. Ослабить натяжение ремня, провернув болт ролика.
2. Снять ремень со шкивов распредвалов натяжного и опорного роликов.

После снятия ремня ГРМ коленвал и распредвал поворачивать нельзя. При замене ремня ГРМ также меняются натяжной и опорный ролики ремня.

Установка ремня ГРМ

Перед установкой роликов следует на резьбовую часть нанести резьбовой герметик. Болт натяжного ролика окончательно не затягиваем. Перед установкой ремня ГРМ проверяем совмещение установочных меток. Положение коленвала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленвала с меткой 2 (ребро) на крышке масляного насоса.

Надеваем ремень ГРМ на шкив коленвала, натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень ГРМ на шкивы распредвалов.

Как натянуть ремень ГРМ

1. Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
2. Натянуть ремень, поворачивая натяжной ролик против часовой стрелки.
3. Совмещаем вырез 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки.

   Затягиваем ключом болт крепления ролика.

После установки шкива привода генератора, поворачиваем коленвал за болт крепления шкива на два оборота по часовой стрелке.

Проверяем совмещение установочных меток на коленвале и распредвале, а также совмещение выреза с выступом на натяжном ролике.

Процесс замены ремня ГРМ также показан на видео:

Замена ремня ГРМ без специального инструмента

Способ можно использовать, если нет необходимости менять ролики.

Порядок действий:

1. Срезаем половину старого ремня ГРМ канцелярским ножом.
2. Снимаем половину старого ремня ГРМ.
3. Надеваем на шкивы коленвала новый ремень ГРМ.
4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

Кстати, по результатам опроса заменить ремень ГРМ на 8 клапанном двигателе проще, чем на 16 клапанном.

Ключевые слова: двигатель лада гранта | двигатель лада калина 2 | двигатель лада приора | двигатель лада калина | двигатель лада веста | двигатель lada xray

00Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

Замена ремня генератора без натяжителя на Лада Гранта и Калина

Как собрать натяжитель ремня генератора Лада Гранта и Калина 2

Регламент технического обслуживания Лада Ларгус

Источник: https://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-vesta/626-zamena-remnya-grm-lada-priora-granta-kalina-2-16-klapanov.html

Лада Гранта и Калина — проверка и замена ремня привода ГРМ 16-клапанного двигателя — журнал За рулем

Проверку состояния и регулировку натяжения ремня привода ГРМ проводим на холодном двигателе (15–35 °С). Для осмотра ремня следует демонтировать верхнюю крышку привода. При этом для удобства лучше снять бачок омывателя стекла.

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.

На автомобиле с механической коробкой передач включаем пятую передачу, перекатываем автомобиль (либо вывешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Осматриваем ремень привода ГРМ. На автомобиле с автоматической коробкой передач для осмотра ремня снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений резины от тканевого каркаса. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний.

При обнаружении дефектов или значительном несовпадении элементов контроля натяжения ремня (см. ниже) ремень необходимо заменить.

Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

Внимание! При выходе из строя ремня привода ГРМ (при обрыве или срезании зубьев) может произойти контакт клапанов с поршнями из-за рассогласования взаимного углового расположения коленчатого вала и распределительных валов. Как следствие, это приводит к дорогостоящему ремонту двигателя.

Проверяем натяжение ремня. Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке…

…до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ.

…до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ.

…до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ.

При нормальном натяжении ремня и с условием совпадения меток на шкивах…

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

…вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

При нормальном состоянии ремня, но незначительном несовпадении выреза с выступом на натяжном ролике (не более чем на половину ширины выступа) необходимо отрегулировать натяжение ремня. Для этого…

…накидным ключом «на 15» ослабляем болт крепления натяжного ролика.

…накидным ключом «на 15» ослабляем болт крепления натяжного ролика.

…накидным ключом «на 15» ослабляем болт крепления натяжного ролика.

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке. Для этого вставляем в пазы наружного диска ролика специальный ключ в виде двух стержней Ø4 мм, закрепленных к основанию ключа (расстояние между стержнями 18 мм). Данный ключ используется для регулировки ременного механизма привода ГРМ всех переднеприводных автомобилей ВАЗ.

Вставляем ключ в пазы ролика (для наглядности показано на снятом ролике).

Вставляем ключ в пазы ролика (для наглядности показано на снятом ролике).

Вставляем ключ в пазы ролика (для наглядности показано на снятом ролике).

Для поворота натяжного ролика можно также воспользоваться щипцами для снятия стопорных колец.

Для поворота натяжного ролика можно также воспользоваться щипцами для снятия стопорных колец.

Для поворота натяжного ролика можно также воспользоваться щипцами для снятия стопорных колец.

Натягиваем ремень до момента совпадения выреза наружного диска с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика моментом 34–41 Н·м.

Внимание! Чрезмерное натяжение ремня снижает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов.

Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршней с клапанами и дорогостоящему ремонту двигателя.

Проворачиваем коленчатый вал на два оборота до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ и проверяем, чтобы вырез наружного диска натяжного ролика совпадал с прямоугольным выступом его внутренней втулки.

При необходимости повторяем регулировку натяжения ремня.

При обнаружении дефектов ремня или при значительном несовпадении положения выреза наружного диска натяжного ролика относительно прямоугольного выступа его внутренней втулки (более чем на половину ширины выступа) ремень следует заменить.

Снимаем ремень привода вспомогательных агрегатов. Установленный под поддон картера двигателя регулируемый по высоте упор оставляем удерживать вес этой части силового агрегата.

Ключом Torx T-30 отворачиваем два винта крепления нижней крышки привода ГРМ (расположение винтов см. выше).

Накидным ключом «на 13» ослабляем один из болтов тяги натяжного устройства ремня привода вспомогательных агрегатов и полностью отворачиваем второй болт.

Накидным ключом «на 13» ослабляем один из болтов тяги натяжного устройства ремня привода вспомогательных агрегатов и полностью отворачиваем второй болт.

Накидным ключом «на 13» ослабляем один из болтов тяги натяжного устройства ремня привода вспомогательных агрегатов и полностью отворачиваем второй болт.

Приподняв натяжной ролик одной рукой, другой рукой снимаем нижнюю крышку привода ГРМ (для наглядности показано на снятом двигателе).

Приподняв натяжной ролик одной рукой, другой рукой снимаем нижнюю крышку привода ГРМ (для наглядности показано на снятом двигателе).

Приподняв натяжной ролик одной рукой, другой рукой снимаем нижнюю крышку привода ГРМ (для наглядности показано на снятом двигателе).

Внимание! С обратной стороны тяги натяжного устройства установлена дистанционная шайба (показана стрелкой). Не потеряйте ее!

Головкой «на 17» отворачиваем болт крепления шкива привода вспомогательных агрегатов, при этом зафиксировать коленчатый вал от проворота на автомобиле с механической коробкой передач можно двумя способами — попросить помощника включить пятую передачу и нажать на педаль тормоза или зафиксировать маховик двигателя, сняв стартер. Как демонтировать с Лады Гранта стартер, показано в статье «Замена охлаждающей жидкости».

Помощник должен вставить отвертку между зубьями маховика (на фото положение отвертки соответствует заворачиванию болта крепления шкива).

Помощник должен вставить отвертку между зубьями маховика (на фото положение отвертки соответствует заворачиванию болта крепления шкива).

Помощник должен вставить отвертку между зубьями маховика (на фото положение отвертки соответствует заворачиванию болта крепления шкива).

Для автомобиля с автоматической коробкой передач возможен только второй вариант. Болт крепления шкива затянут большим моментом (105–110 Н·м), поэтому при отворачивании следует воспользоваться рычагом.

Снимаем болт с шайбой, шкив привода вспомогательных агрегатов и шайбу А.

Снимаем болт с шайбой, шкив привода вспомогательных агрегатов и шайбу А.

Снимаем болт с шайбой, шкив привода вспомогательных агрегатов и шайбу А.

Схема привода ГРМ: 1 — зубчатый шкив коленчатого вала; 2 — зона А; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — зона В; 6 — задняя крышка механизма привода ГРМ; 7 — зубчатый шкив выпускного распределительного вала; 8 — зона С; 9 — зубчатый ремень; 10 — зубчатый шкив впускного распределительного вала; 11 — направляющий ролик; 12 — тяга натяжного устройства ремня привода вспомогательных агрегатов

Схема привода ГРМ: 1 — зубчатый шкив коленчатого вала; 2 — зона А; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — зона В; 6 — задняя крышка механизма привода ГРМ; 7 — зубчатый шкив выпускного распределительного вала; 8 — зона С; 9 — зубчатый ремень; 10 — зубчатый шкив впускного распределительного вала; 11 — направляющий ролик; 12 — тяга натяжного устройства ремня привода вспомогательных агрегатов

Схема привода ГРМ: 1 — зубчатый шкив коленчатого вала; 2 — зона А; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — зона В; 6 — задняя крышка механизма привода ГРМ; 7 — зубчатый шкив выпускного распределительного вала; 8 — зона С; 9 — зубчатый ремень; 10 — зубчатый шкив впускного распределительного вала; 11 — направляющий ролик; 12 — тяга натяжного устройства ремня привода вспомогательных агрегатов

https://www. youtube.com/watch?v=oDYAY3r3qjk

Проверяем совпадение меток.

Зона А: выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

Зона А: выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

Зона А: выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

Зона В: вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 внутренней втулки ролика.

Зона В: вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 внутренней втулки ролика.

Зона В: вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 внутренней втулки ролика.

Зона С: установочный вырез 1 на задней крышке механизма привода ГРМ должен совпадать с меткой 2 на шкиве выпускного распределительного вала (для впускного распределительного вала имеются аналогичные вырез и метка, и они также должны совпадать).

Зона С: установочный вырез 1 на задней крышке механизма привода ГРМ должен совпадать с меткой 2 на шкиве выпускного распределительного вала (для впускного распределительного вала имеются аналогичные вырез и метка, и они также должны совпадать).

Зона С: установочный вырез 1 на задней крышке механизма привода ГРМ должен совпадать с меткой 2 на шкиве выпускного распределительного вала (для впускного распределительного вала имеются аналогичные вырез и метка, и они также должны совпадать).

Для удобства последующей сборки фиксируем шкивы распределительных валов.

С небольшим натягом вбиваем между шкивами клин из мягкой древесины. При этом волокна древесины должны быть направлены вдоль зубьев.

С небольшим натягом вбиваем между шкивами клин из мягкой древесины. При этом волокна древесины должны быть направлены вдоль зубьев.

С небольшим натягом вбиваем между шкивами клин из мягкой древесины. При этом волокна древесины должны быть направлены вдоль зубьев.

Накидным ключом «на 15» ослабляем болт крепления натяжного ролика…

…сдвигаем с ролика ремень…

…сдвигаем с ролика ремень…

…сдвигаем с ролика ремень…

…и, сняв ремень с остальных шкивов, вынимаем его.

…и, сняв ремень с остальных шкивов, вынимаем его.

…и, сняв ремень с остальных шкивов, вынимаем его.

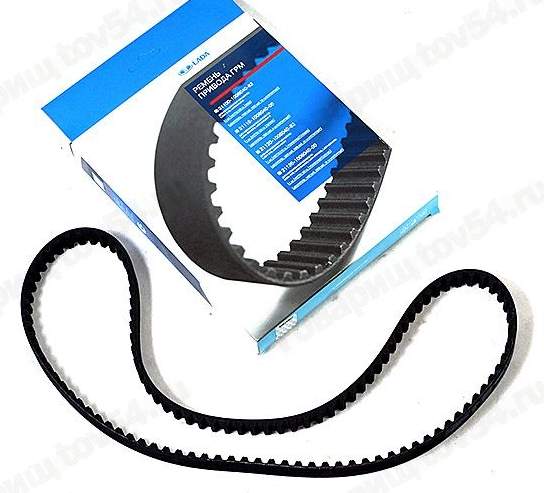

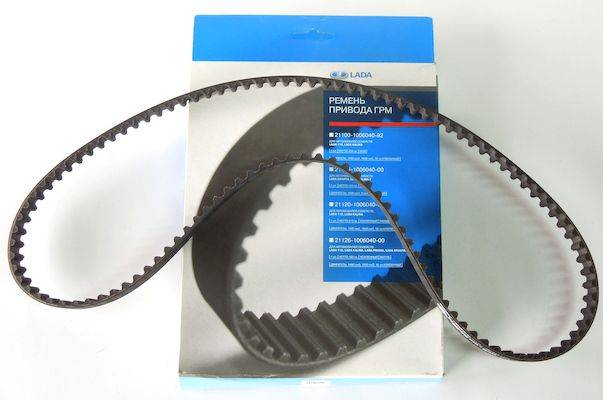

Маркировка ремня привода ГРМ: ширина 22 мм, число зубьев 137.

Маркировка ремня привода ГРМ: ширина 22 мм, число зубьев 137.

Маркировка ремня привода ГРМ: ширина 22 мм, число зубьев 137.

Отвернув болт натяжного ролика, снимаем его вместе с дистанционной шайбой.

Отвернув болт натяжного ролика, снимаем его вместе с дистанционной шайбой.

Отвернув болт натяжного ролика, снимаем его вместе с дистанционной шайбой.

Накидным ключом «на 15» отворачиваем болт крепления направляющего ролика…

Накидным ключом «на 15» отворачиваем болт крепления направляющего ролика…

Накидным ключом «на 15» отворачиваем болт крепления направляющего ролика…

…и снимаем направляющий ролик в сборе с дистанционной шайбой и болтом (конструкция неразборная).

…и снимаем направляющий ролик в сборе с дистанционной шайбой и болтом (конструкция неразборная).

…и снимаем направляющий ролик в сборе с дистанционной шайбой и болтом (конструкция неразборная).

Проверяем состояние подшипников обоих роликов. Ролики должны вращаться бесшумно, без люфта и заеданий. При малейшем подозрении на неисправность или большом пробеге без замены роликов их лучше обновить принудительно.

Также проверяем состояние насоса охлаждающей жидкости двигателя: на нем не должно быть следов подтека охлаждающей жидкости, а вал должен вращаться бесшумно, без люфта и заеданий. В противном случае меняем дефектный узел. Устанавливаем ролики в обратной последовательности, причем болт крепления натяжного ролика окончательно не затягиваем.

Устанавливаем ремень привода ГРМ в обратной последовательности, убедившись в том, что метки на зубчатых шкивах распределительных валов совпадают с вырезами на задней крышке привода ГРМ (см. выше), а также в том, что метка на зубчатом шкиве коленчатого вала совпадает с ребром на крышке масляного насоса. Регулируем натяжение ремня, как было описано выше.

Сборку проводим в обратной последовательности. Моменты затяжки болтов крепления натяжного и направляющего роликов 34–41 Н·м, а шкива привода вспомогательных агрегатов — 105–110 Н·м.

[14 операций по техобслуживанию Lada Granta, которые помогут вам сэкономить]

[Как сэкономить на плановом ТО Lada Granta] [Техническое обслуживание Lada Granta на 2,5 тыс. км пробега] [Техническое обслуживание Lada Granta на 15 000 и 105 000 км пробега] [Техническое обслуживание Lada Granta на 30 000 и 60 000 км пробега] [Техническое обслуживание Lada Granta на 45 тыс.

км пробега] [Техническое обслуживание Lada Granta 75 тыс. км пробега] [Техническое обслуживание Lada Granta на 90 тыс.

км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Инструмент, необходимый для проведения техобслуживания Lada Granta] [Лампы, применяемые в автомобиле Lada Granta]

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Источник: https://www. zr.ru/content/articles/833942-lada-granta-proverka-i-zamena-remnya-privoda-grm-16-klapannogo-dvigatelya/

Замена ГРМ Лада Калина подробная инструкция с фото

Замена ГРМ Лада Калина на 16 клапанном двигателе довольно трудоемкая операция. По данным производителя зубчатый ремень газораспределительного механизма Lada Kalina нуждается в проверке каждые 15 тысяч километров.

На Калине с 16 клапанами на конвейере ставят очень надежный ремень GATES, который переживает натяжной и обводной ролик и даже помпу. Проблемы обычно возникают не из-за ремня, а именно из-за роликов, которые вырабатывают свой ресурс.

Поэтому лучше лишний раз проверить привод ГРМ Kalina, чем потом заниматься дорогостоящим ремонтом двигателя.

Проверку состояния и регулировку натяжения ремня привода ГРМ Лада Калина проводим на холодном двигателе (15–35 °С).

Для осмотра ремня следует демонтировать верхнюю крышку привода. При этом для удобства лучше снять бачок омывателя стекла.

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки;

2 — винты крепления нижней крышки.

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.

На Лада Калина с механической коробкой передач включаем пятую передачу, перекатываем автомобиль (либо вывешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Осматриваем ремень привода ГРМ. На автомобиле с автоматической коробкой передач для осмотра ремня снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений резины от тканевого каркаса.

Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний.

При обнаружении дефектов или значительном несовпадении элементов контроля натяжения ремня (см. ниже) ремень необходимо заменить.

Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

Внимание! При выходе из строя ремня привода ГРМ (при обрыве или срезании зубьев) может произойти контакт клапанов с поршнями из-за рассогласования взаимного углового расположения коленчатого вала и распределительных валов. Как следствие, это приводит к дорогостоящему ремонту двигателя.

Проверяем натяжение ремня. Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ.

При нормальном натяжении ремня и с условием совпадения меток на шкивах вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 его внутренней втулки.

При нормальном состоянии ремня, но незначительном несовпадении выреза с выступом на натяжном ролике (не более чем на половину ширины выступа) необходимо отрегулировать натяжение ремня. Для этого накидным ключом «на 15» ослабляем болт крепления натяжного ролика.

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке.

Для этого вставляем в пазы наружного диска ролика специальный ключ в виде двух стержней диаметром 4 мм, закрепленных к основанию ключа (расстояние между стержнями 18 мм).

Данный ключ используется для регулировки ременного механизма привода ГРМ всех переднеприводных автомобилей ВАЗ.

Вставляем ключ в пазы ролика (для наглядности показано на снятом ролике). Для поворота натяжного ролика можно также воспользоваться щипцами для снятия стопорных колец.

Натягиваем ремень до момента совпадения выреза наружного диска с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика моментом 34–41 Нм.

Внимание! Чрезмерное натяжение ремня снижает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршней с клапанами и дорогостоящему ремонту двигателя.

Проворачиваем коленчатый вал на два оборота до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ и проверяем, чтобы вырез наружного диска натяжного ролика совпадал с прямоугольным выступом его внутренней втулки.

При необходимости повторяем регулировку натяжения ремня.

При обнаружении дефектов ремня или при значительном несовпадении положения выреза наружного диска натяжного ролика относительно прямоугольного выступа его внутренней втулки (более чем на половину ширины выступа) ремень следует заменить.

Снимаем ремень привода вспомогательных агрегатов.

Установленный под поддон картера двигателя регулируемый по высоте упор оставляем удерживать вес этой части силового агрегата.

Ключом Torx T-30 отворачиваем два винта крепления нижней крышки привода ГРМ (расположение винтов см. выше). Накидным ключом «на 13» ослабляем один из болтов тяги натяжного устройства ремня привода вспомогательных агрегатов и полностью отворачиваем второй болт.

Приподняв натяжной ролик одной рукой, другой рукой снимаем нижнюю крышку привода ГРМ (для наглядности показано на снятом двигателе).

Внимание! С обратной стороны тяги натяжного устройства установлена дистанционная шайба (показана стрелкой).

Не потеряйте ее! Головкой «на 17» отворачиваем болт крепления шкива привода вспомогательных агрегатов, при этом зафиксировать коленчатый вал от проворота на автомобиле с механической коробкой передач можно двумя способами — попросить помощника включить пятую передачу и нажать на педаль тормоза или зафиксировать маховик двигателя, сняв стартер.

Помощник должен вставить отвертку между зубьями маховика (на фото положение отвертки соответствует заворачиванию болта крепления шкива).

Для автомобиля с автоматической коробкой передач возможен только второй вариант. Болт крепления шкива затянут большим моментом (105–110 Нм), поэтому при отворачивании следует воспользоваться большим рычагом.

Снимаем болт с шайбой, шкив привода вспомогательных агрегатов и шайбу А.

Схема привода ГРМ Лада Калина 16 клапанов.

• 1 — зубчатый шкив коленчатого вала
• 2 — зона А
• 3 — зубчатый шкив насоса охлаждающей жидкости
• 4 — натяжной ролик
• 5 — зона В
• 6 — задняя крышка механизма привода ГРМ
• 7 — зубчатый шкив выпускного распределительного вала
• 8 — зона С
• 9 — зубчатый ремень
• 10 — зубчатый шкив впускного распределительного вала
• 11 — направляющий ролик
• 12 — тяга натяжного устройства ремня привода вспомогательных агрегатов

Проверяем совпадение меток ГРМ.

Зона А: выступ 1 на крышке масляного насоса должен совпадать с меткой 2 на шкиве коленчатого вала.

Зона В: вырез 1 наружного диска натяжного ролика должен совпадать с прямоугольным выступом 2 внутренней втулки ролика.

Зона С: установочный вырез 1 на задней крышке механизма привода ГРМ должен совпадать с меткой 2 на шкиве выпускного распределительного вала (для впускного распределительного вала имеются аналогичные вырез и метка, и они также должны совпадать).

Для удобства последующей сборки фиксируем шкивы распределительных валов. С небольшим натягом вбиваем между шкивами клин из мягкой древесины. При этом волокна древесины должны быть направлены вдоль зубьев.

В магазинах автозапчастей можно купить универсальные приспособления для фиксации шкивов от проворачивания. Стоят они не дорого, а работу по замене ремня для 16 клапанных моторов серьезно упрощают.

Накидным ключом «на 15» ослабляем болт крепления натяжного ролика сдвигаем с ролика ремень и сняв ремень с остальных шкивов, вынимаем его.

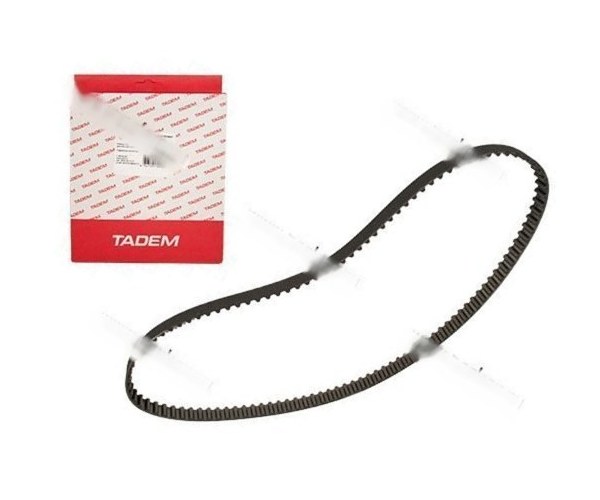

Размеры ремня привода ГРМ Лада Калина 16 клапанов – ширина 22 мм, число зубьев 137.

Отвернув болт натяжного ролика, снимаем его вместе с дистанционной шайбой. Накидным ключом «на 15» отворачиваем болт крепления направляющего ролика и снимаем направляющий ролик в сборе с дистанционной шайбой и болтом (конструкция неразборная).

Проверяем состояние подшипников обоих роликов. Ролики должны вращаться бесшумно, без люфта и заеданий. При малейшем подозрении на неисправность или большом пробеге без замены роликов их лучше обновить принудительно.

Также проверяем состояние насоса охлаждающей жидкости двигателя: на нем не должно быть следов подтека охлаждающей жидкости, а вал должен вращаться бесшумно, без люфта и заеданий. В противном случае меняем дефектный узел.

Устанавливаем ролики в обратной последовательности, причем болт крепления натяжного ролика окончательно не затягиваем.

Устанавливаем ремень привода ГРМ Lada Kalina в обратной последовательности, убедившись в том, что метки на зубчатых шкивах распределительных валов совпадают с вырезами на задней крышке привода ГРМ (см.

выше), а также в том, что метка на зубчатом шкиве коленчатого вала совпадает с ребром на крышке масляного насоса. Регулируем натяжение ремня, как было описано выше. Сборку проводим в обратной последовательности.

Моменты затяжки болтов крепления натяжного и направляющего роликов 34–41 Нм, а шкива привода вспомогательных агрегатов — 105–110 Нм.

Источник: http://ruauto99.ru/2017/06/zamena-grm-lada-kalina-podrobnaya-instrukciya-s-foto/

Замена ремня ГРМ Лада Калина 1.4 16 клапанов

На шестнадцати клапанной Ладе Калине состояние ремня ГРМ рекомендуется диагностировать после каждых 15 000 км. Некоторые утверждают, что это слишком маленький срок, и рекомендуют всерьез интересоваться состоянием ремня только после 25 000 километров.

Производитель сообщает, что менять ремень в течение времени, которое было определено регламентом, не нужно. Но знатоки все же рекомендуют периодически производить осмотр данного узла, и при возникновении проблем совершать его замену описанным ниже способом.

Проверка ремня

Проверять состояние узла нужно только при холодном движке. Для осуществления осмотра снимается верхняя приводная крышка. Бачок с жидкостью для помывки стекла лучше тоже демонтировать, так как он вполне может мешать.

Для того, чтобы снять крышку привода придется открутить 5 винтов, обнаружить их не составит труда. Крышку следует снимать, отведя ее верхний край. Также придется снять переднее колесо, находящееся справа.

Теперь берем головку на 17 и прокручиваем ей коленвал по часовой.

Теперь проводим осмотр ремня ГРМ. Важно знать, что на его зубьях не должно быть трещин, складок или отслоений. Износ не должен быть такой степени, когда уже видны нити. На торцах не должно находиться трещин и следов расслоений.

Если же подобные дефекты будут обнаружены, это явный сигнал к тому, что ремень пора заменить. Причиной замены ремня может быть обнаружение масляных следов на нем. Вероятнее всего, масло капало из насоса жидкости для охлаждения.

Так вот, при установке нового ремня надо его осмотреть и, если будет необходимость, отремонтировать.

Натяжка ремня должна соответствовать техническим требованиям. Чтобы ее проверить, прокручиваем коленвал по часовой пока метки на зубьях шкива не совместятся с вырезами на приводной крышке. Натяжка ремня будет считаться нормальной в том случае, если вырез наружного диска совпадет с выступом внутренней втулки.

Натяжение ремня можно и отрегулировать в том случае, если он прослаб не так сильно. Для этого необходимо ослабить болт крепления валика, с помощью которого происходит натяжка.

Чтобы подтянуть ремень, ролик, служащий для его натяжки, поворачивается против часовой, чтобы ослабить — по часовой. В наружном диске есть пазы, в которые вставляется «рогатый» ключ.

Этот ключ универсален, и его применяют при ремонте всех ВАЗов с передним приводом.

С помощью этого ключа происходит натяжка ремня для нужного уровня. При этом следует учитывать, что ремень нельзя перетягивать, иначе это может стать причиной неисправности как ремня, так и направляющих роликов. Но нельзя и недотягивать ремень. Если это произойдет, то ремень также выйдет из строя раньше положенного срока.

В конечном итоге это может привести к тому, что поршни будут контактировать с клапанами, что приведет к поломке механизма и, как следствие, к его дорогостоящему ремонту. Именно поэтому допустима только оптимальная натяжка ремня. Ремень обязательно нужно менять, если будут обнаружены дефекты, о которых говорилось выше.

А теперь непосредственно о его замене.

Замена ремня

Сначала нужно снять ремень привода вспомогающих агрегатов. Силовой агрегат можно поддерживать при помощи деревянного бруска. Откручиваем нижнюю крышку переднего привода, использовав для этой цели накидной ключ. Устройство натяжения ремня крепится двумя болтами, один из которых нужно ослабить, а второй открутить полностью.

Нижняя крышка снимется легко, если приподнять натяжной ролик. Смотрите на рисунок, там все показано наглядно. Постарайтесь не потерять шайбу, на которую указывает стрелка на снимке.

Теперь фиксируем коленвал от прокрутки. Для этой цели нам понадобится помощник. Для этого ему нужно нажать на тормоз на 5 передаче. Теперь снимаем болт и шайбу.

После этого приступаем к непосредственному демонтажу ремня, предварительно проверив совпадение меток. Болт, который крепит натяжной ролик, должен быть ослаблен. После этого ремень легко получится сдвинуть, а затем и снять.

Теперь необходимо снять направляющий ролик. Снять его получится только с болтом и шайбой, так как этот узел не разбирается. Делается это для того, чтобы проверить, в каком состоянии находятся подшипники обоих роликов.

Ролики лучше заменить, если у автомобиля был значительный пробег или визуально были обнаружены дефекты. На насосе жидкости для охлаждения не должно находиться следов жидкости, иначе и этот узел придется заменить.

Обращайте внимание и на то, чтобы не было люфта.

Установка происходит в обратной последовательности, но болт крепления ролика пока не нужно затягивать до конца. Делать это нужно только после того, как будет установлен ремень. Устанавливать его нужно также в обратной последовательности, предварительно убедившись, что метки на шкивах распредволов и крышке привода совпадают.

Замена ГРМ своими руками

Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.

Источник: http://avtogrm.ru/zamena-remnya-grm-lada-kalina-1-4-16-klapanov.html

Замена ремня ГРМ на 16-ти клапанной Лада Калина своими силами

В ноябре 2004 года из заводских ворот выехала первая модель Лада Калина. Путь к рождению она по разным причинам преодолела очень долгий. Первые сведения о начале конструкторских работ над моделью появились в 1993 году. Машина относится ко второй группе малого класса, имеет вместительный салон, приятный внешний облик.

Всё устанавливаемые силовые агрегаты этой модели имеют зубчатый ремень в клапанном механизме. Рассмотрим в этой статье как проводится замена ремня ГРМ Лада Калина 16 клапанов.

   О двигателях

В зависимости от комплектации на автомобиль устанавливались один из четырёх модификаций силовой агрегат. Два из них имели 8 клапанов в ГБЦ, два 16 клапанов на двигатель. Расположение цилиндров в один ряд, блок отлит из чугуна.

Три мотора имеют рабочий объём равный 1600 см 3, один из них ВАЗ 11194 изготовили с объёмом двигателя 1400 см 3. Этот двигатель, так же, как и ВАЗ 21126, имеет по 4 клапана на один цилиндр, то есть всего их в ГБЦ будет 16.

Благодаря некоторым доработкам моторы соответствуют нормам «Евро 3,4».

Движок с рабочим объёмом 1400 см 3 выпускался недолго, так как появление Калина 2 было задумано только для силовых агрегатов с рабочим объёмом 1600 см 3. Ресурс моторов производители гарантируют более 200 тыс. км. Оба мотора поддаются умеренному форсированию без существенного снижения ресурса.

   Гнёт ли клапана

Этот вопрос волнует многих владельцев Калины, других машин ВАЗ с приводом на передние колёса. Это связано с тем, что при обрыве в приводе клапанов или срезании зубьев приводного ремня, происходит удар поршней в головки клапанов.

В лучшем случае автомобиль получает изгиб клапанов, но также возможны изгиб шатунов, повреждений поршней, лопнувшие направляющие втулки клапанов.

Такая неисправность повлечёт за собой непредусмотренные ранее затраты на выполнение капитального ремонта двигателя.

Пусть не вводят в заблуждение водителей углубления в головках поршней, они не спасают двигатель от повреждений. Помочь в этом случае может только соблюдение всех рекомендаций производителей мотора, использование качественных запасных частей, других расходных материалов, своевременная замена изношенных деталей.

   Процедура замены

Подходит срок замены изношенных деталей в ГРМ водитель задумывается над вопросом его проведения. Кто не хочет испачкать руки или никогда не занимался ремонтом своего авто предпочитают обращаться к специалистам.

Однако есть много владельцев, которые предпочитают обслуживать или ремонтировать машину самостоятельно. Эта операция им вполне под силу. Выполнить её можно в гараже или любой подходящей площадке.

Работу начинают с открывания капота моторного отсека, так как бо́льшая часть действий водителя будет приходиться на это место.

• В первую очередь снимают пластиковую крышку, закрывающую силовой агрегат. Снятию защиты механизма ГРМ мешает бачок омывателя стёкол, его нужно демонтировать, тем более что особой трудности это не вызывает. Далее желательно вывернуть свечи зажигания, предварительно сняв с них катушки, это облегчит в дальнейшем проворачивание мотора. Автомобиль затормаживают ручным тормозом, под задние колёса устанавливают упоры, срывают болты правого переднего колеса. Эту сторону машины приподнимают домкратом, при этом не забываю установить упор под кузов автомобиля, снимают колесо.
• Когда это проделано, можно снять верхнюю защитную крышку механизма ГРМ, которую затягивают 5 винтов.

• Следующим шагом будет демонтаж ремня привода генераторной установки. Освобождают механизм натяжения, снимают ремень. Теперь можно приступить к демонтажу нижней защитной крышки привода ГРМ, которую удерживают всего два винта.

• Некоторые механики при этом отсоединяют тягу натяжителя ремня генератора для удобства работы.
• Теперь механизм ГРМ нужно выставить по меткам, проворачивая шкив коленвала.

• В головке блока цилиндров установлены два распредвала, шестерни которых должны стать своими метками строго напротив меток заднего защитного корпуса.

• Шестерня на коленвале также имеет прилив, его устанавливают напротив метки корпуса масляного насоса.

• Также необходимо снять резиновую заглушку и убедиться, что риска на маховике расположена в необходимом месте.

• После этого приступают к снятию зубчатого ремня.

Сначала ослабевают его натяжение, для этого головкой на «15» отпускают болты на натяжителе и ролике направляющем, ремень снимают со шкивов и вытаскивают из моторного отсека.

• Ролик натяжной демонтируют с блока цилиндров, так как его обычно меняют новым изделием.

• Перед обратной сборкой внимательно осматривают все детали механизма привода ГРМ. Перед установкой роликов желательно резьбу на винтах покрыть специальной смазкой, винт натяжителя сильно затягивать пока не нужно.
• Ещё раз внимательно проверяют совпадение установочных меток механизма привода ГРМ.
• Устанавливают новый ремень на шкивы, при этом нужно следить ,чтобы между зубчатыми колёсами распредвалов ветвь ремня не имела провисания. Если всё получилось, приступают к натяжению ремня. Для этого ролик натяжителя поворачивают против часовой стрелки до совпадения подвижной метки на наружной обойме с неподвижным корпусом ролика, где также имеется метка.

• Теперь можно затянуть винт его крепления. Дальнейшая сборка происходит в обратном снятию порядке проведения операции.

   Сроки замены

Тут однозначного совета дать нельзя. Руководство по эксплуатации транспортного средства предписывает менять ремень в приводе ГРМ через 75 тыс. км пробега.

Однако следует отметить, что редко кто из владельцев этот регламент соблюдает. Причин этому может быть несколько, это техническое состояние мотора, качество используемых расходных материалов, условия эксплуатации машины.

Чаще всего останавливаются на 50–60 тысячах км пробега, но иногда несколько ранее.

   Какой ремень лучше приобрести

Основным поставщиком, который поставляет ремень ГРМ Лада Калина, является завод РТИ из г. Балаково. Качество его изделий проверено многолетним опытом сотрудничества с заводом ВАЗ, сомнений не вызывает.

Вместе с тем, устанавливаются также импортные комплектующие. Хорошо зарекомендовала себя продукция компании Gates, которая гарантирует ходимость ремня 200 тыс. км и более. Можно воспользоваться услугами других известных компаний с мировым опытом, главное при этом не нарваться на хорошо замаскированную подделку.

Замена ремня ГРМ на 16-ти клапанной Лада Калина своими силами Ссылка на основную публикацию

Источник: https://grmexpert.ru/po-markam/vaz/zamena-remnya-grm-na-16-ti-klapannoj-lada-kalina-svoimi-silami/

Замена ремня ГРМ на Лада Калина 16 кл. | Лада Калина Портал — ремонт, диагностика, тюнинг Лада Калина

Автор: ldoweb · 15.05.2014

Для выполнения работы по замене ремня ГРМ на Лада Калина с 16 клапанным двигателем, желательно использование смотровой канавы. При этом,  всю работу затруднительно выполнять без помощника.

В виду того, что обрыв ремня ГРМ на Лада Калине может спровоцировать соударение поршней и клапанов, рекомендуется проводить замену ремня привода газораспределительного механизма каждые 60 тысяч километров пробега. О печальных последствиях в статье: Переделка двигателя Лада Калина 1.4 л 16 кл в 1.6 л 16 кл. Кроме непосредственной замены ремня,  нужно сменить направляющий и натяжной ролики.

Замена ремня ГРМ на Лада Калина, этапы:

• Изначально необходимо провести работу по снятию верхней передней крышки ремня привода ГРМ.

• После провести демонтаж переднего правого колеса.

• Проводится демонтаж правой части брызговика двигателя и ремня привода генератора.
• С использованием торцевого ключа на 17мм необходимо повернуть коленчатый вал до того момента, когда сойдутся метки шкива распределительного вала выпускных клапанов и шкива распредвала впускных клапанов с метками, размещенными на задней крышке ремня привода ГРМ.Стоит отметить, что такое положение соответствует положению коленвала в ВМТ (верхняя мертвая точка) такта сжатия первого цилиндра

• Используя тот же ключ на 17 мм, но уже с удлинителем, необходимо отвернуть болт, которым закреплен шкив коленчатого вала.

• После чего снимается непосредственно шкив и ограничительная шайба.

• Теперь потребуется шестигранный ключ на 5 мм, которым нужно отвернуть три болта, которыми закреплена нижняя передняя крышка ремня привода ГРМ, после чего непосредственно снять крышку.

• Используя ключ на 15 мм, необходимо ослабить натяжение ремня привода ГРМ. Для этого, на пол оборота против часовой стрелки, нужно повернуть болт крепления натяжного ролика.

• Теперь можно непосредственно снять ремень привода ГРМ. Сразу после снятия ремня рекомендуется проверить состояние направляющего и натяжного роликов.

• Новый ремень нужно надевать полностью в соответствии с рисунком. При этом необходимо следить за тем, чтобы метка на зубчатом шкиве коленвала была расположена напротив прилива, который находится на корпусе масляного насоса.

• В процессе надевания ремня на шкив распредвала впускных клапанов нужно следить, чтобы передняя ветвь ремня находилась в натянутом состоянии. Удерживая ремень в таком состоянии его нужно надеть на шкив распредвала выпускных клапанов.

• Пользуясь съемником для стопорных колец нужно повернуть натяжитель по направлению стрелок до момента, когда на нем сойдутся метки. После этого с использованием ключа на 15 мм затягивается болт крепления натяжного ролика.

• В случае, когда один из распредвалов повернулся, нужно ослабить затяжку ремня и переустановить его после проворачивания неправильно установленного распределительного вала (возможно несовпадение максимум на один зуб шкива распредвала).
• После этого стоит провернуть коленчатый вал на 2 оборота (завернув болт крепления шкива в вал или за венец маховика). Здесь нужно убедиться, что положение валов не нарушено, иначе нужно заново устанавливать ремень.
• 14.​ Когда все метки сошлись, можно устанавливать все снятые детали обратно на свои места.

Источник: http://xn—-7sbabau5aoegx.xn--p1ai/zamena-remnja-grm-na-lada-kalina-16-kl/

Когда менять ремень ГРМ на Ладе Калине

Легковой автомобиль Лада Калина, первого поколения, выпускался чуть больше 8-ми лет (2004-2013 г. ). Он комплектовался, как 8-ми клапанными двигателями (ВАЗ-21114) с рабочим объёмом 1,6 литра, так и 16-ти клапанными моторами (ВАЗ-11194 и ВАЗ-21126) с рабочим объёмом 1,4 и 1,6 литра. А с середины мая 2013 года выпускается второе поколение этих автомобилей.

При обрыве ремня газораспределительного механизма (ГРМ) на восьми клапанных двигателях не происходило встречи клапанов с поршнями кривошипно-шатунного механизма, а вот на 16-ти клапанных двигателях Лады Калины первого поколения, при такой неисправности, клапана загибает, а иногда даже, вдобавок ко всему, ломает поршень или загибает его юбку. Поэтому когда встаёт вопрос о замене ремня ГРМ, владельцам Калин, с 16-ти клапанными двигателями, необходимо руководствоваться инструкцией по техническому обслуживанию этого автомобиля, которая гласит, что менять ремень ГРМ необходимо на ТО-6 при пробеге в 75000 километров.

Но, нужно учитывать, что на срок службы ремня ГРМ сильно влияет состояние натяжного ролика и водяного насоса.

Если, при работе двигателя, Вы услышите посторонние шумы, связанные с появлением люфтов в подшипниках выше указанных устройств, то ремень ГРМ необходимо менять вместе с натяжным роликом и водяным насосом независимо от числа пройденных километров.

Кроме этого, необходимо знать, что бывают случаи продажи бракованных ремней ГРМ. Поэтому, после их замены, нужно периодически осматривать ремень ГРМ на предмет расслоения его краёв или появления трещин вдоль основания зубьев ремня.

Тем владельцам автомобилей Лада Калина, с 8-ми клапанными двигателями, которые знают, как заменить ремень ГРМ, можно не бояться его обрыва или срезания зубьев, если они имеют в багажнике комплект, состоящий из натяжного ролика и ремня ГРМ, а также необходимый инструмент, который понадобится для его замены. При умелых действиях на это потребуется порядка полутора часов работы в тёплое время года. Ну, а зимой, эксплуатировать автомобиль до тех пор, пока ремень ГРМ порвется, всё-таки не целесообразно.

По опыту эксплуатации автомобилей Лада Калина, ресурс работы натяжных роликов не превышает 80000 километров, а водяных насосов – 120000 километров. Поэтому, на новой Калине, рациональнее будет первый раз заменить ремень ГРМ и натяжной ролик при пробеге порядка 50-60 тысяч километров, а повторно менять ремень ГРМ, натяжной ролик и водяной насос при пробеге 110-120 тысяч километров.

Поделитесь статьей с друзьями:

Источник: http://helping-auto.ru/vaz/kalina/kogda-menyat-remen-grm-na-lade-kaline/

Как поменять ремень ГРМ на Ладе Калине

Зубчатый ремень ГРМ Калина по рекомендациям завода-изготовителя следует менять после 60 тыс. км пробега, причем вместе с натяжным роликом.

Но поскольку из-за разрыва ремня в некоторых ВАЗ 1118 случались «встречи» клапанов с поршнями и при меньших показателях пробега, периодически надо проверять техническое состояние данного элемента.

Процесс замены доступен любому автолюбителю, у которого имеется инструмент, смотровая яма и знание последовательности действий.

Подготовительные работы

Визуальная проверка ремня осуществляется путем снятия пластиковой крышки, прикрученной болтами М6 с головкой под ключ 10 мм. Изделие, на котором имеются трещины, надрывы или отслоения, нужно менять сразу.

Если при визуальном осмотре дефектов не обнаружено, то необходимо проверить натяжку, для чего на свободном участке повернуть ремень ГРМ вокруг своей оси. При хорошей натяжке он не повернется более чем на 90°.

Когда обнаружено слабое натяжение, надо подтянуть ремень, чтобы впоследствии он не перескочил на несколько зубьев, что сделает невозможной нормальную работу двигателя. Вопрос решается с помощью натяжного ролика, выдвигаемого вперед. Если ролик выдвинут на максимум, то замена ремня ГРМ на авто Лада Калина неизбежна. Для этого потребуются такие инструменты:

• стандартный набор гаечных ключей и головок с воротком и удлинителем;
• отвертка;
• домкрат;
• пассатижи, имеющие тонкие сужающиеся губки, применяются для извлечения стопорных колец.

Автомобиль устанавливается над смотровой канавой и надежно фиксируется противооткатными башмаками. Затем надо поднять правую переднюю сторону машины и снять колесо. Чтобы добраться до шкива коленчатого вала, нужно обязательно демонтировать брызговики, установленные по бокам двигателя.

Проведение работ на 8-клапанном агрегате

Первая сложность, с которой вам придется столкнуться, — это ослабление гайки крепления шкива коленчатого вала: обычно она сильно затянута. Здесь алгоритм действий следующий:

1. Спустившись в смотровую яму, накидной головкой на 10 мм открутить 3 болта защитной крышки маховика. Снять крышку и убрать ее в сторону.
2. Надеть на болт шкива головку 17 мм с воротком, а зубья маховика заклинить отверткой.
3. Придерживая отвертку, резким движением ослабить болт, открутить его и снять шкив.
4. Болт сразу же вкрутить обратно в отверстие, за него удобно вращать коленвал ключом.

Следующий шаг — совмещение меток — производят путем вращения коленчатого вала по часовой стрелке, пользуясь той же накидной головкой. Вращать до тех пор, пока выпуклая метка на шестерне не окажется напротив выступа на корпусе маслонасоса. Далее следует демонтировать пластиковую крышку, закрывающую ременный привод газораспределительного механизма, отвернув 3 болта ключом №10.

Важно убедиться в том, что метка на шестерне распределительного вала стоит горизонтально слева, напротив выступа металлического щитка.

Теперь остается снять старый ремень ГРМ, ослабив гайку натяжного ролика. Следом удаляется и ролик, поскольку эти 2 элемента должны меняться одновременно. Затем нужно тщательно вытереть внутренние полости механизма и шестерни, а также проверить помпу на наличие люфта в подшипнике. Если таковой присутствует, то помпу лучше тоже заменить.

Установка нового ремня начинается с крепления натяжного ролика (ставится отверстиями наружу) без затяжки его гайки. Затем нужно надеть ремень на шестерни, начиная с коленчатого вала и двигаясь против часовой стрелки, обеспечивая натяжку правой стороны.

Здесь трудность состоит не в правильной установке элемента, а в том, чтобы не сдвинуть метку распредвала. В конце производится натяжка с помощью пассатижей, вставленных в эксцентрик ролика, и накидного ключа №17.

Вместо пассатижей можно использовать 2 самореза, вставленных в отверстия, и отвертку для вращения.

Двигатель 1,4 и 1,6 л 16V

Замена ремня ГРМ на этих силовых агрегатах имеет некоторые отличия. При снятии шкива коленчатого вала под ним обнаруживается большая ограничительная шайба, которую тоже надо удалить.

При совмещении меток на шестерне коленвала и корпусе масляного насоса метки на шестеренках распределительных валов должны встать вертикально вверху, точно против небольших прорезей в корпусе.

Кроме того, во время дальнейшей разборки придется снять нижнюю защитную крышку газораспределительного механизма. Она держится на 3 болтах, отворачиваемых шестигранником на 5 мм.

Помимо натяжного ролика, в механизме ГРМ на автомобиле Лада Калина 16V имеется и второй опорный ролик, его также необходимо заменить. В торговой сети предлагаются полные комплекты, включающие в себя не только ремень ГРМ, но и 2 ролика — натяжной и опорный.

Последний ставится в первую очередь и затягивается, а затем устанавливается ролик натяжной. Новый ремень надевается не так просто, придется аккуратно приложить небольшое усилие.

Порядок установки такой же — от шестерни коленвала по часовой стрелке, с соблюдением натяжки с правой стороны.

Натяжение ремня ГРМ надо выполнять пассатижами, поворачивая ролик в направлении, указанном нанесенными стрелками, до совмещения меток на нем. Гайка крепления затягивается накидным ключом №17. Если метки на каком-то из распредвалов сдвинулись, то придется ремень ослабить и подправить распределительный вал.

Источник: http://1LadaKalina.ru/komplektuyuschie/remen-grm.html

Гнет ли клапана на Лада Калина 2 (второго поколения)?

Автор admin На чтение 3 мин. Просмотров 65.6k. Опубликовано 19.09.2012

Многие думают об этой проблеме. Есть мнение, что клапаны на Лада Калина 2 гнутся при случае обрывов ремней газораспределительного механизма. Вопрос, и, правда, не только любопытный, но еще и важный.

Что происходит в процессе

Для начала стоит пояснить для тех, кто не слишком осведомлен в тонкостях предмета. Ремень газораспределительного механизма, или иначе ремень ГРМ, представляет собой замкнутое кольцо из резины. На стороне изнутри этого кольца нанесены насечки. Они там находятся дл того, чтобы синхронизировать распределительного и коленчатого валов мотора. Используется обычно в случаях применения ременной передачи.

В момент обрыва этого ремня «распредвалы» как бы «замирают» в положении той секунды, когда собственно и случился обрыв. А вот что касается коленвала, то он вращается далее из-за присущей инерции и поршни сильно бьют по клапанам. Но только по открытым в это время клапанам. Поэтому клапаны и сгибаются. При этом результат не зависит от включенной передачи и количества набранных двигателем оборотов на текущий момент.

Причины обрывов ремня ГРМ

Из-за чего такое может случиться? Все просто, обычно первая причина это то, что помпа заклинивает. Еще обрыв может произойти от сильного устаревания ремня, то есть его плохого качества и изношенностью со временем. Также как и может заклинить ролики, распредвалы и коленвал и так далее.

На поршне следы от удара клапанами

Гнет ли клапана на Калине 2?

На данную модель, Лада Калина 2, устанавливается не один тип двигателей. При наличии машины в комплектации под названием «норма» под капот ставят усовершенствованный двигатель с восьмью клапанами и легкой группой поршней, по другому ОПГ,  (так же такие двигатели ставятся на Ладу Гранта). Вот и возникает проблема столкновения поршней с клапанами в момент обрыва ГРМ-ремня. Случается это из-за того, что в двигателях подобного типа поршни имеют особые выемки, а если облегчить шатунно-поршневую группу (сокращенно ШПГ) – поршни становятся тонкими и уже выемки делать теперь попросту негде.

В комплектации версии «люкс» также есть аналогичная проблема. Хоть там, у двигателей клапанов в два раза больше – шестнадцать, но если ремень ГРМ рвется, то клапаны и поршни в этой машине также сталкиваются. Обычно в моделях «люкс» это происходит значительно реже, чем в других, но все же бывает. Основная причина того, что ремень все-таки рвется – это заклинивание помпы, а также натяжных и опорных роликов.

Когда не стоит искушать свою судьбу…

Если машина не ухожена и владелец мало о ней заботится, то вскоре ему придется потратить немалые деньги на ремонт. Специалисты АвтоВАЗа рекомендуют своевременно производить замену ремней ГРМ, а также неустанно следить за состоянием всех роликов и натяжителей.

Когда менять ремень ГРМ на Калину. Ремень ГРМ Лада Калина: Замена и обслуживание

Для выполнения работ потребуется Ассистент, а также желательно наличие кювета.

Так как при обрыве ремня ГРМ возможны столкновения клапанов и поршней, то замена ремня газораспределительного механизма производится каждые 60 000 км. При замене ремня ГРМ также необходимо заменить его натяжной и направляющий ролики.

Схема распределительного привода: 1 — зубчатый шкив коленчатого вала двигателя; 2 — отлив на крышке масляного насоса; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — шкив переключателя выпускных клапанов распределительного вала; 6 — крышка заднего ремня ГРМ; 7 — шкив переключателя впускных клапанов распределительного вала; 8 — ролик направляющий; 9 — Зубчатый ремень ; A — метка NMT на шкиве коленчатого вала; В табличке на крышке масляного насоса; C, F — наклейка на задней крышке ремня ГРМ; Д. — метка на зубчатом шкиве распределительного вала выпускного клапана; E. — метка на зубчатом шкиве впускных клапанов распределительного вала

Удаление

1. Подготовить машину к работе

2. Снимите верхнюю переднюю крышку ремня газораспределительного механизма.

При снятии ремня ГРМ с заменой на замену маркером засоряется направление его вращения. При сборке он должен быть установлен в соответствии с этикеткой.

3. Снимите переднее правое колесо и установите автомобиль на надежную подставку.

4. Снимите правую часть брызговика двигателя.

5. Снять ремень привода генератора

6. Ключ латунный на 17 мм повернуть коленчатый вал для совмещения меток на заглушке распредвала выпускного клапана …

А на шкиве впускных клапанов распредвала с метками на задней крышке ремня ГРМ.

Это положение будет соответствовать положению коленчатого вала в часах ВМТ сжатия первого цилиндра (см. Рис.). Провернуть коленвал за болты распредвалов распредвалов не допускается. При выполнении следующей операции коленчатый вал можно удерживать шлицевой отверткой для шестерни маховика. Для этого нужно открутить три винта и снять нижнюю крышку картера сцепления. Также болт шкива коленчатого вала можно открутить, если помощник включает высшую передачу и нажимает на педаль тормоза.Но при этом коленчатый вал может немного проворачиваться. Следовательно, необходимо повторно проверить совпадение всех тегов.

7. Ключ овертовый на 17 ММ. с удлинителем отворачиваем болт крепления шкива коленвала.

8. Снимите шкив коленчатого вала и ограничительную шайбу.

9. Шестигранный ключ на 5 мм переворачиваем три болта крепления нижней передней крышки ремня ГРМ

10. Снимите крышку.

11. Ключ 15 мм, Поворачивая болт крепления натяжного ролика на пол-оборота против часовой стрелки, ослабляется натяжение ремня ГРМ.

12. Снимите ремень ГРМ.

После снятия ремня проверьте состояние натяжного и направляющего роликов (см. Ниже «Натяжные и направляющие ролики ремня ГРМ — проверка и замена»).

Установка

1. Надеваем новый ремень, делая его ответвления по выкройке (смотрим и убеждаемся, что метка на шкиве коленчатого вала расположена напротив прилива, сделанного на корпусе масляного насоса.

2. Ремень натягиваем на шкив впускных клапанов распредвала так, чтобы передняя ветвь ремня натянулась. Не давая ремню расслабиться, наденьте его на шкив распределительного вала выпускного клапана.

3. Съемник стопорных колец перед совмещением меток на нем поверните натяжитель в направлении стрелок…

И ключом на 15 мм затяните болт крепления натяжного ролика с моментом 33,2-41,2 НМ (3,4-4,2 кгс).

4. Если при этом повернулся один из распредвалов, ослабим натяжение ремня и переустановим его, проворачивая неправильный распределительный вал (допустимое несовпадение меток в пределах одного зуба шкива вала распредвала).

5. Проверил коленвал на два оборота (за отвод маховика или завернутый болт крепления шкива в вал), в совпадении меток убеждаемся, что взаимное положение валов не нарушено.При необходимости совместите метки, повторите установку ремня.

6. Совместив все метки, устанавливаем детали, снятые с автомобиля.

Замена ГРМ Лада Калина 8 клапанов Операция простая, по крайней мере здесь все намного больше чем с версией двигателя с 16 клапанами. О Ладе Калине. С 8-клапанным мотором замена ремня по заводу-изготовителю проходит каждые 75 тысяч километров. Обрыв ремня приводит к сгибанию клапанов.НО гнутые клапаны, это дорогостоящий ремонт всего двигателя, поэтому игнорировать процедуру не стоит. Проверку ремня необходимо проводить каждые 15 тысяч километров. При обнаружении дефектов или ремешка масло необходимо немедленно заменить.

Подробная схема ГРМ Лада Лада Калина далее .

• 1 — шкив коленчатого вала зубчатый
• 2 — шкив шестерни насоса охлаждающей жидкости
• 3 — Натяжной ролик
• 4 — Задняя защитная крышка
• 5 — шкив переключателя распределительного вала
• 6 — ремень ГРМ
• A — отлив на задней защитной крышке
• B — метка на шкиве распределительного вала
• C — табличка на крышке масляного насоса
• D — метка на шкиве коленчатого вала.

Для замены ремня привода газораспределительного механизма следует снять ремень привода генератора или ремень привода вспомогательных агрегатов на калине с кондиционером. Шестигранником «На 5» отверните четыре винта крепления передней верхней крышки крышки ГРМ и снимите пластиковый кожух.

Во избежание повреждения датчика положения коленчатого вала необходимо его снять. При выключенном зажигании нажмите на колодку жгута проводов и отсоедините колодку от разъема датчика.Головкой «На 10» поверните болт крепления датчика.

Вынимаем датчик из приливного отверстия крышки маслонасоса и кладем на место, где нет стальных опилок, способных впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1-го цилиндра в положение НМТ (верхняя мертвая точка) такта сжатия. Головкой «на 17» повернуть коленчатый вал по часовой стрелке за болт крепления ведущего шкива генератора до установки метки 1 на шестерне шкива распределительного вала с приливом 2 на задней крышке синхронизатора газораспределения.

Чтобы убедиться в правильности положения коленчатого вала, выньте резиновую заглушку смотрового окна в верхней части картера сцепления. Риск 2 на маховике должен располагаться напротив прорези 1 шкалы, которая видна в окошке крышки картера сцепления.

Перед тем, как повернуть шкив привода теплообменника, просим помощника зафиксировать коленвал от проворачивания, вставив отвертку через картер сцепления через окошко.

Головкой «На 17» переворачиваем болт крепления шкива привода генератора, снимаем шкив и шайбу.

Шестигранник «На 5» переворачиваем три винта крепления передней нижней крышки ГРМ. Снимаем крышку.

Ключ-ключ «на 15» ослабляющий затяжку болта крепления натяжного ролика.

В этом случае натяжной ролик ослабит натяжение ремня.Снимите ремень ГРМ со шкивов коленчатого и распределительного валов. Выньте ремень из моторного отсека.

Внимание! После снятия ремня ГРМ нельзя проворачивать коленвал и распределительные валы во избежание попадания поршней в клапаны. Размеры ремня привода ГРМ Лада Калина с 8-ми клапанным двигателем — ширина 17 мм, количество зубьев 113.

Для снятия натяжного ролика ремня ГРМ поверните болт его крепления и снимите натяжной ролик вместе с болтом.

Поверните пластмассовый роликовый зажим, удерживая его за эксцентрик. Ролик должен вращаться бесшумно, равномерно, без заеданий. В противном случае ролик необходимо заменить.

Заодно можно проверить исправность насоса охлаждающей жидкости, закручивания и сотрясения за шкив. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика.Болт крепления ролика вкручивается в верхнее отверстие ГБЦ. На фото ниже отверстие обозначено красной стрелкой.

Устанавливаем ремень ГРМ в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленвала и распределительных валов. Одеваем планку на зубчатый шкив коленчатого вала, затем натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю — надеваем шкив распредвал.

При необходимости распечатываем шкив распредвала в сторону наименьшего хода до совпадения зуба ремня с впадинами шкива. Для натяжения ремня нужно повернуть натяжной ролик против часовой стрелки. Для этого вставляем внешний диск стержня стержня (диаметр 4 мм, расстояние между стержнями 9 мм) специального ключа (для наглядности показан на снятом ролике).

Такой ключ использовался при регулировке натяжения ремня во всех переднеприводных вазах, купить его можно в любом магазине автозапчастей.

Также для регулировки натяжения ремня ГРМ Лада Калина можно использовать клещи для снятия стопорных колец. Натягиваем ремень, поворачивая натяжной ролик против часовой стрелки до совпадения внешнего роликового диска с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика с моментом 34-41 нм.

Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.Недостаточное натяжение ремня также приводит к его преждевременному выводу из строя и может вызвать нарушение фаз газораспределения. Вращаем коленвал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов. Для снятого шкива Привод генератора Правильное положение коленчатого вала удобно контролировать, совмещая метку 1 на шкиве коленчатого вала с краем крышек масляного насоса. Фото для наглядности далее.

Если не уверены в своих силах, то можно доверить работу по замене ремня Ладе Калина Авто Цереровис. Для двигателя с 8-клапанным механизмом GHM это дешевле, чем для версии с 16-клапанным мотором.

2013 год стал годом рождения Lada Kalina 2, которая была практически полностью модернизирована по сравнению с предшественницей. Автомобиль стал популярным не только в регионах РФ, но и в странах дальнего и ближнего зарубежья. Машина относится к небольшому классу, но имеет неплохую грузоподъемность.

Лада Калина 2 или ВАЗ 2192 оснащаются силовыми агрегатами линейки с рабочим объемом 1600 см 3. Они отличаются не только показателями мощности, но и количеством клапанов в ГБЦ. Они могут быть 8 (двигатель 11186) или 16 (двигатели 21126 и 21127) Привод в механизме GDM осуществляется зубчатым ремнем.

Если владелец автомобиля считает, что время подошло, ремень в механизме газораспределения требует замены, следует выполнить данную процедуру.Большинство владельцев доверяет эту работу специалистам, но при большом желании и навыках автосервиса ее можно выполнить самостоятельно. Не стоит откладывать этот случай на «будущее», так как обрыв ремешка приведет к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

Схема ГРМ ВАЗ 11186

Расходные материалы необходимо закупить, приготовить набор ключей, домкрат, подставку под кузов автомобиля, колодки под задние колеса автомобиля.

При замене насоса охлаждающей жидкости необходимо наличие антифриза для добавления его в систему охлаждения двигателя.

А еще нужен ключ для регулирования натяжения зубчатого ремня . Приступить к работе можно в гараже, на любой другой горизонтальной площадке. Кроме того, вам понадобится набор шестиугольников разного размера. Для удобства выполнения работ лучше всего снимать правое переднее колесо.

Для этого на установленном автомобиле подтянуть рычаг ручного тормоза, колодки установлены под задние колеса, отвинтить болты колес баллонным ключом.Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Для доступа к приводу ГРМ следует демонтировать защитную крышку. Вам понадобится пятое шестигранное число, которым выкручиваются 3 винта на пластиковой крышке.

Заглушите небольшое количество антифриза из системы охлаждения двигателя при замене насоса.

• Необходимо повернуть головку натяжителя генератора головкой на «10», снять его ремень. После этого необходимо установить привод TRW по тегам.Лучше всего это делать, когда снято колесо с правой стороны автомобиля. Автомобиль поднимается домкратом. Установил для надежности машину под порог, снимаем колесо. Теперь ключ должен вращать шкив коленчатого вала по часовой стрелке до тех пор, пока метка на шкиве распределительного вала не совпадет с задней крышкой защиты.
• Пятый номер sixgegler потребуется для снятия нижнего защитного экрана синхронизации. Далее следует снять шкив коленвала, для этого вам понадобится помощник.Следует включить пятую передачу, нажать педаль тормоза. В это время болт крепления шкива поворачивает ключ к удлинителю. Также снимается защитная шайба. Метка на зубчатом колесе должна совпадать с выступом на крышке масляного насоса. Следующая ступень ослабляется натяжением приводного ремня. Болт крепления натяжителя снимается с регулировочной шайбой, в дальнейшем возвращаются на место.
• Снимите старый ремень со шкивов. При необходимости демонтировать помпу системы охлаждения мотора. Перед установкой новой детали внимательно осмотрите шестерни. Шкив насоса в системе охлаждения двигателя. Натяжной ролик обычно всегда меняет новое изделие.
• Перед установкой нового ремня еще раз проверьте совпадение меток времени установки, если все в порядке, продолжайте работу. Установите ролик натяжителя вместе с регулировочной шайбой, но не затягивайте. Ремень на шестерню распредвала, затем на шкив коленвала, помпу и натяжной ролик.
• Ремень ГРМ натягивается специальным ключом, поворачивающим ролик натяжителя, направление движения указано на корпусе ролика. Поворачиваем до совпадения меток на подвижной и неподвижной роликовых втулках, затем затягиваем болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 все детали ставятся на место, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, процедура замены зубчатого ремня правильная.

Начало клапана Ли

К сожалению, это на 8-ми клапанном двигателе. Иногда бывает при повреждении зубчатого ремня в приводе ГРМ. Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние ГРМ во время технического обслуживания, чтобы вовремя выявлять возможные проблемы в клапанном механизме. Обрыв ремня приведет к дополнительным затратам на ремонт силового агрегата, которые в несколько раз превысят стоимость ремня с натяжителем.

Замена ГРМ на 16 клапанном двигателе

Для замены ремня в приводном моторе ВАЗ-21126, ВАЗ-21127 также нет особых условий.Вам потребуются головки на «10», «15», «17», пятый номер шестиугольника, мощный душ с плоской лопастью. В головке блока цилиндров этих двигателей 16 клапанов, а это значит, что распредвала тоже будет два.

Замену можно произвести примерно так:

• Открыть капот моторного отсека, отсоединить клеммы от аккумуляторной батареи.
• Шестигранник под цифрой 5 получается 5 болтов верхней защитной крышки, 2 винта нижней защиты.
• Поверните головку на «17» на каждый болт на шкиве коленчатого вала, чтобы установить механизм MRR в положение NMT первого цилиндра. При этом метки должны совпадать не только на шкивах коленчатого и распределительных валов, но и на маховике с картером коробки передач.
• Далее будет остановлен брань от проворачивания коленвала, вставки ее лопасти между зубцами винта маховика и корпуса КПП.

• Освободите генераторную установку натяжителя ремня, снимите его со шкивов.

• Далее поворачиваем винт крепления шкива коленчатого вала, демонтируем его вместе с распорной шайбой.
• Ослабив натяжение ремня (для этого поворачиваем натяжное устройство), можно демонтировать ремень в приводе ГРМ.

• Перед сборкой внимательно проверьте состояние всех деталей MRM, совпадение установочных табличек.
• Установив новые растягивающие и направляющие устройства, вы можете носить ремень.
• Начните со шкивов распределительных валов, и необходимо убедиться, что ветвь ремня между ними имела прогиб.
• Когда ремень направляется к шкивам помпы, коленчатому валу, натяжителю, нужно его натянуть.
• Для этой цели хорошо подходят клещи для снятия стопорных колец. Их вставляют в пазы, имеющиеся во внешней обойме натяжителя, поверните его против часовой стрелки. Когда метки на шишках натяжителя совпадают, можно подтягивать его крепежи.

• Далее собираем все в обратном порядке. По окончании сборки, перед запуском мотора, следует прокрутить коленчатый вал на несколько оборотов, следя при этом за положением установочных меток.

Что с клапанами

Как на 8-ми клапанных двигателях Повреждение ремня 16-ти клапанных двигателей приводит к печальным последствиям Заглушка . Автомобилисты приводят факты, когда помимо клапанов был поврежден поршень, рванули разъемы, лопались гильзы. Это приводит к тому, что двигатели требовали дорогостоящего капитального ремонта. Не экономьте на расходных материалах Привод клапанного механизма, иначе хозяина ожидают большие хлопоты, связанные с ремонтными работами силового агрегата.

Нормы замены ремня

Автомобиль с ручным управлением Четко прописывает сроки всех нормативных работ. По указанию завода, ремень в приводе нужно менять при пробеге 75 тыс. Км . Многие владельцы выполняют эти рекомендации, но иногда поломки случаются намного раньше указанных сроков, это зависит от качества используемых запчастей, условий эксплуатации машины, других факторов. Поэтому специалисты рекомендуют не превышать пробег более 50-60 тысяч км.

Какой ремень приобретен

Для эффективной работы привода двигателя ГРМ Лада Калина 2 должен иметь ремень высокого качества.Заводские двигатели комплектуются изделиями завода РТИ в Балаково или от компании. Хорошо показаны детали из комплектующих для автомобильной промышленности. Это могут быть расходники от Bosch, ContiTech, некоторые другие. К их выбору следует внимательно отнестись, так как вы можете продавать подделки в соответствии с инструкциями.

Этот автомобиль из России относится ко второй группе машин малого класса. Разработкой дизайна Lada Kalina Production рабочие начали заниматься в 1993 году, а в серию она пошла к ноябрю 2004 года.

По результатам опроса покупателей этот автомобиль занял четвертое место в рейтинге популярности автомобилей в России. Двигатели данной модели оснащены ременным приводом клапанного механизма, поэтому владельцам данного транспортного средства, а также всем желающим будет полезно узнать, как производится замена ремня ГРМ на 8-ми клапанной Лада Калина.

Данный силовой агрегат представляет собой инжекторный газовый двигатель. Рабочий объем равен 1600 см3. Это модернизированная версия мотора ВАЗ 2111.Блок цилиндров отлит из чугуна, четыре цилиндра расположены в один ряд. В клапанном механизме этого мотора установлено восемь клапанов. Инжектор позволил значительно улучшить показатели динамичности машины, экономии топлива. По своим параметрам он соответствует нормам Евро-2.

В приводе клапанного механизма применен зубчатый ремень, что несколько снизило стоимость силового агрегата, но требует качественного, своевременного поддержания синхронизации ГРМ.В конструкции головки поршней предусмотрены выемки, полностью исключающие возможность повреждения клапанного механизма при повреждении зубчатого ремня или его неправильной установке. Производители гарантируют ресурс мотора в 150 тыс. Км пробега, на практике это более 250 тыс. Км.

Порядок замены

Операция не представляет собой работу особой сложности, специального оборудования не требуется, ее можно выполнить руками владельца станка.Помимо обычного набора гаечных ключей вам понадобится хорошая шлицевая и плоская отвертка. Автомобильный домкрат, подставка под кузов автомобиля, башмаки Anti-digit, ключ для поворота ролика в натяжном устройстве.
При замене можно использовать любую гладкую горизонтальную платформу, на которой установлена ​​машина. В руководстве по эксплуатации автомобиля рекомендуется проводить операцию по замене ремня при пробеге 50 тыс. Км, но многие владельцы проводят ее раньше этого срока, около 30 тыс. Км.

Замена ремня ГРМ Калины 8 клапанов будет проходить в следующем порядке:

• На установленном автомобиле затяжка ручного тормоза На задних колесах установлены антиразрядные колодки. Баллонным ключом ломается хрипящий болт правого переднего колеса
• При помощи автомобильного домкрата, приподняв переднюю часть машины за правую сторону, установленную под стойку порога кузова, снимите с этой стороны переднее колесо.
• Откройте капот моторного отсека, там будут проводиться дальнейшие работы.
• Для демонтажа зубчатого ремня в приводе ГРМ необходимо снять пластиковую защитную крышку, которая крепится тремя болтами под ключ на «10».

• Следующим этапом будет демонтаж ремня в приводе генератора. Нужен ключ на «13», который, поворачивая гайку натяжителя генератора, смещает генератор как можно ближе к корпусу блока цилиндров. После таких действий привод легко снимается со шкивов.
• Теперь установите расписание.Вам понадобится накидная шпонка или головка на «17», которые вращают шкивы на коленвале до их совпадения.

• Для демонтажа ремня в приводе ГРМ необходимо снять шкив коленвала с проворачивания. Можно попросить помощника включить пятую передачу и нажать педаль тормоза.

Если не помогает, откройте крышку картера коробки передач.

В отверстие вставляем плоской отверткой между зубьями маховика и коробкой передач, на коленчатом валу проворачиваем болт крепления шкива.

• Для демонтажа ремня необходимо отпустить натяжной ролик. Поворачиваем болт его крепления, ролик крутится, натяжение ослабевает, после чего старый ремень легко снимается. Рекомендуется менять натяжной ролик одновременно с приводом, который снимается с блока. Под ним установлена ​​регулировочная шайба, которую некоторые «ремонтники» теряют.
• Осмотрите шкивы коленчатого и распределительного валов, обратите внимание на износ их зубьев.Если этот износ заметен, шкивы следует заменить, так как уменьшается площадь контакта с зубьями ремня, за счет чего их можно разрезать.

А также проверьте техническое состояние Насос охлаждающей жидкости, который также приводится зубчатым ремнем. В основном обрезание ремня происходит после заклинивания насоса охлаждающей жидкости. Если помпу поменяли, нужно слить часть антифриза из системы охлаждения двигателя.

• Установите на место новый натяжной ролик.Не забудьте про регулировочную шайбу между блоком цилиндров и роликом, иначе ремень при вращении уйдет.
• Установка нового ремня производится в обратном порядке, но перед этим еще раз проверяют метки газораспределения. Начинать установку необходимо со шкива распредвала, затем надеть шкив коленвала и шкив насоса. Эта часть ремня должна растягиваться без возможного провисания, а противоположная сторона натягивает натяжитель.
• Установка шкива за вал коленчатого вала Снова потребует его фиксации от возможного проворачивания.
• Далее ставим на место защитные кожухи, регулируем привод генератора.

По окончании установки ГРМ необходимо на несколько оборотов вывернуть коленчатый вал двигателя, при этом проверяя совпадение всех установочных меток.

Установка тегов

Эффективность работы двигателя зависит от правильности этой операции.На двигателе их три, которые находятся на распредвале и корпусе задней защитной заслонки, шкиве коленчатого вала и блоке цилиндров, кабине коробки передач и маховике. На шкиве распределительного вала имеется штифт, который необходимо совместить с изгибом на корпусе задней защитной крышки крышки привода ГРМ. Шкив коленчатого вала также имеет штифт, который совмещен с риской на блоке цилиндров. Риск на маховике должен совпадать с меткой на корпусе КПП, это самые важные метки, которые показывают, что поршень первого цилиндра находится в точке NTC.

Правильное натяжение ремня

Натяжной ролик — важная деталь Системы газораспределительного механизма на Лада Калина. Если перетянуть, это сильно разгонит механизм, при слабом натяжении может произойти сбой зажигания из-за снятия ремня. Величина натяжения регулируется поворотом на своей оси натяжного ролика. Для этого на видео есть два отверстия, в которые вставляем ключ для поворота натяжителя. А также можно повернуть ролик с помощью клещей для снятия стопорных колец.

У «умельцев» бывает иначе, они используют катанные или гвозди подходящего диаметра, которые вставляют в отверстия. Между собой ставят сколдер, ручка которого как рычаг поворачивает натяжной ролик влево или вправо до получения желаемого результата. Правильное натяжение будет в том случае, когда корпус ремня между шкивами можно будет повернуть пальцами на 90 градусов, а после отпускания ремень вернется в исходное состояние. Если это условие выполняется, затяните фиксатор в натяжном устройстве.

Какой ремень приобретен

От качества деталей, используемых в приводном механизме привода (ролик натяжного устройства, ремень) зависит КПД автомобильного двигателя. При ремонте или техническом обслуживании машины рекомендуется использовать оригинальные детали, но в некоторых случаях неоригинальные запасные части автомобильных компонентов хорошо зарекомендовали себя.

Артикул оригинального ремня ГРМ 21126–1006040 производства РТИ в Балаково.Специалисты рекомендуют смело использовать детали Gates, Bosch, ContiTech, Optibelt, Dayco. При выборе следует быть особенно внимательными, так как под маркой известных производителей можно купить подделку.

Замена ремня ГРМ в Лада Калина занимает около 2 часов эксплуатации. За это время хозяин может сэкономить около полутора тысяч рублей. В статье рассмотрены основные нюансы, а также непонятные моменты.

Содержание статьи:

Какие двигатели Lada Kalina гнутые клапаны

На данный момент на Lada Kalina устанавливаются силовые агрегаты трех типов.Речь идет о первом поколении автомобиля. По рекомендациям производителя — через 40 или 50 тысяч километров пробега. Однако в силу конструктивных особенностей некоторых двигателей эту процедуру желательно провести немного раньше. Итак, рассмотрим двигатели, их достоинства и недостатки.

1,6 л, 8 клапанов

Другие двигатели Лада Калина

Конечно, каждый силовой агрегат можно было бы рассмотреть более подробно, но в этом нет необходимости, ведь это два оставшихся двигателя гнутые клапана.

Замена ремня ГРМ на 8 клапанной Лада Калина

В первую очередь необходимо запастись набором инструмента. В комплект входит плоская отвертка, набор ключей с головками и желательно погремушка, так как операция будет сделана достаточно сложной для проведения операций. Для коленвала брутто еще может понадобиться специальный ключ, мы рассмотрим немного другой вариант установки меток при замене ремня.

Для начала подвесить переднее колесо. Устанавливаем машину либо на домкрат, либо подставляем какой-то упор.Это нужно для того, чтобы установить колено по метке, для облегчения процедуры можно открутить свечи. Это поможет избежать сопротивления сжатию.

Затем снимите заглушку с ручки метки маховика. Он находится на корзине сцепления. В общем, эту процедуру нужно проводить с помощником, но если у вас очень длинные руки, вы можете справиться и в одиночку. Плавно вращайте колесо небольшими рывками, включив сначала четвертую передачу.

При этом метка на маховике должна совпадать с небольшим вырезом, который можно увидеть на коробке коробки.После этого ослабляем натяжение ремня генератора, снимаем. Потом берем трещину и голову на 12. Им нужно открутить крышку закрывающего ремня ГРМ на Калине.

Теперь откручиваем натяжной ролик, и вытаскиваем его так, чтобы натяжение ремня ГРМ уменьшилось, хватило для его снятия. Здесь важно обратить внимание на этикетку распредвала. Он должен совпадать с пластиной, специально устанавливаемой на корпусе головки. Если метка не совпадает, то вам нужно еще раз проверить метку маховика, если она на месте, вам необходимо отрегулировать настройку времени.

Для этого устанавливаем распредвал по метке, после чего снимаем ремень, а потом коленвал ставим отдельно от распредвала. После того, как мы убедились, что все метки совпадают, можно снять ремень, а потом поменять его на новый. После установки нужно убедиться, что натяжка достаточная. Между распределительным устройством Pompey I. Ремень должен вращаться на 90 градусов. Если все требования соблюдены, действуем в обратном порядке.

Замена ремня ГРМ Лада Калина, 1.6 литров, 16 клапанов

В целом конструктивное отличие этих силовых агрегатов в голове. У этого двигателя Два распредвала, соответственно 16 клапанов. Именно из-за этого на нем устанавливаются так называемые высокие поршни.

Для замены ремня ГРМ на валине 16 клапанов нужен такой же набор инструментов, та же процедура установки меток на маховике и распределительных валах . . Отличие только в том, что здесь установлено два вала, соответственно есть две этикетки.Они находятся на головке блока цилиндров. Аналогично снимаем ремень генератора, ослабив натяжной ролик, затем снимаем ремень, и устанавливаем новый.

Замена ремня ГРМ на Лада Калина 1,4 литра

Такой двигатель представлен только в 16-ти клапанной версии, и он поворачивает клапана в случае обрыва ремня ГРМ. Об этом уже говорилось выше. Срок службы этого узла, по заявлению производителя, составляет около 60 тысяч километров, но ремонт газораспределительного механизма не имеет значения ни в каком сравнении со стоимостью ремня.

Итак, для замены понадобится набор головок для откручивания шестерни коленчатого вала, сам ремень, приспособление для фиксации распределительных валов. Начнем с того, что снимаем верх кожуха ремня. Далее снимаем ремень генератора. Затем снимаем нижнюю часть кожуха, надеваем коленвал по метке на масляный насос, а затем откручиваем гайку, снимаем упорную шайбу.

Теперь откручиваем натяжные ролики. Желательно убедиться, что ни один из них не гудит, а помпа не течет.Сняв ремень, ставим новый и натягиваем ролики на момент 33-42 нм. Для этой процедуры также потребуется снятие стопорных колец. Их нужно подтянуть до натяжного ролика, чтобы метки на нем совпали, держите метки и затягивайте болт на шпонку на 15. Во время всей операции важно следить за тем, чтобы валы не проверялись. В целом установка настроена на допуск ошибки в один зуб, однако это не совсем положительно скажется на работе двигателя.

Натяжитель ремня ГРМ калина 8 клапанов

Замена ремня ГРМ и ролика на 8-клапанном двигателе

Как и обещал, начинаю писать темы по ремонту и обслуживанию двигателя. Это касается пока только 8-клапанных двигателей 1.6, так как 16-клапанные сложно достать, да и стоят они больших денег. В целом все работы показаны на примере мотора восьмерки, который по своей конструкции мало чем отличается от Калины.

Итак, для замены ремня ГРМ на Калине 8-кл нам понадобится следующий инструмент:

• Трещотка на 10 головок или простой гаечный ключ
• Гаечный ключ или комбинированный ключ 17
• Плоская отвертка с широким лезвием
• Специальный ключ для натяжения ремня ГРМ

Инструкция по снятию и установке ремня ГРМ на Лада Калина

Первым делом снимаем ремень генератора.а затем откручиваем три болта крепления боковой крышки двигателя, под которой находится весь механизм ГРМ:

И удалите, чтобы он нам больше не мешал:

Далее необходимо выполнить такую ​​процедуру как: Установка ГРМ и коленвала по меткам. Тогда вы можете продолжить. Ослабьте гайку, фиксирующую натяжной ролик, и поверните ролик так, чтобы ремень ГРМ ослабился:

При ослаблении ремня его можно снять со звездочки распредвала, ролика и шестерен привода водяного насоса (помпы):

Но на данный момент полностью снять его не удастся, так как снизу он заблокирован шкивом привода генератора, который необходимо открутить.Для большего удобства можно снять переднее правое колесо, предварительно приподняв машину домкратом. Таким образом улучшится доступ к гайке крепления шкива.

Теперь хочу обратить ваше внимание на то, что на рисунке ниже будет изображена восьмерка, а на Калине она совсем другая. Но суть снятия остается прежней: необходимо удержать коленвал от проворачивания и в этот момент открутить болт. Можно заблокировать коленвал толстой плоской отверткой, вставив ее конец в окошко картера сцепления (там, где вы смотрели на метку на маховике).

Рукой отверните болт до конца, как показано на фото ниже:

И снимаем шкив с коленвала Калины:

А теперь можно полностью снять ремень ГРМ, так как его больше ничто не держит:

Натяжитель ремня тоже лучше поменять одновременно. Достаточно открутить гайку ее крепления и снять со шпильки, как показано на фото ниже:

Обратите внимание, что под роликом находится толстая шайба, она наглядно показана ниже:

При установке сначала вставьте его в натяжной ролик, и только после этого ролик можно установить на свое место:

Прошу не обращать особого внимания на видео, показанное на фото, так как я вообще не знаю его происхождение.Обычно ставят другой вид с двумя отверстиями для натяжения под специальный ключ. А этот очень странный, и видимо он вовсе не из этой машины, так как надевать на него ремень — кошмар! Итак, вперед!

Теперь можно установить новый ремень ГРМ: Для этого сначала надеваем его на шестерню коленвала снизу, потом сразу на звезду распредвала, чтобы натянуть большую ветку:

В этот момент убедитесь, что шестерня коленчатого вала не прокручивается без звездочки распредвала, иначе метки ГРМ будут выбиты, и вам придется их заново ставить.Хотя это несложно, но лишняя потеря времени бесполезна. Затем можно надеть ремень с другого конца на шестерню помпы и натяжной ролик. Внимательно посмотрите, чтобы все зубья плотно прилегали к шестерням, и подтяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

Хорошо натянутый ремень при работающем двигателе не должен ходить волнами, как это часто бывает. То есть на больших и малых оборотах большая ветка не должна отклоняться от прямой.Но при этом тянуть нельзя. Обычно при чрезмерном растяжении появляется характерный звук: грохот от валика. В этом случае слегка ослабьте ремень.

http://ladakalinablog.ru

Здравствуйте, читатели блога. Сегодня мы рассмотрим, как происходит замена ремня ГРМ на двигатель Калина с 8-ми клапанным двигателем.

Для начала приведем схему установки ремня ГРМ Калины с двигателем 8 клапанов:

РИС. 1 Механизм ГРМ Калины 8 С и расположение меток

Как видно из схематического изображения, в первую очередь необходимо правильно установить метки на шкивах распредвала и коленчатого вала.

На фото ниже, пожалуйста, посмотрите расположение этих тегов:

РИС. 2 Шкив коленчатого вала на Kalina 8 Cl

РИС. 3 Шкив распредвала 8 клапанная Калина

Загоняем машину в смотровую яму и домкратом переднее правое колесо. Снимаем колесо и, открыв капот, даем двигателю остыть. Желательно, чтобы температура двигателя составляла примерно 60 градусов по Цельсию. Прежде чем добраться до ремня ГРМ Калины, необходимо снять ремень генератора и его ведущий шкив на коленвале.

Устройство привода генератора показано на фото ниже:

РИС. 4 Установка ремня клапана 8 клапана Калина

Как видно на фото, ремень генератора натягивается при помощи ролика. Чтобы снять поликлиновой ремень, ослабьте натяжение этого ролика. Для этого сначала нужно гаечным ключом ослабить контргайку штока (на 19). Ослабляем стопорную гайку и ключом (8) крутим сам шток до тех пор, пока ремень не ослабнет и его можно будет снять.Настала очередь шкива привода генератора на коленчатом валу. Для этого спуститесь в яму и снимите защиту «пыльник двигателя» с правой стороны. Также необходимо снять защиту маховика, которая крепится тремя болтами (10) снизу двигателя к картеру коробки передач. Снимаем защиту и, вставив плоскую отвертку между зубьями короны и картером КПП, остановим маховик. Это нужно для того, чтобы коленчатый вал не вращался при откручивании болта.Болт (поз. 17) затянут очень туго, поэтому для его откручивания потребуется приложить некоторое усилие. Для этого лучше использовать розетку с таким же размером и трубой, что и рычаг. Отрывая болт, откручиваем и снимаем шкив привода генератора.

На втором этапе приступаем к снятию непосредственно зубчатого ремня ГРМ Лада Калина, 8 клапанов …

Выходим из ямы и снимаем верхнюю пластиковую защиту двигателя. Он крепится на четырех зажимах к двигателю, нужно просто аккуратно вытащить его по очереди из каждого зажима.Далее снимаем защитный кожух ремня ГРМ Лада Калина. Для этого ключом (10) открутите три крепежных болта. Один из них расположен перед кожухом, а два других сбоку. Открутив болты, снимаем кожух, и перед нами открылся весь привод газораспределительного механизма (см. Фото).

РИС. 5 Привод ГРМ Калины 8 Cl

Вот и настал ответственный момент! Необходимо установить весь ремень привода ГРМ калины строго по меткам.Для этого берем головку под торцевой ключ (на 19), желательно с удлинителем и откручиваем болт, который мы откручивали при снятии шкива привода генератора.

Поворачиваем коленвал по часовой стрелке за этот болт до совпадения меток на шестернях коленвала и распредвала. Расположение этих знаков указано на рисунках выше.

Коленчатый вал лучше провернуть, а с распредвалом это нежелательно. Это необходимо сделать потому, что ГРМ Калины приводится в движение коленвалом, а не распредвалом.

Затем вы должны использовать ключ (на 17), чтобы ослабить крепежный болт натяжного ролика и ослабить натяжение ремня газораспределительного механизма. Снимите ремень и натяжной ролик, чтобы проверить состояние. Обычно при замене ремня ГРМ калина меняет еще и ролик, так как чаще всего подшипник на нем имеет хоть и небольшой люфт. А это недопустимо. Проверить состояние помпы. Дергать необходимо за шкив, а при люфте лучше сразу заменить.

Насос, возможно, какое-то время проработает, но потом все равно выйдет из строя, и для его замены надо снова открыть весь накопитель и поменять.Но бывает и так, что он заклинивает и из-за этого обрывается ремень. Затем придется снова открыть всю систему и снова повторить всю работу. Желательно проверить состояние сальников коленвала и распредвала. Для этого снимаем соответствующие шестерни и заднюю крышку газораспределительного механизма.

Проверив состояние пломб, при необходимости заменим их, что избавит вас от дальнейшей работы.

Итак! Сняли ремень ГРМ, проверили состояние помпы и сальников, при необходимости заменили на новые.Далее можно переходить к сборке ременного привода ГРМ Калины.

Устанавливаем на свои сиденья снятые ранее шестерни распредвала и коленвала. Если в процессе их снятия метки сместились, то нужно установить их строго на свои места.

Перед тем, как приступить к установке нового ремня ГРМ из калины, необходимо либо посчитать количество зубьев, их должно быть 111, либо внимательно прочитать маркировку. Там должно быть указано их количество. Также можно просто сравнить новый ремень со старым, они должны быть одинаковой длины.Важный момент! При установке ремня ГРМ необходимо внимательно следить за тем, чтобы при установке метки оставались строго на своих местах.

Сначала нужно натянуть ремень на шкив коленвала. Затем на шкиве распредвала, при этом необходимо натянуть ремень с правой стороны распредвала. Это сделано для того, чтобы легче было подтянуть привод с натяжным роликом. Установить натяжной ролик, закрепить, но не затягивать. Он должен упираться в заднюю часть ремня. Ремень надеваем на шкив помпы и натягиваем роликом, поворачивая специальным ключом против часовой стрелки.

Чтобы проверить натяжение ремня, возьмите его с правой стороны распределительного вала и поверните вдоль. Правильно натянутый ремень должен поворачиваться не больше и не меньше на 90 градусов или прогибаться при нажатии не более чем на один сантиметр.

После натяжения приводного ремня уже можно затягивать крепежный болт ролика. Здесь необходимо следить за тем, чтобы планка с правой стороны шкива распределительного вала была правильно натянута и не провисала.

Фото видео показано ниже, там же показано, с помощью каких отверстий нужно повернуть видео:

РИС.6 Натяжение ролика на Kalina 8 клапан

Ключ для регулировки ролика:

РИС. 7 Ключ регулировки натяжного ролика

Используя ключ (17), проверните коленчатый вал на три-четыре оборота, чтобы шкив коленчатого вала встал на место с меткой. После этого проверяем их еще раз. Все теги должны быть строго на своих местах.

Ставим на место защитный кожух привода ГРМ. Затягиваем тремя болтами его крепления. Устанавливаем шкив привода генератора на коленчатый вал с проточкой на шпонку, которая изображена на рисунке 2.Лучше нанести резьбовой герметик на резьбу болта крепления шкива.

После этого, заблокировав маховик отверткой, с усилием закручиваем этот болт. Устанавливаем ремень генератора калины. Если старый еще в хорошем состоянии, то поставьте. Но будет лучше, если поставишь новую. Ключом на 8 поверните роликовый стержень против часовой стрелки — натяните ремень.

После этого фиксируем шток в натянутом положении стопорной гайкой. Тогда уже можно начинать проверять двигатель.Если посторонних шумов нет, значит, все сделано правильно. Закрепляем защиту маховика на место. Ставим на место защиту двигателя. Устанавливаем и фиксируем снятое колесо. Ставим на место верхнюю пластиковую защиту двигателя.

Тогда можете сесть в машину, запустить двигатель.

На этом, уважаемый читатель блога, заканчиваю писать эту статью и желаю удачи и настроения! Напишите в комментарии о замене ремня ГРМ на вашей Калине с 8 клапанами, и с какими трудностями вы столкнулись.

Рекомендуется проверять ремень ГРМ каждые 15-20 тысяч километров. Обрыв ремня на 8-клапанной Калине не смертельный, клапаны останутся целыми, а на 16-клапанной гнутся. Поэтому необходимо следить за ремнем ГРМ и своевременно менять его на новый (его ресурс от 50 до 80 000 километров). Процесс замены ремня ГРМ практически одинаков для 8 и 16 клапанных двигателей.

Для начала нужно снять пластиковую защиту ремня ГРМ, которая крепится на 3-х болтах.

Теперь нужно снять правое переднее колесо. У вас будет доступ к правой защите двигателя. Откручиваем 2 винта, на которых он крепится, и тянем вниз. Теперь мы можем добраться до шкива на коленчатом валу.

Перед этим нужно прокрутить коленвал, чтобы установить обе звезды (коленвал и распредвал) по меткам:

Чтобы открутить маховик, коленчатый вал должен быть заблокирован. Со стороны сцепления у двигателя есть специальное смотровое окошко, через которое виден маховик.Снимите резиновую ленту и зафиксируйте ее мощной отверткой. Для этого вам понадобится помощник.

Шкив можно сильно затянуть, поэтому не удивляйтесь, что он не расшатывается.

Затем нужно снять ремень генератора.

Снимаем шкив, снимаем старый ремень. Для этого нужно открутить натяжной ролик и максимально освободить ремень. А теперь ВНИМАНИЕ! Убедитесь, что шестерни не сбились.

Начинаем носить новый ремень с шестерней коленвала.Затем натягиваем на шестерню распредвала с правой стороны. Мы все время следим за тегами. Далее продеваем ремень через ролик и натягиваем помпу.

Натянуть ремень ГРМ с роликом. Для этого я использовал самодельный ключ из стальной проволоки (2-3 мм):

Ремень должен быть натянут так, чтобы его можно было повернуть на 90 градусов, но не больше и не меньше. После затяжки проверните коленчатый вал на 2–3 оборота и еще раз посмотрите, нет ли неправильных отметок. Если заблудишься — то сними и снова выставь все.

Собираем в обратной последовательности.

Ремень ГРМ калина 8 клапанов пробег. Ремень ГРМ Лада Калина: Замена и обслуживание

Для выполнения работ потребуется Ассистент, а также желательно наличие кювета.

Так как при обрыве ремня ГРМ возможны столкновения клапанов и поршней, то замена ремня газораспределительного механизма производится каждые 60 000 км. При замене ремня ГРМ также необходимо заменить его натяжной и направляющий ролики.

Схема распределительного привода: 1 — зубчатый шкив коленчатого вала двигателя; 2 — отлив на крышке масляного насоса; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — зубчатый шкив распределительного вала выпускных клапанов; 6 — крышка заднего ремня ГРМ; 7 — зубчатый шкив распределительного вала впускных клапанов; 8 — ролик направляющий; 9 — Зубчатый ремень ; A — метка NMT на шкиве коленчатого вала; В табличке на крышке масляного насоса; C, F — наклейка на задней крышке ремня ГРМ; Д. — метка на зубчатом шкиве распределительного вала выпускного клапана; E. — метка на зубчатом шкиве впускных клапанов распределительного вала

Удаление

1. Подготовить машину к работе

2. Снимите верхнюю переднюю крышку ремня газораспределительного механизма.

При снятии ремня ГРМ с заменой на замену маркером засоряется направление его вращения. При сборке он должен быть установлен в соответствии с этикеткой.

3. Снимите переднее правое колесо и установите автомобиль на надежную подставку.

4. Снимите правую часть брызговика двигателя.

5. Снять ремень привода генератора

6. Ключ латунный на 17 мм повернуть коленчатый вал для совмещения меток на заглушке распредвала выпускного клапана …

А на шкиве впускных клапанов распредвала с метками на задней крышке ремня ГРМ.

Это положение будет соответствовать положению коленчатого вала в часах ВМТ сжатия первого цилиндра (см. Рис.). Провернуть коленвал за болты распредвалов распредвалов не допускается. При выполнении следующей операции коленчатый вал можно удерживать шлицевой отверткой для шестерни маховика. Для этого нужно открутить три винта и снять нижнюю крышку картера сцепления. Также болт шкива коленчатого вала можно открутить, если помощник включает высшую передачу и нажимает на педаль тормоза.Но при этом коленчатый вал может немного проворачиваться. Следовательно, необходимо повторно проверить совпадение всех тегов.

7. Ключ овертовый на 17 ММ. с удлинителем отворачиваем болт крепления шкива коленвала.

8. Снимите шкив коленчатого вала и ограничительную шайбу.

9. Шестигранный ключ на 5 мм переворачиваем три болта крепления нижней передней крышки ремня ГРМ

10. Снимите крышку.

11. Ключ 15 мм, Поворачивая болт крепления натяжного ролика на пол-оборота против часовой стрелки, ослабляется натяжение ремня ГРМ.

12. Снимите ремень ГРМ.

После снятия ремня проверьте состояние натяжного и направляющего роликов (см. Ниже «Натяжные и направляющие ролики ремня ГРМ — проверка и замена»).

Установка

1. Надеваем новый ремень, делая его ответвления по выкройке (смотрим и убеждаемся, что метка на шкиве коленчатого вала расположена напротив прилива, сделанного на корпусе масляного насоса.

2. Ремень натягиваем на шкив впускных клапанов распредвала так, чтобы передняя ветвь ремня натянулась. Не давая ремню расслабиться, наденьте его на шкив распределительного вала выпускного клапана.

3. Съемник стопорных колец перед совмещением меток на нем поверните натяжитель в направлении стрелок…

И ключом на 15 мм затяните болт крепления натяжного ролика с моментом 33,2-41,2 НМ (3,4-4,2 кгс).

4. Если при этом повернулся один из распредвалов, ослабим натяжение ремня и переустановим его, проворачивая неправильный распределительный вал (допустимое несовпадение меток в пределах одного зуба шкива вала распредвала).

5. Проверил коленвал на два оборота (за отвод маховика или завернутый болт крепления шкива в вал), в совпадении меток убеждаемся, что взаимное положение валов не нарушено.При необходимости совместите метки, повторите установку ремня.

6. Совместив все метки, устанавливаем детали, снятые с автомобиля.

2013 год стал годом рождения Lada Kalina 2, которая была практически полностью модернизирована по сравнению с предшественницей. Автомобиль стал популярным не только в регионах РФ, но и в странах дальнего и ближнего зарубежья. Машина относится к небольшому классу, но имеет неплохую грузоподъемность.

Лада Калина 2 или ВАЗ 2192 комплектуется линейкой силовых агрегатов с рабочим объемом 1600 см 3.Отличаются они не только показателями мощности, но и количеством клапанов в ГБЦ. Они могут быть 8 (двигатель 11186) или 16 (двигатели 21126 и 21127) Привод в механизме GDM осуществляется зубчатым ремнем.

Если владелец автомобиля считает, что время подошло, ремень в механизме газораспределения требует замены, следует выполнить данную процедуру. Большинство владельцев доверяет эту работу специалистам, но при большом желании и навыках автосервиса ее можно выполнить самостоятельно.Не стоит откладывать этот случай на «будущее», так как обрыв ремешка приведет к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

Схема ГРМ ВАЗ 11186

Расходные материалы необходимо приобрести, подготовить набор ключей гаечных, домкрат, подставку под кузов автомобиля, колодки под задние колеса автомобиля.

При замене насоса охлаждающей жидкости необходимо наличие антифриза для добавления его в систему охлаждения двигателя.

А еще нужен ключ для регулирования натяжения зубчатого ремня . Приступить к работе можно в гараже, на любой другой горизонтальной площадке. Кроме того, вам понадобится набор шестиугольников разного размера. Для удобства выполнения работ лучше всего снимать правое переднее колесо.

Для этого на установленном автомобиле подтягивается рычаг ручного тормоза, под задние колеса устанавливаются колодки, баллонным ключом ломаются колесные болты. Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот.Для доступа к приводу ГРМ следует демонтировать защитную крышку. Вам понадобится пятое шестигранное число, которым выкручиваются 3 винта на пластиковой крышке.

Заглушите небольшое количество антифриза из системы охлаждения двигателя при замене насоса.

• Необходимо повернуть головку натяжителя генератора головкой на «10», снять его ремень. После этого необходимо установить привод TRW по тегам. Лучше всего это делать, когда снято колесо с правой стороны автомобиля.Автомобиль поднимается домкратом. Установил для надежности машину под порог, снимаем колесо. Теперь ключ должен вращать шкив коленчатого вала по часовой стрелке до тех пор, пока метка на шкиве распределительного вала не совпадет с задней крышкой защиты.
• Пятый номер sixgegler потребуется для снятия нижнего защитного экрана синхронизации. Далее следует снять шкив коленвала, для этого вам понадобится помощник. Следует включить пятую передачу, нажать педаль тормоза. В это время болт крепления шкива поворачивает ключ к удлинителю.Также снимается защитная шайба. Метка на зубчатом колесе должна совпадать с выступом на крышке масляного насоса. Следующая ступень ослабляется натяжением приводного ремня. Болт крепления натяжителя снимается с регулировочной шайбой, в дальнейшем возвращаются на место.
• Снимите старый ремень со шкивов. При необходимости демонтировать помпу системы охлаждения мотора. Перед установкой новой детали внимательно осмотрите шестерни. Шкив насоса в системе охлаждения двигателя.Натяжной ролик обычно всегда меняет новое изделие.
• Перед установкой нового ремня еще раз проверьте совпадение меток времени установки, если все в порядке, продолжайте работу. Установите ролик натяжителя вместе с регулировочной шайбой, но не затягивайте. Ремень на шестерню распредвала, затем на шкив коленвала, помпу и натяжной ролик.
• Ремень ГРМ натягивается специальным ключом, поворачивающим ролик натяжителя, направление движения указано на корпусе ролика.Поворачиваем до совпадения меток на подвижной и неподвижной роликовых втулках, затем затягиваем болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 все детали ставятся на место, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, процедура замены зубчатого ремня правильная.

Начало клапана Ли

К сожалению, на 8-клапанном двигателе такое бывает иногда при повреждении зубчатого ремня в приводе ГРМ.Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние привода MRM при проведении технического обслуживания, чтобы своевременно выявить возможные проблемы в клапанном механизме. Обрыв ремня приведет к дополнительным затратам на ремонт силового агрегата, которые в несколько раз превысят стоимость ремня с натяжителем.

Замена ГРМ на 16 клапанном двигателе

Для замены ремня в приводном моторе ВАЗ-21126, ВАЗ-21127 также нет особых условий.Вам потребуются головки на «10», «15», «17», пятый номер шестиугольника, мощный душ с плоской лопастью. В головке блока цилиндров этих двигателей 16 клапанов, а это значит, что распредвала тоже будет два.

Замену можно произвести примерно так:

• Открыть капот моторного отсека, отсоединить клеммы от аккумуляторной батареи.
• Шестигранник под цифрой 5 получается 5 болтов верхней защитной крышки, 2 винта нижней защиты.
• Поверните головку на «17» на каждый болт на шкиве коленчатого вала, чтобы установить механизм MRR в положение NMT первого цилиндра. При этом метки должны совпадать не только на шкивах коленчатого и распределительных валов, но и на маховике с картером коробки передач.
• Далее будет остановлен брань от проворачивания коленвала, вставки ее лопасти между зубцами винта маховика и корпуса КПП.

• Освободите натяжитель планки генераторной установки, снимите его со шкивов.

• Далее поворачиваем винт крепления шкива коленчатого вала, демонтируем его вместе с распорной шайбой.
• Ослабив натяжение ремня (для этого поворачиваем натяжное устройство), можно демонтировать ремень в приводе ГРМ.

• Перед сборкой внимательно проверьте состояние всех деталей MRM, совпадение установочных табличек.
• Установив новые растягивающие и направляющие устройства, вы можете носить ремень.
• Начните со шкивов распределительных валов, и необходимо убедиться, что ветвь ремня между ними имела прогиб.
• Когда ремень направляется к шкивам помпы, коленчатому валу, натяжителю, нужно его натянуть.
• Для этой цели хорошо подходят клещи для снятия стопорных колец. Их вставляют в пазы, имеющиеся во внешней обойме натяжителя, поверните его против часовой стрелки. Когда метки на шишках натяжителя совпадают, можно подтягивать его крепежи.

• Далее собираем все в обратном порядке. По окончании сборки, перед запуском мотора, следует прокрутить коленчатый вал на несколько оборотов, следя при этом за положением установочных меток.

Что с клапанами

Как и у 8-ми клапанных двигателей, повреждение ремня 16-ти клапанного мотора приводит к печальным последствиям, заглушка . Автомобилисты приводят факты, когда помимо клапанов был поврежден поршень, рванули разъемы, лопались гильзы. Это приводит к тому, что двигатели нуждаются в дорогостоящем капитальном ремонте. Не стоит экономить на расходе привода клапанного механизма, иначе хозяина ожидают большие неприятности, связанные с ремонтными работами силового агрегата.

Нормы замены ремня

Инструкция по эксплуатации транспортного средства четко прописывает сроки всех нормативных работ. По указанию завода, ремень в приводе нужно менять при пробеге 75 тыс. Км . Многие владельцы выполняют эти рекомендации, но иногда поломки случаются намного раньше указанных сроков, это зависит от качества используемых запчастей, условий эксплуатации машины, других факторов. Поэтому специалисты рекомендуют не превышать пробег более 50-60 тысяч км.

Какой ремень приобретен

Для эффективной работы двигателя Дрим Лада Калина 2 должен иметь качественный ремень. Заводские двигатели комплектуются изделиями завода РТИ в Балаково или от компании. Хорошо показаны детали из комплектующих для автомобильной промышленности. Это могут быть расходники от Bosch, ContiTech, некоторые другие. К их выбору следует внимательно отнестись, так как вы можете продавать подделки в соответствии с инструкциями.

Ремень ГРМ, используемый в модели Lada Calina, представляет собой резиновое изделие кольцевого вида, в котором специальные зубья присутствуют в строго определенном количестве.Резиновая основа усилена каркасными нитями.

Ремень предназначен для передачи крутящего момента от шестерни коленчатого вала на вал распределительного устройства, если мотор клапана 8 — 8 (или два, если конструкция головки 16 клапанов).

Состояние указанного расходного компонента напрямую влияет на работу всего механизма газораспределения. И в основном требуется замена ремня ГРМ.

Типы неисправностей

На практике различают три типа ременной передачи ГРМ:

• потеря целостности;
обрыв
• ;
• неправильная степень натяжения.

Первый вариант опасен связкой ремня. Об этом явлении будут свидетельствовать потоки потоков. Часто наблюдаются стрижки зубов. Такое повреждение вызвано неправильной регулировкой некоторых компонентов механизма, в том числе:

• шестерни на распределительных валах;
• шкив коленвала;
• ролик для растяжки;
• насос контура охлаждения;

Натяжение ремня осуществляется с помощью специального ролика с эксцентриковым валом.Вращая ролик, можно усилить или ослабить уровень натяжения. Здесь главное не допускать чрезмерного натяжения, которое пагубно скажется на состоянии и ресурсе ремня. Также нельзя оставлять ослабленную ременную передачу, которая грозит перекрещиванием зубьев на шестернях валов. В обоих случаях ГРМ в Lada Kalina перестанет нормально работать.

Бросок ремня возникает, если владелец Лады Калины своевременно не примет меры по замене этого важного расходного элемента.При возникновении такой ситуации дальнейшая работа мотора 8 клапанов невозможна. Автомобиль следует доставить на эвакуаторе к месту ремонта. И надо будет заменить ремень ГРМ.

Зачем менять?

Производитель установил периодический нормативный срок для замены ремня, выраженный в величине пробега. Так что к указанной процедуре нужно склонять хозяина каждые 50 тыс. Км. Можно и раньше, если состояние указанного потребителя требует таких действий.

Важно! Учитывая качественные характеристики деталей в газораспределительном механизме, ремень также рекомендуется сокращать с периодичностью 30 тыс. Км.

Ремень передачи на Лада Калина требует регулярного осмотра. К визуальному контролю следует прибегать не реже одного раза в месяц. Для этого необходимо будет демонтировать откидную крышку. Если на поверхности ремня появляются указанные ранее признаки износа, то такой элемент системы следует немедленно заменить, что позволит избежать резкого толчка.

Чрезмерно изношенный деревянный ремень становится причиной неисправности системы охлаждения системы охлаждения. Открытие на некоторых модификациях мотора приводит к заслонке клапанов в нижней части поршня. В некоторых случаях резьба ременного шнура может намотаться на вал генератора, что приведет к сбоям в его работе.

Обратите внимание, что на старых модификациях моторов 8 клапанов при обрыве ремня не наблюдается. Удар не происходит благодаря специальным технологическим выемкам на днищах поршней.Новые клапанные агрегаты и модификации с 16-клапанными головками не могут похвастаться такой полезной защитной опцией.

В первом случае при ремне, мотор 8 клапанов глохнет. Установив новый продукт, вы можете продолжить работу. Второй вариант предполагает ремонт двигателя Лада Калина.

Стоимость замены по акции

Цена ремня ГРМ в торговой сети варьируется в пределах 400-600 руб. кусок. Когда потребуется замена натяжного ролика, то в указанную сумму смело добавляйте порядка 500-600 руб.

Стоимость услуги замены достигает 800 руб. А если нужно заменить оба ролика, то ожидаемая разорение кошелька владельца составит около 1000 рублей.

Замена

Сначала резервируем инструменты:

• ключи на «10», «13» и «17»;
• отвертка большая с шлицевым профилем;
• ключ для установки ролика и регулировки натяжения;
• домкрат;
• баллонный ключ.

Перед демонтажными работами необходимо установить расписание для специальной позиции (NTC).Для этого делают отметки на шкивах валов, картере трансмиссии и моторе. Итак, замена ремня ГРМ пошаговая.

1. Лада Калина расположена на ровном участке.
2. Подкладываем домкрат с правой передней стороны, а к задним колесам ставим упоры против коррозии.
3. Открывая капот и вооружившись ключом 10-го размера, откручиваем болты (3 шт.), Придерживая защитный кожух механизма.
4. Гайка натяжного ролика в Лада Калина откручивается ключом на «13».Ремень ГРМ ослаблен.
5. Теперь снимите ремень генератора. Для этого используйте ключ 13-го размера, чтобы ослабить натяжитель.
6. Найдите метку на шестерне распределительного вала. Он представлен в виде прямоугольного наплыва на тыльной стороне кромки самой шестерни.
7. Вращая вал подходящим ключом, мы совмещаем указанную метку с верхним выступом, имеющимся на пластине крепления пластины механизма.
8. Перейти в коробку карт. Имеет специальное окошко, закрытое резиновой заглушкой.Находим его длинной отверткой и снимаем.
9. Видим Маховик Лада Калина. На нем есть табличка, которую необходимо совместить с треугольным выступом, расположенным слева от картера.
10. Если предварительные (при натянутом ремне) фазы установлены правильно, то две пары меток должны совпадать. Когда этого не соблюдается, регулируем положение вращением валов для шкивов (можно крутить колесо, включив пред 5-ю передачу).
11. Затем остановите маховик отверткой так, чтобы она попала в окно Картера, а суперпозиционеры — в зубья.
12. Теперь снимите шкив генераторной установки.
13. Старый ремень ГРМ Лада Калина отвал с приводных шестерен и ролика.
14. При установке новой ременной передачи контролируйте отсутствие смещения меток. Все манипуляции производятся по обратному алгоритму.
15. Растяжка производится вращением одноименного ролика. Примените специальный ключ.

Правильно натянутый ремень позволит финишным усилиям повернуться на 90 градусов к одной ветви (в середине).Это будет соответствовать сопутствующей нагрузке в 2 кгс.

1. Теперь ролики можно затягивать с желаемым моментом затяжки.
2. Выверните отвертку из окна картера, верните пробку.
3. После сборки проверьте совпадение меток (поверните механизм на 2 полных оборота и посмотрите).
4. Установите кожух.
5. Не забудьте вернуть колесо на место.

При установке важно не забыть о этикетках.

Замена ремня ГРМ завершена.

Подведем итоги

Привозим мотор Лада Калина и радуемся отсутствию посторонних шумов. Это говорит о том, что ремень ГРМ заменен правильно. Если ремень натянут, то роликовый ролик подскажет о таком явлении по степени натяжения, открутив фиксирующую застежку и повернув ролик при необходимости. Мы помним о корпусе, который подлежит возврату на штатное место. Устанавливая новый ремень, не забывайте о шильдиках.Теперь в дорогу!

Проверять ремень ГРМ рекомендуется каждые 15-20 тысяч километров пробега. Обрыв ремня на 8-клапанном валине не смертельный, клапан останется целочисленным, а на 16-клапанном — пробегите. Поэтому за ремнем ГРМ нужно следить и менять на новый (его ресурс от 50 до 80 000 км пробега). Процесс замены ремня ГРМ практически одинаков для 8 и 16 клапанных двигателей.

Для начала нужно снять пластиковую защиту ремня ГРМ, которая крепится на 3 болта.

Теперь нужно снять правое переднее колесо. У вас будет доступ к правому защитному экрану двигателя. Откручиваем 2 винта, на которых он крепится, и тянем вниз. Теперь мы можем добраться до шкива на коленвале.

Перед вами, нужно, прокручивая коленвал, установить обе звезды (коленвал и распредвал) по тегам:

Для откручивания маховика нужно заглохнуть коленвал. Со стороны сцепления у двигателя есть специальное смотровое окошко, через которое виден маховик.Снимите резиновую втулку и остановите ее мощной отверткой. Для этого вам понадобится помощник.

Шкив можно сильно затянуть, поэтому не удивляйтесь, что он не откручивается.

После нужно снять ремень генератора.

Снимаем шкив, снимаем старый ремень. Для этого откручиваем натяжной ролик и даем максимально натянуть ремень. А теперь внимание! Убедитесь, что шестерни не соскочили с этикеток.

Новый ремень стартовой правки с шестернями коленчатого вала.Затем натяните его на шестерню распредвала с правой стороны. Все время следите за этикетками. Далее проводим ремень через видео и натягиваем на помпу.

Натягиваем ремень ГРМ при помощи ролика. Для этого я использовал самодельный ключ из стальной проволоки (2-3 мм):

Ремень должен растягиваться так, чтобы его можно было повернуть на 90 градусов, но не больше и не меньше. После растяжки проворачиваем коленвал на 2-3 оборота и еще раз смотрим, не перепутались ли метки.Если их сбили, то снимите и снова выставьте все.

Соберите сборку в обратном порядке.

На шестнадцатиклапанной Ладе Калине Состояние ремня ГРМ рекомендуется диагностировать через каждые 15000 км. Некоторые утверждают, что это слишком мало, и всерьез интересоваться состоянием ремня рекомендуется только после 25000 километров пробега. Производитель сообщает, что нет необходимости менять ремень в течение времени, установленного регламентом.Но специалисты все же рекомендуют периодически осматривать этот узел, а при возникновении проблем его заменяют описанным ниже методом.

Ремень проверочный

Проверять состояние узла нужно только при холодном двигателе. Крышка верхнего привода снимается для проверки. Емкость с жидкостью для мытья стекол лучше тоже разобрать, так как она вполне может мешать. Для того, чтобы снять крышку привода, придется открутить 5 саморезов, обнаружить их несложно. Крышку следует снять, сняв ее верхний край.Также придется снять переднее колесо, расположенное справа. Теперь возьмите головку на 17 и прокрутите ее коленвал по часовой стрелке.

Сейчас проводим осмотр ремня ГРМ. Важно знать, что на его зубах не должно быть трещин, складок и отслоений. Износ не должен быть таким, когда нити уже видны. На связках не должно быть трещин и следов. Если такие дефекты обнаруживаются, это явный сигнал к тому, что ремень пора заменить. Причиной замены ремня может быть обнаружение на нем масляных следов.Скорее всего, капли масла из жидкостного насоса для охлаждения. Итак, при установке нового ремня необходимо его осмотреть и при необходимости отремонтировать.

Натяжение ремня должно соответствовать спецификациям. Для проверки прокрутите коленчатый вал по часовой стрелке, пока метки на зубьях шкива не контролируются вырезами на крышке привода. Растяжение ремня будет считаться нормальным, если вырез внешнего диска совпадает с выступом внутренней втулки.

Натяжение ремня можно регулировать в том случае, если его не так уж и много.Для этого нам нужно ослабить болт крепления ролика, при котором происходит растяжение. Для натяжения ремня ролик, служащий для его натяжения, поворачивается против часовой стрелки, ослабляя — по часовой стрелке. Во внешнем диске есть пазы, в которые вставляется «рогатый» ключ. Ключ этот универсальный, применяется при ремонте всех ваз с передним приводом.

С помощью этой клавиши происходит растяжение ремня до желаемого уровня. При этом следует учитывать, что ремень нельзя вытянуть, иначе это может стать причиной неисправности как ремня, так и направляющих роликов.Но на пояс обидеться невозможно. Если это произойдет, ремень также выйдет из строя раньше срока. В конечном итоге это может привести к тому, что поршни будут соприкасаться с клапанами, что приведет к поломке механизма и, как следствие, к его дорогостоящему ремонту. Поэтому допускается только оптимальное натяжение ремня. Ремень необходимо заменить при обнаружении дефектов, о которых было сказано выше. А теперь непосредственно о его замене.

Замена ремня

Для начала нужно снять приводной ремень вспомогательных агрегатов.Силовой агрегат можно обслуживать с помощью деревянного бруса. Откручиваем нижнюю крышку переднего привода, используя для этого ключ с отбойником. Устройство натяжения ремня крепится двумя болтами, один из которых нужно ослабить, а второй полностью открутить.

Нижняя крышка легко снимается, если поднять натяжной ролик. Посмотрите на рисунок, все наглядно видно. Постарайтесь не потерять шайбу, на которую указывает стрелка на картинке.

Теперь фиксируете коленвал от прокрутки.Для этого нам понадобится помощник. Для этого ему нужно нажать на тормоз на 5 передаче. Теперь снимите болт и шайбу.

После этого приступайте к непосредственному демонтажу ремня, предварительно проверив соответствие меток. Следует ослабить болт, фиксирующий натяжной ролик. После этого ремень легко выдвинется, а затем снимется.

Теперь необходимо снять направляющий ролик. Берут только с болтом и шайбой, так как этот узел не разбирается.Это делается для того, чтобы проверить, в каком состоянии находятся подшипники обоих роликов. Ролики лучше заменить, если машина имела значительный пробег или дефекты были обнаружены визуально. На насосе охлаждающей жидкости не должно быть следов жидкости, иначе этот узел придется заменить. Обратите внимание на отсутствие люфта.

Установка происходит в обратной последовательности, но болт крепления ролика еще не затянут до конца. Делать это нужно только после того, как ремень будет установлен.Также необходимо установить его в обратном порядке, предварительно убедившись, что метки на шкивах вилки и крышке привода совпадают.

Замена ГРМ своими руками

Гнет ли клапан на 8 клапане валина. Какие неприятности с двигателем ждут владельцы калины

Вы узнаете, двигатель 11186 гнет клапаном и поднимается ли клапан на Калине 1 4 16 или 1 6 8. Комментарии и советы специалистов читайте здесь.

Ответ:

Многим владельцам Лада Калина знакома проблема, когда обрыв ремня ГРМ, а также повреждение клапана. Потому что автовладельцы часто задаются вопросом, как ведет себя двигатель 11186 и медный ли он? Эта проблема потеряла только улучшенную модель, если верить покупателям.

Но все опасения по этому поводу никуда не делись. Поэтому стоит потратить некоторое время на то, чтобы разобраться, какая модель станет самой надежной.

Не все 8-клапанные моторы проблемные, если верить нынешним владельцам грантов.Например, действительно качественный силовой агрегат стоит «Стандартной» комплектации. Вряд ли будущий владелец такого варианта столкнется с серьезными поломками.

А вот водитель носить можно, кто приобретает модель «Норма». Разрыв ремня ГРМ обычно приводит к ремонту. Что, в свою очередь, занимает довольно много времени и может стать дорогостоящим. На первый взгляд двигатели абсолютно идентичны, но имеют разное оснащение. Именно поэтому тип агрегата незаменим тем, кто покупает автомобили только собираясь.

11183 — обозначение довольно шумного двигателя. Но в этом случае клапан остается при этом, даже если ремень ГРМ поврежден.

Клапан гнутся на Калине 1 4 16 клапанов?

Большинство покупателей хотят заранее узнать, начинается ли клапан клапана на Калине 1 4 16 клапанов? Следует отметить, что это серьезная проблема, которая встречается не только у отечественных, но и у зарубежных моделей.

Например, такая ситуация обязательно возникает в 16-клапанном двигателе объемом до полутора литров.Этот вариант практически не установлен, но раньше он часто встречался по десятой семье.

Модель 21126 можно назвать незначительно. Если вовремя не заняться обслуживанием этой части автомобиля, то может выйти из строя вся поршневая система. При встрече клапанов и поршней много неприятностей с 21116. В этом двигателе есть облегченная группа. Это привело к тому, что под поршни не осталось места, поэтому происходит загиб.

16 клапанов для 1.4 литра. Довольно экономичный аппарат, но без этой проблемы не обошлось.

Наконец, ВАЗ 21127 можно отнести к списку «опасных» моторов. Выбор комплектующих и запчастей — важнейший момент для тех, кто стремится избежать дорогостоящего ремонта. Поможет своевременная замена шва. При покупке стоит обратить внимание на шов. Если это так, лучше приобрести другую модель.

Будет ли гнет клапана на калине 1 6 8 клапанов?

Многих автолюбителей сейчас спрашивают, поднимается ли клапан на Калине 1 6 8 клапанов.Есть ли модели, в которых нет ничего лишнего? Такие варианты можно запутать, если посмотреть.

Например, хороший выбор — 8 клапанов на 1,6 литра, или на пол-литра. Это версии более ранних силовых установок, они устанавливались на старые модели. Модель на 1,6 литра уже появилась на более современных автомобилях. В поршнях есть специальные глубокие выемки, предназначенные специально для клапанов. Этого вполне достаточно, чтобы не было сильных столкновений.

Удачной оказалась модификация 21124 с агрегатом на 16 и 1 клапан.6 литров. В свое время ВАЗ 2112 выпускали именно с такой комплектацией. В этом плане машина была мощной и надежной, поэтому пользовалась большим спросом у покупателей.

Лучшая профилактика любого автомобиля — это постоянные проверки самого ремня на предмет того, не был ли он изношен. Ролик натяжителя также подлежит замене при необходимости. Именно он способствует тому, что износ всей системы увеличивается. Вероятность обрыва ленты многократно возрастает и в случае попадания бракованного товара.

Проблему можно решить и заменить поршневой группой, но это дорогое удовольствие. Особенно при работе с официальными дилерами. Более бюджетным будет самостоятельный профилактический осмотр.

С проблемой прогиба клапанов автовладельцы столкнулись с первыми моделями «восьмерок». Установлен на них, объем 1300куб. СМ, при обрыве ремня клапана.

Данная проблема связана с несколькими причинами, такими как подкачка насосов и натяжных роликов, износ или некачественное изготовление ремня газораспределительного механизма (ГРМ).

В момент обрыва ремня ГРМ распредвал останавливается в положении, в котором произошла поломка, а коленчатый вал, продолжая вращаться, толкает поршни навстречу открытым клапанам. В результате их столкновение приводит к повреждению клапанов и поршней.

При этом столкновении он может повредить не только поршни, но также стенки цилиндров и шатуны. В этом случае ремонт машины будет очень дорогим и трудоемким.

На некоторых типах двигателей автомобилей ВАЗ этого удалось избежать. В таких двигателях на поршнях отлиты специальные выемки для клапанов, поэтому при обрыве ремня столкновения не происходит.

На LADE было установлено несколько типов двигателей. Давайте разберемся, какие из них опасны, а какие безопасны и почему на Калине давит клапан, при обрыве ремня.

Типы двигателей, подпадающих под данную проблему

1. Восьмерка пахучая, модель 21116, 1.6 литров, комплектуется облегченной поршневой группой. Из-за рельефности поршней поршни стали очень тонкими и забивались под клапан, места просто не оставалось. При столкновении таких поршней с клапаном вся поршневая группа является общей.
2. Sixteeniliated, модели 21126, объемом 1,6 л, устанавливается на автомобили более дорогого класса Valina. На этом двигателе также неизбежно столкновение поршней с клапанами.
3. Sixteenhacted, модель 11194, 1.4 литра, это один из самых экономичных, но, к сожалению, тоже подвержен этой проблеме.
4. Sixteeniliated, модели 21127, объем 1,6 л. Это новый двигатель, созданный на базе предыдущей модели 21126. Установлен недавно. Он более мощный, но тоже остается в нашем списке «опасных».

Типы двигателей, не подверженных данной проблеме

1. Sixteeniliated, модель 21124, 1,6 л, считается одной из самых надежных. Установлен на двенадцатую модель Жигулей.С этим мотором у вас не возникнет проблем с газораспределительным механизмом.
2. Восьмиклапанный, модель 11183, объемом 1,6 литра, проверенный двигатель, отличающийся надежностью, простотой обслуживания и доступностью запчастей. Также попадает в разряд сейфа.

Несколько советов, как не узнать гнет ли клапан на Калине и не попасть в дорогостоящий ремонт

Во избежание поломки газораспределительных механизмов необходимо своевременно производить замену ремня ГРМ.

В этом случае замены одного ремня недостаточно. Обязательно меняйте с его помощью натяжные ролики и следите за состоянием помпы. При необходимости его тоже нужно заменить.

Ни в коем случае не экономьте на запчастях. Тщательно выбирайте ремень ГРМ. На нем не должно быть неровностей, полос и швов.

При покупке водяных насосов и натяжных роликов выбирайте только известных и проверенных производителей.

Соблюдая эти простые правила, вы никогда не узнаете, продувает ли клапан на машине Валина, и сколько стоит переборка двигателя.

Хочется надеяться, что данная статья поможет избежать проблем, обычно связанных с отсутствием технического состояния автомобиля. С правильным управлением элементами газораспределительного механизма таких проблем возникнуть не должно.

Двигатель Лада Калина 1.6 8-ми клапанный Хороший знак наших водителей. Ведь его история идет о продвинутом (для своего времени) моторе ВАЗ 2108. С тех пор силовой агрегат пережил огромный объем модернизации. Но основные параметры конструкции остались неизменными.Сегодня мы подробнее поговорим об этой силовой единице.

Бензиновый силовой агрегат LADA KALINA ВАЗ-11186 мощностью 87 л.с. Рабочий объем 1,6 л пришел на замену инжекторному двигателю ВАЗ-11183, развивая 82 л.с. Повысить мощность и эффективность силового агрегата удалось новой облегченной поршневой группе от Federal Mogul. Конечно, мотор не отличается феерической динамикой и малым расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяют говорить о хорошем варианте для наших тяжелых условий эксплуатации.

По устройству технической части, основа блок цилиндров чугунный, головка алюминиевая, крышка цилиндра алюминиевая, поддон стальной картер стальной. В приводе ГРМ Лада Калина 8-CL. Постоянный пояс. Восьмистворчатый механизм GHM не имеет гидрокосилок, регулировка клапанов происходит редко, но процесс довольно кропотливый. Необходимо подобрать «пятаки» разной толщины и уложить их между кулачками распредвала и днищами толкателей. Первое время данная процедура проводится на так называемом «0» нулевом значении, после 3000 км пробега.

Вечный вопрос гнет ли клапан на двигателе Калина ВАЗ-11186 при разрезании ремня ГРМ? Ответ однозначный, при обрыве ремня клапана Gnet! В паре к мотору крепится 5-ступенчатая механическая коробка передач, других вариантов не предусмотрено.

Двигатель Лада Калина 1.6 (87 л.с.), расход топлива, динамика

• Рабочий объем — 1597 см3
• Количество цилиндров / клапанов — 4/8
• Привод пилы — ремень
• Диаметр цилиндра — 82 мм
• Ход поршня — 75.6 мм
• Мощность л.с. / кВт — 87/64 при 5100 оборотах в минуту
• Крутящий момент — 140 нм при 3800 оборотах в минуту
• Максимальная скорость — 168 километров в час
• Разгон до первой сотни — 12,2 секунды
• Расход топлива по городу — 9,0 л.
• Расход топлива в смешанном цикле — 6,6 л.
• Расход топлива по трассе — 5,8 л.

Лада Схема Калина 8 Клапанов

• 1 — шкив коленчатого вала зубчатый
• 2 — шкив шестерни насоса охлаждающей жидкости
• 3 — Натяжной ролик
• 4 — Задняя защитная крышка
• 5 — шкив переключателя распределительного вала
• 6 — ремень ГРМ
• A — отлив на задней защитной крышке
• B — метка на шкиве распределительного вала
• C — табличка на крышке масляного насоса
• D — метка на шкиве коленчатого вала.

Еще одной особенностью мотора можно назвать расположение водяного насоса (помпы), который вращает все тот же ремень ГРМ. То есть в случае утечки охлаждающей жидкости или характерного шума / свиста / грохота в зоне привода ГДМ проверка ремня обязательна. Если слетает подшипник насоса и ремень, то помимо замены корпуса водяного насоса и ремня придется еще пройти через головку блока цилиндров, сняв оттуда погнутые клапаны.

На каких двигателях гнет клапана

Многие владельцы перед покупкой автомобиля еще не знают о такой проблеме, как обрыв ремня ГРМ, и в результате этого у некоторых двигателей происходит столкновение поршней с клапанами и их угнетение.Эта проблема есть не только у отечественных автомобилей, но и у современных иномарок, и грозит довольно дорогим ремонтом. Эта беда была еще на старых моделях «Жигулей», но сейчас нас интересуют современные двигатели, и мы их рассмотрим. А слева на картинке, как раз, показаны последствия этой неприятности, поэтому внимательно читайте информацию ниже, чтобы не было подобной картины, ведь как говорится, никто не застрахован.

Очищает клапан на следующих двигателях

1. Двигатель 16-ти клапанный, объем 1.5 литров. На автомобили она больше не устанавливается, но в свое время на десятой семье их было очень много. Вот и посчитали владельцы этих машин, что это было. На личном примере 2112 мне достались клапана 2 раза. И в обоих случаях после замены ремня ГРМ не прошло даже 10 000 км.
Модель
2. 21126, которая на данный момент устанавливается как на калину, так и на приору и гранту. Как уже известно, столкновение клапанов и поршней также неизбежно при обрыве ремня. Причем ремонт может быть очень дорогим, так как помимо всего этого может сломаться весь поршень, начиная от самого поршня и заканчивая рубашками на цилиндрах и проносящимися шатунами.
3. Модификация 21116, которая сейчас берет и гранту, и калину с недавнего времени. Хотя этот SIOS-агрегат 8-клапанный и практически не изменился, но при встрече с поршнями и клапанами доставит немало хлопот. Происходит это из-за того, что поршневая группа в этом двигателе облегченная, поэтому в поршнях нет места для выемки — соответственно происходит загиб клапана.
4. 1,4 16-кл. Впервые двигатель поставили на Калину и тоже небезопасно, хотя и довольно экономично.
5. ВАЗ 21127, который сначала будет устанавливаться на Lada Kalina. Он объемом 1,6 литра с аналогичной конструкцией предшественника от априори, но чуть большей мощностью. Он также ссылается на этот список «опасных» моторов.

Клапан не давит на таких моторах как:

• 1,5 8-CL и 1,6 8-CL. Силовой агрегат меньшего объема устанавливался на более ранних версиях автомобилей. И 1.6 на поздний, включая калину тоже. Здесь все нормально и никакие фиксаторы ремня ГРМ не страшны, так как под клапаном есть глубокие канавки, которых достаточно, чтобы избежать столкновений.
• 1.6 16-ти клапанная модификации 21124. Этот мотор в свое время устанавливался на ВАЗ 2112 и пользовался довольно большим спросом, так как был в этом плане и мощным, и надежным.

Чтобы хоть как-то снизить вероятность попасть в дорогостоящий ремонт, позаботьтесь о выборе комплектующих и запчастей. Своевременно меняйте пояс и внимательно осматривайте его на предмет наличия шва и, если он есть, от него лучше отказаться. И не забываем о роликах, которые тоже должны быть качественными.

Всем привет. Поделюсь своим печальным опытом. В мороз -27 на калинки крутился мотор 1.4 16 клап. Продвинул аккум. Хвалил. Держится для начала. Пусковая установка крутится еле схватилась, но не завелась. Пытаться. Пояс. ПРИМЕЧАНИЕ. Свеча Автомобиль находится в 15500 км. Блок 11193. Это пирожки. Начнет заводиться на морозе, с толкателем тоже.

Всем привет! Самара — 2114 2007 г. Двигатель 1.6 8 кл. (11183) 81 л.с. Блок цилиндров 11193. Будет ли гнуть клапан на этой трассе? Кто что говорит.В поршнях есть проточка, но по слухам она не помогает, только смягчает удар, и клапан придется расправлять. Это расскажет.

Была двенадцать с мотором 1,5 л и 16 клапанами. Когда она его купила, пробег был 55000 км и предыдущий хозяин сказал, что поменяли только ремень, и я не мог переживать и проехал еще 30 тысяч минимум. Но через 5000 км по трассе в 70 км от дома оборвался ремень и машину пришлось тащить домой на буксире. Загнали в сервис, там разобрали и в итоге: из 16 клапанов ходило 6, мне еще повезло, так как обороты двигателя были небольшие, а зажигание выключилось практически мгновенно.После этого ремонта, кстати 9500 рублей вместе с запчастями, поставил новый ремень ГРМ и снова 12000 мчится, и снова дорога в сервис. А я там уже был на блат — все было сделано за 6500 рублей. После этих двух случаев продал и купил ВАЗ 2112 вибро 8-ми клапанный с обычным мотором восемь-восемь. Здесь эта проблема не точна, проверена опытом многих владельцев.

Но это идет. Сегодня на Калине1.6 8-кл. Заклинил компании, проверил ремень ГРМ.Ликовать: 2.3 цилиндр погнут! Калина 2006г. Близкая 135000. Хотя была распечатана на 65000 при скорости 140км / ч подрезал ГРМ и ничего … заменил и поехал дальше. Так что делайте выводы!

http://ladakalinablog.ru.

Многие владельцы перед покупкой автомобиля еще не знают о такой проблеме, как обрыв ремня ГРМ, и в результате этого у некоторых двигателей происходит столкновение поршней с клапанами и их угнетение. Эта проблема есть не только у отечественных автомобилей, но и у современных иномарок, и грозит довольно дорогим ремонтом.Эта беда была еще на старых моделях «Жигулей», но сейчас нас интересуют современные двигатели, и мы их рассмотрим. А слева на картинке, как раз, показаны последствия этой неприятности, поэтому внимательно читайте информацию ниже, чтобы не было подобной картины, ведь как говорится, никто не застрахован.

Очищает клапан на следующих двигателях

1. Двигатель 16-ти клапанный, объем 1,5 л. На автомобили она больше не устанавливается, но в свое время на десятой семье их было очень много.Вот и посчитали владельцы этих машин, что это было. На личном примере 2112 мне достались клапана 2 раза. И в обоих случаях после замены ремня ГРМ не прошло даже 10 000 км.
Модель
2. 21126, которая на данный момент устанавливается как на калину, так и на приору и гранту. Как уже известно, столкновение клапанов и поршней также неизбежно при обрыве ремня. Причем ремонт может быть очень дорогим, так как помимо всего этого может сломаться весь поршень, начиная от самого поршня и заканчивая рубашками на цилиндрах и проносящимися шатунами.
3. Модификация 21116, которая сейчас берет и гранту, и калину с недавнего времени. Хотя этот SIOS-агрегат 8-клапанный и практически не изменился, но при встрече с поршнями и клапанами доставит немало хлопот. Происходит это из-за того, что поршневая группа в этом двигателе облегченная, поэтому в поршнях нет места для выемки — соответственно происходит загиб клапана.
4. 1,4 16-кл. Впервые двигатель поставили на Калину и тоже небезопасно, хотя и довольно экономично.
5. ВАЗ 21127, который сначала будет устанавливаться на Lada Kalina. Он объемом 1,6 литра с аналогичной конструкцией предшественника от априори, но чуть большей мощностью. Он также ссылается на этот список «опасных» моторов.

Клапан не давит на таких моторах как:

• 1,5 8-CL и 1,6 8-CL. Силовой агрегат меньшего объема устанавливался на более ранних версиях автомобилей. И 1.6 на поздний, включая калину тоже. Здесь все нормально и никакие фиксаторы ремня ГРМ не страшны, так как под клапаном есть глубокие канавки, которых достаточно, чтобы избежать столкновений.
• 1.6 16-ти клапанная модификации 21124. Этот мотор в свое время устанавливался на ВАЗ 2112 и пользовался довольно большим спросом, так как был в этом плане и мощным, и надежным.

Чтобы хоть как-то снизить вероятность попасть в дорогостоящий ремонт, позаботьтесь о выборе комплектующих и запчастей. Своевременно меняйте пояс и внимательно осматривайте его на предмет наличия шва и, если он есть, от него лучше отказаться. И не забываем о роликах, которые тоже должны быть качественными.

Быстрая замена ремня на 16 В

G16B: или двигатель GM LO1. (Если не 16 клапанов, вернитесь назад для 8v) 16 клапанов 1,6 литра, синхронизация Sidekick пояс своп: Двигатели для США с 1992 по 2000 год ‘В 2001 году компания Vitara в США отказалась от G16b. двигатели и кулачки, имеющиеся в наличии на заводе (спецификация оригинального оборудования), только в (Северная Америка) Крышка клапана может ОСТАВАТЬСЯ! (но не рекомендуется) Приятно смотреть на кулачковый механизм и новая прокладка клапанной крышки — нет, это хорошо. Винт / болт кривошипа может оставаться, но остается всегда (1-й раз) для просмотра используйте новый TSB для крутящего момента. Книга GM содержит грубые ошибки. увидеть это здесь. Настройки крутящего момента находятся здесь. делать не использовать настройки GM, см. исправления на конец. (См. предупреждения о 6 мм и Болты шкива ISO Suzuki) Я пишу эту страницу, не зная, зачем вы здесь (обычная замена ремня 60k) или двигатель умер? КИСЛОТНЫЙ тест и предварительные проверки. НИКОГДА НЕ ВЫКЛЮЧАЙТЕ КЛАПАН в ВМТ № 1 цилиндра стрельба (забыли эту ИДЕЮ?) Эта камера рассчитана на стрельбу №4! НЕ №1! ПРОЧИТАЙТЕ РЕАЛЬНЫЙ FSM внимательно или мой ниже) Нажмите увеличить Ой, щелкните для увеличения, поврежден ослабленным ремнем. Мой Мнение: По их мнению, большинство процедур, опубликованных не OEM, ошибочны. слишком много вещей, вроде не проскальзывал ремень или трамблер был рассчитан правильно. Мотор хорошо. и т. д. Большинство универсальных купленных в магазине руководств содержат много неверных фактов. я вызов Эти тряпки — все, для чего они годны, — это вытирать разливы. (Они есть большие предупреждения и безопасность! темы) В большинстве книг предполагается, что сбоев нет. Многие магазинные мануалы (тряпки) даже не рассматривают, у вас новая кулачок, новую головку / блок или прокладку головки.(КАК ЭТО МОЖЕТ БЫТЬ?) Они также не принимают во внимание плохое обслуживание или неисправный двигатель, или другие сбои. Некоторые используют Дистрибьютора как ориентир для настройки кулачка, это может привести к большим неприятности. Не смотрите на Дистрибьютора, оставьте это ПОСЛЕДНИМ. FSM = Заводское руководство по обслуживанию. (их публикуют только GM и Suzuki) {На ebay они б / у, очень дешевые, купите б / у примерно за 28 долларов} Замените ремень ГРМ, Холостой ход и водяной насос. (по крайней мере) Кому-то нравится менять сальники (если нет, не протекает) Замена сальника кривошипа, ИСПОЛЬЗУЙТЕ ленту электриков на вал для защиты нового уплотнения, вы потерпите неудачу, если вы этого не сделаете. Купите полный комплект GATES с натяжным роликом. Этот комплект есть на Rockauto.com. Очень качественная. Не путайте ремни 8В и 16В, смотрите внимательно. TCK-212 подходит для двигателя 16v. The Gates kit СКИДКА $ на бездельник! Лентяй сам по себе это очень дорого. Фактическая FSM 4 страницы с моими аннотациями. FULL 96 FSM — это также здесь. См. Главу 6A Жаргон : A / T — автоматическая коробка передач, P / S — гидроусилитель руля, A / C — кондиционер, против часовой стрелки. Фаза I: Потяните Аккумулятор Минусовой кабель и прячем ключи ЗАЖИГАНИЯ. 1-й! Удалить все свечи зажигания. (сначала задуй искру колодцы а также проверить грязь, почистить колодцы) масло вот плохая прокладка клапана набор . Сливной радиатор в нижнем левом (с точки зрения водителя) бачке. (для помощи снимите колпачок RAD после полного остывания мотора) Снимите гайки шпилек вентилятора, затем снимите кожух и вентилятор на 1 сборку. Рассмотрите возможность снятия радиатора (сложнее для автомобилей с A / T или автомобилей с кондиционером). В автоматическом режиме, радиатор можно просто оставить установленным, но замедляет работу. Радиатор можно наклонить, ослабив все крепления, связанные с это, чтобы сделать обслуживание, но я удаляю RAD каждый раз. Ослабьте 3 болта / гайки генератора и поверните его внутрь. (используйте гаечный ключ на нижнем внутреннем заднем болте / гайке) пустой Снимите клиновой ремень / змеевик генератора.(любой другие ремни, которые блокируют переднюю крышку Т-образного ремня) P / S, A / C? P / S имеет скрытый болт, нижний / передний, мертвая точка, через шкив, используйте торцевой ключ, ослабьте все болты и наклоните его, внутрь. <Пропустить, если автомобиль с кондиционером. Если выбран кондиционер автомобиля натяжитель ремня был перенесен на крепление кондиционера, т. Ослабьте компрессор кондиционера. И удалите его пояс. Снимите винты наружного кольца шкива демпфера кривошипа ( отвинчивание крошечный 8 мм болты с шестигранной головкой вокруг обода) Шестигранные головки отсутствуют сток, если есть. Снимите Крышка Т-образного ремня. Бинго, вот ремень ГРМ, ищи и исправляй повреждения, Я проверяю время отметки, и посмотрите, выключено ли время кулачка, и запишите это. Попытка чтобы поставить метку «E» на кулачке кулачка до 12 вечера и повернуть его в ВМТ СЕЙЧАС! если клапаны задели, попробуйте плавно переместить их по часовой или против часовой стрелки, чтобы рассчитан .. Ослабьте 17 мм шестигранный нижний шестигранный болт (CCW) с помощью торцового ключа, ИЛИ огромная перемычка. (чувствую, что он повернул против часовой стрелки, он был свободен?) (летать блокировка колес или 5-ступенчатая на 5-й передаче здесь помогает) Перейти к этапу II: этап 15 необязателен, если есть подозрения в отношении ключа внутри.Подробнее об этом ниже … Обратите внимание, что на шаге №12 ШКИВ выше, это винты с головкой 8 мм, а НЕ Болты «ISO», но являются нестандартными болтами с шестигранной головкой Suzuki. Не используйте болты с головкой 10 мм или они будет заклинивать (винт) Некоторые двигатели имеют здесь болты с шестигранной головкой, и их гораздо легче найти чем любой Queer, 8-миллиметровый болт, 6-миллиметровый болт … в значительной степени … Я бы использовал их, если , оригиналы потеряны, повреждены или неправильны. Suzuki продает эти винты, но их доставка занимает около 14 дней, я бы не стал беспокоиться. ЭТАП II. (При замене сальника кривошипа выполните №4) Ослабьте и снимите Ремень ГРМ IDLER центральный болт натяжителя. и сопутствующие детали. Ослабьте шпильку пружины. (проверить это устройство на бездельнике тарелка, для свободное движение и отсутствие заеданий после ослабления.) Покачайте все детали, пока они не ослабнут, снимите ремень и весна. ( как нужно). Дополнительно Удалите центральный 17-миллиметровый шатун большого пальца. болт и колесо и осмотрите шпоночный путь! Это необязательно, и я делаю это в первый раз.Инструмент, который я сделал, здесь. Если ключ путь поврежден, вам нужно остановиться сейчас и обратитесь за помощью к специалисту. У тебя есть серьезные проблемы. Для СНЯТИЯ большого 17-миллиметрового болта требуется 5-я передача (если 5 ст.) Или фиксатор маховика. или передний фиксатор зубчатого колеса (последнее легко чтобы сделать примечания ниже) Правильно любое повреждение наконечника коленчатого вала, наденьте новую шестерню и болт и отрегулируйте прикрутите до 94 футов / фунт и используйте локтит на сухих нитках пусто (завершите необязательные шаги.) Совместите метку кулачка «E» на кулачке с отметкой «12 часов вечера» на верхней задней панели, а звездочку кривошипа — с меткой ВМТ (12 вечера) (см. отличные фото ниже для этого расклада) Поставил новый ремень обратно, с правой стороны (водители слева) ремня натянуто, без провисания, все провисания должны быть с противоположной стороны со стороны холостого шкива. Предупреждение, новый бездельник колесо должно быть проиндексировано (выступ на внутренней стороне) относительно рычага натяжного ролика, чтобы они ИНДЕКС и отслеживание ВМЕСТЕ плавно (или все ставки отключены) и не повреждены. Установите пружину / натяжное колесо и позвольте пружине принять все слабина. сейчас просто установите 2 болта затяните вручную, затем немного открутите, так что пружинное устройство едва плавает. Убедитесь, что пластина пружины TANG индексирует правильно позади втулка холостого хода (указатель на задней стороне), чтобы пружина приводила в действие пружину пластина. (смотрите внимательно, смотрите предупреждение 13 ниже) Проверьте время еще раз, без расслабиться правая (левая сторона, с точки зрения водителя) гайка шпильки и болт холостого хода ослаблены на 1/2 оборота. Если все в порядке, провернуть коленчатый вал 2. Обороты по часовой стрелке (Clock-Wise, повернутый назад, на кривошипе большой болт 17мм), искра снятые заглушки ОЧЕНЬ помогают! (зазор клапана нормальный) Свечи зажигания сняты, видим малюсенькое напряжение пружинное устройство, установите точный натяжение ремня! на 2 оборота по часовой! крошечная пружина ДЕЛАЕТ ВСЕ ЧТО. «да трудно поверить ..» Эти дополнительные ступеньки позволяют маленькой пружине Т-РЕМЕНЬ брать вне провисание ремня.Как только он станет идеальным, мы заблокируем его. (этот шпилька) и пружина НИЧЕГО не делает на 60к миль больше. Если временные метки снова идеальные, как на шаге 9 выше, затем заблокируйте ленивца болт натяжителя и пружинный штифт по спец. Кулачок двигателя теперь ИДЕАЛЬНО рассчитано по времени и правильно натянуто. Убедитесь, что шпилька натяжного ролика установлена ​​на заводе крутящий момент. (я проверяю сжатие тест только на # 1, это доказывает, что я не испортил или неправильно установил плетку и т. д., и тест ACID здесь (клавиша пути х2 и отметки) Затем я проверяю, что кривошип находится в ВМТ и действительно ли поршень находится в ВМТ, используя мою страницу поиска ВМТ в качестве гид.(или наглазник свечное отверстие) Выполните указанные выше процедуры в обратном порядке (доступ получен на предыдущем стр.) ПОСЛЕДНИЙ раз Распределитель. с использованием секции 16V Предупреждение 13 ?: На шаге 13 выше. опорная пластина холостого хода имеет запах, это хвостовик должен быть индексирован к основанию холостого хода (задняя сторона) не угадывать, индексировать это, или у вас будет 2 неудачи, одна из которых ступень напряжения никогда не будет собирается работать (свободный ремень), и теперь натяжной ролик наклонен, в результате чего ремень дрейфуя и попадая в укрытие, ДВОЙНАЯ НЕУДАЧА! The Ниже новая фотография делает это очень ясным.Смотрите, что TANG, о чтобы поместиться в отверстие TANG, это ОБЯЗАТЕЛЬНО. «Спасибо, КОСМИК» Чертеж №1 16v Cam Cog шестерня: нажмите ниже, чтобы увеличить и увидеть настоящую фотографию. <Щелкните для увеличения Фото 1: Зубчатая шестерня кривошипа: Щелкните для увеличения Обратите внимание, что ключ кривошипа находится в 12 вечера !!! посмотрите, ВНИМАТЕЛЬНО проверьте ЭТО !!! Смотри, что Марк над кривошипом, отлита в алюминиевом корпусе масляного насоса. Видите белую отметку над шестеренкой. Смотрите, что Марк на заводить винтик сам., смотри мою белую метку здесь. Правильное натяжение имеет решающее значение, это достигается при включении пружины. Натяжной ролик вдавить ремень шкивом. Ключ здесь в том, что все напряжение исходит от этой крошечной пружины. (на облицовке ремень левая сторона). Никогда не напрягайте ремень ГРМ как аксессуар Змеиный ремень. Если вы решили снять зубчатое колесо кулачка, вы увидите, что «ключевой путь находится на 18:00, клавиша «E» и клавиша «I» замедляют это НЕПРАВИЛЬНО! Это кулачковое колесо ДОЛЖНО быть установлено правильно, не продолжайте, пока оно не будет установлено. верный. Есть ложные отметки. Не используйте ложные отметки. Имейте в виду, что весна работает только до блокировки, установив точное натяжение, пружина теперь бесполезна до следующих 60к менять. Примечание 1: Болт 17 мм необходимо затянуть с усилием 94 фунт / фут, и это можно сделать, 4 способами. 1: 5-я передача, задние колеса заблокированы в 4wd High. Ручная трансмиссия. Идеально подходит для меня. с 5 скоростями. 2: AT- 3sp / 4sp, со снятым нижним поддоном маховика и с использованием маховика замок (сделать один. купить один) Сузуки их продает. HUGE VISE GRIPS работают идеально. 3: Чилтон говорит, оберните шкив демпфера (теперь он спиной) с воздуховодом ленты и используйте цепной ключ, чтобы удерживать шкив (некрасивый Процедура, грубый способ.) 4: Мой путь — это шкив и самодельный нижний зубчатый фиксатор кривошипа, изготовлены из стального уголка и прикреплены к кронштейнам ALT / AC или PS. Сверлить дыры в инструменте. Примечание 2: Пожалуйста, не вырывайте кулачок и не выскакивайте из ремня только потому, что Дистрибьютор ошибается рассчитанный. Пожалуйста, не надо. Установите кулачок, затем установите распределитель, ДРУГОГО нет СПОСОБ.( и уж точно никогда не время Дистрибьютора, а затем камера времени, как некоторые хранить тряпки скажем делать) Пожалуйста, используйте эти шаги в качестве дополнения к указанным выше руководствам FSM заводские документы. Может быть ?, другие способы измерения времени двигателя, но эта страница является способ FSM. Не стесняйтесь пробовать другие способы. OEM SUZUKI SPEC. СПОСОБ! Специальный Фотографии: Фотография конца кулачка 16v с фальш-ключом и отметками что неправильно. Ни в одном руководстве не упоминается этот факт, что есть 2 слота, ОДИН IS для G16B, а другой — для двигателя SF-413 DOHC. ИСПОЛЬЗУЙТЕ ТОЛЬКО пазы и метки «E». ИГНОРИРУЙТЕ ВСЕ ЗНАКИ «I» !!! Фото 2: Ремень кулачка приурочен к стрельбе №4! Так же, как и в инструкции к ремню Гейтса, и в FSM. Метка «E» находится в 12 часов, когда кривошип находится в ВМТ. нажмите чтобы увидеть на камеру фото. Шпоночный штифт кулачкового вала опущен. E отметка UP — это правило G16B, для установки натяжения правильно. Игнорируйте все знаки «I». СМОТРИ 2 ложных отметки ?, Тот же самый винтик используется на двигателях G13B и K Swift, то есть 4 цилиндр, двигатель с двумя распредвалами (на G13 E означает выхлопную сторону, а I средняя сторона впуска) Suzuki Свифт 1.3L DOHC настоящее имя Suzuki для Swift — SF413. ! независимо от других 10 имен, используемых во всем мире. (названия значков) НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ЗНАКИ «I» на Этот 16-клапанный двигатель G16B 1.6L SOHC. Инструменты и материалы: (кроме комплекты торцевых гаечных ключей с метрическими и глубокими, мелкими и метрическими ключами) Единственный специальный инструмент необходим: Щуп и фиксатор коленчатого вала, если автомобиль АКПП. г. процедура плетения: (всегда ПОСЛЕДНИЙ) Указанный ниже инструмент не нужен, это только опция. Рисунок 2: Это предупреждение появляется на GATE Rubber здесь Ниже приведено все книги USA Geo и Suzuki G16B, опубликованные для этого машина. ВЫ РЕШАЕТЕ, ЧТО ЭТО ОЗНАЧАЕТ! (Я думаю, это применимо только к другим двигателям Suzuki! НЕ МОИ) На всех двигателях G16 во всем мире используется от 4 до 5 кулачков, я могу прокомментировать все двигатели. Если головка фрезерована, разрыв ремня может привести к серьезным последствиям. (или же это и ресницы установлены неправильно) стоит быть осторожным и установить все ремни распредвала точно по спецификации, и наверняка все двигатели DOHC.99% Фото ниже не для время CAM. !!! ТОЛЬКО для идентификации деталей. Рисунок 3: 1996 GEO TRACKED, 16V. В ВРЕМЯ! Смотрите внимательно, здесь показаны все секреты, все 6 Ориентиры !!! 3 фото. Это действительно все, что вам нужно для расчета времени. Фото 3: (см. Тест ACID здесь) Щелкните для увеличения Вверху, CAM KEY DOWN, «E ‘MARK UP. Действительно, может быть четче? над? Фото 4: (не обращайте внимания на колесо TONE в годы до 1996 года) Фото 5: (незначительное повреждение клавиши) Задняя часть остановилась новой шестеренкой боковой удар !!! Реалии плохого обслуживания: (насосы проточной воды на расстояние более 60 км) На многих автомобилях отказ водяного насоса может привести к повреждению ремня ГРМ через крышку и ударив по ней. На боковых ударах, я видел подшипник главного водяного насоса, настолько плохой, что шкив плюхнулся из стороны в сторону, прорезав переднюю крышку и разрушив ремень ГРМ. (принимает серьезное невежество, чтобы водить любую машину с плохо орущим водяным насосом, а?) Все ремни выходят из строя по 1 причине, хозяин не проехал 60 000 км. обязательная услуга. (насос не работает.) FAIL? Многие вещи, которые вызывают это (мое) время ремень не сработал, или просто кажется, что он тоже: Существует огромный список вещей, которые заставят новый ремень казаться сбой, огромный список отказов двигателя или проблемы с EFI. Если у вас двигатель, теперь он имеет сжатие 170 фунтов на квадратный дюйм в холодном состоянии (на уровне моря) (я всегда делаю это после эту процедуру), то вы не испортили синхронизацию кулачка. Если ниже 150 фунтов на квадратный дюйм x5 на уровне моря, кулачок может быть смещен с одной шестерни. Для точного сжатия см. Мою страницу сжатия для поправки на высоту. Кулачок любит замедляться, если ремень расшатывается, и это быстро снижает сжатие. ЯМООПАД: (в порядке популярности: Думаете? (прекратите), что кулачок рассчитан на срабатывание цилиндра №1, НЕТ, ЭТО НЕ, приурочен к стрельбе №4… Переворачивание ремней после запуска или поворота их наизнанку (не позволяйте детям играть с ремнем или собакой Рексом). Не индексируется пластина базового рычага натяжного ролика TANG (выступы) как показано в предупреждении 31 выше. см. части 5 и 7 на чертеже здесь. Не заменять ремень каждые 60 000 миль (60 000) прочтите руководство оператора, все это описано там. Не проверять шпонку кривошипа на предмет повреждений или использовать новый TSB спецификация для большого болта, пересмотренная в 1996 г. и составляет (94 фута / фунт) (охватывает все годы 89-98) Не затягивает большой шатунный болт 17 мм при заблокированном маховике. Использование ложных отметок для KEY или Timing (см. Фото выше) Без замены отсутствующих или явно поврежденных деталей, Suzuki до сих пор продает все эти запчасти. Нет осмотр шпонки кривошипа на предмет повреждений, по крайней мере, 1 раз в первый день автовладелец корабль. (затем установите его с правильным крутящим моментом и Loctite’d ™) Не делать подглядывание и кислотные испытания, когда все 4 цилиндра имеют низкую компрессию. конец. (хотя бы проверьте это., возможно, кто-то установил дистрибьютора чтобы соответствовать кулачкам лжи. То есть время камеры далеко, поэтому кто-то поставил дистрибьютора исправить эту ложь. TILT, BUZZZZ, неправильно …. проверьте это. ПОСЛЕДНИЙ , рассчитайте время для дистрибьютора. В той же самой вене, , если вы просто внезапно видите, что время зажигания слишком далеко? (но оставьте дистрибьютора, пожалуйста … и выиграйте) рев6 ——- 9- / 5-2010 (основная редакция).Спустя 5 лет исправлю несколько орфографических ошибок, я бомж. Ухмылка !

Двигатель Tecumseh 6 л.с.

Двигатель Tecumseh 6 л.с. Выбор Amazon для двигателя Tecumseh 6 л.с. : Двигатель Tecumseh 6 л.с.

Найдите двигатель Tecumseh 10,5 л.с. в разделе «Инструменты для продажи». Новые объявления: Торговое оборудование для продажи в Хатчсоне, Миннесота, ДОЛЖНО ПЕРЕЕЗДАТЬ — 75 долларов (Хатчинсон), * почти не использованное * Генератор Coleman Powermate 5000 Maxa ER Plus — — 425 долларов (лоуренсвилль).Двигатель Tecumseh 10,5 л.с. в Продажа инструментов.

Руководства пользователя, Руководства по эксплуатации и обслуживанию двигателя Tecumseh. ManualsLib содержит более 413 руководств по двигателям Tecumseh. Нажмите на алфавит ниже, чтобы увидеть полный список моделей, начинающихся с этой буквы

Troy-Bilt Роторный ротор с задними стойками 6 л.с. Двигатель Tecumseh работает и работает в обратном направлении НЕ обращайтесь ко мне с нежелательными услугами или предложениями пост ID: 7237484066

TECUMSEH SNOW KING Lh295SA РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Загрузить… Manualslib.com Page 1 Руководство оператора двигателя Горизонтальный коленчатый вал • с воздушным охлаждением Lh295SA / Lh295SP Lh418SA / Lh458SA Oh295SA / Oh295SP Oh418SA / Oh458SA МОДЕЛЬ ДВИГАТЕЛЯ: SPEC: DOM: www.TecumsehPower.com Зарегистрируйте двигатель на сайте Tecum Советы Система поиска деталей Great Tecumseh Apparel Ближайшие авторизованные …

Информация о бизнес-аккаунте. Бесплатная доставка для двигателей и трансмиссий * — Подробнее. Chevrolet Performance LSA 6.2L SC 556 с наддувом. 12 919 долларов.06. Быстрый просмотр.

У меня на картинге двигатель tecumseh ohh65 (6,5 л.с.). Я ищу обновления, которые не будут слишком дорогими (менее 100 долларов США) или слишком сложными в выполнении (я не очень хорошо разбираюсь в небольших двигателях). Я думал о новом глушителе и модернизированной системе впуска воздуха, но не знаю, где купить …

Найдите отличные предложения на eBay для двигателя tecumseh 6 л.с. Карбюратор Carb для Tecumseh 5Hp 6Hp 6.5Hp 193cc OHV Engine Buggy Go Kart Cart.

Сервисные двигатели и аксессуары — Tecumseh Power от? Сервисные двигатели и аксессуары TecumsehPower…. участки, снабженные маслом для увеличения срока службы двигателя. … 4-5 / 16 (109,54) 2-7 / 8. Документы.

Натяжной ролик ГРМ на Калину. Когда менять ремень ГРМ в Лада Калина. Ремень ГРМ на Калину

Этот автомобиль из России относится ко второй группе машин малого класса. Разработкой дизайна Lada Kalina Production рабочие начали заниматься в 1993 году, а в серию она пошла в ноябре 2004 года.

По результатам опроса покупателей этот автомобиль занял четвертое место в рейтинге популярности автомобилей в России.Двигатели данной модели оснащены ременным приводом клапанного механизма, поэтому владельцам данного автомобиля также всем желающим будет полезно узнать, как производится замена ремня ГРМ на 8-ми клапанных Лада Калина.

Данный силовой агрегат представляет собой инжекторный газовый двигатель. Рабочий объем равен 1600 см3. Это модернизированная версия мотора ВАЗ 2111. Блок цилиндров отлит из чугуна, четыре цилиндра расположены в один ряд. В клапанном механизме этого мотора установлено восемь клапанов.Инжектор позволил значительно улучшить показатели динамичности машины, экономии топлива. По своим параметрам он соответствует нормам Евро-2.

В приводе клапанного механизма применен зубчатый ремень, что несколько снизило стоимость силового агрегата, но требует качественного, своевременного поддержания синхронизации ГРМ. В конструкции головки поршней предусмотрены выемки, полностью исключающие возможность повреждения клапанного механизма при повреждении зубчатого ремня или его неправильной установке.Производители гарантируют ресурс мотора в 150 тыс. Км пробега, на практике это более 250 тыс. Км.

Порядок замены

Операция не представляет собой работу особой сложности, специального оборудования не требуется, ее можно выполнить руками владельца станка. Помимо обычного набора гаечных ключей вам понадобится хорошая шлицевая и плоская отвертка. Автомобильный домкрат, подставка под кузов автомобиля, башмаки Anti-digit, ключ для поворота ролика в натяжном устройстве.
При замене можно использовать любую гладкую горизонтальную платформу, на которой установлена ​​машина. В руководстве по эксплуатации автомобиля рекомендуется проводить операцию по замене ремня при пробеге 50 тыс. Км, но многие владельцы проводят ее раньше этого срока, около 30 тыс. Км.

Замена ремня ГРМ Калины 8 клапанов будет проходить в следующем порядке:

• На установленной машине Затяните ручной тормоз, вспомогательные задние колеса. Установите колодки против цифр.Баллонный ключ вытаскивание болтов колеса правое переднее колесо
• При помощи автомобильного домкрата, приподняв переднюю часть машины за правую сторону, установленную под стойку порога кузова, снимите с этой стороны переднее колесо.
• Моторный отсек открыть капот, так что там и будут проводиться дальнейшие работы.
• Для демонтажа зубчатого ремня в приводе ГРМ необходимо снять пластиковую защитную крышку, которая крепится тремя болтами под ключ на «10».

• Следующим этапом будет демонтаж ремня в приводе генератора.Нужен ключ на «13», который, поворачивая гайку натяжителя генератора, смещает генератор как можно ближе к корпусу блока цилиндров. После таких действий привод легко снимается со шкивов.
• Теперь установите расписание. Вам понадобится накидная шпонка или головка на «17», которые вращают шкивы на коленвале до их совпадения.

• Для демонтажа ремня в приводе ГРМ необходимо снять шкив коленвала с проворачивания.Можно попросить помощника включить пятую передачу и нажать педаль тормоза.

Если не помогает, откройте крышку картера коробки передач.

В отверстие вставляем плоской отверткой между зубьями маховика и коробкой передач, на коленчатом валу проворачиваем болт крепления шкива.

• Для разборки ремня отпустить натяжной ролик. Поворачиваем болт его крепления, ролик крутится, натяжение ослабевает, после чего старый ремень легко снимается.Рекомендуется менять натяжной ролик одновременно с приводом, который снимается с блока. Под ним установлена ​​регулировочная шайба, которую некоторые «ремонтники» теряют.
• Осмотрите шкивы коленчатого и распределительного валов, обратите внимание на износ их зубьев. Если этот износ заметен, шкивы следует заменить, так как уменьшается площадь контакта с зубьями ремня, за счет чего их можно разрезать.

А также проверьте техническое состояние Насос охлаждающей жидкости, который также приводится зубчатым ремнем.В основном обрезание ремня происходит после заклинивания насоса охлаждающей жидкости. Если помпу поменяли, нужно слить часть антифриза из системы охлаждения двигателя.

• Установите на место новый натяжной ролик. Не забудьте про регулировочную шайбу между блоком цилиндров и роликом, иначе ремень при вращении уйдет.
• Установка нового ремня производится в обратном порядке, но перед этим еще раз проверяют метки газораспределения.Начинать установку необходимо со шкива распредвала, затем надеть шкив коленвала и шкив насоса. Эта часть ремня должна растягиваться без возможного провисания, а противоположная сторона натягивает натяжитель.
• Установка шкива на вал коленчатого вала снова потребует его фиксации от возможного проворачивания.
• Далее ставим на место защитные кожухи, регулируем привод генератора.

По окончании установки ГРМ необходимо на несколько оборотов вывернуть коленчатый вал двигателя, при этом проверяя совпадение всех установочных меток.

Установка тегов

Эффективность работы двигателя зависит от правильности этой операции. На двигателе их три, которые находятся на распредвале и корпусе задней защитной заслонки, шкиве коленчатого вала и блоке цилиндров, кабине коробки передач и маховике. На шкиве распределительного вала имеется штифт, который необходимо совместить с изгибом на корпусе задней защитной крышки крышки привода ГРМ. Шкив коленчатого вала также имеет штифт, который совмещен с риской на блоке цилиндров.Риск на маховике должен совпадать с меткой на корпусе КПП, это самые важные метки, которые показывают, что поршень первого цилиндра находится в точке NTC.

Правильное натяжение ремня

Натяжной ролик — важная деталь системы газораспределительного механизма на Лада Калина. Если перетянуть, это сильно разгонит механизм, при слабом натяжении может произойти сбой зажигания из-за снятия ремня. Величина натяжения регулируется поворотом на своей оси натяжного ролика.Для этого на видео есть два отверстия, в которые вставляем ключ для поворота натяжителя. А также можно повернуть ролик с помощью клещей для снятия стопорных колец.

У «умельцев» бывает иначе, они используют катанные или гвозди подходящего диаметра, которые вставляют в отверстия. Между собой ставят сколдер, ручка которого как рычаг поворачивает натяжной ролик влево или вправо до получения желаемого результата. Правильное натяжение будет в том случае, когда корпус ремня между шкивами можно будет повернуть пальцами на 90 градусов, а после отпускания ремень вернется в исходное состояние.Если это условие выполняется, затяните фиксатор в натяжном устройстве.

Какой ремень приобретен

От качества деталей, используемых в приводном механизме привода (ролик натяжного устройства, ремень) зависит КПД автомобильного двигателя. При ремонте или техническом обслуживании машины рекомендуется использовать оригинальные детали, но в некоторых случаях неоригинальные запасные части автомобильных компонентов хорошо зарекомендовали себя.

Артикул оригинального ремня ГРМ 21126–1006040 производства РТИ в Балаково.Специалисты рекомендуют смело использовать детали Gates, Bosch, ContiTech, Optibelt, Dayco. При выборе следует быть особенно внимательными, так как под маркой известных производителей можно купить подделку.

Для выполнения работ потребуется Ассистент, а также желательно наличие кювета.

Так как при обрыве ремня ГРМ возможны столкновения клапанов и поршней, то замена ремня газораспределительного механизма производится каждые 60 000 км.При замене ремня ГРМ также необходимо заменить его натяжной и направляющий ролики.

Схема распределительного привода: 1 — зубчатый шкив коленчатого вала двигателя; 2 — отлив на крышке масляного насоса; 3 — зубчатый шкив насоса охлаждающей жидкости; 4 — натяжной ролик; 5 — шкив переключателя выпускных клапанов распределительного вала; 6 — крышка заднего ремня ГРМ; 7 — зубчатый шкив распределительного вала впускных клапанов; 8 — ролик направляющий; 9 — Зубчатый ремень ; A — метка NMT на шкиве коленчатого вала; В табличке на крышке масляного насоса; C, F — наклейка на задней крышке ремня ГРМ; Д. — метка на зубчатом шкиве распределительного вала выпускного клапана; E. — метка на зубчатом шкиве впускных клапанов распределительного вала

Удаление

1. Подготовить машину к работе

2. Снимите верхнюю переднюю крышку ремня газораспределительного механизма.

При снятии ремня ГРМ с заменой на замену маркером засоряется направление его вращения. При сборке он должен быть установлен в соответствии с этикеткой.

3. Снимите переднее правое колесо и установите автомобиль на надежную подставку.

4. Снимите правую часть брызговика двигателя.

5. Снять ремень привода генератора

6. Стрелковый ключ на 17 мм провернуть коленчатый вал Перед совмещением метки на шкиве распредвала выпускных клапанов …

А на шкиве впускных клапанов распредвала с метками на задней крышке ремня ГРМ.

Это положение будет соответствовать положению коленчатого вала в часах ВМТ сжатия первого цилиндра (см. Рис.). Провернуть коленвал за болты распредвалов распредвалов не допускается. При выполнении следующей операции коленчатый вал можно удерживать шлицевой отверткой для шестерни маховика. Для этого нужно открутить три винта и снять нижнюю крышку картера сцепления. Также болт шкива коленчатого вала можно открутить, если помощник включает высшую передачу и нажимает на педаль тормоза.Но при этом коленчатый вал может немного проворачиваться. Следовательно, необходимо повторно проверить совпадение всех тегов.

7. Ключ овертовый на 17 ММ. с удлинителем отворачиваем болт крепления шкива коленвала.

8. Снимите шкив коленчатого вала и ограничительную шайбу.

9. Шестигранный ключ на 5 мм переворачиваем три болта крепления нижней передней крышки ремня ГРМ

10. Снимите крышку.

11. Ключ 15 мм, Поворачивая болт крепления натяжного ролика на пол-оборота против часовой стрелки, ослабляется натяжение ремня ГРМ.

12. Снимите ремень ГРМ.

После снятия ремня проверьте состояние натяжного и направляющего роликов (см. Ниже «Натяжные и направляющие ролики ремня ГРМ — проверка и замена»).

Установка

1. Надеть новый ремень, уложив его ветви по схеме (посмотреть и убедиться, что метка на шкиве коленчатого вала расположена напротив прилива, выполненного на корпусе масляного насоса.

2. Ремень натягиваем на шкив впускных клапанов распредвала так, чтобы передняя ветвь ремня натянулась. Не давая ремню расслабиться, наденьте его на шкив распределительного вала выпускного клапана.

3. Съемник стопорных колец перед совмещением меток на нем поверните натяжитель в направлении стрелок…

И ключом на 15 мм затяните болт крепления натяжного ролика с моментом 33,2-41,2 НМ (3,4-4,2 кгс).

4. Если при этом проворачивался один из распредвалов, ослабляем натяжение ремня и переустанавливаем его, проворачивая неправильно установленный распредвал (Допустимое несовпадение меток в пределах одного зуба шкива распредвала).

5. Проверил коленвал на два оборота (за отвод маховика или завернутый болт крепления шкива в вал), в совпадении меток убеждаемся, что взаимное положение валов не нарушено.При необходимости совместите метки, повторите установку ремня.

6. Совместив все метки, устанавливаем детали, снятые с автомобиля.

Замена ремня ГРМ в Лада Калина занимает около 2 часов эксплуатации. За это время хозяин может сэкономить около полутора тысяч рублей. В статье рассмотрены основные нюансы, а также непонятные моменты.

Содержание статьи:

Какие двигатели Lada Kalina гнутые клапаны

На данный момент на Lada Kalina устанавливаются силовые агрегаты трех типов.Речь идет о первом поколении автомобиля. По рекомендациям производителя — через 40 или 50 тысяч километров пробега. Однако в силу конструктивных особенностей некоторых двигателей эту процедуру желательно провести немного раньше. Итак, рассмотрим двигатели, их достоинства и недостатки.

1,6 л, 8 клапанов

Другие двигатели Лада Калина

Конечно, каждый силовой агрегат можно было бы рассмотреть более подробно, но в этом нет необходимости, ведь это два оставшихся двигателя гнутые клапана.

Замена ремня ГРМ на 8 клапанной Лада Калина

В первую очередь необходимо запастись набором инструмента. В его состав входит плоская отвертка, набор ключей с головками и храповик желательно, потому что операция будет достаточно сложной для выполнения операций накидкой или рожковым ключом. Еще может понадобиться специальный ключ Для поворота коленвала мы рассмотрим несколько другие варианты установки меток при замене ремня.

Для начала подвесить переднее колесо.Устанавливаем машину либо на домкрат, либо подставляем какой-то упор. Это нужно для того, чтобы установить колено по метке, для облегчения процедуры можно открутить свечи. Это поможет избежать сопротивления сжатию.

Затем снимите заглушку с ручки метки маховика. Он находится на корзине сцепления. В общем, эту процедуру нужно проводить с помощником, но если у вас очень длинные руки, вы можете справиться и в одиночку. Плавно вращайте колесо небольшими рывками, включив сначала четвертую передачу.

При этом метка на маховике должна совпадать с небольшим вырезом, который можно увидеть на коробке коробки. После этого ослабляем натяжение ремня генератора, снимаем. Потом берем трещину и голову на 12. Им нужно открутить крышку закрывающего ремня ГРМ на Калине.

Теперь откручиваем натяжной ролик, и вытаскиваем его так, чтобы натяжение ремня ГРМ уменьшилось, хватило для его снятия. Здесь важно обратить внимание на этикетку распредвала.Он должен совпадать с пластиной, специально устанавливаемой на корпусе головки. Если метка не совпадает, то вам нужно еще раз проверить метку маховика, если она на месте, вам необходимо отрегулировать настройку времени.

Для этого устанавливаем распредвал по метке, после чего снимаем ремень, а потом коленвал ставим отдельно от распредвала. После того, как мы убедились, что все метки совпадают, можно снять ремень, а потом поменять его на новый. После установки нужно убедиться, что натяжка достаточная.Между насосом и распределительным валом ремень следует повернуть на 90 градусов. Если все требования соблюдены, действуем в обратном порядке.

Замена ремня ГРМ Лада Калина, 1,6 л, 16 клапанов

В целом конструктивная разница этих силовых агрегатов в голове. У этого двигателя два распределительных вала, соответственно 16 клапанов. Именно из-за этого на нем устанавливаются так называемые высокие поршни.

Для замены ремня ГРМ на валина 16 клапанов нужен такой же набор инструментов, та же процедура установки меток на маховик и раздаточный валин.. Разница лишь в том, что здесь установлено два вала, соответственно там две метки. Они находятся на головке блока цилиндров. Аналогично снимаем ремень генератора, ослабив натяжной ролик, затем снимаем ремень, и устанавливаем новый.

Замена ремня ГРМ на Лада Калина 1,4 литра

Такой двигатель представлен только в 16-ти клапанной версии, и он поворачивает клапана в случае обрыва ремня ГРМ. Об этом уже говорилось выше.Срок службы этого узла, по заявлениям производителя, составляет около 60 тысяч километров, но ремонт газораспределительного механизма не имеет значения ни в каком сравнении со стоимостью ремня.

Итак, для замены понадобится набор головок для откручивания шестерни коленчатого вала, сам ремень, приспособление для фиксации распределительных валов. Начнем с того, что снимаем верх кожуха ремня. Далее снимаем ремень генератора. Затем снимаем нижнюю часть кожуха, ставим колено на метку на масляном насосе, после чего откручиваем гайку, снимаем упорную шайбу.

Теперь откручиваем натяжные ролики. Желательно убедиться, что ни один из них не гудит, а помпа не течет. Сняв ремень, ставим новый и натягиваем ролики на момент 33-42 нм. Для этой процедуры также потребуется снятие стопорных колец. Их нужно подтянуть до натяжного ролика, чтобы метки на нем совпали, держите метки и затягивайте болт на шпонку на 15. Во время всей операции важно следить за тем, чтобы валы не проверялись.В целом установка настроена на допуск ошибки в один зуб, однако это не совсем положительно скажется на работе двигателя.

Проверка состояния и регулировка натяжения ремня ГРМ проводится на холодном двигателе (15-35 ° С). Чтобы осмотреть ремень, снимите верхнюю крышку привода. При этом для удобства бачок омывателя стекла лучше снять.

На автомобиле S. Механическая коробка передач Трансмиссии Включите пятую передачу, откатывая автомобиль (или подвесьте правое переднее колесо и поверните колесо по часовой стрелке).Осматриваем ремень ГРМ. На машине S. АКПП Коробка передач для осмотра ремня снимаем правое переднее колесо и правый брызговик моторного отсека.

Поверхность зубчатой ​​части ремня не должна иметь складок, трещин, сколов зубьев и отслоений резины от тканевого каркаса. обратная сторона Ремень не должен иметь следов износа, обнажающих нитей шнура и морских следов. На торцевых поверхностях ленты не должно быть жгутов и притирки. При обнаружении дефектов или значительном несовпадении элементов контроля натяжения ремня (см. Ниже) ремень подлежит замене.Также следует менять ремень при обнаружении на нем следов моторного масла (перед установкой нового ремня необходимо устранить причину появления масла на ремне), при замене одного из роликов или насоса охлаждающей жидкости.

Внимание! При выходе из строя ремня ГРМ (при разрезании или нарезке зубьев) клапаны с поршнями могут возникать из-за несоответствия взаимного углового расположения коленчатого вала и распределительных валов. Как следствие, это приводит к дорогостоящему ремонту двигателя.

Проверить натяжение ремня. Для этого проворачиваем коленвал (см. Выше) по часовой стрелке …

При нормальном натяжении ремня и с условием совпадения меток на шкивах …

При нормальном состоянии ремня, но небольшом выгрузке пропила с выступом на натяжном ролике (не более половины ширины выступа) необходимо отрегулировать натяжение ремня. Для этого…

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке.Для этого вставьте специальный ключ в пазы внешнего диска ролика в виде двух стержней Ø4 мм, закрепленных на основании ключа (расстояние между стержнями 9 мм). Этот ключ используется для регулировки ременного механизма ГРМ на полноприводном ВАЗе.

Натягиваем ремень до совпадения соответствия внешнего диска с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика с моментом 34-41 Н · м.

Внимание! Чрезмерное натяжение ремня сокращает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжных и направляющих роликов.Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршня с клапанами и дорогостоящему ремонту двигателя.

Вращаем коленчатый вал на два оборота до совмещения меток на зубчатых шкивах распредвала с вырезами на задней крышке привода TRW и проверяем, что вырез на внешней стороне натяжного ролика совпадает с прямоугольным выступом его внутренний рукав.При необходимости повторите регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несоответствии выхода наружу натяжного ролика относительно прямоугольного выступа его внутренней втулки (более половины ширины динамика) ремень следует заменить.

Для автомобиля с автоматической коробкой передач возможен только второй вариант. Болт крепления шкива затягивается большим моментом (105-110 Н · м), поэтому при выворачивании следует использовать рычаг.

Проверить совпадение тегов.

Для удобства последующей сборки закрепите шкивы распределительных валов.

Замок «на 15» ослабил болт крепления натяжного ролика …

На шестнадцатиклапанной Ладе Калине Состояние ремня ГРМ рекомендуется диагностировать через каждые 15000 км. Некоторые утверждают, что это слишком мало, и всерьез интересоваться состоянием ремня рекомендуется только после 25000 километров пробега. Производитель сообщает, что нет необходимости менять ремень в течение времени, установленного регламентом.Но специалисты все же рекомендуют периодически осматривать этот узел, а при возникновении проблем его заменяют описанным ниже методом.

Ремень проверочный

Проверять состояние узла нужно только при холодном двигателе. Крышка верхнего привода снимается для проверки. Емкость с жидкостью для мытья стекол лучше тоже разобрать, так как она вполне может мешать. Для того, чтобы снять крышку привода, придется открутить 5 саморезов, обнаружить их несложно. Крышку следует снять, сняв ее верхний край.Также придется снять переднее колесо, расположенное справа. Теперь возьмите головку на 17 и прокрутите ее коленвал по часовой стрелке.

Сейчас проводим осмотр ремня ГРМ. Важно знать, что на его зубах не должно быть трещин, складок и отслоений. Износ не должен быть таким, когда нити уже видны. На связках не должно быть трещин и следов. Если такие дефекты обнаруживаются, это явный сигнал к тому, что ремень пора заменить. Причиной замены ремня может быть обнаружение на нем масляных следов.Скорее всего, капли масла из жидкостного насоса для охлаждения. Итак, при установке нового ремня необходимо его осмотреть и при необходимости отремонтировать.

Растяжка ремня должна соответствовать техническим требованиям. Для проверки прокрутите коленчатый вал по часовой стрелке, пока метки на зубьях шкива не контролируются вырезами на крышке привода. Растяжение ремня будет считаться нормальным, если вырез внешнего диска совпадает с выступом внутренней втулки.

Натяжение ремня можно регулировать в том случае, если его не так уж и много.Для этого нам нужно ослабить болт крепления ролика, при котором происходит растяжение. Для натяжения ремня ролик, служащий для его натяжения, поворачивается против часовой стрелки, ослабляя — по часовой стрелке. Во внешнем диске есть пазы, в которые вставляется «рогатый» ключ. Ключ этот универсальный, применяется при ремонте всех ваз с передним приводом.

С помощью этой клавиши происходит растяжение ремня до желаемого уровня. При этом следует учитывать, что ремень нельзя вытянуть, иначе это может стать причиной неисправности как ремня, так и направляющих роликов.Но на пояс обидеться невозможно. Если это произойдет, ремень также выйдет из строя раньше срока. В конечном итоге это может привести к тому, что поршни будут соприкасаться с клапанами, что приведет к поломке механизма и, как следствие, к его дорогостоящему ремонту. Поэтому допускается только оптимальное натяжение ремня. Ремень необходимо заменить при обнаружении дефектов, о которых было сказано выше. А теперь непосредственно о его замене.

Замена ремня

Для начала нужно снять приводной ремень вспомогательных агрегатов.Силовой агрегат можно поддерживать с помощью деревянного бруска. Откручиваем нижнюю крышку переднего привода при использовании корпуса для этой цели. Устройство натяжения ремня крепится двумя болтами, один из которых нужно ослабить, а второй полностью открутить.

Нижняя крышка легко снимается, если поднять натяжной ролик. Посмотрите на рисунок, все наглядно видно. Постарайтесь не потерять шайбу, на которую указывает стрелка на картинке.

Теперь фиксируете коленвал от прокрутки.Для этого нам понадобится помощник. Для этого ему нужно нажать на тормоз на 5 передаче. Теперь снимите болт и шайбу.

После этого приступайте к непосредственному демонтажу ремня, предварительно проверив соответствие меток. Болт, фиксирующий натяжной ролик, необходимо ослабить. После этого ремень легко выдвинется, а затем снимется.

Теперь необходимо снять направляющий ролик. Берут только с болтом и шайбой, так как этот узел не разбирается.Это делается для того, чтобы проверить, в каком состоянии находятся подшипники обоих роликов. Ролики лучше заменить, если машина имела значительный пробег или дефекты были обнаружены визуально. На насосе охлаждающей жидкости не должно быть следов жидкости, иначе этот узел придется заменить. Обратите внимание на отсутствие люфта.

Установка происходит в обратной последовательности, но болт крепления ролика еще не затянут до конца. Делать это нужно только после того, как ремень будет установлен.Также необходимо установить его в обратном порядке, предварительно убедившись, что метки на шкивах вилки и крышке привода совпадают.

Замена ГРМ своими руками

Понравилась статья? Поделись с друзьями:

Facebook.

Твиттер.

Мой мир

В контакте с

Google+

.
