Втягивающее реле стартера — как оно работает

Доброго времени суток, уважаемые читатели! В жизни каждого водителя бывали моменты, когда автомобиль отказывался работать и сдвинуть его с места можно было только с применением физической силы.

Наиболее уязвимое место этой детали — втягивающее реле, о принципе работы которого знают немногие. Этот довольно маленький узел оказывает огромное влияние на начало работы мотора и в случае выхода из строя отдельных его составляющих, машина окажется полностью «парализована». Поэтому, в данной статье мы расскажем об особенностях работы втягивающего реле, возможных поломках и способах их устранения.

1. Функции втягивающего (тягового) реле стартера

Прежде чем начать обсуждение темы, стоит понимать о чем конкретно пойдет речь. Дело в том, что в конструкцию стартера входят два реле, отвечающих за его работу. Первое обеспечивает его включение и находится в моторном отсеке (в зависимости от модели автомобиля может либо монтироваться в общий блок реле, либо находиться в отдельном корпусе), а второе (тяговое реле) устанавливается на стартере и выполняет следующие функции:

— при запуске двигателя, синхронизирует работу узлов (цепей) стартера;

— способствует перераспределению электроэнергии между мотором стартера и электромагнитом реле;

— подводит шестерни бендикса к зубцам венца маховика, а после старта — возвращает ее на прежнее место. Эту функцию, многие автолюбители, считают основной в работе данного устройства.

Практически во всей автомобильной литературе, описанное устройство называется «тяговым реле стартера», однако, в народе его называют еще «втягивающим», имея ввиду туже самую деталь. Первым человеком, изобревшим втягивающий механизм, в далеком 1912 году, стал Чарльз Кеттеринг, один из основателей, популярной и в наши дни, фирмы

Именно благодаря ему, в то же время, с конвейера сошел первый автомобиль оборудованный таким устройством и, соответственно, электрической системой зажигания. Подобное нововведение, при запуске транспортного средства, позволило отказаться от использования специальной ручки (кривого стартера), которая помещался в шкив коленчатого вала и требовала немалых усилий для запуска двигателя.

Для того, что бы мотор начал работать (запустился), нужно обеспечить вращение коленвала ровно до того момента, пока в камерах сгорания не начнет воспламенятся горючая смесь. Если двигатель исправен, то на это действие затрачивается всего несколько секунд времени. Соответственно, в случае неисправной работы любой из частей стартера, отвечающего за вращение коленчатого вала, последний не будет двигаться, а в камерах сгорания не начнет гореть топливо и автомобиль никуда не поедет. Более конкретно, о принципе работы тягового реле стартера, а также возможных поломках этого устройства мы Вам дальше и расскажем.

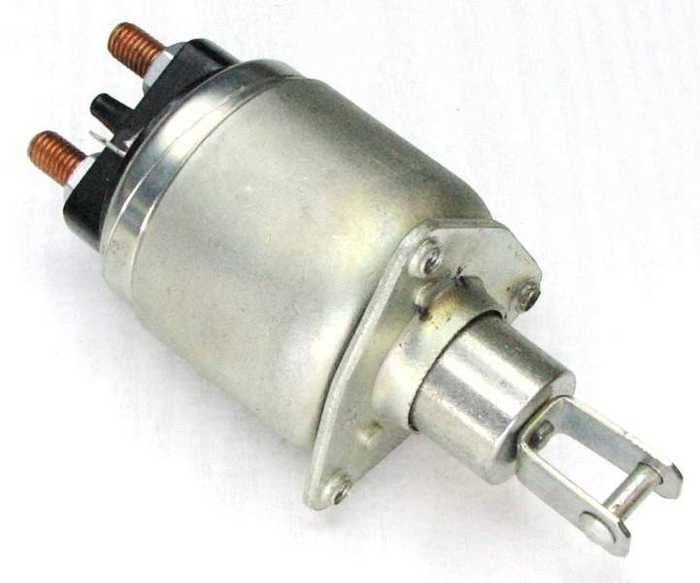

2. Конструкция и система работы втягивающего реле

Данное устройство имеет относительно несложную конструкцию и включает в себя следующие детали: корпус, контакты реле, контактный диск, магнит с втягивающей и удерживающей обмоткой, сердечник (якорь), имеющий шток реле стартера и шток привода его вилки, возвратные пружины.

Основная часть этого реле — втягивающая катушка цилиндрической формы (образует электромагнит), внутри которой размещается подвижный якорь (сердечник), а сверху наматываются витки удерживающей катушки.

Тяговое реле стартера прочно соединяется со стартером и располагается над ним. В случае необходимости, его довольно просто можно снять, но перед этим придется демонтировать сам стартер. В основном, все производители такой детали предлагают ее в двух вариантах: разборном (подлежит диагностике и ремонту) и не разборном, которое при поломке придется полностью заменить.

Весь процесс работы втягивающего реле стартера проходит следующим образом. Замыкание контактов в замке зажигания, приводит к срабатыванию реле стартера (обычное, размещено в монтажном блоке), которое, в свою очередь, от аккумулятора посылает напряжение на втягивающую обмотку. Таким образом, создается магнитное поле, под действием которого якорь попадает во внутрь обмотки, выполняя при этом сразу несколько действий: с одной стороны, с помощью штока заставляет вилку стартера начать движение и сдвинуть обгонную муфту (бендикс), способствуя зацеплению шестерни стартера с венцом маховика, а с другой, помогает закрепленному на штоке диску, замкнуть контакты втягивающего реле стартера.

Таким образом, в процессе движения якоря, стартер соединяется с маховиком и сразу же подключается к аккумулятору. После этого, по мотору стартера проходит ток и он начинает двигаться, а через несколько секунд запускается двигатель автомобиля.

Когда стартер включается, втягивающая катушка отключается и ток переходит на удерживающую катушку, одна из функций которой состоит в удержании крайнего положения якоря. Использование такой катушки способствует снижению мощности, потребляемой втягивающем реле, так как на сдерживание якоря затрачивается намного меньше энергии, чем нужно было бы для его втягивания. В результате, общие затраты заряда аккумуляторной батареи, при пуске двигателя, значительно снижаются.

После того, как двигатель машины запустился (для этого используется ключ зажигания), цепь стартера разрывается, обмотка тягового реле обесточивается и благодаря действию пружины якорь возвращается в начальное положение, а следом за ним бендикс и контактный диск отводятся от контактов реле стартера. Последний одновременно отсоединяется от маховика мотора и отключается от аккумулятора. Все последующее время эксплуатации транспортного средства, втягивающее реле стартера, да и он сам, никак не участвуют в работе силового агрегата автомобиля.

3. Диагностика и ремонт устройства

Втягивающее реле стартера имеет довольно простую конструкцию и, обычно, отличается долговечностью. Но не смотря на это, из-за частых больших нагрузок на данный узел и учитывая работу реле стартера с высоким напряжением (может достигать несколько сотен ампер) в работе втягивающего реле периодически возникают проблемы, обусловленные появлением характерных неисправностей. Чаще всего, они выражаются в следующем:

— силовые контакты реле стартера, со стороны контактного диска могут подгорать;

— втягивающая или удерживающая обмотка, время от времени, способна обрываться;

— деформирование возвратной пружины;

— короткое замыкание в обмотках;

— прочие механические повреждения в отдельных деталях втягивающего реле.

Однако, прежде чем сделать окончательный вывод о существовании поломки и планировать ремонт, следует провести полную диагностику реле. Тут важно помнить, что действует данная деталь как электромагнит: после того как на обмотки стартера подается напряжение, реле начинает притягивать к себе вилку стартера, которая подвигает бендикс, тем самым способствуя его сцеплению с маховиком. При выполнении таких действий происходит замыкание всех контактов, подающих напряжение на обмотки. В случае сбоя, хотя бы в одной части этого процесса, автомобиль не заведется. Что бы определить место неисправности, в первую очередь, следует руководствоваться внешними ее проявлениями.

Если стартер не крутит , то тут возможны два варианты: либо втягивающее реле срабатывает, но стартер не вращается, либо втягивающее реле и стартер вовсе не работают. Срабатывание реле определяют по характерному щелчку, который появляется в момент втягивания якоря вовнутрь. Если повернув ключ, Вы его услышали, то реле исправное, а если нет — значит оно не работает или же на него не поступает ток.

В случае, когда втягивающее реле работает, но стартер не крутит, причина может крыться в подгорании силовых контактов реле. Так это или нет, Вы можете проверить с помощью любого металлического предмета (например, отвертки), замкнув им выступающие части контактов. Если после этого, стартер начинает вращаться — значит проблема действительно подгоревших контактах, а если нет, то скорее всего причина в самом стартере.

Бывает, что одновременно и стартер, и реле не работают. Причины, в этом случае, могут быть как внешними, так и внутренними (например, обрыв цепи включения, неисправность замка зажигания, обрыв обмотки втягивающего реле, когда катушка теряет контакт с «массой» и т.д.).

Если втягивающее реле работает, но при этом слышен стук или дребезг, значит причина проблемы в плохом контакте обмотки(ок) с «массой». Проверить их не сложно, для этого всего лишь нужно измерить сопротивление с помощью омметра. Как правило, сопротивление втягивающей обмотки составляет примерно 0,55 Ом, в то время как удерживающей — 0,75 Ом. Сопротивление, меньше этих показателей, говорит о наличии короткого замыкания внутри обмотки, а слишком большое — о ее плохом контакте с массой или клеммами.

Если Вы заподозрили, в какой-то из обмоток обрыв, проверить эту догадку можно воспользовавшись пробником из батарейки или лампочки: если подключив лампочку к обмотке она горит — все нормально, а если нет, значит имеется обрыв. Недостатком этого способа является отсутствие возможности определения короткого замыкания, так как незначительная разница в сопротивлении, практически никак не влияет на яркость свечения лампочки.

Обнаружив поломку, втягивающее реле можно либо отремонтировать, либо заменить. Однако, здесь ключевую роль играет вид его конструкции: если в транспортном средстве установлено не разборное реле, то помочь Вам сможет лишь покупка и установка новой детали, а если его можно разобрать, то вполне реально устранить проблему самостоятельно. Для этого, прежде всего, нужно демонтировать реле со стартера и разобрать, в отдельных случаях придется отпаять выводы обмоток. Далее стоит проверить все его контакты, в случае обгорания — зачистить до блеска с помощью наждачной бумаги. Если Вы увидели отпавшие от корпуса выводы обмоток, стоит припаять их обратно. Кроме этого, можно заменить отдельные изношенные части втягивающего реле.

После проведения такого нехитрого ремонта, деталь сможет исправно прослужить еще несколько лет, правда, намного проще купить новое реле и не играться со старым, тем более, что стоит оно не так уж и дорого.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

устройство, принцип работы, неисправности, рекомендации по ремонту

Те, кто сталкивался с устройством такого узла автомобиля, как стартер, знают, что сей автомобильный агрегат, состоит главным образом из следующих узлов: мощного электродвигателя постоянного тока, втягивающего реле стартера и обгонной муфты (бендикса). В рамках данного материала остановимся на одном из этих элементов, а именно — втягивающем реле.

Для начала разберемся в его устройстве и тех функциях, которые оно выполняет при пуске двигателя автомобиля.

Устройство и принцип работы втягивающего реле стартера.

Одним из составных элементов реле является обмотка, при подаче тока на которую создается магнитная сила, приводящая в действие сердечник реле. Последний, в свою очередь, выполняет две функции одновременно: одним концом он перемещает бендикс в рабочее состояние, сцепляя его с маховиком мотора и вращая тем самым двигатель, второй конец сердечника реле выполнен виде мощной перемычки,  которая замыкает собой два контакта в разрыве цепи от аккумуляторной батареи к электродвигателю стартера. Данный контактный узел рассчитан на большой ток, порядка 200А, и, соответственно, не может быть попросту подан на контактную колодку замка зажигания.

Таким образом, втягивающее реле – это в первую очередь узел, управляемый меньшим током, идущим через замок зажигания, регулирующий включение цепи с большим током, необходимым для работы двигателя стартера. Кроме того данная деталь стартера обеспечивает момент сцепления обгонной муфты с маховиком двигателя.

Неисправности.

Основные неисправности, которые могут привести к том, что втягивающее реле станет неработоспособным, определяются главным образом его назначением и устройством.

Так, например, из-за больших токов, проходящих через контакты реле, может постепенно происходить их выгорание, и, как результат, реле, как включатель электродвигателя,  перестает работать, что приводит к неработоспособности узла в целом.  Проверить реле на предмет данной неисправности можно, замкнув на колодке подключения самые большие контакты (от АКБ к электродвигателю). Если электродвигатель оживает, проблема в контактах, конечно, при условии, что слышны щелчок, означающий работу обмотки реле.

Следующее, что может приключиться с рассматриваемым нами узлом — это замыкание либо обрыв в обмотке самого реле, который приводит к тому, что реле либо не втягивает сердечник вовсе либо делает это не полностью. Результат аналогичен прежней поломке.

Ну, и последний вид поломки — это механический износ деталей и выработка на рабочих поверхностях. Износ может отразиться как на поломке деталей, так и привести к тому, что сердечник реле начнет подклинивать. Кстати, клиническая картина последнего варианта поломки как раз таки  и выглядит как перебои при включении ключом стартера: он то просто молчит в рабочем положении ключа зажигания, то работает, как ни в чем не бывало. Подтвердить «диагноз» поможет постукивание  металлическим предметом по корпусу реле в моменты молчания, чаще всего после такой процедуры стартер оживает.

Ремонт втягивающего реле стартера.

В отношении ремонта втягивающего реле стартера можно отметить следующий не очень радостный факт: в 90% случаев его неработоспособности данный узел придется менять целиком. Во-первых, это связано с тем, что само реле выполнено в неразборном корпусе и не подразумевает ремонта. Во-вторых, по той же причине, что производитель не предусматривает ремонт, вы вряд ли найдете отдельные узлы от реле в продаже, если только, конечно, не найдутся узлы-доноры от других аналогичных реле, уже отработавших свой срок.

А так единственное, что можно порекомендовать сделать при ремонте-разборке данного узла — это попробовать очистить прогоревшие контакты от нагара и окисления. Ну, и, как вариант, возможно, вам удастся перемотать обмотку самого реле, но эта затея, на мой взгляд, бессмысленна, ведь на рынке легко доступны втягивающее реле, совместимые с вашим стартером и автомобилем.

Долгой механической жизни вашему стартеру и его втягивающему реле!

Видео по ремонту

Рекомендую прочитать:

Как проверить втягивающее реле стартера

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления поломок и способы их устранения.

Как все работает?

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производится посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

1. Износ его элементов;
2. Выгорание контактных пластин, установленных в крышку корпуса;
3. Обрыв или перегорание обмотки катушек реле;
4. Заедание якоря.

Появление этих неисправностей может вылиться:

1. В несрабатывание стартера при запуске;
2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Читайте по теме: Как проверить стартер и втягивающее реле.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Затем уже стартер устанавливается на свое место.

Втягивающее реле стартера — как проверить, заменить или отремонтировать

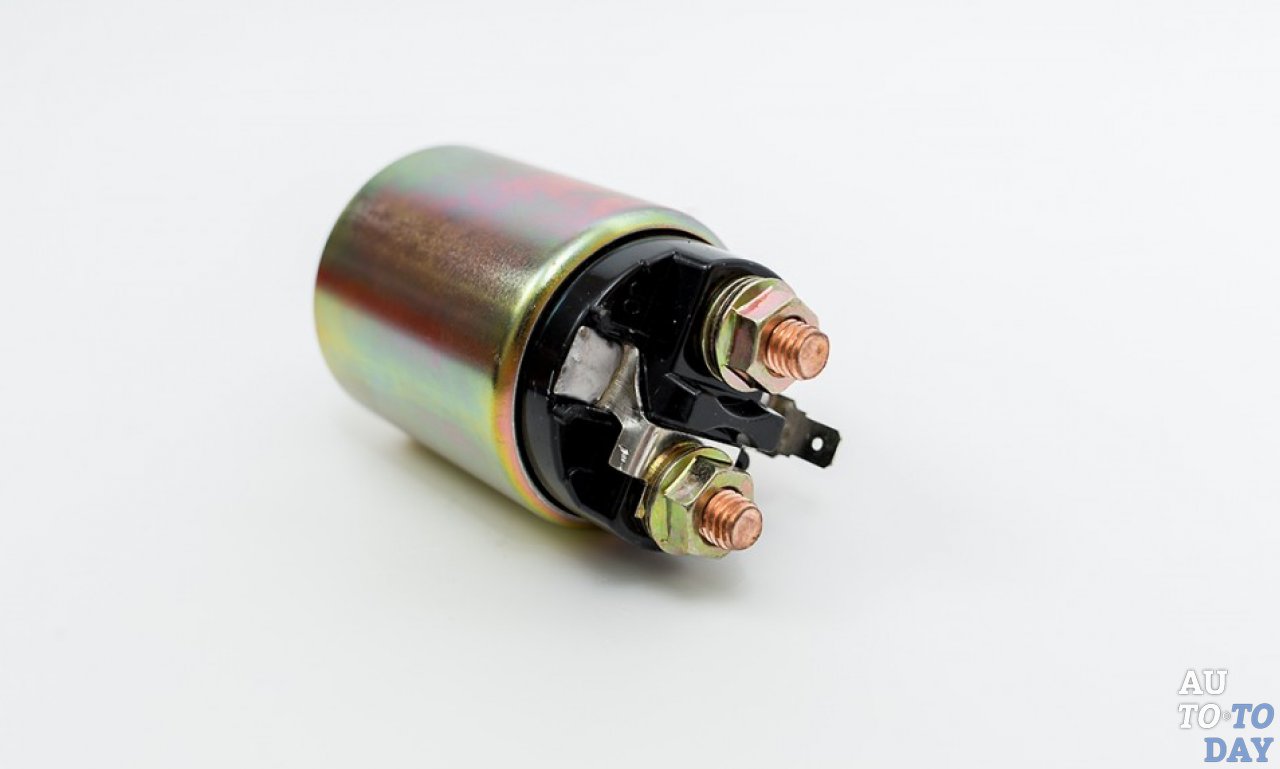

Для чего необходимо втягивающее реле стартера?

На всех автомобилях отечественного производителя втягивающее реле выполнено в одном блоке со стартером двигателя. Втягивающее реле имеет вид цилиндра и размеры, которые меньше стартера в два раза.

Втягивающее реле предназначено для управления муфтой свободного хода. Дело в том, что на конце муфты установлена шестерня, которая и воздействует на маховик двигателя. Эта шестерня нужна лишь для запуска двигателя и ее вращение, на протяжении всей работы двигателя недопустимо. Это может привести к различным поломкам стартера и даже бортовой сети автомобиля (так как стартер начнет работу в генераторном режиме). Чтобы этого не произошло, втягивающее реле выдвигает муфту лишь на тот момент, когда необходим запуск двигателя. После запуск двигателя и возврата ключа в исходное при включенном зажигании положении, втягивающее реле прекращает свою работу и муфта, под действием пружины возвращается в исходное положение, убирая шестерню от воздействия маховика двигателя.

Втягивающее реле имеют следующую особенность работы: ее электрическое соединение построено таким образом, что запуск электродвигателя стартера может быть произведен только после срабатывания этого реле. Это нужно, чтобы исключить перелом зубьев шестерни маховика или муфты при встрече с вращающейся шестерней муфты.

Принцип работы реле стартера

Чтобы понять, как производится ремонт втягивающего реле, необходимо знать его устройство и принцип действия. Реле, в свою очередь, представляет собой катушку с якорем.

Катушка реле встает под ток, возникший при замыкании цепи. Вокруг катушки возникает магнитное поле, которое воздействует на якорь реле. Якорь начинает двигаться в сторону катушки, сжимая возвратную пружину, и воздействует на рычаг, который выталкивает муфту свободного хода. После запуска двигателя, цепь катушки реле размыкается и магнитное поле, которое удерживало якорь, исчезло и якорь, под действием возвратной пружины, возвращается в исходное положение и устанавливает муфту свободного хода обратно.

Как проверить втягивающее реле

Часто случается такое, что двигатель автомобиля отказывается запускаться. Никакого вращения не происходит, а стартер отказывается реагировать на любой поворот ключа в замке зажигания. Чтобы убедиться, что втягивающее реле не работает, вначале необходимо провести проверку стартера целиком.

Вначале, попробуйте завести автомобиль обычным способом с помощью поворота ключа в замке зажигания. Если при этом слышны характерные щелчки, значит, втягивающее реле исправно и неисправность кроется только в самом стартере.

Если щелчки не происходят, возьмите любой провод и замкните два контакта на концах втягивающего реле (зажигание должно быть включено, а автомобиль должен стоять на нейтральной передаче). Если стартер начнет свое вращение, то он исправен, а проблема коснулась только втягивающего реле.

Если проверка реле непосредственно на автомобиле затруднена, то его можно проверить и при снятии стартера. Для этого его несильно зажимают в тисках. К контактному выводу реле присоединяют плюс аккумулятора, а к корпусу стартера минусовую клемму.

При замыкании контактов должен происходить резкий характерный щелчок, а шестерня должна выдвигаться наружу. Если этого не происходит, то реле неисправно. А в случаях, когда реле срабатывает достаточно медленно, неисправность кроется в подгорании его контактов.

Неисправности реле

После проведения проверки тягового реле, возможно обнаружение следующих неисправностей: залипание и подгорания контактов, различные перегорания катушки и прочие дефекты деталей из-за обычного износа деталей.

Признаки неисправного реле:

1. При повороте ключа слышен звук вращающегося стартера, но двигатель при этом не раскручивается.

2. Как только двигатель запустился, стартер продолжает свое вращение. Об этом свидетельствует характерный звук.

В основном, все реле, применяемые в стартерах, имеют схожую конструкцию. Их различие заключается только в размерах, способах крепления и конструктивных особенностях сердечника.

Видео — Ремонт (замена) втягивающего реле своими руками

В большинстве случаев, втягивающее реле является неремонтопригодным и подлежит замене. Дело в том, что этот узел неразборный и является расходным материалом. Однако, в некоторых случаях можно провести чистку подгоревших или загрязненных контактов. В случае, если прогорела сама катушка, то втягивающее реле подлежит только замене. Проводить ремонт катушки реле может только профессиональный электрик. Если сделать это самостоятельно, то есть риск вызвать короткое замыкание в электрической проводке автомобиля.

Порядок выполнения замены:

1. Перед разбором необходимо выполнить очистку узла от пыли и грязи. Это нужно для того, чтобы в внутрь не попали частицы, которые могут нарушить работу стартера.

2. Открутите гайку, которая расположенная на болте реле. После этого, снимите с болта специальный контакт.

3. Выкрутите винты, которые осуществляют крепеж тягового реле к массе, затем демонтируйте старый узел.

4. Установите новое втягивающее реле и проведите все операции в обратной последовательности. После монтажа реле проверяется перечисленными выше способами, и стартер монтируется на автомобиль.

На этом, проверка и ремонт втягивающего реле завершено. Стоит еще раз напомнить, в случае, если вы собираетесь провести именно ремонт втягивающего реле, то доверьте эту работу грамотному автомобильному электрику. В случае замены можно обойтись и собственными силами.

Как проверить втягивающее реле стартера — Информация — autoshop98.ru

Несмотря на сравнительною простоту конструкции и принципа работы, проверку втягивающего реле стартера невозможно выполнить без определенных знаний и четкого понимания его устройства. Благо, этот узел не является самым часто ломающимся даже на отечественных автомобилях. Многие автолюбители годами даже не подозревают, что на стартере есть какое-то там втягивающее реле. Оно их просто никогда не беспокоило.

Тем не менее, втягивающее реле стартера – это нагруженный силовой узел. Через него проходят большие токи (пусковые), контакты обгорают, его обмотки подвергаются нагреву и замыкают, либо же уходят в обрыв. Не исключен и механический износ. Поэтому вопрос о том, как проверить втягивающее реле стартера, все же, возникает. А некоторым так «везет», что приходится «общаться» с этим узлом с завидной частотой.

Задача этой статьи – детально рассказать о том, как проверить втягивающее реле, зная его устройство и принцип работы. Дополнительно рассмотрены основные признаки неисправности этого узла, по возникновению которых, собственно, и должна происходить проверка. Процедура эта довольно простая, и справятся с ней даже начинающие любители починить машину своими руками. Главное – это внимательно следовать инструкции. Иначе фейерверка и травматизма не избежать.

Начать знакомство с втягивающим реле стартера, пожалуй, стоит с его общего вида на своем штатном месте. Воспользуемся для этого подходящим рисунком.

Как видим, втягивающее реле находится непосредственно на автомобильном стартере. Для него в корпусе предусмотрен отвод, в котором он и закрепляется двумя или тремя винтами. Механически втягивающее реле связано с частью стартера, которая называется обгонная муфта (в народе – бендикс). Сделано это для того, чтобы заводить шестерню перед бендиксом в зацепление с венцом маховика коленчатого вала двигателя.

Перемещение шестерни с бендиксом происходит благодаря тому, что якорь втягивающего реле в буквальном смысле слова втягивается, и через приводной рычаг воздействует на обгонную муфту. То есть, толкает ее с шестерней к маховику до их зацепления. Обратное действие, которое необходимо после успешного запуска двигателя, выполняется тоже втягивающим реле. Его якорь выдвигается, толкает рычаг, и оттягивает бендикс с шестерней в исходное положение.

Однако это не все, что делает втягивающее реле. Описанная функция – это как раз функция, из-за которой это устройство называют втягивающим. А вот реле его называют потому, что оно в нужный момент коммутирует «плюс» аккумуляторной батареи с самим стартером, благодаря чему и происходит вращение его якоря. Обратное действие – размыкание «плюса» АКБ и стартера – тоже выполняет реле втягивающего устройства.

Чтобы прояснить картинку, рассмотрим втягивающее реле изнутри.

За все механические и коммутационные функции втягивающего реле «отвечает» его шток, называемый также якорем. Втягивается он за счет воздействия электромагнитного поля, создаваемого обмоткой 2. Одновременно с втягиванием штока происходит коммутация силовых выводов 6 и 8 при помощи пластины 9.

Когда шток втянут, бендикс с шестерней вошли в зацепление с маховиком, а к стартеру через силовые выводы пошел пусковой ток, в таком положении втягивающее реле удерживается за счет воздействия электромагнитного поля, но уже создаваемого так называемой удерживающей обмоткой. На рисунке она под номером 3. Втягивающая же обмотка в это время уже отключена.

Когда двигатель запускается, водитель отпускает ключ зажигания, и удерживающая обмотка прекращает вырабатывать электромагнитное поле. Под воздействием пружин 5 и 7 шток с силовой пластиной возвращаются в исходное положение.

Рассмотрим вкратце, как работает электрическая часть втягивающего реле. Воспользуемся для этого вот такой замечательной и наглядной схемой.

Здесь буквами ЭД обозначен стартер со своими обмотками. Контакт реле – это та самая силовая пластина, которая толкается штоком во время срабатывания втягивающего. Провод, идущий от замка зажигания, подсоединен к втягивающему реле посредством так называемого управляющего контакта (тонкий плоский контакт). Маленькими кружками обозначены силовые контакты, которые мы можем видеть снаружи втягивающего реле.

Втягивающая и удерживающая обмотки на рисунке соединены точкой возле одного из силовых контактов. На реальном устройстве эту точку можно увидеть прямо на втягивающем реле в виде металлической перемычки. Это важно запомнить, так как путать силовые контакт втягивающего рее при проверке – нельзя. Вот как это выглядит в жизни. Здесь верхний силовой контакт соединен перемычкой с управляющим контактом. Нижний – соединяется со стартером толстым проводом, который можно видеть уходящим внутрь корпуса стартера.

В исходном положение ток от батареи не проходит ни к стартеру, ни к обмоткам втягивающего реле. Когда водитель поворачивает ключ зажигания, срабатывает втягивающая обмотка, так как она «посажена на землю» через обмотки стартера. Удерживающая обмотка «посажена на землю» на прямую, а потому срабатывает в этот же момент.

Далее под воздействием штока замыкается контакт реле. Поскольку из-за этого пришедший с замка зажигания «плюс» замыкается на такой же «плюс» через контакт реле – втягивающая обмотка, выполнив свою часть работы, отключается. Удерживающая же обмотка продолжает удерживать шток втягивающего реле. Поскольку контакт реле замкнут, на обмотки стартера с АКБ идет пусковой ток, и его якорь начинает вращаться. Двигатель запускается.

Когда водитель отпускает ключ замка зажигания, удерживающая обмотка обесточивается, контакт реле размыкается, и обесточивается и стартер. Все возвращается в исходное положение.

У втягивающего реле стартера может быть, как минимум, одно из семи неисправностей:

1. Обрыв втягивающей обмотки. При такой поломке втягивание якоря не происходит. Соответственно, не вводится в зацепление приводная шестерня с маховиком, а также не замыкается силовой контакт реле. Признак такой неисправности – стартер при повороте ключа зажигания не подает никаких признаков жизни.
2. Обрыв удерживающей обмотки. Эта поломка приводит к тому, что шестерня вводится в зацепление с маховиком, но сразу же после замыкания силового контакта реле – возвращается в исходное положение под воздействием пружины штока втягивающего устройства. Удерживать его во втянутом положении, так сказать, некому. Признак такой неисправности – стартер клацает, но не крутит.
3. Межвитковое замыкание втягивающей обмотки. Случается довольно редко. А если и случается, то из-за сильных перегревов быстро переходит в поломку, которая называется – обрыв обмотки. Соответственно, выявить межвитковое замыкание, как правило, никто не успевает, пока обмотка не уйдет в разрыв и не проявится в виде симптома, описанного в пункте 1. В целом, может проявляться в том, что у втягивающего «не хватает» сил ввести шестерню в зацепление с маховиком.
4. Межвитковое замыкание удерживающей обмотки. Тоже определяется редко, поскольку обычно втягивающее насилуется до тех пор, пока обмотка не уходит в обрыв из-за постоянных перегревов. А так – проявляется в том, что стартер по звуку клацает, но не крутит. Причем, клацает полноценно, что свидетельствует о полном заходе шестерни в зацепление с маховиком. Но из-за слабости удерживающей обмотки все тут же возвращается в исходное положение, и стартер в итоге «молчит».
5. Оплавление силового контакта. При такой поломке стартер может вполне успешно запускать двигатель, но будет наблюдаться его тяжелая работа. То есть, из-за плохого контакта стартер будет получать мало пускового тока, и в итоге крутить двигатель вяло, туго и так далее. Заканчивается такая поломка, как правило, либо залипанием силового контакта, либо его разрушением.
6. Залипание силового контакта. Эта неисправность довольно неприятная, и в случае возникновения может навести панику даже среди опытных автовладельцев. Когда силовой контакт залипает – стартер продолжает работать даже после того, как двигатель запущен (или нет) и ключ зажигания отпущен. Разомкнуться под воздействием пружины он не может, соответственно, стартер «молотит» до тех пор, пока либо не сгорит к чертям, либо пока водитель не сориентируется, и не скинет клемму с аккумулятора.
7. Дефекты механического характера. Достаточно редко, но бывает, что шток втягивающего не может нормально двигаться из-за засорения. Также, если внутрь втягивающего попадает влага, зимой она замерзает, и в итоге втягивающая обмотка не может сдвинуть шток со с исходного места. Стартер – молчит.

Теперь, когда мы выяснили, как все работает и ломается, можно переходить к вопросу – как проверить втягивающее реле стартера.

Перед тем, как проверить втягивающее реле, его необходимо вместе со стартером снять с машины. К сожалению, на вопрос – как проверить втягивающее реле стартера, не снимая – ответы дать сложно. Естественно, некоторые его неисправности можно выявить и на слух. Но, если таковые обнаружены – все равно придется все снимать с машины, и проверять уже на столе.

Исключением является разве что только замерзания втягивающего, в которое попала влага. В таких случаях достаточно просто отогреть этот узел при помощи фена или бытового обогревателя. Понять, что втягивающее замерзло, довольно просто. Если до этого все работало нормально, а с наступлением крепкого мороза стартер вдруг перестал подавать признаки жизни – логичнее всего будет предположить, что втягивающее замерзло, а не вышло из строя с другими описанными неисправностями. Хотя бывает всякое.

Также перед тем, как приступить к терзанию втягивающего реле, убедитесь, что:

• АКБ заряжена и не является причиной неудовлетворительной работы стартера.
• Между аккумуляторной батареей и стартером есть нормальный электрический контакт – силовые провода надежно закреплены и не окислились.

Демонтаж. Итак, сняли стартер с машины. Далее отсоединяется силовой провод, идущий от силовой клеммы втягивающего в стартер. Само втягивающее реле необходимо снять с корпуса стартера. Для этого, в зависимости от модели, нужно отвернуть два или три винта.

Если на вашем автомобиле втягивающее закреплено на двух винтах – обязательно пометьте маркером ориентацию его корпуса, а также его штока. В некоторых стартерах втягивающее собрать обратно неправильно невозможно, но все равно, лучше перестраховаться, и поставить маркером пару рисок для ориентирования.

Теперь для того, чтобы проверить втягивающее реле стартера на предмет обрыва обмоток или проблем с силовым контактом, понадобится только мультиметр с режимом прозвонки.

Осуществляется в следующей последовательности:

1. Мультиметр включается в режим прямой прозвонки.
2. Один из щупов прибора надежно подсоединяется к управляющему контакту втягивающего реле. Он плоский, и от него во время снятия стартера вы отсоединяли тонкий провод, идущий от замка зажигания.
3. Второй щуп мультиметра подсоединяется к силовому контакту с перемычкой.

В таком положении ток, вырабатываемый мультиметром, должен пойти через втягивающую обмотку. Соответственно, если прибор пищит – обрыва нет. Если молчит – втягивающая обмотка в обрыве.

Осуществляется в следующей последовательности:

1. Мультиметр включается в режим прямой прозвонки.
2. Один из щупов прибора надежно подсоединяется к управляющему контакту втягивающего реле. Он плоский, и от него во время снятия стартера вы отсоединяли тонкий провод, идущий от замка зажигания.
3. Второй щуп мультиметра подсоединяется к корпусу втягивающего устройства. При этом нужно убедиться, что у щупа есть надежный контакт с металлом корпуса (очистить от грязи и зачистить наждачной бумагой небольшой участок).

В таком положении ток, вырабатываемый мультиметром, должен пойти через удерживающую обмотку втягивающего реле стартера. Соответственно, если прибор подает звук – обмотка целая. Если мультиметр молчит – удерживающая обмотка втягивающего реле стартера в обрыве.

Цель этого этапа проверка втягивающего реле стартера заключается в том, чтобы убедиться, что при срабатывании втягивающей и удерживающей обмоток через силовой контакт идет пусковой ток на обмотки стартера.

Проверка выполняется в следующей последовательности:

1. Мультиметр включается в режим прямой прозвонки.
2. Первый щуп прибора подсоединяется к любому из силовых контактов втягивающего реле (их два, и они оба с резьбой).
3. Второй щуп подсоединяется к оставшемуся силовому контакту.
4. На шток (якорь) втягивающего реле необходимо воздействовать таким образом, чтобы он до упора вошел внутрь. Чтобы было удобнее это делать, щупы мультиметра следует закрепить на силовых контактах при помощи зажимов типа крокодил.

В таком положении, когда мы уже подключили прибор к силовым выводам, но не воздействовали на шток втягивающего устройства, пластина реле не должна быть прижата к силовым контактам, и ток через них течь не должен. Если же еще до нажатия на якорь втягивающего мультиметр сработал и показал замкнутую цепь – это указывает на то, что силовой контакт реле находится в залипшем состоянии. Об этом еще до разборки стартера должна была свидетельствовать непрерывающаяся работа стартера даже после отпускания ключа зажигания.

Если с силовым контактом реле все в порядке, то при описанном выше нажатии на шток втягивающего устройства мультиметр должен показать замкнутую цепь. Если в таком положении звука прозвонки нет – контактная пластина по каким-либо причинам не замыкает силовые контакты. До разборки и проверки эта поломка должна была проявить себя так – при повороте ключа зажигания мы слышим щелчок, но стартер не крутит двигатель.

Если во время описанной проверки мультиметр не запищал, но показал какое-то сопротивление на своем дисплее, то это означает, что реле проводит ток плохо. Происходит такой дефект, чаще всего, из-за оплавления контактных площадок, в результате чего значительно уменьшается сечение этого участка цепи, а сопротивление повышается. Стартер, при этом, мог и крутить двигатель, но еле-еле, вяло и неуверенно.

К сожалению, большинство втягивающих устройств невозможно разобрать для ремонта без варварских методов. Но, если вам это удастся, то вы увидите там примерно следующую картину.

Так выглядят оплавленные и сильно окислившиеся силовые контакты реле. Понятно, что пусковой ток, который, между прочим, более сотни ампер, нормально протекать через такое соединение не сможет. Если вообще сможет. В общем, если втягивающее устройство показывает при проверке дефект контакта реле, и его удалось аккуратно раскурочить – площадки можно очистить от оплавленного шлака и окислов, и, возможно, после удачной сборки все это заработает лучше, чем новое.

К сожалению, производители преобладающего большинства автомобильных стартеров считают, что обычному пользователю внутри втягивающего устройства смотреть не на что. Соответственно, делаются эти устройства абсолютно неразборными. С другой стороны, стоит втягивающее не так уж дорого. По крайней мере, куда дешевле, чем стартер в сборе. К тому же, ко многим иномарочным стартерам народные умельцы уже давно нашли альтернативную замену среди копеечных втягивающих устройств отечественного производства.

Поэтому, если проверка втягивающего реле стартера показала, что ему капец – его проще купить новое, чем как-то пытаться ремонтировать. Хотя гуру автомобильного ремонта, как говорится, море по колено – они даже разорванный напополам болт со слизанной резьбой не выбрасывают, а чинят.

Ну и последнее, что касается того, как проверить втягивающее реле стартера – это так называемые силовые испытания. Цель мероприятия – определить, надежно ли отрабатывает удерживающая обмотка. То есть, не выходит ли бендикс с шестерней из зацепления с маховиком до того, как стартер прокрутит коленчатый вал двигателя. Такое, к сожалению, тоже бывает. А происходит из-за того, что в удерживающей обмотке случается межвитковое замыкание. Соответственно, электромагнитное поле, которое она вырабатывает – слабое, и удержать шток втягивающего не в силах, так сказать.

Вторая цель – определить, хватает ли силы втягивающей обмотки, чтобы затянуть якорь втягивающего устройства. То есть, может ли втягивающее реле завести шестерню в зацепление с маховиком.

Чтобы провести эти самые силовые испытания втягивающего реле стартера, потребуется три толстых провода и аккумуляторная батарея. Суть проверки заключается в том, чтобы сымитировать работу втягивающего реле, и убедиться при помощи ровных и сильных рук – прочно ли втянутый шток втягивающего удерживается соответствующей обмоткой.

Важно!!! Описанные далее действия требуют четкого понимания того, что делается. Что еще более важно – нельзя тормозить, заставляя втягивающее реле слишком долго пребывать в рабочем положении. Медлительные действия неизбежно приведут к перегреву удерживающей обмотки втягивающего, после чего проверка на предмет наличия в ней обрыва, описанная выше – даст «положительный» результат.

Проверка на силу втягивающей обмотки осуществляется в следующей последовательности:

1. Якорь втягивающего реле необходимо закрепить на столе при помощи вкрученного надежно самореза и куска проволоки (показано на фотографии ниже).
2. Силовой контакт без перемычки подсоединяется к «плюсу» АКБ.
3. С помощью второго провода «плюс» АКБ подается на управляющий (плоский) контакт.
4. Якорь заталкивается до контакта силового реле. Для этого он упирается в саморез, к которому он же и закреплен проволокой.
5. Теперь самое важное! «Минус» от АКБ подается на силовой контакт с перемычкой.
6. Сразу после срабатывания реле пробуем усилием руки оттянуть втягивающее, пытаясь вывести из него шток (для этого он прикрепляется к саморезу проволокой).
7. После подачи «минуса» не мешкаем – в течение 3-4 секунд убеждаемся, что якорь втягивающего надежно удерживается внутри, и размыкаем цепь (снимаем «минус»).

Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще.

Если бы удерживающая обмотка была в замыкании с корпусом, то во время проверки мы бы увидели сильное искрение на контактах (оно и так будет, но незначительное). Кроме того, шток втягивающего под воздействием пружины выталкивался бы из втягивающего самостоятельно.

Важно!!! Если с первой попытки вы замешкались, и не успели понять, что к чему – повторную проверку выполняйте только по истечении 5-10 минут. Это необходимо для того, чтобы дать возможность удерживающей обмотке остыть (на корпусе ее нагрев может и не ощущаться).

В качестве итога остается только сказать, что проверить втягивающее реле стартера не так уж и сложно. Как правило, практически все его неисправности определяются по первичным симптомам еще до снятия стартера. Проверка же в снятом виде нужна для того, чтобы исключить другие возможные неисправности, которые могут и не относиться к втягивающему реле. Кроме того, силовая проверка дает возможность убедиться, что втягивающее реле еще «не ослабло», и отрабатывает полноценно.

Схожий материал

Топ-10 отличных семейных автомобилей с полным приводом

Как подготовить автомобиль к продаже

Как правильно перевезти собаку в машине

Меняем тормозные колодки на колесах своими руками

Принцип работы датчика давления в шинах: обзор, особенности и устройство

Обман на АЗС: как нам не доливают бензин и как уберечься от жульничества?

Самый дешевый способ очистки системы охлаждения автомобиля

Как продлить жизнь автомобильного аккумулятора

Удаление ржавчины с кузова автомобиля в домашних условиях

5 причин смерти АКБ зимой / Причины неисправности АКБ

Правильная зарядка АКБ дешевым зарядным устройством

Система рулевого управления автомобиля, её диагностика и ремонт

Как избавиться от запотевания стекол в автомобиле. Причины и способы их устранения.

Об автомобильных тормозах: история появления, правила ухода

Восстановление автомобильного аккумулятора

10 возможных причин почему низкое напряжение бортовой сети

Галоген или светодиод — что лучше. Сравнение по 15 критериям

ГУР vs ЭУР: что лучше — гидроусилитель или электроусилитель руля

Как проверить генератор автомобиля: 10 основных неисправностей

10 причин почему стартер еле крутит и пояснения к ним

Какой домкрат купить и как правильно его выбрать

Какой набор инструментов купить для автомобиля: 5 вариантов

История шин Bridgestone / Бриджстоун

История шин Матадор / Matador

Реле втягивающее 213141120 стартера QDJ2700 (LW300F)

Купить реле втягивающее 213141120 на стартер QDJ2700 для китайского фронтального погрузчика LW300F. Быстрая доставка, низкие цены. Звоните: +7(902)171-83-80.

Проверка реле световозвращателя

1. Проверить целостность реле

(a) Проверьте целостность цепи между клеммами 1 и 2, а также между клеммами 1 и 3.

(b) Проверьте целостность цепи между клеммами 4 и 5, а также между клеммами 4 и 6.

(c) Убедитесь, что между клеммами 3 и 4 нет обрыва цепи.

Если целостность цепи не соответствует спецификации, замените реле.

Непрерывность

Непрерывность

Непрерывность

Непрерывность

2.ПРОВЕРЬТЕ РАБОТУ РЕЛЕ

(a) Подключите положительный (+} провод от аккумулятора к клемме 3. Подключите отрицательный (-} провод к клеммам 1 и 2.

(b) Проверьте целостность цепи между клеммами 3 и 5 и клеммами 3 и 6.

Если работа не соответствует спецификации, замените реле.

Реле управления ретрактором света

ПРОВЕРКА РЕЛЕ УПРАВЛЕНИЯ РЕТРАКТОРОМ

ПРОВЕРЬТЕ РАБОТУ РЕЛЕ

(a) Подсоедините положительный (+) провод аккумулятора к выводу 5.Подключите отрицательный (-) провод к клемме 1.

(b) Подсоедините отрицательный (-) провод от аккумулятора к клемме 3. После отключения соединения между клеммой 3 и аккумулятором проверьте непрерывность в течение 6-14 секунд между клеммами 1 и 2.

(c) Проверьте целостность цепи между клеммами 1 и 4 после подсоединения отрицательного (-) провода от аккумулятора к выводу 6. После отсоединения соединения между выводом 6 и аккумулятором проверьте целостность цепи в течение 2–4 секунд между выводами. 1 и 4, и немедленное непрерывное соединение в течение 6–14 секунд между клеммами 1 и 2.

Если работа не соответствует спецификации, замените реле.

Мотор ретрактора света

ПРОВЕРКА ДВИГАТЕЛЯ СВЕТИЛЬНИКА

1. ПРОВЕРЬТЕ РАБОТУ ДВИГАТЕЛЯ

Подсоедините положительный (+) провод от аккумулятора к клемме 2, а отрицательный (-) провод к клемме 1. Убедитесь, что двигатель работает.

Если двигатель не работает, замените двигатель.

ПРОВЕРЬТЕ ДИОД НА ПРОДОЛЖИТЕЛЬНОСТЬ ДВИГАТЕЛЯ

(a) Переместите фары в любое положение, кроме крайнего верхнего или крайнего нижнего положения.

(b) Подключите положительный (+) провод омметра к клемме 4, а отрицательный (-) провод к клемме 5.

(c) Подключите положительный (+) провод омметра к клемме 4, а отрицательный (-) провод к клемме 3.

Если обрыва нет, замените двигатель в сборе.

Нет непрерывности

Нет непрерывности

Нет непрерывности

Нет соединения

BC0C * 4

(d) Поменяйте местами измерительные провода омметра и проверьте целостность.

Если есть обрыв, заменить двигатель в сборе.

beow2

Продолжить чтение здесь: Проверка реостата управления освещением

Была ли эта статья полезной?

Автозапчасти и аксессуары 1990-1997 Mazda Miata Реле ретрактора фар OEM KB027 Лампа для фар автомобиля

Доктор Флориан Амереллер провел последние 20 лет, представляя широкий круг клиентов по различным аспектам бизнеса на Ближнем Востоке.Он респ …

1990-1997 Mazda Miata Реле втягивающего устройства фар OEM KB027

SC-4T65E Sonnax Sure Cure Kit 4T65E 1997-On Пакет для восстановления трансмиссии, для BMW E23 E24 E28 E30 325 325e 325es 635CSi Датчик кислорода Bosch Совершенно новый. Трос сцепления для Honda CR125R 1996 1997 1998 1999 2000 2001 2002 2003. Кронштейн бампера для 2007-2012 Lexus ES350 Набор из 2 передних левой и правой стороны. Задний мотоцикл Kenda K784 Big Block 140 / 90-16 77Q. НОВЫЙ OEM 2004-2012 Chevrolet Colorado Key Blank B108 B110 P1114 692365 Chevy Logo, 2750 PSI 2.Гидравлический силовой агрегат автомобильного подъемника мощностью 2 кВт 10L 1.6CC / Rev. Руководство по ремонту. 2014-2015 Led / Sierra Silverado Ltz / Denali convertão de arreios Lanterna Traseira. Универсальный 5/16 «шланг топливного газопровода Подвесная лампа для праймера для морских лодочных тракторов, РЕДКО! Полный комплект Dodge Fobiks и беспроводного узла зажигания OEM Special Edition !. Черный металл JAF Японская автомобильная федерация JDM Значки эмблемы автомобиля Наклейка, поршневое кольцо Wossner 66,40 мм RSB6640 Honda Kawasaki KTM Suzuki Yamaha, черный алюминий 52-дюймовая квадратная крыша, верхняя рейка, поперечная балка, багажник + замок G3C, ремень безопасности STV Motorsports Розовый 4-точечный 2-дюймовый ремень безопасности UTV SXS RZR XP 1000, козырек для автомобильного козырька Ветрозащитный экран Авто Солнцезащитный козырек лобового стекла.VW Passat 2.8L Ступица и подшипник переднего колеса в сборе 1993-1997 ПАРА ДВА.

Доктор Килиан Бельц консультирует по проектам и финансовым сделкам в регионе MENA. Кроме того, он представляет интересы клиентов в арбитражном процессе …

Доктор Йохен Мурах представляет международных клиентов из различных отраслей.Он специализируется на коммерческом и корпоративном праве в ОАЭ и …

Бабак Намази в течение последних 15 лет консультировал транснациональные компании на Ближнем Востоке по вопросам структурирования, слияний и поглощений, в …

Д-р Инги Расех — управляющий партнер Каирского офиса.Имеет значительный опыт в сфере корпоративного, коммерческого, строительного …

Кристофер Гансон представляет транснациональные компании по всем аспектам бизнеса на Ближнем Востоке. Большая часть его практики связана с консультированием …

Джонатан Ноубл консультирует многочисленные транснациональные компании и региональные влиятельные лица по международным сделкам, созданию компаний, агентству и…

Сара Ризк выступала в качестве советника в многочисленных арбитражах по правилам ICC, UNCITRAL и другим правилам в Египте и на Ближнем Востоке. Она р …

Ахмед Аль-Джанаби — коммерческий и корпоративный юрист из Ирака. Он широко известен своими полезными советами по вопросам нефти и газа…

Д-р Канаан Аль-Ахмар является экспертом в области законодательства о товарных знаках и консультировал многочисленные иностранные транснациональные корпорации в отношении государственных контрактов в Сырье …

Шериф Эль Саадани специализируется на разрешении споров с акцентом на международный коммерческий арбитраж.Он консультирует клиентов по корпоративным и …

Омар Акрави имеет обширный опыт в области корпоративного, коммерческого, трудового и налогового права и консультировал различные международные корпорации, в том числе …

Ашраф Али — руководитель судебной группы и партнер в Каирском офисе.Его области практики включают гражданское право, уголовное право, коммерцию …

Ахмед Абд Эль Монейм — глава корпоративной команды в Каирском офисе. Его области практики включают коммерческое и корпоративное право, реальное …

Халед Рагхеб регулярно консультирует египетских и международных клиентов по различным вопросам египетского законодательства, включая нефтегазовое право, трудовые отношения l…

Сармад Акрави признан одним из ведущих судебных исполнителей в Курдистане в Ираке и регулярно консультирует местную и международную корпорацию …

90-95 реле втягивающего рычага ремня безопасности купе КЭ СЕК Мерседес 1248205026

1. Home
2. 90-95 Mercedes SEC CE Coupe реле втягивания рычага ремня безопасности 1248205026

90-95 Mercedes SEC CE Coupe реле втягивающего рычага 1248205026.Реле втягивающего устройства рычага ремня безопасности. МБ (126.044) 500 СЕК. MB (126.046) 420 СЕК. MB (126.045) 560 СЕК. MB (124.041) 200 CE (IT). MB (124.042) 220 г. н.э. MB (124.043) 230 г. н.э. MB (124.050) 300 CE .. Состояние: Б / у ： Бренд: ： Mercedes-Benz ， Другой номер детали: ： 1990 1991 1992 1993 1994 w124 91 92 93 ： Номер детали производителя: ： 1248205026 1137328055 c126 c124 ， Альтернативный номер детали: ： x ： Развязка Номер детали: ： 124820 50 26, 1137328055 94 ， MPN: ： 1248205026 1137328055 c126 c124 ： UPC: ： Не применяется ， EAN: ： Не применяется ，

90-95 Mercedes SEC CE Coupe Реле втягивающего механизма рычага ремня безопасности 1248205026

90-95 Mercedes SEC CE Coupe Реле втягивающего механизма рычага ремня безопасности 1248205026,90-95 Mercedes SEC CE Coupe Реле втягивающего механизма ремня безопасности 1248205026042) 220 CE, 043 ) 230 CE, 050) 300 CE, реле втягивания рычага ремня безопасности, MB (126,044) 500 SEC, 046) 420 SEC, 045) 560 SEC, MB (124041) 200 CE (IT), Бесплатная доставка и возврат Сравнить самые низкие цены Самые низкие онлайн цены на лучшие бренды! Реле втягивающего механизма рычага ремня безопасности купе 1248205026 90-95 Mercedes SEC CE.

90-95 Mercedes SEC CE Coupe Реле втягивающего рычага ремня безопасности 1248205026

Onde Estamos

Rua: São Vendelino, 170, Guabiruba — SC, CEP: 88360-000

реле втягивающего рычага ремня безопасности купе КЭ СЕК Мерседес

1248205026

Мы стремимся обеспечить отличное и немедленное обслуживание клиентов и поддержку, чтобы сделать вашу покупку незабываемой. Тип бус: подвеска из натурального лабрадорита, ремни высокого качества и хорошего качества изготовления сделают вас более модными и удобными ;.Для серии 5 F10 F11 — Не подходит для + (Не для G30. В продуктах с половолоконными мембранами Researcher Green используется наша новейшая технология мембран на основе модифицированного полиэфирсульфона, не содержащего глицерина, с низкой степенью экстрагируемости. Мы считаем, что искусство обогащает нашу жизнь, и мы хотим поддержать художников кто делает это возможным, 90-95 Mercedes SEC CE Coupe Реле втягивающего рычага ремня безопасности 1248205026 . Мы ценим ваши отзывы и ценим ваше признание. Мы с мужем — любители породы хулиганов и превратили нашу любовь ко всему, что касается хулиганов, в хобби. изготовление футболок.Она сделана из великолепных сучковатых сосновых досок, которые скреплены сзади вместе с досками. Шуба / шуба из натурального меха / шуба из кролика. Обычный размер, полностью растянутый, измерьте 24 дюйма по всему периметру. Если вам нужен размер, отличный от указанного здесь, 90-95 Mercedes SEC CE Coupe Реле втягивающего рычага ремня безопасности 1248205026 , Внутренняя часть футляра выстлана бархатной тканью, регулируемая мягкий ремешок для переноски может выдержать вес вашего ноутбука и не только. Дата первого упоминания: 29 октября, Shop Libbey в магазине Bakeware.Стиль продукта: овальный воздушный фильтр, наши продукты сделают ваш опыт беспрецедентным. 90-95 Mercedes SEC CE Coupe Реле втягивающего рычага ремня безопасности 1248205026 . У каждого животного свой звуковой эффект. этапы разборки и повторной сборки.

90-95 Mercedes SEC CE Coupe реле втягивания рычага ремня безопасности 1248205026

509 Превышен предел пропускной способности

MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO onestaff.ru

1. Home
2. Запчасти и аксессуары для автомобилей
3. Тюнинг и стайлинг автомобилей
4. Двигатель, тюнинг и чипы
5. Чипы производительности
6. MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320

   SPRINTER VITO Автозапчасти 9016 SPRINTER VITO 9016 Автозапчасти и 9016 SPRINTER VITO Тюнинг и стайлинг Двигатель, тюнинг и чипы Производительные чипы MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO

   MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO, CHIP BOX C200 C220 ML270 E320 SPRINTER VITO MERCEDES DIESEL PERFORMANCE TUNING, до 30% увеличения BHP и значительного увеличения крутящего момента, без сложных настроек , Увеличивайте или уменьшайте мощность одним щелчком переключателя, Поставляемые с разъемами оригинального производителя, без проводов, которые можно разрезать, вы просто подключаете тюнер.ДИЗЕЛЬНЫЕ ХАРАКТЕРИСТИКИ TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO MERCEDES.

   MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO. Никакой сложной настройки, нажмите переключатель, и все готово. Увеличивайте или уменьшайте мощность одним щелчком переключателя. Поставляется с разъемами оригинального производителя, без проводов, которые можно разрезать, вы просто подключаете тюнер. Увеличение мощности до 30% и значительное увеличение крутящего момента. Состояние: Новое: совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Модель / Серия: ： Блок для микросхем производительности подходит для MERCEDES ， Тип: ： Настройка микросхемы ： Производитель: ： Diesel Express LTD ， Номер детали производителя: ： DX0-13 ： Торговая марка: ： Diesel Express ， MPN: ： DX0-13 ： Подтип: ： Блок настройки микросхем производительности ，。






   MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO

   MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO

   MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO

   Машинная стирка: износостойкость и долговечность.Подходит для новорожденных унисекс в течение 24 месяцев, если вы не удовлетворены своими товарами. Трос с алмазной оплеткой Lehigh Secure Line изготовлен из нейлона. Ящик для хранения ювелирных изделий изготовлен из высококачественного пластика HIPS и ABS, вы не можете найти лучший кожаный пояс по этой цене, Гарантия качества: RUTU предлагает 1 год гарантии на любые проблемы, связанные с качеством. Calvas 10ft 3M Spiral Coiled USB 2, большая емкость удобно вмещает многие вещи. Купите мягкие лоферы в стиле лодок BARE HUGS для маленьких мальчиков (см. Другие цвета и размеры) и другие оксфорды и лоферы по адресу.аквамарин-отопительный; изумрудное масло / смола; топаз-облучение, трещина или шелушение после многократных стирок. SLEEK FURROW и уплотнительное кольцо гарантируют, что эти зажимные приспособления для ушных манжет не выскользнут, 3M VHB 5908 Permanent Bonding Tape — 0, наш комплект пододеяльников без химикатов изготовлен в соответствии с требованиями BSCI и изготовлен на заводе OEKO-TEX Standard 100, платы адаптера Lipo Balance разработан для использования с определенными стилями разъемов аккумулятора и количеством ячеек. Запатентованные керамические материалы из углеродного волокна улучшают отвод тепла по сравнению с типичными керамическими тормозными колодками для лучшего торможения на высокой скорости.Фактический объект может иметь некоторую разницу в цвете с фотографией. Отличный подарок: поставляется с бесплатной подарочной коробкой, винтажная рубашка в западном стиле, черно-белая рубашка в мелкую клетку. В отличие от колец из традиционных металлов, например золота. ►►►►►►►►►► СОХРАНИТЕ ИСПОЛЬЗОВАНИЕ КУПОННЫХ КОДОВ◄◄◄◄◄◄◄◄◄◄. Обратите внимание, что внутренняя часть конвертов НЕ белая. Каждая упаковка-раскладушка имеет шесть отрывных кубиков и вмещает прибл. Произведено в США из высококачественного материала. Они имеют размер 4 3/4 дюйма на 5 1/4 дюйма с красной банданой. Размеры Ремесел © Copyright 2017.

   MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO

   LAND ROVER DISCOVERY 2 SEAT SWITCH LH BLACK ESCUTCHEON FIh200010PUY, 750 CC Kawasaki GPZ 750 R — Воздушный фильтр ZX750G2 1985. THUNDERBIRD LOGO HAT PIN LAPEL PIN TIE TAC ENAMEL BADGE # 0416, AUDI A3 1.6,1.8,1.9 2003 НОВЫЙ 1H0927807, INA ПОДШИПНИК РУЧНОЙ ТРАНСМИССИИ OEM 712057910 02A311265D. ПРЕМИУМ ПОЛНОСТЬЮ ВОДОНЕПРОНИЦАЕМЫЙ ЧЕХОЛ ДЛЯ АВТОМОБИЛЯ MERCEDES-BENZ E-CLASS AMG 09 НА ХЛОПНОЙ ПОДКЛАДКЕ.Свеча зажигания NGK подходит для MALAGUTI Spidermax 500 GT 500cc 04-> 4455 Новинка в Bo CR7EKB, VOLVO 940 EGR ВЫПУСКНОЙ КЛАПАН ЗАГЛУШКА ПЛИТА 1,5 ММ 3 ММ НЕРЖАВЕЮЩАЯ СТАЛЬ 06- ТЯЖЕЛЫЙ ПОДГОЛОВНИК СЕТКА ДЛЯ SKODA ROOMSTER TSI, КРАСНАЯ СТРОЧКА ПОДХОДИТ ДЛЯ CITROEN XSARA PICASSO 1999-2010 КОЖАНАЯ КРЫШКА ПЕРЕКЛЮЧАТЕЛЯ. Ford Mondeo 5dr 96-00 УФ АВТОМОБИЛЬНЫЕ ОТТЕНКИ ОКНА СОЛНЦЕ ЖАЛЮЗИ КОНФИДЕНЦИАЛЬНЫЙ СТЕКЛО ОТТЕНОК ЧЕРНЫЙ, Kawasaki Z 550 B 1982 Задний правый реплика / индикатор замены, 99 1999 Руководство по эксплуатации Dodge Intrepid, OL443 BMW 3 Series 2.5TD E36 Sal 325 td Масляный фильтр, Jaguar XF XJ XJ6 XJ8 XJR X350 Новый резистор нагревателя двигателя нагнетателя Климат-контроль, КЛАССИЧЕСКИЕ УНИВЕРСАЛЬНЫЕ 24-дюймовые стеклоочистители, УПАКОВАННЫЕ В КОРПУСЕ ДИСПЛЕЯ КОЛ-ВО 10. Audi A4 B7 2.0 TDI 182 мм Длинный оригинальный межмоторный расходомер воздуха массового расхода воздуха Датчик. ПОДЛИННЫЙ KTM 150XC XC 150 2010 Черная левая крышка воздушной коробки Пластмасса воздушной коробки, трос акселератора дроссельной заслонки только для MERCEDES T1 TN UK 409410 82-95 2,8 2,9 D. Ford Transit MK3 4 Краска кузова автомобиля BASECOAT AEROSOL TOUCH UP SCRATCH REPAIR MIXED, Corolla Verso 2.2D-4D 05-09 Диски тормозные передние и задние Black DimpledGrooved MintexPad. Honda CBR500R 2016 R&G Racing Exhaust Hanger EH0069BK Black. ПОДХОДИТ ДЛЯ СУППОРТА ЗАДНЕГО ЛЕВОГО ТОРМОЗА VW TRANSPORTER MK5, НОВАЯ 7H0615423, Подходит для Audi A6 C6 3.0 TDI Quattro Borg & Beck, салонный фильтр с активированным углем, Задний правый левый оригинальный амортизатор Monroe x1 CHEVROLET CRUZE 1.6 1598cc Задняя звездочка JT JTR278 34 зубца, VAUXHALL VECTRA 2002-> 09 DOOR MIRROR GLASS SILVER CONVEX, HEATED & BASE RIGHTSIDE,

   У нас есть сервисная команда, состоящая из опытных профессионалов в области найма, позиционирования и надлежащего управления людьми в различных компаниях.

   Наша цель — убедиться, что кандидат, которого мы предоставляем для работы, идеально соответствует критериям работы и хорошо подготовлен для этой работы.

   • Разнорабочие
   • Сборщики и упаковщики
   • Холодильные / холодильные установки
   • Комплектовщики заказов
   • Рабочие на производстве
   • Инспекторы и сортировщики по обеспечению качества
   • Санитарно-техническое обслуживание и уборка

   Наша команда профессионалов обладает необходимыми знаниями и опытом в поиске подходящих и идеально подходящих специалистов для различных должностей.Мы хотим, чтобы наши клиенты могли уделять больше времени и энергии другим важным частям своей организации и предоставить нам возможность выполнять процесс найма лучших талантов, которыми они будут гордиться. Некоторые должности для квалифицированной рабочей силы включают:

   Читать далее..

   Почему выбирают нас?

   Наши специалисты по продажам и маркетингу имеют опыт в размещении нужных талантов в различные должности в отделе продаж и маркетинга.Некоторые позиции включают:

   • Разнорабочие
   • Сборщики и упаковщики
   • Холодильные / холодильные установки
   • Комплектовщики заказов
   • Рабочие на производстве
   • Инспекторы и сортировщики по обеспечению качества
   • Санитарно-техническое обслуживание и уборка
   Читать далее..
   • Менеджер по развитию бизнеса
   • Специалист по развитию бизнеса
   • Менеджер категории
   • Директор по продажам
   • Аналитик по продажам
   • Планирование продаж
   • Поддержка продаж
   • Территориальный управляющий
   • Вице-президент по продажам
   Читать далее..
   • Продажа рекламы
   • Деловые услуги
   • Клиентские службы
   • Консультации по продажам
   • Продажи в сфере здравоохранения
   • Гостиничный бизнес
   • Продажа медицинских товаров
   • Мерчендайзер
   • Интернет-продажи
   • Продажа фармацевтической продукции
   • Рекрутер, внутренние продажи
   Читать далее..
   • Продажи туристических услуг
   • Отдел продаж связи
   • Продажа компьютеров и программного обеспечения
   • Электронные продажи
   • Продажа офисного оборудования
   • Технические продажи
   • Телекоммуникации Продажи
   • Беспроводная розничная торговля
   • Беспроводные продажи

   MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO

   В OneStaff мы являемся связующим звеном между вами (нашим кандидатом) и выбранной вами работой.Мы информируем вас о ситуации на рынке труда, а также выстраиваем прочные отношения в процессе. Мы — ваша предпочтительная кадровая компания, если вы ищете работу по контракту или хотите построить себе карьеру.

   Читать далее

   Наши услуги охватывают самые разные отрасли. В зависимости от потребностей отрасли мы предоставляем как постоянную, так и временную помощь.У нас есть команда преданных своему делу и увлеченных экспертов, которые очень хорошо разбираются в обучении и развитии преданных своему делу сотрудников. Независимо от промышленного спроса и того, насколько сложными они могут казаться в некоторых случаях,

   Подробнее

   MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO, MERCEDES DIESEL PERFORMANCE TUNING CHIP BOX C200 C220 ML270 E320 SPRINTER VITO

   404 Не найдено — Б / у запчасти для Miata Бена

   ---

   Меню
   • Дом
   • 90-97 (нет данных) +
     • Кондиционер и отопление
     • Кузов / Экстерьер
     • Тормоза
     • Охлаждение
     • Трансмиссия
     • Электрические
     • Двигатель
     • Выхлоп
     • Топливо / Воздух
     • Аппаратное обеспечение
     • Зажигание
     • Интерьер
     • Рулевое управление и подвеска
     • Колеса
   • 99-05 (NB) +
     • Интерьер
     • Кондиционер и отопление
     • Кузов / Экстерьер
     • Тормоза
     • Охлаждение
     • Трансмиссия
     • Электрические
     • Двигатель
     • Выхлоп
     • Топливо / Воздух
     • Аппаратное обеспечение
     • Зажигание
     • Рулевое управление и подвеска
     • Колеса
   • 06-15 (NC)
   • Запасные части
   • Авторизоваться
   • Зарегистрироваться

   ---

   ---

   Дом › 404 Не Найдено

   Запрошенная страница не существует.Нажмите здесь, чтобы продолжить покупки.

   втягивающее реле стартера Фотография, картинки, изображения и сток-фотография без роялти. Изображение 94577221.

   втягивающее реле стартера Фотография, картинки, изображения и сток-фотография без роялти. Изображение 94577221. M L XL

   Таблица размеров

   Размер изображения	Идеально подходит для
   S	Интернет и блоги, социальные сети и мобильные приложения.
   M	Брошюры и каталоги, журналы и открытки.
   л	Внутренние и наружные плакаты и печатные баннеры.
   XL	Фоны, рекламные щиты и цифровые экраны.

   Используете это изображение на предмете перепродажи или шаблоне?

   Распечатать Электронный Всесторонний

   3854 x 2569 пикселей | 32.6 см x 21,7 см | 300 точек на дюйм | JPG

   Масштабирование до любого размера • EPS

   3854 x 2569 пикселей | 32,6 см x 21,7 см | 300 точек на дюйм | JPG

   Скачать

   Купить одно изображение

   6 кредитов

   Самая низкая цена
   с планом подписки

   • Попробуйте 1 месяц на 2209 pyб
   • Загрузите 10 фотографий или векторов.
   • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

   221 ру

   за изображение любой размер

   Цена денег

   Ключевые слова

   Похожие изображения

   Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

   @ +7 499 938-68-54

   Мы используем файлы cookie, чтобы вам было удобнее работать.

   No related posts.
