Как проверить реле стартера

Реле стартера важная деталь, отвечающая за включение двигателя автомобиля, синхронизацию работы всех деталей и распределение электроэнергии. Проверить его работоспособность не сложно, однако требует выполнения всей инструкции.Реле стартера важная деталь, отвечающая за включение двигателя автомобиля, синхронизацию работы всех деталей и распределение электроэнергии. Проверить его работоспособность не сложно, однако требует выполнения всей инструкции.

Содержание статьи:

Стартуя двигатель автомобиля, не каждый водитель задумывается, с чего начинается этот непростой процесс. Реле стартера играет не последнюю роль в этой цепочке, а его поломка зачастую останавливает автомобиль. Процесс замены не столь сложный как кажется на первый взгляд, но для этого рассмотрим составные части, принцип работы и сам процесс ремонта.

Понятие и принцип работы реле стартера

Втягивающее или тяговое реле стартера необходимый атрибут каждого автомобиля.

Оно работает в паре со стартером двигателя и выполняет важную функцию. В механизме запуска двигателя помимо реле стартера присутствуют шестерня и маховик. Именно посредством реле стартера шестерня и маховик зацепляются и в момент запуска выводиться из зацепления. Это необходимо для того, чтобы сам стартер работал правильно и служил долго.

Втягивающее реле стартера состоит из таких основным компонентов, как корпус реле, якорь, пружина, обмотки с электромагнитом и пара контактов.

Принцип работы реле стартера состоит в том, что при включении ключа зажигания образуется магнитное поле, которое перемещает якорь в корпус. Затем магнитное поле перестает действовать, однако катушка создает свое поле, не позволяющее якорю вернуться в исходное положение. Затем вместе с якорем перемещается шестерня бендикса, и наконец происходит его зацепление с маховиком.

После этого происходит замыкание контактных пар, вследствие чего образуется ток, который начинает вращать ротор вместе с маховиком.

Для того, чтобы отцепить шестерню вместе с якорем, в действие приходит реле стартера. С его помощью отключается магнитное поле, и таким образом якорь вместе с шестерней приходят в изначальное положение.

Основные неисправности реле стартера

Как и любая другая деталь, у реле стартера могут возникнуть технические неполадки в работе. Они могут проявляться следующим образом. Самая явная причина неисправности состоит в том, что стартер попросту не срабатывает и таким образом двигатель не запускается. Противоположная проблема состоит в том, что стартер не прекращает свою работу после запуска двигателя.

Это также сигнализирует о проблеме в механизме. Также зачастую у стартера недостаточно оборотов, чтобы раскрутить маховик и таким образом включить его. Еще одним поводом для беспокойства служит отсутствие щелчка при срабатывании ключа зажигания, который сигнализирует о том, что якорь был втянут в корпус, и шестерня зацеплена с маховиком. Если его нет, значит механизм не сработал.

Однако бывают случаи, когда щелчок срабатывает, однако устройство стартера так и не заработало. Проблема скорей всего кроется в выгорании контактных пар.Причин для вышеперечисленных проблем может быть множество. В первую очередь, в глаза может бросаться явный износ деталей, которые не дают стартеру правильно работать. В данном случае решением проблемы служит замена деталей. Также могут перегорать контактные пары или обмотки, как было указано выше. Для устранения неполадок, как и в первом случае необходима полная замена деталей. Кроме этого, якорь может продвигаться в корпус с некоторой задержкой и трудностями.

Как проверить реле стартера

Прежде всего, проблема в несрабатывании двигателя может быть заключена в поврежденной проводке. Поэтому проверку следует начать с неё. Если она в полной исправности, следует проверить реле стартера. Большая вероятность, что оно попросту не работает.

В первую очередь, необходимо проверить, слышен ли щелчок при включении ключа зажигания. Его отсутствие свидетельствует о том, что сам механизм реле стартера не срабатывает. В таком случае необходимо произвести полную замену устройства.

Если щелчок слышен, но двигатель не запускается, следует проверить работоспособность контактных пар. Для этого отверткой вынимает клемму и замыкаем её с клеммой стартера. При этом должен поддаваться ток и если двигатель срабатывает, значит контактные пары не повреждены, и проблема кроется в других деталях.

Также в полную проверку реле стартера входит и проверка напряжения, так как нехватка энергии служит причиной недостаточного вращения маховика, и таким образом невозможности запустить двигатель. В этом случае понадобится специальный мультиметр. Один щуп необходимо присоединить к плюсовой клемме, а другой к массе. Затем следует повернуть ключ зажигания, и посмотреть на показатели мультиметра. Если они ниже доступной нормы, значит для запуска двигателя не хватает напряжения.

Все эти процедуры можно проводить, не снимая стартер с автомобиля, что облегчает работу. Однако если требуется полный осмотр реле с его снятием, следует помнить о правилах безопасности. Крутящийся момент довольно сильный, поэтому лучше всего поместить устройство на землю на безопасном расстоянии. Проводить разборку деталей также следует осторожно, так как неправильная проверка может нанести серьезные травмы.

Также не лишним будет провести полную диагностику автомобиля с помощью персонального сканера. К примеру, это можно сделать недорогим мультимарочным устройством Rokodil ScanX.

Устройство проанализирует данные и в случае обнаружения ошибок укажет на проблемный элемент. С помощью такой диагностики можно выявить дефекты в подвеске, шинах, раме и блоке мостов. Сканер совместим с большинством автомобилей начиная с 1996 года выпуска, при наличии ODB2 разъема для подключения. Информация выводится на экран вашего телефона либо планшета с подробным описанием неисправности.

Как заменить реле стартера

Произвести замену втягивающего реле стартера можно самому, строго выполняя все инструкции. При работе по замене деталей или замене самого реле стартера следует очищать их от грязи, так как они могут ухудшить дальнейшую работу и привести к замыканию. Замена реле стартера начинается с его снятия с автомобиля. Эта процедура довольно непроста.

Для этого автомобиль размещаем в осмотрительную яму. Процедуру замены начинаем с отключения всей проводки, посредством откручивания гаек в целях безопасности. Затем откручиваются верхние и нижние болты, с помощью которого крепится стартер и реле.

Далее устанавливаем новое устройство. Делать следует это в строгом обратном порядке. Наконец следует подсоединить проводку и затем проверить работоспособность всего устройства.

Стоимость ремонта реле стартера автомобиля

Проделать всю работу по проверке и замене реле стартера можно в любом автосервисе. Данная процедура будет надежнее, так как выполняться будет квалифицированными специалистами. Стоимость данной услуги стартует от $10 и выше. Стоимость самой детали реле стартера колеблется в пределах от $10 до $25 в зависимости от модели автомобиля и качества механизма. Если же брать иномарку, то цена может быть и выше $50.

Видео замены реле стартера ВАЗ:

устройство, схема, принцип работы, признаки неисправности, как проверить, снять и разобрать, ремонт своими руками

Многие автолюбители попадали в ситуации, когда попытки завести машину заканчивались лишь звуками реле стартера под капотом. Особенно часто такое встречается в морозное время года. Ёмкость аккумулятора снижается быстрее, и заряда не хватает. Обзор даст понять, какие ещё бывают причины неполадок втягивающего реле стартера, можно ли устранить их самостоятельно.

Как выглядит, где находится

Втягивающее реле управляет муфтой свободного хода. Монтируют электромагнит со стартером одним блоком. Деталь оборудована шестернёй, которая должна вращать маховик мотора при его запуске. Если маховик продолжит вращаться и дальше, то это приведёт к отказу стартера или электрической сети машины. Чтобы такого избежать, муфту выдвигают исключительно при запуске мотора (после чего реле возвращает её назад). Внешне оно выглядит как вытянутый металлический цилиндр с находящейся внутри катушкой с якорем, куда подаётся ток после замыкания цепи. Сжимая возвратную пружину, толкая рычаг с перемещением муфты свободного хода, появившееся магнитное поле заставляет якорь двигаться до катушки. Мотор запускается, электроцепь разрывается, пропадает магнитное поле, а возвратная пружина выталкивает назад якорь с муфтой.

Знаете ли вы? Сегодня самым большим автомобилем в мире является самосвал немецкого производства Liebherr T 282B. Его вес составляет более 220 тонн. Для того чтобы попасть в его кабину, нужно преодолеть целых 16 ступеней.

Кузов этого «монстра» может свободно уместить частный дом, а его грузоподъёмность составляет 363 тонны.

Как работает втягивающее реле стартера

Включение зажигания запускает подвод электропитания на обмотку устройства. Как результат — образование магнитного поля во втягивающей обмотке, втягивание сердечника катушки и замыкание контактов. Вместе с этим сердечник толкает муфту к маховику коленвала, вынуждая его прокручиваться. Втягивающая обмотка заставляет втягиваться сердечник, соединяющий силовые разъёмы реле через центральные контакты, передавая энергию с аккумулятора на стартер и заставляя его заработать. Обмотка удерживает сердечник, что гарантирует подачу энергии к стартеру.

При нехватке заряда батареи втягивающая обмотка ещё срабатывает, а для удерживающей силы её уже недостаточно. На сердечник воздействует пружина и уводит его назад, а втягивающая обмотка снова старается вернуть его в катушку.

Важно! Одной из распространённых проблем с возвратным реле стартера считается подгорание силовых контактов. При появлении этой неполадки следует хорошо зачистить повреждённый участок наждачной бумагой, а при износе контактов — произвести их замену.

Но поскольку удерживающая не способна его удерживать, сердечник опять уходит назад. Подобные попытки передать энергию с батареи на обмотку характеризуются многочисленными щелчками втягивания и отпускания сердечника.

Признаки и причины неисправности

Неполадки можно заметить по таким факторам, устранив которые, данное устройство продолжит свою работу:

щелчком заканчивается поворот ключа, однако без вращения стартера;
ключ запускает вращение стартера, однако оно остаётся холостым, не действующим на двигатель;
машина нормально заводится, но стартер вместо отключения продолжает быстро и с треском вращаться.

Причины, по которым переключатель может выйти из строя, такие:

нарушение целостности устройства из-за брака, механического износа или во время аварии;
короткое замыкание в витках обмотки по причине долгого воздействия напряжения при попытке запустить мотор;
нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера, чтобы запустить движок;
ослабление или поломка возвратной пружины по причине механического воздействия или длительной подачи напряжения;
обрыв удерживающей обмотки, вызванный физическим воздействием при неплотно надетой крышке реле;
ослабленное крепление устройства, которое приводит к перекосу и невозможности сердечника целиком войти внутрь для замыкания контактов.

Важно! Следует тестировать работу генератора и аккумуляторной батареи, чтобы её заряда было достаточно для работы стартера.Это нужно делать периодически.

Как проверить

Чтобы оценить работу устройства, подсоединённого к стартеру, сначала необходимо проверить целостность подводящей проводки. Дальше, повернув ключ, можно проверить наличие звука срабатывания.

При наличии щелчка (но при отсутствии вращения стартера) вероятной причиной есть подгорание контактных пластинок. Чтобы выяснить,в этом ли заключается причина, следует дать напряжение на движок авто, минуя реле. Отсоединяется клемма реле от замка, и отвёрткой замыкаются две клеммы — от батареи и на стартер. Начавшееся вращение свидетельствует о неполадках во втягивающем устройстве. Удобнее проводить проверку, когда стартер отсоединён. Тогда нужно:

разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;
свободный конец провода «минус» приложить к корпусу стартера (отчётливый щелчок покажет нормальную работоспособность реле).

Отсутствие характерного звука говорит о том, что устройство требует ремонта или даже замены.

Как разобрать

Следует отметить, что реле стартера, у которых задние контактные крышки завальцованы заводским способом, вскрыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится с помощью винтов. Ниже приведена разборка именно такого реле.

Необходимые инструменты и оборудование такие:

дрель-шуруповёрт;
паяльник на 100 Ватт;
щётка по металлу;
медный многожильный провод;
мягкий деревянный брусок.

Пошаговая инструкция поможет правильно разобрать возвратное реле стартера. Для этого нужно:

Вывернуть крепёжные винты на задней крышке при помощи шуруповёрта.
Для лучшего прогревания щёткой по металлу убрать с концов обмоток появившееся окисление.
Прогретым паяльником расплавить олово на одном конце обмотки и выбить его остатки о деревянный брусок.
То же самое проделать с другим концом обмотки.
Открыть заднюю крышку, предварительно отогнув конец провода.

Видео: разборка втягивающее реле стартера

Ремонт своими руками

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

Знаете ли вы? Легендарная советская машина «Победа» могла носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну и почём у нас будет Родина?» автомобиль сразу же решено было переименовать.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом. Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

Видео: ремонт своими руками втягивающего реле стартера

Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой. Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Ремонт втягивающего реле стартера своими руками

Диагностика и ремонт21 апреля 2019

Запуск двигателя автомобиля происходит посредством работы втягивающего реле. Благодаря ему специальный маховик присоединяется к двигателю, запускает его, затем возвращается на место. Неисправность этой детали может привести к тому, что мотор не заведётся.

Особенности устройства втягивающего реле

Для того чтобы самостоятельно починить любую деталь в автомобиле, надо понимать, как она устроена. Это даст представление о том, какие элементы есть внутри, как они работают, и соответственно, как к ним добраться для ремонта.

Втягивающее реле – это капсула, внутри которой установлен электрический магнит, возвратная пружина и стержень. Магнит состоит из двух обмоток: втягивающего сердечника, и удерживающей его в определённом положении обмотки. Именно их работа двигает и фиксирует сердечник внутри механизма.

Как только происходит поворот ключа при заводе двигателя, от аккумулятора происходит подача электричества на обмотки, которые выполняют функцию втягивания. Вследствие этого, вокруг сердечника появляется электромагнитное поле, которое приводит его в движение. Одновременно сжимается возвратная пружина, которая потом вернёт его в исходное положение. Совместно с этими движениями происходит присоединение противоположного конца детали к маховику. За счёт этого, шестерёнка, соединённая с бендиксом, соединяется с маховиком и передаёт ему движение.

В результате всех этих манипуляций происходит старт двигателя. После чего механизм отключает внутри себя электрический ток, и возвращает все свои детали в исходное положение. Только сердечник остаётся в исходном положении благодаря одной из обмоток.

Справка. Существуют реле только с одной обмоткой, обладающей функцией втягивания. Но такие детали не распространены из-за того, что потребляют много электричества, и как следствие, быстрее сажают аккумулятор.

Признаки и причины выхода из строя реле

Если реле сломалось, то об этом расскажут следующие признаки:

при попытке завести двигатель ключом, он не запускается, или заводится только после двух-трёх попыток;
после запуска двигателя раздаётся жужжание. Это значит, что стартер вращается на повышенных оборотах, хотя уже не должен.

Если наблюдается хотя бы один из этих признаков, то это повод насторожиться. Реле может скоро сломаться. Причин, по которым это происходит несколько:

одна из обмоток, или обе сразу обгорели или оборвались;
деформация возвратной пружины внутри механизма;
внутри детали произошло короткое замыкание на одной из обмоток;
уменьшилась площадь поверхности контактных пластин, или они полностью сгорели.

Понимая причины по которым реле выходит из строя, ремонт займёт меньше времени, т.к. сразу понятно где искать неисправность.

Какой вид реле подлежит ремонту?

В автомобиле может быть установлен один из двух типов реле: разборное и неразборное. Если в машине второй тип реле, то починить его своими руками не всегда получится.

Неразборное реле можно починить только в том случае, если пригорели контактные пластины. В случае если испортилась одна из обмоток или в них произошло короткое замыкание, то починить его уже не удастся – только замена детали.

Важно! В случае самостоятельного ремонта, при изъятии реле, рекомендуется пометить клеммы, для того чтобы не перепутать их при установке механизма на место. Также не лишним будет зачистить и обезжирить контакты на реле и стартере.

Как проверить втягивающее реле стартера?

При проверке реле, в первую очередь нужно посмотреть: не нарушена ли проводка, соединяющая его со стартером. Делается это просто: смотрим визуально и ищем места разрывов. Затем, пробуем завести двигатель, если произошёл звук срабатывания – с проводами всё в порядке.

Бывают случаи, что при повороте ключа раздаётся щелчок, но отсутствует вращение стартера – значит подгорели контактные пластины. Проверить это можно подав напряжение на двигатель автомобиля, минуя реле. В этом случае клеммы реле отсоединяются от замка. Затем отвёрткой надо замкнуть клеммы, расположенные на батарее и на стартере. Если началось вращение, то неполадки во втягивающем устройстве.

Есть еще способ провести проверку стартера. Делается это следующим образом:

Контакты реле соединяются короткими проводами с «плюсом» и «минусом» аккумулятора.
Конец провода «минус» к аккумулятору не присоединяется. Он кладётся на контакт. Если в этот момент раздался щелчок, значит деталь работает исправно, если нет, значит деталь неисправна.

Как провести ремонт реле своими руками?

Для самостоятельного ремонта понадобится следующее:

плоская отвёртка;
паяльник;
олово;
канифоль.

Начинать разборку реле нужно с извлечения сердечника. Затем откручиваются два винта. Они держат крышку, под которой расположены контакты катушек.

Внимание! Ни в коем случае нельзя дёргать крышку. Если это сделать, то оборвутся провода, которые соединены с контактами. Сперва их нужно отсоединить с помощью паяльника. Чтобы получить доступ к контактным пластинам, достаточно отсоединить один провод.

После того как провода отсоединены, нужно открутить ещё два винта, и извлечь пластины, которые ими удерживались. Если на них появился нагар, то он счищается с помощью шлифовальной шкурки. Ею также необходимо обработать и места креплений в самой детали. Это можно сделать и отвёрткой, если шкуркой туда не добраться. По завершении всех этих действий деталь собирается обратно.

Этот алгоритм применяет как для неразборных, так и для разборных деталей. Разница заключается в необходимости дополнительно вывинтить длинные болты, чтобы получить доступ к внутренностям детали.

Само по себе реле стартера не является сложным механизмом. При этом его поломка не позволит завести двигатель автомобиля, и как следствие использовать его. Способы его проверки и ремонта не являются сложными процедурами, требующими специального образования и навыков. Главное при его ремонте и проверке, чтобы всё необходимое было под рукой.

В случае, если в автомобиле установлено неразборное реле, рекомендуется не тратить время на попытки его реанимировать, а сразу заказать через интернет, или купить на рынке новую деталь. Так можно сэкономить, в первую очередь, время. Это связано с тем, что даже если его удастся отремонтировать, оно прослужит меньше новой детали, и всё равно придётся его менять. Лучше это сделать сразу.

Реле стартера Камаза opex.ru

Array ( [DATE_ACTIVE_FROM] => 12.04.2019 12:05:00 [~DATE_ACTIVE_FROM] => 12.04.2019 12:05:00 [ID] => 508500939 [~ID] => 508500939 [NAME] => Реле стартера Камаза [~NAME] => Реле стартера Камаза [IBLOCK_ID] => 33 [~IBLOCK_ID] => 33 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [DETAIL_TEXT] =>

Любое движение автомобиля начинается с запуска двигателя внутреннего сгорания. Запуск мотора — процесс вращения коленчатого вала, пока топливная смесь не воспламенится. Именно таким образом работает система пуска, занимающая примерно секунду-две, если двигатель полностью исправен. Система пуска устроена достаточно сложным образом, состоит из множества мелких, однако весьма значительных деталей. Среди них явно выделяется втягивающее реле стартера. Маленькая неприглядная деталь запускает весь механизм, играя самую важную роль данного процесса. Если остальные запчасти весьма второстепенно участвуют в запускном режиме, нерабочее состояние данного компонента способно полностью парализовать транспортное средство. Камаз оснащен двойной «порцией» запускного механизма, как многие другие грузовики. Первоочередно такое строение связано с более сложной системой впрыска двигателя грузовиков.

Камаз имеет свою систему электроснабжения, устроенную по принципу усиленного момента. Ввиду непростых эксплуатационных условий тягачей, напряженной бесперебойно работы, частых пусковых процессов, необходимо, чтобы искра появлялась независимо от температуры воздуха, влажности, разряженности воздуха, напряжения внутри контактов. Поэтому среди основных элементов системы электрического пуска Камаза можно выделить следующие:

При должном обслуживании, правильной эксплуатации данные блоки работают достаточно долго. Очень важно обеспечивать правильное внешнее обслуживание: следить за процессами окисления, перегорания, перетирания проводов.

Функционал

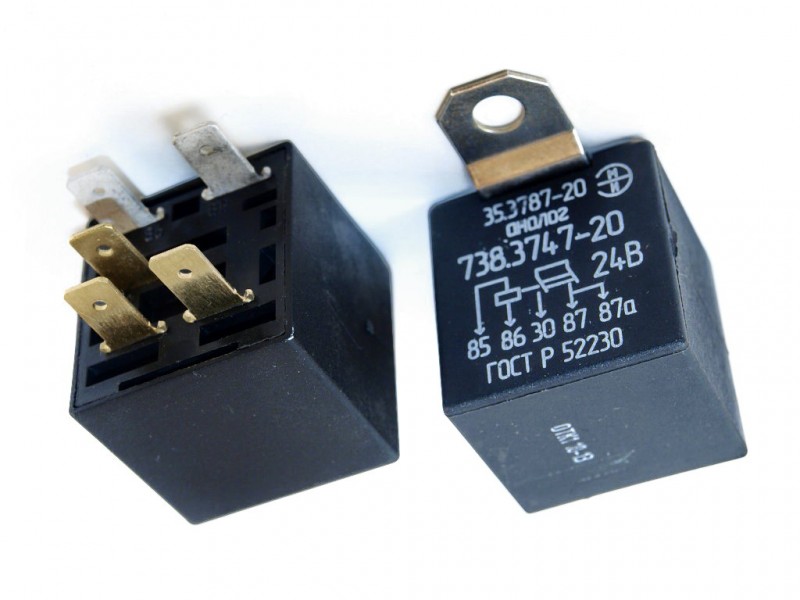

Существует реле двух видов. Первое непосредственно включает стартер, запуская работу основного механизма. Находится внутри двигателя. Второе, собственно, втягивающее, располагается на самом стартере, выполняя более развернутый функционал.

Электрический ток между электромагнитом и моторчиком стартера необходимо правильно перераспределять. Нарушение работы втягивающей функции приводит к дисбалансу, нарушая систему запуска.
Стартер имеет несколько основных узлов, отвечающих за запуск мотора. Реле помогает грамотно синхронизировать работу между важными отсеками запускного механизма.
Простой механический момент: зубцы маховика зацепляются за шестерни бендикса. Бендикс — деталь, передающая крутящий момент, регулирующая высокие обороты двигателя. При первоначальном запуске двигатель всегда начинает работать на повышенных оборотах. Работать в таком режиме постоянно ДВС нельзя, поэтому обороты постепенно сбрасываются, становясь холостыми.
После запуска мотора шестерни необходимо вернуть в первоначальное состояние, так как механизм отработал свой функционал до следующего запуска.

Иными словами, обобщая вышесказанное, можно резюмировать работу втягивающего реле следующим образом: рабочий процесс шестерен нужно синхронизировать, бендикс после отработки убирается от маховика. Иногда его называют просто тяговым. Тяговая сила самая важная в современных автомобилях, поэтому детали, работающие на создание тяги, будут играть первостепенную роль.

Внутреннее устройство

Являясь самостоятельной жизненно важной деталью, уровень работы компонента будет проверяться на очередном этапе технического обслуживания. Проведение диагностики электрики — важный этап общей диагностики автомобиля. Иногда из-за маленького незначительного узла ломается целый большой механизм, парализуя работу тягача. Кроме того, грузовики обычно работают напряженнее легковых автомобилей, поэтому особенно важно раннее выявление возможных поломок.

Деталь имеет электромагнитную основу, втягивающую, удерживающую обмотки, схему включения стартера, сердечник возвратной пружины. Внешне деталь напоминает гильзу, глухую с одной стороны. Вторая сторона сопрягается с вилкой, толкающей носовую часть будто рычагом. Вилка фиксируется на центральной части оси, где перемещает бендикс, после чего срабатывает электромагнит. Ввиду такого замысловатого строения, рассмотрим процесс завода Камаза чуть более детально.

Поворачиваем ключ зажигания. Стоит отметить, что в теплое время года зажигание лучше «схватывается» именно благодаря наиболее благоприятной для создания электромагнитного поля температуре.
Магнитное поле быстро набирает обороты, толкая якорь. Якорь стартера служит проводником между элементами крепления и муфтой, представляя собой ось из легированной стали, имеет пазы, укладывающие обмотки якоря. Якорь постепенно сжимает возвратную пружину.
Конец вилки продвигается к маховику. Выталкивая шестерню, двигая бендикс, зацепляет зубчатый венец маховика. Маховик с бендиксом ломаются очень редко, детали очень прочные, помимо прочего их взаимодействие происходит достаточно плавно, увеличивая временной ресурс работы.
После завершения процесса зацепления контакты замыкаются, интегрируя работу схемы втягивающего реле.
Втягивающая обмотка очень мощная, может преодолеть сопротивление возвратной пружины, поэтому после запуска она отключается, фиксируя плотно якорь.
После выключения зажигания происходит обратный процесс: запчасти между собой размыкаются, отключается ток, якорь стартера занимает исходное положение, бендикс выходит из связки сцепления маховика.

Втягивающее реле — надежная деталь, служащая очень долго. Зачастую грузовик проходит множество циклов перед глобальным техническим обслуживанием, чтобы возникли непредвиденные проблемы с данным узлом стартера. Наиболее вероятен выход из строя любых других запчастей, имеющих более резкое механическое взаимодействие. Конструкция электромагнитных деталей Камаза устроена очень надежно.

Процесс установки

Камаз имеет полностью разборную систему запуска, поэтому ремонт, монтаж, демонтаж вполне можно производить самостоятельно, учитывая технологические особенности процесса.

Первоначально необходимо покрыть плоскости контактов специальным герметиком, «съедающим» лишние электромагнитные излучения.
Реле соединяется с рычагом привода, закрепляется гайками.
Затем присоединяется основной электрический провод питания.
После необходимо проверить верно ли установлено реле, потом перезакрепить механизм будет невозможно без тотального разбора.
После завершения проверок стартер занимает свое место.

Чтобы заменить реле стартера необходимо запастись набором следующих инструментов: гаечными ключами соответствующих размеров, удлинителем торцовых головок, торцевой головкой, отверткой. Перед началом проведения работ необходимо совершенно исключить наличие окалин, окисление клемм, разрядку аккумуляторной батареи, наличие поврежденной проводки, плохое крепление контактов. Далее распишем небольшой чек-лист выполнения работ.

Минусовой провод отсоединяется от аккумулятора.
Гайки хомутов необходимо немного отвернуть, чтобы резьба слегка ослабилась.
Снимаем шланг воздухозаборника, который вначале отсоединяется от воздушного фильтра, потом от самого воздухозаборника.
Отворачиваем гайки, фиксирующие теплоизоляционный щит, при помощи удлинителя торцевых головок откручиваем болт крепления щитка и кронштейна опоры.
Теплоизоляционный щит можно снять, откручиваем болты нижнего, верхнего креплений.
Разъем вывода стартера удаляется, отворачивается гайка, снимается присутствующий провод благодаря уже снятому верхнему болту. Стартер вытаскивается аккуратно вертикально вверх.
Реле вытягивается торцевым ключом, аккуратно отворачивается гайка крепежа. Теперь фиксирующие болты также можно вывернуть.

Данным образом выглядит демонтаж старого стартера. Соответственно, установка нового будет происходит совершенно зеркально.

Абсолютно другой момент — установка дополнительного реле, которое уже крепится в любом удобном месте. Наиболее популярная локация — бочок омывателя. Можно удобно провести необходимые провода, главное — надежно закрепить, избегая повреждений.

Варианты поломок

Вечных запчастей не существует, поэтому важно вовремя «поймать» момент поломки важного запускного узла, тормозящего работу всего грузовика. Почему ломается реле?

Происходит внутреннее выгорание пятаков — пластин.
Зачастую сгорает хрупкая обмотка.
Усталость металла, последующее разрушение металлических компонентов.

Первоочередной симптом поломки — отсутствие реакции двигателя на поворот ключа зажигания. Когда несколько попыток заканчиваются ничем, стоит приготовиться к ремонту. Сам стартер устроен достаточно просто, имея инструкцию, даже любитель сможет разобрать его, устранив неисправность. Наиболее важно правильно произвести демонтаж, правильно после подключить все компоненты. Первоначально определяется место поломки. Начало поисков наиболее часто приходится на замок зажигания — первоначальный рубеж электротока. Самый верный симптом — отсутствие звуков запуска двигателя при повороте ключа. Щелчки, шум вращающегося вала, можно попробовать замкнуть металлическим предметом болты на тыльной части, подавая напряжение напрямую на обмотки. Любые поломки видны наглядно только после разборки. Проверить удаленно можно только обмотку, воспользовавшись омметром. Сопротивление корпусов с концами должно достигать минимум 10 кило Ом, более низкий показатель означает неисправность обмоток.
