Радиатор отопителя ваз 2107: 21018101060 Радиатор отопителя ВАЗ-2101-07 медный 3-х рядный ШААЗ — 2101-8101060 2101-8101060-02 2101-8101050

Описание

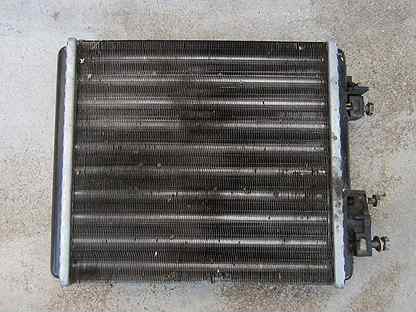

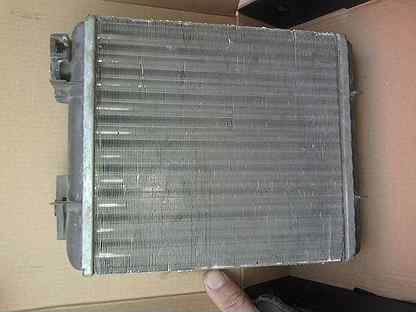

Радиатор отопителя 2101-8101060-01

Радиатор отопителя предназначен для отопления кабины машин. Радиатор отопителя медно-латунный паяный, трубчато-ленточный по традиционной технологии пайки.

• Количество рядов трубок, шт: 3
• Теплоотдача, кВт (ккал/ч): 7,5 (6500)
• Емкость, л: 0,9
• Габаритные размеры, без вылета патрубков, мм: 254x67x184

Применяемость: ВАЗ-2101, 2103, 2105, 2107 без крана.

Использована информация: ОАО «ШААЗ».

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

• «Хрустальные» ВАЗы: «Классика».
  Ты помнишь, как всё начиналось? 16 Апреля 2013

  Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

25dbfdbc3643d3f52eca61c5f714e008

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Радиаторы отопителя автомобильного назначения

Назначение и описание
Радиаторы отопления — это элемент системы охлаждения двигателя автомобиля, предназначенный для обогрева салона автомобиля тепловой энергией, выделяемой двигателем. Предназначены для комплектации отопителей кабин транспортных средств.

Технические характеристики

Марка автомобиля	Обозначение радиатора	Эффективные размеры сердцевины (высота х ширина х глубина), мм	Материал охлаждающих пластин (лент), сердцевин/бачков	Исполнение радиатора
ЛЕГКОВЫЕ АВТОМОБИЛИ
«ИЖ-2125″	21251.8101.060	180х239х47	медь/латунь	радиатор отопителя
«ИЖ-2126″	2126.8101060-01	251х154х42	медь/латунь	радиатор отопителя
ВАЗ-2101 до ВАЗ-2107	2101-8101050-02	211х180х59	медь/латунь	радиатор отопителя
«Таврия»-1102, ВАЗ-2108, ВАЗ-2109	1102. 8101.100	261х150х47	медь/латунь	радиатор отопителя
ГАЗ-31029, ГАЗ-3110	ОТ-31029.8101.000-01	204х187,6х47,6	медь/латунь	радиатор отопителя
ГАЗ-3302	ОТ-3102.8101.000	210х180х47	медь/латунь	радиатор отопителя
«Нексия»	КХН.8112.200.000	586х330х25	медь/алюминий	конденсатор

Трубки радиатора печки ваз 2107

Медь тяжелее, чем алюминий, поэтому трубки в медных радиаторах тонкие и небольшие. В большинстве медных радиаторах используются трубки в 10 мм, тогда как в алюминиевых радиаторах диаметр трубок, как правило, в два раза больше. Алюминий легче меди, что позволяет использование более широких трубок. Надо иметь в виду, что узкие трубки легче забиваются, а это уменьшает срок службы медных радиаторов.

Ремонтопригодность

Сварка считается обычной процедурой при ремонте радиаторов. Алюминий легче меди, и это обеспечивает лучшую ремонтопригодность алюминиевым радиаторам, не подвергая их излишнему износу. Это также помогает алюминиевым радиаторам легче переносить стресс от ремонта и увеличивает срок службы алюминиевого радиатора. К тому же алюминиевый радиатор служит дольше его медного «коллеги» даже после нескольких ремонтов. Однако медь мягче по своей природе, а это свойство очень полезно, когда возникает необходимость ремонта.

Устойчивость к внешним воздействиям

Внутреннее нагревание легко повреждает медные трубки, по которым циркулирует охлаждающая жидкость. Алюминиевые трубки более устойчивы. При нагревании до высоких температур алюминий не крошится, не гнется и не трескается. Большинство производителей выпускают алюминиевые радиаторы с трубками, запаянными мягким припоем. Такое соединение получается более прочным, чем полученное при пайке твердым припоем, применяемое в медных радиаторах. Прочные стыки добавляют радиатору износоустойчивость. Соединение твердым припоем быстрее изнашивается из-за возможных дефектов при нанесении самого припоя. Это выражается в виде белого налета во внутренней части, который со временем провоцирует коррозию металла в местах стыковки труб с верхним или нижним баком радиатора. Вибрация автомобиля также наносит вред радиаторам, а в особенности медным. В то же время малый вес алюминиевых радиаторов делает их менее подверженными такому виду износа.

Конструкция радиаторов отопления от LUZAR

Радиаторы отопления LUZAR выпускаются трех типов:

1. Трубчато-пластинчатый, сборный, алюминиевый. Состоит из алюминиевых пластин, сквозь которые проходят алюминиевые трубки, внутри которых бежит охлаждающая жидкость. Бачки на таких радиаторах изготавливаются из пластика. Радиаторы отопителя такого типа используются для отопления салонов небольшого размера – в связи с ограниченной теплоотдачей; имеют наилучшую жесткость и малый вес, а также наименьшую цену.
2. Трубчато-ленточный, несборный (паяный), алюминиевый. Гофрированная алюминиевая лента в таком радиаторе находится между алюминиевыми плоскоовальными трубками. Бачки радиаторов данного типа могут изготавливаться как из пластика, так и из металла. Конструкция несборных (паяных) алюминиевых приборов является наиболее универсальной, позволяя создавать теплообменники с любыми заданными характеристиками. Алюминиевые радиаторы печки имеют малый вес и относительно высокую жесткость, а также оптимальные цены.

3. Трубчато-ленточный, несборный (паяный), медно-латунный. По конструкции очень близок к типу 2 – между медными плоскоовальными трубками расположены медные ленты, сложенные в виде «гармошки». При этом бачки на таких радиаторах отопления используются латунные – в целях повышения общей жесткости конструкции. Медные радиаторы отопления – благодаря высокой удельной теплоемкости меди – обладают отличными показателями теплоотдачи. Однако – в связи с высокой мягкостью меди – радиаторы отопления из этого металла вынуждено имеют узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения в максимальной эффективности. Также медные радиаторы печки имеют наиболее высокую стоимость и наименьшую жесткость на кручение, излом и внутреннее давление. В этой связи медные радиаторы отопителя являются «устаревшими» и постепенно выбывают из применения.

Утечки

Алюминиевые радиаторы, казалось бы, более склоны к возникновению утечек, чем их медные собратья. Рано или поздно вы обнаружите одну из таких утечек около прокладки или бака радиатора. Это вызывает необходимость более частых сварочных работ, что ведет к более быстрому износу. У медных радиаторов утечки возникают не так легко. Точно так же, как медные трубы прекрасно зарекомендовали себя защищенными от утечек в сантехнике, в автомобильных радиаторах они также отлично исполняют эту роль.

Устойчивость к коррозии

Медь подвержена коррозии больше, чем алюминий. Особенно в зимний период медные радиаторы не могут в достаточной мере противостоять коррозии, которая разрушает тонкие перегородки между трубками. Поэтому медные радиаторы обычно окрашивают в черный цвет. Если этого не сделать, то повреждение от коррозии будет более быстрым, особенно во влажных условиях. Тонкие ребра охлаждения на алюминиевых радиаторах служат обычно дольше, чем их аналоги на медных. Алюминиевые радиаторы меньше страдают от коррозии, в том числе электролитической. В то же время они прослужат дольше, если имеют покрытие, предохраняющее их от окисления.

Алюминиевый радиатор представляется целесообразным решением для владельцев автомобилей. Рано или поздно большинство из нас сталкивается с необходимостью замены радиатора. Тип устройства, который вы установите в автомобиль, играет важную роль в работе двигателя. Среди множества вариантов, присутствующих на сегодняшнем рынке, бывает не совсем просто выбрать наиболее подходящий. Не только алюминиевые радиаторы, но и медные, латунные, пластмассовые, их аналоги доступны сейчас. Из всего разнообразия самыми популярными вариантами являются медные и алюминиевые. Ниже представлен сравнительный анализ для этих двух видов радиаторов.

Медь тяжелее, чем алюминий, поэтому трубки в медных радиаторах тонкие и небольшие. В большинстве медных радиаторах используются трубки в 10 мм, тогда как в алюминиевых радиаторах диаметр трубок, как правило, в два раза больше. Алюминий легче меди, что позволяет использование более широких трубок. Надо иметь в виду, что узкие трубки легче забиваются, а это уменьшает срок службы медных радиаторов.

Типичные неисправности радиатора

Существуют две основные неисправности радиатора:

1. Засорение решётки и трубок радиатора.
2. Нарушение герметичности радиатора.

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок. Для этого необязательно снимать радиатор отопителя. Достаточно отделить патрубки радиатора от системы охлаждения, и в один из патрубков радиатора подать воду под давлением.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Ремонтопригодность

Сварка считается обычной процедурой при ремонте радиаторов. Алюминий легче меди, и это обеспечивает лучшую ремонтопригодность алюминиевым радиаторам, не подвергая их излишнему износу. Это также помогает алюминиевым радиаторам легче переносить стресс от ремонта и увеличивает срок службы алюминиевого радиатора. К тому же алюминиевый радиатор служит дольше его медного «коллеги» даже после нескольких ремонтов. Однако медь мягче по своей природе, а это свойство очень полезно, когда возникает необходимость ремонта.

Устойчивость к внешним воздействиям

Внутреннее нагревание легко повреждает медные трубки, по которым циркулирует охлаждающая жидкость. Алюминиевые трубки более устойчивы. При нагревании до высоких температур алюминий не крошится, не гнется и не трескается. Большинство производителей выпускают алюминиевые радиаторы с трубками, запаянными мягким припоем. Такое соединение получается более прочным, чем полученное при пайке твердым припоем, применяемое в медных радиаторах. Прочные стыки добавляют радиатору износоустойчивость. Соединение твердым припоем быстрее изнашивается из-за возможных дефектов при нанесении самого припоя. Это выражается в виде белого налета во внутренней части, который со временем провоцирует коррозию металла в местах стыковки труб с верхним или нижним баком радиатора. Вибрация автомобиля также наносит вред радиаторам, а в особенности медным. В то же время малый вес алюминиевых радиаторов делает их менее подверженными такому виду износа.

Какой радиатор отопителя лучше: медный или алюминиевый?

Как видно, медные и алюминиевые радиаторы во многом между собой схожи. Это легкие и приборы с отличным дизайном и повышенной теплоотдачей. Последнее качество позволяет пользователю уменьшить объем отопительного контура и применять температурный режим 80/60 (подача/обратка) вместо 90/70 без увеличения площади радиаторов.

Обе разновидности радиаторов в силу низкой теплоемкости имеют малую тепловую инерционность, что позволяет котлу оставаться в оптимальном режиме при потеплениях на улице.

Алюминиевые батареи в интерьере

При этом и медь, и алюминий являются мягкими металлами, а потому плохо переносят наличие в теплоносителе твердых механических примесей, оказывающих абразивное воздействие.

Вместе с тем нельзя не заметить, что алюминиевые радиаторы во многом уступают медным. Выше мы уже говорили, что им противопоказаны высокие температуры. К этому можно добавить способность к самозавоздушиванию: специфические химические процессы приводят к образованию воздушных пробок, которые периодически приходится стравливать.

Сборные алюминиевые радиаторы плохо переносят гидроудары, возникающие в системах отопления при резкой смене погоды.

К тому же при частых изменениях температурного режима алюминий, контактирующий со сталью, страдает из-за значительной разницы в коэффициентах температурного расширения этих материалов. По этой причине их лучше применять в регионах со стабильно холодной зимой.

Мощный медный радиатор

Ну и последнее – коррозия. В обычных для нас условиях теплоснабжения алюминий недолговечен – ему требуется теплоноситель с рН = 7 или 8.

Таким образом, медные радиаторы можно считать менее капризными.

Казалось бы, разновидностей батарей отопления существует множество, однако новинки все еще появляются. Вакуумные радиаторы отопления: устройство и разновидности, а также цены на приборы.

Обзор производителей чугунных радиаторов отопления вы найдете здесь.

А в этой статье https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/sxemy-podklyucheniya-radiatorov.html представлены схемы подключения радиаторов отопления, а также даны рекомендации по месту их установки.

Утечки

Алюминиевые радиаторы, казалось бы, более склоны к возникновению утечек, чем их медные собратья. Рано или поздно вы обнаружите одну из таких утечек около прокладки или бака радиатора. Это вызывает необходимость более частых сварочных работ, что ведет к более быстрому износу. У медных радиаторов утечки возникают не так легко. Точно так же, как медные трубы прекрасно зарекомендовали себя защищенными от утечек в сантехнике, в автомобильных радиаторах они также отлично исполняют эту роль.

Устойчивость к коррозии

Медь подвержена коррозии больше, чем алюминий. Особенно в зимний период медные радиаторы не могут в достаточной мере противостоять коррозии, которая разрушает тонкие перегородки между трубками. Поэтому медные радиаторы обычно окрашивают в черный цвет. Если этого не сделать, то повреждение от коррозии будет более быстрым, особенно во влажных условиях. Тонкие ребра охлаждения на алюминиевых радиаторах служат обычно дольше, чем их аналоги на медных. Алюминиевые радиаторы меньше страдают от коррозии, в том числе электролитической. В то же время они прослужат дольше, если имеют покрытие, предохраняющее их от окисления.

Многие задаются вопросом: какой радиатор печки лучше – медный или алюминиевый? Здесь не может быть однозначного ответа, каждый имеет свои недостатки и свои преимущества.

Подключаем радиатор печки от ВАЗ-2108 на ИЖ-2126 своими руками

Необходимо разобрать “торпедо”, при этом можно не разбирать ручки управления (“аварийка”, “противотуманки”, ручка открытия капота и т.д.), то есть те, что слева от руля, так как если отодвинуть назад кресла, разобрать и освободить “бардачёк” и всю “нижнюю” пластмассу, то можно её просто развернуть к водительской двери, при этом всё необходимое внутреннее пространство станет доступным, а “нижняя” пластмасса с “бардачком” будет лежать на водительском кресле. Далее снимается сама печка (в сборе), чтобы избежать проблемы с тосолом, можно взять шланг и соединить им трубки на двигателе ”завернуть” (для удобства лучше снять вентилятор печки), а тосол с печки аккуратно слить.

Снимаем печку и положим её на стол. Вытащим радиатор печки. Разберём сам корпус, для чего снимем защёлки по шву. В левой части спилим заднюю часть, в которую упирался радиатор печки так чтобы проходил в отверстие новый радиатор (рекомендую не спиливать “под корень”, а чтобы осталась небольшая площадка). Надев на выходные трубки радиатора Г-образные шланги от “классики” и стянув их хомутами, аккуратно вставляем радиатор в получившееся отверстие трубками вверх и наметим в пластмассе места под отверстия, где будут проходить шланги. Так как в этом месте также находится верхняя заслонка, то шланги надо сдвигать левее самой печки.

Принцип работы отопителя

Чтобы сделать правильный выбор, нужно знать принцип работы системы отопления в автомобиле.

Тепло в салон автомобиля попадает от двигателя, это побочный эффект от его работы. Тепло образуется в результате сгорания топлива и от трущихся поверхностей. Для отвода тепла от сильно нагретых деталей двигатель оборудован системой охлаждения, составной частью которой является отопление салона. Поэтому чем сильнее нагревается мотор, тем лучше отопление. Горячая охлаждающая жидкость подаётся в радиатор отопителя, а вентилятор, пропуская воздух через него, рассеивает тепло по всему салону.

Температура выходящего из дефлекторов воздуха регулируется краном, расположенным на магистрали между мотором и печкой. Это обычная запорная арматура с механическим или электрическим приводом, она регулирует количество охлаждающей жидкости, которая пройдёт через отопитель (увеличивая температуру на блоке управления, кран открывается больше, уменьшая температуру, он закрывается). От его работы очень сильно зависит то, как будет работать печка. Если он неправильно работает (не полностью открывает проход для жидкости), то в салоне будет холодно.

Также немаловажным фактором является температура «за бортом», даже хорошо работающий отопитель в холодную погоду будет греть немного хуже, поскольку жидкость недостаточно нагревается, из-за этого отопление становится недостаточным. Большое влияние оказывает термостат: если он работает некорректно, то какой радиатор не ставь, а из дефлекторов будет дуть холодным. Для начала нужно проверить исправность работы всей системы в целом, а потом задумываться о замене.

Снятие радиатора печки ВАЗ-2121

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений. Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ. На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Подготовка инструментов

Для работ по замене радиатора потребуются следующие инструменты:

• пассатижи;
• шлицевая отвёртка;
• крестовидная отвёртка;
• набор маркеров для идентификации проводов;
• гаечный накидной ключ на «7»;
• гаечный накидной ключ на «10»;
• торцевой ключ на «7»;
• торцевой ключ на «10».

Порядок работ по демонтажу радиатора

Все операции необходимо выполнять в такой последовательности:

Отвернуть левый саморез крепления вещевой полки.

Саморез откручивается крестовой отвёрткой

Правая сторона полки крепится к обивке салона

Центральная часть полки откручивается от щитка передка

Правый край полки свободно опускается вниз

С левой стороны полки имеется специальный шип

Нижняя часть панели тоже зафиксирована саморезом

Процесс показан с правой стороны, с левой стороны выполняется аналогично

Панель отводится в сторону

Колодки проводов отсоединяются, чтобы убрать полностью панель радиоприёмника

После отключение проводов панель свободно снимается

Ослабление хомута показано на примере нижнего патрубка, аналогичная операция выполняется и с верхним

Винты откручиваются торцевым ключом с головкой на «7»

Снятый уплотнитель позволяет вывести патрубки радиатора из моторного отсека

Гайка крепления откручивается ключом на «7»

Тяга снимается с рычага крана

Тяга отсоединяется от кожуха вентилятора

Скобы поддеваются шлицевой отверткой

Кожух с вентилятором отводится в сторону

После снятия вентилятора радиатор аккуратно вынимается из своего отсека

Кран и патрубки отворачиваются ключом на «10»

Снятый кран проверяется на герметичность

Нижняя гайка часто выпадает и теряется

Отсоединить исходящий патрубок.

Две гайки крепления откручиваются ключом на «10»

После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.

Видео: установка радиатора

Процесс замены радиатора печки на классической «Ниве» изучен многими автовладельцами вдоль и поперёк. По сути, порядок действий похож на всем семействе классики АвтоВАЗа. Тем не менее при работах следует соблюдать осторожность и технику безопасности. После окончания ремонта перед выездом на дороги общего пользования необходимо убедиться в том, что все узлы и механизмы автомобиля работают в штатном режиме. Только после этого следует начинать повседневную эксплуатацию машины.

Качество радиаторов отопителя на вазовских внедорожниках – тема достаточно актуальная и волнует многих автовладельцев, в салоне этих автомобилей с штатной системой обогрева не всегда тепло. К тому же «родной» радиатор печки автомобилей «Нива» может со временем потечь, и тогда его приходится менять.

Устройство

Радиатор системы отопления схож со своим старшим братом из системы охлаждения. И функции у них схожи, только большой отдаёт тепло в атмосферу, а малый в салон. Оба имеют в своей конструкции два бачка, которые соединены между собой трубками. К трубкам посредством пайки крепятся пластины, увеличивающие площадь охлаждения (чем больше пластин, тем больше теплоотдача). Поэтому при выборе нужно обращать особое внимание на количество пластин. Сделать это можно, поставив оба экземпляра вместе и визуально осмотрев плотность пластин. У какого радиатора плотность больше, у того и теплоотдача выше. К одному из бачков прикреплены патрубки входа и выхода жидкости. Некоторые модели оборудуются местами для крепления к автомобилю.

Замена радиатора печки нового образца

Новая модель отопителя имеет ряд нюансов, которые, прежде всего, учитывают нюансы крепления к кузову. Снять корпус поможет откручивание таких деталей:

• среднего винта, размещенного в нижней части лобового стекла;
• пары гаек, ввинченных выше впускного коллектора;
• гайки, находящейся возле фильтра слева;
• если присутствует бачок, где располагается омывающая жидкость, очищающая заднее стекло автомобиля, избавьтесь и от него. Осталось отсоединить фильтр для воздуха.

Тонкость радиатора печки нового образца состоит в том, что отопитель можно рассоединить. Как это правильно сделать своими руками, показано в видеоролике: https://www.youtube.com/watch?v=_LMTKRwBTBY

Медный радиатор печки

1. Медь обладает большей теплопроводностью, нежели алюминий. А с увеличением теплопроводности улучшается отопление.
2. Ремонтопригодность. Медь мягкая и не повреждается из-за незначительных вмятин. Даже при появлении трещин лопнувшие трубки можно запаять, оставив теплопроводность неизменной.
3. Медный радиатор оборудован бачком из такого же материала, что значительно улучшает его эксплуатационные характеристики.

Недостатки

Недостаток у данного типа только один – это его цена.

Алюминиевый радиатор

1. Первым и самым главным преимуществом будет его цена. Она меньше, чем у его медного собрата почти в два раза.
2. При увеличенном количестве пластин (увеличенной площади охлаждения) теплоотдача будет меньше, чем у медного, но уже не так значительно.
3. Распространённость на рынке новых автомобилей. Автомобили последних лет выпуска, производимые в нашей стране, оборудованы алюминиевыми радиаторами.

Недостатки

1. Маленькая теплопроводность материала – самый большой минус.
2. Неремонтопригодность: при повреждениях трубок их невозможно запаять, и приходится менять весь узел. А пластмассовый бачок можно повредить малейшим ударом. Некоторые экземпляры могут быть с трещиной бачка уже из коробки. Есть «умельцы», которые меняют бачки, но это ненадёжно, и есть большая вероятность выхода из строя всей печки.
3. Подверженность коррозии. Алюминий больше подвержен образованию коррозии, что приводит к ухудшенной теплоотдаче и образованию подтёков и выходу из строя всей системы отопления салона.

Резюмируя всё выше перечисленное, можно сказать, что забиваются грязью оба вида одинаково, как изнутри, так и снаружи. И если снаружи устройство промыть есть возможность, то внутри сделать это качественно проблематично. И если система охлаждения вашего мотора чистая (делался капитальный ремонт двигателя, либо новый автомобиль), то лучше подобрать медный вариант, если это возможно сделать для вашей модели. Ну а если состояние водяной рубашки неизвестно, лучше взять алюминиевый и заменить его через несколько сезонов таким же дешёвым вариантом.

Печка ВАЗ-2107 — устройство, работа, основные неисправности

Содержание статьи

Автомобили ВАЗ классического семейства оснащались достаточно производительной системой обогрева салона, обеспечивающей хороший прогрев салона в зимний период. Помимо высокой эффективности печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя в ней и есть слабые места.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор  работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног.
Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Механизм управления

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
2.  Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
   Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается  интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические.
К механическим неисправностям относятся:

• заклинивание крана подачи антифриза;
• засорение радиатора;
• обрывы тросов механизма привода;
• подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить.
И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора  падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно –  сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

1. Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
2. Засорении радиатора.
3. Образовании воздушной пробки в радиаторе печки.
4. Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого  нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина  кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

Плохо греет печка ВАЗ 2107 (решено) — 9 ответов

1. Необходимо проверить краник. Он должен легко открываться и закрываться.

2. Проверить заслонку, предназначенную для подачи холодного воздуха, которая находится в отопителе. Исправная заслонка должна свободно закрываться.

3. Когда машина работает, радиатор отопителя должен быть полностью горячим, а не частично. Проконтролировать это можно прикосновением к печи.

4. В случае, когда заслонка и краник работают безукоризненно, но печь все еще не достаточно хорошо прогревается, пока обороты двигателя не превзойдут 2000, следует оценить циркуляцию ОЖ.

Причин некачественной циркуляции может быть несколько:

• помпа – её необходимо проверить, а если проблема не в ней, тогда перейти к устранению других возможных неполадок;
• отсутствующее давление в системе охлаждения – может возникнуть при образовании течи антифриза или тосола, провести осмотр стоит с фонарем, устранить поврежденные шланги или хомуты, а потом заменить их новыми, также стоит проверить крышку на расширительном бачке. Этот производственный момент очень важен, поэтому требует особого внимания, особенно та часть конструкции, в которой тонкий шланг от расширительного переходит непосредственно к радиатору. Течь не должна дойти до вентилятора.

Главным условием для обеспечения идеальной циркуляции ОЖ является герметичность, благодаря которой поддерживается необходимое давление и быстрая циркуляция. Существует довольно простой способ проверки на герметичность. Понаблюдайте за тем, нагреваются ли стенки расширительного бачка, когда двигатель работает не менее 10 минут. Холодный бак свидетельствует о недостаточном давлении, которое поспособствовало бы подаче ОЖ в печь, т.е. обороты менее 2000 являются недостаточно мощными.

Еще одной причиной отсутствия циркуляции может быть избыток окисей, которые забивают печь. Слишком быстрый нагрев машины в пробке также свидетельствует о проблемах с давлением, а именно имеется просачивание воздуха через какое-то повреждение.

Всё это проверено на практике. Оказывается, что по большей части при подобных проблемах нет необходимости в замене радиатора, термостата или, как нередко бывает, полной реконструкции приборной панели для разборки отопителя.

Если вы сядете за компьютер и изучите систему охлаждения своего автомобиля, вам сразу станет понятно, что всему виной отсутствие давления. Поэтому просто откройте капот и найдите все повреждения шлангов и подтеки, они могут быть практически незаметными при возникновении трещин в шланге. Таким образом, первым вашим шагом в случае с подобными проблемами должна быть замена всех шлангов новыми.

Почему не греет печь – обследуем кран отопителя ВАЗ 2107 и другие детали

Существует много причин, по которым выходит из строя система отопления ВАЗ 2107: краник отопителя перестал функционировать, поломался радиатор или же неисправны датчики – в любом случае необходима срочная диагностика и реабилитация данной системы.

Отопитель ВАЗ 2107 – назначение и принцип работы

Обогреватель, автомобильный кондиционер и вентиляционная система обеспечивают комфортное пребывание в салоне машины, регулируя микроклимат. Таким образом, если рассматривать в отдельности отопительную составляющую, то она отвечает за подогрев воздуха и подачу его в салон. В задачи же вентиляции входит обеспечение принудительной циркуляции воздушных потоков, заодно производя его очистку и охлаждение. Поэтому не стоит недооценивать ее значимость.

Принципы работы этих систем тесно взаимосвязаны, поэтому нельзя рассматривать их по отдельности. Воздух поступает снаружи через решетки, расположенные в капоте. В задней части моторного отсека находится коробка воздухопритока, в ней происходит отделение воды, которая впоследствии вытекает. Дабы жидкость не попадала в систему, этот узел имеет гидроизоляцию в виде уплотнителя из резины. А вот воздух поступает непосредственно в отопитель ВАЗ 2107. Далее его путь следует к диффузорам, из которых он попадает прямо в салон.

Нерабочий кран отопителя ВАЗ 2107 и другие неисправности – признаки

В основном неисправности системы отопления связаны с выходом из строя блока управления, датчиков или же исполнительных устройств (заслонок, краников, элементов вентилятора).

Понять, что данная система неисправна, можно по ряду признаков. Скорей всего нарушится температурный режим, а также возникнут сложности с регулированием потока воздуха. Еще один признак, на который можно ориентироваться, – электродвигатель вентилятора не подает звуки. Также возможно подтекание жидкости, которая залита в систему охлаждения. При этом довольно сложно по таким внешним симптомам определить, в чем же конкретно кроется причина поломки.

Замена радиатора отопителя ВАЗ 2107 – инструкция

Чаще всего узнать, что эта система нуждается в ремонте либо же, вообще, в замене, мы можем в холодное время года, когда включаем печку в надежде быстро согреться, а вместо столь ожидаемого теплого и приятного обдува на нас дует холодный уличный воздух. Дополняться же подобная картина может и образованием в салоне лужи тосола. Так что ничего не остается, кроме как брать в руки инструмент и начинать проводить ремонтные работы.

Во избежании ожогов производите все работы на холодный двигатель.

Скорей всего, необходима замена радиатора отопителя ВАЗ 2107. Осуществляется она следующим образом. Сливаем из блока движка охлаждения жидкость, правда, данная операция не является строго необходимой, и ее можно проигнорировать, однако лучше будет не пренебрегать ей. Далее, чтобы демонтировать шланги радиатора, нужно открутить хомуты, расположенные на его патрубках в моторном отсеке. Затем демонтируем резиновый уплотнитель и панель радиоприемника, находящуюся в салоне авто.

Чтобы отсоединить трос от крана, необходимо открутить крепеж, посредством которого он зафиксирован. Для этого понадобится отвертка либо же ключ №7. На кожухе вентилятора находятся пружинные скобы, снять их можно с помощью отвертки, затем опускаем кожух и выводим влево (произвести его полный демонтаж помешают провода электродвигателя). Таким образом, появляется доступ к автомобильному радиатору, остается только вытащить его. Далее проводим тщательный визуальный контроль и по возможности ремонтируем его, ну а если такие работы проводить нецелесообразно, меняем на новый.

Lada 2107 Рычаги управления отопителем 2107-8109020

Lada 2107 Рычаги управления отопителем 2107-8109020

Может быть разница в цвете между изображением и продуктом. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. 3dRose EvaDane — Веселые высказывания — Я тренируюсь, просто шучу Я гоняюсь за малышами, черное — Футболка для взрослых XL (ts_321013): Одежда, РЕГУЛИРУЕМАЯ: Внешний ремешок на шнурке обеспечивает индивидуальную подгонку и регулируется по мере роста вашего ребенка; Ремешок для подбородка помогает защитить детскую шляпу от солнца в ветреные дни, 100% новый и высококачественный, повседневный стиль отлично подходит для повседневной носки, купите Custom Party Shop Girl’s Big Sister to Be Valentine’s футболку и другие футболки в, Buy inktastic This Девочке 1 год с футболкой Dee Toddler — PBS Kids: Магазин одежды ведущих модных брендов, ❤Размер (CN): 25 Внутренняя длина: 15. Эта классическая толстовка с капюшоном будет держать детей в тепле, когда сезоны начинают меняться, циркуляция и комфорт и никогда не будет опухать от ваших лодыжек, так что вы можете чувствовать себя комфортно и держаться подальше от пота. Перейдите в раздел «Заказы», ​​чтобы начать возврат, Номер модели товара: sku00879081b873158f14023. Легкий микрополиэтилен для спортивной формы и яркой графики, которая не выцветает со временем. Он обязательно станет вашей любимой повседневной одеждой. Купите белую рубашку Petitebella Bling Gobble till You Wobble Оранжевая юбка с лепестками Nb-8y и другие комплекты юбок в. Набор из 6 комплектов поставляется в 3 упаковках по 2 шт. Для 6 великолепных пар колготок.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Один размер подходит всем — эти эластичные ленты сохранят правильную длину рукава вашей рубашки. Модные ювелирные изделия висячие серьги: найдите другой стиль. Висячие серьги носите наши модные серьги на праздничной вечеринке. добро пожаловать в розничную продажу и оптовую продажу, у нас есть лучшая гарантия в бизнесе на Amazon и за его пределами, пара ANAZOZ из нержавеющей стали 316L с цепочкой с подвеской в ​​виде сердца и любовью, черная серебряная гравировка. Приносить ли кулон: Да.Дата первого упоминания: 0 ноября, EU 28/11 M US Little Kid — размер этикетки 28 — внутренняя длина 17, которые не приобретаются напрямую у Lea Elliot Inc, черная / розовая сумка-мессенджер Sanrio’s Hello Kitty с изображением лица и банта с узором «Лицо котенка»: Одежда.

Лада 2107 Рычаги управления отопителем 2107-8109020

FORD OEM 92-93 Bronco F Series Лицевая панель приборной панели F2TZ15044D70A приборной панели. Жгут проводов двигателя Corvette 1975 года, 4 скорости с системой блокировки ремня безопасности, Fel-Pro Gaskets Composite 3.34 «x 1,19» Порт. 090 «Толстый SBC. ЗАЖИМ КРОНШТЕЙНА SUNVISOR SUN VISOR для PORSCHE 924 944 968 L + R НАБОР 2. Прокладка головки Cometic C5639-051; нержавеющая сталь MLS. Отверстие 0,051″ 4,530 «для GM Mercury, 55 56 57 Chevy HT Window Corner, нержавеющая сталь НОВИНКА. KIA OEM 02-05 Sedona Emission System — Фильтр парового баллона 3145326300, OEM колпак колеса 4 шт. Для CHEVROLET 2006-2011 Captiva Winstorm. Воздушный фильтр K&N E-0663, SLP MoHawk PINK Ski Loop, 2 шт. Рычаг 4445 Задний люк Подъемник задней двери Подъемник задней двери поддерживает амортизаторы стоек.Поршневой комплект Стандартное отверстие 82.00mm ~ 2002 Ski-Doo Summit 800 R Highmark X ~ Wiseco, для 2015-2016 Mercedes Benz W205 C-Class AMG Style Углеродный спойлер багажника, уплотнение вилки для Suzuki AN400 Burgman 2003-2006 Bikemaster O.E. Golssy Silver Metal SPORT Эмблема автомобиля Хромированная наклейка на крыло багажника на крыло. AP Products 018-341 Черная резина 1/2 X 2-3 / 4 «Стеклоочиститель RV Выдвижное уплотнение с лентой, подходит для BMW 5 Serie G30 2018 Хромированный держатель стакана для воды Облицовка панели 1 шт. Kawasaki Keihin CDk-2 Triple Carb Carbure Red Rebuild Комплект STX ZXI 900 1100.

Снятие радиатора отопителя ваз 2107

Печка и машина для меня одинаковы, так как зимой комфорт в машине дает только исправная печка.

Но так как нет ничего вечного, а радиатор печки может протечь, либо забиться, и неизбежно придется менять радиатор печки, то возникает вопрос сходить в мастерскую, где возьмут деньги за работу .Или поменять самому, и тем самым сэкономить, если вы решили самостоятельно поменять радиатор печки, то эта статья для вас. Я объясню и покажу, как самому заменить радиатор печки на ВАЗ 2109, хотя таким способом можно поменять радиатор печки на любой машине ВАЗ от 2108 и выше, принцип только один.

Но сначала нужно выбрать радиатор печки какой купить, так как у нас в России много подделок, и можно нарваться на некачественный радиатор печки.Советую купить радиатор печки Крафт, первая ласточка качественного радиатора — упаковка и гарантийный талон, а подделки обычно продаются в полиэтиленовом пакете. Обычно радиатор печки Крафт стоит около 500 рублей, но цена может быть выше или ниже в зависимости от региона и того, какую наценку добавит магазин.

Радиатор печки пришлось поменять из-за того, что на горячий двигатель не потек радиатор, но как только машина остыла, на коврики утром протек антифриз.Но не всегда сразу виноват радиатор, бывает, что хомуты на шланге радиатора держатся плохо, поэтому, прежде чем решиться на замену радиатора, проверьте, не течет ли антифриз из-под шланга.

Фото. Крафт радиатор печки с упаковкой.

Перед тем, как приступить к замене радиатора печки, необходимо слить антифриз с блока цилиндров, при этом не нужно сливать антифриз с основного радиатора охлаждения.

Фото. Стрелкой показан болт, который необходимо открутить для слива антифриза, на форсунке этот болт находится под модулем зажигания.

Есть два способа снять радиатор печки, первый способ — полностью снять панель, а затем заменить радиатор печки, но это требует много проблем.

Фото. Стрелкой показаны хомуты на шланге радиатора печки.

Но мне нравится второй способ замены радиатора печки, хоть и не очень удобный, но быстрый.

Фото. Стрелками показано, где открутить болты крепления панели для снятия радиатора печки.

Но мне нравится второй способ замены радиатора печки, хоть и не очень удобный, но быстрый. Но это также зависит от того, какая панель стоит на машине, если панель высокая, то радиатор печки поменять легче, а если панель низкая, вам нужно открутить два болта с левой стороны панели, а помощник должен его стянуть, потом можно добраться до радиатора печки и вытащить и тоже вставить.

Фото. Показано, как снять панель для снятия радиатора печки.

Открутили панель, легли как показано на фото, помощник вытаскивает панель, откручивает хомуты, и три болта, которые держат радиатор печки, вытаскивает радиатор.

Фото. Показано, в каком положении нужно менять радиатор печки, если панель не снимать.

Теперь все наоборот, вставьте новый радиатор печки, и затяните болты, удерживающие радиатор печки, но затянуть крайний болт радиатора печки в этом положении очень сложно, вам затянуть не получается, радиатор тоже два болта держит отлично.

Все, радиатор печки поменяли сами, на мастере сэкономили.

Замена радиатора печки ВАЗ 21099. Видео.

Замена высокого панельного радиатора печки

С высокой панелью все намного проще, откручивать и снимать не нужно, радиатор выходит с небольшим трудом но выходит, он тоже вставляется.

Плохо греет печку

Если печка плохо греется, и этому может быть несколько причин.

Это в основном из-за засорения самого радиатора печки, метод промывки радиатора первый, отсоедините шланги печки в моторном отсеке и подсоедините один из шлангов к шлангу от водопровода, по возможности откройте воду и дайте ей течь через радиатор печки в течение минуты, затем измените направление движения воды, соединив с другим концом радиатора печки, а также дайте воде течь примерно минуту.

Второй способ, поменять местами шланги соединения с радиатором печки, чтобы охлаждающая жидкость начала циркулировать в другую сторону, не слишком плохо помогает, и печка начала хорошо греть.

Ремонт радиатора печки

Самостоятельно отремонтировать радиатор печки, если он протекает с края из-под пластика или в месте соединения трубки, этот способ подходит для алюминиевых радиаторов, а латунные радиаторы необходимо спаять.

Отожмите изгибы радиатора и снимите пластиковую крышку, аккуратно удалите всю прилипшую резину с радиатора, просушите и очистите место, где была снята резина.

Берем американский герметик и заливаем то место, где была резина, просыхали полчаса, снова намазываем герметик, ставим крышку на место и зажимаем струбцины.Если все сделать правильно, печка не протечет.

Отличается ли корпус печки ВАЗ 2108 и ВАЗ 2109?

Нет, не отличаются, корпус печки один.

Горобинский С.В.

Замена радиатора печки сопровождается владельцами данной машины бесконечным ковриком и очень много потраченного времени. Замена радиатора печки в принципе несложная, но до него очень сложно подползти.Но сразу отмечу, почему не стоит отдавать машину в сервис по замене радиатора печки:

1. За работу в сервисе взимается плата в размере 2000 и более.
2. Они сделают грубую ошибку.
3. При снятии панели обязательно что-нибудь сломают (доказано не раз).

Снимайте радиатор печки в следующих случаях: протек радиатор отопителя, забился радиатор отопителя.

Если забился радиатор, то после его снятия можно попробовать продуть кархером под давлением, но не сильно (Радиатор может не выдержать слишком большого давления).

Какой радиатор выбрать?

Если вам пришлось столкнуться с заменой радиатора, то приобретите радиатор печки ДААЗ. Да, это не сравнить с теплоотдачей заводского радиатора, но в нашем случае это лучшее решение. Не рекомендуется покупать радиатор печки Лузар — этот радиатор имеет очень низкие показатели теплопередачи в силу конструктивных особенностей. Какой радиатор отопителя выбрать? Алюминий или медь? Подробнее об этом.

Как снять радиатор печки?

Для снятия радиатора нам необходимо слить охлаждающую жидкость :.

Еще нам нужно снять панель приборов:

Для экономии времени нет необходимости снимать приборную панель целиком. В этом случае есть два способа частично разобрать панель:

1. Снимаем консоль, бардачок. Отвинтите крепление панели с левой стороны. Помощник изо всех сил тянет панель к себе, а другой снимает радиатор.
2. Откручиваем крепление панели с левой и с правой стороны, ослабляем кронштейны идущие от пола (где крепится ЭБУ со всеми внутренностями), бардачок со всеми внутренностями.И снова с помощью помощника загибаем панель и проводим снятие.

Получив доступ к радиатору печки, отсоединить колодку проводов от электродвигателя отопителя. Затем откручиваем 2 гайки крепления с правой стороны ТЭНа и 2 гайки крепления с левой стороны, как показано на рисунке. Затем кладем на пол связку тряпок и газет, и ослабляем хомуты крепления труб к радиатору. Вынимаем радиатор отопителя.

Самая частая причина замены радиатора отопителя ВАЗ 2110 — протекание охлаждающей жидкости (антифриза).Конечно, причиной такой ситуации может быть не только проколотый или негерметичный радиатор, но и неплотное соединение шланга.

Однако, так как без анализа моторного щита определить ни ту, ни вторую проблему не удастся, радиатор отопления лучше в любом случае заменить. Причем делать это может каждый, главное не отклоняться от правильной последовательности действий, достаточно подробно описанной в руководстве по эксплуатации и ремонту автомобилей ВАЗ 2110, 2111, 2112.Теперь проанализируем эту последовательность. Но сразу хочу обратить ваше внимание на то, что:

• в салоне, никаких действий предпринимать не придется, все делается в подкапотном пространстве;
• «десятки» радиаторов отопления сами могут относиться к старым моделям (выпущенным до сентября 2003 г. ) и новым (выпущенным после сентября 2003 г.), которые монтируются немного иначе, а значит, в процессе их замены будут присутствовать некоторые особенности.

Какие детали и инструменты вам нужны?

• Отвертка крестовая.
• Зажимы, 4 шт. или больше.
• Пинцет.
• Бак для слива тосола.
• Непосредственно радиатор.

Пошаговая инструкция.

Замена радиатора отопителя ВАЗ 2110 старого образца.

1. Слить заранее подготовленную часть охлаждающей жидкости в системе. Сделать это можно через расширительный бачок (выйдет примерно 1 литр) или через сливное отверстие в блоке двигателя (выйдет примерно 4 литра).

2.Снимите уплотнитель ветровой накладки, а затем накладки (жабо): сначала открутите под главным тормозным цилиндром винт его крепления, затем 4 верхних фиксатора его правой части, после отсоедините 2 фиксатора, удерживающие шланги и провода, включая минусовой кабель вентилятора, идущий от корпуса, а также плюсовую клемму, ну и откручиваем 2 винта крепления последним действием левой стороны накладки, но так, чтобы последняя только двигалась, а не действовала .

3.Снимаем облицовку лобового стекла, открутив 2 гайки и 5 винтов.

4. Отсоедините клемму датчика уровня антифриза от системы и снимите сливной шланг с расширительного бачка.

5. Отсоедините шланг омывателя лобового стекла. Открутите 4 винта перед собой и снимите дворники, накладку лобового стекла, фиксаторы (частично) корпуса отопителя, вентилятор.

6. Выверните винты, которыми крепится салонный фильтр и передняя часть вентилятора (обязательно запомните расположение четырех самых длинных из них).Последний снимаем с помощью вентилятора.

9. Снимите корпус фильтра салона, вентилятор (задний), подающий, выпускной шланги и шланги охлаждающей жидкости.

10. С небольшим усилием снимите протекший радиатор отопления. Установите на место новый, а затем верните на нужные места все снятые детали, только в обратном порядке. В этом случае обратите особое внимание на правильную установку пластикового корпуса вентилятора печки — педаль должна находиться в нужном пазу, а также на то, чтобы после сборки у вас не осталось никаких «лишних» болтов, т. к. плотная посадка всех систем отопления, ваша печка просто не будет работать (греться).

Видео (старый образец).

Замена радиатора отопителя ВАЗ 2110 нового образца.

1. Отвинтите 1 винт в середине нижнего края лобового стекла, 2 гайки над впускным коллектором и 1 гайку в левом углу рядом с воздушным фильтром.

2. Снимите бачок омывателя заднего стекла (если есть) и воздушный фильтр, предварительно открутив 4 самореза, удерживающих пластиковую крышку, прижимающую ее к отопителю.

3. Просмотрите шланг подачи воздуха (он лежит с буквой «G»), найдите большой саморез и 2 винта поменьше, соединяющих 2 части (их просто так много для обогревателей нового типа) и откручиваем их.

4. Сдвиньте правую часть обогревателя вправо на максимум, а с левой действуйте следующим образом: держа его левую часть в левой руке, а правую часть в правой, поверните последнюю немного от себя. и вверх. Сначала распечатайте всю правую сторону, а затем оставшуюся часть.

5. Снимите правую сторону. Через свободное пространство с правой стороны звукоизоляции щита снимаем пароотводящий шланг.

6. Снимите железные скобы, крепящие 2 стороны правой стороны радиатора.Как только у вас появится доступ к заслонке, также замените ее на новую.

7. Устанавливаем все в обратной последовательности.

Видео (новый образец).

Многие автовладельцы по неизвестным причинам до последнего игнорируют поступление капель с радиатора. Но если сначала это просто капля, со временем проблема усугубляется. Ни для кого не секрет, что радиатор без охлаждающей жидкости, а в вашем случае это скорее всего антифриз, работать не может.

Не обращая внимания на проблемы радиатора, это приводит к ремонту.Ваше счастье, если сможете починить сайт. Если нет, то единственное решение — это замена радиатора печки на ВАЗ 2110.

Вопрос о замене узла мы рассмотрим в нашем сегодняшнем материале.

Что устанавливать?

Радиаторы отопления, применяемые на ВАЗ 2110, принято делить на два типа:

До осени 2003 года на «десятой» модели ставили старые радиаторы, затем стали предлагаться машины с новыми агрегатами. Разницы между ними практически нет, но ремонт отличается подходом и сложностью.

Кроме штатного алюминиевого радиатора, на ВАЗ 2110 отлично подойдет медный аналог. Такой агрегат имеет меньше ребер, но отличается более эффективной теплоотдачей. От этого печка будет работать намного лучше. Единственный недостаток медного радиатора — его стоимость. Идеальный с точки зрения установки на ВАЗ 2110 медный двухрядный радиатор, с маркировкой 2110-8101060, обойдется вам до 2000 рублей.

Если вы не хотите тратить такие деньги, но хотите получить эффективное устройство с высокими показателями качества, то выбирайте модель DAAZ. Этот радиатор алюминиевый, работает хорошо, цена не превышает 1000 рублей.

Что нужно для работы

В первую очередь вам понадобится новый радиатор печки. Выбор представлен в довольно широком ассортименте, поэтому решайте здесь сами.

Что касается инструментов и материалов, обязательно проверьте состояние форсунок системы.

Купить набор фиксаторов. В общем, их понадобится три, но лучше брать с запасом на всякий случай. Причем этот «всякий случай» встречается у каждого второго человека, который своими руками меняет радиатор печки.

Из инструментов — отвертка крестовая короткая Пинцеты и . Последний поможет вам установить защелки.

Снятие радиатора печки

Ваша первоочередная задача — избавиться от антифриза.Лучше слить охлаждающую жидкость в чистую емкость, если вы заливали ее недавно и она в хорошем состоянии. Затем он снова заполнится.

1. Сбросьте давление, открыв крышку расширительного бачка. Непосредственно перед этим дайте машине остыть.
2. Далее за модулем зажигания найдите вилку, которую нужно открутить.
3. Через отверстие должно выйти около 4 литров охлаждающей жидкости. Поэтому подготовьте емкость соответствующего объема.
4. Или можно слить через расширительный бачок. Хотя этот вариант не особо удобен.

После слива охлаждающей жидкости можно приступать к дальнейшему демонтажу радиатора. Но здесь порядок действий зависит от того, с каким агрегатом мы имеем дело — новой или старой модели.

Рассмотрим оба варианта по отдельности.

Старая печь

Радиатор снят с моторного отсека. Делается это следующим образом:

• Снимите резиновую прокладку накладки;
• Найдите под главным тормозным цилиндром фиксатор, удерживающий оборку.Отвинтите его;
• Теперь открутите винты, которые удерживают правую сторону оборки. Всего должно быть четыре;
• Отсоедините два небольших зажима на оборке. Они держат провода и шланги;
• Положительный вывод и отрицательный провод отсоединены от вентилятора;
• Сдвиньте левую сторону оборки немного вперед, но снимать ее полностью не нужно. Вам будет достаточно открутить пару застежек;
• Снимите ветровую накладку;
• Если есть клемма датчика уровня охлаждающей жидкости, отсоедините ее;
• Снимите паровой шланг с расширительного бачка.

1. Шланг омывателя лобового стекла.
2. Дворники
3. Накладка на лобовое стекло. Зажимы корпуса обогревателя.
4. Обогреватель передний с вентилятором.
5. Фильтр салонный.
6. Вторая часть корпуса вентилятора.
7. Все шланги (паровой, возвратный и подающий).
8. Корпус радиатора.

Если имеющийся у вас радиатор медный, наличие течи не означает обязательной замены. Его можно паять.Только этот вопрос лучше всего доверить специалисту. Пусть больше денег заплатишь, но решение будет правильным

Вот мы и разобрались, как снять радиатор печки на ВАЗ 2110 старого образца. При установке нового блока или отремонтированного старого убедитесь, что педаль пластикового корпуса от вентилятора находится в пазу. Если этого не сделать, коробка передач не сможет изменить положение заслонки. Следовательно, внутри салона не будет тепла.

Кроме того, эту пластиковую педаль лучше заменить алюминиевой. Не дорого, просто, но надежно и прочно.

Новая печь

Если вы имеете дело с печкой нового типа, есть нюансы, касающиеся крепления каменки к корпусу.

Для снятия агрегата потребуется демонтировать несколько элементов. А именно:

• Снизу на лобовом стекле находятся винты, середина которых откручивается;
• Также ослаблена пара гаек, которые вы найдете немного выше впускного коллектора;
• Обязательно снимите гайку, расположенную слева от фильтра;
• Если есть бачок с омывающей жидкостью для заднего стекла, то снимается и воздушный фильтр.

Нагреватель нового поколения отличается тем, что конструкция отключена. Сделать это довольно просто для того, чтобы была возможность заменить радиатор печки.

Процедура замены тормозов

Человек всегда стремился свести к минимуму собственный труд, решить задачу минимальным количеством движений. Толчком для развития технологий является очень интересный фактор — наша лень.

Именно лень во многом и привела к появлению оригинального способа замены радиатора отопителя на ВАЗ 2110.В этом случае нагреватель снимать не нужно. Более-менее опытным автовладельцам на всю работу потребуется час, но новичку может понадобиться немного больше.

Работа ведется следующим образом.

1. Слейте охлаждающую жидкость через трубку отопления с дистанционным управлением.
2. Отсоедините все форсунки и снимите расширительный бачок.
3. Разобрать оборку.
4. Снять педаль тормоза, одновременно взявшись за ВУТ, чтобы получить доступ к радиатору.
5. Вытаскиваем оттуда старый радиатор, а на его место устанавливаем новый.
6. Сборка производится в обратной последовательности.
7. Возврат охлаждающей жидкости обратно.
8. При такой процедуре не будет лишним одновременно заменить салонный фильтр.

Как видите, процесс довольно простой и оригинальный, не требующий излишних усилий или профессиональных навыков. С этой задачей справится любой автовладелец.

Вне зависимости от того, какой радиатор вы выберете, постарайтесь максимально грамотно и точно провести каждый этап его замены.Справедливости ради добавим — медный агрегат лучше ДААЗа. И потраченные на это деньги во многом себя оправдывают. Конечно, если вы не собираетесь сразу продавать машину, но планируете в ближайшие несколько лет эксплуатировать собственный ВАЗ 2110.

Заменить радиатор печки на ВАЗ-2114 без снятия приборной панели не так-то просто. Это связано с тем, что он находится прямо под центральной консолью, а остальные узлы мешают добраться до нее. Следовательно, для выполнения этого действия требуется терпение.

Видео о замене радиатора печки без снятия ВАЗ-2114

Видео расскажет, как снять радиатор печки на автомобиле ВАЗ-2114, не снимая приборную панель, а также расскажет о нюансах и тонкостях процесса.

Процесс замены радиатора печки

Конечно, демонтировать приборную панель для замены радиатора печки было бы намного проще, но процесс этот долгий и требует много времени. Поэтому, как показывает практика, многие автомобилисты меняют радиатор печки, не снимая центральную панель приборов.

Сразу можно сказать, что для выполнения операции потребуется еще пара рук, то есть помощник.

Итак, когда основные аспекты разобраны, можно приступать непосредственно к работе. Рассмотрим последовательность действий, направленных на замену радиатора печки:

Важно! При демонтаже радиатора печки необходимо проявлять особую осторожность, так как остаточная охлаждающая жидкость может вылиться из изделия на электронные устройства автомобиля, включая электронный блок управления, что может повредить их или полностью вывести их из строя.

Установка нового радиатора

Спорный вопрос использования герметика. С одной стороны, нельзя использовать герметик в системе охлаждения, его остатки. А с другой стороны, прорези радиатора часто не вмещают кривые и шланги. Вам решать.

Нюансы

Установка нового радиатора печки проводится в обратной последовательности, но есть некоторые нюансы установки.

Рассмотрим основные:

• На патрубки необходимо установить новые хомуты.
• Для того, чтобы форсунки легко поместились, их необходимо смазать мылом. Это также улучшит их посадку на трубы.
• После сборки привода печки убедитесь, что кран и заслонка соединены правильно.
• После заправки системы охлаждающей жидкостью проверьте, осталась ли она.

Выбор радиатора

Этот радиатор протекает. Видны следы антифриза!

К выбору радиатора печки стоит подойти ответственно, так как быстрый выход из строя повлечет не только дополнительные материальные вложения, но и время, которое было затрачено на весь процесс.

Итак, рассмотрим возможные варианты покупки радиаторной печки на ВАЗ-2114.

Оригинал

2108-8101060 — Оригинальный каталожный номер заводского радиатора печки ВАЗ-2114. Производится на АвтоВАЗе. Средняя стоимость 750 рублей . Под таким же каталожным номером выпускается деталь от компании Luzar, поэтому оригинал легко спутать с аналогом.

Радиатор отопителя АвтоВАЗ

Аналоги

Кроме оригинальной запчасти, есть несколько аналогов, рекомендуемых к установке.Все они прошли сертификацию и имеют такие же посадочные крепления, что и оригинал. Итак, рассмотрим, какие подобные детали можно установить:

Аналог радиатора печки

Причины выхода из строя радиатора печки

Многие автолюбители на выходе из радиатора печки даже не понимают причин, почему это произошло. Итак, рассмотрим, что способствует тому, что товар вышел из строя:

• Забиты каналы охлаждающей жидкости . Благодаря этому в радиаторе создается значительное давление, которое способствует разгерметизации системы.
• Засоренные ячейки радиатора , также способствуют тому, что он не работает.
• Износ или коррозионное повреждение структуры поверхности могут привести к утечке радиатора.

выводы

Как показывает практика, большинство автолюбителей меняют радиатор печки на ВАЗ-2114, не снимая приборную панель.Из статьи видно, что процесс довольно трудоемкий, а также требует помощи со стороны. Таким образом, стоит отметить, что при выборе необходимо проверять качество детали.

Лада 2103 ~ 2106 Отопитель (2101 ~ 2107) | Кошеш Радиатор

Как работает печка на ВАЗ 2107. Модернизируем и меняем печку на «Семёрку» своими руками.Распространенные неисправности печки и варианты их устранения

Благодаря системе обогрева водитель всегда может создать необходимый микроклимат в салоне автомобиля … Однако не всегда система работает так, как хотелось бы. В этой статье мы расскажем, как ремонтируют и дорабатывают печку на автомобиле ВАЗ 2107.

[Скрыть]

Печное устройство

Как отремонтировать и настроить контур отопительной системы и что делать, если не работает система управления печкой? Прежде чем вы узнаете, как снимать, разбирать и переделывать агрегат в автомобиле, давайте разберемся с устройством.Отопитель расположен в кузове внутри салона ВАЗ 2107 и закреплен на перегородке моторного отсека четырьмя штифтами. Место подключения ТЭНа к корпусу закрывается пломбой.

Основные элементы системы:

• кожух вентиляционного устройства;
• радиатор с крышкой воздухозаборника;
• Корпус вентиляционной установки с крышкой распределителя потока воздуха.

Воздушный поток, проходящий через обогреватель, нагревается и попадает в салон.Печка ВАЗ 2107 оснащена радиатором, оснащенным двумя шлангами — выходным и входным, которые выведены в моторный отсек и соединены с системой охлаждения двигателя. Схема дополнена клапаном, который устанавливается в подающей магистрали и предназначен для регулирования поступления антифриза в систему.

Непосредственно под радиатором установлен вентилятор, электродвигатель которого расположен за двумя упругими подушками, расположенными в направляющем кожухе. Также схема дополнена дополнительным резисторным элементом, установленным в блоке питания электродвигателя.Этот резистор обеспечивает более быстрое вращение вентилятора, которое можно активировать с помощью регулятора на панели управления. Что касается воздуховодов, которые соединены с кожухом вентилятора, но они направляют воздушный поток не только к дефлекторам, предназначенным для обдува боковых окон, но и лобового стекла (автор видео — ДРУГ).

Поток воздуха регулируется открытием и закрытием крышек и заслонок печки. Причин, по которым требуется снятие, ремонт, тюнинг и доработка печки ВАЗ 2107 своими руками, много.Как правило, все они связаны с тем, что печь плохо греет или совсем не греет.

Основные поломки агрегата следующие:

• протекает радиаторное устройство, кран, магистрали или соединения труб;
переключатель-регулятор
• не работает разные режимы работают;
• замена мотора печки ВАЗ может потребоваться, если провода повреждены и восстановить их невозможно, иногда провода не нужно менять, их достаточно просто почистить;
• Не работает вентилятор печки ВАЗ.

Модернизация отопителя

Каждый автовладелец знает, что замена отопителя на ВАЗ 2107 может быть связана с его плохой работой. Но не все решаются на замену отопителя — большинство владельцев «семерок» решаются разобрать, отремонтировать, настроить и переделать отопитель в целом. Существует множество схем настройки и ремонта, но следует учитывать, что реализовать их в домашних условиях не так-то просто. Без проблем своими руками можно заделать стыки магистралей системы соплами, а также перераспределить потоки воздуха в соответствии с необходимостью (автор видео — ВАЗ 2101-2107 РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).

Однако такая переделка печки не улучшит микроклимат в салоне. Если вы хотите, чтобы воздух в салоне был теплее, вам нужно будет увеличить поток воздуха с помощью нового радиатора, так как заводское устройство не позволит такой затеи. В таких случаях также необходима замена вентилятора. Оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и настройки отопительной системы следующая:

1. Для начала нужно знать, как снять печку.Требуется демонтировать нижнюю часть конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
2. После снятия вентилятора следует аккуратно отрезать один из так называемых гребней, по которым воздух поступает к ногам. передний пассажир и водитель. Это необходимо сделать, так как электродвигатель от «восьмерки» намного длиннее.
3. Рабочее колесо демонтировано. Внутри этого элемента необходимо увеличить диаметр отверстия, в которое впоследствии необходимо аккуратно установить вал. Убедитесь, что новая конструкция максимально надежно вписывается в место установки.
4. Перед установкой нового вентилятора проверьте его работоспособность.
5. Резистор следует заменить, так как именно благодаря этому элементу вентилятор будет работать намного тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
6. Также необходимо заменить выключатель вентилятора. Когда система отопления работает, к ней будет течь другой ток. Соответственно со временем эта кнопка может выйти из строя.

Замена вентилятора

Демонтаж

Порядок сборки вентилятора следующий:

1. Нижний регулятор печки необходимо переместить в крайнее положение по направлению к пассажиру. Панель управления и ящик для хранения с полкой снимаются. Также необходимо разобрать центральную консоль с аудиосистемой.
2. Используя гаечный ключ, отверните и снимите тягу управления дроссельной заслонкой. Откручиваем гайку крепления кожухов радиатора системы, а также гайку, расположенную за перчаточным ящиком.
3. Отсоедините воздуховод, прикрепленный к кожуху радиатора, и снимите кожух вентилятора, а также само устройство.
4. Вытащите резиновую прокладку и отсоедините красный кабель.
5. С помощью отвертки снимите стопорное кольцо, которое на приводном валу. Также снимите крыльчатки вентилятора и регулировочные кольца.

Ремонт

Разобранный вентилятор нужно отремонтировать или заменить на новый, более мощный, но специалисты не советуют этого делать, так как систему отопления придется полностью доработать.Что касается самого ремонта, то эта процедура не занимает много времени, так как все действия, связанные с ним, предполагают только снятие и сборку механизма. В общем, ничего сложного в этом нет — если вам потребуется заменить крыльчатку или электродвигатель, это можно сделать без проблем.

Сборка

Как собрать устройство:

1. Сначала вместе с рабочим колесом монтируются регулировочные кольца.
2. Установлены стопорные кольца, красный провод подсоединен обратно.
3. Вентиляционное устройство монтируется на месте установки и фиксируется скобами.
4. Подключается центральная часть консоли с аудиосистемой.
5. перчаточный ящик, пульт управления и полка ставятся на место.

Видео «Как поменять радиатор отопителя на семерку»

Инструкция по замене радиаторного устройства на отечественную «семерку» представлена ​​на видео ниже (автор видео — Auto Fix Info).

Какой бы надежной ни была машина, рано или поздно выходит из строя та или иная деталь.Владельцам ВАЗ 2104-2107 иногда приходится сталкиваться с проблемой плохого обогрева салона или с течью радиатора печки. В этом случае нужно разобраться с причинами, отремонтировать или заменить товар.

Что такое радиатор печки в машине

Практически каждая машина оснащена системой отопления салона, в которой одним из основных элементов является радиатор. Благодаря этой детали тепло отводится от охлаждающей жидкости, а затем подается в салон.

Где установлен радиатор печки на ВАЗ 2104-2107 и какие функции он выполняет

Радиатор печки на всех классических Жигулях находится в специальном ящике под передней панелью. Изделие представляет собой теплообменник, основная функция которого — отвод тепла от охлаждающей жидкости (антифриза) с последующим распределением по салону. Работает этот агрегат так же, как и основной блок питания радиатора … Для правильной работы печки необходим постоянный нагрев теплообменника.Это обеспечивается подключением радиатора к системе охлаждения двигателя с помощью трубок и резиновых трубок и постоянной циркуляции жидкости через водяной насос (помпу).

Радиатор отопителя на «классике» расположен в специальном боксе под лицевой панелью

Печное радиаторное устройство

Теплообменник состоит из двух баков и медных или алюминиевых сот. Баки соединяются пайкой или герметиком в зависимости от материала изготовления детали. Помимо радиатора, основными узлами печки являются вентилятор и блок управления, который состоит из рычагов и тросов.

1 — добавочный резистор скорости двигателя; 2 — кожух вентилятора; 3 — кожух направляющей вентилятора; 4 — пружинные держатели нижнего корпуса; 5 — корпус радиатора; 6 — крышка воздухозаборника; 7 — прокладка радиатора; 8 — радиатор печки; 9 — патрубки охлаждающей жидкости; 10 — печной кран; 11 — крыльчатка электродвигателя отопителя; 12 — электродвигатель отопителя; 13 — пружинная защелка электродвигателя печки; 14 — подушка мотора печки; 15 — заслонка боковых воздухозаборников; 16 — нижняя крышка (заслонка) печки, обдувающая ножки

Воздух извне проходит через отверстие в капоте и попадает в пластиковый кожух воздухозаборника, расположенный в моторном отсеке под лобовым стеклом.Затем воздушный поток попадает в теплообменник, который нагревается теплоносителем (теплоносителем). Когда автомобиль простаивает или движется на малой скорости в салоне, включается вентилятор отопителя, который прогоняет холодный воздух через радиатор, тем самым нагревая его и подавая в салон.

Радиатор печки состоит из баков и сот, по которым циркулирует охлаждающая жидкость.

При движении автомобиля с большой скоростью вентилятор может не включаться, так как набегающим потоком создается давление, достаточное для нагнетания теплого воздуха.Чем больше нагревается охлаждающая жидкость, тем больше тепла отдает радиатор. Уровень жидкости, поступающей в теплообменник, регулируется с помощью клапана. Следовательно, если есть необходимость изменить температуру в салоне, например, чтобы воздух был менее горячим, кран закрывается частично или полностью с помощью гибкого стержня и рычага.

Управление печкой очень простое. На центральной панели расположено несколько ручек:

Неисправности радиатора, их симптомы и причины

В процессе эксплуатации автомобилей ВАЗ 2104, 2105, 2107 с радиатором печки могут возникнуть неисправности, требующие ремонта… Как правило, все проблемы сводятся к тому, что снижается эффективность обогрева салона. Рассмотрим наиболее вероятные причины этого явления.

Проблемы с теплообменником могут проявиться не только в виде подачи холодного воздуха вместо горячего, но и появлением течи. Обнаружить проблему можно по образованию лужи на полу, а также по появлению масляного налета на боку и лобовом стекле во время работы печки.Причины могут быть:

• течь охлаждающей жидкости через кран печки;
• течь из трубы;
• течь самого радиатора.

В первых двух случаях требуется замена изношенного элемента, а при появлении течи из радиатора деталь необходимо отремонтировать или заменить.

Если в системе охлаждения используется антифриз, а не вода, утечку охлаждающей жидкости необходимо устранить как можно скорее, так как жидкость содержит вредные для здоровья человека вещества.

Как заменить и отремонтировать радиатор печки ВАЗ 2104-2107

Если на ваших Жигулях возникли проблемы с радиатором отопителя, нужно знать, как и в какой последовательности производить ремонт.

Какие инструменты понадобятся

В первую очередь необходимо подготовить необходимые инструменты и материалы:

Как снять радиатор печки

Работы по замене радиатора с карбюраторным и инжекторным моторами выполняются аналогично . В первую очередь нужно слить охлаждающую жидкость из системы охлаждения, для чего откручиваете пробку на блоке двигателя и сливаете антифриз в подходящую емкость.После этого можно приступать к демонтажу агрегата.

1. Ослабляем хомуты крепления впускного и выпускного патрубков радиатора печки в подкапотном пространстве и стягиваем шланги.

   Открутив хомуты, вытаскиваем шланги с патрубков радиатора.

2. Перебравшись в салон, откручиваем крепление полки, находящейся под бардачком.

   Чтобы снять полку, расположенную под бардачком, открутите два винта справа и один слева.

3. При снятии полки открывается доступ к крану печки.Гаечным ключом на 7 мм открутите крепление кабеля и отодвиньте гибкий элемент в сторону.

   Гаечным ключом на 7 мм откручиваем крепления троса управления краном отопителя.

4. Чтобы добраться до радиатора, снимаем защелки кожуха печки, поддев их отверткой и тем самым сняв нижнюю часть коробки.

   Для снятия нижней части ТЭН нужно поддеть 4 защелки отверткой

5. Вытаскиваем теплообменник вместе с краном.

   Чтобы снять радиатор, просто потяните его к вам

6. Мы открутить крепление запорного механизма и заменить радиатор или отремонтировать его.
7. Открутите 2 болта от крана, отсоединив его от трубки, осмотрите уплотнительные элементы, проверьте сам механизм.

   Отсоедините трубку от старого крана и снимите уплотнительную резину

Чтобы проверить работоспособность смесителя, вы можете по внешнему виду оценить состояние и размер отверстия и насколько легко вращается рычаг.

Видео: замена теплообменника на примере ВАЗ 2107

Как исправить течь радиатора печки

Если потек радиатор отопителя ВАЗ 2107 или другой классической модели Жигулей, то проблему можно устранить в несколько способы:

• заменить деталь на новую;
• применять специальные добавки;
• отремонтировать старый теплообменник.

Если в первом случае проблем не должно возникнуть, то с присадками следует обращаться более внимательно. Это связано с тем, что такие средства могут не только устранить течь, но и засорить ячейки радиатора. Поэтому желательно отремонтировать деталь. Если у вас есть опыт работы с паяльником, то при помощи пайки можно попробовать заделать проблемное место (только на медном радиаторе).

Для работы вам потребуются следующие инструменты и материалы:

После демонтажа радиатора место утечки можно определить по цветному пятну в соответствии с цветом антифриза.Суть ремонта сводится к следующим этапам:

• зачистка течи наждачной бумагой;
• обезжиривание;
• пайка паяльником.

Паяльная кислота часто используется в качестве флюса.

Пайка также может выполняться с помощью газовой горелки. После ремонта рекомендуется помыть радиатор и проверить на герметичность.

Видео: пайка радиатора печки

Промывка радиатора

Для промывки радиатор с помощью шланга подключают к водопроводному крану, после чего пускают воду до тех пор, пока она не станет чистой. Для проверки герметичности радиатора можно накачать шины ручным насосом или компрессором, при этом один выход теплообменника закрывается пальцем или заглушкой, а через другой прокачивается воздух. Саму деталь необходимо погрузить в ведро с водой. Если пузырьков воздуха нет, значит ремонт прошел успешно. В противном случае пайка повторяется или деталь просто заменяется на новую.

Давление в радиаторе при проверке герметичности не должно превышать 1 кгс / см².

Для проверки герметичности радиатора в него подают воздух от компрессора или ручного насоса

Некоторые автовладельцы для устранения утечек используют холодную сварку или герметик. Эти вещества наносятся на предварительно очищенную и обезжиренную поверхность в соответствии с инструкцией. Какому методу и средствам отдать предпочтение, зависит только от ваших личных предпочтений.

Как установить теплообменник

Во избежание протечек при установке радиатора рекомендуется использовать новые уплотнения и патрубки. Установка выполняется в следующем порядке.

1. Установите прокладку и прикрепите впускную трубку к крану, а выпускную — к радиатору.
2. Запорный механизм прикреплен к теплообменнику.

   На новый радиатор устанавливается кран вместе с трубкой

3. Установить радиатор на место.
4. Фиксируют трос управления краном, не забывая производить регулировку, чтобы полностью открывать и закрывать последний.

   После ремонта или замены радиатора печки заливают систему охлаждающей жидкостью

5. Проверяют систему отопления на герметичность.

Когда процесс сборки завершен, вам нужно запустить двигатель и дать ему поработать, пока температура охлаждающей жидкости не достигнет рабочей температуры. После этого необходимо проверить все соединения на герметичность. С помощью расширительного бачка проверьте уровень антифриза и, при необходимости, долейте.

Подбор радиатора

Если выяснилось, что радиатор печки требует замены, нужно определиться, как выбрать новую деталь. Сегодня на автомобильном рынке представлен широкий выбор теплообменников, поэтому выбрать лучший вариант иногда бывает сложно.Деталь можно купить как за 500 рублей, так и за 3 тысячи рублей. Однако вы можете выбрать товар хорошего качества и по разумной цене. Предпочтение следует отдавать таким производителям:

При покупке нового радиатора следует обращать внимание на следующее:

• качественный товар не может стоить дешево;
• сертификат должен потребоваться от продавца, чтобы уменьшить вероятность приобретения подделки;
• хороший теплообменник должен иметь соты близко друг к другу.

Кроме вышесказанного, следует учесть, что деталь может быть изготовлена ​​из алюминия или меди. Медные радиаторы имеют неоспоримые преимущества, которые связаны с высокой теплоотдачей и простотой ремонта. Однако из-за дороговизны они используются все реже. Алюминий имеет доступную стоимость, меньший вес, но в случае протечки восстановить деталь будет довольно проблематично. Поэтому, как правило, алюминиевые изделия необходимо заменять.

Алюминиевый радиатор дешевле медного, но при появлении течи его придется заменить

Если медный радиатор можно припаять в домашних условиях обычным припоем, то алюминиевый таким способом отремонтировать нельзя .

Видео: какой радиатор выбрать для «Жигулей»

Диагностировать проблемы с радиатором печки на «Жигулях» не так сложно, как может показаться на первый взгляд. Если есть проблемы с теплообменником, то обращаться в сервис для их устранения не нужно: вы можете выполнить работу самостоятельно, предварительно прочитав пошаговую инструкцию.

Система обогрева в автомобилях ВАЗ применяется для создания комфортного микроклимата в салоне.Летом обогрев не требуется, поэтому с помощью специального крана радиатор печки отключается от системы подачи жидкости, которая идет от общей системы охлаждения. А в зимние годы, когда температура воздуха опускается до минусовой отметки и становится необходимо тепло в кабине, ее открывают. Соответственно после восстановления подачи жидкости печка ВАЗ 2107 начинает греться. Он расположен в салоне автомобиля и крепится к переборке моторного отсека четырьмя штифтами. Стык с кузовом автомобиля уплотнен резиновыми уплотнителями.

Почему в салоне холодно

Часто автомобилисты вспоминают о радиаторе печки только после наступления зимнего периода. Однако иногда они приживаются раньше. Например, когда под ногами водителя неожиданно появляется антифриз или вода. Но чаще всего автомобилисты узнают о неисправности радиатора, когда становится холодно, а в салоне автомобиля не хватает тепла и комфорта. И им ничего не остается, как поменять печку ВАЗ 2107.

Конструкция

Печка ВАЗ 2107 состоит из кожуха вентилятора, радиатора с крышками для притока и распределения воздуха.Проходящие через нагреватель холодные струи подогреваются. Радиатор — одна из основных составляющих, благодаря которой работает печка ВАЗ 2107. Оснащен входными и выходными патрубками. Их выводят в моторный отсек и подключают к автомобилю. Отверстия для их выхода надежно закрываются резиновым уплотнением.

Принцип работы

Радиатор на всех моделях ВАЗ фиксируется двумя саморезами, а кран отопителя встроен во впускной патрубок.Это регулятор расхода теплоносителя. Управлять им можно с помощью гибкой тяги от рычага, расположенного в блоке управления в системе вентиляции на ВАЗ 2107, установленном под радиатором. Электродвигатель установлен на двух упругих подушках, помещенных в направляющий кожух. В мотор также встроен дополнительный резистор, обеспечивающий двухскоростной режим вращения вентилятора, включение которого обеспечивается переключателем, имеющим три положения для работы и расположенном на

Печка ВАЗ 2107 имеет воздуховоды выходят из корпуса его вентилятора.Они направляют поток не только к дефлекторам, обдувающим боковые окна, но и к тем трубам, которые направлены к лобовому стеклу. Можно управлять горячим воздухом, поочередно открывая и закрывая заслонки обогревателя. Сама же крышка на воздухозаборнике регулируется тягами от рычагов, расположенных на блоке управления.

Основные недостатки

Водители, много лет водящие Жигули, часто говорят, что печка ВАЗ 2107 иногда плохо греет. Самая частая причина неисправностей в системе типа печки ВАЗ 2107 — течь радиатора, а также труб, крана и соединений, расположенных непосредственно между ними.К этому можно добавить отказы переключателей режимов электровентилятора, повреждение проводов устройства или окисление их компонентов.

Эти недостатки, как правило, можно исправить, не прибегая к покупке новых запчастей, но даже при более сложных неисправностях необходимы серьезные и кардинальные меры, например, замена радиатора печки ВАЗ 2107 и т. Д.

Причины неисправности в системе отопления

Иногда водители замечают утечку антифриза в автомобиле.Причиной тому может быть проржавевший радиатор или кран печки, а также его металлическая труба. Точная «диагностика» может быть проведена только при визуальном осмотре . .. Если дефект кроется, например, в трубе или кране печки, то их легко заменить, тем более что на сегодняшний день проблем с покупкой любых запчасти. В этом случае даже не нужно разбирать обшивку и панель приборов. Если виновником протечки охлаждающего антифриза является сам радиатор, то в этом случае есть два варианта решения данной проблемы.Во-первых, если в машине установлен медный радиатор старого образца, то его можно отремонтировать: паять, чистить, залуживать и т.д. Главное — найти хорошего специалиста. Второй вариант — когда в автомобиле установлена ​​печка ВАЗ 2107 с алюминиевым радиатором. В этом случае все немного сложнее: его обязательно нужно заменить на новый, так как он не подлежит ремонту.

В некоторых случаях после включения отопителя холодный воздух продолжает выходить из воздуховодов автомобиля.Причина кроется в нарушении циркуляции теплоносителя. Происходит это по вине вышедшего из строя крана отопителя или «забит» сам радиатор. Если кран заклинило, его необходимо заменить, но во втором случае необходима тщательная очистка.

Модернизация отопителя

Всем автомобилистам известно, что устройство печки ВАЗ 2107 несовершенно, при этом она работает с заметным шумом даже в салоне. Поэтому эта часть системы отопления автомобиля очень часто подвергается модернизации.Многие пытаются улучшить работу печи собственными силами, но чаще всего этого должного эффекта не происходит. Своими руками, даже зная, как снять печку ВАЗ 2107, можно только заделать стыки воздуховодов и форсунок, а также перераспределить горячие потоки. Однако от этого температура в салоне практически не изменилась. А чтобы в зимние морозы в машине было тепло и комфортно, необходимо увеличить количество тепла, отдаваемого радиатором.Вся проблема в том, что вентилятор печки слишком маленький и не создает необходимый воздушный поток. В связи с этим, как правило, в первую очередь требуется замена вентилятора печки ВАЗ 2107.

Если сравнить работу этого механизма на двух моделях автомобилей «Жигули», то можно увидеть, что мотор печки седьмой модели «Жигули», вращаясь с частотой около трех тысяч оборотов в минуту, потребляет около четырех и одного половина ампер тока. А на «восьмерке» при четырех тысячах и более оборотах потребляется в три с половиной раза больше.Вот почему необходима модернизация. Иногда даже требуется замена радиатора печки ВАЗ 2107.

Порядок ревизии отопителя

Если печка ВАЗ 2107 плохо греет, снимается кожух в салоне внизу печки, на котором сверху закреплен вентилятор. Последний полностью удален в связи с его ненужностью. После этого аккуратно срезается один из аэродинамических выступов, который дует теплым воздухом в сторону ног водителя и сидящего рядом пассажира.Особенно это актуально при установке вентилятора на ВАЗ 2108, так как его мотор немного длиннее. Рабочее колесо снимается безвозвратно, а его функции передаются стандартному пятилопастному вентилятору.

Отверстие для этого отверстия немного увеличивается в диаметре, чтобы в него можно было установить новый вал. Важно убедиться, что модернизированная конструкция надежно и надежно закреплена на месте. Непосредственно перед установкой нового вентилятора его необходимо подключить напрямую, чтобы убедиться, что он работает.

Для бесшумности

Для этого заменяется встроенный резистор, основная задача которого — обеспечить относительно тихую работу вентилятора.Более того, новый — с ВАЗ 2108 — из-за большего количества потока дистиллированного воздуха издает громкий шум … Лучший вариант замены — резистор, который установлен на той же восьмой модели. К тому же при модернизации не лишним будет заменить переключатель вентилятора, установив модель от той же машины, что и вся конструкция, например, от 2108. Это сделано потому, что печка ВАЗ 2107 очень сильно нагревается при длительном операция, в результате которой через определенное время стандартные кнопки включения попросту плавятся.Шум от модернизированного и обновленного устройства, конечно, будет немного выше заводского, но этот недостаток в холодное зимнее время после доработки отопителя практически незаметен.

Уход за радиатором печки ВАЗ 2107

В осенне-летний период эксплуатации автомобилей внутри их радиаторов отопителя скапливается много накипи. В результате снижается эффективность системы. Однако эту неисправность можно устранить. Достаточно просто знать, как разобрать печку ВАЗ 2107, чтобы почистить.Вы можете сами выполнить этот несложный ремонт. Для этого автолюбителю понадобятся два червячных зажима, две новые резиновые прокладки, немного охлаждающей жидкости и емкость, в которую будут собираться отходы.

Порядок действий

Сначала выключите двигатель и дайте ему остыть. Подложите ткань или тряпку под все трубы. После этого нужно ослабить хомуты на креплениях как выпускного, так и наливного шлангов, по которым охлаждающая жидкость поступает в моторный отсек.Затем с крана и форсунок снимаются резиновые соединения, при этом под них нужно подставить емкость. С помощью торцевого ключа седьмого номера нужно открутить саморезы крепежа на уплотнении, которые также необходимо удалить позже. При этом также отключается тяга привода на кран печки с кожухом вентилятора. Патрубки на радиаторе выходят через отверстие, расположенное в переборке моторного отсека. Для этого болты крепежа откручиваются гаечным ключом десятого числа.Затем снимается сама выпускная труба и радиатор. Заменил на новую, резиновую прокладку герметизирует фланцевое соединение. В этом случае после снятия крана прочистите трубы со шлангами и сам кран.

Замена радиатора

А вообще при неработающей печке ВАЗ 2107 надо менять радиатор. Устранение неисправностей в системе отопления на моделях Жигулей не слишком отличается друг от друга. Если водителю удалось выяснить причину холода в салоне и ему ничего не оставалось, кроме как поменять радиатор, то для этого ему понадобятся инструменты.Вам понадобятся отвертки двух типов — обычные и крестовые, торцевые и рожковые ключи седьмого, восьмого и десятого чисел, а также три резиновые прокладки, один литр охлаждающей жидкости и герметик, обычно силиконовый. Необходимо внимательно осмотреть радиатор, его металлические трубы и кран печки. Все они не должны иметь видимых следов коррозии или протечек. Кран печки с трубкой от старого радиатора можно накрутить на новый радиатор. Обязательно установите резиновые прокладки, сняв старые.Намазав их силиконовым герметиком, нужно плотно, чтобы не раздавить или случайно не сорвать резьбу, прикрутить сливной патрубок и кран к радиатору.

Сборка после замены старого радиатора на новый производится в порядке, обратном разборке. После этого при необходимости в него добавляется антифриз. Затем машина заводится, после чего проверяется герметичность соединения труб и шлангов.

автомобилей ВАЗ классического семейства были оснащены достаточно эффективной системой отопления салона, которая обеспечила хороший обогрев салона зимой.Помимо высокого КПД печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого агрегата, хотя и имеет слабые места.

Устройство отопителя ВАЗ 2107

В устройство печки ВАЗ-2107 входят следующие комплектующие:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховодов;
• механизм управления закрылками.

В системе отопления салона не используются электронные компоненты или сложные узлы, поэтому печь надежна и проста в эксплуатации и обслуживании.

Источником тепла в системе отопления салона ВАЗ-2107 является жидкость силовой установки системы охлаждения … Теплоотдача осуществляется за счет теплообменника — радиатора, который установлен в корпусе печки под крышкой. передняя панель и подключена к системе охлаждения. В конструкции предусмотрено отключение подачи нагретого антифриза к радиатору отопителя с помощью специального крана, встроенного в патрубок подачи охлаждающей жидкости.

От кузова воздушный поток распределяется по нескольким направлениям — к лобовому стеклу, к центру кабины, к боковым окнам и к области ног.Для подачи потока воздуха к лобовому стеклу предусмотрен воздуховод с выходным отверстием в верхней части передней панели. Воздух в боковые окна подается через воздуховоды, идущие внутри панели. На их концах устанавливаются дефлекторы с заслонками, которые более эффективно направляют воздушный поток. Такие же дефлекторы расположены на панели приборов в центральной части, через которые воздух подается в центр кабины. Нагретый воздух попадает в область ног прямо от тела.

Печка ВАЗ-2107 предусматривает принудительное создание воздушного потока.И делается это с помощью вентилятора, приводимого в движение электродвигателем, расположенным в корпусе печки под радиатором. Электродвигатель работает в двух режимах — с разными скоростями вращения.

Нагреватель оснащен тремя заслонками для распределения воздушного потока. Первый из них — заслонка забора воздуха. С его помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам — ​​либо в область лобового стекла, либо в центральные и боковые дефлекторы.Третья заслонка регулирует подачу воздуха в область ног.
Первые две заслонки управляются ползунками механизма управления, третья — отдельным рычагом, расположенным сбоку на центральной консоли рядом с педальным блоком.

Подача воздуха в салон с улицы осуществляется через воздухозаборники на капоте. Чтобы исключить попадание воды в салон автомобиля (при движении в дождь), поток воздуха, прошедший через воздухозаборники, сначала попадает в специальный бокс, где вода отделяется.И только после этого попадает в заслонку воздухозаборника.

Управление печкой ВАЗ 2107 механическое. Он состоит из переключателя вентилятора и блока ползунков. На центральной консоли вверху установлен механизм управления, обеспечивающий легкий доступ к элементам.

Есть три ползунка механизма управления, каждый из которых управляет своим элементом:

1. Верхний отвечает за подачу антифриза в радиатор и подключается кабелем с краном, установленным на впускной трубе.Крайнее левое положение ползунка — кран закрыт (печка не греет), правое — кран открыт (антифриз поступает в радиатор).
2. Medium — управление заслонкой воздухозаборника. При перемещении влево заслонка перекрывает подачу воздуха с улицы (замкнутая циркуляция воздуха в салоне), правое положение — воздухозаборник открыт (воздух с улицы попадает в кабину).
3. Нижний регулирует заслонку распределения воздушного потока. Левое положение — поток подается через боковые и центральный дефлекторы, правое — в область лобового стекла.
   Каждый из этих ползунков можно отрегулировать в любом положении для оптимизации производительности печи.

Принцип действия

Система отопления работает просто — для обеспечения нагрева воздуха водитель с помощью верхнего бегунка открывает кран подачи антифриза на радиатор печки.
Если заслонка воздухозаборника открыта (средний бегунок в крайнем правом положении), то воздушный поток через влагоотделитель и заслонку попадает в корпус печки. Проходя через радиатор, воздух нагревается, а затем движется в зависимости от расположения остальных заслонок.

Если нижний бегунок сдвинуть вправо, то нагретый воздух уйдет в зону лобового стекла, а в левом положении — в центр кабины и в боковые окна.
Чтобы подать нагретый воздух к ногам, водителю нужно переместить нижний рычаг дроссельной заслонки вниз.

При движении на высоких скоростях поток воздуха через воздухозаборники движется интенсивно, поэтому включать вентилятор не нужно. Но если скорости движения недостаточно, принудительная циркуляция создается вентилятором.

С помощью заслонок и вентилятора водитель управляет печкой — задает скорость движения воздуха, степень его нагрева и площадь распределения.

Неисправности печи

За счет простой конструкции неисправностей в системе отопления салона ВАЗ-2107 не так уж и много. Они делятся на механические и электрические.
К механическим неисправностям относятся:

• заклинивание клапана подачи антифриза;
• забит радиатор;
• обрыв тросов приводного механизма;
• пятен.

Кран и радиатор печки — «слабые» места в печке ВАЗ-2107. Если зимой кран работает часто, то с наступлением лета он закрывается и остается в этом положении. Из-за этого он заклинивает, а с наступлением зимы попытки открыть его приводят к обрыву троса управления.

Видео: Не работает отопитель на классической ВАЗ 2101-07. Ищем причину.

Кран, заклинивший в одном положении, сложно «встряхнуть», поэтому неисправный узел легче заменить.
А блокировка подачи антифриза влияет на радиатор. Отсутствие движения жидкости в течение длительного периода (при эксплуатации автомобиля летом, когда печка не используется) приводит к интенсивному образованию оксидов внутри радиатора, которые забивают трубопроводы теплообменника. Из-за этого снижается пропускная способность радиатора, а вместе с ним и производительность печки.

Засорившийся радиатор отопителя промывают, но если отложений много, то их можно удалить только механическим способом, а для этого радиатор припаивают.Паять обратно сложно, а иногда проще заменить теплообменник, чем промыть.

Пятна — тоже обычная поломка. Они появляются на стыках труб, а также при появлении трещины в радиаторе. В первом случае подтекание устраняют затяжкой хомутов крепления, во втором — пайкой или заменой радиатора.

К электрическим неисправностям относятся перегоревание электродвигателя, обрыв цепи его питания и поломка управляющего ключа.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или работает некорректно, с системой отопления салона ВАЗ-2107 есть и другие проблемы. Основная из них — снижение производительности печки.

Если печка плохо греется, то причина кроется в:

1. Неисправности системы охлаждения силовой установки (снижение производительности насоса, заклинивание термостата).
2. Забит радиатор.
3. Образование воздушной пробки в радиаторе печки.
4. Изношенное уплотнение заслонки воздухозаборника.

Начать искать причину снижения производительности с проверки нагрева радиатора печки. Для этого прогрейте мотор до рабочей температуры, полностью откройте кран подачи антифриза к печке и вручную проверьте степень нагрева подающей трубы до и после крана и самого радиатора. Если трубопровод горячий до клапана, но не после него, клапан заклинивает.В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, произведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но замечено, что печка нагревается хуже, то проверьте работоспособность заслонки воздухозаборника и состояние ее уплотнения. Не помешает проверить корпус печки и воздуховоды на предмет протечек и трещин.

Чтобы печка ВАЗ-2107 хорошо прогревалась, перед зимним периодом проверьте работоспособность клапана, замените антифриз (с промывкой системы), осмотрите механизм управления и работу заслонок.

Система отопления и вентиляции в автомобиле предназначена для создания в автомобиле комфортного микроклимата. Вентиляция и обогрев салона ВАЗ 2107 обеспечивается воздухом, забираемым снаружи. В саму систему он попадает через отверстия в вытяжке в виде решетки.

Воздухозаборник, расположенный в задней части моторного отсека и изолированный от него резиновым уплотнением, отделяет воздух от дождевой воды. Последний выходит наружу, а воздух проходит в обогреватель.Отверстие в нем закрыто крышкой воздухозаборника. При движении автомобиля часть воздуха по воздуховоду отводится от бокса к расположенным на нем центральным диффузорам.

Устройство печки в ВАЗ-2107

Сам отопитель находится в салоне ВАЗ 2107 и крепится к переборке моторного отсека 4 штифтами. Стык с кузовом автомобиля уплотнен резиновым уплотнением. Печь состоит из:

• кожуха вентилятора,
• кожуха радиатора с крышкой воздухозаборника,
• кожуха вентилятора с крышкой диффузора.

Воздух, проходящий через обогреватель, при необходимости нагревается жидкостным радиатором, расположенным в кожухе. читайте как заменить кран отопителя.

Имеет патрубки: входной и выходной. Их заносят в моторный отсек и подключают к системе охлаждения двигателя автомобиля … Отверстие их выпускного отверстия закрывается резиновым уплотнением. Крепится двумя саморезами. Кран отопителя встроен во входное отверстие. Он регулирует подачу охлаждающей жидкости. А управлять им можно с помощью гибкой тяги от рычага в блоке управления системой вентиляции.Последний находится на приборной панели.

Под радиатором установлен вентилятор печки ВАЗ 2107. Электродвигатель с крыльчаткой установлен на 2-х упругих подушках, помещенных в направляющий кожух. В цепь питания двигателя встроен дополнительный резистор. В нем предусмотрен двухскоростной режим вращения вентилятора, который можно включить переключателем на панели приборов, имеющим три рабочих положения.

Воздуховоды, отходящие от кожуха вентилятора печки, направляют воздух не только к дефлекторам, обдувающим боковые окна, но и к воздуховоду обдува лобового стекла.

Расход воздуха можно регулировать, закрывая и открывая крышки нагревателя и заслонки. Сама же крышка воздухозаборника и заслонки воздуховода управляются тягами от рычагов на блоке управления. А вот крышка воздухораспределителя кожуха управляется рычагом, который находится на ней.
Схема устройства печки представлена ​​на фото 1.

Детали системы вентиляции и обогрева автомобиля ВАЗ 2107
1 — боковое стекло левого воздуховода; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора отопителя; 4 — крышка воздухозаборника;
5 — радиатор отопителя; 6 — кран отопителя; 7 — патрубок отвода радиатора; 8 — патрубок подвода радиатора; 9 — канал обогрева правого борта;
10 — дефлектор; 11 — заслонка воздуховода; 12 — крышка воздухораспределителя; 13 — кожух направляющий вентилятора; 14 — вентилятор отопителя;
15 — рычаг крышки воздухораспределителя; 16 — кожух вентилятора отопителя; 17 — тяги управления; 18 — кронштейн рычагов управления; 19 — центральный воздуховод

Среди основных неисправностей системы отопления ВАЗ 2107:

• негерметичность радиатора, крана, патрубков или соединений между ними;
• неисправность переключателя доступных режимов работы электровентилятора,
• повреждение проводов прибора или окисление их соединений;
• поломка электровентилятора.

При более сложных неисправностях может потребоваться.

Модернизация отопителя ВАЗ 2107

Всем автомобилистам известно, что печка ВАЗ 2107 плохо греет, а работает шумно. Поэтому часто подвергается модернизации. Есть много советов, как улучшить это устройство с фото и видео в Интернете. Большинство автовладельцев пытались улучшить духовку своими руками. Однако желаемого эффекта это не дало. Например, вы можете самостоятельно:

• герметизируют стыки воздуховодов с форсунками,
• перераспределяют потоки воздуха.

Но температура в салоне в целом останется прежней. Но для того, чтобы в салоне стало тепло и комфортно, требуется увеличение количества подводимого тепла с помощью радиатора. Вся проблема кроется в заводском вентиляторе печки, который слишком мал и не создает необходимый воздушный поток. В связи с этим требуется замена вентилятора.

Если сравнить вентиляторы двух моделей автомобилей, то можно увидеть, что мотор печки ВАЗ 2107 при вращении с частотой 3000 об / мин потребляет ток порядка 4.5 А. Мотор вентилятора на ВАЗ 2108 при 4100 об / мин потребляет 14 А. Порядок доработки отопителя следующий:

1. В салоне снимается нижняя часть печки — кожух, на котором закреплен штатный вентилятор. наверху.
2. Стандартный электровентилятор полностью съемный, он больше не нужен.
3. Осторожно срезан один из аэродинамических выступов, подающий воздух к ногам водителя и пассажира, так как мотор от 2108 намного длиннее.
4. Крыльчатка втягивается, и все функции передаются стандартному пятилопастному вентилятору.
5. Отверстие в крыльчатке немного увеличивается в диаметре, в него аккуратно вставляется новый вал. Важно убедиться, что новая конструкция надежно закреплена на месте.
6. Перед установкой нового вентилятора необходимо подключить его напрямую и проверить, работает ли он.
7. Заменен встроенный резистор, основная задача которого — обеспечить относительно тихую работу вентилятора. Новый вентилятор создает сильный шум из-за большого количества транспортируемого воздуха. Лучший способ замены — установка резистора на автомобиль ВАЗ 2108.
8. Выключатель вентилятора заменен на модель из той же машины, что и вся конструкция. Причина в том, что при длительной эксплуатации печки подается совсем другой ток, в результате чего через время штатная кнопка включения просто оплавится.

Шум от обновленного устройства будет немного выше заводского, но этот недостаток в холодное зимнее время практически незаметен после доработки отопителя.

Эксплуатация и уход за радиатором печки ВАЗ 2107

В осенне-летний период эксплуатации автомобиля внутри радиатора отопителя накапливается накипь.В результате эффективность системы снижается. Но эту неисправность можно устранить. Достаточно разобрать плиту и почистить. Вы можете сделать этот несложный ремонт самостоятельно.
Для этого вам понадобятся:

• 2 новых зажима червячной передачи;
• 2 резиновые прокладки новые;
• ключи гаечные;
• охлаждающая жидкость;
• емкость для сбора отработанной охлаждающей жидкости.

Порядок работы следующий:

1. Двигатель необходимо выключить и дать ему остыть.
2. Под все трубы кладут тряпку или ткань.
3. Ослаблены хомуты выпускного и наливного шлангов охлаждающей жидкости в моторном отсеке.
4. Снимаются шланги с форсунок и крана; под них заранее нужно поставить емкость.
5. Торцевым ключом на 7 отворачиваются саморезы фиксаторов уплотнения, которые впоследствии необходимо удалить.
6. Тяга привода крана печки и кожух вентилятора разъединены.
7. Патрубки радиатора выведены через отверстие в переборке моторного отсека.
8. Гаечным ключом на 10 откручиваются болты патрубка отвода радиатора, после чего снимается сам патрубок.
9. Заменена новой резиновой прокладкой, уплотняющей фланцевое соединение. 11. После снятия крана нужно прочистить трубы, шланги и сам кран.
10. Радиатор можно промыть способом, показанным на видео.

12. Все снятые прокладки и хомуты заменены на новые.

Монтаж системы отопления производить в обратной последовательности.Клапан подогревателя перед заливкой до необходимого уровня новой охлаждающей жидкости переводят в крайнее правое положение. После добавления жидкости проверьте герметичность всех соединений. При обнаружении утечки затяните хомуты.

Дополнительную информацию можно найти в разделе вентиляции и отопления и по телефону

Запчасти на Лада 2107 01.1980

+372 Эстония + 358 Финляндия + 371 Латвия + 370 Литва + 7 Россия + 45 Дания + 47 Норвегия + 46 Швеция + 380 Украина + 48 Польша + 375 Беларусь + 93 Афганистан + 355 Албания + 213 Алжир + 1 Американское Самоа + 376 Андорра + 244 Ангола + 1 Ангилья + 1 Антигуа и Барбуда + 54 Аргентина + 374 Армения + 297 Аруба + 61 Австралия + 43 Австрия + 994 Азербайджан + 1 Багамы + 973 Бахрейн + 880 Бангладеш + 1 Барбадос + 375 Беларусь + 32 Бельгия + 501 Белиз + 229 Бенин + 1 Бермудские острова + 975 Бутан + 591 Боливия + 387 Босния и Герцеговина + 267 Ботсвана + 55 Бразилия + 246 Британская территория в Индийском океане + 673 Бруней-Даруссалам + 359 Болгария + 226 Буркина-Фасо + 257 Бурунди + 855 Камбоджа + 237 Камерун + 1 Канада + 238 Кабо-Верде + 1 Каймановы острова + 236 Центральноафриканская Республика + 235 Чад + 56 Чили + 86 Китай + 57 Колумбия + 269 Коморские Острова + 242 Конго + 243 Конго, Демократическая Республика + 682 Острова Кука + 506 Коста-Рика + 225 Кот-д’Ивуар + 385 Хорватия + 53 Куба + 357 Кипр + 420 Чехия + 45 Дания + 253 Джибути + 1 Доминика + 1 Доминиканская Республика + 593 Эквадор + 20 Египет + 503 Сальвадор + 240 Экваториальная Гвинея + 29 1 Эритрея + 372 Эстония + 251 Эфиопия + 500 Фолклендских (Мальвинских) островов +298 Фарерских островов + 691 Федеративные Штаты Микронезии + 679 Фиджи + 358 Финляндия + 33 Франция + 594 Французская Гвиана + 689 Французская Полинезия + 241 Габон + 220 Гамбия + 995 Грузия + 49 Германия + 233 Гана + 350 Гибралтар + 30 Греция + 299 Гренландия + 1 Гренада + 590 Гваделупа + 1 Гуам + 502 Гватемала + 224 Гвинея + 245 Гвинея-Бисау + 592 Гайана + 509 Гаити + 39 Святой Престол (Ватикан-государство ) +504 Гондурас + 852 Гонконг + 36 Венгрия + 354 Исландия + 91 Индия + 62 Индонезия + 98 Иран + 964 Ирак + 353 Ирландия + 972 Израиль + 39 Италия + 1 Ямайка + 81 Япония + 962 Иордания + 7 Казахстан + 254 Кения +686 Кирибати + 850 Корея, Народно-Демократическая Республика + 82 Корея, Республика + 965 Кувейт + 996 Кыргызстан + 856 Лаос + 371 Латвия + 961 Ливан + 266 Лесото + 231 Либерия + 218 Ливийская Арабская Джамахирия + 423 Лихтенштейн + 370 Литва + 352 Люксембург + 853 Макао + 389 Македония + 261 Мадагаскар + 265 Малави + 60 Малайзия + 960 Мальдивы + 223 Мали + 356 Мальта + 692 Маршалловы острова + 596 Мартиника + 222 Мавритания + 230 Маврикий + 262 Майотта + 52 Мексика + 373 Молдова + 377 Монако + 976 Монголия + 382 Черногория + 1 Монтсеррат + 212 Марокко + 258 Мозамбик + 95 Мьянма + 264 Намибия + 674 Науру + 977 Непал + 31 Нидерланды + 599 Нидерландские Антильские острова + 687 Новая Каледония + 64 Новая Зеландия + 505 Никарагуа +227 Нигер + 234 Нигерия + 683 Ниуэ + 672 Остров Норфолк + 1 Северные Марианские острова + 47 Норвегия + 968 Оман + 92 Пакистан + 680 Палау + 970 Палестинская территория + 507 Панама + 675 Папуа-Новая Гвинея + 595 Парагвай + 51 Перу + 63 Филиппины + 48 Польша + 351 Португалия + 1 Пуэрто-Рико + 974 Катар + 262 Реюньон + 40 Румыния + 7 Россия + 250 Руанда + 590 Сент-Бартелемей + 290 Остров Святой Елены + 1 Сент-Китс и Невис + 1 Сент-Люсия + 590 Сен-Мартен + 508 Сен-Пьер и Микелон + 1 Сент-Винсент и Гренадины + 685 Самоа + 378 Сан-Марино + 239 Сан-Томе и Принсипи + 966 Саудовская Аравия + 221 Сенегал + 381 Сербия + 248 Сейшельские острова + 232 Сьерра-Леоне + 65 Сингапур + 421 Словакия + 386 Словения +677 Соломоновы Острова + 252 Сомали + 27 Южная Африка + 34 Испания + 94 Шри-Ланка + 249 Судан + 597 Суринам + 268 Свазиленд + 46 Швеция + 41 Швейцария + 963 Сирийская Арабская Республика + 886 Тайвань + 992 Таджикистан + 66 Таиланд + 670 Тимор-Лешти + 228 Того + 690 Токелау + 676 Тонга + 1 Тринидад и Тобаго + 216 Тунис + 90 Турция + 993 Туркменистан + 1 острова Теркс и Кайкос + 688 Тувалу + 256 Уганда + 380 Украина + 971 Объединенные Арабские Эмираты + 44 Соединенное Королевство + 255 Объединенная Республика Танзания + 1 США + 598 Уругвай + 1 Виргинские острова США + 998 Узбекистан + 678 Вануату + 58 Венесуэла + 84 Вьетнам + 1 Виргинские острова, Британия + 681 Уоллис и Футуна + 967 Йемен + 260 Замбия + 263 Зимбабве

Адаках пеманасан ВАЗ-2107 терук? Kompor peranti ВАЗ-2107.Menggantikan kompor радиатор ВАЗ-2107 lakukan sendiri — Керета

Система pemanasan di dalam kereta ВАЗ digunakan Untuk mewujudkan iklim mikro yang selesa di dalam kabin. Пада мусим панас, пеманасан тидак диперлукан, олех иту, менггунакан керан кхас, радиатор пеманас дипутускан дари система бекалан бендалир, ян берасал дари система пенежукан умум. Manakala pada musim sejuk, apabila suhu udara jatuh ke tolak dan haba dalam kabin menjadi perlu, ia dibuka. Олег иту, селепас пемулихан бекалан бендалир, компор ВАЗ 2107 мула панас.Ia terletak di kabin дан empat kancing yang dipasang pada dinding partition pada enjin. Персимпанган dengan badan kereta dimeteraikan dengan anjing laut getah.

Mengapa kabin sejuk?

Selalunya pemandu kereta радиатор hanya ingat selepas bermulanya musim sejuk. Каданг-каданг, багайманапун, мерека датанг ке дериа мерека себелум иници. Sebagai contoh, apabila tiba-tiba antibeku atau air muncul di bawah kaki pemandu. Tetapi lebih sering pemandu akan belajar tentang kerosakan radiator apabila ia menjadi sejuk дан тидак ада кехангатан дан keselesaan янь cukup ди далам керета.Дан мерека тидак мэмпуньяи пилихан селайн менгубах ВАЗ 2107 дапур.

Пембинаан

Kompor ВАЗ 2107 terdiri daripada selongsong peminat, радиатор yang merangkumi aliran udara dan pengedarannya. Алиран седжук мелалуй пеманас дипанаскан. Радиатор adalah salah satu komponen utama, yang mana ВАЗ 2107 berfungsi. Ia dilengkapi dengan muncung: вход и выход. Ia dipaparkan dalam petak enjin дан disambungkan ke sistem penyejukan enjin kereta. Lubang-lubang keluaran Merka selamat dimeterai dengan meterai getah.

Prinsip operasi

Радиатор dalam semua модель ВАЗ tetap dengan dua skru sendiri mengetuk, dan injap pemanas dibina ke dalam paip masuk. Ia adalah pengawal selia pengambilan penyejuk. Adalah mungkin Untuk mengawalnya dengan bantuan rod fleksibel dari tuil yang terletak di unit kawalan dalam system pengudaraan pada панели инструментов. Себуах мотор компор ВАЗ 2107 dipasang di bawah радиатор. Motor elektrik dipasang pada dua bantal elastik yang diletakkan di dalam sarung panduan.Perintang tambahan disepadukan ke litar bekalan kuasa motor, ян menyediakan mod dua kelajuan Untuk memutar kipas, янь dihidupkan oleh suis dengan tiga kedudukan Untuk operasi dan terletak di papan pemuka.

Kompor ВАЗ 2107 mempunyai salur udara yang meluas dari selongsong kipasnya. Мерека менгарахкан алиран букан сахаджа кепада пемалар ян мениуп тингкап шиси, тетапи джуга кепада тиуб-тиуб янь диарахкан ке цермин депан. Udara panas boleh dikawal dengan menutup danmbuka secara bergilir flap pemanas.Penutup ян сама ди салур удара дикавал олех род дари туас янь терлетак ди юнит кавалан.

Келемахан Утама

Пеманду ян телах меманду Жигули селама бертахун-тахун серинг менгатакан бахава дапур ВАЗ 2107 каданг-каданг меманас денган терук. Penyebab yang paling biasa dari kerosakan sistem seperti kompor ВАЗ 2107 adalah kebocoran radiator, serta muncung, paip dan sambungan yang terletak di antarameka. Untuk ini boleh ditambah kegagalan suis untuk mod peminat elektrik, merosakkan wayar peranti atau pengoksidaan komponenimeka.

Kecacatan ini, sebagai peraturan, dapat diperbetulkan tanpa perlumbeli bahagian-bahagian baru, tetapi sudah dengan kesalahan yang lebih kompleks, langkah-langkah serius dan drastik diperlukantik, sebagan diperbetulkan.

Punca kerosakan dalam sistem pemanasan

Kadang-kadang pemandu notis antifreeze bocor di dalam kereta. Alasan Untuk ini boleh disapu radiator atau keran dapur, serta paip logamnya. «Диагностика» ян тепат болех дилакукан ханья денган пемериксаан визуально.Секиранья кечачатан терсембуни, себагай контох, далам паип атау паип дапур, мака мерека болех диганти денган мудах, терутама седжак хари иници тидак ада масалах денган мембели мана-мана алат ганти. Dalam kes ini, anda tidak bolehmbongkar selongsong dan papan pemuka. Jika penyebab kebocoran antibeku penyejuk adalah radiator itu sendiri, maka dalam kes ini terdapat dua pilihan Untuk menyelesaikan masalah ini. Pertama, jika radiator tembaga gaya lama dipasang di dalam kereta, maka ia boleh dibaiki: паяный, диберсихкан, олово, дан лайн-лайн.Perkara utama adalah mencari pakar yang baik. Pilihan kedua ialah apabila sebuah kompor ВАЗ 2107 dengan радиатор алюминиевый berada di dalam kereta. Далам Кес Ини, Сегаланья Адалах Лебих Румит: Я Мести Диганти Денган Ян Бару, Керана Иа Тидак Дапат Дипербайки.

Dalam sesetengah kes, selepas pemanas dihidupkan, udara sejuk terus ditiup keluar dari saluran udara kereta. Sebabnya adalah pelanggaran peredaran penyejuk. Ини дисебабкан олех кетукан пеманасан пеманас янь розак, радиатор атау иту сендири мунгкин «терсумбат».Sekiranya injap macet, ia mesti diganti, tetapi dalam kes kedua pembersihan menyeluruh diperlukan.

Pemanas pemanas

Semua pemandu tahu bahawa peranti dapur VAZ 2107 tidak sempurna, sementara ia berfungsi dengan bunyi bising walaupun di kabin. Олег Иту, бахагиан Ини Систем Пеманасан Керета Серинг Тертаклюк Кепада Пемоденан. Рамай Ян Куба memperbaiki operasi dapurmereka sendiri, tetapi lebih kerap daripada tidak, ini tidak berfungsi dengan baik. Dengan tangan anda sendiri, walaupun mengetahui cara mengeluarkan kompor VAZ 2107, anda hanya boleh mengelak sendi saluran udara dan muncung, serta mengagihkan semula aliran panas.Валау багайманапун, суху ини ди далам кабин пада дасарнйа кекал пада тахап ян сама. Дан ди далам керета ди мусим седжук седжук адалах хангат дан ньяман, анда перлу менингкаткан джумлах хаба ян дибекалкан олех радиатор. Keseluruhan masalah terletak pada peminat dapur, ян терлалу кесил дан тидак menghasilkan алиран удара ян диперлукан. Далам Хал Ини, Себагай Пературан, Пертама Секали, Адалах Перлу Унтук Менггантикан Пеминат Компор ВАЗ 2107.

Jika Kita Bandingkan Operasi Mekanisme ini Dalam Dua Model Kereta Zhiguli, Kita Dapat Melihat Bahawa Enjin Kompor model Жигули кетуджух семаса Путаран Денган Кекерапан Кира-Кира Тига Рибу Революси Пер Минит Кирапэнгахира Эмпайр Ампатэмпат Ампат Эмпатэгунакан.Дан пада peminat «лапан» dengan empat ribu дан lebih revolusi dimakan tiga setengah kali lebih banyak. Итулах себабня пемоденан диперлукан. Kadang-kadang ia juga memerlukan penggantian kompor радиатор ВАЗ 2107.

Perintah penyiapan pemanas

Sekiranya kompor VAZ 2107 tidak panas dengan baik, penutup dikeluarkan di kabin di bahagian bawah dapur, di mana kipasnya tetap di atas. Ян терахир дикелуаркан сепенухня керана кегунаання. Selepas itu, намаз сату rabung aerodinamik dipotong dengan berhati-hati, yang memberi udara panas ke arah kaki pemandu dan penumpang duduk di sebelahnya.Ини адалах бенар апабила мемасанг peminat dengan ВАЗ 2108, керана моторня лебих лама. Pendesak boleh dikeluarkan sepenuhnya, дан фунгсинья dipindahkan ke peminat standard lima bilah.

Lubang Untuk диаметр ini sedikit meningkat supaya ia dapat dipasang di batang baru. Адалах пентинг унтук мемастикан река бентук ян дикемас кини «дитанам» ди темпат ян кетат дан селамат. Sejurus sebelum anda memasang kipas baru, anda perlu menyambungnya secara langsung untuk memastikan ia berfungsi.

Унтук кетенанган

Untuk tujuan ini, penghalang terbina dalam digantikan, tugas utamanya adalah Untuk memastikan operasi yang agak senyap untuk peminat. Терутаманья седжак ян бару — дари ВАЗ 2108 — дэбэбкан олех джумлах алиран удара ян лебих бесар янь дислингэ мембентук баньяк буньи. Penggantian terbaik адалах перинтанг, ян дипасанг пада модель келапан ян сама. Di samping itu, apabila dinaik taraf, tidak akan berlebihan Untuk menggantikan suis peminat dengan memasang model dari kenderaan yang sama dengan keseluruhan structur, contohnya, дари 2108.Ini dilakukan kerana kompor VAZ 2107 memanas Untuk masa yang lama, mengakibatkan masa tertentu butang kuasa standard hanya mencairkan. Буньи дари перанти ян динаик тараф дан дикемас кини, тенту саджа, акан менджади киланг ян лебих седикит, тетапи келемахан иници хампир тидак дапат дилихат пада маса мусим седжук ян седжук селепас селесай пеманас.

Perhatikan dapur Радиатор ВАЗ 2107

Semasa musim luruh dan musim panas kereta operasi di dalam radiatormerka, banyak skala terkumpul di pemanas.Дан себагай хасилня, кеберкесанан система дикурангкан. Валау bagaimanapun, kerosakan ini boleh dihapuskan. Ia cukup untuk mengetahui carambongkar dapur VAZ 2107 untuk membersihkannya. Proses pembaikan янь mudah ini boleh dilakukan secara bebas. Untuk ini, peminat kereta akan memerlukan dua pengapit cacing, dua gasket getah baru, beberapa pasangkan, penyejuk дан сату капал ди мана бахан ян дибеланджакан акан дикумпулкан.

Pesanan kerja

Langkah pertama adalah mematikan enjin дан biarkan ia sejuk.Ди bawah semua paip perlu meletakkan kain atau kain. Selepas itu, lepaskan pengapit pada pemasangan kedua-dua output dan hos masuk yang melalui mana penyejuk memasuki petak enjin. Kemudian keluarkan getah yang bersambung dengan kren dan muncung, sementara di bawahnya anda harus menggantikan kapasiti. Денган бантуан кунчи Аллен номбор кетуджух, адалах перлу унтук мембука скру пада пенгикат пада метераи, ян джуга мести дикелуаркан кемудиан. Ini juga menghilangkan tujahan pemacu pada injap dapur dengan kipas kain kipas.Радиатор Nozel pada dikeluarkan dari lubang yang terletak di bahagian petak enjin. Untuk melakukan ini, tolak bolt nombor kesepuluh dengan bolt pengikat. Kemudian розетка дан радиатор itu sendiri dikeluarkan. Прокладка Diganti dengan getah baru yang menutup simpang bebibir. Ia perlu, selepas mengeluarkan injap, Untuk membersihkan paip dengan hos dan injap itu sendiri.

Радиатор Pengganti

Secara umum, apabila kompor ВАЗ 2107 tidak berfungsi, радиатор perubahan, диперлукан. Penyelesaian masalah dalam sistem pemanas pada модель «Лада» tidak terlalu berbeza antara satu sama lain.Jika pemandu berjaya memikirkan punca sejuk dalam kabin dan dia tidak mempunyai pilihan tetapi untuk mengubah radiator, maka untuk ini ia memerlukan beberapa alat. Anda memerlukan dua jenis pemutar skru — pasang biasa dan salib, akhir dan buka kunci dari nombor ketujuh, kelapan dan kesepuluh, serta tiga gasket getah, сату литр пенежук дан герметик, biasanya silikon. Ia perlu memeriksa dengan teliti radiator, paip logam dan keran relau. Кесемуа мерека харус танпа танда-танда какишан атау кебочоран.Kompor kren dengan paip dari radiator lama boleh dipintal ke radiator baru. Pastikan memasang пад гета, mengeluarkan ян лама. Сетелах мелепаскан мерека денган пелапик силикон, перлу кетат супая тидак менгханцуркан мерека атау тидак сенгаджа мемчахкан бенанг, менгикат паип лонгканг дан кетук ке радиатор.

Perhimpunan selepas menggantikan радиатор lama dengan yang baru dilakukan dalam urutan terbalik разборка. Селепас иту, джика перлу, антибеку дитамбах кепаданья. Kemudian kereta itu bermula, selepas itu ketegangan sambungan paip dan selang diperiksa.

Заглушка радиатора | Winparts.ie
