Форд фокус 2 не работает прикуриватель предохранитель. Меняем предохранитель прикуривателя своими руками
На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.
Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.
[ Скрыть ]
Расположение и электросхема
У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.
Схема подкапотного блока
№ | Ампер | Назначение предохранителя |
1 | 40 | Вентилятор охлаждения мотора |
2 | 80 | Рулевое управление |
3 | 60 | ВБП № 1 |
4 | 60 | ВБП № 1 |
5 | 80 | Дополнительный обогреватель |
6 | 60 | Свечи обогрева (лишь для авто с дизельными моторами) |
7 | 30 | Противоблокировочная система, насос системы динамической стабилизации |
8 | 20 | Противоблокировочная система, клапаны системы динамической стабилизации |
9 | 20 | Узел управления двигателем |
10 | 30 | Вентилятор климатроника |
11 | 20 | Выключатель стартера и других приборов |
12 | 40 | Электрореле зажигания |
13 | 20 | Электрообмотка стартера |
14 | 40 | Обогрев правой стороны переднего стекла |
15 | 30 | Реле вентилятора |
16 | 40 | Обогрев левой стороны переднего стекла |
17 | 30 | Убирающаяся крыша |
18 | 30 | Усилитель мощности |
19 | 10 | Система ABS |
20 | 15 | Звуковой сигнал |
21 | 20 | Дополнительный нагреватель |
22 | 10 | Усилитель руля |
23 | 30 | Система омывания фар |
24 | 15 | Дополнительный обогреватель (для дизелей) |
25 | 10 | Зажигание |
26 | 15 | АКП |
27 | 10 | Муфта кондиционирования — компрессор |
28 | 10 | (лишь для авто с дизелем) |
29 | 10 | Раздельный климатроник |
30 | 30 | АКП |
31 | 10 | Зарядка аккумулятора |
32 | 10 | АКП |
33 | 10 | Кислородные датчики (лишь для авто с моторами работающими на бензине) |
34 | 10 | Клапан охлаждения воздуха (для дизелей) |
Схема блока, расположенного в салоне
№ | Ампер | Назначение предохранителя |
100 | 10 | Электромодули |
101 | 20 | Управления люком, откидной крышей, сидений |
102 | 10 | Отопитель, руль, фильтр, ДУ |
103 | 10 | Управления наружным освещением от аккумулятора |
104 | 10 | Электроэкономия |
105 | 25 | Обогрев стекла сзади |
106 | 20 | Управления без ключа |
107 | 10 | Питание приборов от батареи, бортдиагностика |
108 | 7,5 | Аудиосистема и навигация |
109 | 20 | Прикуриватель, электророзетка |
110 | 10 | Переключатель наружного освещения днем |
111 | 15 | Бензонасос |
112 | 15 | Аудиосистема (питание от аккумулятора) |
113 | 10 | Подфарники |
114 | 10 | Иммобилайзер |
115 | 7,5 | Внешний свет от генератора |
116 | 20 | Противотуманки |
117 | 7,5 | Освещения номера авто |
118 | 20 | Электрическое оборудования задней левой двери |
119 | 15 | Электропитание багажного отделения |
119 | Электропитание багажного отделения (авто с системой буксировки прицепа) | |
120 | 20 | Электрическое оборудования задней правой двери |
121 | 20 | передние |
122 | 10 | Подушки безопасности |
123 | 7,5 | Электрический обогрев зеркал |
124 | 7,5 | Габариты, стопы (левая сторона) |
125 | 7,5 | Габариты, стопы (правая сторона) |
126 | 20 | Управление без ключа |
127 | 25 | Электростеклоподъемники |
128 | Не применяется | |
129 | 20 | Очиститель переднего стекла |
130 | Не применяется | |
131 | 15 | Очиститель заднего стекла |
132 | 25 | Стопы |
133 | 20 | Блокировка системы |
134 | 20 | Централизованная блокировка замков |
135 | 20 | Подсветка во время движения в дневное время |
136 | 15 | Насос омывателя стекол |
137 | 10 | Включения аварийного питания |
138 | 10 | Управление двигателем, акселератором, АКПП |
139 | 10 | Левый дальний свет |
140 | 10 | Правый дальний свет |
141 | 10 | Фонарь заднего хода |
142 | 15 | Левый ближний свет |
143 | 15 | Правый ближний свет |
Процесс снятия и замены
Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.
Что понадобиться
- пинцет;
- плоская отвертка;
- новый предохранитель.
В подкапотном пространстве
Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.
Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.
Под бардачком
Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.
Повернув замочки, получаем доступ к блоку.
В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.
Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.
Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Где искать предохранитель прикуривателя
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
Схема дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.
В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые. Рис.1 Автомобильные предохранители среднего размера
На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
Также, номинал предохранителя можно определить по цвету изолятора:
1A – чёрный
2A — серый
3A – фиолетовый
4A — розовый
5A — оранжевый-жёлтый
7,5A — коричневый
10A — красный
15A — голубой
20A — жёлтый
25A — белый
30A — зелёный
35A — светло-фиолетовый
40A — оранжевый
60A — голубой
70A — коричневый
80A — светло-жёлтый
100A — сиреневый
Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания. Рис.2 Рабочий предохранитель и сгоревший
В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.
Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку. Рис.3 Отвертка вставлена в замок крышки
На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет! Рис.4 Приспособа для извлечения предохранителей
Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл. Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2
В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы.
Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять
и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.
Рис.7 Расположение предохранителей в салоне Форд Фокус 2
Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:
Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2
В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.
№ | A | Цепь | № | A | Цепь |
---|---|---|---|---|---|
37 | 10 | Дальний свет фар, левая сторона | 62 | 20 | Электропривод регулировки сиденья водителя |
38 | 10 | Дальний свет фар, правая сторона | 63 | 25 | Электропривод стеклоподъемников |
39 | 20 | Прикуриватель, задняя электрическая розетка | 64 | — | Не используется |
40 | 20 | Электропривод вентиляционного люка | 65 | 10 | Модуль подушек безопасности |
41 | 20 | Модуль электрооборудования двери переднего пассажира | 66 | 7,5 | Выключатель освещения (питание от замка зажигания) |
42 | 7,5 | Электрообогреватель зеркал | 67 | 10 | Панель приборов (питание от замка зажигания), иммобилайзер двигателя |
43 | 10 | Электронные модули (питание от аккумуляторной батареи) | 68 | 7,5 | Дополнительные элементы на панели приборов |
44 | 10 | Колодка канала информационной связи | 69 | 20 | Противотуманные фары/фонари |
45 | 10 | Наружное освещение для движения в дневное время (стояночные фонари) | 70 | 10 | Электронные модули (питание от замка зажигания) |
46 | 10 | Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей | 71 | 10 | Наружное освещение для движения в дневное время |
47 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя | 72 | — | Не используется |
48 | 20 | Фары ближнего света, наружное освещение для движения в дневное время | 73 | 7,5 | Фонарь освещения гос. регистрационного знака |
49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) | 74 | 15 | Фонари стоп-сигналов |
50 | 20 | Очиститель ветрового стекла | 75 | 10 | Блок управления силовым агрегатом |
51 | 15 | Топливный насос | 76 | — | Не используется |
52 | 25 | Электрообогреватель заднего стекла | 77 | 25 | Реле системы централизованной блокировки замков |
53 | 7,5 | Стояночные/габаритные фонари, левая сторона кузова | 78 | 15 | Очиститель заднего стекла |
54 | 7,5 | Стояночные/габаритные фонари, правая сторона кузова | 79 | 15 | Электрическая розетка в багажном отделении |
55 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя | 80 | 10 | Таймер отключения освещения салона с целью экономии аккумулятора |
56 | 20 | Система Кеу Егее | 81 | 20 | Модуль электрооборудования двери (правой задней) |
57 | 10 | Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи | 82 | 20 | Модуль электрооборудования двери (левой задней) |
58 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) | 83 | 10 | Модули аудиосистемы (“Высокого класса”) |
59 | 20 | Модуль управления электрооборудованием буксируемого прицепа | 84 | 10 | Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания |
60 | 15 | Ближний свет фар (правая сторона) | 85 | 10 | Блок электрооборудования системы охлаждения |
61 | 15 | Ближний свет фар (левая сторона) | 86 | 20 | Электрообогрев передних сидений |
Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь.
Почему «горит» прикуриватель Форд Фокус
И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.
Где находится предохранитель прикуривателя
Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.
Рассмотрим два нетипичных примера расположения:
- БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
- ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.
Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.
Какого цвета и на сколько Ампер должен быть, чтобы заменить
Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель.
Как поменять на Форд Фокус
Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.
Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.
Посмотрите интересное видео по этой теме
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей
Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже…
Как открыть панель предохранителей фокус 2. Меняем предохранитель прикуривателя своими руками. Процесс снятия и замены
Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь.
Почему «горит» прикуриватель Форд Фокус
И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.
Где находится предохранитель прикуривателя
Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.
Рассмотрим два нетипичных примера расположения:
- БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
- ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.
Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.
Какого цвета и на сколько Ампер должен быть, чтобы заменить
Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель.
Как поменять на Форд Фокус
Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.
Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.
Посмотрите интересное видео по этой теме
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей
Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже. ..
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне автомобиля под панелью приборов с правой стороны и а подкапотном пространстве рядом с аккумуляторной батареей.
Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне (рис. ниже) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в табл. ниже.
Номера предохранителей и реле в монтажном блоке, расположенном в салоне
Назначение предохранителей и реле. установленным в монтажном блоке в салоне | ||
Номер предохранителя/реле (сила тока) | Цвет предохранителя | |
37 (10 А) | Красный | Дальний сеет левой фары |
38 (10 А) | Красный | дальний свет правой фары |
39 (20 А) | Желтый | Прикуриватель |
40 (20 А) | Желтый | Электропривод вентиляционного люка крыши |
41 (20 А) | Желтый | Модуль электрооборудования двери переднего пассажира |
42 (7,5 А) | Коричневый | Электрообогрев зеркал |
43 (10 А) | Красный | Электронные модули (питание от аккумуляторной батареи) |
44 (10 А) | Красный | Разъем шины передачи данных |
45 (10 А) | Красный | Наружное освещение для движения в дневное время (стояночные огни) |
46 (10 А) | Красный | Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей |
47 (15 А) | Синий | Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя |
48 (20 А) | Желтый | Ближний свет фар, наружное освещение для движения в дневное время |
49 (15 А) | Синий | Выключатель освещения (питание от аккумуляторной батареи) |
50 (20 А) | Желтый | Стеклоочиститель ветрового окна |
51 (15 А) | Синий | Топливный насос |
52 (25 А) | Серый | Электрообогрев заднего стекла |
53 (7,5 А) | Коричневый | Стояночные и габаритные огни левого борта |
54 (7,5 А) | Коричневый | Стояночные и габаритные огни правого борта |
55(20 А) | Желтый | Система центральной блокировки замков, модуль электрооборудования двери водителя |
56 (20 А) | Желтый | Система Key Free |
57 (10 А) | Красный | Датчик степени разряда аккумуляторной батареи |
58 (15 А) | Синий | Модули аудиосистемы (питание от аккумуляторной батареи) |
59 (25 А) | Серый | Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении |
60 (15 А) | Синий | Ближний свет правой фары |
61 (15 А) | Синий | Ближний свет левой фары |
62 (20 А) | Желтый | Электропривод регулировок сиденья водителя |
63 (25 А) | Серый | Электропривод стеклоподъемников |
64 | — | Не используется |
65 (10 А) | Красный | ЭБУ подушек безопасности |
66 (7,5 А) | Коричневый | Выключатель освещения (питание от выключателя зажигания) |
67 (10 А) | Красный | Панель приборов (питание от выключателя зажигания), иммобилизатор |
68 (7,5 А) | Коричневый | |
69 (20 А) | Желтый | Противотуманные фары, противотуманные фонари |
70 (10 А) | Красный | Электронные модули (питание от замка зажигания) |
71 (10 А) | Красный | Наружное освещение для движения в дневное время |
72 | — | Не используется |
73 (7,5 А) | Коричневый | Фонари освещения номерного знака |
74 (15 А) | Синий | Стоп-сигналы |
75 (10 А) | Красный | |
76 | — | Не используется |
77 (25 А) | — | Реле системы центральной блокировки замков |
78 (15 А) | Синий | Стеклоочиститель двери задка |
79 (15 А) | Синий | Электропривод складывания зеркал |
80 (10 А) | Красный | Таймер автоматического отключения освещения салона |
81 (20 А) | Желтый | Модуль электроборудования правой задней двери |
82 (20 А) | Желтый | Модуль электрооборудования левой задней двери |
83 (10 А) | Красный | Модули аудиосистемы |
84 (10 А) | Красный | Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания |
85 | — | Не используется |
86 (20 А) | Желтый | Электрообогрев передних сидений |
К1 | — | Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида |
К4 | — | Реле топливного насоса |
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке в подкапотном пространстве (рис ниже, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей
Номера предохранителей, плавких вставок и репе е монтажном блоке, расположенном в подкапотном пространстве
Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве | ||
Номер предохранителя/ реле (сила тока) | Цвет предохранителя | Назначение предохранителя/реле |
1 (50 А) | Красный | Электровентилятор системы охлаждения двигателя |
2 | — | Не используется |
3 (60 А) | Желтый | |
4 (60 А) | Желтый | Центральный блок плавких предохранителей, реле зажигания |
5 | — | Не используется |
6 | — | Не используется |
7 (30 А) | Красный | Система |
8 (20 А) | Синий | Система |
9 (20 А) | Синий | Электронный блок управления двигателем |
10 (30 А} | Красный | Вентилятор отопителя |
11 (20 А) | Синий | Выключатель (замок) зажигания, центральный замок |
12 (40А) | Зеленый | Центральный блок плавких предохранителей, реле зажигания |
13 (20 А) | Синий | Стартер |
14 (40А) | Зеленый | Электрообогрев ветрового стекла |
15 | — | Не используется |
16 (40 А) | Зеленый | Элеетрообогрев ветрового стекла |
19 (10 А) | Красный | Система ABS/ESP |
20 (15 А) | Синий | Звуковой сигнал |
21 | — | Не используется |
22 | — | Не используется |
23 (30 А) | Серый | Омыватель фар |
24 | — | Не используется |
25 (10 А) | Красный | Центральный блок плавких предохранителей, реле зажигания |
26 (10 А) | Красный | Автоматическая коробка передач |
27 (10 А) | Красный | Кондиционер |
28 | — | Не используется |
29 (10 А) | Красный | Дополнительные элементы панели приборов |
30 (10 А) | Красный | Электронный блок управления двигателем |
31 (10 А) | Красный | Система управления разрядом аккумуляторной батареи |
32 (10 А) | Красный | |
33 (10 А) | Красный | Датчики концентрации кислорода |
34 (10 А) | Красный | Форсунки, катушки зажигания |
35 (10 А) | Красный | Система управления двигателем |
36 (10 А) | Красный | Электронный блок управления двигателем |
R1 | — | Реле системы зарядки |
R2 | — | Реле стартера |
R3 | — | Реле кондиционера |
R4 | — | Реле зажигания |
R5 | — | Реле звукового сигнала |
R6 | — | Реле кондиционера |
R7 | — | Реле обогрева ветрового стекла |
Информация актуальна для моделей Форд Фокус 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.
На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.
Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.
[ Скрыть ]
Расположение и электросхема
У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.
Схема подкапотного блока
№ | Ампер | Назначение предохранителя |
1 | 40 | Вентилятор охлаждения мотора |
2 | 80 | Рулевое управление |
3 | 60 | ВБП № 1 |
4 | 60 | ВБП № 1 |
5 | 80 | Дополнительный обогреватель |
6 | 60 | Свечи обогрева (лишь для авто с дизельными моторами) |
7 | 30 | Противоблокировочная система, насос системы динамической стабилизации |
8 | 20 | Противоблокировочная система, клапаны системы динамической стабилизации |
9 | 20 | Узел управления двигателем |
10 | 30 | Вентилятор климатроника |
11 | 20 | Выключатель стартера и других приборов |
12 | 40 | Электрореле зажигания |
13 | 20 | Электрообмотка стартера |
14 | 40 | Обогрев правой стороны переднего стекла |
15 | 30 | Реле вентилятора |
16 | 40 | Обогрев левой стороны переднего стекла |
17 | 30 | Убирающаяся крыша |
18 | 30 | Усилитель мощности |
19 | 10 | Система ABS |
20 | 15 | Звуковой сигнал |
21 | 20 | Дополнительный нагреватель |
22 | 10 | Усилитель руля |
23 | 30 | Система омывания фар |
24 | 15 | Дополнительный обогреватель (для дизелей) |
25 | 10 | Зажигание |
26 | 15 | АКП |
27 | 10 | Муфта кондиционирования — компрессор |
28 | 10 | (лишь для авто с дизелем) |
29 | 10 | Раздельный климатроник |
30 | 30 | АКП |
31 | 10 | Зарядка аккумулятора |
32 | 10 | АКП |
33 | 10 | Кислородные датчики (лишь для авто с моторами работающими на бензине) |
34 | 10 | Клапан охлаждения воздуха (для дизелей) |
Схема блока, расположенного в салоне
№ | Ампер | Назначение предохранителя |
100 | 10 | Электромодули |
101 | 20 | Управления люком, откидной крышей, сидений |
102 | 10 | Отопитель, руль, фильтр, ДУ |
103 | 10 | Управления наружным освещением от аккумулятора |
104 | 10 | Электроэкономия |
105 | 25 | Обогрев стекла сзади |
106 | 20 | Управления без ключа |
107 | 10 | Питание приборов от батареи, бортдиагностика |
108 | 7,5 | Аудиосистема и навигация |
109 | 20 | Прикуриватель, электророзетка |
110 | 10 | Переключатель наружного освещения днем |
111 | 15 | Бензонасос |
112 | 15 | Аудиосистема (питание от аккумулятора) |
113 | 10 | Подфарники |
114 | 10 | Иммобилайзер |
115 | 7,5 | Внешний свет от генератора |
116 | 20 | Противотуманки |
117 | 7,5 | Освещения номера авто |
118 | 20 | Электрическое оборудования задней левой двери |
119 | 15 | Электропитание багажного отделения |
119 | 25 | Электропитание багажного отделения (авто с системой буксировки прицепа) |
120 | 20 | Электрическое оборудования задней правой двери |
121 | 20 | передние |
122 | 10 | Подушки безопасности |
123 | 7,5 | Электрический обогрев зеркал |
124 | 7,5 | Габариты, стопы (левая сторона) |
125 | 7,5 | Габариты, стопы (правая сторона) |
126 | 20 | Управление без ключа |
127 | 25 | Электростеклоподъемники |
128 | Не применяется | |
129 | 20 | Очиститель переднего стекла |
130 | Не применяется | |
131 | 15 | Очиститель заднего стекла |
132 | 25 | Стопы |
133 | 20 | Блокировка системы |
134 | 20 | Централизованная блокировка замков |
135 | 20 | Подсветка во время движения в дневное время |
136 | 15 | Насос омывателя стекол |
137 | 10 | Включения аварийного питания |
138 | 10 | Управление двигателем, акселератором, АКПП |
139 | 10 | Левый дальний свет |
140 | 10 | Правый дальний свет |
141 | 10 | Фонарь заднего хода |
142 | 15 | Левый ближний свет |
143 | 15 | Правый ближний свет |
Процесс снятия и замены
Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.
Что понадобиться
- пинцет;
- плоская отвертка;
- новый предохранитель.
В подкапотном пространстве
Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.
Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.
Под бардачком
Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.
Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.
При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.
Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.
Многие водители легковых автомобилей Форд Фокус 2 (Ford Focus 2), используют гнездо прикуривателя не по его прямому назначению, а в качестве розетки, для обеспечения 12-ти вольтовым питанием, различных дополнительных устройств, начиная от видео регистраторов и заканчивая более мощными потребителями тока, автомобильными пылесосами и компрессорами для накачки шин.
Использование гнезда прикуривателя не по назначению, часто приводит к самой распространенной неисправности, заключающейся в перегорании предохранителя F109 (20А, цвет жёлтый), защищающего данную электрическую цепь. Происходит это, в основном, по двум причинам, либо в гнезде прикуривателя произошло короткое замыкание, либо дополнительному устройству, подсоединённому к гнезду прикуривателя, требуется для его работы ток, больше того, на который рассчитан данный предохранитель.
Короткие замыкания в гнезде прикуривателя происходят из-за того, что многие водители не знают о том, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. А это значит, что и штекера дополнительных устройств будут отличаться по диаметру и длине. Поэтому, перед приобретением дополнительного устройства, необходимо убедиться, что его штекер точно соответствует гнезду прикуривателя автомобиля Форд Фокус 2, а если он будет чуть меньшего диаметра, то короткого замыкания явно не избежать.
При приобретении компрессора для накачки шин и автомобильного пылесоса, обязательно посмотрите техническую характеристику этого изделия. Вас должен заинтересовать пункт о максимальном (MAX) потреблении тока. Если величина тока будет больше 20А, то приобретать его не надо, так как при его включении в работу предохранитель F109 будет перегорать.
Для замены перегоревшего предохранителя F109, придётся сесть на переднее пассажирское сиденье и снять защитную полку, находящуюся ниже бардачка. Затем, повернуть две защёлки, фиксирующие монтажный блок. После чего, легонько потянуть монтажный блок вниз. Найти место расположения предохранителя F109 (второй снизу в левом ряду) Вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель из гнезда рукой вряд ли удастся, поэтому лучше воспользоваться пассатижами или круглогубцами.
Форд фокус расположение предохранителей. Меняем предохранитель прикуривателя своими руками. Назначение и расположение устройства
Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь.
Почему «горит» прикуриватель Форд Фокус
И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.
Где находится предохранитель прикуривателя
Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.
Рассмотрим два нетипичных примера расположения:
- БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
- ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.
Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.
Какого цвета и на сколько Ампер должен быть, чтобы заменить
Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель.
Как поменять на Форд Фокус
Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.
Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.
Посмотрите интересное видео по этой теме
Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Где искать предохранитель прикуривателя
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
Схема дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

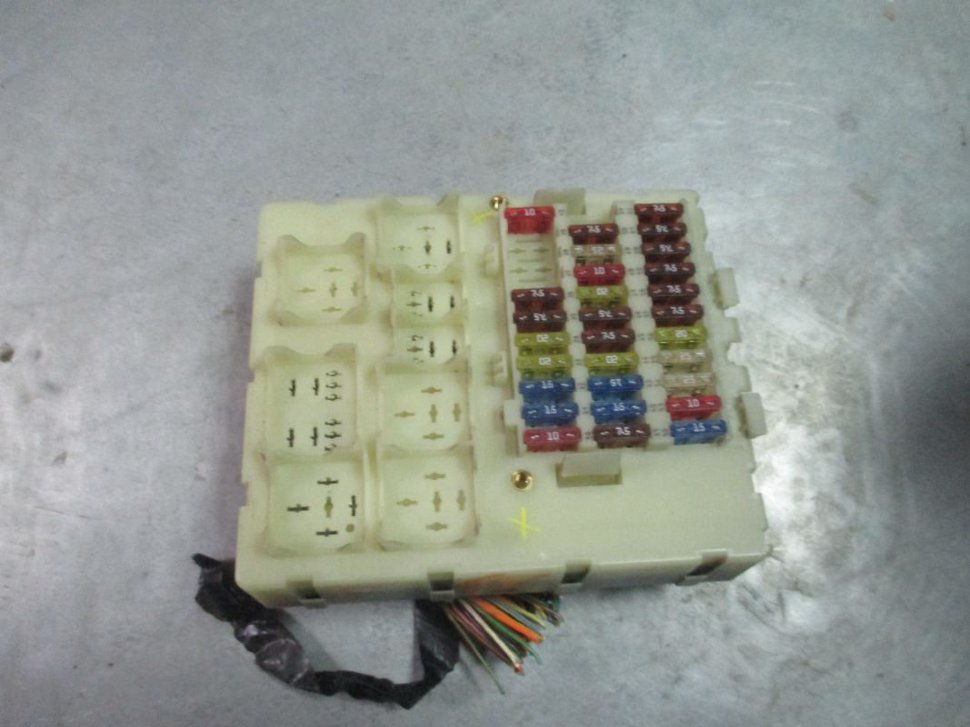

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2
*При их наличии.
Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2
*При их наличии.
1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…
2. …и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей
Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже. ..
Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь. И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.
Где находится предохранитель прикуривателя
Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.
Рассмотрим два нетипичных примера расположения:
- БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
- ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.
Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.
Какого цвета и на сколько Ампер должен быть, чтобы заменить
Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель, показано на фото.
Как поменять + видео замены на Форд Фокус
Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.
Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне автомобиля под панелью приборов с правой стороны и а подкапотном пространстве рядом с аккумуляторной батареей.
Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне (рис. ниже) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в табл. ниже.
Номера предохранителей и реле в монтажном блоке, расположенном в салоне
Назначение предохранителей и реле. установленным в монтажном блоке в салоне | ||
Номер предохранителя/реле (сила тока) | Цвет предохранителя | |
37 (10 А) | Красный | Дальний сеет левой фары |
38 (10 А) | Красный | дальний свет правой фары |
39 (20 А) | Желтый | Прикуриватель |
40 (20 А) | Желтый | Электропривод вентиляционного люка крыши |
41 (20 А) | Желтый | Модуль электрооборудования двери переднего пассажира |
42 (7,5 А) | Коричневый | Электрообогрев зеркал |
43 (10 А) | Красный | Электронные модули (питание от аккумуляторной батареи) |
44 (10 А) | Красный | Разъем шины передачи данных |
45 (10 А) | Красный | Наружное освещение для движения в дневное время (стояночные огни) |
46 (10 А) | Красный | Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей |
47 (15 А) | Синий | Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя |
48 (20 А) | Желтый | Ближний свет фар, наружное освещение для движения в дневное время |
49 (15 А) | Синий | Выключатель освещения (питание от аккумуляторной батареи) |
50 (20 А) | Желтый | Стеклоочиститель ветрового окна |
51 (15 А) | Синий | Топливный насос |
52 (25 А) | Серый | Электрообогрев заднего стекла |
53 (7,5 А) | Коричневый | Стояночные и габаритные огни левого борта |
54 (7,5 А) | Коричневый | Стояночные и габаритные огни правого борта |
55(20 А) | Желтый | Система центральной блокировки замков, модуль электрооборудования двери водителя |
56 (20 А) | Желтый | Система Key Free |
57 (10 А) | Красный | Датчик степени разряда аккумуляторной батареи |
58 (15 А) | Синий | Модули аудиосистемы (питание от аккумуляторной батареи) |
59 (25 А) | Серый | Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении |
60 (15 А) | Синий | Ближний свет правой фары |
61 (15 А) | Синий | Ближний свет левой фары |
62 (20 А) | Желтый | Электропривод регулировок сиденья водителя |
63 (25 А) | Серый | Электропривод стеклоподъемников |
64 | — | Не используется |
65 (10 А) | Красный | ЭБУ подушек безопасности |
66 (7,5 А) | Коричневый | Выключатель освещения (питание от выключателя зажигания) |
67 (10 А) | Красный | Панель приборов (питание от выключателя зажигания), иммобилизатор |
68 (7,5 А) | Коричневый | |
69 (20 А) | Желтый | Противотуманные фары, противотуманные фонари |
70 (10 А) | Красный | Электронные модули (питание от замка зажигания) |
71 (10 А) | Красный | Наружное освещение для движения в дневное время |
72 | — | Не используется |
73 (7,5 А) | Коричневый | Фонари освещения номерного знака |
74 (15 А) | Синий | Стоп-сигналы |
75 (10 А) | Красный | |
76 | — | Не используется |
77 (25 А) | — | Реле системы центральной блокировки замков |
78 (15 А) | Синий | Стеклоочиститель двери задка |
79 (15 А) | Синий | Электропривод складывания зеркал |
80 (10 А) | Красный | Таймер автоматического отключения освещения салона |
81 (20 А) | Желтый | Модуль электроборудования правой задней двери |
82 (20 А) | Желтый | Модуль электрооборудования левой задней двери |
83 (10 А) | Красный | Модули аудиосистемы |
84 (10 А) | Красный | Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания |
85 | — | Не используется |
86 (20 А) | Желтый | Электрообогрев передних сидений |
К1 | — | Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида |
К4 | — | Реле топливного насоса |
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке в подкапотном пространстве (рис ниже, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей
Номера предохранителей, плавких вставок и репе е монтажном блоке, расположенном в подкапотном пространстве
Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве | ||
Номер предохранителя/ реле (сила тока) | Цвет предохранителя | Назначение предохранителя/реле |
1 (50 А) | Красный | Электровентилятор системы охлаждения двигателя |
2 | — | Не используется |
3 (60 А) | Желтый | |
4 (60 А) | Желтый | Центральный блок плавких предохранителей, реле зажигания |
5 | — | Не используется |
6 | — | Не используется |
7 (30 А) | Красный | Система |
8 (20 А) | Синий | Система |
9 (20 А) | Синий | Электронный блок управления двигателем |
10 (30 А} | Красный | Вентилятор отопителя |
11 (20 А) | Синий | Выключатель (замок) зажигания, центральный замок |
12 (40А) | Зеленый | Центральный блок плавких предохранителей, реле зажигания |
13 (20 А) | Синий | Стартер |
14 (40А) | Зеленый | Электрообогрев ветрового стекла |
15 | — | Не используется |
16 (40 А) | Зеленый | Элеетрообогрев ветрового стекла |
19 (10 А) | Красный | Система ABS/ESP |
20 (15 А) | Синий | Звуковой сигнал |
21 | — | Не используется |
22 | — | Не используется |
23 (30 А) | Серый | Омыватель фар |
24 | — | Не используется |
25 (10 А) | Красный | Центральный блок плавких предохранителей, реле зажигания |
26 (10 А) | Красный | Автоматическая коробка передач |
27 (10 А) | Красный | Кондиционер |
28 | — | Не используется |
29 (10 А) | Красный | Дополнительные элементы панели приборов |
30 (10 А) | Красный | Электронный блок управления двигателем |
31 (10 А) | Красный | Система управления разрядом аккумуляторной батареи |
32 (10 А) | Красный | |
33 (10 А) | Красный | Датчики концентрации кислорода |
34 (10 А) | Красный | Форсунки, катушки зажигания |
35 (10 А) | Красный | Система управления двигателем |
36 (10 А) | Красный | Электронный блок управления двигателем |
R1 | — | Реле системы зарядки |
R2 | — | Реле стартера |
R3 | — | Реле кондиционера |
R4 | — | Реле зажигания |
R5 | — | Реле звукового сигнала |
R6 | — | Реле кондиционера |
R7 | — | Реле обогрева ветрового стекла |
Информация актуальна для моделей Форд Фокус 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.
Как открыть фокус панель фокусировки 2. Меняем предохранитель прикуривателя своими руками. Процесс снятия и замены
Прикуриватель как таковой долгое время выполнял в автомобилях исключительно свою прямую задачу — облегчал жизнь курящим автомобилистам: за рулем пользоваться, например, спичками, мягко говоря, неудобно. В последнее время этим помощником кормят и подзаряжают море ненормальной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для качающихся колес, даже портативные холодильники, далеко не все.
Почему «горят» прикуриватели Ford focus
И, естественно, если устройство все это питает, устройство сломается, доставит определенные хлопоты — например, обслуживающий смартфон может сильно осложнить жизнь автомобилисту. Водители часто включают и заряжают в машине. Всякие китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому информация о его замене пригодится каждому автовладельцу.
Где находится предохранитель прикуривателя
Предохранители защищают электромобиль от короткого замыкания, размыкая цепь, в которую они включаются при превышении нагрузки. В подавляющем большинстве автомобили располагаются двумя и более блоками — один под капотом, второй в салоне (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя обычно располагается в салонном блоке. Найти подходящий обычно не сложно — на крышке блока есть маркировка, какой номер за что отвечает.Вы также можете обратиться к инструкции.
Рассмотрим два нетипичных места:
- БМВ 5-й серии в кузове E39 — предохранитель прикуривателя в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 ампер.
- ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке имеет номер F4 и номинальный ток.
Из личного опыта: как-то, пытаясь прокачать колесо, обнаружил, что купленный недавно электронасос super-master от прикуривателя не работает. Подумал о ненадежной китайской технике, накачал обычной ногой, а потом, попробовав зарядить телефон, обнаружил, что прикуриватель не работает, видимо, сразу с китайской техники забился предохранитель. Поменял, на Форд Фокус-2 он находится в блоке салона под бардачком, а помпу потом купил другой, нормальный.
Какого цвета и сколько ампер должно быть на замену
Для зажигалок обычно используются предохранители довольно большого номинала — на 20 ампер (желтый цвет) и 30 ампер (зеленый цвет).Как выглядит неисправный предохранитель.
Как поменять на Форд Фокус
Процесс замены неисправного предохранителя совершенно прост — берем его специальными клещами (есть в блоке предохранителей, обычно фиксируется на его крышке), вынимаем старый, на его место вставляем исправный. Работа работы на примере очень распространенного автомобиля Форд Фокус показана на видео ниже.
Замена предохранителя — одна из простейших операций, которую каждый водитель должен легко уметь выполнять, это умение обязательно пригодится на практике.
Посмотрите интересное видео По этой теме
Большинство цепей электрооборудования автомобиля Ford Focus защищены плавкими предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые расположены в салоне под панелью приборов с правой стороны А в насосном пространстве рядом с аккумулятором.
Блоки предохранителей для рестайлинга Форда Фокус 2 и Фокус 2 разные и соответственно для каждого из них будет дано собственное фото с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Помещения предохранителей и реле в монтажном блоке, расположенном в салоне Ford. Фокус 2.
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) в таблице. один.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в кабине Ford Focus 2
* Если есть.
Рис. 2. Помещения предохранителей, вставок предохранителей и реле в монтажном блоке, расположенном в заготовке Ford Focus 2
Кроме того, предохранители, реле и предохранители находятся в монтажном блоке, установленном в отсеке субуправления (рис. 2), крышка монтажного блока снимается). В табл. 2 Обозначается предназначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном узле в заготовке Ford Focus 2
* Если есть.
1. Для доступа к предохранителям и реле монтажного блока, находящимся в салоне, отверните два винта крепления под панелью приборов справа …
2. … и опустить монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, вставив выступы корпуса в пазы опорных кронштейнов.
4. Перед заменой перегоревшего предохранителя выясните причину его неисправности и устраните ее. При обнаружении неисправности просмотрите таблицы, перечисленные в Табл. 10.1 Цепи, защищающие этот предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических устройств и даже к возгоранию.
5. С помощью специального пластикового пинцета извлеките сменный предохранитель.
6. Так выглядит размытый предохранитель (перегоревшая перемычка, показанная стрелкой внутри держателя, сгорела и разомкнулась).Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в насосном отсеке, потяните за рычаг на задней стороне блока и поднимите крышку.
С внутренней стороны Крышки монтажного блока реле и предохранителей, расположенные в субкапорном пространстве, прикладываются к месту расположения реле и предохранителей. Также имеется известный пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены снимите предохранитель (реле), поверните его из стороны в сторону.
9. Установите детали в обратном порядке.
Форд Фокус 2 (Рестайлинг) Расположение и назначение предохранителей
Ford Focus 2 (рестайлинг) получил еще один блок соединений и предохранителей, а именно тот, что изображен на рисунке ниже …
Большинство цепей электропитания автомобилей защищены предохранителями. Сильные потребители тока подключаются через реле.Предохранители и реле устанавливаются в монтажные блоки, которые находятся в салоне под панелью приборов с правой стороны и в роторном пространстве рядом с аккумулятором.
Большинство предохранителей устанавливаются в блоке крепления предохранителей и реле, расположенных в салоне (рис. Внизу) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в таблице. ниже.
Помещения предохранителей и реле в монтажном блоке, расположенном в кабине
Назначение предохранителей и реле.установлен в монтажный блок в кабине | ||
Номер предохранителя / реле (текущая мощность) | Цвет предохранителя | |
37 (10 а) | Красный | Дальняя левая фара |
38 (10 а) | Красный | дальний свет правый свет |
39 (20 а) | Желтый | Сигарета |
40 (20 а) | Желтый | Люк для вентиляции крыши с электроприводом |
41 (20 a) | Желтый | Электрооборудование двери переднего пассажира |
42 (7.5 A) | Коричневый | Зеркала с электрообогревом |
43 (10 а) | Красный | Электронные модули (питание от аккумуляторной батареи) |
44 (10 а) | Красный | Разъем шины данных |
45 (10 а) | Красный | Наружное освещение для дневного движения (габаритные огни) |
46 (10 а) | Красный | Панель приборов (питание от аккумулятора), центральный блок предохранителей |
47 (15 A) | Синий | Стеклянные фасады, Гилькеры из водного стекловолокна |
48 (20 a) | Желтый | Ближний свет фар, наружное освещение для движения в дневное время |
49 (15 a) | Синий | Выключатель света (питание от батареи) |
50 (20 a) | Желтый | Стеклоочиститель |
51 (15 A) | Синий | Топливный насос |
52 (25 A) | Серый | Заднее стекло с электроприводом |
53 (7. 5 A) | Коричневый | Стояночный и габаритный свет левой стороны |
54 (7,5 А) | Коричневый | Стояночный и габаритный свет правой стороны |
55 (20 а) | Желтый | Система замков центрального замка, электрооборудование двери водителя |
56 (20 a) | Желтый | Система KEY FREE |
57 (10 а) | Красный | Датчик разряда аккумулятора |
58 (15 a) | Синий | Модули аудиосистемы (с батарейным питанием) |
59 (25 а) | Серый | Блок управления электрооборудованием, розетка в багажном отделении |
60 (15 а) | Синий | Средний свет правой фары |
61 (15 a) | Синий | Ближний свет, левая фара |
62 (20 a) | Желтый | Электропривод регулировки сиденья водителя |
63 (25 A) | Серый | Электростеклоподъемники |
64 | — | Не используется |
65 (10 а) | Красный | ЭБУ подушек безопасности |
66 (7. 5 A) | Коричневый | Выключатель освещения (с питанием от замка зажигания) |
67 (10 a) | Красный | Панель приборов (питание от замка зажигания), иммобилайзер |
68 (7,5 A) | Коричневый | |
69 (20 a) | Желтый | Противотуманные фары, противотуманные фары |
70 (10 а) | Красный | Электронные модули (с питанием от замка зажигания) |
71 (10 а) | Красный | Наружное освещение для движения в дневное время |
72 | — | Не используется |
73 (7.5 A) | Коричневый | Осветительное освещение |
74 (15 A) | Синий | Сигналы останова |
75 (10 а) | Красный | |
76 | — | Не используется |
77 (25 А) | — | Релейная система замков центрального замка |
78 (15 a) | Синий | Стеклоочиститель дверной |
79 (15 а) | Синий | Электропривод складывания зеркал |
80 (10 а) | Красный | Таймер автоматического отключения внутреннего освещения |
81 (20 а) | Желтый | Модуль электрооборудования правой задней двери |
82 (20 a) | Желтый | Модуль электрооборудования Левая задняя дверь |
83 (10 а) | Красный | Аудиомодули |
84 (10 а) | Красный | Фонари заднего хода Питание электрооборудования прицепа от выключателя (замка) зажигания |
85 | — | Не используется |
86 (20 a) | Желтый | Электрический обогрев передних сидений |
К1. | — | Реле обогрева заднего стекла (стекло задней двери) и наружных зеркал заднего вида |
К4. | — | Реле топливного насоса |
Кроме того, предохранители, реле и предохранители расположены в монтажном блоке в пространстве помпы (рис. Ниже снимается крышка монтажного блока). В табл. 10.2 Назначение устанавливаемых предохранителей
Помещения предохранителей, вставок предохранителей и монтажного узла репекса, расположенные в пространстве windscarette
Назначение предохранителей и реле, установленных в монтажном узле в заготовке | ||
Номер предохранителя / реле (текущая мощность) | Цвет предохранителя | Назначение предохранителя / реле |
1 (50 a) | Красный | Электрическая часть системы охлаждения двигателя6 |
2 | — | Не используется |
3 (60 a) | Желтый | |
4 (60 a) | Желтый | Предохранители центрального блока, реле зажигания |
5 | — | Не используется |
6 | — | Не используется |
7 (30 a) | Красный | Система |
8 (20 а) | Синий | Система |
9 (20 a) | Синий | Электронный блок управления двигателем |
10 (30 a) | Красный | Вентилятор отопителя |
11 (20 а) | Синий | Замок зажигания (замок), центральный замок |
12 (40a) | Зеленый | Центральный блок предохранителей, реле зажигания |
13 (20 а) | Синий | Стартер |
14 (40A) | Зеленый | Электрообогрев лобового стекла |
15 | — | Не используется |
16 (40 a) | Зеленый | Электрообогрев лобового стекла |
19 (10 а) | Красный | Система ABS / ESP |
20 (15 а) | Синий | Звуковой сигнал |
21 | — | Не используется |
22 | — | Не используется |
23 (30 a) | Серый | Омыватель фар |
24 | — | Не используется |
25 (10 а) | Красный | Центральный блок предохранителей, реле зажигания |
26 (10 а) | Красный | АКПП |
27 (10 a) | Красный | Кондиционер |
28 | — | Не используется |
29 (10 а) | Красный | Дополнительные элементы панели приборов |
30 (10 a) | Красный | Электронный блок управления двигателем |
31 (10 а) | Красный | Система разряда аккумуляторной батареи |
32 (10 а) | Красный | |
33 (10 а) | Красный | Датчики концентрации кислорода |
34 (10 а) | Красный | Форсунки, катушки зажигания |
35 (10 а) | Красный | Система управления двигателем |
36 (10 a) | Красный | Электронный блок управления двигателем |
R1 | — | Релейная система зарядки |
R2. | — | Реле стартера |
R3 | — | Реле кондиционера |
R4. | — | Реле зажигания |
R5 | — | Реле звукового сигнала |
R6. | — | Реле кондиционера |
R7 | — | Реле обогрева лобового стекла |
Информация актуальна для Ford Focus Models 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
На любом автомобиле периодически возникают различные поломки и проблемы с электрооборудованием, и для их устранения, в первую очередь, необходимо испытать возможные поломки и повреждения электрочайников. 2, как и в любой машине, сначала нужно проверить, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена довольно проста.
Важно! При замене силового держателя на Форд Фокус 2 необходимо учитывать не только его цвет, но и номинал.
[Скрыть]
Расположение и Электрошем
Предохранители Ford Focus 2 расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для замены любого предохранителя конструкторы предусмотрели специальный пинцет, и эта процедура ни у кого не вызовет.
Схема роторного блока
№ | Ампер | Назначение предохранителя |
1 | 40 | Вентилятор охлаждения двигателя |
2 | 80 | Рулевое управление |
3 | 60 | ВЭС №1. |
4 | 60 | ВЭС № 1. |
5 | 80 | Дополнительный отопитель |
6 | 60 | Нагревательные свечи (только для автомобилей с дизельными двигателями) |
7 | 30 | Антиблокировочная система, насос системы динамической стабилизации |
8 | 20 | Антиблокировочная система, клапаны систем динамической стабилизации |
9 | 20 | Узел управления двигателем |
10 | 30 | Вентилятор climathronics |
11 | 20 | Выключатель стартера и другие устройства |
12 | 40 | Электрон зажигания |
13 | 20 | Электроника стартера |
14 | 40 | Обогрев правой стороны переднего стекла |
15 | 30 | Реле вентилятора |
16 | 40 | Обогрев левого переднего стекла |
17 | 30 | Откатная крыша |
18 | 30 | Усилитель |
19 | 10 | Система ABS |
20 | 15 | Звуковой сигнал |
21 | 20 | Дополнительный отопитель |
22 | 10 | Усилитель руля |
23 | 30 | Система водоснабжения |
24 | 15 | Дополнительный отопитель (для дизельных двигателей) |
25 | 10 | Зажигание |
26 | 15 | АКП |
27 | 10 | Муфта кондиционера — компрессор |
28 | 10 | (только для автомобилей с дизелем) |
29 | 10 | Климатроник раздельный |
30 | 30 | АКП |
31 | 10 | Зарядка аккумулятора |
32 | 10 | АКП |
33 | 10 | Датчики кислорода (только для автомобилей с моторами, работающими на бензине) |
34 | 10 | Клапан воздушного охлаждения (для дизельных двигателей) |
Схема блока, расположенного в кабине
№ | Ампер | Назначение предохранителя |
100 | 10 | Электромодули. |
101 | 20 | Ручное управление, складывающаяся крыша, сиденья |
102 | 10 | Отопитель, руль, фильтр, до |
103 | 10 | Аккумулятор для управления наружным освещением |
104 | 10 | Электропономия |
105 | 25 | Стекло с подогревом заднее |
106 | 20 | Управление без ключа |
107 | 10 | Аккумуляторные приборы, Бордиагностика |
108 | 7,5 | Аудиосистема и навигация |
109 | 20 | Прикуриватель электрический |
110 | 10 | Выключатель наружного освещения дневное |
111 | 15 | Бензонасос |
112 | 15 | Аудиосистема (батарейное питание) |
113 | 10 | ПанТарники |
114 | 10 | Иммобилайзер |
115 | 7,5 | Внешний свет от генератора |
116 | 20 | Туман |
117 | 7,5 | Освещение автомобильных номеров |
118 | 20 | Электрооборудование дверь задняя левая |
119 | 15 | Блок питания багажного отделения |
119 | 25 | Блок питания багажного отделения (авто с системой буксировки прицепа) |
120 | 20 | Электрооборудование дверь задняя правая |
121 | 20 | перед |
122 | 10 | Подушки безопасности |
123 | 7,5 | Электрообогрев зеркал |
124 | 7,5 | Размеры, ножка (левая) |
125 | 7,5 | Размеры, ножка (правая) |
126 | 20 | Управление без ключа |
127 | 25 | Электрические стеклоподъемники |
128 | Не применимо | |
129 | 20 | Очиститель передних стекол |
130 | Не применимо | |
131 | 15 | Очиститель заднего стекла |
132 | 25 | Ноги |
133 | 20 | Система запирания |
134 | 20 | Замки с централизованным замком |
135 | 20 | Освещение при движении в дневное время |
136 | 15 | Насос омывателя стекла |
137 | 10 | Аварийное питание на |
138 | 10 | Управление двигателем, акселератор, АКПП |
139 | 10 | Левый дальний свет |
140 | 10 | Правый дальний свет |
141 | 10 | Фонарь заднего хода |
142 | 15 | Левый средний свет |
143 | 15 | Ближний свет справа |
Процесс снятия и замены
Замена предохранителя — процесс несложный, и инструменты здесь практически не нужны.
Что понадобится
- пинцет;
- отвертка плоская;
- новый предохранитель.
В пространстве windscarette
Чтобы получить доступ к предохранителям, расположенным в Ford Focus 2, вам необходимо открыть крышку капота. Блок расположен в удобном месте — справа от двигателя и представляет собой небольшие пластиковые черные ящики.
Открыть можно обычной плоской отверткой, просто спрятав крышку.
Также обратите внимание, что на обратной стороне крышки размещены предохранители и пинцет, которыми она заменяется.Он понадобится вам при замене предохранителей в блоке под перчаточным отделением.
Под бардаком
Второй блок под бардачком на Форд Фокус 2 тоже находится в удобном месте, и чтобы получить к нему доступ, нужно потянуть книгу, чтобы снять защитную полку.
Поворачивая замки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, а для замены предохранителей понадобится тот, что находится в подпапорном пространстве.
При замене предохранителя Форд Фокус 2 узнайте номинал, ведь при его превышении это произойдет. Его горит, и цепь откроется.
Если вы решили провести рестайлинг автомобиля, затронув электрическую схему, то предусмотрены свободные разъемы.
Многие водители легковых автомобилей Ford Focus 2 (Форд Фокус 2) используют гнездо прикуривателя не по прямому назначению, а как розетку, для подачи питания 12 вольт, различных дополнительных устройств, начиная от видеомагнитофонов и заканчивая более мощным током. Потребители, автомобильные пылесосы и компрессоры Прокачивать шины.
Использование гнезда прикуривателя не по назначению, часто приводит к самой распространенной неисправности, которая заключается в предохранителе F109 (20а, желтого цвета), защищающем эту электрическую цепь. Происходит это, в основном, по двум причинам, либо в гнезде прикуривателя произошло короткое замыкание, либо дополнительное устройство, подключенное к гнезду прикуривателя, требуется для его рабочего тока, больше того, на который рассчитан предохранитель.
Короткие замыкания в гнезде прикуривателя возникают из-за того, что многие водители не знают, что размеры (диаметр и глубина) гнезд прикуривателя не регламентированы стандартами.А это значит, что вилка дополнительных устройств будет отличаться диаметром и длиной. Поэтому перед приобретением дополнительного устройства необходимо убедиться, что его вилка точно соответствует гнезду прикуривателя Форда Фокус 2, а если он чуть меньшего диаметра, то короткого замыкания явно не избежать.
Приобретая компрессор для прокачки шин и автомобильный пылесос, обязательно посмотрите технические характеристики этого товара. Вы должны быть заинтересованы в максимальном (МАКС.) Потреблении тока.Если ток больше 20а, приобретать его не нужно, так как при включении предохранитель F109 сработает.
Для замены перегоревшего предохранителя F109 придется сесть на переднее пассажирское сиденье и снять защитную полку под перчаточным ящиком. Затем поверните две защелки, фиксирующие монтажный блок. После этого слегка потяните вниз монтажный блок. Найти расположение предохранителей F109 (второй снизу в левом ряду) вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения.Вытащить этот предохранитель из гнезда рукой вряд ли получится, поэтому лучше использовать проходные или круглые валки.
Где предохранители Форд Фокус. Меняем предохранитель прикуривателя своими руками
Прикуриватель как таковой долгое время выполнял в автомобилях исключительно свою прямую задачу — облегчал жизнь курящим автолюбителям: за рулем пользоваться, например, спичками, мягко говоря, неудобно. В последнее время этим помощником кормят и подзаряжают море ненормальной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для качающихся колес, даже портативные холодильники, далеко не все.И, естественно, если устройство все это питает, устройство сломается, доставит определенные хлопоты — например, обслуживающий смартфон может сильно осложнить жизнь автомобилисту. Водители часто включают и заряжают в машине. Всякие китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому информация о его замене пригодится каждому автовладельцу.
Где находится предохранитель прикуривателя
Предохранители защищают электромобиль от короткого замыкания, размыкая цепь, в которую они включаются при превышении нагрузки.В подавляющем большинстве автомобили располагаются двумя и более блоками — один под капотом, второй в салоне (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя обычно располагается в салонном блоке. Найти подходящий обычно не сложно — на крышке блока есть маркировка, какой номер за что отвечает. Вы также можете обратиться к инструкции.
Рассмотрим два нетипичных места:
- БМВ 5-й серии в кузове Е39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал на 30 ампер.
- ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке имеет номер F4 и номинальный ток.
Из личного опыта: Как-то пытаясь прокачать колесо, обнаружил, что купленный недавно электронасос super-master от прикуривателя не работает. Подумал о ненадежной китайской технике, накачал обычной ногой, а потом, попробовав зарядить телефон, обнаружил, что прикуриватель не работает, видимо, сразу с китайской техники забился предохранитель.Поменял, на Форд Фокус-2 он находится в блоке салона под бардачком, а помпу потом купил другой, нормальный.
Какого цвета и на сколько ампер надо заменить
Для зажигалок обычно используются предохранители довольно большого номинала — на 20 ампер (желтый цвет) и 30 ампер (зеленый). Как выглядит неисправный предохранитель, показано на фото.
Как поменять + видео замена на Форд Фокус
Процесс замены неисправного предохранителя совершенно простой — берем его специальными клещами (есть в блоке предохранителей, обычно фиксируется на его крышке), вынимаем старый, вставьте на его место исправный. Работа работы на примере очень распространенного автомобиля Форд Фокус показана на видео ниже.
Замена предохранителя — одна из простейших операций, которую каждый водитель должен легко уметь выполнять, это умение обязательно пригодится на практике.
Большинство цепей электрооборудования автомобиля Ford Focus защищены плавкими предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые расположены в салоне под панелью приборов с правой стороны и Б.простор рядом с аккумулятором.
Блоки предохранителей для рестайлинга Форда Фокус 2 и Фокус 2 разные и соответственно для каждого из них будет дано собственное фото с расположением установленных в них предохранителей, их номиналом и назначением.
Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford Focus 2
.Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны.Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) в таблице. один.
Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в кабине Ford Focus 2
* Если есть.
Рис. 2. Номера предохранителей, вставки предохранителей и реле в монтажном блоке, расположенном в заготовке Ford Focus 2
Кроме того, предохранители, реле и предохранители расположены в монтажном блоке, установленном в отсеке субуправления (рис.2) снимается крышка монтажного блока). В табл. 2 является назначение этих предохранителей, предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Таблица 2 Назначение предохранителей и реле, установленных в монтажном узле в заготовке Ford Focus 2
* Если есть.
1. Для доступа к предохранителям и реле монтажного блока, находящимся в салоне, отверните два винта крепления под панелью приборов справа. ..
2. … и опустите монтажный блок вниз.
3. Для удобства работы с блоком его корпус можно выдвинуть, вставив выступы корпуса в пазы опорных кронштейнов.
4. Перед заменой перегоревшего предохранителя выясните причину его неисправности и устраните ее. При обнаружении неисправности просмотрите таблицы, перечисленные в Табл. 10.1 Цепи, защищающие этот предохранитель.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических устройств И даже к возгоранию.
5. С помощью специального пластикового пинцета извлеките сменный предохранитель.
6. Так выглядит размытый предохранитель (перегоревшая перемычка, показанная стрелкой внутри держателя, сгорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
7. Для доступа к предохранителям и реле монтажного блока, расположенного в насосном отсеке, потяните за рычаг на задней стороне блока и поднимите крышку.
На внутренней стороне крышки монтажного блока реле и предохранителей, расположенных в моторном отсеке, нанесена схема расположения реле и предохранителей.Также имеется известный пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены снимите предохранитель (реле), поверните его из стороны в сторону.
9. Установите детали в обратном порядке.
Форд Фокус 2 (Рестайлинг) Расположение и назначение предохранителей
Ford Focus 2 (рестайлинг) получил еще один блок соединений и предохранителей, а именно тот, что изображен на рисунке ниже …
На любом автомобиле периодически возникают различные поломки и проблемы с электрооборудованием, и для их устранения, в первую очередь, необходимо испытать возможные поломки и повреждения электрочайников.2, как и в любой машине, сначала нужно проверить, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена довольно проста.
Важно! При замене силового держателя на Форд Фокус 2 следует учитывать не только его цвет, но и номинал.
[Скрыть]
Расположение и Электрошем
Предохранители Ford Focus 2 расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом.Для замены любого предохранителя конструкторы предусмотрели специальный пинцет, и эта процедура ни у кого не вызовет.
Схема роторного блока
№ | Ампер | Назначение предохранителя |
1 | 40 | Вентилятор охлаждения двигателя |
2 | 80 | Рулевое управление |
3 | 60 | ВЭС № 1. |
4 | 60 | ВЭС №1. |
5 | 80 | Дополнительный отопитель |
6 | 60 | Нагревательные свечи (только для автомобилей с дизельными двигателями) |
7 | 30 | Антиблокировочная система, насос системы динамической стабилизации |
8 | 20 | Антиблокировочная система, клапаны систем динамической стабилизации |
9 | 20 | Узел управления двигателем |
10 | 30 | Вентилятор climathronics |
11 | 20 | Выключатель стартера и другие устройства |
12 | 40 | Электрон зажигания |
13 | 20 | Электроника стартера |
14 | 40 | Обогрев правой стороны переднего стекла |
15 | 30 | Реле вентилятора |
16 | 40 | Обогрев левого переднего стекла |
17 | 30 | Откатная крыша |
18 | 30 | Усилитель |
19 | 10 | Система ABS |
20 | 15 | Звуковой сигнал |
21 | 20 | Дополнительный отопитель |
22 | 10 | Усилитель руля |
23 | 30 | Система водоснабжения |
24 | 15 | Дополнительный отопитель (для дизельных двигателей) |
25 | 10 | Зажигание |
26 | 15 | АКП |
27 | 10 | Муфта кондиционера — компрессор |
28 | 10 | (только для автомобилей с дизелем) |
29 | 10 | Климатроник раздельный |
30 | 30 | АКП |
31 | 10 | Зарядка аккумулятора |
32 | 10 | АКП |
33 | 10 | Датчики кислорода (только для автомобилей с моторами, работающими на бензине) |
34 | 10 | Клапан воздушного охлаждения (для дизельных двигателей) |
Схема блока, расположенного в кабине
№ | Ампер | Назначение предохранителя |
100 | 10 | Электромодули. |
101 | 20 | Ручное управление, складывающаяся крыша, сиденья |
102 | 10 | Отопитель, руль, фильтр, до |
103 | 10 | Аккумулятор для управления наружным освещением |
104 | 10 | Электропономия |
105 | 25 | Стекло с подогревом заднее |
106 | 20 | Управление без ключа |
107 | 10 | Аккумуляторные приборы, Бордиагностика |
108 | 7,5 | Аудиосистема и навигация |
109 | 20 | Прикуриватель электрический |
110 | 10 | Выключатель наружного освещения дневное |
111 | 15 | Бензонасос |
112 | 15 | Аудиосистема (батарейное питание) |
113 | 10 | ПанТарники |
114 | 10 | Иммобилайзер |
115 | 7,5 | Внешний свет от генератора |
116 | 20 | Туман |
117 | 7,5 | Освещение автомобильных номеров |
118 | 20 | Электрооборудование дверь задняя левая |
119 | 15 | Блок питания багажного отделения |
119 | 25 | Блок питания багажного отделения (авто с системой буксировки прицепа) |
120 | 20 | Электрооборудование дверь задняя правая |
121 | 20 | перед |
122 | 10 | Подушки безопасности |
123 | 7,5 | Электрообогрев зеркал |
124 | 7,5 | Размеры, ножка (левая) |
125 | 7,5 | Размеры, ножка (правая) |
126 | 20 | Управление без ключа |
127 | 25 | Электрические стеклоподъемники |
128 | Не применимо | |
129 | 20 | Очиститель передних стекол |
130 | Не применимо | |
131 | 15 | Очиститель заднего стекла |
132 | 25 | Ноги |
133 | 20 | Система запирания |
134 | 20 | Замки с централизованным замком |
135 | 20 | Освещение при движении в дневное время |
136 | 15 | Насос омывателя стекла |
137 | 10 | Аварийное питание на |
138 | 10 | Управление двигателем, акселератор, АКПП |
139 | 10 | Левый дальний свет |
140 | 10 | Правый дальний свет |
141 | 10 | Фонарь заднего хода |
142 | 15 | Левый средний свет |
143 | 15 | Ближний свет справа |
Процесс снятия и замены
Замена предохранителя — процесс несложный, и инструменты здесь практически не нужны.
Что понадобится
- пинцет;
- отвертка плоская;
- новый предохранитель.
В пространстве windscarette
Чтобы получить доступ к предохранителям, расположенным в Ford Focus 2, вам необходимо открыть крышку капота. Блок расположен в удобном месте — справа от двигателя и представляет собой небольшие пластиковые черные ящики.
Открыть можно обычной плоской отверткой, просто спрятав крышку.
Также обратите внимание, что на обратной стороне крышки размещены предохранители и пинцет, которыми она заменяется.Он понадобится вам при замене предохранителей в блоке под перчаточным отделением.
Под бардаком
Второй блок под бардачком на Форд Фокус 2 тоже находится в удобном месте, и чтобы получить к нему доступ, нужно потянуть книгу, чтобы снять защитную полку.
Поворачивая замки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, а для замены предохранителей понадобится тот, что находится в подпапорном пространстве.
При замене предохранителя Форд Фокус 2 узнайте номинал, ведь при его превышении это произойдет. Его горит, и цепь откроется.
Если вы решили провести рестайлинг автомобиля, затронув электрическую схему, то предусмотрены свободные разъемы.
Каждый автовладелец сталкивался с ситуацией, когда вдруг перестает работать то или иное электрооборудование. Первое, что нужно сделать в этом случае, — проверить вышедшие из строя предохранители, отвечающие за работу устройства.Если вставленный в предохранитель сгорел предохранитель, значит, пора его заменить. Особенно часто это происходит с предохранителями автомобильных прикуривателей. О том, как заменить такой предохранитель, мы поговорим в этой статье.
Назначение и местонахождение аппарата
В любом предохранителе есть вставка, которая легко оплетается при скачке напряжения. Такой скачок может произойти, например, из-за короткого замыкания в электросети автомобиля. Из-за быстрого разрушения плавки вставки потребителей электроэнергии (в нашем случае зажигалки) целы.Как правило, предохранители в современных легковых автомобилях объединяются в большие массивы или блоки. Доступ к этим блокам водитель может получить из кабины. Однако расположение предохранительных блоков зависит от модели автомобиля. Например, в современных автомобилях ВАЗ Блок безопасности расположен слева, под рулевой колонкой. Производители автомобилей BMW (в частности, например, BMW E39) помещают блок предохранителей в потолок бардачка, и чтобы добраться до него, водителю придется открутить пару болтов. В автомобиле Ford focus предохранители находятся под бардачком, за пластиковой крышкой.Об их замене и пойдет речь.
Где находится предохранитель прикуривателя в автомобиле Форд Фокус
Расположение предохранителя можно узнать из инструкции по эксплуатации автомобиля. Там написано, что это предохранитель желто-зеленого цвета под номером 109.
Фото из инструкции по эксплуатации
Он находится в крайнем левом гнезде второго ряда блока безопасности (если считать снизу), и его номинал составляет 20 ампер.
Левый желтый предохранитель отвечает за прикуриватель
Понять, что предохранитель неисправен, несложно, очень просто: внутри него будет порваться тонкая нить (а иногда и сам корпус предохранителя немного черный).
Вставка прервана
Как заменить
Как видим, для замены предохранителя прикуривателя не требуется специальных навыков. Все, что вам нужно, это инструкция по эксплуатации автомобиля и плоскогубцы. Здесь также следует отметить, что представленная выше инструкция подходит только для новых автомобилей Ford Focus, выпущенных после 2007 года. На старых машинах блок-схема немного другая, и там предохранитель прикуривателя стоит в гнезде под номером 39, а не 109.Цвет у него такой же, номинал те же 20 ампер. Подобный метод следует заменить на любой другой машине.
Большинство цепей электропитания автомобилей защищены предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые находятся в салоне под панелью приборов с правой стороны и в роторном пространстве рядом с аккумулятором.
Большинство предохранителей устанавливаются в монтажный блок предохранителей и реле, расположенных в кабине (рис.Внизу) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в таблице. ниже.
Помещения предохранителей и реле в монтажном блоке, расположенном в кабине
Назначение предохранителей и реле. установлен в монтажный блок в кабине | ||
Номер предохранителя / реле (текущая мощность) | Цвет предохранителя | |
37 (10 а) | Красный | Дальняя левая фара |
38 (10 а) | Красный | дальний свет правый свет |
39 (20 а) | Желтый | Сигарета |
40 (20 а) | Желтый | Люк для вентиляции крыши с электроприводом |
41 (20 a) | Желтый | Электрооборудование двери переднего пассажира |
42 (7.5 A) | Коричневый | Зеркала с электрообогревом |
43 (10 а) | Красный | Электронные модули (питание от аккумуляторной батареи) |
44 (10 а) | Красный | Разъем шины данных |
45 (10 а) | Красный | Наружное освещение для дневного движения (габаритные огни) |
46 (10 а) | Красный | Панель приборов (питание от аккумулятора), центральный блок предохранителей |
47 (15 A) | Синий | Стеклянные фасады, Гилькеры из водного стекловолокна |
48 (20 a) | Желтый | Ближний свет фар, наружное освещение для движения в дневное время |
49 (15 a) | Синий | Выключатель света (питание от батареи) |
50 (20 a) | Желтый | Стеклоочиститель |
51 (15 a) | Синий | Топливный насос |
52 (25 A) | Серый | Электрообогрев заднего стекла |
53 (7.5 A) | Коричневый | Стояночный I. Стояночный свет левый |
54 (7,5 А) | Коричневый | Стояночный и габаритный свет правой стороны |
55 (20 а) | Желтый | Система замков центрального замка, электрооборудование двери водителя |
56 (20 a) | Желтый | Система KEY FREE |
57 (10 а) | Красный | Датчик разряда аккумулятора |
58 (15 a) | Синий | Модули аудиосистемы (с батарейным питанием) |
59 (25 А) | Серый | Блок управления электрооборудованием, розетка В багажном отделении |
60 (15 а) | Синий | Средний свет правой фары |
61 (15 A) | Синий | Ближний свет, левая фара |
62 (20 a) | Желтый | Электропривод регулировки сиденья водителя |
63 (25 A) | Серый | Электростеклоподъемники |
64 | — | Не используется |
65 (10 а) | Красный | ЭБУ подушек безопасности |
66 (7.5 A) | Коричневый | Выключатель освещения (с питанием от замка зажигания) |
67 (10 a) | Красный | Панель приборов (питание от замка зажигания), иммобилайзер |
68 (7,5 A) | Коричневый | |
69 (20 a) | Желтый | Противотуманные фары, противотуманные фары |
70 (10 а) | Красный | Электронные модули (с питанием от замка зажигания) |
71 (10 а) | Красный | Наружное освещение для движения в дневное время |
72 | — | Не используется |
73 (7.5 A) | Коричневый | Осветительное освещение |
74 (15 A) | Синий | Сигналы останова |
75 (10 а) | Красный | |
76 | — | Не используется |
77 (25 а) | — | Релейная система замков центрального замка |
78 (15 a) | Синий | Стеклоочиститель дверной |
79 (15 а) | Синий | Электропривод складывания зеркал |
80 (10 а) | Красный | Таймер автоматического отключения внутреннего освещения |
81 (20 а) | Желтый | Модуль электрооборудования правой задней двери |
82 (20 a) | Желтый | Модуль электрооборудования Левая задняя дверь |
83 (10 а) | Красный | Аудиомодули |
84 (10 а) | Красный | Фонари заднего хода, Еда Электрооборудование Трейлер от выключателя (замка) Зажигание |
85 | — | Не используется |
86 (20 a) | Желтый | Электрический обогрев передних сидений |
К1. | — | Реле обогрева заднего стекла (стекло задней двери) и наружных зеркал заднего вида |
К4. | — | Реле топливного насоса |
Кроме того, предохранители, реле и предохранители расположены в монтажном блоке в пространстве помпы (рис. Ниже снимается крышка монтажного блока). В табл. 10.2 Назначение устанавливаемых предохранителей
Помещения предохранителей, вставок предохранителей и монтажного узла репекса, расположенные в пространстве windscarette
Назначение предохранителей и реле, установленных в монтажном узле в заготовке | ||
Номер предохранителя / реле (текущая мощность) | Цвет предохранителя | Назначение предохранителя / реле |
1 (50 a) | Красный | Электрическая часть системы охлаждения двигателя6 |
2 | — | Не используется |
3 (60 A) | Желтый | |
4 (60 a) | Желтый | Предохранители центрального блока, реле зажигания |
5 | — | Не используется |
6 | — | Не используется |
7 (30 a) | Красный | Система |
8 (20 а) | Синий | Система |
9 (20 a) | Синий | Электронный блок управления двигателем |
10 (30 a) | Красный | Вентилятор отопителя |
11 (20 а) | Синий | Замок зажигания (замок), центральный замок |
12 (40a) | Зеленый | Центральный блок предохранителей, реле зажигания |
13 (20 а) | Синий | Стартер |
14 (40a) | Зеленый | Электрообогрев лобового стекла |
15 | — | Не используется |
16 (40 a) | Зеленый | Электрообогрев лобового стекла |
19 (10 а) | Красный | Система ABS / ESP |
20 (15 а) | Синий | Звуковой сигнал |
21 | — | Не используется |
22 | — | Не используется |
23 (30 a) | Серый | Омыватель фар |
24 | — | Не используется |
25 (10 а) | Красный | Центральный блок предохранителей, реле зажигания |
26 (10 а) | Красный | АКПП |
27 (10 a) | Красный | Кондиционер |
28 | — | Не используется |
29 (10 а) | Красный | Дополнительные элементы панели приборов |
30 (10 a) | Красный | Электронный блок управления двигателем |
31 (10 а) | Красный | Система разряда аккумуляторной батареи |
32 (10 а) | Красный | |
33 (10 а) | Красный | Датчики концентрации кислорода |
34 (10 а) | Красный | Форсунки, катушки зажигания |
35 (10 а) | Красный | Система управления двигателем |
36 (10 a) | Красный | Электронный блок управления двигателем |
R1 | — | Релейная система зарядки |
R2 | — | Реле стартера |
R3 | — | Реле кондиционера |
R4. | — | Реле зажигания |
R5 | — | Реле звукового сигнала |
R6 | — | Реле кондиционера |
R7 | — | Реле обогрева лобового стекла |
Информация актуальна для Ford Focus Models 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Схема блока предохранителейдля Ford Focu
2012 г.Панель предохранителей в салоне.Найдите предохранитель и реле.
Схема предохранителей 2012 Ford Focus Ricks Бесплатные советы по ремонту автомобилей Ricks
Блок предохранителей Focus 2012.
Схема предохранителей на ford focus 2012 г. Зеркало с подсветкой, если есть. В этой статье мы рассмотрим Ford Focus третьего поколения до рестайлинга, произведенный с 2012 по 2014 год. Схема блока предохранителей Ford focus electric 2012.
Руководство для владельцев брелоков для электромобилей Focus 2012 г., первая печать.В этой статье мы рассмотрим Ford Focus Electric на основе Focus Mark III, произведенного с 2012 по 2018 год. Httpsfuse boxinfofordford focus 2012 2014 Предохранители и реле, схема расположения блока предохранителей и назначение электрических предохранителей и реле.
Схема предохранителей Ford focus 2012. 2011 2012 2013 2014 2015. Никогда не регулируйте рулевое колесо в автомобиле.
Мы собрали несколько фотографий. Надеюсь, эта фотография подойдет вам и поможет найти решение, которое вы ищете.Смотрите больше на нашем сайте. Блок предохранителей focus electric 2012.
Схема блока предохранителей ford focus 2012 года добро пожаловать на мой сайт в этой статье мы обязательно рассмотрим схему блока предохранителей ford focus 2012 года выпуска. На этой диаграмме предохранителей Ford Focus 2012 года показаны два блока предохранителей. Схема предохранителей для форд фокус, 2012 г. Схема предохранителей для форд фокус, 2012 г. Схема предохранителей для форд фокус, распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка.
Здесь вы найдете схемы блоков предохранителей ford focus 2012 2013 и 2014, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждой схемы расположения предохранителей и реле.Не подключайте дополнительные электрические аксессуары к. Руководство для владельцев focus foc 2012 1-е издание.
Ford focus mk3 2011 2015. Здесь вы найдете схемы блоков предохранителей ford focus 2012 2013 2016 2017 и 2018 получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждой схемы расположения предохранителей и реле. Гнездо прикуривателя, если есть.
Электрические компоненты, такие как ваша карта с подсветкой, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, все имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.Неправильное использование зажигалки. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Focus 2012 года, а также показано расположение на схеме панели предохранителей.
Usa Предохранитель для предотвращения перегорания предохранителя, не используйте розетки. Распределительная коробка аккумуляторной батареи, распределительная коробка, расположенная под капотом, и интеллектуальная распределительная коробка, панель предохранителей в салоне. Обозначение и обозначение блока предохранителей ford focus mk2 2004 2011г.
Ford focus 2011 2015 схема блока предохранителей.
Блок предохранителей для 2009 Ford Focus Электропроводка
2012 Ford Focus Схема предохранителей Электросхема T3
Символы элегантной электрической схемы Схемы предохранителей Digramssample
Автомобили Предохранители 2012 Ford Focus Предохранители и реле
Схема блока предохранителей под капотом Ford Focus 2012 2013 2014 Схема предохранителей Ford
2012 E350 Схема предохранителей 2011 Mercedes E350 W212
2012 Ford Focus Схема предохранителей Ricks Бесплатные советы по ремонту автомобилей Ricks
2012 Ford Focus Схема предохранителей Электросхема T3
2012 Ford Focus Схема предохранителей Ricks Бесплатные советы по ремонту автомобилей Ricks
Блок предохранителей для 2009 Ford Focus Электропроводка
2012 Ford Focus Схема предохранителей Электросхема T3
Схема внутреннего блока предохранителей Ford Focus 2012 2013 2014 Ford
Wrg 3813 2012 Ford Focus Se Блок предохранителей
Ford Focus St Fuse Box Today Принципиальная электрическая схема
Расположение и схемы блока предохранителей Ford Focus 2012 2014 Youtube
2012 Ford Fiesta Пример схемы предохранителей Пример электрической схемы
2012 F550 Схема подключения блока предохранителей
Схема подключения предохранителей Ford Focus 2010
Схема подключения предохранителей Ford Focus 2012 T3
Схема подключения блока предохранителей Taurus 2010 T1
Библиотека проводки блока предохранителей F350
02 Схема блока предохранителей Ford Focus 1 Схема подключения Источник
2012 Схема подключения предохранителей Ford Focus T3
2012 Ford Focus Блок предохранителей Руководство
Блок предохранителей Ford Focus 06 Схема электрических соединений
2012 Ford Flex Fuse Блок предохранителей Ford Focus 2009, блок предохранителей Ford Flex
2012 Ford Fusion Схема подключения внутреннего блока предохранителей
Схема блока предохранителей под капотом Ford Transit Connect 2010 2011
2012 Ford Fusion Схемы блоков предохранителей Третий уровень
Ford Focus 16 Zetec Схема двигателя Обзор Ford Focus
Wrg 9914 Схема блока предохранителей для 2012 Ford Focus
2009 Ford Схема блока предохранителей Электропроводка
2007 Ford Fusion Блок предохранителей Электросхема Центр
2004 Ford Focus Схема соединений Схема устранения неисправностей Схема
2012 Fiesta Блок предохранителей Электрическая схема Pokesoku Co
01 Схема подключения блока предохранителей Focus Zx3 T3
6d281 2011 Ford Focus Блок предохранителей Цифровые ресурсы
2012 Fiesta Fuse B Ox Электросхема T1
Далее Схема блока предохранителей Ford Focus 2003 г. Также Предохранитель Ford Focus 2010 г.
2006 Ford Focus Ежедневное обновление Электросхема проводов
Схема устранения неисправностей блока предохранителей Windstar 2004
D735f 2012 Focus Схема предохранителей Цифровые ресурсы
Wrg Схема блока предохранителей 8096 2009 F150
2006 Схема блока предохранителей F150 Ford Focus Двигатель Ford Focus 2012
Расположение блока предохранителей в Ford Focus 2013 года Youtube
2014 Ford Focus Схема блока предохранителей 2014 Принципиальная электрическая схема 13
Ford Fiesta с 2012 года Блок предохранителей Схема, версия ЕС Carknowledge
Схема расположения блока предохранителей Ford Focus 2012 г.
Схема подключения блока предохранителей Ford Flex 2011 г.
Схема подключения блока предохранителей Ford Fiesta Mk7 c Схема Pokesoku Co
Схема панели предохранителей 2000 Lincoln Ls Ежедневное обновление проводки в салоне
2005 Ford Explorer Схема расположения блока предохранителей Схема устранения неисправностей
2012 Ford Focus Схема расположения предохранителей
00 Схема предохранителей Ford Focus 2000 Схема предохранителей Ford Focus
Ceaa4 Блок предохранителей Ford Focus 09 Цифровые ресурсы
2004 Схема устранения неисправностей блока предохранителей Windstar
2014 Ford Focus Se Схема блока предохранителей Изображение Схема подключения
2009 Ford Focus Схема подключения блока предохранителей
Wrg 6786 2012 Ford Focus Блок предохранителей Интерьер
Схема подключения блока предохранителей Ford Focus 2 T2
Wrg 7799 2013 Схема подключения блока предохранителей Ford Super Duty
2004 Ford Focus Схема устранения неисправностей ic
1992 Ford F 250 Obd Ii Пример схемы подключения
2010 F550 Схема подключения блока предохранителей
Схема подключения Ford Focus 2011 Ежедневное обновление Схема подключения
Схема предохранителей Ford Fiesta 2013 Верхняя электрическая схема
10 Схема блока предохранителей Mack Truck 2012
Блок предохранителей на Ford Taurus 2011 года Электропроводка
Блок предохранителей на Ford Focus 2006 Схема соединений
Схема блока предохранителей Dc425 Focus Цифровые ресурсы
Блок предохранителей Ford 2012 Ford Fusion 2010 2012 Схема блока предохранителей
Расположение блока предохранителей Ford Focus
2001 F150 Расположение блока предохранителей Схема устранения неисправностей
Peugeot 3008 2008 2012 Схема блока предохранителей Carknowledge
Расположение блока предохранителей Malibu 2012 г. Ежедневное обновление Схема подключения
Wrg 2833 Схема блока предохранителей Ford Focus 2008
Схема подключения панели предохранителей Jetta Tdi 2012 T4
Ford Ranger T6 Схема блока предохранителей 2011 г. 2018 Auto Genius
Схема подключения Ford Focus Mk1 Ресница Me
68abd Схема блока предохранителей Lincoln Blackwood Цифровые ресурсы
Схема подключения блока предохранителей Ford Fusion
Схема электрических соединений блока предохранителей Ford Transit 2012 года T2
2005 Ford Escape Блок предохранителей 2001 Ford Escape Схема блока предохранителей Fusion
24 2012 Ford Fusion Схема блока предохранителей Fixthefec Org
Схема блока предохранителей Ford Focus 2010 Электросхема
Ford F 250 5 4 Схема подключения предохранителей
Ford Focus Lx 2006 Блок предохранителей Ford Focus Rev iew
5e802 2012 Ford Focus Блок предохранителей Интерьер Цифровой
Схема 2012 Ford Focus Задний блок предохранителей Полная версия Качество HD
Toyota Hiace 2004 2013 Схема блока предохранителей Auto Genius
2007 Ford F450 Схема панели предохранителей Диагностика цепей Схема
Предохранитель Блок на Ford Fiesta 2003 Пример электрической схемы
2012 Ford Focus Схема блока предохранителей Блог данных
13 14 Схемы блоков предохранителей Focus St Ford Focus St Forum
Encontra Руководство Ford Focus 2012 Расположение блока предохранителей
2015 Ford Focus Внутренний блок предохранителей Схема
98 Схема предохранителей Ford Van Схема подключения
Схема расположения блока предохранителей Ford Explorer 2005 года Схема устранения неисправностей Схема
Схема 2012 Задний блок предохранителей Ford Focus F ull Версия Hd Качество
Схема панели предохранителей 2000 Lincoln Ls Внутреннее ежедневное обновление Проводка
Ford Focus Расположение блока предохранителей и обозначение схемы 2004 2011
Схема внутреннего блока предохранителей для 97 Accord Honda Tech Honda
2006 Altima Схема подключения блока предохранителей
Где находятся устройства Ford Focus.Меняем предохранитель прикуривателя своими руками. Расположение и Электрошем
Это устройство уже давно плотно вошло в обиход практически у каждого драйвера. Даже некурящие владельцы пользуются зажигалкой. К розетке подключаются различные устройства. Среди самых распространенных:
- видеорегистратор для фиксации движения;
- зарядное устройство для телефона, ноутбука или планшета;
- компрессор накачивающий шины;
- вентилятор, как и масса других устройств.
О том, как снять прикуриватель своими руками с модели Форд Фокус 2, а затем отремонтировать устройство, рассказано в статье.Устройство может выйти из строя по причине возраста, интенсивной или неправильной эксплуатации, что чревато массой неудобств.
Причины появления прикуривателя Ford Focus 2
Устройство выходит из строя в разных случаях. Следствием поломки прикуривателя на Форд Фокус становится возраст автомобилей или неправильная работа устройства, при котором срабатывает предохранитель. Следует отнести к общим заболеваниям.
- Перегорел предохранитель. В Ford Electric Chain Focus 1-3 должен быть определенный ток.Из-за одновременного подключения нескольких устройств через разветвитель прикуривателя или мощный компрессор показатель выходит за рамки. После этого сгорает самое быстрое место цепи — предохранитель. Необходимо добраться до монтажного блока и поменять прикуриватель. Дорестайлинг FF2 получил предохранитель на 20 ампер под номером 39. После рестайлинга название детали изменилось. Номер предохранителя 109.
- Обрезать проводку. При солидном возрасте автомобиля Форд Фокус или из-за неграмотных манипуляций с электриком провода от прикуривателя можно поправить и подгореть или возникнет сама цепь.Сработал предохранитель. Диагностировать эту поломку следует при помощи многоместного автомобиля. Провода, идущие к прикуривателю, прозвали сопротивлением.
- Чистка ТЭНа на Форд Фокус. Конструкция устройства проста. Внутри металлического картриджа находится нихромовая спираль, способная разогреваться. Картридж вставляется в гнезда прикуривателя, расположенные в разных местах салона. При нажатии на ручку контакты замыкаются, в результате чего спираль начинает нагреваться.После того, как нагрев достиг максимальной точки, срабатывает термослиер, и прибор отклоняется в исходное положение. От частого использования прикуривателя и храброго запала. Эта проблема решается заменой запчастей на новую.
- Плохой контакт. Из-за возраста на инструменте могут появиться окислы или следы коррозии. Если перестал работать прикуриватель модели Форд Фокус 2, то предварительно вытягивает металлический патрон и проверяет его контакты на оксиды.Рекомендуется для очистки мест контакта. Перед проведением процедуры рекомендуется снять минусовую клемму с аккумулятором. Это выключит зажигание, исключит возможность короткого замыкания цепи.
- Обрезать подсветку на Форд Фокус. Вокруг самого разъема горит лампа, помогающая найти гнездо прикуривателя в темноте. Она с возрастом выгорает. Для устранения поломки нужно снять подсветку и заменить лампу на новую.
Где находится предохранитель прикуривателя Ford Focus 2
Самая частая поломка храброго защитного элемента.Это происходит из-за превышения тока в цепи при подключении одного или нескольких мощных инструментов к разъему прикуривателя. После поломки предохранитель будет заменен. Для этого нужно добраться до монтажного блока Форд Фокус.
- Снимите декоративную полку под перчаточным ящиком, потянув ее вниз.
- Прокрутите вниз два замка, фиксируя монтажный блок по часовой стрелке.
- Выдвинуть ящик на себя. Внутри есть предохранитель прикуривателя, различные реле, а также пинцет, которым удобно вытаскивать детали.
- Внутри находим нужный вам элемент. Необходимо помнить, что предохранитель прикуривателя на дорестайлингах Форд Фокус имеет номер 109 (см. Фото). После рестайлинга обратите внимание на цифру 39. Допускается установка только предохранителя, уменьшающего силу тока 20 ампер.
- Сборка проводится с целью демонтажа.
Проверить проводку и контакты
Иногда устройство перестает работать из-за разрыва цепи или появления оксидов.Первым делом снимем прикуриватель Форд Фокус, осмотрим контакты на предмет окисления, обработаем и отрегулируем их для лучшей фиксации в разъеме. После необходимо проверить работоспособность устройства.
Если не поможет, то отремонтируйте проводку прикуривателя. Здесь вам понадобится тестер для проверки его целостности. Схема подключения Ford Focus устроена следующим образом — к устройству идут три провода.
- Черный, минус. Припаивал к Metallic Tubus.Второй конец провода — это масса, замкнутая на кузове автомобиля.
- Красный. Плюс отвечает за нагрев металлической спирали.
- Желтый. Световой фильтр с подсветкой. Плюс. Оба провода идут к аккумуляторной батарее.
Переключаем мультитестер в резистивный режим, после чего нарушаем целостность проводки. При отсутствии контакта ищем обрыв и припаяем конец паяльной лампы.
Curl Ford Focus 3 не работает
Причины выхода из строя прибора на FF3 аналогичны другим, описанным ранее.Во многих случаях потребуются прикуриватель и предохранитель. На рынке представлены различные варианты запчастей от китайских концернов. При покупке нужно выбирать оригинальные запчасти. Дополнительно нужно обратить внимание на упаковку — она должна быть аккуратной, а внутри сертификат соответствия стандартам.
Дешевые китайские аналоги Форд Фокус изготовлены из некачественных материалов и могут перестараться в первые недели после замены прикуривателя. Особенно при подключении разветвителя, позволяющего использовать несколько устройств одновременно.Цена на качественные запчасти колеблется в пределах отметок 300-900 руб.
Извлечение прикуривателя в автомобиле Форд Фокус 1
Отремонтировать прибор можно своими руками. Достаточно знать, как снять устройство:
- Открыть капот, снять минусовой вывод аккумуляторной батареи.
- Вытаскиваю цилиндр авто репетитора.
- Вырежьте две зеленые защелки внутри гнезда.
- Стреляя пальцем внутрь и, глядя на круг с помощью отвертки, вытаскивает цилиндр наружу.
- Отсоедините соединительный штекер.
- Выньте зеленую кольцевую подсветку.
- Перед сборкой протираю металл барабана сзади.
- Вставить кольцевую подсветку. Важно, чтобы пластиковая выемка попала в паз панели.
- Установите сам автоэкскаватор, предварительно подключив его к сети.
Подробное видео по замене устройства с пошаговой инструкцией представлено ниже.
Замена прикуривателя на FF2
На втором поколении автомобиля есть свои особенности по ремонту.
- Отключаем замок зажигания, открываем капот и скидываем минус с АКБ.
- На стороне пассажира есть небольшая заглушка. Вы откручиваете винты, тогда мы сможем достать прикуриватель с обратной стороны.
- Вставляем стопор внутри металлического туннеля, а затем осторожно вытаскиваем, не используя полную мощность.
- Отсоедините сетевой штекер.
- Снимаем кольцевую подсветку.
Есть второй способ.Весь блок пепельницы снимается элементарно после демонтажа накладки рычага переключения, под подлокотником. Подробная инструкция по замене прикуривателя на примере рестайлингового Форд Фокус 2 представлена в видео.
Вероятность ремонта
Иногда замена не требуется. В некоторых ситуациях можно отремонтировать самостоятельно. Внутри сигареты Ford Focus находится небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя.Его надо удалить. После этого стоит собрать устройство, а потом проверить сервис.
Часто бывает необходимо просто обработать окисленные контакты или припаять выпавшие провода.
Дополнительный прикуриватель в багажник Ford Focus 2
Многие драйверы устанавливаются внутри второй розетки автомобиля. Это увеличит количество потенциально подключенных устройств. Но необходимо помнить, что электрическая система будет испытывать большие нагрузки и может сработать предохранитель.Поэтому важно правильно подключить все провода.
Необходимо подключить новый разъем через предохранитель, чтобы избежать расплавления проводов. Надо будет вырезать отдельное отверстие в салоне или багажнике. Альтернатива этому методу — покупка разветвителя, подключенного к стандартной розетке. Ниже представлена инструкция по установке прикуривателя на примере рестайлинга Ford Focus 2.
- Находим внутри багажника или на салоне соответствующее место.
- Вырезаем отверстие нужных размеров.
- Вытяните провода, пропустив их через предохранитель.
- Спаяем их вместе, согласно схеме подключения.
- Производим монтаж устройства.
В этой записке написано где стоят предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие предохранители используются.
В автомобиле Форд Фокус 2 (Дорестайл) установлены плоские штекеры средних плоских штекеров, такие предохранители еще называют ножевыми. Рис.1 Автомобильные предохранители среднего размера
На конце предохранителя вы можете увидеть число, соответствующее максимальному току, который может протекать через предохранитель (номинальный предохранитель).
Также номинал предохранителя можно определить по цвету изолятора:
1A — черный
2a — серый
3A — фиолетовый
4A — розовый
5A — оранжево-желтый
7,5A — коричневый
10A — красный
15A — синий
20A — желтый
25a — белый
30A — зеленый
35A — светло-фиолетовый
40A — оранжевый
60A — синий
70A — коричневый
80A — светло-желтый
100A — сирена
Превышение тока номинала предохранителя вызывает возгорание (плавление) металлической пластины, расположенной внутри предохранителя.Перегоревший предохранитель разрывает электрическую цепь, в которой он установлен. Он защищает электрические устройства от выхода из строя, а автомобиль — от пожара. Рис.2 Рабочий предохранитель и сгоревший
В Ford Focus 2 (Дорестайл) предохранители расположены в двух колодках, одна из которых находится под капотом автомобиля, а другая — под приборной панелью сбоку от пассажирского сиденья. (под отсеком для перчаток, называемым «перчатки»).
Блок предохранителей, расположенный в моторном отсеке, находится с левой стороны, рядом с аккумуляторной батареей.
Открыть крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок замка и немного наклонить в сторону радиатора автомобиля. После этого снимаем крышку. Рис.3 Отвертка, вставленная в крышку крышки
На крышке с внутренней стороны хранится пинцет, который будет применяться для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет! Рис.4 Расширение для извлечения предохранителей
Схема предохранителей в блоке, установленном в пространстве для монтажа, представлена на фото.Такая схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 Дорестайл. Рис.5 Схема предохранителей в Pardon Space Ford Focus 2 Рис.6 Номера предохранителей в формировании Ford Focus 2
В салоне автомобиля блок предохранителей подвешен под бардачком и скреплен двумя замками наподобие саморезов. винт. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно немного приподнять и выдвинуть назад, тогда он станет шире и доступ к предохранителям будет удобнее.
Рис. 7 Расположение предохранителей в Ford Focus 2
Номера предохранителей нанесены на блок. На фото они плохо видны. На схеме они расположены следующим образом:
Рис.8 Схема блока предохранителей в Ford Focus 2
В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрические цепи, в которых они установлены. .
№ | А. | Цепь | № | А. | Цепь |
---|---|---|---|---|---|
37 | 10 | Фара дальнего света левая | 62 | 20 | Электропривод регулировки сиденья водителя |
38 | 10 | Фара дальнего света, правая | 63 | 25 | Электростеклоподъемники |
39 | 20 | Прикуриватель, задняя электрическая розетка | 64 | — | Не используется |
40 | 20 | Люк вентиляции электрический | 65 | 10 | Модуль подушки безопасности |
41 | 20 | Электрооборудование двери переднего пассажира | 66 | 7,5 | Выключатель освещения (с питанием от замка зажигания) |
42 | 7,5 | Зеркала с электронагревателем | 67 | 10 | Панель приборов (Замок зажигания), иммобилайзер двигателя |
43 | 10 | Электронные модули (питание от батареи) | 68 | 7,5 | Дополнительные элементы на панели приборов |
44 | 10 | Телефон | 69 | 20 | Противотуманные фары / фонари |
45 | 10 | Наружное освещение движения в дневное время (габаритные огни) | 70 | 10 | Электронные модули (с питанием от замка зажигания) |
46 | 10 | Панель приборов (с батарейным питанием), центральный плавающий блок.Предохранители | 71 | 10 | Наружное освещение движения в дневное время |
47 | 15 | Стекло Беркенер Джетгерса с подогревом насоса матером железное | 72 | — | Не используется |
48 | 20 | Фары ближнего света, наружное освещение для движения в дневное время | 73 | 7,5 | Состояние освещения фонаря. Знак регистрации |
49 | 15 | Выключатель света (питание от аккумулятора) | 74 | 15 | Стоп-сигналы |
50 | 20 | Очиститель лобового стекла | 75 | 10 | Блок управления мощностью |
51 | 15 | Топливный насос | 76 | — | Не используется |
52 | 25 | Электрообогреватель заднего стекла | 77 | 25 | Релейная система центрального замка |
53 | 7,5 | Стояночный / габаритный свет, левая сторона | 78 | 15 | Очиститель заднего стекла |
54 | 7,5 | Парковочные / габаритные фонари, правый корпус | 79 | 15 | Розетка в багажном отделении |
55 | 20 | Система центральных замков, электрооборудование двери водителя | 80 | 10 | Таймер освещения салона в целях экономии батареек |
56 | 20 | Система Keu Even | 81 | 20 | Модуль электрооборудования (правый задний) |
57 | 10 | Электрическое складывание наружных зеркал или датчик уровня заряда аккумулятора | 82 | 20 | Дверь электрооборудования модуля (задняя левая) |
58 | 15 | Модули аудиосистемы (с батарейным питанием) | 83 | 10 | Модули аудиосистемы («Высокий класс») |
59 | 20 | Модуль управления электрооборудованием тягач | 84 | 10 | Фонари задние.Stroke, EL / Equipment Прицепное оборудование от Ignition Castle |
60 | 15 | Фара ближнего света (правая) | 85 | 10 | Электрооборудование системы охлаждения |
61 | 15 | Ближний свет Передняя фара (левая) | 86 | 20 | Электрический обогрев передних сидений |
В жизни каждого автомобилиста нередко встречаются такие случаи, когда вдруг перестает работать или другое электрооборудование.В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу вышедших из строя приборов. Предназначение вставок с предохранителями — защита системы электрооборудования от выхода из строя его потребителей. Причиной тому может быть перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 чаще всего сочетается обрыв цепи розетки на 12В. Заменить его довольно просто. Вам просто нужно знать, где находится предохранитель прикуривателя.
Крепежные вставки предназначены для размыкания цепи, когда ток внутри нее превышает допустимое значение. Их несколько видов:
- Биметаллический многоразовый. При срабатывании устройства кнопка «выбивает» кнопку, которой достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на пропускание большого тока и обычно применяются на УАЗах и газовых автомобилях.
- Пластиковый цилиндрический. Чаще всего встречаются одноразовые изделия с металлическими контактами на торцах.Несмотря на свою популярность, их часто переплавляют из-за некачественного пластика. Используется в автомобилях Ford до начала 80-х годов.
- Нож или вилка. Есть три размера: МИНИ, СРЕДНИЙ и МАКСИ. Применяется на современных машинах, в том числе на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надежностью и удобством обращения. Предельное значение тока легко определяется по цвету корпуса прибора:
На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера — среднего.Один блок размещен под капотом Ford Focus со стороны водителя рядом с аккумулятором. Он содержит предохранители, предназначенные для пропускания большого тока и отвечающие за работу компонентов моторного отсека. Еще один блок размещен внутри салона Ford Focus 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слабые плавкие вставки, в том числе элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.
Расположение предохранителя прикуривателя
Чтобы добраться до выключателя в автомобиле Форд Фокус 2, необходимо выполнить следующие действия:
- Смоделируйте мотор Ford Focus и выключите зажигание.
- Снимите декоративную пластиковую полку под бардачком, потянув ее вниз.
- Поверните два фиксатора, удерживающих внутренний блок, против часовой стрелки. В FordFocus это легко сделать вручную, не прибегая к помощи других инструментов.
- Осторожно вытяните блок вниз, открыв доступ к предохранителям и реле.
- О нумерации негативов для определения нужного предохранителя. Следует помнить, что внутренний блок на автомобилях Ford Focus 2 выпуска до 2007 года использовался в одном исполнении, а на моделях после 2007 года — в другом.Отличие заключается в расположении блочных элементов. В старом исполнении плавильная вставка задней розетки размещена в гнезде под номером 39, а в новом — под номером 109. Его номинальный ток — 20а.
- Специальный пинцет закреплен за специальным пинцетом с внутренней стороны его крышки Ford Focus 2. С внутренней стороны его крышки, из которой следует вытаскивать изделие из гнезда.
Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой резьбы внутри выключателя.Если в нити значение есть, значит, устройство исправное, если сходимое — подлежит замене. В случае его храбрости необходимо найти и устранить причину выхода из строя плавильного вкладыша и только потом произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с другим значением силы тока. Это способно привести к повреждению электроприборов Ford Focus или даже к возникновению пожара.
Если перестал работать прикуриватель на Ford Focus второго поколения, скорее всего, виноваты мы сами. Гнездо прикуривателя часто используется не по предварительной записи. И самое безобидное, что может в него воткнуть — это китайская зарядка от мобилы. В лучшем случае она просто замыкает контакты на спин и сработает предохранитель. В худшем — загорится проводка или сам блок зарядки телефона. Не будем о грустном, лучше разобраться, где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Где искать предохранитель прикуривателя
Комплект предохранителей.Лучше использовать такой.
На всех модификациях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном узле салона, но его расположение и функции на автомобилях для вывоза до 2007 года и после 2008 года различаются.
В остальном фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если прикуриватель не работает на покоящемся фокусе, задняя розетка гарантирована, сгорел предохранитель.Если только прикуриватель, то причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и Дорестайл
В обеих версиях фокуса второго поколения наш предохранитель находится только в монтажном узле салона, а вот расположен и пронумерован по схеме по-разному :
- в дорестайлинг авто ему присвоен номер 39, а его номинал 20а ;
- то же 20-амперный предохранитель В рестайлинговых машинах установлен под номером 109 В том же монтажном блоке кабины.
Вот схема предохранителей в фокусе выпуска до 2007 г .:
Схема Дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинг-фокуса:
Замена предохранителя на Форд Фокус 2
Узел крепления кабины находится прямо под бардачком и на его получение можно потерять две минуты. Мы делаем это:
Но прежде чем менять предохранитель прикуривателя, необходимо разобраться с причинами, по которым он перегорел.Если в прикуриватель был включен мощный прибор (компрессор, холодильник, пылесос), с потреблением тока по цепи выше номинального, то просто поменяйте предохранитель и постарайтесь не подключать мощные устройства в прикуриватель (лучше для подключения их напрямую к клеммам AKB). Если сгорел предохранитель по непонятным причинам, необходимо вызвать цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно.Осторожно пользуйтесь прикуривателем, удачи во всех путешествиях!
Данная модель автомобиля очень распространена, второе поколение «Фокуса» выпускалось с 2004 по 2011 год. Несмотря на надежность марки, у любого автомобиля рано или поздно возникают проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели автомобиль в подержанном виде, то неизвестно, что с ним делал последний владелец, поэтому перед эксплуатацией стоит проверить все предохранители и реле Форд Фокус 2. Поэтому во время эксплуатации могут появиться дефекты, контакты и прочие неприятные сюрпризы. операция.
Новый Ford Focus 2 также может испытывать некоторые проблемы с электрикой, и со временем дает о себе знать некачественная пайка, окисление контактов и т. Д. Чтобы справиться со всеми возможными проблемами, нужно быть во всеоружии.
Блок предохранителей в салоне Ford Focus 2
Нумерация предохранителей различается на моделях с 2007 по 2011 год и с 2004 по 2007 год. С 2007 года нумерационный блок состоит из номера предохранителя 100, а в моделях до 2007 года — порядковых номеров. предохранителей начинаются с F37.
Предохранители и реле Ford Focus 2 расположены в блоке, под панелью приборов справа, со стороны пассажира под бардачком. Чтобы получить от него какой-то предохранитель, удобно воспользоваться пинцетом.
Салонный блок предохранителей в моделях до 2007 года выпуска : | Салонный блок предохранителей в моделях после 2007 года выпуска : |
| |
Ниже для каждого предохранителя указаны старые и новые порядковые номера.
Первое число — для новых моделей (начиная с 2007 г.), затем в скобках — второе число — для старых моделей до 2007 г. Далее следует значение текущей мощности, описание и возможные способы решения связанных проблем.
F100 (F70), 10А — питание электронных модулей от замка зажигания .
F101 (F40), 20А — электропривод, подогрев водительского сиденья, электропривод крыши (на съёмный) .
Если вы перестали открывать люк в крыше, проверьте температуру окружающей среды.При минусовой температуре он мог просто взлететь. В этом случае остановите его, проехав в теплом гараже или отапливаемом боксе. В худшем случае может выйти из строя механизм открытия / закрытия люка. Чтобы добраться до него, нужно снять покрытие крыши. Убедитесь, что стекло нигде не ест, чтобы кабели и шестеренки были целыми.
F102 (F43), 10а — регулятор печки, рулевая колонка, фильтр дизельного топлива, приемник ДУ .
Если у вас перестала работать плита только в определенных положениях — в последнем, 4-м положении работает, а в первом — нет, дело в резисторе (добавочном сопротивлении).Для замены резистора нужно снять педальный узел, чтобы добраться до места его установки, отключить разъем, открутить болты и достать сгоревший резистор, после чего установить на место рабочий. Цена резистора в пределах 1000 руб.
Если печка не работает ни в одном положении, проверьте реле R10 в блоке под капотом, уровень охлаждающей жидкости, функцию переключения режима отопителя, а также его контакты. Также мог сгореть моторчик печки. Чтобы его поменять и добраться до отопителя, нужно снять панель приборов.Вы можете сделать это, не снимая панели, при наличии определенного опыта и навыков.
Проверить также силовой предохранитель двигателя отопителя F10 в блоке под капотом.
Если печка дует только холодным воздухом, трос регулировки заслонки мог вылететь.
Если свист появляется при работе печки, разобрать ТЭН и смазать вентилятор.
Если из пространства под магнитолой доносятся посторонние звуки, проверьте датчик температуры в салоне, который там установлен вместе с вентилятором.
F103 (F49), 10A — Управление внешним освещением, питание от аккумулятора .
F104 (F80), 10А — система энергосбережения, свет в салоне .
F105 (F52), 25a — обогрев заднего стекла .
Если не включить обогрев заднего стекла, то возможно в порванных нитях ТЭНов. Осмотрите их визуально и, если есть поломки, замените новыми или ползущими. Можно наклеить серебряным клеем, цена такого клея около 300 рублей.
Так же может быть обрыв проводки, прозвоните провод идущий от переключателя к заднему стеклу. Также проверьте выключатель и его контакты.
F106 (F41), 20A — Непосредственная система контроля .
F107 (F46), 10A — Приборы на панели, OBD .
Если на панели приборов начали загораться лампы неисправностей или перестали работать приборы, то дело может быть не в самих приборах, а в панели. Но прежде всего проверьте этот предохранитель. Иногда машина вообще не заводится или на ходу возникают проблемы с переключением скоростей.Ламинируя панель, можно понять, исчезнут ошибки или нет.
В моделях до 2007 года проблема заключается в плохой пайке контактов. Чтобы исправить это, нужно снять панель и проверить контакты на плате в месте крепления разъема. Заодно проверьте все треки. На потрескавшиеся и усаживающиеся контакты хорошо подойдут. Если вы не умеете работать с паяльником, лучше доверить эту работу электрику.
Если вы решили заменить приборную панель на новую, лучше обратиться в автосервис, так как в этом случае вам нужно будет прошить — прописать ключи для работы иммобилайзера, конфигурацию панели и блоков управления.
F108 (F68), 7,5A — аудиосистема, радио, GPS навигация .
Если магнитола остановилась, проверьте этот предохранитель. Большинство штатных магнетолов (Ford 6000CD или Sony) могут не работать из-за блокировки и требовать ввода кода. Это происходит после отключения питания (например, при замене или отключении аккумулятора). При вводе неправильного кода несколько раз радио окончательно блокируется. Код разблокировки обычно можно найти в документах или салоне автомобиля (на крышке перчаточного ящика с внутренней стороны).При покупке с рук можно узнать у старого хозяина, при покупке в автосалоне обращаться к дилеру.
F109 (F39), 20A — Прикуриватель, розетка 12 В в центральном или заднем подлокотнике .
Если прикуриватель не работает и вы использовали его с разъемом для подключения каких-либо устройств (навигатор, диктофон, помпа, пылесос и т.д.), скорее всего из-за несоответствия разъема произошло короткое замыкание и это сгорел предохранитель. Замените его на рабочий, даже если следов обрыва глаза не видно.
Если предохранитель новый, но прикуриватель все равно не работает, проверьте сами контакты на разъем внутри панели и проводку.
F110 (F71), 10А — наружное освещение, дневные ходовые огни .
F111 (F51), 15a — топливный насос бензинового двигателя .
Если двигатель не запускается и на него не идет бензин, то это может быть в этом предохранителе и реле R19. При включении зажигания можно определить, включен ли насос.
Если до поломки случился сильный удар или авария, то, скорее всего, сработал переключатель аварийной подачи топлива.Находится под обшивкой водительской двери, спереди. Проверьте его работоспособность, замкнув контакты в соединении напрямую. Если насос в этом случае заработает, замените выключатель.
Если неисправен сам бензонасос, придется его поменять, он находится в бензобаке, цена на новый около 15000 руб. Чтобы удалить старую, необходимо будет предварительно снять емкость.
F112 (F58), 15А — аудиосистема, радио, телефон .
См. Информацию о F8.
F113 (F45), 10А — наружный свет, дальний свет, габаритный свет .
F114 (F67), 10А — Приборы на панели (питание от генератора), иммобилайзер .
Если приборы не работают, см. Также информацию о F107.
Если иммобилайзер не сработал, то машину можно завести любым ключом, даже не прописанным в виде таблички. Если иммобилайзер сработал, машину можно забрать только двумя ключами, прописанными в ЭБУ. Для угона их обычно подключают к диагностическому разъему и прописывают ярлык для своего ключа.
Уберечься от кражи можно, поменяв порядок проводов в диагностическом разъеме и сделав переходник, который не забудет возить с собой в автосервис и к дилеру. Не лишним будет установить автомат для определения местонахождения автомобиля в случае угона.
F115 (F66), 7,5А — управление внешним светом (питание от генератора) .
F116 (F69), 20А — противотуманные фары, задний противотуманный фонарь .
Если не работает передний «туман», проверьте, есть ли напряжение на контактах их разъемов, контакте масс, самих ламп в фарах, а также переключателе на панели приборов.
F117 (F73), 7,5А — Лампы освещения Госномера .
F118 (F82), 20A — Модуль задней левой двери .
F119 (F59), 15А / 25А — Розетка 12В в багажник / выход тяги .
F120 (F81), 20А — модуль задней правой двери .
F121 (F86), 20A — Обогрев передних сидений .
Если не работает подогрев сидений, проверьте помощь кнопок на панели, контакт на разъеме сиденья, исправность проводки от кнопки до ТЭНа.Он также может растянуть проволоку внутри кресла, для проверки и ремонта потребуется снять и разобрать сиденье. Предварительно убедитесь, что проводка подключения кресел целая.
Также прозвоните нагревательные элементы. Больше неприятностей может быть в блоке управления, который находится в центральном тоннеле возле коробки передач. Для получения нужно снять подлокотник и обшивку тоннеля. Схема подогрева сидений.
F122 (F65), 10A — Подушки безопасности .
Если на панели загорелся значок отсутствия подушки, но аварии не было, это может быть контакт разъемов датчиков подушки.Разъемы подушек расположены на рулевом колесе, над перчаткой, под сиденьем водителя. Блок подушки находится между сиденьями.
Если проблему устранить не удается, лучше обратиться в автосервис. При необходимости замените подушки на новые.
F123 (F42), 7,5A — Электрообогрев боковых зеркал .
Если не работает обогрев одного из боковых зеркал, проверьте нагревательный элемент и проводку к нему. При неудаче замените зеркальный элемент на новый.Цена новинки около 1000 руб.
Если не работает обогрев обоих зеркал, скорее всего дело в кнопке включения или проводки, но и неисправности элементов тоже не исключены.
F124 (F53), 7,5А — Лампы левого габарита, левые стоп-сигналы, габаритный свет .
F125 (F54), 7,5А — Лампы правого размера, правые стоп-сигналы .
Если только одна сторона габаритов, правая или левая сторона не работает, скорее всего дело в одном из этих предохранителей или перегорела лампа.
Если ни одна из всех ламп не работает, может выйти из строя как предохранитель, так и корпус в проводке.
F126 (F56), 20A — Система инцинуального доступа .
F127 (F63), 25a — Электростеклоподъемники .
Если окна открываются неправильно, не на такой высоте или не работают доводчики, попробуйте следующий способ — запустите двигатель, одним долгим нажатием опустите все открытые кнопки управления, затем одним долгим движением поднимите все окна и удерживайте опускание. Кнопка подъема, капает двигатель.Будьте готовы и попробуйте еще раз.
Если какой-то стеклоподъемник не работает, то можно в механизме разобрать обшивку двери, проверить исправность шестерни и механизма, отсутствие гостиниц.
Если при нажатии на кнопку «Поднять или опустить» стекло сдвинется на небольшое расстояние и остановится, скорее всего, сработает защита от защемления. Может, какой-то механизм в двери или стекле заболел о уплотнитель.
Проблема может быть в модулях, которые различаются для каждой двери.При замене модуля требуется прошить новый.
Если в вашей работе все еще есть проблемы, попробуйте также запрограммировать окна — закройте машину, откройте все окна до конца, нажав и удерживая кнопку на брелке. Закройте все окна и машину.
При повреждении механизма или шестерни можно заменить весь механизм окон. Цена нового механизма около 4000 рублей. Продается в автомагазинах, на рынках, в разборках и интернет-магазинах.
F128 (F64), 20A — Резерв .
F129 (F50), 20A — Стеклоочистители передние .
Если перестали работать «дворники», мог износиться подрулевой переключатель, проверьте его состояние и контакты. В самом механизме были повреждены детали, тяга, их соединения и трапеция.
F130 (F76), 7,5А — В новом не использовался, в старом до 2007 г. — модуль полного привода .
F131 (F78), 15a — дворник задний .
Если не работает задний дворник, поверните тумблер в салоне и проверьте напряжение на разъеме.Если нет напряжения, дело в проводке или переключателе. Если напряжение есть, снимите и разберите мотор. Проверить работу и исправность механизма, валов. Они могут попасть в воду, грязь или посторонние предметы. Обнаружив причину поломки, очистите весь механизм и соберите обратно.
F132 (F74), 15A — медные сигналы .
Если стоп-сигналы не работают (отсутствуют), это может быть в переключателе (лягушке), который находится в блоке педалей, а также в проводке, идущей от этого переключателя.Проверьте также лампы.
F133 (F77), 25a — Реле центрального замка, модуль правой передней двери .
F134 (F55), 20A — Центральный замок, модуль закрывания водительской двери .
Если у вас не работает центральный замок, проверьте, как к нему подключена сигнализация, в модуле GEM или в модуле одной из передних дверей. Попробуйте отключить центральный замок от сигнализации и проверьте это. Корпус может быть в блоке сигнализации, дорожках и контактах на его плате.
Если ЦЗ самопроизвольно открывается и / или закрывается, проверьте уровень заряда аккумулятора, замки в передних дверях.Отключите и проверьте драйвер водительского замка. Еще может быть дело в кнопке закрытия одной из дверей, дверь закрыта, а в блоке управления сигналами нет информации. Проверить, все ли кнопки работают (можно проверить, например, включив режим освещения салона, при котором свет загорается при открытии любой двери).
Проверить также контакт замка багажника, передавая информацию на блок его закрытия.
Если нет опыта, лучше обратиться в автосервис.
F135 (F48), 20А — Подсветка днем .
F136 (F47), 15А — насос стеклоподъемника, форсунки омывателя с подогревом .
Если у вас перестала работать омыватель, проверьте уровень жидкости в бачке для омывателя. Возможно, перестал работать сам насос и требуется его замена. Может закрываться форсунками или в холодное время года для подъема жидкости по каналам стекловидной системы. Также могла выйти из строя ручка воровства, чтобы включить «дворников», проверьте ее контакты.
F137 (F57), 10А — Звуковой сигнал автономной Сирены сигнализации, электро складывания боковых зеркал .
F139 (F38), 10A — Дальний свет в правом фаре .
F140 (F37), 10A — Дальний свет в левой головке .
Если у вас дальний свет в обеих фарах, проверьте переключатель на рулевом колесе, возможно, он изношен, сломан или поврежден / окислились контакты. Сами лампы в фарах тоже проверяют на храбрость.
Для включения дальнего света нужно потянуть рычаг указателя поворота на себя, первое положение мигает, второе положение — переключение света, после переключения на дальний рычаг не фиксируется, а возвращается в предыдущее положение , но дальний свет уже горит, на панели загорается соответствующая лампа.
F141 (F84), 10a — Фонарь заднего хода, электрический напиток регулировки боковых зеркал, задний дворник .
Если не поджег заднюю часть реверса, проверьте лампочку и контакты в разъеме. В противном случае корпус в датчике переключения заднего хода, который мог выйти из строя, находится на коробке передач. Добраться до него можно из-под капота, сняв воздушный фильтр. Выкрутил ключом на 22. Заменил датчик на новый.
Если задний дворник не работает, см. Также информацию о F131.
F142 (F60), 15A — Средний свет в правой фаре (модели после 2007 г.) / в левой фаре (модели до 2007 г.) .
F143 (F61), 15A — Средний свет в левой фаре (модели после 2007 г.) / в правом фаре (модели до 2007 г.) .
Если средний свет не горит, проверьте, находится ли переключатель света в желаемом положении. В первой позиции указаны габариты, во второй — фара. Проверьте его в хорошем состоянии. Проверить контакты контакты в фарах, лампах и проводке.
Блок в моторном отсеке
Большинство реле и часть предохранителей также находятся в монтажном блоке под капотом автомобиля.
Предохранители под капотом
F1, 40A — вентилятор охлаждения радиатора .
Если охлаждающий вентилятор не включается, охлаждающую жидкость можно просто нагреть до желаемой температуры. Проверить его уровень в расширительном бачке. При необходимости дробь. Вентилятор обычно включают при температуре теплоносителя около 100 градусов.Также может быть дело в термостате.
При нем исправно должно быть холодно на головку непробиваемого двигателя. Мог выйти из строя датчик температуры охлаждающей жидкости.
Проверьте также эффективность самого двигателя вентилятора, подавая напряжение 12 напрямую на аккумулятор.
F2, 80A — гидроусилитель руля .
Если у вас перестал работать гидроусилитель руля, руль стал сильно крутиться, с трудом проверяйте первый уровень жидкости в бачке ГУРа.Если уровень низкий или его нет, скорее всего, он попал в какой-либо шланг или его соединения. Чтобы проверить результат жидкость до нормального уровня (для гидросистем заливается специальная жидкость, не путайте с тормозом, иначе выйдет из строя помпа ГУР), покрутите руль в разные стороны, при этом попросите кого-нибудь посмотреть на шланги под капотом, идущие от Танк Гур.
Если вы проводите диагностику одного из них, снимите рулевое колесо по крайней мере и осмотрите все шланги на предмет протечек или следов жидкости.Заменен шланг Заменить новым. Осмотрите сам насос, сам насос ГУР, возможно обнаружение протечек на соединениях штуцеров.
Если руль туго крутится только на холостом ходу, а при оборотах выше 1000 начинает легко крутиться, скорее всего дело в натяжении ремня или в помпе ГУРа. Неисправный насос можно отремонтировать или заменить новым.
F3, 60A — предохранитель салонного монтажного блока .
F4, 60А — предохранитель салонного крепления .
F5, 80A — кондиционер, климат контроль .
Если перестал работать кондиционер после зимы, это скорее всего диагностика и замена сальников, либо заправка. Дело также в лопнувшем шланге. Зимой необходимо периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в теплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включается.
Если во время работы кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона.Проверить давление и заполнить фреоновую систему. Чтобы найти причину и устранить ее, лучше всего обратиться на диагностическую станцию или в автосервис.
Если климат-контроль не работает, проверьте уровень охлаждающей жидкости. Дело может быть в двигателе отопителя, если он вообще не работает. Проверить поступает ли на него напряжение, позвонив в разъем. Также можно подать прямо на плиту 12 В, тем самым проверив ее работоспособность.
Если воздух дует только в определенные дыхательные пути, при включенном желаемом режиме нет подачи воздуха из какого-то отверстия, скорее всего, дело в неправильной работе заслонок и, возможно, блока нагревателя, которым управляет их.Для устранения нужно разобрать торпеду.
F6, 60A — резервный .
F7, 30A — ABS Hydraulus .
F8, 20A — клапаны ABS .
F9, 20A — Обмотка и контакты главного реле .
F10, 30А — вентилятор печки двигателя .
Если плита не работает, см. Информацию о F102.
F11, 20A — Замок зажигания .
F12, 40А — цепь реле зажигания .
F13, 20A — стартер .
Если при повороте ключа двигатель не запускается и не слышен звук стартера, скорее всего у вас аккумулятор. Зарядите его или замените новым. Также проверьте замок зажигания, контактную группу и проводку. Осторожно может быть реле втягивающего устройства, бендикс и плохие контакты.
F14, 40A — ТЭН лобового стекла справа .
F15, 30А — реле вентилятора охлаждения радиатора .
См. Информацию о F1.
F16, 40A — Обогреватель левого нагревательного элемента лобового стекла .
F17, 30A — резервный .
F18 — резервный .
F19, 10A — Блок управления антиблокировочной системой ABS .
F20, 15A — Звуковой сигнал .
Чтобы добраться до Классона, нужно снять накладку над решеткой радиатора. Проверьте звуковой сигнал, подключив напряжение 12 В от аккумулятора. Если работает, значит дело в проводке или контактах на руле.
F21, 20A — Дополнительный отопитель, отопитель .
Реле под капотом
Помимо силовых предохранителей под капотом в монтажном блоке расположены основные цепи автомобиля.
R1 — резервный.
R2 — реле звукового сигнала.
R3 — резервный.
R4 — резервный.
R5 — резервный.
R6 — главное реле, управление двигателем.
R7 — реле ТЭНов лобового стекла.
R8 — реле зажигания.
R9 — реле омывателя фар.
R10 — реле вентилятора двигателя двигателя.
R11 — реле компрессора кондиционера.
R12 — резервный.
R13 — реле тягового стартера.
R14 — Реле вентилятора охлаждения радиатора двигателя.
Надеюсь, эта информация поможет быстро найти причину поломки и оперативно устранить ее. Я советую вам всегда иметь при себе запасные предохранители, и при возникновении проблем первым делом проверьте предохранители и реле, связанные с устройством.
Внешне при осмотре предохранитель может выглядеть как целочисленный, но на самом деле при установке в монтажный блок не работает.Даже звуки отснятого тестера предохранителей могут показать, что это рабочий, однако с микротрещинами его работа не пойдет. Поэтому желательно сразу поменять проблемные предохранители на заведомо новые и исправные.
