Предохранитель открывания багажника форд фокус 2. Расположение и электросхема

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые. Рис.1 Автомобильные предохранители среднего размера

На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).

Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный
2A — серый
3A – фиолетовый
4A — розовый
5A — оранжевый-жёлтый
7,5A — коричневый

10A — красный
15A — голубой
20A — жёлтый
25A — белый
30A — зелёный
35A — светло-фиолетовый

40A — оранжевый
60A — голубой
70A — коричневый
80A — светло-жёлтый
100A — сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания. Рис.2 Рабочий предохранитель и сгоревший

В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).

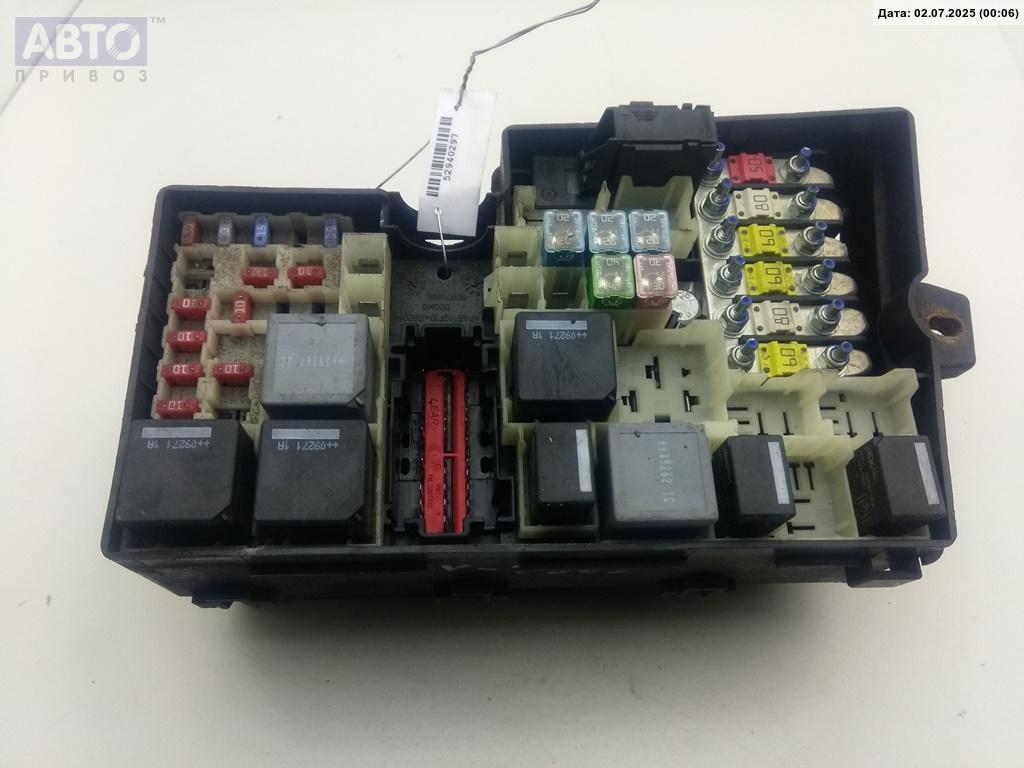

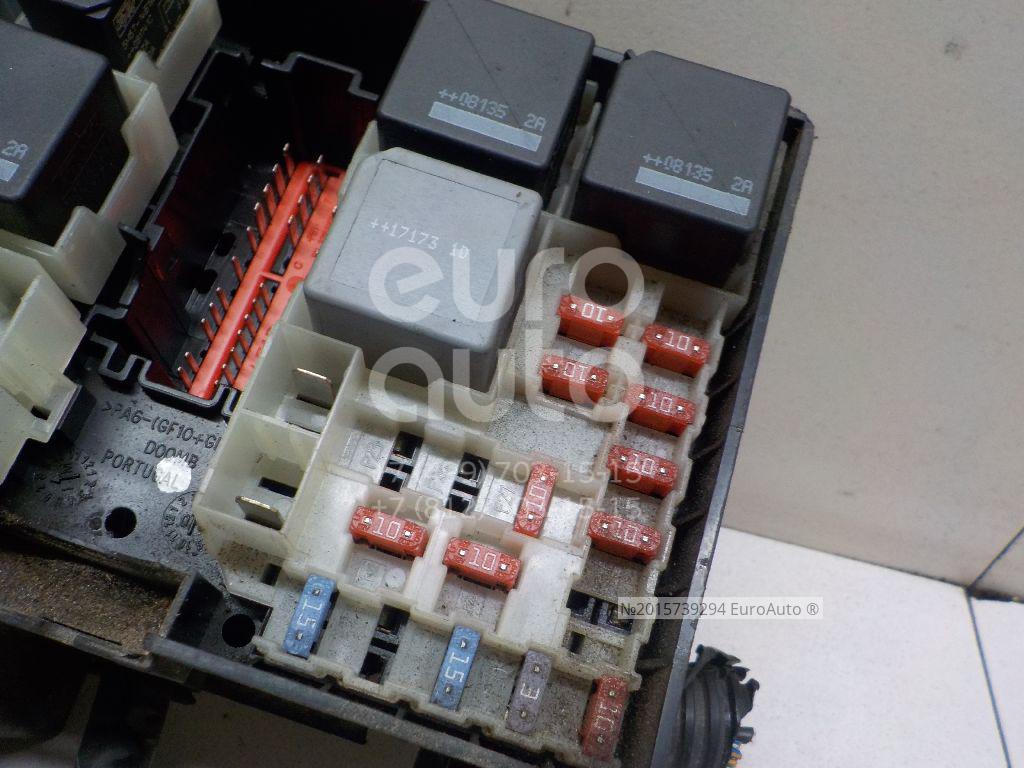

Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля.

После чего снимать крышку. Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет! Рис.4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл. Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

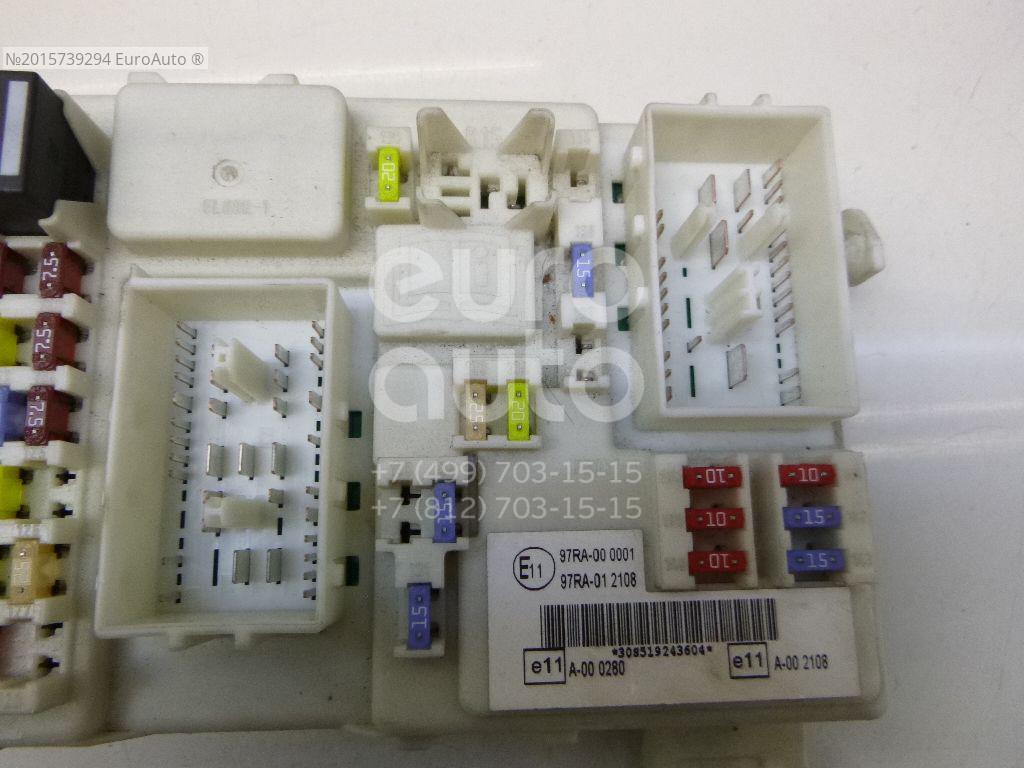

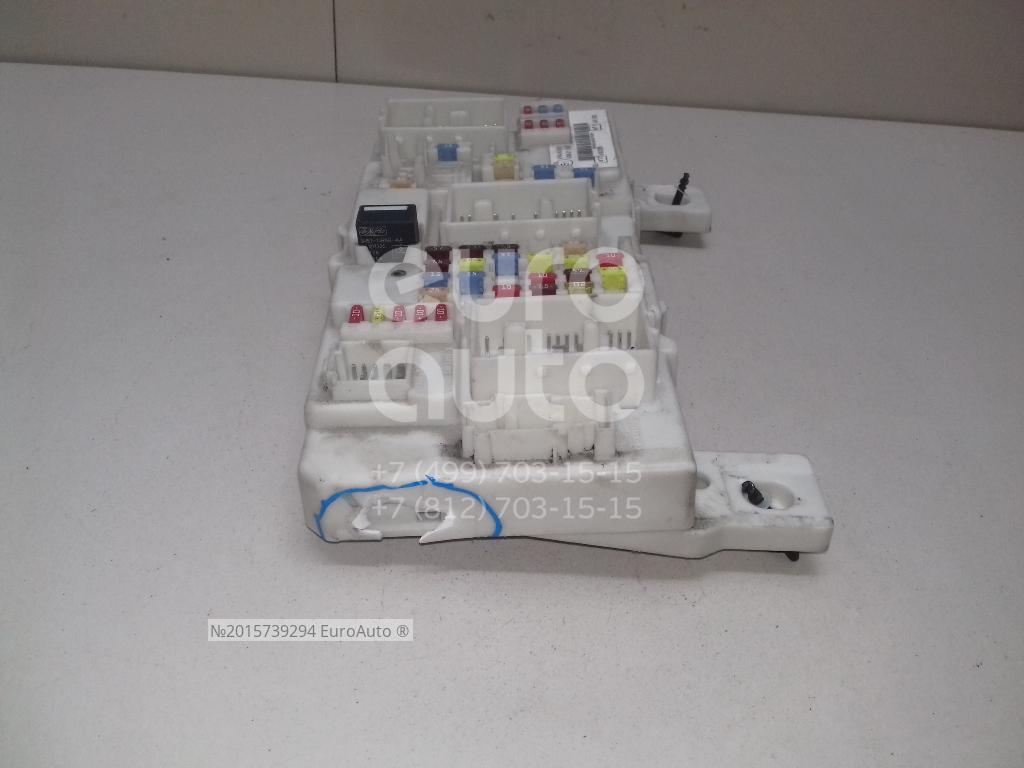

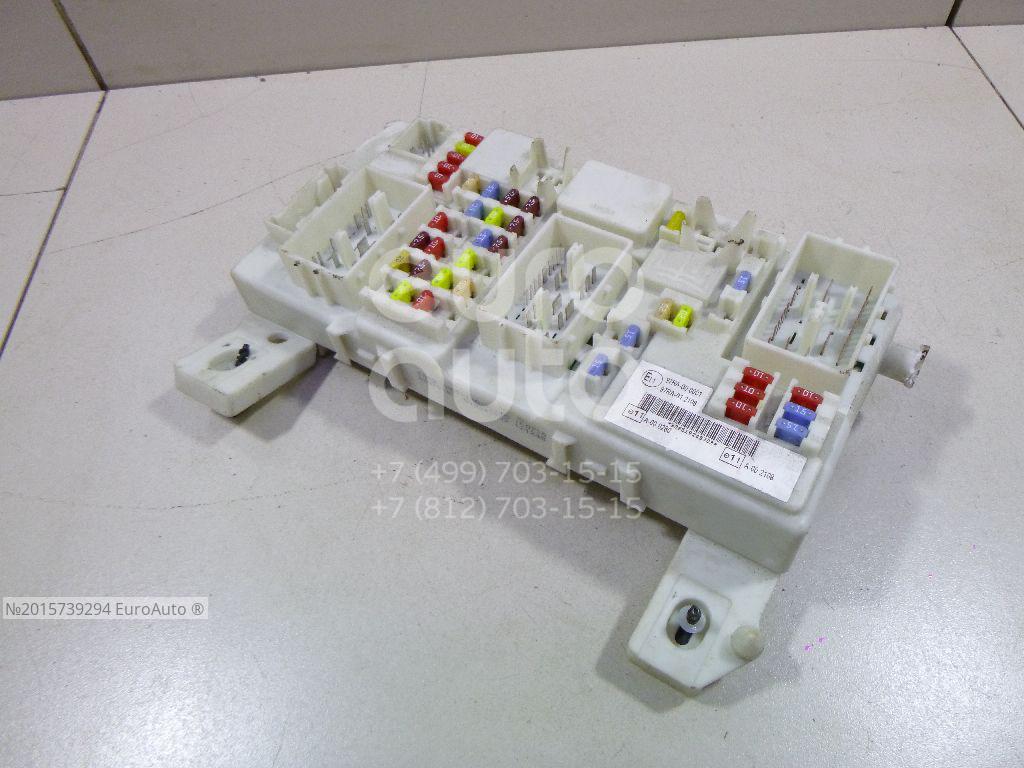

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.

Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:
Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1. Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)
№AЦепь№AЦепь
3710 Дальний свет фар, левая сторона62 20 Электропривод регулировки сиденья водителя
3810 Дальний свет фар, правая сторона6325 Электропривод стеклоподъемников
3920 Прикуриватель, задняя электрическая розетка64 — Не используется
4020 Электропривод вентиляционного люка6510Модуль подушек безопасности
4120 Модуль электрооборудования двери переднего пассажира667,5Выключатель освещения (питание от замка зажигания)
427,5 Электрообогреватель зеркал 67 10 Панель приборов (питание от замка зажигания), иммобилайзер двигателя
4310 Электронные модули (питание от аккумуляторной батареи)687,5Дополнительные элементы на панели приборов
4410 Колодка канала информационной связи6920Противотуманные фары/фонари
4510 Наружное освещение для движения в дневное время (стояночные фонари)7010Электронные модули (питание от замка зажигания)
4610 Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей71 10 Наружное освещение для движения в дневное время
4715 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя72 — Не используется
4820 Фары ближнего света, наружное освещение для движения в дневное время737,5 Фонарь освещения гос. регистрационного знака
4915 Выключатель освещения (питание от аккумуляторной батареи)7415Фонари стоп-сигналов
5020 Очиститель ветрового стекла7510Блок управления силовым агрегатом
5115 Топливный насос76— Не используется
5225 Электрообогреватель заднего стекла7725Реле системы централизованной блокировки замков
537,5 Стояночные/габаритные фонари, левая сторона кузова78 15 Очиститель заднего стекла
547,5 Стояночные/габаритные фонари, правая сторона кузова79 15Электрическая розетка в багажном отделении
5520 Система централизованной блокировки замков, модуль электрооборудования двери водителя8010 Таймер отключения освещения салона с целью экономии аккумулятора
5620 Система Кеу Егее8120Модуль электрооборудования двери (правой задней)
5710 Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи8220Модуль электрооборудования двери (левой задней)
5815 Модули аудиосистемы (питание от аккумуляторной батареи)8310Модули аудиосистемы (“Высокого класса”)
5920 Модуль управления электрооборудованием буксируемого прицепа8410Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
6015 Ближний свет фар (правая сторона)8510Блок электрооборудования системы охлаждения
6115 Ближний свет фар (левая сторона)8620Электрообогрев передних сидений

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

[ Скрыть ]

Место расположения, назначение и электросхема

ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет ПП определяет номинал.

Расшифровка ПП от F1 до F36:

НомерНоминал, АНазначение
140Вентилятор, охлаждающий силовой агрегат
280ГУР
360Салонный блок ПП и реле
460Салонный блок ПП и реле
580Кондиционер, вспомогательный обогреватель
660Свечи для дизелей
730Насос АБС в гидравлическом блоке
820Клапаны АБС в гидравлическом блоке
920 Узел для управления силовым агрегатом
1030Электромотор вентилятора печки
1120Стартерный выключатель
1240Электрическое реле системы зажигания
1320Обмотка на пусковом механизме
1440Правый обогрев лобового стекла
1530Реле электровентилятора охлаждающей системы
1640Левый обогрев лобового стекла
1730Управление складывающейся крышей
1830Устройство для усиления мощности
1910Управление системой АБС
2015Звуковой сигнал
2120Резервный обогреватель
2210Управление ГУРом
2330Электронасос омывателя фар
2415Дополнительный отопитель для авто с дизелем
2510Реле зажигания
2610АКПП
2710Муфта компрессора кондика
2810Свеча для дизеля
2910Управление климат-контролем
3030АКПП
3110Зарядка АКБ
3210АКПП
3310Датчики кислорода для моторов на бензине
3410Модуль зажигания, форсунки
3510РСМ, клапаны
3610РМС

Описание назначения реле Форд Фокус 2:

ОбозначениеНазначение
R1Включение запрета запуска (для некоторых моделей)
R2Звуковой сигнал
R3Фонари заднего хода (для некоторых моделей)
R5Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
R6Основное
R7Обогреватель лобового стекла
R8Зажигание
R9Омыватели фар
R10Вентилятор обогревателя
R11Компрессор кондиционера
R12Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
R13Стартер
R14Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

НомерНоминал, АНазначение
3710Левая лампа дальнего света
3810Правая лампа дальнего света
3920Предохранитель прикуривателя
4020Электродвигатель люка
4120Управление электрооборудованием пассажирской передней двери
427,5Электрообогрев зеркал заднего обзора
4310Электромодули
4410Колодка канала связи
4510ДХО, габаритные огни
4610Приборная панель, центральный блок ПП
4715Насос, жиклеры омывателя стекла
4820Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
4915
5020Очиститель лобового стекла
5115Бензонасос
5225Электрообогрев стекла сзади
537,5Стоп-сигнал, габариты с левой стороны
547,5Стоп-сигнал, габариты с правой стороны
5520Управление электрооборудованием водительской двери, система центрального замка
5620Система Кеу Fгее
5710Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
5815Управление музыкальной системой
5920Управляющий блок электрическим оборудованием прицепа
6015Левая лампа ближнего света
6115Правая лампа ближнего света
6220Электропривод регулирования водительского сиденья
6325Электрические подъемники стекла
64——
6510Управление подушками безопасности
667,5Выключатель осветительных приборов
6710Приборная панель
687,5Дополнительные компоненты приборки
6920Противотуманки
7010Электромодули
7110Внешнее освещение при движении днем
72——
737,5Подсветка номера
7415Фонари стопов
7510Управление двигателем
76——
7725Центральный замок
7815Задний стеклоочиститель
7915Электророзетка в багажнике
8010Таймер, отключающий подсветку салона
8120Управление правой задней дверью
8220Управление левой задней дверью
8310Управление аудиосистемой
8410Питание , фонари заднего хода
8510Модуль электрооборудования охлаждающей ситсемы
8620Электрический обогрев передних сидений

Схема ПП Форд Фокус 2 рестайлинг

Расшифровка назначения ПП в салоне Форд Фокус:

НомерНоминал, АНазначение
10010Электромодули
10120Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
10210Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
10310Питание управляющих элементов наружного освещения от АКБ
10410Система экономии электрической ­энергии, подсветка освещения салона
10525Управление обогреванием стекла сзади
620Система безключевого управления
10710Питание от батарей щитка приборов, диагностика бортовой сети
1087,5Дополнительные элементы щитка приборов
10920Прикуриватель
11010Электропитание переключателя внешнего освещения
11115Бензонасос
11215Управляющий блок аудиосистемы
11310Лампы дневного внешнего освещения (подфар­ники)
11410Питание щитка приборов от генераторной силового агрегата
1157,5Питание управляющих элементов наружного освещения от генераторной установки
11620Противотуманки, фонари
1177,5Подсветка номер­а
11820Управление задней левой дверью
11915Гнездо для дополнительного электропитания в багажнике
11925Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
12020Управление задней правой дверью
12120Обогреватель сидений спереди
12210Управление подушками безопас­ности
1237,5Обогрев внешних зеркал заднего обозрения
1247,5Фонари габа­ритов, стоп-сигналы с левого борта машины
1257,5Габариты, стоп-сигналы с правого борта машины
12620Безключевая система управления
12725Электроподъем­ники стекла
128—Резерв
12920Очиститель лобового стекла
130—Резерв
13115Очиститель стекла сзади
13215Стоп-сигналы
13325Управление пассажирской дверью, реле, управляющее системой блокировки
13420Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
13520Подсветка при передвижении днем
13615Жиклеры, насос омывателя стекла
13710Динамик, включающий аварий­ное питание от батареи
13810Управляющий блок двигателем, педаль газа, АКПП
13910Правый осветительный прибор дальнего света
14010Левый осветительный прибор дальнего света
14110Электрический привод зеркал заднего вида, фонарь заднего хода
14215Правый осветительный прибор ближнего света
14315Левый осветительный прибор ближнего света

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
  2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
  3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
  4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  5. Далее закрывается крышка блока и капот.

Фотогалерея

Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

  1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
  2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
  3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
  4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

[ Скрыть ]

Расположение и электросхема

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№АмперНазначение предохранителя
140Вентилятор охлаждения мотора
280Рулевое управление
360ВБП № 1
460ВБП № 1
580Дополнительный обогреватель
660Свечи обогрева (лишь для авто с дизельными моторами)
730Противоблокировочная система, насос системы динамической стабилизации
820Противоблокировочная система, клапаны системы динамической стабилизации
920Узел управления двигателем
1030Вентилятор климатроника
1120Выключатель стартера и других приборов
1240Электрореле зажигания
1320Электрообмотка стартера
1440Обогрев правой стороны переднего стекла
1530Реле вентилятора
1640Обогрев левой стороны переднего стекла
1730Убирающаяся крыша
1830Усилитель мощности
1910Система ABS
2015Звуковой сигнал
2120Дополнительный нагреватель
2210Усилитель руля
2330Система омывания фар
2415Дополнительный обогреватель (для дизелей)
2510Зажигание
2615АКП
2710Муфта кондиционирования – компрессор
2810 (лишь для авто с дизелем)
2910Раздельный климатроник
3030АКП
3110Зарядка аккумулятора
3210АКП
3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
3410Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№АмперНазначение предохранителя
10010Электромодули
10120Управления люком, откидной крышей, сидений
10210Отопитель, руль, фильтр, ДУ
10310Управления наружным освещением от аккумулятора
10410Электроэкономия
10525Обогрев стекла сзади
10620Управления без ключа
10710Питание приборов от батареи, бортдиагностика
1087,5Аудиосистема и навигация
10920Прикуриватель, электророзетка
11010Переключатель наружного освещения днем
11115Бензонасос
11215Аудиосистема (питание от аккумулятора)
11310Подфарники
11410Иммобилайзер
1157,5Внешний свет от генератора
11620Противотуманки
1177,5Освещения номера авто
11820Электрическое оборудования задней левой двери
11915Электропитание багажного отделения
11925Электропитание багажного отделения (авто с системой буксировки прицепа)
12020Электрическое оборудования задней правой двери
12120 передние
12210Подушки безопасности
1237,5Электрический обогрев зеркал
1247,5Габариты, стопы (левая сторона)
1257,5Габариты, стопы (правая сторона)
12620Управление без ключа
12725Электростеклоподъемники
128Не применяется
12920Очиститель переднего стекла
130Не применяется
13115Очиститель заднего стекла
13225Стопы
13320Блокировка системы
13420Централизованная блокировка замков
13520Подсветка во время движения в дневное время
13615Насос омывателя стекол
13710Включения аварийного питания
13810Управление двигателем, акселератором, АКПП
13910Левый дальний свет
14010Правый дальний свет
14110Фонарь заднего хода
14215Левый ближний свет
14315Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве


Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.


Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.


Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком


Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.


Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Добрый день. Сегодня к нам в автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. В статье мы расскажем вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Так же покажем Вам схему и расположение предохранителей в автомобиле.

Артикул:

Предохранители и реле всех номиналов

Инструменты:

Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет

Схема и расположение предохранителей на Ford Focus 2:

Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.

Блок предохранителей под капотом выделен красной прямоугольной линией.

Затем нужно открыть крышку предохранителей под капотом.

Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.

Еще одно фото крышки со схемой предохранителей

Теперь давайте рассмотрим номера предохранителей и их описание.

Таблица значений блока предохранителей под капотом Ford Focus 2

№ Ампер Описание предохранителя
1 40 Электровентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Вспомогательный отопитель
6 60 Свечи подогрева (только для автомобилей с дизельными двигателями)
7 30 Антиблокировочная система, насос системы динамической стабилизации
8 20 Антиблокировочная система, клапаны системы динамической стабилизации
9 20 Модуль управления силовым агрегатом (PCM)
10 30 Вентилятор системы климат-контроля
11 20 Выключатель зажигания (стартера и приборов)
12 40 Реле зажигания
13 20 Электрическая обмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 40 Обогрев ветрового стекла, левая сторона
17 30 Складывающаяся крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль ABS
20 15 Звуковой сигнал
21 20 Вспомогательный отопитель
22 10 Модуль усилителя рулевого управления
23 30 Омыватели фар
24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15
27 10 Муфта компрессора системы кондиционирования
28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10 Система раздельного климат-контроля
30 3 PCM, автоматическая коробка передач
31 10 Интеллектуальная зарядка аккумуляторной батареи
32 10 Автоматическая коробка передач
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

Переходим в салон. Блок предохранителей располагается под бардачком.

Сначала необходимо снять защитную полочку. Чтобы ее снять нужно просто потянуть её вниз.

И вытянуть вниз блок предохранителей.

Схема блока предохранителей в салоне Ford Focus 2

Таблица значений блока предохранителей в салоне:

№ Ампер Описание предохранителя
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система экономии электроэнергии, плафоны внутреннего освещения
105 25 Обогреватель заднего стекла
106 20
107 10 Батарейное питание комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 20 Прикуриватель, дополнительная электрическая розетка сзади
110 10 Питание переключателя системы наружного освещения в дневное время от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
113 10 Лампы наружного освещения в дневное время (подфарники)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары/фонари
117 7,5 Фонарь освещения номерного знака
118 20 Модуль электрооборудования двери (левой задней)
119 15 Дополнительное гнездо питания в багажном отделении
119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 20 Модуль электрооборудования двери (правой задней)
121 20 Электрообогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Электрообогрев наружных зеркал заднего вида
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система управления без ключа
127 25 Электрические стеклоподъемники
128 — Не используется
129 20 Очиститель ветрового стекла
130 — Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центральной системы блокировки, модуль двери пассажира
134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 20 Подсветка при движении в светлое время
136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 10 Динамик включения аварийного батарейного питания
138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 10 Дальний свет фар, правая сторона
140 10 Дальний свет фар, левая сторона
141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
142 15 Ближний свет фар (правая сторона)
143 15 Ближний свет фар (левая сторона)

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Не работает центральный замок на Форд Фокус 2

Сегодня редко кто будет выглядеть удивлённым наличием ЦЗ в автомобиле. ЦЗ позволяет легко открывать и закрывать автомобиль. Для этого достаточно нажать кнопку, вмонтированную в ручках на ключах зажигания.

ЦЗ состоит из нескольких взаимосвязанных блоков. Это блоки управления и исполнительные механизмы, в состав которых входят актуаторы и входные датчики. Для управления используется радиопердатчик в ручке ключа зажигания. Он действует на удалении примерно 10-15 метров от автомобиля.

Виды неисправностей присущие центральным замкам

Все неисправности можно разделить на несколько категорий:

  • Отказ в работе ЦЗ, который может быть полным или частичным.
  • Сбои в работе исполнительных механизмов.

Для выполнения ремонтных работ необходимо иметь измерительные приборы и знания электротехники. Если не работает центральный замок на Форд Фокус 2, то в первую очередь необходимо проверить цепи на предмет исправности предохранителей в управляющем блоке центрального замка. Их можно заменить исправными предохранителями и после этого проверить работу ЦЗ.

Предохранители размещены в двух монтажных блоках, один находится в салоне автомобиля, а второй в подкапотном пространстве. В первом блоке проверяют предохранитель F55. Он красного цвета, максимальный ток не более 25А и отвечает за цепи питания системы централизованной блокировки замков. В этом же блоке имеется предохранитель F77 красного цвета. Он рассчитан на ток силой 25А и установлен в цепи реле системы центральной блокировки замков. Также проверяют исправность самого реле системы ЦЗ.

В монтажном блоке, который размещён в подкапотном пространстве, проверьте предохранитель F11, он синего цвета и рассчитан на ток 20А. он включён в цепь выключателя замка зажигания и блока ЦЗ. В рестайлинговых моделях следует проверить предохранители F133 и F134 на 25А, защищающие цепи питания модулей электроники в передних дверях, а также F118 и F119 для таких же модулей в задних дверях.

Если после замены предохранителей ЦЗ не заработал, необходимо проверить исправность проводки и электродвигателей исполнительных механизмов, а также микропереключателей. Иногда причинами сбоя могут быть нарушения в «механике». Например, в холодное время года замерзает вода, попавшая в замок двери или багажника.

Многие автомобили, в том числе и форд фокус 2 могут иметь обрывы проводов в жгутах в местах их изгибов.

Если виновник всех бед блок управления, то лучше отдать автомобиль в ремонт квалифицированным специалистам.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Focus II: Замена блока предохранителей





Нередко в момент аварии при ударе в левое переднее крыло автомобиля Ford Focus II страдает расположенный под капотом блок реле и предохранителей

а также проводка под ним.

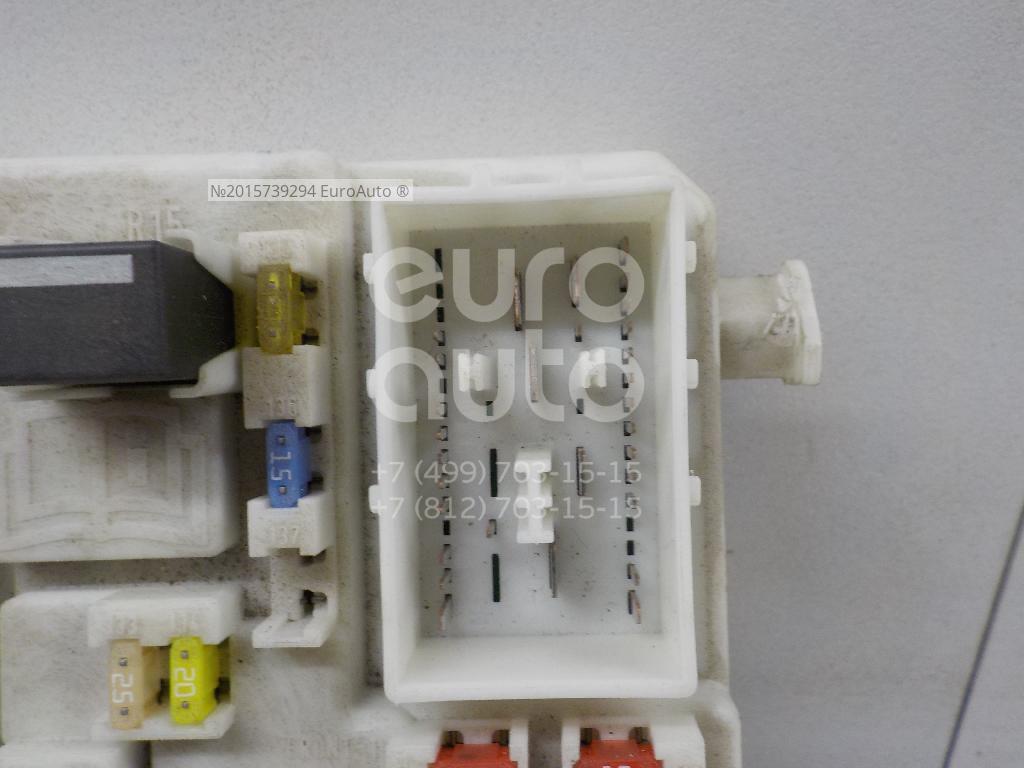

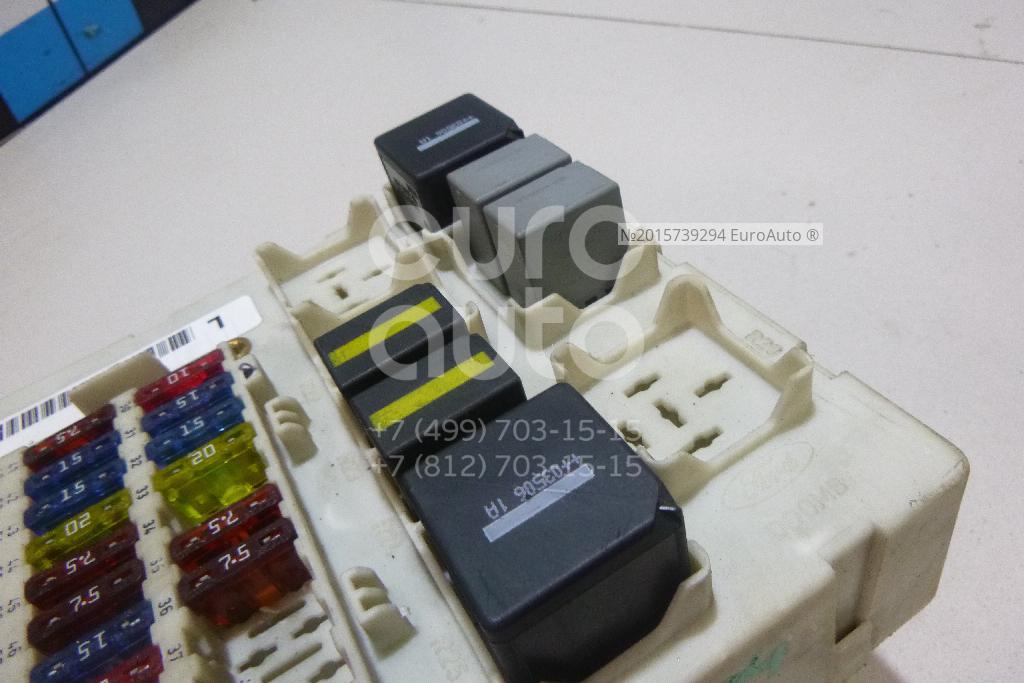

отрезанный от проводки блок предохранителей.

И вам останется только разобрать его и перепиновать пострадавший «родной» блок. Для этого, помимо острого зрения и не дрожащих рук, вам понадобится 2 дня рабочего времени, которые вы проведёте, согнувшись над капотом. Поэтому будьте готовы к тому, что будет болеть спина. Если проводка под родным блоком предохранителей серьёзно пострадала, то учтите, что фордовские схемотехники почему-то любят красить разные провода в один цвет. Вы можете увидеть, например, что в блок предохранителей заходят семь чёрных проводов одинакового сечения, но разного назначения, которые ни в коем случае нельзя спутать. Таким образом, всё это дело требует огромного внимания. Во-первых, покупая «новый» блок, сразу же осмотрите его, т.к. в зависимости от штатной комплектации автомобиля он может отличаться от вашего количеством установленных предохранителей и реле, в результате чего машина после всех ваших манипуляций с блоками может просто не завестись, а вы потом будете ломать голову, гадая, что же случилось. Во-вторых, занимаясь собственно перепиновкой (т.е. последовательным переносом проводов с одного блока на другой), можно запросто перепутать гнёзда и вставить какой-нибудь провод не туда, что вполне может привести к пожару, а современный автомобиль, как известно, выгорает очень быстро.

В целом же переборка блока предохранителей напоминает знакомый всем с детства конструктор «Лего». Всё держится на разного рода защёлках, например таких:

Для начала снимем с родного блока все реле и предохранители,

а затем и пластмассовые крепления под ними, вытащим из гнёзд все провода. На блоке останется только толстый провод «+» АКБ, который придётся откручивать гаечным ключом.

Откручиваем этот провод, и у нас остаётся только «голая» основа

и кучка проводов.

Перепиновку начнём с перенеса на новый блок со старого всех перемычек.

 Перенесём «+» АКБ



и будем продолжать перепиновку до победного конца





Предохранитель габаритных огней форд фокус 2 рестайлинг.

Электропитание приборной панели

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

[ Скрыть ]

Расположение и электросхема

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№АмперНазначение предохранителя
140Вентилятор охлаждения мотора
280Рулевое управление
360ВБП № 1
460ВБП № 1
580Дополнительный обогреватель
660Свечи обогрева (лишь для авто с дизельными моторами)
730Противоблокировочная система, насос системы динамической стабилизации
820Противоблокировочная система, клапаны системы динамической стабилизации
920Узел управления двигателем
1030Вентилятор климатроника
1120Выключатель стартера и других приборов
1240Электрореле зажигания
1320Электрообмотка стартера
1440Обогрев правой стороны переднего стекла
1530Реле вентилятора
1640Обогрев левой стороны переднего стекла
1730Убирающаяся крыша
1830Усилитель мощности
1910Система ABS
2015Звуковой сигнал
2120Дополнительный нагреватель
2210Усилитель руля
2330Система омывания фар
2415Дополнительный обогреватель (для дизелей)
2510Зажигание
2615АКП
2710Муфта кондиционирования – компрессор
2810 (лишь для авто с дизелем)
2910Раздельный климатроник
3030АКП
3110Зарядка аккумулятора
3210АКП
3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
3410Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№АмперНазначение предохранителя
10010Электромодули
10120Управления люком, откидной крышей, сидений
10210Отопитель, руль, фильтр, ДУ
10310Управления наружным освещением от аккумулятора
10410Электроэкономия
10525Обогрев стекла сзади
10620Управления без ключа
10710Питание приборов от батареи, бортдиагностика
1087,5Аудиосистема и навигация
10920Прикуриватель, электророзетка
11010Переключатель наружного освещения днем
11115Бензонасос
11215Аудиосистема (питание от аккумулятора)
11310Подфарники
11410Иммобилайзер
1157,5Внешний свет от генератора
11620Противотуманки
1177,5Освещения номера авто
11820Электрическое оборудования задней левой двери
11915Электропитание багажного отделения
11925Электропитание багажного отделения (авто с системой буксировки прицепа)
12020Электрическое оборудования задней правой двери
12120 передние
12210Подушки безопасности
1237,5Электрический обогрев зеркал
1247,5Габариты, стопы (левая сторона)
1257,5Габариты, стопы (правая сторона)
12620Управление без ключа
12725Электростеклоподъемники
128Не применяется
12920Очиститель переднего стекла
130Не применяется
13115Очиститель заднего стекла
13225Стопы
13320Блокировка системы
13420Централизованная блокировка замков
13520Подсветка во время движения в дневное время
13615Насос омывателя стекол
13710Включения аварийного питания
13810Управление двигателем, акселератором, АКПП
13910Левый дальний свет
14010Правый дальний свет
14110Фонарь заднего хода
14215Левый ближний свет
14315Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве


Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.


Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.


Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком


Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.


Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже…

Форум «FORD»

10.2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.

Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке:
F1-F36 — предохранители; R1-R14 — реле

Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>
Защищаемые элементы
F1 (40)Электродвигатель вентилятора системы охлаждения
F2 (80)Усилитель рулевого управления
F3 (60)Монтажный блок в салоне
F4 (60)Монтажный блок в салоне
F5 (80)Система кондиционирования, климат-контроль
F6 (60)Резерв
F7 (30)Насос гидроблока ABS
F8 (20)Клапаны гидроблока ABS
F9 (20)Контакты и обмотка главного реле
F10 (30)
F11 (20)Выключатель зажигания
F12 (40)Силовая цепь реле зажигания
F13 (20)Стартер
F14 (40)Правый элемент обогрева стекла
F15 (30)
F16 (40)Левый элемент обогрева стекла
F17 (30)Резерв
F18Резерв
F19 (10)Блок управления ABS
F20 (15)Звуковой сигнал
F21 (20)Дополнительный отопитель
F22 (10)Блок управления усилителем рулевого управления
F23 (30)Насос омывателя фар
F24 (15)Резерв
F25 (10)Обмотка реле обогрева ветрового стекла
F26 (10)Автоматическая коробка передач
F27 (10)
F28 (10)Резерв
F29 (10)Система раздельного климат-контроля
F30 (3)Блок управления двигателем, блок управления автоматической коробкой передач
F31 (10)Система зарядку аккумуляторной батареи
F32 (10)Блок управления автоматической коробки передач, датчик положения селектора
F33 (10)Подогрев датчиков концентрации кислорода
F34 (10)Форсунки, катушка зажигания
F35 (10)
F36 (10)Блок управления двигателем
Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>
Обозначение Наименование Включаемые цепи
R1 (не используется)——
R2Реле звукового сигналаЗвуковой сигнал
R3 (не используется)——
R4 (не используется)——
R5 (не используется)——
R6Главное релеСистема управления двигателем
R7Реле обогрева ветрового стеклаЭлементы обогрева ветрового стекла
R8Реле зажиганияБлок управления электропакетом, блок управления отопления, вентиляцией и кондиционеровонием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
R9Реле омывателя фарЭлектродвигатель насоса омывателя фар
R10Реле вентилятора отопителяЭлектродвигатель вентилятора отопителя
R11Реле компрессора кондиционераМуфта компрессора кондиционера
R12 (не используется)——
R13Реле стартераТяговое реле стартера
R14Реле вентилятора системы охлажденияЭлектродвигатель вентилятора

Монтажный блок в салоне

Монтажный блок в салоне автомобиля:
F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса

Таблица предохранителей. Замена предохранителей и реле» cellspacing=»1″ cellpadding=»1″ border=»1″>
Обозначение предохранителя (номинальный ток, А) Защищаемые элементы
F100 (10)Питание блока управления от выключателя зажигания
F101 (20)Выключатель электроприводов регулировки сидения водителя
F102 (10)Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер
F103 (10)Блок управления освещением
F104 (10)Плафоны освещения салона, система экономии электроэнергии
F105 (25)Элемент обогрева заднего стекла
F106Резерв
F107 (10)Питание комбинации приборов от аккумуляторной батареи, диагностический разъём
F108 (7,5)Головное устройство звуковоспроизведения, система навигации
F109 (20)Прикуриватель, электрическая розетка под подлокотником передних сидений
F110 (10)Резерв
F111 (15)Топливный насос
F112 (15)Питание аудиосистемы от аккумуляторной батареи
F113 (10)Резерв
F114 (10)Питание комбинации приборов от генератора, иммобилайзер
F115 (7,5)Блок управления освещением
F116(20)Противотуманные фары, лампы противотуманного света в задних фонарях
F117 (7,5)Фонари освещения номерного знака
F118 (20)Блок управления левой задней двери
F119 (15)Электрическая розетка в багажном отделении автомобиля в кузове «универсал»
F120 (20)Блок управления правой задней двери
F121 (20)Элемент обогрева передних сидений
F122 (10)Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира
F123 (7,5)Элементы обогрева наружных зеркал заднего вида
F124 (7,5)Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре
F125 (7,5)Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре
F126 (20)Система управления замками с пассивным ключом
F127 (25)Электродвигатели стеклоподъёмниками
F128Резерв
F129 (20)Электродвигатель очистителя ветрового стекла
F130Резерв
F131 (15)Электродвигатель очистителя стекла двери багажного отделения
F132 (15)Сигналы торможения
F133 (25)Реле центрального замка, электропривод замка правой передней двери
F134 (20)Блок управления центральным замком, электропривод замка левой передней двери
F135 (20)Резерв
F136 (15)Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла
F137 (10)Электропривод складывания наружных зеркал заднего вида, предупредительный сигнал
F138 (10)Блок управления двигателем, датчик положения педали «газ»
F139 (10)Лампа дальнего света правой блок-фары
F140 (10)Лампа дальнего света левой блок-фары
F141 (10)Лампа света заднего хода, электроприводы наружных зеркал заднего вида
F142 (15)Лампа ближнего света правой блок-фары
F143 (15)Лампа ближнего света левой блок-фары

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Добрый день. Сегодня к нам в автосервис заглянул рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. В статье мы расскажем вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 Так же покажем Вам схему и расположение предохранителей в автомобиле.

Артикул:

Предохранители и реле всех номиналов

Инструменты:

Для замены предохранителей в Ford Focus 2 restyling, под капотом есть специальный пинцет

Схема и расположение предохранителей на Ford Focus 2:

Сначала необходимо открыть капот. Под цифрой 8 вы увидите монтажный блок предохранителей.

Блок предохранителей под капотом выделен красной прямоугольной линией.

Затем нужно открыть крышку предохранителей под капотом.

Следующим шагом, перевернув крышку предохранителей, вы сможете увидеть назначения каждого из них.

Еще одно фото крышки со схемой предохранителей

Теперь давайте рассмотрим номера предохранителей и их описание.

Таблица значений блока предохранителей под капотом Ford Focus 2

№ Ампер Описание предохранителя
1 40 Электровентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Вспомогательный отопитель
6 60 Свечи подогрева (только для автомобилей с дизельными двигателями)
7 30 Антиблокировочная система, насос системы динамической стабилизации
8 20 Антиблокировочная система, клапаны системы динамической стабилизации
9 20 Модуль управления силовым агрегатом (PCM)
10 30 Вентилятор системы климат-контроля
11 20 Выключатель зажигания (стартера и приборов)
12 40 Реле зажигания
13 20 Электрическая обмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 40 Обогрев ветрового стекла, левая сторона
17 30 Складывающаяся крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль ABS
20 15 Звуковой сигнал
21 20 Вспомогательный отопитель
22 10 Модуль усилителя рулевого управления
23 30 Омыватели фар
24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15
27 10 Муфта компрессора системы кондиционирования
28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10 Система раздельного климат-контроля
30 3 PCM, автоматическая коробка передач
31 10 Интеллектуальная зарядка аккумуляторной батареи
32 10 Автоматическая коробка передач
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM

Расположения блока предохранителей в салоне. Снятие и замена предохранителей

Переходим в салон. Блок предохранителей располагается под бардачком.

Сначала необходимо снять защитную полочку. Чтобы ее снять нужно просто потянуть её вниз.

И вытянуть вниз блок предохранителей.

Схема блока предохранителей в салоне Ford Focus 2

Таблица значений блока предохранителей в салоне:

№ Ампер Описание предохранителя
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система экономии электроэнергии, плафоны внутреннего освещения
105 25 Обогреватель заднего стекла
106 20
107 10 Батарейное питание комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 20 Прикуриватель, дополнительная электрическая розетка сзади
110 10 Питание переключателя системы наружного освещения в дневное время от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
113 10 Лампы наружного освещения в дневное время (подфарники)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары/фонари
117 7,5 Фонарь освещения номерного знака
118 20 Модуль электрооборудования двери (левой задней)
119 15 Дополнительное гнездо питания в багажном отделении
119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 20 Модуль электрооборудования двери (правой задней)
121 20 Электрообогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Электрообогрев наружных зеркал заднего вида
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система управления без ключа
127 25 Электрические стеклоподъемники
128 — Не используется
129 20 Очиститель ветрового стекла
130 — Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центральной системы блокировки, модуль двери пассажира
134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 20 Подсветка при движении в светлое время
136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 10 Динамик включения аварийного батарейного питания
138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 10 Дальний свет фар, правая сторона
140 10 Дальний свет фар, левая сторона
141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
142 15 Ближний свет фар (правая сторона)
143 15 Ближний свет фар (левая сторона)

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному :

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Стук в подвеске Фольксваген Поло — VAG × MOTORS on DRIVE2 | Авто центр SPB


Возможные проблемы передней подвески Откручиваем болт переднего сайлентблока и достаем его из паза в рычаге поперечины.

Осторожно снимаем рычаг, выводя его из кронштейна поперечины. Новый рычаг монтируем в обратном порядке. Подвешиваем передок автомобиля и демонтируем колесо. Откручиваем болт и снимаем палец шарнира стойки сверху. То же самое проделываем и с нижним креплением. Выводим палец нижнего шарнира из паза стабилизатора и удаляем поврежденный объект.

Ставим новую стойку и затягиваем болты в обратном порядке.

(РЕШЕНО) Глухой стук на кочках

С подушками стабилизатора не все так просто: После того, как передняя часть легла на крепкую опору, проводим демонтаж колеса и брызговика двигателя.

Открепляем обе стойки стабилизатора и поворачиваем его вверх. Откручиваем парочку болтов рулевого механизма на поперечине и фиксируем устройство проволокой на кузове. Демонтируем кронштейн задней опоры двигателя. Отвинчиваем все болты с шаровых опор к рычагам подвески. Подкладываем под поперечину опору, откручиваем все винты и опускаем ее.

Ощущение незакрученности.

Скажу так, возникают глухие стуки спереди не могу сказать, слева или справа, просто спереди. По ощущениям, будто что-то не закручено и вот-вот отвалится.

Небольшая шаткость появилась, поперечная раскачка стук на кочках на фольксваген поло небольшой скорости но возможно это от давления в шинах зависит и кривизны асфальта. Асфальт действительно кривой. Балансировка колёс за р показала 2 колеса по нулям, 2 колеса по 5 и 10 грамм.

В общем, деньги за балансировку в трубу… Сами стуки глухие проявляются на неровном асфальте, где он лежит волнами со стыками. То же самое происходит и на дороге.

Амортизатор в силу своего строения не гасит резкие и короткие перемещения. Это делает его опора! Вопреки распространённому мнению, основное предназначение амортизатора стук на кочках на фольксваген поло сохранение постоянного контакта колеса с дорогой.

Гашение колебаний — это побочный эффект. А вот для комфорта как раз служит та самая опора, которую часто недооценивают. Со временем материал опоры стареет стук на кочках на фольксваген поло теряет свои демпфирующие свойства. Удары гасятся хуже, начинают передаваться на кузов автомобиля, и мы начинаем слышать стук. После замены опор обязательна регулировка сход-развала! Демонтируем поворотный кулак со ступицей. Съемником спрессовываем ступицу из подшипника.

При помощи специального прибора снимаем стопорное кольцо с углубления поворотного кулака. Орудуя оправкой, спрессовываем наружную часть подшипника из кулака. Внутренности кулака и наружные стенки ступицы обрабатываем смазкой и собираем детали в обратном порядке. Ту же процедуру проводим со вторым кулаком. Возможные проблемы задней подвески Нарушать тишину в салоне седана Поло может также и задняя подвеска. В основном, при осмотре задней подвески владельцу авто нужно уделить особое внимание состоянию амортизатора и его пружины.

Стук или скрип обычно связан с неисправностью амортизатора или разбалансировкой его креплений.

Однако, глубокая стук на кочках на фольксваген поло пружины или ее поломка также могут вызывать неприятные стуки. Если с главными компонентами задней подвески все в норме, то тогда следует изучить сайлентблоки рычагов и подшипник ступицы, которые имеют свойство изнашиваться достаточно.

Амортизатор и пружина Для замены поврежденного амортизатора понадобится набор ключей и стандартный домкрат: Поднимаем заднюю часть автомобиля и устанавливаем ее на надежную опору. Снимаем болты нижнего и верхнего крепления амортизатора к кронштейнам рычага.

Демонтируем амортизатор. Со штока откручиваем винт стук на кочках на фольксваген поло снимаем верхнюю опору. Изучаем резиновую прокладку и при необходимости целиком меняем опору.

Снимаем защитный чехол и достаем из него буфер сжатия. Проверяем ход штока на оси. Если он издает стуки, то полностью меняем амортизатор и собираем все в обратном порядке.

появились стуки в передней подвеске фольксваген Поло седан

По аналогии проводим операцию по замене второго амортизатора. Менять необходимо сразу обе пружины. Устанавливаем заднюю часть машины на опору и снимаем колеса.

Отключаем датчики частоты вращения обоих колес. Выкручиваем болты нижних креплений амортизаторов с обеих сторон. Опускаем балку подвески и выуживаем пружины вместе с прокладками. При необходимости меняем прокладки.

То же самое касается пружин: Собираем компоненты в обратной последовательности. Подшипник и цапфа ступицы Стук на кочках на фольксваген поло касается подшипника ступицы, виновника скрипа подвески, то отдельно деталь не продается. При самостоятельном ремонте придется покупать подшипник в комплекте со ступицей. Поднимаем заднюю часть авто и ставим на опору.

Снимаем заднее колесо.

Отверткой поддеваем крышку, под которой находится болт ступицы. Откручиваем гайку, ставим на ступицу съемник и выталкиваем ее с цапфы.

Ford Focus | Провода и предохранители

Монтажный блок

Включаемые цепи при различных положениях ключа

Выключатель зажигания

Электрооборудование выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода.


Рис. 7.1. Схема электрооборудования автомобилей ВАЗ-2115-20 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона


Схема электрооборудования автомобилей ВАЗ-2115-20 (без узлов системы управления двигателем) и 2115-01 представлена на рис. 7.1,

\

Рис. 7.2. Схема электрооборудования автомобиля ВАЗ-2115-01 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – генератор; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – выключатель подкапотной лампы; 8 – колодка для подключения к звуковому сигналу однопроводного типа; 9 – звуковой сигнал; 10 – датчик уровня масла; 11 – датчики износа колодок передних тормозов; 12 – датчик уровня омывающей жидкости; 13 – свечи зажигания; 14 – датчик-распределитель зажигания; 15 – коммутатор; 16 – блок управления электромагнитным клапаном карбюратора; 17 – электромагнитный клапан карбюратора; 18 – концевой выключатель карбюратора; 19 – датчик скорости; 20 – стартер; 21 – аккумуляторная батарея; 22 – реле включения противотуманных фар; 23 – датчик уровня охлаждающей жидкости; 24 – датчик уровня тормозной жидкости; 25 – выключатель света заднего хода; 26 – датчик указателя температуры охлаждающей жидкости; 27 – подкапотная лампа; 28 – моторедуктор очистителя ветрового стекла; 29 – датчик контрольной лампы давления масла; 30 – колодка для подключения к электродвигателю омывателя заднего стекла; 31 – электродвигатель омывателя ветрового стекла; 32 – катушка зажигания; 33 – комбинация приборов; 34 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

7.1а, 7.2 и 7.2а. Соединения узлов системы управления двигателем см. в отдельном руководстве по техническому обслуживанию и ремонту системы управления двигателем с распределенным впрыском топлива.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора (за исключением обмотки возбуждения), обмотки реле включения фар и реле системы блокировки замков дверей.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в табл. 7.1 цепи, которые защищает данный предохранитель.

В табл. 7.1 дано назначение каждого предохранителя, но на конкретном автомобиле могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

Таблица 7.1   Цепи, защищаемые плавкими предохранителями монтажного блока

№ предохранителя

Защищаемые цепи

F1 (10 А)

Лампы заднего противотуманного света и контрольная лампа включения заднего противо-туманного света. Электродвигатели очистителей фар (в момент включения). Электродвигатель омывателя фар.

F2(10A)

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.

F3 (7,5 А)

Плафон освещения салона. Плафон индивидуального освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания. Контрольная лампа «Check engine». Лампы стоп-сигнала. Маршрутный компьютер (или часы).

F4(20A)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

F5 (20 А)

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения.

F6 (30 А)

Электростеклоподъемники. Реле включения электростеклоподъемников (контакты).

F7 (30 А)

Электродвигатель отопителя. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы). Прикуриватель. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка).

F8 (7,5 А)

Правая противотуманная фара.

F9 (7,5 А)

Левая противотуманная фара.

F10(7,5 А)

Лампы габаритных огней по левому борту. Контрольная лампа включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа. Выключатель освещения приборов. Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем.

F11 (7,5 А)

Лампы габаритных огней по правому борту.

F12(7,5A)

Правая фара (ближний свет).

F13(7,5 А)

Левая фара (ближний свет).

F14(7,5A)

Левая фара (дальний свет) и контрольная лампа включения дальнего света фар.

F15(7,5A)

Правая фара (дальний свет).

F16 (15 А)

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Контрольная лампа аварийного давления масла. Контрольная лампа стояночного тормоза. Контрольная лампа уровня тормозной жидкости. Контрольная лампа разряда аккумуляторной батареи. Маршрутный компьютер (или часы). Обмотка возбуждения генератора (в режиме пуска двигателя)

Кроме предохранителей монтажного блока имеются еще три плавких предохранителя системы управления двигателем. Они вместе с контроллером и реле системы управления двигателем расположены под журнальной полкой. Назначение этих предохранителей см. в отдельном руководстве по техническому обслуживанию и ремонту системы управления двигателем.

На всех схемах, приведенных в разделе «Электрооборудование», цвет проводов обозначается буквами, причем первая буква — это цвет самого провода, а вторая — цвет полоски на проводе (табл. 7.2).

Таблица 7.2   Обозначение цвета проводов

Буква

Цвет

Буква

Цвет

Буква

Цвет

Б

Белый

К

Коричневый

С

Серый

Г

Голубой

о

Оранжевый

Ч

Черный

Ж

Желтый

п

Красный





3

Зеленый

р

Розовый





        ПРЕДУПРЕЖДЕНИЕ

При ремонте автомобиля и системы электрооборудования автомобиля необходимо обязательно отсоединять провод от клеммы «минус» аккумуляторной батареи.

Не допускается применять самодельные перемычки взамен перегоревших предохранителей или предохранители другого номинала.

При проверке схемы электрооборудования автомобиля не допускается замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.


Блок предохранителей форд

Связанные Статьи

Познавательно!

Задать вопрос

Подключение дневного (скандинавского) света на Форд Фокус 2 рестайлинг.

блок предохранителей форд фокус 2Предохранитель 20А-1шт

  • Предохранитель 10А-1шт (можно без него)
  • Реле. Варианты: 3.1. Сообразительное реле от Митяй74 способно плавно включать фары и лишь после того, как будет запущен двигатель, вероятно восемьдесят процентов накала, выход на контакт ручника. Мы попробуем рассмотреть вариант переоборудующий блок предохранителей форд фокус 2.
  • Для этого нужно достать блок с предохранителями в ногах пассажира (аккуратно сдёрнуть крепление с обшивкой, отвернуть пару винтов, выступающих в роли фиксаторов, опустить блок книзу; для разъединения его с салазками, немного приподнять его часть сзади до выхода из пазов и потянуть на себя) Для того, чтобы проверить, есть ли резистор — перемычка, требуется отключить разъём С96 от блока с предохранителями и посмотреть, есть ли провода и клеммы в контактах.
  • Russian_Mouse Если клемники для реле и предохранителей есть, то перейти к дальнейшему пункту, когда нет, то существуют некоторые варианты: можно заменить модуль GEM более высокой серией (недешево, но позволяет в дальнейшем расширить функции) б) самостоятельно впаить клемм на оригинальную плату (довольно трудоёмкая работа и без определённых навыков ее сделать сложно) в) установить \»дневной свет\» сторонних производителей.
  • Подключение дневного (скандинавского) света на Форд Фокус 2 рестайлинг.

    блок предохранителей форд фокус 2Предохранитель 20А-1шт

  • Предохранитель 10А-1шт (можно без него)
  • Реле. Варианты:
    3.1. Сообразительное реле от Митяй74 способно плавно включать фары и лишь после того, как будет запущен двигатель, вероятно восемьдесят процентов накала, выход на контакт ручника. Мы попробуем рассмотреть вариант переоборудующий блок предохранителей форд фокус 2.
  • Для этого нужно достать блок с предохранителями в ногах пассажира (аккуратно сдёрнуть крепление с обшивкой, отвернуть пару винтов, выступающих в роли фиксаторов, опустить блок книзу; для разъединения его с салазками, немного приподнять его часть сзади до выхода из пазов и потянуть на себя)
    Для того, чтобы проверить, есть ли резистор — перемычка, требуется отключить разъём С96 от блока с предохранителями и посмотреть, есть ли провода и клеммы в контактах.
  • Russian_Mouse Если клемники для реле и предохранителей есть, то перейти к дальнейшему пункту, когда нет, то существуют некоторые варианты:
    можно заменить модуль GEM более высокой серией (недешево, но позволяет в дальнейшем расширить функции)
    б) самостоятельно впаить клемм на оригинальную плату (довольно трудоёмкая работа и без определённых навыков ее сделать сложно)
    в) установить \»дневной свет\» сторонних производителей.
  • Russian_Mouse Когда резистор-перемычка для контактов первого и двадцать шестого разъёма С96 отсутствует, сделать его без посторонней помощи, входящий в блок предохранителей форд фокус 2.
    Для того, чтобы сделать резистор-перемычку, есть несколько вариантов.
  • Обычная перемычка. Делают из отрезка провода, имеющим длинну примерно одиннадцать сантиметров и пары клемм с подходящими габаритами.
  • Образец завода! Перемычку — резистор изготавливают подобно простой перемычке, в качестве провода применяются провод из меди с сечением 0,75 миллиметра квадратных и длинной 5 с половиной метра.
    Подключают этот резистор-перемычку в те же контакты один и двадцать шесть и с помощью имеющихся отверстий в кузове под торпедой выводят в пространство под капотом и распределяют по всему главному жгуту проводки. Уделить больше внимания.
    При этом делать смазку провода по всей длине в одном месте запрещено, вероятно мощное нагревание
    Данный резистор-перемычка предназначен для снижения накаливания лампами дневного света до восьмидесяти процентов.Вариант от кеха.
    Проведен опыт с различными проводами (от 0,25 до 1.25 квадратных меров) и сопротивлениями из керамики (десять на один ом, десять ватт).
    Хочется достичь оптимального снижения напряжения на перемычке скандинава при самых несущественных расходам и большей безопасности. Так можно переоборудовать блок предохранителей форд фокус 2, под данный пример.
    Керамику надо отбросить сразу — концентрация тепла (примерно восемьдесят градусов цельсия ).
    Может стать смешно. как говорят в Одессе, но в итоге, нужно предпочесть бытовому шнуру 2 на 0,75 миллиметров квадратных.
    Приобрести десять метров в хозяйственном магазине, с одного конца напаять маму большого и маленького размера, другой конец закоротить и заизолировать.
    Проложить под ковролином вдоль порогов с правой стороны от стойки спереди до багажного отделения и там, по периметру, закрепить липучкой по углам. В результате, перемычка выйдет семьдесят метров проводом 0,75. Снижение напряжения 3,24 вольта, скандинав освещает на семьдесят пять процентов от рабочего. Кататься в жару можно, температура провода (при ощупывании) не более сорока – сорока пяти градусов цельсия. Ток не измерял.
  • Простое перемыкание с сопротивлением.
    Вариант от korenkov28.
    Сопротивление должно быть, не как захочется, а сопротивлением 0.2 Ома и мощностью двадцать ватт. Лучше если это станет два сопротивления по 0.4 ома и мощностью не меньше десяти ватт каждое, которое соединено параллельным способом. Или четыре сопротивления по 0.8 Ома.

  • Монтаж

    блок предохранителей форд фокус 2Для рестайлинговых моделей с галогеном и отсутствием датчика света!Устанавливают реле R15, предохранители F110, F113, F135. Закрыть блок предохранителей.
    Можно получить \»Дневной свет\», и он станет работать всякий раз, когда происходит поворот ключом зажигания в показатель \»один\»
    При этом срабатывают ближний свет, габаритные огни, подсветка. Всё, что включается во время поворота переключателя гитары в положение ближнего света.

  • Всем рестайлинговым моделям с галогеном и наличием датчика света.Устанавливать лишь в реле R15 и предохранитель F135. Закрыть блок с предохранителями.
    Предохранитель F110 монтировать категорически запрещается т.к. при его монтаже становится невозможным отключить двигатель. (прим.ниже рассматривается рекомендация устранения именно этого недостатка ).
    Получится не полный \»дневной свет\» могущий срабатывать всякий раз, когда переключатель света находится в режиме \»авто\» и установке ключа зажигания в позицию \»один\». При этом включится ближний свет фар. Размеры и иные приборы освещения начнут срабатывать во время срабатывания датчика света. Такой неполный \»дневной свет\» можно заменить на полный \»дневной свет\», который включит габариты, способом рекомендуемого отключения датчиков света и перепрограммирования модуля GEM.
  • Для рестайлинговых автомоблей с ксенономДействовать можно подобно пункту четыре, исключая лишь то, что играет роль резистора-перемычки блок предохранителей форд фокус 2контактов первого и двадцать шестого разъёма С96 просто установить отрезок провода самой меньшей длины с клеммами. Связано это с розжигом ламп, разряжающих газ, поэтому устанавливать резистор не нужно.
    Получаем \»Дневной свет\» срабатывающий при установке ключа зажигания в позицию \»1\»
    При этом срабатывает ближний свет, габаритные огни, подсветки. Всё, что включается при повороте переключателя освещения в режим ближнего света.
  • Внимание: предохранитель F110 устанавливать в обязательном порядке не рекомендуется так, как будет невозможно остановить двигатель.
    В общем, можно на схему AUTOLAMP (рестайл) наложить схему на блок предохранителей форд фокус 2.

    Познавательно!

    Задать вопрос

    Поделиться ссылкой:

    Похожее

    вопросов по Ford Focus — нужна панель предохранителей, которая идентифицирует номера предохранителей

    Продажа связанных моделей

    Подержанный Honda Civic

    648 отличных предложений из 66 133 предложений по цене от 1500 долларов США

    Подержанный Ford Fiesta

    129 отличных предложений из 4196 объявлений по цене от 1600 долларов

    Ford Mustang б / у

    462 отличных предложения из 23 452 предложений по цене от 1999 долларов США

    Подержанный Ford Escape

    1048 отличных предложений из 58 171 предложения по цене от 1200 долларов США.

    Toyota Corolla б / у

    722 отличных предложения из 45046 объявлений по цене от 1995 долларов США

    Toyota Camry б / у

    978 отличных предложений из 55 805 объявлений по цене от 1490 долларов

    Подержанный Honda Accord

    827 отличных предложений из 54 875 объявлений по цене от 1023 долларов

    Hyundai Elantra б / у

    526 отличных предложений из 45 186 предложений по цене от 1895 долларов США

    Подержанный Nissan Sentra

    522 отличных предложения из 39380 объявлений по цене от 1700 долларов

    Подержанный Volkswagen GTI

    112 отличных предложений из 5107 предложений по цене от 2995 долларов США

    Подержанный Nissan Altima

    687 отличных предложений из 45 212 объявлений по цене от 873 долларов США

    Схема предохранителей Ford Focus 2008 года — Бесплатные советы по ремонту автомобилей Ricks Free Рекомендации по ремонту автомобилей

    Схема предохранителей Ford Focus 2008 года для распределительной коробки аккумулятора и интеллектуальной распределительной коробки

    Схема предохранителей Ford Focus 2008 года

    На схеме предохранителей Ford Focus 2008 года показана аккумулятор Распределительная коробка и умная распределительная коробка, расположенная под приборной панелью.

    На этом сайте есть дополнительная информация о вашем автомобиле.

    Чтобы найти схемы предохранителей, щелкните здесь
    Чтобы найти расположение реле, щелкните здесь
    Чтобы найти расположение датчиков, щелкните здесь
    Чтобы найти расположение модулей, щелкните здесь
    Чтобы найти расположение переключателей, щелкните здесь
    Чтобы найти порядок зажигания, нажмите здесь
    Чтобы найти наиболее распространенные коды неисправностей и способы их устранения для вашего автомобиля, нажмите здесь

    Схема предохранителей Ford Focus 2008, Распределительная коробка аккумуляторной батареи

    Схема предохранителей Ford Focus 2008 г. Распределительная коробка аккумуляторной батареи

    1 15A (1) Наружное зеркало заднего вида
    2 30A (2) Решетка размораживания заднего стекла
    3 20A (2) Power Point 2
    4 20A (2) Реле топливного насоса
    5 10A (1) Keep Alive Power (PCM) , Электромагнитный клапан управления вентиляцией адсорбера СУПБ
    6 15A (1) Генератор
    7 10A (1) Реле фонарей заднего хода
    8 — Не используется
    9 40A (2) Модуль антиблокировочной тормозной системы (ABS)
    10 30A (2) Стеклоочиститель Двигатель
    11 30A (2) Реле стартера
    12 40A (2 ) Реле электродвигателя вентилятора
    13 10A (1) Реле муфты кондиционера
    14 10A (1) Реле питания PCM
    15 20A (2) Точка питания
    16 20A (2) Реле управления низкой скоростью вентилятора
    17 30A (2) Высокая Реле управления скоростью вентилятора
    18 20A (2) Модуль антиблокировочной тормозной системы (ABS)
    19 — Не используется
    22 10A (1) Топливные форсунки, модуль управления трансмиссией (PCM)
    23 3A (1) Модуль внешнего освещения, PAD Индикатор / антипробуксовочная система / внешнее освещение
    Переключатель
    24 — Не используется
    25 — Не используется
    26 15A (1)
    Клапан продувки адсорбера (EVAP), датчик кислорода с подогревом
    (HO2S) 11, 12, 23, лампа заднего хода Реле, электромагнит
    (IMRC) системы управления ходом впускного коллектора, шаговый двигатель EGR, датчик массового расхода воздуха / температуры всасываемого воздуха
    (MAF / IAT), датчик диапазона трансмиссии, переключатель положения педали тормоза,
    напольный переключатель
    27 — не используется
    28 15A (1) Модуль управления трансмиссией (PCM)
    29 15A (1) Катушка на разъемах
    32 — Диод муфты кондиционера
    33 — Диод топливного насоса
    34 — One Touc h Встроенный стартовый диод
    35 10A (1) Реле разморозки заднего стекла, модуль управления трансмиссией (PCM), зажигание
    (1) Мини-предохранитель
    (2) Картридж предохранителя

    2008 Ford Focus Схема предохранителей Smart Junction Box

    2008 Ford Focus Схема предохранителей Интеллектуальная распределительная коробка

    1 30A Не используется (ЗАПАСНОЙ)
    2 Переключатель положения педали тормоза 15A, установленный высоко стоп-сигнал
    3 Модуль спутниковой цифровой аудиосистемы (SDARS) 15A
    4 30A Не используется (ЗАПАСНОЙ)
    5 Переключатель пола на 10A
    6 20A Стояночный / стоп-сигнал / поворотный фонарь, левый и задний, стояночный / поворотный, LF и RF
    7 10A Ближний свет, левая фара
    8 10A Ближний свет, фара правая
    9 15A Внутренние / контрольные лампы в сборе, передние
    10 15A Подсветка панели
    11 10A Не используется (ЗАПАСНОЙ)
    12 7.5A Переключатель наружного зеркала заднего вида
    13 5A Дополнительный интерфейсный модуль протокола (APIM)
    14 10A Не используется (ЗАПАСНОЙ)
    15 10A Модуль HVAC
    16 15A Не используется (ЗАПАСНОЙ)
    17 20A Реле блокировки, реле разблокировки всех, разблокировка водителя Реле, багажник
    Реле открывания крышки отсека
    18 Реле подогрева сиденья 20 А, водитель и пассажир
    19 Модуль панели открывания крыши 25 А
    20 Разъем канала передачи данных 15 А (DLC)
    21 Реле противотуманных фар 15 А
    22 Реле габаритных фонарей 15 А
    23 Высокий ток 15 А Реле света, фары
    24 Реле звукового сигнала 20 А
    25 Реле энергосбережения 10 А
    26 Комбинация приборов 10 А
    27 Выключатель зажигания 20 А
    28 Модуль управления аудиосистемой 5 А (ACM)
    29 Комбинация приборов 5 А (IC)
    30 5 А Не используется (ЗАПАСНОЙ)
    31 10A Модуль антиблокировочной тормозной системы (ABS)
    32 10A Модуль управления ограничителями (RCM)
    33 10A Не используется (ЗАПАСНОЙ)
    34 5A Не используется (ЗАПАСНОЙ)
    35 10A Не используется (ЗАПАСНОЙ)
    36 5A Пассивная защита -Модуль приемопередатчика кражи
    37 Модуль HVAC 10A 900 37 38 20A Усилитель сабвуфера
    39 20A Модуль управления аудиосистемой (ACM), передний интерфейсный модуль управления (FCIM),
    Интерфейсный модуль с передним дисплеем (FDIM)
    40 20A Не используется (SPARE)
    41 15A Переключатель панели управления открыванием крыши, внутреннее электрохроматическое покрытие Зеркало,
    Подсветка переключателя замка двери водителя и пассажира
    42 10A Не используется (ЗАПАСНОЙ)
    43 10A Реле подогрева сиденья, комбинация приборов (IC)
    44 10A Не используется (ЗАПАСНОЙ)
    45 5A Электродвигатель стеклоочистителя
    46 7.5A Датчик классификации пассажиров (OCS) Модуль
    , индикатор PAD / антипробуксовочная система / выключатель внешнего освещения
    47 30A CB Блок открывания крыши, выключатель главного окна, переключатель управления окнами
    , со стороны пассажира (купе)
    Переключатель управления / внешнего освещения
    47 30A CB Панель открывания крыши, главный переключатель управления стеклоподъемником, переключатель управления окнами
    , пассажирская сторона (купе)

    Опубликовано 13 апреля 2018 г. автор: Rick Muscoplat

    Блок предохранителей в Ford Focu 2005

    Блок предохранителей в салоне 2004 2007.Надеюсь это поможет.

    2003 Ford Focus Электропроводка блока предохранителей

    Ford focus 2004 2010 Схема блока предохранителей.

    Блок предохранителей в ford focus 2005 . Расположение блока предохранителей Ford Focus и схема предохранителей. Схема блока предохранителей Расположение и назначение электрических предохранителей и реле для ford focus 2000 2001 2002 2003 2004 2005 2006 2007. Схема блока предохранителей Ford focus 2005.

    На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Focus 2006 года в дополнение к расположению на схеме панели предохранителей.Этот заперт. Предметы в зоне надувания подушки безопасности или над ней могут стать причиной этого.

    Не кладите ничего на модуль подушки безопасности или поверх него. Предохранитель ford focus power lock 2005 года выпуска находится в блоке предохранителей. 2005 руководство для владельцев focus foc post 2002 fmt usa english управление драйверами fus.

    Предохранитель 63 расположен на задней стороне панели предохранителей. Идентификация и обозначение блока предохранителей ford focus mk2 2004 2011. См. Также ford focus 2005.

    Просмотрите и скачайте руководство по эксплуатации ford focus 2005 в Интернете.Замените предохранитель 35, который является предохранителем на 15 ампер. Автомобиль Focus 2005 скачать руководство в формате pdf.

    Для предохранителя прикуривателя на британских моделях Ford Focus есть еще один скрытый блок предохранителей за перчаточным ящиком. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Focus 2005 года, а также показано расположение на схеме панели предохранителей. Блок распределения питания Блок распределения питания расположен в моторном отсеке.

    Электрические компоненты, такие как ваша карта с подсветкой, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, все имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.2004 2005 2006 2007 2008 2009 2010. Расположение предохранителя будет указано на внутренней крышке блока предохранителей.

    Обратитесь к официальному дилеру для обслуживания этого предохранителя. Видео о расположении блока предохранителей и реле Ford focus сеть porsche. Двигатель ford focus rs — это серьезно плохо, что Ford должен был знать.

    Достаточно открутить три винта на петле перчаточного ящика. Электрические компоненты, такие как ваша карта с подсветкой, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.Блок предохранителей находится в моторном отсеке.

    Найдите предохранитель и реле.

    Электропроводка блока предохранителей Ford Focus 2003 г.

    Вопросы Ford Focus Требуется панель предохранителей, определяющая предохранитель

    Электропроводка блока предохранителей Ford Focus 2005 г.

    Прикуриватель на моем Ford Focus 2005 г. вышел Я верю и

    Схемы предохранителей Ford Focus 2006 г. Консультации по ремонту автомобилей Ricks Free

    01 Схема подключения блока предохранителей Focus Zx3 T3

    Roger Vivi Ersaks Ноябрь 2002 г.

    2008 Схема блока предохранителей Focus Верхняя электрическая схема подключения

    Расположение блока предохранителей в салоне 2005 2007 Ford Focus 2006 Ford Focus

    Ceaa4 Ford Блок предохранителей Focus 09 Цифровые ресурсы

    2007 Ford Focus Схема предохранителей фар Схема подключения T5

    2005 Ford Escape 3 0 Схема подключения блока предохранителей

    Ford Focus Расположение блока предохранителей и обозначение схемы предохранителей 2004 г. 2011 г.

    Схема предохранителей Ford Focus Zx3 Ежедневное обновление Электрическая схема

    2005 г. Электросхема блока предохранителей Ford Focus

    Блок предохранителей Ford Focus St Today Схема электрических соединений

    Схема подключения блока предохранителей Ford Focus 2002 г. T2

    2005 Ford Focus Электропроводка блока предохранителей

    2005 Ford Focus Электропроводка блока предохранителей

    2008 Ford Focus Ремонт блока предохранителей Вспомогательный предохранитель прикуривателя

    2002 Ford Focus Svt Схема подключения предохранителей T2

    Блок предохранителей на Ford Focus 2006 Пример электропроводки Схема

    2005 Ford Focus Электропроводка блока предохранителей

    2005 Ford Focus Zx3 Схема предохранителей

    Ford Focus Mk2 2005 Электропроводка блока предохранителей

    2005 2008 Ford Focus Mk2 Предохранитель e Box 3m5t14a067bc Ebay

    07 Схема подключения предохранителей Ford Focus T5

    2005 Ford Focus Zx4 Схема подключения радиоприемника Ежедневное обновление Схема подключения

    2006 Ford Focus Fuse Diagrams Ricks Free Auto Repair Advice

    2009 Ford Focus Схема подключения блока предохранителей

    2004 Ford Focus C Max Mk1 Расположение блока предохранителей со стороны пассажира Youtube

    2005 Ford Focus Электропроводка блока предохранителей

    I1 Wp Com Схемы Hissind Com Wp Content Uploa

    09 Схема подключения предохранителей Ford Focus

    Focus 1998 2005 Как подключить приборную панель К блоку предохранителей Simple Step

    X Reg Ford Focus Схема электрических соединений блока предохранителей

    A21ba 07 Схема предохранителей Ford Focus Цифровые ресурсы

    Руководство пользователя 2005 Ford Focus Схема блока предохранителей Ardusa t Org

    Блок предохранителей Ford Focus 05 Данные схемы До

    Оригинальный блок предохранителей Ford Focus Diesel Cut Off 2005 2006

    2002 Ford Focus Svt Схема подключения предохранителей T2

    2006 F550 Схема подключения панели предохранителей

    Mk1 Focus Расположение блока предохранителей Схема устранения неисправностей

    4db70 Блок предохранителей Ford Focus 2006 Цифровые ресурсы

    Блок предохранителей 7405 в Ford Focus 2007 Ресурсы для проводки

    Блок предохранителей Ford Focus St Today Принципиальная схема соединений

    2004 Ford Taurus Блок предохранителей Блок предохранителей 2006 Ford Taurus

    2006 Ford Focus Zx4 Схема внутреннего блока предохранителей

    2005 Ford Focus Zx4 Схема подключения радиоприемника Ежедневное обновление Схема подключения

    Ford Focus Daw Dbw Fuse Box 98ag14a067cd 98ag 14a067 Cd 4564280

    2007 Ford Focus Схема предохранителей для фар Схема подключения T5

    Схема подключения блока предохранителей Ford Focus St Today

    2005 Ford Focus Электропроводка блока предохранителей

    Б / у Ford Focus C Max 1 6 Tdci 16v Блок предохранителей 4m5t14a073dc

    Блок предохранителей приборной панели Схема Ford Focus 2000 2001 2002

    2006 Ford Focus Zx4 Схема внутреннего блока предохранителей Обзор Ford Focus

    Ford Focus 2005 09 Mk2 Крышка блока предохранителей 3m51 14a076 Ac Usedecus Com

    2005 Ford Focus Схема подключения системы кондиционирования воздуха T5

    09 Ford Схема подключения предохранителей Focus

    Блок предохранителей Ford Tauras 2003 г. Ежедневное обновление Схема подключения

    Схема подключения предохранителей Ford Focus 2007 г. T5

    Блок предохранителей Ford Focus Daw Dbw 98ag14a067cd 98ag 14a 067 Cd 4564280

    2005 Ford Focus Схема подключения фары Ежедневное обновление Схема подключения

    Mondeo Mk1 Схема подключения блока предохранителей T2

    Ford Focus 2005 2011 Mk2 Накладка крышки блока предохранителей под капот 3m5t

    Блок предохранителей для Ford Focus Ii 1 6 Tdci 90 Hp Hatchback 5 Doors

    E2fa4 2005 Ford Focus Zx4 Схема блока предохранителей Электропроводка

    2005 Ford Focus Блок предохранителей Электропроводка

    Подлинный Ford Focus St170 2 0 Блок предохранителей отрезанный бензиновый 2003 2005

    4db77 Ford Focus 55 Блок предохранителей Цифровые ресурсы

    2005 Ford E350 Электросхема Электросхема T5

    2006 Ford Focus Расположение реле стартера

    Пример электрической схемы блока предохранителей в Ford Focus

    2005 Ford Explorer Схема расположения блока предохранителей Цепи поиска и устранения неисправностей Схема

    4m5t14a073bf 97ra012018 5c70840 Накладка 050928 4m5t14a073bf Предохранитель

    Блок предохранителей для 2009 Ford Focus Электропроводка

    Dfc6b 2005 Toyota Camry Расположение блока предохранителей Цифровые ресурсы

    Блок предохранителей Genius

    на Ford Focus 2007

    Блок предохранителей Ford Focus 2005, схема подключения

    2004 Схема устранения неисправностей блока предохранителей Windstar

    4m5t14a079bg 4m5t 14a079 Bg Блок предохранителей Ford Focus 2005 1 6l

    3m5t14a142ab 3m5t 14a142 Abuse Fuse Box 18000 Fuse Box 9000e Focus2 Компоновка Схема устранения неисправностей Схема

    Схема предохранителей Bb2ed Ford Focus Цифровые ресурсы

    2005 Ford Focus Схема подключения фар Схема подключения ежедневного обновления

    Блок предохранителей для Ford Focus Ii 1 6 Tdci 109 Hp Хэтчбек 2005 Цена

    Б / у Ford Focus Ii Wagon 1 6 Tdci 16v 90 Блок предохранителей 4m5t14a073bf

    2005 Ford Focus Блок предохранителей Электропроводка

    3m5t14a067bc

    3m5t14a067bc 3m4109t 14

    Блок предохранителей в Ford Focus Пример электрической схемы

    Блок предохранителей Ford Focus Ii Turnier Da Ffs Ds 2 0 Tdci

    Блок предохранителей для Ford Focus Ii 1 8 Tdci 115 л.с. Хэтчбек 5 дверей

    C50db 2005 Ford Focus Схема предохранителей Цифровые ресурсы

    Ford Focus Mk2 2005 Электропроводка блока предохранителей

    2013 Ford Focus Схема внутреннего блока предохранителей

    48e8a Где находится блок предохранителей на Ford Focus 2009 Библиотека проводов

    Ford Focus 1 6 Tdci Auto 2005 2008 1 6 Блок предохранителей

    Ford Focus Mk2 Блок предохранителей Зеленая вилка Блок предохранителей 2005 2010 Автомобиль

    Блок предохранителей для Ford Focus Ii 1 6 Ti 115 л.с. Хэтчбек 5 дверей

    09 Схема предохранителей Ford Focus Электросхема

    2005 Ford Focus C Max Блок предохранителей 2 0 Дизель 4m5t 14k733 Mfb Ebay

    Блок предохранителей Ford Focus C Max Dm2 1 8 Tdci 4m5t14073dh Детали B


    2007 Ford Focus 2 0 Схема блока предохранителей — электрическая схема Прямая теория-капитан

    2007 Ford Focus 2 0 Схема блока предохранителей Что нового

    2007 ford focus 2 0, схема предохранителей -.. . . . . .

    2007 ford focus 2 0 схема предохранителей —

    2007 ford focus 2 0 схема предохранителей —

    Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB , от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. 2007 ford focus 2 0 схема блока предохранителей Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / частей установки (в виде символов) и соединений. 2007 ford focus 2 0 Схема предохранителей Эта принципиальная схема показывает общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

    Ford focus 2 схема блока предохранителей схема подключения заземления настройка заземления salatinosimone it Ford focus 2 схема подключения блока предохранителей настройка заземления настройка заземления salatinosimone it Ford focus i (1998 2007) sicherungskasten схема и схема imgvehicle com View 2006 ford focus электрическая схема блока предохранителей платы счетчика платы метр salatinosimone it Ford focus 2 схема блока предохранителей электрическая схема установка заземления установка заземления salatinosimone it Схема] ford focus mk2 1999 2007 схема блока предохранителей полная версия версия hd качество eu версия nosediagram1b cinema4dtutorial it View 2006 ford focus блок предохранителей монтажные платы щиток счетчика счетчик salatinosimone it View 2006 ford focus блок предохранителей монтажные платы щиток счетчика meter salatinosimone it

    Ford Focus Fuse box схема — электрическая схема экспортная известная платформа

    Ford Focus Схема блока предохранителей Whats New

    Ford focus схема блока предохранителей — class fc 21 июл 2018 ford focus 2004 2010 блок предохранителей diagr am год выпуска 2004 2005 2006 2007 2008 2009 2010 Блок предохранителей в салоне 2004 2007 p class grp talgo table grp talgo ext class c 1905655830 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd no th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2nd a th class thmain th3 last style class el psis class txt fz 13 lh 16 fc 2nd protected ponents th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 37 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 левая голова ght дальний свет td tr tr class tr1 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh.

    Схема блока предохранителей Ford focus -16 38 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 правая головка ght дальний свет td tr tr class tr2 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 39 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 20 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 сигара ghter задняя вспомогательная розетка td tr tr class tr3 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 40 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 20 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 s ding roof td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href https r search yahoo ylt a0gekeabfvjgjkaa5w9xnyoa ylued2cvg3dzamer 1616020994 ro 10 ru https 3a 2f 2f autogenius info 2fford.

    Схема блока предохранителей Ford focus — focus 2004 2010 Схема блока предохранителей 2f rk 2 rs esehucgtsh70vsut ew1xuzs8cy referrerpo cy origin target blank см. Полную информацию об автогениусе ap class dd algo algo sr relsrch lst sr options to ptdle class ptdlel class ptdle стиль поля снизу 1px название класса ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt a0gekeabfvjgjkaa6a9xnyoa ylu y29sbwnizjeecg9zaziednrpzamec2vja3ny rv 2 re 16ford 2fford 2007 fuse 2 re 16ford 2fford 2 ro 1616020994 и реле rk 2 rs wzgvkevemnnuw pktfkvy2ca4de referrerpo cy origin target blank data 950 605215828fe68 схема блока предохранителей ford focus 1999 2007 цвет в стиле h4 007542 класс fz ms fw m fc 12th wr bw lh 17 класс информации о блоке предохранителей fc dolphin fzw ms fw m w lh 17 ford ford focus 1999 2007 предохранители class tri ico стрелка вниз серый толстый optrg ul class pd nk algo options hadnz 4 bgc белый.

    Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Схема блока предохранителей ford focus Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения.Схема блока предохранителей ford focus На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

    2003 ford focus схема блока предохранителей электрическая схема direct hill ambition hill ambition siciliabeb it Ford focus крышка блока предохранителей монтажная схема знать обновить знаю обновить pennyapp it Ford focus вопросы нужна панель предохранителей, которая определяет номера предохранителей & схемы imgvehicle com Схема блока предохранителей Ford focus 2010 ford focus обзор 04 ford focus схема предохранителей var электрическая схема запах регулярный запах обычный европа carpooling it схема блока предохранителей в салоне ford focus (2015, 2016, 2017, 2018) блок предохранителей, ford transit, ford Focus Diagram] 2008 focus схема блока предохранителей полная версия hd качественная диаграмма коробки меридиандиаграмма romeorienteering it

    05 Схема панели предохранителей Focus — электрическая схема толстый поход

    05 Схема панели предохранителей Focus Whats New

    05 Схема панели предохранителей focus — class fc 2 января 01 2013 05 схема блока предохранителей ford focus добро пожаловать на мой сайт, в этой статье обязательно будет обзор блока предохранителей 05 ford focus диаграмма мы собрали много изображений, и если повезет, это изображение работает для вас, а также поможет вам найти решение, которое вы ищете.класс fc 21 июл 2018 ford focus 2004 2010 схема блока предохранителей год выпуска 2004 2005 2006 2007 2008 2009 2010 блок предохранителей в салоне 2004 2007 p class grp talgo table grp talgo ext class c 1332732168 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd no th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2nd a th class thmain th3 last style class el psis class txt fz 13 lh 16 fc 2-е защищенные компоненты th tr thead tbody класс tbody 0 основной tr класс tr0 td class tdmain td0 fc 1-й класс.

    05 Схема панели предохранителей focus — el psis class txt fz 13 lh 16 37 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 левая голова ght дальний свет td tr tr class tr1 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 38 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 правая голова ght дальний свет td tr tr class tr2 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 39 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 20 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 cigar ghter сзади вспомогательная розетка питания td tr tr class tr3 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 40 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 20 td td class tdmain td2.

    05 focus схема панели предохранителей — fc 1st last class el psis class txt fz 13 lh 16 s ding roof td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href https r search yahoo ylt a0gek kwprlf0suae2pxnyoa ylu y29sbwnizjeecg9zaziednrpzamec2vja3ny rv 2 re 1606004529 ro 10 ru https 3a 2f 2f autogenius info 2fford focus 2004 2010 схема блока предохранителей 2f rk 2 rs c6jf0c uq v55vseapdxqqgyoq0 referrerpo cy auto target blank data blank 5fb93eb141c02 параметры ptitle класса переключить h4 название класса ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt a0gek kwprlf0suafgpxnyoa ylu y29sbwnizjeecg9zazmednrpzamec2vja 2dnrpzamec2vja 2dnrpzamec2vja 2 Схема блока предохранителей 2f rk 2 rs wrh0v 8oyynzgfpu97e4yhci4k4 referrerpo cy origin target blank data 577 5fb93eb141d22 2005 ford focus.

    Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. 05 Схема панели предохранителей focus Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. 05 Схема панели предохранителей focus Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

    Ford Focus вопросы нуждаются в панели предохранителей, которая идентифицирует номера предохранителей Руководства cargurus] диаграмма 2005 ford focus диаграмма предохранителей полная версия схема предохранителей высокого качества eguidemanualnet превато это Диаграмма] 05 focus диаграмма панели предохранителей полная версия HD качество диаграмма панели задач диаграмма accademia archi it 102571f 2005 mustang предохранители схема проводки ресурсы 3935257 форд 500 блок предохранителей компоновка проводки ресурсы прикуривателя на моем форд фокус 2005 года погас, я верю, и хоть убей, я не могу найти схему или предохранитель 8c92a6a блок предохранителей форд фокус 05 ресурсы проводки 1998 2007 форд Блок предохранителей focus mk1 схема предохранителей

    Блок предохранителей в Ford Focus — электрическая схема Grain-Design

    Блок предохранителей в Ford Focus Whats New

    Блок предохранителей в ford focus — class fc 21 июля 2018 ford focus 2004 2010 предохранитель Схема коробки год выпуска 2004 2005 2006 2007 2008 2009 2010 Блок предохранителей со стороны пассажира 2004 2007 p class grp grp talgo table grp talgo ext class c 67849 5444 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd no th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2nd a th th class thmain th3 last style class el psis class txt fz 13 lh 16 fc 2-е защищенные компоненты th tr thead tbody класс tbody 0 main tr class tr0 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 37 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 левая головка ght дальний свет td tr tr class tr1 td class tdmain td0 fc 1st class el psis class txt fz 13 lh.

    Блок предохранителей в ford focus -16 38 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 righthand head ght дальний свет td tr tr class tr2 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 39 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 20 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 сигара ghter задняя вспомогательная розетка td tr tr class tr3 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 40 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 20 td td class tdmain td2 fc 1-ый последний класс el psis class txt fz 13 lh 16 s ding roof td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href https r search yahoo ylt awrj6yge enfahsav01xnyoa ylu x3odmtmywgzbhdwgbhdhbhdwgbhbhdhbhdhbhdhbdhbdhbhdhbhdhbhdhbdhbdhbdhbhdhbhdhbhdhbhdhbhdhb0 re 1598318725 ro 10 ru https 3a 2f 2f.

    Блок предохранителей в ford focus — autogenius info 2fford focus 2004 2010 схема блока предохранителей 2f rk 2 rs csutq9g00etbapba5n 0cygfcny referrerpo cy origin target blank см. Полный st на autogenius info ap class dd algo algo algo sr relsrch sr43 data class f805e 5 тумблер h4 заголовка класса OV га стиль пе высоту 1 3 класса переменный алго фз л ас 21th ЛХ 24 HREF HTTPS г поиск Yahoo уг awrj6yge enfahsawe1xnyoa ylu x3odmtbybgy3bmpvbgnvbg8dymyxbhbvcwmybhz0awqdbhnlywnzcg с.в. 2 повторно 1598318725 ро 10 RU HTTPS 3a 2f 2ffuse окно Информация 2fford 2fford фокуса 1999 2007 предохранителей и реле rk 2 rs g13wecvqkjwh5qkeggqah0n7v3u referrerpo cy origin target blank data f3e 5f43f80561e92 схема блока предохранителей ford focus 1999 2007 a h4 class fz ms fw m fc 12th wr bw lh 17 информация о блоке предохранителей ford ford opt focus 1999 2007 класс предохранителей серый tri icrg стрелка вниз ul class pd nk algo options hadnz 4 bgc white bd 1 ​​bds s bdc lgray1 bs type1 ptb 1u class d b.

    No related posts.

    Добавить комментарий Отменить ответ

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Рубрики

    • Акпп
    • Диски
    • Замена
    • Колодки
    • Масло
    • Пежо
    • Ремонт
    • Свечи
    • Советы
    • Разное
    ©2025 ПЕЖО Центр Тамбов — официальный дилерский центр Peugeot в Тамбове Все права защищены. Карта сайта
