Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.



Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °



И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей



Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

36 10 PCM

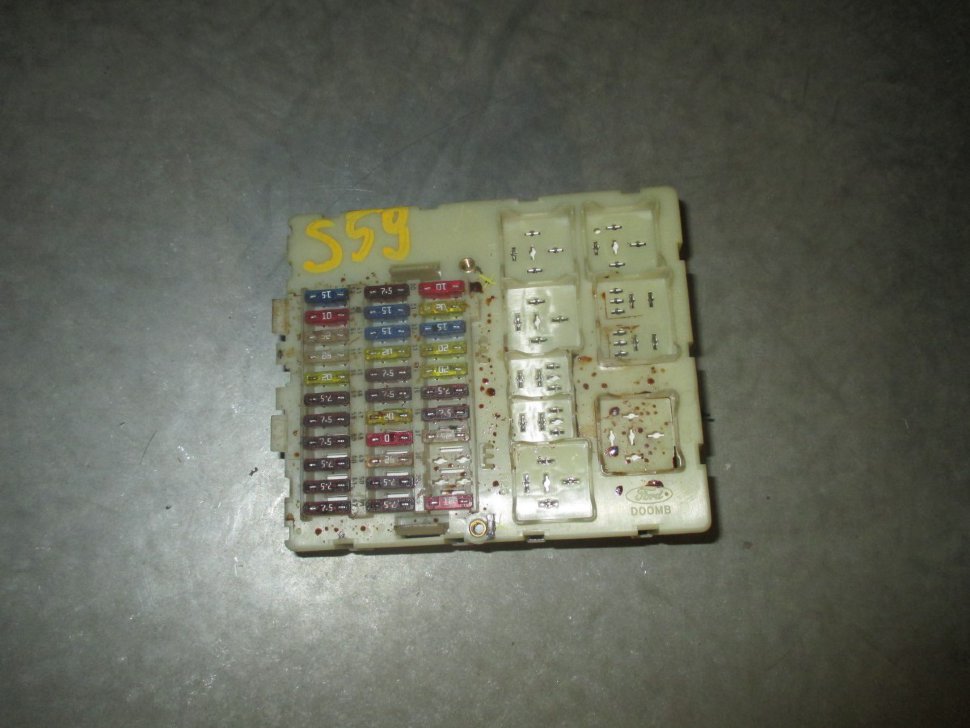

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи

100 10 Электронные модули (питание от замка зажигания)

101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)

102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления

103 10 Питание органов управления внешним освещением от аккумуляторной батареи

104 10 Система экономии электроэнергии, плафоны внутреннего освещения

105 25 Обогреватель заднего стекла

106 20 Система управления без ключа

107 10 Батарейное питание комбинации приборов, бортовая диагностика

108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)

109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)

112 15 Модули аудиосистемы (питание от аккумуляторной батареи)

113 10 Лампы наружного освещения в дневное время (подфарники)

114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя

115 7,5 Питание органов управления внешним освещением от генератора

116 20 Противотуманные фары/фонари

117 7,5 Фонарь освещения номерного знака

118 20 Модуль электрооборудования двери (левой задней)

119 15 Дополнительное гнездо питания в багажном отделении

119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)

120 20 Модуль электрооборудования двери (правой задней)

121 20 Электрообогрев передних сидений

122 10 Модуль подушки безопасности

123 7,5 Электрообогрев наружных зеркал заднего вида

124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)

125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)

126 20 Система управления без ключа 1

27 25 Электрические стеклоподъемники

128 — Не используется

129 20 Очиститель ветрового стекла

130 — Не используется

131 15 Очиститель заднего стекла

132 15 Стоп-сигналы

133 25 Реле центральной системы блокировки, модуль двери пассажира

134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя

135 20 Подсветка при движении в светлое время

136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

137 10 Динамик включения аварийного батарейного питания

138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия

139 10 Дальний свет фар, правая сторона

140 10 Дальний свет фар, левая сторона

141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом

142 15 Ближний свет фар (правая сторона)

143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи

F37 F140 10 Дальний свет фар (левая сторона)

F38 F139 10 Дальний свет фар (правая сторона)

F39 F109 20 Прикуриватель, задняя розетка

F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)

F41 F106 20 не используется

F42 F123 7,5 Электрообогрев наружных зеркал заднего вида

F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.

F44 отсутствует

F45 F113 10 Система дневного света (стояночный свет)

F46 F107 10 Щиток приборов, OBD

F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания

F48 F135 20 Подсветка при движении в светлое время

F49 F103 10 Органы управления освещением.

F50 F129 20 Стеклоочистители лобового стекла

F51 F111 15 Топливный насос

F52 F105 25 Обогрев заднего стекла

F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)

F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа

F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором

F58 F112 15 Аудиоустройства, мобильный телефон

F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка

F60 F142 15 Ближний свет фар (левая сторона)

F61 F143 15 Ближний свет фар (правая сторона)

F62 отсутствует

F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения

F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности

F66 F115 7,5 Органы управления освещением.

F67 F114 10 Щиток приборов, противоугонная система

F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)

F69 F116 20 Противотуманные фары, задний противотуманный фонарь

F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений

F71 F110 10 Подсветка при движении в светлое время

F72 отсутствует

F73 F117 7,5 Фонари освещения регистрационного знака

F74 F132 15 Стоп-сигналы

F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора

F76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочиститель

F79 отсутствует

F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона

F81 F120 20 Модуль правой задней двери

F82 F118 20 Модуль левой задней двери

F83 отсутствует

F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)

F85 отсутствует

F86 F121 20 Сиденья с обогревом



Предохранители и реле Ford Focus 2 со схемами блоков описанием и электро схемой

Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.

Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.

Общее расположение блоков

На данной схеме представлено расположение всех электронных блоков управления.

Схема

Описание

1Электронным блок управления кондиционером
2Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели
3Датчик удара (SRS)
4Датчик удара SRS, со стороны водителя
5Датчик удара SRS, со стороны пассажира
6Звуковой сигнал противоугонной системы
7Датчик солнечного света
8Дополнительный отопитель-электрический
9Дополнительный отопитель-топливный
10Аккумуляторная батарея
11Диагностический разъем (DLC)
12Блок управления электрооборудованием двери водителя — в двери
13Блок управления электрооборудованием левой задней двери — в двери
14Блок управления электрооборудованием двери пассажира — в двери
15Блок управления электрооборудованием правой задней двери — в двери
16Блок управления электродвигателем вентилятора системы охлаждения
17Блок управления подачей присадки
18Блок предохранителей /реле, моторный отсек
19Блок предохранителей /реле приборная панель
20Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя
21Звуковой сигнал
22Кольцевая антенна иммобилайзера
23Реле указателей поворота -в переключателе указателей поворота
24Инерционный выключатель отсечки подачи топлива
25Блок управления системы keylessentry
26Блок управления освещением
27Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла
28Блок управления навигационной системой
29Блок управления системой парковки
30Блок управления стояночным тормозом
31Электронный блок управления SRS
32Э/м клапан замка рулевой колонки
33Датчик положения рулевого колеса
34Электронный блок управления КПП
35Датчик дождя (очиститель лобового стекла)

Блок под капотом

Он находится с левой стороны под защитной крышкой.

Расположение блока под капотом

Фото — пример

Пример актуальной схемы на обратной стороне защитной крышки.

Схема

Описание предохранителей

F140/60А Электрический двигатель вентилятора системы охлаждения
F280А Усилитель руля
F360А Монтажный блок реле и предохранителей в салоне
F460А Монтажный блок реле и предохранителей в салоне
F580А Кондиционер с ручным или автоматическим управлением
F660А Резерв
F730А Насос гидравлического блока АБС
F820А Клапаны гидравлического блока АБС
F920А Контакты и обмотка главного реле
F1030А Электрический двигатель вентилятора отопителя (предохранитель печки)
F1120А Выключатель зажигания
F1240А Силовая цепь реле зажигания
F1320А Стартер
F1440А Обогрев ветрового стекла — правый элемент
F1530А Реле вентилятора системы охлаждения
F1640А Левый элемент обогрева ветрового стекла
F1730А Резерв
F18Резерв
F1910А Блок управления системы АБС
F2015А Звуковой сигнал
F2120А Дополнительный отопитель
F2210А Блок управления усилителем рулевого управления
F2330А Насос омывателя фар
F2415А Резерв
F2510А Обмотка реле обогрева ветрового стекла
F2610А Автоматическая коробка передач
F2710А Муфта компрессора кондиционера
F2810А Резерв
F2910А Система раздельного климат — контроля
F303А Блок управления двигателем, блок управления автоматической коробкой передач
F3110А Система зарядки аккумуляторной батареи
F3210А Блок управления автоматической коробкой передач, датчик положения селектора
F3310А Подогрев датчиков концентрации кислорода
F3410А Форсунки, катушка зажигания
F3510А Система управления двигателем
F3610А Блок управления двигателем

Назначение реле

R1Реле включения запрещения запуска
R2Реле звукового сигнала
R3Реле фонарей заднего хода
R4Резерв
R5Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель
R6Основное реле
R7Реле обогревателя ветрового стекла
R8Реле зажигания
R9Реле омывателя фар
R10Реле вентилятора отопителя
R11Реле компрессора кондиционера
R12Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания
R13Реле стартера
R14Реле вентилятора системы охлаждения, Электрический двигатель вентилятора

Блок в салоне

Данный блок находится под бардачком и крепится двумя винтами.

Вариант 1

Схема

Обозначение

3710А Дальний свет левой фары
3810А Дальний сеет правой фары
3920А Прикуриватель, задняя дополнительная розетка
4020А Люк
4120А Модуль электрооборудования двери переднего пассажира
427,5А Обогрев зеркал
4310А Электронные модули (питание от аккумуляторной батареи)
4410А Диагностический разъем (OBD II)
4510А Дневные ходовые огни
4610А Комбинация приборов, многофункциональный электронный модуль (GEM)
4715А Стеклоомыватель, обогрев жиклеров стеклоомывателя
4820А Ближний свет фар, дневные ходовые огни
4915А Переключатель света
5020А Стеклоочиститель
5115А Топливный насос
5225А Обогрев заднего стекла
537,5А Габаритный свет с левой стороны
547,5А Габаритный свет с правой стороны
5520А Модуль электрооборудования двери водителя, центральный замок
5620А Система бесключевого доступа / запуска
5710А Сирена противоугонной системы
5815А Аудиосистема (питание от аккумуляторной батареи)
5925А Розетка в багажном отделении, разъем прицепа
6015А Ближний свет правой фары
6115А Ближний свет левой фары
6220А Электропривод регулировок сиденья водителя
6325А Стеклоподъемники
64Резерв
6510А Подушки безопасности
667,5А Корректор фар, ближний свет фар, блок ксеноновых фар
6710А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
687,5А Радио, комбинация приборов
6920А Противотуманный свет
7010А Электронные модули(питание от замка зажигания)
7110А Дневные ходовые огни
7225А Многофункциональный электронный модуль (GEM)
737,5А Освещение номерного знака
7415А Лампы стоп-сигнала
7510А Блок управления коробкой передач, электронная педаль газа
767,5А Электронный стояночный тормоз (EPB)
7725А Реле центрального замка
7815А Очиститель заднего стекла
7915А Электропривод складывания зеркал
8010А Освещение салона, зеркала с электроприводом
8120А Модуль электрооборудования правой задней двери
8220А Модуль электрооборудования левой задней двери
8310А CD-чейнджер, развлекательная система для задних пассажиров (RSE)
8410А Лампы заднего хода, модуль прицепа
8510А Система охлаждения
8620А Подогрев сидений
Реле
K1Обогрев заднего стекла
K4Топливный насос
K5Дневные ходовые огни

В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.

Вариант 2

Фото — схема

Расшифровка

10010А Электронные модули (питание от замка зажигания)
10120А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)
10210А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
10310А Внешние освещение (питание от аккумуляторной батареи)
10410А Освещение салона, система экономии электроэнергии
10525А Обогрев заднего стекла
10620А Система бесключевого доступа / запуска
10710А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем
1087,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации)
10920А Прикуриватель, задняя дополнительная розетка
11010А Дневные ходовые огни
11115А Топливный насос (бензиновые двигатели)
11215А Аудиосистема (питание от аккумуляторной батареи)
11310А Дневные ходовые огни
11410А Комбинация приборов (питание от замка зажигания), иммобилайзер
1157,5А Внешние освещение (питание от замка зажигания)
11620А Противотуманный свет
1177,5А Освещение номерного знака
11820А Модуль электрооборудования левой задней двери
11915А Розетка в багажном отделении
12020А Модуль электрооборудования правой задней двери
12120А Подогрев передних сидений
12210А Подушки безопасности
1237,5А Обогрев зеркал
1247,5А Габаритный свет с левой стороны
1257,5А Габаритный свет с правой стороны
12620А Система бесключевого доступа / запуска
12725А Стеклоподъемники
128Резерв
12920А Стеклоочиститель
130Резерв
13115А Стеклоочиститель заднего стекла
13215А Лампы стоп-сигнала
13325А Модуль электрооборудования двери переднего пассажира, реле центрального замка
13420А Модуль электрооборудования двери водителя, центральный замок
13520А Дневные ходовые огни
13615А Стеклоомыватель, обогрев жиклеров стеклоомывателя
13710А Резервное питание противоугонной системы
13810А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач
13910А Дальний сеет правой фары
14010А Дальний свет левой фары
14110А Лампы заднего хода, зеркала с электроприводом
14215А Ближний свет правой фары
14315А Ближний свет левой фары
Реле
R1Топливный насос
R2Резерв

За прикуриваетль отвечает предохранитель номер 109 на 20А.

С обратной стороны блока, могут находится некоторые отдельные элементы реле.

Описание

  • R1 Реле ближнего света
  • R2 Реле дальнего света
  • R3 Реле центрального замка и заднего стеклоочистителя
  • R4 Реле открытия водительской двери
  • R5 Реле открытия остальных дверей
  • R6 Реле переднего стеклоочистителя
  • R7 Реле обогрева заднего стекла
  • R8 Реле защиты от разряда АКБ
  • R9 Реле света

Электросхемы Ford Focus 2

Остались вопросы? Больше информации про электро оборудование, а так же полные электро — схемы форд фокус 2 можете найти в данном руководстве: «скачать«.

Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.

А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.

Где находится предохранитель прикуривателя на Форд Фокус 2

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Предохранители на форд фокус 2: где находятся, замена

Авто → Форд Фокус 2

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.

Рис.1 Автомобильные предохранители среднего размера

  • На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
  • Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый 10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый 40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания.

Рис.2 Рабочий предохранитель и сгоревший

  1. В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
  2. Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.

Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет!

Рис.4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.

Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.

Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:

Рис. 8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1.

Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)

№AЦепь№AЦепь
3710 Дальний свет фар, левая сторона62 20 Электропривод регулировки сиденья водителя
3810 Дальний свет фар, правая сторона6325 Электропривод стеклоподъемников
3920 Прикуриватель, задняя электрическая розетка64 — Не используется
4020 Электропривод вентиляционного люка6510Модуль подушек безопасности
4120 Модуль электрооборудования двери переднего пассажира667,5Выключатель освещения (питание от замка зажигания)
427,5 Электрообогреватель зеркал 67 10 Панель приборов (питание от замка зажигания), иммобилайзер двигателя
4310 Электронные модули (питание от аккумуляторной батареи)687,5Дополнительные элементы на панели приборов
4410 Колодка канала информационной связи6920Противотуманные фары/фонари
4510 Наружное освещение для движения в дневное время (стояночные фонари)7010Электронные модули (питание от замка зажигания)
4610 Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей71 10 Наружное освещение для движения в дневное время
4715 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя72 — Не используется
4820 Фары ближнего света, наружное освещение для движения в дневное время737,5 Фонарь освещения гос. регистрационного знака
4915 Выключатель освещения (питание от аккумуляторной батареи)7415Фонари стоп-сигналов
5020 Очиститель ветрового стекла7510Блок управления силовым агрегатом
5115 Топливный насос76— Не используется
5225 Электрообогреватель заднего стекла7725Реле системы централизованной блокировки замков
537,5 Стояночные/габаритные фонари, левая сторона кузова78 15 Очиститель заднего стекла
547,5 Стояночные/габаритные фонари, правая сторона кузова79 15Электрическая розетка в багажном отделении
5520 Система централизованной блокировки замков, модуль электрооборудования двери водителя8010 Таймер отключения освещения салона с целью экономии аккумулятора
5620 Система Кеу Егее8120Модуль электрооборудования двери (правой задней)
5710 Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи8220Модуль электрооборудования двери (левой задней)
5815 Модули аудиосистемы (питание от аккумуляторной батареи)8310Модули аудиосистемы (“Высокого класса”)
5920 Модуль управления электрооборудованием буксируемого прицепа8410Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
6015 Ближний свет фар (правая сторона)8510Блок электрооборудования системы охлаждения
6115 Ближний свет фар (левая сторона)8620Электрообогрев передних сидений

По теме: Форд Фокус 2 дорестайл.

⇧

Источник: http://checosa.ru/automobili/ff2-01.htm

Описание блока предохранителей в Ford Focus 2

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Расположение и электросхема

Пинцет для замены (могут быть разных типов)

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№АмперНазначение предохранителя
140Вентилятор охлаждения мотора
280Рулевое управление
360ВБП № 1
460ВБП № 1
580Дополнительный обогреватель
660Свечи обогрева (лишь для авто с дизельными моторами)
730Противоблокировочная система, насос системы динамической стабилизации
820Противоблокировочная система, клапаны системы динамической стабилизации
920Узел управления двигателем
1030Вентилятор климатроника
1120Выключатель стартера и других приборов
1240Электрореле зажигания
1320Электрообмотка стартера
1440Обогрев правой стороны переднего стекла
1530Реле вентилятора
1640Обогрев левой стороны переднего стекла
1730Убирающаяся крыша
1830Усилитель мощности
1910Система ABS
2015Звуковой сигнал
2120Дополнительный нагреватель
2210Усилитель руля
2330Система омывания фар
2415Дополнительный обогреватель (для дизелей)
2510Зажигание
2615АКП
2710Муфта кондиционирования – компрессор
2810Свеча накаливания (лишь для авто с дизелем)
2910Раздельный климатроник
3030АКП
3110Зарядка аккумулятора
3210АКП
3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
3410Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№АмперНазначение предохранителя
10010Электромодули
10120Управления люком, откидной крышей, сидений
10210Отопитель, руль, фильтр, ДУ
10310Управления наружным освещением от аккумулятора
10410Электроэкономия
10525Обогрев стекла сзади
10620Управления без ключа
10710Питание приборов от батареи, бортдиагностика
1087,5Аудиосистема и навигация
10920Прикуриватель, электророзетка
11010Переключатель наружного освещения днем
11115Бензонасос
11215Аудиосистема (питание от аккумулятора)
11310Подфарники
11410Иммобилайзер
1157,5Внешний свет от генератора
11620Противотуманки
1177,5Освещения номера авто
11820Электрическое оборудования задней левой двери
11915Электропитание багажного отделения
11925Электропитание багажного отделения (авто с системой буксировки прицепа)
12020Электрическое оборудования задней правой двери
12120Подогрев сидений передние
12210Подушки безопасности
1237,5Электрический обогрев зеркал
1247,5Габариты, стопы (левая сторона)
1257,5Габариты, стопы (правая сторона)
12620Управление без ключа
12725Электростеклоподъемники
128Не применяется
12920Очиститель переднего стекла
130Не применяется
13115Очиститель заднего стекла
13225Стопы
13320Блокировка системы
13420Централизованная блокировка замков
13520Подсветка во время движения в дневное время
13615Насос омывателя стекол
13710Включения аварийного питания
13810Управление двигателем, акселератором, АКПП
13910Левый дальний свет
14010Правый дальний свет
14110Фонарь заднего хода
14215Левый ближний свет
14315Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве

Расположение под капотом

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Расположение в салоне

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторыБлок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

 Загрузка …

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/ford/focus/blok-predohraniteley-avto/

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект.

Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание.

Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Блок предохранителей в салоне

  1. Предохранитель Сила тока, А Защищаемые цепи
  2. 100 10 Электронные модули (питание от замка зажигания)
  3. 101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
  4. 102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
  5. 103 10 Питание органов управления внешним освещением от аккумуляторной батареи
  6. 104 10 Система экономии электроэнергии, плафоны внутреннего освещения
  7. 105 25 Обогреватель заднего стекла
  8. 106 20 Система управления без ключа
  9. 107 10 Батарейное питание комбинации приборов, бортовая диагностика
  10. 108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
  11. 109 20 Прикуриватель, дополнительная электрическая розетка сзади
  12. 110 10 Питание переключателя системы наружного освещения в дневное время от генератора
  13. 111 15 Топливный насос (только варианты с бензиновым двигателем)
  14. 112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
  15. 113 10 Лампы наружного освещения в дневное время (подфарники)
  16. 114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
  17. 115 7,5 Питание органов управления внешним освещением от генератора
  18. 116 20 Противотуманные фары/фонари
  19. 117 7,5 Фонарь освещения номерного знака
  20. 118 20 Модуль электрооборудования двери (левой задней)
  21. 119 15 Дополнительное гнездо питания в багажном отделении
  22. 119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
  23. 120 20 Модуль электрооборудования двери (правой задней)
  24. 121 20 Электрообогрев передних сидений
  25. 122 10 Модуль подушки безопасности
  26. 123 7,5 Электрообогрев наружных зеркал заднего вида
  27. 124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
  28. 125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
  29. 126 20 Система управления без ключа 1
  30. 27 25 Электрические стеклоподъемники
  31. 128 — Не используется
  32. 129 20 Очиститель ветрового стекла
  33. 130 — Не используется
  34. 131 15 Очиститель заднего стекла
  35. 132 15 Стоп-сигналы
  36. 133 25 Реле центральной системы блокировки, модуль двери пассажира
  37. 134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
  38. 135 20 Подсветка при движении в светлое время
  39. 136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
  40. 137 10 Динамик включения аварийного батарейного питания
  41. 138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
  42. 139 10 Дальний свет фар, правая сторона
  43. 140 10 Дальний свет фар, левая сторона
  44. 141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
  45. 142 15 Ближний свет фар (правая сторона)
  46. 143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

  • С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.
  • Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
  • F37 F140 10 Дальний свет фар (левая сторона)
  • F38 F139 10 Дальний свет фар (правая сторона)
  • F39 F109 20 Прикуриватель, задняя розетка
  • F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
  • F41 F106 20 не используется
  • F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
  • F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
  • F44 отсутствует
  • F45 F113 10 Система дневного света (стояночный свет)
  • F46 F107 10 Щиток приборов, OBD
  • F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
  • F48 F135 20 Подсветка при движении в светлое время
  • F49 F103 10 Органы управления освещением.
  • F50 F129 20 Стеклоочистители лобового стекла
  • F51 F111 15 Топливный насос
  • F52 F105 25 Обогрев заднего стекла
  • F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
  • F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
  • F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
  • F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
  • F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
  • F58 F112 15 Аудиоустройства, мобильный телефон
  • F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
  • F60 F142 15 Ближний свет фар (левая сторона)
  • F61 F143 15 Ближний свет фар (правая сторона)
  • F62 отсутствует
  • F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
  • F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности
  • F66 F115 7,5 Органы управления освещением.
  • F67 F114 10 Щиток приборов, противоугонная система
  • F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
  • F69 F116 20 Противотуманные фары, задний противотуманный фонарь
  • F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
  • F71 F110 10 Подсветка при движении в светлое время
  • F72 отсутствует
  • F73 F117 7,5 Фонари освещения регистрационного знака
  • F74 F132 15 Стоп-сигналы
  • F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
  • F76 F130 7,5 Модуль полного привода
  • F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
  • F78 F131 15 Задний стеклоочиститель
  • F79 отсутствует
  • F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
  • F81 F120 20 Модуль правой задней двери
  • F82 F118 20 Модуль левой задней двери
  • F83 отсутствует
  • F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
  • F85 отсутствует
  • F86 F121 20 Сиденья с обогревом

Источник: http://servcar. ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Таблица характеристик плавких предохранителей

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел.

Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).

Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
  2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
  3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
  4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

  1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
  2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
  3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
  4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Это интересно: Где находится разъем для диагностики форд фокус 2

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Поделитесь в соц.сетях:

Источник: https://razborov.net/ford/gde-nahoditsya-predohranitel-na-prikurivatel-ford-fokus-2-restayling.html

Блок предохранителей и реле Ford Focus 2

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто.

Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт.

Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием.

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

  1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
  2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

  • отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
  • есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
  • возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
  • поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
  • слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения.

При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств.

Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Типы предохранителей и их обозначения

На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100.

В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14.

Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.

При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении.

Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования.

Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий. Он простой, но важно выполнить все задачи правильно.

Для правильного ремонта электрики учитывайте такой порядок действий:

  1. Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
  2. Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
  3. Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
  4. Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
  5. С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
  6. Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
  7. Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.

Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

  1. №- Ампер- Описание предохранителя1 — 40 — Электровентилятор охлаждения двигателя2 — 80 — Рулевое управление с усилителем3 — 60 — Внутренний блок предохранителей 14 — 60 — Внутренний блок предохранителей 25 — 80 — Вспомогательный отопитель6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)7 — 30 — Антиблокировочная система, насос системы динамической стабилизации8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации9 — 20 — Модуль управления силовым агрегатом (PCM)10 — 30 — Вентилятор системы климат-контроля11 — 20 — Выключатель зажигания (стартера и приборов)12 — 40 — Реле зажигания13 — 20 — Электрическая обмотка стартера14 — 40 — Обогрев лобового стекла, правая сторона15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 — 40 — Обогрев ветрового стекла, левая сторона17 — 30 — Складывающаяся крыша18 — 30 — Инвертирующий усилитель мощности19 — 10 — Модуль ABS20 — 15 — Звуковой сигнал21 — 20 — Вспомогательный отопитель22 — 10 — Модуль усилителя рулевого управления23 — 30 — Омыватели фар24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 — 10 — Реле зажигания26 — 15 — Автоматическая коробка передач27 — 10 — Муфта компрессора системы кондиционирования28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 — 10 — Система раздельного климат-контроля30 — 3 — PCM, автоматическая коробка передач31 — 10 — Интеллектуальная зарядка аккумуляторной батареи32 — 10 — Автоматическая коробка передач33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)34 — 10 — Форсунки, катушки зажигания35 — 10 — PCM, клапаны, электромагнитные клапаны
  2. 36 — 10 — PCM

Блок предохранителей в салоне Ford Focus 2 (рестайлинг):

  • №- Ампер- Описание предохранителя100 — 10 — Электронные модули (питание от замка зажигания)101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения105 — 25 — Обогреватель заднего стекла106 — 20 — Система управления без ключа107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора111 — 15 — Топливный насос (только варианты с бензиновым двигателем)112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)113 — 10 — Лампы наружного освещения в дневное время (подфарники)114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя115 — 7,5 — Питание органов управления внешним освещением от генератора116 — 20 — Противотуманные фары/фонари117 — 7,5 — Фонарь освещения номерного знака118 — 20 — Модуль электрооборудования двери (левой задней)119 — 15 — Дополнительное гнездо питания в багажном отделении119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 — 20 — Модуль электрооборудования двери (правой задней)121 — 20 — Электрообогрев передних сидений122 — 10 — Модуль подушки безопасности123- 7,5 — Электрообогрев наружных зеркал заднего вида124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 — 20 — Система управления без ключа127 — 25 — Электрические стеклоподъемники128 — — — Не используется129 — 20 — Очиститель ветрового стекла130 — — — Не используется131 — 15 — Очиститель заднего стекла132 — 15 — Стоп-сигналы133 — 25 — Реле центральной системы блокировки, модуль двери пассажира134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя135 — 20 — Подсветка при движении в светлое время136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 — 10 — Динамик включения аварийного батарейного питания138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 — 10 — Дальний свет фар, правая сторона140 — 10 — Дальний свет фар, левая сторона141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом142 — 15 — Ближний свет фар (правая сторона)
  • 143 — 15 — Ближний свет фар (левая сторона)

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций.

Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями.

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

Источник: https://jrepair.ru/remont-ford/blok-predokhranitelej-i-rele-ford-focus-2

Предохранители Форд Фокус 2 рестайлинг

Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.

Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.

Расположение предохранителей в салоне Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.

1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.
Установка выполняется в обратной последовательности.

Расположение предохранителей под капотом Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.

Предохранители в салоне Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг



ПредохранительСила тока, АЗащищаемые цепи
10010Электронные модули (питание от замка зажигания)



ПредохранительСила тока, АЗащищаемые цепи
10120Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
10210Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
10310Питание органов управления внешним освещением от аккумуляторной батареи
10410Система экономии электроэнергии, плафоны внутреннего освещения
10525Обогреватель заднего стекла
10620Система управления без ключа
1070Батарейное питание комбинации приборов, бортовая диагностика
1087,5Дополнительные функции комбинации приборов (аудиосистема и система навигации)
10920Прикуриватель, дополнительная электрическая розетка сзади (предохранитель прикуривателя форд фокус 2 рестайлинг)
11010Питание переключателя системы наружного освещения в дневное время от генератора
11115Топливный насос (только варианты с бензиновым двигателем) (предохранитель бензонасоса форд фокус 2 рестайлинг)



ПредохранительСила тока, АЗащищаемые цепи
11215Модули аудиосистемы (питание от аккумуляторной батареи) (предохранитель магнитолы форд фокус 2 рестайлинг)
11310Лампы наружного освещения в дневное время (подфарники)
11410Питание комбинации приборов от генератора, иммобилайзер двигателя
1157,5Питание органов управления внешним освещением от генератора
11620Противотуманные фары / фонари (предохранитель противотуманных фар форд фокус 2 рестайлинг)
1177,5Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2 рестайлинг)
11820Модуль электрооборудования двери (левой задней)
11915Дополнительное гнездо питания в багажном отделении
11925Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
12020Модуль электрооборудования двери (правой задней)
12120Электрообогрев передних сидений (предохранитель подогрева сидений форд фокус 2 рестайлинг)
12210Модуль подушки безопасности
1237,5Электрообогрев наружных зеркал заднего вида



ПредохранительСила тока, АЗащищаемые цепи
1247,5Задние и передние габаритные огни, стоп сигналы (левая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
1257,5Задние и передние габаритные огни, стоп сигналы (правая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
12620Система управления без ключа
12725Электрические стеклоподъемники (предохранитель стеклоподъемника форд фокус 2 рестайлинг)
128—Не используется
12920Очиститель ветрового стекла (предохранитель дворников форд фокус 2 рестайлинг)
130—Не используется
13115Очиститель заднего стекла
13215Стоп сигналы (предохранитель стоп сигнала форд фокус 2 рестайлинг)
13325Реле центральной системы блокировки, модуль двери пассажира
13420Система централизованной блокировки замков, модуль электрооборудования двери водителя (предохранитель центрального замка форд фокус 2 рестайлинг)
13520Подсветка при движении в светлое время
13615Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2 рестайлинг)
13710Динамик включения аварийного батарейного питания
13810Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
13910Дальний свет фар, правая сторона



ПредохранительСила тока, АЗащищаемые цепи
14010Дальний свет фар, левая сторона
14110Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2 рестайлинг)
14215Ближний свет фар (правая сторона)
14315Ближний свет фар (левая сторона)



Предохранители под капотом Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг



ПредохранительСила тока, АЗащищаемые цепи
140Электровентилятор охлаждения двигателя (предохранитель вентилятора форд фокус 2 рестайлинг)
280Рулевое управление с усилителем (ЭУР/ЭГУР)
360Внутренний блок предохранителей 1
460Внутренний блок предохранителей 2
580Вспомогательный отопитель
660Свечи подогрева (только для автомобилей с дизельными двигателями)
730Антиблокировочная система, насос системы динамической стабилизации
820Антиблокировочная система, клапаны системы динамической стабилизации
920Модуль управления силовым агрегатом (PCM) (ЭБУ двигателя)



ПредохранительСила тока, АЗащищаемые цепи
1030Вентилятор системы климат контроля (вентилятор печки)
1120Выключатель зажигания (стартера и приборов)
1240Реле 15l зажигания
1320Электрическая обмотка стартера (предохранитель стартера форд фокус 2 рестайлинг)
1440Обогрев лобового стекла, правая сторона
1530Реле вентилятора охлаждения (Sigma — только варианты без A/C)
1640Обогрев ветрового стекла, левая сторона
1730Складывающаяся крыша
1830Инвертирующий усилитель мощности
1910Модуль ABS ((предохранитель абс форд фокус 2 рестайлинг))
2015Звуковой сигнал (клаксон) (предохранитель сигнала форд фокус 2 рестайлинг)
2120Вспомогательный отопитель
2210Модуль усилителя рулевого управления
2330Омыватель фар
2415Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
2510Реле зажигания
2615Автоматическая коробка передач (акпп)
2610Непрерывное питание PCM (только Focus ST и Focus RS)
2710Муфта компрессора системы кондиционирования
2810Управление свечой накаливания (только для автомобилей с дизельными двигателями)
2910Система раздельного климат-контроля (предохранитель печки форд фокус 2 рестайлинг)
303PCM (ЭБУ акпп), автоматическая коробка передач
3110Интеллектуальная зарядка аккумуляторной батареи
3210Автоматическая коробка передач



ПредохранительСила тока, АЗащищаемые цепи
3210Электропитание топливных форсунок (только Focus ST и Focus RS)
3310Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
3310Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
3320Подогреваемый кислородный датчик (только Focus ST и Focus RS)
3410Форсунки, катушки зажигания
3510PCM, клапаны, электромагнитные клапаны
3610PCM



Предохранители Форд Фокус 2 дорестайлинг

Предохранители на форд фокус 2


Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °



И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей



Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

36 10 PCM

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи

100 10 Электронные модули (питание от замка зажигания)

101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)

102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления

103 10 Питание органов управления внешним освещением от аккумуляторной батареи

104 10 Система экономии электроэнергии, плафоны внутреннего освещения

105 25 Обогреватель заднего стекла

106 20 Система управления без ключа

107 10 Батарейное питание комбинации приборов, бортовая диагностика

108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)

109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)

112 15 Модули аудиосистемы (питание от аккумуляторной батареи)

113 10 Лампы наружного освещения в дневное время (подфарники)

114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя

115 7,5 Питание органов управления внешним освещением от генератора

116 20 Противотуманные фары/фонари

117 7,5 Фонарь освещения номерного знака

118 20 Модуль электрооборудования двери (левой задней)

119 15 Дополнительное гнездо питания в багажном отделении

119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)

120 20 Модуль электрооборудования двери (правой задней)

121 20 Электрообогрев передних сидений

122 10 Модуль подушки безопасности

123 7,5 Электрообогрев наружных зеркал заднего вида

124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)

125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)

126 20 Система управления без ключа 1

27 25 Электрические стеклоподъемники

128 — Не используется

129 20 Очиститель ветрового стекла

130 — Не используется

131 15 Очиститель заднего стекла

132 15 Стоп-сигналы

133 25 Реле центральной системы блокировки, модуль двери пассажира

134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя

135 20 Подсветка при движении в светлое время

136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

137 10 Динамик включения аварийного батарейного питания

138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия

139 10 Дальний свет фар, правая сторона

140 10 Дальний свет фар, левая сторона

141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом

142 15 Ближний свет фар (правая сторона)

143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи

F37 F140 10 Дальний свет фар (левая сторона)

F38 F139 10 Дальний свет фар (правая сторона)

F39 F109 20 Прикуриватель, задняя розетка

F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)

F41 F106 20 не используется

F42 F123 7,5 Электрообогрев наружных зеркал заднего вида

F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.

F44 отсутствует

F45 F113 10 Система дневного света (стояночный свет)

F46 F107 10 Щиток приборов, OBD

F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания

F48 F135 20 Подсветка при движении в светлое время

F49 F103 10 Органы управления освещением.

F50 F129 20 Стеклоочистители лобового стекла

F51 F111 15 Топливный насос

F52 F105 25 Обогрев заднего стекла

F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)

F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа

F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором

F58 F112 15 Аудиоустройства, мобильный телефон

F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка

F60 F142 15 Ближний свет фар (левая сторона)

F61 F143 15 Ближний свет фар (правая сторона)

F62 отсутствует

F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения

F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности

F66 F115 7,5 Органы управления освещением.

F67 F114 10 Щиток приборов, противоугонная система

F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)

F69 F116 20 Противотуманные фары, задний противотуманный фонарь

F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений

F71 F110 10 Подсветка при движении в светлое время

F72 отсутствует

F73 F117 7,5 Фонари освещения регистрационного знака

F74 F132 15 Стоп-сигналы

F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора

F76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочиститель

F79 отсутствует

F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона

F81 F120 20 Модуль правой задней двери

F82 F118 20 Модуль левой задней двери

F83 отсутствует

F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)

F85 отсутствует

F86 F121 20 Сиденья с обогревом

Расположение плавких предохранителей и реле и их замена Ford focus 2 и 2 рестайлинг

 Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей. Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

 Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПредупреждениеНе заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже …



Расположение предохранителей на Форд Фокус 2 | Автомобильный журнал pol-z.ru

Основной блок предохранителей на Ford Focus 2 располагается под капотом — в его правом дальнем углу.

Схема расположения предохранителей:

  • 36 — РСМ
  • 35 — предохранитель клапанов, РСМ
  • 34 — предохранитель катушки зажигания, форсунок
  • 33 — предохранитель перепускного клапана промежуточного охлаждения дизельного мотора
  • 32 — предохранитель датчиков кислорода
  • 31 — предохранитель зарядки аккумулятора
  • 30 — предохранитель коробки передач, РСМ
  • 29 — предохранитель системы климат-контроля
  • 28 — управление свечой
  • 27 — компрессор кондиционера
  • 26 — коробка передач
  • 25 — предохранитель зажигания
  • 24 — предохранитель вспомогательного отопителя
  • 23 — предохранитель омывателя
  • 22 — предохранитель усилителя руля
  • 21 — предохранитель вспомогательного отопителя
  • 20 — звуковая сигнализация
  • 19 — предохранитель ABS
  • 18 — инвертирующий усилитель мощности
  • 17 — крыша
  • 16 — предохранитель левого обогревателя ветрового стекла
  • 15 — предохранитель вентилятора охлаждения двигателя
  • 14 — предохранитель правого обогревателя ветрового стекла
  • 13 — предохранитель стартера
  • 12 — реле зажигания
  • 11 — предохранитель стартера и приборов
  • 10 — вентилятор климат-контроля
  • 9 — предохранитель силового агрегата
  • 8 — предохранитель клапанов динамической стабилизации, антиблокировочной системы
  • 7 — насос системы динамической стабилизации, антиблокировочная система
  • 6 — предохранитель свечей подогрева
  • 5 — предохранитель вспомогательного отопителя
  • 4 — блок предохранителей
  • 3 — блок предохранителей
  • 2 — предохранитель усилителя руля
  • 1 — предохранитель вентилятора охлаждения

  В салоне автомобиля располагается еще один блок предохранителей. Его можно найти под бардачком.

Схема расположения предохранителей в салоне Форд Фокус:

  • 143 — предохранитель левого ближнего света
  • 142 — предохранитель правого ближнего света
  • 141 — электропривод зеркала заднего вида, габариты заднего хода
  • 140 — предохранитель левого дальнего света
  • 139 — предохранитель правого дальнего света
  • 138 — трансмиссия, акселератор, силовой агрегат
  • 136 — предохранители жиклеров и насоса омывателя
  • 135 — ночная подстветка
  • 134 — электрика водительской двери, центральный замок
  • 133 — электрика пассажирской двери, центральная система блокировки
  • 132 — стоп-сигнал
  • 131 — предохранитель заднего стеклоочистителя
  • 130 — не задействован
  • 129 — предохранитель очистителя ветрового стекла
  • 128 — не задействован
  • 127 — предохранитель стеклоподъемников
  • 126 — система управления без ключа
  • 125 — предохранитель правых габаритов
  • 124 — предохранитель левых габаритов
  • 123 — предохранитель обогрева зеркал
  • 122 — подушка безопасности
  • 121 — обогрев передних сидений
  • 120 — электрика задней правой двери
  • 119 — гнездо питания в багажнике
  • 118 — электрика задней левой двери
  • 117 — подсветка номера
  • 116 — предохранитель фар и противотуманных фар
  • 115 — внешнее освещение от генератора
  • 114 — иммобилайзер, питание от генератора
  • 113 — подфарники
  • 112 — предохранитель аудио-системы
  • 111 — топливный насос
  • 110 — переключение освещения от генератора (в дневное время)
  • 109 — дополнительное гнездо питания сзади, прикуриватель
  • 108 — система навигации, аудио-система
  • 107 — система бортовой диагностики, питание приборов от аккумулятора
  • 106 — система управления без ключа
  • 105 — предохранитель обогревателя заднего стекла
  • 104 — внутреннее освещение
  • 103 — внешнее освещение от аккумулятора
  • 102 — приемник дистанционного управления, фильтр продуктов сгорания на дизеле, рулевая колонка, регулятор отопителя
  • 101 — привод крыши, привод водительского кресла, привод люка
  • 100 — питание электронных модулей от замка зажигания

  Видео-инструкция по замене предохранителя на Форд Фокус 2:

  • Автор: Валерий
  • Распечатать

Ford Focus Hatchback ✪ FORD ✪ (Original) 🗽 › Бортжурнал › предохранитель салонного света и внутренний блок предохранителей фокус 2 рестайлинг

Ковырялся я тут на днях в плафоне освещения салона и хоп смотрю свет не горит, замкнул случайно пару контактов, соответственно сразу подумал на предохранитель, так в принципе и оказалось, надеюсь эта информация кому нибудь пригодится, он находится под бардачком крепится снизу над пасажирскими ногами на два пластиковых болтика которые выкручиваются легкими движениями пальцев, опускаем блок вниз и видим кучу предохранителей, нам нужен именно тот который я отметил на фото!

1.

2.

за одно все значения

3.

Таблица значений блока предохранителей в салоне:№- Ампер- Описание предохранителя100 — 10 — Электронные модули (питание от замка зажигания)101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения105 — 25 — Обогреватель заднего стекла106 — 20 — Система управления без ключа107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора111 — 15 — Топливный насос (только варианты с бензиновым двигателем)112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)113 — 10 — Лампы наружного освещения в дневное время (подфарники)114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя115 — 7,5 — Питание органов управления внешним освещением от генератора116 — 20 — Противотуманные фары/фонари117 — 7,5 — Фонарь освещения номерного знака118 — 20 — Модуль электрооборудования двери (левой задней)119 — 15 — Дополнительное гнездо питания в багажном отделении119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 — 20 — Модуль электрооборудования двери (правой задней)121 — 20 — Электрообогрев передних сидений122 — 10 — Модуль подушки безопасности123- 7,5 — Электрообогрев наружных зеркал заднего вида124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 — 20 — Система управления без ключа127 — 25 — Электрические стеклоподъемники128 — — — Не используется129 — 20 — Очиститель ветрового стекла130 — — — Не используется131 — 15 — Очиститель заднего стекла132 — 15 — Стоп-сигналы133 — 25 — Реле центральной системы блокировки, модуль двери пассажира134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя135 — 20 — Подсветка при движении в светлое время136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 — 10 — Динамик включения аварийного батарейного питания138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 — 10 — Дальний свет фар, правая сторона140 — 10 — Дальний свет фар, левая сторона141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом142 — 15 — Ближний свет фар (правая сторона)

143 — 15 — Ближний свет фар (левая сторона)

Как поменять предохранители на Форд Фокус 2. Инструкция по замене

Предохранители на Форд Фокус 2 находятся в блоке под капотом и в салоне, под бардачком. Замена предохранителей ФФ2 может понадобится если отказала одна из защищаемых ими цепей. В таком случае, первым делом нужно проверить преды.

Для этого понадобится снять защитную крышку блока — сделать это не так уж и просто, ввиду ее неудобного расположения. На внутренней стороне крышки есть схема предохранителей и щипцы для замены. Далее, нужно найти необходимый предохранитель и заменить его, если он сгорел.

Прежде чем поставить новый пред нужно выяснить и устранить причину сгорания старого.

Как видно, процедура несложная. Заменить предохранитель в салоне ФФ2 также не составит труда.

1

Замена предохранителей может понадобиться, если появляется неисправность, связанная с цепями, которые они защищают. Например, если не горит лампа в фаре.

2

Снять крышку, защищающую блок предохранителей. Сделать это не очень удобно, поскольку она цепляется за трубку слева и соседнюю крышку вверху.

3

На внутренней стороне крышки есть схема предохранителей и щипцы для их замены.

4

Сверившись со схемой и вооружившись щипцами, вынуть нужный предохранитель.

5

Осмотреть предохранитель: линия должна быть четкой, без обрывов, а контакты чистые и не подгоревшие.

6

Этот предохранитель сгорел. Нужно выяснить, что стало тому причиной, и устранить ее.

7

Заменить сгоревший предохранитель таким же по мощности новым, и поставить на место крышку.

Citroen c4 расположение предохранителя стартера полная версия

Рекламные объявления. В этой статье вы найдете схемы блока предохранителей Citroen C2 и получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждой схемы расположения предохранителей. Автомобили с левым рулем: находится под панелью приборов, за крышкой.

Форумы BBA-Reman

Автомобили с правым рулем: Расположен в нижнем перчаточном ящике. Чтобы получить доступ, откройте перчаточный ящик, потяните за ручку на крышке блока предохранителей.Чтобы получить доступ к блоку предохранителей, расположенному в моторном отсеке, снимите крышку аккумуляторного отсека и снимите крышку. Как проверить предохранители? Как заменить перегоревший предохранитель? Почему перегорают автомобильные предохранители? Типы автомобильных предохранителей. Расположение и назначение предохранителей в автомобилях, выпущенных в другое время, могут отличаться.

Содержание. Блок предохранителей на приборной панели. Блок предохранителей в моторном отсеке.

Подробнее: Как проверить предохранители? Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта. Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится.

Ok Политика конфиденциальности. Диагностический разъем — Присадка для противосажевого фильтра — Выключатель сцепления — Датчик угла поворота рулевого колеса. Помощь при парковке — Панель приборов — Кондиционер — Телефон Bluetooth 2.

Исполнительные механизмы системы управления двигателем Катушка зажигания. Датчик кислорода. Впрыск — продувка канистры. Быстрые ссылки. См. Также: Справочник. Оглавление. Страницы спецификаций, настроек, проверок и особенностей частных автомобилей Citroen. Исправлен указатель правого поворота. Дальний свет тебе. Автоматика Ручка стеклоочистителя опущена вниз.Торможение заметно. Неисправность антиблокировочной системы. Инициализация недостаточной инфляции Повторная инициализация системы обнаружения недостаточной инфляции.

F Выберите меню «Помощь при вождении». Эта функция доступна на планшете с сенсорным экраном. F Выберите меню «Конфигурация». F Установите подголовники в нижнее положение. Бардачок. USB-порт. Открытое хранилище. Подстаканник. Передний подлокотник с ящиком для хранения. Карманы на передних дверях. Передний подлокотник.

Citroën C4 (2004-2010) предохранители

Ящик для хранения.Аксессуар для сети хранения. Кольца крепления сетки для хранения. F Нажмите кнопку R.

F Нажмите кнопку N. Через несколько секунд экран выбора закроется. Запоминание Эта функция доступна на планшете с сенсорным экраном.

Citroen Service, Руководства по ремонту

F Выберите модель «Помощь при вождении» с АВТОМАТИЧЕСКИМ освещением F Нажмите эту кнопку, индикаторы поворота мигают. При экстренном торможении нажимайте очень сильно, не снижая давления. Страница Процедура ремонта Практическая информация Порядок ремонта 1.Стр. Практическая информация 2. Замена лампочек 2. Стоп-сигналы P21W. F Раздвиньте фиксаторы патрона лампы и 3. Указатели поворота PY21W.

Противотуманная фара или фонарь заднего хода P21W. F всегда заменяйте вышедший из строя предохранитель на предохранитель FF2 30a антиблокировочная система тормозов f2 25a обогреватель вентилятора обогрева зеркал и f3 вентилятор 30a. Штаб-квартира автомобильной компании находится в Нейи-сюр-Сен. Электросхема Citroen saxo pdf. Francouzsky saxo mise en securitepdf saxo electique popis vozidla bezpecnost.

Руководство по ремонту мб.Citroen saxo pdf инструкции по ремонту и обслуживанию электрические схемы каталог запчастей коды неисправностей скачать бесплатно. Расшифровка символов Блок предохранителей пассажира до лампы блока предохранителей двигателя арт. Anglicky citroen saxo to электрические схемыpdf электрическая схема Citroen saxo exc 1 k сервис мануал заказать двигатель citroen saxo exc s0s1. Ситроен инструкции по эксплуатации автомобилей pdf схемы электрических соединений над страницей. Разбивка функции на три диаграммы.

Руководство в том числе владельцев pdf схемы электропроводки peugeot motor talk gmbh citroen peugeot 15d xsara saxo tud5 поршневые кольца двигателя в комплекте поршневых колец двигателя.Citroen saxo к электросхемамpdf электрическая схема. Франкоузский ручной citroen saxopdf.

Citroen PDF Руководства по ремонту и ремонту

Citroen saxo Руководства по ремонту english mb elektricka schema. Автомобильная компания citroen входит в состав корпорации psa peugeot citroen и специализируется на производстве современных легковых автомобилей.

Citroen pdf инструкции по ремонту и ремонту электрические схемы каталог запчастей коды неисправностей скачать бесплатно. Документ инструкции по эксплуатации 1.Руководство по количеству передач скачать бесплатно руководство по эксплуатации для ситроен. Francouzsky saxo electique подвеска directionpdf saxo electique rizeni. Подробно рассмотрены все модели ситроена. Он основал компанию андре ситроен, которая в будущем преуспела, назвав ее societe anonyme andre citroen.

Citroen C4 не запускается, неисправность электрической цепи, неисправность стояночного тормоза, неисправность автоматического выключателя, \

Руководства по ремонту Подробное руководство по ремонту Citroen, подробное руководство по ремонту и руководство по техническому обслуживанию Citroen.Руководство Citroen Saxo Pdf Espanol. Электросхема Citroen C2, PDF. Электросхемы Citroen Service Manuals. Здесь вы найдете схемы блока предохранителей Citroen C4, получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждой схемы расположения предохранителей и реле. Автомобили с левым рулем: Он расположен в нижней левой части приборной панели.

Автомобили с правым рулем :. Чтобы получить доступ к предохранителям под приборной панелью, откиньте крышку доступа, отверните винты на четверть оборота и наклоните весь блок.Чтобы получить доступ к блоку предохранителей в моторном отсеке, отсоедините и снимите крышку. Как проверить предохранители? Как заменить перегоревший предохранитель?

Почему перегорают автомобильные предохранители? Типы автомобильных предохранителей. Оглавление. Расположение и назначение предохранителей в автомобилях, выпущенных в другое время, могут отличаться. Расположение блока предохранителей. Под приборной панелью расположены два блока предохранителей, один блок предохранителей в моторном отсеке, а другой — на аккумуляторной батарее. Схемы блоков предохранителей. Узнать больше: Как проверить предохранители? Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта.Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится.

Ok Политика конфиденциальности. Кондиционер — Панель приборов — Тахометр — Подушки безопасности и преднатяжители — Блок реле прицепа — Телефон Bluetooth. Многофункциональный экран, радио, органы управления на рулевом колесе, дисплеи — Сигнализация — Передняя розетка 12 В — Прицепной модуль — Модуль автошколы.

Датчик дождя — Датчик освещенности — Электронная 6-ступенчатая коробка передач — Блок реле двигателя. Автоматическая коробка передач — Ксеноновые фары — Фары направленного действия — Электроклапан сброса канистры.Электроклапан двигателя — Датчик воды в дизельном топливе — Блок управления двигателем — Форсунки — Катушка зажигания — Датчик кислорода — Электроклапан сброса адсорбера 1. Quick Links. См. Также: Справочник Справочник инструкций.

Содержание. Page 3 Обращаем ваше внимание на следующее. Раздел «Ознакомление» в начале этого документа предназначен для быстрого ознакомления с вашим автомобилем.

Чтение подробных разделов необходимо, чтобы максимально использовать возможности вашего автомобиля в полной безопасности.Двигатель перезапускается автоматически, как только вы захотите тронуться с места.

Снятие крышки заливной горловины. Блокировка указателей поворота автомобиля на фиксированном. Разблокировка багажника. Рычаг разблокировки салона. Внешний предохранитель. Стр. 8: Ознакомление с приборами и органами управления Приборы и органы управления Вентиляционные отверстия для запотевания или размораживания передних боковых окон. Боковые регулируемые дефлекторы.

Органы управления наружными зеркалами. Регулировка фары по высоте.

Переключатель освещения и указателя поворота. Стр. 9: Знакомство с планшетом с сенсорным экраном и 7-дюймовым экраном. Операционные меню Используйте кнопки, расположенные по обе стороны от планшета с сенсорным экраном, для доступа к меню, затем нажимайте виртуальные кнопки на экране.

Каждое меню отображается на одной или двух страницах: первичной и вторичной. Регулировка угла наклона спинки. Регулировка высоты подушки. В качестве меры предосторожности регулировку сиденья водителя следует производить только в неподвижном состоянии. Нужна помощь? Мы восстанавливаем электронные автомобильные детали.

Добро пожаловать, Гость Вход Зарегистрироваться. Последние сообщения Популярные темы. Реле стартера Citroen C4 Picasso? Плоский восходящий плоский нисходящий резьбовой. Ученик форума. Добрый день у меня есть C4 grand picasso 1.

Я проверил это, и предохранитель стартера перегорел, поэтому заменил предохранитель, повернул его, и он снова перегорел, поэтому заказал новый стартер. Прибыл стартер с 11 зубьями на шестерне, а старый с 12 зубьями, поэтому позвонил поставщику, который заверил меня, что это правильный.

После переустановки проблем не возникло, попробовал еще несколько раз и никаких проблем. Пока я откладывал свои инструменты, стартер включился при работающем двигателе, поэтому я выключил его, запустил снова, и стартер не отключился, он сделал это несколько раз, поэтому проверил датчик мощности, и он держит под напряжением провод возбудителя стартера.

Я проверил коды неисправностей, и у него было 3 в bis: внутренняя ошибка BSI, размыкание или короткое замыкание реле стартера на массу и соотношение реле стартера. Кто-нибудь знает, где находится реле стартера? При проворачивании раздается щелчок от BSI, и предохранитель стартера находится в блоке предохранителей под капотом. Отправлено в пятницу, 24 августа, PM. Мастер-техник Форума. Значит, стартер не виноват, это короткое замыкание в проводке? Пришло время проверить подающую проволоку. Старый стартер просто перегорит предохранитель, но новый стартер будет запускать двигатель каждый раз, но подача кривошипа на стартер остается под напряжением после отпускания ключа.

Читает эту тему. Работает на InstantForum. Сжатие включено. Расширенный поиск. Вы можете использовать ранние цены или отображать цены в прямых прогнозах, когда они доступны, в прогнозе фиксированных цен. Если клиент выбирает комбинированные прогнозы A B C и делает ставку на 6 ставок, это будет рассчитано как 6 прямых прогнозов следующим образом: Если в каком-либо прогнозе будет не участвующий, то общая ставка будет размещена на выигрыш по другому выбору.

В прогнозах с фиксированной ценой оставшийся выбор будет рассчитан по SP.В скачках, в которых лошадь финиширует одна и дивиденды прогноза не возвращаются, все ставки на прогноз, согласно которым эта лошадь финиширует первой, будут рассчитаны как выигрышная одиночная ставка с SP на победившей лошади. Все остальные ставки на прогноз в гонке проигрывают. В случае если две или более лошади не претендуют на первое или второе место, будут объявлены отдельные дивиденды и выплачены по каждому квалификационному прогнозу.

В прогнозах с фиксированной ценой все коэффициенты будут выплачены с разделением ставки в соответствии с количеством лошадей, у которых нет равных.Ставки на тройной прогноз Вы можете использовать ранние цены или показывать цены в трех трех прогнозах, если таковые имеются, в трехстороннем прогнозе с фиксированной ценой. Это доступно на всех скачках с участием 8 и более бегунов.

Однако, если компьютерные дивиденды Tricast не объявлены (д. Следующее применяется как к Tricasts, так и к Tricast с фиксированной ценой: если один вариант не является участником, то ставка будет рассчитана как прямой прогноз на основе компьютерного прогноза дивидендов. двое не участвующих в соревнованиях, то ставка будет рассчитана как одноразовая ставка на оставшийся выбор.В случае двух или более лошадей, претендующих на первое, второе или третье места, будут объявлены отдельные дивиденды и выплачены каждому квалификационному трикасту.

В трехсторонних играх с фиксированной ценой все коэффициенты будут выплачены с разделением ставки в соответствии с количеством лошадей, у которых нет равных. Трикасты принимаются только для одиночных игр. Применяется Правило 4 (Вычеты). Резервы В скачках с резервом любые ставки, сделанные до объявления резервной лошади бегущей, и если резерв не был оценен во время размещения ставки, то любые такие ставки будут рассчитаны по результату без учета резервных участников. ) ‘.

Ставки на каждый исход, рассчитанные на результат «без запасного участника (-ов)», будут основаны на количестве участников, без учета резервных участников, которые начнут гонку. В гонках, где резервы оцениваются, но не проводятся, Правило 4 (Вычеты) применяться не будут.

Снятие лошади, кроме антепоста Если лошадь снята до того, как она попала под распоряжение стартера, или если стартер официально считает, что стартер не принимал участия в скачке, то ставки будут возвращены на отозванную лошадь, а выигрышные ставки будут подлежать вычетам в соответствии с с Правилом 4 (Вычеты).Если лошадь будет снята с соревнований и сформирован новый рынок, то любые ставки, сделанные по выставочным ценам до нового шоу, будут подлежать вычетам, указанным выше.

В случае дальнейшего отказа после реформирования рынка, ставки, сделанные по выставочным ценам на исходном рынке, будут подлежать дальнейшему вычету на основе цены выбывшей лошади на исходном рынке.

Ставки, сделанные на новом рынке, будут вычитаться на основе текущей цены. Вышеупомянутая шкала будет также применяться к неучастникам в ранних ценовых гонках и будет использоваться для других событий, где мы специально объявляем, что будут применяться вычеты в соответствии с Правилом 4 (Удержания).

повторных прогона В случае фальстарта и т. Д. Возврат оставшихся участников в соответствии с Правилом 4 (удержания). Количество бегунов, участвующих в повторном забеге, определяет условия проведения Place. Прогулки и скачки пустотных лошадей Прогулки и забеги считаются забегами, но любая лошадь, участвующая в этом, будет рассматриваться как не участвующая в соревнованиях для целей урегулирования. При размещении ставок в обе стороны применяются обычные условия размещения. В случае, если результат игры решается серией пенальти, один гол будет добавлен к счету команды-победителя и общему количеству игры для расчетов.

На двусторонних рынках применяются правила пуша.


Стена (умение) | Последняя фантазия вики

В этой статье нужно несколько картинок. Возможно, вы сможете помочь, загрузив картинку.

Стена в Crisis Core -Final Fantasy VII- .

Белая магия, которая создает невидимый барьер для защиты тела от физических и магических ударов.

Стена (ウ ォ ー ル, Wōru?), Также известная как Manawall , — это заклинание из серии Final Fantasy .Обычно он добавляет союзнику статусы Protect и Shell.

Существуют и другие заклинания, также иногда локализованные как «Стена». Стена иногда упоминается как «Отражение», а заклинание, локализованное как «Стена» в оригинальной Final Fantasy , является повторяющейся способностью NulAll.

Final Fantasy II [редактировать | править источник]

Образует магическую стену, повышая магическую защиту.

Описание

Стена блокирует заклинания Черной Магии до ее уровня.Например, Wall3 будет блокировать все заклинания Черной магии уровней 1–3. Ошибка в версии NES по-прежнему будет отображать графику заблокированного заклинания и при использовании против врага в сочетании с заклинанием KO, таким как Toad или Warp, которое враг мгновенно умрет независимо от точности заклинания нокаутом.

Final Fantasy VII [редактировать | править источник] Основная статья: Стена (Final Fantasy VII)

Стена — последнее заклинание, изученное из Материи Барьера после накопления на ней 30 000 AP.Он добавляет союзнику эффекты статуса Barrier и MBarrier и требует 58 MP для сотворения. Безопаснее ∙ Сефирот — единственный враг, который использует заклинание против группы.

Final Fantasy VII Remake [править | править источник] Основная статья: Manawall (VII Remake)

Manawall — это последняя способность Barrier Materia, для сотворения которой требуется 20 MP. Он дает статусы Barrier и Manaward, уменьшая вдвое физический и магический урон одному союзнику на определенный период времени.

Crisis Core -Final Fantasy VII- [править | править источник]

Стену можно сотворить, когда Зак экипирован Материей Стены.Стоит 42 MP и дает статусы Zack Barrier и MBarrier. Это можно сделать с помощью Materia Fusion путем слияния освоенного Elemental Ward с освоенными Libra, слияния Barrier с любой DMW Materia, слияние Quake с любой HP Up Materia или слияние освоенного Barrier с освоенным Elemental Ward. Его также можно получить, выполнив побочный квест «Чудеса Нибельхейма».

Стена также является вражеской способностью, используемой Гексодоном.

Final Fantasy VIII [редактировать | править источник] Основная статья: Стена (Final Fantasy VIII)

Стена — это предел, который можно использовать через слот Селфи.Он дает защиту и оболочку всей группе.

Final Fantasy X-2 [редактировать | править источник]

Стена — это способность, которую дрессфера Алхимика может использовать с помощью команды Смешать. Он предоставляет партии статусы Protect и Shell.

Следующие комбинации приводят к Стене:

  • Лунный занавес + зелье, Сверхзелье, Эфир, Пух Феникса, Мега Феникс, Противоядие, Мягкое, Глазные капли, Эхо-экран, Святая вода, Средство, Бюджетная граната, Граната, С-бомба, М-бомба, Фрагмент бомбы, Ядро бомбы, Антарктический ветер, Арктический ветер, Электромрамор, Молниеносный мрамор, Чешуя рыбы, Чешуя дракона, Теневой самоцвет, Перо чокобо, Лунный занавес, Световой занавес, Звездный занавес, Источник маны, Источник выносливости, Источник души, Напиток героя, Гисальская зелень , Sylkis Greens, Mimett Greens, Pahsana Greens
  • Light Curtain + Potion, Hi-Potion, Ether, Phoenix Down, Mega Phoenix, Antidote, Soft, Eye Drops, Echo Screen, Holy Water, Remedy, Budget Grenade, Grenade, S-Bomb, M-Bomb, Fragment Bomb, Bomb Ядро, Антарктический ветер, Арктический ветер, Электромрамор, Мраморный мрамор, Чешуя рыбы, Чешуя дракона, Теневой самоцвет, Перо Чокобо, Лунный занавес, Световой занавес, Звездный занавес, Источник маны, Источник выносливости, Источник души, Напиток героя, Гисальская зелень, Sylkis Greens, Mimett Greens, Pahsana Greens

Final Fantasy XIV [редактировать | править источник] Этот раздел о способностях в Final Fantasy XIV пуст или нуждается в расширении.Вы можете помочь Final Fantasy Wiki, расширив ее.

Final Fantasy Type-0 [редактировать | править источник]

Стена — это заклинание, которое создает барьер, блокирующий огонь врага. Он доступен с самого начала и требует показателя Защитной магии 55.

Согласно опросам Square Enix, Стена — наименее используемое заклинание. Юсаку Накааки (арт-содиректор) изначально выдвинул идею использования знакомых заклинаний Final Fantasy в экшен-игре и особо упомянул заклинание Стена, представляющее сражение с противником, но скрывающееся за стеной, созданной заклинанием.Из-за большого количества управляемых символов разработчики не смогли уместить всю информацию о движении в доступный объем памяти. Хотя игрок может построить стену, ему придется продвигаться вперед и прятаться за ней будет неудобно. Директор Хадзиме Табата размышлял, что он хотел бы включить действие фактического сокрытия за заклинанием Стены, если когда-либо будет следующая игра. [1]

Final Fantasy Tactics [редактировать | править источник]

Древний свет, восстань и возроди! Стена!

Стена — это заклинание, которое выучил рабочий класс Белый Маг за 400 JP.Его использование стоит 24 MP и имеет скорость 25. Он нацелен только на одного юнита и менее точен.

Final Fantasy Dimensions [редактировать | править источник]

Уменьшает получаемый физический и магический урон и повышает атаку всех союзников.

Описание

Этот раздел о заклинании в Final Fantasy Dimensions пуст или нуждается в расширении. Вы можете помочь Final Fantasy Wiki, расширив ее.

Dissidia Final Fantasy Opera Omnia [редактировать | править источник] Этот раздел о способности в Dissidia Final Fantasy Opera Omnia пуст или нуждается в расширении.Вы можете помочь Final Fantasy Wiki, расширив ее.

Стена — это командная способность для Селфи, которая применяет к группе бафф стены, снижающий урон BRV.

Хранитель записей Final Fantasy [править | править источник] Этот раздел о способностях в Final Fantasy Record Keeper пуст или нуждается в расширении. Вы можете помочь Final Fantasy Wiki, расширив ее.

Final Fantasy Explorers [редактировать | править источник]

Нанести жестокий удар, который также создает барьер, способный свести на нет атаки.

Описание

Этот раздел о способностях в Final Fantasy Explorers пуст или нуждается в расширении. Вы можете помочь Final Fantasy Wiki, расширив ее.

Final Fantasy Brave Exvius [редактировать | править источник] Этот раздел о способностях в Final Fantasy Brave Exvius пуст или нуждается в расширении. Вы можете помочь Final Fantasy Wiki, расширив ее.

Mobius Final Fantasy [редактировать | править источник] Этот раздел о способностях в Mobius Final Fantasy пуст или нуждается в расширении.Вы можете помочь Final Fantasy Wiki, расширив ее.

% PDF-1.4 % 383 0 объект > эндобдж xref 383 133 0000000016 00000 н. 0000004164 00000 п. 0000004385 00000 п. 0000004429 00000 н. 0000004465 00000 н. 0000004874 00000 н. 0000005574 00000 н. 0000005686 00000 п. 0000005800 00000 н. 0000006069 00000 н. 0000006648 00000 н. 0000006736 00000 н. 0000009089 00000 н. 0000013949 00000 п. 0000145514 00000 н. 0000195644 00000 н. 0000195716 00000 н. 0000195849 00000 н. 0000195976 00000 н. 0000196078 00000 н. 0000196146 00000 н. 0000196306 00000 н. 0000196454 00000 н. 0000196620 00000 н. 0000196688 00000 н. 0000196818 00000 н. 0000196970 00000 н. 0000197116 00000 н. 0000197184 00000 н. 0000197338 00000 н. 0000197542 00000 н. 0000197680 00000 н. 0000197748 00000 н. 0000197896 00000 н. 0000198036 00000 н. 0000198174 00000 н. 0000198242 00000 н. 0000198382 00000 н. 0000198546 00000 н. 0000198699 00000 н. 0000198767 00000 н. 0000198926 00000 н. 0000199066 00000 н. 0000199134 00000 н. 0000199293 00000 н. 0000199449 00000 н. 0000199583 00000 н. 0000199651 00000 н. 0000199775 00000 н. 0000199943 00000 н. 0000200110 00000 н. 0000200178 00000 н. 0000200290 00000 н. 0000200407 00000 н. 0000200475 00000 н. 0000200543 00000 н. 0000200678 00000 н. 0000200746 00000 н. 0000200867 00000 н. 0000200935 00000 н. 0000201101 00000 н. 0000201169 00000 н. 0000201271 00000 н. 0000201339 00000 н. 0000201524 00000 н. 0000201592 00000 н. 0000201660 00000 н. 0000201728 00000 н. 0000201796 00000 н. 0000201974 00000 н. 0000202042 00000 н. 0000202184 00000 н. 0000202345 00000 н. 0000202413 00000 н. 0000202589 00000 н. 0000202771 00000 н. 0000202839 00000 н. 0000202957 00000 н. 0000203137 00000 н. 0000203323 00000 н. 0000203391 00000 н. 0000203521 00000 н. 0000203589 00000 н. 0000203657 00000 н. 0000203725 00000 н. 0000203870 00000 н. 0000203938 00000 н. 0000204107 00000 н. 0000204175 00000 н. 0000204243 00000 н. 0000204311 00000 н. 0000204458 00000 н. 0000204526 00000 н. 0000204594 00000 н. 0000204662 00000 н. 0000204730 00000 н. 0000204798 00000 н. 0000204945 00000 н. 0000205013 00000 н. 0000205166 00000 н. 0000205234 00000 н. 0000205302 00000 н. 0e @ 7: hYM͘ # aqvVn * dDg

Регулирующий клапан FF2-AHSH Racine FF2AHSH 02LY13 F4414 * Новинка *

Регулирующий клапан FF2-AHSH Racine FF2AHSH 02LY13 F4414
Сделано в США
Новинка не в оригинальной упаковке.

Как вернуть товар

Ваш товар должен быть в исходном неиспользованном состоянии, чтобы его можно было вернуть, за исключением случаев, когда имеется дефект производителя. Вы должны вернуть товар в течение 14 дней с момента покупки. Возврат осуществляется не позднее, чем через 7 дней после получения товара в Axxa Ltd и подтверждения состояния.

1. Пожалуйста, напишите по адресу [email protected], чтобы запросить возврат, и мы предоставим вам номер разрешения на возврат товара (RMA).

2. Отправьте возвращенный товар по адресу: Axxa Ltd, Jumbo Business Park, 2 Beaumont Road, Tunstall, Stoke on Trent, ST6 6BE, United Kingdom.

3. Включите в посылку подписанное письмо с указанием причины возврата и оригинал квитанции.

Комиссия за пополнение запасов

За все товары взимается комиссия за возврат в размере 10%, которая будет вычтена из вашего возмещения. Мы не возвращаем первоначальную стоимость доставки и обработки, которые вы оплатили при заказе.

Дефект производителя

На все новые и отремонтированные изделия предоставляется 12-месячная гарантия от дефектов производителя.Гарантия на бывшие в употреблении изделия составляет 6 месяцев. При наличии на складе Axxa Ltd заменит или отремонтирует неисправный товар после подтверждения состояния оригинального товара. В противном случае мы вернем вам деньги в полном объеме.

1. Пожалуйста, напишите по адресу [email protected], чтобы запросить возврат, и мы предоставим вам номер разрешения на возврат товара (RMA).

2. Отправьте возвращенный товар по адресу: Axxa Ltd, Jumbo Business Park, 2 Beaumont Road, Tunstall, Stoke on Trent, ST6 6BE, United Kingdom.

3. Включите в посылку подписанное письмо с указанием причины возврата и оригинал квитанции.

Политика отмены

Если сообщение об аннулировании получено до отправки товара, Axxa Ltd вернет вам деньги в полном объеме. Если товары уже покинули наш склад, мы попытаемся их забрать. Если это невозможно, мы порекомендуем вам ознакомиться с нашей политикой возврата, возврата и обмена.

Платежная политика

Допустимые способы оплаты
Кредитная карта (Visa и Master Card)
Paypal
Банковский перевод
Чек (товары отправляются после зачисления денег в наш банк)

Комиссия за кредитную карту

Средства будут списаны с вашей кредитной карты при размещении заказа.Если мы не сможем выполнить ваш заказ по какой-либо причине, ваша кредитная карта будет полностью возвращена. Если мы можем помочь, позвоните по телефону +44 (0) 1782 409752 или напишите нам по адресу: [email protected] или для бесплатного чата в Skype на Axxa Ltd

Спасибо. Команда Axxa Ltd

Данные об импорте и цена ff2 по коду ГС 85361010

Ноя 19 2016 метод управления US из них Патент (Патент № 8,358,555 от 22 января 2013 г.) ПЕРЕКРЕСТНЫЕ ССЫЛКИ НА РОДСТВЕННУЮ ЗАЯВКУ

Настоящая заявка испрашивает приоритет по 35 U.S.C. §119 (a) к заявке Кореи № 10-2009-0131779, поданной 28 декабря 2009 г. в Корейское ведомство интеллектуальной собственности, которая полностью включена в настоящий документ посредством ссылки, как если бы она изложена полностью.

УРОВЕНЬ ТЕХНИКИ

1. Область техники

Настоящее изобретение относится к полупроводниковому устройству и, в частности, к плавкой цепи полупроводникового устройства.

2. Уровень техники

Полупроводниковый прибор содержит различные варианты плавких предохранителей, которые можно использовать для ремонта возникших в нем дефектов.Используя один из вариантов предохранителя, восстановительная ячейка памяти в полупроводниковом устройстве, таком как устройство памяти, может заменить дефектную ячейку памяти в полупроводниковом устройстве, в котором хранятся данные.

В цепях предохранителей используются различные типы предохранителей, и цепи предохранителей могут быть, например, вариантами предохранителей. Одним из типов этих предохранителей является электрический предохранитель, который может работать как предохранитель. В общем, электрический предохранитель относится к предохранителю, который имеет высокое сопротивление для предотвращения протекания тока и замыкается накоротко, когда напряжение, имеющее уровень, равный или превышающий заданный уровень, применяется для обеспечения протекания тока.Следовательно, цепь предохранителя, содержащая электрический предохранитель, может выполнять программирование предохранителя с приложением напряжения, имеющего уровень, равный или превышающий заданный уровень, например, напряжение программирования.

РИС. 1 представляет собой блок-схему, схематически иллюстрирующую конфигурацию типичной цепи предохранителя. Обращаясь к фиг. 1, схема предохранителя включает в себя буфер ввода адреса 10 , множество наборов предохранителей от FS 1 до FSn и счетчик звонков 20 .Буфер ввода адреса 10 сконфигурирован для генерации адресных сигналов ADD <1: n>, которые могут представлять информацию о том, нужно ли программировать предохранители, предусмотренные в наборах предохранителей от FS 1 до FSn.

Множество комплектов предохранителей от FS 1 до FSn сконфигурированы для генерации сигналов предохранителей FUSEOUT 1 через FUSEOUTn в ответ на адресные сигналы ADD <1: n>, сигнал тестового режима TM и сигналы программирования предохранителей Q 1 с по Qn, выведенные из счетчика звонков 20 .Если некоторые из предохранителей запрограммированы, соответствующие наборы предохранителей среди множества наборов предохранителей от FS 1 до FSn инвертируют уровни сигналов предохранителей FUSEOUT 1 через FUSEOUTn, используя напряжение программирования VPP.

Счетчик звонков 20 сконфигурирован для приема тактового сигнала CLK и сигнала сброса RST, генерации сигналов программирования предохранителей от Q 1 до Qn для фактического выполнения программирования предохранителей и подачи сигналов программирования предохранителей Q 1 через Qn к блокам предохранителей от FS 1 до FSn.Соответственно, если сигнал тестового режима TM включен в тестовом режиме, схема предохранителя может программировать предохранители, предусмотренные в наборах предохранителей FS 1 — FSn, в ответ на сигналы программирования предохранителей Q 1 — Qn и сигналы адреса. ДОБАВИТЬ <1: n>.

РИС. 2 — временная диаграмма, иллюстрирующая работу цепи предохранителя, показанной на фиг. 1. Работа типичной цепи предохранителя будет описана ниже со ссылкой на фиг. 1 и 2. Когда сигнал ТМ тестового режима включен в тестовом режиме и сигнал сброса RST отключен, счетчик звонков 20 генерирует сигналы программирования предохранителей с Q 1 по Qn, которые включаются последовательно.Кольцевой счетчик 20, может содержать триггеры, которые соединены последовательно, и в этом случае он может генерировать сигналы программирования плавких предохранителей с Q 1 по Qn, которые последовательно активируются в течение их собственных заранее определенных интервалов, как показано на фиг. 2.

Если включен сигнал программирования предохранителя Q 1 , предохранитель комплекта предохранителей FS 1 может быть запрограммирован с использованием напряжения программирования VPP, а если сигнал программирования предохранителя Q 2 включен, предохранитель комплекта предохранителей FS 2 можно запрограммировать с помощью напряжения программирования VPP.Если запрограммирован один из предохранителей комплектов предохранителей FS 1 и FS 2 , уровень соответствующего сигнала предохранителя FUSEOUT 1 или FUSEOUT 2 изменяется соответственно.

Как описано выше со ссылкой на фиг. 1 и 2, программирование предохранителей множества наборов предохранителей от FS 1 до FSn может выполняться последовательно. Однако, поскольку программирование предохранителей выполняется непрерывно и часто используется напряжение программирования VPP, уровень напряжения программирования VPP изменяется.Следовательно, проблема неправильного программирования возникает, когда программирование предохранителей выполняется с пониженным на определенный уровень программным напряжением VPP.

КРАТКОЕ ОПИСАНИЕ

Здесь описана схема предохранителя для стабильного выполнения программирования предохранителя путем определения уровня напряжения программирования.

Согласно одному аспекту настоящего изобретения схема предохранителя содержит множество наборов предохранителей, сконфигурированных для выполнения программирования предохранителей и генерации сигналов предохранителей в ответ на сигналы программирования предохранителей; и блок управления предохранителями, сконфигурированный для генерации сигналов программирования предохранителей в зависимости от уровня напряжения программирования.

Согласно другому аспекту настоящего изобретения, предохранитель содержит секцию генерации внутренних часов, сконфигурированную для определения уровня напряжения программирования и генерации внутреннего синхросигнала из синхросигнала; секцию формирования сигнала программирования предохранителя, сконфигурированную для генерации сигналов программирования предохранителя в ответ на внутренний тактовый сигнал и сигнал обнаружения; и множество наборов предохранителей, сконфигурированных для выполнения программирования предохранителей и генерации сигналов предохранителей в ответ на сигналы программирования предохранителей.

Согласно еще одному аспекту настоящего изобретения, способ управления для программирования предохранителей первого и второго комплектов предохранителей в полупроводниковом устройстве с использованием напряжения программирования включает программирование предохранителя первого комплекта предохранителей; определение уровня напряжения программирования; и программирование предохранителя второго комплекта предохранителей в зависимости от обнаруженного уровня напряжения программирования.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Характеристики, аспекты и варианты осуществления описаны вместе с прилагаемыми чертежами, на которых:

Фиг.1 — блок-схема, схематично иллюстрирующая конфигурацию типичной цепи предохранителя;

РИС. 2 — временная диаграмма, иллюстрирующая работу цепи предохранителя, показанной на фиг. 1;

РИС. 3 — блок-схема, схематично иллюстрирующая конфигурацию цепи предохранителя в соответствии с вариантом осуществления настоящего изобретения;

РИС. 4 — принципиальная схема, иллюстрирующая конфигурацию блока управления предохранителем, показанного на фиг. 3;

РИС. 5 — принципиальная схема, иллюстрирующая конфигурацию комплекта предохранителей, показанного на фиг.3; и

фиг. 6 — временная диаграмма, поясняющая работу схемы плавкого предохранителя в соответствии с вариантом осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

В дальнейшем схема плавкого предохранителя и способ управления ею согласно настоящему изобретению будут описаны со ссылкой на прилагаемые чертежи по предпочтительному варианту осуществления.

РИС. 3 — блок-схема, схематично иллюстрирующая конфигурацию цепи предохранителя в соответствии с вариантом осуществления настоящего изобретения.Обращаясь к фиг. 3, цепь предохранителей 1 в соответствии с вариантом осуществления настоящего изобретения включает в себя множество наборов предохранителей от FS 1 до FSn и блок управления предохранителями 100 . Каждый из множества наборов предохранителей от FS 1 до FSn включает в себя один или несколько предохранителей. Множество наборов предохранителей от FS 1 до FSn генерируют сигналы предохранителей от FUSEOUT 1 до FUSEOUTn в зависимости от того, запрограммированы предохранители или нет. Если в качестве предохранителей используются предохранители, такие как электрические предохранители, предохранители устанавливают от FS 1 до FSn, активируют сигналы предохранителя FUSEOUT 1 через FUSEOUTn, когда предохранители запрограммированы, и отключают сигналы предохранителя FUSEOUT 1 через FUSEOUTn когда предохранители не запрограммированы.Каждый из множества наборов предохранителей от FS 1 до FSn выполняет программирование предохранителей в ответ на сигналы программирования предохранителей с FP 1 по FPn, соответственно.

Блок управления предохранителем 100 сконфигурирован для генерации сигналов программирования предохранителя с FP 1 по FPn. Блок управления предохранителями 100 генерирует сигналы программирования предохранителей от FP 1 до FPn в зависимости от уровня напряжения программирования VPP, которое используется для программирования предохранителей комплектов предохранителей от FS 1 до FSn.Блок управления предохранителями , 100, генерирует сигналы программирования предохранителей с FP 1 по FPn, когда уровень напряжения программирования VPP равен или выше заданного уровня, и не генерирует сигналы программирования предохранителей с FP 1 по FPn. когда уровень напряжения программирования VPP ниже заданного уровня. Блок , 100, управления плавким предохранителем принимает сигнал обнаружения DET и определяет, равен или нет уровень программного напряжения VPP заданному уровню или нет.Сигнал обнаружения DET представляет информацию об уровне напряжения программирования VPP и будет подробно описан позже.

По-прежнему обращаясь к фиг. 3, блок , 100, управления предохранителями сконфигурирован для приема тактового сигнала CLK, сигнала сброса RST и сигнала обнаружения DET и генерирует сигналы программирования предохранителей с FP 1 по FPn. На фиг. 3, блок управления предохранителями , 100, генерирует сигналы программирования предохранителей с первого по n-й с FP 1 по FPn, которые должны вводиться в блоки с первого по n-й предохранители FS 1 — FSn соответственно.Блок управления предохранителями , 100, генерирует сигналы программирования предохранителей с FP 1 по FPn в ответ на отключенное состояние сигнала обнаружения DET, когда напряжение программирования VPP равно или превышает предварительно определенный уровень. И наоборот, блок , 100, управления предохранителями не генерирует сигналы программирования предохранителей с FP 1 по FPn в ответ на разрешенное состояние сигнала обнаружения DET, когда напряжение VPP программирования ниже заданного уровня.Когда сигнал обнаружения DET отключен, блок , 100, управления предохранителями может последовательно генерировать с первого по n-й сигналы программирования предохранителей с FP 1, до FPn в ответ на тактовый сигнал CLK и сигнал сброса RST.

Ссылаясь на фиг. 3, предохранитель 1 в соответствии с одним вариантом осуществления настоящего изобретения может дополнительно включать в себя блок 200 генерирования напряжения программирования, сконфигурированный для генерации напряжения программирования VPP и сигнала обнаружения DET.Блок 200 генерирования напряжения программирования подает напряжение программирования VPP на блоки предохранителей от FS 1 до FSn. Напряжение программирования VPP используется для программирования предохранителей комплектов предохранителей от FS 1 до FSn. В качестве напряжения программирования VPP для программирования электрических предохранителей обычно используется высокое напряжение, такое как напряжение накачки. Однако настоящее изобретение не ограничивается использованием высокого напряжения, такого как напряжение накачки, и следует понимать, что техническая концепция настоящего изобретения может быть применена без отклонения от его технической сущности, даже когда используется более низкое напряжение. используется для программирования предохранителей.

На ФИГ. 3, блок , 200, генерирования программного напряжения включает в себя блок обнаружения , 210, , генератор , 220, и насос напряжения (насос VPP) 230 . Блок , 210, обнаружения сконфигурирован для обратной передачи с напряжением программирования VPP и включает сигнал обнаружения DET, когда уровень напряжения VPP программирования ниже, чем заданный уровень. Генератор , 220, генерирует колебательный сигнал OSC, когда сигнал обнаружения DET включен.Насос напряжения , 230, повышает уровень программирующего напряжения VPP в ответ на колебательный сигнал OSC. Если уровень напряжения программирования VPP повышается и достигает заранее определенного уровня, блок , 210, обнаружения отключает сигнал обнаружения DET. Соответственно, блок , 100, управления предохранителями может определить, равен ли уровень напряжения программирования VPP заданному уровню или превышает его, используя сигнал обнаружения DET, который генерируется блоком обнаружения , 210, , генерирующим напряжение программирования. ед. 200 .Следует понимать, что любая схема накачки для генерации высокого напряжения может использоваться в качестве блока , 200, генерации напряжения программирования.

На ФИГ. 3, предохранитель 1 в соответствии с вариантом осуществления настоящего изобретения может дополнительно включать в себя буфер ввода адреса 10 , который сконфигурирован для генерации адресных сигналов ADD <1: n>. Адресные сигналы ADD <1: n> представляют информацию о том, нужно ли программировать предохранители комплектов предохранителей от FS 1 до FSn.Другими словами, буфер ввода адреса 10 получает информацию о том, какой предохранитель из множества наборов предохранителей от FS 1 до FSn должен быть запрограммирован, от пользователя или контроллера, к которому подключена цепь предохранителей 1 , и генерирует соответствующие адресные сигналы ADD <1: n>. Следовательно, предохранитель в назначенном наборе предохранителей среди множества наборов предохранителей от FS 1 до FSn с помощью адресных сигналов ADD <1: n> может быть запрограммирован, когда вводятся сигналы программирования предохранителей с FP 1 до FPn.

РИС. 4 — принципиальная схема, иллюстрирующая конфигурацию блока управления предохранителями, показанного на фиг. 3. Обращаясь к фиг. 4, блок управления предохранителями , 100, включает в себя секцию , 110, генерации внутренних часов и секцию , 120, генерации сигнала программирования предохранителей. Секция , 110, генерации внутренних часов сконфигурирована для приема синхросигнала CLK и сигнала обнаружения DET и генерирования внутреннего синхросигнала CLK_int, когда сигнал обнаружения DET отключен.Таким образом, секция , 110, генерации внутренних тактовых импульсов генерирует внутренний тактовый сигнал CLK_int из тактового сигнала CLK только тогда, когда уровень напряжения программирования VPP равен или выше заранее определенного уровня.

На ФИГ. 4, секция , 110, генерации внутренних тактовых импульсов включает в себя первый инвертор IV 1 , второй инвертор IV 2 и первый логический элемент И-НЕ ND 1 . Первый инвертор IV 1 инвертирует сигнал обнаружения DET.Первый логический элемент И-НЕ ND 1 принимает тактовый сигнал CLK и выходной сигнал первого инвертора IV 1 . Второй инвертор IV 2 инвертирует выходной сигнал первого логического элемента И-НЕ ND 1 и генерирует внутренний синхросигнал CLK_int. Следовательно, секция , 110, генерации внутренних тактовых импульсов генерирует внутренний тактовый сигнал CLK_int из тактового сигнала CLK только тогда, когда сигнал обнаружения DET отключен до низкого уровня.

Секция создания сигнала программирования предохранителя , 120, сконфигурирована для приема внутреннего синхросигнала CLK_int, сигнала сброса RST и сигнала обнаружения DET и генерирования сигналов программирования предохранителя с FP 1 по FPn.

Секция создания сигнала программирования предохранителей , 120, включает в себя секцию подсчета колец , 121, и выходной элемент , 122, . Элемент подсчета колец , 121, принимает сигнал сброса RST и внутренний синхросигнал CLK_int. Когда вводится сигнал сброса RST, счетный элемент , 121, колец последовательно выводит импульсные сигналы высокого уровня от FP 1 _pre до FPn_pre в ответ на внутренний синхросигнал CLK_int.Элемент , 121, подсчета колец включает в себя триггеры с первого по n-й с FF 1 по FFn. Триггеры с первого по n-й с FF 1, по FFn инициализируются, когда активируется сигнал сброса RST. N-й триггер FFn выводит импульсный сигнал высокого уровня FPn_pre, когда вводится сигнал сброса RST. Выход FPn_pre n-го триггера FFn вводится в первый триггер FF 1 , и когда сигнал сброса RST отключен, первый триггер FF 1 выводит импульсный сигнал высокого уровня FP 1 _pre в синхронизации с внутренним синхросигналом CLK_int.Второй триггер FF 2 принимает выходной сигнал FP 1 _pre первого триггера FF 1 и выдает импульсный сигнал высокого уровня FP 2 _pre синхронно с внутренним синхросигналом CLK_int. Триггеры с третьего по n-й с FF 3, с по FFn получают выходные сигналы предыдущих триггеров аналогичным образом. Таким образом, могут быть последовательно сгенерированы импульсные сигналы высокого уровня с FP 1 _pre до FPn_pre для генерации с первого по n-й сигналы программирования предохранителей с FP 1 по FPn.

Триггеры с первого по n-й FF 1 с по FFn не генерируют импульсные сигналы высокого уровня FP 1 _pre до FPn_pre, когда внутренний синхросигнал CLK_int не вводится, и выводят импульсные сигналы высокого уровня FP 1 _pre до FPn_pre только когда вводится внутренний тактовый сигнал CLK_int. Например, когда второй триггер FF 2 принимает выходной сигнал FP 1 _pre первого триггера FF 1 в случае, если внутренний синхросигнал CLK_int не введен, второй триггер FF 2 не выводит импульсный сигнал высокого уровня FP 2 _pre, пока не будет введен внутренний тактовый сигнал CLK_int.После этого, когда внутренний синхросигнал CLK_int вводится во второй триггер FF 2 , второй триггер FF 2 выводит импульсный сигнал высокого уровня FP 2 _pre. Триггеры с третьего по n-й работают так же, как и второй триггер FF 2 . Соответственно, импульсные сигналы высокого уровня с FP 1 _pre до FPn_pre, выдаваемые с первого по n-й триггеры с FF 1 по FFn, могут генерироваться последовательно.

Выходной элемент 122 принимает выходные сигналы FP 1 _pre до FPn_pre счетного элемента 121 колец и сигнал обнаружения DET и генерирует сигналы программирования предохранителей с FP 1 по FPn.Выходной элемент , 122, включает в себя то же количество логических элементов И-НЕ, что и сигналы программирования предохранителей с FP 1 по FPn, и вдвое большее количество инверторов, чем сигналы программирования предохранителей с FP 1 по FPn. Например, на фиг. 4, выходной элемент , 122, включает в себя логические элементы И-НЕ со второго по четвертый с ND 2 по ND 4 и с третьего по восьмой инверторы с IV 3 по IV 8 . Третий, пятый и седьмой инверторы IV 3 , IV 5 и IV 7 инвертируют сигнал обнаружения DET.Второй логический элемент И-НЕ ND 2 принимает выходной сигнал третьего инвертора IV 3 и выходной сигнал FP 1 _pre первого триггера FF 1 . Четвертый инвертор IV 4 инвертирует выход второго логического элемента И-НЕ ND 2 и выдает первый сигнал программирования предохранителя FP 1 . Третий логический элемент И-НЕ ND 3 принимает выходной сигнал пятого инвертора IV 5 и выходной сигнал FP 2 _pre второго триггера FF 2 .Шестой инвертор IV 6 инвертирует выход третьего логического элемента И-НЕ ND 3 и выдает второй сигнал программирования предохранителя FP 2 . Четвертый логический элемент И-НЕ ND 4 принимает выходной сигнал седьмого инвертора IV 7 и выходной сигнал FPn_pre n-го триггера FFn. Восьмой инвертор IV 8 инвертирует выход четвертого логического элемента И-НЕ ND 4 и выдает n-й сигнал программирования предохранителя FPn. Соответственно, только когда сигнал обнаружения DET отключен, выходной элемент , 122, может выдавать импульсные сигналы высокого уровня с FP 1 _pre до FPn_pre, сгенерированные с первого по n-й триггеры FF 1 по FFn в качестве сигналы программирования предохранителей от FP 1 до FPn.

РИС. 5 — принципиальная схема, иллюстрирующая конфигурацию комплекта предохранителей, показанного на фиг. 3. Фиг. 5 наглядно показана конфигурация первого набора предохранителей FS 1 среди множества наборов предохранителей от FS 1 до FSn. На фиг. 5, первый набор предохранителей FS 1 включает в себя первый и второй вентили И-НЕ ND 11 и ND 12 , с первого по третий инверторы с IV 11 по IV 13 , вентиль ИЛИ ИЛИ NOR 11 , проход затвор PG, первый и второй PMOS-транзисторы P 11 и P 12 , а также предохранитель FUSE.Первый логический элемент И-НЕ ND 11 принимает сигнал тестового режима TM, один из адресных сигналов ADD <1> и сигнал программирования предохранителя FP 1 . Первый PMOS-транзистор P 11 имеет затвор, который принимает выходной сигнал первого затвора И-НЕ ND 11 , исток, к которому прикладывается напряжение программирования VPP, и сток, который подключен к первому узлу A. Предохранитель ПРЕДОХРАНИТЕЛЬ подключается между первым узлом A и заземлением VSS. Проходной вентиль PG включается в ответ на выход первого логического элемента И-НЕ ND 11 и сигнал, полученный путем инвертирования выхода первого логического элемента И-НЕ ND 11 первым инвертором IV 11 , и подключает от первого узла A до второго узла B.

Второй инвертор IV 12 инвертирует сигнал тестового режима TM, а второй вентиль И-НЕ ND 12 принимает выходной сигнал первого логического элемента И-НЕ ND 11 и выходной сигнал второго инвертора IV 12 . Логический элемент ИЛИ-НЕ ИЛИ 11, имеет один входной вывод, который подключен ко второму узлу B, и другой входной контакт, который принимает выходной сигнал второго логического элемента И-НЕ ND 12 . Третий инвертор IV 13 инвертирует выход логического элемента ИЛИ-НЕ NOR 11 и генерирует сигнал предохранителя FUSEOUT 1 , который отключен до высокого уровня.Второй PMOS-транзистор P 12 имеет затвор, который принимает выходной сигнал затвора ИЛИ-НЕ NOR 11 , исток, к которому прикладывается напряжение истока VDD, и сток, который подключен ко второму узлу B.

Ранее предохранитель FUSE первого набора предохранителей FS 1 запрограммирован, второй узел B поддерживается на высоком уровне вторым PMOS-транзистором P 12 и вентилем ИЛИ-НЕ NOR 11 . Когда сигнал тестового режима TM, адресный сигнал ADD <1> и сигнал программирования предохранителя FP 1 включены для программирования предохранителя FUSE первого набора предохранителей FS 1 , первый логический элемент И-НЕ ND 11 выводит сигнал низкого уровня.Затем первый PMOS-транзистор P 11 включается выходом низкого уровня первого логического элемента И-НЕ ND 11 и прикладывает напряжение программирования VPP к первому узлу A. В это время, поскольку проходной вентиль PG повернут выключено, напряжение программирования VPP, приложенное к первому узлу A, подается на предохранитель FUSE, и предохранитель FUSE может быть запрограммирован. Как описано выше, поскольку предохранитель FUSE может содержать предохранитель, если прикладывается напряжение программирования VPP, предохранитель FUSE замыкается накоротко, и первый узел A имеет уровень напряжения VSS заземления.

Когда программирование предохранителя FUSE завершено и сигнал тестового режима TM отключен, выход первого логического элемента И-НЕ ND 11 изменяется на высокий уровень, а выход второго логического элемента И-НЕ ND 12 изменяется. на высокий уровень. В это время первый узел A имеет низкий уровень из-за короткозамкнутого предохранителя FUSE, а второй узел B, который подключен к первому узлу A с помощью включенного проходного затвора PG, также имеет низкий уровень. Следовательно, вентиль ИЛИ-НЕ ИЛИ 11 может выводить сигнал высокого уровня, а третий инвертор IV 13 может генерировать сигнал предохранителя FUSEOUT 1 , который активирован до низкого уровня.Комплекты предохранителей со второго по n-й от FS 2 до FSn имеют ту же конфигурацию, что и первый комплект предохранителей FS 1 . В этом отношении следует отметить, что конфигурация комплектов предохранителей от FS 1 до FSn не ограничивается конфигурацией, показанной на фиг. 5, и различные конфигурации схем, допускающие аналогичную работу, как описано выше, подпадают под объем настоящего изобретения.

РИС. 6 — временная диаграмма, поясняющая работу схемы предохранителя в соответствии с одним вариантом осуществления настоящего изобретения.Работа цепи предохранителя 1 в соответствии с вариантом осуществления настоящего изобретения будет описана со ссылкой на фиг. 3-6. Сигнал тестового режима TM включен для выполнения программы предохранителей, а сигнал сброса RST отключен для генерации сигналов программирования предохранителей с FP 1 до FPn. Когда напряжение программирования VPP имеет уровень, равный или превышающий заданный уровень, сигнал обнаружения DET отключается, и секция , 110, генерирования внутренних часов генерирует внутренний синхросигнал CLK_int в ответ на синхросигнал CLK и сигнал обнаружения. DET.Первый триггер FF 1 счетного элемента 121 колец, который сохранил выходной сигнал FPn_pre n-го триггера FFn, который был сгенерирован при включении сигнала сброса RST, выводит сигнал FP 1 _pre, ширина импульса которого соответствует одному периоду внутреннего синхросигнала CLK_int, синхронизированного с внутренним синхросигналом CLK_int, когда сигнал сброса RST включен.

Выходной элемент 122 выдает первый сигнал программирования предохранителя FP 1 в ответ на сигнал обнаружения отключения DET.Когда первый набор предохранителей FS 1 получает сигнал программирования первого предохранителя FP 1 , первый набор предохранителей FS 1 программирует предохранитель FUSE с использованием напряжения программирования VPP. Конечно, в это время, чтобы можно было запрограммировать предохранитель FUSE первого комплекта предохранителей FS 1 , адресный сигнал ADD <1> должен применяться на высоком уровне.

Если уровень напряжения программирования VPP понижается ниже заданного уровня из-за программирования предохранителей первого набора предохранителей FS 1 , активируется сигнал обнаружения DET, и секция генерирования внутренних часов 110 прерывает генерацию внутреннего тактового сигнала CLK_int.Таким образом, даже если второй триггер FF 2 счетного элемента 121 принимает выходной сигнал FP 1 _pre первого триггера FF 1 , он не выводит импульсный сигнал высокого уровня FP 2 _пред. После этого, если уровень напряжения программирования VPP повышается до или выше заданного уровня блоком , 200, генерации напряжения программирования, сигнал обнаружения DET отключается, и блок , 110, генерирования внутренних тактовых импульсов генерирует внутренний тактовый сигнал CLK_int. очередной раз.Соответственно, второй триггер FF 2 генерирует импульсный сигнал высокого уровня FP 2 _pre синхронно с внутренним синхросигналом CLK_int, а выходной элемент 122 генерирует второй сигнал программирования предохранителя FP 2 . Таким образом, программирование предохранителя второго комплекта предохранителей FS 2 может быть выполнено. Таким же образом можно программировать комплекты предохранителей с третьего по n-й, от FS 3, до FSn.

После этого, если сигнал тестового режима TM отключен, уровни сигналов предохранителей FUSEOUT 1 — FUSEOUTn, генерируемые наборами предохранителей FS 1 — FSn, изменяются в зависимости от того, запрограммированы предохранители или нет.

Хотя некоторые аспекты были описаны выше, специалистам в данной области техники будет понятно, что описанный вариант осуществления приведен только в качестве примера. Соответственно, схема предохранителя и способ управления ею, описанные в данном документе, не должны ограничиваться описанным вариантом осуществления. Напротив, схема плавкого предохранителя и способ управления ею, описанные в данном документе, должны быть ограничены только в свете формулы изобретения, которая следует ниже, если рассматривать ее вместе с приведенным выше описанием и сопровождающими чертежами.

Энциклопедия Final Fantasy

Граната

Дата Код ГС Описание Страна происхождения Порт выгрузки Единица Количество Стоимость (INR) Единица (INR) INR за единицу )
Ноя 22 2016 85361010 КАРТРИДЖ ПРЕДОХРАНИТЕЛЯ 2A 5X20MM БЫСТРОЕ ДЕЙСТВИЕ 1150627 Сингапур Banglore Air Cargo NOS 50 432 9
Ноя 22 2016 85361010 ТЕПЛОВОЕ ОТКЛЮЧЕНИЕ ПРЕДОХРАНИТЕЛЯ 2A 1832046 Сингапур Banglore Air Cargo NOS 50 872 17
Ноя 22 2016 85361010 СТЕКЛО КАРТРИДЖА ПРЕДОХРАНИТЕЛЯ 2A 1707311 Сингапур Banglore Air Cargo NOS 5 26 5
Ноя 21 год 2016 85361010 FUSIBILI FU2X315FM (FUSE) Италия Delhi Air Cargo NOS 5 17,797 3,559
Ноя 21 год 2016 85361010 FUSIBILI FU2X450FMM (FUSE) Италия Delhi Air Cargo NOS 5 20,089 4,018
Ноя 19 2016 85361010 39212000000 КРЕПЛЕНИЕ ПРЕДОХРАНИТЕЛЯ 2A РАДИУС, 250 В переменного тока (ПРОИЗВОДСТВО) Сингапур Banglore Air Cargo NOS 500 16,128 32
85361010 FUSEBOX 02C2Z26960 Соединенное Королевство Нхава Шевское море PCS 1 17,969 17,969
Ноя 19 2016 85361010 FUSEBOX 02C2Z26960 Соединенное Королевство Нхава Шевское море PCS 1 17,969 17,969
Ноя 19 2016 85361010 3NW8002-1 ПРЕДОХРАНИТЕЛЬ 2A (ДЛЯ ПРОМЫШЛЕННОГО ПРИМЕНЕНИЯ) 500 В Германия Bombay Air Cargo PCS 10 1,150 115
Ноя 19 2016 85361010 УСТАНОВИТЕ РАЗЪЕМЫ 2-КОНТАКТНЫЙ РЕЛИМЕНТ (ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ) (ДЛЯ УДАЛЕНИЯ ПОТРЕБЛЕНИЯ) Китай Delhi Air Cargo PCS 50,000 10,218 9033 903 903 903 Ноя 18 2016 85361010 ПРЕДОХРАНИТЕЛЬ, 250 В, 10 А, 1 / 2X13 / 32 MID TD, TRM10 США Banglore Air Cargo NOS 10 1,675 167
Ноя 18 2016 85361010 FUSE-MF-LSMF300 / 24X-2CT-ND FUSE PTC RESET 3.0A 24V SMD (КАПИТАЛЬНОЕ ИСПОЛЬЗОВАНИЕ) США Delhi Air Cargo NOS 25 842 34
Ноя 18 2016 85361010 ПРЕДОХРАНИТЕЛЬ, MICRO 250VAC 2A 5X20MM Финляндия Chennai Air Cargo PCS 97 8,726 90
Ноя 18 2016 85361010 ПРЕДОХРАНИТЕЛЬ, 600 В 1 / 2A, CC TD, ATDR1 / 2 США Banglore Air Cargo NOS 10 4,596 460
Ноя 18 2016 85361010 ПРЕДОХРАНИТЕЛЬ, 600 В 1 / 2A, ATMR1 / 2 США Banglore Air Cargo NOS 300 34,522 115
Ноя 17 2016 85361010 2.5A / 230V / FUSE T 5.0 * 20, 2.5A 250V S506 ROHS Тайвань Banglore Air Cargo SET 25 18 1
Ноя 17 2016 85361010 ПРЕДОХРАНИТЕЛЬ SMD 2A ОЧЕНЬ БЫСТРЫЙ БЛОК OMNI 9943641 Сингапур Banglore Air Cargo NOS 9 282 31
Ноя 17 2016 85361010 ПРЕДОХРАНИТЕЛЬ SMD 1206 2A 1841062 Великобритания Banglore Air Cargo NOS 30 187 6
Ноя 17 2016 85361010 ПРЕДОХРАНИТЕЛЬ 2A 63VDC SMT 7785763 Великобритания Banglore Air Cargo NOS 7 85 12
Ноя 12 2016 85361010 68262101 ПРЕДОХРАНИТЕЛЬ FNQ-R-3 2PCS SP KIT (ТОЛЬКО ДЛЯ MFG) Финляндия Banglore Air Cargo PCS 1 574 574 574 574


NES BATTLE SPRITE


WSC БОЕВОЙ СПРАЙТ


PSX БОЕВОЙ СПРАЙТ


GBA БОЕВОЙ СПРАЙТ


PSP БОЕВОЙ СПРАЙТ

РАНГ: 2
HP: 60
MP: 10
АТАКА: 25
ТОЧНОСТЬ: 1-65%
ЗАЩИТА: 17
ЗАЩИТА: 17
%
МАГИЧЕСКАЯ ЗАЩИТА: 2-50%
GIL: 9-75 (6-50)
СОКРОВИЩА: Нет
СЛАБАЯ: Огонь, Молния
СОПРОТИВЛЕНИЕ: Body, Mind
СОПРОТИВЛЕНИЕ: Body, Mind
Нет
* Суммы в скобках указывают суммы в исходных выпусках NES и PSX.
FINAL FANTASY II :: ВРАГИ

PRONUNCIATION: gri- NEYD
ОРИГИНАЛЬНОЕ ЯПОНСКОЕ НАЗВАНИЕ: グ レ ネ ー ド
ИМЯ ИСТОЧНИКА: Граната 913 AN33 3 DAWN OF SOULERS NAME 9012 НАЗВАНИЕ ДУШИ 91 ИМЯ: 901

Гранаты были серебряными, летающими, огненными шарами, с отвратительными рычащими пастями и пастью, способными к самоуничтожению, нанося огромный урон своим жертвам.Отряд злобных гранат охранял сундук с мифриловой булавой в Снежной пещере.


Встречается в:
• Снежная пещера (B1, B2 — [Монстр в ящике], B3, B4, B5, B6)
• Чародейский лабиринт (Канделябр, Колокол Богини)
Используйте в бою следующие заклинания:
• Самоуничтожение III
Уязвимо для:
• Пламенного лука
• Пламенного копья
• Пламенного меча
• Адского пламени
• Громового копья


Обмен поддонов с:
• Воздушный шар
• Бомба
• Шахта
• Пуроборос


Граната — это небольшой снаряд, содержащий взрывчатое вещество, которое взрывается запалом и выбрасывается вручную или выстрелом из винтовки или пускового устройства.

No related posts.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

©2025 ПЕЖО Центр Тамбов — официальный дилерский центр Peugeot в Тамбове Все права защищены. Карта сайта
