Предохранитель бензонасоса ваз 2114 где находится фото: Предохранитель бензонасоса ваз 2114 где находится фото – АвтоТоп — ПЕЖО Центр Тамбов — официальный дилерский центр Peugeot в Тамбове

Содержание

Не идет питание на бензонасос ваз 2114

Привет всем подписчикам! Одна из распространенных ситуаций, случающихся, как правило неожиданно, является то, что отсутствует привычное жужжание электробензонасоса в задней части автомобиля при включеннии зажигания. В следствии этого двигатель автомобиля отказывается запускаться. Представляю алгоритм действий, если вдруг случится такая беда. Для начала: на фото 1 изображен фрагмент электросхемы работы бензонасоса.

Внимание работа с электрикой опасна. Если Вы не уверены, воспользуйтесь помощью квалифицированного специалиста.
Первым делом водителю следует сначала снять боковую консоль со стороны пассажира (там находятся 3 реле с предохранителями) Наше реле электробензонасоса – нижнее. (В некоторых автомобилях с 2007 года находится 2 реле, но реле бензонасоса там верхнее — см. руководство по ремонту). Прямо над нижним реле находится наш предохранитель. Первым этапом нужно убедится в исправности этого предохранителя (фото 1 этап).

Если предохранитель исправен и контакты его и его разъема не окислены, то нужно убедиться в исправности реле. Можно сразу же установить заведомо исправное реле и включить зажигание. Если ситуация исправилась-то устанавливаем боковую консоль и счастливого пути. Если же ничего не изменилось, то необходимо определять на каком участке возникла проблема. Для этого нужно иметь вольтметр или мультиметр или же пробник. Но пробником мы не определим величину напряжения, а в данной ситуации нужно знать величину напряжения — позже расскажу почему.
Вторым этапом (фото этап 2) нужно определить есть ли управляющее напряжение на реле бензонасоса. Цепляем мультиметр, включаем зажигание и определяем величину напряжения. Если же напряжения нет, то имеет место обрыв цепи идущего от главного реле, либо от ЭБУ. Если напряжение есть, то идем дальше.

Этап 3 (фото этап 3) заключается в том, чтобы определить отходит ли питание дальше непосредственно на сам бензонасос.

Если питание не отходит-виновник скорее всего реле из-за возможно подгоревших контактов. Если напряжение отходит, но величина его 10 вольт, то скорее всего также подгорели контакты реле. При таком напряжении моторчик насоса не запустится. Меняем реле и проверяем.
Если же питание отходит дальше и величина его 12 Вольт, то виновник провода идущие к электромоторчику насоса или же сам насос.

Дальше придется снимать сидушку заднего сидения, чтоб добраться до фишки электробензонасоса. Снимаем лючок и видим фишку бензонасоса. На фишке 3 провода: 1-минус, 2-плюс датчика уровня топлива, 3 — плюс самого бензонасоса. К сожалению последовательность и расположение на фишке их пока не скажу. В любом случае при включенном зажигании должно быть 2 плюса и один минус.
На фото 4 (фото этап 4) подключаемся поочередно к контактам фишки бензонасоса и смотрим наличие и величину напряжения. Если напряжение есть, то виновник сам электробензонасос и без его извлечения скорее всего причину не устранить.

Будьте аккуратны с электрикой и помните: что также цепь управления бензонасосом может рвать неисправное реле охранной сигнализации.
Всем ровных дорог.

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Советы для автомобилистов

Электрический бензонасос на легковом автомобиле ВАЗ-2114, расположен в топливном баке, а после включения зажигания, напряжение на его клеммы подаётся через 15 амперный предохранитель F3 и реле R2, расположенные под панелью со стороны пассажира в салоне автомобиля.

Первое, что делает водитель «четырнадцатой», после отказа бензонасоса, откручивает два самореза, которые крепят крышку с правой стороны консоли под панелью, закрывающую три реле и три предохранителя и проверяет целостность предохранителя F3, стоящего рядом с двумя, расположенными друг за другом реле и состояние контактов, куда предохранитель вставляется.

Если он цел, нужно проверить реле бензонасоса (можно методом замены), которое стоит рядом с предохранителем (оно среднее среди имеющихся там реле).

Если с предохранителем и реле всё в порядке, то дальнейшим действием водителя будет добраться до клемм бензонасоса. Для чего придётся поднять подушку заднего сиденья и снять крышку в днище кузова автомобиля, открутив саморезы её крепления. В открывшемся лючке Вы увидите три клеммы, одна из них минусовая, а две плюсовые (серый и чёрный провода), которые подают напряжение на бензонасос и указатель уровня топлива. Вам предстоит проверить, подаётся ли напряжение на плюсовую клемму электродвигателя бензонасоса. Сделать это можно при помощи контрольной лампы. При включении зажигания она должна загореться на 3-5 секунд (это время подкачки бензина из бака в топливную рампу, перед включением стартера).

Если лампочка загорелась, а бензонасос не заработал, это значит, напряжение подаётся и необходимо проверить его величину при помощи тестера, так при напряжении ниже 10 вольт электродвигатель бензонасоса не запуститься. Падение напряжения происходит из-за окисления контактов, поэтому придётся проверять состояние контактов как минусового, так и плюсового проводов. Можно также для проверки исправности бензонасоса подать напряжение на его клеммы напрямую с аккумуляторной батареи при помощи двух длинных проводов. Если, выше указанные, действия не помогают, то бензонасос придётся вынимать из топливного бака и либо менять на новый, либо разбирать и искать неисправность внутри него (например: зависли или износились щётки).

Кроме выше указанных причин исправный бензонасос может перестать работать в результате неисправности связанной с установленной охранной сигнализацией, которая блокирует работу бензонасоса при запуске двигателя.

Где находится реле и предохранитель бензонасоса

Где на ВАЗ-2112 16 клапанов находится реле бензонасоса: фото

Автомобиль: ВАЗ-2112. Спрашивает: Смирнов Иван. Суть вопроса: Не могу найти реле бензонасоса ВАЗ-2112?

Добрый день, у меня перестал качать насос бензин. Когда поворачиваю ключ, ничего не происходит. Думаю, что неисправно, что-то из электрики. Подскажите, пожалуйста, как найти реле бензонасоса?

Поиск реле бензонасоса и устранение неисправностей

Как известно, для того, чтобы запустить любой процесс, будь он механический или электрический нужен источник энергии. И реле тем самым представляет своеобразный пусковой механизм, ведь его работа заключается в соединении расположенных внутри контактов, замыкающихся при воздействии электрического тока.

The following two tabs change content below.

Если рассматривать лично реле бензонасоса ВАЗ-2112, то в его эксплуатации наблюдается определённая специфика. А так же случается так, что многие автолюбители просто не знают где именно расположено это реле, и как исправить неисправность во время выхода её из строя.

Принцип работы

Практически все реле которые монтируются на российские автомобили являются идентичными. В большинстве своём они отличаются количеством контактов с пятью от четырёх, и в последнем, как правило, отсутствует центральный вход.

Сила тока, измеряемая в Амперах, также почти одинаковая и составляет порядка 30 — 40А.

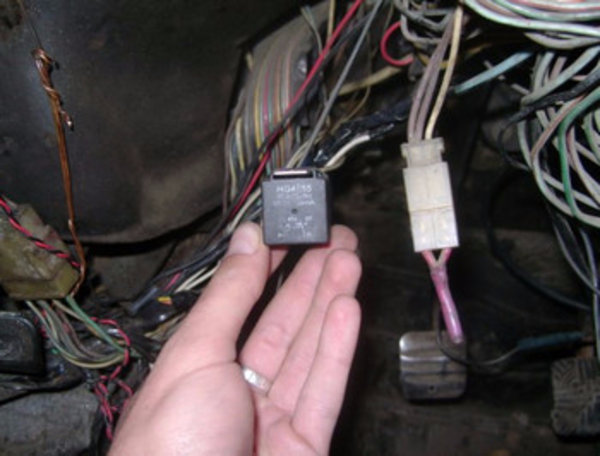

Реле на фото 30 Ампер.

Подключение реле к сети производится с помощью пластмассовой колодки (штекера – прим.), и когда электрический ток достигает катушки внутри реле и начинается процесс намагничивания, далее происходит её замыкание и цепь соединяется.

Реле в дополнительном блоке предохранителей

Расположение дополнительного блока реле в салоне автомобиля

Реле бензонасоса расположено с левой стороны ног переднего пассажира, там, где расположено рядом три реле и три предохранителя.

После демонтажа, убираем её в сторону

Реле бензонасоса находится ровно посередине под цифрой «5». Рядом, также расположен и предохранитель под цифрой «3».

Добавочный блок

Проверка работоспособности

Для того, чтоб проверить предохранитель бензонасоса, достаточно лишь осмотреть его и при необходимости заменить на заведомо рабочий.

А чтобы проверить реле бензонасоса есть несколько методов:

Самый простой способ – это заменить старое реле на заведомо исправное.
Если же такого под рукой нет, можно воспользоваться обычным мультиметром.

Проверка реле бензонасоса на ВАЗ-2112

Для этого на подсоединённом к реле контактам «30» и «87» подключаем щупы и включаем зажигание. Если реле исправно, на экране мультиметра появится значения проходящей через него силы тока.

Так выглядит подробная схема.

Предохранитель бензонасоса ВАЗ 2115: Где находится, горит, неисправности

Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями.

Реле насоса самое нижнее. Его предохранитель тоже в самом низу. При повороте ключа реле включается на 5 сек, для того, чтобы накачать давление в системе и отключается. После пуска двигателя управление насосом переходит к эбу.

Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя. На бензонасос приходит 3 провода : первый +, второй минус, третий датчика уровня топлива.

Оглавление

Где находится Горит Как определить неисправность

Где находится

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.

Горит

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса. Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

— замыкание в электроцепи;

— выход из строя реле бензонасоса;

— низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Как определить неисправность

Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов). Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса. Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров. В этой связи для поиска ошибок ограничимся следующими пунктами:

— выключите зажигание;

— отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;

— уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;

— включите на короткое время зажигание, не включая стартер;

— если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;

— если топливо не поступает, проверьте реле насоса;

— при исправных реле топливный насос должен заработать;

— в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;

— проверьте правильность подсоединения проводов к топливному насосу;

— если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления). Не забудьте прежде включить зажигание;

— если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.

Где находится реле бензонасоса ВАЗ-2110

На любом легковом транспортном средстве, который ездит на бензине, бензонасос выполняет функцию подачи топлива из бака в дозирующее устройство. Топливная система бывает двух видов: карбюраторная и инжекторная.

Бензонасосы на машинах с карбюраторными двигателями находятся с обратной стороны клапанной крышки, недалеко от прерывателя-распределителя. В автомобиле с инжекторным двигателем бензонасос (далее – БН) располагается в топливном баке. В том случае, когда БН выходит из строя, мотору становится тяжело развивать обороты и тянуть. В частых случаях мотор вообще не запускается.

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

замок зажигания;
предохранители;
реле;
электрическая проводка;
блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при помощи стартера мотор.

Читайте также: Где находится реле бензонасоса ВАЗ-2115 и как его найти

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

ВАЗ-2110 реле бензонасоса – где находится

В том случае, когда реле двигателя отказывается запускаться, необходимо осуществить замену нерабочей детали. Для этого нужно знать, что реле БН на ВАЗ-2110 находится в автомобильном салоне и расположено около центральной консоли под приборной панелью. С целью демонтажа реле нужно отвинтить два болта из трех находящихся здесь элементов на защитном пластмассовом кожухе. Реле, которое отвечает за исправную работу насоса, находится по центру.

Распространенные причины, приводящие к неисправности реле:

Значительное превышение эксплуатационного срока элемента.
Плохое качество материалов катушки реле, а также самих контактов.
Неверное соединение электропроводки реле.

Причин, по которым реле БН может не работать, очень много, но исход у них всех один – двигатель автомобиля не заводится. В таком случае есть два возможных варианта: неисправность либо БН, либо самого реле.

Определить, что реле находится в исправном состоянии можно по электрическому звуку, который будет слышен во время попытки завести двигатель машины. При таком варианте развития событий впору сделать вывод, что БН не работает.

Читайте также: Где находится реле печки в автомобиле ВАЗ-2114

Одной из самых основных причин, по которой БН может выпасть из строя, является засорение его сетки. В таком случае его нужно срочно заменить, чтобы устранить данную проблему. Сначала необходимо полностью отключить аккумуляторную батарею, чтобы обесточить машину и обезопасить себя. Затем сбросить давление, открутив при этом колпачок на алюминиевой лампе из пластмассы. После этого надавить на штуцер при помощи твердого и тупого предмета. Давление внутри БН будет сброшено тогда, когда потечет горячая жидкость. После этого штуцер необходимо закрутить обратно.

Заметить, что фильтрационная сетка засорилась, может каждый автовладелец без особого труда. Ведь сетка в таком случае становится или серого цвета, или черного, в зависимости от того, насколько она была загрязнена. После данной замены необходимо собрать все элементы бензонасоса в той последовательности, в которой они и стояли

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Где находится реле топливного насоса? 3 возможных места установки

Небольшая деталь, которая отвечает за стабильную работу бензонасоса, может находится в совершенно разных местах, поэтому необходимо знать, где находится реле топливного насоса. Аппарат устанавливается на все типы двигателей внутреннего сгорания, поэтому может выглядеть по-разному. Реле представляет собой пластиковую коробку, из которой выходят пластинчатые металлические контакты. Все реле промаркированы, благодаря чему при переборке деталей блок легко обнаружить и заменить.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой рассказывается о том, как проверить бензонасос.

Где находится реле?

Деталь на автомобилях устанавливается преимущественно вместе со всеми предохранителями, но в некоторых марках машин встречается и другое расположение устройств. В машинах с инжектором реле могут располагаться как под капотом, так и под панелью приборов. Чаще всего реле бензонасоса располагается в таких местах:

Возле блоков АБС.
Возле блока управления впрыска топлива.
Под приборной панелью. Чаще всего устанавливается со стороны пассажира под торпедой.

Так как реле топливного насоса обеспечивает подачу горючего, то стоит иногда проводить диагностику детали для того, чтобы неприятная поломка не стала причиной преждевременного завершения поездки.

Как работает прибор?

После проворота водителем ключа в замке зажигания реле начинает свою работу. Деталь подаёт сигнал бензонасосу и он включается на 2 — 3 секунды для достижения нужного давления в рампе. Реле отключает насос и далее он заводится только при вращении двигателя стартером либо во время движения. После остановки работы двигателя реле выключает бензонасос и снимает давление. В последних моделях бензонасосов прибор выполняет дополнительно несколько функций:

Ускорение. При необходимости повышения скорости на автоматической коробке передач реле может дополнительно включить насос для поставки большего количества топлива.
Замедление оборотов мотора. Если двигатель работает на максимальных оборотах, то реле может временно отключить топливонасос. Временное отключение устройства позволяет нормализовать количество оборотов двигателя.

Признаком работы топливного насоса является небольшое гудение. В норме гудение длится всего несколько секунд, но если сбоит реле либо другие части системы, то устройство может не выключаться в течение длительного времени или не включаться совсем.

Признаки поломки реле

Работа реле важна для всего автомобиля. Если деталь вышла из строя, то мотор может не завестись совсем или заглохнуть. В некоторых автомобилях система подачи топлива сделана таким образом, что даже в случае поломки реле бензонасосы продолжают свою работу, но количество потребляемого горючего может возрасти в разы. Не стоит пренебрегать проблемой/ если она возникла, так как это может привести к выходу из строя топливонасоса. Основными признаками поломки реле выступают:

Двигатель не заводится, так как в систему не подаётся топливо.
Постоянное гудение топливного насоса означает, что реле не отключает его. Такая неисправность приводит к перерасходу топлива, разрядке аккумулятора и его преждевременному износу.
Работа ТН даже при достижении мотором максимально допустимых оборотов.

Все эти признаки достаточно легко обнаружить, благодаря чему нет сложностей при замене реле для дальнейшей нормализации работы автомобиля.

Помимо самого реле необходимо также проверить и предохранители. При перегреве детали срабатывает предохранитель, который мешает восстановлению нормальной работы устройства без его замены. Предохранители — копеечные детали, которые участвуют в работе многих систем, поэтому необходимо всегда иметь запас элементов. Так как проверить реле топливного насоса можно разными способами, то необходимо сначала узнать, какой вариант будет наиболее удобным. Существуют две основных вариации проверки:

Мультиметр либо лампочка. Прибор позволяет получить наиболее точную информацию о работе устройства, но он встречается достаточно редко. Лампочка должна иметь показатель силы тока не более 0,25 А. Лампа либо прибор монтируются взамен реле. При запуске двигателя прибор начинает показывать напряжение, а лампочка загорается и не моргает в процессе работы.
Перемычки. Подключение новых проводов позволит увидеть работу системы в обход реле. Если при запуске мотора топливный насос начинает качать горючее, то проблема кроется в самом реле.

Не во всех случаях причиной отказа работы бензонасоса является поломка реле. Важным фактором, который может влиять на работу реле помимо предохранителя, является состояние проводки.

Если тесты показали, что реле исправно, но недостатки в работе ТН остаются без изменений, то мастера рекомендуют тщательно проверить всю электропроводку.

ЭБУ может показать при диагностике различные неисправности, которые влияют на работу реле или сигнализируют о его поломке.

Особенности работы реле с автосигнализацией

В машинах, в которых установлена сигнальная система с функцией блокировки зажигания, иногда встречаются ситуации, где причиной неисправности реле является именно сигнализация. Большинство противоугонных систем блокируют работу топливного насоса, благодаря чему горючее не попадает в систему и машина не едет. Если система была установлена неправильно, то возможно, что сигнализация препятствует работе реле. Не всегда нужен ремонт деталей в таком случае. Иногда хватает отсоединить выход на насос либо переподключить его.

Доверять установку автосигнализаций необходимо только профессионалам, так как нарушение технологии может привести к снижению функциональности оборудования и повреждению различных систем автомобиля.

Так как реле — маленькая деталь, то выход её из строя означает покупку нового устройства. Небольшая стоимость детальки на отечественные автомобили позволяет иметь их запас. На иномарки новая деталь может вылететь в копеечку, поэтому некоторые мастера предлагают ремонт деталей.

Отремонтированные детали, как правило, имеют короткий срок службы и могут очень неожиданно поломаться в поездке, поэтому не стоит экономить на данной детали.

Существует множество производителей, которые выпускают товар на любой транспорт и кошелёк. Китайские реле топливного насоса имеют короткий срок службы. При перегреве деталь полностью выходит из строя и редко подлежит ремонту. Более дорогие марки производят качественную продукцию, соответствующую ГОСТам. Не стоит экономить на детали, так как некачественные детали ломаются гораздо чаще.

Пожалуйста, оцените этот материал!

(4 оценок, среднее: 5,00 из 5) Загрузка.

Если Вам понравилась статья, поделитесь ею с друзьями!

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

ВАЗ 2114: Где находится предохранитель бензонасоса?

Всем привет! Недавно просматривал результаты поиска по запросу «где находится предохранитель бензонасоса на Ваз 2114» и понял, что неопытному автолюбителю будет достаточно сложно разобраться с данным вопросам на предложенных сайтах. Дело в том, что все они кишат огромным количество ненужной (в данный момент) информацией. В этом посте я исправлю данную ситуацию. Итак, предохранитель бензонасоса находится в боковой панели, со с пассажирской стороны.

Чтобы добраться до данного предохранителя, потребуется снять боковую крышку, которая крепится пятью саморезами. После снятие данной крышки, перед вы увидите 3 предохранителя и 3 реле. Предохранитель, отвечающий за бензонасос находится в самом верху (F3). Данный предохранитель должен иметь мощность 15 ампер. Ниже него расположено реле топливного насоса (R2), из-за которого также может переставить работать топливный насос.

Другие причины неисправности топливного насоса

Если вам понадобилась информация о месторасположении предохранителя на бензонасос, то скорее всего он перестал у вас работать. Ниже я кратко опишу простыми словами возможные причины и способы диагностики.

Предохранитель или реле
Выше я рассказал где находятся эти элементы цепи питания бензонасоса, поэтому больше не буду заострять на них внимание.
Отсутствие питания

Данная неисправность может возникнуть из-за повреждения проводки топливного насоса. Чтобы узнать есть ли питание на насос, нужно откинуть заднее сидение и открыть пластиковый кожух топливного насоса, который прикручен 2 саморезами.

Сидение откидывается не к спинки заднего дивана, а наоборот к передним сидениям.

Под пластиковым кожухом вы увидите фишку с тремя контактами, нужно проверить поступает ли питание.

Для этого можно подключить лампочку к красному и черному проводу, а затем включить зажигание. Если питание поступает, то лампочка должна загореться на 3-4 секунды, а потом потухнуть. Именно столько времени необходимо насосу для закачивания бензина в топливную рампу.

Если питание поступает, то нужно изменить сколько приходит вольт. Для этого вместо лампочки подключаем мультиметр. Если на контакты бензонасоса поступает меньше 10 вольт (как в нашем случае), то бензонасос качать не будет. В этом случае нужно почистить и протянуть все контакты, так как на каком-то из них существует утечка.

Если с напряжением все в порядке, то вам придется доставать из бензобака насос и менять его либо чинить, потому что в этом случае дело заключается точно в нем.
Итак, в этом посте я показал где находится предохранитель и реле бензонасоса на Ваз 2114, а также рассказал о самом простом методе его диагностики. Если у вас все равно остались вопросы, то обязательно задавайте их в комментариях – отвечу на каждый!

Ваз 2107 где находится предохранитель бензонасоса

Не работает бензонасос ВАЗ 2107 инжектор, диагностика

Причин по которым машина может просто заглохнуть несколько, а у инжекторных моделей их пожалуй больше, чем у карбюраторных. Самое неприятное, что обычно такие неисправности случаются в дороге. Одна из них когда на ВАЗ 2107 инжектор не работает бензонасос. Так было и у меня, благо отъехал от дома всего пару километров.

Причины

Причин, по которым бензонасос ВАЗ может не работать, несколько:

нет питания на бензонасос;
неисправен мотор;
неисправен насос.

Поясню некоторые пункты. При неисправности электромотора, питание на него подается, но при обрыве щеток, неисправности ротора, обмоток, двигатель не будет крутиться, и характерного гудения вы не услышите.

При неисправности помпы топливного насоса, гудение будет слышно, но топливо будет не достаточно или как в моем случае помпа просто заклинила.

Диагностика

Самое первое при диагностике, как было замечено выше, прислушайтесь при включении зажигания, есть ли шум бензонасоса. Отсутствие характерного жужжания может говорить о то, что:

неисправен предохранитель бензонасоса ваз 2107;
неисправность реле;
обрыв цепи питания топливного насоса;
неисправность мотора;
неисправность ЭБУ.

Ниже приведена упрощенная схема подключения бензонасоса ВАЗ 2107 инжектор:

Проверить бензонасос на ВАЗ 2107 инжектор можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Ремонт неисправности

При отсутствии питания на колодке , поиск неисправности начинаем с проверки предохранителей цепи питания бензонасоса. Они расположены на специальной отдельной панели расположенной в салоне автомобиля под бардачком.

Предохранитель бензонасоса ваз 2107

Среднее реле и расположенный рядом предохранитель F3 отвечают за работу топливного насоса.

1 – предохранитель, силовых цепей главного реле;

2 – главное реле;

3 – предохранитель питания контроллера;

4 – предохранитель реле электробензонасоса;

5 – реле электробензонасоса;

6 – реле электровентилятора;

7 – диагностический разъем

Как видно из схемы, питание на бензонасос подается с главного реле. Отсюда следует если все приборы при включении зажигания работают, а шума от электромотора нет, то причина в предохранителе F3, реле или нет сигнала на включение реле от ЭБУ (самый экзотический вариант). Что касается предохранителя F4, то не уверен в его существовании, по мне это и есть F3.

Схема подключения бензонасоса ваз 2107 инжектор

Проверьте или просто замените предохранитель. При его исправности проверьте наличие напряжения на нем.

Проверить реле можно замкнув серый и розовый провода (87 и 30), и наличии напряжения, при неисправном реле бензонасос заработает.

Неисправность насоса

Бывает так, что топливный насос гудит, а давления нет, машина при этом будет, плохо заводится и работать с перебоями и глохнуть. Причины могут быть пожалуй три:

неисправен насос;
забита сеточка грубой очистки;
неисправен регулятор давления топлива.

Проверить давление насоса описывал в статье про замену бензонасоса. В этой же статье написано как он снимается.

Неисправность регулятора можно определить только при использовании манометра.

znatokvaz.ru

Распиновка монтажного блока 2105 2107 — DRIVE2

В дополнение к записи про разновидности подключений www.drive2.ru/b/620832/

Это не совсем распиновка.
Какая ножка куда в проводке машины подключается.
Запись не полная, мне самому непонятны некоторые моменты. Будет что-то добавляться или исправляться.

Красивая фотка блока с «пальчиковыми» предохранителями

Подключение жгутов

УСЛОВНАЯ НУМЕРАЦИЯ

Распиновка по условной нумерации:

Панель приборов.
Ш1/1 — Красный, к выключателю стоп-сигналов. +при нажатии на педаль тормоза.
Ш1/2 — Сине-белый (синий с белой полосой), к переключателю света. +для включения дальнего света (в блоке идёт к реле 5)
Ш1/3 — Серо-красный, к переключателю света. +для включения ближнего света (в блоке идёт к реле 6)
Ш1/4 — Коричневый, к 30/1 замка зажигания и реле зажигания если есть. Плюс от аккумулятора.
Ш1/5 — Оранжево-белый, используется на старых а/м, к выключателю зптф (задних противотуманных фонарей) плюс от предохранителя 17 (ближний свет). То есть зптф на старых а/м питались от этого контакта.
Ш1/6 — Сине-чёрный, к 15/1 замка или к реле зажигания (в зависимости от вида замка). +при включении зажигания и стартера. Идёт к предохранителю 10 блока (приборы, повороты…). И может идти на систему зажигания (в основном карбраторные машины).
Ш1/7 — Жёлто-чёрный и/или коричневый (1 или 2 провода), от предохранителя 15 (габариты), на подсветку бардачка и к ручке подсветки приборов.
Ш1/8 — Чёрный или розово-чёрный (1 или 2 провода), к INT замка. +во всех положения замка кроме 0. К предохранителю 2 блока (дворники, омыватель). Так же идёт к кнопке габаритов и на мигание дальним светом.

Ш2/1 — Розовый, к 30 замка, Плюс от аккумулятора. Может быть ещё красный на реле зптф.
Ш2/2 — Жёлто-чёрный, +к переключателю дворников, от предохранителя 2 блока.
Ш2/3 — Жёлто-красный, от кнопки габаритов. +при включении габаритов на предохранители 14 и 15 блока.
Ш2/4 — Бело-красный, к выключателю стоп-сигналов. +от предохранителя 11 блока.
Ш2/5 — Синий, от переключателя поворотов и кнопки аварийки. Правые поворотники.
Ш2/6 — Коричнево-синий (может не быть) к приборам на тахометр (в основном карбюраторные 2107).
Ш2/7 — Зелёный, от выключателя фонарей заднего хода (фзх) на кпп. +при включении задней передачи.
Ш2/8 — На а/м последних лет выпуска чёрно-красный, блок инжектора подаёт минус для включения реле вентилятора.
У ВАЗ-2107 выпуска до 1988г. Серо-белый, к приборам на указатель давления масла.

Ш3/1 — Зелёно-красный, от кнопки обогрева заднего стекла (и к лампочке), +для включения обогрева, на реле 1 блока.
Ш3/2 — Розовый, к переключателю дворников, -при «тырканьи» рычага на себя.
Ш3/3 — Оранжево-чёрный от кнопки с лампочкой или от реле зптф, +при их включении.
Ш3/4 — Жёлто-синий, к выключателю фзх, кнопке вентилятора печки и обогрева стекла. +от предохранителя 1 блока. Ещё моторчик и кнопка очистителя и омывателя заднего стекла 2104.
Ш3/5 — Сине-чёрный, от переключателя поворотов и кнопки аварийки. Левые поворотники.
Ш3/6 — Белый, к переключателю стеклоочистителя и реле. -при выключении дворников.
Ш3/7 — Серый, к переключателю стеклоочистителя и реле. +при включении дворников.
Ш3/8 — На а/м последних лет Розово-чёрный, +от проводки инжектора на реле вентилятора.
На 2107 до 1988г Розово-чёрный к приборам для индикации износа тормозных колодок.

Ш4/1 — Оранжевый и оранжево-синий (может быть 1 провод), к приборам, вольтметру, кнопке аварийки и может на лампу тормозов у 2107. +при включении зажигания от предохранителя 10 блока.
Ш4/2 — Красно-чёрный, к кнопке аварийки, +постоянный от предохранителя 8 блока.
Ш4/3 — Серо-чёрный, от подрулевого переключателя (на руль), -для включения сигнала.
Ш4/4 — Сине-красный, к прикуривателю, и если есть к: часам, фонарикам в дверях и розетке для переноски. +постоянный от предохранителя 6 блока.
Ш4/5 — не используется, соединяется с подкапотным Ш11/8 (возможно для передних противотуманок).
Ш4/6 — Бело-синий у 2104 к кнопке заднего дворника, +для его включения.
Ш4/7 — Розово-чёрный у 2104 к кнопке заднего дворника, +для включения омывателя.
У 2105 и 2107 реле зптф может быть оранжево-синий на индикацию.
Ш4/8 — Красный, к 50 замка, +при включении стартера. Может идти на лампу тормозов для её проверки на 2105.

Ш5/1 — Зелёно-белый, к приборам на указатель температуры от датчика.
Ш5/2 — Розово-красный, к приборам на указатель уровня топлива от датчика.
Ш5/3 — Коричнево-белый, к приборам на лампочку заряда (может не быть). От реле или генератора.
Ш5/4 — Сине-красный, к приборам на лампочку резерва топлива от датчика.
Ш5/5 — Розово-синий, на лампочку уровня тормозной жидкости от датчика. Может подключаться к диоду для зажигания лампочки при поднятом ручнике для проверки.
Ш5/6 — Зелёно-чёрный, к приборам на лампочку дальнего света, от предохранителя 13.
Ш5/7 — Серо-синий, к приборам на лампочку низкого давления масла от датчика.
Ш5/8 — Жёлтый, к приборам на лампочку габаритов от предохранителя 14.

Ш14 — Синий, к 15 или 15/2 замка (и обмотке реле зажигания если есть), может идти на зажигание для инжектора, +при включении зажигания к предохранителю 1 блока.
_________________________________________________
Задняя часть а/м

Ш12/1 — Розово-красный, к датчику уровня топлива.
Ш12/2 — Красный, к лампочкам стоп-сигналов, +при нажатии на педаль, может идти к дополнительному на стекле.
Ш12/3 — Белый, к плафону/ам подсветки салона (и багажника 2104 если есть), +постоянный от предохранителя 11 блока. Может идти на разъём подключения бара (холодильника для бутылок) если есть.
Ш12/4 — Серый, к обогреву заднего стекла, +от реле.
Ш12/5 — Сине-чёрный, к левому фонарю, +прерывистый поворотника.
Ш12/6 — Синий, к правому фонарю, +прерывистый поворотника.
Ш12/7 — Зелёный, к лампочкам заднего хода, +при включении задней передачи.
Ш12/8 — Коричневый, к левой габаритной лампочке, +от предохранителя 15 блока.

Ш13/1 — Оранжево-чёрный, к зптф, +от кнопки или реле через предохранитель 9 или без него. У 2104 с реле зптф через разъём к лампочке индикации.
Ш13/2 — Сине-красный, к датчику уровня топлива, -при опускании поплавка почти на дно.
Ш13/3 — Жёлтый, к правой габаритной лампочке и подсветке номера, +от предохранителя 14 блока.
Ш13/4 — Розово-чёрный, у 2104 к насосу омывателя заднего стекла, +для включения. У 2105 и 2107 с реле зптф оранжево-чёрный к Ш13/1 для индикации на панели приборов.
Ш13/5 — Сине-белый, у 2104 к моторедуктору очистителя заднего стекла, +для включения.
Ш13/6 — Жёлто-чёрный, у 2104 к моторедуктору очистителя заднего стекла, +от предохранителя 1 блока для «парковки» щётки.
_______________________________________________________
Левая часть подкапотного пространства

Ш6/1 — Белый, к левому фародворнику и их насосу (может не быть), +или- от реле 2.
Ш6/2 — Жёлтый, к левой габаритной лампочке, (и к подкапотной лампе если есть), +от предохранителя 14 блока.
Ш6/3 — Серо-чёрный, к звуковым сигналам/у, от руля или от реле, +или- для их включения.
Ш6/4 — Оранжевый, к блоку эпхх (карбюратор), у 2105 к датчику низкого уровня тормозной жидкости
Ш6/5 — Серо-синий, к датчику низкого давления масла, -при низком давлении.
Ш6/6 — Синий, к вентилятору двигателя, +от реле или постоянный. Может не использоваться
Ш6/7 — Красный, к звуковым сигналам/у если стоит перемычка на реле 3, +постоянный от предохранителя 7 блока.
Ш6/8 — не используется, +от предохранителя 1 блока.

Ш7/1 — от предохранителя 4 (возможно для противотуманок)
Ш7/2 — Жёлто-чёрный, к моторедуктору стеклоочистителя (на большинстве к насосу омывателя) и левому фародворнику если есть, +от предохранителя 2 блока.
Ш7/3 — Розово-синий, к датчику уровня тормозной жидкости, +или- при его срабатывании.
Ш7/4 — Сине-белый, к моторедуктору стеклоочистителя, -или ничего.
Ш7/5 — Серо-красный, от блока эпхх (карб), +при низких оборотах.
Ш7/6 — на 2107 до 1988г. Розово-чёрный, к левому колесу (датчик износа тормозных колодок), -при касании датчика диска.
Ш7/7 — Бело-чёрный, к датчику включения вентилятора (не у всех), к реле 4.
Ш7/8 — чёрно-белый, к насосу омывателя лобового стекла, -от переключателя для включения.

Ш8/1 — Зелёный, левая нить дальнего света в фаре, +от предохранителя 13 блока.
Ш8/2 — Сине-красный, к катушке зажигания (карб), +при зажигании.
Ш8/3 — Синий, к моторедуктору стеклоочистителя, +для включения (при этом на Ш7/4 ничего).
Ш8/4 — Коричневый, к катушке и блоку эпхх (тахометр 2107 карб).
Ш8/5 — Сине-чёрный, левые лампочки поворотов в фаре и на крыле, +прерывистый.
Ш8/6 — Серый, левая нить ближнего света в фаре, +от предохранителя 17 блока.
Ш8/7 — у 2107 до 1988г Серо-белый от датчика на указатель давления масла.
Ш8/8 — Зелёно-белый, к датчику температуры ож.
________________________________________
Правая часть подкапотной проводки.

Ш9/1 — не используется, от предохранителя 3 блока.
Ш9/2 — Розовый, плюс от генератора и акб.
Ш9/3 — не используется, к предохранителя 3 и 4 блока (возможно для туманок).
Ш9/4 — Коричневый, правая лапочка габаритов в фаре. +от предохранителя
Ш9/5 — Жёлто-чёрный, к левому фародворнику если есть, к насосу омывателя (если он справа), +от предохранителя 2 блока.
Ш9/6 — Белый, к правому фародворнику если есть, +или -.
Ш9/7 — Чёрный, соединение с кузовом. Минус на некоторые реле.
Ш9/8 — Зелёный, правая нить дальнего света, +от предохранителя 12 блока.

Ш10/1 — Розовый, плюс от генератора и акб (ш9/2 и ш10/2 с ним заодно).
Ш10/2 — Розовый или красный к реле стартера если есть. +от Ш10/1
Ш10/3 — Синий, к правым лапочкам поворотников, +прерывистый.
Ш10/4 — у 2107 до 1988г розово-чёрный на правый датчик износа колодок.
Ш10/5 — Серый, правая нить ближнего света, +от предохранителя 16 блока.
Ш10/7 — Коричнево-белый, к генератору или реле заряда (может вообще не быть).
Ш10/8 — не знаю. +от предохранителя 1.

Ш11/1 — заодно с ш10/2 (возможно для противотуманок)
Ш11/2 — Оранжевый или красно-чёрный, перемычка на Ш11/4 (к ш6/4)
Ш11/3 — Оранжевый, к генератору Г-222, +от предохранителя 9 (может не быть).
Ш11/4 — к микровыключателю эпхх карбюратора. +от предохранителя 10 блока. Может идти на реле лампы заряда.
Ш11/5 — Красно-зелёный или жёлтый. К стартеру или к реле стартера, +для включения. На дизелях ещё к блоку свечей накаливания.
Ш11/6 — Серо-красный, к клапану эпхх.
Ш11/7 — не знаю, ш11/5 с ним заодно.
Ш11/8 — соединяется с панельным Ш4/5 (возможно для противотуманок).

Полный размер

Если у Вас что-то не совпадает, то или я напутал, или кто-то переделывал проводку в машине.

www.drive2.ru

Самостоятельный ремонт и замена блока предохранителей на ВАЗ 2107 карбюратор и инжектор

Электрическое оснащение любого автомобиля не обходится без предохранителей (плавких вставок) и ВАЗ 2107 не исключение. Благодаря этим элементам обеспечивается защита электропроводки от повреждения в случае неправильной работы или выхода из строя того или иного потребителя.

Назначение предохранителей ВАЗ 2107

Суть работы предохранителей сводится к тому, что в момент превышения проходящего через них тока происходит перегорание расположенной внутри вставки, тем самым предотвращается нагрев, оплавление и возгорание проводки. Если элемент пришёл в негодность, его необходимо отыскать и заменить на новый. Как это сделать и в какой последовательности нужно разобраться более детально.

На ВАЗ 2107 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

Где расположен

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.

Выбор образца БП не зависит от системы питания автомобиля.

Блок предохранителей на ВАЗ 2107 располагается в подкапотном пространстве напротив пассажирского сиденья

Старый вариант блока

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

Старый монтажный блок состоит из 17 цилиндрических предохранителей и 6 реле

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.

Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Схема предохранителей ВАЗ 2107 может потребоваться во время проведения ремонтных работ

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

Верхняя крышка блока предохранителей прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок

Таблица: какой предохранитель за что отвечает

Блок нового образца

Преимущество БП нового образца сводится к тому, что узел избавлен от проблемы пропадания контакта, т. е. надёжность такого устройства заметно выше. Плюс ко всему используются не цилиндрические предохранители, а ножевые. Элементы устанавливаются в два ряда, а для их замены используется специальный пинцет, который постоянно находится в БП. При отсутствии пинцета вышедший из строя предохранитель можно извлечь при помощи небольших пассатижей.

Расположение элементов в новом монтажном блоке: R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; R4 — реле включения звукового сигнала; 1 — разъём для реле включения очистителей и омывателей фар; 2 — разъём для реле включения электродвигателя вентилятора системы охлаждения; 3 — пинцет для предохранителей; 4 — пинцет для реле

Оценить состояние предохранителей можно по внешнему виду, поскольку деталь выполнена из прозрачного пластика. Если плавкая вставка перегорела, то это легко выявить.

Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус

Внутри нового блока установлена всего одна плата, что позволяет заметно проще проводить ремонт узла. Количество предохраняющих элементов в новом устройстве аналогично старому. Реле может устанавливаться 4 или 6 штук, что зависит от комплектации авто.

В нижней части блока располагается 4 запасных предохранителя.

Как снять монтажный блок

Иногда может требоваться демонтаж блока предохранителей для его ремонта либо замены. В этом случае нужно подготовить следующий перечень инструментов:

ключ на 10;
торцевую головку на 10;
вороток.

Порядок работ по снятию монтажного блока следующий:

Сдёргиваем минусовую клемму с АКБ.
Для удобства убираем корпус воздушного фильтра.
Снимаем разъёмы с проводами, подходящие к монтажному блоку снизу.
В подкапотном пространстве разъёмы с проводами к монтажному блоку подходят снизу
Перебираемся в салон и снимаем вещевую полку под бардачком либо демонтируем сам вещевой ящик.
Снимаем разъёмы, которые соединяются с БП из салона.
Снимаем колодки с проводами, которые соединяются с блоком из салона
Головкой на 10 откручиваем гайки крепления блока и снимаем устройство вместе с уплотнителем.
Блок удерживается четырьмя гайками — откручиваем их
Сборку выполняем в обратном порядке.

Видео: как снять блок предохранителей на ВАЗ 2107

Ремонт монтажного блока

После демонтажа БП для обнаружения проблемных участков и ремонта либо замены печатной платы потребуется полностью разобрать узел. Выполняем процедуру следующим образом:

Вынимаем из монтажного блока реле и предохранители.
Чтобы разобрать монтажный блок сперва нужно извлечь все реле и предохранители
Отворачиваем крепёж верхней крышки.
Верхняя крышка крепится на четырёх винтах
Поддеваем отвёрткой 2 фиксатора.
Со стороны разъёмов корпус удерживается фиксаторами
Сдвигаем корпус блока предохранителей.
После раъединения фиксаторов, сдвигаем корпус блока
Нажимаем на контактные разъёмы.
Чтобы вынуть плату, необходимо нажать на разъёмы
Вынимаем плату блока.
Демонтируем плату, извлекая её из корпуса
Проверяем целостность платы, состояние дорожек и качество пайки вокруг контактов.
Осматриваем плату на предмет повреждений дорожек
Устраняем дефекты, если это возможно. В противном случае меняем плату на новую.

Восстановление обрыва дорожки

При обнаружении перегоревшей токопроводящей дорожки на печатной плате необязательно менять последнюю — можно попытаться её восстановить. Для работы понадобится минимальный набор инструментов и материалов:

паяльник 40–60 Вт;
припой;
кусочек провода;
нож.

В зависимости от характера повреждения восстановление проводим в следующем порядке:

Зачищаем лак в месте обрыва ножом.
Повреждённый участок дорожки необходимо зачистить ножом
Залуживаем дорожку и наносим каплю припоя, соединяя место обрыва.
Залудив дорожку, восстанавливаем её каплей припоя
Если дорожка сильно повреждена, то восстанавливаем её с использованием отрезка провода, которым соединяем необходимые контакты, т. е. дублируем дорожку.
При значительных повреждения дорожки её восстанавливают отрезком провода
После ремонта производим сборку платы и блока в обратной последовательности.

Видео: ремонт блока предохранителей ВАЗ 2107

Проверка реле

Для проверки реле их извлекают из посадочных мест и оценивают состояние контактов по внешнему виду. При обнаружении окислений необходимо выполнить чистку ножом или мелкой наждачкой. Работоспособность коммутирующего элемента проверяют двумя способами:

заменой на новую деталь;
подачей напряжения на обмотку.

В первом случае всё просто: на место проверяемого реле устанавливают новое или заведомо исправное. Если после таких действий работоспособность детали восстановилась, то старое реле пришло в негодность и требует замены. Второй вариант предполагает подачу питания на обмотку реле от АКБ и прозвонку мультиметром, замыкается ли контактная группа или нет. В случае отсутствия коммутации деталь подлежит замене.

Для проверки реле на его обмотку подают напряжение от АКБ, а мультиметром проверяют, замыкаются контакты или нет

Реле можно попытаться отремонтировать, но действия будут неоправданны в силу низкой стоимости прибора (около 100 р.).

Блок предохранителей в салоне

Несмотря на отсутствие различий между монтажными блоками «семёрок» с карбюраторным и инжекторным мотором, в оснащении последних используется дополнительный блок, который установлен в салоне под бардачком. Блок состоит из колодок с реле и предохранителей:

главное реле;
реле топливного насоса;
реле вентилятора.

Предохранители предназначены для защиты:

главного реле;
электрического бензонасоса;
электронного блока управления двигателем.

Блок предохранителей и реле в салоне: 1 — предохранитель, защищающий силовые цепи главного реле; 2 — главное реле; 3 — предохранитель, защищающий цепь постоянного питания контроллера; 4 — предохранитель, защищающий силовую цепь реле электробензонасоса; 5 — реле электробензонасоса; 6 — реле электровентилятора; 7 — диагностический разъём

Как снять БП

Для замены коммутирующих приборов и предохранителей системы управления силовым агрегатом, необходимо снять кронштейн, на котором они закреплены. Для этого выполняем следующие действия:

Снимаем минусовую клемму с аккумулятора.
Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.
Кронштейн крепится двумя гайками под ключ на 8
Демонтируем кронштейн вместе с реле, предохранителями и разъёмом для диагностики.
Отвернув гайки, снимаем кронштейн вместе с реле, предохранителями и диагностическим разъёмом
Воспользовавшись щипцами из блока предохранителей, извлекаем неисправный защитный элемент и ставим на его место новый такого же номинала.
Чтобы извлечь предохранитель потребуется специальный пинцет
Чтобы заменить реле, при помощи плоской отвёртки поддеваем разъём с проводами и отсоединяем его от блока реле.
Для снятия разъёмов с блока реле поддеваем их плоской отвёрткой
Ключом или головкой на 8 отворачиваем крепёж коммутирующего элемента к кронштейну и демонтируем реле.
Реле крепится к кронштейну гайкой под ключ на 8
Вместо вышедшей из строя детали устанавливаем новую и собираем узел в обратной последовательности.
После снятия вышедшего из строя реле на его место устанавливаем новое

Поскольку в дополнительном блоке отсутствует какая-либо печатная плата, то и восстанавливать в нём нечего, кроме замены установленных в нём элементов.

Ознакомившись с назначением блока предохранителей на ВАЗ 2107 и пошаговыми инструкциями по его демонтажу и ремонту, отыскать и устранить неисправность не составит особых проблем даже для начинающих автовладельцев. Важно следить за состоянием предохранителей и своевременно производить замену вышедших из строя элементов на детали такого же номинала, что избавит от необходимости более серьёзного ремонта.

bumper.guru

Блок предохранителей ВАЗ 2107

Всем привет сегодня рассмотрим предохранители на автомобиле ВАЗ 2107. Жгуты проводов на семёрке соединяются через блок предохранителей. Монтажный блок автомобиля играет важную роль и защищает от перегрузок, а так же от короткого замыкания.

Расположение блока предохранителей

Основная часть предохранителей ВАЗ 2107 находятся под капотом автомобиля. Также в данном блоке присутствуют реле. Где находится предохранители? этим вопросом, наверное, в первую очередь задаются те, кто только купил автомобиль. А находится монтажный блок под капотом около лобового стекла со стороны пассажира. Автомобиль ВАЗ 2107 оснащается двумя видами блока предохранителей, старого и нового образца.

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей

F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)	Резервные
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)	Ближний свет (левая фара)

Схема блока предохранителей ВАЗ 2107 нового образца

Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
Электромотор передних дворников.
Резервное гнездо.
Резервное гнездо.
Питание электрообогрева заднего стекла.
Часы, прикуриватель, питание розетки “переноски”.
Сигнал и вентилятор радиатора.
Лампы указателя поворотов в режиме “аварийки”.
“Противотуманки” и реле, регулирующее напряжение бортовой сети.
Лампы панели приборов.
Лампы стоп-сигнала.
Правая фара дальнего света.
Левая фара дальнего света, контрольная лампа дальнего света.
Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
Ближний свет (правая лампа).
Ближний свет (левая лампа).

Реле нового блока ваз 2107 выполняют такие функции:

Реле обогрева заднего стекла.
Реле очистителя и омывателя фар.
Реле сигнала.
Реле электровентилятора системы охлаждения.
Реле дальнего света.
Реле ближнего света.

Предохранители Ваз 2107 (видео)

: 09 ноября 2019; 8063

www.tungrem.ru

Монтажный блок реле и предохранителей автомобиля ВАЗ 2107

Блок предохранителей на ВАЗ-2107 расположен под капотом с пассажирской стороны на перегородке отсека двигателя с салоном. На крышке нанесена схема реле и предохранителей с нумерацией, как на фото:

Непосредственно сам блок выглядит следующим образом:

Снизу в моторном отсеке к нему подключены шесть разъемов, каждый из них имеет свое цветовое обозначение:

Так же публикуем информацию о том, какое реле и какой предохранитель за какую цепь отвечают:

Реле:

R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

прикуриватель
часы

F7 (20А)

звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации
лампа контроля указателей поворота (в режиме аварийной сигнализации)
указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

указатели поворота (в режиме указания поворота)
тахометр, вольтметр
реле-прерыватель и сигнализатор указателей поворота
система управления электропневмоклапаном
указатель и сигнализатор резерва топлива
указатель температуры охлаждающей жидкости
лампа контроля включения стояночного тормоза
лампа контроля аварийного состояния рабочей тормозной системы
лампа контроля заряда аккумуляторной батареи
лампа контроля закрытия воздушной заслонки карбюратора
реле электровентилятора (обмотка)
термовыключатель электровентилятора
обмотка возбуждения генератора

F11 (10А)

плафон освещения салона
лампы сигналов торможения
лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

лампа дальнего света (правая фара)
реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

лампа дальнего света (левая фара)
лампа контроля включения дальнего света

F14 (10А)

лампа габаритного освещения (левая блок-фара)
лампа габаритного освещения (правый фонарь)
лампа фонарей освещения номерного знака
подкапотная лампа
лампа контроля включения наружного освещения

F15 (20А)

лампа габаритного освещения (правая блок-фара)
лампа габаритного освещения (левый фонарь)
лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

ближний свет фар (правая блок-фара)
реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

ближний свет фар (левая блок-фара)

Схема соединений внутри блока предохранителей ВАЗ-2107 и ВАЗ-2105

www. vazdriver.ru

описание какой и за что отвечает, расположение электрооборудования с блоком, его снятие и замена

Монтажный блок с предохранителями ВАЗ 2107 содержит в себе плавкие вставки и электромагнитные реле. Он обеспечивает защиту потребителей электрического тока от повреждений при возникновении коротких замыканий в цепях. Схема предохранителей ВАЗ 2107 отличается от конфигурации таких же устройств в более ранних моделях ВАЗ 2101-2106. Владельцам этого автомобиля будет полезно узнать о расположении и обслуживании усовершенствованного блока.

Содержание

Открытьполное содержание

[ Скрыть]

Расположение и схема БП

Расположение предохранителей ВАЗ 2107 с карбюратором или инжектором одинаково. Монтажный блок с плавкими вставками находится в моторном отсеке с правой стороны по ходу движения автомобиля. Блоки предохранителей изготавливались в двух вариантах, старого и нового образца, и их выбор также не зависит от системы питания машины.

Описание электрооборудования карбюраторного и инжекторного двигателя несколько отличается. Это связано с тем, что работой инжектора управляет бортовой компьютер.

Старого образца

Монтажные блоки старого образца включают в себя 17 предохранителей и 6 электромагнитных реле. Количество последних может быть другим, это зависит от комплектации автомобиля. Плавкие вставки установлены в один ряд, имеют цилиндрическую форму, удерживаются подпружиненными контактами. Такое соединение ненадёжное, так как прохождение больших токов через предохранитель приводит к нагреву плавких вставок и пружинных контактов. В такой ситуации происходит деформация контактных ножек, поэтому приходится периодически вынимать защитные элементы, чтобы подогнуть или почистить окислившийся контакт.

Плавкие вставки, электромагнитные реле и другие компоненты установлены на двух печатных платах, которые расположены одна над другой и соединены перемычками. Такую конструкцию назвать удачной нельзя, так как это затрудняет выполнение ремонта БП. Сложности могут быть, если понадобится разъединить платы, что под силу не всем водителям. Такая необходимость появляется, к примеру, при перегорании дорожки печатной платы. Неполадка возникает, если неправильно поменять перегоревший плавкий элемент и установить предохранитель, рассчитанный на больший ток.

Блок предохранителей ВАЗ 2107

Жгуты проводов подключают к БП через разъёмы. Для того чтобы не ошибиться при подключении, они имеют разные цвета. Задняя часть БП выступает в вещевой ящик, где подключают разъёмы щитка приборов, заднего жгута проводов.

Схему предохранителей ВАЗ 2107 можно посмотреть на рисунке ниже.

Схема блока предохранителей

Нижняя часть БП находится в моторном отсеке, где также имеются разноцветные разъёмы. Для изготовления корпуса БП используют пластическую массу. Его крышка прозрачная и имеет обозначение мест установки реле и предохранителей, их номинальный ток.

Панель предохранителей ВАЗ 2107 старого образца полностью взаимозаменяемая с новым блоком для этой машины.

Нового образца

В блоке предохранителей нового образца плавкие вставки стали ножевыми, что повышает надёжность БП. Если в старой конфигурации предохранители были расположены в один ряд, то теперь они установлены в два ряда. Внутри корпуса блока нового образца теперь только одна печатная плата, извлекать и ремонтировать которую стало проще.

Блок новой конструкции

Количество плавких вставок, как и в старом блоке, 17 штук. Электромагнитных реле может быть также установлено 6, но в большинстве конструкций блоков с предохранителями используют всего 4 штуки. Вместо остальных реле, применяют перемычки.

Ниже представлено видео пользователя UidTrim о распиновке предохранителей.

Расшифровка

Рассмотрим более подробно назначение и номинал плавких вставок для блоков предохранителей ВАЗ 2107 двух конструкций. Для устройств старого образца они предохранители обозначены цифрами от 1 до 17, а для нового — символами от F1 до F17.

№п/п	Защищаемые цепи
1 (8А) F1 (10А)	Цепи реле (его обмотка) включения обогревателя заднего стекла, лампы заднего хода, вентилятор печки.
2 (8А) F2 (10А)	Электродвигатели очистителя лобового стекла, фар головного освещения, насосов омывателей лобового стекла и фар.
3 F3	Резерв.
4 F4	Резерв.
5 (16А) F5 (20А)	Нагревательный элемент обогрева заднего стекла.
6 (8А) F6 (10А)	Предохранитель прикуривателя, розетка переносной лампы, часы на панели приборов.
7 (16А) F7 (20А)	Электродвигатель вентилятора системы охлаждения двигателя, звуковой сигнал.
8 (8А) F8 (10А)	Указатели поворотов в режиме аварийной сигнализации.
9 (8А) F9 (10А)	Цепь возбуждения генератора.
10 (8А) F10(10А)	Контрольные приборы и их сигнальные лампы, лампы штатных сигналов поворотов.
11 (8А) F11(10А)	Лампы сигналов торможения, освещения салона.
12 (8А) F12 10А)	Дальний свет правой фары.
13 (8А) F13 (10А)	Дальний свет левой фары, контрольная лампа включения дальнего сета.
14 (8А) F14 (10А)	Лампы габаритного освещения левого переднего и заднего правого фонарей, освещение моторного отсека, освещение номерного знака.
15 (8А) F15 (10А)	Габаритное освещение правого переднего и левого заднего фонарей, освещение панели приборов.
16 (8А) F16 (10А)	Лампа ближнего света правой стороны автомобиля.
17 (8А) F17 (10А)	Лампа ближнего света левой стороны машины.

Отдельного защитного элемента в монтажном блоке автомобиля ВАЗ 2107, который отвечает за магнитолу, нет. Чаще всего её подключают к часам или прикуривателю.

Ниже представлена расшифровка реле в монтажном блоке ВАЗ 2107.

Инжектор

Электросхема моделей с инжектором имеет дополнительный блок плавких вставок и реле, который устанавливают в салоне машины под вещевым ящиком со стороны пассажира.

Распиновка этого блока будет такова:

F1 обеспечивает работоспособность основного реле автомобиля, его номинальный ток равен 7,5 А.
F2 отвечает за работу электронного блока управления двигателем, ток равен 7,5 А.
F3 рассчитан на ток силой 15 А, обеспечивает работоспособность электродвигателя топливного насоса.

Там же установлены три электромагнитных реле:

К1 — главное реле;
К2 — реле, которое включает электрический топливный насос;
К3 — реле, включающее электродвигатель вентилятора в системе охлаждения силового агрегата.

Как снять и заменить блок предохранителей

Такая операция может понадобиться для проведения ремонтных работ в монтажном блоке с предохранителями или когда выполняется замена узла старой конструкции на новый монтажный блок. Снять это устройство не представляется сложной процедурой, поэтому задача вполне может быть выполнена даже начинающим водителем. Трудности могут появиться, когда понадобится разобрать этот узел.

Инструменты

Для снятия блока предохранителей специальные ключи или приспособления не нужны, достаточно набора штатных инструментов.

Для выполнения работы следует приготовить:

торцовый ключ или головку на 10 мм;
отвёртку с крестообразным лезвием;
такую же отвёртку, но с плоским лезвием.

В некоторых случаях может понадобиться жидкость типа WD-40 или аналогичная ей, ветошь, пассатижи.

Пошаговая инструкция

Перед началом снятия блока предохранителей следует отключить аккумуляторную батарею и демонтировать корпус воздушного фильтра.

Далее порядок действий будет таков:

Отключают разъёмы с проводами, которые подведены с нижней части корпуса блока предохранителей. Разъёмы цветные, так что перепутать их при сборке невозможно. Если возникнут трудности при отсоединении, можно поддеть их плоской отвёрткой.
Теперь фронт работы переходит в салон машины. Нужно отсоединить полку под бардачком передней панели. После этого вынимают дно вещевого ящика.
Открывшиеся взгляду цветные разъёмы с проводами отключают от блока предохранителей.
Корпус закреплён к моторному отсеку четырьмя болтами. Торцовым ключом или головкой на 10 мм их следует отвернуть. Если они не поддаются, болты нужно обработать жидкостью WD-40 или аналогичной ей.
Теперь можно вынуть корпус блока предохранителей в моторный отсек.

Установка нового или отремонтированного блока выполняется в обратном порядке. Замена старого блока предохранителей ВАЗ 2107 на новый производится аналогично описанному примеру.

Отключение разъёмов в моторном отсеке

Отключение разъёмов в вещевом ящике

Как заменить предохранители

Важно знать, что нельзя устанавливать вместо перегоревшего предохранителя толстую проволоку, это может спровоцировать возгорание проводки, а то и автомобиля в целом.

Такая необходимость может возникнуть при перегорании плавкой вставки от перегрузок или коротких замыканий в цепях. Блоки старой модификации имеют защитные элементы цилиндрической формы. Располагают их в один ряд в порядке очерёдности слева направо. Перегоревший элемент аккуратно вынимают из подпружиненных держателей, но делать это следует осторожно.

Предохранитель и держатели могут быть сильно нагреты. Перед установкой исправной плавкой вставки следует убедиться в отсутствии коротких замыканий защищаемых цепей. В противном случае защита будет перегорать очень часто. А также следует слегка поджать пружинные контакты, если на них имеются следы окисления, их нужно удалить.

Замена предохранителя

В новых блоках предохранителей устанавливают ножевые защитные элементы, вынуть которые не так просто. Для этого внутри корпуса имеется специальный пинцет. Если он не помогает извлечь неисправную плавкую вставку, можно воспользоваться небольшими пассатижами.

Загрузка …

Видео

На видео пользователя Калинникова Константина показан процесс снятия блока предохранителей старого образца.

autodvig.com

ВАЗ 2107 – решение проблем с включением бензонасоса — Статьи по автоэлектрике — Статьи

К сожалению, не исключена ситуация, когда при включении вашей «семерки» не слышен привычный звук бензонасоса, причем происходит это, как правило, в самый ответственный и неподходящий момент. Конечно же, при появлении такой неприятности можно перенести свои дела на потом и обратиться за помощью к профессиональному автоэлектрику, а можно пойти своим путем, проявив силу воли и попытавшись устранить неисправность собственными силами.

Как это не странно, но достаточно подробная схема питания ВАЗ 2107 (имеется ввиду максимально удобная для использования) является определенной редкостью даже в интернете и приведенный ниже вариант позволяет, в какой-то мере, облегчить поиск причины отказа данного важного агрегата.

Если же говорить о практическом исполнении, то наиболее оптимальный вариант алгоритма поиска неисправностей электрической цепи питания бензонасоса ВАЗ 2107 выглядит следующим образом.

Прежде всего, следует отыскать панель с тремя исполнительными реле, расположенную в районе бардачка и для удобства работы демонтировать ее и вытянуть на себя. Далее, на среднем реле (оно собственно и подает питание на бензонасос) при включенном зажигании на толстом розовом проводе замеряем наличие напряжения +12В. Если напряжение присутствует, то перемыкаем указанный розовой провод с толстым проводом серого цвета, непосредственно идущим к бензонасосу (на реле это контакты «30» и «87»).

В случае, когда работа агрегата все равно не слышна, приступаем к проверке проводки, обращая особое внимание на соединительные разъемы в багажнике, один из которых черного цвета и слегка вытянутой формы, а второй (белый) расположен непосредственно на крышке бензонасоса. Характерно, что по «закону подлости» обрыв чаще всего находиться именно во втором разъеме, а добраться до него, без снятия насоса, не удастся. Кстати, если контакт нарушен действительно в белом разъеме, то во избежание проблем при дальнейшей эксплуатации можно его полностью исключить – выполнив пайку проводов напрямую (нагрузка в этой цепи значительная, и контакты тривиально подгорают).

Не забываем, так же, проконтролировать состояние провода «массы» и надежность его подключения (провод черного цвета, прикрученный саморезом в нижней правой части багажника).

Теперь рассмотрим вариант, когда при замыкании розового и серого проводов насос включился в работу. В такой ситуации следует проверить наличие +12В на контактах «85» и «86» реле R2. Иначе говоря, при включении зажигания, на одном из контактов должно появиться устойчивые +12В (относительно «массы» автомобиля), а на другом контакте данное напряжение находится в течение нескольких секунд (при подключении «массы» от ЭБУ). Штатное появление напряжения на контактах «85» и «86» свидетельствует о том, что электробензонасос находится в рабочем состоянии и неисправно, скорее всего, реле F2. Если желаемого напряжения нет, то ситуация усложняется и поиски придется продолжить. На данном этапе необходимо определить, что именно отсутствует на реле. Если плюс приходит, то прозваниваем тонкий провод серого цвета с черной полосой и если он не поврежден на всем протяжении от реле до ЭБУ – дело плохо и без опытного специалиста вам не обойтись. В случае же полного отсутствия напряжения как на контакте «85», так и на контакте «86» последовательно проверяются предохранители F1, F2, F3, а также проводка, идущая к основному реле.

Кроме всего прочего, занимаясь проблемами питания бензонасоса, не следует забывать и том, что современные охранные системы достаточно часто предусматривают блокировку данного агрегата в качестве дополнительной защиты от угона и неисправность может объясняться сбоями в работе автосигнализации.

Где стоит реле бензонасоса ваз 2107 инжектор

Итак, вы обладатель автомобиля ваз 2107 инжектор и в одно прелестное утро, а может день или вечер, не важно, вы, при повороте ключа зажигания не слышите привычного жужжания бензонасоса. Что делать в этом случае? Конечно, есть вариант, обратиться к автоэлектрику и он все исправит, но, если вы любите технику, любите делать что-то сами и у вас это получается, то эта статья для вас.

Кстати говоря, схема включения бензонасоса на разных автомобилях приблизительно похожа, за исключением некоторых моментов, так что вероятно, данная статья может помочь и при ремонте любого другого авто кроме ваз 2107. Тем не менее, тут будет рассмотрен участок схемы именно для ваз 2107.

Во первых потому, что в интернете практически невозможно найти схему включения электробензонасоса ваз 2107, скорее всего это будут «обрывки» схем без указания и нумерации деталей или схемы других автомобилей. Данную схему я составил, когда сам ремонтировал бензонасос на семерке своего знакомого, не имея под рукой схем и даже не зная, где на семерке установлен ЭБУ (электронный блок управления двигателем).

Схема и рисунок с расположением реле представлены ниже.

Итак, приступим.

Если вы сами решили ремонтировать бензонасос, то алгоритм действий примерно следующий: Для начала проверим бензонасос.

Для этого находим в районе бардачка три реле на спецкреплении, снимаем всю конструкцию и на среднем реле (которое и является реле бензонасоса) меряем относительно корпуса наличие 12 в. на розовом толстом проводе, при включенном зажигании.

Если оно присутствует, то замыкаем данный провод с находящимся напротив серым толстым проводом, который идет на бензонасос (30 и 87 контакты реле). Если бензонасоса по-прежнему не слышно, то неисправен либо сам бензонасос, либо проводка до него. В этом случае стоит обратить внимание на разъемы в багажнике, через которые он подключен.

Первый – черный вытянутой формы, второй – белый установлен прямо на корпусе крышки бензонасоса. Причем второй может быть неисправен внутри (что и было у автора) и пока бензонасос не извлечешь из бензобака – неисправность не увидишь. Так же стоит проверить наличие массы на бензонасосе.

F1 – предохранитель главного реле
F2 – предохранитель ЭБУ
F3 – предохранитель бензонасоса (15А)
R1 – главное реле
R2 – реле бензонасоса
R3 – реле вентилятора охлаждения двигателя

Если бензонасос заработал, то необходимо выяснить есть ли на 86 и 85 контактах реле 12 в. при включении зажигания. На одном из них (тут могу ошибиться – на красном или розовом с какой-то полосой) должно быть плюс 12 в. относительно общей массы автомобиля при включенном зажигании, а на серый с черной полосой ЭБУ подает «массу» несколько секунд при включении зажигания.

Если при включении зажигания напряжение на 86 и 85 контактах появляется и бензонасос рабочий – то неисправно реле. Если напряжения на данных контактах нет – поиски продолжаются. Необходимо выяснить, чего нет на реле – «плюса» или «минуса». Если есть плюс – то проверяем серый с черной полосой тонкий провод, который приходит непосредственно на ЭБУ.

Если он приходит на контакт ЭБУ – дальше без помощи квалифицированных специалистов не обойтись. Если после включения зажигания ни на 86, ни на 85 контактах «плюса» нет, проверяем предохранители и вызваниваем, выдергиваем – куда идет этот провод. Обычно, (в других автомобилях) он идет на главное реле. Соответственно проверяем эту цепь до главного реле.

На данном этапе завершаю статью, надеюсь, она поможет в поиске и устранении данной неисправности, желаю не ломаться вашим автомобилям.

проверь «минус» на бензонасосе, если все плюса присутствуют. «Минус» подаётся по чёрному проводу, наконечник которого прикручен саморезом в багажнике справа внизу. Проверь там.

Здравствуйте. Обсмотрели сегодня со всех сторон в багажнике справа снизу так и не поняли где этот саморез с черным проводом. Подскажите пожалуйста поконкретнее где искать? ВАЗ 07 инж. Также перестал работать бензонасаос. После поездки остановились, через пару часов — вжик-вжик. При включении зажигания реле бензонасоса срабатывает, контроллер отсчитывает время на накачку, но звука работающего насоса нет. Предохранители под бардачком целы.

l2rv.ru

Реле зажигания ВАЗ 2107: все секреты

Маленькие и незаметные детали автомобиля практически всегда игнорируются водителями, ведь ходовая часть или сам мотор кажутся более важными и требуют особой заботы. Однако большие проблемы с машиной чаще всего возникают из-за какой-нибудь «мелочи» — например, реле зажигания. Это миниатюрное устройство, которое на ВАЗ 2107 играет очень важную роль.

Реле зажигания ВАЗ 2107

На самых первых версиях ВАЗ не было блока предохранителей и реле, то есть питание подавалось на катушку через сам замок зажигания. Такая система запуска мотора «съедала» очень много электроэнергии, к тому же контакты быстро подвергались окислению и переставали нормально функционировать.

На ВАЗ 2107 устанавливается современное реле зажигания. Главная его функция — при включении прибора уменьшать нагрузку на контакты, так как реле в момент запуска отключает некоторые электрические цепи. Реле зажигания используется как в карбюраторных, так и инжекторных моделях ВАЗ 2107.

Миниатюрное устройство позволяет снизить нагрузку на контакты, что продлевает срок службы всех элементов зажигания

Принцип работы

Реле зажигания — это один из элементов всей системы зажигания. Эта система состоит из:

свечей зажигания;
распределителя;
конденсатора;
кулачка прерывателя;
катушки;
монтажного блока;
выключателя.

В момент запуска двигателя питание от свечей попадает на реле зажигания, которое переключает энергию с некоторых цепей. Благодаря этому на катушку подаётся то количество питания, которое необходимо для штатного запуска мотора. Для равномерности подачи тока реле напрямую работает с распределителем и конденсатором.

Месторасположение реле в автомобиле

Любые проблемы с реле зажигания на ВАЗ 2107 начинаются с того, что водитель не может с первого раза завести двигатель. Сразу же возникают подозрения относительно работоспособности тех или иных узлов, но, как правило, первым делом проверке подвергается именно реле. На «семёрке» оно находится сразу же за приборным щитком и зафиксировано под торпедой. Такое расположение нельзя назвать удобным, ведь чтобы добраться до реле, потребуется снять приборную панель полностью.

Реле зажигания находится в общем блоке непосредственно за щитком приборов в салоне

Таблица: обозначения реле и предохранителей

Подробнее об электрооборудовании ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/elektroshema-vaz-2107.html

Виды реле, используемые на ВАЗ 2107:

Реле и плавкие предохранители штыревого типа, расположенные в монтажном блоке.
Реле включения обогрева заднего стекла.
Реле включения очистителей и омывателей фар.
Реле включения звуковых сигналов (установлена перемычка).
Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
Реле включения дальнего света фар.
Реле включения ближнего света фар.

На ВАЗ 2107 используется всего 7 основных реле

Водителю необходимо знать, что реле зажигания на всех моделях ВАЗ 2107 устанавливается рядом с реле аварийного питания. Оба устройства имеют одинаковый потенциал, поэтому при поломках в дороге на место перегоревшего реле зажигания можно установить аварийного реле.

Реле зажигания и реле аварийного питания имеют одинаковое строение и потенциал, поэтому считаются взаимозаменяемыми

Одинаковое ли реле в карбюраторных и инжекторных моделях

ВАЗ 2107 имеет очень длинную историю развития. Сегодня все существующие модели можно условно разделить на два типа: старого и нового образца. Как карбюраторные, так и инжекторные ВАЗ 2107 используют совершенно одинаковые реле зажигания, однако следует внимательно подбирать новое реле, исходя из года выпуска автомобиля.

Любой тип силового агрегата может быть оснащён реле зажигания старого образца, то есть устройство можно считать универсальным. Однако реле нового образца подходят исключительно для «семёрок» после 2000 года выпуска.

В старом блоке используются реле разных размеров и форм, в новых — типовые детали с повышенной работоспособностью

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

Снять с реле подключённую колодку.
Осмотреть контакты на предмет окисления, поломок и загрязнений.
Если необходимо, то нужно зачистить контакты.
Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Читайте о бесконтактной системе зажигания: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/zazhiganie-2107/elektronnoe-zazhiganie-na-vaz-2107.html

Видео: проверка реле своими руками

https://youtube.com/watch?v=xsfHisPBVHU

Замена реле зажигания на ВАЗ 2107

Для самостоятельной замены реле зажигания не потребуется специального инструмента. Можно легко обойтись теми приспособлениями, что есть в наборе у любого водителя:

отвёртка с прямым и тонким лезвием;
отвёртка с крестовым лезвием;
гаечный ключ на 10.

При помощи обычных отвёрток можно за несколько минут снять реле зажигания

Если реле перестало работать, то восстановить его невозможно, так как изначально устройство этой детали не подразумевает ремонтных работ. Поэтому при проблемах с реле можно провести только его замену на новое.

Добравшись до перегоревшнего реле, остаётся только его вытащить и установить новое на штатное место

Порядок работы как для инжекторных, так и для карбюраторных моделей ВАЗ 2107 будет одинаковым. Для создания безопасных условий при замене рекомендуется перед началом работ снять отрицательный провод от АКБ машины. Далее действовать по схеме:

Снятие щитка приборов начинать с разжатия отвёрткой фиксаторов.
Снять рукоятки с рычагов, которые держат щиток.
Вытащить сопла воздуховода, поддев каждый из них лезвием отвёртки.
Сразу же вслед за соплами потянуть на себя и вытащить переключатель режимов отопителя, предварительно отсоединив от него провода.
Далее снять наконечники магистралей с этого переключателя.
Используя отвёртку, вытянуть саморез и его заглушку.
Выкрутить ключом на 10 гайку крепления ручки сброса пробега машины.
Вогнать ручку максимально глубоко внутрь приборной панели.
Затем извлечь правый край щитка.
Отсоединить гайку, которая фиксирует тросик привода спидометра автомобиля.
Снять шланг от штуцера.
Снять колодки проводов, которые идут к панели.
После всех этих работ можно снимать приборный щиток.
Реле зажигания находится сразу же за ним, на специальном кронштейне. Ключом на 10 открутить фиксирующую гайку и снять реле.
На место вышедшего из строя устройства установить новое, монтажные работы выполнять в обратной последовательности.

Читайте также о реле стартера ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/rele-startera-vaz-2107.html

Фото: основные этапы работы

: Щиток держится на простых фиксаторах, поэтому снять его будет очень просто

: Все устройства с проводами нужно аккуратно вытащить из-за щитка

: После отсоединения колодки можно демонтировать сам щиток

: Отсоединить контакты от реле и вытащить устройство

Видео: порядок замены реле

Можно самостоятельно восстановить работоспособность своего автомобиля, действуя обычными отвёртками и гаечными ключами. Все виды работ с реле зажигания доступны даже водителю-новичку, поэтому не стоит лишний раз платить специалистам СТО, чтобы разобраться с реле.

bumper.guru

Топливный насос ВАЗ-2114: принцип работы, устройство, схема и типовые неисправности

В современных автомобилях и ВАЗ-2114 именно такой, вместо карбюратора установлен инжектор. Также машина оснащена современным инжекторным двигателем. Еще одно важное устройство в системе питания ВАЗ-2114 — топливный насос. Этот насос находится в топливном баке. Основная задача этого оборудования — создание рабочего давления в системе электроснабжения. Оно может достигать 8 атмосфер, но чаще всего топливо перекачивается под давлением 300-400 кПа.Что касается производительности, то эта техника может перекачивать до 80 литров топлива в час.

Как и все другие системы в автомобиле ВАЗ-2114, бензонасос может выйти из строя.

Что касается срока службы, то он может существенно различаться, так как сильно зависит от качества топлива. Рассмотрим его устройство, принцип работы, а также типовые неисправности и способы ремонта и замены.

Как устроена топливная система ВАЗ-2114

В систему питания входят топливный модуль, магистрали, а также фильтры и форсунки.Топливный модуль непосредственно включает в себя насос, датчики уровня, поплавок и сетку топливного фильтра грубой очистки.

Решетка топливного насоса ВАЗ-2114 расположена во всасывающем патрубке. Он отличается мелкоячеистой структурой, благодаря чему задерживает крупные загрязнения, которые могут повредить компоненты насоса и систему электропитания.

Конструкция топливного насоса

Что касается самого элемента, то он мембранного типа. Принцип его работы основан на электроприводе.Электропитание мотора осуществляется от автомобильной сети. Главный компонент — специальная мембрана, которая в процессе работы двигателя может совершать возвратно-поступательные движения.

Мембранная система или узел гидравлического нагнетателя должны иметь в конструкции предохранительный клапан, который служит для сброса давления. Также на выходе из устройства находится обратный клапан. Это необходимо для того, чтобы топливо не попало в систему подачи в бак. Кроме того, он используется для поддержания давления в системе при выключенном насосе.

По принципу действия механические гидравлические нагнетатели делятся на центробежные и поршневые. Первый может быть турбинного типа, рабочая часть которого имеет вид крыльчатки с огромным количеством лопастей.

Второй может быть зубчатого или роликового.

В автомобиле ВАЗ-2114 бензонасос постоянно промывается горючей жидкостью, даже если топлива в баке немного. Эта конструкция используется для охлаждения электродвигателя, так как при этом он довольно сильно нагревается.

Принцип работы

Итак, топливный насос-форсунка ВАЗ-2114 — не что иное, как небольшой электродвигатель, качающий топливо и создающий необходимый уровень давления в топливной рампе и топливной системе.

В момент включения зажигания на элемент приходит сигнал с ЭБУ. Далее на устройство подается электрический ток. Первые несколько секунд мотор вращается (это необходимо для создания необходимого рабочего давления). Интересно, что если бортовой компьютер не получает никаких данных от помпы в течение двух-трех секунд, он отключает электродвигатель.Это сделано в целях безопасности.

Вы можете услышать, как работает топливный насос в первые секунды после запуска двигателя.

Итак, топливо всасывается по трубке непосредственно в насос, а затем выгружается через односторонний клапан. Далее бензин проходит через фильтр, а затем в двигатель. Так работает бензонасос ВАЗ-2114. Схема довольно простая. Электродвигатель топливного насоса запустится только при работающем двигателе автомобиля.

Типичные неисправности, их признаки

ВАЗ-2114 — это особая машина, покупка которой не требует больших бюджетов.Также недорогая стоимость для владельца и обслуживания. И даже если обслуживание любых иномарок дешевле, то запчасти для ВАЗа будут быстрее и проще в любых магазинах даже в самых отдаленных районах. Частая проблема в автомобиле ВАЗ-2114 — бензонасос. Не качает топливо.

Вот, например, типичная ситуация — заглох двигатель. Когда пытаешься завести машину, она либо вообще не заводится, либо заводится и даже едет, но через пару метров снова глохнет. После проверки АКБ остается только бензонасос.Рассмотрим наиболее частые неисправности этого сайта и узнаем, как исправить поломку.

Признаки поломок

Первый признак того, что насос не работает, — это частый отказ двигателя при запуске.

Естественно, если мотор не работает, может случиться что угодно, но чаще после проверки свечей зажигания и ЭБУ насос все равно неисправен.

Еще один момент — это давление в топливной системе. Когда с устройством все в порядке, то трасс будет 3.2 бар. На топливной рампе на двигателе объемом 1,5 литра уровень давления будет от 285 до 325 кПа, на двигателе объемом 1,6 литра — от 375 до 390 кПа.

Также часто бывает, что помпа не принимает сигнал после включения зажигания. Обычно водитель слышит небольшую вибрацию, что говорит о нормально работающем устройстве, но в этом случае вибрации нет. Чаще всего проблема в проводке. Двигатель может дергаться еще до запуска или просто на малых оборотах. Сам насос или сетка фильтра грубой очистки здесь не работают.

Все эти неисправности можно исправить. Не стоит сразу бежать в ближайший магазин. Замена топливного насоса ВАЗ-2114 обойдется от 2000 рублей при покупке целого модуля или 1000 рублей при покупке только насоса. Среди причин также может быть предохранитель, реле, ненадежная масса, электродвигатель, контакты.

Система давления

Насос, как известно, нужен для создания давления в топливной системе. Чтобы поставить правильный диагноз или даже устранить помпу, необходимо провести замеры давления.Итак, нормальное давление на холостом ходу — 2,6 атмосферы, при включенном зажигании — от 3, без трубки регулятора — 3,3, с зажатым сливом — 7. При нажатии на педаль газа нормальное давление будет от 3 до 2,5 атм. .

Измерения в этих состояниях производятся манометром, диапазон которого невелик. Под капотом есть штуцер, к нему крепится манометр.

Если датчик зажигания близок к нулю при включении зажигания, это означает, что регулятор давления сломан.При давлении на стрелку газа около нуля — неисправен топливный насос. Когда он плавно подкрадывается, стоит посмотреть на состояние фильтра топливного насоса ВАЗ-2114.

Контакты для электропроводки

К устройству идут три провода. Это положительный шнур, соответственно отрицательный провод и датчик уровня топлива. Одна из причин, по которой насос отказывается работать — сбой в подаче электроэнергии. После давления стоит проверить контакты.

Это можно сделать с помощью лампочки.Он закреплен на проводах и прикреплен к внешнему разъему помпы. После включения зажигания лампочка должна мигать. Если все равно не работает, следует проверить внутренние контакты.

Если при проверке внешних контактов лампа не загорается, то по очереди подключите отрицательный и положительный контакты, которые отключаются от насоса, к массе на приборе, а затем к реле топливного насоса ВАЗ-2114. Когда отрицательный контакт подключен к массе и индикатор мигает, контакт неисправен.В противном случае положительный контакт не работает. Если контакт на реле, а лампа горит, то стоит проверить проводку от помпы к реле.

Электродвигатель

Для проверки вам понадобится все та же лампочка. Проводами его закрепляем на одном из выводов мотора и включаем зажигание. Если лампочка загорелась и погасла, значит необходимо заменить электродвигатель.

Масса

Если с контактами все в порядке, то следует проверить состояние массы.

Возможно, он ненадежно закреплен. Он установлен в зоне ручного тормоза, под панелью приборов. Для проверки и ремонта снимаем пластиковую деталь под ручным тормозом, снимаем покрытие пола. Затем прочистите и прочно подсоедините массу к насосу.

Реле

Где находится масса и реле. В идеальном случае в момент зажигания этот элемент запускает насос через несколько секунд и отключается. Если уровень давления в норме, а реле не работает должным образом, то нужно снять переднюю панель, замыкающую звуковые контакты.Со стороны пассажира можно увидеть три устройства. Самый нижний — реле. Если реле щелкает при повороте ключа, значит, оно исправно. В противном случае его лучше заменить. Это не дорого.

Предохранитель

Это заключительный этап диагностики.

Для тех, кто не знает, где находится предохранитель бензонасоса ВАЗ-2114, он находится там же, где и реле. Это видно из салона. Добраться до него лучше всего через капюшон.

Итак, под капотом, возле лобового стекла стоит ящик. Необходимо вскрыть и найти верхний предохранитель. Его сила тока 15 А. Еще на нем написано, что это для топливной рампы. Если контакт предохранителя цел, значит, он жив. Если контакт вышел из строя, необходимо заменить предохранитель.

Это типичные неисправности этого узла, и их можно диагностировать описанным выше способом.

Ремонт ТНВД ВАЗ 2110. Ищу причину выхода из строя ТНВД по проверке предохранителя, который на

Вечером заехал в гараж, а утром завести не удалось.Я обычно включаю зажигание и слышу щелчок реле и жужжание помпы, а где-то через 3-5 секунд снова слышен щелчок реле и насос останавливается и поворачивает ключ до конца, стартер работает, но двигатель не запускается из-за отсутствия давления в системе питания, помпа не качает.

Ищу причину выхода из строя ТНВД по проверке предохранителя то есть

Под боковиной в недрах находятся блок предохранителей , реле и ЭБУ .

Блок реле и предохранителей, увеличенный

Сначала проверил предохранитель №3 и вынул из розетки осмотрел состояние контактов и проверил целостность прибора, предохранитель оказался цел (кстати 15 ампер )

не помогло, потом проверил реле под номер 4 . Для этого откручиваем указанные стрелками гайки, снимаем реле и ставим заведомо исправное. Где взять хорошее реле? Можно снять на время проверки в блоке крепления реле дальний свет «он точно такой же, как и реле бензонасоса.Не помогло, снял под заднее сиденье, под которым стоит бензобак с погружным насосом.

Перед выполнением вышеуказанных действий проверил цепь питания (+) (-) тех. масса ТНВД на разъеме под номером 5 прибор может и контрольной лампой результат положительный, проверяем целостность цепи на пигтейле на разъемах под номерами 4,6

Может случиться так, что отсутствует силовая цепь ( + ) или ( — ) на разъем под номером 5 .Если ( — ) т.е. вес не доходит до разъема; нужно проверить стык с телом Мои пищевые цепи зазвонили.

Место подключения массы труднодоступное, для его получения необходимо разобрать верхнюю и нижнюю облицовку пола туннеля.

Проверил силовые цепи, идет перед разъемом под номер 4 , а топливный насос не работает, затем произвел вышеуказанные действия как показано на рисунке, вытащил топливный модуль с топливным насосом из топливного бака.Снял зажимное кольцо и прокладку

Осторожно вытащил топливный модуль из бака, наклонив его в сторону правой внутренней двери, чтобы не погнуть поводок поплавка датчика уровня топлива

Топливный модуль в разобранном виде. Отдельно проверил помпу прямо от АКБ. Насос работает. Проверил разъемы и обнаружил причину выхода из строя плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел.Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

Штатный топливный насос ВАЗ 2110 относится к основным узлам топливной системы автомобиля. Его основное предназначение — обеспечить правильную транспортировку бензина к распределительному или впрыскивающему узлу (то есть к форсунке или карбюратору) под создаваемым давлением. В топливной системе «десятки» различают топливные насосы механического типа и электронасосы.

Топливный насос по механическому принципу действия, его параметрам и конструктивным особенностям

ТНВД механический устанавливается на «десятки» с двигателями карбюраторного типа.Он приводится в движение распредвалом силовой установки, на блоке которого он установлен. Конструктивно он относится к изделиям поршневого типа и в его состав входят:

элемент шкафа, включающий 2 смежных отсека и верхние монтажные крышки;
диафрагма, расположенная между частями корпуса;
пружины обратного действия;
амортизатор, связанный с диафрагмой на жестком основании;
клапан впрыска и всасывания топлива, расположенный в верхнем сегменте топливного насоса;
механический привод;
сетка фильтра.

Ранее было установлено, что бензонасос ВАЗ десятой модели, цена которого относительно приемлемая, приводится в движение эксцентриком распределительного вала двигателя. При круговом перемещении эксцентрика наблюдается нижнее движение диафрагмы и штока с преодолением действия силы сжатия пружины.

В этом случае освободившееся пространство расширяется, и топливо заполняет разряженную плоскость, поступая через пусковой клапан, а нагнетательный элемент находится в закрытом состоянии.Мембрана, состоящая из 2-х мембранных компонентов с прокладками, является основным функциональным элементом насоса. Он соединен со штоком, который напрямую связан с элементами механического механизма приводного механизма.

Различия в параметрах ТНВД связаны с величиной давления и размерами кузовной части. Следует обратить внимание на топливный насос Bosch, у которого давление топлива находится в диапазоне 2,8–3,8 бар. Параметры изделия не всегда зависят от радиуса корпуса; здесь, как правило, определяющим фактором является длина.Эти размеры разные, среди копий есть запчасти 65, 90 или 105 мм. Кроме того, эти компоненты системы подачи топлива отличаются расположением съемной стружки.

Длина топливного насоса зависит от способности элемента выполнять свои функции при малом содержании топлива в бензобаке.

Электрический топливный насос

Бензонасос для форсунок ВАЗ 2110 электрический устанавливается на автомобили с регулируемой системой впрыска.Электробензонасос «Десятка» расположен в топливопроводе системы в топливном баке автомобиля. Такое смещение элемента значительно снижает возможность потерь топлива из-за использования схемы без участия трубопроводов, работающих на всасывание топлива.

В состав данного элемента системы подачи топлива входят:

насос, корпус которого выполнен из металла;
датчик уровня топлива;
топливозаборник;
сетка фильтровальная;
клапана обратно-редукционные.

Клапан обратного принципа действия останавливает топливораспределительный комплекс при остановке силовой установки. Элемент понижения давления контролирует давление, выполняя функцию предохранительного клапана.

Конструкции электрических бензонасосов:

роликовый;
зубчатого типа;
центробежного типа.

Электрический роликовый насос всасывает топливо и приводит его в движение за счет функций роторного элемента и движения специальных роликов.Шестеренчатый насос всасывает топливо и приводит его в движение за счет и перекачивает за счет перемещения внутренних шестерен относительно элемента статора, играющего роль внешней шестерни. При движении ротора роторного типа боковые элементы зуба создают в своих сегментах камеру, которая изменяет степень разреженности, с которой создается эффект всасывания и приема топлива.

При этом центробежный топливный насос монтируется непосредственно в топливопроводе. Такие элементы позволяют обеспечить равномерную подачу топлива и работать практически бесшумно.У них есть одна важная особенность — ограничение по параметрам давления и функциональности.

Выбор насоса подачи топлива на ВАЗ 2110

Несмотря на надежность элемента, топливный насос иногда выходит из строя. Как правило, неисправность заключается в выходе из строя щеток электронасоса. Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумная работа, ведь чем тише работает насос, тем удобнее его использовать.

При выборе ТНВД требуется покупка такого же товара с таким же артикульным номером. Часто автолюбители среди множества аналогов выделяют бензонасос Bosch, который используется на автомобилях объемом 1,6 литра и оборудован регулятором давления уровня топлива.

Ситуация, когда глохнет двигатель и не качает топливный насос на ВАЗ 2110, может поставить начинающего автомобилиста в затруднительное положение. Особенно, если он новый для с системой подачи топлива и ее комплектацией, а также с перечнем оборудования, обеспечивающего нормальную работу этой системы.

Отсутствие топлива на выходном патрубке насоса еще не является фактом его выхода из строя.

Не качает бензонасос на ВАЗ 2110 не только из-за его поломки, так как причин такого поведения может быть несколько.

Теперь главное не паниковать, в первую очередь вспомнить когда машина заправлялась последней . Индикатор-индикатор на панели приборов по-прежнему ничего не говорит. Датчик уровня в баке может «залипнуть», как указывает стрелка на индикаторе (см.).

Если автомобилю уже больше 3-х лет и он на своих шинах отмерил более 100 тысяч пробега, то от его систем и оборудования можно ожидать любых сюрпризов в плане отказов.

Порядок проверки причин отказа

Следующее подозрение — электрическая проводка помпы. В цепи питания от бортовой системы автомобиля до электродвигателя насоса имеется предохранитель и реле.Устанавливаются они не на главном щитке предохранителей, а на дополнительном, который находится на десятке верхних под передней панелью справа от блока рулевого управления.

Если посмотреть на этот дополнительный блок, то реле и предохранительная вставка мотора насоса будут слева (там всего три комплекта реле и предохранителей).

Проверка проводки не требует специальных знаний и не занимает много времени. Но если с блоком питания все в порядке, то при дальнейшем осмотре необходимо демонтировать кожух помпы.

Причины работы помпы

Насос не может полностью подавать топливо только по двум причинам:

прогорание обмоток двигателя;
до такой степени, что оставшегося диаметра сечения их отверстий недостаточно для откачки топлива из бака.

И первая, и вторая причины одинаково вероятны , хотя они взаимосвязаны . При загрязнении фильтров, когда их давно не только не меняли, но и не чистили, их пропускная способность резко снижается.

К этому можно добавить процессы осаждения на стенках топливопровода различных примесей и присадок, которые в большом количестве присутствуют в нашем бензине. В результате увеличивается нагрузка на топливный насос, он работает на полную мощность и начинает перегреваться.

Охлаждает топливный насос , циркулирующий в нем, топливо, так как оно имеет более низкую температуру, чем вода, и является отличным охладителем. Но это определение верно только для качественного бензина (большая редкость в наше время).Следовательно, некондиционный бензин не может достаточно охладить насос, работающий с перегрузками, и обмотки его электродвигателя прожигаются.

Чтобы сразу не переходить к разбору ТНВД, нужно убедиться в наличии достаточного сечения топливопровода , проложенного от входа до бензобака.

Перед тем, как начать какие-либо работы, связанные с проверкой или ремонтом топливного оборудования, необходимо сначала сбросить давление в магистрали.Для этого из цепи питания помпы снимается предохранитель, и двигателю дается время на выделение остатков бензина, после чего он глохнет.

Топливный насос ВАЗ 2110 , выполняющий роль нагнетателя бензина, вряд ли сможет самостоятельно передвигаться без этого небольшого, но очень важного агрегата. Сразу скажем, что топливный насос карбюраторной «десятки» — механический, а у инжектора ВАЗ 2110 — электрический топливный насос. Сегодня мы подробно поговорим о обоих.

Так, механический топливный насос для карбюраторного двигателя ВАЗ 2110 установлен между клапанной крышкой и распределителем зажигания, в подкапотном пространстве. Фактически такое устройство позволяет получать возвратно-поступательный момент от вала, идущего от распределительного вала к распределителю зажигания. Благодаря эксцентрику на этом валу движения через шток передаются на рычаг впрыска топлива. Сам рычаг совершает возвратно-поступательное движение за счет всасывания топлива через мембрану.Кстати, у этого насоса, как и у всех насосов от модели ВАЗ-2101, есть рычаг ручной подкачки топлива. Это довольно удобно, так как позволяет быстро проверить работу механизма буквально голыми руками. Фото механического насоса ВАЗ 2110 Далее.

Так выглядит механический насос в разрезе, смотрим схематический чертеж.

Топливный насос механический ВАЗ-2110 состоит из следующих элементов —

1 — напорный патрубок
2 — фильтр
3 — корпус
4 — всасывающий патрубок
5 — крышка топливного насоса
6 — всасывающий клапан
7 — складской
8 — рычаг ручного впрыска топлива
9 — пружина
10 — кулачок
11 — балансир
12 — рычаг механической подкачки топлива
13 — нижняя крышка топливного насоса
14 — прокладка выносная внутренняя
15 — распорка внешняя
16 — клапан нагнетательный

Снятие и установка механического насоса ВАЗ 2110 не вызывает особых затруднений.Достаточно снять воздушный фильтр, ослабить хомуты входящего и выходящего шлангов топливопровода, снять эти шланги, затем открутить две гайки крепления самого насоса и можно снять механизм с двух шпилек, на которых висит топливный насос. . При установке желательно заменить прокладки, которые находятся на изоляционной вставке.

Бензонасос ВАЗ 2110 форсунка

ТНВД «Десятка» устанавливается непосредственно в бензобак. Снятие и замена этого агрегата также не доставляет проблем владельцам ВАЗ 2110.Достаточно поднять диван заднего сиденья, открутить люк и топливопроводы … главное не забыть сбросить давление в системе.

Топливная система с правильным впрыском отличается от карбюраторной версии способом подачи топлива. Если карбюраторный двигатель всасывает топливо независимо от карбюратора, то топливо впрыскивается в инжекторный двигатель под давлением через форсунки. Поэтому задача электронасоса в баке — постоянно поддерживать высокое давление во всей системе.Насос включается и выключается автоматически (с помощью реле), отвечая на команды с датчиков давления. Собственно сама помпа выглядит примерно так, как на фото ниже.

Определите, правильный ли электрический насос? в вашем автомобиле может быть довольно простым. Включите зажигание (но не запускайте двигатель), и вы услышите характерное жужжание электронасоса в баке, поэтому он нагнетает необходимое давление. Если этого гудения нет и двигатель не запускается, то, скорее всего, неисправна помпа.Либо неисправно реле включения помпы, которое находится в салоне под центральной консолью панели, обычно у ног пассажира.

Часто бывает, что помпа не в состоянии создать необходимое давление, хотя гудит, то и его нужно менять. Насос-форсунка ВАЗ 2110 очень чувствителен к разному мусору, поэтому обязательно периодически меняйте топливный фильтр.

Замена ТНВД на ВАЗ 2110 форсунка

Очень полезное видео снятия бензонасоса на «десятку».

Для снятия электрического топливного насоса выполните следующие действия —

1 — снизить давление в топливной системе
2 — снять крышку люка под задним сиденьем
3 — отсоединить по очереди 2 шланга подачи топлива
4 — открутите 8 гаек по окружности кольца и снимите его
5 — достать насосный агрегат из топливного бака, не повредив рычаг датчика указателя уровня топлива
6 — снять резиновое уплотнительное кольцо

Не забывайте, что при установке нового электрического топливного насоса форсунки ВАЗ 2110 стрелка при установке на крышке электронасоса должна указывать направление на заднюю часть машины.Кроме того, при установке топливных шлангов учитывайте направление стрелок.

Электросхема ВАЗ-2114. Устранение неисправности своими руками

Электросхема ВАЗ-2114 реализована максимально просто. Функцию провода, передающего отрицательный полюс мощности, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. В конструкции электропроводки отсутствуют сложные узлы, самостоятельное обслуживание и ремонт под силу каждому водителю.Главное — уметь разбираться в электрических схемах. Необязательно знать наизусть все провода и конкретный узел, за который они отвечают. Необходимо уметь ориентироваться в сложных сплетениях проводов.

Основные характеристики

Основной особенностью электросхемы ВАЗ-2114 является то, что необходимо подавать питание на все узлы, обеспечивающие впрыск топлива:

Топливный электронасос.
Форсунки в топливной рампе.
Сенсорная система.

Также питание подается на электронный блок управления и системы зажигания. А на 8-клапанных двигателях устанавливались только модули зажигания, которые, по сути, представляют собой выключатель со встроенными катушками (их всего две). Но на 16-клапанных двигателях ставят по одной катушке на каждую свечу. Эта схема более совершенна, так как при выходе из строя катушки выйдет из строя только один цилиндр.

В основе всего автомобиля лежит дизайн предшественника ВАЗ-2109. Та же форма кузова, применены элементы подвески, зажигания и топливоподачи, даже задние фонари такие же.Но есть существенные отличия в конструкции двигателя, коробки передач. Новая европанель выглядит намного привлекательнее. В нем используются более привлекательные датчики и другие устройства.

Схема подключения автомобиля

Общую схему подключения ВАЗ-2114 можно разбить на несколько составляющих:

Система наружного освещения.
Система зажигания.
Подача топлива.
Управление двигателем (датчики, исполнительные механизмы и блоки управления).
Запуск двигателя (стартер).
Электроэнергия (аккумулятор и генератор).
Дополнительное оборудование системы — дворники, омыватель, печка, подогрев зеркал, сидений и очков, прикуриватель и т.д.

Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Они устанавливаются в монтажный блок под капотом (как и у предшественника ВАЗ-2109).

Переключение происходит с помощью электромагнитного реле. Они позволяют избавиться от протекания большого тока на кнопки при включении мощных потребителей.Причина в том, что при прямом переключении больших токов происходит разрушение кнопок и возгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

На схеме подключения ВАЗ-2114 (инжектор и карбюратор, если в системе питания есть стартер). С его помощью запускается двигатель. При этом источником питания служит аккумуляторная батарея.

Пускатель состоит из следующих компонентов:

Обмотка статора (неподвижная часть).
Обмотка вращающаяся (возбуждение).
Bendix — предназначен для механического соединения ротора стартера и венца маховика с коленчатым валом. Он состоит из ведущей вилки, муфты свободного хода и шестерни.
Втягивающее реле — приводит в движение бендикс и силовые контакты.
Крышки, щетки в сборе и другие детали.

Как работает стартер?

Питание стартера осуществляется напрямую от аккумулятора — от верхнего вывода реле втягивания идет провод к плюсовому выводу аккумулятора.Работа системы запуска происходит по следующей схеме:

При повороте ключа зажигания питание подается на все компоненты топливной системы, компьютер.
Когда ключ находится в положении «Пуск», на управляющий выход тягового реле подается питание.
Втягивающие устройства обмотки создают магнитное поле, которое заставляет сердечник двигаться.
Силовые контакты замыкаются, и ротор начинает вращаться.
Bendix при этом перемещается по оси ротора, а шестерня входит в зацепление с венцом на маховике.
Коленчатый вал начинает вращаться, топливо впрыскивается в камеры сгорания и на электроды свечи подается высокое напряжение.

Так работает вся система запуска двигателя любого автомобиля, в том числе ВАЗ-2114.

Генераторостроение

Второй источник энергии в любом автомобиле — это генератор. Он необходим для питания всех потребителей при работающем двигателе. Генератор состоит из следующих частей:

Роторная обмотка возбуждения.
Контактные кольца на роторе.
Подшипники.
Передняя и задняя обложки.
Обмотка статора.
Регулятор напряжения.
Шкив с крыльчаткой.
Диодный блок.
Конденсатор.

Конструкция апробирована, также используется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема его подключения довольно проста (см. Выше) — провод идет от силового контакта к плюсу аккумулятора.Благодаря генератору поддерживается оптимальный уровень заряда батареи и электроснабжение всех потребителей.

Как работает генератор?

При остановленном двигателе питание подается на обмотку ротора. Следовательно, вокруг него есть магнитное поле. Но поскольку ротор не вращается, поле неподвижно. Следовательно, одно из требуемых условий работы генераторной установки не выполняется — магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает раскручивать коленвал.В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но конструктивная особенность любого автомобильного генератора в том, что вырабатывается переменный ток. Причем на выходе появляются три фазы, и для питания всех потребителей нужен переменный постоянный ток. В противном случае вся проводка субпанелей ВАЗ-2114, схема которой представлена ниже, просто сгорит.

Для выпрямления переменного тока блок полупроводниковых кремниевых диодов. Конструкция трехфазного генератора на выходе использована по одной простой причине — пульсации намного меньше.Выход выпрямителя — конденсатор — с его помощью вы избавитесь от всей переменной составляющей тока.

Работа регулятора напряжения

Но есть одна огромная проблема — в зависимости от частоты вращения коленчатого вала генератор может генерировать напряжение от 10 до 30 вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне — 12 В. На самом деле, конечно, генераторы выдают немного больше — 13,6-14,6 В.Только в этом случае аккумулятор будет заряжаться нормально. Стабилизировать выходное напряжение можно, но проблема в том, что потребление тока очень велико.

А стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но гораздо проще стабилизировать мощность обмотки ротора. Если приложенное к нему напряжение стабильно, то магнитное поле не изменится ни при каких обстоятельствах. Делается это с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А.Конструктивно регулятор интегрирован со щеточным узлом.

Электронный блок управления

Очень сложна схема подключения ЭБУ ВАЗ-2114, так как она соединяет большое количество датчиков и исполнительных механизмов.

Электронный блок управления является «мозгом» всей системы, он состоит из следующих компонентов:

Корпус выполнен из пластика и металла.
В основе схемы лежит микроконтроллер.
К входам микроконтроллера датчики подключены через согласующие устройства.
К выходам контроллера подключены усилители сигналов, электронные переключатели и реле.

Микроконтроллер позволяет отправлять сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти компьютера заложен алгоритм работы всех систем. Тем более что схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно чуть больше параметров.

Датчики системы управления

В автомобилях ВАЗ-2114 используется несколько датчиков, подключенных к электронному блоку управления.Они влияют на впрыск топлива и момент зажигания.

Система состоит из следующих датчиков:

положения дроссельной заслонки.
Позиции коленчатого вала.
Фаза (положение распредвала).
Скорость (находится на тросике спидометра).
Расход воздуха. Вместо этого можно использовать датчик MAP.
Давление.
Взрывы.
Кислород.

Все эти считыватели исправляют подачу топливной смеси в камеры сгорания и угол опережения зажигания.Схема подключения ВАЗ-2114 (инжектор) описана в руководстве по эксплуатации и техобслуживанию автомобиля. Там же вы можете узнать, как самостоятельно выполнить диагностику неисправностей, в документе указаны и основные симптомы поломок.

Как заменить реле топливного насоса

Реле топливного насоса помогает вашему автомобилю завести автомобиль, создавая давление в топливной системе в течение первых нескольких секунд, прежде чем уровень давления масла возьмет верх. Реле топливного насоса обычно находится в длинном черном ящике автомобиля вместе с другими реле и предохранителями.Однако в некоторых других автомобилях расположение может быть другим.

Без этого реле двигатель не получал бы топливо при запуске. Насос, который подает топливо к двигателю во время работы двигателя, требует электричества для работы. Это электричество создается устройством давления масла в двигателе. До тех пор, пока не будет создано давление масла, которое, в свою очередь, вырабатывает электричество для работы топливного насоса, насос не может подавать топливо в двигатель автомобиля.

При включении зажигания автомобиля срабатывает магнитная катушка с разомкнутым контактом; затем контакт замыкает электрическую цепь в электронном механизме, и в конечном итоге срабатывает реле топливного насоса.Когда зажигание автомобиля включено, реле насоса издает гудящий шум. Если этот звук не слышен, это означает, что реле насоса не работает должным образом.

Когда это реле выходит из строя, двигатель запускается после того, как стартер нагнетает давление масла, достаточное для подачи электричества на топливный насос и его работы. Из-за этого запуск двигателя может длиться дольше, чем обычно. Если вы не слышите гудения из топливного насоса, но в конечном итоге автомобиль заводится и работает нормально, значит, вышло из строя реле топливного насоса.

Если реле топливного насоса выходит из строя, система управления двигателем регистрирует это событие. Датчик давления топлива сообщает компьютеру, не создавало ли давление топлива какое-либо давление во время запуска двигателя.

Есть несколько кодов индикаторов двигателя, связанных с датчиком уровня топлива:

P0087, P0190, P0191, P0192, P0193, P0194, P0230, P0520, P0521, P1180, P1181

Часть 1 из 4: Снятие реле топливного насоса

Необходимые материалы

Игольчатые плоскогубцы
Трещотка с метрической и стандартной головкой
Противооткатные упоры

Большинство реле топливного насоса расположено в моторном отсеке внутри блока предохранителей.

Шаг 1. Включите зажигание, чтобы запустить . Прислушайтесь к срабатыванию топливного насоса.

Также прислушайтесь к реле топливного насоса на предмет жужжания или щелчка.

Шаг 2: Запустите двигатель . Убедитесь, что есть давление масла.

На некоторых автомобилях будет только индикатор масла. Когда индикатор гаснет, значит давление масла есть.

Шаг 3. Припаркуйте автомобиль на плоской твердой поверхности .Убедитесь, что трансмиссия стоит на парковке (для автоматов) или на 1 передаче (для механических коробок передач).

Шаг 4: Установите противооткатные упоры вокруг шин . В этом случае противооткатные упоры будут располагаться вокруг передних колес, поскольку задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать движение задних колес.

Шаг 5: Установите устройство экономии заряда батареи на 9 В в прикуриватель . Это сохранит работоспособность вашего компьютера и сохранит текущие настройки в автомобиле.

Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.

Шаг 6: Откройте капот автомобиля, чтобы отсоединить аккумулятор . Отсоедините кабель заземления от отрицательного вывода аккумуляторной батареи, отключив питание топливного насоса и передающего устройства.

Шаг 7: Найдите блок предохранителей в моторном отсеке . Снимите крышку блока предохранителей.

Примечание : Некоторые коробки предохранителей крепятся винтами с шестигранной головкой или болтами, и для их удаления требуется храповой механизм.Остальные блоки предохранителей удерживаются зажимами.

Шаг 8: Используя схему на крышке блока предохранителей, найдите реле топливного насоса . Открыв блок предохранителей, вы можете использовать схему на крышке блока предохранителей, чтобы найти предохранитель реле топливного насоса.

Шаг 9: Снимите реле топливного насоса с блока предохранителей . Обратите внимание на то, как выходит реле, так как новое должно идти таким же образом.

Кроме того, если на крышке блока предохранителей нет диаграмм, вы можете обратиться к руководству пользователя за схемой блока предохранителей в моторном отсеке.Обычно в руководствах пользователя рядом с реле топливного насоса указаны номера, чтобы вы могли найти номер на блоке предохранителей.

Примечание : Вам может потребоваться пара игольчатых пластин, чтобы вытащить реле топливного насоса.

Часть 2 из 4: Установка нового реле топливного насоса

Необходимые материалы

Замена реле топливного насоса

Шаг 1: Установите реле . Установите реле в блок предохранителей так же, как было снято старое реле.

Шаг 2: Установите крышку блока предохранителей . Вставьте его на место.

Примечание : Если вам пришлось откручивать винты или болты из крышки, обязательно установите их. Не затягивайте их слишком сильно, потому что они отсоединятся.

Шаг 3: Снимите крышку топливного бака . Закройте крышку топливного бака и убедитесь, что она плотно прилегает.

Это гарантирует, что в топливной системе будет надлежащее полное давление при включении топливного насоса.

Часть 3 из 4: Проверка работы реле топливного насоса

Шаг 1. Снова подсоедините заземляющий кабель к отрицательной клемме аккумулятора. Снимите девятивольтовый аккумулятор с прикуривателя.

Шаг 2: Затяните фиксатор аккумулятора до упора. Убедитесь, что соединение хорошее.

Примечание : Если у вас не было устройства энергосбережения на девять вольт, вам придется сбросить все настройки в вашем автомобиле, такие как радио, электрические сиденья и электрические зеркала.Если у вас было устройство для экономии заряда батареи на девять вольт, вам необходимо очистить коды двигателя, если они есть, перед запуском автомобиля.

Шаг 3: Поверните ключ зажигания в положение . Прислушайтесь к включению топливного насоса.

Выключите зажигание после того, как топливный насос перестанет шуметь. Снова включите ключ и прислушайтесь к звуку или щелчку реле топливного насоса. Возможно, вам придется попросить другого человека прикоснуться к реле топливного насоса, чтобы почувствовать гудение или щелчок.

Примечание : Вам нужно будет включить и выключить ключ зажигания 3-4 раза, чтобы убедиться, что топливная рампа заполнена топливом перед запуском двигателя.

Шаг 4: Поверните ключ, чтобы запустить и запустить двигатель . Следите за тем, как долго будет включаться пуск во время периода проворачивания.

Примечание : Большинство современных автомобилей не заводятся, пока не повысится давление масла.

Шаг 5: Снимите противооткатные упоры с колес . Отложите это в сторону.

Часть 4 из 4: Тест-драйв автомобиля

Шаг 1: Объехать на автомобиле вокруг квартала .Во время проверки прислушивайтесь к необычным шумам от топливного насоса или реле топливного насоса.

Также быстро разгоните двигатель, чтобы убедиться, что топливный насос работает правильно.

Шаг 2: Проверьте приборную панель на предмет наличия огней двигателя .

Если индикатор двигателя загорается после замены реле топливного насоса, возможно, требуется дальнейшая диагностика узла топливного насоса или даже возможная электрическая проблема в топливной системе. Если проблема не устраняется, вам следует обратиться за помощью к одному из сертифицированных технических специалистов YourMechanic, который сможет проверить реле топливного насоса и диагностировать проблему.

Принцип работы, устройство, схема и типовые поломки

В современных автомобилях, и ВАЗ-2114 было так оно и есть, вместо системы питания карбюратора устанавливается инжектор. Также машина оснащена современным инжекторным двигателем. Еще одно важное устройство в системе питания автомобиля ВАЗ-2114 — бензонасос. Этот насос находится в топливном баке. Основная задача этого оборудования — создание рабочего давления в энергосистеме. Оно может достигать 8 атмосфер, но чаще всего топливо перекачивается при давлении 300-400 кПа.Что касается производительности, то это оборудование может перекачивать до 80 литров топлива в час.

Как и все другие системы в автомобиле ВАЗ-2114, бензонасос может выйти из строя.

Что касается срока службы, то он может значительно варьироваться, так как от него сильно зависит качество топлива. Рассмотрим его устройство, принцип работы, а также типовые неисправности и способы ремонта и замены.

Как устроена топливная система ВАЗ-2114

В систему питания входят топливный модуль, сеть, а также фильтры и форсунки.В состав топливного модуля входит сам насос, датчики уровня, поплавок, а также решетки топливного фильтра первичной очистки.

Решетка бензонасоса ВАЗ-2114 расположена во всасывающем патрубке. Он имеет мелкоячеистую структуру, за счет чего задерживает крупные загрязнения, которые могут повредить детали насоса и системы питания.

Конструкция бензонасоса

Что касается самого элемента, то он мембранного типа. Принцип его работы основан на электроприводе. Электродвигатель получает питание от сети автомобиля.Главный компонент — специальная мембрана, которая может совершать возвратно-поступательные движения во время работы мотора.

Сборка диафрагменной системы или гидравлического нагнетателя обязательно должна иметь в конструкции предохранительный клапан, который служит для сброса давления. Также на выходе из устройства находится обратный клапан. Это необходимо для того, чтобы топливо не попало из системы питания в бак. Кроме того, он поддерживает давление в системе при выключении насоса.

Что касается принципа действия механического нагнетателя, то они делятся на центробежные и объемные насосы. Первый может быть турбинного типа, где рабочая часть похожа на крыльчатку с огромным количеством лопастей.

Второй может быть шестеренчатого или роликового.

В автомобиле ВАЗ-2114 бензонасос постоянно промывается легковоспламеняющейся жидкостью, даже если в баке мало топлива. Такая конструкция используется для обеспечения охлаждения электродвигателя, поскольку в процессе работы он сильно нагревается.

Принцип работы

Итак, бензонасос ВАЗ-2114 инжектор — это не что иное, как небольшой электродвигатель, осуществляющий подкачку топлива и создание необходимого уровня давления в топливной рампе и топливной системе.

В момент включения зажигания с ЭБУ приходит сигнал на этот элемент. Затем устройство получает электрический ток. Первые несколько секунд мотор вращается (это необходимо для создания необходимого рабочего давления).Интересно, что если в течение двух-трех секунд бортовой компьютер не получает никаких данных от помпы, он отключает электродвигатель. Это сделано для обеспечения безопасности.

Вы можете услышать, как работает топливный насос в первые секунды после запуска двигателя.

Итак, по трубке топливо всасывается прямо в насос, а затем выводится с помощью одностороннего клапана. Далее бензин проходит через фильтр, а затем в двигатель. Так работает бензонасос ВАЗ-2114. Схема довольно простая.Электродвигатель топливного насоса запустится только при работающем двигателе автомобиля.

Типичные неисправности, их признаки

ВАЗ-2114 — это особая покупка автомобиля, не требующая больших бюджетов. Также недорогая стоимость для владельца и обслуживания. И даже если обслуживание любых иномарок будет дешевле, то запчасти для ВАЗа будут быстрее и проще в любых магазинах даже в самых отдаленных районах. Частая проблема в автомобиле ВАЗ-2114 — бензонасос. Не качает топливо.

Вот, например, типичная ситуация — двигатель установлен. При попытке завести автомобиль либо вообще не заводится, либо заводится и даже едет, но через пару метров снова глохнет.После проверки АКБ остается только бензонасос. Рассмотрим наиболее частые неисправности этого сайта и узнаем, как исправить поломку.

Признаки поломки

Первым признаком того, что насос не работает, является частый отказ двигателя при запуске.

Также часто бывает, что помпа не получает сигнал после включения зажигания. Обычно водитель слышит легкую вибрацию, которая сообщает о нормально работающем устройстве, но в этом случае вибрации нет. Чаще всего проблема в проводке. Двигатель может дергаться еще до запуска или просто на малых оборотах. Сам насос или сетка фильтра грубой очистки здесь не работают.

Все эти неисправности можно исправить. Не стоит сразу бежать в ближайший магазин. Замена топливного насоса ВАЗ-2114 обойдется от 2000 рублей при покупке целого модуля или 1000 рублей при покупке только насоса. Среди причин также могут быть предохранитель, реле, ненадежная масса, электродвигатель, контакты.

Напорная система

Если при включении зажигания стрелка манометра близка к нулю, значит регулятор давления сломан. При давлении на стрелку газа около нуля — неисправен топливный насос.Когда он плавно подкрадывается, стоит посмотреть на состояние фильтра топливного насоса ВАЗ-2114.

Контакты для электропроводки

Это можно сделать с помощью лампочки. Он закреплен на проводах и прикреплен к внешнему разъему помпы.После включения зажигания лампочка должна мигать. Если все равно не работает, следует проверить внутренние контакты.

Если при проверке внешних контактов лампа не загорелась, то по очереди подключите отрицательный и положительный контакты, которые отсоединены от насоса, к массе на приборе, а затем к реле топливного насоса ВАЗ-2114. Когда отрицательный контакт подключен к массе и индикатор мигает, контакт неисправен. В противном случае положительный контакт не работает.Если контакт на реле, а лампа горит, то стоит проверить проводку от помпы к реле.

Электродвигатель

Для проверки понадобится все та же лампочка. Проводами его закрепляем на одном из выводов мотора и включаем зажигание. Если лампочка загорелась и погасла, значит необходимо заменить электродвигатель.

Вес

Если с контактами все в порядке, то следует проверить состояние массы.

Возможно, он не закреплен надежно.Он установлен в зоне ручного тормоза, под панелью приборов. Для проверки и ремонта снимаем пластиковую деталь под ручным тормозом, снимаем покрытие пола. Затем прочистите и прочно подсоедините массу к насосу.

Реле

Где находится масса и где находится реле. В идеальном случае в момент зажигания этот элемент запускает насос через несколько секунд и отключается. Если уровень давления в норме и реле не работает должным образом, то нужно снять переднюю панель, замыкающую звуковые контакты.Со стороны пассажира можно увидеть три устройства. Самый нижний — реле. Если реле щелкает при повороте ключа, значит, оно исправно. В противном случае его лучше заменить. Это не дорого.

Предохранитель

Это заключительный этап диагностики.

Итак, под капотом, возле лобового стекла стоит ящик.Необходимо вскрыть и найти верхний предохранитель. Его сила тока 15 А. Еще на нем написано, что это для топливной рампы. Если контакт предохранителя цел, значит, он жив. Если контакт вышел из строя, необходимо заменить предохранитель.

Не идет питание на бензонасос ваз 2114

Реле топливного насоса не включается.

Не работает топливный насос, реле включается.

Проверка питания реле.

Проверка цепи питания топливного насоса.

Советы для автомобилистов

Где находится реле и предохранитель бензонасоса

Где на ВАЗ-2112 16 клапанов находится реле бензонасоса: фото

Поиск реле бензонасоса и устранение неисправностей

Принцип работы

Реле в дополнительном блоке предохранителей

Проверка работоспособности

Проверка реле бензонасоса на ВАЗ-2112

Предохранитель бензонасоса ВАЗ 2115: Где находится, горит, неисправности

Где находится

Горит

Как определить неисправность

Где находится реле бензонасоса ВАЗ-2110

Схема электрического БН

ВАЗ-2110 реле бензонасоса – где находится

Распространенные причины, приводящие к неисправности реле:

Где находится реле топливного насоса? 3 возможных места установки

Где находится реле?

Как работает прибор?

Признаки поломки реле

Особенности работы реле с автосигнализацией

ВАЗ 2114: Где находится предохранитель бензонасоса?

Другие причины неисправности топливного насоса

Ваз 2107 где находится предохранитель бензонасоса

Не работает бензонасос ВАЗ 2107 инжектор, диагностика

Причины

Диагностика

Ремонт неисправности

Неисправность насоса

Распиновка монтажного блока 2105 2107 — DRIVE2

Самостоятельный ремонт и замена блока предохранителей на ВАЗ 2107 карбюратор и инжектор

Назначение предохранителей ВАЗ 2107

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Где расположен

Старый вариант блока

Таблица: какой предохранитель за что отвечает

Блок нового образца

Как снять монтажный блок

Видео: как снять блок предохранителей на ВАЗ 2107

Ремонт монтажного блока

Восстановление обрыва дорожки

Видео: ремонт блока предохранителей ВАЗ 2107

Проверка реле

Блок предохранителей в салоне

Как снять БП

Блок предохранителей ВАЗ 2107

Предохранители Ваз 2107 (видео)

Монтажный блок реле и предохранителей автомобиля ВАЗ 2107

описание какой и за что отвечает, расположение электрооборудования с блоком, его снятие и замена

Расположение и схема БП

Старого образца

Нового образца

Расшифровка

Инжектор

Как снять и заменить блок предохранителей

Инструменты

Пошаговая инструкция

Как заменить предохранители

Видео

ВАЗ 2107 – решение проблем с включением бензонасоса — Статьи по автоэлектрике — Статьи

Похожие материалы

Где стоит реле бензонасоса ваз 2107 инжектор

Реле зажигания ВАЗ 2107: все секреты

Реле зажигания ВАЗ 2107

Принцип работы

Месторасположение реле в автомобиле

Таблица: обозначения реле и предохранителей

Одинаковое ли реле в карбюраторных и инжекторных моделях

Как проверить реле зажигания на «семёрке»

Видео: проверка реле своими руками

Замена реле зажигания на ВАЗ 2107

Фото: основные этапы работы

Видео: порядок замены реле

Топливный насос ВАЗ-2114: принцип работы, устройство, схема и типовые неисправности

Как устроена топливная система ВАЗ-2114
