Как подключить камеру заднего вида: простая инструкция

30 Июн 2020, 14:59

В статье представлена простая инструкция, как подключить камеру заднего вида.

Автовладелец, заботящийся о своей безопасности и желающий чувствовать себя комфортно за рулем, может поинтересоваться, как подключить камеру заднего вида. Функциональность и качество работы рассматриваемого оборудования напрямую зависят от того, правильно ли оно установлено. Монтировать камеру заднего вида можно как с наружной, так и со внутренней стороны авто. Если вы решили отдать предпочтение первому варианту, закрепите камеру в нише над бампером машины. Сделав это, вы обеспечите себе идеальный угол обзора. Если же техника будет установлена внутри салона (на заднем стекле), часть экрана займет багажник.

Зато не придется беспокоиться о безопасности устройства – вы надежно защитите его от негативных воздействий любого вида.

Выбрав способ монтажа, подумайте о том, как подключить технику. Вы сможете сделать это, придерживаясь простой инструкции:

Установите камеру заднего вида в нише над бампером. Для этого вам нужно просверлить два отверстия для крепления кронштейна и одно – под кабель.
Подготовьте провода, которые вы используете, чтобы подключить устройство. Если они слишком короткие, нарастите их. Затем соедините провод питания, отходящий от видеокабеля, с проводом, который будет питаться от лампы заднего хода. Что же касается второго провода, который будет прикреплен к корпусу автомобиля, придайте его окончанию форму кольца.
Проведите провода внутри багажного отделения, подключите один из них к габаритам авто, а второй – протяните в салон. Тщательно заизолируйте места соединения. Чтобы вам проще было работать, предварительно снимите фару и отключите клемму.
Установите фару на место, добившись полной герметичности соединения. А затем проложите проводку по правой части машины. Чтобы подключить камеру, вам не придется снимать переднее пассажирское сиденье – просто откиньте его назад и удалите уплотнитель.
Протяните кабель под ковриком переднего пассажирского сиденья и заведите его в пространство центральной панели.
Снимите магнитолу и подключите кабель к выходу CAMERA IN. При этом не имеет значения, магнитолой какого вида вы пользуетесь – в любом случае, техника будет стабильно работать.
Войдите в раздел «Back camera» в настройках магнитолы и активируйте функцию «Battery». В результате камера заднего вида будет запитана положительным потенциалом.
После выполнения всех перечисленных операций камера станет включаться одновременно с лампами заднего хода. А картинка с нее будет транслироваться на экран магнитолы.

Следуя приведенным выше рекомендациям, вы без труда подключите камеру заднего вида и сможете использовать ее для безопасной парковки или во время движения по дорогам. При этом не имеет значения, какому виду техники вы отдали предпочтение – схема подключения не претерпит значительных изменений. Однако если вы не умеете работать с электрикой, лучше не рисковать и доверить решение этой задачи квалифицированным специалистам. Они быстро установят и подключат устройство, обеспечив вам комфорт и безопасность на дороге.

Как подключить камеру заднего вида к магнитоле вашего автомобиля?

Наверное у всех, а особенно у новоиспеченных автомобилистов, бывало такое, что сдаешь аккуратно задним ходом во время парковки, и бах, откуда ни возьмись столбик, бордюр, пенек или даже скамейка. Конечно, на многих автомобилях уже установлен парктроник, однако он не всегда обеспечивает безопасную парковку. Именно по этой причине многих автовладельцев интересует: как подключить камеру заднего вида к магнитоле?

Проверка совместимости устройства

На сегодняшний день существует множество разновидностей камер как заднего, так и переднего вида (видеорегестраторы). Некоторые модели видеокамер имеют свой собственный монитор, в этом случае можно обходиться без дополнительного мультимедийного устройства. Если вы приобрели камеру заднего вида без монитора, то следует убедиться в ее совместимости с магнитолой. Для этого изучите характеристики устройств на официальном сайте производителя или уточните у продавца.

Монтаж камеры заднего вида на авто

Когда у вас на руках будет все необходимое, можно приступать к монтажу. Прежде всего нужно понимать, что место для установки должно быть неприметным, ракурс видеосъемки должен быть удачным, место должно быть мало загрязняемым, а если и испачкалось, то доступно для чистки и протирания.

Очень удобным местом для монтирования считают место плафона подсветки заднего номера. Некоторые производители рядом с плафоном специально оставляют место для камеры. Если машина крупногабаритная, то камеру можно закрепить на крыше, там оно будет защищено от загрязнения, хотя обслуживать устройство будет не так удобно. Наклон нужно подобрать такой, который позволит увидеть то, что не захватывают зеркала заднего вида. При этом камера должна стоять так, что бы передаваемые предметы показывались без искажений.

Интересно! Что бы скрыть присутствие камеры изготавливаются специальные кронштейны.

Как правильно подключить устройство, схема подключения

Проводная камера

Подключение проводной камеры заднего вида к магнитоле делается так:

Для начала прибор подключают к заднему фонарю. Для этого черный и красный провода (минус и плюс соответственно) подключают к соответствующим выводам фонаря. Часто для этого их врезают в провода идущие на вывод.
Удлините желтый провод, протяните его по салону.
Что бы подключить камеру заднего вида к магнитоле используйте выход video in.

Важно! Не нужно подавать на камеру постоянное питание, это приведет к быстрой поломке устройства, ведь прибор не рассчитан на бесперебойную работу.

Беспроводная камера

Схема подключения беспроводной камеры заднего вида к магнитоле выглядит следующим образом:

Как и в случае с проводной камерой подключайте камеру к заднему фонарю. Черный провод (минус) и красный провод (плюс) подключайте к выводам фонаря. Во избежание казусов заизолируйте соединение.

Подключите передатчик.

Как видите, что бы подключить беспроводную камеру заднего вида требуется значительно меньше возни.

Важно! Беспроводные камеры не всегда совместимы с магнитолам. Уточните у специалиста все детали перед покупкой

Вот и все, камера подключена к магнитоле. Работа не сложная, однако стоит быть внимательным во время подключения камеры к источнику питания. имеется ввиду то, что главное не перепутать с полярностью, иначе можно просто сжечь прибор и магнитолу (если они уже подключены).

Как настроить магнитолу и камеру заднего вида

После того, как все провода и приборы подключены и камера подключена к магнитоле — можно приступать к настройке. Для начала стоит проверить работоспособность всей системы наблюдения. Для этого подключайте аккумулятор, проверните ключ зажигания и перейдите на заднюю передачу. Если на монитор начнет передаваться картинка с нужным вам изображением, то вы все сделали правильно.

Помните, что у многих камер объектив регулируемый. Если эта функция поначалу и не пригодится, то со временем вы поймете в какую сторону нужно повернуть глазок.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

Подключение камеры заднего вида

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.

Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.

Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно.

Итак, порядок подключения по этапам:

Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.

Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

Выбор камеры

Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

Критерии выбора оборудования:

По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

Как правильно подключить беспроводную камеру заднего вида к штатной магнитоле 2 DIN и схема подсоединения

Для облегчения маневрирования в узких проездах используются видеокамеры, выведенные на заднюю часть автомашины. Информация выводится на дисплей головного мультимедийного устройства или отдельный экран. Владельцу, желающему самостоятельно установить дополнительное оборудование, необходимо знать, как подключить камеру заднего вида к магнитоле.

Как выбрать камеру

Камера заднего вида подключается к разъемам, расположенным на тыловой стенке мультимедийного центра. Для обеспечения отображения картинки высокого качества используются автомагнитолы стандарта 2 DIN, оснащенные цветным дисплеем с увеличенными размерами. Допускается применение изделий с операционными системами Андроид или Windows CE. Встречаются комбинированные устройства, расположенные в корпусе салонного зеркала заднего вида, обеспечивающие запись дорожной ситуации и отображение видеосигнала от тыловой камеры.

Для передачи сигнала от видеокамеры используется кабель или беспроводной метод. Во втором случае подключается специальный блок беспроводной связи Wi-Fi, обеспечивающий прием сигналов магнитолой. При выборе камеры следует обращать внимание на угол обзора, от которого зависит безопасность маневрирования в стесненных условиях. Рекомендуется использовать оборудование, оснащенное стеклянной оптикой с углом захвата от 120°. При установке дополнительного концентратора возможно использование двух или более камер, которые поочередно выводят сигнал на экран.

При подборе оборудования следует обратить внимание на материал корпуса и конфигурацию изделия. Кожух камеры должен плотно прилегать к пластиковой накладке или металлической панели крышки багажника. Установленная камера не должна пропускать воду во внутренние полости кузова, корпус не должен разрушаться под воздействием солнечного света или реагентов, которыми обрабатываются дороги в зимнее время. В конструкции изделий применяются резиновые прокладки, которые не должны терять эластичность в процессе эксплуатации.

Как и где должна устанавливаться

Корпус с объективом устанавливают на заднем бампере или крышке багажника в зоне, защищенной от потока брызг воды и грязи при движении автомобиля. На части изделий устанавливается форсунка, подающая на камеру воду при активации передачи заднего хода. Существуют камеры китайского производства, устанавливаемые в отверстие плафона для подсветки номерного знака. Если в камере сохраняется диод подсветки, то он засвечивает изображение, ухудшая его качество.

При корректной установке в объектив камеры видна зона длиной 2-3 м, расположенная позади автомобиля. Зона обзора зависит от высоты установки объектива, чем ниже монтируется устройство, тем меньше расстояние обзора. Вынос оборудования на верхнюю часть крышки багажника позволяет увеличить радиус на 30-35%. На грузовых автомашинах камеры располагаются поверх задних ворот, что обеспечивает обзор пространства при движении с распахнутыми створками.

Как правильно подключить

Подключение штатной камеры заднего обзора для автомашины предусматривает использование кабелей для передачи видеосигнала и установку проводов для подачи питания.

Напряжение включается только в момент начала движения задним ходом, что исключает трансляцию сигнала на дисплей магнитолы при остановке или перемещении вперед.

При коммутации камеры к китайской магнитоле без цифровой CAN-шины на автомашинах, оснащенных блоком контроля ламп заднего хода, требуется использовать дополнительные реле и сглаживающий фильтр.

Проводная модель

Классическая схема подключения камеры заднего вида предусматривает использование колодок RCA, расположенных на задней части корпуса автомагнитолы. Подобный разъем предусматривается только в части головных устройств, информация о наличии штекера приводится в технической документации. Коммутационные кабели прокладываются от камеры через салон автомобиля, рекомендуется проводить шнуры параллельно штатной электропроводке. При прокладке через петли крышки багажника предусматривается запас длины провода, исключающий натяжение кабеля.

В конструкции камеры предусматривается питание, которое подается по отдельному шнуру от бортовой сети автомашины. Провод с пометкой Reverce необходимо подсоединить к контактам ламп индикации заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта «массы», расположенного под бампером или в багажном отделении).

При коммутации оборудования к магнитоле Pioneer формата 2 ДИН необходимо задействовать штекер, отмеченный текстом RC In или Camera In. Пометка наносится на корпусе оборудования или в инструкции по эксплуатации. В центральном жгуте магнитолы присутствует отдельный кабель с пометкой Reverse (с изолятором розового цвета), который необходимо подключить к положительной цепи питания. Для подсоединения питания используются лампы задней передачи, установленные в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для коммутации камеры заднего вида к китайской магнитоле, базирующейся на операционной системе Android, требуется установить кабели с «тюльпанами». В схеме используются дополнительные провода, идущие от сигнальных кабелей. Шнуры подают сигнал к головному устройству, позволяя вывести на дисплей графическое изображение. Для питания электроники обзорного устройства подается питание от фонаря индикации включения заднего хода.

На части машин европейского производства применяется заводской блок контроля ламп, который невозможно выключить путем перепрограммирования контроллера. При заведенном двигателе блок непрерывно проверяет состояние ламп, что отражается на дисплее в виде помех. Введение в цепь реле, которое питается от прикуривателя или бортовой розетки, не позволяет включить камеру. Коммутационный блок будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в цепь диода с дополнительным конденсатором, сглаживающим пульсации тока, не позволяет устранить помехи. Для решения проблемы необходимо установить реле с высоким сопротивлением с подачей питания от розетки или прикуривателя через дополнительный блок. В цепи сохраняются диодный мост и сглаживающий конденсатор, не позволяющие воздействовать на реле импульсам от модуля контроля целостности ламп.

Владелец может самостоятельно собрать устройство, подобрав номиналы компонентов по характеристикам автомобиля.

Существуют готовые решения, изготовленные китайскими предприятиями, пользователю необходимо только подключить кабели. Если после установки блока сглаживания отмечаются помехи на дисплее, то проверяется корректность работы генератора и регулятора напряжения. Также рекомендуется убедиться в исправности компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется разместить приемник и передатчик сигналов. Аппараты располагаются в багажном отделении и около головного устройства. Для работы передающего прибора и подсветки объектива необходимо подать питание от фонаря индикации включения задней передачи. При подобном подключении между активацией заднего хода и выводом изображения проходит 2-4 секунды, необходимые для инициализации канала связи между передатчиком и приемником.

Проверка и настройка камеры

Предварительная проверка оборудования производится до установки, пользователь подключает коммутационные провода, а затем переводит головное устройство в режим приема информации через композитный вход. После подключения изделия к устройству Pioneer необходимо войти в раздел регулировок, в котором имеется параграф Back camera. Пользователю необходимо настроить тип питания оборудования через опцию Battery (указывает на использование положительного сигнала управления).

Если магнитола не видит подключенное устройство или сигнал поступает с перебоями, то необходимо проверить контакты и правильно подключить оборудование. Затем производится корректировка разрешения картинки и изменение яркости и баланса цветов. Для изменения настроек используется меню головного акустического устройства. В конструкции части камер возможна корректировка угла установки объектива, пользователь настраивает положение окуляра по картинке на дисплее магнитолы, обеспечивая максимальный радиус обзора.

На части магнитол Pioneer появляется предупреждение о возможном зеркальном изображении. Если изображение не соответствует действительности, то разворот картинки на 180° производится путем изменения полярности кабеля сигнализатора задней передачи. Если используется дополнительный фронтальный объектив, то в схему вводится переключатель устройств. При движении задним ходом на экран магнитолы автоматически выводится картинка от тылового объектива. Для оценки ситуации спереди машины следует перевести переключатель в другое положение.

Подключение камеры заднего вида к китайской магнитоле

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

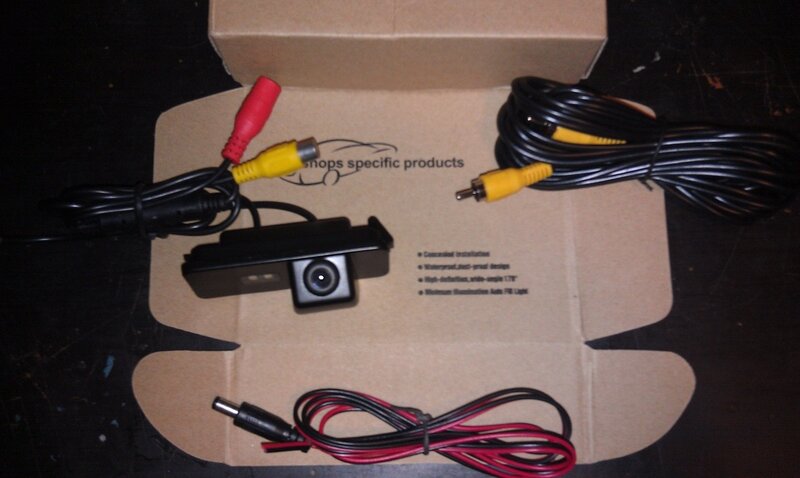

сам комплект камеры с проводами;
отвертка;
набор ключей;
плоскогубцы;
нож;
пластиковые стяжки;
изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

желтый – сигнальный;
красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

Красный провод подключается к фонарям, черный – на массу машины.
Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

при переключении на заднюю передачу;
в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

обесточивается бортовая сеть машины;
переднюю камеру устанавливают на держателе зеркала заднего вида;
монтируют заднюю;
для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
проверяем соединения согласно схеме установки, включаем аккумулятор;
настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

Питание камеры подводится от фонаря заднего хода.
Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Как подключить камеру к китайской магнитоле

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.
Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
Камеру фиксируют к бамперу либо над номерами.
Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

Скотч;
Паяльник;
Шуруповерт;
предохранитель 0,5 А;
клей;
отвертки и ключи.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
Если его нет, просверлите его.
Установите глазок, зафиксировав его на клей.
Протяните провода от агрегата в багажник.
Черный кабель проведите к массе машины с помощью болта.
Красный шнур (плюс) запитайте от кабеля фонаря сзади.
К камере присоедините желтый провод.
При подключении устройства используйте предохранитель.
Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Подсоединение магнитолы к камере заднего вида

Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

Схема подключения разъемов кабеля камеры к автомагнитоле

Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

Первый вариант: прибор включается при подаче напряжения, равного +12 В на красный кабель. Питается она в данном случае от фонаря. Парковочные линии включены по умолчанию. Если вы хотите отключить их, соедините шнуры и заизолируйте концы. Выход видеосигнала происходит через разъем «тюльпан».
Аппарат для съемки включается при подаче на красный и синий питающие шнуры напряжения, равного +12 В. Красный кабель питания девайса при этом подключается к +12В от ключа, при положении ключа АСС. Синий провод питается от фонарей. Видео сигнал выводится через разъем «тюльпан».

Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

Подключение камеры заднего хода авто к ноутбуку

Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

Способы подключить к магнитоле две китайские камеры

Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

С аккумулятора снимается минусовая клемма. В бардачке ставится рекордер. Снимается панель приборов, аппарат для съемки подсоединяется к бортовой сети машины.
Берется аппарат, который будет следить за движением. Она должна обладать хорошей светочувствительностью, отличным углом съемки, разрешением. Лучше всего, если устройство будет способно снимать в инфракрасном спектре, тогда пользоваться им можно будет и в ночное время.
Фронтальный прибор хвостового вида фиксируется на кронштейн на зеркала, расположенные сзади. Ее кабельные шнуры тянут к рекордеру под обшивкой.
Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. Для присоединения его к рекордеру, снимается с потолка обшивка. Проводятся работы, а затем ее возвращают на место.
Остается только подвести к видеорекордеру монитор, посмотреть, как работает система.
На мониторе настраивается обзор устройств: можно увеличить яркость, фокусное расстояние и т.д.
В рекордер устанавливается карта памяти. Обратно на место ставится аккумуляторная клемма.

Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

0 0 голос

Рейтинг статьи

Подключение камеры к автомагнитоле

В данной статье мы постараемся максимально охватить все существующие типы камер заднего вида, способы их установки и подключения, а так же дадим инструкции на что необходимо обратить внимание при установки камеры. Мы постараемся охватить все возможные нюансы, которые помогут самостоятельно установить камеру заднего вида не обращаясь в сервис.

Камеры заднего вида по способу установки подразделятся на:

— универсальные камеры (в рамке номерного знака, врезная или накладная)

— штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)

Независимо от способа установки камеры, подключение во всех случаях примерно одинаково.

Итак, вначале необходимо выбрать место установки — все камеры заднего виды обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку номера тогда место установки будет немного смещено относительно центра, этот факт необходимо учесть в дальнейшем при маневрировании. Лучше устанавливать камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше чем при установке камеры в левую подсветку номера.

Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.

Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого используют отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, то проводку необходимо протянуть с обратной стороны бампера к фаре, и далее ввести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки.

После того когда четко понятно как будут проходить провода и им ничего не мешает можно проводить подключение.

Обычно камера имеет два разъема — желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).

Кроме того в штатных камерах заднего вида может быть предусмотрена светодиодная подсветка в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12 в, черный — земля).

Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.

После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).

В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки. Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ — штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.

Схема подключения камеры заднего вида к монитору.

P1 — разъем питания камеры заднего вида.

P2 — Провод для подключения питания к камера заднего вида, один конец подключается к камере другой к лампе заднего хода.

V1 — Разъем видеосигнала камеры заднего вида.

V2-V3 — Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо — передатчик, в этом случае не придется разбирать слон и тянуть проводку.

P3 — провод для подключения сигнала автоматического переключения монитора в режим камеры заднего вида (один конец к +12 лампе заднего хода, второй подключается к проводу Reverse на магнитоле)

Подобрать камеру к своему автомобилю можно здесь:

Камера заднего вида (универсальная)Камера заднего вида (метал. корпус)Камера заднего вида (универсальная)Камера заднего вида в рамке гос. номера

Как подключить камеру заднего вида

Отношение автолюбителей к устройствам, позволяющим контролировать пространство за задним бампером автомобиля, неоднозначно. Некоторые водители считают, что автомобильные гаджеты – это ненужные «навороты», которые не приносят абсолютно никакой пользы. Другие не представляют свою любимую машину без кучи современной электроники. Можно долго продолжать этот бессмысленный спор, однако нельзя не согласиться, что установка камеры заднего вида существенно облегчит жизнь как опытному водителю, так и начинающему автовладельцу. Данное устройство, в отличие от парктроника, позволяет избежать таких неприятностей, как наезд на открытый люк или столкновение с тоненькими столбиками, которые иногда устанавливают на парковочных местах в качестве ограждений. Рекомендации этой статьи расскажут вам, как подключить камеру заднего вида без помощи СТО.

Критерии выбора

Камера заднего вида

Критерии выбора устройства напрямую зависят от функций, которые на него будут в дальнейшем возложены. Несмотря на то, что бюджетные камеры достаточно хорошо справляются со своими задачами и в большинстве своем имеют высокое разрешение, более дорогие устройства обладают рядом неоспоримых преимуществ.

Чувствительность съемки. Чем выше значение данного параметра, тем лучше камера работает в условиях низкого освещения. Некоторые производители для комфортной езды ночью выпускают устройства, работающие исключительно в черно-белом режиме (сепия). Такой тип камер позволяет более уверенно совершать маневры задним ходом в темное время суток.
Величина угла обзора. Бюджетные камеры часто имеют минимально допустимый угол обзора – 120°. В более продвинутых гаджетах это значение увеличивается до 180°, что позволяет водителю контролировать гораздо большую территорию. Однако существует и негативный момент большого обзора – так называемый «эффект панорамы», при котором обыденное восприятие картинки может быть немного искаженным.
Тип крепления. Существует два вида камер:
- Штатные. Выпускаются для определенных моделей автомобиля, что позволяет установить их с минимальными затратами времени без необходимости сверления дополнительных отверстий. Чаше всего штатные устройства устанавливают в плафон подсветки номера автомобиля или в ручку для открытия багажника.
- Универсальные. Подходят для установки на любую марку автомобиля. Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа.

Универсальная

И штатные, и универсальные камеры комплектуются видеовыходом и разъемом питания.

Процесс установки

Снимите клеммы с аккумулятора

Любые работы с электрической проводкой автомобиля требуют обдуманных действий и соблюдения правил безопасности. Для предотвращения вероятности поражения электрическим током бортовую сеть транспортного средства следует в обязательном порядке обесточить. Для этого надо отключить систему зажигания автомобиля и снять клеммы с аккумуляторной батареи.

Для установки практически любой камеры заднего обзора необходимо выполнить порядок действий, описанный ниже.

Поиск точки крепления. В большинстве случаев наиболее рациональным решением будет монтаж камеры над рамкой регистрационного номера транспортного средства.

Прокладка кабеля

Прокладка кабеля по салону транспортного средства. Основная масса автомобильных камер заднего вида оснащается пятиметровым кабелем со стандартным желтым RCA разъемом (тюльпан). Длины кабеля вполне хватает для установки устройства в любой легковой машине. При монтаже камеры в больших автомобилях (джипы, микроавтобусы, грузовые транспортные средства) не получится обойтись без дополнительного удлинительного кабеля и соединителя. Проводка камеры протягивается сначала в отсек багажника, затем провода следует проложить по одному из бортов автомобиля (чаще всего по левому) к магнитоле или к монитору. Для осуществления этой задачи следует демонтировать накладки порогов и, по возможности, убрать из салона сидения. Также следует обеспечить удобный доступ к разъемам устройства, к которому предполагается подключить камеру. После того как провода аккуратно уложены под ковровым покрытием салона, можно приступить к монтажу разобранных частей автомобиля.

Схема подключения к зеркалу, монитору

Подключение камеры к электропроводке и к магнитоле автомобиля. Только правильно запитанное от сети устройство будет работать без перебоев длительное время, поэтому перед началом работ рекомендуется внимательно ознакомиться с идущей в комплекте схемой подключения устройства.

Разъем автомагнитолы

В большинстве случаев для своей работы камера нуждается в напряжении 12 В, которое можно получить от фонаря заднего хода. Провод питания камеры надо подключить к фонарю заднего хода через предохранительное устройство (предохранитель), защищающее электрическую цепь от возможной перегрузки и короткого замыкания. Плюсовой провод заднего хода можно также найти в районе передней приборной панели. Некоторые камеры уже оборудованы встроенным предохранителем. Если в комплектации нет этого устройства – его следует приобрести отдельно. Следующий этап – подключение желтого провода с RCA разъемом к предназначенному для этого выходу мультимедийного устройства. В случае отсутствия на магнитоле специализированного разъема для кабеля видеосигнала камера подключается к выходу «video in».

Кабель video in

Некоторые модели современных камер заднего вида заменили коаксильный кабель для передачи видеосигнала на беспроводную технологию. В таком случае за передачу видеоизображения на дисплей отвечает установленный в магнитолу приемник, получающий непрерывные сигналы от передатчика камеры.

Схема беспроводного подключения

После того как все подключения были выполнены, каждый участок соединения кабелей нужно тщательно заизолировать для исключения возможности короткого замыкания. На заключительном этапе нужно подсоединить клеммы к аккумуляторной батарее и проверить работоспособность устройства.

Видео

Подключение камеры заднего вида пошагово в видеоматериале:

Как подключить камеру заднего вида в авто к планшету

Главная » Разное » Как подключить камеру заднего вида в авто к планшету

Как подключить камеру заднего вида к планшету на Android: можно ли, видеовходом, авто, установка

Подключить камеру заднего вида к планшету на Андроиде можно несколькими способами. В зависимости от характеристик гаджетов можно применять проводное и беспроводное соединение.

Зачем это нужно

Можно использовать старый, но работоспособный планшет повторно.

С его помощью можно во время стоянки выходить в интернет, просматривать видео или прослушивать музыку, если подключить гаджет к USB-модему и автомагнитоле.

Если планшет оснащен модулем сотовой связи, то можно совершать голосовые звонки. Еще одна роль планшета в машине — это использование в качестве навигатора. Таким образом, можно не только соединить видеокамеру и Android-планшет — это устройство принесет пользу водителю.

Выбор девайсов

Перед приобретением необходимо убедиться в том, что устройства подходят друг другу. Чтобы подключить к планшетному компьютеру аналоговую проводную камеру, он должен поддерживать режим USB On-The-Go. На гаджете должны быть установлены кодеки видео и звука, используемые камерой, чтобы фирменное приложение могло функционировать правильно.

Какую камеру выбрать

Для использования вместе с планшетом в качестве монитора на автомобиле подойдет проводная или беспроводная камера, оснащенная Wi-Fi. Она может подключаться к разным моделям гаджетов, используя встроенную точку доступа. На имеющийся компьютер нужно будет установить специальное приложение из магазина Google Play Store или с прилагающегося носителя.

Преимущества беспроводной камеры для планшета на Android заключаются в высоком качестве изображения и отсутствии необходимости прокладывать кабели или подключать дополнительные устройства. Камеры с Wi-Fi, возможно, подключаются к планшетному компьютеру, не поддерживающему OTG USB. У таких устройств есть несколько недостатков:

запаздывание сигнала, вызванное особенностями подключения;
подверженность негативному воздействию других беспроводных устройств;
высокая цена.

Проводная видеокамера отличается почти нулевой задержкой между изображениями действительным и на экране гаджета, а также неподверженностью внешним помехам. Но также есть и недостатки — это необходимость прокладки проводов по салону. А для подключения существующей аналоговой камеры заднего вида потребуется устройство видеозахвата с USB, которое должно быть совместимо с планшетом.

Последний обязательно должен иметь интерфейс USB On-The-Go. В этом случае невозможно будет подключить кабель для зарядки вычислительного устройства от прикуривателя без специального двунаправленного переходника или хаба для OTG с входом для зарядки планшета. На нем также нужно установить специальное приложение для видеозаписи через OTG.

Какой планшет подойдет

Для установки в машине и использования вместе с видеокамерой подойдет бывший в употреблении планшет с 7-дюймовым экраном. Для обеспечения надлежащей производительности объем оперативной памяти девайса должен быть не менее 1 Гб. При наличии операционной системы Android 4.1 и более новой необходимые приложения можно установить из Google Play Store.

На более старых девайсах ПО для камеры или тюнера с видеовходом можно установить, подключив к компьютеру гаджет и загрузив на последний файл APK. Установка приложения таким способом осуществляется, если нужной программы нет в Play Store.

Установка

Семидюймовый планшет, работающий с задней камерой, можно установить в один из солнцезащитных козырьков в салоне авто. Компьютер большего размера можно поместить на специальную подставку, которая крепится к приборной панели. Если гаджет предполагает беспроводную зарядку, то следует выбрать держатель с соответствующим зарядным устройством.

Монтаж камеры

Проще всего устанавливается камера, вмонтированная в рамку для номерного знака. После его демонтажа следует обработать крепеж и посадочные места проникающей смазкой для защиты от коррозии. Затем ставится аксессуар, а поверх него — номерной знак автомобиля. Если применяется оборудование с беспроводным соединением, то передатчик надо закрепить подальше от динамиков задней акустики и проводки, чтобы повысить надежность передачи сигнала на компьютер. Питание к аксессуару подводится от фонарей заднего хода.

Как установить планшет в салоне

Для установки семидюймового планшета на солнцезащитном козырьке следует оборудовать там специальный держатель, который может прикручиваться шурупами. Кабель зарядного устройства можно проложить под накладкой дверной стойки и приборной панелью автомобиля.

Если видеокамера подключается проводом, то необходимо применять удлинитель USB длиной не более 3 м. Это обстоятельство стоит учитывать при установке устройств. Специальный держатель следует как можно надежнее закрепить на лобовом стекле или передней панели, чтобы устройство не упало и не повредилось во время вождения.

Как соединить устройства

Для подключения камеры к планшету в машине вначале потребуется вставить тюльпан устройства в соответствующее гнездо платы видеозахвата или ТВ-тюнера. Затем в планшет вставляется переходник USB-OTG, а к его гнезду подключается вилка видеоустройства. После этого запускается приложение для управления камерой, на которую надо подать питание от бортовой сети автомобиля. Изображение появится на экране вычислительного устройства. Если используется камера с Wi-Fi, то гаджет должен обнаружить созданную устройством точку доступа и подключиться к ней.

Как подключить камеру заднего вида своими руками к магнитоле, планшету и навигатору

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно. Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

установить видеокамеру в намеченное место;
подключить питание камеры;
вывести видеокабель в переднюю часть салона машины;
подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Подключение камеры к магнитоле (дисплею автомагнитолы)

Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.

На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

Подключение видеокамеры к навигатору и навигационным устройствам

Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.

При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

Подключение камеры заднего вида к планшету и мобильным электронным гаджетам

Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.

В Интернете легко найти конструкции самодельных штативов под планшеты, которые позволяют легко устанавливать и снимать мобильное устройство на «торпедо» или центральной консоли. Для небольших планшетов можно устроить специальное гнездо на обратной стороне солнцезащитного козырька.

Для планшетов с операционной системой «Android» нужно, чтобы модель видеокамеры была адаптирована к «операционке», планшет должен быть оборудован USB портом. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Заключение

Правильно установленная и подключенная камера заднего вида обеспечит более качественный обзор по сравнению с видом из боковых зеркал и салонного зеркала, уберет «мертвые» зоны, покажет пни, парковочные столбики, ямы в асфальте.

Установка парковочной или обзорной камеры заднего вида, не требуя больших усилий, улучшает безопасность парковки и движения задним ходом. Если у вас нет навыков самостоятельной работы с автомобилем, подключения электронных устройств, для установки камеры нужно обратиться к опытным специалистам.

🎥Подключение камеры заднего хода к планшету — Mitsubishi Lancer, 1.6 л., 2008 года на DRIVE2

Приветствую Всех на страничках бортового журнала Черной Мамбы!Совсем недавно я наконец-то установил CarPC на базе планшета Asus Google Nexus 7 2013, ну и как обещал буду выкладывать доработки CarPC и все что с ним связано. Одной из главной задач была подключение КЗХ к планшету, так как из-за сильной тонировки ночью приходится опускать боковые стекла, чтобы что то увидеть в зеркала!

Эта статья может пригодится всем кто захочет подцепить под свой планшет в котором нет видеовхода КЗХ!

Для минимальных доработок кузова было решено покупать КЗХ встроенную в рамку номерного знака.

Выбор пал на КЗХ Falcon RC200-SCCD

Технические характеристики:Матрица — SCCDРазрешение — 720х576 пикселейРазметка — ЕстьУгол обзора — 170 градусов

Минимальная освещенность — 0,05 люкс

Выбирал именно с матрицей SCCD, так как на сегодняшний день это сравнительно новый тип матрицы с самой высокой светочувствительностью, если обратите на показатель минимальной освещенности, то производитель заявляет 0,05 люкс, это практически полная темнота!Также отличное разрешение 720х560 пикселей, что не может не радовать, ну и угол обзора по горизонтали 170 градусов, должна охватывать всю плоскость за бампером.По камере все описал, теперь как я ее подключил к планшету.

Чуть ранее я уже выкладывал инфу об устройстве которое будет преобразовывать видеосигнал и передавать его через USB вход на планшет.

Этим устройством является видео граббер Easy Cap или Easier Cap разницы нет, самая главная разница во всех грабберах это чип на котором он собран.Понять на каком чипе граббер внешне не возможно, определить можно только вскрыв корпус и посмотреть плату.

Я купил на чипе STK1160, так как он по многим отзывам является самым оптимальным для работы с Android устройствами, в сети много различных бесплатных ядер и программ для работы с Easy Cap’ом, но не одно из решений предложенных ломанным или бесплатным путем не является настолько стабильным, как платная программа Easy Cap Viewer, которую я купил в Play Market’е всего за 2,7$.

В чем плюс программы, она работает практически со всеми грабберами на любых чипах, в ней есть достаточно настроек для настройки работы камеры под Ваши требования, единственный минус — это то что программа на английском языке, но я за 10 мин не владея английским в совершенстве с меню разобрался.

Ну и теперь один нюанс к которому я пришел подключая КЗХ к планшету.

Так как у меня все (пока это только флэшка и изи кап) подключено к планшету через хаб, то периодически камера отлетала от планшета и Easycap Viewer зависал, было решено Easy Cap подключить через обычный USB удлинитель, в котором в разрыв провода, который идет на питание, было впаяно реле, таким образом Easy Cap постоянно выключен и только при включении задней передачи напряжение подается на реле, которое в свою очередь соединяет разрыв провода питания в USB удлинителе и подает питание на Easy Cap. Заднюю скорость выключили, питание пропало и Easy Cap отключился от хаба, а значит и от планшета.

В такой связке все работает стабильно!

Питание камеры и реле Easy Cap’а подключено к жгуту проводов идущих к задним фонарям в багажнике.Установку рамки описывать не буду и так все понятно!Ну и по традиции радуемся полученному результату.Извиняюсь за грязный авто (в морозную погоду Мамбу не мою)!Ну и как снимает камера и какое изображение на планшете

Днем

Ночь при свете наружного освещенияВ полной темноте фото забыл сделатьЕще нужно поковыряться с настройками программы, отрегулировать камеру и разобраться с небольшими помехами, они сильно не заметны, но что то видимо дает наводку на видеокабель.

Вывод:

За свои деньги (32$) камера довольно не плохая, светочувствительность действительно лучше чем у более дешевых камер, но для лучшего результата в темное время суток лучше заменить обычные лампы в задних фонарях на LED лампы поярче, а в идеале на ксенон)))

Всем мира, ровных троп и полных торб!Black Mamba loves you…

Page 2

Приветствую Всех на страничках бортового журнала Черной Мамбы!Совсем недавно я наконец-то установил CarPC на базе планшета Asus Google Nexus 7 2013, ну и как обещал буду выкладывать доработки CarPC и все что с ним связано.Одной из главной задач была подключение КЗХ к планшету, так как из-за сильной тонировки ночью приходится опускать боковые стекла, чтобы что то увидеть в зеркала!

Эта статья может пригодится всем кто захочет подцепить под свой планшет в котором нет видеовхода КЗХ!

Для минимальных доработок кузова было решено покупать КЗХ встроенную в рамку номерного знака.

Выбор пал на КЗХ Falcon RC200-SCCD

Минимальная освещенность — 0,05 люкс

По камере все описал, теперь как я ее подключил к планшету.

Ну и теперь один нюанс к которому я пришел подключая КЗХ к планшету.

В такой связке все работает стабильно!

Днем

Вывод:

Всем мира, ровных троп и полных торб!Black Mamba loves you…

Как подключить к планшету камеру

Большинство современных планшетов оснащаются фотокамерой, обычно это фронтальный модуль, предназначенный для общения через скайп. Его минусом является низкое разрешение, а также невозможность использовать девайс, как фотоаппарат. Кроме того, встроенный модуль может сломаться, и порой возможности его отремонтировать нет. В таком случае можно рассмотреть подключение камеры к планшету, при этом можно воспользоваться веб, видео, IP или камерой заднего вида. Основная сложность, связанная с мобильными устройствами, заключается в том, что они не оснащаются видеовыходом, а значит, подключить видеокамеру к планшету можно только беспроводным путем или через USB разъемы. Как это сделать — будет описано ниже.

Подключаем видеокамеру

Среди пользователей есть мнение, что к планшету Android можно подключить любую камеру. Это не совсем верно. Если речь идет о видеокамере, то в большинстве ситуаций пользователь сможет лишь добиться того, что устройство будет восприниматься, как внешний накопитель. Пользоваться видеокамерой с планшета можно, но при условии, что первое устройство рассчитано на такой вид пользования.

Подсоединить камеру следует через microUSB разъем с использованием переходника OTG. Для того, чтобы ей можно было управлять с девайса и при этом пользоваться по назначению, понадобится соответствующее ПО. Его можно скачать на сайте производителя или найти на диске из комплектации, очевидно, что программу предварительно придется скинуть на флешку или карту памяти и лишь после этого установить на мобильном устройстве.

Совет! Если покупка устройства для съемки подразумевает вариант с подключением к планшетному компьютеру, то при выборе необходимо уточнить поддержку такой функции.

В противном случае покупатель сможет лишь сбросить данные из памяти устройства.

Однако не стоит расстраиваться, если на руках уже есть аппарат для видеозахвата, но без соответствующего софта. Вариант, который может помочь подключить камеру к планшету – приложение Camera Fi. После его установки пользователю необходимо подключить между собой устройства и убедиться, что аксессуар определился, как накопитель. Теперь, не выключая фотоаппарат, следует перезагрузить планшет и зайти в приложение. Через него можно пользоваться подключенной техникой непосредственно с планшета.

Еще одна полезная программа, которая может выполнить подключение камеры к планшету (или любого другого USB девайса) – StickMount. После установки приложения и сопряжения устройств, программа автоматически обнаружит вид техники или аксессуар, подключенный к ней, и предложит начать работу с ним.

Важно! Приложение имеет платную и бесплатную версию, а также требует наличие root прав на аппарате.

Подключение вебки

Случилось так, что встроенный видеомодуль планшета вышел из строя, а у пользователя возникла необходимость поговорить с кем-то в скайпе. В таком случае на помощь придет веб-камера. В данном случае проблем с ее подключением меньше, так как изначально в ней нет собственной памяти, а значит, мобильный гаджет не будет воспринимать ее, как съемный накопитель. Подключение веб-камеры к планшету обеспечивается через microUSB разъем с использованием упомянутого выше переходника OTG. Когда аппарат определит новое устройство, потребуется установка драйвера. Его можно скачать на сайте производителя. В редких случаях аппарат сразу обнаружит подключенное устройство в родном приложении и даст возможность переключаться на нее.

Не стоит забывать, что много видов современной техники работают через беспроводные сети. Если у пользователя есть IP камера, то сложностей вообще никаких не возникнет. В таком случае подключить веб-камеру к планшету проще всего. Достаточно лишь скачать из Плей Маркета любое приложение для IP устройств или фирменный софт, если таковой предусмотрен. Удобство заключается в том, что не требуется проводное соединение, а значит, можно удаленно наблюдать за объектами.

Камера заднего вида

Автолюбители знают, что порой нелегко припарковаться задом автомобиля, или выезжать таким образом из гаража. Обычно на помощь приходит встроенный парктроник, но стоит он дорого, и далеко не каждый автомобиль имеет его в стандартной комплектации. Но при этом если под рукой есть планшетный компьютер, который пользователь всегда носит с собой, вполне логичным решением ситуации может стать его использование в качестве экрана, остается лишь докупить необходимые устройства.

Для того чтобы подключить к планшету камеру заднего вида, потребуется не только сам аксессуар, OTG кабель и мобильный гаджет, но и плата видеозахвата. Самый популярный вариант – Easycap. Ее можно купить в российских или китайских интернет-магазинах. Преимуществом является поддержка работы с устройствами на Андроид. Сама по себе эта плата с одной стороны имеет USB разъем, а с другой «тюльпаны», которые необходимы для подключения к ней камеры. Если планшет не оснащен встроенным USB разъемом, то на помощь снова придет OTG кабель.

Важно! Стоит помнить, что для полноценной работы Android устройство должно поддерживать этот функционал. Проблем не возникнет с любым современным девайсом, а вот в более старых моделях могут возникнуть сложности. Чтобы убедиться в совместимости, следует через переходник подключить любой USB аксессуар, например, мышь, если она начнет работать, то аппарат имеет полноценную поддержку OTG, если нет, то придется покупать более современный гаджет.

Подключение камеры заднего вида к планшету осуществляется путем соединения всех элементов. После этого остается лишь скачать приложение FPViewer. Приложение не требует каких-то настроек, достаточно его скачать и запустить. На экране начнется трансляция видео.

На заметку! Подробнее о выборе и подключении видеокамер для авто можно узнать из этой статьи.

Лучшие планшеты 2019 года

Планшет Samsung Galaxy Tab A 10.5 SM-T595 32Gb на Яндекс Маркете

Планшет Apple iPad (2018) 32Gb Wi-Fi + Cellular на Яндекс Маркете

Планшет Huawei MediaPad M5 Lite 10 32Gb LTE на Яндекс Маркете

Планшет Apple iPad Pro 10. 5 512Gb Wi-Fi на Яндекс Маркете

Планшет Microsoft Surface Pro 5 i5 4Gb 128Gb на Яндекс Маркете

Подключение камеры заднего вида Toyota & Subaru

Подключение камеры заднего вида

Toyota и Subaru

Когда осуществляется подключение камеры заднего вида, существует две основные ситуации, вынуждающие задать вопрос:
Ситуация №1 — Как подключить заводскую OEM камеру к не штатному головному устройству?
Ситуация №2 — Как подключить не оригинальную камеру заднего хода, к штатному головному устройству?

Заводские камеры заднего вида и сами штатные головные устройства имеют свои уникальные разъемы для подключения, в то время как видеовход у камер на вторичном рынке головных устройств, всегда имеют RCA разъем.

Как подключить не оригинальную камеру заднего хода к штатному головному устройству

Подключить напрямую к разъему головного устройства RCA камеру невозможно, по крайней мере, без резки проводки. На этот случай существуют готовые решения в виде специализированных адаптеров.

Разъемы подключения, схемы и адаптеры камер

Адаптеры для подключения камер заднего вида

Модель	Год	Головное устройство	Адаптер
Toyota 4Runner	2013	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Avalon	2015	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota Avalon	2013-2014	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Camry	2012-2013	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Camry	2014 — 2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota Corolla	2012-2013	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Corolla	2014 — 2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota Highlander	2013	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Highlander	2014 — 2015	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota Prius	2012-2015	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Prius PHV	2012-2015	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Prius c	2012-2014	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Prius c	2015	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota Prius v	2012-2014	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Prius v	2015	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota RAV4	2013	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota RAV4	2014 — 2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota RAV4 EV	2013-2014	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Sequoia	2013	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Sequoia	2014 — 2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota Sienna	2015	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota Tacoma	2012-2013	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Tacoma	2014 — 2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota Tundra	2014 — 2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Toyota Venza	2013-2014	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Toyota Venza	2015 — 2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Subaru BRZ	2013-2015	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Subaru Forester	2012-2014	OEM Fujitsu Ten	MDA-BCUS3EP
Subaru Impreza	2012-2013	OEM Fujitsu Ten	MDA-BCUS3EP
Subaru WRX	2012-2013	OEM Fujitsu Ten	MDA-BCUS3EP
Subaru Impreza	2012-Present	CM631UD (with 4. 3″» screen)	MDA-BCAU2
Subaru Impreza / WRX / STI	2008-Present	OEM Kenwood Navigation	MDA-BCAU2
Subaru XV Crosstrek	2012-Present	CM631UD (with 4.3″» screen)	MDA-BCAU2
Subaru Forester	2011-Present	CP635U1/CP435L1/CP335R1/CP235K1	MDA-BCAU2
Subaru Forester	2011-Present	TomTom Portable Navigation Device	MDA-BCAU2
Subaru Forester	2009-Present	OEM Kenwood Navigation	MDA-BCAU2
Subaru Exiga	2008-Present	OEM Kenwood Navigation	MDA-BCAU2
Subaru Legacy	2010-2012	OEM Navigation and DVD Map	MDA-BCAU2
Subaru Outback	2010-2012	OEM Navigation and DVD Map	MDA-BCAU2
Scion FR-S	2013-2015	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Scion iQ	2013-2015	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Scion tC	2013-2015	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Scion xB	2013-2015	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Scion xD	2013-2015	OEM Navigattion System or OEM Screen	MDA-BCUS3EP
Scion FR-S	2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Scion iA	2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Scion iM	2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Scion tC	2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP
Scion xB	2016	OEM Navigattion System or OEM Screen	MDA-BCUS4EP

Как подключить заводскую OEM камеру к не штатному головному устройству

Существует и обратная ситуация, когда необходимо подключить родную заводскую камеру заднего вида к не оригинальному головному устройству. Подключить напрямую разъем заводской камеры к обычному RCA разъему невозможно, по крайней мере, без резки проводки. Почти все заводские камеры заднего вида на японских автомобилях предназначены для работы от 6V, а для подключения к альтернативным головным устройствам — предполагается использование 12V, что ставит многих в тупик, так как в этом случае сохранить заводскую камеру становится сложнее. Многие идут на замену камеры на не оригинальную или на установку различных кустарных, недолговечных понижающих реле.

Для подключения OEM камер к головным устройствам вторичного рынка мы рекомендуем использовать специализированные, фирменные, высококачественные адаптеры MDA-BC1

MDA-ВС1 это адаптер, который преобразует 12V в 6V, кроме того, он также обеспечивает возможность подключения через RCA видеовход, что позволяет без особого труда организовать подключение камеры заднего вида, к любой 2DIN медисистеме, дисплею и т. д. На вход адаптера подключается 4 PIN’овый коннектор заводской камеры, а на выходе для подключения к дисплею используется RCA разъем.

Основные Японские медиацентрыМодель Тип Модель Тип Модель Тип
NCN-D51 DVD Navi TVCD tuner ND3T-W56 DVD Navi NDKT-W52 DVD Navi TV cassette tuner
NCN-W51 DVD Navi TVCD tuner NDDA-W56 DVD Navi NHMP-D52 HDD Navi TV MDCD tuner
NDP-D51R DVD Navi TVDVD tuner NDDN-W56 DVD Navi NHMP-W52 HDD Navi TV MDCD tuner
NDP-W51R DVD Navi TVDVD tuner Nh4T-W56 DVD Navi NCMT-D53 Navi TVMD tuner
NKP-D51 DVD Navi TV cassette tuner NHDN-W56 DVD Navi NCMT-W53 Navi TVMD tuner
NKP-W51 DVD Navi TV cassette tuner NHDN-W56G DVD Navi ND3A-W53A DVD Navi TVMDCD tuner
NKT-D51 Navi TV cassette tuner NHDP-W56S DVD Navi ND3N-D53 DVD Navi TVMDCD tuner
NKT-W51 Navi TV cassette tuner NHXT-W56D DVD Navi ND3N-W53 DVD Navi TVMDCD tuner
NMCN-D51M DVD Navi TVMDCD tuner ND3T-W57 DVD Basic MD Navi NDCT-D53 DVD Navi TVCD tuner
NMCN-W51M DVD Navi TVMDCD tuner NDDN-W57 DVD simple navigation NDCT-W53 DVD Navi TVCD tuner
NMCT-D51 DVD Navi TVMDCD tuner Nh4N-W57 Standard MD Navi NDCT-W53E DVD Navi TVCD tuner
NMCT-W51 DVD Navi TVMDCD tuner NHDA-W57G High-end navigation NDDP-W53R DVD Navi TVDVD tuner
NMT-D51 Navi TVMD tuner NHDP-W57S Superior Navi NHDP-D53 HDD Navi TV DVDMD tuner
NMT-D51M DVD Navi TVMD tuner NHDT-W57 Standard Navi NHDP-W53 HDD Navi TV DVDMD tuner
NMT-W51 Navi TVMD tuner NHDT-W57D Dual Navi NHDT-W53 HDD navigation TVDVD tuner
NMT-W51M DVD Navi TVMD tuner NHZN-W57 DTB built-in navigation NHDT-W53M HDD navigation TVDVD tuner
NCKT-D52 Navi TV cassette tuner NDDN-W58 DVD simple navigation ND3A-W54A PREMIUM 3DECK MODEL
NCKT-W52 Navi TV cassette tuner Nh4N-W58 Standard MD Navi ND3T-D54 STANDARD 3DECK MODEL
NCMT-D52 Navi TVMD tuner Nh4N-W58G Standard MD Navi ND3T-W54 STANDARD 3DECK MODEL
NCMT-W52 Navi TVMD tuner NHDT-W58 Standard Navi NDCN-D54 HIGH VALUE 2DECK MODEL
ND3A-D52A DVD Navi TVMDCD tuner NHDT-W58G Standard Navi NDCN-W54 HIGH VALUE 2DECK MODEL
ND3A-W52A DVD Navi TVMDCD tuner NHZA-W58G High-end DTV Navi NDCT-W54E ETC MODEL
ND3N-D52 DVD Navi TVMDCD tuner NHZP-W58S Superior DTV Navi NHCT-D54 BASIC HDD MODEL
ND3N-W52 DVD Navi TVMDCD tuner NHZT-W58 Standard DTV Navi NHCT-W54 BASIC HDD MODEL
ND3T-D52M DVD Navi TVMDCD tuner NHZT-W58G Standard DTV Navi NHDN-W54G HDD STYLISH AV MODEL
ND3T-D52V DVD Navi TVMDCD tuner NHZA-W59G High-end DTV G Navi NHDP-D54 HDD ALL IN ONE MODEL
ND3T-W52M DVD Navi TVMDCD tuner NHZN-W59G Standard DTV G Navi NHDP-W54 HDD ALL IN ONE MODEL
ND3T-W52V DVD Navi TVMDCD tuner NHDT-W59G Standard G Navi NHDT-W54V TWIN HDD MODEL
NDDP-D52R DVD Navi TVDVD tuner NHDT-W59 Standard Navi ND3T-W55 Standard 3 deck model
NDDP-W52R DVD Navi TVDVD tuner NSDT-W59 Link Navi NDCN-D55 High-value 2 deck model
NDKT-D52 DVD Navi TV cassette tuner NSDN-W59 Simple navigation NDCN-W55 High-value 2 deck model
Nh4T-W55 HDD All-in-one model NHXT-W55V HDD Multi-AV model NDDA-W55 Premium 2 deck model
NSCN-W59C Entry Navi DAN-W62 Sumahonabi corresponding display NSZT-W61G Smart Navi
NHDT-W60G Casual HDD navigation NSZT-Y62G 9 inches Smart Navi NSDD-W61 Casual Navi
NHZA-W60G Premium HDD Navigation NSCP-W64 Entry Navi NSCT-W61 Basic Navigation
NHZN-W60G Smart HDD navigation NSZA-X64T T-Connect Nabi 8 inches model NSCP-W61 Entry Navi
NSCN-W60 Entry Navi NSZN-W64T T-Connect Navi NHZN-X61G 8 inches Exceed Navi
NSDN-W60 Casual SD Navi NSZT-W64 Standard Navi NHBA-X62G 8 inches Premium Navi BD
NSZD-W60 Premium SD Navi NSZT-Y64T T-Connect Nabi 9 inches model NHZN-X62G 8 inches Exceed Navi
NSZT-W60 Smart SD Navi NSZT-YA4T T-Connect Nabi 9 inches model Alphard Vellfire only model NHBA-W62G Premium Navi BD
NHZA-W61G Premium Navi NHDN-W55G HDD stylish AV model NHZD-W62G Excellent navigation
NHZN-W61G Exceed Navi NHDT-W55 HDD standard model NSZT-W62G Smart Navi
NSCP-W62 Entry Navi NSLN-W62 Multi-link Navi
Используя адаптер MDA-BC1 в сочетании со специализированными переходниками, адаптер позволяет осуществлять подключение камеры заднего вида к большому перечню моделей авто:

Адаптер
MDA-BC1 в сочетании с переходником BC18 — MDA-BC1+BC18

Модель Год Тип устройства
Toyota Camry 2010-2011 OEM Navigation & OEM Back-up Camera and 8 Speakers. (Does not work on 6 speaker model)
Toyota Sienna 2006-2010 OEM Navigation System and OEM Back-up Camera
Toyota 4Runner 2006-2012 OEM Navigation System and OEM Back-up Camera
Toyota 4Runner 2013 OEM amplifier & OEM Navigation System and OEM Back-up Camera
Toyota Avalon 2011-2012 OEM Navigation System and OEM Back-up Camera
Toyota Sequoia 2008-2009 OEM Navigation System and OEM Back-up Camera
Toyota Sequoia 2010-2011 OEM amplifier (14 Speakers) & OEM Navigation and OEM Back-up Camera
Toyota Sequoia 2012 OEM amplifier & OEM DVD Navigation System and OEM Back-up Camera
Toyota Tundra 2007-2009 OEM Navigation System and OEM Back-up Camera
Toyota Tundra 2010-2011 OEM JBL Sound System & OEM Navigation System and OEM Back-up Camera
Toyota Tundra 2012-2013 OEM JBL Sound System & OEM Navigation System and OEM Back-up Camera
Toyota Highlander 2009-2012 OEM Navigation System and OEM Back-up Camera
Toyota Highlander 2013 OEM JBL Sound System & OEM Navigation System and OEM Back-up Camera
Toyota Highlander HV 2011-2012 OEM Navigattion System or OEM Screen and OEM Back-up Camera
Toyota Highlander HV 2013 OEM JBL Sound System & OEM Navigation System and OEM Back-up Camera
Toyota Venza 2009-2012 OEM Navigation and OEM Back-up Camera

Адаптер
MDA-BC1 в сочетании с переходником BC28EP — MDA-BC1+BC28EP

Модель Год Тип устройства
Toyota Avalon 2015-2016 OEM Navigation and OEM Back-up Camera
Toyota Camry 2014-2016 OEM Back-up Camera (From Dec. 2013 production only)
Toyota Camry Hybrid 2014-2015 OEM Navigation and OEM Back-up Camera and 10 Speakers (Does not work on 6 speaker equipped models)
Toyota Camry Hybrid 2016 OEM Navigation and OEM Back-up Camera
Toyota Corolla 2014-2016 OEM Back-up Camera
Toyota Highlander 2014-2015 OEM Back-up Camera
Toyota Highlander Hybrid 2014-2015 OEM Back-up Camera
Toyota RAV4 2013 OEM Back-up Camera (From Nov. 2013 production models only)
Toyota RAV4 2014-2016 OEM Back-up Camera (From Nov. 2013 production models only)
Toyota Sequoia 2014-2016 OEM Back-up Camera
Toyota Sienna 2015 OEM Back-up Camera
Toyota Tacoma 2014-2016 OEM Back-up Camera
Toyota Tundra 2014-2016 OEM Back-up Camera
Toyota 4Runner (Any Spec) 2014 OEM Back-up Camera
Toyota 4Runner 2015-2016 OEM Navigation and OEM Back-up Camera
Toyota Venza 2015-2016 OEM Navigation and OEM Back-up Camera
Toyota Prius 2010-2011 OEM Navigation and OEM Back-up Camera
Toyota Prius c 2015 OEM Back-up Camera
Toyota Prius v 2015-2016 OEM Back-up Camera

Адаптер
MDA-BC1 в сочетании с переходником BC6 — MDA-BC1+BC6

Модель Год Тип устройства
Toyota Sienna 2011-2014 OEM Navigation System and OEM Back-up Camera
Toyota Sequoia 2010-2011 without JBL & with 8 speakers & OEM Navigation System and OEM Back-up Camera (Not compatible to models with rear-view mirror integrated back-up camera)
Toyota Sequoia 2012 Navigation System and OEM Back-up Camera (Without factory amplifier)
Toyota Tundra 2010-2011 without JBL Sound System & with OEM Navigation System and OEM Back-up Camera
Toyota Tundra 2012-2013 Navigation System and OEM Back-up Camera (Without factory amplifier)

Адаптер
MDA-BC1 в сочетании с переходником BC28EP — MDA-BC1+BCS29

Модель Год Тип устройства
Subaru Legacy / Outback 2008–2009 navigation with map disc on integrated DVD drive (outside North America)
Subaru Legacy / Outback 2010-2012 navigation
Subaru Impreza / WRX / STI / OBS 2008–up OEM Kenwood Navi
Subaru Forester 2009–up OEM Kenwood Navi
Subaru Exiga 2008–up OEM Kenwood Navi
Subaru Forester 2011–up CP635U1
Subaru Impreza 2012–up CP635U1
Subaru Crosstrek 2012–up CM631UD (with 4. 3″ screen and HD radio)
Subaru Forester 2011–up OEM HU with TomTom Portable Navigation Device

Адаптер
MDA-BC1 в сочетании с переходником BC28EP — MDA-BC1+BCS29

Модель Год Тип устройства
Scion FR-S 2016 BeSpoke Navigation & Display Audio
Scion iM 2016 BeSpoke Navigation & Display Audio
Scion tC 2016 BeSpoke Navigation & Display Audio
Category:
Подключение камер
Как сохранить резервную камеру при обновлении стереосистемы
Технология автомобильной камеры заднего вида прошла долгий путь с тех пор, как она была впервые представлена на концептуальном автомобиле Buick Centarion в конце 50-х годов. В то время концепция задней камеры была простой. Buick был оборудован задней видеокамерой, которая отправляла изображение на экран телевизора, установленный на приборной панели.
По сегодняшним меркам, большинство, если не все новые автомобили оснащены камерой заднего вида, а к 2018 году федеральный закон обяжет производителей оборудовать большую часть своих автомобилей камерами «резервного копирования».
Если вы подумывали об обновлении штатного головного устройства на послепродажное головное устройство, но сомневаетесь, потому что беспокоитесь о том, что не сможете сохранить штатную резервную камеру, не волнуйтесь. Сегодня на рынке доступно множество простых в установке жгутов проводов, которые позволяют использовать заводскую проводку для подключения к головному устройству послепродажного обслуживания. Вы сможете обновить стереосистему и сохранить заводскую резервную камеру с помощью всего лишь нескольких инструментов и менее часа вашего времени.
Жгут проводов и установка
Metra GMLAN29 Жгуты резервного копирования легко доступны у производителей, таких как Metra. Эти простые в установке ремни безопасности позволяют поддерживать многие функции вашего стандартного устройства, включая подключение штатной резервной камеры к новому головному устройству послепродажного обслуживания. Кабель Metra BackupCam позволяет сохранить установленную на заводе камеру заднего вида при установке стереосистемы на вторичном рынке в избранные автомобили GM ’06.
Использование 13-дюймового кабеля дает вам разъем GMLAN29 на одном конце и композитный видеоразъем на другом.После установки вы будете видеть изображения с камеры заднего вида GM на экране нового приемника. Интерфейс резервной камеры обеспечит 6 В постоянного тока вашей резервной камере для питания, а также будет передавать видеосигнал на головное устройство вторичного рынка. Metra BackupCam, созданная специально для автомобилей GM, является лишь одним из множества доступных ремней безопасности для конкретных автомобилей. Metra также предлагает свой адаптер камеры BackupCam-3, который позволяет оставить резервную камеру в автомобиле Chevrolet или GMC при установке нового головного устройства. На одном конце кабеля имеется 12-контактный жгут, который подключается к видеоразъему в вашем автомобиле, а желтый разъем RCA на другом конце подключается к входу камеры заднего вида на вашем новом головном устройстве. Установка этих комплектов жгута проводов не требует сращивания стандартного жгута проводов и не нарушает внешний вид запаса.
Использование этих простых в установке комплектов жгута позволяет вам пользоваться многими аудиофункциями, которых не хватает заводскому головному устройству, при сохранении дополнительной функции сохранения вашего заводская камера заднего вида, как только автомобиль движется задним ходом.
Как подключить беспроводную резервную камеру к головному устройству?
Как подключить беспроводную резервную камеру к головному устройству?
Как владелец автомобиля вы должны быть знакомы с проблемами, возникающими при парковке или остановке транспортного средства. Вы не можете видеть все позади своей машины, когда едете задним ходом; особенно маленьких детей, препятствий и т. д.
Это может привести к повреждению вашего автомобиля или даже чужого имущества. Кроме того, вы можете пораниться или причинить боль кому-то другому.Итак, лучшее решение — добавить к головному устройству резервную камеру.
Да, вы можете подключить резервную камеру к головному устройству, правильно установив камеру, соединив провода, разместив и включив передатчик и правильно прикрепив к головному устройству. Рекомендуется выполнить все шаги, упомянутые здесь.
Это пошаговое руководство, в котором объясняются способы подключения беспроводной камеры к головному устройству автомобиля.
Беспроводная камера резервного копирования — лучшее решение для предотвращения подобных проблем, о которых говорилось ранее.Сидя за рулем, вы можете получить более широкий и полный обзор автомобиля сзади. Кроме того, вам не нужно поворачивать шею, чтобы проверить наличие препятствий.
Необходимые инструменты:
Если вы купили комплект беспроводного видеопередатчика и приемника, то все эти инструменты у вас будут в нем. Если вы не приобретали ни одного такого пакета, вам необходимо приобрести описанные ниже инструменты отдельно. Инструменты, необходимые для установки беспроводной камеры заднего вида в автомобиле, следующие:
Камера заднего вида:
Что ж, вам определенно понадобится камера заднего вида, чтобы разместить ее в задней части автомобиля.
Передатчик:
Прежде всего, вам понадобится передатчик. Передатчик используется для передачи сигналов с беспроводной камеры. Они поступают из задней части автомобиля в приемник в передней части автомобиля.
Приемник:
Приемник используется для приема сигналов от передатчика. Он находится рядом с монитором.
Монитор камеры:
Это экран, на котором в реальном времени отображается видео, снятое резервной камерой.
Отвертка:
Вам понадобится отвертка, чтобы открутить винты номерного знака и фонарей заднего хода, а затем вернуть номерной знак на свое место.
Лента:
Вам понадобится лента, чтобы сделать соединения проводов прочными.
Пошаговое руководство по подключению беспроводной резервной камеры к головному устройству
Вот подробное пошаговое руководство по установке беспроводной резервной камеры в автомобиле,
Отключение питания:
Есть ли предохранитель часто дует при установке какого-либо электрического устройства / инструмента на машину? У вашей машины короткие провода? Если да, то мы знаем причину.Причина в том, что провода автомобильного аккумулятора все еще были подключены, пока вы выполняли этот электромонтаж.
Итак, нулевым шагом беспроводной камеры заднего вида в автомобиле должно быть отключение отрицательного провода аккумулятора от аккумулятора вашего автомобиля. Это убережет вас от любых нежелательных происшествий.
Откручивание винтов номерного знака:
После отсоединения проводов от аккумуляторной батареи вам необходимо открутить винты номерного знака вашего автомобиля. Просто возьмите отвертку нужной формы и снимите номерной знак с автомобиля.
После снятия номерного знака его также можно очистить. На обратной стороне пластины могут быть жирные пятна. Это может повредить вашу хрупкую беспроводную камеру.
Установка камеры:
Вы сняли номерной знак вашего автомобиля; теперь установите на него беспроводную резервную камеру. Беспроводная камера, входящая в комплект, имеет особую конструкцию, которая позволяет устанавливать камеру на номерной знак.Однако, если вы делаете это вручную, вы можете использовать какой-нибудь клей, чтобы приклеить номерной знак.
Вы также можете прикрепить любую конструкцию, чтобы легко установить камеру на верхней части номерного знака. Убедитесь, что он надежно прикреплен к пластине.
Убедитесь, что беспроводная камера правильно расположена на номерном знаке. В противном случае он может упасть после того, как ваша машина наехала на лежачий полицейский.
Подводя проводов к кабине автомобиля:
Вы правильно установили камеру на номерной знак вашего автомобиля. Теперь вы пропустите кабели беспроводной камеры через заднюю часть автомобиля в заднюю кабину. Не волнуйтесь, эти маленькие провода предназначены только для подключения беспроводной камеры к источнику питания и для видеосвязи с передатчиком.
Нет определенного правила для выбора способа пропуска проводов. У каждой машины разная конструкция. Вы должны найти подходящее отверстие для пропуска кабелей. Активизируйте свой творческий ум. Не волнуйтесь, дырку вы легко найдете.
Размещение передатчика:
Это одна из самых важных задач при установке беспроводной камеры заднего вида в автомобиле. Вы должны разместить передатчик там, где он может воспроизводить качественные сигналы. Этих сигналов будет достаточно для адекватного обнаружения монитором. Обычно его размещают в задней части салона автомобиля.
Вы также должны убедиться, что никакие препятствия не влияют на формирование сигнала в передатчике.Поместите его в идеальном месте, без каких-либо препятствий. В противном случае вам придется столкнуться с множеством нежелательных прерываний видео на мониторе.
Питание передатчика:
После размещения камеры настало время установить источник питания для передатчика камеры.
Лучшим местом для использования в качестве источника питания передатчика могут быть фонари заднего хода на задней части автомобиля. Эти огни используются для индикации движения автомобиля назад / назад.
Вам просто нужно найти провода, которые соединены с фарами заднего хода автомобиля.
Теперь отсоедините провода от фонарей заднего хода. Пора соединить провода фонарей заднего хода с передатчиком беспроводной камеры.
Перед подключением проводов передатчика необходимо учесть некоторые моменты. Что ж, у нас есть для вас совет. Соедините черный провод передатчика с черным проводом заднего хода. Соедините красный провод передатчика с белым проводом фары заднего хода.
Не беспокойтесь, даже если вы установили неправильные соединения. Вы можете легко изменить ссылки, когда они вам понадобятся.
Убедитесь, что вы надежно закрепили соединение, которое вы сделали с передатчиком и проводом заднего фонаря. Вы можете использовать любую ленту. Плотно оберните ленту вокруг соединений проводов. Любое неправильное или неплотное соединение может привести к короткому замыканию камеры. Это приведет к серьезным повреждениям вашего автомобиля.
Установление соединения между камерой и передатчиком:
После включения передатчика пора установить соединение между передатчиком и камерой.Просто установите взаимосвязь видео и мощности между передатчиком и камерой, подключив соответствующие провода. Это один из важных шагов при подключении беспроводной резервной камеры к головному устройству.
Повторная установка деталей автомобиля:
Пришло время установить на место детали автомобиля, которые вы отсоединили при установке камеры. Установите номерной знак и фонари заднего хода на свои места. Плотно прикрутите номерной знак, чтобы избежать случайного демонтажа камеры.
Проводка приемника и монитора:
Вы правильно подключили заднюю часть камеры, теперь пора перейти к передней части автомобиля. Присоедините приемник и монитор с источниками питания. Приемник будет принимать сигналы, передаваемые передатчиком. На мониторе появится экран, на котором будет отображаться видео с резервной камеры.
Вы можете запитать монитор от прикуривателя и ревьювер через Т-образный разъем. Вы также можете дать им энергию из другого желаемого источника, если таковой имеется.
Подключение проводов аккумулятора:
Поскольку вы уже завершили установку беспроводной камеры заднего вида, теперь вы можете повторно подключить отрицательный провод аккумулятора.
Перепроверка всего:
После того, как вы сделали все на своих местах, пора еще раз проверить шаги.
Убедитесь, что фонари заднего хода работают правильно после их установки в исходное положение. Чтобы проверить это, переместите машину задним ходом и проверьте, правильно ли работают фонари заднего хода.
Также можно настроить объектив камеры заднего вида. Поднимите объектив над объективом, пока не получите желаемый результат.
Также проверьте зону обзора беспроводной камеры заднего вида. Отрегулируйте камеру так, чтобы она хорошо просматривала заднюю часть. Должен быть четкий обзор головного устройства вашего автомобиля.
Браво, вы успешно установили беспроводную резервную камеру на головное устройство.
Советы по безопасности при установке беспроводной камеры заднего вида в автомобиле:
Что ж, вы успешно установили беспроводную камеру заднего вида в машине, но вы должны быть осторожны с некоторыми вещами, прежде чем праздновать это.
Самая важная защита — это ваша собственная безопасность. Итак, как мы уже говорили, держите аккумулятор отключенным, пока весь процесс будет для вашей личной защиты и безопасности.
Другая защита камеры. Вы можете держать камеру в недоступном для воров месте. Вы можете опасаться, что его заберут воры, пока вы припарковали машину в случайном месте.
Самое необходимое, что вы можете сделать, это улучшить прикручивание камеры. Вы можете использовать полезные виды винтов, например, типа «шпилька в шестиграннике».Их будет труднее украсть вором.
Вы впервые устанавливаете беспроводную резервную камеру на головное устройство? Вы все еще не понимаете, почему вам следует использовать беспроводную резервную камеру вместо проводной? Что ж, у нас есть несколько причин, по которым вы можете выбрать беспроводную резервную камеру.
Разве вы не человек, который любит порядок в своей машине? Итак, первая наиболее распространенная причина может заключаться в том, что провода резервной камеры используют обширную проводку. Эти провода должны проходить от задней части автомобиля к передней.Вы должны скрыть кабели, чтобы сохранить эстетику вашего автомобиля. Но все же эти провода могут быть повреждены при постоянном движении и нагрузке на них.
Не любите копить баксов? Что ж, если да, то перейдем к другой причине. Проводная резервная камера стоит больше, чем беспроводная резервная камера. Эта стоимость обычно связана с длительным отжимом. С другой стороны, беспроводная резервная камера сравнительно дешевле. Составьте свой бюджет, прежде чем покупать резервную камеру.
Вы занятой человек? Устали от кропотливой работы? Мы знаем, что ваш ответ утвердительный. Итак, еще одна причина для выбора беспроводной резервной камеры заключается в том, что они сравнительно просты в установке. Установка проводной резервной камеры занимает много времени.
Итак, мы полагаем, что теперь у вас есть достаточно причин, чтобы выбрать беспроводную резервную камеру. Так чего же вы ждете? Установите беспроводную резервную камеру и начните свободно двигаться задним ходом.
Команда: Howstereo.com
Статьи по теме:
Лучшие колонки 6 × 9 2021
Лучшие 5. 25-дюймовые компонентные автомобильные динамики 2021 Отзывы
Шаги по установке перегородок динамиков в автомобиле
Нужны ли мне твитеры в машине?
Как добиться объемного звука в автомобиле?
Как установить DVD-плеер с двойным подголовником в автомобиль?
Лучшие 6,5-дюймовые автомобильные динамики с басом 2021
Как установить резервную камеру
15 мая 2020 Эли Глэнси
Существуют сотни вариантов запасных камер на вторичном рынке, которые подходят для любого транспортного средства, которое еще не оснащено такой камерой.Однако важно выполнить соответствующие действия, чтобы убедиться, что резервная камера работает и правильно установлена.
Резервные камеры — это необходимая функция безопасности, доступ к которой должен иметь каждый. Существуют сотни вариантов вторичного рынка для резервных камер, которые подходят для любого транспортного средства, которое еще не было предварительно оборудовано одной из них. Однако важно выполнить соответствующие действия, чтобы убедиться, что резервная камера работает и правильно установлена.
Если вы хотите модернизировать свой автомобиль с помощью технологии резервной камеры, вот шаги по установке и советы, которые помогут выполнить эту работу!
Необходимые инструменты (могут отличаться в зависимости от автомобиля и оборудования камеры):
Отвертки
Инструменты для снятия панелей
Разъемы
Сверла и сверла
Мультиметр
Обжимные клещи
Изолента
1.Выберите и купите новую резервную камеру
Просмотрите нашу подборку резервных камер и решите, какой стиль подходит вам. Благодаря линейке креплений для номерных знаков, балок, поверхностных креплений и т. Д. Вы можете выбрать то, что подходит вашему автомобилю и желаемому размещению, по разным ценам. Большинство опций также универсальны и могут работать с большинством автомобилей из коробки.
2. Спланируйте и подготовьте автомобиль
Перед тем, как вы начнете устанавливать камеру, вам необходимо спланировать, как вы собираетесь ее устанавливать.Визуализируйте размещение проводов и удалите панели и обрезки, которые будут использоваться, чтобы скрыть провод. Если вы планируете отображать резервную камеру на существующей автомобильной стереосистеме вторичного рынка, вам нужно будет снять ее с приборной панели, чтобы у вас был доступ к входам на задней панели. Вы также захотите отметить расположение отверстия для желаемого размещения вашей камеры, чтобы вы могли пропустить провода через крышку багажника или задний бампер. Как только вся эта подготовительная работа будет сделана, вы готовы к следующему шагу.
3. Проведите провода к передней панели
Теперь, когда ваш автомобиль подготовлен и готов, начните с установки камеры в желаемом месте. Теперь пришло время просверлить там, где вы ранее отметили, чтобы подавать проволоку внутрь. Теперь протяните провода через багажник и протяните их внутрь кабины. Затем вы захотите пропустить провода вдоль дверных проемов задней двери и под защитными панелями в передней части автомобиля.
4. Подключите провода
Для того, чтобы ваша камера работала, когда ваш автомобиль движется задним ходом, вам нужно будет вставить задний провод.Это можно сделать несколькими способами. У многих автомобилей этот реверсивный провод расположен в передней части автомобиля рядом со стояночным тормозом или рядом с приборной панелью. Затем вы захотите подключить обратный провод к обратному проводу триггера, который является частью проводки на вашей резервной камере. Если вы используете этот метод, обязательно подключите провода питания и заземления к существующим дополнительным проводам, которые вы уже должны использовать для питания своего головного устройства. Таким образом, ваша камера не будет работать все время, только когда ваш автомобиль включен.
Другой способ добиться этого — включить фонарь заднего хода. Таким образом, когда ваши фонари заднего хода получают питание, ваша камера заднего вида тоже. Для этого вам нужно будет подключить положительный и отрицательный провод к соответствующей проводке фонарей заднего хода рядом с задней частью вашего автомобиля.
Поскольку вы уже проложили все провода к передней части автомобиля до приборной панели, включая кабель RCA, теперь пришло время подключить и его. Пропустите этот кабель RCA через приборную панель и подключите его к входу заднего вида на задней панели стереосистемы.Теперь верните стереосистему на место, но перед тем, как установить рамку на место, обязательно проверьте камеру.
5. Протестируйте камеру
Теперь, когда вся ваша тяжелая работа завершена, пора протестировать камеру перед завершением установки. Включите автомобиль задним ходом и убедитесь, что камера работает должным образом и включается должным образом. Также проверьте, правильно ли расположена камера и отображается ли правильное поле зрения.
6. Соберите снова
Застегните и соберите всю проводку и панели.Для профессионального вида убедитесь, что никаких проводов не видно, и что все панели возвращены точно так, как они были до их снятия. Теперь вы, наконец, готовы наслаждаться своей новой резервной камерой.
Best Double Din Radio с резервной камерой
Резервные камеры заднего вида раньше были отличным вариантом обновления, но с 2018 года каждый новый автомобиль, продаваемый в Соединенных Штатах, должен иметь резервную камеру. Тем не менее, эту полезную и ориентированную на безопасность функцию можно добавить в любую поездку, выпущенную до 2018 года.Все, что вам нужно сделать, это установить магнитолу с двойным DIN и резервную камеру!
Double DIN означает, что радиоприемник заполняет два установленных друг на друга стерео слота в приборной панели, и это потому, что вы буквально добавляете видеоэкран с вашим новым радиоприемником на приборной панели. В Car Audio City мы профессионально установим послепродажную резервную камеру, которая мгновенно перенесет ваш автомобиль в будущее. И мы будем рады познакомить вас с лучшими радиоприемниками с двойным DIN и резервной камерой, например следующими!
Pioneer DMH-100BT
Из фаворита индустрии Pioneer выпускается радиоприемник Pioneer DMH-100BT с двойным DIN и резервным входом для камеры.В дополнение к громкой связи Bluetooth и совместимости с задней камерой, он может похвастаться 6,2-дюймовым сенсорным дисплеем, совместимым с Android и аналогичными смартфонами, что позволяет вам управлять различными приложениями на вашем телефоне для потоковой передачи музыки и подкастов, а также отображать пошаговую навигацию. .
Sony XAV-AX1000
Для водителей, использующих iPhone, модель Sony XAV-AX1000 окажется отличным выбором — она совместима с Apple CarPlay, позволяя превратить 6,4-дюймовый сенсорный экран в расширение вашего телефона, и все картографические и развлекательные приложения, с которыми вы уже знакомы. Он также имеет голосовое управление, позволяющее упростить управление во время вождения, включая интеграцию голосового помощника Siri. Другие удобные функции включают громкую связь Bluetooth и приемник SiriusXM. Это радио с двойным звуком также включает в себя собственную камеру заднего вида!
JVC KW-M740BT
Эта модель JVC совместима как с Apple CarPlay, так и с Android Auto, каждая из которых удобно работает с большим 6,8-дюймовым сенсорным экраном, который отображает четкое видео благодаря прилагаемой резервной камере.Помимо потоковой передачи контента через телефон, этот приемник с двойным DIN принимает голосовые команды, в том числе Siri от Apple или Android Auto, и, как и большинство радиостанций с двойным DIN и резервной камерой, поддерживает звонки по Bluetooth в режиме громкой связи.
Jensen CMN86
Если вам действительно нужна лучшая радиостанция с двойным DIN и резервной камерой, выберите эту модель Jensen. В нем нет резервной камеры, но есть входы для задней и передней передней камеры ! Любой из них будет отображаться на огромном 10-дюймовом сенсорном экране, который регулируется как по высоте, так и по углу обзора! Он также оборудован для работы с Apple CarPlay или Android Auto, включая большинство соответствующих приложений и голосового управления. Тем не менее, даже без подключения к смартфону, это радио с двойным DIN предлагает помощника PTT, встроенную навигацию и элементы управления на рулевом колесе! Добавьте Bluetooth, и это радио с двойным DIN действительно все сделает!
Свяжитесь с Car Audio City для установки радио с двойным DIN и резервной камеры в Сан-Диего
Чтобы получить лучший двойной DIN радио и резервную камеру в Сан-Диего, свяжитесь с нами по (619) 474-8551.
Ознакомьтесь с нашими вариантами финансирования автомобильной аудиосистемы здесь.
Лучшая автомобильная стереосистема с резервной камерой (6 лучших выборов)
Нам нравится делиться с вами рекомендациями по продуктам и надеяться, что они вам понравятся! Просто чтобы вы знали, Образованный водитель может получить небольшую долю от продаж или другую компенсацию по ссылкам на этой странице.
Обновлено в январе 2021 г.
Большинство современных автомобилей имеют встроенные камеры заднего вида. Фактически, начиная с 2019 модельного года, ВСЕ новые автомобили должны будут иметь камеры заднего вида в качестве стандартной функции. Но очевидно, что существует масса старых автомобилей, в которых нет какой-либо вспомогательной камеры. Владельцам этих автомобилей нужно будет добавить опцию послепродажного обслуживания. Хотя есть много хороших запасных камер на вторичном рынке, для многих из них требуется отдельный дисплей, установленный на приборной панели, что может создать некоторый беспорядок в вашем автомобиле.
Одним из хороших решений, позволяющих избежать беспорядка, является автомобильная стереосистема с дисплеем, способным отображать кадры с резервной камеры. Таким образом, все будет интегрировано в ваш радиоприемник, что сделает его похожим на штатную установку непосредственно от производителя. В этом руководстве мы дадим рекомендации, которые помогут нашим читателям найти лучшую автомобильную стереосистему с резервной камерой.
Детали, которые следует учитывать при покупке автомобильной стереосистемы с резервной камерой
Попробуйте купить со встроенной навигацией:
Не всем нужна встроенная навигационная система, но выбор, получить ли ее, может занять много времени во время этой покупки. Если вы пропустите его, вы по-прежнему сможете использовать для маршрута приложения своего телефона, такие как Google Maps, Apple Maps или Waze.
Это дает вам необычную информацию о трафике, но использует данные и аккумулятор вашего телефона, связывает экран телефона и может решить проблему в случае потери сотовой связи.
Встроенная навигационная система, которая включает сотни долларов в стоимость стереосистемы и не полагается на прием, поскольку в ней хранится вся картографическая информация и информация о достопримечательностях, хранящаяся в памяти стереосистемы.
Совместимость со спутниковым радио: совместимость со спутниковым радио жизненно важна для всех, кто имеет (или должен приобрести)
Проигрыватель CD / DVD:
Наличие проигрывателя компакт-дисков может быть приличным, но с таким количеством способов настроиться на звук через телефон, мы не считали один из основных. Многочисленные недорогие стереосистемы, называемые продвинутыми медиаплеерами, не включают проигрыватель дисков.
Видеовходы и выходы:
Все протестированные нами стереосистемы имеют видеовход, поэтому это не повлияло на наш выбор.Вход позволяет подключить резервную камеру и просматривать ее видеоизображение на дисплее. Некоторые дорогие стереосистемы также имеют второй или третий вход, который позволяет также подключить вторую камеру спереди или сзади прицепа или предоставить больший экран для видеорегистратора.
HD-радио:
Некоторые стереосистемы могут получать HD Radio, которое может быть компьютеризированным сигналом, транслируемым обычными территориальными радиостанциями. HD Radio может обеспечить превосходное качество звука, но мы совместили результаты с приемом HD Radio, и если вы находитесь вне зоны действия сигнала, для стерео по умолчанию используется нормальный прием радиосигнала.
6 лучших автомобильных стереосистем с резервной камерой
Все приведенные ниже стереосистемы включают возможность отображать кадры с резервной камеры. Хотите узнать больше о нашем процессе и о том, как мы выбрали следующую автомобильную стереосистему с резервной камерой? Продолжайте читать после этого раздела, чтобы узнать больше о нашем процессе выбора и о том, на что следует обращать внимание при выборе нового автомагнитолы с камерой заднего вида.
1.
JVC KW-V130BT
JVC KW-V130BT — это новый продукт компании JVC , легенды в мире автомобильной аудиосистемы.Эта установка идет в комплекте с резервной камерой, которая устанавливается над вашим номерным знаком. Сама стереосистема оснащена 6,2-дюймовым дисплеем с поддержкой DVD / CD / AM / FM и многого другого. А камера великолепна, с углом обзора 120 градусов и яркой светодиодной подсветкой, которая поможет вам видеть ночью. В целом, это, пожалуй, лучшая автомобильная стереосистема с камерой заднего вида , с которой мы сталкивались.
Включает автомобильную стереосистему и отдельную камеру заднего вида
Дисплей 6. 2 ″
Stereo поддерживает DVD / VCD / CD / CD-R / RW / MP3 / WMA / AAC и др.
Кадры с резервной камеры будут отображаться автоматически, когда автомобиль движется задним ходом
Сделано JVC, компанией с большим опытом работы в сфере автомобильной аудиотехники.
Хорошо отзывы
Нажмите здесь, чтобы узнать больше
2.Звуковой поток VIR-7830B
Soundstream VIR-7830B почти попал в наш выбор как лучшая автомобильная стереосистема с резервной камерой, лишь едва уступив JVC выше. Это фантастический продукт с отличным раскладывающимся экраном и всем необходимым для работы. Это доступная установка , но она не экономит на функциях. Благодаря поддержке CD, DVD, MP3, дополнительных устройств и др., Эта установка не может сделать ничего, что может сделать . А поскольку он поставляется с базовой камерой заднего вида для установки на заднюю часть автомобиля, нет необходимости покупать дорогую камеру в другом месте.
Включает автомобильную стереосистему и камеру заднего вида (устанавливается над номерным знаком)
Стерео с раскладывающимся дисплеем 7 ″
Совместимость с CD, DVD, MP3, MP4, AM / FM и др.
Включает Bluetooth для громкой связи
Низкопрофильный дизайн после установки выглядит стандартно
Хорошо отзывы
Нажмите здесь, чтобы узнать больше
3. Pioneer AVH-X4700BS
Pioneer AVH-X4700BS — это хорошая автомобильная стереосистема и DVD-плеер высокого класса, которая идет в комплекте с камерой заднего вида.Камера предлагает широкий угол обзора 170 градусов, но не имеет яркого света, помогающего с ночным освещением. Сама стереосистема отличная, а вот камера так себе.
Включает автомобильную стереосистему и камеру заднего вида
Stereo предлагает 7-дюймовый дисплей
AM / FM / WMA / MP4 / MP3 / DVD / SVCD / VCD / CDR / CDRW и SDVD совместимый
Камера оснащена ночным видением, но без ярких светодиодных фонарей
Сделано Pioneer, уважаемой компанией в мире автомобильной аудиосистемы.
Нажмите здесь, чтобы узнать больше
4.Kenwood DDX9704S
Kenwood — еще один широко известный бренд стереосистем . Они были в торговле на протяжении десятилетий и достигли мастерства в создании качественных автомобильных звуковых компонентов.
DDX9704S — одна из самых превосходных автомобильных стереосистем с двойным DIN с задней камерой, которую должен предложить Kenwood. Это мультимедийное чудо было задумано качественно из первых рук. В нем есть почти все функции, о которых вы только можете подумать, включая Android Auto и Apple CarPlay.
У этой стереосистемы Kenwood есть свои основные моменты: емкостный сенсорный дисплей с диагональю 6,95 дюйма с разрешением экрана 800 × 480, 9 предустановленных основных цветов, 6 различных вариантов фона / заставки и запрограммированное затемнение.
Используя элементы управления DDX9704S, вы сможете получать доступ к своим любимым интернет-радиостанциям Pandora и Spotify со своего смартфона. Вы можете проверить невероятно глубокие программы, предлагаемые спутниковым радио, включив тюнер за дополнительную плату.
ПРОФИ
В нем много гаджетов и приложений
У вас отличный выбор музыки: USB, CD / DVD, радио FM / AM, Интернет-радио, музыкальные приложения
Имеет два входа для камер: видеорегистратор и камера заднего вида.
Минусы
Под солнечным светом изображение на экране плохо видно.
ХАРАКТЕРИСТИКИ
6,95 ″ ЖК-дисплей со светодиодной подсветкой
Встроенное HD-радио и Bluetooth
Поддерживает Apple CarPlay и Android Auto
Дополнительная функция спутникового радио
Нажмите здесь, чтобы узнать больше
5.JVC KW-V25BT
JVC — популярный бренд для многих поклонников музыки. . Они широко представлены в различных категориях, включая видеокамеры, домашние кинотеатры, усилители и автомобильные развлечения.
Это головное устройство включает в себя 6,2-дюймовый сенсорный экран WVGA, который естественен и очень прост в использовании, а также один из лучших радиоприемников с сенсорным экраном и камерой заднего вида. Он имеет четыре кнопки и USB-вход на передней панели сбоку для простого доступа.
JVC KW-V25BT также оснащен функцией Bluetooth для звонков в режиме громкой связи и удаленной потоковой передачи музыки.Вы сможете подключить к этому устройству до двух телефонов.
JVC KW-V25BT совместим с тюнерами SiriusXM. Есть задний вход A / V меньшего размера, чем ожидалось, вход камеры заднего вида и выходы 6-канального предусилителя. Кроме того, это головное устройство имеет вспомогательный вход, вход USB на передней панели и вход для карты памяти, что дает вам множество возможностей для использования в автомобильной стереосистеме, а если вам нравится радио, вам понравятся возможности, которые предлагает KW-V25BT.
ПРОФИ
Вход карты памяти
Прозрачная резистивная сенсорная панель с высокой прозрачностью и яркостью обеспечивает яркие изображения с яркими цветами.
Вы можете иметь 2 подключенных телефона на постоянной основе для звонков и 5 для прослушивания музыки.
Простая установка
Минусы
Приемник иногда перезапускается сам по себе
Иногда тормозит Bluetooth
ХАРАКТЕРИСТИКИ
USB-соединение для воспроизведения CD / MP3, а также встроенная технология Bluetooth для громкой связи и непрерывной потоковой передачи звука
Пиковая выходная мощность 50 Вт и среднеквадратичная мощность 22 Вт, 4 канала
WVGA 6.2-дюймовый сенсорный монитор MP3 с отображением тегов ID3 (название / исполнитель / альбом)
AM / FM-тюнер с предустановками 18FM / 6AM
13-полосный графический эквалайзер Фронтальная карта памяти с входом USB
Возможность дистанционного управления и спутникового радио
Обеспечение управления рулевым колесом
XV95BK Резервный кулачок высокого разрешения + передняя задняя часть и сабвуфер
Нажмите здесь, чтобы узнать больше
6. Kenwood DDX26BT
Если ваш бюджет ограничен, Kenwood DDX26BT может стать отличным вариантом, если вы планируете перейти на ресивер с двойным DIN. Речь идет об одной из самых недорогих стереосистем с двойным звуком, оснащенной камерой заднего вида.
Головное устройство продукта спроектировано так, чтобы предоставить пользователю множество возможностей, в том числе Bluetooth, интернет-радио, подключение к сотовому телефону и функции формирования низких частот, которые отображаются на четком срезе 6.2-дюймовый сенсорный экран.
Основной блок может обеспечивать двойное телефонное соединение. Если вы не единственный водитель, эта модель даст вам возможность одновременно объединить два телефона, чтобы вы могли переключаться между двумя устройствами одним касанием. Более того, когда пользователь транслирует аудио, функция Music Mix дает возможность объединить пять телефонов, чтобы они могли наслаждаться им со своими друзьями и семьей, просто переключая устройства.
Вы можете комбинировать ресивер со спутниковым радиотюнером SiriusXM.Он оснащен задним USB-входом, задним A / V-входом, а также входом для камеры заднего вида. Когда вы хотите увеличить возможности камеры заднего вида, ресивер будет отображать инструкции по парковке для облегчения парковки.
Помимо спутникового радио, устройство Kenwood DDX26BT может работать с Pandora, Spotify и iHeartRadio.
Что касается настройки звука, головное устройство также имеет 13-полосный эквалайзер, цифровую регулировку времени, а также Drive EQ, функции для улучшения некоторых особых частот звукового сигнала, что позволяет сделать музыку более слышимой. посреди дорожного шума.
ПРОФИ
Apt для спутникового радио
Отличная цена
Двойное телефонное соединение на основном блоке
Минусы
Необходимо купить отдельный модуль рулевого управления, а также кронштейн крепления
ХАРАКТЕРИСТИКИ
6,95 ″ широкоформатный цветной ЖК-дисплей VGA со светодиодной подсветкой
Встроенное HD-радио и Bluetooth
Apple CarPlay
Android Авто
Нажмите здесь, чтобы узнать больше
Как мы выбирали автомобильную стереосистему с резервной камерой
Если вы выбираете новую автомобильную стереосистему с камерой заднего вида, вам есть о чем подумать, прежде чем сделать свой выбор. В конечном итоге это два конкретных продукта, которые работают вместе. Как вы видели в некоторых из выбранных выше вариантов, стерео может быть фантастическим, но камера может оставлять желать лучшего. Больше всего мы пытались найти продукты, предлагающие лучшее головное устройство с резервными камерами, которые также были первоклассными. При составлении списка рекомендуемых продуктов мы учитываем множество факторов. Вот несколько вещей, которые следует учитывать при выборе автомобильной стереосистемы с камерой заднего вида.
Value — Во многих автомобильных стереосистемах с опциями резервной камеры камера иногда может казаться дополнительной функцией, в то время как основное внимание уделяется стереосистеме.Как и другие продукты, вы можете найти более дешевые автомобильные стереосистемы с резервными камерами, а есть более дорогие модели, которые могут иметь дополнительные функции. Имейте в виду, что обычно вы получаете то, за что платите. Хотя что-то может показаться недорогим, вы можете получить камеру более низкого качества или не иметь некоторых функций, которые вам бы хотелось. Если цена является для вас основным вариантом и вам нужна модель более высокого качества, подумайте о покупках в Интернете или во время распродаж, чтобы максимально сэкономить.
Качество изображения — Это было немного сложнее, чем если бы мы смотрели только на переднюю камеру или камеру заднего вида.Когда мы искали лучшее головное устройство с резервной камерой, нам пришлось подумать об автомобильной стереосистеме и качестве камеры. Хорошая новость заключается в том, что вы найдете множество вариантов камеры высокого разрешения. Очевидно, что при принятии решения о том, подходит ли вам автомобильный радиоприемник с камерой заднего вида, вам следует учитывать как стереосистему, так и визуальную составляющую.
Простота установки — Если вы похожи на большинство людей, вы, вероятно, собираетесь установить автомобильную стереосистему, а не делать это самостоятельно.Однако, как только все будет готово, вы захотите, чтобы его было легко настроить и начать использовать после установки. Если у вас есть вопросы, вам нужна инструкция или руководство пользователя, которые могут вас заполнить. Наличие готового и легкого доступа к обслуживанию клиентов и / или технической поддержке — еще один важный аспект, который мы учли при выборе.
Дисплей — При покупке автомобильной стереосистемы с камерой заднего вида, дисплей будет важной особенностью. Экран большего размера можно найти в стереосистемах, которые также включают доступ к DVD и другие специальные функции.В конце концов, вам нужно что-то с достаточно большим экраном, чтобы видеть, что происходит. Насколько большой, в конечном итоге зависит от вас, но мы обнаружили, что большинство хороших моделей предлагают экран размером не менее шести-семи дюймов.
Дополнительные функции — Что еще вы хотите от автомобильной стереосистемы с камерой заднего вида? Во многих моделях вы найдете ряд дополнительных функций. В некоторых из них есть DVD-плееры и автомобильное радио. Качество камеры, отображение и звуковые возможности важны, но есть много других функций, которые можно включить и которые следует учитывать, чтобы вы получили именно то, что хотите.
Гарантия — Хотя сейчас это может показаться вам не самым важным, наличие хорошей гарантии может иметь значение. Это способ показать потребителям, что за их продуктами стоит компания. Надеюсь, вам никогда не понадобится его использовать, но если вы это сделаете, это должно быть возможно. Очевидно, что срок гарантии будет зависеть от того, какую автомобильную стереосистему с задней камерой вы выберете. Тем не менее, независимо от того, получаете ли вы три месяца или три года, убедитесь, что он есть у продукта и что вас устраивает продолжительность гарантии.
Почему наше мнение имеет значение
Наша цель в EducatedDriver — убедиться, что у вас есть необходимое понимание продуктов, которые мы рекомендуем.
Прежде чем что-либо рекомендовать, мы проводим часы, пробуя различные продукты и используя различные надстройки и специальные функции, чтобы знать, как они работают и насколько хороши продукты, как кажется.
После того, как мы сузили список избранных, мы продолжаем исследование, изучая сторонние проверенные отзывы клиентов, чтобы получить больше мнений.
Наконец, рассмотрим производственный процесс. Отсюда мы можем выбрать лучшие продукты в любой конкретной категории или, более конкретно, в этом случае мы сможем найти лучшую автомобильную стереосистему с функциями резервной камеры!
У вас есть вопрос, связанный с вождением, или вы хотите узнать больше об одной из упомянутых автомобильных стереосистем? Не стесняйтесь задавать свои вопросы в комментариях! И не забудьте ознакомиться с нашим полным руководством по лучшим камерам для резервного копирования на любой бюджет.
ЗАКЛЮЧЕНИЕ
Лучшие автомобильные стереосистемы включают в себя ряд функций в области аудио и цифровых технологий, что упрощает прослушивание музыки и упрощает навигацию по вашему местоположению.По этой причине вам стоит купить лучшие автомобильные стереосистемы с Bluetooth, как было рассмотрено выше, поскольку они включают в себя ряд функций и лучшие отзывы клиентов, чтобы гарантировать лучшее качество прослушивания.
Как добавить CarPlay и камеру заднего вида на дешевую
Я езжу на новых машинах каждый день, поэтому я избалован новейшими гаджетами, вещами и защитным снаряжением. Моей второй половине наплевать на автомобили (противоположности притягиваются!), Но они ценят более тонкие функции, имеющиеся в новых машинах, которые я езжу, особенно Apple CarPlay и камеры заднего вида.Поэтому, когда в ноябре прошлого года мы приобрели чрезвычайно дорогой (читай дешевый) шестилетний автомобиль Smart, я пообещал, по крайней мере, довести его до характеристик 2018 года по этим двум направлениям.
Спустя несколько недель на выставке Consumer Electronics Show 2018 я обнаружил новую стереосистему начального уровня на роскошной подставке Pioneer с Apple CarPlay, Android Auto и совместимостью с камерой заднего вида с большим, ярким, емкостным экраном высокого разрешения с диагональю 6,2 дюйма. сенсорный экран. По цене 349 долларов на популярных сайтах-каталогах это не самый дешевый способ получить эти функции. Устройство Dual корейского производства в Walmart продается за 184 доллара и соответствует большинству функций с немного большей выходной мощностью, чем Pioneer тайского производства (240 Вт против 200), но у Dual отсутствует вход Aux-jack — все еще полезная функция для подключение самых старых устройств, таких как Walkman, Discman, винтажный iPod или портативный плеер SiriusXM. Поэтому я заказал головное устройство Pioneer MVH-1400NEX, камеру заднего вида Pioneer ND-BC8 (100 долларов США) и необходимые установочные комплекты для адаптации головного устройства к приборной панели, а также проводки стереосистемы и антенны к проводке Smart (сайты как Кратчфилд.com продают их отдельно за 15, 13 и 8 долларов, но обычно они бросают их бесплатно при покупке стереосистемы).
Посмотреть все 27 фотографий
Посмотреть видео
Посмотреть все 27 фотографий
Шаг первый — найти в Интернете видеоролики, демонстрирующие, как удалить заводскую стереосистему. Без них я бы никогда не догадался, что единственная застежка, удерживающая лицевую панель, окружающую мою оригинальную радиостанцию Bosch, была получена путем снятия панели переключателей под радиоприемником, и что на ней была головка TX20 Torx. Конечно, на видео парень снял панель переключателя, просто схватив ее и потянув.Когда я попробовал это, лица переключателей вырвались из своей вспомогательной электроники. Ой! К счастью, все это сошло на нет после того, как я использовал шпатель, чтобы вытащить заднюю часть приборной панели.
Просмотреть все 27 фотографий
Прочитать инструкции
Просмотреть все 27 фотографий
Каждый человек, читающий это, просто закатил глаза, и да, я тоже бегло просмотрел этот типичный документ на английском языке как второй язык — безопасность прежде всего. Сказал, что скимминг вернется, чтобы преследовать меня, но я учел самые важные замечания, предупреждающие: «Не включайте питание, пока не сделаете X, иначе рискуете получить серьезные телесные повреждения или аннулировать гарантию!» Они включали отключение аккумулятора (всегда через клемму заземления), что побудило к поиску Smart, который, как я обнаружил, живет под пассажирской подножкой.
Пайка и термоусадка
Посмотреть все 27 фотографий
Открыв инструкции как для жгута проводов из установочного комплекта, так и для нового стерео, я определил, какие стерео провода подходят к каким проводам переходника Smart жгута проводов. К счастью, большинство из них были одного или похожего цвета. Многие используют обжимные соединения или (что еще хуже) скручивание и ленту, но по-настоящему анальные приверженцы из нас знают, что лучший способ навсегда соединить два провода — это надеть кусок термоусадки на один провод, сдвинуть его. назад, зачистите изоляцию, наведите провода друг на друга, скручивая друг друга.Затем нанесите флюсовую пасту и припаяйте их. Когда они остынут, наденьте термоусадочную пленку на паяное соединение, приложив тепло от зажигалки или спички, чтобы закрепить ее на паяном соединении, как оригинальную изоляцию.
Посмотреть все 27 фото
Mic Drop
Посмотреть все 27 фото
MVH-1400NEX поддерживает звонки в режиме громкой связи Bluetooth, как и заводское радио, поэтому для него требуется подключение микрофона. К сожалению, YouTube согласился с тем, что заводскую проводку микрофона нельзя подключить к радиоприемнику на вторичном рынке.Поэтому я прикрепил новый микрофон к направляющей люка в крыше и заправил его проводку за облицовку передней стойки (используя широкий шпатель), проложив его вверх и над рулевой колонкой, закрепив так, чтобы он никогда не касался всего, что движется. и подключить его к радио.
Просмотреть все 27 фотографий
Тестирование, тестирование…
Просмотреть все 27 фотографий
Перед установкой новой стереосистемы всегда дважды проверяйте соединения, подключайте все, снова подсоединяйте аккумулятор, включите зажигание и попробуйте все.У меня ничего не работало. Сравнивая ремни установочного комплекта с концом, соединенным с автомобилем, я обнаружил, что на обеих сторонах было несколько пустот — в разных местах. Большая малина ребятам из Metra Turbo Wire! Используя вольтметр, я определил, какие выводы на смарт-жгуте обеспечивают постоянное напряжение аккумулятора, напряжение зажигания и землю. Оказалось, что провод питания и земля поменялись местами, в результате чего сгорел предохранитель. Для перемещения этих проводов из набора адаптеров необходимо использовать супертонкую отвертку для ремонта очков, чтобы вдавить фиксатор на разъемах, которые необходимо переместить, и защелкнуть их на новых местах. При включенной стереосистеме изображение с камеры по-прежнему отказывалось появляться на экране. В моем беглом обзоре инструкций пропущено объяснение, что для использования камеры вы должны войти в меню настроек и включить входное гнездо камеры. Ой.
Посмотреть все 27 фотографий
Застегнуть кнопку
Посмотреть все 27 фотографий
Когда все работало, пришло время установить удерживающие скобы на стереосистему, проложить различные кабели USB и Aux jack в доступном месте (в моем случае, перчаточный ящик).Скобки и безель идеально подходят, хотя безель не полностью соответствовал фабричной текстуре и блеску.
Просмотреть все 27 фото
Крепление камеры
Просмотреть все 27 фотографий
Установить камеру — более сложная задача. Это умный автомобиль, поэтому такие установки требуют снятия пластиковой ВНЕШНЕЙ панели, а не внутренней панели. Все они легко снимаются (благодаря обучающим материалам на YouTube) с помощью креплений TX10 и / или TX20 Torx. Установка камеры рядом с лампой номерного знака дала возможность просто выбрать сверло размером с мой проводной кабель и вставить указанное вращающееся сверло в угол прямоугольного отверстия лампы, создав пустоту для следующего кабеля. к лицевой панели лампы.Камера крепится с помощью клея, хотя можно просверлить крошечные отверстия для маленьких шурупов, если клей когда-нибудь откажется. Кабель камеры включает в себя очень маленький разъем, но он недостаточно мал, чтобы пройти через резиновую трубу, в которой находятся остальные электрические провода задней двери, поэтому я отрезал разъем, оставив достаточно проводов, чтобы снова спаять их вместе. Пропустив жесткий медный провод 8-го калибра через тот же канал и прикрепив его к концу отрезанного кабеля, я смог протянуть провод камеры через салон автомобиля.Головное устройство должно знать, когда автомобиль движется задним ходом, и самый простой способ сделать это — подключить провод к фонарю заднего хода, поэтому я припаял провод 20 калибра к разъему проводки, питающему фонарь заднего хода. Затем я проложил провод камеры и фиолетовый обратный провод вместе оттуда, под ковровым покрытием грузового пространства, вдоль порога, под ковром и вверх в приборную панель к головному устройству.
Посмотреть все 27 фотографий
Еще одна вещь…
Посмотреть все 27 фотографий
Когда все было сделано и мы прослушали несколько разных источников, мы обнаружили, что заводской дурацкий динамик в двери водителя взорван.Сняли дверные обшивки и вошли два новых 6-дюймовых динамика. Когда места для крепежных винтов на двери были дальше наружу, чем на динамиках, я просто отрезал бумагу динамика и опорную конструкцию от внешнего пластикового монтажного кольца старых динамиков и использовал эти кольца, чтобы закрепить новые динамики на месте. Мне, наверное, стоило сделать видео, демонстрирующее этот хак…
Pioneer AVH-2300NEX Packup Camera не активируется автоматически, пожалуйста, помогите. : CarAV
История: Итак, я купил новое головное устройство (Pioneer AVH-2300NEX) для своей машины и резервную камеру (COOLINT CT-107B Mini OEM Style Solid Metal Housing 520TVL Untra HD Color Car Front / Side / Rear View Камера — Многофункциональные переключатели — 170 градусов — 0. 01Lux Night Vision — 100% водонепроницаемый IP68), который подключается к камере на задней панели. Я пошел в лучшую покупку и купил жгут проводов для своей машины (Mazda 3 Sedan 2012 года), и парень из команды компьютерщиков сказал мне не подключать оранжевый провод, потому что он убьет электронику в моей приборной панели, и несколько других проводов, потому что они моей машине не нужны.
Проблема: После установки все отлично работает! Однако, когда я перевожу машину задним ходом, камера не включается автоматически, мне приходится включать ее, нажимая кнопку камеры на головном устройстве.
Решение: Я знаю, что в автомобилях есть провод, по которому радио знает, что он включен задним ходом. Я думаю, это мог быть один из проводов, которые ВВ сказал мне не использовать. Кто-нибудь знает цвет провода, который мне нужно проверить, чтобы убедиться, что соединение выполняется? Может быть проблема в другом?
Боковое примечание: Камера подключена к источнику питания моих фонарей заднего хода и заземлению заднего хода на фонаре заднего хода со стороны водителя.
Головное устройство: (Pioneer AVH-2300NEX)
Головное устройство с активной камерой
Резервная камера: (COOLINT CT-107B Миниатюрный цельный металлический корпус OEM-типа 520TVL Untra HD Цветная автомобильная камера переднего / бокового / заднего вида — Многофункциональные переключатели — 170 градусов — 0.01Lux Night Vision — 100% водонепроницаемый IP68)
ОБНОВЛЕНИЕ: Спасибо за все ваши замечательные советы. Я исправил проблему, подключив красный «пусковой провод», выходящий из желтого кабеля RCA, к пурпурно-белому проводу «обратного триггера» на жгуте головного устройства. На другом конце автомобиля (багажник) у меня есть еще один красный «пусковой провод» и желтый штекер RCA. Я подключил этот «пусковой провод» к существующему проводу фонаря заднего хода, который я уже сделал при подключении кабеля питания камеры к фонарю заднего хода.
Еще раз спасибо за вашу помощь, и если кто-то читает это для направления и не понимает, отправьте мне сообщение, и я постараюсь протянуть руку помощи.
No related posts.
