Установка и настройка рации в автомобиль

В штатной комплектации легкового, многотонного грузового автомобиля или пассажирского автобуса производители, как правило, не предусматривают место для установки радиостанции. Тем не менее, радиосвязь представляет собой недорогую и достаточно эффективную альтернативу мобильным телефонам – не нужно платить оператору, и водитель не зависит от качества покрытия.

Какие радиостанции устанавливают российские водители на автомобиль? На рынке более чем достаточно предложений, из которых можно выбирать рацию, соответствующую насущным потребностям и по доступной цене:

• универсальное решение – установка Си-Би рации, эксплуатация которой не требует получения разрешения;
• требование Роскомнадзора – мощность передатчика не должна превышать 10 Ватт.

Учитывая то обстоятельство, что все любительские рации для автомобиля имеют мощность 4 Вт, пользователю остается сделать выбор между радиостанциями корпусными, с выносной панелью или тангентой.

Монтаж рации

Правильно установить оборудование связи – работа творческая и ее можно выполнить как своими руками, так и силами приглашенного мастера. Процедуру установки можно разделить на 4 этапа:

•  определение монтажной площадки;

•  установка устройства и антенны;

•  настройка связи.

Как выбирать место для рации

Штатного места в вашем авто нет – можете не искать. Но никто не запрещает для установки рации использовать все имеющиеся в салоне возможности. Главное, чтобы место соответствовало элементарным требованиям:

• радиостанция должна быть всегда под рукой, чтобы до нее можно было легко дотянуться, не отвлекаясь от управления автомобилем;
• подключение к сети должно быть удобным;
• подальше от воздуха из печки, обогревателя и кондиционера.

Этим условиям соответствует любой карман поблизости от рычага переключения скоростей и ниша под/над бардачком легкового авто. В микроавтобусе рацию устанавливают или непосредственно на торпедо, или на место перчаточного отделения.

В грузовом авто удобнее всего установка рации чуть выше лобового стекла, а для тангенты поблизости монтируется специальный кронштейн.

Подключение к питанию

Процедура подключения описана в Инструкции производителя. Но к рекомендациям мастеров следует отнестись с должным вниманием:

• Плюсовой провод подключайте непосредственно в клемме бортового аккумулятора. Поблизости обязательно установите предохранитель. Для минуса подойдет корпус авто – не съемные его элементы (двери, багажник…), а именно кузов. Если же вам рация нужно не постоянно, то подключите ее в гнездо прикуривателя.
• В салоне авто найдите удобное место для установки выключателя питания радиостанции.

Подключение антенны

Вы можете выбирать для машины радиостанцию:

• с врезной антенной – это значит, что для ее монтажа придется проделать отверстие в кузове, к чему большинство владельцев легковых авто не готовы;
• с магнитной антенной – в этом случае кузов не пострадает, но для грузовика такой формат неприемлем, поскольку антенна на магните слетит из-за вибрации.

При прокладке антенного кабеля следуйте рекомендациям:

• минимум наращиваний и скруток в бухты;
• старайтесь избегать сильных изгибов провода;
• при прокладке антенного кабеля не помещайте его в общий жгут с иной проводкой – это станет причиной возникновения помех.

Настройка антенны и рации

Когда механическая часть работ выполнена, рация установлена на удобное место, антенна и провод установлен в соответствии с рекомендациями, остается последний этап – настройка. Для этой процедуры нужен специальный прибор КСВ-метр. Он определяет нагрузку на линию и обеспечивает подключение, соответствующее оптимальной нагрузке в линии передачи радиосигнала от блока рации до антенны.

Вы можете купить КСВ-метр, взять прибор в аренду или пригласить мастера-настройщика. В любом случае алгоритм настройки такой:

• подключите КВС-метр на линии между рацией и антенной;
• установите на приборе в положение SWR и FWD;
• нажмите тангенту радиостанции и установите CAL в положение 10 на SWR;
• переведите переключатель КСВ-метра в положение REF и нажмите на клавишу тангенты;
• показатель по шкале SWR должен быть в пределах 1,5.

Если SWR больше нормы, то нужно будет заняться коррекцией длины антенны.

Особенности эксплуатации

Мощность большинства раций гражданского диапазона не превышает 4 Вт. Это не устраивает большинство пользователей и поэтому есть смысл купить и установить на машину усилитель рации мощностью в пределах 100-200 Ватт. С подключенным к радиостанции усилителем водитель в сложных перегруженных внешними помехами городских условиях сможет связаться с диспетчером, а дальнобойщик с базой, удаленной на расстояние не менее 50 км.

Как правильно установить антенну для рации

Часто клиенты, приходящие к нам, думают, что установка радиостанции и антенны на автомобиль не представляет никакой сложности. Почти каждый день мы слышим фразу: «Чего там ставить-то: прикрутил антенну и подал питание на рацию, прикрутил один болт, два проводка, вкрутил два самореза и готово». На первый взгляд, все примерно так, но здесь много подводных камней и разных нюансов.

Существует несколько вариантов установки антенны на машину, каждый из них имеет свои плюсы и минусы:

1. Врезание антенны в крышу или в крыло кузова.

Это наиболее предпочтительный вариант установки:

Преимущества:

• площадь рабочей поверхности антенны максимальна, из-за чего максимально эффективное направление излучения антенны почти горизонтально. (чем больше рабочая площадь штыревой антенны, тем ближе максимум диаграммы направленности в вертикальной плоскости к горизонту)
• диаграмма направленности антенны в горизонтальной плоскости приближена к круговой, что позволяет общаться с другими абонентами с одинаковым качеством, независимо от ориентации автомобиля в пространстве
• антенный кабель и разъем находится внутри салона, что обеспечивает наибольшую надежность и долговечность системы связи, так как кабель не перебивается и не окисляется.

Недостатки:

• Вам придется смириться с отверстием в автомобиле.

2. Установка антенны на кронштейн.

Это компромиссный вариант, который любят автолюбители, не желающие сверлить любимую машину.

Преимущества:

• Кузов автомобиля остается невредимым, отверстий нет!
• Качество и дальность связи в большинстве случаев лучше, чем с магнитной антенной, но хуже, чем с такой же антенной, врезанной в кузов.

Недостатки:

• Диаграмма направленности не круговая и в вертикальной плоскости имеет угол, больший, чем в первом варианте, т.е. связь в разные стороны может отличаться.
• По дальности, в целом, проигрываем врезанной антенне.
• Лакокрасочное покрытие не остается невредимым, т.к. кронштейн должен быть замассирован.
• Срок службы кабеля меньше, чем в первом варианте, так как часть кабеля находится на улице. Кабель, находящийся на улице, находится под действием солнца, осадков, солей и перепадов температур, поэтому нуждается в защите.
• Дороже, чем первый вариант на стоимость кронштейна.
• Поставить грамотно антенну на кронштейн почти всегда сложнее, чем врезать в кузов.
• На некоторые автомобили не подходит ни один промышленно изготовленный кронштейн, приходится делать его самому.

При установке антенны на кронштейн часто делают ошибки: или выбирают место установки слишком низко, или место, в котором нет массы. (смотрите страницу «Распространенные ошибки»). Зачастую прокладывают антенный кабель так, что он служит очень недолго: перебивается или быстро окисляется, так как антенный разъем не защищен от воды.

3. Установка магнитной антенны.

Это самый простой способ сделать связь на автомобиле:

Преимущества:

• Антенну можно поставить за несколько секунд.
• Диаграмма направленности антенны практически идеально круговая при установке в центр крыши.

Недостатки:

• Магнитные антенны собирают помехи от бортовой сети автомобиля.
• «Магнитки» портят лакокрасочное покрытие автомобиля, так как под магнит попадает песок, пыль и другой абразив, который царапает крышу при съеме/установке антенны на авто.
• Диаграмма направленности в вертикальной плоскости имеет больший угол к горизонту, чем первые два варианта установки, т.е. дальность связи меньше.

Здесь тоже бывают ошибки установки и эксплуатации магнитных антенн: многие ставят антенну на крышку багажника, теряя при этом дальность связи до 30-40%. Так же многие используют различные подкладки для того, чтобы не поцарапать лакокрасочное покрытие автомобиля. Лишь немногие знают, что любая подкладка под магнитную антенну ухудшает КСВ (коэффициент стоячей волны), а иногда настолько сильно, что связь почти пропадает.

Необходимо понимать, что кроме работы по установке антенны, важную роль играет питание радиостанции, место и способ ее установки. Все это влияет на качество связи, эргономичность использования и даже безопасность пользователя.

Неправильная установка антенн для раций на кронштейн

       С каким только «творчеством» мы не сталкиваемся практически каждый день: представляем вашему вниманию эксклюзивную установку от водителя ГАЗели.

       Отказавшись от услуги по установке и настройке антенны для рации, со словами «чего там ставить-то, что у меня рук что-ли нету?» покупатель, приобрел у нас в магазине на Московском шоссе д. 13 антеннуLemm AT-71 Magnum и кронштейн для установки на водослив.

       Установка антенны 27 МГц на кронштейн проходила по принципу «главное, чтобы хорошо держалась». Водитель ожидал, что осталось только настроить антенну для радиостанции по прибору и был в шоке, услышав от мастера, что требуется переустановка антенны.

      Неправильнаяя установка антенны для рации на  кронштейн  видна на фото: клиент разделил на две части основание антенны и установил его так, что кронштейн оказался между его половинами:



         Основание антенны 27 МГц всегда полностью должно быть над установочной поверхностью!

       Самостоятельная  установка антенны в данном случае привела к короткому замыканию центральной жилы на кузов и отсутствию массы на антенне.

       При установке антенны 27 МГц допущены две серьезные ошибки: неправильная сборка и установка антенны на кронштейн и неверный выбор места установки антенны для радиостанции. Антенна установлена слишком близко к фургону, имеющему металлический каркас, который оказывает сильное влияние на диаграмму направленности антенны и согласование антенны. (еще примеры)



ИТОГИ:   1. Радиостанция 27 МГц не сгорела и не села по мощности из-за неправильной установки антенны — повезло.

                   2. Попытка сэкономить на установке антенны для рации, надеясь на свои «знания» провалилась, т.к. переустановка антенны стоит не дешевле, чем установка с нуля.

                   3. Времени клиент потратил при самостоятельной неудачной установке антенны намного больше, чем при установке специалистами, т.к. он приезжал к нам два раза. Первый раз — чтобы купить антенну для рации. Второй, настроить антенну 27 МГц, но, пришлось переустановить антенну для рации.

                   4. Еще один человек убедился, что если не знаешь как сделать — лучше обратиться к специалисту!



 Обращаясь к нам, Вы можете не  только установить рацию СИ БИ или антенну, но и  проконсультироваться и купить радиостанцию 27 МГц, оптимально подходящую под Ваши  задачи и автомобиль, на  который будет производиться установка радио оборудования

Как установить антенну для радиостанции на автомобиль.

Автомобильные антенны бывают врезного типа и на магнитном основании. Есть врезные антенны с основанием PL (разъем SO 239), допускающие их установку на магнитное основание, например, Sirio Hi-Power 4000, Midland M-285, VHF-1 Optim, President Colorado 1800 и другие из нашего каталога, при этом нужно подбирать магнитное основание соответствующего диаметра, рассчитанного на вес и длину антенны.

Оптимальное место расположения антенны — самая высокая точка в центре крыши, тогда сигнал антенны будет иметь круговую диаграмму направленности. Смещение антенны на край автомобиля приведет к тому, что она начнет хорошо работать в определенных направлениях, но не по кругу.



Антенна должна располагаться только на металлической поверхности крыши автомобиля. При установке антенны на водосток крыши, дугу крепления зеркала заднего вида грузовиков и микроавтобусов, на рейлинги или крышку багажника, необходимо использовать специальные кронштейны, обеспечивающие надежный электрический контакт «массу» с кузовом автомобиля, например, TS-07 Optim, SP 21 Alan, SP-S inox Alan, ABN black Sirio.

Антенны для радиостанций на магнитном основании имеют емкостную связь с кузовом автомобиля, поэтому под них нельзя подкладывать тряпки мешки и пр. предметы. В зимнее время необходимо очищать место установки от снега и льда.  Все это может вызвать нежелательное увеличение КСВ.

Нельзя, чтобы полотно антенны находилось в непосредственной близости металлических поверхностей.

Угол наклона антенны относительно вертикали не должен превышать 20 градусов, иначе резко снижается ее эффективность.

После правильной установки антенны необходимо ее настроить на том канале, где Вы планируете осуществлять радиосвязь, т.е. настроить ее в резонанс на рабочей частоте.

Настройка антенны является обязательным условием для качественной работы радиостанции.     Она должна настраиваться ТОЛЬКО на той машине, на которой будет эксплуатироваться. Допустимый КСВ (коэффициент стоячей волны) – должен быть не более 2 — иначе возможен выход радиостанции из строя.

Для регулировки антенн рекомендуем использовать приборы КСВ-метр (KW 520 Alan или ЗАПРЕЩАЕТСЯ:

Прикасаться к антенне, особенно к её кончику, во избежание поражения электрическим током. Изменять длину кабеля, у антенн на магнитном и врезном основании, использовать для соединения разрыва кабеля «скрутки» вместо высокочастотных переходников и разъемов.

Профилактика – всегда дешевле ремонта!

Рекомендуем периодически проверять КСВ, обслуживать антенну и специальные кронштейны, чтобы не терялся электрический контакт, удалять окислы и загрязнения на штыре и других металлических частях. Следите за целостностью кабелей, надежным соединением в разъемах.

Все эти рекомендации позволят существенно продлить срок службы оборудования и избежать нежелательного выхода из строя радиостанции.

Полезные каталоги:



С уважением, технический отдел Антей.бай

Заказать установку радиосвязи в автомобиль в Екатеринбурге

Сегодня многие устанавливают комплект гражданской радиосвязи на свой автомобиль. Настройка КСВ автомобильной антенны – процесс ответственный, поскольку все модели имеют определенные различия в конструкции. Однако не менее важно ее правильно установить на несущий кузов, а не на навесные элементы, которые не отличаются надежностью.

Прайс-лист

Радиосвязь

Автомобильная станция радиосвязи — это электронный коммуникатор, предназначенный для общения водителя с другими участниками дорожного движения. Это компактный приемопередатчик с переговорным устройством, антенной и дисплеем.

Установка радиосвязи пригодится для индивидуальных путешествий или поездок в колонне: поможет оперативно узнать о пробках, путях объезда, кафе и отелях с хорошей репутацией. Помимо прочего вы сможете попросить помощь на дороге, обратиться к фуре с просьбой уступить дорогу, своевременно узнать об агрессивном или неадекватном водителе на трассе. А от монтажа и настройки радиосвязи может в прямом смысле зависеть жизнь водителя и пассажиров, особенно в зимнее время года или при поездках на дальние расстояния по малолюдным трассам.

Как выбрать радиостанцию

При выборе станции радиосвязи обращайте внимание на габариты — более популярны и удобны компактные модели, — и заранее выберите место для установки — радиостанция не должна мешать управлять автомобилем. Размер экрана отличается в разных моделях, а его выбор зависит от размера салона авто и личных предпочтений водителя.

В зависимости от предполагаемых условий эксплуатации дальность распространения сигнала и конфигурация радиостанции может меняться. Наиболее распространены следующие дополнения:

• преобразователь напряжения, который адаптирует устройство к конкретному автомобилю;
• кнопка быстрого переключения на разные частоты, которая значительно облегчает использование во время путешествий;
• автоматическое шумоподавление, помогающее воспринимать информацию без помех.

Важным элементом станции радиосвязи является антенна. Антенны отличаются по длине, способу крепления и типу регулировки. Антенну целесообразнее устанавливать на несущем кузове, чтобы была достаточная площадь для работы устройства без помех, на кронштейн из нержавейки, магнит или различные съемные крепления по центру крыши.

Где заказать установку радиосвязи в Екатеринбурге

Установку радиосвязи в Екатеринбурге производит компания «Связь-Проект»: быстро, качественно, надежно. Кроме монтажа мы осуществляем продажу этих изделий — у нас продаются не только радиостанции, а также аккумуляторы и гарнитуры. К радиостанции также можно подключить различные дополнительные устройства, а какие именно и для чего — вам подскажут наши специалисты. Чтобы заказать установку радиосвязи, позвоните по телефонам, указанным на сайте, или оформите заказ через кнопку заказа на сайте.

За получением профессиональной консультации по установке радиостанции и ее настройки, обращайтесь в компанию «Связь Проект»: мы наладим эфир, чтобы вы могли пользоваться оборудованием умело и грамотно.

Рации в автомобиль — установка и настройка

Главная » Советы по ремонту » Рации в автомобиль — установка и настройка

просмотров 3 408

Рация в автомобиле не роскошь и позволить установить и настроить самостоятельно ее себе может каждый владелец. Длинную антенну на крыше автомобиля замечают многие, а вот для чего она нужна, знают не все. Обычно зеваки полагают, что машина с антенной – это такси с рацией.

Совсем не обязательно, поскольку в настоящее время распространены разные рации. Их устанавливают не только таксисты и дальнобойщики, но и рядовые автомобилисты. Впрочем, в машинах можно заметить и другие виды раций. По какому принципу автовладельцы выбирают их? В большинстве своём по количеству денег в кармане, по производителю, да и попросту в зависимости от знаний, что позволяют автовладельцам ориентироваться в потоке постоянно обновляющейся информации.

Как утверждают некоторые пользователи раций, всё может зависеть и от случайности. Повезёт – и простенькая и скромная по цене рация отработает годы, и её владельцу не придётся жаловаться на качество сигнала. А может получиться так, что навороченный и дорогой монстр не возьмутся отрегулировать даже профессионалы в радиомастерской.

Установку рации в автомобиль рассмотрим на примере бюджетной и довольно простой радиостанции «Мегаджет-300». Оптимальное место в «Жигулях» – на крышке монтажного блока, левее руля. Чтобы не возникало сомнений в том, что крышка не выдержит рацию, подбирается планка из металла и монтажный блок закрепляется саморезами. Не слишком эстетично, зато надёжно. К тому же рация скроет эту планку почти целиком. Монтажный блок снимают, провода отсоединяют.

В принципе, рацию можно просто подвешивать под крышку, закрутив на саморезы скобу крепежа, но выбранный способ надёжнее. Только надо будет сделать пару вырезов лобзиком под скобу, потом под болты просверлить отверстия, скобу вставить в крышку и закрепить винтами. Скоба окажется в крышке, а рация будет опираться на неё, а не на винты. Срезать ничего не придётся, так как блок установится выше внутренней поверхности, и винты не будут мешать. Внешне всё выглядит даже аккуратнее внутренностей.

Установка самой рации потребует сделать выбор в пользу того или иного способа подключения.

• Один из них – это когда «плюсом» будут выступать магнитола или фары габаритов. Нужно просто к ним провод дотянуть. «Минусом» будет самый близкий кузовной болт.
• Второй вариант – «непостоянка». В этом случае для подключения рации надо приобрести автозарядку для мобильника, отрезают штекер, и подсоединяют к «плюсовым» и «минусовым» проводам.

Нижние провода от торпеды и внутренности «бороды» выводят к прикуривателю так, чтобы рация не нагружала общую электросеть, если не нужна, а включать её можно было запросто, прямо на ходу. Штекер рычаг КПП переключать не мешает, но всё-таки некоторые автовладельцы предпочитают подключать рации напрямую к аккумулятору через предохранитель. Проводка в салон протягивается через трос сцепления.

Микрофон рации, называемый тангентой можно закреплять на двери. Когда дверь открывается, шнур будет растягиваться, и высадке и посадке мешать не будет. Иногда тангенту закрепляют к потолку, тогда она болтается перед глазами, мешая управлению.

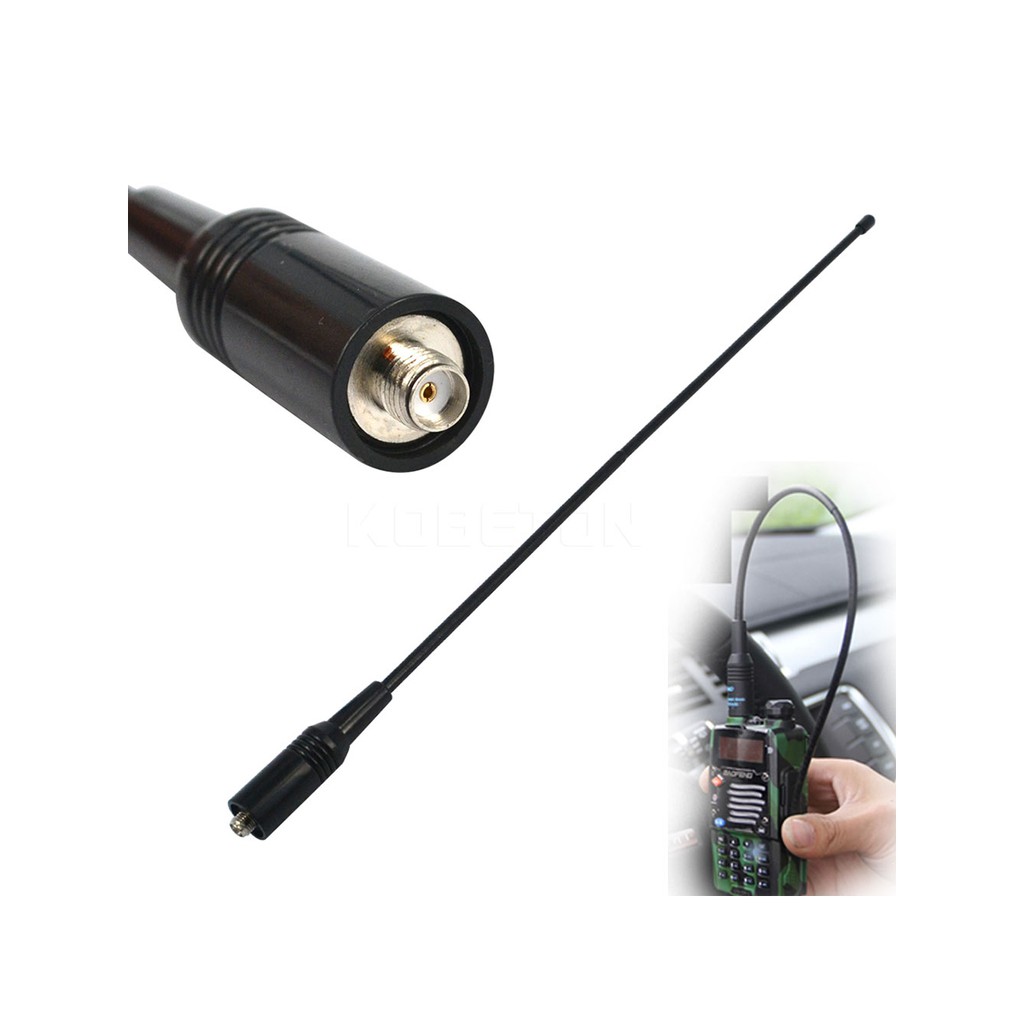

Установка антенны для рации

Антенна радиостанции можно закреплять на магнит и на кронштейн. При установке на кронштейн антенна контактирует с кузовом машины, что позволяет улучшить приём и передачу сигнала. Правильная установка и хорошая масса создают условия локации, улавливающей радиоволны за счёт всей поверхности крыши. Но жёсткость крепления увеличивает риск переломать антенну ветками деревьев, потолком гаража или автомойки, например. Это существенный минус крепления на кронштейн. Ко всему прочему не каждый автовладелец захочет сверлить крышу машины ради качественного приёма радиоволн.

Антенна, закреплённая на магните, легко устанавливается и снимается, не повреждая кузов. Даже ударяясь о препятствие, антенна не сломается, а упадёт набок. Магнит не позволит ей двигаться даже на высокой скорости, даже со встречным ветром.

Надо понимать: антенны для радиоприёмников и раций – это отличающиеся устройства, которые друг друга заменять не могут. Например, ALAN ML-145, которая слывёт лучшей в своём классе — обладательница штатного четырёхметрового провода. И если обычно антенны устанавливаются на крышах машин, прямо в центре, то здесь длина провода может позволить её установку прямо на кузове, в его задней части. Лёгкий метод – пропускать проводку к полке багажника под задней дверью. Более сложно — протащить проводку через отверстия задней двери, предварительно распаяв штекер, под обшивкой крыши до левой передней стойки, опустив по ней к рации.

Установив, антенну калибруют с помощью специального прибора.

Сделать это лучше в ближайшем радиоцентре:

• самостоятельно добиваться качественного приёма очень сложно,
• имеется риск повредить рацию большим коэффициентом стоячей волны.

Остаётся установить выносной динамик. Он необходим, потому что штатные могут иметь малую мощность, а выносные обладают высокой громкостью и чистотой звука. Их можно установить на переднюю панель, если там уже нет крепления для телефона. Или под рулевую колонку, около кнопок стеклоподъёмников, в подголовник водительского кресла. Некурящие автовладельцы могут приспособить его в карман для пепельницы.

Если и после всей проделанной работы качество аудиопередачи покажется всё-таки недостаточным, то это может означать, что автовладелец вошёл в аудиовкус и у него началась череда доработок до абсолюта.

Проголосуйте, понравилась ли вам статья? Загрузка…

Установка рации в автомобиль с настройкой в Москве, Цена

Установка и настройка автомобильных раций в Москве

На трассе дальность использования радиостанций в среднем держится в диапазоне от 5 до 10 километров. В зависимости от выбора производителя раций и антенн дальность может быть увеличена и на более широкий диапазон приема сигнала, что очень важно для дальнобойщиков. Для качества работы радиоканала необходимо произвести настройку радиооборудования специализированными инструментами. КСВ- метр позволяет произвести тонкие настройки и повысить дальность используемой рации. При установке важно учитывать, что оборудование CB- диапазона работает в горизонтальном волновом диапазоне, поэтому установка антенны производится как можно более перпендикулярно, относительно горизонта, повысит качество работоспособности оборудования. Так же очень важно что бы было качественное заземление рации и антенны — это очень существенно сказывается на дальности приема и передачи сигнала. Ни в коем случае нельзя использовать рацию без подключенной к ней антенне — это может вывести радиостанцию из строя. Поэтому купить рацию с установкой в специализированной компании гораздо проще и надежней. Если Вам нужно установить и настроить радиостанции — обращайтесь к нам и будете довольны сервисом.

Этапы установки и настройки автомобильных радиостанций

Подбор рации

На самом первом этапе следует замерить «антенный просвет» в вашем автомобиле. После этого нужно проанализировать географию движения автомобиля и антенный просвет на различных территориях, парковках и даже расстояние до веток деревьев в местах, где часто располагается ваш автомобиль. Кроме этого, следует обозначить требования к складывающимся способностям устройства.

Выбор места монтажа

Самые удобные и популярные места, где можно установить рацию на грузовик и легковое авто: возле или вместо магнитолы, на передней панели, по бокам «бороды», вместо или на подлокотнике, на приборной панели на потолке, возле солнцезащитного козырька или зеркала заднего вида, под бардачком или ящиком для хранения перчаток.

Определение места для вспомогательного оборудования

Выбор места напрямую зависит от вида вспомогательного оборудования, которое нужно установить — усилитель мощности сигнала, преобразователь напряжения и т.д.
Огромное значение имеет прокладка кабелей питания, следует правильно подобрать сечение и обеспечить соответствующие условия для теплоотвода.

Настройка оборудования

Настройка радиооборудования зависит от предыдущих этапов. Самой точной окажется настройка, выполненная с помощью профессионального антенного анализатора. Стоимость профессиональных приборов высока, поэтому владельцы авто часто используют в качестве альтернативы КСВ-метры. Они тоже позволяют настраивать антенну, но очень приблизительно.

Цены на установку рации в автомобиль и настройку

Установка радиостанции в автомобиль (подключение к бортовой сети, антенна на кронштейне) от 3 000 Р Монтаж автомобильной радиостанции на спецтехнику и автомобили специального назначения договорная Установка врезной автомобильной антенны с открытой прокладкой кабеля и настройкой КСВ от 1 500 Р Установка магнитной автомобильной антенны с открытой прокладкой кабеля и настройкой КСВ от 1 000 Р Монтаж дополнительных элементов радиосвязи (усилители, фильтры и пр. ) от 1 000 Р Монтаж базовой антенны (опора высотой до 3-х метров) 9 000 Р Монтаж базовой антенны (опора высотой до 6-ти метров) от 12 000 Р Монтаж базовой антенны (опора высотой до 9-ти метров) 16 000 Р Настройка автомобильной антенны от 150 Р

Улучшение приема радио — WERU Community Radio

Если вы живете на окраине вещательного сигнала WERU, вы можете сделать несколько вещей, чтобы улучшить свой прием в FM-диапазоне. (Конечно, вы также можете послушать онлайн.)

Основная часть следующей информации сосредоточена на недорогих идеях для улучшения вашего индивидуального приема.

Факторы, влияющие на прием
Радиоволны FM могут зависеть от многих факторов, от местности до оборудования. В общем, FM-передачи — это прямая видимость, похожая на световые волны.12 000 ватт WERU передаются с горы Блю-Хилл (высота 1000 футов). Если между вами и Blue Hill нет какого-либо объекта (здания, хребта, горы и т. Д.), Вы должны иметь чистый прием на расстоянии до 50 миль от передатчика. После 50 миль прием становится фактором силы сигнала, так же как и ваше местоположение по отношению к передатчику. У нас есть постоянные слушатели (и участники) в Скоухегане, Дувре-Фокскрофте, Баксфилде и Хармони. В этих случаях важными факторами являются ландшафт и оборудование; эти люди, вероятно, живут на холмах и / или имеют внешние роторизованные (наводимые) антенны.

Ниже приведены некоторые предложения по улучшению домашнего приема за счет добавления или регулировки приемных антенн. Эти методы могут работать, а могут и не работать, но улучшение вашей антенны — единственное лучшее решение проблем с приемом (кроме перемещения или установки переводчика). Предлагаемые здесь решения варьируются от вещей, которые вы можете делать бесплатно, до оборудования, которое вы можете приобрести. Мы не продаем оборудование, а просто передаем вам лакомые кусочки проверенных знаний о приеме для вашего удовольствия.

Антенны: некоторые общие понятия

• Антенна — это «коллектор» радиосигналов, который улучшает качество приема, предоставляя больше сигнала, чем в противном случае поступило бы на приемник.
• Наружная антенна предпочтительнее комнатной.
• Лучше расположить на высоте, будь то крыша, холм за домом или верхняя полка книжного шкафа.
• Многие вещи в доме могут повлиять на прием, поэтому для начала попробуйте установить радио или антенну в разных местах дома.
• ВЫ антенна! Если вы улучшаете прием, стоя рядом или дотрагиваясь до радио или антенны, ваша система сообщает вам, что ей нужна антенна получше.
• Роторная (наводимая) антенна предпочтительнее стационарной.Фиксированная антенна FM должна быть направлена ​​в сторону Blue Hill Mountain.

Ваше радио

Определите, есть ли в вашем радиоприемнике антенные разъемы для крепления антенны. Они будут выглядеть как:

• Винты сзади с надписью «ant. 300 Ом »или
• Разъем коаксиального кабеля с надписью «coax / ant. 50 Ом »(Вт = Ом)

В противном случае у вашего радио есть либо внутренняя антенна, которую вы не видите, либо телескопическая антенна.В любом случае перейдите к разделу «Без антенных разъемов».

Подключение антенны к радиостанции

Существует два разных типа антенного кабеля: плоский двухжильный провод, известный как «сдвоенный вывод», мощностью 300 Вт или круглый провод с пластиковым покрытием, известный как «коаксиальный» или «коаксиальный», мощностью 50–75 Вт. Кабельные компании используют коаксиальный кабель, и это намного лучший кабель, но он более дорогой. Вам нужно будет решить, что использовать, если вы устанавливаете новую антенну или кабель. Помимо передачи более сильного сигнала, коаксиальный кабель полезен в ситуациях, требующих устранения помех, создаваемых соседними электродвигателями, компьютерами и т. Д.Будем рады проконсультировать вас.
Если у вас уже установлена ​​ТВ-антенна, купите «FM-разветвитель» в магазине радиоприемников. Следуйте инструкциям, подключив «FM-выход» разветвителя к радио и используя «ТВ-выход», чтобы восстановить соединение с телевизором. Поэкспериментируйте, прикрепляя провода к одному винту, а затем к другому, чтобы увидеть, что дает лучший прием; единственное правило — «делай то, что лучше всего работает».
Если вы принимаете телевизионный сигнал по кабельной системе, а ваша телевизионная антенна не используется, просто подключите ее к антенным разъемам на радио, и вы получите значительно лучший прием.Если в вашей кабельной системе есть FM-служба, узнайте, есть ли WERU. Если это так, вы можете подписаться на услугу FM и отказаться от любых антенн или использовать их вместе с услугами кабельного телевидения; если он не передается, вы можете лоббировать свою кабельную компанию, чтобы добавить WERU к услуге FM. Часто кабельные компании могут передавать очень хорошие сигналы на больших расстояниях от передатчика. Мы будем рады помочь вам в этом.
Если у вас по-прежнему возникают проблемы с приемом после подключения антенны, попробуйте направить антенну прямо на Blue Hill Mountain. Если наведение антенны на Blue Hill Mountain вызывает проблемы с приемом других теле- или радиостанций, примите во внимание:

• установка моторизованного ротора для перемещения антенны изнутри,
• выделяет FM-антенну, чтобы постоянно указывать на Blue Hill Mountain, или
• придумал какое-то уникальное устройство, позволяющее навести антенну, подобное тому, что описано в последнем разделе «Другие идеи».

Использование двухполюсной антенны

Di-poles — это Т-образные проволочные антенны, предназначенные для использования внутри помещений.Их можно купить в магазинах радиоприемников, они недорогие.
Присоедините нижнюю ножку T к антенным клеммам вашего радио (поэкспериментируйте с установкой), а затем поиграйте с расположением T. Размещение T имеет решающее значение для работы диполя.
Если вы действительно смелы или жаждете приема WERU с ограниченным бюджетом, вы можете сделать индивидуальный диполь. Преимущество в том, что вы можете значительно увеличить эффективность диполя за счет его размера и / или размещения снаружи! Вам понадобится часть двухжильного кабеля, о котором мы упоминали ранее.
Изготовленный на заказ диполь будет иметь форму буквы Т, как и готовый, который вы можете купить, за исключением того, что вы сможете адаптировать его к своим потребностям. Однако вам необходимо соблюдать эти или кратные им измерения; верхняя планка должна быть 5 футов 1 дюйма, 10 футов 2 дюйма, 15 футов 3 дюйма или 20 футов 4 дюйма и т. д., а нижняя ножка должна соединяться в середине этой верхней планки (2 фута 6 дюймов и т. д.). Вы можете накинуть индивидуальный диполь на крышу вашего дома или залезть на дерево в вашем переднем дворе и привязать его к соответствующим веткам (конечно, неустанно экспериментируя, чтобы найти правильную ориентацию диполя для лучшего приема).Twin lead настолько дешев, что вы можете гордиться резким улучшением качества приема на некоторое время, но при этом за очень небольшие деньги. Однако не заблуждайтесь насчет эффективности кастомного диполя по сравнению с традиционной металлической ТВ / FM-антенной.
Отрежьте двойник соответствующей длины для верхней планки. В середине этого отрезка отрежьте один из двух проводов и снимите пластиковое покрытие. Теперь подключите другой отрезок двойного провода к двум неизолированным проводам верхней шины. Другой конец подключен к клеммам вашей радиоантенны.
Если изготовленный по индивидуальному заказу диполь кажется слишком большим хлопотом, вы можете сделать диполь «разрезать и разрезать». Возьмите двойной поводок и разделите его пополам. Другой конец подсоедините к рации. Очень просто, но не так эффективно, как кастомный дуплекс.

Нет антенны? Сделайте проволочную антенну
Самодельные антенны могут работать очень хорошо. Часто кусок провода превращается в антенну без особых хлопот. Это может быть толстая или тонкая проволока, лучше всего бесплатная или дешевая проволока. Провод с пластиковым покрытием безопаснее (не забудьте удалить любое покрытие, чтобы можно было подсоединить провод к клеммам антенны), но оголенный провод вполне подойдет.
Используйте любой кусок проволоки. Присоедините его к разъему антенны. Проведите им по стержням драпировки и оконным проемам. Выбросьте его в окно и в ближайшее дерево. Бросьте на крышу. Проделайте то же самое с двумя проводами. Потратьте некоторое время на эксперименты с размещением этих проводов; часто хорошо работают противоположные направления. Если это чисто внутренняя работа, убедитесь, что вы разместили эти провода так, чтобы с гордостью указывать на них посетителям. «Посмотри на мою антенну; Я получаю WERU громко и ясно! »

Без антенных терминалов
Радиочасы обычно не имеют антенных терминалов или телескопических антенн.Попробуйте обмотать радио большим количеством проводов; не подключайте провод ни к чему. Идея в том, чтобы возле магнитолы достать толстую петлю из провода.
Практически любая крупная металлическая конструкция над землей может служить антенной. Алюминиевые водосточные желоба, кондиционеры и тепловые каналы, металлические оконные рамы, алюминиевый сайдинг и металлическая кровля — отличные антенны. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ электрическую розетку в качестве антенны. с помощью зажима из крокодиловой кожи прикрепите к одному из них ранее упомянутую массивную проволочную петлю, окружающую ваши радиочасы.Ух ты!
У других портативных радиостанций есть телескопические антенны, которые можно улучшить, обернув «флаг» из алюминиевой фольги вокруг верхней части или прикрепив кусок провода к телескопической антенне. Такой отрезок провода может быть брошен в дерево рядом с вашим садом, когда вы работаете в саду и слушаете радио, или, что более важно, прикреплен к водостоку за окном спальни или брошен на крышу.

Другие идеи

1. Кроличьи ушки недорого. Прикрепите их к дымоходу или залезьте на дерево и аккуратно разместите их в соответствии с данными приема, которые ваш друг кричит вам из окна.Кроличьи уши не предназначены для размещения снаружи, так как они испортятся до бесполезности. Но, по нашему опыту, это происходит только через много лет. Или попробуйте положить их на чердак.
2. Выберите MONO на ресивере. По причинам, выходящим за рамки данной брошюры, сигналы МОНО распространяются дальше и содержат меньше шума.
3. Купите бустер или усилитель для имеющейся антенны. Иногда они творят чудеса, иногда просто работают. Усилителям требуется определенное количество сигнала для работы, иначе они будут усиливать шум, а не звук.
4. Вот «чердачное решение», предложенное слушателем KSER недалеко от Сиэтла: «Я установил на чердаке радио-телевизионную антенну (также известную как yagi). У меня к нему прикреплена веревка, и я могу повернуть ее из шкафа возле радио. Могу разместить его для KSER или различных телеканалов. Вертикальный стержень — это метла. У меня получается поворот примерно на 90 градусов. Преимущество состоит в том, что я избавился от затрат на установку антенны на открытом воздухе и ротора, но у меня она все еще находится на относительно высоком месте, и я могу легко установить ее.”

Создайте свою собственную антенну, настроенную на WERU
У WERU есть подробные планы по созданию собственной антенны, настроенной специально на WERU. В очень отдаленных районах эта антенна обеспечит значительное улучшение приема. Еще одно полезное применение этой антенны — если вы испытываете помехи от другой станции при попытке настроить WERU.
Вот планы антенн (формат PDF, размер файла 160 КБ), а важные примечания по созданию такой антенны приведены ниже.Особая благодарность Джеку Дайсу и Марку Роману за планы и заметки.

Замечания по дизайну:

• Критические размеры (длина элементов антенны и расстояние между ними) были рассчитаны по формуле, взятой из статьи в Popular Science около 1956 года. Дед соседа отрезал ее и сохранил. Он и я построили антенны для приема WERU, и мы получаем очень хороший прием.
• Переменная в формуле — радиочастота.Частота умножается на константы, чтобы определить длину и разнос антенных элементов. Представленная здесь конструкция рассчитана на прием 89,9 МГц, частоту вещания WERU.
• Дизайн рамы — это то, что придумал я. Это особенно хорошо при использовании «донорной» антенны (поясняется позже), которая требует, чтобы элементы были соединены вместе в центре их пролета и которые нуждаются в поддержке с каждой стороны стыка. Фактически, любое приспособление будет работать до тех пор, пока конструкция удерживает элементы антенны выровненными в одной плоскости и способна противостоять злоупотреблению нахождением на крыше во время экстремальных погодных условий, которые мы наблюдаем здесь, в штате Мэн.

Строительные заметки:

• Для стрингеров выбирайте древесину с прямыми волокнами без крупных сучков, которые покрывают толщину стрингера. Это ослабит его.
• Я дал фактические размеры ¾ ”на 2 ″ на 13 футов для двух стрингеров. Чтобы получить эти размеры, потребуется разрезать «по одному» до ширины 2 дюйма. Если у вас нет возможности разрезать длинный кусок дерева, выберите дерево как можно ближе к 2 ″ от склада пиломатериалов. Обвязка обычно доступна в размерах «1 на 3» (фактический размер ¾ на 2 ½ дюйма).Часто это древесина не самого лучшего качества, поэтому убедитесь, что она достаточно прямая и в ней нет крупных сучков. Я бы не рекомендовал использовать древесину уже, чем er «на 2» для стрингеров.
• Размеры и количество проставок не имеют значения. Используйте свои обрезки, чтобы разделить два стрингера и удерживать их вместе.
• Идеальное место для крепления на мачте — это точка баланса полностью собранной антенны. Геометрический центр (6 футов 6 дюймов от конца стрингеров) будет достаточно близко, если вы хотите спланировать крепление перед сборкой всего блока.
• Размеры, рассчитанные по формуле, указаны на чертеже в десятичных дюймах. Я преобразовал их с точностью до 1/16 дюйма, как указано в скобках. Создавая антенну, будьте максимально осторожны, чтобы получить указанные размеры.

Приобретите антенну по индивидуальному заказу
Directive Systems, небольшая компания по производству антенн на юго-западе штата Мэн, производит антенну, которую некоторые слушатели могут посчитать стоящей инвестицией. Для получения дополнительной информации свяжитесь с Дэвидом Олеаном по адресу RR # 2 Box 282, Dixon Rd., Ливан, ME 04027 или 207-658-7758.

КРАСНО И ПРОСТО: Можно ли использовать ТВ-антенну для FM-радио?

Для большинства антенн ответ — «Да».

Как это работает?

Диапазон FM-вещания находится чуть ниже канала 7 VHF, и если ваша антенна вообще предназначена для приема VHF, она будет работать в FM. Есть несколько случаев, когда в конкретную антенну встроена так называемая «ловушка FM», которая фактически останавливает прием FM. Если вы не знаете, есть ли у вашей антенны один из них, скорее всего, нет.На самом деле FM-ловушки в наши дни очень редки.

Вам может понадобиться один из этих

Неважно, сколько лет антенне, но если она настолько старая, что выходящий из нее провод плоский, вам может понадобиться трансформатор, чтобы преобразовать его в коаксиальный, если только ваш A / V-ресивер не настолько стар, что принимает плоский кабель с помощью двух винтов для подключения антенны. Другой вариант — найти точку подключения плоской антенны и заменить ее этим балуном, изображенным ниже. Оба варианта будут работать хорошо, и только вам решать, как это сделать.

А как насчет антенны только для УВЧ диапазона?

Большинство UHF-антенн действительно неплохо справляются с приемом FM. Антенны УВЧ не улавливают FM-диапазон по своей конструкции, но и не блокируют его. Просто FM-радио не требует для приема очень сложной антенны. Если у вас есть антенна любого типа на крыше, стоит попробовать.

В целом, большинство антенн, которые вы найдете сегодня в продаже, представляют собой антенны UHF / VHF. Около десяти лет назад был толчок к переходу на только УВЧ, потому что была надежда, что все телеканалы будут работать на этих частотах.Однако некоторые вещатели отказались отдать свои УКВ частоты. Кстати, некоторые каналы УВЧ недавно перешли обратно на ОВЧ, поскольку часть диапазона частот УВЧ была передана сотовым компаниям для внедрения 5G.

Как работает установка?

Чтобы получить FM-прием на ваш A / V-ресивер, вам нужно разделить сигнал с помощью любого простого сплиттера. Если у вашего A / V-ресивера есть антенный вход с двумя винтами (а это будет более старый приемник), вам понадобится трансформатор, чтобы изменить сигнал на 300 Ом.Многие A / V-ресиверы имеют простое вставное соединение для FM-антенны, и для этого вам просто нужно использовать любой F-образный «цилиндрический» разъем.

В некоторых редких случаях FM-приемник будет иметь разъем PAL вместо оголенных проводов или разъема F. В таком случае вам понадобится адаптер, который, конечно, вы можете приобрести в Solid Signal.

Как улучшить FM-сигнал на радио с помощью однопроводной антенны

Сигнал FM-радио определяется расстоянием между вышкой и приемником.Остается приемник без антенны. Остается подключенным к магнитоле.

Хотя приемник получает хороший сигнал, остаются угрозы возникновения помех. Также довольно заметны колебания с сигналом. Регулярно используемая антенна может устанавливать сигнал через мощные станции.

Кроме того, он позволяет приемнику определять станции с более слабыми передатчиками на огромных расстояниях. Однако это не обязательно.

Но знание функциональности антенны помогает определить источник проблемы.Естественно, что действовать можно, когда возникает какая-либо проблема с питанием.

Что такое однопроволочная антенна?

Однопроволочная антенна — это удлиненный провод, который остается подвешенным над поверхностью. Здесь отличительным аспектом является то, что его длина не связана с длиной волны радио.

Это действительно один из самых удобных из всех благодаря своей простоте. Хотя проволока остается прямой, ее можно тянуть вперед и назад. Такая небольшая регулировка необходима для того, чтобы в воздухе было достаточно проволоки.

Как однопроводная антенна работает на радио?

Когда пользователь передает сигнал, он принимается и доставляется обратно с определенным сигналом. Размер однопроводной антенны часто зависит от ее способности принимать частоту.

Какова длина проволочной антенны для лучшего приема / частоты?

Это зависит от частоты, с которой он работает, или от длины волны диполя. Как правило, длина дипольной антенны составляет пятьдесят процентов от резонансной частоты антенны.

В общем, антенны размером около 15 дюймов достаточно для обеспечения максимальной скорости приема.

Как сделать FM-антенну из провода динамика?

Следующие компоненты необходимы для изготовления FM-антенны с использованием провода динамика.

• Провод динамика минимум 1200 дюймов
• FM-приемник с правильным зажимным приспособлением
• Инструмент для зачистки проводов общего назначения.

Шаги по улучшению FM-сигнала на радио с однопроводной антенной

01. Во-первых, рвется провод динамика длиной около трех футов. Теперь возьмите режущий инструмент, чтобы выделить верхние части провода динамика, разделяя их.

Это означает, что должна быть проволока длиной около трех футов, вдоль неповрежденной проволоки длиной около восьми футов.

02. Придайте ему (проводу динамика) форму буквы «T». Для этого можно скрутить клеммы разделенного провода, удерживая его перпендикулярно неповрежденному проводу.

03. Теперь зачистите на пару дюймов снизу провода динамика. Используйте для этого инструмент для зачистки проводов. Это делает видимыми пару оголенных проводов на клемме Т-образной формы, как обсуждалось выше.

04. Затем поищите возможность подключения антенны приемника. Оба этих соединения имеют на корпусе «FM EXT». Это также может быть «ANT EXT», хотя «FM EXT» чаще всего находится в непосредственной близости от соединения.

Также необходимо найти такие термины, как «Сбалансированный», написанные рядом с желаемым контактом.Видно также написанное «BAL».

05. Теперь пришло время связать нижний конец буквы «Т» вместе с приемником. Используйте оголенные провода, имеющиеся в наличии в форме «T», для подключения к каждому из подключений FM.

06. В случае, если доступен только вариант FM, можно скрутить пару оголенных проводов на клемме «T».

07. Когда дело доходит до размещения антенны, лучше держать ее как можно выше.Причем держать его можно максимально близко к имеющейся станции.

В некоторых случаях это часто означает соединение антенны с верхней частью стены. С ним можно работать и внешне. Однако пользователь должен продолжать регулировку легкими движениями, чтобы это стало возможным.

Как построить 40-футовую антенную мачту, проверьте весь процесс.

Как подключить 75-омную антенну к однопроводной антенне FM-тюнера?

Прежде всего, нужно найти идеальный ресивер, который хорошо подходит для фитингов F-типа.Можно использовать это для коаксиального кабеля.

В ситуации, когда точка передачи находится слишком далеко, требуется отдельная антенна. Короче говоря, можно пройти через приемники, доступные с однопроводными антеннами.

Как улучшить FM-сигнал на радио с однопроводной антенной?

FM-сигнал можно усилить через однопроводную антенну. Все, что ему нужно, это небольшая настройка. Ознакомьтесь с элементами, которые нужны для того же, и процессом настройки.

Вещи, которые вам понадобятся

Есть разница между еще не установленной антенной и уже установленной. Поскольку речь идет об антенне, которая уже есть, необходимы следующие продукты.

• Инструмент для зачистки проводов.
• Рулетка измерительная.
• Двухжильный изолированный провод малой толщины.
• Изолента.
• Установочное оборудование.
• Дипольная антенна.

Стоимость

Все вышеперечисленное стоит недорого.Однако общая стоимость зависит от цены на них на местном рынке.

При наличии оборудования единственное, что стоит недорого, — это двухжильный изолированный провод. В целом всего этого можно достичь за счет около 40 долларов.

Время

Это полностью зависит от знаний пользователя об однопроводной антенне. Для эксперта первоначальная настройка должна занять максимум 40 минут.

Отдыхай, речь о настройках и получении сигналов.Если делать что-то в соответствии с инструкциями, вся задача не должна занимать более полутора часов.

Установите радио Sirius в свой грузовик, автомобиль или внедорожник.

Сделай сам: настройка антенны

Первым шагом является настройка антенны для эффективного приема сигналов. Ознакомьтесь с приведенными ниже инструкциями.

Процесс можно запустить, отключив антенну от магнитолы. Когда он остается подключенным к радио, следует вытащить антенный штекер из гнезда.В общем, это можно заметить на задней части тюнера.

Можно ослабить винты, а также использовать антенные клеммы над тюнером. Ослабив винт, можно легко удалить провод. После того, как винт ослаблен, антенну следует удлинить до оптимального размера. Это помогает повысить скорость приема.

После того, как вы вытащили антенну, ее можно снова подключить к тюнеру. Теперь можно включить радио и подключиться к нужной станции. После подключения нужной станции можно максимально растянуть антенный терминал.

Однако рекомендуется двигаться понемногу. Лучшая стратегия — переходить с одной стороны на другую для лучшего позиционирования.

В случае, если радиостанция находится в благоприятном состоянии с сильным сигналом, следует двигаться поперек, удерживая антенну. Важно обращаться к каждому отмеченному отклонению приема. Перед этим убедитесь, что размер усиков достаточно большой.

Здесь следует отметить, что размер антенны играет решающую роль в определении скорости приема сигнала.Лучшее предложение — отнести его на крышу. Здравый смысл заключается в том, что высота дает лучшие радиосигналы. Не выключайте, пока не перестанете получать лучший сигнал.

После завершения первых двух степеней следующая задача — закрепить антенну в идеальном состоянии. Однако это должно быть предварительным. Для получения здорового и действенного сигнала нужно использовать только постоянный пост записи.

В большинстве случаев эффективность сигнала снижается, когда провод ослабляется. Но это не так много, как часто думают.Просто нужно внести небольшие изменения в положение антенны.

Просто продолжайте регулировку, пока не получите полную мощность сигнала. Убедитесь, что к проводу нельзя просто прикоснуться. Также вы можете перемещаться по комнате, где есть радио.

В то же время убедитесь, что нет помех сигнала. Не нужно беспокоиться, даже если есть какие-либо помехи; небольшая настройка может сделать эту работу.

После получения сигнала безупречно можно переходить к безопасной установке антенны.Убедитесь, что клеммы хорошо закреплены на шипе в стене.

Есть усовершенствованные FM-антенны, которые в наше время можно выбрать для усиления сигнала тем, кто не так уверен.

Радиолюбитель

Радиолюбитель отличается от радиоприемника CB но насколько известно основное.

Усиление сигналов

После того, как антенна полностью настроена, можно просто переместить ее для усиления сигнала. Следуйте инструкциям ниже, чтобы добиться того же.

• Увеличьте шнур питания радиоприемника, сделав его достаточно прямым для приема более высокого сигнала.Эта стратегия работает для большинства радиостанций.
• Теперь установите стереозвук как «Моно».
• Постепенно вытягивайте антенну и регулируйте ее под разными углами. Это увеличивает скорость приема и, следовательно, сигнал.
• Поднесите радио ближе к окну. Расположение радио ближе к окну может улучшить прием сигнала. Это также помогает свести к минимуму помехи и сигналы, полученные извне. Имейте в виду, что сигналы появляются снаружи в соответствии с положением передающей башни.
• Возьмите дипольную антенну и подключите ее к входной секции FM. Он имеет Т-образную форму и доступен в магазинах электроники. Это очень полезно для усиления радиосигнала.
• На дипольной антенне, которая связана с FM-вставкой радио, осторожно возьмите провод, доступный во время сканирования.
• Также должна быть доступна внешняя антенна. Это необходимо тем, кто проживает на значительном удалении от точки передачи. Если быть точным, это важно для тех, кто живет в сельской местности.
• После успешной установки антенны подключите ее к радио через провод. Но убедитесь, что антенна находится на месте перед этим над крышей. Лучше всего расположить усики параллельно поверхности. Причем ни в коем случае нельзя наклоняться. Прием сигнала всегда хороший, если держать антенну параллельно.

Часто задаваемые вопросы о том, как улучшить FM-сигнал на радио с однопроводной антенной

Что нужно сделать для поддержания FM-сигнала?

FM-антенны могут быть столь же производительными, как и телевизоры.Все, что нужно, — это использовать разветвители, чтобы правильно направить сигналы на устройство. Хорошая новость заключается в том, что в наше время FM-антенны намного экономичны.

На какой высоте лучше всего разместить антенну?

Антенны на большей высоте действительно улавливают лучший сигнал. Но также важно убедиться, что высота доступна для поворота или регулировки.

В чем преимущество наклеивания антенны алюминиевой фольгой?

Целью обертывания антенны алюминиевой фольгой является увеличение ее площади.Он также увеличивает проводимость для усиления сигнала. Впрочем, эта стратегия в основном применима к телевизорам.

Какие основные факторы влияют на прием сигнала?

Хотя существуют различные технические и механические факторы, на прием сигнала влияет в основном высота и расстояние от места препятствия.

Для здоровья, мониторинга воспользуйтесь услугой ANT радио через андроид телефон.

Вердикт

Сигнал

FM, несомненно, можно улучшить с помощью однопроводной антенны, зная ее функциональные возможности (однопроводная антенна).

Как очевидно, эффективность приема сигнала зависит от различных факторов, включая длину.

Те, у кого недостаточно опыта в этих вещах, могут использовать антенны, состоящие из естественных ускорителей. Однако не следует беспокоить антенну без надобности.

Не следует также использовать нежелательные инструменты улучшения. Самое главное, следует помнить об аспектах безопасности. В этом контексте при работе с FM-антеннами нужно держать руки сухими и носить защитное снаряжение.

Коаксиальный кабель

— как подключить антенну с коаксиальным выходом к стереосистеме?

Итак, у вас есть привязка столбов (я предполагаю) с указанным входом 75 Ом. Это необычно, но давайте продолжим.

Прежде всего, вы можете использовать «согласующий трансформатор» 75-300 Ом с правильными концами, и он, вероятно, будет работать нормально (прием не очень заботится о рассогласовании импеданса), но это не способ получить абсолютно лучшую производительность.

Вместо этого вы хотите подключить кабель 75 Ом напрямую без трансформатора. Вы можете сделать переходник без необходимости покупать какие-либо специализированные детали или паять что-либо:

1. Найдите друга, который выбрасывает коаксиальный кабель, или попросите записки у установщика кабельного телевидения, или, в худшем случае, купите в хозяйственном магазине:

   • стандартный коаксиальный кабель с разъемом «F» 75 Ом, настолько короткий, насколько вы можете найти.
   • F-образный соединитель (как при соединении двух кабелей).

2. Обрежьте кабель так, чтобы получился короткий кусок с разъемом на одном конце.

3. Используя нож, инструмент для зачистки проводов или инструмент для зачистки коаксиального кабеля, если он у вас есть, осторожно снимите крайнюю изоляцию на дюйм или около того, обнажив оплетку (внешний проводник).

4. Расплетите оплетку, затем свяжите тонкие провода в одну сторону (так, чтобы они больше не окружали центральный провод) и слегка скрутите их вместе, как будто они представляют собой кусок многожильного провода, для дальнейшего удобства.

5. Зачистите диэлектрик (изоляцию) вокруг центрального проводника, но не так далеко назад, чтобы не произошло замыкание на экран.

6. Используйте переходник, чтобы прикрепить его к концу антенного кабеля.

7. Подсоедините экранированный провод к клемме заземления, а центральный провод к клемме клеммы FM ANT. Убедитесь, что паразитные провода от экрана не замыкаются.

   (Убедитесь, что они не прижаты друг к другу под весом коаксиального кабеля — возможно, липкий кабельный зажим, прикрепленный к корпусу в свободном пространстве справа, поможет в качестве снятия напряжения.)

Сеть «Радио надежды» — жизнь меняется! : Советы по приему FM

FM-радио может быть поистине прекрасным средством массовой информации, если с ним правильно обращаться.Чтобы получать и наслаждаться нашими качественными программами в полной мере, вам необходимо соблюдать то, что многие называют тремя буквами радиоприемника:

• Хорошая магнитола
• Хорошая антенна
• Хорошее расположение

Если у вас есть все три из них, вы потенциально можете принимать FM-станцию ​​на расстоянии до 100 миль! Однако у многих из нас есть в лучшем случае только один из этих предметов.

Радио:

Для хорошего приема радио должно иметь хорошую избирательность (избирательность — это способность радио отделять слабые сигналы, расположенные поблизости, на шкале FM, сильные станции) и хорошую чувствительность (способность принимать слабые, удаленные сигналы на все!)

Автомагнитола: Вероятно, у вас уже есть магнитола с этими функциями.Это радио находится в вашем автомобиле. Автомобильные радиоприемники, как правило, проектируются в соответствии с более высокими стандартами, чтобы обеспечить достойный прием в движущемся транспортном средстве, в присутствии меняющейся местности и серьезного источника помех поблизости (ваш двигатель!). Добавьте к этому необходимость того, чтобы все делалось на дорогах Тихоокеанского Северо-Запада, и лучший дизайн демонстрирует свои преимущества. Вы, наверное, уже заметили, что в машине прием FM-радио обычно лучше, чем дома.

Домашние / офисные радиоприемники: Большинство домашних радиоприемников имеют плохую селективность и чувствительность (некоторые в радиобизнесе называют их «мусором»). Обычные радиостанции за 19,95 долларов с аналоговой настройкой (в отличие от цифровой настройки, где частота радиостанции отображается подсвеченными числами) будут работать, но только рядом с передатчиком радиостанции. Большинство радиочасов, радиоприемников под кухонным шкафом, «бум-боксов», заводных радиоприемников и т.д. работают не очень хорошо, особенно по сравнению с автомобильным радиоприемником!

Некоторые возможные рекомендации:
Можно было найти запасной автомобильный радиоприемник, купить блок питания постоянного тока на 12 В, соорудить шкаф и найти несколько хороших внешних динамиков.

Если исключить этот процесс, — это несколько отличных радиоприемников… да, они действительно стоят больше, чем одноразовые пластиковые радиоприемники за 19,95 долларов… но они также работают НАМНОГО лучше. Они великолепно звучат и представляют собой качественный продукт. Положительные отзывы о конкретных радиоприемниках будут размещены на странице по мере их появления. Некоторые хорошо проработанные существующие рекомендации можно найти здесь онлайн.

Если у вас есть компонентная «стерео» система (обычно отдельный усилитель / тюнер с отдельными динамиками), ваш тюнер уже может иметь приличную чувствительность и избирательность.Если FM-прием по-прежнему не такой, каким должен быть, вы можете попробовать подключить лучшую антенну (см. Ниже) и посмотреть, как улучшится ваш прием!

АНТЕННА и / или МЕСТОПОЛОЖЕНИЕ

Эти два элемента на самом деле более важны, чем тип используемого вами радио, и они во многом связаны. Вы можете получить такой же прием в плохом месте (используя отличную антенну), как и в хорошем месте (используя плохую антенну)! Но почему бы не работать над улучшением обоих?

Общие положения: У вас ДОЛЖНА быть антенна (какая-либо) для приема любых сигналов по радио!

Основы радиофизики: FM-радиоволны распространяются более или менее по прямым линиям. Их ослабляют предметы, попадающие между передатчиком и приемником.

МЕСТО:

Чем ближе вы находитесь к FM-передатчику, тем больше у вас шансов получить четкий сигнал от Radio of Hope.

Чем выше расположена ваша антенна, тем больше у вас шансов получить чистый сигнал. Другими словами, если ваше радио имеет встроенную антенну, оно будет работать лучше на чердаке, чем в подвале! Или, если у вас есть наружная антенна, она будет работать на крыше лучше, чем на старых качелях вашего ребенка.

Если ваш дом находится на холме, у вас будет лучший прием, чем в долине.

Если между вашим домом и передатчиком находится большой объект (например, гора), вы, вероятно, получите плохой сигнал!

Если ваша антенна находится снаружи, она будет работать лучше, чем если бы она была внутри.

АНТЕННА:

Кто-то однажды сказал, что у вас ДОЛЖНА быть антенна для приема любого радиосигнала, и они были правы! Самые дешевые радиостанции имеют ТОЛЬКО встроенные антенны без возможности подключения внешней антенны. С лучшими радиоприемниками у вас есть выбор.

Встроенные антенны: Даже самый простой радиоприемник имеет какую-то антенну… обычно встроенную, с плохой производительностью. В большинстве радиочасов / настольных радиоприемников шнур питания используется в качестве антенны. В плеере или iPod с FM-радио в качестве антенны используется шнур наушников! За исключением областей с сильным сигналом (рядом с передатчиком) ни один из них не работает хорошо. Сигналы, которые они получают, обычно изменчивы; например, когда вы ходите по комнате, мощность сигнала изменится (обычно в худшую сторону!)

Мы рекомендуем: Если в вашем радио есть встроенная антенна, и вы почти удовлетворены ее работой, попробуйте переместиться шнур питания переменного тока.Он может работать немного лучше, накинувшись на комод, а не лежа на полу.

Проводной «диполь» (обычно поставляется с лучшими радиостанциями):

Это гибкая проволочная антенна, которая поставляется с некоторыми радиостанциями, включая несколько упомянутых ранее. Использование этой антенны несколько улучшит прием, но, как и ВСЕ антенны, это не идеальное решение. Он прикрепляется к задней части радиоприемника, а затем «подвешивается» где-нибудь в комнате в виде буквы «Т» с двумя концами, вытянутыми как можно дальше друг от друга.Это может быть трудная часть, потому что кто хочет, чтобы неприглядная проволока была прикреплена к стенам своей гостиной? Это также несколько направлено; в том смысле, что он (теоретически) будет принимать радиостанции лучше перпендикулярно горизонтальной части буквы «T». Так что если вы слушаете несколько станций, вещающих с разных направлений, это может быть не идеально. Конечно, вы можете попробовать вывести антенну из окна и как-то закрепить Т-образную часть снаружи для улучшения приема. Все зависит от того, насколько вы настроены улучшить свой радиоприем.

Телескопическая антенна / «кроличьи уши»:

Некоторые «бум-боксы» и портативные радиостанции имеют один или два телескопических стержня антенны. Они работают несколько лучше, чем проволочные «диполи», потому что вы можете перемещать один (или два) стержня для оптимальной работы. Вы можете купить пару «кроличьих ушей» в Radio Shack примерно за 10 долларов.

Внутренний Совет:

Не беспокойтесь о комнатных антеннах, у которых НЕТ пары неприглядных длинных стержней.Круглые, размером с пепельницу и другие типы комнатных антенн предназначены для УВЧ-телевидения и не подходят для FM-радио.

Внутренние антенны с усилителем:

Люди часто спрашивают нас об этих вещах, и кажется, что лучший ответ — это что-то вроде «все зависит от обстоятельств». Доступно несколько таких антенн, производимых Terk, Audiovox и другими … это дипольные или аналогичные антенны в «привлекательном» корпусе с небольшим предварительным усилителем, предназначенным для усиления сигнала до того, как он попадет на ваше радио.Технически в этом подходе есть несколько ошибок… Обычно в схему вашего радио уже встроен очень хороший предварительный усилитель. «Дипольная» антенна, подключенная к вашему радио, может работать так же хорошо, как усиленная антенна. Дополнительное предварительное усиление иногда вызывает повышенный шум при приеме, особенно если поблизости есть сильные FM-радиостанции, а вы пытаетесь принять слабый!

Наружные антенны:

Если вы можете каким-то образом управлять наружной антенной, это правильный вариант! Жильцы квартир, съемщики, пещерные жители, операторы подводных лодок, нам очень жаль, поскольку мы знаем, что вам может быть отказано в установке наружной антенны.Для остальных из нас лучше всего использовать (или перенаправить) телевизионную антенну, изначально предназначенную для приема телеканалов 2-13, которая уже находится на вашей крыше. Если вы все еще используете его для приема эфирного ТВ, то приобретите недорогой сплиттер TV-FM. Или, если вы перешли на кабельное или спутниковое телевидение, просто подключите старый телевизор к FM-радио. Вы удивитесь, насколько хорошо это работает! Основная причина в том, что 6-й телеканал непосредственно примыкает к нижней части диапазона FM-вещания и также будет усиливать эти FM-каналы.

Если вы хотите установить новую наружную FM-антенну, вы можете выбрать один из нескольких типов: «всенаправленная» и «направленная». «Всенаправленный» будет принимать FM-сигналы со всех сторон, например, Winegard HD-6010 (32 доллара США) или Stellar Labs 30-2435 (17 долларов США). Это достойный выбор, если вы любите прыгать на станции.

Если вы в основном слушаете только одну станцию ​​или большинство станций, которые вы слушаете, расположены (более или менее) в одном и том же направлении (или вы можете использовать антенный «ротатор»), тогда вам нужна направленная антенна.Один из возможных вариантов — это Stellar Labs Yagi (38 долларов). Установка наружной антенны может быть веселой, сложной задачей или и тем, и другим сразу! Вот как: Самый простой способ сделать это — попросить кого-нибудь установить установку.

Загляните в «Желтые страницы» или поспрашивайте. Чтобы сделать это самому, «как-нибудь» закрепите свою новую FM-антенну на металлической трубе. Антенные мачты обычно имеют длину 5 и 10 футов. Закрепите трубу на крыше или стене дома, помня, что чем выше, тем лучше! Вы можете получить крепления для штатива на крыше и настенные крепления в Home Depot, а также антенную мачту.Будьте осторожны на каждом этапе пути! Если это направленная антенна, направьте ее на выбранную станцию. В этом случае лучше подождать, пока антенна не будет подключена к радиоприемнику, затем вручную повернуть антенну для лучшего приема и заблокировать ее. Или вы можете приобрести поворотное устройство антенны, а также достаточный кабель для подключения его к блоку управления поворотным устройством, который будет где-то внутри вашего дома.

Тогда вам нужно каким-то образом передать сигнал от антенны на радио.В «старые» времена все, что было доступно, — это плоский кабель шириной около ½ дюйма, называемый «двухжильный». Сейчас все используют круглый коаксиальный кабель. Ваша новая антенна, вероятно, будет иметь две винтовые клеммы, поэтому вам понадобится коаксиальный «балун» или согласующий трансформатор для подключения к этому типу антенны. Согласующий трансформатор будет иметь разъем «F» на конце, противоположном антенне. Вы можете приобрести коаксиальный кабель с уже установленными ответными разъемами «F» или приобрести специальный инструмент для обжима и установите собственные F-разъемы на коаксиальный кабель, который вы приобретаете отдельно.Проложите коаксиальный кабель к радио. У новых радиостанций также будет F-коннектор и переключатель, помеченный как «внутренний» и «внешний». Подключите новый кабель от вашей новой антенны к радио, переключитесь на «внешний» и слушайте больше FM-станций, чем вы когда-либо слышали!

ПОМЕХИ:

Подождите! Мы не упомянули вмешательство! Однако это реальность, поэтому мы должны хотя бы обсудить ее существование.

21 век полон радиочастотных сигналов, некоторые из которых будут конфликтовать друг с другом.Вот несколько примеров типов помех, о которых мы слышали.

iPod, спутниковое радио, FM-модулятор помехи:

Это была БОЛЬШАЯ проблема для приема FM-радио. Эти устройства предназначены для того, чтобы вы могли слушать их звук через FM-радио … у них есть небольшой FM-передатчик, который предназначен для вещания в очень ограниченном диапазоне на неиспользуемой FM-частоте.

Теоретически это звучит вполне приемлемо, однако некоторые вещи могут пойти не так: некоторые из этих устройств не были спроектированы должным образом, и они транслируют на ЗНАЧИТЕЛЬНО большую электронную зону, чем следовало бы.Некоторые из этих устройств предварительно настроены для вещания на 88.1…. если их не переустановить, они будут создавать помехи для реальных FM-станций на 88.1. Кроме того, при неправильной установке некоторые из этих устройств могут создавать огромные помехи!

Что делать?

FCC требует более строгих испытаний этих устройств … надеюсь (в конечном итоге) старые несовместимые устройства будут заменены. Или, если вам случится неоднократно видеть, что один и тот же автомобиль создает одинаковые помехи для вашего радио, вы можете попросить владельца переключить выходную частоту его устройства. Или, если помехи вызывают или , будьте внимательны к другим и внесите необходимые изменения.

Помехи от других станций:

Как правило, это можно устранить с помощью радиомодуля с лучшей избирательностью . Если вы слышите другую станцию, пытаясь послушать свой любимый сигнал, попробуйте послушать другое радио (например, автомобильное радио). Если ситуация улучшится, вам, вероятно, или понадобится радиостанция получше.Другой вариант — использовать направленную антенну , и / или попытаться переориентировать любую антенну, которую использует ваша радиостанция. Если вы можете (каким-то образом) увеличить количество сигнала при одновременном уменьшении нежелательного сигнала, тогда ваше радио сможет лучше разделить две станции.

Многолучевые помехи:

Иногда один и тот же FM-сигнал может приниматься антенной вашего радиоприемника с нескольких разных направлений, приходя в несколько разное время! Например, если поблизости есть отражающая поверхность (например, скала), сигнал может поступить на вашу антенну непосредственно от FM-передатчика, а затем через долю секунды после того, как он «отскочит» от скалы. Радио «сбивается», может возникать шумный, резкий прием. Чтобы вылечить это, попробуйте либо использовать направленную антенну , либо попытаться переориентировать антенну, чтобы максимизировать прием первичного сигнала.

Другие источники помех:

Существует множество других возможных источников помех: компьютеры, телевизоры, люминесцентные лампы, электрические ограждения и многое другое. Постарайтесь определить, какой из этих источников вызывает проблему, и локализовать его и / или попытаться улучшить передачу FM-сигнала на ваше радио.Купите антенну получше или поищите ее в другом месте.

Не являясь исчерпывающим списком, мы хотим, чтобы эти подсказки и советы помогли вам в решении ваших трудностей с приемом, чтобы вы могли занять свой ум более значимыми делами, такими как развитие отношений с Создателем / Искупителем Вселенной!

Соединительный компонент AM

Соединительный компонент AM

МТМ Scientific, Inc . .. Звукосниматель для контура AM Антенна

Рамочная антенна AM продано MTM Scientific, Inc. разработан для использования с портативным AM-радио.Муфта от антенна к радио через ферритовую рамочную антенну внутри большинства портативных ЯВЛЯЮСЬ радио. Мы получили несколько запросов о возможности соединение антенну к штатному компонентному приемнику. Хотя каждый ситуация другое, это вообще несложно.

The AM Loop Антенна может быть подключена к большинству приемников, образуя единый поверните петлю диаметром около 6 дюймов, используя кусок сплошной медной проволоки.В 2 конца петли следует припаять к оголенным концам гибкого коаксиальный кабель. Остальные концы кабеля следует оголить и связаны к приемнику, как показано. На фото мы показываем петлю проводится в центре деревянных поперечин с помощью штифтов. А более постоянный установка может быть произведена путем сверления отверстий и разводки петли перед пайка.

Это расположение позволит приемнику настраивать сигнал от шлейфа Антенна.Для настройки сначала позвоните по радио на частота радиостанцию, которую вы хотите принимать. Затем наведите на петлевую антенну в направление радиостанции. Затем настройте циферблат на антенна, пока вы слышите усиление сигнала. Наконец, выполните точную настройку приемник на пик сигнал. Хотя это может показаться сложным, на самом деле это легко к делать.

Есть ничего особенного в размере провода или размере петли датчика. Примерные размеры в порядке.О единственном действительно важно главное, чтобы петля захвата была примерно в центре и в том же положении. самолет как основной цикл.

Вид на пикап

Нажмите здесь, чтобы просмотреть другие Товары от MTM Scientific, Inc.

Добро пожаловать в Антенны 101 | Электронный дизайн

>> Ресурсы веб-сайта
. . >> Библиотека: TechXchange
.. .. >> TechXchange: Конструкция антенны 101

Загрузить статью в формате .PDF

Антенны — это гораздо больше, чем простые устройства, подключенные к каждому радио. Это преобразователи, которые преобразуют напряжение передатчика в радиосигнал. И они собирают радиосигналы из воздуха и преобразуют их в напряжение для восстановления в приемнике.

Обычно принимаемые как должное и оставляемые на последнюю минуту в конструкции, антенны, тем не менее, имеют решающее значение для установления и поддержания надежного радиосвязи.Они могут показаться сложными и загадочными для большинства инженеров, особенно для EE, впервые работающих с беспроводными приложениями, не говоря уже о том, что они бывают бесконечного разнообразия размеров и форм. Однако краткий обзор основ может помочь развеять любые дизайнерские заботы.

А что такое радиоволна?
Радиоволна — это комбинация магнитного поля, расположенного под прямым углом к ​​электрическому полю. Оба колеблются с определенной частотой и движутся вместе в направлении, перпендикулярном обоим полям ( Рис.1 ). Эти электромагнитные поля движутся со скоростью света (около 300 миллионов метров в секунду или около 186 400 миль в секунду) через свободное пространство. Согласно хорошо известным уравнениям Максвелла, они поддерживают и восстанавливают друг друга по пути, но ослабевают на расстоянии.

1. Антенна создает электрическое и магнитное поля, перпендикулярные друг другу, а также направлению распространения.

Каковы некоторые характеристики радиоволны?
Одна из ключевых особенностей — ориентация полей относительно земли.Это называется поляризацией. Антенна имеет вертикальную поляризацию, если электрическое поле вертикально по отношению к поверхности земли. Антенна имеет горизонтальную поляризацию, если она расположена горизонтально по отношению к поверхности земли.

Есть ли другие важные особенности радиоволны?
Обычно радиоволны имеют ближнее и дальнее поле. Ближнее поле близко к антенне, обычно в пределах нескольких длин волн (?). Дальнее поле составляет около 10 длин волн или более от антенны. Дальнее поле отделяется от антенны и становится радиосигналом.

Приложения, такие как радиочастотная связь (RFID) и связь в ближнем поле (NFC), используют ближнее поле, которое больше похоже на магнитное поле вокруг первичной обмотки трансформатора. Но в целом дальнее поле — самая полезная радиоволна.

Как работает антенна?
Антенна передатчика генерирует радиоволны. На антенну подается напряжение желаемой частоты. Напряжение на элементах антенны и ток через них создают соответственно электрические и магнитные волны.В приемнике электромагнитная волна, проходящая через антенну, вызывает небольшое напряжение. Таким образом, антенна становится источником сигнала для входа приемника.

Будет ли одна и та же антенна работать и для передачи, и для приема?
Да. Мы называем это антенной взаимностью. Любая антенна будет работать как на передачу, так и на прием. Во многих беспроводных приложениях антенна переключается между передатчиком и приемником.

Будет ли вертикальная антенна принимать сигнал с горизонтальной поляризацией или наоборот?
В большинстве случаев да.Реальные антенны редко бывают идеально горизонтальными или вертикальными, поэтому некоторый сигнал принимается. Более того, большинство сигналов претерпевают сдвиги поляризации на пути передачи из-за отражений и других условий многолучевого распространения. Тем не менее, это несоответствие ориентации антенны вносит некоторое ослабление.

При более точном управлении поляризация может использоваться для мультиплексирования двух сигналов на одной и той же частоте. В некоторых спутниках антенна с вертикальной поляризацией может передавать один сигнал, одновременно передавая или принимая на отдельной антенне с горизонтальной поляризацией на той же частоте.Если поляризация является проблемой в приложении, круговая поляризация может предложить решение.

Что такое круговая поляризация?
Как следует из названия, поляризация непрерывно вращается во время передачи, что позволяет использовать для приема как горизонтальные, так и вертикальные антенны. Для максимального приема необходима приемная антенна с круговой поляризацией.

У вас также может быть антенна, обеспечивающая правую или левую круговую поляризацию (RHCP или LHCP).Это снова позволяет повторно использовать частоту, используя разные поляризации для двух разных сигналов. Часто используют спиральную антенну, состоящую из спирального проводника и отражателя. Круговая поляризация чаще всего встречается у спутников.

Как радиосигнал распространяется от передатчика к приемнику?
Сигналы передаются от одной антенны к другой несколькими способами в зависимости от частоты радиоволн. На низких частотах (менее 3 МГц) распространяется земная волна, когда сигнал касается поверхности земли.Расстояние ограничено сотней миль или около того. Радиоволны AM являются хорошим примером распространения низких частот.

На частотах в диапазоне от 3 до 30 МГц (короткие волны) сигналы проходят от 30 до 250 миль в ионосферу, где они преломляются обратно на Землю. Это похоже на излучение сигнала так, что кажется, что он отражается от проводящей поверхности. Могут быть достигнуты очень большие расстояния, поскольку сигналы могут совершать несколько прыжков от Земли до ионосферы и обратно несколько раз.

Однако для большинства современных беспроводных коммуникаций диапазон сигналов превышает 100 МГц и превышает 10 ГГц. Эти сигналы, называемые небесными волнами, распространяются по прямой линии, как световые волны. Для установления соединения необходим прямой путь прямой видимости (LOS) от одной антенны к другой. Очевидно, что тогда дальность сигнала во многом зависит от высоты антенны.

Какая форма антенн наиболее распространена?
Диполь состоит из двух прямолинейных проводников встык с длиной одной полуволны (? / 2) ( Рис.2а ). Здесь одна длина волны (?) Равна 300 / f _МГц в метрах. Одна половина длины волны в футах составляет 468 / f _МГц или 5616 / f _МГц в дюймах. Член f — это рабочая частота в мегагерцах.

Конструкция диполя состоит из двух элементов λ / 4 встык, несколько из которых расположены в центре линии передачи (а). В резонансе антенна представляет собой резистор на 73 Ом. Горизонтальная диаграмма направленности диполя выглядит как цифра 8 сверху (b). В 3D шаблон имеет форму бублика с максимальным излучением, перпендикулярным длине антенны.

Передатчик или приемник подключается к центру антенны, как правило, с помощью линии передачи, например, коаксиального кабеля. В этот момент антенна имеет эквивалентный резистивный импеданс 73 Ом. Однако это будет зависеть от высоты антенны и станет сложным импедансом выше или ниже рабочей частоты. Таким образом, антенна действует как резонансный контур.

Какие другие характеристики диполя?
Обычно диполь ориентирован горизонтально по отношению к Земле, что дает ему горизонтально поляризованную волну.Кроме того, излучение от антенны неоднородно во всех направлениях. Идеальная антенна, называемая изотропным источником, излучает сферически или одинаково хорошо во всех направлениях.

В диполе диаграмма направленности имеет форму бублика. Посмотрев на антенну вниз, вы увидите диаграмму направленности в форме цифры 8 ( Рис. 2b ). Наибольшее излучение или лучший прием происходит под прямым углом к ​​антенне. На диаграмму направленности сильно влияют находящиеся поблизости проводящие и непроводящие объекты.

Какие еще есть физические формы антенн?
Популярной разновидностью диполя является земля или антенна Маркони. Он состоит из одного элемента? / 4, который установлен вертикально, и работает с землей или металлическим основанием, называемым заземляющим слоем ( Рис. 3 ). Антенна плоскости заземления — это всего лишь половина диполя, а другой элемент диполя представлен плоскостью заземления. Поляризация вертикальная, диаграмма направленности круговая или всенаправленная.

% {[data-embed-type = «image» data-embed-id = «5ee007a85553df29008b45f1» data-embed-element = «span» data-embed-size = «640w» data-embed-alt = «3. Антенна на плоскости заземления представляет собой вертикальный элемент & lambda; / 4, который работает против плоскости заземления, большой металлической поверхности, земли или, в некоторых случаях, массива проводников, называемых радиальными. Полное сопротивление у основания составляет около 36 Ом; , а для его управления обычно используется коаксиальный кабель 50 Ом ». data-embed-src = «https://base.imgix.net/files/base/ebm/electronicdesign/image/2020/06/Antenna_101_Fig_3.5ee007a757bd2.png? Auto = format & fit = max & w = 1440 «data-embed-caption =» 3. Антенна на плоскости заземления представляет собой вертикальный элемент λ / 4, который работает против плоскости заземления, большой металлической поверхности, земли или, в некоторых случаях, массива проводников. называется радиальными. Импеданс в базе составляет около 36 Ом, а 50 Ом. коаксиальный кабель обычно используется для его управления. «]}%

Есть ли другие распространенные формы?
Да. Патч или микрополосковая антенна распространены на микроволновых частотах (более 1 ГГц). Это квадратное или круглое пятно из проводящего материала шириной примерно в одну половину длины волны. Создать его легко, потому что он обычно реализуется на печатной плате (PCB) ( Рис. 4 ). Рамочная антенна также популярна в некоторых некритических приложениях. Это просто непрерывная петля из проводника, провода или дорожки печатной платы с окружностью 0,1? до 1.0?.

4. Патч или микрополосковая антенна изготавливается на печатной плате. На сверхвысоких частотах легко создать массив патчей, чтобы сформировать фазированную решетку, которая будет иметь усиление, направленность и возможность включать формирование луча и управление.

Могут ли антенны показывать усиление?
Конечно. Антенна может повысить мощность сигнала так же эффективно, как если бы сигнал был усилен электронным усилителем. Он не усиливается как таковой, но усиление формируется в результате концентрации сигнала в более узком луче. Антенна становится более направленной.

Например, диполь концентрирует сигнал в двух лепестках. Следовательно, диполь имеет усиление мощности 1,64 дБ по сравнению с изотропной антенной.Это называется усилением в дБи по отношению к изотропному источнику. Но поскольку в реальной жизни не бывает изотропных источников, мы обычно относим любое усиление антенны к усилению диполя (дБд). Например, 0 дБд = 2,15 дБи.

Как выражается усиление антенны?
Обычно выражается в мощности диполя в дБ. Другое выражение — эффективная излучаемая мощность (ERP) — фактическое количество энергии, которое диполь должен излучать, чтобы произвести тот же эффект, что и усиленная антенна.Вы вычисляете ERP, умножая выходную мощность передатчика на усиление антенны, где усиление — это отношение мощностей, эквивалентное коэффициенту усиления в дБ. Иногда эталон усиления относится к изотропному излучателю, а не к диполю. В этом случае подходящим термином является эффективная изотропная излучаемая мощность (EIRP).

Какую антенну вы используете для усиления?
Есть много разных способов получить усиление. Большинство конфигураций основано на использовании нескольких антенных элементов, таких как несколько диполей или диполь плюс один или несколько паразитных элементов, на которые сигнал не подается напрямую.Знакомый пример — популярный Яги ( рис. 5, ).

5. Яги Уда, японский ученый, изобрел антенну Яги. Он состоит из центральной стрелы, прикрепленной к ведомому элементу, рефлектора и одного или нескольких направляющих (а). Чем больше количество элементов, тем больше усиление и направленность. Диаграмма направленности наиболее сильна на конце стрелы рядом с директорами (b). Добавление большего количества директоров сужает луч и увеличивает усиление.

Управляемый элемент — диполь.Он используется с немного более длинным элементом, называемым отражателем, и тремя более короткими элементами, называемыми директорами. Паразитные элементы фокусируют луч вперед с направлением излучения от директора. Такая антенна может обеспечить эффективное усиление мощности около 10 дБ.

Если добавить больше директоров, можно добиться еще большей выгоды. С семью или более директорами возможно усиление до 20 дБ. Ширина луча излучения очень мала, что может помочь минимизировать помехи от других станций поблизости.

Как работает параболическая или тарелочная антенна?
Антенна с максимальным направленным усилением, тарелка, использует дипольную или аналогичную антенну, но добавляет параболическую тарелку в качестве отражателя. Размещение антенны в фокальной точке параболы заставляет тарелку фокусировать входящий сигнал на антенне или сигнал, излучаемый диполем, фокусируется тарелкой в ​​очень узкий луч ( Рис. 6 ).

6. В параболической тарелке антенна размещается в фокусной точке.Это может быть диполь и рупор или антенна любого другого типа. Параболическая тарелка фокусирует сигнал в очень узкий луч, что дает огромное усиление.

Обычно ширина луча составляет менее 1 °. Коэффициент усиления может составлять более 50 дБ в зависимости от диаметра тарелки. Этот вид антенны отлично подходит для очень слабых сигналов, например, от спутников.

Есть ли другие распространенные направленные антенны?
Другой превосходной антенной с направленным усилением является фазированная антенная решетка, которая представляет собой группу диполей или эквивалентных антенн (патч, паз и т. Д.)) смонтированы в виде прямоугольного массива. Типичные решетки могут быть размером четыре на четыре или 16 на 16. На антенны подаются линии передачи определенной длины для создания синфазных сигналов на антенных элементах. Добавление задержек или фазовых сдвигов создает сигналы на каждой антенне, которые могут помогать или подавлять друг друга. Это позволяет формировать, перемещать или иным образом управлять диаграммой направленности антенны.

Управляя фазами антенн, диаграммой направленности можно управлять в широком диапазоне ширины луча.С помощью специальных регулируемых фазовращателей луч антенны можно расширять, сужать или направлять в определенном направлении. Это называется формированием луча. Фазированные решетки широко используются в военных радарах, но эти методы также применяются для сотовой радиосвязи для управления направленностью антенн сотовой связи с целью улучшения качества сигнала.

Если антенна действует как настроенная цепь, как я могу быть уверен, что у нее есть необходимая полоса пропускания?
Антенны резонансные, поэтому у них есть добротность и соответствующая ширина полосы (BW).Для большинства антенн эта полоса пропускания составляет примерно от 10% до 15% резонансной частоты. Важно, чтобы антенна имела достаточно широкий отклик, чтобы пропускать все необходимые боковые полосы, чтобы избежать искажений. Большинство антенн являются избирательными, поэтому они могут избавиться от шума и некоторых гармоник, но вам не нужно обрезание боковой полосы. Если вы используете коммерческую антенну, посмотрите характеристики селективности или полосы пропускания, чтобы убедиться, что она подходит. В конструкции антенны физические размеры влияют на ширину полосы пропускания.

Если сделать элементы дипольной антенны очень тонкими с помощью проволоки, получается очень узкая полоса пропускания.Но расширение их с помощью трубок или разветвление, скажем, в конфигурации «бабочка» значительно увеличивает пропускную способность.

Как антенна подключается к передатчику или приемнику?
Линия передачи соединяет антенну с передатчиком или приемником. Для коротких расстояний это, вероятно, будет короткая микрополосковая линия или полосковая линия на печатной плате. Коаксиальный кабель обычно используется на больших расстояниях в несколько футов и более. Импеданс линии передачи должен соответствовать импедансу антенны и передатчика / приемника для обеспечения максимальной передачи мощности.

Большинство цепей рассчитаны на импеданс 50 Ом, который хорошо сочетается с коаксиальным кабелем 50 Ом. С помощью микрополосковой линии вы можете придать линии любой желаемый характеристический импеданс. Сложная часть — это согласование линии с антенной, сопротивление которой может составлять от нескольких Ом до нескольких тысяч Ом, в зависимости от типа и других условий. В большинстве приложений для согласования антенны с линией или линии с цепью используется некоторая форма цепи согласования импеданса LC.

Если импедансы не согласованы, будут отражения и высокий коэффициент стоячей волны (КСВ), что приведет к значительным потерям.Также старайтесь избегать использования коаксиального кабеля, потому что его затухание очень велико на микроволновых частотах. Доступен кабель с низкими потерями, но он по-прежнему сильно ослабляет сигнал. Сохраняйте минимально возможную длину и компенсируйте в передатчике или приемнике потери в кабеле с большим усилением.

Что такое КПД антенны?
Эффективность антенны похожа на эффективность в целом — отношение выходной мощности к входящей. Однако это обозначается по-разному. В большинстве случаев КПД учитывает потери I2R, потери в любом диэлектрике и потери, основанные на связи с другими устройствами.Что может не быть включено, так это любые потери, связанные с потерями рассогласования антенны и линии передачи, что приводит к отраженной мощности и более высокому КСВ.

Тем не менее, некоторые меры эффективности при любом изменении сопротивления излучения антенны. Большинство маленьких антенн не так эффективны. Все, что выше 50–60%, обычно хорошо, но всегда старайтесь улучшить это, если можете.

Стоит ли мне попробовать разработать свои собственные антенны?
Если вы не инженер РФ, то, наверное, нет.Конструкция антенны очень специфична и более чем сложна. Это также одна из тех ниш, где кажется, что работает черная магия. Конструкция антенны — это очень теоретический вопрос, но он в значительной степени основан на эмпирической работе и большом количестве экспериментов.

Если антенна простая, например, диполь, заземляющий провод или петля, это может сработать для вас. В остальном, на рынке есть тонны коммерческих антенн, способных удовлетворить практически любые потребности. В приложениях с большим объемом, вы даже можете получить специальную антенну.Для достижения наилучших результатов лучше покупать, а не строить.
