Перестал работать электроусилитель руля на калине причины: Почему отключается электроусилитель руля на калине. Замена блока управления электроусилителем руля. Электроусилитель руля на Ладе Калине — гарант упрощенной и комфортной эксплуатации авто Лада калина не работает эур

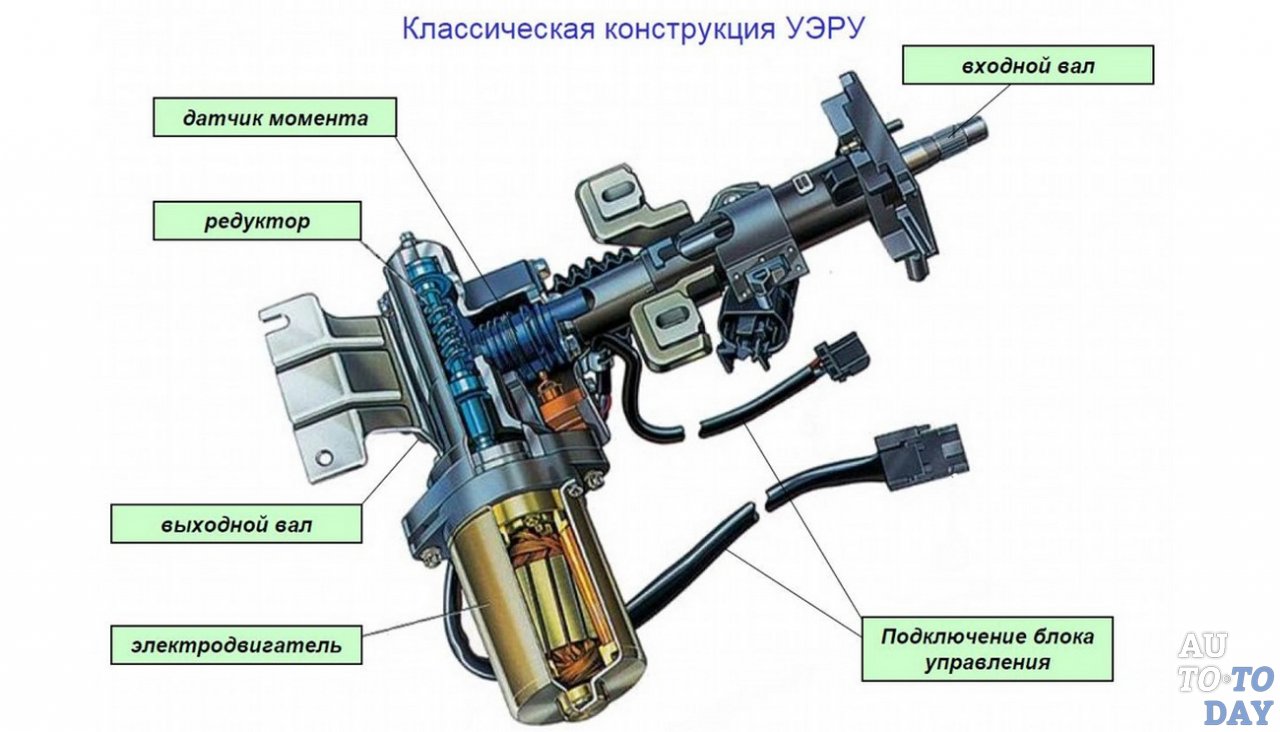

Составные части электроусилителя руля Лада Калина и его работа

Электроусилитель руля на Калину представляет собой специальное устройство, подключаемое к системам рулевого колеса и обеспечивающее его плавную и мягкую работу. Подобное решение позволяет вращать руль без прикладывания особых усилий. Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

• электродвигатель;
• редуктор;
• блок управления;
• датчик момента;
• датчик скорости;
• датчик частоты вращения коленвала.

ЭУР является достаточно простой системой. Но даже подобная его конструкция позволяет устройству получать всю необходимую информацию, чтобы обеспечивать движение машины. Контроль за работой прибора осуществляется непосредственно бортовым компьютером, который входит в заводскую . Электроусилитель руля включается при достижении частоты вращения, равной 400 об/мин, а отключается при превышении 60 км/час. Подобные рамки обеспечивают наилучшие характеристики и позволяют управлять автомобилем в тот самый промежуток, который является наиболее сложным. К тому же такие показатели определены производителем исходя из соображений безопасности, поскольку работа ЭУР на высоких скоростях сопряжена с определенным риском.

Как было сказано выше, подключение прибора делает руль крайне чувствительным, что может стать большой проблемой на высокой скорости. Именно поэтому при превышении показателя 60 км/час усилитель отключается системой, делая ее более статичной и безопасной.

Характеристика неисправностей ЭУР и необходимость последующей диагностики устройства

Конструкция ЭУР достаточно проста, что обеспечивает его довольно несложный ремонт. Но его расположение выбрано производителем не слишком удачно. Модуль электроусилителя закреплен непосредственно под радиатором печки. Поэтому в процессе эксплуатации устройства, особенно в зимний период, на него периодически оказывается температурное воздействие. Что является одной из причин его выхода из строя. К сожалению, такое развитие событий наблюдается довольно часто. Отказ в работе ЭУР сопряжен с возникновением некоторых трудностей в управлении автомобилем и появлением определенных неполадок. В большинстве случаев ответственными за неисправности являются следующие факторы:

• отсутствие сигнала датчика скорости;
• низкое напряжение в питающей сети автомобиля;
• превышено максимальное значение оборотов системы;
• неисправен блок управления.

Все эти факторы приводят к выходу устройства из строя. Диагностика аналогичного состояния проводится автомобилем самостоятельно в результате запуска системы и включении бортового компьютера, проверяющего исправность всех систем. При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, о чем выводит соответствующую информацию на приборную панель. Если не работает электроусилитель руля, то на экране загорается специальная лампочка оранжевого цвета, имеющая форму рулевого колеса с восклицательным знаком. Инструкция производителя гласит, что отказ ЭУР предусматривает неотложный ремонт. Для чего водитель должен на низкой скорости двигаться к СТО для проведения соответствующих действий. На практике же дело обстоит немного иначе.

В большинстве случаев загоревшаяся лампочка на приборной панели отнюдь не подразумевает ремонт. Она показывает наличие какой-либо неполадки в узлах ЭУР. Это могут быть как неисправности в цепях питания, которые подразумевает схема подключения устройства, так и выход из строя одного из датчиков. При этом абсолютно никакого воздействия на контроль за управлением автомобиля подобный факт не оказывает. Настоящей проблемой являются такие неполадки, которые воздействуют на чувствительность рулевого колеса и препятствуют его нормальной работе. Данные проблемы возникают достаточно часто и требуют немедленного реагирования, поскольку их игнорирование может привести к печальным последствиям. Для быстрой нейтрализации такой проблемы следует извлечь предохранитель, который находится с левой стороны от рулевого колеса. Этот шаг позволит без помех добраться до места ремонта, хотя управление автомобилем и станет немного труднее.

Неисправный ЭУР не будет воздействовать на рулевое колесо и мешать в управлении машиной.

Почему отключается эур на калине

Последняя модель Калины

На автомобилях Лада Калина устанавливается электроусилитель руля. Его конструкция очень простая, состоит из одного блока, поэтому даже на машину комплектации «стандарт» ЭУР ставится без особых проблем. В его составе нет жидкости, а значит, он прост в обслуживании. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У данного механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, поскольку малейшее движение рулем может вызвать вынос машины в кювет или на обочину.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, и при движении он то функционирует, то отключается. Неисправность заключается в том, что ЭУР останавливается в одном каком-то состоянии. Запрещено пользоваться автомобилем до устранения поломки. О проблеме оповестит желтая лампа на приборной панели. На ней изображены восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, а устранить ее нет возможности, следует вынуть предохранитель, который отвечает за работу электроусилителя. Следует учитывать, что ЭМУР может отказать не только на старых, но и на новых Калинах, которые не успели пройти обкатку.

Причины поломки ЭУР

Вот этот полезный узел авто

Основная причина неисправности кроется непосредственно в электроусилителе. Когда включается зажигание, происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР попросту отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства может обойтись в копеечку, поэтому если авто еще на гарантии, лучше провести обслуживание у дилера. Если полностью отказал усилитель, следует отключить питание. В таком случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.

Еще одна часто возникающая неисправность — это поломка датчика скорости. За функционирование электроусилителя на разных скоростях отвечает именно этот датчик. ЭУР работает на полную мощность лишь при движении на очень маленькой скорости. При ускорении происходит уменьшение усилия, создаваемого усилителем на рейку. Ответственность за такой алгоритм работы несет датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он и не нужен. По этой причине на Калине с электроусилителем руля управление на высокой скорости такое же, как и в модели комплектации «стандарт» без данного устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем получает неправильные данные. В результате ЭУР выключается, а на приборной панели водитель видит желтый индикатор, оповещающий об ошибке в электроусилителе.

Но можно избежать неожиданного ремонта и отказа системы. Достаточно своевременно проходить диагностику. Она покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неполадок. При поломке ЭУР придется снимать его и проводить ремонт или замену. Демонтируется он с рулевой колонкой. Для этого потребуются ключ на 13, крестовая и плоская отвертки.

Перед началом демонтажа необходимо установить колеса в прямом положении и снять минусовую клемму с АКБ.

Демонтаж электроусилителя

Первым делом следует избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. При необходимости демонтажа замка зажигания нужно выкрутить 3 самореза с помощью крестовой отвертки. Далее снимается нижняя поперечина приборной панели. После этого нажимаете на фиксаторы колодок жгутов проводов и отключаете их от блока управления ЭМУР. И только теперь можно отключить колодку непосредственно от подрулевых переключателей.

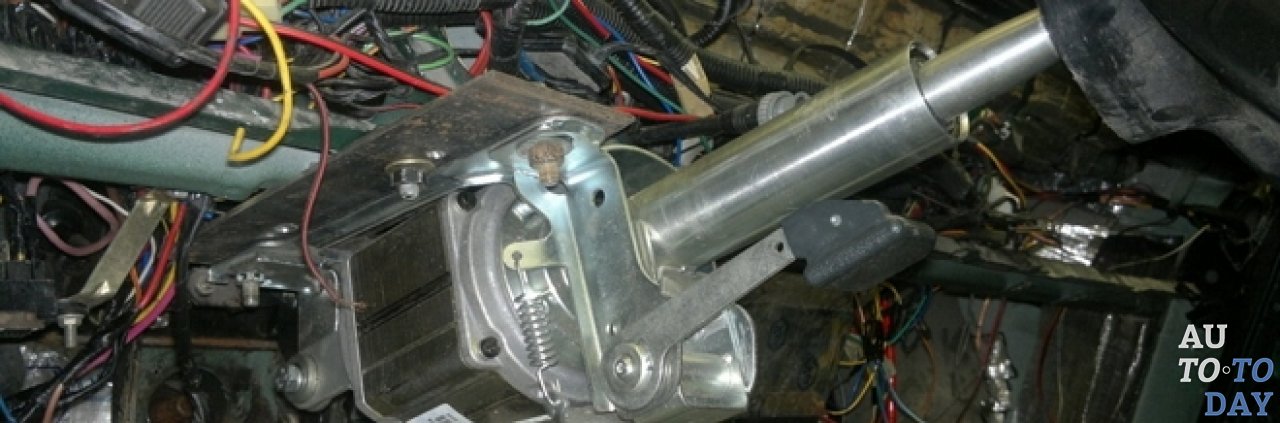

Как расположен агрегат в автомобиле

Кронштейн крепится при помощи 4 гаек, которые нужно выкрутить. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к валу рулевого механизма. Выкрутите его ключом на 13, при этом аналогичным удерживайте гайку от проворачивания. Болт извлекается, а клеммное соединение разжимается крепкой плоской отверткой. Аккуратно извлекается промежуточный вал. Рекомендуется помечать маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

Старайтесь во время демонтажа не повредить проводку. Отмечайте расположение валов и шестерен как можно точнее, чтобы впоследствии не возникло неудобств при вращении руля. Установка ЭУР проводится при помощи тех же инструментов, только в обратной последовательности. Самое главное — это совместить все метки на валах. Не окажется лишней и помощь напарника.

Заранее поставьте нижний шарнир на вал-шестерню. Сначала соедините промежуточный кардан непосредственно с валом рулевого механизма, затем при помощи ключа с головкой на 13 выкрутите гайку, предназначенную для стяжки промежуточного вала. Болт извлеките и аккуратно отсоедините верхний шарнир от нижнего. Первым делом устанавливается нижний шарнир, после чего вал проворачивается до расположения отверстия в верхнем шарнире под болт в нижней части вала. Теперь осталось только соединить шарниры и стянуть болтом. После этого подключите колодки проводов и установите облицовочные панели.

Ошибка ЭУР на приборной панели

О неисправности ЭУР подаст сигнал бортовой компьютер

Обладатели автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загоревшейся лампой «Ошибка ЭУР». Причиной этого может быть как полный отказ системы, так и неправильная ее работа. Стоит отметить, что датчик светится желтым цветом, а не красным. Это означает, что можно эксплуатировать авто и без работающего электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Большее усилие к рулю придется прикладывать, если отключить ЭМУР полностью. Сделать это достаточно просто, вынув предохранитель, отвечающий за питание блока управления. Если не работает усилитель руля или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки. Ездить без электроусилителя может оказаться непросто. С непривычки руль кажется слишком тугим, но на деле он такой же, как и на Калине комплектации «стандарт».

Причины для отказа ЭМУР две: неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в условиях гаража. Во втором случае придется снимать блок управления и для установки нового обращаться к опытному электрику. В случае действия гарантии необходимо показать автомобиль специалистам в автосервисе.

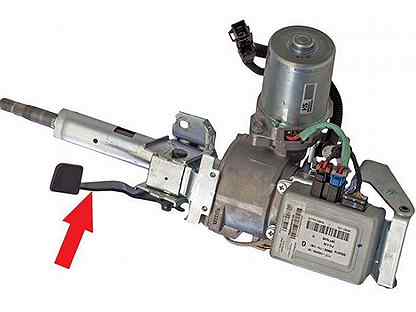

Если все же хочется снять и установить блок управления самостоятельно, из инструментов потребуется лишь крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к блоку. И не забывайте о том, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится в нижней части панели, крепится тремя болтами. Их необходимо выкрутить, а накладку снять.

Вид на сам блок управления открывается после демонтажа накладки. Все штекеры необходимо отсоединить от блока управления ЭМУР. Сам блок крепится при помощи двух болтов. Выкрутите их и аккуратно потяните короб вниз, чтобы ничего не повредить. Помните, что блок еще держится на пластинке. Короб должен оказаться чуть выше педалей. Лишь после этого нужно выкрутить три болта, которыми блок управления притянут к пластине. Теперь останется только прикрутить на пластину новый блок управления и аккуратно установить все в обратной последовательности. Двумя болтами крепите короб, затем соединяете все штекеры, после чего можно приступать к сборке облицовочных панелей.

Что нужно знать водителю об ЭМУР

Электроусилитель руля на Калине служит для повышения комфорта водителя. С его помощью вы без труда сможете вращать руль одним пальцем даже в автомобиле, стоящем на месте. Это удобно и практично, так как парковка с подобной системой оказывается намного проще и безопаснее. Устройство электроусилителя включает в себя:

• электродвигатель бесщеточный;
• редуктор;
• блок управления.

Электрический двигатель находится под рулем. На его валу установлен червяк, входящий в зацепление с шестерней из пластмассы. Электронный блок контролирует работу всей системы, используя данные, которые выдают:

• датчик момента;
• датчик скорости;
• датчик частоты вращения коленчатого вала.

Проведя сбор данных, блок управления регулирует напряжение питания, которое подается на электрический двигатель. Чем меньше скорость движения автомобиля, тем большее напряжение подается на электромотор.

Лампа, сигнализирующая о неисправности электроусилителя на Калине, загорается, как только включается зажигание. После запуска двигателя она тухнет. Это нормальная работа системы, а при поломке даже после запуска мотора лампа продолжает гореть.

Причины отказа электроусилителя.

1. Нет сигнала с датчика скорости.
2. Критически низкое напряжение в бортовой сети.
3. Превышено допустимое значение оборотов двигателя.
4. Неисправность блока управления.

Для ремонта ЭУР демонтируют руль и часть торпеды

В первых трех случаях отказ ЭУР на Калине устраняется достаточно просто. Нужно либо подтянуть ремень генератора, либо прилагать меньшее усилие при надавливании на педаль акселератора.

Неисправность блока управления — это повод навестить диагноста, который качественно проведет осмотр и выявит поломку. Причем некоторые проблемы могут быть устранены электриком, а некоторые оказываются фатальными, и поможет лишь замена всего блока целиком.

Сегодня, всех хозяев Лада Калина, интересует вопрос: почему не работает электроусилитель руля на Калине? Ведь этот автомобиль начали производить ещё в ноябре 2004 года, с электроусилителем руля в базовой комплектации. Прошёл десятилетний юбилей, но по отзывам автолюбителей, проблема эта существует до сих пор.

Состоит электроусилитель из электромотора, механизма передачи усилия и электронной системы управления. Управление, работой электроусилителя, осуществляет электронный блок с тремя специальными датчиками, которые должны оперативно определять скорость машины, обороты мотора и необходимое усилие для поворота передних колёс.

Во время завода мотора стартером, электроусилитель руля (ЭУР), не работает. Он включается только с момента достижения 400 оборотов в минуту коленвала и прекращает работать, когда автомобиль разгоняется более 60 км. в час.

Содержание

Почему не работает электроусилитель руля на Калине сразу разобраться невозможно. Тем не менее в большинстве случаев неисправности (ЭУР), на приборном щитке должна загореться лампочка изображающая рулевое колесо с восклицательным знаком. После чего, специалисты автозавода ВАЗ рекомендуют на небольшой скорости двигаться в автосервис.

Почему на небольшой скорости? Потому что первые годы выпуска (ЭУР) Махачкалинским заводом, он имел особенность поворачивать ведущие колёса машины максимально влево или вправо и самостоятельно фиксироваться в таком положении.

Электромотор и механическая часть (ЭУР) редко вызывают нарекания, но вот электрика и электроника требуют подробного изучения поломок.

Электронный блок управления (ЭБУ) электроусилителем руля, закреплен в неудачном месте, под радиатором печки отопителя. Любая негерметичность этой детали, вызывает намокание (ЭБУ), после чего вы почувствуете, что усилитель руля не работает и рулевое колесо стало тяжёлым.

Если во время движения вы заметите что стрелка тахометра или спидометра лежат на нуле и не шевелятся, будьте уверены, (ЭУР) вашей машины не работает. Это происходит потому, что эти приборы и (ЭУР) задействованы от одних и тех же датчиков.

Чаще всех на Калине, выходит из строя датчик скорости. Покупка нового датчика и его замена решает эту проблему. Очень часты случаи, когда замена датчиков, не помогает, (ЭУР) всё равно не работает. Начинайте методично прощупывать всю цепь проводов, относящуюся к системе (ЭУР).

Из-за постоянной вибрации автомобиля и плохого качества производства соединительные штекера и колодочки, самостоятельно разрывают электроцепи в самый неподходящий момент.

Усилитель руля Калины, плохо себя ведёт при перепадах бортового напряжения. Если, старенький генератор, выдаёт вместо 15 Вольт, меньше 30, то электронный блок управления, усилителя руля также может отказаться работать.

Если сломался по дороге

Последние годы выпуска автомашин Лада Калина, (ЭБУ) отечественного производства заменили на корейские. Такие, как ставят на автомобили «Hyundai». После чего, отказов работы усилителя руля стало значительно меньше. Но это на новые машины стали ставить корейские блоки. А сколько тысяч Калин колесят по всем дорогам, со старой электроникой?

Наш вам совет, при первой возможности поменяйте на своей машине электронный блок управления на современный, целее будете.

Добрый вечер! перестал работать ЭУР на калине, облазил всю машину, никак не могу найти причину. Началось все пару дней назад, когда я ехал домой с работы. Внезапно руль стал тяжелым и я еле смог его вывернуть чтобы избежать ДТП. Сейчас это стало повторяться гораздо чаще, я уже привык. Хочу понять в чем проблема и устранить ее самостоятельно. Помогите советом! Заранее благодарен!

Если спидометр не работает , то и эур будет выключаться!

Дачик скорости у меня он вообще не стоял 1год так ездил мучался поставил и все работает как надо

У меня так было! Оказывается окислился предохранитель ЭУР. Он под капотом в боксе черном рядом с акумум

У меня на Ниссан марч было такое,контакт проподал на проводе что подходил к плюсовой клемме . Затянул и больше такого не было глюка.

А у меня окислились контакты на датчике скорости, непонятно каким образом туда попала вода, и вот пожалуйста..

С абс машина? Если да, может гнать датчик скорости в кпп. Если датчик в порядке, в самом эуре могут дорожки на плате выгореть. В основном такие причины.

У меня так было при севшем акб

Где то плохой контакте, предохранитель или реле проверь, проверь соединение электрики в эур

Может датчик скорости, а может и сам эур. Можно проверить сканером, а можно и в полевых условиях скрепкой

Он вроде отрубается и так свыше 60км/ч

Открою секрет он не отключается ни свыше 40 ни свыше 60 и даже 100.Он просто понижает усилие так сказать.

Вытащи из коробки датчик скорости и посмотри на наличие на нем стружки. Если есть — почистий и установи обратно, должна пропасть проблема. По крайней мере мне помогло

Еще вариант пропаивай оптопары,поможет,проверено.сам лично лечил несколько,да и помог советом кому помогло,уже 27человек где-то.за час управишься незнавши.плохой контакт в датчиках,из-за металла на ножках,пропаивай с флюсом или канифоль.скоро вообще работать не будет,только пропайка.если спидометр нормально работает,не прыгает стрелка,то дело точно в них.

Задача электроусилителя руля – уменьшение усилий, прилагаемых водителем при выполнении поворота. В состав ЭУР входит блок управления и датчики: система рассчитывает работу усилителя в «контексте» конкретного крутящего момента и скорости. Понятно, что выход из строя любого элемента системы негативно сказывается на легкости управления авто.

Причины отказа ЭУР «Калины»

В момент поворота ключа зажигания происходит самодиагностика системы: если в ней обнаруживается неисправность, на приборной панели загорается сигнал: желтый или красный. В первом случае эксплуатация допускается, во втором – нет. Причины неполадки:

• выход из строя скоростного датчика;
• малая (

Ремонт электроусилителя лада калина

Продолжаем готовиться к лету и устранять мелкие недостатки. На этот раз сюрприз от электроусилителя — пару недель назад закапризничал и начал отключаться. Сначала пропал вовсе (первым делом проверил предохранитель, с ним порядок), потом ожил, но чаще всего картина следующая: заводишь автомобиль, ЭУР либо не работает, либо работает, но вскоре отключается. Пришлось изучать тему реанимации этого узла.

Больше всего пользы было от этой статьи и парочки видео на YouTube. Это видео сняло все вопросы по тому, как запустить самодиагностику ЭУРа, а в этом вообще всё наглядно об устройстве пригодных к ремонту элементов электроусилителя.

Как и в статье, у меня самодиагностика выявила неисправность датчика положения ротора ЭУР. Выходит, предстояла пропайка контактов. Отлично, едем покупаем паяльник, вот и повод появился.

Дальше оказалось чуть сложнее. Чтобы не создавать себе лишних проблем, решил добираться до проблемного узла так, как и описывается в статье, то есть не снимая руль и не отсоединяя ЭУР от карданчика. Снял кожух с руля, отсоединил все разъёмы, а дальше ждал облом — трещотка со стандартной головкой на 13 гайки кроншейтна ЭУР не берёт, нужна глубокая. Заехал при случае в магазин и купил.

Примерно так всё неспешно тянулось эти две-три недели. Управление без усилителя неимоверно раздражает, особенно в узких местах, на парковках и т.п. Наконец сегодня открутил кронштейн ЭУРа, опустил на сиденье руль и добрался до этого злосчастного датчика.

Что смутило в первую очередь — пошла трещинами крышка датчика положения ротора. А оптопары, которые для профилактики нужно было пропаять, оказались мне хорошо известны по работе — на оборудовании, с которым работаю, таких оптопар море, и я прекрасно знаю, как попадание малейшей пылинки вызывает у них глюки.

Пропаял разъёмы, приколхозил на всякий случай прокладку из полиэтиленовой плёнки, которая закрыла трещины изнутри. Собрал всё, поставил руль на место. Завожу двигатель — ЭУР работает. Прокатился по гаражу, всё нормально. Выехал в город, сделал крюк километров на 15 и приехал домой, пока всё отлично.

Пока продолжаю наблюдение, но надеюсь, что проделанная работа помогла.

Update. Спустя неделю полёт нормальный, ни намёка на некорректную работу ЭУР .

Приветствую всех кто любит автомобили и все, что с ними связано!

Наткнулся на свои фото ремонта ЭУРа с прошлой Калины. Решил выложить здесь, надеюсь кому-то пригодится данная информация.

Началось все с того, что в один момент руль стал крутиться тяжелее и загорелась соответствующая контрольная лампа. Заглушил/завел машину и вроде руль заработал нормально. Потом снова повторилось, и на 4-й раз уже отключился окончательно. Сразу скажу: руль не клинило, не крутило в разные стороны. Просто управляемость на парковке стала как на классике — качаем банки)) Попытался продиагностировать ЭУР самостоятельно вот так. Толком ничего не вышло. Цена нового кусалась. Начал искать электриков, кто сможет отремонтировать. Все отнекивались, мол за ремонт ответственность на себя брать не хотят. Один электрик смог провести диагностику ЭУРа, ошибка была что-то типа «ошибка датчика положения ротора». Ну и пришлось дальше браться самому за дело. Итак…

Впервые российский автопром установил электроусилитель руля на Калине. На первых этапах он работал крайне не стабильно, вплоть до полного отключения. Позже недочеты старались устранить, но ЭУР остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует чувство тяжелого руля, и поворачивать одной рукой, становиться сложно.

Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.

Причины отключения

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

• неисправность датчика скорости;
• неисправность датчика крутящего момента;
• скорость превышает 60 км/ч;
• частота оборотов двигателя меньше 400 в минуту;
• сбой в блоке управления;
• плохо припаянные контакты;
• недостаточное напряжение.

Программное отключение

1. Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
2. Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Диагностический сканер

Чтобы не гадать о причине неисправности электроусилитель руля, можно подключиться к диагностическому порту. Есть два варианта, либо купить сканер с монитором, либо через кабель подключиться к ноутбуку, скачав на устройство предварительно софт.

Второй вариант дешевле и предпочтительнее, так как дает полную информацию о Вашем автомобиле. Коды ошибок можно найти в интернете.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

Электроусилитель руля на Лада Калина — гарант упрощенной и комфортной эксплуатации автомобиля. Неисправности электроусилителя руля на Калине и их устранение Лада Калина отключает электроусилитель руля

Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью. На российском рынке впервые была установлена ​​на Lada Kalina ( ВАЗ 1118 ). Электроусилитель добавил как положительных эмоций, так и отрицательных.Выход из строя этого агрегата довольно часто встречается у первых образцов. Наш сегодняшний гость — автомобиль семейства Lada «Калина» (рис.1) не стал исключением.

Ситуация довольно типичная: клиент жалуется, что иногда отключается электроусилитель руля и загорается контрольная лампа электроусилителя руля, но после проезда по какой-то ямке или рельсам снова включается руль электромеханического усилителя (EMUR или EUR). его производительность.

Такая ситуация очень раздражает, ведь машиной пользуется не только владелец, но и его жена.Женщине гораздо сложнее повернуть руль без электроусилителя.

Заводим машину, а действительно загорается иконка неисправности электроусилителя руля и крутить руль становится довольно сложно. Разобраться с этой неисправностью нужно обязательно.

Подключаем диагностический сканер и подключаем к блоку управления ЭМУР.

На экране монитора видим следующую ошибку: C1044 — неправильная последовательность работы датчика положения ротора.Что такое датчик положения ротора и где он находится?

Давайте отвлечемся на время от нашей неисправности и коснемся небольшой теории. Разберемся с устройством ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части по отдельности.

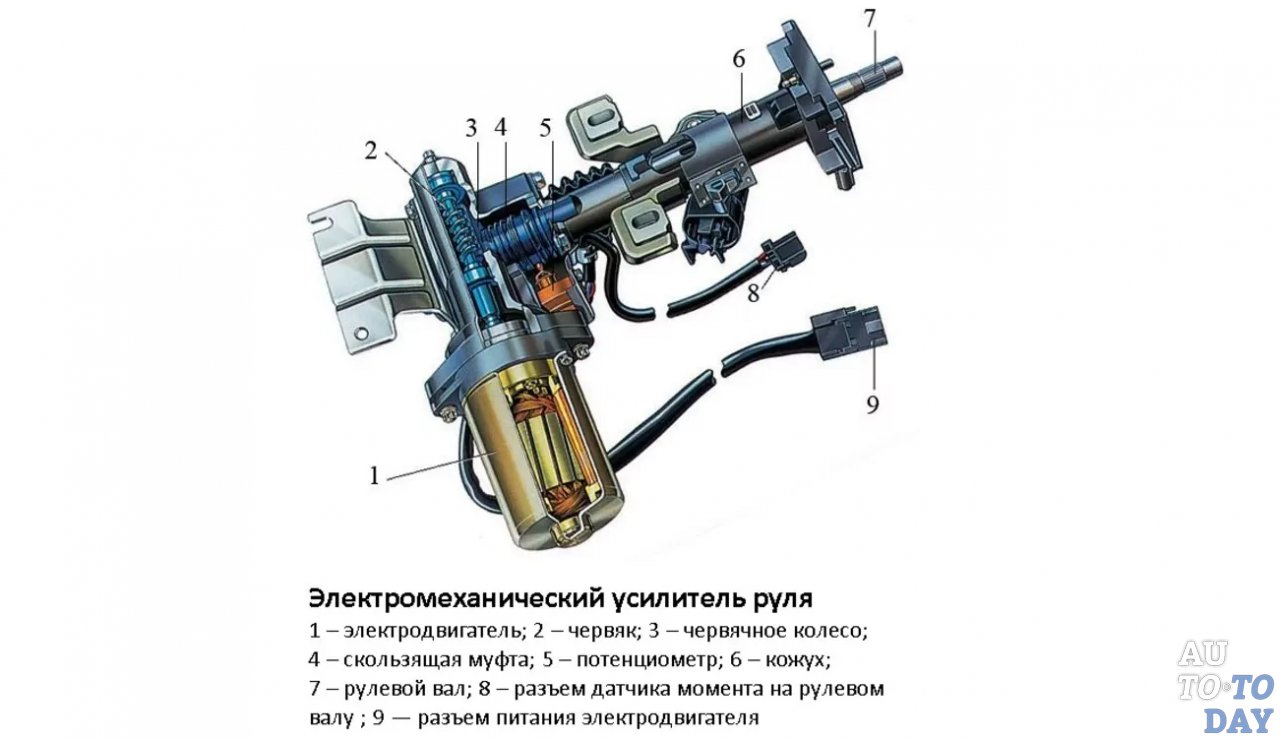

ЭМУР Калина дизайн 11186-3450008-00

1. Вал рулевой
2. Электродвигатель
3. Электронный блок управления
4. Датчик крутящего момента
5. Датчик положения ротора

Снимаем ЭМУР. На паспортной табличке (рис. 7) указан артикул № 11186-3450008-00 производства Авиационной части г. Махачкала.

Снимите рулевое колесо, переключатели на рулевой колонке и выключатель зажигания. Чтобы добраться до датчика крутящего момента , необходимо сначала снять двигатель. Откручиваем кронштейн на 4 болта, кардан, стопорную гайку и 3 болта электродвигателя.

Вытаскиваем обмотку датчика крутящего момента (рис.17), предварительно отпаяв провода от платы (рис.16).

Конструкция индуктивного датчика крутящего момента.

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (пазами для перфорации), которые прикреплены к валу и вращаются вместе с ним. И две концентрические катушки с первичной и вторичной обмотками, жестко вставленные в корпус ЭМУР. Не будем вдаваться в другую терминологию, а скажем проще: на первичную обмотку подается переменный ток частотой 20 кГц, и если мы приложим силу к валу (то есть начнем вращать руль) , то на вторичной обмотке появляется напряжение «+» или «-» в зависимости от направления вращения, и величина этого напряжения прямо пропорциональна приложенному крутящему моменту (силе). Таким образом, электронный блок управления (ЭБУ) определяет, с какой силой вы поворачиваете рулевое колесо в ту или иную сторону.

Итак, с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (рис. 20), который находится на задней крышке электродвигателя.

В ЭМУР Лада «Калина» используется трехфазный вентильный индукторный (бесщеточный) двигатель. Для того чтобы он начал вращаться в ту или иную сторону, электроника должна понимать, в каком положении в этот момент времени находится ротор, и после определения положения в нужные моменты подавать напряжение на определенные обмотки статора.Для определения положения используется датчик положения ротора (RPR).

Схема и конструкция оптического датчика положения ротора.

3 оптопары, расположенные под углом 120 градусов — светодиод (светодиод a, b, c) и фотодиод (PD a, b, c), соответствуют расположению обмоток статора двигателя в фазах A, B, C. Диск установлен на роторе мотора, и при его вращении срабатывает фотодиод a, b или c. Таким образом, электроника определяет текущее положение ротора.

Что ж, с устройством ЭМУР разобрались, возвращаемся к своей неисправности, с которой к нам приехал владелец машины Калина. Что нужно сделать, чтобы все заработало как надо? Довольно частая неисправность на данной модификации ЭМУР, это плохая пайка оптронов на плате датчика положения ротора. Достаточно просто спаять все контакты оптопар (рис. 24), чтобы оживить ЭМУР, что мы и поспешили сделать.

После пайки платы собираем все в обратном порядке и заводим машину.Ура !!! Лампа неисправности ЭМУР погасла и руль стал очень легко вращаться.

Мы вооружены сканером для проверки параметров и считывания кодов неисправностей, но что может сделать простой автомобилист, у которого нет этой техники? Как читать ошибки без специального сканера? Все очень просто.

1) При выключенном зажигании замкните 6-й контакт разъема X2 блока управления EMUR на массу, либо замкните контакты 6 и 7 вместе (рис. 26). В разъеме X2 нет 6-го контакта, поэтому мы установили туда кусок белого провода и замкнули его на 7-й контакт (массу).

Рассмотрим схему ЭМУР для более детального понимания.

Распиновка разъемов ЭБУ ЭМУР «Калина»

2) Включите зажигание.

Расшифровка кодов самодиагностики Электроусилитель ВАЗ 1118

Рассмотрим на видео наглядный пример того, как читать коды самодиагностики ЭМУР, к сожалению, на момент записи видео мы преодолели неисправность 16 (C1044) , а на видео смоделировали неисправность 13 (датчик момента).

Коды (ошибки) электроусилителя ВАЗ 1118 при считывании диагностическим сканером.

На сегодняшний день электрические усилители корейской компании MANDO (рис. 28) и последние модификации калужского завода «Автоэлектроника» (рис. 30) устанавливаются на автомобили Lada Kalina, отказ которых минимален.

Рис. 28. ЭМУР 111886-345008-04 Корея mando на 1118 автомобилей Kalina.

Рис. 29 Надпись (заводская табличка) на электронном блоке управления EMUR Mando.

Рис. 30. ЭМУР калужского завода «Автоэлектроника»

Рис. 31. Надпись (шильдик) на электронном блоке управления ЭМУР «Автоэлектроника».

Впервые российский автопром установил на Lada Kalina электроусилитель руля. На первых этапах работала крайне нестабильно, вплоть до полного отключения. Позже недостатки пытались устранить, но ЭУР оставался слабым звеном и периодически выходил из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует ощущение тяжелого руля, и одной рукой становится сложно повернуть.

Принцип действия электроусилителя заключается в уменьшении усилия, которое необходимо приложить при повороте рулевого колеса. Блок управления электроусилителем руля Kalina использует датчики для расчета работы электродвигателя на текущей скорости и крутящем моменте. Таким образом, сигнализируя о том, с каким усилием нужно помочь водителю при прохождении поворота. Ведь он не работает постоянно и его нужно регулировать блоком.

Почему может не работать электроусилитель Калины

Как понять мигающий индикатор, где искать причину

Ремонт электроусилителя Калина своими силами — видео

В более новых версиях Калины установлены электроусилители от Hyundai, что положительно сказывается на ее надежности. Однако есть тысячи автомобилей с отечественной версией, которая время от времени ломается и выходит из строя. Теперь вам будет проще отремонтировать электроусилитель руля на Калине своими руками. Главное помнить, что не каждое отключение усилителя — это поломка.Причем проблему можно найти и исправить самостоятельно, но куда-то надо идти в сервис.

Ремонт ЭУР LADA Kalina — Отзыв

Необходимые инструменты: крестовая и плоская отвертка, высокая 13-гранная головка.
Отсоедините отрицательную клемму аккумуляторной батареи и поставьте колеса автомобиля прямо.

Снятие электроусилителя руля Калина

1. Открутите 3 самореза отверткой Phillips и снимите нижнюю поперечину панели приборов.
2. Отсоединить 2 колодки жгута проводов от блока управления ЭУР, нажав на зажимы.
3. Отсоедините жгут проводов от разъема подрулевого переключателя
4. Нижняя рулевая колонка Калина в пол. При необходимости снимите разъем подрулевого переключателя.

1. Открутите гайку болта крепления нижнего кардана к валу рулевого механизма головкой «13».Ключом на «13» удерживаем болт от проворачивания.
2. Освободите клеммное соединение петли с помощью большой отвертки с плоским жалом.
3. Снимите промежуточный карданный вал с вала рулевого механизма Калины.

Перед снятием отметьте маркером относительное положение верхнего шарнира карданного вала относительно вала рулевого управления.

1. Отвинтите гайку стяжного болта петли с помощью ключа на 13. Держим его от поворота ключом «13».Снимите болт.
2. На фото промежуточный карданный вал Лада Калина.

Установка электроусилителя руля Калина

Или установите колонку, когда нижний шарнир промежуточного карданного вала установлен на вал рулевого механизма заранее.Для этого:

1. После соединения промежуточного карданного вала с рулевым валом отверните гайку стяжного болта промежуточного вала ключом «13».

Назначение ЭУР, как известно, — обеспечить более комфортное управление автомобилем … Не так давно автомобили отечественного производства стали оснащаться этим типом гидроусилителя руля. Что такое электроусилитель руля на автомобиле Лада Калина, какие неисправности для него характерны и как заменить блок, читайте ниже.

[Скрыть]

Компоненты рулевого управления с электроусилителем и принцип его работы

На автомобиле Lada Kalina электроусилитель руля представляет собой специальный блок, который соединяется с системой рулевого управления и обеспечивает плавное и плавное управление колесо.В связи с тем, что в автомобиле установлен электроусилитель, тяга при повороте руля будет более качественной, соответственно водителю потребуется приложить меньше усилий.

Что касается конструкции самого устройства, то по стандарту он состоит из:

• в первую очередь, в схему электроусилителя руля входит электродвигатель;
• Не менее важным компонентом является блок управления;
• зубчатое устройство;
• Система также оснащена тремя регуляторами — крутящего момента, скорости и вращения коленчатого вала.

Система электроусилителя руля направления Калина, как видите, в целом проста по конструкции. Несмотря на свою простоту, даже такое устройство позволяет получить все необходимые данные и упростить управление транспортным средством. Для управления работой узла используется бортовой компьютер … Следует отметить, что сам узел не всегда функционирует. Он включается при достижении числа оборотов 400 в минуту и ​​отключается, если скорость автомобиля превышает 60 км / ч.

В соответствии со схемой подключения, такие ограничения позволяют обеспечить наиболее оптимальные свойства и позволяют водителю управлять Калиной в наиболее сложном интервале. Кроме того, такие функции были реализованы производителем из соображений безопасности. Ведь при движении на большой скорости работа рулевой рейки с электроусилителем более опасна. Как мы уже сообщали, использование этого агрегата делает руль более чувствительным, а соответственно, это может привести к определенным рискам при движении на большой скорости.Таким образом, при движении со скоростью более 60 км / ч устройство автоматически выключается, что делает общее движение водителя в автомобиле более безопасным.

EUR неисправности и последующая диагностика прибора

Как уже говорилось выше, установка электроусилителя руля на Калину подразумевает использование достаточно простого по конструкции устройства. Соответственно, ремонт агрегата и выявление неисправностей в целом — не особо сложная процедура. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, выбрана производителем не очень удачно.Это потому, что установка ЭУР проводится под радиатором отопителя. Так что при использовании автомобиля в зимнее время года на узел будут влиять различные температуры, в частности их разница.

Это то, что во многом влияет на поломку агрегата и, как показывает практика, на самом деле случается довольно часто. Выход из строя электроусилителя руля связан с появлением проблем в работе управления автомобилем и появлением различных неисправностей.

Как правило, выходу механизма из строя способствуют:

• отсутствие импульса от регулятора скорости;
• неисправность блока управления системой;
• слишком низкое напряжение в бортовой сети ТС;
• превышена допустимая скорость агрегата.

Справа внизу индикатор в виде руля с восклицательным знаком — указывает на неисправность

В соответствии с сервисной инструкцией производитель заявляет, что проблема неисправности агрегата должна быть решена в кратчайшие сроки. Поэтому автовладельцу необходимо двигаться с пониженной скоростью до ближайшей станции ремонта, обслуживания и ремонта. Но это все — официальные данные, на самом деле ситуация несколько иная.

Как правило, появление индикатора на панели управления не означает необходимости ремонта, обычно его появление свидетельствует о неисправности в работе агрегата.Речь может идти как о неисправностях в работе силовых цепей, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на панели приборов не влияет на работу агрегата в целом (автор видео — канал CompsMaster).

На самом деле проблемой считается поломка, при которой слишком низкая чувствительность рулевого управления. Подобные неисправности возникают довольно часто и, как правило, их нужно устранять действительно немедленно.В противном случае игнорирование проблемы может привести к печальным последствиям. Чтобы быстро решить проблему, сначала нужно демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы можете добраться до ближайшего СТО для ремонта.

Работники ВАЗа утверждают, что ЭУР не подлежит ремонту. Замените, если он сломался!

Замена электроусилителя руля

Процедуру замены узла в автомобиле Лада Калина должны проводить исключительно опытные специалисты.В случае, если гарантийный срок вашего транспорта еще не истек, то, конечно же, для устранения проблемы вам необходимо обратиться к официальному дилеру … Если гарантия на автомобиль больше не распространяется, а, как известно, стоимость ремонта может быть вполне высокий, можно попробовать решить проблему заменой блока. Но прежде чем приступить к ее устранению, необходимо учесть, что сама процедура замены не отличается особой простотой. Так что если у вас нет технических знаний, опыта и навыков для выполнения этой задачи, то лучше даже не пытаться ее выполнить.

Всегда помните, что неправильные действия при ремонте могут привести не только к полному выходу из строя системы, но и к довольно сложному и дорогостоящему ремонту агрегата. Так что установку электрического усилителя следует проводить только после того, как вы изучите все компоненты, детали и особенности системы. В этом случае в первую очередь необходимо ознакомиться со схемой подключения узла. Для демонтажа системы придется частично разобрать центральную консоль, а именно панель, установленную под рулем.Вам потребуется отсоединить все провода, идущие к узлу.

Как показывает практика, установка нового агрегата в большинстве случаев может не потребоваться, так как обычно проблема решается путем проведения профилактических мероприятий. Фактически, одна из самых распространенных проблем в узле — это стук. Этот стук обычно возникает при повороте рулевого колеса и в большинстве случаев сопровождается писком. Чтобы решить подобную проблему, достаточно будет только смазать узел. Если это не поможет, то в дальнейшем потребуется провести более тщательную диагностику или заменить узел.

Извините, в настоящее время нет доступных опросов.

Видео «Инструкция по замене электроусилителя на Калину»

Подробная пошаговая видео-инструкция по замене узла в автомобиле Лада Калина представлена ​​на видео ниже (автор видео — канал Сергей Цапюк).

Сегодня всех владельцев Lada Kalina интересует вопрос: почему на Калине не работает электроусилитель руля? Ведь этот автомобиль начали выпускать еще в ноябре 2004 года с электроусилителем руля в базовой комплектации… Прошло десятилетие, но по отзывам автомобилистов эта проблема все еще существует.

Электрический усилитель состоит из электродвигателя, механизма передачи усилия и электронной системы управления. Управление, работа электроусилителя, осуществляется электронным блоком с тремя специальными датчиками, которые должны быстро определять скорость автомобиля, частоту вращения двигателя и необходимое усилие для поворота передних колес.

При заводе двигателя со стартером не работает электроусилитель руля (ЭУР).Включается только с момента достижения 400 об / мин коленвала и перестает работать при разгоне автомобиля более 60 км. в час.

Почему не работает электроусилитель руля на Калине сразу понять невозможно. Тем не менее, в большинстве случаев неисправностей (EUR) на приборной панели должна загореться лампа, изображающая руль с восклицательным знаком. После этого специалисты автозавода ВАЗ рекомендуют двигаться на небольшой скорости в автосервис.

Почему низкая скорость? Потому что первые годы производства (EUR) Махачкалинским заводом он имел особенность — максимально поворачивать ведущие колеса автомобиля влево или вправо и фиксировать себя в этом положении.

О последствиях говорить не приходится … Но даже если аварийная лампочка на приборной панели не загорается, руль может начать трескаться и дрожать, или вы почувствуете, что (EUR) иногда выключается и включается самостоятельно без всякой видимой причины.

Электронный блок управления (ЭБУ) электроусилителя руля, закреплен в неудачном месте, под радиатором печки отопителя … Любые протечки в этой части вызывают намокание (ЭБУ), после чего вы почувствуете, что гидроусилитель руля не работает и руль стал тяжелым.

Если во время движения вы замечаете, что стрелка тахометра или спидометра находится на нуле и не двигается, будьте уверены, что (EUR) вашего автомобиля не работает. Это потому, что эти устройства и (EUR) используются от одних и тех же датчиков.

Чаще всего на Калине. Покупка нового датчика и его замена решают эту проблему. Очень часты случаи, когда замена датчиков не помогает, (ЭУР) все равно не работает. Начните методично прощупывать всю цепь проводов, относящуюся к системе (ЭУР).

А низкое качество изготовления, соединительные вилки и блоки, самостоятельно разрывают электрические цепи в самый неподходящий момент.

Почему на калине отключен электроусилитель руля. Замена блока управления электроусилителя руля. Неисправности электроусилителя руля на Калине и их устранение Почему вышел из строя электроусилитель руля на Калине

Электроусилитель руля в Лада Калина призван обеспечить повышенный комфорт при движении.Сам автомобиль присутствует на отечественном рынке совсем недавно, но успел приобрести значительную популярность. Автомобиль достаточно практичный и удобный, что позволяет иметь широкую армию поклонников. Стоимость модели невысока, что обеспечивает выгодное позиционирование на рынке на фоне конкурентов по классу. В этой статье мы поговорим о неисправностях и способах их устранения.

Из чего состоит гидроусилитель руля Калины?

Этот агрегат является самостоятельным устройством, входящим в состав рулевого механизма Лада Калина. Он позволяет водителю без усилий поворачивать рулевое колесо, а также обеспечивает мягкую и плавную работу движущихся частей системы рулевого управления.

Конструктивно этот механизм нельзя отнести к сложным узлам. Электроусилитель руля состоит из следующих частей: электродвигатель

• ;
• блок редуктора;
• модуль управления;
• датчики, контролирующие момент, скорость и количество оборотов коленчатого вала.

Бортовой контроллер Лада Калина непрерывно контролирует работу этого усилителя и контролирует его работу, но неисправности возникают, и способы их устранения представляют большой интерес для многих автовладельцев.Механизм включается при частоте вращения двигателя 400 об / мин. Когда показатель скорости превышает 60 км в час, электроусилитель перестает работать. Это сделано в целях безопасности, ведь на высоких скоростях водитель должен иметь уверенную обратную связь на рулевом колесе, чего «легкое» колесо обеспечить не в состоянии. С увеличением скорости наблюдается постепенное уменьшение величины силы в механизме.

EUR Неисправности и их диагностика

Несмотря на простоту конструкции рассматриваемого нами агрегата, когда есть необходимость в ремонте, его сложно провести, есть разные неисправности и методы устранения зачастую сложны.Важное «отягчающее» обстоятельство — не лучшее расположение механизма. Этот модуль производитель разместил непосредственно под радиатором контура отопления салона LADA Kalina.

Работа в холодную погоду оказывает температурное воздействие на электроусилитель руля. Со временем этот фактор приводит к выходу усилителя из строя. Это явление очень частое для Lada Kalina. При выходе из строя агрегата водитель сразу же ощущает тяжесть езды на малых скоростях. Наиболее частые факторы, приводящие к неисправностям электроусилителя, можно сгруппировать по следующим направлениям:

• датчик скорости «не реагирует» и не отправляет сигналы на ЭБУ;
• бортовая сеть «страдает» от низкого напряжения;
• максимальная скорость превысила допустимый предел;
• Модуль управления пришел в негодность.

Мы обсудим указанные неисправности и способы их устранения далее. При включении зажигания компьютер самостоятельно проводит диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если сигнал от какого-либо из датчиков отсутствует, то бортовой контроллер автоматически определяет этот датчик как неисправный, о чем свидетельствует соответствующая лампа на дисплее передней панели. Этот индикатор выглядит как руль направления с восклицательным знаком и выделен оранжевым цветом.

Заводская инструкция к автомобилю LADA Kalina предполагает срочный ремонт при неисправности электроусилителя рулевого механизма, особенно при выключенном усилителе. В такой ситуации водитель должен ехать в сервис на небольшой скорости. Практика показывает, что такое развитие событий происходит не всегда. Оранжевый символ на приборной панели может не указывать на необходимость ремонта. Это указывает на наличие проблемы в одном из структурных компонентов системы.Иногда возможны сбои в цепи питания или выход из строя одного из датчиков. Эти ситуации никоим образом не влияют на функциональность узла, и контрольное управление остается активным.

Если руль потерял чувствительность после засветки обозначенного символа, то неисправность такого рода считается достаточно опасной, так как создает препятствия для нормального функционирования механизма в целом, плохо также при включении усилителя выключенный. Такие проблемы возникают часто и действительно требуют срочного вмешательства.Игнорирование такого положения вещей может иметь тяжелые последствия для автомобиля LADA Kalina. Чтобы оперативно отреагировать на возникшую проблему, оперативно снимаем предохранитель, расположенный в блоке панели слева от руля. Эта мера предотвращает дальнейшее повреждение системы электрического усиления, поскольку полностью отключает ее. Вы можете выехать на место ремонта, однако потребуется приложить большее усилие к рулю, потому что усилитель уже не работает.

О квалифицированной замене электроусилителя

Если возникла необходимость замены механизма при неработающем ЭУР, рекомендуем обратиться к опытным мастерам. Когда автомобиль находится на гарантии, наиболее рациональной мерой будет обращение в дилерскую сеть для устранения проблемы.

Существуют ситуации, не позволяющие прибегнуть к указанным двум методам устранения возникшей неисправности усилителя. Тогда единственным выходом будет замена сломанного механизма своими руками.

Сразу оговоримся, что процесс замены, если не работает ЭУР, отличается достаточной сложностью.Для его успешного выполнения потребуется опыт и владение специальным инструментом. Неквалифицированные действия по замене могут усугубить масштаб поломки, что повлечет значительную трату средств на более дорогой ремонт в условиях эксплуатации.

Перед процедурой прямой замены рекомендуем внимательно изучить весь перечень возможностей и действий, если не работает ЭУР. Здесь нужно вникнуть в схему подключения агрегата, что позволит избежать поломки электрических компонентов механизма.

Для снятия усилителя необходимо частично разобрать переднюю панель Лада Калина. После этого само устройство необходимо отключить от всего списка питающих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая необходимости замены его на новый. Как правило, после комплекса восстановительных работ стандартные устройства работают не хуже своих новых аналогов.

Распространенной неисправностью является возникновение стука, который четко слышен водителю из-под панели, либо выключение усилителя.Это явление может сопровождаться характерным скрипом, возникающим при вращении рулевого колеса LADA Kalina. Обычно эта ситуация решается с помощью специальной смазки. Если такое действие не приносит ожидаемого результата, то потребуется более детальная диагностика механизма амплификации.

Чтобы установить электроусилитель руля в сиденье Лада Калина, нужно проявить осторожность и терпение. Все кабельные разъемы должны быть надежно закреплены, а устройство надежно закреплено.Только после этого можно переходить к повторной сборке ранее снятых компонентов передней панели.

Впервые российский автопром установил на «Калину» электроусилитель руля. На первых этапах работала крайне нестабильно, вплоть до полного отключения. Позже недостатки пытались устранить, но ЭУР оставался слабым звеном и периодически выходил из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует ощущение тяжелого руля, и одной рукой становится сложно повернуть.

Принцип действия электроусилителя заключается в уменьшении усилия, которое необходимо приложить при повороте рулевого колеса. Блок управления электроусилителем руля Kalina использует датчики для расчета работы электродвигателя на текущей скорости и крутящем моменте. Таким образом, сигнализируя о том, с каким усилием нужно помочь водителю при прохождении поворота. Ведь он не работает постоянно и его нужно регулировать блоком.

Причины отключения

Основная причина кроется в электроусилителе руля.При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала указывает на степень опасности. Горит красная лампочка, нужно срочно устранить проблему. В случае желтого цвета эксплуатация автомобиля возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

• неисправность датчика скорости;
• неисправность датчика крутящего момента;
• скорость превышает 60 км / ч;
• частота вращения двигателя менее 400 об / мин;
• сбой в блоке управления;
• плохо спаянные контакты;
• недостаточное напряжение.

Отключение программного обеспечения

1. Электроусилитель руля на Калине отключается через 60 км / ч. Поэтому учтите этот момент, он установлен в системном блоке и не является поломкой. отключается на скорости 110 км / ч.
2. Также ЭУР не работает на малых оборотах двигателя. Если значение меньше 400 об / мин, он неактивен.

Это программно запланированное бездействие. Он нужен для того, чтобы дать информацию рулевому колесу на большой скорости и снизить износ механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу проверить причину выхода из строя электроусилителя руля на Калине, необходимо снять предохранитель с блока. Это необходимо для предотвращения внезапного включения механизма, приводящего к аварийным ситуациям.

Прямым признаком неисправности датчика скорости в электроусилителе руля Калины является неработающий спидометр, а также подсвеченный восклицательный знак на панели приборов.Это может не сработать по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто очистите его. Посмотрите, не намагничена ли металлическая стружка, и удалите ее тоже.

Если это не помогает, возможно, датчик неисправен. Эти датчики сейчас недорогие, и их можно найти во многих магазинах автозапчастей. То же проделываем и с датчиком крутящего момента. А где датчик скорости? Обычно он находится в картере коробки передач, см. Фото слева.

Еще одна причина неисправности электроусилителя Калины — генератор.Для работы блока управления нужно напряжение 13,6 В, если у вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Также контакты могли просто отключиться из-за некачественной пайки. Можно как разобрать и припаять контакты, так и отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, либо в сервисе перепаяют, либо придется покупать новый.

Диагностический сканер

Чтобы не гадать о причине неисправности электроусилителя руля, можно подключиться к диагностическому порту.Есть два варианта: либо купить сканер с монитором, либо подключиться к ноутбуку через кабель после загрузки ПО на устройство.

Второй вариант дешевле и предпочтительнее, так как дает полную информацию о вашем автомобиле. Коды ошибок можно найти в Интернете.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине является блок предохранителей, если что-то не работает, стоит их проверить. Чтобы добраться до них, вам нужно открыть приборную панель слева от руля.Для этого потяните верхнюю часть на себя, и защелка откроется.

Проверить исправность предохранителя, при выходе из строя заменить. Проверить это очень просто, посмотрите целостность резьбы внутри предохранителя. Также поможет изменение реле с 50 ампер на 30 ампер.

Outcome

В более новых версиях Kalina устанавливаются электроусилители от Hyundai, что положительно сказывается на ее надежности. Однако остались тысячи автомобилей с отечественной версией, которая время от времени ломается и выходит из строя.Теперь вам будет проще отремонтировать электроусилитель руля на Калине своими руками. Главное помнить, что не каждое отключение усилителя — это поломка. Причем проблему можно найти и исправить самостоятельно, но куда-то надо идти в сервис.

Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью. На российском рынке впервые была установлена ​​на Lada Kalina ( ВАЗ 1118 ). Электроусилитель добавил как положительных эмоций, так и отрицательных.Выход из строя этого агрегата довольно часто встречается у первых образцов. Наш сегодняшний гость — автомобиль семейства Lada «Калина» (рис.1) не стал исключением.

Ситуация довольно типичная: клиент жалуется, что иногда отключается электроусилитель руля и загорается контрольная лампа электроусилителя руля, но после проезда по какой-то яме или рельсам электромеханический усилитель руля (EMUR или EUR) возобновляет работу. работоспособность.

Такая ситуация очень раздражает, ведь машиной пользуется не только владелец, но и его жена.Женщине гораздо сложнее повернуть руль без электроусилителя.

Заводим машину, а действительно загорается иконка неисправности электроусилителя руля и крутить руль становится довольно сложно. Разобраться с этой неисправностью нужно обязательно.

Подключаем диагностический сканер и подключаем к блоку управления ЭМУР.

На экране монитора видим следующую ошибку: C1044 — неправильная последовательность работы датчика положения ротора. Что такое датчик положения ротора и где он находится?

Давайте отвлечемся на время от нашей неисправности и коснемся небольшой теории. Разберемся с устройством ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части по отдельности.

ЭМУР Калина дизайн 11186-3450008-00

1. Вал рулевой
2. Электродвигатель
3. Электронный блок управления
4. Датчик крутящего момента
5. Датчик положения ротора

Снимаем ЭМУР.На паспортной табличке (рис. 7) указан артикул 11186-3450008-00 производства Авиационной части г. Махачкала.

Снимите рулевое колесо, переключатели на рулевой колонке и выключатель зажигания. Чтобы добраться до датчика крутящего момента , необходимо сначала снять двигатель. Откручиваем кронштейн 4 болтами, кардан, стопорную гайку и 3 болта электродвигателя.

Вытаскиваем обмотку датчика крутящего момента (рис. 17), предварительно отпаяв провода от платы (рис.16).

Конструкция индуктивного датчика крутящего момента.

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (пазами для перфорации), которые прикреплены к валу и вращаются вместе с ним. И две концентрические катушки с первичной и вторичной обмотками, жестко вставленные в корпус ЭМУР. Не будем вдаваться в разную терминологию, а скажем проще: на первичную обмотку подается переменный ток частотой 20 кГц, и если мы приложим силу к валу (то есть начинаем вращать рулевое колесо ), то на вторичной обмотке появляется напряжение «+» или «-» в зависимости от направления вращения, и величина этого напряжения прямо пропорциональна приложенному крутящему моменту (силе).Тем самым электронный блок управления (ЭБУ) определяет, с какой силой вы поворачиваете рулевое колесо в ту или иную сторону.

Итак, с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (рис. 20), который находится на задней крышке электродвигателя.

В ЭМУР Лада «Калина» используется трехфазный вентильный индукторный (бесщеточный) двигатель. Чтобы он начал вращаться в том или ином направлении, электроника должна понимать, в каком положении находится ротор в данный момент времени, и после определения положения в нужные моменты подавать напряжение на определенные обмотки статора.Для определения положения используется датчик положения ротора (RPR).

Схема и конструкция оптического датчика положения ротора.

3 оптопары, расположенные под углом 120 градусов — светодиод (светодиод a, b, c) и фотодиод (PD a, b, c), соответствуют расположению обмоток статора двигателя в фазах A, B, C. На ротор мотора устанавливается диск, и при его вращении срабатывает фотодиод a, b или c. Таким образом, электроника определяет текущее положение ротора.

Ну что же, с устройством ЭМУР разобрались, возвращаемся к нашей неисправности, с которой нам подарил владелец автомобиля Калина. Что нужно сделать, чтобы все заработало как надо? Довольно частая неисправность на данной модификации ЭМУР, это плохая пайка оптронов на плате датчика положения ротора. Достаточно просто спаять все контакты оптопар (рис. 24), чтобы оживить ЭМУР, что мы и поспешили сделать.

После пайки платы собираем все в обратном порядке и заводим машину.Ура !!! Лампа неисправности ЭМУР погасла и руль стал очень легко вращаться.

У нас есть сканер для проверки параметров и считывания кодов неисправностей, но что может сделать простой автомобилист, у которого нет этой техники? Как читать ошибки без специального сканера? Все очень просто.

1) При выключенном зажигании замкните 6-й контакт разъема X2 блока управления EMUR на массу, либо замкните контакты 6 и 7 вместе (рис.26). В разъеме X2 нет 6-го контакта, поэтому мы установили туда кусок белого провода и замкнули его на 7-й контакт (массу).

Рассмотрим схему ЭМУР для более детального понимания.

Распиновка разъемов ЭБУ ЭМУР «Калина»

2) Включите зажигание.

Расшифровка кодов самодиагностики Электроусилитель ВАЗ 1118

Рассмотрим на видео наглядный пример того, как читать коды самодиагностики ЭМУР, к сожалению, на момент записи видео мы преодолели неисправность 16 (C1044) , а на видео смоделировали неисправность 13 (датчик момента).

Коды (ошибки) электроусилителя ВАЗ 1118 при считывании диагностическим сканером.

На сегодняшний день электрические усилители корейской компании MANDO (рис. 28) и последних модификаций устанавливаются на автомобили Lada Kalina. калужский завод «Автоэлектроника» (рис. 30), процент отказов которого минимален.

Рис. 28. ЭМУР 111886-345008-04 Корея mando на 1118 автомобилей Kalina.

Рис. 29 Надпись (заводская табличка) на электронном блоке управления EMUR Mando.

Рис. 30. ЭМУР калужского завода «Автоэлектроника»

Рис. 31. Надпись (шильдик) на электронном блоке управления ЭМУР «Автоэлектроника».

Автомобиль. Благодаря ему в системе создается дополнительное усилие для поворота колеса. Другими словами, электроусилитель помогает «подтянуть» руль в нужном направлении. По сути, этот механизм выполняет те же функции, что и гидроусилитель. Только последний более устаревший по конструкции и менее надежный, поэтому на современных автомобилях он практически не применяется … В сегодняшней статье мы рассмотрим, как работает электроусилитель руля Калина и из каких частей он состоит.

Данный товар предполагает следующие устройства:

• электродвигатель;
• механическая коробка передач;
• систем управления.

Принцип работы

Следует отметить, что «Калина» не всегда работает. Он вступает в силу только при повороте рулевого колеса, то есть при повороте рулевого колеса. В этом случае двигатель этого электроусилителя выдает необходимый крутящий момент в зависимости от крутящего момента на включенном. Все эти силы измеряются специальным датчиком, который передает информацию в ЭБУ усилителя.в свою очередь рассчитывает необходимую мощность для двигателя. Насколько он будет задействован, зависит от угла поворота.

На нем еще один датчик. Он измеряет угол поворота колеса. Он, как и датчик крутящего момента, отправляет полученные данные в ЭБУ усилителя, и он решает, какая мощность должна быть создана для электродвигателя, чтобы колесо повернулось в нужный момент.

Но это еще не все. В рулевом управлении с электроусилителем Kalina есть третий датчик, который измеряет частоту вращения двигателя для получения обратной связи в ЭБУ. Он нужен для того, чтобы блок управления получал правильную информацию о том, насколько быстро вращается мотор и не слишком ли быстрое вращение.

Как стойка соединена с двигателем усилителя?

После того, как блок управления обработал всю информацию, он отправляет сигнал двигателю. Последний, в свою очередь, передает свое усилие на рейку через червячную передачу и ведущую шестерню. Саму рейку можно перемещать двумя способами: от мотора усилителя, которым управляет агрегат, и прямо от руля, которым управляет водитель.

Таким образом, электроусилитель руля Kalina, в отличие от гидравлического, учитывает ряд факторов, после чего электроника «решает», как и когда должен действовать двигатель рулевого управления с гидроусилителем. Причем данные зависят не только от показаний трех датчиков, но и от скорости автомобиля.

Электроусилитель руля «Лада Калина»: цена

На сегодняшний день такое устройство можно приобрести за 12-13 тысяч рублей. При этом к каждому механизму прикреплена особая схема электроусилителя руля. «Калина» и запчасти к ней всегда стоят в несколько раз дешевле импортных аналогов, поэтому не стоит удивляться, что электроусилитель для Toyota будет стоить в несколько раз дороже.

Сегодня всех владельцев Lada Kalina интересует вопрос: почему на Калине не работает электроусилитель руля? Ведь этот автомобиль начали выпускать еще в ноябре 2004 года, с электроусилителем в базовой комплектации … Прошло десятилетие, но по отзывам автомобилистов эта проблема все еще существует.

Электрический усилитель состоит из электродвигателя, механизма передачи усилия и электронной системы управления. Управление, работа электроусилителя, осуществляется электронным блоком с тремя специальными датчиками, которые должны быстро определять скорость автомобиля, частоту вращения двигателя и необходимое усилие для поворота передних колес.

При запуске двигателя электроусилитель руля (ЭУР) не работает. Включается только с момента достижения 400 об / мин коленвала и перестает работать при разгоне автомобиля более 60 км. в час.

Почему не работает электроусилитель руля на Калине сразу понять невозможно. Тем не менее, в большинстве случаев неисправностей (EUR) на приборной панели должна загореться лампа, изображающая руль с восклицательным знаком. После этого специалисты автозавода ВАЗ рекомендуют двигаться на небольшой скорости в автосервис.

Почему низкая скорость? Потому что первые годы производства (EUR) на Махачкалинском заводе он имел особенность — поворачивать ведущие колеса автомобиля как можно дальше влево или вправо и фиксировать себя в этом положении.

О последствиях говорить не приходится … Но даже если аварийная лампочка на приборной панели не загорается, руль может начать трескаться и дрожать, или вы почувствуете, что (EUR) иногда выключается и включается самостоятельно без всякой видимой причины.

Электронный блок управления (ЭБУ) электроусилителя руля, закреплен в неудачном месте, под радиатором печки отопителя … Любые утечки в этой детали вызывают намокание (ЭБУ), после чего вы почувствуете, что гидроусилитель руля не работает, а рулевое колесо стало тяжелым.

Если во время движения вы заметите, что стрелка тахометра или спидометра находится на нуле и не двигается, убедитесь, что (EUR) вашего автомобиля не работает. Это потому, что эти устройства и (EUR) задействованы от одних и тех же датчиков.

Чаще всего на Калине. Покупка нового датчика и его замена решают эту проблему. Очень часты случаи, когда замена датчиков не помогает, (ЭУР) все равно не работает.Начните методично прощупывать всю цепь проводов, относящуюся к системе (ЭУР).

А низкое качество изготовления, соединительные вилки и блоки, самостоятельно разрывают электрические цепи в самый неподходящий момент.

Электромеханический усилитель руля — устройство и диагностика.Почему на Калине не работает электроусилитель руля? Устраняем проблему Неисправность электроусилителя руля на Калине возможные причины

Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью. На российском рынке впервые была установлена ​​на Lada Kalina ( ВАЗ 1118 ). Электроусилитель добавил как положительных эмоций, так и отрицательных. Выход из строя этого агрегата довольно часто встречается у первых образцов. Наш сегодняшний гость — автомобиль семейства Lada «Калина» (рис.1) не стал исключением.

Ситуация довольно типичная: клиент жалуется, что иногда отключается электроусилитель руля и загорается контрольная лампа электроусилителя руля, но после проезда по какой-то ямке или рельсам снова включается руль электромеханического усилителя (EMUR или EUR). его производительность.

Такая ситуация очень раздражает, ведь машиной пользуется не только владелец, но и его жена. Женщине гораздо сложнее повернуть руль без электроусилителя.

Заводим машину, а действительно загорается иконка неисправности электроусилителя руля и крутить руль становится довольно сложно. Разобраться с этой неисправностью нужно обязательно.

Подключаем диагностический сканер и подключаем к блоку управления ЭМУР.

На экране монитора видим следующую ошибку: C1044 — неправильная последовательность работы датчика положения ротора. Что такое датчик положения ротора и где он находится?

Давайте отвлечемся на время от нашей неисправности и коснемся небольшой теории.Разберемся с устройством ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части по отдельности.

ЭМУР Калина дизайн 11186-3450008-00

1. Вал рулевой
2. Электродвигатель
3. Электронный блок управления
4. Датчик крутящего момента
5. Датчик положения ротора

Снимаем ЭМУР. На паспортной табличке (рис. 7) указан артикул № 11186-3450008-00 производства Авиационной части г. Махачкала.

Снимите рулевое колесо, переключатели на рулевой колонке и выключатель зажигания. Чтобы добраться до датчика крутящего момента , необходимо сначала снять двигатель. Откручиваем кронштейн на 4 болта, кардан, стопорную гайку и 3 болта электродвигателя.

Вытаскиваем обмотку датчика крутящего момента (рис. 17), предварительно отпаяв провода от платы (рис. 16).

Конструкция индуктивного датчика крутящего момента.

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (пазами для перфорации), которые прикреплены к валу и вращаются вместе с ним.И две концентрические катушки с первичной и вторичной обмотками, жестко вставленные в корпус ЭМУР. Не будем вдаваться в разную терминологию, а скажем проще: на первичную обмотку подается переменный ток частотой 20 кГц, и если мы приложим силу к валу (то есть начинаем вращать рулевое колесо ), то на вторичной обмотке появляется напряжение «+» или «-» в зависимости от направления вращения, и величина этого напряжения прямо пропорциональна приложенному крутящему моменту (силе). Таким образом, электронный блок управления (ЭБУ) определяет, с какой силой вы поворачиваете руль в ту или иную сторону.

Итак, с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (рис. 20), который находится на задней крышке электродвигателя.

В ЭМУР Лада «Калина» используется трехфазный вентильный индукторный (бесщеточный) двигатель. Для того чтобы он начал вращаться в ту или иную сторону, электроника должна понимать, в каком положении в этот момент времени находится ротор, и после определения положения в нужные моменты подавать напряжение на определенные обмотки статора.Для определения положения используется датчик положения ротора (RPR).

Схема и конструкция оптического датчика положения ротора.

3 оптопары, расположенные под углом 120 градусов — светодиод (светодиод a, b, c) и фотодиод (PD a, b, c), соответствуют расположению обмоток статора двигателя в фазах A, B, C. На ротор мотора устанавливается диск, и при его вращении срабатывает фотодиод a, b или c. Таким образом, электроника определяет текущее положение ротора.

Что ж, с устройством ЭМУР разобрались, возвращаемся к своей неисправности, с которой к нам приехал владелец машины Калина. Что нужно сделать, чтобы все заработало как надо? Достаточно частая неисправность на данной модификации ЭМУР — плохая пайка оптронов на плате датчика положения ротора. Достаточно просто спаять все контакты оптопар (рис. 24), чтобы оживить ЭМУР, что мы и поспешили сделать.

После пайки платы собираем все в обратном порядке и заводим машину.Ура !!! Лампа неисправности ЭМУР погасла и руль стал очень легко вращаться.

У нас есть сканер для проверки параметров и считывания кодов неисправностей, но что может сделать простой автомобилист, у которого нет этой техники? Как читать ошибки без специального сканера? Все очень просто.

1) При выключенном зажигании замкните 6-й контакт разъема X2 блока управления EMUR на массу, либо замкните контакты 6 и 7 вместе (рис. 26). В разъеме X2 нет 6-го контакта, поэтому мы установили туда кусок белого провода и замкнули его на 7-й контакт (массу).

Рассмотрим схему ЭМУР для более детального понимания.

Распиновка разъемов ЭБУ ЭМУР «Калина»

2) Включите зажигание.

Расшифровка кодов самодиагностики Электроусилитель ВАЗ 1118

Рассмотрим на видео наглядный пример того, как читать коды самодиагностики ЭМУР, к сожалению, на момент записи видео мы преодолели неисправность 16 (C1044) , а на видео смоделировали неисправность 13 (датчик момента).

Коды (ошибки) электроусилителя ВАЗ 1118 при считывании диагностическим сканером.

На сегодняшний день электрические усилители корейской компании MANDO (рис. 28) и последние модификации калужского завода «Автоэлектроника» (рис. 30) устанавливаются на автомобили Lada Kalina, отказ которых минимален.

Рис. 28. ЭМУР 111886-345008-04 Корея mando на 1118 автомобилей Kalina.

Рис. 29 Надпись (заводская табличка) на электронном блоке управления EMUR Mando.

Рис. 30. ЭМУР калужского завода «Автоэлектроника»

Рис. 31. Надпись (шильдик) на электронном блоке управления ЭМУР «Автоэлектроника».

Электроусилитель руля — это устройство, призванное обеспечить более комфортное управление автомобилем … Не так давно автомобили стали оснащать усилителями. отечественного производства … ЭУР в автомобиле Лада Калина — какие у него неисправности, какие есть и наиболее эффективные способы устранения? Об этом читайте ниже.

[Скрыть]

Причины поломки ЭУР

Одной из основных причин, по которой может отключаться электроусилитель руля на Калине, является поломка самого устройства. При включении зажигания система автоматически выполняет диагностику, которая впоследствии не проходит. В результате не работает электроусилитель руля из-за собственного отключения, что несомненно негативно сказывается на комфорте при движении.

Ремонт электроусилителя руля может быть довольно дорогим, поэтому, если Kalina все еще находится на гарантии, имеет смысл поручить ремонт ESD дилеру. В случае, если система полностью вышла из строя, необходимо сначала выключить питание.В этом случае крутящий момент двигателя будет восприниматься рулевым элементом (рейкой) в обход усилителя.

Еще одна причина, по которой не работает электроусилитель, — это выход из строя датчика скорости, именно он отвечает за работу системы в различных режимах движения. На полную мощность ЭУР работает только при движении с минимальной скоростью. Когда транспорт ускоряется, сила, которую система создает на рельсе, уменьшается, и это то, за что отвечает контроллер скорости.Ремонт ЭУР своими руками подразумевает самостоятельную замену датчика, стоимость такого элемента на сегодняшний день невысока.

Если выходит из строя датчик скорости, напрямую подключенный к спидометру, то на блок, контролирующий ЭУР, поступают неверные данные. Система автоматически отключается, в этот момент на панели управления появляется диодный индикатор, информирующий водителя о неисправности устройства. Чтобы не столкнуться с необходимостью ремонта усилителя, достаточно вовремя провести диагностику с помощью скрепки.Благодаря диагностике автомобилист сможет узнать обо всех проблемах, которые присутствуют в различных механизмах и транспортных единицах.

Подведем итог по этому пункту — по каким причинам электроусилитель отказывается работать:

1. Нет сигнала с датчика скорости. Проблема может заключаться как в выходе из строя регулятора, так и в неисправностях проводки.
2. Слишком низкий уровень напряжения в проводке автомобиля. Необходимо измерить напряжение и решить проблему.
3. Превышена допустимая скорость двигателя.
4. Неисправен блок управления. Ремонт поможет решить проблему, но обычно при поломке агрегат приходится менять.

Разборка электроусилителя

1. Если вы решили отремонтировать электроусилитель руля, то в первую очередь необходимо демонтировать подрулевые переключатели. Далее необходимо отсоединить все колодки с проводами от пульта управления — если необходимо, то для этого нужно открутить три самореза.Для этого используется крестовая отвертка.
2. После выполнения этих действий вы можете снять нижнюю поперечину панели управления. Для этого нажмите на зажимы, фиксирующие колодку проводов, затем отсоедините их от блока управления системой. Только после этих действий можно отключить блок от самих переключателей.
3. Сама скоба фиксируется несколькими гайками, они откручиваются.
4. Необходимо осторожно опустить всю рулевую колонку. Требуется найти винт, которым кардан крепится к валу агрегата.Этот винт откручивается, при этом гайку нужно придерживать, чтобы она не проворачивалась. После демонтажа винта необходимо раздвинуть фиксатор клеммы, затем осторожно снять промежуточный вал. Во избежание проблем при установке место расположения вала, а также шестерен необходимо отметить маркером. Если метки на валах не совмещены, это приведет к проблемам в работе системы. При извлечении электроусилителя ни в коем случае нельзя повреждать проводку.
5. Что касается установки, то процедура проводится в обратной последовательности (автор видео Мурзик Белый).

EUR ошибка на панели приборов

Если на панели приборов появляется ошибка электроусилителя руля, то это может указывать на поломку системы или ее некорректную работу. В этом случае электрический усилитель может быть полностью рабочим. Ошибка появляется на приборной панели, горит желтым. Это указывает на то, что с машиной можно работать, но необходимо соблюдать определенные меры безопасности.

Если устройство полностью отключится, для его работы потребуется больше усилий. Чтобы выключить ЭУР, достаточно снять предохранитель, отвечающий за его работу. Если вы заметили, что система работает некорректно, то лучше демонтировать предохранитель и решить проблему.

Если вы заметили, что контрольная лампочка на панели управления загорается только при включении зажигания, а гаснет после запуска двигателя, то волноваться не стоит. При включении зажигания система проводит диагностику всех узлов и механизмов, поэтому внешний вид индикатора нормальный.Но если лампа остается включенной даже после запуска двигателя, то это указывает на проблему.

Видео «Что нужно знать о ремонте электроусилителя»

Новинки следуют за нами шаг за шагом. Одни технологии заменяются другими. Человек, желая облегчить себе жизнь, начинает их вводить в машину. Если раньше в машине стояла всем известная «мясорубка», с помощью которой открывались окна машины, то теперь ее практически нигде не встретишь, для облегчения этого действия были установлены электрические стеклоподъемники.Так случилось и с обычным рулем. Для облегчения управления сначала придумали гидроусилитель руля, а затем и электроусилитель.

Ролик с электроприводом, также называемый EUR, представляет собой систему, предназначенную для уменьшения силы, прилагаемой к повороту рулевого колеса. То есть, если раньше нужно было крутить руль усилием обеих рук, то теперь это действие можно выполнять одним пальцем.

Цены на электроусилитель руля на модель Лада Калина колеблются от 5 000 рублей за б / у деталь до 25 000 рублей за новую.

Из чего состоит этот усилитель?

Электроусилитель руля — это систематическая работа множества деталей, таких как:

1. Электродвигатель.
2. Электронный блок управления.
3. Вал рулевой с торсионным валом.
4. Бесконтактный датчик крутящего момента.
5. Датчик положения ротора.

Как работает EUR?

На рулевом валу автомобиля установлен электроусилитель, его части соединены торсионным валом и установлен датчик крутящего момента.Скручивание торсионного вала происходит при вращении рулевого колеса и запоминается датчиком. После анализа этих данных электронный блок управления дает команду электродвигателю на ускорение.

Плюсы и минусы электроусилителя?

Преимущества EUR:

• Компактный механизм . .. Само устройство устанавливается на рулевом валу, тем самым не занимая места под капотом.
• Простота обслуживания … Электроусилитель не требует постоянного контроля уровня жидкости.
• Легко настраивается.
• Economical … Электродвигатель включается только при повороте руля.

Недостатки EUR:

• Электрический усилитель перегревается при работе в тяжелых условиях. Например, по грунтовой дороге после дождя.
• Малая мощность. Причиной тому был не мощный электрогенератор.

Имейте в виду, что любой тип рулевого управления с усилителем также может быть опасным.

Причины поломки усилителя

Достаточно частая причина неисправности ГУР — неправильная работа датчика скорости. Замена и устранение неисправности не обойдется автовладельцу дорого, и вы сможете проделать эту операцию самостоятельно. Чем выше скорость автомобиля, тем меньше работает усилитель, что упрощает управление. В случае неисправности датчика усилитель считывает неверную информацию и отключается. Такого рода поломку легко обнаружить. Индикатор EUR на приборной панели просто загорится.Все, что вам нужно, это заменить датчик скорости.

Еще одна причина выхода из строя усилителя — неисправность самого усилителя. Решение этой проблемы обойдется недешево.

EUR правила эксплуатации

Чтобы механизм правильно работал и исправно служил долгое время, его нужно правильно использовать. С учетом чего, вы не скоро узнаете, как ремонтируют усилитель и сколько он стоит.

Реле усилителя не любит никаких воздействий на себя (механических или физических).Это очень хрупкая деталь, не роняйте ее ни при каких обстоятельствах. Что ж, если это произошло, внимательно осмотрите его, а в случае поломки деталей замените.

Избегайте механического нагрева электрических устройств, а также возможности нахождения во влажном помещении. Никогда не прикасайтесь к контактам устройства, они могут деформироваться, и потребуется их замена.
После установки блока управления обязательно отрегулируйте его так, чтобы в будущем отображалась правильная скорость автомобиля.

Любые удары по рулевой колонке запрещены. … Любой механизм, в том числе и EUR, не любит, когда на него пытаются воздействовать извне. Поэтому, не имея навыков ремонта этой системы, лучше не пытаться заводить.

С применением на современных автомобилях электроусилителя рулевого управления управление стало намного проще и комфортнее, а также повысилась способность маневрировать на малых и высоких скоростях. Тем не менее, с повышением комфорта выросли и цены на обслуживание такого сложного оборудования.Именно поэтому ремонт электроусилителя своими руками — самый выгодный вариант.

Автомобили Лада Калина комплектуются как электроусилителем привода, так и механическим. Несмотря на все различия, оба типа привода имеют одно сходство — это общий агрегат, поддающийся быстрой разборке с последующей заменой и ремонтом.

Все неисправности ЭУР делятся на электрические и механические.

Электрические неисправности в электроусилителе

При устранении проблем с электричеством обязательно снимите клемму с аккумулятора.Эту процедуру необходимо выполнять при любых электромонтажных работах в автомобиле.

Отказ от работы

Бывает, что при повороте ключа в замке зажигания иконка снова включается, сигнализируя о неисправности в ЭУР. Возможная неисправность — поломка электродвигателя привода усилителя. Устранить такую ​​неисправность можно самостоятельно, имея знания электрика. Если у вас нет возможности отремонтировать электродвигатель, рекомендуется заменить его на другой.

Отказ в работе также может быть в следующих случаях:

• Перегорел предохранитель. Однако заменять предохранитель рекомендуется только после устранения причины его перегорания. Предохранитель предназначен для защиты электрической цепи от коротких замыканий. При замыкании проводов они нагреваются, плавкая вставка плавится, разрывая электрическую цепь … Вероятно, в цепи происходит перекрытие проводов и их дальнейшее замыкание. Устраните причину и только потом замените предохранитель.
• Плохой контакт в соединениях, в результате чего в цепи усилителя отсутствует питание. Исправьте контакты или зачистите соединения проводов.

Датчик скорости

Одним из наиболее уязвимых элементов системы является датчик скорости. Это электрическое устройство, которое предназначено для управления электроприводом усилителя на разных скоростях.

Дело в том, что использование ЭУР на большой скорости может стать причиной аварии, так как малейший поворот руля приведет к сносу машины с дороги.Этот датчик считывает показания спидометра и с увеличением скорости ослабляет усиливающий эффект ЭУР. Таким образом, получается, что на высоких оборотах ЭСР работает так же, как при использовании механического усилителя.

Основная неисправность датчика — его выход из строя. При выходе из строя датчика схема усилителя не принимает показания спидометра и усилитель отключается. После этого на приборной панели загорается специальный значок (руль с восклицательным знаком). В этом режиме усилитель работает без электропривода и не мешает рулевому управлению.В этом случае вам просто нужно снять предохранитель F31 в колодке слева от руля, чтобы полностью отключить цепь перед заменой датчика скорости.

В конце концов, чтобы решить эту проблему, нужно просто поменять датчик скорости.

Механические неисправности

К механическим неисправностям ЭУР относятся различные повреждения конструкции усилителя, ее заклинивание, деформация и излом. В случае механических неисправностей следует только заменять электрический усилитель.

Видео — Неисправность руля Лада-Калина

Подведем итоги. Ремонт ЭУР Лада Калина своими руками можно и нужно. Это сэкономит бюджет водителя и значительно повысит его квалификацию автомеханика. Поэтому, если вы не хотите отдавать большую сумму работникам автосервиса, вы можете самостоятельно отремонтировать ЭУР.

На автомобиль Лада Калина в зависимости от комплектации может быть установлен электромеханический усилитель руля. Он действует на рулевой вал.Команды на его включение подаются различными датчиками. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР). В работу входит после достижения частоты вращения коленчатого вала 400 об / мин … Сигнал ему об этом подает датчик частоты вращения коленвала, он же тахометром работает. При движении автомобиля со скоростью более 60 км / ч ЭУР отключается. Он получает данные о величине скорости автомобиля со спидометра, а точнее с датчика скорости.Электронный блок управления контролирует работу ЭУР.

При выходе из строя электроусилителя руля на панели приборов загорается контрольная лампа с символом руля … Учитывая, что датчик скорости выходит из строя чаще всего, ЭУР естественно отключается и работать не будет, хотя сам исправен. Электронный блок управления не дает ему работать, так как не получает сигнал от датчика скорости. Электронный блок управления находится не в очень удачном месте, так как если радиатор отопителя не герметичен, на него попадет антифриз.Мокрая стружка не подойдет. Естественно, водитель это почувствует, поскольку рулевое управление становится тяжелее.

Калины чувствителен к бортовому напряжению. По техническим условиям его рабочее напряжение должно быть в пределах 10,8 — 15 вольт. Но бывают случаи, когда ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. Виновником в этом случае является не сам генератор, а его реле напряжения. При выходе из строя электромеханического усилителя рулевого управления из соображений безопасности необходимо установить колодку из гнезда предохранителя на 50 А.В этом случае вы можете продолжить движение, но без усилителя.

Замена блока управления электроусилителя руля. Почему на Калине не работает электроусилитель руля? Устраняем проблему На Машине Калина

отключается евро. Благодаря ему в системе создается дополнительное усилие для поворота колеса. Другими словами, электроусилитель помогает «подтянуть» руль в нужном направлении. По сути, этот механизм выполняет те же функции, что и гидроусилитель.Только последний более устаревший по конструкции и менее надежный, поэтому на современных автомобилях он практически не применяется … В сегодняшней статье мы рассмотрим, как работает электроусилитель руля Калина и из каких частей он состоит.

Данный товар предполагает следующие устройства:

• электродвигатель;
• механическая коробка передач;
• систем управления.

Принцип работы

Следует отметить, что «Калина» не всегда работает. Он вступает в силу только при повороте рулевого колеса, то есть при повороте рулевого колеса.В этом случае двигатель этого электроусилителя выдает необходимый крутящий момент, который зависит от крутящего момента на. Все эти силы измеряются специальным датчиком, который передает информацию в ЭБУ усилителя. в свою очередь рассчитывает необходимую мощность для двигателя. Насколько он будет задействован, зависит от угла поворота.

На нем еще один датчик. Он измеряет угол поворота колеса. Он, как и датчик крутящего момента, отправляет полученные данные в ЭБУ усилителя, и он решает, какая мощность должна быть создана для электродвигателя, чтобы колесо повернулось в нужный момент.

Но это еще не все. В рулевом управлении с электроусилителем Kalina есть третий датчик, который измеряет частоту вращения двигателя для получения обратной связи в ЭБУ. Он нужен для того, чтобы блок управления получал правильную информацию о том, насколько быстро вращается мотор и не слишком ли быстрое вращение.

Как стойка соединена с двигателем усилителя?

После того, как блок управления обработал всю информацию, он отправляет сигнал двигателю. Последний, в свою очередь, передает свое усилие на рейку через червячную передачу и ведущую шестерню.Саму рейку можно перемещать двумя способами: от мотора усилителя, которым управляет агрегат, и прямо от руля, которым управляет водитель.

Таким образом, электроусилитель руля Kalina, в отличие от гидравлического, учитывает ряд факторов, после чего электроника «решает», как и когда должен действовать двигатель рулевого управления с гидроусилителем. Причем данные зависят не только от показаний трех датчиков, но и от скорости автомобиля.

Электроусилитель руля «Лада Калина»: цена

На сегодняшний день такое устройство можно приобрести за 12-13 тысяч рублей. При этом к каждому механизму прикреплена особая схема электроусилителя руля. «Калина» и запчасти к ней всегда стоят в несколько раз дешевле импортных аналогов, поэтому не стоит удивляться, что электроусилитель для Toyota будет стоить в несколько раз дороже.

Калина последняя модель

На автомобилях Lada Kalina установлен электроусилитель руля.Его конструкция очень проста, он состоит из одного блока, поэтому даже «стандартный» антистатический аппарат может быть без проблем установлен. Он не содержит жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малой, так и на высокой скорости. Второй вариант нежелателен, так как малейшее движение рулевого колеса может привести к тому, что автомобиль унесет в канаву или на обочину дороги.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, а при движении он либо функционирует, либо отключается. Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтая лампа на приборной панели … На ней изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее нет возможности, следует вынуть предохранитель, отвечающий за работу электроусилителя.При этом следует учитывать, что ЭМУР может отказаться не только от старой, но и от новой Калины, не успевшей пройти обкатку.

Причины поломки евро

Вот этот полезный автоузел

Основная причина неисправности кроется непосредственно в электроусилителе. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения.Ремонт устройства может стоить немалых денег, поэтому, если автомобиль все еще находится на гарантии, лучше обратиться к дилеру. Если усилитель полностью вышел из строя, выключите питание. В этом случае рулевая рейка будет принимать крутящий момент в обход электромеханического усилителя.

Еще одна частая неисправность — это поломка датчика скорости. Именно этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении на очень низкой скорости.При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За этот алгоритм работы отвечает датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость выше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Kalina с электроусилителем руля управление на высоких оборотах такое же, как и в «стандартной» триммерной модели без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем рулевого управления получает неверные данные.В результате ЭУР отключается, и водитель видит на панели приборов желтый индикатор, оповещающий об ошибке в электроусилителе.

Но неожиданного ремонта и сбоев системы можно избежать. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в компонентах автомобиля. Это самый простой и верный способ избавиться от проблем. Если ЭУР сломается, вам придется его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой.Для этого потребуется ключ на 13, крестовая отвертка и отвертка с плоской головкой.

Перед началом разборки установите колеса в прямое положение и снимите отрицательную клемму с аккумуляторной батареи.

Демонтаж электроусилителя

Первый шаг — избавиться от подрулевых переключателей. После этого отсоединяем все колодки с проводами от панели приборов. При необходимости демонтажа замка зажигания нужно отверткой Phillips открутить 3 самореза.Далее снимается нижняя поперечина панели приборов. После этого нажмите на фиксаторы колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отключить блок прямо от подрулевых переключателей.

Как расположен агрегат в машине

Кронштейн закреплен 4 гайками, которые необходимо открутить. После этого вся рулевая колонка плавно опускается на пол. Найдите болт крепления кардана к рулевому валу. Открутите его ключом на 13, не давая гайке проворачиваться таким же образом.Болт снимается и клеммное соединение открывается с помощью прочной отвертки с плоским лезвием. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка агрегата.

Будьте осторожны, чтобы не повредить проводку при разборке. Как можно точнее отметьте расположение валов и шестерен, чтобы в дальнейшем не было неудобств при повороте руля.Установка ЭУР производится теми же инструментами, только в обратном порядке. Самое главное, чтобы все отметки на валах совпадали. Не будет лишней помощь партнера.

Заранее установите нижний шарнир на вал-шестерню. Сначала подсоедините промежуточный кардан непосредственно к рулевому валу, затем с помощью торцевого ключа на 13 отверните гайку, предназначенную для затягивания промежуточного вала. Выверните болт и осторожно отсоедините верхнюю петлю от нижней.Первым делом устанавливают нижнюю петлю, после чего вал поворачивают до тех пор, пока отверстие в верхнем шарнире не окажется под болт в нижней части вала. Теперь осталось только соединить петли и затянуть болтом. Затем подсоедините разъемы и установите облицовочные панели.

EUR на приборной панели

Бортовой компьютер сигнализирует о неисправности

Владельцы автомобиля Калина с установленным электроусилителем наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелась лампочка «ошибка евро».Причиной тому может быть как полный сбой системы, так и ее некорректная работа. Следует отметить, что датчик светится желтым, а не красным светом. Это значит, что можно управлять автомобилем без исправного электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Больше усилий придется приложить к рулю, если полностью выключить ЭМУР. Сделать это довольно просто, сняв предохранитель, отвечающий за питание блока управления. Если не работает гидроусилитель руля или в его поведении наблюдаются какие-то странные явления, лучше вынуть предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электрического усилителя может быть трудной. По привычке руль кажется тесноватым, но на самом деле он такой же, как и на Калине «стандартной» комплектации.

Причины выхода из строя ЭМУР две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снять блок управления и обратиться к опытному электрику для установки нового.Если действует гарантия, необходимо показать машину специалистам автосервиса.

Если вы все же хотите снять и установить блок управления самостоятельно, вам понадобится всего лишь крестовая отвертка из инструментов. Все демонтированы сначала пластиковые панели под рулем для облегчения доступа к агрегату. И не забудьте отключить аккумулятор, чтобы избежать проблем с проводкой. Пластиковая накладка, расположенная внизу панели, крепится тремя винтами. Их необходимо открутить и снять крышку.

Вид на сам блок управления открывается после снятия крышки. Все штекеры должны быть отключены от блока управления EMUR. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к записи. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которые будут тянуть блок управления к пластине. Теперь остается прикрутить новый блок управления к пластине и аккуратно установить все в обратном порядке.Закрепите коробку двумя болтами, затем подсоедините все заглушки, после чего можно приступать к сборке панелей обшивки.

Рулевое управление с электроусилителем — это устройство, обеспечивающее более комфортное вождение. Не так давно автомобили начали оснащаться ЕВРО отечественного производства, в частности, в этой статье мы поговорим о Ладакх Калине. Какие неисправности могут возникать у ЭУР Калины и каковы способы их устранения? Ответы на эти и другие вопросы ищите ниже.

Причины поломки ЭУР

Почему не работает электроусилитель руля на Лада Калина, выключается и отказывается работать, по какому признаку руль с ЭУРом стучит, заклинивает, кусает или пищит? Чтобы отремонтировать систему своими руками, необходимо знать, как проводится диагностика и какие причины предшествуют поломке.Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выхода усилителя из строя. Неисправности подобного рода устраняются путем тщательной проверки системы для выявления точной проблемы.

Как показывает практика, часто неработоспособность электроусилителя (выход из строя) связана с поломкой регулятора скорости.

Эффекты:

• клинья рулевого колеса,
• заедания
• затягивается
• прочее

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких оборотах.

Итак, коротко о причинах неработоспособности ЭУР:

1. Неисправен регулятор скорости или блок управления не принимает или пропадает сигнал от него. В этом случае причина может заключаться как в поломке датчика, так и в поврежденной проводке или плохом контакте контроллера с бортовой сетью.
2. В электросети автомобиля снизилось напряжение. Причины могут быть разные, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием в автомобиле несоответствующего электрооборудования.
3. Превышено допустимое число оборотов коленчатого вала.
4. Некорректная работа или отказ модуля управления. В зависимости от причины может потребоваться ремонт блока управления; необходимо провести более детальную диагностику.

Диагностика

Для проверки усилителя в автомобиле необходимо демонтировать пластиковую накладку на рулевой колонке, для этого открутить снизу болты ее крепления.

Далее нужно будет добраться до 8-контактного штекера, его распиновка такая:

• синий контакт подключен к замку зажигания, это питание 12 вольт;
• красно-коричневый контакт — кабель подключения тахометра;
• серый контакт идет на автоматический регулятор скорости;
• бело-розовый провод — индикатор управления усилителем;
• черно-желтый контакт — диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• коричневый контакт — масса;
• пусто.

Более точные результаты будут получены при проверке усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попробовать проверить работу системы скрепкой.

Для проверки необходимо сделать следующее:

1. Сначала выключается зажигание.
2. Затем при помощи канцелярской скрепки необходимо замкнуть контакты под цифрами 6 и 7 этой вилки, при этом сам вилку демонтировать не нужно.
3. Далее необходимо включить зажигание.
4. После выполнения этих действий индикатор поломки EUR, расположенный на панели управления, начнет мигать, по количеству миганий можно определить поломку системы (видео Гоши Вахромеева).

Как разобраться в мигающих значках индикатора, где искать причину:

• один длинный сигнал и один короткий сигнал — электроусилитель исправен;
• один длинный и два коротких — нет сигнала оборотов двигателя;
• один длинный и три коротких — вышло из строя или отсутствует питание регулятора крутящего момента;
• одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя регулятор положения рулевого вала;
• один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
• один длинный и семь коротких — проблемы с питанием — напряжение слишком высокое или очень низкое;
• один длинный и восемь коротких — вышел из строя модуль управления электроусилителем;
• один длинный и девять коротких — поломка регулятора скорости.

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (DPR)

c1621 — неправильное напряжение 5V

s1622 — неисправность цепи сигнала скорости

c1011 — цепь сигнала скорости двигателя автомобиля, нет сигнала — разделить сигнал с датчика Холла (или штатного тахометра через ограничитель напряжения) на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного выхода датчика крутящего момента — возможно, крышка вала протерла изоляция и средний, зеленый провод замыкает на массу

Ремкомплект

Не может быть, альтернативный вариант беру на разборку, цена нового больше 20 тысяч рублей

Разборка и разборка электроусилителя

Перед снятием усилителя необходимо демонтировать все подрулевые переключатели.Снимите накладку рулевой рейки и демонтируйте приборы, не забудьте отсоединить разъемы от источника питания.

Как снять ЭУР своими руками:

1. После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуля управления. Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей.
2. Кронштейн системы крепится гайками, их нужно будет открутить гаечным ключом.
3. После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам нужно будет найти болт, которым стабилизатор крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет ослабить, после чего аккуратно демонтируют промежуточный вал.
   На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы с установкой в ​​дальнейшем. В случае несовпадения меток на валах это может вызвать неисправность усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР.
4. При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшее редактирование производится в обратном порядке (видео Мурзика Белого).

Как затянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

1. Для начала нужно отсоединить аккумулятор, для этого отсоединить от него клеммы. Откручиваем держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям. После этого аккумулятор вынимается и откладывается в сторону.
2. Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
3. Сделав это, необходимо сдвинуть эту подставку вперед до тех пор, пока платформа не отделится от подушки воздушного фильтра замка корпуса … После этого полосу можно отодвинуть назад, это обеспечит более свободный доступ к направляющей. сам.
4. На следующем этапе вам нужно будет залезть под поручень рукой. Непосредственно под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет разобрать, это позволит ключу получить доступ к регулировочной гайке.
5. Для проведения регулировочных работ понадобится специальный ключ для затяжки рейки; без него процедура настройки работать не будет. Используя этот ключ, нужно пролезть под поручень автомобиля, чтобы установить инструмент в нужное отверстие.
6. При регулировке будьте осторожны, чтобы не перетянуть направляющую. Если его затяжка будет очень сильной, то при поворотах рейка будет заедать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, это зависит от того, насколько ослаблена гайка, но обычно при выполнении такой работы гайка затягивается примерно на 30 градусов.Этого должно быть достаточно, чтобы все наладилось.
   После завершения настройки необходимо будет проверить правильность этой задачи. То есть нужно будет следить за тем, чтобы руль нормально поворачивался в любое положение до упора и не было стука. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

1. Сдвиньте стойку и снимите ее.

2. В этом месте под направляющей находится регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Расположение регулировочной гайки.

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, порядок действий следующий:

1. Сначала нужно снять пластиковый кожух, для этого открутить болты, которые его крепят. Отвинтите отверткой Phillips. Также желательно демонтировать нижнюю поперечину панели приборов, расположенную под рулевым колесом.
2. Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпускать вниз.
3. Открутите еще один болт, после чего можно сразу приступить к смазке.
4. Сначала рулевое колесо поворачивают влево до упора. Смазку наливают в шприц объемом 10 см3 и распыляют в получившееся отверстие. Вам нужно выбросить все 10 кубиков.
5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка разбрызгивается.
6. После этого руль нужно повернуть в среднее положение и снова сбрызнуть смазкой отверстие.
7. Далее руль нужно провернуть в разные стороны до упора несколько раз. Смазка повторяется еще раз.
8. Затем все компоненты собираются в обратном порядке.

Схема подключения электроусилителя руля со значками

Новинки следуют за нами шаг за шагом.Одни технологии заменяются другими. Человек, желая облегчить себе жизнь, начинает их вводить в машину. Если раньше в машине стояла всем известная «мясорубка», с помощью которой открывались окна машины, то теперь ее практически нигде не встретишь, для облегчения этого действия были установлены электрические стеклоподъемники. Так случилось и с обычным рулем. Для облегчения управления сначала придумали гидроусилитель руля, а затем и электроусилитель.

Ролик с электроприводом, также называемый EUR, представляет собой систему, предназначенную для уменьшения силы, прилагаемой к повороту рулевого колеса.То есть, если раньше нужно было крутить руль усилием обеих рук, то теперь это действие можно выполнять одним пальцем.

Цены на электроусилитель руля на модель Лада Калина колеблются от 5 000 рублей за б / у деталь до 25 000 рублей за новую.

Из чего состоит этот усилитель?

Электроусилитель руля — это систематическая работа множества деталей, таких как:

1. Электродвигатель.
2. Электронный блок управления.
3. Вал рулевой с торсионным валом.
4. Бесконтактный датчик крутящего момента.
5. Датчик положения ротора.

Как работает EUR?

На рулевом валу автомобиля установлен электроусилитель, его части соединены торсионным валом и установлен датчик крутящего момента. Скручивание торсионного вала происходит при вращении рулевого колеса и запоминается датчиком. После анализа этих данных электронный блок управления дает команду электродвигателю на усиление.

Плюсы и минусы электроусилителя?

Преимущества EUR:

• Компактный механизм … Само устройство устанавливается на рулевом валу, тем самым не занимая места под капотом.
• Простота обслуживания … Электрический усилитель не требует постоянного контроля уровня жидкости.
• Легко настраивается.
• Economical … Электродвигатель включается только при повороте руля.

Недостатки EUR:

• Электрический усилитель перегревается при работе в тяжелых условиях. Например, по грунтовой дороге после дождя.
• Малая мощность. Причиной тому был не мощный электрогенератор.

Имейте в виду, что любой тип рулевого управления с усилителем также может быть опасным.

Причины поломки усилителя

Достаточно частая причина неисправности ГУР — неправильная работа датчика скорости. Замена и устранение неисправности не обойдется автовладельцу дорого, и вы сможете проделать эту операцию самостоятельно.Чем выше скорость автомобиля, тем меньше работает усилитель, что упрощает управление. В случае неисправности датчика усилитель считывает неверную информацию и отключается. Такого рода поломку легко обнаружить. На приборной панели просто загорится лампочка EUR. Все, что вам нужно, это заменить датчик скорости.

Еще одна причина выхода из строя усилителя — неисправность самого усилителя. Решение этой проблемы обойдется недешево.

EUR правила эксплуатации

Чтобы механизм правильно работал и исправно служил долгое время, его нужно правильно использовать.С учетом чего, вы не скоро узнаете, как ремонтируют усилитель и сколько он стоит.

Реле усилителя не любит никаких воздействий на себя (механических или физических). Это очень хрупкая деталь, не роняйте ее ни при каких обстоятельствах. Что ж, если это произошло, внимательно осмотрите его, а в случае поломки деталей замените.

Избегайте механического нагрева электрических устройств, а также возможности нахождения во влажном помещении. Никогда не прикасайтесь к контактам устройства, они могут деформироваться, и потребуется их замена.
После установки блока управления обязательно отрегулируйте его так, чтобы в будущем отображалась правильная скорость автомобиля.

Любые удары по рулевой колонке запрещены. … Любой механизм, в том числе и EUR, не любит, когда на него пытаются воздействовать извне. Поэтому, не имея навыков ремонта этой системы, лучше не пытаться заводить.

На автомобиль Лада Калина в зависимости от комплектации может быть установлен электромеханический усилитель рулевого управления.Он действует на рулевой вал. Команды на его включение подаются различными датчиками. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР). В работу входит после достижения частоты вращения коленчатого вала 400 об / мин … Сигнал ему об этом подает датчик частоты вращения коленвала, он же тахометром работает. При движении автомобиля со скоростью более 60 км / ч ЭУР отключается. Он получает данные о величине скорости автомобиля со спидометра, а точнее с датчика скорости.Электронный блок управления контролирует работу ЭУР.

При выходе из строя электроусилителя руля на панели приборов загорается контрольная лампа с символом руля … Учитывая, что датчик скорости выходит из строя чаще всего, ЭУР естественно отключается и работать не будет, хотя сам он есть исправный. Электронный блок управления не дает ему работать, так как не получает сигнал от датчика скорости. Электронный блок управления находится не в очень удачном месте, так как если радиатор отопителя не герметичен, на него попадет антифриз.Мокрая стружка не подойдет. Естественно, водитель это почувствует, поскольку рулевое управление становится тяжелее.

Калины чувствителен к бортовому напряжению. По техническим условиям его рабочее напряжение должно быть в пределах 10,8 — 15 вольт. Но бывают случаи, когда ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. Виновником в этом случае является не сам генератор, а его реле напряжения. При выходе из строя электромеханического усилителя рулевого управления из соображений безопасности необходимо установить колодку из гнезда предохранителя на 50 А.В этом случае вы можете продолжить движение, но без усилителя.

Электроусилитель руля на Лада Калина — гарант упрощенной и комфортной эксплуатации автомобиля. Почему на Калине

Электроусилитель руля Калина значительно упрощает движение автомобиля и делает его управление приятным. Lada Kalina не так давно появилась на современном авторынке, но уже успела получить широкую известность и огромную популярность среди населения.

Данный факт обусловлен практичностью этой машины и ее удобством. К тому же стоимость такой марки выгодно выделяет ее на фоне других автомобилей. Такой эффект был достигнут благодаря наличию множества дополнительных деталей, включенных в конструкцию станка, которые не только упрощают использование станка, но и делают этот процесс более комфортным.

Компоненты электроусилителя руля Лада Калина и его работа

Электроусилитель руля для Калины — это специальное устройство, которое подключается к системам рулевого колеса и обеспечивает его плавную и плавную работу.Такое решение позволяет без особых усилий вращать рулевое колесо.

Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

• электродвигатель;
Редуктор
• ;
Блок управления
• ;
Датчик крутящего момента
• ;
Датчик скорости
• ;
• Датчик частоты вращения коленвала.

EUR — это довольно простая система. Но даже такая конструкция позволяет прибору получать всю необходимую информацию для обеспечения движения машины.Контроль за работой устройства осуществляется непосредственно бортовым компьютером, который входит в заводскую комплектацию Lada Kalina. Электроусилитель руля включается при скорости 400 об / мин и выключается, когда она превышает 60 км / ч.

Такой каркас обеспечивает наилучшие характеристики и позволяет управлять автомобилем в самый тяжелый период. Кроме того, такие показатели определяются производителем из соображений безопасности, поскольку работа ЭУР на высоких скоростях связана с определенным риском.

Как было сказано выше, подключение устройства делает рулевое колесо чрезвычайно чувствительным, что может стать большой проблемой на высокой скорости … Поэтому при превышении 60 км / ч система отключает усилитель, что он более статичный и безопасный.

Характеристики неисправностей ESD и необходимость последующей диагностики

Конструкция ЭУР довольно проста, что позволяет легко ремонтировать. Но его расположение было выбрано производителем не очень удачно.Модуль электроусилителя закреплен непосредственно под радиатором печки. Поэтому во время эксплуатации устройства, особенно в зимний период, он периодически подвергается воздействию температуры. Это одна из причин его неудачи.

К сожалению, такое развитие событий наблюдается довольно часто. Выход из строя ЭУР связан с возникновением некоторых трудностей в управлении автомобилем и появлением определенных проблем. В большинстве случаев причиной неисправностей являются следующие факторы:

• отсутствие сигнала датчика скорости;
• низкое напряжение в электросети автомобиля;
• превышено максимальное значение оборотов системы;
• неисправен блок управления.

Все эти факторы приводят к выходу прибора из строя. Диагностика подобного состояния осуществляется автомобилем самостоятельно в результате запуска системы и включения бортового компьютера с проверкой исправности всех систем. При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, что отображает соответствующую информацию на приборной панели.

Если электроусилитель руля не работает, на экране загорается специальный оранжевый индикатор в виде рулевого колеса с восклицательным знаком.В инструкции производителя указано, что выход из строя ЭУР предусматривает срочный ремонт. Для этого водитель должен на небольшой скорости двигаться к СТО, чтобы выполнить соответствующее действие. На практике ситуация несколько иная.

В большинстве случаев наличие лампочки на панели приборов вообще не предполагает ремонта. Показывает наличие какой-либо неисправности в сборках ЭУР. Это может быть как неисправность в цепях питания, что подразумевает схема подключения устройства, так и выход из строя одного из датчиков.В то же время этот факт никак не влияет на контроль над управлением автомобилем.

Настоящая проблема — это проблемы, которые влияют на чувствительность рулевого колеса и мешают ему работать должным образом. Эти проблемы возникают довольно часто и требуют немедленного реагирования, поскольку игнорирование их может привести к плачевным последствиям. Чтобы быстро нейтрализовать такую ​​проблему, снимите предохранитель, который находится с левой стороны руля.

Этот шаг позволит вам беспрепятственно добраться до места ремонта, хотя управлять автомобилем станет немного сложнее.

Неисправный ЭУР не повлияет на рулевое колесо и не помешает управлению машиной.

Необходимость замены электроусилителя руля и важность квалифицированного подхода

Замена электроусилителя руля должна производиться только опытными мастерами, и если гарантийный срок на Лада Калина еще не истек, то лучшим решением будет обращение в дилерскую сеть для решения проблемы. Если срок гарантии истек, и собрать дополнительные средства для квалифицированного ремонта устройства сложно, то выход из данной ситуации — установка электроусилителя руля своими руками.

Следует учесть, что эта процедура довольно сложная. Поэтому его не следует проводить без определенной подготовки и технических навыков. Результатом неквалифицированных действий может стать не только полный сбой системы, но и более сложный и дорогой ремонт. Поэтому установку ЭУР следует производить только после изучения всех деталей и особенностей автомобильных сетей.

В такой ситуации схема подключения устройства станет незаменимым помощником и позволит более четко выполнять необходимые действия.

Для удаления неисправного электроусилителя необходимо частично разобрать панель, расположенную под рулевым колесом, и отсоединить все провода, идущие к устройству. В установке нового электроусилителя руля может и не потребоваться, так как вполне вероятно, что после принятия некоторых профилактических мер старый прибор будет работать не хуже нового.

Одна из самых частых проблем этого типа — стук в гидроусилителе руля, сопровождающийся скрипом при повороте самого колеса.В такой ситуации проблему может решить смазка EUR. Если этот шаг не помог, значит устройство требует более детальной диагностики или полной замены.

Установка EUR требует осторожности. Все провода необходимо подключить, само устройство установлено на свое место, а рулевая колонка собрана обратно.

Рулевое управление с электроусилителем — это устройство, обеспечивающее более комфортное вождение. Не так давно автомобили отечественного производства стали оснащать усилителями.ЭУР в автомобиле Лада Калина — какие для него неисправности, какие есть и используются наиболее эффективные способы устранения? Об этом читайте ниже.

[Скрыть]

Причины поломки ЭУР

Одной из основных причин, по которой может отключаться электроусилитель руля на Калине, является поломка самого устройства. При включении зажигания система автоматически выполняет диагностику, которая впоследствии не проходит. В результате не работает электроусилитель руля из-за собственного отключения, что несомненно негативно сказывается на комфорте при движении.

Ремонт электроусилителя руля может быть довольно дорогим, поэтому, если Kalina все еще находится на гарантии, имеет смысл поручить ремонт ESD дилеру. В случае, если система полностью вышла из строя, необходимо сначала выключить питание. В этом случае крутящий момент двигателя будет восприниматься рулевым элементом (рейкой) в обход усилителя.

Еще одна причина, по которой не работает электроусилитель, — это выход из строя датчика скорости, именно он отвечает за работу системы в различных режимах движения.На полную мощность ЭУР работает только при движении с минимальной скоростью. Когда транспорт ускоряется, сила, создаваемая системой на рельсе, уменьшается, и за это отвечает регулятор скорости. Ремонт ЭУР своими руками подразумевает самостоятельную замену датчика, стоимость такого элемента на сегодняшний день невысока.

Если датчик скорости, напрямую подключенный к спидометру, выходит из строя, то в блок, контролирующий ЭУР, отправляются неверные данные. Система автоматически отключается, в этот момент на панели управления появляется диодный индикатор, информирующий водителя о неисправности устройства.Чтобы не столкнуться с необходимостью ремонта усилителя, достаточно вовремя провести диагностику с помощью скрепки. Благодаря диагностике автомобилист сможет узнать обо всех проблемах, которые присутствуют в различных механизмах и транспортных единицах.

Подведем итог по этому пункту — по каким причинам электроусилитель отказывается работать:

1. Нет сигнала с датчика скорости. Проблема может заключаться как в выходе из строя регулятора, так и в неисправностях проводки.
2. Очень низкий уровень напряжения в проводке автомобиля.Необходимо измерить напряжение и решить проблему.
3. Превышена допустимая скорость двигателя.
4. Неисправен блок управления. Ремонт поможет решить проблему, но обычно при поломке агрегат приходится менять.

Разборка электроусилителя

1. Если вы решили отремонтировать электроусилитель руля, то в первую очередь необходимо демонтировать подрулевые переключатели. Далее необходимо отключить все колодки с проводами от пульта управления — при необходимости для этого нужно открутить три самореза.Для этого используется крестовая отвертка.
2. После выполнения этих действий вы можете снять нижнюю поперечину панели управления. Для этого нажмите на зажимы, фиксирующие колодку проводов, затем отсоедините их от блока управления системой. Только после этих действий можно отключить блок от самих переключателей.
3. Сама скоба фиксируется несколькими гайками, они откручиваются.
4. Необходимо осторожно опустить всю рулевую колонку. Требуется найти винт, которым кардан крепится к валу агрегата.Этот винт откручивается, при этом гайку нужно придерживать, чтобы она не проворачивалась. После демонтажа винта необходимо раздвинуть фиксатор клеммы, затем осторожно снять промежуточный вал. Во избежание проблем при установке место расположения вала, а также шестерен необходимо отметить маркером. Если метки на валах не совмещены, это приведет к проблемам в работе системы. Не повредите проводку при снятии электрического усилителя.
5. Что касается установки, то процедура проводится в обратной последовательности (видео Мурзика Белого).

EUR ошибка на панели приборов

Если на панели приборов появляется ошибка электроусилителя руля, то это может указывать на поломку системы или ее некорректную работу. В этом случае электрический усилитель может быть полностью рабочим. Ошибка, отображаемая на приборной панели, желтого цвета. Это указывает на то, что с машиной можно работать, но необходимо соблюдать определенные меры безопасности.

Если устройство полностью отключится, для его работы потребуется больше усилий.Чтобы выключить ЭУР, достаточно снять предохранитель, отвечающий за его работу. Если вы заметили, что система работает некорректно, то лучше демонтировать предохранитель и решить проблему.

Если вы заметили, что контрольная лампочка на панели управления горит только при включении зажигания, а после запуска двигателя гаснет, то волноваться не стоит. При включении зажигания система проводит диагностику всех узлов и механизмов, поэтому внешний вид индикатора нормальный.Но если лампа остается включенной даже после запуска двигателя, то это указывает на проблему.

Видео «Что нужно знать о ремонте электроусилителя»

Часто отказывается работать как на новых автомобилях Лада Калина, так и на машинах с большим пробегом … При проблемах на приборной панели загорается ошибка желтого цвета в виде руля с восклицательным знаком. Это указывает на неисправность или отказ электроусилителя руля. При этом следует учитывать, что желтый цвет говорит о том, что проблема не критична и вы можете управлять автомобилем без помощи электроусилителя.В случае его отказа лучше вытащить предохранитель ЭУР, который находится слева от руля.

Ремонт калины электроусилителя руля необходимо проводить по разным причинам.

Основные причины неисправности электроусилителя руля:

• Неисправности самого электроусилителя руля. При включении зажигания ЭУР не проходит самоконтроль и отключается сам, чтобы не мешать водителю и не вызывать аварийных ситуаций на дороге.В такой ситуации ремонт обойдется достаточно дорого и при действующей гарантии лучше воспользоваться.
• Неисправен датчик скорости, что является довольно частой причиной … В такой ситуации ремонт обойдется недорого и можно сделать самому. Дело в том, что ЭУР не работает с постоянной силой, прилагаемой к рулевой рейке. Он работает на полную мощность только тогда, когда транспортное средство движется с небольшой скоростью или стоит на месте. При ускорении в автомобиле электрический усилитель рулевого управления снижает усилие на рулевой рейке, таким образом водитель может лучше контролировать движение автомобиля.Таким образом, чем выше скорость, тем меньше работает ЭУР, помогая этому водителю. EUR считывает скорость автомобиля со спидометра, который получает данные от датчика скорости. Иногда датчик выходит из строя и дает неверную информацию. В результате ЭУР отключается, так как не знает скорость транспортного средства. После этого на приборной панели загорается ошибка EUR. В этом случае ремонт электроусилителя руля калины проводится заменой датчика.

Во избежание преждевременного ремонта калины электроусилителя руля необходимо проводить своевременную диагностику с целью выявления проблем ее функционирования и оценки работоспособности.

Многих владельцев Калины порой пугают страшные сказки про электроусилитель, что он часто выходит из строя и заклинивает руль. Но не стоит воспринимать это всерьез, это полная чушь. Даже если усилитель выйдет из строя, то все будет работать в обычном режиме, как будто его не на вашей машине. Но есть случаи выхода из строя блока управления этого механизма, о демонтаже которых я расскажу ниже.

Снятие и установка электронного блока управления электроусилителем руля на Лада Калина

Для этого ремонта вам понадобится отвертка Phillips; вся работа займет не менее получаса, так как будет необходимо.После того, как вы «избавились» от него, можно продолжить.

• Сначала откручиваем три болта крепления пластиковой крышки внизу под панелью:

• После снятия блок управления становится доступным, как показано на фото ниже:

• Следующим шагом является отключение всех вилок с проводами из трех. Крепятся они как обычно на защелки, снимаются очень легко.

• Теперь можно отверткой Phillips открутить два крепежных болта, которые показаны на фото ниже:

• После этого берем его за верхнюю часть и опускаем вниз блок управления усилителем электрической мощности, так как он еще прикреплен к пластине.Спускается просто, достаточно приложить немного усилий и будет практически у самых педалей, наглядно это показано ниже:

• А осталось совсем немного — откручиваем три болта крепления блока гидроусилителя руля от пластины, на которой он установлен:

• И придерживая снизу, свободно вынимаем. Для справки, на моей Калине 2011 года стоит БУ корейского производства. И слава богу, что он не наш, качество корейской сборки будет лучше наших мастеров.По крайней мере, у меня за 2,5 года эксплуатации ни разу с ним не было электроусилителя.

Если требуется замена, то установка нового модуля выполняется в порядке, обратном снятию. Но желательно, чтобы вам не приходилось менять этот элемент в электронике на Калине, что довольно дорого, в районе 5 500 рублей, по некоторым официальным интернет-магазинам.

Рулевое управление с электроусилителем — это устройство, обеспечивающее более комфортное вождение.Не так давно автомобили отечественного производства начали оснащаться ЭУР, в частности, в этой статье мы поговорим о Ладакх Калине. Какие неисправности могут возникать у ЭУР Калины и каковы способы их устранения? Ответы на эти и другие вопросы ищите ниже.

Причины поломки ЭУР

Почему электроусилитель руля на Лада Калина не работает, выключается и отказывается работать, по какому признаку руль с ЭУР стучит, заклинивает, кусает или скрипит? Чтобы отремонтировать систему своими руками, необходимо знать, как проводится диагностика и какие причины предшествуют поломке.Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выхода усилителя из строя. Неисправности такого плана устраняются путем тщательной проверки системы для выявления точной проблемы.

Как показывает практика, часто неработоспособность электроусилителя (выход из строя) связана с поломкой регулятора скорости.

Эффекты:

• клинья рулевого колеса,
• заедания
• затягивается
• прочее

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР в разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких скоростях.

Итак, коротко о причинах неработоспособности ЭУР:

1. Неисправен регулятор скорости или блок управления не принимает или пропадает сигнал от него. В этом случае причина может заключаться как в поломке датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
2. В электросети автомобиля снизилось напряжение. Причины могут быть разные, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием в автомобиле электрооборудования несоответствующей мощности.
3. Превышено допустимое число оборотов коленчатого вала.
4. Некорректная работа или отказ модуля управления. В зависимости от причины может потребоваться ремонт блока управления; необходимо провести более детальную диагностику.

Диагностика

Для проверки усилителя в автомобиле необходимо демонтировать пластиковую накладку на рулевой колонке, для этого открутить снизу болты ее крепления.

Далее нужно будет добраться до 8-контактного штекера, распиновка его следующая:

• синий контакт подключен к замку зажигания, это блок питания на 12 вольт;
• красно-коричневый контакт — кабель подключения тахометра;
• серый контакт идет на автоматический регулятор скорости;
• бело-розовый провод — индикатор управления усилителем;
• черно-желтый контакт — диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• коричневый контакт — масса;
• пусто.

Более точные результаты будут получены при проверке усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попробовать проверить работу системы скрепкой.

Для проверки необходимо сделать следующее:

1. Сначала выключается зажигание.
2. Затем при помощи канцелярской скрепки необходимо замкнуть контакты под цифрами 6 и 7 этой вилки, при этом сам вилку демонтировать не нужно.
3. Далее необходимо включить зажигание.
4. После выполнения этих действий индикатор поломки EUR, расположенный на панели управления, начнет мигать, по количеству миганий можно определить поломку системы (видео Гоши Вахромеева).

Как разобраться в мигающих значках индикатора, где искать причину:

• один длинный сигнал и один короткий сигнал — электроусилитель исправен;
• один длинный и два коротких — нет сигнала оборотов двигателя;
• один длинный и три коротких — вышло из строя или отсутствует питание регулятора крутящего момента;
• одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя регулятор положения рулевого вала;
• один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
• один длинный и семь коротких — проблемы с питанием — напряжение слишком высокое или очень низкое;
• один длинный и восемь коротких — вышел из строя модуль управления электроусилителем;
• один длинный и девять коротких — поломка регулятора скорости.

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (DPR)

c1621 — неправильное напряжение 5V

s1622 — неисправность цепи сигнала скорости

c1011 — цепь сигнала скорости двигателя автомобиля, нет сигнала — разделить сигнал с датчика Холла (или штатного тахометра через ограничитель напряжения) на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного выхода датчика крутящего момента — возможно, крышка вала протерла изоляция и средний, зеленый провод замыкает на массу

Ремкомплект

Не может быть, альтернативный вариант беру на разборку, цена нового больше 20 тысяч рублей

Разборка и разборка электроусилителя

Перед снятием усилителя необходимо снять все подрулевые переключатели.Снимите накладку рулевой рейки и демонтируйте приборы, не забудьте отсоединить разъемы от источника питания.

Как снять ЭУР своими руками:

1. После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуля управления. Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей.
2. Кронштейн системы крепится гайками, их нужно будет открутить гаечным ключом.
3. После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам нужно будет найти болт, которым стабилизатор крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет ослабить, после чего аккуратно демонтируют промежуточный вал.
   На этом этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы при дальнейшей установке. В случае несовпадения меток на валах это может вызвать неисправность усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР.
4. При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшее редактирование производится в обратном порядке (видео Мурзика Белого).

Как затянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

1. Для начала нужно отсоединить аккумулятор, для этого отсоединить от него клеммы. Откручиваем держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям. После этого аккумулятор вынимается и откладывается в сторону.
2. Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
3. Сделав это, необходимо сдвинуть эту подставку вперед до тех пор, пока платформа не отделится от подушки воздушного фильтра замка корпуса … После этого полосу можно отодвинуть назад, это обеспечит более свободный доступ к направляющей. сам.
4. На следующем этапе вам нужно будет залезть под поручень рукой. Непосредственно под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет разобрать, это позволит ключу получить доступ к регулировочной гайке.
5. Для проведения регулировочных работ понадобится специальный ключ для затяжки рейки; без него процедура настройки работать не будет. С помощью этого ключа нужно пролезть под поручень автомобиля, чтобы установить инструмент в нужное отверстие.
6. При регулировке будьте осторожны, чтобы не перетянуть направляющую. Если его затяжка будет очень сильной, то при поворотах рейка будет заедать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, это зависит от того, насколько ослаблена гайка, но обычно при выполнении такой работы гайка затягивается примерно на 30 градусов.Этого должно быть достаточно, чтобы все наладилось.
   После завершения настройки необходимо будет проверить правильность этой задачи. То есть нужно будет следить за тем, чтобы руль нормально поворачивался в любое положение до упора и не было стука. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

1. Сдвиньте стойку и снимите ее.

2. В этом месте под направляющей находится регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Расположение регулировочной гайки.

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, порядок действий следующий:

1. Сначала нужно снять пластиковый кожух, для этого открутить болты, которые его крепят. Отвинтите отверткой Phillips. Также желательно демонтировать нижнюю поперечину панели приборов, расположенную под рулевым колесом.
2. Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпускать вниз.
3. Открутите еще один болт, после чего можно сразу приступить к смазке.
4. Сначала рулевое колесо поворачивают влево до упора. Смазку наливают в шприц объемом 10 см3 и распыляют в получившееся отверстие. Вам нужно выбросить все 10 кубиков.
5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка разбрызгивается.
6. После этого руль нужно повернуть в среднее положение и снова сбрызнуть смазкой отверстие.
7. Далее руль нужно провернуть в разные стороны до упора несколько раз. Смазка повторяется еще раз.
8. Затем все компоненты собираются в обратном порядке.

Схема подключения электроусилителя руля со значками

Пропал электроусилитель руля на калине.Электроусилитель руля на Лада Калина — залог упрощенной и комфортной эксплуатации автомобиля. Составляющие электроусилителя руля Лада Калина и его работа

Впервые российский автопром установил на Lada Kalina электроусилитель руля. На первых этапах работала крайне нестабильно, вплоть до полного отключения. Позже недочеты пытались устранить, но EUR так и остался слабым звеном и периодически дает сбой, о чем свидетельствует восклицательный знак на панели.Об этом свидетельствует ощущение тяжелого руля, и поворот одной рукой становится затруднительным.

Принцип работы электрического усилителя заключается в уменьшении усилия, которое необходимо приложить при повороте рулевого колеса. Блок управления электроусилителем руля Kalina с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Таким образом подаётся сигнал о том, с каким усилием нужно помочь водителю при прохождении поворота. Ведь он не работает постоянно и требует регулировки агрегатом.

Почему может не работать усилитель мощности Kalina

Как моргнуть индикатором, чтобы найти причину

Ремонт электросети Калины собственными силами — видео

В более новые версии Калина ставила электроусилители от Hyundai, что положительно сказалось на ее надежности. Однако тысячи машин остались с отечественной версией, которая время от времени ломается и ломается. Теперь ремонтировать электроусилитель руля на Калине своими руками будет проще. Главное помнить, что не каждое отключение усилителя — это сбой.Причем проблему можно найти и исправить самостоятельно, но куда-то надо идти в сервис.

Ремонт ЭУР LADA Kalina — Обзор

Электроусилитель руля в Лада Калина призван обеспечить повышенный комфорт при управлении. Сам автомобиль появился на отечественном рынке совсем недавно, но успел приобрести значительную популярность. Машинка достаточно практичная и удобная, что позволяет иметь широкую армию поклонников. Стоимость модели невысока, что обеспечивает выгодное позиционирование на рынке по сравнению с конкурентами по классу.В этой статье мы поговорим о проблемах и способах их устранения.

Из чего состоит гидроусилитель руля Kalina?

Данный агрегат представляет собой самостоятельное устройство, входящее в состав рулевого механизма Lada Kalina. Он позволяет водителю без особых усилий вращать рулевое колесо, а также обеспечивает мягкость и плавность работы движущихся частей рулевой системы.

Конструктивно этот механизм нельзя отнести к сложным узлам. Электроусилитель руля состоит из следующих частей: электродвигатель

• ;
• редуктор;
• модуль управления;
• Датчики, отслеживающие момент, скорость и количество оборотов коленчатого вала.

Бортовой контроллер Лада Калина постоянно контролирует работу этого усилителя и контролирует его работу, но неисправности есть и способы их устранения представляют большой интерес для многих автовладельцев. Включение механизма происходит при оборотах двигателя 400 об / мин. Когда показатель скорости превышает 60 км в час, электроусилитель перестает работать. Это сделано в целях безопасности, ведь на высоких скоростях водитель должен иметь уверенную обратную связь на рулевом колесе, чего не может обеспечить «легкий» руль.С увеличением скорости наблюдается постепенное уменьшение величины силы в механизме.

Неисправности ЭСР и их диагностика

Несмотря на простоту конструкции рассматриваемой нами сборки, ее сложно реализовать, когда есть необходимость в ремонте, есть различные неисправности и часто усложняются методы устранения. Важное «отягчающее» обстоятельство — не самое удачное расположение механизма. Этот модуль производитель разместил непосредственно под радиатором отопительного контура салона LADA Kalina.

Работа в холодную погоду оказывает температурное воздействие на электроусилитель руля. Со временем этот фактор вызывает сбои в работе усилителя. Это явление для Lada Kalina очень распространено. При выходе из строя узла водитель сразу же ощущает тяжесть езды на малых скоростях. Наиболее частые факторы, приводящие к неисправностям электроусилителя, можно сгруппировать по следующим направлениям:

• датчик скорости «не реагирует» и не посылает сигналы на компьютер;
• бортовая сеть «страдает» пониженным напряжением;
• максимальная скорость превысила допустимый предел;
• Модуль управления пришел в негодность.

Указанные неисправности и способы их устранения описаны ниже. При включении зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если сигнал от какого-либо из датчиков отсутствует, то бортовой контроллер автоматически определяет этот датчик как неисправный, так как соответствующая лампа немедленно загорается на дисплее передней панели. Этот индикатор выглядит как руль направления с восклицательным знаком и выделен оранжевым цветом.

Инструкция, поставляемая заводом с автомобилем LADA Kalina, требует немедленного ремонта при обнаружении неисправности в механизме электроусилителя руля, особенно при отключении питания. В такой ситуации водителя следует отправить в сервис на малой скорости. Практика показывает, что такое развитие событий происходит не всегда. Оранжевый символ, который загорается на приборной панели, может не указывать на необходимость ремонта. Это свидетельствует о наличии неисправности в одном из конструктивных элементов системы.Иногда могут возникнуть сбои в цепи питания или выйти из строя часть датчиков. Эти ситуации никаким образом не влияют на функциональность узла, и контрольное управление остается активным.

Если руль потерял чувствительность после выделения этого символа, то неисправность такого рода считается достаточно опасной, так как создаются препятствия для нормального функционирования механизма в целом, плохо и при выключении усилителя . Такие проблемы возникают часто и действительно требуют срочного вмешательства.Игнорирование такого положения вещей может быть чревато печальными последствиями для автомобиля LADA Kalina. Чтобы быстро отреагировать на возникшую проблему, оперативно снимаем предохранитель, расположенный в блоке панели с левой стороны руля. Эта мера исключает дальнейшее повреждение системы электрического усиления, поскольку полностью отключает ее. Вы можете отправиться в место ремонта, но вам нужно будет приложить большее усилие к рулю, потому что усилитель уже не работает.

О квалифицированной замене электроусилителя

Если возникла необходимость замены механизма при неработающем ЭУР, рекомендуем обратиться к опытным мастерам.Когда автомобиль находится на гарантии, наиболее рациональной мерой будет обращение в дилерскую сеть для устранения проблемы.

Существуют ситуации, не позволяющие прибегнуть к этим двум методам устранения возникшей неисправности усилителя. Тогда единственным выходом будет замена пришедшего в негодность механизма одной рукой.

Сразу оговоримся, что процесс замены, если ЭУР не работает, отличается достаточной сложностью.Для его успешного выполнения потребуется опыт и владение специальным инструментом. Неквалифицированные действия по замене могут усугубить масштаб неисправности, что повлечет за собой значительную трату средств на более дорогой ремонт в условиях эксплуатации.

Перед процедурой немедленной замены рекомендуем внимательно изучить весь список функций и действий, если ЭУР не работает. Здесь нужно будет вникнуть в схему подключения узла, что позволит избежать поломки электрических компонентов механизма.

Для снятия усилителя необходима частичная разборка передней панели Лада Калина. После этого само устройство необходимо отключить от всего списка выводных проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая необходимости замены на новый агрегат. Как правило, после комплекса восстановительных работ стандартные устройства работают не хуже своих новых аналогов.

Распространенной неисправностью является возникновение стука, который явно доходит до водителя из-под панели или усилитель выключается.Это явление может сопровождаться характерным скрипом, возникающим при выполнении вращательных действий рулевым колесом LADA Kalina. Обычно эта ситуация решается с помощью специальной смазки. Если такое действие не приносит ожидаемого результата, то потребуется более детальная диагностика механизма амплификации.

Чтобы установить электроусилитель руля в сиденье Лада Калина, потребуется запастись вниманием и терпением. Все кабельные разъемы должны быть плотно посажены, а само устройство надежно зафиксировано.Только после этого можно приступать к повторной сборке ранее демонтированных компонентов передней панели.

Электроусилитель руля на Калину

Последняя модель калины

На автомобилях Lada Kalina установлен электроусилитель руля. Его конструкция очень проста, состоит из одного блока, поэтому даже на стандартном оборудовании ЭУР ставится без проблем. Он не содержит жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили.У этого механизма есть особенность: он может работать как на малых, так и на высоких оборотах. Второй вариант нежелателен, так как малейшее движение за рулем может привести к выносу машины в кювет или на обочину дороги.

Схема электроусилителя руля «Лада» предусматривает, что механизм работает с разной скоростью, и при движении он то срабатывает, то отключается. Неисправность в том, что ЭУР останавливается в одном состоянии. Запрещается пользоваться автомобилем до устранения повреждений.Желтая лампа на приборной панели сообщит о проблеме. На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее нет возможности, следует снять предохранитель, отвечающий за работу электроусилителя. Следует учитывать, что ЭМУР может выйти из строя не только на старой, но и на новой Калине, не успевшей на обкатку.

Причины поломки

Вот эта полезная авто нода

Основная причина неисправности кроется непосредственно в электроусилителе.При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения. Ремонт устройства может стоить немалых денег, поэтому, если автомобиль еще на гарантии, лучше обратиться к дилеру. Если усилитель полностью вышел из строя, выключите питание. В этом случае крутящий момент рулевого управления будет сниматься в обход электромеханического усилителя.

Еще одна часто встречающаяся неисправность — это поломка датчика скорости.Именно этот датчик отвечает за работу электроусилителя на разных скоростях. EUR работает на полную мощность только при движении на очень низких скоростях. Во время разгона происходит уменьшение силы, создаваемой усилителем на рельсе. Ответственность за такой алгоритм работы лежит на датчике скорости. Заменить его самостоятельно несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он не нужен.По этой причине на Калине с электроусилителем рулевого управления скоростное управление такое же, как и в модели «стандартной» комплектации без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электропитанием получает неверные данные. В результате ЭУР отключается, а на панели приборов водитель видит желтый индикатор, свидетельствующий об ошибке в электроусилителе.

Но вы можете избежать непредвиденного ремонта и сбоев системы. Достаточно своевременно пройти диагностику.Она покажет все проблемы, которые присутствуют в узлах авто. Это самый простой и верный способ избавиться от проблем. В случае выхода из строя ЭУР необходимо будет снять и отремонтировать или заменить. Демонтируется с рулевой колонкой. Для этого потребуется гаечный ключ на 13, крестовая отвертка и отвертка с плоской головкой.

Перед началом разборки необходимо установить колеса в переднее положение и снять минусовую клемму с аккумуляторной батареи.

Снятие электропитания

Первым делом нужно избавиться от подрулевых переключателей.После этого отсоединяем все колодки с проводами от панели приборов. Если необходимо демонтировать выключатель зажигания, открутите 3 винта с помощью крестовой отвертки. Далее снимается нижняя поперечина панели приборов. После этого нажмите на фиксаторы колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отсоединить колодку прямо от подрулевых переключателей.

Как расположен агрегат в машине

Кронштейн крепится 4 гайками, которые нужно открутить.После этого вся рулевая колонка плавно опускается на пол. Найдите болт, которым универсальный шарнир крепится к рулевому валу. Открутите его ключом на 13, при этом не допускайте проворачивания гайки. Болт снимается, и клеммное соединение открывается прочной плоской отверткой. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

Постарайтесь не повредить проводку при демонтаже. Как можно точнее отметьте расположение валов и шестерен, чтобы впоследствии не возникало неудобств при вращении руля. Установка ЭУР осуществляется теми же инструментами, только в обратном порядке. Самое главное — совместить все отметки на валах. Не будет лишней помощь партнера.

Заранее наденьте нижнюю петлю на вал-шестерню. Сначала подсоедините промежуточный приводной вал непосредственно к рулевому валу, затем с помощью ключа на 13 открутите гайку, предназначенную для стяжки промежуточного вала.Выньте болт и аккуратно отсоедините верхний шарнир от нижнего. В первую очередь устанавливается нижний шарнир, после чего вал поворачивается на место отверстия в верхнем шарнире для болта в нижней части вала. Теперь осталось только соединить петли и затянуть болтом. После этого соедините проволочные колодки и установите обшивки.

Ошибка приборной панели

Неисправность ЭУР сигнализирует бортовой компьютер

Владельцы автомобиля Kalina с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелась лампа ERM Error.Причиной тому может быть полный отказ системы, либо ее неисправность. Стоит отметить, что датчик светится желтым, а не красным светом. Это значит, что вы можете управлять автомобилем без исправного электроусилителя руля Лада Калина, соблюдая некоторые меры безопасности.

Вам придется приложить большее усилие к рулевому колесу, если вы полностью выключите EMUR. Сделать это довольно просто, сняв предохранитель, отвечающий за питание блока управления. Если не работает гидроусилитель руля или в его поведении наблюдаются какие-то странные явления, лучше снять предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электрического усилителя руля может быть затруднена. По привычке руль кажется тесноватым, но на деле он такой же, как на стандартной комплектации Kalina.

Причины выхода из строя ЭМУРа две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снять блок управления и обратиться к опытному электрику для установки нового.Если действует гарантия, необходимо показать машину специалистам автосервиса.

Если вы все же хотите снять и установить блок управления самостоятельно, из инструментов потребуется только отвертка Phillips. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к агрегату. И не забывайте, что аккумулятор следует отключать, это позволит избежать проблем с проводкой. Пластиковая крышка, которая находится внизу панели, крепится тремя болтами.Их необходимо открутить и снять крышку.

Вид на сам блок управления открывается после демонтажа обшивки. Все штекеры должны быть отключены от блока управления EMUR. Сам блок крепится двумя болтами. Открутите их и аккуратно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще удерживается на пластине. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления крепится к пластине. Теперь остается прикрутить новый блок управления к пластине и аккуратно установить все в обратном порядке.Закрепите коробку двумя болтами, затем соедините все заглушки, после чего можно приступать к сборке облицовочных панелей.

Что нужно знать водителю о EMUR

Электроусилитель руля на Калине служит для повышения комфорта водителя. С его помощью можно легко повернуть рулевое колесо одним пальцем даже в стоящей машине. Это удобно и практично, так как парковка с подобной системой намного проще и безопаснее. В состав электроустановки входят:

• бесщеточный электродвигатель;
Коробка передач
• ;
Блок управления
• .

Электромотор находится под рулем. На его валу установлен червяк, который входит в зацепление с пластмассовой шестерней. Электронный блок контролирует работу всей системы, используя данные, которые выдают:

• датчик крутящего момента;
Датчик скорости
• ;
• Датчик частоты вращения коленвала.

После сбора данных блок управления регулирует напряжение питания, которое подается на электродвигатель. Чем ниже скорость автомобиля, тем большее напряжение подается на электродвигатель.

Лампа, сигнализирующая о неисправности усилителя электроэнергии на Калине, загорается, как только включается зажигание. После запуска двигателя он погаснет. Это нормальная работа системы, и в случае поломки даже после запуска мотора лампа продолжает гореть.

Причины выхода из строя электроусилителя.

1. Нет сигнала от датчика скорости.
2. Критически низкое напряжение в бортовой сети.
3. Превышена допустимая частота вращения двигателя.
4. Неисправен блок управления.

Для ремонта ЭУР демонтированы руль и часть торпеды

В первых трех случаях отказ ЭУР в Калине устраняется довольно просто. Вы должны либо натянуть ремень генератора, либо прикладывать меньшее усилие при нажатии на педаль акселератора.

Неисправность блока управления — это повод посетить диагноста, который проведет качественный осмотр и выявит поломку.Причем некоторые проблемы может устранить электрик, а некоторые смертельны, и поможет только замена всего агрегата.

Есть еще пятая причина отказа ЭУРа. Наша халатность. Пять лет ездил на машине (0-30000км) с заклиниванием электроэнергии (загорится, погаснет), конечно, немного подгорело, но наконец меня достало. Снял обшивку руля и увидел, что вставлена ​​не до конца, т.е. до щелчка по главной клемме ЭУР.Уже знал, что все будет работать. Из-за таких мелочей формируется общее представление об автомобиле.

Первый портал про автомобили ВАЗ

Рулевое управление с электроусилителем — это устройство, обеспечивающее более комфортное вождение. Не так давно автомобили EUR начали оснащать отечественными автомобилями, в частности, в этой статье мы поговорим о Lada Kalina. Какие могут быть неисправности Kalina ESD и каковы методы их устранения? Ответы на эти и другие вопросы ищите ниже.

[Скрыть]

Причины выхода из строя ЭУР

Почему не работает электроусилитель руля на Лада Калина, выключается и отказывается работать, какие приметы руль с ЭУР, стук, расклинивание, кусание или скрип? Чтобы отремонтировать систему своими руками, нужно знать, как проводится диагностика и что вызывает сбой. Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выхода усилителя из строя.Неисправности такого плана устраняются тщательной проверкой системы для выявления точной неисправности.

Как показывает практика, часто выход из строя электроусилителя (выход из строя) связан с поломкой регулятора скорости.

Эффекты:

• клинья рулевого колеса
• заедания
• затягивается
• и др.

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР в разных режимах движения.Усилитель на Калине срабатывает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких скоростях.

Итак, вкратце о причинах неработоспособности ЭУР:

1. Неисправен регулятор скорости либо не приходит блок управления либо пропадает сигнал от него. В этом случае причина может заключаться как в поломке датчика, повреждении проводки, так и в плохом контакте контроллера с бортовой сетью.
2. Падение напряжения в электросети автомобиля. Причины могут быть разными, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием несоответствующей мощности в электрооборудовании машины.
3. Допустимая частота вращения коленчатого вала.
4. Некорректная работа или отказ модуля управления. В зависимости от причины, блок управления может подлежать ремонту, следует провести более детальную диагностику.

Диагностика

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (DPR)

c1621 — неправильное напряжение 5V

s1622 — неисправность цепи сигнала скорости

c1011 — цепь сигнала оборотов двигателя автомобиля , отсутствие сигнала — сигнал с датчика Холла (или штатного тахометра через ограничитель напряжения) деленный на 4 и поступающий на вход тахометра,

c1022 — ошибка, напряжение основного выхода датчика крутящего момента — возможно, крышка вала потрепала изоляцию и середину, зеленый провод замыкает на массу

Ремкомплект

Не бывает, альтернативный вариант — разобрать, цена нового больше более 20 тыс. руб.

Разборка и разборка электроусилителя

Перед снятием усилителя необходимо демонтировать все подрулевые переключатели.Снимите накладку рулевой рейки и снимите приборы, не забывая отключать разъемы от источника питания.

Как снять ЭУР своими руками:

1. Сняв переключатели, необходимо будет демонтировать нижнюю поперечину панели приборов. Для этого нужно щелкнуть по креплениям, которые фиксируют разъем с проводами, после чего отсоединить проводку от модуля управления. Когда эти действия будут выполнены, можно будет отсоединить разъем от переключателей.
2. Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом.
3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет ослабить, после чего аккуратно снимают промежуточный вал.
   На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение предотвратит возможные проблемы с установкой в ​​будущем. В случае несовпадения меток на валах это может вызвать неисправность усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР.
4. При демонтаже сборки нужно будет разобрать и заменить вышедшие из строя элементы.Дальнейшая установка производится в обратной последовательности (автор видео — Мурзик Белый).

Как затянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

1. Для начала нужно отсоединить аккумулятор, для этого отсоединить от него клеммы. Откручиваем держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям.После этого аккумулятор снимается и убирается в сторону.
2. Затем нужно приподнять пластиковую подставку, под ней находятся еще четыре винта, они тоже откручиваются.
3. Сделав это, необходимо, чтобы переместить эту позицию вперед, пока не отрывается платформы от подушки безопасности корпус фиксатора колодки. После этого площадку можно сдвинуть назад, это обеспечит более свободный доступ к самой направляющей.
4. На следующем этапе вам нужно будет залезть рукой под поручень. Прямо под ним находится прорезиненный колпачок, как показано на фото, его нужно будет снять, это откроет доступ к регулировочной гайке для ключа.
5. Для выполнения регулировочных работ понадобится специальный ключ для протягивания рейки, без него процедура регулировки не пройдет. Используя этот ключ, нужно пролезть под автомобильную рейку, чтобы установить инструмент в нужное отверстие.
6. При регулировке будьте осторожны, чтобы не перетянуть направляющую. Если ее подъемная сила будет очень сильной, то при движении на поворотах рельс будет укушен, а это, в свою очередь, может сказаться на безопасности передвижения. Угол регулировки всегда разный, это зависит от того, насколько ослаблена гайка, но обычно при выполнении такой работы гайка затягивается примерно на 30 градусов.Этого должно быть достаточно, чтобы все исправить.
   После завершения настройки необходимо будет проверить правильность этой задачи. То есть нужно будет следить за тем, чтобы руль нормально вращался в любом положении до упора и не было стука. В случае стука регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

4. Расположение регулировочной гайки.

Как смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

«Литол» можно использовать как смазку, порядок действий следующий:

1. Сначала необходимо снять пластиковый кожух, для этого открутить болты, которые его фиксируют.Отвинтите отверткой Phillips. Также желательно демонтировать нижнюю поперечину панели приборов, расположенную под рулевым колесом.
2. Далее откручиваем два болта, которыми крепится сам усилитель, для этого понадобится ключ на 13. После этого можно отпустить колонну вниз.
3. Открутите еще один болт, после чего можно сразу приступить к смазке.
4. Сначала рулевое колесо поворачивается влево до упора. Смазку наливают в шприц объемом 10 см3, который необходимо распылить в образовавшееся отверстие.Вам нужно выбросить все 10 кубиков.
5. Затем руль поворачивается вправо до упора — шприц снова уходит в отверстие, вся смазка закачивается.
6. После этого руль нужно повернуть в среднее положение и снова залить смазкой в ​​отверстие.
7. Далее необходимо несколько раз повернуть руль в разные стороны до упора. Операция смазки повторяется снова.
8. Затем все составляющие элементы собираются в обратном порядке.

Электроусилитель руля Kalina значительно упрощает движение автомобиля и делает его управление приятным. Lada Kalina не так давно появилась на современном автомобильном рынке, но уже успела завоевать широкую популярность и завоевать огромную популярность среди населения.

Данный факт обусловлен практичностью этой машины и ее удобством. К тому же стоимость такой марки выгодно отличает ее от других автомобилей. Такой эффект был достигнут благодаря наличию множества дополнительных деталей, включенных в конструкцию станка, которые не только упрощают использование станка, но и делают этот процесс более комфортным.

Составляющие электроусилителя руля Лада Калина и его работа

Электроусилитель руля на Kalina — это специальное устройство, которое подключается к системам рулевого колеса и обеспечивает его плавную и плавную работу. Такое решение позволяет без особых усилий вращать руль.

Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

• электродвигатель;
Коробка передач
• ;
Блок управления
• ;
Датчик крутящего момента
• ;
Датчик скорости
• ;
• Датчик частоты вращения коленвала.

EUR — довольно простая система. Но даже подобная конструкция позволяет прибору получать всю необходимую информацию для обеспечения движения машины. Контроль за работой устройства осуществляется непосредственно бортовым компьютером, который входит в заводскую комплектацию Lada Kalina. Электроусилитель руля включается при достижении скорости 400 об / мин и выключается, когда она превышает 60 км / ч.

Такие рамы обеспечивают лучшую производительность и позволяют ехать с одинаковым интервалом, что является наиболее сложным.Кроме того, такие показатели определяются производителем исходя из соображений безопасности, поскольку эксплуатация ЭУР на высоких скоростях связана с определенным риском.

Как уже упоминалось выше, подключение устройства делает рулевое колесо чрезвычайно чувствительным, что может стать большой проблемой на высокой скорости. Поэтому, когда показатель превышает 60 км / ч, усилитель отключается системой, что делает его более статичным и безопасным.

Характеристики неисправности ESD и необходимость дальнейшей диагностики

Конструкция ЭУР достаточно проста, что обеспечивает его достаточно простой ремонт.Но его расположение не очень удачно выбрано производителем. Модуль электропитания монтируется непосредственно под радиатором печки. Поэтому во время эксплуатации устройства, особенно в зимний период, на него периодически влияет температура. В чем одна из причин его отказа.

К сожалению, такое развитие событий наблюдается довольно часто. Отказ в работе ЭУР связан с возникновением некоторых трудностей в управлении автомобилем и появлением определенных неисправностей.В большинстве случаев причиной неисправностей являются следующие факторы:

• отсутствие сигнала датчика скорости;
• низкое напряжение в сети автомобиля;
• превышена максимальная скорость системы;
• неисправен блок управления.

Все эти факторы приводят к выходу прибора из строя. Диагностика подобного состояния проводится автомобилем самостоятельно в результате запуска системы и включения бортового компьютера, проверяющего исправность всех систем.При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, что отображает соответствующую информацию на приборной панели.

Если не работает электроусилитель руля, то на экране загорается специальная лампа оранжевого цвета, имеющая форму руля с восклицательным знаком. В инструкции производителя указано, что выход из строя ЭУР потребует экстренного ремонта. Почему водитель должен на небольшой скорости двигаться на СТО, чтобы произвести соответствующее действие.На практике ситуация немного иная.

В большинстве случаев свет на панели приборов не означает ремонта. Он показывает наличие какой-либо неисправности в узлах ЭУР. Это может быть как неисправность в цепях питания, что подразумевает схема подключения устройства, так и выход из строя одного из датчиков. В то же время на управляемость авто это совершенно не влияет.

Настоящая проблема — это те проблемы, которые влияют на чувствительность руля и мешают его нормальной работе.Эти проблемы возникают довольно часто и требуют немедленного реагирования, так как игнорирование их может привести к печальным последствиям. Чтобы быстро нейтрализовать эту проблему, снимите предохранитель, расположенный с левой стороны руля.

Этот шаг позволит вам легко добраться до места ремонта, хотя управлять автомобилем станет немного сложнее.

Неисправный ЭУР не повлияет на рулевое колесо и не помешает работе машины.

Необходимость замены электроусилителя руля и важность квалифицированного подхода

Электроусилитель руля заменять только опытные мастера, и если гарантийный срок на Лада Калина еще не истек, то лучшим решением будет обращение в дилерскую сеть для решения проблемы.Если срок гарантии истек, и сложно собрать дополнительные материальные ресурсы для квалифицированного ремонта устройства, то выходом из данной ситуации является установка электроусилителя руля своими руками.

Следует отметить, что эта процедура довольно сложная. Поэтому без специальной подготовки и технических навыков не стоит. Результатом неквалифицированных действий может стать не только полный выход из строя системы, но и более сложный и дорогостоящий ремонт.Поэтому установку ЭУР следует производить только после изучения всех деталей и особенностей сетей автомобиля.

В такой ситуации схема подключения устройства станет незаменимым помощником и позволит более четко выполнять необходимые действия.

Для устранения неисправного электроусилителя необходимо частично разобрать панель, расположенную под рулем, и отсоединить все провода, идущие к устройству. Установка электроусилителя руля новой модели может и не понадобиться, так как вполне вероятно, что после некоторых профилактических мероприятий старое устройство будет работать не хуже нового.

Одна из самых частых проблем подобного типа — это стук в электроусилителе руля, сопровождающийся скрипом при повороте самого колеса. В такой ситуации проблему может решить смазка ЭУР. Если этот шаг не помог, значит устройство требует более детальной диагностики или полной замены.

Установка EUR требует осторожности. Все провода необходимо подключить, само устройство установлено на свое место, а рулевая колонка собрана обратно.

Снятие и установка еврокалины. Почему на Калине не работает электроусилитель руля? Устраняем проблему Ремонт блока управления еврокалина

Калина последняя модель

Электроусилитель руля устанавливается на автомобили Lada Kalina. Его конструкция очень проста, он состоит из одного блока, поэтому даже «стандартный» антистатический аппарат может быть без проблем установлен. Он не содержит жидкости, а значит, за ним легко ухаживать.Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малых, так и на высоких оборотах. Второй вариант нежелателен, так как малейшее движение рулевого колеса может привести к тому, что автомобиль унесет в канаву или на обочину дороги.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, а при движении он либо функционирует, либо отключается.Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтая лампа на приборной панели … На ней изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее нет возможности, следует вынуть предохранитель, отвечающий за работу электроусилителя. При этом следует учитывать, что ЭМУР может отказаться не только от старой, но и от новой Калины, не успевшей пройти обкатку.

Причины поломки евро

Вот этот полезный автоузел

Основная причина неисправности кроется непосредственно в электроусилителе. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения. Ремонт устройства может стоить немалых денег, поэтому, если автомобиль все еще находится на гарантии, лучше обратиться к дилеру.Если усилитель полностью вышел из строя, выключите питание. В этом случае рулевая рейка будет принимать крутящий момент в обход электромеханического усилителя.

Еще одна частая неисправность — это поломка датчика скорости. Именно этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении на очень низкой скорости. При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За этот алгоритм работы отвечает датчик скорости.Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Kalina с электроусилителем руля управление на высоких оборотах такое же, как и в «стандартной» триммерной модели без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем рулевого управления получает неверные данные. В результате ЭУР отключается, и водитель видит на панели приборов желтый индикатор, оповещающий об ошибке в электроусилителе.

Но неожиданного ремонта и сбоев системы можно избежать. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в компонентах автомобиля. Это самый простой и правильный способ избавиться от проблем. Если ЭУР сломается, вам придется его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой. Для этого потребуется гаечный ключ на 13, крестовая отвертка и отвертка с плоской головкой.

Перед тем, как приступить к разборке, установите колеса в прямое положение и снимите отрицательную клемму с аккумуляторной батареи.

Демонтаж электроусилителя

Первый шаг — избавиться от подрулевых переключателей. После этого отсоединяем все колодки с проводами от панели приборов. При необходимости демонтажа замка зажигания необходимо отверткой Phillips открутить 3 самореза. Далее снимается нижняя поперечина панели приборов. После этого нажмите на фиксаторы колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отключить блок прямо от подрулевых переключателей.

Как расположен агрегат в машине

Кронштейн закреплен 4 гайками, которые необходимо открутить. Затем всю рулевую колонку аккуратно опускают на пол. Найдите болт крепления кардана к рулевому валу. Открутите его ключом на 13, не давая гайке проворачиваться таким же образом. Болт снимается и клеммное соединение открывается с помощью прочной отвертки с плоским лезвием. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга.Затем проводится необходимый ремонт электроусилителя руля и начинается сборка агрегата.

Будьте осторожны, чтобы не повредить проводку при разборке. Как можно точнее отметьте расположение валов и шестерен, чтобы в дальнейшем не было неудобств при повороте руля. Установка ЭУР производится теми же инструментами, только в обратном порядке. Самое главное, чтобы все отметки на валах совпадали. Не будет лишней помощь партнера.

Заранее установите нижний шарнир на вал-шестерню. Сначала подсоедините промежуточный кардан непосредственно к рулевому валу, затем с помощью торцевого ключа на 13 отверните гайку, предназначенную для затягивания промежуточного вала. Выверните болт и осторожно отсоедините верхнюю петлю от нижней. Первым делом устанавливают нижнюю петлю, после чего вал поворачивают до тех пор, пока отверстие в верхнем шарнире не окажется под болт в нижней части вала. Теперь осталось только соединить петли и затянуть болтом.Затем подсоедините разъемы и установите облицовочные панели.

EUR на приборной панели

ЭУР подаст сигнал о неисправности бортового компьютера

Владельцы автомобиля Калина с установленным электроусилителем наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелась лампочка «ошибка евро». Причиной тому может быть как полный сбой системы, так и ее некорректная работа. Стоит отметить, что датчик светится желтым, а не красным светом.Это значит, что можно управлять автомобилем без исправного электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Больше усилий придется приложить к рулю, если полностью выключить ЭМУР. Сделать это довольно просто, сняв предохранитель, отвечающий за питание блока управления. Если не работает гидроусилитель руля или в его поведении наблюдаются какие-то странные явления, лучше вынуть предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электрического усилителя может быть трудной. По привычке руль кажется тесноватым, но на самом деле он такой же, как и на Калине «стандартной» комплектации.

Причины выхода из строя ЭМУР две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снять блок управления и обратиться к опытному электрику для установки нового.Если действует гарантия, необходимо показать машину специалистам автосервиса.

Если вы все же хотите снять и установить блок управления самостоятельно, вам понадобится всего лишь крестовая отвертка из инструментов. Сначала снимаются все пластиковые панели под рулевым колесом для облегчения доступа к агрегату. И не забудьте отключить аккумулятор, чтобы избежать проблем с проводкой. Пластиковая накладка, расположенная внизу панели, крепится тремя винтами. Их необходимо открутить и снять крышку.

Вид на сам блок управления открывается после снятия крышки. Все штекеры должны быть отключены от блока управления EMUR. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к записи. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которые будут тянуть блок управления к пластине. Теперь остается прикрутить к пластине новый блок и аккуратно установить все в обратном порядке.Закрепите коробку двумя болтами, затем подсоедините все заглушки, после чего можно приступать к сборке панелей обшивки.

На автомобиль Лада Калина в зависимости от комплектации может быть установлен электромеханический усилитель руля. Он действует на рулевой вал. Команды на его включение подаются различными датчиками. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР). Он вступает в работу после достижения частоты вращения коленчатого вала 400 об / мин … Сигнал ему об этом дает датчик частоты вращения коленвала, он же тахометром работает. При движении автомобиля со скоростью более 60 км / ч ЭУР отключается. Он получает данные о величине скорости автомобиля со спидометра, а точнее с датчика скорости. Электронный блок управления контролирует работу ЭУР.

При выходе из строя электроусилителя руля на панели приборов загорается контрольная лампа с символом рулевого колеса … Учитывая, что чаще всего выходит из строя датчик скорости, ЭУР естественно отключается и работать не будет, хотя сам исправен. Электронный блок управления не дает ему работать, так как не получает сигнал от датчика скорости. Не очень удачное расположение электронного блока управления, так как если радиатор отопителя не герметичен, на него попадет антифриз. Мокрая стружка не подойдет. Естественно, водитель это почувствует, поскольку рулевое управление становится тяжелее.

Калины чувствителен к бортовому напряжению.По техническим условиям его рабочее напряжение должно быть в пределах 10,8 — 15 вольт. Но бывают случаи, когда ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. Виновником в этом случае является не сам генератор, а его реле напряжения. При выходе из строя электромеханического усилителя рулевого управления из соображений безопасности необходимо установить колодку из гнезда предохранителя на 50 А. В этом случае вы можете продолжить движение, но без усилителя.

Назначение ЭУР, как известно, — обеспечить более комфортное управление транспортным средством.Сравнительно не так давно отечественные автомобили стали оснащаться гидроусилителем руля. Что на автомобиле Лада Калина представляет собой электроусилитель руля, какие неисправности для него характерны и как заменить блок, читайте ниже.

[Скрыть]

Компоненты рулевого управления с электроусилителем и принцип его работы

На автомобиле Lada Kalina электроусилитель руля представляет собой специальный блок, который соединяется с системой рулевого управления и позволяет обеспечить мягкую и плавную работу рулевого колеса. .В связи с тем, что в автомобиле установлен электроусилитель, тяга при повороте руля будет более качественной, соответственно водителю потребуется приложить меньше усилий.

Что касается конструкции самого устройства, то по стандарту он состоит из:

• в первую очередь, в схему электроусилителя руля входит электродвигатель;
• Не менее важным компонентом является блок управления;
• зубчатое устройство;
• Система также оснащена тремя регуляторами — крутящего момента, скорости и вращения коленчатого вала.

Система электроусилителя руля направления Калина, как видите, в целом проста по конструкции. Несмотря на свою простоту, даже такое устройство позволяет получить все необходимые данные и упростить управление транспортным средством. Бортовой компьютер используется для контроля работы агрегата. Следует отметить, что не всегда сам узел функционирует. Он срабатывает при достижении числа оборотов 400 в минуту и ​​отключается, если скорость автомобиля будет выше 60 км / ч.

В соответствии со схемой подключения такие ограничения позволяют обеспечить наиболее оптимальные характеристики и позволяют водителю управлять Калиной в интервале, который считается наиболее сложным. Кроме того, такие функции были реализованы производителем из соображений безопасности. Ведь при движении на большой скорости работа рулевой рейки с электроусилителем более опасна. Как мы уже сообщали, использование этого узла делает руль более чувствительным, соответственно, это может привести к определенным рискам при движении на большой скорости.Таким образом, при движении со скоростью более 60 км / ч устройство автоматически выключается, что делает общее движение водителя в автомобиле более безопасным.

EUR неисправности и последующая диагностика прибора

Как уже говорилось выше, установка электроусилителя руля на Калину подразумевает использование достаточно простого по конструкции устройства. Соответственно, ремонт агрегата и выявление неисправностей в целом не особо сложная процедура. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, выбрана производителем не очень удачно.Это потому, что установка ЭУР проводится под радиатором отопителя. Так что при использовании автомобиля в зимнее время на узел будут влиять различные температуры, в частности их разница.

Это то, что во многом влияет на поломку агрегата и, как показывает практика, на самом деле случается довольно часто. Выход из строя электроусилителя руля связан с появлением проблем в работе управления автомобилем и появлением различных неисправностей.

Как правило, выходу механизма из строя способствуют:

• отсутствие импульса от регулятора скорости;
• неисправность блока управления системой;
• слишком низкое напряжение в бортовой сети ТС;
• превышена допустимая скорость агрегата.

Справа внизу индикатор в виде руля направления с восклицательным знаком — указывает на неисправность

В соответствии с сервисной инструкцией производитель заявляет, что проблема неисправности агрегата должна быть решена в кратчайшие сроки. Поэтому автовладельцу необходимо двигаться с пониженной скоростью до ближайшей станции ремонта, обслуживания и ремонта. Но это все — официальные данные, на самом деле ситуация несколько иная.

Как правило, появление индикатора на панели управления не означает необходимости ремонта, обычно его появление свидетельствует о неисправности в работе агрегата.Речь может идти как о неисправностях в работе силовых цепей, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на панели приборов не влияет на работу агрегата в целом (автор видео — канал CompsMaster).

На самом деле проблемой считается поломка, при которой слишком низкая чувствительность рулевого управления. Подобные неисправности возникают довольно часто и, как правило, их нужно решать действительно немедленно.В противном случае игнорирование проблемы может привести к печальным последствиям. Чтобы быстро решить проблему, сначала нужно демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы можете добраться до ближайшего СТО для ремонта.

Работники ВАЗа утверждают, что ЭУР не подлежит ремонту. Замените, если он сломался!

Замена электроусилителя руля

Процедуру замены узла в автомобиле Лада Калина должны проводить исключительно опытные специалисты.В случае, если гарантийный срок вашего транспорта еще не истек, то, конечно, для устранения проблемы вам нужно обратиться к официальному дилеру … Если гарантия на автомобиль больше не действует, а, как известно, стоимость ремонта может быть довольно высокой. , вы можете попробовать решить проблему, заменив блок. Но прежде чем приступить к ее устранению, необходимо учесть, что сама процедура замены не отличается особой простотой. Так что если у вас нет технических знаний, опыта и навыков для выполнения этой задачи, то лучше даже не пытаться ее выполнить.

Всегда помните, что неправильные действия при ремонте могут привести не только к полному выходу из строя системы, но и к довольно сложному и дорогостоящему ремонту агрегата. Так что установку электрического усилителя следует проводить только после того, как вы изучите все компоненты, детали и особенности системы. В этом случае в первую очередь необходимо ознакомиться со схемой подключения узла. Для демонтажа системы придется частично разобрать центральную консоль, а именно панель, установленную под рулевым колесом.Вам потребуется отсоединить все провода, идущие к узлу.

Как показывает практика, установка нового агрегата в большинстве случаев может не потребоваться, так как обычно проблема решается путем проведения профилактических мероприятий. Фактически, одна из самых распространенных проблем в узле — это стук. Этот стук обычно возникает при повороте рулевого колеса и в большинстве случаев сопровождается писком. Чтобы решить эту проблему, достаточно будет просто смазать узел. Если это не помогло, то дальше потребуется провести более тщательную диагностику или заменить узел.

Извините, в настоящее время нет доступных опросов.

Видео «Инструкция по замене электроусилителя на Калину»

Подробная пошаговая видео-инструкция по замене узла в автомобиле Лада Калина представлена ​​на видео ниже (автор видео — канал Сергей Цапюк).

Рулевое управление с электроусилителем — это устройство, обеспечивающее более комфортное вождение. Не так давно автомобили отечественного производства начали оснащаться ЭУР, в частности, в этой статье мы поговорим о Ладакх Калине.Какие могут быть неисправности ЭУР Калины и каковы способы их устранения? Ответы на эти и другие вопросы ищите ниже.

[Скрыть]

Причины поломки ЭУР

Почему электроусилитель руля на Лада Калина не работает, выключается и отказывается работать, по какому признаку рулевое колесо с ЭУР стучит, заклинивает, кусает или пищит? Чтобы отремонтировать систему своими руками, необходимо знать, как проводится диагностика и какие причины предшествуют поломке.Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выхода усилителя из строя. Неисправности подобного рода устраняются путем тщательной проверки системы для выявления точной проблемы.

Как показывает практика, часто выход из строя электроусилителя (выход из строя) связан с поломкой регулятора скорости.

Эффекты:

• клинья рулевого колеса,
• заедания
• затягивается
• прочее

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР в разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких оборотах.

Итак, коротко о причинах неработоспособности ЭУР:

1. Неисправен регулятор скорости или блок управления не принимает или пропадает сигнал от него. В этом случае причина может заключаться как в поломке датчика, так и в поврежденной проводке или плохом контакте контроллера с бортовой сетью.
2. Падение напряжения в бортовой сети автомобиля. Причины могут быть разные, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием в автомобиле электрооборудования несоответствующей мощности.
3. Превышено допустимое число оборотов коленчатого вала.
4. Некорректная работа или отказ модуля управления. В зависимости от причины может потребоваться ремонт блока управления; необходимо провести более детальную диагностику.

Диагностика

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (DPR)

c1621 — неправильное напряжение 5V

s1622 — неисправность цепи сигнала скорости

c1011 — цепь сигнала скорости двигателя автомобиля, нет сигнала — делить сигнал с датчика холла (или штатного тахометра через ограничитель напряжения) на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение на основном выходе датчика крутящего момента — возможно, что крышка вала изношена изоляция и средний, зеленый провод замыкает на массу

Ремкомплект

Не может быть, альтернативный вариант беру на разборку, цена нового более 20 тысяч рублей

Разборка и разборка электроусилителя

Перед снятием усилителя необходимо демонтировать все подрулевые переключатели.Снимите накладку рулевой рейки и демонтируйте приборы, не забудьте отсоединить разъемы от источника питания.

Как снять ЭУР своими руками:

1. После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуля управления. Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей.
2. Кронштейн системы крепится гайками, их нужно будет открутить гаечным ключом.
3. После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам нужно будет найти болт, которым стабилизатор крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет ослабить, после чего аккуратно демонтируют промежуточный вал.
   На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы при дальнейшей установке. В случае несовпадения меток на валах это может вызвать неисправность усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР.
4. При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшее редактирование производится в обратном порядке (видео Мурзика Белого).

Как затянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

1. Для начала нужно отсоединить аккумулятор, для этого отсоединить от него клеммы. Откручиваем держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям. После этого аккумулятор вынимается и откладывается в сторону.
2. Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
3. Сделав это, необходимо сдвинуть эту подставку вперед до тех пор, пока платформа не отделится от подушки воздушного фильтра замка корпуса … После этого полосу можно отодвинуть назад, это обеспечит более свободный доступ к направляющей. сам.
4. На следующем этапе вам нужно будет залезть под поручень рукой. Непосредственно под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет разобрать, это позволит ключу получить доступ к регулировочной гайке.
5. Для проведения регулировочных работ потребуется специальный ключ для натяжения рельса, без него процедура регулировки не состоится. Используя этот ключ, нужно пролезть под поручень автомобиля, чтобы установить инструмент в нужное отверстие.
6. При регулировке будьте осторожны, чтобы не перетянуть направляющую. Если его затяжка будет очень сильной, то при поворотах рейка будет заедать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, это зависит от того, насколько ослабла гайка, но обычно при выполнении такой работы гайка затягивается примерно на 30 градусов.Этого должно быть достаточно, чтобы все наладилось.
   После завершения настройки необходимо будет проверить правильность этой задачи. То есть нужно будет следить за тем, чтобы руль нормально поворачивался в любое положение до упора и не было стука. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

4. Расположение регулировочной гайки.

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, порядок действий следующий:

1. Сначала нужно снять пластиковый кожух, для этого открутить болты, которые его фиксируют.Отвинтите отверткой Phillips. Также желательно демонтировать нижнюю поперечину панели приборов, расположенную под рулевым колесом.
2. Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпускать вниз.
3. Открутите еще один болт, после чего можно сразу приступить к смазке.
4. Сначала рулевое колесо поворачивают влево до упора. Смазку наливают в шприц объемом 10 см3 и распыляют в получившееся отверстие.Вам нужно выбросить все 10 кубиков.
5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка разбрызгивается.

   No related posts.
