Обрыв ремня ГРМ

Многие автовладельцы наслышаны про такую неисправность двигателя, как обрыв ремня ГРМ. Эта тема является своего рода страшилкой для начинающих автовладельцев, и рождает вокруг себя много слухов, порой не соотносящихся с реальностью.

Газораспределительный механизм двигателя приводится в действие от шестерни коленчатого вала. Изначально для этой цели применялись цепи, и зубчатые ремни, которые начали массово применяться около двадцати лет назад, вызывали недоверие у автовладельцев.

Несомненными преимуществами ременного привода перед цепным, является его простая конструкция, небольшая масса и малая шумность. Однако не лишен он и недостатков, главный из которых – сравнительно небольшой ресурс ремня ГРМ.

Цепной привод отличается очень длительным сроком службы. Если мотор не насиловать, цепь вполне может прослужить более 200 тысяч километров. По мере износа она вытягивается и начинает греметь, сигнализируя, таким образом, о необходимости замены. Качественный ремень, между тем, работает в среднем 60 тысяч километров, после чего его требуется заменить, даже если на вид он целый. Если не сделать это своевременно, ремень может оборваться.

Что происходит при обрыве

Последствия обрыва ремня ГРМ целиком зависят от конструкции силового агрегата. Чтобы представить себе, что произойдет в этот момент, нужно обратиться к механике работы двигателя внутреннего сгорания.

В работающем двигателе поршни непрерывно движутся из одной мертвой точки в другую. Во время такта впуска поршень движется вниз, и открывается впускной клапан, во время такта выпуска открывается выпускной клапан, поршень при этом движется вверх. В тот момент, когда поршень находится в верхней мертвой точке, все клапана должны быть закрыты.

Если происходит обрыв ремня ГРМ, распредвал перестает вращаться, и клапана останавливаются в одном положении. Коленвал при этом продолжает вращаться по инерции, и поршни устремляются навстречу открытым клапанам.

В некоторых двигателях, например, 8-клапанном ВАЗ-2111, поршни имеют специальные выточки, чтобы в случае обрыва избежать контакта с клапанами. В этом случае никаких последствий не будет, за исключением того, что добраться своим ходом до гаража или мастерской автомобиль не сможет.

Если ремень оборвался на холостых оборотах, загибаются, как правило, только несколько клапанов, если автомобиль двигался на передаче, и обороты были высокими – скорее всего, под замену пойдет весь комплект.

Мастера в автосервисах, как правило, справедливо советуют в любом случае менять весь комплект клапанов.

Чем выше обороты коленвала в момент обрыва, тем тяжелее последствия. Помимо загиба клапанов, могут лопнуть их направляющие втулки, что в свою очередь грозит ремонтом или заменой головки блока цилиндров или самого блока. Кроме этого, от удара могут разрушиться поршни.

Известны даже случаи, когда обрыв происходил на высокой скорости, и от удара загибались все клапана, головка блока получала повреждения, «несовместимые с жизнью», лопались направляющие втулки, а их осколки насквозь прошивали поршни. Ремонт таких моторов обходится чрезвычайно дорого. Согласно статистике, чаще такие повреждения получают двухвальные (DOHC) двигатели японских производителей.

Однако, в сравнении с дизелями, последствия обрыва ремня ГРМ для бензиновых моторов, довольно легкие. Из-за специфики конструкции, клапаны почти не имеют свободного хода, когда поршень находится в ВМТ. В результате обрыва разрушения принимают характер домино:

гнутся клапана;
разрушается распредвал, его подшипники;
головка блока;
гнутся шатуны и толкатели.

При обрыве на высоких оборотах также возможно разрушение поршней и повреждение блока цилиндров.

Причины обрыва ремня ГРМ

Наиболее распространенные причины обрыва связаны с беспечностью автовладельца. Главная среди них – несвоевременная замена изношенного ремня. Как правило, автопроизводители устанавливают интервалы между его заменами в 60 тысяч километров (реальный ресурс качественного ремня превышает интервал замены на 5-10 тысяч км). Если в первый раз его меняют на плановом ТО, то в дальнейшем автовладельцы нередко забывают об этом.

Устанавливая вместо оригинальной запчасти недорогой аналог китайского производства, следует быть готовым к тому, что он оборвется задолго до того, как «отходит» свои 60 тыс. Такая экономия грозит куда большими затратами, поэтому приобретать желательно либо штатные запчасти, либо качественные аналоги, которые подчас стоят дороже.

Кроме того, ремень приходит в негодность из-за систематического попадания грязи и масла, поэтому следует следить за состоянием защитного кожуха и обращать внимание на появление течей масла из двигателя. Инородный предмет, попавший между ремнем и шестерней, также способен привести либо к обрыву, либо к срезанию его зубьев.

Помимо этих, наиболее часто встречающихся, могут быть и другие причины обрыва ремня ГРМ, такие как заклинивание, либо самопроизвольное отпускание натяжного ролика, клин помпы, а также заклинивание распределительного или коленчатого вала. К обрыву могут привести резкие нагрузки на ремень, например, если машина часто заводится «с толкача».

Признаки обрыва ремня ГРМ

Основные признаки обрыва ремня ГРМ следующие:

мотор внезапно заглох;
завести повторно его не удается;
при работе стартера возможен металлический стук в верхней части двигателя (поршни бьют по клапанам).

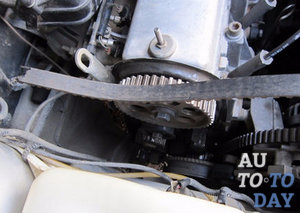

Установить точно, действительно ли оборвался ремень, можно лишь заглянув под капот. Скорее всего, налицо будет сам разорванный ремень и его поврежденный кожух.

znanieavto.ru

Порвался Ремень ГРМ Последствия (Признаки Причины ТОП 1)

Некоторые автомобили, такие как Subaru, оснащены двигателями специальной конструкции, а это означает, что если ремень ГРМ порвался во время движения, нет повреждений внутренних частей двигателя у этих автомобилей. Другие автомобили не имеют такого рода двигателя и обрыв ремня ГРМ чреват просто огромными финансовыми вложениями в ремонт мотора, либо вообще его заменой, как «повезет».

Согласно большинству механиков, все повреждения, которые будут иметь место, происходят в момент разрыва ремня ГРМ. Попытка запустить двигатель снова не приведет к дальнейшему повреждению (так как там уже и так все что могло сломаться, оборваться и погнуться уже сделало это).

При обрыве ремня грм гнет ли клапана

Ремень ГРМ крайне важен для синхронизации всех внутренних частей мотора. Во время обрыва вы можете услышать грохот треск и удары, а можете и ничего не услышать, зависит от конструктивных особенностей двигателя, может просто погнуть клапана, а могут произойти и глобальнейшие повреждения.

Большинство ремней ГРМ необходимо менять между 80-100К (я лично меняю на 60 000 – 65 000 километрах пробега, лучше переплачу за ремень и утяжелители – так как меняю всё в сборе, но буду спокоен за свой мотор). Стоимость такой замены разная для разных авто, к примеру, для моего Хендай Санта Фе это стоит 150-200$ – это работа плюс детали. Сами части, возможно, стоят 50-80 долларов, но сделать это самостоятельно можно, только если вы знаете, что делаете у вас есть полное понимание процесса опыт и необходимый инструмент, так как ошибка при установке ремня ГРМ может вам обойтись ценою в замену двигателя.

Признаки обрыва ремня грм

Когда ГРМ оборвало, это может быть мучительным событием, в зависимости от того, когда это происходит и что происходит вокруг. Когда мой ГРМ сломался, находясь на шоссе со скоростью 60 миль в час, это была просто мгновенная потеря мощности, но без предупреждений, без шума, без сигнальных ламп на приборной панели. Это было в 2006 году на VW TDI.

Порвался ремень грм на ходу

Я потерял тягу на подъеме в крутую гору, Я старался не паниковать, когда начал с трехрядного движения плавно перестраиваться в крайне левую сторону чтоб остановиться – учитывайте что это все было на крутом подъёме и я шел в правом ряду в трехрядном движении, авто при обрыве ремня скорость теряло практически мгновенно, так что два раза чуть меня не стукнули сзади и несколько раз избежал столкновений при перестройке в правый ряд.

Так как ударов и звуков разрушения двигателя не было или я просто не услышал из за плотного потока движения, я подумал, что перестал качать топливный насос, тот что находится в баке.

Закончилось всё это вызовом эвакуатора и перевозкой авто на станцию тех обслуживания автомобиле к мастерам, у которых я всегда обслуживал и обслуживаю свой автомобиль. Кстати эвакуатор удовольствие очень дорогое, в среднем 100км перевозки авто = 100$, но цена зависит очень сильно от того в какой стране и регионе вы поломались.

В моем случае часть ремня за 40 долларов сломалась, оставила меня в затруднительном положении, вызвала цепную реакцию проблем и обойдется мне как минимум в 2000 долларов за устранения повреждений в двигателе, это сказали предварительно при условии, что, если только погнуло клапана. Если ущерб будет более серьезным, мы говорим о восстановленном двигателе: около 3500 долларов с учетом работы.

Хуже всего то, что здесь нет ни предупреждения, ни звука. Единственное руководство – ваш пробег с момента последней замены ремня ГРМ, поэтому советую очень пристально следить за своим пробегом и вовремя менять все расходники автомобиля как написано в инструкции к нему от завода производителя, поверьте вы не умнее разработчиков и наэкономите если выкатывает больше на расходниках чем это положено, последствия такого риска могут быть очень печально и по финансовым затратам в сотню раз превысит расходы чем стоимость своевременно замененных комплектующих автомобиля.

Последствия обрыва ремня ГРМ

Если вас интересует что конкретно что происходит при обрыве ремня грм то ниже расположен далеко не полный список к чему это обычно приводит

100% капитальный ремонт двигателя (очень дорого)
Полное восстановление газораспределительного механизма автомобиля
Большая вероятность разрушения поршней, а соответственно их полная замена
Деформация шатунов
Погнутые клапана
Возможно повреждение головки блока цилиндров
Повреждения распредвала с подшипниками в паре

Некоторые ремни на самом деле могут идти до 110 000км, другие выходят из строя при 25 000км.

Потому теперь максимум до замены ремня я проезжаю 65 000км, напишите было ли что-то подобное у вас и на каком пробеге вы производите замену ремней газораспределительного механизма на вашей машине.

Замена ремня ГРМ своими руками видео

А вот посмотрите этот ролик если все же надумали менять ремень самостоятельно, чтоб оценить сложность и технологичность работы

santavod.ru

кто виноват и что делать?

Вопросы, рассмотренные в материале:

По каким причинам может порваться ремень ГРМ
Каковы признаки обрыва ремня
Чем грозит обрыв ремня ГРМ
Что делать, если порвался ремень ГРМ

Конструкции современных моделей авто включают различные приводы, обеспечивающие передачу вращательных моментов. К наиболее важным узлам такого рода относится механизм газораспределения (ГРМ). В различных модификациях транспортных средств работа газораспределительной системы может обеспечиваться цепным или ременным приводом. В последнем случае передача вращающего усилия осуществляется с помощью ремня, который изготовлен из резины или других материалов, поддающихся механическому износу. В связи с этим, у многих автовладельцев возникает резонный вопрос: что делать, если порвался ремень ГРМ? Именно этому и посвящена наша статья.

Зачем в автомобиле нужен ремень ГРМ

Ремень газораспределения двигателя внутреннего сгорания находится в подкапотном пространстве между блоком цилиндров и основным радиатором системы охлаждения. В некоторых моделях эта деталь открыта для обзора, но чаще всего ремень ГРМ закрыт защитным кожухом. Характерной его особенностью являются зубья, расположенные на внутренней (рабочей) поверхности. Основная задача ремня ГРМ состоит в синхронизации работы систем ДВС, поэтому без этой детали нормальное функционирование мотора невозможно.

Привод системы газораспределения не только обеспечивает слаженное вращение коленвала и распредвала, но может управлять работой помпы и других агрегатов. Рассматриваемая деталь подвергается высоким нагрузкам, что приводит к ее изнашиванию и истиранию. В связи с этим особое внимание следует уделять своевременной замене ремня ГРМ. Нельзя допускать, чтобы он порвался, так это приводит к серьезным поломкам двигателя.

Система газораспределения двигателя обеспечивает своевременное поступление воздушно-топливной смеси в цилиндры силового агрегата, поэтому, если ее привод порвался, это приводит к полной остановке мотора.

Чтобы такая неисправность не произошла в пути, следует проводить регулярный осмотр ременного привода на предмет наличия различных повреждений: мелких надрывов и трещин. Не стоит доверяться случаю, а при выявлении признаков износа ремня газораспределения следует сразу же заменить неисправную деталь на новую.

Причины, почему может порваться ремень ГРМ

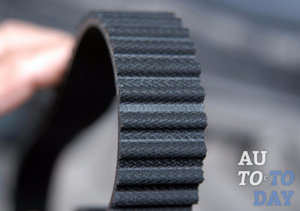

Ремни ГРМ современных авто производят из прочных и надежных материалов. На моделях известных автопроизводителей такая деталь служит около 150 000 километров пробега. Но у каждого материала есть предельный срок эксплуатации. В результате воздействия силы трения и высоких механических нагрузок ремень ГРМ становится тоньше и не может выдерживать постоянное напряжение.

Чаще всего это происходит из-за нарушения сроков замены ремня газораспределения. Стоит отметить, что на отечественных автомобилях ВАЗ данная деталь служит гораздо меньше – от 30000 до 50000 километров пробега.

Ситуация, когда порвался привод механизма газораспределения, может произойти и из-за неисправности роликов натяжения, которые отвечают за то, чтобы ремень не проскальзывал на шкивах. Ролики, обеспечивающие натяжение ремня, представляют собой подшипники с особым верхним слоем. Они также имеют ограниченный срок эксплуатации. Признаком их неисправности является шум и гул при вращении. Если своевременно не заменить ролики, то их может заклинить, что приведет к «срезанию» зубьев ремня ГРМ, и он быстро порвется.

Нередко, особенно на машинах российского автопрома, происходит заклинивание насоса системы охлаждения. Неисправная помпа также может привести к истиранию материала ремня.

Еще одной причиной ситуации, когда ремень газораспределения неожиданно порвался, является установка на авто некачественных запчастей. Вы может строго соблюдать регламент ТО и вовремя заменять ремень газораспределения, но если новая деталь оборвалась уже через пять тысяч километров, значит, она была некачественной. Запчасти, от которых зависит работа наиболее важных систем автомобиля, стоит приобретать только на проверенных СТО, что позволит получить гарантию на ремонт.

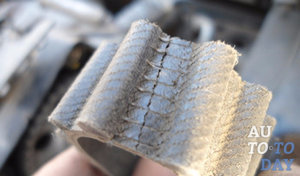

В результате изнашивания ремень может не порваться, но будут срезаны его зубья, которые входят в зацепление с шестернями валов мотора. Двигатель также остановится и не будет нормально заводиться.

Признаки, что порвался ремень ГРМ

После обрыва ремня авто не запускается, так как происходит нарушение компрессии в цилиндрах двигателя. Начинающие водители могут, не догадываясь об истинной причине остановки мотора, еще долго крутить стартер, пока не посадят АКБ. Такие действия только ухудшают последствия поломки. В некоторых моделях моторов в подобной ситуации поршень будет бить по деформированному клапану, словно по наковальне. Попытки завести мотор после того, как порвался ремень ГРМ, еще больше затрудняют последующий ремонт.

Еще один признак, что порвался ремень газораспределения, заключается в том, что при запуске двигатель очень легко вращается. Ощущение такое, что поршни мотора движутся совсем без усилия, так как нет компрессии в цилиндрах мотора.

Чтобы убедиться, что ремень порвался, следует открыть капот. Если эта деталь не закрыта защитным кожухом, то вы сможете увидеть ошметки ремня ГРМ. В таком случае следует немедленно доставить авто в сервис на эвакуаторе.

Что будет, если порвется ремень ГРМ

Чаще всего, если порвался ремень системы газораспределения, можно услышать характерный хлопок, после которого мотор останавливается, несмотря на то, что остальные системы автомобиля остаются исправными. При повторном запуске ДВС будет издавать металлические звуки и необычно легко вращаться.

Серьезность повреждений после того, как порвался газораспределительный ремень, зависит от конструкционных особенностей силового агрегата, который используется для оснащения конкретной марки автомобиля.

Какими могут быть последствия обрыва ремня ГРМ:

Капремонт силового агрегата.
Восстановление системы газораспределения.
Замена согнутых клапанов. В момент, когда привод порвался, клапана могут перемещаться для выпуска отработанных газов и подачи топливно-воздушной смеси. При этом коленвал продолжает перемещение и толкает поршни, которые могут встретиться с клапанами. Ситуация, когда порвался ремень ГРМ и загнуло клапана, происходит с моторами, у которых уменьшена камера сгорания, либо если на поршнях отсутствует специальная выборка. Чтобы определить характер повреждений, необходимо доставить авто в сервис. Для дефектовки мотора нужно снять ГБЦ и провести диагностику с применением специального оборудования. После такой поломки, даже если повреждены только несколько клапанов, стоит заменить их полностью.
Замена разрушенных поршней. Такая процедура как правило необходима для японских машин, у которых обрыв привода ГРМ приводит к сильному удару поршней по клапанам. Если он порвался на скорости, то будут погнуты все клапаны, разрушатся втулки, а осколки пробьют поршни. В результате может понадобиться сложный ремонт с заменой ГБЦ.

Наиболее серьезные поломки возникают, если порвался привод газораспределения на дизельном агрегате. Его конструкция не дает возможность для перемещения клапанов, которые при обрыве располагаются в верхней мертвой точке. В результате повреждение получают следующие узлы:

Распределительный вал с подшипниками.
ГБЦ.
Шатуны поршней.
Клапаны.

Характер повреждения ремня ГРМ оказывает непосредственное влияние на последствия неисправности. Случается, что он не рвется, но срезается несколько зубьев ремня. При этом коленвал и распредвал продолжают двигаться, поэтому поршни могут наносить удары по сопряженным деталям. Такими же могут быть последствия перескакивания ремня ГРМ на несколько зубьев.

Обрыв ремня ГРМ у 8- и 16-клапанных автомобилей

Если порвался ремень ГРМ на ДВС сложной конструкции, то последствия будут еще более серьезными. К примеру, на простом восьмиклапанном моторе может понадобиться только замена элементов газораспределительного механизма, а на ДВС с шестнадцатью клапанами придется менять деформированные поршни и клапаны.

Не стоит опасаться дальних поездок на авто с шестнадцатиклапанном моторе. Нужно строго соблюдать регламент замены ремня ГРМТ и следить, чтобы он не порвался. Если проводить периодическую диагностику состояния этой детали, то можно избежать более серьезных неприятностей. Во время осмотра механизма ГРМ следует оделить внимание состоянию сальников распредвала и коленчатого вала, проверить подшипники и натяжители.

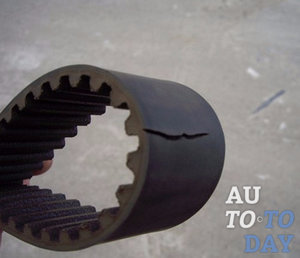

Признаки износа ремня ГРМ

Особенно серьезные последствия для мотора имеют место, если ремень ГРМ внезапно порвался на ходу. Предупредить такую неисправность поможет своевременная замена этой детали. Для того чтобы понять, что пришло время менять ремень ГРМ, стоит разобраться с основными признаками его износа. Не всем автовладельцам под силу своими руками демонтировать защитный кожух и проверить состояние ременной передачи, поэтому стоит обращать внимание на косвенные признаки возможной поломки:

Длительная эксплуатация ремня ГРМ без замены. Производители рекомендуют проводить замену деталей газораспределительного механизма каждые 50000 – 100000 км или один раз в течение 5 лет (в зависимости от того, какое событие наступит раньше). Дело в том, что со временем материал, используемый для изготовления ремня ГРМ, теряет свои прочностные характеристики. Он перестает быть эластичным, грубеет и растрескивается. После покупки авто с пробегом, необходимо сразу же заменить ремень ГРМ, чтобы он не порвался, так как не всегда можно точно установить время предыдущей замены этой детали.
Чрезмерная дымность при работе ДВС. Неправильная синхронизация работы мотора и системы зажигания приводит к тому, что топливо в двигателе сгорает не полностью, а это влечет за собой разрушение катализатора.
В результате попадания несгоревшего топлива из цилиндров двигателя выхлопную систему значительно увеличивается температура в катализаторе. Работа мотора будет сопровождаться хлопками, а дым из выхлопной трубы становится черным. Причиной таких процессов является провисание газораспределительного ремня.
Ощутимое снижение мощности силового агрегата, а также то, что мотор запускается с перебоями. Чрезмерная изношенность ремня ГРМ приводит к его растяжению и перескакиванию на несколько зубьев. В результате происходит сбой системы зажигания. Во время езды на авто будут заметны вибрации мотора и провалы в тяге. Если такую неисправность не устранить, то это приведет к поломке других элементов системы зажигания и силового агрегата.
Тикающий звук работающего двигателя. Изношенный ремень ГРМ растрескивается и может провисать. При этом из-под защитной крышки газораспределительного механизма во время работы мотора будут слышны тикающие звуки, усиливающиеся при повышении оборотов. Такой же шум может исходить не только от привода ГРМ, но и от неисправного ролика насоса системы охлаждения. Появление посторонних звуков в моторном отсеке свидетельствует о том, что необходимо провести диагностику двигателя автомобиля на СТО.
Наличие маслянистых потеков на узлах и деталях, расположенных рядом с механизмом газораспределения. Из-под защитной крышки ремня ГРМ может протекать масло или охлаждающая жидкость, которые разъедают материал, и он может порваться.

В этом случае, перед тем как заменить ременной привод ГРМ, следует в обязательном порядке устранить течь технических жидкостей.

Что делать, если порвался ремень ГРМ

В этом случае нужно обязательно установить новый ремень, воспользовавшись следующим алгоритмом:

Выполнить демонтаж защитной крышки, открутив несколько крепежных болтов.
Демонтировать крепеж защиты картера.

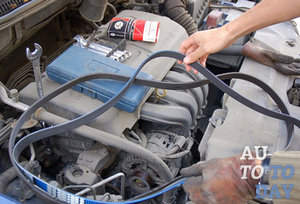

Снять ремень компрессора.
Снять серворемень привода генератора.
Снять клемму с АКБ.
Открутить болты крепежа и демонтировать генератор, а также шкив водяного насоса.
В некоторых моделях нужно снять одну из опор мотора.
Демонтировать защитную крышку механизма ГРМ.

После вышеописанных действий надо извлечь остатки старого ремня (предварительно нужно снять крышку зубчатого шкива) и установить новый ремень ГРМ.

После того, как данная процедура завершена, нужно затянуть натяжитель. Не забудьте проверить состояние роликов и при необходимости выполнить их замену. Стоит отметить, что для каждой модификации мотора существуют свои особенности замены ремня газораспределительного механизма.

Один из важных вопросов ремонта после того, как порвался ремень ГРМ, – как выставить метки? Это необходимо для корректной работы силового агрегата. Выставление меток – ответственная задача, так как если что-то сделать неправильно, двигатель не будет заводиться. Кроме того, нарушение технологии установки ремня ГРМ может стать причиной поломки мотора.

Перед тем как приступить к установке нового ремня, нужно убедиться, что ранее выставленные метки не были сбиты, иначе придется более глубоко разбираться в настройках системы газораспределения, и ремонт затянется на длительное время.

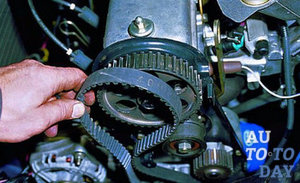

Установка нового ремня ГРМ должна выполняться таким образом, чтобы поршень 1-го цилиндра располагался в самой верхней точке 1-го цилиндра. Это положение соответствует максимальной удаленности поршня от коленвала, что указывает на правильное выставление меток.

Количество меток и расположение является индивидуальными характеристиками для каждой отдельной модификации силового агрегата. Чаще всего используются следующие их виды:

Метка на маховике.
Метка на шкиве.
Метка на распредвале (для 16-тиклапанного двигателя их должно быть две).

Перед установкой нового ремня ГРМ следует убедиться в совпадении всех меток. Чтобы установить их в нужное положение, следует проворачивать коленвал за крепежный болт, которым крепится шкив. Не допускается проворачивание распредвала за шкив.

Установка привода ГРМ и затягивание натяжителя производится при точном совпадении всех меток. После завершения установки следует провернуть коленчатый вал двигателя на несколько оборотов, чтобы убедиться, не сбились ли метки риски. Если они сместились, нужно повторить регулировку.

Если на вашем авто порвался ремень ГРМ, ремонт должен выполняться опытными специалистами автосервиса. Попытки провести такое обслуживание самостоятельно могут привести к еще более значительным неисправностям.
