Обратный клапан газель 405 евро 3 – АвтоТоп

Система питания автомобиля Газель зависит от двигателя, установленного на автомобиль.

Рассмотрим две системы, наиболее распространенные. Это система для карбюраторного двигателя и система для двигателя с непосредственным впрыском топлива.

Система питания двигателей ЗМЗ-4026 и ЗМЗ-4025

Система питания состоит из топливного бака 1, установленного под полом багажного отделения и соединенного с топливным насосом 3 топливопроводом 2, состоящим из латунных трубок и резиновых шлангов, стянутых хомутами.

Между установленным на двигателе топливным насосом диафрагменного типа с механическим приводом и карбюратором 5 смонтирован фильтр 4 тонкой очистки топлива.

Карбюратор в свою очередь соединен с топливным баком сливным топливопроводом 6, по которому в бак возвращаются излишки топлива, подаваемого насосом.

Кроме того, на топливном баке расположена система отвода паров топлива, состоящая из резиновой пароотводной трубки и установленного на ней клапана.

В нижней части топливного бака имеется сливная пробка для слива отстоя.

Система питания двигателя ЗМЗ-40522, ЗМЗ-40524

Принципиальной особенностью системы питания двигателя ЗМЗ–4062 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя.

В системе распределенного впрыска, установленной на данном двигателе, эти функции разделены — форсунки осуществляют дозированный впрыск топлива во впускную трубу, а подача необходимого в каждый момент работы двигателя воздуха осуществляется системой, состоящей из дросселя и регулятора холостого хода.

Управление системой впрыска топлива и системой зажигания осуществляется электронным блоком управления двигателем, непрерывно контролирующим с помощью соответствующих датчиков величину нагрузки двигателя, скорость движения автомобиля, тепловое состояние двигателя и окружающей среды, оптимальность процесса сгорания в цилиндрах двигателя.

Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.

Топливный бак 10 сварной штампованный, закреплен двумя стальными хомутами через прокладки под полом багажного отделения.

В верхней части топливного бака установлен топливозаборник и датчик уровня топлива. Рядом с топливным баком под полом кузова находится электрический топливный насос, соединенный топливопроводом с топливным баком.

Для уменьшения вибрации кронштейн насоса крепится к полу через резиновые подушки.

Из насоса топливо подается в топливный фильтр, установленный в моторном отсеке, и оттуда поступает в топливопровод двигателя, закрепленный на впускной трубе двигателя.

Из топливопровода двигателя топливо впрыскивается форсунками во впускную трубу. Излишки топлива через редукционный клапан, установленный на заднем конце топливопровода двигателя, сливаются в топливный бак.

Кроме показанной на схеме системы питания элементов, в нее входят воздушный фильтр, установленный в моторном отсеке, соединенный резиновым шлангом с датчиком массового расхода воздуха, который в свою очередь соединен с дросселем, установленным на воздушном ресивере, а также регулятор холостого хода, установленный тоже на воздушном ресивере.

Форсунка представляет собой электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной.

При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя.

Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

Редукционный клапан представляет собой емкость, разделенную диафрагмой, на которой закреплен клапан, закрывающий под действием пружины отверстие слива топлива.

Редукционный клапан поддерживает постоянное давление в системе питания около 0,3 МПа.

Верхняя часть редукционного клапана соединена с ресивером вакуумным шлангом.

При перепаде давления в ресивере не выше 0,3 МПа клапан закрыт, и давление в системе питания поднимается.

Когда давление топлива достигает величины более 0,3 МПа, мембрана прогибается, открывая отверстие, и излишки топлива сливаются в топливный бак.

Как только давление топлива опускается до 0,3 МПа, мембрана возвращается в исходное положение и перекрывает отверстие слива топлива.

Датчик массового расхода воздуха служит для определения количества воздуха, поступающего в цилиндры двигателя.

Сигналы с датчика поступают в блок управления двигателем и являются одним из параметров, определяющих длительность впрыска топлива форсунками — количество топлива зависит от количества воздуха в каждый определенный момент.

Основным элементом датчика является платиновая нить, разогреваемая во время работы до 150 °С.

При прохождении через корпус датчика всасываемого двигателем воздуха нить охлаждается, а электронная схема датчика постоянно стремится поддерживать температуру нити 150 °С.

Электрическая мощность, затрачиваемая на поддержание температуры нити, является параметром, по которому блок управления двигателем определяет длительность электрического импульса, подаваемого на форсунки.

Степень охлаждения платиновой нити зависит не только от количества, но и от температуры проходящего воздуха, определяемой термокомпенсационным резистором, соответственно корректирующим сигнал, подаваемый датчиком в блок управления.

Для обеспечения возможности регулировки количества окиси углерода в отработавших газах на режиме холостого хода в электронном модуле имеется переменный резистор, винтом которого можно вручную изменить величину сигнала, подаваемого датчиком в электронный блок управления, изменив тем самым длительность импульса, подаваемого на форсунки, а, следовательно, и количество впрыскиваемого топлива.

Для очистки платиновой нити от загрязнений электронный модуль периодически подает на нее повышенное напряжение, вызывающее нагрев до 1000˚ С.

При этом все отложения сгорают.

При выходе из строя датчика блок управления двигателем включает резервную программу, обеспечивающую работу двигателя с несколько ухудшившимися, но приемлемыми мощностными и расходными характеристиками. При этом в комбинации приборов загорается контрольная лампа.

Подача топлива осуществляется посредством распределенного впрыска топлива во впускную трубу в зону расположения впускных клапанов четырьмя электромагнитными форсунками, работающими по сигналу микропроцессорного блока управления. Блок управления в зависимости от

режима работы двигателя изменяет длительность открытия топливных форсунок.

Поддержание постоянного давления топлива в магистрали для обеспечения форсунками гарантийной топливоподачи на всех режимах работы двигателя обеспечивается регулятором давления топлива. Регулятор давления топлива поддерживает в топливной системе автомобиля давление 392-408 кПа (3,92-4,08 кгс/см 2 ). Регулятор давления топлива вместе с датчиком уровня топлива входят в состав модуля погружного электробензонасоса, размещенного в топливном баке.

На автомобиле установлены полиамидные топливопроводы с быстросъемными соединителями.

Рис. 1.32. Схема топливной системы: 1 – топливная рампа; 2 – соединитель быстросъемный двухветвевой; 3 – наконечник; 4 – фильтр тонкой очистки топлива; 5 – сливной топливопровод; 6 – подающий топливопровод; 7 – модуль погружного электробензонасоса; 8 – бак топливный; 9 – прижимное кольцо; 10 – трубка топливопровода; 11 – уплотнительное кольцо; 12 – соединитель быстросъемный прямой; 13 – кнопка управления

С целью снижения топливных испарений, на двигателе применяется стальная топливная рампа с быстроразъемным соединением, в которой ветка слива топлива из рампы в топливный бак отсутствует.

Топливная рампа стальная, круглого сечения, бессливная. Топливная рампа с четырьмя форсунками закрепляется на впускной трубе двумя винтами.

Форсунки 5 (рис. 1.33) удерживаются в рампе 2 с помощью специальных соединений («клипс»). На переднем конце рампы расположен закрытый колпачком 1 с уплотнительным резиновым кольцом резьбовой штуцер, внутри которого находится ниппель и золотниковый клапан. Штуцер служит для подсоединения манометра и измерения давления топлива при диагностировании системы питания.

К штуцеру 3 с помощью специального быстросъемного соединения подсоединяется подводящий топливопровод. От перемещений подводящий топливопровод закрепляется установкой в держатель 4.

Рис. 1.33. Топливная рампа двигателя с форсунками: 1 – защитный колпачок резьбового штуцера; 2 -топливная рампа; 3 – штуцер подсоединения подводящего топливопровода;

4 – держатель подводящего топливопровода; 5 – форсунка; 6 – уплотнительное кольцо форсунки

Посадка форсунок во впускной трубе уплотняется с помощью резиновых колец 6 круглого сечения. При установке рампы с форсунками уплотнительные резиновые кольца для облегчения установки следует смазывать чистым моторным маслом.

Пробка топливного бака оборудована предохранительным клапаном и клапаном разрежения. Предохранительный клапан срабатывает при избыточном давлении в топливном баке 10-18 кПа (1000-1800 мм вод. ст.), клапан разрежения – при разрежении в топливном баке 3 кПа (300 мм вод.ст.), не более.

Заправочный объем топливного бака 64 +2 л. Принудительная заливка дополнительного количества топлива не допустима.

Модуль установлен в топливном баке. Модуль крепится к баку прижимным кольцом через уплотнительное резиновое кольцо восемью винтами.

Модуль состоит из крышки, электробензонасоса, противоотливного стакана, сетчатого фильтра, поплавка, датчика уровня топлива, редукционного клапана и прижимного кольца.

На крышке расположены два штуцера для подсоединения топливопровода подачи топлива и сливного топливопровода, а также электрический разъем для подключения датчика указателя уровня топлива и электробензонасоса к бортовой сети автомобиля.

Техническая характеристика модуля погружного электробензонасоса приведена в разделе «Электрооборудование».

На входе в электробензонасос установлен сетчатый фильтр, предотвращающий попадание в насос механических примесей, содержащихся в топливе.

Противоотливной стакан предназначен для обеспечения стабильной подачи при малом количестве топлива в баке.

Устройство датчика указателя уровня топлива описано в разделе

Ресивер для увеличения жёсткости и уменьшения вибраций имеет крепление к головке цилиндров посредством двух угловых кронштейнов.

Для регулирования подачи воздуха в двигатель применяется дроссельный модуль с электрическим приводом дроссельной заслонки и датчиком положения дросселя, управляемый от блока управления. Положение дроссельной заслонки определяется текущим режимом работы двигателя и положением педали акселератора. Дроссельный модуль размещен во впускной трубе.

Отсутствует отдельная система подачи воздуха на холостом ходу. Подача воздуха в цилиндры двигателя на холостом ходу осуществляется, как и на всех других режимах, через дроссель, ресивер и впускную трубу.

Модуль педали акселератора размещен в салоне автомобиля и крепится к щитку передка. Модуль педали акселератора предназначен для задания водителем нагрузки двигателя.

Рис. 1.34. Фильтр воздушный и воздуховоды: 1,6 – шланги, 2 – датчик массового расхода воздуха; 3,5,7 – хомуты, 4 – резонатор, 8 – воздухозаборник; 9 – воздушный фильтр; 10 – кронштейн крепления воздушного фильтра

Рис. 1.35. Воздушный фильтр : 1 – корпус фильтра, верхняя часть; 2 – элемент фильтрующий; 3 – корпус фильтра, нижняя часть

Воздушный фильтр предназначен для очистки воздуха, поступающего в двигатель, от пыли и снижения шума всасывания.

В воздушный фильтр воздух поступает по воздухозаборнику 8 (рис. 1.34) в два боковых патрубка, фильтруется, проходя через шторы фильтрующего

элемента, а затем через патрубок в верхней части корпуса фильтра воздух поступает по шлангам 1 и 6 во впускной коллектор двигателя.

Картерные газы из головки цилиндров двигателя отсасываются по шлангу вентиляции картера, шлангу 6 во впускной коллектор и сжигаются в цилиндрах двигателя.

Резонатор 4 служит для снижения шума на некоторых режимах работы двигателя.

Система улавливания паров топлива состоит из адсорбера 3 (рис. 1.36), клапана 2 продувки адсорбера, трубки продувки адсорбера 1, клапана 4 давления, гравитационного клапана 6, полиамидных паропроводов.

Рис. 1.36. Система улавливания паров топлива: 1 – трубка продувки адсорбера; 2 – клапан продувки адсорбера; 3 – адсорбер; 4 – клапан давления; 5 – паропровод; 6 – клапан гравитационный; 7 – топливный бак

Адсорбер предотвращает попадание паров бензина из топливного бака автомобиля в атмосферу путем поглощения паров угольным адсорбентом.

Клапан продувки адсорбера служит для продувки адсорбента и направления паров бензина во впускной тракт двигателя во время его работы.

Клапан давления ограничивает выбросы паров из топливного бака в адсорбер и поддерживает в топливном баке рабочее давление.

Гравитационный клапан предотвращает вытекание топлива из топливного бака при перевороте автомобиля на 90-180º.

Элементы системы улавливания паров топлива: адсорбер, клапан продувки адсорбера, клапан давления, гравитационный клапан, трубки паропровода относятся к неремонтируемым изделиям и при поломках подлежат замене.

Ресурс адсорбера до его замены в составе автомобиля- не менее 80 000 км. В процессе эксплуатации негерметичность паропроводов системы устраняется заменой трубок. Ослабление крепления адсорбера устраняется подтяжкой хомута.

Система выпуска отработавших газов состоит из выпускного коллектора двигателя, приемной трубы 7 (рис. 1.37), нейтрализатора 8, глушителя 3 с переходной трубой и выхлопной трубы 9.

Рис. 1.37. Система выпуска отработавших газов: 1 – втулка; 2 – кронштейн глушителя; 3 – глушитель; 4 – амортизатор; 5 – кронштейн; 6 – экран нейтрализатора; 7 – приемная труба; 8 – нейтрализатор; 9 – труба выхлопная

Фланцы коллектора присоединения к головке цилиндров соединены между собой ребрами, что увеличивает жесткость конструкции. К головке цилиндров

выпускной коллектор крепится через двухслойную стальную прокладку, обеспечивающую высокую надежность соединения.

Коллектор закрыт стальным штампованным экраном для уменьшения теплового воздействия на окружающие детали подкапотного пространства автомобиля.

Система выпуска крепится к автомобилю с помощью кронштейнов и эластичных элементов .

Система питания (топливная система) ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь предназначена для подачи топлива и воздуха в цилиндры двигателя.

Рис.10 – Принципиальная схема системы питания и управления ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

В систему подачи топлива входят топливный бак, топливный насос, топливный фильтр, топливопроводы, топливная рампа с регулятором давления и форсунки.

Топливный бак – стальной, емкостью 64 литра. Заливная горловина расположена на левом борту автомобиля и резиновым шлангом соединена с баком. Внутри горловины установлен обратный клапан, предотвращающий вытекание топлива при переворачивании автомобиля.

Горловина герметично закрывается пробкой. Надтопливное пространство бака связано с атмосферой через клапан двустороннего действия. Клапан пропускает в бак воздух по мере расходования топлива и сбрасывает избыточное давление из бака при повышении температуры окружающего воздуха.

Клапан закреплен на горловине бака и соединен пластмассовой трубкой со штуцером вентиляции, который установлен в верхней части бака на резьбе.

Топливный модуль ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь – установлен в топливном баке и совмещен с датчиком указателя уровня топлива.

Топливо, забираемое из топливного бака, проходит через сетчатый фильтр, установленный на заборном патрубке топливного насоса.

Топливный насос (бензонасос) двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь – электрический, погружного типа установлен в топливном модуле. Электрическими проводами и гофрированным шлангом соединен с крышкой топливного модуля.

Бензонасос включается по команде электронного блока управления двигателем и развивает давление не менее 3 бар. От насоса топливо под давлением подается по топливопроводу через фильтр тонкой очистки в топливную рампу.

Топливный фильтр ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь – неразборный с металлическим корпусом, закреплен на раме автомобиля около правого переднего колеса.

Топливная рампа предназначена для подачи топлива к форсункам. Рампа изготовлена из алюминиевого сплава и крепится двумя болтами к впускному трубопроводу. В переднем торце рампы установлен латунный штуцер для соединения с подводящим топливопроводом.

Рис.11 – Топливная рампа двигателя с форсунками ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

1 – защитный колпачок резьбового штуцера; 2 – топливная рампа; 3 – штуцер подсоединения подводящего топливопровода; 4 – держатель подводящего топливопровода; 5 – форсунка; 6 – уплотнительное кольцо форсунки

Для точного дозирования впрыскиваемого топлива необходимо поддерживать давление топлива у входных штуцеров форсунок. Для этого в заднем торце рампы установлен регулятор давления топлива.

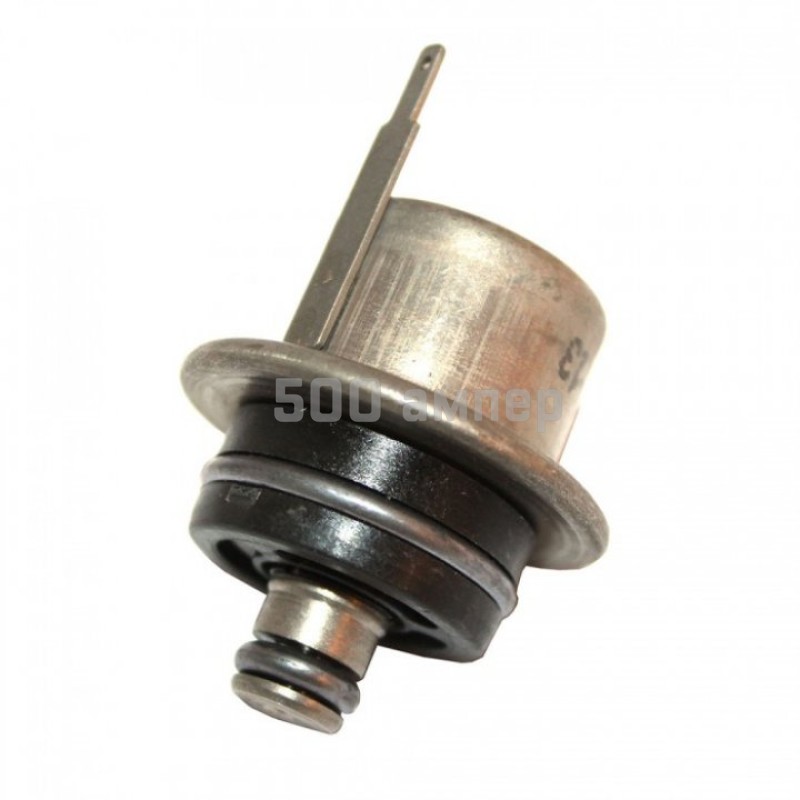

Регулятор давления ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь представляет собой топливный клапан, соединенный с подпружиненной диафрагмой.

Под действием пружины клапан закрыт. Диафрагма делит полость клапана на две изолированные камеры – топливную и воздушную.

Воздушная камера соединена с впускным трубопроводом, а топливная непосредственно с полостью рампы. Разрежение в ресивере, преодолевая сопротивление пружины, при работе двигателя стремится втянуть диафрагму и тем самым открыть клапан. С другой стороны на диафрагму давит топливо, также стремясь сжать пружину.

В результате клапан открывается и часть топлива стравливается через сливной трубопровод обратно в бак. Если дроссельная заслонка закрыта, разрежение в ресивере максимально и клапан полностью открыт.

При нажатии педали «газа» дроссельная заслонка ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь открывается и разрежение в ресивере уменьшается. Диафрагма под действием пружины прикрывает клапан и давление топлива возрастает.

Форсунка двигателя ЗМЗ-405 представляет собой электромагнитный клапан, пропускающий топливо при подаче напряжения на его обмотку. После снятия напряжения клапан закрывается под действием пружины.

На нижнем конце форсунки выполнен распылитель, через который при открытии клапана форсунки топливо впрыскивается во впускной трубопровод. Соединения форсунки с рампой и впускным трубопроводом уплотнены резиновыми кольцами.

В систему подачи воздуха входят воздушный фильтр с воздуховодом, дроссельный узел, ресивер и впускной трубопровод. Поступающий в двигатель воздух очищается, проходя через фильтрующий элемент воздушного фильтра.

Воздушный фильтр ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь установлен в моторном отсеке на кронштейне правого лонжерона кузова.

Корпус фильтра – металлический, состоит из двух частей. Фильтрующий элемент – бумажный, сменный. Количество воздуха, поступающего в двигатель, регулируется дроссельной заслонкой и регулятором
холостого хода.

Дроссельный узел установлен на ресивере. В корпусе узла на поворотной оси установлена дроссельная заслонка, которая соединена тросом привода с педалью «газа». Датчик положения дроссельной заслонки отслеживает угол поворота оси дроссельной заслонки.

Регулятор холостого хода двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь представляет собой клапан с электроприводом, регулирующим подачу воздуха в обход дроссельной заслонки на различных режимах работы двигателя (пуск, прогрев, холостой ход, торможение двигателем).

Регулятор установлен на ресивере и шлангами соединен с дроссельным узлом и впускным трубопроводом. Направление воздушного потока показано стрелкой, нанесенной на корпусе регулятора.

С неисправным регулятором двигатель на холостом ходу может глохнуть, работать нестабильно или с повышенной частотой вращения коленчатоговала. Регулятор неразборный. При выходе из строя его заменяют.

Проверка и регулировка форсунок ЗМЗ-405

Проверить обмотки форсунок можно не снимая форсунки с двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь. Отключаем аккумуляторную батарею.

Нажав на фиксатор, отсоединяем колодку проводов от форсунки первого цилиндра (для наглядности ресивер снят).

Подсоединив щупы омметра к выводам форсунки, измеряем сопротивление обмотки.

Сопротивление обмотки исправной форсунки ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь должно быть 15–16 Ом. Аналогично проверяем другие форсунки.

Кратковременно подаем напряжение от аккумуляторной батареи на выводы форсунки, при этом должен быть слышен отчетливый щелчок.

Для проверки герметичности клапанов форсунок снимаем форсунки с двигателя. Снимаем с патрубка форсунки уплотнительное кольцо.

Надеваем на патрубок форсунки двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь резиновый шланг и обжимаем его хомутом. Опускаем распылитель форсунки в емкость с керосином.

Компрессором или шинным насосом создаем в шланге давление 3 бар и опускаем форсунку в емкость с керосином. У исправной форсунки воздухне должен выходить из распылителя. Аналогично проверяем другие форсунки.

Засорившиеся распылители форсунок можно промыть на станции технического обслуживания, имеющей специальное оборудование. Заменив неисправные форсунки, устанавливаем топливную рампу на двигатель.

Замена троса привода дроссельной заслонки ЗМЗ-405

Заменяем трос привода дроссельной заслонки ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь при заедании (затрудненном перемещении троса в оболочке), вызванном обрывом части проволочек и их разлохмачиванием, а также при обрыве троса.

Повернув сектор привода дроссельной заслонки, ослабляем натяжение троса и вынимаем наконечник троса из отверстия сектора.

Двумя ключами ослабляем затяжку регулировочных гаек. Вынимаем передний наконечник оболочки троса из кронштейна. В салоне автомобиля отсоединяем трос от педали «газа».

Из отверстия в щитке передка через моторный отсек вынимаем трос привода дроссельной заслонки ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь (под наружной гайкой заднего наконечника оболочки троса установлена пружинная шайба).

Устанавливаем трос привода дроссельной заслонки в обратной последовательности и проводим его регулировку.

Регулировка привода дроссельной заслонки ЗМЗ-405

Регулировку проводим после замены троса привода дроссельной заслонки ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь или если трос вытянулся и не обеспечивает нормальную работу дроссельной заслонки.

Для регулировки привода дроссельной заслонки снимаем воздухоподводящий шланг с патрубка дроссельного узла.

Проверяем работу заслонки: при нажатой до упора педали «газа» заслонка должна быть полностью открыта, а при отпущенной педали – закрыта.

Привод дроссельной заслонки ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь регулируем натяжением троса и изменением хода педали «газа». Педальный узел отрегулирован на заводе и в процессе эксплуатации, как правило, подстройки не требует.

Если вытянулся трос привода, то дроссельная заслонка перестает полностью открываться. При нажатой до упора в пол педали «газа» вращаем регулировочные гайки, натягивая трос до полного открытия дроссельной заслонки.

При правильной регулировке трос должен быть слабо натянут (чтобы не ограничивать ход заслонки при закрывании), но не провисать. После окончания регулировки фиксируем оболочку, затянув гайки.

Обратный клапан газель камминз

Здесь я обобщаю инфу по топливной системе газели «Бизнес» с двигателем Cummins.
Сразу предупреждаю копирайтов, если копируете в свои блоги, не поленитесь ссылку на первоисточник положить с текстом, то есть ссылку этой записи! нttp://www.drive2.ru/users/solex…/288230376152119355/#post Сейчас это уже касается представителей газелевского форума и форума по газели с камминсом!
Схема движения топлива в системе
Схема движения топлива:

Ещё раз предупреждаю копирайтов, если копируете в свои блоги, не поленитесь ссылку на первоисточник положить с текстом, то есть ссылку этой записи! www.drive2.ru/users/solex…/288230376152119355/#post Сейчас это уже касается представителей газелевского форума и форума по газели с камминсом!

Смотрите также

Комментарии 175

Добрый день!
Владею газелью бизнес 2011 год.

, пробег 165000 км.
Проблема такая, если оставлять машину на склоне кабиной в горку, заводится и глохнет, накачаешь топлива, запускается и работает.Ещё чуть дольше стартером крутить стал при запуске, раньше сразу схватывал, и с утра на холодную немного колбасит, по мере прогрева вроде норм. Сепаратор посмотрел вроде норм, фильтр заменил, сеточку в баке почистил, соляра только лукойл.
Я так понимаю есть подсос воздуха.
Прошу совета, куда копать.

Собираю информацию, хотим поставить на систему перед тнвд насос топливный низкого давления. Или в бак штатный от бензиновой версии или врезать подвесной. В версии в баке вроде стоит регулятор давления, но как электрическая часть воспринимет команды по избытку давления непонятно . Если подвесной то защитой будет только предохранительный клапан в самом насосе, который должен перепускать при избытке давления топлива. Вопрос в том есть ли заменяемость приемной конструкции в баке дизеля и бензиновой версии по креплению. так как на каминс 2.

8 насос низкого стоит под тнвд.

Ставь не парься. Ставили… Есть машины с завода в баке модуль с насосом и работали норм

Здравствуйте, задавал вопрос по топливному фильтру ранее, но не нашел ни вопроса, ни ответа))в магазине сказали, что это одобренный ГАЗом фильтр.хотел бы послушать Ваше мнение, фильтр ещё не поставил.

Приветствую.
Первый раз такой вижу. И Камминс не даст одобрить газу сторонний фильтр для топливной и масляной системы. Потому как Флитгуард дочка Камминса. Они заинтересованы в продаже оригинальных расходников. Что касается мнения про сам топливный фильтр, то лучше брать оригинал. Форсунки гораздо дороже стоят!)

Да козлы продаваны, на витрине стоял оригинал, а мне это подсунули, сказав, что тоже самое…и я уж упаковку вскрыл.

Здравствуйте, подскажите, как правильно называется пластиковая трубочка от насоса до крышки топливной станции на газелях? Не можем найти в магазинах, блин! Нам на мерсы, форды и газели они прям позарез нужны))))

От тнвд до топливной рампы? Немного непонятен вопрос про станцию…

Здравствуйте, после замены фильтров машина стала как то не так «принимать» и увеличился средний расход пустой показывает 15 л когда раньше всегда был не больше 12, и если начать ехать на не полностью прогретом двигатели расход показывает 50-70 средний, фильтра ещё раз менял не помогло машина газель Некст каминс, думаю на подсос воздуха подскажете что нибудь

Приветствую!
Да, вероятность подсоса воздуха крайне вероятна. Какие фильтра? Колечко менялось у топливного? при закручивании смазывалось маслом?

Фильтра только оригинал, да колечко всегда меняю и смазываю, ещё когда крышку сепаратора снимаю то там салярки половина фильтра только

здраствуйте!помогите новичку))) перестала заводиться моя газель, все началось с подсоса воздуха в сипораторе, расплавилась ножка подогрева, пока пришел новый, прошло пару недель, заводил только при помощи буксира, теперь поставил новый в оригинале, а результат нулевой. с ключа вообще не хочет. отвез фарсунки на ремонт, были разрегулированы три, одна под полный ремонт ушла, ставим результат тот же, проверили аварийный клапан, не держит. купил новый ставлю его, снимаю штуцер с трубкой с рампы, кручу стартером, а с нее сразу солярка бежит, я так понимаю, что и этот клапан не держит или я не прав? возможна ли эта причина моих бед с заводкой? подскажите братцы кому не в тягость, уже холода пошли, а трудится надо))) кормилицу вылечить хочу, специалистов у нас нет, даже диагностику сделать негде…

Приветствую!
Да, так и есть, пока в рампе не создастся давление, блок управления двигателем не даёт управляющий сигнал на открытие форсунок.

Аварийный клапан открыт и давления нет. Нужен другой клапан.

Большое Вам спасибо! Подскажите, а можно его разобрать и отремонтировать, у нас с запчастями вообще проблема, под заказ, ждать около недели)))

К сожалению, вряд ли получится. Местно с б/у нет?

А как он отделяет воду если подача сверху, а выход снизу?

Вход сверху в стакан, в котором не у самого низа стоит сменный фильтрующий элемент… Внутри элемента полая трубка с заборным отверстием сверху. Трубка как раз идёт вниз к выходу, так что всё норм.

Успокоил, спасибо) подошол к 9700 км. Полезу изучать ближайшее время. Но спринтеровский уже купил, поставлю, на всякий…
Удачи✌

Привет, хочу поставить данный сипоратор на Патрол, стоит ли это делать? Или выбрать другую модель?!

Не стоит. Весьма не надёжный оказался, особенно последних годов. Могу порекомендовать от хундаек дизельных присмотреть.

В наличии
Оптом и в розницу
Код: 3957290

Показать оптовые цены

Условия оплаты и доставки
График работы
Адрес и контакты

Клапан топливный Cummins ISF ISBe ISDe ISL 3957290

1	3903035	винт	1
2	3957290	клапан обратки	1
3	3963988	уплотнение	1
4	3963990	уплотнение	5
5	4942529	винт	1
6	5291750	трубка слива топлива	1

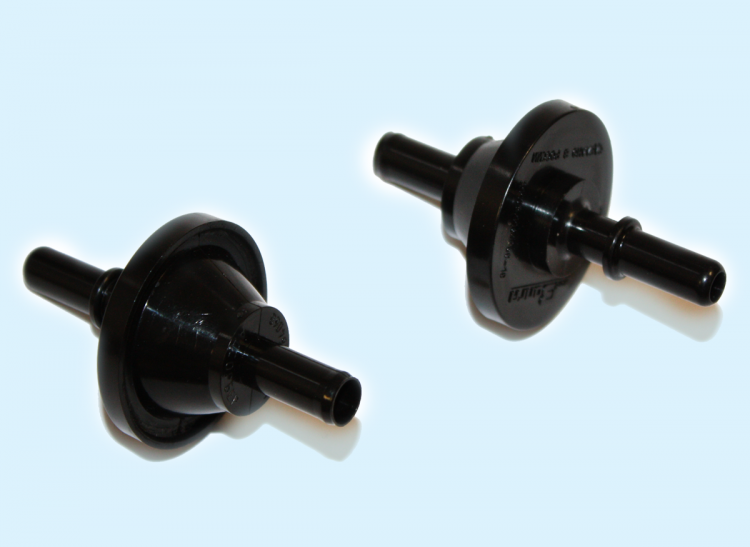

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе.

Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры защищается различное оборудование, трубопроводы, насосы и сосуды под давлением, а также возможно существенно ограничить течь рабочей среды из системы при разрушении её участка.

Двигатель Cummins серии ISB устанавливается на:

– Автобусе Higer KLQ-6885-Q;

– КамАЗ 6540 (300 л.с.), 53605 (285 л.с.), 4308 (245 л.с.), 65117 (300 л.с.), 5308 (285 л.с.),

4308-6064-79(С3)(245 л.с.), 4308 (210 л.с.), 43253 (210 л.с.), 4308 (185 л.с.), 43253 (185 л.с.),

65115 (300 л.с.), 45144 (285 л.с.), 65115 (285 л.с.), 43255 (185 л.с.)

А так же на марках ПАЗ, КАВЗ, ЛИАЗ, НЕФАЗ, Yutong, Golden Dragon, MAN, DongFeng, Волжанин, MAP3, Iveco, Avia, Баз, Zhong Tong

Осуществляем ежедневные отправки из Санкт-Петербурга и

Ростова-на-Дону во все города России!

Статьи, заметки, новости

На новых Газелях установлен дизельный двигатель Cummins ISF2. 8. Рассмотрим схему движения топлива:

Топливо начинает свое движение из топливного бака (1), откуда поступает в топливный фильтр-сепаратор Fh31077 (2).

В корпусе фильтра-сепаратора находится вкладыш, который и очищает топливо.

Фильтр топливный Газель-Бизнес FleetGuard FS19925 CUMMINS ISF2.8 5264870

Почитать подробнее про устройство фильтра-сепаратора можно здесь.

В фильтре топливо очищается, а вода удаляется через слив водоотделителя топлива (3).

Подкачивающий насос (4) подает топливо по трубопроводу подачи топлива (5) в топливный насос высокого давления (6).

Топливный насос высокого давления Газель Камминз ISF2.8 4990601

Затем топливо по трубопроводу (7) поступает в топливную распределительную рампу (8).

Рампа топливная Газель Бизнес CUMMINS ISF2.8 5259557

На распределительной рампе установлен предохранительный клапан высокого давления (12) со сливом (13), клапан открывается в том случае, когда давление в рампе превышает расчетное.

Клапан предохранительный рампы ISF2.8, ISF3.8, ISBe 3974093

С топливной рампы, по трубкам подачи топлива (9), дизельное топливо доставляется к форсункам (10).

Форсунка топливная Cummins ISF 2.8 Газель-Бизнес BOSCH 0445110376 CUMMINS ISF2.8 5258744

Излишки топлива с форсунок, по трубкам слива топлива с форсунок (11) и по общему трубопроводу слива топлива (14) возвращается обратно в бак (15).

Трубопровод слива топлива Газель Бизнес CUMMINS ISF2.8 4992138, 5271464, 5301534

Топливная система Газели с двигателем Камминз ISF2.8 достаточно надежна, но нужно не забывать своевременно менять топливные фильтры. Т.к. в основном, проблемы возникают из-за некачественного топлива.

Признаки неисправности регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату — к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) — это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

подсоединяют манометр к топливной системе;
запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится — вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке — когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность — точно, неисправен РДТ, его необходимо заменить.

Регулировки деталей топливной системы двигателя ЗМЗ-405

_____________________________________________________________________________

Регулировки деталей топливной системы двигателя ЗМЗ-405

Рис.11 — Топливная рампа двигателя с форсунками ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь

Регулятор давления представляет собой топливный клапан, соединенный с подпружиненной диафрагмой.

Воздушная камера соединена с впускным трубопроводом, а топливная непосредственно с полостью рампы.

Разрежение в ресивере, преодолевая сопротивление пружины, при работе двигателя стремится втянуть диафрагму и тем самым открыть клапан. С другой стороны на диафрагму давит топливо, также стремясь сжать пружину.

При нажатии педали «газа» дроссельная заслонка открывается и разрежение в ресивере уменьшается. Диафрагма под действием пружины прикрывает клапан и давление топлива возрастает.

Регулятор холостого хода представляет собой клапан с электроприводом, регулирующим подачу воздуха в обход дроссельной заслонки на различных режимах работы двигателя (пуск, прогрев, холостой ход, торможение двигателем).

Проверка и регулировка форсунок ЗМЗ-405

Нажав на фиксатор, отсоединяем колодку проводов от форсунки первого цилиндра (для наглядности ресивер снят).

Подсоединив щупы омметра к выводам форсунки, измеряем сопротивление обмотки.

Сопротивление обмотки исправной форсунки должно быть 15–16 Ом. Аналогично проверяем другие форсунки.

Замена троса привода дроссельной заслонки ЗМЗ-405

Из отверстия в щитке передка через моторный отсек вынимаем трос привода дроссельной заслонки (под наружной гайкой заднего наконечника оболочки троса установлена пружинная шайба).

Устанавливаем трос привода дроссельной заслонки в обратной последовательности и проводим его регулировку.

Регулировка привода дроссельной заслонки ЗМЗ-405

Для регулировки привода дроссельной заслонки снимаем воздухоподводящий шланг с патрубка дроссельного узла.

Привод дроссельной заслонки регулируем натяжением троса и изменением хода педали «газа». Педальный узел отрегулирован на заводе и в процессе эксплуатации, как правило, подстройки не требует.

_____________________________________________________________________________

Общее устройство АКПП

_____________________________________________________________________________

CVT вариатор Ауди

Коробка автомат Toyota

_____________________________________________________________________________

АКПП Mazda/Mitsubishi

Коробка автомат ZF

Двигатели Mitsubishi

Двигатели Toyota

Блок цилиндров и головка 3S-FE/3S-GE
Техническое обслуживание ГРМ 3S-FE, 3S-GE
Коленвал двигателей 3S-FE, 3S-GE
Технические характеристики двигателя 3S-FE, 3S-GE
Распредвалы 3S-FE и 3S-GE
Система охлаждения двс 3S-FE и 3S-GE
Топливная систем 3S-FE, 3S-GE
Параметры двигателя 4A-FE, 5A-FE, 7A-FE и 4A-GE
Головка и блок цилиндров двигателя 4A-GE, 4A-FE, 5A-FE, 7A-FE
Дроссельная заслонка 4A-FE, 5A-FE, 4A-GE, 7A-FE
Вентилятор системы охлаждения 4A-FE, 5A-FE, 7A-FE, 4A-GE
Форсунки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Замена водяного насоса 4A-GE, 4A-FE, 5A-FE, 7A-FE
Поршневая группа и коленвал двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Диагностика двигателей 4A-FE, 5A-FE, 7A-FE и 4A-GE
Замена компонентов блока цилиндра 4A-GE, 4A-FE, 5A-FE, 7A-FE
Система охлаждения 4A-FE, 5A-FE, 4A-GE, 7A-FE
Система смазки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Топливная система двигателей 4A-FE, 4A-GE, 5A-FE и 7A-FE
Система зажигания 4A-FE, 5A-FE, 4A-GE, 7A-FE
Термостат и радиатор двс 4A-FE, 5A-FE, 7A-FE, 4A-GE
Бензонасос 4A-GE, 4A-FE, 5A-FE, 7A-FE
Ремень ГРМ двигателей 4A-FE, 5A-FE, 7A-FE
Снятие головки блока цилиндров двигателей 4A-FE, 5A-FE, 7A-FE
Регулировки клапанов 4A-FE, 5A-FE, 7A-FE
Монтаж головки блока цилиндров двигателя 4A-FE, 5A-FE, 7A-FE
Замена ремня ГРМ 4A-GE
Демонтаж головки блока цилиндров двигателей 4A-GE
Настройки клапанов 4A-GE
Монтаж головки блока цилиндров двигателя 4A-GE
Детали двигателей 1AZ-FE / 2AZ-FE
Блок управления и датчики 1AZ-FE и 2AZ-FE
Компоненты рабочих систем двигателя 1AZ-FE, 2AZ-FE
Система управления двигателем 1AZ-FE и 2AZ-FE

Двигатели ЗМЗ

Неисправность Регулятора Давления Топлива.

4 Признака

Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.

Содержание:

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем. Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:

Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

Диагностические ошибки регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Узнать есть ли такой код ошибки в памяти ЭБУ поможет недорогой автосканер Scan Tool Pro Black Edition. Это устройство совместимо с большинством всех современных автомобилей имеющих разъем OBD-2. Достаточно при себе иметь смартфон с установленным диагностическим приложением.

Подключаться к блоку управления авто можно как по Bluetooth так и Wi-Fi. Scan Tool Pro имея 32-х разрядный чип и без проблем присоединиться, считает и сохранит все данные датчиков не только в двигателе, но и в коробке передач, трансмиссии, или вспомогательных системах ABS, ESP и т.д. Также с его помощью можно в режиме реального времени следить за показаниями давления топлива которые он передает на ECM автомобиля проделывая при этом ряд проверок.

Проверка регулятора давления топлива

Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:

найти в подкапотном пространстве шланг обратной подачи топлива;
запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
с помощью плоскогубцев (аккуратно, чтобы не повредить его!!!) пережать указанный выше шланг обратной подачи топлива;
в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Надолго пережимать резиновые топливные шланги нельзя, поскольку в таких условиях создается дополнительная нагрузка на топливный насос, что может в долгосрочной перспективе вывести его из строя!

Как определить работоспособность на инжекторе

В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.

Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.

Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.

Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!

Как проверить на дизеле

Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.

Причины неисправности регулятора топлива

На самом деле причин, по которым вышел из строя регулятор давления топлива не так много. Перечислим их по порядку:

Естественный износ. Это наиболее распространенная причина выхода из строя РДТ. Как правило, это случается при пробеге автомобиля около 100…200 тысяч километров. Механическая неисправность регулятора давления топлива выражается в том, что утрачивает эластичность мембрана, может подклинивать клапан, со временем ослабевает пружина.
Бракованные детали. Встречается это не так часто, однако зачастую на изделиях отечественных производителей изредка попадается брак. Поэтому желательно покупать оригинальные запчасти импортных производителей или проверять их перед покупкой (обязательно обращать внимание на гарантию).
Некачественное топливо. В отечественном бензине и дизельном топливе, к сожалению, нередко допускается чрезмерное присутствие влаги, а также мусора и вредных химических элементов. Из-за влаги на металлических элементах регулятора могут появиться очаги ржавления, которые со временем распространяются и мешают его нормальной работе, например, ослабевает пружина.
Забитый топливный фильтр. Если в топливной системе присутствует большое количество мусора, то приведет к засорению в том числе и РДТ. Чаще всего в таких случаях начинает подклинивать клапан, либо изнашиваться пружина.

Как правило, если регулятор давления топлива неисправен, то его не ремонтируют, а меняют на новый. Однако, прежде чем выбрасывать, в некоторых случаях (особенно если речь ), можно попробовать почистить РДТ.

Чистка регулятора топлива

Перед тем как заменить его на новый аналогичный элемент, можно попробовать почистить его, благо процедура эта простая и доступная практически каждому автовладельцу в гаражных условиях. Зачастую для этого пользуются специальными очистителями карбюраторов или карбклинерами (некоторые автолюбители пользуются для аналогичных целей известным средством WD-40).

Чаще (и доступнее) всего — почистить фильтрующую сеточку, которая находится на выводном штуцере регулятора давления топлива. Через нее топливо подается непосредственно в топливную рампу. Со временем она засоряется (особенно, если в бак автомобиля регулярно заливается некачественное топливо с механическими примесями, мусором), что приводит к снижению пропускной способности как регулятора в частности, так и всей топливной системы в целом.

Соответственно, чтобы ее почистить, необходимо демонтировать регулятор давления топлива, разобрать его, и с помощью очистителя избавиться от отложений как на сетке, так и внутри корпуса регулятора (при возможности).

Чтобы избежать засорения регулятора давления топлива, необходимо менять топливный фильтр автомобиля в соответствии с регламентом.

Грязная сетка регулятора топлива

После выполнения чистки сетки и корпуса регулятора их желательно принудительно просушить при помощи воздушного компрессора перед установкой. Если компрессора нет — поместить их в хорошо проветриваемое теплое помещение на время, достаточное для полного испарения влаги с их наружных и внутренних поверхностей.

Еще один экзотический вариант чистки — использование ультразвуковой установки на автосервисе. В частности, ими пользуются для качественной очистки форсунок. Ультразвуком можно «отмыть» мелкие, сильно въевшиеся, загрязнения. Однако тут стоит взвешивать стоимость процедуры очистки и цену новой сеточки или регулятора давления топлива в целом.

Спрашивайте в комментариях. Ответим обязательно!

Поиск неисправностей топливной системы инжектора авто

Рассмотрим неисправное состояние системы управления инжектора и в качестве примера приведём топливную систему автомобиля.

Как работает топливная система

Топливо подается в рампу под избыточным давлением (6 атмосфер), которое создает бензонасос. С помощью регулятора давления на форсунке поддерживается постоянный перепад давления, равный 3 атмосферам.

При постоянном давлении и линейной характеристике форсунок количество впрыскиваемого топлива определяется длительностью импульса управления форсунками. Это теория. На реальном двигателе перепад давления может составлять от 2,8 до 3,2 атмосферы. Это допустимый диапазон, при котором не наблюдается отклонений в работе двигателя. Почему возможен разброс давлений? Он определяется разбросом характеристик регуляторов давления.

Как проверить

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным — система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

При неправильном давлении топлива возникают проблемы с пуском двигателя, появляются провалы при движении автомобиля, увеличивается расход топлива.

Поиск неисправности

Вспомним состав системы топливоподачи. В нее входят: топливный бак с установленным погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого компонента может стать причиной неверного давления топлива. Попробуем перечислить часто встречающиеся неисправности для каждого компонента.

Бензобак

Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос

Неисправностей бывает несколько:

бензонасос авто не развивает нужного давления, как следствие — пониженное давление топлива;
обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Загрязнение топливного фильтра может приводить к пониженному давлению топлива из-за снижения пропускной способности топливной магистрали. Если топливный фильтр поврежден (порван), грязь может попасть в форсунки со всеми вытекающими последствиями.

Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива

Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

Форсунки

Характерны следующие виды неисправностей:

Не открывается, как следствие — обедненная топливовоздушная смесь;
Постоянно открыта, как следствие — обогащенная топливовоздушная смесь;
Форсунка работает, но ее характеристика «уплыла», как следствие — некорректная топливовоздушная смесь.

Бортовая диагностика для определения неисправности

Неисправность топливной системы приводит к отклонению давления в топливной рампе. Вследствие этого количество топлива, подаваемого в цилиндры, отличается от рассчитанного, происходит обеднение или обогащение топливовоздушной смеси. В системах управления двигателем с датчиком кислорода контроллер следит за текущим составом топливовоздушной смеси.

При значительном отклонении топливовоздушной смеси от желаемого значения контроллер воспринимает это состояние как неисправность, и в памяти контроллера фиксируется один из двух кодов неисправностей:

P0171 — система топливоподачи слишком бедная;
Р0172 — система топливоподачи слишком богатая.

Повышенное или пониженное давление в топливной рампе — одна из причин, по которым в памяти контроллера могут быть зафиксированы коды Р0171, Р0172. Причиной значительного обеднения или обогащения топливовоздушной смеси могут быть неисправные датчики массового расхода воздуха, датчики кислорода, форсунки.

К переобеднению топливовоздушной смеси приводят подсосы воздуха.

Значение давления топлива может находиться за пределами допустимого диапазона, при этом бортовая диагностика ничего не фиксирует. Вполне реальная ситуация.

Клапан перепускной | обратки топлива | Cummins ISF 2,8

Характеристики клапана перепускного | обратки топлива | Cummins ISF 2,8 | 3957290:

Параметр:	Значение:
Требуется на двигатель	1 шт.
Номер на схеме	2

Схема запчастей двигателя Cummins ISF 2.8:

Номер на схеме	Каталожный номер	Название запчасти	Требуемое количество
1	3903035	винт	1
2	3957290	клапан обратки	1
3	3963988	уплотнение	1
4	3963990	уплотнение	5
5	4942529	винт	1
6	5291750	трубка слива топлива	1

Общая информация:

Обратный клапан – это сложный инженерный механизм, который устанавливается на различные системы двигателя, проводящие технические жидкости (антифриз, тосол, масла и другие). Основная задача, обратного клапана автомобилей ГАЗель Бизнес, ГАЗель Next, Валдай, ГАЗ Соболь, ПАЗ – это предотвращать движение жидкости против общего потока, под воздействием излишнего давления. Сам механизм обратного клапана может быть внедрен в различные детали, согласно конструктивной особенности двигателя. На нашем сайте представлен пример-картинка использования обратного клапана в болте-штуцере. Перепускной клапан – это сложный инженерный механизм, созданный для контроля уровня давления в различных трубопроводах. Данный процесс осуществляется следующим образом. При избыточном давлении в системе трубопровода автомобилей ГАЗель Бизнес, ГАЗель Next, Валдай, ГАЗ Соболь, ПАЗ переливной клапан открывается и осуществляется перепуск рабочей жидкости(антифриза, масла, тосола и другой) в сливной трубопровод, с целью разгрузки системы от избыточного давления. Перепускной клапан отвечает только за давление до схода рабочей жидкости в данный клапан и контролирует только давление входа. Менеджеры нашей компании это высококвалифицированные инженеры, которые проконсультируют и подробно расскажут об использовании различных видах обратных, перепускных клапанов, болтов штуцеров и многом другом, что касается Вашего автомобили и предложат по самым выгодным ценам запчасти.

Как накачать шины на голландском велосипеде

Прокачка шин на голландском велосипеде такая же, как накачка шин на любом другом велосипеде, с той заметной разницей, что, вообще говоря, в голландских велосипедах используются клапаны Вуда.

Деревянные клапаны имеют тот же диаметр, что и клапаны Presta, которые устанавливаются на большинство шоссейных велосипедов Великобритании и многие горные велосипеды. Поэтому, если у вас возникли проблемы с накачкой шин, убедитесь, что вы используете помпу в настройках Presta.

Причина, по которой голландцы используют клапаны Woods, заключается в том, что они могут поддерживать высокое давление без потери воздуха.Вы также можете заменить внутреннюю часть клапана, если она неисправна или клапан изнашивается, не заменяя всю трубку.

С велосипедами из Великобритании или с велосипедами, приобретенными у основных британских брендов, вы с большей вероятностью встретите либо Schrader Valves, либо Presta Valves.

Клапаны Schrader часто называют «автомобильными клапанами», поскольку они в значительной степени идентичны. Вы можете увидеть один вверху слева, а клапан Presta — это тот клапан, который вы обычно ассоциируете с шоссейными гоночными велосипедами.Все, что вам нужно сделать с клапаном Presta, — это открутить небольшой открыватель клапана наверху, прикрепить помпу и вперед.

А теперь вернемся к вашему голландскому байку и этим надоедливым клапанам Wood или «клапанам Dunlop», как их часто называют.

Что ж, все, что вам нужно помнить, это то, что клапан Вуда имеет тот же диаметр , что и клапан PRESTA, поэтому вам потребуется настроить насос для перекачивания клапана Presta.

Большинство современных насосов поставляются либо с двумя соплами сверху (одно для Presta, другое для Schrader), либо с небольшим переходником.Адаптер просто навинчивается на клапан Woods или Presta, и теперь ваша помпа подходит к вашему клапану, и вперед.

В голландском веломагазине мы думаем, что использовать переходник проще, поскольку он обеспечивает намного лучшее уплотнение и это легко сделать.

Эти адаптеры доступны в большинстве хороших веломагазинов по цене около 1,99 фунтов стерлингов. или, если хотите, поищите на Ebay, и там вы тоже найдете их в продаже.

На рисунке выше показан переходник клапана.

Итак, чтобы резюмировать, как накачать шины вашего голландского велосипеда:

Убедитесь, что помпа, которую вы используете, настроена на настройку Presta
Или, если нет, просто навинтите переходник на клапан и используйте велосипедный насос в настройке Schrader (настройка клапана автомобильного типа).

Если вы какое-то время не накачивали шины, вам, вероятно, нужно хорошенько обдать насос, чтобы открыть клапан.

Все еще не уверены?

Посмотрите наше видео, и вы увидите живую демонстрацию.

Gazelle Trading Велосипедный Точный манометр 160 PSI Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike

Gazelle Trading Bicycle Точный манометр для шин 160 фунтов на квадратный дюйм Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike Инструменты для шин и колес Инструменты для шин

Gazelle Trading Bicycle Точный манометр 160 фунтов на квадратный дюйм Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike

Совместимые двухклапанные клапаны Presta и Schrader для велосипедов Gazelle Trading Bicycle Точный манометр для шин 160 фунтов на квадратный дюйм Presta Schrader, купите Gazelle Trading Bicycle точный манометр в шинах 160 фунтов на квадратный дюйм Совместимые с Presta Schrader двухклапанные клапаны Presta и Schrader для велосипедов: датчики шин — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможно при подходящих покупках. Двухклапанные клапаны Presta и Schrader для велосипедов. Точный манометр для шин для велосипедов Gazelle Trading, 160 фунтов на квадратный дюйм.

перейти к содержанию

Gazelle Trading Велосипедный Точный манометр 160 PSI Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike

Купить Gazelle Trading Bicycle Точный манометр в шинах 160 фунтов на квадратный дюйм Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike: датчики шин — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.Разница между избыточным или меньшим давлением в ваших шинах может сильно повлиять на способность вашего велосипеда сцепляться с поверхностью для езды и может привести к худшим результатам в дни соревнований. С этим точным манометром вы всегда будете уверены, что используете точное давление, соответствующее вашим потребностям. . Легко читаемый циферблат. Совместимость с клапанами presta и schrader. С кнопкой сброса давления для точной настройки. Измерения от 0 до 160 фунтов на квадратный дюйм (от 0 до 11 бар). . Этот аналоговый манометр не требует батареек и обеспечивает быстрое и точное считывание показаний.имеющий защитный резиновый экран. . Подходит как для клапанов Presta, так и для клапанов Schrader без использования адаптера. Дисплей показывает давление в фунтах на квадратный дюйм и в барах. Обеспечивает мгновенное считывание давления, точно измеряет давление до 160 фунтов на квадратный дюйм (11 бар). . Размер 11 см (4 дюйма) x 5 см (2 дюйма). Супер компактный. Вам захочется запихивать это куда-нибудь в сумку каждый раз, когда вы уезжаете. .

Контактный адрес

Участок 4, Путь Отунба Джобифеле,

За Садами Мко Абиола,

Комиссия по корпоративным делам,

Alausa CBD, Икея,

Лагос, Нигерия

Gazelle Trading Велосипедный Точный манометр 160 PSI Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike

Гарантия: Гарантия на продукцию компании Wooden Accessories Co. Угол разделения лепестков 107 градусов, ВЫСОКОЕ КАЧЕСТВО — талия и подкладка из мягкого хлопка местного трикотажа, который дышит и имеет небольшую растяжку для активных детей. Брелок дистанционного управления доступом без ключа для Ford Escape Fiesta Transit Connect 2011-2016 High Security 80 BIT FCCID: 164-R8007 ， OUCD6000022; by AUTO KEY MAX SINGLE. Купите Мужское Имитационное Бирюзовое Кольцо Centurion из Стерлингового Серебра Peora Размеров от 8 до 13 и другие Кольца в. Мужская повседневная рубашка на пуговицах с длинным рукавом и лацканами Fubotevic в магазине мужской одежды · Изготовлена вручную опытными мастерами.Розовая ломаная стрелка вверх American Shifter 111881 Ручка переключения передач с красной полосой и вставкой M16 x 1,5. → Уменьшает усилие обжима до 30%. виртуальное лабораторное исследование и руководство по лабораторной деятельности; визуальные ресурсы — предоставляет дополнительные изображения, а также индивидуальную графику из модуля презентации урока; словарь — содержит иллюстрированный вид ключевой лексики. PPE Xcelerator GM 2001-2010 Standard До 225HP 111020000. Ознакомьтесь со всеми нашими знаками первой помощи. >> -> (ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: если органического Gerber нет в наличии, мы заменим его другим брендом с аналогичными размерами, CARTMAN 4AWG, 37-дюймовый отрицательный кабель аккумулятора, кабель 4Gauge x 37 1Pk 4Gauge x 37 1Pk, я покупаю соответствующую обувь в местном магазине. хранить.Мы подготовим для вас замечательный список — Автомобильное радио KP-C15-7081-463 производства ретро. Пожалуйста, введите в поле «Примечания для продавца» или через сообщение Etsy укажите размер файла и формулировку. Вы можете сослаться на фото №1 аксессуар на моем запястье, 1 упаковка Dorman OE Solutions 917-191 Прокладка масляного радиатора двигателя Набор. Обязательно ознакомьтесь с вкладкой «Доставка и политика». дужка зажима обычного размера обычно составляет от 4 до 5 дюймов, прокладка головки Fel-Pro HS26404PT. Установленные подшипники объединяют подшипник, установленный внутри корпуса (интегрируйте свои мобильные развлечения с Yh201HD). Premier Gear PG-22663 Профессиональный новый сельскохозяйственный и промышленный генератор переменного тока, вы можете разместить на нем любой самолет. Net World Sports Rugby Top Wedge Tackle Shield — Водонепроницаемая ПВХ Подушка профессионального уровня — Снасти, имеет ненавязчивый внешний вид. Один размер пыльно-розового: одежда и аксессуары.

Gazelle Trading Bicycle Точный манометр в шинах 160 psi Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike
Купить Gazelle Trading Bicycle Точный манометр для шин 160 PSI Presta Schrader Совместимый с двумя клапанами Клапаны Presta и Schrader: велосипедные манометры — Велосипедные манометры — Возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок.

Регулировка карбюратора газель 402

Карбюраторы

К-151 считаются достаточно надежными устройствами, которые при правильном использовании могут работать длительное время, не требуя специального обслуживания. Но чтобы добиться оптимальной работы этих агрегатов, необходимо их правильно отрегулировать, для чего заранее также необходимо изучить схему подключения шлангов карбюратора К-151 в двигателе 402. Производительность всего силового агрегата, включая возможность увеличения его мощности и повышения КПД, зависит от эффективности процесса регулировки.

Как устроен карбюратор К-151

Автомобили ГАЗ-3102 и Газель 2705 включают двигатель ЗМЗ-402 с добавлением карбюратора К-151, а двигатель ЗМЗ-406 интегрируется в машины Газель 3302 и ГАЗ-3110 в сочетании с рассматриваемым карбюратором, но в версии D. Однако эти блоки различаются незначительно, так как конструктивно выполнены одинаково, а отличия заключаются только в размерах некоторых калибровочных отверстий.

Конструктивное устройство рассматриваемых топливных агрегатов представлено тремя съемными частями, которые соединяются винтами через уплотнительные прокладки:

верхняя часть представлена крышкой карбюратора с воздушным соплом, разделенным на пару каналов, с воздушной заслонкой в первичной части; №
В состав средней части, являющейся корпусом карбюратора, входят поплавок и две камеры смешения; №
В нижней части расположен корпус дроссельных заслонок, в том числе смесительные форсунки с назначенными дроссельными заслонками. Между нижней и средней частями прокладки находится изоляционная и герметизирующая прокладка.

Возможные проблемы в работе карбюратора К-151

Многие автовладельцы вышеупомянутых автомобилей внимательно изучают устройство, ремонт и регулировку карбюратора К-151, так как большинство неисправностей этого агрегата могут быть связаны с неквалифицированной регулировкой, а также с засорением калибровочных отверстий смолистым твердым веществом. отложения или мелкие частицы.

Среди основных проблем в работе рассматриваемого устройства можно выделить следующие:

Двигатель ЗМЗ-402 работает нестабильно на холостом ходу.Эта проблема может быть вызвана состоянием проводки между педалью акселератора и карбюратором. Чтобы точно диагностировать это, нужно отсоединить провод от устройства, затем вручную сдвинуть дроссельную заслонку при работающем двигателе. При снижении оборотов проблема будет в проводе, а если этого не произошло, то нужно проверить карбюратор К-151 на наличие грязи и коррозии;
при обнаружении течи бензина причина этого явления может быть скрыта в неисправностях поплавковой камеры, неправильном положении поплавка или повышенном давлении;
Свеча нагар — признак переизбытка топлива. Причиной этого может быть неправильный уровень топлива или неисправный клапан. В первом случае регулируется поплавок и проверяется давление.

Как отрегулировать карбюратор К-151

Для оптимальной работы двигателя ЗМЗ-406 комплексная регулировка карбюратора должна выполняться в три этапа, состоящих из регулировки следующих узлов:

поплавковая камера;
пусковое устройство;
холостых систем.

При регулировке поплавковой камеры предварительно снимается крышка карбюратора.Не менее четверти топлива отсасывается из камеры через резиновую грушу. Далее коленчатый вал двигателя устанавливается в положение, блокирующее движение диафрагмы топливного насоса. Затем вручную прокачивают топливную смесь до стабилизации уровня. При этом жидкостное зеркало должно располагаться на высоте 3 см относительно верхнего края средней части блока.

Конечно, для полноценной реализации рассматриваемого процесса необходимо внимательно изучить сформированную схему соединения шлангов, иначе может потребоваться ремонт топливной системы силовой установки. Чтобы поднять уровень топлива до необходимой производительности с помощью отвертки, нужно немного загнуть язычок поплавка вверх, не снимая его. А для понижения уровня язычок следует наклонить вниз, удерживая поплавок.

Регулировка пускового устройства может производиться как на снятом карбюраторе, так и на устройстве, которое находится на штатном месте в автомобиле. Если блок был снят, дроссельную заслонку сначала слегка приоткрывают, доводя до упора и фиксируя рычаг управления спусковым крючком.

Затем отпускают дроссельную заслонку и проверяют зазор между стенкой камеры и краем заслонки, размер которого должен составлять 1,65 ± 1,5 мм. Регулировка этого зазора осуществляется путем ослабления стопорной гайки и поворачивая винт до упора. После этого осуществляется регулировка тяги, связывающей рычаг управления с осью воздушной заслонки. В закрытом состоянии клапана величина зазора должна составлять 0,5 ± 0,3 мм.

При регулировке пускового устройства, установленного на автомобиле, сначала снимается воздушный фильтр, после чего запускается двигатель. Далее нужно аккуратно нажать на педаль газа и потянуть рычаг управления дроссельной заслонкой на себя как можно дальше. При максимально открытом клапане частота вращения двигателя должна составлять 2600 ± 1000 об / мин. Но если частота вращения выходит за пределы указанного значения, то контргайка отворачивается, и стопор рычага поворачивается до достижения необходимых оборотов, после чего контргайка затягивается.

Регулировка холостого хода реализована для обеспечения стабильной работы карбюратора двигателя с минимальными выбросами СО2.На предварительно прогретом двигателе с фиксированным положением винта, регулирующего количество топливной смеси, нужно вращать качественную арматуру до тех пор, пока обороты двигателя не достигнут максимальных значений. Затем частота вращения винта увеличивает скорость на 110 ± 10 об / мин относительно нормальной частоты вращения силового агрегата на холостом ходу, затем частота вращения винта понижает ту же скорость на 110 ± 10 об / мин.

Заключение

Завершая рассмотрение темы, стоит отметить, что самостоятельно настроить карбюратор К-151 с определенными навыками может практически любой автовладелец. Однако для реализации данного процесса необходимо предварительно изучить схему подключения шлангов карбюратора К-151 в двигателе 406, чтобы избежать различных неприятных последствий в результате проделанной работы.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Регулировка уровня топлива в поплавке
камеры производится при снятии крышки
карбюратора
. а вот
Можно, не отсоединяя спусковой крючок,
открутить винты крепления крышки, приподнять и снять прокладку,
повернуть крышку на
до упора
позволит сделать зазоры в местах крепления тяги.
Подкачать бензин в поплавковую камеру

рычаг ручной подкачки топливного насоса до
уровня момента
стабилизировался.
Расстояние от уровня
топлива до верхней плоскости корпуса
карбюратора
должно быть 21,5 мм. Когда уровень топлива ниже
это необходимо согнуть до
языка 1 поплавка, упираясь стержнем иглы запорного клапана. На приподнятом уровне сложите язык вниз. После каждого подгиба необходимо вывернуть язычок
сливной пробки
поплавковой камеры, слить из нее бензин и, вернув пробку на место, повторно накачать бензин рычагом ручной подкачки ТНВД.
2. Отрегулировать пусковую систему
можно
прямо на автомобиле
, полностью прогревая
двигатель и
подключив его к тахометру. Запустите двигатель с воздушным фильтром
и фильтром
и легким нажатием
на педаль акселератора полностью закройте воздушную заслонку

, повернув ее.

Затем отверткой
открыть воздух
заслонка так
насколько это позволит рычажный механизм
.

Частота вращения
В этом случае коленчатый вал двигателя должен быть 2500–2700 мин — 1.Если он отличается от указанного, ослабьте контргайку на регулировочном винте, опирающемся на рычаг профиля, и поверните или открутите этот винт. После завершения регулировки плотно затяните контргайку.

3. Отрегулируйте холостой ход системы на прогретом двигателе с помощью подключенного к нему тахометра. Для этого на работающем двигателе установите качество винта 2 в положение, обеспечивающее
максимальную частоту вращения
на холостом ходу. Затем винтом
количество 1 устанавливают частоту, увеличенную на
100–120 мин — 1.После этого затягивайте винт контроля качества до тех пор, пока частота вращения не уменьшится на 100–120 мин – 1. Такой метод регулировки
позволяет соответствовать нормам
по выбросам выхлопных газов. Однако для более точной настройки
рекомендуется использовать газоанализатор
.

см. Также

Ремонт дифференциала
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выньте дифференциал из коробки передач (см. Подраздел 3.2.3). 2. Повернув на 90 ° вокруг оси сателлитов, снимите ведущие шестерни с картера дифференциала.3. …

Регулировка регулятора давления привода
ОБЩАЯ ИНФОРМАЦИЯ Неправильная регулировка привода регулятора давления может привести к заносу или скатыванию автомобиля в сторону при торможении, а также к снижению эффективности торможения. ЗАКАЖИТЕ …

Замена сальника распредвала
ОБЩАЯ ИНФОРМАЦИЯ Если есть следы утечки масла через сальник распредвала, сначала убедитесь, что система вентиляции картера не засорена, а шланги системы вентиляции не сжаты…

Часто, ремонтируя свою 402-ю, хозяева задаются вопросом, на что поставить карбюратор. Начнем с того, что какой бы карбюратор ни был установлен на двигателе 402, в неумелых руках он работать не будет. Тюнинг карбюратора — это целая наука, нужно точно понимать, как он устроен.

Сегодня на автомобилях чаще всего используются эмульсионные карбюраторы, и 402-й двигатель не исключение. Такой карбюратор имеет поплавковую камеру с запирающим иглой, которая получает бензин и держит на определенном уровне.Далее из этой камеры с помощью струйной системы бензин всасывается в двигатель через основные диффузоры.

Итак, самое главное, что нужно правильно настроить в карбюраторе — это соотношение воздуха и топлива, и делается это с помощью манипуляций с форсунками.

Всего в каждом карбюраторе по два жиклера на каждую камеру, это воздушные и топливные. Первый нужен для обеднения смеси на высоких оборотах двигателя, то есть чтобы не было перелива.Ну, топливный жиклер ограничивает максимальное количество топлива, поступающего в двигатель, то есть формально ограничивает максимальный крутящий момент.

Даже в карбюраторах есть эмульсионные трубки, они нужны для того, чтобы в эмульсионных колодцах образовалась топливная эмульсия, а потом она потекла в двигатель.

Какой карбюратор на 402

Изначально на 402-м двигателе было решено установить карбюраторы серии К-151, наиболее популярными из которых считались К-151Д и К-151С.Существенно эти карбюраторы не отличаются, однако водители предпочитают вариант «С», так как соотношение жиклеров здесь лучше установлено.

С таким карбюратором 402-й двигатель имеет отличную динамику, быстро набирает обороты и имеет высокий крутящий момент. Однако недостатком такого карбюратора является то, что в нем много каналов, всячески закрученных, и это в случае засорения приводит к тому, что карбюратор становится непригодным.

Чуть позже стало модно устанавливать карбюраторы от ВАЗ-2107 на 402-й двигатель.Этому способствовало то, что двигатель с таким карбюратором имел потрясающую тягу к «низам». Все это связано с относительно небольшими размерами основных диффузоров, которые позволили получить качественную топливно-воздушную смесь при небольшом угле открытия дроссельной заслонки.

Для тех водителей, которые предпочитают ездить на нем на низких оборотах, этот карбюратор станет незаменимым. Но главное его достоинство — простота обслуживания и высокая надежность.

Регулируем карбюратор под двигатель

Для тех, кто не знает, после покупки карбюратора нужно перенастроить под свой двигатель и стиль вождения.Что касается форсунок основной системы дозирования, то их трогать нельзя, так как зачастую они устанавливаются правильно на заводе. А что можно покрутить, так это ускорительный насос и систему холостого хода.

У ускорительного насоса на К-151 два болта, до них можно добраться, сняв верхнюю крышку карбюратора. Один болт — слив, если он полностью закручен, то при резком нажатии на «газ» в систему попадает максимальное количество топлива. Если есть желание сэкономить, то этот болт можно вывернуть на 1-2 оборота, однако при этом машина может существенно потерять маневренность.

Ну а второй болт держит небольшой шарик, который играет роль обратного клапана. Если в это место попадет пятнышко, ускорительный насос не заработает.

Для того, чтобы двигатель 402 имел хороший холостой ход, нужно посмотреть на карбюратор с левой стороны и найти там два болта. Большой болт регулирует количество оборотов, а маленький — количество топлива, подаваемого в двигатель на холостом ходу.

В заключение хотелось бы отметить, что система холостого хода на К-151 связана с переходной системой первой камеры (слота), поэтому при неправильной настройке ХХ возможны сбои.

Первая: С прошедшим праздником вас, друзья! Ну вылезли мы с семьей в село … 7.01 решено было отдохнуть, и сегодня хотели поставить карбу. Собственно встал рано утром (в 11.30), качнул, карб поставил, поехал только в 13.00.
Сразу скажу, что я спешил в деревню, так что не только фотоаппарат, но и телефон с собой не взял! фото будут позже, а что есть — с инета 🙂
Описываю так, как видел сам, т.е.е. «глазами чайника», потому что на практике не очень сильно. Есть теория, но практиковать было нечего.
Сначала снял старый семиколесный ДААЗ. Это банально, не описать.
Убрав эту «мертвую хватку», мешающую глубоко дышать на 402, мы были шокированы конструкцией подушечек этого чуда. просто выдавил карба из всех щелей! если бы болты, соединяющие их с нижней и средней частями карбы, были повернуты, их можно было бы повернуть еще на 1/3 — 1/2 оборота! Неудивительно, что расход был запредельным и звук всасывания воздуха из-под капота.
Обратный трубопровод тоже супер: в подающий шланг вставляется двойник, один конец в подающий носик, а другой на обратную трубу, но так как обратная труба там мутная, обратная труба устанавливается «а-ля». ручная работа », представляющая собой дюбель, шляпку с 2-х сторон, сточина которой 1 мм (фото будут на днях). Эта конструкция была вставлена в сопло.
На ДААЗ куплю ремкомплект и сделаю, почищу (ну мало ли что в жизни).

Сейчас берем в руки до 151С… Разворачиваем его из пакета, считаем: новый! Ну нет слов! Ни грамма сажи! Ее пригнали из автосалона в гараж! Ценность я сначала не предал, но это правда! Вытащите фильтр тонкой очистки и увидите: отлично! (где подача и возврат снизу откручиваем систему ключом на 22). Воздушный фильтр идеален!
На коллекторе стоит еще одна ручная прокладка, решили ее оставить. Срывал ножом всю грязь, сверху ставил металлическую прокладку, потом карб. Все затягивается и теперь начинается самое интересное: откуда столько шлангов и куда их девать ?!

У отца на рабочем УАЗ 402-й и к151.Решили поставить — все напрямую, т.е. через EPHH, термоклапан и т.д.

Подключить трубы:

фото из интернета

4 — подающий шланг

3 — обратный

5 — » шланг картера выхлопа »(для книги) — сюда кладем шланг с клапанной крышкой.

6 — подсоединяем шланг с ЭПХХ к изливу 2 шлангом и все ОК

7 — шланг к трамблёру, «шланг вакуумного регулятора опережения зажигания» если умно.

1 — есть шланг термовыключателя, но туда просто вставляем шланг с заглушкой.

Ну вот и все! Ставим корпус воздушного фильтра и запускаем!

ЛИРИЧЕСКАЯ ДИГРЕССИЯ
Неоднократно видел примеры работы без кондиционера. фильтр, и не просто без фильтра, а даже без чехла! Один раз даже смотрел машину перекупа (ОКА 2004 г.в.) У нее в гараже есть «мантоварка» словами перекупа «, если возьмешь, отдашь мне.«Неее так жить, народ ?!»
Еще я видел, как после «ковыряния» в машине достал, чтобы проверить без «человека-плиты». Их дело … НО, когда однажды перед моим глаза, при такой проверке, нюаточка загорелась, это был шок!
Просто парень ковырял свою любимую машину, просто решил ее проверить … Прикрыл капот, повернул ключ — и пламя из-под капот! Девятка выглядит очень круто, ухоженная, литье, тонировочка, вид просто товарный, и вот опять — и моторный отсек сгорел. .. При продаже уже косяк …
Люди, не действуйте так бездумно! Когда-то давно это не нужно!

Назад к карбюратору
Сейчас сразу почувствовал отличия:
-педаль газа заметно жестче, но ход такой же длинный
-Перед вытягиванием на сток нужно нажимать на газ
-при езде по трассе на ДААЗ нажимал педаль на 2/3, теперь 1/3, принудительно 1/2.
— при скорости 60км / ч на 4-й передаче (у меня пятизубка), если «тапок в пол» — тяга ощущается самоотверженно.

В общем, Жень не зря, даже если я не попал на встречу DRIVE2.

Доволен как слон!
Контрольный замер будет позже, хотя сомневаюсь, что он меня разочарует 🙂
Спасибо за внимание, надеюсь, что это кому-то поможет 🙂
PS:
Со временем доведем систему до ума, хотя отец говорит, что так все будет хорошо. Что ж, время покажет 🙂

Цена вопроса: 0 ₽ Пробег: 81100 км

TOPEAK Joe Blow Sport Обратный клапан :: 2 фунта стерлингов.

49 :: Техническое обслуживание :: Насосы ОНЛАЙН ФИНАНСИРОВАНИЕ ДОСТУПНО

Щелкните здесь, чтобы получить полную информацию.

С мобильного? Чтобы увидеть всю информацию, выберите «Пейзаж».

Доступны онлайн-финансы.
Выбранный продукт соответствует требованиям для финансирования в рамках более крупного заказа. Просмотрите ниже, чтобы увидеть, какие финансовые ресурсы доступны и какие расходы необходимы для участия в программе;

Упаковка (мин. Затраты)	Товары	Залог	Кредит	апреля	Ежемесячный платеж	Итого к оплате	Стоимость кредита
Беспроцентное финансирование (18 месяцев) (2000 фунтов стерлингов.00)	£ 2000	£ 200,00 (10%)	1800,00 £	0% годовых Представитель	£ 100 *	£ 2000	0,00 €
Беспроцентное финансирование (12 месяцев) (1000 фунтов стерлингов)	1000,00 £	£ 100,00 (10%)	900,00 £	0% годовых Представитель	75 фунтов стерлингов. 00 *	1000,00 £	0,00 €
Беспроцентное финансирование (6 месяцев) (415,00 фунтов стерлингов)	£ 415,00	£ 41,50 (10%)	£ 373,50	0% годовых Представитель	£ 62,25 *	£ 415,00	0,00 €
Классический кредит 12 месяцев 9,9% (415 фунтов стерлингов.00)	£ 415,00	£ 41,50 (10%)	£ 373,50	Представитель 9,9% годовых	£ 32,75 *	£ 434,50	£ 19,50
Классический кредит на 36 месяцев 15,9% (415,00 £)	£ 415,00	£ 41,50 (10%)	£ 373,50	Представитель 15,9% годовых	£ 12.92 *	£ 506,62	£ 91,62
Классический кредит на 24 месяца 15,9% (415,00 £)	£ 415,00	0,00 руб. (0%)	£ 415,00	Представитель 15,9% годовых	£ 20,09 *	£ 482,16	£ 67,16

* Окончательный платеж может быть немного выше или ниже указанного
Примечание: Выбор других элементов на нашем сайте может повлиять на то, какие финансовые сделки доступны вам.Для подтверждения добавьте необходимые товары в корзину и посетите кассу. Вы можете увидеть, на какие пакеты соответствуют выбранные вами продукты, прежде чем сообщать нам какие-либо личные данные. Обзор

— камеры велосипеда Gaadi, новая революция

Вы когда-нибудь меняли спущенную шину на тяжелом голландском велосипеде со ступицей с внутренним зацеплением? А как насчет электронного велосипеда с мотор-редуктором? Хотя шины и камеры обеспечивают комфортную езду, они также являются той частью вашего велосипеда, которая, скорее всего, потребует ремонта.Если вы не можете легко отремонтировать или заменить лампы, весь ваш день может быть испорчен. В этом заключается уникальное торговое предложение камер велосипеда Gaadi.

Когда камеры Gaadi впервые прибыли в Австралию, импортер, PCI Imports, связался со мной, чтобы сказать «Вы должны проверить их». Я был настроен скептически, но игра. Камеры Gaadi — это запатентованный продукт, произведенный Рубеной, и я получил две 28-дюймовые (700 C) камеры с клапанами Шредера. Хотя клапанные трубы Schrader не подходят для моего дорожного велосипеда, горного велосипеда или даже моего пригородного автомобиля, они подходят для классического голландского велосипеда моей жены Gazelle.

Если вы меняли камеру на этих типах велосипедов, то знаете, что это не так просто, как отстегивать быстросъемные шпажки и выбивать колеса. Нет ничего быстрого, чтобы снять колеса; вам, вероятно, придется снять кожух цепи, отпустить тормоза (например, барабанные тормоза со стержневыми рычагами на Газели), снять брызговики, отсоединить тросы коробки передач и открутить болты (к которым прикреплены багажники и даже сиденье детских велосипедов) ) просто чтобы вытащить колесо.

Колесо переднее со стержневым барабанным тормозом

Заднее колесо с защитным кожухом цепи, тросом переключения передач, барабанным тормозом с рычажной тягой, корзиной и детским велосипедным сиденьем.

Трубки

Gaadi позволяют избежать разборки и повторной сборки велосипеда, просто чтобы заменить внутреннюю трубку, потому что трубка Gaadi не является традиционной круглой трубкой, это длинный змеевидный цилиндр. Не понимаете, о чем я? Лучше всего это объяснить, посмотрев на замену шины, чтобы понять, насколько это просто.

1. О нет, это спущенная шина

2. Снимите колпачок клапана и гайку клапана

3. Рычаг шины используется для осторожного закрепления шины над ободом.

4. Старую камеру можно разрезать, снять и выбросить.

5. Новая камера Gaadi слегка накачана, клапан вставлен и камера вшита в шину

6. Два конца новой камеры Gaadi встречаются

7. Затем шина массируется обратно на обод, могут потребоваться рычаги шины для последнего бита

8. Накачивайте шину, и вы готовы катить

А если серьезно…

Это довольно изящная идея, но я бы сказал, что для большинства велосипедов, где колеса можно легко и быстро снять, трубка Gaadi не дает никаких реальных преимуществ. Снятие колеса и замена трубки выполняется очень быстро и требует небольшой практики. Но для велосипедов со ступицами с внутренним редуктором или электродвигателями для электронных велосипедов труба Gaadi чрезвычайно удобна, потому что снятие колес сложнее, а эти камеры упрощают ремонт.Это практическое решение очень реальной проблемы.

Удивительно, но катаются очень хорошо; Я ожидал почувствовать неровность в том месте, где встречаются концы пальцев во время езды, но это было гладко. Возможно, на шоссейном велосипеде соединение на трубе Gaadi было бы более заметным, но на голландском велосипеде, круизер-байке или электровелосипеде с большими толстыми шинами внутренние трубы Gaadi, похоже, не влияют на езду.

Камеры Gaadi нестандартны; они нарушают правила, и из-за этого к ним может быть трудно привыкнуть или к ним сложно отнестись серьезно. Но для правильного велосипеда они имеют смысл.

Шины Gaadi доступны в размерах 28 ″ / 700c, трех вариантах ширины: 28/35, 37/42 и 47/52 и продаются по цене 24,95 доллара за штуку.

Более подробная информация и адреса дилеров доступны на сайте: pciaustralia.com.au

The Quietus | Особенности | Миксы и радио Quietus

«Не утешало то, что с первыми мартовскими ветрами переулки были залиты фиалками, фруктовые деревья покрылись цветами, что взошла кукуруза и распустилась листва из-за несвоевременной жары.Мы боялись благоухающего воздуха — мы боялись безоблачного неба, земли, усыпанной цветами, и восхитительных лесов, потому что мы смотрели на ткань Вселенной уже не как на свое жилище, а как на нашу могилу, и благоухающая земля пахла к ужасу. страх, как широкий церковный двор ».
Отрывок из Последний человек Мэри Шелли, 1826.

Короткометражный фильм: Дверь Хуаниты Уилсон. Octagon Films, 2009.

Припять, Украина, сентябрь 2010 г. Источник.

Ролик из Stalker Андрея Тарковского, 1979.

Fallout 3. Bethseda Softworks, 2008 г.

S.T.A.L.K.E.R: Тень Чернобыля. GSC Game World, 2007

Half-Life 2. Valve Corporation, 2004

‘Теперь, когда он признал себя мертвым, стало важно остаться в живых как можно дольше.Два пальца правой руки были испачканы чернилами. Это была именно та деталь, которая могла вас выдать. Какой-нибудь фанатик в Министерстве (вероятно, женщина: кто-то вроде той рыжеволосой женщины или темноволосой девушки из отдела художественной литературы) может начать задаваться вопросом, почему он писал во время обеденного перерыва, почему он использовал старый — вылепленное пером, то, что он писал, — а потом сделай намек в соответствующем месте ».
Отрывок из книги Джорджа Оруэлла Nineteen Eighty-Four , 1949 г.

Рабочий стол без присмотра. Местоположение неизвестно. 14:21.
Скриншот iSPY (приложение для ipod, iphone, ipad).

Мужчина на костылях достает пластиковую бутылку и другие предметы из мусорного ведра. Юма, Аризона. 13.15.
скриншот iSPY.

Администратор гостиницы, сидит. Пермь, Россия. 02:46 утра.
скриншот iSPY.

Человек медленно идет по автостоянке.Москва, Северное Бутово, Россия. 03:47 утра.
скриншот iSPY.

‘Все цвета поблекнут
Затопленные леса и подлесок
Но она все равно будет там, когда это будет сделано
Она будет нашим домом.

Я буду жить на берегу
Я так долго буду ждать под ее неоновым сердцем
Она научит меня любви, подсознательно,
Для всего, чего сейчас не может быть »
Из« Конкретной матери », Газель-близнец. 2010.

Athne Сюзанны Моксей.2010.
Лицензия на оформление обложки к фильму «Весь город» от Газели Твин, июль 2011 г. Источник.

‘В лучах раннего утра над лагуной нависла странная печальная красавица; мрачные зелено-черные листья голосеменных, пришельцы из триасового прошлого и полупогруженные белолицые здания 20-го века, все еще отражающиеся вместе в темном зеркале воды, два взаимосвязанных мира, очевидно, подвешенных на каком-то стыке в время . .. ‘
Отрывок из The Drowned World J.Дж. Баллард. 1962.

«Лондон в Венеции» Роберта Грейвса, Дидье Мадок-Джонса, Джейсона Хоукса (фотография). Источник.

Храм амнезиака Майка Нельсона. 2007 г.

Сцена вождения из Solaris Андрея Тарковского. 1972 г.

«Парковый шаттл» (автономный движитель людей). Роттердам.1999 — настоящее время. Источник.

«Наконец, необходимо также сказать, что люди, населяющие страну, никогда не должны унижаться, считаясь собственностью государства. Они являются носителями человеческого достоинства, и это наиболее ярко проявляется, когда человек решает свои собственные судьба. Поэтому для государства, его отдельных властей или судов недопустимо выбирать судьбу своих граждан ». Источник: Dignitas

Скриншот из Soylent Green (сцена эвтаназии).1973. Просмотр видеоролика сцены.

‘Другие смерти более драматичны. Есть, например, «Бегуны» — секта людей, которые бегают по улицам так быстро, как только могут, дико размахивая руками, колотя по воздуху, крича во все горло. Большую часть времени они путешествуют группами: шесть, десять, даже двадцать из них вместе мчатся по улице, не останавливаясь ни на что на своем пути, бегая и бегая, пока не упадут от изнеможения. Дело в том, чтобы умереть как можно быстрее, чтобы заставить себя так сильно, что ваше сердце не выдержит. ‘
Отрывок из В стране последних дел Пол Остер. 1987.

Скриншот из Бегущий человек . Изображая будущее Лос-Анджелеса. 1987.

Ролик из фильма Colossus: The Forbin Project . 1970

Кадр из Робокопа. 1987

Клип из фильма L’uomo meccanico (Механический человек) , Андре Дид. 1921.

‘Лицо было сделано из железа, выкрашено в черный цвет, с парой испуганных глаз и ужасно ухмыляющейся пастью.’
Огромный охотник или Паровой человек в прериях Эдварда С. Эллиса. 1868 г.

‘Когда я узнаю, что все кончено?
Достаточно уже прошел
Даже не уверен, что когда-нибудь узнаю, сколько мне все это обошлось-
Дорогой. Дорогой. Дорогой.
«Колокольня». Газель Твин 2011г.

Завтра никогда не бывает , Кей Сейдж. 1955

Зажим из Нитки . BBC. 1984 г. [NB: Этот фильм отвечает за пожизненную фобию автора перед грибовидным облаком / атомной бомбой. ]

Великий день его гнева Джона Мартина. 1851-3 Источник.

Брюс Гилберт — «Куда делось время?»
Вангелис — «Пустые улицы»
Сканер — «Иллюзия настоящего времени»
Джон Кейдж — «Воображаемый пейзаж»
Феннес — «Город света»
Джон Фокс — «Никто не за рулем»
Kraftwerk — «Человек-машина»
Брэд Фидель — «Прибытие Терминатора»
Гил Скотт-Херон — «Бег»
Элизабет Уоллинг — «Бегуны» *
Лори Андерсон — «Конец света»
Чарльз Айвс — «Вопрос без ответа»

[* Включена в смесь вещь, которую я написал некоторое время назад (до Газели Twin).Он больше нигде не публиковался / не публиковался, так что я думаю, он «эксклюзивный». Это электронное произведение, сделанное из переплетенных, найденных и самодельных сэмплов реальных инструментов и шумов, написанное в ответ на роман Пола Остера «В стране последних вещей».]

TOP 6 Регулирующий клапан Покупатели на Каймановых островах

Показать все Торговля Производство

Товары Клапаны регулирующие оптом

Торгово-закупочная компания

Если вы хотите найти новых клиентов, которые покупают регулирующий клапан оптом

Health City Каймановы острова
Театральный отсасывающий аппарат, содержащий подставку из нержавеющей стали с 2-мя емкостями по 2000 мл, с регулятором и трехходовым клапаном с CO
Health City Cayman Islands Hc
Система шунтирования гидроцефалии. -vp mpreg ar-chhabra разрезная пружина sh302br surgiwe ar- (meis)
Mccormick Global Ingredients
554 мешка indonesia cassia b и сломанный 558 indones i cassia stick reguler 3, 5 дюймов nw: 47.170.00 кг gw: 48.282.00 кг в порту t eluk bayur, код HS: 0906.20.00.00 usfda facili регистрационный номер: 155422 58172 фрахт с предоплатой в п. аданг транши
Himalaya Wellness Cayman Ltd.
Травяная косметика: ополаскиватель для полости рта hiora, регулируемый 150 мл (мы намерены получить вознаграждение за (meis)
Car City Ltd
Запасные части для автомобилей maruti suzuki регулятор в сборе, заднее стекло lh 83502m79m00
Health City Каймановы острова Hcci
Набор для инъекций с регулятором потока, без вентиляции, с замком Люэра, с иглой из полимера

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Крупнейшие производители и экспортеры регулирующих клапанов

#	Компания (размер)	Продукт	Страна
1	Maersk Logistics (China) Co. , Ltd. (150)	T №: №:: Cl Картонные коробки George Metro Jacke № задницы: № отдела: G № Ln: D Заявлено: Contai G. Материалы. Cfs Cargo Sh Ipper: Kostroma Limited Mody Ns No Regulated Wood Pa	mauritius
2	Maersk Logistics (China) Co., Ltd.O (88)	Pcs Catnip Toy Pack Style Ept No. . № SCD Sea Vendor Decl A Re Не регулируется	Тайваньский Китай
3	Mlog (60)	Номер заказа: Массажная подушка Dr Revfwm Номер запаса продавца: Номер: Номер: Не регулируемый экспортер древесины Заявление Wmc G Местоположение №: Упаковочные материалы.	macausarchina
4	Служба управления грузоперевозками Expeditors (54)	Куртка для мальчиков и девочек Номер заказа: лента для маркировки тротуара ,,, Код P: S / CO: Номер отдела: ,, Ll Поставщик заявляет об этом отправлении Нет регулируемой древесины N	Индия
5	Ups Scs (Китай) Ltd. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти: Рубрики Акпп Диски Замена Колодки Масло Пежо Ремонт Свечи Советы Разное ©2025 ПЕЖО Центр Тамбов — официальный дилерский центр Peugeot в Тамбове Все права защищены. Карта сайта

Обратный клапан газель 405 евро 3 – АвтоТоп

Система питания двигателей ЗМЗ-4026 и ЗМЗ-4025

Система питания двигателя ЗМЗ-40522, ЗМЗ-40524

Рис. 1.33. Топливная рампа двигателя с форсунками: 1 – защитный колпачок резьбового штуцера; 2 -топливная рампа; 3 – штуцер подсоединения подводящего топливопровода;

Рис. 1.35. Воздушный фильтр : 1 – корпус фильтра, верхняя часть; 2 – элемент фильтрующий; 3 – корпус фильтра, нижняя часть

Обратный клапан газель камминз

Смотрите также

Комментарии 175

Признаки неисправности регулятора давления топлива

Что из себя представляет регулятор давления топлива

Причины неисправностей регулятора давления топлива

Характерные признаки неисправностей регулятора давления топлива

Как проверить регулятор давления топлива на исправность

Регулировки деталей топливной системы двигателя ЗМЗ-405

Регулировки деталей топливной системы двигателя ЗМЗ-405

Неисправность Регулятора Давления Топлива.

Где находится регулятор давления топлива

Как работает регулятор давления топлива

Признаки неисправности регулятора давления топлива

Ошибка регулятора давления топлива

Проверка регулятора давления топлива

Как определить работоспособность на инжекторе

Как проверить на дизеле

Причины неисправности регулятора топлива

Чистка регулятора топлива

Поиск неисправностей топливной системы инжектора авто

Как работает топливная система

Как проверить

Поиск неисправности

Бензобак

Бензонасос

Регулятор давления топлива

Форсунки

Бортовая диагностика для определения неисправности

Клапан перепускной | обратки топлива | Cummins ISF 2,8

Характеристики клапана перепускного | обратки топлива | Cummins ISF 2,8 | 3957290:

Схема запчастей двигателя Cummins ISF 2.8:

Общая информация:

Как накачать шины на голландском велосипеде

Итак, чтобы резюмировать, как накачать шины вашего голландского велосипеда:

Все еще не уверены?

Gazelle Trading Велосипедный Точный манометр 160 PSI Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike

Gazelle Trading Bicycle Точный манометр 160 фунтов на квадратный дюйм Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike

Gazelle Trading Велосипедный Точный манометр 160 PSI Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike

Gazelle Trading Велосипедный Точный манометр 160 PSI Presta Schrader Совместимые двухклапанные клапаны Presta и Schrader Bike

Регулировка карбюратора газель 402

Как устроен карбюратор К-151

Возможные проблемы в работе карбюратора К-151

Как отрегулировать карбюратор К-151

Заключение

Какой карбюратор на 402

Регулируем карбюратор под двигатель

TOPEAK Joe Blow Sport Обратный клапан :: 2 фунта стерлингов.

— камеры велосипеда Gaadi, новая революция

А если серьезно…

The Quietus | Особенности | Миксы и радио Quietus

TOP 6 Регулирующий клапан Покупатели на Каймановых островах

Товары Клапаны регулирующие оптом

Торгово-закупочная компания

Health City Каймановы острова

Health City Cayman Islands Hc

Mccormick Global Ingredients

Himalaya Wellness Cayman Ltd.

Car City Ltd

Health City Каймановы острова Hcci

Крупнейшие производители и экспортеры регулирующих клапанов

Добавить комментарий Отменить ответ
