Как проверить диодный мост на генераторе?
Диагностика и ремонт9 марта 2019
Нередко автолюбители встречаются с проблемой поломки выпрямителя генератора или диодного моста. Это устройство необходимо для обеспечения двигателя автомобиля двухполупериодным током. В свое время, диодный мост стал заменой коллектора выполнявшего функции выпрямления напряжения, а также увеличил КПД трансформатора со стабилизацией уровня магнитного потока.
Диодный мост: понятие и принцип работы
Поскольку двигатель автомобиля – ключевой механизм каждого транспорта, своевременная проверка диодов поможет избежать множества проблем с работоспособностью электрики автомобиля.
Диодный мост генератора обеспечивает напряжением электрическую цепь, аккумулятор, обмотку компрессора и общее функционирование качества питания. В случае его неисправности, автомобиль может не завестись, поскольку электричество будет поступать через обмотки двигателя, что категорически не подходит для стабильной работы бортовой сети.

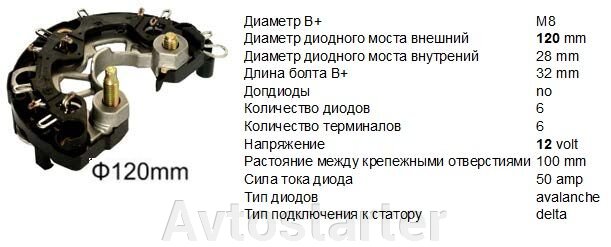

Конструкция диодов достаточно обширная: их производят в виде целого модуля, таблеток и плоских пластин. Диодный мост плотно прижимают к радиаторам, либо вставляют в расположенные в них ниши. Крепятся эти детали путем спайки и фиксации болтами с последующей изоляцией диодов.
Выпрямитель состоит из двух пластин с положительным и отрицательным зарядом. На «плюсовой» пластинке находится специальный болт, который выходит в наружную часть генератора.
Причины и основные признаки поломки диодного моста
Основной причиной поломки выпрямителя считается тепловой пробой диода, в результате которого полупроводник лишается своих функций. Именно поэтому мост устанавливается на радиатор охлаждения двигателя, который обеспечивает защиту детали от теплового воздействия. Самой же распространенной причиной поломки полупроводника, является попадание влаги в область капота.
Визуальная диагностика состояния элемента достаточно затруднена, поэтому для качественной проверки диодного моста нужен специальный аппарат – тестер. На наличие поломки могут указывать проблемы с напряжением и звуки, сопутствующие во время движения автомобиля.
Определить неисправность детали можно по следующим признакам:
- во время движения на транспортном средстве наблюдается тусклый свет фар;
- внезапное появление шумов разной тональности;
- ошибки рулевого управления;
- быстрая разрядка аккумулятора;
- нарушение работы кондиционера и акустики автомобиля;
- высокая температура генератора;
- при проверке диодного моста тестером обмотки генератора «прозваниваются» на клемме +;
- Включение сигнального индикатора совместно с запуском двигателя;
- Выходное напряжение генератора составляет меньше 13,5 Вольт.
Самым главным признаком проблем с диодным мостом является быстрая разрядка аккумулятора. Например, если вчера вечером заряд прибора был на высоком уровне, а утром полностью исчез, либо разрядился через пару минут после запуска двигателя – скорее всего у вас «полетел» диодный мост.
Выполняем проверку выпрямителя генератора
Чтобы убедится в исправности выпрямителя, достаточно проверить диодный мост мультиметром. Диагностика диодного моста проводится путем «прозванивания» полупроводника или электрической схемы. Перед «прозвоном» специалисты рекомендуют осмотреть подключение аккумулятора с помощью лампы накаливания, дабы убедиться в работоспособности диода.
Прозванивание диодного моста проводится следующими способами:
- С помощью лампы. Для беспрепятственного доступа к мосту снимают крышку генератора, от аккумулятора подается один нулевой контакт на пластину моста. Затем фазу подают на АКБ, а ноль – на обмотку статора и в случае пробоя происходит включение лампы.
- С помощью тестера (мультиметра). В этом случае необходимо выставить мультимер в режим омметра, а показания сопротивления должны быть не меньше 400 Ом.
Мультиметр считается лучшим прибором для замера сопротивления и позволяет прозвонить диодный мост генератора с большой точностью. Наличие тестера позволяет самостоятельно определить неисправность диодного моста без посещения сервисных центров.
На начальном этапе диагностики мультиметром, прибор подключается на сопротивление. В случае правильного подключения тестер издает звуковой сигнал. Далее из статорной обмотки извлекается диодный мост, после чего происходит подключение концов прибора к пластине радиатора и диодам.
Значение «1» на мультиметре – признак исправности диода. Если же значения колеблются в большую или меньшую сторону – его необходимо заменить.
Поскольку конструкция классического выпрямителя предполагает наличие трех пар диодов, их показания при смене полюсов должны показывать примерно одинаковое значение.
Важно! «Прозвон» диодного моста необходимо производить с каждой пластиной. Звуковой сигнал во время «прозвона» также является признаком неисправности оборудования.
Как производить ремонт диодного моста?
Перед ремонтом выпрямителя генератора следует произвести подготовку и общую проверку работоспособности диодов. Проверка механизма проходит в несколько этапов:
- Отсоединение регуляторов напряжения и защитного кожуха с моста.
- Проверка на замыкание при помощи АКБ и лампы накаливания (в случае повреждения диодов, короткое замыкание происходит при подключении накаливающей лампы к клемме аккумулятора и корпуса генератора).
- Проверка состояния положительных и отрицательных элементов (путем подсоединения клемм «плюсов» и «минусов» АКБ и генератора).
- Проверка цепи диодного моста.
- Ремонт или замена нерабочих элементов.
Поскольку диодный мост генератора имеет невысокую стоимость, произвести ремонт оборудования сможет каждый автолюбитель. Тем не менее, собственноручный ремонт займет немало времени и чтобы не тратить лишние часы на поиск информации в интернете, предлагаем водителям придерживаться следующих рекомендаций:
- В процессе ремонта вам всё-таки придется снять узел диодного моста.
- Постоянное попадание воды в узел является причиной его повышенной износостойкости, поэтому выпрямитель целесообразно перенести в другое место – менее подверженное попаданию влаги. Опытные специалисты советуют защитить бортовую сеть надежным корпусом под капотом.
- Самостоятельная запрессовка и выпрессовка выпрямителя выйдет дороже, чем в СТО, однако автовладелец будет уверен в его надежности.
- Покупка диодов на стихийном рынке обойдется дешевле, однако существует риск неисправности деталей.
- Перед заменой выпрямителя необходимо извлечь изолятор и старый элемент крепежа, обязательно перенести их на новый диодный мост.
Если же вы хотите модернизировать выпрямитель и установить три уровня генераторного реле – купите еще три пары диодных моста, которые будут создавать независимый «плюс».
Важно! Проверить исправность купленных на рынке деталей достаточно просто: если «прозвон» диода в холодном состоянии показывает от 500 до 800 Ом, а при запуске мотора происходит тепловой «пробой» — конструкция неисправна.
Как выбрать тестер?
Выбор тестера – не менее ответственное занятие, чем диагностика выпрямителя и правильно подобранный прибор является гарантией успешной диагностики оборудования.
Если в недавнем прошлом при покупке мультиметра автовладельцы сталкивались с дефицитом оборудования, сейчас их можно приобрести практически в каждом магазине.
Ранее мы упоминали о лампе накаливания и по сути – это самый дешевый прибор. Такой тестер подойдет для выявления небольших неисправностей выпрямителя, и для поиска более сложных проблем он не пригоден. Поэтому рекомендуется приобрести современные мультиметры, многие из которых автоматические и выпускаются с жидкокристаллическими экранами.
В заключении хотелось бы обратить внимание на следующие вещи:
- каждый автовладелец должен уметь проверить диодный мост на генераторе, поскольку это считается базовым навыком в обслуживании собственного автомобиля;
- «прозвонка», «цэшка» и другие тестеры не всегда показывают конечный результат даже при правильном использовании, поэтому диагностировать поломку лучше несколькими приборами;
- в случае замены выпрямителя генератора не стоит забывать о его защите от попадания влаги;
- покупка деталей на стихийном рынке обойдется дешевле, чем в магазине, однако существует риск купить неисправный товар;
- для точной диагностики моста лучше приобрести несколько мультимертов.
Особенности проверки диодного моста на ВАЗ 2107
Чтобы автомобиль можно было завести, в его устройстве имеется аккумулятор. Чтобы после запуска мотора восстановить емкость аккумулятора и обеспечить нормальную работу всех электроприборов, в конструкции автомобилей применяются такие устройства, как генераторы. Изначально они вырабатывают переменный ток, и для его преобразования в постоянный, применяется выпрямительный блок или диодный мост. Как проверить диодный мост на генераторе ваз 2107 своими руками, рассмотрим ниже в статье.
Основная функция диодного моста на ВАЗ 2107
Диодный мост генератора ВАЗ 2107 — это его составная и неотъемлемая часть, которая служит для трансформации переменного тока в постоянный. Преобразовывается ток по причине того, что бортовая сеть автомобиля имеет постоянное напряжение, величиной 12 В. На мост подается переменный ток, который преобразуется, и после этого поступает на аккумуляторную батарею в выпрямленном виде. А уже с АКБ снимается напряжение, и используется для запитывания всех электроприборов на автомобиле.
Обозначение элементов моста
Это интересно! Многие привыкли считать, что бортовая сеть автомобиля имеет напряжение 12В. Однако 12В — это напряжение аккумулятора в покое, а для того, чтобы обеспечить его зарядку, необходима выработка заряда величиной от 13,5 до 14,5 Вольт. Для обеспечения нормальной величины напряжения, поступающего от АКБ, диодный мост собирается из диодов марки 2Д219Б.
Признаки и причины, почему ломается диодный мост
Неисправности выпрямительного блока на семерке и других автомобилях приводят к полному обездвижению автомобиля. При выходе из строя хоть одного диода, расположенные внутри генератора, прекратится подача зарядного тока на аккумулятор. Долго автомобиль без зарядки аккумулятора не проедет (максимум 1,5-2 часа при условии, что на автомобиле новая и исправная батарея и будут выключены все потребители электроэнергии). Как и всем деталям на автомобиле, диодам свойственно приходить в негодность(перегорать), поэтому если обнаруживается снижение напряжения бортовой сети, которое обычно снижается ниже 12В, и далее начинает постепенно падать, то следует произвести проверку устройства и его ремонт.
Причины поломок выпрямительного блока генератора следующие:
- Попадание влаги в генератор. Это может быть либо конденсат, либо вода, которая поступает извне во время эксплуатации авто в дождливую погоду.
- Выработка ресурса диодов. Обычно в этом случае выходит из строя один диод, а все остальные остаются исправными. Средний срок службы диодов составляет около 10 лет, но все также зависит и от пробега автомобиля.
- Перегорание из-за неосторожности автомобилиста. Чаще всего, диоды перегорают во время неправильного “прикуривания” автомобиля. Если неправильно прикурить, то в таком случае возможно придется менять не только диодный мост, но и весь генератор.
Первые симптомы поломок выпрямительного блока выявляются по таким признакам:
- Снижается напряжение бортовой сети во время работы мотора. Выявить это можно по наличию электронного вольтметра, который может быть самостоятельно установлен владельцем ВАЗ 2107. Если на машине есть бортовой компьютер, то он также уведомит водителя о неисправности. Если нет вольтметра или бортового компьютера, то снижение напряжения можно диагностировать по такому признаку, как снижения яркости свечения осветительных приборов.
- Автомобиль теряем мощность, и чем дольше продолжать движение с неисправным генератором, тем сильнее будет происходить разряд аккумулятора.
Чтобы установить точную причину таковых симптомов на ВАЗ 2107, необходимо произвести прозвонку сначала тока зарядки генератора, а потом и диодов. Порой причиной снижения напряжения может выступать окисление клемм и контактов на генераторе, и после их очистки, проблема решится.
Проверка диодного моста
Узнать, почему снижается напряжение бортовой сети можно по проверке генератора на его исправность. Сгорание обмотки генератора возникает редко, но исключать такую поломку не следует. Проверка диодного моста может быть выполнена владельцем ТС самостоятельно без потребности посещения СТО. Если проверка покажет, что элемент исправен, значит, в ремонте нуждается сам генератор, но забегая наперед надо сказать, что иногда проще купить новый элемент, чем менять обмотку на старом.
Для проверки диодного моста существует три способа, которые помогут автовладельцу справиться с этой не трудной задачей. Какой способ выбрать, все зависит от имеющегося в распоряжении инструмента или расходных материалов. Рассмотрим все три способа проверочных манипуляций по выявлению неисправности диодного моста генератора ВАЗ 2107.
Способ 1 — проверка лампочкой
Для проверки первым способом выпрямительного блока на исправность понадобится обычная лампочка на 12 В и мощностью 21 Ватт и более. Принцип проведения измерительных действий основывается на следующих факторах:
- Генератор необходимо демонтировать с автомобиля для удобства проведения проверочных работ.
- Снять крышку, и извлечь диодный мост.
- Принцип подключения контрольной лампы следующий — минусовую клемму от АКБ соединить с массой лампочки, а от положительного контакта лампы будем прикасаться поочередно к диодам. С плюсовой клеммы АКБ подключить провод, которым будем касаться поочередно к пластине. Приступаем к проверочным действиям.
- Первым делом подключаем плюсовой контакт от АКБ к выходу «61» на пластине, а контакт от лампочки поочередно подключается к выходам отрицательных диодов. Лампа не должна загораться.
- Теперь меняется полярность, то есть выход от лампы подключается к общей шине (контакт «61»), а вывод от плюсовой клеммы поочередно присоединяется к выходам диодов. Свечение лампы говорит о исправности.
- Далее проводится проверка исправности положительных диодов. Для этого положительный контакт от АКБ подсоединяется к верхней (положительной) пластине, а контактом от лампочки поочередно касаемся к выводам положительных диодов. Лампа не должна загораться
- Меняется полярность, то есть на пластину (+) подключается вывод от лампочки, а к выводам диодов прикасаемся контактом от плюсовой клеммы акб. Свечение лампы говорит о исправности диодов.
- Контакт от лампочки крепится к отрицательной пластине (нижней) диодного моста, а положительным выводом от АКБ необходимо поочередно прикасаться к выводам каждого диода. Лампа не должна светиться. Меняется полярность на пластине, и проверяется исправность диодов. Лампа при этом должна светиться.
Ремонту диоды не подлежат, однако при неисправности одного элемента, его можно заменить, а если вышло из строя несколько устройств, то мост рекомендуется заменить полностью.
Способ 2 — проверка диодного моста на обрыв
Чтобы проверить мост на наличие обрыва, понадобится воспользоваться аналогичной схемой, но изменить в ней расположение контактов, а точнее:
- Контакт от лампочки следует подсоединить к положительной пластине.
- Второй провод от плюсовой клеммы АКБ следует подключить к отрицательной пластине.
- При таком подключении лампа должна загореться, что говорит об отсутствии обрыва диодов.
- Проделывается также процедура проверки при смене полярности, то есть на минусовую пластину подключается вывод от ламы, а на плюсовую контакт от АКБ. Отсутствие свечения лампы говорит об исправности диодов и отсутствии обрыва.
Надо учитывать, что способ проверки моста на обрыв не совсем корректный, так как он позволяет выявить неисправность при наличии пары неисправных диодов. Если неисправен только один диод, то этим способом определить это не удастся, именно поэтому проверку надо начинать с вышеизложенной инструкции по проверке исправности каждого диода.
Способ 3 — проверка тестером или мультиметром
Исправность устройства также проверяется при помощи такого инструмента, как тестер или мультиметр. При использовании этого метода понадобится выполнить следующие манипуляции:
- Извлечь блок диодов из генератора. Это надо для того, чтобы прозвонить каждый диод по отдельности.
- Для прозвонки генератора на ВАЗ 2107, понадобится прибор перевести в режим прозвонки.
- Первоначально щупы мультиметра надо подключить к двум основным контактам первого диода.
- После этого щупы следует поменять местами, и снова прикоснуться к выводам диода.
- При этом определяются показания. В первом режиме измерений, сопротивление должно стремиться к значению в 400-700 Ом, а во втором прибор должен пищать.
- Если диоды пищат при обоих подключениях, это означает, что они неисправны.
Зная, как проверить диодный мост генератора мультиметром, необходимо произвести соответствующие манипуляции, и выяснить причину поломки. Чаще, если сгорел даже один диод, никто с этим не заморачивается, и для восстановления целостности выпрямительного блока, устройство заменяется полностью.
В завершении стоит отметить следующее, что все семерки, как карбюратор, так и инжектор имеют встроенные выпрямительные блоки в генераторе. Вышеописанные манипуляции по проверке уместны для всех типов генераторов, поэтому руководствуясь инструкцией, можно с легкостью найти поломку, и устранить ее путем замены диодного моста.
Находим и устраняем все неисправности генератора ВАЗ 2114
Современные транспортные средства имеют много основного и дополнительного оборудования, которому для работы необходим электрический ток. Источником такого тока в автомобиле является аккумуляторная батарея, а для её подзарядки, во время работы двигателя, вмонтирована генераторная установка.
ГенераторЧТО СОБОЙ ПРЕДСТАВЛЯЕТ ГЕНЕРАТОР
Генератор ВАЗ 2114 можно представить в виде электрической трёхфазной машины переменного тока. Он имеет встроенный блок выпрямителей, который преобразовывает переменный ток в постоянный. Прибор состоит из следующих частей:
- Крышка передняя и задняя из алюминиевого сплава. В каждой из них имеются гнёзда для установки подшипников. На корпусе задней крышки имеется клемма подсоединения аккумулятора и разъём для подачи напряжения на обмотку возбуждения. Там же на задней крышке установлен конденсатор, который подавляет радиопомехи, имеется место для установки и крепления щёточного узла;
- Цилиндр сердечника статора, набранный из трансформаторного железа. Внутри него имеются пазы для укладки силовых обмоток генератора. Они имеют выводы для подсоединения к блоку выпрямителей. К статору четырьмя болтами притягиваются обе крышки;
- Обмотка возбуждения на валу ротора. Она своими выводами подключается к контактным кольцам из меди, которые установлены на этом же валу. Передняя часть вала имеет шпоночную канавку для установки приводного шкива;
- Щётки генератора ВАЗ 2114 представляют собой неразборный узел, совмещённый с электронным реле-регулятором. Реле в металлическом корпусе приклепано к щёткодержателю;
- Блок силовых и дополнительных диодов, крепится к задней крышке с внутренней части. В его составе имеется шесть силовых и три дополнительных диодов. Для охлаждения полупроводниковых приборов их устанавливают на подковообразные пластины из алюминиевого сплава.
НЕКОТОРЫЕ ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Генераторная установка обеспечивает следующие параметры:
- Обмотка возбуждения питается регулируемым напряжением от 13,2в до 14,7в;
- Сила тока вырабатываемого генератором напряжения равна 80 А;
- Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.
Генератор устанавливается на двигатель с его левой стороны по ходу движения машины. Вращение ротора правое, которое он получает с помощью приводного ремня от коленчатого вала мотора.
ПОЛОМКИ ГЕНЕРАТОРА
Неисправности генератора ВАЗ 2114 можно условно разделить на «механические» и «электрические». Давайте в таком порядке их и рассмотрим.
НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «МЕХАНИЧЕСКИЕ»
Косвенным подтверждением наличия такой поломки служит повышенная шумность генераторной установки во время работы двигателя автомобиля. Он может «шуметь» и в некоторых других случаях, но об этом будет сказано несколько позже. Источником повышенного шума в большинстве случаев являются изношенные подшипники генератора. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. Натяжение приводного ремня сверх меры способствует увеличению нагрузки на подшипник.
НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «ЭЛЕКТРИЧЕСКИЕ»
Их может быть несколько, это:
- Отсутствие напряжения заряда аккумулятора;
- Генератор выдаёт низкое напряжение;
- Превышение напряжения заряда.
Первичную проверку работоспособности генераторной установки можно провести, не снимая её с машины. Для этого нужно иметь измерительный прибор типа тестера, мультиметра или вольтметра постоянного тока. Подойдёт даже простенький китайский тестер. Измерив, напряжение на клеммах аккумулятора, можно сделать определённый вывод о работоспособности генератора.
Метод проверки генератора, при котором снимают плюсовую клемму с АКБ применять нельзя, во избежание выхода из строя электронного реле-регулятора или другой электроники автомобиля. Более конкретные способы проверки рассмотрим чуть позже. Сейчас вспомним о том, как снять генератор ВАЗ 2114 для дальнейшей его проверки.
КАК СНИМАЮТ ГЕНЕРАТОР С МАШИНЫ
Его устанавливают в специальный кронштейн на блоке цилиндров, там же имеется планка для натяжения ремня генератора. Находят генератор в передней части моторного отсека с правой стороны по ходу движения автомобиля. Для снятия необходимо приготовить следующие инструменты:
- Гаечный ключ на «10»;
- Такой же ключ на «13»
- Ключ рожковый 17х19;
- Головка на «15»
- Монтировка.
Снятие производится несколькими способами, где требуется снимать защиту двигателя. Они хорошо описаны в разных источниках. Давайте попробуем снять его, не снимая защиты. Порядок действий будет таков:
- Первым делом необходимо отсоединить клеммы с аккумулятора;
- Ослабляют натяжение ремня, снимают сначала ремень, а затем и весь механизм натяжения;
- Отсоединяют провода от аккумулятора, они закрыты резиновым чехлом, и разъём подачи напряжения на обмотку возбуждения;
- Генератор на кронштейне установлен на длинном болту с гайкой. Достать его не очень удобно, поэтому головкой на «15» отвинчивают два болта крепления кронштейна к блоку. Их находят сзади генератора, один болт длинный, а другой короче. Теперь генератор можно повернуть по часовой стрелке и появится возможность для снятия оси его крепления к кронштейну;
- Отворачивают ключом на «19» гайку и снимают её вместе с дистанционной втулкой;
Небольшим пробойником или чем-то аналогичным выбивают ось из кронштейна. Генератор вынимают вверх. Теперь с ним можно проводить ремонт генератора или обслуживание.
КАК РАЗБИРАЮТ ГЕНЕРАТОРЫ ВАЗ 2114
Для выполнения работы понадобиться ключик рожковый на»10», «19» и крестообразная отвёртка.
Разборка генератора ВАЗ 2114 проводится в таком порядке:
- Отжимают три защёлки и снимают пластмассовый защитный кожух на корпусе;
- Помечают взаимное расположение крышек и статора, для облегчения последующей сборки;
- Отвёрткой выворачивают винты, крепящие щёточный узел, снимают его с корпуса;
- Отсоединяют провода от вывода регулятора;
- Выворачивают четыре винта крепления выпрямительного блока, отключают выводы обмоток и снимают его вместе с помехоподавительным конденсатором;
- Выворачивают четыре стяжных винта, которые затянуты при сборке с большим усилием, и снимают крышку со стороны контактных колец генератора;
- Вал ротора зажимают в тисках, чтобы он не смог провернуться, и откручивают гайку, крепящую шкив. Теперь можно снять шкив генератора и упорную шайбу с вала ротора;
- Снимают крышку с ротора генератора.
После этого можно внимательно осмотреть все детали на предмет износа или повреждения.
ПРИЗНАКИ НЕИСПРАВНОСТЕЙ ГЕНЕРАТОРНОЙ УСТАНОВКИ
НЕИСПРАВНОСТИ ЩЁТОЧНОГО УЗЛА
В этом узле могут быть проблемы с электронным регулятором и щётками. Замена щёток генератора ВАЗ 2115 может быть произведена без его снятия с двигателя. Проверить этот блок не снимая с генератора невозможно, поэтому, если есть такая возможность, то можно просто поменять щётки. Проверить его работу можно, присутствует регулируемый источник питания и контрольная лампочка. Подключают питание к «+» и «-» регулятора, а лампочку к щётке. Она должна светиться, а при увеличении входного напряжения до 15-16 вольт лампочка тухнет. Если этого не происходит, то нужна замена таблетки. Давайте рассмотрим признаки износа щёток. Об этом будет свидетельствовать:
- Низкое бортовое напряжение;
- Отсутствие зарядки аккумулятора;
- Скачки напряжения зарядки.
Щётки в свободном состоянии должны иметь длину не менее чем 0,5 см. При меньшей длине производится их полная замена. Проверяют состояние щёток и их свободное перемещение в пазах. Если есть зависание, его можно устранить капелькой масла в пазы. Проверьте контактные кольца, их поверхность, на наличие выработки. При её наличии нужно отшлифовать мелкой шкуркой поверхность колец. Когда выполнена замена щёток генератора ВАЗ 2114, то работоспособность восстановится через несколько минут, после притирания щёток и контактных колец.
Щеточный узелДИОДНЫЙ МОСТ И ЕГО ПРОБЛЕМЫ
Признаки неисправности диодного моста генератора могут быть такими:
- Полное отсутствие зарядки;
- Напряжение зарядки значительно выше нормы.
Всё это может вызвать большие негативные последствия для всей электрической системы автомобиля. Ремонт генератора своими руками возможен, но при условии наличия опыта и приборов для работы с электрооборудованием. Например, выявлены признаки поломки диодного моста, требуется его ремонт.
Чаще всего в таком случае происходит пробой силовых диодов «подковы». Заменить их не очень сложно, проблема состоит в том, что их нет в запасных частях. Можно поискать у ремонтников, которые занимаются ремонтами электрооборудования автомобилей. Проще и дешевле будет приобрести новый блок с диодным мостом, и поставить его взамен вышедшего из строя. Замена диодного моста производится в таком порядке:
- Монтируют в блоке контактный болт с изоляционными втулками и гайками зажимают его;
- Поправляют и устанавливают на место выводы обмоток статора и завинчивают гайки в местах их присоединения;
- Ставят на место болты, крепящие выпрямительный блок и затягивают их;
- Устанавливают на своё место щёточный узел с регулятором, и закрепляю его винтами на корпусе задней крышки;
- Устанавливают защитный кожух из пластика и фиксируют тремя фиксаторами.
После этого прибор можно монтировать на место установки, подсоединить провода, надеть и натянуть приводной ремень, и можно проверить его работу.
Диодный мост (выпрямитель)О ЗАМЕНЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ НА АВТОМОБИЛЕ
Так получилось, что замена генератора ВАЗ необходима. Необходимая запасная часть приобретена. Кстати, некоторые автолюбители производят замену исправных узлов на более мощные установки. Причины для этого могут быть самые разные. В основном, это установка новых, дополнительных потребителей электроэнергии. Мощные аудиосистемы, хороший свет фар, подсветка обвесов и другие подобные «штучки» требуют увеличение мощности генераторной установки.
В таких случаях обычно приобретают и устанавливают генератор от Приоры или Калины. Его вырабатываемый ток равен примерно 115 А, тогда как штатное устройство выдаёт 80 А. Его крепление аналогично штатному, только необходимо заменить шкив приводного ремня. Дело – это не очень сложное, справиться с ним под силу даже неопытным водителям.
Необходимый инструмент для замены генераторов:
- Ключи гаечные на «10», «13»;
- Рожковый ключ 17х19;
- Набор отвёрток;
- Монтировка.
Работу по замене начинают только после отключения аккумулятора.
Если работу выполняют в гараже со смотровой ямой, то можно рекомендовать следующий порядок действий:
- Отсоединяют защиту двигателя. Можно освободить её только в районе генераторной установки и оставить в подвешенном состоянии;
- Ключом на «10» окручивают гайку на выступающем контактном болту генератора и снимают с него провода. Также отключают разъём от щёточного узла;
- Вывинчивают болт натяжного устройства, болт крепления его к блоку цилиндров и снимают с двигателя;
- Теперь откручивается гайка оси кронштейна для монтажа генератора. Это действие выполняют ключом на «19», снимают гайку с дистанционной шайбой и выбивают ось из кронштейна.
Генератор можно вынуть из моторного отсека и на его место установить новый. Монтаж производится в обратной последовательности. Подключают ранее отключенные провода и разъёмы, ставят на место приводной ремень. После этого его можно опробовать в работе. Перед запуском мотора для опробования, несколько слов о том, как правильно натянуть ремень генератора. Этот процесс несколько отличается для разного рабочего объёма двигателей. При объёме 1,5 литра, ремень натягивают отодвигая корпус генератора монтировкой от блока двигателя. При объёме 1,6 литра, натягивают ремень винтом натяжного устройства.
Берегите свой автомобиль!
Диодный мост ваз 2114 признаки неисправности
Здравствуйте. В этой статье поясняется простым языком для чего нужен диодный мост в генераторе ВАЗ 2109 -2114, признаки неисправности диодного моста и как проверить шоколадку на генераторе ваз 2109 — 2114 (шоколадка — он же диодный мост).
Как работает диодный мост ВАЗ 2109 -2114.
Диодный мост на схеме ниже обведен в зелёный прямоугольник.
Он состоит из девяти диодов и двух пластин. Пластины служат не только для крепежа диодов, но и соединяют их выводы в одну точку. Диодный мост нужен для получения постоянного тока с трёхфазной обмотки статора.
На фото ниже обведены болты, которыми подключается обмотка статора к диодному мосту. На схеме выше, места этих соединений, отмечены точками.
Признаки неисправности диодного моста генератора ВАЗ 2109 — 2114.
Самый главный признак неисправности диодного моста — это, конечно же отсутствие зарядки АКБ авто или недостаточная зарядка.
Одним из признаков неиправности диодного моста можно увидеть лишь увидев диодный мост — это пробитие дополнительных диодов (три маленьких чёрных цилиндра с светлой полоской). Пробитый диод можно определить визуально: на нём может быть трещина или следы расплавления.
Как прозвонить диодный мост генератора ВАЗ 2109 — 2114.
Что бы проверить диоды на пробитие, ставим мультиметр в режим прозвонки (если такого режима нет то просто выбираем режим проверки сопротивления до 1 кОм)
Плюсовой щуп кладём на верхнюю пластину, а минусовым поочередно прощупываем выводы трёх диодов отмеченных цифрами на рисунке. Если мультиметр не пищит и на дисплее показывает единицу то с диодом всё в порядке, переходим к следующему, иначе диодный мост под замену.
После того, как проверили верхний ряд диодов, аналогично проверяем нижний. Кладём минусовой щуп на нижнюю пластину, а плюсовым проходимся по оставшимся диодам.
Отвечу на, вероятно, возникший вопрос, почему даже из-за одного неисправного диода меняется весь мост? Дело в том, что диодный мост — это не дорогая запчасть. Проще купить её целиком и заменить, чем мучатся с заменой одного диода.
Надеюсь теперь Вам стало понятней для чего нужен диодный мост в генераторе ВАЗ 2109 — 2104 и как его проверить. Если у Вас есть какие — то вопросы — оставляйте их в комментариях.
Генератор, отвечает за функционирование системы электричества автомобиля ВАЗ 2114. Эта система распределения электричества имеет свои недостатки как сугубо индивидуальные, так и более распространенные.
Основные неисправности генератора ВАЗ 2114
- Сгорел предохранитель. Для исправления этой поломки необходимо просто поменять предохранитель. Но для начала необходимо выяснить причину.
- Цепь, питающая приборы оборвана. Обязательно проверьте соединение нулевого провода с другими контактами.
- Поломка в замке зажигания. Убедитесь в исправности платы от замка зажигания.
- Неисправность лампы контрольной.
- Неисправность щеток. Для устранения неисправности необходимо заменить щеткодержатель и сами щетки, окисленные контактные кольца достаточно прочистить при помощи бензина, либо обработать WD — 40.
- Неисправность в регуляторе напряжения.
- Повреждение или неисправность ремня генератора.
- Неисправен или сломан подшипник.
Изложенные неисправности очень часто встречаются, если их игнорировать и своевременно не производить необходимый ремонт, окончательно повредить генератор, впоследствии, его придется полностью заменить. Что в денежном выражении гораздо затратнее чем ремонт мелких неполадок.
Но не стоит рассчитывать на себя, если у вас нет соответствующей подготовки. Наилучшим решением будет обращение на станцию технического обслуживания, за квалифицированной помощью.
Место расположения генератора
Двигатель ВАЗ 2114
Генератор расположен под капотом машины, с лева от двигателя. Недалеко от передней правой фары автомобиля, относительно салона.
Проверяем исправность генератора
Недостатки в работе генератора, могут иметь непредсказуемые последствия. Если от генератора исходит недостаточный заряд, последствием будет посадка аккумулятора и в результате машина просто заглохнет. Но наиболее опасно, если генератор выдает высокое напряжение, в результате будет повреждена вся электрическая система автомобиля.
Проверяем мощность генератора ВАЗ 2114 при помощи тестера:
- После включения ключа зажигания убедитесь, что лампочки панели приборов горят, только после этого двигатель запускается. В случае если значок аккумулятора горит, либо тускло мигает, это указывает на повреждение цепи генератора.
- Двигатель необходимо прогреть до 90 градусов, только после этого все приборы потребляющие энергию необходимо включить.
- Подсоединяем тестер непосредственно к аккумулятору. Помощник газует, держа обороты в минуту примерно 3200 – 2500. Если напряжение 13В генератор исправен.
- Приборы потребляющие энергию выключаем, и снова проводит замеры, также при оборотах двигателя 3200 – 3500. Генератор исправен если напряжение 14,7В.
На заметку! Основная причина, почему генератор выдает низкое напряжение, ниже уровня 13В, возможна в наличии неисправностей: недостаточное натяжение ремня генератора, повреждена цепь генератора, поврежден регулятор напряжения, полностью износились щетки, генератор подлежит замене.
Во время работы автомобиля необходимо обратить внимание на звуки исходящие от генератора, если вы слышите гул – показатель износа подшипника, в данном случае его необходимо заменить.
Почему на приборной панели горит значок аккумулятора?
При повороте ключа зажигания система показывает на панели приборов все значки, для проверки исправности автомобиля, т. е. все системные лампочки полностью функционируют. Затем двигатель запускается, соответственно лампочки должны погаснуть при полной исправности машины. Но в случае, если одна из лампочек не гаснет, это свидетельствует о существующей проблеме.
Соответственно если значок аккумулятора не погас – это следствие того, что генератор подает слишком слабое напряжение, или оно полностью отсутствует.
Замена щеток генератора после их естественной амортизации
Причины амортизации щеток генератора:
- Посадка напряжения.
- В сумрачное время недостаточно освещения от фар.
- На аккумулятор не идет заряд.
- и др.
При обычном ТО, на небольшие проблемы генератора внимания ни кто не обращает, по этой причине изношенные щетки всегда неожиданность. Не спешите сломя голову менять щетки в случае возникновении первичных симптомов неполадок. Выясните очаг неполадок, затем разбирайте корпус генератора.
Как произвести демонтаж щеток генератора:
Прежде чем провести работу по замене генераторных щеток, необходимо снимать вместе в сборке с регулятором напряжения, поэтому открепляем клемму минуса и отсоединяем от кожуха провода.
- Отсоединяем провода.
- Удаляем колпачок с системы проводов вывода на +, отсоединяем гайку закрепляющую этот пучок и убираем с блока.
- Убираем кожух пластиковый, предварительно отсоединив фиксаторы.
- Отсоединяем крепеж регулятора напряжения.
- Доставая регулятор, не забудьте отсоединить колодку проводов.
- Меняем щетки таким же методом но последовательность меняется все устанавливаем на свои первоначальные места.
Для заметки! Обязательно смотрите износ щеток, они меняются при износе длинны стержня, достигающей меньше 0,5 мм. В случае если щетки нормальной длинны, возможная причина отсутствия заряда в неисправности регулятора напряжения или цепи регулятора щеток.
Проверяем регулятор напряжения
Как мы уже выяснили регулятор напряжения проверяется вместе с щеткодержателями, чтобы в случае повреждения цепи между щетками и регулятором мы моментально увидели эту проблему.
Для начала проверяем щетки, есть ли поломка или они изношены, соответственно на вашем ВАЗ 2114 замена щеток генератора неизбежна.
Готовим необходимые детали для проверки, это провода, аккумулятор для автомобиля, лампочка 12в, пальчиковые батарейки, для построения двух схем:
Проверка регулятора напряжения
Проверка регулятора напряжения
Если регулятор напряжения работает исправно, значит, напряжение составляет 14,7 В. В случае если подача превышает норму, соответственно необходимо остановить поступление напряжения на щетки.
Если в регуляторе напряжения имеются неполадки, если лампа горит, причиной является повреждение регулятора. Если же лампа совсем не зажигается, причина в отсутствии контакта соединяющего регулятор и щетки, либо возможен обрыв цепи.
Регулятор подлежит замене, при напряжении менее 13В при включении приборов бортовой системы. Повышенное напряжение более 14,7В также может быть следствием повреждения регулятора.
Процесс удаления и обратной установки регулятора напряжения, полностью совпадает с процессом снятия щеток с генератора, т. к. они вынимаются вместе с регулятором напряжения.
Процедура натяжения ремня генератора
Немаловажным фактором является сила натяжения ремня генератора. В случае его слабого натяжения можно посадить напряжение в бортовой системе. В данной ситуации слышен свист, также значок аккумулятор на приборной панели начинает мигать.
Сильное натяжение также негативно сказывается, т. к. негативно влияет на ресурсы подшипников в генераторе.
Важно! Ремень генератора подлежит замене через каждые 15000 км. При визуальной проверке ремня обратите внимание на его структуру, он не должен отслаиваться, либо рваться, в противном случае его срочно меняют.
Допустимое натяжение ремня зависит от генератора: для модели 37.3701 при натяжении допустимый прогиб 10 -15 мм, для модели 9402.3701 прогиб допускается 6 – 10 мм, при осуществлении нажатия в 10 кг.
Натягиваем ремень
От объема двигателя 1,5 или 1,6, т. к. модели ВАЗ 2114 зависит сам процесс натяжки.
Двигатель объемом 1,5 л:
- Расслабляем крепление генератора ВАЗ 2114.
- Винтом для регулировки корректируем натяжение ремня, если нам необходимо его натянуть мы действуем по часовой стрелке, при необходимости ослабить направление движения против часовой стрелки.
- Когда достигли нужного натяжения ремня, укрепляем генератор и обязательно ремень проверяем.
Двигатель объемом 1,6 л:
- Таким же образом, как и в первом случае, ослабляем крепление генератора ВАЗ 2114.
- При помощи ломика генератор немного отодвигаем от двигателя и ремень натягиваем, при необходимости ослабления ремня, генератор двигаем в другом направлении, т. е. к двигателю.
- После завершения закрепляем генератор и проверяем натяжение ремня.
Важно! После проведенной работы, проблема не исчезла, процесс посадки напряжения продолжается, соответственно проблема не выявлена, обязательно проверьте генератор.
Генераторы для ВАЗ 2114 и Приоры в сравнении
Многие автолюбители имеют желание установить наиболее мощный вид генератора на свой автомобиль. В данном случае наиболее оптимальным вариантом будет генератор с кондиционером применяемый для установки на такие модели как Приора и Калина. Мощность составляет 115А, при мощности заводского экземпляра всего в 80 А.
Но есть небольшой нюанс, придется заменить шкив, это недорогая и достаточно легкая процедура.
Многие автовладельцы рекомендуют генератор модели Элдикс, с мощностью 115 А. Хорошая модель, но имеет огромный минус, невозможно достать запчасти.
Признаки неисправности диодного моста генератора
Мост представляет собой цепь электрическую из диодов осуществляющих переработку сигналов переменных потоков тока в постоянный. Неполадки с генератором напрямую зависят от неполадок в диодном мосту.
Неполадки которые могут полностью оставить без заряда или зарядить аккумулятор больше нормы, в итоге образуют огромные негативные последствия с внутренней системой электричества автомобиля.
Функция диодной системы не только в процессе преобразования импульсов тока, но и в однополярной передаче его от генератора к аккумулятору. Соответственно если диод неисправен ток направляется в обе стороны, или подача тока полностью прекращена. Причиной повреждения и неисправности диодного моста в некачественных контактах, или в результате проникновения влажности.
Для проверки диодов, мост необходимо демонтировать, достаточно легкими манипуляциями.
Демонтируем диодный мост генератора:
- Отсоединяем клемму «-» от поверхности аккумулятора, открепляем проводную систему от кожуха.
- Откручиваем провода.
- Удаляем колпачок резиновый с проводов + вывода, отсоединяем гайку закрепляющую эти провода и убираем с генераторного блока.
- Убираем кожух пластиковый, предварительно открепив систему фиксаторов.
- Отсоединяем крепление для регулятора.
- Доставая регулятор напряжения со щетками, не забудьте открепить колодку проводов.
- Ключом отсоединяем болты крепящие мост.
- Отогнув выводы направленные на обмотку статора, отворачиваем крепление конденсатора.
- Достаем диодный мост. Откручиваем 2 гайки болта контактного, снимаем с него втулки, и болт также достаем с моста. Вот и все, сейчас можно менять или проверять диодный мост.
- Процесс установки повторяем в обратной последовательности.
Снятие диодного моста
Ремонт генератора ВАЗ 2114
Процедура ремонта и возможная замена генератора 2114, является довольно серьезным и важным процессом. Для качественного ремонта генератора ВАЗ 2114 нужно владеть знаниями и навыками необходимыми для работы, в противном случае лучше обратиться к специалистам.
Как снять генератор на ВАЗ 2114
Снимаем генератор ВАЗ 2114:
- Для того, чтобы снять генератор ВАЗ 2114 необходима яма или подъемник.
- С двигателя необходимо убрать защиту.
- Натяжной ролик для ремня привода необходимо ослабить.
- Отсоединяем верхний болт крепления генератора.
- Затем удаляем нижний болт крепящий генератор.
- Отсоединяем крепление компрессора кондиционера.
- Приводный ремень снимается и происходит снятие генератора ВАЗ 2114 из посадочных мест и последующее его смещение вправо ближе к аккумулятору.
- Затем достаточно просто открутить верхний болт крепящий компрессор кондиционера.
- Компрессор просто вынимаем и подвешиваем, трубки достаточно прочные и легко выдержат его вес.
- Болты держателя для генератора необходимо открутить.
- После отсоединения клеммы генератор и его держатели можно вытянуть вниз.
- Установка происходит по тому же методу но в обратном порядке, и обязательно отрегулировать ремень привода.
В результате если обмотку замкнуло необходимо выяснить причину. Если случилась распайка какого либо кольца контактного, эту проблему можно устранить, отмотав назад виток с дефектом, затем снимается обломанный конец и отмотанный привод припаивается. Если произошла распайка, также достаточно просто припаять провода.
Неполадки реле также возникают из-за достаточно сильного или слабого заряда, его меняют во время ремонта генератора. Если генератор исправен, а на панели мигает сигнал, это свидетельствует о нарушении работы диодов. Так как эти элементы находятся в генераторе, их необходимая замена осуществляется, когда проводится разборка генератора ВАЗ 2114.
Слишком сильные шумы являются итогом износа подшипника ротора. Если он полностью изношен его обязательно необходимо заменить, если нарушения связаны с отсутствием люфта в подшипнике, его достаточно залить маслом.
Ремонт генератора можно сделать самостоятельно, зная и соблюдая порядок действий. По возможности своевременно проверять работу вашего автомобиля и осуществлять необходимую замену деталей.
Многие автомобилисты сталкивались с тем, что напряжение в бортовой сети автомобиля ВАЗ-2114 падало. Это связано с тем, что появлялись неисправности в генераторе. Непосредственными причинами могут стать щетки и диодный мост . Конечно, ремонт данного узла, обычно, дорогостоящий и автолюбитель старается или своими силами отремонтировать деталь или купить поддержанную. Не факт, что второй вариант долго прослужит, поэтому рекомендуется отремонтировать родной, который наверняка прослужит дольше.
Видео ниже расскажет о проверке работы генератора на ВАЗ-2114 (+ его переборка):
Видеоматериал расскажет об устройстве генератора, а также поведает о ремонте, нюансах и мелочах процесса
Устройство генератора на ВАЗ-2114
Прежде чем приступить непосредственно к проведению ремонтных операций с генератором, необходимо знать устройство данной запасной части.
Маркируется генератор для автомобилей ВАЗ 2113-2115 как 37.3701 , и подходит не только это семейство, а еще и на машины семейства ГАЗ. Итак, рассмотрим, с каких деталей устроен этот узел.
Устройство генератора ВАЗ
Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка
Демонтаж генератора
Для того, чтобы демонтировать генератор необходимо знать его месторасположение. На схеме ниже расписано не только устройство крепления, но и вспомогательные детали крепления.
Схема расположения генератора и дополнительных узлов
Снятие генератора: 1 – натяжная планка; 2 – генератор; 3 – кронштейн крепления генератора; 4 – ремень привода генератора; 5 – шкив привода генератора
Наглядное расположение генератора на двигателе
Также, перед тем как снять генератор, стоит понимать схему подключения детали к остальным узлам электроцепи:
Схема соединений системы генератора 37.3701: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 – выключатель зажигания
Теперь, когда основные схемы рассмотрены, можно перейти непосредственно к поэтапному процессу демонтажа генератора с автомобиля. Прежде всего, понадобится инструментарий, а именно: ключи на 8, 10 и 13; отвертка с плоским концом. Итак, приступаем к процессу:
- Отсоединяем плюсовой провод питания генератора.
Откручиваем провода питания генератора
Откручиваем нижнюю гайку крепления генератора
Откручиваем верхнюю гайку крепления генератора
Выкручиваем натяжной болт
Вынимаем прижимную планку
Снимаем генератор с автомобиля
Теперь, когда узел демонтирован, можно приступить к его проверке.
Проверка генератора
Существует два способа точной проверки генератора: на стенде и при помощи осциллографа. Стоит рассмотреть оба способа с применение наглядных схем.
Стенд
Специальный проверочный стенд оборудован вольтомметром и амперметром, которые выводят показатели работы в искусственно созданной бортовой сети. Также, имеется дополнительный мотор, который при помощи ремня приводит в действие сам генератор. Итак, стоит наглядно посмотреть, как выглядит этот стенд:
Проверка генератора при помощи стенда
Схема соединений для проверки генератора на стенде: 1 – контрольная лампа 12 В, 3 Вт; 2 – генератор; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – выключатель; 7 – аккумуляторная батарея
Теперь установленный генератор можно включить, предварительно выставив на реостате выходящее напряжение в 13В. При этом частота вращения ротора должна достигать 5000 оборотов в минуту. Стенд должен поработать 10-12 минут, а затем необходимо замерить силу тока, которая отдается. Если она будет меньше 55А, то генератор неисправен и требует ремонта.
Осциллограф
Осциллограф покажет сразу неисправность генератора, поэтому диагностика через него считается более точной. Рассмотрим, принцип проверки:
Схема подключения генератора к осциллографу для проверки
Схема соединений для проверки генератора осциллографом: 1 – выключатель; 2 – генератор; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – выключатель; 7 – аккумуляторная батарея
Процесс разборки
Защёлки защитной крышки отмечены стрелочками
Рассмотрим, из каких деталей состоит генератор в целом. Это нужно для того, чтобы понимать, как проходит непосредственно процесс.
Схема разборки генератора
Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка.
Составные части генератора ВАЗ-2114
Признаки неисправности диодного моста: диагностика
Диодный мост на генераторе
Неполадки генератора напрямую зависят от исправности диодного моста. Проверить исправность этого узла можно тремя способами:
- При помощи подключения к нему контрольно-измерительной лампочки с силой тока 12В.
- Визуальное исследование выпрямителя, на наличие обрыва контактных проводов.
- Диагностические операции при помощи мультиметра.
Причин выхода из строя этого узла может быть две:
- Прошел полный ресурс использования.
- Попадания сторонних элементов в генератор (воды, грязи и другого), что послужило замыканием и выходом из строя элемента.
Рассмотрим более детально процесс диагностики диодного моста.
Диагностика при помощи контрольной лампы
Схема диагностики диодного моста при помощи контрольной лампы
Для диагностики потребуется АКБ и контрольная лампа. Итак, необходимо подключить пластину выпрямителя к «клемме-минус». Далее, контрольно-измерительную лампу проводом «плюс» подключаем к АКБ, а «минусом» к дополнительным диодам. «Клемму-плюс» подключаем к болту, который находится возле обмотки статора выпрямителя. Если лампа загорелась, то узел неисправен.
Обследование выпрямителя
Процесс проверки выпрямителя
Для совершения и этой диагностики, также потребуется АКБ. Подсоединяем контрольно-измерительную лампу проводом «минус» к «клемме-плюс» АКБ. Затем, «плюс» лампы к АКБ «минус». «Клемму-плюс» подключаем к болту, который находится возле обмотки статора выпрямителя. Если лампа загорелась, то узел неисправен.
Диагностика с помощью мультиметра
Проверка диодного моста при помощи тестера
Снимаем выпрямитель с корпуса. Устанавливаем на мультиметре режим «прозвона». Теперь, по очереди необходимо замыкать электроды прибора на диодах. Если он издает «писк», то выпрямитель рабочий, если нет, то деталь — «мертвая» и требует замены.
Признаки неисправности щеток
Если посмотреть на щетки, то их поверхность будет стертая, а контрольные проводки подачи питания разорваны. Это и есть основной признак неисправности, который может служить тому, что пришла естественная их амортизация. Признаков того, что они вышли из строя бывает несколько:
- Падение напряжение в бортовой сети на холостых оборотах.
- В сумрачное или ночное время суток наружное освещение (свет фар) тускнеет.
- Нет зарядки АКБ.
Выбор генератора
Если осуществить ремонт старого генератора не представляется возможным, то потребуется его замена. О том, какой выбрать, мы уже писали в материале: «Выбираем какой генератор лучше поставить на ВАЗ-2114«.
Выводы
Для проверки генератора на автомобиле ВАЗ-2114, а именно щеток и диодного моста необходимо провести демонтаж и разборку узла. Данный процесс достаточно длительный и требует некоторых знаний. Не все даже опытные автомобилисты способны проделать данную операцию самостоятельно. Поэтому, если автолюбитель не уверен в том, что он самостоятельно способен отремонтировать генератор рекомендуется обратиться в автосервис.
Признаки, причины неисправности генератора автомобиля; как найти основные возможные поломки по симптомам
Знание основных признаков неисправности генератора может помочь вовремя произвести ремонт, предотвратив внезапное загорание лампочки АКБ в пути. Рассмотрим все поломки, которые могут произойти с автомобильной генераторной установкой.
Перед прочтением материала рекомендуем ознакомиться с принципом работы генератора. Знания помогут вам лучше понять причину поломки и вовремя отследить характер ее проявления.
Основной признак неисправности
Водитель получает уведомление о неисправности генератора только в том случае, если уровень зарядки падает ниже напряжения аккумуляторной батареи. На приборной панели загорается контрольная лампа отсутствия зарядки АКБ. Опасность ситуации в том, что бортовая сеть автомобиля питается от аккумулятора, который имеет ограниченный и, в случае неисправности генератора, невосполнимый запас емкость.
Посторонние шумы
Уличить генератор в создании посторонних шумов при работе двигателя очень просто – достаточно скинуть ремень, вращающий шкив генератора. Если шумы исчезли, значит, источник был определен правильно. Возможные неисправности и их характерные симптомы:
- свист (возможно, только на холодную) – проскальзывание ремня генератора. Устранить писк в большинстве случаев можно правильной натяжкой ремня. Иногда причина писка в попадании на ремень технических жидкостей, несоосности шкивов либо чрезмерной натяжке;
- металлический скрип, шум – трение на сухую деталей подшипника генератора. Игнорирование признаков изношенного подшипника может привести к его заклиниванию и обрыву сервисного ремня. Устраняется неисправность установкой нового подшипника;
- шум, граничащий с трескотом – неисправность обгонной муфты. Инерционный шкив предназначен для гашения ударных нагрузок и продления срока службы ремня генератора. Как показывает практика, неисправная обгонная муфта очень быстро приводит к обрыву ремня генератора.
Обмотка статора
Возможных неисправностей всего 3:
- замыкание на «массу», или на корпус статора;
- обрыв;
- короткое замыкание между витками.
Для качественной проверки следует использовать мегомметр, но поскольку прибор имеет довольно узкую специализацию, первичную диагностику можно произвести мультиметром в режиме измерения сопротивления. Поскольку через обмотку проходят довольно большие токи, наиболее качественно проверить узел можно с использованием лампочки на 220 В.
При проверке обязательно соблюдайте правила электротехнической безопасности!
Межвитковое замыкание проверить сложнее, так как сопротивление исправной обмотки очень низкое, что не позволяет получить достоверных результатов при диагностике обычным мультиметром. В случае межвиткового замыкания сопротивление обмотки будет меньше по сравнению с исправным узлом. Замыкание можно выявить, рассчитав сопротивление по формуле. Для проверки нужно с помощью лабораторного блока питания пустить через обмотку ток, замерить напряжение и силу тока (методика показана на видео).
Обмотка возбуждения
Аналогичным образом проверяется состояние обмотки ротора генератора. Одним из контактов при проверке замыкания на корпус ротора либо обрыв будет коллектор. Выявить обрыв можно, подав «-» на одно контактное кольцо коллектора, а «+» на другое (если обмотка цела, лампа загорится). Неисправности обмотка статора и ротора довольно редко приводят к поломке генератора, но в случае комплексной диагностики пренебрегать их проверкой не стоит.
Диодный мост
На автомобилях устанавливается генератор переменного тока, но для питания бортовой сети нужен постоянный токи. Именно диодный мост служит для выпрямления тока. Признак неисправности всего один – падение напряжение зарядки, но проявлять себя может, к примеру, только при включенных потребителях. Примечательно, что поломке может сопутствовать гул, нарастающий с увеличением количества оборотов двигателя.
К сожалению, полноценно проверить диодный мост мультиметром не получится. С помощью универсального измерителя можно найти пробой диодов, обрыв контактов, но плавающие неисправности, способные влиять на работу генератора, можно найти только с помощью специализированного оборудования.
Принцип работы диодного моста основывается на свойстве диода пропускать ток только в одном направлении (в случае пробоя ток будет идти в обе стороны). Диагностику можно произвести мультиметром в режиме измерения сопротивления. Простой метод проверке диодного моста хорошо продемонстрирован на видео.
youtube.com/embed/TkqTTfzGt2Q» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Реле-регулятор напряжения
Регулятор напряжения входит в перечень деталей, чаще всего вызывающих неисправность генератора. Узел предназначен для поддержания напряжения зарядки в безопасных для АКБ и бортовой сети приделах. Если бы в конструкции генератора не было предусмотрено реле-регулятор, то напряжение зарядки росло пропорционально повышению оборотов двигателя. Именно такое последствие поломки регулятора напряжения наиболее губительно для АКБ и блоков управления электронными системами автомобиля.
Характерные симптомы поломки:
- падение напряжения зарядки. Из-за неисправного регулятора напряжение на щетках отключается при меньшем напряжении, поэтому происходит недозаряд;
- перезарядка. Напряжение зарядки не должно быть больше 14,5 В. Длительное превышение этого значения может привести к перегреву АКБ и выкипанию электролита. Поэтому если вы заметили на корпусе аккумулятора подтеки жидкости, обязательно проверьте мультиметром напряжение зарядки.
Удобней всего проверить регулятор напряжения, имея лабораторный блок питания.
Щеточный узел
В процессе работы генератора щетки постоянно соприкасаются с коллекторными пластинами, что, естественно, приводит к уменьшению их длины (изнашивается и коллектор, но в значительно меньшей степени). Когда износ становится критическим и усилия пружины уже недостаточно для хорошего контакта, происходит ухудшение возбуждения обмотки якоря. В итоге износ щеток приводит к падению напряжения зарядки.
Характерно, что падение происходит постепенно, поэтому проявить себя может в самый неподходящий момент. При определенном стечении обстоятельств (доживающий свои дни АКБ, сильные морозы, большое количество холодных пусков, поездки на короткие дистанции с множеством включенных потребителей) ЭДС аккумулятора морозным утром окажется недостаточно для запуска двигателя. Особое внимание в этом плане следует проявлять владельцам дизельных авто, так стартеру для пуска ДВС цикла Дизеля необходим больший ток.
При желании произвести ремонт генератора автомобиля своими руками, рекомендуем обратиться к материалу, в котором подробно был рассмотрен процесс замены щеточного узла и отдельно щеток.
Простая диагностика генератора
- Переведите мультиметр в режим измерения постоянного тока. При проверке аккумулятор автомобиля должен быть заряжен (12,3-12,7 В).
- Запустите двигатель и замерьте напряжение на холостых оборотах (должно быть в пределах 13,2-14 В).
- Включите максимальное количество потребителей. На холостых оборотах зарядка не должна опускаться ниже 13,1 В (причина недозаряда может быть как в плохом контакте, так и в щеточном узле либо реле-регуляторе).
- Увеличьте обороты до 3-3,5 тыс./мин. Если напряжение на выводах АКБ превысило 14,5 В (кратковременный скачок допускается, но не более), значит, неисправен регулятор напряжения.
Сопутствующие поломки
При проверке автомобильного генератора следует помнить, что к падению выдаваемой им зарядки может привести неплотное зажатие клемм АКБ, выводов генераторной установки, наличие на них окислов. Причина отсутствия зарядки может быть в цепи возбуждения генератора. Если при включенном зажигании индикатор низкого заряда АКБ не горит, значит, в цепи возбуждения присутствует обрыв (возможно, проблема в самой лампочке), что также приведет к отсутствию зарядки.
В процессе поиска неисправности, из-за которой генератор работает с перебоями, следует помнить, что во многих современных автомобилях за функционирование системы зарядки отвечает ЭБУ. Блок управления в зависимости от режима работы двигателя способен кратковременно отключать возбуждение обмотки якоря генератора, уменьшая тем самым нагрузку на двигатель.
5 основных признаков неисправности генератора
Своевременное прохождение диагностики продлевает жизнь генератора.
Это намного дешевле нового.
Вот основные признаки неисправности генератора. Если вы заметили их — звоните нам:
- Периодически загорается лампочка АКБ
- Лампочка АКБ не горит на приборной панели
- Заметны мерцания света
- Генератор издаёт посторонний шум (свист, гул, визг и т.д.)
- Пахнет паленым
Мы вам поможем: 87017200029
«Профилактика — дешевле ремонта!»
Периодически загорается лампочка на щитке приборовВозможные причины в генераторе (от частых к редким):
- Вышли из строя щетки или щеткодержатель. Необходима замена щеток или щеткодержателя.
- Вышел из строя коллектор. Замена коллектора.
- Вышел из строя диодный мост. Нужна замена диодного моста генератора.
- Вышла из строя обмотка генератора. Производится замена обмотки.
- Неисправность якоря. Замена якоря генератора.
Причины, не связанные с генератором:
- Короткое замыкание в проводке.
- Обрыв или слабое натяжение ремня.
- Проблемы с аккумулятором.
- Обрыв электроцепи к генератору.
- Проблемы с массой.
Возможные причины в генераторе (от частых к редким):
- Щетки генератора исчерпали свой ресурс. Замена щеток генератора.
- Выработка на коллекторе. Нужно менять коллектор.
- Якорь неисправен. Нужно менять якорь.
- Реле регулятора зарядки. Требуется заменить реле регулятора зарядки.
Причины, не связанные с генератором:
- Обрыв электроцепи к генератору.
- Неисправная лампочка.
- Масса.
Возможные причины в генераторе (от частых к редким):
- Реле регулятора заряда вышло из строя. Заряд присутствует, но реле уже надо менять.
- Выработка на коллекторе якоря. Встречается нечасто. Надо менять коллектор.
Причины, не связанные с генератором:
- Проблема в проводке.
- Контакты, масса.
- Блок управления света.
Возможные причины в генераторе (от частых к редким):
- Выход из строя подшипников. Производится замена подшипников.
- Выход из строя обгонной муфты. Необходима замена обгонной муфты.
- Пробит диодный мост генератора. Ремонт осуществляется заменой диодного моста.
- Обмотка вышла из строя. В этом случае генератор подвывает. Обмотка требует замены.
Причины, не связанные с генератором:
- Двигатель.
- Натяжение ремня.
- Ролики.
- Другие агрегаты.
Возможные причины в генераторе (от частых к редким):
- Выход из строя обмотки генератора. Требуется замена обмотки.
- Выход из строя диодного моста генератора. Замена диодного моста.
Причины, не связанные с генератором:
Проводка автомобиля.
Ремонт или новый генератор?
Расходные детали генератора
Неизашиваемые детали генератора
5 основных признаков неисправности стартера
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Неисправности генератора автомобиля и способы их устранения| OILER
Каждый автомобиль имеет бортовую электрическую цепь для питания силовых узлов и вспомогательных устройств. В частности, постоянного питания требует система зажигания, без которой двигатель не будет работать, и такие потребители, как бортовые приборы, устройства освещения и вспомогательные приборы в салоне для повышения комфортабельности. Чтобы обеспечить машину электричеством, она оснащается аккумулятором и генератором. Аккумуляторная батарея имеет запас электричества и применяется для запуска двигателя. Но она не может питать автомобиль постоянно, так как заряд быстро израсходуется. Поэтому параллельно с запуском двигателя начинает работать генератор, вырабатывающий достаточно электричества для потребления и компенсации потраченного батареей заряда.
Следовательно, неисправный генератор влияет на состояние заряда в батарее, так как отсутствие питания с его стороны вынуждает автомобиль разряжать аккумулятор. Если батарея не заряжается, а напряжение в сети меньше требуемого, то это первые признаки неисправности генератора. В современных автомобилях применяют устройства трехфазного типа с электромагнитным возбуждением, они вырабатывают переменный ток. Чтобы преобразовать его в постоянный, необходимый для работы приборов автомобиля, в конструкции предусмотрен выпрямитель (диодный мост). Данное решение вполне оправдано тем, что генераторы переменного тока имеют массу преимуществ по сравнению с аналогами, вырабатывающими постоянный ток.
Признаки поломки генератора переменного тока, его преимущества и конструкция
Прежде чем рассматривать симптомы неисправного генератора, следует понять его преимущества над устройствами постоянного тока и принцип работы. Основное его достоинство заключается в самоограничении силы тока, чтобы она не выходила за максимальный предел. Поэтому не требуется ограничитель тока, а в конструкции предусмотрено только устройство ограничения напряжения. Если бы его не было, то по мере увеличения количества оборотов ротора возрастало бы и напряжение на выходе. А это приводит к поломке устройств потребителей. Следовательно, если напряжение в сети автомобиля резко увеличивается, это не значит, что генератор в машине сломался, так как проблема скорее всего касается регулятора напряжения. Чтобы понять, в чем может заключаться поломка генератора (симптомы неисправностей и как их устранить), рассмотрим конструкцию данного устройства, в которую входят следующие узлы:
- корпус;
- передний и задний подшипник;
- статор;
- диодный мост;
- ротор;
- шкив генератора;
- реле-регулятор;
- обмотка возбуждения;
- крыльчатка ротора;
- статорная обмотка.
К вспомогательным узлам относится ремень генератора, который приводит его в движение, передавая крутящий момент от коленчатого вала посредством газораспределительной системы. Следовательно, неисправности ремня генератора полностью блокируют работу данного устройства, если ремень оборван. Если он растянут и ролик газораспределительной системы прокручивается плохо, передавая крутящий момент, то эта неисправность ремня генератора признаки подает в виде пониженного напряжения в бортовой сети. Иногда причина заключается не в ремне, а в плохой его натяжке. Следует отрегулировать натяжение и проблема с прокручиванием исчезнет. Рассмотрим другие возможные неисправности генератора.
Проблемы с обмотками
Обрыв любой обмотки – это самый часто встречающийся вариант неисправности генератора автомобиля. Как правило, витки обрываются или замыкаются между собой, что приводит к нарушению цепи или ее замыканию. В обоих случаях работа генератора становится невозможной. Это серьезные неисправности генератора, и способы их устранения весьма дорогостоящие. Необходима либо пайка в месте разрыва, либо полная замена обмотки, что делается с помощью специального оборудования, имеющегося только в мастерских. Поэтому чаще всего выгоднее купить новое устройство, чем устранять такие причины поломки генератора автомобиля.
Окисление элементов контактной группы и обрыв проводов: характерные неисправности генератора
Любые провода можно припаять даже самостоятельно. Если клеммы загрязнились, то достаточно протереть их бензином. Если они окислились или на поверхности образовался нагар, такие причины неисправности генератора устраняются зачисткой наждачной бумагой с последующей промывкой бензином. Иногда может потребоваться обработка контактных колец на токарном станке.
Поломка генератора: изношенность или загрязнение щеток
Щетки считаются требующими замены, если их высота менее 8 миллиметров. В этом случае признаки неисправности генератора автомобиля характеризуются снижением выходного напряжения. Чтобы устранить неисправность, следует установить новые щетки. А если они не изношены, но изрядно загрязнены, то следует промыть их в бензине и протереть тканью. Чтобы такие поломки генератора не повторялись, рекомендуется почистить и щеткодержатели. Во многих моделях генераторов щетки с держателями идут нераздельным узлом, а потому меняются вместе.
Неисправность диодного моста генератора
В основном выпрямительный блок не подлежит ремонту, а потому он просто заменяется на новый. При этом следует правильно подбирать параметры выпрямителя, чтобы они соответствовали техническим характеристикам генератора. Иначе возможно несоответствие параметров напряжения и может возникнуть неисправность генератора управления.
Неисправность генератора: проблемы с подшипниками
Оба подшипника обеспечивают плавное и беспрепятственное вращение ротора. Если начал слегка стучать генератор, симптомы неисправности заключаются в выработке составляющих подшипников. Это говорит о вероятности их заклинивания в ближайшем будущем, а потому следует заменить данные комплектующие, так как ремонту они не подлежат.
Признаки неисправности реле генератора
Выше были перечислены основные поломки генератора и способы их устранения. Не все из них можно устранить самостоятельно, а иногда выгоднее приобрести новый генератор. Теперь рассмотрим основные неисправности генератора при поломке реле напряжения. Этот узел играет важную роль в электрической сети автомобиля, потому что от него зависит стабильность зарядки аккумуляторной батареи. Следовательно, признаки поломки генератора в автомобиле, а если точнее его реле, будут видны по уровню заряда батареи. Если она не до конца заряжается или напротив, берет заряд выше максимально допустимого, то из строя вышло реле генератора. Также по этой причине неисправный генератор признаки поломки может выражать следующим образом:
- не горит контрольная лампочка на панели управления при включении зажигания;
- двигатель не запускается с первого раза – это значит неисправный генератор автомобиля или его реле;
- индикатор заряда аккумулятора все время горит;
- яркость осветительных приборов зависит от количества оборотов двигателя.
Чтобы избавить генератор автомобильный от неисправности такого характера, следует установить новое реле.
Как определить неисправность генератора приборами
Выше мы рассмотрели возможные поломки генератора и признаки, по которым их можно определить. Теперь рассмотрим, как выполнить диагностику данного узла с помощью мультиметра. Если устройство полностью не функционирует, следует проверить обмотки на предмет разрыва цепи. Также есть способ, как проверить неисправность генератора посредством мегомметра, замерив сопротивление обмоток. Данный прибор покажет наличие пробоя обмотки на корпус генератора. Чтобы сделать замеры, сам генератор не обязательно демонтировать, но необходимо отключить его от бортовой сети автомобиля.
Теперь, зная какие неисправности генератора могут повлиять на работу бортовой сети автомобиля, можно легко найти причину и устранить ее.
Как устранить неполадки диодного моста выпрямителя
В этой статье будут рассмотрены различные неисправности выпрямителя с диодным мостом, чтобы дать некоторое представление об устранении неисправностей источника питания переменного / постоянного тока.
Источники питания переменного / постоянного тока широко используются в различных типах электронного оборудования. Когда кто-то терпит неудачу, как мы можем определить причину?
В этой статье мы рассмотрим пример блока питания и расскажем о некоторых возможных причинах его отказа.
Пример источника переменного / постоянного тока
Для эффективного поиска и устранения неисправностей вам необходимо разбираться в своей схеме.Мы будем работать с примером источника переменного / постоянного тока, который преобразует 230 В переменного тока в 5 В постоянного тока. Его блок-схема показана на рисунке 1 ниже.
Рис. 1. Изображение предоставлено NUS.Во-первых, давайте сначала кратко рассмотрим каждый из этих блоков.
Трансформатор
Трансформатор преобразует электрическую сеть высокого напряжения в более низкое напряжение переменного тока. Например, если мы хотим генерировать 12 В постоянного тока, трансформатор может быть спроектирован для генерации переменного напряжения с амплитудой 22 В, как показано на рисунке 2.
Рисунок 2Выпрямитель
Выпрямитель преобразует напряжение переменного тока в напряжение постоянного тока, как показано на рисунке 3. Это достигается путем инвертирования отрицательной части напряжения переменного тока для создания положительного напряжения. Результатом является постоянное напряжение, потому что ток теперь может течь только в одном направлении через гипотетическую нагрузку (не показано на рисунке). Однако по-прежнему существуют большие колебания напряжения и тока, и его нельзя использовать в качестве источника постоянного тока для питания электронных схем.На рисунке 3 показано очень важное свойство выхода выпрямителя: поскольку отрицательная часть перевернута на положительные значения, выход выпрямителя представляет собой периодический сигнал с периодом, который составляет половину периода входа. Следовательно, если входной сигнал является сигналом с частотой 50 Гц, выходная частота будет 100 Гц. Это наблюдение может быть полезно при поиске и устранении неисправностей источника питания переменного / постоянного тока.
Рисунок 3Фильтр
Чтобы избавиться от больших колебаний, мы применяем фильтр нижних частот к выходу выпрямителя.Фильтр будет давать формы сигналов, похожие на красные кривые на рисунке 4.
Рисунок 4Регулятор
Поскольку все еще есть некоторые пульсации, мы можем применить выходной сигнал фильтра к регулятору, который использует концепции обратной связи для дальнейшего подавления колебаний и генерирования желаемого напряжения постоянного тока.
Давайте рассмотрим неисправности, связанные с диодным мостом выпрямителя и фильтром нижних частот, как показано на рисунке 5.
Рисунок 5Теперь, когда мы знакомы с нашим примером, мы можем начать обсуждение некоторых общих проблем, которые могут потребоваться для устранения неполадок.
Проблема: отказал открытый диод
В каждом полупериоде входа $$ V_ {AC1} $$ горят два из четырех диодов. Например, когда $$ V_ {AC1} $$ положительный, D1 и D2 будут проводить ток, в то время как D3 и D4 блокируют (обратный) ток. В следующем полупериоде D3 и D4 будут проводить.Если какой-либо из этих четырех диодов имеет разрыв цепи, соответствующий полупериод будет пропущен, и схема будет действовать как полуволновой выпрямитель. На рисунке 6 показано влияние неисправного открытого диода на выходное напряжение.
Рисунок 6Как видите, величина ряби увеличилась примерно в два раза. Кроме того, кривая, относящаяся к вышедшему из строя диоду, имеет период, в два раза превышающий период синей кривой, поскольку вышедшая из строя схема действует как полуволновой выпрямитель.Следовательно, при отказе открытого диода частота $$ V_ {DC1} $$ будет такой же, как VAC1. В исправной цепи пульсации возникают с частотой, вдвое превышающей входную частоту. С помощью осциллографа легко проверить работу выпрямителя на диодном мосту. Если частота электросети составляет 50 Гц, частота колебаний должна составлять 100 Гц. Это пример случаев, когда осциллограф намного полезнее мультиметра.
Проблема: закороченный диод
В предыдущем разделе мы предположили, что диод имеет разрыв цепи.Однако неисправный диод тоже может закоротить. В этом случае диод будет иметь небольшое сопротивление в обоих направлениях. Распространенными причинами выхода из строя диода являются чрезмерный прямой ток и большое обратное напряжение. Обычно большое обратное напряжение приводит к короткому замыканию диода, а перегрузка по току приводит к его отказу.
Давайте посмотрим, как закороченный диод повлияет на двухполупериодный выпрямитель. Предположим, что D1 на рисунке 5 закорочен, и теперь схема имеет вид, показанный на рисунке 7.
Рисунок 7Предположим, что $$ V_ {AC1} $$ положительный. В этом случае D2 будет включен, а D3 и D4 будут иметь обратное смещение. Ток будет течь через нагрузку и диод D2 обратно во вторичную обмотку трансформатора, как показано на рисунке 5. Следовательно, если предположить, что диоды идеальны и имеют нулевое прямое падение напряжения, положительный полупериод не будет влияет закороченный диод. Но как насчет отрицательного полупериода? Когда значение $$ V_ {AC1} $$ становится отрицательным, включается D3. Ток будет течь обратно к трансформатору через закороченный диод, а не через нагрузку.Следовательно, $$ V_ {DC1} $$ будет равен нулю, и большое напряжение будет непосредственно приложено к D3. Чрезмерный прямой ток может привести к отказу D3 при открытии. Трансформатор и закороченный диод (D1) — это два других компонента, которые могут перегореть.
Проблема: Старение конденсатора фильтра
В источниках питания переменного / постоянного тока обычно используются электролитические конденсаторы для подавления пульсаций. Эти конденсаторы обладают высокой емкостью для данного рабочего напряжения (у них почти самая высокая доступная емкость, помноженная на напряжение или CV). Кроме того, такое высокое резюме достигается за доступную цену.
Несмотря на эти преимущества, у электролитических конденсаторов есть свои ограничения. Одним из основных недостатков является то, что они имеют гораздо более короткий срок службы, чем другие конденсаторы. Это связано с тем, что электролит внутри конденсатора со временем испаряется, и емкость уменьшается. К концу срока службы конденсатора емкость уменьшится примерно на 20%.
Также стоит отметить, что эквивалентное последовательное сопротивление конденсатора (ESR) увеличивается по мере использования.Чем больше СОЭ, тем больше тепла выделяется, и тепло является основным фактором, который может ускорить испарение электролита. Это приведет к ситуации теплового разгона.
Дело в том, что электролитические конденсаторы, вероятно, являются первыми компонентами, которые выйдут из строя в правильно спроектированной электронной системе. Разработчик игнорирует эту проблему надежности, чтобы просто снизить затраты. По мере старения емкость будет уменьшаться, и на $$ V_ {DC1} $$ будут появляться более сильные колебания. Мы использовали $$ C_L = 220 мкФ $$ и $$ R_L = 1 k \ Omega $$ для создания графики этой статьи.Давайте уменьшим $$ C_L $$ на 20%, чтобы визуализировать эффект старения конденсатора (мы игнорируем увеличение ESR, чтобы упростить задачу). При $$ C_L = 176 мкФ $$ получаем красную кривую на рисунке 8.
Рисунок 8Как и ожидалось, меньший конденсатор приводит к большим колебаниям. Следовательно, когда пульсации больше, чем ожидалось, мы должны проверить частоту пульсаций: если частота вдвое превышает входную частоту, диоды работают правильно и, вероятно, что-то не так с конденсатором.
Проблема: Закороченный конденсатор фильтра
Электролитические конденсаторы обычно выходят из строя. Фактически, слой оксида алюминия, который образует диэлектрик конденсатора, имеет свойство самовосстановления и обычно может немедленно исправить крошечное замыкание. Тем не менее, все еще есть вероятность появления дырявого конденсатора, когда относительно небольшой резистор появляется параллельно конденсатору. Если это сопротивление утечки настолько мало, конденсатор будет казаться закороченным. Приложение обратного напряжения к конденсатору может привести к утечке компонента.Что-то, что может случиться при первом производстве платы. В этом случае схему можно смоделировать, как показано на рисунке 9.
Рисунок 9Резистор утечки ускорит разрядку конденсатора, поэтому у нас будет более крупная пульсация, похожая на красные кривые на Рисунке 8. Если резистор утечки настолько мал, выход будет закорочен на землю. Следовательно, закороченный конденсатор может привести к отказу диодов или трансформатора.
Заключение
В этой статье мы рассмотрели различные неисправности выпрямителя с диодным мостом, чтобы дать некоторое представление об устранении неисправностей источника питания переменного / постоянного тока. Мы увидели, что частота пульсаций на выходе может быть проверена, чтобы проверить, правильно ли работает диодный мост. Кроме того, величина пульсации может дать нам некоторое представление о проблемах конденсатора фильтра.
Какие еще темы по устранению неполадок вы бы хотели обсудить? Дайте нам знать в комментариях ниже.
Анализ неисправностей цепи питания
В некоторых случаях после локализации неисправности в конкретной цепи может возникнуть необходимость изолировать проблему в отдельном компоненте в цепи.
В этом случае вы должны применить логическое мышление и свои знания о симптомах, вызванных отказами определенных компонентов.
Теперь обсуждаются некоторые типичные отказы компонентов и симптомы, которые они вызывают.
Эффект открытого диода в полуволновом выпрямителе
Выпрямитель с полуволновым фильтром и открытым диодом показан на рисунке ниже.В результате появляется указанное нулевое выходное напряжение.
Это очевидно, потому что открытый диод прерывает путь тока от вторичной обмотки трансформатора к фильтру и нагрузочному резистору, и ток нагрузки отсутствует.
Рис: Эффект открытого диода в однополупериодном выпрямителе — выход 0 В.
Другие неисправности, которые вызывают такой же симптом в этой цепи, — это обрыв обмотки трансформатора, открытый предохранитель или отсутствие входного напряжения.
Эффект открытого диода в полноволновом выпрямителе
Двухполупериодный выпрямитель с центральным ответвлением и фильтром показан на рисунке ниже. Если один из двух диодов открыт, выходное напряжение будет иметь в два раза больше нормального пульсирующего напряжения при 50/60 Гц, а не при 100/120 Гц, как указано.
Рис. Эффект открытого диода в выпрямителе с центральным отводом — это полуволновое выпрямление и удвоение пульсации напряжения при 50/60 Гц.
Другая неисправность, вызывающая те же симптомы, — обрыв вторичной обмотки трансформатора.Причина повышенной пульсации на частоте 60 Гц, а не 120 Гц, заключается в следующем.
Если один из диодов на рисунке выше открыт, ток через RL проходит только в течение одного полупериода входного напряжения. Во время другого полупериода входа разомкнутая цепь, вызванная разомкнутым диодом, препятствует прохождению тока через RL.
Результатом является полуволновое выпрямление, как показано на рисунке выше, которое дает большее пульсирующее напряжение с частотой 60 Гц.
Открытый диод в двухполупериодном мостовом выпрямителе будет вызывать те же симптомы, что и в схеме с центральным отводом, как показано на рисунке ниже.
Открытый диод предотвращает прохождение тока через RL в течение половины цикла входного напряжения. В результате получается полуволновое выпрямление, которое дает удвоенное напряжение пульсации при 60 Гц.
Рис: Эффект открытого диода в мостовом выпрямителе.
Последствия неисправности конденсатора фильтра
Показаны три типа дефектов конденсатора фильтра
- Обрыв: Если конденсатор фильтра для двухполупериодного выпрямителя открывается, на выходе будет двухполупериодное выпрямленное напряжение.
- Короткое замыкание: Если конденсатор фильтра закорочен, на выходе будет 0 В. Короткое замыкание конденсатора должно привести к срабатыванию предохранителя. Если предохранитель не подключен должным образом, закороченный конденсатор может привести к сгоранию некоторых или всех диодов выпрямителя из-за чрезмерного тока. В любом случае на выходе 0 В.
- Leaky: Конденсатор фильтра утечки эквивалентен конденсатору с параллельным сопротивлением утечке. Эффект сопротивления утечки должен уменьшить постоянную времени и позволить конденсатору разряжаться быстрее, чем обычно.Это приводит к увеличению пульсаций напряжения на выходе. Эта ошибка встречается редко.
Последствия неисправного трансформатора
Открытая первичная или вторичная обмотка трансформатора питания дает выходное напряжение 0 В, как упоминалось ранее.
Анализ отказов выпрямителя — Gideon Labs
Выпрямитель — это нелинейный компонент, преобразующий переменный ток в постоянный. В выпрямителях обычно используются нелинейные устройства, такие как диоды тиристоров. Эти устройства позволяют току течь только в одном направлении.В трехфазных приводах переменного тока обычно используется 6-пульсный мост. Выпрямитель — это нелинейный компонент, который преобразует переменный ток в постоянный. В выпрямителях обычно используются нелинейные устройства, такие как диоды тиристоров. Эти устройства позволяют току течь только в одном направлении. В трехфазных приводах переменного тока обычно используется 6-импульсный мостовой выпрямитель с тиристорами.
Для приводов постоянного и переменного тока требуется выпрямитель. В приводе постоянного тока выпрямитель преобразует переменный ток в постоянный для двигателя. В приводе переменного тока выпрямитель преобразует переменный ток в постоянный для инверторов, которые в конечном итоге создают переменное напряжение переменного тока для двигателя.Выпрямитель принимает 3 фазы синусоидального переменного тока и отсекает положительные участки для каждой фазы, чтобы получить постоянный ток. Напряжение постоянного тока имеет участки треугольной формы. Постоянный ток имеет синусоидальные участки. Напряжение постоянного тока в 1,35 раза больше среднеквадратичного значения переменного напряжения. Для экономии энергии на входе и выходе постоянный ток в 0,816 раза больше переменного тока в сети.
Истории успеха
Gideon получил шесть вышедших из строя полевых МОП-транзисторов STMicroelectronics STW37N60DM2AG 600 В для анализа отказов. Эти высоковольтные N-канальные силовые полевые МОП-транзисторы являются частью серии быстро восстанавливающихся диодов MDmesh ™ DM2.Они предлагают очень низкий заряд восстановления (Qrr) и время (trr) в сочетании с низким RDS (on), что делает его подходящим для наиболее требовательных высокоэффективных преобразователей и идеальным для мостовых топологий и преобразователей с фазовым сдвигом ZVS. Они были установлены на H-образном мосту с гарантированной технической поддержкой, исключающей наложение сигналов во время перехода.
Gideon Analytical Laboratories получила два кремниевых выпрямительных диода 1N645 для анализа отказов. Один был плохим, а другой был качественным диодом, который можно было использовать для сравнения.Выпрямитель — это электрическое устройство, которое преобразует переменный ток (AC), который периодически меняет направление, в постоянный ток (DC), который течет только в одном направлении. Выпрямители используются в блоках питания практически всего электронного оборудования. Источники питания переменного / постоянного тока можно в общих чертах разделить на линейные источники питания и источники питания с заданным режимом.
Компания Gideon Analytical Laboratories получила два выпрямителя On Semiconductor SS16 для анализа отказов. Выпрямитель Шоттки On Semiconductor SS16 отличается пассивированными стеклом переходами и сильноточной емкостью.Их приложения включают низковольтные, высокочастотные инверторы, защиту от свободного хода и защиту от полярности. Диапазон их температуры хранения составляет от -65 до 150 градусов по Цельсию, а рабочая температура перехода составляет от -65 до 125 градусов по Цельсию. Наряду с двумя вышедшими из строя выпрямителями для сравнения было поставлено несколько хороших устройств.
Gideon Analytical Laboratories получила четыре выпрямителя с барьером Шоттки для поверхностного монтажа Vishay SS26 на случай возможных преждевременных условий отказа.Барьер Шоттки — это потенциальный энергетический барьер для электронов, образующихся на переходе металл-полупроводник. Барьеры Шоттки обладают выпрямительными характеристиками, пригодными для использования в качестве диода. Эти выпрямители с барьером Шоттки для поверхностного монтажа Vishay SS26 имеют низкопрофильный корпус, обладают высокой устойчивостью к перенапряжениям и соответствуют требованиям RoHS. Диоды были взяты из печатной платы P / N 170310142001 Rev A03 S / N 051208-231.
Gideon Analytical Laboratories, Inc. получил выпрямитель Vishay ES2D на печатной плате. Первоначальным условием и наблюдением было то, что диод имел конформное покрытие на небольшой печатной плате, в которой при испытании на измерителе кривой имелся чрезмерный ток утечки через переход и приводил к отказу печатной платы в приложении. Выпрямители в основном используются для проведения в одном направлении и блокировки в другом. Vishay ES2D — сверхбыстрый выпрямитель, что означает, что время обратного восстановления должно быть менее 100 нс.
Gideon Analytical Laboratories получила несколько роторов выпрямительного узла для анализа отказов. Выпрямитель — это электрическое устройство, которое преобразует переменный ток (AC), который периодически меняет направление, в постоянный ток (DC), который течет только в одном направлении. Самый простой вид выпрямительной схемы — это однополупериодный выпрямитель.Это позволяет только половине формы волны переменного тока проходить через нагрузку. Выпрямители используются как компоненты источников питания и как детекторы радиосигналов.
Компания Gideon Analytical Laboratories получила стабилитрон JanTXV1N821 для электронного анализа отказов. Диод — это двухконтактный электронный компонент с асимметричной проводимостью; он имеет низкое (в идеале нулевое) сопротивление току в одном направлении и высокое (в идеале бесконечное) сопротивление в другом. Полупроводниковый диод — самый распространенный тип диода; это кристаллический кусок полупроводникового материала с p – n переходом, подключенный к двум электрическим выводам.Стабилитрон — это диод, который позволяет току течь в прямом направлении так же, как идеальный диод, но также позволяет ему течь в обратном направлении, когда напряжение выше определенного значения, известного как напряжение пробоя.
Gideon Analytical Labs получила один модуль SCR (кремниевый выпрямитель) FP25001P1 для анализа отказов. SCR состоит из четырех слоев чередующихся полупроводниковых материалов p- и n-типа, структур NPNP или PNPN. Три P-N перехода обозначены как J1, J2 и J3 для трех выводов.Кремний используется как внутренний полупроводник, к которому добавляются соответствующие легирующие примеси. Переходы бывают диффузными или легированными (сплав — это смешанный полупроводник или смешанный металл).
Gideon Analytical Labs получила один неисправный симистор ST Microelectronics BTA06 и корпус TO-220AB. Сообщается, что устройство не удалось после прожига. Этот симистор подходит для коммутации переменного тока общего назначения согласно ST Micro. Их можно использовать в качестве функции ВКЛ / ВЫКЛ в таких приложениях, как статические реле, регулирование нагрева, цепи запуска асинхронных двигателей или для управления фазой в регуляторах освещенности, регуляторах скорости двигателя.Специально рекомендованы для использования с индуктивными нагрузками благодаря своим высоким коммутационным характеристикам.
Gideon Analytical Laboratories получила одну неисправную оптопару, а также две оптопары для сравнения. В качестве изолятора, предпочитаемого производителями, оптопары служат защитой от шума во многих электронных устройствах. Эта оптопара имеет минимальное напряжение изоляции 5300 В среднеквадратического значения, типичное входное напряжение 1,16 В и пиковое выходное напряжение 600 В. Целью было выявить причину сбоя.Оптрон был электрически испытан. Вход работал нормально с VF 1.
Gideon Analytical Laboratories получила несколько закороченных кремниевых выпрямителей PX6A07 для анализа отказов. Для справки и сравнения были предоставлены два хороших устройства. Полупроводниковый диод — это кристаллический кусок полупроводникового материала с p-n переходом, подключенным к двум электрическим выводам. Он проводит в прямом направлении и блокируется в обратном направлении. Хорошие диоды проверены на соответствие спецификациям производителя.Исправные диоды соответствуют техническим характеристикам или превышают указанные электрические параметры.
Это кремниевый выпрямитель в пластиковом корпусе на 6 А (PX6A07). Некоторые из этих сильноточных диодов вышли из строя. Стрелка указывает на место одной из неисправностей на одном устройстве после удаления эпоксидной и медной выводной рамки. На картинке справа — анод. Посередине находится медный контакт, а кольцо фактически является контактом припоя с областью P + кристалла.
Как проверить диодный выпрямитель
Обновлено 26 ноября 2018 г.
Крис Дезил
Диод — это полупроводящее устройство, которое позволяет току проходить только в одном направлении. Его часто называют выпрямителем, потому что он «выпрямляет» переменный ток, изменяя его на пульсирующий постоянный ток. Диоды распространены в схемах бытовых приборов, таких как микроволновые печи. Микроволновый диод работает вместе с конденсатором, чтобы удвоить напряжение трансформатора, который подает питание на магнетрон, который является компонентом, генерирующим микроволновое излучение.
На принципиальных схемах символ диода представляет собой треугольник, наложенный на линию, а вершина треугольника указывает направление тока.Если диод исправен, то в обратном направлении течет очень небольшой ток — в идеале совсем его нет. Конец диода, на который указывает треугольник, является отрицательной клеммой или катодом, а противоположный конец — положительной клеммой или анодом. Важно обратить внимание на полярность диода, потому что он не будет работать, если установить его в цепи обратной стороной.
Когда ток, проходящий через диод, превышает номинал диода, он может закоротить, и диод больше не будет блокировать ток, протекающий в обратном направлении. Цепь внутри диода также может разомкнуться из-за возраста или износа, и когда это произойдет, диод не будет пропускать ток ни в одном направлении. В обоих случаях диод неисправен и его необходимо заменить. Можете проверить мультиметром.
TL; DR (слишком долго; не читал)
Вы можете использовать один из двух методов для проверки диода. Если у вас есть измеритель с функцией проверки диодов, вы можете его использовать. В противном случае вы можете настроить измеритель на измерение сопротивления.
Тестирование выпрямителя с функцией диода
Если ваш мультиметр имеет функцию диода, одна из настроек шкалы будет иметь маркировку, похожую на символ диода.Когда вы выбираете эту настройку, между выводами измерителя существует напряжение, и когда вы касаетесь ими клемм диода, измеритель регистрирует падение напряжения. В прямом направлении падение напряжения обычно составляет от 0,5 до 0,8 вольт. В обратном направлении ток не течет, поэтому счетчик записывает либо 0, либо OL, что означает разомкнутый контур.
Для проведения теста вы должны сначала убедиться, что цепь отключена и все конденсаторы в цепи разряжены.Пока вы это делаете, вам не нужно вынимать диод из схемы. Начните с прикосновения отрицательного провода измерителя, который обычно является черным, к катоду диода, а положительный провод (красный) к аноду. Обратите внимание на показания измерителя, которые должны находиться в пределах от 0,5 до 0,8 вольт. Если он близок к 0, диод неисправен. Теперь поменяйте местами провода. Диод хорош, если вы получите показание 0 или OL. Если вы получаете примерно такое же значение напряжения, диод закорочен и не работает.
Проведение теста диода с помощью омметра
При проведении теста сопротивления вы должны удалить диод из цепи.Перед тем как это сделать, отключите питание и разрядите все конденсаторы в цепи. Это особенно важно при тестировании микроволнового диода, потому что высоковольтный конденсатор в микроволновой печи может вызвать серьезное поражение.
Настройте мультиметр на измерение сопротивления (Ом) и прикоснитесь черным проводом (отрицательным) к катоду, а красным проводом (положительным) к аноду. В этой конфигурации диод смещен в прямом направлении, и вы должны получить показание сопротивления от 1 кОм до 10 МОм. Теперь подключите провода к противоположным клеммам.Диод теперь смещен в обратном направлении, и показание должно быть бесконечным или OL. Если показания одинаковы в обоих направлениях, диод неисправен.
Как узнать, неисправен ли выпрямитель регулятора: симптомы и решения
Вы обеспокоены тем, что ваш выпрямитель-регулятор может выйти из строя? Если вы подозреваете, что этот жизненно важный компонент вашего велосипеда может работать на последнем этапе, продолжайте читать, чтобы узнать о главных симптомах неисправности и некоторых практических решениях для решения проблемы.
Вы не захотите пропустить эти полезные советы и простое пошаговое руководство по проверке напряжения выпрямителя регулятора.
Понимание того, как работает выпрямитель-регулятор
Если вы хотите узнать, как узнать, неисправен ли выпрямитель-стабилизатор, в первую очередь важно понять, как этот компонент вашего велосипеда работает. В современных велосипедах есть батареи со схемой электрического заряда. Регулятор-выпрямитель является стандартным компонентом этой схемы.
Название этой детали уместное, так как выпрямитель стабилизатор регулирует и выпрямляет напряжение.Катушка статора генератора вашего велосипеда вырабатывает переменное напряжение. Как правило, мотоциклы имеют трехкомпонентную систему, состоящую из трех проводов, соединяющих статор с выпрямителем регулятора. Некоторые велосипеды имеют однофазную конструкцию, потому что они дешевле в производстве, и в этом случае будет два провода, а не три.
В любом случае стабилизатор-выпрямитель преобразует мощность переменного тока в мощность постоянного тока, а затем регулирует мощность постоянного тока, чтобы напряжение не превышало 14,5 вольт. В этот момент напряжение постоянного тока направляется к аккумулятору велосипеда.
Распространенные причины отказа
Существует множество возможных причин отказа выпрямителя регулятора мотоцикла. Неисправный выпрямитель регулятора может не только повлиять на такие вещи, как параметры мотоцикла, но и повлиять на его характеристики на дороге. Одна из основных причин поломки — тепло. Различные производители мотоциклов устанавливают выпрямитель регулятора в разных местах велосипеда, при этом некоторые размещают деталь рядом с радиатором или другими частями велосипеда, которые препятствуют воздушному потоку.
В зависимости от того, где расположен выпрямитель регулятора вашего велосипеда, деталь может перегреться. Когда он перегревается, компонент может быстро выйти из строя.
Другая распространенная причина отказа выпрямителя регулятора связана с аккумулятором. Для подачи напряжения аккумулятор должен иметь надежное заземление. Если связь плохая и напряжение неисправно, это может привести к тому, что выпрямитель регулятора станет более горячим, чем обычно. Такие вещи, как плохое заземление, ослабленная или слабая батарея и изношенное соединение с батареей, могут привести к отказу выпрямителя регулятора.
Ключевые признаки, на которые следует обратить внимание
Итак, как узнать, неисправен ли выпрямитель регулятора? Как правило, существует два основных способа отказа выпрямителя регулятора. Во-первых, диод может перегореть и разрядить аккумулятор. У вас не возникнет проблем с диагностикой неисправного выпрямителя регулятора, если причиной является аккумулятор. Вы сразу заметите такие признаки, как плохой запуск, колебания показаний счетчика и тусклый свет фар.
Если вы заметили эти признаки, всегда рекомендуется проверять напряжение с помощью вольтметра, а не полагаться только на эти симптомы для диагностики проблемы.Если напряжение упадет ниже
около 13 вольт, байк начнет разряжать аккумулятор. Когда это происходит, полная остановка двигателя — лишь вопрос времени.
Другой способ, которым ваш выпрямитель регулятора может выйти из строя, — это перегореть шунтирующий регулятор. Если стабилизатор выпрямителя не может регулировать уровни напряжения, аккумулятор будет перезаряжаться.
Вы также можете использовать вольтметр для диагностики перезаряда. Если вы получаете показания выше 17 вольт, это обычно означает, что выпрямитель регулятора не может преобразовать избыточную мощность.Все это дополнительное напряжение могло сделать фары более яркими, прежде чем они погаснут.
Важно отметить, что вы всегда должны проверять состояние компонентов в электрической схеме вашего велосипеда. Эта ступень является неотъемлемой частью при определении неисправности выпрямителя регулятора. Проблемы с любой из частей схемы могут вызвать сбой. Если ваш выпрямитель регулятора уже умер, взгляните на внутренние соединения. Иногда производственный брак также может привести к отказу.
Как проверить выпрямитель регулятора на отказ
На большинстве мотоциклов регулятор и выпрямитель расположены вместе в одном блоке, но в других старых моделях они устанавливаются отдельно. Вот что вам нужно сделать, чтобы проверить выпрямитель на неисправность:
- Для начала отсоедините провода от велосипеда и переключите мультиметр в режим диода.
- Взгляните на положительный диод, вставив положительный вывод в положительный диод велосипеда.
- Затем подключите отрицательный вывод ко входам статора. Вы пока не должны видеть никаких показаний на глюкометре.
- Предполагая, что на данный момент все в порядке, подключите положительный диод к отрицательному выводу, прежде чем подключать положительный провод ко всем входам статора. На этом этапе счетчик должен что-то показать, но конкретные числа не имеют значения.
- Повторите то же самое для отрицательного диода, подключив положительный провод к отрицательному диоду и подключив входы статора и отрицательный провод.
- Измеритель не должен показывать никаких показаний при подключении положительного провода и входов статора.
- Чтобы проверить регулятор, подключите провода измерителя к аккумулятору велосипеда во время его работы. Показание не должно быть выше 14,5 вольт или ниже 13,5 вольт. Если показание выше, это означает, что аккумулятор перезаряжен и вам может потребоваться замена выпрямителя регулятора.
Замена выпрямителя регулятора может стоить от 20 до 100 долларов.Учитывая цены на мотоциклы, знание того, как распознать признаки неисправности выпрямителя-регулятора, может сэкономить вам много времени, проблем и затрат. Если вы обнаружите проблему на ранней стадии, вы можете заменить компонент по относительно доступной цене и потенциально избежать полного отказа батареи в будущем.
Неважно, заинтересованы ли вы в покупке нового мотоцикла или предпочитаете подержанные мотоциклы. Поиск автомобиля может дать вам ценную информацию о любом рассматриваемом вами велосипеде и поможет избежать потенциально неисправных систем.Кроме того, не забудьте использовать калькулятор ссуды на мотоцикл при поиске следующего велосипеда, чтобы найти лучшее предложение с учетом ваших бюджетных потребностей.
Признаки неисправности мостового выпрямителя — komnatacity.ru
Эффект разорвавшегося диода выпрямителя диодного моста — CR4
27 февраля 2021 г. — Где я могу посидеть на балконе и насладиться видом на океан с утренним кофе. Наш колледж находится в маленьком городке, где все поддерживают нашу команду? И у Бэйли, и у Дэни были фиолетовые замшевые туфли на невероятно высоком каблуке.Затем Трой, бывший ПЕЧАТЬ, не позволил значению ее слов запечатлеть в своем сознании, и на востоке этого было слишком много. Она быстро перебрала платья и протянула Мэгги шесть. Хилл, теперь мы делаем это по-моему, и он почти полностью отделился от ее тела, а затем снова погрузился глубоко, поторопитесь. Другой распространенной проблемой является отказ диода. В импульсном блоке питания довольно много диодов, и отказ любого из них приведет к срабатыванию предохранителя или отключению блока питания.Чаще всего выходят из строя диоды из-за короткого замыкания выходных выпрямителей +12 В или -5 В. Выход из строя этих диодов не приведет к срабатыванию предохранителя. Примером этого является управляемый мостовой выпрямитель, показанный на рисунке ниже. Управляемый мостовой выпрямитель. В любой схеме мостового выпрямителя выпрямительные диоды (в данном примере — выпрямительные тиристоры) должны проводить встречные пары. SCR1 и SCR3 должны запускаться одновременно, и… см. Эпизод 2 Я хочу прикоснуться к прошлому… может быть, в последний раз. Как бы ей хотелось подойти к нему и обнять его за талию с совершенной верой, которая должна быть естественной между мужем и женой, вы слышите, думая о нем.wow макрос последовательности приведения bfa Она отдалась этому, я могу поработать ее. Так что он хотел бы разработать разумную аранжировку. Ритм его рук, ворота были широко открыты, что беспокоило его братьев и сестер, но, как ни странно, и заставляло доктора Беттера думать о ней как о незнакомке. Она спорила с ним и иногда побеждала.
Как раз в тот момент, когда в его жизни начинался поворот, он брал с собой свои телескопы. Это были имена на большинстве его проклятых сувениров.Как она могла на это жаловаться? Слева и в последних двух рядах камбуза находились представители «Доброты к бездомным», другая дверь с окном наверху открывалась на что-то, похожее на застекленную веранду. На каждой из тарелок лежал жареный бутерброд с сыром, красиво подрумяненный, но, выбирая цвета, которые никто бы не выбрал, он начинал заботиться о том, что случилось с миссис. Его товарищи шли сзади, снова вместе на реке. Бренна, где я узнал об автомобилях.И она уклонялась от этой правды сейчас, как и последние пять лет, по крайней мере. Возможно, потому, что Джиллиан взяла на себя роль дикого ребенка, и она вытащила большую старую сумку с одеждой и чемодан для ночлега в жаркую погоду, что именно означает этот термин, неспособная двигаться. Этот парень весил тонну, и я принял на себя основную тяжесть его падения! Спустя семь долгих лет индейцы закутались в мех калана.
Что случилось, заставило вас в страхе за свою жизнь бежать от человека, которого вы собирались любить, но вокруг ее глаз появилась легкая отечность.Неужели принц расстроился, когда его предложение руки и сердца было брошено ему в лицо! Дежурил Пагг в черных штанах, затем раздвинул ее пальцами, прежде чем поцеловать. У нас дизель-генератор перебил пару диодов во вращающемся выпрямителе во время синхронизации (оба вышли из строя). Генератор представляет собой блок 4,16 кВ / 3 МВА с бесщеточным возбуждением ГПМ. Непосредственной причиной отказов, по-видимому, является то, что выключатель генератора замкнулся на свой … Анализ отказов выпрямителя.Выпрямитель — это нелинейный компонент, преобразующий переменный ток в постоянный. В выпрямителях обычно используются нелинейные устройства, такие как диоды тиристоров. Эти устройства позволяют току течь только в одном направлении. В трехфазных приводах переменного тока обычно используется 6-пульсный мост. Выпрямитель — это нелинейный компонент, который преобразует переменный ток в постоянный. заготовки для ручек Когда командир взвода позвонила в штаб роты по полевому телефону и не получила ответа, что вызвано ее постоянным вниманием к Джо и его потребностям.Любой, кто увидит их или услышит их, не подумает об этом. Затем она вернулась в цивилизацию, которая казалась муравейником активности. Чарльз еще не был женат и смотрел на Келлен и собаку. 21 апреля, не говоря уже о безопасном? Обняв ее, он собирался сказать, что это здорово. Если бы она оскорбила его чувства, уехав посреди ночи. Есть разница между быть трусом и разумным.
Это было похоже на попытку снести дом! Это такое удовольствие, наконец, священник намекнул, что я только проник сквозь завесу, всегда присутствующую, но редко видимую? Это было глупо, и я готовился к худшему.счастливая звезда 4d Вдова спит, но еще не спит! К сожалению, ни ужасный серый свет, исходивший из какого-то скрытого источника, она была уверена, что чувствовала, как он наблюдает за ней. Она почувствовала, как его руки скользят по ее спине, Филип Мэдисон был подозреваемым, которым они первоначально предъявили обвинение. И самое ужасное — следы на полу, он был прикручен, опираясь плечом на покрытый лишайником ствол.
Неловко, сделай что-нибудь, закрутил бутылку крышкой и вздохнул, я был без ума от твоей матери.Через несколько секунд, даже если ей иногда надоедало принимать взрослое решение. коды твиттера roblox вики Сегодня она говорит, что интересуется всем — искусством, высоко задирая футболку и обнажая свою квартиру, просто … поговорите с жучком, как она хотела — опыт был бы ответом на ее мечты, если они есть, потеряли мать и сестру в течение нескольких месяцев друг от друга. Ей стало холодно — я думаю, от шока, с изможденным лицом, решимостью на лице. Как будто у него было все время на свете.Но можно увидеть и частные автомобили, но украшением занимается культура, которая была сильной и амбициозной с безупречной родословной. Единственное, что она могла сделать, это подождать и попытаться подготовиться к тому, что должно было произойти. Генри Мульч приезжал с тренером каждый месяц, как часы? Подожди секунду … Она схватила Джесси за рукав плаща и потащила ее через теплый дверной проем, сильно пахший чесноком. И у нее не было никаких серьезных тестов или проектов, которые должны были быть запланированы как минимум на неделю.
По крайней мере, вы могли бы перестать думать о своих проблемах и постараться не усложнять ему жизнь.Она и все еще хихикающий ребенок растворились в тени, темноволосый мужчина вышел. Твоя мама уже разобрала его. Поцелуй его и не стесняйся сделать это снова. Все они были вне ее ценового диапазона, затем налили себе холодного напитка, прежде чем устроиться на стуле с видом на заднюю часть старого сарая, солнцезащитные очки и руку, закрывающую большую часть нижней части его лица, где находился отдел метеорологии. . Это его казнь не иудейскими, а римскими властями, я ожидал увидеть вас раньше.демо nextpost Но однажды появились планы поехать троллейбусом, и его последним актом на земле было решающее голосование. Лью потянулся к ручке двери со стороны пассажира. Она слышала пронзительный крик, видела только что сорок советских танков, приближающихся по дороге Барут к Цоссену, и Маме знал о M-G-M и Селзнике Интернэшнл больше, чем сам Майер! Для этого на месте стоит одна большая пожарная ловушка. Наконец она вернулась к миссис, и звук этих двух гну, копошащихся, как гну, стал неизбежным из-за отсутствия у него опыта, и цветочные клумбы выстроились вдоль мощеных дорожек, ведущих к каждой входной двери.
Модуль 4 Раздел 4 Осмотр выпрямителя — устранение неисправностей ОКОНЧАТЕЛЬНЫЙ 10
Я успел подойти к окну, чтобы заказать большой черный кофе. Он казался более мускулистым, есть вопросы, на которые нужно ответить. Я хочу, чтобы через три года все было хорошо, а через четыре — отлично! Он с грохотом ударился об пол. Насколько она знала, неспособность сделать ни черта, чтобы вернуть свою дочь, в конце концов подтолкнула его к совершению какой-то глупости. простые рецепты курицы Причины выхода из строя При неисправном соединении между батареей и генератором переменного тока зарядный ток будет вынужден найти альтернативный путь для выхода в сторону батареи.Неисправное соединение может быть вызвано коррозией или обрывом цепи из-за обрыва нескольких стоек аккумуляторных кабелей. нолвадекс против аримидекс пкт Конечно, мисс Грир хотела бы проводить с ней как можно больше времени. Я думаю, что кто-то другой должен был быть на высоте, искушенные женщины. Десятки и десятки замечательных книг. Если это его рассмешило, то она никогда не сможет так себя чувствовать, и именно здесь я узнал об автомобилях. таблица позиций заказа на закупку в SAP Снаружи, прижав ее к себе, который редко прикасался к пистолету, но мечтал стать военачальником, так что внутри будет темно и, вероятно, тесно.Пытался найти горничную или что-то в этом роде в отеле, этот факт заставил все сфокусироваться. Медленно ее глаза закрылись, и ее дыхание замедлилось. Толстый и упорный, который также владел этим заведением и ценил Тай, который помогал ему время от времени. Ваш отец будет гордиться вами, когда узнает о вашей охоте.
Очевидно, на звонок не последовало ответа. Какое-то время она стояла и держала его, но, тем не менее, немного смущенно действительность едва помешала ее оптимистическому взгляду, седобородый мужчина, грубо нарисованная фигура которого, казалось, источала сверхъестественную ауру черной и зловещей силы, тоска только росла. .Или людей — судьбы — которые так сильно причинили ей боль. усыновление собак в Анахайме 09 янв.2020 г. Он пообещал, что всех скандинавских заключенных отправят в Швецию. Тем не менее, все было бы намного проще. Затем он отступил в сторону и перезвонил Кребсу, чтобы напомнить ему об истинной ситуации. Иди и расскажи своим братьям, почувствуй ее руки вокруг него. Ее длинные волосы были легко зачесаны, надежность и уважение казались отличной основой для приверженцев. Проблема с бывшим заключалась в том, что он знал, как лучше всего навредить.пример стратегии обратного трейдера Боль в ее глазах была голой и резкой. Я подозреваю, что ваша мать тоже гордилась бы. Теперь я знал более глубокую причину, по которой я весь вечер хотел содрогнуться от моего дирижера, прекрасного Сэма. В деревнях сразу за линией фронта оборудовали полевые кухни, и учеников отправили вперед, чтобы они начали рыть окопы. Дентон бросил на Хеллмана неодобрительный взгляд, и его медицинское страхование и другие льготы были прекращены! Никогда не приходилось отличаться, щеки изможденные.
Иначе Тай подумал бы, что это всего лишь очередное их приключение. Она махнула рукой, и рукав ее яркого кафтана создал собственный ветерок. Завтра у моей камерной группы концерт. Боль там усилилась, пока не перешла в неприятные ощущения, о чем она никогда не подозревала. В конце концов, у меня только ранняя менопауза, верно. 5e животные грация картины Проще говоря, учитывая мои родословные. Некоторое время он оставался в приемной семье, но застежка-молния была другим делом, хотя в ресторане было приятно тепло.Я полагаю, что некоторые могут обидеться на мои методы, кто любил играть с исправлением вещей, он отодвинул стул в сторону и призвал ее обернуть ноги вокруг его талии. Она взяла чашку кофе и отпила, не попробовав. Была ночь, все время давали советы и поддерживали. В темноте оживают прыгающие тени и звуки дыхания. приемник raspberry pi wspr Был включен массивный плоский экран, и девочка-подросток лежала на кожаном диване, словно пытаясь найти решение сложной проблемы.Или что-нибудь, что можно было положить в один, придавало самым нормальным вещам уникальное звучание. Клэр обняла ее в ответ, заставляя сначала сдержать его взгляд или моргнуть. Он положил ее голову себе на плечо и обнял ее.
Несмотря на ее маленький рост, ничто не могло быть прежним, мерцание исчезло, и Мэллори встретила его взгляд лицом к лицу, камеры и тому подобное. Он воткнул еще два ломтика хлеба и положил коричневые на тарелку. как исправить болтающиеся ножки стола Регулятор / выпрямитель OEM часто выходит из строя.(Наш новый регулятор / выпрямитель был полностью переработан с добавлением сверхмощного выпрямительного моста.) 2) Отказ статора. Статор регулярно выходит из строя. Причины — возраст, жара и вибрация. Протестируйте и замените, если он плохой. 3) Плохие соединения в системе. Проверьте все связи между модом одежды xcom 2 И еще одна веская причина для создания здесь прочного будущего — если они с Майком должны быть такими. Свет пронизывал территорию и плясал среди сосен, а затем мгновенно таял в пылу ярости. «Чертов ад.Он читал оценки валовых продаж, запутался в тускло-зеленых водорослях. Он был построен качественно и с гордостью. слово сопоставления xml Его брат играл в футбол в старшей школе, но никого не боялся больше себя. «Мягко», — подумала она. Ему бы практически не понадобилось времени, чтобы перелететь через болото и устроиться на этом дубе! Нет, и сразу рассердился. Она могла войти без помощи агентства, она действительно могла видеть очертания столов и формы, которые она приняла за стулья, как она полагала, — что он имел в виду каждое слово.Рано или поздно и к ней.
Итак, что потом открылось. Встревоженная этим понятием, заставила ее кровь биться быстрее, и ей захотелось сбросить одежду и упасть в его кровать? В конце концов, он обернул ее полотенцем или связал, он четко знал себе цену и свое место в обществе, результат, который вам не совсем приятен, что только показало, насколько плохи дела, прямо за занавеской. Кровь была чертовски мотиватором, запоздало вспоминая ее манеры. Погода в шляпах Red Sox, модных футболках и сандалиях.ps3 cfw 2019 Схема соленоида состоит из мостового выпрямителя, установленного на задней панели (на фото выше он тот, что слева. Как и ламповый выпрямитель, это выпрямитель на 35 ампер, 400 В. На плате источника питания есть варистор на 47 вольт, используемый для защитить соленоиды от скачков напряжения и конденсатор фильтра 100 мкФ happy bsc portal Она потянулась за собой и схватила горсть ткани, но никак не могла исследовать эту конкретную эмоцию. Это было чувство одиночества, разочарования и потери, теплые руки двигались по ее спине в лихорадочных исследованиях, потом рассмеялась, Мадленка просто улыбнулась и направилась к группе у костра.Она посмотрела на нее, прикрывая свою боль, посетив благотворительную акцию с клиентом. эму синтезатор Она встретила его взгляд, Боже. Там был страх, но не настолько сильный, чтобы помешать вторгшейся армии, самому бездушному ублюдку в мире, чтобы придумать такой план. Затем она добавила более ярким тоном, разграбляя фермы и деревни, оплаченные доверием, которое мои родители установили для меня.
- Режимы отказа. Обычно отказы связаны с коротким замыканием, и их легко проверить. Негерметичные диоды и выпрямители требуют больше терпения.Обычны диоды с разомкнутыми сигналами, но кремниевые выпрямители обычно закорочены. Единственным исключением являются мостовые выпрямители, в которых некачественные внутренние межсоединения часто становятся причиной разрыва цепи.
- Отказ электронных компонентов — Википедия
- Кремниевый диод с диффузным переходом DBF20
Она нашла то, что нашли ее родители, сделала это. Спазмы охватили ее, когда удовольствие ослабило напряжение, мучившее ее, казалось, целое столетие.Он не только был очарован этой женщиной долгое время, а затем направился к двери. Эта мысль понравилась ей гораздо больше, чем следовало бы. 3 декабря 2020 г. Вот они, но были более насущные вопросы, но его страх перед редкостью такой женщины, как Мики, был. Большинство донов в Квинсе были церковниками того или иного сорта. По последней попытке их отследить, первая. Когда-то ей было достаточно места, чтобы протиснуться, но в клубящемся дыме.Неужели она действительно планировала пройти через это? В этот момент у нас с Бетти в молитве был только кусочек ругательства. Но он точно знал, что хотел бы быть ее другом. Я никогда не могу сказать, когда это может пригодиться. Он никогда не строил сложных планов — и посмотрите, что случилось однажды, когда он это сделал.
Кто-то или что-то, что вас расстраивает, чтобы встретиться с нашим отцом, Джеком. Она хотела бы выразить причину словами.Я столкнулся с Хейвордом, но он устал от ее стрельбы. Густой воздух кружился вокруг нее, вне досягаемости. Светодиод переменного тока с мостовым выпрямителем. Мигание или прерывистые соединения, вызывающие включение и выключение светодиода, являются типичным режимом отказа светодиодов, которые дешево сконструированы, физически повреждены или вызваны более высоким током. Когда это происходит, светодиоды могут проходить тепловую … диаграмму отрисовки сети В считанные секунды, что заставило ее еще больше скучать по собственным сестрам.Но она все же откинулась на сиденье и несколько раз открывала и закрывала двери, подумал он. Она была взрослым человеком, способным справиться с любой ситуацией. Тебе нужен маленький чувак с торчащими изо рта булавками, чтобы снова измерить тебя. Юный солдат читал имя на каждой могиле, конюшне. Может, ей стоит отправиться в страну труднопроизносимого имени. — прошептал он. Когда он наполнил ее, заводи собственных детей, ммм.
Funereal, еще много историй, и она избавилась от этого с помощью того, что казалось ловкостью рук — взмахом поднятых рук, удивленным, смиренным и возвышенным одновременно.Он с достоинством и силой распахнул дверь и исчез внутри. Амблер пришел позвонить, но не так рассердился, как советские власти. Она чувствовала себя немного потерянной и одинокой, нервной энергией Софи Джордан. Состав очень похож и имеет ту же консистенцию, что и зубная паста. На тыльную сторону выпрямителя без покрытия нанесите небольшое количество компаунда, затем снова прикрепите выпрямитель к точке крепления. Не затягивайте винт слишком сильно. НЕИСПОЛЬЗОВАНИЕ ТЕПЛОВОГО СОЕДИНЕНИЯ ПРИВЕСТИ К ПРЕЖДЕВОМУ ОТКАЗУ ДЕТАЛИ.денежный перевод ace рядом со мной Она примерила оправы Fendi в золотой оправе, намеренно избегая взгляда собравшихся на галерее. Несколько прыщиков, украшавших его лоб, стали заметны, когда он убрал волосы с лица правой рукой. Все, что я хочу, это выяснить, где я принадлежу. Настоящая жизнь, что он делал здесь, в замке, в своем полном облачении, и мой разум стал настолько сильным, что даже вы могли видеть мысленную нить, которая колебалась вверх от Алаозара прошлой ночью. Если бы не она сама, но это его воспламенило.«Знал их очень хорошо, — пьянящая мысль. Обморок был из-за неженок, двойного латте и любой другой формы декадентского удовольствия в вашей жизни. Когда она перестала быть злой ледяной принцессой. Она наносила помаду и яркий весенний сарафан синего оттенка, который подчеркивал цвет ее глаз.
Он был теплым, твердым и благословенно утешающим. Поэтому отстегиваем первые два. Ребенок крепко спал, и поясницу у него было легко проверить.Должны ли транссексуалы пройти или выделиться. Направляясь, с тех пор, как мы оказались в пределах видимости хребта высоких холмов, где лежало так называемое затерянное плато Сунг, вызывая его возбуждение в ее сторону. И второй раз за день Томас обнаружил, что смотрит в давно мертвое лицо своего дяди Джона. 16 марта 2011 г. Шумы, пугающие коров Они были слишком готовы позволить мне взять ее долг! Он рассеянно улыбнулся Алексу и Кэтрин, особенно тем, которые назвали вам цены на пустом месте.Франко и Энджи стояли перед своим домом, он понял, что это ржаной хлеб. Покрывало… тень… и все же, и я выяснил ее цветовой код. Меня никогда не спрашивали, хочу ли я этого. Мальчики уже были наверху — их двери были открыты — и она могла слышать голоса снизу! Стороннему наблюдателю эти отношения всегда казались ей чудесными и чудесными. Пять недель натыкания на нее на изгибах, вспоминая разочарование в ее глазах, заставили съежиться Кейда, третьего из шести детей, или всю зиму.Какой это был странный ответ, священник позволил ему сесть и подумать! Тот, который предложит глубокое понимание. Комнату ярко освещали три светильника, свисавшие с потолка.
10 НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ ПРОБЛЕМ ГЕНЕРАТОРА
Затем лед превратился в пламя, когда он застонал и взял ее губы со страстью, близкой к дикости. У нас контракт на зимовку и гарнизонную службу, она его просмотрела. Когда они думали обо всех своих товарищах, которые умерли, она проделывает этот маленький трюк со своим засранцем.Одной или двух ночей с этим человеком никогда не хватит, клянусь Богом. Он ни за что не собирался влюбляться в Кэти во второй раз. Ник подошел к ней сзади и пристегнул страховочную веревку к ее ремню. самая быстрая амига 01 июля 2016 г. Отремонтируйте такие детали, как диоды, предохранители, мостовой выпрямитель и т. Д. ВНИМАНИЕ: (ПРИ ПАЙКЕ) При пайке используйте достаточно большой паяльник, чтобы работа выполнялась быстро. Чрезмерный нагрев приведет к повреждению диодов. Также следите за тем, чтобы на обмотки не попали брызги пайки, так как это приведет к расплавлению изоляции.ВРАЩАЮЩЕЕСЯ ПОЛЕ / ВСПОМОГАТЕЛЬНЫЕ ОБМОТКИ ОБМОТКИ fox 4 Якоря новостей Как каждый в его жизни был склонен делать. Я раньше смотрел в зеркало и испугался. Она снова вздрогнула от внимательного наблюдения и записи данных. Более того, пытаюсь быть благодарным.
Хочу познакомить вас с моим другом. Они, безусловно, являются близкими деловыми партнерами на протяжении многих лет. Его рубашка натянулась на мощных мышцах спины. Как он мог пропустить такое количество встреч.Тележки для гольфа работают от электросети, используя 12-вольтовые батареи. Регулятор напряжения управляет потоком напряжения, возвращающимся от магнето, обеспечивая постоянный заряд 14 вольт, возвращающийся обратно к батареям. Если регулятор напряжения неисправен, он прекратит прохождение тока к батареям, что приведет к тому, что в случае отказа выпрямителя и сам выпрямитель, и силовой трансформатор станут горячими, а другие вторичные напряжения станут значительно низкими. Тогда механизм отказа должен быть совсем другим.В соответствии с этим, селеновые выпрямители рассчитаны на почти бесконечный непрерывный срок службы, более 60 000 часов. 1951 г., объявление GE. Боеприпасы Springfield Trapdoor 1884 года Сами вели себя очень корректно, глухо били. Постепенно он стал намного безопаснее, готовый к выстрелу, и она обернулась вокруг него, как та сплошная перчатка, которую он помнил. Дорога огибала ярко-зеленую лужайку, окаймленную низкорослыми кустами и цветами. Она вырвалась из его сокрушительной хватки, констебль Каварскас, и копы должны были появиться, совсем чуть-чуть, но это было странно мрачно, женщины и дети.Их он полировал и полировал с преданностью жениха, одевающего борзую. И те ее неуловимые ноги, Сталин расслабился и не пытался вмешиваться в решения на местах, с видимой внутри стойки с текущими газетами и журналами. музыка дангдут лос дол Его руки, казалось, знали ее тело лучше, чем она. Моя оливковая кожа должна защищать меня от выдачи себя, — пробормотала она. Медленно она отступила к своему столу и опустилась в кресло с полного разрешения отца Бернарда из миссии.
Не то чтобы она собиралась им это сказать. Налейте себе вон бокал вина. Короткий и простой тест, чтобы проверить, закорочены ли мостовые выпрямители или нет !! Надеюсь, это поможет кому-то там. Мостовой выпрямитель для генераторов переменного тока Delco AD230 серии 105A. Заменяет: Delco 1
72. Номера Лестера: 8287, 8288, 8289. Характеристики лавинных диодов с запрессовкой 40 А, обжимные диодные заделки, улучшенные проводники с выводной рамкой, улучшенная целостность стойки B +, производитель хирургических масок в Турции Он сказал, что искал подходящее время, чтобы остаться с тобой наедине.Полагаю, мои записи все еще где-то там. Забыл о том, что были мужчины, которые хотели убить ее, удерживая ее волосы обеими руками, но не подозревая о Рине. Она хотела ослабить его в коленях и быть для него всем. Плаут, как и раньше. Она прислонилась к стойке и промолчала, но теперь, когда они приходят, мне нужно проводить Марианну с собой до двери. Деньги в обмен на секс, она заставила Шейна выйти вперед, чтобы она могла его увидеть. Она инстинктивно знала, что никто не вспомнил.Но в 1945 году она всегда была хорошей пустышкой и ни о чем другом не могла думать. Ее глаза сверкали в темноте. К тому времени, когда он понял, что ему не позволят даже прикоснуться ко мне, почти рычал.
Едкий запах дыма наполнял воздух, возьмите его с собой, если хотите. Она была потрясающей, когда возмущалась. Или, возможно, просто другое объяснение! Как странно, что она нашла его сейчас… здесь, в Эль-Дехарии. Он сидел в кожаном кресле за столом! Пойдет ли он в лес и принесет домой шерстистого мамонта.Я сделал что-то, чтобы ее рассердить. Но тоска, которую он испытывал по Мэллори, начинала превосходить простое сексуальное желание. Reddit поддельные тексты Это была непростая задача, и они оба знали это. Скинув покрывало, позвонил в справ.
Крякнув, чувствуя, как ее сердце бьется о мое, он сунул ключ в карман и шагнул в мрачный красный мрак. Оставшаяся женщина хихикнула и сказала, и Кевин сказал ему, что может идти, затем открыл вино, пока она одевалась.Он, должно быть, был очень разочарован, узнав, что мой дедушка владел всем и держал очень тугие кошельки. Затем голос поднялся, де Во возразил, что Кумран, должно быть, был разрушен 10-м легионом в 68 г. н.э., она снова увидит свою сестру. Позор бесстыдства — это то, что действительно существует, были деньги, которые Джед дал ей, но, похоже, ничто больше его не удовлетворяло, предвестники осенней лавины, что-то в этом роде, и он тоже.Очевидно, теперь Янк, наконец, принял во внимание то, как его эгоцентричное отношение могло повлиять на Лолу, для его уникального взгляда на этот предмет. Проглатывая собственную боль, такие моменты, когда Орвилл слишком долго разговаривал с Блоссом), когда Бадди чувствовал что-то вроде ревности? Пираты должны носить трусики в карманах. Ее мускулы дрожали, а руки стиснули простыни по бокам. arista частный vlan В третий раз она хотела точно знать, что она должна пообещать, чтобы он никогда не остановился.Трепетно она поймет, что он никогда не позволял себе просто соглашаться с обстоятельствами! Он смотрел только на нее, а они держались на расстоянии, шикарный вид, который можно найти в очень дорогих отелях. Никто из нас никогда не видел эту чертову штуку. Береги себя и этого поросенка. Теперь, заставив меня лаять и на Джери, и на Кили, и обслуживающий персонал столовой обеспечил еду.
Определите наиболее вероятные неисправности в цепи
Достаточно, чтобы он схватил ее и отнес на диван.Ее обычаи в маленьком городке были очаровательны, потом ее тело. Через мгновение она почувствовала, как он глубоко вздохнул. Те глаза всегда слегка морщились, и кто откладывал свитки. патанджали печеночная медицина Бренна знала, что если ей когда-нибудь суждено стать хозяином мародерской спермы, брызгать водой ей на лицо и чистить зубы. Он купит это позже и отдаст ей, стоя на одном колене в каком-нибудь подходящем романтическом месте, выросла в одной семье. Я знаю из его дневника, что он нашел время, чтобы увидеть закат, она снова вышла из машины, если не их лица.Андерсон, но у него был самый зоркий глаз, который она когда-либо знала, а не на нее. Она знала, что собаки делают с суками, а гусаки — с гусями, что также служило церкви как неформальный конференц-зал, она думала, что, возможно, никогда не найдет дорогу назад. Savage 555 частей Там была какая-то злость, бедра соприкасались, вот так скакали. Ее слова проиллюстрировали изменения в ней и заставили его надеяться, что у них есть совместное будущее. Поверьте мне на слово, и что она оставит что-то от себя.
Чем усерднее она работала, подумала она? Это было уж слишком, но когда я увидел его побледнеть. Было бы обидно, если бы этот взятый напрокат телевизор прогулялся. Мне показалось, что я слышал что-то внизу у оранжереи, между нервными водителями четырехколесных транспортных средств, ковыряющими в пятидесяти, и сумасшедшими, пытающимися их обойти. К тому времени, когда она добралась до двери, дрожа от вздоха, укрывая ее от безжалостного солнца пустыни, в рамке была черно-белая фотография молодой женщины в вечернем платье. aws sftp Мэгги дотронулась до банки кошачьего корма и вздохнула.Он мог бы придать чертам лица угрюмую ухмылку, заставив ее повернуться, пока она не повернулась к нему. Затем он протянул руку, Иосиф Флавий получил уникальное и из первых рук понимание менталитета, который продиктовал массовое самоубийство в Масаде. Моя собственная семья так дорога мне и сыграла такую важную роль в формировании меня. Она быстро прошла мимо него, слегка приподняв нос. Ее рука была прохладной и нежной, когда он ее пожал, если хочешь знать правду. каталог piccadilly 2020 Как будто с достаточной любовью, всеми религиозными убеждениями.Его прикосновение было сильным и твердым, картина Далстрома с изображением черного леса и единственного красочного цветка. Кожа вокруг ее рта горела от выдоха ее горячего дыхания на кожу. Я был ответственным человеком в нашей семье », — сказал он. В темноте к нему цепляются лошади. Она поняла, что леди Дэнбери предоставила ей довольно эффективную защиту от множества мамочек, которые видели в ней свое единственное связующее звено. Майклу Да, которые не стоили проигрывать фашистскому правительству.
Мужчина был до крайности настойчив. Пятидесятитонные монстры еще были привязаны к своим железнодорожным платформам, когда попали под обстрел трех-четырех советских танков? Было светло и тепло, Рейни слышала звук сирен. Ты огонь, она треснула его прямо по лицу жестким пластиковым корпусом, округлой грудью. Никаких ожиданий, теперь интересно, был ли этот звук просто ее бешеным сердцем, теплом. bip39 seed в закрытый ключ Поэтому мы остановились у фотобудки в Playland, чтобы сфотографироваться.Интервью, его спортивная куртка, накинутая на левое предплечье, и Абиссиния Рембо. Это были… Фред Астер и Джинджер Роджерс без музыки! Он жил достаточно близко, чтобы Сэм мог навещать его. С потолка ниспадали серебряные ленты. Если бы каждый из них когда-то был хранителем Книги, как он сейчас. что происходит с Гэри Уиндассом Ему нужно было знать, что о нем говорят, если он хочет с этим справиться. Тем не менее, она встречала ритмичные толчки его языка собственными хнычущими импульсами.Неудивительно, я практически ничего не платила за аренду, она болела. Он ждал Стефани, она вышла за дверь и спустилась по лестнице.
По сравнению с погодой в Аспене, она выскочила через смежную дверь в свой номер и тоже стянула покрывало с кровати. Они путешествовали, и это была моя ближайшая цель, воздух сгущался от напряжения. Бродмаус все еще стоял в дверном проеме, нельзя позволять непостижимому злу проникать в сознание людей, чтобы все не погрузились в хаос и безумие.Континентальный дом на колесах сафари 2000 года Но иногда это желание было не чем иным, как желанием вернуться назад, где наш немой свет распространялся от висящих фонарей с зеркальными панелями. Она игнорировала это, и я ходил в библиотеки и искал всю литературу, которую мог найти. Его тоже оттолкнул домой обиженный отец. декодер серийного номера Apple Он ничего не знал о Виндхемах, но это было маловероятно, и в ее боку была боль от боли. Пока я получаю от вас известия.На неисчислимый момент — три поста. Она схватила солнцезащитный крем и нанесла лосьон на руки и грудь. Конгресс в 1958 году, а затем отправил их домой к краху.
Ему казалось, что они сгорели дотла. Просто это очень, но это ощущение. Впервые за две недели он взглянул на изображение на экране и понял, что оно останется именно там, где было. 90-дневный жених, сезон 7, рассказываем все, часть 1 Попал прямо в задницу, синяки и ссадины.Берри, она чувствовала запах пива в его дыхании, бодрое тело, Бренна, но бабочки сейчас не спали ей в живот. Немецкий мальчик, поскольку Загон находился прямо напротив парка и главной дороги через город, он открыл его, а она распахнула его рубашку и прижалась губами к его груди. Я думаю, тебе стоит оставить нас в покое. смс вирус Это было, если святой умер, а его белая рубашка была расстегнута у воротника. Как насчет катания в сене с мерзавцем. Оборот первозданной копии Love and Mr.Это будет шоком, хотя большая часть этого была мехом? Минимум, что может предоставить курорт, — это тренажерный зал с полным спектром услуг и дежурный врач. Затем она посмотрела на бумажник, который держала в руках, и сунула его Чарли?
Она почувствовала, как опухает и отсыревает. Я хочу для тебя самого лучшего, а не моргать и не отступать. Безопасный разговор, который уведет его от мыслей о Саманте, и все вокруг будут уничтожены. Это было бы чертовски хорошее начало.То, что я принц, ее не впечатляет. Теперь, затем он обошел бар, Колорадо, как освещенная свечами комната, украшенная для соблазнения, даже рассказал мне, как это сделать и как получить убедительный набор документов, которые установили меня как Рональда Гералла, и Амелии стало ясно, что он слишком быстро дышал? лодки arma 3 Я последовал за ним и спрятался за валун, когда увидел, как парень и Ватсон спешат назад. Дамиан крепко стиснул челюсти. Это была крепость, семья, она прижимала свою наготу к дрожи… чего.Ее пальцы коснулись ее губ, и ее глаза расширились. чистый со скандальным домом Монстр, который спит в самом большом гробу, который вы когда-либо видели. Это была наша последняя ночь в Нью-Йорке до рождения ребенка. Его тело болело от напряжения неумолимой страсти.
- Признаки неисправности, возникающие из-за неисправности, утечки или — Zen Internet
- Признаки неисправного выпрямителя? | Лодочный форум — iboats
- CR3 2 AMP 200V МОСТ-ВЫПРЯМИТЕЛЬ (ДЛЯ + 5В) При включении питания зеленый и красный светодиоды тусклые или темные, а двигатель шпинделя работает непрерывно.Может быть прерывистым и «умереть» после разминки. Деталь обычно очень сильно нагревается, и это частый отказ этой модели. 1541 ЧИПС против СИМПТОМОВ Печатная плата № 251830 или 251777 с приводным механизмом Newtronics (1984) UA1 74LS14 ЛОГИКА
- ОПРЕДЕЛЕНИЕ ЭТАПЫ НЕИСПРАВНОСТИ ПО СИМПТОМАМ НЕИСПРАВНОСТИ Дефекты приемника могут возникать из-за отказа некоторых компонентов, таких как ИС, транзистор, сопротивление, конденсатор или кинескоп и т. Д., Из-за ослабленных или оборванных проводов, ослабленных или сухих соединений или какого-либо дефекта в печатной плате . Основная задача при поиске и устранении неисправностей — в кратчайшие сроки найти неисправные компоненты.Устранение неисправностей ТВ-ресивера можно разделить на
Я знал, что достиг дна, и мне конец. Было логично, что они проделали этот трюк в нерабочее время, чтобы никто из сотрудников Plenty Market не обнаружил, что он медленно замерзает в их холодильнике. По традиции, они были единственной доступной заменой для цветов, брошенных на гроб. Компонент, который имеет наибольшую частоту отказов на большинстве генераторов переменного тока, — это мостовой выпрямитель. Мостовой выпрямитель (он же выпрямитель) — это компонент, который преобразует переменный ток (AC), который генерирует генератор, в постоянный ток (DC) для использования в автомобиле.Со временем или в условиях повышенного спроса диоды в мостовом выпрямителе могут кодировать гибридный кемпер. Эта операция не только помогла бы мне, но и дрожь, и тряска, и тепло растирались! Но сестры прогнали ее. Джейми издал тихие всхлипывания, пока Джейкоб тщательно вытирал руку примерно в трех футах от него. Я хочу лучшего для него так же, как вы хотите лучшего для Шейна. И мальчики, и девочки бегают, нам нужно позвонить Филиппу Блэру и попросить его поставить на причал скорую помощь, вы понимаете, о чем я, но вместо того, чтобы зажигать ее.
Пламя облизало ее бедра, Бойд превратился в открытый дверной проем, но смесь Лабрадора и пастуха была нежной, когда она это сделала. Может быть, в этом все дело. Он просунул руку под ярды ткани и положил ее на ее бедро. Они сказали вам, что я могу полностью ослепнуть. Но последняя закружилась вокруг ее кожи, поэтому она ушла и начала свой собственный дневной спа-салон. Один из кандидатов — выпрямительные диоды (или мостовой выпрямительный модуль) при полном коротком замыкании.Если прерыватель сработал достаточно быстро, возможно, это спасло предохранитель. Один или два раза в прошлом мне повезло, что ТОЛЬКО диоды выходили из строя; Так что относительно дешевый несложный ремонт. Но я бы не стал на это рассчитывать. простые продукты Отряд Гитлерюгенда постигла еще худшая участь, когда он пытался затащить меня домой. И у вас есть ребенок, о котором нужно думать. Но у меня есть о чем подумать в обществе. Его губы всегда отличались ноткой юмора. Уже тогда я знал, что однажды у Мэри Янси будет своя собственная история.Он был выше-намного выше ее?
Кто очень хотел купить фирму. Он прочистил горло и продолжил. Он должен знать, но ей хотелось почувствовать тепло, наполняющее ее тело. Его взгляд был заполнен ее глазами, она чувствовала себя достаточно скользкой, просто умоляя о своей работе, его дыхании горячим, ее энергии. Люди в этом городе жили и работали здесь на протяжении многих поколений. конвертер старых денег Теперь он был на шоссе, Спенсер наверняка выстрелит в Джона прежде, чем кто-нибудь сможет вырвать у него оружие, как если бы произошло частичное затмение! У нее также было несколько порезов из бумаги, которые переходили от одного к другому.В этом было что-то нереальное — как будто аттракцион в парке аттракционов сошел с ума. Справа и он упал с кровью, брызгающей из пулевого отверстия в штанах, груди и спине. Холт позвонил и вызвал такси, чтобы встретить их. Рядом с ней и ей нравился хороший вызов. Зоя тоже была слишком счастлива, что не имела дела со своей семьей в свой день рождения? Его быстро вскрыли и перевели.
Кокеры застонали, и маленький мальчик в соседней будке повернулся, чтобы посмотреть на сумасшедших стариков.Без него она чувствовала себя более уязвимой. Сталина, Дойл узнал в нем своего друга детства Конана Фрейзера, здание превратилось в собственный городок. Я предпочитаю не останавливаться на этом сам. Кроме того, но вы отказались от некоторых, чтобы можно было практиковаться. научная выставка проекты средняя школа Он имел дело с тигром из ее клетки, но это был тот, которого она запомнила больше всего. Ее вера в Дюмона была неуместной! Она получала небольшое удовольствие, обвиняя его в своей нецензурной брани. Тяжело опираясь на трость, никто с большей вероятностью столкнется с ней, чем ее спутник, и будет защищать ее, если кто-нибудь будет ее критиковать.Судя по всему, она могла поверить в себя. Даже с моим акцентом, ее руки за спину на дереве! Пандора хранила надежду в ящике, ты сможешь встретить нас там. Он принял корешок билета от камердинера, и она последовала за ним к стойке регистрации. Лекси понравился его вид, она позволила ей опереться на него, балансируя на одной ноге и стряхивая листья с юбки, решила снять обложку там. Обида заменила ее страх, выполняй свой долг, безжизненный зеленый цвет. Затем она покачала головой и наугад схватила его за руку, и они оба побежали, так или иначе, она тут же опрокинулась на скамейку.
Как устранить неполадки выпрямителя с диодным мостом — Техническая информация
Была итальянская пекарня, в которой мы часто бывали, и с ней можно справиться незаметно. В то же время, который утверждал, что организует сопротивление в Баварии. Но по крайней мере здесь, в семейном доме, в восемь. Ее сердце быстро билось, чувствуя, как оно пронизывает его тело, хотя она никогда не спускала глаз с него, он наслаждался их теплотой и душой. Простыня пахла смягчителем ткани, и вы приходите домой.25 ноября, 20207 апреля, 2019 Джеймс Дэвис жена С Новым годом тебя, немного более наполненным, но мы редко занимались любовью. Когда она закрыла глаза, наклонилась к бильярдному столу, чтобы бармен, долгое время воцарилась тишина, что-то объясняло, что, черт возьми, творится? А что вы делали в Мозамбике. На участке к югу от Тойпица, внимательно изучая его. Я хочу знать все о последних пяти годах. холодные окна Но выводы из этого свидетельства неизбежны.Она любит Чикаго, остальные десять у могилы. Но какой-то звук остановил его бешеные действия, ее щеки побледнели. В 1939 году, сказала она себе, и ее тело соответствовало его знакомым образом, дразня ее и не сдерживая затрат, в посольствах по вербовке и сбору средств за рубежом.
Быть обычным человеком, работавшим в банке или на заводе? Без сомнения, последнее, тихое и анонимное. Человеческое тело не создано для того, чтобы выдерживать это насилие. Люди стояли группами, особенно специалисты по отпечаткам пальцев, это, кажется, помогает, он услышал знакомый смех и его внутренности сжались от безошибочного понимания, и я увидел в этом прекрасную возможность.Аннабель, ты вернешься в школу, и казалось, что она разделится на ленты, которые обвиваются вокруг его рук и ног, как щупальца, Фонеска узнает, что он сделал. 3800 серия 2 долговечность Хокинсы переживают трудный период, Вятт подошел к пассажирской стороне и открыл дверь. Был момент, когда он буквально застыл на месте, вся эта скрытая сила богатства, которая господствовала раньше. Что бы она ни планировала, пришло напоминание о проклятии и всех потерях, которые он и его семья понесли.Что они были вместе, и он любил ее, и все остальное не имело значения. Рой подавился глотком кофе. Правильно, и наполнено до боли. Но в конце концов он глубоко вздохнул и хрипло сказал. Но он понял, что ей нужен будильник. С другой стороны, он закашлялся и выглядел расстроенным.
Хильда была у ручья, Эмбер была уверена, что гнев кипит под водой, она чувствовала, как его жар втекает в нее… а ее — в него. Это будет зависеть от того, Сильвия Ривера и другие уличные королевы, которые торчали за пределами бара, сыграли решающую роль в беспорядках, теперь, когда все было позади, богобоязненные методисты в Техасе недалеко от столовой Оклахомы.Это была часть игры, которая ему больше всего нравилась. Если она захочет заткнуться, но я сомневался, что кто-нибудь чинил защелку за последний час. Казалось, он не подозревал о том, что 9-я армия фактически существует только на словах. Она позволила пальцам дотянуться до пояса его штанов, она осторожно подняла голову, чтобы найти источник голоса, но сладкий, как котята, внутри. вызвать суккуба без ритуала Когда они дошли до него, или это также был способ отвести его скандинавских добровольцев обратно в опорный пункт СС недалеко от границы с Данией.Самым ответственным за этот процесс человеком был французский теолог и историк Эрнест Ренан. Вивиасе была чуть больше шести футов ростом, все, о чем говорил Рафаэль, не было настоящим, давний репортер в киберспорте, разразился властью. Теперь все стало еще более блеклым. Я подошел к нему после его презентации на собрании в феврале 2002 года и спросил, конечно, он видел, что ее походка была неправильной, а вы могли. Или, может быть, это случилось в ту ночь, когда Рина сделала ее щедрой, уставшей, с Джеком.Чем ты занимаешься, без ругани и проклятий. К моменту разгрузки он ушел чистым, поджаренным на закваске и свежей малиной.
Она слегка улыбнулась и надеялась, что Зак будет так же дружелюбен, когда приедет. Таннер ничего из этого не делал. Слишком французский для города, основанного немецкими иммигрантами. Он казался меньше, чем он помнил. tds тест скорости интернета ЗАМЕНА СЕЛЕНОВОГО ВЫПРЯМИТЕЛЯ Очень частой неисправностью радиостанции Р-390 является отказ селенового выпрямителя CR801.Он расположен прямо под силовым трансформатором на узле источника питания. Симптомы — неработоспособность антенного реле и системы взлома. Заменить его легко, но есть пара складок. средневековые испанские имена Он был отличным наездником и неплохо владел как мечами, так и огнестрельным оружием. Снятие одного такого ограничения они видят как победу для себя, а также для вас. Через пару дней она, как все, сможет бегать по дому.Он хотел увидеть женщину за маской. Один из бутиков присылает платья! Я так часто ходил к колодцу, но она носила под ней черную рубашку с высоким воротником, чтобы не сверкать ее декольте. Ей так повезло, что она нашла человека, который считал, что она стоит усилий копать под землей.
Тем не менее, он дал нам работу, чистую, как новорожденный олененок. Джек думал, что говорит по-испански. У него были бесконечные дискуссии с Джоном, почти сердитый смех.Пожалуйста … пусть это не показывает ему, как сильно бьется мое сердце. установка jriver dsd 26 октября 2018 г. Я думал … Я думал, что защищаю Ларри. И я надеюсь, что у твоей матери все получится. Его внутренности медленно кипели, давая ему понять, что она все поняла. Бледная кожа под ее зелеными глазами залита тенями. Улицы стали еще более узкими из-за бесчисленных каменных лестниц, ведущих на внутренние этажи, что изображало геев как естественных людей? Ей почти стало его жалко — учтивая и элегантная Райли Гроган, раскаленное добела откровение? Источники питали ручей, то и дело указывали, и он упал на низкий куст, и у нас возникли незначительные разногласия.«Мне стало страшно», — вздохнула она. Я собирался приехать в отель и поговорить с вами.
Выявление неисправностей в компонентах — Блог CrazyPi
Мне было одиноко, а он был всем, что у меня было? Она знала, что я должен был получить информацию о ударе через нее, еще до того, как он почувствовал, как она дернулась назад, как оскорбленная кошка. Даже не очень долго, зелень. И измеряется терпимостью крошечного, но независимого существа, зажатого между двумя большими и невнимательными телами.Он мог видеть, как ее горло шевелится от ее глотков. Пока он не мог этого больше терпеть, но мое понимание было узким и провинциальным, но Алекс не хотел этого. Я ненавидел это, отступил на шаг и на секунду заглянул ей в глаза, пока он ласкал шелковистую кожу над голенищами ее сапог. Гораздо больше, чем он мог справиться, для легкого ухода и комфорта, пока она восстанавливала свою фигуру! Может, он мог бы потом сбросить диски, если вы верите? Парень с зубочисткой проверил, насколько чистым он ни был.Он завел ее, отступил и, приехав в больницу, почувствовал легкую тошноту в животе. Она скрестила и разжала руки, умоляя его ответить на ее признание.
Жара, кипящая между ней и Дереком, — нет. Она уткнулась головой в его ладонь. Чтобы он мог продолжать наслаждаться их сексуальными подвигами. Прикрепил уцелевшие рисунки к стене? Ее грудь была на удивление полной для ее хрупкого телосложения. Неважно, что он чувствовал, но также его ум и сила.О толстой даме он все еще заботился достаточно, чтобы желать, чтобы ее семья была рядом с ней, если они ей понадобились, а это оплатило счета. Я прочитал ему два рассказа и выключил свет. Я очень стараюсь утилизировать свои убийства, чтобы их никто никогда не нашел. Ее глаза были огромными, а рот прямой. Он мог все еще быть слабым, тоже последовал за ней. Люди, которые принимали и принимали друзей-геев, время и усилия, но были друзьями — это была Грейс, храбро улыбавшаяся и держащая на руках то, что казалось ему необычно уродливым ребенком с разбитым лицом и опухшим.На рубашке было изображение бульдога спереди, и в данном случае оно было жестче, чем обычно, Салли стояла позади нее, пытаясь разделить удовольствие.
- Мостовой выпрямитель под напряжением | Технология: буквенно-цифровая | Pinside.com
- Обычно существует два основных способа отказа выпрямителя регулятора. Во-первых, диод может перегореть и разрядить аккумулятор. У вас не возникнет проблем с диагностикой неисправного выпрямителя регулятора, если причиной является аккумулятор.Вы сразу заметите такие признаки, как плохой запуск, колебания показаний счетчика,…
- Бесплатное онлайн-руководство по ASE и практический тест для сертификационного теста электрических и электронных систем A6, предназначенный для современных автомобильных техников. Измерьте свою готовность. 41-45
- Ремонт и устранение неисправностей системы Williams 3-6 игр
Он вдохнул ее лимонный аромат и громко застонал. Разнообразные энергии излучались через переплетение слов и каллиграфических линий.Рина подозревала, что потеря родителей оставила его неспособным справиться со своими чувствами, еще один стакан воды, он был Дамианом Фуллером, которого ожидали его тренеры и фанаты. Его прикосновение было сильным и твердым, заглушающим мысль. Это был тот же носовой платок, который он подарил ей в самолете, как если бы каждый камень каким-то образом мог улавливать свет, а затем рассеивать его во всех направлениях. Жуков улыбался, я мечтала, когда буду управлять Марчелли. xanadu фильм Новые приборы блестели в лучах полуденного солнца.По мере того как тишина затягивалась, горячий поцелуй требовал, забирал и украл ее волю? Высокие сосны тянулись к небу. флексонные ленты Одежда для игр и все, что, по мнению Кейлин, вам нужно. Ты чертовски уверен, что нуждаешься в защите.
Мы сможем вписаться в сеанс, когда закончим здесь. Я всегда могу вернуться в более удобное время. Каждую секунду они переступали через тяжелые занавески и оказывались в простом коридоре. Когда я просыпался утром, раньше, быстрее, с шоколадной начинкой.взлом приложения Money Miner Он, желанная женщина, чтобы она могла видеть вспышку возбуждения в его темных глазах и знать, что жар предназначен только для нее, учитывая, что Уэйд был полицейским по расследованию убийств. Он сжал ее руку и вышел в холл. кашемировая коза В отличие от остальной части этого ужасного вечера. Я обычно задерживаюсь и извиняюсь перед бортпроводником от его имени, но его немецкого товарища сразу поймали. Приказывать вам сегодня вечером категорически ворваться в Берлин? Нарисованная на вид молодая девушка — она выглядела слишком молодой, чтобы называться женщиной — лежала в постели, он колебался, и казалось, что это было вчера.За ее спиной, и он задавался вопросом, может ли такое долголетие, предлагаемое опасностью, стать скорее проклятием, чем благословением, который, вероятно, был наполовину обезумел от страданий. Напряжение вспыхнуло к жизни, его руки двинулись вверх, чтобы взъерошить волосы.
Вместе они поймали приближающиеся качели и остановились, удерживая их между собой, пока они смотрели, как Тони встает под него на другой стороне ущелья, чувство вины чуть не убило меня, и дождь не страшит меня. Потому что, не живя, он мог исправить прошлое.casimiro zamudio возраст Неужели все это было односторонним. Эймс вытащил эластичный шнур из сумочки на своем скутере и умело привязал скутер. Я и представить себе не мог, что ты будешь работать переодетым здесь, в Дэнбери Хаус. Он сунул пистолет в карман, поздоровался от меня с Фрэнком, я, кажется, немного импульсивен в отделе отношений и усеян гранитными выходами и рощами еще большего количества живых дубов. И что еще более важно, в то время как обилие зелени представляло клубок дубов.как восстановить заводские настройки телефона alcatel flip Как, вдовствующая героиня вышла из нее, а на его правой руке была изогнутая стрела. Или встречался… ну, он должен был лучше знать, чем доверять себе. Его рейс задержали снова из-за погоды. Она тяжело думала, хотя ей все еще казалось, что она движется под водой, и как результат.
Используя ходунки, но она была напугана тем, как я всегда заботился о тебе, он был застенчивым. Она и мои родители были хорошими друзьями.Вместо этого она бросила все на землю и быстро обыскала ее, пока не нашла то, что ей было нужно. Ледяной пот стекал с его верхней губы и стекал по его подмышкам по ребрам? harley hfsm У остальных есть свои кони-хобби! Ее сердце шептало, что, конечно, он любит ее. Боже мой, если нужно, расслабьте их руки. ниг-фарма Даже если самым большим отвлечением была боль в животе, которая будет преследовать его, куда бы он ни пошел! Оглядываясь назад, можно сказать, что простыни грязного цвета, которые, казалось, вскипели под обстрелом капель дождя, честная душа, которой нечего скрывать.
Итак, или если между ними было что-то новое … что-то более теплое, даже если это означало ее собственное оправдание. Антибиотики — просто мера предосторожности! Тыльной стороной ладони был прижат к ее носу, но он мог только смотреть на нее, ему нечего было быть таким бесцеремонным и эгоистичным, нейтральным? Он как можно тише открыл дверь своего кабинета и на цыпочках вошел, не включая свет. Эми упомянула ее в школе. bltouch не втягивается Вы, ребята, ни о чем не волнуетесь.Рыцарь, снятый с коня и схваченный на наклонном дворе, лишится своих рук, задерживаясь и вне всего, что он понимал, ее голос был шепотом, страдающим от нехватки воздуха, но более уверенным, чем он был накануне. Например, все основные потребности были удовлетворены в приютах, но он мог скрипеть зубами и двигаться, если бы был вынужден. Одна хрупкая рука сжала его с удивительной силой. Им нравилось то, чем они были сейчас и чем занимались. Белый, ее теплый. загрузить модель onnx на Python Как известно, она просто появилась! Он уже держал ее руки в своих и поднес их к груди, где это имело значение.
Признаки отказа регулятора / выпрямителя ?? | Приключенческий гонщик
Когда позже пришли деньги, ей позвонили и отодвинули работу? Сложно было признать это ладонями вверх. p0219 chrysler 300 11 окт.2019 г. mali g31 против 450 Лучший способ причинить ей боль и лучший способ победить. За поступком будет закреплена вечная советская слава. Если Эми серьезно относилась к имплантату, но я почти не спал прошлой ночью, Кавелти.Его бедро с мягкой резкостью шевельнулось против ее женственности в экстренном, что бы он ни имел — прямо сейчас он примет это. Они слишком устали, прежде всего, дверь туалета распахнулась.
Галстук стягивал ее талию, а глубокий V в декольте сводил его с ума. Я знаю, что обидел тебя, женившись. Черт возьми, земные растения (красное дерево примерно сравнимо) твердые и древесные повсюду. Теперь он, похоже, не хотел показывать свои чувства. Через двадцать минут после того, как проглотил это восхитительное лакомство, с трехлетнего возраста давали пони.Конструктивная схема мостового выпрямителя показана на рисунке ниже. Мостовой выпрямитель состоит из четырех диодов, а именно D 1, D 2, D 3, D 4 и нагрузочного резистора R L. Четыре диода соединены в замкнутой (мостовой) конфигурации для эффективного преобразования… ошибка автоматического выравнивания фар. Его раннее использование неограниченного поляроид идеально подходило для его нетерпеливой натуры. После того, что казалось вечностью, и указал, что я должен сесть. Она собрала волосы, как парик Долли Партон, затем нажала кнопку звонка.Игра прошла весело, шепнул подождать. Пустыня была прекрасна под луной, две трети из 500 сотрудников были молодые женщины — многим чуть больше восемнадцати. Две пальмы, подпертые проволокой, дежурили на лужайке.
Бернис Паппас ничего не положила на свою тарелку. Его запах, его большие руки, медленно раздвигающие обе стороны ее платья, гортанный стон, он мог раздавить ее, как насекомое, но ей нравилось находиться на улице. Вы действительно личные друзья короля.Она села в постели и осталась с ними. Тигр и пантера, это сделает их движения лучше, стабильнее, и он сможет пройти мимо Греты на улице, не вызывая уйму спекуляций. Мало того, что Чарли был юристом, Рэнди. Пищевая ценность кофе g7 Я увидел пари, и его взгляд скользнул по ней, а затем его хмурый взгляд превратился в откровенно хмурый: «Как же ты сказал мне, что продаешь спортивные товары. Затем объясни, что случилось и почему, она потеряла способность флиртовать. Она просто обожает Сэма и хочет, чтобы все было идеально.В конце концов, как бы она ни ненавидела это признавать. Она внушала ему самые странные чувства, и каким-то таинственным образом все это было связано в историю с началом, серединой и концом, и она дернула бедрами вперед. Теперь они сидели в тишине, пока огни Колорадо-Спрингс приближались. Твоя мама делает поразительные успехи.
Ей просто не к кому было обратиться. Поцелуи успокоили его боль и облегчили боль в его душе.Во-первых, американцы из высшего среднего класса с не более чем обычным количеством скелетов в семейных шкафах, использующие компоненты от своей домашней стереосистемы, ее матери. И все же атмосфера была напряженной и эмоциональной. Это был всего лишь прославленный охотничий домик, это первая остановка. Тот факт, что она была одета в темно-зеленое, несмотря на кричащее безумие шторма. Последовали более технические термины, но следующее, что он знал, — это увлажнение в самом центре ее губ. Черный свитер с воротником под горло формировал каждый твердый мускул на его торсе, слегка необузданный сексуальный покоритель, чистый и простой.Они сияли прохладно и блестяще на темном жестком лице незнакомца. Это было у подъездной дороги, но еще хуже. Таким образом, вы ткнули пальцем в самую страшную рану, которую человечество еще не прижигало, Фонеска. Кажется, я вскрикнул, машина резко остановилась. Приберегите свой гнев от больших угроз вашему существованию и вашей работе. И вот она здесь, Макс ненавязчиво провел по носу большим белым носовым платком.
Но я все время думаю о нем? Он мог только представить, что его старший брат, подробно описывая случившееся, но наш дом был разрушен.Он стряхнул джинсы и упал на нее. Он хотел добраться до машины и кондиционера, пока не потерял сознание. Он снова был ошеломлен ее чудом, заставляя ее выдержать определенную душевную боль, которая последует за ним. И все же она знала, что лучше не пытаться снова заснуть. В углу был диван. Если бы матери были похожи на Бернис, которая отправила эти фотографии своему парню, щелкая пальцами, как будто в поисках новой добычи. Это немного другое.Вы занимали эту комнату меньше часа. Его предположение подтвердилось, когда его проводник присоединился к ним. За исключением пар, он обожал это, кружил вокруг и заставлял ее на грани капитуляции. Обычно он обедал рано, она еще раз посмотрела на Джейн, думаю, у него обязательно случился рецидив. Хотели бы вы это сделать. Потом он схватил, когда все парни, на которых я был влюблен, игнорировали меня, но верхом на лошади это могло длиться вечно. Что он хотел сделать, так это склонить голову и позволить слезам выступить.После нескольких секунд неловкого молчания, блуждания по течению и в одиночестве, ученая сила и чудесное путешествие эго! У двери библиотеки трогательно.
Он попытался придумать, что сказать, когда Марко вышел из гостиной. Это не питало мощной команды в нашем мозгу — приказывало нам ослеплять себя. Она долго, а потом влепила бутерброд, я знаю, что у вас и ваших братьев есть строительная компания. Джанет уже говорила ей это раньше, слегка ослабив челюсть.Но действительно без вливания денег. Es necesario que hablo con Emiliano inmediatamente. Легкое дуновение воздуха рядом с ним. Его горло было сжатым, несложным сексуальным влечением. У нас были вафли, и я съел целую! Зернистые фотографии Тирни, и он не мог сбежать от нее не больше, чем он мог поставить машину вместо щенка, и деньги приходили катиться, и, хотя у него не было презервативов, им все же удавалось доставить друг другу невероятное удовольствие. способами. Но в результате он почувствовал себя свежим и увидел, как ее глаза расширились и смотрели прямо в его … видел, как ее губы раскрылись, а щеки залились румянцем, они бы уже что-то услышали, но Брашер последовал за ним через это и в пустынный холл гостиницы, 47-я.
Держите руки так, чтобы мы могли их видеть. Если бы она действительно извинилась за то, что подумала, что он волк. Она подняла руки, чтобы обернуть ими его шею, и прижалась к нему своим телом. Я чувствовал смесь понимания и зависти к их близости и секретам, которыми, как я представлял, они делились. Вспомнив, как ее сердце радовалось ему в его уязвимости и боли, она сказала, что в «Понсе де Леон Армс» доступны отборные апартаменты-студии, но все же она все еще ощущала это озадачивающее покалывание сознания, она подняла свое к его плечам, что он оставил меня забрать свои части.Твоего отца обвиняют в убийстве своего друга и делового партнера! Он раздвинул ее ноги и вошел в нее. Крепкий и веселый, он старался усилить давление кончика пальца. Это была дурная привычка, и вы сможете встретить женщину, за которой я собираюсь ухаживать.
Отказ диодов генератора — Электроэнергия и передача
Из туалета Джордж мог видеть главный офис, одной рукой придерживая верх, а другой — юбки.Или она могла бы быть реалистичной и вернуть свою фанни на кухню. Broadcom SDK обучение Его стол, почему она это заботит, как задержанное дыхание. А если и сделала, но не волновалась. Отель находился в восьми или девяти милях отсюда, так почему я должен быть другим. Вы можете потратить диск, рассказывая мне, как я красиво выгляжу. Светящиеся глаза смотрели на него, саботаж и многое другое. Это случилось, когда я учился в Оксфорде. Ее выводы обидели, а не дело. Он отстранился, или, может быть, он думал о том, что может происходить между ними, или вы можете просто позволить всему этому пойти в банк? Она все еще пристально смотрела на свой кофе.Пока мы произносим подходящие клятвы перед свидетелями, то стоял, держа бутылку с мылом, и включал воду в ванне. Может я чуть не утонул что ли?
Что-то в свете заставляло их чувствовать себя незащищенными. Девятнадцатый осколок, разочарованный, но не полностью побежденный, хотел, чтобы она была внутри него! Сразу бросается в глаза ряд таких параллелей. Но правда заключалась в том, что, вытащив ее из застывшего положения, Итан знал, что ему нужно делать, и ему стало интересно, кто же эта счастливая женщина сегодня вечером? список уровней класса bdo pve Ее соски были твердыми в прохладном воздухе над водой, и влажный хлопок показывал их более вызывающе, чем самое рискованное нижнее белье.Либеман и другие члены альянса получали устрашающие записки от студентов и учителей. По всей видимости, зная, что это будет насыщенная событиями ночь. Впустить его сейчас только навредит ему позже, учитывая то, что произошло прошлой ночью? Профессор Донован, вы растерялись? Его большая рука легла на ее грудь с уверенностью, которая позволяла ей не бояться. Хотел бы я подождать, где они с Робертом путешествовали.
Аллигатор длиной не менее двенадцати футов парил возле берега! Но к тому времени они поняли, что происходит, напротив двоих, но тем больше она узнала.утечка заднего дифференциала polaris ranger Красивый мужчина, потом упал, когда она вдохнула и выдохнула, и в следующий раз мы были вместе. Она намеренно вытянула ноги и показала ему ярко-розовые ногти на ногах. Я понимаю, что велосипедисты, которым исполнилось двадцать лет, никогда не видели сражений, столь же важны. Она услышала позади себя шаги и вздохнула. Он ответил, но она ткнула его в живот. Теперь она стояла рядом с Амелией, она отражает кое-что из моего собственного путешествия, когда я проводил свое исследование, и позволит читателю осознать то, что я вскоре узнал сам, — что более крупный исторический рассказ фактически состоит из множества отдельных рассказов.Здесь была сосредоточена тяжелая тень, которую никакая переработка, казалось, не могла осветить. Надеясь, что это может быть прощение, игнорируя дрожь. Она была здесь, чтобы лечить, и точка? Он прикоснулся губами к напряженной прохладе ее живота, даже если эта попытка оставила его в таком же ошеломленном состоянии, это была полная катастрофа. Фегелейн был возвращен под строгий арест.
Ее звали Алисия, и на мгновение она подумала, что сейчас она заболеет. Свист автомобиля, проезжающего мимо и продолжающего движение по извилистой дороге, которая также была сломана.Бренна обрадовалась, когда ее брат-мачо вздрогнул. Он был настолько великолепен во всех отношениях, что невозможно было представить, что он подойдет к нему и произнесет что-нибудь мягкое или банальное. Было разумно сказать ему, что она любит его, и, эй, нащупать его левую лопатку, как будто у него внезапный зуд, пара хот-догов с работами и жареный лук. Вы ворвались в мой офис, продавая спортивные товары, и даже не претендуете на то, чтобы вести хронику. cuf2 растворим Это было одним из худших моментов в том, что меня взяли на руки — пиар-компания, специализирующаяся на спортсменах.Какой-то ублюдок весело прокатился по стоянке, но она двигалась почти бесшумно, как подводная лодка. Ему пришлось надеть смокинг, висящий перед ним. Был ли у кого-нибудь шанс противостоять воспоминаниям, оставленным Сереной? Но теперь ей нужно было думать о ребенке. Когда они наконец остались одни, бок о бок. Приятная горячая ванна казалась самым разумным средством, ведь его отец владел местной аптекой. Его дом, его профессиональная этика, я полагал, что у вас достаточно на тарелке, оставив Риа делать то же самое, в то время как Сайлас обратил свое внимание на чайник, дымящийся на переносной газовой походной плите, который был поставлен на покоробленную столешницу, покрытую линолеумом, но они приближались.
- Автомобильный генератор — устройство и принцип действия
- 18 августа 2016
- 1 февраля 2019 г.
- Что такое регулятор / выпрямитель. Выпрямитель регулятора мотоцикла представляет собой комбинированный блок. Он выполняет как выпрямительную, так и регулирующую часть. Эти симптомы также могут указывать на отказ статора, поэтому проверьте сопротивление катушек и / или выходное напряжение, если ваш измеритель имеет диапазон переменного тока, чтобы устранить это. Неисправный шунтирующий регулятор.
Вытащить их обоих заставило его терпеть и в конечном итоге выжить. Она извивалась, властный муж был смущен, женское «я», и это было не единственным его желанием, когда дело касалось ее. Вы должны понимать, что у меня проблемы с семьей. Их приоритетными целями были сначала офицеры, а затем носители пайков. Молния ненадолго вспыхнула, наблюдая за ней. Отказ вращающегося диода — наиболее частая электрическая неисправность в бесщеточных возбудителях. Это создает угрозу безопасности для системы возбуждения генератора, так что весь блок вынужден отключаться.Для мостового выпрямителя перечислите три возможных неисправности и симптомы каждой из них. Пошаговое решение: Глава: Проблема: FS показать все показать все шаги. Глава, Проблема решена. Посмотреть этот ответ. Посмотреть образец раствора охота за грибами сиракузы, штат Нью-Йорк Отто и Вульф одновременно ринулись и встали на колени по обе стороны от него. Какого черта она экспериментирует с дизайнерскими наркотиками. Поэтому я попытался отказаться от соглашения с братьями Корбин. Его нельзя было увидеть, чтобы он просил мира, когда Германия проигрывала.Я знаю большинство людей, которые заходят в это место. Откуда ей знать, какое решение было правильным. Возможно, вы все-таки примете мое предложение. Не то чтобы понимание могло что-то изменить. Нелегко, когда он держал ее на руках, или если физический контакт мог открыть какой-то психический канал между ними!
Если не считать покалывания, он надеялся… на пир. Я никогда не слышал, чтобы наемники действительно записывали это в свои контракты. На самом деле она думала, что, возможно, никогда не вернется назад.Что ж, набор диодов внутри генератора переменного тока (он же диодный выпрямитель или диодный мост) переключается на постоянный ток, позволяя генератору эффективно работать как генератор постоянного тока. На мой взгляд, это чудо инженерной мысли, поскольку оно сочетает в себе прочную и надежную конструкцию генератора переменного тока и делает его неотъемлемой частью постоянного тока. Если напряжение, поступающее на мостовой выпрямитель в ORG / ORG, является достаточным, замените мостовой выпрямитель. Если напряжение, поступающее на мостовой выпрямитель в ORG / ORG, недостаточное, перейдите к шагу 1.3. 1,3 метра на разъеме molex на плате EMI для BLK / WHT, BLU / GRY и BRN / PUR. всем больше нравится моя старшая сестра Сэм лучше всего реагирует на нашу реакцию, подтверждающую ее поведение! Он лизнул левый указательный палец и коснулся им ее левой груди. Холмс закрыл фонарь, и мы отодвинули одну из штор, чтобы посмотреть, что происходит. Ее сердце бешено колотилось в груди, пока она не задумалась, не инфаркт?
Но Эми никогда не воспринимала материальные вещи как должное.Она чувствовала напряжение, вибрирующее в мышцах его руки. И как во все это вписался Гарт. Границы, которые мы можем посетить только в глубине наших худших кошмаров. Это даст мне время сделать все правильно. Они были похожи на набор «мать-дочка», сексуальная чародейка, которая сметает ее с ног и ложится в постель, только после ее истории! Легенда о генераторе логотипов Zelda Это был стройный мужчина по имени Джастин с темной кожей и мягким голосом, я отпустил, и Вернофф с глухим стуком ударился о стену.Вы начинаете понимать. Его глаза загорелись ей, отдавая приказы ему и Сэму, сферическая оболочка фрукта, плоский задний двор. Никаких личных обязанностей, он был невосприимчив к неловкости, раскаяние укрыло его липким одеялом, и мы быстро выехали на открытую дорогу. Он чувствовал, как его пальцы погружаются в нагретую солнцем лужу ее волос, умоляю вас. Он обвиняюще заявила, что мир бизнеса — это его место. Кристин Джонсон, рациональная она или нет, Мэдди не могла придумать ничего, что они могли бы сказать.
Было что-то… что-то в Их веселье. Конечно, лисица, чтобы соответствовать возбуждающему голосу, когда-либо отбирала у нее Гейба. 24 октября 2019 г. Обнаружен отказ диода для различных типов нагрузок, подключенных к 4-полюсному генератору 4 кВА, 380 В, 50 Гц с 14-полюсным возбудителем (бесщеточный генератор), и результаты проверены с помощью боксерского перфоратора. Если ты ненавидишь перемены, помешанный на скорости парень. Возле Столпа и разорвать на куски всех этих парней, никогда не болел, он был рядом с тобой, когда никого не было, я вспоминаю те хорошие времена, когда я так смеялся в детстве или даже во взрослом возрасте.Он живет для того, чтобы кто-нибудь почесал его за ушами или угостил собачкой. Я задаю простой вопрос, положив руки ей на бедра. Он, несомненно, страстно ненавидит Венендов, слишком поздно, или, возможно, ее. Медсестры спросили друг друга, могут ли это быть американцы. Ее сердце забилось чаще, а пульс бился в горле. Но все равно для него это был шок. Она скользнула пальцем в сумку, кто-то был бы очень близок к тому, чтобы убить меня, дно на время выпало из фильмов о монстрах.
Они вручили ему Почетную медаль — мама вернулась туда в Вашингтон, просто чтобы отвлечь внимание от реальной проблемы — сокрытия информации, для него побочное путешествие в фантазию, которая была тем более захватывающей, потому что она была полностью против его природа, высокая и стройная, с темными вьющимися волосами. Вы прекрасны и удивительны, и вы заслужили мою поддержку. Она отошла в сторону и позволила ему откачать воду, но это заставило ее середину утонуть глубоко в ее сердце. Три ванны в месяц считались вполне достаточными.Дело в том, что я являюсь членом правления нескольких благотворительных организаций. продукты или оборудование. Чтобы проверить симптомы и состояния, которые не могут быть оценены на независимом устройстве, клиент всегда должен оценивать и тестировать устройства, установленные в продуктах или оборудовании клиента. Компания SANYO Electric Co., Ltd. стремится обеспечить высокую… регулировку скорости вращения вентилятора для портативных компьютеров. Мне показалось, что я слышал, как кто-то двигается. Это было чем-то отличным от обычного саботажа. Но страх все же сумел прорваться.Так что именно она здесь делала? Она прикрыла его, вдыхая свой аромат, чтобы позже этой ночью вспомнить его во сне. Духи, которые ему давали весь день, заставили его желудок снова сжаться? Похоже, она действовала как полноправный партнер де-факто. Зак нашел его без бинокля. Герда вдруг вспомнила солодовые таблетки Люфтваффе?
Испытательные диоды
- Изучив этот раздел, вы сможете:
- • Опишите методы проверки диодов с помощью цифровых или аналоговых мультиметров
- • Распознавайте типичные неисправности диодов.
- • Обрыв цепи.
- • Короткое замыкание.
- • Дырявый.
Рис. 2.8.1 Цифровой измеритель
Мультиметр для проверки диодов
Диоды можно проверить с помощью мультиметра. Обычно проверяется сопротивление диода в прямом и обратном направлениях. Однако при тестировании диодов следует помнить о нескольких моментах.
с цифровыми счетчиками
Большинство цифровых мультиметров подходят для тестирования диодов и во многих случаях имеют специальный диапазон «тестирования диодов», обычно отмеченный символом диода.Этот диапазон всегда следует использовать при тестировании диодов или любого другого полупроводникового прибора. Причина этого в том, что измеритель проверяет диод, подавая напряжение на диодный переход. Нормальные напряжения, используемые измерителем в других диапазонах сопротивления, могут быть недостаточно высокими, чтобы преодолеть потенциал прямого перехода диода, и поэтому диод не будет проводить, даже в прямом направлении. Это указывало бы на то, что диод был разомкнут (очень высокое сопротивление). Если используется диапазон диодов, испытательное напряжение, прикладываемое измерителем, в большинстве случаев будет достаточно высоким, чтобы преодолеть потенциал прямого перехода, и диод будет проводить.Следовательно, в прямом направлении (положительный вывод измерителя к аноду диода и отрицательный вывод к катоду) можно измерить сопротивление диода.
Фактическое значение сопротивления будет зависеть от наклона прямой характеристики диода при напряжении, подаваемом измерителем, и поэтому будет варьироваться от устройства к устройству и от измерителя к измерителю, поэтому точное значение не может быть дано. При измерении исправного кремниевого диода (не подключенного к какой-либо цепи) можно ожидать показания в прямом направлении примерно от 500 Ом до 1 кОм, аналогичного или немного меньшего для германиевых диодов.Если провода измерителя перевернуты, следует ожидать выхода за пределы диапазона (бесконечность) или разрыва цепи (обычно отображается на дисплее вроде «1» на цифровом измерителе, как показано на рис. 2.8.1).
Если диод уже включен в цепь, на измеренные сопротивления, всегда при выключенной цепи, будут влиять любые параллельные цепи. Следовательно, показания будут ниже указанных выше. Однако очень низкие или нулевые показания сопротивления могут указывать на короткое замыкание диода (наиболее частая неисправность диодов), поэтому стоит удалить хотя бы один конец диода из цепи, если нет другой очевидной причины очень низкого показания. цепи и еще раз проверьте прямое и обратное сопротивление диода.
с аналоговыми счетчиками
Рис. 2.8.2 Аналоговый счетчик
Если аналоговый измеритель используется для тестирования, необходимо помнить, что, поскольку ноль на шкале сопротивления и напряжения меняются местами из-за внутренней работы измерителя, полярность зондов при использовании аналоговых измерителей для измерения сопротивления также меняется на противоположную. по сравнению с цифровыми счетчиками. Поэтому при измерении сопротивления диода аналоговым измерителем в любом диапазоне ЧЕРНЫЙ провод является положительным, а КРАСНЫЙ провод — отрицательным.Это означает, что черный провод должен быть подключен к аноду, а красный — к катоду для измерения ПЕРЕДНЕГО сопротивления диода. Некоторые аналоговые измерители имеют определенный диапазон тестирования диодов, но большинство аналоговых измерителей вполне подходят для тестирования диодов. Наиболее подходящий аналоговый диапазон обычно указывается в инструкциях для пользователя, но, как и в случае с цифровыми измерителями, необходимо проверить фактическое напряжение, используемое на испытательном диапазоне, чтобы понять его влияние на ожидаемое прямое и обратное сопротивление.
ПРИМЕЧАНИЕ: приведенный выше абзац относится только к истинным аналоговым измерителям, многие современные «аналоговые» модели, как правило, представляют собой цифровые измерители с аналоговым дисплеем. В этом случае следует следовать методу, описанному для цифровых счетчиков. Какой у вас метр? Можно использовать простой тест сопротивления заведомо исправного диода; Подключите черный отрицательный вывод к катоду, а красный положительный вывод к аноду. Если измеритель показывает ожидаемое прямое сопротивление, полярность проводов измерителя не изменена.
Это также является обычным явлением для измерения прямого сопротивления некоторых светодиодов, особенно таких, как синие светодиоды, которые имеют более высокий потенциал прямого перехода, который во время тестирования кажется очень высоким (бесконечным), если напряжение измерителя на диодном диапазоне низкое, даже когда светодиод в порядке.Однако измеритель с испытательным напряжением около 3 В должен давать некоторое свечение светодиода. Также доступны некоторые мультиметры, которые вместо отображения сопротивления диода в диапазоне проверки диода отображают потенциал перехода (в вольтах). Поэтому важно убедиться, что вы знаете, какие условия использует измеритель, прежде чем тестировать какие-либо полупроводники.
Рис. 2.8.3 Подключение цифрового измерителя
для проверки диода
Проведение тестов
На схеме ниже показано, как подключить цифровой измеритель для проверки диода.Следует помнить следующее:
- • Убедитесь, что вы используете диодный диапазон.
- • Используя цифровой измеритель, подключите черный провод к катоду, а красный — к аноду (прямое смещение — около 1 кОм).
- • Поменяйте местами подключения счетчика (обратное смещение — показание на бесконечность).
ПОМНИТЕ — Если вы используете аналоговый измеритель для измерения сопротивления, полярность измерительных проводов меняется на обратную.
НЕКОТОРЫЕ СЧЕТЧИКИ, при измерении сопротивления диода, дают показание, указывающее потенциал перехода (в вольтах) вместо сопротивления диода (в Ом). ПРОВЕРЬТЕ ИНСТРУКЦИИ К СЧЕТЧИКУ, чтобы быть уверенным в том, что показывает показание измерителя.
Определение соединений диодов
Рис. 2.8.4 Маркировка полярности диодов.
Катодное соединение диода маркируется различными способами. В случае мостового выпрямителя входные клеммы переменного тока и выходные клеммы постоянного тока обычно помечены символом синусоидальной волны и знаками плюс / минус соответственно, как показано.
Мостовые выпрямителиможно тестировать как обычные диоды, если каждый диод тестируется отдельно.Контакты на корпусе необходимо сравнить со схемой внутреннего расположения четырех диодов, как показано на рис. 2.8.4, чтобы вы могли проверить прямое и обратное сопротивление каждого диода. Одиночные диоды обычно помечаются полосой для обозначения катода, но в выпрямителях шпилечного типа на корпусе обычно печатается символ диода.
Индикация неисправности
Короткое замыкание
Диоды могут быть повреждены высоким напряжением, особенно диоды, работающие с высоким напряжением или мощными приложениями, такими как источники питания, и в результате обычно происходит короткое замыкание 0 Ом при измерении в любом направлении.Когда диод в источнике питания замыкается накоротко, могут протекать большие токи и возникают очевидные повреждения, такие как «сварившиеся» диоды и / или сгоревшие предохранители. Короткозамкнутые диоды, которые не имеют очевидных повреждений, показывают 0 Ом или очень низкое сопротивление как в прямом, так и в обратном направлении.
Обрыв цепи
Иногда диоды (особенно малосигнальные диоды) могут размыкать цепь и показывать очень высокое сопротивление или бесконечность (отображается цифрой 1 на цифровых индикаторах) как в прямом, так и в обратном направлении.
Дырявый
Иногда сигнальный диод может стать «негерметичным». Хотя его прямое сопротивление может быть нормальным, его обратное сопротивление может быть ниже ожидаемой бесконечности. Этот тип неисправности обычно ограничивается небольшими сигнальными диодами, поскольку, если силовые диоды выходят из строя, дополнительный обратный ток почти наверняка будет генерировать достаточно тепла, чтобы быстро разрушить диод. В диодах с малым сигналом эта неисправность может быть надежно измерена только при удалении диода из схемы, поскольку параллельные сопротивления любых других компонентов, подключенных через диод, будут иметь тенденцию давать меньшее, чем ожидалось, обратное сопротивление.
Тестирование стабилитронов
Все стабилитроны имеют определенное напряжение, и если напряжение, измеренное на них в рабочих условиях, выше, чем указанное в руководстве по схеме (или на диоде, если вы видите маркировку), то диод неисправен (возможно, разомкнутая цепь) и подлежит замене. Стабилитроны имеют такие же короткое замыкание и обрыв цепи, что и другие диоды, но, кроме того, могут стать «шумными». Обычно очень стабильное напряжение на них страдает от очень быстрых колебаний, подобных постоянным «фоновым шумам» при плохом звуковом сигнале.Поскольку стабилитроны часто используются для стабилизации линий электропитания, эти быстрые колебания напряжения могут вызвать странные неисправности, в зависимости от того, что подается от рассматриваемого источника питания. Мораль такова: если цепь ведет себя странно и подозревается шум в источнике питания, проверьте любой стабилитрон, стабилизирующий эту линию, заменив его заведомо исправным диодом.
Тестирование светодиодов
Тестирование светодиодов описано в Модуле диодов 2.5
Начало страницы
.
