Как проверить датчик ДМРВ (датчик массового расхода воздуха).

Обновлено Июн 10, 2019

Как проверить датчик ДМРВ

Датчик ДМРВ предназначен для контроля количества воздуха, поступающего в двигатель автомобиля. Множество проблем, таких например как незавод при горячем двигателе, могут вызываться его неисправностью. Часто причину проблемы ищут в других системах. О том, как правильно провести диагностику, читайте в этой статье.

Устройство датчика ДМРВ

Датчик располагается обычно около воздушного фильтра и представляет собой пластиковый корпус внушительных размеров, поэтому найти его не составит труда. На противоположные стороны ДМРВ одеты патрубки, по которым в двигатель идёт воздух. То есть датчик включен в разрыв этих патрубков. Внутри него имеется 2 платиновые нити, через которые пропускается ток. Когда воздух проходит через датчик, накалённые нити охлаждаются, происходит изменение уровня электрического тока, по этому изменению система управления двигателем вычиляет, какое количество воздуха прошло и поступило в двигатель. Данные считываются с одной нити датчика, вторая является контрольной. Благодаря соотношению количества топлива и воздуха устанавливается нужный режим работы двигателя. Поэтому при поломке датчика двигатель может работать неутойчиво.

Признаки неисправности ДМРВ

Обычно если датчик ДМРВ неисправен, сразу же возникает ряд проблем, которые трудно не заметить:

горячий двигатель не заводится или заводится плохо
увеличился расход топлива
пропала мощность двигателя, медленный разгон, «провалы»
неустойчивая работа двигателя на холостых оборотах

Самый простой способ проверить ДМРВ — заменить его заведомо рабочим датчиком (например, если есть такой же новый или снять с автомобиля друга, знакомого). Если проблемы после замены датчика исчезнут, наверняка дело в нём.

Проверка датчика

Чтобы проверить ДМРВ, можно измерить его напряжение мультиметром или считать этот параметр с помощью бортового компьютера. Также следует проверить состояние поверхностей, для этого открутите ослабьте хомуты патрубков, сдвиньте их с датчика, затем осмотрите внутреннее пространство датчика и внутренние поверхности патрубков. На них не должно быть никакой грязи и следов жидкостей, они должны быть чистыми и сухими. Если это не так, прочистите их, возможно признаки неисправности после этого сразу же пропадут.

Проверка датчика мультиметром

Большинство датчиков имеют разъём с 5 контактами. Нумерация слева направо. Используются из них только четыре, со 2-ого по 5-ый. Чтобы проверить датчик, нужно измерить напряжение между 3-им и 5-ым контактами (пятый контакт крайний справа). Если проводка не менялась и подсоединена правильно, на третьем контакте провод зелёного цвета (корпус, масса), на пятом — жёлтого.
Измерения нужно проводить при включенном зажигании, двигатель при этом должен быть заглушён.

Подключите плюсовой щуп мультиметра к 5-ому контакту с жёлтым проводом, а минус к 3-ему зелёному. Напряжение для нового датчика должно составлять от 0.996 до 1.01 В.

Со временем оно увеличивается, что говорит о длительности срока службы датчика:

1.01 — 1.02 В — датчик исправен
1. 02 — 1.03 В — датчик в хорошем состоянии
1.03 — 1.04 В — датчик эксплуатируется довольно давно, стоит задуматься о его замене
1.04 — 1.05 В — датчик в плохом состоянии, лучше его заменить или возить с собой новый
более 1.05 В — датчик скорее всего неисправен, заменить новым.

Если же измерять напряжение на заведённом прогретом автомобиле (холостой ход), то значение должно быть в пределах 1.3 — 1.7 В.

Таким образом, имея под рукой мультиметр, можно произвести быструю диагностику датчика массового расхода воздуха. Если бортовой компьютер имеет функцию вывода на экран напряжений с датчиков, можно посмотреть этот параметр там. Скорее всего на дисплее будет надпись Uдмрв или похожая.

Как проверить датчик массового расхода воздуха (ДМРВ) своими руками

Основные признаки неисправности датчика массового расхода воздуха:

загорается Check Engine,
увеличивается расход топлива автомобиля,
затруднен пуск двигателя «на горячую»,
пропала динамика, разгон стал медленнее,
ощутимо упала мощность мотора.

Есть несколько основных способов проверить работу датчика массового расхода воздуха (ДМРВ).

Отключение ДМРВ

Отсоединить разъем датчика и запустить двигатель. При отключении датчика массового расхода воздуха контроллер переходит в аварийный режим, и топливная смесь готовится исключительно по положению дроссельной заслонки. Обороты двигателя должны быть больше 1500 об/мин.

Если во время тестовой поездки машина стала вести себя «бодрее», то можно сделать вывод, что ДМРВ не работает.

Альтернативная прошивка ЭБУ

Штатная прошивка контроллера могла была заменена любой другой, в таком случае для аварийного режима (того, о котором идет речь в первом способе) в ней может быть «прописано» все, что угодно. Подсуньте под упор заслонки пластинку толщиной примерно в 1 мм. Обороты двигателя должны подняться. После этого выдерните фишку с ДМРВ. Если автомолбиль не заглох, значит, проблема с прошивкой. Вернее, с шагами регулятора холостого хода при работе в аварийном режиме без датчика массового расхода воздуха.

Проверка ДМРВ с помощью мультиметра

Обратите внимание, что этот способ проверки ДМРВ работает только на датчиках фирмы Bosch (номера по каталогу 0 280 218 004, 0 280 218 037, 0 280 218 116). Включить тестер в режим измерения постоянного напряжения, выставить предел измерения – 2 В.

Распиновка ДМРВ:

Желтый – вход сигнала ДМРВ;
Серо-белый – выход напряжения питания датчиков;
Зеленый – выход заземление датчиков;
Розово-черный – к главному реле.

Цвета проводов могут быть другими, но расположение выводов всегда остается таким же.

Включить зажигание, но мотор не запускать. Подключить мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Так можно измерить напряжение между этими выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции. В ходе проверки не следует использовать иголки и прочие дополнительные способы соединения, потому что они могут внести погрешность в измерения. Снять показания с мультиметра.

Напряжение на выходе нового датчика – 0.996…1.01 Вольта. В процессе эксплуатации оно может меняться (чаще всего – увеличиваться). Чем больше напряжение, тем больше износ датчика массового расхода воздуха.

Параметры напряжения ДМРВ и степень износа:

1.01…1.02 – хорошее состояние ДМРВ.

1.02…1.03 – удовлетворительное состояние.
1.03…1.04 – ресурс ДМРВ подходит к концу.
1.04…1.05 – «предсмертное состояние», но если подозрительных симптомов нет, можно эксплуатировать еще какое-то время.
1.05…и выше – следует поменять ДМРВ.

Еще один универсальный способ проверить работу ДМРВ – это взять заведомо исправный датчик и поставить его взмен тестируемого. Если после установки нового расходомера ощущается положительная разница, значит датчик пора заменить.

Датчик не соврет — журнал За рулем

Датчик массового расхода — штука дорогая и крайне ответственная. При его отказе двигатель с системой впрыска может выкидывать такие коленца, что о сколько-нибудь нормальной эксплуатации говорить не приходится: потеря мощности, неустойчивая работа на холостом ходу, перерасход топлива и т. д. Правда, тут есть свой парадокс: если ДМРВ кончился, это довольно легко определить и тогда дело сводится к его замене исправным. А вот где взять исправный — просто купить в магазине и поставить на машину? Не будьте столь наивны. В наше время слова «новый» и «исправный» вовсе не синонимы. Любой товар, пусть и купленный в солидном магазине, надо проверять — это хорошо известно владельцам автосервисов и ремонтных мастерских.

Сегодня есть приборы, позволяющие объективно оценить состояние ДМРВ, не ставя его на машину, — например, тестер расхода воздуха ТРВ-2 от фирмы «А2» в Ульяновске. Он позволяет проверять ДМРВ бензиновых впрысковых двигателей автомобилей ВАЗ, ГАЗ, УАЗ и ряда других. Прибор не универсален. При выборе нужно учитывать модель автомобиля и тип проверяемого ДМРВ.

Основные функции ТРВ-2 таковы: проверка эксплуатируемого ДМРВ; «прожиг» ДМРВ нитевого типа; контроль массового расхода воздуха, обеспечивающего работу двигателя; электронная калибровка собственных каналов ТРВ-2.

ТРВ-2 не относится к классу измерительных приборов, поскольку состояние проверяемого ДМРВ оценивается лишь методом сравнения его показаний с параметрами эталонного ДМРВ. Это примерно то же, что проверка сомнительного ДМРВ на машине, когда его заменяют заведомо исправным.

К тестеру ТРВ-2 прилагается руководство — книжечка в 52 страницы. Не всякий с ходу осилит, поэтому мы поделимся собственными впечатлениями.

На фото — нечто, похожее на стартовый комплекс в Байконуре, — но не пугайтесь! Тут все просто. На самом верху сооружения проверяемый ДМРВ, в середине эталонный, а ниже вентилятор, создающий в этой трехсекционной трубе поток воздуха, чтобы имитировать работу двигателя. Поскольку поток неразрывен, вы, очевидно, понимаете, что показания обоих ДМРВ в идеальном случае обязаны совпасть. Если не совпадают — проверяемый врет, так как эталонный заранее откалиброван. (Последнее фирма гарантирует.) Параметры того и другого датчика выводятся на дисплей, остается лишь сравнить их. Для этого, не отключая оборудования, просто меняем местами разъемы ДМРВ и следим за изменением показаний. Относительная разница не должна превышать ±5% для новых ДМРВ, а для уже эксплуатируемых ±10%.

Чтобы попрактиковаться в работе с этим тестером, мы проверили семь экземпляров пленочных ДМРВ для разных автомобилей, позаимствованных в сервисе. Набили руку быстро и в конце этих опытов уже тратили на тест каких-то пару минут. Кстати, «талмуд» в полсотни страниц оказался неплохим подспорьем — гораздо хуже иметь дело с неким электронным чудом без подробной инструкции. Изучать методом проб и ошибок — накладно.

Вывод таков: прибор, безусловно, полезен для тех, кто специализируется в ремонте и обслуживании впрысковых моторов. Например, для СТО. А рядовому автомобилисту останется лишь туда обратиться. Кстати, тем, кто привык чинить машину путем замены деталей наугад или «по кругу», спецы помогут немало сэкономить. Ведь компоненты системы впрыска недешевы, особенно сам датчик расхода!

Как проверить дмрв с помощью мультиметра

Датчик массового расхода воздуха (ДМРВ) — устройство, предназначенное для оценки количества воздуха, поступающего в двигатель автомобиля. Является одним из датчиков электронных систем управления двигателем автомобиля с впрыском топлива.

Датчик массового расхода воздуха может применяться совместно с датчиками температуры воздуха и атмосферного давления, которые корректируют его показания. Неисправности ДМРВ негативно сказываются на работе двигателя. Не спешите его менять на новый, попробуйте сначала проверить ДМРВ.

Симптомы неисправности датчика массового расхода воздуха:

• Появление ошибки Check Engine;
• Повышенный расход топлива;
• Плохо заводится на горячую;
• Машина стало медленно разгоняться;
• Пропала мощность двигателя.

Как проверить датчик массового расхода воздуха:

Способ №1: Отключить ДМРВ

Отсоединяем разъем датчика и заводим двигатель. Если отключить ДМРВ, то контроллёр переходит на аварийный режим работы и готовит топливную смесь только по положению дроссельной заслонки. Обороты двигателя должны быть больше 1500 об/мин. Пробуем прокатиться. Если по ощущениям автомобиль стал «резвее», то можно говорить о том, что ДМРВ не работает. Кстати, для ЭБУ Я7.2, М7.9.7. обороты при отключении фишки не поднимаются!

Способ №2: Альтернативная прошивка ЭБУ

Если штатная прошивка контроллера была заменена на другую, тогда неизвестно, что в ней зашито на случай аварийного режима в способе №1. Попробуйте подсунуть под упор заслонки пластину с 1 мм толщиной. Обороты поднимутся. Выдерните фишку с ДМРВ. Если не заглохнет — значит дело в прошивке, а точнее с шагами РХХ при аварийном режиме без ДМРВ.

Способ №3: Проверка ДМРВ мультиметром

Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116. Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 вольта.

1. Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
2. Серо-белый — выход напряжения питания датчиков;
3. Зеленый — выход заземление датчиков;
4.

Розово-черный — к главному реле;

Цвета проводов могут меняться, но расположение выводов остается неизменным.

Включаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции. Использовать иголки и прочие дополнительные соединения не рекомендуется, т.к. они вносят некоторую погрешность в измерения. Снимаем показания с мультиметра. Напряжение на выходе нового датчика 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

ДМРВ напряжение:

• 1.01…1.02 — хорошее состояние датчика
• 1.02…1.03 — не плохое состояние
• 1.03…1.04 — ресурс ДМРВ подходит к концу
• 1.04…1.05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше

• 1.

05…и выше — пора заменить ДМРВ

Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров «напряжения с датчиков», Uдмрв)

Способ №4: Визуальный осмотр ДМРВ

Фигурной отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем ее, и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки. Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо масло-отбойник системы вентиляции картера забит.

Откручиваем 2 винта датчика (ключом на 10) и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.

Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли. Эта вторая причина, которая губит ДМРВ раньше времени. Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.

Замена датчика ДМРВ есть в руководстве по сервисному обслуживанию. На этом проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотор-тестер), либо оценка осциллограммы при включении зажигания и т.д.

Есть ещё один уникальный метод — самая быстрая и лучшая диагностика ДМРВ — помощь друга, который сможет одолжить на время свой рабочий датчик ДМРВ. Если после его установки Вы почувствуете ощутимую разницу, значит ДМРВ нужно менять! Датчик массового расхода воздуха неисправен? Попробуйте его почистить. Если это не поможет, тогда уже следует купить новый датчик. Кстати, большой расход топлива может быть причиной других неисправностей автомобиля.

Комментируйте, ставьте лайки, подписывайтесь.
Всем спасибо 🙂

При выходе из строя датчика массового расхода воздуха будет нарушена работа системы впрыска, а значит и функционирование двигателя машины в целом. При появлении признаков неисправности ДМРВ самый простой способ диагностики установить вместо контроллера заведомо рабочее устройство.

Что такое ДМРВ и его назначение

Где он находится?

Фотогалерея «Конструкция ДМРВ»

Наиболее популярные неисправности ДМРВ

Диагностика в движении

Соответствие ДМРВ прошивке ЭБУ

Проверка ДМРВ мультиметром

Что делать при низком уровне сигнала ДМРВ?

Что делать при высоком уровне сигнала ДМРВ?

Как самостоятельно произвести очистку датчика?

Замена датчика массового расхода воздуха своими руками

Рекомендации для продления срока службы ДМРВ

Сколько стоит датчик массового расхода воздуха?

Видео «Диагностика и неисправности ДМРВ»

Комментарии и Отзывы

Что такое ДМРВ и его назначение

В автомобиле этот контроллер представляет собой устройство, использующееся для оценки объема воздуха, который поступает в мотор. Датчик относится к классу регуляторов электронного механизма управления силовым агрегатом. Первое, на что влияет ДМРВ — работа системы впрыска. Устройство предназначено для определения и регулирования воздушного потока, который поступает в цилиндры двигателя с целью формирования горючей смеси. Контроллер в авто может использоваться совместно с датчиками уровня давления воздуха и температуры, которые применяются для изменения его показаний.

Где он находится?

Регулятор можно увидеть под капотом. Независимо от модели транспортного средства, датчик устанавливается во впускном тракте, после воздушного фильтрующего устройства. Фиксация контроллера осуществляется на воздуховоде.

Канал «В гараже у Сандро» рассказал о диагностике, а также расположении расходомеров в автомобилях ВАЗ.

Принцип работы

Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.

Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.

Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.

Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.

Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.

Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.

Конструкция ДМРВ

Конструктивно датчик массового расхода воздуха включает в себя шесть элементов:

рабочая плата устройства;
пластиковый корпус;
радиаторный элемент;
чувствительная составляющая в виде проволоки либо никелевой сети;
патрубок, по которому проходит воздушный поток;
сеточки на выпуске и впуске устройства.

К чувствительному компоненту обязательно должен быть подведен ток, иначе он не сможет нагреваться. При работе устройства средняя температура нити должна составить 75-100 градусов.

Фотогалерея «Конструкция ДМРВ»

Наиболее популярные неисправности ДМРВ

Основные признаки неисправности ДМРВ:

О неполадках расходомера может сообщить индикатор Чек Энджин, появляющийся на приборной панели в салоне авто.
В зависимости от типа устройства и машины на контрольном щитке может появиться значок, свидетельствующий о низком уровне сигнала ДМРВ.
Силовой агрегат стал работать с перебоями. При отключении датчика машина глохнет или обороты двигателя начинают прыгать в большую либо меньшую сторону. Мощность ДВС снижается, автомобиль с трудом берет разгон, особенно двигаясь в гору.
Повышение расхода топлива.
При переключении скоростей на коробке передач двигатель произвольно останавливается.

Неисправный датчик можно определить по целостности корпуса. Наличие повреждений на нем, а также на гофрированной магистрали, может сообщить о неполадках в работе контроллера. Речь идет о патрубке, который соединяет регулятор с дроссельной заслонкой. Если во время функционирования двигатель произвольно глохнет, это может сообщить о неисправностях в работе линии питания.

Если устройство контроля количества и распределения воздуха неисправно, то симптомы поломки могут быть схожи с ошибками в работе воздушного фильтра.

Причины, из-за которых устройство выходит из строя:

датчик не подключен к электросети машины;
обрыв либо повреждение цепи питания;
к неполадкам в работе контроллера может привести появление сбоев в функционировании блока управления двигателем;
неправильное подключение сигнальных кабелей либо их обрыв;
окисление либо повреждение контактных элементов.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

визуальная диагностика;
проверка во время движения;
определение соответствия прошивки;
диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

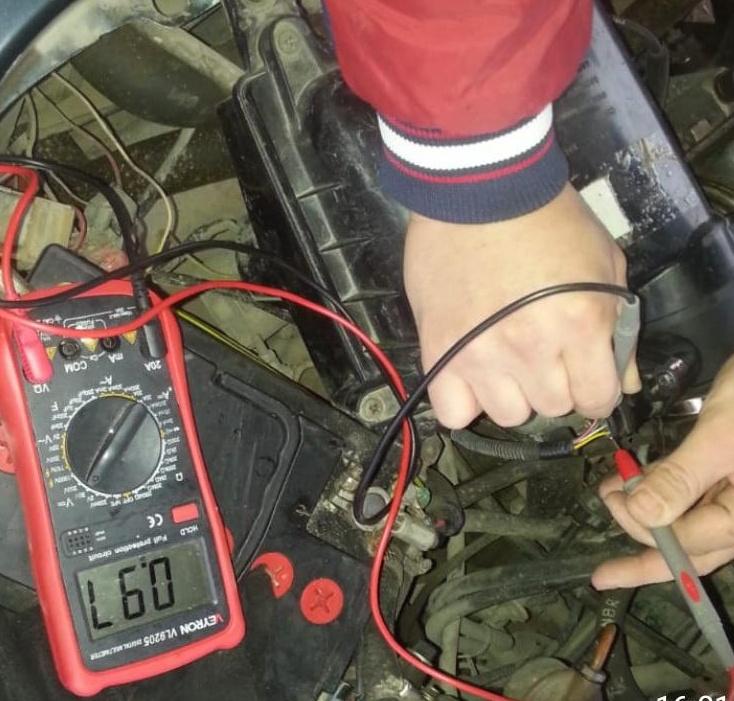

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

от 0,99 до 1,01 В — параметры нового контроллера;
1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

желтый контакт предназначен для вхождения импульса расходомера;
белый либо серый кабель используется в качестве выходного канала напряжения питания;
зеленый контакт — это масса или заземление;
черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Что делать при низком уровне сигнала ДМРВ?

При такой проблеме производится диагностика:

наличия либо отсутствия напряжения питания, а также надежность подключения устройства к массе;
уровня сопротивления между контактным элементом 5 (на схеме) разъема и массой, этот показатель должен составить от 4 до 6 кОм.

Проблема может заключаться в:

некачественном контакте;
неверной трассой жгута с проводкой;
износе либо повреждении жилы кабеля или изоляционного слоя;
плохом соединением устройства с заземлением;
подключении к колодке более мощных потребителей энергии.

Диагностика устройства включает в себя следующие этапы:

Проверяется качество контакта между выводами 7 и 12 на разъеме системы впрыска, а также датчика. Выполняется визуальная проверка состояния колодки на предмет правильности соединения. Проблема может заключаться в повреждении замков либо использовании поврежденных контактных элементов. Возможно плохое качество подключения проводника к колодке.
Надо удостовериться в том, что трасса жгута не нарушена. Проблемы могут возникнуть, если жгут с кабелями уложен рядом с высоковольтными проводами.
Выполняется проверка целостности жгута, на нем не допускаются повреждения. Если визуально элемент целый, необходимо попробовать пошевелить его и одновременно следить за показаниями диагностического оборудования.
Также проверяется засорение воздушного фильтрующего устройства. Если требуется, производится его замена.

При наличии тестера проверить исправность датчика массового расхода воздуха можно так:

Ключ в замке прокручивается, чтобы отключить зажигание. Необходимо отсоединить разъем с проводами от контроллера.
Затем зажигание включается, но силовой агрегат не запускается.
С помощью тестера выполняется диагностика уровня напряжения между контактными элементами на разъеме. Между выходами 2 и 3 эта величина должна составить выше 10 вольт, между 3 и 4 — 5 В, а между заземлением и третьим контактом — 0 В. Если полученные показатели другие, требуется устранить обрывы на линии и избавиться от замыкания на массу.
Затем зажигание в автомобиле отключается. С помощью мультиметра выполняется диагностика уровня сопротивления между пятым контактом и заземлением на колодке.

Схема подключения расходомера к микропроцессору

Если полученное значение составляет около 4,6 кОм, то сам регулятор неисправен. Проблема может заключаться в его некачественном соединении. При уровне сопротивления в 0 Ом проблема заключается в замыкании на землю четвертого контакта либо неисправности датчика. Если полученное значение составило более 100 кОм, это говорит об обрыве провода 4Ж или поломке регулятора.

Что делать при высоком уровне сигнала ДМРВ?

При данной проблеме также надо проверить наличие напряжения на цепи питания и качество соединения датчика с заземлением. Производится диагностика параметра и на пятом контакте разъема.

Проверка выполняется так:

Производится отключение зажигания. От устройства надо отсоединить разъем с проводами.
Зажигание включается, мотор не заводится.
С помощью мультиметра выполняется диагностика напряжения на колодке. Полученные показания должны быть такими же, как и при низком уровне сигнала датчика.
Затем производится замер сопротивления, тестер предварительно надо настроить в соответствующий режим. Измерение осуществляется между пятым контактным элементом и заземлением. Если полученное значение составляет 0 В, то регулятор неисправен и подлежит замене. Другие параметры будут указывать на замыкание проводника 4Ж к источнику питания.

Как самостоятельно произвести очистку датчика?

Путем чистки и промывки контроллера расхода воздуха можно восстановить его работу.

В частности, придется поработать с чувствительным элементом датчика — эта часть при работе расходомера всегда загрязняется.

Выбор очистителя

Для выполнения задачи необходимо приобрести очистительное средство:

Ликви Моли. Очиститель датчика массового расхода воздуха это бренда стоит недешево. Но его применение позволяет эффективно удалить загрязнения и восстановить работу устройства. Использование очистительных средств Ликви Моли может осуществляться на ДМРВ, работающих на бензиновом или дизельном ДВС.
Технический или медицинский спирт. Данный вариант является одним из самых старых и эффективных. Химические свойства спирта позволяют качественно удалить грязь с чувствительной части датчика.
Очиститель карбюраторного двигателя. Один из самых бюджетных и эффективных способов восстановить работу контроллера.
Средство Жидкий ключ. Допускается к применению не только на ДМРВ, но и в целях очистки других узлов и механизмов.
WD-40. Позволяет удалить не только грязь, но и следы ржавчины.

Пошаговая инструкция

Ремонт датчика массового расхода воздуха своими руками осуществляется так:

Прежде чем снять датчик, отключается зажигание и отсоединяется клемма от аккумулятора. В моторном отсеке с расходомера демонтируется разъем.
К устройству подключен патрубок, он также ослабляется и отсоединяется. С помощью гаечного ключа выкручивается болт, фиксирующий механизм на воздушном фильтре, в частности, на его корпусе.
Производится извлечение устройства из гофры. В зависимости от модели авто для этого могут потребоваться разные инструменты, в том числе ключи-звездочки. Выкручиваются саморезы, фиксирующие приспособление, а затем производится снятие расходомера из места посадки.
Если на устройстве имеются следы масла, их обязательно надо удалить. Чтобы произвести очистку, используется одно из вышеописанных средств.
Сами датчики на расходомере обычно выполнены в виде проволоки, расположенной на сеточке. Используя очиститель, надо осторожно обработать чувствительную составляющую. Нельзя повредить пленку. Когда место загрязнения будет очищено, необходимо подождать около 10 минут, чтобы средство подействовало.
Если грязи на устройстве слишком много, то целесообразно повторить процедуру очистки несколько раз. Для обеспечения быстрого испарения средства можно использовать компрессор либо насос. Но слишком высокое давление может привести к разрушению чувствительного элемента расходомера.

Фотогалерея

Замена датчика массового расхода воздуха своими руками

Если ремонт устройства не помог, то его придется заменить, выполнить эту задачу можно самостоятельно.

Пошаговая инструкция

Замена датчика массового расхода воздуха выполняется так:

Производится отключение зажигания, открывается моторный отсек авто.
От аккумулятора авто отсоединяется отрицательная клемма, это необходимо для того, чтобы обесточить электросеть.
С использованием отвертки ослабляется хомут, который крепит гофру к датчику.
Снимается патрубок.
От расходомера отключается колодка питания.
С помощью гаечного ключа выкручиваются болты, крепящие устройство на корпусе фильтрующего элемента.
Выполняется снятие контроллера с его последующей заменой. Сборка всех элементов впоследствии выполняется в обратном порядке.

Снятие датчика и его замена

Сколько стоит датчик массового расхода воздуха?

Стоимость нового расходомера зависит от производителя устройства, а также от транспортного средства.

Наименование	Цена, руб
ДМРВ для автомобилей Ниссан	2500-3000
Для Тойота и Сузуки	4000
Расходомер для ВАЗ	1500
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Видео «Диагностика и неисправности ДМРВ»

Канал «24 часа» подробно рассказал о признаках неисправности расходомеров и об их диагностике своими руками.

ДМРВ – один из главных элементов систем впрыска современных автомобилей. Благодаря этому датчику бортовой компьютер подаёт топливно-воздушную смесь, двигатель может работать в оптимальном режиме. Поломка датчика приводит к перерасходу топлива, уменьшению мощности «движка».

Что такое ДМРВ?

ДМРВ – датчик, измеряющий массовый расход воздуха Прибор располагается в воздушном патрубке двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, необходимого для полного сжигания топлива и нормальной работы автомобиля.

Прибор обеспечен чувствительным элементом, состоящим из 2 платиновых нитей диаметром 70 мкм. Одна из них охлаждается проходящим воздухом, а другая является контрольной. При включении зажигания проволока нагревается, посылая в бортовой компьютер сигнал для открытия дроссельной заслонки и охлаждения элемента. Попутно открываются форсунки, в результате чего формируется нужное количество топлива в заданном режиме работы мотора.

После выключения двигателя проволока нагревается до 1000 градусов. В результате находящиеся на ее поверхности отложения, частицы сажи и пыли, способные повлиять на чувствительность датчика, полностью сгорают.

Есть устаревшие модели ДМРВ, работающие за счет флюгерной заслонки, а также более современные модификации с пленочно-кремниевыми элементами и платиновым напылением.

Симптомы неисправности датчика массового расхода воздуха

Обычно датчик ломается из-за естественного прогорания или загрязнения поверхности проволоки, которые вызываются несвоевременной заменой воздушного фильтра и из-за экстремальной езды. Неисправность датчика можно определить по ряду признаков:

увеличился расход топлива;
двигатель неустойчиво работает на холостых оборотах;
не заводится мотор;
горит «чек» на дисплее бортового компьютера.

Эти симптомы косвенные. Похожие явления возникают при неисправности топливного насоса, заедающей дроссельной заслонке и погнутом клапане ЕГР. Точную причину поломки может показать лишь диагностика измерителя при помощи мотор-тестера, позволяющего построить и оценить осциллограмму до режима отсечки или при включении зажигания.

Как проверить датчик ДМРВ

Проверка ДМРВ не представляет особой сложности и может быть выполнена несколькими способами:

В движении

Считается самым простым, но наименее эффективным способом диагностики датчика. Отсоедините разъем прибора, заведите двигатель и проедьтесь на машине, следя за тем, чтобы обороты двигателя не падали ниже 1500. При отключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по положению дроссельной заслонки. Если так автомобиль быстрее набирает скорость, чем с подключенным ДМРВ, значит, прибор вышел из строя.

Мультиметром

Перед тем, как проверить ДМРВ мультиметром, отключите двигатель и поверните ключ в зажигании. Красный щуп присоедините к выводу желтого провода (находится с краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).

Цвета проводов могут различаться, но расположение остается неизменным. Напряжение должно варьировать в диапазоне 0.996. 1.01 В, но если цифры превышают верхнее значение, значит, агрегат потребует скорой замены. Показания прибора 1,05 В и выше свидетельствуют о высоком выходном напряжении и о том, что датчик не работает.

Более подробная инструкция проверки ДПРВ мультиметром представлена в видео

Визуально

Снимите ДМРВ, открутив хомут на гофрированном трубопроводе воздухозаборника и два винта на корпусе датчика. Извлеките прибор из воздушного фильтра и осмотрите его поверхность – она должна быть чистой, не иметь следов масла и налета пыли. Наличие загрязнений свидетельствует о том, что платиновые нити или пленочный элемент вышли из строя.

Можно ли восстановить датчик массового расхода воздуха?

Ремонту подлежат лишь датчики с платиновыми теплообменниками. Поверхность нитей хорошо очищается от масла, нагара и других загрязнений. Пленочные приборы не восстанавливают, а меняют на новые в сборе. Прежде чем приступить к работе, ДМРВ аккуратно разбирают, стараясь не повредить уплотнительное кольцо. Если на мембране или проволоке присутствует грязь, поверхность элементов промывают WD-40 или медицинским спиртом.

Отличный вариант – чистый этиловый спирт, который превосходно очищает платиновые элементы от любых загрязнений и быстро испаряется, не оставляя следов на поверхности. Обычно проволоку или металлокерамический элемент промывают в течение часа, затем оставляют на несколько часов до полного высыхания на воздухе. При этом нельзя прикасаться к ним руками или инструментом, чтобы не было механических повреждений.

Главное при очистке внутренних частей ДМРВ – не оборвать контакты, закрепленные гелеобразным компаундом. Поэтому в процессе промывки лучше не использовать продувку сжатым воздухом, не протирать ватными тампонами, не чистить ножом.

Большинство органических растворителей, которые изготавливаются на основе ацетона и сложных эфиров, не пригодны для очистки ДМРВ. Такие составы растворяют компаунд, повреждают пленочную мембрану, оставляют маслянистую пленку на поверхности чувствительных элементов агрегата.

Профилактика – эффективное средство для продления срока службы ДМРВ. Своевременно меняйте воздушный фильтр, следите за состоянием форсунок и уровнем масла в двигателе. Тогда этот дорогой прибор прослужит долго без поломок, и вам не придётся тратиться на его восстановление.

Проверка работоспособности и замена ДМРВ ЛАДА «Гранта»

Система управления инжекторным двигателем для формирования оптимального состава топливной смеси использует данные со множества датчиков. Один из них — датчик массового расхода воздуха (ДМРВ ЛАДА “Гранта”). Как любая деталь автомобиля, датчик может выйти из строя и внести ошибки в работу системы впрыска. Поэтому ДМРВ необходимо менять сразу при появлении признаков неисправности.

Устройство и принцип работы ДМРВ ЛАДА “Гранта”

Назначение ДМРВ — контроль количества воздуха, поступающего из воздушного фильтра в двигатель. Датчик ДМРВ ЛАДА “Гранта” установлен на патрубке между дроссельной заслонкой фильтром и измеряет скорость потока простым и оригинальным способом: за счет контроля охлаждения электрического проводника. В ДМРВ установлены две платиновые нити, через которую проходит ток. Первая нить охлаждается проходящим из фильтра воздушным потоком, вторая является контрольной. За счет охлаждения первой нити сопротивление уменьшается пропорционально силе потока воздуха. Соответственно, ЭБУ двигателя получает информацию о количестве входящего воздуха и может обеспечить оптимальное соотношение компонентов воздушно-топливной смеси, подающейся в камеры сгорания.

Признаки неисправности ДМРВ ЛАДА “Гранта”

Самые простой и заметный признак того, что в работе ДМРВ имеются проблемы — горящая на панели лампа “CHECK ENGINE” и соответствующий код ошибки бортового компьютера. Также о неисправности ДМРВ свидетельствуют такие признаки:

неустойчивые, завышенные или заниженные обороты холостого хода;
повышенный расход бензина;
ослабленная динамика и мощность двигателя;
проблемы с запуском двигателя, особенно, горячего.

Перечисленные признаки необязательно свидетельствуют о поломке именно этой детали, однако при их появлении необходима проверка датчика ДМРВ ЛАДА “Гранта”.
Если проверка подтвердит поломку, необходимо заменить.

Совет: ДМРВ может неправильно работать при повреждении воздушного патрубка, поэтому прежде чем проверять датчик, стоит убедиться в отсутствии трещин или разрывов на патрубке.

Как проверить ДМРВ ЛАДА “Гранта”

Абсолютно точно оценить работоспособность ДМРВ можно лишь при наличии специального дорогостоящего оборудования (мотортестера). Однако существует три простых и надежных метода: визуальный осмотр, отключение датчика и проверка мультиметром.
Визуальный осмотр ДМРВ позволяет “на глаз” оценить исправность детали. Чтобы осмотреть датчик, необходимо ослабить хомут воздушного патрубка и снять последний. Внутренняя поверхность гофры и ДМРВ должны быть чистыми, без признаков масляного налета. Также при этом следует убедиться, что гофра не имеет повреждений и не “подсасывает” воздух мимо воздушного фильтра и датчика.
Следующий этап осмотра — снятие и проверка самого датчика. Для этого необходимо выкрутить два болта крепления и демонтировать датчик из корпуса фильтра вместе с уплотнительным кольцом. Входная сетка ДМРВ не должна иметь налета пыли или масла. Если сетка загрязнена, можно попробовать просто очистить ее, не меняя датчик.
При визуальном осмотре ДМРВ следует обратить внимание на состояние уплотнительного кольца. Часто датчик не работает по причине подсоса воздуха через поврежденное или износившееся резиновое кольцо уплотнения.

Отключение ДМРВ — самый быстрый и простой способ проверки его работоспособности. Необходимо снять разъем с датчика и завести мотор “Гранты” и произвести пробный заезд. Контроллер двигателя автоматически перейдет в аварийный режим и пропорции топливной смеси будут зависеть лишь от положения заслонки дросселя. Если пробный заезд покажет, что с отключенным ДМРВ улучшается динамика разгона, необходимо заменить датчик новым.

Проверка ДМРВ при помощи мультиметра актуальна только для части датчиков Bosch. Необходимо измерить напряжение на датчике при незаведенном двигателе (между желтым и зелеными проводами). Если напряжение в пределах 1,01-1,02 вольт — датчик исправен. напряжение свыше 1,05 вольт свидетельствует о выходе из строя ДМРВ.

Как поменять ДМРВ ЛАДА “Гранта”

Датчик массового расхода воздуха не подлежит ремонту и в случае неисправности его необходимо заменить новым. Замена датчика ДМРВ ЛАДА “Гранта” выполняется так:

Замена датчика ДМРВ выполнена, остается проверить его работу, совершив пробный запуск двигателя и заезд.

Как проверить датчик массового расхода воздуха (ДМРВ)

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик массового расхода воздуха является одним из важнейших элементов двигателя, без него не сможет нормально работать ни один инжекторный двигатель.

Датчик массового расхода воздуха (ДМРВ)

Основной задачей датчика ДМРВ является замер объема воздуха проходящего в цилиндры движка вашего “железного коня”.

Как известно работа силового агрегата и расход топлива напрямую зависят от правильного смешивания бензина и воздуха, поэтому поломка данной детали приводит к нестабильной работе мотора автомобиля.

Датчик ДМРВ представляет устройство небольшого размера, закрепленное с одной стороны на корпусе воздушного фильтра, а с другой на воздушном патрубке, который идет к дроссельной заслонке.

Разновидности датчиков ДМРВ и принцип работы

Для того чтобы собственноручно произвести проверку датчика массового расхода воздуха, определить неисправности и починить их, необходимо сначала понять его устройство и принцип, как он работает.

Самым ранним видом разработки данной детали является лопаточный расходомер воздуха с трубкой Пито. Суть действия данного типа имеет схожесть с дроссельной заслонкой.

Под потоком воздуха открывается лопатка, на штоке которой установлен измерительный прибор. Чем сильнее поворачивается лопатка, тем сильнее сопротивление обмотки данного прибора.

В современных устройствах (термоанемометрических расходомерах) установлена проволочка из платины, которая выполняет функции обменщика теплом.

Суть работы: платиновая проволочка охлаждается потоком воздуха. Для регулировки температуры между ней и воздухом, к проволочке подается электроэнергия, количество которой можно регулировать. Чем сильнее идет обдув воздухом, тем больше нужно подать электроэнергии.

Для того чтобы проволочка не загрязнялась к ней подведена защитная система самоочищения. Когда глушится двигатель, на нее подается максимальное количество электроэнергии для нагрева, где то до тысячи ста градусов Цельсия.

Как проверить датчик массового расхода воздуха

В практике выявлено несколько методов проверки датчика ДМРВ автомобилей ВАЗ с инжекторным движком. К первому методу относится отключение ДМРВ от питания.

Самый легкий метод проверки ДМРВ, который сможет произвести каждый автолюбитель. Первым делом необходимо отсоединить разъем от датчика и завести двигатель.

Контролер после этих действий будет уведомлять об аварии, и подача топлива будет регулироваться только дроссельной заслонкой.

Двигатель должен набрать до 1500 оборотов в минуту. Далее нужно сесть за руль и проехаться, если авто стал более резвый, то значит, датчик был неисправен.

Второй метод, как еще можно проверить датчик массового расхода это при помощи тестера. Перед проверкой датчика ДМРВ тестером следует знать, что такая диагностика проделывается лишь с датчиками фирмы бош имеющие определенные номера под которыми он числится в каталоге.

Первым делом настраиваем тестер на предельную частоту в два Вольта и переводим в режим постоянного напряжения.

В схеме указано, что датчик ДМРВ имеет четыре провода:

На желтый проводок идет подача сигнала;
на серо-белый проводок поступает напряжение;
зеленый заземление;
розово-черный проводок запитан с главным реле.

Подсоединяем красный контакт тестера на желтый проводок, а черный контакт на зеленый, двигатель в этот момент заглушен, но зажигание должно быть включенным. Данным методом замеряется напряжение между проводами.

Вычислить работоспособность датчика можно по таким показаниям тестера:

101 или 102 – в рабочем состоянии;
102 или 103 – такие показания считаются еще допустимыми;
104 или 105 – верхний предел, оповещающий о скорой поломке датчика;
1.05 и больше – неисправность ДМРВ.

Ну и наконец третий метод проверки ДМРВ, это по внешним признакам. Чтобы визуально определить неисправность ДМРВ нужно внимательно осмотреть внутреннюю часть патрубка, на котором он крепится. Поверхность гофры и датчика должна быть сухой и чистой.

Следует заметить, что основной причиной, по которой датчик массового расхода воздуха выходит из исправного состояния это попадание на его рабочую часть грязи.

Чтобы этого не случалось нужно своевременно менять фильтр очистки воздуха. Так же на ДМРВ можно обнаружить масляные следы, то это означает что количество масла в движке слишком завышено или поломана вентиляционная система картера и маслоотражателя.

Очередная ступень визуальной проверки неисправности ДМРВ заключается в его снятии. Демонтаж датчика массового расхода воздуха производим с применением рожкового ключа на десять, которым выкручиваем 2 болта и вынимаем датчик из корпуса фильтра очистки воздуха.

В момент снятия датчика нужно проверить наличие полиуретанового уплотняющего кольца, которое обычно вынимается вместе с ним. Это уплотнение служит для защиты от попадания воздуха. Если оно не вышло с датчиком, то это и есть причина его поломки.

В случае если между корпусом фильтра и датчиком нет уплотняющего кольца, то грязь будет попадать на сетку входа ДМРВ, что крайне не допустимо.

Чтобы резиновое кольцо не перекашивалось нужно правильно и не торопясь устанавливать датчик.

Как заменить датчик массового расхода воздуха

Замена ДМРВ производится при помощи простого инструмента, который есть под рукой у любого автовладельца, поэтому каких либо проблем возникнуть не должно.

Что нам понадобится:

Рожковый ключик на десять или же соответствующего размера головка.
Крестообразная отвертка;

В первую очередь открываем капот и отсоединяем минусовую клемму от аккумуляторной батареи, после этого отключаем разъем с проводами от датчика. Затем с помощью крестообразной отвертки ослабляем хомут, стягивающий патрубок фильтра очистки воздуха. Снимем патрубок и убираем в сторону.

Следующим этапом производим выкручивание болтов крепления ДМРВ к корпусу фильтра очистки воздуха. Для этого лучше применить ключ с трещоткой. К обоим болтам вполне нормальный доступ, поэтому выкрутить их легко. Последний этап заключается в проведении полного демонтажа датчика и установку его в обратном порядке.

Приобрести, новый датчик массового расхода воздуха на такие модели, как ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 и другие подобные, можно стоимостью от 2200 до 3200 деревянных рубликов, в зависимости от вида устройства. Новый датчик лучше выбирать по коду, который есть на старом датчике. На этом все удачной дороги.

Датчик ДМРВ ВАЗ-2112 16 клапанов признаки неисправности: проверка – Taxi Bolt

ДМРВ – это датчик массового расхода воздуха. Он расположен в системе питания двигателя, во впускном тракте, и считается важнейшим среди основных приборов и узлов в системе впрыска любого силового агрегата. Как и любой другой узел автомобиля и любая деталь, ДМРВ может выйти из строя. Давайте рассмотрим основные признаки неисправности ДМРВ, а также узнаем принцип действия и функциональность этого оборудования.

Что такое ДМРВ?

Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.

В автомобильный силовой агрегат при движении подается 1 объем горючего, а также 14 равных частей воздуха. Так готовится правильная топливно-воздушная смесь. Это является залогом правильной работы мотора в наиболее оптимальных для него режимах.

При любом нарушении этого соотношения владелец автомобиля будет наблюдать или повышенный расход топлива, или снижение мощности силового агрегата, или и то и другое сразу. Если знать признаки неисправности ДМРВ, то легко выявить поломку прибора.

ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.

Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего. Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха.

Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.

None

Как работает ДМРВ?

Этот прибор представляет собой небольшой проводок, изготовленный из платинового сплава. Размер этого шнура всего 70 МКМ. Он установлен в специальной трубке, которая располагается перед дроссельной заслонкой.

Эта проволочка под потоком воздуха охлаждается. Чтобы регулировать температуру между ней и потоком воздуха, на проволоку подается электричество. Уровень заряда можно регулировать. Чем больше проволочка обдувается, тем большее количество электричества подается.

Из-за постоянного использования этот провод постоянно покрывается грязью. Но в современных датчиках установлена система самоочистки. Грязь — это одна из причин, по которой устройство выходит из строя, однако есть и другие признаки неисправности датчика ДМРВ.

Хоть конструкция прибора максимально проста и надежна, но он также выходит из строя. Единственный его недостаток – это непригодность к ремонту. Если датчик вышел из строя, его просто заменяют на новый.

ДМРВ ВАЗ — признаки неисправности и диагностика

При выходе из строя этого датчика, скорее всего на приборной панели будет гореть лампа «Проверьте двигатель» (Check Engine).

Также обязательно мотор потеряет в своих характеристиках мощности и динамических характеристиках. Также среди основных признаков – повышенные аппетиты мотора и трудный запуск ДВС.

Способы диагностики ДМРВ

Существует несколько вариантов для проверки ДМРВ. Признаки неисправности обнаружатся практически сразу. Давайте рассмотрим их вместе.

Первый способ – отключение датчика

Этот способ проверки самый простой. Его сможет сделать каждый владелец автомобиля. Первым делом нужно отключить датчик.

Чтобы это сделать, нужно просто отсоединить разъем. Затем следует завести мотор. В результате контроллер ЭБУ перейдет в аварийный режим.

А подача топливной смеси будет регулироваться лишь при помощи дроссельной заслонки. Холостой ход будет в районе 1500 оборотов. После этого требуется сделать заезд на машине.

Второй способ – с помощью мультиметра

Прежде чем выполнить эти диагностические мероприятия, нужно заметить, что это будет работать лишь с ДМРВ Bosch. Прежде чем выполнять проверку, выставьте на вашем мультиметре предел в 2 В, а затем переведите аппарат в работу с постоянным напряжением.

Включите зажигание, а красный провод присоедините к желтому на колодке. Черный провод подсоедините к зеленому. В этот момент двигатель не должен работать. Измеряйте напряжениеЕсли показания от 1,01 до 1,02, тогда все отлично. Мультиметр показывает напряжение до 1,03 – волноваться не о чем, это допустимо. Предельный уровень – это 1,05. Если выше, тогда можно опять же искать причину поломки.

Внешние признаки неисправности ДМРВ ВАЗ 2110

Это третий способ диагностики датчика. Для определения его исправности осмотрите со всей тщательностью внутренние полости воздушного патрубка, где смонтирован ДМРВ. Для того чтобы это сделать, вам понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.

Следует отметить, что основные признаки неисправности ДМРВ – это грязь на рабочей поверхности. Она образуется из-за того, что не был вовремя заменен воздушный фильтр. Масляный налет скажет водителю о высоком уровне масла в смазочной системе или же о неправильной работе маслоотсекателя. С этими признаками датчик может еще работать, но скоро выйдет из строя.

Далее нужно полностью снять ДМРВ. Признаки неисправности вы найдете после визуального осмотра устройства. Для проведения этой операции понадобится ключ на 10.

Выкрутите два винта и достаньте устройство из корпуса воздушного фильтра. С датчиком выйдет резиновое уплотнение. Если уплотнение осталось в корпусе – это основной признак скорой поломки.

Основные симптомы

Итак. Если у вас проблемы с ДМРВ, признаки неисправности могут быть самыми разными. Среди них можно выделить провалы на разгоне, отсутствие тяги, снижение мощности.

Появляется стойкое ощущение, что машина просто «не едет». Если при нажатии на газ отсутствует должная реакция, тогда это один из признаков. Большой расход топлива – это тоже сигнал для диагностики этого датчика.

Когда ваша машина при переключении с передачи на передачу останавливается, есть смысл проверить датчик ДМРВ. ВАЗ 2110 признаки неисправности имеет такие же, как и у остальных автомобилей.

Если у вас возникают трудности с запуском холодного двигателя, если работа мотора нестабильна, если обороты самопроизвольно растут или, наоборот, уменьшаются, если возникают детонации при нагрузках – это все является сигналами для проверки и диагностики датчика.

Очистка датчика

Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.

К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья».

Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка». Отвинтите хомут, а также два болта на «10».

Снимите патрубок и доставайте датчик. Побрызгайте жидкостью на проволочку и трубку. Работайте с предельной аккуратностью, подождите, пока эта жидкость полностью испарится и оставьте устройство высохнуть.

Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости.

Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят начинающих на автомобильных форумах.

Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.

После этого скорее всего все признаки проблем с ДМРВ уйдут, конечно, при условии, что датчик не имеет механических повреждений. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, а сделайте такую профилактику на ближайших выходных. Это не займет у вас много времени, а ваш автомобиль будет дышать по-настоящему.

Вы не узнаете свой двигатель. Он будет гораздо лучше заводиться, улучшится его тяга, вы заметете повышение мощности вашего двигателя.

Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.

Автомобильный рынок не стоит на месте, производители постоянно улучшают показатели мощности двигателей машин, расхода топлива, аэродинамических значений, придумывают варианты изменения общей комфортабельности. Основным и явным улучшением стал переход от применения карбюраторного способа питания к более эффективной инжекторной системе.

Как работает последняя? Регулирует количественную подачу топлива согласно разовой дозировки для функционирования силовой установки в разных форматах деятельности. Это позволяет уменьшить объем потребления воздуха и обеспечить максимальную выдачу мощности силовой конструкции.

Однако механики утверждают, что устройство карбюраторной системы технологически проще, ведь карбюратор работает от механики, а значит, можно предположить высокую надежность механизма. Такой системой оснащен ВАЗ-2110. Преимущество устройства – топливовоздушная масса образовывается в карбюраторе и в цилиндрах путем разрежения, которое создается с помощью поршней.

Читайте также: Что делать, если на ВАЗ-2110 перестал работать стеклоподъемник

Технический вариант инжекторной системы сложнее. Рабочая смесь появляется в цилиндрических изделиях, а подача ее составляющих реализуется отдельно друг от друга. Нужный объем топлива обеспечивается за счет электронного блока управления, но ему необходимо обозначить несколько важных характеристик:

как располагается коленчатый вал;
какова скорость вращения;
сколько воздуха поступает в цилиндры;
какой его объем содержится в отработанном газе;
где находится дроссельная заслонка.

За эти данные и расчет нужного топлива отвечают датчики, зафиксированные в отдельных компонентах силового изделия – ДМРВ, которые мы рассмотрим подробнее прямо сейчас.

Виды датчиков массового расхода воздуха

Датчик, предоставляющий возможность определить объем поступившего воздуха, мы рассмотрим на примере ваз 2110. В ВАЗ-2110, как и в других машинах, устройство находится внутри воздушного патрубка, около фильтра, и отвечает за фиксацию потока воздуха, приходящегося на выход с фильтра.

ДМРВ постоянно усовершенствуют, сегодня существует несколько измерителей, высчитывающих потребленный воздух:

В качестве главного компонента выступает трубка Пито. Зафиксированная в датчике пластинка меняет положение под действием потока воздуха. Угол уклона пластины измеряется потенциометром, в свою очередь меняющим сопротивление. Это служит сигналом для блока управления чтобы определить объем поступившего воздуха.
Массовый выпуск современных устройств ДМРВ предполагает наличие в датчиках термоанемометрических измеряющих механизмов. В теплообменнике стоят сразу 2 тонкие пластины, сделанные из платины. После подачи на пластины энергии для их прогревания одна из них остается рабочей, а вторая – контрольной. Датчик ДМРВ в этой конструкции позволяет обеспечить неизменную одинаковую температуру, касающуюся 2-х пластин.
Рабочие элементы пленочного измерителя представляют собой кремниевые пластины, на которых присутствует платиновое напыление.

Какими бывают неисправности ДМРВ в ВАЗ-2110

Показатели ДМРВ определяют правильное смесеформирование топливовоздушной массы в ВАЗ-2110. Неисправности и неточности в слаженной работе всех компонентов единой системы датчика провоцируют возникновение неполадок в работе устройства, также бывает невозможным запустить в автомобиле мотор.

Читайте также: Почему не горят фонари заднего вида на ВАЗ-2110Неисправный датчик имеет следующие признаки, в которых необходимо разобраться для последующего устранения поломки:

Загорается сигнал Check engine.
Увеличивается количество используемого бензина.
Падает мощность.
Снижается возможность набирать скорость.
Сложно или совсем невозможно запустить механизм.
Обороты имеют плавающий характер с форматом холостого хода.

Это – основные признаки неисправности устройства ДМРВ ВАЗ-2110. Но, по словам автомехаников, причины поломки могут скрываться и в других деталях автомобиля. Чтобы не потратить время впустую и не чинить исправное, желательно сначала установить точную поломку, сделать это можно своими руками.

Как проверить состояние ДМРВ в ВАЗ-2110

Чтобы проверка ДМРВ в ВАЗ-2110 показала правильный результат, специалисты рекомендуют воспользоваться одним из нижеперечисленных способов:

Сначала следует отсоединить разъем устройства и завести двигатель ВАЗ-2110. После отключения датчика контроллер начинает работать в аварийном формате и, ориентируясь на положение дроссельной заслонки, подготавливает топливную массу. Что касается оборотов двигателя во время проверки состояния ДМРВ в ВАЗ-2110, их число не должно превышать установленные 1500 оборотов за минуту. Теперь сядьте за руль автомобиля и попробуйте поехать. Если кажется, что машина стала ездить резвее, значит, ваши предположения подтвердились – ДМРВ действительно неисправный.
Если штатную прошивку ранее заменили на какую-то другую, понять, что в ней находится во время аварийного характера работы, крайне сложно. В этом случае продвиньте под упор заслонки пластину, толщина которой близится к 1 мм. Обороты сразу поднимутся. Теперь достаньте фишку с датчика. Если двигатель продолжает работать, все дело в прошивке датчика, если быть еще точнее, то в шагах РХХ при аварийном варианте без ДМРВ.
Внешний осмотр включает откручивание хомута гофра воздухозаборника на выходе механизма. Стащите ее и осмотрите внутреннюю конструкцию датчика и гофра. В идеале они должны быть сухими и чистыми, наличие конденсата и масляного раствора – недопустимые признаки.

При отсутствии регулярной замены воздушного фильтра чувствительный компонент датчика часто выходит из строя, поэтому следите за своевременной установкой детали. Что касается масла, возможно, его слишком много в картере двигателя или забит маслоотбойник, встроенный в вентиляцию.

Проверка исправности ДМРВ мультиметром

Проверить расход воздуха в ВАЗ-2110 можно и с помощью мультиметра. Этот способ хорошо подходит, если в автомобиле установлен датчик фирмы Bosch с номерами 0280218004, 0280218037, 0280218116.

Каждый кабель в устройстве датчика ВАЗ-2110 обеспечивает отдельные функции:

желтый – обозначает вход сигнала в установку;
серо-белый – выводит напряжение питания из механизма;
зеленый – определяет выход заземления;
розовый с черным – осуществляет подход к главному реле.

Заметьте, что цвета проводов могут меняться, но выводы остаются прежними. Для лучшего понимания ДМРВ в ВАЗ-2110 ниже представлена схема датчика. Пошаговая инструкция по проверке ДМРВ в ВАЗ-2110 мультиметром выглядит так:

Включите зажигание, но двигатель не заводите.
Подключите мультиметр красным проводом к желтому, черным к зеленому, воспользовавшись щупом. Эта процедура позволяет определить напряжение, возникшее между выводами.
Чем хорош щуп, он внедряется через уплотнители из резины вдоль проводков, не нарушая целостности изолирующего материала. Применение иголок считается некорректным, погрешность в измерениях может оказаться большой.
Далее снимите с мультиметра показания.

Читайте также: Снятие радиатора охлаждения на ВАЗ-2110Напряжение на выходе нового устройства варьируется в пределах от 0,996 до 1,01 Вольт. Во время эксплуатации значения могут меняться, в основном увеличиваться. Больший показатель напряжения говорит о большей степени износа ДМРВ:

от 1,01 до 1,02 – датчик полностью исправный;
от 1,02 до 1,03 – состояние не плохое;
от 1,04 до 1,04 – скоро измеритель воздуха придется менять;
от 1,04 до 1,05 – состояние критическое, эксплуатация возможна, если не заявлен ни один негативный симптом;
более 1,05 – датчик на ВАЗ-2110 пора заменить незамедлительно.

Современные автомобили ВАЗ 2112 комплектуются различными устройствами и датчиками, обеспечивающими оптимальную работу мотора. Если один из основных компонентов выходит из строя, это негативно отразится на функциональности машинки в целом. Подробнее о том, что представляет собой ДМРВ ВАЗ 2112, где он находится и как произвести его очистку при необходимости, читайте в этой статье.

ДМРВ или датчик массового расхода воздуха представляет собой устройство, предназначение которого заключается в оценке объема воздушного потока, поступающего в мотор машины. Этот контроллер является одним из основных устройств электронной системы управления силовым агрегатом. Выход из строя ДМРВ приведет к нестабильной работе двигателя.

Что касается места расположения, то данное устройство находится за корпусом воздушного фильтрующего элемента. Чтобы найти девайс, откройте капот автомобиля и найдите корпус воздушного фильтра, прямо за ним находится и ДМРВ. Эксплуатация авто с неисправным контроллером может быть затруднена или невозможна (автор видео — Сергей Марунченко).

Возможные неисправности датчика

Неисправностей устройства может быть несколько:

датчик забился грязью;
механическое повреждение устройства;
отсутствие контакта, то есть повреждение проводки питания устройства.

Основные симптомы выхода из строя контроллера:

На контрольном щитке появился индикатор Check. Как показывает практика, данная лампа чаще всего загорается при поломке контроллера, так что для определения неисправности нужно подключиться к электронному блоку управления.
Снизилась мощность двигателя. Разумеется, этот симптом косвенный, поскольку снижение мощности может быть обусловлено разными неисправностями, но, тем не менее, его нельзя не брать во внимание.
Повысился расход горючего. Такую проблему также можно списать на выход из строя бензонасоса или топливного фильтра, однако работоспособность ДМРВ тоже надо проверить.
Кроме того, динамика разгона автомобиля будет снижена. В результате попадания в камеры сгорания меньшего объема воздуха, качество топливовоздушной смеси в целом будет более низким Соответственно, из-за этого машина не может нормально разгоняться. А если вы нажмете на газ, то при разгоне ВАЗ 2112 может двигаться с рывками.
Плохой запуск двигателя, в более тяжелых случаях мотор вовсе не заведется. Это, опять же, происходит из-за некачественной горючей смеси. Такая смесь может вызвать детонацию, что способствует плохому запуску мотора. Кроме того, из выхлопной трубы могут доноситься нехарактерные хлопки.
При движении авто на холосто ходу обороты двигателя будут плавать. Такая проблема обусловлена разным объемом воздушного потока, который попадает в горючую смесь (автор видео — канал В гараже у Сандро).

Проверка регулятора на работоспособность

Есть несколько вариантов диагностики устройства. Для проверки ДМРВ при помощи тестера (мультиметра), нужно будет выполнить следующие действия:

Сначала от питания устройства необходимо отключить штекер, после чего к девайсу подключаются щупы мультиметра. Красный вывод необходимо подключить к желтому контакту, а черный вывод — к зеленому, то есть к массе.
После выполнения этих действия ДМРВ будет работать в аварийном режиме, а дозировка воздушного потока будет осуществляться по последним параметрам. При диагностике мультиметр должен выдать на дисплей параметры напряжения.
Эксплуатация устройства допускается в том случае, если параметры напряжения составляют от 1.01 до 1.03 вольт. Если полученные показатели составляют 1.04 вольта и выше, то это свидетельствует о том, что устройство уже изнашивается или полностью вышло из строя. При таких параметрах девайс следует как можно быстрее заменить.

Подключение мультиметра для диагностики

Есть еще один вариант проверки — альтернативный. Для этого просто отключите штекер питания от контроллера, запустите двигатель авто — вам нужно проехаться. Если вы заметили, что при отключенном контроллере работа силового агрегата стала более эффективной, то причина неисправности кроется именно в датчике.

Способы устранения поломок

Вариантов решения проблемы у вас не так много — вы можете либо попытаться прочистить датчик, либо заменить его на новый. Процедура очистки и замены описана ниже:

Сначала необходимо демонтировать ДМРВ. Для этого ослабьте болтик, при помощи которого фиксируется гофрированный шланг к корпусу устройства, затем отсоедините его.
Далее, необходимо открутить еще два винта, при помощи которых ДМРВ фиксируется на корпусе воздушного фильтра. Сделав это, вы можете произвести демонтаж контроллера. Если вы решили его поменять, то вам необходимо будет просто установить новый ДМРВ, а сборку произвести в обратной последовательности. Но если вы хотите попытаться восстановить его работоспособность, то можно прочистить устройство.
После демонтажа регулятора его надо разобрать. На устройстве имеются спирали, поэтому при демонтаже регулятора будет осторожны, чтобы не повредить их. Как показывает практика, эти спирали очень чувствительны, известны даже случаи, когда автовладельцы, просто протерев ДМРВ ветошью, выводили его из строя.
Теперь вам понадобится специальное средство для очистки карбюраторов, можно приобрести в любом магазине. Перед очисткой убедитесь в том, что напор из баллона не сильный, поскольку чрезмерное давление также может вывести из строя девайс. Сам корпус устройства сильно обрабатывать не стоит, поскольку больше всего загрязняются пластины и спирали, поэтому данные компоненты нужно максимально обработать. Следует отметить, что этот процесс должен осуществляться в несколько этапов. Суть заключается в том, чтобы после обработки дать устройству немного обсохнуть — это позволит грязи максимально откиснуть. Процедуру нужно повторить несколько раз с небольшим интервалом, в конечном итоге ДМРВ необходимо будет промыть. Сам процесс очистки повторяется до того момента, как с датчика не начнут стекать прозрачные чистые капли очистителя. Затем можно произвести монтаж устройства на место, собрав все компоненты в обратной последовательности.

Фотогалерея «Очистка ДМРВ»

1. Демонтируйте и разберите ДМРВ. 2. Произведите его очистку специальным средством.

Видео «Наглядная инструкция по очистке ДМРВ»

Более наглядная инструкция по очистке контроллера приведена на видео ниже (автор ролика — канал IZO)))LENTA).

Загрузка …

Была ли эта статья полезна? Статья была полезнаПожалуйста, поделитесьинформацией с друзьями

Источники:

Основные симптомы неисправности дмрв (ваз). Основные симптомы неисправности дмрв (ваз) Оптимальный расход воздуха

Доброго времени суток, уважаемые читатели этого блога! Сегодня мы поговорим о том, как проверить датчик массового расхода воздуха на ВАЗ 2114. Методика проверки настолько проста и эффективна, что я сам удивился, когда узнал об этом! Посоветовал друзьям, мол — «где ты был раньше?»

мучить не буду, сразу ближе к точке

Забегая вперед, дорогие автомобилисты, хочу вас немного предупредить.Если вы обратились в сервис, и вам там сразу без каких-либо замеров и проверок диагностировали поломку датчика массового расхода воздуха, то 90% это развод. Проверить датчик просто, но без некоторого оборудования не обойтись.

Те, кто ранее сталкивался с проблемой в датчике, наверняка сразу вспомнят симптомы поломки. Но поскольку эта статья не только для «опытных», но и для всех автомобилистов, то я их, конечно, перечислю.
Понятно, что неисправность датчика ДМРВ негативно сказывается на работе двигателя в целом, в частности, 1.6. Загорается чек, машина начинает «тускнеть». А ведь мысли о проверке этого сенсора приходят не сразу. Вследствие этого увеличивается расход топлива, и машина также плохо заводится в горячем состоянии.

О проверке

Самый точный метод проверки неисправности — замена на заведомо исправную, но не у всех есть такая возможность и это нормально. Поэтому предлагаю, как вариант, ездить без датчика. Итак, открываем капот, направляем взгляд в область воздушного фильтра, видим пластиковую «забабаху» со счетчиком на воздухозаборнике.Скидываем эту фишку с сенсора. Контроллер ЭСУД перейдет в аварийный режим двигателя, при котором топливная смесь готовится только при положении дроссельной заслонки. Теперь заводим двигатель и смотрим на тахометр. Обороты должны быть около 1500 об / мин. Мы трогаемся и, немного покатавшись на разных режимах, замечаем, как ведет себя машина. Если чувствуется тяга и машина «залита», можно констатировать, что датчик ДМРВ умирает.

Что касается более точной диагностики, то здесь нам понадобится мультиметр.

Думаю, у многих он есть. Если нет, спросите у знакомых, друзей, люди называют его «тестером».

Суть в том, что нам нужно замерить напряжение на выводах датчика в подключенном состоянии, то есть микросхема должна быть воткнута в датчик.

Чтобы не повредить изоляцию, это можно сделать. Берем две тонкие иголки и плотно прижимаем к щупам мультиметра. Главное, чтобы контакт был хорошим. Если есть батист, то иглы на щупах лучше закрепить с его помощью.

Сейчас ищем датчик в микросхеме , жёлтый и зелёный провод … Желтый — плюс, Зеленый — масса. Осторожно вставьте иголки под изоляцию провода и все это удерживайте или фиксируйте.

Теперь переключаем мультиметр в режим измерения постоянного тока, выставляем предел измерения на меньший. Если есть ограничение в 2 Вольта, то этого будет достаточно.

Теперь поворачиваем ключ, включаем зажигание, но не заводимся! Смотрим на дисплей мультиметра и сравниваем наш результат со следующими значениями:

Подведение итогов

Я уверен, что ты это сделал! Спасибо, что прочитали эту статью, в следующий раз мы рассмотрим что-нибудь не менее интересное.Так что подпишитесь на этот блог, вы не пожалеете! Всем удачи на дорогах! Увидимся.

Многие автолюбители столкнулись с тем, что вышел из строя датчик массы ВАЗ-2114, но провести диагностические операции с минимальным набором инструментов под силу далеко не каждому. Эта статья расскажет, как диагностировать ДМВР с помощью мультиметра.

Видео проверки ДМРВ на ВАЗ-2114 мультиметром

Устройство ДМВР на ВАЗ-2114

Общий вид датчика ДМВР

Прежде чем приступить непосредственно к диагностике, необходимо знать конструктивные особенности и устройство этого датчика. Рассмотрим на изображении схему устройства ДМВР.

Схема устройства ДМВР

Причины неисправности датчика

Следующим этапом перед диагностикой является определение причин неисправности, а также факторов, которые могут повлиять на то, что датчик массового расхода воздуха выходит из строя.

Значок Check Engine на приборной панели

Первый сигнал о том, что на автомобиле начались проблемы с датчиком.

В этом случае при подключении к электронному блоку управления двигателем можно выявить следующую неисправность: Недостаточный уровень сигнала датчика массового расхода воздуха «.Это означает, что датчик вышел из строя.

Основные характеристики

Итак, рассмотрим основные симптомы неисправности ДМВР:

Неисправности основного силового агрегата , а именно:, машина глохнет на холостом ходу.
, также один из основных факторов прерывания работы этого узла.
При переключении передач машина просто глохнет .
… Это связано с тем, что получается неправильное соотношение топливной смеси.

Теперь, когда симптомы неисправности ясны, можно рассмотреть факторы, вызывающие отказ DMVR:

Обрыв или обрыв проводки внутри изделия.
Неплотное крепление клеммной колодки.
Повреждение внутренней части элемента.
Окисление контактов.
Износ или выгорание из-за короткого замыкания.

Датчик массового расхода воздуха часто выходит из строя после промывки двигателя

Проверка ДМРВ мультиметром

Для проверки датчика массового расхода воздуха необязательно идти в автосервис, тратить много времени и денег. Для этого понадобится обычный тестер или мультиметр. , который можно купить на рынке за 300 рублей.

Расположение датчика ДМВР

Для проверки ДМВР нужно знать распиновку контактной группы.

Итак, давайте посмотрим распиновку датчика массового расхода воздуха:

Распиновка DMVR

Контакт №5 (в датчиках Bosch, как правило, есть проводка желтого цвета) — отвечает за подачу входного сигнала с ЭБУ;
Контакт №4 (серый или белый) — отвечает за питание устройства;
Контакт №3 (зеленый провод) — отвечает за заземление;
Контакт №2 (розово-черный) — провод, по которому информация с датчика передается на главное реле четырнадцатого.

Нет необходимости снимать датчик для определения работоспособности. Мультиметр настроен на измерение постоянного тока до 20 вольт. Далее следуйте пошаговой инструкции:

Принцип проверки датчика ДМВР

Показания тестера (напряжение, В)	Состояние ДМРВ
0,006 — 1,01	Такое напряжение выдают только новые датчики; после нескольких недель эксплуатации он увеличивается на несколько сотых единицы;
1. 01 — 1.02	Нормальное рабочее напряжение устройства при непрерывной работе;
1,03 — 1,04	Израсходовано около половины срока службы устройства;
1,04 — 1,05	Напряжение датчика массового расхода воздуха в крайне изношенном состоянии, рекомендуется замена;
Выше 1.05	Такой датчик не работает или работает, но отправляет искаженные сигналы в ЭБУ.

В зависимости от показаний и расшифровки проводим соответствующие ремонтные операции.

вывода

Проверить датчик массового расхода воздуха ВАЗ-2114 с помощью мультиметра достаточно просто и под силу даже начинающему автомобилисту. Так что, если автолюбитель не в состоянии сделать это своими руками, ему придется обращаться в автосервис.

Но для их реализации необходимо, чтобы датчики, информирующие контроллер, его не обманывали — только при этом условии процессы в цилиндрах протекают нормально, двигатель развивает достаточную мощность, не потребляя лишнего топлива и не нанося особого вреда окружающей среде. .. Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и генерирует соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (датчик MAP) или датчик массового расхода воздуха (ДМРВ). Последнее мы видим на многих автомобилях, в том числе ВАЗ.

Неисправности датчика массового расхода воздуха, естественно, приводят к различным сбоям в работе двигателя — рывкам, провалам, затрудненному запуску и т.д. — неверная оценка количества потребляемого в цилиндрах воздуха оказывается примерно такой же как засорение жиклеров учебного карбюратора.Но «просчитать» проблемы в датчике массового расхода воздуха порой непросто даже при серьезном диагностическом оборудовании. В таких случаях многие действуют традиционно: заменяют подозреваемое устройство заведомо исправным — но только при условии, что новое будет той же модели. Дело в том, что на автомобилях ВАЗ в зависимости от года выпуска и типа контроллера можно встретить разные ДМРВ.

Первым частотным ДМРВ была система управления GM. Также он использовался в отечественном аналоге «Январь» 4-й серии (фото 1).Машины этой комплектации продержались на конвейере недолго — на смену датчику частоты пришла аналоговая модель HFM-5 от Bosch — его номер 0280218004 (фото 2). Он не взаимозаменяем с GM — разные разъемы и точки крепления. Немецкий датчик разборный, из двух частей — корпуса и измерительного элемента. Последний фиксируется в корпусе двумя винтами с «потайными» головками. Правда, сейчас в магазинах автозапчастей можно купить необходимый инструмент … Измерительный элемент — это компактная штуковина, но она дорогая — в Москве от 1300 руб.и выше. Сняв эту деталь с новой машины, взамен, что хорошего, поставят манекен, а все последующее — «личное горе» покупателя машины. На рынке полно таких «датчиков массового расхода воздуха без футляра» … Покупать измерительный элемент без футляра неразумно: очень возможно, что он неисправен или не той модели. Bosch поставляет только комплектные датчики в традиционной желтой картонной упаковке. Напомним, магазин, купленный ДМРВ «неправильной системы», может не быть принят обратно, если автомобилист не предоставит справку от сервиса, а получить ее часто бывает непросто.Ненужный дорогой агрегат останется на память.

Третья версия ДМРВ — 037-я. (Здесь речь идет о последних трех цифрах в обозначении.) Это дальнейшее развитие датчика 004 от Bosch. Такой датчик сегодня есть на большинстве автомобилей ВАЗ, передвигающихся по бездорожью, в том числе на Ниве и Шевроле Нива. Внешне 004 и 037 практически не отличить — ориентируйтесь по номеру (фото 3). Недавно на изделиях появилась дополнительная маркировка: теперь цифры есть и на корпусе, и на измерительном элементе — они должны совпадать.Главное отличие — внутри ДМРВ. На фото 4 справа 037-й датчик. У него другая конструкция измерительного элемента, с характерным вырезом (при покупке имеет смысл снять заглушку и заглянуть внутрь).

Но тут появилась новая система управления — Bosch-M7.9.7, имеющая свой, 116-й, ДМРВ. Он не взаимозаменяем с предыдущими, хотя корпус такой же. Во избежание недоразумений изначально на тело нанесен зеленый кружок (фото 5). Цифры есть как на корпусе, так и на измерительном элементе (фото 6).Последнее определяет назначение данного датчика массового расхода воздуха — снова изменена конструкция (фото 7). Чтобы предотвратить замену элементов на пути от завода к потребителю, хорошие немецкие конструкторы поставили другие секретные винты. О, наивно! На российском рынке нужный инструмент уже продается. Внимательно осмотрите датчик массового расхода воздуха: откручивая потайные винты, их покрытие, как правило, повреждается. Обратите внимание — выводы делайте сами!

18.09.2012

Сразу скажу, что если вы проверяете датчик в автосервисе, то обратите внимание на работу сервисной биржи: если вам говорят о необходимости замены датчика массового расхода воздуха без каких-либо тщательных проверок, то их больше всего наверняка захотят вас обмануть, ведь проверка датчика массового расхода воздуха требует внимательного отношения и специального оборудования.

Как определить неисправность датчика массового расхода воздуха?

Точный диагноз датчика можно установить, выключив его. Если машина стала заметно быстрее, значит умирает датчик.

Какой должен быть расход воздуха ДМРВ?

ВАЗ 2114 с двигателем 1,5 при 850-930 об / мин при исправном датчике должен потреблять 9,5-10 кг воздуха в час. При 2000 об / мин — примерно от 19 кг до 21 кг в час. Если при тех же оборотах меньше потребляемого воздуха, соответственно и динамика автомобиля меньше, но вы экономите на топливе.Но если ситуация обратная, то динамика увеличится, как и расход топлива. А при чрезмерном расходе воздуха могут возникнуть проблемы с запуском двигателя на морозе.

Но если ваши показания отклонятся от нормы на 2-4 кг, то в этой ситуации двигатель будет «тупым» и вам придется отключить датчик, и двигатель будет работать в аварийном режиме.

Для более точной диагностики датчика массового расхода воздуха нам необходимо:

Ключ рожковый на «10»;
;
тестер.

В этом случае тестер поможет нам проверить работоспособность датчика массового расхода воздуха. Устанавливаем тестер на измерение постоянного тока с пределом 2 вольта. Находим на датчике два провода:

Желтый — выход.
Зеленый — масса.

Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения на 2 Вольта.

Наша задача — замерить напряжение между двумя проводами при включенном зажигании (не запускать двигатель).Для профилактики зонды тестера можно смочить влажной щеткой. Зонд можно протолкнуть через резиновые уплотнители (к счастью, размеры подходят), не нарушая изоляции проводов. Итак, измеряем показания датчика массового расхода воздуха и смотрим результаты.

Напряжение на ДМРВ:

1.01-1.02 — Датчик исправен и еще долго прослужит.
1.02-1.03 — Датчик жив, но уже старый.
1.03-1.04 — Скоро кончится жизнь датчика, планирую замену.
1.04-1. 05 — Меняем датчик.
1.05 -… — Умер и давно умер.

На всех машинах параметры датчика массового расхода воздуха могут незначительно отличаться, как говорится: «Каждая машина индивидуальна».

Но самым точным тестом, на мой взгляд, будет замена датчика на заведомо исправный.

При появлении неисправности датчика массового расхода воздуха на автомобилях ВАЗ 2114 с инжекторным двигателем симптомы могут быть самыми разными.Все может начинаться постепенно с небольшого увеличения расхода топлива и заканчиваться нестабильной работой двигателя, плавающей скоростью и т.д. На личном примере с переднеприводным автомобилем могу сказать, что у меня возникла проблема с этим датчиком. Сначала загорелась иконка форсунки, потом обороты стали сильно плавать. При этом почти вдвое вырос расход топлива.

Такая ситуация продолжалась довольно долго, так как был бортовой компьютер и ошибки можно было сбросить, тем самым вернув двигатель в норму.Но рано или поздно датчик пришлось менять. Для его замены понадобится минимум инструментов, а именно:

крестовая отвертка
Ключ на 10, или головка с рукояткой

Сначала нужно открыть капот и отсоединить минусовую клемму от АКБ, а затем отсоединить колодку с проводами от датчика, нажав на защелку снизу:

После этого отверткой Phillips ослабьте хомут, который стягивает толстую впускную трубу, выходящую из воздушного фильтра.Это наглядно показано на фото ниже:

Теперь снимаем трубу и сдвигаем немного в сторону:

Далее можно приступить к откручиванию двух болтов крепления ДМРВ к корпусу воздушного фильтра. Рукоятка с храповым механизмом удобнее всего. На фото хорошо виден один болт, а второй находится с нижней стороны, но доступ к нему вполне нормальный, открутить можно без проблем:

Затем снимите датчик расхода воздуха и установите новый в обратном порядке.Купить новый ДМРВ на ВАЗ 2114 можно по цене от 2000 до 3000 рублей в зависимости от того, какой тип устройства вам нужен. Лучше перед покупкой посмотреть артикул старого датчика.

Способ диагностики датчиков массового расхода воздуха автомобилей и аппаратура для реализации указанного способа

ОБЛАСТЬ: физика.

Сущность: стенд для проверки датчиков имеет кронштейн, на котором установлен вентилятор с электронагревателем. Вентилятор соединен с дроссельным узлом через коническую и гребенчатую трубу.На стойке, прикрепленной к креплению, установлено измерительное устройство, имеющее триммеры для регулировки чувствительности, и переключатель. Измерительный прибор через электрические разъемы подключается к эталонному и тестируемому датчикам. На дроссельном узле есть измерительная шкала. Диагностика проводится следующим образом: эталонный и проверяемый датчики размещаются на стенде при подключении проверяемого датчика к мостовой схеме. Вентилятор продувает воздух через оба датчика, одновременно измеряя расход с помощью дроссельного клапана.Относительная оценка напряжения от эталонного и проверенного датчиков проводится при обеспечении плавного открытия дроссельной заслонки. Разница между сигналами эталонного и тестируемого датчиков получается без предварительных расчетов. Техническое состояние тестируемого датчика определяется по полученной разнице.

ЭФФЕКТ: меньшая продолжительность тестирования, высокая надежность оценки технического состояния тестируемых датчиков.

ф-лы, 3 ил., 1 табл.

Изобретение относится к области эксплуатации машин и может быть использовано при диагностике датчиков массового расхода воздуха (ДМРВ) транспортных средств, оснащенных микропроцессорной системой управления двигателем внутреннего сгорания (ДВС).

Известен способ диагностики ДМРВ с помощью цифрового мультиметра (А. Трантер. Справочник по электрооборудованию автомобилей. Санкт-Петербург, ЗАО «Альфамар Издательство», 1998 г.), при реализации которого предусмотрены измерения напряжения, тока, сопротивления. на штырях рабочего датчика массового расхода воздуха.

Существенными недостатками метода являются низкая надежность и точность измерений, ограничения тестового ДМРВ на разных режимах.

Известен способ тестирования мотор-тестера МТ-4 с приставкой КРП-4М (Программа диагностического мотор-тестера МТ-4.Консоль КРП-4М. Руководство пользователя. Самара: НПП «Новые технологические системы», 2002), реализация которой к диагностическому разъему автомобиля подключается к диагностическому разъему и ПО для кодов неисправностей, а также изменение сигналов с датчика зависит от его технического состояния.

Недостатками метода являются дороговизна стенда, сложность локализации отдельных неисправностей.

Известен способ проверки прибора ДСТ-2 (Привод двигателя ГАЗ СМ-4062.10 Руководство по техническому обслуживанию системы управления двигателем MICAS 5.4 M «Легион Автодата», 1999 г.), а именно, что на автомобиле к ДМРВ штекерный прибор ДСТ-2. Запускают двигатель, создают режимы диагностики и изменяют параметры напряжения, судят по массовому расходу воздуха, на основании чего оценивают техническое состояние ДМРВ.

К недостаткам метода можно отнести высокую стоимость устройства, невозможность локализации отдельных неисправностей, ограниченную валидацию ДМРВ на разных режимах.

Принято как опытный образец (Технические условия ДМРВ: ТУ 37.473.017-99) применяется при проверке технического состояния ДМРВ. Метод заключается в контроле технического состояния ДМРВ на специальном стенде. Заодно установить эталон и проверить дмрв, включить вентилятор создает воздушный поток, который проходит через датчики последовательно. Измените расход через дроссель. Проверка электрических параметров датчика проводится при температуре (23 ± 5) ° С на стенде. Измерьте выходное напряжение датчика при контрольных значениях массового расхода воздуха, указанных в таблице.Считается, что датчик прошел испытания, если его электрические параметры соответствуют техническим требованиям.

Однако этот метод также имеет ряд недостатков: значительное время сканирования, значительное время технической оценки — Oceania dmrv, низкая надежность и точность сканирования.

Наиболее близким к заявленному стенду (ТУ ДМРВ: ТУ 37.473.017-99) по существенным признакам принят прототип, известный для испытаний датчиков массового расхода воздуха, который состоит из прикрепленной к нему рамы, двигателя вентилятора, подключенного через переходник, и гофрированной трубы. с дроссельным узлом; зажимы для сосков; эталонный и проверяемый датчики; измерительный прибор и блок питания.Измерить выходное напряжение тестового датчика ДМРВ проводят вольтметром, а расходомер воздуха настраивают на измерение количества протекающего воздуха.

Стенд имеет ряд недостатков: всего один вольтметр не позволяет надежно и точно оценить техническое состояние ДМРВ, а точность проверки сильно зависит от температуры окружающей среды, а заданная температура не всегда позволяет гарантировать наличие воздуха. массовый расход увеличивает стоимость стенда, в целом при использовании данного стенда значительно увеличивается время оценки технического состояния ДМРВ.

Целью изобретения является сокращение продолжительности испытания датчика ДМРВ, повышение надежности и точности оценки технического состояния датчика ДМРВ.

Поставленная цель достигается тем, что в предлагаемом способе диагностики датчиков массового расхода воздуха проката, заключающемся в контроле технического состояния датчика массового расхода воздуха автомобилей на стенде при наличии как эталонных, так и контрольных датчиков расхода воздуха вентилятор через датчики последовательно изменяет расход через дроссель, при этом тестируемые датчики соединяются по мостовой схеме и обеспечивают относительное измерение напряжений с эталонным, а тестируемые датчики, непрерывно обеспечивая дроссель, получают разность сигналов эталонного и тестировать датчики без предварительных расчетов, определяющих техническое состояние тестового датчика.

Технический результат от использования нового метода тестирования датчиков ДМРВ заключается в том, что мостовая схема датчика проверки подключения позволяет относительно измерять напряжения с эталонным и тестируемым датчиками, нет необходимости сопоставлять полученные результаты измерений с таблицей. Поскольку в разработанной методике контролируются относительные диагностические параметры (разница в показаниях эталонного и контрольного датчика в вольтах). Проверка электрических ПАМеров датчика не зависит от температуры окружающей среды.Как и в заявленном способе управляют относительными диагностическими параметрами (разницей в показаниях ссылки и проверьте датчик в вольтах), не требует предварительного вычисления. В результате чего разность напряжений эталона и проверять датчики быстро и с высокой точностью, чтобы определить техническое состояние датчика испытаний.

Для реализации заявляемого способа используют тестовый датчик массового расхода воздуха, содержащий прикрепленную к нему раму, электродвигатель вентилятора, соединенный переходной гофрированной трубой с дроссельным узлом; зажимы для сосков; эталонный и проверяемый датчики; измерительное устройство; блок питания; в отличие от прототипа измерительный прибор установлен спереди и содержит балансировочное сопротивление и сопротивление для регулировки переключателя чувствительности и соединяется посредством электрических разъемов с эталонным и тестовым датчиками; измерительная шкала на дроссельной заслонке.

На стенде шкала измерений от 0 до 90 ° с множителем 10 °.

Техническим результатом использования новой испытательной установки для проверки датчиков dmrv является то, что балансировочное сопротивление позволяет перед запуском проверок установить нулевое показание вольтметра, Применение резисторов для регулировки чувствительности вольтметра и селектора позволяет изменять чувствительность шкалы вольтметра от 1 до 5 вольт. Подключение с помощью электрических разъемов эталонного и тестового датчика позволяет измерять разницу напряжений датчиков, а также значительно сокращает время тестирования dmrv.Измерительная шкала на дроссельном узле позволяет предустановить режимы проверки ДМРВ, а деление от 0 до 90 ° с множителем 10 позволяет заряжать с заданной точностью.

По сведениям авторов, новый набор функций, как в способе, так и на стойке для проверки датчиков массового расхода воздуха, позволяющий сократить время процесса диагностики, повысить точность и достоверность диагностики не Известен из уровня техники, что доказывает соответствие технических решений критерию «новизна» и критерию «изобретательский уровень».

На рисунке 1 представлен стенд для испытаний датчика массового расхода воздуха.

На рисунке 2 представлена электрическая схема измерительного прибора.

Стенд для проверки датчиков массового расхода воздуха (рисунок 1) состоит из рамы 1, которая является основой для проверки датчиков массового расхода воздуха. На раме 1 закреплен вентилятор 2 с электродвигателем 3 через кронштейн 4. Вентилятор 2 крепится винтами редуктора 5 вентилятора. Редуктор 5 вентилятора соединен с помощью гофрированной трубы 6 вентилятора с дроссельным узлом 7.Все соединения крепятся с помощью фиксаторов 8 розеток (которых всего 6 штук). Дроссельный узел 7 установлен на стойке 9 и закреплен на раме 1. На дроссельном узле 7 имеется измерительная шкала 10. Дроссельный узел 7 соединен гофрированной трубкой 11 с эталонным ДМРВ 12. Эталонный ДМРВ 12 установлен на стойке 13. , который прикреплен к каркасу 1. Эталонный ДМРВ 12 соединен с контрольным ДМРВ 14 через гофрированную трубу 15. Гофрированная труба 15 прикреплена к эталонному ДМРВ 12 и подлежащему ДМРВ 14 зажимами 8 насадки. Предмет ДМРВ 14 устанавливается на стойке 16, которая крепится винтами к раме 1. К эталонному ДМРВ 12 подключается с помощью электрического разъема 17 жгут проводов 18 от измерительного прибора 19. К объекту ДМРВ 14 подключается с помощью средства электрического разъема 20, жгут проводов 21 измерительного прибора 19. Измерительный прибор 19 установлен на стойке 22, которая закреплена на раме 1. Измерительный прибор 19 соединен проводом с блоком питания 23. Датчики эталонные ДМРВ 12 а пользователь 14 через электрические разъемы 17 и 20 подключается к блоку 23 питания.

Измерительное устройство 19 представляет собой модульную мостовую схему, показанную на фиг. 2, которая состоит из электрических разъемов 17 и 20, источника питания 23. Электрический разъем 17 соединен с опорным датчиком dmrv 12. В электрическом разъеме 17 это выводы 1 ₁, 2 ₁, 3 ₁, 5 ₁. 1 ₁ — масса; 2 ₁ — масса; 3 ₁ сигнал с датчика «+»; 5 ₁ — питание датчика +12 . .. 15 В. Электрический разъем 20 подключен к подлежащему датчику ДМРВ 14.На электрическом разъеме 20 имеются выводы 1 _{, 2}, 2, _{, 2,}, С, _{, 2,}, 5, _{, 2,}. 1 ₂ — масса; 2 ₂ — масса; 3 ₂ сигнал с датчика «+»; 5 ₂ — питание датчика +12 … 15 В. Мостовая схема содержит сопротивления 24 и 25, а также балансировочные сопротивления 26, 27. Также есть сопротивления 28, 29 для регулировки чувствительности переключателя вольтметра 30, вольтметра 31.

Сопротивления 28 и 29 для регулировки чувствительности выбираются исходя из максимального тока, протекающего через вольтметр, который равен 100 мкА.

закон Ома, сопротивление определяется по формуле:

где U — максимальное значение напряжения, В;

I — ток, протекающий через вольтметр, MCA.

При максимальной чувствительности шкалы вольтметра 5 В сопротивление будет определяться по формуле:

При максимальной чувствительности шкалы вольтметра 1 В сопротивление будет определяться по формуле:

Стенд работает следующим образом.

Тестовый датчик ДМРВ 14 (рисунок 1) закреплен на стойке 16. Наденьте тестовый датчик ДМРВ 14 на гофрированную трубу 15 и закрепите зажимом 8. К испытуемому ДМРВ 14 подключают посредством электрического разъема 20 жгут проводов 21 из Измерительный прибор 19. Прогреть 10 минут, блок питания 23. Стенд готов к работе.

Далее на блоке питания 23 включается выключатель питания и ищем показания вольтметра 31. Если для измерения требуется вольтметр 31 высокой чувствительности, к выключателю 30 подключают последовательно сопротивление 29, если требуется низкая чувствительность, выключатель 30 — последовательно подключены сопротивление 28.Если стрелка вольтметра 31 при отсутствии потока воздуха отклоняется от нулевого значения, то регулировкой балансировочных сопротивлений 26, 27 устанавливают свое нулевое значение.

Способ с использованием заявляемого стенда заключается в следующем.

Включает двигатель 3, вентилятор 2. Вентилятор 2 подает воздушный поток последовательно через дроссельный узел 7, эталонный DMRV 12 и подчиненный DMRV 14.

Затем начните изменять скорость p потока воздуха через дроссельный узел 7 . При изменении расхода воздуха, проходящего через датчики ДМРВ, включенные по мостовой схеме, вольтметр 31 во всем диапазоне расхода воздуха должен показывать нулевое значение.По требованию ТУ 37.473.017-99 неисправен датчик при разнице показаний вольтметра 31.

Для новых датчиков:

холостой ход (массовый расход воздуха Q = 41,31 кг / ч) 0,15;

в номинальных условиях (массовый расход воздуха Q = 402,05 кг / ч) 0,35 В.

Для датчиков после 3000 часов работы:

на холостом ходу (массовый расход воздуха Q = 41,31 кг / ч) 0,21 дюйма ;

в номинальных условиях (массовый расход воздуха Q = 402,05 кг / ч) 0,51 В.

Обеспечьте относительное измерение напряжения с эталонным и тестируемым датчиками, постоянно обеспечивая дроссель, получите разность сигналов эталона и испытания датчиков без предварительных расчетов, определяющих техническое состояние тестового датчика.

Далее были проведены эксплуатационные испытания стенда для проверки датчика массового расхода воздуха, на котором установлено одиннадцать датчиков ДМРВ, результаты проверки датчиков массового расхода воздуха представлены в таблице 1.

Испытанные датчики показали, что семь датчиков общей выборки находятся в рабочем состоянии. дефектный. По результатам испытаний построены 3 зависимости напряжения датчика угла поворота дроссельной заслонки: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 — не из тестируемых датчиков.

Таким образом, проведя тестирование разработанных на стенде датчиков и используя разработанную методику, удалось значительно сократить время тестирования датчиков ДМРВ и оценки их технического состояния.Эта разработка позволила исключить из использования дорогостоящий расходомер воздуха. Кроме того, нет необходимости отображать полученные результаты измерений с таблицей, поскольку разработанная методика контролирует относительные диагностические параметры (разность показаний эталона и проверочного датчика в вольтах). Проверка электрических параметров датчика не зависит от температуры окружающей среды, как и оценка относительных диагностических параметров (разница в показаниях эталонного и проверочного датчика в вольтах).

Технический результат — сокращение времени проверки датчиков, повышение точности и надежности проверки датчиков ДМРВ.

1. Способ диагностики датчиков массового расхода воздуха, проката, заключающийся в контроле технического состояния датчика массового расхода воздуха автомобилей на стенде при наличии как эталонного, так и контрольного датчиков, расход воздуха вентилятором через датчики последовательно изменяющийся / мин нетто и расход через дроссель, отличающийся тем, что тестируемый датчик подключен по мостовой схеме и обеспечивает относительное измерение напряжений с эталонным, а тестируемые датчики, непрерывно обеспечивая дроссель, получают разность сигналов эталонного и тестового датчиков без предварительных расчетов, которые определяют технические состояние тестового датчика.

2. Стенд для испытания датчиков массового расхода воздуха, содержащий установленную на нем раму с двигателем вентилятора, соединенный через переходную гофрированную трубу с дроссельным узлом, зажимы ниппелей, эталонный и испытываемый датчики, измерительное устройство, источник питания, отличающийся тем, что Измерительный прибор установлен спереди и содержит балансировочное сопротивление и сопротивление для регулировки переключателя чувствительности и соединяется посредством электрических разъемов с эталонным и тестовым датчиками, измерительной шкалой, установленной на дроссельной заслонке.

3. Стенд по п.2, отличающийся тем, что измерительная шкала имеет деление от 0 до 90 ° с множителем 10 °.

Какие должны быть показания дмрв. Дмрв: что это

В этой статье поговорим о датчике массового расхода воздуха — датчик массового расхода воздуха , мы расскажем, что это такое, основной принцип работы и обслуживания.

Что такое ДМРВ?

Датчик массового расхода воздуха — это датчик массового расхода воздуха. Служит для определения количества воздуха, заполняющего цилиндры при работающем двигателе. Датчик устанавливается во впускном тракте после воздушного фильтра и является одним из основных при работе системы впрыска.

Как работает датчик расхода воздуха? Примерно 1 часть топлива и 14 частей воздуха должны попасть в двигатель за один ход, тогда двигатель будет работать в оптимальном режиме. Если это соотношение нарушается, будет либо снижение мощности двигателя, либо чрезмерный расход топлива.

Датчик массового расхода воздуха необходим для измерения идеального количества воздуха, поступающего в двигатель. Он вычисляет количество воздуха, а затем отправляет информацию на главный компьютер, который на основе этих данных уже вычисляет необходимое количество топлива.

Чем больше вы нажимаете на педаль газа, тем больше воздуха попадает в двигатель. DMRV обнаруживает это и дает команду главному компьютеру увеличить количество топлива. Если ехать равномерно, то расход воздуха невысокий, а значит, и расход топлива тоже будет небольшим. И за этим следит датчик массового расхода воздуха, который измеряет количество воздуха, поступающего в двигатель. Датчик устанавливается между воздушным фильтром и воздухозаборником двигателя.

Измерение количества воздуха, поступающего в двигатель, означает определение нагрузки двигателя. Когда водитель нажимает на педаль газа, дроссельная заслонка открывается и количество всасываемого воздуха увеличивается. Мы говорим: нагрузка увеличилась. Наоборот, отпускается педаль — снижается нагрузка. Все это задача ДМРВ.

Принцип работы и обслуживания ДМРВ

Датчик состоит из платиновой проволоки диаметром 70 мкм, установленной в измерительной трубке, расположенной перед дроссельной заслонкой. Датчик массового расхода воздуха работает по принципу постоянной температуры.

Во время работы неизбежно загрязнение платинового провода ДМВР. Для предотвращения загрязнения после выключения двигателя провод нагревают до температуры 1000 C в течение 1 с. В этом случае выгорает вся приставшая к нему грязь. Этот процесс контролируется электронным блоком управления.

Датчик расхода воздуха прост и надежен в эксплуатации, но это не значит, что вам нужно ремонтировать его самостоятельно. Если он вышел из строя, лучше обратиться к специалисту, а если датчик расхода воздуха перестал работать, его заменяют на новый. Невозможность ремонта — это недостаток ДМРВ , ведь стоимость нового велика.

Недостатком ДМРВ является то, что он измеряет объем поступающего воздуха.Поскольку для определения необходимого количества топлива требуется определение воздушной массы, необходимо скорректировать показания датчика в соответствии с плотностью воздуха. Для решения этой проблемы в воздухозаборнике рядом с датчиком расхода помещается датчик температуры воздуха. Одно из направлений модернизации ДМРВ — датчик измерения давления.

Датчик массового расхода воздуха очень требователен к состоянию воздушного фильтра. Его платиновые катушки грязные. Вы можете промыть их очистителем карбюратора, но , если ошибетесь, — придется покупать новый.

Автомобили с инжекторными двигателями оборудованы датчиком массового расхода воздуха (ДМРВ). Задача датчика — контролировать количество наружного воздуха для создания топливовоздушной смеси, поступающей в двигатель.

По законам физики для полного сгорания 1 литра бензина требуется около 14-16 кг воздуха. При соблюдении этой пропорции двигатель будет работать в экономичном режиме с полной выходной мощностью. Однако это верно только в тех случаях, когда он чистый и способен пропускать необходимое количество воздуха, а датчик массового расхода воздуха исправен.

Датчик массового расхода воздуха устанавливается на выходе из воздушного фильтра и регистрирует количество прошедшего через него воздуха и передает данные в двигатель. В свою очередь, ЭБУ на основе данных датчика расхода воздуха дает команду на подачу определенного количества топлива в форсунки для поддержания необходимого соотношения воздух-топливо.

Конструкция датчика — две спирали

Конструкция датчика включает сетку и нагревательные змеевики, детали выполнены из платины.

Принцип работы ДМРВ

При включении зажигания платиновая катушка нагревается. Воздух, проходящий через нагретый змеевик, охлаждает его, из-за чего его сопротивление изменяется по сравнению с контрольным на втором змеевике. Уменьшение сопротивления прямо пропорционально количеству воздуха, попавшего в двигатель в данный момент.

На основании разницы в сопротивлении ЭБУ делает вывод о количестве поступающего воздуха и корректирует состав топливной смеси.

Датчик работает совместно с датчиками атмосферного давления и температуры во впускном коллекторе, показания которых важны для образования смеси ЭБУ.

При загрязнении воздушного фильтра засоряется впускная сетка и датчик массового расхода воздуха, что приводит к сбоям в работе датчика, сопровождающимся затрудненным запуском или даже невозможностью запуска двигателя. В итоге длительная эксплуатация автомобиля с забитым воздушным фильтром заканчивается полным выходом из строя датчика воздуха и необходимостью его замены.

Проверка датчика

Исправность датчика можно проверить мультиметром в режиме вольтметра.

Чек должен быть визуально нарисован на одном из распространенных датчиков DFID от Bosch.

На микросхеме датчика 4 провода, это входной сигнал (желтый), выходное напряжение (бело-серый), масса (зеленый) и выход датчика на реле (розовый).

Для проверки включается зажигание и к проводам подключается мультиметр.Плюс (красный щуп) прибора подключается к желтому проводу, а минус (черный щуп) к зеленому.

В этом случае показания прибора будут указывать на следующее:

От 1 до 1,02 В — датчик исправен;
1,3 В — нормально, но датчик нуждается в чистке;
1,04 В — средний износ;
1, 05 В — повышенный износ, требуется срочная замена;
1,06 В — датчик неисправен. Аварийный режим двигателя, работает по данным дроссельной заслонки.

Датчик можно чистить только бесконтактным способом, в противном случае потребуется его замена. Для этих целей подойдет аэрозольный «очиститель карбюратора».

После очистки датчика необходимо еще раз проверить его напряжение, которое должно быть в пределах 1,02 В.

Большинство иномарок ДМРВ устанавливали до 2000 года, следующие поколения моделей оснащались регулятором давления.

Датчик массового расхода воздуха (датчик массового расхода воздуха или расходомер) — важная деталь автомобиля, от правильной работы которой зависит мощность двигателя и его расход топлива.Его можно найти под капотом автомобиля, где он находится между воздушным фильтром и воздуховодом, направленным в сторону дроссельной заслонки. Задача датчика массового расхода воздуха — измерить количество воздуха, проходящего в цилиндры, и передать эту информацию электронному блоку управления, то есть «мозгам» машины. На основании данных датчика массового расхода воздуха блок управления принимает решение, увеличить или уменьшить подачу воздуха в горючую смесь.

При выходе из строя датчик массового расхода воздуха почти не ремонтируют, а просто заменяют на новый. Устройство его довольно простое, оно состоит из корпуса, в котором находится прибор для измерения расхода воздуха — термоанемометр. Достаточно повредить диагностический прибор в процессе демонтажа датчика массового расхода воздуха или его чистки, и потребуется замена всего датчика. Он также может выйти из строя при длительном сроке службы, но убедиться в его неисправности можно только после проверки.

Признаки неисправности датчика массового расхода воздуха

Перед тем, как приступить к проверке ДМРВ, нужно по первичным признакам понять, что он неисправен. На проблемы с датчиком могут указывать следующие симптомы:

Приведенные выше симптомы указывают на то, что к горючей смеси не поступает необходимое количество воздуха. Причем эта проблема может наблюдаться не только при выходе из строя датчика массового расхода воздуха. В особых случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или с появлением трещин в соединительных шлангах.

Как проверить датчик массового расхода воздуха на исправность

Существует несколько основных методов проверки датчика массового расхода воздуха, чтобы убедиться, что он неисправен.

Проверка датчика массового расхода воздуха в движении

Самый простой способ диагностировать расходомер — это проанализировать работу двигателя при принудительном отключении датчика. Проверка осуществляется следующим образом:

Проверка ДМРВ мультиметром

Вы можете диагностировать проблему с датчиком с помощью мультиметра. Для этого необходимо сначала разобраться в конструкции устройства и его «распиновке», то есть разводке проводов на плате. Из датчика массового расхода воздуха выходит 4 провода.В зависимости от модели и производителя ДМРВ их цвета могут отличаться, но в большинстве случаев они следующие:

Розовый (или розово-черный): провод к главному реле;
Зеленый: заземление;
Серый: провод питания;
Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо установить в режим измерения постоянного напряжения и установить предел на 2 Вольта. Далее нужно включить зажигание, но не запускать двигатель.По завершении подключите красный измерительный провод к входу сигнала датчика (желтый провод), а черный измерительный провод к заземлению (зеленый провод). Это можно сделать, не «оголяя» провода, пропустив щупы диагностического прибора через резиновое уплотнение разъема.

По результатам измерений можно сделать выводы о состоянии датчика:

Некоторые современные бортовые компьютеры позволяют видеть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду … Первым делом необходимо снять датчик массового расхода воздуха, а затем внимательно его осмотреть. Признаки неисправности — попадание жидкости в воздуховод и датчик ДМРВ (либо наличие механических повреждений).

Чаще всего жидкость может попасть в датчик по следующим причинам:

Повышенный уровень масла в картере.В такой ситуации масло попадает в датчик;
Забит маслоотделитель системы вентиляции картера;
Несвоевременная замена воздушного фильтра, из-за которой грязь попадает на термоанемометр ДМРВ.

Самый простой и надежный способ диагностировать проблемы с датчиком массового расхода воздуха — заменить его исправным прибором. Например, вы можете снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться в устойчивости двигателя. В такой ситуации можно сразу идти покупать новый датчик, не диагностируя его мультиметром или другими способами.

Режим

Режим iCE определяется многими факторами — нагрузкой на двигатель, дорожными условиями, нагрузкой на автомобиль и т. Д. Для работы двигателя в оптимальных условиях требуется строго определенное соотношение бензина и воздуха. Количество последнего определяется ДМРВ (), именно для него контроллер управления двигателем рассчитывает, сколько нужно бензина. Неисправность датчика нарушает работу мотора, и часто возникает проблема, как проверить датчик массового расхода воздуха для постановки окончательной диагностики.

Неисправность датчика массового расхода воздуха, симптомы

О необходимости проверки ДМРВ можно определить по внешним признакам работы двигателя. Симптомы, указывающие на то, что необходимо проверить как минимум работоспособность датчика массового расхода воздуха, следующие:

Баннер Check Engine появляется на панели приборов;
увеличивается расход бензина;
пропадает динамика при движении авто «тупит»;
горячий двигатель не запускается;
Мощность двигателя пропала.

Описанные признаки неисправности датчика массового расхода воздуха не являются исчерпывающими. Все нарушения в режимах обычной работы двигателя могут свидетельствовать о необходимости проверки датчика массового расхода воздуха.

Чем может быть неисправен датчик массового расхода воздуха

Когда впрыск прошел практически во все автомобили, наличие в них датчика массового расхода воздуха можно считать обязательным. По разным оценкам, сегодня существует более пятидесяти различных типов датчиков массового расхода воздуха.В каждом из них используется свой принцип измерения, тем более что существуют различные варианты измерения массового расхода воздуха.

Следует отметить, что все они основаны на работе чувствительных элементов и датчиков, которые зачастую достаточно сложны и рассчитаны на работу в определенных конструктивных условиях. Поэтому изменение этих условий, появление дополнительных факторов, таких как загрязнение чувствительных элементов, попадающих с воздушным потоком, вызывает если не неисправность, то как минимум искажение показаний датчика массового расхода воздуха.

Об этом также свидетельствует состояние внутренней поверхности воздуховода и воздушного фильтра. Часто через него попадает масло, вызывая неисправность датчика. Поэтому, если диагностика датчика массового расхода воздуха показывает его неисправность, то иногда достаточно очистить и промыть датчик, чтобы восстановить работоспособность.

Как определить неисправность датчика массового расхода воздуха

Проверка датчика массового расхода воздуха, позволяющая определить его неисправность, может выполняться несколькими способами.

Для этого на панели управления мультиметра устанавливается измерение постоянного напряжения на уровне двух вольт. В разъеме датчика подключите к желтому и зеленому проводам. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть разными, но нумерация выводов будет одинаковой.

Зажигание включается, но двигатель не запускается, и проверяются показания датчика массового расхода воздуха. Новый датчик имеет напряжение (0.996-1.01) В. Чем больше его значение, тем хуже состояние датчика массового расхода воздуха. Если напряжение превышает (1,03-1,04) В, это говорит о том, что датчик находится в умирающем состоянии, а напряжение больше 1,05 В, пора выкинуть датчик массового расхода воздуха и установить новый.

На видео подробно показано, как проверить датчик. Стоит отметить, что в некоторых моделях бортовой компьютер выдает напряжение на своем выходе.

Очистка датчика массового расхода воздуха

ДМРВ не ремонтируется, но почистить можно.Для этого промывается датчик. Отношение к этой процедуре далеко не однозначное, одни считают, что такая чистка только убивает датчик, другие утверждают, что промывка позволяет восстановить его работоспособность. В любом случае есть достаточно доказательств того, что правильно выполненная очистка позволяет эксплуатировать датчик массового расхода воздуха и избегать дорогостоящей замены.

Скорее всего, все определяется конструктивными особенностями датчика и правильным исполнением работ.В любом случае, когда проводится уборка, нельзя подавать:

эфиров;
сжатый воздух;
ватных палочек;
ацетон.

Опять же по разным отзывам для этих целей используется жидкость для чистки карбюраторов или WD 40. Как проводится уборка, показано на видео

. Датчик массового расхода воздуха

является неотъемлемой частью современного автомобиля, и от него во многом зависят эксплуатационные параметры вашей машины. Проверить его работоспособность можно несколькими способами, в том числе с помощью внешнего мультиметра.Это позволяет точно оценить его текущее состояние и принять необходимые меры.

Стабильность и экономичность двигателя во многом зависят от исправности и состояния датчиков ЭБУ. Одним из таких устройств является датчик массового расхода воздуха. От точности его показаний зависит качество приготовленной горючей смеси, а возникшая неисправность сразу отразится на работе силового агрегата … Для проверки работоспособности прибора существует несколько простых способов, позволяющих оценить его состояние, и в случае неисправности принять решение о ремонте или замене устройства.

Назначение и принцип действия ДМРВ

Схема ДМРВ

Датчик массового расхода воздуха расположен после воздушного фильтра для определения объема воздуха, проходящего через фильтр в цилиндры двигателя. Первые модели устройства рассчитывали расход исходя из отклонения лепестка относительно давления воздуха. Современные версии устройства работают на основе сенсора, имеющего платиновую или кремниевую термопару с платиновым напылением.

Принцип действия платинового элемента — это скорость, с которой он охлаждается потоком воздуха. Для регулировки разницы температур между ним и воздухом используется электричество, величина которого регулируется. Более интенсивный поток воздуха вызывает приложение более высокого напряжения. Для снижения степени загрязнения к элементу подключают систему самоочистки.

Platinum обладает высокой теплопроводностью, благодаря чему объем воздуха, проходящего через воздуховод, рассчитывается по скорости охлаждения нагретого датчика температуры.Воздух даже после прохождения через фильтр не очищается полностью от сажи, пыли и частиц смолы, присутствующих в атмосфере. Чтобы уменьшить отложения, платиновый элемент сжигает органические отложения при включении зажигания, нагревая их до белого каления электрическим током.

Признаки неисправности датчика массового расхода воздуха

Засоренная сетка перед датчиком массового расхода воздуха

Неисправность датчика массового расхода воздуха проявляется в следующих симптомах:

Сообщение об ошибке «Проверьте двигатель».
Ухудшение динамики разгона автомобиля.
Повышенный расход топлива.
Потеря мощности двигателя.
Плохой горячий старт.

Из-за искажения датчика расхода воздуха двигатель работает на обедненной смеси с потерей мощности. Продолжительная работа силового агрегата в этом режиме приводит к плавлению катализатора в выпускном коллекторе и прогоранию выпускных клапанов … Причиной проверки датчика должны быть следующие признаки:

Перегрев атмосферы под капотом из-за горячий выпускной коллектор.
Уменьшение отклика дроссельной заслонки и тяги двигателя вместе с увеличением расхода бензина на 10-15%.
Сбои при запуске или разгоне заменяются нормальной работой . .. В этом случае свечи необходимо заменить на заведомо исправные.

Возможные причины неисправности датчика массового расхода воздуха

Check Engine is on

Основная причина поломки датчика воздуха — загрязнение платинового элемента мусором, прошедшим через воздушный фильтр… Остальные поломки связаны с проблемой отсутствия или нарушения контактов подходящих к устройству проводов. Проблема может заключаться в их обрыве, окислении, трещинах гофрированного шланга, ведущего от расходомера к дроссельному модулю. О поломке в цепи ДМРВ сообщит лампа CHECK ENGINE, но установить ее точную причину возможно только на специализированной СТО.

Проверка ДМРВ

Устранение неисправностей датчика массового расхода воздуха может быть выполнено следующими способами:

Снятие датчика массового расхода воздуха вместе с корпусом

1.Визуальный осмотр датчика. Устройство снимается и осматривается внутренняя поверхность и канал. На нем не должно быть следов масла или конденсата, а поверхность должна быть сухой и чистой. При наличии загрязнения устройство необходимо очистить и устранить причину загрязнения, после чего датчик должен работать правильно.

ДМРВ с отключенной микросхемой

2. Отсоедините разъем, соединяющий датчик и блок управления, после чего двигатель перейдет в аварийный режим работы, при котором состав горючей смеси рассчитывается не по количеству воздух расходуется, но по положению дроссельной заслонки… После отключения датчика обороты двигателя повышаются до 1500 об / мин. Тогда вам следует ехать на машине. Если его динамика движения улучшилась, то велика вероятность неисправности MAF.

3. Замена штатного датчика на заведомо исправный, после чего оценивается работа двигателя. Если он ведет себя заметно лучше, значит, прибор нуждается в чистке или замене.

Проверка ДМРВ мультиметром

4. Проверка датчика мультиметром.Для этого измерьте входное напряжение от прибора, установив его на измеритель постоянного тока. и шкала с пределом в 2 В. Щупы касаются зеленого и желтого проводов разъема, который со стороны лобового стекла будет первым и третьим по счету. В разных марках авто цвет проводки может быть разным, но порядок расположения одинаковый.

Затем при включенном зажигании (двигатель не запускать) производятся измерения. Новый датчик выдает напряжение 0.996-1,01 В. При ухудшении его состояния показатель увеличивается, а значение 1,03-1,04 свидетельствует о скором выходе из строя датчика массового расхода воздуха. При напряжении выше 1,5 В прибор заменяют на новый.

Возможно, некорректная работа ДМРВ связана с установкой модифицированной версии прошивки в ЭБУ. Это проверяется установкой пластины толщиной 1 мм под упор клапана. Когда обороты двигателя возрастут, отсоедините клемму датчика.Если мотор продолжает работать, в неисправности виноват ЭБУ, который не реагирует на аварийное срабатывание без датчика массового расхода воздуха.

Ремонт ДМРВ

Удален ДМРВ

Любые загрязнения уменьшат теплопередачу платинового термодатчика и сделают его некорректным. Проверять точность работы в таком состоянии бессмысленно, и многие специалисты СТО меняют его на новый, не удосужившись почистить и проверить прибор.Но в большинстве случаев процедура удаления грязи с платиновой поверхности исходного датчика имеет смысл, так как стоимость нового устройства довольно высока.

Жидкость LIQUI MOLY

Для этого используйте жидкость в аэрозольном баллоне, который используется для очистки карбюраторов. Перед началом процедуры ослабляют крепежные хомуты и снимают датчик с трубы воздуховода. Платиновая подложка аккуратно снимается, открутив пару винтиков-звездочек.Металлокерамику или тонкую проволоку обрабатывают изделием, не касаясь детали руками. Расход жидкости и количество процедур выбираются по нашему усмотрению.

Альтернативной смесью для очистки может быть раствор спирта и ацетона, который продувается вместе с потоком очищенного сжатого воздуха … Если после разборки датчика обнаружены черные пятна или сильная эрозия рабочей части, то это замачивают на несколько часов в ацетоне, прикладывая пропитанный тампон к поверхности на несколько часов. После чистки и сборки прибор проверяют мультиметром. Работоспособность датчика массового расхода воздуха часто восстанавливается, хотя и на минимальном уровне.

В чем разница между ДМРВ Bosch 073 и 116. Какой датчик массового расхода воздуха ставить взамен вышедшего из строя? Кратко о ремонте

Датчик массового расхода воздуха (ДМРВ) HFM5

Концепция проверки
В целях улучшения диагностики и проведения компетентного обследования неисправного HFM5 DFID концепция проверки была расширена и разработан более информативный каталог поврежденной продукции.Перед снятием / заменой ДМРВ датчик проверяется в следующей последовательности.

1. Диагностика автомобилей с KTS 5xx / 6xx.
Расширенная диагностика автомобиля включает сравнение стандартных и фактических значений воздушных масс. В этом разделе диагностики HFM5 диагностируется непосредственно на автомобиле. Если фактические значения выходят за пределы допуска, расходомер воздуха необходимо заменить.
Более подробную информацию по диагностированному автомобилю можно получить в программе ESI.

2. Провести расширенную проверку уже снятого с автомобиля HFM5 с помощью мультиметра.

Необходимые приборы:
— аккумулятор или источник питания (12В / 3А)
— цифровой мультиметр
— тестовый кабель (с микросхемой стабилизатора напряжения)
— микроскоп с десятикратным увеличением (тип МБС-10)
— звездообразная отвертка

Описание проверки

С помощью тестового кабеля со встроенной микросхемой стабилизатора напряжения * на выводе 4 штекера ДМРВ создается напряжение 5В.

* Тестовый кабель со встроенным чипом стабилизатора может быть изготовлен самостоятельно или приобретен в торговой сети (международный индекс 7805, отечественный аналог — Крен5).

Расположение выводов ДМРВ HFM5:
1. Входной датчик температуры
2. Блок питания 12В (красный провод)
3. Вес (черный провод)
4. 5V опорного напряжения (желтый провод)
5. Измеряемая сигнал (+) (синий провод)

Чек
1. Статический
Подключите, соблюдая полярность, тестовый кабель 0 986610 129 к разъему HFM5 следующим образом:
красный провод к источнику питания (+)
черный провод к источнику питания (-)
синий провод к мультиметру (+)
черный провод к мультиметру (-)

Для исключения движения воздуха в измерительном канале датчика необходимо закрыть входную и выходную часть корпуса ДМРВ пластиковыми крышками (входят в комплект).
Используя источник питания, подайте напряжение (12 В) на HFM5. Через стабилизатор напряжения чипа, опорное напряжение (5В) создается в тестовом кабеле, который подается на контакт 4.

Стандартное значение напряжения 0,98 — 1,02В
Если фактическое значение измеренного напряжения выходит за допустимые пределы, с большой долей вероятности можно говорить о загрязнении ДМРВ. Загрязнение приводит к нарушению характеристик HFM5 с последующим его выходом из строя.

Дополнительная информация в каталоге поврежденных товаров.

2. При подаче воздуха
Схема подключения кабеля такая же. Необходимо создать воздушный поток и направить его в HFM5 по направлению, указанному на корпусе ДМРВ. При изменении интенсивности воздушного потока измеренное напряжение должно увеличиваться. Если напряжение не меняется, мембрана датчика повреждена.
Это означает: DFID неисправен.
И наоборот, ДМРВ считается исправным при изменении напряжения.
Максимальное значение может достигать 4.5В (в зависимости от диаметра датчика и массы проходящего воздуха).

3. Проверка датчика температуры всасываемого воздуха (при наличии)
Подсоедините синий банановый штекер тестового кабеля 0 986 610 129 к клемме 1 штекера HFM5. С помощью этого штекера измеряется сопротивление датчика температуры воздуха между выводом 1 и выводом 3 (масса).
В конце телеграммы приводится список ДМРВ HFM5 с датчиками температуры воздуха.

Измеренное фактическое значение должно находиться в пределах данных стандартов.
Примечание: в этом тесте HFM5 без датчика температуры воздуха результатом будет бесконечно (∞) высокое значение сопротивления.

4. Визуальный осмотр. Использование каталога поврежденных товаров.
В дополнение к вышеуказанной диагностике можно выполнить визуальный контроль. На следующих фотографиях показаны типичные случаи зараженного DFID или обнаженных датчиков.

Загрязнение :

Следы влаги

Разлив нефти

Посторонние частицы

В случае значительного загрязнения HFM5 претензии по гарантии не рассматриваются.В некоторых случаях воздушный фильтр, корпус фильтра и трубу между фильтром и впускным коллектором необходимо проверить на загрязнение на автомобиле.

Примечание :
Перед установкой нового ДМРВ необходимо удалить пыль, грязь из корпуса воздушного фильтра, установить новый воздушный фильтр и очистить патрубок между фильтром и датчиком. Запрещается продувка воздухом под давлением корпуса фильтра и форсунки, для этого необходимо использовать мягкую сухую ткань.

Вмешательство третьей стороны .H

идентификационный элемент не закреплен или не заменен:
Ослаблены винты специальной звездочки Ослаблены оригинальные винты.

Попытка открутить винты. Пазы для винтов оторваны.

Стороннее вмешательство в работу устройства ДМРВ, а именно откручивание и повреждение винтов звездочки, а также замена чувствительного элемента запрещены.

4. Демонтаж датчика массового расхода воздуха.
Выкрутите отвертки типа «звезда» с винтами крепления чувствительного элемента в корпусе ДМРВ.

Вынуть элемент из корпуса. Снимите плотное кольцо с крышки гибридной платы.

Открыть крышку подводного канала в области резистивного датчика.

Поместите датчик под микроскоп. Используйте микроскоп с 10-кратным увеличением.

Следует выделить :

Уважаемые покупатели, во избежание ошибок при отправке датчика массового расхода воздуха (ДМРВ), в строке комментариев укажите модель вашего автомобиля, год выпуска и количество клапанов.

Датчик массового расхода воздуха (ДМРВ) 037 » BOSCH »- термоэлектрического типа.

Конструктивно этот тип датчиков имеет чувствительный элемент — тонкую сетку (мембрану) на основе кремния, которая устанавливается в потоке всасываемого воздуха. На сетке находится нагревательный резистор и два датчика температуры, которые устанавливаются до и после нагревательного резистора.

Выходным сигналом ДМРВ является напряжение постоянного тока в диапазоне 1 … 5 В. Величина, которая зависит от количества воздуха, проходящего через датчик.При работе двигателя всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, поддерживает его температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

ЭБУ анализирует сигнал DMRV и, используя его таблицу данных, определяет длительность импульса открытия форсунок, которая соответствует сигналу для массового расхода воздуха.

ДМРВ 037 » BOSCH »имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 2112 и системах распределенного впрыска топлива по нормам токсичности ЕВРО-2. Чувствительный элемент ДТВ представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха.Контроллер подает напряжение 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера.Контроллер рассчитывает температуру по падению напряжения на датчике. С повышением температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.

Остальные товары в каталогах: 21083-1130010-10.

Характеристики продукта:
Датчик массового расхода воздуха (каталожное обозначение «BOSCH» 0 280 218 037), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение.Информация датчика позволяет определять режим работы двигателя и рассчитывать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2108, ВАЗ 2109-21099; ВАЗ 2110-11, ВАЗ 2112, ВАЗ 2123, ВАЗ 21214.

Технические характеристики:
— Оптимальный расход топлива обеспечивается на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха от 8 до 550 кг / ч.

Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% составляет от 0,05 до 5 В.

Датчик питается от бортовой сети автомобиля номинальным напряжением 12 В.

Диапазон изменения напряжения питания от 7,5 до 16 В.

Потребляемый ток (при напряжении питания 7.От 5 до 16 В) составляет 0,5 А.

Диапазон рабочих температур — от -45 ° до + 120 ° С.

Среднее время безотказной работы, не менее — 3000 часов

Как определить неисправность датчика массового расхода воздуха «BOSCH»?

Как самостоятельно заменить расходомер воздуха «BOSCH»?

с интернетом — дисконтный магазин АвтоАзбука затраты на ремонт будут минимальными.

ПРОСТО СРАВНИТЕ и БУДЬТЕ УВЕРЕНЫ !!!

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеру сгорания цилиндра.На основании этих данных электронный блок управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитываются его давление и температура. Поскольку DFID являются наиболее важными, мы рассматриваем их типы, конструктивные особенности, диагностические возможности и замену.

Назначение и расшифровка аббревиатуры

Расходомеры, они же объемометры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизельных или бензиновых ДВС.Местонахождение этого датчика найти несложно, так как он контролирует подачу воздуха, то искать его следует в соответствующей системе, а именно после воздушного фильтра, по пути к дроссельной заслонке (ДЗ).

Устройство подключено к блоку управления двигателем. В случаях, когда ДМРВ находится в неисправном или отсутствующем состоянии, можно произвести приблизительный расчет на основе положения устройства дистанционного зондирования. Но при таком способе измерения невозможно обеспечить высокую точность, что сразу приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходомера в расчете массы топлива, подаваемого через форсунки.

Кроме информации от ДМРВ, блок управления также обрабатывает данные от следующих устройств: ДРВ (датчик распредвала), ДД (датчик детонации), ДЗ, датчик температуры системы охлаждения, датчик кислотности (лямбда-зонд) и др.

Типы ДМРВ, их конструктивные особенности и принцип действия

Самыми распространенными являются три типа измерителей объема:

Проволока или нить.
Фильм.
Объемный.

В первых двух принцип работы основан на получении информации о массе воздушного потока путем измерения его температуры. В последнем могут быть задействованы два варианта учета:

Конструкция датчика вихря (широко используется Mitsubishi Motors)

Обозначения:

А — датчик измерения давления, для фиксации прохождения вихря. То есть частота давления и образования вихрей будет одинаковой, что дает возможность измерить расход воздушной смеси. На выходе с помощью АЦП аналоговый сигнал преобразуется в цифровой и передается в компьютер.
В — специальные трубки, образующие воздушный поток, близкий по свойствам к ламинарному.
C — байпасные каналы.
D — колонны с острыми краями, на которых образуются вихри Кармана.
E — отверстия для измерения давления.
F — направление воздушного потока.

Калибры проводов

Резьба ДМРВ до недавнего времени была самым распространенным типом датчика, устанавливаемым на отечественные автомобили модельного ряда ГАЗ и ВАЗ.Пример конструкции проволочного расходомера показан ниже.

Обозначения:

A — Электронная плата.
Б — Разъем для подключения ДМРВ к компьютеру.
C — Регулировка CO.
D — Крышка расходомера.
E — Кольцо.
F — Платиновая проволока.
G — резистор для термокомпенсации.
H — Держатель кольца.
I — Корпус электронной платы.

Принцип работы и пример функциональной схемы нитьевого измерителя объема.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, он основан на методе термообработки, при котором термистор (RT), нагреваемый протекающим через него током, помещается в воздушный поток. Под его воздействием изменяется теплоотдача, и соответственно сопротивление RT, что позволяет рассчитать объемный расход воздушной смеси? используя уравнение короля:

I 2 * R = (K 1 + K 2 * ⎷ Q) * (T 1 -T 2),

где I — ток, проходящий через RT и нагревающий его до температуры T 1.В этом случае T 2 — это температура окружающей среды, а K 1 и K 2 — постоянные коэффициенты.

Исходя из приведенной выше формулы, мы можем получить объемный расход воздушного потока:

Q = (1 / K 2) * (I 2 * R T / (T 1 — T 2) — K 1)

Ниже приведен пример функциональной схемы с мостовым соединением термопар.

Обозначения:

Q — измеренный расход воздуха.
Y — усилитель сигнала.
R T — проволока термического сопротивления, как правило, изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5.0-20,0 мкм.
R R — термокомпенсатор.
R 1 -R 3 — обычное сопротивление.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту оставаться в равновесии. Как только поток воздушной смеси увеличивается, термистор начинает остывать, что приводит к изменению его внутреннего сопротивления и, как следствие, дисбалансу в мостовой схеме. В результате этого процесса на выходе блока усилителя генерируется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает баланс моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, используя величину тока, проходящего через мост. Чтобы компьютер воспринимал сигнал, он преобразуется в цифровой или аналоговый формат. Первый позволяет определять расход по частоте выходного напряжения, второй — по его уровню.

Эта реализация имеет существенный недостаток — погрешность из-за высокой температуры, поэтому многие производители добавляют термистор, аналогичный основному термистору, в конструкцию, но не подвергают его воздействию воздушного потока.

При этом на проволочном термисторе может накапливаться пыль или отложения грязи, чтобы предотвратить это, этот элемент подвергается кратковременному высокотемпературному нагреву. Производится после выключения двигателя.

Пленочные расходомеры воздуха

Пленка ДМРВ работает по тому же принципу, что и филамент. Основные отличия заключаются в дизайне. В частности, вместо проволочного резистора из платиновой нити накала используется кристалл кремния. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

Датчик температуры.
Термическое сопротивление (как правило, их два).
Нагревательный (компенсационный) резистор.

Этот кристалл установлен в защитном кожухе и помещен в специальный канал, по которому проходит воздушная смесь. Геометрия канала сделана таким образом, чтобы измерения температуры снимались не только с входящего потока, но и с отраженного. Благодаря созданным условиям достигается высокая скорость воздушной смеси, которая не способствует отложению пыли или грязи на защитном кожухе кристалла.

Обозначения:

A — Корпус расходомера, в который вставлен измерительный прибор (E).
B — Контакты разъема, который подключается к компьютеру.
C — Чувствительный элемент (кристалл кремния с несколькими слоями наплавки, помещенный в защитный кожух).
D — Электронный контроллер, с помощью которого производится предварительная обработка сигнала.
E — Корпус измерительного прибора.
F — Канал настроен таким образом, чтобы снимать показания температуры отраженного и входящего потока.
G — Измеренный расход воздуха.

Как уже говорилось выше, принцип работы нитепельного и пленочного датчиков схож. То есть чувствительный элемент сначала нагревается до температуры. Поток воздушной смеси охлаждает термопару, что позволяет рассчитать массу воздушной смеси, проходящей через датчик.

Как и в устройствах накаливания, исходящий сигнал может быть аналоговым или преобразованным с помощью цифро-цифрового преобразователя.

Следует отметить, что погрешность измерения объема филамента составляет около 1%, для аналогов пленок этот параметр составляет около 4%.Однако большинство производителей перешли на пленочные сенсоры. Это связано как с более низкой стоимостью последних, так и с расширенными функциональными возможностями ЭБУ, обрабатывающих информацию с этих устройств. Эти факторы затмевали точность инструментов и их скорость.

Следует отметить, что благодаря развитию технологии изготовления флеш-микроконтроллеров, а также внедрению новых решений удалось значительно снизить погрешность увеличения быстродействия пленочных структур.

Взаимозаменяемость

Вопрос весьма актуален, особенно с учетом стоимости оригинальной продукции импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных образцах Горьковского автозавода инжекторные бомбы устанавливались на инжекторную Волгу (Бош). Несколько позже на смену отечественной продукции пришли импортные датчики и контроллеры.

А — импортная филаментная ДМРВ производства Bosh (pbt-gf30) и ее отечественные аналоги Б — АОКБ Импульс и С — АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

Диаметр провода, используемого в проводе термистора.Бошевские изделия имеют Ø 0,07 мм, отечественные — Ø0,10 мм.
Способ крепления проволоки, отличается видом сварки. Для импортных датчиков это контактная сварка, для отечественных — лазерная.
Форма термистора накала. У Бош он имеет П-образную геометрию, АПЗ выпускает устройства с V-образной резьбой, продукция АОКБ Импульс отличается квадратной формой подвеса резьбы.

Все примеры, приведенные в качестве примера, были взаимозаменяемыми до перехода Горьковского автозавода на пленочные аналоги.Причины перехода описаны выше.

Пленка ДМРВ Сименс (Сименс) для ГАЗ 31105

Нет смысла приводить отечественный аналог изображенному на рисунке датчику, так как он выглядит практически так же.

Следует отметить, что при переходе с накаливания на пленочные, скорее всего, потребуется поменять всю систему, а именно: сам датчик, соединительный провод от него к компьютеру, а собственно и сам датчик. сам контроллер.В некоторых случаях управление можно адаптировать (перепрошить) для работы с другим датчиком. Эта проблема связана с тем, что большинство расходомеров посылают аналоговые сигналы, а пленочные — цифровые.

Следует отметить, что первые серийные автомобили ВАЗ с инжекторным двигателем оснащались нитью накала ДМРВ (производства GM) с цифровым выходом, например, модели 2107, 2109, 2110 и др. Сейчас на них устанавливают ДМРВ BOSCH. 0280 218 004 .

Для подбора аналогов можно использовать информацию из официальных источников или тематических форумов.Например, в таблице ниже показана взаимозаменяемость ДМРВ для автомобилей ВАЗ.

Из представленной таблицы наглядно видно, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит 2114, 2112 (в том числе 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗа (например, Лада Грант, Калина, Приора, 21099, 2115, Шевроле Нива и др.).

Как правило, с другими марками автомобилей отечественного или совместного производства проблем не будет (УАЗ Патриот ЗМЗ 409, Daewoo Lanos или Nexia), подобрать им замену ДМРВ не составит труда, то же касается и продукция китайского автопрома (KIA Ceed, Spectra, Sportage и др.)). Но в этом случае вполне вероятно, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

С европейскими, американскими и японскими автомобилями ситуация намного сложнее. Поэтому если у вас Toyota, Volkswagen Passat, Subaru, Mercedes, Ford Focus, Nisan Premiere P12, Renault Megane или другие европейские, американские или японские автомобили, перед заменой ДМРВ необходимо тщательно взвесить все решения.

Если интересно, можно поискать в сети эпопею с попыткой замены Almera N16 «Ниссан» на аналог от Ниссана.Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналога будет оправдан, особенно если учесть стоимость «родного» измерителя объема (например, BMW E160 или Nissan X-Trail T30).

Проверка здоровья

Перед тем, как проводить диагностику ДМРВ, нужно знать симптомы, чтобы определить степень работоспособности датчика массового расхода воздуха (аббревиатура от английского названия устройства) в автомобиле. Перечислим основные симптомы неисправности:

Значительно увеличился расход топливной смеси, при этом замедлился разгон.
ДВС на холостом ходу работает рывками. В этом случае на холостом ходу можно наблюдать снижение или увеличение оборотов.
Двигатель не запускается. Собственно, одна эта причина не означает, что расходомер в автомобиле неисправен, могут быть и другие причины.
Отображается сообщение о проблеме с движком (Cheeck Engine)

Пример отображения сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, для точного установления причины поломки необходимо провести диагностику.Сделать это своими руками несложно. Существенно упростить задачу поможет подключение диагностического адаптера к компьютеру (если такой вариант возможен), после чего по коду ошибки определить исправность или неисправность датчика. Например, ошибка p0100 указывает на неисправность в цепи расходомера.

Но если необходимо провести диагностику на отечественных автомобилях, выпущенных 10 и более лет назад, то испытание ДМРВ можно провести одним из следующих способов:

Проверка в процессе движения.
Диагностика с помощью мультиметра или тестера.
Внешний осмотр датчика.
Установка однотипная, заведомо рабочий аппарат.

Рассмотрим каждый из этих методов.

Тестирование движения

Самый простой способ проверить — проанализировать поведение двигателя внутреннего сгорания при отключенном датчике массового расхода воздуха. Алгоритм действий следующий:

Надо открыть капот, выключить расходомер, закрыть капот.
Заводим машину, при этом ДВС переходит в аварийный режим. Соответственно, на панели управления будет отображаться сообщение о проблеме с двигателем (см. Рис. 10). Количество подаваемой топливной смеси будет зависеть от положения дистанционного зондирования.
Проверить динамику автомобиля и сравнить с той, что была до отключения датчика. Если автомобиль стал динамичнее, а также увеличилась мощность, то это с большой долей вероятности свидетельствует о неисправности датчика массового расхода воздуха.

Обратите внимание, что вы можете продолжать движение с выключенным устройством, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых, отсутствие контроля над кислородным регулятором приводит к усилению загрязнения.

Диагностика с помощью мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к массе, а красный — к сигнальному входу датчика (распиновку можно увидеть в паспорте к прибору, там же указаны основные параметры).

Далее выставляем пределы измерений в пределах 2,0 В, включаем зажигание и проводим замеры. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к земле и сигналу расходомера. По показаниям прибора можно судить об общем состоянии прибора:

Напряжение 0,99–1,01 В указывает на то, что датчик новый и работает исправно.
1.01-1.02 В — блок управления, но состояние хорошее.
1,02–1,03 В — указывает на то, что устройство все еще в рабочем состоянии.
1.03 -1.04 состояние приближается к критическому, то есть в ближайшее время необходимо заменить ДМРВ на новый датчик.
1,04-1,05 — ресурсы устройства практически исчерпаны.
Over 1.05 — обязательно нужен новый ДМРВ.

То есть по напряжению можно правильно судить о состоянии датчика; низкий уровень сигнала указывает на рабочее состояние.

Датчик внешнего осмотра

Этот метод диагностики не менее эффективен, чем предыдущие. Все, что нужно, — это снять датчик и оценить его состояние.

Проверка датчика на наличие повреждений и жидкости

Характерными симптомами неисправности являются механическое повреждение и наличие жидкости в устройстве. Последнее свидетельствует о том, что система подачи моторного масла не отрегулирована. Если датчик сильно загрязнен, замените или очистите воздушный фильтр.

Установка однотипного, заведомо рабочего устройства

Этот метод практически всегда дает четкий ответ на вопрос о работоспособности сенсора.В этом методе на практике довольно сложно реализовать без приобретения нового устройства.

Кратко о ремонте

Как правило, вышедшие из строя датчики массового расхода воздуха не подлежат ремонту, за исключением случаев, когда требуется их промывка и чистка.

В некоторых случаях есть возможность отремонтировать плату объемного ДМРВ, но этот процесс ненадолго продлит жизнь устройства. Что касается плат в пленочных датчиках, без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, то восстанавливать их бессмысленно.

Датчик массового расхода воздуха (ДМРВ) 116 BOSCH — термоанемометрический тип.

Выходным сигналом ДМРВ является напряжение постоянного тока в диапазоне 1 … 5 В. Величина, которая зависит от количества воздуха, проходящего через датчик. При работе двигателя всасываемый воздух охлаждает часть сетки, расположенную перед нагревательным резистором. Датчик температуры, расположенный перед резистором, охлаждается, а датчик, расположенный за резистором нагрева, поддерживает его температуру, нагревая воздух. Дифференциальный сигнал обоих датчиков позволяет получить характеристическую кривую в зависимости от величины воздушного потока.

ДМРВ 116 BOSCH имеет встроенный датчик температуры воздуха (ДТВ), показания которого используются в системе распределенного впрыска топлива автомобиля 21214 и системах распределенного впрыска топлива по нормам токсичности EURO-3. Чувствительным элементом ДТВ является термистор (резистор, сопротивление которого изменяется в зависимости от температуры), установленный в потоке проходящего воздуха.Контроллер подает 5В через резистор с постоянным сопротивлением, расположенный внутри контроллера. Контроллер рассчитывает температуру по падению напряжения на датчике. С повышением температуры напряжение уменьшается. Контроллер на основании показаний датчика рассчитывает длительность импульсов открытия форсунок.

ДМРВ устанавливается между воздушным фильтром и дроссельным патрубком.

Остальные товары в каталогах: 21083-1130010-20.

Характеристики продукта:
Датчик массового расхода воздуха (каталожное обозначение «BOSCH» 0 280 218 116), предназначен для преобразования расхода воздуха, поступающего в двигатель, в постоянное напряжение.Информация датчика позволяет определять режим работы двигателя и рассчитывать циклическое наполнение цилиндров воздухом при установившихся режимах работы двигателя, продолжительность которых превышает 0,1 секунды.

ВАЗ 2105-07 (Классический впрыск 1.6л), ВАЗ 2108-21099, ВАЗ 2110-2112; ВАЗ 2113-2115, ВАЗ 1118-1119, ВАЗ 2170-2172, ВАЗ 21214, 2123 Евро-2, Евро-3 (с ВАЗ 2006 г.в.)

Технические характеристики:
— Оптимальный расход топлива обеспечивается на всех режимах работы двигателя за счет высокой точности и стабильности выходных характеристик.

Использование теплового принципа измерения расхода воздуха.

Диапазон измерения массового расхода воздуха от 8 до 550 кг / ч.

Погрешность измерения массового расхода нового датчика составляет +/- 2,5%.

Значение выходного сигнала при измерении расхода в диапазоне от 0 до 100% составляет от 0,05 до 5 В.

Датчик питается от бортовой сети автомобиля номинальным напряжением 12 В.

Диапазон изменения напряжения питания от 7.От 5 до 16 В.

Потребляемый ток (при напряжении питания от 7,5 до 16 В) 0,5 А.

Диапазон рабочих температур — от -45 ° до + 120 ° С.

Среднее время безотказной работы, не менее — 3000 часов

Как определить проблему d

ПРОСТО СРАВНИТЕ и БУДЬТЕ УВЕРЕНЫ !!!

Датчик массового расхода воздуха

Датчик массового расхода воздуха (MFR) крепится к воздушным фильтрам и определяет количество проходящего к ним воздуха. От правильного определения этого показателя зависит качество горючей смеси.Неисправности датчика массового расхода воздуха сразу скажутся на работе двигателя.

Признаки поломки

При первых признаках неисправности двигателя не паникуйте, спешите в магазин и возьмите новый DMR. Можно предположить, что датчик массового расхода воздуха поврежден. Как проверить его работу? Для начала нужно внимательно прислушаться к машине. Он сам укажет, что датчик DFID неисправен, и будет вести себя следующим образом:

• компьютер выдаст ошибку «Check Engine»;

• уменьшится мощность;

• увеличится расход топлива;

• двигатель не заводится;

• Динамика уменьшится.

Что делать, если датчик массового расхода воздуха работает неправильно? Как проверить его состояние?

Вариант 1: Отключить

При выключенном двигателе отсоединить разъем ДМРВ. Устройство выключится, контроллер перейдет в аварийный режим, а топливная смесь будет приготовлена с учетом текущего положения дроссельной заслонки. При переходе в этот режим двигатель снова сообщит, он должен держать скорость более 1500 об / мин. Окончательные выводы о неисправности DMR можно сделать, если во время движения вы поймете, что после отключения датчика динамик улучшился.Примечание: ЭБУ модификации Y-7.2 и M-7.9.7 после отключения MRL не увеличивают обороты двигателя.

Вариант 2. Прошивка

Возможно, ЭБУ уже был модифицирован прошивкой, тогда не совсем понятно, как он себя поведет при использовании варианта выше. В этом случае датчик массового расхода воздуха также может работать некорректно. Как это проверить? Берем пластину толщиной 1 мм и вставляем под упор заслонки. После того, как обороты двигателя выросли, отключите клемму от ДМРВ.Если двигатель продолжает работать, то причина неисправности в ЭБУ, а именно в шагах PXX. Они не реагируют на аварийный режим без ДМРВ.

Вариант 3: Диагностический мультиметр

Данная опция подходит для диагностики датчиков Bosch с индексами: 0280 218 004, 0280 218 116, а также 0 280 218 037. На тестере выставить пределы измерения 2В, в режим постоянного напряжения. Маркировка проводов (ориентация изнутри):

• Сигнальный вход — желтый;

• Питание датчика — серо-белый;

• Земля (минус) — зеленый;

• К главному реле — розово-черный.

Примечание:

Цвет проводов указан для большинства моделей, цвета могут отличаться, но значение проводов одинаково.

Порядок измерения

После включения зажигания, не запуская двигатель, проводим сканирование. Красный зонд устройства подключается к желтому проводу ДМРВ, а черный — к зеленому. Так что проводим замер напряжения и фиксируем. Сравнивая полученные показания с рекомендациями производителя, что позволит судить о работоспособности устройства.Новый ДМРВ имеет напряжение 0,996-1,01 В.

Параметры работы прибора в зависимости от напряжения:

1,01-1,03 — датчик исправен;

1.03-1.04 — работает, но ресурс датчика практически исчерпан;

1.04-1.05 — ресурс исчерпан, при отсутствии признаков неисправности можно эксплуатировать, но пора обзавестись новым;

1,05 и выше — неисправны, требуется замена.

Примечание:

Для проверки датчика массового расхода воздуха можно проверить параметры «напряжение с датчиков» с бортового компьютера.

Вариант 4: Визуальный осмотр

Отверткой открутите хомуты, удалите гофру, осмотрите датчик и гофру. Все поверхности должны быть сухими, без масляных отложений и конденсата. Причины загрязнения ДМРВ:

• загрязненный воздушный фильтр;

• уровень масла выше нормы;

• сетчатый фильтр, системы вентиляции забиты.

Устраняя причины загрязнения ДМРВ, необходимо устранить и последствия, а для этого потребуется очистка датчика массового расхода воздуха.Ключом на 10 откручиваем болты крепления датчика, отсоединяем его от воздушного фильтра. Датчик должен иметь резиновое кольцо для предотвращения всасывания сырого воздуха. Если его нет или нет, то входная решетка рассматриваемого устройства будет в пыли. Это может привести к неисправности датчика.

Последовательность установки:

• на прибор надевается резинка;

• проверена уплотнительная юбка;

• датчик установлен в корпусе фильтра.

Процедура замены

Выключить зажигание, вынуть заглушку из датчика.Ослабьте хомуты, отсоедините впускной воздуховод. Далее откручиваем датчик и снимаем его с корпуса фильтра. Чтобы его открутить, понадобится ключ на 10. После осмотра снова возникает вопрос, неисправен ли датчик массового расхода воздуха, как проверить его работоспособность. Оценивая состояние устройства при диагностике, не стоит сразу приобретать новый. Стоит отметить, что стоимость ДМРВ варьируется от 1500 до 2000 рублей. Но можно просто устранить загрязнения и потратить максимум 200 рублей.

Средство для удаления загрязнений

Чтобы качественно промыть ДМРВ, его необходимо удалить, порядок удаления уже описан ранее. Внутри устройства есть сетка. Он оснащен 2-3 датчиками в виде небольших проводов. В процессе эксплуатации детали загрязняются, что приводит к неисправности. Чтобы дать устройству вторую жизнь, необходимо очистить сетку и датчики, для этого подойдет очиститель карбюратора. Распыляя средство, смываем грязь изнутри ДМРВ.Полное устранение загрязнений может происходить не с первого раза, придется повторить процедуру. Все последующие распыления следует проводить после высыхания средства. При чистке датчика стоит проверить состояние форсунок — если есть загрязнения, удалите их. Использование карбюратора для удаления загрязнений показывает, что 8 из 10 устройств после обработки начинают работать в правильном режиме. Но в некоторых случаях вам придется покупать новый датчик MFR.

Заключение

Теперь вы можете проверить ДМРВ по своему усмотрению.А на вопросы о том, исправен ли датчик массового расхода воздуха, как проверить его состояние, может ответить СТО со 100% гарантией, проведя диагностическое обследование с помощью специального оборудования.

Как считывать настройки мультиметра

Обновлено 29 ноября 2018 г.

Лиза Мэлони

На первый взгляд мультиметры совсем не просты. В дополнение к символам для стандартных измерений электричества (вольт, ампер и сопротивление) на шкале мультиметра будут загадочные символы для обозначения постоянного и переменного тока, различные разъемы для подключения щупов мультиметра, возможные дополнительные функции, такие как проверка целостности цепи. или диодный тестер, а иногда и масштабные измерения, которые варьируются от крошечных до огромных.

Краткий обзор вольт, ампер и омов

Прежде чем вы начнете возиться с мультиметром, вы должны понять несколько основных понятий об электричестве:

Вольт измеряет напряжение или силу, «проталкивающую» электроны через цепь . Если вы используете общую аналогию с электричеством, как с водой, протекающей по трубе, то вольт будет величиной давления воды.

Ампер ( Ампер для краткости) представляет собой ток или количество электронов, протекающих по цепи.Используя аналогию с водой, это будет количество воды, протекающей по трубе.

Ом измерение сопротивления цепи; чем выше сопротивление, тем сильнее цепь замедляет электричество, так же как засор замедляет протекание воды по трубе.

Символы на мультиметре

Хорошо, вернемся к тем загадочным символам на шкале мультиметра. Просто нет места, чтобы написать все, что они представляют, поэтому производитель вместо этого использует сокращения.Каждый мультиметр немного отличается, поэтому руководство по эксплуатации всегда является вашим лучшим другом, но вы можете ожидать увидеть следующие сокращения для измерения электричества на большинстве мультиметров:

Вольт: В
Амперы: A
Ом : Ω

Вы также можете видеть префиксы, которые помогают сокращать очень большие (или очень маленькие) числа. Это те же префиксы, которые вы увидите, используемые для изменения «эталонных» метрических измерений, таких как метры и граммы:

μ: греческая буква Mu; означает «микро» или «одну миллионную»
m: означает «милли» или «одну тысячную»
k: означает «килограмм» или «одну тысячу»
M: означает «мега» или « один миллион »

Например, 200 мВ будет читаться как« двести милливольт »или записываться как 1/200 000-ая вольта.

А как насчет переменного и постоянного тока?

Ваш мультиметр будет иметь разные настройки для измерения постоянного (постоянного) и переменного тока (переменного тока), поэтому они также имеют свои собственные символы на шкале мультиметра.

Вы можете увидеть переменный ток, обозначенный волнистой линией или тильдой ~, которая идет вверху или по обе стороны от символа единицы. Соответствующий символ постоянного тока представляет собой сплошную или пунктирную линию — или — — -. Так, например, символ для ампер переменного тока может отображаться как ~ A, A ~ или Ã, в то время как символ постоянного напряжения будет иметь прямую линию (или комбинацию прямых и пунктирных линий) рядом или над «V» для напряжения. .Постоянный ток течет только в одном направлении и исходит практически от любого элемента, питающегося от батареи. Переменный ток меняет направление много раз каждую секунду.

На вашем мультиметре также могут быть буквы переменного или постоянного тока до или после буквы «V» для вольт или «A» для ампер. Например, ACV / VAC для переменного тока вольт или DCA / ADC для постоянного тока.

Другие функции мультиметра

Но подождите, это еще не все. Ваш мультиметр может иметь и другие функции, включая проверку целостности цепи, которая издает громкий звуковой сигнал, если две вещи электрически соединены или, другими словами, если они образуют полную цепь.Символ непрерывности обычно появляется на вашем мультиметре в виде серии параллельных дуг, которые выглядят как стандартный символ «WiFi» на вашем ноутбуке или смартфоне. Если цепь замкнута, мультиметр подаст звуковой сигнал; если элементы, которые вы тестируете, не подключены к электросети, он будет молчать.

Некоторые мультиметры могут также проверять диоды, которые похожи на односторонние клапаны, пропускающие электричество только в одном направлении. (Типичный символ проверки диода выглядит как короткая стрелка с перпендикулярной полосой на конце.) Некоторые мультиметры могут даже проверять другие электрические компоненты, такие как транзисторы или конденсаторы. В каждом из этих случаев обратитесь к руководству пользователя для получения подробной информации.

Установка циферблата на мультиметре

Как только вы поймете сокращения и настройки на вашем мультиметре, вы можете начать его использовать. Во-первых, решите, измеряете ли вы вольт (В), ампер (А) или ом (Ом), и какой у вас ток, переменный или постоянный, а затем поверните шкалу в нужное положение.

Если ваш мультиметр имеет «автоматический выбор диапазона», что означает, что он автоматически определяет масштаб ваших измерений, его циферблат будет относительно простым. Но если ваш мультиметр «ручной», что означает, что вы должны дать ему общее представление о том, насколько большими или маленькими будут измерения, каждый сегмент вашего циферблата может быть далее подразделен на разные шкалы или единицы измерения.

Поскольку вы хотите быть уверенным в том, что получаете точное измерение, установите шкалу немного выше, чем вы ожидаете, но не настолько, чтобы ваши показания были неразличимы в нижней части шкалы.Например, если вы измеряете цепь 15 В, а ваш мультиметр имеет настройки 2 В, 20 В и 200 В, вы должны выбрать настройку 20 В.

Использование мультиметра: подключение датчиков

В комплект мультиметра входят кабели, заканчивающиеся красными или черными датчиками. Так же, как зажимы на соединительных кабелях транспортного средства, красный наконечник или зажим датчика соответствует положительной стороне цепи, а черный наконечник или зажим датчика соответствует отрицательному проводу или стороне.

Ваш мультиметр обычно имеет одну заземленную розетку для подключения черного / отрицательного щупа (иногда обозначается «COM»), но может иметь несколько разъемов для подключения красного / положительного щупа.Эти розетки помечены единицей измерения, которую вы измеряете (вольт, ампер или ом), а также могут быть помечены шкалой — например, одна розетка может быть для измерения вольт, а другая — для измерения милливольт. Всегда выбирайте розетку, соответствующую единице измерения, которую вы измеряете, и которая немного превышает ожидаемую вами шкалу.

Как подключаете мультиметр

После того, как вы подключили щупы к мультиметру и шкала мультиметра установлена правильно, пора подключить мультиметр к проверяемой цепи.Способ подключения зависит от того, что вы измеряете: для измерения напряжения подключите наконечники пробников к вашей цепи параллельно, касаясь или зажимая положительный щуп к положительной стороне цепи, а затем отрицательный щуп к отрицательной стороне. схемы. (См. Раздел Ресурсы для объяснения последовательной и параллельной цепей.)

Для измерения силы тока или ампер отключите источник питания, подсоедините мультиметр к проверяемому объекту «в линию» или в последовательную цепь, а затем снова подключите источник питания и проверить схему.

Чтобы измерить электрическое сопротивление объекта в вашей цепи, полностью отключите объект от цепи и любых источников питания, а затем прикрепите красный и черный щупы мультиметра к противоположным сторонам или концам объекта или прикоснитесь к ним.

Обслуживание датчика массового расхода воздуха. Что такое дмрв в машине: назначение, признаки неисправности

DFID — один из основных элементов систем впрыска современных автомобилей. Благодаря этому датчику бортовой компьютер подает топливно-воздушную смесь, двигатель может работать оптимально.Выход из строя датчика приводит к расходу топлива, уменьшая мощность «двигателя».

Что такое DFID?

DFID — датчик измерения массового расхода воздуха. Устройство находится в воздухозаборнике двигателя между воздушным фильтром и дроссельной заслонкой. Благодаря ему бортовой компьютер определяет объем поступающего в цилиндры воздуха, который необходим для полного сгорания топлива и нормальной работы автомобиля.

Устройство снабжено чувствительным элементом, состоящим из 2 платиновых нитей диаметром 70 мкм.Один из них охлаждается пропусканием воздуха, а другой — контрольный. При включении зажигания провод нагревается, посылая сигнал в бортовой компьютер на открытие дроссельной заслонки и охлаждение элемента. Попутно форсунки открываются, в результате чего образуется нужное количество топлива в заданном режиме работы двигателя.

После выключения двигателя провод нагревается до 1000 градусов. В результате полностью выгорают отложения, частицы сажи и пыли на его поверхности, которые могут повлиять на чувствительность датчика.

Существуют устаревшие модели DFID, работающие с заслонкой, а также более современные модификации с пленочно-кремниевыми элементами и с платиновым покрытием.

Признаки неисправности датчика массового расхода воздуха

Обычно датчик выходит из строя из-за естественного перегорания или загрязнения поверхности провода, что вызвано несвоевременной заменой воздушного фильтра и экстремальной ездой. Неисправность датчика можно определить по ряду симптомов:

повышенный расход топлива;
двигатель работает нестабильно на холостом ходу;
не запускается;
загорелась «проверка» дисплея бортового компьютера.

Эти симптомы косвенные. Подобные явления возникают при неисправности бензонасоса, заедании дроссельной заслонки и погнутой заслонке USR. Точную причину поломки может показать только диагностика счетчика с помощью мотор-тестера, который позволяет строить и оценивать осциллограмму до режима отсечки или при включении зажигания.

Как проверить датчик DFID

Тест DFID не представляет особой сложности и может выполняться несколькими способами:

В движении

Считается самым простым, но наименее эффективным способом диагностики датчика.Отсоедините разъем прибора, запустите двигатель и заведите автомобиль, убедившись, что обороты двигателя не опускаются ниже 1500. При выключенном расходомере воздуха контроллер начинает работать в аварийном режиме, формируя топливную смесь по дроссельной заслонке. позиция. Если это так, автомобиль разгоняется быстрее, чем с подключенным DFID, значит, устройство вышло из строя.

Мультиметр

Перед проверкой мультиметра ДМРВ заглушите двигатель и поверните ключ в замке зажигания. Подключите красный щуп к желтому проводу (находится на краю элемента, ближе к лобовому стеклу), а черный к зеленому (третий от края).

Цвета проводов могут отличаться, но расположение остается прежним. Напряжение должно изменяться в пределах 0,996 … 1,01 В, но если цифры превышают верхнее значение, то вскоре потребуется замена блока. Показания прибора 1,05 В и выше указывают на высокое выходное напряжение и на то, что датчик не работает.

Более подробная инструкция по проверке мультиметра ДПРВ представлена в видео.

Визуально

Снимите DFID, отвинтив зажим на гофрированной воздухозаборной трубе и два винта на корпусе датчика.Снимите прибор с воздушного фильтра и осмотрите его поверхность — она должна быть чистой, без следов масла и пыли. Наличие загрязнения указывает на то, что платиновая нить накала или пленочный элемент вышли из строя.

Можно ли восстановить датчик расхода воздуха?

Ремонту подлежат только датчики с платиновыми теплообменниками. Поверхность резьбы хорошо очищается от масла, копоти и других загрязнений. Пленочные устройства не восстанавливают, а меняют на новую сборку.Перед тем как приступить к работе, ДМРВ аккуратно разобрать, стараясь не повредить уплотнительное кольцо. При наличии грязи на мембране или проводе поверхность элементов промывают WD-40 или медицинским спиртом.

Отличный вариант — чистый этиловый спирт, который отлично очищает платиновые элементы от любых примесей и быстро испаряется, не оставляя следов на поверхности. Обычно проволоку или металлокерамический элемент промывают в течение одного часа, затем оставляют на несколько часов до полного высыхания на воздухе. При этом нельзя прикасаться к ним руками или инструментом во избежание механических повреждений.

Главное при очистке внутренних частей ДМРВ — не сломать контакты, закрепленные гелевым компаундом. Поэтому в процессе стирки лучше не использовать обдув сжатым воздухом, не протирать ватными палочками, не чистить ножом.

Большинство органических растворителей на основе ацетона и сложных эфиров не подходят для очистки DMRV. Такие соединения растворяют соединение, повреждают пленочную мембрану, оставляют масляную пленку на поверхности чувствительных элементов блока.

Профилактика — эффективное средство продления жизни DFID. Своевременно меняйте воздушный фильтр, следите за состоянием форсунок и уровнем моторного масла. Тогда это дорогостоящее устройство прослужит долго без поломок, и вам не придется тратиться на его восстановление.

В этой статье мы поговорим о DFID — датчике массового расхода воздуха, расскажем, что это такое, основной принцип работы и обслуживания.

Что это такое?

DFID — датчик массового расхода воздуха.Он служит для определения количества воздуха, заполняющего цилиндры при работающем двигателе. Датчик устанавливается во впускном тракте после воздушного фильтра и является одним из основных при работе системы впрыска.

Как он работает? Примерно 1 часть топлива и 14 частей воздуха должны попасть в двигатель за один цикл, тогда двигатель будет работать оптимально. Если разорвать эту взаимосвязь, произойдет либо снижение мощности двигателя, либо чрезмерный расход топлива.

DFID необходим для измерения идеального количества воздуха, поступающего в двигатель. Он вычисляет количество воздуха, а затем отправляет информацию на главный компьютер, который на основе этих данных уже вычисляет количество необходимого топлива.

Чем сильнее вы нажимаете на педаль газа, тем больше воздуха попадает в двигатель. DFID улавливает и дает команду главному компьютеру увеличить количество топлива. Если ехать равномерно, воздушный поток невелик, а значит, и расход топлива тоже будет небольшим.И за этим следит датчик массового расхода воздуха, который измеряет количество воздуха, поступающего в двигатель. Датчик устанавливается между воздушным фильтром и входом в двигатель.

Чтобы измерить количество воздуха, поступающего в двигатель, нужно определить его нагрузку. Когда водитель нажимает на педаль газа, дроссельная заслонка открывается и количество всасываемого воздуха увеличивается. Мы говорим: нагрузка увеличилась. И наоборот, отпустили педаль — снизилась нагрузка. Все это — вызов DFID.

Принцип работы и обслуживание

Датчик состоит из платиновой проволоки диаметром 70 мкм, установленной в измерительной трубке, расположенной перед дроссельной заслонкой. Работа основана на принципе постоянства температуры. В процессе эксплуатации неизбежно загрязняется платиновый провод ВВВР. Для предотвращения загрязнения после выключения двигателя провод за 1с нагревается до температуры 1000 С. При этом вся приставшая к нему грязь сгорает. Этот процесс контролируется электронным блоком управления.

Датчик расхода воздуха прост и надежен в эксплуатации, но это не значит, что его нужно ремонтировать самостоятельно. В случае поломки лучше обратиться к специалисту и, если датчик расхода воздуха перестал работать, его поменяют на новый. Невозможность ремонта — отсутствие DFID , потому что стоимость нового велика.

Недостаток в том, что он измеряет количество поступающего воздуха. Поскольку определение массы воздуха требуется для определения необходимого количества топлива, необходимо скорректировать показания датчика в соответствии с плотностью воздуха.Для решения этой проблемы в воздухозаборнике рядом с датчиком расхода помещается датчик температуры воздуха. Одно из направлений модернизации DFID — датчик измерения давления.

Датчик массового расхода воздуха очень требователен к состоянию воздушного фильтра. Он испачкал платиновые спирали. Их можно промыть очистителем карбюратора, но если вы сделаете это неправильно, придется покупать новый.

Датчик массового расхода воздуха (далее ДМРВ) — один из важнейших датчиков в системе впрыска инжекторных автомобилей.Устройство рассчитывает массу воздуха, подаваемого в определенный момент времени. Распространенное мнение о том, что датчик считает объем проходящего через него воздуха, ошибочно. В иномарках 2000 года выпуска и позже перестали применяться, а в отечественных до сих пор используются.

Рис.1. DFID собран.

Рис. 2. Расположение датчика МРТ под капотом

ПРИНЦИП ДИЗАЙНА И РАБОТЫ

Состоит из одного или нескольких тонких проводов в пластиковом корпусе и датчика температуры воздуха.Материал проводки — платина, этот элемент один из самых тугоплавких, что немаловажно при работе ДМРВ. Установлен перед дроссельной заслонкой. Принцип работы прост: при включении зажигания платиновая проводка нагревается до заданного перепада температур с окружающим воздухом. Когда двигатель работает в разных режимах, через него проходит разный воздушный поток, который пытается охладить датчик. Для поддержания заданного перепада температур на проводку подается более высокое напряжение.Повышение или понижение напряжения фиксирует электронный блок управления (ЭБУ) и дает команды на открытие / закрытие форсунок с определенным интервалом.

Рисунок 3. Конструкция DFID

DFID — деталь очень капризная. Может выйти из строя по разным причинам:

Попадание посторонних жидкостей. Например, если крышка клапана негерметична, при некотором невезении масло вполне может попасть на ДМРВ;
физический износ. Ничто не вечно, особенно тонкая электроника.Уменьшение толщины проводки со временем гарантированно повлияет на работу датчика;
неквалифицированных попыток вмешательства в нормальную работу DFID;
некачественный бензин;
гофрированное дмрв. В этом случае все симптомы будут одинаковыми, но сам датчик может быть в хорошем состоянии;
банальных повреждений при ДТП.

НЕПОЛАДКИ

При неисправном датчике массового расхода воздуха симптомы обычно следующие:

Индикатор «ПРОВЕРКА» на панели горит;
Отсутствуют холостые обороты.Точнее будет, но увеличено, около 1500 об / мин;
Пропала «высокопрочная» машина;
Значительно повышен расход топлива вне зависимости от стиля вождения;
При стабильном движении машина дергается;
Если установлен бортовой компьютер (не путать с ЭБУ!), Можно посмотреть расход топлива, если датчик работает некорректно, он будет постоянно «плавать».
«Шагающий» импульс.

На видео: Демонстрация DFID:

ДИАГНОСТИКА

Все вышеперечисленные симптомы могут относиться не только к DFID.Если на него есть подозрения, вы можете быстро самостоятельно проверить состояние, ничего сложного в этом нет. Достаточно скинуть клемму питания с датчика и завести машину. Обороты следует устанавливать в пределах 1500 об / сек, так как в этом случае команды ЭБУ подает датчик положения дроссельной заслонки. После этого проехаться пару километров и посмотреть на поведение машины. Если часть симптомов исчезла, проблема именно в датчике расхода воздуха.
Более продвинутый способ: использовать мультиметр. Подойдет любой, самый простой. «Плюс» мультиметра подключаем к желтой проводке, минус накидываем на зеленый (коричневый). Это распиновка DFID фирмы Bosch. С другой — эмпирически можно найти нужные контакты, не бойтесь ничего лишнего закрывать.

Рис. 4. Подключение мультиметра.

Полученный результат можно сравнить со значениями таблицы:

Третий вариант проверить проще всего.Вы можете «бросить» заведомо исправный датчик и сделать круг во дворе. Результат объяснять не нужно; если вы будете работать правильно, разница сразу же почувствуется. Наконец, всегда можно перейти на диагностику. Там расскажут, покажут и распечатают не только о датчике расхода воздуха, но и о состоянии автомобиля в целом. Обычно DFID не ремонтируют, но временно можно попробовать почистить платиновую проводку с помощью очистителя карбюратора. Шансов на успех мало, но в любом случае при выходе из строя замена обязательна, так что, по сути, вы ничего не потеряете.Помните, что неправильная работа ДМРВ приводит к множеству неисправностей автомобиля.

Все современные двигатели оснащены DFID (расшифровка — датчик массового расхода воздуха). Этот датчик необходим для нормальной работы автомобиля. Признаки неисправности ДМРВ проявляются в виде неправильно сформированной топливной смеси. Невозможно управлять автомобилем с неработающим датчиком, это может привести к другим, более серьезным поломкам.

Датчик массового расхода воздуха

Датчик DFID отвечает за правильное формирование топливной смеси в зависимости от количества потребляемого воздуха.

Датчик DFID отвечает за правильное формирование топливной смеси в зависимости от количества потребляемого воздуха. Он определяет, сколько газа должно поступить в цилиндры блока через форсунки, подав соответствующие сигналы. Чтобы определить количество воздуха, проходящего к дроссельной заслонке, в датчик встроены высокочувствительные нити. Датчик массового расхода воздуха расположен сразу за воздушным фильтром и определяет количество уже очищенного воздуха.DFID устанавливается на все современные бензиновые и дизельные двигатели.
В старых двигателях без DFID топливная смесь образуется только на земле. То есть, чем сильнее водитель нажимает на педаль акселератора, тем богаче смесь. Он не учитывает качество и плотность воздуха, а двигатель не всегда работает оптимально при изменении температуры или других факторов окружающей среды.

Причины DFID

Расположение датчика DFID

Чаще всего датчик массового расхода воздуха работает некорректно из-за засорения.

Засорение Чаще всего DFID не работает должным образом из-за засорения. Сюда вместе с воздухом могут попадать картерные газы от дроссельной заслонки или пропан при подключении к блоку дроссельной заслонки (Евро-2). В результате на нитях, считывающих количество воздуха, образуется слой осадка.
Обрыв резьбы. Резьба датчика может выйти из строя из-за износа или неправильного использования. Как и любое другое устройство, DFID имеет ограниченный срок службы, и, как правило, его хватает на 100-150 тысяч пробега.Кроме того, датчик может сломаться из-за детонации газа в дроссельном узле.

Основные признаки неисправности DFID

Двигатель периодически работает на холостом ходу. В случае неисправности датчика скорость холостого хода автомобиля будет нестабильной. Особенно при запуске двигателя перед прогревом будут сильные колебания оборотов. Иногда двигатель просто глохнет, если прибавить обороты педалью акселератора.
Обороты зависание.Также скорость может зависнуть на отметке 2-3 тысячи при полном сбросе газа и продержаться несколько секунд.
Потеря тяги двигателя. Если неисправный датчик исчерпает смесь, мощность мотора снизится. Автомобиль будет плохо разгоняться и спускаться с горы.
Повышенный расход топлива. Низкий уровень сигнала датчика массового расхода воздуха может привести к тому, что смесь станет слишком богатой, что приведет к увеличению расхода на 20-30%.

Диагностика DFID

Отключив DFID, вы можете обмануть компьютер — он включен для аварийной работы — с помощью упрощенного алгоритма.

Перед тем, как приступить к ремонту, необходимо выяснить, действительно ли проблема в датчике массового расхода. Вы можете проверить DFID самостоятельно, без устройств. Для этого просто отключите этот датчик, когда двигатель не работает. Затем проверьте работу автомобиля без датчика. Если проблемы исчезли, значит, датчик работает некорректно. При отключении DFID может обмануть блок управления, и он переходит в аварийный режим, работает по упрощенному алгоритму.Но постоянно пользоваться автомобилем с отключенным DFID не рекомендуется. В этом случае увеличивается расход топлива, и двигатель работает некорректно.
Вы также можете проверить мультиметр DFID. Для того, чтобы вызвать дмрв нужно подключить щупы к датчику при работающем двигателе. Прибор должен показывать 1-1,02 вольта. Если напряжение на датчике больше 1,05 В, значит, датчик не работает должным образом и не работает должным образом. Желательно очистить или заменить. Распиновка DFID описана в инструкции к автомобилю, так как в разных машинах разные разъемы для подключения.Вы также можете проверить работоспособность DFID, считывая ошибки с бортового компьютера. Неисправный датчик должен отправить сообщение об ошибке в блок управления.
Перед проверкой датчика массового расхода воздуха желательно устранить другие потенциальные проблемы. Подобные проблемы с обеднением или переобогащением смеси могут быть вызваны датчиком положения дроссельной заслонки, регулятором холостого хода и лямбда-зондом.

Замена DFID

Если DFID неисправен и не может быть очищен, необходимо заменить его новым.Цена датчика массового расхода воздуха в зависимости от модели автомобиля составляет 3-5 тысяч рублей.

Отсоедините аккумулятор. Чтобы не повредить цепь питания, все процедуры желательно проводить с отключенным аккумулятором.
Снимите старый датчик. Сначала отсоединяется штекер с проводкой, затем откручивается крепление и извлекается датчик из воздуховода.
Установить новый датчик. Новый датчик следует размещать осторожно, не касаясь резьбы внутри датчика.Затем соедините вилку с проводами. Датчики имеют стандартный разъем для каждой марки автомобиля.
Подсоедините аккумулятор.

Как очистить DFID

Отремонтировать ДМРВ своими руками не получится, так как резьба внутри датчика не заменена.

Отремонтировать ДМРВ своими руками не получится, так как резьба внутри датчика не заменяется. Поэтому его можно только заменить на новый или попробовать почистить. Датчик дмрв довольно дорогой, поэтому нити желательно попробовать промыть.В половине случаев это помогает и после нанесения на двигатель очистителя DFID он начинает нормально работать.
Ни в коем случае нельзя использовать агрессивные растворы для очистки датчика. Если применяется ацетон или карбоклайнер, нити могут быть повреждены, и датчик не подлежит ремонту. Желательно использовать очиститель DFID Liqui Moly. Также достаточно качественным продуктом является очиститель DFID Luftmassensensor Reiniger. Из народных средств часто используют муравьиной спирт.
Для очистки датчик необходимо осторожно снять, не касаясь резьбы.Затем на нити внутри наносится очиститель. Жидкость наносится несколько раз с интервалом в полчаса, чтобы все отложения растворились. После промывки датчик сохнет и устанавливается в машину. Не используйте для сушки фен или другие приспособления.
DFID — один из самых важных датчиков в автомобиле, так как он отвечает за формирование топливной смеси и нормальную работу двигателя. При его поломке ухудшаются характеристики двигателя и сильно увеличивается расход.Поэтому желательно не откладывать ремонт и как можно скорее заменить или очистить датчик.

В современных инжекторных двигателях подача нужного количества топлива в различных режимах работы двигателя контролируется электронной системой. Система требует различных датчиков, среди них есть датчик, отвечающий за расход воздуха для приготовления топливовоздушной смеси. Это может быть датчик абсолютного давления (ДАД) или датчик массового расхода воздуха (ДМРВ). Часто датчик расхода воздуха еще называют расходомером.

DBP недавно получил самые распространенные и практически вытесненные из обихода датчики расхода воздуха. DBP дешевле и проще в производстве, не так капризен и с меньшей вероятностью выйдет из строя. Но с DFID по-прежнему много машин ездят по дорогам России, и отечественные автомобили до сих пор сходят с конвейеров с этими датчиками.

Что такое датчик массового расхода воздуха?

DFID по своей сути является термоанемометром, спрятанным в пластиковом корпусе. На тонкую платиновую нить накала подано напряжение, и платина раскалена докрасна.Нить продувается потоком обдуваемого воздуха в зависимости от внешних условий. Все данные об изменении коэффициентов получает электронный блок управления и по полученным данным регулирует подачу топлива для потока очищенного воздуха.

DFID расположен между корпусом дроссельной заслонки и корпусом воздушного фильтра. Датчик соединяется с корпусом и узлом с помощью широких гофрированных патрубков. Соединения должны быть надежными, а соединения — герметичными, чтобы предотвратить дополнительный приток воздуха извне.

Признаки неисправности датчика массового расхода воздуха

Определить вероятность неисправности ДМРВ по некоторым отклонениям в поведении автомобильного двигателя:

— холостой ход увеличен до 1500 об / мин.,
— периодически глохнет двигатель, особенно при торможении автомобиля,
— двигатель неустойчивый, при движении есть толчки и рывки,
— время от времени горит лампа диагностики двигателя в салоне лампы Check Ingine или горит постоянно
— повышенный расход топлива.

Следует отметить, что все эти признаки достаточно условны, чтобы не ошибиться при диагностике неисправностей, необходимо проверить систему с помощью сканера или компьютерного стенда.

Факторы, влияющие на здоровье DFID

Прежде всего следует отметить, что DFID требует очень осторожного обращения.

Платиновая резьба может быть повреждена, если датчик протереть неправильно. Грязь и масло не допускаются на DFID. Допустим, если двигатель дымит и расходует масло, масляная сажа забивает датчик и выводит его из строя.

Из-за неправильной регулировки или неисправности системы зажигания во впускном коллекторе появляются хлопки, способные испортить тонкие платиновые волосы.

Есть еще один характерный дефект, по всем признакам похожий на неисправность ДМРВ. Это повреждение патрубка (гофры) форсунки, соединяющей датчик и корпус дроссельной заслонки. Происходит дополнительная утечка воздуха, и топливно-воздушная смесь обедняется по составу.

Возможно повреждение датчика из-за удара.Это может произойти в результате дорожно-транспортного происшествия.

Нельзя забывать своевременно менять фильтрующий элемент воздушного фильтра. Грязь и пыль из воздушного фильтра попадают на платиновые нити расходомера и отключают датчик.

Как убедиться в неисправности датчика

Первым делом нужно снять датчик и произвести внешний осмотр. Две платиновые нити обязательно должны быть целыми. С оборванными потоками DFID на 100% неисправен и не может быть использован в дальнейшем.

Если вы подозреваете неисправность ДМРВ, вы можете проверить это следующим образом. Отсоедините разъем датчика и запустите двигатель. Если раньше обороты были меньше, а теперь они увеличились до 1500 и двигатель набрал былую мощность, велика вероятность неисправности ДМРВ.
