Как снять печку на ваз 2107 инжектор: как снять и поменять центральный элемент отопителя

Как снять вентилятор печки ВАЗ 2107 самостоятельно: инструкция

Как правильно снять вентилятор с печки автомашины ВАЗ-2107 (инжектор)? Такой вопрос довольно нечасто задают владельцы этого крайне надежного, ставшего уже классическим, изделия Волжского автозавода.

Данная операция довольно трудоемкая, поскольку система обогрева у «семерки» достаточно разветвленная. Тем не менее ничего невозможного нет, и потому при должном старании и аккуратности замена вентилятора производится даже неподготовленным человеком.

Инструменты

Чтобы не тратить время на поиски необходимого в процессе снятия вентилятора, подготовьте следующие инструменты заранее:

• плоскую и крестовидную отвертки;
• ключи на 7 миллиметров и на 10;
• круглогубцы.

Подготовительные работы

Не снимая торпеды, достать из ВАЗ-2107 вентилятор не получится, как бы вы ни старались. Потому придется ее разобрать. Для этого:

• отключаем от АКБ минусовый разъем;
• снимаем полку у переднего пассажирского сиденья;
• извлекаем бардачок.

Убираем рычаги регулятора нагрева салона, пока не снимая панели. Действуйте осторожно – они очень хрупкие. Затем полностью отключаем все клеммы от установленных на ней электроприборов и лишь после этого демонтируем торпеду окончательно.

Читайте также: Доработка печки ВАЗ 2107 своими руками

Снятие вентилятора

Воспользовавшись 7-миллиметровым ключом немного ослабляют хомутик приводного троса регулятора заслонок отопителя и снимают его петельку с рычажка.

Ключом «десяткой» выкручивают гайку удерживающую фиксатор обогревателя, а также оба воздушных рукава. Последние крайне осторожно извлекают из корпуса собственно печки. Эти элементы очень легко повреждаются – если эта неприятность случилась, то дефекты необходимо немедленно устранить или полностью заменить воздуховоды на новые.

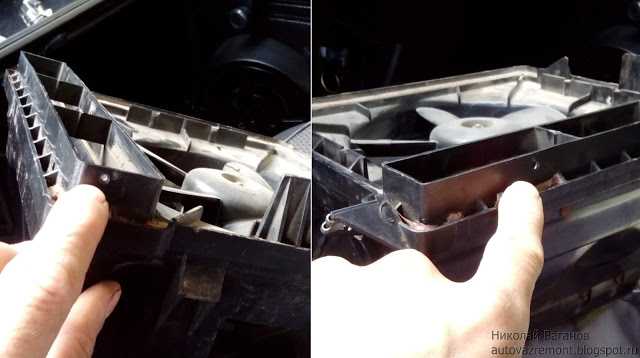

Плоской отверткой отжимают защелки, удерживающие сам вентилятор на поверхности радиатора. Затем отсоединяют питающие электродвигатель клеммы и лишь тогда весь узел можно вытащить.

Как правило, у вентилятора требуется еще снять моторчик. Перед его заменой нужно удалить крыльчатку. Здесь понадобятся круглогубцы. Ими вытаскивают стопорящее колечко, а также шайбы регулировочные.

Лопасти после этого будут удерживаться на месте только за счет плотного прилегания к оси. Их также следует демонтировать крайне аккуратно, так как они довольно ломкие. Покончив с этим этапом, приступают к извлечению собственно вентилятора из корпуса. При помощи отвертки отсоедините все пружинные пластины, и он легко достанется.

При полной поломке электромоторчика его не ремонтируют, а просто заменяют – стоит он не очень дорого.

Разбирать его имеет смысл лишь в случае, если требуется:

• прочистить коллектор;
• удалить старую засохшую уже смазку на подшипниках.

Установка

Новый электропривод монтируется в обратном порядке. Не забудьте перед установкой обязательно проверить работоспособность купленного узла. Это позволит избежать лишних действий по повторной разборке отопителя. Проверить, функционирует ли двигатель нетрудно, достаточно подключить его к установленному на машине аккумулятору напрямую.

Производя замену вентилятора, имеет смысл также осмотреть и другие элементы системы обогрева вашей «семерки». Убедитесь, что:

• повреждений на них нет;
• герметичность не нарушена.

Особое внимание уделите кранику отопителя и радиатору. Своевременное обнаружение проблем позволит устранить их с минимальным расходом денег и времени.

Лучше с процессом познакомиться позволит это видео:

устройство, неисправности и ремонт, доработка отопителя

Как известно, система отопления автомобиля позволяет поддерживать микроклимат в салоне, эффективно отогревать стекла, удалять влагу и т. д. Простыми словами, от состояния данной системы напрямую зависит здоровье водителя и пассажиров, комфорт при эксплуатации ТС, а также безопасность при езде на автомобиле.

С учетом того, что  «классические» отечественные модели  ВАЗ (например, 2103, 2106, 2107) остаются достаточно распространенными на дорогах, частой проблемой  является то, что отопитель ВАЗ 2107 или 2106 не работает. В этой статье мы остановимся на модели 2107, рассмотрим устройство отопителя на такой машине, а также что делать, если плохо греет печка ВАЗ 2107.

Содержание статьи

• Как устроена печка 2107
• Доработка печки ВАЗ 2107: тюнинг отопителя
• Не работает печка ВАЗ 2107: причины
• Ремонт печки ВАЗ 2107
• Подведем итоги

Как устроена печка 2107

Итак, система отопления ВАЗ 2107 включает в себя:

• отопитель;
• вентилятор;
• блок управления отопителем;

Снаружи воздух попадает через воздухозаборник в кожух камеры приема воздуха. Камера находится в моторном отсеке (в области под лобовым стеклом). Далее воздух перенаправляется на отопитель, где происходит конденсация влаги.

Важным элементом является радиатор печки на ВАЗ 2107, который нагревается благодаря циркуляции ОЖ (охлаждающей жидкости) системы охлаждения двигателя. При этом температура воздуха  меняется за счет открытия и закрытия особого крана (кран отопителя ВАЗ), который уменьшает или увеличивает поток разогретой ОЖ, поступающей в радиатор печки.

Управлять краном можно благодаря наличию регулятора в салоне, который соединен с краном при помощи гибкой тяги. Поток воздуха в салон подается вентилятором отопителя, при этом от скорости вращения будет зависеть интенсивность подачи. За работу вентилятора отвечает моторчик печки ваз 2107. Скорость вращения вентилятора меняется за счет использования резистора.

Кстати, если автомобиль движется на большой скорости, система отопления может подавать воздух в салон даже в том случае, когда вентилятор печки ВАЗ 2107 выключен. Дело в том, что воздушный поток снаружи способен создать давление в коробке воздухопритока, благодаря чему нагретый воздух проникает в салон.

Сама система отопления устроена просто. По воздуховодам можно направлять  нагретый воздух в ноги, на водителя, на лобовое стекло и боковые стекла и т.д.  Управлять печкой, изменять температуру, выбирать направление обдува можно при помощи рукояток на приборной панели.

Рукоятка  в верхней части отвечает за регулировку положения крана отопителя. Сдвинув рукоять максимально влево, кран полностью закрывается, а вправо будет означать полное открытие.

Средняя рукоятка изменяет положение крышки притока воздуха, что позволяет регулировать интенсивность подачи горячего воздуха. Рукоятка снизу позволяет управлять заслонками воздуховодов обогрева стекол. Если сдвинуть рукоятку вправо, поток воздуха идет на боковые стекла, тогда как левое положение позволяет реализовать обдув лобового стекла.

Доработка печки ВАЗ 2107: тюнинг отопителя

Хотя устройство печки ВАЗ 2107 простое, однако, конструкция не лишена недостатков.  По этой причине многие владельцы осуществляют доработку печки ВАЗ 2107 своими руками или выполняют ремонт, меняют изношенные элементы и т.д.

Как правило, в списке улучшений можно отметить доработки в плане повышения герметичности воздуховодов (зачастую, в тех местах, где есть соединения). Такое решение позволяет добиться более эффективного обогрева внутрисалонного пространства и обдува стекол.

Также часто проводится замена вентилятора печки ВАЗ 2107,  когда штатный вентилятор меняется на мощный аналог от других моделей ВАЗ. Для замены подходит вентилятор печки ВАЗ 2108. Еще, электродвигатель (моторчик) вентилятора  2107 стоит на пластиковых втулках, втулки изнашиваются, вал начинает люфтить, при работе слышен шум, гул или свист.

Замена на версию ВАЗ 2108, которая уже идет на подшипниках, решает и эту проблему. Чтобы заменить вентилятор печки ВАЗ 2107, нужно заготовить предохранитель, резистор и переключатель оборотов. Детали подходят от модели Нива и Калина.

Для снятия вентилятора нужны две отвертки (плоская и крестовая), ключ на 7 и 10, плоскогубцы. Чтобы добраться до вентилятора, снимается панель приборов, полка, а также перчаточный ящик. Затем ключом 7 следует ослабить кожух троса регулировки воздушных заслонок. Далее петля троса скидывается с рычага.

Теперь посредством ключа 10 выкручивается гайка крепления корпуса отопителя, после чего плоской отверткой из корпуса печки достаются воздуховоды (слева и справа). Затем все той же плоской отверткой нужно снять защелки, которые фиксируют вентилятор

Дальше нужно отсоединить клеммы проводов, достать вентилятор из корпуса печки, демонтировать крыльчатку. С учетом того, что вентилятор от ВАЗ 2108 немного больше по размеру, в конструкцию печки вносятся изменения.

Замена только моторчика предполагает необходимость делать дополнительное отверстие в решетке, через которую горячий воздух проходит вниз. В случае если не делать отверстие, корпус электромоторчика будет упираться в решетку.

Если же нужно менять корпус печки, чтобы поставить на «семерку» вентилятор 2108, тогда нужен новый корпус, который обычно делают из оргстекла. При изготовлении нужно точно выдержать все размеры, так как ошибки вызовут вибрации, новый вентилятор сломается. После сборки корпуса все стыки промазываются герметиком.

Главное, при обратной сборке и установке учитывать, чтобы воздух забирался снаружи, а не из салона.  Также если воздух не идет в «рукава» или печка дует под панель, следует проверить крепления воздуховодов. Часто бывает, что воздуховод просто не стал на место, забит поролоном и т.д.

Еще дорабатывают и сами воздуховоды. Это делается путем  изготовления в корпусе печки дополнительных отверстий, куда затем вставляется  несколько сантехнических шлангов. Если эти шланги соединить с боковыми воздуховодами, а также нижними, тогда это позволит создать более мощный поток теплого воздуха при обдуве ног или стекол.

Не работает печка ВАЗ 2107: причины

С учетом того, что неисправностей  отопителя может быть достаточно много, ниже рассмотрим основные:

• прежде всего, воздух в системе охлаждения становится причиной того, что печка не работает. При этом важно выгнать воздушную пробку, то есть выполнить качественное развоздушивание системы охлаждения двигателя.
• плохо работать отопитель может и по причине того, что радиатор печки ВАЗ 2107 забит. В результате ОЖ плохо циркулирует по системе отопителя, воздух слабо прогревается. Получается, когда на ВАЗ 2107 не работает печка полностью, то есть дует, но воздух холодный,  это часто говорит о том, что радиатор забит полностью, его нужно промыть или заменить. Чтобы это быстро определить, нужно пощупать патрубки. Если входной  патрубок теплый, а выходящий холодный, тогда неисправность очевидна.
• бывает и так, что кран отопителя открыт, но охлаждающая жидкость в радиатор не подается. Обычно это происходит по причине того, что в системе скопилась накипь и грязь, кран засорен. Чтобы решить проблему, кран нужно снять для чистки или замены.

  Часто виновником того, что печка плохо работает, становится помпа (водяной насос системы охлаждения двигателя). Как правило, неполадки помпы могут привести к тому, что не работает не только печка, но и двигатель не охлаждается, что приводит к перегреву двигателя.

  Помпа может не работать в результате обрыва ремня генератора, а также о причине разрушения крыльчатки, заклинивания подшипников и т.д.

• в ряде случаев можно отметить и смещение перегородки в радиаторе. В этом случае как входной, так и выходной патрубки радиатора будут горячими, однако воздух в салон не идет. В таком случае высока вероятность, что сместилась перегородка и радиатор нужно менять.
• в ситуации, когда обнаружен маслянистый налет на стеклах автомобиля или видна маслянистая жидкость на полу, это результат утечки антифриза или тосола. Охлаждающая жидкость может течь в области патрубков, в области крана из радиатора и т.д. Краны и патрубки подлежат замене, радиатор печки можно запаять. Еще можно воспользоваться герметиком системы охлаждения, однако, пайка и герметик это временная мера. Оптимально сразу менять радиатор.

Ремонт печки ВАЗ 2107

Прежде всего, важно сразу определить поломку. Если дело в текущем патрубке, кране или воздушной пробке, такую проблему можно решить быстро.

Если же причиной становится радиатор печки или другие труднодоступные элементы, тогда  предполагается больший объем работ, то есть нужно отдельно изучить инструкции, как снять печку ВАЗ 2107 и как выполняется замена печки ВАЗ 2107. Давайте рассмотрим методы устранения частых неисправностей.

В случае, когда печка в машине не выключается летом, хотя на  блоке управления выставлен холодный воздух, в таком случае неисправен кран или тросик привода крана. Кран  находится под панелью приборов со стороны пассажира. Можно сначала попытаться затянуть кран от руки, но не следует прилагать большого усилия, иначе кран сломается и тосол потечет в салон.

• Если дело в кране, оптимально сразу менять его на новый. Для этого под капотом отсоединяется патрубок, который идет на кран. Чтобы часть ОЖ не выливалась после снятия в моторный отсек, под патрубок ставится емкость. Затем снимается вещевая полка, далее ключом 10 выкручиваются гайки крепления крана к корпусу печки. Теперь кран можно снять со шпилек и установить новый.

Как правило, кран отопителя нужно менять при его заклинивании и т.д. При этом лучше поставить керамический кран вместо штатного металлического. Такой кран, в отличие от заводского аналога, не закисает, на керамике не скапливается накипь, не возникает коррозия.  В результате, даже если кран долго закрыт (например, с весны и до осени), после его открытия сохраняется полная работоспособность.

• Неисправности радиатора относятся к поломкам более серьезного характера. Если радиатор печки течет или забит, его нужно снимать. То же самое можно сказать и про вентилятор печки, моторчик и т.д. Чтобы выполнять такой ремонт, нужно знать, как снять печку 2107.

Если коротко, чтобы добраться до радиатора, нужно открутить патрубки радиатора. С учетом вытекающего антифриза, потребуется подставить емкость. Если же нужно снять вентилятор печки, саму систему охлаждения трогать не нужно. Фактически, снятие печки ВАЗ 2107 можно разбить на два этапа:

• демонтаж элементов в салоне;
• снятие элементов под капотом;

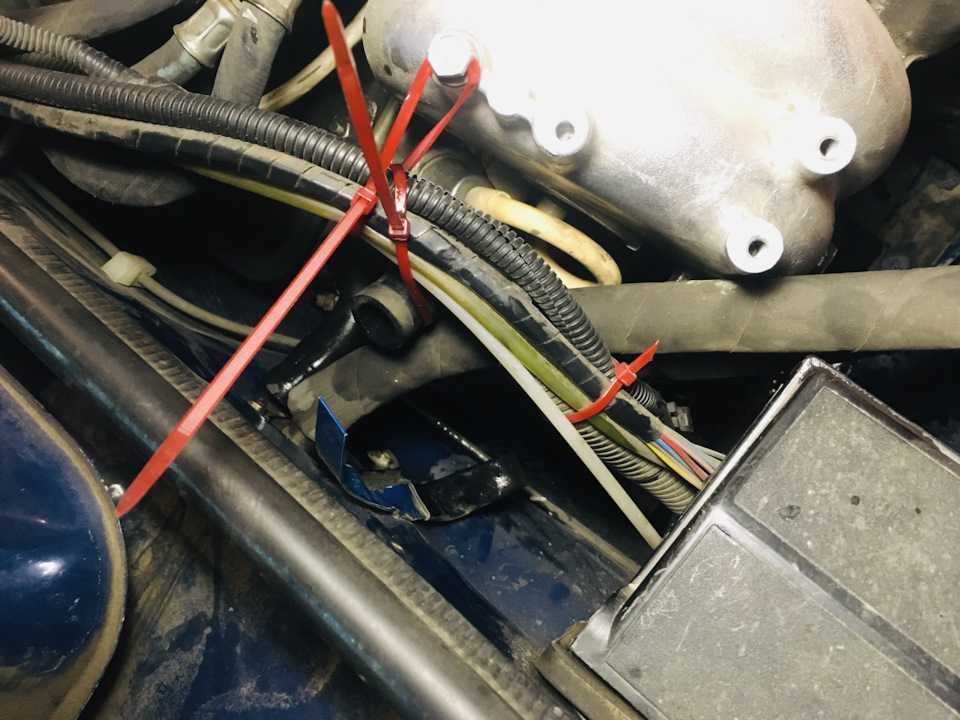

Выше мы рассматривали, как снять корпус печки в салоне. Теперь остановимся на моторном отсеке.  Для начала, нужно снять все хомуты, которыми крепятся  трубки и шланги крана отопителя, затем снимаются шланги. После головкой на 7 следует выкрутить крепежи уплотнителя печки, далее снимается уплотнитель с патрубков. Чтобы снять радиатор, сначала скидывается кожух троса регулировки крана, снимается петля с рычага.

Теперь ключом на 10 выкручиваются 2 крепежных болта, патрубок снимается с радиатора, параллельно демонтируется кран. Обратите внимание, между патрубком и радиатором есть резиновые уплотнители. Так вот, их нужно менять на новые при обратной сборке.

Если радиатор засорился, промывка радиатора печки предполагает его снятие, наружную очистку от грязи, промывку изнутри, продувку компрессором. Также очищаются и снятые ранее патрубки, кран отопителя и другие элементы системы.

Рекомендуем также прочитать статью о том, почему тосол или антифриз бурлит в расширительном бачке. Из этой статьи вы узнаете о причинах бурления в расширительном бачке системы охлаждения двигателя, на какие неполадки указывает бурление и т. д.

Патрубок изнутри можно прочистить ершом. Радиатор вымывается Керхером под давлением  около 5 атмосфер. Мыть нужно до момента, пока из радиатора не будет вытекать чистая вода без грязи и примесей.

В случае, когда нет Керхера, промыть радиатор можно каустической содой.  Достаточно приготовить раствор соды, залить в радиатор и оставить на 60 мин. Затем раствор нужно слить и оценить степень загрязнения сливаемой жидкости.  Промывку повторяют до момента, пока сливаемый раствор не станет чистым.  По окончании радиатор печки нужно просушить, продув компрессором.

Еще добавим, что если радиатор течет и нужна его пайка, тогда такой элемент можно разобрать путем отпайки его верхней части и днища. Для этого нужно нагреть деталь газовой горелкой. После того, как удается снять верхнюю и нижнюю часть, внутренности очищают механически (при помощи железной сетки)  или используется жидкость для промывки (щелочной раствор, кислотные растворы). После этого радиатор нужно запаять.

• Как показывает практика, печка ВАЗ 2107 плохо греет не только по причине течей или проблем с радиатором  или краном.
  Также можно выделить сбои  в работе переключателя режимов вентилятора, выход из строя проводки блока управления, окисление контактов и т.д. Например, проблемным может быть моторчик печки ВАЗ 2107. Как уже говорилось выше, если появился  свист, тогда электродвигатель нуждается в чистке и смазке (временное решение)  или замене на новый, причем лучше ставить более надежный вариант с подшипниками.

Идем далее. Блок управления печкой ВАЗ 2107 управляется рычагами на панели приборов, которые связаны с исполнительными элементами при помощи гибких тяг. При этом именно благодаря такому решению регулируется степень открытия воздушных заслонок, открывается и закрывается кран отопителя, перераспределяются потоки воздуха и выбираются зоны обдува.

Еще есть нижняя заслонка, которая называется воздухораспределительной крышкой. Этой заслонкой управляет специальный рычаг, который находится с водительской стороны под приборной панелью.

Так вот, упомянутые выше тяги — это металлическая проволока, которая со временем может растягиваться, лопаться, соскакивать и т. д. Не трудно догадаться, что обрыв тросов печки и другие неполадки с заслонками также становятся причиной того, что отопитель работает некорректно. В этом случае печку также нужно разбирать и ремонтировать.



Подведем итоги

Как видно, даже с учетом простоты конструкции, ремонт печки ВАЗ 2107 может оказаться трудоемкой процедурой по причине затрудненного доступа к определенным элементам системы отопления.

Другими словами, если заменить патрубок или кран отопителя ВАЗ можно достаточно быстро и просто, в случае с радиатором печки или моторчиком печки потребуется провести целый ряд работ по демонтажу и обратной сборке.

При этом если возникает такая необходимость, доработка и тюнинг печки ВАЗ, а также обслуживание и замена отопителя ВАЗ 2107 своими руками вполне может быть выполнена самостоятельно в условиях обычного гаража.

Электронная печка на ваз 2107. Модернизируем и меняем печку на «Семерке» своими руками

Автомобили ВАЗ, несмотря на свой возраст, до сих пор пользуются популярностью у автомобилистов. Исходя из количества недостатков отечественных автомобилей, владельцы вынуждены прибегать к усовершенствованию и модернизации отдельных элементов транспортных средств. В этой статье пойдет речь о тюнинге печки, так как она является слабым звеном автомобиля.

Часто бывает, что штатная печка ВАЗ 2107 не справляется с сильными морозами.

Всем известно, насколько важным элементом комфорта водителя и пассажиров является система отопления автомобиля в холодные зимние периоды. Замерзающие стекла и холод в машине создают большой дискомфорт. Рассмотрим основные варианты усовершенствования печки автомобиля.

Причины некачественного обогрева салона ВАЗ-2107

Для решения проблемы необходимо устранить ее источник. Поэтому, прежде чем говорить о вариантах улучшения системы отопления семерки, разберемся с причинами проблем с обогревом автомобиля.

Основными причинами некачественного обогрева салона ВАЗ-2107 чаще всего являются:

1. Течь крана системы отопления;
2. Низкий уровень подачи воздуха от дефлектора;
3. Громкая работа двигателя системы отопления;
4. Некачественная подача теплого воздуха в.

Исходя из вышеперечисленных причин неисправностей печки, можно сделать вывод, что для улучшения ее работы важно модернизировать кран и дефлекторы, устранить неисправности радиатора и улучшить работу вентилятора.

Как видите, не очень серьезные переделки смогут сделать пассажиры и водитель. Важно, что модернизация печки не требует значительного опыта и может быть проведена автовладельцем самостоятельно без помощи профессионалов.

Варианты улучшения печки ВАЗ-2107 своими руками

Рассмотрим, как улучшить работу системы отопления отечественной семерки исключительно своими силами.

Начинаем модернизацию ТЭНов с замены штатного крана на более надежное изделие. Кран находится в передней части автомобиля в районе ног пассажира. Иногда владельцы автомобиля узнают о его местонахождении только в случае утечки охлаждающей жидкости. Течь доставляет владельцу немало хлопот, особенно в холодное время года. Под ногами пассажира течет антифриз, необходимо просушить не только коврики, но и обивку автомобиля. А также охлаждающая жидкость содержит вещества, негативно влияющие на здоровье человека. Важно как можно скорее устранить течь.

Замена обычного смесителя на аналогичный новый помогает решить проблему только на короткий период времени. Специалисты советуют несколько вариантов решения этой проблемы. Как вариант, можно заменить штатный кран машины на изогнутую герметичную трубку. Таким образом, протечки устраняются, однако возникает другое неудобство. Отсутствие крана не дает возможности перекрыть подачу охлаждающей жидкости к радиатору отопителя. Летом в машине будет очень жарко. Более приемлемым решением вопроса является установка обычного водопроводного крана для подачи антифриза на радиатор печки в подкапотном пространстве автомобиля. Единственным неудобством при таком апгрейде будет необходимость открывать кран для манипуляций.

Еще одним недостатком в работе системы отопления ВАЗ-2107 является плохое качество дефлектора, который находится со стороны водителя. Это провоцирует запотевание стекол, что ухудшает обзор водителю и может стать причиной аварийной ситуации. Для повышения производительности дефлектора его усовершенствуют, установив в него небольшой вентилятор. Чаще всего для этого используются запчасти от компьютерной техники. Для установки необходимо снять дефлектор и подготовить в нем место для установки вентилятора. Питание вентилятора лучше вывести на отдельную кнопку, что будет практичнее в использовании.

Следующим этапом настройки является устранение неисправности радиатора. На ВАЗ-2107 чаще всего устанавливались габаритные медные или алюминиевые радиаторы. Причиной их некачественной работы чаще всего может быть возникновение засорения системы отопления. Для улучшения обогрева салона автомобиля необходимо провести полную чистку радиатора и деталей системы охлаждения и отопления. Важно использовать для автомобиля охлаждающие жидкости хорошего качества и не заливать воду вместо антифриза. Таким образом, вы сможете защитить систему отопления от протечек и засоров.

Самый радикальный и эффективный способ доработки печки ВАЗ-2107 своими руками — замена штатного вентилятора на аналогичный товар от отечественной восьмерки. Этот вариант увеличит подачу тепла в салон автомобиля радиатором и улучшит его обогрев. Вентиляторы от восьмерки отличаются более высокой скоростью вращения, низким энергопотреблением. Для установки нового изделия необходимо разобрать нижнюю часть печки, чтобы добраться до вентилятора и демонтировать его. В будущем он больше не понадобится. Чтобы установить вентилятор от восьмерки, нужно срезать гребенку, отвечающую за подачу воздуха на пол автомобиля. Вместо стандартного изделия установлен более мощный восьмивентиляторный вентилятор с пятью лопастями. Очень важно надежно его закрепить. Для корректной работы вентилятора также желательно заменить резистор и регуляторы на аналогичные изделия от ВАЗ-2108. А также кнопку вентилятора необходимо заменить на кнопку от ВАЗ-2108. Штатная кнопка семерки может быстро сгореть из-за разницы в подаче тока.

В зимнее время года потребность в обогреве салона автомобиля возрастает, и решаются на это те, кто занимается самосовершенствованием своего автомобиля. Если установить на ВАЗ-2107 дополнительную печку, то в машине станет значительно теплее, и времени на прогрев потребуется меньше.

Где взять другую печку

Так как на отечественных автомобилях, например на ВАЗ-2107, не позволяет постоянно поддерживать комфортную температуру в салоне из-за самого устройства, водители могут установить дополнительную печку на ВАЗ-2107. На самом деле, если температура на улице ниже минус 10, то радиатор уже плохо справляется со своей задачей, а сделать нагрев быстрее могут только две печки в ВАЗ-2107.

Чаще всего для дополнительного обогрева салона используется 12-вольтовый прибор китайского производства, с шестью каналами справа и шестью каналами слева (по 3 на каждый вентилятор).

При заказе второго китайского производства необходимо учитывать расположение отводящих патрубков, которые подаются в систему. От них будет зависеть положение вашей новой системы отопления при монтаже.

Система позволяет всасывать воздух из салона с помощью двух вентиляторов. Регулировка скорости обычно есть в каждом устройстве, и лучше остановиться на трехступенчатой ​​регулировке.

Топочные системы могут быть не только на два, но и на один вентилятор с тремя выходными патрубками. Даже такая небольшая дополнительная печка способна прогреть салон до плюс 25 за 2-3 минуты.

Установка китайской печки

Установка дополнительной печки на ВАЗ-2107 очень проста. В дополнительной духовке питаются только вентиляторы. Один провод (обычно черный) нужно кинуть на массу. Вентиляторы расположены в пластиковом корпусе, и не соприкасаются с железом самой коробки.

Кидаем провод на реле, которое позволяет переключать скорость. Обычно он трехступенчатый и располагается на панели приборов. Также есть помпа и переключатели скоростей. В общем ничего сложного, главное найти место на приборной панели куда можно установить свою печку.

Еще один насос

Дополнительный насос для печки ВАЗ-2107 так же способен улучшить обогрев в автомобиле. Насос обычно устанавливается рядом с аккумулятором и шлангами. При установке необходимо снять один шланг, который идет непосредственно от агрегата. Подсоедините этот шланг к дополнительному насосу. От блока шланг должен идти к носовой части насоса, а шланг к выходу — к печке.

Питание дополнительного насоса берется от кнопки обогрева заднего стекла. От двигателя дополнительной помпы идет только один плюсовой провод, а сам корпус представляет собой массу.

Запитать помпу просто:

1. Самая первая вилка с проводами снимается, а второй серый провод, отвечающий за обогрев заднего стекла, будет нашей основой.
2. Мотаем на него питание от помпы и выводим под капот.
3. Для большей надежности провод можно припаять.
4. После установки заглушки обратно можно сказать, что насос готов к эксплуатации.

Иногда дополнительный насос не устанавливается из-за плохой циркуляции воздуха. Кроме того, на малом холостом ходу циркуляция вообще может отсутствовать, а тосол на печку работает плохо.

Дополнительный отопитель на ВАЗ-2107 в результате работы будет включаться каждый раз при включении обогрева заднего стекла.

Но можно подключить насос и другим способом. Для этого нужен разъем от форсунок/датчик детонации от ВАЗ. Купить его можно в любом магазине автозапчастей.

К концам разъема детали необходимо припаять два провода, затем все спрятать в гофру и заклеить изолентой.

Отдельно выводим провод для подключения массы. Находим его на кронштейне неподалеку. Несем жгут вверх, подключаем резисторы печки к колодке, откуда брался плюс.

В результате при включении отопления включается еще один насос, потребляющий в рабочем режиме всего 1,5 А. В этом случае можно не устанавливать реле и подключать напрямую к плюсовому проводу в колодке.

Возможные трудности

Если не хотите возиться с помпой ВАЗ, можете посмотреть помпу от иномарки. Подойдет, например, BOSCH 0 392 020 034, производительностью 750 л/ч. А заодно стоит купить 10 метров тонкой трубки (гофры) и хомуты.

Обязательно слейте весь антифриз из системы. Сложность установки насоса заключается в первую очередь в несовпадении диаметров трубы и штуцера насоса: диаметр трубы 16 мм, а насоса 20 мм. Если фитинг немного эластичный, вы можете попробовать натянуть его на выходной фитинг.

Для вставки штуцера в трубу стоит смазать его маслом. Работать в условиях ограниченного пространства сложно, поэтому необходимо зафиксировать насадку самостопорящимся хомутом, а хомут закрепить на муфте к опоре двигателя. Это облегчит вашу работу. Помпу лучше закрепить стяжками на трубке кондиционера.

Работа с резистором

Для возможности регулирования скорости поступления тепла в салон можно установить дополнительно ВАЗ-2107. Обычно резистор имеет две спирали сопротивлением 0,23 и 0,82 Ом.

Под педалью газа установлен новый резистор, чтобы доступ к нему был свободный. При включении печки на первую скорость ток пойдет через 2 спирали. На второй скорости ток пойдет по спирали сопротивлением 0,23 Ом. Ток протекает мимо резистора при включении третьей скорости.

Резистор расположен справа от педали акселератора и прикреплен к задней части блока управления кондиционером.

Таким образом, машина будет прогреваться намного быстрее и качественнее. Дополнительным плюсом является уменьшение запотевания стекол и циркуляции воздуха в салоне. В целом прогрев воздуха в машине будет более равномерным.

Лучшие цены и условия покупки новых автомобилей

Кредит 4,5%/Рассрочка/Трейд-ин/95% одобрение/Подарки в салоне

Мас Моторс

Следует признать, что классические модели отечественных автомобилей, к которым относится ВАЗ 2107, имеют определенные конструктивные недостатки. А это, в свою очередь, предоставляет их владельцам широкое поле деятельности в плане доработок в соответствии со своими потребностями. При этом ручная работа часто оказывается эффективнее фабричной.

Многие владельцы недовольны работой отопителя салона, или печки. Ведь в автомобилях ВАЗ 2107 КПД печки очень низкий. Но доработка печи своими руками может решить эту проблему. В этом случае нет необходимости использовать специальные навыки или инструменты, утеплитель совершенствуется с помощью подручных средств.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Это значит, что для повышения КПД нагревателя необходимо усовершенствовать систему продувки. В первую очередь следует позаботиться о герметизации всех воздуховодов, особенно в местах их соединения. Это требование особенно актуально для автомобилей ВАЗ 2105 — 2107, что обусловлено конструктивными особенностями воздуховодов.

Самый простой тюнинг, не требующий практически никаких конструктивных изменений, это замена штатного мотора вентилятора на тот, что используется на ВАЗ 2108-2109. Мотор, используемый в этих моделях, отличается от семерки большей мощностью и повышенной скоростью. Для его установки потребуется немного доработать корпус печки – из-за большего размера придется снять гребенку, предназначенную для направления потока воздуха вниз, к ногам.

Крыльчатку можно оставить родную, предварительно просверлив в ней отверстие диаметром 7 мм, под вал восьмерки мотора. Проделать эту операцию своими руками достаточно просто.

Такая модернизация печки также потребует замены резистора и выключателя. Обе детали берем от той же модели, что и мотор. Следует отметить, что тюнинг будет эффективным при соблюдении всех вышеперечисленных требований. Ведь переключатель ВАЗ 2107 рассчитан на меньший ток, и при использовании с более мощным двигателем может просто расплавиться. А родное сопротивление ВАЗ 2107 не позволит использовать мотор на полную мощность.

Для автомобилистов, привыкших не бояться трудностей, и для которых тюнинг автомобиля своими руками стал делом привычным, есть более действенный, но и более трудный способ улучшить печку. Заключается в установке вместо двигателя с улиткой крыльчатки применяемой на ВАЗ 2108-2109модели. Такой тюнинг значительно снизит шум и увеличит воздушный поток.

Доработка начинается с полной разборки корпуса отопителя. После демонтажа снизу печки срезано почти все, кроме каркаса и креплений. Далее нужно сделать тело для улитки. Для этой цели можно использовать любой подходящий по прочности материал – оргстекло, поликарбонат, пластик и т. д. Из него вырезаются все четыре стенки будущего корпуса и прикручиваются к днищу печки.

После этого на нижнюю часть надевается средняя часть, предварительно сняв диффузор. Размеры необходимо подогнать таким образом, чтобы улитка точно входила в корпус и не выступала за ограничители радиатора, расположенные на средней части.

Этот этап работ требует особого внимания, так как слишком большой корпус не позволит установить печь на штатное место. После тщательной подгонки, убедившись в правильности подбора размеров нового корпуса, все стыки промазывают герметиком.

Осталось выполнить тюнинг воздуховодов. Для этой цели можно использовать имеющиеся в продаже сантехнические манжеты и шланги. С обеих сторон и в днище нового корпуса печки вырезаются отверстия, соответствующие внешнему диаметру манжет. В них вставляются сантехнические шланги – боковые подключаются соответственно к левому и правому воздуховодам, а нижние предназначены для отвода теплого воздуха в сторону от ног, иначе они будут излишне нагреваться прямым потоком воздуха.

Для обогрева ног задних пассажиров можно дополнительно вставить дополнительную пару более длинных шлангов. Мощности улитки и количества тепла, отдаваемого радиатором печки, вполне хватает на все. Стыки шланга и боковых воздуховодов также должны быть тщательно герметизированы, чтобы исключить утечку теплого воздуха.

Такой тюнинг, сделанный своими руками, повысит его эффективность в 2-3 раза, как по обогреву салона, так и по качеству обдува стекла. Ведь именно недостаточный приток теплого воздуха не предотвращает запотевание стекол в автомобилях ВАЗ 2107. При этом модернизация не требует значительных затрат и доступна каждому.

Следует помнить, что установка шнека, как и замена двигателя, требует замены переключателя. Кроме того, необходимо убедиться, что предохранитель, установленный в цепи печки, имеет достаточный для срабатывания номинальный ток. модернизированная печка. Перед окончательным монтажом конструкции своими руками рекомендуется включить непосредственно электрооборудование печки, чтобы убедиться в его исправности и правильности подключения.

В принципе у классики очень хорошая печка ВАЗ 2107. Греет очень хорошо, но есть один недостаток. Печка устроена так, что практически не дует в левый патрубок, который должен дуть на водительское боковое стекло — особенность конструкции. А зимой это большой недостаток, приходится протирать стекло тряпкой или открывать окно, что не очень удобно в холодную погоду. О доработке левой трубы и пойдет речь.

Смысл доработки — поставить в трубу вентилятор, который будет принудительно подавать воздух из печки. Итак, сначала нам нужно снять дефлектор с форсунки. Это очень легко сделать. В машине не фоткал, а дома сфотографировал. Сам дефлектор

Поддеваем дефлектор с одной стороны отверткой и немного тянем вперед.

Поддеваем отверткой с другой стороны и также тянем вперед

Вынимаем дефлектор из корпуса.

Сам корпус дефлектора держится в торпеде на таких усах

Просто просовываем в него руку и вынимаем из торпеды без особых усилий. Далее берем компьютерный вентилятор на 50 мм, он чуть больше дефлектора, но отлично подходит под посадочную площадку сопла.

Примеряем ровно по центру корпуса дефлектора и делаем отметки на корпусе его размеров. Берем ножовку или канцелярский нож (я им делал) Делаем надрезы в пластике. Соединяем их процарапанными ножом линиями и плоскогубцами отламываем кусок пластика. Должно получиться вот так

Отбитые кусочки пластика не выбрасываем — они нам еще понадобятся. Примеряем веер в получившееся отверстие. Он должен войти в нее достаточно плотно, иначе будет болтаться.

Вставляем его внутреннюю часть с лопастями в корпус дефлектора ваз 2104 и видим, что при повороте дефлектора они будут мешать вентилятору, точнее из-за него не будут поворачиваться в сторону максимально возможный угол.

Отмечаем ту часть, которую нужно отрезать, чтобы ничего не мешало. Разбираем лопасти, отрезаем лишнее от держателя

И от самих лопастей

Здесь нужно быть осторожным, чтобы не повредить лезвия, они достаточно хрупкие. Собираем все обратно

Устанавливаем вентилятор ВАЗ 2107 и проверяем нормально ли двигаются лопасти.

Что касается вентилятора, то у меня их было два. Один от устройства охлаждения винчестера на 0,18А и второй от кулера Pentium 3 на 0,25А, второй дует намного сильнее, хотя первый тоже вполне подходит для нужной нам задачи. Тест 0,18 А Тест 0,25 А

Далее, чтобы вентилятор забирал воздух из печки, а не в обратку через дефлектор, нужно сделать его максимально герметичным. Для этого берем кусочки пластика, которые мы отрезали от дефлектора и заклеиваем этими кусочками лишние отверстия в его задней части, посадив их на силиконовый герметик.

Ну и сами лопатки

На этой фотографии показан окончательный результат.

ОЧЕНЬ хорошо дует. Электрическое соединение простое. Кулер лучше подключить к проводу, который показывает напряжение только при включенном зажигании, чтобы он не работал, если вы забудете его выключить. Подключил к проводу печки, Схема печки.

Подключал так, кулер включается отдельной кнопкой независимо от того работает вентилятор печки или нет. Я, например, часто просто открываю заслонку и кран и не включаю электродвигатель, воздух прокачивается через дефлекторы сам.

Если где-то поставить отдельную кнопку на кулер, то можно поставить на одну кнопку с вентилятором печки. Диоды в схеме обязательны, иначе у печки будет не две скорости, а одна. Диоды любые на 12 вольт и выше.

На самом деле вариантов много. Можно сделать две скорости на кулер, можно сделать плавную регулировку скорости и многое другое. Здесь каждый решит для себя, что ему больше нравится.

Тюнинг салон ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

• — Приборная панель от ГАЗ 3110
• — Доработка подсветки приборов
• — Тюнинг приборной панели 2107
• — Модернизация системы освещения салона
• — Установка потолка от Волги
• — Доработка печки
• — Модернизация отопителя
• — Подсветка управления печкой
• — Регулировка паузы стеклоочистителя
• — Шестерочный тахометр
• — Улитка обогревателя от 08
• — Установка электростеклоподъемников
• — Обивка салона
• — Снятие крана печки
• — Система управления отопителем салона
• — Устранить грохот торпеды
• — Пепельница со светодиодной подсветкой
• — Дверное освещение
• — индивидуальная настройка бороды
• — Доработка потолка
• — Фото тюнинга салона

Тюнинг лада 2107, фото тюнинга лада 2105, доработка лада 2104

Схема блока предохранителей ВАЗ 2107 Карбюратор и ВАЗ 2107 Инжектор, схема старого и нового образца ВАЗ 2107.

Как заменить предохранители ВАЗ 2107?

Блок предохранителей – это узел, в котором сосредоточены все предохранительные элементы электросети. Они используются для защиты электрооборудования от скачков напряжения, поэтому их работоспособность очень важна для любого автомобиля. Подробнее о замене и расположении предметов вы узнаете из этого материала.

Установка блока предохранителей ваз 2107, где и зачем он нужен

Блок нового образца

Основная часть используемых предохранителей смонтирована в основном устройстве, расположенном под капотом. Щиток расположен под лобовым стеклом, напротив пассажирского кресла. Отечественная 2107, будь то инжекторная или карбюраторная, может комплектоваться двумя типами устройств – нового и старого образца. Соответственно схема и описание электрооборудования в них несущественно. Приборы старого образца применялись на автомобилях раннего выпуска, а новые — на более поздних модификациях.

Блок старого образца

Если говорить непосредственно о карбюраторе и инжекторе, то тип системы подачи топлива не влияет на питание приборов. Как инжекторные, так и карбюраторные версии автомобилей могут комплектоваться старыми и новыми блоками. В версиях автомобиля, которые были выпущены позже, блок предохранителей может быть установлен в салоне ТК под бардачком.

Расшифровка предохранителей ваз 2107 старого образца

1. Этот элемент предназначен для защиты электроаккумулятора электроаккумулятора, двигателя печки, лампы на панели приборов, а также реле обогрева заднего стекла.
2. Необходим для защиты щеток мастера двигателя, системы очистки стекол и оптики, если таковая предусмотрена производителем.
3. Дополнительный разъем применяется при добавлении новых устройств.
4. Дополнительный разъем применяется при добавлении новых устройств.
5. Работа системы обогрева заднего стекла.
6. Обеспечивает работу прикуривателя. Иногда отвечает за радио, в зависимости от машины.
7. Устройство предназначено для обеспечения бесперебойной работы Classone и двигателя вентилятора, охлаждающего радиатор.
8. Аварийная световая сигнализация.
9. Бесперебойная работа противотуманной оптики. Иногда за работу отвечает регулятор напряжения генератора.
10. Компонент отвечает за работу комбинации приборов, индикатор заряда анбб, указатели поворотов, ручной тормоз, давление масла, запас топлива, уровень топлива.
11. Стоп-сигналы. Плюфоны внутреннего света кузова.
12. Фара дальняя правая, срабатывание реле очистки оптики.
13. Дальний свет, левый, длинная активационная лампа.
14. Общее освещение, комнатное освещение, сантехнический светильник.
15. Размеры, подсветка прикуривателя, ящик для одежды, приборная панель.
16. Фара правая, ближний свет.
17. Левая фара, ближний свет.


    Реле расшифровки ВАЗ 2107

18. Защита электрочашек фар головного света.
19. Защита цепи ламп ближнего света.
20. Производительность звукового сигнала.
21. Обеспечивает работу систем очистки оптики, если автомобиль оборудован омывателем.
22. Функционирование системы обогрева заднего стекла.

Предохранители ВАЗ 2107 Форсунка, место установки

Стоит отметить, что инжекторные автомобили оборудованы дополнительным блоком реле, который находится в салоне под ящиком для одежды.

Расшифровка предохранителей ВАЗ 2107 Форсунка

• R1 — главное реле.
• F1 — Обеспечивает работу главного реле.
• F2 — защищает электронный блок от скачков напряжения.
• F3 — защищает цепь топливного насоса. Когда двигатель выведен, двигатель не запускается.
• R2- обеспечивает работоспособность топливного насоса.
• R3 — Защищает вентилятор радиатора.

Инструменты, приспособления, расходные материалы

Для замены предохранителей вам понадобится пинцет, который обычно присутствует под крышкой устройства. Если его нет, воспользуйтесь проходом.

Безопасность при работе под напряжением

Обязательно выключите зажигание и отсоедините клеммы от аккумулятора.

Как заменить предохранители ВАЗ 2107 в монтажном блоке

Процедура замены:

1. Найдите место для установки устройства. На пластиковой накладке блока имеются фиксаторы. Нажмите на них.
2. После снятия накладки вы увидите схему, нанесенную в обратную сторону. Вот назначение и расположение всех используемых здесь компонентов.

3. Далее определите, какое устройство сломалось и подлежит замене. Иногда определить поломку можно визуально – может продуться сам элемент, а иногда в нем видна порванная нить.
4. Пинцетом извлеките сгоревший компонент и замените его на новый. Затем устанавливаем крышку и подключаем клеммы аккумулятора.

Как заменить предохранитель ваз 2107 в автомобиле

При выходе противотуманной оптики необходимо провести диагностику работы устройства. Элемент находится в салоне автомобиля. Для диагностики и замены проводим такие действия:

1. Для начала вам понадобится крестовая отвертка, с ее помощью демонтируйте два переключателя, которые находятся в центре консоли, в районе установки аудиосистемы.

2. С помощью отвертки нажмите на два крепления.
3. Снимите пластиковую вставку.

4. Снимите корпус предохранителя. Снимите защитную крышку устройства и замените элемент на новый.


Как заменить блок предохранителей ВАЗ 2107

Заказ работ:

1. Откройте моторный отсек и снимите кожух воздушного потока. Снимите гайки, фиксирующие корпус.
2. Под устройством вы увидите штекер с кабелями, подключенными к устройству. Отключите его. На корпусе изделия имеется маркировка, соответствующая цвету подключаемых разъемов. Таким образом, можно избежать необходимости маркировки кабелей.

3. Затем заберитесь в салон и снимите полку, расположенную под панелью управления. Затем откручиваем болты, которые держат корпус бардача.

4. Далее отключите вилку с кабелями, которые подключены к разъемам устройства. После этого вы увидите цветовую маркировку.

5. Накидной ключ для откручивания болтов крепления блока. Самый крайний винт, расположенный на корпусе, спрятан, поэтому его сразу не видно.

6. Снимите блок с устройствами и замените устройство. Установка и сборка компонентов выполняются в обратном порядке.


Как проверить и заменить реле ваз 2107

Этот компонент находится в монтажном блоке. Точное место установки можно узнать из схемы, прилагаемой к обратной стороне защитной накладки:

1. Выключите зажигание и откройте блок предохранителей.
2. Находим реле для проверки и замены.
3. Демонтируем его щипцами, которые находятся в блоке блока.
4. Установить другое устройство вместо извлеченного. Можно использовать реле от системы отражения фары или головного света.
5. Если проверка показала, что демонтированное реле не работает, установите на его место новое.

Процедура проверки и замены одинакова для всех устройств. Разница только в их расположении:

1. Базовые реле находятся в блоке с предохранителями.
2. Реле включения стартера находится под капотом, на правом брызговике.
3. Устройство, обеспечивающее работу поворота, зажигания и световой сигнализации, располагается в кабине автомобиля, за приборной комбинацией.
4. Устройство очистки стекол находится со стороны водителя под комбинацией приборов, крепится к кузову двумя болтами.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового класса
• Как открыть машину без ключа.

  No related posts.
