Дневные ходовые огни: функции, различия, подключение

Перед тем как купить ДХО, следует понимать для чего они предназначены, какие виды бывают и как их устанавливать. Дневные ходовые огни — это внешние световые приборы, которые улучшают видимость вашего автомобиля в светлое время суток. Не следует путать ходовые фары с габаритными огнями, которые имеют меньшую яркость и предназначены для обозначения габаритов автомобиля в темное время суток и в условиях недостаточной видимости.

Виды

ДХО бывает нескольких видов — модульные для внешней установки, для внутренней установки и лампы в сегмент поворотника.

Внешние

Имеют вид светодиодной планки, которую можно установить в бампер или же под него. Такие ходовые огни эффективны, и просты в установке, но некачественные модули могут быстро выйти из строя из-за агрессивной окружающей среды и воды.

Внутренние

Для внутренней установки бывают как лампы, так и ленты, такие ДХО можно установить как в ПТФ, так и в корпус фары. Большим преимуществом светодиодной ленты является то, что она имеет две функции - дневных ходовых огней и поворотников, которые работают в паре со штатными лампами.

Лампы

Третий и самый популярный вид — это лампы вместо штатных поворотников. Данные модели бывают простыми и интеллектуальными, первые имеют малый функционал без излишеств — ДХО+поворотник; вторые, в свою очередь, умеют переключаться на режим габаритов и имеют плавный розжиг. Установка данных моделей не вызовет проблем ни у кого, так как фактически происходит простая замена ламп, единственная разница — это подключение дополнительного провода питания для ДХО.

Итог

Окончательный выбор ходовых огней во многом зависит от вашего автомобиля и эстетических предпочтений. Не стоит пренебрегать ими, так как они повышают безопасность всех участников дорожного движения, в частности пешеходов.

Узнать как устанавливать те или иные ходовые огни вы можете в подразделах.

Дневные ходовые огни на ВАЗ 2114: установка и подключение

Дневные ходовые огни – это световые приборы, установленные на автомобиле и предназначенные для использования в светлое время суток для улучшения видимости транспортного средства во время движения. ДХО могут быть предусмотрены заводом-изготовителем или установлены дополнительно.

Дневные ходовые огни на ВАЗ-2114 заводом-изготовителем не предусмотрены, поэтому, если есть такая необходимость, их можно установить дополнительно.

Как выбрать и куда установить ДХО на ВАЗ-2114

Как уже было отмечено выше, дневные ходовые огни предназначены для улучшения видимости автомобиля спереди в светлое время суток, их использование регламентировано п.19.5 Правил дорожного движения (ПДД). Не все модели автомобилей оснащаются такого рода оптикой, когда ДХО в фары предустановлены изначально при заводской сборке. К подобным моделям относится и ВАЗ-2114.

В связи с этим автовладельцам ВАЗ-2114 приходится самостоятельно оснащать свое транспортное средство данными светотехническими приборами: своими руками или пользуясь услугами специализированных организаций.

Вариант размещения дневных ходовых огней на ВАЗ-2114

Выбор ДХО на рынке дополнительной автомобильной оптики достаточно обширен и представлен различными источниками света. Это светотехнические приборы со светодиодами, лампами накаливания и галогенными источниками света.

При выборе подобного оборудования критериями выбора являются следующие показатели:

1. Тип источника света, определяющий технические характеристики ДХО (электрическая мощность, яркость свечения, рабочее напряжение и т. д.).
2. Степень защиты согласно существующего стандарта по системе IP определяет возможности использования светотехнического прибора в тяжелых условиях эксплуатации (пыле- и влагопроницаемость).
3. Форма и размеры – ДХО должны вписываться в дизайн автомобиля и соответствовать требованиям, предъявляемым регламентирующими документами.
4. Бренд производителя – гарантирует безаварийное использование в течение срока гарантии.
5. Наличие гарантийного срока использования.
6. Способ установки на автомобиль – определяет сложность выполняемых работ и необходимость внесения изменений в элементы его конструкции (выпиливание элементов, установка кронштейнов и т. д.).

К сведению! Светодиоды являются наиболее экономичными и эффективными источниками света. Приборы, оснащенные лампами накаливания, стоят дешевле, но быстро выходят из строя и отличаются низкими показателями по силе свечения. Галогенные аналоги обладают лучшими техническими характеристиками, но являются более затратными.

Для успешной эксплуатации ДХО следует выбирать модели, имеющие степень защиты не менее, чем IP65.

Прямоугольная форма – наиболее подходящий вариант для рассматриваемой модели ВАЗ

Наиболее распространенной формой для ДХО, используемых на рассматриваемой модели автомобиля, является прямоугольная, но могут быть использованы и круглые оптические приборы.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! При выборе формы ДХО следует помнить, что требуемая площадь отражающей поверхности для подобных светотехнических приборов должна составлять не менее 40,0 см2.

На ВАЗ-2114 дневные ходовые огни устанавливаются на бампере автомобиля, а способ их крепления зависит от модели светотехнического прибора, выбираемого автовладельцем индивидуально.

В зависимости от модели ДХО могут быть закреплены на кузове автомобиля при помощи саморезов, специальной стяжки или ленты липучки.

к содержанию ↑

Как правильно подключить

Важно! Только правильно выполненное подключение обеспечит максимально положительный эффект от использования ДХО.

Для подключения дополнительно устанавливаемых ДХО можно использовать несколько схем подключения:

1. Посредством установки дополнительной кнопки управления, размещаемой в салоне автомобиля, и подключения ее к аккумуляторной батарее.
2. С использованием дополнительного реле с 4 контактами.
3. Через штатное реле управления освещением с 5 контактами.

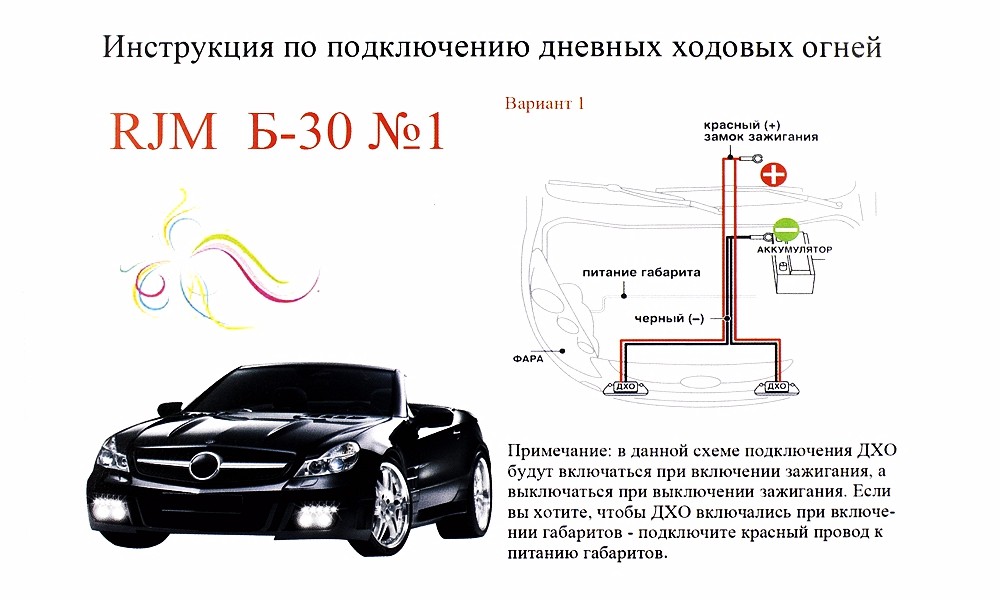

Кроме выше приведенных схем, можно воспользоваться и другими, размещенными в технической литературе и в интернете, или разработать свою, отвечающую требованиям использования ДХО и личным предпочтениям.

к содержанию ↑

Требования к установке

Места размещения ДХО, устанавливаемых дополнительно, регламентированы ГОСТ и должны соответствовать следующим требованиям:

• расстояние между фонарями ДХО – не менее 600 мм;
• от края кузова до ДХО – не более 400 мм;
• расстояние между ДХО и дорожным полотном – не менее 250 мм.

Требования ГОСТ Р41.48-2004 по установке ДХО на автомобиль

Как видно из настоящей статьи, ДХО для ВАЗ-2114 может самостоятельно выбрать и установить каждый владелец данной модели, и это не составит для него никакого труда. Данная статья и прочая информация в интернете окажут помощь при решении этой задачи.

к содержанию ↑

Видео
