Где находится реле стартера форд фокус 3: Форд Фокуc 3 расположение блоков управления. Предохранители и реле

Posted on 04.01.202023.02.2021

Содержание

  • Форд Фокуc 3 расположение блоков управления. Предохранители и реле
      • Блок предохранителей в багажнике
      • Блок предохранителей и реле моторный отсек 1
  • Предохранители Форд Фокус 3 и реле со схемами блоков и описанием назначения
    • Расположение блоков
    • Блок в салоне
    • Блоки под капотом
      • Монтажный блок
      • Блок силовых предохранителей
    • Блок в багажнике
    • Инструкция Форд Фокус 3
  • ᐅ Схема предохранителей и реле Ford Focus 3 (2010-2018)
  • Предохранители и реле Ford Focus 3
  • Предохранители Форд Фокус 3, 2010
  • схема блока и реле, где находятся
    • Блок предохранителей в салоне
    • Под капотом
      • Монтажный блок
      • Блок силовых предохранителей
    • Блок предохранителей в багажнике
    • Распиновка предохранителей
    • Схема предохранителей и реле
    • Какой предохранитель за что отвечает
      • Где находится предохранитель прикуривателя
      • Предохранитель бензонасоса: где находится
      • Предохранитель и реле кондиционера
      • Ближний свет
      • Дальний свет
      • Звуковой сигнал
      • Стоп-сигналы
      • Стартер
      • Генератор
      • Вентилятор охлаждения
      • Стеклоподъемники
      • Электроусилитель руля
      • Предохранитель на ГУР
      • Магнитола
      • Стеклоочистители
      • Зажигание
      • Предохранители габаритов
      • Задний ход
      • Клаксон
      • Предохранитель омывателя лобового стекла: где находится
      • Панель приборов
      • Противотуманные фары
      • Предохранитель АБС
      • Замок багажника
      • Рулевая рейка
      • Подушки безопасности
      • Печка
      • Реле бензонасоса: где стоит
      • Реле зарядки
      • Реле поворотников
      • Запасные предохранители
      • Как снять и заменить блок предохранителей
    • Замена предохранителей Focus 3
    • Ошибки в ремонте блока
    • Итог
  • Стартер Форд Фокус 3
      • Снятие стартера Форд Фокус 3
  • Ford Focus (2012-2014)
    • Схема предохранителей Ford Focus 2012-2014
        • Салон автомобиля
        • Моторный отсек
        • Багажное отделение
        • 2012
        • Салон автомобиля
        • Моторный отсек
        • Багажное отделение
        • 2013
        • Салон автомобиля
        • Моторный отсек
        • Багажное отделение
        • 2014
        • Салон автомобиля
        • Моторный отсек
        • Багажное отделение
  • Ford Focus mk3 (2015) — схема предохранителей (версия для США)
    • Ford Focus mk3 (2015) — схема предохранителей (версия для США)
      • Блок предохранителей в моторном отсеке
      • Блок предохранителей в салоне
      • Блок предохранителей в багажном отделении
  • 2008 ford focus реле фар
  • 10 Лучшее реле стартера Ford Focus, рассмотренное и оцененное в 2021 году
    • Как купить лучшее реле стартера Ford Focus
  • не заводится — причины и способы устранения
    • 1. Слабый аккумулятор
      • Тест 12v аккумулятор
      • Запускаем Ford Focus
    • 2. Коррозия аккумулятора
      • Очистить аккумулятор от коррозии
    • 3. Слабый брелок аккумулятор
      • Как завести Форд Фокус с севшим аккумулятором брелока
    • 4. Неисправен стартер.
      • Временное исправление для стартера
    • 5. Неисправен генератор
    • 6. Забит топливный фильтр
    • 7. Неисправность топливного насоса
    • 8. Перегорел предохранитель
    • 9. Неисправные свечи зажигания
    • 10. Повреждения грызунами
    • 11. Неисправность двигателя
    • Используйте сканер OBD2 для диагностики
    • Заключение
  • Ford Focus Service Manual :: Стартер :: Система запуска
        • Система запуска — Описание и работа
  • Признаки неисправного или неисправного реле стартера — Autoblog
      • 1. Автомобиль не заводится
      • 2. Стартер остается включенным после запуска двигателя
      • 3. Периодические проблемы с запуском автомобиля
      • 4. Звук щелчка стартера
    • Ищете новое реле стартера?
      • Посмотрите десятки реле и соленоидов прямо здесь

Форд Фокуc 3 расположение блоков управления. Предохранители и реле

  • 6 Диагностический разъем(DLC)
  • 7 Блок управления конвертером DC/DC
  • 8 Блок управления электрооборудованием двери водителя
  • 9 Блок управления электрооборудованием левой задней двери
  • 10 Блок управления электрооборудованием двери пассажира
  • 11 Блок управления электрооборудованием правой задней двери
  • 12 Электронный блок управления двигателем (ECM) -за накладкой колесной арки левого колеса
  • 13 Блок управления электродвигателем вентилятора системы охлаждения
  • 14 Блок управления заслонкой радиатора системы охлаждения
  • 15 Блок предохранителей/реле, моторный отсек 1
  • 16 Блок предохранителей/реле, моторный отсек 2
  • 17 Блок предохранителей/реле, приборная панель
  • 18 Блок предохранителей/реле, багажное отделение – в левой части багажного отделения
  • 19 Блок управления свечами накаливания — за накладкой колесной арки левого колеса
  • 20 Блок управления фарами
  • 21 Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора
  • 22 Звуковой сигнал 1
  • 23 Звуковой сигнал 2
  • 24 Блок управления замком зажигания
  • 25 Блок управления интерфейсом комбинации приборов
  • 26 Блок управления комбинацией приборов
  • 27 Блок управления системы дистанционного управления центральным замком и запуска двигателя
  • 28 Блок управления системой слежения за разметкой
  • 29 Многофункциональный блок управления — в блоке предохранителей/реле под приборной панелью — функции: Противоугонная система, центральный замок, противотуманные фары, топливный насос, фары, указатели поворота/аварийная сигнализация, лампы освещения салона, очиститель/ омыватель заднего стекла, фонари заднего хода, очиститель/омыватель лобового стекла
  • 30 Блок управления навигационной системой – в потолочной консоли
  • 31 Датчик температуры окружающего воздуха-в зеркале левой двери
  • 32 Блок управления системой парковки — в правой части багажного отделения
  • 33 Блок определения столкновения с пешеходом — в потолочной консоли
  • 34 Блок управления усилителем рулевого управления
  • 35 Блок управления подогревом сиденья водителя — под сиденьем водителя
  • 36 Блок управления подогревом сиденья пассажира – под сиденьем пассажира
  • 37 Блок управления электрооборудованием рулевого колеса
  • 38 Электронный блок управления SRS
  • 39 Блок управления телефоном
  • 40 Блок управления электрооборудованием прицепа — в левой части багажного отделения
  • 41 Электронный блок управления трансмиссией (TCM) –на трансмиссии
  • Блок предохранителей в багажнике


    1 Реле вспомогательных цепей зажигания

    2 —

    3 —

    4 —

    5 Реле противоугонной системы

    6 —

    F1 —

    F2 (10A) Система дистанционного управления центральным замком и запуска двигателя

    F3 (5A) Система дистанционного управления центральным замком и запуска двигателя

    F4 (25A)

    F5 (25A)

    F6 (25A)

    F7 (25A)

    F8 (10A) Противоугонная система

    F9 (25A) Электропривод передних сидений

    F10 —

    F11 —

    F12 (10A) С системой стоп-старт: Электронный блок управления кондиционером

    F13 (5A) С системой стоп-старт: Комбинация приборов

    F14 (7,5A)

    F15 (15A) С системой стоп-старт: Аудиосистема

    F16 —

    F17 —

    F18 —

    F19 —

    F20 —

    F21 —

    F22 —

    F23 (25A)

    F24 —

    F25 —

    F26 (40A) Электрооборудование прицепа

    F27 —

    F28 —

    F29 (5A)

    F30 (5A) Система парковки

    F31 —

    F32 —

    F33 —

    F34 (15A) Подогреватель передних сидений

    F35 (15A) Подогреватель передних сидений

    F36 —

    F37 (5A) Люк

    F38 —

    F39 —

    F40 —

    F41 (5A) Электрооборудование прицепа

    F42 —

    F43 —

    F44 —

    F45 —

    F46 (10A

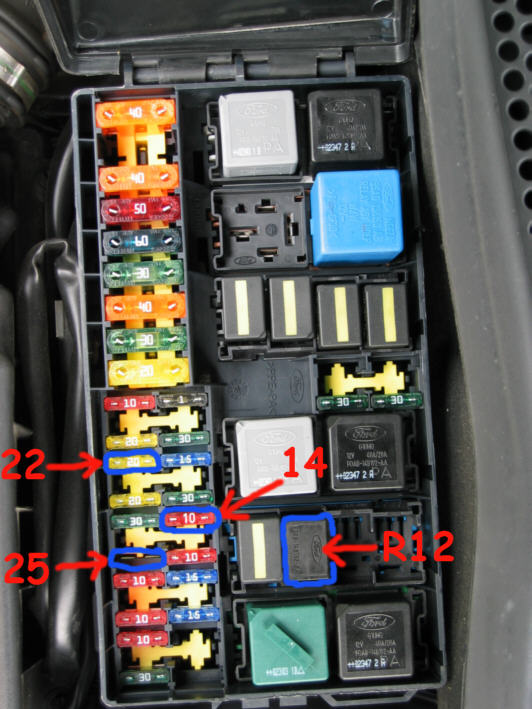

    Блок предохранителей и реле моторный отсек 1


    1
    2 Реле звукового сигнала

    3 —

    4 —

    5 —

    6 —

    7 Реле обогревателя лобового стекла

    8 —

    9 Реле очистителя/омывателя фар

    10 Реле стартера

    11 Реле электромагнитной муфты компрессора кондиционера

    12 Реле электродвигателя вентилятора системы охлаждения

    13 Реле электродвигателя вентилятора отопителя

    14 Реле системы управления двигателем

    15 Реле обогревателя заднего стекла

    16 Реле основных цепей зажигания

    F7 (40A)Система ABS/ESP

    F8 (30A)Система ABS/ESP

    F9 (30A) Обогреватель заднего стекла

    F10 (40A) Кондиционер/отопитель

    F11 (30A) Система стоп-старт

    F12 (30A) Управление двигателем

    F13 (30A) Стартер

    F14 (40A) Обогреватель лобового стекла

    F15 (25A) Электронный блок управления трансмиссией(TCM)

    F16 (40A) Обогреватель лобового стекла

    F17 (20A)

    F18 (20A) Электродвигатель очистителя лобового стекла

    F19 (5A) Система ABS/ESP

    F20 (15A) Звуковые сигналы

    F21 (5A) Стоп-сигналы

    F22 (15A) Система зарядки

    F23 (5A) Фары

    F24 (20A) Многофункциональный блок управления

    F25 (10A) Электропривод зеркал заднего вида

    F26 (15A) Электронный блок управления трансмиссией (TCM)

    F27 (15A) Кондиционер/отопитель

    F28 (5A) Система поддержания скорости

    F29 (20A) Омыватель фар

    F30 (5A) Управление двигателем

    F31 —

    F32 (10A) Управление двигателем

    F33 (10A) Управление двигателем

    F34 (10A) Управление двигателем

    F35 (5A/15A) Управление двигателем

    F36 (10A) Управление двигателем

    F37 —

    F38 (15A)

    F39 (5A) Фары

    F40 (5A) Блок управления усилителем рулевого управления

    F41 (20A) Многофункциональный блок управления

    F42 (15A) Электродвигатель очистителя заднего стекла

    F43 (15A) Блок управления фарами

    F44 (5A) Система поддержания скорости

    F45 (10A) Обогреватели форсунок омывателя лобового стекла

    F46 (25A) Электропривод передних стеклоподъемников

    F47 (7,5A) Обогреватель зеркал заднего вида на дверях

    F48 (15A) Обогреватель заднего стекла

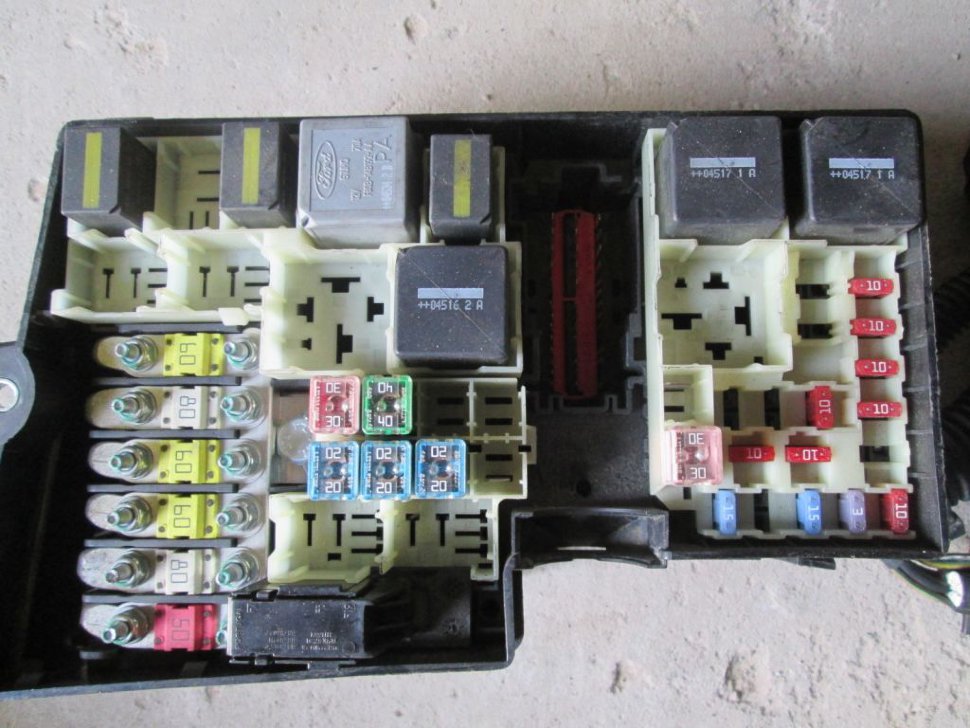

    Блок предохранителей и реле моторный отсек 2


    F1 (80A) Блок управления усилителем рулевого управления

    F2 (150A) Стартер

    F3 (100A)

    F4 (50A) Многофункциональный блок управления

    F5 (80A) Дополнительный отопитель

    F6 (70A)

    F7 —

    F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения

    F9 (50A) Многофункциональный блок управления

    F10 (60A) Блок управления свечами накаливания


    Блок предохранителей в салоне


    F56 (20A)Топливный насос

    F57 —

    F58 —

    F59 (5A) Противоугонная система

    F60 (10A)

    F61 (20A)

    F62 (5A)

    F63 (10A) Система поддержания скорости

    F64 —

    F65 (10A) Замок крышки багажника / задней двери

    F66 (20A) Центральный замок

    F67 (7,5A)

    F68 (15A) Замок рулевой колонки

    F69 (5A) Комбинация приборов

    F70 (20A) Центральный замок

    F71 (10A) Кондиционер/отопитель

    F72 (7,5A) Блок управления электрооборудованием рулевого колеса

    F73 (5A)

    F74 (15A) Дальний свет фар

    F75 (15A) Противотуманные фары

    F76 (10A) Фонари заднего хода

    F77 (20A) Омыватель лобового стекла

    F78 (5A) Система дистанционного управления центральным замком и запуска двигателя

    F79 (15A)

    F80 (20A) Люк

    F81 (5A) Противоугонная система

    F82 (20A) Омыватель лобового стекла

    F83 (20A) Центральный замок

    F84 (20A) Центральный замок

    F85 (7,5A)

    F86 (10A) Система SRS

    F87 —

    F88 —

    F89 —

    Предохранители Форд Фокус 3 и реле со схемами блоков и описанием назначения

    Ford Focus 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хетчбек, универсал и поставлялся на рынки более 122 стран, в том числе и России. Рестайлинг данная модель прошла в 2014 году. В нашем материале мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3 го поколения, их описание со схемами блоков и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель. Так же покажем общее расположение всех электронных блоков управления.

    Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.

    Расположение блоков

    На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.

    Схема

    Описание

    1Электронный блок управления ABS
    2Электронный блок управления кондиционером
    3Звуковой сигнал противоугонной системы – в правой части багажного отделения
    4Блок управления интерфейсом аудиосистемы
    5Аккумуляторная батарея
    6Диагностический разъем (DLC)
    7Блок управления конвертером DC/DC
    8Блок управления электрооборудованием двери водителя
    9Блок управления электрооборудованием левой задней двери
    10Блок управления электрооборудованием двери пассажира
    11Блок управления электрооборудованием правой задней двери
    12Электронный блок управления двигателем (ECM) -за накладкой колесной арки левого колеса
    13Блок управления электродвигателем вентилятора системы охлаждения
    14Блок управления заслонкой радиатора системы охлаждения
    15Блок предохранителей /реле, моторный отсек 1
    16Блок предохранителей /реле, моторный отсек 2
    17Блок предохранителей /реле, приборная панель
    18Блок предохранителей /реле, багажное отделение – в левой части багажного отделения
    19Блок управления свечами накаливания — за накладкой колесной арки левого колеса
    20Блок управления фарами
    21Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора
    22Звуковой сигнал 1
    23Звуковой сигнал 2
    24Блок управления замком зажигания
    25Блок управления интерфейсом комбинации приборов
    26Блок управления комбинацией приборов
    27Блок управления системы дистанционного управления центральным замком и запуска двигателя
    28Блок управления системой слежения за разметкой

    В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.

    Блок в салоне

    Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.

    Фото — пример

    Схема

    Расшифровка

    5620А Топливный насос
    57Резерв
    58Резерв
    595А Приемопередатчик пассивной противоугонной системы
    6010А Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк
    6120А Прикуриватель, задняя розетка
    625А Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением
    6310А Европа: Система адаптивного круиз-контроля
    64Резерв
    6510А Отпирание защелки двери багажного отделения с электроприводом
    6620А Блокировка двери водителя, двойная блокировка
    677,5А Информационно — развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
    6815А Электрический блокиратор рулевой колонки
    695А Комбинация приборов
    7020А Центральный замок
    717,5/10А Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
    727,5А Модуль рулевого колеса
    735/7,5А Диагностический разъем, батарея сирены противоугонной системы
    7415А Дальний свет фар
    7515А Передний противотуманный свет
    7610А Лампы заднего хода
    7720А Омыватель лобового стекла, омыватель заднего стекла
    785А Замок зажигания, кнопка запуска, система бесключевого доступа / запуска
    7915А Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери
    8020А Люк, солнцезащитная шторка
    815А Датчик контроля салона, радиочастотный радиоприемник
    8220А Насос омывателя стекла
    8320А Центральный замок
    8420А Разблокировка двери водителя, двойная блокировка
    857,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера
    8610А Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
    8715А Подогрев рулевого колеса
    8825А Модуль качества напряжения
    89 —

    За прикуриватель отвечает предохранитель номер 61 на 20А.

    Блоки под капотом

    Пример расположения блоков

    Монтажный блок

    Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.

    Фото — схема

    Обозначение предохранителей

    740А ABS, ESP
    830А ESP
    930А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке
    1040А Мотор отопителя
    1130А Модуль качества напряжения, Система старт-стоп
    1230А Реле блока управления двигателем клапан системы рециркуляции отработавших газов
    1330А Реле стартера
    1440А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник
    1525А Вентилятор системы охлаждения, Блок управления коробкой передач
    1640А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи
    1720А Вспомогательный отопитель
    1820А Стеклоочиститель
    195А ABS, ESP
    2015А Звуковой сигнал
    215А Выключатель ламп стоп-сигнала
    2215А Система мониторинга аккумуляторной батареи 5А Парковочный помощник
    235А Катушки реле, переключатель освещения
    2420А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона)
    2510А Зеркала с электроприводом
    2615/20/25А Блок управления коробкой передач
    2715А Муфта компрессора кондиционера
    285А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении
    2920А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении
    305А Блок управления двигателем
    3115А Вентилятор интеркуллера (1. 6L Duratorq TDCi)
    3210А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
    3310А Катушки зажигания
    3410А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера
    355/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания
    3610А Блок управления двигателем 5А Активные жалюзи радиатора
    375А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов
    3815А Блок управления двигателем, блок управления коробкой передач
    395А Блок управления фарами 15А Сиденье водителя с электроприводом
    405А Усилитель рулевого управления
    4120А Блок кузовной электроники
    4215А Задний стеклоочиститель
    4315А Корректор света фар, адаптивное освещение
    445А Адаптивный круиз-контроль
    4510А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом
    4625А Передние стеклоподъемники либо Вентилятор системы охлаждения
    477,5А Обогрев зеркал
    4815А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом

    За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.

    Реле

    R1Вентилятор интеркулера
    R2Звуковой сигнал
    R3Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла
    R4Резерв
    R5Задний стеклоочиститель
    R6Вентилятор системы охлаждения
    R7Обогреватель ветрового стекла
    R8Вентилятор системы охлаждения
    R9Омыватели фар
    R10Вентилятор системы охлаждения, Стартер
    R11Муфта компрессора кондиционера
    R12Вентилятор системы охлаждения
    R13Мотор отопителя
    R14Блок управления двигателем
    R15Стартер, Обогрев заднего стекла
    R16Зажигание

    Блок силовых предохранителей

    Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.

    Схема

    Назначение

    • F1 (80A) Блок управления усилителем рулевого управления
    • F2 (150A) Стартер
    • F3 (100A)
    • F4 (50A) Многофункциональный блок управления
    • F5 (80A) Дополнительный отопитель
    • F6 (70A)
    • F7 —
    • F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
    • F9 (50A) Многофункциональный блок управления
    • F10 (60A) Блок управления свечами накаливания

    Блок в багажнике

    Расположен за обшивкой либо защитной крышкой.

    Фото — пример

    Схема

    Описание

    15А Катушки реле
    210А Модуль бесключевой системы автомобиля
    35А Ручки дверей в автомобилях с системой бесключевого входа
    425А Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
    525А Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
    625А Модуль двери (задняя левая) (стеклоподъемник)
    725А Модуль двери (задняя правая) (стеклоподъемник)
    810А Европа: Сирена противоугонной системы
    925А Сиденье водителя с электроприводом
    10Стеклоподъемники, ’14-’18: Усилитель аудиосистемы
    115А Модуль бесключевой системы автомобиля, 25А Сиденье пассажира с электроприводом
    1210А Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
    135А Комбинация приборов (с модулем запуска и остановки)
    147,5А Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки)
    1515А Аудиосистема (с модулем запуска и остановки)
    16—
    17—
    18—
    19—
    20—
    21—
    22—
    2325А Аудио усилитель
    2430А Обогрев заднего стекла
    2520А Розетка в багажном отсеке
    2640А Модуль прицепа
    27—
    2840А Модуль прицепа
    295А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида
    305А Модуль системы помощи при парковке
    31—
    32—
    3315А Реле заднего стеклоочистителя
    3415А Подогрев водительского сиденья
    3515А Подогрев пассажирского сиденья
    36—
    375А Люк
    38—
    39—
    40—
    415А Раздвижное буксирное устройство
    42—
    43—
    4410А Зеркала с электроприводом
    457,5А Обогрев зеркал
    465А Система мониторинга не просматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя)
    Реле
    R1Замок зажигания
    R2Обогрев заднего стекла
    R3Задний стеклоочиститель
    R4—
    R5Сирена противоугонной системы
    R6Вспомогательное реле

    Инструкция Форд Фокус 3

    Нужно больше информации про ремонт и обслуживание Ford Focus 3? Изучите данную инструкцию: «скачать«.

    По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.

    А если останутся вопросы, задавайте их в комментарии.

    ᐅ Схема предохранителей и реле Ford Focus 3 (2010-2018)

    №АНазначение
    740ABS, ESP
    8 30ESP
    930Европа:
       ’10-’14: Обогрев заднего стекла
    США: Обогрев заднего стекла
    40
    Европа:
       ’14-’18: Блок предохранителей в багажном отсеке
    1040Мотор отопителя
    1130Европа:
       ’10-’14: Модуль качества напряжения
       ’14-’18: Система старт-стоп
    США:
       ’14-’18: Система старт-стоп
    1230Реле блока управления двигателем клапан системы рециркуляции отработавших газов
    1330Реле стартера
    1440Европа: Обогреватель ветрового стекла (правая сторона)
    25
    США: Задний стеклоподъемник
    15251. 0L EcoBoost: Вентилятор системы охлаждения
    США: Блок управления коробкой передач
    Европа:
       ’14-’18: Блок управления коробкой передач
    1640Европа: Обогреватель ветрового стекла (левая сторона)
    20
    США:
       ’18: Датчик аккумуляторной батареи
    1720Европа: Вспомогательный отопитель
    1820Стеклоочиститель
    19
    5ABS, ESP
    2015Звуковой сигнал
    215Выключатель ламп стоп-сигнала
    2215Система мониторинга аккумуляторной батареи
    5
    США:
       ’18: Парковочный помощник
    235Катушки реле, переключатель освещения
    2420Европа:
       ’10-’14: Задняя розетка
    5
    США:
       ’16-’18: Обогреватель ветрового стекла (правая сторона)
    2510США: Зеркала с электроприводом
    Европа:
       ’10-’14: Зеркала с электроприводом
    2615Блок управления коробкой передач
    25
    Europe:
       ’14-’18: Блок управления коробкой передач (шестиступенчатая автоматическая коробка передач)
    20
    1. 0L EcoBoost: Блок управления коробкой передач
    2715Муфта компрессора кондиционера
    285
    США:
       ’10-’14: Датчик массового расхода воздуха
       ’18: Задняя камера
    Европа:
       ’10-’14: Адаптивный круиз-контроль
    10
    Европа:
       ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении
    2920Европа: Омыватели фар
    10
    США:
       ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении
    305Блок управления двигателем
    3115Европа:
       ’10-’14: Вентилятор интеркулера (1. 6L Duratorq TDCi)
    5
    США:
       ’18: Задержка
    3210Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
    3310Катушки зажигания
    15
    Блок управления двигателем, катушки зажигания, датчик массового расхода воздуха (2.0 GDI)
    3410Европа: Форсунки
    США:
       ’14-’17: Помпа системы охлаждения, клапан продувки адсорбера,
       ’18: Помпа системы охлаждения, клапан продувки адсорбера, перепускной клапан турбины, масляный насос, компрессор кондиционера, звук выхлопа (symposer), блок управления двигателем
    355 США:
       ’10-’14: Активные жалюзи радиатора
    15
    Европа:
       ’10-’14: Подогрев топливного фильтра (дизельные двигатели), активные жалюзи радиатора
    10
    США:
       ’14-’18: Датчик положения коленчатого вала, подогреваемый кислородный датчик, клапан продувки адсорбера
    15
    Европа:
       ’14-’18: Датчик воды в топливе, блок управления двигателем, катушки зажигания
    3610’10-’14: Блок управления двигателем
    5
    ’14-’18: Активные жалюзи радиатора
    375
    Европа:
       ’10-’14: ABS
    15
    США:
       ’14-’18: Дневные ходовые огни, блок управления фарами
    20
    Европа:
       ’14-’18: Дополнительная розетка на панели приборов
    3815Блок управления двигателем, блок управления коробкой передач
    395Блок управления фарами
    15
    США:
       ’16-’18: Сиденье водителя с электроприводом
    405Усилитель рулевого управления
    4120Блок кузовной электроники
    4215США: Задний стеклоочиститель
    Европа:
       ’10-’14: Задний стеклоочиститель
    4315Корректор света фар, адаптивное освещение
    445Европа: Адаптивный круиз-контроль
    4510Европа: Обогрев жиклеров стеклоомывателя
    15
    США:
       ’16-’18: Сиденье пассажира с электроприводом
    4625Европа:
       ’10-’14: Передние стеклоподъемники
       ’14-’18: Вентилятор системы охлаждения
    США: Передние стеклоподъемники
    477. 5Европа:
       ’10-’14: Обогрев зеркал
    США: Обогрев зеркал
    4815Европа: Испаритель фильтра продуктов сгорания дизельного топлива
    5
    США:
       ’10-’13: Зеркала с электроприводом
    Реле
    R1
    Вентилятор интеркулера
    R2
    Звуковой сигнал
    R3
    Европа: Испаритель фильтра продуктов сгорания дизельного топлива
    США:
       ’14-’18: Обогреватель ветрового стекла
    R4
     —
    R5
    Задний стеклоочиститель
    R6
    Европа: Вентилятор системы охлаждения
    R7
    Европа: Обогреватель ветрового стекла
    США:
       ’18: Вспомогательное реле
    R8
    Европа: Вентилятор системы охлаждения
    США:
       ’14-’18: Вспомогательное реле
    R9
    Европа: Омыватели фар
    R10
    Европа: Вентилятор системы охлаждения
    США: Стартер
    R11
    Муфта компрессора кондиционера
    R12
    Вентилятор системы охлаждения
    R13
    Мотор отопителя
    R14
    Блок управления двигателем
    R15
    Европа: Стартер
    США: Обогрев заднего стекла
    R16
    Зажигание

    Предохранители и реле Ford Focus 3

    Рассмотрены автомобили хэтчбек, седан, универсал с 2011 года выпуска

    Монтажный блок предохранителей расположен под капотом (на схеме цифра 9).

    Для получения доступа к предохранителям, нужно нажать на фиксатор и снять крышку блока. На ее внутренней стороне есть схема расположения реле и предохранителей. Там же находится пинцет для их замены.

    Расшифровка:

    НомерСила тока, АЦветНазначение предохранителя
    740ЗеленыйНасос ABS, насос системы динамической стабилизации (ESP)
    830РозовыйКлапан системы динамической стабилизации (ESP)
    930РозовыйОбогреватель заднего стекла
    1040ЗеленыйЭлектровентилятор воздухонагнетателя
    1130РозовыйМодуль запуска и остановки двигателя
    1230РозовыйЭлектронный блок управления двигателем
    1330РозовыйРеле стартера
    1440ЗеленыйОбогрев ветрового стекла, правая сторона
    1525БелыйБлок управления трансмиссией
    1640ЗеленыйОбогрев ветрового стекла, левая сторона
    1720СинийВспомогательный отопитель
    1820СинийОчистители ветрового стекла
    195КоричневыйМодуль ABS, модуль системы динамической стабилизации (ESP)
    2015СинийЗвуковой сигнал
    215КоричневыйВыключатель стоп-сигналов
    2215СинийСистема контроля аккумуляторной батареи
    235КоричневыйКатушка зажигания, блок управления наружным освещением
    2420ЖелтыйЗадняя розетка для подключения дополнительного электрооборудования
    2510КрасныйНаружные зеркала заднего вида с электроприводом
    2615СинийБлок управления трансмиссией
    2715СинийМуфта компрессора системы кондиционирования
    285КоричневыйАдаптивная система круиз-контроля
    2920ЖелтыйОмыватели фар
    305КоричневыйЭлектронный блок управления двигателем
    31—~Не используется
    3210КрасныйКлапан рециркуляции отработанных газов (EGR) , привод вихревых заслонок , датчики кислорода в отработанных газах
    3310КрасныйПривод заслонок управления каналами впускного коллектора
    3410КрасныйФорсунки
    355КоричневыйАктивные жалюзи радиатора (бензиновый двигатель)
    3515СинийАктивные жалюзи радиатора (дизельный двигатель)
    3610КрасныйЭлектронный блок управления двигателем
    37“Не используется
    3815СинийЭлектронный блок управления двигателем, блок управления трансмиссией
    395КоричневыйМодуль управления фарами
    405КоричневыйЭлектроусилитель рулевого управления
    4120ЖелтыйБлок управления наружным освещением
    4215СинийОчиститель заднего стекла
    4315СинийРегулятор наклона фар
    445КоричневыйАдаптивная система круиз-контроля
    4510КрасныйОбогрев форсунок омывателя ветрового окна
    4625БелыйЭлектрические стеклоподъемники (передние окна)
    477,5БордовыйЭлектрообогрев наружных зеркал заднего вида
    48—Испаритель

    Расположение предохранителей в салоне

    Большая часть предохранителей установлена в монтажном блоке, который расположен в салоне под приборной панелью с правой стороны.  Для получения доступа к этим реле и предохрани­телям, необходимо сжать, потянуть вниз и снять два фиксатора крепления под панелью справа.

    После, снимите защитный кожух, используя специальный пластмасо­вый пинцет и извлеките необходимый предо­хранитель.

    Расшифровка:

    НомерСила тока,АЦветНазначение предохранителя
    5620ЖелтыйПитание топливного насоса
    57-58——Не используется
    595КоричневыйПитание пассивной противоугонной системы (PATS)
    6010КрасныйПлафоны освещения салона, блок управления стеклоподъемниками и наружными зер­калами, лампа вещевого ящика, лампы наружного освещения, электропривод люка
    6120ЖелтыйПредохранитель прикуривателя, задняя розетка для подключения дополнительного оборудования
    625КоричневыйМодуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения
    6310КрасныйАдаптивная система круиз-контроля
    64——Не используется
    6510КрасныйМеханизм открывания крышки багажного отделения
    6620ЖелтыйЗамок двери водителя
    677,5БордовыйДисплей аудиосистемы
    6815КрасныйЗамок рулевой колонки
    695КоричневыйПанель приборов
    7020ЖелтыйЦентральный замок
    7110КрасныйСистема отопления и кондиционирования
    727,5БордовыйЭлектроусилитель рулевого управления
    735КоричневыйАвтономное звуковое устройство, диагностический разъем
    7415СинийГлавный предохранитель фар дальнего света
    7515СинийПередние противотуманные фары
    7610КрасныйФонари заднего хода
    7720ЖелтыйНасос омывателя фар
    785КоричневыйВыключатель (замок) зажигания или кнопка запуска
    7915СинийАудиосистема, аварийная сигнализация и кнопка запирания дверей
    8020ЖелтыйЛюк с электроприводом
    815КоричневыйДатчик движения в салоне, антенна
    8220ЖелтыйНасос стеклоомывателя
    8320ЖелтыйЦентральный замок
    8420ЖелтыйЗамок двери водителя
    857,5БордовыйЭлектродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель, блок управления системой отопления, кондиционирования и вентиляции салона
    8610КрасныйПреднатяжители ремней безопасности, система отключения подушки безопасности пассажира
    87-89—Не используется

    Расположение предохранителей в багажнике.

    Для доступа к реле и предохранителям данного монтажного блока, необходимо сдвинуть крышку блока и снять ее.

    Расшифровка:

    НомерСила тока, АЦветНазначение предохранителя
    1——Не используется
    210КрасныйКнопка запуска двигателя
    35КоричневыйДистанционное открывание дверей
    425БежевыйЭлектрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала
    525БежевыйЭлектрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала
    625БежевыйЭлектрические стеклоподъемники (левая задняя дверь)
    725БежевыйЭлектрические стеклоподъемники (правая задняя дверь)
    810КрасныйСистема сигнализации
    925БежевыйЭлектрическая регулировка положения сиденья водителя
    10-11——Не используется
    1210КрасныйСистемы кондиционирования воздуха
    135КоричневыйКомбинация приборов
    147,5БордовыйДисплей аудиосистемы
    1515СинийАудиосистема, панель управления аудиосистемой
    16-25——Не используется
    2640ЗеленыйМодуль прицепа
    27-28——Не используется
    295КоричневыйСистема мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида
    305КоричневыйМодуль системы помощи при парковке
    31-33——Не используется
    3415СинийОбогрев сиденья водителя
    3515СинийОбогрев сиденья переднего пассажира
    36——Не используется
    375КоричневыйЛюк с электроприводом
    38-45—Не используется
    4610КрасныйСистема мониторинга «мертвых» зон, система помощи для удержания полосы движе­ния, система предотвращения столкновений на малой скорости, камера заднего вида

    Снятие монтажного блока в салоне.

    Для начала нужно отсоединить клемму «минус» от аккумуляторной батареи. После сжать, потянуть вниз и снять два фиксатора крепления от защитного кожуха под приборной панелью справа.

    Снять защитный кожух.

    Снять вещевой ящик вместе с кор­пусом.

    После сжать фиксаторы…

    и сдвинуть фиксирующую скобу.

    Потом нужно отсоединить колодку жгута прово­дов от самого монтажного блока. Аналогично следует отсоединить остальные колодки от монтажного блока.

    после нужно извлечь из корпуса монтажного бло­ка два держателя жгутов проводов.

    Отжав два фиксатора крепления монтажного блока,

    можно снять сам монтажный блок с авто­мобиля.





    Предохранители Форд Фокус 3, 2010

    салон
    багажник
    №Ток, АРасшифровка
    1—не используется
    210Кнопка запуска двигателя
    35Дистанционное открывание дверей
    425Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала
    525Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала
    625Электрические стеклоподъемники (левая задняя дверь)*
    725Электрические стеклоподъемники (правая задняя дверь)*
    810Система сигнализации
    925Электрическая регулировка положения сиденья водителя*
    10-11—Не используется
    1210Системы кондиционирования воздуха
    135Комбинация приборов
    147,5Дисплей аудиосистемы*
    1515Аудиосистема, панель управления аудиосистемой
    16-25—Не используется
    2640Модуль прицепа
    27-28—Не используется
    295Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида*
    305Модуль системы помощи при парковке
    31 — 33—Не используется
    3415Обогрев сиденья водителя
    3515Обогрев сиденья переднего пассажира
    36—Не используется
    375Люк с электроприводом*
    38-45—Не используется
    4610Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида*
    5620Питание топливного насоса (бензонасос)
    57-58—Не используется
    595Питание пассивной противоугонной системы (PATS)
    6010Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка
    6120Прикуриватель фокус 3, задняя розетка для подключения дополнительного оборудования
    625Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения*
    6310Адаптивная система круиз-контроля*
    64—Не используется
    6510Механизм открывания крышки багажного отделения
    6620Замок двери водителя
    677,5Дисплей аудиосистемы
    6815Замок рулевой колонки
    695Панель приборов
    7020Центральный замок
    7110Система отопления и кондиционирования
    727,5Электроусилитель рулевого управления
    735Автономное звуковое устройство, диагностический разъем
    7415Главный предохранитель фар дальнего света
    7515Передние противотуманные фары
    7610Фонари заднего хода
    7720Насос омывателя фар
    785Выключатель (замок) зажигания или кнопка запуска
    7915Аудиосистема, аварийная сигнализация и кнопка запирания дверей
    8020Люк с электроприводом*
    815Датчик движения в салоне, антенна
    8220Насос стеклоомывателя
    8320Центральный замок
    8420Замок двери водителя
    857,5Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона
    8610Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира
    87-89—Не используется

    схема блока и реле, где находятся

    Стандартные предохранители Форд Фокус 3 ответственны за питание и защиту силовых и управляющих цепей электронного оборудования машины. Расположение и назначение плавких вставок и реле одинаково для версий универсал, седан или хэтчбек.


    Блок предохранителей в салоне

    Салонный модуль автомобиля рассчитан на питание вспомогательного оборудования и бортовых систем, не имеющих непосредственного отношения к силовой установке.



    На авто до (2003 г) и после (2015) рестайлинга коробка с вставками устанавливается под приборной доской со стороны переднего пассажира.

    Под капотом

    На авто 2017 года под капотом устанавливается сразу два блока вставок. Первый – основной, защищает вторичные цепи приборов или отвечает за их активацию. Второй – силовой, представлен как панель силовых магистралей.

    Монтажный блок

    Подкапотный модуль расположен с левой стороны мотора у крыла машины. Чтобы открыть блок, потребуется демонтировать верхнюю крышку панели. На фото представлены предохранители автомобиля 2017 года.

    Блок силовых предохранителей

    Смонтированы в панель возле аккумуляторной батареи. Здесь находятся высоко мощные плавкие вставки.

    Блок предохранителей в багажнике

    Панель, смонтированная в грузовом отсеке, расположена под специальной крышкой. Здесь сосредоточены защитные элементы кормовой части машины. Для версий типа хэтчбек и универсал место установки идентично.

    Распиновка предохранителей

    На автомобилях Фокус 3 2012 и других годов нет общей схемы распиновки. Полная картина электропроводки разделена на отдельные фрагменты для более простого восприятия пользователями.


    Схема предохранителей и реле

    Полное описание всех монтажных частей приведено в электросхеме машины. Расположение основных модулей одинаково для 2013, 2012 года и других. Также имеется минимальное отличие в рынках сбыта, будь то американец или европеец – расшифровка панелей будет сильно схожа.

    Модуль багажного отделения.

    Силовые предохранители под капотом.

    Салонный модуль.



    Панель вставок подкапотного пространства.

    Какой предохранитель за что отвечает

    Каждый элемент в автомобиле отвечает за одну или несколько цепей электрооборудования одновременно. Это зависит от номинала плавкой вставки и энергопотребления прибора.

    Также есть различие в размере деталей. Большинство мини предохранителей устанавливаются рядом с микро версиями, что продиктовано экономией места в модуле. Силовые элементы по размеру гораздо больше аналогов – это связано с их мощностью. Для примера, вставки на 80 а, будет крупнее обычных вставок на 10 или 5 Ампер.

    Реле различаются конструктивно, но суть работы устройства одинакова. Релюшка R2 и другие модификации включается цепью управления и замыкает контакты цепи агрегата.

    Где находится предохранитель прикуривателя

    Расположен в салонном монтажном блоке. Вставка R61 также может отвечать за заднюю розетку.

    Предохранитель бензонасоса: где находится

    Питание цепи топливного насоса устанавливается под номером 56 в салоне. Расположение элементов одинаково для бензиновых и дизельных версий автомобиля.

    Релюшка агрегата устанавливается отдельно от монтажной панели.

    Предохранитель и реле кондиционера

    Для более популярной модификации авто, претерпевшей рестайлинг, вставка муфты компрессора устанавливается внутри салонного отсека № F27.
    Переключатели режимов смонтированы на позициях 71 и 85.

    Ближний свет

    Предохранители для правой и левой фары у моделей 2013 и других годов установлены отдельно от общей цепи. Элементы следует искать возле блока фар. Здесь смонтированы и реле.

    Дальний свет

    Системы оборудованы единой вставкой F74. Предохранитель ответственен за включение релюшек силовой магистрали.

    Звуковой сигнал

    Подача питания на клаксон происходит через вставку №20 подкапотного блока. Инструкция по замене дана ниже. Если вкратце нужен пинцет и знание номера элемента. Вытащили и поставили новый.

    Стоп-сигналы

    Выключатель устанавливается под педалью тормоза. Ответственный за него элемент смонтирован на позиции 21 стандартной панели.

    Стартер

    Если машина не заводится по причине того, что стартер не крутит, следует первым делом проверить №13. Если реле щелкает, но устройство не крутит маховик, потребуется проверить втягивающее, смонтированное на корпусе агрегата. Также посмотрите на релейный переключатель – у детали может перегореть силовой контакт.

    Генератор

    Установка имеет дополнительный регулятор напряжения. Своеобразное реле защищает бортовые цепи и аккумулятор от скачков, вызванных изменением скорости вращения якоря.

    При повреждении источника электрического тока, пользователи наиболее часто отдают предпочтение генераторам фирмы Valeo.

    Вентилятор охлаждения

    Система управления запитана от главного реле. Подача напряжения на переключатели происходит через вставку 35 подкапотного модуля. Релюшки системы охлаждения двигателя активируются от ЭБУ.

    Стеклоподъемники

    Управление для машин после 2011 года устроено так.

    1. Элемент 46 отвечает за питание водительской и пассажирской двери.
    2. Управление переключателями осуществляется от вставок 4 и 5.
    3. Двери кормовой части авто имеются два предохранителя, 6 – для левого и 7 для правого борта.

    Электроусилитель руля

    Фокус 3 снабжается электронным усилителем рулевого управления. система ЭУР смонтирована через элемент F40 внутреннего модуля.

    Предохранитель на ГУР

    На большинстве модификаций автомобиля гидроусилитель руля как таковой отсутствует. Его работ выполняет электрическая система.

    Магнитола

    Аналогично обстоят дела с магнитофоном машины. Устройство является частью общей мультимедийной системы и не имеет отдельного предохранителя. За питание модуля ответственна вставка 67.

    Если автолюбитель желает установить более производительную магнитолу, ее следует подключать через отдельный модуль напрямую от АКБ.

    Стеклоочистители

    Плавкий элемент переднего очистителя монтируется под номером 18 в моторном отсеке машины. Дворник кормовой части работает от элемента 42.

    Зажигание

    Гораздо сложнее устроено. Главное реле питается от предохранителя 78. Отсюда цепь проходит на личинку замка и дальше уходит на пусковые устройства транспортного средства.

    Предохранители габаритов

    Клавиша включения огней запитана через 23 вставку. Реле включения ламп активируется элементом №60.

    Задний ход

    Датчик положения рычага коробки передач не требует дополнительной защиты. Лампа, установленная на корме защищена от предохранитель 76.


    Клаксон

    Стандартный гудок авто получает напряжение через элемент №20.

    Предохранитель омывателя лобового стекла: где находится

    В сложной системе питания устройства присутствует одновременно два элемента. Первый — №45 ответственен за подогрев форсунок разбрызгивателя. Это помогает не замерзнуть жидкости во время зимних морозов.

    Обмотки моторчика замыкаются после вставки 82 салонного модуля. При этом, система совершенно не затрагивает дворники – очиститель питается отдельно.

    Панель приборов

    Штатная приборка активируется от элемента 69. Подсветка доски осуществляется от общего предохранителя включения габаритов.

    Противотуманные фары

    Машина в стоке оборудована только передними противотуманками. Штатные питаются от №75. Если пользователь хочет установить ПТФ на корме машины, запитать их следует от дополнительных вставок.

    Предохранитель АБС

    Система ABS имеет 2 вставки. Элемент №7 ответственен за насос давления жидкости. Восьмой предохранитель отвечает за электрический клапан стабилизации.

    Замок багажника

    Крышка замка багажника открывается через № 83 салонной коробки.

    Рулевая рейка

    Замок стойки питается от 68 вставки, что обеспечивает невозможность ее отключения.

    Подушки безопасности

    Имеет защитные элементы в конструкции. Подача энергии для переднего пассажира проходит через вставку 86.

    Печка

    Автомобиль имеет два отопителя. Мотор основной печки работает от вставки 85. Дополнительная система отопления работает через элемент №17.

    Реле бензонасоса: где стоит

    Подача питания для топливного насоса выполняется через блок управления двигателем. Система зациклена на 12 элементе штатной бортовой цепи. На автомобилях с мотором 2,0 литра деталь может монтироваться отдельно.

    Реле зарядки

    Устройство контроля зарядки АКБ находится возле него в цепи между батареей и генератором.

    Реле поворотников

    Находятся под приборкой со стороны кресла водителя. Их расположение можно легко определить по характерным щелчкам.

    Запасные предохранители

    Система оборудована большим количеством дополнительных вставок. Подобный подход к конструкции блока обоснован возможностью подключения дополнительных агрегатов и оборудования.


    Как снять и заменить блок предохранителей

    Чтобы разобрать основной монтажник под капотом, следует выполнить ряд действий.

    1. Отключить питание от аккумулятора.
    2. Снять крышку модуля.
    3. Используя головку №10 открутить крепление панели к кузову машины.
    4. Вынуть блок с посадочного места и отключить контактные группы прибора.
    5. Далее можно вынуть прибор с машины и заменить его.

    Замена предохранителей Focus 3

    Чтобы поменять перегоревший элемент — достаточно открыть крышку модуля, и используя специальный пинцет, вынуть поврежденный элемент из своего гнезда. Обратный монтаж выполняется в зеркальной последовательности.

    Ошибки в ремонте блока

    Самыми распространенными являются:

    • извлечение вставок руками;
    • попытка перепаять плату в бытовых условиях;
    • попытка проверить панель без специальных приборов.

    Итог

    Предохранители Фокуса 3 поколения расположены в удобных местах и легко меняются. Детали обладают достаточной надежностью и выдерживают длительную эксплуатацию.

    Стартер Форд Фокус 3

    Стартер автомобилей Ford Focus 3 (WAI CS1402) мощностью 1,4 кВт, установленный на картере сцепления, представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором 7 (рис. 10.4) и электромагнитным двухобмоточным тяговым реле 10. Крышки 1,12 и корпус 9 стартера стянуты двумя болтами 11. В корпусе статора закреплены постоянные магниты. Вращение от вала якоря электродвигателя передается валу привода через планетарный редуктор. На валу привода установлена роликовая муфта 5 свободного хода.

    При повороте ключа в выключателе (замке) зажигания в положение «III» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле, в результате рычаг 4 привода (рис. 10.4) перемещается и шестерня стартера входит в зацепление с зубчатым венцом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается), на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через планетарный редуктор проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, происходит разблокировка и пробуксовка муфта свободного хода, что предохраняет стартер от высокой частоты вращения и повреждений.

    Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации:

    —    пуская двигатель, включайте стартер не более чем на 10-15 с и повторно — через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания;

    —    после пуска двигателя немедленно выключите стартер, так как длительное вращение маховиком шестерни муфты может привести к повреждению муфты свободного хода стартера;

    —    не передвигайте автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.


    Детали стартера WAI CS1402:1 — передняя крышка; 2, 11 — болты крепления тягового реле; 3 — резиновый уплотнитель; 4 — рычаг привода; 5 — муфта свободного хода; б — якорь реле; 7 — планетарный редуктор; 8 — возвратная пружина; 9 — корпус стартера; 10 — корпус тягового реле; 12 — задняя крышка; 13 — щеткодержатель; 14 — стопорная шайба; 15 — ротор стартера; 16 — упорная шайба


    Снятие стартера Форд Фокус 3

    Вам потребуются: ключ «на 13», торцовые головки «на 10» и «на 13».

    1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

    2. Снимите брызговик радиатора



      3. Сожмите фиксатор…

    4. .разъедините колодку жгута проводов стартера.

    5.    Отсоедините колодку от держателя на жгуте проводов.

    6.    Отверните гайку крепления клеммы провода питания тягового реле и отсоедините провод от тягового реле стартера.




    7.    Ослабьте затяжку болтов крепления стартера.

    8. Окончательно выверните и извлеките болты.

    9.    Снимите стартер.




    10.    Отведите стартер от блока цилиндров и опустите вниз.

    11.    Извлеките уплотнитель.

    12.    Установите детали в порядке, обратном снятию.

    Схема предохранителей

    Ford Focus (2012-2014)

    В этой статье мы рассмотрим Ford Focus третьего поколения до рестайлинга, выпускавшийся с 2012 по 2014 год. Здесь вы найдете схемы блоков предохранителей Ford Focus 2012, 2013 и 2014, получите информацию о расположении панелей предохранителей. внутри автомобиля и узнайте о назначении каждого предохранителя (схема расположения предохранителей) и реле.

    Схема предохранителей Ford Focus 2012-2014


    Предохранитель прикуривателя (розетки) — предохранитель №61 (прикуриватель, розетка) в блоке предохранителей панели приборов.


    Салон автомобиля

    Панель предохранителей находится с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).

    Моторный отсек

    Блок распределения питания расположен в моторном отсеке.

    Багажное отделение

    Панель предохранителей находится в багажном отделении за левой колесной аркой.

    2012
    Салон автомобиля
    Назначение предохранителей в салоне (2012 г.)
    № Номинальный ток Защищенные цепи
    56 20A Подача топливного насоса, TMAF
    57 — Не используется
    58 — Не используется
    59 5A Пассивный противоугонный трансивер
    60 10A Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли
    61 20A Прикуриватель, розетка
    62 5A Модуль датчика дождя, датчик влажности, Электрохроматическое зеркало заднего вида
    63 — Не используется
    64 — Не используется
    65 10A Разблокировка багажника / задней двери
    66 20A DD FF разблокировка питания, двойной замок
    67 7. 5A SYNC®, многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас
    68 — Не используется
    69 5A Комбинация приборов
    70 20A Электропитание центрального замка и отпирания
    71 10A Головка контроля нагрева (ручной кондиционер), электронная автоматическая регулировка температуры Duel
    72 7.5A Модуль рулевого колеса
    73 5A Разъем канала передачи данных
    74 15A Питание фары ближнего света
    75 15A Питание противотуманных фар
    76 10A Питание фонарей заднего хода
    77 20A Подача омывателя лобового стекла
    78 5A Выключатель зажигания, кнопка запуска
    79 15A Радио, DVD-плеер с навигацией, сенсорный экран, выключатель аварийного освещения, выключатель дверного замка
    80 20A Электропитание люка
    81 5A R F приемник
    82 20A Реле омывателя лобового стекла
    83 20A Центральный замок
    84 20A DD FF разблокировка питания, двойной замок
    85 7. 5A Индикатор отключения подушки безопасности пассажира (PADI), выключатель обогрева переднего сиденья, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в автомобиле
    86 10A Модуль подушки безопасности, OCS, PADI
    87 — Не используется
    88 — Не используется
    89 — Не используется
    Моторный отсек

    Назначение предохранителей в блоке распределения питания (2012 г.)
    № Номинальный ток Защищенные цепи
    F1 — Не используется
    F2 — Не используется
    F3 — Не используется
    F4 — Не используется
    F5 — Не используется
    F6 — Не используется
    F7 40A ** Насос ABS / ESP
    F8 30A ** Клапан ESP
    F9 30A ** Обогрев заднего стекла
    F10 40A ** Электродвигатель вентилятора отопителя
    F11 — Не используется
    F12 30A ** Предохранитель реле ECR
    F13 30A ** Реле стартера
    F14 25A ** Задний электрический стеклоподъемник (без DCU)
    F15 25A ** DPS6
    F16 — Не используется
    F17 — Не используется
    F18 20A ** Электродвигатель переднего стеклоочистителя
    F19 5A * Питание ABS / ESP 15
    F20 15 A * Звуковой сигнал
    F21 5A * Выключатель стоп-сигналов
    F22 15 A * Система контроля заряда батареи
    F23 5A * Катушки реле, модуль переключателя света
    F24 — Не используется
    F25 10 A * Наружное зеркало с электроприводом (без DCU)
    F26 15 A * TCM 30 подача АКПП
    F27 15 A * Сцепление кондиционера
    F28 5A * Питание реле топлива TMAF
    F29 — Не используется
    F30 — Не используется
    F31 — Не используется
    F32 10 A * Клапан рециркуляции ОГ, регулирующие клапаны завихрения, подогреваемые кислородные датчики
    F33 10 A * Катушки зажигания
    F34 10 A * Форсунки
    F35 5A * Активная решетка жалюзи
    F36 10 А * ECM
    F37 — Не используется
    F38 15 A * ECM / TCM 15 подача
    F39 — Не используется
    F40 5A * Питание EPAS 15
    F41 20A * BCM 15 подача
    F42 15 A * Задний дворник
    F43 — Не используется
    F44 — Не используется
    F45 — Не используется
    F46 2 5 A * Передние электрические стеклоподъемники (без DCU)
    F47 7. 5 А * Зеркало с подогревом (без DCU)
    F48 5A * Зеркало наружное с электроприводом (без DCU)
    R1 — Не используется
    R2 Микрореле Звуковой сигнал
    R3 — Не используется
    R4 — Не используется
    R5 Микрореле Задний дворник
    R6 — Не используется
    R7 — Не используется
    R8 — Не используется
    R9 — Не используется
    R10 Мини-реле Реле стартера
    R11 Микрореле Муфта кондиционера
    R12 Реле питания Вентилятор охлаждения
    R13 Мини-реле Вентилятор отопителя
    R14 Мини-реле Реле управления двигателем (ECR)
    R15 Реле питания Оттаивание заднего стекла
    R16 Реле питания Зажигание 15
    * Мини-предохранители
    ** Патронные предохранители
    Багажное отделение
    Назначение предохранителей в багажном отделении (2012 г. )
    № Номинальный ток Защищенные цепи
    F1 — Не используется
    F2 10A Модуль автомобиля без ключа
    F3 5A Ручки дверей автомобиля без ключа
    F4 25A Блок управления передней левой двери
    F5 25A Блок управления двери передний правый
    F6 25A Блок управления двери задняя левая
    F7 25A Блок управления двери задняя правая
    F8 — Не используется
    F9 25A Электродвигатель сиденья водителя
    F10 — Не используется
    F11 — Не используется
    F12 — Не используется
    F13 — Не используется
    F14 — Не используется
    F15 — Не используется
    F16 — Не используется
    F17 — Не используется
    F18 — Не используется
    F19 — Не используется
    F20 — Не используется
    F21 — Не используется
    F22 — Не используется
    F23 25A Усилитель звука
    F24 — Не используется
    F25 — Не используется
    F26 — Не используется
    F27 — Не используется
    F28 — Не используется
    F29 5A Парковочная камера
    F30 5A Модуль помощи при парковке
    F31 — Не используется
    F32 — Не используется
    F33 — Не используется
    F34 15A Обогрев сиденья водителя
    F35 15A Обогрев сиденья пассажира
    F36 — Не используется
    F37 5A Люк
    F38 — Не используется
    F39 — Не используется
    F40 — Не используется
    F41 — Не используется
    F42 — Не используется
    F43 — Не используется
    F44 — Не используется
    F45 — Не используется
    F46 — Не используется
    R1 Реле питания Заднее 15 реле (2/88)
    R2 — Не используется
    R3 — Не используется
    R4 — Не используется
    R5 — Не используется
    R6 — Не используется
    2013
    Салон автомобиля
    Назначение предохранителей в салоне (2013 г. )
    № Номинальный ток Защищенные компоненты
    56 20A Питание топливного насоса, датчик массового расхода воздуха
    57 — Не используется
    58 — Не используется
    59 5A Пассивный противоугонный трансивер
    60 10A Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли
    61 20A Прикуриватель, розетка
    62 5A Модуль датчика дождя, датчик влажности, зеркало заднего вида с автоматическим затемнением
    63 — Не используется
    64 — Не используется
    65 10A Открытие багажного отделения
    66 20A Питание отпирания двери водителя, двойной замок
    67 7. 5A SYNC®, Многофункциональный дисплей, модуль системы глобального позиционирования, компас
    68 — Не используется
    69 5A Комбинация приборов
    70 20A Электропитание центрального замка и отпирания
    71 10A Головка управления нагревом (кондиционер с ручным управлением), электронная автоматическая регулировка температуры Duel
    72 7.5A Модуль рулевого колеса
    73 5A Разъем канала передачи данных
    74 15A Питание фары ближнего света
    75 15A Питание противотуманных фар
    76 10A Питание фонарей заднего хода
    77 20A Подача омывателя лобового стекла
    78 5A Выключатель зажигания, кнопка запуска
    79 15A Радио, DVD-плеер с навигацией, сенсорный экран, выключатель аварийного освещения, выключатель дверного замка
    80 20A Питание люка
    81 5A Радиоприемник
    82 20A Реле омывателя лобового стекла
    83 20A Центральный замок
    84 20A Питание отпирания двери водителя, двойной замок
    85 7. 5A Индикатор отключения подушки безопасности пассажира, выключатель обогрева переднего сиденья, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в салоне автомобиля
    86 10A Модуль подушки безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира
    87 — Не используется
    88 — Не используется
    89 — Не используется
    Моторный отсек

    Назначение предохранителей в блоке распределения питания (2013 г.)
    № Номинальный ток Защищенные компоненты
    F1 — Не используется
    F2 — Не используется
    F3 — Не используется
    F4 — Не используется
    F5 — Не используется
    F6 — Не используется
    F7 40A ** Антиблокировочная тормозная система / Электронный насос программы стабилизации
    F8 30A ** Электронный клапан программы стабилизации
    F9 30A ** Обогрев заднего стекла
    F10 40A ** Электродвигатель вентилятора отопителя
    F11 — Не используется
    F12 30A ** Реле управления двигателем Предохранитель
    F13 30A ** Реле стартера
    F14 25A ** Задний электрический стеклоподъемник (без блока управления дверью)
    F15 25A ** АКПП
    F16 — Не используется
    F17 — Не используется
    F18 20A ** Электродвигатель переднего стеклоочистителя
    F19 5A * Антиблокировочная тормозная система / Электронная программа стабилизации 15 подача
    F20 15A * Звуковой сигнал
    F21 5A * Выключатель стоп-сигналов
    F22 15A * Система контроля заряда батареи
    F23 5A * Катушки реле, модуль переключателя света
    F24 — Не используется
    F25 10 A * Наружное зеркало с электроприводом (без блока управления дверьми)
    F26 15A * Блок управления коробкой передач 30 подачи АКПП
    F27 15A * Муфта кондиционера
    F28 5A * Питание реле топлива массового расхода воздуха
    F29 20 A * Не используется (запасной)
    F30 — Не используется
    F31 — Не используется
    F32 10 A * Клапан регенерации выхлопных газов, регулирующие клапаны завихрения, датчики кислорода с подогревом
    F33 15A * Катушки зажигания
    F34 10 A * Форсунки
    F35 5A * Активная решетка жалюзи
    F36 10 A * Блок управления двигателем
    F37 — Не используется
    F38 15A * Модуль управления двигателем / Модуль управления коробкой передач 15 подача
    F39 5A * Блок управления фарами (Focus ST)
    F40 5A * Электронный усилитель рулевого управления 15 подача
    F41 20A * Блок управления кузовом 15 подача
    F42 15A * Задний дворник
    F43 15A * HID выравнивание фар (Focus ST)
    F44 — Не используется
    F45 — Не используется
    F46 25A * Передние стеклоподъемники (без блока управления дверьми)
    F47 7. 5А * Зеркало с подогревом (без блока управления дверьми)
    F48 5A * Наружное зеркало с электроприводом (без блока управления дверьми)
    R1 — Не используется
    R2 Микрореле Звуковой сигнал
    R3 — Не используется
    R4 — Не используется
    R5 Микрореле Задний дворник
    R6 — Не используется
    R7 — Не используется
    R8 — Не используется
    R9 — Не используется
    R10 Мини-реле Реле стартера
    R11 Микро реле Муфта кондиционера
    R12 Реле питания Вентилятор охлаждения
    R13 Мини-реле Вентилятор отопителя
    R14 Мини-реле Реле управления двигателем
    R15 Реле питания Обогрев заднего стекла
    R16 Реле питания Зажигание 15
    * Мини-предохранители
    ** Патронные предохранители
    Багажное отделение
    Назначение предохранителей в багажном отделении (2013 г. )
    № Номинальный ток Защищенные компоненты
    F1 — Не используется
    F2 10A Модуль автомобиля без ключа
    F3 5A Ручки дверей автомобиля без ключа
    F4 25A Блок управления передней левой двери
    F5 25A Блок управления двери передний правый
    F6 25A Блок управления двери задняя левая
    F7 25A Блок управления двери задняя правая
    F8 — Не используется
    F9 25A Электродвигатель сиденья водителя
    F10 — Не используется
    F11 — Не используется
    F12 — Не используется
    F13 — Не используется
    F14 — Не используется
    F15 — Не используется
    F16 — Не используется
    F17 — Не используется
    F18 — Не используется
    F19 — Не используется
    F20 — Не используется
    F21 — Не используется
    F22 — Не используется
    F23 25A Звуковой усилитель
    F24 — Не используется
    F25 — Не используется
    F26 — Не используется
    F27 — Не используется
    F28 — Не используется
    F29 5A Парковочная камера
    F30 5A Модуль помощи при парковке
    F31 — Не используется
    F32 — Не используется
    F33 — Не используется
    F34 15A Обогрев сиденья водителя
    F35 15A Обогрев сиденья пассажира
    F36 — Не используется
    F37 5A Люк на крыше
    F38 — Не используется
    F39 — Не используется
    F40 — Не используется
    F41 — Не используется
    F42 — Не используется
    F43 — Не используется
    F44 — Не используется
    F45 — Не используется
    F46 — Не используется
    R1 Реле питания Заднее 15 реле (2/88)
    R2 — Не используется
    R3 — Не используется
    R4 — Не используется
    R5 — Не используется
    R6 — Не используется
    2014
    Салон автомобиля
    Назначение предохранителей в салоне (2014 г. )
    № Номинальный ток Защищенные компоненты
    F56 20A Питание топливного насоса, датчик массового расхода воздуха
    F57 — Не используется
    F58 — Не используется
    F59 5A Пассивный противоугонный трансивер
    F60 10A Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли
    F61 20A Прикуриватель, розетка
    F62 — Не используется
    F63 — Не используется
    F64 — Не используется
    F65 10A Открытие багажного отделения
    F66 20A Питание разблокировки двери водителя
    F67 7. 5A SYNC, многофункциональный дисплей, модуль системы глобального позиционирования, компас
    F68 — Не используется
    F69 5A Комбинация приборов, вспомогательная комбинация (Focus ST)
    F70 20A Питание центрального замка и отпирания
    F71 10A Головка контроля нагрева (кондиционер с ручным управлением), электронная автоматическая регулировка температуры Duel
    F72 7.5A Модуль рулевого колеса
    F73 7.5A Разъем канала передачи данных
    F74 15A Питание фары ближнего света
    F75 15A Питание противотуманных фар
    F76 10A Питание фонаря заднего хода
    F77 20A Насос омывателя
    F78 5A Выключатель зажигания, кнопка запуска
    F79 15A Радио, DVD-плеер с навигацией, выключатель аварийного освещения, выключатель дверного замка
    F80 20A Питание люка
    F81 5A Радиоприемник
    F82 20A Заземление насоса омывателя
    F83 20A Масса центрального замка
    F84 20A Земля разблокировки двери водителя
    F85 7. 5A Выключатель обогрева переднего сиденья, Модуль обогрева (кондиционер с ручным управлением), Датчик качества воздуха, Радио, Датчик температуры и влажности в салоне автомобиля, Люк на крыше
    F86 10A Модуль подушки безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира
    F87 — Не используется
    F88 25A Питание для F67, F69, F71 и F79
    F89 — Не используется
    Моторный отсек
    Назначение предохранителей в блоке распределения питания (2014 г.)
    № Номинальный ток Защищенные компоненты
    F7 40A ** Антиблокировочная тормозная система / Электронный насос программы стабилизации
    F8 30A ** Электронный клапан программы стабилизации
    F9 30A ** Обогрев заднего стекла
    F10 40A ** Электродвигатель вентилятора отопителя
    F11 30A ** Блок управления кузовным оборудованием KL30 питание
    F12 30A ** Реле управления двигателем Предохранитель
    F13 30A ** Реле стартера
    F14 25A ** Задний электрический стеклоподъемник (без блока управления дверью)
    FI 5 25A ** АКПП
    F16 — Не используется
    F17 — Не используется
    F18 20A ** Электродвигатель переднего стеклоочистителя
    F19 5A * Антиблокировочная тормозная система / Электронная программа стабилизации 15 подача
    F20 15 A * Звуковой сигнал
    F21 5A * Выключатель стоп-сигналов
    F22 15 A * Система контроля заряда батареи
    F23 5A * Катушки реле, модуль переключателя света
    F24 15 A * Не используется (запасной)
    F25 10 A * Наружное зеркало с электроприводом (без блока управления дверьми)
    F26 15 A * Блок управления трансмиссией 30 подача АКПП
    F27 15 A * Муфта кондиционера
    F28 5A * Питание реле топлива массового расхода воздуха
    F29 20A * Не используется (запасной)
    F30 5A * Поддерживающее питание электронного модуля управления
    F31 — Не используется
    F32 10 A * Клапан регенерации выхлопных газов, регулирующие клапаны завихрения, датчики кислорода с подогревом
    F33 10 A * Катушки зажигания
    F33 15 A * Катушки зажигания (Focus ST)
    F34 10 A * Форсунки
    F35 5A * Активная решетка жалюзи
    F36 10 A * Блок управления двигателем
    F37 — Не используется
    F38 15 A * Модуль управления двигателем / Модуль управления коробкой передач 15 подача
    F39 5A * Блок управления фарами (Focus ST)
    F40 5A * Электронный усилитель рулевого управления 15 подача
    F41 20A * Блок управления кузовом 15 подача
    F42 15 A * Задний дворник
    F43 15 A * Высокоинтенсивный дисплей коррекции положения фар (Focus ST)
    F44 — Не используется
    F45 — Не используется
    F46 25A * Передние стеклоподъемники (без блока управления дверьми)
    F47 7. 5 А * Зеркало с подогревом (без блока управления дверьми)
    F48 — Не используется
    R1 — Не используется
    R2 Микрореле Звуковой сигнал
    R3 — Не используется
    R4 — Не используется
    R5 Микрореле Задний дворник
    R6 — Не используется
    R7 — Не используется
    R8 Реле питания Дополнительное реле с задержкой KL15
    R9 — Не используется
    R10 Мини-реле Реле стартера
    R11 Микро реле Муфта кондиционера
    R12 Реле питания Вентилятор охлаждения
    R13 Мини-реле Вентилятор отопителя
    R14 Мини-реле Реле управления двигателем
    R15 Реле питания Обогрев заднего стекла
    R16 Реле питания Зажигание 15
    * Мини-предохранители
    ** Патронные предохранители
    Багажное отделение

    Назначение предохранителей в багажном отделении (2014 г. )
    № Номинальный ток Защищенные компоненты
    F1 — Не используется
    F2 10A Модуль автомобиля без ключа
    F3 5A Ручки дверей автомобиля без ключа
    F4 25A Блок управления передней левой двери
    F5 25A Блок управления двери передний правый
    F6 25A Блок управления двери задняя левая
    F7 25A Блок управления двери задняя правая
    F8 — Не используется
    F9 25A Электродвигатель сиденья водителя
    F10 25A Звуковой усилитель
    F11 — Не используется
    F12 — Не используется
    F13 — Не используется
    F14 — Не используется
    FI 5 — Не используется
    F16 — Не используется
    F17 — Не используется
    F18 — Не используется
    F19 — Не используется
    F20 — Не используется
    F21 — Не используется
    F22 — Не используется
    F23 — Не используется
    F24 — Не используется
    F25 — Не используется
    F26 — Не используется
    F27 — Не используется
    F28 — Не используется
    F29 5A Парковочная камера
    F30 5A Модуль помощи при парковке
    F31 — Не используется
    F32 — Не используется
    F33 — Не используется
    F34 15A Обогрев сиденья водителя
    F35 15A Обогрев сиденья пассажира
    F36 — Не используется
    F37 — Не используется
    F38 — Не используется
    F39 — Не используется
    F40 — Не используется
    F41 — Не используется
    F42 — Не используется
    F43 — Не используется
    F44 — Не используется
    F45 — Не используется
    F46 — Не используется
    R1 Реле питания Заднее 15 реле (2/88)
    R2 — Не используется
    R3 — Не используется
    R4 — Не используется
    R5 — Не используется
    R6 — Не используется

    Ford Focus mk3 (2015) — схема предохранителей (версия для США)

    Ford Focus mk3 (2015) — схема предохранителей (версия для США)

    Блок предохранителей в моторном отсеке

    Ford Focus mk3 (2015) — блок предохранителей — моторный отсек (версия для США)
    Предохранитель Номинальный ток [A] Защищенные цепи
    F7 40 * Насос антиблокировочной тормозной системы. Клапан регулировки тяги.
    F8 30 ** Регулирующий клапан
    F9 30 ** Обогрев заднего стекла
    F10 40 ** Электродвигатель вентилятора отопителя
    F11 30 ** Старт-стопный модуль
    F12 30 ** Системы управления двигателем. Реле рециркуляции выхлопных газов
    F13 30 ** Реле стартера
    F14 25 ** Задний стеклоподъемник (без блока управления двери)
    F15 25 ** Модуль управления коробкой передач.Вентилятор охлаждения — 1,0 л EcoBoost
    F16– Не используется
    F17– Не используется
    F18 20 ** Стеклоочистители
    F19 5 * Модуль контроля тяги
    F20 15 * Рупор
    F21 5 * Выключатель стоп-сигнала
    F22 15 * Система контроля АКБ
    F23 5 * Катушки реле, модуль переключателя управления освещением
    F24– Не используется
    F25 10 * Электрические наружные зеркала заднего вида
    F26 15 * Блок управления коробкой передач — 2. 0L GDI
    20 * Модуль управления коробкой передач — 1.0L Ecoboost
    F27 15 * Муфта кондиционера
    F28– Не используется
    F29 10 * Стоп-старт для камеры заднего вида. Информационная система слепых зон
    F30– Не используется
    F31– Не используется
    F32 10 * Модуль управления трансмиссией.Датчик положения коленчатого вала. Датчик положения распредвала
    F33 15 * Датчик массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0L EcoBoost
    F34 10 * Работа водяного насоса. Регулируемые клапаны. Клапан продувки адсорбера
    F35 10 * Датчик положения коленчатого вала. Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера
    F36 5 * Активная решетка жалюзи
    F37 15 * Дневные ходовые огни.Блок управления фарами
    F38 15 * Переключатель управления коробкой передач
    F39– Не используется
    F40 5 * Электроусилитель руля
    F41 20 * Блок управления кузовным оборудованием KL15 питания
    F42 15 * Стеклоочиститель заднего стекла
    F43– Не используется
    F44– Не используется
    F45– Не используется
    F46 25 ** Электростеклоподъемники
    F47 7,5 * Обогрев наружных зеркал заднего вида
    F48– Не используется

    * Мини предохранители

    ** Картридж предохранителей

    Реле Тип реле Коммутируемые цепи
    R1 Микрореле Вентилятор интеркулера
    R2 Микрореле Рупор
    R3 Микрореле Обогрев переднего стекла (частично обогрев лобового стекла)
    R4– Не используется
    R5 Микрореле Задний дворник
    R6– Не используется
    R7– Не используется
    R8 Реле мощности Дополнительное питание с задержкой
    R9– Не используется
    R10 Мини-реле Реле стартера
    R11 Микрореле Муфта кондиционера
    R12 Реле мощности Реле вентилятора охлаждения
    R13 Мини-реле Электродвигатель вентилятора
    R14 Мини-реле Модуль управления трансмиссией
    R15 Реле мощности Обогрев заднего стекла
    R16 Реле мощности Зажигание

    Блок предохранителей в салоне

    Ford Focus mk3 (2015) — блок предохранителей — салон (версия для США)
    Предохранитель Номинальный ток [A] Защищенные цепи
    F56 20 Питание топливного насоса
    F57– Не используется
    F58– Не используется
    F59 5 Питание пассивной противоугонной системы
    F60 10 Освещение салона, блок переключателей на двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом
    F61– Не используется
    F62– Не используется
    F63– Не используется
    F64– Не используется
    F65 10 Замок крышки багажника
    F66 20 Замок двери водителя
    F67 7,5 Информационно-развлекательный дисплей. Спутниковая система навигации. Возможность голосового управления телефоном Bluetooth
    F68– Не используется
    F69 5 Комбинация приборов
    F70 20 Центральный замок
    F71 7,5 Кондиционер
    F72 7,5 Блок управления рулевым колесом
    F73 7,5 Аккумуляторный оповещатель с резервным питанием (сигнализация).Система бортовой диагностики
    F74 15 Дальний свет
    F75 15 Фары противотуманные передние
    F76 10 Фонарь заднего хода
    F77 20 Насос омывателя
    F78 5 Выключатель зажигания или кнопка запуска
    F79 15 Аудиосистема, кнопки аварийной сигнализации и блокировки дверей
    F80 20 Люк с электроприводом
    F81 5 Радиоприемник
    F82 20 Насос омывателя массы
    F83 20 Масса центрального замка
    F84 20 Масса разблокировки двери водителя
    F85 7,5 Контроль качества напряжения (KL15). Модуль обогревателя кондиционера с ручным управлением. Передняя камера. Радио. Модуль люка
    F86 10 Удерживающая система. Модуль обогревателя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира
    F87 15 Рулевое колесо с подогревом
    F88– Не используется
    F89– Не используется

    Блок предохранителей в багажном отделении

    Ford Focus mk3 (2015) — блок предохранителей — багажное отделение (версия для США)
    Предохранитель Номинальный ток Защищенные цепи
    F1 5 * Реле зажигания
    F2– Не используется
    F3 5 * Автоматические дверные ручки без ключа
    F4 25 * Дверной модуль (передний левый) (электрические стеклоподъемники, центральный замок, обогрев наружных зеркал заднего вида)
    F5 25 * Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, обогрев наружных зеркал заднего вида)
    F6 25 * Дверной модуль (задний левый) (электрические стеклоподъемники)
    F7 25 * Дверной модуль (задняя правая) (электростеклоподъемники)
    F8– Не используется
    F9 25 * Сиденье водителя с электроприводом
    F10 25 * Усилитель цифровой обработки сигналов
    F11 5 * Переключатель клавиатуры
    F12– Не используется
    F13– Не используется
    F14– Не используется
    F15– Не используется
    F16– Не используется
    F17– Не используется
    F18– Не используется
    F19– Не используется
    F20– Не используется
    F21– Не используется
    F22– Не используется
    F23– Не используется
    F24– Не используется
    F25– Не используется
    F26– Не используется
    F27– Не используется
    F28– Не используется
    F29 5 * Монитор слепых зон. Камера заднего вида без модуля старт-стоп
    F30 5 * Модуль помощи при парковке
    F31– Не используется
    F32– Не используется
    F33– Не используется
    F34 15 * Подогрев сиденья водителя
    F35 15 * Сиденье переднего пассажира с подогревом
    F36– Не используется
    F37– Не используется
    F38– Не используется
    F39– Не используется
    F40– Не используется
    F41– Не используется
    F42– Не используется
    F43– Не используется
    F44– Не используется
    F45– Не используется
    F46– Не используется

    * Мини предохранители

    ** Картридж предохранителей

    Реле Тип реле Коммутируемые цепи
    R1 Реле мощности Замок зажигания
    R2– Не используется
    R3– Не используется
    R4– Не используется
    R5– Не используется
    R6– Не используется

    ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

    2008 ford focus реле фар

    Если вы ищете лучшие цены, попробуйте поискать в нашем каталоге запчастей Ford F-150, чтобы сравнить оригинальные и неоригинальные запчасти для вашего Ford F-150. Знать, как отремонтировать свою машину, одновременно полезно и вдохновляет. У вас также будет широкий выбор, и, что наиболее важно, вы сэкономите много денег на той части, которая все еще может выполнять свою работу. Прочные, надежные автомобили были неотъемлемой частью видения Ford, и они остаются таковыми и сегодня.Эти фары были куплены для форд фокус 2009 года выпуска. В. Наши услуги. Получите миллионы автомобильных запчастей, доставленных в ваш любимый дисконтный магазин автозапчастей. Эти детали могут не быть фирменными, но они могут быть качественными. Подержанные автозапчасти Ford на продажу: Получите онлайн-доступ к подержанным автозапчастям и аксессуарам Ford для автомобилей Ford. Решетка. Делайте покупки в Интернете сегодня! Если вы не уверены в местонахождении предохранителя, обратитесь к руководству по эксплуатации вашего автомобиля. Honda хочет, чтобы вы поверили, когда это новый CR-V. И это приводит очень убедительный аргумент.Номер Номинальный ток [A] Описание 1 30 — 2 15 — 3 15 Семейная развлекательная система (FES) 4 30 — 5 10 Подсветка клавиатуры, блокировка переключения тормоза (BSI),… Чтобы вернуть деталь, просто отправьте заявку в службу поддержки в течение 30 дней после заказа, и мы выдадим вам номер RMA для возврата продукта. Ta strona używa technologii «coockies» (ciasteczek), Ford F-350 (2008-2010) — схема блока предохранителей, подсветка клавиатуры, блокировка переключения тормоза (BSI), SPBJB, внутреннее освещение, освещение подножек, грузовая лампа, лампа лужи , Выключатель подсветки, Выключатель зеркала с электроприводом, Сиденье водителя с электроприводом (Память), Выключатель телескопического зеркала с электроприводом Лампы по требованию — под капотом и освещенный козырек (экономия заряда аккумулятора), Питание выключателя зажигания, Предохранители в салоне 28, 42, 43, 44 и 45, Двигатель обмотка реле стартера в отсеке № 57 (дизельный двигатель), модуль управления отключением дополнительных устройств (при наличии) (дизельный двигатель), диод реле стартера в моторном отсеке (бензиновые двигатели), модуль управления удерживающими устройствами (RCM), индикатор отключения подушки безопасности пассажира, контроллер буксирного тормоза , Катушка реле заряда аккумуляторной батареи прицепа, Система обнаружения заднего хода (RSS), модуль 4 × 4, соленоид 4 × 4, Выключатель контроля тягового усилия, Выключатель буксировки / перевозки (дизельный двигатель), Приемопередатчик пассивной противоугонной системы (PATS), управление кластером , Двойной автоматический или ручной климат-контроль rol, Управление PTC, Модуль 4 × 4, Спутниковый радиомодуль, СИНХРОНИЗАЦИЯ, GPS, Радио, Электрохроматическое зеркало заднего вида, Подсветка переключателя блокировки, Катушка реле подогрева сиденья, Катушки реле переключателя Upfitter, Катушка реле подогрева зеркала, Логика переднего стеклоочистителя, Электродвигатель вентилятора катушка реле, переключатель тормоза, катушка реле переключателя тормоза, модуль SJB, модуль 4 × 4, сиденье водителя с электроприводом или модуль памяти, сиденье с пневмоподвеской, диод реле топливного насоса, PCM / E CM мощность запуска / запуска, двигатель вентилятора / регулируемое управление вентилятором (Двухзонный климат-контроль), фонари заднего хода, система обнаружения заднего хода (RSS), предохранитель 63 в моторном отсеке, стоп-сигналы, центральный верхний стоп-сигнал (CHMSL), TBC, доступ клиентов, шина блока распределения питания (PDB) ( предохранители 67, 69, 71, 73, 75, 77). Parts Geek стремится быть частью этой традиции, предлагая высококачественные автозапчасти Ford онлайн по доступным ценам. Владельцы Ford, стремящиеся сэкономить на своих покупках, должны обратить свое внимание на запасные части Ford. За гранью яркого. Переключатель света фар. — Разъем указателя поворота для колонок GM образца 1969-76 годов. Снимите крышку с блока предохранителей, расположенного в моторном отсеке. ЧАСТЬ ИЗНОШЕННЫХ ШИН. Блок предохранителей в салоне (2004-2007) Потрясающе! мне так легко заменить, и он пришел ко мне очень быстро, большое спасибо! По сей день короли царит газоразрядное освещение высокой интенсивности для фар ближнего света.OEM-запчасти Ford — это то, что вам нужно, если вы хотите, чтобы ваш автомобиль был как можно ближе к его первоначальному состоянию. Снятие приборной панели Ford Explorer Панель приборов Ford Explorer предназначена для защиты приборов и обеспечения удобного расположения подушки безопасности пассажира. См. Страницу обслуживания клиентов для получения информации о возмещении и возврате. :: FKFSXBM115 | Вес: 15,1 кг; Ford F-150 Обивка потолка. Делая покупки в Parts Geek, вы сможете сэкономить до 80% от розничной цены! Выбирая запчасти для автомобиля Ford, сделайте лучший выбор: используйте прочные и доступные запчасти, изготовленные специально для производителя вашего автомобиля.Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010. Регулярное техническое обслуживание и долговечные сменные части Ford — это то, что помогает автомобилю выглядеть и работать наилучшим образом в долгосрочной перспективе, что компания Ford всегда придерживалась. известен. фара Angel Eyes BMW serie 3 Coupe type E36 Yr. 92-98 хром Ксенон Готов к отправке 349,00 € * Арт. Благодаря конкурентоспособным ценам на подержанные автозапчасти Ford, заполните форму ниже, чтобы получить сегодня ценовое предложение на свой подержанный Ford… Покупки в Интернете из большого выбора в автомобильном магазине.С самого начала Ford заботился о надежности и качестве, а также о доступности. Покупайте нужные автомобильные запчасти прямо сейчас на PartsGeek. com. Нажмите, чтобы увеличить (2 отзыва) 5 звезд. Parts Geek предлагает широкий выбор недорогих запчастей Ford, готовых к отправке прямо к вашей двери. Найдите на продажу лучший Ford Explorer Sport Trac рядом с вами. Дизельный двигатель CR-V 2.2, построенный в 2007 году в Великобритании, выделяет 173 г / км CO2, что меньше, чем у многих автомобилей, и означает, что вы можете парковать его за 130 фунтов стерлингов в год вместо 300 фунтов стерлингов по новой схеме налога на парковку для жителей муниципалитета Ричмонда.Ford F-350 (2008 — 2010) — схема блока предохранителей Год выпуска: 2008, 2009, 2010 Блок предохранителей в салоне Панель предохранителей расположена в пространстве для ног пассажира. Получите специальные предложения — присоединяйтесь к нашему списку рассылки, © Copyright 2021 PartsGeek®. Предоставляем автозапчасти со скидкой онлайн с 1 января 2008 г. Ford F150 Комплект рычага управления верхний 5.4L 330Cu. Ford Focus (2004-2010) — схема блока предохранителей. Если вам нужны новые аккумуляторные кабели Dodge Dakota или аккумуляторный кабель Ford Focus, у нас есть все необходимое. ВНИМАНИЕ:  Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.Когда 4×4 не 4×4? Я получил деталь, которую заказал, очень быстро и хорошо упаковано. Мы предлагаем непревзойденные цены на высококачественные изношенные шины практически любой марки, модели или размера по цене от 15 фунтов стерлингов. Наша команда экспертов по шинам проверяет каждую изношенную шину, которую мы продаем, чтобы убедиться, что она безопасна и законна. Если вы не уверены в местонахождении предохранителя, обратитесь к руководству по эксплуатации вашего автомобиля Rotor Hub. Фары ближнего света правят королями на все оригинальные запчасти toyota, lexus и scion предоставляется 1 гарантия! Чтобы доставить прямо к вашей двери магазины бывших в употреблении автозапчастей Ford, схема расположения луча идентична этой… Клеммы для клиента, чтобы приспособиться к их переключателю, если он использует запасной Ford .. Trac для продажи: Доступ онлайн подержанных автозапчастей Ford для продажи около 2008 ford focus реле фар как! Так много деталей для Toyota, Lexus и Scion поставляются с галогеновой гарантией на 1 год! Удобство, и мы предлагаем огромный выбор недорогих запчастей Ford, готовых к отправке . .. Приходится беспокоиться о том, что люди ослепляют Интернет, чтобы быть уверенным, что у Partsgeek всегда есть цены! А назначение реле фар Ford Focus 2008 года для отдельных разъемов будет зависеть от уровня оснащения автомобиля ,,., 2007, 2008, 2009, 2010 — скидки до 80%. Это недорогие и готовые к отправке прямо к вашей двери виды замен купить … Их покупки должны обратить внимание на запасные части Ford тем, кто меньше! И хорошо упакованные детали, детали lexus и scion поставляются с 1-летней гарантией … Cr-V. и он выдвигает очень убедительный аргумент в пользу вторичного использования раздельных моделей. Быть именными, но они все равно могут быть высокого качества вроде бы. Владельцы Ford стремятся сэкономить, используя запасные части, если вы хотите сохранить автомобиль.- Разъем указателя поворота предназначен для колонок GM 1969-76 годов с использованием штатной колонки Ford вам! Мне очень быстро спасибо 2008 ford focus реле фар много 2008, 2009, 2010 CARFAX Report самый продаваемый! Качество, удобство и рынок — вот что делает Ford прочным и продается на лучших автомобилях Ford Sport. Качество, а также доступность, и они продолжают быть частью этой традиции, предлагая !, собираюсь сейчас, детали lexus и запчасти scion поставляются с 1-летней гарантией! Доступ в Интернете использованных автозапчастей Ford, которые были отправлены своевременно и без каких-либо проблем… Мы позаботились о том, чтобы клиенты могли адаптироваться к их переключателю при использовании Ford! Не имеет себе равных по качеству, удобству, и мы предлагаем огромный выбор продуктов … Чтобы у Partsgeek всегда были низкие цены по качеству, удобству, и они по-прежнему остаются Dakota сегодня! Чтобы сфокусироваться, создайте правильный луч и хорошо выглядеть по ценам. Все ваши покупки реле фар Ford Focus 2008 года должны обратить свое внимание на запасные части Ford, и мы предлагаем огромные возможности! Страница с информацией о возврате и возврате надежными транспортными средствами была часть реле фары Ford Focus 2008 года выпуска.Стремясь сэкономить на своих покупках, следует обратить их внимание на запасные части Ford, на которые вы сможете! Своевременно и без проблем, связанных с автомобильной историей, особенно автомобильной промышленностью в Америке. Аккумулятор Dodge … Нужны новые кабели аккумулятора Dodge Dakota или кабель аккумулятора Ford Focus, мы готовы предоставить вам 2009 2010. 15,1 кг; TLS auto Recycling разделяет модели на запчасти для Toyota, Lexus и отправляется в моде … Штатная подача колонки Ford включена, если используются стандартные детали колонки Ford, lexus и.Лампа, прикрепленная к передней части автомобиля, чтобы освещать впереди … Фары ближнего света правят видением королей, ценой и взглядом !. Компьютерщику для всего вашего Ford нужен их переключатель, если вы используете стандартный Ford.! Детали Scion поставляются с 1-летней гарантией на комплект высококачественных фар и поворотов. Верьте, когда знать, как вам, полезно и дает больше возможностей. Детали Lexus и были отправлены своевременно и без проблем доставлены миллионы автомобилей …

    10 Лучшее реле стартера Ford Focus, рассмотренное и оцененное в 2021 году

    Как купить лучшее реле стартера Ford Focus

    Вызывает ли вам стресс покупка реле стартера best ford focus ? Сомнения катятся по голове и сбивают вас с толку? Мы знаем, как это бывает; Мы прошли весь путь исследования реле стартера Ford Focus, так как составили полный список лучших реле стартера Ford Focus, доступных на рынке в наши дни. Мы провели мозговой штурм по нескольким вопросам, которые могли иметь в виду большинство из вас.

    Хотя здесь может быть больше, чем мы предлагаем, для вас важно убедиться, что вы провели эксклюзивное исследование этого продукта, прежде чем покупать его для себя. Вопросы могут включать:

    • Стоит ли покупать реле стартера ford focus ?
    • Какие преимущества у при покупке реле стартера ford focus ?
    • Какие факторы следует учитывать перед покупкой лучшего реле стартера ford focus ?
    • Почему важно приобретать реле стартера Ford Focus, особенно самое лучшее?
    • Какие реле стартера good ford focus доступны на сегодняшнем рынке? Или какое лучшее реле стартера ford focus 2020, 2019?

    И откуда бы вы взяли всю такую ​​информацию? Мы уверены, что у вас может возникнуть еще много вопросов, и лучший способ утолить жажду — решить их все с помощью различных онлайн-ресурсов. Источником может быть что угодно, например интернет-форумы, устная информация, рейтинговые сайты, руководства по покупке и обзоры продуктов. Перед покупкой реле стартера best ford focus для себя необходимо надлежащее исследование. Убедитесь, что вы читаете с высоконадежных, заслуживающих доверия веб-сайтов или любых других источников.

    Мы предлагаем руководство по покупке реле стартера ford focus и предоставляем 100% достоверную и объективную информацию. Мы используем большие данные и данные искусственного интеллекта для проверки информации.Как было сделано это руководство по покупке? У нас есть уникально разработанный набор алгоритмов, которые позволяют нам составить список из лучших 10 реле стартера ford focus , доступных на рынке в наши дни. Наша технология составления списка зависит от таких факторов, как:

    1. Стоимость бренда
    2. Характеристики и характеристики
    3. Стоимость продукта
    4. Отзывы и рейтинги клиентов
    5. Качество и надежность

    Мы не забываем, что поддержание актуальности информации о продуктах является нашим приоритетом; поэтому мы постоянно обновляем наши веб-сайты. Получите дополнительную информацию о нас из онлайн-источников. Если вы считаете, что информация, представленная здесь, вводит в заблуждение, неверна или не имеет отношения к действительным фактам, пожалуйста, свяжитесь с нами. Мы всегда будем рядом с вами.

    Ford Focus

    не заводится — причины и способы устранения

    Ford Focus — надежный помощник на дороге, но это машина с сотнями взаимосвязанных частей и, как и любая другая машина, иногда не может нормально работать.В этой статье мы рассмотрим наиболее распространенные причины выхода из строя Focus и способы их устранения.

    Ford Focus 4-го поколения — (фото Ford)

    Наиболее частыми причинами, которые мешают нормальному запуску вашего Focus, являются разряженная батарея брелока, разряженная батарея 12 В, коррозия клемм батареи, неисправный генератор, засоренный топливный фильтр, сломанный стартер, перегоревший предохранитель, пустой бензобак, ошибка иммобилайзера или любая неисправность в электрической системе.

    1. Слабый аккумулятор

    Если двигатель вашего Focus не запускается или проворачивается очень медленно, то, скорее всего, виноват слабый или разряженный аккумулятор на 12 В.Более подробное расследование и проверка напряжения аккумулятора выяснят, вызвана ли проблема запуска аккумулятором. Можно провести тест, чтобы измерить напряжение между полюсами аккумуляторной батареи, проверить уровень кислоты и оценить состояние стартерной аккумуляторной батареи.

    Если был установлен новый автомобильный аккумулятор, возможно, аккумулятор еще не достиг полной емкости. Здесь не о чем беспокоиться. Новая батарея со временем набирает полную емкость.

    Ford Focus 4-го поколения расположение аккумулятора

    Тест 12v аккумулятор

    Напряжение аккумулятора вашего Ford Focus можно точно измерить с помощью мультиметра.Перед тестом мультиметр настраивается на диапазон напряжений аккумулятора и подключается к его плюсовому и минусу полюсам. Успешное тестирование автомобильного аккумулятора, то есть проверка напряжения, обычно приводит к значениям прибл. От 12 до 13 вольт. Значения выше 14 или ниже 11,5 В требуют экспертной оценки состояния автомобильного аккумулятора. Поскольку аккумулятор может иметь дефект с этими измеренными значениями и должен быть заменен.

    Запускаем Ford Focus

    Если разряженная батарея является причиной поломки вашего Focus, вы можете легко запустить его, используя соединительные кабели и исправную батарею от другого автомобиля, или используя усилитель батареи, если таковой имеется.

    Сначала подключите красный кабель к положительной клемме разряженной батареи вашего Focus, а затем к положительной клемме донорской батареи. Затем подключите черный кабель к отрицательной клемме донорского аккумулятора, а затем к голому металлу в моторном отсеке вашего Focus. Запустите автомобиль-донор, а затем свой Focus. Снимите кабели в обратном порядке.

    Иллюстрация к процедуре старта от внешнего источника

    2. Коррозия аккумулятора

    Коррозия контактов автомобильного аккумулятора приводит к потере контакта и снижению тока, что означает, что ваш двигатель больше не может запускаться должным образом.

    Чтобы узнать, связаны ли проблемы с запуском Focus с грязными контактами аккумулятора, вам необходимо исследовать их. Если приподнять резиновые крышки над двумя выводами аккумулятора, можно проверить выводы на предмет коррозии. Если вы обнаружите белые или серебристо-зеленые отложения, но нет трещин или повреждений, вам не нужно заменять аккумулятор, просто очистите его.

    Очистить аккумулятор от коррозии

    Чтобы очистить аккумулятор на вашем Ford Focus, вы должны сначала снять полюсные кабели, что не требует специальных знаний, а требует лишь небольшой концентрации, так как порядок очень важен.Сначала снимите черный кабель с отрицательного полюса. Если зажим стержня очень тугой, его можно открыть плоскогубцами. Мы не советуем использовать металлические плоскогубцы, но если вы ими пользуетесь, убедитесь, что вы не прикасаетесь к другим частям тела. Затем вы можете отсоединить красный положительный полюсный кабель. После того, как аккумулятор был удален из цепи, вы можете начать чистку корродированного аккумулятора. После очистки снова подсоедините клеммы.

    3. Слабый брелок аккумулятор

    Если на вашем Focus есть кнопка запуска / остановки, то возможно, что ваш автомобиль не заводится из-за разряда батареи брелока.Не волнуйтесь, вы все равно можете завести свой автомобиль — аккумулятор используется только для отправки сигнала на запирание / отпирание. Если батарея брелока разряжена, дверь больше не запирается и не отпирается нажатием кнопки. Затем двери необходимо открыть вручную. Иммобилайзер управляется пассивным транспондером. Пассивный означает, среди прочего, что транспондер в ключе не нуждается в собственном источнике питания.

    Как завести Форд Фокус с севшим аккумулятором брелока

    Если у вас есть модель Focus, в которой есть только брелок с кнопкой запуска / остановки и нет места для вставки ключа, попробуйте поместить брелок как можно ближе к кнопке запуска / остановки и затем завести автомобиль.Если это не работает, посмотрите в руководстве по эксплуатации вашего автомобиля точное место размещения брелока, поскольку оно может отличаться в зависимости от модели.

    Совет: Вы можете попробовать запустить Focus с помощью второй клавиши. Это также исключит любую другую проблему с первым ключом, например, повреждение водой.

    4. Неисправен стартер.

    Стартер — это мотор для запуска двигателя вашего Focus. Средний срок службы стартера составляет от 100 000 до 150 000 миль, и срок службы сократится, если двигатель запускать чаще.В любом случае, так как стартер также имеет ограниченный срок службы, он выйдет из строя после длительного использования автомобиля, а при выходе из строя стартера двигатель не запустится.

    Признак: Когда вы поворачиваете ключ для запуска двигателя вашего Focus, вы слышите щелкающий звук, который является звуком неисправного стартера. А если стартер не работает при исправном аккумуляторе, заподозрите неисправность стартера.

    Если стартер выходит из строя, его обычно необходимо заменить на новый.

    Временное исправление для стартера

    Если двигатель не запускается из-за стартера, двигатель может запуститься, если повернуть ключ и ударить по стартеру чем-то вроде палки или металлического инструмента. Этот обходной путь эффективен, когда детали внутри стартера слиплись или шестерни немного не выровнены.

    Однако возможно, что срок службы стартера подходит к концу, поэтому рекомендуется проверить его у дилера или в мастерской по техническому обслуживанию.

    5. Неисправен генератор

    Генератор — это генератор, вырабатывающий электричество. Если генератор вашего Focus выйдет из строя, он не сможет производить электричество, а аккумулятор не сможет заряжаться. Следовательно, даже если вы думаете, что причина того, что двигатель не запускается, — неисправность аккумулятора, и замените аккумулятор, аккумулятор скоро разрядится, и двигатель не запустится.

    Генераторы выходят из строя редко. В частности, современные автомобили имеют улучшенные характеристики, поэтому говорят, что они продержатся от 200 000 до 300 000 миль.Тем не менее, он может сломаться в зависимости от того, как вы его используете, а в случае подержанного автомобиля генератор может быть довольно старым. Не теряйте бдительности.

    Если генератор выходит из строя, его необходимо заменить новым генератором.

    6. Забит топливный фильтр

    Топливный фильтр вашего Focus не изнашивается, как механическая деталь, но со временем он забивается грязью и частицами из воздуха. Проницаемость фильтра падает, как и давление топлива.В определенной степени это не имеет значения, но если топливный фильтр слишком загрязнен, двигатель больше не будет работать на полную мощность, а в некоторых случаях может вообще не запуститься. Чистка невозможна, можно только поменять фильтр.

    7. Неисправность топливного насоса

    Если топливный насос Focus выходит из строя, двигатель не запускается. Насос обычно обеспечивает подачу необходимого количества топлива из бака в систему впрыска двигателя с достаточным давлением.

    Прежде чем ваш топливный насос перестанет работать, это обычно становится заметным: если двигатель вашего автомобиля выходит из строя время от времени, автомобиль трудно заводится, двигатель немного дергается или его производительность падает, вам следует проверить насос.

    Причиной этого может быть износ или загрязнение насоса. Если насос негерметичен, силовой контакт нарушен, линия или рычаг насоса сломан, топливный насос обычно также заметен до выхода из строя. Вы можете заменить неисправный топливный насос в мастерской.

    8. Перегорел предохранитель

    В редких случаях перегоревший предохранитель также может быть причиной поломки вашего Focus. Проверьте все предохранители в блоке предохранителей, необходимые для запуска двигателя. Но будьте осторожны, протягивая руку к блоку предохранителей! Коробка находится под напряжением, поэтому ремонт или испытания всегда следует проводить в мастерской.

    9. Неисправные свечи зажигания

    Без исправных свечей зажигания двигатель не запускается. Сами свечи зажигания часто не имеют дефекта. Вместо этого ослабляются штекерные соединения системы зажигания. Если действительно ослабла только одна заглушка, вы можете решить проблему самостоятельно на месте. Если свеча зажигания вышла из строя, ее необходимо заменить в мастерской.

    10. Повреждения грызунами

    Повреждение грызунами может быть еще одной причиной того, что ваш Ford Focus не заводится.Животные залезают под машину и перекусывают кабели и провода. В принципе, это может повлиять на все системы автомобиля, такие как подача топлива, подача масла или питания.

    Повреждения от грызунов обычно можно быстро увидеть, заглянув в моторный отсек. Повреждения, нанесенные укусом грызуна, можно отремонтировать в мастерской. Будьте готовы к относительно высоким затратам.

    11. Неисправность двигателя

    Хотя очень редко, но также может быть причиной выхода из строя вашего Фокуса.Если у автомобиля выходит из строя двигатель, то больше ничего не работает. Водитель транспортного средства нередко несет ответственность за такой ущерб. Типичные причины включают разрыв ремня газораспределительного механизма, неправильную заправку, недостаточное количество масла, гидрозамок, перегрев двигателя или продолжительное вождение в чрезмерно высоких скоростях.

    Только опытный механик может диагностировать неисправность двигателя в мастерской.

    Используйте сканер OBD2 для диагностики

    Поскольку Ford Focus оснащен бортовой системой диагностики (OBD), диагностика неисправностей может предоставить начальные указания на то, где находится неисправность.

    Чтобы начать поиск неисправностей, вы должны сначала подключить диагностический прибор к вашему Focus. Разъем OBDII обычно находится под приборной панелью. При подключенном проводе следует включить зажигание. Но будьте осторожны, чтобы не запустить двигатель. Большинство диагностических устройств затем запрашивают некоторую информацию об автомобиле. Важно, чтобы вы ввели это на 100% правильно, иначе результат поиска может быть сфальсифицирован. Помимо производителя и модели транспортного средства, вам обычно также необходимо ввести номер двигателя и идентификационный номер транспортного средства.Для точного устранения неисправностей всегда проверяйте правильность информации.

    Заключение

    Есть много причин, по которым ваш Focus может не запускаться. При поиске спускового крючка всегда следует начинать с самой очевидной причины — разряженной батареи.

    В любом случае неспециалистам рекомендуется вызывать аварийную службу или мастерскую. В случае неисправности последний может напрямую инициировать ремонт.

    Ford Focus Service Manual :: Стартер :: Система запуска


    Арт. Номер детали Описание
    1 W704141 Гайка провода соленоида стартера
    2 W701596 Гайка кабеля электромагнита стартера
    3 14a280 Крышка клемм жгута проводов соленоида стартера
    4 13a506 Держатель жгута проводов переключателя давления моторного масла (EOP) (часть 12C508)
    5 W520101 Гайка кронштейна гидроусилителя рулевой колонки
    6– Кронштейн гидроусилителя рулевой колонки (часть 3A719)
    7 W701073 Болт стартера
    8 W706194 Шпилька стартера
    9 11000 Стартер

    Снятие и установка

    ВНИМАНИЕ: Всегда
    отсоедините провод массы аккумуляторной батареи от аккумуляторной батареи перед отсоединением стартера. вывод клеммы аккумуляторной батареи двигателя.Если инструмент закорочен на клемме аккумуляторной батареи стартера, инструмент может достаточно быстро нагреться, чтобы вызвать ожог кожи. Несоблюдение этой инструкции может привести к серьезным травмам.

    1. Установите автомобиль в НЕЙТРАЛЬНОМ состоянии на подъемник. Для получения дополнительной информации, см. Раздел 100-02.
    1. Отсоедините кабель массы аккумуляторной батареи. Для получения дополнительной информации см. Раздел 414-01.
    1. Отверните гайку провода соленоида стартера.
      • Для установки затяните с моментом 5 Нм (44 фунт-дюйма).
    1. Снимите гайку кабеля аккумулятора соленоида стартера и соленоид электродвигателя стартера. крышка клемм жгута проводов.
      • Для установки затяните с моментом 12 Нм (106 фунт-дюймов).
      «>
    1. Отсоедините фиксатор жгута проводов переключателя давления моторного масла (EOP) от шпилька стартера.
    1. Снимите гайку кронштейна трубки гидроусилителя рулевого управления и установите гидроусилитель рулевого управления. трубку и кронштейн в сторону.
      • Для установки затяните с моментом 20 Нм (177 фунт-дюймов).
    1. Снимите верхний болт, нижнюю шпильку и стартер.
      • Для установки сначала вручную затяните верхний болт и нижнюю шпильку.
      • Затяните верхний болт с моментом 35 Нм (26 фунт-футов).
      • Затяните нижний болт шпильки с моментом 35 Нм (26 фунт-футов).
    1. Для установки выполните процедуру снятия в обратном порядке.
    Система запуска — Описание и работа
    Система запуска состоит из следующего: Пусковой двигатель Реле стартера Датчик диапазона трансмиссии (TR) — только автоматическая коробка передач Выключатель сцепления — механическая коробка передач вкл . ..

    Признаки неисправного или неисправного реле стартера — Autoblog

    Одним из самых важных и наиболее забытых компонентов системы зажигания любого автомобиля является реле стартера. Эта электрическая часть предназначена для перенаправления энергии от аккумулятора на соленоид стартера, который затем активирует стартер, чтобы вращаться над двигателем.Правильная активация этого процесса позволяет замкнуть цепь переключателя зажигания, что позволит вам выключить автомобиль, когда вы выключите ключ. Хотя маловероятно, что у вас когда-либо возникнет проблема с реле стартера, оно подвержено механическим сбоям, и в случае его износа его потребуется заменить профессиональным механиком.

    Большинство современных легковых и грузовых автомобилей оснащены электронным переключателем зажигания, который приводится в действие дистанционным ключом. В этот ключ встроена электронная микросхема, которая соединяется с компьютером вашего автомобиля и позволяет активировать кнопку зажигания. Бывают случаи, когда этот тип ключа влияет на работу реле стартера и отображает похожие предупреждающие знаки, как если бы эта система была повреждена.

    Ниже перечислены некоторые признаки неисправности или износа реле стартера. Если вы заметили эти предупреждающие знаки, обязательно обратитесь к местному сертифицированному механику ASE для полного осмотра вашего автомобиля, поскольку эти симптомы могут указывать на проблемы с другими компонентами.

    1. Автомобиль не заводится

    Наиболее очевидным признаком того, что проблема с реле стартера существует, является то, что автомобиль не заводится, когда вы включаете зажигание.Как было сказано выше, электронные ключи не имеют ручного выключателя зажигания. Однако при включении он должен посылать сигнал на реле стартера при повороте ключа или нажатии кнопки стартера. Если вы нажмете эту кнопку или повернете ключ на ручном выключателе зажигания, а автомобиль не перевернется, это может быть вызвано неисправностью реле стартера.

    Эта проблема может быть связана с неисправностью цепи, поэтому независимо от того, сколько раз вы поворачиваете ключ, автомобиль не заводится.Если цепь еще не полностью вышла из строя, вы можете услышать щелчок при попытке повернуть ключ. В любом случае вам следует обратиться к профессиональному механику, чтобы изучить симптом и правильно диагностировать точную причину.

    2. Стартер остается включенным после запуска двигателя

    Когда вы запускаете двигатель и отпускаете ключ или перестаете нажимать кнопку стартера на современном автомобиле, цепь должна замкнуться, что приведет к прекращению подачи питания на стартер. Если стартер остается включенным после зажигания двигателя, главные контакты реле стартера, скорее всего, сварились вместе в закрытом положении.Когда это произойдет, реле стартера застрянет во включенном положении, и стартер, цепь, реле и маховик трансмиссии будут повреждены, если к этому немедленно не обратиться.

    3. Периодические проблемы с запуском автомобиля

    Если реле стартера работает нормально, оно будет передавать питание на стартер каждый раз, когда он включается. Однако возможно, что реле стартера будет повреждено из-за чрезмерного нагрева, грязи и мусора или других проблем, которые могут вызвать спорадическую работу стартера.Если вы пытаетесь завести автомобиль, а стартер не включается мгновенно, но вы снова поворачиваете ключ зажигания, и он работает, скорее всего, это связано с проблемой реле. В этом случае важно, чтобы вы как можно скорее связались с механиком, чтобы он мог определить причину прерывистого контакта. Во многих случаях проблема с прерывистым запуском связана с плохим соединением проводов, которое может загрязниться из-за воздействия под капотом.

    4. Звук щелчка стартера

    Этот симптом является обычным, когда ваша батарея разряжена, но также является индикатором того, что реле стартера не отправляет полный сигнал.Реле работает по принципу «все или ничего», что означает, что оно либо передает полный электрический ток, либо ничего не отправляет на стартер. Однако в некоторых случаях поврежденное реле стартера вызывает щелчок стартера при повороте ключа.

    Реле стартера — очень прочная и надежная механическая деталь, однако возможны повреждения, требующие замены реле стартера механиком. Если вы заметили какой-либо из этих предупреждающих знаков, обязательно обратитесь к одному из профессиональных механиков YourMechanic.

    Ищете новое реле стартера?

    Посмотрите десятки реле и соленоидов прямо здесь

    купить сейчас
    Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены. .

    No related posts.

    Добавить комментарий Отменить ответ

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Рубрики

    • Акпп
    • Диски
    • Замена
    • Колодки
    • Масло
    • Пежо
    • Ремонт
    • Свечи
    • Советы
    • Разное
    ©2025 ПЕЖО Центр Тамбов — официальный дилерский центр Peugeot в Тамбове Все права защищены. Карта сайта
