Предохранители и реле Ford Focus 2 со схемами блоков описанием и электро схемой

Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.

Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.

Общее расположение блоков

На данной схеме представлено расположение всех электронных блоков управления.

Схема

Описание

1Электронным блок управления кондиционером
2Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели
3Датчик удара (SRS)
4Датчик удара SRS, со стороны водителя
5Датчик удара SRS, со стороны пассажира
6Звуковой сигнал противоугонной системы
7Датчик солнечного света
8Дополнительный отопитель-электрический
9Дополнительный отопитель-топливный
10Аккумуляторная батарея
11Диагностический разъем (DLC)
12Блок управления электрооборудованием двери водителя — в двери
13Блок управления электрооборудованием левой задней двери — в двери
14Блок управления электрооборудованием двери пассажира — в двери
15Блок управления электрооборудованием правой задней двери — в двери
16Блок управления электродвигателем вентилятора системы охлаждения
17Блок управления подачей присадки
18Блок предохранителей /реле, моторный отсек
19Блок предохранителей /реле приборная панель
20Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя
21Звуковой сигнал
22Кольцевая антенна иммобилайзера
23Реле указателей поворота -в переключателе указателей поворота
24Инерционный выключатель отсечки подачи топлива
25Блок управления системы keylessentry
26Блок управления освещением
27Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла
28Блок управления навигационной системой
29Блок управления системой парковки
30Блок управления стояночным тормозом
31Электронный блок управления SRS
32Э/м клапан замка рулевой колонки
33Датчик положения рулевого колеса
34Электронный блок управления КПП
35Датчик дождя (очиститель лобового стекла)

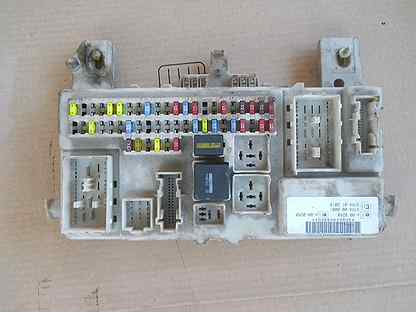

Блок под капотом

Он находится с левой стороны под защитной крышкой.

Расположение блока под капотом

Фото — пример

Пример актуальной схемы на обратной стороне защитной крышки.

Схема

Описание предохранителей

F140/60А Электрический двигатель вентилятора системы охлаждения
F280А Усилитель руля
F360А Монтажный блок реле и предохранителей в салоне
F460А Монтажный блок реле и предохранителей в салоне
F580А Кондиционер с ручным или автоматическим управлением
F660А Резерв
F730А Насос гидравлического блока АБС
F820А Клапаны гидравлического блока АБС
F920А Контакты и обмотка главного реле
F1030А Электрический двигатель вентилятора отопителя (предохранитель печки)
F1120А Выключатель зажигания
F1240А Силовая цепь реле зажигания
F1320А Стартер
F1440А Обогрев ветрового стекла — правый элемент
F1530А Реле вентилятора системы охлаждения
F1640А Левый элемент обогрева ветрового стекла
F1730А Резерв
F18Резерв
F1910А Блок управления системы АБС
F2015А Звуковой сигнал
F2120А Дополнительный отопитель
F2210А Блок управления усилителем рулевого управления
F2330А Насос омывателя фар
F2415А Резерв
F2510А Обмотка реле обогрева ветрового стекла
F2610А Автоматическая коробка передач
F2710А Муфта компрессора кондиционера
F2810А Резерв
F2910А Система раздельного климат — контроля
F303А Блок управления двигателем, блок управления автоматической коробкой передач
F3110А Система зарядки аккумуляторной батареи
F3210А Блок управления автоматической коробкой передач, датчик положения селектора
F3310А Подогрев датчиков концентрации кислорода
F3410А Форсунки, катушка зажигания
F3510А Система управления двигателем
F3610А Блок управления двигателем

Назначение реле

R1Реле включения запрещения запуска
R2Реле звукового сигнала
R3Реле фонарей заднего хода
R4Резерв
R5Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель
R6Основное реле
R7Реле обогревателя ветрового стекла
R8Реле зажигания
R9Реле омывателя фар
R10Реле вентилятора отопителя
R11Реле компрессора кондиционера
R12Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания
R13Реле стартера
R14Реле вентилятора системы охлаждения, Электрический двигатель вентилятора

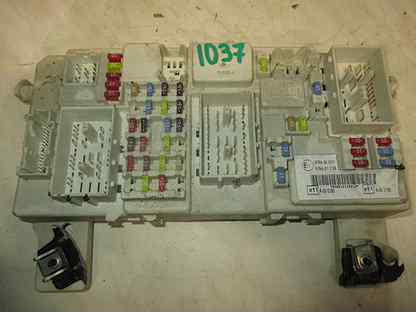

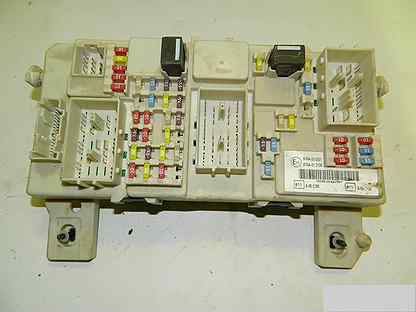

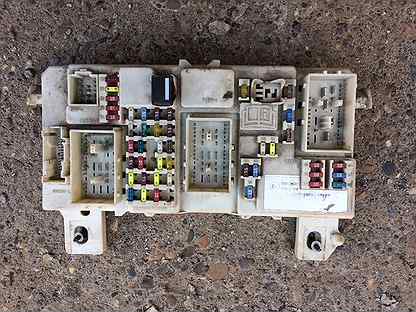

Блок в салоне

Данный блок находится под бардачком и крепится двумя винтами.

Вариант 1

Схема

Обозначение

3710А Дальний свет левой фары
3810А Дальний сеет правой фары
3920А Прикуриватель, задняя дополнительная розетка
4020А Люк
4120А Модуль электрооборудования двери переднего пассажира
427,5А Обогрев зеркал
4310А Электронные модули (питание от аккумуляторной батареи)
4410А Диагностический разъем (OBD II)
4510А Дневные ходовые огни
4610А Комбинация приборов, многофункциональный электронный модуль (GEM)
4715А Стеклоомыватель, обогрев жиклеров стеклоомывателя
4820А Ближний свет фар, дневные ходовые огни
4915А Переключатель света
5020А Стеклоочиститель
5115А Топливный насос
5225А Обогрев заднего стекла
537,5А Габаритный свет с левой стороны
547,5А Габаритный свет с правой стороны
5520А Модуль электрооборудования двери водителя, центральный замок
5620А Система бесключевого доступа / запуска
5710А Сирена противоугонной системы
5815А Аудиосистема (питание от аккумуляторной батареи)
5925А Розетка в багажном отделении, разъем прицепа
6015А Ближний свет правой фары
6115А Ближний свет левой фары
6220А Электропривод регулировок сиденья водителя
6325А Стеклоподъемники
64Резерв
6510А Подушки безопасности
667,5А Корректор фар, ближний свет фар, блок ксеноновых фар
6710А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
687,5А Радио, комбинация приборов
6920А Противотуманный свет
7010А Электронные модули(питание от замка зажигания)
7110А Дневные ходовые огни
7225А Многофункциональный электронный модуль (GEM)
737,5А Освещение номерного знака
7415А Лампы стоп-сигнала
7510А Блок управления коробкой передач, электронная педаль газа
767,5А Электронный стояночный тормоз (EPB)
7725А Реле центрального замка
7815А Очиститель заднего стекла
7915А Электропривод складывания зеркал
8010А Освещение салона, зеркала с электроприводом
8120А Модуль электрооборудования правой задней двери
8220А Модуль электрооборудования левой задней двери
8310А CD-чейнджер, развлекательная система для задних пассажиров (RSE)
8410А Лампы заднего хода, модуль прицепа
8510А Система охлаждения
8620А Подогрев сидений
Реле
K1Обогрев заднего стекла
K4Топливный насос
K5Дневные ходовые огни

В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.

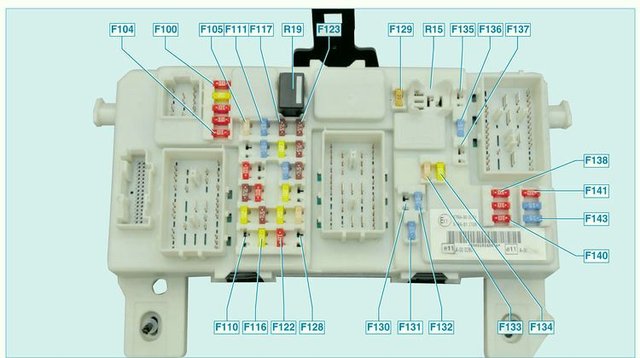

Вариант 2

Фото — схема

Расшифровка

10010А Электронные модули (питание от замка зажигания)
10120А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)
10210А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
10310А Внешние освещение (питание от аккумуляторной батареи)
10410А Освещение салона, система экономии электроэнергии
10525А Обогрев заднего стекла
10620А Система бесключевого доступа / запуска
10710А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем
1087,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации)
10920А Прикуриватель, задняя дополнительная розетка
11010А Дневные ходовые огни
11115А Топливный насос (бензиновые двигатели)
11215А Аудиосистема (питание от аккумуляторной батареи)
11310А Дневные ходовые огни
11410А Комбинация приборов (питание от замка зажигания), иммобилайзер
1157,5А Внешние освещение (питание от замка зажигания)
11620А Противотуманный свет
1177,5А Освещение номерного знака
11820А Модуль электрооборудования левой задней двери
11915А Розетка в багажном отделении
12020А Модуль электрооборудования правой задней двери
12120А Подогрев передних сидений
12210А Подушки безопасности
1237,5А Обогрев зеркал
1247,5А Габаритный свет с левой стороны
1257,5А Габаритный свет с правой стороны
12620А Система бесключевого доступа / запуска
12725А Стеклоподъемники
128Резерв
12920А Стеклоочиститель
130Резерв
13115А Стеклоочиститель заднего стекла
13215А Лампы стоп-сигнала
13325А Модуль электрооборудования двери переднего пассажира, реле центрального замка
13420А Модуль электрооборудования двери водителя, центральный замок
13520А Дневные ходовые огни
13615А Стеклоомыватель, обогрев жиклеров стеклоомывателя
13710А Резервное питание противоугонной системы
13810А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач
13910А Дальний сеет правой фары
14010А Дальний свет левой фары
14110А Лампы заднего хода, зеркала с электроприводом
14215А Ближний свет правой фары
14315А Ближний свет левой фары
Реле
R1Топливный насос
R2Резерв

За прикуриваетль отвечает предохранитель номер 109 на 20А.

С обратной стороны блока, могут находится некоторые отдельные элементы реле.

Описание

  • R1 Реле ближнего света
  • R2 Реле дальнего света
  • R3 Реле центрального замка и заднего стеклоочистителя
  • R4 Реле открытия водительской двери
  • R5 Реле открытия остальных дверей
  • R6 Реле переднего стеклоочистителя
  • R7 Реле обогрева заднего стекла
  • R8 Реле защиты от разряда АКБ
  • R9 Реле света

Электросхемы Ford Focus 2

Остались вопросы? Больше информации про электро оборудование, а так же полные электро — схемы форд фокус 2 можете найти в данном руководстве: «скачать«.

Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.

А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.

Схема предохранителей и реле Ford Focus 2 (2004-2011)

№АНазначение
3710Дальний свет левой фары
3810Дальний сеет правой фары
3920Прикуриватель, задняя дополнительная розетка
4020Люк
4120Модуль электрооборудования двери переднего пассажира
427.5Обогрев зеркал
4310Электронные модули (питание от аккумуляторной батареи)
4410Диагностический разъем (OBD II)
45
10Дневные ходовые огни
4610Комбинация приборов, многофункциональный электронный модуль (GEM)
4715Стеклоомыватель, обогрев жиклеров стеклоомывателя
4820Ближний свет фар, дневные ходовые огни
4915Переключатель света
5020Стеклоочиститель
5115Топливный насос
5225Обогрев заднего стекла
537.
5
Габаритный свет с левой стороны
547.5Габаритный свет с правой стороны
5520Модуль электрооборудования двери водителя, центральный замок
5620Система бесключевого доступа / запуска
5710Сирена противоугонной системы
5815Аудиосистема (питание от аккумуляторной батареи)
5925Розетка в багажном отделении, разъем прицепа
6015Ближний свет правой фары
6115Ближний свет левой фары
6220Электропривод регулировок сиденья водителя
6325Стеклоподъемники
64—Не используется
6510Подушки безопасности
667. 5Корректор фар, ближний свет фар, блок ксеноновых фар
6710Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
687.5Радио, комбинация приборов
6920Противотуманный свет
70
10
Электронные модули(питание от замка зажигания)
7110Дневные ходовые огни
7225Многофункциональный электронный модуль (GEM)
737.5Освещение номерного знака
7415Лампы стоп-сигнала
7510Блок управления коробкой передач, электронная педаль газа
767. 5Электронный стояночный тормоз (EPB)
7725Реле центрального замка
7815Очиститель заднего стекла
7915Электропривод складывания зеркал
8010Освещение салона, зеркала с электроприводом
8120Модуль электрооборудования правой задней двери
8220Модуль электрооборудования левой задней двери
8310CD-чейнджер, развлекательная система для задних пассажиров (RSE)
8410Лампы заднего хода, модуль прицепа
8510Система охлаждения
8620Подогрев сидений
Реле
K1Обогрев заднего стекла
K4Топливный насос
K5Дневные ходовые огни

10. 2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле — «ВАЖНО ВСЕМ»

Обозначение предохранителя (номинальный ток, А) Защищаемые элементы
F100 (10) Питание блока управления от выключателя зажигания
F101 (20) Выключатель электроприводов регулировки сидения водителя
F102 (10) Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер
F103 (10) Блок управления освещением
F104 (10) Плафоны освещения салона, система экономии электроэнергии
F105 (25)  Элемент обогрева заднего стекла
F106 Резерв
F107 (10) Питание комбинации приборов от аккумуляторной батареи, диагностический разъём
F108 (7,5)  Головное устройство звуковоспроизведения, система навигации
F109 (20)  Прикуриватель, электрическая розетка под подлокотником передних сидений
F110 (10)  Резерв
F111 (15)  Топливный насос
F112 (15)  Питание аудиосистемы от аккумуляторной батареи
F113 (10)  Резерв
F114 (10)  Питание комбинации приборов от генератора, иммобилайзер
F115 (7,5)
Блок управления освещением
F116(20)  Противотуманные фары, лампы противотуманного света в задних фонарях
F117 (7,5) Фонари освещения номерного знака
F118 (20)  Блок управления левой задней двери
F119 (15)  Электрическая розетка в багажном отделении  автомобиля в кузове «универсал»
F120 (20)  Блок управления правой задней двери
F121 (20)
Элемент обогрева передних сидений
F122 (10)  Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира
F123 (7,5)  Элементы обогрева наружных зеркал заднего вида
F124 (7,5)  Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре
F125 (7,5) Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре
F126 (20) Система управления замками с пассивным ключом
F127 (25)  Электродвигатели стеклоподъёмниками
F128 Резерв
F129 (20)  Электродвигатель очистителя ветрового стекла
F130  Резерв
F131 (15)  Электродвигатель очистителя стекла двери багажного отделения
F132 (15) Сигналы торможения
F133 (25)  Реле центрального замка, электропривод замка правой передней двери
F134 (20)  Блок управления центральным замком, электропривод замка левой передней двери
F135 (20) Резерв
F136 (15)  Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла
F137 (10)  Электропривод складывания наружных зеркал  заднего вида, предупредительный сигнал
F138 (10) Блок управления двигателем, датчик положения педали «газ»
F139 (10)  Лампа дальнего света правой блок-фары
F140 (10)  Лампа дальнего света левой блок-фары
F141 (10)  Лампа света заднего хода, электроприводы наружных зеркал заднего вида
F142 (15) Лампа ближнего света правой блок-фары
F143 (15)  Лампа ближнего света левой блок-фары

Предохранители Форд Фокус 2 рестайлинг

Предохранители Форд Фокус 2 рестайлинг 2007, 2008, 2009, 2010, 2011 года выпуска.

Внесение любых несанкционированных изменений в электрооборудование и систему топливоподачи автомобиля может поставить под угрозу безопасность автомобиля, создать риск возгорания или привести к повреждению двигателя. Любые работы, связанные с этими системами или с заменой реле и плавких предохранителей цепей высокого тока, должны выполнять квалифицированные специалисты на сервисных станциях.

Расположение предохранителей в салоне Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Салонный блок предохранителей Форд Фокус 2 рестайлинг расположен за перчаточным ящиком (бардачком) на панели управления.

1. Отверните два болта отделки панели управления под перчаточным ящиком и опустите панель отделки.
2. Ослабьте винты.
3. Опустите блок и потяните его на себя.
Установка выполняется в обратной последовательности.

Расположение предохранителей под капотом Форд Фокус 2 рестайлинг

Где находятся предохранители Форд Фокус 2 рестайлинг

Расположен в левой части моторного отсека.
Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование.
Установить новый предохранитель с таким же сопротивлением, как у прежнего.
Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника.
Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом.
Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.

Предохранители в салоне Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг



ПредохранительСила тока, АЗащищаемые цепи
10010Электронные модули (питание от замка зажигания)



ПредохранительСила тока, АЗащищаемые цепи
10120Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
10210Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
10310Питание органов управления внешним освещением от аккумуляторной батареи
10410Система экономии электроэнергии, плафоны внутреннего освещения
10525Обогреватель заднего стекла
10620Система управления без ключа
1070Батарейное питание комбинации приборов, бортовая диагностика
1087,5Дополнительные функции комбинации приборов (аудиосистема и система навигации)
10920Прикуриватель, дополнительная электрическая розетка сзади (предохранитель прикуривателя форд фокус 2 рестайлинг)
11010Питание переключателя системы наружного освещения в дневное время от генератора
11115Топливный насос (только варианты с бензиновым двигателем) (предохранитель бензонасоса форд фокус 2 рестайлинг)



ПредохранительСила тока, АЗащищаемые цепи
11215Модули аудиосистемы (питание от аккумуляторной батареи) (предохранитель магнитолы форд фокус 2 рестайлинг)
11310Лампы наружного освещения в дневное время (подфарники)
11410Питание комбинации приборов от генератора, иммобилайзер двигателя
1157,5Питание органов управления внешним освещением от генератора
11620Противотуманные фары / фонари (предохранитель противотуманных фар форд фокус 2 рестайлинг)
1177,5Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2 рестайлинг)
11820Модуль электрооборудования двери (левой задней)
11915Дополнительное гнездо питания в багажном отделении
11925Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
12020Модуль электрооборудования двери (правой задней)
12120Электрообогрев передних сидений (предохранитель подогрева сидений форд фокус 2 рестайлинг)
12210Модуль подушки безопасности
1237,5Электрообогрев наружных зеркал заднего вида



ПредохранительСила тока, АЗащищаемые цепи
1247,5Задние и передние габаритные огни, стоп сигналы (левая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
1257,5Задние и передние габаритные огни, стоп сигналы (правая сторона) (предохранитель габаритов форд фокус 2 рестайлинг)
12620Система управления без ключа
12725Электрические стеклоподъемники (предохранитель стеклоподъемника форд фокус 2 рестайлинг)
128—Не используется
12920Очиститель ветрового стекла (предохранитель дворников форд фокус 2 рестайлинг)
130—Не используется
13115Очиститель заднего стекла
13215Стоп сигналы (предохранитель стоп сигнала форд фокус 2 рестайлинг)
13325Реле центральной системы блокировки, модуль двери пассажира
13420Система централизованной блокировки замков, модуль электрооборудования двери водителя (предохранитель центрального замка форд фокус 2 рестайлинг)
13520Подсветка при движении в светлое время
13615Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2 рестайлинг)
13710Динамик включения аварийного батарейного питания
13810Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
13910Дальний свет фар, правая сторона



ПредохранительСила тока, АЗащищаемые цепи
14010Дальний свет фар, левая сторона
14110Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2 рестайлинг)
14215Ближний свет фар (правая сторона)
14315Ближний свет фар (левая сторона)



Предохранители под капотом Форд Фокус 2 рестайлинг

Схема предохранителей Форд Фокус 2 рестайлинг



ПредохранительСила тока, АЗащищаемые цепи
140Электровентилятор охлаждения двигателя (предохранитель вентилятора форд фокус 2 рестайлинг)
280Рулевое управление с усилителем (ЭУР/ЭГУР)
360Внутренний блок предохранителей 1
460Внутренний блок предохранителей 2
580Вспомогательный отопитель
660Свечи подогрева (только для автомобилей с дизельными двигателями)
730Антиблокировочная система, насос системы динамической стабилизации
820Антиблокировочная система, клапаны системы динамической стабилизации
920Модуль управления силовым агрегатом (PCM) (ЭБУ двигателя)



ПредохранительСила тока, АЗащищаемые цепи
1030Вентилятор системы климат контроля (вентилятор печки)
1120Выключатель зажигания (стартера и приборов)
1240Реле 15l зажигания
1320Электрическая обмотка стартера (предохранитель стартера форд фокус 2 рестайлинг)
1440Обогрев лобового стекла, правая сторона
1530Реле вентилятора охлаждения (Sigma — только варианты без A/C)
1640Обогрев ветрового стекла, левая сторона
1730Складывающаяся крыша
1830Инвертирующий усилитель мощности
1910Модуль ABS ((предохранитель абс форд фокус 2 рестайлинг))
2015Звуковой сигнал (клаксон) (предохранитель сигнала форд фокус 2 рестайлинг)
2120Вспомогательный отопитель
2210Модуль усилителя рулевого управления
2330Омыватель фар
2415Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
2510Реле зажигания
2615Автоматическая коробка передач (акпп)
2610Непрерывное питание PCM (только Focus ST и Focus RS)
2710Муфта компрессора системы кондиционирования
2810Управление свечой накаливания (только для автомобилей с дизельными двигателями)
2910Система раздельного климат-контроля (предохранитель печки форд фокус 2 рестайлинг)
303PCM (ЭБУ акпп), автоматическая коробка передач
3110Интеллектуальная зарядка аккумуляторной батареи
3210Автоматическая коробка передач



ПредохранительСила тока, АЗащищаемые цепи
3210Электропитание топливных форсунок (только Focus ST и Focus RS)
3310Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
3310Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
3320Подогреваемый кислородный датчик (только Focus ST и Focus RS)
3410Форсунки, катушки зажигания
3510PCM, клапаны, электромагнитные клапаны
3610PCM



Предохранители Форд Фокус 2 дорестайлинг

ᐅ Схема предохранителей и реле Ford Focus 2 (2004-2011)

№АНазначение
3710Дальний свет левой фары
3810Дальний сеет правой фары
3920Прикуриватель, задняя дополнительная розетка
4020Люк
4120Модуль электрооборудования двери переднего пассажира
427. 5Обогрев зеркал
4310Электронные модули (питание от аккумуляторной батареи)
4410Диагностический разъем (OBD II)
4510Дневные ходовые огни
4610Комбинация приборов, многофункциональный электронный модуль (GEM)
4715Стеклоомыватель, обогрев жиклеров стеклоомывателя
4820Ближний свет фар, дневные ходовые огни
4915Переключатель света
5020Стеклоочиститель
5115Топливный насос
5225Обогрев заднего стекла
537. 5Габаритный свет с левой стороны
547.5Габаритный свет с правой стороны
5520Модуль электрооборудования двери водителя, центральный замок
5620Система бесключевого доступа / запуска
5710Сирена противоугонной системы
5815Аудиосистема (питание от аккумуляторной батареи)
5925Розетка в багажном отделении, разъем прицепа
6015Ближний свет правой фары
6115Ближний свет левой фары
6220Электропривод регулировок сиденья водителя
6325Стеклоподъемники
64—Не используется
6510Подушки безопасности
667. 5Корректор фар, ближний свет фар, блок ксеноновых фар
6710Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
687.5Радио, комбинация приборов
6920Противотуманный свет
7010Электронные модули(питание от замка зажигания)
7110Дневные ходовые огни
7225Многофункциональный электронный модуль (GEM)
737.5Освещение номерного знака
7415Лампы стоп-сигнала
7510Блок управления коробкой передач, электронная педаль газа
767. 5Электронный стояночный тормоз (EPB)
7725Реле центрального замка
7815Очиститель заднего стекла
7915Электропривод складывания зеркал
8010Освещение салона, зеркала с электроприводом
8120Модуль электрооборудования правой задней двери
8220Модуль электрооборудования левой задней двери
8310CD-чейнджер, развлекательная система для задних пассажиров (RSE)
8410Лампы заднего хода, модуль прицепа
8510Система охлаждения
8620Подогрев сидений
Реле
K1Обогрев заднего стекла
K4Топливный насос
K5Дневные ходовые огни

Предохранители на форд фокус 2: где находятся, замена

Авто → Форд Фокус 2

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.

Рис.1 Автомобильные предохранители среднего размера

  • На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
  • Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый 10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый 40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания.

Рис.2 Рабочий предохранитель и сгоревший

  1. В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
  2. Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.

Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет!

Рис.4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.

Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.

Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:

Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1.

Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)

№AЦепь№AЦепь
3710 Дальний свет фар, левая сторона62 20 Электропривод регулировки сиденья водителя
3810 Дальний свет фар, правая сторона6325 Электропривод стеклоподъемников
3920 Прикуриватель, задняя электрическая розетка64 — Не используется
4020 Электропривод вентиляционного люка6510Модуль подушек безопасности
4120 Модуль электрооборудования двери переднего пассажира667,5Выключатель освещения (питание от замка зажигания)
427,5 Электрообогреватель зеркал 67 10 Панель приборов (питание от замка зажигания), иммобилайзер двигателя
4310 Электронные модули (питание от аккумуляторной батареи)687,5Дополнительные элементы на панели приборов
4410 Колодка канала информационной связи6920Противотуманные фары/фонари
4510 Наружное освещение для движения в дневное время (стояночные фонари)7010Электронные модули (питание от замка зажигания)
4610 Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей71 10 Наружное освещение для движения в дневное время
4715 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя72 — Не используется
4820 Фары ближнего света, наружное освещение для движения в дневное время737,5 Фонарь освещения гос. регистрационного знака
4915 Выключатель освещения (питание от аккумуляторной батареи)7415Фонари стоп-сигналов
5020 Очиститель ветрового стекла7510Блок управления силовым агрегатом
5115 Топливный насос76— Не используется
5225 Электрообогреватель заднего стекла7725Реле системы централизованной блокировки замков
537,5 Стояночные/габаритные фонари, левая сторона кузова78 15 Очиститель заднего стекла
547,5 Стояночные/габаритные фонари, правая сторона кузова79 15Электрическая розетка в багажном отделении
5520 Система централизованной блокировки замков, модуль электрооборудования двери водителя8010 Таймер отключения освещения салона с целью экономии аккумулятора
5620 Система Кеу Егее8120Модуль электрооборудования двери (правой задней)
5710 Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи8220Модуль электрооборудования двери (левой задней)
5815 Модули аудиосистемы (питание от аккумуляторной батареи)8310Модули аудиосистемы (“Высокого класса”)
5920 Модуль управления электрооборудованием буксируемого прицепа8410Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
6015 Ближний свет фар (правая сторона)8510Блок электрооборудования системы охлаждения
6115 Ближний свет фар (левая сторона)8620Электрообогрев передних сидений

По теме: Форд Фокус 2 дорестайл.

⇧

Источник: http://checosa.ru/automobili/ff2-01.htm

Описание блока предохранителей в Ford Focus 2

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Расположение и электросхема

Пинцет для замены (могут быть разных типов)

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№АмперНазначение предохранителя
140Вентилятор охлаждения мотора
280Рулевое управление
360ВБП № 1
460ВБП № 1
580Дополнительный обогреватель
660Свечи обогрева (лишь для авто с дизельными моторами)
730Противоблокировочная система, насос системы динамической стабилизации
820Противоблокировочная система, клапаны системы динамической стабилизации
920Узел управления двигателем
1030Вентилятор климатроника
1120Выключатель стартера и других приборов
1240Электрореле зажигания
1320Электрообмотка стартера
1440Обогрев правой стороны переднего стекла
1530Реле вентилятора
1640Обогрев левой стороны переднего стекла
1730Убирающаяся крыша
1830Усилитель мощности
1910Система ABS
2015Звуковой сигнал
2120Дополнительный нагреватель
2210Усилитель руля
2330Система омывания фар
2415Дополнительный обогреватель (для дизелей)
2510Зажигание
2615АКП
2710Муфта кондиционирования – компрессор
2810Свеча накаливания (лишь для авто с дизелем)
2910Раздельный климатроник
3030АКП
3110Зарядка аккумулятора
3210АКП
3310Кислородные датчики (лишь для авто с моторами работающими на бензине)
3410Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№АмперНазначение предохранителя
10010Электромодули
10120Управления люком, откидной крышей, сидений
10210Отопитель, руль, фильтр, ДУ
10310Управления наружным освещением от аккумулятора
10410Электроэкономия
10525Обогрев стекла сзади
10620Управления без ключа
10710Питание приборов от батареи, бортдиагностика
1087,5Аудиосистема и навигация
10920Прикуриватель, электророзетка
11010Переключатель наружного освещения днем
11115Бензонасос
11215Аудиосистема (питание от аккумулятора)
11310Подфарники
11410Иммобилайзер
1157,5Внешний свет от генератора
11620Противотуманки
1177,5Освещения номера авто
11820Электрическое оборудования задней левой двери
11915Электропитание багажного отделения
11925Электропитание багажного отделения (авто с системой буксировки прицепа)
12020Электрическое оборудования задней правой двери
12120Подогрев сидений передние
12210Подушки безопасности
1237,5Электрический обогрев зеркал
1247,5Габариты, стопы (левая сторона)
1257,5Габариты, стопы (правая сторона)
12620Управление без ключа
12725Электростеклоподъемники
128Не применяется
12920Очиститель переднего стекла
130Не применяется
13115Очиститель заднего стекла
13225Стопы
13320Блокировка системы
13420Централизованная блокировка замков
13520Подсветка во время движения в дневное время
13615Насос омывателя стекол
13710Включения аварийного питания
13810Управление двигателем, акселератором, АКПП
13910Левый дальний свет
14010Правый дальний свет
14110Фонарь заднего хода
14215Левый ближний свет
14315Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве

Расположение под капотом

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Расположение в салоне

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторыБлок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

 Загрузка …

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/ford/focus/blok-predohraniteley-avto/

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект.

Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание.

Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Блок предохранителей в салоне

  1. Предохранитель Сила тока, А Защищаемые цепи
  2. 100 10 Электронные модули (питание от замка зажигания)
  3. 101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
  4. 102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
  5. 103 10 Питание органов управления внешним освещением от аккумуляторной батареи
  6. 104 10 Система экономии электроэнергии, плафоны внутреннего освещения
  7. 105 25 Обогреватель заднего стекла
  8. 106 20 Система управления без ключа
  9. 107 10 Батарейное питание комбинации приборов, бортовая диагностика
  10. 108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
  11. 109 20 Прикуриватель, дополнительная электрическая розетка сзади
  12. 110 10 Питание переключателя системы наружного освещения в дневное время от генератора
  13. 111 15 Топливный насос (только варианты с бензиновым двигателем)
  14. 112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
  15. 113 10 Лампы наружного освещения в дневное время (подфарники)
  16. 114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
  17. 115 7,5 Питание органов управления внешним освещением от генератора
  18. 116 20 Противотуманные фары/фонари
  19. 117 7,5 Фонарь освещения номерного знака
  20. 118 20 Модуль электрооборудования двери (левой задней)
  21. 119 15 Дополнительное гнездо питания в багажном отделении
  22. 119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
  23. 120 20 Модуль электрооборудования двери (правой задней)
  24. 121 20 Электрообогрев передних сидений
  25. 122 10 Модуль подушки безопасности
  26. 123 7,5 Электрообогрев наружных зеркал заднего вида
  27. 124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
  28. 125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
  29. 126 20 Система управления без ключа 1
  30. 27 25 Электрические стеклоподъемники
  31. 128 — Не используется
  32. 129 20 Очиститель ветрового стекла
  33. 130 — Не используется
  34. 131 15 Очиститель заднего стекла
  35. 132 15 Стоп-сигналы
  36. 133 25 Реле центральной системы блокировки, модуль двери пассажира
  37. 134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
  38. 135 20 Подсветка при движении в светлое время
  39. 136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
  40. 137 10 Динамик включения аварийного батарейного питания
  41. 138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
  42. 139 10 Дальний свет фар, правая сторона
  43. 140 10 Дальний свет фар, левая сторона
  44. 141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
  45. 142 15 Ближний свет фар (правая сторона)
  46. 143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

  • С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.
  • Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
  • F37 F140 10 Дальний свет фар (левая сторона)
  • F38 F139 10 Дальний свет фар (правая сторона)
  • F39 F109 20 Прикуриватель, задняя розетка
  • F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
  • F41 F106 20 не используется
  • F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
  • F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
  • F44 отсутствует
  • F45 F113 10 Система дневного света (стояночный свет)
  • F46 F107 10 Щиток приборов, OBD
  • F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
  • F48 F135 20 Подсветка при движении в светлое время
  • F49 F103 10 Органы управления освещением.
  • F50 F129 20 Стеклоочистители лобового стекла
  • F51 F111 15 Топливный насос
  • F52 F105 25 Обогрев заднего стекла
  • F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
  • F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
  • F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
  • F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
  • F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
  • F58 F112 15 Аудиоустройства, мобильный телефон
  • F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
  • F60 F142 15 Ближний свет фар (левая сторона)
  • F61 F143 15 Ближний свет фар (правая сторона)
  • F62 отсутствует
  • F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
  • F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности
  • F66 F115 7,5 Органы управления освещением.
  • F67 F114 10 Щиток приборов, противоугонная система
  • F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
  • F69 F116 20 Противотуманные фары, задний противотуманный фонарь
  • F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
  • F71 F110 10 Подсветка при движении в светлое время
  • F72 отсутствует
  • F73 F117 7,5 Фонари освещения регистрационного знака
  • F74 F132 15 Стоп-сигналы
  • F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
  • F76 F130 7,5 Модуль полного привода
  • F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
  • F78 F131 15 Задний стеклоочиститель
  • F79 отсутствует
  • F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
  • F81 F120 20 Модуль правой задней двери
  • F82 F118 20 Модуль левой задней двери
  • F83 отсутствует
  • F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
  • F85 отсутствует
  • F86 F121 20 Сиденья с обогревом

Источник: http://servcar. ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Таблица характеристик плавких предохранителей

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел.

Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).

Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
  2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
  3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
  4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

  1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
  2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
  3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
  4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Это интересно: Где находится разъем для диагностики форд фокус 2

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Поделитесь в соц. сетях:

Источник: https://razborov.net/ford/gde-nahoditsya-predohranitel-na-prikurivatel-ford-fokus-2-restayling.html

Блок предохранителей и реле Ford Focus 2

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто.

Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт.

Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием.

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

  1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
  2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

  • отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
  • есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
  • возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
  • поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
  • слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения.

При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств.

Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Типы предохранителей и их обозначения

На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100.

В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14.

Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.

При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении.

Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования.

Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий. Он простой, но важно выполнить все задачи правильно.

Для правильного ремонта электрики учитывайте такой порядок действий:

  1. Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
  2. Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
  3. Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
  4. Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
  5. С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
  6. Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
  7. Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.

Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

  1. №- Ампер- Описание предохранителя1 — 40 — Электровентилятор охлаждения двигателя2 — 80 — Рулевое управление с усилителем3 — 60 — Внутренний блок предохранителей 14 — 60 — Внутренний блок предохранителей 25 — 80 — Вспомогательный отопитель6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)7 — 30 — Антиблокировочная система, насос системы динамической стабилизации8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации9 — 20 — Модуль управления силовым агрегатом (PCM)10 — 30 — Вентилятор системы климат-контроля11 — 20 — Выключатель зажигания (стартера и приборов)12 — 40 — Реле зажигания13 — 20 — Электрическая обмотка стартера14 — 40 — Обогрев лобового стекла, правая сторона15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 — 40 — Обогрев ветрового стекла, левая сторона17 — 30 — Складывающаяся крыша18 — 30 — Инвертирующий усилитель мощности19 — 10 — Модуль ABS20 — 15 — Звуковой сигнал21 — 20 — Вспомогательный отопитель22 — 10 — Модуль усилителя рулевого управления23 — 30 — Омыватели фар24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 — 10 — Реле зажигания26 — 15 — Автоматическая коробка передач27 — 10 — Муфта компрессора системы кондиционирования28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 — 10 — Система раздельного климат-контроля30 — 3 — PCM, автоматическая коробка передач31 — 10 — Интеллектуальная зарядка аккумуляторной батареи32 — 10 — Автоматическая коробка передач33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)34 — 10 — Форсунки, катушки зажигания35 — 10 — PCM, клапаны, электромагнитные клапаны
  2. 36 — 10 — PCM

Блок предохранителей в салоне Ford Focus 2 (рестайлинг):

  • №- Ампер- Описание предохранителя100 — 10 — Электронные модули (питание от замка зажигания)101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения105 — 25 — Обогреватель заднего стекла106 — 20 — Система управления без ключа107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора111 — 15 — Топливный насос (только варианты с бензиновым двигателем)112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)113 — 10 — Лампы наружного освещения в дневное время (подфарники)114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя115 — 7,5 — Питание органов управления внешним освещением от генератора116 — 20 — Противотуманные фары/фонари117 — 7,5 — Фонарь освещения номерного знака118 — 20 — Модуль электрооборудования двери (левой задней)119 — 15 — Дополнительное гнездо питания в багажном отделении119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 — 20 — Модуль электрооборудования двери (правой задней)121 — 20 — Электрообогрев передних сидений122 — 10 — Модуль подушки безопасности123- 7,5 — Электрообогрев наружных зеркал заднего вида124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 — 20 — Система управления без ключа127 — 25 — Электрические стеклоподъемники128 — — — Не используется129 — 20 — Очиститель ветрового стекла130 — — — Не используется131 — 15 — Очиститель заднего стекла132 — 15 — Стоп-сигналы133 — 25 — Реле центральной системы блокировки, модуль двери пассажира134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя135 — 20 — Подсветка при движении в светлое время136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 — 10 — Динамик включения аварийного батарейного питания138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 — 10 — Дальний свет фар, правая сторона140 — 10 — Дальний свет фар, левая сторона141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом142 — 15 — Ближний свет фар (правая сторона)
  • 143 — 15 — Ближний свет фар (левая сторона)

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций.

Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями.

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

Источник: https://jrepair.ru/remont-ford/blok-predokhranitelej-i-rele-ford-focus-2

Предохранители на Форд Фокус 2: где находятся, замена

Электроприборы и цепи питания в автомобиле защищены от короткого замыкания или высокой нагрузки плавким предохранителем (ПП). Устройства потребляющие высокий ток дополнительно защищены реле. Предохранители и реле находятся в монтажных блоках под капотом и в салоне автомобиля.

Где находится монтажный блок Форд Фокус 2

Автомобиль Форд Фокус 2 выпускался с 2004 до 2010 г. После 2007 г. был выпущен рестайлинг имеющий некоторые отличия в схеме предохранителей. Сами модули располагаются в одинаковых местах, подкапотные блоки одинаковые, отличия только во внутренних модулях и в отсутствии ПП замка багажника у дорестайлинговой модели.

Подкапотный модуль предохранителей

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке.

Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

№Номинал, АЗащищаемый прибор или цепь
140Электродвигатель вентилятора ОЖ
280Электроусилитель рулевого механизма
360Салонный модуль ПП
460Салонный модуль ПП
580Климат-контроль, кондиционер
660Запасной разъем
730Электронасос блока ABS
820Гидроблок системы ABS
920Main Relay, обмотка
1030Электродвигатель  вентилятора печки
1120Прерыватель электропитания ДВС
1240Силовой разъем запуска ДВС
1320Предохранитель стартера
1440Правый подогрев лобового стекла
1525Реле дополнительного вентилятора радиатора
1640Левый подогрев лобового стекла
170Запасной разъем
180Запасной разъем
1910Система ABS, блок контроля
2015Клаксон
2125Webasto, для авто с северной подготовкой
2210Электроусилитель руля, Блок контроля
2330Насос форсунок очистителя головных фар
2415Запасной разъем
2515Реле подогрева ветрового стекла, силовая обмотка
2610Предохранитель ЭБУ на авто с АКПП
2710Привод муфты кондиционера
2810Запасной разъем
2910Управление климат контроллером
303Двигатель, ЭБУ. АКПП, ЭБУ
3115Предохранитель контроллера зарядки АКБ
3210Селектор положения кулисы АКПП
3315Подогрев ламбда-зондов
3415Катушки, топливные электрофорсунки
3515Двигатель, блок контроля и управления
3610ЭБУ

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепьНоминал, А№
Головная фара, Лампа дальнего свет слева1537
Головная фара, Лампа дальнего свет справа1538
Доп. розетка, прикуриватель2539
Сервопривод люка2040
Передняя правая дверь, предохранитель электромодуля2041
Подогрев наружных зеркал1042
+12В на электрооборудование от АКБ1043
Разъем OBD2, диагностика1044
Лампочки на габариты1045
+12В на приборную панель от АКБ1046
Мотор омывателя лобового стекла , обогрев форсунок омывателя1547
Лампочки ближнего света , дневные ходовые огни2048
Переключатель освещения +12В от АКБ1549
Привод дворников переднего стекла2550
Предохранитель бензонасоса2051
Обогревательный элемент стекла заднего обзора2552
Парковочные огни и габариты, слева7. 553
Парковочные огни и габариты, справа7.554
Предохранитель ЦЗ и электромодуля передней левой двери2055
Безключевой доступ2056
Привод зеркал внешнего обзора, контроль напряжения АКБ1057
+12 В питание автомагнитолы от АКБ2058
Электропитание прицепа2059
Лампочка ближний свет, справа2060
Лампочка ближний свет, слева2061
Сервопривод кресла водителя2062
Привод боковых стекол2563
Свободный разъем64
AirBag1065
+12В освещение салона1066
+12В питание иммобилайзера и панели приборов1067
Панель приборов, доп. оборудование7.568
Лампочки противотуманок2069
+12В от АКБ, питание эдектромодулей1070
Дневные ходовые огни1071
Свободный разъем72
Подсветка заднего номера7.573
Лампочки стоп сигналов задних1574
ЭБУ двигателя1575
Свободный разъем76
Питание реле ЦЗ2577
Питание на дворники  +12В задний1578
+12В доп. розетка багажника1579
Выключение внутреннего освещения, таймер1580
Правая дверь, электромодуль задний1581
Левая дверь, электромодуль задний1582
Подключение магнитолы Bose1083
Лампочки заднего хода , +12В от АКБ1084
ЭБУ системы кондиционирования1085
Подогрев кресел, перед2086

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или релеНоминал,А№
+12 В питание электроприборов15100
Сервопривод люка, сервопривод водительского кресла25101
Мотор печки , сажеуловитель для дизельных ДВС10102
+12 В от АКБ, освещение внутреннее10103
Таймер салонного осветителя10104
Подогрев стекла задний25105
Безключевой доступ, KeyFree20106
OBD2 разъем, приборная панель10107
Автомагнитола и доп. приборы7.5108
Задняя доп. розетка25109
Переключатель дневных ходовых огней на генератор15110
20111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола15112
Лампочки габаритных огней5113
+12 В от АКБ, иммобилайзер и приборная панель5114
Переключение освещения на генератор во время движения7. 5115
Лампочки противотуманок15116
Подсветка заднего номерного знака15117
Задняя дверь, электромодуль левый20118
Доп. розетка в багажнике10119
Доп. розетка питания для прицепа30119
Задняя дверь, электромодуль правый25120
Подогрев кресел передних25121
AirBag10122
Подогрев зеркал наружного обзора10123
Левые габариты10124
Правые габариты10125
Система KeyFree20126
Мотор подъемника боковых стекол30127
Запасной разъем128
Дворники переднего стекла25129
Запасной разъем130
Задний дворник20131
Задние стопы10132
Блокировка дверей, электромодуль пассажирской двери20133
Центральный замок, электромодуль водительской двери20134
DRL20135
Моторчик стеклоомывателя, обогрев форсунок омывателя15136
Зуммер салона15137
Акселератор, ЭБУ АКПП15138
Лампочка дальнего света20139
Лампочка дальнего света20140
Привод зеркал наружного обзора15141
Правая лампочка основного света20142
Левая лампочка основного света20143

Проверка и замена предохранителей

Проверить работоспособность предохранителя можно визуально или при помощи электроизмерительного прибора. Перегоревшие ПП необходимо поменять на новые, такого же номинала. Использование предохранителей номиналом ниже рекомендованного, приведет его к выходу из строя. Применение более мощного ПП может стать причиной оплавления или возгорания проводки, а также не защитит прибор от увеличенной нагрузки.

Ford Focus (1999-2007) — схема предохранителей (версия для ЕС)

Ford Focus (1999-2007) — схема блока предохранителей (версия для ЕС)

Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007

Распределительная коробка пассажирская.

Ford Focus MK2 — схема блока предохранителей — крестовина пассажира
Предохранитель Номинальный ток (A) Защищенные цепи
37 10 Дальний свет левый
38 10 Дальний свет правая
39 20 Прикуриватель, задняя вспомогательная розетка
40 20 Блок управления люком с электроприводом
41 20 Модуль двери переднего пассажира
42 7,5 Обогрев наружных зеркал
43 10 Регулятор обогревателя, рулевая колонка, DPF, ресивер ДУ, DVD-плеер, сигнализация
44 ​​ 10 Не используется
45 10 Дневные ходовые огни (габаритные огни)
46 10 Питание аккумуляторной батареи комбинации приборов, бортовая диагностика
47 15 Насос омывателя, подогрев форсунок омывателя
48 20 Дневные ходовые огни
49 15 Питание от батареи управления освещением
50 20 Стеклоочистители
51 15 Топливный насос
52 25 Обогрев заднего стекла
53 7,5 Габаритные огни, габаритные огни, задние фонари (левая сторона)
54 7,5 Габаритные огни, габаритные огни, задние фонари (правая сторона)
55 20 Центральный замок, модуль двери водителя
56 20 Система без ключа
57 10 Звуковой сигнализатор резервного аккумулятора
58 15 Питание аудиомодулей от батареи
59 20 Буксирный модуль прицепа, дополнительная розетка в багажном отделении
60 15 Ближний свет, правая сторона
61 15 Ближний свет, левая сторона
62 20 Сиденье водителя с электроприводом
63 25 Электростеклоподъемники
64 20 Не используется
65 10 Модуль подушки безопасности
66 7,5 Блок управления освещением, питание зажигания
67 10 Электропитание комбинации приборов, иммобилайзер двигателя
68 7,5 Принадлежность к кластеру (блок аудиосистемы и навигации)
69 20 Противотуманные фары
70 10 Электропитание модулей зажигания
71 10 Электропитание зажигания дневных ходовых огней на выключатель освещения
72 25 Не используется
73 7,5 Фонарь освещения номерного знака
74 15 Тормозные лампы
75 10 Блок управления трансмиссией, педаль акселератора АКПП
76 7,5 Электрический стояночный тормоз
77 25 Реле центрального замка
78 15 Стеклоочиститель заднего стекла
79 15 Зеркало складывающееся с электроприводом
80 10 Экономия заряда аккумулятора, лампы освещения салона
81 20 Дверной модуль, задний правый
82 20 Дверной модуль, задний левый
83 10 Аудиомодули (высокий уровень)
84 10 Фонарь заднего хода, электрические зеркала заднего вида
85 10 Холодильный агрегат
86 20 Подогрев передних сидений

Распределительная коробка двигателя.

Ford Focus MK2 — схема блока предохранителей -двигатель

Предохранитель Номинальный ток (A) Защищенные цепи
1 50 Вентилятор охлаждения
2 80 ГУР
3 60 Поставка распределительной коробки пассажира 1
4 60 Питание распределительной коробки переднего 2
5 80 Климат-контроль
6 60 Дополнительный отопитель (только дизель)
7 30 Dodatkowa nagrzewnica (только disel)
8 20 АБС, насос системы стабилизации
9 20 Модуль управления трансмиссией (все, кроме FocusST)
9 30 Модуль управления трансмиссией (только FocusST)
10 30 Вентилятор климат-контроля
11 20 Замок зажигания
12 40 Реле зажигания 15л
13 20 Соленоид стартера
14 40 Обогрев лобового стекла правое
15 30 Реле вентилятора охлаждения
16 40 Обогрев лобового стекла, левый
17 30 Электрический стояночный тормоз (все, кроме кабриолета)
17 30 Модуль управления в крыше (только кабриолет)
18– Не используется
19 10 Модуль АБС
20 15 Гудок
21 20 Дополнительный отопитель
22 10 Модуль усилителя руля
23 30 Омыватель фар
24 15 Дополнительный отопитель (только дизель)
25 10 Зажигание, реле
26 10 АКПП
27 10 Муфта кондиционера
28 10 Контроль свечей накаливания (только дизельное топливо)
29 10 Двухзонный климат-контроль
30 10 Блок управления силовым агрегатом АКПП
31 10 Датчик аккумуляторной батареи умная зарядка
32 10 АКПП
32 10 Электропитание топливной форсунки (только FocusST)
33 10 Подогреваемые кислородные датчики (только бензин)
33 10 Перепускной клапан интеркулера (только дизель)
33 20 Подогреваемый кислородный датчик (только FocusST)
34 10 Форсунки, трансформаторы зажигания
35 10 Модуль управления трансмиссией, клапаны, соленоиды (все, кроме Focus ST)
35 15 Модуль управления трансмиссией, клапаны, соленоиды, нагревательный элемент кривошипа (только FocusST)
36 10 Модуль управления трансмиссией

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Блок предохранителей

: Ford Focus

2012-2013 гг.
2012 Ford Focus

Если электрические компоненты в автомобиле не работают, возможно, перегорел предохранитель. Перегоревшие предохранители идентифицируются по обрыву провода внутри предохранителя. Перед заменой любых электрических компонентов проверьте соответствующие предохранители.

Примечание : Всегда заменяйте предохранитель на предохранитель с указанным номинальным током.Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.

Номинальная сила тока и цвет стандартного предохранителя

ЦВЕТ

Плавкая вставка

картридж

Картридж

макс.

предохранители

Макси

предохранители

Стандартный

предохранители

Мини

предохранители

Предохранитель

рейтинг

— —

— —

— —

Серый

Серый

2А

— —

— —

— —

фиолетовый

фиолетовый

3А

— —

— —

— —

розовый

розовый

4А

— —

— —

— —

Тан

Тан

5А

— —

— —

— —

коричневый

коричневый

7. 5А

— —

— —

— —

Красный

Красный

10А

— —

— —

— —

Синий

Синий

15А

Синий

Синий

Желтый

Желтый

Желтый

20А

натуральный

натуральный

— —

натуральный

натуральный

25А

розовый

розовый

Зеленый

Зеленый

Зеленый

30А

Зеленый

Зеленый

Оранжевый

— —

— —

40A

Красный

Красный

Красный

— —

— —

50A

Желтый

Желтый

Синий

— —

— —

60A

коричневый

— —

Тан

— —

— —

70A

Черный

Черный

натуральный

— —

— —

80А


Панель предохранителей в багажном отделении


Панель предохранителей находится в багажном отделении сзади слева. боковая колесная арка.Снимите крышку панели предохранителей, чтобы получить доступ к предохранители.

Схема панели предохранителей в багажном отделении


Предохранители имеют следующую кодировку:

Предохранитель / реле …. Число Номинальный ток предохранителя … Защищаемые компоненты

F1 — Не используется

F2 ……………. 10A …. Модуль автомобиля без ключа

F3 …………….. 5A … Дверные ручки без ключа

F4 …………….. 25A …. Блок управления передней левой двери

F5 …………….. 25A …. Блок управления двери передний правый

F6 ……………. 25A …. Блок управления двери задний левый

F7 ……………. 25A … Блок управления двери задняя правая

F8 — не используется

F9 . …………… 25A …. Электродвигатель сиденья водителя

F10 — F22 —— Не используется

F23…………. 25А ….. Усилитель звуковой частоты

F24 —F28 Не используется

F29 …………. 5A …. Парковочная камера

F30 ………….. 5A …… Модуль помощи при парковке

F31 — F33 Не используется

F34 ………….. 15A ….. Обогрев сиденья водителя

F35 ………….. 15A ….. Обогрев сиденья пассажира

F36 — Не используется

F37 ………….. 5A ……. Люк

F38 — F46 Не используется

R1 …………… Силовое реле Заднее 15 реле (2/88)

R2 — Не используется

R3 — Не используется

R4 — Не используется

R5 — Не используется

R6 — Не используется

Панель предохранителей в салоне

Панель предохранителей расположена с правой стороны под перчаточным ящиком.

Панель предохранителей в салоне Схема

Предохранители имеют следующую кодировку:

Расположение предохранителя / реле . …… Номинальный ток предохранителя …………. Защищенные цепи

56 … 20A … Питание топливного насоса, TMAF

57 — Не используется

58 — Не используется

59 … 5A … Пассивный противоугонный трансивер

60… 10A … Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли

61 … 20A … Прикуриватель, Powerpoint

62 …. 5A …. Модуль датчика дождя, Датчик влажности, Электрохроматическое зеркало заднего вида

63 — Не используется

64 — Не используется

65 …. 10A …. Разблокировка багажника / задней двери

66 … 20A …. Питание отпирания DD FF, двойной замок

67 … 7.5A …. SYNC, многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас

68 — Не используется

69 …. 5A … Комбинация приборов

70 … 20А … Электропитание центрального замка и отпирания

71 . … 10A … Регулирующая головка (ручной кондиционер), автоматический контроль температуры Duel lectronic

72 … 7.5A …. Модуль рулевого колеса

73 … 5A …. Разъем передачи данных

74…. 15А …. Питание фары ближнего света

75 … 15А …. Питание противотуманных фар

76 … 10А … Питание фонарей заднего хода

77 … 20А …. Питание омывателя лобового стекла

78 … 5А …. Замок зажигания, кнопка пуска

79 15A Радио, DVD-плеер с навигацией, Сенсорный экран, Выключатель аварийного освещения, Выключатель дверного замка

80 20A Электропитание люка

81 5A R F приемник

82 …. 20А … Реле омывателя лобового стекла

83….. 20А ….. Центральный замок

84 … 20A … DD FF питание разблокировки, двойной замок

85 … 5A …. Индикатор отключения подушки безопасности пассажира (PADI), выключатель обогрева переднего сиденья, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в автомобиле

86 . .. 10A … Модуль подушки безопасности, OCS, PADI

87 — 89 Не используется

Распределительная коробка


4.Расположение блока распределения питания

Блок распределения питания расположен в моторном отсеке. Блок распределения питания содержит сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.

Блок распределения питания — Схема панели предохранителей
Сильноточные предохранители имеют следующую кодировку:

Предохранитель / реле… Номинальный ток предохранителя … Защищенные цепи F1 — F6 — Не используется
F7 40A ** Насос ABS / ESP (антиблокировочная тормозная система / насос электронной системы стабилизации)
F8 30A ** Клапан ESP (электронной программы стабилизации)
F9 30A ** Обогрев заднего стекла
F10 40A ** Электродвигатель вентилятора отопителя
F11 — Не используется
F12 30A ** . .. Реле управления двигателем (ECR) Предохранитель реле
F13 30A ** Реле стартера
F14 25A ** Задний электрический стеклоподъемник (без DCU)
F15 25A ** DPS6 (Автоматическая коробка передач)
F16 — Не используется
F17 — Не используется
F18 20A ** Электродвигатель переднего стеклоочистителя
F19 5A *… Антиблокировочная тормозная система / Электронная программа стабилизации (ABS / ESP) 15 подача
F20 15A * Звуковой сигнал
F21 5A * Выключатель стоп-сигналов
F22 15A * Система контроля заряда аккумулятора
F23 5A * Катушки реле, модуль выключателя света
F24 — Не используется
F25 10A * Наружное зеркало с электроприводом (без DCU)
F26 15A * TCM (Блок управления трансмиссией) 30 подача АКПП
F27 15A * A / C (кондиционер) Clutch
F28 5A * TMAF (Массовый расход воздуха) Питание реле топлива
F29 — Не используется
F30 — Не используется
F31 — Не используется
F32 10A * Клапан рециркуляции ОГ, регулирующие клапаны завихрения, подогреваемые кислородные датчики
F33 10A * Катушки зажигания
F34 10A * Форсунки
F35 5A * Активная решетка жалюзи
F36 10A * ECM (Блок управления двигателем)
F37 — Не используется
F38 15A * ECM / TCM 15 подача
F39 — Не используется
F40 5A * EPAS (Электронный усилитель рулевого управления) 15 подача
F41 20A * BCM (Body Control Module) 15 подача
F42 15A * Задний дворник
F43 — Не используется
F44 — Не используется
F45 — Не используется
F46 25A * Передние стеклоподъемники (без DCU)
F47 7. 5A * Зеркало с подогревом (без DCU)
F48 5A * Внешнее зеркало с электроприводом (без DCU)

R1 — Не используется
R2 Микрореле Звуковой сигнал
R3 — Не используется
R4 — Не используется
R5 Микрореле Стеклоочиститель заднего стекла
R6 — Не используется
R7 — Не используется
R8 — Не используется б / у
R9 — Не используется
R10 Мини-реле Реле стартера
R11 Микро реле A / C Муфта
R12 Реле мощности Охлаждающий вентилятор
R13 Мини-реле Нагреватель вентилятора
R14 Мини-реле Реле управления двигателем (ECR)
R15 Реле питания Размораживание заднего стекла
R16 Силовое реле зажигания 15

Описание предохранителей форд фокус 2 рестайлинг.Монтажный блок в моторном отсеке

Большинство цепей питания электрооборудования автомобиля Ford Focus защищены предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне под панелью приборов с правой стороны и в моторном отсеке рядом с аккумулятором.
Блоки предохранителей для рестайлинга Ford Focus 2 и 2 разные и соответственно у каждого из них будет свое фото с расположением установленных в них предохранителей, их номиналом и назначением.

Рисунок: 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на агрегате и на рисунке) указано в таблице. один.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

* Если есть.

Рисунок: 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке Ford focus 2

Кроме того, предохранители, реле и предохранители расположены в монтажном блоке, установленном в моторном отсеке (рис. 2), крышка монтажного блока снята). В таблице 2 указано назначение этих предохранителей, предохранителей и реле, но для конкретной модели некоторые цепи, показанные в таблице, могут быть недоступны.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в моторном отсеке Ford focus 2

* Если есть.

1. Чтобы получить доступ к предохранителям и реле монтажного блока, расположенного в салоне, снимите два крепежных винта под панелью приборов справа …

2.… и сдвиньте монтажный блок вниз.

3. Для удобства работы с агрегатом его корпус можно удлинить, переставив выступы корпуса в пазы опорных кронштейнов.

4. Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и устраните ее.При поиске неисправностей обращайтесь к указанным в таблице. 10.1 цепи, защищенные этим предохранителем.

A предупреждение
Не заменяйте предохранители перемычками или предохранителями с разной силой тока или самодельными перемычками, так как это может повредить электрические приборы и даже вызвать пожар.

5. Используя специальный пластиковый пинцет, извлеките новый предохранитель.

6. Вот так выглядит перегоревший предохранитель (перегоревшая перемычка, показанная стрелкой внутри держателя, сгорела и открылась). Используйте запасной предохранитель того же номинала (и цвета), чтобы заменить предохранитель.

7. Чтобы получить доступ к предохранителям и реле монтажного блока, расположенного в моторном отсеке, потяните за рычаг на задней стороне блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, находящейся в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для снятия предохранителей с монтажных блоков, рядом с ним есть прорези 2 для установки запасных предохранителей.

8. При необходимости замены снимите предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителя

Ford Focus 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно тот, что изображен на рисунке ниже . ..

Добрый день. Сегодня к нам в автосервис приехал Форд фокус 2 ресталинг (2008-2011). Он пришел к нам с проблемой в электронике.После подключения видеорегистратора, который замкнулся, вылетело много предохранителей. Поэтому в этой статье мы расскажем, как снимать и заменять предохранители под капотом и в салоне рестайлингового Ford Focus 2. Также мы покажем вам схему и расположение предохранителей в автомобиле.


Таблица номиналов блока предохранителей форд капот Фокус 2 рестайлинг:
№ Ампер Описание предохранителя
1 40 Вентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Дополнительный отопитель
6 60 Свечи накаливания (только для автомобилей с дизельными двигателями)
7 30 Антиблокировочная тормозная система, насос динамической устойчивости
8 20 Антиблокировочная система, клапаны системы динамической стабилизации
9 20 Блок управления блоком питания (PCM)
10 30 Вентилятор климат-контроля
11 20 Выключатель зажигания (стартер и приборы)
12 40 Реле зажигания
13 20 Электрообмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только опции без кондиционера)
16 40 Обогрев лобового стекла, левый
17 30 Складная крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль АБС
20 15 Звуковой сигнал
21 20 Дополнительный отопитель
22 10 Модуль гидроусилителя руля
23 30 Омыватели фар
24 15 Дополнительный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15
27 10 Муфта компрессора кондиционера
28 10 Контроль свечей накаливания (только для автомобилей с дизельными двигателями)
29 10 Отдельная система климат-контроля
30 3 PCM АКПП
31 10 Интеллектуальная зарядка аккумулятора
32 10 Коробка передач АКПП
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного воздушного охлаждения (только для автомобилей с дизельными двигателями)
34 10 Форсунки, катушки зажигания
35 10 ПКМ, клапаны, электромагнитные клапаны
36 10 PCM

Расположение блока предохранителей в салоне. Снятие и замена предохранителей

Блок предохранителей в салоне Таблица значений:

№ Ампер Описание предохранителя
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления люком, сиденье водителя с электроприводом, блок управления в крыше (только для автомобилей со съемной крышей)
102 10 Регулятор обогревателя, рулевая колонка, сажевый фильтр, дистанционное управление приемником системы
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система энергосбережения, плафоны внутреннего освещения
105 25 Обогреватель заднего стекла
106 20
107 10 Питание аккумуляторной батареи комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
109 20 Прикуриватель, задняя электрическая розетка
110 10 Питание выключателя дневного освещения от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Аудиомодули (с батарейным питанием)
113 10 Дневные ходовые огни (габаритные огни)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары / фары
117 7,5 Фонарь освещения номерного знака
118 20 Дверной модуль (задний левый)
119 15 Дополнительная розетка в багажном отделении
119 25 Дополнительная розетка в багажном отделении (автомобили с буксирным модулем)
120 20 Дверной модуль (задний правый)
121 20 Подогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Обогрев наружных зеркал
124 7,5 Задний и передний габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система бесключевого управления
127 25 Электростеклоподъемники
128 — Не используется
129 20 Стеклоочиститель
130 — Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центрального замка, модуль двери пассажира
134 20 Централизованный замок, электрический модуль двери водителя
135 20 Подсветка при движении днем ​​
136 15 Насос омывателя, подогрев форсунок омывателя
137 10 Динамик с резервным аккумулятором
138 10 Блок управления трансмиссией, педаль акселератора, АКПП
139 10 Фара дальнего света правая
140 10 Дальний свет фары левый
141 10 Фонарь заднего хода, электрорегулировка зеркал
142 15 Фара ближнего света (правая)
143 15 Фара ближнего света (левая)
Видео-инструкция по замене предохранителей в салоне Форд Фокус 2 рестайлинг:

Ford Focus 2 — одна из самых популярных иномарок, производимых в России. Этот автомобиль очень надежен и соответствует всем мировым стандартам. Но, несмотря на это, у владельцев Фокусов рано или поздно возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных автомобилей. Самый первый признак проблем с электроприборами — выход из строя предохранителей (РР) или размыкающих элементов (реле).

Предохранители, которые используются в Форд Фокус 2, называются «ножевыми» предохранителями, они плоские, среднего размера, вставные, то есть состоят из двух штекерных контактов с плавкой перемычкой в ​​пластиковом корпусе разных цветов… Сверху на корпусе проштампован номинал — сила тока, при превышении которой деталь сгорает (плавится перемычка). Основная функция — разомкнуть электрическую цепь, чтобы предотвратить повреждение электрооборудования и возможное возгорание машины … Для самых мощных потребителей тока реле играют защитную роль.

Обычно по стандарту предохранители бывают 17 цветов, а оттенки могут отличаться. Для Ford Focus для обозначения этих деталей используются следующие цвета:

Расположение разъемов, реле и предохранителей отличается в автомобилях с 2005 по 2007 год (номер детали начинается с 37), а также в 2007 году и после рестайлинга в 2008 году до окончание выпуска данной модели в 2010 г. (нумерация от 100).

В постстайлинговых Фокусах, выпущенных в РФ, есть четыре варианта расположения элементов безопасности и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какая модель агрегата производится по последним буквам серийного номера. Например, 7М5Т-14А073-ДГ относится к модификации D.

Расположение

Под капотом, если стоять лицом к двигателю, то с правой стороны расположены ПП и реле для силового агрегата и других узлов. в моторном отсеке (сильноточный).В салоне — предохранители и размыкающие элементы монтажного блока (слаботочные) расположены под бардачком. Сборка крепится к корпусу двумя защелками с поворотным механизмом. Обтянут обивкой, удерживаемой двумя кнопками.

Работа с блоком предохранителей под капотом

  1. Поднимаем капот.
  2. Открываем крышку. Это можно сделать, потянув за рычаг на задней стороне корпуса узла печатной платы. Не работает? Возьмите плоскую отвертку среднего размера и вставьте ее в замок крышки.Слегка наклоните отвертку, и крышка поднимется. Снимаем это.
  3. СО внутри крышки имеет специальный пинцет, закрепленный в пазах. Им очень удобно снимать предохранители. Использование плоскогубцев может повредить корпус при слишком сильном сжатии. Обратите внимание, что пинцет находится только в коробке возле блока питания. На крышке также есть прорези для запасных предохранителей и должно быть схематическое графическое изображение расположения предохранителей и реле.
  4. Проверяем схему и пинцетом убираем сгоревший элемент, после чего вставляем новый.
  5. Проверяем работу прибора и закрываем коробку, предварительно вставив пинцет в розетку.

Работа с блоком предохранителей в салоне


Наиболее частые проблемы с электрикой:

Кондиционер не включается.

  1. Данный блок в FordFocus 2 включается только при температуре окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления.Если давление достаточное, он передает сигнал в блок управления электронным блоком и включается прерыватель муфты компрессора кондиционера.
  2. Если при включении кондиционера вы слышите щелчок срабатывания сцепления и двигатель не увеличивает обороты, то нужно убедиться, что шкив вала компрессора вращается.
  3. Если шкив неподвижен, откройте блок возле двигателя, посмотрите на расположение предохранителя F27 (10А) на крышке и проверьте его состояние.Этот PP отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса различаются в зависимости от года выпуска Ford Focus 2 и варианта сборки предохранителей.
  4. Если замена предохранителя не требуется, проверьте F35 (10 А), который отвечает за подачу питания на реле компрессора кондиционера.
  5. Если здесь все в порядке, уточняем где находится и диагностируем реле компрессора. Исправность этого элемента можно проверить только заменой.
  6. Последний вариант — убедиться в целостности шлангов и проводки, особенно проводов, идущих к муфте, где чаще всего происходит обрыв.

Пропал гудок (гудок)

  1. Проверьте F20 (15 А) в узле под капотом.
  2. Если он не поврежден, попробуйте набрать гудок. Для этого снимаем решетку радиатора и подсоединяем ее к контактам звукового сигнала 12 В. Проще всего это сделать от батареи. Нет звука — замена.
  3. Если клаксон работает, значит обрыв проводки или необходимо почистить контакты клаксона на руле.

Блок питания панели приборов


Пропадает обогрев заднего стекла

  1. Чаще всего возможен обрыв нити накала на стекле. Внимательно осмотрите и при необходимости заклейте разрыв клеем и серебром или, в крайнем случае, замените резьбу.
  2. Проверка F52 (25A). Расположение: блок ПП в салоне.
  3. Вызываем проводку, зачищаем контакты переключателя.

Важно! Если при замене предохранителя он снова быстро перегорел, следует прозвонить всю цепь питания этого устройства.

Самым простым и распространенным методом проверки предохранителей является их замена. Неисправные предохранители иногда визуально не отличаются от исправных, их даже может отозвать тестер.

Если перестал работать прикуриватель Ford Focus второго поколения, скорее всего виноваты мы. Гнездо прикуривателя часто используется не по назначению и самое безобидное, что можно в него воткнуть, это китайская зарядка от мобильного телефона … В лучшем случае просто закоротит контакты и предохранитель перегорит.В худшем случае загорится проводка или сам блок зарядки телефона. Не будем говорить о грустных вещах, давайте лучше разберемся, где находится предохранитель прикуривателя на предстайлинговом и рестайлинговом Ford Focus 2.

Комплект предохранителей. Лучше использовать эти.

Во всех версиях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном блоке кабины, но его расположение и функции в автомобилях, выпущенных до 2007 года и после 2008 года, различаются.

В рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку.Поэтому, если на рестайлинговом Фокусе не работают и прикуриватель, и задняя розетка, предохранитель гарантированно перегорит. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях Фокуса второго поколения наш предохранитель расположен только в монтажном блоке салона, а вот расположен и пронумерован по схеме по-разному :

  • В достайлинговых машинах ему присвоили номер 39, а его номинал — 20А ;
  • тот же Предохранитель на 20 А в рестайлинговых автомобилях устанавливается под номером 109 в том же монтажном блоке кабины.

Вот схема расположения предохранителей в Фокусах до 2007 г .:

Схема Dorestyle

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Замена предохранителя на Форд Фокус 2

Монтажный блок салона находится прямо под перчаточным ящиком и его вытаскивание занимает две минуты. Мы делаем это:

  1. Откручиваем два винта под передней панелью в районе бардачка.

    Вот американцы до славы извращены. Вы должны вот так спрятать монтажный блок.

  2. Опускаем монтажный блок на максимально возможное расстояние.

    Наши предохранители где-то здесь.

  3. Поворачиваем защелки опорных скоб вправо и влево.
  4. Вытягиваем монтажный блок на себя.
  5. Найдите предохранитель прикуривателя и извлеките его пластиковым пинцетом.

    Здесь все ясно, перегорел предохранитель.Только замена. багов нет.

  6. Устанавливаем аналогичный предохранитель номиналом 20 А, он должен быть желтого цвета. Не допускается установка вместо штатного предохранителя определенного номинала провода, фольга, монеты, скрепки и прочая ерунда.
  7. Собираем монтажный блок в обратной последовательности.

Но прежде чем менять предохранитель прикуривателя, нужно разобраться в причинах, по которым он перегорел. Если в прикуриватель включили мощный прибор (компрессор, холодильник, пылесос) с потребляемым током в цепи выше номинального, то просто меняем предохранитель и стараемся не подключать к прикуривателю мощные устройства (он же лучше подключить их напрямую к клеммам АКБ). Если по неизвестной причине перегорел предохранитель, необходимо прозвонить цепь и найти причину короткого замыкания. В противном случае замена предохранителя будет производиться ежедневно. Осторожно пользуйтесь прикуривателем, всем удачи!

Добрый день. Сегодня к нам в автосервис зашел рестайлинговый Ford Focus 2 (2008-2011). Причина его визита — проблема с электроникой. После подключения видеорегистратора, который замкнулся, вылетело много предохранителей. В статье мы расскажем, как снять и заменить предохранители под капотом и в салоне Ford Focus 2.Также мы покажем вам схему и расположение предохранителей в автомобиле.

Артикул:

Предохранители и реле всех номиналов

Инструменты:

Для замены предохранителей в рестайлинге Форда Фокус 2 под капотом есть специальный пинцет

Схема и расположение предохранителей на Форд Фокус 2:

Сначала необходимо открыть капот. Под цифрой 8 вы увидите блок предохранителей.

Блок предохранителей под капотом отмечен красной прямоугольной линией.

Затем нужно открыть крышку предохранителя под капотом.

На следующем этапе, перевернув крышку предохранителя, вы увидите назначение каждого из них.

Еще фото крышки со схемой предохранителей

Теперь давайте посмотрим на номера предохранителей и их описание.

Ford Focus 2 Значения блока предохранителей под капотом Таблица

№ Ампер Описание предохранителя
1 40 Вентилятор охлаждения двигателя
2 80 Усилитель руля
3 60 Внутренний блок предохранителей 1
4 60 Блок внутренних предохранителей 2
5 80 Дополнительный отопитель
6 60 Свечи накаливания (только для автомобилей с дизельными двигателями)
7 30 Антиблокировочная тормозная система, насос динамической устойчивости
8 20 Антиблокировочная система тормозов, клапаны системы динамической стабилизации
9 20 Модуль управления трансмиссией (PCM)
10 30 Вентилятор климат-контроля
11 20 Выключатель зажигания (стартер и приборы)
12 40 Реле зажигания
13 20 Электрообмотка стартера
14 40 Лобовое стекло с подогревом правое
15 30 Реле вентилятора охлаждения (Sigma — только для опций без кондиционера)
16 40 Обогрев лобового стекла слева
17 30 Откидная крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль АБС
20 15 Звуковой сигнал
21 20 Дополнительный отопитель
22 10 Модуль усилителя руля
23 30 Омыватели фар
24 15 Дополнительный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15
27 10 Муфта компрессора кондиционера
28 10 Контроль свечей накаливания (только для автомобилей с дизельными двигателями)
29 10 Отдельная система климат-контроля
30 3 PCM АКПП
31 10 Интеллектуальная зарядка аккумулятора
32 10 АКПП
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного воздушного охлаждения (только для автомобилей с дизельными двигателями)
34 10 Форсунки, катушки зажигания
35 10 ПКМ, клапаны, электромагнитные клапаны
36 10 PCM

Расположение блока предохранителей в салоне. Снятие и замена предохранителей

Переходим в салон. Блок предохранителей находится под бардачком.

Для начала нужно снять защитную полку. Чтобы снять его, нужно просто потянуть вниз.

И снимите блок предохранителей.

Блок-схема предохранителей в салоне Форд Фокус 2

Значения блока предохранителей в салоне Таблица:

№ Ампер Описание предохранителя
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления люком, сиденье водителя с электроприводом, блок управления в крыше (только для автомобилей со съемной крышей)
102 10 Регулятор отопителя, рулевая колонка, твердый дымовой фильтр, дизельное топливо, приемник дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система энергосбережения, плафоны внутреннего освещения
105 25 Обогрев заднего стекла
106 20
107 10 Питание АКБ в комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и навигационная система)
109 20 Прикуриватель, задняя электрическая розетка
110 10 Питание выключателя дневного освещения от генератора
111 15 Топливный насос (только версии с бензиновым двигателем)
112 15 Аудиомодули (с батарейным питанием)
113 10 Дневные ходовые огни (габаритные огни)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары / фары
117 7,5 Фонарь освещения номерного знака
118 20 Дверной модуль (задний левый)
119 15 Дополнительная розетка в багажном отделении
119 25 Дополнительная розетка в багажном отделении (автомобили с буксирным модулем)
120 20 Дверной модуль (задний правый)
121 20 Подогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Обогрев наружных зеркал
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая)
126 20 Система бесключевого управления
127 25 Электростеклоподъемники
128 — Не используется
129 20 Стеклоочиститель
130 — Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центрального замка, модуль двери пассажира
134 20 Централизованная система запирания электрического модуля двери водителя
135 20 Подсветка при движении днем ​​
136 15 Насос омывателя, подогрев форсунок омывателя
137 10 Динамик с резервным аккумулятором
138 10 Блок управления трансмиссией, педаль акселератора, автоматическая коробка передач
139 10 Фара дальнего света правая
140 10 Дальний свет фары левый
141 10 Фонарь заднего хода, электрические зеркала заднего вида
142 15 Фара ближнего света (правая)
143 15 Фара ближнего света (левая)

Схема предохранителей и реле Ford Focus (1999-2007)

В данной статье мы рассмотрим Ford Focus первого поколения, выпускавшийся с 2000 по 2007 год. Здесь вы найдете схемы блока предохранителей Ford Focus 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя ( расположение предохранителей) и реле.

Схема предохранителей Ford Focus 1999-2007


Предохранителями прикуривателя (розетки) в Ford Focus являются предохранители №39 (при наличии) и №46 (2000-2001 гг.) Или №47 (с 2002 г.) в блоке предохранителей панели приборов.


Салон автомобиля

Панель предохранителей находится снизу и слева от рулевого колеса возле педали тормоза (за крышкой).

Моторный отсек

Блок распределения питания расположен в моторном отсеке.

2000, 2001
Салон автомобиля
Назначение предохранителей в салоне (2000, 2001)
№ Номинальный ток Описание
30 7. 5 АБС
31 15 Радио
32 10 Выключатель света
33 15 Сигнал аварийной сигнализации
34 20 Звуковой сигнал
35 7,5 Подсветка салона, электрорегулировка зеркал
36 7,5 Центральный таймер, электронные модули
37 — Не используется
38 — Не используется
39 10 Запасные лампы
40 — Не используется
41 — Не используется
42 — Не используется
43 15 Задний дворник
44 ​​ 20 Противотуманные фары
45 — Не используется
46 15 Прикуриватель
47 7. 5 Габаритные огни (левый)
48 7,5 Габаритные огни (правые)
49 25 Заднее оттаивание
50 7,5 Радио, центральный таймер
51 — Не используется
52 — Не используется
53 10 Запасные лампы
54 15 Тормозные лампы
55 20 Передние дворники
56 25 Передние электрические стеклоподъемники
57 25 Задние электрические стеклоподъемники
58 7.5 Кондиционер, рециркуляционный воздух
59 7,5 Электронные модули, комбинация приборов
60 7,5 Модуль подушки безопасности
61 7,5 Выключатель света
62 — Не используется
63 20 Модуль центрального замка (на задней стороне панели предохранителей)
Реле:
17 Стартер
18 Задний стеклоочиститель прерывистого действия (может быть объединен с реле 19)
19 Передний стеклоочиститель прерывистого действия (может быть объединен с реле 18)
20 Не используется
21 Не используется
22 Не используется
23 Звуковой сигнал
24 Экономия заряда батареи
25 Заднее оттаивание
Моторный отсек
Назначение предохранителей в распределительной коробке (2000, 2001)
№ Номинальный ток Описание
1 40 Основное питание электрической системы
2 30 Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 — Не используется
4 — Не используется
5 — Не используется
6 50 Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40 Основное питание электрической системы
8 30 Зажигание
9 20 Управление двигателем
10 10 Датчик напряжения аккумуляторной батареи, диагностический разъем
11 30 АБС
12 15 Топливный насос
13 — Не используется
14 — Не используется
15 — Не используется
16 10 Ближний свет (левая сторона)
17 10 Ближний свет (правая сторона)
18 10 Подогреваемые кислородные датчики
19 — Не используется
20 10 Управление двигателем
21 20 АБС
22 20 ДХО (ближний свет)
23 — Не используется
24 — Не используется
25 — Не используется
26 10 Дальний свет (левая сторона)
27 10 Дальний свет (правая сторона)
28 — Не используется
29 — Не используется
64 30 Электродвигатель вентилятора отопителя
65 — Не используется
Реле
1 Зажигание
2 Не используется
3 Не используется
4 Не используется
5 Дальний свет
6 Ближний свет
7 Топливный насос
8 Управление двигателем
9 Не используется
10 Не используется
11 Кондиционер
12 Дневные сигнальные огни
13 Противотуманные фары
14 Реле блокировки стоп-сигнала (только Advance Trac)
15 Вентилятор охлаждения двигателя, уровень 2 (A / C)
16 Уровень вентилятора охлаждения двигателя 1
2002
Салон автомобиля
Назначение предохранителей в салоне (2002 г. )
№ Номинальный ток Описание
30 10 Выключатель света
31 15 Радио
32 15 Указатель поворота, аварийная сигнализация
33 20 Звуковой сигнал, сиденье с электроприводом
34 20 Люк с электроприводом
35 7.5 Подсветка салона, электрорегулировка зеркал
36 7,5 Электронные модули, комбинация приборов
37 — Не используется
38 — Не используется
39 15 Задняя розетка
40 10 Фонари заднего хода (АКПП)
41 7.5 Радио (принадлежность)
42 15 Стоп-сигналы
43 15 Задний дворник
44 ​​ 20 Противотуманные фары
45 7,5 Рециркуляционный воздух, кондиционер
46 7,5 АБС
47 20 Прикуриватель, передняя розетка
48 10 Разъем канала передачи данных
49 25 Заднее оттаивание
50 7. 5 Зеркала с подогревом
51 — Не используется
52 15 Подогрев передних сидений
53 10 Фонари заднего хода (МКПП)
54 25 Задние электрические стеклоподъемники
55 25 Передние электрические стеклоподъемники
56 20 Передние дворники
57 7.5 Габаритные огни (правые)
58 7,5 Габаритные огни (левый)
59 7,5 Выключатель света
60 7,5 Модуль подушки безопасности
61 7,5 Электронные модули, комбинация приборов
62 7,5 Фонарь освещения номерного знака
63 20 Силовые замки (GEM) (на задней стороне панели предохранителей)
Реле
17 Стартер
18 Задний стеклоочиститель прерывистый
19 Стеклоочиститель прерывистый передний
20 Не используется
21 Не используется
22 Не используется
23 Звуковой сигнал
24 Экономия заряда батареи
25 Оттайка задняя, ​​подогрев зеркал
Моторный отсек

Назначение предохранителей в блоке распределения питания (2002 г. )
№ Номинальный ток Описание
1 40 Основное питание электрической системы
2 30 Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 — Не используется
4 — Не используется
5 — Не используется
6 50 Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40 Основное питание электрической системы
8 30 Замок зажигания, стартер
9 20 Управление двигателем
10 10 Датчик напряжения Batteiy, диагностический разъем
11 30 АБС
12 15 Топливный насос
13 — Не используется
14 — Не используется
15 10 Соленоид муфты переменного тока
16 10 Ближний свет (левая сторона)
17 10 Ближний свет (правая сторона)
18 10 Подогреваемые кислородные датчики
19 10 Ближний свет (ДХО)
20 10 Управление двигателем
21 20 АБС
22 20 Ближний свет (ДХО)
23 — Не используется
24 30 Активный сабвуфер
25 — Не используется
26 10 Дальний свет (левая сторона)
27 10 Дальний свет (правая сторона)
28 — Не используется
29 — Не используется
64 40 Электродвигатель вентилятора отопителя
65 — Не используется
Реле
1 Зажигание
2 Не используется
3 Не используется
4 Диод переменного тока
5 Дальний свет
6 Ближний свет
7 Топливный насос
8 Управление двигателем
9 Не используется
10 Не используется
11 Кондиционер
12 Дневные ходовые огни
13 Противотуманные фары
14 Реле блокировки стоп-сигнала (только AdvanceTrac®)
15 Вентилятор охлаждения двигателя, уровень 2 (A / C)
16 Уровень вентилятора охлаждения двигателя 1
2003
Салон автомобиля
Назначение предохранителей в салоне (2003 г. )
№ Номинальный ток Описание
R17 — Реле стартера
R18 — Заднее кратковременное реле
R19 — Реле прерывания работы переднего стеклоочистителя
R20 — Не используется
R21 — Не используется
R22 — Не используется
R23 — Реле звукового сигнала
R24 — Batteiy saver relay
R25 — Реле заднего размораживания
30 10A Выключатель света
31 15A Радио
32 15A Указатель поворота
33 20A Звуковой сигнал, сиденья с электроприводом (только SVT)
34 20A Люк с электроприводом
35 7. 5А Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, аварийная сигнализация, комбинация приборов
37 — Не используется
38 — Не используется
39 — Не используется
40 10A Задние фонари (АКПП)
41 7.5A Радио и кластер (принадлежность)
42 15A Стоп-сигналы
43 15A Задний дворник
44 ​​ 20A Противотуманные фары
45 7.5A Рециркуляционный воздух, кондиционер
46 7.5A Антиблокировочная тормозная система (ABS)
47 20A Прикуриватель, задняя розетка (только SVT)
48 10A Разъем канала передачи данных
49 25A Обогреватель заднего стекла
50 7. 5A Зеркало с подогревом, индикатор подсветки с подогревом
51 — Не используется
52 15A Подогрев сидений
53 10A Задние фонари (МКПП)
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Передние дворники
57 7.5A Габаритные огни и габаритные огни (правые)
58 7.5A Габаритные огни и габаритные огни (слева)
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7. 5A Фонарь освещения номерного знака
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в блоке распределения питания (2003 г.)
№ Номинальный ток Описание
1 40A Основное питание электрической системы
2 30A Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 30A Вентилятор охлаждения (2.Только двигатель 0L)
4 30A Двигатель воздушного насоса
5 30A Вентилятор охлаждения 2 (только двигатель 2,0 л)
6 50A Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40A Основное питание электрической системы
8 30A Замок зажигания, стартер
9 20A Управление двигателем
10 10А (2. Только двигатель 0L) Датчик напряжения батареи
10 1A (только двигатель 2,3 л) Датчик напряжения батареи
11 30A Антиблокировочная тормозная система (ABS)
12 15A Топливный насос
13 — Не используется
14 — Не используется
15 10A Соленоид муфты кондиционера
16 10A Ближний свет (левая сторона — обычные фары)
16 15A Ближний свет (левая сторона — HID фары)
17 10A Ближний свет (правая сторона — обычные фары)
17 15A Ближний свет (правая сторона — HID-фары)
18 10A (2.Только двигатель 0L) Подогреваемые кислородные датчики
18 15A (только двигатель 2. 3L) Подогреваемые кислородные датчики
19 — Не используется
20 10A Модуль двигателя
21 20A АБС
22 20A Ближний свет (ДХО)
23 — Не используется
24 30A Сабвуфер
25 — Не используется
26 10A Дальний свет (левый)
27 10A Дальний свет (правый)
28 — Не используется
29 — Не используется
64 40A Электродвигатель вентилятора отопителя
R1 — Реле зажигания
R2 — Реле двигателя воздушного насоса
R3 — Реле охлаждающего вентилятора (инерционный вентилятор) (2. Только двигатель 3L)
R4 — Не используется
R5 — Реле дальнего света
R6 — Реле ближнего света
R7 — Реле топливного насоса
R8 — Реле управления двигателем
R9 — Реле охлаждающего вентилятора (только для двигателя 2,0 л)
R10 — Реле вентилятора охлаждения 2 (2.Только двигатель 0L)
R11 — Реле кондиционера
R12 — Реле дневных ходовых огней (ДХО)
R13 — Реле противотуманных фар
R14 — HID лампы (только SVT)
R15 — Реле высокой скорости охлаждающего вентилятора (только кондиционер) (только двигатель 2,0 л)
R16 — Реле малой скорости охлаждающего вентилятора
D1 — PCM диод
D2 — Диод вентилятора охлаждения
D3 — Диод муфты кондиционера
2004
Салон автомобиля
Назначение предохранителей в салоне (2004 г. )
№ Номинальный ток Описание
R17 — Реле стартера
R18 — Заднее кратковременное реле
R19 — Реле прерывания работы переднего стеклоочистителя
R20 — Не используется
R21 — Не используется
R22 — Реле отпирания крышки багажника / подъемной двери
R23 — Реле звукового сигнала
R24 — Реле энергосбережения
R25 — Реле заднего размораживания
30 10A Выключатель света
31 15A Радио
32 15A Указатель поворота
33 20A Звуковой сигнал, сиденья с электроприводом (только SVT)
34 20A Люк с электроприводом
35 7. 5А Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, аварийная сигнализация, комбинация приборов
37 25A Разблокировка крышки / подъемной двери
38 — Не используется
39 — Не используется
40 10A Задние фонари (АКПП)
41 7.5A Радио и кластер (принадлежность)
42 15A Стоп-сигналы
43 15A Задний дворник
44 ​​ 20A Противотуманные фары
45 7.5A Рециркуляционный воздух, кондиционер
46 7.5A Антиблокировочная тормозная система (ABS)
47 20A Прикуриватель, задняя розетка (только SVT)
48 10A Разъем канала передачи данных
49 25A Обогреватель заднего стекла
50 7. 5A Зеркало с подогревом, индикатор подсветки с подогревом
51 — Не используется
52 15A Подогрев сидений
53 10A Задние фонари (МКПП)
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Передние дворники
57 7.5A Габаритные огни и габаритные огни (правые)
58 7.5A Габаритные огни и габаритные огни (слева)
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7. 5A Фонарь освещения номерного знака
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в блоке распределения питания (2004 г.)
№ Номинальный ток Описание
1 40A Основное питание электрической системы
2 30A Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 30A Вентилятор охлаждения (2.Только двигатель 0L)
4 30A Двигатель воздушного насоса
5 30A Вентилятор охлаждения 2 (только двигатель 2,0 л)
6 50A Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40A Основное питание электрической системы
8 30A Замок зажигания, стартер
9 20A Управление двигателем
10 10А (2. Только двигатель 0L) Датчик напряжения аккумулятора
10 1A (только двигатель 2.3L) Датчик напряжения аккумулятора
11 30A Антиблокировочная тормозная система (ABS)
12 15A Топливный насос
13 — Не используется
14 — Не используется
15 10A Соленоид муфты кондиционера
16 10A Ближний свет (левая сторона — обычные фары)
16 15A Ближний свет (левая сторона — HID фары)
17 10A Ближний свет (правая сторона — обычные фары)
17 15A Ближний свет (правая сторона — HID-фары)
18 10A (2.Только двигатель 0L) Подогреваемые кислородные датчики
18 15A (только двигатель 2. 3L) Подогреваемые кислородные датчики
19 — Не используется
20 10A Модуль двигателя
21 20A АБС
22 20A Ближний свет (ДХО)
23 10A Вентилятор охлаждения (2.Только двигатель 3L)
24 30A Сабвуфер
25 — Не используется
26 — Не используется
27 15A Дальний свет (правый и левый)
28 — Не используется
29 — Не используется
64 40A Электродвигатель вентилятора отопителя
R1 — Реле зажигания
R2 — Реле электродвигателя воздушного насоса (2. Только двигатель 3L)
R3 — Реле охлаждающего вентилятора (инерционный вентилятор) (только двигатель 2.3L)
R4 — Не используется
R5 — Реле дальнего света
R6 — Реле ближнего света
R7 — Реле топливного насоса
R8 — Реле управления двигателем
R9 — Реле вентилятора охлаждения (2.Только двигатель 0L)
R10 — Реле охлаждающего вентилятора 2 (только двигатель 2,0 л)
R11 — MR реле кондиционера
R12 — Реле дневных ходовых огней (ДХО)
R13 — Реле противотуманных фар
R14 — HID лампы (только SVT)
R15 — Реле высокой скорости вентилятора охлаждения (только для кондиционера) (2. Только двигатель 0L)
R16 — Реле малой скорости охлаждающего вентилятора
D1 — PCM диод
D2 — Диод вентилятора охлаждения
D3 — Диод муфты кондиционера
2005
Салон автомобиля
Назначение предохранителей в салоне (2005 г.)
№ Номинальный ток Описание
R17 — Реле стартера
R18 — Реле прерывистого режима заднего стеклоочистителя
R19 — Реле прерывания работы переднего стеклоочистителя
R20 — Не используется
R21 — Не используется
R22 — Реле отпирания крышки багажника / подъемной двери
R23 — Реле звукового сигнала
R24 — Реле энергосбережения
R25 — Реле разморозки заднего / обогреваемого зеркала
30 10A Габаритные огни
31 20A Радио
32 15A Указатель поворота (GEM)
33 20A Звуковой сигнал
34 20A Автономное реле крышки багажника (только седан), люк с электроприводом
35 7. 5А Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, комбинация приборов
37 25A Разблокировка крышки / подъемной двери
38 — Не используется
39 — Не используется
40 10A Задний фонарь (только автоматическая коробка передач)
41 7.5A Радио и кластер (принадлежность)
42 15A Стоп-сигналы
43 15A Задний дворник, люк (зажигание)
44 ​​ 20A Противотуманные фары
45 7.5A Рециркуляционный воздух, кондиционер
46 7.5A Антиблокировочная тормозная система (ABS)
47 20A Прикуриватель / розетка
48 10A Разъем канала передачи данных
49 25A Обогреватель заднего стекла
50 7. 5A Зеркало с подогревом, индикатор подсветки с подогревом
51 7.5A Система обнаружения переднего пассажира
52 15A Подогрев сидений
53 10A Фонари заднего хода (только механическая коробка передач), регулировка скорости
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Передние дворники
57 7.5A Габаритные огни и габаритные огни (правая сторона)
58 7.5A Габаритные и габаритные огни (левая сторона), фонари освещения номерного знака
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7. 5A Модули PATS, комбинация приборов
62 7.5A Радио (Пуск)
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек
Назначение предохранителей в блоке распределения питания (2005 г.)
№ Номинальный ток Описание
1 40A Главный источник питания (к панели предохранителей в салоне)
2 30A Вентилятор охлаждения двигателя (вторичный предохранитель)
3 40A Электродвигатель вентилятора отопителя
4 30A Двигатель воздушного насоса (только двигатель PZEV)
5 — Не используется
6 50A Вентилятор охлаждения двигателя (первичный предохранитель)
7 40A Главный источник питания (к панели предохранителей в салоне)
8 30A Замок зажигания, соленоид стартера
9 20A Управление двигателем
10 1A Датчик напряжения аккумулятора
11 30A Антиблокировочная тормозная система (ABS) (насосы)
12 15A Топливный насос
13 — Не используется
14 — Не используется
15 10A Соленоид муфты кондиционера
16 10A Ближний свет (левая сторона)
17 10A Ближний свет (правая сторона)
18 15A Датчики кислорода в выхлопных газах с подогревом (HE GO)
19 — Не используется
20 10A Модуль двигателя (KAP)
21 20A ABS (клапаны)
22 20A Дневные ходовые огни (ДХО)
23 — Не используется
24 30A Сабвуфер
25 — Не используется
26 10A Левый дальний свет
27 10A Дальний свет правый
28 — Не используется
29 — Не используется
R1 — Реле зажигания
R2 — Реле электродвигателя воздушного насоса (только двигатель PZEV)
R3 — Вентилятор охлаждения (высокоскоростной)
R4 — Вентилятор охлаждения (среднеоборотный)
R5 — Реле дальнего света
R6 — Реле ближнего света
R7 — Реле топливного насоса
R8 — Реле управления двигателем
R9 — Реле вентилятора охлаждения
R10 — Реле вентилятора охлаждения
R11 — Реле соленоида муфты кондиционера
R12 — Реле ДХО
R13 — Реле противотуманных фар
R14 — Не используется
R15 — Не используется
R16 — Не используется
D1 — PCM диод
D2 — Диод вентилятора охлаждения
D3 — Диод муфты кондиционера
D4 — Диод вентилятора охлаждения
2006
Салон автомобиля
Назначение предохранителей в салоне (2006 г. )
№ Номинальный ток Описание
R17 — Реле стартера
R18 — Реле прерывистого режима заднего стеклоочистителя
R19 — Реле прерывания работы переднего стеклоочистителя
R20 — Не используется
R21 — Не используется
R22 — Не используется
R23 — Реле звукового сигнала
R24 — Реле энергосбережения
R25 — Реле разморозки заднего / обогреваемого зеркала
30 10A Габаритные огни
31 20A Радио
32 15A Указатель поворота (GEM)
33 20A Звуковой сигнал
34 20A Люк с электроприводом
35 7. 5А Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, комбинация приборов
37 — Не используется
38 — Не используется
39 — Не используется
40 10A Задний фонарь (только автоматическая коробка передач)
41 7.5A Радио и кластер (принадлежность)
42 10A Стоп-сигналы, блокировка переключения передач
43 15A Задний дворник, люк (зажигание)
44 ​​ — Не используется
45 7.5A Рециркуляционный воздух, кондиционер
46 — Не используется
47 20A Прикуриватель / розетка
48 10A Разъем канала передачи данных
49 25A Обогреватель заднего стекла
50 7. 5A Зеркало с подогревом, индикатор подсветки с подогревом
51 7.5A Система обнаружения переднего пассажира
52 15A Подогрев сидений
53 10A Фонари заднего хода (только механическая коробка передач), регулировка скорости
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Передние дворники
57 — Не используется
58 — Не используется
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7. 5A Радио (Пуск)
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели. Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в блоке распределения питания (2006 г.)
№ Номинальный ток Описание
1 40A Главный источник питания (к панели предохранителей в салоне)
2 — Не используется
3 — Не используется
4 30A Двигатель воздушного насоса (только двигатель PZEV)
5 — Не используется
6 50A Вентилятор охлаждения двигателя (первичный предохранитель)
7 40A Главный источник питания (к панели предохранителей в салоне)
8 30A Замок зажигания, соленоид стартера
9 20A Управление двигателем
10 1A Датчик напряжения аккумулятора
11 30A Сабвуфер
12 15A Двигатель топливного насоса
13 — Не используется
14 — Не используется
15 20A ABS (клапаны)
16 10A Ближний свет (левая сторона)
17 10A Ближний свет (правая сторона)
18 15A Датчики кислорода в выхлопных газах с подогревом (HE GO)
19 40A Электродвигатель вентилятора отопителя
20 10A Модуль двигателя (KAP)
21 10A Кондиционер
22 20A Дневные ходовые огни (ДХО)
23 — Не используется
24 30A Антиблокировочная тормозная система (ABS) (насосы)
25 — Не используется
26 15A Противотуманные фары
27 15A Дальний свет
28 — Не используется
29 10A Модуль ABS, Контроль скорости
R1 — Реле зажигания
R2 — Реле электродвигателя воздушного насоса (только двигатель PZEV)
R3 — Вентилятор охлаждения (высокоскоростной)
R4 — Вентилятор охлаждения (тихоходный)
R5 — Реле дальнего света, противотуманные фары
R6 — Реле ближнего света
R7 — Реле топливного насоса
R8 — Реле управления двигателем
R9 — Реле вентилятора охлаждения
R10 — Реле вентилятора охлаждения
R11 — Реле соленоида муфты кондиционера
R12 — Реле ДХО
R13 — Не используется
R14 — Не используется
R15 — Не используется
R16 — Не используется
D1 — PCM диод
D2 — Не используется
D3 — Диод муфты кондиционера
D4 — Не используется
2007
Салон автомобиля
Назначение предохранителей в салоне (2007 г. )
№ Номинальный ток Описание
R17 — Реле стартера
R18 — Не используется
R19 — Не используется
R20 — Не используется
R21 — Дневные ходовые огни
R22 — Не используется
R23 — Не используется
R24 — Не используется
R25 — Реле разморозки заднего / обогреваемого зеркала
30 10A Габаритные огни
31 20A Радио
32 15A Указатель поворота (GEM)
33 20A Люк
34 20A Звуковой сигнал
35 7. 5A Выключатель кондиционера, комбинация приборов
36 7.5A Подсветка салона, Электрорегулировка зеркал
37 — Не используется
38 — Не используется
39 2A Катушка реле PCM
40 25A Обогреватель заднего стекла
41 — Не используется
42 10A Стоп-сигналы, блокировка переключения передач
43 15A Задний дворник, люк (зажигание)
44 ​​ 15A Дневные ходовые огни (ДХО)
45 7.5A Рециркуляционный воздух, кондиционер
46 — Не используется
47 20A Прикуриватель / розетка
48 10A Разъем канала передачи данных
49 7. 5A Зеркало с подогревом, индикатор подсветки с подогревом
50 10A Задний фонарь (только автоматическая коробка передач)
51 7.5A Система обнаружения переднего пассажира
52 15A Подогрев сидений
53 10A Фонари заднего хода (только механическая коробка передач), регулировка скорости
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Передние дворники
57 7.5A Радио и кластер (принадлежность)
58 — Не используется
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7. 5A Модули PATS, комбинация приборов
62 7.5A Радио (Пуск)
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек
Назначение предохранителей в блоке распределения питания (2007 г.)
№ Номинальный ток Описание
1 40A Главный источник питания (к панели предохранителей в салоне)
2 — Не используется
3 — Не используется
4 30A Двигатель воздушного насоса (только двигатель PZEV)
5 30A Антиблокировочная тормозная система (ABS) (насосы)
6 50A Вентилятор охлаждения двигателя (первичный предохранитель)
7 40A Главный источник питания (к панели предохранителей в салоне)
8 30A Замок зажигания, соленоид стартера
9 20A Управление двигателем
10 1A Датчик напряжения аккумулятора
11 30A Сабвуфер
12 15A Двигатель топливного насоса
13 20A Антиблокировочная тормозная система (ABS) (клапаны)
14 — Не используется
15 — Не используется
16 10A Ближний свет (левая сторона)
17 10A Ближний свет (правая сторона)
18 15A Датчики кислорода в выхлопных газах с подогревом (HE GO)
19 40A Электродвигатель вентилятора отопителя
20 10A Модуль двигателя (KAP)
21 10A Кондиционер
22 20A Ближний свет
23 15A Дальний свет, противотуманные фары
24 — Не используется
25 — Не используется
26 — Не используется
27 — Не используется
28 — Не используется
29 10A Модуль ABS, Контроль скорости
R1 — Реле зажигания
R2 — Реле дальнего света, реле противотуманных фар
R3 — Вентилятор охлаждения (высокоскоростной)
R4 — Вентилятор охлаждения (тихоходный)
R5 — Реле кондиционера
R6 — Реле ближнего света
R7 — Реле топливного насоса
R8 — Реле управления двигателем
R9 — Реле вентилятора охлаждения
R10 — Реле вентилятора охлаждения
R11 — Не используется
R12 — Не используется
R13 — Не используется
R14 — Не используется
R15 — Реле двигателя воздушного насоса
R16 — Не используется
D1 — Не используется
D2 — Не используется
D3 — Диод муфты кондиционера
D4 — Не используется
Руководство по замене электрического предохранителя

Ford Focus — модели с 2011 по 2014 годы

Это автомобильный учебник был специально написан, чтобы помочь владельцам MK3 третьего поколения (2011, 2012, 2013 и 2014) Ford Focus в устранение неполадок с электричеством путем проверки или изменения перегорел предохранитель в моторном отсеке или в панелях салона.

Владельцы другого аналогичного седана Ford или автомобили хэтчбека, такие как Fiesta, Fusion, Taurus и C-Max, могут Эти инструкции по изготовлению самодельных изделий также могут оказаться полезными.

Замена электрики мини-плавкие предохранители могут быть приобретены с разными номиналами силы тока (например, 5, 10, 15, 20, 25) от различные магазины, такие как Wal-Mart, Pep Boys, Advance Auto Parts, Napa, О’Рейли и онлайн на Amazon.

Красный инструмент для извлечения пластиковых предохранителей. находится на нижней стороне крышки блока предохранителей моторного отсека.

Никаких других инструменты нужны.

Если пластиковый съемник предохранителей отсутствует, вы можете также используйте плоскогубцы.

Предохранитель моторного отсека Коробка расположена с правой (водительской) стороны моторного отсека рядом с воздушным коробка и крышка аккумулятора 12 В.

Нажмите кнопку пластиковая кнопка разблокировки на задней стороне крышки (ближайшая к водительскому сиденье) и снимите крышку с панели.

На нижней стороне крышки вы увидите красный пластиковый инструмент для извлечения предохранителей и схема расположения предохранителей и реле.

Другой Схема расположения предохранителей и реле находится в руководстве пользователя.

Вытащите съемник предохранителя с нижней стороны. обложки.

Сожмите закрытый конец инструмента, чтобы открыть челюсти и поместите их на предохранитель, который вы хотите проверить или заменить.

Вытащить старый предохранитель прямо из розетки и поднесите к источнику света.

Если тонкая металлическая полоска внутри старого предохранителя неповрежденный и не выглядит сломанным или сгоревшим, предохранитель, вероятно, все еще в хорошем рабочем состоянии.

Поскольку новые предохранители такие дешевые, они все равно должны быть заменен новым предохранителем в рамках устранения неполадок с электричеством обработать.

Если металлическая планка внутри старого предохранителя не непрерывно или выглядит сломанным или сгоревшим, предохранитель «перегорел» или закорочен и следует заменить на новый с таким же номинальным током (5, 10, 15, 20, 25А и др. ).

Нажмите новый мини-плавкий предохранитель прямо в розетку.

Схема предохранителей Ford Focus 2011 г. — Бесплатные советы по ремонту автомобилей Ricks Free Рекомендации по ремонту автомобилей

Схема предохранителей Ford Focus 2011

Схема предохранителей Ford Focus для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки

На этом посте схемы предохранителей Ford Focus 2011 года показаны два коробки предохранителей; распределительная коробка аккумуляторной батареи / распределительная коробка, расположенная под капотом, и интеллектуальная распределительная коробка / панель предохранителей в пассажирском отсеке

На этом сайте можно найти много дополнительной информации для вашего автомобиля.
Чтобы найти схемы предохранителей, щелкните здесь
Чтобы найти расположение реле, щелкните здесь
Чтобы найти расположение датчиков, щелкните здесь
Чтобы найти расположение модулей, щелкните здесь
Чтобы найти расположение переключателей, щелкните здесь
Чтобы найти порядок зажигания, щелкните здесь
Чтобы найти наиболее распространенные коды неисправностей и решения для вашего автомобиля, щелкните здесь

Схема предохранителей Ford Focus 2011 для распределительной коробки аккумуляторной батареи

1 15A Наружное зеркало заднего вида
2 30A Решетка оттаивания заднего стекла
3 20A Power Point 2
4 20A Реле топливного насоса
5 10A Keep Alive Power (PCM), Электромагнитный клапан управления вентиляцией адсорбера EVAP
6 Генератор 15A
7 10A Реле лампы заднего хода
8 — Не используется 9 Модуль антиблокировочной тормозной системы (ABS) 40A
10 Реле мощности стеклоочистителя 30A
11 Реле стартера 30A
12 Реле электродвигателя вентилятора 40A
13 Реле сцепления 10A A / C
14 Реле мощности PCM 10A 907 90 15 20A Power Point
16 20A Реле управления низкоскоростным вентилятором
17 Реле управления высокоскоростным вентилятором 30A
18 20A Модуль антиблокировочной тормозной системы (ABS)
19 — Не используется
22 Топливные форсунки 10A, модуль управления трансмиссией (PCM)
23 — Не используется
24 — Не используется
25 — Не используется
26 15A Клапан продувки адсорбера (EVAP), датчик кислорода с подогревом (HO2S) 11, 12, реле лампы заднего хода, соленоид регулятора хода впускного коллектора (IMRC), Шаговый двигатель EGR, датчик массового расхода воздуха / температуры всасываемого воздуха (MAF / IAT), датчик диапазона трансмиссии, переключатель положения педали тормоза, переключатель пола, датчик скорости выходного вала (ручной)
27 — не используется
28 15A Модуль управления трансмиссией (PCM )
29 Катушка 15A на заглушках
32 — Диод муфты кондиционера
33 — Диод топливного насоса
34 — Встроенный пусковой диод в одно касание
35 Реле размораживания заднего стекла 10A, модуль управления трансмиссией (PCM)

Схема предохранителей Ford Focus 2011 для распределительной коробки Smart

1 3 0A Не используется (ЗАПАСНОЙ)
2 Переключатель положения педали тормоза 15A,
3 15A Не используется (ЗАПАСНОЙ)
4 30A Не используется (ЗАПАСНОЙ)
5 Напольный переключатель 10A
6 20A Лампа парковочного / стоп-сигнала / поворота, LR и RR, Park / Поворотный фонарь, LF и RF
7 10A Ближний свет, левая фара
8 10A Ближний свет, правая фара
9 15A Внутренние / контрольные лампы в сборе, передние
10 15A Подсветка панели
11 10A Не используется (SPARE)
12 7. 5A Переключатель наружного зеркала заднего вида
13 7,5A Дополнительный интерфейсный модуль протокола (APIM)
14 10A Не используется (SPARE)
15 Модуль HVAC 10A
16 Модуль системы глобального позиционирования 15A (GPSM)
17 20A Реле блокировки всех реле, реле разблокировки всех , Реле разблокировки водителя, реле открывания крышки багажного отделения
18 Реле подогрева сиденья 20A, водитель и пассажир
19 25A Модуль панели открывания крыши
20 Разъем канала передачи данных 15A (DLC)
21 Реле противотуманных фар 15A
22 Реле стояночных фонарей 15A
23 Реле дальнего света 15A, фары
24 Реле звукового сигнала 20A
25 Реле энергосбережения 10A
26 Комбинация приборов 10A
27 Выключатель зажигания 20A
28 Модуль управления аудиосистемой (ACM) 5A (ACM)
29 Комбинация приборов 5A (IC)
30 5A Не используется ( ЗАПАСНОЙ)
31 10A Не используется (ЗАПАСНОЙ)
32 10A Модуль управления удерживающими устройствами (RCM)
33 10A Не используется (ЗАПАСНОЙ)
34 5A Не используется (ЗАПАСНОЙ)
35 10A Модуль антиблокировочной тормозной системы (ABS)
36 5A Модуль пассивного противоугонного приемопередатчика
37 10A HVAC Module
38 20A Subwoofer Amplifer
39 20A Audio Control Module (ACM), Front Control Interface Module (FCIM), Front
Display Interface Module (FDIM)
40 20A Not Used (SPARE)
41 15A Модуль внешнего освещения, крыша Переключатель открывания панели управления, электрохроматическое внутреннее зеркало, освещение переключателя замка двери водителя и пассажира, индикатор PAD / антипробуксовочная система / выключатель внешнего освещения
42 10A Не используется (ЗАПАСНОЙ)
43 10A Подогрев сидений
44 10A Не используется (ЗАПАСНОЙ)
45 Реле питания стеклоочистителя 5A
46 7. 5A Модуль системы классификации пассажиров (OCS), индикатор PAD / антипробуксовочная система / переключатель внешнего освещения
47 30A CB Модуль панели открывания крыши, главный переключатель управления стеклоподъемником, переключатель стеклоподъемника со стороны пассажира (купе)

Опубликовано 11 апреля 2019 г. by Rick Muscoplat

2008 Focus Блок предохранителей — центральная электрическая схема progress-detail

2008 Focus Fuse Box Whats New

2008 focus блок предохранителей — Схема предохранителей ford focus 2008 2011 предохранители розетки электросети предохранители 3 силы точка и 15 передняя розетка в блоке предохранителей в моторной части.расположение блока предохранителей в салоне 2008 2011 ford focus 2008 ford focus s 2 0l 4-cyl sedan 4-дверные электрические компоненты, такие как сиденья с подогревом ghts и радио, у всех есть предохранители в вашем ford focus s 2 0l 4-cyl sedan 4 door 2008 года, это бесплатное видео показывает, как для замены перегоревшего внутреннего предохранителя на Ford Focus S 2 0l 4 Cyl P Class 2008 г. продолжительность этикетка 24 сек уль класс дд Бинг дд FST LST IMG F47 данные 6017db2740cee класс ptitle высота название класса h4 стиль п-3 класс тд Hu HREF HTTPS изображение поиск Yahoo поиск изображение уг a0gekeom2xdg0o4axxdxnyoa ylu y29sbwnizjeecg9zazmednrpzamec2vja3nj р 2008 фокуса предохранителей referrerpo су небезопасная URL целевой .

2008 focus fuse box — blank data f47 6017db2740db2 2008 focus fuse box image results a h4 ul class pimage st pimage stdefault style margin bottom 10px margin top 10px a class thmb href https images search yahoo search images ylt a0gekeom2xdg0ownizluddg03nizluddgdg0nizludey Блок предохранителей focus th 108 7 tw 144 9 imgurl http 3a 2f 2fi ebayimg 2fimages 2fg 2f8daaaoswxj5xqaz4 2fs l300 jpg rurl http 3a 2f 2f ebay 2fitm 2f2008 2009 ford focus oem интерьерный предохранитель реле коробка 7l1jt 2f2008 2009 года Блок предохранителей и реле 7l1t oid 1 h 225 w 300 turl https 3a 2f 2ftse1 мм bing 2fth 3fid 3doip tqcm haetuwo92l99esn0waaaa 26 3bpid 3dapi 26rs 3d1 26c 3d1 26qlt 3d95 26w 3d144 26h 3d108 ttem интерьер 2008 ford focus 7 bjhlqtjlxt0g sigi 4sbrfbcjqkwr sign q sxc8 celya sigt q sxc8 celya referrerpo cy unsafe url.

2008 focus блок предохранителей — title 2008 2009 ford focus oem внутренний блок реле предохранителей 7l1t данные pos 0 данные f47 6017db2740e91 img class s img s img ll ширина 144 9 высота 108 7 alt 2008 2009 ford focus oem внутренний блок реле предохранителей 7l1t Название 2008 2009 ford focus oem внутренний блок реле предохранителей 7l1t данные pos 0 данные src https tse1 mm bing th id oip tqcm haetuwo92l99esn0waaaa pid api rs 1 c 1 qlt 95 w 144 h 108 src data image gif base64 r0lgabaaeqabaiaaabaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa5 поиск Yahoo поиск изображения YLT a0gekeom2xdg0o4ayrdxnyoa ylu y29sbwnizjeecg9zazmednrpzamec2vja3nj р 2008 фокуса блок предохранителей й 108 7 ТВт 144 9 imgurl HTTPS 3a 2f 2ц ebayimg 2fimages 2fg 2fpmqaaoswbtldr5fk 2fs L64 JPG rurl HTTPS 3a 2f 2f Ebay ч 2fitm 2f2008 брод фокуса предохранителей 2f1239470 размер название 1kb 2008 брод Блок предохранителей focus 7c ebay oid 2 h 48 w 64 turl https 3a 2f 2ftse1 mm bing 2fth 3fid 3doip wlvx7e7ssjewmvfeejnnhwaaaa.

Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. 2008 focus Блок предохранителей Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей 2008 focus На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Ford focus (usa) (2008 2011) схемы блоков предохранителей youtube 2008 focus схема предохранителей электрическая схема solid activity solid activity fornacidelpianalto it 2008 focus блок предохранителей проводка gmc схема радио 97yokon для схемы электрических схем 2008 ford focus ses схема предохранителей 2008 зарядное устройство srt8 предохранитель блок для электросхемы принципиальная схема] 2007 ford focus схема блока предохранителей полная версия hd качество схема коробки dcmotordiagram piacenziano it 08 ’11 ford focus 2 (usa) схема предохранителей Ford focus блок предохранителей 09 электрическая схема power river a power river a nuvolafeste it 2008 ford Блок предохранителей focus ses 2008 зарядное устройство srt8 блок предохранителей принципиальная схема

.

No related posts.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

©2025 ПЕЖО Центр Тамбов — официальный дилерский центр Peugeot в Тамбове Все права защищены. Карта сайта
