Датчик температуры охлаждающей жидкости для чего нужен: Чем опасна поломка датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости – помощник электронного блока управления

В системе охлаждения ДВС имеется датчик температуры охлаждающей жидкости (сокращенно – ДТОЖ), который измеряет температуру этой самой жидкости с целью образования оптимальной по всем показателям топливной смеси.

Зачем нужен датчик температуры охлаждающей жидкости?

ДТОЖ необходим для постоянного контроля температурных (внутренних) показателей двигателя автомобиля. При работе мотора жидкость, используемая для его охлаждения, «забирает» тепло цилиндров. При этом, естественно, изменяется температура головок и блока цилиндров. Данные изменения как раз и улавливает датчик указателя температуры охлаждающей жидкости, отсылая информацию о них на ЭБУ (электронный блок управления) транспортного средства.

ЭБУ воспринимает сигнал ДТОЖ (каждый сигнал имеет свой номер) и понимает, в каком состоянии находится мотор автомобиля (функционирует при заданной температуре, прогревается, является холодным либо перегретым).

Эти сведения очень важны для системы управления ДВС, так как именно благодаря им она может подправлять все основные показатели функционирования двигателя автомобиля. Зная температуру «сердца» авто, ЭБУ подбирает оптимальный режим его работы, что благотворно сказывается на качестве управления транспортным средством.

Работа описываемого нами датчика позволяет управляющей системе выполнять далее указанные функции:

• Выставление запаздывания и опережения зажигания. Правильно выставленный угол зажигания гарантирует существенное уменьшение объема отработавших газов, снижение расхода горючего, а также он оказывает влияние на ряд важных параметров рациональной эксплуатации ДВС.
• Обогащение бензина (для авто с системой впрыска топлива). Как только блок управления принимает сообщение о малой температуре двигателя (холодный мотор), он сразу же повышает продолжительность импульса на форсунки, что обеспечивает отсутствие колебаний при прогреве ДВС и оптимизацию его функционирования на холостом ходу. При увеличении температуры блок начинает обеднять горючую смесь, за счет чего происходит уменьшение выхлопа и снижение расхода бензина. Если ДТОЖ неисправен, ЭБУ делается «слепым», а это становится причиной потери, загрязнения и чрезмерного (никому ненужного) обогащения смеси.
• Контроль и изменение параметров горючей смеси при разомкнутом и замкнутом контуре. Если имеется неисправность ДТОЖ, блок управления не реагирует на сообщения кислородного датчика (пока хладагент не обретет требуемой температуры), а значит, ЭБУ не будет иметь обратной связи (ведь он не видит номер сигнала) и не сможет улучшать холостой ход и обогащать топливную смесь при холодном моторе. По сути, его работа будет полностью нарушена.

Кроме того, датчик температуры охлаждающей жидкости необходим для контроля вращения коленчатого вала, продувки фильтрующего элемента механизма улавливания паров горючего, блокировки в процессе прогрева гидротрансформатора (его муфты) коробки передач, повышения оборотов холостого хода.

Что собой представляет современный ДТОЖ – его устройство

Еще совсем недавно датчик температуры охлаждающей жидкости (механический) являлся обычным термореле, которое могло лишь поддерживать при закрытом контакте температуру двигателя на номинальном показателе, да обогащать при открытом контакте топливно-воздушную смесь. Сейчас устройство ДТОЖ стало более современным, что и позволило расширить его функциональность, а также свести к минимуму его поломки (датчик наших дней редко глючит, схема его работы более продуманна и надежна).

Современный датчик температуры охлаждающей жидкости представляет собой специальный резистор (его правильное название – термистор), который способен мгновенно изменять свое сопротивление при изменении температуры. Производят такие резисторы из оксида никеля, кобальта и аналогичных материалов, обладающих полупроводниковыми характеристиками. При повышении температуры в термисторе наблюдается повышение числа свободных электронов. Это приводит к тому, что его сопротивление уменьшается.

Описываемый резистор, изменяющий свое сопротивление, «прячут» в теплопроводный защитный корпус, оснащенный соединительным разъемом (электрическим) и специальной крепежной резьбой. Так как температурный коэффициент термистора является отрицательным, датчик имеет максимальное сопротивление в тех случаях, когда мотор холодный. При повышении температуры сопротивление становится меньше, при этом снижается и напряжение ДТОЖ (изначально оно составляет около пяти вольт). Ориентируясь на все эти «скачки», ЭБУ определяет температуру жидкости для охлаждения.

Отметим отдельно, что в последнее время вдобавок к основному датчику, расположенному в патрубке (выпускном) ГБЦ, монтируют дополнительный (его размещают на выходе из радиатора). Такая схема делает процесс определения температуры более совершенным.

Установка датчика температуры охлаждающей жидкости (дополнительного) позволяет ЭБУ в разы качественнее выполнять свою работу.

Проверка датчика температуры охлаждающей жидкости

Любая серьезная неисправность ДТОЖ (датчик глючит, его работа только путает ЭБУ, а не помогает и так далее) решается одним способом – выполняется его замена. Но спешить с этим делом не стоит. Разумнее будет провести диагностику ДВС на компьютере, который за пару минут исследует датчик и параметры всей системы охлаждения, а затем выдаст номер (код) ошибки или нескольких ошибок, которые не дают ДТОЖ нормально работать. Зная такой номер, можно сбросить ошибку и спокойно уезжать с автосервиса.

Если же замена действительно необходима (после сброса ошибок он, как и раньше глючит), желательно найти оригинальный ДТОЖ (маркировка изделия имеется на датчике). Специалисты категорически не советуют ставить «левое» изделие, так как его подключение в большинстве случаев не приносит ожидаемого результата. Неоригинальный датчик глючит практически сразу, какая бы фирма его не выпустила.

Диагностику неисправностей датчика охлаждения можно провести визуально. При таком осмотре удается обнаружить следующие проблемы: утечку жидкости для охлаждения; появление трещин в ДТОЖ; ржавление зажимных приспособлений.

Замена устройства при таких неисправностях, конечно же, не требуется. А вот для более серьезного анализа работоспособности интересующего нас элемента необходимо измерить его напряжение и сопротивление. Эти величины определяют при помощи вольтметра и осциллографа (цифровые приборы, которые используются на любой современной СТО), а затем сравнивают полученные значения с теми, которые указаны в техтребованиях к датчику.

Грамотная диагностика ДТОЖ дает возможность со стопроцентной гарантией определить причины его неисправности, например, следующие:

• вышедший из строя вентилятор охлаждения или термостат;
• обрыв проводки;
• потерю напряжения или короткое замыкание и многие другие.

Сколько бы вы не гадали, в чем причина неадекватного функционирования ДТОЖ, установить ее не удастся до тех пор, пока не будет проведена полная и профессиональная диагностика датчика. Напоследок добавим – замена описанного в статье устройства осуществляется только после того, как из системы охлаждения будет слито достаточное количество охлаждающего состава (столько, чтобы датчик находился не в жидкости, а выше нее).

Оцените статью: Поделитесь с друзьями!

Датчик температуры охлаждающей жидкости в автомобиле

Система охлаждения двигателя внутреннего сгорания оборудована датчиком температуры, который показывает, на сколько нагрета охлаждающая жидкость. От ее температуры будет зависеть оптимальность созданной топливной смеси.

Зачем нужен датчик температуры охлаждающей жидкости?

С помощью датчика в системе ДВС можно постоянно контролировать температурные показатели внутри двигателя. Когда мотор работает, происходит повышение температуры его главных узлов. Для того, чтобы забрать это тепло, которое концентрируется в цилиндрах, и нужна эта охлаждающая жидкость. Во время заборов тепла температура цилиндров и блока меняется. Именно эти колебания фиксируются датчиком температуры охлаждающей жидкости, после чего информация поступает на электронный блоку управления автомобиля. После того, как сигнал принят, становится понятно, каково состояние мотора, то есть работает ли он при заданной температуре, холодный он или слишком нагретый, как именно прогревается.

Эти факты являются крайне важными для системы управления двигателя, потому что, благодаря им, можно подправить все главные показатели работы движка. Если знать температуру мотора, то ЭБУ сможет выбрать наиболее оптимальный режим работы для него, а это очень хорошо сказывается на управляемости авто. Благодаря этому датчику, управляющая система может выполнять такие функции:

1) Выставить опережение или запаздывание зажигания. Если угол зажигания выставлен правильно, то объем отработанных газов будет значительно меньшим, машина будет потреблять меньше горючего, а работа двигателя в целом будет более рациональном;

2) Обогащается бензин в случае машины с системой впрыска горючего. Сразу после того, на блок управления приходит сигнал о том, что температура движка малая, то есть мотор холодный, то он моментально увеличивает продолжительность импульса, который передается форсункам, за счет чего исключаются колебании во время прогревания двигателя, а также обеспечивается оптимальность его работы в режиме холостого хода. Когда температура повышается, то горючая смесь обедняется блоком, из-за чего машина выдает меньший выхлоп, а расход бензина падает. Если датчик не работает, то ЭБУ не может контролировать процессы в двигателе и моторе, от чего смесь становится чрезмерно обогащенной (что не совсем нужно), загрязняется и потребляется в чрезмерном количестве.

3) Изменение и контроль над параметрами горючей смеси в условиях замкнутого и разомкнутого контура. В случае поломки ДТОЖ, ЭЮУ не среагирует на импульсы от кислородного датчика (до тех пор, пока хладагент не нагреется или не остынет до нужной температуры), то есть блок управления будет лишен обратной связи (он ведь не видит каков номер посыла), а от этого не будет улучшен холостой ход, а топливная смесь не будет обогащена для работы в холодном моторе. Говоря простыми словами, работа мотора полностью нарушится.

Кроме всего прочего, температурный датчик нужен для осуществления контроля над вращением коленчатого вала, продувкой элемента для фильтрации в механизме улавливания паров от топлива, блокировкой при прогревании муфты гидротрансформатора коробки передач, повышением оборотов на холостом ходу.

Что собой представляет современный ДТОЖ – его устройство

Если рассмотреть температурные датчики, которые изготавливались до недавнего времени, то они представляли собой обыкновенное термореле, выполняющее свою функцию, то есть держать температуру движка на нужном показателе, только при условии, что контакт закрыт. А вот обогащать топливную смесь он мог, наоборот, при открытом контакте.

Современные ДТОЖ обладают более широким функционалом, а вероятность его поломки сведена к минимуму. Такие датчики крайне редко выдают «глюки», так как их схема работы очень надежная и продуманная. Датчики, которые выпускаются сегодня, представлены в виде резистора (термистора), способный в секунды менять показатель своего сопротивления в зависимости от температурных колебаний. Эти резисторы выполнены из никелевого, кобальтового оксидов или других материалов, которые обладают характеристиками полупроводника. Когда температура повышается, то в термисторе увеличивается число свободных электронов, из-за чего уменьшается его сопротивление.

Резистор, то есть датчик температуры охлаждающей жидкости, помещают в защитный корпус, который способен проводить тепло. В корпусе есть электрический соединительный разъем и специальная крепежная резьба. У термистора температурный коэффициент отрицательный, поэтому его сопротивление максимально только тогда, когда мотор холодный. Когда температура повышается, то сопротивление уменьшается вместе с напряжением температурного датчика. Начальное сопротивление равно примерно 5 вольтам. ЭБУ определяет температуру охладителя по показаниям этих «скачков».

Следует отдельно отметить, что по последним разработкам вместе с основным датчиком, который расположен в выпускном патрубке ГБЦ, устанавливают и дополнительный, который локализируют в выходной точке радиатора. Благодаря такой схеме температура определяется более совершенным способом. Именно из-за наличия второго температурного датчика ЭБУ более качественно выполняет свои функции.

Проверка датчика температуры охлаждающей жидкости

Любой серьезный дефект датчика (разные «глюки», создаваемый для ЖБУ помехи) можно решить единственным способом – заменить датчик. Смешить с этим делом никак нельзя. Сначала нужно продиагностировать двигатель с помощью специальных компьютерных программ, которые всего за несколько минут проверят датчик вместо со всеми параметрами системы охлаждения, после чего будет выведен код одной или нескольких ошибок, которые мешают нормальной работе ДТОЖ. Если знать этот номер, то можно будет эту ошибку сбросить и покидать стены автосервиса.

Если менять датчик действительно нужно, то есть он продолжает глючить даже после того, как были сброшены ошибки, то устанавливать нужно только оригинальное устройство, маркировка которого совпадет со старым датчиком. Совет специалистов таков: «левые» изделия ставить нельзя, так как предусмотреть последствия от их установки невозможно. Каков бы ни был производитель, неоригинальное устройство почти сразу начнет подтормаживать и глючить.

Диагностировать неисправности ДТОЖ можно и «на глаз». Так можно будет заметить, есть ли где-то отверстия, из которых вытекает охладитель, появились ли в корпусе датчика трещины, заржавели ли зажимы. Если такие неисправности имеют место быть, то датчик можно не менять. Для более серьезной проверки датчика на работоспособность нужно измерять его сопротивление и напряжение. Определить эти показатели можно с помощью вольтметра и осциллографа, которые есть на любой станции технического обслуживания. После получения результатов, показания нужно сравнить с теми, которые указаны в технической документации самого датчика. Если грамотно проверить ДТОЖ, то можно точно определить, почему он неисправен. Причины могут быть следующими:

— оборвалась проводка;

— вышел из строя термостат или вентилятор для охлаждения;

— где-то происходит потеря напряжения или короткое замыкание и т.д.

Можно долго гадать о том, почему же датчик температуры работает неправильно, но окончательный вердикт можно вынеси только после проведения профессиональной диагностики специалистом. И последнее – менять описанное устройство можно только после того, как в системе охлаждения останется очень незначительное количество жидкости для охлаждения. Слить нужно столько субстанции, чтобы датчик возвышался над жидкостью, а не находится в ней.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

🥇 Работа датчика охлаждения | Территория авто

Датчик температуры охлаждающей жидкости двигателя (ДТОЖ) представляет собой датчик температуры в двигателе автомобиля, который по определяет и измеряет температуру двигателя. Информация, полученная от датчика температуры охлаждающей жидкости, затем используется для регулирования температуры двигателя автомобиля.

Содержание статьи

Принцип работы датчика таков. Датчик температуры охлаждающей жидкости (ДТОЖ), часто располагается рядом с термостатом двигателя транспортного средства таким образом, что он может работать на оптимальном уровне. Наконечник датчика температуры охлаждающей жидкости обычно расположен вблизи охлаждающей жидкости двигателя.

Этот датчик температуры работает путем измерения температуры, которую испускает термостат или охлаждающая жидкость. Температура, которую считывает датчик, затем отправляется на бортовой компьютер или систему управления двигателем в качестве сигнала. Затем система управления двигателем использует информацию, полученную от датчика температуры охлаждающей жидкости, для работы или регулировки некоторых функций двигателя, чтобы он работал на своем оптимальном уровне.

Помимо регулирования температуры двигателя путем включения и выключения охлаждающего вентилятора, информация, полученная от датчика температуры, также используется для определения того, нуждается ли двигатель в более богатой топливной смеси, чтобы игнорировать сигнал обратной связи по обогащению / обеднению датчика кислорода, чтобы открыть рециркуляцию отработавших газов или ограничить продвижение искры во время выброса.

Проверка датчика температуры охлаждающей жидкости

Обычный тест проводится для того, чтобы проверить, работает ли температура охлаждающей жидкости точно. Для диагностики зажигание выключается, а разъем датчика температуры охлаждающей жидкости отсоединяется. Омметр (электрический прибор для измерения электрического сопротивления) подключен к клемме датчика.

Датчик также может быть полностью снят с двигателя и погружен вместе с термометром в наполненный водой контейнер. При нагреве воды в контейнере датчик будет демонстрировать особое сопротивление изменению температуры. Рекомендуется заменить датчик, если он не демонстрирует определенного сопротивления изменяющимся температурам.

Другой подход к измерению датчика температуры охлаждающей жидкости состоит в том, чтобы снять крышку радиатора (часть системы охлаждения автомобиля) и вставить термометр в радиатор с последующим запуском двигателя. При работе двигателя охлаждающая жидкость начинает нагреваться, и, как только температура достигает 97 ° C, вентилятор начинает работать. Если вентилятор по-прежнему не включается, датчик требует полной проверки. Для того чтобы проверить датчик:

• охлаждающая жидкость сливается из двигателя,
• снимается катушка зажигания,
• электрический разъем отсоединяется от датчика, а затем датчик погружается вместе с термометром в емкость (подключенную к омметру) для измерения электрического сопротивления этого датчика при различных уровнях температуры (как обсуждалось ранее).

Измерение изменения сопротивления является одним из методов определения специфичности датчика температуры охлаждающей жидкости. Также возможно измерить падение напряжения на клеммах датчика во время работы двигателя.

Что делать, когда датчик температуры не работает

Как и с любым другим компонентом вашего автомобиля, датчик со временем может выйти из строя. Это может вызвать ряд проблем, в том числе перегрев двигателя.

Если вы знаете, где находится датчик двигателя и как он выглядит, вы можете провести визуальный осмотр, чтобы определить, нет ли на нем трещин. Хотя эта визуальная проверка может быть полезной, она не поможет вам диагностировать каждую возможную проблему, поскольку некоторые неисправности датчика могут быть без визуального подтверждения.

Вообще говоря, если ваш датчик не работает, он отправит сигнал на компьютер и загорится индикатор «Check Engine». Если вы видите, что загорелся знак «Проверка двигателя», лучше немедленно связаться с службой технического обслуживания автомобиля.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости может со временем стареть и портиться, поэтому важно знать, как заменить неисправный датчик температуры. Замена CTS часто рекомендуется при восстановлении двигателя и при его повреждении.

Двигатель должен остыть, прежде чем заменить датчик. Охлаждающая жидкость в системе охлаждения должна быть слита перед заменой датчика температуры охлаждающей жидкости. Однако не сливайте радиатор. Достаточно слить только немного охлаждающей жидкости. Откройте клапан, чтобы слить антифриз.

После слива охлаждающей жидкости замените старый датчик новым датчиком температуры охлаждающей жидкости. Важно помнить, чтобы заполнить радиатор охлаждающей жидкостью.

Более детально можете посмотреть в видео:

Где находится датчик температуры

Датчик температуры охлаждающей жидкости двигателя расположен в основном в проходе охлаждающей жидкости двигателя с жидкостным охлаждением; обычно рядом с клапаном термостата. Датчик температуры двигателя подключается либо к датчику температуры, либо к индикатору температуры на приборной панели. В современных автомобилях вы заметите, что нет отдельного датчика температуры двигателя. Вместо этого есть крошечный «свет», символизирующий температуру двигателя; который интегрирован с rpm-метром.

После включения зажигания буква «С» также загорается вместе с символом температуры; показывая, что двигатель холодный. Это должно автоматически исчезнуть; после того, как двигатель прогреется до оптимальной температуры (обычно в пределах 2-3 километра от старта движения).

Схема подключения датчика температуры

Признаки неработающего датчика температуры охлаждающей жидкости

Неисправный датчик температуры охлаждающей жидкости может вызвать массу проблем для двигателя, поэтому важно, чтобы датчик всегда был в хорошем состоянии. Как правило, поиск самого датчика поможет определить, является ли деталь неисправной. Однако это будет определять только визуальные повреждения, которые можно увидеть, например, трещину, утечку или коррозию в датчике.

Цифровой вольтметр (DVOM) также может быть использован для внутреннего сопротивления датчика. Показание можно сравнить с обычными характеристиками. Если показания находятся в пределах спецификации, но проблема все еще очевидна, то проблема в проводке.

Один из лучших способов определить, является ли датчик температуры охлаждающей жидкости неисправным или неисправным, состоит в том, чтобы проверить, горит ли контрольная лампа двигателя. Если датчик температуры не работает должным образом, компьютер в двигателе транспортного средства отправит сигнал. Затем эти данные используются для предоставления кода неисправности, который включает лампу проверки двигателя.

Замена датчика температуры автомобиля

Датчик в конечном итоге нужно будет заменить полностью через некоторое время. Если двигатель получает какие-либо повреждения, всегда рекомендуется замена датчика, потому что лучше не рисковать эксплуатацией автомобиля с неисправным датчиком, так как это может повлечь еще более дорогой ремонт двигателя. Даже небольшой износ может привести к эрозии датчика с течением времени.

Датчик температуры охлаждающей жидкости двигателя может работать долго, если его правильно обслуживать. Вот несколько советов, которые помогут вашему двигателю оставаться в хорошем состоянии и избежать проблем, связанных с ДЭХ.

Не используйте водопроводную воду для заправки радиатора

Многие люди совершают эту ошибку, наполняя радиатор обычной водопроводной водой. В водопроводной воде есть элементы ржавчины и других минералов, которые в долгосрочной перспективе могут быть вредны для двигателя, особенно если вода начинает кипеть и испаряться внутри радиатора. Всегда используйте охлаждающую жидкость, так как она обеспечивает надлежащее смазывание и предотвращает образование ржавчины.

Немедленно устранить утечки масла и прокладку

Если в отсеке двигателя есть утечка и масло попадает в блок двигателя, охлаждающая жидкость загрязняется, что приводит к неисправности датчика.

Проверьте на утечки охлаждающей жидкости

Система охлаждения автомобиля не нуждается в постоянной заправке. Однако, если уровень охлаждающей жидкости часто падает, это может привести к утечке, и ее следует устранить немедленно. При недостаточном количестве охлаждающей жидкости в бачке датчик может давать ложные показания компьютеру.

Детально об устройстве датчика в видео:

Больше интересных статтей

Поделиться с друзьями:

Датчик температуры охлаждающей жидкости — работа и замена

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

data-full-width-responsive=»true»>

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле  ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

Устройство датчика температуры охлаждающей жидкости

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

На ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 датчик находится в выпускном патрубке головки блока цилиндров

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

• Ключ на 19;
• Мультиметр;
• Емкость для слива охлаждающей жидкости;
• Электрочайник;
• Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

ДТОЖ (Датчик температуры охлаждающей жидкости): что это такое

Одним из  жизненно важных для работы автомобильного двигателя датчиков, является ДТОЖ, или датчик температуры охлаждающей жидкости. Нормальная работа двигателя без этого датчика практически невозможна. Что такое ДТОЖ, зачем он в автомобиле, как этот датчик устроен и каковы симптомы его отказа, обо всем этом мы и поговорим.

Зачем нужен ДТОЖ на автомобиле?

Датчик температуры охлаждающей жидкости на ВАЗ-2114.

Автомобильная система охлаждения двигателя состоит из двух кругов, по которым циркулирует антифриз или тосол в старых моделях авто, это:

• внутренний круг включающий в себя двигатель и отопитель салона;
• внешний круг включающий радиатор и внутренний круг;

Когда вы только запускаете двигатель, охлаждающая жидкость циркулирует по внутреннему кругу охлаждения двигателя. Но в процессе работы мотора температура неизбежно поднимается, и тогда открываются клапаны, и охлаждающая жидкость попадает в большой радиатор, который является главным элементом системы охлаждения. Обычно это происходит при достижении показателя температуры двигателя  85 – 90 градусов. Вот собственно своевременное открытие большого круга охлаждения мотора и вообще контроль температуры охладительной системы это и есть главная задача ДТОЖ. Собственно в большинстве современных автомобилей, такой датчик бывает не один. Ибо при еще большем повышении температуры мотора на радиаторе включается дополнительный вентилятор, который обеспечивает более интенсивное охлаждение антифриза, а значит и силового агрегата. В подобных случаях, еще один датчик устанавливается в радиаторе для контроля температуры охладительной жидкости, уже здесь. Тем не менее, в некоторых системах для управления вентилятором успешно используются показания датчика, установленного на рубашке двигателя.

Помимо оптимизации работы охлаждения ДТОЖ также участвует в регулировке подачи топливной смеси и управлении зажиганием. Так например, когда двигатель холодный в него подается топливная смесь, содержание воздуха в которой, повышено.

Как работает датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости реализован достаточно просто. Это  по сути своей, термистор – транзистор в котором сопротивление изменяется при изменении температуры. Выделяют два типа таких термисторов:

• с отрицательным коэффициентом;
• с положительным коэффициентом;

В датчиках с отрицательным коэффициентом при повышении температуры сопротивление падает, а в датчиках с положительным коэффициентом, соответственно повышается. Наиболее распространенными являются температурные датчики с отрицательным коэффициентом.

Показания ДТОЖ могут выводиться на приборную панель или дисплей автомобильного компьютера, а могут учитываться только бортовой электроникой. Точность работы датчика температуры охлаждающей жидкости может зависеть от типа антифриза, который заливается в систему охлаждения. Поэтому, используйте антифриз, соответствующий времени года и желательно, рекомендованный производителем авто.

Читайте также: Что такое РХХ и зачем он нужен на автомобиле.

Видео о датчике температуры охлаждающей жидкости

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Признаки неисправности ДТОЖ

Собственно о неполадках датчика температуры охлаждающей жидкости много говорить не приходится. Здесь либо проблемы с проводкой, обрыв, окисление контактов, либо поломка самого датчика. В таких ситуациях его нужно менять. Задача это не сложная, но нужно хотя бы знать, как этот датчик выглядит и где он расположен. Обычно ДТОЖ находится на корпусе термостата или на входном патрубке рубашки охлаждения ГБЦ. Точное расположение на вашем автомобиле можно узнать из руководства по эксплуатации.

Что же касается симптомов, которые могут указывать на неполадки с ДТОЖ, то здесь в первую очередь следует назвать быстрый перегрев двигателя, несвоевременное включение вентилятора, а так же высокие обороты на холостом ходу. И если с повышенными оборотами еще как-то можно мириться, то перегрев мотора чреват очень тяжелыми последствиями. Если двигатель закипел,  возможно понадобиться капитальный ремонт, а это не быстро и уж точно не дешево.

Похожие публикации

Датчик температуры охлаждающей жидкости (ДТОЖ): неисправности и проверка

Датчик температуры охлаждающей жидкости — элемент, играющий не последнюю роль в обеспечении должной работы мотора. Он позволяет водителю всегда быть в курсе, в каком температурном режиме находится охлаждающая жидкость. По сути, это полноценная часть двигателя, так как в зависимости от показания с этого датчика, которые уходят на ЭБУ, формируются и регулируются разнообразные параметры для ДВС. К примеру, такие характеристики, как — частота вращения коленвала, угол опережения зажигания, соотношение топлива и кислорода в топливной смеси, формирующиеся исходя из показателей ДТОЖ.

ДТОЖ — датчик температуры охлаждающей жидкости

Схема работы достаточно проста, во время перегрева, как только температура охлаждающей жидкости поднимается к максимальным значениям, на ЭБУ отправляется сигнал. По итогу, «мозги» направляют задачу включить вентилятор для охлаждения. Таким образом, регулируется температура, не давая ДВС работать в перегреве. Чем это опасно, объяснять думаю, не требуется.

Схема работы ДТОЖ

Что интересно, почти на всех автомобилях, внешне датчик температуры охлаждающей жидкости имеет идентичный вид. Размещается он, зачастую на так называемом патрубке ГБЦ. Чтобы до него добраться, скорей всего придется снять воздушный фильтр. Собой же он представляет небольшое устройство из бронзы, латуни, пластика, с размеченной резьбой, за счет которой он вкручивается в патрубок. В корпусе, находится обычный терморезистор. Деталь, которая при повышении температуры, понижает сопротивление и, наоборот, при понижении температуры, повышает сопротивление.

Где находится ДТОЖ

Такая особенность, правильная работа датчика будет только в том случае, если он полностью погружен в ОЖ. В противном случае, показатели будут не достоверными, поэтому следует следить периодически за объемом жидкости.

Кстати, на современных автомобилях, зачастую премиального класса, используют даже два ДТОЖ, причем функции у них разные. Итак, один размещается на том же месте в патрубке и передает информацию на ЭБУ и панель, второй же устанавливается на термостате и отвечает за включение вентилятора.

Неисправности и признаки

Как правило, неисправности следующего характера:

• Поврежден корпус, заметны потеки жидкости.

• Окисление.

• Ржавчина, коррозия на контактах.

Старый и новый датчик ДТОЖ

• Повреждение самого резистора.

• Окисление, «прикипание» проводов, клемм ведущих или расположенных на самом датчике.

Некоторые признаки, которые косвенно могут свидетельствовать о проблемах с датчиком температуры охлаждающей жидкости:

• Частые перегревы двигателя, при условии, что залито достаточно охлаждающей жидкости и исправен вентилятор.

• Нестабильность «холостых».

• Повышение расхода топлива.

• Горит контрольная лампа на «приборке» или номер неисправности. Последнее значение у всех автомобилей разное.

• Проблемы с запуском.

• Остановка мотора на «горячую».

• Ошибки, отправляющиеся катализатором.

Но, уважаемые автовладельцы, хотелось бы уточнить такой момент, что не всегда такие признаки могут свидетельствовать на датчик. Для начала, в первую очередь следует проверить:

1. Уровень охлаждающей жидкости.

2. Залита ли регламентируемая жидкости или нет. То есть, на современных автомобилях, сейчас устанавливают такие датчики, которые могут даже провести полноценный анализ жидкости, которую вы залили. К примеру, вместо регламентной запустили в систему простую воду, в таком случае датчик будет выдавать ошибки и машина попросту не заведется.

3. Состояние жидкости. Не используйте больше трех лет. Отработанная «охлаждай-ка», также может стать причиной проблем с ДТОЖ.

Заливка свежего антифриза

4. Проверьте герметичность системы, возможно, попадает воздух.

5. Работает ли вентилятор.

Как проверить исправность датчика температуры охлаждающей жидкости?

Прежде чем проверять сам датчик, стоит убедиться подается ли на него нужное напряжение. Для нормальной работы подаваемое напряжение должно равняться не менее 5 Вольт. Проверить легко, снимаем клемму с датчика и заводим автомобиль. С помощью вольтметра проверяем напряжение, если 5 В есть, значит следует проверять сам датчик (при условии, что перечисленные выше рекомендации не выявили никаких нарушений).

Итак, наиболее действенный способ в домашних условиях:

1. Берем обычный чайник, набираем в него воду и помещаем термометр. Лучше использовать для безопасности электронный вариант термометра.

Проверка ДТОЖ

2. Подсоединяем к ДТОЖ вольтметр и выставляем шкалу на измерение сопротивления.

3. Опускаем датчик в чайник.

4. Включаем чайник и записываем показания вольтметра в зависимости от температуры. Будем брать показания термометра: 20, 40, 60, 80 и 100 градусов. Сравнить результаты можно с таблицей. Имейте виду, если значение сильно разнятся от таблицы, скорей всего пора менять датчик. К примеру, температура 80, а вольтметр показывает 360-380 или наоборот 280-310, то есть большое несоответствие таблице.

Таблица ДТОЖ

Заключение

В итоге статьи хотелось бы подчеркнуть главное, что датчик по своей конфигурации прост, обычный резистор, который сложно вывести из строя. Поэтому ресурс, как правило, в районе 100 000 км, а иногда и больше. Но, как уже выяснили, для корректной работы необходимо придерживаться определенных правил:

• Следить за состоянием охлаждающей жидкости.

• Избегать окисления контактов.

• Избегать механических повреждений и т.д.

Поэтому придерживайтесь правил эксплуатации и работоспособность не только ДТОЖ, но и в целом двигателя будет надежна и долговечна.

Ссылка по теме:

Как проверить термостат?

замена своими руками, виды неисправностей

Электронные приборы для измерения температуры антифриза, циркулирующего по водяной рубашке двигателя, применяются на автомобилях еще со времен СССР. Поломка этого элемента всегда считалась серьезной проблемой, поскольку без контроля температуры в системе охлаждения можно легко перегреть мотор и вывести из строя поршневую группу. Поэтому начинающему автомобилисту важно знать, как вовремя выявить симптомы неисправности температурного датчика, а поменять его не составит большого труда.

Что такое датчик температуры охлаждающей жидкости (ДТОЖ)

Назначение

Датчиков в автомобиле существует множество. Все они контролируют работу различных систем автомобиля и его двигателя. Если датчики выдают некорректные показания, то работоспособность автомобиля ставится под угрозу. То же самое можно сказать и о ДТОЖ.

Дополнительно рекомендуем прочитать статью нашего эксперта, из которой вы сможете узнать, как производить замену охлаждающей жидкости.

ДТОЖ предназначен для поддержания стабильной работы двигателя внутреннего сгорания (далее ДВС). За счёт ДТОЖ автомобиль быстрее прогревается и меньше достигает слишком высоких температур. Некоторые путают ДТОЖ с датчиком указателя температуры охлаждающей жидкости. Это — два совершенно разных прибора.

ДТОЖ предоставляет свои показания электронному блоку управления двигателем, а второй датчик уведомляет водителя о температуре рабочей жидкости в системе охлаждения. Выход из строя второго датчика не приводит к серьёзным последствиям в отличие от первого.

Говоря о ДТОЖ, следует также упомянуть о назначении системы охлаждения двигателя, так как работа этих двух агрегатов неразрывно связана. Чаще всего используется жидкостная система охлаждения, главной задачей которой является отведение тепла от двигателя.

Кроме этого, система также несёт функции охлаждения масла в системе смазки, воздуха, который циркулирует в системе турбонаддува, отработавших газов, рабочей жидкости коробки передач. Также у неё имеется функция нагревания воздуха в системах вентиляции и отопления.

Работа столь важной системы автомобиля напрямую зависит от такой маленькой детали, как ДТОЖ. Поэтому не стоит недооценивать датчик и пренебрегать его диагностикой.

Устройство и принцип работы

ДТОЖ по своему устройству напоминает резистор. Конструкция датчика предусматривает изменение его сопротивления электрическому току при колебаниях температуры окружающей среды. Эти изменения фиксируются и используется для подачи команд ДВС.

Предшественниками современных ДТОЖ были термореле. Термореле были установлены в системах впрыска. Когда контакты находились в открытом положении, двигатель нагревался. Если контакт замыкался — значит двигатель уже достаточно прогрелся (достиг рабочей температуры).

В основе устройства современных ДТОЖ лежит термистор, который и устанавливает зависимость сопротивления от температуры. В основе термистора лежат оксиды кобальта и никеля. При росте температуры в этих веществах растёт количество свободных электронов, за счёт чего и падает сопротивление.

Некоторые термисторы в ДТОЖ характеризуются отрицательным температурным коэффициентом. При этом термистор выдаёт максимальные показатели при холодном двигателе. На датчик подаётся напряжение около 5 вольт. После этого по мере прогревания силового агрегата сопротивление понижается. Электронный блок управления (далее ЭБУ) двигателем следит за изменением напряжения и рассчитывает температуру жидкости. После нагревания двигателя ЭБУ начинает обеднять топливную смесь. Неисправность ДТОЖ может также привести к ошибочному обогащению топливной смеси. Результатом этого будет усиленное загрязнение атмосферы и преждевременный выход из строя свечей.

Если количество оборотов двигателя при запуске будет недостаточным — может произойти остановка двигателя. Уплывающая команда ЭБУ на повышение оборотов может это предотвратить. Для поддержания управляемости в процессе запуска двигателя клапан рециркуляции должен быть закрыт до тех пор, пока двигатель не достигнет своей установленной рабочей температуры.

Здесь результатом неисправности ДТОЖ будут плавающие обороты двигателя. Двигатель при этом тоже может остановиться. Угол зажигания также зависит от функционирования датчика, так как этот параметр регулируется системой. Выброс вредных газов при такой регулировке значительно снижается. В конечном итоге мощность и тяга двигателя, а также уровень потребления топлива напрямую зависят от работы ДТОЖ.

Таким образом, ДТОЖ очень важен для корректного функционирования автомобиля.

Место установки датчика

Где находится датчик температуры охлаждающей жидкости в автомобиле? У разных моделей место установки ДТОЖ различается. Чаще всего он устанавливается в головке блока цилиндров возле корпуса термостата или на нём. Обязательным является расположение датчика возле отводящего патрубка, по которому охлаждающая жидкость поступает обратно в радиатор. Такое расположение необходимо для точности передачи данных в ЭБУ.

Виды датчиков

Классификация ДТОЖ по изменению сопротивления:

1. Датчик с отрицательным температурным коэффициентом. Принцип работы в том, что внутреннее сопротивление падает, если температура увеличивается.
2. Датчик с плюсовым температурным коэффициентом. Принцип работы обратный, чем у первого типа датчика, то есть внутреннее сопротивление растет с ростом температуры.

Самый популярный в применении автомобильной промышленности — это первый вид ДТОЖ. Бывает, что в машине установлены 2 датчика, основной и дополнительный.

Основной датчик занимается передачей информации электронному блоку управления, а дополнительный — включением вентилятора.

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

• перестал работать указатель нагрева мотора на приборной панели;
• охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
• протечка антифриза из-под корпуса детали;
• вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.

Замена датчика температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости легко проводится самостоятельно. Перед заменой необходимо предварительно слить охлаждающую жидкость в подготовленную ёмкость. Далее выполняется демонтаж старого датчика. ДТОЖ вкручен в специальное отверстие с резьбой. Выкрутите и извлеките его, а затем в обратном порядке установите новый датчик. Перед монтажными работами уточните в инструкции по эксплуатации автомобиля точное расположение датчика.

После приобретения нового датчика рекомендуется проверить его на предмет брака методами, описанными выше. Перед вкручиванием нового датчика в посадочное место резьбу рекомендуется обработать герметиком. После установки нового датчика к нему подсоединяется проводка. Затем охлаждающая жидкость в системе должна быть доведена до нормы. То есть недопустимы протекания жидкости. Убедившись в их отсутствии, можно запускать двигатель.

Что такое датчик температуры охлаждающей жидкости?

Каждый водитель знает, что охлаждающая жидкость / антифриз необходимы для поддержания оптимальной температуры двигателя. Но как системы охлаждения узнают, что двигатель работает при нужной температуре?

В этом руководстве мы более подробно рассмотрим датчики температуры охлаждающей жидкости, предоставив информацию о том, что они делают и как работают, а также пошаговые инструкции по самостоятельной диагностике и замене неисправного датчика.

Что такое датчик температуры охлаждающей жидкости и как он работает?

Датчик температуры охлаждающей жидкости (CTS) (также известный как датчик ECT или ECTS (датчик температуры охлаждающей жидкости двигателя) используется для измерения температуры смеси охлаждающей жидкости / антифриза в системе охлаждения, что указывает на степень нагрева двигателя. испускается.Датчик работает с ЭБУ автомобиля, постоянно контролируя температуру охлаждающей жидкости, чтобы убедиться, что двигатель работает при оптимальной температуре.

Чтобы получить точное значение текущей температуры двигателя, ЭБУ посылает стабилизированное напряжение на CTS. Сопротивление датчика зависит от температуры, поэтому ЭБУ может отслеживать изменения температуры. ЭБУ использует это показание для расчета температуры охлаждающей жидкости и оттуда регулирует впрыск топлива, топливную смесь и угол зажигания, а также управляет включением и выключением электрического вентилятора охлаждения.Эта информация также используется для отправки точных показаний температуры двигателя на датчик на приборной панели.

Как определить неисправный датчик температуры охлаждающей жидкости

Как и любой компонент под капотом, датчики температуры охлаждающей жидкости могут со временем выйти из строя. Неисправный датчик может привести к возникновению ряда проблем, включая перегрев и снижение производительности двигателя. Вот почему важно знать, как определить признаки неисправного или неисправного датчика температуры, прежде чем это может вызвать дальнейшие проблемы, устранение которых может оказаться более дорогостоящим.

Начните с осмотра самого устройства, чтобы проверить его состояние, поскольку на датчиках / прокладках / разъемах могут образоваться трещины при длительном использовании и постоянном изменении температуры. CTS обычно находится в передней части автомобиля, рядом с корпусом термостата или на радиаторе. Хотя визуальная проверка может помочь диагностировать некоторые неисправности, не все проблемы с CTS проявляют видимые симптомы.

Ниже мы перечисляем другие признаки и симптомы, которые могут указывать на проблему с CTS:

• Нерегулярное считывание показаний прибора на приборной панели (должно быть 88-90 ° C при прогретом двигателе)
• Перегрев двигателя (выделено приборной панелью) датчик)
• Проверьте световой сигнал двигателя на приборной панели
• Грубый звук двигателя на холостом ходу
• Ограниченная производительность (вызванная ошибочным расчетом ECU богатой топливной смеси)
• Низкая экономия топлива

Если есть какие-либо сомнения относительно того, какой компонент неисправен под капотом , отнесите машину к профессиональному механику для полной диагностики.

Как заменить датчик температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости — это простой процесс для любого, кто знаком с компонентами двигателя, и ее можно выполнить прямо на вашем диске. Следующие шаги демонстрируют, как заменить неисправный датчик температуры охлаждающей жидкости в вашем автомобиле.

Шаг 1: Найдите датчик

CTS обычно находится в направлении передней части двигателя, рядом с радиатором или корпусом термостата. Поскольку это небольшой компонент, который часто располагается ниже в моторном отсеке, вам может потребоваться свет или фонарик, чтобы найти его.Снятие крышки двигателя также может помочь вам найти ее, если она находится рядом с корпусом термостата.

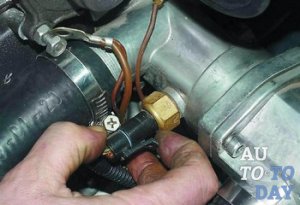

Шаг 2: Отсоедините соединительный кабель от клеммы.

CTS подключается к ЭБУ с помощью разъема, который вам необходимо отсоединить и удалить. Делайте это осторожно, так как пластиковый разъем и проводка часто могут быть хрупкими, и в случае их поломки потребуется полная замена. Отсоедините разъем и отложите кабель в сторону, чтобы он не мешал.

Шаг 3: Ослабьте и снимите старый датчик

Датчики охлаждающей жидкости установлены как свеча зажигания, поэтому вам нужно открутить ее, чтобы снять.Используя глубокий патрон и трещотку, осторожно ослабьте датчик против часовой стрелки, не прилагая слишком большого усилия. Струя спрея поможет освободить застрявшие датчики. Когда датчик ослаблен, отвинтите его вручную и выньте из гнезда. В этот момент, скорее всего, вытечет охлаждающая жидкость, поэтому приготовьте новую, чтобы заменить ее, или рассмотрите возможность слива охлаждающей жидкости, если это необходимо.

Шаг 4: Установите новый датчик

Используя тряпку или ткань, очистите место от пыли и мусора, которые могут повлиять на работу нового CTS.Вставьте новый датчик в резьбу и поверните вручную по часовой стрелке, убедившись, что датчик плотно сидит в гнезде. Затем с помощью динамометрического ключа затяните датчик до величины, указанной в инструкциях производителя.

Шаг 5: Восстановите соединительный кабель

После того, как новый датчик установлен, остается только снова подсоединить кабель. Убедитесь, что разъем чистый и на нем нет мусора, затем осторожно вставьте его в новый датчик, осторожно затягивая все зажимы, чтобы обеспечить хорошее соединение с клеммой.Чтобы убедиться, что новый датчик работает, запустите двигатель и, когда он нагреется, следите за указателем температуры на приборной панели, чтобы убедиться, что поддерживается правильная температура.

Продукты для ухода за автомобилями Prestone протестированы в экстремальных условиях, поэтому вы можете быть уверены, что они обеспечивают долговечность при повседневном вождении. Для получения дополнительной информации посетите домашнюю страницу Prestone .

Поделиться:

.

Тест датчика температуры охлаждающей жидкости | AxleAddict

Теперь, когда вы обнаружили датчик ECT на своем автомобиле, вы готовы к его устранению.

1. Отсоедините электрический разъем датчика.

2. Определите температуру поверхности двигателя с помощью инфракрасного термометра или подходящего термометра для готовки. Измерьте температуру двигателя рядом с датчиком температуры охлаждающей жидкости.

Прежде чем перейти к следующему шагу, давайте на секунду отвлечемся:

Хорошо, на этом этапе вам может быть интересно, почему вам нужно измерять температуру двигателя, чтобы устранить неисправность датчика.Основная причина заключается в том, что вы пытаетесь проверить здесь две общие потенциальные неисправности, датчик ECT и термостат.

Допустим, термостат вашего автомобиля застрял в открытом положении. Это не позволит двигателю достичь рабочей температуры, поскольку охлаждающая жидкость течет непрерывно. Если бы вы тестировали только датчик температуры охлаждающей жидкости, вы могли подумать, что он вышел из строя, потому что значение его сопротивления осталось, например, на уровне 1500 или 2100 Ом, когда на самом деле датчик сообщает фактическую температуру охлаждающей жидкости и работает правильно.

Вы можете установить датчик температуры на приборной панели. Однако на некоторых моделях автомобилей этот датчик также работает через датчик ECT. Так что, если датчик не работает должным образом, ваш датчик температуры тоже не поможет.

Используя термометр, вам не понадобится много времени, чтобы понять, что термостат не работает. Вы заметите, например, что температура двигателя не поднимается выше 85 или 90 градусов.

С другой стороны, если термостат работает нормально, температура двигателя достигнет примерно 200F (93C), а затем упадет, когда термостат откроется.Так вы исключите термостат как еще одну возможную неисправность.

Хорошо, теперь перейдем к следующему шагу.

3. Запишите показания температуры.

4. Теперь с помощью омметра измерьте значение сопротивления датчика температуры охлаждающей жидкости, подключив один из выводов прибора к одной из клемм электрического разъема датчика, а другой провод — к другой клемме на датчике. электрический разъем.

На автомобилях со старыми однопроводными датчиками подключите провода счетчика к клемме на разъеме и корпусу датчика (заземлению), чтобы снять показания.

5. Проверьте в руководстве по обслуживанию вашего автомобиля правильное значение сопротивления для вашего датчика ECT. Однако не во всех сервис-мануалах есть эта информация.

Большинство датчиков этого типа имеют значение сопротивления 3000 Ом или более при температуре около 55F (13C). Вы можете попробовать поискать в Интернете таблицу значений сопротивления для вашего конкретного датчика ECT, если вы знаете марку своего датчика.

Однако, независимо от того, найдете ли вы значения сопротивления для вашего конкретного датчика ECT, все равно продолжите эти тесты, поведение датчика и показания температуры могут дать вам ключ к его рабочему состоянию.

6. Запишите сопротивление датчика.

Теперь вы сделаете еще пару измерений.

7. На этот раз запустите двигатель и дайте ему поработать на холостом ходу.

8. Установите нейтральную передачу и включите стояночный тормоз.

9. Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление датчика, как вы делали раньше.

10. Запишите эту новую пару значений.

11. Не выключая двигатель, подождите примерно одну-две минуты и повторите этот процесс еще раз.

12. Снова снимите еще одну пару показаний примерно через одну-две минуты, всегда обращая внимание на показания значений.

13. Затем заглушите двигатель.

В следующем видео вы увидите альтернативный метод проверки датчика с использованием воды. Конечно, чтобы использовать этот метод, вам необходимо снять датчик с автомобиля. Однако видео даст вам визуальную справку о том, как проверить датчик ECT. Проверить это.

.

Датчик охлаждающей жидкости двигателя вне диапазона / Датчик ЕСТ вне диапазона самопроверки

P1116 определение

Код неисправности P1116 связан с датчиком охлаждающей жидкости двигателя транспортного средства, который отправляет сигнал температуры на компьютер двигателя, чтобы он мог передавать сигнал на датчик температуры на вашей приборной панели.

Что означает код P1116

P1116 — это специальный код производителя OBD-II для проблемы напряжения с датчиком охлаждающей жидкости двигателя, когда сигнал, отправляемый на компьютер двигателя, находится за пределами диапазона, установленного производителем.Обычно это означает, что датчик неисправен и не может точно передать водителю показания температуры охлаждающей жидкости. Ваш автомобиль также проведет несколько самотестирования датчика при запуске, и если он выйдет из строя несколько раз, сработает P1116.

Что вызывает код P1116?

Наиболее частые причины появления P1116:

Каковы симптомы кода P1116?

введите описание ссылки здесь В дополнение к индикатору проверки двигателя код P1116 обычно приводит к неработающему датчику температуры.Это может означать или не означать, что фактическая температура охлаждающей жидкости двигателя выше или ниже, чем считалось бы нормальной.

Как механик диагностирует ошибку P1116?

Ваш механик сначала осмотрит датчик температуры охлаждающей жидкости двигателя и соответствующую проводку на предмет очевидных повреждений. Если все выглядит нормально, они будут использовать сканер OBD-II и цифровой вольтметр для проверки диапазона сигнала датчика. Если он не соответствует параметрам производителя, он будет заменен.Если датчик работает должным образом, возможно, необходимо заменить компьютер двигателя.

Общие ошибки при диагностировании кода P1116

Поскольку все коды P1116 зависят от производителя, важно, чтобы любой код считывался профессиональным сканером OBD-II, чтобы убедиться, что вы правильно решаете проблему.

Насколько серьезен код P1116?

Неспособность точно определить температуру охлаждающей жидкости двигателя, которая, вероятно, является результатом ошибки P1116, может быть опасной, поскольку вы рискуете неосознанно перегреть двигатель.

Какой ремонт может исправить ошибку P1116?

Наиболее распространенные ремонтные работы для P1116 следующие:

Все коды P1116, относящиеся к датчику температуры охлаждающей жидкости двигателя, связаны с автомобилями Citroen / Peugeot, Ford, General Motors и Mercedes-Benz.

Нужна помощь с кодом P1116?

YourMechanic предлагает сертифицированных мобильных механиков, которые придут к вам домой или в офис для диагностики и ремонта вашего автомобиля. Получите расценки и запишитесь на прием онлайн или поговорите со консультантом по обслуживанию по телефону 1-800-701-6230.

коды неисправностей

OBD-II

Проверьте свет двигателя

P1116

охлаждающая жидкость

,

P0115 Неисправность цепи температуры охлаждающей жидкости двигателя

Код неисправности OBD-II Техническое описание

Неисправность цепи датчика температуры охлаждающей жидкости двигателя

Что это значит?

Этот диагностический код неисправности (DTC) считается общим, поскольку он применяется ко всем автомобилям, оснащенным OBD-II 1996 года выпуска. Конкретные действия по устранению неполадок и ремонту могут незначительно отличаться в зависимости от марки / модели.

Датчик ECT (температура охлаждающей жидкости двигателя) представляет собой термистор, сопротивление которого изменяется в зависимости от температуры.Обычно это двухпроводной датчик, опорный сигнал 5 В от PCM (модуль управления трансмиссией) и сигнал заземления на PCM. Это отличается от ДАТЧИКА температуры (который обычно управляет датчиком температуры приборной панели и работает так же, как ДАТЧИК, только это другая схема, чем та, к которой относится P0115).

По мере изменения температуры охлаждающей жидкости изменяется сопротивление сигнала массы к PCM. Когда двигатель холодный, сопротивление велико.Когда двигатель прогрет, сопротивление низкое. Если PCM обнаруживает состояние напряжения, которое кажется ненормально низким или высоким, установится P0115 .

Пример датчика температуры охлаждающей жидкости двигателя

Симптомы

Симптомы кода неисправности P0115 могут включать:

• MIL (контрольная лампа неисправности) загорается всегда
• Автомобиль не запускается
• Может выпустить много черного дыма и работать очень богато.
• Двигатель может захотеть заглохнуть или загореться в выхлопной трубе
• Двигатель может работать на обедненной смеси, и могут наблюдаться повышенные выбросы NOx (требуется газоанализатор)
• Охлаждающие вентиляторы могут работать постоянно, когда они не должны работать, или не работать вообще, когда они должны быть.

Причины

Обычно причина может быть связана с неисправным датчиком ECT, однако это не исключает следующего:

• Проводка или разъем повреждены на датчике
• Обрыв или короткое замыкание в ссылочном или сигнальной цепи
• Обрыв или короткое замыкание в сигнальной цепи
• Плохой PCM

Возможные решения

Сначала визуально проверьте датчик на наличие повреждений проводки или разъема и при необходимости отремонтируйте.Затем, если у вас есть доступ к сканеру, определите, какая температура двигателя. (Если у вас нет доступа к диагностическому прибору, использование указателя температуры на приборной панели может быть неэффективным способом определения температуры охлаждающей жидкости. Это связано с тем, что код P0115 относится к ДАТЧИКУ ECT, а приборная панель управляется, обычно однопроводной ОТПРАВИТЕЛЬ. В основном это другой датчик, к которому код не относится.)

2. Если температура двигателя ненормально высокая, около 280 град. Ф, это ненормально.Отключите датчик на двигателе и посмотрите, упадет ли сигнал, скажем, до отрицательных 50 град. F. Если это так, то можно поспорить, что датчик неисправен, закорочен внутри, что вызывает передачу сигнала низкого сопротивления на PCM. Однако, если вы хотите убедиться, что дело в датчике, а не в проводке, вы можете провести пару тестов. С ECT датчик отключен, убедитесь, что у вас есть 5 вольт на цепи опорного напряжения с KOEO (ключ на неработающем двигателе). Также вы можете проверить сопротивление датчика относительно земли с помощью омметра.Сопротивление нормального датчика относительно земли будет немного отличаться в зависимости от автомобиля, но в основном, если температура двигателя составляет около 200 градусов. F., сопротивление будет около 200 Ом. Если температура около 0 деф. F., сопротивление будет более 10 000 Ом. С помощью этого теста вы сможете определить, соответствует ли сопротивление датчика температуре двигателя. Если он не соответствует температуре вашего двигателя, то, вероятно, у вас неисправный датчик.

3. Теперь, если температура двигателя по сканеру около 280 град.F. и отключение датчика не приводит к падению показания до отрицательных 50 град. F, но он остается на том же высоком показании температуры, тогда вам необходимо устранить короткое замыкание в сигнальной цепи (заземлении) на PCM. Он где-то закорочен прямо на массу.

4. Если показания температуры двигателя по сканеру показывают отрицательные 50 град. F или так, (и вы не живет в арктическом!) Отсоединить датчик и проверить эталонный 5V присутствующего на датчике.

5.Если нет, то проверьте на разъеме РСМ для правильной ссылки 5V. Если он присутствует на разъеме РСМ, затем отремонтировать обрыв или короткое замыкание на 5V ссылки от PCM. Если нет 5V ссылка присутствует на разъеме PCM, то вы сделали с вашим диагнозом, и вы можете иметь неисправность PCM. 6. Если опорная цепь 5 В не повреждена, проверьте сигнал заземления на PCM, используя предыдущий тест сопротивления заземления. Если сопротивление не соответствует температуре двигателя, уменьшите сопротивление сигнала заземления к PCM, отсоединив провод сигнала заземления от разъема PCM.Провод не должен иметь сопротивления, отсоединенный от PCM к датчику. Если это так, устраните разрыв в сигнале к PCM. Если у него нет сопротивления на сигнальном проводе заземления и проверка сопротивления датчика в норме, тогда подозревайте неисправный PCM.

Другие коды индикаторов охлаждающей жидкости двигателя: P0115, P0116, P0117, P0118, P0119, P0125, P0128

Обсуждения связанных с DTC

• ODB P0115
  95 Subaru Impreza, автоматическая трансмиссия, двигатель 2,2 л.Код ODB P0115. Заменен датчик ECT. Код возвращен. Что мне следует проверить дальше? Я НЕ какой-то механик ……

• 2001 Toyota Avalon v6 коды p01135 p01155 после замены
  Заранее спасибо за вашу помощь. Я не могу очистить чел на моем Авалоне. сначала получил код 1135 HEATER CIRCUIT и заменил bank 1 sensor 1 a / f sensor на правильную denso часть. Днем позже Cel вернулся с кодом 1155 HEATER CIRCUIT и заменил датчик 2 банка 1 правильной частью denso (после прибл…

• ’95 Camry v6 p0115 issues / им надоела эта проблема
  Новинка здесь, так что простите меня, если я ошибаюсь. Я имею дело с 95 camry v6, 240кв. Миль, бросая p0115. Температурный датчик требует времени для перемещения, но работает. сканер говорит, что температура составляет 280, независимо от того, прогрет ли он или нет. отключение ремня безопасности снижает показания до -40. обычно это указывает на …

• 97 F150 4.6 Коды P1151, P0115, P0141, P0155
  Работает хорошо, получил 105K на нем Заменены EGR и O2 в восходящем потоке, и это коды, которые у меня есть сейчас.При замене системы рециркуляции отработавших газов труба с обратной стороны рециркуляции отработавших газов кажется поврежденной на другом конце, не знаю, как она называется или где взять новую, и может ли это вызвать такие проблемы. Думаю, она тоже работает …

• Alfa Romeo GTV 3.0 v6 24v P0655 P0115 P0325 P0330
  Всем привет У меня GTV PH3 ’99 с 3.0 v6 24v 220hp Машина в настоящие холода едет хорошо, но на холостом ходу 2 мин она начинает винить. Не работает нормально, сильно пахнет бензином и движется как 1 цил.При беге на 1/4 акселератора или меньше он выходит из строя. Если я поставлю 2/4 или fu …

• срочный код Vectra c p0597 и p0115
  , я получил показания P0597. термостата контура охлаждения вне диапазона. Поэтому я заменил датчик температуры. Теперь я получаю p0115, Я собираю оттуда, что я читал, это та же проблема, что мне нужно сделать, чтобы получить p0115? Это vectra c 1.8 sri, помогите пожалуйста …

• 2006 Vauxhall Astra P0115
  Привет всем, кто впервые зашел на этот сайт! У меня вышеупомянутая проблема, я заменил датчик охлаждающей жидкости в порядке примерно на неделю, затем на днях, когда он не работал, машина начала дрожать, и двигатель загорелся.Пришел снова, снова получил проверенный датчик с мультиметром в порядке, проверенный разъем датчика (МОЖНО ЗАМЕНИТЬ РАЗЪЕМ ДАТЧИКА) нет …

• 96 nissan maxima коды p0115 p0125
  может кто-нибудь помочь с тем, что может быть не так с этими кодами и что нужно отремонтировать Мне нравится делать ремонт сам, если у кого-то есть идеи, что они значат, я могу воспользоваться помощью, заранее большое спасибо. Nissan Maxima 6-цилиндровый 1996 года выпуска. коды p0115 и p0125 …

• Opel corsa C start проблема и p0115
  У меня Opel Corsa C 2002, 1.0, 12В и после смены ГРМ комплект не запускается. Иногда запускается, но умирает через 2 секунды … единственная ошибка — p0115 … что это может быть? …

• Коды двигателя P0110, P0120, P0115, P1410 для Toyota Solara 3.0L 1999 года выпуска
  I ‘ У меня 99 solara 3.0L. загорается свет двигателя, отнес в автозону и показывает 4 разных кода. P0110, P0120, P0115 и P1410. Заменены все компоненты, относящиеся к этим кодам, включая датчик массового расхода воздуха, датчик tps, датчик температуры охлаждающей жидкости.Они не могут очистить коды. Сказали м …


Нужна дополнительная помощь с кодом p0115?

Если вам все еще нужна помощь относительно кода неисправности P0115, отправьте сообщение на наш БЕСПЛАТНЫЙ форум по ремонту автомобилей.

ПРИМЕЧАНИЕ: Эта информация представлена ​​только в информационных целях. Это не является советом по ремонту, и мы не несем ответственности за какие-либо действия. берешь на себя любую технику. Вся информация на этом сайте защищена авторским правом.

,

No related posts.
