Кислородные датчики: подробное руководство — Denso
Вы наверняка знаете, что в вашем автомобиле установлен кислородный датчик (или даже два!)… Но зачем он нужен и как он работает? На часто задаваемые вопросы отвечает Стефан Верхоеф (Stefan Verhoef), менеджер DENSO по продукту (кислородные датчики).
B: Какую работу выполняет датчик кислорода в автомобиле?
O: Датчики кислорода (также называемые лямбда-зондами) помогают контролировать расход топлива вашего автомобиля, что способствует снижению объема вредных выбросов. Датчик непрерывно измеряет объем несгоревшего кислорода в выхлопных газах и передает эти данные в электронный блок управления (ЭБУ). На основании этих данных ЭБУ регулирует соотношение топлива и воздуха в топливовоздушной смеси, поступающей в двигатель, что помогает каталитическому нейтрализатору (катализатору) работать более эффективно и уменьшать количество вредных частиц в выхлопных газах.
B: Где находится датчик кислорода?
O: Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 г., оснащены датчиком кислорода. Обычно датчик установлен в выхлопной трубе перед каталитическим нейтрализатором. Точное местоположение датчика кислорода зависит от типа двигателя (V-образное или рядное расположение цилиндров), а также от марки и модели автомобиля. Для того чтобы определить, где расположен датчик кислорода в вашем автомобиле, обратитесь к руководству по эксплуатации.
В: Почему состав топливовоздушной смеси нужно постоянно регулировать?
O: Соотношение «воздух — топливо» крайне важно, поскольку оно влияет на эффективность работы каталитического нейтрализатора, который снижает содержание оксида углерода (CO), несгоревших углеводородов (CH) и оксида азота (NOx) в выхлопных газах. Для его эффективной работы необходимо наличие определенного количества кислорода в выхлопных газах.
В: Почему на некоторых автомобилях устанавливаются два кислородных датчика?
O: Многие современные автомобили дополнительно кроме датчика кислорода, расположенного перед катализатором, оснащаются и вторым датчиком, установленным после него..jpg)
Первый датчик является основным и помогает электронному блоку управления регулировать состав топливовоздушной смеси. Второй датчик, установленный после катализатора, контролирует эффективность работы катализатора, измеряя содержание кислорода в выхлопных газах на выходе. Если весь кислород поглощается химической реакцией, происходящей между кислородом и вредными веществами, то датчик выдает сигнал высокого напряжения. Это означает, что катализатор работает нормально. По мере износа каталитического нейтрализатора некоторое количество вредных газов и кислорода перестает участвовать в реакции и выходит из него без изменений, что отражается на сигнале напряжения. Когда сигналы станут одинаковыми, это будет указывать на выход из строя катализатора.
В: Какие бывают датчики?
О: Существует три основных типа лямбда-сенсоров: циркониевые датчики, датчики соотношения «воздух — топливо» и титановые датчики. Все они выполняют одни и те же функции, но используют при этом различные способы определения соотношения «воздух — топливо» и разные исходящие сигналы для передачи результатов измерений.
Наибольшее распространение получила технология на основе использования циркониево-оксидных датчиков (как цилиндрического, так и плоского типов). Эти датчики могут определять только относительное значение коэффициента: выше или ниже соотношение «топливо — воздух» коэффициента лямбда 1.00 (идеальное стехиометрическое соотношение). В ответ ЭБУ двигателя постепенно изменяет количество впрыскиваемого топлива до тех пор, пока датчик не начнет показывать, что соотношение изменилось на противоположное. С этого момента ЭБУ опять начинает корректировать подачу топлива в другом направлении. Этот способ обеспечивает медленное и непрекращающееся «плавание» вокруг коэффициента лямбда 1.00, не позволяя при этом поддерживать точный коэффициент 1.00. В итоге в изменяющихся условиях, таких как резкое ускорение или торможение, в системах с циркониево-оксидным датчиком подается недостаточное или избыточное количество топлива, что приводит к снижению эффективности каталитического нейтрализатора.
Датчик соотношения «воздух — топливо» показывает точное соотношение топлива и воздуха в смеси. Это означает, что ЭБУ двигателя точно знает, насколько это соотношение отличается от коэффициента лямбда 1.00 и, соответственно, насколько требуется корректировать подачу топлива, что позволяет ЭБУ изменять количество впрыскиваемого топлива и получать коэффициент лямбда 1.00 практически мгновенно.
Датчики соотношения «воздух — топливо» (цилиндрические и плоские) впервые были разработаны DENSO для того, чтобы обеспечить соответствие автомобилей строгим стандартам токсичности выбросов. Эти датчики более чувствительны и эффективны по сравнению с циркониево-оксидными датчиками. Датчики соотношения «воздух — топливо» передают линейный электронный сигнал о точном соотношении воздуха и топлива в смеси. На основании значения полученного сигнала ЭБУ анализирует отклонение соотношения «воздух — топливо» от стехиометрического (то есть Лямбда 1) и корректирует впрыск топлива.
Титановые датчики во многом похожи на циркониево-оксидные датчики, но титановым датчикам для работы не требуется атмосферный воздух. Таким образом, титановые датчики являются оптимальным решением для автомобилей, которым необходимо пересекать глубокий брод, например полноприводных внедорожников, так как титановые датчики способны работать при погружении в воду. Еще одним отличием титановых датчиков от других является передаваемый ими сигнал, который зависит от электрического сопротивления титанового элемента, а не от напряжения или силы тока.
В: Чем отличаются специальные и универсальные датчики?
O: Эти датчики имеют разные способы установки. Специальные датчики уже имеют контактный разъем в комплекте и готовы к установке. Универсальные датчики могут не комплектоваться разъемом, поэтому нужно использовать разъем старого датчика.
B: Что произойдет, если выйдет из строя датчик кислорода?
O: В случае выхода из строя датчика кислорода ЭБУ не получит сигнала о соотношении топлива и воздуха в смеси, поэтому он будет задавать количество подачи топлива произвольно. Это может привести к менее эффективному использованию топлива и, как следствие, увеличению его расхода. Это также может стать причиной снижения эффективности катализатора и повышения уровня токсичности выбросов.
B: Как часто необходимо менять датчик кислорода?
O: DENSO рекомендует заменять датчик согласно указаниям автопроизводителя.
Тем не менее следует проверять эффективность работы датчика кислорода при каждом техобслуживании автомобиля. Для двигателей с длительным сроком эксплуатации или при наличии признаков повышенного расхода масла интервалы между заменами датчика следует сократить.
Ассортимент кислородных датчиков
• 412 каталожных номеров покрывают 5394 применения, что соответствует 68 % европейского автопарка.
• Кислородные датчики с подогревом и без (переключаемого типа), датчики соотношения «воздух — топливо» (линейного типа), датчики обедненной смеси и титановые датчики; двух типов: универсальные и специальные.
• Лазерная сварка и многоэтапный контроль гарантируют точное соответствие всех характеристик спецификациям оригинального оборудования, что позволяет обеспечить эффективность работы и надежность при длительной эксплуатации.
В DENSO решили проблему качества топлива!
Вы знаете о том, что некачественное или загрязненное топливо может сократить срок службы и ухудшить эффективность работы кислородного датчика? Топливо может быть загрязнено присадками для моторных масел, присадками для бензина, герметиком на деталях двигателя и нефтяными отложениями после десульфуризации.
Дополнительная информация
Более подробную информацию об ассортименте кислородных датчиков DENSO можно найти в разделе Кислородные датчики, в системе TecDoc или у представителя DENSO.
Кислородный датчик: устройство, назначение, диагностика
Сомнительная заправка, плохой бензин, «чек» на панели — стандартный и быстрый путь к замене кислородного датчика. Про лямбда-зонд слышали многие автомобилисты, но мало кто разбирался, за что именно он отвечает и почему так легко выходит из строя.
Рассказываем про датчик кислорода — «обоняние» двигателя.
Лямбда и стехиометрия двигателя
Название датчика происходит от греческой буквы λ (лямбда), которая обозначает коэффициент избытка воздуха в топливно-воздушной смеси. Для полного сгорания смеси соотношение воздуха с топливом должно быть 14,7:1 (λ=1). Такой состав топливно-воздушной смеси называют стехиометрическим — идеальным с точки зрения химической реакции: топливо и кислород в воздухе будут полностью израсходованы в процессе горения. При этом двигатель произведёт минимум токсичных выбросов, а соотношение мощности и расхода топлива будет оптимальным.
Если лямбда будет <1 (недостаток воздуха), смесь станет обогащённой; при лямбде >1 (избыток воздуха) смесь называют обеднённой. Чересчур богатая смесь — это повышенный расход топлива и более токсичный выхлоп, а слишком бедная смесь грозит потерей мощности и нестабильной работой двигателя.
Зависимость мощности и расхода топлива от состава смеси
Из графика видно, что при λ=1 мощность двигателя не пиковая, а расход топлива не минимален — это лишь оптимальный баланс между ними.
Наибольшую мощность мотор развивает на слегка обогащённой смеси, но расход топлива при этом возрастает. А максимальная топливная эффективность достигается на слегка обеднённой смеси, но ценой падения мощности. Поэтому задача ЭБУ (электронного блока управления) двигателя — корректировать топливно-воздушную смесь исходя из ситуации: обогащать её при холодном пуске или резком ускорении, и обеднять при равномерном движении, добиваясь оптимальной работы мотора во всех режимах. Для этого блок управления ориентируется на показания датчика кислорода.
Зачем нужен кислородный датчик
Датчиков в современном двигателе великое множество. С помощью различных сенсоров ЭБУ замеряет температуру забортного воздуха и его поток, «видит» положение дроссельной заслонки, отслеживает детонацию и положение коленвала — словом, внимательно следит за воздухом «на входе» и показателями работы мотора, регулируя подачу топлива для создания оптимальной смеси в цилиндрах.
Схема лямбда-коррекции двигателя
Лямбда-зонд показывает, что же получилось «на выходе», замеряя количество кислорода в выхлопных газах.
Другими словами, кислородный датчик определяет, оптимально ли работает мотор, соответствуют ли расчёты ЭБУ реальной картине и нужно ли вносить в них поправки. Основываясь на данных с лямбда-зонда, ЭБУ вносит соответствующие коррекции в работу двигателя и подготовку топливно-воздушной смеси.
Где находится кислородный датчик
Датчик кислорода установлен в выпускном коллекторе или приёмной трубе глушителя двигателя, замеряя, сколько несгоревшего кислорода находится в выхлопных газах. На многих автомобилях есть ещё один лямбда-зонд, расположенный после каталитического нейтрализатора выхлопа — для контроля его работы.
Если у двигателя две головки блока (V-образники, «оппозитники»), то удваивается количество выпускных коллекторов и катализаторов, а значит и лямбда-зондов — у современной машины может быть и 4 кислородных датчика.

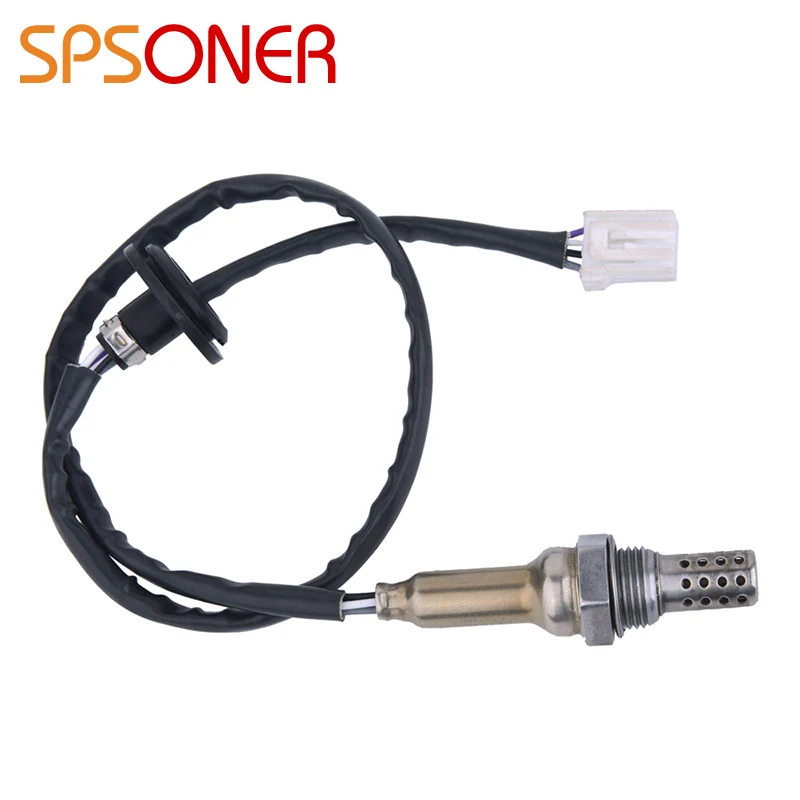

Устройство кислородного датчика
Классический лямбда-зонд порогового типа — узкополосный — работает по принципу гальванического элемента.
Внутри него находится твёрдый электролит — керамика из диоксида циркония, поэтому такие датчики часто называют циркониевыми. Поверх керамики напылены токопроводящие пористые электроды из платины. Будучи погружённым в выхлопные газы, датчик реагирует на разницу между уровнем кислорода в них и в атмосферном воздухе, вырабатывая на выходе напряжение, которое считывает ЭБУ.
Циркониевый элемент лямбда-зонда приобретает проводимость и начинает работать только после прогрева до температуры 300 °C. До этого ЭБУ двигателя действует «вслепую» согласно топливной карте, без обратной связи от кислородного датчика, что повышает расход топлива при прогреве двигателя и количество вредных выбросов. Чтобы быстрее задействовать лямбда-зонд, ему добавляют принудительный электрический подогрев. Кислородные датчики с подогревом внешне отличаются увеличенным количеством проводов: у них 3–4 жилы против 1–2 у обычных датчиков.
В названии узкополосного датчика кроется его недостаток — он способен замерять количество кислорода в выхлопе в достаточно узком диапазоне.
ЭБУ может корректировать смесь по его показаниям только в некоторых режимах работы мотора (холостой ход, движение с постоянной скоростью), что не отвечает современным требованиям по экономичности и экологичности двигателей. Для более точных замеров в широком диапазоне используют широкополосный лямбда-зонд (A/F-сенсор), который также называют датчиком соотношения «воздух-топливо» (Air/Fuel Sensor). Обычно к нему подходят 5–6 проводов, хотя бывают и исключения.
Внешне «широкополосник» похож на обычный датчик кислорода, но внутри есть отличия. Благодаря специальным накачивающим ячейкам эталонный лямбда-коэффициент газового содержимого датчика всегда равен 1, и генерируемое им напряжение постоянно. А вот ток меняется в зависимости от количества кислорода в выхлопных газах, и ЭБУ двигателя считывает его в реальном времени. Это позволяет электронике быстрее и точнее корректировать смесь, добиваясь её полного сгорания в цилиндрах.
Почему до сих пор производят узкополосные датчики? Во-первых, для старых автомобилей, где A/F-сенсоры не применялись.
Во-вторых, из-за особенностей «широкополосника» его нельзя устанавливать после катализатора, где он быстро выходит из строя. А контролировать работу катализатора как-то надо. Поэтому в современных двигателях ставят два лямбда-зонда разного типа: широкополосный (управляющий) — в районе выпускного коллектора, а узкополосный (диагностический) — после катализатора.
Причины и признаки неисправности лямбда-зонда
Основная причина поломок кислородных датчиков — некачественный бензин: свинец и ферроценовые присадки оседают на чувствительном элементе датчика, выводя его из строя. На состояние лямбда-зонда влияет и нестабильная работа двигателя: при пропусках зажигания от старых свечей или пробитых катушек несгоревшая смесь попадает в выхлопную систему, где догорает, выжигая и катализатор, и датчики кислорода. Приговорить датчик также может попадание в цилиндры антифриза или масла.
Самый очевидный признак неисправности лямбда-зонда — индикатор Check Engine на приборной панели.
Считав код ошибки с помощью сканера или самодиагностики, можно проверить, какой именно датчик вышел из строя, если их несколько. Иногда всё дело в повреждённой проводке датчика — с проверки цепи и стоит начать поиск поломки.
Но далеко не всегда проблемный лямбда-зонд зажигает «Чек»: иногда он не ломается полностью, а медленно умирает, давая при этом ложные показания, из-за чего ЭБУ двигателя неверно корректирует состав смеси. В этом случае нужно ориентироваться на косвенные признаки — ухудшение работы двигателя.
Проблемы с датчиком кислорода нарушают всю систему обратной связи и лямбда-коррекции, вызывая целый букет неисправностей. Прежде всего, это увеличение расхода топлива и токсичности выхлопа, снижение мощности и нестабильный холостой ход. Если вовремя не заменить лямбда-зонд, следом выйдет из строя каталитический нейтрализатор, осыпавшись из-за перегрева от обогащённой смеси.
Универсальные кислородные датчики
Цена на оригинальные датчики кислорода вряд ли обрадует автомобилистов, но все лямбда-зонды работают по единому принципу, что позволяет без труда подобрать замену.
Главное, чтобы соответствовал типа датчика (широкополосный/узкополосный), количество проводов и резьбовая часть. В продаже есть универсальные кислородные датчики без разъёма, которые можно использовать на десятках моделей автомобилей — подобрать и купить лямбда-зонд не составляет проблемы.
Чтобы избежать проблем с кислородными датчиками, следите за состоянием двигателя, заправляйтесь качественным топливом и регулярно выполняйте компьютерную диагностику, которая позволит выявить неисправности на ранней стадии.
Зачем водители удаляют датчик кислорода?
Лямбда-зонд, или датчик кислорода — это деталь, которая напрямую влияет на нормальную работу двигателя. Данный датчик помогает двигателю приготовить правильную топливо-воздушную смесь. Но для чего же тогда некоторые водители специально удаляют этот датчик со своих автомобилей?
Зачем нужен лямбда-зонд?
Кислородные датчики появились на автомобилях одновременно с ужесточением экологических норм и обязательной установкой каталитических нейтрализаторов на выхлопную систему автомобилей.
Чтобы катализатор работал эффективно, необходимо постоянно контролировать состав топливо-воздушной смеси, для этого и понадобился лямбда-зонд.
Конструкция датчика достаточно сложная, в ней содержится и керамика, и различные металлы, которые проводят электричество только при определённых температурах. Датчик устанавливают на выхлопной системе перед катализатором, где он замеряет уровень кислорода и передаёт показания на электронный блок управления двигателем. Далее электроника самостоятельно настраивает оптимальное соотношение топлива и воздуха в камере сгорания.
Зачем удалять такую важную деталь?
Главным мотивом для удаления лямбда-зонда, конечно же, служит отработавший свой срок каталитический нейтрализатор. Так как он со временем забивается и начинает разрушаться, то его приходится заменять на новый, а это может стоить довольно дорого. По этой причине многие автомобилисты решают сэкономить и просто удалить из выхлопной системы отслуживший катализатор, а на его место установить пламягаситель.
Поскольку кислородный датчик без катализатора будет показывать неправильные показания, то вместо него устанавливают специальную обманку.
Обманка представляет собой в принципе такой же датчик, выполненный в виде насадки на лямбда-зонд, только он ничего не измеряет, а просто передаёт одинаковое напряжение на блок управления, как бы говоря, что всё в порядке. Есть и второй способ обмануть компьютер автомобиля — установив электронную обманку. Для этого к проводке существующего кислородного датчика прикрепляют схему-обманку, которая передаёт на ЭБУ постоянный сигнал о нормальном уровне кислорода в выхлопе.
Фото с интернет-ресурсов
Как работают датчики: датчик кислорода
Датчик кислорода, также называемый датчиком O2, выполняет функцию, указанную в его названии, а именно измеряет количество кислорода в отработавших газах. И хотя это может показаться несложной задачей, датчик O2 является одним из наиболее важных датчиков транспортного средства, который отвечает за соблюдение баланса между топливом и воздухом и сведение к минимуму объема вредных выбросов.
Поэтому вам полезно будет узнать, для чего он предназначен, почему он выходит из строя, и, что важно, как его заменить в случае поломки.
Как работает датчик O2?
В большинстве автомобилей установлено по крайней мере два кислородных датчика, расположенных в выхлопной системе. Один из них обязательно устанавливается перед каталитическим нейтрализатором, а один или несколько — после каталитического нейтрализатора. Кислородный датчик, установленный перед каталитическим нейтрализатором, регулирует подачу топлива, а датчик, расположенный после него, измеряет эффективность работы каталитического нейтрализатора.
Датчики O2 обычно можно отнести к категории узкодиапазонных или широкодиапазонных. Чувствительный элемент находится внутри датчика, заключенного в стальной корпус. Молекулы кислорода из выхлопных газов проходят через крошечные прорези или отверстия в стальной оболочке датчика, чтобы достичь чувствительного элемента, или ячейки Нернста. С другой стороны ячейки Нернста кислород из воздуха вне выхлопной системы перемещается вниз по датчику O2 и контактирует с ним.
Разница в количестве кислорода между наружным воздухом выхлопными газми вызывает поток ионов кислорода и создает напряжение.
Если смесь выхлопных газов слишком богата и в выхлопе слишком мало кислорода, в электронный блок управления (ЭБУ) двигателя подается сигнал на уменьшение количества топлива, поступающего в цилиндр. Если смесь выхлопных газов слишком бедна, то посылается сигнал на увеличение количества топлива, подающегося в двигатель. Если топлива слишком много, в выхлопных газах присутствуют углеводороды и угарный газ. Если топлива слишком мало — загрязняющие атмосферу оксиды азота. Сигнал датчика помогает поддерживать оптимальный состав смеси. Широкодиапазонные датчики O2 имеют дополнительную насосную ячейку O2 для регулирования количества кислорода, подающегося к чувствительному элементу. Это позволяет производить измерения в гораздо более широком диапазоне соотношения компонентов топливной смеси.
Почему возникают неисправности датчиков кислорода?
Поскольку датчик кислорода находится в потоке выхлопных газов, он может загрязниться.
Обычно причиной загрязнения является чрезмерно богатая топливная смесь или выброс масла в более старых двигателях, а также просачивание в камеру сгорания охлаждающей жидкости через прокладки. Он также подвергается воздействию чрезвычайно высоких температур и, как и любой другой компонент, может со временем изнашиваться. Все это может повлиять на характеристики отклика кислородного датчика, что способно привести к увеличению времени отклика или изменению кривой напряжения датчика, а в долгосрочной перспективе — к снижению эффективности датчика.
Каковы признаки неисправности датчика кислорода?
При поломке датчика кислорода компьютер больше не может определять соотношение топливно-воздушной смеси, поэтому он вынужден «гадать». В связи с этим существует несколько контрольных признаков, на которые стоит обратить внимание:
- Индикатор проверки двигателя: хотя он может загореться по многим причинам, обычно это связано с выхлопными газами.
- Большой расход топлива: неисправный кислородный датчик нарушит правильное смешивание воздуха и топлива, что приведет к увеличению расхода топлива.
- Неровная работа двигателя на холостом ходу или пропуски зажигания: поскольку выходной сигнал датчика кислорода помогает контролировать синхронизацию двигателя, интервалы сгорания и топливно-воздушную смесь, неисправность датчика может стать причиной неровной работы двигателя.
- Вялый разгон.
Устранение неисправностей датчика O2
Чтобы определить причину неправильной работы датчика O2, выполните следующие действия:
- Считайте коды неисправностей с помощью диагностического прибора. Обратите внимание, что при обнаружении проблем с датчиками O2 прибор часто выдает несколько кодов неисправностей.
- Лямбда-зонды имеют внутренний нагреватель, поэтому следует проверить сопротивление нагревателя — оно обычно бывает довольно низким.
- Проверьте подачу питания на нагреватель — зачастую это провода одного цвета.
- Проверьте электрический разъем на наличие повреждений или грязи.
- Проверьте выпускной коллектор и топливные форсунки на наличие утечек, а также состояние элементов системы — это может повлиять на правильность работы датчика.
- Проверьте правильность показаний датчика O2, выполнив замер концентрации кислорода с помощью четырех- или пятикомпонентного газоанализатора.
- Используйте осциллограф для проверки сигнала на холостом ходу и при 2500 об/мин.
- Если доступ к проводке датчика затруднен, используйте данные в реальном времени, чтобы проверить наличие сигнала.
- Проверьте состояние защитной трубки чувствительного элемента датчика на наличие признаков повреждения и загрязнения.
Коды распространенных неисправностей
Ниже приведены коды самых распространенных неисправностей и причины их возникновения:
- P0135: датчик кислорода перед каталитическим нейтрализатором 1, отопительный контур / разомкнут
- P0175: богатая топливная смесь (ряд 2)
- P0713: неправильно сбалансирован состав смеси (ряд 2)
- P0171: бедная топливная смесь (ряд 1)
- P0162: неисправность цепи датчика O2 (ряд 2, датчик 3)
