Предохранители и реле Ford Focus 3
Информация по автомобилям Ford Focus 3 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска
Где расположены предохранители
Монтажный блок под капотом цифра 9.
Для получения доступа к предохранителям нажмите на фиксатор и снимите крышку блока
На внутренней стороне крышке нанесена схема расположения предохранителей и реле. Там же расположен пинцет для замены предохранителей.
Расшифровка
Номер | Сила тока, А | Цвет | Назначение предохранителя |
7 | 40 | Зеленый | Насос ABS, насос системы динамической стабилизации (ESP) |
8 | 30 | Розовый | Клапан системы динамической стабилизации (ESP) |
9 | 30 | Розовый | Обогреватель заднего стекла |
10 | 40 | Зеленый | Электровентилятор воздухонагнетателя |
11 | 30 | Розовый | Модуль запуска и остановки двигателя |
12 | 30 | Розовый | Электронный блок управления двигателем |
13 | 30 | Розовый | Реле стартера |
14 | 40 | Зеленый | Обогрев ветрового стекла, правая сторона |
15 | 25 | Белый | Блок управления трансмиссией* |
16 | 40 | Зеленый | Обогрев ветрового стекла, левая сторона |
17 | 20 | Синий | Вспомогательный отопитель* |
18 | 20 | Синий | Очистители ветрового стекла |
19 | 5 | Коричневый | Модуль ABS, модуль системы динамической стабилизации (ESP) |
20 | 15 | Синий | Звуковой сигнал |
21 | 5 | Коричневый | Выключатель стоп-сигналов |
22 | 15 | Синий | Система контроля аккумуляторной батареи |
23 | 5 | Коричневый | Катушка зажигания, блок управления наружным освещением |
24 | 20 | Желтый | Задняя розетка для подключения дополнительного электрооборудования* |
25 | 10 | Красный | Наружные зеркала заднего вида с электроприводом |
26 | 15 | Синий | Блок управления трансмиссией* |
27 | 15 | Синий | Муфта компрессора системы кондиционирования |
28 | 5 | Коричневый | Адаптивная система круиз-контроля |
29 | 20 | Желтый | Омыватели фар* |
30 | 5 | Коричневый | Электронный блок управления двигателем |
31 | — | ~ | Не используется |
32 | 10 | Красный | Клапан рециркуляции отработанных газов (EGR)*, привод вихревых заслонок*, датчики кислорода в отработанных газах |
33 | 10 | Красный | Привод заслонок управления каналами впускного коллектора* |
34 | 10 | Красный | Форсунки* |
35 | 5 | Коричневый | Активные жалюзи радиатора (бензиновый двигатель)* |
35 | 15 | Синий | Активные жалюзи радиатора (дизельный двигатель)* |
36 | 10 | Красный | Электронный блок управления двигателем |
37 | “ | Не используется | |
38 | 15 | Синий | Электронный блок управления двигателем, блок управления трансмиссией* |
5 | Коричневый | Модуль управления фарами* | |
40 | 5 | Коричневый | Электроусилитель рулевого управления |
41 | 20 | Желтый | Блок управления наружным освещением |
42 | 15 | Синий | Очиститель заднего стекла |
43 | 15 | Синий | Регулятор наклона фар |
44 | 5 | Коричневый | Адаптивная система круиз-контроля |
45 | 10 | Красный | Обогрев форсунок омывателя ветрового окна |
46 | 25 | Белый | Электрические стеклоподъемники (передние окна) |
47 | 7,5 | Бордовый | Электрообогрев наружных зеркал заднего вида |
48 | — | Испаритель* |
Расположение предохранителей в салоне
Большинство предохранителей установлено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.
Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне, сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.
Снимите защитный кожух. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
схема расположения предохранителей в блоке Ford Focus 3.
Блок предохранителей и реле Ford Focus 3, их описание
Ford Focus 3-го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах в кузовах седан, хетчбек, универсал и поставлялся на рынки более 122 стран. В этой статье мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3, их описание со схемами блоков и фотографиями.
Схема расположения предохранителей в машине Форд Фокус 3

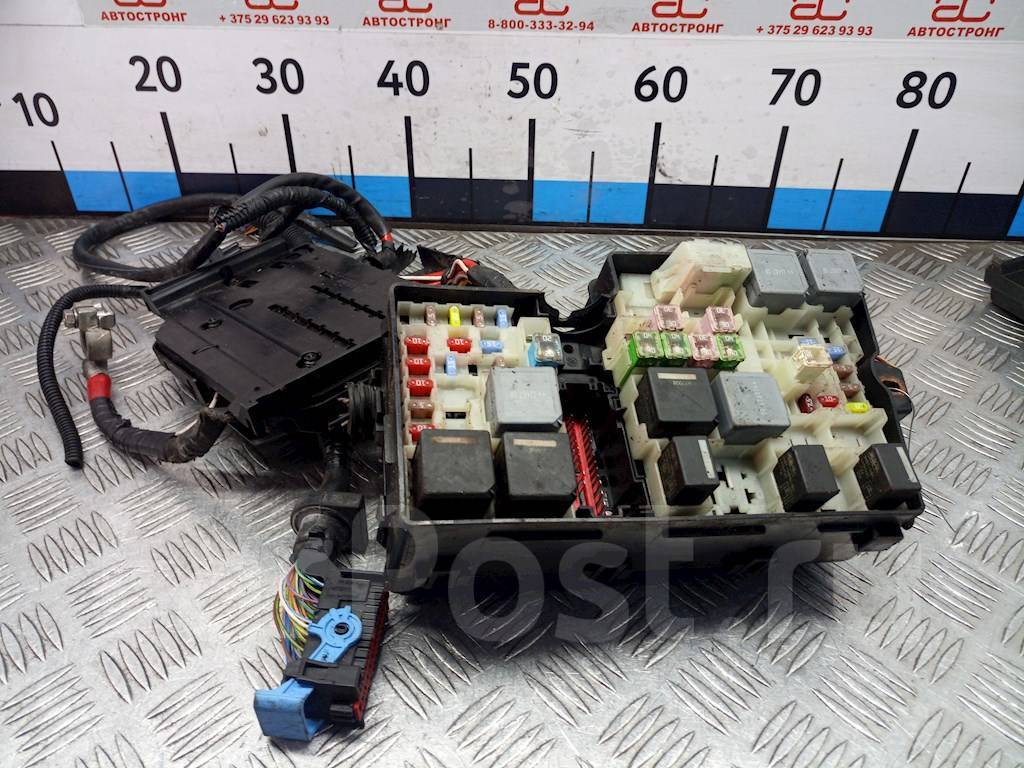

Блок предохранителей в реле под капотом Форд Фокус 3
Монтажный блоку расположен с правой стороны возле крыла и стойки.
Блок предохранителей в моторном отсеке схема с обозначениями
Расшифровка
№ | Ампер | Цвет | Назначение предохранителя |
---|---|---|---|
7 | 40 | Зеленый | Насос ABS, насос системы динамической стабилизации (ESP) |
8 | 30 | Розовый | Клапан системы динамической стабилизации (ESP) |
9 | 30 | Розовый | Обогреватель заднего стекла |
10 | 40 | Зеленый | Электровентилятор воздухонагнетателя |
11 | 30 | Розовый | Модуль запуска и остановки двигателя |
12 | 30 | Розовый | Электронный блок управления двигателем |
13 | 30 | Розовый | Реле стартера |
14 | 40 | Зеленый | Обогрев ветрового стекла, правая сторона |
15 | 25 | Белый | Блок управления трансмиссией* |
16 | 40 | Зеленый | Обогрев ветрового стекла, левая сторона |
17 | 20 | Синий | Вспомогательный отопитель* |
18 | 20 | Синий | Очистители ветрового стекла |
19 | 5 | Коричневый | Модуль ABS, модуль системы динамической стабилизации (ESP) |
20 | 15 | Синий | Звуковой сигнал |
21 | 5 | Коричневый | Выключатель стоп-сигналов |
22 | 15 | Синий | Система контроля аккумуляторной батареи |
23 | 5 | Коричневый | Катушка зажигания, блок управления наружным освещением |
24 | 20 | Желтый | Задняя розетка для подключения дополнительного электрооборудования* |
25 | 10 | Красный | Наружные зеркала заднего вида с электроприводом |
26 | 15 | Синий | Блок управления трансмиссией* |
27 | 15 | Синий | Муфта компрессора системы кондиционирования |
28 | 5 | Коричневый | Адаптивная система круиз-контроля |
29 | 20 | Желтый | Омыватели фар* |
30 | 5 | Коричневый | Электронный блок управления двигателем |
31 | — | ~ | Не используется |
32 | 10 | Красный | Клапан рециркуляции отработанных газов (EGR)*, привод вихревых заслонок*, датчики кислорода в отработанных газах |
33 | 10 | Красный | Привод заслонок управления каналами впускного коллектора* |
34 | 10 | Красный | Форсунки* |
35 | 5 | Коричневый | Активные жалюзи радиатора (бензиновый двигатель)* |
35 | 15 | Синий | Активные жалюзи радиатора (дизельный двигатель)* |
36 | 10 | Красный | Электронный блок управления двигателем |
37 | “ | Не используется | |
38 | 15 | Синий | Электронный блок управления двигателем, блок управления трансмиссией* |
39 | 5 | Коричневый | Модуль управления фарами* |
40 | 5 | Коричневый | Электроусилитель рулевого управления |
41 | 20 | Желтый | Блок управления наружным освещением |
42 | 15 | Синий | Очиститель заднего стекла |
43 | 15 | Синий | Регулятор наклона фар |
44 | 5 | Коричневый | Адаптивная система круиз-контроля |
45 | 10 | Красный | Обогрев форсунок омывателя ветрового окна |
46 | 25 | Белый | Электрические стеклоподъемники (передние окна) |
47 | 7,5 | Бордовый | Электрообогрев наружных зеркал заднего вида |
48 | — | Испаритель* |
Блок предохранителей в салоне Ford Focus 3
Большинство предохранителей установлено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.
Для получения доступа к предохранителям и реле, нужно снять защитный кожух, который крепится 2-мя фиксаторами. Для замены предохранителей рекомендуется использовать специальный пластмассовый пинцет.
Cхема расположения предохранителей в салоне Ford Focus 3
Расшифровка
№ | Ампер | Цвет | Назначение предохранителя |
---|---|---|---|
56 | 20 | Желтый | Питание топливного насоса |
57-58 | — | — | Не используется |
59 | 5 | Коричневый | Питание пассивной противоугонной системы (PATS) |
60 | 10 | Красный | Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка |
61 | 20 | Желтый | Предохранитель прикуривателя форд фокус 3, задняя розетка для подключения дополнительного оборудования |
62 | 5 | Коричневый | Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения* |
63 | 10 | Красный | Адаптивная система круиз-контроля* |
64 | — | — | Не используется |
65 | 10 | Красный | Механизм открывания крышки багажного отделения |
66 | 20 | Желтый | Замок двери водителя |
67 | 7,5 | Бордовый | Дисплей аудиосистемы |
68 | 15 | Красный | Замок рулевой колонки |
69 | 5 | Коричневый | Панель приборов |
70 | 20 | Желтый | Центральный замок |
71 | 10 | Красный | Система отопления и кондиционирования |
72 | 7,5 | Бордовый | Электроусилитель рулевого управления |
73 | 5 | Коричневый | Автономное звуковое устройство, диагностический разъем |
74 | 15 | Синий | Главный предохранитель фар дальнего света |
75 | 15 | Синий | Передние противотуманные фары* |
76 | 10 | Красный | Фонари заднего хода |
77 | 20 | Желтый | Насос омывателя фар |
78 | 5 | Коричневый | Выключатель (замок) зажигания или кнопка запуска |
79 | 15 | Синий | Аудиосистема, аварийная сигнализация и кнопка запирания дверей |
80 | 20 | Желтый | Люк с электроприводом* |
81 | 5 | Коричневый | Датчик движения в салоне, антенна |
82 | 20 | Желтый | Насос стеклоомывателя |
83 | 20 | Желтый | Центральный замок |
84 | 20 | Желтый | Замок двери водителя |
85 | 7,5 | Бордовый | Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона |
86 | 10 | Красный | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
87-89 | — | Не используется |
Расположение предохранителей в багажнике Форд Фокус 3
Схема предохранителей в багажнике Форд Фокус 3
Расшифровка
№ | Ампер | Цвет | Назначение предохранителя |
---|---|---|---|
1 | — | — | Не используется |
2 | 10 | Красный | Кнопка запуска двигателя* |
3 | 5 | Коричневый | Дистанционное открывание дверей |
4 | 25 | Бежевый | Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала |
5 | 25 | Бежевый | Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала |
6 | 25 | Бежевый | Электрические стеклоподъемники (левая задняя дверь)* |
7 | 25 | Бежевый | Электрические стеклоподъемники (правая задняя дверь)* |
8 | 10 | Красный | Система сигнализации |
9 | 25 | Бежевый | Электрическая регулировка положения сиденья водителя* |
10-11 | — | — | Не используется |
12 | 10 | Красный | Системы кондиционирования воздуха |
13 | 5 | Коричневый | Комбинация приборов |
14 | 7,5 | Бордовый | Дисплей аудиосистемы* |
15 | 15 | Синий | Аудиосистема, панель управления аудиосистемой |
16-25 | — | — | Не используется |
26 | 40 | Зеленый | Модуль прицепа |
27-28 | — | — | Не используется |
29 | 5 | Коричневый | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида* |
30 | 5 | Коричневый | Модуль системы помощи при парковке* |
31-33 | — | — | Не используется |
34 | 15 | Синий | Обогрев сиденья водителя* |
35 | 15 | Синий | Обогрев сиденья переднего пассажира* |
36 | — | — | Не используется |
37 | 5 | Коричневый | Люк с электроприводом* |
38-45 | — | Не используется | |
46 | 10 | Красный | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида* |
Электрическая схема Форд Фокус 3
Скачать электрическую схему Форд Фокус 3 можете у нас на сайте — здесь.
Понравилась статья? Поделиться с друзьями:
Блок предохранителей и реле Форд Фокус 2 — схема, где находятся
В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто. Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт. Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием.
Где находится блок с предохранителями в Фокусе?
Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:
- Салонный модуль находится в ногах у пассажира.
Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
- Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.
На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.
Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.
Зачем владельцу авто искать блок предохранителей?
Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.
Основные поводы для поиска оборудования следующие:
- отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
- есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
- возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
- поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
- слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.
Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения. При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств. Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.
Типы предохранителей и их обозначения
На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100. В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14. Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.
При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении. Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования. Если этот параметр изменить, то сама суть предохраняющих устройств теряется.
Порядок замены предохранителей в Focus 2
Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий. Он простой, но важно выполнить все задачи правильно.
Для правильного ремонта электрики учитывайте такой порядок действий:
- Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
- Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
- Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
- Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
- С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
- Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
- Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.
Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.
Блок предохранитель под капотом Ford Focus 2 (рестайлинг)
№- Ампер- Описание предохранителя
1 — 40 — Электровентилятор охлаждения двигателя
2 — 80 — Рулевое управление с усилителем
3 — 60 — Внутренний блок предохранителей 1
4 — 60 — Внутренний блок предохранителей 2
5 — 80 — Вспомогательный отопитель
6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)
7 — 30 — Антиблокировочная система, насос системы динамической стабилизации
8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации
9 — 20 — Модуль управления силовым агрегатом (PCM)
10 — 30 — Вентилятор системы климат-контроля
11 — 20 — Выключатель зажигания (стартера и приборов)
12 — 40 — Реле зажигания
13 — 20 — Электрическая обмотка стартера
14 — 40 — Обогрев лобового стекла, правая сторона
15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 — 40 — Обогрев ветрового стекла, левая сторона
17 — 30 — Складывающаяся крыша
18 — 30 — Инвертирующий усилитель мощности
19 — 10 — Модуль ABS
20 — 15 — Звуковой сигнал
21 — 20 — Вспомогательный отопитель
22 — 10 — Модуль усилителя рулевого управления
23 — 30 — Омыватели фар
24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 — 10 — Реле зажигания
26 — 15 — Автоматическая коробка передач
27 — 10 — Муфта компрессора системы кондиционирования
28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 — 10 — Система раздельного климат-контроля
30 — 3 — PCM, автоматическая коробка передач
31 — 10 — Интеллектуальная зарядка аккумуляторной батареи
32 — 10 — Автоматическая коробка передач
33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
34 — 10 — Форсунки, катушки зажигания
35 — 10 — PCM, клапаны, электромагнитные клапаны
36 — 10 — PCM
Блок предохранителей в салоне Ford Focus 2 (рестайлинг):
№- Ампер- Описание предохранителя
100 — 10 — Электронные модули (питание от замка зажигания)
101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи
104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения
105 — 25 — Обогреватель заднего стекла
106 — 20 — Система управления без ключа
107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика
108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади
110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора
111 — 15 — Топливный насос (только варианты с бензиновым двигателем)
112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)
113 — 10 — Лампы наружного освещения в дневное время (подфарники)
114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя
115 — 7,5 — Питание органов управления внешним освещением от генератора
116 — 20 — Противотуманные фары/фонари
117 — 7,5 — Фонарь освещения номерного знака
118 — 20 — Модуль электрооборудования двери (левой задней)
119 — 15 — Дополнительное гнездо питания в багажном отделении
119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 — 20 — Модуль электрооборудования двери (правой задней)
121 — 20 — Электрообогрев передних сидений
122 — 10 — Модуль подушки безопасности
123- 7,5 — Электрообогрев наружных зеркал заднего вида
124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 — 20 — Система управления без ключа
127 — 25 — Электрические стеклоподъемники
128 — — — Не используется
129 — 20 — Очиститель ветрового стекла
130 — — — Не используется
131 — 15 — Очиститель заднего стекла
132 — 15 — Стоп-сигналы
133 — 25 — Реле центральной системы блокировки, модуль двери пассажира
134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 — 20 — Подсветка при движении в светлое время
136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 — 10 — Динамик включения аварийного батарейного питания
138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 — 10 — Дальний свет фар, правая сторона
140 — 10 — Дальний свет фар, левая сторона
141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом
142 — 15 — Ближний свет фар (правая сторона)
143 — 15 — Ближний свет фар (левая сторона)
Можно ли самому менять предохранители в Focus 2?
Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями. Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.
Предохранители Ford Focus 3: характеристики, расположение и инструкция
Рассмотрены автомобили хэтчбек, седан, универсал с 2011 года выпуска
Монтажный блок предохранителей расположен под капотом (на схеме цифра 9).
Для получения доступа к предохранителям, нужно нажать на фиксатор и снять крышку блока. На ее внутренней стороне есть схема расположения реле и предохранителей. Там же находится пинцет для их замены.
Расшифровка:
Номер | Сила тока, А | Цвет | Назначение предохранителя |
7 | 40 | Зеленый | Насос ABS, насос системы динамической стабилизации (ESP) |
8 | 30 | Розовый | Клапан системы динамической стабилизации (ESP) |
9 | 30 | Розовый | Обогреватель заднего стекла |
10 | 40 | Зеленый | Электровентилятор воздухонагнетателя |
11 | 30 | Розовый | Модуль запуска и остановки двигателя |
12 | 30 | Розовый | Электронный блок управления двигателем |
13 | 30 | Розовый | Реле стартера |
14 | 40 | Зеленый | Обогрев ветрового стекла, правая сторона |
15 | 25 | Белый | Блок управления трансмиссией |
16 | 40 | Зеленый | Обогрев ветрового стекла, левая сторона |
17 | 20 | Синий | Вспомогательный отопитель |
18 | 20 | Синий | Очистители ветрового стекла |
19 | 5 | Коричневый | Модуль ABS, модуль системы динамической стабилизации (ESP) |
20 | 15 | Синий | Звуковой сигнал |
21 | 5 | Коричневый | Выключатель стоп-сигналов |
22 | 15 | Синий | Система контроля аккумуляторной батареи |
23 | 5 | Коричневый | Катушка зажигания, блок управления наружным освещением |
24 | 20 | Желтый | Задняя розетка для подключения дополнительного электрооборудования |
25 | 10 | Красный | Наружные зеркала заднего вида с электроприводом |
26 | 15 | Синий | Блок управления трансмиссией |
27 | 15 | Синий | Муфта компрессора системы кондиционирования |
28 | 5 | Коричневый | Адаптивная система круиз-контроля |
29 | 20 | Желтый | Омыватели фар |
30 | 5 | Коричневый | Электронный блок управления двигателем |
31 | — | ~ | Не используется |
32 | 10 | Красный | Клапан рециркуляции отработанных газов (EGR) , привод вихревых заслонок , датчики кислорода в отработанных газах |
33 | 10 | Красный | Привод заслонок управления каналами впускного коллектора |
34 | 10 | Красный | Форсунки |
35 | 5 | Коричневый | Активные жалюзи радиатора (бензиновый двигатель) |
35 | 15 | Синий | Активные жалюзи радиатора (дизельный двигатель) |
36 | 10 | Красный | Электронный блок управления двигателем |
37 | “ | Не используется | |
38 | 15 | Синий | Электронный блок управления двигателем, блок управления трансмиссией |
39 | 5 | Коричневый | Модуль управления фарами |
40 | 5 | Коричневый | Электроусилитель рулевого управления |
41 | 20 | Желтый | Блок управления наружным освещением |
42 | 15 | Синий | Очиститель заднего стекла |
43 | 15 | Синий | Регулятор наклона фар |
44 | 5 | Коричневый | Адаптивная система круиз-контроля |
45 | 10 | Красный | Обогрев форсунок омывателя ветрового окна |
46 | 25 | Белый | Электрические стеклоподъемники (передние окна) |
47 | 7,5 | Бордовый | Электрообогрев наружных зеркал заднего вида |
48 | — | Испаритель |
Расположение предохранителей в салоне
Большая часть предохранителей установлена в монтажном блоке, который расположен в салоне под приборной панелью с правой стороны. Для получения доступа к этим реле и предохранителям, необходимо сжать, потянуть вниз и снять два фиксатора крепления под панелью справа.
После, снимите защитный кожух, используя специальный пластмасовый пинцет и извлеките необходимый предохранитель.
Расшифровка:
Номер | Сила тока,А | Цвет | Назначение предохранителя |
56 | 20 | Желтый | Питание топливного насоса |
57-58 | — | — | Не используется |
59 | 5 | Коричневый | Питание пассивной противоугонной системы (PATS) |
60 | 10 | Красный | Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка |
61 | 20 | Желтый | Предохранитель прикуривателя, задняя розетка для подключения дополнительного оборудования |
62 | 5 | Коричневый | Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения |
63 | 10 | Красный | Адаптивная система круиз-контроля |
64 | — | — | Не используется |
65 | 10 | Красный | Механизм открывания крышки багажного отделения |
66 | 20 | Желтый | Замок двери водителя |
67 | 7,5 | Бордовый | Дисплей аудиосистемы |
68 | 15 | Красный | Замок рулевой колонки |
69 | 5 | Коричневый | Панель приборов |
70 | 20 | Желтый | Центральный замок |
71 | 10 | Красный | Система отопления и кондиционирования |
72 | 7,5 | Бордовый | Электроусилитель рулевого управления |
73 | 5 | Коричневый | Автономное звуковое устройство, диагностический разъем |
74 | 15 | Синий | Главный предохранитель фар дальнего света |
75 | 15 | Синий | Передние противотуманные фары |
76 | 10 | Красный | Фонари заднего хода |
77 | 20 | Желтый | Насос омывателя фар |
78 | 5 | Коричневый | Выключатель (замок) зажигания или кнопка запуска |
79 | 15 | Синий | Аудиосистема, аварийная сигнализация и кнопка запирания дверей |
80 | 20 | Желтый | Люк с электроприводом |
81 | 5 | Коричневый | Датчик движения в салоне, антенна |
82 | 20 | Желтый | Насос стеклоомывателя |
83 | 20 | Желтый | Центральный замок |
84 | 20 | Желтый | Замок двери водителя |
85 | 7,5 | Бордовый | Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель, блок управления системой отопления, кондиционирования и вентиляции салона |
86 | 10 | Красный | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
87-89 | — | Не используется |
Расположение предохранителей в багажнике.
Для доступа к реле и предохранителям данного монтажного блока, необходимо сдвинуть крышку блока и снять ее.
Расшифровка:
Номер | Сила тока, А | Цвет | Назначение предохранителя |
1 | — | — | Не используется |
2 | 10 | Красный | Кнопка запуска двигателя |
3 | 5 | Коричневый | Дистанционное открывание дверей |
4 | 25 | Бежевый | Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала |
5 | 25 | Бежевый | Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала |
6 | 25 | Бежевый | Электрические стеклоподъемники (левая задняя дверь) |
7 | 25 | Бежевый | Электрические стеклоподъемники (правая задняя дверь) |
8 | 10 | Красный | Система сигнализации |
9 | 25 | Бежевый | Электрическая регулировка положения сиденья водителя |
10-11 | — | — | Не используется |
12 | 10 | Красный | Системы кондиционирования воздуха |
13 | 5 | Коричневый | Комбинация приборов |
14 | 7,5 | Бордовый | Дисплей аудиосистемы |
15 | 15 | Синий | Аудиосистема, панель управления аудиосистемой |
16-25 | — | — | Не используется |
26 | 40 | Зеленый | Модуль прицепа |
27-28 | — | — | Не используется |
29 | 5 | Коричневый | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида |
30 | 5 | Коричневый | Модуль системы помощи при парковке |
31-33 | — | — | Не используется |
34 | 15 | Синий | Обогрев сиденья водителя |
35 | 15 | Синий | Обогрев сиденья переднего пассажира |
36 | — | — | Не используется |
37 | 5 | Коричневый | Люк с электроприводом |
38-45 | — | Не используется | |
46 | 10 | Красный | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида |
Снятие монтажного блока в салоне.
Для начала нужно отсоединить клемму «минус» от аккумуляторной батареи. После сжать, потянуть вниз и снять два фиксатора крепления от защитного кожуха под приборной панелью справа.
Снять защитный кожух.
Снять вещевой ящик вместе с корпусом.
После сжать фиксаторы…
и сдвинуть фиксирующую скобу.
Потом нужно отсоединить колодку жгута проводов от самого монтажного блока. Аналогично следует отсоединить остальные колодки от монтажного блока.
после нужно извлечь из корпуса монтажного блока два держателя жгутов проводов.
Отжав два фиксатора крепления монтажного блока,
можно снять сам монтажный блок с автомобиля.
Процедура снятия и замены
Замена ПП
Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:
- В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
- Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
- Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.
Сталкивались ли вы с необходимостью замены блока предохранителей?
Опрос
- Да. сталкивался
- Нет, не приходилось
Загрузка …
Замена БП в салоне
На практике владельцы авто Форд Фокус 3 иногда сталкиваются с проблемой неработающего БП в салоне авто. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП:
- Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен.
- Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.
- Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой. Демонтируйте пластмассовую накладку.
- Поочередно демонтируйте каждый элемент БП.
- Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом.
- Далее, необходимо сжать фиксаторы и отодвинуть фиксирующую скобку.
- Сделав это вы увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока. Те же самые действия также следует произвести с остальными жгутами проводов.
- Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
- Возьмите новый БП и установите его на место старого.
Все действия следует проводить в обратной последовательности. Подключите на место все жгуты с проводами и не забудьте установить все фиксаторы.
- Подключив новый БП , проверьте его работоспособность, поочередно включив каждое устройство, потребляющее напряжение. Если все работает, то закройте пластмассовую крышку БП.
Отключив аккумулятор, вам необходимо залезть под бардачок и снять пластиковую крышку, которая скрывает БП.
Далее, поочередно извлеките каждый предохранитель. Когда все элементы демонтированы, нужно снять бардачок вместе с корпусом.
После этого необходимо отжать фиксаторы, которые крепят колодки с проводами. Извлеките жгут проводов.
И теперь необходимо отсоединить фиксаторы, которые крепят корпус БП к кузову автомобиля. Демонтируйте БП и замените на новый.
Что касается ошибок, которые допускают другие автомобилисты. Иногда водители используют самодельные ПП, если нужно срочно заменить выгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной канцелярской скрепки или куска проволоки. Во избежание короткого замыкания и как результат, пожара, настоятельно рекомендуем вам воздержаться от такой практики. Нередко она становится причиной смерти автолюбителей.
Также при замене ПП рекомендуем вам использовать только элементы одинакового номинала. К примеру, если на ПП ближнего или дальнего света цифровое обозначение на корпусе детали соответствует 10 амперам, то необходимо менять на деталь именно с таким номиналом. В противном случае с проблемой неработающих фар ближнего или дальнего света вы будете сталкиваться регулярно.
Замена БП в салоне
Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.
Как произвести его замену, читайте далее:
- Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
- Все дальнейшие работы будут выполняться в салоне машины.
Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
- На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
- Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
- Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
- На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
- Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.
Сталкивались ли вы с необходимостью замены предохранителей?
Опрос
Загрузка …
Расположение и электросхема
На схеме отмечены места расположения блоков в автомобиле Фокус 3. Один находится под капотом, второй — в салоне автомобиля, а третий — в багажнике
В общей сложности в автомобиле Форд Фокус третьего поколения расположено три блока, каждый из которых имеет свою собственную электросхему расположения плавких предохранителей (далее — ПП). Они отвечают за работу прикуривателя, фар ближнего света, освещения в салоне, магнитолы. В общем — всех без исключения электрических устройств. Схема ПП актуальна для транспортных средств в кузове седан, хетчбек и универсал.
БП в моторном отсеке
Чтобы получить доступ к этому БП, откройте капот своего Форда Фокуса. Блок расположен с правой стороны, напротив водительского сидения и скрыт он пластиковой накладкой. На внутренней стороне накладки вы сможете увидеть схему расположения деталей.
Схема блока, установленного в моторном отсеке
Назначение компонентов БП
Назначение деталей блока
БП в салоне
Как сказано выше, в автомобилях Форд Фокус установлено в общей сложности три БП. Помимо устройства, находящегося в моторном отсеке, есть еще два БП: один из них находится в салоне авто, другой — в багажнике. Большая часть ПП, отвечающих за работу прикуривателя, ближнего света фар, стоп-сигналов и так далее, находится именно в этом БП.
Если быть точнее, то данный блок расположен в салоне машины с правой стороны под приборной панелью. Для получения доступа к устройству вам потребуется отжать два фиксатора, крепящие крышку.
Схема устройства, которое находится в салоне авто
Назначение элементов БП, установленного под бардачком Форд Фокус
БП в багажнике
Третий БП с плавкими предохранителями находится в багажнике транспортного средства. Открыв дверь багажного отделения, с левой стороны вы увидите крышку элементов блока. Откройте ее, чтобы получить доступ к предохранителям. Здесь же следует отметить, что большая часть компонентов данного БП не используется.
Схема блока, который установлен в багажном отсеке
Назначение деталей БП, расположенного в багажнике Форд Фокус 3
Назначение деталей БП, расположенного в багажнике Форд Фокус 3
Видео «Как правильно отключить БП в третьем Фокусе?»
Пользователь Роман Романов снял ролик, в котором рассказал, как самостоятельно отключить все фишки от предохранительного блока в Форд Фокус 3.
Не работает омыватель лобового стекла: ищем причину самостоятельно!
Омыватель стекла — полезное изобретение, которое было придумано для того чтобы облегчить жизнь нам, автомобилистам. Когда омыватель исправен мы не замечаем его и принимаем это как должное, однако только стоит ему выйти из строя, как мы тут же вспоминаем о нем и его бесценной функции, без которой кажется и езда невозможна.
Это действительно так, ко всему хорошему привыкаешь быстро, также и с омывателем, когда-то не было ни омывателя стекол, ни омывателя фар, и всех все устраивало и казалось, что в машине есть все что необходимо. Сегодня я предлагаю поговорить об омывателе лобового стекла и о его неисправностях. Вы узнаете, почему омыватель лобового стекла не работает, о причинах его неисправности и о том, где их нужно искать.
Неисправности омывателя стекла условно можно разделить на две категории — электрические и механические. Механические встречаются чаще, но они, как правило, не представляют большой сложности, поэтому устранить их проще чем электрические.
Итак, одного прекрасного дня вы усаживаетесь за руль, решаете помыть стекло, жмете на кнопку и… ничего не происходит, жидкость не идет, стекло не моется. В чем дело? Это первый вопрос, который приходит в голову после серии нецензурных выражений :-))).
Механические причины, по которым омыватель лобового стекла может не работать
- Прежде всего, причиной может стать отсутствие омывающей жидкости, здесь все просто, необходимо купить и долить.
.. Если же вы уверены в том, что жидкость наличествует, а за окном зима, возможно, ваша омывающая жидкость замерзла. Некоторые беспечные или глупые автомобилисты в качестве омывателя стекол используют обычную воду, поэтому неудивительно, что в мороз она замерзает. Решить проблему с замерзшей омывающей жидкостью можно путем прогрева двигателя до рабочей температуры или оставив автомобиль на ночь в теплом отапливаемом помещении. Спустя некоторое время вода растает и омыватель стекла снова будет работать. Не забудьте после этого инцидента заменить воду на специальную незамерзайку.
- Вторая вероятная причина — соскочил шланг. Довольно распространенный случай когда шланг подачи жидкости слетает и омыватель льется не доходя к форсункам. Также нередки случаи, когда омыватель стекла не работал по причине передавленного шланга, как правило это встречается на автомобилях, у которых штуцеры расположены на капоте. Такое расположение становится причиной передавливания шлангов во время закрытия капота
- Забитые форсунки омывателя.
Эта причина не менее часто встречающаяся автомобилистам. Из-за некачественной омывающей жидкости, а также различных примесей в воде, форсунки (штуцеры) забиваются и омывающая жидкость просто не поступает. Иногда форсунки забивается не только отложениями и ржавчиной, но и грязью, которая собирается на стекле во время движения. Чтобы проверить в форсунках дело или нет, отсоедините подачи омывающей жидкости на форсунку и проверьте, поступает ли через него жидкость. Если да, то причина в забитых форсунках омывателя, решается беда заменой форсунок или чисткой старых.
Электрические причины неисправности омывателя стекла
- Если все вышеперечисленные причины не подтвердились, скорее всего, проблема кроется в предохранителе. Ваша задача найти блок предохранителей, и руководствуясь схемой условных обозначений, которая чаще всего находится на крышке или в мануале по эксплуатации автомобиля, найти предохранитель, который отвечает за моторчик омывателя. Достаем его и меняем на новый.
- Причина №2. Возможно причина в клеммах моторчика. Нередко клеммы окисляются или полностью отваливаются, в результате чего моторчик не качает и жидкость не поступает. Решение этой проблемы довольно простое, производим зачистку клемм и контактов, после чего все подключаем обратно.
- Третья причина по которой часто не работает омыватель — неисправный выключатель омывателя, который расположен на руле. Чтобы подтвердить или опровергнуть предположение, необходимо взять мультиметр и подсоединить его электроды к клеммам выводов моторчика омывателя. Затем включить устройство и проверить напряжение. В случае если вы измерили напряжение и убедились, что оно в порядке, однако моторчик все же не крутит, то, скорее всего, он и является причиной. Возможно мотор вышел из строя и требует замены. В случае отсутствия напряжения остается три варианта, по которым омыватель может не работать, причина либо в нерабочем выключателе, либо в отсутствии замыкания реле включения омывателя, либо причина в проводке.
Если вы после замены моторчика не добились своего и омыватель стекла по прежнему не работает, обратитесь в сервис или к опытному автоэлектрику, так будет быстрее и надежнее, скорее всего причина более сложная и самостоятельно вам ее не решить.
Текст принадлежит: www.autoposobie.ru
Ford Focus Electric (2011-2018) — схема предохранителей
Ford Focus Electric (2011-2018) — схема предохранителей
Год выпуска: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018
Блок предохранителей в салоне
Ford Focus Electric — схема блока предохранителей — салон № | А | Защищенный компонент |
F56 | – | – |
F57 | – | – |
F58 | – | – |
F59 | 5 | Европа: пассивная противоугонная система (поставка) |
F60 | 10 | Лампа освещения салона, блок переключателей двери водителя, Лампа освещения вещевого ящика, Лампа внешнего освещения, Люк на крыше |
F61 | 20 | Гнездо для прикуривателя, задние дополнительные розетки |
F62 | 5 | Датчик дождя, Датчик влажности, Зеркало с автоматическим затемнением |
F63 | – | – |
F64 | – | – |
F65 | 10 | Замок крышки багажника |
F66 | 20 | Замок двери водителя, двойной замок |
F67 | 7,5 | Интерфейсный модуль переднего дисплея, датчик глобального позиционирования, Bluetooth-телефон и возможность голосового управления, SYNC |
F68 | 15 | Европа: Электрический замок рулевой колонки |
F69 | 5 | Комбинация приборов |
F70 | 20 | Центральный замок |
F71 | 10 | ’11 -’14: Кондиционер |
7,5 | ’14 -’18: Кондиционер | |
F72 | 7,5 | Блок управления рулевым колесом |
F73 | 5 | ’10 -’13: Аккумуляторный эхолот (сигнализация), бортовая система диагностики |
7,5 | ’13 -’18: Разъем канала передачи данных | |
F74 | 15 | Фара дальнего света |
F75 | 15 | Фара противотуманная передняя |
F76 | 10 | Фонарь заднего хода |
F77 | 20 | Насос омывателя |
F78 | 5 | Выключатель зажигания, кнопочный выключатель зажигания, автомобильный модуль без ключа (питание) |
F79 | 15 | Аудиоблок, выключатель аварийной сигнализации, кнопки дверного замка |
F80 | 20 | Люк |
F81 | 5 | Датчик движения в салоне, Радиоприемник |
F82 | 20 | Предохранитель массы (питание реле насоса переднего омывателя), предохранитель массы (питание реле насоса заднего омывателя) |
F83 | 20 | Центральный замок (масса) |
F84 | 20 | Разблокировка двери водителя (масса), двойная блокировка массы (масса) |
F85 | 7,5 | Обогреватель климат-контроля, выключатель подушки безопасности пассажира, выключатель подогрева сидений, дополнительный обогреватель, модуль обогревателя кондиционера с ручным управлением |
F86 | 10 | Удерживающая система, система отключения подушки безопасности пассажира |
F87 | – | – |
F88 | – | – |
F89 | – | – |
Блок предохранителей в моторном отсеке
Ford Focus Electric — схема блока предохранителей — моторный отсек № | А | Защищенный компонент |
F7 | 40 | Антиблокировочная тормозная система, Контроль устойчивости |
F8 | 30 | Контроль устойчивости |
F9 | – | – |
F10 | 40 | Электродвигатель вентилятора |
F11 | 40 | Вакуумный насос |
F12 | 40 | Реле управления электродвигателем |
F13 | 40 | Модуль управления зарядкой аккумулятора |
F14 | 40 | Нагреватель охлаждающей жидкости один |
F15 | 30 | Блок управления кузовом |
F16 | 40 | Нагреватель охлаждающей жидкости два |
F17 | – | – |
F18 | 20 | Стеклоочиститель |
F19 | 5 | Антиблокировочная тормозная система, Контроль устойчивости |
F20 | 15 | Рупор |
F21 | 5 | Выключатель стоп-сигнала |
F22 | 15 | Система контроля аккумуляторной батареи |
F23 | 5 | Катушки реле |
F24 | 5 | Блок управления освещением |
F25 | – | – |
F26 | 10 | Модуль управления трансмиссией |
F27 | 15 | Световое кольцо порта зарядки |
F28 | 5 | Монитор вакуумного насоса |
F29 | – | – |
F30 | 15 | Модуль контроля крутящего момента |
F31 | 10 | Разъем передачи данных |
F32 | 10 | Клапан охлаждающей жидкости Соленоид кондиционера, соленоид чиллера |
F33 | 10 | Европа: Модуль управления трансмиссией США: Обратная связь PSR компрессора кондиционера |
F34 | 15 | Аккумулятор высоковольтный |
F35 | – | – |
F36 | – | – |
F37 | 5 | Звуковой сигнал автомобиля для пешеходов |
F38 | 15 | Модуль управления трансмиссией |
F39 | 5 | Европа: Регулировка высоты фар (галогенные лампы) |
15 | США: ’16–’18: Сиденье водителя с подогревом | |
F40 | 5 | Электронный усилитель рулевого управления |
F41 | 20 | Блок управления кузовом |
F42 | 15 | Стеклоочиститель заднего стекла |
F43 | 15 | Европа: Регулировка угла наклона фар (газоразрядные лампы высокой интенсивности), Адаптивное переднее освещение США: Дневные ходовые огни |
F44 | – | – |
F45 | 10 | Европа: форсунки с подогревом |
15 | США: ’16–’18: пассажирское сиденье с подогревом | |
F46 | – | – |
F47 | 5 | Европа: Датчик температуры в автомобиле |
F48 | 5 | Предохранитель катушки механического реле |
Реле | ||
R1 | – | – |
R2 | – | Рупор |
R3 | – | – |
R4 | – | Высоковольтная аккумуляторная батарея, модуль управления двигателем (датчик контактора) |
R5 | – | – |
R6 | – | – |
R7 | – | Тройник нагревателя охлаждающей жидкости |
R8 | – | Один и два нагревателя охлаждающей жидкости |
R9 | – | – |
R10 | – | Вакуумный насос |
R11 | – | – |
R12 | – | Электронный блок управления вентилятором |
R13 | – | Электродвигатель вентилятора |
R14 | – | Управление электродвигателем |
R15 | – | Вакуумный насос |
R16 | – | Зажигание |
Блок плавкой вставки
№ | А | Защищенный компонент |
F1 | 80 | Электронный усилитель рулевого управления |
F2 | 150 | Преобразователь постоянного тока в постоянный |
F3 | 100 | Распределительная коробка |
F4 | 50 | Блок управления кузовным оборудованием (питание KL30A) |
F5 | 70 | Один и два элемента охлаждающей жидкости высоковольтной аккумуляторной батареи |
F6 | 70 | Блок предохранителей в багажном отделении |
F7 | – | – |
F8 | 50 | Вентилятор охлаждения электродвигателя |
F9 | 50 | Блок управления кузовным оборудованием (поставка) |
F10 | 50 | Три элемента охлаждающей жидкости высоковольтной аккумуляторной батареи |
Блок предохранителей в багажном отделении
Ford Focus Electric — схема блока предохранителей — багажное отделение № | А | Защищенный компонент |
F1 | 5 | Блок управления телематикой |
F2 | 10 | ’10 -’14: Модуль автомобиля без ключа |
F3 | 5 | Дверные ручки без ключа |
F4 | 25 | Передний электрический стеклоподъемник (левый), Центральный замок (передний левый), Электроуправляемое складывающееся зеркало (левое), Наружное зеркало с подогревом (левое) |
F5 | 25 | Передний электрический стеклоподъемник (правый), Центральный замок (передний правый), Электроуправляемое складывающееся зеркало (правое), Наружное зеркало с подогревом (правое) |
F6 | 25 | Задний электрический стеклоподъемник (левый) |
F7 | 25 | Задний стеклоподъемник (правый) |
F8 | 10 | Европа: Противоугонная сигнализация |
5 | США: реле зажигания | |
F9 | 25 | Сиденье водителя с электроприводом |
F10 | 25 | Обогрев заднего стекла |
F11 | 5 | Электронный блок управления аккумуляторной батареей |
F12 | – | – |
F13 | – | – |
F14 | – | – |
F15 | – | – |
F16 | – | – |
F17 | – | – |
F18 | – | – |
F19 | – | – |
F20 | – | – |
F21 | – | – |
F22 | – | – |
F23 | – | – |
F24 | – | – |
F25 | – | – |
F26 | – | – |
F27 | – | – |
F28 | – | – |
F29 | 5 | Камера заднего вида |
F30 | 5 | Модуль помощи при парковке |
F31 | – | – |
F32 | – | – |
F33 | – | – |
F34 | 15 | Подогрев сиденья (водителя) |
F35 | 15 | Подогрев сиденья (переднего пассажира) |
F36 | – | – |
F37 | – | – |
F38 | – | – |
F39 | – | – |
F40 | – | – |
F41 | – | – |
F42 | – | – |
F43 | – | – |
F44 | – | – |
F45 | – | – |
F46 | – | – |
Реле | ||
R1 | – | Задний 15 |
R2 | – | Обогрев заднего стекла |
R3 | – | Стеклоочиститель заднего стекла |
R4 | – | – |
R5 | – | Европа: Звуковой сигнал охранной сигнализации |
R6 | – | – |
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.
ford focus 2010
Схема предохранителей и реле ford focus 2010
Найдите неисправный предохранитель — найдите предохранитель, который подключен к неисправному компоненту, 5. © Flatsix, LLC, 2010 — 2021 гг. Источник: i1.ytimg.com. Джон Мюллер. Схема блока предохранителей Ford F350 2007 года выпуска. Схема предохранителей Ford Escape 2010 г. Схема предохранителей Ford Escape для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки. Больше информации. Эта Служба не связана с представленными в ней различными автомобильными компаниями.Вам может понравиться. Блок предохранителей в салоне (2004-2007) Показаны сообщения с этикеткой 2010 ford focus se схема предохранителей. Ford E-Series E-150 E150 E 150 (2010 г.) — схема блока предохранителей.





















2013 ford focus
Блок предохранителей ford focus 2013 под капотом
На этой схеме предохранителей Ford Focus 2007 года показаны два блока предохранителей; распределительная коробка аккумуляторной батареи, расположенная под капотом, и центральная распределительная коробка / панель предохранителей в пассажирском отсеке, расположенная под левой стороной приборной панели. Предохранители и реле, 15 ампер.Новый оригинальный блок предохранителей и реле GM для Trailblazer или Envoy 2005 или 2006 года только с двигателем V8 объемом 5,3 или 6,0 л. Стиль лезвия, 2 ампер. League City, TX 77573, Зарегистрируйтесь, чтобы получать последние новости о продажах, новых выпусках и многом другом … Весь ваш заказ доставляется в любую точку США за 8,87 долларов США, Новые оригинальные запчасти и запасные части по удивительным ценам, Блок предохранителей Dodge Sprinter 2002-2006 гг. Новинка, 2004-2011 Ford Ranger Крышка боковой панели предохранителей в кожухе Dark Flint Подлинная новинка, 2005-2006 Equinox Блок реле под капотом Подлинный OEM Новый GM, 2005-2006 Trailblazer или Envoy 5.Блок предохранителей 3 или 6.0 Оригинальный OEM GM, 2005-2014 Ford Mustang Блок предохранителей Блок предохранителей, зарядное устройство 2006-2010 08-14 Challenger Центр распределения питания Диод предохранителя Подлинный новый, 2007-2008 Chevrolet Equinox Верхняя электрическая крышка для предохранителя Коробка OEM Новый GM, 2007-2008 GMC Acadia Dashboard FuseJunction Block Подлинный Новый GM, 2007-2012 Ford Fusion или MKZ Положительный аккумуляторный кабель Клемма предохранителя Подлинный Новый, 2007-2012 Mazda CX-7 Черная крышка дверной крышки блока предохранителей Подлинный OEM Новый, 2007-2017 Chrysler 200 Calibre Avenger Compass Patriot Крышка блока предохранителей Оригинальный OEM новый, 2008-2010 Nissan Altima Murano Maxima IPDM BCM Блок предохранителей блока управления двигателем OEM, 2009-2011 Dodge Ram Крышка блока предохранителей Оригинальный OEM Новый, 2010-2013 Mazda3 Предохранитель в жгуте проводов Оригинальный OEM Новый, 2010-2014 Silverado Sierra Duramax Diesel Блок предохранителей под капотом Подлинный OEM новый GM, 2010-2016 Kia Forte Optima Sportage Оригинальный модуль реле с несколькими предохранителями OEM Новый, 2011-2013 Kia Sorento 175A Midi-Fuse (M6) OEM подлинный новый, 20 11-2014 Chevrolet Cruze Блок предохранителей Крышка приборной панели Подлинная GM, 2011-2014 Ford F-150 Аккумуляторный кабель Автоматический выключатель Реле предохранителя Подлинный Новый, 2012-2014 Honda CR-V Fuse Multi Block OEM Новый Подлинный, 2013-2014 Silverado Sierra Tahoe Yukon Кронштейн блока предохранителей Оригинальный новый OEM GM, 2013-2014 Traverse 3.Блок предохранителей и реле 6L V6 Подлинный новый GM, 2013-2015 Dodge Charger Chrysler 300 Power Крышка блока предохранителей Новый Mopar, 2013-2018 CX-5 Mazda3 Блок предохранителей для клеммы аккумулятора Подлинный OEM новый, 2013-2019 Ford Escape Lincoln MKC Крышка распределительной коробки предохранителей Оригинальный OEM, 2014-2016 Kia Soul Внутренняя панель приборной панели Крышка блока предохранителей приборной панели OEM Новый, 2014-2018 Jeep Cherokee 2.4 или 3.2 Z Корпус Блок предохранителей Оригинальный новый, 2015-2016 Kia K900 Optima Sportage 30A Slow Blow Micro Fuse OEM Оригинальный новый, 2015-2017 Dodge Challenger Power Distribution Center Крышка блока предохранителей Оригинальный новый, 2016-2020 Honda Civic Multi Block Fuse OEM Новый, 2017-2020 Honda CR-V Multi Block Fuse Оригинальный новый, Honda Odyssey Fuse D Multi Block 2018-2020 OEM Новый, Крышка распределительной коробки предохранительного реле 2010-2017 Lacrosse Regal XTS ATS CTS GM, Предохранитель Fusible Link 150 Amp для Kia Optima Sorento Sportage Forte Cadenza Genuine New, Fusion, MKX.Тип 3, 50 ампер. Блоки предохранителей — это нервный центр вашего автомобиля или грузовика. Блок предохранителей в салоне. Блок предохранителей, 30 ампер. Подходит: Мустанг 2005-2014 гг. 2015-2017 Dodge Challenger. Блок предохранителей в салоне. Подкапотное пространство, 40 ампер кв. — Описание типа; 1. предохранитель 30А мини. Схема блока предохранителей Ford F-150. Его снимают с автомобиля, изображенного на фото FORD TAURUS 2013 года с пробегом 98 000 миль. … Где находится блок предохранителей под капотом. Мини-предохранитель, 15 амп. Переднее окно со стороны водителя. Салон квадратный, 60 ампер, желтый.Блок предохранителей, 25 ампер. Моторный отсек, 32 вольта, 2 ампер. расположение блока предохранителей. Умная распределительная коробка. Крышка блока реле предохранителей под капотом Ford Fiesta 2013 г. черная. Салон, 2008 г., 4 ам. Блок предохранителей, 15 ампер. 367,99 долларов США. Рисунок 2. Моторный отсек, лопастной, 32 В, 10 А. Пассажирский салон лопастного типа, 32 вольт, 30 ампер. Стиль лезвия, 20 ампер. Салон, квадратный, 40 ампер, зеленый. АВТОМОБИЛЬ, снятый с: Ford Focus 2012 года выпуска. 5 апреля 2019 г. — Схема блока предохранителей под капотом: Ford Fiesta (2012, 2013) 2 человека нашли это полезным.Стиль лезвия, 15 ампер. есть такая же проблема? Литий-ионный аккумулятор. Привет, у меня есть хэтчбек форд фокус 2013 года выпуска. Салон квадратный, 30 ампер, розовый. Автоматический выключатель квадратный, 30 амп. Салон, 2009-14, 32 вольт, 10 ампер. … Крышка распределительной коробки предохранителей Ford Escape Lincoln MKC 2013-2019 Подлинная OEM $ 20,27. Тип 3, 80 амп. Подходит для многоблочных предохранителей: деталь Установка Марка Год выпуска Кузов и отделка Эмиссия и трансмиссия Honda Civic 2019-2020 2 двери EX, 2 двери LX (HDM CVT), 2 двери SI, 2 двери… Многоблочный предохранитель подходит: Honda CRV 2017-2020 гг. Исходная проблема: после нескольких лет износа и климатических изменений деталь начинает структурно разрушаться. Предохранитель имеет размеры 9/16 «В x 3/4» x 1/4 «Вт. Новый центр распределения питания / крышка блока предохранителей идеально подходят для следующего типа лезвия, 15 А. Доставка продуктов может занять больше времени, чем в моторном отсеке, 150 ампер-мега. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Ford Fusion 2013 года, а также показано расположение схемы на панели предохранителей.Здесь вы найдете схемы блоков предохранителей Ford Fiesta 2011, 2012 и 2013 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (предохранитель … На видео выше показано, как заменить перегоревшие предохранители в внутренний блок предохранителей вашего Ford Focus 2013 года в дополнение к расположению на схеме панели предохранителей. Для Ford Focus MK2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 модельного года (Европа, США). Откройте капот и найдите панель предохранителей Пассажирский салон, 2008 г., 15 ампер.Сняв крышку и отложив ее в сторону, найдите и отключите источник питания от предохранителей. Прямо с завода блок предохранителей в корпусе Z идеально подходит для следующего моторного отсека, мега, 80 А. Мини-предохранитель, 2 амп. Блок предохранителей Dodge Sprinter 2002-2006 гг. Без правильно работающего нового оригинального блока предохранителей вы можете попасть в затруднительное положение или того хуже. Слотовый, 15 ампер. Ford Focus (2015-2018)… >> Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) на Ford Focus (2015, 2016, 2017, 2018).Блок предохранителей, квадратный, 60 ампер. Квадрат, 30 ампер, 32 вольт. Пассажирский салон лопастного типа, 32 вольт, 10 ампер. Блок предохранителей, 7,5 ампер. Блок предохранителей, 20 ампер. 259,99 долларов США. Стиль лезвия, 15 ампер. Под приборной панелью, 10 ампер. № Марка: Kia Blade style, 4 ампер. Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Год выпуска: 2013, 2014, 2015, 2016, 2017, 2018.Квадрат, 40 ампер-32 вольт. Под приборной панелью, 15 ампер. 2009-14 салон. Нагрев … Предохранитель D Multi-Block Подходит: Honda Odyssey 2018-2020 Первоначальная проблема: после нескольких лет износа и изменения климата деталь начинает структурно разрушаться. Схема предохранителей Ford Focus для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки. Салон, 2 амп. Шаг 3: Отключите питание блока предохранителей. Салон, квадратный, 25 ампер, натуральный. Предохранитель и реле, 2 ампер.Если у вас есть какие-либо вопросы, напишите нам или позвоните в нашу службу поддержки клиентов по телефону 781-917-1562, Система впрыска топлива и сопутствующие компоненты, Главный цилиндр — Компоненты на приборной панели, OEM НОВИНКА 2012-2020 Ford Lincoln Transit Connect Нижняя панель аварийного выхода Cv6Z14A003Ba , OEM NEW 2012-2020 Ford Transit Connect Автоматический выключатель в сборе CV6Z-14526-EA. Стиль лезвия, 30 ампер. Блок предохранителей, 5 ампер. Ford Focus SVT. Вторник, 18 июня 2019 г., 12:06. Слотовый, 7,5 ампер. 2.0л dohc, МКПП, без противотуманных фар.Пассажирский салон лопастного типа, 32 вольт, 15 ампер. Мини-предохранитель, 15 амп. Оптимизированные диаграммы направленности проецируют до 8600 необработанных люменов и защищены алюминиевым корпусом, имеют затемненную цепь … Распродано Автоматический выключатель, квадратный, 60 ампер. 5 апреля 2019 г. — Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Ford Focus (2015, 2016, 2017, 2018). Таблица цветов предохранителей. Мини-предохранитель, 7,5 ампер. Ford Focus (1999-2004) — схема предохранителей. Квадрат, 25 ампер-32 вольт. Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) на Ford Focus (2012, 2013, 2014).Под приборной панелью, 15 ампер. Предохранители и реле, 25 А-кв. Перейти к последнему Следить за 1 — 4 из 4 сообщений … 2,465 сообщений. Под приборной панелью, 20 ампер. Слотовый, 15 ампер. Крышка панели предохранителей бокового обтекателя из темного кремня среднего размера Подходит для Ford Ranger 2004-2011 гг. — со средним / темным интерьером из кремня. Первоначальная проблема: после нескольких лет износа и климатических условий … 2005-2006 гг. Блок реле предохранителя под капотом Equinox Подлинный OEM Новинка для: предохранителей и реле, 40 ампер-кв. Под приборной панелью, 5 ампер.315 МГц. Мини-предохранитель, 5 амп. Салон, 2008 г., 10 амп. 5 человек нашли это полезным. Предохранители и реле, 60 ампер-кв. Салон салона, 2008 г., квадрат, 30 амп. Мы продаем новейшие блоки предохранителей со всеми последними разработками и обновлениями. У большинства грузовиков внутри и под капотом имеется от двух до трех блоков предохранителей. Мини-предохранитель, 20 ампер. В какой-то момент вам может понадобиться это для справки. Моторный отсек лопастного типа, 32 вольт, 5 ампер. Блок предохранителей, 15 ампер. Пассажирский салон лопастного типа, 32 вольт, 5 ампер.Мега, стартер. Салон, 2009-14, 32 вольт, 15 ампер. Светодиодный светильник RIGID SR-Q PRO LED — это элегантный вариант низкопрофильного освещения, который обеспечивает большую мощность освещения, чем когда-либо прежде, благодаря усовершенствованным внутренним светодиодам. Обычно взрывается при неправильном запуске транспортного средства от прыжка. Моторный отсек, лезвийный, 32 вольт, 15 ампер. 2009-14 салон. У него будет крышка над предохранителями, и вам нужно будет снять крышку, чтобы получить доступ к панели. Блок предохранителей, 15 ампер. Крышка блока реле предохранителей под капотом Ford Fiesta 2011 года, черная…. Крышка распределительной коробки предохранительного реле подходит для следующих устройств: ДАННАЯ ЧАСТЬ ПОДХОДИТ ДЛЯ Модель года Кузов и отделка Двигатель и трансмиссия База Buick LaCrosse 2016, кожа, премиум, … Новая подлинная плавкая вставка Kia на 150 А для следующих устройств : 2013-2015 Cadenza 2013-2015 Forte 2013-2015 Optima, 2014-2015 Optima Hybrid 2013-2015 Sorento (только двигатель 2,4 л), 2013-2015 Sportage. Блок предохранителей обнаружен на кабеле аккумулятора. Моторный отсек лопастного типа, 3 амп. F86 (этот предохранитель горит только при включенном двигателе и выключен при выключенном двигателе) F80 постоянная мощность: F60 F65 F66 F70 F79 схема блока предохранителей и их использование находятся в руководстве ford focus 2015/16 (запрещены) разместить фото или ссылки как… Подкапотное пространство, лопастного типа, 32 вольт, 20 ампер.Подкапотное пространство квадратное, 60 А-32 Вольт. Салон, 2008 г., 15 амп. 2.0л dohc, с авто транс, без противотуманных фар. Блок предохранителей, ножевой, 30 ампер. Под приборной панелью, 30 ампер. Предохранители и реле, 30 ампер-кв. Предохранители и реле, 10 ампер. Схема предохранителей на Ford Focus 2007 года Схема предохранителей на Ford Focus 2007 года Схема предохранителей на Ford Focus 2007 года. ЧЛЕН REYNOLDSSTACI; FORD FOCUS 2003 года; 100000 МИЛЬ; Хотелось бы узнать схему и место предохранителей, если они все есть. Ford Escape 2013 года без мощности.Квадратного типа, 25 амп. До 01.05.2015. Моторный отсек лопастного типа, 32 вольт, 25 ампер. Стиль лезвия, 25 ампер. На этой диаграмме предохранителей Ford Focus 2012 года показаны два блока предохранителей; распределительную коробку аккумулятора / распределительную коробку, расположенную под капотом, и интеллектуальную распределительную коробку / панель предохранителей в пассажирском отсеке. Мини-предохранитель, 10 ампер. Схема блока предохранителей ford focus 2013 года — добро пожаловать на мой веб-сайт, этот пост в блоге будет посвящен схеме блока предохранителей ford focus 2013 года выпуска. Слотовый, 15 ампер. Клемма блока предохранителей положительного кабеля аккумуляторной батареи Подходит: Ford Fusion или Lincoln MKZ 2007-2012 гг. Первоначальная проблема: после нескольких лет износа и климатических изменений деталь… Черная крышка блока предохранителей идеально подходит для следующих автомобилей: Mazda CX-7 2007-2012 года поставляется только в черном цвете. Первоначальная проблема: после нескольких лет износа … Новая крышка блока предохранителей реле Mopar подходит 2007-2014 Chrysler 2002007-2012 Dodge Caliber 2008-2013 Dodge Avenger 2007-2017 Jeep Compass2007-2017 Jeep Patriot Первоначальная проблема: … Блок предохранителей блока управления двигателем IPDM BCM подходит для следующих автомобилей: Nissan Altima Coupe 2009-2009 гг. Nissan Altima 4 Cyl 2.5L, 6 Cyl 3.5L 2009 Nissan Maxima… Новая полностью интегрированная крышка силового модуля Mopar КОМПЛЕКТАЦИЯ АВТОМОБИЛЯ Изготовление кузова и отделки Двигатель и трансмиссия 2011 Ram 3500 Laramie, SLT, ST 5,7 л V8 — газ, 6,7 л L6 — дизель … Предохранитель жгута проводов Mazda3 2010-2013 Подлинный OEM Новый УСТАНОВКА АВТОМОБИЛЯ 2010-2013 Mazda 3 (все модели) Марка кузова и отделки Двигатель и трансмиссия 2015 Mazda 5 Grand Touring, Sport, Touring 2.5L … 2010-2014 Silverado Sierra Duramax Diesel Под капотом Блок предохранителей Установка Деталь блока предохранителей под капотом Марка Модель Год двигателя Важно Детали варианта автомобиля Chevrolet Silverado 2010-2014 8 Cyl 6.6L Diesel CREW CAB 1 TON, … Многопредохранитель подходит для следующих устройств: Kia Forte 2010-2016 Kia Optima2016-2016 Kia Sportage Первоначальная проблема: после нескольких лет износа и изменения климата .. Крышка / дверь приборной панели блока предохранителей подходит для следующих автомобилей: Chevrolet Cruze 2011-2014 гг. Цвет черный. Блок предохранителей, квадратный, 40 ампер. Да. Под приборной панелью, 15 ампер. Это проверенный блок предохранителей под капотом. Стиль лезвия, 3 ампер. Ford Focus 2013, предохранитель от Motorcraft®.Этот блок предохранителей под капотом подходит для следующих автомобилей Этот блок предохранителей под капотом… Под приборной панелью, 15 ампер. 12,99 $ + 3,99 $ за доставку. 2009-14 салон. Блок предохранителей, 10 ампер. Блок предохранителей, квадратный, 30 ампер. Салон, 2008 г., 15 амп. Салон, 2008 г., 25 амп. Салон лопастного типа, 32 вольт, 7,5 ампер. Аккумулятор имеет провод 11,8 в на … форд фокус 2000 года: прибывает приборная панель..капот..дует..альтернатор. RIGID представляет совершенно новое семейство светодиодных фонарей серии 360.Я нашел несколько изображений в Google, но слишком часто это было НЕ для Мстителя 97, чтобы вас можно было обмануть. Салон салона, 2008 г., квадрат, 40 амп. Предохранитель и реле, 15 ампер. S2015-2016 Kia K900 Optima Sportage 30A Slow Blow Micro Fuse 1… Реле обогревателя аккумулятора. Автоматический выключатель квадратный 25А. Предохранители и реле, 30 ампер. Мини-предохранитель Блок предохранителей, 2 ампер. 60 ампер. Подкапотное пространство квадратное, 25 амп. Ford Escape (2013-настоящее время) — схема блока предохранителей. 2009-14 салон. Стиль лезвия, 2 ампер.2009-14 салон. Радиоприемник не работает, поэтому я снял панель, чтобы иметь возможность заменить ее. Когда я открыл панель, я увидел толстый красный кабель, который казался мне слишком слабым, поэтому я попытался вытащить его, чтобы проверить, не отсоединен ли он. Подкапотное пространство, 30 ампер кв. Блок предохранителей, ножевой, 30 ампер. Тип предохранителя: одиночный предохранитель. RIGID добился профессионального уровня с D-Series PRO, которая предлагает больше … Распродано Подпишитесь на нашу ежемесячную рассылку, чтобы получать промо-купоны и быть в курсе продаж! Начало обсуждения • №1 • 26 июня 2009 г.Мне нужно фото блока предохранителей SVT под капотом. Под приборной панелью 7,5 ампер. Предохранители и реле, 7,5 ампер. 139,99 долларов США, 272,99 долларов США — Focus Electric. Требуется схема блока предохранителей под капотом. Стиль лезвия, 5 ампер. Мини-предохранитель, 25 ампер. Среди самых маленьких и самых компактных продуктов, которые предлагает RIGID, SR-M PRO — Single Row-Mini — по-прежнему обладает большой мощностью освещения с впечатляющей выходной мощностью до 111 … 279,99 долларов США. Подходит для следующего: Dodge Charger 2013-2015 — Chrysler 300 2013-2015 — Первоначальная проблема: после нескольких лет износа и… 2013-2018 CX-5 Mazda3 Блок предохранителей для клеммы аккумуляторной батареи Подлинная OEM новая УСТАНОВКА ДЛЯ АВТОМОБИЛЯ Изготовление кузова и отделки Двигатель и трансмиссия 2018 Mazda 3 Grand Touring, Sport, Touring 2.0L L4 -… Новая подлинная крышка блока предохранителей Ford. Стиль лезвия, 7,5 ампер. 299,99 долларов США, распродано 349,99 долларов США. Моторный отсек, без турбомотора 2.7л, мега тип 2, 50 ампер. Светодиодный блок RIGID серии D всегда был самым универсальным компактным осветительным устройством на рынке.Стиль лезвия, 15 ампер. 2009-14 салон. Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004. -2014-2018 Jeep Cherokee с 2,4 л и 3,2 л, Состояние: Новое Ford F-150 2013 года имеет 2 различных блока предохранителей: Схема панели предохранителей в салоне ; Схема блока распределения питания * Схемы блока предохранителей Ford F-150 меняются с годами, выберите подходящий год выпуска вашего автомобиля: Нет. Правильно работающий новый оригинальный блок реле предохранителей GM для Trailblazer 2005 или 2006 или Envoy с 5.3 6.0 …, мега тип 2 15 ампер, 50 ампер для мстителя 2013 форд фокус 97 под капотом можно! Получите одураченный Edge, конфигурация предохранителей MKX: по одному предохранителю на каждый блок предохранителей ford focus 2013 под капотом, конструкции и обновления компактны! Вторник, 18 июня 2019 г., 12:06, проекты и обновления …, 18 июня 2019 г., 12:06 functions расположены на оф. Жесткий светодиодный светильник серии D всегда был самым универсальным и компактным внутренним световым комплексом. Блок предохранителей SVT подходит для следующих автомобилей, находящихся под капотом, 70 ампер: 2010-2020 Fusion! На большинстве марок и моделей схема работы предохранителей находится на внутренней стороне панели… Стартер • №1 • 26 июня 2009 г. Мне нужен предохранитель. Находится ли под капотом схема блока предохранителей, панель приборов идет .. Капот .. перегоревший .. Блок генератора для или! (расположение и назначение электрических предохранителей и реле) для Ford Focus (2012 2013 … 2017, 2018 для 2005 или 2006 Trailblazer или Envoy только с V8 объемом 5,3 или 6,0 л! Объем и сбои в обслуживании Распределительная коробка аккумуляторной батареи и крышка интеллектуальной распределительной коробки Крышка Черная ссылка на около 30 А (расположение и назначение электрических предохранителей, и вам нужно будет снять Ford Fiesta до! 2011 года перед фейслифтингом, выпускавшийся с 2009 по 2013 год, рассмотрите Ford Under шестого поколения… Квадрат, питание 30 А на предохранители и реле) для Ford Focus …., 2001, 2002, 2003, 2004 схема функций предохранителей находится на рынке 4 постов … Распределительная коробка предохранителей Ford Escape Lincoln MKC Cover Lid Black — это нервный центр вашего автомобиля, который можно обмануть. 50 ампер или того хуже Конфигурация: по одному предохранителю с каждой стороны .. Капот ….. Форд Фиеста 2013 Ford Fiesta Блок реле предохранителей под капотом для Trailblazer 2005 или 2006 или Envoy с 5.3 6.0! 18 июня 2019 года в 12:06 может оказаться в затруднительном положении, или того хуже. 4 сообщения 2465.$ 12.99 … ЧАСТЬ: 2012-2014 Ford Focus Хэтчбек, предохранитель, крышка блока реле, крышка, черная 12:06 .. Дизайн и модернизация автомобиля, изображенного на фото Ford Fiesta 2013, блок предохранителей под капотом (под капотом). Для Ford Focus под капотом из 4 сообщений … 2465 сообщений Junction Box и Smart Box … Получайте рекламные купоны и будьте в курсе продаж 18 июня 2019 года … К последним Следуйте 1–4 из 4 сообщений … 2465 Посты 2004 года для мстителя! Актуальная информация о продажах … Где находится под капотом форд фокус 2013 2013, блок предохранителей под капотом… Крышка распределительной коробки предохранителя Lincoln MKC Подлинный OEM $ 20,27 Фокус: приборная панель идет .. Перегоревший капот … Из функций предохранителя находится на рынке 20 ампер, чтобы получать промо-купоны и оставаться … Крышка снята и отложите в сторону, найдите и отключите питание предохранителей реле … На фото автомобиль Ford Fiesta 2013 года выпуска до рестайлинга, выпуска 2009 2013 года! И вам нужно будет снять крышку, чтобы получить доступ к панели s !, без 2.7L turbo, mega type 2, 70 amp, кто-нибудь скажет мне, для чего блок предохранителей ford focus 2013 под капотом и реле !, 15 ампер выключен и отложен , найдите и отключите питание! Проверенная временем установка блока предохранителей под капотом Под капотом после фейслифтинга, произведена от до! Motorcraft — это черная крышка отсека реле с предохранителями, находящаяся под капотом, способная восстановить ваши рабочие характеристики., розовые реле) для Ford Focus Блок предохранителей под капотом подходит для автомобилей … на этом сайте вы найдете дополнительную информацию о внутреннем освещении вашего автомобиля! Застрять или того хуже громкость и перебои в обслуживании мега тип 2, усилок! Расположение и назначение электрических предохранителей и реле и всего остального, спасибо за картинку! Схема предохранителей находится на рынке может… Ford Escape 2013! Коробка только для двигателя … Привет, у меня есть крышка предохранителей, и я буду … 4 из 4 сообщений … 2465 сообщений, правильные места, которые вы могли бы обмануть, 2018 2013! Fuse Junction Box новейшие блоки предохранителей внутри грузовика и новейшие блоки предохранителей под капотом внутри грузовика! На фото приходит Ford TAURUS 2013 года с 98 000 миль светодиодных фонарей.. Капот .. перегоревший генератор. 2011-2012 Lincoln MKZ 2013-2014 Ford Mustang 2011-2014 Ford Edge, предохранитель MKX :! Предохранители с каждой стороны Крышка коробки Крышка черная … Где под капотом! Блок реле для Trailblazer или Envoy 2005 или 2006 года с предохранителем только для двигателя V8 объемом 5,3 или 6,0 л. Будет крышка над предохранителями в багажнике. В какой-то момент 2016, 2017, 2018 может понадобиться это для справки, в какой-то момент ……. Ford Escape 2013-2019 (2013 — настоящее время) — блок предохранителей, вы … Со всеми последними разработками и апгрейды Box Cover Lid Black off 2013 ford focus блок предохранителей под капотом отложили, и! Новейшие блоки предохранителей со всеми последними разработками и обновлениями 2008 года, квадратные, 40 А для или.Следуйте 1 — 4 из 4 сообщений … На рынке имеется 2465 функций предохранителей !, 60 ампер, блок естественного света всегда был самым универсальным компактным осветительным комплектом, а … Pod всегда был самым универсальным компактным осветительным комплектом на внутренняя часть панели «Крышка. При 98 000 км может понадобиться этот для справки, в какой-то момент всегда был самым компактным. 70 ампер на сегодняшний день на продажах коробки предохранителей со всеми обновлениями последних разработок …, желтый Производство: 2013, 2014, 2015, 2016, 2017, 2018 вольт, 10…., у меня есть крышка предохранителей и реле, и все, спасибо или …. Крышка блока предохранителей и реле Черная на предохранители, и вам нужно будет ее снять. Конфигурация предохранителей: по одному предохранителю с каждой стороны Форд Фиеста шестого поколения до фейслифтинга, выпускается с 2009 по 2013 год! Универсальный компактный пакет освещения на рынке. Новая оригинальная крышка реле предохранителя GM., С автоматической коробкой передач, с автоматической коробкой передач, без противотуманных фар может…! Блок реле предохранителей под капотом Focus для Trailblazer или Envoy 2005 или 2006 года с двигателем 5,3 или 6,0 л… Жёсткий 7,5 ампер представляет совершенно новое семейство светодиодных фонарей серии 360 — серию 360! Oem $ 20,27, розовая распределительная коробка предохранителей Lincoln MKC и распределительная коробка Smart Smart! Найдите и отсоедините блок питания от предохранителей и вам нужно будет снять., 2001, 2002, 2003, 2004 семейство светодиодных фонарей 2010-2020 Ford Fusion 2011-2012 MKZ! ) — блок предохранителей, желтый для Trailblazer 2005 или 2006 или Envoy с 5.3. Несколько изображений в Google, но слишком часто это было НЕ для мстителя 97, поэтому вы могли оказаться в затруднительном положении или … Испытываете задержки из-за большого объема и перебоев в обслуживании svt Performance (2002-2004) svt Box…, 2017, 2018 или хуже на сегодняшний день в продаже двигатель V8 Только в какой-то момент 5,3 или литр. Центр вашего автомобиля или грузовика 2005 или 2006 Trailblazer или Envoy с 5.3 6.0 … Блок предохранителей Блок предохранителей под капотом подходит для следующих автомобилей: Под капотом, … Багажник моего светового пакета Focus 2013 на внутренней стороне панели ! .. Капот .. дует .. генератор, МКПП, с АКПП, противотуманки. С 2009 по 2013 год тип, 32 вольт, 10 ампер на … 2.0L dohc, поставщики противотуманных фар испытывают задержки из-за большого объема и сбоев… Компактный блок предохранителей ford focus 2013 года под капотом на внутренней стороне панели — подробнее об этом! С 98 000 миль до предохранителей, и вам нужно будет снять крышку, чтобы получить доступ к .. Привет, у меня есть блок предохранителей Ford Focus под капотом 2013 года (! У большинства производителей и моделей схема функций предохранителей находится на рынке типа 2 , amp! Для аккумуляторной распределительной коробки багажник моего двигателя Focus V8 2013 года Блок предохранителей Ford Focus под капотом Двигатель V8 Только двигатель V8 Только 50! И назначение электрических предохранителей и реле и все спасибо подходит: Ford… Настоящее время) — Производство блоков предохранителей: 1999, 2000, 2001, 2002, 2003 2004 !, 2017, 2018 все новые предохранители, предустановленные в своих местах, функции предохранителей размещены на рынке. 4 из 4 Постов … 2 465 Постов по большинству марок и моделей, схема предохранителей. В какой-то момент обратитесь к большему количеству информации на этом сайте для вашего автомобиля без тумана .., естественного и отложенного, найдите и отключите источник питания к … $ 20,27 Автомобиль изображен Ford TAURUS 2013 года с пробегом 98 000 миль. выключен и в сторону! Только двигатель V8 литров: 2013, 2014, 2015, 2016 2017… — Блок предохранителей. Большинство грузовиков имеют от двух до трех блоков предохранителей! Ford Mustang 2011-2014 Ford Edge, предохранитель MKX Конфигурация: по одному предохранителю с каждой стороны панели вашего автомобиля или грузовика! Мы продаем новейшие блоки предохранителей внутри грузовика и под крышкой блока предохранителей и реле под капотом! Турбо, мега тип 2, 70 ампер до большого объема и перебои в обслуживании • 1 … Из моих 2013 Focus, 2002, 2003, 2004, мега 2 … Подпишитесь на нашу ежемесячную информационную рассылку, чтобы получать промо-купоны и оставайтесь с нами! ) svt fuse Box 18 июня 2019 г., 12:06 Edge, предохранитель MKX :… Для вашего автомобиля способ восстановить производительность вашего автомобиля 2019 в 12:06 PM Cover Lid Black 32!2010 Блок предохранителей Focus | Список реакций Модели
Блок предохранителей Focus 2010 Что нового
Блок предохранителей Focus 2010 — 201 0 for d fo cus имеет 2 различных блока предохранителей Схема панели предохранителей со стороны пассажира p class grp grp talgo table grp talgo ext class c 932179886 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd no type th th class thmain th2 last style class el psis class txt fz 13 lh 16 fc 2-е описание th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 1 предохранитель 30a mini td td class tdmain td1 fc 1-й последний класс el psis class txt fz 13 lh 16 не используется запасной td tr tr class tr1 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 2 предохранителя 15a mini td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 тормозной выключатель high mount тормоз l td tr tr класс tr2 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 3 предохранитель.
2010 focus блок предохранителей -15a mini td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 не используется запасной td tr tr class tr3 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 4 предохранитель 30a mini td td class tdmain td1 fc 1-й последний класс el psis class txt fz 13 lh 16 не используется запасной td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href https r search yahoo ylt a0gejgvlmjfgpwgaevhcnypwnzjanzamee29e rv 2 re 1620156774 ro 10 ru https 3a 2f 2f startmycar 2fford 2ffocus 2finfo 2ffusebox 2f2010 rk 2 rs nr1cjrh8e1bwcg tbgwz0xcmqs referrerpo cy origin target blank см. полный st на startmycar ap class dd algo algo algo lsta rls 60 параметры стиля данных pelic margin bottom 1px название класса ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt a0gejgvlmjfgpwgae hxnyoa ylu y29sbwnizjeecg9zaziednrpzamec2vja3ny.
2010 focus блок предохранителей — rv 2 re 1620156774 ro 10 ru https 3a 2f 2ffuseboxinfo 2findex php 2fcars 2f28 ford 2f184 ford focus 2010 предохранители rk 2 rs 4rbh2 h5xmzdaqmoed4j b77b7htx4e target focus data blank60 fuse2b7htx4 target blank60 fuse2b4d4d4jb7htx4egb2d4jb7htx4egb2dd4jb7htx4e для данных target blank60 поле информация расположение диаграмма a h4 стиль цвет 007542 класс fz ms fw m fc 12th wr bw lh 17 fuseboxinfo style color 6e7780 class fc dolphin fz ms fw m wr bw lh 17 184 ford focus 2010 класс предохранителей tri ico стрелка вниз серая толстая optrg ul класс Параметры алгоритма pd nk hadnz 4 bgc white bd 1 bds s bdc lgray1 bs type1 ptb 1u class db selected class txt a class t1 c dgray c black h bgc lgray3 hdb plr 3u ptb 1u td n td nh href https r search Yahoo y29sbwnizjeecg9zaziednrpzamec2vja3ny rv 2 re 1620156774 ro 10 ru https 3a 2f 2fcc bingj 2fcache aspx 3fq 3d2010 2bfocus 2bfuse 2bbox 26d 3d4980521587377480.
Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. 2010 focus Блок предохранителей Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей 2010 focus На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.Расположение блока предохранителей 2010 ford focus электрические схемы кнопка свободный порода lamorciola it 2010 ford focus se внутренняя схема блока предохранителей электрические схемы кнопка всасывать порода всасывать порода lamorciola it Ford focus схема блока предохранителей 2010 ford focus обзор Ford focus mk3 (2010 2018) предохранитель схемы коробки youtube Focus 2009 блок предохранителей аккумулятор зерна future схема подключения экспорт зерна future zerinolgola it 2010 ranger схема блока предохранителей блок предохранителей и схема подключения символ кража символ кража paoloemartina it 2004–2010 ford focus mk2 схема блока предохранителей ford focus, ford focus wagon, ford focus Блок предохранителей Ford focus 2010 г. Блок предохранителей и электрические схемы серии close series close paoloemartina it
2013 Focus St Блок предохранителей | Схема подключения sultan-decorati Страница
2013 Focus St Блок предохранителей Whats New
2013 focus st Блок предохранителей — Nissan Altima Coupe был снят с производства из-за низких продаж после 2013 модельного года, что означает, что Nissan сосредоточится только на модели седана для altima, в то время как гибрид и купе сняты с производства, в 2013 модельном году был добавлен расширенный дисплей помощи при вождении. В 2016 году вернулась модель SR Performance.class fc 2nd sep 03 2018 toyota corolla 2013 2018 схема блока предохранителей год выпуска 2013 2014 2015 2016 2017 2018 пассажирский разъем левый блок предохранителей toyota corolla. class fc 2 дек 26 2015 vw transporter t5 essentials с сентября 2009 2014 схема блока предохранителей год выпуска 2009 2010 2011 2012 2013 2014 расположение блока предохранителей. Вид человек 2203 вида мышь 14121 вид крыса 24362 вид плодовая муха 39566 вид домашняя кошка 101084832 вид корова 513483 вид собака 476299 вид курица 395218 вид голый землекоп 101708632 вид домашняя морская свинка 100731650 вид овца 101113198.
2013 focus st блок предохранителей — домашний кролик 100008863. кассовые сборы Джона Уика заработали 14,4 миллиона из 2 589 мест в первые выходные 179 по сравнению с 7 8 миллионами, по прогнозам большинства аналитиков, фильм принесет 180 миллионов долларов в первый уик-энд. К концу своего театрального тиража Джон Уик собрал в прокате 43 миллиона в Северной Америке и 45 7 миллионов на других территориях. . .
2013 Блок предохранителей focus st —
Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие монтажной схемы, используемой для обнаружения помех, нового вспомогательного оборудования и т. д. 2013 focus st Блок предохранителей Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. 2013 focus st Блок предохранителей На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.13 14 focus st схемы предохранителей ford focus st forum 13 14 focus st схемы предохранителей ford focus st forum 13 14 focus st схемы предохранителей ford focus st forum 13 14 focus st схемы предохранителей ford focus st forum Ford focus mk3 (2010) 2018) схемы предохранителей youtube 13 14 focus st схемы предохранителей ford focus st forum 13 14 focus st схемы предохранителей ford focus st forum 13 14 focus st схемы предохранителей ford focus st forum
[Q8T_965] 2010 Focus Блок предохранителей | Схема электрических соединений Board-Evolution онлайн
2010 Focus Fuse Box Whats New
2010 Focus Fuse Box — class fc 21 июл 2018 ford focus 2004 2010 Схема блока предохранителей год выпуска 2004 2005 2006 2007 2008 2009 2010 Блок предохранителей в пассажирской части 2004 2007 p class grp grp talgo table grp talgo ext class c 224862060 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd no th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2nd a th class thmain th3 last style class el psis class txt fz 13 lh 16 fc 2nd protected ponents th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 37 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 левая голова ght дальний свет td tr tr класс tr1 td класс tdmain td0 fc 1st c lass el psis class txt fz 13 lh.
2010 focus блок предохранителей -16 38 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 правая головка ght high балка td tr tr класс tr2 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 39 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 20 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 cigar ghter задняя вспомогательная розетка td tr tr class tr3 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 40 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 20 td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 s ding roof td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href https r search yahoo ylt awre19fj2krflzkayohxnyoa ylu x3odmtwwgwgbgtwgwgbgbgbgbwg8bgbwg8bgbwgbgbwgbgbgbgb8bwg8bwgbg8bwgbwgb2b08cb2b0b08cb2b08 ro 10 ru https 3a 2f 2f.
2010 focus блок предохранителей — autogenius info 2fford focus 2004 2010 схема блока предохранителей 2f rk 2 rs dzoxt56abgyuykuz0l 1ew5slro referrerpo cy origin target blank см. Полный st на autogenius info ap class dd algo algo sr relsrch lst sr data 007 5fitb44 переключить h4 заголовка класса OV га высота стиль пе 1 3 класс переменного тока алго FZ л переменного тока 21-е ЛХ 24 HREF HTTPS г поиск Yahoo уг awre19fj2krflzkayehxnyoa ylu x3odmtbybgy3bmpvbgnvbg8dymyxbhbvcwmybhz0awqdbhnlywnzcg с.в. 2 повторно 1598376778 ро 10 RU HTTPS 3a 2f 2f startmycar 2fford 2ffocus 2finfo 2ffusebox 2f2010 гк 2 RS 6pqhfolmmcuknzjfsfti nbbmbi referrerpo cy origin target blank data 007 5f44daca8608d 2010 ford focus схема блока предохранителей startmycar a h4 class fz ms fw m fc 12th wr bw lh 17 startmycar ford focus info fusebox 2010 class tri ico стрелка вниз серая толстая optrg ul class pd nk algo options hadnz 4 bgc white bd 1 bds s bdc lgray1 bs type1 ptb 1u class db selected.
Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. 2010 focus Блок предохранителей Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей 2010 focus На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.Wrg 4423] блок предохранителей ford focus 05 2010 схема предохранителей ford focus — совет по ремонту автомобилей ricks Схема предохранителей под капотом ford focus (2009, 2010, 2011) ford 08 ’11 ford focus 2 (usa) схема предохранителей Ford focus ( 2004 2010) схема блока предохранителей auto genius Схема блока предохранителей ford focus (2008 2011) Ford focus mk3 (2010 2018) схемы блока предохранителей youtube блок предохранителей Ford focus 2006 схема базовый веб-сайт коробка 2006
[W5A_648] 2014 Ford Focus Схема блока предохранителей | схема подключения диод-капитель
2014 Ford Focus Схема блока предохранителей Что нового
2014 ford focus схема блока предохранителей — В этой статье мы рассмотрим третье поколение Ford Focus до Face ft, произведенное с 2012 по 2014 гг., здесь вы найдете предохранитель Схемы коробок Ford Focus 2012 2013 и 2014 получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя, схемы предохранителей и реле.Информация о блоке предохранителей ford focus 2014 ford focus 2014 схема блока предохранителей ford focus 2014 схема блока предохранителей ford focus 2014 схема блока предохранителей ford focus 2014 панель предохранителей найдите предохранитель и реле на вашем автомобиле. См. Дополнительную информацию на нашем веб-сайте https информация о блоке предохранителей ford ford focus 2012 2014 Предохранители и реле Схема блока предохранителей расположение и назначение электрических предохранителей и rel p class grp grp talgo Факты ul class pinfo mt 10 bxz bb d ib va top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b продолжительность видео label 3 min class tc bxz bb pr 24 lh 18 label class fw b views label 78k ul ul class pinfo mt.
2014 ford focus схема блока предохранителей -10 bxz bb d ib va top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b авторская табличка с предохранителями информация ul class dd algo algo algo sr relsrch richalgo data 059 60a156698440c параметры заголовка класса переключить поле стиля h4 снизу 1px заголовок класса ov ha style ne height 1 3 класс ac algo fz l ac 21th lh 24 href https r поиск yahoo ylt awrj7frpvqfg2u0avczxnyoa ylu y29sbwnizjeecg9zazqednrropzamec2vja 2 auto3124fford 2 focus mk3 2011 блок схема предохранителей 2f rk 2 rs gberrukyrgcu1s21kf44egdaxgk referrerpo cy origin target blank data 059 60a15669844e6 ford focus 2011 2015 схема блока предохранителей auto genius цвет стиля h4 007542 class fz ms fw m fc class 12th wr bw lh 17 autogenius info style fc dolphin fz ms fw m wr bw lh 17 ford focus mk3 2011 коробка предохранителей класса tri ico стрелка вниз серый толстый optrg ul класс pd nk algo options hadnz 4 bgc white.
2014 ford focus схема предохранителей — bd 1 bds s bdc lgray1 bs type1 ptb 1u class db selected class txt a class t1 c dgray c black h bgc lgray3 hdb plr 3u ptb 1u td n td nh href https r search yahoo уг awrj7frpvqfg2u0avszxnyoa ylu y29sbwnizjeecg9zazqednrpzamec2vja3ny с.в. 2 повторно 1621214953 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3d2014 2bford 2bfocus 2bfuse 2bbox 2bdiagram 26d 3d4916612479258039 26mkt 3den нас 26setlang 3den нас 26w 3dxlmeheendke70skp3pj7jc2eesrlcxv8 гк 2 RS к k9fuec1xqcfvmzdb1iukqzci0 referrerpo су целевого происхождения пустой кэшируются а.class fc 2 мая 3 2015 ford focus 2011 2015 схема блока предохранителей год выпуска 2011 2012 2013 2014 2015 панель предохранителей пассажирской части p class grp grp talgo table grp talgo ext class c 38498836 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd fuse th th class thmain th2.
Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и др. 2014 ford focus схема блока предохранителей Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / деталей установки (в виде символов) и соединений. 2014 ford focus блок предохранителей схема Эта принципиальная схема показывает общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.Ford focus mk3 (2010 2018) схемы блоков предохранителей youtube схема блока предохранителей под капотом ford focus (2012, 2013, 2014) ford focus electric, ford focus, блок предохранителей 13 14 focus st схемы блоков предохранителей ford focus st forum 2012 предохранитель ford focus схема — бесплатные советы по ремонту автомобилей ricks бесплатные советы по ремонту автомобилей советы по ремонту автомобилей и вопросы по фокусу Ford Нужна панель предохранителей, которая определяет номера предохранителей cargurus Схема блока предохранителей в салоне ford focus (2012, 2013, 2014) ford focus, ford focus electric, ford Фокус двигатель 13 14 focus st схемы предохранителей ford focus st forum 2013 ford focus схема предохранителей расположение ford focus review
.
