Предохранители и реле Peugeot 407 (2004-2010)

Автор redactor3 На чтение 10 мин. Просмотров 3.8k. Опубликовано 17.08.2020

Большой семейный автомобиль Peugeot 407 выпускался с 2004 по 2010 год. В этой статье вы найдете схемы блоков предохранителей Peugeot 407 (2004, 2005, 2006, 2007, 2008, 2009 и 2010) , получите информацию о расположении предохранителей. панели внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).

Расположение блока предохранителей

Блок предохранителей на приборной панели

Автомобили с левым рулем: блок предохранителей расположен в нижней части приборной панели (с левой стороны).

Автомобили с правым рулем: находится в световой камере (слева) за крышкой.

Моторного отсека

Блок предохранителей находится в моторном отсеке (с левой стороны).


Чтобы получить доступ к предохранителям, расположенным в моторном отсеке (рядом с аккумулятором), снимите крышку аккумуляторного отсека (если имеется) и отсоедините крышку блока предохранителей.

Грузовое отделение (2004, 2005)

Блок предохранителей размещен в левой обшивке багажника.
Чтобы получить доступ, откройте пояс отделения для мелких вещей (с левой стороны), повернув два винта вправо, и снимите панель.

Схемы блока предохранителей

2004

Панель приборов

Назначение предохранителей в блоке предохранителей приборной панели (2004 г.)

Н °Рейтингфункции
F115 АКожух проводки багажника, диагностический разъем, слаботочная блокировка руля, электрическая блокировка руля, блок контроля доступа.
F420 АОрганы управления на рулевом колесе, аудиотехника / аудио / телефон, сигнализация (стандарт), навигационно-телематика, блок контроля доступа, многофункциональный дисплей, автоматическая коробка передач, блок памяти электрического сиденья.
F515 АСирена аварийной сигнализации, блок обнаружения недостаточного накачивания шин.
F610 АВыключатель STOP, электроника автоматической коробки передач, выключатель сцепления, электрохроматическое зеркало, вспомогательное зеркало, перчаточный ящик, фонари для чтения карт, диагностический разъем, датчик угла поворота рулевого колеса, датчик ESP с двумя функциями, электрическая блокировка рулевого управления, блок контроля доступа.
F715 АСигнализация (аксессуар).
F930 АЗадние электрические стеклоподъемники в одно касание.
F1020 АПередняя розетка для аксессуаров 12 В, прикуриватель.
F1115 АЭлектрозамок от детей, блокировка задних дверей.
F1230 АПередние электрические стеклоподъемники, люк.
F1410 АКорпус проводки двигателя, корпус проводки багажника, корпус проводки прицепа (принадлежность), реле дворников.
F1515 АПанель приборов, панель управления кондиционером, датчики дождя и яркости, электрические сиденья, блок управления подушками безопасности.
F1630 АЦентральный замок / блокировка.
F2010 АНе используется.
F2115 АНе используется.
F2220 АНе используется.
FS2–PARC шунт.
G3630 ААудио Hi-Fi сборка.
G3715 АПодача шестиступенчатой ​​автоматической коробки передач.
G3830 АПравое и левое сиденья с подогревом.
G3930 АПравое электрическое сиденье.
G4030 АЛевое сиденье с электроприводом.

Моторного отсека

Назначение предохранителей в моторном отсеке (2004 г. )

Н °Рейтингфункции
120 АБлок управления двигателем.
215 АГорн.
310 АПередние стеклоочистители.
420 АОмыватель фар.
515 АТопливный насос.
610 А
Блок управления АКПП.
710 АБлок управления гидроусилителем руля, датчик уровня охлаждающей жидкости двигателя.
815 АКатушка стартера.
910 АЭлектропитание ксеноновой лампы, регуляторы высоты галогенных фар.
10 *30 АИсполнительные механизмы управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики).
11 *40 АВоздуходувка кондиционера.
12 *30 АСтеклоочистители.
13 *40 АПитание встроенного системного интерфейса (плюс зажигания).
14 *30 АВоздушный насос.
* Максимальные предохранители обеспечивают дополнительную защиту электрических систем. Все работы должны выполняться дилером PEUGEOT.

Грузовой отсек

Назначение предохранителей в грузовом отделении (2004 г.)

Н °Рейтингфункции
F115 АНе используется.
F215 АБлокировка лючка топливного бака.
F315 АЗадняя розетка для аксессуаров 12 В.
F415 АФильтр выброса твердых частиц.
F540 АПодогрев заднего стекла.

2005

Панель приборов

Назначение предохранителей в блоке предохранителей на приборной панели (2005 г. )

Н °Рейтингфункции
F115 АРазъем диагностики, слаботочный замок рулевого управления.
F420 АБлок предохранителей в багажнике, блок предохранителей прицепа, органы управления на рулевом колесе, аудиотехника, сигнализация, навигационно-телематика, многофункциональный дисплей, автоматическая коробка передач.
F515 АСирена аварийной сигнализации, блок обнаружения недостаточного накачивания шин.
F610 АЭлектронный блок автоматической коробки передач, выключатель сцепления, электрохроматическое зеркало, вспомогательное зеркало, лампы для чтения карт, диагностический разъем, датчик угла поворота рулевого колеса, двухфункциональный датчик ESP, закрывающая крышка панорамной крыши (407 SW), передние и задние вспомогательные фонари.
F715 АСигнализация (аксессуар).
F930 АЗадние электрические стеклоподъемники в одно касание.
F1020 АПередняя розетка для аксессуаров 12 В, прикуриватель, выключатель перчаточного ящика, телематика (в зависимости от страны).
F1115 АЭлектрозамок от детей, блокировка задних дверей.
F1230 АПередние электрические стеклоподъемники, люк.
F1410 АБлок предохранителей двигателя, блок предохранителей в багажнике, блок предохранителей прицепа (принадлежность), реле дворников.
F1515 АПанель приборов, панель управления кондиционером, датчики дождя и яркости, электрические сиденья, блок управления подушками безопасности.
F1630 АЦентральный замок / блокировка.
F2010 АНе используется.
F2115 АНе используется.
F2220 АНе используется.
FS1–PARC шунт.
G3630 АПравое электрическое сиденье, аудиосистема Hi-Fi в сборе.
G3715 АПодача шестиступенчатой ​​автоматической коробки передач.
G3830 АПравое и левое сиденья с подогревом.
G3930 АБлок памяти сидений с электроприводом.
G4030 АЛевое сиденье с электроприводом.


Моторного отсека

Назначение предохранителей в моторном отсеке (2005 г.)

Н °Рейтингфункции
120 АБлок управления двигателем.
215 АГорн.
310 АПередние и задние стеклоочистители.
4 20 АОмыватель фар.
515 АТопливный насос.
610 АБлок управления АКПП.
710 АБлок управления гидроусилителем руля, датчик уровня охлаждающей жидкости двигателя.
820 АКатушка стартера.
910 АЭлектропитание ксеноновой лампы, выключатель СТОП, регуляторы высоты галогенных фар.
1030 АИсполнительные механизмы управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики).
1140 АВентилятор кондиционера или не используется.
1230 АСтеклоочистители.
1340 АПитание встроенного системного интерфейса (плюс зажигания).
1430 АВоздушный насос.

Грузовой отсек

Назначение предохранителей в грузовом отделении (2005 г. )

Н °Рейтингфункции
F115 АЗадний стеклоочиститель.
F215 АБлокировка лючка топливного бака.
F315 АЗадняя розетка для аксессуаров 12 В.
F415 АФильтр выброса твердых частиц.
F540 АПодогрев заднего стекла.

2007, 2008

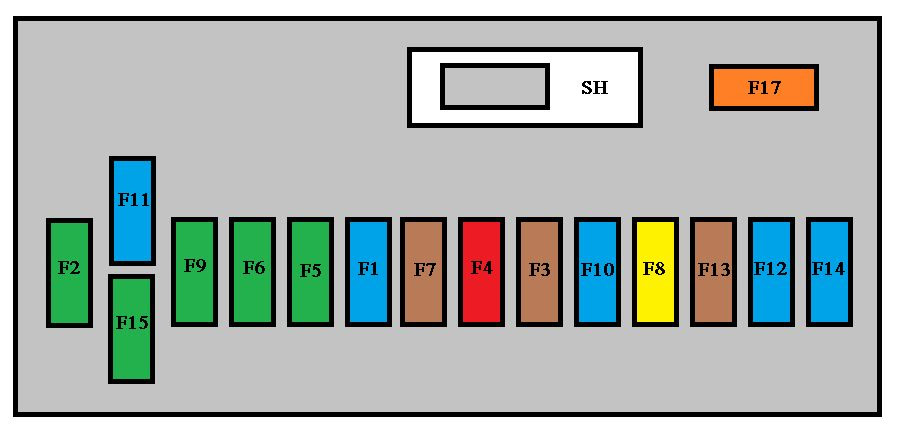

Панель приборов

Назначение предохранителей в блоке предохранителей приборной панели (2007, 2008)

Н °Рейтингфункции
F115 АЗадний стеклоочиститель.
F230 АЦентральный замок / блокировка.
F35 АПодушки безопасности.
F410 АДатчик двойного действия ESP, диагностический разъем, люк (седан), датчик угла поворота рулевого колеса.
F530 АПередние стеклоподъемники с электроприводом в одно касание, люк на крыше (седан), закрывающая крышка панорамной крыши (407SW).
F630 АЗадние электрические стеклоподъемники в одно касание.
F75 АОсвещение перчаточного ящика, боковые повторители света, передние и задние дополнительные фонари, фонари для чтения карт, дополнительное зеркало.
F820 АCD-чейнджер, многофункциональный дисплей, аудиосистема, блок управления на рулевом колесе, блок предохранителей прицепа, блок управления сигнализацией, навигационно-телематика (в зависимости от страны).
F930 АЗажигалка, телематика (в зависимости от страны), задняя розетка для аксессуаров 12 В (макс. 100 Вт).
F1015 АБлок обнаружения недостаточного накачивания шин.
F1115 АДиагностический разъем, замок зажигания.
F1230 АКомплект громкой связи, розетка для прицепа, блок предохранителей прицепа, звуковая система помощи при парковке сзади, электрическое сиденье пассажира, датчик дождя и яркости, сигнализация.
F135 АБлок предохранителей двигателя, управление реле дворников.
F1415 АБлок памяти сиденья водителя или электрическое сиденье водителя, панель приборов, панель управления кондиционером, блок управления подушками безопасности.
F1515 АЭлектрозамок от детей, блокировка задних дверей.
F1740 АПодогрев заднего стекла.
F31–PARC шунт.
G295 АТелематика (по стране).
G3030 АСиденье водителя с электроприводом без блока памяти.
G3130 АСиденье пассажира с электроприводом без блока памяти.
G3215 АРозетка для аксессуаров на 12 В сзади (100 Вт макс.).
G33–Не используется.
G34–Не используется.
G35–Не используется.
G3630 АБлок памяти водительского сиденья.
G3715 АПодача шестиступенчатой ​​автоматической коробки передач.
G3830 АПравое и левое сиденья с подогревом.
G39–Блок предохранителей прицепа (принадлежность).
G4030 ААудио Hi-Fi сборка.


Моторного отсека

Назначение предохранителей в моторном отсеке (2007-2010 гг.)

Н °Рейтингфункции
120 АБлок управления двигателем.
215 АГорн.
310 АПередние и задние стеклоочистители.
420 АОмыватель фар.
515 АПриводы управления двигателем (топливный насос, электромагнитные клапаны продувки адсорбера и т. Д.).
610 АБлок управления АКПП.
710 АБлок коммутации и защиты, датчик расхода всасываемого воздуха, выключатель сцепления, выключатель шестиступенчатой ​​автоматической коробки передач, выключатели STOP, электрохроматическое зеркало, органы управления закрылками панорамной крыши (407 SW).
820 АКатушка стартера.
910 АЭлектропитание ксеноновой лампы, выключатель STOP, электронасос гидроусилителя руля, блок управления четырехступенчатой ​​автоматической коробкой передач, реле блокировки автоматической коробки передач.
1030 АИсполнительные механизмы управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики).
1140 АВентилятор кондиционера или не используется.
1230 АСтеклоочистители.
1340 АПитание интерфейса встроенной системы (плюс зажигания).
1430 АВоздушный насос.

2009, 2010

Панель приборов

Назначение предохранителей в блоке предохранителей приборной панели (2009, 2010)

Н °Рейтингфункции
F115 АЗадний стеклоочиститель.
F230 АЦентральный замок / блокировка.
F35 АПодушки безопасности.
F410 АДатчик двойного действия ESP, диагностический разъем, люк (седан), датчик угла поворота рулевого колеса.
F530 АПередние стеклоподъемники с электроприводом в одно касание, люк на крыше (седан), закрывающая крышка панорамной крыши (407SW).
F630 АЗадние электрические стеклоподъемники в одно касание.
F75 АОсвещение перчаточного ящика, боковые повторители света, передние и задние дополнительные фонари, фонари для чтения карт, дополнительное зеркало.
F820 АМногофункциональный дисплей, аудиосистема, управление на рулевом колесе, блок предохранителей прицепа, блок управления сигнализацией, навигационно-телематика (в зависимости от страны).
F930 АЗажигалка, телематика (в зависимости от страны), задняя розетка для аксессуаров 12 В (макс. 100 Вт).
F1015 АБлок обнаружения недостаточного накачивания шин.
F1115 АДиагностический разъем, замок зажигания.
F1230 АКомплект громкой связи, розетка для прицепа, блок предохранителей прицепа, звуковая система помощи при парковке сзади, электрическое сиденье пассажира, датчик дождя и яркости, сигнализация.
F135 АБлок предохранителей двигателя, управление реле дворников.
F1415 АБлок памяти сиденья водителя или электрическое сиденье водителя, панель приборов, панель управления кондиционером, блок управления подушками безопасности.
F1515 АЭлектрозамок от детей, блокировка задних дверей.
F1740 АПодогрев заднего стекла.
F31–PARC шунт.
G295 АТелематика (по стране).
G3030 АСиденье водителя с электроприводом.
G3130 АСиденье пассажира с электроприводом.
G3215 АРозетка для аксессуаров на 12 В сзади (100 Вт макс.).
G33–Не используется.
G34–Не используется.
G35–Не используется.
G36–Не используется
G3715 АПодача шестиступенчатой ​​автоматической коробки передач.
G3830 АПравое и левое сиденья с подогревом.
G39–Блок предохранителей прицепа (принадлежность).
G4030 ААудио Hi-Fi сборка.


Моторного отсека

Назначение предохранителей в моторном отсеке (2007-2010 гг.)

Н °Рейтингфункции
120 АБлок управления двигателем.
215 АГорн.
310 АПередние и задние стеклоочистители.
420 АОмыватель фар.
515 АПриводы управления двигателем (топливный насос, электромагнитные клапаны продувки адсорбера и т. Д.).
610 АБлок управления АКПП.
710 АБлок коммутации и защиты, датчик расхода всасываемого воздуха, выключатель сцепления, выключатель шестиступенчатой ​​автоматической коробки передач, выключатели STOP, электрохроматическое зеркало, органы управления закрылками панорамной крыши (407 SW).
820 АКатушка стартера.
910 АЭлектропитание ксеноновой лампы, выключатель STOP, электронасос гидроусилителя руля, блок управления четырехступенчатой ​​автоматической коробкой передач, реле блокировки автоматической коробки передач.
1030 АИсполнительные механизмы управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики).
1140 АВентилятор кондиционера или не используется.
1230 АСтеклоочистители.
1340 АПитание интерфейса встроенной системы (плюс зажигания).
1430 АВоздушный насос.

Замена блока предохранителей Peugeot 407. Чем официалы, лучше сам!

Стив

Сколько уже десятков лет такая система тормозов — практически на всех авто! Видимо лучше и эффективнее не придумали?! И тормозную жидкость желательно почаще менять! А так все в тему — нужный и правильный видос!

Ботьева Лэнгли

Работу принимаете из других городов? Мне приятель сказал и без блока предохранителей на пежо много чем руки занять >)

Талисман

Мёртвому припарка, купите новые опоры.

Аниме

а мне ничего не помагает незнаю и никакой мастер не может сказать причину.у меня на холодную заводится а нагревается пи.дец как будто не хватает тока и не зоводится,че может быть???

Атабек

Не частые геморрои с блоком предохранителей это еще ничего… неработают стёкла

Океан

очень доходчево

Все сервисы по ремонту Peugeot 407 на интерактивной карте

Обуждение раздела Замена блока предохранителей Peugeot 407

Бабура Караерова

У моего другана на 407 и без блока предохранителей полно чем руки занять >) Привет, хотел узнать у вас, можно ли покупать востановленный оригинальный стартер

Гриб Филипнов

А что за фигня? Супротек?

Руди

Периодические трудности с блоком предохранителей не так и страшны, С какого города

Нит

Молодец,хороший подход к автомобилю,добро тный набор инструментов,всё качественно,дос тупно и понятно, одно но!сайлент блоки затягиваются на нагруженной подвеске,иначе его выкручивает,и ему приходит конец намного быстрее

Руми

У меня сейчас такое! Акб в норме. И глохнет на малых оборотах иногда.. Ничего не пойму

Милеева Саглара

В полевых условиях нужно сьем ник наконечников, сьемник 2х лапный, 2 выточенных выколотки и приятелей целый мешок. Мне приятель сказал на 407 с блоком предохранителей до сих пор без особых проблем ))

Памир

Расширитель этот дорогой?

Расул

Надо было показать как новый моторчик давит в манометр из канистры,положит стрелку или нет.

Дидар

Автор лучше-бы рассказал как слесарь прикрепил метчик к удлинителю воротка, что за переходник такой? Метчики, плашки, и свёрла с левой резьбой знает каждый пацан со школы а вот как метчик с воротком состыковать, первый раз вижу такое.

Алекандр

Про блок предохранителей и так предельно ясно. огромное спасибо, оказалось плюс АКБ плохой контакт был.

Медисон

Есть такой же б

Чип

Снял стопорное кольцо а ‘эта часть’ никак не хочет выходить наверно прикипела. Теперь либо съемник делать либо снимать и на тисы, все же удобней.

Sinclaire

Хонда фит машина при разгоне трисётся и тяга нету когда нажимая газ дергается и звук стука

Adair

У моего соседа на peugeot с блоком предохранителей до сих пор все слава богу нормально 😉 За…ла твоя реклама уже??

Kester

Кпп насрать на то что вы буксуете или едите. Так что автор не прав

Долин

Такой же двигатель, ровно семь лет. Пробег 115 т.км. ГРМ уже менять или еще поездить? Внешне ремень сухой, без трещин. Периодические трудности с блоком предохранителей начинают напрягать >)

Аполлон Окунь

Еп6 120лс там нагара на клапанах нет нагар образуется на таком же двиге только с турбиной там непосредственный впрыск в цилиндр и то по-моему уже это вылечили, были проблемы с термостатом и цепью и это тоже вылечили, хотя ес5 надёжней хоть старей

Как заменить блок предохранителей Peugeot 407

Предохранители салона Пежо 407

Замена реле бензонасоса и реле вентилятора печки Peugeot 407

Ремонт.

Не заводится Peugeot 407, Citroen C5. Ремонт реле топливного насоса Пежо 407.

Решение частой проблемы по реле топливного насоса на бензиновых Пежо. Методика замены штатного реле на…

Peugeot Partner не заводится , блокировка иммобилайзера, не работает блок BSI, SI modul

Peugeot Partner не заводится , блокировка иммобилайзера, не работает блок BSI, SI modul , Кодировка блока BSI, Замена модул…

org/VideoObject»>

Замена щеток стеклоочистителя на Peugeot 407 1,8 Пежо 407 2005 года

Запчасти без посредников. Сравнение цен на автозапчасти от 2000 продавцов, выбирайте лучшее предложение…

Ремонт блока BSI Peugeot 307 2007 г.в., ремонт или замена BSI, как привязать б/у блок, в Раменском

Ремонт, замена, привязка б/у блока БСИ, ЭБУ на Пежо 307 2007 г.в, в автосервисе Гефест в Подмосковье. Вышел из…

Замена и адаптация блока управления двигателем Peugeot 207 2009 года

Замена и адаптация блока управления двигателем Peugeot 207 2009 года , привязка б/у блоков управления автомобилей…

org/VideoObject»>

Ремонт BSI Пежо 407

Не работает открытие багажника.

Citroen C5 | Замена блока предохранителей моторного отсека BSM

https://www.instagram.com/2v_garage/ https://www.drive2.ru/users/mtambo/ https://vk.com/2v_garage.

Смотрите видео Как заменить блок предохранителей Peugeot 407 своими руками .

В этой видео опытные владельцы делятся советами Как заменить блок предохранителей Peugeot 407 самостоятельно.

Видео советы бывалых водителей Как заменить блок предохранителей Peugeot 407 основанные на личном опыте

В видео показывается Как заменить блок предохранителей Peugeot 407 в гаражных условиях без помощи специалистов.

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата
autoinform96 — литература по ремонту и эксплуатации автомобилей в России и Украине

Указатели поворота и аварийная сигнализация. Схема Peugeot 4007 2007

Примечание:

Лампы указателей поворота установлены в блок-фарах, задних и боковых фонарях. Левый или правый указатель поворота включается левым подрулевым переключателем. В режиме аварийной сигнализации выключателем аварийной сигнализации включаются все указатели поворота. Ниже приведены электрические схемы Пежо 4007 управления и работы указателей поворота и аварийной сигнализации для понимания функциональности отдельных элементов системы и их взаимосвязи. ​

Схема 1. Указатели поворота и аварийная сигнализация Пежо 4007:

1 – электронный блок управления ETACS;

2 – центральная панель;

3 – выключатель аварийной сигнализации;

4, 10 – переключатель режимов движения;

5 – цепь для автомобиля с левым расположением руля;

6 – панель управления системой кондиционирования и вентиляции;

7, 22 – модуль процессора;

8, 9, 13, 23, 24 – цепь сопряжения;

11, 16 – предохранители;

12 – пусковая цепь;

14 – входной чигнал от датчика дождя;

15 – разъем CAN 1;

17, 19 – индикаторы правого и левого поворота соответственно;

18 – жидкокристаллический дисплей;

20 – реостат;

21 – цепь линии передачи;

25 – автоматический прерыватель;

26 – комбинация приборов.

Схема 2. Указатели поворота и аварийная сигнализация Пежо 4007:

1, 12 – предохранители;

2 – к распределительной системе;

3 – электронный блок управления ETACS;

4 – цепь управления лампами указателей поворота;

5 – лампа левого бокового указателя поворота;

6 – лампа правого бокового указателя поворота;

7 – лампа указателя поворота в левой блок-фаре;

8 – лампа указателя поворота в правой блок-фаре;

9 – лампа указателя поворота в левом заднем фонаре;

10 – лампа указателя поворота в правом заднем фонаре;

11 – световые индикаторы панели приборов;

13 – замок зажигания;

14 – блок реле в моторном отсеке;

15 – цепь фар основного освещения;

16 – реле замка зажигания;

17, 20 – электронный блок управления рулевой колонкой;

18, 21 – цепь сопряжения;

19 – электрические стеклоподъемники;

22 – диагностический разъем;

23 – цепь для автомобилей с правым расположением руля;

24, 28 – цепь для автомобилей с левым расположением руля;

25 – электроннй блок управления рулевой колонкой;

26 – переключатель указателей поворота;

27 – комбинированный выключатель рулевой колонки.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Mitsubishi Outlender XL, Peugeot 4007, Citroen C-Crosser

Лампы применяемые на Peugeot 407, тип ламп

Тип ламп на Peugeot 407 1 поколения / купе (05-10)

Штатные ксеноновые лампы в ближний свет — D1S
Штатные ксеноновые лампы в дальний свет — D1S
передние габариты — W5W
противотуманные фары — h21
передние поворотники — PY21W
боковые поворотники — WY5W
задние поворотники — W16W
стоп-сигнал + габариты — P21/5W
задний ход — P21W
задний противотуманные фонари — P21W
подсветка номера — W5W
подсветка багажника — W5W
плафон салона — W5W
подсветка ног — W5W
подсветка перчаточного ящика — W5W
подсветка для чтения — W5W
освещение дверей — W5W

Тип ламп на Peugeot 407 1 поколения / седан (04-10)

Штатные ксеноновые лампы в ближний свет — D1S
Штатные ксеноновые лампы в дальний свет — D1S
передние габариты — W5W
противотуманные фары — h21
передние поворотники — PY21W
боковые поворотники — WY5W
задние поворотники — P21W
стоп-сигнал + габариты — P21/4W
задний ход — P21W
задний противотуманные фонари — P21/4W
подсветка номера — W5W
подсветка багажника — W5W
плафон салона — W5W
подсветка ног — W5W
подсветка перчаточного ящика — W5W
подсветка для чтения — W5W
освещение дверей — W5W
ближний свет — h2
дальний свет — H7

Тип ламп на Peugeot 407 1 поколения / универсал (04-10)

Штатные ксеноновые лампы в ближний свет — D1S
Штатные ксеноновые лампы в дальний свет — D1S
передние габариты — W5W
противотуманные фары — h21
передние поворотники — PY21W
боковые поворотники — WY5W
задние поворотники — P21W
стоп-сигнал + габариты — P21/5W
задний ход — P21W
задний противотуманные фонари — P21W
подсветка номера — W5W
подсветка багажника — W5W
плафон салона — W5W
подсветка ног — W5W
подсветка перчаточного ящика — W5W
подсветка для чтения — W5W
освещение дверей — W5W
ближний свет — h2
дальний свет — H7

Омыватель фар пежо 408

Временное включение стояночных

огней и фар ближнего света при

выключении зажигания служит для

подсветки Вашего выхода из автомо-

Включение функции
) Переведите выключатель свето-

вых приборов в положение «0» .

) Выключите зажигание и подайте

краткий «проблесковый сигнал»

фарами при помощи выключате-

ля световых приборов.

) Выйдите из автомобиля и заприте

Выключение функции
Заданное вручную сопровождаю-

щее освещение само погаснет через

30 секунд.
) При повторном «проблеске фара-

ми» функция отключится.

) Выйдите из автомобиля и заприте

РУЧНАЯ РЕГУЛИРОВКА ФАР С

Чтобы не ослеплять других участни-

ков дорожного движения, необходимо

отрегулировать угол наклона световых

пучков фар с галогенными лампами в

зависимости от загрузки автомобиля.
0. 1 или 2 человека на передних си-

1. 5 человек.
-. Среднее положение.
2. 5 человек + максимально разре-

-. Среднее положение.
3. Водитель + максимально разре-

Семейный седан peugeot 408 был представлен на международной авто выставке ещё в 2010 году. А в России началом продаж является 2012 год. Выпускался данный автомобиль так же в 2013, 2014, 2015, 2016, 2017, 2018 годах. Мы предоставляем описание блоков с предохранителями пежо 408 с их схемами, а так же отметим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

Блоки под капотом пежо 408

В моторном отсеке расположены два блока с предохранителями.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

Основной блок

На рисунке обозначен под цифрой 1 и закрыт защитной крышкой.

p, blockquote 5,0,0,0,0 –>

p, blockquote 6,0,1,0,0 –>

Схема

p, blockquote 7,0,0,0,0 –>

p, blockquote 8,0,0,0,0 –>

Описание

p, blockquote 9,0,0,0,0 –>

  • F1 — 20A Питание ЭБУ двигателя.
  • F2 — 15A Звуковой сигнал.
  • F3 — 10A Омыватель ветрового стекла.
  • F4 — 20A Омыватель фар.
  • F5 — 15A Электромагнитные клапаны разгрузки адсорбера, топливный насос.
  • F6 — 10A Цепь датчика скорости движения автомобиля, система ABS/ESC, процессор автоматической коробки передач.
  • F7 — 10A Процессор усилителя рулевого управления, тормоз.
  • F8 — 25A Выключатель стартера.
  • F9 — 10A Датчик уровня охлаждающей жидкости, ручной регулятор фар.
  • F10 — 30A Компоненты системы электронного управления двигателем (на бензиновом: катушки зажигания, электромагнитные клапаны, датчики кислорода, форсунки, элементы системы подогрева, топливный насос, электронный термостат).
  • F11 — 40A Электровентилятор системы кондиционирования.
  • F12 — 30A Малая / большая скорость работы очистителя ветрового стекла.
  • F13 — 40A Питание интеллектуального коммутационного блока (замок зажигания).
  • F15 — 10A Правая фара дальнего света.
  • F16 — 10A Левая фара дальнего света.
  • F17 — 15A Левая фара ближнего света.
  • F18 — 15A Правая фара ближнего света.
  • F19 — 15A Катушка зажигания.
  • F21 — 5A Питание реле вентилятора системы охлаждения двигателя.

Предохранители на крышке аккумулятора

Блок предохранителей и плавких вставок находится на клемме аккумуляторной батареи.

p, blockquote 10,0,0,0,0 –>

p, blockquote 11,0,0,0,0 –>

Назначение : вариант 1

p, blockquote 12,0,0,0,0 –>

130А Электродвигатель системы Valvetronic (1,6 л ТНР 16V)
230А Электро насос секвентальной коробки передач
350А Резерв
4100А Блок коммутатора и системы защиты
570А ЭБУ системы подогрева (дизельный двигатель)
680А Электронасос гидроусилителя рулевого управления
715А Коробка передач (секвентальная или автоматическая)
815А Диагностический разъем, дневные ходовые огни
95А Двух функциональный контактор тормозной системы
10Резерв

В зависимости от комплектации, региона продаж и года выпуска возможно различное его исполнение.

p, blockquote 13,1,0,0,0 –>

p, blockquote 14,0,0,0,0 –>

Назначение : вариант 1

p, blockquote 15,0,0,0,0 –>

F1 15 A Автоматическая коробка передач.
F2 15 A Диагностический разъем.
F3 5 A Контакт стоп-сигнала.
F4 5 A Жиклеры с подогревом.

p, blockquote 16,0,0,0,0 –>

Предохранители в салоне

Блок находится с левой стороны под приборной панелью.

p, blockquote 17,0,0,0,0 –>

p, blockquote 18,0,0,0,0 –>

Расположение

p, blockquote 19,0,0,0,0 –>

p, blockquote 20,0,0,1,0 –>

Схема

p, blockquote 21,0,0,0,0 –>

p, blockquote 22,0,0,0,0 –>

Обозначение

p, blockquote 23,0,0,0,0 –>

  • F2 30 А Система запирания / отпирания замков.
  • F3 5 A Процессор подушек безопасности и пиронатяжителей, наружные зеркала.
  • F4 10 A Контактор педали сцепления и двух функциональный контактор тормозной системы, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, система ESC.
  • F5 30 A Передние импульсные стеклоподъемники.
  • F6 30 A Задние импульсные стеклоподъемники.
  • F7 5 A Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика.
  • F8 20 A Автомагнитола, многофункциональный дисплей, предустановленная система для послепродажной установки охранной сигнализации.
  • F9 30 A Розетка 12 В передняя, предустановленная система для послепродажной установки автомагнитолы.
  • F10 15 A Автоматическая коробка передач, контактор STOP.
  • F11 15 A Цепь слабого тока замка зажигания.
  • F13 5 A Электронный блок системы управления двигателем.
  • F14 15 A Панель приборов, подушки безопасности, климат-контроль, многофункциональный дисплей.
  • F15 30 A Система запирания / отпирания замков.
  • F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.

За прикуриватель отвечает предохранитель номер 9 на 30А.

Если после замены перегоревшего предохранителя, прикуриватель так и не заработал. Возможно проблема в проводе. Вот пример того как разобрать само гнездо.

p, blockquote 25,0,0,0,0 –>

Электросхемы Peugeot Expert/ Fiat Scudo/ Citroen Jumpy

№ Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 5135
2 Ширина (без/с зеркалами) / Width 1895/2194
3 Высота (загружен/пустой) / Height 1942
4 Колёсная база / Wheelbase 3122
5 Дорожный просвет (клиренс) / Ground clearance 160
6 Снаряжённая масса / Total (curb) weight 1842
Полная масса / Gross (max. ) weight 2714

Двигатель / Engine

7 Тип / Engine Type, Code Дизельный, жидкостного охлаждения, четырехтактный, DV6UTED4
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, 16V, рядный, DOHC с верхним расположением двух распределительных валов
9 Диаметр цилиндра / Bore 76.0 мм
10 Ход поршня / Stroke 88.0 мм
11 Объём / Engine displacement 1560 см³
12 Система питания / Fuel supply, Aspiration Непосредственный впрыск топлива насос-форсунками Common Rail HDi
Турбонаддув и промежуточное охлаждение наддувочного воздуха
13 Степень сжатия / Compression ratio 18. 0:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 66 кВт (90 л.с.) при 4000 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 180 Нм при 1750 об/мин

Трансмиссия / Transmission

16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type МКПП 5 пятиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

Peugeot 407 C (2004-2011) — схема предохранителей

Peugeot 407 C (2004-2011) — схема предохранителей

Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011

Предохранители фасции

Peugeot 407 — блок предохранителей — облицовка
Предохранитель Номинальный ток [A] Функции
F1– Не используется
F2 30 Блокировка и взаимоблокировка
F3 5 Блок управления подушек безопасности и преднатяжителей
F4 10 Выключатель АКПП, диагностический разъем, электрохроматическое зеркало
F5 30 Электростеклоподъемники водителя и пассажира
F6 30 Люк
F7 5 Подсветка перчаточного ящика, лампы для чтения карт, вспомогательные фонари, вспомогательные зеркала
F8 20 Многофункциональный дисплей, звуковое оборудование, верхняя часть стойки, блок предохранителей прицепа (аксессуар), сигнализация, сигнальная сирена
F9 30 Передний светильник, задняя розетка 12 В, подсветка перчаточного ящика, лампы для чтения карт, вспомогательные фонари, вспомогательные зеркала.
F10 15 Обнаружение недостаточного накачивания шин, CD-чейнджер
F11 15 Диагностический разъем, выключатель зажигания
F12 15 Блок предохранителей прицепа (дополнительное оборудование), питание блока управления системой помощи при парковке, блок памяти сиденья пассажира, датчик дождя и яркости, сигнализация
F13 5 Управление реле стеклоочистителей, блок предохранителей двигателя 2
F14 15 Блок памяти сиденья водителя, приборная панель, блок управления подушками безопасности и преднатяжителями, панель управления кондиционером, блок управления застегиванием ремня безопасности, переключатель регулировки рулевого колеса, комплект громкой связи
F15 30 Блокировка и взаимоблокировка
F16– Шунт PARC

Предохранители в моторном отсеке

Peugeot 307 — блок предохранителей — моторный отсек
Предохранитель Номинальный ток [A] Функции
1 20 Блок управления двигателем, питание реле электровентилятора
2 15 Гудок
3 10 Насос для стиральной машины
4 20 Насос омывателя фар
5 15 Топливный насос, исполнительные механизмы управления двигателем (датчик низкого уровня воздуха, электромагнитные клапаны,…)
6 10 Блок управления ESP, датчик уровня охлаждающей жидкости двигателя
7 10 Автоматическая регулировка фар
8 20 Катушка стартера
9 10 Блок управления направленными фарами, блок управления переключением и защитой дополнительного обогрева, выключатель сцепления
10 30 Исполнительные механизмы управления двигателем (катушка зажигания, форсунки, термостаты, электромагнитные клапаны, датчики кислорода), насос присадок к дизельному топливу, топливный насос, блок управления двигателем, продувочный отопитель
11 40 Вентилятор кондиционера
12 30 Стеклоочистители
13 40 Питание интерфейса встроенной системы (плюс зажигания)
14 30 Не используется

Багажник

Предохранитель Номинальный ток [A] Функции
G29– Не используется
G30 5 Обогрев заднего стекла
G31 5 Обнаружение недостаточного накачивания шин, CD-чейнджер
G32– Не используется
G33 5 Электронасос гидроусилителя рулевого управления, двухфункциональный выключатель тормоза
G34 5 Двухфункциональный выключатель тормоза, реле автоматической коробки передач
G35 5 Датчик угла поворота рулевого колеса и датчик гирометра ESP
G36 25 Усилитель Hi-Fi
G37 15 Автоматическая коробка передач
G38 20 Подогрев сидений
G39 30 Блок памяти пассажирского сиденья
G40 30 Блок памяти водительского сиденья

ПРЕДУПРЕЖДЕНИЕ: Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Peugeot 407 (2007-2011) — схема предохранителей

Peugeot 407 (2007-2011) — схема предохранителей

Год выпуска: 2007, 2008, 2009, 2010, 2011

Предохранители фасции

Peugeot 407 — блок предохранителей — предохранители передней панели
Предохранитель Номинальный ток [A] Функции
1 15 Задний дворник
2 30 Центральный замок
3 5 Подушки безопасности
4 10 Датчик двойного действия ESP, диагностический разъем, люк (седан), датчик угла поворота рулевого колеса
5 30 Передние стеклоподъемники с электроприводом в одно касание, люк на крыше (седан), закрывающая шторка панорамной крыши (407 SW)
6 30 Задние электрические стеклоподъемники в одно касание
7 5 Освещение перчаточного ящика, боковые повторители света, передние и задние вспомогательные фонари, фонари для чтения карт, вспомогательное зеркало
8 20 CD-чейнджер, многофункциональный дисплей, аудиосистема, управление на рулевом колесе, блок предохранителей прицепа, блок управления сигнализацией, навигационно-телематическая система (в зависимости от страны)
9 30 Зажигалка, телематика (в зависимости от страны), задняя розетка для аксессуаров 12 В (100 Вт макс. )
10 15 Блок обнаружения недостаточного накачивания шин
11 15 Диагностический разъем, выключатель зажигания
12 30 Комплект громкой связи, розетка прицепа, блок предохранителей прицепа, звуковая система помощи при парковке сзади, электрическое сиденье пассажира, датчик дождя и яркости, сигнализация
13 5 Блок предохранителей в двигателе, управление реле дворников
14 15 Блок памяти сиденья водителя или сиденье водителя с электроприводом, панель приборов, панель управления кондиционером, блок управления подушками безопасности
15 15 Электрозамок от детей, блокировка задних дверей
17 40 Обогрев заднего стекла
S1– Шунт PARC

Предохранитель Номинальный ток [A] Функции
G29 5 Телематика (в зависимости от страны)
G30 30 Сиденье водителя с электроприводом без блока памяти
G31 30 Сиденье пассажира с электроприводом без блока памяти
G32 15 Задняя розетка для аксессуаров 12 В (100 Вт макс. )
G33– Не используется
G34– Не используется
G35– Не используется
G36 30 Блок памяти водительского сиденья
G37 15 Подача АКПП шестиступенчатая
G38 30 Подогрев правого и левого сиденья
G39– Блок предохранителей прицепа (принадлежность)
G40 30 Аудиосистема Hi-Fi в сборе

Предохранители в моторном отсеке

Peugeot 407 — блок предохранителей — моторный отсек
Предохранитель Номинальный ток [A] Функции
1 20 Блок управления двигателем
2 15 Гудок
3 10 Стеклоочиститель передний и задний
4 20 Омыватель фар
5 15 Исполнительные механизмы системы управления двигателем (топливный насос, электромагнитные клапаны продувки адсорбера и т. Д.).
6 10 Блок управления АКПП
7 10 Блок коммутации и защиты, датчик расхода воздуха на впуске, выключатель сцепления, выключатель шестиступенчатой ​​автоматической коробки передач, выключатели STOP, электрохроматическое зеркало, органы управления жалюзи панорамной крыши (407 SW)
8 20 Катушка стартера
9 10 Электропитание ксеноновой лампы, выключатель СТОП, электронасос гидроусилителя руля, блок управления четырехступенчатой ​​АКП, реле блокировки АКП
10 30 Исполнительные органы управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики)
11 40 Вентилятор кондиционера или не используется
12 30 Стеклоочистители
13 40 Питание интерфейса встроенной системы (плюс зажигания)
14 30 Воздушный насос

ПРЕДУПРЕЖДЕНИЕ: Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Peugeot 407 (2004) — схема предохранителей

Peugeot 407 (2004) — схема предохранителей

Год выпуска: 2004

Предохранители в моторном отсеке

Peugeot 407 — блок предохранителей — моторный отсек
Предохранитель Номинальный ток [A] Функции
1 20 Блок управления двигателем
2 10 Гудок
3 10 Стеклоочиститель передний
4 20 Омыватель фар
5 15 Топливный насос
6 10 Блок управления АКПП
7 10 Блок управления гидроусилителя руля, датчик уровня охлаждающей жидкости двигателя
8 15 Катушка стартера
9 10 Блок питания ксеноновой лампы, регулятор высоты галогенных фар
10 * 30 Приводы управления двигателем (катушка зажигания,
электромагнитные клапаны, кислородные датчики)
11 * 40 Вентилятор кондиционера
12 * 30 Стеклоочистители
13 * 40 Питание встроенного системного интерфейса (плюс зажигания)
14 * 30 Воздушный насос
* Максимальные предохранители обеспечивают дополнительную защиту электрических систем.

Предохранители фасции

Peugeot 407 — блок предохранителей — облицовка
Предохранитель Номинальный ток [A] Функции
1 15 Корпус электропроводки багажника, диагностическая розетка, слаботочная блокировка рулевого управления, электрическая блокировка рулевого управления, блок контроля доступа
4 20 Органы управления на рулевом колесе, аудиотехника / аудио / телефон, сигнализация (стандарт), навигационная телематика, блок контроля доступа, многофункциональный дисплей, автоматическая коробка передач, блок памяти электрического сиденья
5 15 Сигнальная сирена, блок обнаружения недостаточного накачивания шин
6 10 Выключатель STOP, электроника автоматической коробки передач, выключатель сцепления, электрохроматическое зеркало, вспомогательное зеркало, перчаточный ящик, фонари для чтения карт, диагностический разъем, датчик угла поворота рулевого колеса, датчик ESP с двумя функциями, электрическая блокировка рулевого управления, блок контроля доступа
7 15 Сигнализация (принадлежность)
9 30 Задние электрические стеклоподъемники в одно касание
10 20 Розетка для аксессуаров на 12 В спереди, прикуриватель
11 15 Электрозамок от детей, блокировка задних дверей
12 30 Передние электрические стеклоподъемники в одно касание, люк в крыше
14 10 Корпус электропроводки двигателя, кожух электропроводки багажника, кожух электропроводки прицепа (принадлежность), реле дворников
15 15 Панель приборов, панель управления кондиционером, датчики дождя и яркости, электрические сиденья, блок управления подушек безопасности
16 30 Центральный замок
20 10 Не используется
21 15 Не используется
22 20 Не используется
S2– Шунт PARC

Предохранитель Номинальный ток [A] Функции
G36 30 Аудиосистема Hi-Fi в сборе
G37 15 Подача АКПП шестиступенчатая
G38 30 Подогрев правого и левого сиденья
G39 30 Сиденье правое с электроприводом
G40 30 Сиденье левое с электроприводом

Пусковые предохранители

Peugeot 407 — блок предохранителей — блок багажника
Предохранитель Номинальный ток [A] Функции
1 15 Не используется
2 15 Блокировка нахлеста топливного бака
3 15 Задняя розетка для аксессуаров 12 В
4 15 Фильтр твердых частиц
5 40 Обогрев заднего стекла

ПРЕДУПРЕЖДЕНИЕ: Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Peugeot 407 Расположение блока предохранителей — блок предохранителей и электрическая схема circuit-quest

Автор: Митти Б.Ласситер 11 мая 2021 г.

407 Расположение блока плавких предохранителей SW | Форум Peugeot

peugeot 407 расположение предохранителей

Peugeot 407 I (2004-2011) Схемы блока предохранителей — ImgVEHICLE.com

peugeot 407 расположение предохранителей

Блок предохранителей в Peugeot 407 | Партнер-захват. Схема подключения — партнер-захват.e-hipoteka.eu

peugeot 407 расположение предохранителей

СХЕМА] Схема подключения блока предохранителей Peugeot 407 FULL Version HD Quality Схема подключения — DIAGRAMMOI.
USRDSICILIA.IT

peugeot 407 расположение предохранителей

Схема предохранителей Peugeot 407 (2004-2010)

peugeot 407 расположение предохранителей

Схема предохранителей Peugeot 407 (2004-2010)

peugeot 407 расположение предохранителей

Блок предохранителей в Peugeot 407 | Партнер-захват. Схема подключения — партнер-захват.e-hipoteka.eu

peugeot 407 расположение предохранителей

Внутренний блок предохранителей Расположение: 2004-2011 Peugeot 407-2005 Peugeot 407 SW 2.0L 4 Cyl.

peugeot 407 расположение предохранителей

Peugeot 407 (2007-2011) — Схема блока предохранителей — Auto Genius

peugeot 407 расположение предохранителей

Блок предохранителей Peugeot 407 — Схема проектирования Источники Выбранные провода — Выбранные провода.
paoloemartina.it

peugeot 407 расположение предохранителей

Блок предохранителей Peugeot 406 модели 2002 года | Схема подключения Meet-timetab — Meet-timetab.rolltec-automotive.eu

peugeot 407 расположение предохранителей

407 Расположение блока плавких предохранителей SW | Форум Peugeot

peugeot 407 расположение предохранителей

Peugeot 407 Предохранители и диагностическое гнездо — YouTube

peugeot 407 расположение предохранителей

Внутренний блок предохранителей Расположение: 2004-2011 Peugeot 407-2005 Peugeot 407 SW 2.0L 4 цил.

peugeot 407 расположение предохранителей

Схема предохранителей Peugeot 407 (2004-2010)

peugeot 407 расположение предохранителей

Пожалуйста, создайте БЕСПЛАТНЫЙ СЧЕТ продолжить чтение или скачать !

Начни свой месяц БЕСПЛАТНО !!


Надежно проверено

Peugeot 407 — Наиболее частые проблемы и поломки

Пежо 407

Какие самые частые проблемы и поломки у Peugeot 407 и как их решить?

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — Шум от подшипников передних колес.
ПРИЧИНА — Плохая конструкция подшипников передних колес. Относится только к ступичным подшипникам производства NSK.
РЕМОНТ — Замена переднего ступичного подшипника NSK на подшипник типа SNR.

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — Пробивка в передней подвеске при движении в поворотах или на парковке.
ПРИЧИНА — Незакрепленный верхний (е) шарнир (ы) на кронштейне (ах) передней ступицы.
РЕМОНТ — Затяните верхний шарнир кронштейна передней ступицы с моментом 200 Нм. Используйте специальный инструмент.

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — Скрип передней подвески на неровной поверхности.
ПРИЧИНА — Чрезмерное трение между верхними шарнирами передней подвески.
РЕМОНТ — Снять стойки передней подвески. Снимите фрикционную шайбу и смажьте подшипники.

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — Невозможно включить или выключить передние противотуманные фары. Задние противотуманные фары нельзя включить или выключить.
ПРИЧИНА — Неправильная версия комбинированного переключателя.
РЕМОНТ — Установить доработанный комбинированный переключатель.

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — дворники включаются без причины при отпирании автомобиля или открытии двери.
ПРИЧИНА — Неисправный электродвигатель очистителя лобового стекла.
РЕМОНТ — Установить доработанный электродвигатель стеклоочистителя.

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — Ошибка запуска. Двигатель не запускается. Перегорел предохранитель. Блок предохранителей / реле в моторном отсеке.
ПРИЧИНА — Недостаточно допустимой нагрузки предохранителя.
РЕМОНТ — Осмотрите электрическую проводку стартера на предмет повреждений и при необходимости отремонтируйте. Заменить предохранитель F8 (15A) в блоке предохранителей / реле в моторном отсеке 1 на предохранитель 25A.Проверить работу стартера двигателя.

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — Одна или обе фары не работают.
ПРИЧИНА — Слабая связь массы с светом (ами).
РЕМОНТ — Проверьте компоненты электроники и механики (при необходимости), чтобы устранить другие возможные причины. Если неисправности не обнаружено: отремонтируйте электроустановку с фарами с помощью ремкомплекта.

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — Горит контрольный индикатор подушки безопасности.Коды ошибок хранятся в памяти ошибок модуля управления SRS.
ПРИЧИНА — Обрыв цепи катушки подушки безопасности.
РЕМОНТ — Заменить многофункциональный переключатель.

Peugeot 407 — ВСЕ МОДЕЛИ С TEMPOMATOM
ПРОБЛЕМА — Круиз-контроль не работает и иногда отключается.
ПРИЧИНА — Неисправен переключатель положения педали тормоза (BPP).
РЕМОНТ — Убедитесь, что расстояние между адаптером и окружающими компонентами удовлетворительное. Установите переключатель измененного положения педали тормоза (BPP).Установите узел адаптера на переключатель положения педали тормоза (BPP) и существующий узел. Зафиксируйте адаптер в сборе с помощью крючка.

Peugeot 407 — МОДЕЛИ С КОДОМ DAM 11213
ПРОБЛЕМА — Загорается контрольный индикатор ESP.
ПРИЧИНА — Вода попадает в датчик (и) скорости колеса ABS.
РЕМОНТ — Выполните диагностическую проверку, чтобы подтвердить ошибку. Заменить неисправный датчик (и) скорости вращения колеса АБС.

Peugeot 407 — МОДЕЛИ С КОДОМ DAM 11347CJ
ПРОБЛЕМА — Контрольная лампа износа тормозных колодок горит с перебоями.
ПРИЧИНА — Короткое замыкание в разъеме датчика износа тормозных колодок.
РЕМОНТ — Удалите 50 мм изоляции с электрической установки. Обрежьте заземляющие провода на разъеме и подключите их с помощью терморазъемов.

Peugeot 407 1.6 HDI
ПРОБЛЕМА — Течь масла турбонагнетателя (ТК). Потеря силы. Свистящий звук двигателя / турбокомпрессора (ТК).
ПРИЧИНА — Осмотрите впускную трубу TC на предмет трещин.
РЕМОНТ — Заменить всасывающий трубопровод TC.

ДИЗЕЛЬНЫЕ МОДЕЛИ Peugeot 407 С ПОЧВЕННЫМ ФИЛЬТРОМ
ПРОБЛЕМА — Горит индикатор неисправности двигателя (MIL).Потеря силы. Свист от турбокомпрессора (ТК). Слишком много выхлопных газов.
ПРИЧИНА — Внутренняя неисправность турбокомпрессора (TC).
РЕМОНТ — Осмотрите двигатель на предмет внутренних повреждений и при необходимости отремонтируйте. Установите новый турбокомпрессор (ТК).

Peugeot 407 ВСЕ МОДЕЛИ С КОРОБКОЙ ПЕРЕДАЧ AM6.
ПРОБЛЕМА — Рычаг селектора не может быть перемещен из положения «P» при использовании диагностического оборудования.
ПРИЧИНА — Ошибка программного обеспечения в модуле управления трансмиссией (TCM).
РЕМОНТ — Процедуру диагностики нельзя начинать до следующего: Включите зажигание.Выключите зажигание на 50 секунд. Включите зажигание. Не выключая зажигание, запустите диагностическую процедуру. Очистите коды ошибок.

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — Не открывается крышка топливного бака.
ПРИЧИНА — Неправильная версия крышки топливного бака и пружины для открывания крышки.
РЕМОНТ — Заменить корпус крышки топливного бака.

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — Плохая работа электродвигателя вентилятора системы отопления / кондиционера на автомобилях, которые прошли менее 10000 км с момента замены салонного фильтра.Сниженный воздушный поток внутри автомобиля.
ПРИЧИНА — Фильтр салона заблокирован из-за неправильной версии фильтра.
РЕМОНТ — Установить доработанный фильтр кабины.

Peugeot 407 — ВСЕ МОДЕЛИ
ПРОБЛЕМА — Вибрация рулевой колонки с гидроусилителем на поворотах или при парковке.
ПРИЧИНА — Воздух в жидкости гидроусилителя руля образует пену. Недостаточно жидкости в бачке с гидроусилителем рулевого управления, хотя на масляном щупе она находится на отметке MAX.
РЕМОНТ — Долейте жидкость для гидроусилителя руля на 25 мм выше отметки MAX.

Peugeot 407 — ДИЗЕЛЬНЫЕ МОДЕЛИ
ПРОБЛЕМА — Индикатор контроля температуры охлаждающей жидкости горит, но датчик температуры двигателя показывает нормально. Включение кондиционера влияет на работу контрольной лампы температуры охлаждающей жидкости двигателя.
ПРИЧИНА — Неисправные реле электродвигателя вентилятора системы охлаждения двигателя (3).
РЕМОНТ — Установить все три новых реле.

Peugeot 407 — ДИЗЕЛЬНЫЕ МОДЕЛИ С КОДОМ — DAM
ПРОБЛЕМА — Плохой запуск. Загорается индикатор отказа двигателя (MIL).
ПРИЧИНА — Топливный насос высокого давления теряет давление.
РЕМОНТ — Заменить топливный насос высокого давления.

Peugeot 407 — ВСЕ МОДЕЛИ 2.0 HDI
ПРОБЛЕМА — горит контрольная лампа неисправности двигателя (MIL). Коды ошибок, записанные в ЗУ ошибок ЭБУ двигателя (ЭСУД): ошибка давления в турбонагнетателе.
ПРИЧИНА — Заедание кольца турбонагнетателя (ТК).
РЕМОНТ — Установить новый турбокомпрессор (ТК).

Peugeot 407 2.0 HDI
ПРОБЛЕМА — горит контрольная лампа неисправности двигателя (MIL).
ПРИЧИНА — Неисправен датчик температуры воздуха на впуске (IAT).
РЕМОНТ — Установить новый датчик IAT.

Peugeot 407 — МОДЕЛИ С КОДОМ DW
ПРОБЛЕМА — Неисправность на холостом ходу при холодном запуске.
ПРИЧИНА — Ошибка программного обеспечения ЭБУ двигателя.
РЕМОНТ — Проверьте компоненты электроники и механики (при необходимости), чтобы устранить другие возможные причины. Если ошибок не обнаружено: перепрограммируйте ЭБУ двигателя (ЕСМ) с помощью обновленного программного обеспечения.

Peugeot 407 — МОДЕЛИ С КОДОМ DW
ПРОБЛЕМА — Скрип передней подвески на неровном покрытии.
ПРИЧИНА — Чрезмерное трение между верхними шарнирами передней подвески.
РЕМОНТ — Снять стойки передней подвески. Снимите фрикционную шайбу и смажьте подшипники.

Peugeot 407 — МОДЕЛИ С КОДОМ EW
ПРОБЛЕМА — Шум от передней части автомобиля при постоянной скорости. Постепенный износ края передних покрышек.
ПРИЧИНА — Установлены неправильные пружины передней подвески.
РЕМОНТ — Если идентификационная маркировка пружины передней подвески неправильная, установите новые пружины передней подвески.Проверьте и отрегулируйте геометрию передних колес. При необходимости замените шины.

Peugeot 407 — МОДЕЛИ С КОДОМ DW
ПРОБЛЕМА — Шум от задней части автомобиля при постоянной скорости. Постепенный износ края заднего колеса.
ПРИЧИНА — Установлены изогнутые пружины задней подвески.
РЕМОНТ — Проверьте идентификатор цвета на пружинах задней подвески: Синий идентификатор: Для двигателя EW12J4 (3FY / 3FZ). Фиолетовый идентификационный код: Для двигателей DT17TED4 (UHZ). Белый опознавательный знак: для двигателя ES9A (XFV).Если маркировка пружины задней подвески неправильная, установите новые пружины задней подвески. Проверьте и отрегулируйте центровку задних колес. При необходимости замените шины.

Peugeot 407 — МОДЕЛИ С КОДОМ DT17TED4 (UHZ)
ПРОБЛЕМА — Горит индикатор неисправности двигателя. Двигатель теряет мощность и плохо работает.
ПРИЧИНА — Повреждена электропроводка двигателя рядом с воздушным фильтром.
РЕМОНТ — При необходимости отремонтируйте или замените электрическую проводку двигателя.

Peugeot 407 — МОДЕЛИ С КОДОМ ES9A (XFV)
ПРОБЛЕМА — горит контрольная лампа неисправности двигателя (MIL). Двигатель дергается и теряет мощность.
ПРИЧИНА — Ошибка катушки.
РЕМОНТ — Проверить катушки на правильность и при необходимости заменить.

Получено с: autoportal.hr


Рекомендация похожих текстов:

Привет, меня зовут Младен, и я автолюбитель. Я начал этот блог много лет назад, чтобы помочь единомышленникам делиться информацией о последних автомобилях, идеях по обслуживанию автомобилей, информации о подержанных автомобилях, экзотических автомобилях и автомобильных технологиях.Вы найдете полезные статьи и видео о самых разных автомобилях — Audi, Mercedes, Toyota, Porsche, Volvo, BMW и многих других. Напишите нам, если у вас есть что рассказать о последних автомобилях или о том, как сделать старые автомобили более эффективными, или просто сказать привет!

Об авторе

Младен

Привет, я Младен, и я автолюбитель. Я начал этот блог много лет назад, чтобы помочь единомышленникам делиться информацией о последних автомобилях, идеях по обслуживанию автомобилей, информации о подержанных автомобилях, экзотических автомобилях и автомобильных технологиях.Вы найдете полезные статьи и видео о самых разных автомобилях — Audi, Mercedes, Toyota, Porsche, Volvo, BMW и многих других. Напишите нам, если у вас есть что рассказать о последних автомобилях или о том, как сделать старые автомобили более эффективными, или просто сказать привет!

Блок предохранителей

Чтобы снять обшивку, сдвиньте рычаг освобождения вправо, затем вытяните обшивку. 1 в блоке предохранителей и реле в салоне №

Советы по блоку предохранителей для освещения Электропроводка

Если это так, протяните провод калибра 16 к блоку предохранителей под приборной панелью и подсоедините его к любому предохранителю, на который подается питание, только когда ключ включен.

Блок предохранителей света . После замены предохранителя, если огни не включаются даже после замены предохранителя, может потребоваться замена лампы. 2 в салоне дополнительный предохранитель в салоне. Чтобы снять крышку панели предохранителей, нажмите на выступы с обеих сторон крышки, затем снимите крышку.

1 предохранитель в салоне 1 4 7 11 15 17 23 25 клемма 15 реле 2. Chevy предоставляет инструмент для извлечения предохранителей внутри блока предохранителей приборной панели со стороны водителя.2 в салоне или в блоке реле и предохранителей обогрева ветрового стекла.

Блок реле и предохранителей с обогревом ветрового стекла Свет можно безопасно включить или выключить в любое время. Chevrolet Silverado 1500 2014 года защищает цепи освещения прицепа с помощью четырех отдельных мини-предохранителей в блоке предохранителей в моторном отсеке.

Схема блока предохранителей Расположение и назначение электрических предохранителей и реле для porsche 911 996 986 boxster 1996 1997 1998 1999 2000 2001 2002 2003 2004.573, если замененный предохранитель снова перегорит, обратитесь к дилеру Toyota для осмотра автомобиля. Схема расположения предохранителей и назначение электрических предохранителей для peugeot 206 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008.

При перегрузке в цепях предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если выключатель горит, некоторые загораются тем способом, которым он уже подключен, а некоторым требуется питание для освещения. Панель предохранителей расположена за панелью обивки с левой стороны в пространстве для ног водителя рядом со стояночным тормозом.

Откройте дверь со стороны водителя и снимите крышку с блока предохранителей, чтобы получить доступ к съемнику.

Схема подключения блока предохранителей для освещения General Helper

Блок предохранителей для освещения Схема подключения автомобильной

Наконечники для блока предохранителей для освещения Электропроводка

Наконечники для блока предохранителей для освещения Электрическая проводка

Наконечники для предохранителей в купольном свете Электрическая проводка

Блок предохранителей для освещения Glendalewindowcleaning Co Схема подключения панели предохранителей Gmc Savana 2002 г. Необработанная

Блок 6-контактных предохранителей W Минусовая шина Joyho Atc Ato Блок предохранителей со светодиодной индикацией заземления Защитная крышка Болт Соединительные клеммы 70 шт. Stick

Блок предохранителей

Gm Veh Схема подключения автомобилей Chmsl

2001 Hyundai Схема предохранителей Sonata Обозначения на электрической схеме

10-контактный блок предохранителей Блок предохранителей на 12 вольт со светодиодным предупреждающим индикатором Влагонепроницаемая крышка Блок автомобильных предохранителей для автомобиля Лодка Marin e Rv Truck

Light Fuse For Breaker Box Основная теория электропроводки

2009 Hyundai Sonata Схема предохранителей Электросхема General Helper

2006 Nissan Maxima Схема предохранителей База данных электрических схем

2006 Gmc Sierra Блок предохранителей Схема Символы схемы

Где находится Предохранитель заднего фонаря 2003 База данных электрических схем Camry

Горячие продажи Блок предохранителей полюса уличного освещения Купить Блок предохранителей полюса уличного освещения Блок предохранителей Блок освещения Продукт на Alibaba Com

Держатель блока блока предохранителей с 10-позиционным контуром цепи со светодиодным предупреждением

Peugeot 407 2007 2011 Схема блока предохранителей Auto Genius

Схема подключения предохранителей Jeep Xj General Helper

Предохранитель заднего фонаря Схема подключения автомобиля

Блок предохранителей Fabia 2005 1 Окно Двигатели

Библиотека электрических соединений блока предохранителей для внедорожных фонарей

Блок предохранителей

на базе данных электрических схем Nissan 350z

Peugeot 307 Sw 2003 Схема блока предохранителей Auto Genius

2000 Gmc Sierra Блок предохранителей Схема электрических схем

Блок предохранителей 4-контактного лезвия 12 32v 4 Блок предохранителей с крышкой для автомобильной лодки Морской светодиодный индикатор 2 года гарантии

Наконечники блока предохранителей Электропроводка

10-позиционный держатель блока предохранителей цепи со светодиодной сигнальной лампой Комплект для автомобильного фургона Держатель предохранителя морского автомобиля

Схема подключения автомобиля

Внутреннее освещение Расположение предохранителей со стороны водолаза Mercedes Benz Forum

2000 Ford F 150 Чтение панели предохранителей Промышленные электрические схемы

Блок предохранителей с 12 контактами W Отрицательная шина Блок предохранителей Joyho Atc Ato W с заземленной светодиодной индикацией Защитная крышка Болт Подключите клеммы 70 шт. Stick

Наконечники предохранителей купольного света Электропроводка

Ford Transit Forum Просмотр темы Предохранитель внутреннего освещения

Схема подключения предохранителей ходовых огней New Era

Блок предохранителей освещения Схема автомобильной проводки

Схема подключения блока предохранителей Silverado General Helper

Проблемы с блоком предохранителей

Iveco Daily Forums

2014 Gmc Sierra Блок предохранителей Символы схемы подключения

Блок предохранителей

для Ford Ranger Reading 1994 года Промышленная проводка

Радиоприемник в виде купола не работает Блок на Fiat 500 Советы Электропроводка

2007 Chrysler Pacifica Схема блока предохранителей Chrysler Pacifica

Схема блока предохранителей Chevrolet F коробка предохранителей Chevrolet Tracker

Блок предохранителей Toyota 4runner 2001 База данных электрических схем

Am M3 Блок предохранителей полюса уличного освещения Купить Блок предохранителей полюса уличного освещения Распределительная коробка уличного фонаря Водонепроницаемый блок предохранителей Продукт на Alibaba Com

Стандартный блок предохранителей с лезвиями со светодиодами 6-позиционный

Решено, был ли предохранитель стоп-сигналов на Chevy 2004 года

Китай для системы освещения полюса Cut Off Box Ternimal Box

Блок предохранителей в Chevy Cobalt Наконечники Электропроводка

2004 Mustang Схема предохранителей Схема подключения Символы и руководство

6-контактный Блок предохранителей и быстрый блок предохранителей Предохранители с линейной шиной 100a Блок распределения питания и заземления

Транзитный блок предохранителей Mk7 Скрытый блок предохранителей за 1-м блоком

Схема предохранителей Honda Необработанная

Схема подключения предохранителей ходовых огней New Era

Схема подключения предохранителей Jeep Xj General Helper

Ford F 150 Схема панели предохранителей Основная теория электропроводки

Блок предохранителей освещения Схема подключения автомобиля

Внутреннее освещение выключилось после замены лампы

Серия Afb Алюминиевый материал 1-полюсный 35-миллиметровый кабель Уличное освещение Полюс светового короба Блок предохранителей освещения Купить блок предохранителей освещения Узел уличных фонарей

206 Боковые огни и приборная панель не работают Форумы Peugeot

Блок предохранителей Моя приборная панель не горит и когда подсказки

выключены Схема подключения дорожного блока предохранителей General Helper

2001 Honda Civic Схема подключения блока предохранителей Обозначения на электрической схеме

Блок предохранителей Toyota Yaris 2002 Схема подключения Нагрузка

Легкий предохранитель для блока выключателя Основная теория электропроводки

2002 Схема панели предохранителей Silverado База данных электрических схем

Схема электрических соединений блока предохранителей C1500 Общий помощник

Радиоприемник купольного света перестал работать Toyota Nation Forum

Vw Golf Mk6 Внутреннее освещение не работает Исправление блока предохранителей

01 Схема подключения блока предохранителей Accord

Решено, где я могу установить блок предохранителей заднего фонаря на 2010

Внутреннее освещение Помогите, пожалуйста, форумы Suzuki

206 Не работают габаритные огни и приборная панель Форумы Peugeot

Блок предохранителей Мои огни на приборной панели Out And When Tips

Блок предохранителей 6-позиционный держатель блока предохранителей со светодиодной сигнальной лампой Комплект для автомобильного автомобиля Морская лодка 5a 10a 15a 20a Бесплатные предохранители Светодиодный индикатор Водонепроницаемый

01 Accor d Схема подключения блока предохранителей

Peugeot 308 Mk1 2007 2012 Схема блока предохранителей Auto Genius

C44 Блок предохранителей дорожного освещения Магазин Sargent Electrical

2001 Схема подключения блока предохранителей Hyundai Sonata

Ford Transit Forum Просмотр темы Ex Rac T330 Mk7 №

Блок предохранителей Bmw Схема предохранителей Блок предохранителей Bmw 1991 318i Схема

Блокировка предохранителя заднего фонаря на Ford 2005 F150

W210 Парковочный фонарь Требуется расположение предохранителя заднего фонаря Mercedes

Предохранитель плафона Какой предохранитель предназначен для плафона и где

2010 Ford F150 Расположение предохранителей База данных электрических схем

Предохранитель для блока выключателя Основная теория электропроводки

Наконечники предохранителей для купольных ламп Электропроводка

Kkmoon 10-контактный держатель блока предохранителей с лезвиями со светодиодной сигнализацией Комплект освещения для автомобильной лодки Marine Trike 12v 24v

450v 63a Электрический распределительный блок предохранителей Модель M3 для освещения

Ford Ka 2008 09 15 2010 10 31 Блок предохранителей Версия ЕС

53 Мод трактора Kubota с добавлением дополнительного блока предохранителей

Honda Accord Схема блока предохранителей Honda Tech

Ford F 350 Super Duty Вопросы Где находятся тормозные предохранители

2003 Ford F 250 Схема блока предохранителей Чтение промышленной проводки

Схема подключения блока предохранителей Jeep General Helper

Где находится предохранитель заднего фонаря 2003 Схема подключения Camry База данных

2012 Tl Sh Awd Расположение предохранителя освещения номерного знака Acurazine


Peugeot 407 Расположение блока предохранителей — Схема подключения Как сделать и использовать схемы

— это визуальное представление компонентов и кабелей, связанных с электрическим подключением.Эта графическая диаграмма показывает нам физическое соединение, которое намного легче понять в электрической цепи или системе. На электрической схеме могут быть обозначены все соединения с указанием их взаимного расположения. Использование этого массива может быть положительно признано в производственном проекте или при решении электрических проблем. Это может предотвратить большой ущерб, который даже подорвет электрические схемы. широко используются в производстве схем или других проектах электронных устройств.

Макет облегчает общение между инженерами-электриками, проектирующими электрические схемы и реализующими их.Фотографии также пригодятся при ремонте. Он показывает, была ли установка правильно спроектирована и реализована, подтверждая регуляторы безопасности. A обычно дает информацию об относительном положении и расположении устройств и клемм на устройствах, чтобы помочь в создании или обслуживании устройства. Это не похоже на схематическую диаграмму, где расположение соединений компонентов на схеме обычно не соответствует физическому расположению компонентов в готовом устройстве.На картинке будет отображаться больше деталей внешнего вида, тогда как на схеме соединений используются более символические обозначения, чтобы подчеркнуть взаимосвязи, а не внешний вид.

Расположение блока предохранителей Peugeot 407 показывает схему цепи с ее впечатлением, а не подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток в системе, а не ее провода. A представляет исходную и физическую схему электрических соединений. Схема разводки на картинке с разными символами показывает точное расположение оборудования во всей цепи.
Peugeot 407 Расположение блока предохранителей Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома.

No related posts.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Акпп
  • Диски
  • Замена
  • Колодки
  • Масло
  • Пежо
  • Ремонт
  • Свечи
  • Советы
  • Разное
©2025 ПЕЖО Центр Тамбов — официальный дилерский центр Peugeot в Тамбове Все права защищены. Карта сайта
